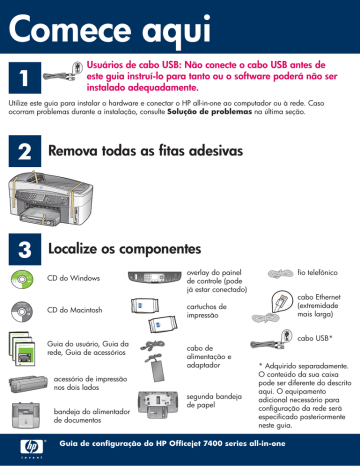

Comece aqui

1

Usuários de cabo USB: Não conecte o cabo USB antes de este guia instruí-lo para tanto ou o software poderá não ser instalado adequadamente.

Utilize este guia para instalar o hardware e conectar o HP all-in-one ao computador ou à rede. Caso ocorram problemas durante a instalação, consulte Solução de problemas na última seção.

2

Remova todas as fi tas adesivas

3

Title in HP Futura Book

14-20 pt., centered

© 2004 Hewlett-Packard

Subtitle in 10-14 pt., centered, white

Development Company, L.P.

Magyar

Italiano

Español

Norsk

Português

Russian

Simplified

Chinese

Slovencina

Slovenšcina

Svenska

Traditional-

Chinese

Thai

Türkçe

Ukrainian

Arabic

Bahasa

Português

Hrvatski

Cesky

Dansk

Nederland

Français

Deutsch

Greek

Hangul

Hebrew

Magyar

© 2004 Hewlett-Packard

Development Company, L.P.

Title in HP Futura Book

14-20 pt., centered

Subtitle in 10-14 pt., centered, white

Magyar

Italiano

Japanese

Español Norsk

Português

Russian

Simplified

Chinese

Slovencina

Slovenšcina

Español

Svenska Traditional-

Chinese

Thai

Türkçe

Ukrainian

Localize os componentes

CD do Windows

CD do Macintosh overlay do painel de controle (pode já estar conectado) cartuchos de impressão

HP Photosmart 2600/2700 series all-in-one

User Guide

Horizontal cover image:

Replace this guideline area with either a cropped product photograph or a straight-on front-view illustration

Horizontal cover image:

Replace this guideline area with either a cropped product photograph or a straight-on front-view illustration

Horizontal cover image:

Replace this guideline area with either a cropped product photograph or a straight-on front-view illustration fi o telefônico cabo Ethernet

(extremidade mais larga) cabo USB*

Guia do usuário, Guia da rede, Guia de acessórios cabo de alimentação e adaptador acessório de impressão nos dois lados bandeja do alimentador de documentos segunda bandeja de papel

* Adquirido separadamente.

O conteúdo da sua caixa pode ser diferente do descrito aqui. O equipamento adicional necessário para confi guração da rede será especifi cado posteriormente neste guia.

Guia de confi guração do HP Offi cejet 7400 series all-in-one

4

Afi xe o overlay do painel de controle

(se não estiver conectado)

a Posicione o overlay do painel de controle acima do dispositivo.

b Pressione fi rmemente todas as bordas do overlay para fi xá-lo.

O overlay do painel de controle deve estar conectado para que o HP all-in-one funcione.

5

Afi xe os acessórios

a Alinhe as guias da bandeja do alimentador de documentos com a parte superior do dispositivo e, em seguida, deslize-a até a posição correta.

6

b Coloque o dispositivo sobre a segunda bandeja de papel.

c Insira o acessório para impressão nos dois lados na parte traseira do dispositivo até que ele se encaixe no lugar.

Conecte o cabo de alimentação e o adaptador

Usuários de cabo USB: Não conecte o cabo USB antes de este guia instruí-lo para tanto ou o software poderá não ser instalado adequadamente.

c a

2 • HP all-in-one b

7

Conecte o fi o telefônico fornecido

Conecte uma extremidade do fi o telefônico fornecido à porta de telefone à esquerda (1-LINE) (LINHA-1) e a outra a uma tomada telefônica.

Para conectar uma secretária eletrônica, consulte o capítulo Confi guração de Fax no Guia do usuário. Para utilizar um fi o telefônico diferente, consulte o capítulo Informações sobre Solução

de problemas no Guia do usuário.

8

Carregue as duas bandejas de papel

a Remova a bandeja de papel inferior.

b Remova a fi ta adesiva e a guia da bandeja de papel.

c Posicione a guia de acordo com o tamanho de papel que deseja utilizar.

d Insira o papel na bandeja inferior e ajuste as guias.

Recoloque a bandeja de papel inferior.

e Remova a tampa da bandeja de papel superior.

f Deslize as guias para fora.

g Insira o papel e ajuste as guias.

3 • HP all-in-one

h Recoloque a tampa da bandeja de papel superior.

9

Pressione o botão Ligar e confi gure

Ligar

a Após você pressionar o botão Ligar , a luz verde piscará e, em seguida, permanecerá estável. Isso pode levar até um minuto.

b Aguarde o prompt de idioma. Utilize as teclas de seta para selecionar o idioma, pressione OK e confi rme. Utilize as teclas de seta para selecionar o país/região, pressione OK e confi rme.

10

Abra a porta de acesso

a Levante a porta de acesso.

b Pressione e levante as travas verde e preta no interior do HP all-in-one.

11

Remova a fi ta adesiva de ambos os cartuchos

Puxe a lingüeta rosa a fi m de remover a fi ta de ambos os cartuchos de impressão.

Não toque nos contatos cor de cobre nem recoloque a fi ta nos cartuchos.

4 • HP all-in-one

12

Insira o cartucho de impressão colorido

Verifi que se o dispositivo está LIGADO antes de continuar.

a Segure o cartucho de impressão colorido com a etiqueta HP voltada para cima.

b Coloque o cartucho de impressão colorido em frente ao slot esquerdo .

c Empurre o cartucho fi rmemente para dentro do slot até que ele pare.

13

Insira o cartucho de impressão preto

a Segure o cartucho de impressão preto com a etiqueta HP voltada para cima.

b Coloque o cartucho de impressão preto em frente ao slot direito .

c Empurre o cartucho fi rmemente para dentro do slot até que ele pare.

d Empurre as travas para baixo para fechá-las e feche a porta de acesso.

Os cartuchos de impressão podem não ser do mesmo tamanho.

5 • HP all-in-one

14

Alinhe os cartuchos de impressão

a Pressione OK a cada prompt no painel de controle para iniciar o alinhamento dos cartuchos de impressão.

O alinhamento pode levar alguns minutos.

b Após a impressão da página, o alinhamento estará concluído. Verifi que o status no visor gráfi co colorido e pressione OK .

Recicle ou descarte a página de alinhamento.

15

Ligue o computador

a Ligue o computador, faça o login, se necessário, e aguarde até a área de trabalho ser exibida.

b Feche todos os programas abertos.

Se não estiver conectando o dispositivo a um computador ou rede, vá para o capítulo Confi guração de

Fax no Guia do usuário.

6 • HP all-in-one

16

Selecione UM tipo de conexão (A, B ou C)

A: Conexão USB

Utilize esse tipo de conexão se desejar conectar o dispositivo diretamente a um computador. (Não conecte até que o software

o instrua a fazê-lo.)

Equipamento necessário: Cabo USB.

Para uma conexão USB, vá para a Seção A para obter instruções.

B: Rede Ethernet (cabeada)

Utilize esse tipo de conexão se desejar uma conexão por cabo Ethernet entre o dispositivo e a rede.

Equipamento necessário: hub/roteador/comutador e cabo Ethernet.

Para uma conexão com cabo Ethernet, vá para a Seção B para obter instruções.

C: Conexão sem fi o (ponto de acesso)

Utilize esse tipo de conexão se desejar uma conexão sem fi o (802.11 b ou g) entre o dispositivo e a rede.

É necessário um hub ou um ponto de acesso sem fi o.*

Para conexão com um ponto de acesso sem fi o, vá para a

Seção C para obter instruções.

*Se não tiver um ponto de acesso, mas deseja conectar um computador sem fi o ao dispositivo, consulte o capítulo Conexão a uma rede sem fi o sem um ponto de acesso no guia da rede.

7 • HP all-in-one

Seção A: Conexão USB

A1

Insira o CD apropriado

Usuários do Windows: Usuários do Macintosh:

a Insira o CD do HP all-in-one para Windows .

b Siga as instruções na tela.

c Na tela Tipo de conexão , verifi que se selecionou Diretamente ao computador .

Vá para a próxima página.

Insira o CD do HP all-in-one para

Macintosh . Vá para a próxima página antes de instalar o software.

Se a tela inicial de instalação não for exibida, clique duas vezes em Meu computador , clique duas vezes no ícone do CD-ROM e clique duas vezes em setup.exe .

8 • HP all-in-one

A2

Conecte o cabo USB

Usuários do Windows:

a Talvez seja necessário aguardar vários minutos antes que apareça na tela um prompt solicitando a conexão do cabo USB. Quando o prompt aparecer, conecte o cabo USB à porta na parte traseira do HP all-in-one e, em seguida, a

qualquer porta USB no computador.

Usuários do Macintosh:

a Conecte o cabo USB do computador à porta

USB na parte traseira do dispositivo.

Caso não veja essa tela, consulte Solução

de problemas na

última seção.

b Clique duas vezes no ícone do HP All-in-One

Installer .

c Verifi que se concluiu todas as telas, inclusive a do Assistente de instalação. Selecione USB .

Também é necessário clicar no botão Centro

de impressão para adicionar o HP all-in-one

à lista de impressoras.

b Siga as instruções na tela para concluir as telas

Assistente de confi guração de fax e

Assinar agora .

A3

Vá para a etapa 17 na página 14.

9 • HP all-in-one

Seção B: Rede Ethernet (cabeada)

a

B1

Conecte o cabo Ethernet

a Remova o plugue amarelo da parte traseira do dispositivo.

b Conecte uma extremidade do cabo Ethernet à porta Ethernet na parte traseira do dispositivo.

c Conecte a outra extremidade do cabo Ethernet ao hub/ roteador/comutador. Se o cabo não tiver comprimento sufi ciente, você poderá comprar um cabo mais longo.

b

Importante: Não conecte o cabo Ethernet a um modem de cabo. É necessário ter uma rede em funcionamento. Caso já tenha conectado o cabo USB, não conecte o cabo Ethernet.

c

10 • HP all-in-one

B2

Escolha o CD apropriado

Usuários do Windows: Usuários do Macintosh:

a Insira o CD do HP all-in-one para Windows .

b Siga as instruções na tela.

c Na tela Tipo de conexão , verifi que se selecionou Através da rede . Siga as instruções na tela.

d Aceite as duas mensagens de fi rewall ou a instalação falhará.

a Insira o CD do HP all-in-one para Macintosh .

b Clique duas vezes no ícone do

HP All-in-One Installer .

Se a tela inicial de instalação não for exibida, clique duas vezes em Meu Computador , clique duas vezes no ícone do CD-ROM e clique duas vezes em setup.exe .

c Verifi que se concluiu todas as telas, inclusive a do Assistente de Instalação. Selecione

TCP/IP . Também é necessário clicar no botão

Centro de impressão para adicionar o

HP all-in-one à lista de impressoras.

B3

Vá para a etapa 17 na página 14.

11 • HP all-in-one

Seção C: Rede sem fi o (ponto de acesso)

C1

Anote as informações necessárias

Na próxima etapa, será necessário inserir informações sobre a rede sem fi o. Anote aqui as informações para facilitar a referência.

Informação:

Nome da rede (também chamada SSID):

Senha WEP/WPA (se necessário):

Caso não tenha essas informações, consulte a documentação fornecida com o ponto de acesso sem fi o.

C2

Digite as informações no painel de controle

a No painel de controle do dispositivo, pressione o botão Confi gurar .

b Pressione 8 para acessar o Menu da rede.

c Quando o Menu da rede for exibido, pressione 4 para acessar o

Assistente de confi guração sem fi o.

Exibir dicas do teclado:

Para selecionar: Utilize as teclas de seta para destacar e, em seguida, OK .

Uma lista com as redes detectadas é exibida no visor. As redes com os sinais de maior intensidade são exibidas primeiro.

d Destaque o nome da rede que você anotou na etapa C1 e, em seguida, pressione OK . (Se a sua rede não estiver relacionada, selecione Nova

Rede e digite o Nome da Rede . Verifi que se não há obstruções entre o ponto de acesso e o HP all-in-one.)

Para corrigir: Selecione

Limpar

Para letras minúsculas:

Selecione abc

e Se a rede for criptografada, será solicitada a inserção da chave WEP ou da senha WPA. Ambas diferenciam maiúsculas ou minúsculas.

Consulte Exibir dicas do teclado à esquerda.

Para números: Selecione 123

f Siga os prompts no visor. Se a conexão for bem-sucedida, vá para a próxima página. Se houver uma falha, consulte Solução de

problemas na última seção.

Após concluir: Destaque

Concl. e, em seguida, OK .

12 • HP all-in-one

C3

Escolha o CD apropriado

Usuários do Windows: Usuários do Macintosh:

a Insira o CD do HP all-in-one para Windows .

b Siga as instruções na tela.

c Na tela Tipo de conexão , verifi que se selecionou Através da rede . Siga as instruções na tela.

d Aceite as duas mensagens de fi rewall ou a instalação falhará.

a Insira o CD do HP all-in-one para Macintosh .

b Clique duas vezes no ícone do

HP All-in-One Installer .

c Verifi que se concluiu todas as telas, inclusive a do Assistente de Instalação. Selecione

TCP/IP . Também é necessário clicar no botão

Centro de impressão para adicionar o

HP all-in-one à lista de impressoras.

Se a tela inicial de instalação não for exibida, clique duas vezes em Meu Computador , clique duas vezes no ícone do CD-ROM e clique duas vezes em setup.exe .

13 • HP all-in-one

17

Parabéns

Horizontal cover image:

Replace this guideline area with either a cropped product photograph or a straight-on front-view illustration

Após a exibição da tela Parabéns! , você já poderá utilizar o HP all-in-one. Consulte o Guia do usuário ou a ajuda on-line para obter instruções sobre como começar a utilizar o dispositivo.

Se tiver computadores adicionais na rede, vá para a próxima etapa.

Dicas:

Se não estiver utilizando uma rede sem fi o e deseja desligar a luz azul, pressione

Confi gurar , 8 ,

5 e 2 .

Para evitar que papel voe da bandeja de saída, puxe e vire o extensor da bandeja para fora.

18

Confi gure computadores adicionais (opcional)

Caso tenha computadores adicionais na rede, instale o software do HP all-in-one em todos os computadores.

Siga as instruções na tela. Verifi que se selecionou o tipo de conexão entre a rede e o HP all-in-one (não entre o computador e a rede).

14 • HP all-in-one

Solução de problemas www.hp.com/support

Problema: Você está tentando confi gurar uma conexão sem fi o pelo painel de controle e o dispositivo não se conecta à rede.

Ação: No ponto de acesso, ative as opções de nome da rede de transmissão e desative o nome da transmissão silenciosa.

Aproxime o ponto de acesso do HP all-in-one e verifi que se não há obstruções.

Desligue o ponto de acesso, aguarde 30 segundos e, em seguida, ligue-o novamente.

Verifi que se inseriu o modo de comunicação sem fi o e o tipo de autenticação corretos. Consulte as etapas C1 a C3.

Consulte o guia da rede para obter mais detalhes e informações sobre solução de problemas.

Problema: A mensagem Impressora não localizada é exibida.

Ação: Primeiramente, verifi que se possui uma conexão ativa com o dispositivo.

Verifi que se há um ícone exibido no visor gráfi co colorido. Se não houver um

ícone, volte para a seção de tipo de conexão (B ou C).

Se a conexão estiver ativa, tente o seguinte:

• Desligue o dispositivo, aguarde 30 segundos e, em seguida, ligue-o novamente.

• Tente desconectar o fi rewall temporariamente.

Usuários de rede cabeada (Ethernet) : Verifi que se os cabos estão conectados. Verifi que o cabo entre o roteador e o dispositivo. Verifi que o cabo entre o computador e o dispositivo.

Verifi que se a placa de LAN foi instalada corretamente. Consulte o guia da rede para obter mais informações.

Horizontal cover image:

Replace this guideline area with either a cropped product photograph or a straight-on front-view illustration

Consulte o guia da rede para obter informações mais detalhadas sobre solução de problemas e sobre confi gurações adicionais.

15 • HP all-in-one

Solução de problemas

*Q3462-90187*

*Q3462-90187*

Q3462-90187

Problema: A mensagem Remova e verifi que os cartuchos aparece após a inserção dos cartuchos de impressão.

Ação: Remova os cartuchos de impressão. Verifi que se removeu as fi tas adesivas dos contatos de cobre. Feche a porta de acesso.

Problema: O papel está atolado.

Ação: Desligue o dispositivo e remova o acessório de impressão. Remova cuidadosamente qualquer papel. Insira novamente o acessório de impressão. Ligue o dispositivo e insira o papel com cuidado. Consulte as Etapas 5 e 8.

Problema: A tela solicitando a conexão do cabo USB não foi exibida.

Ação: Remova e, em seguida, insira novamente o CD do HP all-in-one para

Windows . Consulte a Seção A.

Problema: A tela Adicionar Hardware da Microsoft é exibida.

Ação: Clique em Cancelar . Desconecte o cabo USB e insira o CD do

HP all-in-one para Windows . Consulte a Seção A.

Problema: A tela Confi guração do dispositivo não foi concluída é exibida.

Ação: Verifi que se o overlay do painel de controle está bem afi xado. Desconecte o

HP all-in-one e conecte-o novamente. Verifi que todas as conexões. Verifi que se o cabo USB está conectado ao computador. Não conecte o cabo USB a um teclado ou hub sem energia. Consulte a Seção A.

Problema: Não é possível instalar o software para Macintosh.

Ação: Verifi que se o cabo USB está conectado ao computador antes de instalar o software. Não conecte o cabo USB a um teclado ou hub sem energia. Consulte a

Seção A. Para resolver problemas de software, consulte o guia da rede.

Consulte o Guia do usuário para obter mais informações. Impresso em papel reciclado.

Visite www.hp.com/support para obter assistência.
