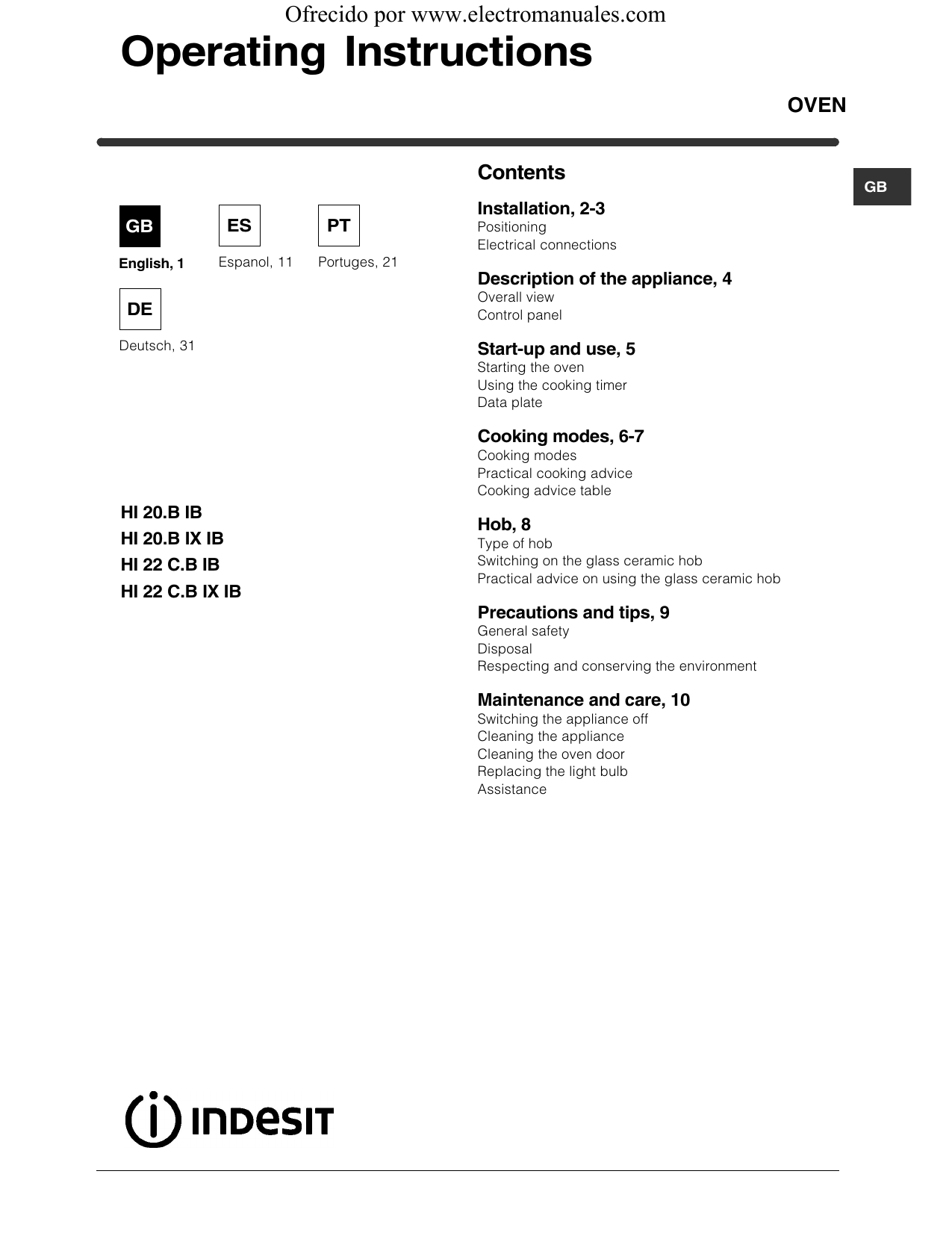

Operating Instructions
OVEN
Contents
ES
GB
English, 1
Espanol, 11
DE
Deutsch, 31
PT
Portuges, 21
Installation, 2-3
Positioning
Electrical connections
Description of the appliance, 4
Overall view
Control panel
Start-up and use, 5
Starting the oven
Using the cooking timer
Data plate
Cooking modes, 6-7
Cooking modes
Practical cooking advice
Cooking advice table
HI 20.B IB
HI 20.B IX IB
HI 22 C.B IB
HI 22 C.B IX IB
Hob, 8
Type of hob
Switching on the glass ceramic hob
Practical advice on using the glass ceramic hob
Precautions and tips, 9
General safety
Disposal
Respecting and conserving the environment
Maintenance and care, 10
Switching the appliance off
Cleaning the appliance
Cleaning the oven door
Replacing the light bulb
Assistance
GB
Ofrecido por www.electromanuales.com
Installation
! Before placing your new appliance into operation
please read these operating instructions carefully.
They contain important information for safe use, for
installation and for care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Ventilation
To ensure good ventilation, the back panel of the
cabinet must be removed. It is advisable to install the
oven so that it rests on two strips of wood, or on a
completely flat surface with an opening of at least 45 x
560 mm (see diagrams).
Positioning
m
560
! Keep packaging material out of the reach of
children. It can become a choking or suffocation
hazard (see Precautions and tips).
! The appliance must be installed by a qualified
person in compliance with the instructions provided.
Incorrect installation may cause harm to persons,
animals or may damage property.
Fitting the appliance
• The panels adjacent to the oven must be made of
heat-resistant material.
• Cabinets with a veneer exterior must be assembled
with glues which can withstand temperatures of up
to 100°C.
• To install the oven under the counter (see
diagram) and in a kitchen unit, the cabinet must
have the following dimensions:
580
39
0
48
+4
-0
45 m
m.
Centring and fastening
Position the 4 tabs on the side of the oven according
to the 4 holes of the outer frame. Adjust the tabs
according to the thickness of the cabinet side panel,
as shown below:
Use the appropriate cabinet to ensure that the
appliance functions properly.
500
m.
560 +4 -0
thickness of 20 mm: take off
the removable part of the tab
(see diagram)
thickness of 18 mm: use the
first groove, which has already
been set in the factory (see
diagram)
in
m
45
572
23
575-585 min
555
15
thickness of 16 mm: use the
second groove (see diagram)
595
53
558 min
54
GB
595
! The appliance must not come into contact with
electrical parts once it has been installed.
The consumption indications on the data plate have
been calculated for this type of installation.
2
Secure the appliance to the cabinet by opening the
oven door and putting 4 screws into the 4 holes of the
outer frame.
! All parts which ensure the safe operation of the
appliance must not be removable without the aid of a
tool.
Ofrecido por www.electromanuales.com
Electrical connections
3. Secure the cable by fastening the clamp screw.
The cooker must be connected to the mains electricity
supply. It is designed to operate with alternating
current at the voltage and frequency indicated on the
data plate (see the following page).
The hob is connected to the cooker using a special
connector.
4. Close the cover of the terminal board.
BUILT-IN HOB
Only on
certain models
WHITE
RED YELLOW BLUE
GREEN
GB
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate (see side).
The appliance must be directly connected to the
mains using an omnipolar circuit-breaker with a
minimum contact opening of 3 mm installed between
the appliance and the mains, suitable for the load
indicated and complying with current electrical
regulations (the earthing wire must not be interrupted
by the circuit-breaker). The supply cable must not
come into contact with surfaces with temperatures
higher than 50°C.
! The installer must ensure that the correct electrical
connection has been made and that it is compliant
with safety regulations.
Before connecting to the power supply, make sure that:
• The appliance is earthed and the plug is compliant
with the law.
BUILT-IN COOKER
Fitting the power supply cable
1. Open the terminal
board by inserting a
screwdriver into the side
tabs of the cover. Use
the screwdriver as a
lever by pushing it down
to open the cover (see
diagram).
2. Install the power
supply cable by
loosening the cable
clamp screw and the
three wire contact
screws L-N- . Connect
the wires to the
corresponding
terminals: the Blue wire
N L
to the terminal marked
(N), the Brown wire to
the terminal marked (L) and the Yellow Green wire
to the terminal marked (see diagram).
• The socket can withstand the maximum power of
the appliance, which is indicated on the data plate
(see below).
• The voltage must be in the range between the
values indicated on the data plate (see below).
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
3
Ofrecido por www.electromanuales.com
Description of the
appliance
GB
Overall view
Control panel
GUIDES for the
sliding racks
position 5
position 4
position 3
position 2
position 1
GRILL rack
DRIPPING PAN
Control panel
HOTPLATES
indicator light
THERMOSTAT
indicator light
SELECTOR
knob
HOTPLATES
knob
THERMOSTAT
knob
HOTPLATES
indicator light
THERMOSTAT
indicator light
COOKING TIMER*
Knob
HOTPLATES
knob
SELECTOR
knob
THERMOSTAT
knob
* Only on certain models
4
Ofrecido por www.electromanuales.com
Start-up and use
! The first time you use your appliance, heat the empty
oven with its door closed at its maximum temperature
for at least half an hour. Ensure that the room is well
ventilated before switching the oven off and opening
the oven door. The appliance may produce a slightly
unpleasant odour caused by the burning away of
protective substances used during the manufacturing
process.
Starting the oven
1. Select the desired cooking mode by turning the
SELECTOR knob.
2. Select the desired temperature with the
THERMOSTAT knob. See the Cooking advice table for
cooking modes and the suggested cooking
temperatures (see Cooking Modes).
3. When preheating is finished, the THERMOSTAT
indicator light will stay on: place the food in the oven.
4. You may do the following during cooking:
- change the cooking mode by turning the SELECTOR
knob.
- change the temperature by turning the
THERMOSTAT knob.
- stop cooking by turning the SELECTOR knob to the
“0” position.
Using the cooking timer*
1. To set the buzzer, turn the COOKING TIMER knob
clockwise almost one complete revolution.
2. Turn the knob anticlockwise to set the desired time:
align the minutes shown on the COOKING TIMER
knob with the indicator on the control panel.
3. When the selected time has elapsed, a buzzer
sounds and the oven turns off.
4. When the oven is off the cooking timer can be used
as a normal timer.
! To use the oven manually, in other words when you
do not wish to use the end of cooking timer, turn the
COOKING TIMER knob until it reaches the 9 symbol.
! Never put objects directly on the oven bottom to
avoid damaging the enamel coating.
DATA PLATE
! Always place cookware on the rack(s) provided.
Dimensions
width 43.5 cm
height 32 cm
depth 40 cm
Cooling ventilation
Volume
lt. 56
Electrical
connections
voltage: 220-230V~ 50/60Hz
maximum power absorbed 8450W
In order to cool down the external temperature of the
oven, some models are fitted with a cooling fan that
blows out air between the control panel and the oven
door.
! Once the cooking has been completed, the cooling
fan remains on until the oven has cooled down
sufficiently.
Oven light
It goes on when selecting
with the SELECTOR
knob. It stays on when a cooking mode is selected.
* Only on certain models
GB
Directive 2002/40/EC on the label
of electric ovens.
Standard EN 50304
ENERGY LABEL
Energy consumption Class
certification Natural convection
TRADITIONAL
heating mode:
This appliance conforms to the
following European Economic
Community directives:
73/23/EEC of 19/02/73 (Low
Voltage) and subsequent
amendments;
- 89/336/EEC of 03/05/89
(Electromagnetic Compatibility) and
subsequent amendments;
- 93/68/EEC of 22/07/93 and
subsequent amendments.
- 2002/96/EC
5
Ofrecido por www.electromanuales.com
Cooking modes
GB
Cooking modes
Practical cooking advice
! A temperature value can be set for all cooking
modes between 60°C and MAX, except for the GRILL
programme, for which only the MAX power level is
recommended.
! In the GRILL cooking mode, place the dripping pan
in position 1 to collect cooking residues (fat and/or
grease).
TRADITIONAL OVEN mode
Both the top and bottom heating elements will come
on. With this traditional cooking mode, it is best to use
one cooking rack only; if more than one rack is used,
the heat will be distributed unevenly.
BAKING mode
The lower heating element comes on. This mode may
be used in cooking temperature sensitive foods,
especially pies, which need to rise and so should be
heated from below.
TOP OVEN mode
The top heating element comes on. This mode can be
used to brown food at the end of cooking.
GRILL mode
The top heating element comes on. The extremely
high and direct temperature of the grill makes it
possible to brown the surface of meats and roasts
while locking in the juices to keep them tender. The
grill is also highly recommended for dishes that
require a high surface temperature: such as beef
steaks, veal, rib steak, fillets, hamburgers etc...
Always cook in this mode with the oven door closed.
6
GRILL
• Insert the rack in position 3 or 4. Place the food in
the centre of the rack.
• We recommend that you set the maximum power
level. The top heating element is regulated by a
thermostat and may not always be on.
PIZZA
• Use a light aluminium pizza pan. Place it on the
rack provided.
For a crispy crust, do not use the dripping pan
(prevents crust from forming by extending cooking
time).
• If the pizza has a lot of toppings, we recommend
adding the mozzarella cheese on top of the pizza
halfway through the cooking process.
Ofrecido por www.electromanuales.com
Cooking advice table
Cooking modes
Forno
Tradizionale
Pastry Mode
Top oven
Grill
GB
Weight
(in kg)
Rack position
Pre-heating time (min)
Duck
Roast veal or beef
Pork roast
Biscuits (short pastry)
Tarts
Lasagne
Lamb
Mackerel
Plum cake
Cream puffs
Sponge cake
Savoury pies
1
1
1
1
1
1
1
1
0.3
0.5
1.5
3
3
3
3
3
3
2
2
2
3
3
3
15
15
15
15
15
10
10
10
10
10
10
15
200
200
200
180
180
190
180
180
170
180
170
200
65-75
70-75
70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35
Leavened cakes
Tarts
Fruit cakes
Brioches
0,5
1
1
0,5
3
3
3
3
15
15
15
15
160
180
180
160
30-40
35-40
50-60
25-30
Browning food to perfect
cooking
-
3 or 4
15
220
-
Soles and cuttlefish
Squid and prawn kebabs
Cod filet
Grilled vegetables
Veal steak
Cutlets
Hamburgers
Mackerels
Toast
1
1
1
1
1
1
1
1
n.° 4
4
4
4
3 or 4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
Max
Max
Max
Max
Max
Max
Max
Max
Max
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Foods
Recommende- Cooking time
d temperature
(minutes)
7
Ofrecido por www.electromanuales.com
Hob
GB
Type of hob
The oven is combined with a hob that can be made up of
two types of heating elements: cast-iron electric plates
(see diagram 1) or glass ceramic hobs (see diagram 2).
A
A
diagram 2
diagram 1
A
A
C
Practical advice on using the glass
ceramic hob
! The glue that is applied on the gaskets leaves some
traces of grease on the glass. Before using the
appliance, we recommend you eliminate these with a
special non-abrasive cleaning product. During the first
few hours of use there may be a smell of rubber which
will disappear very quickly.
To obtain the best results with your hob:
• Use flat-bottomed pans to ensure that they adhere to
the cooking zone perfectly.
Switching on the glass ceramic hob
Traditional cooking zones
Traditional cooking zones are made up of circular
heating elements. They turn red approximately ten
seconds after they have been turned on.
Each cooking zone is fitted with a control knob allowing
you to select from 6 different temperature settings from a
minimum of 1 to a maximum of 6.
• Always use pans with a diameter that is large enough
to cover the hotplate fully, in order to use all the
available heat.
Residual heat indicator lights*
The indicator lights (C) indicate that the temperature of
the corresponding cooking zones have exceeded 60°C,
even after the heating element has been switched off.
Recommended power levels for various types of
cooking:
Setting
Normal or Fast Plate
0
Off
1
Cooking vegetables, fish
2
Cooking potatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities
of food, minestrone
4
For roasting (average)
5
For roasting (above average)
6
For browning and reaching a boil in a
short time.
* Only on certain models
8
• Make sure that the bottom of the cookware is always
dry and clean to guarantee correct adherence and
long life, not only for the cooking zones but also for
the cookware itself.
• Avoid using the same cookware that is used on gas
burners: the heat concentration on gas burners may
deform the base of the pan, causing it not to adhere
correctly.
• Never leave a cooking zone on without cookware on it
because as it heats up and rapidly reaches the
maximum level, it could damage the heating
elements.
Ofrecido por www.electromanuales.com
Precautions and tips
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons
and must be read carefully.
General safety
• The appliance was designed for domestic use
inside the home and is not intended for commercial
or industrial use.
• The appliance must not be installed outdoors, even
in covered areas. It is extremely dangerous to leave
the appliance exposed to rain and storms.
• When handling the appliance, always use the
handles provided on the sides of the oven.
• Do not touch the appliance with bare feet or with
wet or moist hands and feet.
• The appliance must be used to cook food by adults
only and according to the instructions in this manual.
• Do not touch the heating elements and parts of
the oven door when the appliance is in use;
these parts become extremely hot. Keep children
well away from the appliance.
• Do not rest heavy objects on the open oven door.
• The glass ceramic hob is resistant to mechanical
shocks, but it may crack (or even break) if hit with a
sharp object such as a tool. If this happens,
disconnect the appliance from the electricity mains
immediately and contact a Service Centre.
• Remember that the temperature of the cooking
zones remains relatively high for at least thirty
minutes after they have been switched off.
• Keep any object that could melt away from the hob,
for example plastic and aluminium objects, or
products with a high sugar content. Keep plastic or
aluminium objects away from the hob: if you forget
them on surfaces that are still hot, they may cause
serious damage to the hob.
Disposal
• Observe local environmental standards when
disposing packaging material for recycling
purposes. Observe existing legislation when
disposing of the old appliance.
• Do not use aluminium foil to line the bottom of the
oven.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE),
requires that old household electrical appliances
must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be
collected separately in order to optimise the
recovery and recycling of the materials they contain
and reduce the impact on human health and the
environment. The crossed out “wheeled bin”
symbol on the product reminds you of your
obligation, that when you dispose of the appliance
it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
• Do not place flammable materials in the oven: if the
appliance is switched on by mistake, it could catch
fire.
Respecting and conserving the
environment
• Always make sure the knobs are in the “l”/“¡”
position when the appliance is not in use.
• By using the appliance in the hours between late
afternoon and early morning, you can help reduce
the work load placed on electrical companies.
• Ensure that the power supply cable of other
electrical appliances does not come into contact
with the hot parts of the oven.
• The openings used for ventilation and dispersion of
heat must never be covered.
• Always grip the oven door handle in the centre: the
ends may be hot.
• Always use oven gloves to place cookware in the
oven or when removing it.
• When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
• Never carry out any cleaning or maintenance work
without having unplugged the plug from the mains.
• In the case of a malfunction, under no
circumstances should you attempt to repair the
appliance yourself. Repairs carried out by
inexperienced persons may cause injury or further
malfunctioning of the appliance. Contact a Service
Centre (see Assistance).
• Always keep the oven door closed when using the
GRILL mode to attain best results and to save
energy (approximately 10%).
• Regularly check the door seals and wipe clean to
ensure they are free of debris so that they stick
properly to the door and do not allow heat to
disperse.
9
GB
Ofrecido por www.electromanuales.com
Maintenance and care
GB
Switching the appliance off
Inspecting the seals
Disconnect your appliance from the electricity supply
before carrying out any work on it.
Check the door seals around the oven periodically. If
the seals are damaged, please contact your nearest
After-sales Service Centre (see Assistance). We
recommend not using the oven until the seals have
been replaced.
Cleaning the appliance
• The stainless-steel or enamel-coated external parts
as well as the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. If these stains are difficult to
remove, use only specialised products. After
cleaning, rinse and dry thoroughly. Do not use
abrasive powders or corrosive substances.
• Ideally, the inside of the oven should be cleaned
after each use, when it is still lukewarm. Use hot
water and detergent, rinse and dry with a soft cloth.
Do not use abrasive products.
• The accessories can be washed like everyday
crockery (even in your dishwasher).
Cleaning the oven door
Clean the glass door using non-abrasive products and
sponges and dry it with a soft cloth.
To clean more thoroughly, you can remove the oven door.
1. Open the oven door fully
(see diagram).
2. lift up and turn the small
levers situated on the two
hinges; (see diagram).
F
F
10
3. Grip the door on the two
external sides and close it
approximately half way. Unlock
the door by pressing on the
clamps F, then pull the door
towards you lifting it out of its
seat (see diagram).
To replace the door, reverse
this sequence.
Replacing the light bulb
To replace the oven light bulb:
1. Remove the glass cover of the lamp-holder.
2. Remove the light bulb and replace it with a similar
one: Wattage 25 W, cap E 14.
3. Replace the glass cover (see diagram).
Assistance
Communicating:
• appliance model (Mod.)
• serial number (S/N)
This information is found on the data plate located on
the appliance and/or on the packaging.
Ofrecido por www.electromanuales.com
Manual de instrucciones
HORNO
Sumario
ES
GB
English, 1
Espanol, 11
PT
Portuges, 21
Instalación, 12-13
Colocación
Conexión eléctrica
Descripción del aparato, 14
DE
Deutsch, 31
Vista de conjunto
Panel de control
Puesta en funcionamiento y uso, 15
Poner en funcionamiento el horno
Utilice el temporizador de fin de la cocción
Placa de características
Programas, 16-17
HI 20.B IB
HI 20.B IX IB
HI 22 C.B IB
HI 22 C.B IX IB
Programas de cocción
Consejos prácticos de cocción
Tabla de cocción
Encimera, 18
Tipo de encimera
Encendido de la encimera de vidriocerámica
Consejos prácticos para el uso de la encimera de
vidriocerámica
Precauciones y consejos, 19
Seguridad general
Eliminación
Ahorrar y respetar el medio ambiente
Mantenimiento y cuidados, 20
Cortar el suministro eléctrico
Limpiar el aparato
Limpiar la puerta
Sustituir la bombilla
Asistencia
ES
Ofrecido por www.electromanuales.com
Instalación
! Es importante conservar este manual para poder
consultarlo en todo momento. En caso de venta, de
cesión o de mudanza, verifique que permanezca junto
al aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las advertencias
correspondientes.
! Lea atentamente las instrucciones: contienen
importante información sobre la instalación, el uso y la
seguridad.
Aireación
Para garantizar una buena aireación es necesario
eliminar la pared posterior del hueco para el horno. Es
preferible instalar el horno apoyado sobre dos listeles de
madera o sobre una superficie continua que tenga una
abertura de 45 x 560 mm. como mínimo (ver las figuras).
m
560
Colocación
m.
45 m
m.
! Los embalajes no son juguetes para niños y se
deben eliminar según las normas para la recolección
de residuos (ver Precauciones y consejos).
! La instalación se debe realizar según estas
instrucciones y por personal profesionalmente
calificado. Una instalación incorrecta puede producir
daños a personas, animales o cosas.
Empotramiento
Para garantizar un buen funcionamiento del aparato
es necesario que el mueble tenga las características
adecuadas:
• los paneles adyacentes al horno deben ser de
materiales resistentes al calor;
Centrado y fijación
Regule los 4 tacos ubicados en la parte lateral del
horno en coincidencia con los 4 orificios que se
encuentran en el marco, según el espesor del
costado del mueble:
espesor de 20 mm: quite la
parte móvil del taco (ver la
figura);
• en el caso de muebles de madera chapeada, las
colas deben ser resistentes a una temperatura de
100°C.
• para empotrar el horno, ya sea cuando se instala
bajo encimera (ver la figura) o en columna, el
mueble debe tener las siguientes dimensiones:
580
39
500
0
48
+4
-0
560 +4 -0
in
m
45
572
23
575-585 min
555
15
espesor de 18 mm: utilice la
primera ranura, ya
predispuesta por el fabricante
(ver la figura);
espesor de 16 mm: utilice la
segunda ranura (ver la figura).
595
53
558 min
54
ES
595
! Una vez empotrado el aparato no se deben permitir
contactos con las partes eléctricas.
El consumo declarado en la placa de características
ha sido medido en una instalación de este tipo.
12
Para fijar el aparato al mueble: abra la puerta del
horno y enrosque 4 tornillos para madera en los 4
orificios del marco.
! Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.
Ofrecido por www.electromanuales.com
Conexión eléctrica
Conexión del cable de alimentación eléctrica a la red
La conexión eléctrica se debe realizar a una red con
la tensión y frecuencia indicadas en la placa de
características (ver la página siguiente).
La encimera se conecta a la cocina mediante un
conector.
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características (ver al costado).
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con una distancia mínima entre los contactos
de 3 mm., dimensionado para esa carga y que
responda a las normas vigentes (el conductor de tierra
no debe ser interrumpido por el interruptor). El cable de
alimentación eléctrica se debe colocar de modo tal que
no alcance en ningún punto una temperatura que
supere en 50°C la temperatura ambiente.
ENCIMERA EMPOTRABLE
Presente s lo
en algunos
modelos
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verifique que:
BLANCO
ROJO AMARILLO AZUL
VERDE
COCINA EMPOTRABLE
Montaje del cable de alimentación eléctrica
1. Abra el panel de
bornes haciendo
palanca con un
destornillador sobre las
lengüetas laterales de la
tapa: tire y quítela (ver
la figura).
• la toma tenga conexión a tierra y que sea conforme
con la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características (ver más abajo);
• la tensión de alimentación eléctrica esté
comprendida dentro de los valores contenidos en
la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no
utilice prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
! El cable no debe ser plegado ni comprimido.
! El cable debe ser controlado periódicamente y
sustituido sólo por técnicos autorizados (ver
Asistencia).
N
L
Marrón (L), Amarillo-Verde
2. Instale el cable de
alimentación eléctrica:
desenrosque el tornillo de
la mordaza de terminal de
cable y los tres tornillos
de los contactos L-N- y
luego fije los cables
debajo de las cabezas de
los tornillos respetando
los colores Azul (N),
(ver la figura).
! La empresa declina toda responsabilidad en los
casos en que no hayan sido respetadas estas
normas.
3. Fije el cable en el correspondiente sujetacable.
4. Cierre la tapa del panel de bornes.
13
ES
Ofrecido por www.electromanuales.com
Descripción del aparato
ES
Vista de conjunto
Panel de control
GUÍAS de
deslizamiento de
las bandejas
posición 5
posición 4
posición 3
posición 2
posición 1
Estante PARRILLA
Estante GRASERA
Panel de control
Piloto
PLACAS
Piloto
TERMOSTATO
Mando
PROGRAMAS
Mando
TERMOSTATO
Mando
PLACAS
Piloto
PLACAS
Mando
PLACAS
Piloto
TERMOSTATO
Mando
PROGRAMAS
Mando
TERMOSTATO
* Presente sólo en algunos modelos.
14
Mando
TEMPORIZADOR DE FIN
DE COCCIÓN*
Ofrecido por www.electromanuales.com
Puesta en
funcionamiento y uso
! La primera vez que encienda el horno, hágalo
funcionar vacío durante media hora aproximadamente
con el termostato al máximo y con la puerta cerrada.
Luego apáguelo, abra la puerta del horno y airee el
ambiente. El olor que se advierte es debido a la
evaporación de las sustancias utilizadas para
proteger el horno.
Poner en funcionamiento el horno
1. Seleccione el programa de cocción deseado
girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando
TERMOSTATO. La Tabla de cocción (ver Programas)
contiene una lista con las cocciones y las
correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de
calentamiento hasta la temperatura seleccionada:
introduzca los alimentos que debe cocinar.
4. Durante la cocción es posible:
- modificar el programa de cocción con la perilla
PROGRAMAS;
- modificar la temperatura con el mando
TERMOSTATO;
- interrumpir la cocción llevando el mando
PROGRAMAS hasta la posición “0”.
Utilice el temporizador de fin de la
cocción*
ES
1. Antes que nada es necesario cargar el timbre
girando el mando TEMPORIZADOR DE FIN DE
COCCIÓN un giro casi completo en sentido horario.
2. Volviendo hacia atrás en sentido antihorario, fije el
tiempo deseado haciendo coincidir los minutos
indicados en el mando TEMPORIZADOR DE FIN DE
COCCIÓN con la referencia fija que se encuentra en
el panel de control.
3. Una vez cumplido el tiempo, se emitirá una señal
sonora y el horno se apagará.
4. Cuando el horno está apagado, el temporizador de
fin de la cocción se puede utilizar como un normal
contador de minutos.
! Para utilizar el horno con funcionamiento manual, o
sea, excluyendo el temporizador de fin de cocción, es
necesario girar el mando TEMPORIZADOR DE FIN DE
COCCIÓN hasta el símbolo 9.
! No apoye nunca objetos en el fondo del horno
porque se puede dañar el esmalte.
PLACA DE CARACTERÍSTICAS
! Coloque siempre los recipientes de cocción sobre la
parrilla suministrada con el aparato.
Dimensiones
longitud 43,5 cm.
altura 32 cm.
profundidad 40 cm.
Ventilación de enfriamiento
Volumen
Litros 56
Para disminuir la temperatura externa, algunos
modelos poseen un ventilador de enfriamiento. El
mismo genera un chorro de aire que sale entre el
panel de control y la puerta del horno.
! Al final de la cocción, el ventilador permanece en
funcionamiento hasta que el horno esté
suficientemente frío.
Collegamenti
elettrici
tensión 220-230V~ 50/60Hz
potencia máxima absorbida 8450W
Luz del horno
Se enciende seleccionando
con el mando
PROGRAMAS. Permanece encendida cuando se
selecciona un programa de cocción.
* Presente sólo en algunos modelos.
Norma 2002/40/CE en la etiqueta
de los hornos eléctricos.
Norma EN 50304
ENERGY LABEL
Clase Consumo de energía para
funcionamiento por convección
Natural
función de calentamiento:
Tradiciónal;
Este aparato es conforme a las
siguientes Normas Comunitarias:
73/23/CEE del 19/02/73 (Baja
Tensión) y sucesivas
modificaciones
- 89/336/CEE del 03/05/89
(Compatibilidad Electromagnética)
y sucesivas modificaciones
- 93/68/CEE del 22/07/93 y
sucesivas modificaciones
- 2002/96/CE
15
Ofrecido por www.electromanuales.com
Programas
ES
Programas de cocción
Consejos prácticos de cocción
! En todos los programas se puede fijar una
temperatura entre 60°C y MAX, excepto en el
programa GRILL, para el cual se aconseja utilizar sólo
MAX.
! En las cocciones al GRILL, coloque la grasera en la
posición 1 para recoger los residuos de cocción
(jugos y/o grasas).
Programa HORNO TRADICIONAL
Se encienden los dos elementos calentadores inferior
y superior. Con esta cocción tradicional es mejor
utilizar una sola bandeja: si se utilizan varias bandejas
se produce una mala distribución de la temperatura.
Programa HORNO TORTAS
Se enciende el elemento calentador inferior. Esta
función se utiliza para la cocción de comidas
delicadas, especialmente las tortas que deben leudar
y, por lo tanto, necesitan mayor calor proveniente
desde abajo.
Programa HORNO “SUPERIOR”
Se enciende el elemento calentador superior. Esta
función se puede utilizar para retoques de cocción.
Programa GRILL
Se enciende el elemento calentador superior. La
temperatura muy elevada y directa del asador
eléctrico permite el inmediato tostado superficial de
los alimentos que, obstaculizando la salida de los
líquidos, los mantiene más tiernos en su interior. La
cocción con el asador eléctrico es particularmente
aconsejada para aquellos platos que necesitan de
una elevada temperatura superficial: chuletas de
ternera y de vaca, entrecôte, solomillo,
hamburguesas, etc... Utilice el horno con la puerta
cerrada.
16
GRILL
• Introduzca la parrilla en la posición 3 o en la 4 y
coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor
máximo. No se alarme si la resistencia superior no
permanece constantemente encendida: su
funcionamiento está controlado por un termostato.
PIZZA
• Utilice una bandeja para pizza de aluminio liviano
apoyándola sobre la parrilla suministrada con el
horno.
Utilizando la grasera aumenta el tiempo de cocción
y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es
aconsejable colocar la mozzarella (queso típico de
Italia) en la mitad de la cocción.
Ofrecido por www.electromanuales.com
Tabla de cocción
Programas
Horno
Tradiciónal
Horno Dulce
ES
Peso
(Kg)
Posición de las
bandejas
Precalentamiento
(minutos)
Temperatura
aconsejada
Duración de
la cocción
(minutos)
Pato
Asado de ternera o de vaca
Asado de cerdo
Bizcochos (de pastaflora)
Tortas glaseadas
Lasañas
Cordero
Caballa
Plum-cake
Hojaldre con crema
Bizcocho
Tortas saladas
1
1
1
1
1
1
1
1
0.3
0.5
1.5
3
3
3
3
3
3
2
2
2
3
3
3
15
15
15
15
15
10
10
10
10
10
10
15
200
200
200
180
180
190
180
180
170
180
170
200
65-75
70-75
70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35
Tortas leudadas
Tortas glaseadas
Tortas de fruta
Brioches
0,5
1
1
0,5
3
3
3
3
15
15
15
15
160
180
180
160
30-40
35-40
50-60
25-30
-
3o4
15
220
-
1
4
5
Max
8-10
1
1
1
1
1
1
1
n.° 4
4
4
3o4
4
4
4
4
4
5
5
5
5
5
5
5
5
Max
Max
Max
Max
Max
Max
Max
Max
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Alimentos
Horno "superior" Retoques de cocción
Grill
Lenguados y sepias
Broquetas de calamares y
cangrejos
Filete de merluza
Verduras a la parrilla
Bistec de ternera
Chuletas
Hamburguesas
Caballa
Tostadas
17
Ofrecido por www.electromanuales.com
Encimera
ES
Tipos de encimera
El horno se combina con una encimera que puede estar
compuesta por dos tipos de elementos calentadores:
placas eléctricas de hierro fundido (ver la figura 1) o
encimeras de vidriocerámica (vedi figura 2).
A
A
figura 2
figura 1
A
A
C
Consejos prácticos para el uso de la
encimera de vidriocerámica
! La cola aplicada sobre las juntas deja algunas
trazas de grasa en el vidrio. Antes de utilizar el
aparato, se recomienda eliminarlas con un producto
específico para el mantenimiento, no abrasivo.
Durante las primeras horas de funcionamiento, es
posible advertir olor a goma que pronto
desaparecerá.
Para obtener las mejores prestaciones de la encimera:
• utilice ollas con fondo plano para asegurarse que se
adhieran perfectamente a la zona calentadora;
Encendido de la encimera de
vidriocerámica
Zonas de cocción tradicionales
Los elementos radiantes tradicionales (A) están
compuestos por resistencias circulares y se vuelven
rojos después de algunos segundos de su encendido.
Cada zona de cocción está dotada de un mando que
permite seleccionar 6 temperaturas diferentes, desde un
valor mínimo de 1 a uno máximo de 6.
• utilice siempre ollas de un diámetro suficiente para
cubrir completamente la zona de cocción, de ese
modo se garantiza el aprovechamiento de todo el
calor disponible;
Pilotos de calor residual*
Los pilotos (C) indican que la zona de cocción
correspondiente está a una temperatura superior a 60ºC
aún después que el elemento calentador se haya
apagado.
Niveles de potencia aconsejados para los distintos
tipos de cocción:
Setting
Normal or Fast Plate
0
Off
1
Cooking vegetables, fish
2
Cooking potatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities
of food, minestrone
4
For roasting (average)
5
For roasting (above average)
6
For browning and reaching a boil in a
short time.
* Presente sólo en algunos modelos.
18
• verifique que el fondo de las ollas esté siempre
perfectamente seco y limpio para garantizar una
correcta adherencia y mayor duración, no sólo de las
zonas de cocción, sino también de las ollas.
• evite utilizar las mismas ollas utilizadas en los
quemadores a gas: la concentración de calor en los
quemadores a gas puede deformar el fondo de la olla
que, en consecuencia, pierde adherencia;
• no deje nunca una zona de cocción encendida sin
olla ya que su calentamiento, que alcanza
rápidamente el nivel máximo, podría dañar los
elementos calentadores.
Ofrecido por www.electromanuales.com
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales de
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Seguridad general
• El aparato ha sido concebido para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el
espacio está protegido porque es muy peligroso dejarlo
expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas
correspondientes ubicadas en los costados del
horno.
• No toque la máquina descalzo o con las manos y pies
mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos,
sólo por personas adultas y siguiendo las
instrucciones contenidas en este manual.
• Mientras se utiliza el aparato, los elementos
calentadores y algunas partes de la puerta del
horno se calientan mucho. Tenga cuidado de no
tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con partes
calientes del horno.
• No obstruya las aberturas de ventilación y de
eliminación del calor.
• Tome la manija de apertura de la puerta en el centro:
a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o
extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el
aparato se pone en funcionamiento inadvertidamente
podría incendiarse.
• Cuando el aparato no se utiliza, controle siempre que
los mandos estén en la posición “l”/“¡” .
• No desconecte el aparato de la toma de corriente
tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los
mecanismos internos para intentar una reparación.
Llame al Servicio de Asistencia Técnica (ver
Asistencia).
• No apoye objetos pesados sobre la puerta del horno
abierta.
• La encimera de vidriocerámica es resistente a los
choques mecánicos, no obstante, se puede rajar (o
eventualmente quebrantarse) si es golpeada con un
objeto con punta, como por ejemplo un utensilio. Si
esto sucediera, desconecte inmediatamente el aparato
de la red de alimentación eléctrica y llame al Servicio
de Asistencia Técnica.
• No olvide que la temperatura de las zonas de cocción
permanece bastante elevada durante treinta minutos,
como mínimo, después que se han apagado.
• Mantenga cualquier objeto que se pueda fundir a una
debida distancia de la encimera, por ejemplo, objetos
de plástico, de aluminio o productos con un elevado
contenido de azúcar. Tenga particular cuidado con los
embalajes y películas de plástico o aluminio: si se dejan
sobre las superficies todavía calientes o tibias pueden
causar un grave daño a la encimera.
Eliminación
• Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes
podrán ser reutilizados.
• En base a la Directiva Europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no pueden ser
arrojados en los contenedores municipales
habituales; tienen que ser recogidos selectivamente
para optimizar la recuperación y reciclado de los
componentes y materiales que los constituyen, y
reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura
tachado se marca sobre todos los productos para
recordar al consumidor la obligación de separarlos
para la recogida selectiva.
El consumidor debe contactar con la autoridad local o
con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
Ahorrar y respetar el medio ambiente
• Utilizando el horno en los horarios que van desde las
últimas horas de la tarde hasta las primeras horas de
la mañana, se colabora reduciendo la carga de
absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al
GRILL con la puerta cerrada: ya sea para obtener
mejores resultados como para un sensible ahorro de
energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se
adhieran bien a la puerta y no provoquen dispersión
del calor.
19
ES
Ofrecido por www.electromanuales.com
Mantenimiento y cuidados
ES
Cortar el suministro eléctrico
Antes de realizar cualquier operación, desconecte el
aparato de la red de alimentación eléctrica.
F
Limpiar el aparato
• Las partes externas esmaltadas o de acero
inoxidable y las juntas de goma se pueden limpiar
con una esponja empapada en agua tibia y jabón
neutro. Si las manchas son difíciles de eliminar use
productos específicos. Se aconseja enjuagar
abundantemente y secar después de la limpieza. No
utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente
cada vez que se utiliza, cuando todavía está tibio.
Utilice agua caliente y detergente, enjuague y seque
con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier
vajilla (incluso en lavavajilla).
3. sujete la puerta de los
costados externos y ciérrela
lenta pero no completamente.
Presione los sujetadores “F”,
luego tire la puerta hacia sí
mismo, extrayéndola de las
bisagras (ver la figura).Vuelva
a colocar la puerta siguiendo
el mismo procedimiento pero
en sentido contrario.
Controle las juntas
Controle periódicamente el estado de la junta que
rodea la puerta del horno. Si se encontrara dañada
llame al Centro de Asistencia Técnica más cercano
(ver Asistencia). Es aconsejable no usar el horno
hasta que no haya sido reparada.
Sustituir la bombilla
Para sustituir la bombilla de iluminación del horno:
Limpiar la puerta
Limpie el vidrio de la puerta del horno utilizando
productos y esponjas no abrasivos y séquelo con un
paño suave. Para realizar una limpieza más profunda
es posible extraer la puerta del horno:
1. para ello, abra
completamente la puerta (ver
la figura);
F
2. alce y gire las palancas
ubicadas en las dos bisagras
(ver la figura);
1. Desenrosque la tapa de vidrio del portalámpara.
2. Extraiga la bombilla y sustitúyala con una análoga:
potencia de 25 W, casquillo E 14.
3. Vuelva a colocar la tapa (ver la figura).
Asistencia
Comunique:
• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de
características ubicada en el aparato y/o en el
embalaje.
20
Ofrecido por www.electromanuales.com
Instruções para utilização
FORNO
Índice
GB
English, 1
ES
Espanol, 11
DE
Deutsch, 31
PT
Portuges, 21
Instalação, 22-23
Posicionamento
Ligação eléctrica
Descrição do aparelho, 24
Vista de conjunto
Painel de comandos
Início e utilização, 25
Início do forno
Utilizar o timer de fim de cozedura
Placa de identificação
Programas, 26-27
Programas de cozedura
Conselhos práticos para cozedura
Tabela de cozedura
HI 20.B IB
HI 20.B IX IB
HI 22 C.B IB
HI 22 C.B IX IB
Placa, 28
Tipologias de placas
Acender a placa de vitrocerâmica
Conselhos práticos para a utilização da placa de
vitrocerâmica
Precauções e conselhos, 29
Segurança geral
Eliminação
Economia e respeito do meio ambiente
Manutenção e cuidados, 30
Desligar a corrente eléctrica
Limpeza do aparelho
Limpeza da porta
Substituição da lâmpada
Assistência técnica
PT
Ofrecido por www.electromanuales.com
Instalação
! É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou
mudança, assegure-se que o mesmo permanece com o
aparelho para informar o novo proprietário sobre o
funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a
segurança.
Posicionamento
Ventilação
Para garantir uma boa ventilação é necessário
eliminar a parede traseira do vão. É preferível instalar
o forno de maneira que apoie-se sobre duas ripas de
madeira, ou sobre uma tábua com uma abertura de
pelo menos 45 x 560 mm. (veja as figuras).
m
560
m.
45 m
m.
! As embalagens não são brinquedos para as
crianças e devem ser eliminadas em conformidade
com as regras de colecta diferenciada (veja em
Precauções e Conselhos).
! A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado. Uma
instalação errada pode causar danos a pessoas,
animais ou objectos.
Encaixe
Para garantir um bom funcionamento do aparelho é
necessário que o móvel seja de características
adequadas.
Colocar no centro e prender
Regule os 4 calços situados aos lados do forno, em
correspondência aos 4 furos na moldura ao redor, em
função da espessura da lateral do móvel:
20 mm. de espessura: retire a
parte móvel do calço (veja a
figura);
• os painéis adjacentes ao forno devem ser de
material resistente ao calor;
• no caso de móveis de madeira contraplacada, as
colas devem ser resistentes à temperatura de
100°C.
• para encaixar o forno, quer no caso de instalação
sob uma banca (veja a figura) quer em coluna, o
móvel deve ter as seguintes medidas:
18 mm. de espessura: utilize a
primeira cavidade, da maneira
já preparada pelo fabricante
(veja a figura);
580
39
500
0
+4
-0
560 +4 -0
48
in
m
45
572
23
575-585 min
555
15
16 mm. de espessura: utilize a
segunda cavidade (veja a
figura).
595
53
558 min
54
PT
595
! Depois de ter encaixado o aparelho, não deve ser
possível contacto com as partes eléctricas.
As declarações de consumo indicadas na placa das
características foram medidas com este tipo de
instalação.
22
Para prender o aparelho no móvel: abra a porta do
forno e atarraxe 4 parafusos na madeira, nos 4 furos
situados na moldura ao redor.
! Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ofrecido por www.electromanuales.com
Ligação eléctrica
4. Feche a tampa da caixa dos terminais.
A ligação eléctrica à rede deve ser realizada no
fogão, que está predisposto para o funcionamento
com corrente alternada, com a tensão e a frequência
indicadas na placa das características (veja a página
seguinte).
A placa será ligada ao fogão mediante uma conexão
para este fim.
Ligação à rede do cabo de fornecimento eléctrica
BUILT-IN HOB
Only on
certain models
PT
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação (veja ao lado).
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga e
em conformidade com as normas em vigor (a ligação
à terra não deve ser interrompida pelo interruptor). O
cabo de alimentação deve ser colocado de maneira
que em nenhum ponto ultrapasse de 50°C a
temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
WHITE
RED YELLOW BLUE
GREEN
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
BUILT-IN COOKER
Montagem do cabo de fornecimento
1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa (
veja a figura).
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da
placa de identificação (veja a seguir);
• a tomada seja compatível com a tomada do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
N
Amarelo-Verde
2. Instale o cabo de
alimentação:
desatarraxe o parafuso
do grampo do cabo e
os três parafusos dos
contactos L-Ne, em
seguida, prenda os fios
embaixo das cabeças
dos parafusos a
L
obedecer as cores: Azul
(N) Castanho (L)
(veja a figura).
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade
se estas regras não forem obedecidas.
3. Prenda o cabo no respectivo grampo.
23
Ofrecido por www.electromanuales.com
Descrição do
aparelho
PT
Vista de conjunto
Painel de comandos
GUIAS de
escorrimento dos
tabuleiros
posição 5
posição 4
posição 3
posição 2
posição 1
Prateleira GRADE
Prateleira BANDEJA
PINGADEIRA
Painel de comandos
Indicador luminoso
CHAPAS
Indicador do
TERMÓSTATO
Selector de
PROGRAMAS
Selector do
TERMÓSTATO
Selector das
CHAPAS
Indicador luminoso
CHAPAS
Selector das
CHAPAS
Indicador do
TERMÓSTATO
Selector de
PROGRAMAS
Selector do
TERMÓSTATO
* Há somente em alguns modelos.
24
Botão
TIMER DE FIM DE
COZEDURA*
Ofrecido por www.electromanuales.com
Início e utilização
! Quando o acender pela primeira vez, aconselhamos
de fazer funcionar o forno vazio pelo menos durante
uma hora, com o termóstato posto à temperatura
máxima e a porta fechada. Em seguida, pode apagar,
abrir a porta do forno e ventilar a sala. O odor que se
sente é por causa da evaporação das substâncias
empregadas para proteger o forno.
Início do forno
1. Para seleccionar o programa de cozedura que
desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do
TERMOSTATO. Uma lista com as cozeduras e as
respectivas temperaturas aconselhadas pode ser
consultada na Tabela de cozedura (veja os
Programas).
3. O indicador luminosos do TERMOSTATO aceso fixo
no painel dos comandos avisa que o pré aquecimento
foi completado:coloque dentro os alimentos a serem
cozidos.
4. Durante a cozedura é sempre possível:
- modificar o programa de cozedura mediante o
selector de PROGRAMAS;
- modificar a temperatura mediante o selector do
TERMÓSTATO;
- interromper a cozedura se recolocar o selector dos
PROGRAMAS na posição “0”.
! Nunca encoste objectos no fundo do forno, para
evitar riscos de danos ao esmalte.
! Coloque sempre os recipientes de cozedura sobre a
grade fornecida.
Luz do forno
Acende-se se for seleccionado
mediante o selector
dos PROGRAMAS. Permanece acesa quando se
seleccionar um programa de cozedura.
Utilizar o timer de fim de cozedura*
1. Antes de mais nada, para dar corda na campainha
é necessário rodar o selector do TIMER DE FIM DE
COZEDURA de uma volta quase inteira na direcção
dos ponteiros do relógio.
2. Volte na direcção contrária aos ponteiros do
relógio, para configurar o tempo que desejar, faça
coincidir os minutos indicados no selector do TIMER
DE FIM DE COZEDURA com a referência fixa do
painel de comandos.
3. Depois que tiver passado o tempo tocará um sinal
acústico e o forno desliga-se.
4. Quando o forno estiver desligado, o timer de fim
cozedura poderá ser utilizado como um normal
contador de minutos.
! Para utilizar o forno com funcionamento manual, ou
seja com o timer de fim de cozedura desactivado, é
necessário rodar o botão TIMER DE FIM DE
COZEDURA até o símbolo‘ 9.
PLACA DAS CARACTERÍSTICAS
Dimensóes
largura cm. 43,5
altura cm. 32
profundidade cm. 40
Volume
Litros 56
Ligações eléctricas
tensão de 220-230V~ 50/60Hz
potência máxima absorvida 8450W
Ventilação de arrefecimento
Para obter uma redução das temperaturas externas,
alguns modelos são equipados com uma ventoinha
de arrefecimento. Esta gera um jacto de ar que sai
entre o painel de comandos e a porta do forno.
No final da cozedura, a ventoinha continua a
funcionar até o forno arrefecer suficientemente.
! No final da cozedura, a ventoinha continua a
funcionar até o forno arrefecer suficientemente.
* Há somente em alguns modelos.
PT
Directiva 2002/40/CE acerca dos
fornos eléctricos.
Norma EN 50304
ETIQUETA DE
ENERGIA
Consumo de energia da declaração
de Classe com convecção Natural
função de aquecimento:
Tradicional
Este aparelho é em conformidade
com as seguintes Directivas da
Comunidade Europeia:
73/23/CEE de 19/02/73 (Baixa
Tensão) e posteriores modificações
- 89/336/CEE de 03/05/89
(Compatibilidade Electromagnética)
e posteriores modificações
- 93/68/CEE de 22/07/93 e
posteriores modificações
25
Ofrecido por www.electromanuales.com
Programas
PT
Programas de cozedura
Conselhos práticos para cozedura
! Para todos os programas pode ser configurada uma
temperatura entre 60°C e MAX, excepto para o
programa GRILL, para o qual recomenda-se
configurar a temperatura apenas em MAX.
! Nas cozeduras de GRILL, coloque a bandeja
pingadeira na posição 1 para recolher os resíduos de
cozedura (molhos e/ou gordura).
Programa de FORNO TRADICIONAL
Activam-se os dois elementos aquecedores inferior e
superior. Com esta cozedura tradicional é melhor
utilizar um único tabuleiro: com mais de um tabuleiro
haverá má distribuição da temperatura.
Programa FORNO DOCE
Acende-se o elemento aquecedor inferior. Esta
função é utilizável para a cozedura de alimentos
delicados, em modo especial os doces que devem
levedar e portanto necessitam de maior calor
proveniente da parte baixa do forno.
Programa FORNO DE CIMA
Acende-se o elemento aquecedor superior. Esta
função pode ser utilizada para retoques na cozedura.
Programa de GRILL
Acende-se o elemento aquecedor superior. A
temperatura muito alta e directa do grill possibilita
corar imediatamente a superfície dos alimentos que,
como obstruem a saída dos líquidos, mantém o
interior mais macio. A cozedura no grill é
especialmente aconselhada para os pratos que
necessitarem de alta temperatura na superfície: bifes
de vitela ou vaca, entrecôte, filés, hambúrgueres etc;,
... Coza com a porta do forno fechada.
26
GRILL
• Coloque a grade na posição 3 ou 4, disponha os
alimentos no centro da grade.
• É aconselhável configurar o nível de energia no
máximo. Não se alarme se a resistência superior
não permanecer constantemente acesa: o seu
funcionamento é controlado por um termóstato;
PIZZA
• Utilize uma forma de alumínio leve, apoie-a na
grelha do forno.
Se utilizar a bandeja pingadeira aumentará os
tempos de cozedura e dificilmente será obtida uma
pizza crocante.
• No caso de pizzas com muita cobertura é
aconselhável colocar o queijo mozzarella na
metade da cozedura.
Ofrecido por www.electromanuales.com
Tabela de cozedura
Programas
Forno
Tradicional
Alimentos
Peso
(Kg)
Posição das
prateleiras
Pré aquecimento
(minutos)
Temperatura
consigliata
Duração da
cozedura
(minutos)
Pato
Carne de vitela ou vaca assada
Carne de porco assada
Biscoitos (de massa tenra)
Tortas doces
Lasanha
Cordeiro
Cavala
Plum-cake
Bignés
Pão-de-ló
Tortas salgadas
1
1
1
1
1
1
1
1
0.3
0.5
1.5
3
3
3
3
3
3
2
2
2
3
3
3
15
15
15
15
15
10
10
10
10
10
10
15
200
200
200
180
180
190
180
180
170
180
170
200
65-75
70-75
70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35
0,5
1
1
0,5
3
3
3
3
15
15
15
15
160
180
180
160
30-40
35-40
50-60
25-30
-
3o4
15
220
-
1
4
5
Max
8-10
1
1
1
1
1
1
1
n.° 4
4
4
3o4
4
4
4
4
4
5
5
5
5
5
5
5
5
Max
Max
Max
Max
Max
Max
Max
Max
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Tortas levedadas
Forno para Doce Tortas doces
Tortas de fruta
Croissants
Forno "de cima" Retoques na cozedura
Grill
PT
Linguado e chocas
Espetinhos de calamares e
camarão
Filé de bacalhau
Verduras na grelha
Bife de vitela
Costeletas
Hambúrgueres
Cavala
Tostas
27
Ofrecido por www.electromanuales.com
Placa
PT
Tipologias de placa
O forno é combinado com uma placa que pode ser
constituída por dois tipos de elementos aquecedores:
placas eléctricas de ferro gusa (veja a figura 1) ou placas de
vitrocerâmica (veja a figura 2).
A
A
figura 2
figura 1
A
A
C
Conselhos práticos para utilização da
placa em vitrocerâmica
! A cola aplicada nas guarnições deixa alguns traços de
graxa no vidro. Antes de utilizar o aparelho, é
recomendável eliminá-la com um produto não abrasivo
específico para a manutenção. Durante as primeiras
horas de funcionamento, pode ser que note odor de
borracha, que em todo o caso logo desaparecerá.
Para obter as melhores performances da placa:
• empregue panelas com fundo chato, para ter a
certeza que haverá uma perfeita aderência à zona de
aquecimento.
Acender a placa de vitrocerâmica
Zonas de cozedura tradicionais
Os elementos radiantes tradicionais (A) são constituídos
por resistências circulares e tornam-se vermelhos somente
algumas dezenas de segundos depois de acessos.
Cada zona de cozedura é equipada com um botão de
comando que possibilita seleccionar 6 temperaturas
diferentes, desde um valor mínimo de 1 até 6 no máximo.
• empregue sempre panelas com diâmetro suficiente
para cobrir inteiramente a zona de aquecimento, de
maneira que se aproveite inteiramente o calor
disponível.
Indicadores luminosos de calor resíduo*
Os indicadores luminosos (C) indicam que a zona de
cozedura correspondente está numa temperatura
superior a 60°C, mesmo depois do elemento aquecedor
ter sido apagado.
Níveis de potência aconselhados para os vários
tipos de cozedura:
Setting
Normal or Fast Plate
0
Off
1
Cooking vegetables, fish
2
Cooking potatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities
of food, minestrone
4
For roasting (average)
5
For roasting (above average)
6
For browning and reaching a boil in a
short time.
* Há somente em alguns modelos.
28
• certifique-se que o fundo das panelas esteja sempre
perfeitamente enxuto e limpo, para assegurar uma
aderência certa e uma longa durabilidade não
somente das zonas de cozedura, mas também das
próprias panelas.
• evite utilizar as mesmas panelas que emprega nos
queimadores a gás: a concentração de calor nos
queimadores a gás poderá deformar o fundo das
panelas, que desta maneira perderá aderência;
• nunca deixe uma zona de cozedura acesa sem uma
panela, porque o seu aquecimento, ao chegar
rapidamente ao nível máximo, poderá danificar os
elementos de aquecimento.
Ofrecido por www.electromanuales.com
Precauções e conselhos
! Este aparelho foi projectado e fabricado em conformidade com
as normas internacionais de segurança. Estas advertências são
fornecidas por razões de segurança e devem ser lidas com
atenção.
Segurança geral
• Este aparelho foi concebido para utilização de tipo não
profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num
sítio protegido, porque é muito perigoso deixá-lo exposto a
chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos específicos
manípulos, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as suas mãos
ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos,
somente por pessoas adultas e segundo as instruções
apresentadas neste folheto.
• Durante o uso deste aparelho, os elementos aquecedores
e algumas das partes da porta do forno esquentam-se
muito. Tome cuidado para não tocar nos mesmos e
mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos
encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados
podem estar quentes.
• Não se esqueça que a temperatura das zonas de cozedura
permanece muito alta pelo menos trinta minutos depois de
apagadas.
PT
• Mantenha a devida distância da placa quaisquer objectos que
podem se derreter, por exemplo, objectos de plástico, de
alumínio ou produtos com um alto conteúdo de açúcar. Preste
muita atenção com as embalagens e as películas de plástico
ou alumínio: se deixá-los sobre as superfícies enquanto ainda
estiverem quentes ou mornas, podem causar um dano grave à
placa.
Eliminação
• Eliminação do material de embalagem: obedeça as regras
locais, de maneira que as embalagens possam ser
reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de
resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê
que os electrodomésticos não devem ser escoados no fluxo
normal dos resíduos sólidos urbanos. Os aparelhos
desactualizados devem ser recolhidos separadamente para
optimizar a taxa de recuperação e reciclagem dos materiais
que os compõem e impedir potenciais danos para a saúde
humana e para o ambiente. O símbolo constituído por um
contentor de lixo barrado com uma cruz deve ser colocado em
todos os produtos por forma a recordar a obrigatoriedade de
recolha separada.
Os consumidores devem contactar as autoridades locais ou os
pontos de venda para solicitar informação referente ao local
apropriado onde devem depositar os electrodomésticos
velhos.
• Utilize luvas de forno para colocar e tirar recipientes;
• Não forre o fundo do forno com folhas de alumínio.
Economia e respeito do meio ambiente
• Não guarde material inflamável no forno: se o aparelho for
inadvertidamente colocado a funcionar, poderia incendiar-se.
• Utilizando o forno nos horários a partir do fim da tarde, até as
primeiras horas da manhã, estará contribuindo para reduzir a
carga de absorção das empresas de fornecimento de
electricidade.
• Certifique-se sempre de que os botões estejam na posição
“l”/“¡” quando o aparelho não estiver a ser utilizado.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica,
pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado
a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos
internos para tentar repará-las. Contacte a Assistência Técnica
(veja a Assistência técnica).
• É recomendável realizar as cozeduras ao GRILL sempre com
a porta fechada: quer para obter melhores resultados, quer
para uma sensível economia de energia (aproximadamente
10%).
• Mantenha as guarnições eficientes e limpas, para poderem
aderir bem na porta e não causar dispersão de calor.
• Não coloque objectos pesados sobre a porta do forno aberta.
• A placa de vitrocerâmica é resistente às batidas mecânicas,
entretanto pode rachar-se (ou eventualmente partir-se) se for
batida com um objecto pontiagudo, com um utensílio. Nestes
casos, desligue imediatamente o aparelho da rede de
alimentação e contacte a assistência técnica.
29
Ofrecido por www.electromanuales.com
Manutenção e cuidados
PT
Desligar a corrente eléctrica
Antes de realizar qualquer operação, desligue o
aparelho da alimentação eléctrica.
F
Limpeza do aparelho
• As partes externas esmaltadas ou inoxidáveis e as
guarnições de borracha podem ser limpas com
uma esponja molhada com água morna e sabão
neutro. Se for difícil remover as manchas,
empregue produtos específicos. É aconselhado
enxaguar com água abundante e enxugar depois
da limpeza. Não empregue pós abrasivos nem
substâncias corrosivas.
• O interior do forno deve ser sempre limpo de
preferência depois de cada utilização, enquanto
ainda estiver morno. Utilize água quente e
detergente, enxagúe e enxugue com um pano
macio. Evite abrasivos.
• Os acessórios podem ser facilmente lavados como
quaisquer utensílios, inclusive numa máquina de
lavar loiça.
3. segure a porta dos dois
lados exteriores e feche-a
novamente devagar mas não
inteiramente; Pressione os
grampos F, em seguida puxe a
porta para a frente e retire-a
das dobradiças (veja a figura).
Para montar novamente a porta
realize, na ordem contrária, as
mesmas operações.
Verificação das guarnições
Verifique periodicamente o estado da guarnição ao
redor da porta do forno. Se houver danos, contacte o
Centro de Assistência Técnica mais próximo (veja a
Assistência técnica).. É aconselhável não usar o forno
antes do mesmo ter sido reparado.
Substituição da lâmpada
Para substituir a lâmpada de iluminação do forno:
Limpeza da porta
Limpe o vidro da porta do forno utilizando esponjas e
produtos não abrasivos e enxugue com um pano macio.
Para uma limpeza mais cuidadosa, é possível retirar a
porta do forno.
1. abra a porta inteiramente
(veja a figura);
F
30
2. levante e rode as alavancas
situadas nas duas dobradiças;
(veja a figura);
1. Desatarraxe a tampa em vidro do bocal da
lâmpada.
2. Desenrosque a lâmpada e troque-a por outra
análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a figura).
Assistência técnica
Comunique:
• o modelo da máquina (Mod.)
• o número de série (S/N)
Estas últimas informações encontram-se na placa de
identificação situada no aparelho e/ou na embalagem.
Ofrecido por www.electromanuales.com
Bedienungsanleitung
BACKOFEN
Inhaltsverzeichnis
ES
GB
English, 1
Espanol, 11
DE
Deutsch, 31
PT
Portuges, 21
Installation, 32-33
Aufstellung
Elektroanschluss
Beschreibung des Gerätes, 34
Geräteansicht
Bedienfeld
Inbetriebsetzung und Gebrauch, 35
Inbetriebsetzung des Backofens
Einsatz des TIMERS ZUR EINSTELLUNG DES
GARZEITENDES
Typenschild
Programme, 36-37
HI 20.B IB
HI 20.B IX IB
HI 22 C.B IB
HI 22 C.B IX IB
Garprogramme
Praktische Back-/Brathinweise
Back-/Brattabelle
Kochfeld, 38
Kochfeldart
Einschalten des Glaskeramik-Kochfeldes
Praktische Hinweise zum Gebrauch des GlaskeramikKochfeldes
Vorsichtsmaßregeln und Hinweise, 39
Allgemeine Sicherheit
Entsorgung
Energie sparen und Umwelt schonen
Reinigung und Pflege, 40
Abschalten Ihres Gerätes vom Stromnetz
Reinigung des Gerätes
Reinigung der Tür
Lampenaustausch
Kundendienst
DE
Ofrecido por www.electromanuales.com
Installation
! Bewahren Sie diese Bedienungsanleitung bitte
sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen
können. Sorgen Sie dafür, dass sie im Falle eines
Verkaufs, eines Umzugs oder einer Übergabe an
einen anderen Benutzer das Gerät stets begleitet,
damit auch der Nachbesitzer die Möglichkeit hat,
darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam
durch, sie liefern wichtige Informationen hinsichtlich
der Installation, dem Gebrauch und der Sicherheit.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten,
muss die Rückwand des Schrankumbaus
abgenommen werden. Der Backofen sollte möglichst
so installiert werden, dass er auf zwei Holzleisten oder
aber auf einer durchgehenden Fläche aufliegt, die
über einen Ausschnitt von mindestens 45 x 560 mm
verfügt (siehe Abbildungen).
m
560
Aufstellung
m.
45 m
m.
! Verpackungsmaterial ist kein Spielzeug für Kinder.
Es ist entsprechend den Vorschriften bezüglich der
getrennten Müllsammlung zu entsorgen (siehe
Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden
Anweisungen und von Fachpersonal durchzuführen.
Jede unsachgemäße Installation kann Menschen und
Tiere gefährden oder Sachschaden verursachen.
Einbau
Um eine einwandfreie Betriebsweise des Gerätes zu
gewährleisten, muss der Umbauschrank folgende
Eigenschaften aufweisen:
Zentrierung und Befestigung
Bringen Sie die 4 seitlich am Backofen befindlichen
Klampen mit den 4 Löchern des Rahmens in
Übereinstimmung. Achten Sie dabei darauf, dass bei
einer Stärke der Umbauschrankwand von:
20 mm: der bewegliche Teil
der Klampe abgenommen wird
(siehe Abbildung);
• Die an den Backofen angrenzenden Schrankwände
müssen aus hitzebeständigem Material gefertigt sein.
• Bei Möbeln aus Furnierholz muss der verwendete
Leim einer Temperatur von 100°C standhalten.
• Für den Einbau des Backofens in einen
Unterschrank (siehe Abbildung) oder in einen
Hochschrank, muss das entsprechende Möbel
über folgende Abmessungen verfügen:
18 mm: die erste, werkseitig
bereits angebrachte Rille
genutzt wird (siehe Abbildung);
580
39
500
0
+4
-0
560 +4 -0
48
16 mm: die zweite Rille genutzt
wird (siehe Abbildung).
in
m
45
572
23
575-585 min
555
15
595
53
558 min
54
DE
595
! Nach dem Einbau des Gerätes muss eine Berührung
mit den Elektroteilen ausgeschlossen sein. Die auf
dem Typenschild enthaltenen Verbrauchsangaben
wurden bei dieser Art der Installation ermittelt.
32
Befestigung des Gerätes am Möbel: Öffnen Sie die
Backofentür und schrauben Sie die 4 Holzschrauben in
die 4 im Backofenrahmen vorgesehenen Löcher ein.
! Alle zum Schutz dienenden Teile müssen so
befestigt werden, dass ein Entfernen derselben ohne
Zuhilfenahme eines Werkzeugs nicht möglich ist.
Ofrecido por www.electromanuales.com
Elektroanschluss
4. Schließen Sie den Deckel des Klemmengehäuses.
Der Anschluss an das Stromnetz ist am Herd
vorzunehmen, der werkseitig für den Betrieb mit
Wechselstrom zu der auf dem Typenschild (siehe
nachfolgende Seite) angegebenen Spannung und
Frequenz ausgelegt ist.
Das Kochfeld wird mittels eines geeigneten
Verbinders an den Herd angeschlossen.
Anschluss des Versorgungskabels an das Stromnetz
BUILT-IN HOB
Only on
certain models
DE
Versehen Sie das Kabel mit einem Normstecker für die
auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der Last
und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3
mm zwischenzuschalten. (Der Erdleiter darf vom
Schalter nicht unterbrochen werden.) Das
Versorgungskabel muss so verlegt werden, dass es an
keiner Stelle einer Temperatur ausgesetzt wird, die 50°C
über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
WHITE
RED YELLOW BLUE
GREEN
• die Steckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Steckdose für die maximale Leistungsbelastung
des Gerätes ausgelegt ist, die auf dem Typenschild
angegeben ist (siehe unten);
BUILT-IN COOKER
Anschluss des Netzkabels
1. Öffnen Sie das
Klemmengehäuse, indem
Sie unter Zuhilfenahme
eines Schraubenziehers
die seitlichen Zungen
des
Klemmengehäusedeckels
anheben. Ziehen Sie den
Deckel ab (siehe
Abbildung).
N
L
(N), Braun (L), Gelb/Grün
2. Installation des
Netzkabels: Schrauben
Sie die Schraube der
Kabelklemme sowie die
drei Schrauben der
heraus.
Kontakte L-NBefestigen Sie die Drähte
dann unter Beachtung
der entsprechenden
Farben unter den
Schraubenköpfen: Blau
(siehe Abbildung).
• die Versorgungsspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt (siehe unten);
• die Steckdose mit dem Gerätestecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Steckdose oder den Stecker aus; verwenden Sie
keine Verlängerungen und Mehrfachsteckdosen.
! Elektrokabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Kabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und
darf nur durch autorisiertes Fachpersonal ausgetauscht
werden (siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden sollten.
3. Befestigen Sie das Kabel in der entsprechenden
Kabelklemme.
33
Ofrecido por www.electromanuales.com
Beschreibung des
Gerätes
DE
Geräteansicht
Bedienfeld
GLEITFÜHRUNGEN
für die Einschübe
Einschubhöhe 5
Einschubhöhe 4
Einschubhöhe 3
Einschubhöhe 2
Einschubhöhe 1
Einschub
BACKOFENROST
Einschub
FETTPFANNE
Bedienfeld
Kontrollleuchte
KOCHZONEN
Kontrollleuchte
THERMOSTAT
Drehknopf
PROGRAMME
Drehknopf
THERMOSTAT
Drehknopf
KOCHZONEN
Kontrollleuchte
KOCHZONEN
Drehknopf
KOCHZONEN
* Nur bei einigen Modellen
34
Kontrollleuchte
THERMOSTAT
Drehknopf
PROGRAMME
Drehknopf
THERMOSTAT
Drehknopf
TIMER ZUR EINSTELLUNG
DES GARZEITENDES*
Ofrecido por www.electromanuales.com
Inbetriebsetzung und
Gebrauch
! Bei erstmaliger Inbetriebnahme sollte der leere
Backofen für etwa eine Stunde bei Höchsttemperatur
und geschlossener Backofentür in Betrieb genommen
werden. Schalten Sie das Gerät dann aus, öffnen Sie die
Backofentür und lüften Sie die Küche. Der bei diesem
Vorgang entstehende Geruch wird durch das
Verdunsten der zum Schutz des Backofens
aufgetragenen Stoffe verursacht.
Inbetriebsetzung des Backofens
1. Wählen Sie das gewünschte Garprogramm durch
Drehen des Knopfes PROGRAMME aus.
2. Stellen Sie die Temperatur durch Drehen des Knopfes
THERMOSTAT ein. Eine Liste von Garprogrammen nebst
der empfohlenen Temperaturen kann in der Back-/BratTabelle eingesehen werden (siehe Programme).
3. Die auf Dauerlicht eingeschaltete Kontrollleuchte
THERMOSTAT zeigt an, dass die Vorheizphase
abgeschlossen ist. Geben Sie die zu garenden Speisen
in den Backofen.
4. Während des Garvorgangs sind folgende
Einstellungen jederzeit möglich:
- Änderung des Garprogramms durch Betätigen des
Drehknopfes PROGRAMME;
- Änderung der Temperatur mit Hilfe des Drehknopfes
THERMOSTAT;
- Unterbrechung des Garvorgangs durch Drehen des
Knopfes PROGRAMME auf die Position „0“.
! Stellen Sie niemals Kochgeschirr auf den
Backofenboden, da dadurch das Email beschädigt
werden könnte.
! Stellen Sie Ihr Kochgeschirr stets auf den mit dem
Gerät gelieferten Backofenrost.
Kühlluftgebläse
Um die Temperaturen an den äußeren Teilen des
Backofens abzusenken, sind einige Modelle mit einem
Kühlluftgebläse ausgestattet. Dieses erzeugt einen
Luftstrahl, der zwischen Bedienfeld und Backofentür
austritt.
! Nach Abschluss des Garvorgangs bleibt das Gebläse
solange in Betrieb, bis der Backofen ausreichend
abgekühlt ist.
Backofenlicht
Um dieses einzuschalten, drehen Sie den Knopf
PROGRAMME auf . Es bleibt eingeschaltet, wenn ein
Garprogramm eingestellt wird.
* Nur bei einigen Modellen
Einsatz des TIMERS ZUR EINSTELLUNG
DES GARZEITENDES*
1. In erster Linie muss das Läutewerk durch eine fast
komplette Umdrehung (nach rechts) des Drehknopfes
TIMER ZUR EINSTELLUNG DES GARZEITENDES
aufgezogen werden.
2. Um die gewünschte Zeit einzustellen drehen Sie
den Knopf wieder zurück, bis die auf dem Drehknopf
TIMER ZUR EINSTELLUNG DES GARZEITENDES
angegebenen Minuten mit dem auf dem Bedienfeld
befindlichen Bezugszeichen übereinstimmen.
3. Nach Ablauf der Zeit ertönt ein akustisches Signal
und der Backofen wird ausgeschaltet.
4. Bei abgeschaltetem Backofen kann der TIMER ZUR
EINSTELLUNG DES GARZEITENDES als normaler
Kurzzeitwecker eingesetzt werden.
! Bei Einsatz des Backofens im Handbetrieb, d.h.
unter Ausschluss des Garzeit-Timers, muss der
Drehknopf TIMER ZUR EINSTELLUNG DES
GARZEITENDES auf das Symbol 9 gedreht werden.
TYPENSCHILD
Abmessungen
Breite 43,5 cm
Höhe 32 cm
Tiefe 40 cm
Nutzvolumen
Liter 56
Elektrischer
Anschluss
Spannung 220-230V~ 50/60Hz
Maximale Leistungsaufnahme
8450W
Richtlinie 2002/40/EG über die
Etikettierung von Elektrobacköfen.
Norm EN 50304
ENERGIE-ETIKETT
Deklarierte
Energieverbrauchsklasse
Natürliche Konvektion
TRADITIONELL
Heizfunktion:
Dieses Gerät entspricht den
folgenden EG-Richtlinien:
73/23/EWG vom 19.02.73
(Niederspannung) und
nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89
(elektromagnetische
Verträglichkeit) und nachfolgenden
Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen
- 2002/96/EC
35
DE
Ofrecido por www.electromanuales.com
Programme
DE
Garprogramme
Praktische Back-/Brathinweise
! Für alle Programme kann eine Gartemperatur von
60° bis MAX. eingestellt werden, mit Ausnahme des
Programms GRILL; hier empfiehlt sich die Einstellung
MAX.
! Setzen Sie zum GRILLEN die Fettpfanne zum
Auffangen von abtropfendem Fett oder Fleischsaft auf
Einschubhöhe 1 ein.
Programm TRADITIONELL
Es setzen sich die beiden Heizelemente, das untere
und das obere, in Betrieb. Bei dieser Garart
verwenden Sie bitte nur eine Einschubhöhe: Bei
gleichzeitigem Garen bzw. Backen auf mehreren
Ebenen ist keine gleichmäßige Hitzeverteilung
gewährleistet.
Programm KUCHEN
Das untere Heizelement schaltet sich ein. Diese
Funktion eignet sich zum Garen zarter Speisen,
insbesondere jedoch zum Backen von Hefeteigen, die
zum Gären mehr Unterhitze benötigen.
Programm OBERHITZE
Das obere Heizelement schaltet sich ein. Diese
Funktion kann zum kurzen Überbacken bereits
gegarter Gerichte verwendet werden.
Programm GRILL
Das obere Heizelement schaltet sich ein. Durch die
äußerst hohe Temperatur und die direkt auf das
Grillgut gerichtete Hitze wird das Fleisch auf der
Oberseite rasch gebräunt, somit tritt kein Fleischsaft
aus und das Fleisch bleibt zarter. Die Grillfunktion
eignet sich ganz besonders für solche Speisen, die
eine äußerst hohe Oberhitze verlangen: Rinder- und
Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw.
... Garen Sie bei geschlossener Backofentür.
36
GRILL
• Schieben Sie den Grillrost in die Führung 3 oder 4
ein, und legen Sie die zu garenden Speisen auf die
Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu
verwenden. Im Übrigen ist es bei dieser Funktion
völlig normal, dass das obere Heizelement nicht
ständig rot glüht: Es wird durch einen Thermostaten
gesteuert.
PIZZA
• Verwenden Sie eine Leichtmetallform und stellen
Sie diese direkt auf den Rost.
Bei Verwendung der Fettpfanne wird die Garzeit
verlängert, und man wird kaum eine knusprige
Pizza erhalten.
• Bei reich belegten Pizzas ist es ratsam, den
Mozzarella erst nach Verstreichen der halben
Backzeit hinzuzugeben.
Ofrecido por www.electromanuales.com
Back-/Brattabelle
Programme
Traditionell
Kuchen
Oberhitze
Grill
DE
Gew.
(kg)
Einschubhöhe
Vorheizzeit (Minuten)
Empfohlene
Temperatur
Garzeit
(Minuten)
Ente
Kalbs- oder Rinderbraten
Schweinebraten
Gebäck
Torten
Lasagne
Lamm
Makrelen
Plum Cake
Windbeutel
Biskuitböden
Quiche
1
1
1
1
1
1
1
1
0.3
0.5
1.5
3
3
3
3
3
3
2
2
2
3
3
3
15
15
15
15
15
10
10
10
10
10
10
15
200
200
200
180
180
190
180
180
170
180
170
200
65-75
70-75
70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35
Hefekuchen
Torten
Obstkuchen
Brioches
0,5
1
1
0,5
3
3
3
3
15
15
15
15
160
180
180
160
30-40
35-40
50-60
25-30
-
3 oder 4
15
220
-
1
1
1
1
1
1
1
1
n.° 4
4
4
4
3 oder 4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
Max
Max
Max
Max
Max
Max
Max
Max
Max
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Speisen
Nachgaren von Speisen
Seezungen und Tintenfische
Tintenfisch- und Krebsspieße
Kabeljaufilet
Gegrillte Gemüse
Kalbsteaks
Koteletts
Hamburger
Makrelen
Toast
37
Ofrecido por www.electromanuales.com
Kochfeld
DE
Kochfeldarten
Der Backofen wird in Kombination mit einem Kochfeld
geliefert, das mit zwei Arten von Heizelementen bestückt
sein kann: Elektroplatten aus Gusseisen (siehe Abb.1),
oder Glaskeramik-Kochfelder traditioneller Art (siehe Abb.
2).
A
A
Abbildung 1
Abbildung 2
A
A
C
Praktische Hinweise zum Gebrauch des
Glaskeramik-Kochfeldes
! Der auf die Dichtungen aufgetragene Leim könnte
Fettspuren auf dem Glas hinterlassen. Wir empfehlen
Ihnen, diese vor Einsatz des Gerätes mit einem
herkömmlichen Reinigungsmittel (eine nicht scheuernde
Poliercreme) zu entfernen. Während der ersten
Betriebsstunden könnte ein Geruch verbrannten Gummis
zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.
So gibt Ihnen Ihr Kochfeld sein Bestes:
• Benutzen Sie Kochgeschirr mit flachem Boden, um zu
gewährleisten, dass der Boden vollständig auf der
Heizfläche aufliegt.
Einschalten des Glaskeramik-Kochfeldes
Traditionelle Kochzonen
Bei den traditionellen Heizelementen (A) handelt es sich
um Ringheizkörper mit extrem kurzer Aufglühzeit (nur
wenige Sekunden nach dem Einschalten).
Jede Kochzone hat ihren eigenen Schalter, mit dem 6
unterschiedliche Temperaturen (vom Mindestwert 1 bis
zum Höchstwert 6) eingestellt werden können.
• Benutzen Sie Kochgeschirr, dessen Durchmesser mit
dem der Kochzone übereinstimmt, d.h. dessen Boden
die Kochzone ganz bedeckt, und somit die gesamte
Wärme genutzt wird.
Restwärmeanzeigen*
Die Kontrollleuchten (C) zeigen an, dass die
entsprechende Kochzone, auch wenn sie bereits
ausgeschaltet wurde, noch heiß ist, und eine Temperatur
von 60°C übersteigt.
• Achten Sie darauf, dass der Boden des Kochgeschirrs
trocken und sauber ist; nur so ist ein perfektes Aufliegen
des Geschirrbodens, sowie eine lange Lebensdauer
von Kochzone und Geschirr gewährleistet.
Empfohlene Leistungsstufen für die
unterschiedlichen Gararten:
• Vermeiden Sie den Einsatz von Kochgeschirr, das
auch auf Gasflammen verwendet wird: Die äußerst
hohe Hitzekonzentration der Gasbrenner könnte die
Topfböden leicht verformen und demnach die
korrekte Auflage beeinträchtigen.
• Lassen Sie niemals eine Kochzone eingeschaltet,
wenn kein Topf darauf steht. Auf diese Weise würde
die Kochzone in kürzester Zeit auf Höchsttemperatur
gebracht, was Schäden an den Heizelementen zur
Folge haben könnte.
Setting
Normal or Fast Plate
0
Off
1
Cooking vegetables, fish
2
Cooking potatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities
of food, minestrone
4
For roasting (average)
5
For roasting (above average)
6
For browning and reaching a boil in a
short time.
* Nur bei einigen Modellen
38
Ofrecido por www.electromanuales.com
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde entsprechend den strengsten
internationalen Sicherheitsvorschriften entworfen und
gebaut. Nachstehende Hinweise werden aus
Sicherheitsgründen geliefert und sollten aufmerksam
gelesen werden.
Allgemeine Sicherheit
• Dieses Gerät ist für den nicht professionellen Einsatz
im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden,
auch nicht, wenn es sich um einen geschützten Platz
handelt. Es ist gefährlich, das Gerät Gewittern und
Unwettern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich
seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder
feuchten Händen oder Füßen und auch nicht, wenn
Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den
Hinweisen der vorliegenden Bedienungsanleitung zur
Zubereitung von Lebensmitteln verwendet werden.
• Bei in Betrieb befindlichem Gerät werden die
Heizelemente und einige Ofentürteile sehr heiß.
Berühren Sie sie nicht und halten Sie Kinder vom
Ofen fern.
• Vermeiden Sie, dass die Stromkabel anderer
Elektrogeräte in Kontakt mit heißen Backofenteilen
gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen
Öffnungen dürfen nicht zugestellt bzw. abgedeckt
werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte
an. An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit
Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den
Backofen: Sie könnten sich entzünden, wenn das
Gerät versehentlich eingeschaltet wird.
• Vergewissern Sie sich stets, dass sich die
Reglerknöpfe auf Position “l”/“¡” befinden, wenn
das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Kabel aus der
Netzsteckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor
Wartungsmaßnahmen stets den Netzstecker aus der
Netzsteckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht,
Innenteile selbst zu reparieren. Kontaktieren Sie den
Kundendienst (siehe Kundendienst).
• Stellen Sie bitte keine schweren Gegenstände auf der
geöffneten Backofentür ab.
• Das Glaskeramikkochfeld ist stoßfest; dennoch kann
es durch Stöße bzw. Aufprall von spitzen
Gegenständen zerbrechen. Schalten Sie das
Kochfeld in einem solchen Fall vom Stromnetz und
wenden Sie sich an die Kundendienststelle.
• Bitte berücksichtigen Sie, dass die Kochzonen noch
für ca. 30 Minuten nach dem Ausschalten sehr heiß
bleiben.
• Halten Sie sämtliche Gegenstände, die schmelzen
könnten, wie Plastikteile oder Kunststoffe sowie
Zucker oder stark zuckerhaltige Speisen von dem
Kochfeld fern. Achten Sie besonders auf
Verpackungsmaterial, Frischhaltefolie und Alufolie:
wird derartiges Material auf den noch heißen oder
warmen Oberflächen belassen, können sie das
Kochfeld dauerhaft beschädigen.
Entsorgung
• Entsorgung des Verpackungsmaterials: Befolgen Sie
die lokalen Vorschriften; Verpackungsmaterial kann
wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC
über Elektro- und Elektronik-Altgeräte (WEEE)
dürfen Elektrohaushalts-Altgeräte nicht über den
herkömmlichen Haushaltsmüllkreislauf entsorgt
werden. Altgeräte müssen separat gesammelt
werden, um die Wiederverwertung und das
Recycling der beinhalteten Materialien zu
optimieren und die Einflüsse auf die Umwelt und
die Gesundheit zu reduzieren. Das Symbol
„durchgestrichene Mülltonne“ auf jedem Produkt
erinnert Sie an Ihre Verpflichtung, dass
Elektrohaushaltsgeräte gesondert entsorgt werden
müssen.
Endverbraucher können sich an Abfallämter der
Gemeinden wenden, um mehr Informationen über
die korrekte Entsorgung ihrer
Elektrohaushaltsgeräte zu erhalten.
Energie sparen und Umwelt schonen
• Für einen sparsamen Energieverbrauch verwenden
Sie den Backofen in den Stunden zwischen dem
späten Nachmittag und dem frühen Morgen.
• Es empfiehlt sich, das Garprogramm GRILL stets bei
geschlossener Backofentür zu verwenden: Dadurch
erzielen Sie nicht nur optimale Ergebnisse, sondern
sparen auch Energie (ca. 10%).
• Halten Sie die Dichtungen sauber und in einem
einwandfreien Zustand, so dass sie gut an der Tür
anliegen und keine Wärmeverluste verursachen.
39
DE
Ofrecido por www.electromanuales.com
Reinigung und Pflege
04/2005 - 195047004.01
XEROX BUSINESS SERVICES
DE
Abschalten Ihres Gerätes vom Stromnetz
Vor jeder Reinigung und Pflege ist das Gerät vom
Stromnetz zu trennen.
F
Reinigung des Gerätes
• Die emaillierten oder aus Edelstahl gefertigten
Außenteile des Gerätes sowie die Gummidichtungen
können mit einem mit lauwarmem Wasser und einem
neutralen Reinigungsmittel getränkten Schwamm
gereinigt werden. Sollten die Flecken nur schwer zu
entfernen sein, verwenden Sie spezielle
Reinigungsmittel. Es ist ratsam, die Teile nach der
Reinigung gut nachzuspülen und trockenzureiben.
Benutzen Sie auf keinen Fall Scheuermittel oder
sonstige scharfe Reiniger.
• Der Backofen sollte möglichst nach jedem
Gebrauch, solange er noch leicht warm ist, gereinigt
werden. Verwenden Sie hierzu warmes Wasser und
ein Reinigungmittel, spülen Sie mit Wasser nach und
reiben Sie den Backofen mit einem weichen Tuch
trocken. Vermeiden Sie Scheuermittel.
• Das Zubehör lässt sich wie normales Geschirr
reinigen (auch im Geschirrspüler).
Reinigung der Tür
3. fassen Sie die Tür an den
beiden äußeren Seiten und
schließen Sie sie langsam,
jedoch nicht ganz. Drücken Sie
auf die Arretierbolzen F und
ziehen Sie dann die Tür zu sich
hin aus den Scharnieren
heraus (siehe Abbildung).
In umgekehrter Reihenfolge
wird die Backofentür wieder
angebracht.
Überprüfung der Dichtungen
Kontrollieren Sie in regelmäßigen Abständen den
Zustand der Dichtung rund um die Backofentür.
Wenden Sie sich im Falle einer Beschädigung dieser
Dichtung an Ihre nächstgelegene Kundendienststelle
(siehe Kundendienst). Es empfiehlt sich, den
Backofen bis zur erfolgten Reparatur nicht in
Gebrauch zu nehmen.
Lampenaustausch
Verfahren Sie zum Austausch der Backofenlampe wie
folgt:
Reinigen Sie das Glas der Backofentür mit einem
milden Reiniger und einem nicht scheuernden
Schwamm. Trocknen Sie es anschließend mit einem
weichen Tuch.
Um den Backofen mühelos gründlich reinigen zu
können, kann die Backofentür abgenommen werden:
1. Öffnen Sie die Tür ganz
(siehe Abbildung);
F
40
2. klappen Sie die seitlich an
den beiden Scharnieren
befindlichen Hebel hoch und
drehen Sie diese;
(siehe Abbildung);
1. Drehen Sie die Glasabdeckung der
Lampenhalterung heraus.
2. Schrauben Sie die Lampe heraus und ersetzen Sie
sie durch eine neue Lampe desselben Typs: Leistung
25 W, Sockel E 14.
3. Bringen Sie die Glasabdeckung wieder an (siehe
Abbildung).
Kundendienst
Geben Sie bitte Folgendes an:
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).
Letztere Informationen finden Sie auf dem
Typenschild, das sich auf dem Gerät und/oder der
Verpackung befindet.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
