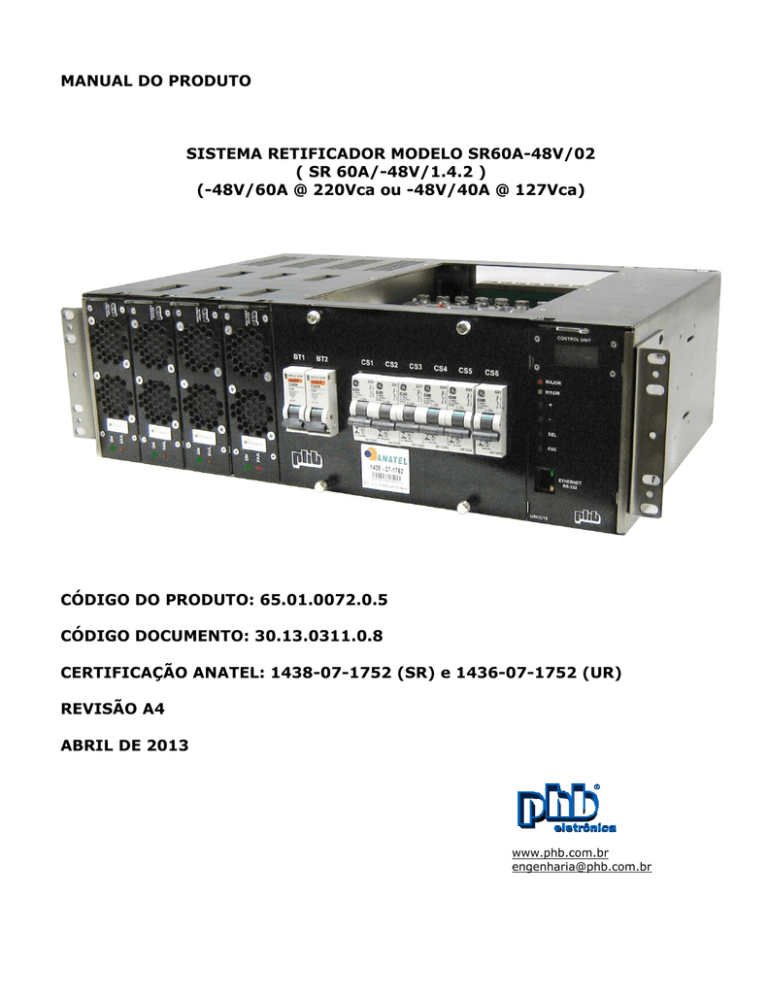

MANUAL DO PRODUTO

SISTEMA RETIFICADOR MODELO SR60A-48V/02

( SR 60A/-48V/1.4.2 )

(-48V/60A @ 220Vca ou -48V/40A @ 127Vca)

CÓDIGO DO PRODUTO: 65.01.0072.0.5

CÓDIGO DOCUMENTO: 30.13.0311.0.8

CERTIFICAÇÃO ANATEL: 1438-07-1752 (SR) e 1436-07-1752 (UR)

REVISÃO A4

ABRIL DE 2013

www.phb.com.br [email protected]

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

CONTROLE DE REVISÕES

Revisão

A0

A1

Data

14/08/2007 Versão preliminar

Descrição

25/07/2008 Inclusão do circuito de supervisão de ventiladores externos e porta de comunicação ETHERNET (protocolo SNMP). Alteração do alarme de temperatura alta para anormal.

A2

A3

A4

26/05/2011 Inclusão de sensor de bateria aberta e da função teste de bateria.

Alteração na configuração do sensor de bateria em descarga.

Acrescentada configuração das comunidades SNMP (Read,Write e Trap).

Alteração da faixa de configuração do sensor de temperatura alta.

10/08/2012 Alteração do back-plane de 1 para 4 entradas CA e inclusão de conector RS485 para acesso externo.

Alteração no firmware e software da USCC/18 para gerenciamento de 2 redes CA distintas.

02/04/2013 Acrescentada a função de carga mista de bateria (Periódica +Automática).

Acrescentado vínculo dos relés minor e major às falhas FAN e temperatura anormal respectivamente, ou seja, relé minor indica falha FAN e relé major indica temperatura anormal quando habilitados.

Alterado o passo da configuração da capacidade da bateria para 1Ah.

Elaborado por:

Paulo Gaidzinski 13.08.2007

Nome Data

Revisado por:

Paulo Gaidzinski 02.04.2013

Nome Data

Assinatura

Assinatura

Aprovado por:

Ildo Bet

Nome

02.04.2013

Data Assinatura

NOTA: Proibido expressamente a reprodução total ou parcial deste documento, não podendo ser divulgado fora da empresa sem o consentimento por escrito da PHB Eletrônica Ltda..

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 1 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

ÍNDICE

TÓPICO

1) INTRODUÇÃO

1.1) Descrição Geral

1.2) Composição Básica

1.3) Acessórios (Opcionais)

1.4) Identificação do Produto

2) CARACTERÍSTICAS MECÂNICAS

2.1) Embalagem Fechada

2.2) Embalagem Aberta

3) ESPECIFICAÇÕES TÉCNICAS

3.1) Sub-bastidor (modelo SB19-3U/31)

3.2) Unidade Retificadora (modelo PHB 900A-0048/01)

3.3) Unidade de Supervisão (modelo USCC/18)

3.3.1) Estrutura de Navegação

3.3.2) Menu Status

3.3.3) Menu Alarmes

3.3.3.1) Alarme de Bateria em Carga

3.3.3.2) Alarme de Bateria em Descarga ou em Nível Crítico

3.3.3.3) Alarme de CA Anormal

3.3.3.4) Alarme Cabo Sensor de Temperatura

3.3.3.5) Alarme de Desconexão CC

3.3.3.6) Alarme de Falha de Contator

3.3.3.7) Alarme de Falha de Sensor I BAT

3.3.3.8) Alarme de Manutenção

3.3.3.9) Alarme de Perda de Supervisão

3.3.3.10) Alarme de Proteção CC Aberta

3.3.3.11) Alarme de Tensão CC Alta

3.3.3.12) Alarme de 1 UR Anormal

3.3.3.13) Alarme de Mais de 1 UR Anormal

3.3.3.14) Alarme de Temperatura Anormal

3.3.3.15) Alarmes Reservas

3.3.3.16) Alarme de Falha de Ventilador Externo

3.3.3.17) Alarme de Falha de Sensor CA

3.3.3.18) Alarme de Falha de Bateria

3.3.3.19) Alarme de Teste de Bateria

3.3.4) Menu Comandos

3.3.4.1) Comando de Carga Manual

3.3.4.2) Comando de Reposição

3.3.4.3) Comando para Desligamento Individual de UR

3.3.4.4) Comando de Teste de Bateria

3.3.5) Menu Senha

PÁGINA

05

05

06

07

09

11

11

11

17

17

18

18

18

17

17

17

17

17

16

16

16

17

16

16

16

16

15

15

15

16

11

11

12

13

13

14

15

18

18

18

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 2 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6) Menu Configuração

3.3.6.1) Configuração do Calendário

3.3.6.2) Configuração da Capacidade do Banco de Baterias

3.3.6.3) Configuração da Corrente Limite de Bateria

3.3.6.4) Configuração do Número de Elementos de Bateria

3.3.6.5) Configuração do Período entre Cargas

3.3.6.6) Configuração da Quantidade de UR(s)

3.3.6.7) Configuração dos Relés

3.3.6.8) Configuração do Relógio

3.3.6.9) Configuração da Severidade dos Alarmes Reservas

3.3.6.10) Configuração do Nível de Sobre Tensão Intrínseca de UR

3.3.6.11) Configuração da Taxa CT

3.3.6.12) Configuração da Taxa de Corrente Crítica (T

CC

)

3.3.6.13) Configuração dos Níveis para Alarme de Temperatura Anormal

3.3.6.14) Configuração do Tempo de Carga

3.3.6.15) Configuração do Tempo de Desconexão

3.3.6.16) Configuração do Nível de Tensão CC Alta

3.3.6.17) Configuração do Nível de Bateria em Descarga ou em Nível Crítico

3.3.6.18) Configuração do Nível de Desconexão CC

3.3.6.19) Configuração dos Níveis de Tensão CA Anormal

3.3.6.20) Configuração do Nível de Tensão de Equalização

3.3.6.21) Configuração do Nível de Tensão de Flutuação

3.3.6.22) Configuração do Tipo de Carga

3.3.6.23) Configuração dos Níveis de Temp. para Ligar e Desligar os Ventiladores Externos

3.3.6.24) Configuração dos Alarmes de Ventiladores Externos

3.3.6.25) Configuração do Idioma de Navegação

3.3.6.26) Configuração dos Textos dos Alarmes Reservas

3.3.6.27) Configuração do Teste de Bateria

3.3.6.28) Configuração do Tipo de Entrada CA

3.4) Distribuição CC e Desconexão de Bateria

3.4.1) Saída para Consumidores (Distribuição CC)

3.4.2) Entradas para Bancos de Baterias

3.4.3) Circuito de Desconexão de Bateria por Sub Tensão

3.4.4) Teste de Bateria

3.5) Circuito de Controle de Ventiladores

3.6) Alarmes de Contatos Secos

3.7) Alarmes Resumidos

3.8) Entrada de Alarmes

3.9) Registro de Eventos

3.10) Comunicação Via MODEM

3.11) Comunicação Via Ethernet

3.12) Entrada CA Dupla

4) CONDIÇÕES AMBIENTAIS

4.1) Transporte

32

32

26

27

27

28

25

25

26

26

24

24

24

24

23

23

23

24

24

28

29

29

30

30

32

23

23

23

23

22

22

22

23

20

21

21

21

21

19

20

20

20

20

20

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 3 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

4.2) Armazenagem

4.3) Operação

33

33

5) SEGURANÇA

5.1) Advertências

5.2) Etiquetas de Advertência

33

33

34

6) INSTALAÇÃO

6.1) Ferramentas, Instrumentos e Materiais

6.2) Instalação Mecânica

6.3) Conexões Elétricas

6.3.1) Aterramento de Carcaça

6.3.2) Aterramento 0V (Opcional)

6.3.3) Consumidores

6.3.4) Alarmes via Contato Seco

6.3.5) Alarmes Resumidos via Contato Seco

6.3.6) Entrada de Alarmes

6.3.7) Cabos Sensores de Temperatura

6.3.8) Ventiladores Externos

6.3.9) Banco de Baterias

6.3.10) Rede CA

6.3.11) Interface RS485

6.4) Procedimento para Ativação

6.5) Procedimento para Desligar

40

40

41

41

38

38

38

39

34

35

35

36

36

36

36

38

38

7) SERVIÇOS DE MANUTENÇÃO OU REPARO

7.1) Troubleshooting

7.2) Sobressalentes

7.3) Assistência Técnica

41

42

42

44

8) TERMO DE GARANTIA

8.1) Prazo e Comprovação de Garantia

8.2) Local de Execução do Serviço de Garantia

8.3) Perda de Garantia

8.4) Recomendações

45

45

45

45

45

9) ESQUEMA GERAL 46

10) TERMINOLOGIA 47

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 4 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

1) INTRODUÇÃO

1.1) Descrição Geral

O Sistema de Retificadores (SR) modelo SR60A-48V/02 é apropriado para aplicações que requerem um alto nível de confiabilidade e compactação, sendo composto por quatro Unidades Retificadoras de -48V/15A,

Unidade de Supervisão e Unidade de Distribuição e Desconexão em sub-bastidor de 19” com apenas 3U. Seu layout modular propicia facilidade de operação e manutenção. O SR pode ser ilustrado pelo diagrama de blocos apresentado na figura 1.

Figura 1 - Diagrama de blocos simplificado.

As Unidades Retificadoras (UR(s)) convertem rede elétrica de 220Vca (50Hz ou 60Hz) em –48Vcc com a finalidade de alimentar os consumidores CC e carregar o(s) banco(s) de baterias simultaneamente, operando de forma redundante para cargas de até 2700W (3+1). Na ausência de rede elétrica, as cargas são alimentadas pelo(s) banco(s) de baterias instantaneamente, sem comutação mecânica ou eletrônica.

A Unidade de Supervisão (US) é responsável pelo gerenciamento de todo o sistema (UR(s), Quadro de

Distribuição CC, Circuito de Desconexão de Bateria, bancos de baterias, alarmes externos para controle de infraestrutura, controle e supervisão de ventiladores externos, etc.). Tem como função permitir a leitura de parâmetros, emitir alarmes locais e remotos, executar comandos, compensar a tensão de saída de acordo com a temperatura para flutuação dos bancos de baterias, limitar a corrente de carga dos bancos de baterias, configurar o hardware de instalação, controlar o acionamento de ventiladores externos de acordo com a temperatura ambiente, ajustar os parâmetros de operação, fazer registro dos eventos ocorridos, executar testes de bateria, etc. Estas funções podem ser realizadas localmente através de navegador e LCD ou via micro computador com acesso local ou remoto

(porta serial RS232 e software aplicativo desenvolvido em plataforma Windows). Opcionalmente, permite a supervisão remota via porta Ethernet (protocolo SNMP).

Neste manual descrevemos detalhadamente as características dos elementos que fazem parte deste sistema, além de procedimentos básicos para instalação, operação e manutenção.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 5 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

1.2) Composição Básica

O código PHB para compra do SR sem as UR(s) é o 65.01.0072.0.5, que integra os seguintes itens:

Descrição Código Foto

1 Cabo de Comunicação RS232 63.01.1104.0.8

1 Cabo Sensor de Temperatura de Bateria (PL-96A) 62.02.0903.0.2

1 CD c/ Software Aplicativo p/ Comunicação Local/Remota 51.04.0002.0.0

1 Kit Conector p/ Saída de Alarmes (DB25 macho) 59.01.0016.0.6

1 Sub-bastidor SB19-3U/31

(Disjuntores Termomagnéticos: 2 x 40A p/ Bateria + 6 x 10A para consumidores)

Nota: Consulte a PHB para capacidades diferentes.

60.05.0066.0.7

1 Unidade de Supervisão USCC/18 (sem a placa de interface

Ethernet PL-146)

60.11.0023.0.3

A quantidade de UR(s) a serem empregadas é definida de acordo com a necessidade do cliente. Desta forma, elas devem ser compradas separadamente através do seguinte código:

Unidade Retificadora PHB 900A-0048/01 (-48V/15A) 60.01.0367.0.5

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 6 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

1.3) Acessórios (Opcionais)

Descrição

Kit de Parafusos p/ Fixação em Bastidores

Código

59.01.0017.0.5

Foto

Kit p/ Fixação em Parede 59.03.0006.0.7

Painel Cego para Preenchimento de UR(s) Não Utilizadas 20.07.0270.0.2

Sensor de Temperatura de Bateria ou de Ambiente p/ Gabinete Outdoor (PL-

96A)

62.02.0903.0.2

Cabo Crossover para Configuração do Agente SNMP 63.01.1215.0.5

Conversor Serial/Ethernet (PL-146) 62.02.0931.0.1

Placa para Distribuição de Ventiladores (PL-147) 62.02.0937.0.5

Disjuntor Monopolar 6A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0050.0.8

Disjuntor Monopolar 10A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0059.0.9

Disjuntor Monopolar 16A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0058.0.0

Disjuntor Monopolar 20A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0089.0.6

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 7 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Disjuntor Monopolar 25A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0064.0.3

Disjuntor Monopolar 32A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0049.0.0

Disjuntor Monopolar 40A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0048.0.1

Disjuntor Monopolar 50A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0074.0.2

Disjuntor Monopolar 63A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0060.0.7

Disjuntor Monopolar 70A, Curva C, Capacidade de Interrupção: 6kA @ 48Vcc 09.02.0118.0.7

Terminal tipo anel pré-isolado amarelo c/ diâmetro interno de 8mm para cabos com bitola entre 4mm² e 6mm² (cabos 0V de bateria ou consumidor)

10.36.0014.0.1

Terminal tipo anel pré-isolado XX c/ diâmetro interno de 8mm para cabos com bitola de 10mm² (cabos 0V de bateria ou consumidor)

10.38.0047.0.5

10.38.0026.0.8

Terminal tipo anel pré-isolado XX c/ diâmetro interno de 8mm para cabos com bitola de 16mm² (cabos 0V de bateria ou consumidor)

Terminal tipo anel pré-isolado XX c/ diâmetro interno de 8mm para cabos com bitola de 25mm² (cabos 0V de bateria ou consumidor)

10.38.0033.0.0

Terminal tubular pré-isolado cinza para cabos com bitola de 4mm² (cabos CA, negativo de consumidor ou bateria)

10.38.0031.0.2

Terminal tubular pré-isolado amarelo para cabos com bitola de 6mm² (cabos

CA, negativo de consumidor ou bateria)

10.38.0030.0.3

Terminal tubular pré-isolado vermelho para cabos com bitola de 10mm²

(negativo de consumidor ou bateria)

10.38.0025.0.9

10.38.0027.0.7

Terminal tubular pré-isolado azul para cabos com bitola de 16mm² (negativo de consumidor ou bateria)

Terminal tubular pré-isolado amarelo para cabos com bitola de 25mm²

(negativo de consumidor ou bateria)

10.38.0046.0.6

Terminal tipo forquilha pré-isolado AZ c/ abertura de 4mm, 1,5mm² ~

2,5mm² (indicado p/ o cabo de aterramento)

10.36.0070.0.9

Notas: A PHB poderá fornecer a parte cabos para alimentação CA, consumidores, baterias, sinalização e ventiladores de acordo com especificações do cliente. Contatos para compra ou esclarecimentos de dúvidas técnicas na composição do produto:

Comercial: [email protected]

Técnico: [email protected]

Telefone: (11) 3835 8300

Fax: (11) 3835 8019

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 8 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

1.4) Identificação do Produto

Neste item apresentamos a identificação completa do sistema através das figuras 2, 3 e 4.

Figura 2 – Vista frontal.

1) Ventilador 40x40x28mm duplo “ball bearing”;

2) Unidade Retificadora modelo 900A-0048/01 (posição 1);

3) Unidade Retificadora modelo 900A-0048/01 (posição 2);

4) Unidade Retificadora modelo 900A-0048/01 (posição 3);

5) Extrator de módulo;

6) Unidade Retificadora modelo 900A-0048/01 (posição 4);

7) Painel dos disjuntores;

8) Tecla para cancelar (“ESC”) do navegador;

9) Tecla para selecionar (“SEL”) do navegador;

10) Tecla para decrementar (“-”) do navegador;

11) Tecla para incrementar (“+”) do navegador;

12) Sinalização luminosa para alarme funcional de severidade não urgente (LED amarelo “Minor”);

13) Sinalização luminosa para alarme funcional de severidade urgente (LED vermelho “Major”);

14) LCD 2 linhas de 8 caracteres cada;

15) Aba de fixação do sub-bastidor 19”/3U;

16) Unidade de Supervisão modelo USCC/18;

17) Sinalização luminosa para rede Ethernet OK;

18) Sinalização luminosa para comunicação Ethernet ativa;

19) Conector para interface RS232 ou Ethernet;

20) Disjuntor monopolar para proteção da saída de consumidor “CS6” (até 70A);

21) Disjuntor monopolar para proteção da saída de consumidor “CS5” (até 70A);

22) Disjuntor monopolar para proteção da saída de consumidor “CS4” (até 70A);

23) Disjuntor monopolar para proteção da saída de consumidor “CS3” (até 70A);

24) Disjuntor monopolar para proteção da saída de consumidor “CS2” (até 70A);

25) Disjuntor monopolar para proteção da saída de consumidor “CS1” (até 70A);

26) Etiqueta ANATEL com o número de certificação do sistema;

27) Parafuso recartilhado para fixação do painel dos disjuntores;

28) Disjuntor monopolar para proteção da entrada de baterias “BT2” (até 70A);

29) Disjuntor monopolar para proteção da entrada de baterias “BT1” (até 70A);

30) Sinalização luminosa de UR anormal (LED vermelho “FAIL”);

31) Sinalização luminosa de UR em serviço (LED verde “ON”);

32) Etiqueta ANATEL com o número de certificação da UR.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 9 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Figura 3 – Vista traseira.

1) Conector Mini-Fit Jr. 3 vias para sensor de temperatura de baterias “BT”;

2) Conector Mini-Fit Jr. 3 vias para sensor de temperatura de baterias ou ambiente “BT/SH”;

3) Bornes para entrada de alarmes reservas;

4) Bornes para saída de alarmes resumidos;

5) Conector DB25 para saída de alarmes em contato seco;

6) Bornes para alimentação de 3 grupos de ventiladores externos;

7) Fusível para o grupo de ventiladores 1 (FS2) – 2A máximo;

8) Fusível para o grupo de ventiladores 2 (FS3) – 2A máximo;

9) Fusível para o grupo de ventiladores 3 (FS4) – 2A máximo;

10) Abertura para passagem dos cabos de bateria e de consumidores;

11) Bornes para entrada CA da UR posição 4;

12) Bornes para entrada CA da UR posição 3;

13) Bornes para entrada CA da UR posição 2;

14) Bornes para entrada CA da UR posição 1;

15) Borne para aterramento;

16) Conector Micro Fit Jr. 6 vias para interface RS485;

17) Estrape RS485 (“END”).

Figura 4 – Vista superior (Distribuição CC e Desconexão).

1) Pólos superiores dos disjuntores de bateria;

2) Placa de supervisão dos disjuntores (PL-135);

3) Contator de desconexão de bateria;

4) Placa de medição da corrente de bateria (PL-136);

5) Dentes para presilhamento dos cabos de bateria e de consumidores;

6) Placa de conexão traseira (“back-plane”);

7) Fusível de bateria para alimentação da US;

8) Barra 0V;

9) Placa de controle e retenção do contator (PL-128);

10) Pólos superiores dos disjuntores de consumidores.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 10 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

2) CARACTERÍSTICAS MECÂNICAS

2.1) Embalagem Fechada

 Volume: (570x430x200)mm;

 Peso: 17,0kg da embalagem (SR completo com

4 UR(s));

 Etiqueta com as seguintes informações: o código de barra padrão EAN13 com as informações necessárias para rastreabilidade (País, empresa, produto, mês e ano de fabricação e número de série); o código PHB; o modelo do produto; o revisão do produto.

Figura 5 – Embalagem fechada.

Nota: Para itens sobressalentes temos:

Produto

900A-0048/01

USCC/18

2.2) Embalagem Aberta

Volume da Embalagem (LxPxH)

(185x340x80)mm

(450x625x200)mm

Relação de itens:

 1 Sub-bastidor SB19-3U/31 equipado com: o

Circuito de Distribuição e Desconexão; o

1 Unidade de Supervisão USCC/18; o

UR(s) 900A-0048/01 solicitadas.

 1 Cabo de Comunicação RS232;

 1 Cabo Sensor de Temperatura de Bateria (PL-96A);

 1 CD c/ Software Aplicativo p/ Comunicação Remota e Manual

Técnico em arquivo “PDF”;

 1 Kit Conector p/ Saída de Alarmes (DB25 macho);

 Manual Técnico;

 Planilha de testes do produto.

Peso c/ Embalagem

2,0kg

1,3kg

Figura 6 – Embalagem aberta.

3) ESPECIFICAÇÕES TÉCNICAS

3.1) Sub-bastidor (modelo SB19-3U/31)

Estrutura padrão 19”/3U projetada para abrigar até 4 UR(s), US, disjuntores de bateria e de distribuição CC e circuito de desconexão de bateria. Realiza as conexões internas (entre os módulos) e externas (aterramento, redes CA, saídas CC, alarmes, etc.) através de um “back-plane”. Suas abas de fixação permitem montagem frontal ou central, tornando-o apropriado para instalação em diferentes tipos de gabinetes. Adicionalmente, estas mesmas abas podem ser montadas de maneira inversa (face menor sob a lateral do sub-bastidor), tornando-o apropriado para montagem em bastidores de 23”. Os detalhes de conexões são apresentados no item 6.3 deste manual.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 11 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Parâmetro

Material

Acabamento

Resistência à corrosão branca

Temperatura de Operação

Dimensões

Peso sem os módulos

Peso com os módulos

Valores/Descrição

Aço Carbono SAE 1010/20

Cromo Trivalente (de acordo com os requisitos RoHS)

> 240 horas em câmara de névoa salina

0ºC a 70ºC

Altura: 132,8mm (3U); Largura: 437mm (19”); Profundidade: 315mm

7,7kg

15,6kg

Nota: Todos os demais módulos são feitos com o mesmo tipo de material e acabamento descrito nesta tabela.

3.2) Unidade Retificadora (modelo PHB 900A-0048/01)

Converte rede elétrica de 220Vca para -48Vcc com isolação galvânica através de chaveamento em alta freqüência, propiciando alta compactação em formato modular padrão 1U/3U. Cada unidade possui capacidade nominal de 15A em 220Vca ou 10A em 127Vca. Pode ser sacada ou inserida ao sub-bastidor sem que o sistema seja desligado (hot swap).

Possui correção ativa do fator de potência e controla sua tensão de saída com imposição de corrente, limitando a mesma para permitir a carga de baterias.

Esta unidade permite a operação no modo redundante tipo n+1, neste caso, o defeito em uma delas não afeta o sistema. Outra característica é a divisão da corrente de saída, evitando a sobrecarga de apenas uma unidade. Estas características implicam em um aumento significativo da confiabilidade do sistema.

Figura 7 – Unidade Retificadora.

Parâmetro

Tensão de Entrada (até 15A de saída)

Tensão de Entrada (até 10A de saída)

Valores/Descrição

185Vca < Vin < 264Vca (Valor Nominal de 220Vca)

90Vca < Vin < 185Vca (Valor Nominal de 127Vca)

Proteção contra Sub Tensão de Entrada Atuação em 85Vca com retorno em 90Vca

Proteção contra Sobre Tensão de Entrada Atuação em 290Vca com retorno em 285Vca

Faixa da Freqüência de Entrada

Fator de Potência

TDH (Corrente de Entrada)

Corrente de Entrada Nominal

Corrente de Entrada Máxima

Corrente Nominal de Saída

47Hz a 63Hz

> 0,98

< 5% @ 100% de carga (atende a norma IEC61000-3-2)

4,5Arms @ 220Vca & 57,6Vcc/15A ou 5,3Arms @ 127Vca & 57,6Vcc/10A

5,4Arms @ 185Vca & 57,6Vcc/15A ou 7,5Arms @ 90Vca & 57,6Vcc/10A

15A @ 220Vca ou 10A @127Vca

Corrente Limite de Saída

Proteção contra Curto-Circuito

Faixa de Ajuste da Tensão de Saída

Regulação Estática

Regulação Dinâmica

Ripple de Saída Máximo (até 20MHz)

Ruído Psofométrico

Rendimento (valor típico)

Rigidez Dielétrica

Sensor de Sobre Tensão Intrínseco

Sinalizações Luminosas

Interface

Ventiladores

Corrente de Partida

Emissão Conduzida e Irradiada

Imunidade a Surtos de Linha

Imunidade à Descarga Eletrostática

Temperatura de Operação

Proteção Térmica

MTBF

Conexão

Dimensões

Peso

15,5A @ 220Vca ou 10,2A @127Vca

15,5A (1s ativada e 5s desativada com retorno automático)

-45,0Vcc a -58,4Vcc

1% para rede (185Vca a 264Vca) e carga (5% a 100%)

2% para degraus de 50% de carga entre 10% e 100% (Tr < 25ms)

200mVpp menor que 1mV ou –57,8dBm

89% @ 220Vca & 57,6Vcc/15A ou 88% @127Vca & 57,6Vcc/10A

1500Vcc (1 minuto entre entrada e saída; entrada e carcaça)

Ajustável entre –52,2Vcc e –58,8Vcc via US

LED verde “ON” e LED vermelho “FAIL”

Serial RS485

40x40x28mm, duplo ball bearing, vida útil de 50.000h @ 25°C

< 7Apico

Atende a norma CISPR22, classe “B”

Atende a norma IEC61000-4-5, nível 4, classificação “b”

Atende a norma IEC61000-4-2, nível 4, classificação “b” entre 0°C e 55°C, acima de 55°C opera com “derating” de –20W/°C bloqueio térmico em 75  C ambiente com retorno em 70  C

Acima de 140.000 horas @ 25°C e carga máxima

“hot-swap” com conector DIN41612 tipo H15

1U/3U (Altura: 41mm; Largura: 133mm e Profundidade: 290mm)

1,7kg

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 12 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3) Unidade de Supervisão (modelo USCC/18)

Esta unidade é responsável pelo gerenciamento local e remoto do SR. Tem como função:

 Realizar a leitura de parâmetros do sistema;

 Emitir alarmes remotos através de relés com funções programáveis;

 Controlar a tensão de saída em função do tipo de bateria empregada;

 Compensar a tensão de saída em função da temperatura da bateria;

 Gerenciamento de entrada CA dupla;

 Comandar o elemento de desconexão de baterias;

 Executar teste de baterias;

 Executar comandos;

 Supervisionar 4 alarmes externos (reservas);

 Limitar a corrente de carga do banco de baterias;

 Controlar o acionamento de até 3 grupos de ventiladores externos de acordo com a temperatura ambiente (aplicações outdoor);

 Realizar a supervisão de até 3 grupos de ventiladores externos (aplicações “outdoor);

 Configurar o hardware e sensores mediante senha de acesso;

 Registrar eventos;

 Emitir alarme de temperatura anormal (aplicações “outdoor”);

 Interface RS232(default) e Interface Ethernet (opcional).

Figura 8 – Unidade de Supervisão.

Esta unidade é “hot-swap”, portanto pode ser conectada ou desconectada ao back-plane com o sistema energizado sem afetar o barramento de –48Vcc mesmo sem rede CA presente.

Parâmetro

Alimentação

Consumo Máximo

Navegador

LCD

Interfaces

Sinalizações Luminosas

Sinalizações Remotas

Controle de Ventiladores

MTBF

Temperatura de Operação

Conexão

Valores/Descrição

20Vcc a 60Vcc

7W

Operação local por 4 teclas: “+”, “-”, “SEL” e “ESC”

2 linhas x 8 caracteres com “backlight”

RS485 (Interna); USART padrão RS232 e Ethernet (conector RJ45 no painel frontal)

LED vermelho, LED amarelo e LCD

8 relés com funções programáveis mais 2 relés para alarmes resumidos/auxiliares

3 relés DPDT com capacidade de contato de 1A/60Vcc

1

>200.000 horas @ 25°C

0ºC a 70ºC

“hot-swap” com conector DIN41612 (96vias)

Dimensões

Peso

Padrão modular 3U (Altura: 133mm, Largura: 60mm e Profundidade: 290mm)

1,1kg

1 – Três dos oito relés disponíveis para emissão de alarme podem ser configurados para acionamento de ventiladores externos, cancelando a função alarme.

3.3.1) Estrutura de Navegação

A operação através do navegador é simples e intuitiva, realizada a partir de 4 teclas:

Tecla “+”  Usada para “avançar” opções de menu ou incrementar parâmetros;

Tecla “-”  Usada para “voltar” opções de menu ou decrementar parâmetros;

Tecla “SEL”  Usada para selecionar o menu ou parâmetro, executar comandos e confirmar parâmetro alterado;

Tecla “ESC”  Usada para retornar de menus ou parâmetros sem confirmação de alteração.

Nota: No caso de operação via micro computador, as teclas de navegação são automaticamente desabilitadas.

A estrutura de navegação é subdividida em 5 menus (status, alarmes, comandos, senha e configuração), de acordo com o fluxograma.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 13 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Figura 9 – Fluxograma principal de navegação.

3.3.2) Menu Status

A tabela abaixo resume todos os parâmetros monitorados via navegador ou micro computador (local ou remoto).

Leituras de Parâmetros

Corrente de Bateria

Corrente de Consumidor

Corrente Individual das UR(s)

2

Data (Dia/Mês/Ano)

Data de Fabricação da US (Sem/Ano)

N° de Série da US

N° de Série da(s) UR(s)

Relógio (Hora:Minuto)³

Temperatura Ambiente

4

Temperatura de Bateria

Tensão de Entrada CA

Tensão de Saída

Versão do Firmware da US

Dígitos

3 ½

3 ½

2 ½

6

6

5

5

4

3

3

3

2 ½

***

Precisão¹

 1% + 1dígito

 1% + 1dígito

 1% + 1dígito

***

***

***

***

 2s/Dia

 2% + 1dígito

 2% + 1dígito

 2% + 1dígito

 0,5% + 1dígito

***

Navegador (LCD)

“IBT”

“ICS”

“IURs”

“Data”

***

***

“UR XXXXX”

“Hora”

“Tin”

“TBT”

“FASE A”e “FASE B”

“Vout”

“VX.X”

1 – Precisão em fundo de escala e temperatura de operação entre 5°C e 45°C.

2 – Para identificação, o LED verde da UR sob leitura pisca.

3 – Quando conectado a um computador compara os relógios (SR e PC).

4 – Leitura mediante configuração.

RS232 / Ethernet

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 14 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.3) Menu Alarmes

Os alarmes são localmente identificados através dos LEDs amarelo e vermelho que piscam de acordo com o seu grau de severidade e discriminados no LCD. Para identificar o alarme ocorrido é necessário usar o navegador e verificar o status de cada um deles no menu “ALARMES” (“OFF” para ausência de alarmes ou “ON” para presença).

Também é permitido o uso de micro computador para identificação local através da interface RS232 ou Ethernet e softwares aplicativos. Remotamente, os alarmes podem ser externados via contato seco de relés ou ainda por meio de porta serial RS232 / Ethernet. A tabela abaixo resume os alarmes emitidos:

Alarmes

Bateria em Carga

Bateria em Descarga

CA Anormal

Cabo Sensor de Temperatura

Desconexão CC

Falha de Contator

Falha Sensor I BAT

Manutenção

Perda de Supervisão

Proteção CC Aberta

Tensão CC Alta

1 UR Anormal

Mais de 1 UR Anormal

Temperatura Anormal

Reserva 1

Reserva 2

Reserva 3

Reserva 4

Falha de Ventilador Externo

Falha de Sensor CA

Falha de Bateria

Teste de Bateria

Visual

Configurável

Configurável

Configurável

LED amarelo

Configurável

LED vermelho

LED vermelho

LED amarelo

Configurável

Configurável

Configurável

Configurável

LED vermelho

LED vermelho

Configurável

Configurável

Configurável

Configurável

Configurável

LED vermelho

LED vermelho

LED amarelo

Relés

Major/Minor*

Configurável

Configurável

Configurável

Não Urgente

Configurável

Urgente

Urgente

Não Urgente

Configurável

Configurável

Configurável

Configurável

Urgente

Urgente

Configurável

Configurável

Configurável

Configurável

Configurável

Urgente

Urgente

Não Urgente

Relés

Configuráveis

***

***

***

***

***

***

***

Navegador

(LCD)

“BT Carga”

“BT Desc”

“Falha AC”

***

“LVD”

***

***

***

“Falha US”

“Prot Ab”

“Over V”

“Falha UR”

“Falha UR”

“T Anorm”

“Alm Res 1”

“Alm Res 2”

“Alm Res 3”

“Alm Res 4”

“Fan”

***

***

***

RS232

Ethernet

Apenas p/ 3Φ

* Os relés minor e major podem ser desabilitados e vinculados aos alarmes falha FAN (Ventilador Externo) e temperatura anormal respectivamente, nesse caso a severidade resumida fica limitada à indicação luminosa no painel frontal da supervisão (led amarelo minor / led vermelho major, PC e SNMP.

Nota: Os alarmes por contato seco são emitidos por 8 relés que podem ser configurados de acordo com as necessidades do cliente (vide item 3.3.6.7). Adicionalmente, dois relés são disponibilizados para emissão resumida

(Urgente e Não Urgente).

3.3.3.1) Alarme de Bateria em Carga

Este alarme será emitido quando o sistema estiver configurado para carga automática (apropriado para baterias do tipo ventilada), e a corrente drenada pela bateria for superior ao nível ajustado para corrente crítica

(ver item 3.3.6.12) por um intervalo de tempo superior a 5 minutos. Desta forma, a tensão de saída passará do nível de flutuação para equalização. O retorno para flutuação ocorrerá automaticamente quando a corrente de carga for 5% inferior ao valor de corrente crítica configurada (histerese). O modo de carga periódica, mista (para baterias ventiladas com reserva de eletrólito) e o comando de carga também acionam este alarme.

3.3.3.2) Alarme de Bateria em Descarga ou em Nível Crítico

Identifica quando a tensão de bateria é inferior ao nível “Bateria em Descarga ON” programado (ver item 3.3.6.17) com ou sem a presença de rede CAO alarme é inibido quando a tensão é superior ao nível “Bateria em Descarga

OFF” programado.

3.3.3.3) Alarme de CA Anormal

Emitido quando a tensão de rede está fora dos níveis programados para sobre ou sub tensão (ver item

3.3.6.19). Quando configurado para entrada dupla, cada entrada será analisada individualmente.

Nota: A tolerância para os valores ajustados é de 2% e abaixo de 185Vca a corrente de saída é limitada a 10A.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 15 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

A atuação deste alarme é imediata e o retorno é temporizado em 60s (extinção de sinalização visual (LED) e alarmes remotos via relé, RS232 ou Ethernet) para evitar sinalizações “falsas” em rede CA instável. A sinalização do LCD acompanha o estado da rede instantaneamente.

3.3.3.4) Alarme Cabo Sensor de Temperatura

Emitido se a leitura corresponder a uma temperatura maior que 125ºC, cabo ausente ou ainda para diferenças de leitura de 5ºC em casos que o sistema estiver configurado para 2 cabos sensores de temperatura de bateria. Este alarme é inibido para ajuste da taxa CT em 0mV/°C.NE.

3.3.3.5) Alarme de Desconexão CC

Identifica relé de desconexão aberto por sub tensão de bateria ou por ausência da mesma. Quando em processo de descarga, este alarme é antecipado da desconexão de bateria pelo parâmetro “tempo de desconexão” configurado (ver item 3.3.6.15). Esta função permite ao usuário emitir alarmes remotos do status de seu equipamento antes do corte de sua alimentação.

3.3.3.6) Alarme de Falha de Contator

O status do contator é monitorado através de seu contato auxiliar após a aplicação de um comando para ligar ou desligar emitido pela US. Este alarme será emitido caso o mesmo não obedeça estes comandos.

3.3.3.7) Alarme de Falha de Sensor I BAT

É emitido para falha na placa de medição da corrente de bateria (PL-136) localizada na parte interna do sub-bastidor de distribuição.

3.3.3.8) Alarme de Manutenção

Emitido quando o número de UR(s) configuradas é diferente do número de UR(s) instaladas.

3.3.3.9) Alarme de Perda de Supervisão

Emitido quando o microcontrolador entrar em “watch-dog timer” 3 vezes durante 1 hora. Para falha no hardware da US.

3.3.3.10) Alarme de Proteção CC Aberta

Emitido para disjuntor de bateria ou consumidor aberto. Para consumidores este sensor é instantâneo, porém para bateria ele pode ser retardado em alguns minutos devido ao fato de ser um sensor de tensão diferencial.

O circuito de monitoração dos disjuntores (bateria ou consumidor) ignora circuitos em aberto. Esta característica evita a geração de alarme indesejado.

3.3.3.11) Alarme de Tensão CC Alta

Está vinculado ao sensor geral de sobre tensão que só será emitido na falha do sensor de sobre tensão intrínseca da UR que provocou a sobre tensão (retardo de 500ms contra 100ms na UR). A atuação deste sensor implica no bloqueio memorizado das UR(s). Para restabelecer o sistema, deve-se usar o comando de reposição e caso não haja o restabelecimento, deve-se remover a UR defeituosa.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 16 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.3.12) Alarme de 1 UR Anormal

É emitido para apenas uma UR com falha no circuito de potência ou controle, sobre tensão intrínseca, falha de ventiladores ou sobre temperatura.

3.3.3.13) Alarme Mais de 1 UR Anormal

É emitido para mais de uma UR com falha no circuito de potência ou controle, sobre tensão intrínseca, falha de ventiladores ou sobre temperatura.

Nota: A emissão deste alarme cancela automaticamente o alarme de “1 UR Anormal”.

3.3.3.14) Alarme de Temperatura Anormal

Este alarme é acionado para temperatura acima do nível de atuação programado para temperatura alta ou abaixo do nível de atuação programado para temperatura baixa (vide item 3.3.6.13). Os níveis de temperatura para cancelamento deste alarme também são programados. A temperatura que define este alarme é medida pelo cabo PL-96A conectado ao CN11 da placa traseira. Para inibi-lo basta programar o parâmetro liga temperatura alta e liga temperatura baixa na opção “OFF”.

3.3.3.15) Alarmes Reservas

São disponibilizadas quatro entradas para alarmes externos que são ativos com sinal de 0V. Podem ser configurados de acordo com sua severidade e programados para serem emitidos através dos relés configuráveis.

3.3.3.16) Alarme de Falha de Ventilador Externo

Realiza a supervisão de até 3 grupos de ventiladores, alimentados em 48Vcc, constituídos no máximo por 3 ventiladores por grupo.

A corrente máxima para cada grupo de ventiladores não pode exceder 1A.

3.3.3.17) Alarme de Falha de Sensor CA

É emitido para falha ou ausência da placa de supervisão de rede CA (PL-132) localizada na traseira do subbastidor de distribuição. Utilizado apenas para configurações trifásicas.

3.3.3.18) Alarme de Falha de Bateria

É emitido na ausência ou falha de bateria (vide detalhes nos itens 3.4.4, 3.3.4.4 e 3.3.6.27). Este alarme é memorizado e pode ser cancelado pelo comando de Reposição.

3.3.3.19) Alarme de Teste de Bateria

É emitido quando o sistema está realizando o teste de bateria (vide detalhes nos itens 3.4.4, 3.3.4.4 e

3.3.6.27).

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 17 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.4) Menu Comandos

A tabela abaixo resume todos os comandos emitidos via navegador ou micro computador (local ou remoto).

Comandos

Carga Manual

Reposição

Bloqueio URX

Teste de Bateria

3.3.4.1) Comando de Carga Manual

Navegador (LCD)

“Carga”

“Repos”

***

***

RS232

Ethernet

***

***

***

Comando habilitado para carga automática, periódica ou mista. Quando configurado em carga automática impõe o nível de equalização na tensão de saída por um período mínimo de tempo de 1 hora. Após este intervalo de tempo, vale a lógica do comando de carga automática, ou seja, se a corrente de bateria for inferior ao nível de corrente crítica configurada menos 5% (histerese), o nível da tensão de saída passará para flutuação. Este comando poderá ser desabilitado a qualquer instante via navegador ou micro computador. Para carga periódica o tempo em que a saída ficará em nível de equalização será o tempo de carga configurado (ver item 3.3.6.14). Para carga mista ficará em carga durante o período de carga periódica.

3.3.4.2) Comando de Reposição

Utilizado para restabelecer a(s) UR(s) após o bloqueio memorizado por sobretensão intrínseca ou tensão

CC alta. Caso o sistema não retorne a operar, o operador deverá trocar a UR defeituosa. Também empregado para o cancelamento de alarme de falha contator e falha de sensor CA quando aplicável.

Nota: A carga automática da bateria (apenas bateria ventilada) é cancelada após o comando de reposição.

3.3.4.3) Comando para Desligamento Individual de UR

Utilizado para o desligamento local ou remoto da(s) UR(s).

3.3.4.4) Comando de Teste de Bateria

Quando acionado, a tensão de saída das URs é programada para -45V, fazendo com que o banco de baterias alimente os consumidores. Desta forma, o sistema verifica se a autonomia da bateria está de acordo com os parâmetros configurados (vide detalhes no item 3.3.6.27). No caso do banco de baterias não atender a autonomia mínima esperada, será emitido o alarme de falha de bateria.

O comando só será aceito se o sistema estiver operando sem alarme de CA Anormal por um período superior ao tempo de confirmação de carga (parâmetro “Tempo Reserva”). O teste também não será realizado se houver alarme de falha de bateria.

3.3.5) Menu Senha

A configuração de parâmetros só será disponibilizada após “login” com validade máxima de 1 hora. A senha

é definida por 6 caracteres alfabéticos, sendo fornecidos de fábrica com a senha “AAAAAA”, que deverá ser alterada durante a fase de instalação via micro computador.

Nota: A PHB possui uma senha extra que poderá ser fornecida em caso de esquecimento da senha estabelecida pelo cliente.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 18 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6) Menu Configuração

A alteração de parâmetros de sensores, níveis de operação ou composição do hardware só poderá ser executada mediante “login” com senha. Caso o operador deseje apenas visualizar os parâmetros configurados, a senha é dispensada.

Recomendamos a alteração de configuração apenas por pessoas habilitadas.

A tabela que segue resume todas as configurações do sistema que podem ser realizadas via navegador ou micro computador (local ou remoto).

Calendário

Configurações

Capacidade dos Bancos de Baterias

Corrente Limite de Bateria

N° de Elementos de Bateria

Período entre Cargas

Quantidade de UR(s)

Relés

Relógio

Severidade de Alarmes

Desabilita Relés de Severidade

Sobre Tensão Intrínseca

Taxa CT

Taxa de Corrente Crítica

Temperatura Alta - Liga

Temperatura Alta - Desliga

Temperatura Baixa - Liga

Temperatura Baixa - Desliga

Tempo de Carga

Tempo de Desconexão

Tensão CC Alta

Bateria em Descarga ON

Bateria em Descarga OFF

Tensão de Desconexão CC

Tensão de Entrada CA - Sobre

Tensão de Entrada CA - Sub

Tensão de Equalização

Tensão de Flutuação

Tipo de Carga

Ventilador – Liga

Ventilador – Desliga

Habilita Falha Ventilador 1, 2 e 3

Idioma

Tipo de Entrada CA

Transdutor I bateria

Tensão Final

Duração Estimada

Descarga Máxima

Tempo Reserva

Intervalo

Unidade

Dia

Mês

Ano

Ah

Ampère

Elemento

Dia

Unidade

***

Hora

Minuto

***

***

Volt CC mV/°C.NE mA/Ah

°C

°C

°C

°C

Minutos

Segundo

Volt CC

Volt CC

Volt CC

Volt CC

Volt CA

Volt CA

Volt CC

Volt CC

***

°C

°C

***

***

***

Ampère

V

Minuto

Ah

Hora

Dia

Faixa

1 a 31

1 a 12

01 a 99

100 a 2000

OFF/10 a 1200

22 a 24

30 a 180

1 a 24

***

0 a 23

0 a 59

Urgente/Não Urgente

ON/OFF

-52,2 a -58,8

0 a -5,5

2 a 22

OFF/25 a 80

20 a 80

OFF/5 a 15

10 a 20

60 a 600

0,5 a 30,0

-52,0 a –60,0

-44,0 a -50,0

-45,0 a -54,0

-38,0 a -44,0

250 a 285

85 a 200

-48,0 a -58,4

-45,0 a –56,0

OFF

Periódica

Automática

Mista

OFF/20 a 80

20 a 50

ON/OFF

EN/ES/PT

Monofásica

Trifásica

Duplo

100/400/1200

-46.0 a -52.0

1 a 720

1 a 200

1 a 48

1 a 255

Passo

0,5

0,1

0,1

0,1

1

1

1

1

1

1

***

***

0,1

0,1

1

1

0,1

1

1

0,1

0,1

1

1

1

1

10

1

1

1

***

***

1

1

***

***

***

***

0,1

1

1

1

1

Default

0

0

Urgente

OFF

-58,8

-3,5

22

OFF

45

OFF

20

240

0,5

-60,0

-49,2

-50,2

-42,0

285

85

-57,6

-54,0

1

1

07

100

20

24

180

4

***

OFF

OFF

27

OFF

Inglês

Monofásica

100

-46,0

300

5

8

90

Navegador

(LCD)

“Dia”

“Mes”

“Ano”

“Cap Bat”

“ILBT”

***

“Periodo”

“Qtde UR”

***

“Hora”

“Minuto”

***

***

“OVUR”

“CT”

“TC Crit”

***

***

***

***

“T Carga”

***

“V Alta”

“BT Desc”

***

“LVD”

***

***

“VEqu”

“VFlut”

“BT Carga”

***

***

***

“Idioma”

***

***

***

***

***

***

***

RS232

***

***

***

***

***

***

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 19 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6.1) Configuração do Calendário

Os parâmetros dia, mês e ano são utilizados para a geração do relatório de registro de eventos (vide item

3.9). Estes dados podem ser atualizados via PC ou manualmente pelo navegador.

3.3.6.2) Configuração da Capacidade dos Bancos de Baterias

Parâmetro utilizado no modo carga automática ou mista para definição do valor da corrente crítica (soma dos 2 bancos). Este valor indica o nível de corrente de bateria em que ocorrerá a transição de flutuação para equalização.

3.3.6.3) Configuração da Corrente Limite de Bateria

Este nível deve ser programado de acordo com o valor recomendado pelo fabricante de baterias e tem por finalidade evitar o aquecimento destas devido a uma corrente de carga elevada e consequentemente, prolongar sua vida útil.

3.3.6.4) Configuração do Número de Elementos de Bateria

O número de elementos do banco de baterias pode ser configurado entre 22 e 24 elementos. O emprego de números de elementos menor que o padrão (24) é desejável no caso de alimentação de consumidores de faixa estreita, dispensando o emprego de Unidade de Diodo de Queda (UDQ). Este parâmetro atua diretamente sobre o sensor de compensação da tensão de flutuação por temperatura.

3.3.6.5) Configuração do Período entre Cargas

Este parâmetro é habilitado para carga do tipo “periódica” ou “mista” e define o período em dias em que o banco de baterias será carregado com nível de equalização durante o tempo de carga configurado (vide item

3.3.6.15).

3.3.6.6) Configuração da Quantidade de UR(s)

A US está preparada para reconhecimento de até 24 UR(s), porém especificamente neste sistema só será possível programá-la de 1 até 4 unidades. Esta configuração é utilizada para emissão do alarme de manutenção caso o número de UR(s) configurada(s) seja diferente do número de UR(s) conectada(s) ao sistema.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 20 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6.7) Configuração dos Relés

O sistema permite ao usuário total flexibilidade para configurar 8 relés de alarmes remotos através da via comunicação serial e software aplicativo. A tabela abaixo relaciona os alarmes que podem ser agrupados e exemplifica uma aplicação.

Alarmes

CA Anormal

1 UR Anormal

Mais de 1 UR Anormal

Bateria em Carga

Bateria em Descarga

Tensão CC Alta

Proteção Aberta

Desconexão CC

Temperatura Anormal

Reserva 1

Reserva 2

Relé 1 Relé 2 Relé 3 Relé 4 Relé 5 Relé 6 Relé 7 Relé 8

Reserva 3

Reserva 4

Falha Ventilador Externo (Fan)

Falha de Bateria 

Nota: Os alarmes falha ventilador externo (FAN) e temperatura anormal podem ser vinculados aos relés minor e major respectivamente, aumentando a quantidade de relés disponíveis para alarmes remotos.

3.3.6.8) Configuração do Relógio

Os parâmetros hora e minuto são utilizados para a geração do relatório de registro de eventos (vide item

3.9). Estes dados podem ser atualizados via PC ou manualmente pelo navegador.

3.3.6.9) Configuração da Severidade dos Alarmes Reservas

Os alarmes externos geralmente utilizados para o gerenciamento de infra-estrutura também podem ser configurados quanto ao seu grau de severidade (“Major” vinculado ao LED vermelho ou “Minor” vinculado ao LED amarelo). Os relés minor e major podem ser desabilitados via software, quando isso ocorre eles são automaticamente vinculados à falha FAN (minor) e à temperatura anormal (major).

Nota: Outros alarmes também permitem esta configuração. Para detalhes verificar tabela do item 3.3.3.

3.3.6.10) Configuração do Nível de Sobre Tensão Intrínseca de UR

Quando configurado este valor é gravado e memorizado em todas as UR(s) conectada(s) ao sistema via barramento de comunicação interna (RS485).

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 21 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6.11) Configuração da Taxa CT

A tensão de saída pode ser compensada termicamente tanto para o nível de flutuação quanto para o de equalização. Para isto, deve-se conectar o cabo sensor de temperatura modelo PL-96 ao Mini-Fit Jr. 3 vias (posição

CN10 do “back-plane”) e posicionar o sensor próximo ao corpo de um dos monoblocos que compõem o banco de baterias. A compensação pode ser desativada através do ajuste em 0mV/ºC.N

o

de elementos. A curva abaixo ilustra a ação deste circuito sobre a tensão de saída em função da temperatura.

56

55

54

53

52

51

50

49

0 10 20 30 40 50 60 70 80

Figura 10 – Curva de CT para -54Vcc @ 25

Temperatura (°C)

C, 24 elementos e taxa de –3,5mV/ºC/n o

de elementos.

Como pode ser observado na curva CT, a compensação é cancelada para temperaturas inferiores a 5  C e superiores a 70  C. Estas características previnem eventuais falhas que possam vir a acontecer com o sensor de temperatura.

Opcionalmente, para aumentar a confiabilidade na leitura da temperatura do(s) banco(s) de baterias, é disponibilizado um segundo sensor de temperatura que deve ser conectado ao CN11 do “back-plane”. Para usá-lo é necessário configurar os parâmetros que definem o nível de temperatura anormal e o nível para ligar os ventiladores externos nas posições “OFF”. Usando este segundo sensor, o sistema utilizará a maior das leituras para compensar a tensão de saída e desprezar a leitura de qualquer sensor danificado.

3.3.6.12) Configuração da Taxa de Corrente Crítica (T

CC

)

Parâmetro para definição do nível de corrente para transição flutuação/equalização para tipo de carga automática (baterias ventiladas) ou mista (baterias ventiladas com reserva de eletrólito). Define-se através deste parâmetro o valor da corrente de transição para equalização:

I

C =

T

CC x

C

BT

Onde:

I

C

 Nível de corrente crítica em Ampére;

T

C

CC

 Taxa de corrente crítica em mA/Ah;

BT

 Capacidade do banco de baterias em Ah.

3.3.6.13) Configuração dos Níveis para Alarme de Temperatura Anormal

Configura o nível de temperatura ambiente para emissão e cancelamento do alarme de temperatura anormal, tanto para temperatura alta quanto para temperatura baixa. Estes parâmetros são úteis para o gerenciamento de infra-estrutura de gabinetes outdoor através do cabo sensor de temperatura conectado em CN11 do “back-plane”. Devem ser desabilitados quando não utilizados para não gerar alarme (posição “OFF”).

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 22 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6.14) Configuração do Tempo de Carga

Este parâmetro é habilitado para carga do tipo “periódica” ou “mista”e define o tempo em que a tensão de saída permanecerá em nível de equalização a cada período de dias configurado.

3.3.6.15) Configuração do Tempo de Desconexão

Quando o nível da tensão de bateria for inferior ao nível ajustado (vide item 3.3.6.18), ocorrerá a emissão do alarme de Desconexão CC com um pequeno retardo para confirmação do nível, porém o desligamento do contator pode ser retardado por um intervalo de tempo ajustado entre 0,5s e 30s. Este atraso pode ser útil em sistemas remotos onde é desejável enviar o referido alarme antes do corte de alimentação dos consumidores. Caso ocorra elevação da tensão de bateria acima do nível programado para desconexão, quando em processo de desconexão, o alarme e a temporização para desconexão serão suspensos.

3.3.6.16) Configuração do Nível de Tensão CC Alta

Define o nível de proteção de sobretensão do barramento CC. Esta proteção, que implica no bloqueio memorizado da(s) UR(s), é retardada em 500ms e deve ser ajustado em um nível superior ao nível de sobre tensão intrínseca configurado.

3.3.6.17) Configuração do Nível de Bateria em Descarga ou em Nível Crítico

Este sensor está vinculado diretamente ao nível da tensão de bateria em que será emitido o alarme de mesmo nome. A larga faixa de ajuste para o parâmetro “Bateria em Descarga ON” permite ao usuário sinalizar quando o banco de baterias estiver em início de descarga ou em nível crítico para que possam ser tomadas as devidas providências. O retorno também pode ser programado através do parâmetro “Bateria em Descarga OFF”.

3.3.6.18) Configuração do Nível de Desconexão CC

Define o nível de tensão em que o(s) banco(s) de baterias será(ão) desconectado(s). Usualmente, o nível aconselhado é de 1,75V/Elemento.

3.3.6.19) Configuração dos Níveis de Tensão CA Anormal

Define o nível superior e inferior de rede CA em que ocorrerá a emissão do alarme de CA Anormal. O retorno é definido a partir de uma histerese de 5Vca em relação aos níveis ajustados.

3.3.6.20) Configuração do Nível da Tensão de Equalização

Habilitado apenas para configuração de carga “periódica” ou “automática”. O nível adequado deve ser definido de acordo com a bateria empregada e o valor aqui programado é para a temperatura de 25°C.

3.3.6.21) Configuração do Nível da Tensão de Flutuação

Este nível deve ser programado de acordo com o valor recomendado pelo fabricante de baterias empregado para a temperatura de 25°C.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 23 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.3.6.22) Configuração do Tipo de Carga

Pode ser configurado em:

 OFF: Apropriado para baterias do tipo VRLA;

 Automática: Apropriado para baterias ventiladas;

 Periódica: Apropriado para baterias do tipo híbrida.

 Mista:Apropriado para baterias ventiladas com reserva de eletrólito. Nessa configuração as cargas automática e periódica trabalham em conjunto.

3.3.6.23) Configuração dos Níveis de Temperatura para Ligar e Desligar os Ventiladores Externos

Define os níveis de temperatura de acionamento e desacionamento para cada um dos grupos de ventiladores externos através dos relés 1, 2 e 3 (vide item 3.5). Esta temperatura é monitorada pelo sensor PL-

96A conectado à posição CN11 do “back-plane”. Se não forem utilizados ventiladores externos, deve-se desabilitar esta função (posição “OFF”).

3.3.6.24) Configuração dos Alarmes de Ventiladores Externos

Composto por três caixas de seleção no software de gerenciamento para habilitar individualmente os sensores de detecção de falha dos grupos de ventiladores externos.

3.3.6.25) Configuração do Idioma de Navegação

Permite ao operador escolher o idioma de apresentação no LCD para navegação e PC. As opções são

Inglês, Espanhol e Português.

3.3.6.26) Configuração dos Textos dos Alarmes Reservas

Permite a edição dos alarmes reservas com até 8 caracteres para facilitar a compreensão dos alarmes emitidos. Esta função é disponibilizada apenas pelo software de gerenciamento.

3.3.6.27) Configuração do Teste de Bateria

Para execução do teste de bateria, descrito no item 3.4.4, devem-se configurar os seguintes parâmetros:

Tensão Final (V): Tensão limite de descarga em que o teste será interrompido. Se a tensão da bateria atingir este nível antes do tempo configurado como “Duração Estimada” e a corrente de descarga não ultrapassar o parâmetro

“Descarga Máxima”, será emitido o alarme de falha de bateria;

Duração Estimada (minutos): Tempo estimado para comprovar a capacidade da bateria baseado no consumo médio dos consumidores (parâmetro “Descarga Máxima). Se a tensão de bateria for maior que a tensão final configurada após este tempo, a bateria é considerada normal. Caso contrário, será emitido o alarme de falha de bateria;

Descarga Máxima (Ah): Consumo médio máximo dos consumidores. Durante a descarga, o consumo médio é monitorado e se exceder este limite configurado e a tensão de bateria for maior que a tensão final configurada, o teste é abortado e a bateria é considerada normal.

Tempo Reserva (h): Período mínimo sem ocorrência de alarme CA Anormal para garantir que a bateria esteja plenamente carregada antes de iniciar o teste.

Intervalo (dias): Período para execução automática do teste de baterias. Para habilitar o teste automático, deve-se selecionar a caixa de texto “Habilita Intervalo” disponível na mesma janela.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 24 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Teste de Presença de Bateria: Realiza diariamente a verificação da presença de bateria através de um teste rápido sem a comprovação de sua capacidade. Para ativá-lo, deve-se selecionar a caixa de texto “Teste Presença Bateria”.

3.3.6.28) Configuração do Tipo de Entrada CA

Pode ser configurado em:

 Monofásica (default): Conexão de todas as URs a mesma rede CA (monofásico FN ou bifásico FF);

 Trifásica: Requer uso do cartão PL-132 para gerenciamento de 3 fases distribuídas entre as 4 URs;

 Duplo: Gerenciamento de até 2 entradas CA distintas combinadas de qualquer forma entre as URs.

Um exemplo típico é a disponibilidade de uma rede CA gerada por Grupo Motor Gerador (GMG) local e a rede CA proveniente da concessionária de energia elétrica.

3.4) Distribuição CC e Desconexão de Bateria

É composto por:

 2 disjuntores de bateria;

 6 disjuntores de consumidores;

 Contator de desconexão de bateria;

 Barra de conexão 0V;

 Placa de controle e retenção do contator de desconexão de bateria (PL-128);

 Placa de supervisão de disjuntores (PL-135);

 Placa de medição da corrente de bateria (PL-136).

O circuito de monitoração dos disjuntores (bateria ou consumidor) ignora circuitos em aberto. Esta característica evita a geração de alarme indesejado.

Figura 11 – Unidade de Distribuição e Desconexão.

Parâmetro

Proteção de Consumidores (6x)

Proteção de Bateria (2x)

Nível de Desconexão

Capacidade do Contator de Desconexão

Temperatura de Operação

Conexão +CS e +BT

Conexão –CS e -BT

Valores/Descrição

Mini-disjuntor Termomagnético de 10A (versão “default”)

Mini-disjuntor Termomagnético de 40A (versão “default”)

Programável entre -38Vcc e -44Vcc

60A @ -42Vcc

0ºC a 70ºC

Barra 0V através de terminal olhal (até 25mm²)

Pólo superior dos disjuntores (até 25mm²)

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 25 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.4.1) Saídas para Consumidores (Distribuição CC)

Equipado com 6 saídas protegidas por mini-disjuntores IEC de ação termomagnética, disponíveis com as seguintes capacidades:

POSIÇÃO

CS1

CS2

CS3

CS4

CS5

CAPACIDADES DISPONÍVEIS

6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

CS6 6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A ou 70A

Nota: Valor “default” em negrito. Configurações diferentes serão aceitas sob encomenda.

A capacidade de interrupção dos disjuntores ofertados é de 6kA em 48Vcc. Para capacidades maiores consulte o Departamento de Engenharia da PHB através do e-mail [email protected]

ou pelo telefone 11 3835 8300.

3.4.2) Entradas para Bancos de Baterias

Equipado com 2 entradas protegidas contra inversão de polaridade e por mini-disjuntores IEC de ação termomagnética. Estes disjuntores são disponibilizados com as seguintes capacidades:

BT2 25A, 32A, 40A, 50A, 63A ou 70A

Nota: Valor “default” em negrito. Configurações diferentes serão aceitas sob encomenda.

POSIÇÃO

BT1

CAPACIDADES DISPONÍVEIS

25A, 32A, 40A, 50A, 63A ou 70A

A capacidade de interrupção dos disjuntores ofertados é de 6kA em 48Vcc. Para capacidades maiores consulte o Departamento de Engenharia da PHB através do e-mail [email protected]

ou pelo telefone 11 3835 8300.

Aconselhamos não conectar ou trocar o(s) banco(s) de baterias com o sistema energizado. Esta conexão pode provocar faiscamento e se o contator de desconexão estiver ligado não haverá proteção contra inversão de polaridade.

3.4.3) Circuito de Desconexão de Bateria por Sub Tensão

Em operação sem rede elétrica a bateria é protegida contra descarga profunda a partir de um contator em série com a mesma (capacidade de 60A @ -42Vcc), sendo controlado pela US e mantido em retenção por um circuito montado no sub-bastidor (PL-128). Desta forma, em operação normal se a US for retirada, o banco de baterias continua conectado ao barramento de consumidores, porém sem proteção contra descarga profunda.

O nível de corte pode ser ajustado entre –38Vcc e –44Vcc, bem como o tempo para retardo entre 0,5s e

30s, como detalhado nos itens 3.3.6.18 e 3.3.6.15 respectivamente. Após a desconexão, a US continua sendo

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 26 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda. alimentada pelo(s) banco(s) de baterias (consumo de aproximadamente 7W). A reconexão é automática a partir do restabelecimento do barramento CC pela(s) UR(s).

Na energização do sistema o contator é acionado com energia proveniente das baterias, portanto se o instalador conectar o mesmo com polaridade trocada, simplesmente não haverá conexão e a US sinalizará alarme de falha contator e “LVD”. Os contatos do contator são monitorados e, caso não responda aos comandos de “liga” e

“desliga” emitidos pela US, a mesma emitirá alarme via software de gerenciamento.

3.4.4) Teste de Bateria

Utilizado para verificar preventivamente a necessidade de substituição do banco de baterias. Pode ser executado manualmente ou automaticamente em período programado.

O teste inicia com a redução da tensão de saída das URs para -45V, quando as baterias começam a alimentar os consumidores e sua tensão não deve atingir o nível configurado “Tensão Final” durante o tempo

“Duração Estimada”. Neste intervalo de tempo, o consumo médio é monitorado ciclicamente e comparado ao parâmetro configurado “Descarga Máxima” e, caso o valor medido seja maior que o valor configurado o teste será abortado e a bateria considerada normal.

Configurar os parâmetros com atenção. Além da bateria, é fundamental o conhecimento dos equipamentos alimentados.

3.5) Circuito de Controle de Ventiladores

É apropriado para o controle térmico de gabinetes outdoor. Tem como função ligar e desligar até 3 grupos de ventiladores através da configuração dos relés de alarmes remotos 1, 2 e 3 de acordo com os níveis de temperatura programados (vide item 3.3.6.23).

Quando não se deseja o uso de ventiladores externos, deve-se configurar o parâmetro Nível de

Temperatura para Ligar os Ventiladores Externos na posição “OFF”. Fora desta posição, os relés 1, 2 e 3 são automaticamente desabilitados para o uso de transmissão de alarme.

A temperatura ambiente é medida pelo cabo modelo PL-96A que deve ser instalado no conector Mini-Fit Jr., posição CN11, localizado na parte traseira do sub-bastidor. Os 3 grupos de ventiladores são conectados ao conector CN12 (vide detalhe de instalação no item 6.3.8).

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 27 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.6) Alarmes de Contato Seco

Todos os alarmes são emitidos a partir de contatos secos de relés (capacidade de 100mA @ 60Vcc). A tabela que segue identifica os pinos do conector DB25, posição CN15 do “back-plane” (ver figura 3, marcador 5).

7

8

9

10

11

12

13

Pino

1

2

3

4

5

6

Descrição

Relé 1 – Normalmente aberto

Relé 1 – Comum

Relé 1 – Normalmente fechado

Relé 2 – Normalmente aberto

Relé 2 – Comum

Relé 2 – Normalmente fechado

Relé 3 – Normalmente aberto

Relé 3 – Comum

Relé 3 – Normalmente fechado

Relé 4 – Normalmente aberto

Relé 4 – Comum

Relé 4 – Normalmente fechado

Relé 5 – Normalmente aberto

20

21

22

23

24

25

Pino

14

15

16

17

18

19

Descrição

Relé 5 – Comum

Relé 5 – Normalmente fechado

Relé 6 – Normalmente aberto

Relé 6 – Comum

Relé 6 – Normalmente fechado

Relé 7 - Normalmente aberto

Relé 7 – Comum

Relé 7 – Normalmente fechado

Relé 8 – Normalmente aberto

Relé 8 – Comum

Relé 8 – Normalmente fechado

0V

O estado do contato acima descrito refere-se a posição de repouso do relé (bobina desenergizada o que implica em curto-circuito entre o contato Comum e o contato Normalmente Fechado). O alarme será emitido através do desacionamento do relé.

3.7) Alarmes Resumidos

Todos os alarmes podem ser agrupados em duas saídas de contato seco de acordo com o seu grau de severidade (“major” e “minor”). A tabela abaixo descreve os pinos do conector CN16, localizado no “back-plane”

(ver figura 3, marcador 4), onde estão disponíveis estes contatos:

Pino

1

6

7

8

2

3

4

5

Descrição

0V

“Minor” – Normalmente Fechado

“Minor” – Comum

“Minor” – Normalmente Aberto

0V

“Major” – Normalmente Fechado

“Major” – Comum

“Major” – Normalmente Aberto

Os alarmes resumidos podem ser desabilitados via software (PC). Quando essa configuração é realizada, o alarme minor é associado a falha FAN e o major a temperatura anormal, aumentando o número de alarmes remotos disponíveis no sistema.

O estado do contato acima descrito refere-se a posição de repouso do relé (bobina desenergizada o que implica em curto-circuito entre o contato Comum e o contato Normalmente Fechado). O alarme será emitido através do desacionamento do relé.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 28 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

3.8) Entrada de Alarmes

As conexões para quatro alarmes reservas são realizadas no conector CN14 do “back-plane” (ver figura 3, marcador 3) como mostra a tabela:

Pino

1

2

3

4

5

6

7

8

Descrição

Entrada Alarme Reserva-1 (ativa com 0V)

0V

Entrada Alarme Reserva-2 (ativa com 0V)

0V

Entrada Alarme Reserva-3 (ativa com 0V)

0V

Entrada Alarme Reserva-4 (ativa com 0V)

0V

Os alarmes são ativados com sinal de 0V (+BT).

3.9) Registro de Eventos

O software aplicativo é capaz de registrar os últimos 100 (cem) alarmes ocorridos no SR. Com este relatório de ocorrências o operador pode analisar possíveis problemas e tomar ações para evitá-los. O relatório é apresentado em forma de tabela (vide figura 12) através do menu alarmes / eventos.

Figura12 – Tela de relatório de eventos.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 29 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

O software permite salvar estes registros em arquivo com extensão “txt” para um banco de registro do operador.

3.10) Comunicação Via MODEM

Localmente, o usuário pode operar o sistema através de navegador ou micro computador via interface

RS232 e software aplicativo PHB. Este mesmo software permite o acesso remoto via MODEM (linha discada PSTN –

Public Switched Telephone Network) alimentado pela bateria, conforme ilustrado abaixo.

Figura 13 – Diagrama de comunicação remota.

3.11) Comunicação Via Ethernet

Para realizar esta comunicação é necessário a utilização do conversor Serial – Ethernet (protocolo SNMP), software para configuração do agente SNMP, software de gerenciamento NMS (Network Management System) e arquivo MIB. A figura abaixo ilustra esta comunicação.

Figura 14 – Ilustração de conexão do SR à rede Ethernet.

O Agente SNMP comunica-se com NMSs como: SNMPc, HP OpenView, etc. As leituras e comandos são orientados pela MIB (Management Information Base) da PHB que deve ser instalada no NMS correspondente.

Suporta a versão SNMPv1 e as mensagens:

Get - Leitura de parâmetros como tensão de entrada e saída, temperatura da bateria, número de série das UR(s), alarmes reservas, bateria em descarga, proteção aberta, etc.

Set – Comando de reposição, escrita de localização do SR (sysLocation), nome do sistema (sysName), contato

(sysContact), etc.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 30 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Trap – Envio de alarmes involuntários (independentes do comando Get) para até 4 endereços IPs configuráveis. Os traps podem ser configurados para serem enviados periodicamente ou em número limitado de vezes na ocorrência de alarme ou por evento. Alarmes/Eventos que podem ser vinculados ao Trap:

Alarme

Alarme Reserva 1

Alarme Reserva 2

Alarme Reserva 3

Alarme Reserva 4

Falha AC

Desconexão CC (LVD)

Bateria em Descarga

Proteção Aberta

1 UR Anormal

OID (Object Identifier)

1.3.6.1.4.1.28636.5.1.1

1.3.6.1.4.1.28636.5.1.2

1.3.6.1.4.1.28636.5.1.3

1.3.6.1.4.1.28636.5.1.4

1.3.6.1.4.1.28636.5.2.1

1.3.6.1.4.1.28636.5.2.4

1.3.6.1.4.1.28636.5.2.5

1.3.6.1.4.1.28636.5.2.6

1.3.6.1.4.1.28636.5.2.2

+ 1 UR Anormal

Tensão CC Alta

Bateria em Carga

Temperatura Anormal

Falha Fan

Falha Contator

Manutenção

Falha de Bateria

Teste de Bateria

1.3.6.1.4.1.28636.5.2.3

1.3.6.1.4.1.28636.5.2.7

1.3.6.1.4.1.28636.5.2.9

1.3.6.1.4.1.28636.5.2.10

1.3.6.1.4.1.28636.5.2.11

1.3.6.1.4.1.28636.5.2.14

1.3.6.1.4.1.28636.5.2.17

1.3.6.1.4.1.28636.5.2.18

1.3.6.1.4.1.28636.5.2.19

O Agente PHB deve ser configurado com endereço IP, Máscara de Rede e Gateway correspondentes a rede

LAN que ele for conectado. A configuração é feita através da interface Ethernet utilizando um cabo “CROSSOVER” de rede conectado entre o PC e o agente. Após a conexão (cabo), deve-se abrir o aplicativo PHB_Agent1_4.exe e configurar os campos: Novo IP Agente, Nova Máscara de Rede e Novo Gateway. O campo IP Agente deve ser preenchido com o IP atual do Agente.

Valores default do Agente:

 IP: 192.168.0.107

 Máscara de Rede: 255.255.255.0

 Gateway: 0.0.0.0

 Comunidade: public (para Read, Write e Trap)

Nota: O PC deve estar configurado com endereço IP fixo (sem DHCP) na mesma rede do Agente.

Exemplo de configuração do PC para configuração do Agente:

Para realizar a configuração, deve-se pressionar o botão “Configura” do aplicativo. Se não ocorrer nenhum problema durante a configuração do Agente, aparecerá a mensagem “Configuração Realizada com Sucesso”.

 IP: 192.168.0.100

 Máscara de Rede: 255.255.255.0

 Gateway: 0.0.0.0

Para reconfigurar o Agente com os valores default de fábrica, deve-se pressionar as teclas “SEL” e “ - “ juntas durante 10s com o cabo de rede conectado.

Cada Agente deve ser configurado com um endereço IP único, máscara de rede e gateway durante sua instalação. (Não deve ser configurado como DHCP).

As comunidades read, write e trap podem ser configuradas com “senhas” de até 16 caracteres ASCII (entre

“ “ a “z”) cada, aumentando a segurança do sistema.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 31 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Características da Interface:

 Ethernet: 10 Base-T ou 100 Base-TX

 Conector: RJ-45.

Não deve ser conectado cabo Ethernet com tensões de PoE (Power over Ethernet). O uso de cabos com estas tensões pode danificar o hardware interno.

3.12) Entrada CA Dupla

Quando configurado para entrada CA dupla, a supervisão identifica automaticamente a(s) UR(s) alimentada(s) por cada entrada CA, através da ausência de uma destas entradas por um período de 1 minuto. Após a detecção, as entradas serão medidas e monitoradas separadamente (FASE A e FASE B), gerando o mesmo alarme na falha de uma ou ambas (CA Anormal).

Recomendamos forçar a falha de uma das entradas durante o processo de energização a fim de possibilitar o reconhecimento da US como segue:

1) Energizar todas as URs a partir das duas entradas;

2) Aguardar o reconhecimento das URs pela US (verificar através do menu “STATUS/IURs”, o LED verde de cada UR deve piscar durante a leitura de sua corrente de saída);

3) Desligar todas as URs relacionadas a uma das entradas CA;

4) Aguardar 1 minuto e verificar no menu Status a leitura “FASE A” e “FASE B” (uma delas estará monitorando a rede não desligada e a outra 0Vac);

5) Religar a entrada e fazer a leitura (“FASE A” e “FASE B”). Agora cada entrada será medida individualmente.

OBS: O processo deve ser repetido se a US for desligada.

4) CONDIÇÕES AMBIENTAIS

O SR60A-48V/02 possui grau de proteção IP X0 e foi projetado para operar sob ventilação forçada em ambientes indoor ou outdoor. Nos itens posteriores, descrevemos as condições para transporte, armazenagem e operação.

Mantenha o produto protegido de intempéries (chuva, ventos úmido, raios solares, etc…)

O ambiente de operação deve ser livre de substâncias tóxicas, gases corrosivos e impurezas (pó).

4.1) Transporte

 Temperatura: -40°C a 85°C;

 Umidade Relativa: 10% a 95% sem condensação.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 32 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

4.2) Armazenagem

 Temperatura: -40°C a 85°C;

 Umidade Relativa: 10% a 95% sem condensação;

4.3) Operação

 Período máximo: 6 meses.

 Temperatura: entre 0  C e 55  C. Para temperaturas acima de 55  C, a UR reduz a potência de saída a um fator de 20W/  C. Em 75°C as UR(s) serão bloqueadas;

 Umidade relativa: 10% a 95%, sem condensação;

 Altitude: Potência máxima até 1000m acima do nível do mar. Acima desta altitude a potência máxima de saída deve ser reduzida em 10% a cada 1000m.

5) SEGURANÇA

Favor ler e seguir rigorosamente todas as advertências antes de instalar, realizar manutenção ou reparo no

Sistema de Retificadores.

Tensão e energia de risco no interior do equipamento. Risco de ferimento ou morte devido

a choque elétrico. Este produto deve ser acessado apenas por profissional qualificado.

5.1) Advertências

 Este equipamento possui alta corrente de fuga para o terra nos terminais de entrada CA, portanto, deve ser aterrado para evitar choque elétrico através do seu chassi (ver instruções de aterramento no item 6.3.1);

 Ao instalar mantenha a rede elétrica e o(s) banco(s) de baterias desconectado(s) do sistema;

 Aconselhamos não conectar ou trocar o banco de baterias com o sistema energizado. Esta conexão pode provocar faiscamento e se o relé de desconexão estiver ligado não haverá proteção contra inversão de polaridade;

 Todas as conexões devem ser bem sólidas (devidamente apertadas) a fim de evitar carbonização dos contatos;

 Não estanhar cabos flexíveis em conexões realizadas em bornes por aperto a parafuso;

 Conectar os módulos com os extratores destravados até que os mesmos toquem o chassi do sub-bastidor, e por fim girá-los até eles sejam posicionados no seu fim de curso e ocorra o seu travamento. Esta operação além de garantir uma boa qualidade de conexão entre os módulos e o “back-plane”, evita a desconexão provocada por possíveis vibrações existentes no ambiente de instalação;

 Recomendamos a alteração de configuração apenas por pessoas habilitadas.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 33 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

5.2) Etiquetas de Advertência

Símbolo Significado

Atenção.

Circuitos CA ou CC de risco.

Eletricidade CA de risco.

Presença de bateria ou tensão de retificador com alta capacidade de Energia.

6) INSTALAÇÃO

Esta seção descreve a seqüência de instalação do sub-bastidor e dos módulos “plug-in” bem como o procedimento para energização e verificação básica de funcionamento.

Este equipamento é projetado para operar somente em locais de acesso restrito.

Antes de executar a instalação, recomendamos a leitura das informações de segurança contidas no capítulo 5.

A instalação só pode ser realizada por técnico qualificado. Tensão e energia de risco presentes no sub-bastidor e nos cabos podem causar morte ou ferimento se as precauções

contidas neste manual forem ignoradas.

Contato para dúvidas técnicas de instalação: [email protected]

.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 34 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

6.1) Ferramentas, Instrumentos e Materiais

O técnico deve estar munido de:

 Alicate de corte;

 Alicate para compressão de terminais para cabos entre 0,5mm² e 6mm²;

 Alicate para compressão de terminais para cabos entre 6mm² e 25mm²;

 Alicate para crimpar terminais tubulares de até 25mm²;

 Chave de fenda reta 1/8”;

 Chave canhão 11mm;

 Parafusos para fixação do sub-bastidor ao bastidor (M6 ou ¼” dependendo do bastidor);

 Terminais tipo forquilha para cabos de 2,5mm² (aterramento carcaça e 0V);

 Terminais tipo ponta ou tubular para cabos de 2,5mm² (rede CA e consumidores);

 Cabos flexíveis de 6mm² para rede CA (Branco e Amarelo);

 Cabos flexíveis 2,5mm² para aterramento (Verde/Amarelo);

 Cabos flexíveis para bateria(s) (entre 6mm² e 25mm² nas cores preto e vermelho);

 Cabos flexíveis para consumidores (entre 2,5mm² e 16mm² nas cores azul e vermelho);

 Cabo flexível multivias para alarmes;

 Ferro de solda;

 Multímetro Digital.

6.2) Instalação Mecânica

Fisicamente o sub-bastidor deve ser fixado por parafusos com espessura de ¼” ou métrico de 6mm (dois em cada uma de suas abas laterais) em bastidor padrão 19”. As abas de fixação podem ser montadas na parte central ou frontal das laterais, permitindo a montagem em bastidores em trave ou bastidores com régua de fixação frontal respectivamente. As mesmas abas podem ser montadas de forma inversa, permitindo a montagem em bastidores de 23”.

Ao fixar o sub-bastidor, recomenda-se a retirada das unidades “hot plug-in” (UR(s) e US) a fim de facilitar a sua instalação. Quanto ao ambiente de operação, deve-se permitir o fluxo de ar natural no sentido horizontal, com um espaçamento maior ou igual a 10cm na parte frontal e na

traseira. Recomendamos também um espaçamento de mínimo de 1U na parte superior do

sistema.

Através do kit de fixação em parede composto por aba esquerda e direita, parafusos e buchas de fixação

(código PHB 59.03.0006.0.7). A figura abaixo ilustra as dimensões para furação de parede.

Figura 15 – Furação de parede (cotas em mm).

Para facilitar a instalação recomendamos ao instalador fazer as conexões elétricas na parte traseira antes de fixar o sub-bastidor à parede.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 35 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

6.3) Conexões Elétricas

As conexões são realizadas na parte traseira do sub-bastidor com exceção das entradas de baterias e saída de consumidores conforme descrito nos itens subseqüentes e referenciados à figura abaixo.

Figura 16 – Conexões elétricas.

Recomendamos instalar o sistema com as unidades “hot plug-in” desconectadas.

6.3.1) Aterramento de Carcaça

O borne de carcaça (figura 16, marcador 15) deve ser conectado diretamente a malha de terra através de cabo de 2,5mm

2

(cor verde/amarelo e terminal forquilha apropriado). Os requisitos de aterramento devem atender a norma NBR 14306, de forma que o aterramento local seja confiável.

Este equipamento possui alta corrente de fuga para o terra devido aos filtros de EMI localizados em todas as unidades. Por isso, a energização do equipamento sem o devido aterramento implica em risco de choque elétrico ao instalador/operador quando em

contato com a estrutura metálica.

6.3.2) Aterramento 0V (Opcional)

O aterramento do 0V (+BT) deve ser realizado através de cabo de 6mm

2

, cor verde/amarelo e terminal anel apropriado entre a barra de 0V (figura 4, marcador 8) e um ponto de aterramento. Esta conexão torna a saída

SELV (Safety Extra Low Voltage).

6.3.3) Consumidores

Permite a instalação de até 6 consumidores. O pólo negativo deve ser conectado diretamente nos terminais superiores dos disjuntores juntamente com o respectivo cabo sensor e o pólo positivo na barra 0V como mostra em detalhes a figura 17. O instalador deve dimensionar os cabos de consumidores de acordo com a potência e distância entre o SR e o equipamento a ser alimentado.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 36 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Decape aproximadamente 10mm o cabo de -48Vcc (Azul).

Junte o cabo de força com o cabo sensor correspondente também decapado em um terminal apropriado.

Crimpe o terminal. Retire o painel dos disjuntores e parafuse o cabo no disjuntor de consumidor desejado.

Decape aproximadamente 10mm o cabo de 0V (Vermelho).

Crimpe um terminal olhal apropriado

(diâmetro interno de 8mm).

Conecte o cabo na barra de 0V usando um parafuso alinhado com o cabo de

-48V.

Figura 17 – Procedimento para instalação de cabos de consumidores.

Presilhe os cabos nos dentes da parte traseira do sub-bastidor.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 37 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Conexão por pressão de cabos flexíveis estanhados pode provocar carbonização dos contatos, ou seja, não estanhe cabos flexíveis neste tipo de contato!

6.3.4) Alarmes via Contato Seco

As saídas dos alarmes de contato seco são disponibilizados através do conector tipo DB25 fêmea no backplane (ver figura 16, marcador 5) de acordo com a tabela apresentada no item 3.6. Um conector macho com kit de retenção é disponibilizado para cada sistema.

Nota: Cabos especiais podem ser fornecidos mediante especificação do cliente (comprimento, terminação, arranjos, etc.).

6.3.5) Alarmes Resumidos via Contato Seco

As saídas destes alarmes são disponibilizadas através de bornes localizados no “back-plane” (ver figura 16, marcador 4) de acordo com a tabela apresentada no item 3.7. Este borne é apropriado para a instalação de cabos de até 1mm².

Nota: Cabos especiais podem ser fornecidos mediante especificação do cliente (comprimento, terminação, arranjos, etc.).

6.3.6) Entrada de Alarmes

As saídas destes alarmes são disponibilizadas através de bornes localizados no “back-plane” (ver figura 16, marcador 3) de acordo com a tabela apresentada no item 3.8. Este borne é apropriado para a instalação de cabos de até 1mm².

Nota: Cabos especiais podem ser fornecidos mediante especificação do cliente (comprimento, terminação, arranjos, etc.).

6.3.7) Cabos Sensores de Temperatura

O cabo sensor de temperatura para o(s) banco(s) de baterias (PL-96A/2m de comprimento) deve ser instalado no conector Mini-Fit Jr. 3 vias (figura 16 – marcador 1) e seu sensor fixado próximo a um dos monoblocos de bateria.

Opcionalmente, pode-se instalar um segundo cabo sensor de temperatura de bateria por questões de confiabilidade. Para aplicações outdoor, este sensor pode ser usado na monitoração de temperatura ambiente de gabinetes. Nestas condições, este cabo sensor deve ser instalado no conector Mini-Fit Jr. 3 vias (figura 16 – marcador 2) e seu sensor fixado no local a ser monitorado.

Nota: Cabos com comprimentos maiores que 2m poderão fornecidos mediante solicitação formal do cliente

(comprimento máximo: 30m).

6.3.8) Ventiladores Externos

O sistema permite o controle e a supervisão de até 3 grupos de ventiladores externos com tensão nominal de 48Vcc. Para o uso de um ventilador por grupo, a instalação destes ventiladores pode ser direta aos bornes do conector CN12, obedecendo a polaridade indicada na serigrafia para cada ventilador (vide figura 18). Desta forma os ventiladores serão protegidos individualmente pelos fusíveis FS2, FS3 e FS4 localizados na placa de conexão traseira.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 38 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Caso a aplicação exija mais de 1 ventilador por grupo, indicamos o uso da PL-147, que disponibiliza a proteção individual para cada ventilador. O número de ventiladores por grupo é limitado a 3, por restrição do circuito de supervisão para alarme de falha.

A corrente máxima para cada grupo de ventiladores não pode exceder 1A.

6.3.9) Banco de Baterias

Figura 18 – Detalhe conector para grupos de ventiladores externos e proteções.

Permite a instalação de até 2 bancos de baterias. O pólo negativo deve ser conectado diretamente nos terminais superiores dos disjuntores juntamente com o respectivo cabo sensor e o pólo positivo na barra 0V de forma similar a conexão dos consumidores, porém recomendamos o uso de cabos pretos no pólo negativo (vide figura 17). O instalador deve dimensionar os cabos de bateria de acordo com a capacidade de carga do SR ou descarga provocada pelos consumidores (o pior caso), bem como a distância entre o SR e os bancos. Lembramos que este sistema permite a limitação da corrente de carga que deve ser limitada em valor especificado pelo fabricante da bateria empregada.

Execute primeiro as conexões dos cabos de bateria no lado do SR.

A capacidade total do(s) banco(s) de baterias dimensionada em Ah (Amper-Hora) é determinada em função do tempo de autonomia requerido e da potência instalada nas saídas de consumidores. A expressão abaixo define de forma simplificada este parâmetro:

Capacidade

(

Ah

)

Psaída

(

W

)

48

V

Tempo

(

h

)

Recomendamos a limitação da corrente de carga entre 10% e 20% da capacidade do(s) banco(s) (0,1C para carga em 10 horas ou 0,2C para carga em 5 horas) a fim de aumentar a vida útil das baterias (vide procedimento de ajuste no item 3.3.6.3).

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 39 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

6.3.10) Rede CA

Para operação sob potência máxima, o instalador deverá conectar o equipamento à rede elétrica de 220Vca

(fase-fase ou fase-neutro)¹ aos bornes mostrados na figura 16, marcadores 11, 12, 13 e 14. Usar cabos com bitola mínima de 1,5mm² e terminal agulha ou tubular apropriado. Recomendamos as cores branco, amarelo ou cinza para fases e azul para o neutro (caso necessário).

1- Para instalação em 110V ou 127V a corrente de saída por UR fica limitada a 10A.

Certificar que as conexões CA e de aterramento estão devidamente corretas antes de energizar a entrada CA.

Usar externamente disjuntor apropriado para proteger os cabos e as conexões de rede CA no subbastidor. Recomendamos usar disjuntores de 10A Curva C individualizados para cada entrada CA das

URs.

Usar terminais para evitar o risco de curto-circuito entre as vias de entrada devido ao espraiamento dos fios do cabo flexível. Para conexões sem os terminais, tenha cuidado para que está dispersão não ocorra e lembramos que cabos flexíveis não pode ser estanhado neste tipo de conexão.

Para aplicações “outdoor”, instalar protetores contra surto elétrico na rede elétrica com capacidade mínima de 20kA. Recomendamos o uso de varistores (MOV - Metal Oxide Varistor) com tensões nominais de acordo com a rede elétrica e modo de instalação (comum e diferencial). Ver maiores detalhes no manual do protetor a ser instalado.

6.3.11) Interface RS485

Esta interface é utilizada para a ampliação do número de URs ou para a supervisão de periféricos externos através da US (vide conector mostrado na figura 16, marcador 16). Se esta interface não for utilizada, o jumper identificado como “END” (figura 16, marcador 17) deve ser curto circuitado. A tabela abaixo mostra a descrição dos pinos:

Pino

1

2

3

4

5

6

Descrição

+5V

B (RS485)

A (RS485)

URCNC

NC

0V

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 40 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

6.4) Procedimento para Ativação

 Verificar se os disjuntores (consumidor ou bateria) estão desligados;

 Inserir as unidades “plug-in” ao sub-bastidor (UR(s) e US). Deslizar os módulos com os extratores na posição de repouso e ao final girá-lo para a posição de travamento. Este mecanismo garante a perfeita conexão elétrica e funciona como trava;

 Energizar as entradas CA e verificar se os LEDs verdes “ON” das UR(s) acendem;

 Ligar os disjuntores de bateria e de consumidores;

 Verificar se a US está emitindo algum alarme. Caso positivo verifique qual o alarme e tome providências para que as causas do mesmo sejam extintas;

 Fazer “login” através do menu senha;

 Ajustar os parâmetros de bateria no menu configuração (tipo de bateria, tensão de flutuação, taxa CT, etc.);

 Ajustar os demais parâmetros com ênfase para o calendário e o relógio, pois estes são fundamentais no registro de eventos.

6.5) Procedimento para Desligar

 Desligar os disjuntores de bateria e de consumidores;

 Desenergizar as entradas CA.

7) SERVIÇOS DE MANUTENÇÃO OU REPARO

Os serviços de manutenção ou reparo do SR podem ser realizados facilmente sem a interrupção da alimentação dos consumidores devido a sua modularidade. O sub-bastidor é a única parte que, em caso de troca, compromete a alimentação dos consumidores. Contudo, ele é formado apenas por elementos passivos e de conexões resultando em um elevado índice de confiabilidade.

As interfaces de alarmes visuais (LEDs e LCD) ou remota (via RS232/Modem ou Ethernet), indicam a origem do problema, permitindo ao operador do sistema, mesmo em local remoto preparar o módulo a ser substituído (itens sobressalentes).

A manutenção preventiva do sistema está relacionada à calibração periódica dos níveis de tensão de saída para flutuação ou equalização. A manutenção do(s) banco(s) de baterias deve ser realizada de acordo com as especificações do fabricante.

Antes de executar qualquer tipo de serviço, recomendamos a leitura das informações de segurança contidas no capítulo 5.

Os serviços de reparo ou manutenção só podem ser realizados por técnico qualificado.

Tensão e energia de risco presentes no sub-bastidor e nos cabos podem causar morte ou

ferimento se as precauções contidas neste manual forem ignoradas.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 41 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

7.1) Troubleshooting

Alguns alarmes podem ser gerados por erro de instalação ou configuração do hardware. Os mais freqüentes são:

Pisca o LED amarelo, porém não exibe mensagem de alarme no LCD:

Provavelmente o cabo sensor de temperatura de baterias está desconectado ou com defeito (Mini Fit Jr. 3 vias, posição CN10 da placa traseira).

Pisca o LED configurado e exibe alarme de CA Anormal:

Verificar se a tensão CA está fora da faixa de operação.

Pisca o LED configurado, exibe alarme de LVD e falha contator:

A bateria está desconectada ou com a polaridade invertida ou ainda com descarga profunda.

Pisca o LED configurado e exibe alarme de Proteção Aberta:

Verificar se os disjuntores de consumidores e de baterias estão ligados. Caso estejam, verificar a conexão dos cabos sensores nos pólos negativos destes circuitos.

Pisca o LED vermelho e exibe alarme de Temperatura Anormal:

O Cabo sensor de temperatura ambiente deve estar desconectado ou com defeito (Mini-Fit Jr. 3 vias, posição CN11 da placa traseira). Caso não seja empregado este cabo, verificar se o parâmetro configurado para o nível de

Alarme por Temperatura Anormal está desabilitado (posição “OFF”, vide item 3.3.6.13).

A US não liga em falta de energia CA:

Verificar o fusível FS1 no “back-plane” (figura 4, marcador 7).

Sinalização de alarme no LCD ou PC (local ou remota), porém sem emissão de alarme por contato seco:

Verificar a configuração dos relés.

7.2) Sobressalentes

Os códigos para composição ou pedidos em avulso estão registrados na tabela abaixo:

Descrição Código Foto

1 Cabo de Comunicação RS232 63.01.1104.0.8

Cabo Sensor de Temperatura Ambiente (PL-96A) 62.02.0903.0.2

Cabo Crossover para Configuração do Agente SNMP 63.01.1215.0.5

Painel Cego para Preenchimento de UR(s) Não Utilizadas 20.07.0270.0.2

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 42 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Conversor Serial/Ethernet (PL-146) 62.02.0931.0.1

Placa para Distribuição de Ventiladores (PL-147) 62.02.0937.0.5

Fusível de Vidro 2A/250V de Ação Retardada 5x20mm 13.08.0089.0.3

Fusível de Vidro 3A/250V de Ação Retardada 5x20mm 13.08.0025.0.3

Disjuntor Monopolar 6A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0050.0.8

Disjuntor Monopolar 10A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0059.0.9

Disjuntor Monopolar 16A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0058.0.0

Disjuntor Monopolar 20A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0089.0.6

Disjuntor Monopolar 25A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0064.0.3

Disjuntor Monopolar 32A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0049.0.0

Disjuntor Monopolar 40A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0048.0.1

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 43 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

Disjuntor Monopolar 50A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0074.0.2

Disjuntor Monopolar 63A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0060.0.7

Disjuntor Monopolar 70A, Curva C, Capacidade de Interrupção:

6kA @ 48Vcc

09.02.0118.0.7

Sub-Bastidor SB19-3U/31 60.05.0066.0.7

Unidade de Supervisão USCC/18 60.11.0023.0.3

Unidade Retificadora PHB 900A-0048/01 60.01.0367.0.5

7.3) Assistência Técnica

Os equipamentos receberão serviços permanentes de assistência técnica conforme regras negociadas e registradas em contrato com o cliente (prazo, valores, etc.).

Itens danificados deverão ser enviados exclusivamente à PHB (não consertá-los em terceiros sob pena de perda de garantia).

Contato: [email protected]

Endereço para envio de produto:

Rua Aroaba 129/147;

Vila Leopoldina – São Paulo – SP

CEP: 05315-020

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 44 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

8) TERMO DE GARANTIA

8.1) Prazo e Comprovação de Garantia

a) O SR60A-48V/02 será garantido pela PHB Eletrônica LTDA, pelo prazo de 1 ANO, exclusivamente contra eventuais defeitos decorrentes de fabricação ou projeto. O prazo será contado a partir da data de aquisição conforme nota fiscal de venda e serão obedecidas as condições e recomendações especiais aqui discriminadas.

b) Para produtos reparados, é estabelecido um período de garantia de 3 (três) meses. No caso de reparo de produto efetuado durante o período de garantia, a data de expiração da garantia continua sendo a original.

c) Para obter informações sobre a data de expiração de garantia, o comprador deve entrar em contato através do e-mail [email protected]

, informando o modelo, número de série ou número do lote e data de fabricação. Salientamos que a data de fabricação pode não coincidir com a data de emissão da nota fiscal, portanto, recomendamos a consulta.

8.2) Local de Execução do Serviço de Garantia

Os consertos em garantia somente poderão ser efetuados pelo Departamento de Assistência Técnica da PHB mediante envio do produto para o seguinte endereço:

Rua Aroaba 129/147;

CEP: 05315-020

São Paulo – SP

8.3) Perda de Garantia

A garantia não abrangerá, sendo ônus do comprador:

a) Os danos sofridos pelo produto, os seus acessórios, em conseqüência de acidentes, maus tratos ou transporte inadequado.

b) Os danos sofridos pelo produto, em conseqüência de sua utilização indevida fora das condições estabelecidas neste manual.

c) As peças e acessórios que se desgastaram, normalmente, com o uso regular, tais como supressores de surto, ventiladores, etc.

d) Reparos feitos por pessoas ou oficinas não autorizadas.

8.4) Recomendações

a) Antes de colocar o produto em funcionamento, leia atentamente as instruções de instalação e operação contidas neste manual.

b) Certifique-se de que a tensão de alimentação atende aos valores especificados.

c) Para evitar danos, mantenha o produto em ambiente protegido de intempéries (chuva, vento, umidade, raios solares, etc.).

Condições de garantia diferentes das aqui apresentadas poderão ser estipuladas mediante acerto comercial. Quaisquer reclamações, comentários ou sugestões sobre os produtos ou reparos que estes necessitem, ligue para o nosso Serviço de Atendimento ao Cliente:

PABX: (11) 3835 8300

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 45 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

9) ESQUEMA GERAL

28

GND

32

30

AC1

AC2

28

GND

32

30

AC1

AC2

28

GND

32

30

AC2

AC1

28

GND

ON FAIL

ON FAIL

ON FAIL

ON FAIL

SGN

URCNC

0V_

B

A

20

18

24

22

ARGE CH

V

V

V -48

-48

-48

16

12

14

10

0V

0V

0V

6

4

8

SGN

URCNC

0V_

24

B

A

18

20

22

ARGE CH

-48

-48

-48

V

V

V

16

12

10

14

0V

0V

0V

8

6

4

SGN

URCNC

B

A

0V_

24

22

20

18

ARGE CH

V

V

V -48

-48

-48

16

12

14

10

0V

0V

0V

6

4

8

SGN

URCNC

B

A

0V_

24

22

20

18

ARGE CH

V

V

V -48

-48

-48

16

12

10

14

0V

0V

0V

8

6

4

1N5402

D1

-5V

11C

11B

11A

+5V

+5V

+5V

+5V

+5V

+5V

6B

6A

6C

8B

8A

8C

7A

7B

7C

5C

5B

5A

14C

22C

4V SR2

-5V

-FAN3

-FAN3

-FAN3

RTN

RTN

RTN

-FAN2

-FAN2

-FAN2

RTN

RTN

RTN

-FAN1

-FAN1

-FAN1

RTN

RTN

RTN

+24V

+24V

+24V

9B

9A

9C

V

V

V -48

-48

-48

27B

27A

27C

28B

28A

26B

26A

26C

25C

25B

25A

30C

30B

30A

29C

29B

29A

28C

31C

31B

31A

32B

32A

32C

24A

23C

24B

24C

23B

23A

19A

20A

17A

18A

) (NC

(C)

(NO)

)

C)

O)

C)

)

O)

C)

)

O)

C)

)

O)

RL

RL

RL

4(N

5(N

4(C

5(N

5(C

6(N

4(N

3(N

3(C

3(N

1(N

1(C

1(N

2(N

2(C

2(N

6(N

6(C

7(N

7(C

8(C

8(N

7(N

8(N

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

RL

C)

)

O)

O)

C)

)

O)

O)

C)

)

)

C)

O)

C)

)

RESERVA-3

RESERVA-4

RESERVA-1

RESERVA-2

MINOR

MINOR

MINOR

MAJOR(N

MAJOR(N

MAJOR(C

2A/250V/SLOW

FS2

FS3

2A/250V/SLOW

2A/250V/SLOW

FS4

N3

N2

N1 RTN-FA

RTN-FA

RTN-FA

2

N2

3

N3

N1

1 -FAN

-FAN

-FAN

RL6(N

RL6(C

RL5(C

RL5(N

RL4(N

RL4(C

RL5(N

RL4(N

RL3(N

RL2(N

RL3(N

RL3(C

RL2(N

RL2(C

RL1(C

RL1(N

RL1(N

RL8(N

RL8(C

RL8(N

RL7(N

RL6(N

RL7(N

RL7(C

LE

0V

12

11

2

3

1

4

5

6

8

7

9

10

13

14

15

16

17

18

20

19

22

21

24

23

25

A-2

A-3

A-4

A-1

RV

RV

RV

RV SE

SE

SE

SE RE

0V

RE

0V

5

6

3

4

1

2

7

8

RE

0V

RE

0V

º FEMA

C)

)

O)

O)

)

C)

)

C)

O)

C)

)

O)

O)

C)

)

O)

O)

)

C)

)

C)

O)

C)

)

)

(C)

(NC

(NO)

)

C)

O)

OR(C

OR(N

OR(N

JOR

JOR

JOR

MIN

MIN

MIN

0V

0V

MA

MA

MA

7

6

8

3

4

5

1

2

P

RTN

-48V/FA

RTN

-48V/FA

RTN

-48V/FA

EK508-06

CN15:X

CN15:Y

CN15:W

CN15:P

CN15:Q

CN15:N

CN15:O

CN15:M

CN15:T

CN15:S

CN15:R

CN15:V

CN15:U

CN15:I

CN15:J

CN15:L

CN15:K

CN15:D

CN15:E

CN15:F

CN15:H

CN15:G

CN15:B

CN15:C

CN15:A

DB25 180

CN16:7

CN16:6

CN16:8

CN16:3

CN16:4

CN16:5

CN16:1

CN16:2

CN14:5

CN14:6

CN14:3

CN14:4

CN14:7

CN14:8

CN14:1

CN14:2

CN12:E

CN12:F

CN12:C

CN12:D

CN12:A

CN12:B

32

30

AC1

AC2

Figura 19 – Diagrama geral.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 46 de 47

Sistema de Retificadores SR60A-48V/02 PHB Eletrônica Ltda.

10) TERMINOLOGIA

A  Ampere;

Ah  Ampere hora;

Arms  Ampere eficaz;

BD  Bateria em Descarga;

CA  Corrente Alternada;

CC  Corrente Contínua;

CFM  Cubic Feet per Minute (unidade para vazão);

CN  Conector

CT  Compensação de Temperatura; dBA  Decibel Acústico; dBm  miliwatt em decibel (potência gerada pelo ruído medida pelo psofômetro);

DHCP  Dynamic Host Configuration Protocol;

DPDT  Dual Pole Dual Toggle;

FS  Fusível; h  hora;

H  Altura.

Hz  Hertz;

IEC  International Electrotechnical Commission

IP  Internet Protocol;

L  Largura;

LAN  Local Area Network;

LED  Light Emitting Diode;

LVD  Low Voltage Disconnect;

MIB  Management Information Base;

MTBF  Mean Time Between Failure; ms  milisegundo; mA  miliampere; mV  milivolt; mVpp  milivolt pico a pico;

M   Mega Ohm;

NE  Número de Elementos de Bateria;

NMS  Network Management System;

OID  Object Identifier;

P  Profundidade;

PL  Placa de Lógica;

PoE  Power over Ethernet;

QDCC  Quadro de Distribuição de Corrente Contínua; s  segundo;

SB  Sub-bastidor;

SNMP  Simple Network Management Protocol;

SR  Sistema Retificador;

TDH  Taxa de Distorção Harmônica;

Tr  Tempo de Recuperação;

UDP  User Datagram Protocol;

UR  Unidade Retificadora;

US  Unidade de Supervisão;

USART  Universal Synchronous Asynchronous Receiver Transmitter;

V  Volt;

VA  Volt-Amper;

Vca  Volt em corrente alternada;

Vcc  Volt em corrente contínua;

VRLA  Valve Regulated Lead Acid (bateria selada);

Vrms  Volt eficaz;

W  Watt;

***  Não existe.

___________________________________________________________________________________________

Revisão A4 / Abril de 2013 Página 47 de 47

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
