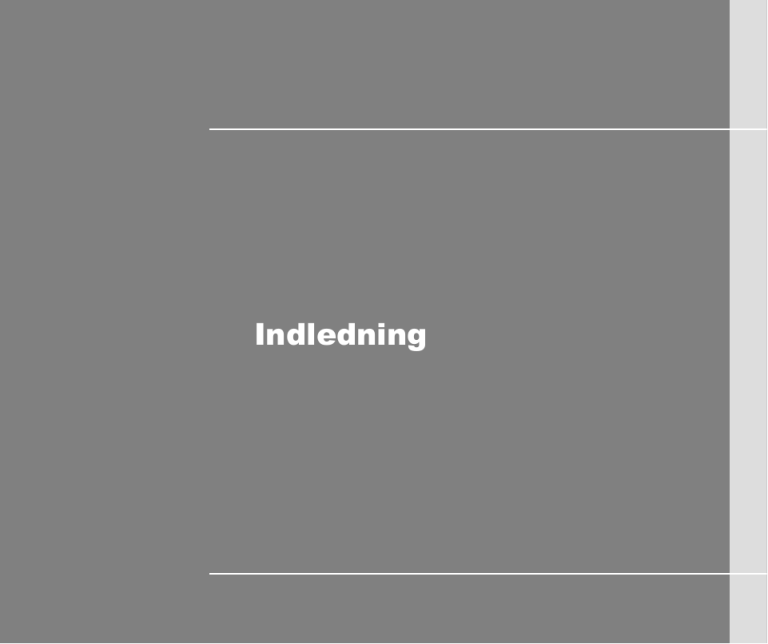

Indledning
2
Indledning
Tillykke med denne notebook – den perfekt konstruerede notebook-pc. Denne helt nye, raffinerede
notebook-pc vil give dig dejlige og professionelle oplevelser ved brugen af den. Vi er stolte over at
kunne fortælle vores brugere, at denne notebook-pc er helt igennem testet og lever op til vores
uovertrufne pålidelighed og kundetilfredshed.
Udpakning
Pak først forsendelsespakningen ud og tjek alle delene omhyggeligt. Hvis nogen af delene er
beskadigede eller mangler, skal du straks kontakte din forhandler. Gem alle emballeringsmaterialer,
hvis enheden på et tidspunkt skal sendes et sted hen. Pakken skal indeholde følgende ting:
Notebook-pc
Højkapacitets Lithium-ion
batteri
Kvikstartvejledning
AC adapter og el-ledning
Bærepose (valgfrit)
Alt-på-en-programdisk med en fuld udgave af brugervejledningen, drivere,
hjælpeprogrammer, genopretningsfunktion (valgfrit) osv.
3
Indledning
Specifikationer
Fysiske Egenskaber
Mål
395 (B) x 278 (D) x 33,5~39,5 (H) mm
Vægt
3,2 kg
CPU
Processortype
Socket 478
Støtteprocessor
Intel Penry / quad-kerne processor
L2 Cache (mellemlager)
3MB/ 6MB
FSB Hastighed
Understøtter 667/800/1066 MHz
Kernechip
Nordbro
Intel® Cantiga (GM45)
Sydbro
Intel® ICH9M
Hukommelse
Teknologi
Hukommelse
DDR2 667/ 800
DDR2 SO-DIMM X 2 indstik
512/ 1024/ 2048 MB DDR2 SDRAM (valgfrit)
Maksimum op til 4GB (2GB DDR2 SO-DIMM x 2) (valgfrit)
4
Indledning
Strøm
AC Adapter
Batteritype
120W, 19V
9 celler (valgfrit)
6 celler (valgfrit)
RTC Batteri
Ja
I/O Port
Skærm (VGA)
15 pin D-sub x 1
USB
x 3 (USB version 2,0)
Forbruger Infrarød Modtager (CIR) x 1 (Valgfrit)
HDMI
x1
E-SATA
x1
IEEE1394
x1
Mik Ind
x1
Hovedtelefon Ud
x 1 (S/PDIF Understøttet)
RJ11
x1
RJ45
x1
Kortlæser
x 1 (SD/ XD/ MS/ MMC)
De understøttede hukommelseskort kan ændres uden varsel.
Express-Card
Indstik
Express-Card Indstik x 1 (valgfrit)
5
Indledning
Lager
HDD form faktor
2,5”, 9,5mm Høj, 5400/ 7200rpm
120/ 160/ 250/ 320 GB
Optisk Enhed
Super-Multi / Blu-ray (valgfrit)
(De her nævnte enheder kan ændres uden varsel)
Kommunikationsport (De her nævnte enheder kan ændres uden varsel)
56K Fax/ MODEM
MDC ML3054
LAN
10/100/1000 ethernet
Bluetooth
Understøttet (Valgfrit)
Trådløs LAN
Understøttet
Lyd
Indbygget Højtaler
4 højtalere
Lydstyrke
Indstil med lydstyrkeknap, K/B hurtigtast og SW
Video
LCD
WSXGA+ (1680x1050)
WXGA+ (1440 x 900)
WUXGA (1920x1200)
Dobbelt Se-Funktion
LCD og CRT findes automatisk når tilsluttet.
CRT Udgang
Understøttet
HDMI Udgang
HDMI udgang 1,3 understøttet
Den bedste opløsning afhænger af det tilsluttede TV.
6
Indledning
Skærm
LCD Type
17" LCD skærm (valgfrit)
WUXGA+ (1920x1200) / ikke-glare
WSXGA (1680x1050) / glare
WXGA+ (1440 x 900) / glare
Lysstyrke
Lysstyrke reguleres med K/B hurtigtaster
Videokamera
CMOS
2,0 Megapixel (valgfrit)
Programmel og BIOS
USB Flash-Opstart
Ja, kun USB diskette-opstart DOS
BIOS
Hurtigopstartstøtte --- Ja
Andet
Hul til Kensingtonlås
x1
Overholdelse
WHQL
7
Indledning
Produktoversigt
Dette afsnit beskriver basale aspekter af notebook-pc’en. Det vil hjælpe dig med at lære
notebook-pc’ens udseende bedre at kende, inden du begynder at bruge den. Vær venligst
opmærksom på, at notebook-pc’en vist i dette afsnit kan afvige fra den, du købte.
Åben, Set fra Oven
Illustrationen
og
den
nedenstående
beskrivelse
vil
føre
dig
gennem
notebook-pc’ens
hovedområder.
7
1.
6
Strømknap / Strøm LED
2.
Kvikstart-Berøringsfølere
3.
Status LED
4.
Berøringsplade
5.
Tastatur
6.
Stereohøjtalere
7.
Videokamera
5
4
De her viste figurer tjener
kun til reference.
1
2
3
8
Indledning
1. Strømknap / Strøm LED
Strømknap：Tryk på strømknappen for at tænde og slukke for notebook-pc’en.
Strøm LED: Lyser blåt, når der tændt for notebook-pc’en.
2. Kvikstart-Berøringsfølere
Tryk på kvikstartsberøringsfølerne for at aktivere de specifikke programmer eller værktøjer.
Med disse kvikstarts-berøringsfølere kan brugeren arbejde mere effektivt.
P1
Tryk på denne knap for at starte det brugerdefinerede program.
Brugerdefineret
ECO
For at aktivere ECO Engine, skal du berøre ECO kvikstart-berøringsføleren
ECO Engine
flere gange for at skifte mellem disse fem forskellige tilstande eller for
(energispare)
periodisk at slå ECO Engine fra.
For at opnå en bedre ydelse, skal du, når AC netstrømmen er forbundet,
Turbo
trykke på TURBO knappen for at hæve overklokkingindstillingen. Tryk på
Overklokking
knappen igen for at vende tilbage til normal status. TURBO LED indikatoren
lyser blåt, mens overklokkeindstillingen øges.
Bemærk
„
Denne
notebook-pc
understøtter overklokkingfunktion.
Mens
du
foretager overklokking, skal du imidlertid kontrollere, at komponenterne
kan tolerere en sådan unormal indstilling. Ethvert forsøg på at operere
9
Indledning
ud over CPU og systemspecifikationer kan skade CPU og systemet og
frarådes derfor på det bestemteste. Vi indestår ikke for skader eller risici
forårsaget ved forkert drift eller ud over produktspecifikationerne.
„
Fabriksgarantien annulleres, hvis den oprindeligt indstallerede CPU
eller DRAM udskiftes.
Tryk på denne knap for at slå videokameraet til og fra.
Videokamera
Tryk på denne knap for at slå bluetooth-funktionen til og fra.
Bluetooth
Tryk på denne knap for at slå WLAN funktionen til og fra.
Trådløs LAN
Multimedieafspiller-Funktionsknapper
Denne notebook-pc har en multimediefunktion, som gør det muligt for
brugeren at bruge forskellige multimedieafspilningsfunktioner. Brug disse
knapper til at styre multimedieudstyret.
10
Indledning
3. Status LED
”Num Lock”: Lyser blåt, når Num-Lock funktionen er aktiveret.
”Caps Lock”: Lyser blåt, når Caps-Lock funktionen er aktiveret.
”Scroll Lock”: Lyser blåt, når Scroll-Lock funktionen er aktiveret.
Strøm Til / Fra / Suspenderet:
Š Blinker blåt, når systemet er i suspenderet tilstand.
Š Lyser blåt, når systemet er aktiveret.
Š LED slukker, når der slukkes for systemet.
Batteristatus:
Š Lyser grønt, når batteriet oplades.
Š Lyser ravgult, når batteriet er ved at løbe ud.
Š Blinker ravgult, hvis batteriet fejler. Det anbefales at udskifte batteriet med
et nyt. Tal med forhandleren vedrørende anskaffelse af et tilsvarende
batteri, anbefalet af producenten.
Š Batteri LED slukker, når batteriet er helt opladet eller, hvis AC adapteren
frakobles.
Trådløs LAN og Bluetooth:
Š LED indikatoren lyser blåt, når LAN eller bluetooth funktionen er aktiveret.
Š Begge LED indikatorer slukker, når begge funktioner deaktiveres.
11
Indledning
Š Bemærk: Af hensyn til flyvesikkerheden skal du tjekke, at disse to LED
slukker, når du befinder dig ombord på et fly.
Harddisk / Optisk Drev i Brug:
Blinker blåt, når systemet får adgang til harddiskdrevet eller den optiske
drevenhed.
4. Berøringsplade
Dette er notebook-pc’ens pegeredskab.
5. Tastatur
Det indbyggede tastatur har alle et fuldstørrelses-, standard-tastaturs funktioner.
6. Stereohøjtalere
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
7. Videokamera
Dette indbyggede videokamera kan bruges til at tage billeder med, til optagelse af video, til
konferencer og til andre interaktive aktiviteter.
12
Indledning
Set Forfra
1
2
1.
Forbruger Infrarød Modtager
2.
Stereohøjtalere
2
1. Forbruger Infrarød Modtager (CIR)
CIR refererer til det meget udstyr, som benytter det infrarøde, elektromagnetiske spektrum
til trådløs kommunikation.
2. Stereohøjtalere
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
13
Indledning
Set fra Højre Side
1
4
2
5
6
3
7
1.
Indstik til Express-Card
2.
IEEE 1394
3.
Lydportstik
4.
Kortlæser
5.
USB Port
6.
E-SATA Stik
7.
Ventilator
1. Indstik til Express-Card
Notebook-pc’en har et indstik til et express-card. Den nye express-card grænseflade er mindre
og hurtigere end pc-kort grænsefladen. Express-card teknologien udnytter de skalerbare,
højbåndbredde- serielle PCI express- og USB 2 grænseflader.
2. IEEE 1394
IEEE 1394 porten er en højhastighedsport, som gør det muligt at tilslutte højtydende digitale
enheder såsom et DV (digitalt videokamera)
14
Indledning
3. Lydportstik
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet. Disse stik
understøtter analog 2/ 4/ 5,1/ 7,1 kanalfunktion. Forbind højtalerne til de rigtige stik som
nedenfor vist.
Mikrofon:
Š Bruges til ekstern mikrofon.
Š Forbind Center- og Subwoofer-højtalere her.
Linje Ind:
Š Bruges til ekstern lydenhed.
Š Forbind de Bagestre Højre og Venstre
højtalere her.
Hovedtelefoner:
Š Stik til højtalere eller hovedtelefoner.
Š Forbind de Forreste Højre og Venstre højtalere
her.
S/PDIF-Ud (valgfri):
Š Denne notebook-pc tilbyder en valgfri, digital
transmissionsfunktion. Forbind denne port til en
medieenheds S/PDIF udgangsport med et
valgfrit S/PDIF kabel. Kontakt din forhandler for
yderligere oplysninger vedrørende et S/PDIF
kabel.
Linje Ud:
Š Stik til højtalere.
Š Forbind Surround Højre og Venstre højtalere
her.
Stik
LydKanal
15
Indledning
Nedenstående oversigt viser, hvordan højtalerne forbindes til de rigtige stik, når der bruges
analoge 2/ 4/ 5,1/ 7,1 kanalfunktioner.
Stik
LydKanal
2-kanal
Mikrofon
Linje Ind
Bageste
Forreste
4-kanal
Mikrofon
Højtalere
Højtalere Højre /
Højre / Venstre
Venstre
6-kanal
(5,1-kanal)
Centerhøjtaler
8-kanal
(7,1-kanal)
Centerhøjtaler
Subwoofer
Subwoofer
Hovedtelefoner
Bageste
Forreste
Højtalere
Højtalere Højre /
Højre / Venstre
Venstre
Bageste
Forreste
Højtalere
Højtalere Højre /
Højre / Venstre
Venstre
Linje Ud
Linje Ud
Linje Ud
Surround Højtalere
Højre / Venstre
4. Kortlæser
Den indbyggede kortlæser understøtter forskellige typer hukommelseskort såsom MMC
(Multimediekort), XD (eXstrem Digital), SD (Sikker Digital) SDHC (SD Højkapacitet), MS
(Hukommelsespind) eller MS Pro (Hukommelsespind Pro) kort. Kontakt din forhandler for
yderligere oplysninger og bemærk venligst, at de understøttede hukommelseskort kan
ændres uden varsel.
16
Indledning
5. USB Port
Med USB 2,0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
6. E-SATA Stik (Ekstern, Seriel ATA)
Med E-SATA stikket kan du tilslutte en ekstern, seriel ATA harddiskenhed. Brugeren kan på
denne måde bruge et afskærmet kabel uden for notebook-pc’en til at udnytte de fordele, SATA
grænsefladen har for lageret.
7. Ventilator
Ventilatoren afkøler systemet. Bloker IKKE ventilatorens lufttilførsel.
17
Indledning
Set fra Venstre
1
2
3
4
4
5
1.
RJ-11 Stik
2.
RJ-45 Stik
3.
Kensingtonlås
4.
USB Port
5.
Optisk Enhedsdrev
1. RJ-11 Stik
Denne notebook kan leveres med et indbygget modem, med hvilket du via dette stik kan
forbinde en RJ-11 telefonlinje. Med 56K V,90 modemmet kan der oprettes en
opringningsforbindelse.
2. RJ-45 Stik
10/100/1000 ethernet-stikket bruges til tilslutning af et LAN kabel til netværksforbindelse.
3. Kensingtonlås
Notebook-pc’en har et hul til en kensingtonlås, med hvilken brugeren med et
gummiovertrukket metalkabel kan sikre notebook-pc’en med en nøgle eller mekanisk
PIN-kode-enhed . Kablets ende har en lille løkke, med hvilken hele kablet kan vikles rundt
om et fast objekt, f.eks. et tungt bord eller lignende og således sikre notebook-pc'en.
18
Indledning
4. USB Port
Med USB 2,0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
5. Optisk Enhedsdrev
Š Super-multi fungerer som et multifunktions dvd dobbelt drev og et dvd-ram drev.
Š Blu-ray is en højkapacitets, optisk disk med 4,5 timers højopløsnings video (HD) på en
enkeltsidet, enkeltlags- 25GB disk.
19
Indledning
Set Bagfra
1
3
1.
2
4
5
HDMI Stik
2.
Strømstik
3.
Ventilator
4.
VGA Port
5.
Batterienhed
1. HDMI Stik
HDIM (Højdefinitions Multimedie Grænsefladeport) er en ny grænsefladestandard for pc’er,
skærme og forbrugerelektroniske enheder, som med et enkelt kabel understøtter standard-,
forbedret og højdefinitions-video plus flerkanals digital lyd.
2. Strømstik
Til tilslutning af strømadapteren og netstrøm til notebook-pc’en.
3. Ventilator
Ventilatoren afkøler systemet. Bloker IKKE ventilatorens lufttilførsel.
20
Indledning
4. VGA Port
15-pin-D-sub VGA porten muliggør tilslutning af en ekstern skærm eller en standard
VGA-kompatibel enhed (som f.eks. en projektor) til forstørrelse af computerskærmen f.eks. op
på et lærred.
5. Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.
21
Indledning
Set Nedefra
1
3
2
1.
Knap til Batterilås
2.
Batterifrigørelsesknap
3.
Batterienhed
1. Knap til Batterilås
Batteriet kan ikke tages ud, når knappen er i låseposition. Når knappen er i ulåst position, kan
batteriet fjernes.
2. Batterifrigørelsesknap
Skub bagud og tag batterienheden ud. Skub med den ene hånd og træk forsigtigt
batterienheden ud med den anden.
3. Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.
22
Indledning
ECO Engine -- energisparefunktion
ECO
Engine,
den
fremragende
og
unikke
energisparefunktion,
har
fem
forskellige
energisparetilstande: Spil-tilstand, Film-tilstand, Præsentation-tilstand, Kontor-tilstand og
Turbobatteri-tilstand, som kan forlænge batteriets levetid, mens der udføres forskellige opgaver på
notebook-pc’en.
Berør ECO kvikstart-berøringsføleren flere gange for at skifte mellem disse fem forskellige tilstande
eller for periodisk at slå ECO Engine fra.
For at finde ud af, hvilken energisparetilstand, der i øjeblikket er aktiveret, skal du se skærmikonen
for den pågældende, valgte tilstand.
Spil-tilstand
Vælg denne tilstand, når du spiller spil.
Film-tilstand
Vælg denne tilstand, når du afspiller multimedieprogrammer
Præsentation-tilstand
Vælg denne tilstand, når du foretager præsentationer
23
Indledning
Kontor-tilstand
Vælg denne tilstand, når du udfører kontoropgaver.
Turbobatteri-tilstand
Vælg denne tilstand for at maksimere batteriets virketid.
ECO Engine deaktiveret

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
