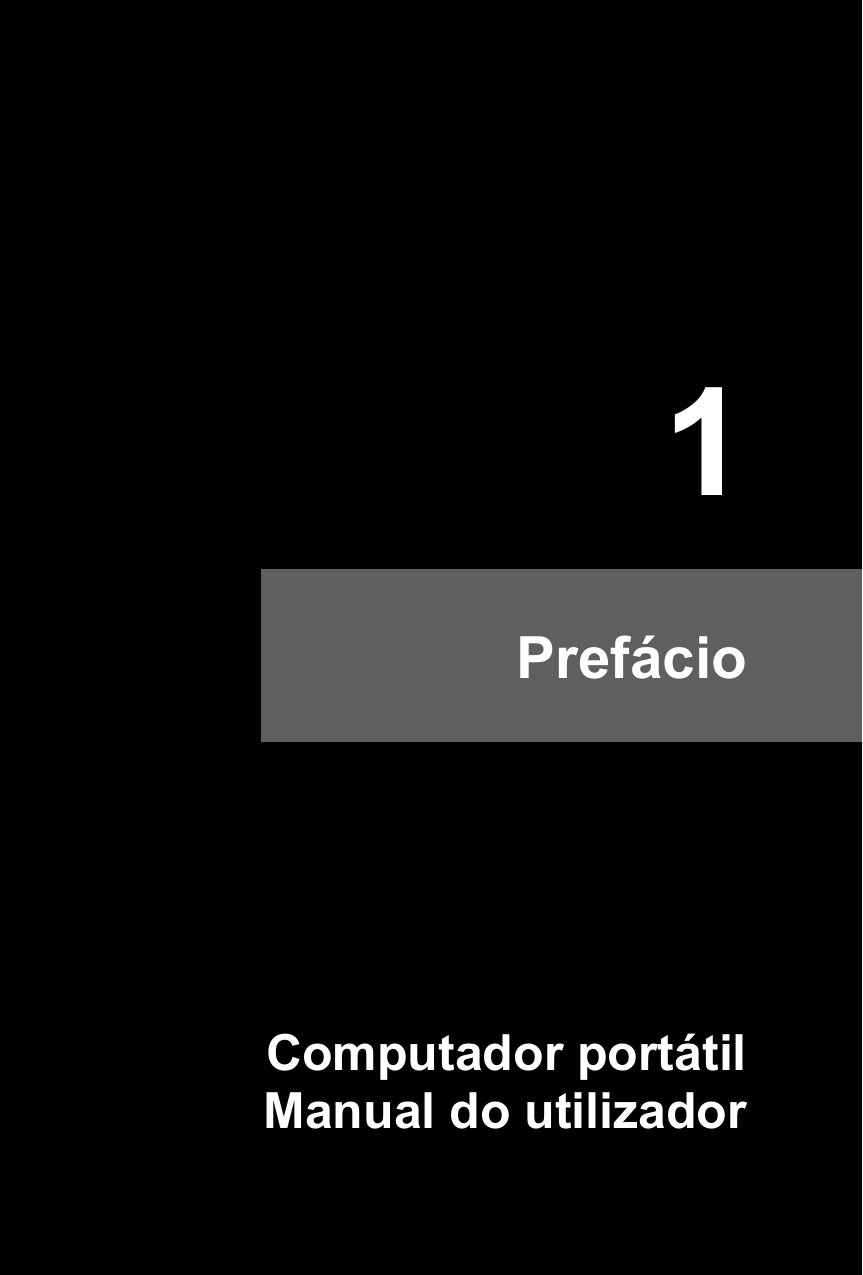

1
Prefácio
Computador portátil
Manual do utilizador
Prefácio
Conteúdo
Capítulo 1: Prefácio
Conteúdo ......................................................................... 1-2
Normas e Procedimentos .............................................. 1-4
Declaração da FCC relativa à interferência por radiofrequência de dispositivos de classe B ............... 1-4
Condições da FCC ...................................................... 1-4
Conformidade CE ........................................................ 1-4
Battery Regulations ..................................................... 1-5
Declaração WEEE ...................................................... 1-5
Normas de segurança .................................................... 1-6
Marcas registadas .......................................................... 1-8
Histórico de revisões ..................................................... 1-8
Capítulo 2: Apresentações
Mapa do manual ............................................................. 2-2
Desembalagem ............................................................... 2-2
Apresentação do produto.............................................. 2-3
Vista Superior-Aberto .................................................. 2-3
Vista Frontal ................................................................ 2-6
Vista do Lado Direito ................................................... 2-8
Vista do Lado Esquerdo ............................................ 2-10
Vista do Lado Inferior ............................................ 2-12
Especificações ............................................................. 2-13
Capítulo 3: Começar a Utilizar
Começar a utilizar o portátil .......................................... 3-2
Gestão de energia .......................................................... 3-3
Energia AC .................................................................. 3-3
Energia da bateria ....................................................... 3-3
Gestão de energia no sistema operativo Windows ..... 3-5
Sugestões para poupança de energia ........................ 3-7
1-2
Operações Básicas ........................................................ 3-8
Sugestões para segurança e conforto ........................ 3-8
Conhecer o teclado ................................................... 3-10
Activação do modo sem fios ..................................... 3-15
Conhecer o touchpad ................................................ 3-16
Conhecer o Smart Pad .............................................. 3-18
Acerca da unidade de disco rígido ............................ 3-19
Ligação de dispositivos externos .............................. 3-20
Dispositivos periféricos ............................................. 3-20
Dispositivos de comunicação .................................... 3-21
1-3
Prefácio
Normas e Procedimentos
Declaração da FCC relativa à interferência por radiofrequência de dispositivos de classe B
Este equipamento foi testado e é compatível com os limites estipulados para um dispositivo digital de Classe B, segundo o Artigo 15º das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável protecção contra interferências prejudiciais na instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode interferir prejudicialmente com as comunicações via rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Caso este equipamento cause interferências prejudiciais à recepção via rádio ou televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador deve tentar corrigir a interferência adoptando uma ou mais das seguintes medidas:
Reorientar ou deslocar a antena receptora.
Aumentar a distância entre o equipamento e o dispositivo receptor.
Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o dispositivo receptor está ligado.
Consultar o fornecedor ou um técnico de rádio/TV qualificado se precisar de ajuda.
NOTA
As alterações não expressamente aprovadas pela entidade responsável pela compatibilidade do aparelho invalidam a autoridade do utilizador em operar com o mesmo.
Os cabos blindados da interface e o cabo de alimentação AC, se existirem, devem ser utilizados segundo os limites impostos relativamente às emissões.
Condições da FCC
Este dispositivo está em conformidade com o Artigo 15º das Regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:
Este dispositivo não pode causar interferências prejudiciais.
Este dispositivo deve aceitar qualquer tipo de interferência recebida, incluindo interferências que possam causar um funcionamento indesejado.
Conformidade CE
Este dispositivo está em conformidade com os normas de segurança essenciais e com outras disposições relevantes especificadas na Directiva Europeia.
1-4
Battery Regulations
União Europeia:
As pilhas, as baterias e os acumuladores não devem ser eliminados com os restantes resíduos domésticos. Uitlize o sistema de recolha público para os devolver, reciclar ou eliminar, cumprindo as normas locais.
Taiwan:
Para uma melhor protecção do ambiente, as baterias usadas devem ser recolhidas separadamente para serem recicladas ou eliminadas de forma adequada.
Califórnia, EUA: As pilhas botão podem conter material composto por perclorato, o que requer um manuseamento especial durante a reciclagem ou manuseamento na Califórnia.
Para obter mais informações, visite: http://www.dtsc.ca.gov/hazardouswaste/perchlorate/
Normas de segurança para utilização de baterias de lítio
Perigo de explosão se a bateria for incorrectamente substituída. Substitua-a apenas pelo mesmo tipo, ou equivalente, recomendado pelo fabricante. Descarte as baterias utilizadas de acordo com as instruções do fabricante.
Declaração WEEE
De acordo com a Directiva 2002/96/EC de Resíduos de Equipamentos
Eléctricos e Electrónicos da União Europeia (UE), efectiva desde o 13 de
Agosto do ano 2005, os produtos de "equipamento eléctrico e electrónico" não podem ser descartados como resíduo municipal e os fabricantes do equipamento electrónico sujeitos a esta legislação estarão obrigados a recolher estes produtos ao finalizar sua vida útil.
1-5
Prefácio
Normas de segurança
Leia estas instruções atentamente.
Observe todas as chamadas de atenção e avisos incluídos no dispositivo ou no manual do utilizador.
Mantenha o dispositivo afastado da água e de ambientes com altas temperaturas.
Coloque este dispositivo sobre uma superfície estável antes de o instalar.
As aberturas existentes na caixa destinam-se à ventilação do dispositivo de forma a evitar o sobreaquecimento do mesmo. Não bloqueie as aberturas de ventilação.
Não deixe o equipamento numa zona sem ventilação com uma temperatura de armazenamento superior a 60°C (140°F) ou inferior a 0°C (32°F), uma vez que poderão ocorrer danos ao equipamento.
Esta unidade deverá ser utilizada com uma temperatura ambiente inferior a 35º (95ºF).
Certifique-se de que a voltagem se encontra dentro dos limites seguros e de que foi ajustada para um valor entre 100~240 V antes de ligar o dispositivo a uma tomada eléctrica.
Desligue sempre o cabo de alimentação AC antes de instalar qualquer placa ou módulo add-on no equipamento.
Desligue sempre o cabo de alimentação AC, retire a bateria ou desligue a tomada eléctrica se o equipamento não for utilizado durante algum tempo para que não exista qualquer consumo de energia.
Nunca derrame líquido sobre as ranhuras existentes neste dispositivo para evitar danificar o mesmo, bem como o risco de choque eléctrico.
Coloque o cabo de alimentação de forma a que o mesmo não seja pisado.
Não coloque quaisquer objectos sobre o cabo de alimentação.
1-6
Mantenha quaisquer equipamentos com um campo magnético forte ou equipamentos eléctricos afastados do dispositivo.
Ao ligar o cabo coaxial ao sintonizador de televisão, é necessário garantir que o revestimento metálico do mesmo está ligado ao sistema de ligação à terra do edifício.
O sistema de distribuição de cabos deverá estar ligado à terra, de acordo com a norma ANSI/NFPA 70, do Código Eléctrico Nacional
(NEC), em particular com a secção 820,93, Ligação à terra da blindagem condutora externa de um cabo coaxial.
Para evitar qualquer explosão causada por uma incorrecta substituição da bateria use sempre o mesmo tipo de bateria ou uma bateria de tipo equivalente recomendadada pelo fabricante.
Guarde sempre a bateria num local seguro.
Se ocorrer alguma das situações seguintes, o dispositivo deve ser verificado por um técnico qualificado:
O cabo de alimentação ou a ficha apresentam danos.
Penetração de líquidos para o interior do dispositivo.
Exposição do dispositivo a humidade.
O equipamento apresenta um funcionamento anómalo ou impossibilidade de o pôr a funcionar segundo a descrição do
Manual do Utilizador.
Derrube do dispositivo e danificação do mesmo.
Caso o dispositivo apresente sinais evidentes de um mau funcionamento.
Características ecológicas do produto
Consumo de energia reduzido durante a utilização e em modo de espera
Utilização limitada de substâncias nocivas ao ambiente e saúde
Facilmente desmontável e reciclável
Diminuição da utilização de recursos naturais incentivando à reciclagem
Duração prolongada do produto através de actualizações fáceis
Diminuição da produção de resíduos sólidos através da política de devolução
1-7
Prefácio
Política ambiental
O produto foi concebido para permitir a reutilização e reciclagem dos seus componentes e não deverá ser eliminado junto com o lixo doméstico
Os utilizadores deverão contactar o ponto de recolha autorizado da sua área para efectuar a reciclagem e eliminação dos seus produtos em fim de vida útil.
Marcas registadas
Todas as marcas registadas pertencem aos respectivos proprietários.
SRS Premium Sound, SRS e respectivos símbolos são marcas comerciais da SRS Labs,
Inc.
THX e THX TruStudio Pro são marcas comerciais da THX Ltd. que poderão estar registadas em algumas jurisdições. Todos os direitos reservados.
Sound ® é uma marca registada da Creative Technology Ltd.
Histórico de revisões
Versão
1.0
Histórico de revisões Date (Data)
09, 2014
1-8
2
Apresentações
Apresentações
P arabéns por ter adquirido este computador portátil de excelente design. Este novíssimo e excelente portátil irá proporcionar-lhe uma experiência sem igual e profissional durante a sua utilização. Temos todo o orgulho em informar os nossos utilizadores de que este portátil foi testado e certificado, sendo de total fiabilidade e dando ao consumidor uma total satisfação.
Mapa do manual
Este Manual do Utilizador inclui instruções e imagens relacionadas com a utilização do portátil.
Recomendamos-lhe que leia este manual atentamente antes de utilizar o portátil.
Capítulo 1, Prefácio, neste capítulo os utilizadores encontram informações básicas de segurança e advertências relativas à utilização do portátil. Recomendamos-lhe que leia estas informações antes de utilizar o portátil pela primeira vez.
Capítulo 2, Introdução, este capítulo inclui a descrição de todos os acessórios do portátil.
Recomendamos-lhe que verifique se todos estes acessórios estão incluídos na embalagem. Se qualquer um dos acessórios estiver danificado ou em falta, contacte imediatamente o revendedor onde adquiriu o portátil. Este capítulo também fornece informações sobre as especificações do portátil e descreve os botões de funções, as teclas de atalho, os conectores, os LED e os componentes externos do mesmo.
Capítulo 3, Introdução, este capítulo fornece informações sobre as operações básicas do teclado, do touchpad, unidade de disco rígido e da unidade de armazenamento óptico. Para além disso, são também dadas informações sobre a colocação e remoção da bateria; bem como os procedimentos de ligação dos vários dispositivos externos, dispositivos de comunicação, etc., de forma a ajudar os utilizadores a familiarizarem-se com este portátil.
Desembalagem
Comece por abrir a caixa e verificar cuidadosamente todos os itens. Caso quaisquer itens estejam em falta ou danificados, contacte imediatamente o vendedor. Guarde a caixa e os materiais de embalamento caso necessite de transportar o dispositivo no futuro. Esta embalagem deverá conter os seguintes itens: y Computador y Guia de Início Rápido y Transformador CA/CC e cabo de alimentação CA y Mala de transporte (opcional) y Disco de aplicações, contendo a versão completa do manual do utilizador, controladores, utilidades, função de recuperação opcional, etc.
2-2
Apresentação do produto
Esta secção descreve os aspectos básicos do portátil. Isto ajuda-o a familiarizar-se com o aspecto do portátil antes de o começar a utilizar. Tenha em atenção que o portátil aqui exibido pode diferir do que adquiriu.
Vista superior-Aberto
A imagem e a descrição seguintes permitir-lhe-ão familiarizar-se com a área de utilização principal do portátil.
As imagens exibidas servem apenas como referência.
2-3
Apresentações
A câmara Web incorporada pode ser utilizada para tirar fotografias, gravar clipes de vídeo, videoconferência e ainda numa série de outras aplicações interactivas.
Produzem som de alta qualidade graças ao sistema estéreo e à função de alta-fidelidade suportada.
3. Botão de alimentação / LED de alimentação / Modo LED GPU
Botão de alimentação
Prima o botão de alimentação para LIGAR e DESLIGAR o portátil.
Prima o botão de alimentação para reactivar o Notebook quando este se encontra no modo de suspensão.
LED de alimentação/ Modo LED GPU
Brilha com a cor azul quando o GPU integrado está activado.
Brilha com a cor âmbar quando o NVIDIA GPU está activado.
4. Teclado
O teclado incorporado inclui todas as funções de um teclado de tamanho normal.
Teclas de atalho [Fn]
Utilize as teclas [Fn] existentes no teclado para activar aplicações ou ferramentas específicas.
Com a ajuda destas steclas, os utilizadores poderão trabalhar de forma mais eficiente.
As seguintes Teclas funcionarão apenas no Sistema Operativo com a aplicação SCM instalada.
+
Centro de Jogos
Dragon (Centro de Jogos
Dragon) ou
Definida pelo utilizador
(opcional)
Este notebook pode ser pré-instaldo com um utilitário de jogos, Dragon Gaming Center (Centro de Jogos Dragon), fornecendo aos utilizadores uma solução extraordinária e eficiente nos jogos.
Com o Dragon Gaming Center (Centro de Jogos Dragon) pré-instalado, utilize os botões Fn e F4 para aceder à tag de [Instant Play: Paly Key Setting] para definir o botão de início rápido para iniciar a aplicação particular. Logo que esteja efectuada a configuração, utilize os botões Fn e F4 para iniciar a aplicação indicada. Se os utilizadores não definirem este botão, utilizar novamente os botões Fn e F4 irá aceder novamente à tag de [Instant Play: Play Key
Setting]
2-4
Contudo, se o Dragon Gaming Center (Centro de Jogos
Dragon) não está instalado ou tiver sido removido, utilize os botões Fn e F4 para iniciar a aplicação Definido pelo utilizador.
+
ECO Engine
(Função ECO)
(Poupança de
Energia)
Mantenha premida a tecla Fn e depois prima a tecla F5 repetidamente para alternar entre os diferentes modos proporcionados pela função ECO Engine (Função ECO) ou para desligar esta função.
+
Câmara Web
+
Shift
+
Modo de avião
Prima e mantenha a tecla Fn e depois prima a tecla F6 para activar a função da Câmara Web . Volte a premir estas teclas para desactivar esta função.
Prima e mantenha premida a tecla Fn, e depois prima a tecla F7 para alternar entre os modos Sport / Comfort /
Green e mudar o desempenho.
Esta função será apenas ativada quando a alimentação
CA está ligada, e a definição predefinida é o modo Sport.
Esta definição também pode ser ajustada no Dragon
Gaming Center.
Prima e mantenha premida a tecla Fn e depois prima a tecla F10 repetidamente para activar ou desactivar a função modo de avião .
Ao viajar de avião e por motivos de segurança, recomenda-se que ative o Modo de avião.
Consulte o ícone do modo de avião na categoria [Iniciar/
Definições/ Alterar definições do PC/ Rede/ Modo de avião] no ambiente de trabalho para verificar o estado do dispositivo.
Para activar a função WLAN ou Bluetooth, consulte as instruções disponíveis em "Activação do modo sem fios" no capítulo 3.
2-5
Apresentações
Teclas [Fn] Gerais
+
Aumentar o nível de brilho do LED do teclado.
Diminuir o nível do brilho do LED do teclado.
+
5. Touchpad
Trata-se do dispositivo apontador do portátil. Consulte o capítulo 3 deste manual para obter mais informações.
2-6
Vista Frontal
1. LED de estado
Estado de Suspensão
Intermitente com a cor azul quando o sistema está em modo de suspensão.
O LED desliga-se quando o sistema é desligado.
Disco rígido/ Dispositivo de disco óptico em utilização
Intermitente com a cor azul quando o sistema está a aceder à unidade de disco rígido ou à unidade de dispositivo óptico.
Num Lock (Bloqueio do teclado numérico): Brilha com a cor azul quando a função Num Lock está activada.
Bluetooth
WLAN (WiFi)
Caps Lock (Bloqueio de maiúsculas): Brilha com a cor azul quando a função Caps Lock está activada.
Bluetooth
O LED da função Bluetooth brilha com a cor azul quando esta função se encontra activada.
O LED desliga-se quando esta função é desactivada.
LAN sem fios (WiFi)
Este indicador LED brilha em azul quando a função LAN sem fios (WiFi) se encontra activada.
O LED desliga-se quando esta função é desactivada.
2-7
Apresentações
Nota: As funções aqui listadas podem ser suportadas opcionalmente dependendo do modelo adquirido pelo utilizador.
Aviso: Ao viajar de avião e por motivos de segurança, certifique-se de que estes dois LED WLAN e Bluetooth estão desligados durante o voo.
Para activar ou desactivar a função WLAN ou Bluetooth no Windows 8.x, consulte as instruções disponíveis em "Activação do modo sem fios" no capítulo 3.
Se necessário, contacte o distribuidor local para obter mais informações sobre a ligação sem fios.
Estado da Bateria
O LED brilha com a cor azul quando a bateria está a ser carregada.
Intermitente com a cor âmbar se a bateria começar a falhar e for necessário substituí-la por uma nova.
Dirija-se ao revendedor local onde adquiriu o portátil para adquirir uma bateria de tipo equivalente ao recomendado pelo fabricante.
O LED de estado da bateria desliga-se quando esta está totalmente carregada ou quando o transformador CA/CC é desligado.
2-8
Vista do Lado Direito
1. Porta USB 3.0 com SuperCharger
USB 3.0, o protocolo USB SuperSpeed, oferece um interface com maior velocidade para ligação de vários dispositivos, como dispositivos de armazenamento, discos rígidos ou câmaras de vídeo e oferece mais vantagens em transferências de dados de alta velocidade. Além disso, é também uma porta USB SuperCharged que suporta dispositivos
Apple e carrega energia mais rapidamente no modo desligado.
A interface HDMI (Interface Multimédia de Alta Definição) é uma nova interface para PC, monitores e dispositivos electrónicos de consumo que suporta vídeo padrão, optimizado e de alta definição para além de áudio digital de múltiplos canais num único cabo.
O conector 10/100/1000 Ethernet é utilizado para ligar um cabo LAN para efectuar a ligação à rede.
4. Ventilador
O ventilador tem como objectivo arrefecer o sistema. NÃO bloqueie as condutas de ventilação.
5. Leitor de Cartões
O leitor de cartões incorporado pode suportar SD (Secure Digital) e MMC (Multi-Media
Card). Contacte o seu revendedor para obter mais informações e tenha em atenção que os cartões de memória suportados podem ser alterados sem aviso prévio.
2-9
Apresentações
A Porta Mini Display é uma versão miniaturizada da DisplayPort, com um adaptador apropriado, a Porta Mini Display Port pode ser utilizada para unidades de ecrã com interface VGA, DVI ou HDMI.
7. Orifício de reinício da bateria
Se o seu sistema de computador bloqueia, pode utilizar um clipe de papel direito para inserir neste orifício e reiniciar o portátil.
Nota: Depois de reiniciar o computador, ligue a alimentação CA na primeira inicialização do portátil.
2-10
Vista do Lado Esquerdo
1. Ventilador
O ventilador tem como objectivo arrefecer o sistema. NÃO bloqueie as condutas de ventilação.
2. Conector de alimentação
This connector is to connect the AC/DC adapter and to supply power for the notebook.
3. Conectores da Porta de Áudio
Produzem som de alta qualidade graças ao sistema estéreo e à função de alta-fidelidade suportada.
Entrada do microfone
Utilizada para um dispositivo de áudio externo.
Ligue aqui os altifalantes Posteriores.
Auscultador: Conector para ligar os altifalantes ou os auscultadores.
4. Bloqueio do tipo Kensington
Este portátil inclui um orifício do sistema de segurança Kensington que permite aos utilizadores fixarem o portátil a um local utilizando uma chave ou um dispositivo mecânico com código PIN, sendo a fixação feita através de um cabo metálico com revestimento de borracha. A extremidade do cabo inclui uma pequena argola que permite enrolar todo o cabo em redor de um objecto fixo como, por exemplo, de uma mesa pesada ou algo semelhante, fixando assim o portátil.
2-11
Apresentações
5. Portas USB 3.0
USB 3.0, o protocolo USB SuperSpeed, oferece um interface com maior velocidade para ligação de vários dispositivos, como dispositivos de armazenamento, discos rígidos ou câmaras de vídeo e oferece mais vantagens em transferências de dados de alta velocidade.
2-12
Vista do Lado Inferior
1. Ventilador
O ventilador tem como objectivo arrefecer o sistema. NÃO bloqueie as condutas de ventilação.
O altifalante subwoofer reproduz frequências áudio de tom grave, conhecidas como baixos.
2-13
Apresentações
Especificações
As Especificações podem sofrer alterações sem aviso prévio. Os produtos atualmente vendidos podem ser diferentes dependendo das áreas. Verifique as Especificações detalhadas, para ver quais os seus revendedores locais.
Características físicas
Dimensões
Peso
Chipsets
PCH
390 (W) x 266 (D) x 20,05 (H) mm
1,9 kg (com bateria de 6 células)
CPU
Socket BGA-1364pin
Tipo de processador Processador Intel ® Haswell Quad Core
TDP (Ponto de Design
Térmico)
47W
Intel ® Lynx Point série HM8
Memória
Memória
Capacidade máxima
DDR3L 1333/ 1600 MHz SO-DIMM x 2 ranhuras
Até 16 GB
Energia
Transformador CA/CC
Tipo de bateria
RTC bateria
150W, 19,5V
Entrada: 100~240V, 50~60Hz
Saída: 19,5V 7,7A
Esta unidade deverá ser utilizada com uma temperatura ambiente inferior a 35º (95ºF).
6 células
Sim
Armazenamento
(Os itens aqui listados podem sofrer alterações sem aviso prévio)
Tamanho da unidade de disco rígido
2,5" HDD/ mSATA SSD (opcional)
2-14
Porta I/O
USB
Entrada do microfone
Saída auscultador/ saída
S/PDIF
RJ45
HDMI
Porta Mini-Display
Leitor de Cartões x 3 (3.0) x 1 x 1 x 1 x 1 x 1 x 1 (SD/ MMC)
Os cartões de memória suportados podem sofrer alterações sem aviso prévio.
Porta de comunicação
LAN
Rede local sem fios
Bluetooth
Ecrã
Tipo de LCD
Brilho
Vídeo
Gráficos
VRAM
Saída HDMI
Saída DisplayPort
Função Multi-Display
10/100/ 1000 Ethernet
Suportado
Suportado
Ecrã 15,6" Full HD / ecrã 3K (opcional)
Controlado através das teclas de atalho do teclado
Placa gráfica dedicada NVIDIA GeForce +
Placa gráfica Intel HD UMA
NVIDIA Optimus suportado
Baseado em estrutura GPU
Suportado
Suportado
Suportado
Câmara Web
Câmara FHD CMOS Suportado
2-15
Apresentações
Áudio
Altifalante interno
Volume do som
Software e BIOS
Arranque por unidade
Flash USB
BIOS
Outros
Compatibilidade
Orifício de Bloqueio
Kensington
4 altifalantes
Ajustado por hotkeys e botões do teclado.
Apenas para arranque em modo DOS através de USB
Suporte para arranque rápido
WHQL x 1
2-16
3
Começar a
Utilizar
Começar a Utilizar
Começar a utilizar o portátil
Para novos utilizadores deste portátil, sugerimos que acompanhe as imagens em baixo, para começar a utilizar o portátil.
3-2
Gestão de energia
Energia AC
Recomenda-se vivamente que ligue o transformador CA/CC ao computador e utilize a alimentação CA enquanto utiliza este computador pela primeira vez. Quando a alimentação CA está ligada, o carregamento da bateria iniciar-se-á imediatamente.
Tenha em atenção que o transformador CA/CC incluído nesta embalagem foi aprovado para utilização com este portátil. A utilização de outros modelos de transformadores pode danificar o portátil ou outros dispositivos a ele ligados.
Não tape o adaptador CA/CC, uma vez que este pode produzir um certo calor enquanto em utilização. Tome sempre em atenção o calor produzido pelo transformador CA/CC enquanto este está a ser utilizado.
Energia da bateria
Este portátil está equipado com uma bateria de iões de lítio de alta capacidade. A bateria de iões de lítio recarregável é a fonte de alimentação interna do portátil. Tenha em atenção que este pack de bateria poderá não ser substituído pelos utilizadores.
Poupar a energia da bateria
O normal funcionamento depende de uma gestão eficaz da energia da bateria. Se esta não for correctamente gerida, os dados guardados e as definições personalisadas poderão perder-se.
Para prolongar a vida útil da bateria e evitar perdas repentinas de alimentação, siga as sugestões em baixo:
Coloque o sistema no modo de suspensão caso não pretenda utilizá-lo por um longo período de tempo ou encurte o período de tempo definido para que o portátil entre neste modo.
Desligue o sistema caso não pretenda utilizá-lo por um longo período de tempo.
Desactive as definições desnecessárias ou remova os periféricos inativos.
Ligue o transformador CA/CC ao sistema sempre que possível.
Carregamento da bateria
A bateria pode ser carregada quando estiver instalada no portátil. Tenha em atenção o seguinte antes de carregar a bateria:
Se não tiver disponível uma bateria carregada, guarde o trabalho e feche todas as aplicações em execução e encerre o sistema ou guarde para o disco.
Ligue um transformador CA/CC externo.
3-3
Começar a Utilizar
Pode continuar a utilizar o sistema, suspender o mesmo ou encerrar e desligar o portátil sem interromper o processo de carregamento.
A bateria inclui células de iões de lítio que não possuem "efeito de memória". Não é necessário descarregar a bateria antes de a carregar. No entanto, para prolongar a vida útil da mesma, sugerimos-lhe que descarregue totalmente a bateria uma vez por mês.
A duração do carregamento é determinada pelos programas em utilização.
3-4
Gestão de energia no sistema operativo Windows
A gestão de energia dos computadores pessoais (PC) e monitores permite a poupança de grandes quantidades de electricidade oferecendo assim vantagens ambientais. Para poupar energia, desligue o monitor ou coloque o PC em modo de suspensão/hibernação após um período de inactividade.
Siga as instruções seguintes para ajustar as configuraçõesde gestão de energia no sistema operativo Windows:
As “ Opções de Energia ” no sistema operativo Windows permitem-lhe controlar as características de gestão de energia do monitor, da unidade de disco rígido e da bateria.
Arraste o cursor do rato para o canto esquerdo do ecrã e o ícone Iniciar irá aparecer.
Clique com o lado direito no ícone para mostrar o menu selecção. Seleccione Painel de
Controlo no menu.
Clique em Sistema e Segurança .
3-5
Começar a Utilizar
Depois clique em Opções de Energia .
Depois seleccione o plano de energia que vai ao encontro das suas necessidades.
O ícone Energia irá apresentar opções variadas e relativas como se segue:
3-6
Pode reactivar o seu computador quando este se encontra em modo de poupança de energia, premindo o botão de alimentação.
Sugestões para poupança de energia
Active a função de poupança de energia ECO para gerir o consumo de energia do computador.
Desligue o monitor após um período de inactividade.
Utilize as teclas do modo de suspensão Fn e F12 para mudar para o modo de poupança de energia.
Ajuste as Opções de Energia do sistema operativo Windows para optimizar a gestão de energia do seu computador.
Desligue sempre o cabo de alimentação CA, retire a bateria ou desligue a tomada eléctrica se o computador não for utilizado durante algum tempo para que não exista qualquer consumo de energia.
O recurso de gestão de energia permite que o computador inicie um modo de poupança de energia ou 'Sleep' após um período de inactividade do utilizador. Quando utilizado com um monitor externo ENERGY STAR qualificado, este recurso também suporta recursos similares de gestão de energia do monitor. Para aproveitar-se dessas poupanças potenciais de energia, o recurso de gestão de energia foi predefinido para se comportar das seguintes maneiras quando o sistema estiver operando em energia CA:
Desativa o ecrã após 5 minutos
Inicia o modo Sleep após 10 minutos
O computador sai do modo Suspensão quando o botão energia/Suspensão é premido. Quando o recurso Despertar com a LAN (WOL) está ativado, o computador também pode sair do modo
Sleep em resposta a um sinal da rede.
3-7
Começar a Utilizar
Operações Básicas
Se não tem experiência na utilização de computadores portáteis, leia as instruções seguintes para garantir a sua própria segurança e um maior conforto durante a utilização do mesmo.
Sugestões para segurança e conforto
Este computador é uma plataforma portátil que lhe permite trabalhar em qualquer local. No entanto, a escolha de um bom local de trabalho é importante caso tenha de utilizar o portátil durante um longo período de tempo.
3-8
1. A sua área de trabalho deve ter iluminação suficiente.
2. Escolha uma secretária e cadeira apropriada e ajuste a altura de acordo com a sua postura de operação.
3. Ao sentar-se na cadeira,ajuste o apoio de costas desta (se existir) para que as suas costas sejam suportadas de forma confortável.
4. Coloque os pés directamente sobre o chão de forma a que os joelhos e os cotovelos assumam uma posição correcta ao trabalhar (cerca de 90 graus).
5. Coloque as mãos naturalmente sobre a secretária de maneira a apoiar os pulsos.
6. Ajuste o ângulo/a posição do ecrã LCD para uma visualização optimizada.
7. Evite utilizar o portátil no espaço onde possa causar-lhe desconforto.
8. Mude frequentemente a sua posição.
9. Estique e exercite o seu corpo regularmente.
10. Faça um intervalo após um longo período de tempo a trabalhar.
3-9
Começar a Utilizar
Conhecer o teclado
Este portátil inclui um teclado totalmente funciona. Este teclado encontra-se dividido em quatro categorias: Teclas de escrita, Teclas de cursor, Teclas numéricas e Teclas de função.
3-10
3. Teclas de cursor / Teclas de função
Teclas de escrita
Para além de constituírem a principal secção deste teclado, estas teclas incluem também teclas especiais como é o caso das teclas [Ctrl], [Alt], e [Esc].
Quando as teclas de bloqueio são premidas, os LED correspondentes acendem para indicar o seu estado:
1. Num Lock (Bloqueio do teclado numérico): Prima esta tecla para activar e desactivar a função Num Lock (Bloqueio do teclado numérico). Quando esta função está activada, pode utilizar as teclas numéricas incluídas na secção de teclas de escrita.
2. Caps Lock (Bloqueio de maiúsculas): Prima esta tecla para activar e desactivar a função Caps Lock. Quando esta função está activada, as teclas de letras que premir digitam as letras correspondentes em maiúsculas.
3. Scroll Lock (Bloqueio de deslocamento): Prima esta tecla para activar e desactivar a função Scroll Lock (Bloqueio de deslocamento). Esta função é definida por programas independentes e é geralmente utilizada no DOS.
Teclas Numéricas
Localize as teclas numéricas no teclado e active a função Num Lock para poder utilizar estas teclas para introduzir números e realizar cálculos.
Teclas de cursor
As quarto teclas de cursor (setas) e as teclas [Home], [PgUp], [PgDn], [End] são utilizadas para controlar os movimentos do cursor.
A tecla [Backspace] (Retrocesso), [Ins] e [Del] que se encontra no canto superior direito é utilizada para operações de edição.
Teclas de função
As seguintes Teclas [Fn] funcionarão apenas no Sistema Operativo com a aplicação SCM instalada.
Tecla Windows
Encontre a tecla do logotipo Windows ( ) existente no teclado que é utilizada para a execução de funções específicas do Windows, como por exemplo, abrir o menu Iniciar ou o menu de atalho.
3-11
Começar a Utilizar
Teclas [Fn] Gerais
+
Alterna o modo de visualização entre o ecrã LCD, um monitor externo e ambos.
Activa ou desactiva a função de touchpad.
+
+
+
+
+
Diminui o brilho do ecrã LCD.
Aumenta o brilho do ecrã LCD.
Diminuir o volume do altifalante incorporado.
Aumentar o volume do altifalante incorporado.
+
Desactivar a função de áudio do computador.
Força o computador a entrar no modo de suspensão (dependendo da configuração do sistema).
+
+
Aumentar o nível de brilho do LED do teclado.
Diminuir o nível do brilho do LED do teclado.
+
Teclas de atalho [Fn]
Utilize as teclas [Fn] existentes no teclado para activar aplicações ou ferramentas específicas.
Com a ajuda destas steclas, os utilizadores poderão trabalhar de forma mais eficiente.
3-12
+
Centro de Jogos
Dragon (Centro de
Jogos Dragon) ou
Definida pelo utilizador
(opcional)
Este notebook pode ser pré-instaldo com um utilitário de jogos, Dragon Gaming Center (Centro de Jogos
Dragon), fornecendo aos utilizadores uma solução extraordinária e eficiente nos jogos.
Com o Dragon Gaming Center (Centro de Jogos
Dragon) pré-instalado, utilize os botões Fn e F4 para aceder à tag de [Instant Play: Paly Key Setting] para definir o botão de início rápido para iniciar a aplicação particular. Logo que esteja efectuada a configuração, utilize os botões Fn e F4 para iniciar a aplicação indicada. Se os utilizadores não definirem este botão, utilizar novamente os botões Fn e F4 irá aceder novamente à tag de [Instant Play: Play Key Setting]
Contudo, se o Dragon Gaming Center (Centro de Jogos
Dragon) não está instalado ou tiver sido removido, utilize os botões Fn e F4 para iniciar a aplicação Definido pelo utilizador.
+
ECO Engine
(Função ECO)
(Poupança de
Energia)
+
Câmara Web
+
Shift
Mantenha premida a tecla Fn e depois prima a tecla F5 repetidamente para alternar entre os diferentes modos proporcionados pela função ECO Engine (Função
ECO) ou para desligar esta função.
Prima e mantenha a tecla Fn e depois prima a tecla F6 para activar a função da Câmara Web . Volte a premir estas teclas para desactivar esta função.
Prima e mantenha premida a tecla Fn, e depois prima a tecla F7 para alternar entre os modos Sport / Comfort /
Green e mudar o desempenho.
Esta função será apenas ativada quando a alimentação
CA está ligada, e a definição predefinida é o modo Sport.
Esta definição também pode ser ajustada no Dragon
Gaming Center.
3-13
Começar a Utilizar
3-14
+
Modo de avião
Prima e mantenha premida a tecla Fn e depois prima a tecla F10 repetidamente para activar ou desactivar a função modo de avião .
Ao viajar de avião e por motivos de segurança, recomenda-se que ative o Modo de avião.
Consulte o ícone do modo de avião na categoria
[Iniciar/ Definições/ Alterar definições do PC/ Rede/
Modo de avião] no ambiente de trabalho para verificar o estado do dispositivo.
Para ou Bluetooth, consulte as instruções disponíveis em Activação do modo sem fios.
Activação do modo sem fios
1. Clique no ícone Definições no ambiente de trabalho.
2. Aceda à página principal de Definições do PC , clicando em Alterar definições do PC .
3. Expanda as selecções do Modo de avião em Rede .
4. Certifique-se de que o modo de avião está desactivado.
5. Active/Desactive a função Wi-Fi ou Bluetooth, fazendo deslizar a barra de mudança de função.
Consulte o LED de estado para verificar o estado do dispositivo.
1. Quando o modo de Avião está Ligado, as funções Wi-Fi e
Bluetooth serão desactivadas de imediato.
2. A informação fornecida aqui é apenas para referência, e pode variar sem aviso prévio.
3-15
Começar a Utilizar
Conhecer o touchpad
O touchpad incorporado no portátil é um dispositivo apontador dor semelhante a um rato normal que lhe permite controlar o portátil através da deslocação do cursor no ecrã e também fazer selecções graças aos dois botões incluídos.
1. Área de movimentação do cursor
Esta área de pressão do touchpad permite-lhe controlar a movimentação do cursor no ecrã através da deslocação do dedo.
2. Botão Direito / Esquerdo
Funciona como o botão direito/esquerdo do rato.
Utilização do touchpad
Leia a descrição seguinte para saber como utilizar o touchpad:
Configuração do touchpad
É possível personalizar o dispositivo apontador de forma a satisfazer suas necessidades pessoais. Por exemplo, se utilizar a mão esquerda poderá trocar as funções dos dois botões do touchpad. Para além disso, pode alterar o tamanho, a forma, a velocidade de deslocação e outras funções avançadas do cursor no ecrã.
Para configurar o touchpad, pode utilizar o controlador padrão Microsoft ou IBM PS/2 no seu sistema operativo Windows. A opção Propriedades do rato no Painel de controlo permite-lhe alterar a configuração do touchpad.
Posicionamento e deslocação
Coloque um dedo sobre o touchpad (geralmente o dedo indicador) e o pequeno rectângulo funcionará como um duplicado em miniatura do seu ecrã. Ao deslocar o dedo pelo touchpad o cursor no ecrã desloca-se ao mesmo tempo e na mesma direcção. Quando o dedo tocar no fim da área do touchpad, levante-o e coloque-o num local apropriado do touchpad para continuar com o movimento.
3-16
Apontar e clicar
Após ter colocado o cursor sobre um ícone, um item de menu ou comando que pretenda executar, dê um ligeiro toque no touchpad ou prima o botão esquerdo para seleccionar. Este procedimento é designado como apontar e clicar e é um dos movimentos básicos através dos quais pode utilizar o seu portátil. Ao contrário dos tradicionais dispositivos apontadores como é o caso do rato, todo o touchpad pode funcionar como o botão esquerdo do rato, para que cada toque no touchpad seja equivalente a premir o botão esquerdo do rato. Toque duas vezes rapidamente no touchpad para fazer duplo clique.
Arrastar e largar
É possível mover ficheiros ou objectos no portátil utilizando a função arrastar e largar. Para o fazer, coloque o cursor no item pretendido e toque levemente duas vezes no touchpad e, no segundo toque, mantenha o dedo em contacto com o touchpad. Em seguida, poderá arrastar o item seleccionado para o local pretendido deslocando o dedo no touchpad; levante o dedo para largar o item no devido local. Em alternativa, poderá manter premido o botão esquerdo ao seleccionar um item e depois deslocar o dedo para o local pretendido; por último, liberte o botão esquerdo para concluir a operação de arrastar e largar.
1. Desloque o cursor deslizando o dedo.
2. Coloque o pulso sobre a secretária assumindo uma posição confortável.
3-17
Começar a Utilizar
Conhecer o Smart Pad
O Smart Pad integrado no seu portátil permite-lhe executar várias acções com multi-toques com dedos e gestos enquanto utilizao portátil e consegue detectar as alterações dos vários movimentos que o utilizador executa com precisão. Este Smart Pad proporcionará aos utilizadores uma experiência eficiente e agradável da utilização do portátil.
1. Para mais informações sobre como utilizar a função Smart Pad, consulte as instruções relativas ao Smart Pad clicando duas vezes no ícone do " Smart Pad" ( barra de tarefas no canto inferior direito do ecrã.
) da lista da
2. A janela Elan Smart-Pad irá surgir. Seleccionar permite aos utilizadores obter informação detalhada acerca da utilização do Smart Pad.
A informação fornecida aqui é apenas para referência, e pode variar sem aviso prévio.
3-18
Acerca da unidade de disco rígido
O seu notebook está equipado com um disco rígido de 2,5-polegadas ou um mSATA SSD
(opcional). Esta unidade é um dispositivo de armazenamento com uma maior velocidade e capacidade de armazenamento que outros dispositivos de armazenamento, como por exemplo, uma unidade de disquetes ou uma unidade óptica. Por isso, é geralmente utilizada para instalar o sistema operativo e os programas.
Para evitar a perda inesperada de dados no seu sistema, crie regularmente cópias de segurança dos seus ficheiros importantes.
Não desligue o portátil quando o LED de actividade da unidade de disco rígido estiver aceso.
Não remova ou instale a unidade de disco rígido quando o portátil estiver ligado. A substituição da unidade de disco rígido deve ser realizada por um agente ou representante de assistência autorizado.
3-19
Começar a Utilizar
Ligação de dispositivos externos
As portas de E/S (entrada/saída) existentes no portátil permitem-lhe ligar dispositivos periféricos e de comunicação. A lista de funções e dispositivos aqui incluída serve apenas como referência.
Dispositivos periféricos
3-20
Dispositivos de comunicação
1. As funções aqui listadas podem ser suportadas opcionalmente, dependendo do modelo adquirido pelo utilizador.
2. Contacte o seu revendedor para obter informações detalhadas.
3-21
Reklama
