MSI MPG Trident 3 10th (GeForce 30 Series) DESKTOP Návod na obsluhu

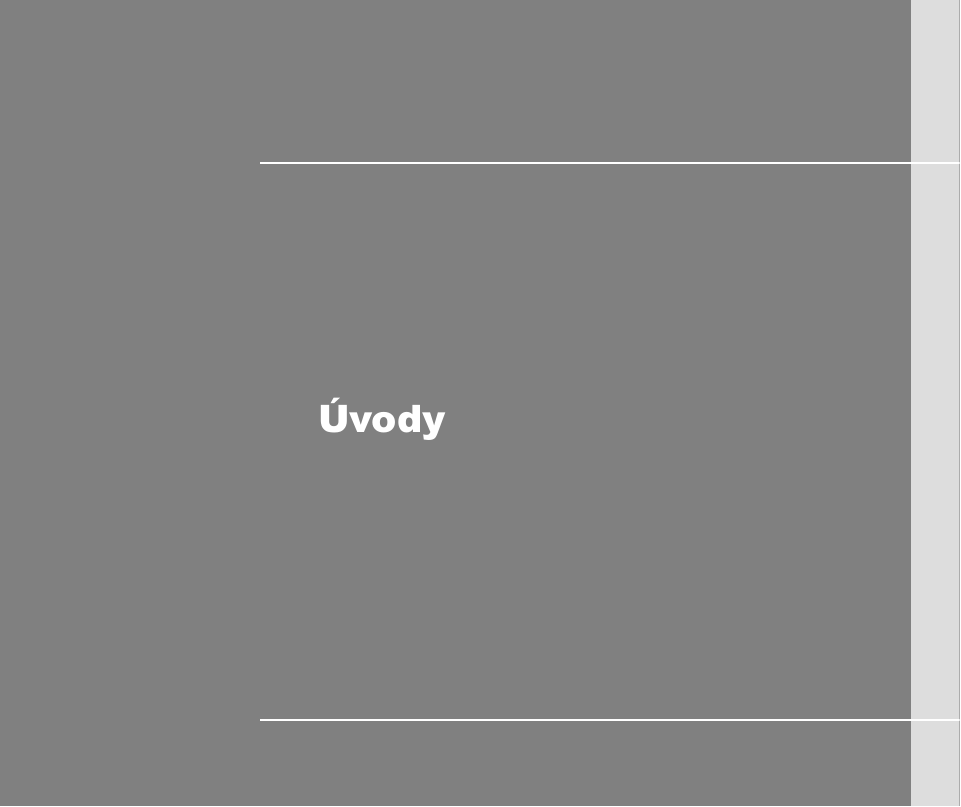

Úvody 2 Úvody Blahoželáme vám k tomu, že ste sa stali užívateľom tohto notebooku, výborne navrhnutého notebooku. Tento úplne nový exkluzívny notebook vám ponúka príjemný a profesionálny zážitok v rámci jeho používania. Sme hrdí na to, že môžeme našim užívateľom povedať, že tento notebook bol dôkladne testovaný a certifikovaný, a to v rámci našej reputácie týkajúcej sa vynikajúcej spoľahlivosti a spokojnosti zákazníkov. Rozbalenie V prvom rade rozbaľte prepravný obal a dôkladne skontrolujte všetky položky. Ak je ktorákoľvek z priložených položiek poškodená, alebo ak chýba, okamžite sa spojte s miestnym predajcom. Taktiež si škatuľu a obalový materiál ponechajte pre možnú potrebu odoslania výrobku v budúcnosti. Balenie by malo obsahovať nasledujúce položky: Notebook Stručný návod na spustenie Vysokokapacitná lítium iónová Adaptér batéria a sieťový kábel Taška na prenášanie (voliteľné) striedavého prúdu 3 Úvody Disk obsahujúci všetky aplikácie, celú verziu návodu na obsluhu, ovládače, pomocné programy, ako aj funkciu voliteľného obnovenia atď.. 4 Úvody Technické Špecifikácie Fyzikálne charakteristiky Rozmery 395 (Š) x 278 (H) x 33,5 ~ 39,5 (V) mm Hmotnosť 3,2 kg Centrálny procesor Typ procesora AMD Socket S1G2 (638 kolíkov, μPGA) Podporný procesor Procesor AMD Puma Vyrovnávacia pamäť L2 512 ~ 1024 K (základ na jednotke centrálneho procesora) Rýchlosť FSB Podporuje 800 MHz Čipy jadra North Bridge ATI RX781M South Bridge ATI SB700 Pamäť Technológia Pamäť DDR2 533/ 667/ 800 DDR2 SO-DIMM X 2 otvory 512/ 1024/ 2048 MB DDR2 SDRAM (voliteľná) Maximum až do 2 GB alebo 4 GB (2GB DDR2 SO-DIMM x 2) (voliteľná) 5 Úvody Napájanie Adaptér striedavého prúdu 120 W, 19 V Typ batérie 9 článkov (voliteľná) Batéria RTC Áno 6 článkov (voliteľná) Port I/O Monitor(VGA) 15 kolíkový D-Sub x 1 USB x 4 (USB verzia 2.0) Infračervený prijímač (CIR) x 1 (voliteľný) HDMI x1 Vstup pre mikrofón x1 Výstup pre slúchadlá x 1 (s podporou SPDIF) RJ11 x1 RJ45 x1 Čítačka kariet x 1 (SD/ XD/ MS/ MS-Pro) Podporované typy kariet predchádzajúceho upozornenia. Anténa TV - tunera x 1 (voliteľná) Express Card Štrbina Otvor pre Express Card x 1 sa môžu zmeniť bez 6 Úvody Uskladnenie Činiteľ tvaru HDD 2,5”, 9,5 mm vysoký, 5400/ 7200 otáčok za minútu 40/ 60/ 80/ 100/ 120/ 160/ 320 GB Optické zariadenie Super Multi / Blu-ray (voliteľné) (tu uvedené zariadenia sa môžu bez upozornenia zmeniť) Komunikačný port (Tu uvedené jednotky sa môžu líšiť bez predchádzajúceho upozornenia) 56K Fax/MODEM MDC AM2 1.5 LAN 10/100/1000 Ethernet Bluetooth Podporovaný (voliteľný) Bezdrôtová LAN Je podporovaný Audio Interný reproduktor Hlasitosť zvuku 4 reproduktory + 1 subwoofer Nastavuje sa pomocou tlačidla pre nastavenie hlasitosti, aktivačným klávesom K/B a pomocou softvéru Video Ovládač ATI LCD WSXGA+ (1680x1050) / lesklý WXGA+ (1440 x 900) / lesklý. WUXGA (1920x1200) / bez lesku Duálna funkcia pre zobrazenie LCD alebo CRT sa zistí automaticky po pripojení. 7 Úvody Výstup CRT Výstup HDMI Je podporovaný Výstup HDMI 1,3 je podporovaný Najlepšie rozlíšenie sa môže líšiť v závislosti na pripojenom televíznom prijímači. Displej LCD typ 17" LCD displej (voliteľný) WSXGA+ (1680x1050) / lesklý WXGA+ (1440 x 900) / lesklý. WUXGA (1920x1200) / bez lesku Jas Jase je ovládaný pomocou aktivačných klávesov K/B Web kamera CMOS 2,0 mega pixlov (voliteľná) Softvér a BIOS Bootovanie pomocou USB Flash Áno, bootovanie pomocou USB mechaniky iba pre DOS BIOS Podpora rýchleho bootovania --- Áno Ďalšie Otvor pre zámok Kensington x1 Zhoda WHQL 8 Úvody Prehľad výrobku V tejto časti je uvedený popis základných vzhľadových aspektov notebooku. Pomôže vám oboznámiť sa so vzhľadom notebooku skôr, ako ho začnete používať. Upozorňujeme vás však, že notebook zobrazený v tejto časti sa môže líšiť od vami zakúpeného modelu. Pohľad Zhora Obrázok pohľadu zhora a dolu uvedený popis vám umožní spoznať hlavnú obslužnú plochu vášho notebooku. 7 1. Tlačidlo zapnutia napájanie / LED indikátor napájania 2. Dotykové snímače rýchleho spustenia aplikácií 6 5 4 Tu uvedené obrázky súžia iba ako pomôcka 1 2 3 3. LED indikátor stavu 4. Dotyková podložka 5. Klávesnica 6. Stereo reproduktory 7. Web kamera 9 Úvody 1. Tlačidlo zapnutia napájanie / LED indikátor napájania Hlavný vypínač : Stlačte hlavný vypínač, aby ste zapli alebo vypli notebook. LED indikátor napájania: Svieti na modro po zapnutí napájania notebooku. 2. Dotykové snímače rýchleho spustenia aplikácií Stlačením tlačidiel pre rýchle spustenie zaktivujete špecifické aplikácie alebo nástroje. Pomocou týchto dotykových snímačov pre rýchle spustenie aplikácií dokážu užívatelia vykonávať svoju prácu efektívnejším spôsobom. P1 Užívateľom definované Stlačením tohto tlačidla spustíte užívateľom zadefinovanú aplikáciu. Dotknite sa tohto snímača s cieľom zapnúť alebo vypnúť funkciu web Web kamera kamery. Dotknite sa tohto snímača s cieľom zapnúť alebo vypnúť funkciu Bluetooth Bluetooth. Dotknite sa tohto snímača s cieľom zapnúť alebo vypnúť funkciu WLAN. Bezdrôtová LAN Dotykové snímače funkcií prehrávania multimédií Tento notebook ponúka funkciu prehrávania multimédií a umožňuje užívateľom využívať rôzne funkcie prehrávania médií. Tieto pohodlné 10 Úvody dotykové snímače používajte na ovládanie multimediálnych aplikácií. ECO Funkcia ECO Engine (Úspora energie) Aby ste zaktivovali alebo deaktivovali funkciu ECO Engine, dotýkajte sa opakovane dotykového snímača ECO pre rýchle spustenie a prepínajte medzi 5 rôznymi režimami, alebo vypnite túto funkciu ECO Engine. Po pripojení napájania striedavým prúdom dotknite sa dotykového snímača TURBO s cieľom zvýšiť nastavenie presynchronizovania Turbo Presynchronizovanie a dosiahnutia vyššieho výkonu. Opätovným dotknutím sa snímača sa vrátite k normálnemu stavu. LED indikátor TURBO sa bude žeraviť na počas zvýšenia nastavenia presynchronizovania. Poznámka Tento notebook je navrhnutý tak, aby podporoval funkciu presynchronizovania. Predsa len však sa presvedčte, že vaše prvky sú schopné znášať takéto nie bežné nastavenie počas vykonávania presynchronizovania. prevádzkovania mimo procesora centrálneho a systému procesora technických môže mať a systému Akýkoľvek špecifikácii za následok a neodporúča pokus centrálneho poškodenie sa. Naša spoločnosť neručí za škody alebo riziká spôsobené neadekvátnym prevádzkovaním alebo prevádzkovaním mimo rozsahu technických špecifikácií výrobku. Továrenská záruka stratí platnosť v prípade výmeny centrálneho procesora alebo DRAM. 11 Úvody 3. LED indikátor stavu Num Lock (Zámok číslic): Žeraví sa na modro v prípade, ak je aktivovaná funkcia zámok číslic Num Lock. Caps Lock (Prepnutie na používanie veľkých písmen): Žeraví sa na modro v prípade, ak je aktivovaná funkcia prepnutia používania veľkých písmen Caps Lock. Scroll Lock (Zámok rolovania): Žeraví sa na modro v prípade, ak je aktivovaná funkcia zámku rolovania Scroll. Power On/ Off/ Suspend (Zapnúť / Vypnúť / Prerušiť): Bliká na modro v prípade, ak je systém v režime prerušenia. Žeraví sa na modro v prípade, ak sa systém aktivuje. LED indikátor zhasne v prípade, ak je systém vypnutý. Battery Status (Stav batérie): Žeraví sa na zeleno počas nabíjania batérie. Žeraví sa na žlto v prípade, ak je batéria slabo nabitá. Bliká na žlto v prípade, ak činnosť batérie zlyhala, pričom sa odporúča vymeniť starú batériu za novú. O možnosti kúpy rovnakého typu batérie, ktorý odporúča výrobca sa poraďte s miestnym predajcom. LED dióda batérie zhasne v prípade, ak je batéria úplne nabitá a ak je adaptér striedavého prúdu odpojený. Wireless LAN (Bezdrôtová LAN) a Bluetooth: LED indikátor sa žeraví na modro v prípade aktivovania funkcie bezdrôtovej LAN alebo Bluetooth. 12 Úvody LED indikátor zhasne po deaktivovaní oboch funkcií. Poznámka: Kvôli bezpečnosti počas letu lietadlom sa presvedčte, že počas letu lietadlom tieto dva LED indikátory nesvietia. Hard Disk/Optical Drive Device In-use (Používanie pevného disku/zariadenia s optickou mechanikou): Bliká na modro, keď sa systém snaží o prístup na mechaniku pevného disku alebo na zariadenie s optickou mechanikou. 4. Dotyková podložka Ide o zariadenie typu myši pre notebook. 5. Klávesnica Zabudovaná klávesnica poskytuje všetky funkcie klasickej klávesnice. 6. Stereo reproduktory Obsahujú vysoko kvalitnú zvukovú kartu s podporou stereo systému a funkcie Hi-Fi. 7. Web kamera Táto zabudovaná web kamera sa môže používať na snímanie záberov, nahrávanie videí alebo na konferenčné video hovory, ako aj na ďalšie interaktívne aplikácie. 13 Úvody Pohľad Spredu 1 2 1. Infračervený prijímač 2. Stereo reproduktory 2 1. Infračervený prijímač (CIR) CIR sa vzťahuje na rôzne zariadenia využívajúce na bezdrôtovú komunikáciu infračervené elektromagnetické spektrum. 2. Stereo reproduktory Obsahujú vysoko kvalitnú zvukovú kartu s podporou stereo systému a funkcie Hi-Fi. 14 Úvody Pohľad Sprava 1. Štrbina pre zasunutie karty typu 2. IEEE 1394 ExpressCard 1 4 2 5 6 3 7 8 3. Konektory zvukového portu 4. Čítačka kariet 5. USB port 6. Konektor E-SATA/ USB port 7. Ventilátor 8. Konektor antény TV tunera (Voliteľné) 1. Štrbina pre zasunutie karty typu ExpressCard Tento notebook je vybavený otvorom pre kartu Express Card. Nové rozhranie karty Express Card je menšie a rýchlejšie ako rozhranie karty PC Card. Technológia Express Card využíva výhody stupňovateľných, široko pásmových sériových rozhraní PCI Express a USB 2.0. 2. IEEE 1394 Port IEEE 1394 predstavuje vysokorýchlostnú zbernicu, ktorá umožňuje pripojenie koncových digitálnych zariadení ako je DV (digitálna videokamera). 15 Úvody 3. Konektory zvukového portu Obsahujú vysoko kvalitnú zvukovú kartu s podporou stereo systému a funkcie Hi-Fi. Tieto konektory podporujú funkciu analógových 2/ 4/ 5.1/ 7.1 kanálov. Svoje reproduktory pripojte ku správnym konektorom tak, ako je to zobrazené: Microphone (Mikrofón): Používa sa na pripojenie externého mikrofónu. Tu pripojte Center (Stredný) reproduktor a Subwoofer. Vstup zapojenia: Používa sa pre externé audio zariadenie. Tu pripojte Rear Right (Zadný pravý) a Left (Ľavý) reproduktor. Headphone (Slúchadlá): Konektor pre pripojenie reproduktorov alebo slúchadiel. Tu pripojte Front Right (Predný pravý) a Left (Ľavý) reproduktor. S/PDIF-Out (Výstup S/PDIF) (voliteľný): Tento notebook poskytuje voliteľnú funkciu 16 Úvody a výstupný port S/PDIF mediálneho zariadenia pomocou voliteľného kábla SPDIF. Ďalšie informácie o kábli SPDIF získate u miestneho predajcu. Line Out (Výstup zapojenia): Konektor pre reproduktory. Tu pripojte Side Right (Bočný pravý) a Left (Ľavý) reproduktor. Informácie o spôsobe zapojenia reproduktorov ku správnym konektorom počas používania funkcií 2/ 4/ 5.1/ 7.1 kanálov nájdete v dolu uvedenej tabuľke: Connector Audio Channel 2 kanálov Mikrofón Vstup zapojenia Zadné Predné 4 kanálov Mikrofón reproduktory reproduktory pravý/ľavý pravý/ľavý 6 kanálov (5,1 kanálov) Slúchadlá Stredný Zadné Predné reproduktor reproduktory reproduktory Subwoofer pravý/ľavý pravý/ľavý Výstup zapojenia Výstup zapojenia Výstup zapojenia 17 Úvody 8 kanálov (7.1 kanálov) Stredný Zadné Predné Bočné reproduktor reproduktory reproduktory reproduktory Subwoofer pravý/ľavý pravý/ľavý pravý/ľavý 4. Čítačka kariet Zabudovaná čítačka kariet je schopná podporovať rôzne typy pamäťových kariet, ako napríklad MMC (Multi-Media Card), XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick) alebo MS Pro (Memory Stick Pro). Ďalšie a správne informácie získate u miestneho predajcu a zároveň si uvedomte, že typy podporovaných pamäťových kariet sa môžu zmeniť bez predchádzajúceho oznámenia. 5. USB port USB 2.0 port vám umožňuje pripojiť periférne zariadenia s podporou USB rozhrania, ako je myš, klávesnica, modem, modul prenosného pevného disku, tlačiareň atď. 6. Konektor E-SATA (Externý sériový ATA) / USB port E-SATA konektor umožňuje pripojiť externé zariadenie sériového pevného disku ATA. Užívatelia dokážu využívať tienené káble mimo notebooku a využívať výhody rozhrania SATA, ktoré ponúka pre ukladanie do pamäte. Tento konektor funguje aj ako USB port. 18 Úvody 7. Ventilátor Ventilátor je navrhnutý na chladenie systému. Ventilátor kvôli cirkulácii vzduchu NEZAKRÝVAJTE. 8. Konektor antény TV tunera (voliteľný) Notebook s analógovým TV tunerom - najprv do konektora zasuňte dodávaný adaptér TV tunera a následne priskrutkujte TV kábel k druhému koncu adaptéra. Notebook s digitálnym TV tunerom – jednoducho dodávanú TV anténu zasuňte do konektora. 19 Úvody Pohľad Zľava 1 2 3 1. 4 4 5 1. Konektor RJ-11 2. Konektor RJ-45 3. Zámok typu Kensington 4. USB port 5. Mechanika optického zariadenia Konektor RJ-11 Tento notebook je vybavený zabudovaným modemom, ktorý umožňuje pomocou tohto konektora pripojiť telefónnu linku RJ-11. Pomocou modemu 56K V.90 dokážete zrealizovať telefónne spojenie. 2. Konektor RJ-45 Konektor 10/100/1000 Ethernet sa používa na pripojenie LAN kábla v rámci sieťového pripojenia. 3. Zámok typu Kensington Tento notebook je vybavený otvorom pre zámok typu Kensington, ktorý užívateľovi umožňuje zaistiť notebook na jednom mieste pomocou kľúča a mechanického zariadenia s PIN kódom a pomocou kovového pogumovaného kábla. Na konci kábla sa nachádza 20 Úvody malá slučky, pomocou ktorej sa dá celý kábel obtočiť okolo trvalo zabudovaného predmetu, akým je ťažký stôl alebo podobné zariadenie, čím notebook zaistíte na svojom mieste. 4. USB port USB 2.0 port vám umožňuje pripojiť periférne zariadenia s podporou USB rozhrania, ako je myš, klávesnica, modem, modul prenosného pevného disku, tlačiareň atď. 5. Mechanika optického zariadenia Mechanika Super Multi pracuje ako polyfunkčná duálna DVD mechanika a mechanika DVD RAM. Blue-ray je vysokokapacitný optický disk, na ktorý je možno zaznamenať video s vysokým rozlíšením (HD) v trvaní 4,5 hodín, a to na jednu stranu a v rámci jednej vrstvy; ide o 25 GB disk. 21 Úvody Pohľad Zozadu 2 1 3 5 4 1. Konektor HDMI 2. Sieťový konektor 3. Ventilátor 4. Port VGA 5. Batéria 1. Konektor HDMI HDMI (Podpora multimediálneho rozhrania s vysokým rozlíšením) predstavuje nový štandard rozhrania pre PC, displeje a zariadenia spotrebnej elektroniky, ktorý podporuje štandardné vylepšené video s vysokým rozlíšením a multikanálový digitálny zvuk, a to v rámci jedného kábla. 2. Sieťový konektor Slúži na pripojenie adaptéra striedavého prúdu a pripojenia prívodného napätia k notebooku. 3. Ventilátor Ventilátor je navrhnutý NEZAKRÝVAJTE. na chladenie systému. Ventilátor kvôli cirkulácii vzduchu 22 Úvody 4. Port VGA 15 kolíkový port D-sub VGA umožňuje pripojiť externý monitor alebo iné štandardné zariadenie kompatibilné pre VGA (ako je projektor) s cieľom väčšieho zobrazenia obsahu zobrazeného na displeji počítača. 5. Batéria Tento notebook je napájaný batériou, a to v prípade odpojenia adaptéra striedavého prúdu. 23 Úvody Pohľad Zospodu 1 3 2 1. Tlačidlo pre zablokovanie / odblokovanie batérie 2. Tlačidlo pre uvoľnenie batérie 3. Batéria 1. Tlačidlo pre zablokovanie / odblokovanie batérie Batériou nemožno pohybovať pokiaľ je tlačidlo v polohe zablokovania. Po posunutí tlačidla do polohy odblokovania je možné batériu vybrať. 2. Tlačidlo pre uvoľnenie batérie Ide o vratné zariadenie slúžiace na uvoľnenie batérie. Posuňte ho jednou rukou dozadu a druhou rukou batériu opatrne vytiahnite. 3. Batéria Tento notebook je napájaný batériou, a to v prípade odpojenia adaptéra striedavého prúdu. 24 Úvody ECO Engine - funkcia úspory energie ECO Engine, vynikajúca a jedinečná funkcia úspory energie ponúka 5 rôznych režimov úspory energie – hráčsky režim, režim sledovania filmov, režim prezentácie, režim pre kanceláriu a režim turbo pre batériu, s cieľom predĺžiť prevádzkovú dobu batérie pri vykonávaní rôznych úloh na notebooku. Opakovane sa dotýkajte dotykového snímača ECO a prepínajte medzi 5 rôznymi režimami alebo funkciu ECO Engine vypnite. Aby ste zistili, ktorý režim je práve aktívny, pozrite si ikonu pre každý režim, ktorá sa pri jeho voľbe zobrazí na displeji. Hráčsky režim Tento režim zvoľte v prípade používania hráčskych aplikácií. Režim pre film Tento režim zvoľte v prípade aplikácií na prehrávanie multimédií Režim prezentácie Tento režim zvoľte počas používania aplikácií určených pre prezentácie. 25 Úvody Režim pre kanceláriu Tento režim zvoľte pokiaľ sa zaoberáte úlohami spracovania kancelárskej dokumentácie. Režim turbo pre batériu Tento režim zvoľte na maximalizovanie prevádzkovej doby batérie Funkcia ECO Engine je neaktívna
