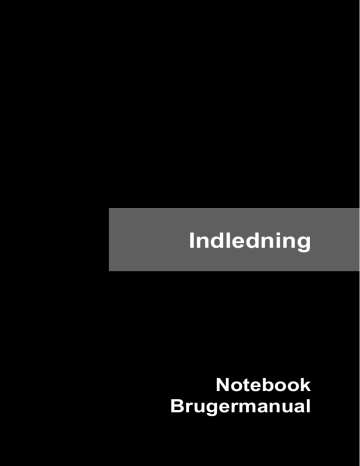

Indledning
Notebook
Brugermanual
Indledning
Tillykke med denne notebook-pc – den perfekt konstruerede notebook-pc. Denne splinternye
udsøgte bærbare computer vil give dig en fornøjelig og professionel oplevelse med at bruge
computeren.
Vi er stolte over at kunne fortælle vores brugere, at denne notebook-pc er helt
igennem testet og lever op til vores uovertrufne pålidelighed og kundetilfredshed.
 Udpakning
Pak først forsendelsen ud og tjek alle delene omhyggeligt. Kontakt øjeblikkeligt din lokale
forhandler, hvis nogle af de indeholdte dele er beskadigede eller mangler. Gem også æsken
og anden emballage, hvis du skulle få brug for at sende apparatet i fremtiden.
Pakken skal
indeholde følgende dele:
 Notebook
 Hurtig installationsguide
 AC/DC adapter og AC strømledning
 Taske (valgfri)
 All-in-one applikationsdisk, som indeholder de komplette udgaver af brugermanualen,
styreprogrammer, hjælpeprogrammer og valgfri gendannelsesfunktion, etc.
2
 Produktoversigt
Dette afsnit giver en beskrivelse af den bærbare computers grundlæggende aspekter.
hjælpe dig at lære mere om denne bærbare computers udseende, inden du bruger den.
Det vil
Vær
opmærksom på, at den bærbare computer som er vist i dette afsnit kan variere fra den, som
brugeren købte.
Set ovenfra
Figuren der viser notebook'en set ovenfra og beskrivelsen vist nedenfor, vil føre dig frem til de
primære betjeningsfunktioner på din notebook.
Figurerne vist her er kun til reference.
3
Indledning
1.
Webcam/ Webcam-lysdiode/ Intern mikrofon

Dette indbyggede WebCam kan bruges til at tage billeder med, til optagelse af video
eller konferencer og til andre interaktive aktiviteter.

Webcam-lysdioden, ved siden af webcam'et, lyser hvidt når webcam-funktionen
aktiveres.

2.
Lysdioden går ud, når denne funktion deaktiveres.
Den indbyggede mikrofon og dens funktion er den samme, med mikrofon.
Stereohøjttalere
Giver sound blaster af høj kvalitet, hvor stereosystem- og Hi-Fi-funktionen er understøttet.
3.
Status-LED
Caps Lock: Lyser hvidt når Caps Lock-funktionen er

aktiveret.
Num Lock: Lyser hvidt når Num Lock-funktionen er

aktiveret.
4.
Berøringsfølsomt tastatur
Dette er computerens pegeanordning.
5.
Knapper til hurtig start
Tryk på kvikstartknapperne for at aktivere de pågældende programmer eller
værktøjer.
Følgende knapper til hurtig start vil kun fungere på operativsystemet med
SCM-applikationen installeret.
Find SCM applikationen på alt-i-en disken der leveres
sammen med pakken til nem og enkel betjening.
Det anbefales kraftigt at installere SCM
applikationen.
Strømknap

Tryk på tænd-/slukknappen for at tænde eller slukke
(ON/OFF) for computeren.

Tryk på tænd-/slukknappen for at vække computeren af
slumretilstanden.
Strøm
Strømlysdiode

Tændes hvid, når der tændes for computeren.

Blinker hvidt, når notebooken er i slumretilstand.

LED-lampen slukkes, når der slukkes for computeren.

Brug denne knap til at vælge enten diskret GPU eller
UMA GPU-tilstand.

Grafikomskifter
4
Knappens lysdiode lyser hvidt, når der er valgt diskret
GPU.
Brug denne knap til at øge blæserhastigheden for at

afkøle notebookens totale temperatur.
Knappens lysdiode lyser hvidt, når blæserhastigheden

Cooler Boost
(Kølerforstærkning)
er sat til maks.
Lysdioden slukker, når der er valgt
Auto-funktion.
Brug denne knap til at aktivere video-optagelse og

realtids online transmission mens der spilles spil.
Knappens lysdiode lyser hvidt, når denne funktion er

aktiveret.
XSplit Gamecaster
Hvis XSplit Gamecaster ikke er installeret, kan denne

knap bruges til at starte det brugerdefinerede program.
Denne notebook kan være pre-installeret med et unikt

program til tastaturadministration, SSE (Steel
Series Engine).
Med dette program vil brugeren være i
stand til at bruge 4 kombinationer af
tastaturgenvejstaster defineret separat til 4 specifikke
lejligheder.
SSE
(valgfri)
Brug denne knap gentagne gange for at skifte tastatur 1

(lag 1,) tastatur 2 (lag 2,) tastatur 3 (lag 3) og tastatur 4
(lag 4).
6.
Tastatur
Det indbyggede tastatur har alle et fuldstørrelses-tastaturs funktioner.
Kvikstartsknapper [Fn]
Brug [Fn]-knapperne på tastaturet til at aktivere de specifikke applikationer eller værktøjer.
Ved hjælp af disse kvikstartsknapper vil brugere være i stand til at arbejde mere effektivt.

Denne notebook kan være forudinstalleret med et
spillehjælpeprogram, Dragon Gaming Center
(Drage-spillecenter), som giver brugerne en
+
Dragon Gaming
Center
(Drage-spillecenter)
eller
Brugerdefineret
(valgfri)
forbløffende og effektiv løsning ved spil.

Med Dragon Gaming Center (Drage-spillecenter)
færdiginstalleret, brug Fn- og F4-knapperne til at
hente [Instant Play (Spil øjeblikkeligt): Indstilling af
spilletaster] for at definere genvejstasten til at starte et
specielt program. Når indstillingerne er foretaget,
brug FN- og F4-tasten til at starte de udvalgte
programmer.
Hvis brugerne ikke definerer denne
5
Indledning
tast, vil brug af Fn- og F4-tasten igen hente [Instant
Play (Spil øjeblikkeligt): Indstilling af spilletaster]

Hvis Dragon Gaming Center (Drage-spillecenter)
imidlertid ikke er installeret eller er fjernet, kan du
bruge både Fn- og F4-tasten til at starte
brugerdefinerede programmer.

Tryk og hold Fn- knappen nede, og tryk derefter
+
på F5 knappen flere gange for at skifte mellem
ECO Engine
(Strømsparefunktion
en)
disse fem forskellige strømbesparende tilstande
eller for at slå ECO engine fra periodisk.

Tryk og hold Fn-knappen nede, og tryk derefter
på F6-knappen for at tænde for
+
webcam-funktionen.
Webcam
Tryk igen for at deaktivere
den.

Tryk og hold Fn-tasten, og tryk så på F7-tasten for
at skifte mellem funktionerne Sport / Comfort /
Green og skift opførelsen.
+

Denne funktion vil kun blive aktiveret, når
AC-strømforsyningen er tilsluttet, og når
Shift
(valgfri)
standardindstillingen er Sport. Denne indstilling kan
også justeres i Dragon Gaming Center
(Drage-spillecenteret)

Tryk og hold FN-tasten, og tryk så på F10-tasten
gentagne gange for at aktivere eller
deaktivere Flyfunktion.

Flyfunktion
Af sikkerhedsmæssige grunde, anbefales det altid
at slå flyfunktionen til, når du er i et fly.
+

Se på flyfunktions-ikonet under [Start/
Indstillinger/ Ændr PC-indstillinger/ Netværk/
Flyfunktion] på skrivebordet for at kontrollere
enhedens status.
6
Generelle [Fn]-taster

Forøg tastaturets LED-lysniveau.

Reducer tastaturets LED-lysniveau.
+
+
7
Indledning
Set forfra
1. Status-LED
Trådløs LAN (Wi-Fi)

Denne LED-indikator lyser hvidt når funktionen Trådløst
lokalnetværk (Wi-Fi) aktiveres.
WLAN (Wi-Fi)


LED-lampen slukkes, når funktionen deaktiveres.
Advarsel: Af hensyn til flyvesikkerheden skal du tjekke, at Wireless
LAN-lysdioden er slukket, når du befinder dig ombord på et fly.

Kontakt om nødvendigt den lokale forhandler for yderligere information om
trådløs tilslutning.
Batteri status

Lyser hvidt, når batteriet oplades.

Lyser ravgult, når batteriet er afladet.

Blinker ravgult, hvis batteriet svigter, og det anbefales at
udskifte det med et nyt batteri.

Spørg din lokale forhandler til råds med hensyn til at købe en
tilsvarende type batteri, som der anbefales af producenten.

Batteriets lysdiode går ud, når det er helt opladet, eller når
strømadapteren frakobles.
Harddisk/ Optisk drev anordning i brug
Blinker hvidt, når systemet får adgang til harddiskdrevet eller det
optiske drev.
8
Set fra højre
1.
Optisk drevenhed
Notebooken er udstyret med et optisk drev.
Den faktiske enhed, installeret i din notebook,
afhænger af den anskaffede model.
2.
USB 3.0 Porte
USB 3.0, SuperSpeed USB, yder hurtigere interfacehastigheder til tilslutning af forskellige
enheder f.eks. lagringsenheder, harddiske eller videokameraer og tilbyder flere fordele i
kraft af højhastigheds dataoverførsel.
9
Indledning
Set fra venstre
1.
USB 3.x-porte (Valgfri)
USB 3.x, den nye generation af SuperSpeed USB, yder hurtigere interfacehastigheder til
tilslutning af forskellige enheder f.eks. lagringsenheder, harddiske eller videokameraer og
tilbyder flere fordele i kraft af højhastigheds dataoverførsel.
2.
USB 3.0 Port
USB 3.0, SuperSpeed USB, yder hurtigere interfacehastigheder til tilslutning af forskellige
enheder f.eks. lagringsenheder, harddiske eller videokameraer og tilbyder flere fordele i
kraft af højhastigheds dataoverførsel.
3.
USB 3.0 port med SuperCharger (superoplader)
En superopladende USB-port giver en hurtigere opladningsfunktion for Apple-enheder, når
notebooken er i slukket tilstand.
10
4.
Lyd Port stik
Giver sound blaster af høj kvalitet, hvor stereosystems- og Hi Fi-funktionen er understøttet.
Hovedtelefoner ud / SPDIF ud

Bruges til højtalere og hovedtelefoner.
S/PDIF-stikket
bruges også til digital lydoverførsel til eksterne højtalere via et
optisk fiberkabel.

Forbind fronthøjtalerne her.
Mikrofon

Bruges til en ekstern mikrofon.

Forbind center- og subwoofer-højttalerne her.
Linje ind

Bruges til ekstern lydenhed.

Forbind baghøjttalerne her.
Linje ud
5.

Stik til højtalere.

Forbind surround-højtalerne her.
Kortlæser
Den indbyggede kortlæser understøtter forskellige typer hukommelseskort såsom MMC
(multimediekort), og SD4.0 (sikker digital kort).
Kontakt din lokale forhandler for yderligere
og korrekte oplysninger, og vær opmærksom på, at de understøttede hukommelseskort
kan variere uden varsel.
11
Indledning
Set bagfra
1.
Kensingtonlås
Denne computer har et nøglehul til en Kensingtonlås, som gør det muligt fastlåse
computeren med en nøgle eller en mekanisk pinkodeanordning og fastgjort gennem et
gummibelagt metalkabel.
Kablets ende har en lille løkke, som gør det muligt at fastgøre
hele kablet rundt om en permanent genstand, såsom et tungt bord eller lignende udstyr, og
dermed fastgøre computeren.
2.
Mini DisplayPort
Mini-displayporten er en miniatureversion af displayporten.
Med en egnet adapter,
kan mini-displayporten anvendes til at drive displays med en HDMI-grænseflade.
3.
RJ-45-stik
Dette 10/100/1000Mb-stik anvendes til at tilkoble et LAN-kabel til en netværksforbindelse.
4.
Ventilator
Ventilatoren er designet til at afkøle systemet. UNDGÅ at blokere ventilatoren til
luftcirkulation.
5.
HDMI-stik
HDMI (High Definition Multimedie Interface) er en ny grænsefladestandard for pc’er,
skærme og forbrugerelektroniske enheder, som med et enkelt kabel understøtter standard-,
forbedret og højdefinitions-video plus flerkanalsdigital lyd.
6.
Strømstik
Til at tilkoble strømadapteren og levere strøm til computeren.
12
Set fra undersiden
1. Ventilator
Ventilatoren er designet til at afkøle systemet. UNDGÅ at blokere ventilatoren til
luftcirkulation.
2. Subwoofer-højttaler
Subwoofer-højttaleren gengiver de lave lydfrekvenser, også kaldet bas.
3. Hul til batterinulstilling
Hver gang at system-firmwaren (EC) opdateres, eller når systemet hænger, 1) sluk for
notebooken, 2) tilslut AC-strømforsyningen, 3) brug en udrettet papirclips til at indsætte i
dette hul, og nulstil notebooken, 4) tænd for notebooken.
13
Indledning
 Specifikation
Specifikationerne kan ændres uden varsel.
område til område.
Det faktisk solgte produkt er for forskelligt fra
Tjek de detaljerede specifikationer ved din lokale forhandler.
Fysiske karakteregenskaber
Mål
428(B) x 249 (D) x 48 (H) mm
Vægt
<3,85 kg (med 9-celle batteri)
CPU
Processortype
Intel® Shark Bay Haswell 1364 FCBGA
Understøttet processor
Intel® Quad/ Dual-Core processor
L3 Cache
Op til 8MB (i henhold til CPU)
Kerne-chip
Kerne-chip
Intel® Lynx Point HM87
Hukommelse
Teknologi
DDR3L 1600 MHz
Hukommelse
DDR3L SO-DIMM X 4 slots
4G/ 8G DDR3L SDRAM
Maksimum
Op til 32 GB
Strømforsyning (Den understøttede AC/DC-adapter kan variere uden varsel)
AC/DC Adapter
230W, 19,5V
Strømforsyning: 100~240V, ~3,2A 50~60Hz
Udgangseffekt: 19,5V
Batteritype
11,8A
9 celler
Dette batteri er udstyret med automatisk
underspændingsbeskyttelse (UVP), som holder fuld
opladningskapacitet (FCC) på 4.900~6.000mAh
(54,3~66,6Wh), der er i stand til at opretholde systemet med
fuld belastning. Den fysiske kapacitet for dette batteri er
7.500mAh / 83,25Wh.
RTC-batteri
14
Ja
Opbevaring (dele anført her kan variere uden varsel)
HDD formfaktor (valgfri)
2,5” HDD
SSD (valgfri)
4 M.2-type slots der understøtter 128GB eller mere i
RAID 0-funktionen.
Optisk drevenhed
Super-multi / blu-ray (valgfrit)
Multibay
Understøttet
I/O- port
USB
x 6 (version 3.0)
Mik.-ind
x1
Linje ind
x1
Hovedtelefon-ud
x 1 (S/PDIF understøttet)
Mini DisplayPort
x2
Side-Out
x1
RJ45
x1
HDMI
x1
Kortlæser
x 1 (SD4.0/ MMC)
De understøttede hukommelseskort kan variere uden
varsel.
Kommunikationsport
LAN
10/ 100/ 1000Mb
Trådløst LAN og Bluetooth
M.2-type
(valgfri)
Display
LCD-type
17,3” LED-panel
Lysstyrke
Kontrolleret med K-/B-genvejstaster
Video
Grafik
NVIDIA GeForce diskret MXM grafikkort eller Intel HD UMA
grafikkort.
Diskret, eller UMA grafikkort kan vælges med GPU
kvikstart-knappen.
15
Indledning
VRAM
3/ 4/ 6/ 8GB
Afhænger af den købte model.
HDMI udgang
Understøttet
DisplayPort udgang
Understøttet
Multi-Display funktion
Understøttet
WebCam
CMOS-kamera
FHD
Lyd
Intern højttaler
2 højtalere + 1 subwoofer
Lydstyrke
Justeret med tastaturets genvejstaster og kontakter.
Software & BIOS
USB Flash Boot
USB flashdisk boot-up, kun DOS
BIOS
Hurtig Boot support
Andet
Kompatibilitet
WHQL
Hul til Kensington-lås
x1
16
Trådløs aktivering
1.
Find Indstillings-ikonet på skrivebordet og klik på det.
2.
Gå til hovedsiden for PC-indstillinger ved at klikke på Ændr PC-indstillinger.
3.
Fold Flyfunktionens valgmuligheder ud under Netværk.
4.
Sørg for, at flyfunktionen er slået fra her.
5.
Slå Wi-Fi- eller Bluetooth-funktionen til/fra ved at skyde funktionsomskifterlinjen.
Se Status-LED for at kontrollere enhedens status.
1. Når flyfunktionen er sat til ON, vil Wi-Fi- og
Bluetooth-funktionerne øjeblikkeligt deaktiveres.
2. Denne information er kun vejledende, og kan blive
ændret uden varsel.
17

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
