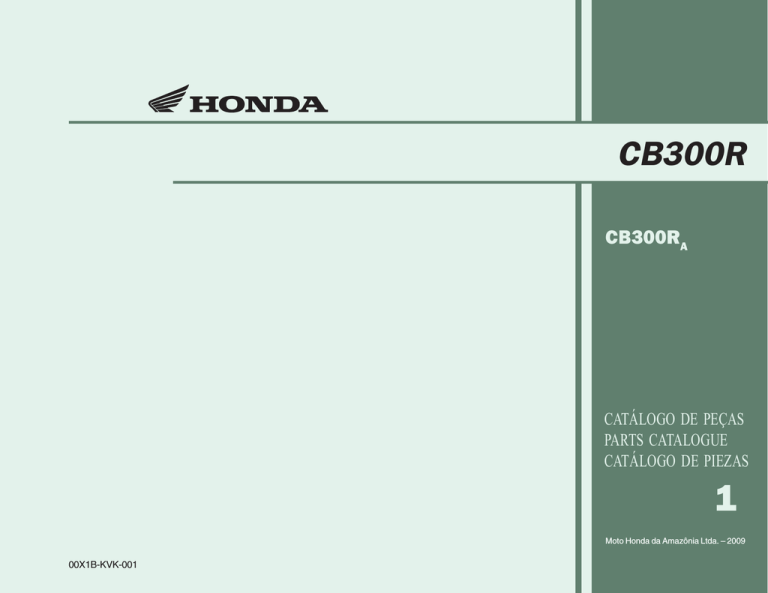

CB300R cp_intro.PMD

CB300R cp_intro.PMD

00X1B-KVK-001

CB300R

CB300R

A

CATÁLOGO DE PEÇAS

PARTS CATALOGUE

CATÁLOGO DE PIEZAS

1

Moto Honda da Amazônia Ltda. – 2009

ÍNDICE

INDEX

ÍNDICE

INSTRUÇÕES

INSTRUCTIONS

INSTRUCCIONES

1

GRUPO DO MOTOR ENGINE GROUP

GRUPO DE MOTOR

2

GRUPO DO CHASSI FRAME GROUP

Catálogo de Peças

00X1B-KVK-001

Draft

15KVKAB1

Atualizado com

NP 01/02

Abril-2009

6HS

ÍNDICE DE NÚMERO

DE PEÇAS

PART NUMBER

INDEX

GRUPO DE BASTIDOR

3

ÍNDICE DEL NÚMERO

DE LA PIEZA

4

*R-206* Vermelho Maceió

*NH-1* Preto

*NH-411M* Prata Force Metálico

Modelo 2009

30.04.09

*Y-204P* Amarelo Caju Perolizado

Instruções para o Uso do Catálogo de Peças

Este Catálogo de Peças descreve todas as peças de

reposição, bem como o tempo de mão-de-obra (T.M.O.) para os modelos CB300R

A

.

• Este Catálogo de Peças foi elaborado com base nas últimas informações disponíveis até 30 de Abril de 2009.

• Especifique sempre o Nº completo da peça quando for efetuar um pedido de peças.

• Verifique sempre o número, modelo, tipo, série, cor, marca, tamanho, que se fizer necessário antes de fazer o pedido de peças.

• Observe sempre que as ilustrações permitem localizar uma determinada parte do chassi ou do motor, podendo diferenciar da sua forma original.

• Quando forem efetuadas modificações ou adições no

Catálogo de Peças, as páginas a serem substituídas ou adicionadas serão publicadas no momento apropriado acompanhadas de uma página de instruções para atualização.

• Periodicamente serão emitidas Notícias de Peças para que seja atualizado temporariamente o Catálogo de Peças até que seja publicada a Atualização definitiva do Catálogo.

Recomendamos ao Concessionário que mantenha seu

Catálogo de Peças atualizado, observando com atenção a página de instruções para atualização.

Índice

• Instruções para o Uso do Catálogo de Peças .............................. 1

• Como Localizar as Informações sobre as Peças ......................... 2

• Estrutura do Catálogo de Peças .................................................. 3

• Quando Utilizar as Peças ............................................................ 4

• Abreviaturas Utilizadas neste Catálogo de Peças ....................... 4

• Como Localizar o Bloco de Peças e os Números de Série .......... 5

• Localização da Etiqueta de Cores ............................................... 5

• Modelos, Códigos de Área e Números de Série Aplicáveis ......... 6

• Etiqueta de Cores ....................................................................... 7

• Tabela de Cores .......................................................................... 8

• Composição do Número de Identificação do Veículo (V.I.N.) ....... 9

• Mangueiras de Combustível, Mangueiras de Aplicação Geral e

Mangueira de Vinil ..................................................................... 10

• Composição do Número de Identificação das Mangueiras ........ 13

• Instruções para o Uso do Tempo Padrão de Mão-de-Obra T.M.O. ............................................................. 14

• Índice Ilustrado - Grupo do Motor .............................................. 55

• Índice Ilustrado - Grupo do Chassi ............................................ 57

• Índice Número de Peças ......................................................... 195

1

Voltar

Back

Volver

1

30.04.09

Como Localizar as Informações sobre as Peças

A Referência com o Índice Ilustrado

1

B Referência com o Índice Número de Peças

Voltar

Back

Volver

2

30.04.09

Estrutura do Catálogo de Peças

30.04.09

1

Número do Bloco

• O número do bloco é oferecido (no lugar do nº de páginas) para ajudar na consulta da peça com o nº ou nome da peça.

2

Nome do Bloco

3

Item de Serviço Tempo de Mão-de-Obra (T.M.O.)

4

Número de Referência

• Os números de título descritos entre parênteses indicam que continua da página anterior

5

Número da Peça

6

Descrição

7

Código de Cores HONDA

8

Conjuntos

• As peças cujas figuras estejam delimitadas por linhas pontilhadas são disponíveis em conjunto completo. (As peças componentes do conjunto também são comercializadas individualmente).

9

Descrição de Cores

10

Nota

As notas são apresentadas entre parênteses na coluna do nome da peça.

11

Quantidade Utilizada na Motocicleta

• Quando aparecem entre parênteses indicam peças opcionais.

• Quando indicadas com a letra “N” deve-se utilizar a quantidade que for necessária.

• Indica o número de peças utilizadas no bloco.

12

Número de Série

13

Tipo

• Quando a coluna tipo se encontra em branco significa que as peças são aplicáveis a todos os tipos.

14

• Peças circundadas por uma linha pontilhada blocos diferentes.

estão incluídas em

15

• A flecha vazada indica o Nº do bloco onde a peça incluída na linha

se encontra.

16

• A flecha sólida

indica o Nº do bloco com o qual a peça em questão está conectada.

1

Voltar

Back

Volver

3

Quando Utilizar as Peças Abreviaturas Utilizadas neste Catálogo de Peças

1

Voltar

Back

Volver

O número de Série foi utilizado desde o modelo inicial

Quando a numeração do Chassi aparece do lado esquerdo da coluna significa que a utilização da peça se aplica a partir deste número do chassi (2351160)

Quando a numeração do Chassi aparece do lado direito da coluna significa que a utilização da peça se aplica até este número do chassi (2351159)

* “Esq” e “Dir” na descricão de uma peça significa o lado Esquerdo e o lado Direito considerando-se que esteja sobre o assento da motocicleta.

• No Catálogo de peças utilizam-se as seguintes abreviaturas:

Conj. ................................................ Conjunto

Comp. .............................................. Completo

Dir. ................................................... Direito

Esq. ................................................. Esquerdo

STD ................................................. Standard mm ................................................... Milímetro

G ..................................................... Grama

D (22D) ............................................ Dente (22 dentes)

A ...................................................... Ampére

V ...................................................... Volt

W ..................................................... Watt

C.A. ................................................. Corrente Alternada

C.C. ................................................. Corrente Contínua

ADM ................................................. Admissão

ESC ................................................. Escape

DIANT. ............................................. Dianteira

TRAS. .............................................. Traseira

SEX ................................................. Sextavado

LAT .................................................. Lateral

TRANS ............................................. Transmissão

PRIM ................................................ Primário

SEC ................................................. Secundário

MPH ................................................. Milhas por Hora

KPH ................................................. Quilômetro por Hora

L.E.D. .............................................. Diodo Emissor de Luz

C.D.I. ............................................... Unidade Descarga Capacitiva

1LA .................................................. República Dominicana, El Salvador

Venezuela, Guatemala, Guiana

(Mercosul: Argentina, Paraguai, Uruguai)

MIX .................................................. Moto Mix Brasil

2LA .................................................. Colômbia, México

3LA .................................................. América Latina

AR ................................................... Argentina

M ..................................................... Motor de Partida

4

30.04.09

Como Localizar o Bloco de Peças e os Números de Série

Peças do Bloco

Peças do Motor

M-1 ~

Peças do Corpo do Acelerador

M-18 ~

Peças do Chassi

C-1 ~

Números

Necessários

Número de

Série do Motor

Pontos de

Localização

Número de Série do Corpo do Acelerador

Número de Série do Chassi

Localização da Etiqueta de Cores

Peças Coloridas

Etiqueta de Cores

1

Voltar

Back

Volver

5

30.04.09

1

Modelo, Códigos de Área e Números de Série Aplicáveis

Os Modelos, Códigos de Área, Tipos e os Números de Série Aplicáveis podem ser identificados conforme tabela abaixo.

As peças com código de área são exclusivas dos países designados.

Se os códigos de área não estiverem listados, as peças são de uso comum.

Modelo

CB300R

A

Código de Área

BR

3LA

Tipo

Brasil

América Latina

Nº de Série Aplicável do Motor

NC43E1A000001~

NC43E1A700001~

* Para identificação do número do carburador/corpo do acelerador, somente a parte sublinhada deverá ser usada para registro.

GQ3HA A KC

Nº de Série Aplicável do Chassi

9C2NC4310AR000001~

9C2NC4310AR700001~

Voltar

Back

Volver

Nº de Identificação do Corpo do Acelerador

GQ3HA A

6

30.04.09

Etiqueta de Cores

• Ao solicitar as peças, verifique o nome, a cor principal e o código observando a “ETiQUETA DE CORES” na motocicleta.

• Ao solicitar as peças coloridas, utilize a Tabela de Cores conforme instruções de utilização do Catálogo de Peças.

VFR800FIW

COR

CÓDIGO

R-157

R157

10

11

12

13

8

9

6

7

3

4

5

1

2

Nome das Peças Coloridas

Modelo

Cor Principal

Código de Cor

Nº Peça Básico

Prata Sparking

Metálica

NH295

VFR800FIW

Preto Mute

Metálico

Nº de identificação do Bloco

Nº de ref.

NH359

1

Voltar

Back

Volver

7

30.04.09

1

Voltar

Back

Volver

Tabela de Cores

• Ao solicitar as peças coloridas consulte a tabela abaixo, verifique a cor principal da motocicleta e utilize o número de peça básico acionando o código de cor relativo.

CB300R

A

Modelo

16

17

18

13

14

15

9

10

7

8

11

12

4

5

6

1

2

3

Cor Principal

Código de Cor

Nome das Peças Coloridas

Tampa, Lateral Dianteira Esquerda

Tampa, Lateral Esquerda

Tampa, Lateral Dianteira Direita

Tampa, Lateral Direita

Carenagem, Dianteira

Rabeta, Central

Carenagem, Esquerda Assento

Carenagem, Direita Assento

Paralama, Dianteiro

Suporte, Superior

Emblema, HONDA

Emblema, Asa Esquerda

Emblema, Asa Direita

Emblema, Carenagem Assento

Painel Comp., Freio Traseiro

Carenagem, Esquerda

Carenagem, Direita

Tanque Jogo, Combustível

Nº Peça Básico

61306-KVK-900

83640-KVK-900

61305-KVK-900

83540-KVK-900

61300-KVK-900

77220-KVK-900

77221-KVK-900

77211-KVK-900

61100-KVK-900

53131-KBB-950

61310-KVK-900

17524-KVK-900

17523-KVK-900

77213-KVK-900

43100-KPF-900

64320-KVK-900

64220-KVK-900

17520-KVK-900

Vermelho

Maceió

R-206

R206

ZA

ZA

ZA

ZA

ZA

ZD

ZA

ZA

ZC

ZC

ZA

ZA

ZA

ZA

ZA

ZC

ZA

ZC

Preto

NH-1

NH1

ZA

ZA

ZB

ZB

ZB

ZD

ZB

ZB

ZB

ZC

ZA

ZB

ZA

ZA

ZA

ZB

ZA

ZB

CB300R

A

Prata Force

Metálico

NH-411M

NH411

ZA

ZA

ZC

ZC

ZC

ZD

ZC

ZC

ZE

ZC

ZA

ZC

ZA

ZA

ZA

ZE

ZA

ZE

Amarelo Caju

Perolizado

Y-204P

Y204

ZA

ZA

ZD

ZD

ZD

ZD

ZD

ZD

ZF

ZC

ZA

ZD

ZA

ZA

ZA

ZF

ZA

ZF

Nº de identificação do Bloco

Nº de ref.

C-33

C-33

C-11

C-14

C-14

C-13

C-16

C-16

C-7

C-5

C-33

C-33

C-1

C-16

C-1

C-16

C-1

C-16

5

2

10

1

5

2

2

12

3

1

4

2

12

8

2

10

13

9

8

30.04.09

Composição do Número de Identificação do Veículo (V.I.N.)

Exemplo: 9 C 2 J C 3 0 1 0YR 0 0 0 0 0 1

Número Sequencial de Produção

Código de Fábrica

A .... Ohio U.S.A

B .... Alost Bélgica

C .... Saitama Japão

D .... Guadalajara México

E .... Montesa Espanha

F .... Atessa Itália

K .... Kumamoto Japão

M .... Hamamatsu Japão

R .... Manaus Brasil

S .... Susuka Japão

T .... Tochigi Japão

4 .... Carolina do Sul U.S.A

Ano do Modelo

Exemplo: K....1989

L....1990

3....2003

4....2004

M....1991

5....2005

N....1992

6....2006

X....1999

7....2007

Y....2000 (Exceto as letras I.O Q.U)

8....2008

1....2001

2....2002

Dígito de Controle

Código de Descrição do Veículo

Exemplo: PE04....XR600R

RC30....CFR750R

JC301....CG125TITAN • KS JC302....CG125TITAN • ES JC303....CG125 • CARGO

Marca e Tipo de Veículo

JH2 ..... HONDA Motocicleta Fabricada no Japão

1HF ..... HONDA Motocicleta Fabricada nos Estados Unidos da América

YC1 ..... HONDA Motocicleta Fabricada na Bélgica

9C2 ..... HONDA Motocicleta Fabricada no Brasil

3H1 ..... HONDA Motocicleta Fabricada no México

VTM ...... HONDA Motocicleta Fabricada na Espanha

ZDC ...... HONDA Motocicleta Fabricada na Itália

JH3 ...... HONDA Motocicleta Fabricada no Japão

478 ...... HONDA Motocicleta Fabricada nos Estados Unidos da América

30.04.09

9

1

Voltar

Back

Volver

1

Voltar

Back

Volver

10

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

• As “mangueiras de combustível de peças padronizadas”, as “mangueiras de aplicação geral” e as “mangueiras de vinil” podem ser fornecidas sem embalagem (granel) em forma de bobinas.

• Quando necessitar efetuar o pedido destas “mangueiras”, verifique no Catálogo de Peças o código da “mangueira padrão” e em seguida coloque entre parênteses o código da “mangueira sem embalagem (granel)” relativa utilizando a tabela abaixo.

(O comprimento padrão das “mangueiras sem embalagem (granel)” é de 1 metro. As mangueiras indicadas com o símbolo < > também estão disponíveis com as medidas de 3 e 8 metros).

• Quando necessitar de troca, corte a mangueira sem embalagem (granel) na medida especificada. Esta medida pode ser verificada no nome da peça (verifique no Manual de Serviços ou nas instruções que acompanham as mangueiras sem embalagem (granel) os procedimentos para o corte e instalação).

• A relação abaixo especifica o código das mangueiras padrão e as respectivas mangueiras sem embalagem (granel) e suas medidas. Certifique-se de que estes números sejam aplicados somente para as peças de reposição relacionadas.

Número de Peça

Padrão

95001-30xxx-2x

95001-30xxx-3x

95001-30xxx-4x

95001-35xxx-2x

95001-35xxx-3x

95001-35xxx-4x

95001-35xxx-5x

95001-35xxx-6x

95001-45xxx-2x

95001-45xxx-3x

95001-45xxx-4x

95001-45xxx-5x

95001-45xxx-6x

95001-55xxx-2x

Mangueiras de Combustível / Tubos

Número de Peça sem Embalagem

(granel)

Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Comprimento

(m)

95001-30001-20M

95001-30001-30M

95001-30001-40M

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-35001-60M

<95001-35003-60M>

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

3,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

4,5

4,5

5,5

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

1

1

1

3

8

1

3

8

1

3

8

1

3

Número de Peça

Padrão

95001-55xxx-3x

95001-55xxx-4x

95001-55xxx-5x

95001-55xxx-6x

95001-75xxx-2x

95001-75xxx-3x

95001-75xxx-4x

95001-75xxx-5x

95001-75xxx-6x

95001-80xxx-2x

95001-80xxx-3x

95001-80xxx-4x

95001-80xxx-5x

95001-80xxx-6x

Mangueiras de Combustível / Tubos

Número de Peça sem Embalagem

(granel)

Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Comprimento

(m)

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-80001-50M

95001-80001-60M

95001-80001-60M

95001-80001-50M

95001-80001-60M

5,5

5,5

5,5

5,5

7,5

7,5

7,5

7,5

7,5

8,0

8,0

8,0

8,0

8,0

1

1

1

3

8

1

3

8

1

3

1

1

1

1

3

8

1

3

1

3

8

1

3

8

1

3

8

1

3

8

CUIDADO

É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicação Geral” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada.

Nunca utilize uma “Mangueira de Aplicação Geral” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa.

Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a embalagem.

30.04.09

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

Número de Peça

Padrão

Mangueira de Vinil

Peça sem Embalagem (granel)

Número de Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Diâmetro

Externo (mm)

Comprimento

(m)

95003-01xxx-3x

95003-01xxx-60

95003-03xxx-3x

95003-03xxx-60

95003-01001-60M

<95003-01003-60M>

95003-01001-60M

<95003-01003-60M>

95003-03001-60M

<95003-03003-60M>

95003-03001-60M

<95003-03003-60M>

95003-05001-60M

95003-05xxx-3x <95003-05003-60M>

<95003-05008-60M>

95003-05001-60M

95003-05xxx-60 <95003-05003-60M>

<95003-05008-60M>

95003-07001-10M

95003-07xxx-1x <95003-07003-10M>

<95003-07008-10M>

95003-07001-10M

95003-07xxx-20 <95003-07003-10M>

<95003-07008-10M>

95003-07001-60M

95003-07xxx-3x <95003-07003-60M>

<95003-07008-60M>

95003-07001-60M

95003-07xxx-60 <95003-07003-60M>

<95003-07008-60M>

95003-07001-70M

95003-07xxx-7x <95003-07003-70M>

<95003-07008-70M>

95003-08001-10M

95003-08xxx-1x <95003-08003-10M>

<95003-08008-10M>

95003-09xxx-3x

95003-09xxx-60

95003-10xxx-1x

95003-10xxx-20

95003-09001-60M

<95003-09003-60M>

95003-09001-60M

<95003-09003-60M>

95003-10001-10M

<95003-10003-10M>

95003-10001-10M

<95003-10003-10M>

95003-10xxx-3x

95003-10xxx-60

95003-10001-60M

<95003-10003-60M>

95003-10001-60M

<95003-10003-60M>

95003-11001-60M

95003-11xxx-3x <95003-11003-60M>

<95003-11008-60M>

95003-11001-60M

95003-11xxx-60 <95003-11003-60M>

<95003-11008-60M>

95003-12001-10M

95003-12xxx-1x <95003-12003-10M>

<95003-12008-10M>

95003-12001-10M

95003-12xxx-20 <95003-12003-10M>

<95003-12008-10M>

2,9

2,9

3,0

3,0

3,5

3,5

4,0

4,0

4,0

4,0

4,0

4,5

4,5

4,5

5,0

5,0

5,0

5,0

5,0

5,0

5,0

5,0

6,8

6,8

6,0

6,0

6,5

6,5

7,0

7,0

7,0

7,0

7,0

6,5

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

7,0

7,0

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

8

Número de Peça

Padrão

Mangueira de Vinil

Peça sem Embalagem (granel)

Número de Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Diâmetro

Externo (mm)

Comprimento

(m)

95003-14xxx-1x

95003-14xxx-20

95003-14001-10M

<95003-14003-10M>

95003-14001-10M

<95003-14003-10M>

95003-14xxx-3x

95003-17xxx-1x

95003-14001-60M

<95003-14003-60M>

95003-17001-10M

<95003-17003-10M>

95003-19001-10M

95003-19xxx-1x <95003-19003-10M>

<95003-19008-10M>

95003-19001-10M

95003-19xxx-20 <95003-19003-10M>

<95003-19008-10M>

95003-19001-60M

95003-19xxx-3x <95003-19003-60M>

<95003-19008-60M>

95003-19001-60M

95003-19xxx-60 <95003-19003-60M>

<95003-19008-60M>

95003-21xxx-1x

95003-21xxx-20

95003-21001-10M

<95003-21003-10M>

95003-21001-10M

<95003-21003-10M>

95003-23xxx-1x

95003-23xxx-20

95003-23001-10M

<95003-23003-10M>

95003-23001-10M

<95003-23003-10M>

95003-23001-60M

95003-23xxx-3x <95003-23003-60M>

<95003-23008-60M>

95003-23001-60M

95003-23xxx-60 <95003-23003-60M>

<95003-23008-60M>

95003-25xxx-1x

95003-25xxx-20

95003-25xxx-3x

95003-25001-10M

<95003-25003-10M>

95003-25001-10M

<95003-25003-10M>

95003-25001-60M

<95003-25003-60M>

95003-25xxx-7x

95003-27xxx-1x

95003-27xxx-20

95003-27xxx-3x

95003-27xxx-60

95003-33xxx-1x

95003-33xxx-20

95003-25001-70M

<95003-25003-70M>

95003-27001-10M

<95003-27003-10M>

95003-27001-10M

<95003-27003-10M>

95003-27001-60M

<95003-27003-60M>

95003-27001-60M

<95003-27003-60M>

95003-33001-10M

<95003-33003-10M>

95003-33001-10M

<95003-33003-10M>

6,0

6,0

6,0

7,0

7,0

7,0

7,0

7,0

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

10,0

10,0

9,0

9,0

9,0

9,0

11,0

11,0

11,0

11,0

9,0

9,0

12,0

12,0

12,0

12,0

11,0

11,0

11,0

11,0

13,0

13,0

13,0

13,0

14,0

14,0

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

Número de Peça

Padrão

Mangueira de Vinil

Peça sem Embalagem (granel)

Número de Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Diâmetro

Externo (mm)

Comprimento

(m)

95003-36001-10M

95003-36xxx-1x <95003-36003-10M>

<95003-36008-10M>

95003-36001-10M

95003-36xxx-20 <95003-36003-10M>

<95003-36008-10M>

95003-37xxx-3x

95003-37xxx-60

95003-37001-60M

<95003-37003-60M>

95003-37001-60M

<95003-37003-60M>

95003-38xxx-1x

95003-38xxx-20

95003-39xxx-1x

95003-39xxx-20

95003-38001-10M

<95003-38003-10M>

95003-38001-10M

<95003-38003-10M>

95003-39001-10M

<95003-39003-10M>

95003-39001-10M

<95003-39003-10M>

95003-40xxx-20

95003-40xxx-3x

95003-40001-10M

<95003-40003-10M>

95003-40001-60M

<95003-40003-60M>

95003-40xxx-60

95003-40001-60M

<95003-40003-60M>

95003-43001-10M

95003-43xxx-1x <95003-43003-10M>

<95003-43008-10M>

95003-43001-10M

95003-43xxx-20 <95003-43003-10M>

<95003-43008-10M>

95003-45001-10M

95003-45xxx-1x <95003-45003-10M>

<95003-45008-10M>

95003-45001-10M

95003-45xxx-20 <95003-45003-10M>

<95003-45008-10M>

95003-50xxx-1x

95003-50001-10M

<95003-50003-10M>

95003-50xxx-20

95003-50xxx-3x

95003-55xxx-1x

95003-55xxx-20

95003-60xxx-1x

95003-60xxx-20

95003-60xxx-3x

95003-60xxx-60

95003-50001-10M

<95003-50003-10M>

95003-50001-60M

<95003-50003-60M>

95003-55001-10M

<95003-55003-10M>

95003-55001-10M

<95003-55003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-60M

<95003-60003-60M>

95003-60001-60M

<95003-60003-60M>

11,0

11,0

11,0

11,0

12,0

12,0

12,0

12,0

12,0

12,0

12,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

17,5

17,5

22,0

22,0

22,0

22,0

13,0

13,0

15,0

15,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

15,0

15,0

18,0

18,0

19,0

19,0

19,0

20,5

20,5

27,0

27,0

27,0

27,0

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

8

1

3

8

CUIDADO

É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicação Geral” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada.

Nunca utilize uma “Mangueira de Aplicação Geral” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa.

Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a embalagem.

30.04.09

11

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

Número de Peça

Padrão

95005-11xxx-3x

95005-11xxx-5x

95005-12xxx-1x

95005-12xxx-2x

95005-12xxx-3x

95005-12xxx-5x

95005-14xxx-1x

95005-14xxx-2x

95005-14xxx-3x

95005-14xxx-5x

95005-17xxx-1x

95005-17xxx-2x

95005-17xxx-3x

95005-17xxx-5x

95005-30xxx-3x

95005-30xxx-5x

95005-35xxx-1x

95005-35xxx-2x

95005-35xxx-3x

95005-35xxx-4x

95005-35xxx-5x

95005-45xxx-1x

95005-45xxx-2x

95005-45xxx-3x

Mangueiras de Aplicação Geral

Número de Peça sem Embalagem

(granel)

Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Comprimento

(m)

95005-11001-30M

95005-11001-50M

95005-12001-10M

<95005-12003-10M>

95005-12001-20M

95005-12001-30M

95005-12001-50M

95005-14001-10M

95005-14001-20M

<95005-14003-20M>

95005-14001-30M

95005-14001-50M

95005-17001-10M

95005-17001-20M

95005-17001-30M

95005-17001-50M

95005-30001-30M

95005-30001-50M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-20M

95005-35001-30M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-50M

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-20M

95005-45001-30M

11,0

11,0

12,0

12,0

12,0

12,0

14,0

14,0

14,0

14,0

17,0

17,0

17,0

17,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

1

1

1

3

8

1

1

1

1

1

1

1

1

1

3

1

1

1

1

1

3

1

3

8

1

1

1

1

1

1

3

8

Número de Peça

Padrão

95005-45xxx-4x

95005-45xxx-5x

95005-50xxx-3x

95005-50xxx-5x

95005-55xxx-1x

95005-55xxx-2x

95005-55xxx-4x

95005-65xxx-1x

95005-65xxx-2x

95005-70xxx-3x

95005-70xxx-5x

95005-75xxx-1x

95005-75xxx-2x

95005-80xxx-1x

95005-80xxx-2x

95005-80xxx-3x

95005-80xxx-5x

95005-91xxx-3x

95005-91xxx-5x

95005-92xxx-3x

95005-92xxx-5x

Mangueiras de Aplicação Geral

Número de Peça sem Embalagem

(granel)

Peça sem Embalagem

(granel)

Diâmetro

Interno (mm)

Comprimento

(m)

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-50M

95005-50001-30M

<95005-50003-30M>

95005-50001-50M

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-55001-20M

<95005-55003-20M>

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-65001-10M

<95005-65003-10M>

95005-65001-20M

95005-70001-30M

<95005-70003-30M>

95005-70001-50M

95005-75001-10M

<95005-75003-10M>

95005-75001-20M

95005-80001-10M

<95005-80003-10M>

95005-80001-20M

95005-80001-30M

95005-80001-50M

95005-91001-30M

95005-91001-50M

95005-92001-30M

95005-92001-50M

4,5

4,5

5,0

5,0

5,3

5,3

5,3

6,5

6,5

7,0

7,0

7,3

7,3

8,0

8,0

8,0

8,0

12,0

12,0

12,0

12,0

1

1

1

1

1

1

1

1

3

3

1

1

1

1

3

1

1

3

8

1

3

1

3

8

1

3

1

1

3

1

1

3

8

NOTA: X é mostrado para representar os números e letras omitidas do alfabeto romano.

12

CUIDADO

É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicação Geral” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada.

Nunca utilize uma “Mangueira de Aplicação Geral” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa.

Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a embalagem.

30.04.09

Composição do Número de Identificação das Mangueiras

Exemplo: 9 5 0 0 1 - 7 5 0 0 1 - 5 0 M

Número de Peça sem Embalar : Refere-se a Peça sem Embalar

Código da Marca (Tipo de Mangueira) (Mangueira de Combustível e Mangueira de Aplicação Geral)

Código de Troca (para Mangueira Adicionada); (Mangueira de Vinil)

• Indica a marca do número ou a Sequência de Troca. O código para a peça sem embalar deve ser estritamente 0 (Zero).

Tipos de Código:

• Mangueira de

Combustível 2: Trançada Exterior Vermelha

(Somente com 3 mm de diâmetro Interno)

5: Trançada Interior Preta

3: Vermelha (Somente 3 mm de diâmetro Interno)

4: Cinza com faixa Vermelha

(Somente com 3 mm de diâmetro Interno)

6: Preta

• Mangueira de Vinil 1: Transparente

2: Preta

3: Vermelho Claro

6: Vermelho Claro

7: Preto Pálido

• Mangueira de

Aplicação Geral

1: Cinza

2: Cinza

3: Preta

5: Preta

Comprimento: 001: 1 m (Padrão)

003 : 3 m

008 : 8 m

Código de Diâmetro Interno (Mangueira de Combustível e Mangueira de Aplicação Geral)

30: 3,0 mm 11: 11 mm

35: 3,5 mm

45: 4,5 mm

50: 5,0 mm

55: 5,3 mm, 5,5 mm

65: 6,5 mm

91: 12 (Diâmetro Externo de 15) mm

92: 12 (Diâmetro Externo de 16) mm

12: 12 (Diâmetro Externo de 17) mm

14: 14 mm

17: 17 mm

70: 7,0 mm

75: 7,3 mm, 7,5 mm

80: 8,0 mm

Código de Diâmetro Externo / Interno (Mangueira de Vinil)

01: DI 2,9, DE 6,8 mm

03: DI 3,0, DE 6,0 mm

14: DI 6,0, DE 9,0 mm

17: DI 7,0, DE 9,0 mm

05: DI 3,5, DE 6,5 mm

07: DI 4,0, DE 7,0 mm

08: DI 4,5, DE 6,5 mm

19: DI 7,0, DE 11,0 mm

21: DI 8,0, DE 9,0 mm

23: DI 8,0, DE 12,0 mm

09: DI 4,5, DE 8,0 mm

12: DI 5,0, DE 7,0 mm

10: DI 5,0, DE 8,0 mm

11: DI 5,0, DE 9,0 mm

25: DI 9,0, DE 11,0 mm

27: DI 9,0, DE 13,0 mm

33: DI 10,0, DE 14,0 mm

36: DI 11,0, DE 13,0 mm

37: DI 11,0, DE 15,0 mm

38: DI 12,0, DE 13,0 mm

39: DI 12,0, DE 14,0 mm

40: DI 12,0, DE 16,0 mm

43: DI 13,0, DE 15,0 mm

45: DI 14,0, DE 18,0 mm

50: DI 16,0, DE 19,0 mm

55: DI 17,5, DE 20,5 mm

60: DI 22,0, DE 27,0 mm

Tipo de Mangueira: 1: Mangueira de Combustível

3: Mangueira de Vinil

5: Mangueira de Aplicação Geral

30.04.09

13

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Instruções para o Uso do Tempo de Mão-de-Obra (T.M.O.)

O tempo padrão de mão-de-obra (T.M.O.) significa o tempo necessário para a realização de um serviço, o qual é mencionado neste catálogo para ajudar as Concessionárias a controlar o processo de trabalho real e calcular o tempo de serviço, utilizando-o como um guia.

Ajuste do Sistema T.M.O.

Tempo de Serviço

Remoção, Desmontagem/ Montagem, Instalação

Verificação, Medição, Ajuste, Confirmação

Diagnóstico (Sistema Elétrico)

Inspeção Completa

Tempo Variável

Preparação

(Verificação do processo, Preparação das ferramentas especiais necessárias ao serviço)

Trabalhos relacionados (Transferência de motocicletas)

* O tempo variável é obtido multiplicando-se o tempo de serviço pelo coeficiente especificado.

Instruções para o Uso do Catálogo

Os itens de serviço mostrados no texto estão relacionados com o tempo de trabalho e as peças comercializadas para reparo, conforme sua especificação. Outros itens de serviço representativos, os quais não utilizam peças para reparos (remoção/ instalação, ajuste, verificação/ medição e outros) estão relacionados na introdução, classificados de acordo com o assunto.

Ajuste do T.M.O. Padrão

• O Sistema Decimal (em unidade 0,1) é utilizado para obter o T.M.O.

simplificando o cálculo global.

Exemplo: (0,1)

⇒ 6 minutos, (0,2) ⇒ 12 minutos

[Custo por hora de trabalho] x [T.M.O.] = [Cálculo global]

• O T.M.O. é calculado manualmente.

• Os itens de serviço e o T.M.O. podem ser modificados dependendo do desenvolvimento de ferramentas, equipamentos de serviço e da melhoria dos procedimentos.

14

30.04.09

Procedimento de Trabalho

• O procedimento de trabalho é determinado através do tempo de serviço juntamente com o método especificado no Manual de

Serviço; portanto, consulte-o quando necessário.

• Os procedimentos de trabalho que permitem ser executados num tempo reduzido, preservam a segurança do trabalho e a garantia do produto dos itens não mencionados no Manual de Serviço.

• O trabalho é executado por apenas um mecânico. Quando dois ou mais mecânicos são necessários, o cálculo do tempo real é efetuado de acordo com o número de pessoas.

• Para estabelecer o nível tecnológico dos mecânicos, a HONDA utiliza como padrão, mecânicos com três anos de experiência no reparo de suas motocicletas.

• As ferramentas especiais e os equipamentos de serviço utilizados para obter o T.M.O. estão especificados no Manual de Serviço.

Itens de Serviço que não apresentam T.M.O.

• Peças e acessórios não mencionados neste Catálogo.

• Áreas com deterioração pelo tempo de uso ou danos (quebras, rachaduras) durante uso em condições normais.

• Serviços que podem ser executados com apenas um ajuste.

• Serviços raramente executados (exemplo: problemas com causas extremamente simples e frequência de uso).

* Faça o cálculo global baseado no tempo de serviço real quando o serviço não apresenta T.M.O.

Serviços não incluídos no T.M.O.

• Óleo e drenagem de fluido, tempo de espera para desaquecimento, etc.

• Serviços adicionais que envolvam remoção/ instalação de equipamentos externos.

• Tempo de serviço utilizado com visitas ao cliente, realização de negociações e a entrega da motocicleta.

• Tempo necessário com a requisição e a entrega de peças.

• Custos referentes à graxa, agente adesivo, etc, utilizados no serviço.

1

Voltar

Back

Volver

15

30.04.09

1

Voltar

Back

Volver

Explicação do T.M.O. utilizando um exemplo

(O exemplo pode ser diferente dos itens apresentados)

Ref.

2

3

1

N.O.S.

111118

111118A

(Nº de referência)

Item de Serviço

7

T.M.O.

(1, 3, 4, 7)

4

Árvore de Comando ........................... 4,5

6

2

• Inclui: Ajuste da folga da válvula

Substituição balancim

(Adicional) .......................................... 1,0

5

1

2

3

4

5

O No. de Referência da peça na ilustração indica a localização da peça a ser substituída.

T.M.O. é a abreviatura de Tempo de Mão-de-Obra e indica o tempo de serviço padrão necessário para a execução do serviço.

N.O.S. é a abreviatura do Número de Operação de Serviço, e classifica os itens de serviço de acordo com o código de unidade de trabalho.

O mesmo código de serviço é utilizado independentemente dos modelos.

O serviço padrão é apresentado com 6 dígitos e o serviço adicional com 7 dígitos.

Indica a substituição da árvore de comando e o T.M.O. 4,5.

Indica T.M.O. 1,0 que será acrescentado quando um serviço adicional (substituição do balancim) é executado em conjunto com a substituição da árvore de comando.

6

7

Indica a descrição dos serviços incluídos no item de serviço.

Indica o No. de referência cujo serviço e tempo do mesmo são iguais ao T.M.O. 4,5 para a árvore de comando.

(A aplicação da área é limitada aos itens de serviço que não possuem identificação N.O.S. dentro de um mesmo bloco.

Como designar o item de serviço utilizando o exemplo

(substituição da árvore de comando)

Abra a página do bloco onde a ilustração da árvore de comando é mostrada.

Procure a árvore de comando na ilustração, o item de serviço especificado e o T.M.O. relacionado com o No. de referência.

16

30.04.09

Símbolo de indicação dos itens de serviço relacionados que continuam na página seguinte

1 a

11 1 c

18 A

Ref.

2

+

N.O.S.

111118

• Código N.O.S.

1 a

11 b

(Nº de referência)

Item de Serviço

Árvore de Comando ............................. 4,5

Símbolo de indicação na última linha

Indicação do bloco sem informação do T.M.O.

Ref.

N.O.S.

1 c

18 d

A e

T.M.O.

(Nº de referência)

Item de Serviço

T.M.O.

Sem Informação ..................................... –

a) Código da categoria .................... Motor b) Localização/ código da função .... Motor superior c) Código de serviço ........................ Substituição d) Número sequencial de serviço .... (Código da unidade

é mostrado através de letras)

..................................................... árvore de comando

(Sem regra padrão do código) e) Código adicional .......................... substituição do braço de articulação

(Sem regra padrão do código)

30.04.09

a) Códigos da categoria e classificação

Código

1

2

5

6

3

4

7

8

9

0

Categoria

Motor

Transmissão

Combustível e Escapamento

Chassi e Carcaça

Direção/ Suspensão

Elétrica

Rodas/ Freios

Controles/ Instrumentos

c) Códigos de serviço e classificação

Código

1

2

3

4

5

6

7

8

9

0

Categoria de Serviço

Substituição, Remoção/ Instalação, Troca

Revisão

Ajuste/ Balanceamento

(Serviços relacionados à Pintura: Camada Superior)

Teste, Inspeção/ Diagnóstico, Medição, Verificação

(Serviços relacionados à Revisão: Recondicionamento)

(Serviços relacionados à Revisão: Reapertos)

(Recondicionar)

(Serviços relacionados à Pintura: Acabamento)

Reparo, Limpeza, Sangria de Ar

17

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Principais itens de serviço sem a utilização de peças adicionais

(1) Remoção/ Instalação, (2) Ajuste, (3) Verificação/ Medição

(4) Revisão, (5) Outros Serviços

M: Motor, C: Chassi

* SERVIÇOS EXCETO SUBSTITUIÇÃO DE PEÇAS

(1) Remoção e instalação

Relacione as peças removidas da motocicleta com a descrição

M

N.O.S.

1101E5

1111K0

3111D5

1101E6

DESCRIÇÃO

Motor Comp.

Remoção/ Instalação

Inclui: Todos os ajustes necessários

Cabeçote Comp.

Remoção/ Instalação

Carcaça do Acelerador Comp.

Remoção/ Instalação

Carcaça do Motor, Desmontagem

Inclui: Instalação e remoção do motor

T.M.O.

2,4

1,9

0,8

5,9

(2) Ajuste

M

C

N.O.S.

2123A0

6143A1

DESCRIÇÃO

Embreagem, Ajuste

Inclui: Ajuste alavanca, embreagem

Vela de Ignição - Ajuste/ Limpeza

1113A0

Folga da Válvula - Ajuste

NOTA: Para 1 motocicleta

6163A0

Farol - Alinhamento

2133A0

Corrente da Transmissão - Ajuste

7113A1

3113A3

Freio Traseiro - Ajuste

Exclui: Ajuste da sapata do freio traseiro

Acelerador, Funcionamento - Ajuste

T.M.O.

0,1

0,3

1,8

0,1

0,1

0,1

0,1

(3) Verificação, Medição

M

C

N.O.S.

DESCRIÇÃO

1115A0

6145A0

1135A0

7115A0

Compressão, Pressão - Medição

Ponto de Ignição - Verificação

Óleo do Motor - Verificação

Exclui: Troca de óleo

Freio, Operação - Teste

6105A0

Bateria - Verificação do nível do eletrólito & carga

T.M.O.

0,3

0,2

0,1

0,1

0,2

(5) Outros Serviços

M

C

N.O.S.

DESCRIÇÃO

1130A1

3120A0

Tela Filtro de Óleo - Limpeza

7110A0

Elemento Filtro - Limpeza

Freio Dianteiro - Sangria de ar

T.M.O.

0,7

0,2

0,2

18

30.04.09

Instruction for Use of Parts Catalogue

This Parts Catalogue describes all spare parts, as well the flat

rate time (F.R.T.) for the CB300R

A

.

• This parts catalogue was prepared based on the latest information available as of April, 30, 2009.

• Always specify the part number when ordering a part.

• Check the model, type, serial numbers, color, maker, and the size as needed before ordering a part.

• Note that the illustrations (part drawings) can differ from the actual parts in shape.

They are given just to help you to refer to the parts.

• When modifications or additions to this parts catalogue are made, a revised edition will be issued at an appropriate time, with successively progressing revision numbers on the cover.

We recommend obtaining such revisions in order to keep

your parts catalogue up-to-date at all times. To check whether a parts catalogue revision has been issued, please contact your HONDA distributor.

Contents

• Instruction for Use of Parts Catalogue ...................................... 19

• How to Refer to the Part Information ......................................... 20

• Part Catalogue Structure ........................................................... 21

• When the Parts Were Revised .................................................. 22

• Abbreviations Used in the Parts Catalogue ............................... 22

• Part Block and Serial Numbers Check ...................................... 23

• Color Label Attachment Posicion Check ................................... 23

• Models, Parts Catalogue Codes and Applicable

Serial Numbers ......................................................................... 24

• Color Label ................................................................................ 25

• Color Chart ............................................................................... 26

• Construction of Vehicle Identification Number (V.I.N.) ................ 27

• Fuel Hose, General Purpose Hoses and Vinyl Hose .................. 28

• Bulk Part Number of Fuel Hose,

General Purpose Hose and Vinyl Hose ...................................... 31

• How to Use the Flat Rate Service Time (F.R.T.) ......................... 32

• Engine Group Index .................................................................. 55

• Frame Group Index ................................................................... 57

• Part Number Index .................................................................. 195

1

Voltar

Back

Volver

19

30.04.09

How to Refer to the Part Information

A Reference with “Illustrated index”

1

B Reference with “Part Number Index”

Voltar

Back

Volver

20

30.04.09

Parts Catalogue Structure

30.04.09

1

2

3

4

11

Block number

• Address No. is provided (in place of the page No.) to help you refer to the part with the part No. or part name.

Block title

Service item/Flat rate time

Reference number

• Title number marked with the parenthesis or parentheses indicates that it continues from the previous page.

Part number

5

6

7

8

9

10

Description

HONDA color code

Assemblies

• Sections framed with broken lines in the exploded view drawings are available as complete assemblies. (Their individual parts can also be obtained).

Color description

Note

• Notes are shown with the parentheses in the part name column.

Required quantity

12

13

• Reqd. QTY shown in the parenthesis or parentheses indicates the optional part.

• Reqd. QTY marked with “N” indicates the optional part that should be selected as needed.

• Reqd. QTY indicates the number of the part used in the block.

Serial number

Parts catalogue code

• When the parts catalogue code colunm is blank, it indicates that the part is applicable to all codes.

14

• Parts enclosed within a dotted line

are covered in a different block.

15

• A hollow arrow indicates the block No. for the parts enclosed within a dotted line

.

16

• A solid arrow connected to.

indicates the block No. the part in question is

21

1

Voltar

Back

Volver

When the Parts Were Revised Abbreviations Used in the Parts Catalogue

1

Voltar

Back

Volver

22

The number has been used from the initial model without revision.

When shown at the left side, it is applicable to the models of

No. 2351160 and the subsequent numbers.

When shown at the right side, it is applicable to the models up to

No. 2351159.

30.04.09

* “L.” or “R.” in the description of a part stands for the LEFT hand side or the RIGHT hand side.

Determine the left or right as if you were in the motorcycle seat.

• The following abbreviations are used in this parts catalogue:

ASSY ............................................... Assembly

COMP .............................................. Complete

R. ..................................................... Right

L. ..................................................... Left

STD. ................................................. Standard mm ................................................... Millimeter

G ..................................................... Gram

T (22T) ............................................. Tooth (22 Teeth)

A. ..................................................... Ampere

V ...................................................... Volt

W ..................................................... Watt

WL ................................................... With labelling

WOL ................................................ Without labelling

L.E.D. ............................................... Light emitted diode

KPH. ................................................ Kilometers per hour

MPH ................................................. Miles per hour

L (100L) ........................................... Link (100 Links)

A.C. ................................................. Alternating current

D.C. .................................................. Direct current

IN. ................................................... Inlet

EX. .................................................. Exhaust

FR. ................................................... Front

RR. .................................................. Rear

HEX. ................................................ Hexagonal

A.M. ................................................. Attaching mark

T.M. ................................................. Transcript mark

C.D.I. ................................................ Capacitive discharge ignition

ABS ................................................. Anti-lock brake system

TCS ................................................. Traction control system

1LA .................................................. Dominica Republic, El Salvador

Venezuela, Guatemala, Guyana

(Mercosul: Argentine, Paraguay, Uruguay)

2LA .................................................. Colombia, Mexico

3LA .................................................. Latin America

MIX .................................................. Moto Mix Brasil

AR ................................................... Argentina

E S .................................................. Eletric Starter

Part Block and Serial Numbers Check

Part block

Engine parts

M-1 ~

Throttle body parts

M-18 ~

Frame parts

C-1 ~

Required serial number

Check point

Engine serial number

Throttle body serial number

Frame serial number

Color Label Attachment Position Check

Colored parts

Color label

1

Voltar

Back

Volver

23

30.04.09

1

Models, Parts Catalogue Codes and Applicable Serial Numbers

Models, parts catalogue codes and applicable serial Nos. given in this parts catalogue can be identified as follows.

Parts with area codes are exclusive for models destined for countries designated.

If no area codes are listed, parts are for common use.

Model

CB300R

A

Area

Code

BR

3LA

Type

Brazil

Latin America

Applicable engine serial Nº

NC43E1A000001~

NC43E1A700001~

Applicable frame serial Nº

9C2NC4310AR000001~

9C2NC4310AR700001~

* Of carburetor/throttle body identification numbers, only the portions underlined in the example below are used for registration.

GQ3HA A KC

Voltar

Back

Volver

Applicable throttle body serial Nº

GQ3HA A

24

30.04.09

Color Label

• When ordering parts, check the model name, main color, and code by observing the “COLOR LABEL” on the vehicle.

• When ordering a colored part, use the color chart in the instruction for use of parts catalogue.

VFR800FIW

COLOR

CODE

R-157

R157

7

8

5

6

3

4

1

2

9

10

11

12

13

Name of colored parts

Model

Color

Code

Basic part Nº

Sparkling Silver

Metallic

NH295

VFR800FIW

Mute Black

Metallic

Applicable block Nº

NH359

Ref.

1

Voltar

Back

Volver

25

30.04.09

1

Voltar

Back

Volver

Color Chart

• When ordering a colored part, refer to the chart below and use a part number consisting of the relevant basic part number to which has been added a part color code.

CB300R

A

Model

11

12

13

14

9

10

7

8

15

16

17

18

4

5

6

1

2

3

Color

Code

Name of colored parts

Cover, L. Fr. Side

Cover, L. Side

Cover, R. Fr. Side

Cover, R. Side

Cowl Set, Fr.

Cowl Set, Rr. Center

Cowl Set, Seat L.

Cowl Set, Seat R.

Fender, Fr.

Holder, Upper

Mark, Honda

Mark, L. Wing

Mark, R. Wing

Mark, Seat Cowl

Panel Comp., Rr. Brake

Shroud, L.

Shroud, R.

Tank Set, Fuel

Basic part Nº

61306-KVK-900

83640-KVK-900

61305-KVK-900

83540-KVK-900

61300-KVK-900

77220-KVK-900

77221-KVK-900

77211-KVK-900

61100-KVK-900

53131-KBB-950

61310-KVK-900

17524-KVK-900

17523-KVK-900

77213-KVK-900

43100-KPF-900

64320-KVK-900

64220-KVK-900

17520-KVK-900

Maceio red

R-206

NH1

ZA

ZB

ZB

ZB

ZB

ZB

ZB

ZC

ZD

ZA

ZA

ZB

ZA

ZA

ZA

ZB

ZA

ZB

R206

ZA

ZA

ZA

ZA

ZA

ZA

ZC

ZC

ZD

ZA

ZA

ZA

ZA

ZA

ZA

ZC

ZA

ZC

Black

NH-1

CB300R

A

Force silver metallic

NH-411M

NH411

ZA

ZC

ZC

ZC

ZC

ZC

ZE

ZC

ZD

ZA

ZA

ZC

ZA

ZA

ZA

ZE

ZA

ZE

Pearl caju yellow

Y-204P

Y204

ZA

ZD

ZD

ZD

ZD

ZD

ZF

ZC

ZD

ZA

ZA

ZD

ZA

ZA

ZA

ZF

ZA

ZF

Applicable block Nº

C-16

C-16

C-7

C-5

C-33

C-33

C-33

C-33

C-1

C-16

C-1

C-16

C-1

C-16

C-11

C-14

C-14

C-13

Ref.

1

5

4

2

2

12

3

1

2

10

2

5

12

8

2

10

13

9

26

30.04.09

Construction of Vehicle Identification Number (V.I.N.)

Example: 9 C 2 J C 3 0 1 0YR 0 0 0 0 0 1

Sequencial Production Number

Plant Representation

A.... Ohio U.S.A

B .... Alost Bélgica

C .... Saitama Japão

D .... Guadalajara México

E .... Montesa Espanha

F .... Atessa Itália

K .... Kumamoto Japão

M .... Hamamatsu Japão

R .... Manaus Brasil

S .... Susuka Japão

T .... Tochigi Japão

4 .... South Carolina U.S.A

Model Year

Example: K....1989

L....1990

5....2005

6....2006

M....1991

7....2007

N....1992

8....2008

X....1999

Y....2000 (Except I.O Q.U) 1....2001

2....2002

3....2003

4....2004

Check Digit

1

Voltar

Back

Volver

Vehicle Description Code

Example: PE04....XR600R

RC30....CFR750R

JC301....CG125TITAN • KS JC302....CG125TITAN • ES JC303....CG125 • CARGO

Make and Type of Code

JH2 ..... HONDA, Motorcycle (Manufaturated in Japan)

1HF ..... HONDA, Motorcycle (Manufaturated in U.S.A.)

YC1 ..... HONDA, Motorcycle (Manufaturated in Belgium)

9C2 ..... HONDA, Motorcycle (Manufaturated in Brazil)

3H1 ..... HONDA, Motorcycle (Manufaturated in Mexico)

VTM ...... HONDA, Motorcycle (Manufaturated in Spain)

ZDC ...... HONDA, Motorcycle (Manufaturated in Italy)

JH3 ...... HONDA, Motorcycle (Manufaturated in Japan)

478 ...... HONDA, Motorcycle (Manufaturated in U.S.A.)

30.04.09

27

1

Voltar

Back

Volver

Fuel Hose, General Purpose Hoses and Vinyl Hose

• The standard part fuel hose, general purpose hose and vinyl hose may be substituted by the coiled bulk part.

• When ordering the standard part fuel hose, general purpose hose and vinyl hose use the bulk part number written in the parts catalog in brackets ( ) underneath the part name, or use the catalog below. (The bulk part standard length is 1 m, however, those displayed in the catalog < > are avaliable in 3 m and 8 m length).

• When exchanging the hose, cut and use at the specified length as mentioned in the part name.

(For the method of cutting the bulk part, and method of filling out orders etc., please refer to the service manual and the instructions issued with the bulk part.)

• The list below is a catalogue of the standard part numbers and bulk part numbers. Note that those numbers are applicable to the listed replacement parts only.

Standard Part

Number

95001-30xxx-2x

95001-30xxx-3x

95001-30xxx-4x

95001-35xxx-2x

95001-35xxx-3x

95001-35xxx-4x

95001-35xxx-5x

95001-35xxx-6x

95001-45xxx-2x

95001-45xxx-3x

95001-45xxx-4x

95001-45xxx-5x

95001-45xxx-6x

95001-55xxx-2x

95001-30001-20M

95001-30001-30M

95001-30001-40M

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-35001-60M

<95001-35003-60M>

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

Fuel hoses/Tubes

Bulk Part

Number

Bulk Part

Inner diameter (mm)

3,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

4,5

4,5

5,5

Lenght

(m)

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

1

1

1

3

8

1

3

8

1

3

8

1

3

Standard Part

Number

95001-55xxx-3x

95001-55xxx-4x

95001-55xxx-5x

95001-55xxx-6x

95001-75xxx-2x

95001-75xxx-3x

95001-75xxx-4x

95001-75xxx-5x

95001-75xxx-6x

95001-80xxx-2x

95001-80xxx-3x

95001-80xxx-4x

95001-80xxx-5x

95001-80xxx-6x

Fuel hoses/Tubes

Bulk Part

Number

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-80001-50M

95001-80001-60M

95001-80001-60M

95001-80001-50M

95001-80001-60M

Bulk Part

Inner diameter (mm)

5,5

5,5

5,5

5,5

7,5

7,5

7,5

7,5

7,5

8,0

8,0

8,0

8,0

8,0

Lenght

(m)

1

1

1

3

8

1

3

8

1

3

1

1

1

1

3

8

1

3

1

3

8

1

3

8

1

3

8

1

3

8

28

It is DANGEROUS to confuse fuel hose with the general purpose hose or vinyl hose.

Never use a general purpose hose or vinyl hose in place of a fuel hose or vice versa.

Always use the correct bulk part in the parts catalogue, according to the service manual or the instructions issued with the bulk part.

30.04.09

Fuel Hose, General Purpose Hoses and Vinyl Hose

Standard Part

Number

Vinyl Hose

Bulk Part

Number

Bulk Part

Inner diameter (mm)

Outer diameter (mm)

95003-01xxx-3x

95003-01xxx-60

95003-03xxx-3x

95003-03xxx-60

95003-01001-60M

<95003-01003-60M>

95003-01001-60M

<95003-01003-60M>

95003-03001-60M

<95003-03003-60M>

95003-03001-60M

<95003-03003-60M>

95003-05001-60M

95003-05xxx-3x <95003-05003-60M>

<95003-05008-60M>

95003-05001-60M

95003-05xxx-60 <95003-05003-60M>

<95003-05008-60M>

95003-07001-10M

95003-07xxx-1x <95003-07003-10M>

<95003-07008-10M>

95003-07001-10M

95003-07xxx-20 <95003-07003-10M>

<95003-07008-10M>

95003-07001-60M

95003-07xxx-3x <95003-07003-60M>

<95003-07008-60M>

95003-07001-60M

95003-07xxx-60 <95003-07003-60M>

<95003-07008-60M>

95003-07001-70M

95003-07xxx-7x <95003-07003-70M>

<95003-07008-70M>

95003-08001-10M

95003-08xxx-1x <95003-08003-10M>

<95003-08008-10M>

95003-09xxx-3x

95003-09xxx-60

95003-10xxx-1x

95003-10xxx-20

95003-09001-60M

<95003-09003-60M>

95003-09001-60M

<95003-09003-60M>

95003-10001-10M

<95003-10003-10M>

95003-10001-10M

<95003-10003-10M>

95003-10xxx-3x

95003-10xxx-60

95003-10001-60M

<95003-10003-60M>

95003-10001-60M

<95003-10003-60M>

95003-11001-60M

95003-11xxx-3x <95003-11003-60M>

<95003-11008-60M>

95003-11001-60M

95003-11xxx-60 <95003-11003-60M>

<95003-11008-60M>

95003-12001-10M

95003-12xxx-1x <95003-12003-10M>

<95003-12008-10M>

95003-12001-10M

95003-12xxx-20 <95003-12003-10M>

<95003-12008-10M>

2,9

2,9

3,0

3,0

3,5

3,5

4,0

4,0

4,0

4,0

4,0

4,5

4,5

4,5

5,0

5,0

5,0

5,0

5,0

5,0

5,0

5,0

6,8

6,8

6,0

6,0

6,5

6,5

7,0

7,0

7,0

7,0

7,0

6,5

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

7,0

7,0

Lenght

(m)

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

8

Standard Part

Number

Vinyl Hose

Bulk Part

Number

Bulk Part

Inner diameter (mm)

Outer diameter (mm)

95003-14xxx-1x

95003-14xxx-20

95003-14001-10M

<95003-14003-10M>

95003-14001-10M

<95003-14003-10M>

95003-14xxx-3x

95003-17xxx-1x

95003-14001-60M

<95003-14003-60M>

95003-17001-10M

<95003-17003-10M>

95003-19001-10M

95003-19xxx-1x <95003-19003-10M>

<95003-19008-10M>

95003-19001-10M

95003-19xxx-20 <95003-19003-10M>

<95003-19008-10M>

95003-19001-60M

95003-19xxx-3x <95003-19003-60M>

<95003-19008-60M>

95003-19001-60M

95003-19xxx-60 <95003-19003-60M>

<95003-19008-60M>

95003-21xxx-1x

95003-21xxx-20

95003-21001-10M

<95003-21003-10M>

95003-21001-10M

<95003-21003-10M>

95003-23xxx-1x

95003-23xxx-20

95003-23001-10M

<95003-23003-10M>

95003-23001-10M

<95003-23003-10M>

95003-23001-60M

95003-23xxx-3x <95003-23003-60M>

<95003-23008-60M>

95003-23001-60M

95003-23xxx-60 <95003-23003-60M>

<95003-23008-60M>

95003-25xxx-1x

95003-25xxx-20

95003-25xxx-3x

95003-25001-10M

<95003-25003-10M>

95003-25001-10M

<95003-25003-10M>

95003-25001-60M

<95003-25003-60M>

95003-25xxx-7x

95003-27xxx-1x

95003-27xxx-20

95003-27xxx-3x

95003-27xxx-60

95003-33xxx-1x

95003-33xxx-20

95003-25001-70M

<95003-25003-70M>

95003-27001-10M

<95003-27003-10M>

95003-27001-10M

<95003-27003-10M>

95003-27001-60M

<95003-27003-60M>

95003-27001-60M

<95003-27003-60M>

95003-33001-10M

<95003-33003-10M>

95003-33001-10M

<95003-33003-10M>

6,0

6,0

6,0

7,0

7,0

7,0

7,0

7,0

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

10,0

10,0

9,0

9,0

9,0

9,0

11,0

11,0

11,0

11,0

9,0

9,0

12,0

12,0

12,0

12,0

11,0

11,0

11,0

11,0

13,0

13,0

13,0

13,0

14,0

14,0

Lenght

(m)

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

Standard Part

Number

Vinyl Hose

Bulk Part

Number

Bulk Part

Inner Outer diameter (mm) diameter (mm)

95003-36001-10M

95003-36xxx-1x <95003-36003-10M>

<95003-36008-10M>

95003-36001-10M

95003-36xxx-20 <95003-36003-10M>

<95003-36008-10M>

95003-37xxx-3x

95003-37xxx-60

95003-37001-60M

<95003-37003-60M>

95003-37001-60M

<95003-37003-60M>

95003-38xxx-1x

95003-38xxx-20

95003-39xxx-1x

95003-39xxx-20

95003-38001-10M

<95003-38003-10M>

95003-38001-10M

<95003-38003-10M>

95003-39001-10M

<95003-39003-10M>

95003-39001-10M

<95003-39003-10M>

95003-40xxx-20

95003-40xxx-3x

95003-40001-10M

<95003-40003-10M>

95003-40001-60M

<95003-40003-60M>

95003-40xxx-60

95003-40001-60M

<95003-40003-60M>

95003-43001-10M

95003-43xxx-1x <95003-43003-10M>

<95003-43008-10M>

95003-43001-10M

95003-43xxx-20 <95003-43003-10M>

<95003-43008-10M>

95003-45001-10M

95003-45xxx-1x <95003-45003-10M>

<95003-45008-10M>

95003-45001-10M

95003-45xxx-20 <95003-45003-10M>

<95003-45008-10M>

95003-50xxx-1x

95003-50001-10M

<95003-50003-10M>

95003-50xxx-20

95003-50xxx-3x

95003-55xxx-1x

95003-55xxx-20

95003-60xxx-1x

95003-60xxx-20

95003-60xxx-3x

95003-60xxx-60

95003-50001-10M

<95003-50003-10M>

95003-50001-60M

<95003-50003-60M>

95003-55001-10M

<95003-55003-10M>

95003-55001-10M

<95003-55003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-60M

<95003-60003-60M>

95003-60001-60M

<95003-60003-60M>

11,0

11,0

11,0

11,0

12,0

12,0

12,0

12,0

12,0

12,0

12,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

17,5

17,5

22,0

22,0

22,0

22,0

13,0

13,0

15,0

15,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

15,0

15,0

18,0

18,0

19,0

19,0

19,0

20,5

20,5

27,0

27,0

27,0

27,0

Lenght

(m)

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

8

1

3

8

It is DANGEROUS to confuse fuel hose with the general purpose hose or vinyl hose.

Never use a general purpose hose or vinyl hose in place of a fuel hose or vice versa.

Always use the correct bulk part in the parts catalogue, according to the service manual or the instructions issued with the bulk part.

30.04.09

29

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Standard Part

Number

95005-11xxx-3x

95005-11xxx-5x

95005-12xxx-1x

95005-12xxx-2x

95005-12xxx-3x

95005-12xxx-5x

95005-14xxx-1x

95005-14xxx-2x

95005-14xxx-3x

95005-14xxx-5x

95005-17xxx-1x

95005-17xxx-2x

95005-17xxx-3x

95005-17xxx-5x

95005-30xxx-3x

95005-30xxx-5x

95005-35xxx-1x

95005-35xxx-2x

95005-35xxx-3x

95005-35xxx-4x

95005-35xxx-5x

95005-45xxx-1x

95005-45xxx-2x

95005-45xxx-3x

Vinyl Hose

Bulk Part

Number

95005-11001-30M

95005-11001-50M

95005-12001-10M

<95005-12003-10M>

95005-12001-20M

95005-12001-30M

95005-12001-50M

95005-14001-10M

95005-14001-20M

<95005-14003-20M>

95005-14001-30M

95005-14001-50M

95005-17001-10M

95005-17001-20M

95005-17001-30M

95005-17001-50M

95005-30001-30M

95005-30001-50M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-20M

95005-35001-30M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-50M

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-20M

95005-45001-30M

Inner diameter (mm)

11,0

11,0

12,0

12,0

12,0

12,0

14,0

14,0

14,0

14,0

17,0

17,0

17,0

17,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

Bulk Part

Lenght

(m)

1

1

1

3

8

1

1

1

1

1

1

1

1

1

3

1

1

1

1

1

3

1

3

8

1

1

1

1

1

1

3

8

Fuel Hose, General Purpose Hoses and Vinyl Hose

Vinyl Hose

Standard Part

Number

Bulk Part

Number

95005-45xxx-4x

95005-45xxx-5x

95005-50xxx-3x

95005-50xxx-5x

95005-55xxx-1x

95005-55xxx-2x

95005-55xxx-4x

95005-65xxx-1x

95005-65xxx-2x

95005-70xxx-3x

95005-70xxx-5x

95005-75xxx-1x

95005-75xxx-2x

95005-80xxx-1x

95005-80xxx-2x

95005-80xxx-3x

95005-80xxx-5x

95005-91xxx-3x

95005-91xxx-5x

95005-92xxx-3x

95005-92xxx-5x

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-50M

95005-50001-30M

<95005-50003-30M>

95005-50001-50M

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-55001-20M

<95005-55003-20M>

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-65001-10M

<95005-65003-10M>

95005-65001-20M

95005-70001-30M

<95005-70003-30M>

95005-70001-50M

95005-75001-10M

<95005-75003-10M>

95005-75001-20M

95005-80001-10M

<95005-80003-10M>

95005-80001-20M

95005-80001-30M

95005-80001-50M

95005-91001-30M

95005-91001-50M

95005-92001-30M

95005-92001-50M

NOTE: X is displayed to represent the omitted numerals and letters of the roman alphabet.

6,5

6,5

7,0

7,0

7,3

7,3

8,0

8,0

8,0

8,0

12,0

12,0

12,0

12,0

Bulk Part

Inner diameter (mm)

4,5

4,5

5,0

5,0

5,3

5,3

5,3

Lenght

(m)

1

1

1

1

1

1

1

1

3

3

1

1

1

1

3

1

1

3

8

1

3

1

3

8

1

3

1

1

3

1

1

3

8

30

It is DANGEROUS to confuse fuel hose with the general purpose hose or vinyl hose.

Never use a general purpose hose or vinyl hose in place of a fuel hose or vice versa.

Always use the correct bulk part in the parts catalogue, according to the service manual or the instructions issued with the bulk part.

30.04.09

Bulk Part Number of Fuel Hose, General Purpose Hose and Vinyl Hose

Exemplo: 9 5 0 0 1 - 7 5 0 0 1 - 5 0 M

Bulk Part Number: Refers to the Bulk Part

Marking code (hose type) : (fuel hose and general purpose hose)

Change code (for added hose) : (Vinyl hose)

• Indicates number mark or change sequence, however, the code for the bulk part must be strictly 0 (zero)

Types of Code:

• Fuel Hose 2: Red outside braid

(3 mm inside dia. only)

5: Black inside braid

3: Red (3 mm inside dia. only)

4: Ash gray with red

(3 mm inside dia. only)

6: Black

• Vinyl Hose 1: Clear

2: Black

3: Light red

6: Light red

7: Pale black

• General Hose 1: Ash gray

2: Ash gray

3: Black

5: Black

Lenghts: 001: 1 m (Standard)

003 : 3 m

008 : 8 m

I.D. Code: (Fuel hose and general purpose hose)

30: 3.0 mm 11: 11 mm

35: 3.5 mm 91: 12 (Outside dia. 15) mm

45: 4.5 mm

50: 5.0 mm

55: 5.3 mm, 5.5 mm

65: 6.5 mm

70: 7.0 mm

75: 7.3 mm, 7.5 mm

80: 8.0 mm

92: 12 (Outside dia. 16) mm

12: 12 (Outside dia. 17) mm

14: 14 mm

17: 17 mm

ID./OD. code (Vinyl Hose)

01: ID 2.9, OD 6.8 mm

03: ID 3.0, OD 6.0 mm

05: ID 3.5, OD 6.5 mm

07: ID 4.0, OD 7.0 mm

08: ID 4.5, OD 6.5 mm

09: ID 4.5, OD 8.0 mm

12: ID 5.0, OD 7.0 mm

10: ID 5.0, OD 8.0 mm

11: ID 5.0, OD 9.0 mm

14: ID 6.0, OD 9.0 mm

17: ID 7.0, OD 9.0 mm

19: ID 7.0, OD 11.0 mm

21: ID 8.0, OD 9.0 mm

23: ID 8.0, OD 12.0 mm

25: ID 9.0, OD 11.0 mm

27: ID 9.0, OD 13.0 mm

33: ID 10.0, OD 14.0 mm

36: ID 11.0, OD 13.0 mm

Hose Type: 1: Fuel Hose

3: Vinyl Hose

5: General Hose

37: ID 11.0, OD 15.0 mm

38: ID 12.0, OD 13.0 mm

39: ID 12.0, OD 14.0 mm

40: ID 12.0, OD 16.0 mm

43: ID 13.0, OD 15.0 mm

45: ID 14.0, OD 18.0 mm

50: ID 16.0, OD 19.0 mm

55: ID 17.5, OD 20.5 mm

60: ID 22.0, OD 27.0 mm

30.04.09

31

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Flat Rate Service Time (F.R.T.)

Flat rate service time (FRT) means the standard time required to service a MC, which is listed in this manual to help the dealers control the actual working process and calculate the service charge by using it as a guide.

FRT setting system

Net service time

Removal, Disassembly/reassembly, Installation

Diagnosis/troubleshooting (Electric system)

Completion inspection

Inspection, Measurement, Adjustment, Confirmation

Float time

Preparation

(Process check, Confirmation arrangement for necessary tools)

Related work (Transfer of vehicles)

* Float time is set by multiplying the net service time by a given coefficient.

Editorial style

The service items shown in the text are listed with the exchange work time for the repair sales parts as the subject. Other representative service items not using repair parts (removal/installation, adjustment, inspection/ measuring, and other work) are listed collectively in the list in the preface, classified according to the work.

FRT setting standard

• Decimal system (in unit of 0.1) is adopted to set FRT as it is convenient to calculate the wage.

Example: (0.1)

⇒ 6 minutes, (0.2) ⇒ 12 minutes

[Labor cost per hour] x [FRT] = [Wage]

• FRT is set with a hand tool.

• Service items and FRT can be subject to change depending on development of tools and service equipment and improvement in service procedure.

32

30.04.09

Work procedure

• As the work procedure is set with the work time according to the method in the separate Service Manual, refer to this Manual as required.

• Work methods permitting servicing in the shortest time still permitting assurance of safe work and product warranty are used for the setting of service items not listed in the Service Manual.

• Work basically is to be performed by one person, and when two or more people are required, setting is done as the total time for the number of people.

• The set value for the technological level of the workers uses a person with three years of experience in the repair of Honda vehicles as the standard.

• Special tools and service equipment used to set FRT are those specified or recommended in Service Manual.

Service item whose FRT is not presented

• Accessories and service parts that are not listed to use in this manual.

• Locations with little aging deterioration or breakage during normal use.

• Service work that can be finished by one touch.

• Service work that is seldom done (i.e. extremely small causes of trouble and service frequency).

* When FRT is not presented, please calculate wages based on appropriate actual work time.

Operation not included of FRT

• Oil and coolant water draining, Waiting time for warming up operation and etc.

• Additional operation that involves removal/installation of standard exterior equipment.

• Indirect time spent for service by visiting the customer, trade-in, and delivery of a MC.

• Indirect time required for ordering and delivery of parts.

• Cost for grease, adhesive agent, etc. used for service work.

1

Voltar

Back

Volver

33

30.04.09

1

Voltar

Back

Volver

Explanation of FRT by using an example

(The example may differ from the actual presented items)

Ref.

2

3

1

L.O.N.

111118

111118A

(Relative ref. Number)

Description

7

.F.R.T.

(1, 3, 4, 7)

4

Camshaft ............................................ 4,5

6

2

• Includes: Valve clearance adjustment

Replace rocker arm add ...................................................... 1,0

5

1

2

3

4

5

Reference No. of the illustration of part that shows location of the replacement work.

FRT is an abbreviation of Flat Rate Time indicating the standard service time required for the replacement.

LON is an abbreviation of Labor Operation Number, and it is a classification of the service items by the work unit code.

The same operation code is used regardless of the models.

Standard operation is indicated with 6 digits code, and additional operation is indicated with 7 digits code.

Indicating the camshaft replacement and FRT4.5.

Indicating FRT1.0 that will be added when additional operation

(replace rocker arm) is done in association with camshaft replacement.

6

7

Indicating work contents that are included in the service item.

Indicating a reference No. whose operation and time are the same as FRT4.5 for the camshaft.

(The application range is limited to the service items without an

LON setting within a same block.)

How to refer to the service item by using the sample

(camshaft replacement)

Open to the page of the block where the camshaft's spare part illustration is shown.

Look for the camshaft illustration, and refer to the service item and

FRT that agree with the reference No.

34

30.04.09

Indication mark for the listing of service items that continues to the following page

Ref.

2

L.O.N.

111118

(Relative ref. Number)

Description

F.R.T.

Camshaft .............................................. 4,5

+

Mark indicated at the last line.

Indication of the block with no setting of FRT

Ref.

L.O.N.

(Relative ref. Number)

Description

F.R.T.

No Information ........................................ –

• LON code system

1 a

11 b

1 c

18 d

A e a) Category code ............................. Engine b) Location/function code ................. Engine upper c) Operation code ............................ Replace d) Operation sequence number ....... (Unit code can be shown with alphabet)

..................................................... camshaft

(No regular rule of code) e) Additional code ............................ replace rocker arm

No regular rule of code)

30.04.09

1 a

11 1 c

18 A

a) Category codes and classification

7

8

9

0

Code

1

2

5

6

3

4

Engine

Transmission

Fuel & Exhaust

Frame & Body

Steering/Suspension

Electrical

Wheels/Brakes

Controls/instrument

Category c) Operation codes and classification

Code

1

2

3

4

5

6

7

8

9

0

Operation category

Replace, Removal/Installation, Change

Overhaul

Adjust, Balance

(Paint-related work: Top-coat)

Test, Inspect/diagnose, Measurment, Check

(Overhaul-related work: Rebore)

(Overhaul-related work: Reseal)

(Resurface)

(Paint-related work: Refinish)

Repair, Cleaning, Air bleeding

35

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Major service items without using spare parts

(1) Removal/Installation, (2) Adjustment,

(4) Overhaul, (5) Other work

E: Engine, F: Frame

(3) Inspection/Measurement

* OPERATIONS OTHER THAN REPLACING PARTS

(1) Removal and installation

Set for the configuration with the parts removed from the vehicle.

E

L.O.N.

1101E5

1111K0

3111D5

1101E6

DESCRIPTION

Tilting Engine Assembly

Removal/Installation

Includes: All Necessary Adjustment

Cylinder Head Assembly

Removal/Installation

Throttle Body Assembly

Removal/Installation

Crankcase Separation

Includes: Engine Removal And Installation

F.R.T.

2,4

1,9

0,8

5,9

(2) Adjustment

E

F

L.O.N.

2123A0

6143A1

DESCRIPTION

Clutch-Adjustment

Includes: Clutch Lever Adjustment

Spark Plug - Adjustment/Cleaning

1113A0

Valve Clearance - Adjustment

NOTE: For 1 Vehicle

6163A0

Headlight-Aiming

2133A0

Drive Chain - Adjustment

7113A1

Rear Brake - Adjustment

Excludes: Rear Brake Shoe Adjustment

3113A3

Throttle Operation - Adjustment

F.R.T.

0,1

0,3

1,8

0,1

0,1

0,1

0,1

(3) Inspection, Measurement

E

F

L.O.N.

DESCRIPTION

1115A0

Compression Pressure - Measurement

6145A0

1135A0

7115A0

Ignition Timing - Inspection

Engine Oil - Inspection

Excludes: Oil Change

Brake Operation - Test

6105A0

Battery - Checking Of Electrolyte Level & Charge

(5) Other work

E

F

L.O.N.

DESCRIPTION

1130A1

Oil Filter Screen - Cleaning

3120A0

Cleaner Element - Cleaning

7110A0

Front Brake - Air Bleeding

F.R.T.

0,3

0,2

0,1

0,1

0,2

F.R.T.

0,7

0,2

0,2

36

30.04.09

Instrucciones para Emplear el Catálogo de Piezas

Este Catálogo de Piezas describe todas las piezas de

repuesto, bien como el tiempo de servicio (THLL) para los modelos CB300R

A

.

• Este catálogo de piezas ha sido preparado en base a la última información disponible el 30 de Abril, 2009.

• Especifique siempre el número de pieza cuando realice un pedido de piezas.

• Compruebe los números de modelo, de tipo, y de serie, el color, marca, y tamaño como sea necesario antes de realizar el pedido de una pieza.

• Tenga presente que las ilustraciones (planos de las piezas) pueden diferir de las piezas reales en su forma.

Se incluyen sólo para que le sirvan de referencia para consultar las piezas.

• Cuando se efectúen modificaciones o adiciones en el catálogo de piezas, se editará una edición revisada en el momento apropiado, con un número de revisión sucesivamente progresivo en la tapa.

• Le recomendamos que obtenga estas revisiones para mantener al día su catálogo de piezas en todo momento. Para comprobar si se ha editado una revisión del catálogo de piezas, póngase en contacto con su distribuidor HONDA.

Índice

• Instrucciones para Emplear el Catálogo de Piezas ................... 37

• Cómo Consultar la Información de Piezas ................................. 38

• Estructura del Catálogo de Piezas ............................................ 39

• Cuando se han Revisado las Piezas ......................................... 40

• Abreviaturas Empleadas en el Catálogo de Piezas ................... 40

• Cómo Comprobar el Bloque de Piezas y los

Números de Série ..................................................................... 41

• Posición de Fijación de la Etiqueta de Color .............................. 41

• Modelos, Códigos de Área y Nos. de Serie Aplicables .............. 42

• Etiqueta de Colores ................................................................... 43

• Tabla de Colores ....................................................................... 44

• Composición del Número de Identificación del

Vehículo (N.I.V.) ........................................................................ 45

• Manguera de Combustible, Mangueras de Aplicaciones Generales y Mangueras de Vinilo .................... 46

• Número de Pieza sin Envasar de la Manguera de

Combustible, Manguera de Aplicaciones Generales y

Mangueras de Vinilo .................................................................. 49

• Modo de Usar la Tarifa Horaria Llana (THLL) .............................. 50

• Índice Ilustrado – Grupo de Motor ............................................. 55

• Índice Ilustrado – Grupo de Bastidor ......................................... 57

• Índice del Número de la Piezas ............................................... 195

1

Voltar

Back

Volver

37

30.04.09

Cómo Consultar la Información de Piezas

A Referencia con el “Índice Ilustrado”

1

B Referencia con el “Índice del Número de Piezas”

Voltar

Back

Volver

38

30.04.09

Estructura del Catálogo de Piezas

30.04.09

1

• El No. de bloque se proporciona (en lugar del No. de página) para ayudarle a consultar la pieza con el No. de pieza o con el nombre de pieza.

2

3

4

Ar tículo de servicio/T arifa Horaria Llana (THLL)

• El número del título marcado con el paréntesis indica que continúa desde Ia página anterior.

7

8

5

6

• Las secciones enmarcadas con líneas discontinuas en los diagramas detallados están disponibles como conjuntos completos (también pueden obtenerse sus partes individuales.)

9

10

• La notas se indican con los paréntesis en la columna del nombre de pieza.

11

• La Cant. reqd. indicada en el paréntesis indica la pieza opcional.

• La Cant. reqd. marcada con “N” indica la pieza opcional que debe seleccionarse según sea necesario.

• La Cant. reqd. indica el número de la pieza utilizada en el bloque.

12

13

14

• Las piezas circundadas por una línea de puntos

están incluidas en bloques distintos.

15

• Cuando la columna del código de área está en blanco, indica que la pieza es aplicable a todos los tipos.

• La flecha hueca señala el número del bloque para las piezas circundadas por una línea de puntos

.

16

• La flecha sólida

señala el número del bloque en el que la pieza está relacionada.

39

1

Voltar

Back

Volver

Cuando se han Revisado las Piezas Abreviaturas Empleadas en el Catálogo de Piezas

IZQUIERDO se abrevia como “IZQ”

1

Voltar

Back

Volver

El número ha sido utilizado desde el modelo inicial sin revisiones.

Cuando se muestra en el lado izquierdo, es aplicable a los modelos No. 2351160 y números subsiguientes.

Cuando se muestra en el lado derecho, es aplicable a los modelos hasta el No. 2351159.

* “IZQ.” y “DER.” en la descripción de una pieza significa el lado IZQUIERDO o el DERECHO.

Determine el izquierdo o derecho como si usted estuviera en el asiento de la motocicleta.

• En el Catálogo de piezas se utiliza las seguientes abreviaturas:

ENS. ................................................ Ensamble (Conjunto)

COMP. .............................................. Completo

DER. ................................................ Derecho

IZQ. ................................................. Izquierdo

STD ................................................. Standard mm ................................................... Milímetro

G ..................................................... Gramo

T (22D) ............................................ Diente (22 dientes)

A ...................................................... Amperio

V ...................................................... Voltio

W ..................................................... Watio

WL ................................................... Con etiqueta

WOL. ............................................... Sin etiqueta

L.E.D. .............................................. Diode emisor de luz

KPH ................................................. Kilómetro por hora

MPH. ................................................ Milla por hora (100 Eslabónes)

C.A. ................................................. Corriente Alterna

C.D. ................................................. Corriente Directa

DEL. ................................................ Delantero

TRAS. .............................................. Trasero

HEX. ................................................ Hexagonal

A.M .................................................. Marca adhesiva

T.M. ................................................. Marca de transcripción

C.D.I. ............................................... Encendido por descarga capacitiva

TCS ................................................. Sistema de control de tracción

1LA .................................................. República Dominicana, El Salvador

Venezuela, Guatemala, Guiana

(Mercosul: Argentina, Paraguay, Uruguay)

MIX .................................................. Moto Mix Brasil

2LA .................................................. Colombia, México

3LA .................................................. América Latina

AR ................................................... Argentina

40

30.04.09

Cómo Comprobar el Bloque de Piezas y los Números de Serie

Bloque de la pieza

Piezas del motor

M-1 ~

Piezas del cuerpo del acelerador

M-18 ~

Piezas del bastidor

C-1 ~

Números necesarios

Punto de

Comprobación

Nº de serie del motor

estampado

Nº de serie del cuerpo del acelerador estampado

Nº de serie del

bastidor estampado

Posición de Fijación de la Etiqueta de Color

Piezas coloridas

Etiqueta de color

1

Voltar

Back

Volver

41

30.04.09

1

Modelos, Códigos de Área y Nos. de Serie Aplicables

Los modelos, códigos de área y Nos. de serie aplicables que se dan en este catálogo de piezas pueden identificarse como sigue.

Si no están en lista los códigos de área, las piezas son para uso común.

Modelo

CB300R

A

Código de Área

BR

3LA

Tipo

Brasil

América Latina

Nº de Serie

Aplicable de Motor

NC43E1A000001~

NC43E1A700001~

Nº de Serie

Aplicable de Bastidor

9C2NC4310AR000001~

9C2NC4310AR700001~

* De los números de identificación del carburador, sólo las porciones subrayadas en el ejemplo siguiente se usan para registro.

GQ3HA A KC

Voltar

Back

Volver

Nº de Serie Aplicable del

Cuerpo del Acelerador

GQ3HA A

42

30.04.09

Etiqueta de Colores

• Al solicitar las piezas, compruebe el nombre de modelo, color principal y código, observando la "ETIQUETA DE COLOR" pegada en el vehículo.

• Al solicitar una pieza colorida, utilice la tabla de colores contenida en las instrucciones de uso del catálogo de piezas.

VFR800FIW

COLOR

CODIGO

R-157

R157

10

11

12

13

8

9

6

7

3

4

5

1

2

Modelo

Color Principal

Código de Color

Nombre de los Colores de las Piezas Nº Pieza Básico

Plata Sparking

Metalica

NH295

VFR800FIW

Negro Mute

Metalico

Nº de

Identificación del Bloque

NH359

Nº de ref.

1

Voltar

Back

Volver

43

30.04.09

1

Voltar

Back

Volver

Tabla de Colores

• Al pedir piezas coloreadas, consulte la tabla de abajo, verifique el color principal de la motocicleta y utilice el número de pieza básico,accionando el código de color relativo.

14

15

16

17

18

9

10

11

12

13

7

8

5

6

3

4

1

2

CB300R

A

Modelo

Color Principal

Código del Color

Nombre de los Colores de las Piezas

Cubierta, Lateral Delantera Izquierda

Cubierta, Lateral Izquierda

Cubierta, Lateral Delantera Derecha

Cubierta, Lateral Derecha

Carenado, Delantero

Ens. Cubretablero, Central Trasero

Carenado, Izquierdo Asiento

Carenado, Derecho Asiento

Guardafango, Delantero

Soporte, Superior

Franja, HONDA

Franja, Ala Izquierda

Franja, Ala Derecha

Franja, Carenado Asiento

Panel, Freno Trasero

Carenado, Izquierdo

Carenado, Derecho

Ens. Tanque, Combustible

Nº Pieza Básico

61306-KVK-900

83640-KVK-900

61305-KVK-900

83540-KVK-900

61300-KVK-900

77220-KVK-900

77221-KVK-900

77211-KVK-900

61100-KVK-900

53131-KBB-950

61310-KVK-900

17524-KVK-900

17523-KVK-900

77213-KVK-900

43100-KPF-900

64320-KVK-900

64220-KVK-900

17520-KVK-900

Rojo Maceió

R-206

ZA

ZD

ZA

ZA

ZA

ZC

ZC

ZA

ZA

ZA

ZA

ZA

ZA

ZA

ZC

ZA

ZC

ZA

Negro

NH-1

ZB

ZD

ZA

ZA

ZB

ZB

ZC

ZA

ZB

ZB

ZA

ZA

ZB

ZB

ZB

ZA

ZB

ZA

CB300R

A

Plata Force

Metalico

NH-411M

ZC

ZD

ZA

ZA

ZC

ZE

ZC

ZA

ZC

ZC

ZA

ZA

ZC

ZC

ZE

ZA

ZE

ZA

Amarillo Caju

Perolizado

Y-204P

ZD

ZD

ZA

ZA

ZD

ZF

ZC

ZA

ZD

ZD

ZA

ZA

ZD

ZD

ZF

ZA

ZF

ZA

Nº de

Identificación de Bloque

Nº de ref.

2

10

5

2

5

2

12

4

2

1

3

1

8

2

10

13

9

12

C-33

C-11

C-14

C-14

C-13

C-7

C-5

C-33

C-33

C-33

C-1

C-16

C-1

C-16

C-1

C-16

C-16

C-16

44

30.04.09

Composición del Número de Identificación del Vehículo (N.I.V.)

Ejemplo: 9 C 2 J C 3 0 1 0YR 0 0 0 0 0 1

Número de Serie de Producción

Código de Fábrica

A .... Ohio U.S.A

B .... Alost Bélgica

C .... Saitama Japão

D .... Guadalajara México

E .... Montesa Espanha

F .... Atessa Itália

K .... Kumamoto Japão

M .... Hamamatsu Japão

R .... Manaus Brasil

S .... Susuka Japão

T .... Tochigi Japão

4 .... Carolina do Sul U.S.A

1

Modelo del Año

Ejemplo: K....1989

L....1990

5....2005

6....2006

M....1991

7....2007

N....1992

8....2008

X....1999

Y....2000 (Except I.O Q.U) 1....2001

2....2002

3....2003

4....2004

Variante • Versión

Especificación

Código de Descripción del Vehículo

Ejemplo: PE04....XR600R

RC30....CFR750R

JC301....CG125TITAN • KS JC302....CG125TITAN • ES JC303....CG125 • CARGO

Marca y Tipo del Vehículo

JH2 ..... HONDA Motocicleta (Fabricada en Japón)

1HF ..... HONDA Motocicleta (Fabricada en Estados Unidos de Norteamérica)

YC1 ..... HONDA Motocicleta (Fabricada en Bélgica)

9C2 ..... HONDA Motocicleta (Fabricada en Brasil)

3H1 ..... HONDA Motocicleta (Fabricada en México)

VTM ...... HONDA Motocicleta (Fabricada en España)

ZDC ...... HONDA Motocicleta (Fabricada en Italia)

JH3 ...... HONDA Motocicleta (Fabricada en Japón)

478 ...... HONDA Motocicleta (Fabricada en Estados Unidos de Norteamérica)

30.04.09

45

Voltar

Back

Volver

1

Voltar

Back

Volver

Manguera de Combustible, Mangueras de Aplicaciones Generales y Mangueras de Vinilo

• La manguera de combustibie de partes estándar, manguera de aplicaciones generales y Ia manguera de vinilo pueden sustituirse por la parte sin envasar bobinada.

• Cuando efectúe pedidos de Ia manguera de combustible de partes estándar, manguera de aplicaciones generales y manguera de vinilo, emplee el número de parte sin envasar escrito entre paréntesis ( ) en el catálogo de piezas, debajo del nombre de Ia parte, o emplee el catálogo de abajo (La longitud estándar de Ia parte sin envasar es de 1 m, aunque Ias mostradas en el catálogo < > están disponibles en longitudes de 3 m y 8 m.)

• Cuando cambie Ia manguera, corte y emplee Ia manguera a Ia longitud especificada como se menciona en el nombre de Ia parte.

(En cuanto al método de corte de Ia parte sin envasar, y método de relleno de pedidos, etc., consulte el manual de servicio y las instrucciones que acompañan a Ia parte sin envasar.)

• La lista siguiente es un catálogo de los números de parte estándar y números de parte sin envasar. Tenga presente que estos números son aplicabies solo a Ias partes de reemplazo enumeradas en Ia lista.

Número de Parte

Estandar

95001-30xxx-2x

95001-30xxx-3x

95001-30xxx-4x

95001-35xxx-2x

95001-35xxx-3x

95001-35xxx-4x

95001-35xxx-5x

95001-35xxx-6x

95001-45xxx-2x

95001-45xxx-3x

95001-45xxx-4x

95001-45xxx-5x

95001-45xxx-6x

95001-55xxx-2x

Mangueras de Combustible / Tubos

Parte Sin Envasar

Número de Parte

Sin Envasar

95001-30001-20M

95001-30001-30M

95001-30001-40M

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-35001-60M

<95001-35003-60M>

95001-35001-50M

<95001-35003-50M>

95001-35001-60M

<95001-35003-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-45001-50M

<95001-45003-50M>

95001-45001-60M

<95001-45003-60M>

<95001-45008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

Diámetro

Interior(mm)

3,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

4,5

4,5

5,5

Longitud

(m)

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

1

1

1

3

8

1

3

8

1

3

8

1

3

Número de Parte

Estandar

95001-55xxx-3x

95001-55xxx-4x

95001-55xxx-5x

95001-55xxx-6x

95001-75xxx-2x

95001-75xxx-3x

95001-75xxx-4x

95001-75xxx-5x

95001-75xxx-6x

95001-80xxx-2x

95001-80xxx-3x

95001-80xxx-4x

95001-80xxx-5x

95001-80xxx-6x

Mangueras de Combustible / Tubos

Parte Sin Envasar

Número de Parte

Sin Envasar

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-55001-50M

<95001-55003-50M>

<95001-55008-50M>

95001-55001-60M

<95001-55003-60M>

<95001-55008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-75001-50M

<95001-75003-50M>

95001-75001-60M

<95001-75003-60M>

<95001-75008-60M>

95001-80001-50M

95001-80001-60M

95001-80001-60M

95001-80001-50M

95001-80001-60M

Diámetro

Interior(mm)

5,5

5,5

5,5

5,5

7,5

7,5

7,5

7,5

7,5

8,0

8,0

8,0

8,0

8,0

Longitud

(m)

1

1

1

3

8

1

3

8

1

3

1

1

1

1

3

8

1

3

1

3

8

1

3

8

1

3

8

1

3

8

46

Es PELIGROSO confundir la manguera de combustible con la manguera de aplicaciones generales o manguera de vinilo

No emplee nunca una manguera de aplicaciones generales ni manguera de vinilo en lugar de una manguera de combustible ni vice-versa. Emplee siempre la parte sin envasar correcta de la lista de partes, de acuerdo con el manual de servicio o las instrucciones que acompañan a la parte sin envasar.

30.04.09

Manguera de Combustible, Mangueras de Aplicaciones Generales y Mangueras de Vinilo

Número de Parte

Estandar

Manguera de Vinilo

Número de Parte

Sin Envasar

Parte Sin Envasar

Diámetro

Interior(mm)

Diámetro

Exterior(mm)

Longitud

(m)

95003-01xxx-3x

95003-01xxx-60

95003-03xxx-3x

95003-03xxx-60

95003-01001-60M

<95003-01003-60M>

95003-01001-60M

<95003-01003-60M>

95003-03001-60M

<95003-03003-60M>

95003-03001-60M

<95003-03003-60M>

95003-05001-60M

95003-05xxx-3x <95003-05003-60M>

<95003-05008-60M>

95003-05001-60M

95003-05xxx-60 <95003-05003-60M>

<95003-05008-60M>

95003-07001-10M

95003-07xxx-1x <95003-07003-10M>

<95003-07008-10M>

95003-07001-10M

95003-07xxx-20 <95003-07003-10M>

<95003-07008-10M>

95003-07001-60M

95003-07xxx-3x <95003-07003-60M>

<95003-07008-60M>

95003-07001-60M

95003-07xxx-60 <95003-07003-60M>

<95003-07008-60M>

95003-07001-70M

95003-07xxx-7x <95003-07003-70M>

<95003-07008-70M>

95003-08001-10M

95003-08xxx-1x <95003-08003-10M>

<95003-08008-10M>

95003-09xxx-3x

95003-09xxx-60

95003-10xxx-1x

95003-10xxx-20

95003-09001-60M

<95003-09003-60M>

95003-09001-60M

<95003-09003-60M>

95003-10001-10M

<95003-10003-10M>

95003-10001-10M

<95003-10003-10M>

95003-10xxx-3x

95003-10xxx-60

95003-10001-60M

<95003-10003-60M>

95003-10001-60M

<95003-10003-60M>

95003-11001-60M

95003-11xxx-3x <95003-11003-60M>

<95003-11008-60M>

95003-11001-60M

95003-11xxx-60 <95003-11003-60M>

<95003-11008-60M>

95003-12001-10M

95003-12xxx-1x <95003-12003-10M>

<95003-12008-10M>

95003-12001-10M

95003-12xxx-20 <95003-12003-10M>

<95003-12008-10M>

2,9

2,9

3,0

3,0

3,5

3,5

4,0

4,0

4,0

4,0

4,0

4,5

4,5

4,5

5,0

5,0

5,0

5,0

5,0

5,0

5,0

5,0

6,8

6,8

6,0

6,0

6,5

6,5

7,0

7,0

7,0

7,0

7,0

6,5

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

7,0

7,0

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

8

Número de Parte

Estandar

Manguera de Vinilo

Número de Parte

Sin Envasar

Parte Sin Envasar

Diámetro

Interior(mm)

Diámetro

Exterior(mm)

Longitud

(m)

95003-14xxx-1x

95003-14xxx-20

95003-14001-10M

<95003-14003-10M>

95003-14001-10M

<95003-14003-10M>

95003-14xxx-3x

95003-17xxx-1x

95003-14001-60M

<95003-14003-60M>

95003-17001-10M

<95003-17003-10M>

95003-19001-10M

95003-19xxx-1x <95003-19003-10M>

<95003-19008-10M>

95003-19001-10M

95003-19xxx-20 <95003-19003-10M>

<95003-19008-10M>

95003-19001-60M

95003-19xxx-3x <95003-19003-60M>

<95003-19008-60M>

95003-19001-60M

95003-19xxx-60 <95003-19003-60M>

<95003-19008-60M>

95003-21xxx-1x

95003-21xxx-20

95003-21001-10M

<95003-21003-10M>

95003-21001-10M

<95003-21003-10M>

95003-23xxx-1x

95003-23xxx-20

95003-23001-10M

<95003-23003-10M>

95003-23001-10M

<95003-23003-10M>

95003-23001-60M

95003-23xxx-3x <95003-23003-60M>

<95003-23008-60M>

95003-23001-60M

95003-23xxx-60 <95003-23003-60M>

<95003-23008-60M>

95003-25xxx-1x

95003-25xxx-20

95003-25xxx-3x

95003-25001-10M

<95003-25003-10M>

95003-25001-10M

<95003-25003-10M>

95003-25001-60M

<95003-25003-60M>

95003-25xxx-7x

95003-27xxx-1x

95003-27xxx-20

95003-27xxx-3x

95003-27xxx-60

95003-33xxx-1x

95003-33xxx-20

95003-25001-70M

<95003-25003-70M>

95003-27001-10M

<95003-27003-10M>

95003-27001-10M

<95003-27003-10M>

95003-27001-60M

<95003-27003-60M>

95003-27001-60M

<95003-27003-60M>

95003-33001-10M

<95003-33003-10M>

95003-33001-10M

<95003-33003-10M>

6,0

6,0

6,0

7,0

7,0

7,0

7,0

7,0

8,0

8,0

8,0

8,0

8,0

8,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

9,0

10,0

10,0

9,0

9,0

9,0

9,0

11,0

11,0

11,0

11,0

9,0

9,0

12,0

12,0

12,0

12,0

11,0

11,0

11,0

11,0

13,0

13,0

13,0

13,0

14,0

14,0

1

3

1

3

1

3

1

3

8

1

3

1

3

1

3

8

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

Número de Parte

Estandar

Manguera de Vinilo

Número de Parte

Sin Envasar

Parte Sin Envasar

Diámetro

Interior(mm)

Diámetro

Exterior(mm)

Longitud

(m)

95003-36001-10M

95003-36xxx-1x <95003-36003-10M>

<95003-36008-10M>

95003-36001-10M

95003-36xxx-20 <95003-36003-10M>

<95003-36008-10M>

95003-37xxx-3x

95003-37xxx-60

95003-37001-60M

<95003-37003-60M>

95003-37001-60M

<95003-37003-60M>

95003-38xxx-1x

95003-38xxx-20

95003-39xxx-1x

95003-39xxx-20

95003-38001-10M

<95003-38003-10M>

95003-38001-10M

<95003-38003-10M>

95003-39001-10M

<95003-39003-10M>

95003-39001-10M

<95003-39003-10M>

95003-40xxx-20

95003-40xxx-3x

95003-40001-10M

<95003-40003-10M>

95003-40001-60M

<95003-40003-60M>

95003-40xxx-60

95003-40001-60M

<95003-40003-60M>

95003-43001-10M

95003-43xxx-1x <95003-43003-10M>

<95003-43008-10M>

95003-43001-10M

95003-43xxx-20 <95003-43003-10M>

<95003-43008-10M>

95003-45001-10M

95003-45xxx-1x <95003-45003-10M>

<95003-45008-10M>

95003-45001-10M

95003-45xxx-20 <95003-45003-10M>

<95003-45008-10M>

95003-50xxx-1x

95003-50001-10M

<95003-50003-10M>

95003-50xxx-20

95003-50xxx-3x

95003-55xxx-1x

95003-55xxx-20

95003-60xxx-1x

95003-60xxx-20

95003-60xxx-3x

95003-60xxx-60

95003-50001-10M

<95003-50003-10M>

95003-50001-60M

<95003-50003-60M>

95003-55001-10M

<95003-55003-10M>

95003-55001-10M

<95003-55003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-10M

<95003-60003-10M>

95003-60001-60M

<95003-60003-60M>

95003-60001-60M

<95003-60003-60M>

11,0

11,0

11,0

11,0

12,0

12,0

12,0

12,0

12,0

12,0

12,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

17,5

17,5

22,0

22,0

22,0

22,0

13,0

13,0

15,0

15,0

13,0

13,0

14,0

14,0

16,0

16,0

16,0

15,0

15,0

18,0

18,0

19,0

19,0

19,0

20,5

20,5

27,0

27,0

27,0

27,0

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

8

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

1

3

8

1

3

1

3

8

1

3

8

Es PELIGROSO confundir la manguera de combustible con la manguera de aplicaciones generales o manguera de vinilo

No emplee nunca una manguera de aplicaciones generales ni manguera de vinilo en lugar de una manguera de combustible ni vice-versa. Emplee siempre la parte sin envasar correcta de la lista de partes, de acuerdo con el manual de servicio o las instrucciones que acompañan a la parte sin envasar.

30.04.09

47

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Manguera de Combustible, Mangueras de Aplicaciones Generales y Mangueras de Vinilo

Número de

Parte Estandar

95005-11xxx-3x

95005-11xxx-5x

95005-12xxx-1x

95005-12xxx-2x

95005-12xxx-3x

95005-12xxx-5x

95005-14xxx-1x

95005-14xxx-2x

95005-14xxx-3x

95005-14xxx-5x

95005-17xxx-1x

95005-17xxx-2x

95005-17xxx-3x

95005-17xxx-5x

95005-30xxx-3x

95005-30xxx-5x

95005-35xxx-1x

95005-35xxx-2x

95005-35xxx-3x

95005-35xxx-4x

95005-35xxx-5x

95005-45xxx-1x

95005-45xxx-2x

95005-45xxx-3x

Mangueras de Aplicaciones Generales

Parte Sin Envasar

Número de Parte

Sin Envasar

95005-11001-30M

95005-11001-50M

95005-12001-10M

<95005-12003-10M>

95005-12001-20M

95005-12001-30M

95005-12001-50M

95005-14001-10M

95005-14001-20M

<95005-14003-20M>

95005-14001-30M

95005-14001-50M

95005-17001-10M

95005-17001-20M

95005-17001-30M

95005-17001-50M

95005-30001-30M

95005-30001-50M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-20M

95005-35001-30M

95005-35001-10M

<95005-35003-10M>

<95005-35008-10M>

95005-35001-50M

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-20M

95005-45001-30M

Diámetro

Interior(mm)

11,0

11,0

12,0

12,0

12,0

12,0

14,0

14,0

14,0

14,0

17,0

17,0

17,0

17,0

3,0

3,0

3,5

3,5

3,5

3,5

3,5

4,5

4,5

4,5

Longitud

(m)

1

1

1

3

8

1

1

1

1

1

1

1

1

1

3

1

1

1

1

1

3

1

3

8

1

1

1

1

1

1

3

8

Número de

Parte Estandar

95005-45xxx-4x

95005-45xxx-5x

95005-50xxx-3x

95005-50xxx-5x

95005-55xxx-1x

95005-55xxx-2x

95005-55xxx-4x

95005-65xxx-1x

95005-65xxx-2x

95005-70xxx-3x

95005-70xxx-5x

95005-75xxx-1x

95005-75xxx-2x

95005-80xxx-1x

95005-80xxx-2x

95005-80xxx-3x

95005-80xxx-5x

95005-91xxx-3x

95005-91xxx-5x

95005-92xxx-3x

95005-92xxx-5x

Mangueras de Aplicaciones Generales

Parte Sin Envasar

Número de Parte

Sin Envasar

95005-45001-10M

<95005-45003-10M>

<95005-45008-10M>

95005-45001-50M

95005-50001-30M

<95005-50003-30M>

95005-50001-50M

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-55001-20M

<95005-55003-20M>

95005-55001-10M

<95005-55003-10M>

<95005-55008-10M>

95005-65001-10M

<95005-65003-10M>

95005-65001-20M

95005-70001-30M

<95005-70003-30M>

95005-70001-50M

95005-75001-10M

<95005-75003-10M>

95005-75001-20M

95005-80001-10M

<95005-80003-10M>

95005-80001-20M

95005-80001-30M

95005-80001-50M

95005-91001-30M

95005-91001-50M

95005-92001-30M

95005-92001-50M

Diámetro

Interior(mm)

4,5

4,5

5,0

5,0

5,3

5,3

5,3

6,5

6,5

7,0

7,0

7,3

7,3

8,0

8,0

8,0

8,0

12,0

12,0

12,0

12,0

Longitud

(m)

1

1

1

1

1

1

1

1

3

3

1

1

1

1

3

1

1

3

8

1

3

1

3

8

1

3

1

1

3

1

1

3

8

NOTA: X se muestra para representar al omitirse números y letras del alfabeto latino.

48

Es PELIGROSO confundir la manguera de combustible con la manguera de aplicaciones generales o manguera de vinilo

No emplee nunca una manguera de aplicaciones generales ni manguera de vinilo en lugar de una manguera de combustible ni vice-versa. Emplee siempre la parte sin envasar correcta de la lista de partes, de acuerdo con el manual de servicio o las instrucciones que acompañan a la parte sin envasar.

30.04.09

Número de Pieza sin Envasar de la Manguera de Combustible, Mangueras de Aplicaciones Generales y Manguera de Vinilo

Exemplo: 9 5 0 0 1 - 7 5 0 0 1 - 5 0 M

Número de Pieza sin Envasar: Se refiere a la parte sin envasar

Código de Marca (Tipo de Manguera): (Manguera de Combustible y Manguera de Aplicaciones Generales)

Código de Cambio (para Manguera Añadida); (Manguera de Vinilo)

• Indica la marca de número o Secuencia de Cambio, aunque el código para la parte sin envasar debe ser estrictamente 0 (cero).

Tipos de Código:

• Manguera de

Combustible 2: Trenzado Exterior Roja

(Solo 3 mm de

Diámetro Interior)

5: Trenzado Interior Negra

3: Roja (Solo 3 mm de

Diámetro Interior)

4: Gris con Franja

Roja (Solo 3 mm de

Diámetro Interior)

6: Negro

• Manguera de Vinilo 1: Transparente

2: Negro

3: Rojo Claro

6: Rojo Claro

7: Negro Pálido

• Manguera de

Aplicaciones

Generales

1: Gris

2: Gris

3: Negro

5: Negro

Longitudes: 001: 1 m (Estandár)

003 : 3 m

008 : 8 m

Código de Diámetro Int. (Manguera de Combustible y Manguera

30: 3,0 mm 11: 11 mm

35: 3,5 mm

45: 4,5 mm

50: 5,0 mm

55: 5,3 mm, 5,5 mm

65: 6,5 mm

91: 12 (Diametro Exterior de 15) mm

92: 12 (Diametro Exterior de 16) mm

12: 12 (Diametro Exterior de 17) mm

14: 14 mm

17: 17 mm

70: 7,0 mm

75: 7,3 mm, 7,5 mm

80: 8,0 mm

Código de Diámetro Ext./Int. (Manguera de Vinilo)

01: DI 2,9, DE 6,8 mm

03: DI 3,0, DE 6,0 mm

14: DI 6,0, DE 9,0 mm

17: DI 7,0, DE 9,0 mm

05: DI 3,5, DE 6,5 mm

07: DI 4,0, DE 7,0 mm

08: DI 4,5, DE 6,5 mm

19: DI 7,0, DE 11,0 mm

21: DI 8,0, DE 9,0 mm

23: DI 8,0, DE 12,0 mm

09: DI 4,5, DE 8,0 mm

12: DI 5,0, DE 7,0 mm

10: DI 5,0, DE 8,0 mm

11: DI 5,0, DE 9,0 mm

25: DI 9,0, DE 11,0 mm

27: DI 9,0, DE 13,0 mm

33: DI 10,0, DE 14,0 mm

36: DI 11,0, DE 13,0 mm

37: DI 11,0, DE 15,0 mm

38: DI 12,0, DE 13,0 mm

39: DI 12,0, DE 14,0 mm

40: DI 12,0, DE 16,0 mm

43: DI 13,0, DE 15,0 mm

45: DI 14,0, DE 18,0 mm

50: DI 16,0, DE 19,0 mm

55: DI 17,5, DE 20,5 mm

60: DI 22,0, DE 27,0 mm

Tipo de Manguera: 1: Manguera de Combustible

3: Manguera de Vinilo

5: Manguera de Aplicaciones Generales

30.04.09

49

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Modo de Usar la Tarifa Horaria Llana (THLL)

El tiempo padrón de servicio (THLL) significa el tiempo padrón requerido para reparar un MC, que está relacionado en este manual para ayudar los concesionarios a controlar el proceso de servicio real y a calcular la tasa de servicio, utilizándolo como una guía.

Sistema para determinar el THLL

Tiempo neto de servicio

Remoción, Desarmado / Armado, Instalación

Inspección, Medición, Ajuste, Confirmación

Diagnóstico / Diagnóstico de Fallas (Sistema Eléctrico)

Completar la Inspección

Tiempo variable

Preparación

(Inspección de proceso, Arreglo de confirmación en cuanto a las herramientas necesarias)

Servicio relacionado (Transferencia de vehículos)

* Tiempo variable se determina, multiplicándose el tiempo neto de servicio por un determinado coeficiente.

Estilo editorial

Los puntos de servicio mostrados en el texto están listados con el tiempo de cambio de servicio para las piezas vendidas en el taller. Otros puntos representativos de servicio que no utilizan piezas de reparación

(remoción / instalación, ajuste, inspección / medición y otros servicios) están listados colectivamente en la relación en el prefacio, clasificados de acuerdo con el servicio.

Padrón para determinar THLL

• Se adopta el sistema decimal (en unidad de 0,1) para determinar

THLL pues es conveniente para calcular los sueldos.

Ejemplo: (0,1) Ô 6 minutos, (0,2) Ô 12 minutos

[Costo de mano de obra por hora] x [THLL] = [Sueldo]

• THLL se determina con una herramienta manual.

• Los puntos de servicio y THLL se podrían cambiar dependiendo del desarrollo de herramientas y equipamientos de servicio y aún de mejorías en el procedimiento de servicio.

50

30.04.09

Procedimiento de Servicio

• Teniendo en cuenta que el procedimiento de servicio se determina con el tiempo de trabajo de acuerdo con el método descrito en el

Manual de Servicio separado, véase este Manual, según requerido.

• Se utilizan métodos de trabajo que permiten efectuar las reparaciones en el tiempo más corto y aún asegurando un trabajo seguro y la garantía del producto al determinarse los puntos de servicio no relacionados en este Manual de Servicio.

• El trabajo se debe básicamente efectuar por una persona y cuando fuesen requeridas dos o más personas, la determinación de las horas se efectúa para el tiempo total para la cantidad de empleados.

• El valor determinado para el nível tecnológico de los empleados se basa en una persona con tres años de experiencia en reparaciones de vehículos Honda (como estándar).

• Las herramientas especiales y los equipamientos de servicio utilizados para determinar el THLL son aquellos especificados o recomendados en el Manual de Servicio.

Punto de servicio cuyo THLL no está presentado

• Accesorios y piezas de servicio que no están relacionados para uso en este manual.

• Puntos con poco envejecimiento o rotura durante el uso normal.

• Servicios que se pueden acabar con un toque.

• Servicios que casi nunca son efectuados (por ejemplo, causas extremadamente pequeñas de falla y frecuencia de servicio).

* Cuando el THLL no fuese presentado, por favor calcule los sueldos basado en el tiempo real de trabajo apropiado.

Operación sin la inclusión de THLL

• Purga de aceite y de líquido de enfriamiento; tiempo de espera para operaciones de calentamiento, etc.

• Operación adicional que involucra la remoción / instalación de equipamientos exteriores estándares.

• Tiempo indirecto de servicio gastado al visitar el cliente, transacciones y entrega de un MC.

• Tiempo indirecto necesario para solicitar y entregar las piezas.

• Costo de grasa, producto adhesivo, etc., utilizados en los servicios de reparación.

1

Voltar

Back

Volver

51

30.04.09

1

Voltar

Back

Volver

Aclaración de THLL, utilizándose un ejemplo

(El ejemplo podría diferir de los puntos reales presentados)

Ref.

2

3

1

NOMO

111118

111118A

(Nº de referencia)

Descripción

7

THLL

(1, 3, 4, 7)

4

Árbol de Levas ................................... 4,5

6

2

• Incluye: Ajuste de la holgura de válvulas

Reemplazar el balancín,

Agregar ............................................... 1,0

5

1

2

3

4

5

Nº de Referencia de la ilustración de la pieza que señala el local de servicio de reemplazo.

THLL es la abreviatura de Tarifa Horaria Llana que señala el tiempo padrón de servicio requerido para efectuar el reemplazo.

NOMO es la abreviatura de Número de Operación de Mano de

Obra, y representa la clasificación de los puntos de servicio por código unitario de servicio.

Se utiliza el mismo código de operación, sin tener en cuenta los modelos.

La operación estándar se indica a través de un código de 6 dígitos, y una operación adicional se indica a través de un código de 7 dígitos.

Señalando el reemplazo del árbol de levas y THLL 4.5.

Señalando THLL 1.0 que será agregado cuando fuese efectuada la operación adicional (reemplazar el balancín) junto con el reemplazo del árbol de levas.

6

7

Señalando contenidos de trabajo que están incluidos en el punto de servicio.

Señalando un Nº de referencia cuya operación y tiempo son los mismos para THLL 4.5 para el árbol de levas.

(El rango de aplicación está limitada a los puntos de servicio sin una determinación de NOMO dentro de un mismo bloque.)

Cómo referirse al punto de servicio, utilizando la muestra

(reemplazo del árbol de levas)

Abra la página del bloque en la que se muestra la ilustración de la pieza de repuesto del árbol de levas.

Mire la ilustración del árbol de levas y véase el punto de servicio y el THLL que está de acuerdo con el número de referencia.

52

30.04.09

Marca de indicación para la relación de puntos de servicios que continúan en la página siguiente

1 a

11 1 c

18 A

Ref.

Ref.

1 a

NOMO

111118

11 b

(Nº de referencia)

Descripción

Árbol de Levas ..................................... 4,5

(Nº de referencia)

Descripción

1 c

18 d

A e

THLL

2

+

Marca señalada en la última línea.

Indicación del bloque sin la determinación de THLL

NOMO

Sin Información ...................................... –

• Sistema de código NOMO

THLL a) Código de categoria .................... Motor b) Ubicación/ Código de función ..... Parte superior del motor c) Código de operación ................... Reemplazar d) Número secuencial de operación (Código unitario se puede mostrar con alfabeto)

..................................................... árbol de levas

(Ninguna regla regular de código) e) Código adicional .......................... reemplazar el balancín

(Ninguna regla regular de código)

30.04.09

a) Códigos de categoría y clasificación

Código

1

2

5

6

3

4

7

8

9

0

Categoria

Motor

Transmisión

Combustible & Escape

Chasis & Carrocería

Dirección/ Suspensión

Sistema Eléctrico

Ruedas/ Frenos

Controles/ Instrumentos

c) Códigos de operación y clasificación

Código

1

2

3

4

5

6

7

8

9

0

Categoría de operación

Reemplazo, Remoción/ Instalación, Cambio

Revisión

Ajuste/ Balanceo

(Servicio relacionado con pintura: Capa superior)

Prueba, Inspección/ Diagnóstico, Medición, Inspección

(Servicio relacionado con revisión: Rectificar)

(Servicio relacionado con revisión: Sellar nuevamente)

(Reacondicionar)

(Servicio relacionado con pintura: Dar nuevo acabado)

Reparación, Limpieza, Purga de aire

53

1

Voltar

Back

Volver

1

Voltar

Back

Volver

Puntos de servicio principales sin utilizar las piezas de repuesto

(1) Remoción/ Instalación, (2) Ajuste, (3) Inspección/ Medición

(4) Revisión, (5) Otros servicios

M: Motor, C: Chasis

* OPERACIONES, EXCEPTO REEMPLAZO DE PIEZAS

(1) Remoción e instalación

Determine la configuración con las piezas quitadas del vehículo.

M

NOMO

1101E5

1111K0

3111D5

1101E6

DESCRIPCIÓN

Conjunto del Motor

Remoción/ Instalación

Incluye: Todos los Ajustes Necesarios

Conjunto de La Culata

Remoción/ Instalación

Cuerpo del Acelerador

Remoción/ Instalación

Separación del Cárter del Motor

Incluye: Remoción e Instalación del Motor

THLL

2,4

1,9

0,8

5,9

(2) Ajuste

M

C

NOMO

2123A0

6143A1

DESCRIPCIÓN

Embrague - Ajuste

Incluye: Ajuste de La Palanca de Embrague

Bujía de Encendido - Ajuste/ Limpieza

1113A0

Holgura de la Válvula - Ajuste

NOTA: Para 1 Vehículo

6163A0

Faro - Regulación

2133A0

Cadena de Distribución - Ajuste

7113A1

Freno Trasero - Ajuste

Excluye: Ajuste de La Zapata del Freno Trasero

3113A3

Funcionamiento del Acelerador - Ajuste

THLL

0,1

0,3

1,8

0,1

0,1

0,1

0,1

(3) Inspección, Medición

M

C

NOMO DESCRIPCIÓN

1115A0

6145A0

1135A0

7115A0

Presión de Compresión - Medición

Puesta a Punto de Encendido - Inspección

Aceite del Motor - Inspección

Excluye: Cambio de Aceite

Funcionamiento del Freno - Prueba

6105A0

Batería - Inspección del Nível del Electrólito & Carga

THLL

0,3

0,2

0,1

0,1

0,2

(5) Otros servicios

M

C

NOMO DESCRIPCIÓN

1130A1

3120A0

Tamiz del Filtro de Aceite - Limpieza

Elemento del Filtro de Aire - Limpieza

7110A0

Freno Delantero - Sangria de Aire de los Frenos

THLL

0,6

0,1

0,2

54

30.04.09

Grupo do Motor

Engine Group

Grupo de Motor

M-1 Tampa do Cabeçote / Cylinder Head Cover / Cubierta de la

Culata de Cilindro

M-2 Cabeçote / Cylinder Head / Culata de Cilindro

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

M-3 Árvore de Comando • Válvulas / Camshaft • Valve /

Árbol de Levas • Válvulas

M-4 Corrente de Comando • Tensor / Cam Chain • Tensioner /

Cadena de Levas • Tensionador

M-5 Cilindro / Cylinder / Cilindro

M-7 Embreagem / Clutch / Embrague

M-6 Tampa Lateral Direita / Right Crankcase Cover /

Cubierta Lateral Derecha

2

Voltar

Back

Volver

M-8 Bomba de Óleo / Oil Pump / Bomba de Aceite

M-9 Tampa Lateral Esquerda / Left Crankcase Cover /

Cubierta Lateral Izquierda

55

30.04.09

M-10 Gerador / Generator / Generador

Grupo do Motor

Engine Group

Grupo de Motor

M-11 Embreagem de Partida / Starting Clutch /

Embrague de Arranque

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

M-12 Motor de Partida / Starting Motor / Motor de Arranque

2

M-13 Carcaça do Motor / Crankcase / Cárter del Motor

M-14 Árvore de Manivelas • Pistão / Crankshaft • Piston /

Cigüeñal • Pistón

M-15 Eixo do Balanceiro / Balancer Shaft / Eje Balanceador

Voltar

Back

Volver

M-16 Transmissão / Transmission / Transmisión

M-17 Tambor Seletor de Marchas / Gearshift Drum /

Tambor de Cambio

M-18 Carcaça do Acelerador / Throttle Body /

Cuerpo del Acelerador

56

30.04.09

C-1 Farol / Headlight / Faro

Grupo do Chassi

Frame Group

Grupo de Bastidor

C-2 Instrumentos / Meter / Instrumentos

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

C-3 Alavancas • Interruptores • Cabos / Handle Lever • Switch •

Cable / Palancas • Interruptores • Cables

C-4 Cilindro Mestre do Freio Dianteiro / Fr. Brake Master

Cylinder / Cilindro Maestro del Freno Delantero

C-5 Guidão • Mesa Superior / Handle Pipe • Top Bridge /

Tubo de Manubrio • Puente Superior

C-6 Coluna de Direção / Steering Stem / Columna de Dirección

C-7 Paralama Dianteiro / Front Fender / Guardafango Delantero

C-8 Garfo Dianteiro / Front Fork / Horquilla Delantera

C-9 Cáliper do Freio Dianteiro / Front Brake Caliper /

Caliper del Freno Delantero

57

3

Voltar

Back

Volver

30.04.09

C-10 Roda Dianteira / Front Wheel / Rueda Delantera

Grupo do Chassi

Frame Group

Grupo de Bastidor

C-11 Painel do Freio Traseiro / Rear Brake Panel / Panel del

Freno Trasero

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

C-12 Roda Traseira / Rear Wheel / Rueda Trasera

C-13 Tanque de Combustível / Fuel Tank /

Tanque de Combustible

C-14 Carenagem / Shroud / Carenado

C-15 Assento / Seat / Asiento

3

C-16 Tampa Lateral • Carenagem do Assento / Side Cover •

Seat Cowl / Cubierta Lateral • Carenado Asiento

C-17 Filtro de Ar / Air Cleaner / Filtro de Aire

Voltar

Back

Volver

58

30.04.09

C-17.1 Válvula Solenóide de Injeção a Ar / Air Injection Solenoid

Valve / Válvula Solenoide de Inyección de Aire

C-18 Escapamento / Exhaust Muffler / Silenciador

Grupo do Chassi

Frame Group

Grupo de Bastidor

C-19 Pedal / Pedal / Pedal

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

C-20 Pedal de Apoio / Step / Descansapie

C-21 Cavalete / Stand / Caballete

C-22 Garfo Traseiro / Swingarm / Horquilla Trasera

C-23 Amortecedor Traseiro / Rear Cushion / Amortiguador Trasero

C-24 Paralama Traseiro / Rear Fender / Guardafango Trasero

C-25 Sinalizador / Winker / Luz Intermitente

C-26 Lanterna Traseira / Taillight / Luz Trasera

59

3

Voltar

Back

Volver

30.04.09

C-27 Bateria / Battery / Batería

Grupo do Chassi

Frame Group

Grupo de Bastidor

C-28 Fiação Principal / Wire Harness / Cableado Principal

• O número de referência na ilustração do índice pode ser diferente do que aparece no texto.

• Ref. No. on the index ilustration may be different from that in the text.

• El número de referencia en la ilustración de índices puede ser diferente del que aparece en el texto.

C-29 Chassi / Frame Body / Bastidor

C-30 Ferramentas / Tools / Herramientas

C-31 Radiador de Óleo / Oil Cooler / Radiador de Aceite

C-32 Etiquetas de Precaução / Caution Label /

Etiquetas de Precaución

3

C-33 Emblemas / Mark / Franjas

Voltar

Back

Volver

60

30.04.09

M-1

Tampa do Cabeçote

Cylinder Head Cover

Cubierta de la Culata de Cilindro

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 1111C4 Tampa, Cabeçote .............................. 0,7

3 1111D2 Junta, Tampa Cabeçote .................... 0,7

5 (2)

314125 Válvula, Retenção Pair ..................... 0,5

1 12300-KVK-900

2 12341-KCR-940

3 12391-KVK-900

4 12396-KPF-910

5 18601-KEA-741

Tampa Comp., Cabeçote ........................

Placa, Porta (AI) ....................................

Junta, Tampa Cabeçote .........................

Junta B, Tampa Cabeçote ......................

Válvula Comp., Palheta (ARAI) ..............

6 18612-KCR-940

7 90001-KPF-910

Tampa, Válvula Palheta (Dianteiro) ........

Parafuso, Especial, 5x12 .......................

8 90017-KPF-850 Parafuso, Tampa Cabeçote ....................

9 90543-KRM-840 Bucha, Fixação ......................................

10 90705-KPF-960 Pino, Guia, 10x16 ..................................

Qtd.

CB300R

A

1

1

1

1

1

1

2

3

3

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

61

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 1111C4 Cover, Cylinder Head ........................ 0.7

3 1111D2 Gasket, Cylinder Head Cover ........... 0.7

5 (2)

314125 Valve, Pair Check ............................. 0.5

1 12300-KVK-900 Cover Assy., Cylinder Head ...................

2 12341-KCR-940 Plate, Port (AI) .......................................

3 12391-KVK-900 Gasket, Head Cover ..............................

4 12396-KPF-910 Gasket B, Head Cover ...........................

5 18601-KEA-741 Valve Comp., Reed (ARAI) .....................

6 18612-KCR-940 Cover, Reed Valve (Fr.) ..........................

7 90001-KPF-910

8 90017-KPF-850

Bolt, Special, 5x12 .................................

Bolt, Head Cover ....................................

9 90543-KRM-840 Rubber, Mounting ...................................

10 90705-KPF-960 Dowel Pin, 10x16 ...................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

2

3

3

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 1111C4 Cubierta, Culata de Cilindro .............. 0,7

3 1111D2 Empaquetadura, Cubierta Culata de Cilindro ......................................... 0,7

5 (2)

314125 Válvula, Retención Pair .................... 0,5

1 12300-KVK-900 Cubierta, Culata de Cilindro ...................

2 12341-KCR-940 Placa, Puerta (AI) ..................................

3 12391-KVK-900 Empaquetadura, Cubierta Culata

4 12396-KPF-910 de Cilindro ..............................................

Empaquetadura B, Cubierta Culata de Cilindro ..............................................

5 18601-KEA-741 Válvula, Paleta (ARAI) ...........................

6 18612-KCR-940 Cubierta, Válvula Paleta (Delantera) ......

7 90001-KPF-910 Perno, Especial, 5x12 ............................

8 90017-KPF-850 Perno, Cubierta Culata de Cilindro .........

9 90543-KRM-840 Buje, Fijación .........................................

10 90705-KPF-960 Perno de Guía, 10x16 ............................

Cant. Reqd

CB300R

A

1

1

1

1

2

3

3

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

62

30.04.09

M-2

Cabeçote

Cylinder Head

Culata de Cilindro

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 111106 Cabeçote .......................................... 3,3

2

• Inclui: Ajuste da válvula e retífica

(17)

1111L9 Guia, Válvula Admissão (Uma) ......... 2,8

• Inclui: Alargamento

• Inclui: Ajuste da válvula e retífica

1111L9A • Substituição de todas as guias da válvula de admissão adicionar .......... 0,3

1111M0 Guia, Válvula Escape (Uma) ............. 2,8

• Inclui: Alargamento

• Inclui: Ajuste da válvula e retífica

1111M0A • Substituição de todas as guias da válvula de escape adicionar ............. 0,3

1111M9 Guia, Válvula: Para 1 motocicleta .... 3,7

• Inclui: Alargamento

• Inclui: Ajuste da válvula e retífica

3 111115 Junta, Cabeçote ............................... 1,9

4 (6,18)

311131 Isolador, Carcaça Acelerador/

Carburador ........................................ 0,8

7 617151 Sensor, Temperatura Óleo ................ 0,6

19 614130 Vela, Ignição ..................................... 0,3

1 12010-KVK-900

2 12204-KPF-P00

3 12251-KVK-901

4

5

16210-KVK-900

16217-KVK-900

16 90706-KPF-960

17 91301-KPF-960

91301-200-000

18 91305-HN0-A00

19 98069-589J6

98069-599J6

Cabeçote, Conj. .....................................

Guia, Válvula (O.S.) ...............................

Junta, Cabeçote ....................................

Isolador Comp., Carcaça Acelerador .....

Presilha, Isolador ...................................

6 16291-KVK-900

7 37750-KPH-701

8 90001-KVK-900

9 90031-KPF-960

Junta, Isolador .......................................

Sensor Conj., Óleo Termostato ..............

Parafuso, Especial, 6x130 .....................

Prisioneiro, 2,8x22 .................................

10 90080-MG8-000 Parafuso, Allen Flange, 6x25 .................

11 90102-KE5-000 Parafuso, Flange, 6x40 ..........................

12 90204-KPE-870 Porca, Flange, 10mm .............................

13 90410-GCE-C60 Arruela, 10mm ........................................

14 90443-KSS-B30 Arruela, Vedação, 10mm ........................

15 90702-KRM-840 Pino, Guia, 8x14 ....................................

94301-08140 Pino, Guia, 8x14 ....................................

Pino, Guia, 12x20 ..................................

Anel, Vedação, 10x1,6 ...........................

Anel, Vedação, 10x1,6 ...........................

Anel, Vedação, 37x2,4 ...........................

Vela, Ignição (DPR8EA-9S) ....................

Vela, Ignição (DPR9EA-9S) ....................

8

4

4

1

6

6

2

2

1

1

2

2

4

4

1

1

(1)

Qtd.

CB300R

A

1

1

1

4

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

63

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 111106 Head, Cylinder .................................. 3.3

• Includes: Valve adjust and reface

2 (17)

1111L9 Guide, Intake Valve (One) ................ 2.8

• Includes: Reaming

• Includes: Valve adjust and reface

1111L9A • Replace all intake valve guide add .......................................... 0.3

1111M0 Guide, Exhaust Valve (One) ............. 2.8

• Includes: Reaming

• Includes: Valve adjust and reface

1111M0A • Replace all exhaust valve guide add .......................................... 0.3

1111M9 Guide, Valve: For 1 vehicle ............... 3.7

• Includes: Reaming

• Includes: Valve adjust and reface

3 111115 Gasket, Cylinder Head ..................... 1.9

4 (6,18)

311131 Insulator, Throttle Body/ Carburetor . 0.8

7 617151 Sensor, Oil Temperature ................... 0.6

19 614130 Plug, Spark ....................................... 0.3

1

2

12010-KVK-900

12204-KPF-P00

Head Assy., Cylinder .............................

Guide, Valve (O.S.) ................................

3 12251-KVK-901 Gasket, Cylinder Head ...........................

4 16210-KVK-900 Insulator Comp., Throttle Body ..............

5 16217-KVK-900 Band, Insulator ......................................

6 16291-KVK-900 Gasket, Insulator ...................................

7 37750-KPH-701 Sensor Assy., Thermostat Oil ................

8 90001-KVK-900 Bolt, Special, 6x130 ...............................

9 90031-KPF-960 Bolt, Stud, 2,8x22 ..................................

10 90080-MG8-000 Bolt, Flange Socket, 6x25 .....................

11 90102-KE5-000 Bolt, Flange, 6x40 ..................................

12 90204-KPE-870 Nut, Flange, 10mm .................................

13 90410-GCE-C60 Washer, 10mm .......................................

14 90443-KSS-B30 Washer, Sealing, 10mm .........................

15 90702-KRM-840 Dowel Pin, 8x14 .....................................

94301-08140 Dowel Pin, 8x14 .....................................

16 90706-KPF-960

17 91301-KPF-960

91301-200-000

Dowel Pin, 12x20 ...................................

O-Ring, 10x1.6 .......................................

O-Ring, 10x1.6 .......................................

18 91305-HN0-A00 O-Ring, 37x2.4 .......................................

19 98069-589J6 Plug, Spark (DPR8EA-9S) ......................

98069-599J6 Plug, Spark (DPR9EA-9S) ......................

Reqd. Qty.

CB300R

A

1

1

1

1

4

1

1

2

2

2

1

1

(1)

2

4

4

4

1

8

4

6

6

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 111106 Culata de Cilindro .............................. 3,3

• Incluye: Ajustar y rectificar la válvula

2 (17)

1111L9 Guía, Válvula Admisión(Uno) ............ 2,8

• Incluye: Ensanchar

• Incluye: Ajustar y rectificar la válvula

1111L9A • Reemplazo de todas las guías de la válvula de admisión, agregar ........ 0,3

1111M0 Guía, Válvula Escape(Uno) .............. 2,8

• Incluye: Ensanchar

• Incluye: Ajustar y rectificar la válvula

1111M0A • Reemplazo de todas las guías de la válvula de escape, agregar .......... 0,3

1111M9 Guía, Válvula: Para 1 motocicleta .... 3,7

• Incluye: Ensanchar

• Incluye: Ajustar y rectificar la válvula

3 111115 Empaquetadura, Culata de Cilindro ... 1,9

4 (6,18)

311131 Aislador, Cuerpo del Acelerador/

Carburador ........................................ 0,8

7 617151 Sensor, Temperatura Aceite ............. 0,6

19 614130 Bujía de Encendido .......................... 0,3

1

5

12010-KVK-900

16217-KVK-900

Culata, Cilindro .......................................

2 12204-KPF-P00 Guía, Válvula (O.S.) ..............................

3 12251-KVK-901 Empaquetadura, Culata de Cilindro ........

4 16210-KVK-900 Aislador, Cuerpo del Acelerador .............

Presilla, Aislador ....................................

6 16291-KVK-900 Empaquetadura, Aislador .......................

7 37750-KPH-701 Ens. Sensor, Termostato de Aceite ........

8 90001-KVK-900 Perno, Especial, 6x130 ..........................

9 90031-KPF-960 Espárrago, 2,8x22 .................................

10 90080-MG8-000 Perno, Reborde, 6x25 ............................

11 90102-KE5-000 Perno, Reborde, 6x40 ............................

12 90204-KPE-870 Tuerca, Reborde, 10mm .........................

13 90410-GCE-C60 Arandela, 10mm .....................................

14 90443-KSS-B30 Arandela de Sellado, 10mm ...................

15 90702-KRM-840 Perno de Guía, 8x14 .............................

94301-08140 Perno de Guía, 8x14 .............................

16 90706-KPF-960

17 91301-KPF-960

Perno de Guía, 12x20 ............................

Anillo Tórico, 10x1,6 ..............................

91301-200-000 Anillo Tórico, 10x1,6 ..............................

18 91305-HN0-A00 Anillo Tórico, 37x2,4 ..............................

19 98069-589J6

98069-599J6

Bujía, Encendido (DPR8EA-9S) .............

Bujía, Encendido (DPR9EA-9S) .............

8

4

4

1

6

6

2

2

1

1

2

2

4

4

1

1

(1)

Cant. Reqd

CB300R

A

1

4

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

64

30.04.09

M-3

Árvore de Comando • Válvulas

Camshaft • Valve

Árbol de Levas • Válvulas

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça

2 1111E5 Árvore Comando: Admissão ............. 1,6

• Inclui: Ajuste da folga da válvula

3 1111E6 Árvore Comando: Escape ................. 1,6

• Inclui: Ajuste da folga da válvula

1111T4 Árvore Comando: Para 1 motocicleta 2,0

• Inclui: Ajuste da folga da válvula

4 1111N0 Válvula, Admissão (Uma) .................. 2,3

• Inclui: Retífica

1111N0A • Substituição de todas as válvulas de admissão adicionar ...................... 0,2

5 1111N1 Válvula, Escape (Uma) ..................... 2,3

• Inclui: Retífica

1111N1A • Substituição de todas as válvulas de escape adicionar ......................... 0,2

1111P0 Válvula: Para 1 motocicleta .............. 2,9

• Inclui: Retífica

7 (1,8,9,10,11)

1111P2 Mola e/ou Retentor Haste,

Válvula Admissão (Uma) ................... 2,1

1111P2A • Substituição de todas as molas de admissão adicionar ........................... 0,1

+

1

5

12209-GB4-681

2 14100-KVK-900

3 14200-KVK-900

4 14711-KPF-900

14721-KPF-900

6 14731-MT4-010

7 14751-KPF-900

8 14761-KPF-900

9 14771-MAT-000

10 14775-MA6-000

11 14781-MAT-000

12 14901-KT7-013

14902-KT7-013

14903-KT7-013

14904-KT7-013

14905-KT7-013

14906-KT7-013

14907-KT7-013

14908-KT7-013

14909-KT7-013

14910-KT7-013

14911-KT7-013

14912-KT7-013

14913-KT7-013

14914-KT7-013

Descrição

Retentor, Óleo Haste Válvulas (NOK) ....

Árvore Comando Comp., Admissão ........

Árvore Comando Comp., Escape ...........

Válvula, Admissão .................................

Válvula, Escape .....................................

Acionador, Válvula .................................

Mola Externa, Válvula ............................

Mola Interna, Válvula .............................

Retentor, Mola Válvula ...........................

Assento, Externo Mola Válvula ..............

Chaveta, Válvula ....................................

Calço, Ajuste (1,200) .............................

Calço, Ajuste (1,225) .............................

Calço, Ajuste (1,250) .............................

Calço, Ajuste (1,275) .............................

Calço, Ajuste (1,300) .............................

Calço, Ajuste (1,325) .............................

Calço, Ajuste (1,350) .............................

Calço, Ajuste (1,375) .............................

Calço, Ajuste (1,400) .............................

Calço, Ajuste (1,425) .............................

Calço, Ajuste (1,450) .............................

Calço, Ajuste (1,475) .............................

Calço, Ajuste (1,500) .............................

Calço, Ajuste (1,525) .............................

30.04.09

4

4

4

4

4

4

4

4

4

4

4

8

4

4

4

4

4

4

4

4

Qtd.

CB300R

A

4

1

1

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

65

2

Voltar

Back

Volver

2

Voltar

Back

Volver

66

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

2 1111E5 Camshaft: Intake .............................. 1.6

• Includes: Valve clearance adjustment

3 1111E6 Camshaft: Exhaust ........................... 1.6

• Includes: Valve clearance adjustment

1111T4 Camshaft: For 1 vehicle .................... 2.0

• Includes: Valve clearance adjustment

4 1111N0 Valve, Intake (One) .......................... 2.3

• Includes: Refacing

1111N0A • Replace all intake valve add .......... 0.2

5 1111N1 Valve, Exhaust (One) ....................... 2.3

• Includes: Refacing

1111N1A • Replace all exhaust valve add ....... 0.2

1111P0 Valve: For 1 vehicle .......................... 2.9

• Includes: Refacing

7 (1,8,9,10,11)

1111P2 Spring and/or Stem Seal,

Intake Valve (One) ............................ 2.1

1111P2A • Replace All Intake Spring Add ........ 0.1

+

1

2

3 14200-KVK-900 Camshaft Comp., Ex. .............................

4 14711-KPF-900

5

6 14731-MT4-010

7 14751-KPF-900

8 14761-KPF-900

Lifter, Valve ............................................

Spring, Valve Outer ................................

Spring, Valve Inner .................................

9 14771-MAT-000 Retainer, Valve Spring ............................

10 14775-MA6-000 Seat, Valve Spring Outer .......................

11

12

12209-GB4-681

14100-KVK-900

14721-KPF-900

14781-MAT-000

14901-KT7-013

14902-KT7-013

14903-KT7-013

14904-KT7-013

14905-KT7-013

14906-KT7-013

14907-KT7-013

14908-KT7-013

14909-KT7-013

14910-KT7-013

14911-KT7-013

14912-KT7-013

14913-KT7-013

14914-KT7-013

Seal, Valve Stem (NOK) .........................

Camshaft Comp., In. ..............................

Valve, In. ................................................

Valve, Ex. ..............................................

Cotter, Valve ..........................................

Shim, Tappet (1.200) ..............................

Shim, Tappet (1.225) ..............................

Shim, Tappet (1.250) ..............................

Shim, Tappet (1.275) ..............................

Shim, Tappet (1.300) ..............................

Shim, Tappet (1.325) ..............................

Shim, Tappet (1.350) ..............................

Shim, Tappet (1.375) ..............................

Shim, Tappet (1.400) ..............................

Shim, Tappet (1.425) ..............................

Shim, Tappet (1.450) ..............................

Shim, Tappet (1.475) ..............................

Shim, Tappet (1.500) ..............................

Shim, Tappet (1.525) ..............................

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

2 1111E5 Árbol de Levas: Admisión ................. 1,6

• Incluye: Ajuste de la holgura de la válvula

3 1111E6 Árbol de Levas: Escape ................... 1,6

• Incluye: Ajuste de la holgura de

la válvula

1111T4 Árbol de Levas: Para 1 motocicleta . 2,0

• Incluye: Ajuste de la holgura de la válvula

4 1111N0 Válvula, Admisión (Uno) .................... 2,3

• Incluye: Rectificación

1111N0A • Reemplazo de todas las válvulas de admisión, agregar ........................ 0,2

5 1111N1 Válvula, Escape (Uno) ...................... 2,3

• Incluye: Rectificación

1111N1A • Reemplazo de todas las válvulas

7 de escape, agregar .......................... 0,2

1111P0 Válvula: Para 1 motocicleta .............. 2,9

• Incluye: Rectificación

(1,8,9,10,11)

1111P2 Resorte y/o Anillo Vástago,

Válvula Admisión (Uno) ..................... 2,1

1111P2A • Reemplazo de todos resortes de admisión, agregar ............................. 0,1

+

1

2 14100-KVK-900 Árbol de Levas, Admisión ......................

3 14200-KVK-900 Árbol de Levas, Escape ........................

4

5

12209-GB4-681

14711-KPF-900

14721-KPF-900

11 14781-MAT-000

12 14901-KT7-013

14902-KT7-013

14903-KT7-013

14904-KT7-013

14905-KT7-013

14906-KT7-013

14907-KT7-013

14908-KT7-013

14909-KT7-013

14910-KT7-013

14911-KT7-013

14912-KT7-013

14913-KT7-013

14914-KT7-013

Anillo, Vástago Válvula (NOK) ...............

Válvula, Admisión ..................................

Válvula, Escape .....................................

6 14731-MT4-010

7 14751-KPF-900

8 14761-KPF-900

9 14771-MAT-000

Accionador, Válvula ...............................

Resorte, Exterior Válvula .......................

Resorte, Interior Válvula ........................

Retén, Resorte Válvula ..........................

10 14775-MA6-000 Asiento, Exterior Resorte Válvula ..........

Llave, Vá lvula .......................................

Calzo, Ajuste (1,200) .............................

Calzo, Ajuste (1,225) .............................

Calzo, Ajuste (1,250) .............................

Calzo, Ajuste (1,275) .............................

Calzo, Ajuste (1,300) .............................

Calzo, Ajuste (1,325) .............................

Calzo, Ajuste (1,350) .............................

Calzo, Ajuste (1,375) .............................

Calzo, Ajuste (1,400) .............................

Calzo, Ajuste (1,425) .............................

Calzo, Ajuste (1,450) .............................

Calzo, Ajuste (1,475) .............................

Calzo, Ajuste (1,500) .............................

Calzo, Ajuste (1,525) .............................

Reqd. Qty.

CB300R

A

1

2

2

4

1

4

4

4

4

4

4

4

4

4

4

4

4

8

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

8

4

4

4

4

4

4

4

4

Cant. Reqd

CB300R

A

4

1

1

2

2

Serial No.

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

No. de série

Note

Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

M-3

Árvore de Comando • Válvulas

Camshaft • Valve

Árbol de Levas • Válvulas

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça

+7 1111P3 Mola e/ou Retentor Haste,

Válvula Escape (Uma) ...................... 2,1

1111P3A • Substituição de todas as molas de escape adicionar .............................. 0,1

1111Q2 Mola e/ou Retentor Haste, Válvula:

Para 1 motocicleta ............................ 2,4

12) 14915-KT7-013

14916-KT7-013

14917-KT7-013

14918-KT7-013

14919-KT7-013

14920-KT7-013

14921-KT7-013

14922-KT7-013

14923-KT7-013

14924-KT7-013

14925-KT7-013

14926-KT7-013

14927-KT7-013

14928-KT7-013

14929-KT7-013

14930-KT7-013

14931-KT7-013

14932-KT7-013

14933-KT7-013

14934-KT7-013

14935-KT7-013

14936-KT7-013

14937-KT7-013

14938-KT7-013

14939-KT7-013

14940-KT7-013

14941-KT7-013

Descrição

Calço, Ajuste (1,550) .............................

Calço, Ajuste (1,575) .............................

Calço, Ajuste (1,600) .............................

Calço, Ajuste (1,625) .............................

Calço, Ajuste (1,650) .............................

Calço, Ajuste (1,675) .............................

Calço, Ajuste (1,700) .............................

Calço, Ajuste (1,725) .............................

Calço, Ajuste (1,750) .............................

Calço, Ajuste (1,775) .............................

Calço, Ajuste (1,800) .............................

Calço, Ajuste (1,825) .............................

Calço, Ajuste (1,850) .............................

Calço, Ajuste (1,875) .............................

Calço, Ajuste (1,900) .............................

Calço, Ajuste (1,925) .............................

Calço, Ajuste (1,950) .............................

Calço, Ajuste (1,975) .............................

Calço, Ajuste (2,000) .............................

Calço, Ajuste (2,025) .............................

Calço, Ajuste (2,050) .............................

Calço, Ajuste (2,075) .............................

Calço, Ajuste (2,100) .............................

Calço, Ajuste (2,125) .............................

Calço, Ajuste (2,150) .............................

Calço, Ajuste (2,175) .............................

Calço, Ajuste (2,200) .............................

30.04.09

Qtd.

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

67

2

Voltar

Back

Volver

2

Voltar

Back

Volver

68

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

+7 1111P3 Spring and/or Stem Seal,

Exhaust Valve (One) ......................... 2.1

1111P3A • Replace All Exhaust Spring Add ..... 0.1

1111Q2 Spring and/or Stem Seal, Valve:

For 1 vehicle ..................................... 2.4

12) 14915-KT7-013

14916-KT7-013

14917-KT7-013

14918-KT7-013

14919-KT7-013

14920-KT7-013

14921-KT7-013

14922-KT7-013

14923-KT7-013

14924-KT7-013

14925-KT7-013

14926-KT7-013

14927-KT7-013

14928-KT7-013

14929-KT7-013

14930-KT7-013

14931-KT7-013

14932-KT7-013

14933-KT7-013

14934-KT7-013

14935-KT7-013

14936-KT7-013

14937-KT7-013

14938-KT7-013

14939-KT7-013

14940-KT7-013

14941-KT7-013

Description

Shim, Tappet (1.550) ..............................

Shim, Tappet (1.575) ..............................

Shim, Tappet (1.600) ..............................

Shim, Tappet (1.625) ..............................

Shim, Tappet (1.650) ..............................

Shim, Tappet (1.675) ..............................

Shim, Tappet (1.700) ..............................

Shim, Tappet (1.725) ..............................

Shim, Tappet (1.750) ..............................

Shim, Tappet (1.775) ..............................

Shim, Tappet (1.800) ..............................

Shim, Tappet (1.825) ..............................

Shim, Tappet (1.850) ..............................

Shim, Tappet (1.875) ..............................

Shim, Tappet (1.900) ..............................

Shim, Tappet (1.925) ..............................

Shim, Tappet (1.950) ..............................

Shim, Tappet (1.975) ..............................

Shim, Tappet (2.000) ..............................

Shim, Tappet (2.025) ..............................

Shim, Tappet (2.050) ..............................

Shim, Tappet (2.075) ..............................

Shim, Tappet (2.100) ..............................

Shim, Tappet (2.125) ..............................

Shim, Tappet (2.150) ..............................

Shim, Tappet (2.175) ..............................

Shim, Tappet (2.200) ..............................

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza

+7 1111P3 Resorte y/o Anillo Vástago,

Válvula Escape (Uno) ....................... 2,1

1111P3A • Reemplazo de todos los resortes de escape, agregar .......................... 0,1

1111Q2 Resorte y/o Anillo Vástago, Válvula:

Para 1 motocicleta ............................ 2,4

12) 14915-KT7-013

14916-KT7-013

14917-KT7-013

14918-KT7-013

14919-KT7-013

14920-KT7-013

14921-KT7-013

14922-KT7-013

14923-KT7-013

14924-KT7-013

14925-KT7-013

14926-KT7-013

14927-KT7-013

14928-KT7-013

14929-KT7-013

14930-KT7-013

14931-KT7-013

14932-KT7-013

14933-KT7-013

14934-KT7-013

14935-KT7-013

14936-KT7-013

14937-KT7-013

14938-KT7-013

14939-KT7-013

14940-KT7-013

14941-KT7-013

Descripción

Calzo, Ajuste (1,550) .............................

Calzo, Ajuste (1,575) .............................

Calzo, Ajuste (1,600) .............................

Calzo, Ajuste (1,625) .............................

Calzo, Ajuste (1,650) .............................

Calzo, Ajuste (1,675) .............................

Calzo, Ajuste (1,700) .............................

Calzo, Ajuste (1,725) .............................

Calzo, Ajuste (1,750) .............................

Calzo, Ajuste (1,775) .............................

Calzo, Ajuste (1,800) .............................

Calzo, Ajuste (1,825) .............................

Calzo, Ajuste (1,850) .............................

Calzo, Ajuste (1,875) .............................

Calzo, Ajuste (1,900) .............................

Calzo, Ajuste (1,925) .............................

Calzo, Ajuste (1,950) .............................

Calzo, Ajuste (1,975) .............................

Calzo, Ajuste (2.000) .............................

Calzo, Ajuste (2,025) .............................

Calzo, Ajuste (2,050) .............................

Calzo, Ajuste (2,075) .............................

Calzo, Ajuste (2,100) .............................

Calzo, Ajuste (2,125) .............................

Calzo, Ajuste (2,150) .............................

Calzo, Ajuste (2,175) .............................

Calzo, Ajuste (2,200) .............................

Cant. Reqd

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Reqd. Qty.

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Serial No.

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

No. de série

Note

Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

M-3

Árvore de Comando • Válvulas

Camshaft • Valve

Árbol de Levas • Válvulas

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça

12) 14942-KT7-013

14943-KT7-013

14944-KT7-013

14945-KT7-013

14946-KT7-013

14947-KT7-013

14948-KT7-013

14949-KT7-013

14950-KT7-013

14951-KT7-013

14952-KT7-013

14953-KT7-013

14954-KT7-013

14955-KT7-013

14956-KT7-013

14957-KT7-013

14958-KT7-013

14959-KT7-013

14960-KT7-013

14961-KT7-013

14962-KT7-013

14963-KT7-013

14964-KT7-013

14965-KT7-013

14966-KT7-013

14967-KT7-013

14968-KT7-013

14969-KT7-013

Descrição

Calço, Ajuste (2,225) .............................

Calço, Ajuste (2,250) .............................

Calço, Ajuste (2,275) .............................

Calço, Ajuste (2,300) .............................

Calço, Ajuste (2,325) .............................

Calço, Ajuste (2,350) .............................

Calço, Ajuste (2,375) .............................

Calço, Ajuste (2,400) .............................

Calço, Ajuste (2,425) .............................

Calço, Ajuste (2,450) .............................

Calço, Ajuste (2,475) .............................

Calço, Ajuste (2,500) .............................

Calço, Ajuste (2,525) .............................

Calço, Ajuste (2,550) .............................

Calço, Ajuste (2,575) .............................

Calço, Ajuste (2,600) .............................

Calço, Ajuste (2,625) .............................

Calço, Ajuste (2,650) .............................

Calço, Ajuste (2,675) .............................

Calço, Ajuste (2,700) .............................

Calço, Ajuste (2,725) .............................

Calço, Ajuste (2,750) .............................

Calço, Ajuste (2,775) .............................

Calço, Ajuste (2,800) .............................

Calço, Ajuste (2,825) .............................

Calço, Ajuste (2,850) .............................

Calço, Ajuste (2,875) .............................

Calço, Ajuste (2,900) .............................

30.04.09

Qtd.

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

69

2

Voltar

Back

Volver

Voltar

Back

Volver

Ref.

L.O.N.

Service Item

2

No. de

Ref.

N.O.M.O.

Artículo de servicio

70

F.R.T.

Ref.

Part. No.

12) 14942-KT7-013

14943-KT7-013

14944-KT7-013

14945-KT7-013

14946-KT7-013

14947-KT7-013

14948-KT7-013

14949-KT7-013

14950-KT7-013

14951-KT7-013

14952-KT7-013

14953-KT7-013

14954-KT7-013

14955-KT7-013

14956-KT7-013

14957-KT7-013

14958-KT7-013

14959-KT7-013

14960-KT7-013

14961-KT7-013

14962-KT7-013

14963-KT7-013

14964-KT7-013

14965-KT7-013

14966-KT7-013

14967-KT7-013

14968-KT7-013

14969-KT7-013

Description

Shim, Tappet (2.225) ..............................

Shim, Tappet (2.250) ..............................

Shim, Tappet (2.275) ..............................

Shim, Tappet (2.300) ..............................

Shim, Tappet (2.325) ..............................

Shim, Tappet (2.350) ..............................

Shim, Tappet (2.375) ..............................

Shim, Tappet (2.400) ..............................

Shim, Tappet (2.425) ..............................

Shim, Tappet (2.450) ..............................

Shim, Tappet (2.475) ..............................

Shim, Tappet (2.500) ..............................

Shim, Tappet (2.525) ..............................

Shim, Tappet (2.550) ..............................

Shim, Tappet (2.575) ..............................

Shim, Tappet (2.600) ..............................

Shim, Tappet (2.625) ..............................

Shim, Tappet (2.650) ..............................

Shim, Tappet (2.675) ..............................

Shim, Tappet (2.700) ..............................

Shim, Tappet (2.725) ..............................

Shim, Tappet (2.750) ..............................

Shim, Tappet (2.775) ..............................

Shim, Tappet (2.800) ..............................

Shim, Tappet (2.825) ..............................

Shim, Tappet (2.850) ..............................

Shim, Tappet (2.875) ..............................

Shim, Tappet (2.900) ..............................

Reqd. Qty.

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

THLL

No. de

Ref.

No. de pieza

12) 14942-KT7-013

14943-KT7-013

14944-KT7-013

14945-KT7-013

14946-KT7-013

14947-KT7-013

14948-KT7-013

14949-KT7-013

14950-KT7-013

14951-KT7-013

14952-KT7-013

14953-KT7-013

14954-KT7-013

14955-KT7-013

14956-KT7-013

14957-KT7-013

14958-KT7-013

14959-KT7-013

14960-KT7-013

14961-KT7-013

14962-KT7-013

14963-KT7-013

14964-KT7-013

14965-KT7-013

14966-KT7-013

14967-KT7-013

14968-KT7-013

14969-KT7-013

Descripción

Calzo, Ajuste (2,225) .............................

Calzo, Ajuste (2,250) .............................

Calzo, Ajuste (2,275) .............................

Calzo, Ajuste (2,300) .............................

Calzo, Ajuste (2,325) .............................

Calzo, Ajuste (2,350) .............................

Calzo, Ajuste (2,375) .............................

Calzo, Ajuste (2,400) .............................

Calzo, Ajuste (2,425) .............................

Calzo, Ajuste (2,450) .............................

Calzo, Ajuste (2,475) .............................

Calzo, Ajuste (2,500) .............................

Calzo, Ajuste (2,525) .............................

Calzo, Ajuste (2,550) .............................

Calzo, Ajuste (2,575) .............................

Calzo, Ajuste (2,600) .............................

Calzo, Ajuste (2,625) .............................

Calzo, Ajuste (2,650) .............................

Calzo, Ajuste (2,675) .............................

Calzo, Ajuste (2,700) .............................

Calzo, Ajuste (2,725) .............................

Calzo, Ajuste (2,750) .............................

Calzo, Ajuste (2,775) .............................

Calzo, Ajuste (2,800) .............................

Calzo, Ajuste (2,825) .............................

Calzo, Ajuste (2,850) .............................

Calzo, Ajuste (2,875) .............................

Calzo, Ajuste (2,900) .............................

Cant. Reqd

CB300R

A

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

M-4

Corrente de Comando • Tensor

Cam Chain • Tensioner

Cadena de Levas • Tensionador

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 110140 Corrente, Comando ........................... 2,1

2 111130 Tensor, Corrente Comando ............... 2,0

3 (4)

111133 Acionador, Tensor ............................. 0,2

5 111139 Guia, Corrente Comando .................. 1,9

6 1111G9 Guia B, Corrente Comando ............... 0,8

1

5

14401-KPF-903

2 14500-KVK-900

14620-KPF-901

Corrente, Comando (126 Elos) (DAIDO) .

Tensor Conj., Corrente Comando ...........

3 14520-KRM-874 Acionador Conj., Tensor .........................

4 14560-KCW-851 Junta, Acionador Tensor ........................

Guia Comp. A, Corrente Comando .........

6 14630-KPF-901 Guia Comp. B, Corrente Comando .........

7 90004-GHR-630 Parafuso, Flange, 6x16 (NSHF) .............

8 90004-GHR-660 Parafuso, Flange, 6x22(NSHF) ..............

9 90005-KRM-840 Parafuso, Phillips, 6x6 ...........................

10 90032-GHR-660 Parafuso, Flange, 6x16 ..........................

11 91306-KRM-840 Anel, Vedação, 1,5x9,5 ..........................

1

1

2

1

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

71

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 110140 Chain, Cam ....................................... 2.1

2 111130 Tensioner, Cam Chain ....................... 2.0

3 (4)

111133 Lifter, Tensioner ................................ 0.2

5 111139 Guide, Cam Chain ............................. 1.9

6 1111G9 Guide B, Cam Chain ......................... 0.8

1 14401-KPF-903 Chain, Cam (126L) (DAIDO) ...................

2 14500-KVK-900 Tensioner Assy., Cam Chain ..................

3 14520-KRM-874 Lifter Assy., Tensioner ...........................

4 14560-KCW-851 Gasket, Tensioner Lifter ........................

5 14620-KPF-901 Guide Comp. A, Cam Chain ....................

6 14630-KPF-901 Guide Comp. B, Cam Chain ....................

7 90004-GHR-630 Bolt, Flange, 6x16 (NSHF) .....................

8 90004-GHR-660 Bolt, Flange, 6x22 (NSHF) .....................

9 90005-KRM-840 Screw, Pan, 6x6 .....................................

10 90032-GHR-660 Bolt, Flange, 6x16 ..................................

11 91306-KRM-840 O-Ring, 1.5x9.5 ......................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

2

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 110140 Cadena de Levas .............................. 2,1

2 111130 Tensionador, Cadena de Levas ........ 2,0

3 (4)

111133 Accionador, Tensionador .................. 0,2

5 111139 Guía, Cadena de Levas .................... 1,9

6 1111G9 Guía B, Cadena de Levas ................ 0,8

1 14401-KPF-903 Cadena de Levas (126 Elos) (DAIDO) ...

2 14500-KVK-900 Ens. Tensionador, Cadena de Levas ......

3 14520-KRM-874 Ens. Accionador, Tensionador ................

4 14560-KCW-851 Empaquetadura, Accionador

Tensionador ............................................

5 14620-KPF-901 Guía A, Cadena de Levas .....................

6 14630-KPF-901 Guía B, Cadena de Levas .....................

7 90004-GHR-630 Perno, Reborde, 6x16(NSHF) .................

8 90004-GHR-660 Perno, Reborde, 6x22 (NSHF) ................

9 90005-KRM-840 Tornillo, Phillips, 6x6 ..............................

10 90032-GHR-660 Perno, Reborde, 6x16 ............................

11 91306-KRM-840 Anillo Tórico, 1,5x9,5 .............................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

2

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

72

30.04.09

M-5

Cilindro

Cylinder

Cilindro

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 1111A5 Cilindro .............................................. 2,5

2 111102 Junta, Cilindro ................................... 2,4

Nº da peça

1 12100-KVK-900

2 12191-KVK-900

3 90032-KVK-900

4 90706-KPF-960

Descrição

Cilindro Comp. ........................................

Junta, Cilindro ........................................

Prisioneiro, 10x143 ................................

Pino, Guia, 12x20 ..................................

Qtd.

CB300R

A

1

1

4

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

73

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 1111A5 Cylinder ............................................. 2.5

2 111102 Gasket, Cylinder ............................... 2.4

Ref.

Part. No.

Description

1 12100-KVK-900 Cylinder Comp. .......................................

2 12191-KVK-900 Gasket, Cylinder ....................................

3 90032-KVK-900 Bolt, Stud, 10x143 .................................

4 90706-KPF-960 Dowel Pin, 12x20 ...................................

Reqd. Qty.

CB300R

A

1

1

4

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 1111A5 Cilindro .............................................. 2,5

2 111102 Empaquetadura, Cilindro ................... 2,4

No. de

Ref.

1

No. de pieza

12100-KVK-900

Descripción

2 12191-KVK-900 Empaquetadura, Cilindro ........................

3 90032-KVK-900 Espárrago, 10x143 .................................

4 90706-KPF-960

Cilindro ...................................................

Perno de Guía, 12x20 ............................

Cant. Reqd

CB300R

A

1

1

4

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

74

30.04.09

M-6

Tampa Lateral Direita

Right Crankcase Cover

Cubierta Lateral Derecha

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 110159 Tampa, Lateral: Direita ...................... 0,9

3 1101H9 Tubo, Abastecimento Óleo ................ 0,6

4 110158 Junta, Tampa Lateral: Direita ............ 0,7

5 (2,24)

113127 Elemento, Filtro Óleo ........................ 0,2

11 2121A7 Alavanca, Embreagem ...................... 0,8

1 11330-KVK-900

2 11333-KVK-900

3 11335-KPF-900

6 15413-MC8-000

7 15414-KF0-000

8 15532-KPF-900

9 15533-KPF-900

10 15650-KVK-900

Tampa Comp., Lateral Direita .................

Tampa, Filtro Óleo ..................................

Tubo Comp., Passagem Óleo .................

4 11394-KPF-900 Junta, Tampa Lateral Direita ..................

5 15412-HM5-A10 Elemento, Filtro Óleo .............................

Coxim, Filtro ...........................................

Mola, Fixação Elemento Filtro Óleo ........

Parafuso, Flange, 8x24 ..........................

Parafuso, Flange, 7x25 ..........................

Medidor, Nível Óleo ...............................

11 22810-KVK-900

12 22815-KM7-700

13 22821-KVK-900

Alavanca Comp., Embreagem ................

Mola, Alavanca Embreagem ...................

Suporte, Cabo Embreagem ....................

14 90004-GHR-630 Parafuso, Flange, 6x16 (NSHF) .............

15 90004-GHR-680 Parafuso, Flange, 6x28 (NSHF) .............

16 90004-GHR-710 Parafuso, Flange, 6x40 (NSHF) .............

17 90004-GHR-770 Parafuso, Flange, 6x70 (NSHF) .............

18 90441-MC0-000 Arruela, Vedação, 7mm ..........................

19 90475-KPF-960

20 90601-KPF-900

Arruela, 8mm ..........................................

Anel Elástico, Interno, 24mm .................

1

1

1

2

5

2

1

1

1

1

3

3

2

4

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

75

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 110159 Cover, Crankcase: Right .................. 0.9

3 1101H9 Pipe, Oil Feed ................................... 0.6

4 110158 Gasket, Crankcase Cover: Right ...... 0.7

5 (2,24)

113127 Element, Oil Filter ............................. 0.2

11 2121A7 Lever, Clutch .................................... 0.8

1 11330-KVK-900 Cover Comp., R. Crankcase ...................

2 11333-KVK-900 Cover, Oil Filter ......................................

3 11335-KPF-900

4 11394-KPF-900

Pipe Comp., Oil Pass .............................

Gasket, R. Crankcase Cover .................

5 15412-HM5-A10 Element, Oil Filter ..................................

6 15413-MC8-000 Rubber, Filter .........................................

7 15414-KF0-000

8 15532-KPF-900

Spring, Oil Filter Element Setting ...........

Bolt, Flange, 8x24 ..................................

9 15533-KPF-900 Bolt, Flange, 7x25 ..................................

10 15650-KVK-900 Gauge, Oil Level ....................................

11 22810-KVK-900 Lever Comp., Clutch ..............................

12 22815-KM7-700 Spring, Clutch Lever ..............................

13 22821-KVK-900 Receiver, Clutch Cable ..........................

14 90004-GHR-630 Bolt, Flange, 6x16 (NSHF) .....................

15 90004-GHR-680 Bolt, Flange, 6x28 (NSHF) .....................

16 90004-GHR-710 Bolt, Flange, 6x40 (NSHF) .....................

17 90004-GHR-770 Bolt, Flange, 6x70 (NSHF) .....................

18 90441-MC0-000 Washer, Sealing, 7mm ...........................

19 90475-KPF-960

20 90601-KPF-900

Washer, 8mm .........................................

Circlip, Internal, 24mm ...........................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

2

1

1

3

3

2

4

1

1

2

1

1

5

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 110159 Cubierta, Lateral: Derecha ................ 0,9

3 1101H9 Tubo, Entrada Aceite ........................ 0,6

4 110158 Empaquetadura, Cubierta Lateral:

5

Derecha ............................................ 0,7

(2,24)

113127 Elemento, Filtro Aceite ..................... 0,2

11 2121A7 Palanca, Embrague .......................... 0,8

1 11330-KVK-900 Cubierta, Lateral Derecha ......................

2 11333-KVK-900 Cubierta, Filtro Aceite ............................

3 11335-KPF-900 Tubo, Aceite ...........................................

4 11394-KPF-900 Empaquetadura, Cubierta Lateral

Derecha .................................................

5 15412-HM5-A10 Elemento, Filtro Aceite ...........................

6 15413-MC8-000 Cojín, Filtro ............................................

7 15414-KF0-000

8 15532-KPF-900

Resorte, Fijación Elemento Filtro Aceite

Perno, Reborde, 8x24 ............................

9 15533-KPF-900 Perno, Reborde, 7x25 ............................

10 15650-KVK-900 Medidor, Nivel Aceite .............................

11 22810-KVK-900 Palanca, Embrague ................................

12 22815-KM7-700 Resorte, Palanca Embrague ..................

13 22821-KVK-900 Soporte, Cable Embrague ......................

14 90004-GHR-630 Perno, Reborde, 6x16(NSHF) .................

15 90004-GHR-680 Perno, Reborde, 6x28 (NSHF) ................

16 90004-GHR-710 Perno, Reborde, 6x40 (NSHF) ................

17 90004-GHR-770 Perno, Reborde, 6x70 (NSHF) ................

18 90441-MC0-000 Arandela de Sellado, 7mm .....................

19 90475-KPF-960 Arandela, 8mm .......................................

20 90601-KPF-900 Grapa Circular, Interior, 24mm ...............

1

1

1

2

5

1

1

2

1

1

Cant. Reqd

CB300R

A

1

1

1

1

1

2

4

1

3

3

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

76

30.04.09

M-6

Tampa Lateral Direita

Right Crankcase Cover

Cubierta Lateral Derecha

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

21 90702-KRM-840 Pino, Guia, 8x14 ....................................

22 91203-KK0-003

23 91204-KK0-003

Retentor, Óleo, 14x22x5 ........................

Retentor, Óleo, 12x18x5 (ARAI) ............

24 91302-KPF-960 Anel, Vedação, 54x2,4 ...........................

25 91307-KRM-840 Anel, Vedação, 18x3 ..............................

Qtd.

CB300R

A

2

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

77

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

21 90702-KRM-840 Dowel Pin, 8x14 .....................................

22 91203-KK0-003 Oil Seal, 14x22x5 ..................................

23 91204-KK0-003

24 91302-KPF-960

Oil Seal, 12x18x5 (ARAI) .......................

O-Ring, 54x2.4 .......................................

25 91307-KRM-840 O-Ring, 18x3 ..........................................

Reqd. Qty.

CB300R

A

1

1

1

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

No. de

Ref.

N.O.M.O.

Artículo de servicio

Voltar

Back

Volver

THLL

No. de

Ref.

No. de pieza Descripción

21 90702-KRM-840 Perno de Guía, 8x14 .............................

22 91203-KK0-003

23 91204-KK0-003

Retén de Aceite, 14x22x5 .....................

Retén de Aceite, 12x18x5 (ARAI) ..........

24 91302-KPF-960 Anillo Tórico, 54x2,4 ..............................

25 91307-KRM-840 Anillo Tórico, 18x3 .................................

Cant. Reqd

CB300R

A

2

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

78

30.04.09

M-7

Embreagem

Clutch

Embrague

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 1101C8 Pinhão, Distribuição .......................... 2,1

2 2121A0 Carcaça Externa, Embreagem .......... 1,0

4 212112 Cubo, Embreagem ............................ 1,0

6 (5,7,8,11)

2121A1 Disco, Fricção Embreagem ............... 0,9

• Nota: Mesmo tempo para duas unidades ou mais

9 2121A3 Placa, Pressão Embreagem ............. 0,8

10 212107 Mola, Embreagem ............................. 0,8

• Nota: Mesmo tempo para duas unidades ou mais

12 2121B6 Haste, Acionador Embreagem .......... 0,8

13 211105 Engrenagem, Motora Primária ........... 1,1

1

2 22100-KVK-900

3 22116-KVK-900

4

5

14312-KPF-900

22121-KVK-900

22125-435-000

Pinhão, Distribuição (17D) .....................

Carcaça Externa Comp., Embreagem ....

Guia, Externa Embreagem .....................

Cubo, Embreagem ..................................

Assento, Mola Judder ............................

6 22201-HM3-A60 Disco, Fricção Embreagem ....................

7 22202-MAE-000 Disco B, Fricção Embreagem .................

8 22321-KF0-770

9 22350-KVK-900

10 22401-KVK-900

Placa, Embreagem .................................

Placa Comp., Pressão Embreagem ........

Mola, Embreagem ..................................

11 22402-435-000

12 22847-KVK-900

13 23121-KVK-900

Mola, Judder ..........................................

Haste, Acionador Embreagem ................

Engrenagem, Motora Primária (24D) ......

14 90024-MAS-000 Parafuso-arruela, 6x28 ..........................

15 90201-KCZ-010 Porca, Especial, 16mm ..........................

16 90235-KPF-900

17 90404-KVK-900

18 90431-KM1-010

19 91007-KPF-901

20 91012-PZ4-003

Porca, Trava, 16mm ...............................

Arruela, 20x40x2 ....................................

Arruela, Encosto, 16,2x30x2,0 ..............

Rolamento, Radial Esferas, 6903 ...........

Rolamento, Agulhas, 28x33x16,8

(NTN) ......................................................

1

1

1

5

1

6

1

6

1

5

1

1

2

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

79

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 1101C8 Sprocket, Timing ............................... 2.1

2 2121A0 Outer, Clutch .................................... 1.0

4 212112 Center, Clutch ................................... 1.0

6 (5,7,8,11)

2121A1 Disc, Clutch Friction ......................... 0.9

• Note: Same time for two units or more

9 2121A3 Plate, Clutch Pressure ..................... 0.8

10 212107 Spring, Clutch ................................... 0.8

• Note: Same time for two units or more

12 2121B6 Rod, Clutch Lifter .............................. 0.8

13 211105 Gear, Primary Drive .......................... 1.1

1

2

14312-KPF-900

22100-KVK-900

Sprocket, Timing (17T) ...........................

Outer Comp., Clutch ..............................

3 22116-KVK-900 Guide, Clutch Outer ...............................

4 22121-KVK-900 Center, Clutch ........................................

5 22125-435-000 Seat, Judder Spring ...............................

6 22201-HM3-A60 Disk, Clutch Friction ...............................

7 22202-MAE-000 Disk B, Clutch Friction ...........................

8 22321-KF0-770 Plate, Clutch ..........................................

9 22350-KVK-900 Plate Comp., Clutch Pressure ................

10 22401-KVK-900 Spring, Clutch ........................................

11 22402-435-000 Spring, Judder .......................................

12 22847-KVK-900 Pin, Clutch Lifter ....................................

13 23121-KVK-900 Gear, Primary Drive (24T) ......................

14 90024-MAS-000 Bolt-Washer, 6x28 .................................

15 90201-KCZ-010 Nut, Special, 16mm ................................

16 90235-KPF-900 Nut, Lock, 16mm ....................................

17 90404-KVK-900 Washer, 20x40x2 ...................................

18 90431-KM1-010 Washer, Thrust, 16.2x30x2.0 ................

19 91007-KPF-901

20 91012-PZ4-003

Bearing, Radial Ball, 6903 ......................

Bearing, Needle, 28x33x16.8 (NTN) .......

Reqd. Qty.

CB300R

A

1

1

1

1

1

6

1

6

1

5

1

1

2

1

1

1

5

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 1101C8 Piñón ................................................ 2,1

2 2121A0 Carcasa, Embrague .......................... 1,0

4 212112 Embrague, Cubo ............................... 1,0

6 (5,7,8,11)

2121A1 Disco, Fricción Embrague ................. 0,9

• Nota: Mismo tiempo para dos o más unidades

9 2121A3 Placa, Presión Embrague ................. 0,8

10 212107 Resorte, Embrague ........................... 0,8

• Nota: Mismo tiempo para dos o más unidades

12 2121B6 Vástago, Accionador Embrague ....... 0,8

13 211105 Engranaje, Mando Primario ............... 1,1

1

5

14312-KPF-900

22125-435-000

Piñón (17D) ............................................

2 22100-KVK-900 Carcasa, Embrague ...............................

3 22116-KVK-900 Guía, Carcasa Embrague .......................

4 22121-KVK-900 Embrague, Cubo ....................................

Asiento, Resorte Judder ........................

6 22201-HM3-A60 Disco, Fricción Embrague ......................

7 22202-MAE-000 Disco B, Fricción Embrague ...................

8 22321-KF0-770 Placa, Embrague ....................................

9 22350-KVK-900 Placa, Presión Embrague .......................

10 22401-KVK-900 Resorte, Embrague ................................

11 22402-435-000 Resorte, Judder .....................................

12 22847-KVK-900 Pasador, Accionador Embrague .............

13 23121-KVK-900 Engranaje, Mando Primario (24D) ...........

14 90024-MAS-000 Perno-Arandela, 6x28 ............................

15 90201-KCZ-010 Tuerca, Especial, 16mm .........................

16 90235-KPF-900 Tuerca, Traba, 16mm ..............................

17 90404-KVK-900 Arandela, 20x40x2 .................................

18 90431-KM1-010 Arandela, Empuje, 16,2x30x2,0 .............

19 91007-KPF-901

20 91012-PZ4-003

Cojinete, Radial de Bolas, 6903 .............

Cojinete, Agujas, 28x33x16,8 (NTN) ......

1

1

1

5

1

6

1

6

1

5

1

1

2

1

1

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

80

30.04.09

M-8

Bomba de Óleo

Oil Pump

Bomba de Aceite

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 113105 Bomba Óleo, Conj. ............................ 1,2

4 1131C4 Engrenagem, Movida Bomba Óleo .... 0,7

1 15100-KVK-900

2 15122-KPF-900

3 15123-KPF-900

4 15130-KVK-900

Bomba Óleo, Conj. .................................

Rotor, Externo Bomba Óleo ...................

Rotor, Interno Bomba Óleo ....................

Engrenagem Comp., Movida

Bomba Óleo (32D) ..................................

5 90004-GHR-660 Parafuso, Flange, 6x22 (NSHF) .............

6 90004-GHR-700 Parafuso, Flange, 6x35 (NSHF) .............

7 90004-GHR-790 Parafuso, Flange, 6x80 (NSHF) .............

8 90040-GHR-660 Parafuso, Flange, 6x16 ..........................

96001-06016-00 Parafuso, Flange, 6x16 ..........................

9 90702-KRM-840 Pino, Guia, 8x14 ....................................

10 90703-KRM-840 Pino, Guia, 10x12 ..................................

11 90707-KPF-960

94303-04065

12 91303-KPF-960

Pino, Guia, 4x6,5 ...................................

Pino C, Guia, 4x6,5 ...............................

Junta, Borracha .....................................

1

1

1

1

3

3

2

1

2

2

1

Qtd.

CB300R

A

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

81

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 113105 Pump Assy., Oil ................................ 1.2

4 1131C4 Gear, Oil Pump Driven ...................... 0.7

1 15100-KVK-900 Pump Assy., Oil .....................................

2 15122-KPF-900 Rotor, Oil Pump Outer ............................

3 15123-KPF-900 Rotor, Oil Pump Inner ............................

4 15130-KVK-900 Gear Comp., Oil Pump Driven (32T) .......

5 90004-GHR-660 Bolt, Flange, 6x22 (NSHF) .....................

6 90004-GHR-700 Bolt, Flange, 6x35 (NSHF) .....................

7 90004-GHR-790 Bolt, Flange, 6x80 (NSHF) .....................

8 90040-GHR-660 Bolt, Flange, 6x16 ..................................

96001-06016-00 Bolt, Flange, 6x16 ..................................

9 90702-KRM-840 Dowel Pin, 8x14 .....................................

10 90703-KRM-840 Dowel Pin, 10x12 ...................................

11 90707-KPF-960

94303-04065

12 91303-KPF-960

Dowel Pin, 4x6.5 ....................................

Pin C, Dowel, 4x6.5 ...............................

Gasket, Rubber ......................................

3

2

1

1

1

3

2

2

1

Reqd. Qty.

CB300R

A

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 113105 Ens. Bomba de Aceite ..................... 1,2

4 1131C4 Engranaje, Mandado Bomba de Aceite .......................................... 0,7

1 15100-KVK-900 Ens. Bomba de Aceite ............................

2 15122-KPF-900

3 15123-KPF-900

Rotor, Exterior Bomba de Aceite ...........

Rotor, Interior Bomba de Aceite .............

4 15130-KVK-900 Engranaje, Mandado Bomba de Aceite (32D) ......................................

5 90004-GHR-660 Perno, Reborde, 6x22 (NSHF) ................

6 90004-GHR-700 Perno, Reborde, 6x35 (NSHF) ................

7 90004-GHR-790 Perno, Reborde, 6x80 (NSHF) ................

8 90040-GHR-660 Perno, Reborde, 6x16 ............................

96001-06016-00 Perno, Reborde, 6x16 ............................

9 90702-KRM-840 Perno de Guía, 8x14 .............................

10 90703-KRM-840 Perno de Guía, 10x12 ............................

11 90707-KPF-960

94303-04065

12 91303-KPF-960

Perno de Guía, 4x6,5 ............................

Perno de Guía C, 4x6,5 .........................

Empaquetadura, Goma ..........................

1

1

3

3

2

1

2

2

1

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

82

30.04.09

M-9

Tampa Lateral Esquerda

Left Crankcase Cover

Cubierta Lateral Izquierda

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 1101A6 Tampa, Lateral: Esquerda ................. 0,6

3 1101B0 Tampa, Lateral: Traseira Esquerda ... 0,1

4 (5)

1101B3 Tampa, Motor Partida ....................... 0,1

6 1101A3 Junta, Tampa Lateral: Esquerda ....... 0,5

1 11340-KVK-900

2 11352-KVK-900

3 11360-KVK-900

4 11370-KVK-900

5 11377-KVK-900

Tampa Lateral Comp., Esquerda ............

Guia Comp., Corrente Transmissão ........

Tampa Comp., Traseira Esquerda ...........

Tampa Comp., Motor Partida .................

Junta, Tampa Motor Partida ...................

6 11395-KVK-900 Junta, Tampa Lateral Esquerda .............

7 90004-GHR-670 Parafuso, Flange, 6x25 (NSHF) .............

8 90004-GHR-700 Parafuso, Flange, 6x35 (NSHF) .............

9 90004-GHR-760 Parafuso, Flange, 6x65 (NSHF) .............

10 90084-KPS-900 Tampa, 14mm .........................................

11 90087-KSS-900 Tampa, 30mm .........................................

12 90702-KRM-840 Pino, Guia, 8x14 ....................................

13 91011-GCE-D61 Rolamento, Radial Esferas, 6000 ...........

91011-GCE-D62 Rolamento, Radial Esferas, 6000 ...........

14 91021-148-004

91022-KPF-961

Rolamento, Agulhas, 1010 (NTN) ...........

Rolamento, Agulhas, 1010 .....................

15 91303-KRM-840 Anel, Vedação, 13,8x2,5 ........................

16 91356-KSS-900 Anel, Vedação, 30mm ............................

1

1

1

1

4

1

1

6

7

1

1

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

83

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 1101A6 Cover, Crankcase: Left .................... 0.6

3 1101B0 Cover, Crankcase: Left Rear ............ 0.1

4 (5)

1101B3 Cover, Starter ................................... 0.1

6 1101A3 Gasket, Crankcase Cover: Left ........ 0.5

1 11340-KVK-900 Cover Comp., L. Crankcase ...................

2 11352-KVK-900 Guide Comp., Drive Chain ......................

3 11360-KVK-900 Cover Comp., L. Rr. ...............................

4 11370-KVK-900 Cover Comp., Starter .............................

5 11377-KVK-900 Gasket, Starter Cover ............................

6 11395-KVK-900 Gasket, L. Crankcase Cover ..................

7 90004-GHR-670 Bolt, Flange, 6x25 (NSHF) .....................

8 90004-GHR-700 Bolt, Flange, 6x35 (NSHF) .....................

9 90004-GHR-760 Bolt, Flange, 6x65 (NSHF) .....................

10 90084-KPS-900 Cap, 14mm .............................................

11 90087-KSS-900 Cap, 30mm .............................................

12 90702-KRM-840 Dowel Pin, 8x14 .....................................

13 91011-GCE-D61 Bearing, Radial Ball, 6000 ......................

91011-GCE-D62 Bearing, Radial Ball, 6000 ......................

14 91021-148-004 Bearing, Needle, 1010 (NTN) ..................

91022-KPF-961 Bearing, Needle, 1010 ............................

15 91303-KRM-840 O-Ring, 13.8x2.5 ....................................

16 91356-KSS-900 O-Ring, 30mm ........................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

6

7

1

1

1

1

4

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 1101A6 Cubierta, Lateral: Izquierda .............. 0,6

3 1101B0 Cubierta, Lateral: Trasera Izquierda . 0,1

4 (5)

1101B3 Cubierta, Arranque ............................ 0,1

6 1101A3 Empaquetadura, Cubierta Lateral:

Izquierda ........................................... 0,5

1 11340-KVK-900 Cubierta, Lateral Izquierda .....................

2 11352-KVK-900 Guía, Cadena de Transmisión ................

3 11360-KVK-900 Cubierta, Trasera Izquierda ....................

4 11370-KVK-900 Cubierta, Arranque .................................

5 11377-KVK-900 Empaquetadura, Cubierta Arranque .......

6 11395-KVK-900 Empaquetadura, Cubierta Lateral

Izquierda ................................................

7 90004-GHR-670 Perno, Reborde, 6x25 (NSHF) ................

8 90004-GHR-700 Perno, Reborde, 6x35 (NSHF) ................

9 90004-GHR-760 Perno, Reborde, 6x65 (NSHF) ................

10 90084-KPS-900 Tapa, 14mm ............................................

11 90087-KSS-900 Tapa, 30mm ............................................

12 90702-KRM-840 Perno de Guía, 8x14 .............................

13 91011-GCE-D61 Cojinete, Radial de Bolas, 6000 .............

91011-GCE-D62 Cojinete, Radial de Bolas, 6000 .............

14 91021-148-004 Cojinete, Agujas, 1010 (NTN) .................

91022-KPF-961 Cojinete, Agujas, 1010 ...........................

15 91303-KRM-840 Anillo Tórico, 13,8x2,5 ...........................

16 91356-KSS-900 Anillo Tórico, 30mm ................................

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

4

1

1

1

6

7

1

1

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

84

30.04.09

M-10

Gerador

Generator

Generador

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça

1 613105 Rotor ou Volante ............................... 0,8

2 6131A3 Estator .............................................. 0,8

1 31110-KVK-901

2 31120-KVK-901

3 32111-KVK-900

4 32112-KVK-900

5 90023-MA6-000

6 90071-ME9-000

7 90085-KVK-900

8 90089-KCZ-000

9 90116-375-000

10 90504-KPF-900

Descrição

Volante Comp. ........................................

Estator Comp. ........................................

Braçadeira, Fiação Gerador C.A. ...........

Braçadeira, Fiação Gerador Pulsos .......

Parafuso, Flange, 12x45 ........................

Parafuso, Allen, 6x15 ............................

Parafuso, Torx, 7mm ..............................

Parafuso, Allen, 5x14 ............................

Parafuso, Allen, 6x38 ............................

Arruela, 12,5x26x4,3 .............................

Qtd.

CB300R

A

1

1

1

1

1

2

3

1

6

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

85

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 613105 Rotor or Flywheel .............................. 0.8

2 6131A3 Stator ................................................ 0.8

1 31110-KVK-901 Flywheel Comp. ......................................

2 31120-KVK-901 Stator Comp. ..........................................

3 32111-KVK-900 Clamper, A.C. Generator Cord ................

4 32112-KVK-900 Clamper, Pulse Generator Cord .............

5 90023-MA6-000 Bolt, Flange, 12x45 ................................

6 90071-ME9-000 Bolt, Socket, 6x15 .................................

7 90085-KVK-900 Bolt, Torx, 7mm ......................................

8 90089-KCZ-000 Bolt, Socket, 5x14 .................................

9 90116-375-000

10 90504-KPF-900

Bolt, Socket, 6x38 .................................

Washer, 12.5x26x4.3 .............................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

6

2

3

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 613105 Rotor o Generador ............................ 0,8

2 6131A3 Estator .............................................. 0,8

1 31110-KVK-901 Ens. Generador ......................................

2 31120-KVK-901 Ens. Estator ...........................................

3 32111-KVK-900 Abrazadera, Cableado Generador A.C. ..

4 32112-KVK-900 Abrazadera, Cableado Generador

Pulso ......................................................

5 90023-MA6-000 Perno, Reborde, 12x45 ..........................

6 90071-ME9-000 Tornillo, Allen, 6x15 ................................

7 90085-KVK-900 Perno, Torx, 7mm ...................................

8 90089-KCZ-000 Tornillo, Allen, 5x14 ................................

9 90116-375-000

10 90504-KPF-900

Perno, Allen, 6x38 .................................

Arandela, 12,5x26x4,3 ...........................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

6

2

3

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

86

30.04.09

M-11

Embreagem de Partida

Starting Clutch

Embrague de Arranque

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 612120 Engrenagem, Movida Partida ............ 0,7

2 612131 Carcaça Externa, Embreagem

Partida .............................................. 0,8

4 612125 Engrenagem, Redução Partida ......... 0,2

5 612135 Engrenagem, Intermediária Partida ... 0,6

1

2

3

4

5

Nº da peça

28111-KVK-900

28125-KVK-901

28126-HA7-673

28131-KVK-900

28141-KVK-900

6 28151-KVK-900

7 90407-415-000

8 90452-187-000

9 91102-KR0-003

Descrição

Engrenagem, Movida Partida (60D) ........

Carcaça Externa Comp.,

Embreagem Partida ................................

Embreagem, Unidirecional ......................

Engrenagem, Redução Partida

(69D/20D) ...............................................

Engrenagem, Intermediária Partida

(12D/12D) ...............................................

Eixo, Engrenagem Partida .....................

Arruela, Encosto, 26mm ........................

Arruela, 10x21 .......................................

Rolamento, Agulhas, 26x31x24 (NTN) ...

1

1

1

1

2

1

Qtd.

CB300R

A

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

87

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 612120 Gear, Starter Driven ......................... 0.7

2 612131 Outer, Starting Clutch ....................... 0.8

4 612125 Gear, Starter Reduction .................... 0.2

5 612135 Gear, Starter Idle .............................. 0.6

Ref.

Part. No.

Description

1 28111-KVK-900 Gear, Starter Driven (60T) .....................

2 28125-KVK-901 Outer Comp., Starting Clutch .................

3 28126-HA7-673 Clutch, One Way ....................................

4 28131-KVK-900 Gear, Starter Reduction (69T/20T) .........

5 28141-KVK-900 Gear, Starter Idle (12T/12T) ...................

6 28151-KVK-900 Shaft, Starter Gear ................................

7 90407-415-000

8 90452-187-000

9 91102-KR0-003

Washer, Thrust, 26mm ...........................

Washer, 10x21 .......................................

Bearing, Needle, 26x31x24 (NTN) ..........

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 612120 Engranaje, Mandado Arranque .......... 0,7

2 612131 Carcasa, Embrague Arranque ........... 0,8

4 612125 Engranaje, Reducción Arranque ....... 0,2

5 612135 Engranaje, Intermedio Arranque ....... 0,6

No. de

Ref.

1

No. de pieza

28111-KVK-900

3 28126-HA7-673

Descripción

Engranaje, Mandado Arranque (60D) .....

2 28125-KVK-901 Carcasa, Embrague Arranque ................

Embrague, Una Vía ................................

4 28131-KVK-900 Engranaje, Reducción

Arranque (69D/20D) ...............................

5 28141-KVK-900 Engranaje, Intermedio

Arranque (12D/12D) ...............................

6 28151-KVK-900 Eje, Engranaje Arranque ........................

7 90407-415-000 Arandela, Empuje, 26mm .......................

8 90452-187-000

9 91102-KR0-003

Arandela, 10x21 .....................................

Cojinete, Agujas, 26x31x24 (NTN) .........

Cant. Reqd

CB300R

A

1

1

1

1

1

2

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

88

30.04.09

M-12

Motor de Partida

Starting Motor

Motor de Arranque

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 612105 Motor, Partida ................................... 0,5

2 (3,4,5)

6121A4 Terminal, Escovas (Partida) .............. 0,6

• Nota: Mesmo tempo para duas unidades

12 612115 Cabo, Motor Partida .......................... 0,4

1

5

31200-KVK-901

31204-MEW-921

Motor Partida, Conj. ...............................

2 31201-MEW-921 Escovas A, Jogo ...................................

3 31202-MEW-921 Escovas B, Jogo ...................................

4 31203-MEW-921 Suporte, Escovas ..................................

Mola, Escovas .......................................

6 31205-HP5-601 Parafuso, Fixação ..................................

7 31206-MEW-921 Parafuso, Terminal .................................

8 31207-HP5-601 Anel ........................................................

9 31208-MEW-921 Isolador ..................................................

10 31209-MEW-921 Limitador, Terminal .................................

11 31210-MEW-921 Arruela ...................................................

12 32410-KVK-900 Cabo, Motor Partida ...............................

13 90004-GHR-680 Parafuso, Flange, 6x28 (NSHF) .............

14 90071-MB0-000

15 91309-425-003

Porca-arruela, 6mm ................................

Anel, Vedação, 24,4x3,1 (ARAI) ............

16 91320-MB0-000 Anel, Vedação ........................................

17 93892-05012-08 Parafuso-arruela, 5x12 ..........................

1

1

2

2

1

1

1

2

1

2

1

1

Qtd.

CB300R

A

1

4

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

89

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 612105 Motor, Starting .................................. 0.5

2 (3,4,5)

6121A4 Terminal, Brush (Starter) ................... 0.6

• Note: Same time for two units

12 612115 Cable, Starter Motor ......................... 0.4

1 31200-KVK-901 Motor Assy., Starter ...............................

2 31201-MEW-921 Brush Set A, Carbon ..............................

3 31202-MEW-921 Brush Set B, Carbon ..............................

4 31203-MEW-921 Holder, Brush .........................................

5 31204-MEW-921 Spring, Carbon Brush .............................

6 31205-HP5-601 Bolt, Setting ...........................................

7 31206-MEW-921 Bolt, Terminal .........................................

8 31207-HP5-601 Ring ........................................................

9 31208-MEW-921 Insulator .................................................

10 31209-MEW-921 Stopper, Terminal ...................................

11 31210-MEW-921 Washer ...................................................

12 32410-KVK-900 Cable, Starter Motor ...............................

13 90004-GHR-680 Bolt, Flange, 6x28 (NSHF) .....................

14 90071-MB0-000 Nut-Washer, 6mm ..................................

15 91309-425-003 O-Ring, 24.4x3.1 (ARAI) ........................

16 91320-MB0-000 O-Ring ....................................................

17 93892-05012-08 Screw-Washer, 5x12 ..............................

Reqd. Qty.

CB300R

A

1

1

4

1

1

2

1

2

1

1

2

2

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 612105 Motor, Arranque ................................ 0,5

2 (3,4,5)

6121A4 Terminal, Escobillas (Arranque) ........ 0,6

• Nota: Mismo tiempo para dos unidades

12 612115 Cable, Motor de Arranque ................. 0,4

1 31200-KVK-901 Ens. Motor de Arranque .........................

2 31201-MEW-921 Escobilla A Juego, Carbón .....................

3 31202-MEW-921 Escobilla B Juego, Carbón .....................

4 31203-MEW-921 Soporte, Escobilla ..................................

5 31204-MEW-921 Resorte, Escobilla ..................................

6 31205-HP5-601 Perno, Fijación .......................................

7 31206-MEW-921 Perno, Terminal ......................................

8 31207-HP5-601 Anillo ......................................................

9 31208-MEW-921 Aislador ..................................................

10 31209-MEW-921 Limitador, Terminal .................................

11 31210-MEW-921 Arandela .................................................

12 32410-KVK-900 Cable, Motor de Arranque ......................

13 90004-GHR-680 Perno, Reborde, 6x28 (NSHF) ................

14 90071-MB0-000 Tuerca-Arandela, 6mm ............................

15 91309-425-003 Anillo Tórico, 24,4x3,1 (ARAI) ................

16 91320-MB0-000 Anillo Tórico ...........................................

17 93892-05012-08 Tornillo-Arandela, 5x12 ...........................

1

1

2

2

1

1

1

2

1

2

1

1

Cant. Reqd

CB300R

A

1

1

1

1

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

90

30.04.09

M-13

Carcaça do Motor

Crankcase

Cárter del Motor

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 110120 Carcaça Motor: Direita ...................... 6,5

• Inclui: Remoção e instalação do motor

1101A2 Carcaça Motor: Ambas ..................... 7,7

• Inclui: Remoção e instalação do motor

3 110110 Junta, Carcaça Motor ....................... 5,9

• Inclui: Remoção e instalação do motor

4 110115 Carcaça Motor: Esquerda ................. 7,3

• Inclui: Remoção e instalação do motor

1101A2 Carcaça Motor: Ambas ..................... 7,7

• Inclui: Remoção e instalação do motor

5 1131B5 Tela, Filtro Óleo ................................. 0,7

7 6151B8 Interruptor, Ponto Morto ................... 0,2

1

2 11110-KPF-900

3 11191-KVK-900

4

5

11100-KVK-900

11200-KVK-900

15421-KK0-000

Carcaça Motor Comp., Direita ................

Placa, Respiro .......................................

Junta, Carcaça Motor ............................

Carcaça Motor Comp., Esquerda ...........

Tela, Filtro Óleo ......................................

6 23522-KW3-000 Placa B, Fixação Rolamento ..................

7 35600-HN7-003 Interruptor Conj., Ponto Morto ...............

8 90004-GHR-630 Parafuso, Flange, 6x16 (NSHF) .............

9 90004-GHR-700 Parafuso, Flange, 6x35 (NSHF) .............

10 90004-GHR-740 Parafuso, Flange, 6x55 (NSHF) .............

11 90004-GHR-770 Parafuso, Flange, 6x70 (NSHF) .............

12 90004-GHR-790 Parafuso, Flange, 6x80 (NSHF) .............

13 90004-GHR-810 Parafuso, Flange, 6x90 (NSHF) .............

14 90131-KRM-840 Parafuso, Plugue Drenagem, 12mm .......

15 90401-KRM-R20 Arruela, Plugue Drenagem, 12mm ..........

16 90443-KR0-000 Arruela, Interruptor Ponto Morto ............

17 90702-KRM-840 Pino, Guia, 8x14 ....................................

18 91021-148-004 Rolamento, Agulhas, 1010 (NTN) ...........

91022-KPF-961

19 91053-KPF-901

91053-719-004

91053-719-005

Rolamento, Agulhas, 1010 .....................

Rolamento, Agulhas, 12x16x10 (INA) ....

Rolamento, Agulhas, 12x16x10 (TOYO) .

Rolamento, Agulhas, 12x16x10 (NTN) ...

3

2

2

1

1

1

2

1

1

3

1

1

1

1

1

2

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

91

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 110120 Crankcase: Right .............................. 6.5

• Includes: Engine removal and installation

1101A2 Crankcase: Both ............................... 7.7

• Includes: Engine removal and installation

3 110110 Gasket, Crankcase .......................... 5.9

• Includes: Engine removal and installation

4 110115 Crankcase: Left ................................ 7.3

• Includes: Engine removal and installation

1101A2 Crankcase: Both ............................... 7.7

• Includes: Engine removal and installation

5 1131B5 Screen, Oil Filter ............................... 0.7

7 6151B8 Switch, Neutral ................................. 0.2

1

2

11100-KVK-900

11110-KPF-900

Crankcase Comp., R. .............................

Plate, Breather .......................................

3 11191-KVK-900 Gasket, Crankcase ................................

4 11200-KVK-900 Crankcase Comp., L. .............................

5 15421-KK0-000 Screen, Oil Filter ....................................

6 23522-KW3-000 Plate B, Bearing Setting ........................

7 35600-HN7-003 Switch Assy., Neutral .............................

8 90004-GHR-630 Bolt, Flange, 6x16 (NSHF) .....................

9 90004-GHR-700 Bolt, Flange, 6x35 (NSHF) .....................

10 90004-GHR-740 Bolt, Flange, 6x55 (NSHF) .....................

11 90004-GHR-770 Bolt, Flange, 6x70 (NSHF) .....................

12 90004-GHR-790 Bolt, Flange, 6x80 (NSHF) .....................

13 90004-GHR-810 Bolt, Flange, 6x90 (NSHF) .....................

14 90131-KRM-840 Bolt, Drain Plug, 12mm ..........................

15 90401-KRM-R20 Washer, Drain Plug, 12mm .....................

16 90443-KR0-000 Washer, Neutral Switch ..........................

17 90702-KRM-840 Dowel Pin, 8x14 .....................................

18 91021-148-004 Bearing, Needle, 1010 (NTN) ..................

91022-KPF-961 Bearing, Needle, 1010 ............................

19 91053-KPF-901

91053-719-004

91053-719-005

Bearing, Needle, 12x16x10 (INA) ...........

Bearing, Needle, 12x16x10 (TOYO) ........

Bearing, Needle, 12x16x10 (NTN) ..........

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

2

3

1

1

1

1

2

1

1

2

1

3

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 110120 Cárter del Motor: Derecha ................ 6,5

• Incluye: Remoción e instalación del motor

1101A2 Cárter del Motor: Ambas ................... 7,7

• Incluye: Remoción e instalación del motor

3 110110 Empaquetadura, Cárter del Motor ..... 5,9

• Incluye: Remoción e instalación del motor

4 110115 Cárter del Motor: Izquierda ............... 7,3

• Incluye: Remoción e instalación del motor

1101A2 Cárter del Motor: Ambas ................... 7,7

• Incluye: Remoción e instalación del motor

5 1131B5 Tamiz, Filtro de Aceite ...................... 0,7

7 6151B8 Interruptor, Punto Muerto ................. 0,2

1

5

11100-KVK-900

2 11110-KPF-900

15421-KK0-000

Cárter del Motor, Derecha ......................

Placa, Respiradero .................................

3 11191-KVK-900 Empaquetadura, Cárter del Motor ..........

4 11200-KVK-900 Cárter del Motor, Izquierda ....................

Tamiz, Filtro de Aceite ............................

6 23522-KW3-000 Placa B, Fijación Cojinete ......................

7 35600-HN7-003 Ens. Interruptor, Punto Muerto ..............

8 90004-GHR-630 Perno, Reborde, 6x16(NSHF) .................

9 90004-GHR-700 Perno, Reborde, 6x35 (NSHF) ................

10 90004-GHR-740 Perno, Reborde, 6x55 (NSHF) ................

11 90004-GHR-770 Perno, Reborde, 6x70 (NSHF) ................

12 90004-GHR-790 Perno, Reborde, 6x80 (NSHF) ................

13 90004-GHR-810 Perno, Reborde, 6x90 (NSHF) ................

14 90131-KRM-840 Perno, Plugue de Drenaje, 12mm ...........

15 90401-KRM-R20 Arandela, Plugue de Drenaje, 12mm ......

16 90443-KR0-000 Arandela, Interruptor Punto Muerto ........

17 90702-KRM-840 Perno de Guía, 8x14 .............................

18 91021-148-004 Cojinete, Agujas, 1010 (NTN) .................

91022-KPF-961

19 91053-KPF-901

91053-719-004

91053-719-005

Cojinete, Agujas, 1010 ...........................

Cojinete, Agujas, 12x16x10 (INA) ..........

Cojinete, Agujas, 12x16x10 (TOYO) .......

Cojinete, Agujas, 12x16x10 (NTN) .........

3

2

2

1

1

1

2

1

1

3

1

1

1

1

1

2

1

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

92

30.04.09

M-14

Árvore de Manivelas • Pistão

Crankshaft • Piston

Cigüeñal • Pistón

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 1101B5 Árvore de Manivelas ......................... 6,8

• Inclui: Remoção e instalação do motor

3 (2,4,5)

111103 Anel, Pistão e/ou Pistão (Um) .......... 2,6

7 1101B6 Rolamento, Árvore Manivelas:

Esquerda .......................................... 6,7

• Inclui: Remoção e instalação do motor

1101B7 Rolamento, Árvore Manivelas:

Direita ............................................... 6,1

• Inclui: Remoção e instalação do motor

1101G0 Rolamento, Árvore Manivelas:

Ambas .............................................. 6,9

• Inclui: Remoção e instalação do motor

Nº da peça

1 13000-KVK-900

2 13011-KVK-900

13021-KVK-900

13031-KVK-900

3 13101-KVK-900

13102-KVK-900

13103-KVK-900

4 13111-KVK-900

5 13112-KVK-900

6 90741-KVK-900

7 91001-KVK-901

Descrição

Árvore Manivelas, Comp. .......................

Anéis Pistão, Jogo (STD.) ......................

Anéis Pistão, Jogo (0,25) ......................

Anéis Pistão, Jogo (0,50) ......................

Pistão .....................................................

Pistão (0,25) ..........................................

Pistão (0,50) ..........................................

Pino, Pistão ...........................................

Trava, Pino Pistão, 18mm ......................

Chave, Woodruff, 25x14x4,6 .................

Rolamento, Radial Esferas, 32x80x18 ...

Qtd.

CB300R

A

1

1

1

1

1

1

1

1

2

1

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

93

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 1101B5 Crankshaft ........................................ 6.8

• Includes: Engine removal and

3 installation

(2,4,5)

111103 Ring, Piston and/or Piston (One) ...... 2.6

7 1101B6 Bearing, Crankshaft: Left ................. 6.7

• Includes: Engine removal and installation

1101B7 Bearing, Crankshaft: Right ............... 6.1

• Includes: Engine removal and installation

1101G0 Bearing, Crankshaft: Both ................ 6.9

• Includes: Engine removal and installation

Ref.

Part. No.

Description

1 13000-KVK-900 Crankshaft Comp. ..................................

2 13011-KVK-900 Ring Set, Piston (STD.) ..........................

13021-KVK-900 Ring Set, Piston (0.25) ..........................

13031-KVK-900 Ring Set, Piston (0.50) ..........................

3 13101-KVK-900 Piston .....................................................

13102-KVK-900 Piston (0.25) ..........................................

13103-KVK-900 Piston (0.50) ..........................................

4 13111-KVK-900 Pin, Piston .............................................

5 13112-KVK-900 Clip, Piston Pin, 18mm ...........................

6 90741-KVK-900 Key, Woodruff, 25x14x4.6 .....................

7 91001-KVK-901 Bearing, Radial Ball, 32x80x18 ..............

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

2

1

1

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 1101B5 Cigüeñal ............................................ 6,8

• Incluye: Remoción e instalación del motor

3 (2,4,5)

111103 Anillo, Pistón y/o Pistón (Uno) .......... 2,6

7 1101B6 Cojinete, Cigüeñal: Izquierdo ............ 6,7

• Incluye: Remoción e instalación del motor

1101B7 Cojinete, Cigüeñal: Derecho ............. 6,1

• Incluye: Remoción e instalación del motor

1101G0 Cojinete, Cigüeñal: Ambos ................ 6,9

• Incluye: Remoción e instalación del motor

No. de

Ref.

No. de pieza Descripción

1 13000-KVK-900 Ens. Cigüeñal .........................................

2 13011-KVK-900 Anillo del Pistón, Juego (STD.) ..............

13021-KVK-900 Anillo del Pistón, Juego (0,25) ...............

13031-KVK-900 Anillo del Pistón, Juego (0,50) ...............

3 13101-KVK-900 Pistón .....................................................

4 13111-KVK-900 Pasador, Pistón .....................................

5

6

7

13102-KVK-900 Pistón (0,25) ..........................................

13103-KVK-900 Pistón (0,50) ..........................................

13112-KVK-900

90741-KVK-900

91001-KVK-901

Presilla, Pasador del Pistón, 18mm .......

Llave, Woodruff, 25x14x4,6 ...................

Cojinete, Radial de Bolas, 32x80x18 .....

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

2

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

94

30.04.09

M-15

Eixo do Balanceiro

Balancer Shaft

Eje Balanceador

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 110185 Eixo, Balanceiro ............................... 6,7

• Inclui: Remoção e instalação do motor

2 (4)

1101L5 Engrenagem, Movida Balanceiro ...... 6,7

• Inclui: Remoção e instalação do motor

7 1101G3 Rolamento, Eixo Balanceiro:

Esquerdo .......................................... 6,9

• Inclui: Remoção e instalação do motor

1101G4 Rolamento, Eixo Balanceiro:

Direito ............................................... 6,1

• Inclui: Remoção e instalação do motor

1101G5 Rolamento, Eixo Balanceiro:

Ambos .............................................. 7,1

• Inclui: Remoção e instalação do motor

Nº da peça

1 13410-KVK-900

2 13421-KVK-900

3 13423-KPF-960

4 14333-KPF-960

5 90402-KPF-960

6 90601-KPF-960

7 91002-KPF-901

Descrição

Eixo Comp., Balanceiro ..........................

Engrenagem, Movida Secundária

Balanceiro (35D) ....................................

Mola, Disco Balanceiro ..........................

Mola, Engrenagem Balanceiro ................

Arruela, 32x58x1 ....................................

Anel Elástico, Externo, 32mm ................

Rolamento, Radial Esferas, 13x37x12 ...

Qtd.

CB300R

A

1

1

1

2

1

1

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

95

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 110185 Shaft, Balancer ................................. 6.7

• Includes: Engine removal and

2 installation

(4)

1101L5 Gear, Balancer Driven ...................... 6.7

• Includes: Engine removal and installation

7 1101G3 Bearing, Balancer Shaft: Left ........... 6.9

• Includes: Engine removal and installation

1101G4 Bearing, Balancer Shaft: Right ......... 6.1

• Includes: Engine removal and installation

1101G5 Bearing, Balancer Shaft: Both .......... 7.1

• Includes: Engine removal and installation

Ref.

Part. No.

Description

1 13410-KVK-900 Shaft Comp., Balancer ...........................

2 13421-KVK-900 Gear, Balancer Sub Driven (35T) ...........

3 13423-KPF-960

4 14333-KPF-960

5 90402-KPF-960

Spring, Balancer Disk ............................

Spring, Balancer Gear ............................

Washer, 32x58x1 ...................................

6 90601-KPF-960

7 91002-KPF-901

Circlip, External, 32mm ..........................

Bearing, Radial Ball, 13x37x12 ..............

Reqd. Qty.

CB300R

A

1

2

1

1

1

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 110185 Eje, Balanceador .............................. 6,7

• Incluye: Remoción e instalación del motor

2 (4)

1101L5 Engranaje, Mandado Balanceador .... 6,7

• Incluye: Remoción e instalación del motor

7 1101G3 Cojinete, Eje Balanceador:

Izquierdo ........................................... 6,9

• Incluye: Remoción e instalación del motor

1101G4 Cojinete, Eje Balanceador:

Derecho ............................................ 6,1

• Incluye: Remoción e instalación del motor

1101G5 Cojinete, Eje Balanceador: Ambos ... 7,1

• Incluye: Remoción e instalación del motor

No. de

Ref.

1

No. de pieza Descripción

2 13421-KVK-900 Engranaje, Mandado Secundario

3 13423-KPF-960

4 14333-KPF-960

5

6

7

13410-KVK-900

90402-KPF-960

90601-KPF-960

91002-KPF-901

Eje, Balanceador ....................................

Balanceador (35D) .................................

Resorte, Disco Balanceador ..................

Resorte, Engranaje Balanceador ...........

Arandela, 32x58x1 .................................

Grapa, Circular, Exterior, 32mm .............

Cojinete, Radial de Bolas, 13x37x12 .....

Cant. Reqd

CB300R

A

1

1

1

2

1

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

96

30.04.09

M-16

Transmissão

Transmission

Transmisión

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (5,8,11,14)

210141 Árvore Principal, Transmissão .......... 6,1

• Inclui: Remoção e instalação do motor

210141A • Substituição da árvore secundária adicionar ......................... 0,2

2 (3,6,9,13,15)

210142 Árvore Secundária, Transmissão ...... 6,1

• Inclui: Remoção e instalação do motor

210142A • Substituição da árvore principal adicionar ............................. 0,2

17 213135 Pinhão, Transmissão ......................... 0,2

30 2101C5 Rolamento, Árvore Principal:

Direito ............................................... 6,1

• Inclui: Remoção e instalação do motor

31 2101C2 Rolamento, Árvore Principal:

Esquerdo .......................................... 6,9

• Inclui: Remoção e instalação do motor

2101C6 Rolamento, Árvore Principal:

Ambos .............................................. 7,1

• Inclui: Remoção e instalação do motor

+

1 23211-KVK-900

2 23220-KVK-900

3 23411-KVK-900

4

5

23412-KVK-900

23421-KVK-900

6 23431-KVK-900

7 23432-KVK-900

8 23441-KVK-900

9 23451-KVK-900

10 23452-KVK-900

11 23461-KVK-900

12 23462-KVK-900

13 23471-KVK-900

14 23481-KVK-900

15 23491-KVK-900

Árvore, Principal (12D) ...........................

Árvore, Secundária Comp. .....................

Engrenagem, Secundária 1ª (38D) .........

Bucha, 18x21x11,8 ................................

Engrenagem, Principal 2ª (17D) .............

Engrenagem, Secundária 2ª (33D) .........

Bucha, 22x25x11,1 ................................

Engrenagem, Principal 3ª (21D) .............

Engrenagem, Secundária 3ª (29D) .........

Bucha, 22x25x13,1 ................................

Engrenagem, Principal 4ª (24D) .............

Bucha, 20x23x17,4 ................................

Engrenagem, Secundária 4ª (26D) .........

Engrenagem, Principal 5ª (26D) .............

Engrenagem, Secundária 5ª (23D) .........

16 23502-KVK-900

17 23800-KVK-900

18 23804-KPF-900

Bucha, Entalhada, 23mm .......................

Pinhão Comp., Transmissão (13D) .........

Placa, Fixação .......................................

19 90084-KRM-840 Parafuso, Fixação Pinhão Transmissão .

20 90401-KE7-000 Arruela, Encosto, 22,2mm .....................

1

1

1

1

1

1

1

1

1

1

2

3

1

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

97

2

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1

2

(5,8,11,14)

210141 Mainshaft, Transmission ................... 6.1

• Includes: Engine removal and installation

210141A • Replace Countershaft Add ............. 0.2

(3,6,9,13,15)

210142 Countershaft, Transmission .............. 6.1

• Includes: Engine removal and installation

210142A • Replace Mainshaft Add .................. 0.2

17 213135 Sprocket, Drive ................................. 0.2

30 2101C5 Bearing, Mainshaft: Right ................. 6.1

• Includes: Engine removal and installation

31 2101C2 Bearing, Mainshaft: Left ................... 6.9

• Includes: Engine removal and installation

2101C6 Bearing, Mainshaft: Both .................. 7.1

• Includes: Engine removal and installation

+

1

2

23211-KVK-900

23220-KVK-900

Mainshaft (12T) ......................................

Countershaft Comp. ...............................

3 23411-KVK-900 Gear, Countershaft Low (38T) ................

4 23412-KVK-900 Bush, 18x21x11.8 ..................................

5 23421-KVK-900 Gear, Mainshaft Second (17T) ...............

6 23431-KVK-900 Gear, Countershaft Second (33T) ..........

7 23432-KVK-900 Bush, 22x25x11.1 ..................................

8 23441-KVK-900 Gear, Mainshaft Third (21T) ...................

9 23451-KVK-900 Gear, Countershaft Third (29T) ..............

10 23452-KVK-900 Bush, 22x25x13.1 ..................................

11 23461-KVK-900 Gear, Mainshaft Fourth (24T) .................

12 23462-KVK-900 Bush, 20x23x17.4 ..................................

13 23471-KVK-900 Gear, Countershaft Fourth (26T) ............

14 23481-KVK-900 Gear, Mainshaft Fifth (26T) ....................

15 23491-KVK-900 Gear, Countershaft Fifth (23T) ...............

16 23502-KVK-900 Collar, Spline, 23mm ..............................

17 23800-KVK-900 Sprocket Comp., Drive (13T) ..................

18 23804-KPF-900 Plate, Fixing ...........................................

19 90084-KRM-840 Bolt, Drive Sprocket Fixing ....................

20 90401-KE7-000 Washer, Thrust, 22.2mm ........................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

1

1

1

1

2

3

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (5,8,11,14)

210141 Eje Principal, Transmisión ................. 6,1

• Incluye: Remoción e instalación del motor

210141A • Reemplazo eje secundario, agregar ............................................. 0,2

2 (3,6,9,13,15)

210142 Eje Secundario, Transmisión ............. 6,1

• Incluye: Remoción e instalación del motor

210142A • Reemplazo eje principal, agregar ... 0,2

17 213135 Piñón ................................................ 0,2

30 2101C5 Cojinete, Eje Principal: Derecho ....... 6,1

• Incluye: Remoción e instalación del motor

31 2101C2 Cojinete, Eje Principal: Izquierdo ...... 6,9

• Incluye: Remoción e instalación del motor

2101C6 Cojinete, Eje Principal: Ambos .......... 7,1

• Incluye: Remoción e instalación del motor

+

1

5

23211-KVK-900

23421-KVK-900

Eje Principal (12D) .................................

2 23220-KVK-900 Eje Secundario .......................................

3 23411-KVK-900 Engranaje, Secundario 1ª (38D) .............

4 23412-KVK-900 Buje, 18x21x11,8 ...................................

Engranaje, Principal 2ª (17D) .................

6 23431-KVK-900 Engranaje, Secundario 2ª (33D) .............

7 23432-KVK-900 Buje, 22x25x11,1 ...................................

8 23441-KVK-900 Engranaje, Principal 3ª (21D) .................

9 23451-KVK-900 Engranaje, Secundario 3ª (29D) .............

10 23452-KVK-900 Buje, 22x25x13,1 ...................................

11 23461-KVK-900 Engranaje, Principal 4ª (24D) .................

12 23462-KVK-900 Buje, 20x23x17,4 ...................................

13 23471-KVK-900 Engranaje, Secundario 4ª (26D) .............

14 23481-KVK-900 Engranaje, Principal 5ª (26D) .................

15 23491-KVK-900 Engranaje, Secundario 5ª (23D) .............

16 23502-KVK-900 Collarín, Estriada, 23mm ........................

17 23800-KVK-900 Piñón (13D) ............................................

18 23804-KPF-900 Placa, Fijación .......................................

19 90084-KRM-840 Perno, Fijación Piñón .............................

20 90401-KE7-000 Arandela, Empuje, 22,2mm ....................

1

1

1

1

1

1

1

1

1

1

1

1

1

2

3

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

98

30.04.09

M-16

Transmissão

Transmission

Transmisión

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

32 2101C7 Rolamento, Árvore Secundária:

Esquerdo .......................................... 6,9

• Inclui: Remoção e instalação do motor

33 2101C8 Rolamento, Árvore Secundária:

Direito ............................................... 6,1

• Inclui: Remoção e instalação do motor

2101C9 Rolamento, Árvore Secundária:

Ambos .............................................. 7,1

• Inclui: Remoção e instalação do motor

2101D4 Rolamento, Árvore Principal e

Árvore Secundária: Todos ................ 7,3

• Inclui: Remoção e instalação do motor

21 90401-KVK-900

22 90402-KVK-900

23 90451-KPS-900

24 90451-KY1-000

25 90452-701-000

Arruela, Trava, 20x19x1,0 ......................

Arruela, Encosto, 20x19x1,0 .................

Arruela, Encosto, 15mm ........................

Arruela, Entalhada, 22mm ......................

Arruela, Encosto, 18mm ........................

26 90453-KRM-840 Arruela, Entalhada, 20mm ......................

27 90454-KF0-000 Arruela, Encosto, 17mm ........................

28 90601-329-000

29 90605-KVS-900

30 91003-KPF-901

Anel Elástico, 22mm ..............................

Anel Ajuste, 20mm .................................

Rolamento, Radial Esferas, 6204 ...........

31 91004-KPF-901 Rolamento, Radial Esferas, 6202 ...........

32 91004-KW3-004 Rolamento, Esferas, 62/22 (KOYO) ........

33 91005-KPF-901 Rolamento, Radial Esferas, 17x42x12 ...

34 91201-KW3-003 Retentor, Óleo, 21,5x36x8 .....................

1

1

1

1

1

2

2

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

99

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

32 2101C7 Bearing, Countershaft: Left .............. 6.9

• Includes: Engine removal and installation

33 2101C8 Bearing, Countershaft: Right ............ 6.1

• Includes: Engine removal and installation

2101C9 Bearing, Countershaft: Both ............. 7.1

• Includes: Engine removal and installation

2101D4 Bearing, Mainshaft and

Countershaft: All .............................. 7.3

• Includes: Engine removal and installation

21 90401-KVK-900 Washer, Lock, 20x19x1.0 ......................

22 90402-KVK-900 Washer, Thrust, 20x19x1.0 ...................

23 90451-KPS-900 Washer, Thrust, 15mm ...........................

24 90451-KY1-000 Washer, Spline, 22mm ...........................

25 90452-701-000 Washer, Thrust, 18mm ...........................

26 90453-KRM-840 Washer, Spline, 20mm ...........................

27 90454-KF0-000

28 90601-329-000

Washer, Thrust, 17mm ...........................

Circlip, 22mm .........................................

29 90605-KVS-900 Set Ring, 20mm ......................................

30 91003-KPF-901 Bearing, Radial Ball, 6204 ......................

31 91004-KPF-901 Bearing, Radial Ball, 6202 ......................

32 91004-KW3-004 Bearing, Ball, 62/22 (KOYO) ...................

33 91005-KPF-901 Bearing, Radial Ball, 17x42x12 ..............

34 91201-KW3-003 Oil Seal, 21.5x36x8 ...............................

Reqd. Qty.

CB300R

A

1

1

1

1

1

2

1

1

2

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

32 2101C7 Cojinete, Eje Secundario: Izquierdo . 6,9

• Incluye: Remoción e instalación del motor

33 2101C8 Cojinete, Eje Secundario: Derecho ... 6,1

• Incluye: Remoción e instalación del motor

2101C9 Cojinete, Eje Secundario: Ambos ..... 7,1

• Incluye: Remoción e instalación del motor

2101D4 Cojinete, Eje Principal y

Eje Secundario: Todos ...................... 7,3

• Incluye: Remoción e instalación del motor

21 90401-KVK-900 Arandela, Traba, 20x19x1,0 ...................

22 90402-KVK-900 Arandela, Empuje, 20x19x1,0 ................

23 90451-KPS-900 Arandela, Empuje, 15mm .......................

24 90451-KY1-000

25 90452-701-000

Arandela, Estriada, 22mm ......................

Arandela, Empuje, 18mm .......................

26 90453-KRM-840 Arandela, Estriada, 20mm ......................

27 90454-KF0-000 Arandela, Empuje, 17mm .......................

28 90601-329-000 Grapa, Circular, 22mm ...........................

29 90605-KVS-900 Anillo de Ajuste, 20mm ..........................

30 91003-KPF-901 Cojinete, Radial de Bolas, 6204 .............

31 91004-KPF-901 Cojinete, Radial de Bolas, 6202 .............

32 91004-KW3-004 Cojinete, Bolas, 62/22 (KOYO) ...............

33 91005-KPF-901 Cojinete, Radial de Bolas, 17x42x12 .....

34 91201-KW3-003 Retén de Aceite, 21,5x36x8 ..................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

1

1

2

2

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

100

30.04.09

M-17

Tambor Seletor de Marchas

Gearshift Drum

Tambor de Cambio

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (2,3,4)

210112 Garfo, Seletor Marchas .................... 6,1

• Inclui: Remoção e instalação do motor

• Nota: Mesmo tempo para duas unidades ou mais

5 2101A9 Tambor, Seletor Marchas .................. 6,1

• Inclui: Remoção e instalação do motor

6 2101B0 Excêntrico, Tambor Seletor ............... 0,8

7 (8)

9

210125 Posicionador ou Mola, Tambor

Seletor .............................................. 0,8

(11)

210122 Eixo, Seletor Marchas ...................... 6,0

• Inclui: Remoção e instalação do motor

1

2 24212-KVK-900

3 24213-KVK-900

4

5

24211-KVK-900

24241-KCZ-000

24300-KVK-900

6 24411-KF0-010

7 24430-KK0-000

8 24435-KPF-900

9 24610-KPF-900

10 24624-MT3-000

Garfo, Direito Seletor Marchas ..............

Garfo, Central Seletor Marchas .............

Garfo, Esquerdo Seletor Marchas .........

Eixo, Guia Garfo Seletor ........................

Tambor Comp., Seletor ...........................

Comando, Seletor Marchas ....................

Posicionador Comp., Tambor Seletor .....

Mola, Posicionador Tambor Seletor ........

Eixo Comp., Seletor Marchas ................

Mola, Seletor Marchas ...........................

11 24651-KE5-000 Mola, Retorno Seletor Marchas ..............

12 24652-028-000 Pino, Mola Retorno Seletor ....................

13 90022-KRM-840 Parafuso, Pivô Fixação Posicionador ....

14 90032-GHR-680 Parafuso, Flange, 6x20 ..........................

15 90417-KRM-840 Arruela, Posicionador Tambor ................

16 90606-KRM-840 Anel Elástico, Externo, 14mm ................

17 91101-KPF-960 Rolete, 3x9,8 .........................................

18 91202-965-003 Retentor, Óleo, 14x28x7(ARAI) .............

1

1

1

1

1

1

1

1

1

1

2

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

101

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 (2,3,4)

210112 Fork, Gearshift ................................. 6.1

• Includes: Engine removal and installation

• Note: Same time for two units or more

5 2101A9 Drum, Gearshift ................................ 6.1

• Includes: Engine removal and installation

6 2101B0 Cam, Shift Drum ............................... 0.8

7 (8)

210125 Stopper or Spring, Shift Drum ........... 0.8

9 (11)

210122 Spindle, Gearshift ............................. 6.0

• Includes: Engine removal and installation

1

2

3 24213-KVK-900 Fork, L. Gearshift ...................................

4 24241-KCZ-000

5

24211-KVK-900

24212-KVK-900

24300-KVK-900

6 24411-KF0-010

7 24430-KK0-000

8 24435-KPF-900

9 24610-KPF-900

10 24624-MT3-000

Fork, R. Gearshift ..................................

Fork, Center Gearshift ...........................

Shaft, Gearshift Fork Guide ...................

Drum Comp., Gearshift ..........................

Cam, Gearshift .......................................

Stopper Comp., Gearshift Drum .............

Spring, Shift Drum Stopper ....................

Spindle Comp., Gearshift .......................

Spring, Gearshift Reset .........................

11 24651-KE5-000

12 24652-028-000

Spring, Gearshift Return ........................

Pin, Shift Return Spring .........................

13 90022-KRM-840 Pivot, Shift Drum Stopper Arm ...............

14 90032-GHR-680 Bolt, Flange, 6x20 ..................................

15 90417-KRM-840 Washer, Drum Stopper ...........................

16 90606-KRM-840 Circlip, External, 14mm ..........................

17 91101-KPF-960

18 91202-965-003

Roller, 3x9.8 ...........................................

Oil Seal, 14x28x7 (ARAI) .......................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (2,3,4)

210112 Horquilla, Cambio Velocidades .......... 6,1

• Incluye: Remoción e instalación del motor

• Nota: Mismo tiempo para dos o más unidades

5 2101A9 Tambor, Cambio Velocidades ............ 6,1

• Incluye: Remoción e instalación del motor

6 2101B0 Excéntrica, Tambor Cambio .............. 0,8

7 (8)

9

210125 Obturador o Resorte, Tambor Cambio 0,8

(11)

210122 Eje, Cambio Velocidades .................. 6,0

• Incluye: Remoción e instalación del motor

1

2 24212-KVK-900 Horquilla, Cambio Velocidades Central ...

3 24213-KVK-900 Horquilla, Cambio Velocidades

4

6

7

24211-KVK-900

24241-KCZ-000

24411-KF0-010

24430-KK0-000

8 24435-KPF-900

9 24610-KPF-900

10 24624-MT3-000

Horquilla, Cambio Velocidades

Derecha .................................................

Izquierda ................................................

Eje, Guía Horquilla Cambio

Velocidades ............................................

5 24300-KVK-900 Tambor, Cambio Velocidades ..................

Excéntrica, Cambio Velocidades ............

Obturador, Tambor Cambio

Velocidades ............................................

Resorte, Obturador Tambor Cambio .......

Eje, Cambio Velocidades ........................

Resorte, Cambio Velocidades ................

11 24651-KE5-000

12 24652-028-000

Resorte, Retorno Cambio Velocidades ...

Perno, Resorte Retorno Cambio .............

13 90022-KRM-840 Pivote, Brazo Obturador Tambor

Cambio ...................................................

14 90032-GHR-680 Perno, Reborde, 6x20 ............................

15 90417-KRM-840 Arandela, Obturador Tambor Cambio ......

16 90606-KRM-840 Grapa, Circular, Exterior, 14mm .............

17 91101-KPF-960 Rodillo, 3x9,8 .........................................

18 91202-965-003 Retén de Aceite, 14x28x7 (ARAI) ..........

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

102

30.04.09

M-18

Carcaça do Acelerador

Throttle Body

Cuerpo del Acelerador

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 617115 Sensor, Acelerador ........................... 0,8

7 311132 Carcaça Conj., Acelerador ................ 0,7

8 311130 Carcaça, Acelerador ......................... 0,8

10 3111N5 Válvula, Controle Ar Marcha Lenta ... 0,8

14 311145 Injetor, Combustível ......................... 0,8

1 16060-KVK-901

2 16080-KPH-701

3 16081-KPH-701

4 16082-KPH-701

5 16169-MFE-641

Sensor, Jogo .........................................

Parafuso, Flange, 5x20 ..........................

Parafuso, Torx, 5X8,7 ............................

Parafuso, Torx, 5x17 .............................

Suporte, Cabo ........................................

6

7

8

9

10

16196-HP6-A01

16400-KVK-901

16410-KVK-901

16422-HP5-602

16430-KVK-901

Suporte, Braçadeira Fiação ...................

Carcaça Acelerador, Conj. (GQ3HA A) ...

Carcaça, Comp. .....................................

Junção, Injetor .......................................

Válvula Jogo, Controle Ar

Marcha Lenta .........................................

11 16432-HP5-601 Placa, Válvula Controle Ar

Marcha Lenta .........................................

Parafuso, Torx .......................................

12 16433-HN8-A61

13 16435-HN8-A61

14 16450-MFE-641

Anel, Vedação, 17,8x1,9 ........................

Injetor Conj., Combustível .....................

15 16472-MCW-000 Anel, Vedação Injetor .............................

16 16473-P7A-004

17 17640-KVK-901

18 91301-P7A-004

Coxim, Injetor .........................................

Braçadeira, Mangueira Combustível ......

Anel, Vedação ........................................

19 93500-05010-1H Parafuso, Phillips, 5x10 .........................

20 93892-05012-18 Parafuso-arruela, 5x12 ..........................

1

1

1

2

2

1

1

1

1

2

Qtd.

CB300R

A

1

1

1

2

2

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

103

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 617115 Sensor, Throttle ................................ 0.8

7 311132 Body Assy., Throttle ......................... 0.7

8 311130 Body, Throttle ................................... 0.8

10 3111N5 Valve, Idle Air Control ....................... 0.8

14 311145 Injector, Fuel .................................... 0.8

1 16060-KVK-901 Sensor Set .............................................

2 16080-KPH-701 Bolt, Flange, 5x20 ..................................

3 16081-KPH-701 Screw, Torx, 5x8.7 .................................

4 16082-KPH-701 Screw, Torx, 5x17 ..................................

5 16169-MFE-641 Stay, Wire ..............................................

6 16196-HP6-A01 Stay, Harness Clamper ..........................

7 16400-KVK-901 Throttle Body Assy. (GQ3HA A) .............

8 16410-KVK-901 Body Set ................................................

9 16422-HP5-602 Joint, Injector .........................................

10 16430-KVK-901 Valve Set, Idle Air Control ......................

11 16432-HP5-601 Plate, Idle Air Control Valve ...................

12 16433-HN8-A61 Screw, Torx ............................................

13 16435-HN8-A61 O-Ring, 17.8x1.9 ....................................

14 16450-MFE-641 Injector Assy., Fuel ................................

15 16472-MCW-000 Seal Ring, Injector .................................

16 16473-P7A-004 Cushion Ring, Injector ............................

17 17640-KVK-901 Clamper, Fuel Hose ................................

18 91301-P7A-004 O-Ring ....................................................

19 93500-05010-1H Screw, Pan, 5x10 ...................................

20 93892-05012-18 Screw-Washer, 5x12 ..............................

Reqd. Qty.

CB300R

A

2

1

1

1

2

1

1

1

1

1

1

1

1

2

2

1

1

1

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

2

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 617115 Sensor, Acelerador ........................... 0,8

7 311132 Ens. Cuerpo, Acelerador .................. 0,7

8 311130 Cuerpo, Acelerador ........................... 0,8

10 3111N5 Válvula, Intermedia de Control de Aire .............................................. 0,8

14 311145 Inyector, Combustible ....................... 0,8

1 16060-KVK-901 Sensor Juego .........................................

2 16080-KPH-701 Perno, Reborde, 5x20 ............................

3 16081-KPH-701 Tornillo, Torx, 5x8,7 ................................

4 16082-KPH-701 Tornillo, Torx, 5x17 .................................

5 16169-MFE-641 Soporte, Cable .......................................

6 16196-HP6-A01 Soporte, Abrazadera Cableado ..............

7 16400-KVK-901 Ens. Cuerpo del Acelerador (GQ3HA A) .

8 16410-KVK-901 Ens. Cuerpo ...........................................

9 16422-HP5-602 Unión, Inyector ......................................

10 16430-KVK-901 Válvula Juego, Intermedia de

Control de Aire .......................................

11 16432-HP5-601 Placa, Válvula de Control de Aire del Ralentí ..............................................

12 16433-HN8-A61 Tornillo, Torx ...........................................

13 16435-HN8-A61 Anillo Tórico, 17,8x1,9 ...........................

14 16450-MFE-641 Ens. Inyector, Combustible ....................

15 16472-MCW-000 Anillo Sellado, Inyector ..........................

16 16473-P7A-004 Anillo, Inyector .......................................

17 17640-KVK-901 Abrazadera, Manguera Combustible ......

18 91301-P7A-004 Anillo Tórico ...........................................

19 93500-05010-1H Tornillo, Phillips, 5x10 ............................

20 93892-05012-18 Tornillo-Arandela, 5x12 ...........................

Cant. Reqd

CB300R

A

1

2

2

1

1

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

2

1

1

1

1

1

1

2

2

................

................

................

................

...............

...............

................

...............

...............

...............

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

.................................................................

104

30.04.09

C-1

Farol

Headlight

Faro

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 6111A8 Fiação, Principal: Dianteira ............... 0,2

2 6161A7 Farol Comp. ...................................... 0,4

6 (4)

616118 Lâmpada, Farol ................................. 0,2

8 4111L3 Carenagem, Dianteira: Central .......... 0,4

9 4111L5 Carenagem, Dianteira: Direita ........... 0,4

4111L6 Carenagem, Dianteira: Ambas .......... 0,5

10 4111L4 Carenagem, Dianteira: Esquerda ...... 0,4

4111L6 Carenagem, Dianteira: Ambas .......... 0,5

11 6161G7 Suporte, Farol ................................... 1,0

1 32101-KVK-900

2 33110-KVK-901

3 33111-KVK-901

Fiação, Principal Dianteira .....................

Farol Comp. ............................................

Porca, Ajuste .........................................

4 33112-MCG-003 Capa, Borracha ......................................

5 33115-KVK-900 Coxim, Farol ...........................................

6 34901-MAK-000 Lâmpada, Farol (OSRAM) (12V 60/55W)

7 50618-KE8-000 Bucha, 6,5x11x3 ....................................

8 61300-KVK-900ZA Carenagem, Dianteira (WL)

*Tipo1* ...................................................

9 61305-KVK-900ZB Tampa, Lateral Dianteira Direita

*NH1* ............................................. Preto

61305-KVK-900ZC *R206* ......................... Vermelho Maceió

61305-KVK-900ZE *NH411M* ............. Prata Force Metálico

61305-KVK-900ZF *Y204P* ........... Amarelo Caju Perolizado

10 61306-KVK-900ZB Tampa, Lateral Dianteira Esquerda

*NH1* ............................................. Preto

61306-KVK-900ZC *R206* ......................... Vermelho Maceió

61306-KVK-900ZE *NH411M* ............. Prata Force Metálico

61306-KVK-900ZF *Y204P* ........... Amarelo Caju Perolizado

11 61311-KVK-900

12 61312-358-300

13 61313-KVK-900

14 61315-KVK-900

15 61316-KVK-900

Suporte Comp., Carenagem Dianteira ....

Coxim, Carcaça Farol .............................

Suporte, Sinalizador Dianteiro ................

Suporte, Direito Farol .............................

Suporte, Esquerdo Farol ........................

1

1

1

1

1

1

1

1

1

4

2

1

1

Qtd.

CB300R

A

1

1

1

1

2

1

2

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

105

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 6111A8 Harness, Wire: Front ......................... 0.2

2 6161A7 Headlight Unit ................................... 0.4

6 (4)

616118 Bulb, Headlight ................................. 0.2

8 4111L3 Cowl, Front Center ............................ 0.4

9 4111L5 Cowl, Front: Right ............................. 0.4

4111L6 Cowl, Front: Both .............................. 0.5

10 4111L4 Cowl, Front: Left ............................... 0.4

4111L6 Cowl, Front: Both .............................. 0.5

11 6161G7 Stay, Headlight ................................. 1.0

1 32101-KVK-900 Harness, Fr. Wire ...................................

2 33110-KVK-901 Headlight Unit .........................................

3 33111-KVK-901 Nut, Adjust .............................................

4 33112-MCG-003 Cover, Rubber ........................................

5 33115-KVK-900 Rubber, Headlight ..................................

6 34901-MAK-000 Bulb, Headlight (OSRAM) (12V 60/55W)

7 50618-KE8-000 Collar, 6.5x11x3 .....................................

8 61300-KVK-900ZA Cowl Set, Fr. (WL)

*Type1* ..................................................

9 61305-KVK-900ZB Cover, R. Fr. Side

*NH1* ............................................ Black

61305-KVK-900ZC *R206* ................................. Maceio Red

61305-KVK-900ZE *NH411M* .............. Force Silver Metallic

61305-KVK-900ZF *Y204P* ....................... Pearl Caju Yellow

10 61306-KVK-900ZB Cover, L. Fr. Side

*NH1* ............................................ Black

61306-KVK-900ZC *R206* ................................. Maceio Red

61306-KVK-900ZE *NH411M* .............. Force Silver Metallic

61306-KVK-900ZF *Y204P* ....................... Pearl Caju Yellow

11 61311-KVK-900 Stay Comp., Fr. Cowl .............................

12 61312-358-300 Grommet, Headlight Case ......................

13 61313-KVK-900 Stay, Fr. Winker ......................................

14 61315-KVK-900 Stay, R. Headlight ..................................

15 61316-KVK-900 Stay, L. Headlight ...................................

Reqd. Qty.

CB300R

A

2

1

1

1

2

1

1

1

1

1

1

1

2

1

1

1

4

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

106

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 6111A8 Cableado, Principal: Delantero .......... 0,2

2 6161A7 Unidad Faro ...................................... 0,4

6 (4)

616118 Lámpara, Faro ................................... 0,2

8 4111L3 Cubretablero, Central Delantero ........ 0,4

9 4111L5 Carenado, Delantero: Derecho .......... 0,4

4111L6 Carenado, Delantero: Ambos ............ 0,5

10 4111L4 Carenado, Delantero: Izquierdo ........ 0,4

4111L6 Carenado, Delantero: Ambos ............ 0,5

11 6161G7 Soporte, Faro .................................... 1,0

1

5

32101-KVK-900

33115-KVK-900

Cableado, Principal Delantero ................

2 33110-KVK-901 Unidad Faro ............................................

3 33111-KVK-901 Tuerca, Ajuste ........................................

4 33112-MCG-003 Cubierta, Goma ......................................

Cojín, Faro .............................................

6 34901-MAK-000 Lámpara, Faro (OSRAM) (12V 60/55W) .

7 50618-KE8-000 Collarín, 6,5x11x3 ..................................

8 61300-KVK-900ZA Carenado, Delantero (WL) ......................

*Tipo1* ...................................................

9 61305-KVK-900ZB Cubierta, Lateral Delantera Derecha

*NH1* ............................................ Negro

61305-KVK-900ZC *R206* ................................ Rojo Maceio

61305-KVK-900ZE *NH411M* .............. Plata Force Metalico

61305-KVK-900ZF *Y204P* ........... Amarillo Caju Perolizado

10 61306-KVK-900ZB Cubierta, Lateral Delantera Izquierda

*NH1* ............................................ Negro

61306-KVK-900ZC *R206* ................................ Rojo Maceio

61306-KVK-900ZE *NH411M* .............. Plata Force Metalico

61306-KVK-900ZF *Y204P* ........... Amarillo Caju Perolizado

11 61311-KVK-900 Soporte, Carenado Delantero .................

12 61312-358-300 Cojín, Caja Faro .....................................

13 61313-KVK-900 Soporte, Luz Intermitente Delantera ......

14 61315-KVK-900 Soporte, Faro Derecho ...........................

15 61316-KVK-900 Soporte, Faro Izquierdo .........................

1

4

2

1

1

1

1

1

1

1

1

1

1

1

Cant. Reqd

CB300R

A

1

1

1

1

2

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

C-1

Farol

Headlight

Faro

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

16 90032-GHR-E50 Parafuso, Flange, 6x14 ..........................

17 90103-KVK-900

18 90105-KVK-900

Parafuso, Allen, 6x10 ............................

Parafuso, Ajuste ....................................

19 90107-KW7-930 Parafuso, Fixação Carenagem ...............

20 90134-GHR-J40 Parafuso, Fixação, 4x12 ........................

Qtd.

CB300R

A

2

2

2

2

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

107

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

16 90032-GHR-E50 Bolt, Flange, 6x14 ..................................

17 90103-KVK-900 Bolt, Socket, 6x10 .................................

18 90105-KVK-900 Bolt, Adjusting .......................................

19 90107-KW7-930 Bolt, Cowl Setting ..................................

20 90134-GHR-J40 Screw, Tapping, 4x12 .............................

Reqd. Qty.

CB300R

A

1

2

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

16 90032-GHR-E50 Perno, Reborde, 6x14 ............................

17 90103-KVK-900 Tornillo, Allen, 6x10 ................................

18 90105-KVK-900 Perno de Ajuste .....................................

19 90107-KW7-930 Perno, Fijación Carenado .......................

20 90134-GHR-J40 Tornillo, Aterrajar, 4x12 ..........................

Cant. Reqd

CB300R

A

2

2

1

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

108

30.04.09

C-2

Instrumentos

Meter

Instrumentos

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 8121A1 Instrumentos Conj., Painel ............... 0,3

2 8121A2 Instrumentos .................................... 0,4

4 8121B4 Carcaça, Instrumentos: Superior ...... 0,3

5 8121B5 Carcaça, Instrumentos: Inferior ........ 0,3

Nº da peça Descrição

1

2

37100-KVK-901

37110-KVK-901

3 37244-KVK-900

4 37610-KVK-901

5 37620-KVK-901

Instrumentos Conj., Painel (KPH) ..........

Instrumentos Conj., Velocímetro &

Tacômetro & Combustível (KPH) ............

Bucha, Fixação Instrumentos ................

Carcaça Conj., Superior .........................

Carcaça Conj., Inferior ...........................

6 90233-GHR-C30 Arruela, Lisa, 5mm .................................

7 93903-22420

8 93913-25380

Parafuso, Fixação, 3x16 ........................

Parafuso, Fixação, 5x14 (PO) ...............

Qtd.

CB300R

A

1

3

10

3

1

3

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

109

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 8121A1 Meter Assy., Combination ................. 0.3

2 8121A2 Meter, Combination ........................... 0.4

4 8121B4 Case, Meter: Upper .......................... 0.3

5 8121B5 Case, Meter: Lower .......................... 0.3

Ref.

Part. No.

Description

1 37100-KVK-901 Meter Assy., Combination (KPH) ............

2 37110-KVK-901 Meter Assy., Speed &

Tacho & Fuel (KPH) ................................

3 37244-KVK-900 Rubber, Meter Mounting .........................

4 37610-KVK-901 Case Assy., Upper .................................

5 37620-KVK-901 Case Assy., Under .................................

6 90233-GHR-C30 Washer, Plain, 5mm ...............................

7 93903-22420 Screw, Tapping, 3x16 .............................

8 93913-25380 Screw, Tapping, 5x14 (PO) .....................

Reqd. Qty.

CB300R

A

1

3

10

3

1

1

1

3

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 8121A1 Ens. Instrumentos ............................ 0,3

2 8121A2 Instrumentos .................................... 0,4

4 8121B4 Caja, Instrumentos: Superior ............ 0,3

5 8121B5 Caja, Instrumentos: Inferior .............. 0,3

No. de

Ref.

1

No. de pieza

37100-KVK-901

Descripción

Ens. Instrumentos (KPH) .......................

2 37110-KVK-901 Ens. Instrumentos, Velocímetro &

Tacómetro & Combustible (KPH) ............

3 37244-KVK-900 Buje, Fijación Instrumentos ...................

4 37610-KVK-901 Ens. Caja, Superior ................................

5 37620-KVK-901 Ens. Caja, Inferior ..................................

6 90233-GHR-C30 Arandela, Plana, 5mm ............................

7 93903-22420

8 93913-25380

Tornillo, Aterrajar, 3x16 ..........................

Tornillo, Aterrajar, 5x14 (PO) ..................

Cant. Reqd

CB300R

A

1

3

10

3

1

3

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

110

30.04.09

C-3

Alavancas • Interruptores

• Cabos

Handle Lever • Switch •

Cable

Palancas • Interruptores •

Cables

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (2)

811100 Cabo, Acelerador .............................. 0,8

• Nota: Mesmo tempo para duas unidades

3 811115 Cabo, Embreagem ............................ 0,6

4 615120 Interruptor, Corte Ignição ................. 0,7

5 615118 Interruptor, Sinalizador ..................... 0,5

6 6151A9 Interruptor, Embreagem .................... 0,1

8 810150 Manopla, Acelerador ......................... 0,5

9 8101C0 Manopla: Esquerda ........................... 0,1

10 8101C8 Suporte, Alavanca Manopla:

Esquerda .......................................... 0,2

12 8101C6 Alavanca, Manopla: Esquerda .......... 0,1

8101F5 Alavanca, Manopla: Ambas .............. 0,2

1 17910-KVK-900

2 17920-KVK-900

3 22870-KVK-900

4

5

35130-KVK-901

35200-KVK-901

6 35330-413-003

7 45517-MA5-671

8 53140-MR4-900

9 53166-MR4-900

10 53172-KK9-750

Cabo A Comp., Acelerador .....................

Cabo B Comp., Acelerador .....................

Cabo Comp., Embreagem .......................

Interruptor Conj., Partida e

Parada Motor .........................................

Interruptor Conj., Sinalizador .................

Interruptor Comp., Alavanca Dianteira ...

Suporte, Cilindro Mestre ........................

Manopla Comp., Direita ..........................

Manopla, Esquerda ................................

Suporte, Superior Alavanca Esquerda ...

11 53172-KVK-900

12 53190-443-610

Capa, Alavanca Esquerda .....................

Alavanca Comp., Esquerda Guidão .......

13 53192-KRM-860 Parafuso, Ajuste Cabo ...........................

14 88210-KVK-900

15 88220-KVK-900

Espelho Retrovisor Comp., Direito .........

Espelho Retrovisor Comp., Esquerdo ....

16 90032-GHR-E90 Parafuso, Flange, 6x22 ..........................

17 90103-KPF-630 Parafuso-arruela, 5x20 ..........................

18 90104-KPF-630

19 90114-428-870

Parafuso-arruela, 5x45 ..........................

Parafuso Pivô, Alavanca .......................

20 90204-GHR-640 Porca, Sextavada, 8mm ........................

1

1

1

1

1

1

1

Qtd.

CB300R

A

1

1

1

1

1

2

2

1

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

111

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 (2)

811100 Cable, Throttle .................................. 0.8

• Note: Same time for two units

3 811115 Cable, Clutch .................................... 0.6

4 615120 Switch, Starter Kill ............................ 0.7

5 615118 Switch, Winker .................................. 0.5

6 6151A9 Switch, Clutch ................................... 0.1

8 810150 Grip, Throttle .................................... 0.5

9 8101C0 Grip, Handle: Left ............................. 0.1

10 8101C8 Bracket, Handle Lever: Left ............. 0.2

12 8101C6 Lever, Handle: Left ........................... 0.1

8101F5 Lever, Handle: Both .......................... 0.2

1

2

17910-KVK-900

17920-KVK-900

Cable Comp. A, Throttle .........................

Cable Comp. B, Throttle .........................

3 22870-KVK-900 Cable Comp., Clutch ..............................

4 35130-KVK-901 Switch Assy., Starter & Engine Stop .....

5 35200-KVK-901 Switch Assy., Winker .............................

6 35330-413-003 Switch Comp., Fr. Lever .........................

7 45517-MA5-671 Holder, Master Cylinder ..........................

8 53140-MR4-900 Grip Comp., R. .......................................

9 53166-MR4-900 Grip, L. Handle .......................................

10 53172-KK9-750 Bracket, L. Handle Lever .......................

11 53172-KVK-900 Cover, L. Handle Lever ..........................

12 53190-443-610 Lever Comp., L. Steering Handle ...........

13 53192-KRM-860 Bolt, Wire Adjusting ...............................

14 88210-KVK-900 Mirror Comp., R. .....................................

15 88220-KVK-900 Mirror Comp., L. .....................................

16 90032-GHR-E90 Bolt, Flange, 6x22 ..................................

17 90103-KPF-630

18 90104-KPF-630

Screw-Washer, 5x20 ..............................

Screw-Washer, 5x45 ..............................

19 90114-428-870 Bolt, Handle Lever Pivot ........................

20 90204-GHR-640 Nut, Hex., 8mm ......................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

1

2

1

1

1

2

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (2)

811100 Cable, Acelerador ............................. 0,8

• Nota: Mismo tiempo para dos unidades

3 811115 Cable, Embrague .............................. 0,6

4 615120 Interruptor, Corte de Encendido ....... 0,7

5 615118 Interruptor, Luz Intermitente ............. 0,5

6 6151A9 Interruptor, Embrague ....................... 0,1

8 810150 Empuñadura, Acelerador .................. 0,5

9 8101C0 Empuñadura: Izquierda ..................... 0,1

10 8101C8 Soporte, Palanca Empuñadura:

Izquierdo ........................................... 0,2

12 8101C6 Palanca, Empuñadura: Izquierda ...... 0,1

8101F5 Palanca, Empuñadura: Ambas .......... 0,2

1

5

17910-KVK-900

35200-KVK-901

Cable A, Acelerador ...............................

2 17920-KVK-900 Cable B, Acelerador ...............................

3 22870-KVK-900 Cable, Embrague ....................................

4 35130-KVK-901 Ens. Interruptor, Arranque &

Parada Motor .........................................

Ens. Interruptor, Luz Intermitente ..........

6 35330-413-003 Interruptor, Palanca Delantera ...............

7 45517-MA5-671 Soporte, Cilindro Maestro .......................

8 53140-MR4-900 Empuñadura, Derecha ............................

9 53166-MR4-900 Empuñadura, Izquierda ..........................

10 53172-KK9-750 Soporte, Palanca Izquierda ...................

11 53172-KVK-900 Cubierta, Palanca Izquierda ...................

12 53190-443-610 Palanca, Izquierda Tubo de Manubrio ....

13 53192-KRM-860 Perno, Ajuste Cable ...............................

14 88210-KVK-900 Espejo Retrovisor, Derecho ...................

15 88220-KVK-900 Espejo Retrovisor, Izquierdo ..................

16 90032-GHR-E90 Perno, Reborde, 6x22 ............................

17 90103-KPF-630 Tornillo-Arandela, 5x20 ...........................

18 90104-KPF-630

19 90114-428-870

Tornillo-Arandela, 5x45 ...........................

Perno Pivote, Palanca ...........................

20 90204-GHR-640 Tuerca, Hex., 8mm .................................

1

1

1

1

1

1

1

1

1

1

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

2

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

112

30.04.09

C-3

Alavancas • Interruptores

• Cabos

Handle Lever • Switch •

Cable

Palancas • Interruptores •

Cables

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

21 90208-GHR-630 Porca, Flange, 6mm ...............................

22 90314-KVK-900 Porca, Trava ...........................................

23 90322-KRM-860 Porca, Fixação .......................................

24 90650-KW3-000 Presilha, Cabo .......................................

25 93892-05028-07 Parafuso-arruela, 5x28 ..........................

Qtd.

CB300R

A

1

2

1

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

113

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

21 90208-GHR-630 Nut, Flange, 6mm ...................................

22 90314-KVK-900 Nut, Lock ...............................................

23 90322-KRM-860 Nut, Fixing ..............................................

24 90650-KW3-000 Band, Wire .............................................

25 93892-05028-07 Screw-Washer, 5x28 ..............................

Reqd. Qty.

CB300R

A

1

2

2

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

21 90208-GHR-630 Tuerca, Reborde, 6mm ...........................

22 90314-KVK-900 Tuerca, Traba .........................................

23 90322-KRM-860 Tuerca, Fijación ......................................

24 90650-KW3-000 Presilla, Cable ........................................

25 93892-05028-07 Tornillo-Arandela, 5x28 ...........................

Cant. Reqd

CB300R

A

1

2

1

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

114

30.04.09

C-4

Cilindro Mestre do Freio

Dianteiro

Fr. Brake Master Cylinder

Cilindro Maestro del

Freno Delantero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 6151B2 Interruptor, Freio Dianteiro ................ 0,1

2 7121A0 Mangueira, Freio Dianteiro ................ 0,6

• Inclui: Sangria dos freios

6 712105 Cilindro Mestre, Freio Dianteiro ......... 0,4

• Inclui: Sangria dos freios

10 7121G6 Diafragma, Cilindro Mestre Freio

Dianteiro ........................................... 0,1

12 7121G9 Pistão Jogo, Cilindro Mestre Freio

Dianteiro ........................................... 0,4

• Inclui: Sangria dos freios

13 8101C7 Alavanca, Manopla: Direita ............... 0,1

8101F5 Alavanca, Manopla: Ambas .............. 0,2

1

2 45126-KVK-901

3 45156-KVK-900

4

5

35340-MA5-671

45157-KVK-900

45504-410-003

Interruptor Conj., Freio Dianteiro ............

Mangueira Comp., Freio Dianteiro ..........

Braçadeira B, Mangueira Freio Dianteiro

Braçadeira B, Mangueira Freio Dianteiro

Capa, Comp. ..........................................

6 45510-KVK-901

7 45512-MA6-006

Cilindro Mestre Dianteiro, Subconj. ........

Protetor ..................................................

8 45513-MCG-006 Tampa, Cilindro Mestre ...........................

9 45517-166-006 Suporte, Cilindro Mestre ........................

10 45520-MG7-006 Diafragma ...............................................

11 45521-KRM-861 Placa, Diafragma ....................................

12 45530-MN9-305 Cilindro Mestre, Conj. .............................

13 53175-KBW-900 Alavanca, Manopla Direita .....................

14 90032-GHR-E50 Parafuso, Flange, 6x14 ..........................

15 90032-GHR-E90 Parafuso, Flange, 6x22 ..........................

16 90114-KBZ-900

17 90145-MS9-612

Parafuso, Alavanca ...............................

Parafuso, Óleo, 10x22 ...........................

18 90208-GHR-630 Porca, Flange, 6mm ...............................

19 90545-300-000

20 90651-MA5-671

Arruela, Parafuso Óleo ..........................

Anel Elástico ..........................................

21 93600-04012-1G Parafuso, Cabeça Chata, 4x12 ..............

22 93893-04012-17 Parafuso-arruela, 4x12 ..........................

2

1

1

2

1

4

1

1

1

1

1

2

1

1

1

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

115

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 6151B2 Switch, Front Stop ............................ 0.1

2 7121A0 Hose, Front Brake ............................ 0.6

• Includes: Bleed brakes

6 712105 Cylinder, Front Brake Master ............ 0.4

• Includes: Bleed brakes

10 7121G6 Diaphragm, Front Brake Master

Cylinder ........................................... 0.1

12 7121G9 Piston Set, Front Brake Master ........ 0.4

• Includes: Bleed brakes

13 8101C7 Lever, Handle: Right ......................... 0.1

8101F5 Lever, Handle: Both .......................... 0.2

1

2

35340-MA5-671

45126-KVK-901

Switch Assy., Fr. Stop ............................

Hose Comp., Fr. Brake ...........................

3 45156-KVK-900 Clamper B, Fr. Brake Hose .....................

4 45157-KVK-900 Clamper B, Fr. Brake Hose .....................

5 45504-410-003 Boot Comp. ............................................

6 45510-KVK-901 Cylinder Sub Assy., Fr. Master ..............

7 45512-MA6-006 Protector ................................................

8 45513-MCG-006 Cap, Master Cylinder .............................

9 45517-166-006 Holder, Master Cylinder ..........................

10 45520-MG7-006 Diaphragm ..............................................

11 45521-KRM-861 Plate, Diaphragm ....................................

12 45530-MN9-305 Cylinder Set, Master ..............................

13 53175-KBW-900 Lever, R. Handle ....................................

14 90032-GHR-E50 Bolt, Flange, 6x14 ..................................

15 90032-GHR-E90 Bolt, Flange, 6x22 ..................................

16 90114-KBZ-900 Bolt, Handle Lever .................................

17 90145-MS9-612 Bolt, Oil, 10x22 ......................................

18 90208-GHR-630 Nut, Flange, 6mm ...................................

19 90545-300-000 Washer, Oil Bolt .....................................

20 90651-MA5-671 Circlip .....................................................

21 93600-04012-1G Screw, Flat, 4x12 ...................................

22 93893-04012-17 Screw-Washer, 4x12 ..............................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

1

1

2

1

4

1

2

1

1

1

1

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

116

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 6151B2 Interruptor, Freno Delantero ............. 0,1

2 7121A0 Manguera, Freno Delantero ............... 0,6

• Incluye: Sangría de los frenos

6 712105 Cilindro Maestro, Freno Delantero ..... 0,4

• Incluye: Sangría de los frenos

10 7121G6 Diafragma, Cilindro Maestro del

Freno Delantero Cilindro .................... 0,1

12 7121G9 Pistón Juego, Cilindro Maestro del

Freno Delantero ................................ 0,4

• Incluye: Sangría de los frenos

13 8101C7 Palanca, Empuñadura: Derecha ....... 0,1

8101F5 Palanca, Empuñadura: Ambas .......... 0,2

1 35340-MA5-671 Ens. Interruptor, Freno Delantero ...........

2 45126-KVK-901 Manguera, Freno Delantero ....................

3 45156-KVK-900 Abrazadera B, Manguera Freno

Delantero ................................................

4 45157-KVK-900 Abrazadera B, Manguera Freno

Delantero ................................................

5 45504-410-003 Tapa .......................................................

6 45510-KVK-901 Ens. Cilindro Maestro, Delantero ............

7 45512-MA6-006 Protector ................................................

8 45513-MCG-006 Tapa, Cilindro Maestro ............................

9 45517-166-006 Soporte, Cilindro Maestro .......................

10 45520-MG7-006 Diafragma ...............................................

11 45521-KRM-861 Placa, Diafragma ....................................

12 45530-MN9-305 Cilindro Maestro .....................................

13 53175-KBW-900 Palanca, Derecha Tubo de Manubrio ......

14 90032-GHR-E50 Perno, Reborde, 6x14 ............................

15 90032-GHR-E90 Perno, Reborde, 6x22 ............................

16 90114-KBZ-900 Perno, Palanca ......................................

17 90145-MS9-612 Perno, Aceite, 10x22 .............................

18 90208-GHR-630 Tuerca, Reborde, 6mm ...........................

19 90545-300-000 Arandela, Perno Aceite ..........................

20 90651-MA5-671 Grapa, Circular .......................................

21 93600-04012-1G Tornillo, Phillips, 4x12 ............................

22 93893-04012-17 Tornillo-Arandela, 4x12 ...........................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

1

1

1

4

1

2

1

2

1

1

1

1

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

C-5

Guidão • Mesa Superior

Handle Pipe • Top Bridge

Tubo de Manubrio •

Puente Superior

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 6151A2 Chave, Obturador ............................. 0,9

• Exclui: Corte da chave

2 6151A1 Chaves, Jogo ................................... 1,7

3 615145 Interruptor, Ignição & Trava .............. 1,1

4 6151C2 Base, Contato ................................... 0,9

6 810100 Guidão .............................................. 0,5

8 8101D6 Peso B, Guidão: Esquerdo ............... 0,2

8101D7 Peso B, Guidão: Direito .................... 0,2

8101D8 Peso B, Guidão: Ambos ................... 0,4

14 510110 Mesa, Superior ................................. 1,0

1

2

3

4

5

35011-KVK-900

35014-KVK-900

35100-KVK-901

35101-KVK-901

35121-KVS-600

Obturador, Jogo Chave ..........................

Chaves e Parafusos, Jogo ....................

Interruptor Conj., Ignição & Trava ..........

Base Comp., Contato .............................

Chave, Virgem

(60KEYTOP2REPORDER) ......................

6 53100-KVK-900 Guidão ...................................................

7 53104-KBW-900 Peso, Guidão .........................................

8 53104-KR3-000

9 53106-KR3-770

10 53107-MY1-000

Peso B, Guidão ......................................

Coxim A, Peso Guidão ...........................

Coxim B, Peso Guidão ...........................

11 53108-MB6-630 Anel Elástico, Peso Guidão ...................

12 53131-KBB-950ZC Suporte, Superior

*NH109MS* Prata Shot Especial Metálico

13 53208-KGA-900 Capa, Coluna Direção ............................

14 53230-KVK-900 Mesa, Superior .......................................

15 90037-GHR-760 Parafuso, Flange, 8x40 ..........................

16 90105-KEB-620 Parafuso, Unidirecional, 6x12 ................

17 90107-MBG-000 Parafuso, Unidirecional, 8mm ................

18 90112-KRM-860 Parafuso, Flange, 8x36 ..........................

19 90191-MJ0-940 Parafuso, Ovalado, 6x40 .......................

20 90304-KGA-900 Porca, Coluna Direção ...........................

21 90503-KGA-900 Arruela, Coluna Direção .........................

22 91059-KY2-711 Parafuso, Fixação, 3x16 ........................

2

2

1

2

2

2

Qtd.

CB300R

A

1

1

1

1

1

4

2

2

2

1

1

2

2

1

1

3

30.04.09

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

117

3

Voltar

Back

Volver

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 6151A2 Key, Shutter ...................................... 0.9

• Excludes: Key Cutting

2 6151A1 Key Set ............................................. 1.7

3 615145 Switch, Combination & Lock ............. 1.1

4 6151C2 Base, Contact ................................... 0.9

6 810100 Pipe, Steering Handle ....................... 0.5

8 8101D6 Weight B, Handle: Left ..................... 0.2

8101D7 Weight B, Handle: Right .................... 0.2

8101D8 Weight B, Handle: Both .................... 0.4

14 510110 Bridge, Fork Top ............................... 1.0

1 35011-KVK-900 Shutter Set, Key ....................................

2 35014-KVK-900 Key & Screw Set ....................................

3 35100-KVK-901 Switch Assy., Combination & Lock ........

4 35101-KVK-901 Base Comp., Contact .............................

5 35121-KVS-600 Key, Blank (60KEYTOP2REPORDER) ....

6 53100-KVK-900 Pipe, Steering Handle ............................

7 53104-KBW-900 Weight, Steering Handle ........................

8 53104-KR3-000

9 53106-KR3-770

Weight B, Handle ...................................

Rubber A, Handle Weight .......................

10 53107-MY1-000 Rubber B, Handle Weight .......................

11 53108-MB6-630 Ring, Handle Weight Snap .....................

12 53131-KBB-950ZC Holder, Upper

*NH109MS* . Shot Silver Metallic Special

13 53208-KGA-900 Cap, Steering Stem ................................

14 53230-KVK-900 Bridge, Fork Top .....................................

15 90037-GHR-760 Bolt, Flange, 8x40 ..................................

16 90105-KEB-620 Bolt, One Way, 6x12 ..............................

17 90107-MBG-000 Bolt, One-Way, 8mm ..............................

18 90112-KRM-860 Bolt, Flange, 8x36 ..................................

19 90191-MJ0-940 Screw, Oval, 6x40 ..................................

20 90304-KGA-900 Nut, Steering Stem .................................

21 90503-KGA-900 Washer, Steering Stem ..........................

22 91059-KY2-711 Screw, Tapping, 3x16 .............................

2

2

4

2

1

1

3

2

2

1

1

2

Reqd. Qty.

CB300R

A

1

1

1

1

2

1

1

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 6151A2 Llave, Obturador ............................... 0,9

• Excluye: Corte de Llave

2 6151A1 Juego Llaves .................................... 1,7

3 615145 Interruptor, Encendido & Traba ......... 1,1

4 6151C2 Base ................................................. 0,9

6 810100 Tubo de Manubrio .............................. 0,5

8 8101D6 Peso B, Tubo de Manubrio:

Izquierdo ........................................... 0,2

8101D7 Peso B, Tubo de Manubrio:

Derecho ............................................ 0,2

8101D8 Peso B, Tubo de Manubrio: Ambos ... 0,4

14 510110 Puente, Superior Horquilla ................ 1,0

1 35011-KVK-900 Obturador Llave, Juego .........................

2 35014-KVK-900 Juego Llaves y Tornillos ........................

3 35100-KVK-901 Ens. Interruptor, Encendido & Traba ......

4 35101-KVK-901 Base ......................................................

5 35121-KVS-600

8 53104-KR3-000

9 53106-KR3-770

Llave (60KEYTOP2REPORDER) ............

6 53100-KVK-900 Tubo de Manubrio ...................................

7 53104-KBW-900 Peso, Tubo de Manubrio ........................

Peso B, Tubo de Manubrio .....................

Cojín A, Peso Tubo de Manubrio ............

10 53107-MY1-000 Cojín B, Peso Tubo de Manubrio ............

11 53108-MB6-630 Anillo, Peso Tubo de Manubrio ...............

12 53131-KBB-950ZC Soporte, Superior

*NH109MS* Plata Shot Metálico Especial

13 53208-KGA-900 Tapa, Columna de Dirección ...................

14 53230-KVK-900 Puente, Superior Horquilla .....................

15 90037-GHR-760 Perno, Reborde, 8x40 ............................

16 90105-KEB-620 Perno, Una Vía, 6x12 ............................

17 90107-MBG-000 Perno, Una Vía, 8mm .............................

18 90112-KRM-860 Perno, Reborde, 8x36 ............................

19 90191-MJ0-940 Tornillo, Oval, 6x40 ................................

20 90304-KGA-900 Tuerca, Columna de Dirección ................

21 90503-KGA-900 Arandela, Columna de Dirección ............

22 91059-KY2-711 Tornillo, Aterrajar, 3x16 ..........................

Cant. Reqd

CB300R

A

4

2

2

2

1

1

3

1

2

2

1

2

2

1

2

2

1

1

1

1

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

118

30.04.09

C-6

Coluna de Direção

Steering Stem

Columna de Dirección

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

4 510100 Coluna ou Eixo Conj., Direção .......... 1,4

5 (2)

5101B2 Porca, Superior Coluna Direção ........ 0,8

10 5101B6 Rolamento, Coluna Direção:

Superior ............................................ 1,4

5101C7 Rolamento, Coluna Direção:

11

Ambos .............................................. 1,6

(3)

5101B7 Rolamento, Coluna Direção:

Inferior .............................................. 1,6

5101C7 Rolamento, Coluna Direção:

Ambos .............................................. 1,6

2

3 53214-KPF-960

4

5

53213-KPF-960

53214-371-010

53219-KPF-900

53220-422-000

Vedador Pó, Superior Direção ................

Vedador Pó, Inferior Direção ..................

Vedador Pó, Coluna Direção ..................

Coluna Direção, Subconj. .......................

Porca, Superior Coluna Direção .............

7 90038-GHR-F40 Parafuso, Flange, 10x35 ........................

8 90302-425-830 Porca B, Superior Coluna Direção .........

9 90506-425-830

10 91015-KT8-005

Arruela, Trava .........................................

Rolamento, Superior Coluna Direção

(KOYO) ...................................................

11 91016-KT8-005 Rolamento, Inferior Coluna Direção

(KOYO) ...................................................

Qtd.

CB300R

A

1

1

1

1

1

2

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1 ................

...............

.................................................................

3

Voltar

Back

Volver

119

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

4 510100 Stem or Shaft Assy., Steering .......... 1.4

5 (2)

5101B2 Thread, Steering Head Top ............... 0.8

10 5101B6 Bearing, Head Pipe: Upper ............... 1.4

11

5101C7 Bearing, Head Pipe: Both ................. 1.6

(3)

5101B7 Bearing, Head Pipe: Lower ............... 1.6

5101C7 Bearing, Head Pipe: Both ................. 1.6

2

3

5

53213-KPF-960

53214-KPF-960

53214-371-010

4 53219-KPF-900

53220-422-000

Dust Seal, Steering Upper .....................

Dust Seal, Steering Lower .....................

Dust Seal, Steering Head .......................

Stem Sub Assy., Steering ......................

Thread Comp., Steering Head Top .........

7 90038-GHR-F40 Bolt, Flange, 10x35 ................................

8 90302-425-830

9 90506-425-830

10 91015-KT8-005

Thread B, Steering Head Top .................

Washer, Lock .........................................

Bearing, Head Pipe Upper (KOYO) .........

11 91016-KT8-005 Bearing, Head Pipe Under (KOYO) .........

Reqd. Qty.

CB300R

A

1

1

1

1

1

2

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

4 510100 Ens. Columna o Eje, Dirección ........ 1,4

5 (2)

5101B2 Tuerca, Superior Columna de Dirección ...................................... 0,8

10 5101B6 Cojinete, Columna de Dirección:

Superior ............................................ 1,4

11

5101C7 Cojinete, Columna de Dirección:

Ambos .............................................. 1,6

(3)

5101B7 Cojinete, Columna de Dirección:

Inferior .............................................. 1,6

5101C7 Cojinete, Columna de Dirección:

Ambos .............................................. 1,6

2

3 53214-KPF-960

4

5

53213-KPF-960

53214-371-010

53219-KPF-900

53220-422-000

Guardapolvo, Superior Dirección ...........

Guardapolvo, Inferior Dirección .............

Guardapolvo, Columna de Dirección ......

Ens. Columna de Dirección ....................

Tuerca, Superior Columna de

Dirección ................................................

7 90038-GHR-F40 Perno, Reborde, 10x35 ..........................

8 90302-425-830 Tuerca B, Superior Columna de

Dirección ................................................

9 90506-425-830

10 91015-KT8-005

Arandela, Traba ......................................

Cojinete, Superior Columna de

Dirección (KOYO) ...................................

11 91016-KT8-005 Cojinete, Inferior Columna de

Dirección (KOYO) ...................................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1 ................

...............

.................................................................

Voltar

Back

Volver

120

30.04.09

C-7

Paralama Dianteiro

Front Fender

Guardafango Delantero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

2 4131B7 Paralama, Dianteiro .......................... 0,2

Nº da peça Descrição

2 61100-KVK-900ZB Paralama, Dianteiro

*NH1* ............................................. Preto

61100-KVK-900ZC *R206* ......................... Vermelho Maceió

61100-KVK-900ZE *NH411M* ............. Prata Force Metálico

61100-KVK-900ZF *Y204P* ........... Amarelo Caju Perolizado

3 61102-KVK-900 Placa, Paralama Dianteiro ......................

4 61103-KPF-910

5 61105-KPF-910

Coxim, Fixação Paralama Dianteiro ........

Bucha, Montagem Paralama Dianteiro ...

6 90004-GHR-670 Parafuso, Flange, 6x25 (NSHF) .............

Qtd.

CB300R

A

1

1

1

1

2

4

4

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

121

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

2 4131B7 Fender, Front .................................... 0.2

Ref.

Part. No.

Description

2 61100-KVK-900ZB Fender, Fr.

*NH1* ............................................ Black

61100-KVK-900ZC *R206* ................................. Maceio Red

61100-KVK-900ZE *NH411M* .............. Force Silver Metallic

61100-KVK-900ZF *Y204P* ....................... Pearl Caju Yellow

3 61102-KVK-900 Plate, Fr. Fender ....................................

4 61103-KPF-910

5 61105-KPF-910

Rubber, Fr. Fender Mounting ..................

Collar, Fr. Fender Mounting ....................

6 90004-GHR-670 Bolt, Flange, 6x25 (NSHF) .....................

Reqd. Qty.

CB300R

A

4

4

1

2

1

1

1

4

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

2 4131B7 Guardafango, Delantero .................... 0,2

No. de

Ref.

No. de pieza Descripción

2 61100-KVK-900ZB Guardafango, Delantero

*NH1* ............................................ Negro

61100-KVK-900ZC *R206* ................................ Rojo Maceio

61100-KVK-900ZE *NH411M* .............. Plata Force Metalico

61100-KVK-900ZF *Y204P* ........... Amarillo Caju Perolizado

3 61102-KVK-900 Placa, Guardafango Delantero ...............

4 61103-KPF-910

5 61105-KPF-910

Cojín, Fijación Guardafango Delantero ...

Collarín, Fijación Guardafango Delantero

6 90004-GHR-670 Perno, Reborde, 6x25 (NSHF) ................

Cant. Reqd

CB300R

A

1

1

1

1

2

4

4

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

122

30.04.09

C-8

Garfo Dianteiro

Front Fork

Horquilla Delantera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

2 5111C5 Mola, Garfo Dianteiro: Esquerda ...... 0,2

5111C6 Mola, Garfo Dianteiro: Direita ........... 0,2

5111C7 Mola, Garfo Dianteiro: Ambas ........... 0,4

5 (13)

5111G2 Cilindro, Garfo Dianteiro: Esquerdo .. 0,9

5111G3 Cilindro, Garfo Dianteiro: Direito ....... 0,9

5111G4 Cilindro, Garfo Dianteiro: Ambos ...... 1,5

10 5111D2 Cilindro, Inferior: Direito .................... 0,9

5111D3 Cilindro, Inferior: Ambos ................... 1,5

16 5111C3 Garfo Conj., Dianteiro: Direito ........... 0,5

5111C4 Garfo Conj., Dianteiro: Ambos .......... 0,7

17 5111E7 Retentor Jogo, Garfo Dianteiro:

Esquerdo .......................................... 0,8

5111E8 Retentor Jogo, Garfo Dianteiro:

Direito ............................................... 0,8

5111E9 Retentor Jogo, Garfo Dianteiro:

Ambos .............................................. 1,3

+

1 44832-KVK-900

2 51401-KVK-901

3 51403-KR8-751

4

5

51403-ME4-003

51410-KVK-901

11 51432-KPF-901

12 51437-ML7-691

13 51440-KVK-901

14 51447-KR6-003

15 51450-KAS-901

Braçadeira, Cabo Velocímetro ................

Mola, Garfo Dianteiro .............................

Bucha, Mola (SHOWA) ...........................

Assento, Mola ........................................

Cilindro Comp., Garfo Dianteiro ..............

6 51411-MG1-003 Mola, Retorno Garfo Dianteiro ................

7 51412-461-003 Anel, Apoio ............................................

8 51414-KFB-901

9 51415-KFB-901

10 51430-KVK-901

Bucha, Guia ...........................................

Bucha, Deslizante ..................................

Cilindro Jogo, Inferior Direito ..................

Vedador, Óleo ........................................

Anel, Pistão ...........................................

Tubo, Assento ........................................

Anel, Limitador Retentor Óleo ................

Parafuso Comp., Garfo Dianteiro ...........

16 51470-KVK-901 Garfo Conj., Dianteiro Direito .................

17 51490-KWL-003 Retentor Jogo, Garfo Dianteiro ..............

18 51530-KVK-901 Cilindro Jogo, Inferior Esquerdo .............

19 51570-KVK-901

20 90109-MR7-000

Garfo Conj., Dianteiro Esquerdo ............

Parafuso, Flange, 8x45

(Lado Esquerdo) ....................................

2

2

2

2

2

2

2

2

2

1

1

2

1

1

1

Qtd.

CB300R

A

1

2

2

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

123

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

2 5111C5 Spring, Front Fork: Left .................... 0.2

5111C6 Spring, Front Fork: Right .................. 0.2

5

5111C7 Spring, Front Fork: Both ................... 0.4

(13)

5111G2 Pipe, Front Fork: Left ....................... 0.9

5111G3 Pipe, Front Fork: Right ..................... 0.9

5111G4 Pipe, Front Fork: Both ...................... 1.5

10 5111D2 Case, Bottom: Right ......................... 0.9

5111D3 Case, Bottom: Both .......................... 1.5

16 5111C3 Fork Assy., Front: Right .................... 0.5

5111C4 Fork Assy., Front: Both .................... 0.7

17 5111E7 Seal Set, Front Fork: Left ................. 0.8

5111E8 Seal Set, Front Fork: Right ............... 0.8

5111E9 Seal Set, Front Fork: Both ................ 1.3

+

1

2

5

44832-KVK-900

51401-KVK-901

3 51403-KR8-751

4 51403-ME4-003

51410-KVK-901

Clamper, Speedometer Cable .................

Spring, Fr. Fork ......................................

Collar, Spring (SHOWA) .........................

Seat, Spring ...........................................

Pipe Comp., Fr. Fork ..............................

6 51411-MG1-003 Spring, Fr. Fork Rebound .......................

7 51412-461-003

8 51414-KFB-901

Ring, Back Up ........................................

Bush, Guide ...........................................

9 51415-KFB-901

10 51430-KVK-901

Bush, Slider ...........................................

Case Set, R. Bottom ..............................

11 51432-KPF-901

12 51437-ML7-691

13 51440-KVK-901

14 51447-KR6-003

15 51450-KAS-901

Piece, Oil Lock ......................................

Ring, Piston ...........................................

Pipe, Seat ..............................................

Ring, Oil Seal Stopper ............................

Bolt Comp., Fr. Fork ...............................

16 51470-KVK-901 Fork Assy., R. Fr. ...................................

17 51490-KWL-003 Seal Set, Fr. Fork ...................................

18 51530-KVK-901 Case Set, L. Bottom ...............................

19 51570-KVK-901

20 90109-MR7-000

Fork Assy., L. Fr. ...................................

Bolt, Flange, 8x45 (Left Hand Side) .......

Reqd. Qty.

CB300R

A

2

2

2

1

2

2

2

2

2

1

1

2

1

1

1

2

2

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

2 5111C5 Resorte, Horquilla Delantera:

Izquierdo ........................................... 0,2

5111C6 Resorte, Horquilla Delantera:

Derecho ............................................ 0,2

5111C7 Resorte, Horquilla Delantera:

Ambos .............................................. 0,4

5 (13)

5111G2 Cilindro, Horquilla Delantera:

Izquierdo ........................................... 0,9

5111G3 Cilindro, Horquilla Delantera:

Derecho ............................................ 0,9

5111G4 Cilindro, Horquilla Delantera:

Ambos .............................................. 1,5

10 5111D2 Caja, Inferior: Derecha ..................... 0,9

5111D3 Caja, Inferior: Ambas ........................ 1,5

16 5111C3 Ens. Horquilla, Delantera:

Derecha ............................................ 0,5

5111C4 Ens. Horquilla, Delantera: Ambas .... 0,7

17 5111E7 Juego Anillo, Horquilla

Delantera: Izquierdo ......................... 0,8

5111E8 Juego Anillo, Horquilla

Delantera: Derecho ........................... 0,8

5111E9 Juego Anillo, Horquilla

Delantera: Ambos ............................. 1,3

+

1

4

5

44832-KVK-900

51403-ME4-003

51410-KVK-901

Abrazadera, Cable Velocímetro ..............

2 51401-KVK-901 Resorte, Horquilla Delantera ..................

3 51403-KR8-751 Collarín, Resorte (SHOWA) ....................

Asiento, Resorte ....................................

Cilindro, Horquilla Delantera ...................

6 51411-MG1-003 Resorte, Rebote Horquilla Delantera ......

7 51412-461-003 Anillo, Refuerzo ......................................

8 51414-KFB-901

9 51415-KFB-901

Buje, Guía ..............................................

Buje, Corredera ......................................

10 51430-KVK-901 Caja, Juego Inferior Derecha .................

11 51432-KPF-901 Anillo, Aceite ..........................................

12 51437-ML7-691 Anillo, Pistón ..........................................

13 51440-KVK-901 Tubo, Asiento .........................................

14 51447-KR6-003 Anillo, Limitador Retén de Aceite ...........

15 51450-KAS-901 Perno, Horquilla Delantera .....................

16 51470-KVK-901 Ens. Horquilla, Delantera Derecha .........

17 51490-KWL-003 Juego Anillo, Horquilla Delantera ...........

18 51530-KVK-901 Caja, Juego Inferior Izquierda ................

19 51570-KVK-901 Ens. Horquilla, Delantera Izquierda ........

20 90109-MR7-000 Perno, Reborde, 8x45

(Lado Izquierdo) .....................................

2

2

2

2

2

2

2

2

2

1

1

1

1

2

1

Cant. Reqd

CB300R

A

1

2

2

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

124

30.04.09

C-8

Garfo Dianteiro

Front Fork

Horquilla Delantera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

18 5111D1 Cilindro, Inferior: Esquerdo ............... 0,9

5111D3 Cilindro, Inferior: Ambos ................... 1,5

19 5111C2 Garfo Conj., Dianteiro: Esquerdo ...... 0,5

5111C4 Garfo Conj., Dianteiro: Ambos .......... 0,7

21 90116-KV3-701 Parafuso, Allen, 8mm .............................

22 90201-GHR-620 Porca, Sextavada, 5mm ........................

23 90227-GHR-D80 Parafuso, Phillips, 5x20 .........................

24 90544-439-930

25 91254-KAZ-003

Guarnição ..............................................

Vedador, Pó ...........................................

26 91357-ME4-003 Anel, Vedação, 27,7x3,5 ........................

Qtd.

CB300R

A

2

1

1

2

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

125

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

18 5111D1 Case, Bottom: Left ........................... 0.9

5111D3 Case, Bottom: Both .......................... 1.5

19 5111C2 Fork Assy., Front: Left ..................... 0.5

5111C4 Fork Assy., Front: Both .................... 0.7

21 90116-KV3-701 Bolt, Socket, 8mm .................................

22 90201-GHR-620 Nut, Hex., 5mm ......................................

23 90227-GHR-D80 Screw, Pan, 5x20 ...................................

24 90544-439-930 Packing ..................................................

25 91254-KAZ-003 Dust Seal ...............................................

26 91357-ME4-003 O-Ring, 27.7x3.5 ....................................

Reqd. Qty.

CB300R

A

1

2

2

2

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

18 5111D1 Caja, Inferior: Izquierda .................... 0,9

5111D3 Caja, Inferior: Ambas ........................ 1,5

19 5111C2 Ens. Horquilla, Delantera:

Izquierda ........................................... 0,5

5111C4 Ens. Horquilla, Delantera: Ambas .... 0,7

21 90116-KV3-701 Tornillo, Allen, 8mm ................................

22 90201-GHR-620 Tuerca, Hex., 5mm .................................

23 90227-GHR-D80 Tornillo, Phillips, 5x20 ............................

24 90544-439-930

25 91254-KAZ-003

Empaquetadura ......................................

Guardapolvo ...........................................

26 91357-ME4-003 Anillo Tórico, 27,7x3,5 ...........................

Cant. Reqd

CB300R

A

2

1

1

2

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

126

30.04.09

C-9

Cáliper do Freio Dianteiro

Front Brake Caliper

Caliper del Freno

Delantero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

2 711115 Sapata (Pastilha) Jogo, Freio:

5

Dianteiro ........................................... 0,1

(1)

7111D1 Pistão, Cáliper Freio Dianteiro .......... 0,5

• Inclui: Sangria dos freios

• Nota: Mesmo tempo para duas unidades

13 711130 Cáliper, Freio Dianteiro ..................... 0,4

• Inclui: Sangria dos freios

14 7111G0 Suporte, Cáliper Dianteiro ................. 0,2

1

4

5

06451-GE2-405

43353-461-771

45107-MN5-006

Vedador Jogo, Pistão .............................

2 06455-KW6-844 Pastilha Jogo, Freio Dianteiro ................

3 43352-568-003 Parafuso, Sangria (NISSIN) ...................

Capa, Sangria ........................................

Pistão .....................................................

6 45108-ML4-006

7 45131-GZ0-006

8 45132-166-016

9 45133-MA3-006

Mola, Pastilha ........................................

Parafuso, Pino .......................................

Coifa, Pino (NISSIN) ..............................

Coifa B ...................................................

10 45203-MG3-016 Plugue, Pino ...........................................

11 45215-KA3-732

12 45216-166-006

13 45250-KVK-901

Pino, Suporte .........................................

Arruela, Ondulada ..................................

Cáliper Subconj., Dianteiro Direito .........

14 45290-KGB-611 Suporte Subconj., Cáliper Freio

15 90155-KY4-901

Dianteiro Direito ......................................

Parafuso, Flange, 8x25 ..........................

2

1

1

1

1

1

1

2

Qtd.

CB300R

A

2

1

1

1

2

1

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

127

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

2 711115 Shoe (Pad) Set, Brake: Front ........... 0.1

5 (1)

7111D1 Piston, Front Brake Caliper ............... 0.5

• Includes: Bleed brakes

• Note: Same time for two units

13 711130 Caliper, Front Brake .......................... 0.4

• Includes: Bleed brakes

14 7111G0 Bracket, Front Caliper ....................... 0.2

1

2

06451-GE2-405

06455-KW6-844

3 43352-568-003

4 43353-461-771

Seal Set, Piston .....................................

Pad Set, Fr. ...........................................

Screw, Bleeder (NISSIN) ........................

Cap, Bleeder ..........................................

5 45107-MN5-006 Piston .....................................................

6 45108-ML4-006

7 45131-GZ0-006

8 45132-166-016

Spring, Pad ............................................

Bolt, Pin .................................................

Boot, Pin Bush (NISSIN) ........................

9 45133-MA3-006 Boot B ....................................................

10 45203-MG3-016 Plug, Pin ................................................

11 45215-KA3-732

12 45216-166-006

Pin, Hanger ............................................

Washer, Wave .......................................

13 45250-KVK-901 Caliper Sub Assy., R. Fr. ........................

14 45290-KGB-611 Bracket Sub Assy., R. Fr.

15 90155-KY4-901

Brake Caliper .........................................

Bolt, Flange, 8x25 ..................................

Reqd. Qty.

CB300R

A

1

1

2

2

1

1

1

1

1

2

2

1

1

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

2 711115 Ens. Zapata (Pastilla), Freno:

5

Delantero .......................................... 0,1

(1)

7111D1 Pistón, Caliper del Freno Delantero .. 0,5

• Incluye: Sangría de los frenos

• Nota: Mismo tiempo para dos unidades

13 711130 Caliper, Freno Delantero ................... 0,4

• Incluye: Sangría de los frenos

14 7111G0 Soporte, Caliper Delantero ................ 0,2

1

4

5

06451-GE2-405

43353-461-771

45107-MN5-006

Juego Anillo, Pistón ...............................

2 06455-KW6-844 Ens. Zapata, Delantera ..........................

3 43352-568-003 Tornillo, Sangrador (NISSIN) ..................

Tapa, Sangrador .....................................

Pistón .....................................................

6 45108-ML4-006

7 45131-GZ0-006

Resorte, Pastilla ....................................

Perno, Espiga ........................................

8 45132-166-016 Tapa, Buje (NISSIN) ...............................

9 45133-MA3-006 Tapa B ....................................................

10 45203-MG3-016 Tapón, Perno ..........................................

11 45215-KA3-732 Pasador, Suspensor ..............................

12 45216-166-006 Arandela, Ondulada ...............................

13 45250-KVK-901 Ens. Caliper, Delantero Derecho ............

14 45290-KGB-611 Soporte Secundario, Caliper Freno

Delantero Derecho .................................

15 90155-KY4-901 Perno, Reborde, 8x25 ............................

2

1

1

1

1

1

1

2

1

2

Cant. Reqd

CB300R

A

2

1

1

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

128

30.04.09

C-10

Roda Dianteira

Front Wheel

Rueda Delantera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

2 7101A6 Peso, Balanceador: Dianteiro ........... 0,6

4 710151 Eixo, Roda Dianteira ......................... 0,3

8 7101D4 Roda Dianteira .................................. 1,0

• Inclui: Balanceamento

10 710139 Pneu Dianteiro (Um) .......................... 0,9

• Inclui: Balanceamento

11 617198 Sensor, Velocímetro ......................... 0,6

13 711120 Disco, Freio Dianteiro ....................... 0,4

17 710115 Rolamento, Roda Dianteira (Um) ....... 0,5

710115G • Substituição de 1 rolamento adicionar ........................................... 0,1

2

3

4

5

42704-MCF-D60

42705-MCF-D60

42706-MCF-D60

42753-MR4-901

44301-KPF-850

44311-KPF-910

7 44620-KVK-900

8 44650-KVK-900

9 44680-KVK-900

10 44711-KVK-901

Peso, Balanceador (10G) .......................

Peso, Balanceador (20G) .......................

Peso, Balanceador (30G) .......................

Válvula, Aro (SCHRADER) .....................

Eixo, Roda Dianteira ..............................

Espaçador, Roda Dianteira ....................

Espaçador, Eixo Dianteiro .....................

Roda Dianteira, Subconj. .......................

Retentor, Caixa Engrenagem .................

Pneu, Dianteiro (PIRELLI)

(110/70-17 M/C 54H) ..............................

11 44800-KVK-901

13 45251-KPF-900

Sensor Conj., Velocímetro .....................

Disco, Freio Dianteiro .............................

14 90105-MBB-000 Parafuso, Disco Freio, 8x24 ..................

16 90306-KF0-003 Porca, Flange, 12mm .............................

17 91015-KPF-961

91015-KPF-962

Rolamento, Radial Esferas, 6302 (UU) ...

Rolamento, Radial Esferas, 6302 (UU) ...

96150-63020-10 Rolamento, Radial Esferas, 6302UU ......

18 91252-MC7-003 Vedador Pó, 22x42x7 (ARAI) .................

19 91258-KWC-901 Vedador Pó, 40x50x5 .............................

1

1

1

1

2

1

2

2

1

1

1

5

1

Qtd.

CB300R

A

N

N

N

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

129

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

2 7101A6 Weight, Balance: Front ..................... 0.6

4 710151 Axle, Front Wheel ............................. 0.3

8 7101D4 Front Wheel ...................................... 1.0

• Includes: Balance

10 710139 Front Tire (One) ................................ 0.9

• Includes: Balance

11 617198 Sensor, Speedometer ....................... 0.6

13 711120 Disc, Front Brake .............................. 0.4

17 710115 Bearing, Front Wheel (One) .............. 0.5

710115G • Replace 1 Bearing Add ................... 0.1

2 42704-MCF-D60 Weight, Balance (10G) ...........................

42705-MCF-D60 Weight, Balance (20G) ...........................

42706-MCF-D60 Weight, Balance (30G) ...........................

3 42753-MR4-901 Valve, Rim (SCHRADER) ........................

4 44301-KPF-850

5 44311-KPF-910

Axle, Fr. Wheel .......................................

Collar, Fr. Wheel .....................................

7 44620-KVK-900 Collar, Fr. Axle Distance ........................

8 44650-KVK-900 Wheel Sub Assy., Fr. .............................

9 44680-KVK-900 Retainer, Gear Box ................................

10 44711-KVK-901 Tire, Fr. (PIRELLI)

(110/70-17 M/C 54H) ..............................

11 44800-KVK-901 Sensor Assy., Speedometer ..................

13 45251-KPF-900 Disk, Fr. Brake .......................................

14 90105-MBB-000 Bolt, Brake Disk, 8x24 ...........................

16 90306-KF0-003

17 91015-KPF-961

Nut, Flange, 12mm .................................

Bearing, Ball Radial, 6302 (UU) ..............

91015-KPF-962 Bearing, Ball Radial, 6302 (UU) ..............

96150-63020-10 Bearing, Radial Ball, 6302UU .................

18 91252-MC7-003 Dust Seal, 22x42x7 (ARAI) ....................

19 91258-KWC-901 Dust Seal, 40x50x5 ...............................

Reqd. Qty.

CB300R

A

1

1

1

1

N

N

N

1

1

1

2

2

1

2

1

1

1

1

5

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

2 7101A6 Peso, Balanceador: Delantero .......... 0,6

4 710151 Eje, Rueda Delantera ........................ 0,3

8 7101D4 Rueda Delantera ............................... 1,0

• Incluye: Balanceo

10 710139 Neumático Delantero (Uno) ............... 0,9

• Incluye: Balanceo

11 617198 Sensor, Velocímetro ......................... 0,6

13 711120 Disco, Freno Delantero ..................... 0,4

17 710115 Cojinete, Rueda Delantera (Uno) ...... 0,5

710115G • Reemplazo de 1 cojinete, agregar .. 0,1

2 42704-MCF-D60 Peso, Balanceador (10G) .......................

42705-MCF-D60 Peso, Balanceador (20G) .......................

42706-MCF-D60 Peso, Balanceador (30G) .......................

3 42753-MR4-901 Válvula, Llanta (SCHRADER) .................

4 44301-KPF-850

5 44311-KPF-910

Eje, Rueda Delantera .............................

Collarín, Rueda Delantera ......................

7 44620-KVK-900 Collarín, Espaciador Eje Delantero ........

8 44650-KVK-900 Ens. Rueda Delantera ............................

9 44680-KVK-900 Retén, Caja Engranaje ...........................

10 44711-KVK-901 Neumático, Delantero (PIRELLI)

(110/70-17 M/C 54H) ..............................

11 44800-KVK-901 Sensor, Velocímetro ...............................

13 45251-KPF-900 Disco, Freno Delantero ..........................

14 90105-MBB-000 Perno, Disco Freno, 8x24 ......................

16 90306-KF0-003

17 91015-KPF-961

Tuerca, Reborde, 12mm .........................

Cojinete, Radial de Bolas, 6302 (UU) .....

91015-KPF-962 Cojinete, Radial de Bolas, 6302 (UU) .....

96150-63020-10 Cojinete, Radial de Bolas, 6302UU ........

18 91252-MC7-003 Guardapolvo, 22x42x7 (ARAI) ...............

19 91258-KWC-901 Guardapolvo, 40x50x5 ...........................

Cant. Reqd

CB300R

A

1

1

1

1

N

N

N

1

1

1

2

2

1

2

1

1

1

1

5

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

130

30.04.09

C-11

Painel do Freio Traseiro

Rear Brake Panel

Panel del Freno Trasero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 711140 Sapata (Pastilha) Jogo, Freio:

2

Traseiro ............................................. 0,5

(3)

7111A9 Painel, Freio Traseiro ........................ 0,6

7 7111C4 Braço, Freio: Traseiro ....................... 0,5

1 06450-KGA-B90 Sapata Jogo, Freio (JB NH FE) ..............

2 43100-KPF-900ZD Painel Comp., Freio Traseiro

*NH105* .............. Preto Fosco (#15-#20)

3 43141-KPF-900

4 43142-KAS-890

5 43145-399-000

Comando, Freio Traseiro ........................

Assento, Comando Freio Traseiro ..........

Indicador, Freio Traseiro ........................

6 43151-329-000

7 43410-KPF-900

8 45134-KB7-005

Mola, Sapata Freio .................................

Braço, Freio Traseiro ..............................

Vedador Pó, Comando Freio (NOK) ........

9 90032-GHR-750 Parafuso, Flange, 6x38 ..........................

10 90301-473-003 Porca, U, 6mm .......................................

Qtd.

CB300R

A

1

2

1

2

1

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

131

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 711140 Shoe (Pad) Set, Brake: Rear ............ 0.5

2 (3)

7111A9 Panel, Rear Brake ............................ 0.6

7 7111C4 Arm, Brake: Rear .............................. 0.5

1 06450-KGA-B90 Shoe Set, Brake (JB NH FE) ..................

2 43100-KPF-900ZD Panel Comp., Rr. Brake

3 43141-KPF-900

*NH105* ................. Mat Black (#15-#20)

Cam, Rr. Brake .......................................

4 43142-KAS-890 Seat, Rr. Brake Cam ..............................

5 43145-399-000 Indicator, Rr. Brake ................................

6 43151-329-000

7 43410-KPF-900

Spring, Brake Shoe ................................

Arm, Rr. Brake .......................................

8 45134-KB7-005 Dust Seal, Brake Cam (NOK) .................

9 90032-GHR-750 Bolt, Flange, 6x38 ..................................

10 90301-473-003 Nut, U, 6mm ...........................................

Reqd. Qty.

CB300R

A

1

2

1

2

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 711140 Ens. Zapata (Pastilla), Freno:

2

Trasero .............................................. 0,5

(3)

7111A9 Panel, Freno Trasero ......................... 0,6

7 7111C4 Brazo, Freno: Trasero ....................... 0,5

1 06450-KGA-B90 Ens. Zapata, Freno (JB NH FE) ..............

2 43100-KPF-900ZD Panel, Freno Trasero

*NH105* ............... Negro Mate (#15-#20)

3 43141-KPF-900 Excéntrica, Freno Trasero ......................

4 43142-KAS-890 Asiento, Excéntrica Freno Trasero .........

5 43145-399-000 Indicador, Freno Trasero ........................

6 43151-329-000

7 43410-KPF-900

8 45134-KB7-005

Resorte, Zapata de Freno ......................

Brazo, Freno Trasero .............................

Guardapolvo, Excéntrica del

Freno (NOK) ...........................................

9 90032-GHR-750 Perno, Reborde, 6x38 ............................

10 90301-473-003 Tuerca, U, 6mm ......................................

Cant. Reqd

CB300R

A

1

1

1

1

1

2

1

2

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

132

30.04.09

C-12

Roda Traseira

Rear Wheel

Rueda Trasera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 710157 Amortecedor, Roda Traseira ............. 0,4

2 7101A0 Coroa, Transmissão .......................... 0,5

3 710160 Eixo, Roda Traseira .......................... 0,4

5 7101A4 Flange, Transmissão ......................... 0,5

8 710118 Roda Traseira .................................... 1,1

• Inclui: Balanceamento

9 7101E1 Peso, Balanceador: Traseiro ............. 0,7

10 710142 Pneu Traseiro (Um) ........................... 1,0

• Inclui: Balanceamento

15 7101D1 Rolamento, Flange Transmissão ....... 0,6

16 710133 Rolamento, Roda Traseira (Um) ........ 0,6

710133G • Substituição de 1 rolamento adicionar ........................................... 0,1

1

2 41200-KPF-900

3 42301-KPF-900

4

5

06410-KPF-900

42312-KPF-900

42615-KVK-900

Amortecedor Jogo, Roda .......................

Coroa Comp., Transmissão (37D) ...........

Eixo, Roda Traseira ................................

Espaçador, Lateral Roda Traseira ..........

Flange Subconj., Transmissão Traseira ..

6 42620-KPF-900

7 42625-MC4-000

Espaçador, Roda Traseira ......................

Espaçador B, Eixo Traseiro ...................

8 42650-KVK-900 Roda Traseira, Subconj. .........................

9 42704-MER-D00 Peso, Balanceador (10G) .......................

42705-MER-D00 Peso, Balanceador (20G) .......................

42706-MER-D00 Peso, Balanceador (30G) .......................

10 42711-KVK-901 Pneu, Traseiro (PIRELLI)

(140/70-17 M/C 66H) ..............................

11 42753-MR4-901

12 90304-GE8-003

13 90305-ME5-003

Válvula, Aro (SCHRADER) .....................

Porca, U, 10mm .....................................

Porca, Flange, 16mm .............................

14 90559-KVK-900 Arruela, Garfo Traseiro ...........................

15 91013-MCG-901 Rolamento, Radial Esferas, 6204 (UU) ...

91013-MCG-902 Rolamento, Radial Esferas, 6204 (UU) ...

96150-62040-10 Rolamento, Radial Esferas, 6204UU ......

16 91051-KVK-901

91051-KVK-902

Rolamento, Radial Esferas, 6203 (UU) ...

Rolamento, Radial Esferas, 6203 (UU) ...

96150-62030-10 Rolamento, Radial Esferas, 6203UU ......

2

1

1

1

1

5

1

3

3

3

1

1

1

N

N

N

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

133

3

Voltar

Back

Volver

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 710157 Damper, Rear Wheel ......................... 0.4

2 7101A0 Sprocket, Final Driven ...................... 0.5

3 710160 Axle, Rear Wheel .............................. 0.4

5 7101A4 Flange, Final Driven .......................... 0.5

8 710118 Rear Wheel ....................................... 1.1

• Includes: Balance

9 7101E1 Weight, Balance: Rear ...................... 0.7

10 710142 Rear Tire (One) ................................. 1.0

• Includes: Balance

15 7101D1 Bearing, Final Driven Flange ............. 0.6

16 710133 Bearing, Rear Wheel (One) ............... 0.6

710133G • Replace 1 bearing add .................... 0.1

1

2

06410-KPF-900

41200-KPF-900

3 42301-KPF-900

4 42312-KPF-900

Damper Set, Wheel ................................

Sprocket Comp., Final Driven (37T) .......

Axle, Rr. Wheel ......................................

Collar, Rr. Wheel Side ............................

5 42615-KVK-900 Flange Sub Assy., Rr. Driven .................

6 42620-KPF-900 Collar, Rr. Wheel Distance .....................

7 42625-MC4-000 Collar B, Rr. Axle Distance .....................

8 42650-KVK-900 Wheel Sub Assy., Rr. .............................

9 42704-MER-D00 Weight, Balance (10G) ...........................

42705-MER-D00 Weight, Balance (20G) ...........................

42706-MER-D00 Weight, Balance (30G) ...........................

10 42711-KVK-901 Tire, Rr. (PIRELLI)

(140/70-17 M/C 66H) ..............................

11 42753-MR4-901 Valve, Rim (SCHRADER) ........................

12 90304-GE8-003 Nut, U, 10mm .........................................

13 90305-ME5-003 Nut, Flange, 16mm .................................

14 90559-KVK-900 Washer, Rr. Swingarm ............................

15 91013-MCG-901 Bearing, Radial Ball, 6204(UU) ...............

91013-MCG-902 Bearing, Radial Ball, 6204(UU) ...............

96150-62040-10 Bearing, Radial Ball, 6204UU .................

16 91051-KVK-901 Bearing, Radial Ball, 6203(UU) ...............

91051-KVK-902 Bearing, Radial Ball, 6203(UU) ...............

96150-62030-10 Bearing, Radial Ball, 6203UU .................

N

N

N

1

1

1

1

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

2

1

1

5

3

3

3

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 710157 Amortiguador, Rueda Trasera ........... 0,4

2 7101A0 Corona, Transmisión ......................... 0,5

3 710160 Eje, Rueda Trasera ........................... 0,4

5 7101A4 Reborde, Transmisión ....................... 0,5

8 710118 Rueda Trasera ................................... 1,1

• Incluye: Balanceo

9 7101E1 Peso, Balanceador: Trasero ............. 0,7

10 710142 Neumático Trasero (Uno) .................. 1,0

• Incluye: Balanceo

15 7101D1 Cojinete, Reborde Transmisión .......... 0,6

16 710133 Cojinete, Rueda Trasera (Uno) .......... 0,6

710133G • Reemplazo de 1 cojinete, agregar .. 0,1

1 06410-KPF-900

2 41200-KPF-900

3 42301-KPF-900

Amortiguador Juego, Rueda ...................

Corona, Transmisión (37D) .....................

Eje, Rueda Trasera .................................

4 42312-KPF-900 Collarín, Lateral Rueda Trasera ..............

5 42615-KVK-900 Ens. Reborde, Rueda Trasera ................

6 42620-KPF-900 Collarín, Espaciador Rueda Trasera .......

7 42625-MC4-000 Collarín B, Espaciador Eje Trasero ........

8 42650-KVK-900 Ens. Rueda, Trasera ...............................

9 42704-MER-D00 Peso, Balanceador (10G) .......................

42705-MER-D00 Peso, Balanceador (20G) .......................

42706-MER-D00 Peso, Balanceador (30G) .......................

10 42711-KVK-901 Neumático, Trasero (PIRELLI)

(140/70-17 M/C 66H) ..............................

11 42753-MR4-901 Válvula, Llanta (SCHRADER) .................

12 90304-GE8-003 Tuerca, U, 10mm ....................................

13 90305-ME5-003 Tuerca, Reborde, 16mm .........................

14 90559-KVK-900 Arandela, Horquilla Trasera ....................

15 91013-MCG-901 Cojinete, Radial de Bolas, 6204(UU) ......

91013-MCG-902 Cojinete, Radial de Bolas, 6204(UU) ......

96150-62040-10 Cojinete, Radial de Bolas, 6204UU ........

16 91051-KVK-901 Cojinete, Radial de Bolas, 6203(UU) ......

91051-KVK-902 Cojinete, Radial de Bolas, 6203(UU) ......

96150-62030-10 Cojinete, Radial de Bolas, 6203UU ........

1

1

2

1

1

5

1

3

3

3

1

1

1

N

N

N

1

Cant. Reqd

CB300R

A

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

134

30.04.09

C-12

Roda Traseira

Rear Wheel

Rueda Trasera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

17 91253-443-761

91253-443-762

18 91302-317-700

Vedador Pó, 30x47x8 (ARAI) .................

Vedador Pó, 30x47x8 (NOK) ..................

Anel, Vedação, 54x2 ..............................

19 92915-10025-0E Prisioneiro, 10x25 ..................................

Qtd.

CB300R

A

1

1

1

5

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

135

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

17 91253-443-761

91253-443-762

Dust Seal, 30x47x8 (ARAI) ....................

Dust Seal, 30x47x8 (NOK) .....................

18 91302-317-700 O-Ring, 54x2 ..........................................

19 92915-10025-0E Bolt, Stud, 10x25 ...................................

Reqd. Qty.

CB300R

A

1

1

1

5

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

17 91253-443-761

91253-443-762

18 91302-317-700

Guardapolvo, 30x47x8 (ARAI) ...............

Guardapolvo, 30x47x8 (NOK) ................

Anillo Tórico, 54x2 .................................

19 92915-10025-0E Espárrago, 10x25 ..................................

Cant. Reqd

CB300R

A

1

1

1

5

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

136

30.04.09

C-13

Tanque de Combustível

Fuel Tank

Tanque de Combustible

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 310120 Bomba Conj., Combustível ............... 0,7

10 310100 Tanque, Combustível ........................ 0,7

11 310162 Mangueira, Abastecimento

Combustível ...................................... 0,7

17 617105 Unidade Emissora, Tanque

Combustível ...................................... 0,7

1

2 16718-GFZ-000

3 16719-HN8-A61

4

5

16700-KVK-900

16723-KVK-900

17245-107-010

Bomba Conj., Combustível .....................

Amortecedor, Conector ..........................

Coxim, Junção Combustível ..................

Suporte, Presilha ...................................

Coxim, Fixação Carcaça Filtro Ar ...........

6 17512-KVK-900

7 17514-KVK-900

8 17515-KPF-900

9 17517-KVS-600

Protetor, Tanque Combustível ................

Fita, Protetora ........................................

Coxim, Dianteiro Tanque Combustível ....

Fita, Protetora ........................................

10 17520-KVK-900ZA Tanque Jogo, Combustível (WL)

*R206* ......................... Vermelho Maceió

17520-KVK-900ZB *NH1* ............................................. Preto

17520-KVK-900ZC *NH411M* ............. Prata Force Metálico

17520-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

11 17526-KVK-901 Mangueira Comp., Abastecimento

Combustível ...........................................

12 17574-MN5-000 Guarnição, Base ....................................

13 17577-KSS-B31 Retentor (Cinza) (TOKAI) .......................

14 17611-KPF-850

15 17613-MV4-000

Coxim, Dianteiro Tanque Combustível ....

Coxim, Traseiro Tanque Combustível .....

16

17

17620-KRE-901

37800-KVK-901

Tampa Comp., Abastecimento

Combustível ...........................................

Unidade Combustível .............................

1

1

1

1

2

8

1

1

Qtd.

CB300R

A

1

1

1

1

2

1

1

2

2

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

137

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 310120 Pump Assy., Fuel .............................. 0.7

10 310100 Tank, Fuel ......................................... 0.7

11 310162 Hose, Fuel Feed ............................... 0.7

17 617105 Fuel Tank Sending Unit ..................... 0.7

1 16700-KVK-900 Pump Assy., Fuel ...................................

2 16718-GFZ-000 Damper, Connector ................................

3 16719-HN8-A61 Rubber, Fuel Joint ..................................

4 16723-KVK-900 Stay, Clip ................................................

5 17245-107-010 Rubber, Air Cleaner Case Mounting .......

6 17512-KVK-900 Mat, Fuel Tank .......................................

7 17514-KVK-900 Film, Protector .......................................

8 17515-KPF-900 Rubber, Fuel Tank Fr. .............................

9 17517-KVS-600 Film, Protector .......................................

10 17520-KVK-900ZA Tank Set, Fuel (WL)

*R206* ................................. Maceio Red

17520-KVK-900ZB *NH1* ............................................ Black

17520-KVK-900ZC *NH411M* .............. Force Silver Metallic

17520-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

11 17526-KVK-901 Hose Comp., Fuel Feed ..........................

12 17574-MN5-000 Packing, Base .......................................

13 17577-KSS-B31 Retainer (Gray) (TOKAI) ........................

14 17611-KPF-850 Cushion, Fr. Fuel Tank ............................

15 17613-MV4-000 Cushion, Fuel Tank Rr. ...........................

16 17620-KRE-901 Cap Comp., Fuel Filler ............................

17 37800-KVK-901 Fuel Unit .................................................

1

1

1

1

1

1

2

8

1

1

2

2

1

Reqd. Qty.

CB300R

A

1

1

2

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 310120 Ens. Bomba, Combustible ................ 0,7

10 310100 Tanque de Combustible ..................... 0,7

11 310162 Manguera, Entrada Combustible ....... 0,7

17 617105 Unidad de Emisión del Tanque de Combustible ................................. 0,7

1 16700-KVK-900 Ens. Bomba, Combustible ......................

2 16718-GFZ-000 Amortiguador, Conector .........................

3 16719-HN8-A61 Cojín, Unión Combustible .......................

4 16723-KVK-900 Soporte, Presilla ....................................

5 17245-107-010 Cojín, Fijación Carcasa Filtro de Aire .....

6 17512-KVK-900 Protector, Tanque de Combustible .........

7 17514-KVK-900 Película, Protectora ...............................

8 17515-KPF-900 Cojín, Delantero Tanque de

Combustible ...........................................

9 17517-KVS-600 Película, Protectora ...............................

10 17520-KVK-900ZA Tanque, Combustible (WL)

*R206* ................................ Rojo Maceio

17520-KVK-900ZB *NH1* ............................................ Negro

17520-KVK-900ZC *NH411M* .............. Plata Force Metalico

17520-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

11 17526-KVK-901 Manguera, Entrada Combustible ............

12 17574-MN5-000 Empaquetadura, Base ............................

13 17577-KSS-B31 Retén (Gris) (TOKAI) .............................

14 17611-KPF-850 Cojín, Delantero Tanque de

Combustible ...........................................

15 17613-MV4-000 Cojín, Trasero Tanque de Combustible ...

16 17620-KRE-901 Tapa, Tanque Combustible .....................

17 37800-KVK-901 Unidad de Combustible ..........................

1

1

2

1

1

1

1

2

8

1

1

Cant. Reqd

CB300R

A

1

1

1

1

2

1

1

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

138

30.04.09

C-13

Tanque de Combustível

Fuel Tank

Tanque de Combustible

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

18 80101-KPF-850 Bucha, 8x12 ...........................................

19 83551-300-000 Bucha, Carcaça Filtro Ar ........................

20 90033-GHR-720 Parafuso, Flange, 8x30 ..........................

21 90208-GHR-630 Porca, Flange, 6mm ...............................

94050-06000 Porca, Flange, 6mm ...............................

22 91305-KGA-E00 Anel, Vedação, 39,5x5 ...........................

91305-443-740 Anel, Vedação, 39,5x5 ...........................

23 91540-STK-003 Presilha, Fiação (Preto) (155,3mm) ........

Qtd.

CB300R

A

1

2

1

10

10

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

139

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

18 80101-KPF-850

19 83551-300-000

Collar, 8x12 ............................................

Grommet, Air Cleaner Case ...................

20 90033-GHR-720 Bolt, Flange, 8x30 ..................................

21 90208-GHR-630 Nut, Flange, 6mm ...................................

94050-06000 Nut, Flange, 6mm ...................................

22 91305-KGA-E00 O-Ring, 39.5x5 .......................................

91305-443-740

23 91540-STK-003

O-Ring, 39.5x5 .......................................

Clip, Harness Band (Black) (155.3mm) ..

Reqd. Qty.

CB300R

A

1

2

1

10

10

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

18 80101-KPF-850 Collarín, 8x12 .........................................

19 83551-300-000 Cojín, Carcasa Filtro de Aire ..................

20 90033-GHR-720 Perno, Reborde, 8x30 ............................

21 90208-GHR-630 Tuerca, Reborde, 6mm ...........................

94050-06000 Tuerca, Reborde, 6mm ...........................

22 91305-KGA-E00 Anillo Tórico, 39,5x5 ..............................

91305-443-740 Anillo Tórico, 39,5x5 ..............................

23 91540-STK-003 Presilla, Cableado (Negro) (155,3mm) ....

Cant. Reqd

CB300R

A

1

2

1

10

10

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

140

30.04.09

C-14

Carenagem

Shroud

Carenado

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

2 (3)

1151A0 Carenagem, Radiador: Direita ........... 0,2

1151A5 Carenagem, Radiador: Ambas .......... 0,4

5 (6)

115126 Carenagem, Radiador: Esquerda ...... 0,2

1151A5 Carenagem, Radiador: Ambas .......... 0,4

7 1131C0 Grade, Radiador Óleo ....................... 0,1

1 11344-MB0-000 Bucha A, Tampa Traseira (8x16x6,6) .....

2 64220-KVK-900ZA Carenagem, Direita

*NH1* ............................................. Preto

3 64222-KVK-900

4 64223-KVK-900

Placa, Carenagem Direita .......................

Coxim, Carenagem .................................

5 64320-KVK-900ZA Carenagem, Esquerda

*NH1* ............................................. Preto

6 64322-KVK-900

7 64325-KVK-900

8 64326-KVK-900

Placa, Carenagem Esquerda ..................

Carenagem, Central ...............................

Bucha, Central Carenagem ....................

9 90032-GHR-E60 Parafuso, Flange, 6x16 ..........................

10 90118-KRM-860 Parafuso, Flange, 6mm ..........................

11 90134-GHR-E40 Parafuso, Fixação, 4x12 ........................

Qtd.

CB300R

A

3

1

1

6

1

1

1

1

1

2

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

141

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

2 (3)

1151A0 Shroud, Radiator: Right .................... 0.2

5

1151A5 Shroud, Radiator: Both ..................... 0.4

(6)

115126 Shroud, Radiator: Left ...................... 0.2

1151A5 Shroud, Radiator: Both ..................... 0.4

7 1131C0 Grille, Oil Cooler ............................... 0.1

1 11344-MB0-000 Grommet A, Rr. Cover (8x16x6.6) ..........

2 64220-KVK-900ZA Shroud, R.

*NH1* ............................................ Black

3 64222-KVK-900 Plate, R. Shroud .....................................

4 64223-KVK-900 Rubber, Shroud ......................................

5 64320-KVK-900ZA Shroud, L.

*NH1* ............................................ Black

6 64322-KVK-900 Plate, L. Shroud .....................................

7 64325-KVK-900 Shroud, Center .......................................

8 64326-KVK-900 Collar, Shroud Center .............................

9 90032-GHR-E60 Bolt, Flange, 6x16 ..................................

10 90118-KRM-860 Bolt, Flange, 6mm ..................................

11 90134-GHR-E40 Screw, Tapping, 4x12 .............................

Reqd. Qty.

CB300R

A

3

1

1

1

1

2

4

1

1

6

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

2 (3)

1151A0 Carenado, Radiador: Derecho ........... 0,2

1151A5 Carenado, Radiador: Ambos ............. 0,4

5 (6)

115126 Carenado, Radiador: Izquierdo ......... 0,2

1151A5 Carenado, Radiador: Ambos ............. 0,4

7 1131C0 Reja, Radiador de Aceite .................. 0,1

1 11344-MB0-000 Cojín A, Cubierta Trasera (8x16x6,6) .....

2 64220-KVK-900ZA Carenado, Derecho

*NH1* ............................................ Negro

3 64222-KVK-900 Placa, Carenado Derecho ......................

4 64223-KVK-900 Cojín, Carenado .....................................

5 64320-KVK-900ZA Carenado, Izquierdo

*NH1* ............................................ Negro

6 64322-KVK-900 Placa, Carenado Izquierdo .....................

7 64325-KVK-900 Carenado, Central ..................................

8 64326-KVK-900 Collarín, Carenado Central .....................

9 90032-GHR-E60 Perno, Reborde, 6x16 ............................

10 90118-KRM-860 Perno, Reborde, 6mm ............................

11 90134-GHR-E40 Tornillo, Aterrajar, 4x12 ..........................

Cant. Reqd

CB300R

A

3

1

1

6

1

1

1

1

1

2

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

142

30.04.09

C-15

Assento

Seat

Asiento

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 4131F4 Alça, Traseira: Direita ....................... 0,1

4131F5 Alça, Traseira: Ambas ....................... 0,1

2 4131F3 Alça, Traseira: Esquerda .................. 0,1

4131F5 Alça, Traseira: Ambas ....................... 0,1

4 811175 Cabo, Trava Assento ........................ 0,6

5 4131E8 Trava, Assento: Lateral Traseira ....... 0,4

10 4131F2 Chave, Trava Assento ...................... 0,6

1

2 50325-KVK-900

3 77151-MB1-870

4

5

50315-KVK-900

77156-KVK-900

77160-MR4-920

Alça, Traseira Direita ..............................

Alça, Traseira Esquerda .........................

Mola, Trava Assento ..............................

Cabo, Trava Assento .............................

Suporte Comp., Trava Assento ..............

6 77200-KVK-900

7 77205-286-000

8 77206-426-000

9 77235-469-000

Assento Conj., Duplo .............................

Coxim B, Fixação Assento .....................

Coxim, Fixação Assento ........................

Mola, Fixação .........................................

10 77239-MCG-771 Chave, Trava Assento ............................

11 80206-KVK-900 Suporte, Chave Trava Assento ..............

12 90032-GHR-640 Parafuso, Flange, 6x12 ..........................

13 90033-GHR-700 Parafuso, Flange, 8x25 ..........................

1

2

4

1

2

6

1

1

Qtd.

CB300R

A

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

143

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 4131F4 Rail, Grab: Right ............................... 0.1

4131F5 Rail, Grab: Both ................................ 0.1

2 4131F3 Rail, Grab: Left ................................. 0.1

4131F5 Rail, Grab: Both ................................ 0.1

4 811175 Cable, Seat Lock .............................. 0.6

5 4131E8 Catch, Seat: Rear Side ..................... 0.4

10 4131F2 Key, Seat Lock ................................. 0.6

1

2

50315-KVK-900

50325-KVK-900

Grip, R. Rr. .............................................

Grip, L. Rr. .............................................

3 77151-MB1-870 Spring, Seat Lock ..................................

4 77156-KVK-900 Cable, Seat Lock ...................................

5 77160-MR4-920 Bracket Comp., Seat Lock .....................

6 77200-KVK-900 Seat Assy., Double ................................

7 77205-286-000

8 77206-426-000

Rubber B, Seat Setting ..........................

Rubber, Seat Setting .............................

9 77235-469-000 Spring, Lock Key Setting .......................

10 77239-MCG-771 Key, Seat Lock ......................................

11 80206-KVK-900 Stay, Seat Lock Key ..............................

12 90032-GHR-640 Bolt, Flange, 6x12 ..................................

13 90033-GHR-700 Bolt, Flange, 8x25 ..................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

2

6

1

1

1

2

4

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 4131F4 Empuñadura, Trasera: Derecha ........ 0,1

4131F5 Empuñadura, Trasera: Ambas ........... 0,1

2 4131F3 Empuñadura, Trasera: Izquierda ....... 0,1

4131F5 Empuñadura, Trasera: Ambas ........... 0,1

4 811175 Cable, Traba Asiento ......................... 0,6

5 4131E8 Soporte, Asiento: Lateral Trasero ..... 0,4

10 4131F2 Llave, Traba Asiento ......................... 0,6

1

5

50315-KVK-900

77160-MR4-920

Empuñadura, Trasera Derecha ...............

2 50325-KVK-900 Empuñadura, Trasera Izquierda .............

3 77151-MB1-870 Resorte, Traba Asiento ..........................

4 77156-KVK-900 Cable, Traba Asiento ..............................

Soporte, Traba Asiento ..........................

6 77200-KVK-900 Ens. Asiento, Doble ...............................

7 77205-286-000 Cojín B, Fijación Asiento ........................

8 77206-426-000

9 77235-469-000

Cojín, Fijación Asiento ...........................

Resorte, Fijación Llave Traba .................

10 77239-MCG-771 Llave, Traba Asiento ..............................

11 80206-KVK-900 Soporte, Llave Traba Asiento .................

12 90032-GHR-640 Perno, Reborde, 6x12 ............................

13 90033-GHR-700 Perno, Reborde, 8x25 ............................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

2

4

6

1

1

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

144

30.04.09

C-16

Tampa Lateral •

Carenagem do Assento

Side Cover • Seat Cowl

Cubierta Lateral •

Carenado Asiento

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 4111J4 Rabeta, Assento: Direita .................. 0,2

2

4111M1 Rabeta, Assento: Ambas .................. 0,4

(6,8)

411135 Rabeta .............................................. 0,4

3 4111J3 Rabeta, Assento: Esquerda ............. 0,2

4111M1 Rabeta, Assento: Ambas .................. 0,4

9 4111X7 Carenagem, Traseira: Direita ............. 0,4

4111X8 Carenagem, Traseira: Ambas ............ 0,4

10 4111X6 Carenagem, Traseira: Esquerda ........ 0,4

4111X8 Carenagem, Traseira: Ambas ............ 0,4

12 4111H9 Tampa, Lateral: Direita ...................... 0,2

4111J0 Tampa, Lateral: Ambas ..................... 0,4

13 4111H8 Tampa, Lateral: Esquerda ................. 0,2

4111J0 Tampa, Lateral: Ambas ..................... 0,4

1 77211-KVK-900ZA Carenagem, Direita Assento (WL)

*R206* ......................... Vermelho Maceió

77211-KVK-900ZB *NH1* ............................................. Preto

77211-KVK-900ZC *NH411M* ............. Prata Force Metálico

77211-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

2 77220-KVK-900ZA Rabeta, Central (WL) .............................

*Tipo1* ...................................................

3 77221-KVK-900ZA Carenagem, Esquerda Assento (WL)

*R206* ......................... Vermelho Maceió

77221-KVK-900ZB *NH1* ............................................. Preto

77221-KVK-900ZC *NH411M* ............. Prata Force Metálico

77221-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

4 77231-KVK-900

5 77232-KVK-900

Coxim, Protetor ......................................

Coxim .....................................................

6 77240-KVK-900

7 77241-KVK-900

8 77245-KVK-900

9 77250-KVK-900

10 77255-KVK-900

Tampa, Lateral Traseira Direita ...............

Fita, Protetora ........................................

Tampa, Lateral Traseira Esquerda ..........

Carenagem, Lateral Traseira Direita .......

Carenagem, Lateral Traseira Esquerda ..

11 80206-KRE-900 Coxim .....................................................

12 83540-KVK-900ZA Tampa, Lateral Direita

*NH1* ............................................. Preto

13 83640-KVK-900ZA Tampa, Lateral Esquerda

*NH1* ............................................. Preto

30.04.09

Qtd.

CB300R

A

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

1

4

2

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

145

3

Voltar

Back

Volver

3

Voltar

Back

Volver

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 4111J4 Cowl, Seat: Right .............................. 0.2

4111M1 Cowl, Seat: Both ............................... 0.4

2 (6,8)

411135 Cowl, Rear ........................................ 0.4

3 4111J3 Cowl, Seat: Left ................................ 0.2

4111M1 Cowl, Seat: Both ............................... 0.4

9 4111X7 Cowl, Rear: Right .............................. 0.4

4111X8 Cowl, Rear: Both ............................... 0.4

10 4111X6 Cowl, Rear: Left ................................ 0.4

4111X8 Cowl, Rear: Both ............................... 0.4

12 4111H9 Cover, Side: Right ............................ 0.2

4111J0 Cover, Side: Both ............................. 0.4

13 4111H8 Cover, Side: Left .............................. 0.2

4111J0 Cover, Side: Both ............................. 0.4

1 77211-KVK-900ZA Cowl Set, Seat R. (WL)

*R206* ................................. Maceio Red

77211-KVK-900ZB *NH1* ............................................ Black

77211-KVK-900ZC *NH411M* .............. Force Silver Metallic

77211-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

2 77220-KVK-900ZA Cowl Set, Rr. Center (WL)

*Type1* ..................................................

3 77221-KVK-900ZA Cowl Set, Seat L. (WL)

*R206* ................................. Maceio Red

77221-KVK-900ZB *NH1* ............................................ Black

77221-KVK-900ZC *NH411M* .............. Force Silver Metallic

77221-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

4 77231-KVK-900 Rubber, Guard .......................................

5 77232-KVK-900 Rubber ...................................................

6 77240-KVK-900 Cover, R. Rr. Side ..................................

7 77241-KVK-900 Film, Protector .......................................

8 77245-KVK-900 Cover, L. Rr. Side ...................................

9 77250-KVK-900 Cowl, R. Rr. Side ....................................

10 77255-KVK-900 Cowl, L. Rr. Side .....................................

11 80206-KRE-900 Rubber ...................................................

12 83540-KVK-900ZA Cover, R. Side

*NH1* ............................................ Black

13 83640-KVK-900ZA Cover, L. Side

*NH1* ............................................ Black

Reqd. Qty.

CB300R

A

1

1

1

1

2

1

1

1

1

4

2

1

1

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 4111J4 Carenado, Asiento: Derecho ............. 0,2

2

4111M1 Carenado, Asiento: Ambos ............... 0,4

(6,8)

411135 Carenado, Trasero ............................ 0,4

3 4111J3 Carenado, Asiento: Izquierdo ........... 0,2

4111M1 Carenado, Asiento: Ambos ............... 0,4

9 4111X7 Carenado, Trasero: Derecho ............. 0,4

4111X8 Carenado, Trasero: Ambos ............... 0,4

10 4111X6 Carenado, Trasero: Izquierdo ........... 0,4

4111X8 Carenado, Trasero: Ambos ............... 0,4

12 4111H9 Cubierta, Lateral: Derecha ................ 0,2

4111J0 Cubierta, Lateral: Ambas .................. 0,4

13 4111H8 Cubierta, Lateral: Izquierda .............. 0,2

4111J0 Cubierta, Lateral: Ambas .................. 0,4

1 77211-KVK-900ZA Carenado, Derecho Asiento (WL)

*R206* ................................ Rojo Maceio

77211-KVK-900ZB *NH1* ............................................ Negro

77211-KVK-900ZC *NH411M* .............. Plata Force Metalico

77211-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

2 77220-KVK-900ZA Ens. Cubretablero, Central Trasero (WL)

*Tipo1* ...................................................

3 77221-KVK-900ZA Carenado, Izquierdo Asiento (WL)

*R206* ................................ Rojo Maceio

77221-KVK-900ZB *NH1* ............................................ Negro

77221-KVK-900ZC *NH411M* .............. Plata Force Metalico

77221-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

4 77231-KVK-900 Cojín, Protector ......................................

5 77232-KVK-900 Cojín ......................................................

6 77240-KVK-900 Cubierta, Lateral Trasera Derecha .........

7 77241-KVK-900 Película, Protectora ...............................

8 77245-KVK-900 Cubierta, Lateral Trasera Izquierda ........

9 77250-KVK-900 Carenado, Lateral Trasero Derecho ........

10 77255-KVK-900 Carenado, Lateral Trasero Izquierdo ......

11 80206-KRE-900 Cojín ......................................................

12 83540-KVK-900ZA Cubierta, Lateral Derecha

*NH1* ............................................ Negro

13 83640-KVK-900ZA Cubierta, Lateral Izquierda

*NH1* ............................................ Negro

Cant. Reqd

CB300R

A

1

1

4

2

1

1

1

1

2

1

1

1

1

1

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

146

30.04.09

C-16

Tampa Lateral •

Carenagem do Assento

Side Cover • Seat Cowl

Cubierta Lateral •

Carenado Asiento

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

14 90112-MBS-000 Parafuso, Phillips, 5x13 .........................

15 90106-MBL-610 Parafuso, Especial, 6mm .......................

16 90134-GHR-J40 Parafuso, Fixação, 4x12 ........................

17 90142-GHR-630 Parafuso, Fixação, 4x10 ........................

18 90320-GC3-000 Porca, Pressão, 5mm ............................

19 90114-MCJ-000 Parafuso, Especial, 6x14 .......................

20 90666-SDA-A01 Presilha, Ajuste (PO) (Natural) ..............

21 91509-KRM-860 Parafuso, Phillips, 5x11,5 ......................

Qtd.

CB300R

A

4

2

4

6

2

2

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

147

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

14 90112-MBS-000 Screw, Pan, 5x13 ...................................

15 90106-MBL-610 Screw, Special, 6mm ..............................

16 90134-GHR-J40 Screw, Tapping, 4x12 .............................

17 90142-GHR-630 Screw, Tapping, 4x10 .............................

18 90320-GC3-000 Nut, Spring, 5mm ...................................

19 90114-MCJ-000 Screw, Special, 6x14 .............................

20 90666-SDA-A01 Clip, Snap Fitting (PO) (Natural) .............

21 91509-KRM-860 Screw, Pan, 5x11.5 ................................

Reqd. Qty.

CB300R

A

4

2

4

6

2

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

14 90112-MBS-000 Tornillo, Phillips, 5x13 ............................

15 90106-MBL-610 Tornillo, Especial, 6mm ..........................

16 90134-GHR-J40 Tornillo, Aterrajar, 4x12 ..........................

17 90142-GHR-630 Tornillo, Aterrajar, 4x10 ..........................

18 90320-GC3-000 Tuerca, Presión, 5mm ............................

19 90114-MCJ-000 Tornillo, Especial, 6x14 ..........................

20 90666-SDA-A01 Presilla, Ajuste (PO) (Natural) ................

21 91509-KRM-860 Tornillo, Phillips, 5x11,5 .........................

Cant. Reqd

CB300R

A

4

2

4

6

2

2

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

148

30.04.09

C-17

Filtro de Ar

Air Cleaner

Filtro de Aire

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (12)

3121D1 Carcaça, Filtro Ar: Inferior ................ 1,6

(4,6) 3

312105 Elemento, Filtro Ar ............................ 0,2

5 312102 Tampa, Carcaça Filtro Ar .................. 1,5

9 (7)

3121D3 Duto, Admissão Ar ............................ 0,2

11 3121B6 Tubo, Conexão Filtro Ar .................... 1,6

17 3121C1 Ressonador ...................................... 0,5

1 17210-KVK-900

2 17211-KVK-900

3 17213-KVK-900

4

5

6

7

8

9

10

17214-KVK-900

17215-KVK-900

17216-KVK-900

17220-KVK-900

17227-KVK-900

17240-KVK-900

17245-107-010

Carcaça, Inferior Filtro Ar .......................

Bucha, Filtro Ar ......................................

Elemento, Filtro Ar .................................

Elemento B, Filtro Ar ..............................

Carcaça, Superior Filtro Ar .....................

Suporte B, Elemento ..............................

Tampa, Duto ...........................................

Vedador, Carcaça Filtro Ar .....................

Duto, Admissão ......................................

Coxim, Fixação Carcaça Filtro Ar ...........

11 17253-KVK-900

12 17254-KVK-900

13 17255-KVK-900

Tubo, Conexão Filtro Ar ..........................

Funil, Ar .................................................

Presilha, Tubo Conexão Filtro Ar (56) ....

14 17255-MCG-000 Presilha, Ressonador (28) .....................

15 17265-KVK-900 Tubo, Respiro .........................................

16 17370-419-700

17 17410-KPF-851

18 17724-102-700

Plugue, Tubo Respiro .............................

Ressonador ............................................

Presilha, Mangueira Tanque

19 61104-KPF-850

Secundário .............................................

Bucha, Paralama Dianteiro .....................

20 84601-KRM-860 Porca, Fixação Paralama .......................

1

1

1

1

1

1

1

1

1

1

1

3

Qtd.

CB300R

A

1

1

1

2

1

1

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

149

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 (12)

3121D1 Case, Air Cleaner: Lower .................. 1.6

3 (4,6)

312105 Element, Air Cleaner ......................... 0.2

5 312102 Cover, Air Cleaner Case ................... 1.5

9 (7)

3121D3 Duct, Air Intake ................................ 0.2

11 3121B6 Tube, Air Cleaner Connecting ........... 1.6

17 3121C1 Resonator ......................................... 0.5

1

2

17210-KVK-900

17211-KVK-900

Case, Air Cleaner Lower ........................

Collar, Air Cleaner ..................................

3 17213-KVK-900 Element, Air Cleaner ..............................

4 17214-KVK-900 Element B, Air Cleaner ...........................

5 17215-KVK-900 Case, Air Cleaner Upper ........................

6 17216-KVK-900 Holder, Element B ..................................

7 17220-KVK-900 Cover, Duct ............................................

8 17227-KVK-900 Seal, Air Cleaner Case ...........................

9 17240-KVK-900 Duct, Inlet ..............................................

10 17245-107-010 Rubber, Air Cleaner Case Mounting .......

11 17253-KVK-900 Tube, Air Cleaner Connecting .................

12 17254-KVK-900 Funnel, Air ..............................................

13 17255-KVK-900 Band, Air Cleaner Connecting

Tube (56) ................................................

14 17255-MCG-000 Band, Resonator (28) .............................

15 17265-KVK-900 Tube, Breather .......................................

16 17370-419-700

17 17410-KPF-851

18 17724-102-700

Plug, Breather Tube ...............................

Resonator ..............................................

Clip, Sub Tank Hose ...............................

19 61104-KPF-850 Collar, Fr. Fender ....................................

20 84601-KRM-860 Nut, Fender Setting ................................

Reqd. Qty.

CB300R

A

1

1

1

1

2

1

1

1

1

3

1

1

1

1

1

1

1

1

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (12)

3121D1 Carcasa, Filtro de Aire: Inferior ........ 1,6

(4,6) 3

312105 Elemento, Filtro de Aire .................... 0,2

5 312102 Cubierta, Carcasa Filtro de Aire ........ 1,5

9 (7)

3121D3 Conducto, Admisión de Aire ............. 0,2

11 3121B6 Tubo, Conexión Filtro de Aire ............ 1,6

17 3121C1 Resonador ........................................ 0,5

1

5

17210-KVK-900

17215-KVK-900

Carcasa, Inferior Filtro de Aire ...............

2 17211-KVK-900 Collarín, Filtro de Aire ............................

3 17213-KVK-900 Elemento, Filtro de Aire ..........................

4 17214-KVK-900 Elemento B, Filtro de Aire ......................

Carcasa, Superior Filtro de Aire .............

6 17216-KVK-900 Soporte B, Elemento ..............................

7 17220-KVK-900 Cubierta, Conducto ................................

8 17227-KVK-900 Anillo, Carcasa Filtro de Aire ..................

9 17240-KVK-900 Conducto, Admisión ...............................

10 17245-107-010 Cojín, Fijación Carcasa Filtro de Aire .....

11 17253-KVK-900 Tubo, Conexión Filtro de Aire .................

12 17254-KVK-900 Embudo, Aire .........................................

13 17255-KVK-900 Presilla, Tubo Conexión

Filtro de Aire (56) ...................................

14 17255-MCG-000 Presilla, Resonador (28) ........................

15 17265-KVK-900 Tubo, Respiradero ..................................

16 17370-419-700

17 17410-KPF-851

Tapón, Tubo Respiradero ........................

Resonador ..............................................

18 17724-102-700 Presilla, Manguera Tanque

Combustible Secundario ........................

19 61104-KPF-850 Collarín, Guardafango Delantero ............

20 84601-KRM-860 Tuerca, Fijación Guardafango ................

1

1

1

1

1

1

2

2

1

1

1

1

3

1

1

Cant. Reqd

CB300R

A

1

2

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

150

30.04.09

C-17

Filtro de Ar

Air Cleaner

Filtro de Aire

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

21 90032-GHR-700 Parafuso, Flange, 6x25 ..........................

22 90135-GHR-J60 Parafuso, Fixação, 5x16 ........................

23 90154-MCG-600 Parafuso, Flange, 6x14 ..........................

24 90227-GHR-E00 Parafuso, Phillips, 5x25 .........................

25 90646-KPF-850 Presilha, Mangueira Ar, 16mm ...............

26 93893-05016-07 Parafuso-arruela, 5x16 ..........................

27 95002-41200-00 Braçadeira, Tubo (D12) ..........................

28 95003-23026-31 Tubo, Vinil, 8x12x260

(95003-23001-60M) ................................

Qtd.

CB300R

A

2

7

1

2

1

4

2

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

151

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

21 90032-GHR-700 Bolt, Flange, 6x25 ..................................

22 90135-GHR-J60 Screw, Tapping, 5x16 .............................

23 90154-MCG-600 Bolt, Flange, 6x14 ..................................

24 90227-GHR-E00 Screw, Pan, 5x25 ...................................

25 90646-KPF-850 Clip, Air Hose, 16mm .............................

26 93893-05016-07 Screw-Washer, 5x16 ..............................

27 95002-41200-00 Clamp, Tube (D12) ..................................

28 95003-23026-31 Tube, Vinyl, 8x12x260

(95003-23001-60M) ................................

Reqd. Qty.

CB300R

A

1

2

1

2

7

4

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

21 90032-GHR-700 Perno, Reborde, 6x25 ............................

22 90135-GHR-J60 Tornillo, Aterrajar, 5x16 ..........................

23 90154-MCG-600 Perno, Reborde, 6x14 ............................

24 90227-GHR-E00 Tornillo, Phillips, 5x25 ............................

25 90646-KPF-850 Presilla, Manguera de Aire, 16mm .........

26 93893-05016-07 Tornillo-Arandela, 5x16 ...........................

27 95002-41200-00 Abrazadera, Tubo (D12) .........................

28 95003-23026-31 Tubo, Vinilo, 8x12x260

(95003-23001-60M) ................................

Cant. Reqd

CB300R

A

2

7

1

2

1

4

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

152

30.04.09

C-17.1

Válvula Solenóide de

Injeção a Ar

Air Injection Solenoid

Valve

Válvula Solenoide de

Inyección de Aire

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

6 314130 Válvula, Controle Ar Secundário ....... 0,7

Nº da peça Descrição

1 15771-KV6-000 Presilha, Tubo Drenagem Óleo ...............

2 17316-KRH-D20 Presilha, Tubo Respiro ...........................

3 18651-KVK-900 Tubo [Válvula Solenóide Injeção

4

5

18653-KVK-900

33115-KVK-900

Ar (AISV) - ENG] ....................................

Tubo [Filtro Ar - Válvula Solenóide

Injeção Ar (AISV)] ..................................

Coxim, Farol ...........................................

6 36450-KVK-901 Válvula Conj., Solenóide Injeção Ar .......

Qtd.

CB300R

A

2

2

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

153

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

6 314130 Valve, Secondary Air Control ............ 0.7

Ref.

Part. No.

Description

1 15771-KV6-000 Clip, Oil Drain Tube .................................

2 17316-KRH-D20 Clip, Breather Tube .................................

3 18651-KVK-900 Tube (AISV-Eng) .....................................

4 18653-KVK-900 Tube (AISV-Air Cleaner) ..........................

5 33115-KVK-900 Rubber, Headlight ..................................

6 36450-KVK-901 Valve Assy., Air Injection Solenoid ........

Reqd. Qty.

CB300R

A

1

1

1

2

2

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

6 314130 Válvula, Secundaria Control de Aire .............................................. 0,7

No. de

Ref.

1

No. de pieza

15771-KV6-000

Descripción

Presilla, Tubo Drenaje de Aceite ............

2 17316-KRH-D20 Presilla, Tubo Respiradero .....................

3 18651-KVK-900 Tubo (AISV-ENG) ....................................

4 18653-KVK-900 Tubo (Filtro de Aire - AISV) ....................

5 33115-KVK-900 Cojín, Faro .............................................

6 36450-KVK-901 Válvula, Solenoide de

Inyección de Aire ...................................

Cant. Reqd

CB300R

A

2

2

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1 ................

...............

.................................................................

Voltar

Back

Volver

154

30.04.09

C-18

Escapamento

Exhaust Muffler

Silenciador

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 3131B4 Junta, Tubo Escape .......................... 0,4

3 (8)

313120 Silencioso ......................................... 0,2

4 313110 Tubo, Escape .................................... 0,4

6 411167 Tampa, Silencioso ............................. 0,1

11 617121 Sensor, Oxigênio .............................. 0,4

1 18291-MM5-860

2 18293-MN0-000

3 18310-KVK-900

4 18320-KVK-900

5 18345-MBT-610

Junta, Tubo Escape ...............................

Coxim, Protetor ......................................

Silencioso Comp. ...................................

Tubo Comp., Escape ..............................

Coxim, Fixação Protetor ........................

6 18355-KVK-900

7 18373-KPE-730

Tampa, Silencioso ..................................

Presilha, Silencioso ...............................

8 18392-MK4-000 Guarnição, Silencioso ............................

9 18421-MB0-000 Bucha, Fixação Silencioso .....................

10 18422-KPF-850 Bucha, Fixação Silencioso .....................

11 36531-KVK-901 Sensor, Oxigênio ...................................

12 90033-GHR-770 Parafuso, Flange, 8x45 ..........................

13 90102-KVK-900 Parafuso, Flange, 8x38 ..........................

14 90113-GFP-B00 Parafuso, Phillips, 6x14 .........................

15 90208-GHR-640 Porca, Flange, 8mm ...............................

16 90308-KRM-860 Porca, Cega, Sextavada, 8mm ..............

17 90683-SA0-003 Presilha, Fiação Principal, 25mm ...........

18 94103-08000 Arruela, Lisa, 8mm .................................

1

2

1

2

1

1

1

1

1

1

2

1

2

Qtd.

CB300R

A

1

1

1

3

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

155

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 3131B4 Gasket, Exhaust Pipe ...................... 0.4

3 (8)

313120 Muffler .............................................. 0.2

4 313110 Pipe, Exhaust ................................... 0.4

6 411167 Cover, Exhaust Muffler ..................... 0.1

11 617121 Sensor, Oxygen ............................... 0.4

1 18291-MM5-860 Gasket, Ex. Pipe ....................................

2 18293-MN0-000 Rubber, Protector ..................................

3 18310-KVK-900 Muffler Comp. .........................................

4 18320-KVK-900 Pipe Comp., Ex. .....................................

5 18345-MBT-610 Rubber, Protector Mounting ...................

6 18355-KVK-900 Cover, Muffler ........................................

7 18373-KPE-730 Band, Muffler .........................................

8 18392-MK4-000 Packing, Muffler .....................................

9 18421-MB0-000 Rubber, Muffler Mounting .......................

10 18422-KPF-850 Collar, Muffler Mounting .........................

11 36531-KVK-901 Sensor, Oxygen .....................................

12 90033-GHR-770 Bolt, Flange, 8x45 ..................................

13 90102-KVK-900 Bolt, Flange, 8x38 ..................................

14 90113-GFP-B00 Screw, Pan, 6x14 ...................................

15 90208-GHR-640 Nut, Flange, 8mm ...................................

16 90308-KRM-860 Nut, Hex. Cap, 8mm ...............................

17 90683-SA0-003

18 94103-08000

Clip, Wire Harness, 25mm ......................

Washer, Plain, 8mm ...............................

Reqd. Qty.

CB300R

A

1

1

1

1

3

1

1

1

1

1

2

1

2

1

1

1

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 3131B4 Empaquetadura, Tubo Escape .......... 0,4

3 (8)

313120 Silenciador ........................................ 0,2

4 313110 Tubo, Escape .................................... 0,4

6 411167 Tapa, Silenciador .............................. 0,1

11 617121 Sensor, Oxígeno .............................. 0,4

1 18291-MM5-860 Empaquetadura, Tubo Escape ...............

2 18293-MN0-000 Cojín, Protector ......................................

3 18310-KVK-900 Silenciador .............................................

4 18320-KVK-900 Tubo, Escape .........................................

5 18345-MBT-610 Cojín, Fijación Protector ........................

6 18355-KVK-900 Tapa, Silenciador ....................................

7 18373-KPE-730 Presilla, Silenciador ...............................

8 18392-MK4-000 Empaquetadura, Silenciador ..................

9 18421-MB0-000 Buje, Fijación Silenciador .......................

10 18422-KPF-850 Collarín, Fijación Silenciador ..................

11 36531-KVK-901 Sensor, Oxígeno ....................................

12 90033-GHR-770 Perno, Reborde, 8x45 ............................

13 90102-KVK-900 Perno, Reborde, 8x38 ............................

14 90113-GFP-B00 Tornillo, Phillips, 6x14 ............................

15 90208-GHR-640 Tuerca, Reborde, 8mm ...........................

16 90308-KRM-860 Tuerca, Hex. Ciega, 8mm .......................

17 90683-SA0-003 Presilla, Cableado Principal, 25mm ........

18 94103-08000 Arandela, Plana, 8mm ............................

1

2

1

1

2

1

1

1

1

1

2

1

2

Cant. Reqd

CB300R

A

1

3

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

................

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

156

30.04.09

Pedal

Pedal

Pedal

C-19

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 4101A1 Pedal, Câmbio ................................... 0,2

2 4101A2 Braço, Câmbio .................................. 0,2

3 (4)

5101B5 Vareta, Câmbio ................................. 0,2

6 6151B5 Interruptor, Freio Traseiro:

Pedal Lateral .................................... 0,4

8 811135 Vareta, Freio Traseiro ........................ 0,4

10 810160 Pedal, Freio Traseiro ......................... 0,4

12 7111H8 Braço, Intermediário Freio:

Traseiro ............................................. 0,4

1 24701-KPF-900

2 24711-KPF-900

3 24720-KPF-900

6 35350-KVK-900

7 35357-KVK-900

8 43451-KVK-900

9 43453-KPF-900

10 46500-KVK-900

Pedal, Câmbio ........................................

Braço, Câmbio .......................................

Vareta, Direção ......................................

4 24721-KW1-900 Cobertura, Pedal Câmbio .......................

5 24781-KRM-860 Coxim, Pedal Câmbio .............................

Interruptor Conj., Freio Traseiro .............

Mola, Interruptor Freio ............................

Vareta Comp., Freio Traseiro ..................

Junção, Vareta Freio ..............................

Pedal Comp., Freio Traseiro ...................

11 46511-MBZ-G00 Mola, Pedal Freio ...................................

12 46515-KVK-900 Braço Comp., Intermediário ...................

13 90032-GHR-680 Parafuso, Flange, 6x20 ..........................

14 90037-GHR-710 Parafuso, Flange, 8x28 ..........................

15 90104-KVK-900 Parafuso, Flange, 6x12 ..........................

16 90233-GHR-630 Arruela, Lisa, 6mm .................................

17 90502-155-000 Arruela, Lisa, 7mm .................................

18 94201-20150 Cupilha, 2,0x15 ......................................

19 95014-73100

20 95015-32001

Mola A, Vareta Freio ...............................

Junção B, Braço Freio ...........................

21 95015-42000 Porca B, Ajuste Vareta Freio ..................

1

1

1

2

3

1

1

1

1

1

1

1

1

1

1

1

Qtd.

CB300R

A

1

1

1

2

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

157

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 4101A1 Pedal, Gear Change ......................... 0.2

2 4101A2 Arm, Gear Change ............................ 0.2

3 (4)

5101B5 Rod, Change ..................................... 0.2

6 6151B5 Switch, Rear Stop: Pedal Side .......... 0.4

8 811135 Rod, Rear Brake ............................... 0.4

10 810160 Pedal, Rear Brake ............................ 0.4

12 7111H8 Arm, Brake Middle: Rear ................... 0.4

1

2

24701-KPF-900

24711-KPF-900

3 24720-KPF-900

Pedal, Gear Change ...............................

Arm, Gear Change .................................

Rod, Tie .................................................

4 24721-KW1-900 Cover, Change Pedal .............................

5 24781-KRM-860 Rubber, Gear Change Pedal ..................

6 35350-KVK-900 Switch Assy., Rr. Stop ...........................

7 35357-KVK-900 Spring, Stop Switch ...............................

8 43451-KVK-900 Rod Comp., Rr. Brake ............................

9 43453-KPF-900 Joint, Brake Rod ....................................

10 46500-KVK-900 Pedal Comp., Rr. Brake ..........................

11 46511-MBZ-G00 Spring, Brake Pedal ...............................

12 46515-KVK-900 Arm Comp., Middle .................................

13 90032-GHR-680 Bolt, Flange, 6x20 ..................................

14 90037-GHR-710 Bolt, Flange, 8x28 ..................................

15 90104-KVK-900 Bolt, Flange, 6x12 ..................................

16 90233-GHR-630 Washer, Plain, 6mm ...............................

17 90502-155-000

18 94201-20150

Washer, Plain, 7mm ...............................

Pin, Split, 2.0x15 ...................................

19 95014-73100

20 95015-32001

Spring A, Brake Rod ..............................

Joint B, Brake Arm .................................

21 95015-42000 Nut B, Brake Rod Adjusting ...................

Reqd. Qty.

CB300R

A

1

2

1

1

1

1

1

1

1

1

1

2

3

1

1

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 4101A1 Pedal, Cambio ................................... 0,2

2 4101A2 Brazo, Cambio .................................. 0,2

3 (4)

5101B5 Varilla, Cambio .................................. 0,2

6 6151B5 Interruptor, Freno Trasero:

Pedal Lateral .................................... 0,4

8 811135 Varilla, Freno Trasero ........................ 0,4

10 810160 Pedal, Freno Trasero ......................... 0,4

12 7111H8 Brazo, Intermedio Freno: Trasero ..... 0,4

1 24701-KPF-900

2 24711-KPF-900

3 24720-KPF-900

Pedal, Cambio ........................................

Brazo, Cambio .......................................

Varilla, Dirección ....................................

4 24721-KW1-900 Cubierta, Pedal Cambio ..........................

5 24781-KRM-860 Goma, Pedal Cambio .............................

6 35350-KVK-900 Ens. Interruptor, Freno Trasero ..............

7 35357-KVK-900 Resorte, Interruptor Freno .....................

8 43451-KVK-900 Varilla, Freno Trasero .............................

9 43453-KPF-900 Unión, Varilla Freno ................................

10 46500-KVK-900 Pedal, Freno Trasero ..............................

11 46511-MBZ-G00 Resorte, Pedal de Freno ........................

12 46515-KVK-900 Brazo, Intermedio ..................................

13 90032-GHR-680 Perno, Reborde, 6x20 ............................

14 90037-GHR-710 Perno, Reborde, 8x28 ............................

15 90104-KVK-900 Perno, Reborde, 6x12 ............................

16 90233-GHR-630 Arandela, Plana, 6mm ............................

17 90502-155-000 Arandela, Plana, 7mm ............................

18 94201-20150 Pasador Hendido, 2,0x15 .......................

19 95014-73100

20 95015-32001

Resorte A, Varilla Freno .........................

Unión B, Brazo Freno .............................

21 95015-42000 Tuerca B, Ajuste Varilla Freno ................

1

2

3

1

1

1

1

1

1

1

1

1

1

1

1

1

Cant. Reqd

CB300R

A

1

1

1

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

................

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

158

30.04.09

C-20

Pedal de Apoio

Step

Descansapie

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

3 4101N2 Suporte, Pedal Apoio: Direito ........... 0,4

4101N2A • ABS adicionar ................................. 0,3

4101N6 Suporte, Pedal Apoio: Ambos ........... 0,8

4101N6A • ABS adicionar ................................. 0,3

6 4101C6 Pedal Apoio: Direito .......................... 0,1

4101J1 Pedal Apoio: Ambos ......................... 0,2

4101C8 Pedal Apoio Traseiro: Direito ............. 0,1

4101P4 Pedal Apoio Traseiro: Ambos ............ 0,2

10 4101C5 Pedal Apoio: Esquerdo ..................... 0,1

4101J1 Pedal Apoio: Ambos ......................... 0,2

4101C7 Pedal Apoio Traseiro: Esquerdo ........ 0,1

4101P4 Pedal Apoio Traseiro: Ambos ............ 0,2

11 4101N1 Suporte, Pedal Apoio: Esquerdo ...... 0,4

4101N6 Suporte, Pedal Apoio: Ambos ........... 0,8

4101N6A • ABS adicionar ................................. 0,3

1 18421-MB0-000

2 18422-KPF-850

3 50600-KVK-900

Bucha, Fixação Silencioso .....................

Bucha, Fixação Silencioso .....................

Suporte, Pedal Apoio Direito ..................

4 50618-KE8-000 Bucha, 6,5x11x3 ....................................

5 50632-KBW-900 Coxim, Pedal Apoio ................................

6 50635-KBW-900 Pedal Apoio Comp., Direito ....................

7 50636-KPF-900 Placa, Pedal Apoio Traseiro ...................

8 50639-KBW-900 Pino, Pedal Apoio ..................................

9 50643-KN6-910 Parafuso, Pedal Câmbio ........................

10 50645-KBW-900 Pedal Apoio Comp., Esquerdo ...............

11 50700-KVK-900 Suporte, Pedal Apoio Esquerdo .............

12 50713-KBW-900 Arruela, Pedal Apoio ..............................

13 90015-GHR-E40 Parafuso, Sextavado, 6x12 ...................

14 90033-GHR-730 Parafuso, Flange, 8x32 ..........................

15 90101-KPF-900 Parafuso, Sextavado, 6x30 ...................

16 90202-GHR-630 Porca, Sextavada, 6mm ........................

17 90232-GHR-640 Arruela, Lisa, 8mm .................................

18 90309-KF0-003

19 94201-20150

Porca, Flange, 8mm ...............................

Cupilha, 2,0x15 ......................................

1

4

4

4

1

2

4

4

1

2

1

4

1

4

Qtd.

CB300R

A

1

1

1

4

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

159

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

3 4101N2 Holder, Step: Right ........................... 0.4

4101N2A • ABS Add ......................................... 0.3

4101N6 Holder, Step: Both ............................ 0.8

4101N6A • ABS Add ......................................... 0.3

6 4101C6 Bar, Main Step: Right ....................... 0.1

4101J1 Bar, Main Step: Both ........................ 0.2

4101C8 Bar, Pillion Step: Right ..................... 0.1

4101P4 Bar, Pillion Step: Both ...................... 0.2

10 4101C5 Bar, Main Step: Left ......................... 0.1

4101J1 Bar, Main Step: Both ........................ 0.2

4101C7 Bar, Pillion Step: Left ....................... 0.1

4101P4 Bar, Pillion Step: Both ...................... 0.2

11 4101N1 Holder, Step: Left ............................. 0.4

4101N6 Holder, Step: Both ............................ 0.8

4101N6A • ABS Add ......................................... 0.3

1

2

18421-MB0-000

18422-KPF-850

Rubber, Muffler Mounting .......................

Collar, Muffler Mounting .........................

3 50600-KVK-900 Holder, R. Step .......................................

4 50618-KE8-000 Collar, 6.5x11x3 .....................................

5 50632-KBW-900 Rubber, Step ..........................................

6 50635-KBW-900 Bar Comp., R. Step ................................

7 50636-KPF-900 Plate, Pillion Step ..................................

8 50639-KBW-900 Pin, Step Bar .........................................

9 50643-KN6-910 Pivot, Change Pedal ..............................

10 50645-KBW-900 Bar Comp., L. Step .................................

11 50700-KVK-900 Holder, L. Step .......................................

12 50713-KBW-900 Washer, Step .........................................

13 90015-GHR-E40 Bolt, Hex., 6x12 .....................................

14 90033-GHR-730 Bolt, Flange, 8x32 ..................................

15 90101-KPF-900 Bolt, Hex., 6x30 .....................................

16 90202-GHR-630 Nut, Hex., 6mm ......................................

17 90232-GHR-640 Washer, Plain, 8mm ...............................

18 90309-KF0-003 Nut, Flange, 8mm ...................................

19 94201-20150 Pin, Split, 2.0x15 ...................................

Reqd. Qty.

CB300R

A

1

4

4

1

1

2

4

4

1

2

1

4

1

4

4

4

1

4

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

3 4101N2 Soporte, Descansapie: Derecho ....... 0,4

4101N2A • ABS, agregar .................................. 0,3

4101N6 Soporte, Descansapie: Ambos ......... 0,8

4101N6A • ABS, agregar .................................. 0,3

6 4101C6 Descansapie: Derecho ..................... 0,1

4101J1 Descansapie: Ambos ........................ 0,2

4101C8 Descansapie Trasero: Derecho ......... 0,1

4101P4 Descansapie Trasero: Ambos ........... 0,2

10 4101C5 Descansapie: Izquierdo .................... 0,1

4101J1 Descansapie: Ambos ........................ 0,2

4101C7 Descansapie Trasero: Izquierdo ....... 0,1

4101P4 Descansapie Trasero: Ambos ........... 0,2

11 4101N1 Soporte, Descansapie: Izquierdo ..... 0,4

4101N6 Soporte, Descansapie: Ambos ......... 0,8

4101N6A • ABS, agregar .................................. 0,3

1

5

18421-MB0-000

2 18422-KPF-850

50632-KBW-900

Buje, Fijación Silenciador .......................

Collarín, Fijación Silenciador ..................

3 50600-KVK-900 Soporte, Descansapie Derecho .............

4 50618-KE8-000 Collarín, 6,5x11x3 ..................................

Goma, Descansapie ...............................

6 50635-KBW-900 Descansapie, Derecho ...........................

7 50636-KPF-900 Placa, Descansapie Trasero ..................

8 50639-KBW-900 Perno, Descansapie ...............................

9 50643-KN6-910 Perno, Pedal Cambio .............................

10 50645-KBW-900 Descansapie, Izquierdo .........................

11 50700-KVK-900 Soporte, Descansapie Izquierdo ............

12 50713-KBW-900 Arandela, Descansapie ..........................

13 90015-GHR-E40 Perno, Hex., 6x12 ..................................

14 90033-GHR-730 Perno, Reborde, 8x32 ............................

15 90101-KPF-900 Perno, Hex., 6x30 ..................................

16 90202-GHR-630 Tuerca, Hex., 6mm .................................

17 90232-GHR-640 Arandela, Plana, 8mm ............................

18 90309-KF0-003

19 94201-20150

Tuerca, Reborde, 8mm ...........................

Pasador Hendido, 2,0x15 .......................

1

4

4

4

1

4

1

2

4

2

1

4

1

4

Cant. Reqd

CB300R

A

1

1

1

4

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

160

30.04.09

C-21

Cavalete

Stand

Caballete

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 615195 Interruptor, Cavalete Lateral ............. 0,4

2 410175 Cavalete, Principal ............................ 0,5

3 410176 Mola, Cavalete Principal ................... 0,2

6 410180 Cavalete Lateral ............................... 0,2

7 410182 Mola, Cavalete Lateral ...................... 0,1

1 35070-KVK-305

2 50500-KPF-901

3 50510-460-840

Interruptor Jogo, Cavalete Lateral .........

Cavalete Principal, Comp. ......................

Mola G, Cavalete Principal .....................

4 50524-KBW-900 Coxim, Limitador Cavalete .....................

5 50526-KBW-900 Eixo, Cavalete Principal .........................

6 50530-KVK-900

7 50535-KPF-850

Cavalete Lateral, Comp. ........................

Mola, Cavalete Lateral ...........................

8 90108-MK6-670 Parafuso, Pivô Cavalete Lateral ............

9 90147-MCE-950 Parafuso, Especial, 6x16 .......................

10 90203-MF9-710 Porca, Cavalete Lateral .........................

11 90521-028-000

12 94201-30250

Arruela, 17x22 .......................................

Cupilha, 3,0x25 ......................................

1

1

1

1

1

(1)

(1)

Qtd.

CB300R

A

1

(1)

(1)

(1)

(1)

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

161

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 615195 Switch, Side Stand ........................... 0.4

2 410175 Stand, Main ...................................... 0.5

3 410176 Spring, Main Stand ........................... 0.2

6 410180 Bar, Side Stand ................................ 0.2

7 410182 Spring, Side Stand ............................ 0.1

1 35070-KVK-305 Switch Set, Side Stand ..........................

2 50500-KPF-901 Stand Comp., Main .................................

3 50510-460-840 Spring G, Main Stand .............................

4 50524-KBW-900 Rubber, Stand Stopper ..........................

5 50526-KBW-900 Shaft, Main Stand Pivot .........................

6 50530-KVK-900 Bar Comp., Side Stand ..........................

7 50535-KPF-850 Spring, Side Stand .................................

8 90108-MK6-670 Bolt, Side Stand Pivot ............................

9 90147-MCE-950 Bolt, Special, 6x16 .................................

10 90203-MF9-710 Nut, Side Stand ......................................

11 90521-028-000

12 94201-30250

Washer, 17x22 .......................................

Pin, Split, 3.0x25 ...................................

Reqd. Qty.

CB300R

A

1

(1)

(1)

(1)

(1)

1

1

1

1

1

(1)

(1)

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 615195 Interruptor, Caballete Lateral ............ 0,4

2 410175 Caballete, Principal ........................... 0,5

3 410176 Resorte, Caballete Principal ............. 0,2

6 410180 Caballete Lateral ............................... 0,2

7 410182 Resorte, Caballete Lateral ................ 0,1

1 35070-KVK-305 Interruptor, Caballete Lateral .................

2 50500-KPF-901

3 50510-460-840

Caballete Principal .................................

Resorte G, Caballete Principal ...............

4 50524-KBW-900 Buje, Limitador Caballete .......................

5 50526-KBW-900 Eje, Caballete Principal ..........................

6 50530-KVK-900 Caballete Lateral ....................................

7 50535-KPF-850 Resorte, Caballete Lateral .....................

8 90108-MK6-670 Perno Pivote, Caballete Lateral .............

9 90147-MCE-950 Perno, Especial, 6x16 ............................

10 90203-MF9-710 Tuerca, Caballete Lateral .......................

11 90521-028-000

12 94201-30250

Arandela, 17x22 .....................................

Pasador Hendido, 3,0x25 .......................

Cant. Reqd

CB300R

A

1

(1)

(1)

(1)

(1)

1

1

1

1

1

(1)

(1)

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

162

30.04.09

C-22

Garfo Traseiro

Swingarm

Horquilla Trasera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 410195 Carcaça, Corrente Transmissão ........ 0,1

2 213165 Corrente, Transmissão ...................... 0,8

8 4101E5 Deslizador, Corrente ......................... 0,9

10 5121B0 Garfo Traseiro, Conj. ......................... 0,9

18 5121C9 Rolamento, Garfo Traseiro: Direito .... 1,0

• Nota: Mesmo tempo para duas unidades

5121D0 Rolamento, Garfo Traseiro: Ambos ... 1,2

19 5121C8 Rolamento, Garfo Traseiro: Esquerdo 1,2

5121D0 Rolamento, Garfo Traseiro: Ambos ... 1,2

1

2

3

4

5

6

7

8

9

10

40510-KVK-900

40530-KVK-901

40543-KVK-900

40546-KVK-900

52102-ML4-000

52105-MJ0-000

52106-MR4-900

52170-KVK-900

52171-KR6-000

52200-KVK-900

Carcaça, Corrente Transmissão .............

Corrente, Transmissão

(DID520VD-110LE)

(Elo Padrão 110 Elos) ............................

Ajustador, Corrente ................................

Capa, Extremidade Garfo Traseiro .........

Espaçador ..............................................

Bucha B, Garfo Traseiro ........................

Bucha, (B) ..............................................

Deslizador, Corrente ..............................

Arruela, Deslizador Corrente ..................

Garfo Traseiro, Jogo ..............................

11 90103-GHR-E30 Parafuso, Fixação, 5x8 ..........................

12 90119-KRM-860 Parafuso, Flange, 6mm ..........................

13 90121-KPF-900 Parafuso, Garfo Traseiro ........................

14 90202-GHR-640 Porca, Sextavada, 8mm ........................

15 90204-GHR-640 Porca, Sextavada, 8mm ........................

16 90305-GE8-003

17 90651-KVK-900

18 91053-KVK-901

Porca, U, 14mm .....................................

Anel Elástico, Interno, 35mm .................

Rolamento, Radial Esferas, 6202 ...........

91053-KVK-902 Rolamento, Radial Esferas, 6202 ...........

96100-62020-10 Rolamento, Radial Esferas, 6202 ...........

Qtd.

CB300R

A

1

Nº de série Tipo

................

...............

.................................................................

1

2

2

1

1

1

1

1

1

1

2

1

2

2

1

1

2

2

2

................

................

................

................

................

................

................

................

................

................

...............

...............

...............

...............

...............

...............

...............

...............

...............

...............

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

.................................................................

3

Voltar

Back

Volver

163

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 410195 Case, Drive Chain ............................. 0.1

2 213165 Chain, Drive ...................................... 0.8

8 4101E5 Slider, Chain ..................................... 0.9

10 5121B0 Swingarm Assembly .......................... 0.9

18 5121C9 Bearing, Swingarm Pivot: Right ........ 1.0

• Note: Same time for two units

5121D0 Bearing, Swingarm Pivot: Both ......... 1.2

19 5121C8 Bearing, Swingarm Pivot: Left .......... 1.2

5121D0 Bearing, Swingarm Pivot: Both ......... 1.2

1

2

40510-KVK-900

40530-KVK-901

Case, Drive Chain ..................................

Chain, Drive (DID520VD-110LE)

(Standard Link 110L) .............................

3 40543-KVK-900 Adjuster, Chain ......................................

4 40546-KVK-900 Cap, Swingarm End ................................

5 52102-ML4-000 Collar, Pivot Distance ............................

6 52105-MJ0-000 Collar B, Rr. Fork Pivot ..........................

7 52106-MR4-900 Collar, Pivot (B) ......................................

8 52170-KVK-900 Slider, Chain ...........................................

9 52171-KR6-000 Washer, Chain Slider .............................

10 52200-KVK-900 Swingarm Set .........................................

11 90103-GHR-E30 Screw, Tapping, 5x8 ...............................

12 90119-KRM-860 Bolt, Flange, 6mm ..................................

13 90121-KPF-900 Bolt, Swingarm Pivot ..............................

14 90202-GHR-640 Nut, Hex., 8mm ......................................

15 90204-GHR-640 Nut, Hex., 8mm ......................................

16 90305-GE8-003 Nut, U, 14mm .........................................

17 90651-KVK-900 Circlip, Internal, 35mm ...........................

18 91053-KVK-901 Bearing, Radial Ball, 6202 ......................

91053-KVK-902 Bearing, Radial Ball, 6202 ......................

96100-62020-10 Bearing, Radial Ball, 6202 ......................

Reqd. Qty.

CB300R

A

1

2

1

1

2

1

2

1

2

2

1

1

1

1

1

1

1

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 410195 Caja, Cadena de Transmisión ........... 0,1

2 213165 Cadena de Transmisión ..................... 0,8

8 4101E5 Corredera, Cadena ............................ 0,9

10 5121B0 Ens. Horquilla Trasera ...................... 0,9

18 5121C9 Cojinete, Horquilla Trasera:

Derecho ............................................ 1,0

• Nota: Mismo tiempo para dos unidades

5121D0 Cojinete, Horquilla Trasera: Ambos ... 1,2

19 5121C8 Cojinete, Horquilla Trasera: Izquierdo 1,2

5121D0 Cojinete, Horquilla Trasera: Ambos ... 1,2

1 40510-KVK-900 Caja, Cadena de Transmisión .................

2 40530-KVK-901 Cadena de Transmisión

(DID520VD-110LE)

(Articulación Padrón 110 Elos) ..............

3 40543-KVK-900 Ajustador, Cadena .................................

4 40546-KVK-900 Tapa, Terminal Horquilla Trasera .............

5 52102-ML4-000 Collarín, Espaciador ...............................

6 52105-MJ0-000 Collarín B, Horquilla Trasera ...................

7 52106-MR4-900 Collarín, (B) ............................................

8 52170-KVK-900 Corredera, Cadena .................................

9 52171-KR6-000 Arandela, Corredera Cadena ..................

10 52200-KVK-900 Ens. Horquilla Trasera, Juego ................

11 90103-GHR-E30 Tornillo, Aterrajar, 5x8 ............................

12 90119-KRM-860 Perno, Reborde, 6mm ............................

13 90121-KPF-900 Perno, Horquilla Trasera .........................

14 90202-GHR-640 Tuerca, Hex., 8mm .................................

15 90204-GHR-640 Tuerca, Hex., 8mm .................................

16 90305-GE8-003 Tuerca U, 14mm .....................................

17 90651-KVK-900 Grapa Circular, Interior, 35mm ...............

18 91053-KVK-901 Cojinete, Radial de Bolas, 6202 .............

91053-KVK-902 Cojinete, Radial de Bolas, 6202 .............

96100-62020-10 Cojinete, Radial de Bolas, 6202 .............

Cant. Reqd

CB300R

A

1

No. de série Nota

................

...............

.................................................................

1

2

2

1

1

1

1

1

1

1

2

1

2

2

1

1

2

2

2

................

................

................

................

...............

...............

...............

...............

................

...............

................

...............

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

164

30.04.09

C-22

Garfo Traseiro

Swingarm

Horquilla Trasera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça

19 91071-MJ0-003

20 91205-965-003

21 91213-MB2-003

Descrição

Rolamento, Agulhas, 22x29x30 (NTN) ...

Retentor, Óleo, 22x31x5 (ARAI) ............

Vedador Pó, 22x35x7 (ARAI) .................

Qtd.

CB300R

A

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

165

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

19 91071-MJ0-003

20 91205-965-003

Bearing, Needle, 22x29x30 (NTN) ..........

Oil Seal, 22x31x5 (ARAI) .......................

21 91213-MB2-003 Dust Seal, 22x35x7 (ARAI) ....................

Reqd. Qty.

CB300R

A

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

19 91071-MJ0-003

20 91205-965-003

Cojinete, Agujas, 22x29x30 (NTN) .........

Retén de Aceite, 22x31x5 (ARAI) ..........

21 91213-MB2-003 Guardapolvo, 22x35x7 (ARAI) ...............

Cant. Reqd

CB300R

A

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

166

30.04.09

C-23

Amortecedor Traseiro

Rear Cushion

Amortiguador Trasero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

1 512115 Amortecedor Traseiro, Conj. ............. 0,7

Nº da peça

1 52470-KVK-901

52470-KVK-931

2 87516-KFC-900

87516-KFC-910

3 90101-KVK-900

4 90182-KPF-900

5 90304-GE8-003

Descrição

Amortecedor Traseiro, Conj. ...................

Amortecedor Traseiro, Conj. ...................

Etiqueta Precaução, Amortecedor

Traseiro (Português) ...............................

Etiqueta Precaução, Amortecedor

Traseiro (Espanhol) ................................

Parafuso, Flange, 10x50 ........................

Parafuso, Flange, 10x48 ........................

Porca, U, 10mm .....................................

Qtd.

CB300R

A

1

1

1

1

1

1

1

Nº de série Tipo

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

167

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

1 512115 Cushion Assy., Rear ......................... 0.7

Ref.

Part. No.

Description

1 52470-KVK-901 Cushion Assy., Set, Rr. .........................

52470-KVK-931 Cushion Assy., Set, Rr. .........................

2 87516-KFC-900 Label, Rr. Damper Caution

(Portuguese) ..........................................

87516-KFC-910 Label, Rr. Damper Caution (Spanish) .....

3 90101-KVK-900 Bolt, Flange, 10x50 ................................

4 90182-KPF-900 Bolt, Flange, 10x48 ................................

5 90304-GE8-003 Nut, U, 10mm .........................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

Serial No.

Note

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

1 512115 Ens. Amortiguador Trasero ............... 0,7

No. de

Ref.

No. de pieza Descripción

1 52470-KVK-901 Ens. Amortiguador Trasero .....................

52470-KVK-931 Ens. Amortiguador Trasero .....................

2 87516-KFC-900 Etiqueta, Precaución Amortiguador

87516-KFC-910

Trasero (Portugués) ...............................

Etiqueta, Precaución Amortiguador

Trasero (Español) ...................................

3 90101-KVK-900 Perno, Reborde, 10x50 ..........................

4 90182-KPF-900 Perno, Reborde, 10x48 ..........................

5 90304-GE8-003 Tuerca, U, 10mm ....................................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

No. de série Nota

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

168

30.04.09

C-24

Paralama Traseiro

Rear Fender

Guardafango Trasero

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

2 413102 Paralama, Traseiro ............................ 0,7

Nº da peça Descrição

1 50419-166-000

2 80100-KVK-900

4 83642-KAK-900

Presilha, Fixação Ferramentas ..............

Paralama, Traseiro .................................

Bolsa, Manual Proprietário .....................

5 90118-KRM-860 Parafuso, Flange, 6mm ..........................

6 90119-KRM-860 Parafuso, Flange, 6mm ..........................

7 90320-GC3-000 Porca, Pressão, 5mm ............................

Qtd.

CB300R

A

1

1

1

5

1

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

169

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

2 413102 Fender, Rear ..................................... 0.7

Ref.

Part. No.

Description

1 50419-166-000 Band, Tool Setting ..................................

2 80100-KVK-900 Fender, Rr. .............................................

4 83642-KAK-900 Bag, Owners Manual ..............................

5 90118-KRM-860 Bolt, Flange, 6mm ..................................

6 90119-KRM-860 Bolt, Flange, 6mm ..................................

7 90320-GC3-000 Nut, Spring, 5mm ...................................

Reqd. Qty.

CB300R

A

1

1

1

5

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

2 413102 Guardafango, Trasero ....................... 0,7

No. de

Ref.

No. de pieza Descripción

1 50419-166-000 Presilla, Fijación Herramientas ...............

2 80100-KVK-900 Guardafango, Trasero ............................

4 83642-KAK-900 Bolsa, Manual Propietario ......................

5 90118-KRM-860 Perno, Reborde, 6mm ............................

6 90119-KRM-860 Perno, Reborde, 6mm ............................

7 90320-GC3-000 Tuerca, Presión, 5mm ............................

Cant. Reqd

CB300R

A

1

1

1

5

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

170

30.04.09

C-25

Sinalizador

Winker

Luz Intermitente

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (6)

6161C4 Sinalizador: Dianteiro Direito ............. 0,4

6161C5 Sinalizador: Dianteiro Ambos ............ 0,5

6161C6 Sinalizador: Traseiro Esquerdo ......... 0,4

6161C8 Sinalizador: Traseiro Ambos ............. 0,5

2 6161B6 Soquete, Sinalizador:

4

Dianteiro Direito ................................ 0,4

6161B7 Soquete, Sinalizador:

Dianteiro Ambos ............................... 0,5

(6)

6161C3 Sinalizador: Dianteiro Esquerdo ........ 0,4

6161C5 Sinalizador: Dianteiro Ambos ............ 0,5

6161C7 Sinalizador: Traseiro Direito .............. 0,4

6161C8 Sinalizador: Traseiro Ambos ............. 0,5

5 6161B5 Soquete, Sinalizador:

Dianteiro Esquerdo ........................... 0,4

6161B7 Soquete, Sinalizador:

Dianteiro Ambos ............................... 0,5

7 6161R9 Soquete, Sinalizador:

Traseiro Direito .................................. 0,4

6161S0 Soquete, Sinalizador:

Traseiro Ambos ................................. 0,5

+

1

2

33404-KGA-900

33405-KVK-901

Base A, Sinalizador

(Dianteiro Direito/Traseiro Esquerdo) ......

Soquete Comp., Sinalizador

Dianteiro Direito ......................................

3 33410-KGA-B01 Lentes Comp. .........................................

4 33454-KGA-900 Base B, Sinalizador ...............................

5 33455-KVK-901

(Dianteiro Esquerdo/Traseiro Direito) ......

Soquete Comp., Sinalizador

Dianteiro Esquerdo .................................

6 33491-KPF-930 Suporte Comp., Sinalizador ...................

7 33605-KGA-900 Soquete Comp., Sinalizador

Traseiro Direito .......................................

8 33655-KGA-900 Soquete Comp., Sinalizador

Traseiro Esquerdo ..................................

9 34905-KGA-B01 Lâmpada, Sinalizador (12V 16W) ...........

10 50186-KVK-900 Suporte, Sinalizador Traseiro .................

11 90138-GHR-E40 Parafuso, Fixação, 4x12 ........................

12 90208-GHR-650 Porca, Flange, 10mm .............................

13 90380-KGA-E00 Parafuso, Especial, 6x8 ........................

4

4

4

1

4

1

4

1

2

1

Qtd.

CB300R

A

2

1

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

171

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1

6161C5 Winker: Both Front ............................ 0.5

6161C6 Winker: Left Rear .............................. 0.4

6161C8 Winker: Both Rear ............................ 0.5

2 6161B6 Socket, Winker: Right Front ............. 0.4

6161B7 Socket, Winker: Both Front .............. 0.5

4

(6)

6161C4 Winker: Right Front ........................... 0.4

(6)

6161C3 Winker: Left Front ............................. 0.4

6161C5 Winker: Both Front ............................ 0.5

6161C7 Winker: Right Rear ............................ 0.4

6161C8 Winker: Both Rear ............................ 0.5

5 6161B5 Socket, Winker: Left Front ............... 0.4

6161B7 Socket, Winker: Both Front .............. 0.5

7 6161R9 Socket, Winker: Right Rear .............. 0.4

6161S0 Socket, Winker: Both Rear ............... 0.5

+

1

2

33404-KGA-900

33405-KVK-901

Base A, Winker (R. Fr./L. Rr.) ................

Socket Comp., R. Fr. Winker ..................

3 33410-KGA-B01 Lens Comp. ............................................

4 33454-KGA-900 Base B, Winker (L. Fr./R. Rr.) ................

5 33455-KVK-901 Socket Comp., L. Fr. Winker ..................

6 33491-KPF-930 Stay Comp., Winker ...............................

7 33605-KGA-900 Socket Comp., R. Rr. Winker ..................

8 33655-KGA-900 Socket Comp., L. Rr. Winker ..................

9 34905-KGA-B01 Bulb, Winker (12V 16W) .........................

10 50186-KVK-900 Stay, Rr. Winker .....................................

11 90138-GHR-E40 Screw, Tapping, 4x12 .............................

12 90208-GHR-650 Nut, Flange, 10mm .................................

13 90380-KGA-E00 Screw, Special, 6x8 ...............................

Reqd. Qty.

CB300R

A

4

2

1

2

1

4

1

1

4

1

4

4

4

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (6)

6161C4 Luz Intermitente: Delantera

Derecha ............................................ 0,4

6161C5 Luz Intermitente: Delantera Ambas .. 0,5

6161C6 Luz Intermitente: Trasera Izquierda .. 0,4

6161C8 Luz Intermitente: Trasera Ambas ...... 0,5

2 6161B6 Portalámpara, Luz Intermitente:

Delantera Derecha ............................ 0,4

4

6161B7 Portalámpara, Luz Intermitente:

Delantera Ambas .............................. 0,5

(6)

6161C3 Luz Intermitente: Delantera

Izquierda ........................................... 0,4

6161C5 Luz Intermitente: Delantera Ambas .. 0,5

6161C7 Luz Intermitente: Trasera Derecha ... 0,4

6161C8 Luz Intermitente: Trasera Ambas ...... 0,5

5 6161B5 Portalámpara, Luz Intermitente:

Delantera Izquierda .......................... 0,4

6161B7 Portalámpara, Luz Intermitente:

Delantera Ambas .............................. 0,5

7 6161R9 Portalámpara, Luz Intermitente:

Trasera Derecha ............................... 0,4

6161S0 Portalámpara, Luz Intermitente:

Trasera Ambas .................................. 0,5

+

1 33404-KGA-900 Base A, Luz Intermitente

(Delantera Derecha/Trasera Izquierda) ...

2 33405-KVK-901 Portalámpara, Luz Intermitente

Delantera Derecha .................................

3 33410-KGA-B01 Lentes ....................................................

4 33454-KGA-900 Base B, Luz Intermitente .......................

(Delantera Izquierda/Trasera Derecha) ...

5 33455-KVK-901 Portalámpara, Luz Intermitente

Delantera Izquierda ................................

6 33491-KPF-930 Soporte, Luz Intermitente ......................

7 33605-KGA-900 Portalámpara, Luz Intermitente

Trasera Derecha .....................................

8 33655-KGA-900 Portalámpara, Luz Intermitente

Trasera Izquierda ...................................

9 34905-KGA-B01 Lámpara, Luz Intermitente (12V 16W) ...

10 50186-KVK-900 Soporte, Luz Intermitente Trasera .........

11 90138-GHR-E40 Tornillo, Aterrajar, 4x12 ..........................

12 90208-GHR-650 Tuerca, Reborde, 10mm .........................

13 90380-KGA-E00 Tornillo, Especial, 6x8 ............................

Cant. Reqd

CB300R

A

2

1

4

4

4

4

1

4

1

4

1

2

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

172

30.04.09

C-25

Sinalizador

Winker

Luz Intermitente

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

8 6161R8 Soquete, Sinalizador:

Traseiro Esquerdo ............................. 0,4

6161S0 Soquete, Sinalizador:

9

Traseiro Ambos ................................. 0,5

(3)

616133 Lâmpada, Sinalizador: Dianteira ....... 0,1

• Nota: Mesmo tempo para duas unidades

616139 Lâmpada, Sinalizador: Traseira ......... 0,1

• Nota: Mesmo tempo para duas unidades

6161G0 Lâmpada, Sinalizador:

Para 1 motocicleta ............................ 0,2

Nº da peça Descrição

Qtd.

CB300R

A

Nº de série Tipo

173

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

8 6161R8 Socket, Winker: Left Rear ................ 0.4

6161S0 Socket, Winker: Both Rear ............... 0.5

9 (3)

616133 Bulb, Winker: Front ........................... 0.1

• Note: Same time for two units

616139 Bulb, Winker: Rear ............................ 0.1

• Note: Same time for two units

6161G0 Bulb, Winker: For 1 vehicle ............... 0.2

Ref.

Part. No.

Description

Reqd. Qty.

CB300R

A

Serial No.

Note

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

8 6161R8 Portalámpara, Luz Intermitente:

Trasera Izquierda .............................. 0,4

6161S0 Portalámpara, Luz Intermitente:

9

Trasera Ambas .................................. 0,5

(3)

616133 Lámpara, Luz Intermitente:

Delantera .......................................... 0,1

• Nota: Mismo tiempo para dos unidades

616139 Lámpara, Luz Intermitente: Trasera .. 0,1

• Nota: Mismo tiempo para dos unidades

6161G0 Lámpara, Luz Intermitente:

Para 1 motocicleta ............................ 0,2

No. de

Ref.

No. de pieza Descripción

Voltar

Back

Volver

174

30.04.09

Cant. Reqd

CB300R

A

No. de série Nota

C-26

Lanterna Traseira

Taillight

Luz Trasera

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 6161D5 Unidade, Lanterna Traseira ............... 0,4

2 6161E2 Base, Lanterna Traseira .................... 0,4

7 (3,4)

6161G1 Lâmpada, Lanterna Traseira ............. 0,1

1 33700-KVK-901

2 33703-KVK-901

3 33704-KVK-901

Lanterna Traseira (12V 21/5W) ..............

Base Comp., Lanterna Traseira ..............

Lentes Comp., Lanterna Traseira ...........

4 33705-KVK-901 Guarnição, Lentes Lanterna Traseira .....

5 33705-KW7-900 Coxim A, Fixação Lanterna Traseira ......

6 33741-MCG-003 Refletor ..................................................

7 34906-KRM-851 Lâmpada, Lanterna Traseira

(12V 21/5W) (PHILIPS) ..........................

8 77302-KRM-860 Arruela, Fixação Assento .......................

9 90102-GHR-F00 Parafuso, Fixação, 4x25 ........................

10 90208-GHR-J30 Porca, Flange, 6mm ...............................

Qtd.

CB300R

A

1

3

1

1

1

1

2

2

1

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

175

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 6161D5 Taillight Unit ...................................... 0.4

2 6161E2 Base, Taillight ................................... 0.4

7 (3,4)

6161G1 Bulb, Taillight .................................... 0.1

1 33700-KVK-901 Taillight Unit (12V 21/5W) .......................

2 33703-KVK-901 Base Comp., Taillight .............................

3 33704-KVK-901 Lens Comp., Taillight ..............................

4 33705-KVK-901 Packing, Taillight Lens ...........................

5 33705-KW7-900 Rubber A, Taillight Mounting ...................

6 33741-MCG-003 Reflector, Reflex ....................................

7 34906-KRM-851 Bulb, Taillight (12V 21/5W) (PHILIPS) ....

8 77302-KRM-860 Washer, Seat Mounting ..........................

9 90102-GHR-F00 Screw, Tapping, 4x25 .............................

10 90208-GHR-J30 Nut, Flange, 6mm ...................................

Reqd. Qty.

CB300R

A

1

1

3

1

1

1

1

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 6161D5 Luz Trasera, Unidad .......................... 0,4

2 6161E2 Base, Luz Trasera ............................ 0,4

7 (3,4)

6161G1 Lámpara, Luz Trasera ....................... 0,1

1 33700-KVK-901 Luz Trasera, Unidad (12V 21/5W) ..........

2 33703-KVK-901 Base, Luz Trasera ..................................

3 33704-KVK-901 Lentes, Luz Trasera ...............................

4 33705-KVK-901 Empaquetadura, Lentes Luz Trasera .....

5 33705-KW7-900 Cojín A, Fijación Luz Trasera .................

6 33741-MCG-003 Reflector ................................................

7 34906-KRM-851 Lámpara, Luz Trasera (12V 21/5W)

(PHILIPS) ...............................................

8 77302-KRM-860 Arandela, Fijación Asiento .....................

9 90102-GHR-F00 Tornillo, Aterrajar, 4x25 ..........................

10 90208-GHR-J30 Tuerca, Reborde, 6mm ...........................

Cant. Reqd

CB300R

A

1

1

1

1

3

1

2

2

1

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

176

30.04.09

Bateria

C-27

Battery

Batería

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 410185 Caixa, Bateria ................................... 0,3

2 610100 Bateria .............................................. 0,2

4 610105 Cabo, Positivo Bateria ...................... 0,4

6 610110 Cabo, Negativo Bateria ..................... 0,4

7 615113 Interruptor, Magnético Partida .......... 0,4

1 17232-KPF-900

2 31500-KPF-893

31500-KPF-894

Carcaça, Bateria ....................................

Bateria Conj. (YTX7L-BS) .......................

Bateria Conj. (YTX7L-BS) .......................

31500-MCG-003 Bateria (YTX7L-BS) (YUASA) .................

31500-MCG-004 Bateria (YTX7L-BS) (TIANJIN YUASA) ...

3 31510-KVK-900 Presilha, Bateria ....................................

4 32401-KVK-900 Cabo, Bateria Magnético Partida ...........

5 32412-KGA-B00 Tampa, Terminal Bateria .........................

6 32601-KVK-900

7 35850-KL8-740

Cabo, Terra Bateria ................................

Interruptor Conj., Magnético Partida ......

8 35856-KBG-007 Coxim .....................................................

9 90032-GHR-630 Parafuso, Flange, 6x10 ..........................

10 90111-MR5-000 Parafuso, Allen, 5x9 ..............................

11 90118-KRM-860 Parafuso, Flange, 6mm ..........................

12 98200-32000 Fusível (20A) .........................................

1

1

1

1

2

2

2

Qtd.

CB300R

A

1

1

1

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

177

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 410185 Box, Battery ..................................... 0.3

2 610100 Battery .............................................. 0.2

4 610105 Cable, Positive Battery ..................... 0.4

6 610110 Cable, Negative Battery .................... 0.4

7 615113 Switch, Starter Magnetic .................. 0.4

1 17232-KPF-900

2 31500-KPF-893

Case, Battery .........................................

Battery Assy. (YTX7L-BS) ......................

31500-KPF-894 Battery Assy. (YTX7L-BS) ......................

31500-MCG-003 Battery (YTX7L-BS) (YUASA) ................

31500-MCG-004 Battery (YTX7L-BS) (TIANJIN YUASA) ...

3 31510-KVK-900 Band, Battery .........................................

4 32401-KVK-900 Cable, Starter Magnetic Battery .............

5 32412-KGA-B00 Cover, Battery Terminal ..........................

6 32601-KVK-900 Cable, Battery Earth ..............................

7 35850-KL8-740 Switch Assy., Starter Magnetic ..............

8 35856-KBG-007 Rubber, Shock .......................................

9 90032-GHR-630 Bolt, Flange, 6x10 ..................................

10 90111-MR5-000 Bolt, Socket, 5x9 ...................................

11 90118-KRM-860 Bolt, Flange, 6mm ..................................

12 98200-32000 Fuse, Blade (20A) ..................................

1

1

1

1

2

2

2

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 410185 Caja, Batería .................................... 0,3

2 610100 Batería .............................................. 0,2

4 610105 Cable, Positivo Batería ..................... 0,4

6 610110 Cable, Negativo Batería .................... 0,4

7 615113 Interruptor, Magnético Arranque ....... 0,4

1 17232-KPF-900

2 31500-KPF-893

31500-KPF-894

Carcasa, Batería ....................................

Ens. Batería (YTX7L-BS) .......................

Ens. Batería (YTX7L-BS) .......................

31500-MCG-003 Batería (YTX7L-BS) (YUASA) ................

31500-MCG-004 Batería (YTX7L-BS) (TIANJIN YUASA) ...

3 31510-KVK-900 Presilla, Batería .....................................

4 32401-KVK-900 Cable, Batería Magnética Arranque .......

5 32412-KGA-B00 Cubierta, Terminal Batería ......................

6 32601-KVK-900 Cable, Tierra Batería ..............................

7 35850-KL8-740 Ens. Interruptor, Magnético Arranque ....

8 35856-KBG-007 Cojín ......................................................

9 90032-GHR-630 Perno, Reborde, 6x10 ............................

10 90111-MR5-000 Tornillo, Allen, 5x9 ..................................

11 90118-KRM-860 Perno, Reborde, 6mm ............................

12 98200-32000 Fusible (20A) ..........................................

1

1

2

1

1

2

2

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

178

30.04.09

C-28

Fiação Principal

Wire Harness

Cableado Principal

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 (3,4)

614105 Bobina, Ignição ................................. 0,8

5 6131B2 Regulador, Retificador ...................... 0,6

8 611100 Fiação, Principal ............................... 1,2

10 617125 Sensor, Ângulo ................................. 0,2

13 616169 Buzina(s) .......................................... 0,2

14 6111C3 Relé, Sinalizador ............................... 0,2

16 6111E0 Relé, Corte Combustível ................... 0,2

17 618135 Módulo Controle Motor (ECM) ........... 0,3

1 30500-MBG-003

2 30520-ML7-000

3 30700-KPF-900

4 30731-KVK-901

5 31600-KVK-901

Bobina Ignição, Comp. ...........................

Espaçador, Bobina Ignição ....................

Supressor Ruídos, Conj. ........................

Cabo, Alta Tensão ..................................

Regulador Comp., Retificador ................

6 31700-124-008 Retificador Conj., Silício

(SHINDENGEN) ......................................

7 31730-MAS-601 Diodo Conj., Trifásico (SUMITOMO) .......

8 32100-KVK-900 Fiação, Principal ....................................

9 32606-GEV-761

10 35160-GFC-J31

Capa (4P)(Vermelho) ..............................

Sensor Comp., Ângulo ...........................

11 35162-MN5-003

12 35163-MN5-003

13 38120-KVK-901

14 38301-KVS-600

15 38306-KK4-000

Bucha .....................................................

Bucha .....................................................

Buzina, Comp. (Grave) ...........................

Relé Comp., Sinalizador .........................

Suporte, Relé Sinalizador (MITSUBA) ....

16 38501-KSS-B31 Relé Comp. (MICRO ISO 4P) ..................

17 38770-KVK-902 Unidade PGM-FI .....................................

38770-KVK-932

18 38771-GEY-640

...............................................................

Coxim, Unidade PGM-FI .........................

19 90013-GHR-680 Parafuso, Sextavado, 4x20 ...................

20 90032-GHR-680 Parafuso, Flange, 6x20 ..........................

Qtd.

CB300R

A

1

2

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

2

2

1

1

1

1

1

1

1

2

2

................

................

...............

.................................................................

................

...............

.................................................................

................

................

................

...............

.................................................................

................

...............

.................................................................

................

................

................

................

................

...............

...............

...............

...............

...............

...............

...............

...............

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

179

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 (3,4)

614105 Coil, Ignition ...................................... 0.8

5 6131B2 Rectifier, Regulate ............................ 0.6

8 611100 Harness, Wire ................................... 1.2

10 617125 Sensor, Bank Angle .......................... 0.2

13 616169 Horn(s) .............................................. 0.2

14 6111C3 Relay, Winker .................................... 0.2

16 6111E0 Relay, Fuel Cut-Off ........................... 0.2

17 618135 Engine Control Module (ECM) ........... 0.3

1

2

30500-MBG-003

30520-ML7-000

Coil Comp., Ignition ................................

Spacer, Ignition Coil ...............................

3 30700-KPF-900 Cap Assy., Noise Suppressor ................

4 30731-KVK-901 Cord, High Tension .................................

5 31600-KVK-901 Rectifier Assy., Regulator ......................

6 31700-124-008 Rectifier Assy., Silicon

(SHINDENGEN) ......................................

7 31730-MAS-601 Diode Assy., Three Way (SUMITOMO) ...

8 32100-KVK-900 Harness, Wire ........................................

9 32606-GEV-761 Cap, Dummy (4P) (Red) .........................

10 35160-GFC-J31 Sensor Assy., Bank Angle .....................

11 35162-MN5-003 Collar ......................................................

12 35163-MN5-003 Grommet ................................................

13 38120-KVK-901 Horn Comp. (Low) ...................................

14 38301-KVS-600 Relay Comp., Winker .............................

15 38306-KK4-000 Suspension, Winker Relay (MITSUBA) ...

16 38501-KSS-B31 Relay Comp., Power (MICRO ISO 4P) ...

17 38770-KVK-902 PGM-FI Unit ...........................................

38770-KVK-932 ...............................................................

18 38771-GEY-640 Cushion, PGM-FI Unit ............................

19 90013-GHR-680 Bolt, Hex., 4x20 .....................................

20 90032-GHR-680 Bolt, Flange, 6x20 ..................................

Reqd. Qty.

CB300R

A

1

1

1

1

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

2

2

1

1

1

1

1

1

1

2

2

................

................

................

................

................

...............

...............

...............

...............

...............

.................................................................

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 (3,4)

614105 Bobina, Encendido ............................ 0,8

5 6131B2 Regulador, Rectificador .................... 0,6

8 611100 Cableado, Principal ........................... 1,2

10 617125 Sensor, Ángulo Asiento .................... 0,2

13 616169 Bocina(s) .......................................... 0,2

14 6111C3 Relé, Luz Intermitente ...................... 0,2

16 6111E0 Relé, Corte Combustible ................... 0,2

17 618135 Módulo de Control del Motor (ECM) .. 0,3

1 30500-MBG-003

2 30520-ML7-000

3 30700-KPF-900

Bobina, Encendido .................................

Espaciador, Bobina de Encendido .........

Ens. Supresor Ruidos ............................

4 30731-KVK-901 Cableado, Alta Tensión ..........................

5 31600-KVK-901 Regulador, Rectificador ..........................

6 31700-124-008 Ens. Rectificador, Silicio

(SHINDENGEN) ......................................

7 31730-MAS-601 Diodo, Tres Vías (SUMITOMO) ..............

8 32100-KVK-900 Cableado, Principal ................................

9 32606-GEV-761 Tapa (4P) (Rojo) .....................................

10 35160-GFC-J31 Ens. Sensor, Ángulo Asiento .................

11 35162-MN5-003 Collarín ...................................................

12 35163-MN5-003 Cojín ......................................................

13 38120-KVK-901 Bocina (Grave) .......................................

14 38301-KVS-600 Relé, Luz Intermitente ............................

15 38306-KK4-000 Soporte, Relé Luz Intermitente

(MITSUBA) .............................................

16 38501-KSS-B31 Relé (MICRO ISO 4P) ............................

17 38770-KVK-902 Unidad PGM-FI .......................................

38770-KVK-932 ...............................................................

18 38771-GEY-640 Cojín, Unidad PGM-FI ............................

19 90013-GHR-680 Perno, Hex., 4x20 ..................................

20 90032-GHR-680 Perno, Reborde, 6x20 ............................

Cant. Reqd

CB300R

A

1

2

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

2

2

1

1

1

1

1

2

1

1

2

................

................

................

................

...............

................

...............

.................................................................

................

...............

.................................................................

...............

...............

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

...............

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

BR

................

...............

3LA

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

180

30.04.09

C-28

Fiação Principal

Wire Harness

Cableado Principal

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

21 90033-GHR-E40 Parafuso, Flange, 8x12 ..........................

22 90650-MA6-720 Presilha, Fiação Principal .......................

23 92101-06020-4J Parafuso, Sextavado, 6x20 ...................

24 98200-41000 Fusível (10A) .........................................

Qtd.

CB300R

A

1

1

2

5

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

181

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

21 90033-GHR-E40 Bolt, Flange, 8x12 ..................................

22 90650-MA6-720 Band, Wire Harness ...............................

23 92101-06020-4J Bolt, Hex., 6x20 .....................................

24 98200-41000 Fuse, Mini (10A) .....................................

Reqd. Qty.

CB300R

A

1

1

2

5

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

21 90033-GHR-E40 Perno, Reborde, 8x12 ............................

22 90650-MA6-720 Presilla, Cableado Principal ...................

23 92101-06020-4J Perno, Hex., 6x20 ..................................

24 98200-41000 Fusible (10A) ..........................................

Cant. Reqd

CB300R

A

1

1

2

5

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

182

30.04.09

Chassi

C-29

Frame Body

Bastidor

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

4 410100 Chassi .............................................. 6,1

• Inclui: Remoção e instalação do motor

1 17517-KVS-600 Fita, Protetora ........................................

3 37206-KRH-D20 Bucha, Fixação Instrumentos ................

4 50100-KVK-900 Chassi, Comp. .......................................

6 50191-KVK-900

7

8

9

10

50192-KVK-900

50193-KPF-910

50215-KVK-900

50216-KVK-900

Placa, Dianteira Direita

Fixação Motor ........................................

Placa, Dianteira Esquerda

Fixação Motor ........................................

Placa, Traseira Esquerda

Fixação Motor ........................................

Suporte A, Sensor Ângulo .....................

Suporte, Bobina Ignição ........................

11 50318-041-600

12 53781-SE0-952

13 77206-KR3-000

Plugue, Orifício ......................................

Presilha, Mangueira Retorno ..................

Coxim B, Fixação Assento .....................

14 90032-GHR-J40 Parafuso, Flange, 6x12 ..........................

15 90032-GHR-670 Parafuso, Flange, 6x18 ..........................

16 90033-GHR-650 Parafuso, Flange, 8x14 ..........................

17 90037-GHR-800 Parafuso, Flange, 8x60 ..........................

18 90038-GHR-M00 Parafuso, Flange, 10x110 ......................

19 90038-GHR-810 Parafuso, Flange, 10x65 ........................

20 90038-GHR-890 Parafuso, Flange, 10x105 ......................

Qtd.

CB300R

A

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

1

1

1

2

1

2

2

1

1

1

................

................

...............

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

183

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

4 410100 Body, Frame ...................................... 6.1

• Includes: Engine removal and installation

1 17517-KVS-600 Film, Protector .......................................

3 37206-KRH-D20 Collar, Meter Setting ..............................

4 50100-KVK-900 Body Comp., Frame ...............................

6 50191-KVK-900 Plate, R. Fr. Engine Hanger ....................

7 50192-KVK-900 Plate, L. Fr. Engine Hanger ....................

8 50193-KPF-910 Plate, L. Rr. Engine Hanger ....................

9 50215-KVK-900 Stay A, Bank Angle Sensor ...................

10 50216-KVK-900 Stay, Ignition Coil ...................................

11 50318-041-600

12 53781-SE0-952

Plug, Useless Hole .................................

Clip, Return Hose ...................................

13 77206-KR3-000 Rubber B, Seat Setting ..........................

14 90032-GHR-J40 Bolt, Flange, 6x12 ..................................

15 90032-GHR-670 Bolt, Flange, 6x18 ..................................

16 90033-GHR-650 Bolt, Flange, 8x14 ..................................

17 90037-GHR-800 Bolt, Flange, 8x60 ..................................

18 90038-GHR-M00 Bolt, Flange, 10x110 ..............................

19 90038-GHR-810 Bolt, Flange, 10x65 ................................

20 90038-GHR-890 Bolt, Flange, 10x105 ..............................

Reqd. Qty.

CB300R

A

1

1

1

1

2

1

1

1

1

1

1

1

1

2

2

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

4 410100 Ens. Bastidor .................................... 6,1

• Incluye: Remoción e instalación del motor

1 17517-KVS-600 Película, Protectora ...............................

3 37206-KRH-D20 Collarín, Fijación Instrumentos ..............

4 50100-KVK-900 Ens. Bastidor .........................................

6 50191-KVK-900 Placa, Delantera Derecha

Suspensor Motor ....................................

7 50192-KVK-900 Placa, Delantera Izquierda

Suspensor Motor ....................................

8 50193-KPF-910 Placa, Trasera Izquierda

Suspensor Motor ....................................

9 50215-KVK-900 Soporte A, Sensor Ángulo Asiento ........

10 50216-KVK-900 Soporte, Bobina de Encendido ..............

11 50318-041-600

12 53781-SE0-952

13 77206-KR3-000

Plugue, Orificio ......................................

Presilla, Manguera Retorno ....................

Cojín B, Fijación Asiento ........................

14 90032-GHR-J40 Perno, Reborde, 6x12 ............................

15 90032-GHR-670 Perno, Reborde, 6x18 ............................

16 90033-GHR-650 Perno, Reborde, 8x14 ............................

17 90037-GHR-800 Perno, Reborde, 8x60 ............................

18 90038-GHR-M00 Perno, Reborde, 10x110 ........................

19 90038-GHR-810 Perno, Reborde, 10x65 ..........................

20 90038-GHR-890 Perno, Reborde, 10x105 ........................

Cant. Reqd

CB300R

A

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

1

1

1

1

1

1

1

1

2

1

2

2

1

1

1

................

................

...............

...............

................

...............

................

...............

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

................

...............

.................................................................

.................................................................

.................................................................

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

184

30.04.09

Chassi

C-29

Frame Body

Bastidor

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

21 90038-GHR-970 Parafuso, Flange, 10x150 ......................

22 90208-GHR-640 Porca, Flange, 8mm ...............................

23 90208-GHR-650 Porca, Flange, 10mm .............................

Qtd.

CB300R

A

1

2

4

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

185

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

21 90038-GHR-970 Bolt, Flange, 10x150 ..............................

22 90208-GHR-640 Nut, Flange, 8mm ...................................

23 90208-GHR-650 Nut, Flange, 10mm .................................

Reqd. Qty.

CB300R

A

1

2

4

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

186

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

21 90038-GHR-970 Perno, Reborde, 10x150 ........................

22 90208-GHR-640 Tuerca, Reborde, 8mm ...........................

23 90208-GHR-650 Tuerca, Reborde, 10mm .........................

Cant. Reqd

CB300R

A

1

2

4

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

30.04.09

C-30

Ferramentas

Tools

Herramientas

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Sem Informação ......................................................... –

Nº da peça Descrição

1 89101-MCG-000 Bolsa, Ferramentas (160) .......................

2 89211-KRM-B91 Chave, Boca, 10x12 ..............................

3 89212-KRM-B91 Chave, Boca, 14x17 ..............................

4 89214-KRM-B91 Chave, Fenda 3 ......................................

5 89215-KRM-B91 Cabo, Chave Boca, 120mm ...................

6 89216-KVK-901 Chave, Velas (18,5) ...............................

7 89218-KRE-B01 Chave, Boca, 24mm ...............................

8 89221-KVK-901

9 89222-KVK-901

Chave, Allen, 5mm .................................

Chave, Phillips 1 ....................................

Qtd.

CB300R

A

1

1

1

1

1

1

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

187

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

No Information ........................................................... –

Ref.

Part. No.

Description

1 89101-MCG-000 Bag, Tool (160) .......................................

2 89211-KRM-B91 Spanner, 10x12 ......................................

3 89212-KRM-B91 Spanner, 14x17 ......................................

4 89214-KRM-B91 Driver 3, Screw ......................................

5 89215-KRM-B91 Handle, Eye Wrench, 120mm .................

6 89216-KVK-901 Wrench, Plug (18.5) ...............................

7 89218-KRE-B01 Wrench, Eye, 24mm ...............................

8 89221-KVK-901 Wrench, Hex., 5mm ...............................

9 89222-KVK-901 Driver 1, Screw ......................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

Sin Información .......................................................... –

No. de

Ref.

No. de pieza Descripción

1 89101-MCG-000 Bolsa, Herramientas (160) .....................

2 89211-KRM-B91 Llave Fija, 10x12 ....................................

3 89212-KRM-B91 Llave Fija, 14x17 ....................................

4 89214-KRM-B91 Llave Destornillador 3 ............................

5 89215-KRM-B91 Cable, Llave Hex., 120mm .....................

6 89216-KVK-901 Llave, Bujías (18,5) ...............................

7 89218-KRE-B01 Llave Hex., 24mm ..................................

8 89221-KVK-901 Llave, Hex., 5mm ...................................

9 89222-KVK-901 Llave Phillips 1 .......................................

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

1

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

188

30.04.09

C-31

Radiador de Óleo

Oil Cooler

Radiador de Aceite

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Nº da peça Descrição

1 1131C2 Mangueira ou Anel Vedação,

Radiador Óleo: Direito ....................... 0,4

1131A7 Mangueira ou Anel Vedação,

Radiador Óleo: Ambos ...................... 0,5

2 1131C1 Mangueira ou Anel Vedação,

Radiador Óleo: Esquerdo .................. 0,4

1131A7 Mangueira ou Anel Vedação,

Radiador Óleo: Ambos ...................... 0,5

3 1131B4 Radiador, Óleo .................................. 0,5

1

2 15520-KVK-900

3 15600-KVK-901

4

5

15510-KVK-900

15620-KPF-900

19051-KA3-830

Mangueira A, Óleo .................................

Mangueira B, Óleo .................................

Radiador Comp., Óleo ............................

Suporte, Radiador Óleo ..........................

Coxim, Fixação Radiador .......................

6 61104-422-000 Bucha, Fixação ......................................

7 90004-GHB-630 Parafuso, Flange, 6x16 (NSHF) .............

8 90040-GHR-E80 Parafuso, Flange, 6x20 (SH) ..................

9 90101-KPF-630 Parafuso-arruela, 6x25 ..........................

10 91305-KPF-850 Anel, Vedação, 9,8x1,9 ..........................

11 91314-KPF-850 Anel, Vedação, 10x2,6 ...........................

2

2

4

2

2

2

Qtd.

CB300R

A

1

2

1

1

1

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

189

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

Ref.

Part. No.

Description

1 1131C2 Hose or O-Ring, Oil Cooler: Right ..... 0.4

1131A7 Hose or O-Ring, Oil Cooler: Both ...... 0.5

2 1131C1 Hose or O-Ring, Oil Cooler: Left ....... 0.4

1131A7 Hose or O-Ring, Oil Cooler: Both ...... 0.5

3 1131B4 Cooler, Oil ......................................... 0.5

1 15510-KVK-900 Hose A, Oil ............................................

2 15520-KVK-900 Hose B, Oil ............................................

3 15600-KVK-901 Cooler Comp., Oil ...................................

4 15620-KPF-900 Stay, Oil Cooler ......................................

5 19051-KA3-830 Rubber, Radiator Mounting .....................

6 61104-422-000 Collar, Setting ........................................

7 90004-GHB-630 Bolt, Flange, 6x16 (NSHF) .....................

8 90040-GHR-E80 Bolt, Flange, 6x20 (SH) ..........................

9 90101-KPF-630

10 91305-KPF-850

Bolt-Washer, 6x25 .................................

O-Ring, 9.8x1.9 ......................................

11 91314-KPF-850 O-Ring, 10x2.6 .......................................

Reqd. Qty.

CB300R

A

1

1

2

1

1

2

2

4

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

No. de

Ref.

No. de pieza Descripción

1 1131C2 Manguera o Anillo Tórico,

Radiador Aceite: Derecha ................. 0,4

1131A7 Manguera o Anillo Tórico,

Radiador Aceite: Ambas ................... 0,5

2 1131C1 Manguera o Anillo Tórico,

Radiador Aceite: Izquierda ............... 0,4

1131A7 Manguera o Anillo Tórico,

Radiador Aceite: Ambas ................... 0,5

3 1131B4 Radiador de Aceite ........................... 0,5

1

5

15510-KVK-900 Manguera A, Aceite ...............................

2 15520-KVK-900 Manguera B, Aceite ...............................

3 15600-KVK-901 Radiador, Aceite ....................................

4 15620-KPF-900

19051-KA3-830

Soporte, Radiador de Aceite ..................

Buje, Fijación Radiador ..........................

6 61104-422-000 Collarín, Fijación ....................................

7 90004-GHB-630 Perno, Reborde, 6x16(NSHF) .................

8 90040-GHR-E80 Perno, Reborde, 6x20 (SH) ....................

9 90101-KPF-630 Perno-Arandela, 6x25 ............................

10 91305-KPF-850 Anillo Tórico, 9,8x1,9 .............................

11 91314-KPF-850 Anillo Tórico, 10x2,6 ..............................

Cant. Reqd

CB300R

A

1

1

1

1

2

4

2

2

2

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

Voltar

Back

Volver

190

30.04.09

C-32

Etiquetas de Precaução

Caution Label

Etiquetas de Precaución

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Sem Informação ......................................................... –

Nº da peça Descrição

1 87505-KVK-900

87505-KVK-930

2 87507-KPF-740

Etiqueta, Pneu .......................................

Etiqueta, Pneu (Espanhol) .....................

Etiqueta, Corrente Transmissão .............

87507-KPF-900

3 87508-MV9-760

Etiqueta, Corrente Transmissão .............

Etiqueta, Ajustador Corrente ..................

87508-MY5-B60 Etiqueta, Ajustador Corrente ..................

4 87523-KVK-900

5 87560-KPF-900

Etiqueta, Limite de Carga (1,5) ..............

Etiqueta, Precaução Abastecimento e Condução ............................................

87560-KW2-980 Etiqueta, Precaução Condução .............

6 87586-MEE-M00 Etiqueta, Precaução Combustível .........

Qtd.

CB300R

A

1

1

1

1

1

1

1

1

1

1

Nº de série Tipo

................

...............

BR

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

BR

................

...............

3LA

................

...............

3LA

191

3

Voltar

Back

Volver

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

No Information ........................................................... –

Ref.

Part. No.

Description

1 87505-KVK-900 Label, Tire ..............................................

87505-KVK-930 Label, Tire (Spanish) ..............................

2 87507-KPF-740

87507-KPF-900

Label, Drive Chain ..................................

Label, Drive Chain ..................................

3 87508-MV9-760 Label, Chain Adjuster .............................

87508-MY5-B60 Label, Chain Adjuster .............................

4 87523-KVK-900 Label, Cargo Limit (1.5) ..........................

5 87560-KPF-900 Label, Drive & Refuel Caution ................

87560-KW2-980 Mark, Drive Caution ...............................

6 87586-MEE-M00 Label, Fuel Caution ................................

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

1

1

Serial No.

Note

................

...............

BR

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

BR

................

...............

3LA

................

...............

3LA

3

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

Sin Información .......................................................... –

No. de

Ref.

No. de pieza Descripción

1 87505-KVK-900 Etiqueta, Neumático ...............................

87505-KVK-930 Etiqueta, Neumático (Español) ..............

2 87507-KPF-740 Etiqueta, Cadena de Transmisión ...........

87507-KPF-900 Etiqueta, Cadena de Transmisión ...........

3 87508-MV9-760 Etiqueta, Ajustador Cadena ...................

87508-MY5-B60 Etiqueta, Ajustador Cadena ...................

4 87523-KVK-900 Etiqueta, Limite Cargamento (1,5) .........

5 87560-KPF-900 Etiqueta, Precaución Conducción &

Reabastecimiento ..................................

87560-KW2-980 Franja, Precaución Conducción .............

6 87586-MEE-M00 Etiqueta, Precaución Combustible .........

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

1

1

No. de série Nota

................

...............

BR

................

...............

3LA

................

...............

3LA

................

...............

BR

................

...............

3LA

................

...............

BR

................

...............

BR

................

...............

BR

................

...............

3LA

................

...............

3LA

Voltar

Back

Volver

192

30.04.09

C-33

Emblemas

Mark

Franjas

Ref.

N.O.S.

Item de serviço T.M.O.

Ref.

Sem Informação ......................................................... –

Nº da peça Descrição

1 17523-KVK-900ZA Emblema, Asa Direita

*R206* ......................... Vermelho Maceió

17523-KVK-900ZB *NH1* ............................................. Preto

17523-KVK-900ZC *NH411M* ............. Prata Force Metálico

17523-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

2 17524-KVK-900ZA Emblema, Asa Esquerda

*R206* ......................... Vermelho Maceió

17524-KVK-900ZB *NH1* ............................................. Preto

17524-KVK-900ZC *NH411M* ............. Prata Force Metálico

17524-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

4 61310-KVK-900ZA Emblema, HONDA

*Tipo1* ...................................................

5 77213-KVK-900ZA Emblema, Carenagem Assento

*R206* ......................... Vermelho Maceió

77213-KVK-900ZB *NH1* ............................................. Preto

77213-KVK-900ZC *NH411M* ............. Prata Force Metálico

77213-KVK-900ZD *Y204P* ........... Amarelo Caju Perolizado

Qtd.

CB300R

A

1

1

1

1

1

1

1

1

2

2

2

2

2

Nº de série Tipo

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

193

30.04.09

Ref.

L.O.N.

Service Item F.R.T.

No Information ........................................................... –

Ref.

Part. No.

Description

1 17523-KVK-900ZA Mark, R. Wing

*R206* ................................. Maceio Red

17523-KVK-900ZB *NH1* ............................................ Black

17523-KVK-900ZC *NH411M* .............. Force Silver Metallic

17523-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

2 17524-KVK-900ZA Mark, L. Wing

*R206* ................................. Maceio Red

17524-KVK-900ZB *NH1* ............................................ Black

17524-KVK-900ZC *NH411M* .............. Force Silver Metallic

17524-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

4 61310-KVK-900ZA Mark, Honda

*Type1* ..................................................

5 77213-KVK-900ZA Mark, Seat Cowl

*R206* ................................. Maceio Red

77213-KVK-900ZB *NH1* ............................................ Black

77213-KVK-900ZC *NH411M* .............. Force Silver Metallic

77213-KVK-900ZD *Y204P* ....................... Pearl Caju Yellow

Reqd. Qty.

CB300R

A

1

1

1

1

1

1

1

1

2

2

2

2

2

Serial No.

Note

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

3

Voltar

Back

Volver

No. de

Ref.

N.O.M.O.

Artículo de servicio THLL

Sin Información .......................................................... –

No. de

Ref.

No. de pieza Descripción

1 17523-KVK-900ZA Franja, Ala Derecha

*R206* ................................ Rojo Maceio

17523-KVK-900ZB *NH1* ............................................ Negro

17523-KVK-900ZC *NH411M* .............. Plata Force Metalico

17523-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

2 17524-KVK-900ZA Franja, Ala Izquierda

*R206* ................................ Rojo Maceio

17524-KVK-900ZB *NH1* ............................................ Negro

17524-KVK-900ZC *NH411M* .............. Plata Force Metalico

17524-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

4 61310-KVK-900ZA Franja, HONDA

*Tipo1* ...................................................

5 77213-KVK-900ZA Franja, Carenado Asiento

*R206* ................................ Rojo Maceio

77213-KVK-900ZB *NH1* ............................................ Negro

77213-KVK-900ZC *NH411M* .............. Plata Force Metalico

77213-KVK-900ZD *Y204P* ........... Amarillo Caju Perolizado

Cant. Reqd

CB300R

A

1

1

1

1

1

1

1

1

2

2

2

2

2

No. de série Nota

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

................

...............

.................................................................

194

30.04.09

ÍNDICE DE NÚMERO DE PEÇAS / PART NUMBER INDEX / ÍNDICE DEL NÚMERO DE PIEZAS

Nº da Peça

Part nº

Nº de la Pieza

06000

Nº do Bloco

Block nº

Nº del Bloque

06410-KPF-900

06450-KGA-B90

06451-GE2-405

06455-KW6-844

C-12

C-11

C-9

C-9

11000

11100-KVK-900

11110-KPF-900

11191-KVK-900

11200-KVK-900

11330-KVK-900

11333-KVK-900

11335-KPF-900

11340-KVK-900

11344-MB0-000

11352-KVK-900

11360-KVK-900

11370-KVK-900

11377-KVK-900

11394-KPF-900

11395-KVK-900

M-13

M-13

M-13

M-13

M-6

M-6

M-6

M-9

C-14

M-9

M-9

M-9

M-9

M-6

M-9

12000

12010-KVK-900

12100-KVK-900

12191-KVK-900

12204-KPF-P00

12209-GB4-681

12251-KVK-901

12300-KVK-900

12341-KCR-940

12391-KVK-900

12396-KPF-910

M-2

M-1

M-1

M-1

M-1

M-2

M-5

M-5

M-2

M-3

13000

13000-KVK-900

13011-KVK-900

13021-KVK-900

M-14

M-14

M-14

Nº da Peça

Part nº

Nº de la Pieza

13031-KVK-900

13101-KVK-900

13102-KVK-900

13103-KVK-900

13111-KVK-900

13112-KVK-900

13410-KVK-900

13421-KVK-900

13423-KPF-960

Nº do Bloco

Block nº

Nº del Bloque

M-14

M-14

M-14

M-14

M-14

M-14

M-15

M-15

M-15

14000

M-4

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-7

M-15

M-4

M-4

M-4

M-4

M-4

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

14100-KVK-900

14200-KVK-900

14312-KPF-900

14333-KPF-960

14401-KPF-903

14500-KVK-900

14520-KRM-874

14560-KCW-851

14620-KPF-901

14630-KPF-901

14711-KPF-900

14721-KPF-900

14731-MT4-010

14751-KPF-900

14761-KPF-900

14771-MAT-000

14775-MA6-000

14781-MAT-000

14901-KT7-013

14902-KT7-013

14903-KT7-013

14904-KT7-013

14905-KT7-013

14906-KT7-013

14907-KT7-013

14908-KT7-013

14909-KT7-013

14910-KT7-013

14911-KT7-013

14912-KT7-013

14913-KT7-013

Nº da Peça

Part nº

Nº de la Pieza

14914-KT7-013

14915-KT7-013

14916-KT7-013

14917-KT7-013

14918-KT7-013

14919-KT7-013

14920-KT7-013

14921-KT7-013

14922-KT7-013

14923-KT7-013

14924-KT7-013

14925-KT7-013

14926-KT7-013

14927-KT7-013

14928-KT7-013

14929-KT7-013

14930-KT7-013

14931-KT7-013

14932-KT7-013

14933-KT7-013

14934-KT7-013

14935-KT7-013

14936-KT7-013

14937-KT7-013

14938-KT7-013

14939-KT7-013

14940-KT7-013

14941-KT7-013

14942-KT7-013

14943-KT7-013

14944-KT7-013

14945-KT7-013

14946-KT7-013

14947-KT7-013

14948-KT7-013

14949-KT7-013

14950-KT7-013

14951-KT7-013

14952-KT7-013

14953-KT7-013

14954-KT7-013

14955-KT7-013

14956-KT7-013

Nº do Bloco

Block nº

Nº del Bloque

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

Nº da Peça

Part nº

Nº de la Pieza

14957-KT7-013

14958-KT7-013

14959-KT7-013

14960-KT7-013

14961-KT7-013

14962-KT7-013

14963-KT7-013

14964-KT7-013

14965-KT7-013

14966-KT7-013

14967-KT7-013

14968-KT7-013

14969-KT7-013

Nº do Bloco

Block nº

Nº del Bloque

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

M-3

15000

15100-KVK-900

15122-KPF-900

15123-KPF-900

15130-KVK-900

15412-HM5-A10

15413-MC8-000

15414-KF0-000

15421-KK0-000

15510-KVK-900

15520-KVK-900

15532-KPF-900

15533-KPF-900

15600-KVK-901

15620-KPF-900

15650-KVK-900

15771-KV6-000

M-8

M-8

M-8

M-8

M-6

M-6

M-6

M-13

C-31

C-31

M-6

M-6

C-31

C-31

M-6

C-17.1

16000

16060-KVK-901

16080-KPH-701

16081-KPH-701

16082-KPH-701

16169-MFE-641

16196-HP6-A01

16210-KVK-900

16217-KVK-900

M-18

M-18

M-18

M-18

M-18

M-18

M-2

M-2

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

16291-KVK-900

16400-KVK-901

16410-KVK-901

16422-HP5-602

16430-KVK-901

16432-HP5-601

16433-HN8-A61

16435-HN8-A61

16450-MFE-641

16472-MCW-000 M-18

16473-P7A-004 M-18

16700-KVK-900 C-13

16718-GFZ-000

16719-HN8-A61

16723-KVK-900

C-13

C-13

C-13

M-2

M-18

M-18

M-18

M-18

M-18

M-18

M-18

M-18

17000

C-13

C-17

C-17

C-17

C-17

C-17

C-17

C-17.1

C-17

C-17

C-13

C-13

C-13

C-13

C-17

C-17

C-17

C-17

C-17

C-17

C-17

C-17

C-27

C-17

17210-KVK-900

17211-KVK-900

17213-KVK-900

17214-KVK-900

17215-KVK-900

17216-KVK-900

17220-KVK-900

17227-KVK-900

17232-KPF-900

17240-KVK-900

17245-107-010

17245-107-010

17253-KVK-900

17254-KVK-900

17255-KVK-900

17255-MCG-000

17265-KVK-900

17316-KRH-D20

17370-419-700

17410-KPF-851

17512-KVK-900

17514-KVK-900

17515-KPF-900

17517-KVS-600

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

17517-KVS-600 C-29

17520-KVK-900ZA C-13

17520-KVK-900ZB C-13

17520-KVK-900ZC C-13

17520-KVK-900ZD C-13

17523-KVK-900ZA C-33

17523-KVK-900ZB C-33

17523-KVK-900ZC C-33

17523-KVK-900ZD C-33

17524-KVK-900ZA C-33

17524-KVK-900ZB C-33

17524-KVK-900ZC C-33

17524-KVK-900ZD C-33

17526-KVK-901 C-13

17574-MN5-000 C-13

17577-KSS-B31

17611-KPF-850

17613-MV4-000

17620-KRE-901

17640-KVK-901

17724-102-700

17910-KVK-900

17920-KVK-900

C-13

C-13

C-13

C-13

M-18

C-17

C-3

C-3

18000

18291-MM5-860

18293-MN0-000

18310-KVK-900

18320-KVK-900

18345-MBT-610

18355-KVK-900

18373-KPE-730

18392-MK4-000

18421-MB0-000

18421-MB0-000

18422-KPF-850

18422-KPF-850

18601-KEA-741

18612-KCR-940

18651-KVK-900

18653-KVK-900

C-18

C-18

C-20

C-18

C-20

M-1

C-18

C-18

C-18

C-18

C-18

C-18

C-18

M-1

C-17.1

C-17.1

30.04.09

195

Voltar

Back

Volver

4

Voltar

Back

Volver

4

196

ÍNDICE DE NÚMERO DE PEÇAS / PART NUMBER INDEX / ÍNDICE DEL NÚMERO DE PIEZAS

Nº da Peça

Part nº

Nº de la Pieza

19000

Nº do Bloco

Block nº

Nº del Bloque

19051-KA3-830 C-31

22000

22100-KVK-900

22116-KVK-900

22121-KVK-900

22125-435-000

22201-HM3-A60

22202-MAE-000

22321-KF0-770

22350-KVK-900

22401-KVK-900

22402-435-000

22810-KVK-900

22815-KM7-700

22821-KVK-900

22847-KVK-900

22870-KVK-900

M-7

M-7

M-7

M-7

M-7

M-6

M-6

M-6

M-7

C-3

M-7

M-7

M-7

M-7

M-7

23000

23121-KVK-900

23211-KVK-900

23220-KVK-900

23411-KVK-900

23412-KVK-900

23421-KVK-900

23431-KVK-900

23432-KVK-900

23441-KVK-900

23451-KVK-900

23452-KVK-900

23461-KVK-900

23462-KVK-900

23471-KVK-900

23481-KVK-900

23491-KVK-900

23502-KVK-900

23522-KW3-000

23800-KVK-900

23804-KPF-900

M-16

M-16

M-16

M-16

M-16

M-16

M-16

M-16

M-7

M-16

M-16

M-16

M-16

M-16

M-16

M-16

M-16

M-13

M-16

M-16

Nº da Peça

Part nº

Nº de la Pieza

24000

Nº do Bloco

Block nº

Nº del Bloque

24211-KVK-900

24212-KVK-900

24213-KVK-900

24241-KCZ-000

24300-KVK-900

24411-KF0-010

24430-KK0-000

24435-KPF-900

24610-KPF-900

24624-MT3-000

24651-KE5-000

24652-028-000

24701-KPF-900

24711-KPF-900

24720-KPF-900

24721-KW1-900

24781-KRM-860

M-17

M-17

M-17

M-17

M-17

M-17

M-17

M-17

M-17

M-17

M-17

M-17

C-19

C-19

C-19

C-19

C-19

28000

28111-KVK-900

28125-KVK-901

28126-HA7-673

28131-KVK-900

28141-KVK-900

28151-KVK-900

M-11

M-11

M-11

M-11

M-11

M-11

30000

30500-MBG-003

30520-ML7-000

30700-KPF-900

30731-KVK-901

C-28

C-28

C-28

C-28

31000

31110-KVK-901

31120-KVK-901

M-10

M-10

31200-KVK-901 M-12

31201-MEW-921 M-12

31202-MEW-921 M-12

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

31203-MEW-921

31204-MEW-921

31205-HP5-601

31206-MEW-921

31207-HP5-601

31208-MEW-921

31209-MEW-921

31210-MEW-921

31500-KPF-893

31500-KPF-894

31500-MCG-003

31500-MCG-004

31510-KVK-900

31600-KVK-901

31700-124-008

31730-MAS-601

C-27

C-27

C-27

C-27

C-27

C-28

C-28

C-28

M-12

M-12

M-12

M-12

M-12

M-12

M-12

M-12

32000

32100-KVK-900

32101-KVK-900

32111-KVK-900

32112-KVK-900

32401-KVK-900

32410-KVK-900

32412-KGA-B00

32601-KVK-900

32606-GEV-761

C-28

C-1

M-10

M-10

C-27

M-12

C-27

C-27

C-28

33000

33110-KVK-901

33111-KVK-901

33112-MCG-003

33115-KVK-900

33115-KVK-900

33404-KGA-900

33405-KVK-901

33410-KGA-B01

33454-KGA-900

33455-KVK-901

C-1

C-1

C-1

C-1

C-17.1

C-25

C-25

C-25

C-25

C-25

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

33491-KPF-930

33605-KGA-900

33655-KGA-900

33700-KVK-901

33703-KVK-901

33704-KVK-901

33705-KVK-901

33705-KW7-900

33741-MCG-003

C-25

C-25

C-25

C-26

C-26

C-26

C-26

C-26

C-26

34000

34901-MAK-000

34905-KGA-B01

34906-KRM-851

C-1

C-25

C-26

35000

35011-KVK-900

35014-KVK-900

35070-KVK-305

35100-KVK-901

35101-KVK-901

35121-KVS-600

35130-KVK-901

35160-GFC-J31

35162-MN5-003

35163-MN5-003

35200-KVK-901

35330-413-003

35340-MA5-671

35350-KVK-900

35357-KVK-900

35600-HN7-003

35850-KL8-740

35856-KBG-007

C-4

C-19

C-19

M-13

C-27

C-27

C-3

C-28

C-28

C-28

C-3

C-3

C-5

C-5

C-21

C-5

C-5

C-5

36000

36450-KVK-901

36531-KVK-901

C-17.1

C-18

Nº da Peça

Part nº

Nº de la Pieza

37000

Nº do Bloco

Block nº

Nº del Bloque

37100-KVK-901

37110-KVK-901

37206-KRH-D20

37244-KVK-900

37610-KVK-901

37620-KVK-901

37750-KPH-701

37800-KVK-901

C-2

C-2

C-29

C-2

C-2

C-2

M-2

C-13

38000

38120-KVK-901

38301-KVS-600

38306-KK4-000

38501-KSS-B31

38770-KVK-902

38770-KVK-932

38771-GEY-640

C-28

C-28

C-28

C-28

C-28

C-28

C-28

40000

40510-KVK-900

40530-KVK-901

40543-KVK-900

40546-KVK-900

C-22

C-22

C-22

C-22

41000

41200-KPF-900 C-12

42000

42301-KPF-900

42312-KPF-900

42615-KVK-900

42620-KPF-900

42625-MC4-000

42650-KVK-900

42704-MCF-D60

42704-MER-D00

42705-MCF-D60

C-12

C-12

C-12

C-12

C-12

C-12

C-10

C-12

C-10

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

42705-MER-D00

42706-MCF-D60

42706-MER-D00

42711-KVK-901

42753-MR4-901

42753-MR4-901

C-12

C-10

C-12

C-12

C-10

C-12

43000

43100-KPF-900ZD C-11

43141-KPF-900

43142-KAS-890

43145-399-000

43151-329-000

43352-568-003

43353-461-771

43410-KPF-900

43451-KVK-900

43453-KPF-900

C-11

C-11

C-11

C-11

C-9

C-9

C-11

C-19

C-19

44000

44301-KPF-850

44311-KPF-910

44620-KVK-900

44650-KVK-900

44680-KVK-900

44711-KVK-901

44800-KVK-901

44832-KVK-900

C-10

C-10

C-10

C-10

C-10

C-10

C-10

C-8

45000

45107-MN5-006

45108-ML4-006

45126-KVK-901

45131-GZ0-006

45132-166-016

45133-MA3-006

45134-KB7-005

45156-KVK-900

45157-KVK-900

45203-MG3-016

C-9

C-9

C-4

C-9

C-9

C-9

C-11

C-4

C-4

C-9

30.04.09

ÍNDICE DE NÚMERO DE PEÇAS / PART NUMBER INDEX / ÍNDICE DEL NÚMERO DE PIEZAS

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

45215-KA3-732

45216-166-006

45250-KVK-901

45251-KPF-900

45290-KGB-611

45504-410-003

45510-KVK-901

45512-MA6-006

45513-MCG-006

45517-166-006

45517-MA5-671

45520-MG7-006

45521-KRM-861

45530-MN9-305

C-9

C-4

C-4

C-4

C-9

C-9

C-9

C-10

C-4

C-4

C-3

C-4

C-4

C-4

46000

46500-KVK-900

46511-MBZ-G00

46515-KVK-900

C-19

C-19

C-19

50000

50100-KVK-900

50186-KVK-900

50191-KVK-900

50192-KVK-900

50193-KPF-910

50215-KVK-900

50216-KVK-900

50315-KVK-900

50318-041-600

50325-KVK-900

50419-166-000

50500-KPF-901

50510-460-840

50524-KBW-900

50526-KBW-900

50530-KVK-900

50535-KPF-850

50600-KVK-900

C-15

C-29

C-15

C-24

C-21

C-21

C-21

C-29

C-25

C-29

C-29

C-29

C-29

C-29

C-21

C-21

C-21

C-20

Nº da Peça

Part nº

Nº de la Pieza

50618-KE8-000

50618-KE8-000

50632-KBW-900

50635-KBW-900

50636-KPF-900

50639-KBW-900

50643-KN6-910

50645-KBW-900

50700-KVK-900

50713-KBW-900

Nº do Bloco

Block nº

Nº del Bloque

C-1

C-20

C-20

C-20

C-20

C-20

C-20

C-20

C-20

C-20

51000

51401-KVK-901

51403-KR8-751

51403-ME4-003

51410-KVK-901

51411-MG1-003

51412-461-003

51414-KFB-901

51415-KFB-901

51430-KVK-901

51432-KPF-901

51437-ML7-691

51440-KVK-901

51447-KR6-003

51450-KAS-901

51470-KVK-901

51490-KWL-003

51530-KVK-901

51570-KVK-901

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

C-8

52000

52102-ML4-000

52105-MJ0-000

52106-MR4-900

52170-KVK-900

52171-KR6-000

52200-KVK-900

52470-KVK-901

52470-KVK-931

C-22

C-22

C-22

C-22

C-22

C-22

C-23

C-23

Nº da Peça

Part nº

Nº de la Pieza

53000

Nº do Bloco

Block nº

Nº del Bloque

53100-KVK-900

53104-KBW-900

53104-KR3-000

53106-KR3-770

53107-MY1-000

53108-MB6-630 C-5

53131-KBB-950ZC C-5

53140-MR4-900 C-3

C-5

C-5

C-5

C-5

C-5

53166-MR4-900

53172-KK9-750

53172-KVK-900

53175-KBW-900

53190-443-610

53192-KRM-860

53208-KGA-900

53213-KPF-960

53214-371-010

53214-KPF-960

53219-KPF-900

53220-422-000

53230-KVK-900

53781-SE0-952

C-3

C-3

C-5

C-6

C-3

C-3

C-3

C-4

C-6

C-6

C-6

C-6

C-5

C-29

61000

61100-KVK-900ZB C-7

61100-KVK-900ZC C-7

61100-KVK-900ZE C-7

61100-KVK-900ZF C-7

61102-KVK-900 C-7

61103-KPF-910

61104-422-000

61104-KPF-850

C-7

C-31

C-17

61105-KPF-910 C-7

61300-KVK-900ZA C-1

61305-KVK-900ZB C-1

61305-KVK-900ZC C-1

61305-KVK-900ZE C-1

61305-KVK-900ZF C-1

61306-KVK-900ZB C-1

61306-KVK-900ZC C-1

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

61306-KVK-900ZE C-1

61306-KVK-900ZF C-1

61310-KVK-900ZA C-33

61311-KVK-900 C-1

61312-358-300

61313-KVK-900

61315-KVK-900

61316-KVK-900

C-1

C-1

C-1

C-1

64000

64220-KVK-900ZA C-14

64222-KVK-900

64223-KVK-900

C-14

C-14

64320-KVK-900ZA C-14

64322-KVK-900

64325-KVK-900

64326-KVK-900

C-14

C-14

C-14

77000

77151-MB1-870

77156-KVK-900

77160-MR4-920

77200-KVK-900

C-15

C-15

C-15

C-15

77205-286-000

77206-426-000

77206-KR3-000

C-15

C-15

C-29

77211-KVK-900ZA C-16

77211-KVK-900ZB C-16

77211-KVK-900ZC C-16

77211-KVK-900ZD C-16

77213-KVK-900ZA C-33

77213-KVK-900ZB C-33

77213-KVK-900ZC C-33

77213-KVK-900ZD C-33

77220-KVK-900ZA C-16

77221-KVK-900ZA C-16

77221-KVK-900ZB C-16

77221-KVK-900ZC C-16

77221-KVK-900ZD C-16

77231-KVK-900 C-16

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

77232-KVK-900

77235-469-000

77239-MCG-771

77240-KVK-900

77241-KVK-900

77245-KVK-900

77250-KVK-900

77255-KVK-900

77302-KRM-860

C-16

C-15

C-15

C-16

C-16

C-16

C-16

C-16

C-26

80000

80100-KVK-900

80101-KPF-850

80206-KRE-900

80206-KVK-900

C-24

C-13

C-16

C-15

83000

83540-KVK-900ZA C-16

83551-300-000 C-13

83640-KVK-900ZA C-16

83642-KAK-900 C-24

84000

84601-KRM-860 C-17

87000

87505-KVK-900

87505-KVK-930

87507-KPF-740

87507-KPF-900

87508-MV9-760

87508-MY5-B60

87516-KFC-900

87516-KFC-910

87523-KVK-900

87560-KPF-900

87560-KW2-980

87586-MEE-M00

C-32

C-32

C-32

C-32

C-32

C-32

C-23

C-23

C-32

C-32

C-32

C-32

Nº da Peça

Part nº

Nº de la Pieza

88000

Nº do Bloco

Block nº

Nº del Bloque

88210-KVK-900

88220-KVK-900

C-3

C-3

89000

89101-MCG-000

89211-KRM-B91

89212-KRM-B91

89214-KRM-B91

89215-KRM-B91

89216-KVK-901

89218-KRE-B01

89221-KVK-901

89222-KVK-901

C-30

C-30

C-30

C-30

C-30

C-30

C-30

C-30

C-30

90000

M-1

M-2

C-31

M-13

M-4

M-6

M-4

M-8

C-7

M-9

M-12

M-6

M-13

M-8

M-9

M-6

M-13

M-9

M-13

M-6

M-13

M-8

M-13

M-4

90001-KPF-910

90001-KVK-900

90004-GHB-630

90004-GHR-630

90004-GHR-630

90004-GHR-630

90004-GHR-660

90004-GHR-660

90004-GHR-670

90004-GHR-670

90004-GHR-680

90004-GHR-680

90004-GHR-700

90004-GHR-700

90004-GHR-700

90004-GHR-710

90004-GHR-740

90004-GHR-760

90004-GHR-770

90004-GHR-770

90004-GHR-790

90004-GHR-790

90004-GHR-810

90005-KRM-840

30.04.09

197

Voltar

Back

Volver

4

Voltar

Back

Volver

4

198

ÍNDICE DE NÚMERO DE PEÇAS / PART NUMBER INDEX / ÍNDICE DEL NÚMERO DE PIEZAS

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

90013-GHR-680

90015-GHR-E40

90017-KPF-850

90022-KRM-840

90023-MA6-000

90024-MAS-000

90031-KPF-960

90032-GHR-630

90032-GHR-640

90032-GHR-660

90032-GHR-670

90032-GHR-680

90032-GHR-680

90032-GHR-680

90032-GHR-700

90032-GHR-750

90032-GHR-E50

90032-GHR-E50

90032-GHR-E60

90032-GHR-E90

90032-GHR-E90

90032-GHR-J40

90032-KVK-900

90033-GHR-650

90033-GHR-700

90033-GHR-720

90033-GHR-730

90033-GHR-770

90033-GHR-E40

90037-GHR-710

90037-GHR-760

90037-GHR-800

90038-GHR-810

90038-GHR-890

90038-GHR-970

C-29

C-29

C-29

90038-GHR-F40 C-6

90038-GHR-M00 C-29

90040-GHR-660

90040-GHR-E80

M-8

C-31

90071-MB0-000

90071-ME9-000

90080-MG8-000

90084-KPS-900

M-12

M-10

M-2

M-9

C-28

C-20

M-1

M-17

M-10

M-7

M-2

C-27

C-15

M-4

C-29

M-5

C-29

C-15

C-13

C-20

C-18

C-28

C-19

C-5

C-29

C-29

C-19

C-28

M-17

C-17

C-11

C-1

C-4

C-14

C-3

C-4

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

C-21

C-8

C-27

C-5

C-16

C-18

C-3

C-4

C-16

M-10

C-8

C-22

C-3

C-1

C-3

C-19

C-5

C-1

C-10

C-16

C-1

C-5

M-16

M-10

M-9

M-10

C-31

C-20

C-23

C-26

M-2

C-18

C-14

C-24

C-27

C-22

C-24

C-22

M-13

C-14

C-1

C-16

C-17

90084-KRM-840

90085-KVK-900

90087-KSS-900

90089-KCZ-000

90101-KPF-630

90101-KPF-900

90101-KVK-900

90102-GHR-F00

90102-KE5-000

90102-KVK-900

90103-GHR-E30

90103-KPF-630

90103-KVK-900

90104-KPF-630

90104-KVK-900

90105-KEB-620

90105-KVK-900

90105-MBB-000

90106-MBL-610

90107-KW7-930

90107-MBG-000

90108-MK6-670

90109-MR7-000

90111-MR5-000

90112-KRM-860

90112-MBS-000

90113-GFP-B00

90114-428-870

90114-KBZ-900

90114-MCJ-000

90116-375-000

90116-KV3-701

90118-KRM-860

90118-KRM-860

90118-KRM-860

90119-KRM-860

90119-KRM-860

90121-KPF-900

90131-KRM-840

90134-GHR-E40

90134-GHR-J40

90134-GHR-J40

90135-GHR-J60

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

C-25

C-29

C-26

C-8

C-17

C-20

C-19

C-2

M-7

C-11

C-6

C-20

C-22

C-21

C-22

C-3

M-2

C-13

C-3

C-4

C-18

C-29

C-25

C-16

C-4

C-21

C-17

C-9

C-23

C-5

C-8

M-7

C-12

C-23

C-5

C-22

C-12

C-10

C-18

C-20

C-3

C-16

C-24

90138-GHR-E40

90142-GHR-630

90145-MS9-612

90147-MCE-950

90154-MCG-600

90155-KY4-901

90182-KPF-900

90191-MJ0-940

90201-GHR-620

90201-KCZ-010

90202-GHR-630

90202-GHR-640

90203-MF9-710

90204-GHR-640

90204-GHR-640

90204-KPE-870

90208-GHR-630

90208-GHR-630

90208-GHR-630

90208-GHR-640

90208-GHR-640

90208-GHR-650

90208-GHR-650

90208-GHR-J30

90227-GHR-D80

90227-GHR-E00

90232-GHR-640

90233-GHR-630

90233-GHR-C30

90235-KPF-900

90301-473-003

90302-425-830

90304-GE8-003

90304-GE8-003

90304-KGA-900

90305-GE8-003

90305-ME5-003

90306-KF0-003

90308-KRM-860

90309-KF0-003

90314-KVK-900

90320-GC3-000

90320-GC3-000

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

M-6

C-19

C-5

M-10

C-6

C-21

M-1

C-8

C-4

C-12

M-16

M-17

M-7

M-6

M-13

M-2

M-16

M-16

M-11

M-16

M-16

M-16

C-3

C-25

M-16

M-13

M-16

M-15

M-16

M-7

M-11

M-2

M-6

M-15

M-16

M-17

C-17

C-3

C-28

C-22

C-4

C-16

C-18

90322-KRM-860

90380-KGA-E00

90401-KE7-000

90401-KRM-R20

90401-KVK-900

90402-KPF-960

90402-KVK-900

90404-KVK-900

90407-415-000

90410-GCE-C60

90417-KRM-840

90431-KM1-010

90441-MC0-000

90443-KR0-000

90443-KSS-B30

90451-KPS-900

90451-KY1-000

90452-187-000

90452-701-000

90453-KRM-840

90454-KF0-000

90475-KPF-960

90502-155-000

90503-KGA-900

90504-KPF-900

90506-425-830

90521-028-000

90543-KRM-840

90544-439-930

90545-300-000

90559-KVK-900

90601-329-000

90601-KPF-900

90601-KPF-960

90605-KVS-900

90606-KRM-840

90646-KPF-850

90650-KW3-000

90650-MA6-720

90651-KVK-900

90651-MA5-671

90666-SDA-A01

90683-SA0-003

Nº da Peça

Part nº

Nº de la Pieza

90702-KRM-840

90702-KRM-840

90702-KRM-840

90702-KRM-840

90702-KRM-840

90703-KRM-840

90705-KPF-960

90706-KPF-960

90706-KPF-960

90707-KPF-960

90741-KVK-900

Nº do Bloco

Block nº

Nº del Bloque

M-13

M-2

M-6

M-8

M-9

M-8

M-1

M-2

M-5

M-8

M-14

91000

M-9

M-9

M-7

C-12

C-12

C-10

C-10

C-6

C-6

M-13

M-9

M-14

M-15

M-16

M-16

M-16

M-16

M-7

M-13

M-9

C-12

C-12

M-13

M-13

M-13

C-22

C-22

C-5

C-22

91001-KVK-901

91002-KPF-901

91003-KPF-901

91004-KPF-901

91004-KW3-004

91005-KPF-901

91007-KPF-901

91011-GCE-D61

91011-GCE-D62

91012-PZ4-003

91013-MCG-901

91013-MCG-902

91015-KPF-961

91015-KPF-962

91015-KT8-005

91016-KT8-005

91021-148-004

91021-148-004

91022-KPF-961

91022-KPF-961

91051-KVK-901

91051-KVK-902

91053-719-004

91053-719-005

91053-KPF-901

91053-KVK-901

91053-KVK-902

91059-KY2-711

91071-MJ0-003

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

M-2

C-13

C-31

M-4

M-6

M-12

C-31

M-12

M-9

C-8

C-16

C-12

C-8

C-10

M-2

M-2

M-18

C-12

M-6

M-8

M-9

C-13

C-13

M-17

M-11

M-16

M-17

M-6

M-6

C-22

C-22

C-10

C-12

91101-KPF-960

91102-KR0-003

91201-KW3-003

91202-965-003

91203-KK0-003

91204-KK0-003

91205-965-003

91213-MB2-003

91252-MC7-003

91253-443-761

91253-443-762

91254-KAZ-003

91258-KWC-901

91301-200-000

91301-KPF-960

91301-P7A-004

91302-317-700

91302-KPF-960

91303-KPF-960

91303-KRM-840

91305-443-740

91305-HN0-A00

91305-KGA-E00

91305-KPF-850

91306-KRM-840

91307-KRM-840

91309-425-003

91314-KPF-850

91320-MB0-000

91356-KSS-900

91357-ME4-003

91509-KRM-860

91540-STK-003

92000

92101-06020-4J

92915-10025-0E

C-28

C-12

93000

93500-05010-1H

93600-04012-1G

M-18

C-4

30.04.09

ÍNDICE DE NÚMERO DE PEÇAS / PART NUMBER INDEX / ÍNDICE DEL NÚMERO DE PIEZAS

Nº da Peça

Part nº

Nº de la Pieza

93892-05012-08

93892-05012-18

93892-05028-07

93893-04012-17

93893-05016-07

93903-22420

93913-25380

Nº do Bloco

Block nº

Nº del Bloque

M-12

M-18

C-3

C-4

C-17

C-2

C-2

94000

94050-06000

94103-08000

94201-20150

94201-20150

94201-30250

94301-08140

94303-04065

95000

C-13

C-18

C-19

C-20

C-21

M-2

M-8

95002-41200-00

95003-23026-31

95014-73100

95015-32001

95015-42000

C-17

C-17

C-19

C-19

C-19

96000

96001-06016-00

96100-62020-10

96150-62030-10

96150-62040-10

96150-63020-10

M-8

C-22

C-12

C-12

C-10

98000

98069-589J6

98069-599J6

98200-32000

98200-41000

M-2

M-2

C-27

C-28

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

Nº da Peça

Part nº

Nº de la Pieza

Nº do Bloco

Block nº

Nº del Bloque

199

Voltar

Back

Volver

4

30.04.09

The Power of Dreams

Publicado pela Moto Honda da Amazônia Ltda.

Setor Publicações Técnicas

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
