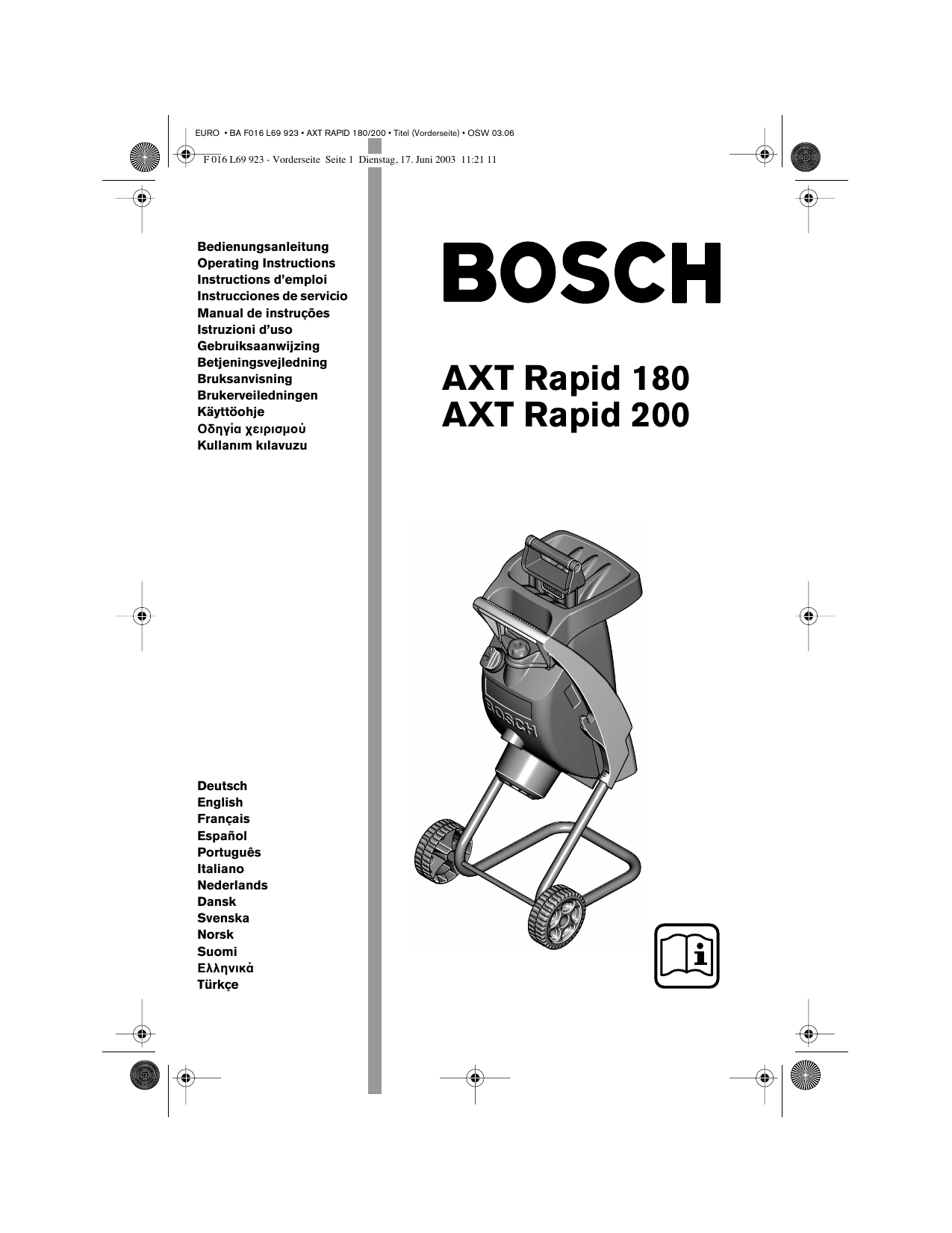

Bosch AXT Rapid 180, AXT Rapid 200 Operating Instructions Manual

EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel (Vorderseite) • OSW 03.06
F 016 L69 923 - Vorderseite Seite 1 Dienstag, 17. Juni 2003 11:21 11
Bedienungsanleitung
Operating Instructions
Instructions d’emploi
Instrucciones de servicio
Manual de instruções
Istruzioni d’uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Oδηγία χειρισµού
Kullanım kılavuzu
Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi
Eλληνικά
Türkçe
AXT Rapid 180
AXT Rapid 200
EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel U2 • OSW 03.06
F 016 L69 923 - U2 Seite 2 Dienstag, 17. Juni 2003 11:28 11
2 • F016 L69 923 • 03.06
EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel U3 • OSW 03.06
F 016 L69 923 - U3 Seite 2 Dienstag, 17. Juni 2003 11:36 11
3L
xx.xx kg
BA
XX
TYP 0600 xxx xxx 579
IPX4
xxxx 1/min
xxxxxxxxxxxx
230V ~ 50/60Hz XXXXW
Made in UK. Robert Bosch GmbH, D-70745 Leinfelden
1
10
20xx
12
11
2
10
3
9
4
8
5
7
13
6
3 • F016 L69 923 • 03.06
EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel U4 • OSW 03.06
F 016 L69 923 - U4 Seite 5 Dienstag, 17. Juni 2003 11:39 11
A
B
4 • F016 L69 923 • 03.06
EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel U5 • OSW 03.06
F 016 L69 923 - U5 Seite 5 Dienstag, 17. Juni 2003 11:39 11
C
D
2
3
3
2
E
3
12
13
14
➊
➋
11
➎
15
5 • F016 L69 923 • 03.06
➌
➍
16
17
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 1 Mittwoch, 18. Juni 2003 2:56 14
Sicherheitshinweise
Achtung: Lesen Sie diese Bedienungsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und
dem richtigen Gebrauch des Gerätes vertraut. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung sicher auf. Lassen Sie sich vor dem ersten
Gebrauch praktisch einweisen.
Die Bedienungsanleitung durchlesen.
Gefahr durch rotierendes Schneidemesser! Hände oder
Füße nicht in die Öffnungen bringen, während das Gerät
läuft.
Vor der Arbeit am Schneidemesser, das Gerät ausschalten
und den Stecker aus der Steckdose ziehen. Wird das Kabel während der Arbeit beschädigt oder durchgetrennt, das
Kabel nicht berühren, sondern unverzüglich die Sicherung
des betroffenen Stromkreises deaktivieren. Benützen Sie
das Gerät nie mit einem beschädigten Kabel.
Dieses Gerät nicht in der Nähe anderer Personen betreiben. In der Nähe stehende Personen auf sicheren Abstand
zur Maschine halten.
Warten Sie, bis alle Teile des Gerätes vollständig zur Ruhe
gekommen sind, bevor Sie diese anfassen.
STOP
Das Gerät nicht dem Regen aussetzen. Gerät nur an einem trockenen Ort aufbewahren.
Schutzhandschuhe, festes Schuhwerk und lange Hosen
tragen.
Während der Benutzung des Gerätes immer Schutzbrille
und Gehörschutz tragen.
Entsorgen Sie dieses Produkt auf umweltfreundliche
Weise.
Während des Betriebes nicht in den Einfülltrichter 1 oder den
Auswurfschacht 8 greifen. Nach dem Ausschalten läuft das Gerät noch einige Sekunden nach.
Vor dem Einschalten muss das Gerät entsprechend der beiliegenden
Anleitung montiert werden.
Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD)
mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FISchalter sollte vor jeder Benutzung überprüft werden.
Nur für den Außenbereich zugelassene, spritzwassergeschützte Verlängerungskabel verwenden.
Stecker und Steckdose nicht mit nassen Händen anfassen.
Kabel nicht überfahren, quetschen, zerren.
Kindern ist die Benutzung des Gerätes nicht gestattet.
Während des Betriebes dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.
Machen Sie sich mit der Bedienungsanleitung vertraut, bevor Sie versuchen mit diesem Gerät zu arbeiten.
Tragen Sie keine weite Kleidung, hängende Kordeln oder Krawatten.
Betreiben Sie das Gerät auf einem freien Platz mit festem ebenen Untergrund, nicht zu nah an einer Wand oder anderen feststehenden
Gegenständen.
6 • F 016 L69 923 • TMS • 13.06.03
Betreiben Sie das Gerät nicht auf einem gepflasterten oder kiesigem
Untergrund. Das ausgeworfene Material kann Verletzungen verursachen.
Prüfen Sie vor Inbetriebnahme alle Schrauben, Muttern und andere
Befestigungsteile auf festen Sitz und die richtige Platzierung von
Schutzvorrichtungen und Abschirmungen. Ersetzen Sie beschädigte
oder unlesbare Warn- und Hinweisschilder.
Stellen Sie vor dem Starten sicher, dass der Einfülltrichter frei ist.
Halten Sie Gesicht und Körper auf Abstand zur Einfüllöffnung.
Verhindern Sie, dass Ihre Hände oder andere Teile des Körpers oder
der Kleidung in den Einfülltrichter oder die Auswurföffnung gelangen,
oder sich bewegenden Teile nahe kommen. Schalten Sie das Gerät
aus, bevor Sie den Fangsack einhängen oder aushängen.
Sorgen Sie immer für ein gutes Gleichgewicht und einen guten Stand.
Beugen Sie sich nicht zu weit vor.
Während des Einfüllens nicht höher stehen als der Fuß des Gerätes.
Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gerät arbeiten.
Achten Sie äußerst sorgfältig darauf, dass keine Metallteile, Steine,
Flaschen, Dosen oder andere Fremdkörper enthalten sind, wenn Sie
Material in das Gerät einführen.
Wenn das Schneidemesser irgend einen Fremdkörper treffen, oder das
Gerät beginnt ungewöhnliche Geräusche zu machen oder zu vibrieren,
Gerät unverzüglich ausschalten um das Schneidemesser anzuhalten.
Den Stecker aus der Steckdose ziehen und wie folgt vorgehen:
– den Schaden inspizieren
– alle beschädigten Teile auswechseln oder reparieren
– überprüfen, ob Teile lose sind und diese ggf. festziehen.
Nicht versuchen das Gerät zu reparieren, es sei denn, Sie besitzen
die notwendige Ausbildung.
Achten Sie darauf, dass sich verarbeitetes Material nicht in der Auswurfzone staut; dies behindert die Förderung und kann zu einem
Rückschlag im Einfülltrichter führen.
Wenn das Gerät verstopft, ausschalten und abwarten bis die Schneidemesser stoppen. Vor dem Freimachen von Häckselgut den Stecker
aus der Steckdose ziehen.
Lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert und
achten Sie auf korrekte Funktionsweise.
Versuchen Sie nicht die Drehzahleinstellung des Motors zu ändern.
Falls ein Problem besteht, einen Bosch-Kundendienst verständigen.
Halten Sie die Lüftungsschlitze frei von Rückständen oder anderen
Ablagerungen, um eine Beschädigung des Motors oder möglichen
Brand zu vermeiden.
Das Gerät nicht bei laufendem Motor transportieren.
Immer wenn Sie den Arbeitsplatz verlassen, Gerät ausschalten, warten bis die Schneidemesser stoppen und den Netzstecker ziehen.
Das Gerät während des Betriebes nicht kippen.
Wartung und Lagerung:
– Wenn das Gerät wegen Service, Überprüfung, Aufbewahrung
oder Zubehörwechsel ausser Betrieb genommen wird, ausschalten, den Stecker aus der Steckdose ziehen und abkühlen lassen.
Vor jeder Inspektion oder Justierung etc. sicherstellen, dass alle
sich bewegenden Teile stillstehen.
– Das Gerät gut pflegen und sauberhalten.
– Ersetzen Sie abgenutzte oder beschädigte Teile zu ihrer eigenen
Sicherheit. Vergewissern Sie sich dass alle Ersatzteile durch
Bosch geprüft und freigegeben sind.
– Falls ein Verlängerungskabel verwendet wird, darf es nicht schwächer als das am Gerät angebrachte Netzkabel sein.
– Überprüfen Sie die Versorgungsleitungen und das Verlängerungskabel regelmäßig auf Beschädigung oder Zeichen von Alterung.
Benutzen Sie das Gerät nicht, wenn die Kabel beschädigt sind.
– Denken Sie beim Einstellen des Schneidemessers daran, dass
wegen des abgenommenen Deckels zwar der Motor unterbrochen
ist und nicht eingeschaltet werden kann, das Schneidemesser
sich aber trotzdem bewegen, wenn der Motor mit der Hand gedreht wird.
– Versuchen Sie nie die Zwangsabschaltung zu unterbrechen.
Deutsch - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 2 Mittwoch, 18. Juni 2003 2:56 14
Gerätekennwerte
Häcksler
Bestellnummer
Nennaufnahme
Leerlaufdrehzahl
max. Durchsatz *
Astdurchmesser *
Gewicht, ca.
Schutzklasse
Seriennummer
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Siehe Seriennummer 10 (Typenschild) an der Maschine.
*) je nach Beschaffenheit des Häckselgutes
Geräteelemente
1
2
3
4
5
6
7
8
9
10
11
12
13
Zu Ihrer Sicherheit
Einfülltrichter
Ein-/Ausschalter
Sicherheitsknopf
Netzstecker**
Lüftungsschlitze
Fahrgestell
Fangsack *
Auswurfschacht
Haken für Fangsack
Seriennummer
Deckel
Innensechskantschlüssel
Schieber
Achtung! Das Gerät ausschalten und den
Netzstecker ziehen, vor Einstellungen oder
Reinigen oder wenn das Kabel zerschnitten,
beschädigt oder verheddert ist.
Nachdem die Maschine abgeschaltet wurde,
drehen die Messer noch einige Sekunden weiter.
Vorsicht - rotierendes Messer nicht berühren.
*Sonderzubehör
**länderspezifisch
*Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum kompostgerechten Zerkleinern von faserigen und holzigen Abfällen aus
Haus- und Hobbygärten.
Bei Betrieb an einem Stromerzeugeraggregat ist ein
Gerät mit einer Leistung von 4 kVA erforderlich.
Elektrische Sicherheit
Ihre Maschine ist zur Sicherheit doppelt schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz. Nur zugelassene
Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.
Es dürfen nur Verlängerungskabel der Bauart
H05VV-F oder H05RN-F verwendet werden.
Zur Erhöhung der Sicherheit wird empfohlen, einen
FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte
vor jeder Benutzung überprüft werden.
Die Kupplung des Verlängerungskabels muss vor
Spritzwasser geschützt sein, aus Gummi bestehen
oder mit Gummi überzogen sein.
Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und darf nur in gutem Zustand verwendet werden.
Wenn die Anschlussleitung beschädigt ist, darf sie
nur von einer autorisierten Bosch-Werkstatt repariert werden.
7 • F 016 L69 923 • TMS • 13.06.03
Deutsch - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 3 Mittwoch, 18. Juni 2003 2:56 14
Montage
Häckseln
A Gerät aus der Verpackung nehmen.
Um das Häckselgut aufzufangen, die Tragschlaufen
des Fangsackes 7 (Zubehör) in die beiden Haken 9
einhängen.
B Räder und Fahrgestell montieren.
C
Führen Sie das zu häckselnde Material über den
Einfülltrichter ein.
Inbetriebnahme
Nachdem die Maschine abgeschaltet
wurde, drehen die Messer noch einige Sekunden weiter. Abwarten, bis der Motor/
das Messer stillsteht, bevor erneut eingeschaltet wird.
Nicht kurz hintereinander aus- und wieder
einschalten.
Einschalten:
Den Ein-/Ausschalter 2 auf Position „II“ drehen, das
Gerät anlaufen lassen und den Schalter loslassen.
Er geht auf Position „I“ zurück.
Hinweis: Das Gerät kann nicht anlaufen, wenn der
Sicherheitsknopf 3 nicht vollständig angezogen ist.
Ausschalten:
Den Ein-/Ausschalter 2 auf Position „0“ drehen.
Hinweis: Die Messer stoppen automatisch, wenn
der Deckel 11 abgenommen wird.
Not-Ausschaltung:
Drücken Sie auf den Ein-/Ausschalter 2.
Aus dem Gerät ragendes längeres
Häckselgut kann beim Einziehen rutenartig ausschlagen; daher ausreichenden Sicherheitsabstand einhalten.
Immer nur soviel Material einführen, dass der Einfülltrichter 1 nicht verstopft.
Weiche Abfälle ohne feste Konsistenz, wie z. B. Küchenabfälle, nicht häckseln, sondern direkt kompostieren.
Darauf achten, dass das gehäckselte Material frei
aus
dem
Auswurfschacht 8
fallen
kann –
Rückstaugefahr.
Die Lüftungsschlitze 5 dürfen nicht durch den
Fangsack oder das gehäckselte Material abgedeckt
werden.
Vermeiden Sie ein Blockieren des Auswurfschachtes 8 da dies zum Rückschlagen von Häckselgut im
Einfülltrichter führen kann.
Blockierung beseitigen
Wiederanlauf-Schutz
Nach einem Netzausfall oder nach Abschalten wegen Überlastung, kann bei Wiederkehr der Netzspannung oder bei Bereitschaft des Überlastschutzes das Gerät nicht selbsttätig wieder anlaufen.
Gerät neu starten:
Schalten Sie den Ein-/Ausschalter 2 auf „0“.
Den Ein-/Ausschalter 2 auf Position „II“ drehen, das Gerät anlaufen lassen und den
Schalter loslassen. Er geht auf Position „I“ zurück.
Gerät ausschalten und den Stecker aus
der Steckdose ziehen.
Drehen Sie den Sicherheitsknopf 3 vollständig heraus, nehmen Sie die Deckel 11 ab und reinigen Sie
die Umgebung der Schneidemesser. Wenn Schnittgut im Messerbereich verdichtet ist, mit einem Holzstück oder einem Plastikinstrument entfernen. Reinigen Sie den Auswurfschacht 8 ebenfalls von allen
Rückständen.
Überlastungschutz
Überlastung, z. B. durch Blockieren des Schneidemessers kann nach wenigen Sekunden zu einem
Stillstand des Gerätes führen. Nach einer kurzen
Wartezeit können Sie das Gerät erneut eingeschalten. Wenn das Gerät erneut blockiert, ausschalten.
Beseitigen Sie die Blockierung (siehe Blockierung
beseitigen) und starten Sie erneut.
Die Härte der zu häckselnden Äste ist abhängig von
ihrer Art, dem Alter und dem Trocknungsgrad.
8 • F 016 L69 923 • TMS • 13.06.03
Hinweise zum Häckseln
Optimale Ergebnisse erzielen Sie, wenn Sie frische
Äste kurz nach dem Schnitt häckseln.
Die Benutzung des Schiebers 13 ist hilfreich bei der
Zufuhr von weichem Material.
Weiche Gartenabfälle lassen sich in kleinen Portionen besser häckseln, vor allem wenn sie nass sind.
Eine Verstopfung kann vermieden werden, wenn
zwischendurch Äste gehäckselt werden.
Deutsch - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 4 Mittwoch, 18. Juni 2003 2:56 14
Wartung
Gerät ausschalten und den Stecker aus
der Steckdose ziehen.
Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.
Das Gerät regelmäßig auf offensichtliche Mängel
wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige
Wartungs- oder Reparaturarbeiten durch.
Sollte der Rasenmäher trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Bestellnummer laut
Typenschild des Gerätes angeben.
E
Messerwartung
Stellen Sie sicher, das der Innensechskantschlüssel 12 und der Schraubenzieher entfernt wurden.
Stellen Sie ebenfalls sicher, das der Deckel 11 und
der Sicherheitsknopf 3 montiert sind, bevor Sie versuchen die Maschine einschalten.
Zubehör
Schneidemesser ............................... F 016 800 164
Fangsack .......................................... 2 605 411 073
Schutzhandschuhe ........................... 2 607 000 134
Schutzbrille ....................................... 2 607 990 041
Schmierstoff-Spray ........................... 1 609 200 399
Nach dem Häckseln/
Aufbewahrung
Gerät ausschalten und den Stecker aus
der Steckdose ziehen.
Das Schneidemesser hat eine beidseitige Schnittkante.
Wenn die Schnittkante stumpf wird, kann das
Schneidemesser gewendet werden. Wechseln Sie
das Schneidemesser aus, wenn beide Seiten
stumpf sind.
Gehen Sie wie folgt vor, um das Schneidemesser zu
entfernen, zu wenden oder auszuwechseln:
➊
➋
Drehen Sie den Sicherheitsknopf 3 heraus.
➎
Nehmen Sie das Schneidemesser 13 ab, indem
Sie es anheben und nach unten schieben, wie in
Abb. E gezeigt.
Nehmen Sie den Deckel 11 ab, wie in Abb. E
gezeigt.
Tragen Sie Gartenhandschuhe (nicht mitgeliefert).
Drehen Sie das Schneidemesser 13 und richten Sie
es an den Markierungen auf der Gegenplatte 17
aus.
➌ Stecken Sie einen Schraubenzieher in das
Loch 14, um den Antrieb zu blockieren.
➍ Verwenden Sie einen Innensechskantschlüssel 12, um die Messerschraube 16 und die Messerscheibe 15 zu entfernen.
9 • F 016 L69 923 • TMS • 13.06.03
Setzen Sie das Schneidemesser wieder auf und befestigen Sie es mit Messerscheibe und Messerschraube.
Die Schraube fest anziehen (Anzugsdrehmoment
12 Nm).
Gerät ausschalten und den Stecker aus
der Steckdose ziehen.
Das Äußere des Gerätes gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser
und keine Lösungs- oder Poliermittel verwenden.
Sämtliche Ablagerungen entfernen, insbesonders
von den Lüftungsschlitzen 5.
Das Gerät an einem trockenen Ort aufbewahren.
Keine anderen Gegenstände auf das Gerät stellen.
Zur erhöhten Sicherheit kann der Ein-/Ausschalter 2
mit einem Vorhängeschloss (nicht im Lieferumfang)
gesperrt werden, wie in Abb. D gezeigt.
Deutsch - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 5 Mittwoch, 18. Juni 2003 2:56 14
Fehlersuche
Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine
einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden
Sie sich an Ihre Service-Werkstatt.
Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.
Symptome
Mögliche Ursache
Abhilfe
Gerät arbeitet nicht
Schalter hat nicht funktioniert
Verfahren Sie wie bei „Gerät neu starten“
Sicherheitsknopf 3 war nicht ganz
festgezogen
Sicherheitsknopf 3 festziehen
Netzspannung fehlt
Überprüfen und einschalten
Netzsteckdose defekt
Andere Steckdose benutzen
Verlängerungskabel beschädigt
Kabel überprüfen, ev. austauschen
Sicherung hat ausgelöst
Sicherung austauschen/einschalten
Überlastungsschutz hat ausgelöst
Verfahren Sie wie bei „Überlastungsschutz“ beschrieben
Stromversorgung schwankt
Verfahren Sie wie bei „Überlastungsschutz“ beschrieben
Verlängerungskabel beschädigt
Kabel überprüfen, ev. austauschen
Interne Verkabelung der Maschine
defekt
Kundendienst aufsuchen
Überlastungsschutz hat ausgelöst
Verfahren Sie wie bei „Überlastungsschutz“ beschrieben
Gerät läuft mit Unterbrechungen
Schlechte Schnittleistung Schneidemesser stumpf
Schneidemesser dreht
sich nicht
Starke Vibrationen/
Geräusche
10 • F 016 L69 923 • TMS • 13.06.03
Schneidemesser ersetzen
(siehe „Messerwartung“)
Schneidemesser verschmutzt
Schneidemesser ausbauen und reinigen (siehe „Messerwartung“)
Einfülltrichter oder Auswurfsschacht
blockiert
Gerät reinigen (siehe „Blockierung
beseitigen“) und Fangsack leeren
Schneidemesser blockiert
Blockierung lösen (siehe „Blockierung
beseitigen“)
Messermutter/-schraube lose
Messermutter/-schraube festziehen
Messermutter/-schraube lose
Messermutter/-schraube festziehen
Schneidemesser beschädigt
Schneidemesser ersetzen
Gerät innen beschädigt
Kundendienst aufsuchen
Deutsch - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • D • OSW 03.06
F 016 L69 923 - D Seite 6 Mittwoch, 18. Juni 2003 2:56 14
Schweiz
Service:...................................... +41 (0)1 / 8 47 16 16
Umweltschutz
✆
Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet.
Rohstoffrückgewinnung statt Müllentsorgung
Maschine, Zubehörteile und Verpackung sollten für ein umweltfreundliches Recycling sortiert werden.
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige
Geräte/Akkus zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Kundendienst
Explosionszeichnungen und Informationen zu
Ersatzteilen finden Sie unter:
www.bosch-pt.com
www.powertool-portal.de, das Internetportal für
Heimwerker und Gartenfreunde
www.dha.de, das komplette Service-Angebot der
Deutschen Heimwerker Akademie
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld
Fax: ...................................................... +41 (0)1 / 8 47 16 57
Kundenberater ................................... 0 800 55 11 55
✆
Konformitätserklärung
Messwerte ermittelt entsprechend 2000/14/EG
(1,60 m Höhe,1 m Abstand) und EN 25 349.
AXT Rapid 180:
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 89 dB (A);
Schallleistungspegel 103 dB (A).
2000/14/EG: Der garantierte Schallleistungspegel
LWA ist niedriger als 106 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.
AXT Rapid 200:
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 89 dB (A);
Schallleistungspegel 103 dB (A).
2000/14/EG: Der garantierte Schallleistungspegel
LWA ist niedriger als 107 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335,
EN 836 gemäß den Bestimmungen der Richtlinien
89/336/EWG, 98/37/EG, 2000/14/EG.
Dr. Egbert Schneider
Senior Vice President
Engineering
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
✆
Service: ........................................... 01 80 - 3 35 54 99
Fax: ............................................... +49 (0) 55 53 / 20 22 37
✆
Kundenberater: ........................... 01 80 - 3 33 57 99
Änderungen vorbehalten
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
✆ Service: ......................................... +43 (0)1 / 61 03 80
Fax: ................................................... +43 (0)1 / 61 03 84 91
Kundenberater: ................. +43 (0)1 / 797 22 3066
✆
E-Mail: [email protected]
11 • F 016 L69 923 • TMS • 13.06.03
Dr. Eckerhard Strötgen
Head of Product
Certification
Deutsch - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 1 Mittwoch, 18. Juni 2003 2:57 14
Safety Notes
Warning: Read these instructions carefully, be familiar
with the controls and proper use of the machine.
Please keep the instructions safe for later use. Before
using for the first time, ask for a practical demonstration. Before using for the first time, ask for a practical
demonstration.
Before starting the machine, check that all screws, nuts, bolts and
other fasteners are properly secured and that guards and screens are
in place. Replace damaged or unreadable warning and operating labels.
Read instruction manual.
Keep your face and body away from the feed intake opening.
Danger – rotating blades, keep hands and feet out of openings while the machine is running.
Before handling the cutter, switch off and remove the plug
from the mains supply. If the cable is damaged or cut
through while working, do not touch the cable but immediately remove the plug from the mains supply. Never use the
machine with a damaged cable.
Do not operate this equipment in the vicinity of bystanders.
Keep bystanders a safe distance away from the machine.
Wait untill all machine components have completely
stopped before touching them.
STOP
Do not expose the machine to rain. Only store the machine
in a dry place.
Wear protective gloves, sturdy shoes and long trousers.
Obtain and wear eye and ear protection at all times while
operating the machine.
Dispose of this product in an environmetally friendly way.
During operation, do not reach into the feed opening 1 or the discharge chute 8. The machine runs on for a few seconds after being switched off.
Before switching on, the machine must be assembled according to the
enclosed instructions.
It is recommended for increased electrical safety to use a Residual
Current Device (RCD) with a tripping current of not more than 30 mA.
Always check your RCD every time you use it.
Use only extension cables that are intended for outdoor use and are
protected against splashes of water.
Do not touch the plug or socket with wet hands.
Do not drive over, crush or stretch the cable.
Do not allow children to operate this equipment.
Other persons and animals should remain at a distance of 3 metres or
more when the hedgecutter is being used. The operator is responsible
for third persons in the working area.
Bosch can assure flawless functioning of the machine only when original accessories are used.
Become familiar with the owner’s manual before attempting to operate
this machine.
Avoid wearing loose-fitting clothing, hanging cords or ties.
Only operate the machine in open space (eg not too close to a wall or
other fixed objects) and on a firm, level surface.
Do not operate the machine on paved or gravel surface where ejected
material could cause injury.
12 • F 016 L69 923 • TMS • 13.06.03
Before starting the machine, make certain that the feed intake is
empty.
Do not allow hands or any other part of the body or clothing inside the
feed intake opening, discharge chute or near any moving part. Switch
off the machine before attaching or removing the bag.
Keep proper balance and footing at all times. Do not overreach.
Never stand at a higher level than the base of the machine when feeding material.
Always stand clear of the discharge zone when operating the machine.
When feeding material into the machine be extremely careful that
pieces of metal, rocks, bottles, cans or other foreign objects are not
included.
If the cutting mechanism strikes any foreign object or if the machine
should start making any unusual noise or vibration, immediately
switch off and allow the cutter to stop. Remove the plug from the
mains supply and take the following steps:
– Inspect for damage.
– Replace or repair any damaged parts.
– Check for and tighten any loose parts.
Do not attempt to repair the appliance unless you are qualified to do
so.
Do not allow processed material to build up in the discharge zone; this
may prevent proper discharge which can result in kickback of material
through the feed intake opening.
If the machine becomes clogged, switch off and allow the cutter to
stop. Remove the plug from the mains supply before clearing debris.
Keep all guards and deflectors in place and in good working condition.
Do not tamper with the motor speed control settings. Contact a Bosch
approved service agent if a problem exists.
Keep the motor cooling vents clean of debris and other accumulations
to prevent damage to the motor or possible fire.
Do not transport the machine while the motor is running.
Switch off, allow the cutter to stop and remove the plug from the mains
supply whenever you leave the work area.
Do not tilt the machine while it is running.
Maintenance and storage:
–
–
–
–
–
–
–
When the appliance is stopped for servicing, inspection, or storage, or to change an accessory, switch off and remove the plug
from the mains supply and allow the machine to cool. Make sure
that all moving parts have come to a complete stop before making
any inspections, adjustments, etc.
Maintain the machine with care and keep it clean.
Replace worn or damaged parts for safety. Ensure all replacement
parts are Bosch Approved.
If an extension cord is used it shall not be of lighter grade than the
supply cord already fitted to the appliance.
Check the supply and any extension cord regularly for damage or
signs of ageing.
Do not use the appliance, if the cords are damaged.
When servicing the cutter be aware that, even though the motor
will not start due to the interlock feature of the guard, the cutter can
still be moved if the motor is turned by hand.
Never attempt to override the interlock feature of the guard.
English - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 2 Mittwoch, 18. Juni 2003 2:57 14
Product Specification
Shredder
Part number (typ)
Rated power
No-load speed
Capacity max. *
Branch diameter max. *
Weight. approx.
Protection class
Serial Number
AXT Rapid 180
0 600 853 0..
[W]
1800
[rpm]
3650
[kg/h]
80
[mm]
33
[kg]
13
/ II
See serial No 10 (rating plate) on machine.
AXT Rapid 200
0 600 853 1..
2000
3650
90
38
13.2
/ II
*) depending on the hardness of the wood
Operating Controls
1
2
3
4
5
6
7
8
9
10
11
12
13
For Your Safety
Feed intake
On/Off switch
Safety button
Mains plug**
Ventilation slots
Undercarriage
Collection sack *
Discharge chute
Hooks for collecting bag
Serial Number
Cover
Allen Key
Prodder
Warning! Switch off, remove plug from mains
before adjusting, cleaning or if cable is cut,
damaged or entangled.
The blades continue to rotate for a few seconds after the machine is switched off.
Caution – do not touch rotating blades.
*Optional accessory
**Country specific
*Not all of the accessories illustrated or described are
included as standard delivery.
Intended Use
The product is intended for cutting of fibrous and
woody garden waste for composting.
When operating the machine with a generator, a unit
with a power rating of 4 kVA is necessary.
Electrical Safety
Your machine is double insulated for safety and requires no earth connection. The operating voltage is
230 V AC, 50 Hz. Only use approved extension cables. Contact your service agent for details.
Extension cords/leads should only be used if they
comply with H05VV-F or H05RN-F types.
It is recommended for increased electrical safety to
use a Residual Current Device (RCD) with a tripping
current of not more than 30 mA. Always check your
RCD every time you use it.
The couplings of connection leads must be protected against splashes and the coupling sockets on
the leads must be made of rubber or coated with rubber.
Fixing means for the connection leads must be used.
The connection lead must be inspected for signs of
damage at regular intervals and may only be used if
in perfect condition.
If the supply cord is damaged, it must be replaced by
a Bosch Service Center.
Products sold in GB only: Your mower is fitted with
an approved 13 A (BS 1363/A) electric plug and is
protected by a 13 A fuse (ASTA Approved to
BS 1362).
If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted
in its place.
The severed plug must be disposed of to avoid a
possible shock hazard and should never be inserted
into a 13 A socket elsewhere.
13 • F 016 L69 923 • TMS • 13.06.03
English - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 3 Mittwoch, 18. Juni 2003 2:57 14
Assembly
Shredding
B Mount the wheels and the undercarriage.
In order to collect the chopped material, fasten the
carrying straps of the collecting bag 7 (accessory) to
the two hooks 9 while the shredder is switched off.
Starting and Stopping
Feed the material to be chopped through the feed intake.
A Remove the machine from the package.
C
The blade continues to rotate for a few
seconds after the machine is switched off.
Allow the motor/blade to stop rotating before switching “on” again.
Do not rapidly switch off and on.
Starting:
Rotate the On/Off switch 2 to position “II”, allow the
machine to start and release the switch. It will now
move to position “I”.
Note: The machine will not start unless the securing
knob 3 is fully tightened.
Stopping:
Rotate the On/Off switch 2 to position “0”.
Note: The blade will stop automatically before the
cover 11 can be removed.
Emergency Stop:
Press the On/Off switch 2.
Restart Protection
After a mains failure, or if the product cuts out due to
overloads, the machine cannot restart on its own
when the power returns or when protector resets.
To restart the machine:
Set the On/Off switch 2 to “0”.
Rotate the On/Off switch 2 to position “II”, allow the machine to start and release the
switch. It will now move to position “I”.
Overload Protection
Overloading (e. g. blocking up of the cutter) can lead
to a standstill of the machine after a few seconds. After a short period, the machine can be switched on
again. If the machine blocks again turn it off.
Remove blockage (see “Removing blockage”), and
restart.
14 • F 016 L69 923 • TMS • 13.06.03
Longer material standing out from the machine could lash out when being cut!
Please keep a safe distance!
Only insert as much material so that the feed intake 1 will not be blocked up.
Do not fill soft waste such as kitchen rubbish into the
shredder but compost directly.
Take care that the chopped material can fall freely
from the discharge chute 8 – danger of backing up!
The ventilation slots 5 must not be covered by the
collecting bag or the chopped material.
Avoid blocking the discharge chute 8 with shredded
material as this could result in kickback of material
through the feed intake opening.
Removing Blockage
Stop and remove plug from the power supply.
After fully unscrewing the securing knob 3, remove
cover 11 and clean the blade area. If debris is compacted in the blade area, remove with a wooden or
plastic implement. Also clean the discharge chute 8
of any debris.
Advice on Shredding
Branches become harder to shred depending on the
type, age and dryness of the wood.
For best results, shred fresh branches soon after
they have been cut.
The use of the prodder 13 will help with the feeding
of soft material.
Soft garden waste should be shredded in smaller
loads, particularly when wet.
Any blockages can be avoided by intermittently
shredding branches.
English - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 4 Mittwoch, 18. Juni 2003 2:57 14
Maintenance
Accessories
Stop and remove plug from the power supply.
Note: To ensure long and reliable service, carry out
the following maintenance regularly.
Regularly check for obvious defects such as loose,
dislodged or damaged blade, loose fixings, and
worn or damaged components.
Blade................................................. F 016 800 164
Collection bag ................................... 2 605 411 073
Gloves............................................... 2 607 000 134
Protective goggles ............................ 2 607 990 041
Lubricant spray ................................. 1 609 200 399
Check that covers and guards are undamaged and
correctly fitted. Carry out necessary maintenance or
repairs before using.
If the mower should happen to fail despite the care
taken in manufacture and testing, repair should be
carried out by an authorised customer service agent
for Bosch garden products.
For all correspondence and spare parts orders, always include the 10-digit part number (typ) from the
nameplate of the machine!
E
Blade Maintenance
After Shredding/Storage
Stop and remove plug from the power supply.
The blade has a double sided cutting edge.
When the cutting edges become blunt, the blade can
be turned over. When both sides are blunt replace
the blade.
Use the following procedure to remove, turnover or
replace the blade:
➊ Unscrew securing knob 3.
➋ Remove cover 11 as shown in fig. E .
Wearing a pair of garden gloves (not supplied) turn
the blade 13 so that it aligns with the markings on
the reaction plate 17.
➌
➍
➎
Stop and remove plug from the power supply.
Clean the exterior of the machine thoroughly using a
soft brush and cloth. Do not use water, solvents or
polishes. Remove all debris, especially from the
ventilation slots 5.
Store the machine in a dry place. Do not place other
objects on top of the machine.
For additional security the switch can be padlocked
(padlock not supplied) as shown in fig. D .
Insert a screw driver into the hole 14 to lock the
drive.
Use the allen key 12 to remove the blade
bolt 16, and the blade washer 15.
Remove the blade 13 by lifting and sliding downwards as shown in fig. E
Fit the blade, blade washer and the blade bolt.
Tighten the bolt firmly (tightening torque 12 Nm).
Ensure that the allen key 12 and screw driver are removed, also ensure that the cover 11 and securing
knob 3 are fitted before attempting to turn the machine on.
15 • F 016 L69 923 • TMS • 13.06.03
English - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 5 Mittwoch, 18. Juni 2003 2:57 14
Fault Finding
The following table gives checks and actions that you can perform if your machine does not operate correctly.
If these do not identify/remedy the problem, contact your service agent.
Warning: Switch off and remove plug from mains before investigating fault.
Symptom
Possible Cause
Remedy
Machine fails to operate
Switch fails to operate
Follow “Restart Protection” procedure
Securing knob 3 has not been fully
tightened
Tighten securing knob 3
Power turned off
Turn power on
Mains socket faulty
Use another socket
Extension cable damaged
Inspect cable, replace if damaged
Fuse faulty/blown
Replace fuse/restart
Motor protector has activated
Follow “Overload Protection” procedure
Power supply interrupted
Follow “Overload Protection” procedure
Extension cable damaged
Inspect cable, replace if damaged
Machines internal wiring damaged
Contact Service Agent
Motor protector has activated
Follow “Overload Protection” procedure
Machine functions
intermittently
Poor cutting performance Cutting blade blunt
Replace blade (see “Blade Maintenance”)
Cutting blade dirty
Remove blade and clean (see “Blade
Maintenance”)
Feed intake or discharge chute
blocked
Clean machine (see “Removing
Blockage”) and empty collecting bag
Cutting blade not rotating Cutting blade obstructed
Excessive vibration/
noise
16 • F 016 L69 923 • TMS • 13.06.03
Clear obstruction (see “Removing
blockage”)
Blade nut/bolt loose
Tighten blade nut/bolt
Blade nut/bolt loose
Tighten blade nut/bolt
Cutting blade damaged
Replace blade
Machine damaged internally
Contact Service Agent
English - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GB • OSW 03.06
F 016 L69 923 - GB Seite 6 Mittwoch, 18. Juni 2003 2:57 14
Environmental Protection
The machine has been assembled in an environmentally responsible way.
Recycle raw materials instead of
disposing as waste.
Machine, accessories and packaging
should be sorted for environmentfriendly recycling.
These instructions are printed on recycled paper
manufactured without chlorine.
The plastic components are labelled for categorized
recycling.
When the time comes to dispose of this product,
please consider the environment and take it to a recognized recycling facility (please contact your local
authority for location information).
Service
+44 (0) 18 95 / 83 87 82
+44 (0) 18 95 / 83 87 89
+44 (0) 14 49 / 83 87 82
+44 (0) 14 49 / 83 87 89
Ireland
Beaver Distribution Ltd.
Greenhills Road
Tallaght-Dublin 24
✆
✆
................................................... +61
(0)1 / 800 804 777
Fax ................................................... +61 (0)1 / 800 819 520
www.bosch.com.au
E-Mail: [email protected]
New Zealand
Robert Bosch Limited
14-16 Constellation Drive
Mairangi Bay
Auckland
New Zealand
✆
........................................................
+64 (0)9 / 47 86 158
Fax ........................................................ +64 (0)9 / 47 82 914
Declaration of Conformity
Exploded views and information on spare parts
can be found under:
www.bosch-pt.com
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham-Uxbridge
Middlesex UB 9 5HJ
✆ Service ................................
Fax Service ...............................
✆ Advice line .........................
Fax ................................................
Australia
Robert Bosch Australia Ltd.
RBAU/SPT2
1555 Centre Road
P.O. Box 66 Clayton
3168 Clayton/Victoria
Service ..................................... +353 (0)1 / 45 15 211
Fax ..................................................... +353 (0)1 / 45 17 127
Measured values determined according to
2000/14/EC (1.60 m height, 1 m distance away) and
EN 25 349.
AXT Rapid 180:
Typically the A-weighted noise level of the product
is: sound pressure level 89 dB (A); sound power
level 103 dB (A).
2000/14/EC: The guaranteed sound power level
LWA is lower than 106. Conformity assessment procedure according to Annex V.
AXT Rapid 200:
Typically the A-weighted noise level of the product
is: sound pressure level 89 dB (A); sound power
level 103 dB (A).
2000/14/EC: The guaranteed sound power level
LWA is lower than 107. Conformity assessment procedure according to Annex V.
We declare under our sole responsibility, that this
product is in conformity with the following standards
or standardization documents: EN 60 335, EN 836
according to the provisions of the directives
89/336/EEC, 98/37/EC, 2000/14/EC.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Subject to change without notice
17 • F 016 L69 923 • TMS • 13.06.03
English - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 1 Mittwoch, 18. Juni 2003 2:57 14
Instructions de sécurité
Attention : Lire soigneusement ces instructions d’utilisation. Se familiariser avec les éléments de commande
et l’utilisation correcte de l’appareil. Conserver les instructions d’utilisation pour une utilisation ultérieure.
Avant la première mise en service, laisser quelqu’un
connaissant bien cet appareil vous indiquer la façon
de s’en servir.
Lire les instructions d’utilisation.
Danger : couteau en rotation ! Ne pas mettre les mains ni
les pieds dans les ouvertures tant que l’appareil est en
fonctionnement.
Avant d’effectuer des travaux sur le couteau, arrêter l’appareil et retirer la fiche de la prise de courant. Au cas où le câble serait endommagé ou coupé lors du travail, ne pas y
toucher mais désactiver immédiatement le circuit électrique par l’intermédiaire du coupe-circuit correspondant. Ne
jamais utiliser l’appareil lorsque le câble est endommagé.
Ne pas faire fonctionner cet appareil lorsqu’il y a d’autres
personnes à proximité. Garder une distance de sécurité
entre l’utilisateur de la machine en marche et des personnes se trouvant à proximité.
Attendre l’arrêt total de tous les éléments de l’appareil
avant de les toucher.
STOP
Ne pas exposer l’appareil à la pluie. Ne garder l’appareil
que dans un endroit sec.
Porter des gants de protection, de bonnes chaussures et
des pantalons longs.
Lors du travail avec l’appareil, toujours porter des lunettes
de protection et une protection acoustique.
Eliminer ce produit conformément aux règlements sur la
préservation de l’environnement.
Ne pas mettre les mains dans l’entonnoir 1 ni dans la sortie des
déchets 8 durant le fonctionnement. Lorsqu’on arrête l’appareil,
celui-ci continue à tourner pendant quelques secondes encore.
Avant la mise en fonctionnement, l’appareil doit être monté conformément aux instructions jointes à l’appareil.
Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôler ce disjoncteur différentiel.
N’utiliser que des rallonges autorisées pour l’extérieur et étanches
aux projections d’eau.
Ne jamais entrer en contact mains humides avec la fiche du cordon
d’alimentation ou avec la prise électrique.
Ne pas écraser, déformer, cisailler ni tirer violemment le câble.
Il est interdit aux enfants d’utiliser cet appareil.
Durant le service, aucune autre personne ni animal ne doit se trouver
dans un rayon de 3 m autour de l’appareil. A l’endroit de travail, l’utilisateur est responsable envers de tierces personnes.
Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d’origine prévus pour cet appareil sont utilisés.
Se familiariser avec les instructions d’utilisation avant de vouloir travailler avec l’appareil.
Ne pas porter de vêtements amples ou de rubans pendants ou de cravates.
Faire fonctionner l’appareil dans un endroit dégagé et sans objets aux
alentours, sur un sol plan et solide, pas trop près d’un mur ou d’autres
objets fixes.
18 • F 016 L69 923 • TMS • 13.06.03
Ne pas faire fonctionner l’appareil sur un sol pavé ou recouvert de graviers. Le matériel éjecté peut causer des blessures.
Avant la mise en service, contrôler que toutes les vis, tous les écrous
et autres composants de fixation soient correctement fixés et que les
dispositifs de protection et de déflexion soient correctement mis en
place. Remplacer les plaques d’avertissement endommagées ou illisibles.
Avant de démarrer, s’assurer que l’entonnoir est libre.
Tenir le visage et le corps à distance de l’ouverture de l’entonnoir.
Eviter que les mains et d’autres parties du corps ou des vêtements
parviennent dans l’entonnoir ou dans l’ouverture d’éjection ou à proximité des pièces en mouvement. Arrêter l’appareil avent d’accrocher
ou de décrocher le sac de récupération.
Veiller à toujours garder une position stable et un bon équilibre. Ne
pas se pencher trop en avant.
Durant le remplissage, ne pas se mettre sur une position plus élevée
que celle du pied de l’appareil.
Lors du travail, garder une certaine distance par rapport à la zone
d’éjection.
Veiller tout particulièrement à ce qu’il n’y ait pas de pièces en métal,
de pierres, de bouteilles, canettes ou autres corps étrangers parmi le
matériel à introduire dans l’appareil.
Au cas où le couteau heurterait un corps étranger ou que l’appareil
commencerait à faire des bruits étranges ou à vibrer, l’arrêter immédiatement afin d’arrêter le couteau. Retirer la fiche de la prise de courant et procéder de la manière suivante :
– inspecter soigneusement le dégât
– remplacer toutes les pièces endommagées ou les réparer
– contrôler si des pièces se sont détachées et, le cas échéant, les
resserrer.
Ne jamais essayer de réparer l’appareil sauf si vous avez la formation
nécessaire.
Faire attention à ce que le matériel coupé n’obture pas la zone d’éjection ; ceci entrave la sortie du matériel broyé et peut provoquer un
contrecoup dans l’entonnoir.
Quand l’appareil est obturé, l’arrêter et attendre l’arrêt complet du
couteau. Avant d’enlever le matériel broyé, retirer la fiche de la prise
de courant.
Laisser tous les dispositifs de protection et les recouvrements en
place et veiller à un fonctionnement correct.
Ne pas essayer de modifier la vitesse de rotation du moteur. Lorsqu’il
y a un problème, contacter le service après-vente Bosch.
Tenir les ouïes de ventilation exemptes de résidus ou autres objets
afin d’éviter un endommagement du moteur ou un incendie éventuel.
Ne pas transporter l’appareil pendant que le moteur est en marche.
A chaque fois qu’on quitte le lieu de travail, arrêter l’appareil, attendre
l’arrêt total du couteau et retirer la fiche de secteur.
Ne pas incliner l’appareil lors du travail.
Entretien et stockage :
– Au cas où l’appareil doit être mis hors service pour des travaux
d’entretien, pour stockage ou changement d’accessoires, arrêter
l’appareil, retirer la fiche de la prise de courant et le laisser refroidir. Avant chaque inspection, ajustage ou autres, s’assurer que
toutes les pièces mobile sont à l’arrêt total.
– Bien entretenir l’appareil, le garder propre.
– Pour votre propre sécurité, remplacer les pièces usées ou endommagées. S’assurer que toutes les pièces de rechange sont contrôlées et autorisées par Bosch.
– Au cas où une rallonge serait utilisée, ses caractéristiques ne doivent pas être inférieures à celles du câble de secteur de l’appareil.
– Contrôler les câbles d’alimentation et la rallonge à intervalles réguliers afin de détecter des signes d’endommagement ou de
vieillissement.
Ne pas utiliser l’appareil lorsque les câbles sont endommagés.
– Lors du réglage du couteau, penser au fait que, bien que le couvercle soit enlevé et que de ce fait le moteur soit coupé et ne
puisse pas être mis en marche, le couteau peut quand même bouger lorsqu’on tourne le moteur avec la main.
– Ne jamais essayer d’interrompre l’arrêt forcé.
Français - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 2 Mittwoch, 18. Juni 2003 2:57 14
Caractéristiques techniques
Broyeur
Référence
Puissance absorbée
Vitesse de rotation en marche à vide
Débit max. *
Diamètre max. des branches *
Poids, env.
Classe de protection
Numéro de série
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[tr/min]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Voir numéro de série 10 (plaque signalétique) sur la machine.
*) suivant la nature du matériel broyé
Eléments de la machine
1
2
3
4
5
6
7
8
9
10
11
12
13
Pour votre sécurité
Entonnoir
Interrupteur Marche/Arrêt
Interrupteur de sécurité
Fiche**
Ouïes de ventilation
Châssis
Sac de récupération *
Sortie des déchets
Crochets pour suspension du sac
Numéro de série
Couvercle
Clé mâle coudée pour vis à six pans creux
Presse-matériel
*Accessoire spécial
**différent selon les pays
*Les accessoires reproduits ou décrits ne sont pas
forcément fournis avec la machine.
Utilisation conforme
La machine est conçue pour broyer des déchets de
jardin en fibre et en bois.
Pour un service sur un groupe électrogène, il faut
une machine ayant une puissance de 4 kVA.
Attention! Arrêter la tondeuse et retirer la fiche
de la prise de courant avant de régler la machine ou de la nettoyer ou si le câble est
coupé, endommagé ou emmêlé.
Une fois la machine mise hors tension, les lames continuent encore à tourner pendant
quelques secondes.
Attention - ne pas toucher une lame en rotation.
Sécurité relative au système électrique
Pour des raisons de sécurité, la machine est équipée d’une double isolation et ne nécessite pas de
prise de terre. La tension de fonctionnement est de
230 V en courant alternatif, 50 Hz. N’utiliser qu’une
rallonge électrique homologuée. Pour plus de renseignements, contacter le service après-vente autorisé.
Seules les rallonges de type H05VV-F ou H05RN-F
doivent être utilisées.
Pour plus de sécurité, il est recommandé d’utiliser
un disjoncteur différentiel avec un courant de défaut
de 30 mA maximum. Avant chaque utilisation de la
machine, contrôler ce disjoncteur différentiel.
Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou
être recouvert de caoutchouc.
La rallonge doit être utilisée avec un serre-câble.
Contrôler régulièrement le câble d’alimentation afin
de détecter des dommages éventuels. Il ne doit être
utilisé que s’il est en bon état.
Si le câble d’alimentation est détérioré, il ne doit être
réparé que dans un atelier agréé Bosch.
19 • F 016 L69 923 • TMS • 13.06.03
Français - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 3 Mittwoch, 18. Juni 2003 2:57 14
Montage
Broyer
Afin de collecter les déchets broyés, suspendre les
bretelles du sac de récupération 7 (accessoire) aux
deux crochets 9.
A Sortir l’appareil de l’emballage.
B Monter les roues et le châssis.
C
Mise en fonctionnement
Une fois la machine mise hors tension, les
lames continuent encore à tourner pendant
quelques secondes. Attendre l’arrêt total du
moteur/la lame de coupe avant de remettre
l’appareil en fonctionnement.
Ne pas arrêter l’appareil et le remettre en
fonctionnement à de très courts intervalles.
Mise en fonctionnement :
Mettre l’interrupteur Marche/Arrêt 2 en position « II », laisser démarrer l’appareil et relâcher l’interrupteur. Il se remet en position « I ».
Indication : L’appareil ne peut pas démarrer si le
bouton de sécurité 3 n’est pas complètement serré.
Arrêter :
Mettre l’interrupteur Marche/Arrêt 2 en positon « 0 ».
Indication : Les couteaux s’arrêtent automatiquement dès que le couvercle 11 est démonté.
Arrêt d’urgence :
Appuyer sur l’interrupteur Marche/Arrêt 2.
Introduire le matériel à broyer dans l’entonnoir.
Les déchets plus longs introduits dans
l’entonnoir dépassant encore hors de la
machine peuvent être animés de mouvements désordonnés lorsqu’ils sont happés par le rotor porte-couteaux. Toujours
rester à bonne distance de la machine.
Alimenter la machine sans jamais boucher l’entonnoir 1.
Ne pas broyer les déchets mous ou sans consistance, comme c’est le cas des déchets de cuisine,
mais les composter directement.
Veiller à ce que les déchets broyés puissent tomber
librement de la sortie 8 – sinon, il y a risque d’engorgement.
Les ouïes de ventilation 5 ne doivent pas être couvertes par le sac de récupération ou des déchets
broyés.
Eviter d’obturer la sortie d’éjection 8, étant donné
que cela peut entraîner un contrecoup du matériel à
broyer dans l’entonnoir.
Eliminer l’obturation
Protection de redémarrage
En cas de panne de secteur ou d’arrêt en cas de surcharge, l’appareil ne peut pas redémarrer automatiquement, dès que le courant se remet en route ou
en cas de réaction de la protection de surcharge.
Démarrer à nouveau l’appareil :
Mettre l’interrupteur Marche/Arrêt 2 en position « 0 ».
Mettre l’interrupteur Marche/Arrêt 2 en position « II », laisser démarrer l’appareil et relâcher l’interrupteur. Il se remet en position « I ».
Protection de surcharge
Une surcharge provoquée par exemple par un blocage du couteau peut entraîner au bout de quelques
secondes un arrêt de l’appareil. Il peut être remis en
fonctionnement après une courte durée d’attente.
Au cas où l’appareil serait à nouveau bloqué, l’arrêter.
Eliminer l’obturation (voir chapitre « Eliminer l’obturation ») et remettre l’appareil en fonctionnement.
Arrêter l’appareil et retirer la fiche de la
prise de courant.
Dévisser complètement le bouton de sécurité 3, démonter le couvercle 11 et nettoyer les alentours des
couteaux. Au cas où le matériel à broyer coincerait
le couteau, l’enlever à l’aide d’une pièce en bois ou
matière plastique. Nettoyer également la sortie
d’éjection 8 en enlevant tout résidu.
Conseils pour le travail de
broyage
La dureté des branches à broyer dépend de la nature, de l’âge et du degré de séchage des branches.
Les meilleurs résultats sont obtenus lorsque les
branches fraîches sont broyées peu de temps après
avoir été coupées.
L’utilisation du presse-matériel 13 facilite l’introduction de matériel tendre.
Les déchets de jardin se laissent plus facilement
broyer en petites quantités notamment quand ils
sont humides.
Une obturation peut être évitée lorsqu’on broie des
branches mélangées à des déchets tendres.
20 • F 016 L69 923 • TMS • 13.06.03
Français - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 4 Mittwoch, 18. Juni 2003 2:57 14
Remettre en place le couteau et le fixer avec la rondelle et la vis du couteau.
Nettoyage
Arrêter l’appareil et retirer la fiche de la
prise de courant.
Remarque : Afin d’assurer une utilisation longue et
fiable de la tondeuse, procéder à intervalles réguliers aux travaux d’entretien suivants.
Contrôler régulièrement l’appareil afin de détecter
des défauts visibles tels que couteaux mal fixés ou
endommagés, raccordements mal fixés ou pièces
usées ou endommagées.
Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu’ils soient
correctement branchés. Avant d’utiliser la machine,
effectuer les travaux d’entretien et de réparation
éventuellement nécessaires.
Si, malgré tous les soins apportés à la fabrication et
au contrôle de la tondeuse, celle-ci devait avoir un
défaut, la réparation ne doit être confiée qu’à une
station de service après-vente agréée pour outillage
Bosch.
Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de
la machine.
E
Entretien des lames
➋
Démonter le couvercle 11 conformément à la figure E .
Porter des gants de jardin (non fournis). Tourner le
couteau 13 et l’ajuster par rapport au marquage sur
la contre-plaque 17.
➌
Introduire un tournevis dans le trou 14 afin de
bloquer l’entraînement.
➍
Utiliser la clé pour vis à six pans creux 12 afin
d’enlever la vis du couteau 16 et la rondelle de
couteau 15.
Enlever le couteau 13 en le soulevant tout en le
poussant vers le bas conformément à la figure E .
21 • F 016 L69 923 • TMS • 13.06.03
Accessoires
Couteau ............................................ F 016 800 164
Sac de récupération.......................... 2 605 411 073
Gants de protection........................... 2 607 000 134
Lunettes de protection ...................... 2 607 990 041
Spray d’entretien............................... 1 609 200 399
Après le broyage/l’entreposage
de l’appareil
Arrêter l’appareil et retirer la fiche de la
prise de courant.
Le couteau dispose de deux bords tranchants.
Lorsque le bord tranchant est émoussé, il est possible de retourner le couteau. Remplacer le couteau
lorsque les deux bords sont émoussés.
Pour enlever, retourner ou remplacer le couteau,
procéder de la manière suivante :
➊ Dévisser le bouton de sécurité 3.
➎
Resserrer la vis (couple de serrage 12 Nm).
S’assurer que la clé pour vis à six pans creux 12 et
le tournevis sont effectivement enlevés. S’assurer
également que le couvercle 11 et le bouton de sécurité 3 sont bien montés avant d’essayer de démarrer
l’appareil.
Arrêter l’appareil et retirer la fiche de la
prise de courant.
Nettoyer soigneusement les parties extérieures de
l’appareil à l’aide d’une brosse douce ou d’un chiffon. Ne pas utiliser d’eau ni de solvants ou détergents abrasifs. Enlever tout résidu adhérant à l’appareil, notamment sur les ouïes de ventilation 5.
Ranger l’appareil dans un endroit sec. Ne pas poser
d’autres objets sur l’appareil.
Pour toute sécurité, il est possible de verrouiller l’interrupteur Marche/Arrêt 2 à l’aide d’un cadenas
(non fourni avec l’appareil) conformément à la figure D .
Français - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 5 Mittwoch, 18. Juni 2003 2:57 14
Dépannage
Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre
machine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le
résoudre, contactez votre service après-vente.
Attention : Avant de procéder au dépannage, arrêter l’appareil et retirer la fiche de la prise de courant.
Problème
Cause possible
Remède
L’appareil ne fonctionne
pas
L’interrupteur n’a pas fonctionné
Procéder comme au chapitre
« Démarrer à nouveau l’appareil »
Le bouton de sécurité 3 n’a pas été
serré complètement
Serrer le bouton de sécurité 3
Alimentation électrique coupée
Vérifier et mettre en fonctionnement
Prise secteur défectueuse
Utiliser une autre prise
Rallonge endommagée
Contrôler le câble et le remplacer
éventuellement
Le fusible a sauté
Remplacer le fusible/Mise en fonctionnement
La protection de surcharge s’est
déclenchée
Procéder comme au chapitre « Protection de surcharge »
L’alimentation en courant électrique
varie
Procéder comme au chapitre « Protection de surcharge »
Rallonge endommagée
Contrôler le câble et le remplacer
éventuellement
Le câblage interne de la machine est
défectueux
Contacter le service après-vente
La protection de surcharge s’est
déclenchée
Procéder comme au chapitre « Protection de surcharge »
Couteau émoussé
Remplacer le couteau (voir « Entretien du couteau »)
Le couteau est encrassé
Démonter le couteau et le nettoyer
(voir « Entretien du couteau »)
L’entonnoir ou la sortie d’éjection est
bloqué(e)
Nettoyer l’appareil (voir « Eliminer
l’obturation ») et vider le sac de
récupération
L’appareil fonctionne par
intermittence
Mauvaise puissance de
coupe
Le couteau ne tourne pas Le couteau est bloqué
Vibrations/bruit excessif
Enlever le blocage (voir « Eliminer
l’obturation »)
L’écrou/la vis du couteau est desserré(e)
Serrer à fond l’écrou/la vis de la lame
L’écrou/la vis du couteau est desserré(e)
Serrer à fond l’écrou/la vis de la lame
Couteau endommagé
Remplacer le couteau
L’appareil est endommagé à l’intérieur Contacter le service après-vente
22 • F 016 L69 923 • TMS • 13.06.03
Français - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • F • OSW 03.06
F 016 L69 923 - F Seite 6 Mittwoch, 18. Juni 2003 2:57 14
Protection de l’environnement
Cette machine a été fabriquée d’une manière respectueuse de l’environnement.
Récupération des matières premières plutôt qu’élimination des déchets
La machine, les accessoires et l’emballage doivent être triés pour un recyclage protégeant l’environnement.
Ce manuel d’instructions a été fabriqué à partir d’un
papier recyclé blanchi en l’absence de chlore.
Nos pièces plastiques ont ainsi été marquées en vue
d’un recyclage sélectif des différents matériaux.
Service après-vente
Vous trouverez des vues éclatées ainsi que des
informations concernant les pièces de rechange
sous :
www.bosch-pt.com
Déclaration de conformité
Valeurs de mesures obtenues conformément à la
2000/14/CE (mesure effectuée à une hauteur de
1,60 m et à 1 m de distance) et EN 25 349.
AXT Rapid 180:
Les mesures réelles (A) des niveaux sonores de la
machine sont : intensité de bruit 89 dB (A). Niveau
de bruit 103 dB (A).
2000/14/CE : Le niveau d’intensité acoustique LWA
garanti est inférieur à 106 dB (A). Procédures d’évaluation de la conformité conformément à l’annexe V.
AXT Rapid 200:
Les mesures réelles (A) des niveaux sonores de la
machine sont : intensité de bruit 89 dB (A). Niveau
de bruit 103 dB (A).
2000/14/CE : Le niveau d’intensité acoustique LWA
garanti est inférieur à 107 dB (A). Procédures d’évaluation de la conformité conformément à l’annexe V.
Nous déclarons sous notre propre responsabilité
que ce produit est en conformité avec les normes ou
documents normalisés suivants : EN 60 335,
EN 836 conformément aux réglementations
89/336/CEE, 98/37/CE, 2000/14/CE.
France
Information par Minitel 11
Nom : Bosch Outillage
Loc : Saint Ouen
Dépt : 93
Robert Bosch France S.A.
Service Après-vente/Outillage
B.P. 67-50, Rue Ardoin
93402 St. Ouen Cedex
Dr. Egbert Schneider
Senior Vice President
Engineering
✆
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Service conseil client ......................... 0143 11 9002
Numéro Vert ........................................ 0 800 05 50 51
Belgique
✆
Sous réserve de modifications
+32 (0)2 / 525 51 43
Fax ........................................................ +32 (0)2 / 525 54 20
E-Mail : [email protected]
........................................................
Suisse
✆
...................................................... +41 (0)1 / 8 47 16 16
Fax ...................................................... +41 (0)1 / 8 47 16 57
✆
Service conseil client ...................... 0 800 55 11 55
23 • F 016 L69 923 • TMS • 13.06.03
Dr. Eckerhard Strötgen
Head of Product
Certification
Français - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 1 Mittwoch, 18. Juni 2003 2:58 14
Instrucciones de seguridad
Atención: leer detenidamente estas instrucciones de
manejo. Familiarizarse con los elementos de manejo y
el uso correcto del aparato. Guardar estas instrucciones de manejo en un lugar seguro para posteriores
consultas. Dejarse instruir prácticamente en el manejo
antes de su primera utilización.
Lea las instrucciones de manejo.
¡Peligro debido a la cuchilla en funcionamiento! Mantener
alejados las manos y los pies de las aberturas con el aparato en funcionamiento.
Antes de manipular la cuchilla, desconectar el aparato y
extraer el enchufe de red. Si llega a dañarse o cortarse el
cable de red durante el trabajo, no tocar el cable sino desactivar inmediatamente el fusible del circuito correspondiente. Jamás emplear el aparato con un cable deteriorado.
No dejar funcionar el aparato si se encuentran cerca otras
personas. Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto
a la máquina.
Antes de tocar las piezas del aparato esperar a que éstas
se hayan detenido.
STOP
No exponer a la lluvia el aparato. Solamente guardarlo en
un lugar seco.
Ponerse unos guantes de protección, calzado fuerte y pantalones largos.
Siempre colocarse unas gafas de protección y protectores
auditivos durante la utilización del aparato.
Elimine este producto de forma ecológica.
No introducir las manos en la tolva 1 ni en la boca de expulsión 8
durante el funcionamiento. Después de la desconexión del aparato, éste se mantiene en marcha por inercia durante algunos segundos.
Antes de conectar el aparato éste deberá montarse según las instrucciones adjuntas.
Para incrementar la seguridad eléctrica, se recomienda utilizar un fusible diferencial (RCD) para corrientes de fuga máximas de 30 mA.
Debe verificarse el funcionamiento correcto de este fusible diferencial
antes de cada utilización.
Únicamente emplear cables de prolongación protegidos contra salpicaduras y homologados para su uso en exteriores.
No tocar el enchufe ni la toma de corriente con las manos mojadas.
No pasar por encima del cable, no aplastarlo, ni tirar de él.
No está permitido que los niños utilicen este aparato.
Durante su operación no deben encontrarse otras personas o animales dentro de un radio de 3 m. El operador de la máquina es responsable en el área de trabajo frente a terceros.
Bosch solamente puede garantizar el funcionamiento correcto del
aparato si se utilizan los accesorios originales previstos.
Familiarizarse primero con estas instrucciones de manejo antes de
trabajar con el aparato por primera vez.
No llevar vestimenta holgada, prendas sueltas, ni corbatas.
Trabajar con el aparato colocándolo sobre un lugar despejado de
base firme, que no se encuentre demasiado cerca de una pared o de
otros objetos.
24 • F 016 L69 923 • TMS • 13.06.03
No haga funcionar el aparato sobre un firme pavimentado o de grava,
ya que en este caso podría lesionarle el material que el aparato expulsa.
Antes de la puesta en marcha controlar la sujeción firme de todos los
tornillos, tuercas y demás elementos de sujeción así como la colocación correcta de los dispositivos protectores y cubiertas. Sustituir los
rótulos de aviso e indicación dañados o ilegibles.
Cerciorarse de que no se encuentre material en la tolva antes de la
puesta en marcha del aparato.
Mantener la cara y el cuerpo a una distancia suficiente de la tolva.
Evitar que sus manos, otras partes del cuerpo, o su vestimenta puedan introducirse en la tolva o boca de expulsión, o que queden demasiado cerca de partes móviles. Desconectar el aparato antes de enganchar o desenganchar el saco colector.
Mantener siempre el equilibrio y trabajar sobre una base estable. No
inclinarse demasiado hacia adelante.
Alimentar el aparato sin colocarse a una altura mayor a la de la base
de éste.
Mantenerse separado de la zona de expulsión al trabajar con el aparato.
Prestar especial atención a que el material con que se alimenta el
aparato no contenga objetos metálicos, piedras, botellas, botes ni demás cuerpos extraños.
Si la cuchilla chocase contra un cuerpo extraño, o si el aparato comenzase a hacer un ruido anormal o vibrase excesivamente, desconectarlo inmediatamente para que se detenga la cuchilla. Extraer el
enchufe de la toma de corriente y proceder de la manera siguiente:
– determinar los daños
– hacer sustituir o reparar todas las partes dañadas
– controlar si existen partes sueltas, y apretarlas si procede.
No intente reparar por su propia cuenta el aparato, a no ser que disponga de la cualificación para ello.
Cuidar que el material triturado, al irse acumulando, no alcance a obturar la boca de expulsión; ello entorpece la salida del material y
puede provocar que el material sea expulsado hacia la tolva.
Si el material se ha atascado en el aparato, desconectarlo y esperar
a que se haya detenido la cuchilla. Antes de desatascarlo extraer el
enchufe de la toma de corriente.
Dejar montados todos los dispositivos protectores y las cubiertas y
prestar atención a que el funcionamiento sea correcto.
No intentar modificar las revoluciones del motor. Si existiese un problema recurrir a un servicio técnico Bosch.
Mantener libre de suciedad las rejillas de refrigeración, para no perjudicar al motor y evitar un posible incendio.
No transportar el aparato con el motor en marcha.
Siempre que se deje solo el aparato, desconectarlo, esperar a que se
detenga la cuchilla, y extraer el enchufe de red.
No inclinar el aparato durante el funcionamiento.
Mantenimiento y almacenaje:
– Antes de realizar una comprobación, servicio técnico, almacenaje
o cambio de accesorio, desconectar el aparato, extraer el enchufe
de la toma de corriente, y dejarlo enfriar. Antes de cualquier inspección, ajuste, etc., cerciorarse primero que se hayan detenido
todas las partes móviles.
– Cuidar bien y mantener limpio el aparato.
– Para su propia seguridad sustituir las piezas que estén desgastadas o dañadas. Cerciorarse que las piezas de repuesto sean controladas y homologadas por Bosch.
– Emplear cables de prolongación cuya sección no sea inferior a la
del cable de red del aparato.
– Inspeccionar periódicamente los cables de alimentación y prolongación en cuanto a posibles daños o síntomas de envejecimiento.
No utilizar el aparato si el cable está dañado.
– Al ajustar la cuchilla, tener presente que aunque el motor se encuentra desconectado y no se puede poner en marcha al haber
retirado la cubierta, la cuchilla gira también si se gira a mano el
motor.
– Jamás intente desactivar la desconexión automática.
Español - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 2 Mittwoch, 18. Juni 2003 2:58 14
Características técnicas
Desmenuzadora
Número de pedido
Potencia absorbida
Revoluciones en vacío
Rendimiento máx. *
Diámetro de las ramas *
Peso, aprox.
Clase de protección
Número de serie
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Ver nº de serie 10 (placa de características) indicado en la máquina.
*) dependiendo de las características del material a triturar
Elementos de la máquina
1
2
3
4
5
6
7
8
9
10
11
12
13
Para su seguridad
Tolva
Interruptor de conexión/desconexión
Botón de seguridad
Enchufe de red**
Rejillas de refrigeración
Bastidor
Saco colector *
Boca de expulsión
Gancho para el saco colector
Número de serie
Cubierta
Llave macho hexagonal
Prensador
¡Atención! Desconectar el aparato y extraer el
enchufe de la red antes de ajustar o limpiar el
aparato, o en caso de que el cable se haya cortado, enredado, o de que esté dañado.
Tras desconectar la máquina, la cuchilla continúa girando por inercia unos segundos.
Precaución - no tocar la cuchilla en rotación.
*Accesorios especiales
**específico de cada país
*¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!
Utilización reglamentaria
El aparato se proyectó para desmenuzar desperdicios fibrosos y leñosos domésticos y del jardín.
Al conectarse a un grupo electrógeno, éste debe tener una potencia de 4 kVA.
Seguridad eléctrica
Para su mayor seguridad se ha dotado esta máquina con un sistema de aislamiento de doble protección y no precisa una toma de tierra. La tensión
nominal de trabajo es de AC 230 V, 50 Hz. Utilizar
únicamente cables de prolongación homologados.
Informaciones al respecto las obtiene en los servicios técnicos autorizados.
Solamente deberán emplearse cables de prolongación de los tipos H05VV-F o H05RN-F.
Para incrementar la seguridad eléctrica, se recomienda utilizar un fusible diferencial (RCD) para corrientes de fuga máximas de 30 mA. Debe verificarse el funcionamiento correcto de este fusible diferencial antes de cada utilización.
La toma de corriente del cable de prolongación debe
estar protegida contra salpicaduras de agua y debe
ser, o ir revestida, de caucho.
Los cables de prolongación deben utilizarse con un
seguro contra tracción.
El cable de conexión debe inspeccionarse periódicamente en cuanto a posibles daños, debiendo utilizarse solamente si está en buen estado.
Un cable de conexión defectuoso deberá repararse
únicamente en un taller de servicio autorizado
Bosch.
25 • F 016 L69 923 • TMS • 13.06.03
Español - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 3 Mittwoch, 18. Juni 2003 2:58 14
Montaje
Triturado
A Sacar el aparato del embalaje.
Para recoger el material triturado, enganchar las
asas de transporte del saco de colector 7 (accesorio) en ambos ganchos 9.
B Montar las ruedas y el bastidor.
C
Puesta en marcha
Tras desconectar la máquina, las cuchillas
continúan girando por inercia unos segundos. Esperar a que el motor/cuchilla se
hayan detenido antes de volverlo a conectar.
No desconecte y conecte la máquina a intervalos cortos.
Conexión:
Girar el interruptor de conexión/desconexión 2 a la
posición “II”, esperar a que se ponga en marcha el
aparato, y soltar el interruptor. Éste regresa entonces a la posición “I”.
Observación: el aparato no se pone en marcha si
el botón de seguridad 3 no estuviese completamente apretado.
Desconexión:
Girar el interruptor de conexión/desconexión 2 a la
posición “0”.
Observación: la cuchilla se detiene automáticamente al retirar la cubierta 11.
Desconexión de emergencia:
Accionar el interruptor de conexión/desconexión 2.
Protección contra un arranque accidental
Tras un corte del fluido eléctrico o una desconexión
por sobrecarga, no es posible que el aparato se
vuelva a conectar automáticamente al regresar la
tensión de red o al desactivarse la protección contra
sobrecarga.
Nueva puesta en marcha del aparato:
Girar el interruptor de conexión/desconexión 2 a la
posición “0”.
Girar el interruptor de conexión/desconexión 2 a la posición “II”, esperar a que se
ponga en marcha el aparato, y soltar el interruptor. Éste regresa entonces a la posición “I”.
Protección contra sobrecarga
En caso de una sobrecarga, p. ej., al bloquearse la cuchilla, puede ocurrir que el aparato se detenga después de unos pocos segundos. Tras una breve pausa
puede conectarse nuevamente el aparato. Desconectarlo si éste volviese a bloquearse de nuevo.
Introduzca por la tolva el material a triturar.
El material largo que sobresale del aparato
puede llegar a cimbrear al ser atraído, por
lo que debe mantenerse una distancia de
seguridad suficiente.
Introducir el material en la tolva 1 en unas cantidades adecuadas que no lleguen a obstruirla.
No triturar los desperdicios blandos de poca consistencia, como p. ej. los desperdicios de cocina, sino
compostizarlos directamente.
Cuidar que el material triturado pueda salir libremente por la boca de expulsión 8 para evitar atascos.
Las rejillas de refrigeración 5 no deben quedar tapadas por el saco colector o el material triturado.
Evite que se atasque la boca de expulsión 8 ya que
esto puede provocar que sea rechazado bruscamente el material que se introduce por la tolva.
Desatascar el material
Desconectar el aparato y extraer el enchufe de la toma de corriente.
Aflojar completamente el botón de seguridad 3, retirar la cubierta 11, y limpiar la zona en torno a la cuchilla. Si el material atascado estuviese muy compactado, retirarlo empleando una pieza de madera o
de plástico. Eliminar también los residuos adheridos
a la boca de expulsión 8.
Consejos para triturar
La dureza de las ramas a triturar varía según el tipo
de madera, edad y grado de sequedad.
Los mejores resultados se obtienen triturando las
ramas poco tiempo después de haberlas cortado.
El prensador 13 resulta muy útil para introducir material blando.
Es conveniente triturar en pequeñas cantidades
desperdicios de jardín blandos, especialmente si están húmedos.
Para evitar obstrucciones es conveniente entremedias triturar algunas ramas.
Desobturar el aparato (ver ”Desobstrucción del aparato”) y ponerlo en marcha nuevamente.
26 • F 016 L69 923 • TMS • 13.06.03
Español - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 4 Mittwoch, 18. Juni 2003 2:58 14
Montar nuevamente la cuchilla y sujetarla con la
arandela y el tornillo.
Mantenimiento
Desconectar el aparato y extraer el enchufe de la toma de corriente.
Observación: Efectúe periódicamente los siguientes
trabajos de mantenimiento para asegurar una utilización prolongada y fiable del aparato.
Inspeccionar periódicamente el aparato para detectar si estuviese floja o dañada la cuchilla o si existen
uniones flojas y piezas desgastadas o dañadas.
Verifique que las cubiertas y dispositivos protectores estén correctamente montados y que no estén
dañados. Antes de la utilización del aparato efectúe
los trabajos de mantenimiento o reparación que
sean necesarios.
Si a pesar de los esmerados procesos de fabricación y control, la cortadora de césped llegase a averiarse, la reparación deberá encargarse a un taller
de servicio autorizado para herramientas eléctricas
Bosch.
Al realizar consultas o solicitar piezas de repuesto,
¡es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato!
E
Mantenimiento de la cuchilla
Desconectar el aparato y extraer el enchufe de la toma de corriente.
La cuchilla dispone de dos filos cortantes.
En caso de mellarse el filo en una cara se le puede
dar la vuelta a la cuchilla. Sustituir la cuchilla si los
filos en ambas caras estuviesen mellados.
Proceder de la siguiente manera para retirar, darle
la vuelta o sustituir una cuchilla:
➊
➋
Aflojar completamente el botón de seguridad 3.
Retirar la cubierta 11 según se muestra en la
fig. E .
Ponerse unos guantes adecuados (no se adjuntan
con el aparato). Girar la cuchilla 13 hasta hacerla
coincidir con las marcas en la contraplaca 17.
➌ Insertar un destornillador por el orificio 14 para
bloquear el eje de accionamiento.
➍ Aflojar el tornillo de la cuchilla 16 con la llave
macho hexagonal 12 y retirarlo junto con la
arandela 15.
➎ Retirar la cuchilla 13 alzándola primero y tirando
de ella hacia abajo, a continuación, según se
muestra en la fig. E .
27 • F 016 L69 923 • TMS • 13.06.03
Apretar firmemente el tornillo (par de apriete
12 Nm).
Cerciorarse de haber retirado la llave macho hexagonal 12 y el destornillador. Para poder poner en
marcha la máquina, es necesario haber montado la
cubierta 11 y el botón de seguridad 3.
Accesorios
Cuchilla ............................................. F 016 800 164
Saco colector .................................... 2 605 411 073
Guantes de protección...................... 2 607 000 134
Gafas de protección.......................... 2 607 990 041
Spray de lubricación ......................... 1 609 200 399
Después del uso/almacenaje
Desconectar el aparato y extraer el enchufe de la toma de corriente.
Limpiar minuciosamente con un cepillo blando y un
paño la parte externa del aparato. No emplear agua,
disolventes, ni pasta para pulir. Retirar todo el material adherido al aparato, especialmente en las rejillas
de refrigeración 5.
Guardar el aparato en un lugar seco. No depositar
ningún objeto sobre el aparato.
Para mayor seguridad puede bloquearse el interruptor de conexión/desconexión 2 con un candado (no
se adjunta con el aparato), ver fig. D .
Español - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 5 Mittwoch, 18. Juni 2003 2:58 14
Investigación de averías
La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio.
Atención: Antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe
de la red.
Síntomas
Posible causa
El aparato no funciona
El interruptor no ha funcionado correc- Proceder según descripción “Nueva
tamente
puesta en marcha del aparato”
Solución
El botón de seguridad 3 no está completamente apretado
Apretar el botón de seguridad 3
No hay tensión de red
Verificar y conectar
Toma de corriente defectuosa
Emplear otra toma de corriente
Cable de prolongación defectuoso
Verificar el cable y sustituirlo si fuese
preciso
El fusible se ha fundido
Sustituir el fusible/conexión
Se ha activado la protección contra
sobrecarga
Proceder según descripción “Protección contra sobrecarga”
Fluctuaciones de la tensión de alimen- Proceder según descripción “Protectación
ción contra sobrecarga”
El aparato funciona de
forma intermitente
Cable de prolongación defectuoso
Verificar el cable y sustituirlo si fuese
preciso
Cableado interno de la máquina
defectuoso
Acudir al servicio de asistencia técnica
Se ha activado la protección contra
sobrecarga
Proceder según descripción “Protección contra sobrecarga”
Cuchilla mellada
Sustituir la cuchilla (ver “Mantenimiento de la cuchilla”)
Cuchilla sucia
Desmontar y limpiar la cuchilla
(ver “Mantenimiento de la cuchilla”)
Tolva o boca de expulsión obturadas
Limpiar el aparato (ver “Desobstrucción del aparato”) y vaciar el saco
colector
Cuchilla bloqueada
Desobturar el aparato (ver “Desobstrucción del aparato”)
Tuerca o tornillo de la cuchilla flojos
Apretar la tuerca o tornillo de sujeción
Vibraciones o ruido exce- Tuerca o tornillo de la cuchilla flojos
sivo
Cuchilla dañada
Apretar la tuerca o tornillo de sujeción
Rendimiento de corte
deficiente
La cuchilla no gira
Aparato dañado interiormente
28 • F 016 L69 923 • TMS • 13.06.03
Español - 5
Sustituir la cuchilla
Acudir al servicio de asistencia técnica
EURO • BA F016 L69 923 • AXT RAPID 180/200 • E • OSW 03.06
F 016 L69 923 - E Seite 6 Mittwoch, 18. Juni 2003 2:58 14
Protección del medio ambiente
En la fabricación de la máquina se utilizaron procedimientos ecológicos.
Recuperación de materias primas
en lugar de eliminación de desperdicios.
Para permitir un reciclaje ecológico
es recomendable clasificar de forma
selectiva los materiales de la máquina, accesorios y del embalaje.
Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.
Para efectuar un reciclaje selectivo se han marcado
las piezas de material plástico.
Servicio de asistencia técnica
Los dibujos de despiece e informaciones sobre
las piezas de repuesto las encontrará en internet
bajo:
www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
✆ Asesoramiento al cliente .......... +34 901 11 66 97
Fax .............................................................. +34 91 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
✆ ........................................................ +58 (0)2 / 207 45 11
México
Robert Bosch S.A. de C.V.
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
✆
.........................................................
+51 (0)1 / 475-5453
E-Mail: [email protected]
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
✆
.........................................................
+56 (0)2 / 520 3100
E-Mail: [email protected]
Declaración de conformidad
Determinación de los valores de medición según
norma 2000/14/CE (a 1,60 m de altura y 1 m de distancia) y EN 25 349.
AXT Rapid 180:
El nivel de ruido típico de la máquina corresponde a:
nivel de presión de sonido 89 dB (A); nivel de potencia de sonido 103 dB (A).
2000/14/CE: El nivel de potencia acústica LWA que
se garantiza, es inferior a 106 dB (A). Procedimiento
para evaluación de la conformidad según apéndice V.
AXT Rapid 200:
El nivel de ruido típico de la máquina corresponde a:
nivel de presión de sonido 89 dB (A); nivel de potencia de sonido 103 dB (A).
2000/14/CE: El nivel de potencia acústica LWA que
se garantiza, es inferior a 107 dB (A). Procedimiento
para evaluación de la conformidad según apéndice V.
✆
✆
Declaramos bajo nuestra sola responsabilidad que
este producto está en conformidad con las normas
o documentos normalizados siguientes: EN 60 335,
EN 836 de acuerdo con las regulaciones
89/336/CEE, 98/37/CE, 2000/14/CE.
Argentina
Dr. Egbert Schneider
Senior Vice President
Engineering
Interior ................................. +52 (0)1 / 800 627 1286
D.F............................................ +52 (0)1 / 52 84 30 62
E-Mail: [email protected]
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente
✆
....................................................
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
+54 (0)810 / 555 2020
E-Mail: [email protected]
Reservado el derecho de modificaciones
29 • F 016 L69 923 • TMS • 13.06.03
Español - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 1 Mittwoch, 18. Juni 2003 2:58 14
Instruções de segurança
Atenção: Leia atenciosamente esta instrução de serviço. Familiarize-se com os elementos de comando e
com a utilização correcta do aparelho. Guarde a instrução de serviço para uma utilização posterior. Obtenha uma instrução prática antes da primeira utilização.
Leia a instrução de serviço.
Perigo devido a lâmina de corte em rotação! Não colocar
mãos nem pés nas aberturas enquanto o aparelho estiver
em funcionamento.
Antes do trabalho na lâmina de corte, desligar o aparelho
e puxar a fixa da tomada. Se o cabo for danificado ou cortado, não deverá tocar no cabo, mas desactivar imediatamente o fusível do respectivo de corrente. Jamais utilizar o
aparelho com um cabo danificado.
Não utilizar este aparelho nas proximidades de outras pessoas. Mantenha as pessoas que se encontrem na área de
trabalho, em distância suficientemente segura da máquina.
Aguarde, até todas as partes do aparelho pararem completamente, antes de tocá-las.
STOP
Não expor o aparelho à chuva. Sempre guardar o aparelho
num local seco.
Luvas de protecção, sapatos robustos e calças compridas.
Sempre utilizar óculos de protecção e protectores auriculares enquanto estiver utilizando o aparelho.
Este produto deve ser eliminado ecologicamente.
Não tocar no funil de entrada 1 ou na abertura de expulsão 8 durante o funcionamento do aparelho. Após ser desligado, o aparelho continua a funcionar por inércia durante alguns minutos.
Antes de ligar o aparelho, deverá montá-lo de acordo com a instrução
de serviço em anexo.
Para uma maior segurança, recomendamos a utilização de um dispositivo de corrente residual (DCR) com uma corrente de disparo inferior
a 30 mA. Este dispositivo de corrente residual deveria ser controlado
antes de cada funcionamento.
Só utilizar cabos de extensão protegidos contra respingos de água,
homologados para a utilização externa.
Não tocar na ficha e na tomada com mãos molhadas.
Não passar por cima do cabo, não esmagá-lo ou distendê-lo.
Não é permitido que crianças utilizem o aparelho.
Durante o funcionamento, não devem encontrar-se quaisquer pessoas ou animais numa área de 3 m ao redor do local de trabalho. A
pessoa que estiver operando o aparelho, é responsável por terceiros
que se encontrem no local de trabalho.
A Bosch só pode assegurar um funcionamento perfeito do aparelho,
se para este aparelho foram utilizados acessórios originais previstos
para tal.
Familiarize-se com a instrução de serviço antes de tentar trabalhar
com este aparelho.
Não use roupas largas, cordões pendurados nem gravatas.
Operar o aparelho num local livre com uma base firme e plana, não
muito próximo de uma parede ou de outros objectos de posicionamento fixo.
30 • F 016 L69 923 • TMS • 13.06.03
Não opere o aparelho sobre uma base pavimentada ou terreno saibroso. O material expulso pode provocar lesões.
Controlar o posicionamento firme de todos os parafusos, porcas e de
outras partes de fixação e o posicionamento correcto dos dispositivos
de protecção e blindagens, antes de colocar o aparelho em funcionamento. Substituir placas de advertência e de indicações danificadas
ou ilegíveis.
Antes de ligar o aparelho, deverá assegurar-se de que o funil de entrada esteja livre.
Manter o rosto e o corpo afastados da abertura de entrada.
Evite, que suas mãos ou outras partes do corpo ou da roupa entrem
em contacto com o funil de entrada ou com a abertura de expulsão,
ou que estejam próximas de peças em movimento. Desligue o aparelho, antes de pendurar ou despendurar o saco de recolha.
Assegure sempre um bom balanço e uma posição firme. Não se curvar demasiadamente para frente.
Durante o enchimento, não deverá estar mais alto do que o pé do
aparelho.
Mantenha uma distância segura em relação à zona de expulsão ao
trabalhar com o aparelho.
Observe cuidadosamente, que não hajam peças de metal, pedras, garrafas, latas ou outras impurezas, ao introduzir o material no aparelho.
Se as lâminas de corte atingirem um corpo estranho ou se o aparelho
começar a emitir ruídos anormais ou a vibrar, deverá desligar imediatamente o aparelho para parar a lâmina de corte. Puxar a ficha da
tomada e proceder da seguinte maneira:
– verificar o dano
– substituir ou reparar todas as peças danificadas
– controlar, se há peças soltas e se necessário apertá-las.
Não tente reparar o aparelho, a não ser que possua a formação necessária.
Observe, que não haja um congestionamento de material a ser triturado na zona de expulsão, isto dificulta o transporte e pode levar a um
contra-golpe no funil de entrada.
Se o aparelho estiver obstruído, deverá desligá-lo e aguardar até que
a lâmina de corte páre. Antes de eliminar a obstrução, deverá puxar
a ficha da tomada.
Deixe todos os dispositivos de protecção e tampas montados e assegure-se do funcionamento correcto.
Não tente alterar o ajuste do número de rotação do motor. Se houver
um problema, deverá entrar em contacto com uma oficina de serviço
Bosch.
Mantenha as aberturas de ventilação livre de detrimentos ou outros
resíduos, para evitar danos no motor ou possível incêndio.
Não transportar o aparelho com o motor em funcionamento.
Sempre que deixar o local de trabalho, deverá desligar o aparelho e
aguardar até que as lâminas de corte párem e em seguida puxar a ficha de rede.
Não inclinar o aparelho durante o funcionamento.
Manutenção e armazenamento:
– Se houver a necessidade de realizar trabalhos de serviço, de
contrôle, de armazenamento ou de substituição de acessórios,
deverá desligar o aparelho, puxar a ficha da tomada e permitir que
arrefeça. Antes de cada inspecção ou ajuste etc., deverá assegurar-se de que todas as partes móveis estejam paradas.
– Tratar bem do aparelho e mantê-lo sempre limpo.
– Para a sua própria segurança, deverá substituir as peças gastas
ou danificadas. Assegure-se de que todas as peças sobressalentes foram testadas e homologadas pela Bosch.
– Se for utilizado um cabo de extensão, este não deverá ser mais
fraco do que o cabo de rede do aparelho.
– Controlar regularmente os cabos de alimentação e o cabo de extensão e verificar se apresentam danos ou vestígios de envelhecimento.
Não utilize o aparelho se o cabo de rede estiver danificado.
– Ao ajustar a lâmina de corte, tenha sempre em mente, que ao retirar a tampa ofuncionamento do motor é interrompido e este não
pode mais ser ligado, mas que a lâmina de corte ainda pode movimentar-se se o motor for accionado manualmente.
– Jamais tente interromper o desligamento forçado.
Português - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 2 Mittwoch, 18. Juni 2003 2:58 14
Dados técnicos do aparelho
Triturador
N° de encomenda
Potência nominal absorvida
Número de rotação em vazio
Carga máx. *
Diâmetro dos galhos *
Peso, aprox.
Classe de protecção
Número de série
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Veja número de série 10 (Logotipo) na máquina.
*) de acordo com as características do material a ser triturado
Elementos do aparelho
1
2
3
4
5
6
7
8
9
10
11
12
13
Para sua segurança
Funil de entrada
Interruptor de ligar/desligar
Botão de segurança
Ficha de rede**
Aberturas de ventilação
Chassi
Saco colector *
Abertura de expulsão
Gancho para o saco de recolha
Número de série
Tampa
Chave de interior sextavado
Empurrador
Atenção! Desligar o aparelho e puxar a ficha
de rede da tomada, antes de realizar quaisquer
ajustes ou limpeza ou caso o cabo for cortado,
danificado ou enganchado.
As lâminas continuam a girar por alguns segundos depois de desligar a máquina.
Cuidado - não entre em contacto com lâminas
a girar.
*Acessório especial
**específico de cada país
*Os acessórios ilustrados e descritos nas instruções
de serviço nem sempre são abrangidos pelo conjunto
de fornecimento!
Utilização de acordo com as
disposições
O aparelho é determinado para triturar desperdícios
fibrosos e de madeira de casa e jardins, de modo
que possa servir de adubo composto.
Para o funcionamento com um agregado de dínamo, é necessário um aparelho com uma potência
de 4 kVA.
Segurança eléctrica
Por motivos de segurança, a sua máquina está equipada com um isolamento duplo e dispensa a ligação
à terra. A tensão de funcionamento é de 230 V AC,
50 Hz. Utilize apenas cabos de extensão aprovados. Para mais informações, entre em contacto com
o seu serviço técnico autorizado.
Só devem ser utilizados cabos de extensão do tipo
H05VV-F ou H05RN-F.
Para uma maior segurança, recomendamos a utilização de um dispositivo de corrente residual (DCR)
com uma corrente de disparo inferior a 30 mA. Este
dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.
O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou
ter um revestimento de borracha.
O cabo de extensão deve ser utilizado com uma redução de tracção.
O cabo de ligação deve ser controlado regularmente, para verificar se há danos e só deverá utilizar o cabo em perfeito estado de funcionamento.
Se o cabo de ligação estiver danificado, este só
deve ser reparado numa oficina de serviço autorizada Bosch.
31 • F 016 L69 923 • TMS • 13.06.03
Português - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 3 Mittwoch, 18. Juni 2003 2:58 14
Montagem
Triturar
Para recolher o material triturado, deverá pendurar
as alças de transporte do saco de recolha 7
(acessório) em ambos os ganchos 9.
A Retirar o aparelho da embalagem.
B Montar as rodas e o trem de rodagem.
C
Colocar em funcionamento
Apos desligar a máquina, a lâmina continua a funcionar por inércia durante alguns
segundos. Aguarde até que o motor/a lâmina páre completamente, antes de ligar
novamente.
Não desligar e ligar repetidamente em
curta sequência.
Ligar:
Colocar o interruptor de ligar/desligar 2 na posição “II”, permitir que o aparelho comece a trabalhar
e soltar o interruptor. Ele retorna para a posição “I”.
Nota: O aparelho não arranca se o botão de segurança 3 não for puxado completamente.
Desligar:
Girar o interruptor de ligar/desligar 2 para a posição “0”.
Nota: As lâminas param automaticamente logo que
a tampa 11 for retirada.
Desligamento de emergência:
Pressionar o interruptor de ligar/desligar 2.
Protecção contra rearranque
Após uma falha de rede ou desligamento devido a
sobre-carga, é possível que após o retorno da tensão de rede ou após a prontidão da protecção contra sobre-carga, o aparelho não volte a funcionar automaticamente.
Religar o aparelho:
Colocar o interruptor de ligar/desligar 2 na posição “0”.
Colocar o interruptor de ligar/desligar 2 na
posição “II”, permitir que o aparelho comece a
trabalhar e soltar o interruptor. Ele retorna
para a posição “I”.
Protecção contra sobre-carga
Sobre-carga, p. ex. devido ao bloqueio da lâmina de
corte, pode levar em poucos segundos à parada do
aparelho. Aguardando por instantes, poderá em seguida ligar novamente o aparelho. Se o aparelho
voltar a bloquear, desligue-o.
Eliminar o bloqueio (veja Eliminar bloqueio) e dar
novamente partida.
32 • F 016 L69 923 • TMS • 13.06.03
Introduzir o material a ser triturado no funil de entrada.
Material a ser triturado que é muito longo
e sobressai do aparelho, pode dar golpes;
portanto é necessário manter uma distância de segurança suficiente.
Apenas introduzir uma quantidade de material que
não obstrua o funil de entrada 1.
Desperdícios macios e sem consistência firme,
como p. ex. desperdícios de cozinha, não devem
ser triturados.
Observe que o material triturado saia livremente da
abertura de expulsão 8 – risco de contrapressão.
As aberturas de ventilação 5 não devem ser encobertas pelo saco de recolha ou pelo material triturado.
Evite que haja um bloqueio na abertura de expulsão 8, pois isto levaria a contra-golpes do material a
ser triturado no funil de entrada.
Eliminar bloqueio
Desligar o aparelho e puxar a ficha da tomada.
Desatarraxar completamente o botão de segurança 3, retirar a tampa 11 e limpar em volta da lâmina de corte. Se houver muito material a ser triturado, utilize um pedaço de madeira ou um instrumento de plástico para removê-lo. Também deverá
limpar todos os resíduos da abertura de expulsão 8.
Indicações para triturar
A dureza dos galhos a serem triturados dependem
do seu tipo, da idade e do grau de secagem.
Optimizados resultados de trabalho são alcançados
ao triturar galhos frescos, cortados a pouco tempo.
O empurrador 13 é de auxílio para a introdução de
material macio.
Detritos de jardim macios são mais fáceis de triturar
se forem introduzidos em pequenas porções, especialmente se estiverem molhados ou húmidos.
É possível evitar obstruções se forem triturados galhos intermediariamente.
Português - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 4 Mittwoch, 18. Juni 2003 2:58 14
Recolocar a lâmina de corte e fixá-la com o disco da
lâmina e com o parafuso da lâmina.
Manutenção
Desligar o aparelho e puxar a ficha da tomada.
Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável.
Controlar regularmente o aparelho, para verificar se
apresenta insuficiências como por exemplo lâminas
soltas ou danificadas, cabos soltos e peças gastas
ou danificadas.
Verifique se as tampas e os dispositivos de protecção estão em perfeito estado e correctamente montados. Proceda à manutenção ou reparações necessárias antes de utilizar o corta relva.
Caso o corta relva venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de
controlo de qualidade, deve ser reparado em um
serviço técnico autorizado para ferramentas eléctricas Bosch.
No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!
E
➊
➋
Desatarraxar o botão de segurança 3.
Remover a tampa 11, como indicado na fig. E .
Usar luvas de jardinagem (não fornecido com o aparelho). Virar a lâmina de corte 13 e alinhá-la ao
longo das marcações da contra-placa 17.
➌
Introduzir uma chave de fenda no orifício 14,
para bloquear o accionamento.
➍
Utilizar uma chave de interior sextavado 12,
para remover o parafuso da lâmina 16 e e o
disco da lâmina 15.
Retirar a lâmina de corte 13, levantando-a e
deslocando-a para baixo, como indicado na
fig. E .
33 • F 016 L69 923 • TMS • 13.06.03
Assegure-se de que a chave de sextavado interior 12 e a chave de fenda foram removidas. Assegure-se também de que a tampa 11 e o botão de segurança 3 estejam montados, antes de tentar ligar a
máquina.
Acessório
Lâmina de corte ................................ F 016 800 164
Saco colector .................................... 2 605 411 073
Luvas de protecção........................... 2 607 000 134
Óculos de protecção ......................... 2 607 990 041
Spray de lubrificação ........................ 1 609 200 399
Após trituração/
armazenamento
Manutenção da lâmina
Desligar o aparelho e puxar a ficha da tomada.
A lâmina de corte possui um gume em ambos os lados.
Logo que o gume tornar-se embotado, poderá mudar a lâmina de lado. A lâmina de corte deverá ser
substituida, logo que ambos os gumes estiverem
embotados.
Proceda da seguinte maneira para remover, para virar de lado ou para substituir as lâminas:
➎
Apertar firmemente o parafuso (Binário de aperto de
12 Nm).
Desligar o aparelho e puxar a ficha da tomada.
Limpar bem o exterior do aparelho com uma escova
macia e um pano. Não utilizar água nem solventes
ou polimentos. Remover todos os resíduos, principalmente das aberturas de ventilação 5.
Guardar o aparelho em local seco. Não depositar
outros objectos sobre o aparelho.
Para uma elevada segurança, é possível bloquear o
interruptor de ligar/desligar 2 com um cadeado (não
fornecido com o aparelho), como indicado na
fig. D .
Português - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 5 Mittwoch, 18. Juni 2003 2:58 14
Procura de erros
A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso
a sua máquina não funcione de forma correcta. Se no entanto não puder localizar e eliminar o problema,
dirija-se a sua oficina de serviço.
Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.
Sintomas
Causa provável
Solução
O aparelho não funciona
O interruptor não funcionou
Proceda como descrito em “Ligar
novamente o aparelho”
O botão de segurança 3 não estava
completamente apertado
Apertar o botão de segurança 3
Falta tensão de rede
Controlar e ligar novamente
Tomada de rede defeituosa
Utilizar uma outra tomada
Cabo de extensão danificado
Controlar o cabo, se necessário substituir
O fusível foi accionado
Substituir o fusível/Ligar
A protecção contra sobre-carga foi
accionada
Proceder como descrito em “Protecção contra sobre-carga”
A alimentação de rede é oscilante
Proceder como descrito em “Protecção contra sobre-carga”
O aparelho funciona com Cabo de extensão danificado
interrupções
Insuficiente resultado de
corte
Controlar o cabo, se necessário substituir
A cablagem interna da máquina está
com defeito
Entrar em contacto com um serviço
técnico
A protecção contra sobre-carga foi
accionada
Proceder como descrito em “Protecção contra sobre-carga”
Lâmina de corte embotada
Substituir a lâmina de corte
(veja “Manutenção da lâmina”)
Lâmina de corte suja
Desmontar e limpar a lâmina de corte
(veja “Manutenção da lâmina”)
Funil de entrada ou abertura de expul- Limpar o aparelho (veja “Eliminar blosão bloqueados
queio”) e esvaziar o saco de recolha
A lâmina de corte não
gira
Fortes vibrações/ruídos
34 • F 016 L69 923 • TMS • 13.06.03
Lâmina de corte bloqueada
Soltar o bloqueio (veja “Eliminar o bloqueio”)
Porca/parafuso da lâmina soltos
Apertar a porca de lâmina/o parafuso
de lâmina
Porca/parafuso da lâmina soltos
Apertar a porca de lâmina/o parafuso
de lâmina
Lâmina de corte danificada
Substituir a lâmina de corte
Interior do aparelho danificado
Entrar em contacto com um serviço
técnico
Português - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • P • OSW 03.06
F 016 L69 923 - P Seite 6 Mittwoch, 18. Juni 2003 2:58 14
Protecção do meio-ambiente
Declaração de conformidade
Para a fabricação desta máquina, foram aplicados
processos ecologicamente inofensivos.
Reciclagem de matérias primas em
vez de eliminação de lixo.
A máquina, os acessórios e a embalagem deveria ser reciclados separadamente.
Estas instruções foram manufacturadas com papel
reciclável isento de cloro.
Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação.
Serviço ao cliente
Desenhos e informações a respeito das peças
sobressalentes encontram-se em:
www.bosch-pt.com
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Valores de medida de acordo com 2000/14/CE (altura 1,60 m, distância 1 m) e EN 25 349.
AXT Rapid 180:
O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 89 dB (A). Nível
de potência acústica 103 dB (A).
2000/14/CE: O nível garantido de potência acústica
LWA é inferior a 106 dB (A). Processo de avaliação
da conformidade conforme anexo V.
AXT Rapid 200:
O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 89 dB (A). Nível
de potência acústica 103 dB (A).
2000/14/CE: O nível garantido de potência acústica
LWA é inferior a 107 dB (A). Processo de avaliação
da conformidade conforme anexo V.
Declaramos sob nossa exclusiva responsabilidade
que este producto cumpre as seguintes normas ou
documentos normativos: EN 60 335, EN 836 conforme as disposições das directivas 89/336/CEE,
98/37/CE, 2000/14/CE.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
✆
....................................................... +351 21 / 8 50 00 00
Fax ....................................................... +351 21 / 8 51 10 96
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
✆
................................................................
Reservado o direito a modificações
0800 / 70 45446
E-Mail: [email protected]
35 • F 016 L69 923 • TMS • 13.06.03
Português - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 1 Mittwoch, 18. Juni 2003 2:59 14
Istruzioni per la sicurezza
Attenzione: Leggere attentamente queste istruzioni
d’uso. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo della macchina. Conservare
in luogo sicuro il presente manuale di istruzioni d’uso per
ogni necessità futura. Prima di utilizzare per la prima
volta la macchina, farsi dare istruzioni pratiche.
Leggere il «Manuale di Istruzioni».
Situazione di pericolo attraverso la lama! Mentre la macchina è in funzione, non infilare mai le mani e neppure i
piedi nelle aperture.
Prima di qualunque intervento alla lama, spegnere la macchina ed estrarre la spina dalla presa di alimentazione. Se
durante un’operazione di lavoro viene danneggiato oppure
troncato il cavo dell’alimentazione di rete, non toccare il
cavo ma disattivare immediatamente la sicurezza del rispettivo circuito elettrico. Mai utilizzare la macchina con un
cavo danneggiato.
Non utilizzare questa macchina se nelle vicinanze si trovano delle persone. Tenere le persone presenti a distanza
di sicurezza dalla macchina.
Prima di intervenire sulle componenti della macchina, attendere che si siano completamente fermate.
STOP
Non esporre la macchina alla pioggia. Conservare la macchina in un luogo asciutto.
Portare guanti di protezione, scarpe di protezione e pantaloni lunghi.
Mentre si utilizza la macchina portare sempre occhiali e
cuffie di protezione.
Smaltire questo prodotto rispettando rigorosamente le esigenze di protezione dell’ambiente.
Durante l’esercizio, non mettere la mano nell’imbuto di caricamento 1 oppure nella bocchetta di espulsione 8. Dopo il disinserimento la macchina continua a girare per alcuni secondi.
Prima di accendere la macchina è necessario controllare che sia stata
assemblata conformemente alle istruzioni allegate.
Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non
superiore ai 30 mA. Controllare sempre tale dispositivo ogni volta che
si usa la macchina.
Usare soltanto un cavo di prolunga che sia omologato per ambienti
esterni e protetto contro gli spruzzi d’acqua.
Non toccare la spina e la presa di corrente con le mani bagnate.
Non passare con veicoli sul cavo, non schiacciarlo e non strapparlo.
I bambini non sono autorizzati ad operare con la macchina.
Durante i lavori, impedire che altre persone oppure animali possano
trovarsi nel giro di 3 m entro la zona operativa. Entro il campo operativo, l’utente è responsabile per la sicurezza nei confronti di terzi.
La Bosch può garantire un perfetto funzionamento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina.
Prima di iniziare a lavorare con la macchina, leggere bene il presente
libretto delle istruzioni per l’uso.
Non indossare indumenti larghi, né portare addosso cordicelle o cravatte pendenti.
Utilizzare la macchina in ambienti esterni e con una base ben solida
ed orizzontale avendo cura di non trovarsi troppo vicini a pareti o ad
altri oggetti fissi.
Non utilizzare la macchina su basi con selciato o con ghiaia. Il materiale espulso può provocare ferite gravi.
36 • F 016 L69 923 • TMS • 13.06.03
Prima della messa in funzione, controllare la posizione di tutte le viti,
delle madreviti e delle altre componenti di fissaggio ed accertarsi che
tutti i dispositivi di protezione e di schermatura siano stati montati correttamente. Sostituire targhette di avviso e di segnalazione danneggiate oppure illeggibili.
Prima di iniziare a lavorare, assicurarsi che l’imbuto di caricamento sia
libero.
Tenere il viso ed il corpo lontano dall’apertura di caricamento.
Evitare assolutamente che le mani oppure altre parti del corpo o dei
vestiti possano avvicinarsi all’imbuto di caricamento oppure alla bocchetta di espulsione oppure ad una qualunque componente mobile.
Spegnere sempre la macchina prima di appendere oppure sganciare
il sacco di raccolta.
Assicurarsi sempre un buon equilibrio ed una buona posizione di lavoro. Non inclinarsi mai troppo in avanti.
Durante l’operazione di caricamento non superare l’altezza del piede
della macchina.
Quando si lavora con la macchina, mantenere sempre una certa distanza rispetto alla zona di espulsione.
Mentre si carica il materiale nella macchina, accertarsi sempre scrupolosamente che non vi siano anche parti in metallo, materiale pietroso, bottiglie, lattine oppure altri corpi estranei.
Se la lama dovesse prendere un qualunque corpo estraneo oppure se
la macchina dovesse iniziare a fare rumori strani oppure a vibrare,
spegnere immediatamente la macchina in modo da fermare la lama.
Estrarre la spina dalla presa per la corrente e procedere come segue:
– ispezionare tutti i danni
– sostituire oppure riparare tutte le parti danneggiate
– controllare se vi siano delle parti allentate e, se il caso, stringerle
saldamente.
Non tentare di effettuare riparazioni sulla macchina a meno che non
si disponga di debita preparazione professionale.
Accertarsi che il materiale lavorato non si blocchi nella zona di espulsione impedendo il corretto flusso della lavorazione e provocando il
pericolo di un contraccolpo nell’imbuto di caricamento.
Quando la macchina è intasata, spegnerla ed aspettare fino a quando
la lama si sarà fermata completamente. Prima di iniziare a sbloccare
il materiale triturato, estrarre la spina dalla presa per la corrente.
Lasciare montati tutti i dispositivi e le coperture di protezione ed assicurarsi che funzionino correttamente.
Non tentare mai di modificare la registrazione della velocità del motore. Nel caso dovesse esservi un problema, rivolgersi ad un Servizio
Clienti Bosch.
Per poter evitare danni al motore oppure lo sviluppo di un possibile incendio, tenere le feritoie di ventilazione sempre libere da resti oppure
da altri depositi di sporcizia.
Non trasportare la macchina quando il motore è ancora in moto.
Ogni volta che ci si allontana dal luogo di lavoro, spegnere la macchina, attendere fino a quando la lama si sarà fermata completamente
ed estrarre la spina dalla presa di corrente.
Non inclinare la macchina mentre è in funzione.
Manutenzione e deposito:
– Se la macchina deve essere messa fuori esercizio per esigenze di
manutenzione, di controllo, per conservarla oppure per eseguire
una sostituzione di accessori, spegnerla, estrarre la spina dalla
presa per la corrente ed aspettare che si raffreddi. Prima di procedere a qualunque intervento di ispezione oppure di regolazione
ecc., accertarsi che tutte le parti mobili arrivino a fermarsi completamente.
– Curare bene la macchina e tenerla sempre pulita.
– Per la Vostra propria sicurezza, sostituire parti usurate oppure
danneggiate. Accertarsi che tutte le parti di ricambio siano state
omologate ed approvate dalla Bosch.
– In caso fosse necessario utilizzare un cavo di prolunga, questo
non può essere più debole del cavo di rete applicato alla macchina.
– Controllare regolarmente la linea di alimentazione ed il cavo di
prolunga accertandosi che non vi siano danni oppure indizi di
usura.
In caso che i cavi dovessero essere danneggiati, non utilizzare la
macchina.
– Quando si esegue la registrazione della lama, tenere presente
che togliendo il coperchio il motore è disinserito e non può quindi
essere messo in funzione ma che ciononostante la lama può essere mossa girando il motore manualmente.
– Non tentare mai di interrompere l’arresto di emergenza.
Italiano - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 2 Mittwoch, 18. Juni 2003 2:59 14
Dati tecnici
Trituratori
Codice di ordinazione
Potenza assorbita nominale
Numero di giri a vuoto
Capacità massima *
Diametro rametti *
Peso, ca.
Classe protezione
Numero di serie
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[g/min]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Cfr. numero di serie 10 (targhetta di costruzione) applicata alla macchina.
*) a seconda del tipo del materiale triturato
Elementi della macchina
1
2
3
4
5
6
7
8
9
10
11
12
13
Per la Vostra sicurezza
Imbuto di caricamento
Interruttore di avvio/arresto
Pulsante di sicurezza
Spina di rete**
Feritoie di ventilazione
Carrello di trasporto
Sacco di raccolta *
Bocchetta di espulsione
Ganci per sacco di raccolta
Numero di serie
Coperchio
Chiave per viti a cava esagonale
Utensile per spingere il materiale nell’imbuto di
caricamento
*Accessorio speciale
**Varia secondo il Paese
*Gli accessori illustrati o descritti nelle istruzioni per
l’uso non sono sempre compresi nella fornitura!
Uso conforme alle norme
La macchina è idonea per la frantumazione di rifiuti
legnosi e fibrosi provenienti dal Vostro giardino rendendoli adatti per il compostaggio.
In caso di esercizio con un gruppo elettrogeno è necessario una macchina con una prestazione di
4 kVA.
Attenzione! Spegnere la macchina ed estrarre
la spina dalla presa elettrica prima di procedere ad operazioni di regolazione o di pulizia
oppure in caso che il cavo dovesse essere tagliato, danneggiato oppure attorcigliato.
Le lame continuano a ruotare per alcuni secondi dopo lo spegnimento della macchina.
Pericolo – non toccare le lame rotanti.
Sicurezza elettrica
La Vostra macchina presenta un doppio isolamento
di sicurezza e non richiede la messa a terra. La tensione operativa è di 230 V CA, 50 Hz. Utilizzare solo
una prolunga omologata. Per maggiori dettagli, mettersi in contatto con l’incaricato dell’assistenza.
È permesso utilizzare soltanto cavi di prolunga del
tipo H05VV-F oppure H05RN-F.
Per una maggiore sicurezza, si consiglia di usare un
dispositivo di protezione dalla corrente residua
(RCD) con una corrente di apertura non superiore ai
30 mA. Controllare sempre tale dispositivo ogni
volta che si usa la macchina.
Il raccordo del cavo di prolunga deve essere protetto
contro gli spruzzi dell’acqua, deve essere di gomma
oppure essere coperto da gomma.
Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.
Il cavo di collegamento deve essere controllato regolarmente e può essere utilizzato soltanto quando
è in perfetto stato.
Un cavo di collegamento danneggiato può essere riparato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.
37 • F 016 L69 923 • TMS • 13.06.03
Italiano - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 3 Mittwoch, 18. Juni 2003 2:59 14
Montaggio
Triturare
A Estrarre la macchina dall’imballaggio.
Per raccogliere il materiale triturato, applicare le cinghie di trasporto del sacco di raccolta 7 (accessorio
opzionale) sui due ganci 9.
B Montare rotelle e carrello di trasporto.
C
Introdurre il materiale da triturare attraverso l’imbuto
di caricamento.
Avvio e Arresto
Le lame continuano a ruotare per alcuni
secondi dopo lo spegnimento della macchina. Prima di inserire nuovamente la
macchina, aspettare fino a quando il
motore/il filo da taglio si sarà fermato
completamente.
Non inserire nuovamente la macchina subito dopo averla disinserita.
Avviare:
Ruotare l’interruttore avvio/arresto 2 alla posizione «II», avviare la macchina e rilasciare l’interruttore. L’interruttore torna indietro alla posizione «I».
Nota bene: La macchina non può avviarsi se il pulsante di sicurezza 3 non sarà stato tirato completamente.
Arrestare:
Mettere l’interruttore avvio/arresto 2 alla posizione «0».
Nota bene: Togliendo il coperchio 11 la lama si
ferma automaticamente.
Arresto d’emergenza:
Premere sull’interruttore avvio/arresto 2.
Protezione contro il riavviamento involontario
Impedisce che dopo una caduta dell’alimentazione
di rete oppure dopo che la macchina si è spenta per
sovraccarico, il motore possa avviarsi incontrollatamente quando torna la tensione di rete oppure
quando la protezione contro sovraccarichi è di
nuovo allo stato di pronto.
Avviare nuovamente la macchina:
Mettere l’interruttore avvio/arresto 2 su «0».
Ruotare l’interruttore avvio/arresto 2 alla posizione «II», avviare la macchina e rilasciare
l’interruttore. L’interruttore torna indietro alla
posizione «I».
Protezione contro sovraccarichi
Attraverso un sovraccarico, p. es. bloccando la
lama, è possibile che la macchina si fermi entro pochi secondi. Dopo un breve periodo di attesa è di
nuovo possibile accendere la macchina. Se la macchina si blocca di nuovo, spegnerla.
Sbloccare (vedere Eliminare la causa del blocco) ed
avviare di nuovo.
38 • F 016 L69 923 • TMS • 13.06.03
Mantenere una sufficiente distanza di sicurezza quando si tritano rami lunghi che
fuoriescono dalla macchina: essi potrebbero sbalzare all'improvviso.
Introdurre sempre una quantità modica di materiale
in maniera da non intasare I’imbuto di caricamento 1.
Non triturare rifiuti morbidi e senza consistenza,
come per es. rifiuti da cucina, ma metterli direttamente sul compostaggio.
Avere cura che il materiale triturato possa cadere liberamente dalla bocchetta di espulsione 8 – pericolo di ingorgo.
Le feritoie di ventilazione 5 non devono essere coperte dal sacco di raccolta oppure dal materiale triturato.
Evitare di bloccare la bocchetta di espulsione 8 perché ciò potrebbe causare contraccolpi del materiale
triturato nell’imbuto di caricamento.
Eliminare la causa del blocco
Spegnere la macchina ed estrarre la spina
dalla presa per la corrente.
Estrarre il pulsante di sicurezza 3 svitandolo completamente, togliere il coperchio 11 e pulire nella
zona circostante della lama. In caso che materiale
triturato dovesse restare intasato nella zona della
lama, rimuoverlo utilizzando un pezzetto di legno
oppure uno strumento in plastica. Pulire anche la
bocchetta di espulsione 8 da ogni genere di resti.
Avvertenze per triturare
La durezza dei ramoscelli da triturare dipende dal
loro tipo, dall’età e dal grado di essiccazione.
I migliori risultati si raggiungono triturando i ramoscelli freschi subito dopo averli tagliati.
L’uso dell’utensile per spingere il materiale nell’imbuto 13 è previsto in caso di inserimento di materiale morbido.
Rifiuti da giardino morbidi possono essere triturati
più facilmente a piccole porzioni ed in modo particolare quando essi sono bagnati.
Per evitare possibili intasamenti è consigliabile triturare ogni tanto dei rami.
Italiano - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 4 Mittwoch, 18. Juni 2003 2:59 14
Applicare nuovamente la lama e fissarla con la rondella e la vite della lama.
Manutenzione
Spegnere la macchina ed estrarre la spina
dalla presa per la corrente.
Nota: Per garantire un funzionamento durevole ed
affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.
Accertarsi periodicamente che la macchina non abbia difetti evidenti, quali lama allentata o danneggiata, fissaggi allentati e parti usurate o danneggiate.
Controllare che i coperchi e le protezioni non siano
danneggiati e siano montati correttamente. Eseguire
le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.
Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba dovesse guastarsi, la
riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettroutensili
Bosch.
Comunicare sempre il codice di ordinazione a
10 cifre dell’elettroutensile in caso di richieste o di
ordinazione di pezzi di ricambio!
E
Manutenzione della lama
➋
Togliere il coperchio 11 come da illustrazione E .
Indossare guanti da giardinaggio (non compresi
nella consegna). Girare la lama 13 ed allinearla basandosi sulle marcature che si trovano sulla contropiastra 17.
➌
Per bloccare l’azionamento inserire un cacciavite nel foro 14.
➍
Per togliere la vite della lama 16 e la rondella
della lama 15, utilizzare una chiave per viti a
cava esagonale 12.
Togliere la lama 13 sollevandola e spingerla
verso il basso come da illustrazione E .
39 • F 016 L69 923 • TMS • 13.06.03
Accertarsi che siano stati tolti la chiave per vite ad
esagono cavo 12 ed il cacciavite. Prima di tentare di
avviare la macchina, assicurarsi che siano montati
anche il coperchio 11 ed il pulsante di sicurezza 3.
Accessorio opzionale
Lama ................................................. F 016 800 164
Sacco di raccolta............................... 2 605 411 073
Guanti di protezione.......................... 2 607 000 134
Occhiali di protezione........................ 2 607 990 041
Spray lubrificante .............................. 1 609 200 399
A lavoro concluso/Deposito
Spegnere la macchina ed estrarre la spina
dalla presa per la corrente.
La lama è a doppio tagliente.
Quando un tagliente non è più affilato è possibile girare la lama e fruttare il secondo tagliente. Sostituire
la lama quando entrambi i taglienti sono consumati.
Per smontare oppure per girare la lama procedere
come segue:
➊ Svitare completamente il pulsante di sicurezza 3.
➎
Stringere saldamente la vite (momento di coppia
12 Nm).
Spegnere la macchina ed estrarre la spina
dalla presa per la corrente.
Pulire a fondo la parte esterna della macchina utilizzando una spazzola morbida ed un panno. Non utilizzare mai né acqua, né materiali solventi o di lucidatura. Togliere ogni tipo di deposito di sporcizia ed
in modo particolare liberare le feritoie di ventilazione 5.
Conservare la macchina in un luogo asciutto. Non
posare nessun altro oggetto sulla macchina.
Per una maggiore sicurezza è possibile bloccare l'interruttore avvio/arresto 2 utilizzando un lucchetto
(non compreso nel volume di fornitura) applicato
come da illustrazione D .
Italiano - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 5 Mittwoch, 18. Juni 2003 2:59 14
Individuazione dei guasti e rimedi
La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi
al rivenditore.
Avvertenza: Spegnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare
con la ricerca della causa del guasto.
Problema
Possibili cause
Rimedi
La macchina non funziona
L’interruttore non ha funzionato
Procedere come descritto nel paragrafo «Riavvio della macchina»
Il pulsante di sicurezza 3 non era stato Stringere saldamente il pulsante di
stretto completamente
sicurezza 3
La macchina funziona
con interruzioni
Cattiva prestazione di
taglio
La lama non gira
Vibrazioni e rumore
eccessivi
40 • F 016 L69 923 • TMS • 13.06.03
Alimentazione elettrica disattivata
Controllare ed attivare l’alimentazione
elettrica
Presa elettrica difettosa
Provare un’altra presa
Cavo di prolunga danneggiato
Controllare il cavo e, se il caso, sostituirlo
Fusibile difettoso/bruciato
Sostituire il fusibile/Avviare
La protezione contro i sovraccarichi è
scattata
Procedere come descritto nel paragrafo «Protezione contro i sovraccarichi»
L’alimentazione di corrente oscilla
Procedere come descritto nel paragrafo «Protezione contro i sovraccarichi»
Cavo di prolunga danneggiato
Controllare il cavo e, se il caso, sostituirlo
Cablaggio interno danneggiato
Contattare il Centro assistenza Clienti
La protezione contro i sovraccarichi è
scattata
Procedere come descritto nel paragrafo «Protezione contro i sovraccarichi»
Lama consumata
Sostituire la lama (vedere «Manutenzione della lama»)
Lama sporca
Smontare la lama e pulirla
(vedere «Manutenzione della lama»)
Blocco dell’imbuto di caricamento
oppure della bocchetta di espulsione
Pulire la macchina (vedere «Eliminare la causa del blocco») e svuotare
il sacco di raccolta
Lama bloccata
Togliere il materiale intasato
(vedere «Eliminare la causa del
blocco»)
Dado della lama allentato o vite della
lama allentata
Avvitare il dado/la vite della lama
Dado della lama allentato o vite della
lama allentata
Avvitare il dado/la vite della lama
Lama danneggiata
Sostituire la lama
Macchina danneggiata internamente
Contattare il Centro assistenza Clienti
Italiano - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • I • OSW 03.06
F 016 L69 923 - I Seite 6 Mittwoch, 18. Juni 2003 2:59 14
Misure ecologiche
Dichiarazione di conformità
Questo macchina è stato costruito tenendo in considerazione i fattori di tutela dell’ambiente.
Recupero di materie prime, piuttosto che smaltimento di rifiuti.
Ai fini di un riciclaggio ecologico, la
macchina, le parti di ricambio ed il
materiale d’imballaggio devono essere smaltiti separatamente.
Queste istruzioni sono stampate su carta riciclata
sbiancata senza cloro.
I componenti in plastica sono contrassegnati per il riciclaggio selezionato.
Centro di Assistenza Clienti
Per prendere visione dei disegni in vista esplosa
e delle informazioni relative ai pezzi di ricambio
consultare il sito:
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
✆
.......................................................... +39
02 / 3 69 66 63
Fax .......................................................... +39 02 / 3 69 66 62
✆ Filo diretto con Bosch ............ +39 02 / 3 69 63 14
www.Bosch.it
Valori misurati conformemente alla norma
CE 2000/14 (1,60 m altezza, 1 m distanza) e
EN 25 349.
AXT Rapid 180:
La misurazione A del livello di pressione acustica
dell’utensile è di solito di: Livello di rumorosità
89 dB (A). Potenza della rumorosità 103 dB (A).
CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 106 dB (A). Procedimento di valutazione della conformità secondo appendice V.
AXT Rapid 200:
La misurazione A del livello di pressione acustica
dell’utensile è di solito di: Livello di rumorosità
89 dB (A). Potenza della rumorosità 103 dB (A).
CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 107 dB (A). Procedimento di valutazione della conformità secondo appendice V.
Assumendone la piena responsabilità, dichiariamo
che il prodotto è conforme alle seguenti normative
ed ai relativi documenti: EN 60 335, EN 836 in base
alle prescrizioni delle direttive CEE 89/336,
CE 98/37, CE 2000/14.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Svizzera
✆ Servizio ..................................... +41 (0)1 / 8 47 16 16
Fax ...................................................... +41 (0)1 / 8 47 16 57
✆ Consulente per la clientela........... 0 800 55 11 55
41 • F 016 L69 923 • TMS • 13.06.03
Con riserva di modifiche
Italiano - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 1 Mittwoch, 18. Juni 2003 3:00 15
Veiligheidsvoorschriften
Let op: Lees deze gebruiksaanwijzing zorgvuldig.
Maak uzelf vertrouwd met de bedieningselementen en
het juiste gebruik van de machine. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.
Laat u voor het eerste gebruik praktisch instrueren.
Lees de gebruiksaanwijzing.
Gevaar door ronddraaiend hakselmes! Houd geen hand of
voet in de buurt van de openingen terwijl de machine loopt.
Schakel de machine uit en trek de stekker uit het stopcontact voordat u met werkzaamheden aan het hakselmes begint. Als de kabel tijdens de werkzaamheden wordt beschadigd of doorgesneden, dient u de kabel niet aan te raken, maar onmiddellijk de zekering van de desbetreffende
stroomkring uit te schakelen of te verwijderen. Gebruik het
apparaat nooit met een beschadigde kabel.
Gebruik de machine niet in de buurt van andere personen.
Houd personen in de buurt op een veilige afstand tot de
machine.
Wacht tot alle delen van de machine volledig tot stilstand
zijn gekomen voordat u deze aanraakt.
STOP
Stel de machine niet bloot aan de regen. Bewaar de machine uitsluitend op een droge plaats.
Draag werkhandschoenen, stevige schoenen en een lange
broek.
Draag tijdens het gebruik van de machine altijd een veiligheidsbril en gehoorbescherming.
Voer het product op een voor het milieu verantwoorde wijze
af.
Grijp tijdens het gebruik niet in de vultrechter 1 of de afvoeropening 8. Na het uitschakelen loopt de machine nog enkele seconden uit.
Voor het inschakelen moet de machine worden gemonteerd volgens
het meegeleverde voorschrift.
Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal
30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik
worden gecontroleerd.
Gebruik uitsluitend voor gebruik buitenshuis goedgekeurde en spatwaterbeschermde verlengkabels.
Stekker en stopkontakt niet met natte handen aanraken.
Niet over de kabel rijden, kabel niet afklemmen en er niet aan trekken.
Laat kinderen de machine niet gebruiken.
Tijdens het gebruik mogen zich in een straal van 3 meter geen andere
personen of dieren ophouden. De bediener van de machine is in de
werkomgeving verantwoordelijk ten opzichte van andere personen.
Bosch kan een juiste werking van de machine uitsluitend waarborgen
wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt.
Maak uzelf vertrouwd met de gebruiksaanwijzing voordat u probeert
met de machine te werken.
Draag geen loshangende kleding, kledingstukken met loshangende
koordjes of een stropdas.
Gebruik de machine op een vrije ruimte met een vaste en egale ondergrond, niet te dicht bij een muur of andere vaststaande voorwerpen.
42 • F 016 L69 923 • TMS • 13.06.03
Gebruik de machine niet op een ondergrond met tegels of grind. Het
uitgeworpen materiaal kan verwondingen veroorzaken.
Controleer voor de ingebruikneming of alle schroeven, moeren en andere bevestigingsdelen stevig vastzitten en de beschermingsvoorzieningen en afschermingen juist zijn aangebracht. Vervang beschadigde of onleesbare plaatjes met waarschuwingen of voorschriften.
Controleer voor het starten of de vultrechter vrij is.
Houd uw gezicht en lichaam op voldoende afstand tot de vulopening.
Zorg ervoor dat uw handen, andere lichaamsdelen of kledingstukken
niet in de buurt van de vultrechter, de afvoeropening of bewegende
delen kunnen komen. Schakel de machine uit voordat u de opvangzak
bevestigt of verwijdert.
Zorg ervoor dat u in evenwicht blijft en stevig staat. Buig niet te ver
voorover.
Ga tijdens het vullen niet hoger staan dan de voet van de machine.
Houd afstand tot de afvoerzone terwijl u met de machine werkt.
Let er uiterst zorgvuldig op dat u bij het invoeren van materiaal in de
machine geen metaaldelen, stenen, flessen, blikjes of andere vergelijkbare voorwerpen mee invoert.
Als het hakselmes een voorwerp raakt of als de machine ongewone
geluiden begint te maken en te trillen, dient u de machine onmiddellijk
uit te schakelen om het hakselmes stop te zetten. Trek de stekker uit
het stopcontact en ga als volgt te werk:
– inspecteer de schade
– vervang of repareer alle beschadigde delen
– controleer of er delen los zitten en draai deze indien nodig vast.
Probeer de machine niet te repareren, tenzij u de daarvoor vereiste
opleiding bezit.
Let erop dat het verwerkte materiaal zich niet in de afvoerzone ophoopt. Hierdoor wordt het transport belemmerd en kan terugslag in de
vultrechter optreden.
Als de machine verstopt raakt, dient u de machine uit te schakelen en
te wachten tot de hakselmessen stoppen. Trek de stekker uit het stopcontact voordat u hakselmateriaal uit de machine verwijdert.
Laat alle beschermingsvoorzieningen en afschermingen gemonteerd
en let op hun juiste werking.
Probeer niet de toerentalinstelling van de motor te veranderen. Neem
contact op met de klantenservice van Bosch als zich een probleem
voordoet.
Houd de ventilatieopeningen vrij van resten of ander materiaal ter
voorkoming van beschadiging van de motor of mogelijke brand.
Verplaats de machine niet terwijl de motor draait.
Als u de machine onbeheerd achterlaat, dient u eerst de machine uit
te schakelen, te wachten tot de hakselmessen stoppen en de stekker
uit het stopcontact te trekken.
Kantel de machine tijdens de werkzaamheden niet.
Onderhoud en opslag:
– Als de machine buiten gebruik wordt gesteld vanwege service,
controle, opslag of het vervangen van toebehoren, dient u de machine eerst uit te schakelen, de stekker uit het stopcontact te trekken en de machine te laten afkoelen. Controleer altijd voor inspectie- en instelwerkzaamheden of alle bewegende delen stilstaan.
– Verzorg de machine goed en houd deze schoon.
– Vervang versleten of beschadigde onderdelen voor uw eigen veiligheid. Controleer of alle vervangingsonderdelen door Bosch zijn
gecontroleerd en goedgekeurd.
– Indien een verlengkabel wordt gebruikt, moet deze minstens volgens de specificaties van het netsnoer van de machine zijn uitgevoerd.
– Controleer het netsnoer en de verlengkabel regelmatig op beschadiging of tekenen van slijtage.
Gebruik de machine niet als de kabels beschadigd zijn.
– Denk er bij het instellen van het hakselmes aan dat de stroomtoevoer naar de motor is onderbroken vanwege het verwijderde deksel en de motor niet kan worden ingeschakeld, maar dat het hakselmes toch kan bewegen wanneer de motor met de hand wordt
gedraaid.
– Probeer nooit de gedwongen uitschakeling ongedaan te maken.
Nederlands - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 2 Mittwoch, 18. Juni 2003 3:00 15
Technische gegevens
Hakselaar
Bestelnummer
Opgenomen vermogen
Onbelast toerental
Max. doorvoer *
Takdiameter *
Gewicht, ca.
Veiligheidsklasse
Serienummer
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/uur]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Zie serienummer 10 (typeplaatje) op de machine.
*) afhankelijk van het soort hakselmateriaal
Bestanddelen van de machine
1
2
3
4
5
6
7
8
9
10
11
12
13
Vultrechter
Aan-/uitschakelaar
Veiligheidsknop
Netstekker**
Ventilatieopeningen
Onderstel
Opvangzak *
Afvoerschacht
Haak voor opvangzak
Serienummer
Deksel
Inbussleutel
Schuif
Voor uw veiligheid
Let op! Schakel de machine uit en trek de stekker uit het stopcontact voordat u de machine
instelt of reinigt en wanneer de kabel doorgesneden of beschadigd is of in de war is geraakt.
Nadat de machine uitgeschakeld is, draaien de
messen nog enkele seconden.
Voorzichtig! Raak ronddraaiende messen niet
aan.
*Speciaal toebehoren
**verschilt per land
*In de gebruiksaanwijzing afgebeeld en beschreven
toebehoren wordt niet altijd standaard meegeleverd.
Gebruik volgens bestemming
De machine is bestemd voor het hakselen van vezel- en houtafval uit de tuin, zodat dit kan worden
verwerkt tot compost.
Wanneer de machine wordt gebruikt met een
stroomaggregaat, moet dit een capaciteit van 4 kVA
hebben.
Elektrische veiligheid
Uw machine is voor extra veiligheid dubbel geïsoleerd en heeft geen aardverbinding nodig. De bedrijfsspanning bedraagt 230 V wisselstroom, 50 Hz.
Gebruik alleen goedgekeurde verlengkabels. Informatie krijgt u bij uw erkende klantenservicewerkplaats.
Er mogen alleen verlengkabels van het type
H05VV-F of H05RN-F worden gebruikt.
Voor nog meer veiligheid wordt het gebruik van een
foutstroomschakelaar (reststroomapparaat) met
een afslagstroom van maximaal 30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik worden gecontroleerd.
De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber
bekleed zijn.
De verlengkabel moet met een trekontlasting worden gebruikt.
De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in een
goede toestand worden gebruikt.
Wanneer de aansluitkabel beschadigd is, mag deze
alleen door een erkende Bosch-werkplaats worden
gerepareerd.
43 • F 016 L69 923 • TMS • 13.06.03
Nederlands - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 3 Mittwoch, 18. Juni 2003 3:00 15
Montage
Hakselen
A Neem de machine uit de verpakking.
Om het hakselmateriaal op te vangen, de lussen van
de opvangzak 7 (toebehoren) aan de beide haken 9
bevestigen.
B Monteer de wielen en het onderstel.
C
Ingebruikneming
Nadat de machine uitgeschakeld is,
draaien de messen nog enkele seconden.
Wacht tot de motor en het mes stilstaan
voordat u machine opnieuw inschakelt.
Schakel het machine niet kort achtereen
uit en weer in.
Inschakelen:
Draai de aan/uit-schakelaar 2 in stand „II”, start de
machine en laat de schakelaar los. De schakelaar
keert terug naar stand „I”.
Opmerking: De machine kan niet worden gestart
als de veiligheidsknop 3 niet volledig is vastgedraaid.
Uitschakelen:
Draai de aan/uit-schakelaar 2 in stand „0”.
Opmerking: De messen stoppen automatisch wanneer het deksel 11 wordt verwijderd.
Nooduitschakeling:
Druk op de aan/uit-schakelaar 2.
Nulspanningsbeveiliging
Na het uitvallen van de netspanning of na uitschakeling door de overbelastingsbeveiliging kan bij het terugkeren van de spanning of bij het opnieuw inschakelen van de overbelastingsbeveiliging de machine
niet vanzelf weer starten.
Machine opnieuw starten:
Zet de aan/uit-schakelaar 2 op „0”.
Draai de aan/uit-schakelaar 2 in stand „II”,
start de machine en laat de schakelaar los. De
schakelaar keert terug naar stand „I”.
Overbelastingsbeveiliging
Overbelasting, bijvoorbeeld door blokkeren van het
hakselmes, kan na enkele seconden tot stilstand
van de machine leiden. Na een korte wachttijd kunt
u de machine opnieuw inschakelen. Schakel de machine uit indien deze opnieuw blokkeert.
Maak de blokkering ongedaan (zie Blokkering ongedaan maken) en start opnieuw.
44 • F 016 L69 923 • TMS • 13.06.03
Voer het te hakselen materiaal toe via de vultrechter.
Uit de machine stekend lang hakselmateriaal kan bij het naar binnen trekken een
slaande beweging maken. Neem daarom
een voldoende veiligheidsafstand in acht.
Altijd slechts zoveel materiaal in de machine steken
dat de vultrechter 1 niet verstopt raakt.
Zacht afval zonder vaste consistentie, zoals keukenafval, niet hakselen, maar rechtstreeks composteren.
Er op letten dat het gehakselde materiaal vrij uit de
afvoerschacht 8 kan vallen. Kans op verstopping.
De ventilatieopeningen 5 mogen niet door de opvangzak of het gehakselde materiaal worden afgedekt.
Voorkom blokkeren van de afvoerschacht 8, aangezien dit tot terugslag van hakselmateriaal in de vultrechter kan leiden.
Blokkering ongedaan maken
Schakel de machine uit en trek de stekker
uit het stopcontact.
Draai de veiligheidsknop 3 helemaal naar buiten,
verwijder het deksel 11 en reinig de omgeving van
de hakselmessen. Verwijder vastzittend hakselmateriaal uit de omgeving van de messen met een houten lat of een kunststof spatel. Verwijder ook alle resten uit de afvoerschacht 8.
Tips voor het hakselen
De hardheid van de te hakselen takken is afhankelijk
van het soort takken, hun leeftijd en droogheid.
U bereikt optimale resultaten wanneer u takken kort
na het snoeien hakselt.
Het gebruik van de schuif 13 is nuttig bij de toevoer
van zacht materiaal.
Zacht tuinafval kan in kleine porties beter worden
gehakseld, vooral wanneer het nat is.
Een verstopping kan worden voorkomen wanneer
tussendoor takken worden gehakseld.
Nederlands - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 4 Mittwoch, 18. Juni 2003 3:00 15
Breng het hakselmes weer op zijn plaats en bevestig
het met de messchijf en de messchroef.
Onderhoud
Schakel de machine uit en trek de stekker
uit het stopcontact.
Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit zodat u verzekerd bent
van een lang en probleemloos gebruik.
Controleer de machine regelmatig op zichtbare gebreken zoals losse of beschadigde messen, losse
verbindingen en versleten of beschadigde delen.
Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaamheden uit.
Mocht de gazonmaaier ondanks zorgvuldige fabricage- en testmethoden toch defect raken dient de
reparatie door een erkende klantenservice voor
Bosch elektrische gereedschappen te worden uitgevoerd.
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers
van de machine.
E
Onderhoud van mes
Controleer of de inbussleutel 12 en de schroevendraaier zijn verwijderd. Controleer eveneens of het
deksel 11 en de veiligheidsknop 3 zijn gemonteerd
voordat u probeert de machine in te schakelen.
Toebehoren
Hakselmes ........................................ F 016 800 164
Opvangzak........................................ 2 605 411 073
Werkhandschoenen .......................... 2 607 000 134
Veiligheidsbril.................................... 2 607 990 041
Smeermiddelspray ............................ 1 609 200 399
Na het hakselen. Machine
opbergen
Schakel de machine uit en trek de stekker
uit het stopcontact.
Het hakselmes heeft snijkanten aan beide zijden.
Wanneer één snijkant bot wordt, kan het hakselmes
worden omgekeerd. Vervang het hakselmes wanneer beide zijden bot zijn.
Ga als volgt te werk om het hakselmes te verwijderen, om te keren of te vervangen:
➊
➋
Draai de veiligheidsknop 3 naar buiten.
Verwijder het deksel 11 zoals op afb. E weergegeven.
Draag tuinhandschoenen (niet meegeleverd). Draai
het hakselmes 13 en stel het af op de markeringen
op de snijplaat 17.
➌ Steek een schroevendraaier in het gat 14 om de
aandrijving te blokkeren.
➍ Gebruik een inbussleutel 12 om de messchroef 16 en de messchijf 15 te verwijderen.
➎
Draai de schroef stevig vast (aandraaimoment
12 Nm).
Schakel de machine uit en trek de stekker
uit het stopcontact.
Maak de buitenkant van de machine grondig schoon
met een zachte borstel en een doek. Gebruik geen
water en geen oplos- of polijstmiddelen. Verwijder
alle vuil, in het bijzonder van de ventilatieopeningen 5.
Bewaar de machine op een droge plaats. Plaats
geen andere voorwerpen op de machine.
Voor extra veiligheid kan de aan/uit-schakelaar 2
met een hangslot (niet meegeleverd) worden geblokkeerd, zoals op afb. D weergegeven.
Verwijder het hakselmes 13 door het omhoog te
tillen en omlaag te duwen, zoals op afb. E
weergegeven.
45 • F 016 L69 923 • TMS • 13.06.03
Nederlands - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 5 Mittwoch, 18. Juni 2003 3:00 15
Defect opsporen
De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplossen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen.
Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de
fout.
Symptomen
Mogelijke oorzaak
Oplossing
De machine werkt niet
De schakelaar werkt niet
Ga te werk zoals onder „Machine
opnieuw starten”
Veiligheidsknop 3 is niet volledig vast- Draai de veiligheidsknop 3 vast
gedraaid
Netspanning ontbreekt
Controleren en inschakelen
Stopcontact defect
Gebruik een ander stopcontact
Verlengkabel beschadigd
Controleer de kabel en vervang deze
indien nodig
Zekering doorgeslagen
Zekering vervangen/Inschakelen
Overbelastingsbeveiliging is geactiveerd
Ga te werk zoals beschreven onder
„Overbelastingsbeveiliging”
Spanningsonregelmatigheden
Ga te werk zoals beschreven onder
„Overbelastingsbeveiliging”
Machine loopt met onder- Verlengkabel beschadigd
brekingen
Slecht hakselresultaat
Hakselmes draait niet
Sterke trillingen of geluiden
46 • F 016 L69 923 • TMS • 13.06.03
Controleer de kabel en vervang deze
indien nodig
Interne bekabeling van de machine
defect
Neem contact op met de klantenservice
Overbelastingsbeveiliging is geactiveerd
Ga te werk zoals beschreven onder
„Overbelastingsbeveiliging”
Hakselmes bot
Vervang het hakselmes (zie „Onderhoud van de hakselmessen”)
Hakselmes vuil
Demonteer het hakselmes en reinig
het (zie „Onderhoud van de hakselmessen”)
Vultrechter of afvoerschacht geblokkeerd
Reinig de machine (zie „Blokkering
ongedaan maken”) en maak de vangzak leeg
Hakselmes geblokkeerd
Maak de blokkering los (zie „Blokkering ongedaan maken”)
Moer of schroef van mes los
Moer of schroef van mes vastdraaien
Moer of schroef van mes los
Moer of schroef van mes vastdraaien
Hakselmes beschadigd
Vervang het hakselmes
Machine van binnen beschadigd
Neem contact op met de klantenservice
Nederlands - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • NL • OSW 03.06
F 016 L69 923 - NL Seite 6 Mittwoch, 18. Juni 2003 3:00 15
Milieubescherming
Conformiteitsverklaring
Bij de fabricage van de machine zijn milieutechnisch
verantwoorde methoden toegepast.
Terugwinnen van grondstoffen in
plaats van het weggooien van afval
Machine, toebehoren en verpakking
moeten worden gesorteerd voor een
voor het milieu verantwoorde recycling.
Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.
De kunststof delen zijn gekenmerkt om ze per soort
te kunnen recyclen.
Klantenservice
Explosietekeningen en informatie over vervangingsonderdelen vindt u op:
www.bosch-pt.com
Nederland
✆ ..................................................... +31 (0)23 / 56 56 613
Fax ..................................................... +31 (0)23 / 56 56 621
E-Mail: [email protected]
België
Meetwaarden vastgesteld volgens 2000/14/EG
(1,60 m hoogte, 1 m afstand) en EN 25 349.
AXT Rapid 180:
Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau
89 dB (A); geluidsvermogenniveau 103 dB (A).
2000/14/EG: Het gegarandeerde geluidsvermogenniveau LWA is lager dan 106 dB (A). Waarderingsmethode van de conformiteit volgens aanhangsel V.
AXT Rapid 200:
Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau
89 dB (A); geluidsvermogenniveau 103 dB (A).
2000/14/EG: Het gegarandeerde geluidsvermogenniveau LWA is lager dan 107 dB (A). Waarderingsmethode van de conformiteit volgens aanhangsel V.
Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60 335, EN 836 volgens de
bepalingen van de richtlijnen 89/336/EEG,
98/37/EG, 2000/14/EG.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
✆
........................................................ +32 (0)2 / 525 51 43
Fax ........................................................ +32 (0)2 / 525 54 20
E-Mail: [email protected]
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Wijzigingen voorbehouden
47 • F 016 L69 923 • TMS • 13.06.03
Nederlands - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 1 Mittwoch, 18. Juni 2003 3:00 15
Sikkerhedsforskrifter
Obs! Læs denne betjeningsvejledning omhyggeligt
igennem. Gør dig fortrolig med maskinens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug. Sørg for at få en
sagkyndig person til at vise dig, hvordan maskinen
fungerer, før den tages i brug.
Læs betjeningsvejledningen.
Pas på – knivene roterer! Stik hverken hånd eller fod ind i
åbningerne, mens maskinen er tændt.
Maskinen skal være slukket og stikket trukket ud af stikdåsen, før der arbejdes på kniven. Beskadiges eller skæres
ledningen over under arbejdet, må ledningen ikke berøres;
i dette tilfælde deaktiveres sikringen til den pågældende
strømkreds med det samme. Maskinen må aldrig benyttes,
hvis ledningen er beskadiget.
Benyt ikke denne maskine i nærheden af andre personer.
Hold tilskuere i sikker afstand fra maskinen.
Vent til alle maskinens dele er standset helt, før de berøres.
STOP
Udsæt ikke maskinen for regn. Opbevar altid maskinen et
tørt sted.
Brug beskyttelseshandsker, fast fodtøj og lange bukser.
Brug altid beskyttelsesbriller og høreværn, når maskinen
benyttes.
Kontrollér at påfyldningstragten er fri, før maskinen startes.
Hold ansigt og krop væk fra påfyldningstragten.
Hold hænder eller andre legemsdele eller tøj væk fra påfyldningstragten, udkastningsåbningen eller dele, der bevæger sig.
Maskinen skal altid være slukket, når sækken sættes i eller tages ud.
Sørg altid for at maskinen står helt lige og sikkert på jorden. Buk dig
ikke alt for meget fremover.
Stå ikke over maskinens fodhøjde under påfyldningen.
Hold afstand til udkastningszonen, når maskinen kører.
Det er meget vigtigt at sørge for, at metaldele, sten, flasker, dåser eller
andre fremmedlegemer ikke er blandt det materiale, der skal køre
igennem maskinen.
Rammer kniven en fremmed genstand eller udsender maskinen
usædvanlig støj eller begynder den at vibrere, slukkes maskinen med
det samme, så kniven stopper. Træk stikket ud af stikdåsen og gør følgende:
– inspicér skaden
– udskift alle beskadigede dele eller reparér dem
– kontrollér om nogle dele er løse og spænd dem efter behov.
Forsøg ikke selv at reparere hækkeklipperen, medmindre du har den
nødvendige uddannelse.
Sørg for at forarbejdede materialer ikke kommer til at sidde fast i udkastningszonen; dette forhindrer transporten af kompost og kan føre
til tilbageslag i påfyldningstragten.
Hvis maskinen tilstopper: sluk maskinen og vent til knivene stopper.
Træk stikket ud af stikdåsen, før kompost løsnes.
Sørg for at alle beskyttelsesskærme og afdækninger er monteret og
kontrollér, at de fungerer i henhold til hensigten.
Forsøg ikke at ændre motorens indstillede hastighed. Kontakt Boschkundeservice, hvis der er problemer.
Hold ventilationsåbninger fri for rester og andre aflejringer, da motoren ellers kan gå i stykker eller endda brænde.
Maskinen må ikke transporteres, mens motoren går.
Bortskaf dette produkt iht. gældende miljøkrav.
Stik ikke hånden ind i påfyldningstragten 1 eller kompostudkastningsåbningen 8. Maskinen kører et par sekunder efter, den er
blevet slukket.
Maskinen skal være monteret iht. vedlagte vejledning, før den tændes.
Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér
altid fejlstrømsrelæet, hver gang maskinen anvendes.
Benyt kun en stænkvandsbeskyttet forlængerledning, som er tilladt til
udeområdet.
Rør ikke stik og stikkontakt med våde hænder.
Kablet må ikke køres over, mases eller trækkes i.
Børn må ikke bruge maskinen.
Fremmede personer eller dyr skal under hækkeklipningen opholde sig
i en radius på mindst 3 m væk fra arbejdsområdet. Den, som betjener
maskinen, bærer i arbejdsområdet ansvaret over for tredjemand.
Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør.
Gør dig fortrolig med betjeningsvejledningen, før du begynder at arbejde med kompostkværnen.
Undgå løse beklædningsgenstande, hængende tovbælter eller slips.
Maskinen skal stå frit på lige grund, ikke alt for tæt op ad en væg eller
andre faststående genstande.
48 • F 016 L69 923 • TMS • 13.06.03
Maskinen må ikke stilles på en brolagt eller gruset grund. Det udkastede materiale kan føre til kvæstelser.
Kontrollér at alle skruer, møtrikker og andre fastgørelsesdele sidder
rigtigt, og at beskyttelsesskærme og afskærmninger er placeret korrekt, før maskinen tages i brug. Udskift beskadigede eller ulæselige
advarsels- og henvisningsskilte.
Før arbejdspladsen forlades: sluk maskinen og vent til knivene stopper; træk herefter stikket ud.
Forsøg ikke at tippe maskinen, mens den kører.
Vedligeholdelse og opbevaring:
– Tages maskinen ud af drift, fordi den skal serviceres, kontrolleres,
stilles til opbevaring eller fordi tilbehør skal udskiftes, trækkes stikket ud af stikdåsen og maskinen afkøles. Sørg for at alle bevægelige dele står helt stille, før maskinen inspiceres eller justeres.
– Plej og renhold maskinen, som den skal.
– Udskift slidte eller beskadigede dele for din egen sikkerheds skyld.
Kontrollér at alle reservedele er kontrolleret og frigivet af Bosch.
– Benyttes en forlængerledning, må den ikke være svagere end den
normale ledning, der benyttes til maskinen.
– Kontrollér forsyningsledningerne og forlængerledningen for beskadigelser eller ældning med regelmæssige mellemrum.
Brug ikke maskinen, hvis ledningerne er beskadiget.
– Når kniven indstilles, skal du tænke på, at kniven kan bevæges,
hvis motoren drejes med hånden, selv om motoren er afbrudt (låget er taget af) og derfor ikke kan tændes.
– Forsøg aldrig at afbryde tvangsfrakoblingen.
Dansk - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 2 Mittwoch, 18. Juni 2003 3:00 15
Tekniske data
Kompostkværn
Bestillingsnummer
Optagen effekt
Omdrejningstal, ubelastet
Maks. kapacitet *
Grendiameter *
Vægt, ca.
Isolationsklasse
Serienummer
AXT Rapid 180
0 600 853 0..
[W]
1800
[/min]
3650
[kg/h]
80
[mm]
33
[kg]
13
/ II
Se serienummer 10 (typeskilt) på maskinen.
AXT Rapid 200
0 600 853 1..
2000
3650
90
38
13,2
/ II
*) afhængigt af kompostens beskaffenhed
Maskinelementer
For din egen sikkerheds
skyld
1 Påfyldningstragt
2 Start-stop-kontakt
3
4
5
6
7
8
9
10
11
12
13
Pas på! Sluk for maskinen og tag stikket ud af
stikkontakten, inden maskinen justeres, rengøres eller hvis ledningen er skåret i stykker,
beskadiget eller sammenfiltret.
Knivene fortsætter med at rotere et par sekunder efter maskinen er afbrudt.
Pas på - Rør ikke ved roterende knive.
Sikkerhedsknap
El-stik**
Ventilationsåbninger
Chassis
Opfangningssæk *
Kompostudkastningsåbning
Krog til kompostfang
Serienummer
Låg
Indvendig sekskantnøgle
Skubber
*Ekstratilbehør
**landsspecifk
*Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen.
Foreskrevet anvendelse
Kværnen er beregnet til findeling af kompost af træagtige og fibrede materialer fra hus og have.
Hvis maskinen tilsluttes et strømaggregat, er der
brug for et apparat med en kapacitet på 4 kVA.
Elektrisk sikkerhed
Plæneklipperen er dobbeltisoleret for en sikkerheds
skyld
og
behøver
ingen
jordforbindelse.
Arbejdsspændingen er 230 V AC, 50 Hz. Brug kun
en godkendt forlængerledning. Oplysninger fås ved
henvendelse til serviceforhandleren.
Den benyttede forlængerledning skal være af typen
H05VV-F eller H05RN-F.
Det anbefales, at man for ekstra elektrisk sikkerhed
anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid
fejlstrømsrelæet, hver gang maskinen anvendes.
Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller
være overtrukket med gummi.
Forlængerledningen skal benyttes med en trækaflastning.
Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun
benyttes, når den er fejlfri.
En beskadiget tilslutningsledning må kun repareres
på et autoriseret Bosch-værksted.
49 • F 016 L69 923 • TMS • 13.06.03
Dansk - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 3 Mittwoch, 18. Juni 2003 3:00 15
Samling
Findeling af kompost
A Tag maskinen ud af emballagen.
For at opfange komposten skal bæreremmene på
kompostfanget 7 (tilbehør) hænges rigtigt ind i krogene 9.
B Montér hjul og kørestativ.
C
Start
Knivene roterer et par sekunder efter at
der er slukket for plæneklipperen. Motoren
/kniven skal stå helt stille, før den tændes
igen.
Sluk og tænd ikke for plæneklipperen hurtigt efter hinanden.
Sådan startes maskinen:
Drej start-stop-kontakten 2 hen på „II“, lad maskinen
gå i gang og slip kontakten. Den går tilbage på „I“.
Bemærk: Maskinen kan kun gå i gang, hvis sikkerhedsknappen 3 er spændt rigtigt.
Sådan standses maskinen:
Drej start-stop-kontakten 2 hen på „0“.
Bemærk: Knivene stopper automatisk, hvis låget 11
fjernes.
Nød-Stop:
Tryk på start-stop-kontakten 2.
Blødt affald uden fast konsistens som f.eks.
køkkenaffald må ikke hakkes, men kan bruges som
kompost med det samme.
Vær opmærksom på, at den kværnede kompost falder frit ud af udkastningsskakten 8 – fare for at
kværnen sætter sig fast.
Ventilationsåbninger 5 må ikke dækkes til at kompostfanget eller det kværnede materiale.
Undgå at udkastningsåbningen 8 blokerer, da dette
kan medføre, at kompost slås tilbage i påfyldningstragten.
Afhjælpning af blokering
Beskyttelse mod genstart
Efter strømsvigt eller frakobling på grund af overbelastning kan maskinen ikke gå i gang af sig selv, når
strømmen vender tilbage, eller når overbelastningen
ikke mere er til stede.
Start maskinen igen:
Stil start-stop-kontakten 2 på „0“.
Drej start-stop-kontakten 2 hen på „II“, lad
maskinen gå i gang og slip kontakten. Den går
tilbage på „I“.
Overbelastningsbeskyttelse
Overbelastning (f.eks. fordi kniven er blokeret) kan
medføre, at maskinen stopper i løbet af få sekunder.
Vent et lille stykke tid og tænd så maskinen igen.
Sluk maskinen, hvis den blokerer igen.
Fjern blokeringen (se Afhjælpning af blokering) og
start igen.
50 • F 016 L69 923 • TMS • 13.06.03
Tilfør kompostaffaldet gennem påfyldningstragten.
Langt kompostaffald, som stikker ud af
maskinen, kan slå ud til siden, når det
trækkes ind i maskinen; sørg derfor for tilstrækkelig sikkerhedsafstand.
Tilfør altid kun så mange grene, at påfyldningstragten 1 ikke tilstoppes.
Sluk maskinen og tag stikket ud af stikkontakten.
Drej sikkerhedsknappen 3 helt ud, tag låget 11 af og
rengør området omkring knivene. Er der for mange
grene og kvas i nærheden af kniven, fjernes dette
med et stykke træ eller en plastgenstand. Rengør
også udkastningsåbningen 8 for alle rester.
Arbejdshenvisninger
Grenenes hårdhed afhænger af grentype, grenenes
alder og deres tørhedsgrad.
Det bedste resultat opnås ved at køre friske grene
igennem kværnen, så snart de er klippet af.
Blødt materiale tilføres bedst med skubberen 13 .
Blødt haveaffald kværnes bedst, hvis det tilføres i
små portioner, især hvis det er vådt.
En tilstopning kan undgås ved at tilføre grene ind
imellem.
Dansk - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 4 Mittwoch, 18. Juni 2003 3:00 15
Vedligeholdelse
Tilbehør
Sluk maskinen og tag stikket ud af stikkontakten.
Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.
Kontrollér maskinen jævnligt for tydelige defekter
som f.eks. løse eller beskadigede knive, løse forbindelser og slidte eller beskadigede dele.
Skærekniv ......................................... F 016 800 164
Opfangningssæk............................... 2 605 411 073
Beskyttelseshandsker ....................... 2 607 000 134
Beskyttelsesbriller ............................. 2 607 990 041
Smøremiddel-spray........................... 1 609 200 399
Kontrollér at dæksler og skærme ikke er beskadigede og at de er monteret rigtigt. Udfør evt. fornøden
vedligeholdelse eller reparationer før brug.
Skulle plænekipperen trods omhyggelig fabrikation
og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted
for Bosch-elektroværktøj.
Det 10-cifrede bestillingsnummer for maskinen skal
altid angives ved forespørgsler og bestilling af reservedele.
E
Vedligeholdelse af kniven
Efter findeling af kompost/
opbevaring
Sluk maskinen og tag stikket ud af stikkontakten.
Kniven har en snitkant på begge sider.
Når snitkanten er uskarp, vendes kniven. Udskift
kniven, når begge sider er blevet uskarpe.
Kniven fjernes, vendes eller udskiftes på følgende
måde:
➊ Drej sikkerhedsknappen 3 ud.
➋ Tag låget 11 af som vist på billedet E .
Brug havehandsker (følger ikke med). Drej kniven 13 og anbring den rigtigt i forhold til markeringerne på modpladen 17.
➌
Sluk maskinen og tag stikket ud af stikkontakten.
Rengør maskinen grundigt udvendigt med en blød
børste og en klud. Brug ikke vand, opløsningsmidler
eller polermidler. Fjern aflejringer, især fra ventilationsåbninger 5.
Opbevar maskinen på et tørt sted. Anbring ikke andre genstande oven på maskinen.
Sikkerheden kan øges ved at forsyne start-stop-kontakten 2 med en hængelås som vist på billedet D
(ikke medleveret).
Stik en skruetrækker ind i hullet 14 for at blokere
drevet.
➍
Brug en unbraconøgle 12 til at fjerne knivskruen 16 og knivskiven 15.
➎ Tag kniven 13 af ved at løfte den og skubbe den
nedad som vist på billedet E .
Sæt kniven på plads igen og fastgør den med knivskive og knivskrue.
Spænd skruen fast (fastspændingsmoment 12 Nm).
Kontrollér at unbranøglen 12 og skruetrækkeren er
blevet fjernet. Kontrollér ligeledes, at låget 11 og sikkerhedsknappen 3 er monteret, før du forsøger at
tænde maskinen.
51 • F 016 L69 923 • TMS • 13.06.03
Dansk - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 5 Mittwoch, 18. Juni 2003 3:00 15
Fejlfinding
I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer
rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.
Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en fejl.
Symptom
Mulig årsag
Afhjælpning
Maskine arbejder ikke
Kontakt fungerer ikke
Se under „Start maskinen igen“
Sikkerhedsknap 3 var ikke spændt rig- Spænd sikkerhedsknap 3
tigt
Maskine kører i intervaller
Dårlig snitydelse
Kniv roterer ikke
For stor vibration/støj
52 • F 016 L69 923 • TMS • 13.06.03
Strømmen er afbrudt
Tænd for strømmen
Stikkontakten er defekt
Prøv en anden stikkontakt
Forlængerledningen er beskadiget
Kontrollér ledningen; udskift den, hvis
den er beskadiget
Defekt/sprunget sikring
Udskift sikringen/Tænd
Overbelastningsbeskyttelse er aktiveret
Gør som beskrevet under „Overbelastningsbeskyttelse“
Strømforsyning svinger
Gør som beskrevet under „Overbelastningsbeskyttelse“
Forlængerledningen er beskadiget
Kontrollér ledningen; udskift den, hvis
den er beskadiget
Maskinens indvendige ledninger er
beskadiget
Kontakt serviceforhandleren
Overbelastningsbeskyttelse er aktiveret
Gør som beskrevet under „Overbelastningsbeskyttelse“
Kniv er uskarp
Udskift kniv (se „Vedligeholdelse af
kniv“)
Kniv snavset
Tag kniv ud og rengør den (se „Vedligeholdelse af kniv“)
Påfyldningstragt eller udkastningsåbning er blokeret
Rengør maskine (se „Afhjælpning af
blokering“) og tøm sæk
Kniv er blokeret
Løsne blokeringen (se „Afhjælpning af
blokering“)
Knivmøtrik/-skrue er løs
Spænd knivmøtrikken/-skruen
Knivmøtrik/-skrue er løs
Spænd knivmøtrikken/-skruen
Kniv er beskadiget
Udskift kniv
Maskine er beskadiget indeni
Kontakt serviceforhandleren
Dansk - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • DK • OSW 03.06
F 016 L69 923 - DK Seite 6 Mittwoch, 18. Juni 2003 3:00 15
Miljøbeskyttelse
Overensstemmelseserklæring
Maskinen er blevet samlet på en miljøansvarlig
måde.
Genbrug af råstoffer i stedet for
bortskaffelse af affald
Maskinen, tilbehøret og emballagen
skal sorteres for miljøvenlig genbrug.
Måleværdier beregnes iht. 2000/14/EF (1,60 m
højde, 1 m afstand) og EN 25 349.
AXT Rapid 180:
Denne vejledning er skrevet på klorfrit genbrugspapir.
Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau 89 dB (A), lydeffektniveau 103 dB (A).
2000/14/EF: Det garanterede lydeffektniveau LWA er
lavere en 106 dB (A). Proceducerer for overensstemmelsesvurdering iht. bilag V.
AXT Rapid 200:
Kunststofdele er markeret for at garantere en rensorteret recycling.
Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau 89 dB (A), lydeffektniveau 103 dB (A).
2000/14/EF: Det garanterede lydeffektniveau LWA er
lavere en 107 dB (A). Proceducerer for overensstemmelsesvurdering iht. bilag V.
Service
Reservedelstegninger og informationer om reservedele findes under:
www.bosch-pt.com
Bosch Service Center for el-værktøj
Telegrafvej 3
2750 Ballerup
✆ Service: ............................................. +45 44 89 88 55
Fax ............................................................... +45 44 89 87 55
✆ Teknisk vejledning: ...................... +45 44 89 88 56
✆ Den direkte line: ............................ +45 44 68 35 60
Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 335, EN 836
i henhold til bestemmelserne i direktiverne
89/336/EØF, 98/37/EF og 2000/14/EF.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Ret til ændringer forbeholdes
53 • F 016 L69 923 • TMS • 13.06.03
Dansk - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 1 Mittwoch, 18. Juni 2003 3:01 15
Säkerhetsanvisningar
Obs! Läs igenom bruksanvisningen omsorgsfullt. Gör
dig förtrogen med reglagen och den korrekta användningen av maskinen. Förvara bruksanvisningen på ett
säkert ställe för senare användning. Låt en fackman instruera dig praktiskt före första användningen av maskinen.
Läs bruksanvisningen.
Se upp för den roterande kniven! Du får inte sätta händer
eller fötter i öppningen då maskinen är i gång.
Stäng av maskinen och dra ut nätkontakten ur vägguttaget
innan du börjar utföra arbete på kniven. Du får inte röra kabeln om den skadas eller kapas under drift, utan bryt omedelbart den aktuella strömkretsen genom att ta ut säkringen. Maskinen får absolut inte användas med trasig
sladd.
Undvik att använda maskinen i närheten av andra personer. Håll personer på betryggande avstånd från maskinen.
Vänta tills samtliga delar i maskinen har stannat helt innan
du griper tag i dem.
STOP
Maskinen får inte utsättas för regn. Förvara maskinen på
en torr plats.
Använd skyddshandskar, kraftiga skor och långbyxor.
Använd alltid skyddsglasögon och hörselskydd när maskinen är i drift.
Kontrollera före starten att påfyllningstratten är tom.
Håll ansikte och kropp på avstånd från påfyllningsöppningen.
Se till att inte händer, andra kroppsdelar eller kläder kan komma in i
påfyllningstratten eller mot utkastet, eller kommer i närheten av rörliga
delar. Stäng av maskinen innan du hänger upp eller tar loss uppsamlingssäcken.
Se till att du håller balansen och står stadigt. Böj dig inte för långt
framåt.
Undvik att ställa dig högre än maskinens stativ när du fyller på maskinen.
Håll avståndet till utkastningszonen när du använder maskinen.
Se ytterst noggrant till att inga metalldelar, stenar, flaskor, burkar eller
andra främmande föremål följer med när du fyller på material i maskinen.
Om kniven träffar ett främmande föremål eller om maskinen börjar låta
onormalt eller vibrera, måste du omedelbart stänga av maskinen så
att kniven stannar. Dra ut nätkontakten ur uttaget och fortsätt på följande sätt:
– kontrollera skadorna
– byt ut eller reparera alla skadade detaljer
– kontrollera att inga detaljer är lösa och dra åt vid behov.
Försök inte själv reparera häcksaxen om du inte har erforderlg utbildning.
Se till att material som bearbetas inte fastnar i utkastningszonen; detta
hindrar genomflödet och kan leda till bakslag i påfyllningstratten.
Om materialet stockar sig i maskinen skall du stänga av maskinen och
vänta tills kniven har stannat. Dra ut nätkontakten ur uttaget innan du
rensar bort det bearbetade materialet.
Montera alla skyddsanordningar och kåpor samt se till att de fungerar
korrekt.
Du får inte ändra motorns varvtalsinställning. Kontakta Bosch kundservice om något problem kvarstår.
Håll ventilationsöppningarna fria från materialrester och andra beläggningar för att minska risken för motorskador eller eventuell brand.
Hantera denna produkt på ett miljövänligt sätt.
Du får inte gripa tag i påfyllningstratten 1 eller utkastarschaktet 8
då maskinen är i drift. Efter avstängning går maskinen ännu
några sekunder.
Maskinen måste monteras enligt de medföljande instruktionerna
innan den kopplas på.
För ökad säkerhet rekommenderas montering av en jordfelsbrytare
(RCD) med en felström på max 30 mA används. Denna FI-brytare ska
kontrolleras före varje användning.
Använd endast en skarvsladd som är avsedd för utomhusbruk och
som är stänkvattenskyddad.
Berör inte nätkontakt eller uttag med våta händer.
Sladden får inte köras över, komma i kläm eller rivas.
Det är inte tillåtet för barn att använda maskinen.
Under klippning får obehöriga personer eller djur inte uppehålla sig
inom en omkrets på 3 m. Användaren ansvarar inom arbetsområdet
för tredje persons säkerhet.
Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.
Gör dig förtrogen med reglagen innan du försöker använda maskinen.
Bär inte löst hängande kläder, hängande snoddar eller slips.
Använd maskinen på en fri plats med stabilt, plant underlag, inte för
nära en vägg eller andra fasta föremål.
Undvik att använda maskinen på sten- eller grusbelagt underlag. Materialet som kastas ut kan orsaka skador.
54 • F 016 L69 923 • TMS • 13.06.03
Kontrollera före driftstart att alla skruvar, muttrar och andra fästdetaljer är åtdragna och att skyddsanordningar och avskärmningar
korrekt monterade. Byt ut skadade eller oläsbara varnings- och instruktionsskyltar.
Maskinen får inte flyttas med motorn i gång.
Stäng alltid av maskinen, vänta tills kniven slutar rotera och dra ut nätkontakten innan du lämnar arbetsplatsen.
Luta inte maskinen när den är i drift.
Underhåll och förvaring:
– Stäng av maskinen, dra ur nätkontakten och låt maskinen svalna
innan den tas ur drift för service, kontroll, förvaring eller för byte av
tillbehör. Se till före alla inspektioner eller justeringar etc., att alla
rörliga delar står stilla.
– Behandla maskinen varsamt och håll den ren.
– Byt ut slitna eller skadade delar för din egen säkerhets skull. Kontrollera att alla reservdelar är testade och godkända av Bosch.
– Om en skarvkabel används får den inte vara svagare än den
nätkabel maskinen är utrustad med.
– Kontrollera regelbundet att inga skador eller tecken på åldring
uppstått på försörjningsledningarna och skarvkabeln.
Du får inte använda maskinen om kablarna är skadade.
– Tänk på, när du ställer in kniven, att kniven rör sig när motorn roteras för hand, trots att strömmen till motorn är bruten och inte kan
kopplas på när huven är borttagen.
– Du får inte försöka bryta tvångsfrånkopplingen.
Svenska - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 2 Mittwoch, 18. Juni 2003 3:01 15
Tekniska data
Kompostkvarn
Artikelnummer
Märkeffekt
Tomgångsvarvtal
Max. kapacitet *
Kvistdiameter *
Vikt, ca.
Skyddsklass
Serienummer
AXT Rapid 180
0 600 853 0..
[W]
1800
[r/min]
3650
[kg/h]
80
[mm]
33
[kg]
13
/ II
Se serienummern 10 (typskylt) på maskinen.
AXT Rapid 200
0 600 853 1..
2000
3650
90
38
13,2
/ II
*) enligt materialets sammansättning
Maskinens komponenter
Säkerhetsåtgärder
1 Påfyllningstratt
2 Strömställare Till/Från
3
4
5
6
7
8
9
10
11
12
13
Obs! Frånkoppla gräsklipparen och dra stickproppen ur eluttaget före justering och rengöring eller om elsladden kapats, skadats eller
trasslat ihop sig.
Efter avstängning av maskin fortsätter knivarna att rotera några sekunder.
Varning - berör inte roterande kniv.
Säkerhetsknapp
Stickpropp**
Ventilationsöppningar
Underrede
Uppsamlingssäck *
Utkastarschakt
Hake för uppsamlingssäck
Serienummer
Lock
Sexkantnyckel
Inmatare
*Extra utrustning
**krav i vissa land
*I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte alltid i leveransen!
Ändamålsenlig användning
Maskinen är avsedd för kompostanpassad finfördelning av trädgårdsavfall bestående av fiber eller trä.
Om maskinen drivs med ett generatoraggregat skall
aggregatet ha en effekt på 4 kVA.
55 • F 016 L69 923 • TMS • 13.06.03
Säkert elsystem
Din maskin har av säkerhetsskäl dubbel skyddsisolering och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz. Använd endast
godkänd skarvsladd. Ytterligare informationer får du
från auktoriserad kundtjänst.
Som skarvsladd får endast kvalitet H05VV-F eller
H05RN-F användas.
För ökad säkerhet rekommenderas montering av en
jordfelsbrytare (RCD) med en felström på max
30 mA används. Denna FI-brytare ska kontrolleras
före varje användning.
Skarvsladdens kontaktdon måste skyddas mot
stänkvatten, vara tillverkat av gummi eller försett
med gummiöverdrag.
För skarvsladden ska dragavlastning användas.
Nätsladden ska regelbundet kontrolleras avseende
skador och får användas endast om den är i gott
skick.
Skadad nätsladd får repareras endast i auktoriserad
Bosch-verkstad.
Svenska - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 3 Mittwoch, 18. Juni 2003 3:01 15
Montage
Användning av kvarnen
A Ta maskinen ur förpackningen.
B Montera hjul och underrede.
C
Start
Efter det maskinen stängts av fortsätter
knivarna att rotera några sekunder. Vänta
tills motorn/kniven stannat innan maskinen återinkopplas. Undvik att koppla in
och ur med kort intervall.
Inkoppling:
Vrid strömställaren Till/Från 2 i läge ”II”, låt maskinen starta och släpp omkopplaren. Den återgår till
läge ”I”.
Anvisning: Maskinen kan bara startas om säkerhetsknappen 3 är helt åtdragen.
Urkoppling:
Vrid strömställaren Till/Från 2 i läge ”0”.
Anvisning: Knivarna stannar automatiskt när
locket 11 tas bort.
Nödstopp:
Tryck på strömställaren Till/Från 2.
Skydd mot oavsiktlig återstart
Vid ett strömavbrott eller urkoppling på grund av
överbelastning kan inte maskinen starta automatiskt
på nytt när strömmen återkommer eller överbelastningsskyddet återställs.
Maskinens omstart:
Vrid strömställaren Till/Från 2 i läge ”0”.
Vrid strömställaren Till/Från 2 i läge ”II”, låt
maskinen starta och släpp omkopplaren. Den
återgår till läge ”I”.
Överbelastningsskydd
En överbelastning, t. ex. om kniven blockeras, kan
leder till att maskinen stannar inom några sekunder.
Maskin kan startas på nytt efter en kort stund. Stäng
av maskinen om den blockeras på nytt.
Åtgärda blockeringen (se "Åtgärda blockeringen")
och starta på nytt.
Häng upp säcken 7 (tillbehör) i handtagen på de
båda hakarna 9 för uppsamling av malet material.
Fyll på material som skall behandlas genom påfyllningstratten.
Se upp för längre kvistar e dyl som vid indragning kan ge upphov till spörapp; stå
alltid på betryggande avstånd.
Fyll inte på mer avfall än maskinen kan dra in utan
att påfyllningstratten 1 täpps till.
Mjukt avfall utan fasta substanser som t. ex. köksavfall skall inte malas i kvarnen utan komposteras direkt.
Se till att färdighackat avfall fritt kan falla ned ur utkastarschaktet 8 – i annat fall finns risk för
tilltäppning.
Se till att ventilationsöppningarna 5 inte täcks över
med uppsamlingssäcken eller färdigt hackat avfall.
Undvik blockering i utkastschaktet 8 eftersom detta
kan leda till bakslag i påfyllningstratten.
Kontrollera blockeringen
Stäng av maskinen och dra ut nätkontakten ur uttaget.
Skruva ut säkerhetsknappen 3 helt. Ta bort
locket 11 och rengör området kring kniven. Ta bort
eventuellt material som packas i området kring kniven med en träbit eller ett plastverktyg. Rengör utkastarschaktet 8 och ta bort alla materialrester.
Instruktioner för arbete med
kvarnen
Hårdheten hos de kvistar som skall behandlas är beroende av typ, ålder och hur torra de är.
Optimalt resultat uppnås om färska kvistar behandlas i kvarnen inom en kort tid efter att de skurits av.
Användningen av inmataren 13 är till god hjälp vid
inmatning av mjukt material.
Mjukt trädgårdsavfall behandlas bättre i små portioner, särskilt om materialet är fuktigt.
Risken för tilltäppning minskar om man matar in i
kvistar i kvarnen då och då.
56 • F 016 L69 923 • TMS • 13.06.03
Svenska - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 4 Mittwoch, 18. Juni 2003 3:01 15
Underhåll
Tillbehör
Stäng av maskinen och dra ut nätkontakten ur uttaget.
Märk: Lång och tillförlitlig drift kan endast garanteras
om följande underhållsarbeten regelbundet utförs.
Kontrollera regelbundet att maskinen inte har synliga fel eller brister såsom skadad kniv, lösa förband
eller slitna respektive skadade delar.
Kniv ................................................... F 016 800 164
Uppsamlingssäck.............................. 2 605 411 073
Skyddshandskar ............................... 2 607 000 134
Skyddsglasögon................................ 2 607 990 041
Underhållsspray ................................ 1 609 200 399
Kontrollera att täckkåpor och skyddsanordningar är
felfria och korrekt monterade. Eventuellt nödvändiga
servicearbeten och reparationer ska utföras innan
maskinen tas i bruk.
Om i gräsklipparen trots exakt tillverkning och sträng
kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch-elverktyg.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består
av 10 tecken.
E
Knivunderhåll
Efter användning av kvarnen/
förvaring
Stäng av maskinen och dra ut nätkontakten ur uttaget.
Kniven är försedd med skärande kanter på båda sidorna.
När en skärkant blir slö kan kniven vändas. Byt ut
kniven när båda sidorna har blivit slöa.
Så här tar du loss kniven när den skall vändas eller
bytas ut:
➊ Skruva ut säkerhetsknappen 3.
➋ Ta bort locket 11 som bilden E visar.
Använd trädgårdshandskar (ingår inte i leveransen).
Rotera kniven 13 och rikta den mot markeringen på
motplattan 17.
➌ Lägg in en skruvmejsel i hålet 14 för att låsa
drivningen.
Stäng av maskinen och dra ut nätkontakten ur uttaget.
Rengör noggrant maskinens utsida med en mjuk
borste och en trasa. Vatten, lösnings- eller polermedel får inte användas. Avlägsna alla beläggningar,
speciellt i ventilationsöppningarna 5.
Förvara maskinen på en torr plats. Ställ inte andra
föremål på maskinen.
För att öka säkerheten kan strömställaren Till/
Från 2 låsas med ett hänglås (ingår inte i leveransen) enligt bilden D .
➍
Använd en sexkantnyckel 12 för att ta bort knivskruven 16 och knivskivan 15.
➎ Ta bort kniven 13 genom att lyfta och skjuta den
nedåt enligt bilden E .
Lägg tillbaka kniven och fäst den med knivskivan
och knivskruven.
Dra åt skruven (åtdragningsmoment 12 Nm).
Se till att du tar bort sexkantnyckeln 12 och skruvmejseln. Se också till att locket 11 och säkerhetsknappen 3 är monterade innan du försöker
koppla på maskinen.
57 • F 016 L69 923 • TMS • 13.06.03
Svenska - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 5 Mittwoch, 18. Juni 2003 3:01 15
Felsökning
Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla.
Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad.
Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.
Symptom
Möjliga orsaker
Åtgärd
Maskinen fungerar inte
Strömställaren har inte fungerat
Gå till väga som vid ”Maskinens
omstart”
Säkerhetsknappen 3 är inte helt åtdra- Dra åt säkerhetsknappen 3
gen
Nätspänning saknas
Kontrollera och slå till
Nätuttaget defekt
Använd ett annat eluttag
Skarvsladden skadad
Kontrollera sladden och byt vid behov
Säkringen har löst ut
Byt ut säkringen/Inkoppling
Överbelastningsskyddet har löst ut
Gå till väga på det sätt som beskrivs i
”Överbelastningsskydd”
Strömförsörjning varierar
Gå till väga på det sätt som beskrivs i
”Överbelastningsskydd”
Skarvsladden skadad
Kontrollera sladden och byt vid behov
Interna ledningar i maskinen defekta
Uppsök kundtjänsten
Överbelastningsskyddet har löst ut
Gå till väga på det sätt som beskrivs i
”Överbelastningsskydd”
Slö kniv
Byt kniv (se ”Knivunderhåll”)
Förorenad kniv
Ta loss kniven och rengör (se ”Knivunderhåll”)
Blockerad påfyllningstratt eller utkastarschakt
Rengör maskinen (se ”Kontrollera
blockering”) och töm uppsamlingssäcken
Kniven roterar inte
Blockerad kniv
Lös upp blockeringen (se ”Kontrollera
blockeringen”)
Lossa knivmuttern/-skruven
Dra fast knivmuttern/skruven
Kraftiga vibrationer/ljud
Lossa knivmuttern/-skruven
Dra fast knivmuttern/skruven
Skadad kniv
Byt kniv
Maskinens inre är skadat
Uppsök kundtjänsten
Maskinen går med
avbrott
Dålig skäreffekt
58 • F 016 L69 923 • TMS • 13.06.03
Svenska - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • S • OSW 03.06
F 016 L69 923 - S Seite 6 Mittwoch, 18. Juni 2003 3:01 15
Miljöhänsyn
Försäkran om
överensstämmelse
Vid maskinens tillverkning har ur miljösynpunkt riskfria metoder tillämpats.
Återvinning i stället för avfallshantering
Maskinen, tillbehörsdelarna och
förpackningen ska sorteras för miljövänlig återvinning.
Denna bruksanvisning är tryckt på klorfritt returpapper.
För att underlätta sortering vid återvinning är plastdelarna markerade.
Kundtjänst
En sprängskiss och informationer om reservdelar lämnas under:
www.bosch-pt.com
✆
..........................................................
Fax ..........................................................
+46 (0)20 41 44 55
+46 (0)11 18 76 91
Mätvärdena har tagits fram baserande på
2000/14/EG (1,60 m höjd, 1 m avstånd) och
EN 25 349.
AXT Rapid 180:
Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 89 dB (A); ljudeffektnivå 103 dB (A).
2000/14/EG: Garanterad ljudeffektnivå LWA är lägre
än 106 dB (A). Beräkningsmetod för konformitet enligt bilaga V.
AXT Rapid 180:
Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 89 dB (A); ljudeffektnivå 103 dB (A).
2000/14/EG: Garanterad ljudeffektnivå LWA är lägre
än 107 dB (A). Beräkningsmetod för konformitet enligt bilaga V.
Vi försäkrar härmed under exklusivt ansvar att
denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 335,
EN 836 enligt bestämmelserna i direktiven
89/336/EEG, 98/37/EG, 2000/14/EG.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Ändringar förbehålles
59 • F 016 L69 923 • TMS • 13.06.03
Svenska - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 1 Mittwoch, 18. Juni 2003 3:01 15
Sikkerhetsinformasjoner
OBS! Les nøye gjennom denne bruksanvisningen.
Gjør deg kjent med betjeningselementene og den korrekte bruken av maskinen. Ta godt vare på bruksanvisningen til senere bruk. Sørg for å få en praktisk demonstrasjon av maskinen før førstegangs bruk.
Før start må du kontrollere om alle skruer, mutre og andre festedeler
sitter godt fast og om beskyttelsesinnretninger og skjermer er korrekt
plassert. Skift ut skadede eller ikke lesbare advarsels- og henvisningsskilt.
Les bruksanvisningen.
Hold ansikt og kropp godt unna påfyllingsåpningen.
Unngå at hendene eller andre deler av kroppen eller tøyet kommer inn
i påfyllingstrakten eller utkastsjakten, eller at de kommer for nær deler
som beveger seg. Slå av maskinen før du henger på eller tar av oppsamlingsposen.
Fare på grunn av roterende kniver! Ikke få hender eller føtter inn i åpningene mens maskinen går.
Slå av maskinen og trekk støpselet ut av stikkontakten før
du arbeider på kniven. Hvis kabelen skades eller kappes i
løpet av arbeidet, må kabelen ikke berøres, men sikringen
til den aktuelle strømkretsen straks deaktiveres. Bruk aldri
maskinen med skadet ledning.
Ikke bruk denne maskinen i nærheten av andre personer.
Hold personer i nærheten i en sikker avstand fra gressklipperen.
Ikke berør noen av maskindelene før de er helt stanset.
STOP
Ikke utsett maskinen for regn. Oppbevar maskinen kun på
et tørt sted.
Bruk vernehansker, solide sko og lange bukser.
I løpet av anvendelsen må du alltid bruke vernebriller og
hørselvern.
Deponer dette produktet miljøvennlig.
I løpet av driften må du ikke gripe inn i påfyllingstrakten 1 eller utkastsjakten 8. Maskinen fortsetter å gå i noen sekunder etter utkobling.
Før innkoblingen må maskinen monteres i henhold til vedlagt instruks.
For ekstra sikkerhet anbefales det å bruke en jordfeilbryter (RCD)
med en jordfeilstrøm på 30 mA. Denne jordfeilbryteren bør kontrolleres før hver bruk.
Bruk kun en skjøteledning som er sprutvannbeskyttet og godkjent for
utendørs bruk.
Ikke ta på støpsel eller stikkontakt med våte hender.
Kabelen må ikke kjøres over, presses eller dras i.
La ikke barn få lov til å bruke maskinen.
Ved bruk må det ikke oppholde seg andre personer eller dyr i en omkrets på 3 m. Brukeren er ansvarlig ovenfor tredje personer innenfor
arbeidsområdet.
Bosch kan kun garantere en feilfri funksjon av maskinen når det brukes original-tilbehør.
Gjør deg kjent med bruksanvisningen før du forsøker å arbeide med
denne maskinen.
Ikke bruk vide klær, tøy med løse snorer eller slips.
Bruk maskinen på en fri plass med fast jevn undergrunn, ikke for nær
en vegg eller andre faststående gjenstander.
Ikke bruk maskinen på en bro- eller gruslagt undergrunn. Det utkastede materialet kan forårsake skader.
60 • F 016 L69 923 • TMS • 13.06.03
Før start må du passe på at påfyllingstrakten er fri.
Sørg alltid for å stå stødig og i balanse. Ikke bøy deg for langt frem.
I løpet av påfyllingen må du ikke stå høyere enn maskinens fot.
Hold deg på avstand til utkastsonen når du arbeider med maskinen.
Pass svært godt på at det ikke finnes metalldeler, steiner, flasker, bokser eller andre fremmedlegemer i materialet du fyller på.
Når kniven treffer på et fremmedlegeme eller maskinen kommer med
uvanlige lyder eller begynner å vibrere, må du straks slå av maskinen
for å stanse kniven. Trekk støpselet ut av stikkontakten og gjør følgende:
– sjekk skaden
– skift ut eller reparer alle skadede deler
– kontroller om deler er løse og trekk disse eventuelt fast igjen.
Ikke forsøk å reparere maskinen hvis du ikke har en tilsvarende utdannelse.
Pass på at bearbeidet materiale ikke hoper seg opp i utkastsonen;
dette blokkerer transporten og kan føre til tilbakeslag i påfyllingstrakten.
Når maskinen er tettet, må du slå den av og vente til kniven stanser.
Før kvernet materiale løsnes må støpselet trekkes ut av stikkontakten.
La alle beskyttelsesinnretninger og deksler være montert og pass på
korrekt funksjon.
Ikke forsøk å endre motorens turtallinnstilling. Hvis det oppstår et problem, må du gi beskjed til Bosch kundeservice.
Hold ventilasjonsspaltene fri for rester eller andre avleiringer, for å
unngå skader på motoren eller en mulig brann.
Ikke transporter maskinen når motoren går.
Når du forlater arbeidsplassen må du alltid slå av maskinen, vente til
kniven stanser og trekke ut støpselet.
Ikke vipp maskinen i løpet av driften.
Vedlikehold og lagring:
–
Når maskinen tas ut av drift på grunn av service, kontroll, oppbevaring eller tilbehørskifte, må den slås av, støpselet trekkes ut av
stikkontakten og maskinen må avkjøles. Før hver inspeksjon eller
justering osv. må du passe på at alle bevegelige deler står stille.
–
–
Maskinen må stelles godt og holdes ren.
Skift ut slitte eller skadede deler for din egen sikkerhets skyld. Forviss deg om at alle reservedelene er kontrollert og frigitt av Bosch.
–
Hvis det brukes en skjøteledning, må denne ikke være svakere
enn strømledningen på maskinen.
Kontroller tilførselsledningene og skjøteledningen med jevne mellomrom med hensyn til skader eller tegn på aldring.
Bruk aldri maskinen med skadet ledning.
Ved innstilling av kniven må du huske på at det oppløftede dekselet riktignok vil si at motoren er avbrutt og ikke kan kobles inn, men
kniven likevel kan bevege seg når motoren dreies med hånden.
Forsøk aldri å avbryte tvangsutkoblingen.
–
–
–
Norsk - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 2 Mittwoch, 18. Juni 2003 3:01 15
Tekniske data
Kompostkvern
Bestillingsnummer
Opptatt effekt
Tomgangsturtall
Maks. volum *
Grendiameter *
Vekt, ca.
Beskyttelsesklasse
Serienummer
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Se serienummeret 10 (typeskiltet) på maskinen.
*) avhengig av tilstanden til komposteringsmaterialet
Maskinelementer
For din sikkerhet
1 Påfyllingstrakt
2 På-/av-bryter
3
4
5
6
7
8
9
10
11
12
13
OBS! Slå av maskinen og trekk ut støpselet før
du innstiller eller rengjør gressklipperen eller
hvis ledningen er kappet, skadet eller har hopet seg opp.
Etter at gressklipperen er slått av, fortsetter
knivene å gå i noen sekunder.
OBS! Ikke berør de roterende knivene.
Sikkerhetsknapp
Støpsel**
Ventilasjonsspalter
Kjørestativ
Samlesekk *
Utkastsjakt
Krok for samlesekk
Serienummer
Deksel
Umbrakonøkkel
Skyver
*Ekstrautstyr
**forskjellig fra land til land
*Tilbehør som er beskrevet og illustrert i
bruksanvisningen inngår ikke alltid i leveransen.
Formålsmessig bruk
Maskinen er beregnet til oppkutting av fiberholdig
haveavfall og treavfall som egner seg til kompostering.
Ved drift med et strømaggregat er det nødvendig
med en maskin som har en effekt på 4 kVA.
61 • F 016 L69 923 • TMS • 13.06.03
Elektrisk sikkerhet
Maskinen er av sikkerhetsgrunner dobbelt verneisolert og trenger ingen jording. Driftsspenningen er
230 V AC, 50 Hz. Bruk kun godkjente skjøteledninger. Informasjoner får du hos ditt autoriserte serviceverksted.
Det må kun brukes skjøteledninger av typen
H05VV-F eller H05RN-F.
For ekstra sikkerhet anbefales det å bruke en jordfeilbryter (RCD) med en jordfeilstrøm på 30 mA.
Denne jordfeilbryteren bør kontrolleres før hver
bruk.
Sammenkoblingsstedet til skjøteledningen må være
beskyttet mot sprut, være av gummi eller med gummiovertrekk.
Skjøteledningen må brukes med en strekkavlastning.
Tilkoblingsledningen må med jevne mellomrom kontrolleres med hensyn til skader og må kun brukes i
en bra tilstand.
Hvis tilkoblingsledningen er skadet må den kun repareres av et autorisert Bosch-verksted.
Norsk - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 3 Mittwoch, 18. Juni 2003 3:01 15
Montering
Kompostkverning
A Ta maskinen ut av emballasjen.
For å samle opp kvernmaterialet henges bœreremmene til samlesekken 7 (tilbehør) inn i de to krokene 9.
B Monter hjulene og understellet.
C
Tilfør materialet
fyllingstrakten.
Igangsetting
Etter at maskinen er slått av, fortsetter knivene å rotere i noen få sekunder. Vent til
motoren/kniven er stanset, før du slår på
igjen.
Ikke slå av og på igjen like etter.
Innkobling:
Drei på-/av-bryteren 2 til posisjon «II», la maskinen
starte og slipp bryteren. Den går tilbake til posisjon «I».
Merk: Maskinen kan ikke starte hvis sikkerhetsknappen 3 ikke er helt trukket til.
Utkobling:
Drei på-/av-bryteren 2 til posisjon «0».
Merk: Knivene stanser automatisk når dekselet 11
tas av.
skal
kvernes
via
på-
Lengre kvernmaterial som peker ut av
maskinen kan slå ut som en pisk under
inntrekkingen, hold derfor tilstrekkelig sikkerhetsavstand.
Før alltid kun inn så mye material at påfyllingstrakten 1 ikke tettes.
Myke avfall uten fast konsistens, som f. eks. kjøkkenavfall, må ikke males, men komposteres direkte.
Pass på at det malte materialet kan falle fritt ut av utkastsjakt 8 – ellers er det fare for tilstopping.
Ventilasjonsspaltene 5 må ikke tildekkes av samlesekken eller det malte materialet.
Unngå en blokkering av utkastsjakten 8, fordi dette
kan føre til tilbakeslag av komposteringsmaterialet i
påfyllingstrakten.
Fjerning av blokkeringen
Nødstopp:
Trykk på-/av-bryteren 2.
Gjenstart-beskyttelse
Etter et strømbrudd eller etter utkobling på grunn av
overbelastning, kan maskinen ikke starte av seg
selv når strømmen kommer tilbake eller overlastbeskyttelsen er aktivert.
Ny starting av maskinen:
Sett på-/av-bryteren 2 på «0».
Drei på-/av-bryteren 2 til posisjon «II», la
maskinen starte og slipp bryteren. Den går tilbake til posisjon «I».
Overlastbeskyttelse
Overbelastning, f. eks. ved blokkering av en kniv,
kan i løpet av få sekunder føre til at maskinen stanser. Etter en kort ventetid kan maskinen slås på på
nytt. Hvis maskinen blokkerer igjen, slår du den av.
Fjern blokkeringen (se Fjerning av blokkeringen) og
start på nytt.
62 • F 016 L69 923 • TMS • 13.06.03
som
Slå av maskinen og trekk støpselet ut av
stikkontakten.
Drei sikkerhetsknappen 3 helt ut, ta av dekselet 11
og rengjør området rundt knivene. Når skjærematerialet er tilstoppet i knivområdet, må det fjernes med
en trebit eller et plastinstrument. Rengjør utkastsjakten 8 også fra alle rester.
Informasjoner om
kompostkverning
Hardheten til kvistene som skal kvernes er avhengig
av typen, alderen og tørrhetsgraden.
Optimale resultater får du når du kverner friske kvister rett etter kuttingen.
Det er en hjelp å bruke skyveren 13 ved tilførsel av
mykt material.
Mykt hageavfall kan kvernes bedre i små porsjoner,
spesielt hvis det er vått.
En tetting kan unngås hvis det kvernes kvister innimellom.
Norsk - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 4 Mittwoch, 18. Juni 2003 3:01 15
Vedlikehold
Tilbehør
Slå av maskinen og trekk støpselet ut av
stikkontakten.
Merk: Utfør følgende servicearbeider med jevne
mellomrom, for å sikre en lang og pålitelig bruk.
Maskinen må kontrolleres med jevne mellomrom
med hensyn til åpenlyse feil, slik som løse eller skadede kniver, løse forbindelser og slitte eller skadede
deler.
Kniv ................................................... F 016 800 164
Samlesekk ........................................ 2 605 411 073
Vernehansker.................................... 2 607 000 134
Vernebriller........................................ 2 607 990 041
Smørestoff-spray .............................. 1 609 200 399
Kontrollér at deksler og verneinnretninger ikke er
skadet og er korrekt plassert. Utfør eventuelle vedlikeholds- eller reparasjonsarbeider før gressklipperen tas i bruk.
Skulle gressklipperen svikte til tross for omhyggelige
produksjons- og kontrollmetoder, må reparasjonen
utføres av et autorisert serviceverksted for Boschelektroverktøy.
Ved alle forespørsler og reservedelsbestillinger må
du absolutt oppgi maskinens 10-sifrede bestillingsnummer.
E
Vedlikehold av kniven
Etter kverningen/oppbevaring
Slå av maskinen og trekk støpselet ut av
stikkontakten.
Kniven har snittkanter på begge sider.
Hvis snittkanten blir butt, kan kniven snus. Skift kniven når begge sidene er butte.
Kniven fjernes, snus eller skiftes ut på følgende
måte.
➊ Skru ut sikkerhetsknappen 3.
➋ Ta av dekselet 11 som vist på fig. E .
Bruk hagehansker (inngår ikke i leveransen). Snu
kniven 13 og rett den opp etter markeringene på
motsatt plate 17.
➌ Sett en skrutrekker inn i hullet 14, for å blokkere
driften.
Slå av maskinen og trekk støpselet ut av
stikkontakten.
Maskinens utvendige deler må rengjøres grundig
med en myk børste og en klut. Ikke bruk vann og
løse- eller polermidler. Fjern alle avleiringer, særlig
fra ventilasjonsspaltene 5.
Oppbevar maskinen på et tørt sted. Ikke sett andre
gjenstander på maskinen.
For å øke sikkerheten kan på-/av-bryteren 2 stenges med en forhengslås (medleveres ikke), som vist
på bildet D .
➍
Bruk en umbrakonøkkel 12 til å fjerne knivskruen 16 og knivskiven 15.
➎ Ta av kniven 13 ved å løfte den opp og skyve
den ned, som vist på fig. E .
Sett kniven på igjen og fest den med knivskiven og
knivskruen.
Trekk skruen godt fast igjen (tiltrekkingsmoment
12 Nm).
Sørg for at umbrakonøkkelen 12 og skrutrekkeren
ble fjernet. Sørg også for at dekselet 11 og sikkerhetsknappen 3 er montert før du forsøker å slå på
maskinen.
63 • F 016 L69 923 • TMS • 13.06.03
Norsk - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 5 Mittwoch, 18. Juni 2003 3:01 15
Feilsøking
Nedenstående tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle svikte. Hvis
du ikke kan lokalisere og utbedre problemet, må du henvende deg til service-verkstedet.
OBS! Før feilsøkingen utføres må maskinen slås av og støpselet trekkes ut.
Symptomer
Mulig årsak
Utbedring
Maskinen arbeider ikke
Bryteren har ikke fungert
Gjør det samme som ved «Ny starting
av maskinen»
Sikkerhetsknappen 3 var ikke trukket
helt fast
Trekk fast sikkerhetsknappen 3
Nettspenning mangler
Kontrollér og slå på
Stikkontakten er defekt
Bruk en annen stikkontakt
Skjøteledningen er skadet
Kontrollér kabelen, skift eventuelt ut
Sikringen er utløst
Skift ut sikringen/Innkobling
Overlastbeskyttelsen er utløst
Gjør det samme som ved «Overlastbeskyttelse»
Strømtilførselen varierer
Gjør det samme som ved «Overlastbeskyttelse»
Skjøteledningen er skadet
Kontrollér kabelen, skift eventuelt ut
Interne ledninger i gressklipperen er
defekt
Henvend deg til kundeservice
Overlastbeskyttelsen er utløst
Gjør det samme som ved «Overlastbeskyttelse»
Butt kniv
Skift ut kniven (se «Vedlikehold av
kniven»)
Kniven er tilsmusset
Demontering og rengjøring av kniven
(se «Vedlikehold av kniven»)
Påfyllingstrakten eller utkastsjakten er
blokkert
Rengjøring av maskinen (se «Fjerning
av blokkeringen») og tømming av
samlesekken
Kniven blokkerer
Løsing av blokkeringen (se «Fjerning
av blokkeringen»)
Maskinen går rykkvis
Dårlig skjæreytelse
Kniven dreier seg ikke
Løs knivmutter/-skrue
Trekk til knivmutteren/-skruen
Sterke vibrasjoner/lyder
64 • F 016 L69 923 • TMS • 13.06.03
Løs knivmutter/-skrue
Trekk til knivmutteren/-skruen
Kniven er skadet
Utskifting av kniven
Maskinen er skadet innvendig
Henvend deg til kundeservice
Norsk - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • N • OSW 03.06
F 016 L69 923 - N Seite 6 Mittwoch, 18. Juni 2003 3:01 15
Miljøvern
Samsvarserklæring
Denne maskinen ble produsert etter økologiske metoder.
Råstoffgjenvinning i stedet for avfallsdeponering
Maskinen, tilbehørdelene og forpakningen bør sorteres for en miljøvennlig resirkulering.
Denne bruksanvisningen er laget av klorfritt resirkulert papir.
For å kunne resirkulere på en skikkelig måte, er
kunststoffdelene markerte.
Kundeservice
Eksplosjonstegninger og informasjoner om reservedeler finner du under:
www.bosch-pt.com
Robert Bosch A/S
Trollaasveien 8
Postboks 10
1414 Trollaasen
✆
Kundekonsulent .............................. +47 66 81 70 00
Fax ................................................................ +47 66 81 70 97
Måleverdier funnet i samsvar med 2000/14/EF
(1,60 m høyde, 1 m avstand) og EN 25 349.
AXT Rapid 180:
Det typiske A-bedømte støynivået for maskinen er:
Lydtrykknivå: 89 dB (A). Lydstyrkenivå: 103 dB (A)
2000/14/EF: Den garanterte lydstyrken LWA er lavere enn 106 dB (A). Bedømmelsesmetode for samsvar se vedlegg V.
AXT Rapid 180:
Det typiske A-bedømte støynivået for maskinen er:
Lydtrykknivå: 89 dB (A). Lydstyrkenivå: 103 dB (A)
2000/14/EF: Den garanterte lydstyrken LWA er lavere enn 107 dB (A). Bedømmelsesmetode for samsvar se vedlegg V.
Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 60 335, EN 836 i samsvar
med bestemmelsene i direktivene 89/336/EØF,
98/37/EF, 2000/14/EF.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Rett til endringer forbeholdes
65 • F 016 L69 923 • TMS • 13.06.03
Norsk - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 1 Mittwoch, 18. Juni 2003 3:02 15
Turvaohjeet
Huomio: Lue käyttöohje huolellisesti. Tutustu käyttöelimiin ja laitteen oikeaan käyttöön. Säilytä käyttöohje
huolellisesti myöhempää käyttöä varten. Ennen ensimmäistä käyttöä sinun tulisi saada käytännön opastusta.
Tarkista ennen käyttöönottoa, että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat hyvin kiristettyjä sekä varolaitteiden ja suojusten oikea
sijoitus. Korvaa varoitus- ja ohjekilvet, jotka ovat vaurioituneet tai joita
ei pysty lukemaan.
Varmista ennen käynnistystä, että täyttösuppilo on tyhjä.
Lue käyttöohje.
Pidä kasvot ja keho etäällä täyttöaukosta.
Pyörivä leikkuuterä muodostaa vaaran! Älä pane kättä tai
jalkaa aukkoihin laitteen ollessa käynnissä.
Ennen leikkuuterään kohdistuvia töitä tulee pysäyttää kone
ja vetää pistotulppa irti pistorasiasta. Jos verkkojohto vahingoittuu tai katkeaa johtoa ei saa koskettaa, vaan kyseisen virtapiirin sulake on välittömästi laukaistava. Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen.
Älä käytä tätä laitetta toisten ihmisten läheisyydessä. Pidä
lähellä olevat henkilöt turvallisella etäisyydellä koneesta.
Odota, että koneen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä.
STOP
Älä jätä laitetta sateeseen. Säilytä laite vain kuivassa paikassa.
Käytä suojakäsineitä, tukevia jalkineita ja pitkälahkeisia
housuja.
Käytä aina laitteen käydessä suojalaseja ja kuulosuojaimia.
Hävitä laite ympäristöystävällisesti.
Älä kosketa täyttösuppiloa 1 poistokuilua 8 käytön aikana. Poiskytkennän jälkeen laite käy vielä muutaman sekunnin ajan.
Ennen käynnistämistä tulee laite asentaa oheisen ohjeen mukaisesti.
Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä
(RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa
ennen jokaista käyttöä.
Käytä ainoastaan ulkokäyttöön hyväksyttyä, roiskevesisuojattua jatkojohtoa.
Älä koske pistotulppaan tai pistorasiaan märillä käsillä.
Älä aja kaapelin yli äläkä purista tai murra sitä.
Lapsilta on laitteen käyttö kiellettyä.
Käytön aikana ei 3 m:n säteellä saa olla muita henkilöitä tai eläimiä.
Laitteen käyttäjä on työalueella vastuussa muista henkilöistä.
Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoitettuja alkuperäisiä varaosia.
Tutustu käyttöohjeeseen, ennen kuin yrität käyttää tätä laitetta.
Älä käytä löysiä työvaatteita, riipuksia tai solmioita.
Käytä laitetta avoimella paikalla, kovalla tasaisella alustalla, ei liian lähellä seinää tai kiinteitä esineitä.
Älä käytä laitetta kivetyllä tai soraisella alustalla. Ulossinkoutuva aines
voi aiheuttaa loukkaantumisia.
66 • F 016 L69 923 • TMS • 13.06.03
Estä käsien, muitten kehonosien tai vaatteiden joutumista täyttösuppiloon, poistoaukkoon tai lähelle liikkuvia osia. Pysäytä laite, ennen kuin
kiinnität tai irrotat pussin.
Huolehdi aina tasapainoisesta ja tukevasta seisoma-asennosta. Älä
kumarru liian kauas eteen.
Älä täytön aikana seiso laitteen jalkaa korkeammalla.
Pysy työn aikana etäällä laitteen poistovyöhykkeestä.
Tarkista hyvin huolellisesti, ettei metalliosia, kiviä, pulloja, purkkeja tai
muita vieraita esineitä ole silputtavan aineksen joukossa.
Jos leikkuuterä osuu johonkin vieraaseen esineeseen, tai laitteesta
kuuluu epätavallista ääntä tahi se alkaa täristä, laite on välittömästi
sammutettava, leikkuuterän pysäyttämiseksi. Irrota pistotulppa pistorasiasta ja toimi seuraavasti:
– tarkista vauriot
– vaihda tai korjaa kaikki vahingoittuneet osat
– tarkista onko löysiä osia ja kiristä ne tarvittaessa.
Älä koeta korjata laitetta, ellet omaa tarvittavaa koulutusta.
Varmista, ettei silputtava aines tuki poistovyöhykettä, tämä estää
syöttöä ja saattaa johtaa takaiskuun täyttösuppilossa.
Jos laite tukkeutuu, katkaise virta ja odota, että leikkuuterät pysähtyvät. Irrota pistotulppa pistorasiasta ennen tukoksen poistamista.
Pidä kaikki varolaitteet ja suojukset asennettuna ja tarkista, että ne toimivat oikein.
Älä yritä muuttaa moottorin kiertosuuntaa. Ota yhteys Bosch-asiakaspalveluun, jos sinulla on ongelmia laitteen kanssa.
Pidä tuuletusaukot puhtaina moottorin vaurioitumisen tai mahdollisen
tulipalon estämiseksi.
Älä siirrä laitetta moottorin käydessä.
Sulje aina laite, ennen kuin jätät työpisteen ja odota kunnes leikkuuterät pysähtyvät sekä irrota pistotulppa pistorasiasta.
Älä kallista laitetta käytön aikana.
Huolto ja varastointi:
– Kun laite poistetaan käytöstä huollon, tarkistuksen, säilytyksen tai
lisätarvikkeen vaihdon takia, pysäytä se, irrota pistotulppa pistorasiasta ja anna laitteen jäähtyä. Varmista ennen jokaista tarkistusta
tai säätöä yms., että kaikki liikkuvat osat ovat pysähtyneet.
– Hoida laitetta hyvin ja pidä se puhtaana.
– Vaihda kuluneet tai vaurioituneet osat oman turvallisuutesi takia.
Varmista, että kaikki varaosat ovat Bosch:in koestamia ja hyväksymiä.
– Jos käytät jatkojohtoa, se ei saa olla laitteen verkkojohtoa
ohuempi.
– Tarkista säännöllisesti, ettei verkkojohdossa tai jatkojohdossa ole
vaurioita tai ikääntymisen merkkejä.
Älä käytä laitetta, jos verkkojohto on vaurioitunut.
– Ota leikkuuterää asennettaessa huomioon, että vaikka moottori
tosin on pysähtynyt kantta avattaessa, eikä sitä pysty
käynnistämään, leikkuuterä silti voi liikkua, jos moottoria kierretään käsin.
– Älä koeta ohittaa pakkokatkaisua.
Suomi - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 2 Mittwoch, 18. Juni 2003 3:02 15
Tekniset tiedot
Silppuri
Tilausnumero
Nimellisottoteho
Tyhjäkäyntikierrosluku
Suoritusteho maks. *
Oksan halkaisija *
Paino, n.
Suojausluokka
Tilausnumero
AXT Rapid 180
AXT Rapid 200
0 600 853 0..
0 600 853 1..
[W]
1800
2000
[min-1]
3650
3650
[kg/h]
80
90
[mm]
33
38
[kg]
13
13,2
/ II
/ II
Katso valmistusnumero 10 (mallikilpi) koneesta.
*) riippuen silputtavan aineksen ominaisuudesta
Koneen osat
Työturvallisuus
1 Täyttösuppilo
2 Käynnistyskytkin
3
4
5
6
7
8
9
10
11
12
13
Huomio! Pysäytä kone ja irrota pistotulppa
pistorasiasta ennen laitteeseen kohdistuvaa
säätöä tai puhdistusta tai jos sähköjohto on
katkennut, viottunut tai sotkeutunut.
Terät jatkavat pyörimistä muutaman sekunnin
ajan sen jälkeen kun koneesta on katkaistu
virta.
Varoitus - älä kosketa pyöriviä teriä.
Käynnistysvarmistin
Pistotulppa**
Tuuletusaukot
Kuljetusteline
Roskapussi *
Poistokuilu
Pussin pidikkeet
Valmistusnumero
Kansi
Kuusiokoloavain
Liuku
*Lisätarvikkeet
**maakohtainen
*Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä
sisälly toimitukseen!
Asianmukainen käyttö
Laite on tarkoitettu kodista ja harrastepuutarhasta
syntyvän kompostoitavan kuitu- ja puuaineksen silppumiseen.
Käytettäessä moottorigeneraattorin kanssa vaaditaan vähintään 4 kVA tehoista laitetta.
67 • F 016 L69 923 • TMS • 13.06.03
Sähköturvallisuus
Kone on turvallisuuden varmistamiseksi kaksoiseristetty eikä se vaadi maadoitusta. Käyttöjännite on
230 V, 50 Hz vaihtovirta. Käytä vain hyväksyttyjä jatkojohtoja. Tietoja saat Bosch-asiakasneuvonnasta.
Jatkojohtoina saa käyttää ainoastaan laatuluokan
H05VV-F tai H05RN-F johtoja.
Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä.
Jatkojohdon liitintä on suojeltava roiskevedeltä, sen
tulee olla kumia tai olla kumipäällysteinen.
Jatkojohdossa on käytettävä vedonpoistinta.
Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käyttää.
Jos liitäntäjohto on vaurioitunut, sen saa korjata vain
valtuutettu Bosch-korjaamo.
Suomi - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 3 Mittwoch, 18. Juni 2003 3:02 15
Kokoonpano
Silppuaminen
A Ota laite ulos pakkauksesta.
Ripusta pussi 7 (tarvike) kantohihnoistaan kahteen
pidikkeeseen 9 silputun aineen keräämiseksi.
Syötä silputtava aines täyttösuppilon kautta.
B Asenna pyörät ja kuljetusteline.
C
Käyttöönotto
Laitteen poiskytkennän jälkeen terät liikkuvat vielä muutamia sekunteja. Odota,
kunnes moottori/terä on pysähtynyt, ennen kuin käynnistät uudelleen.
Älä pysäytä ja käynnistä uudelleen nopeasti peräkkäin.
Käynnistys:
Kierrä käynnistyskytkin 2 asentoon ”II”, anna laitteen käynnistyä ja päästä käynnistyskytkin vapaaksi. Se palaa asentoon ”I”.
Huomio: Laite ei käynnisty, ellei varmuuspainike 3
ole kokonaan ulos vedettynä.
Laitteesta pitkällä ulkona olevat silputtavat oksat saattavat tällöin piiskata ympäriinsä, säilytä siis riittävä turvaetäisyys.
Syötä aina vain niin paljon ainetta, että
täyttösuppilo 1 ei tukkeudu.
Älä silppua pehmeitä jätteitä, joissa ei ole kinteää
koostumusta, kuten esim. keittiöjätteitä, vaan kompostoi nämä suoraan.
Tarkista, että silputtu aine sopii putoamaan vapaasti
poistokuilusta 8 – ulostulon tukkeutumisvaara.
Silppupussi tai silputtu aine ei saa peittää tuuletusaukkoja 5.
Vältä tukkimasta poistokuilua 8, koska tämä voi johtaa silputtavan aineksen takaiskuun täyttösuppilossa.
Pysäytys:
Kierrä käynnistyskytkin 2 asentoon ”0”.
Huomio: Leikkuuterät pysähtyvät automaattisesti,
kun kansi 11 poistetaan.
Hätä-seis:
Paina käynnistyskytkintä 2.
Uudelleenkäynnistyssuoja
Virtakatkoksen tai ylikuormituksesta johtuvan poiskytkennän jälkeen, ei laite pysty käynnistymään itsestään jännitteen palattua tai ylikuormituskytkimen
kytkettäessä.
Moottorin uudelleenkäynnistys:
Kytke käynnistyskytkin 2 asentoon ”0”.
Kierrä käynnistyskytkin 2 asentoon ”II”, anna
laitteen käynnistyä ja päästä käynnistyskytkin
vapaaksi. Se palaa asentoon ”I”.
Ylikuormitussuoja
Ylikuormitus, esim. leikkuuterän tukkeutuessa saattaa johtaa laitteen poiskytkeytymiseen muutamassa
sekunnissa. Lyhyen odotusajan kuluttua pystyt
käynnistämään laitteen uudelleen. Pysäytä laite jos
se tukkeutuu uudelleen.
Tukoksen poistaminen
Pysäytä kone ja vedä pistotulppa pistorasiasta.
Kierrä varmuuspainike 3 kokonaan ulos, irrota
kansi 11 ja puhdista leikkuuterän ympäristö. Jos
leikkuuainesta on pakkautunut leikkuuterän alueelle,
tulee se poistaa puukappaleella tai muoviesineellä.
Puhdista kaikki jäännökset myös poistokuilusta 8.
Silppuamisohjeita
Silputtavien oksien kovuus riippuu niiden lajista, kuivuusasteesta ja siitä miten vanhoja ne ovat.
Parhaan tuloksen saat, kun silppuat tuoreita oksia
pian niiden leikkauksen jälkeen.
Syöttimen 13 käyttö auttaa syötettäessä pehmeää
ainesta.
Pehmeät puutarha-ainekset silppuuntuvat parhaiten
pienissä erissä, etenkin, jos ovat märkiä.
Tukkeutuminen voidaan estää syöttämällä välillä oksia silppuriin.
Poista tukos (katso Tukoksen poistaminen) ja
käynnistä laite uudelleen.
68 • F 016 L69 923 • TMS • 13.06.03
Suomi - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 4 Mittwoch, 18. Juni 2003 3:02 15
Huolto
Tarvikkeet
Pysäytä kone ja vedä pistotulppa pistorasiasta.
Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet
säännöllisin väliajoin.
Leikkuuterä ....................................... F 016 800 164
Roskapussi ....................................... 2 605 411 073
Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä
puutteita, kuten löysät terät, irtonaiset liitokset tai kuluneet tahi vaurioituneet osat.
Voiteluainesumutin............................ 1 609 200 399
Suojakäsineet ................................... 2 607 000 134
Suojalasit .......................................... 2 607 990 041
Tarkista, että suojukset ja turvalaitteet ovat kunnossa ja oikein asennettuja. Suorita tarvittavat
huolto- ja korjaustoimet ennen käyttöä.
Jos ruohonleikkuriin, huolellisesta valmistus- ja
koestusmenetelmästä huolimatta tulee vika, on korjaus annettava Bosch-sähkötyökalut keskushuollon
suoritettavaksi.
Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa!
E
Terän huolto
Silppuamisen jälkeen/säilytys
Pysäytä kone ja vedä pistotulppa pistorasiasta.
Leikkuuterässä on kaksipuolinen leikkuureuna.
Leikkuureunan tultua tylsäksi voidaan leikkuuterä
kääntää. Vaihda terä uuteen, kun molemmat reunat
ovat tylsiä.
Menettele seuraavasti, kun irrotat, käännät tai vaihdat leikkuuterää:
➊
➋
Kierrä varmuuspainike 3 ulos.
Poista kansi 11, kuvan E osoittamalla tavalla.
Käytä puutarhakäsineitä (eivät kuulu toimitukseen).
Käännä leikkuuterä 13 ja suuntaa se vastalaatassa 17 olevien merkkien mukaan.
➌
➍
Pysäytä kone ja vedä pistotulppa pistorasiasta.
Puhdista silppuri ulkoa huolella pehmeällä harjalla ja
rievulla. Älä käytä vettä äläkä liuottimia tai kiillotusaineita. Poista kaikki kerrostumat, etenkin tuuletusaukoista 5.
Säilytä laite kuivassa paikassa. Älä aseta muita esineitä laitteen päälle.
Lisävarmuudeksi voidaan käynnistyskytkin 2 varustaa riippulukolla (ei kuulu toimitukseen), kuvan D
osoittamalla tavalla.
Lukitse koneisto, työntämällä ruuvitaltta reikään 14.
Irrota leikkuuterän kiinnitysruuvi 16 ja terän
laatta 15 kuusiokoloavaimella 12.
➎
Irrota leikkuuterä 13 nostamalla sitä ja työntämällä sitä alaspäin kuvan E osoittamalla tavalla.
Asenna leikkuuterä takaisin ja kiinnitä se terän laatalla ja kiinnitysruuvilla.
Kiristä ruuvi hyvin (kiristysmomentti 12 Nm).
Varmista, että kuusiokoloavain 12 ja ruuvitaltta on
poistettu. Varmista lisäksi, että kansi 11 ja varmuuspainike 3 on asennettu, ennen kuin koetat käynnistää konetta.
69 • F 016 L69 923 • TMS • 13.06.03
Suomi - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 5 Mittwoch, 18. Juni 2003 3:02 15
Vianetsintä
Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon
avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.
Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää.
Oire
Mahdolliset syyt
Korjaustoimenpide
Kone ei toimi
Kytkin ei ole toiminut
Menettele kuten kohdassa ”Käynnistä
laite uudelleen”
Varmuuspainike 3 ei ollut täysin kiinni- Kiristä varmuuspainike 3
kierretty
Laite käy katkonaisesti
Verkkojännite puuttuu
Tarkista ja liitä jännite
Verkkopistorasia on viallinen
Käytä toista pistorasiaa
Jatkojohto vaurioitunut
Tarkista jatkojohto, vaihda tarvittaessa
uuteen
Varoke on palanut
Vaihda varoke/Käynnistys
Ylikuumenemissuojakytkin on lauennut
Menettele kohdassa ”Ylikuumenemissuojaus” selostetulla tavalla
Sähkön syöttö heilahtelee
Menettele kohdassa ”Ylikuumenemissuojaus” selostetulla tavalla
Jatkojohto vaurioitunut
Tarkista jatkojohto, vaihda tarvittaessa
uuteen
Koneen sisäinen johdotus on viallinen Ota yhteys huoltopisteeseen
Ylikuumenemissuojakytkin on lauennut
Menettele kohdassa ”Ylikuumenemissuojaus” selostetulla tavalla
Leikkuuterä on tylsä
Vaihda leikkuuterä (katso ”Terän
huolto”)
Leikkuuterä on likainen
Irrota leikkuuterä ja puhdista se
(katso ”Terän huolto”)
Täyttösuppilo tai poistokuilu tukkeutunut
Puhdista laite (katso ”Tukkeutuman
poisto”) ja tyhjennä pussi
Leikkuuterä ei pyöri
Leikkuuterä lukkiutunut
Tukoksen avaaminen (katso ”Tukoksen poistaminen”)
Terän mutteri/-ruuvi löysällä
Kiristä terän pultti/ruuvi
Voimakas tärinä/melu
Terän mutteri/-ruuvi löysällä
Kiristä terän pultti/ruuvi
Leikkuuterä on vaurioitunut
Vaihda leikkuuterä
Laitteessa sisäinen vika
Ota yhteys huoltopisteeseen
Huono leikkuuteho
70 • F 016 L69 923 • TMS • 13.06.03
Suomi - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • FIN • OSW 03.06
F 016 L69 923 - FIN Seite 6 Mittwoch, 18. Juni 2003 3:02 15
Ympäristönsuojelu
Yhdenmukaisuusvakuutus
Ruohonleikkurin valmistuksessa on käytetty ympäristön kannalta oikeita menetelmiä.
Raaka-aineen uusiokäyttö
jätehuollon asemasta
Kone, tarvikkeet ja pakkaus tulisi lajitella ympäristöystävällisen
kierrätyksen mahdollistamiseksi.
Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista.
Lajipuhdasta kierrättämistä varten muoviosissa on
merkinnät.
Asiakaspalvelu
Mitta-arvot annettu 2000/14/EY mukaan (korkeus
1,60 m, etäisyys 1 m) ja EN 25 349.
AXT Rapid 180:
Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 89 dB (A); äänentehotaso 103 dB (A).
2000/14/EY: Taattu äänentehotaso LWA on alle
106 dB (A). Yhteensopivuuden arvostusmenetelmä
liitteen V mukaan.
AXT Rapid 180:
Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 89 dB (A); äänentehotaso 103 dB (A).
2000/14/EY: Taattu äänentehotaso LWA on alle
107 dB (A). Yhteensopivuuden arvostusmenetelmä
liitteen V mukaan.
Räjähdyspiirustuksia ja tietoja varaosista löydät
osoitteesta:
www.bosch-pt.com
Robert Bosch OY
Ansatie 6 a C
01740 Vantaa
Todistamme täten ja vastaamme yksin siitä, että
tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen
vaatimusten
mukainen
EN 60 335, EN 836 seuraavien direktiivien määräysten
mukaisesti:
89/336/ETY,
98/37/EY,
2000/14/EY.
✆
Dr. Egbert Schneider
Senior Vice President
Engineering
+358 (0)9 / 43 59 91
Fax .................................................... +358 (0)9 / 8 70 23 18
........................................................
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Pidätämme oikeuden muutoksiin
71 • F 016 L69 923 • TMS • 13.06.03
Suomi - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 1 Mittwoch, 18. Juni 2003 3:02 15
Υποδείξεις ασφάλειας
Προσοχή: ∆ιαβάστε προσεκτικά αυτές τις οδηγίες
χειρισµού. Εξοικειωθείτε µε τα στοιχεία χειρισµού και τη
σωστή χρήση της συσκευής. ∆ιαφυλάξτε τις οδηγίες
χειρισµού για µια ενδεχοµένη µελλοντική χρήση. Πριν απ&
την πρώτη χρήση ζητήστε να σας καταρτίσουν πρακτικά.
∆ιαβάστε ολ&κληρο το εγχειρίδιο των οδηγιών χρήσης.
Κίνδυνος απ περιστρεφ µενο µαχαίρι! Μη βάζετε τα
χέρια και τα π δια σας στα ανοίγµατα ταν η συσκευή
εργάζεται.
Πριν εκτελέσετε κάποια εργασία στο µαχαίρι κοπής θέστε
τη συσκευή εκτ ς λειτουργίας και βγάλτε το φις απ την
πρίζα. Αν κατά τη διάρκεια της εργασίας σας χαλάσει ή
κοπεί το ηλεκτρικ καλώδιο, µην το εγγίξετε αλλά
απενεργοποιήστε αµέσως την ασφάλεια του αντίστοιχου
ηλεκτρικού κυκλώµατος. Μη χρησιµοποιήσετε ποτέ τη
συσκευή µε χαλασµένο καλώδιο.
Μη χρησιµοποιείτε τη συσκευή ταν βρίσκονται κοντά
άλλα άτοµα. Κρατάτε τα παρευρισκ µενα άτοµα σε
απ σταση απ το µηχάνηµα.
Περιµένετε να ακινητοποιηθούν λα τα εξαρτήµατα/τα
τµήµατα της συσκευής πριν τα πιάσετε.
STOP
Μην εκθέτετε τη συσκευή στη βροχή. ∆ιαφυλάγετε τη
συσκευή σε µια στεγνή θέση.
Φοράτε προστατευτικά γάντια, στερεά υποδήµατα και
µακρύ παντελ νι.
Φοράτε πάντοτε προστατευτικά γυαλιά και ωτασπίδες ταν
χρησιµοποιείτε τη συσκευή.
Αποσύρετε το παρ ν προϊ ν µε τρ πο φιλικ προς το
περιβάλλον.
)ταν η συσκευή λειτουργεί µη βάζετε τα χέρια σας στη χοάνη
πλήρωσης 1 και στο φρεάτιο απ&ρριψης 8. )ταν θέσετε τη συσκευή
εκτ&ς λειτουργίας αυτή συνεχίζει να κινείται για µερικά
δευτερ&λεπτα ακ&µη.
Η συσκευή πρέπει να συναρµολογηθεί σύµφωνα µε τις παρούσες
οδηγίες χειρισµού πριν τεθεί σε λειτουργία.
Για αύξηση της προστασίας συνιστάται η χρήση εν ς αυτ µατου
διακ πτη διαρροής (FI/RCD) 30 mA. Ο διακ πτης αυτ ς θα πρέπει να
ελέγχεται πριν απ κάθε χρήση.
Χρησιµοποιείτε µ νο καλώδια επιµήκυνσης (µπαλαντέζες) ανθεκτικά
στον ψεκασµ µε νερ κι εγκριµένα για χρήση σε εξωτερικούς
χώρους.
Μην πιάνετε την πρίζα και το φις µε βρεγµένα χέρια.
Μην περνάτε µε οχήµατα πάνω απ το καλώδιο, µην το ζουλάτε και
µην το τεντώνετε.
∆εν επιτρέπεται σε παιδιά η χρήση της συσκευής.
Κατά τη διάρκεια της λειτουργίας δεν επιτρέπεται να βρίσκονται
πρ σωπα ή ζώα σε ακτίνα µικρ τερη απ 3 m. Στον τοµέα διεξαγωγής
της εργασίας υπεύθυνος απέναντι σε τρίτα πρ σωπα είναι ο
χειριστής.
Η Bosch εγγυάται την άψογη λειτουργία του µηχανήµατος µ νο ταν
για το µηχάνηµα αυτ χρησιµοποιούνται τα προβλεπ µενα γνήσια
εξαρτήµατα.
Εξοικειωθείτε µε τις οδηγίες χειρισµού πριν προσπαθήσετε να
εργαστείτε µε τη συσκευή.
Μη φοράτε φαρδιά ρούχα, χαλαρά κορδ νια ή γραβάτες.
Εργάζεσθε µε τη συσκευή σε ελεύθερους χώρους µε στερε , επίπεδο
υπ στρωµα κι χι πολύ κοντά σε τοίχους ή άλλα σταθερά αντικείµενα.
Μη χρησιµοποιείτε τη συσκευή επάνω σε λιθ στρωτο ή χαλικώδες
υπ στρωµα. Το απορριπτ µενο υλικ µπορεί να προκαλέσει
τραυµατισµούς.
72 • F 016 L69 923 • TMS • 13.06.03
Πριν θέσετε τη συσκευή σε λειτουργία ελέγξτε λες τις βίδες, τα
παξιµάδια και τα άλλα εξαρτήµατα στερέωσης αν «κάθονται» καλά
καθώς και τη σωστή τοποθέτηση των προστατευτικων διατάξεων και
θωρακίσεων. Αντικαταστήστε τυχ ν χαλασµένες ή µη αναγνώσιµες
προειδοποιητικές πινακίδες και πινακίδες υποδείξεων.
Βεβαιωθείτε τι η χοάνη πλήρωσης είναι ελεύθερη πριν εκκινήσετε
τη συσκευή.
Κρατάτε το πρ σωπο και το σώµα σας µακριά απ το άνοιγµα
πλήρωσης.
Αποκλείστε την πιθαν τητα να µπουν τα χέρια σας ή άλλα µέρη του
σώµατ ς σας ή τα ρούχα σας στη χοάνη πλήρωσης ή στο φρεάτιο
απ ρριψης ή να πλησιάσουν κινούµενα εξαρτήµατα της συσκευής.
Θέτετε τη συσκευή εκτ ς λειτουργίας πριν αναρτήσετε ή αφαιρέσετε
το σάκο συλλογής.
Φροντίζετε να διατηρείτε καλά την ισορροπία σας και µια σταθερή
στάση του σώµατ ς σας. Μη σκύβεται πολύ.
Hταν γεµίζετε µην πατάτε πιο ψηλά απ το π δι της συσκευής.
Hταν εργάζεσθε µε τη συσκευή κρατάτε απ σταση απ τη ζώνη
απ ρριψης.
Hταν βάζετε το υλικ στη χοάνη προσέχετε πάρα πολύ να µην
περιέχονται σ’ αυτ µεταλλικά αντικείµενα, πέτρες, µπουκάλια,
κουτιά κι άλλα ξένα αντικείµενα.
Hταν το µαχαίρι κοπής χτυπηθεί απ κάποια ξένα αντικείµενα ή ταν
η συσκευή αρχίσει να κραδάζεται ή να δηµιουργεί ασυνήθιστους
θορύβους θέστε την αµέσως εκτ ς λειτουργίας για να πάψει το
µαχαίρι να κινείται. Βγάλτε το φις απ την πρίζα και ακολουθήστε την
εξής διαδικασία:
– επιθεωρήστε τη ζηµιά
– αντικαταστήστε ή επισκευάστε λα τα χαλασµένα εξαρτήµατα
– ελέγξτε, αν υπάρχουν χαλαρά εξαρτήµατα και, αν χρειαστεί,
σφίξτε τα.
Μην προσπαθήσετε να επισκευάσετε το µηχάνηµα, εκτ ς αν
διαθέτετε την απαραίτητη κατάρτιση.
Προσέχετε να µη συσσωρεύεται το υπ κοπή υλικ στη ζώνη
απ ρριψης. Αυτ εµποδίζει την προώθηση και µπορεί να οδηγήσει σε
κλοτσίµατα µέσα στη χοάνη πλήρωσης.
Αν η συσκευή φράξει (βουλώσει) θέστε την εκτ ς λειτουργίας και
περιµένετε µέχρι να πάψουν τα µαχαίρια να κινούνται. Βγάλτε το φις
απ την πρίζα πριν απελευθερώσετε τη συσκευή απ το υπ κοπή
υλικ .
Αφήστε συναρµολογηµένες λες τις προστατευτικές διατάξεις και τις
καλύπτρες και φροντίζετε να λειτουργούν άψογα.
Μη δοκιµάσετε να µεταβάλλετε τη ρύθµιση του αριθµού στροφών του
κινητήρα. Σε περίπτωση που υπάρξει κάποιο σχετικ πρ βληµα
ειδοποιήστε την υπηρεσία Service της Bosch.
∆ιατηρείτε τις σχισµές αερισµού καθαρές απ κατάλοιπα ή απ άλλα
προσκολληµένα υλικά για ν’ αποφύγετε τυχ ν βλάβη του κινητήρα ή
την πρ κληση πυρκαγιάς.
Μη µεταφέρετε τη συσκευή ταν λειτουργεί ο κινητήρας της.
Πριν εγκαταλείψετε το χώρο που εργάζεσθε θέστε οπωσδήποτε τη
συσκευή εκτ ς λειτουργίας, περιµένετε να πάψουν να κινούνται τα
µαχαίρια κι ακολούθως βγάλτε το φις απ την πρίζα.
Μη γέρνετε τη συσκευή ταν αυτή λειτουργεί.
Συντήρηση και αποθήκευση:
– Σε περίπτωση που θέλετε να διακ ψετε τη λειτουργία της
συσκευής για διεξαγωγή του Service, για έλεγχο, για αποθήκευση
ή για αντικατάσταση εξαρτηµάτων, τ τε θέστε την εκτ ς
λειτουργίας, βγάτε το φις απ την πρίζα κι αφήστε την να κρυώσει.
Πριν απ κάθε επιθεώρηση ή ρύθµιση κτλ. βεβαιωθείτε αν έχουν
ακινητοποιηθεί ολα τα κινούµενα εξαρτήµατα.
– Να περιποιήσθε τη συσκευή καλά και να τη διατηρείτε καθαρή.
– Για την ασφάλεια του εαυτού σας αντικαστήστε τυχ ν φθαρµένα
ή χαλασµένα εξαρτήµατα. Βεβαιωθείτε τι λα τα ανταλλακτικά
έχουν ελεγχθεί κι εγκριθεί απ την Bosch.
– Σε περίπτωση που χρησιµοποιείτε καλώδιο επιµήκυνσης αυτ δεν
επιτρέπεται να έχει µικρ τερη διατοµή απ το συναρµολογηµένο
ηλεκτρικ καλώδιο.
– Ελέγχετε τακτικά τα ηλεκτρικά καλώδια και το καλώδιο
επιµήκυνσης µήπως είναι χαλασµένα ή παρουσιάζουν
συµπτώµατα γήρανσης.
Μη χρησιµοποιήσετε τη συσκευή αν τα καλώδια είναι χαλασµένα.
– Hταν ρυθµίζετε το µαχαίρι κοπής πρέπει να λαµβάνετε υπ ψη σας
τι ο κινητήρας δεν µπορεί µεν να τεθεί σε λειτουργία επειδή έχει
αφαιρεθεί το καπάκι, το µαχαίρι κοπής µως µπορεί παρ’ λ’ αυτά
να µετακινηθεί ταν ο κινητήρας γυριστεί µε το χέρι.
– Μη δοκιµάσετε ποτέ να διακ ψετε την αναγκαστική διακοπή
λειτουργίας.
Eλληνικά - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 2 Mittwoch, 18. Juni 2003 3:02 15
Χαρακτηριστικά µηχανήµατος
Κλαδοκ&πτης
Κωδικ ς αριθµ ς
Ονοµαστική ισχύς
Αριθ. στροφών χωρίς φορτίο
Μέγ. ποσ τητα διερχ µενου
υλικού *
∆ιάµετρος κλαδιών *
Βάρος, περ.
Μ νωση
Αριθµ ς σειράς
[W]
[min-1]
[kg/h]
AXT Rapid 180
0 600 853 0..
1800
3650
80
[mm]
[kg]
33
13
AXT Rapid 200
0 600 853 1..
2000
3650
90
38
13,2
/ II
/ II
Βλέπε αριθµ σειράς 10 (πινακίδα κατασκευαστή) στο µηχάνηµα.
*) ανάλογα µε τη σύσταση του υπ κοπή υλικού
Μέρη µηχανήµατος
1
2
3
4
5
6
7
8
9
10
11
12
13
Για την ασφάλειά σας
Χοάνη πλήρωσης
∆ιακ πτης ON/OFF
Κουµπί ασφάλειας
Ρευµατολήπτης (φις)**
Σχισµή αερισµού
Τροχήλατος φορέας
Σάκος συλλογής *
Φρεάτιο εκβολής
Αγκιστρα για το σάκο υποδοχής
Αριθ. σειράς
Καπάκι
Κλειδί εσωτερικού εξαγώνου
Ωστήρας
Προσοχή! Θέστε το µηχάνηµα εκτ&ς
λειτουργίας και βγάλτε το φις απ& την πρίζα
πριν τη ρύθµιση ή τον καθαρισµ&, καθώς κι αν
το καλώδιο κοπεί, χαλάσει ή περιπλακεί.
Μετά τη διακοπή της λειτουργίας του
µηχανήµατος τα µαχαίρια συνεχίζουν να
περιστρέφονται για µερικά δευτερ&λεπτα
ακ&µη.
Προσοχή - Μην γγίζτ το πριστρφ&µνο µαχαίρι.
*Ειδικ εξάρτηµα
**ανάλογα µε την εκάστοτε χώρα
*Εξαρτήµατα που απεικονίζονται και περιγράφονται
στις οδηγίες χρήσης δε συνοδεύουν πάντοτε το
µηχάνηµα!
Χρήση σύµφωνα µε τον προορισµ&
Το µηχάνηµα προορίζεται για το θρυµµατισµ
και την προετοιµασία για λιπασµατοποίηση
απορριµάτων ινώδους και ξυλοειδούς
σύνθεσης απ το νοικοκυρι και τους
ερασιτεχνικούς κήπους.
Σε περίπτωση που το µηχάνηµα τροφοδοτείται
µε ρεύµα απ γεννήτρια, τ τε απαιτείται
γεννήτρια απ δοσης 4 kVA.
73 • F 016 L69 923 • TMS • 13.06.03
Ηλεκτρική ασφάλεια
Το µηχάνηµά σας διαθέτει µια διπλή
προστατευτική µ νωση και δε χρειάζεται να
γειωθεί. Η τάση λειτουργίας ανέρχεται σε
230 V AC, 50 Hz. Χρησιµοποιείτε πάντοτε
εγκεκριµένα καλώδια επιµήκυνσης.
Πληροφορίες σας παρέχονται απ το
εξουσιοδοτηµένο σας κατάστηµα
εξυπηρέτησης πελατών.
Επιτρέπεται µ νο η χρήση καλώδιων
επιµήκυνσης κατασκευαστικού τύπου H05VV-F
ή H05RN-F.
Για αύξηση της προστασίας συνιστάται η χρήση
εν ς αυτ µατου διακ πτη διαρροής (FI/RCD)
30 mA. Ο διακ πτης αυτ ς θα πρέπει να
ελέγχεται πριν απ κάθε χρήση.
Ο συνδετήρας του καλώδιου επιµήκυνσης
πρέπει να αντέχει στον ψεκασµ µε νερ , να
είναι απ ελαστικ ή να φέρει ελαστική
επίστρωση.
Το καλώδιο επιµήκυνσης πρέπει να
χρησιµοποιείται µαζί µ’ ένα στοιχείο αντοχής.
Το ηλεκτρικ καλώδιο πρέπει να ελέγχεται
τακτικά, µήπως παρουσιάζει συµπτώµατα
βλάβης και να χρησιµοποιείται µ νο ταν
βρίσκεται σε καλή κατάσταση.
Η επισκευή εν ς τυχ ν χαλασµένου ηλεκτρικού
καλωδίου επιτρέπεται να διεξαχθεί µ νο απ
ένα εξουσιοδοτηµένο συνεργείο της Bosch.
Eλληνικά - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 3 Mittwoch, 18. Juni 2003 3:02 15
θέστε τη συσκευή πάλι σε λειτουργία. Αν η
συσκευή µπλοκάρει εκ νέου, θέστε την εκτ ς
λειτουργίας.
Συναρµολ&γηση
A Βγάλτε τη συσκευή απ
τη συσκευασία.
Εξουδετερώστε το µπλοκάρισµα (βλέπε
Εξουδετέρωση του µπλοκαρίσµατος) και θέστε
τη συσκευή εκ νέου σε λειτουργία.
B Συναρµολογήστε τους τροχούς και το
πλαίσιο.
C
Θέση σε λειτουργία
Τεµαχισµ&ς
Μετά τη διακοπή της λειτουργίας του
µηχανήµατος τα µαχαίρια συνεχίζουν να
περιστρέφονται για µερικά δευτερ&λεπτα
ακ&µη. Περιµένετε µέχρι να σταµατήσει ο
κινητήρας/το µαχαίρι να κινείται πριν
θέσετε το µηχάνηµα εκ νέου σε
λειτουργία.
Μη θέτετε το µηχάνηµα εκτ&ς
λειτουργίας κι αµέσως µετά σε
λειτουργία.
Θέση σε λειτουργία:
Γυρίστε το διακ πτη ON/OFF 2 στη θέση «II»,
αφήστε τη συσκευή να «πάρει µπροστά» κι
ακολούθως αφήστε το διακ πτη ελεύθερο. Ο
διακ πτης επανέρχεται στη θέση «I».
Υπ&δειξη: Η συσκευή δεν ξεκινά ταν
διακ πτης ασφαλείας 3 δεν είναι εντελώς
τραβηγµένος.
Θέση εκτ&ς λειτουργίας:
Γυρίστε το διακ πτη ON/OFF 2 στη θέση «0».
Υπ&δειξη: Τα µαχαίρια ακινητοποιούνται
αυτ µατα ταν αφαιρεθεί το καπάκι 11.
Έκτακτη διακοπή λειτουργίας:
Πατήστε το διακ πτη ON/OFF 2.
Προστασία απ& αθέλητη επανεκκίνηση
Μετά απ µια διακοπή του ηλεκτρικού
ρεύµατος ή την ενεργοποίηση της διάταξης
προστασίας απ υπερφ ρτωση η συσκευή δεν
µπορεί να επαναρχίσει αυτ µατα τη λειτουργία
της.
Επανεκκίνηση της συσκευής:
Θέστε το διακ πτη ON/OFF 2 στη θέση «0».
Γυρίστε το διακ πτη ON/OFF 2 στη
θέση «II», αφήστε τη συσκευή να «πάρει
µπροστά» κι ακολούθως αφήστε το
διακ πτη ελεύθερο. Ο διακ πτης
επανέρχεται στη θέση «I».
Για την περισυλλογή του κοµµένου υλικού
κρεµάστε τις θηλιές ανάρτησης του σάκου
υποδοχής 7 (εξάρτηµα) στα δυο άγκιστρα 9.
Εισάγετε το υπ κοπή υλικ στη χοάνη
πλήρωσης.
Υπ& κοπή υλικ& µεγάλου µήκους που
προεξέχει απ& το µηχάνηµα µπορεί να
εκτιναχτεί µε ορµή «απ’ εδώ κι απ’ εκεί»
γι’ αυτ& πρέπει να κρατάτε επαρκή
απ&σταση ασφάλειας απ& το µηχάνηµα.
Εσάγετε πάντα τ σο υλικ , σο δεν οδηγεί στην
έµφραξη της χοάνης πλήρωσης 1.
Μαλακά απορρίµατα χωρίς στερεά συστατικά,
π. χ. απορρίµατα απ την κουζίνα, δεν κ βονται
αλλά λιπασµατοποιούνται κατ’ ευθείαν.
∆ώστε προσοχή, ώστε το κοµµένο υλικ να
µπορεί να πέφτει ελεύθερα απ τ φρεάιτο
εκβολής 8 – κίνδυνος κλωτσήµατος.
ΟΙ σχισµές εξαερισµού 5 δεν επιτρέπεται να
καλύπτονται απ το σάκο υποδοχής ή το
κοµµένο υλικ .
Αποφεύγετε το µπλοκάρισµα του φρεατίου
απ ρριψης 8 επειδή αυτ µπορεί να οδηγήσει
σε κλ τσιµα του υπ κοπή υλικού στη χοάνη
πλήρωσης.
Εξουδετέρωση του µπλοκαρίσµατος
Θέστε τη συσκευή εκτ&ς λειτουργίας και
βγάτε το φις απ& την πρίζα.
Γυρίστε το κουµπί ασφαλείας 3 τελείως προς τα
έξω, αφαιρέστε το καπάκι 11 και καθαρίστε τον
τοµέα γύρω απ τα µαχαίρια κοπής. Σε
περίπτωση που το κοµµένο υλικ έχει
συµπυκνωθεί στον τοµέα των µαχαιριών
αφαιρέστε το µ’ ένα κοµµάτι ξύλο ή µ’ ένα
πλαστικ εργαλείο. Καθαρίστε επίσης και το
φρεάτιο απ ρριψης 8 απ’ λα τα κατάλοιπα.
Προστασία απ& υπερφ&ρτωση
Μια τυχ ν υπερφ τωση, π. χ. αν µπλοκάρει το
µαχαίρι κοπής, µπορεί, µετά απ µερικά
δευτερ λεπτα. να οδηγήσει σε ακινητοποίηση
της συσκευής. Περιµένετε λίγο κι ακολούθως
74 • F 016 L69 923 • TMS • 13.06.03
Eλληνικά - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 4 Mittwoch, 18. Juni 2003 3:02 15
➊
➋
Υποδείξεις για τον τεµαχισµ&
Η σκληρ τητα των κλάδων που τεµαχίζονται
εξαρτάται απ το είδος τους, την ηλικία τους
και το βαθµ ξήρανσης.
Άριστα αποτελέσµατα επιτυγχάνονται ταν
τεµαχίζετε φρέσκα κλαδιά λίγο µετά την κοπή
τους.
Ο ωστήρας 13 βοηθάει στην εισαγωγή µαλακού
υλικού.
Μαλακά κηπουρικά απορρίµµατα τεµαχίζονται
πιο εύκολα σε µικρές ποσ τητες, προ παντ ς
ταν αυτά είναι υγρά.
Τεµαχίζοντας ενδιάµεσα και κλαδιά
αποφεύγετε το "µπούκωµα" της συσκευής.
Συντήρηση
Θέστε τη συσκευή εκτ&ς λειτουργίας και
βγάτε το φις απ& την πρίζα.
Υπ δειξη: ∆ιεξάγετε τακτικά τις παρακάτω
εργασίες συντήρησης, για να εξασφαλιστεί µια
µακρ χρονη και ασφαλής χρήση.
Ελέγχετε τακτικά τη συσκευή για τυχ ν
εµφανείς ελλείψεις, π. χ. χαλαρά ή χαλασµένα
µαχαίρια, χαλαρές συνδέσεις ή χαλασµένα
εξαρτήµατα.
Ελέγχετε, αν οι καλύπτρες και οι
προστατευτικές διατάξεις είναι σώες και σωστά
συναρµολογηµένες. Πριν απ κάθε χρήση
διεξάγετε ενδεχοµένως τυχ ν απαραίτητες
εργασίες συντήρησης ή επισκευής.
Αν παρ λες τις επιµεληµένες µεθ δους
κατασκευής και ελέγχου ο χλοοκ πτης
σταµατήσει κάποτε, τ τε η επισκευή του πρέπει
να ανατεθεί σ' ένα εξουσιοδοτηµένο συνεργείο
ηλεκτρικών µηχανηµάτων της Bosch.
Οταν ζητάτε διασαφητικές πληροφορίες και
ταν παραγγέλλετε ανταλλακτικά,
παρακαλούµε να αναφέρετε οπωσδήποτε το
10ψήφιο κωδικ αριθµ που υπάρχει στην
πινακίδα κατασκευαστή!
E
Συντήρηση λεπίδων
Θέστε τη συσκευή εκτ&ς λειτουργίας και
βγάτε το φις απ& την πρίζα.
Το µαχαίρι κοπής είναι αµφίστοµο (δίκοπο).
Το µαχαίρι κοπής µπορεί να αναστραφεί ταν
αµβλυνθεί η κ ψη του. Αλλάξτε το µαχαίρι
κοπής ταν αµβλυνθούν κι οι δυο κ ψεις του.
Για να αφαιρέσετε, να αναστρέψετε ή να
αντικαταστήσετε το µαχαίρι κοπής
ακολουθήστε την εξής διαδικασία:
75 • F 016 L69 923 • TMS • 13.06.03
Γυρίστε έξω το κουµπί ασφαλείας 3.
Αφαιρέστε το καπάκι 11 πως φαίνεται στην
εικ. E .
Φορέστε γάντια κηπουρού (δε
συµπαραδίνονται). Γυρίστε το µαχαίρι κοπής 13
και ευθυγραµµίστε το µε τα σηµάδια στην
«κ ντρα» πλάκα 17.
➌
Τοποθετήστε ένα κατσαβίδι στην τρύπα 14
για να µπλοκάρετε το µηχανισµ κίνησης.
➍
Χρησιµοποιήστε ένα κλειδί εσωτερικού
εξαγώνου 12 για να αφαιρέσετε τη βίδα
µαχαιριού 16 και τη ροδέλα µαχαιριού 15.
➎ Αφαιρέστε το µαχαίρι κοπής 13
ανασηκώνοντάς το και σπρώχνοντάς το
προς τα κάτω, πως φαίνεται στην εικ. E .
Τοποθετήστε πάλι το µαχαίρι κοπής και
στερεώστε το µε τη βίδα και τη ροδέλα
µαχαιριού.
Σφίξτε γερά τη βίδα (ροπή στρέψης 12 Nm).
Βεβαιωθείτε τι αφαιρέσατε το κλειδί
εσωτερικού εξαγώνου 12 και το κατσαβίδι. Πρίν
προσπαθήσετε να θέσετε τη συσκευή σε
λειτουργία βεβαιωθείτε επίσης τι έχουν
συναρµολογηθεί το καπάκι 11 και το κουµπί
ασφαλείας 3.
Ειδικά εξαρτήµατα
Μαχαίρι κοπής................................. F 016 800 164
Σάκος συλλογής.............................. 2 605 411 073
Προστατευτικά γάντια.................... 2 607 000 134
Προστατευτικά γυαλιά ................... 2 607 990 041
Σπρέι υλικού λίπανσης ................... 1 609 200 399
Μετά τον τεµαχισµ&/∆ιαφύλαξη
Θέστε τη συσκευή εκτ&ς λειτουργίας και
βγάτε το φις απ& την πρίζα.
Καθαρίστε τη συσκευή εξωτερικά µε µια µαλακή
βούρτσα κι ένα πανί. Μη χρησιµοποιήσετε νερ ,
διαλύτες ή στιλβωτικά µέσα. Αφαιρέστε
εντελώς τα προσκολληµένα κατάλοιπα,
ιδιαίτερα απ τις σχισµές αερισµού 5.
∆ιαφυλάξτε τη συσκευή σ’ ένα στεγν τ πο.
Μην τοποθετήσετε άλλα αντικείµενα επάνω στη
συσκευή.
Για µεγαλύτερη ασφάλεια ο διακ πτης ON/
OFF 2 µπορεί να µανταλωθεί µ’ ένα λουκέτο (δε
συµπαραδίνεται), πως φαίνεται στην εικ. D .
Eλληνικά - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 5 Mittwoch, 18. Juni 2003 3:02 15
Αναζήτηση σφαλµάτων
Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώς και πως µπορείτε να τα
εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο
συνεργείο σας της εξυπηρέτησης πελατών (Service) αν µ’ αυτ ν τρ πο δεν θα µπορέσετε να
εντοπίσετε και να εξουδετερώστε το πρ βληµα.
Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλµατος διακ&ψτε τη λειτουργία και τραβήξτε το φις
απ& την πρίζα.
Συµπτώµατα
Πιθανή αιτία
Θεραπεία
Η συσκευή δεν εργάζεται
∆ε λειτούργησε ο διακ πτης
Ακολουθήστε την ίδια διαδικασία πως
στο κεφάλαιο «Επανεκκίνηση της
συσκευής»
Ο διακ πτης ασφαλείας 3 δεν ήταν καλά
τραβηγµένος
Τραβήξτε καλά το διακ πτη 3
Λείπει η τάση δικτύου
Ελέγξτε και θέστε σε λειτουργία
Χαλασµένη πρίζα δικτύου
Χρησιµοποιήστε µια άλλη πρίζα
Χαλασµένο καλώδιο επιµήκυνσης
Ελέγξτε κι ενδεχοµένως
αντικαταστήστε το καλώδιο
Ενεργοποιήθηκε η ασφάλεια
Αλλάξτε την ασφάλεια/Θέση σε
λειτουργία
Ενεργοποιήθηκε η προστασία απ
υπερφ ρτωση
Ακολουθήστε την ίδια διαδικασία πως
στο κεφάλαιο «Προστασία απ
υπερφ ρτωση»
Ασταθής ηλεκτρική τροφοδοσία
Ακολουθήστε την ίδια διαδικασία πως
στο κεφάλαιο «Προστασία απ
υπερφ ρτωση»
Χαλασµένο καλώδιο επιµήκυνσης
Ελέγξτε κι ενδεχοµένως
αντικαταστήστε το καλώδιο
Χαλασµένη εσωτερική καλωδίωση του
µηχανήµατος
Απευθυνθείτε στην υπηρεσία
εξυπηρέτησης πελατών
Ενεργοποιήθηκε η προστασία απ
υπερφ ρτωση
Ακολουθήστε την ίδια διαδικασία πως
στο κεφάλαιο «Προστασία απ
υπερφ ρτωση»
Αµβλύ µαχαίρι κοπής
Αντικαταστήστε το µαχαίρι κοπής
(βλέπε «Συντήρηση µαχαιριών»)
Λερωµένο µαχαίρι κοπής
Αποσυναρµολογήστε και καθαρίστε το
µαχαίρι κοπής (βλέπε «Συντήρηση
µαχαιριών»)
Η χοάνη πλήρωσης ή το φρεάτιο
απ ρριψης µπλοκάρει
Καθαρίστε τη συσκευή
(βλέπε «Εξουδετέρωση
µπλοκαρίσµατος») και αδειάστε το σάκο
συλλογής
Το µαχαίρι κοπής µπλοκάρει
Λύσιµο του µπλοκαρίσµατος
(βλέπε «Εξουδετέρωση του
µπλοκαρίσµατος»)
Χαλαρ παξίµάδι ή/και χαλαρή βίδα
µαχαιριού
Σφίξτε το παξιµάδι/τη βίδα του
µαχαιριού
Χαλαρ παξίµάδι ή/και χαλαρή βίδα
µαχαιριού
Σφίξτε το παξιµάδι/τη βίδα του
µαχαιριού
Χαλασµένο µαχαίρι κοπής
Αντικαταστήστε το µαχαίρι κοπής
Βλάβη στο εσωτερικ της συσκευής
Απευθυνθείτε στην υπηρεσία
εξυπηρέτησης πελατών
Η συσκευή λειτουργεί µε
διακοπές
Κακή απ δοση κοπής
Το µαχαίρι κοπής δεν
περιστρέφεται
Ισχυροί κραδασµοί/
θ ρυβοι
76 • F 016 L69 923 • TMS • 13.06.03
Eλληνικά - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • GR • OSW 03.06
F 016 L69 923 - GR Seite 6 Mittwoch, 18. Juni 2003 3:02 15
Προστασία περιβάλλοντος
∆ήλωση συµβατικ&τητας
Κατά την κατασκευή του µηχανήµατος
εφαρµ στηκαν διαδικασίες ακίνδυνες για το
περιβάλλον.
Εξακρίβωση των τιµών µέτρησης σύµφωνα µε
2000/14/EK (ύψος 1,60 m, απ σταση 1 m) και
EN 25 349.
Ανακύκλωση πρώτων υλών αντί
απ&συρση απορριµάτων
AXT Rapid 180:
Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα
στάθµη θορύβου της συσκευής ανέρχεται σε:
Στάθµη ακουστικής πίεσης 89 dB (A). Στάθµη
ηχητικής ισχύος 103 dB (A).
2000/14/EK: Η εγγυηµένη στάθµη ακουστικής
πίεσης LWA είναι µικρ τερη απ 106 dB (A).
∆ιαδικασία αποτίµησης της συµβατικ τητας
σύµφωνα µε το παράρτηµα V.
Το µηχάνηµα, τα εξαρτήµατα που
ανήκουν σ’ αυτ και η συσκευασία
θα πρέπει να ταξινοµούνται για να
ανακυκλωθούν µε τρ πο φιλικ
προς το περιβάλλον (Recycling).
Αυτές οι οδηγίες χρήσης έχουν τυπωθεί σε
ανακυκλωµένο χαρτί λευκασµένο χωρίς χλώριο.
Για την ανακύκλωση κατά είδος τα πλαστικά
µέρη του µηχανήµατος φέρουν ένα σχετικ
χαρακτηρισµ .
Υπηρεσία εξυπηρέτησης πελατών
(Service)
Αναλυτικά σχέδια και πληροφορίες για
ανταλλακτικά θα βρείτε στην ηλεκτρονική
διεύθυνση:
www.bosch-pt.com
Robert Bosch A.E.
Κηφισσού 162
12131 Περιστέρι-Αθήνα
✆
✆
+30 210 57 01 200 KENTPO
+30 210 57 70 081 – 083 KENTPO
Fax ........................................................... +30 210 57 01 263
Fax ........................................................... +30 210 57 70 080
www.bosch.gr
......................................
..........................
ABZ Service A.E.
✆ ........................ +30 210 57 01 375 – 378 SERVICE
Fax ........................................................... +30 210 57 73 607
77 • F 016 L69 923 • TMS • 13.06.03
AXT Rapid 200:
Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα
στάθµη θορύβου της συσκευής ανέρχεται σε:
Στάθµη ακουστικής πίεσης 89 dB (A). Στάθµη
ηχητικής ισχύος 103 dB (A).
2000/14/EK: Η εγγυηµένη στάθµη ακουστικής
πίεσης LWA είναι µικρ τερη απ 107 dB (A).
∆ιαδικασία αποτίµησης της συµβατικ τητας
σύµφωνα µε το παράρτηµα V.
∆ηλούµε υπευθύνως τι το προϊ ν αυτ
εκπληρώνει τους εξής κανονισµούς ή
κατασκευαστικές συστάσεις: EN 60 335, EN 836
σύµφωνα µε τις διατάξεις των Οδηγιών
89/336/EΟΚ, 98/37/EΚ, 2000/14/EΚ.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Τηρούµε το δικαίωµα αλλαγών
Eλληνικά - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 1 Mittwoch, 18. Juni 2003 3:03 15
Güvenlik talimat∂
Dikkat: Lütfen bu kullan∂m k∂lavuzunu dikkatlice
okuyun. Aletin kumanda elemanlar∂n∂ ve kullan∂m∂n∂
iyice öπrenin. Bu kullan∂m k∂lavuzunu gerektiπinde
tekrar baµvurmak üzere güvenli bir yerde saklay∂n.
Aleti ilk kez kullanmadan önce uygulamal∂ olarak nas∂l
kullan∂ld∂π∂n∂ öπrenin.
Kullanma k∂lavuzuna bak∂n.
Aleti çal∂µt∂rmadan önce doldurma hunisinin serbest olup olmad∂π∂n∂
kontrol edin.
Yüzünüzü ve bedeninizi doldurma deliπinden uzak tutun.
Ellerinizin, bedeninizin diπer k∂s∂mlar∂n∂n veya giysinizin doldurma
hunisi veya atma deliπine girmemesine veya hareketli parçalara çok
yaklaµmamas∂na dikkat edin. Toplama torbas∂n∂ takmadan veya
ç∂karmadan önce aleti kapat∂n.
Dönen kesici b∂çak tehlike oluµturur! Alet çal∂µ∂rken
ellerinizi veya ayaklar∂n∂z∂ deliklere yaklaµt∂rmay∂n.
Kesici b∂çakta bir çal∂µma yapmadan önce aleti kapat∂n ve
fiµi prizden çekin. Çal∂µma s∂ras∂nda kablo hasar görecek
veya kesilecek olursa, kabloya dokunmay∂n ve ilgili ak∂m
devresindeki sigortayla ak∂m∂ kesin. Kablosu hasar görmüµ
bir aleti hiçbir zaman kullanmay∂n.
Bu aleti baµkalar∂n∂n yak∂n∂nda çal∂µt∂rmay∂n. Çevredeki
kiµilerin aletten yeterli uzakl∂kta bulunmalar∂n∂ saπlay∂n.
Kendilerine dokunmadan önce aletin bütün parçalar∂n∂n
tam olarak durmas∂n∂ bekleyin.
STOP
Aleti yaπmur alt∂nda b∂rakmay∂n. Bu aleti sadece kuru bir
yerde saklay∂n.
Koruyucu eldiven, saπlam ayakkab∂ ve uzun pantolon
kullan∂n.
Aleti kullan∂rken daima koruyucu gözlük ve kulakl∂k
kullan∂n.
Bu ürünü çevre koruma hükümlerine uygun biçimde tasfiye
edin.
Alet çal∂µ∂rken doldurma hunisini 1 veya atma yuvas∂n∂ 8
tutmay∂n. Kapat∂ld∂ktan sonra da alet birkaç saniye daha serbest
dönüµte hareket eder.
Çal∂µt∂r∂lmadan önce alet ekteki talimata uygun olarak monte
edilmelidir.
Güvenliπi art∂rmak için maksimum 30 mA’lik hatal∂ ak∂m FI µalterinin
(RCD) kullan∂lmas∂n∂ öneririz. Bu FI µalter her kullan∂mdan önce
kontrol edilmelidir.
Sadece aç∂k havada kullan∂lmaya ve püskürme suyuna karµ∂
korunmal∂ uzatma kablosu kullan∂n.
Fiµi ve prizi ∂slak elle tutmay∂n.
Kablonun üzerinden bir araç geçirmeyin, k∂r∂lmas∂na ve ezilmesine
izin vermeyin.
Çocuklar∂n bu aleti kullanmas∂na izin yoktur.
Çal∂µma s∂ras∂nda aletin çevresindeki 3 m çapl∂ bir alanda baµka
kiµiler veya hayvanlar∂n bulunmamas∂ gerekir. Kullan∂c∂, çal∂µma
alan∂nda bulunan üçüncü kiµilerden sorumuludur.
Bosch ancak, bu alet için öngörülen orijinal aksesuar kullan∂ld∂π∂
takdirde aletin kusursuz iµlev göreceπini garanti eder.
Bu aletle çal∂µmay∂ denemeden önce kullan∂m k∂lavuzunu dikkatli
biçimde okuyun.
Geniµ elbise giymeyin, uzun ve sarkan kravat gibi aksesuar takmay∂n.
Aleti duvarlar∂n veya diπer sabit nesnelerin çok yak∂n∂nda deπil, yeterli
geniµlikteki bir alanda ve düz, saπlam bir zeminde kullan∂n.
78 • F 016 L69 923 • TMS • 13.06.03
Aleti çak∂ll∂ veya stabilize malzemesi dökülmüµ zeminde kullanmay∂n.
F∂rlayan malzeme yaralanmalara neden olabilir.
Aleti çal∂µt∂rmadan önce vida, somun ve diπer tespit elemanlar∂n∂n
yerlerinde s∂k∂ biçimde durup durmad∂π∂n∂, koruma tertibatlar∂n∂n
yerinde olup olmad∂π∂n∂ kontrol edin. Hasar görmüµ ve okunmayan
uyar∂ ve aç∂klama etiketlerini yenileyin.
Her zaman dengeli ve saπlam durmaya dikkat edin. Çok fazla öne
eπilmeyin.
Doldurma iµlemi s∂ras∂nda aletin ayaπ∂ndan daha yüksekte durmay∂n.
Aletle çal∂µ∂rken atma bölgesinden uzak durun.
Alete doldurduπunuz malzeme içinde metal parçalar∂, µiµeler,
konserve kutular∂ veya daha baµka yabanc∂ cismin olmamas∂na çok
dikkat edin.
Kesici b∂çaklar herhangi yabanc∂ bir cisme rastlarsa, alet al∂µmam∂µ
gürültüler ç∂karmaya veya titremeye baµlarsa, b∂çaklar∂ durdurmak
için hemen aleti kapat∂n. Fiµi prizden çekin ve µu iµlemeleri yap∂n:
–
–
–
hasar∂ tespit edin
bütün hasarl∂ parçalar∂ deπiµtirin veya onar∂n
parçalar∂n gevµek olup olmad∂π∂n∂ kontrol edin, gevµek olanlar∂
s∂k∂n.
Yeterli eπitiminiz ve uzmanl∂π∂n∂z yoksa hiçbir zaman aleti onarma
giriµiminde bulunmay∂n.
∑µlenen malzemenin atma yerinde birikmemesine dikkat edin; bu gibi
durumlarda sevk iµlemi yap∂lamaz ve doldurma hunisinde geri tepme
kuvveti oluµabilir.
Eπer alet t∂kanacak olursa kapat∂n ve b∂çaklar duruncaya kadar
bekleyin. Öπütülen malzemeyi temizlemeden önce fiµi prizden çekin.
Bütün koruyucu tertibatlar∂n ve kapaklar∂n tak∂l∂ olmas∂na ve kusursuz
iµlev görmelerine dikkat edin.
Motorun devir say∂s∂ ayar∂n∂ deπiµtirmeyi denemeyin. Bu konuda bir
sorun ç∂karsa yetkili bir Bosch servisine baµvurun.
Motorda hasar oluµmamas∂ ve yanma olas∂l∂π∂n∂n olmamas∂ için hava
aral∂klar∂ndaki kal∂nt∂lar∂ veya diπer maddeleri temizleyin.
Motor çal∂µ∂r durumda iken aleti baµka bir yere taµ∂may∂n.
∑µ yerinizi terketmeden önce her defas∂nda aleti kapat∂n, b∂çaklar∂n
tam olarak durmas∂n∂ bekleyin ve fiµi prizden çekin.
Çal∂µ∂r durumda iken aleti devirmeyin.
Bak∂m ve saklama:
–
–
–
–
–
–
–
Bak∂m, kontrol, saklama veya aksesuar deπiµimi için iµletimden
almadan önce aleti kapat∂n, fiµi prizden çekin ve soπumaya
b∂rak∂n. Bütün kontrol ve ayar iµlemlerinden önce bütün hareketli
parçalar∂n tam olarak durduπundan emin olun.
Alete iyi bak∂n ve temiz tutun.
Kendi güvenliπiniz için y∂pranm∂µ veya hasar görmüµ parçalar∂
yenileyin. Bütün yedek parçalar∂n Bosch taraf∂ndan sevk
edildiπinden ve müsaadeli olduπundan emin olun.
Eπer bir uzatma kablosu kullanacaksan∂z, bu kablo aletin µebeke
baπlant∂ kablosundan daha zay∂f olmamal∂d∂r.
∑kmal kablolar∂nda ve uzatma kablolar∂nda hasar olup olmad∂π∂n∂
veya bunlar∂n y∂pran∂p y∂pranmad∂π∂n∂ düzenli aral∂klarla kontrol
edin.
Kablo hasarl∂ ise aleti kullanmay∂n.
Kesici b∂çaπ∂ ayarlarken, kapak al∂nd∂π∂ için motorun
çal∂µmayacaπ∂n∂, ancak motor elle çevrilecek olursa kesici b∂çaπ∂n
da döneceπini unutmay∂n.
Zorunlu ak∂m kesmeyi devreden ç∂karmay∂ hiçbir zaman
denemeyin.
Türkçe - 1
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 2 Mittwoch, 18. Juni 2003 3:03 15
Teknik veriler
Aπaç dal∂ öπütme makinesi
Sipariµ no.
Giriµ gücü
Boµtaki devir say∂s∂
Maksimum öπütme kapasitesi *
Öπütülen aπaç dal∂ çap∂ *
Aπ∂rl∂π∂, yak.
Koruma s∂n∂f∂
Seri numaras∂
AXT Rapid 180
0 600 853 0..
[W]
1800
[/dak]
3650
[kg/h]
80
[mm]
33
[kg]
13
/ II
Aletin tip etiketi üzerindeki seri numaras∂na
AXT Rapid 200
0 600 853 1..
2000
3650
90
38
13,2
/ II
10 bak∂n∂z.
*) öπütülen malzemenin niteliπine göre
Aletin elemanlar∂
Güvenliπiniz ∑çin
1 Doldurma hunisi
2 Açma/kapama µalteri
3
4
5
6
7
8
9
10
11
12
13
Dikkat! Ayar ve temizlik iµlerinden önce, kablo
kesilmiµ, hasar görmüµ veya dolaµm∂µ ise aleti
kapat∂n ve µebeke fiµini prizden çekin.
Alet kapand∂ktan sonra da b∂çaklar birkaç
saniye daha dönmeye devam eder.
Uyar∂ - Dönen b∂çaklara dokunmay∂n.
Emniyet düπmesi
Ωebeke fiµi**
Havaland∂rma aral∂klar∂
Ωasi
Toplama torbas∂ *
Atma haznesi
Toplama torbas∂ kancas∂
Seri numaras∂
Kapak
∑ç alt∂gen anahtar
Sürgü
*Özel aksesuar
**Ülkelere özgü
*Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri
gösterilen akesuar∂n mutlaka teslimat kapsam∂nda
bulunmas∂ gerekmez!
Usulüne uygun kullan∂m
Bu alet, ev ve hobi bahçelerindeki lifli ve tahtal∂
at∂klar∂n kompost yap∂m∂na uygun biçimde
ufalanmas∂ için geliµtirilmiµtir.
Alet jeneratörle çal∂µt∂r∂l∂rken, jeneratörün en
az∂ndan 4 kVA’l∂k bir kapasiteye sahip olmas∂ µartt∂r.
79 • F 016 L69 923 • TMS • 13.06.03
Elektrik emniyeti
Aletiniz güvenlik aç∂s∂ndan çift izolasyonlu olup,
topraklama gerektirmez. ∑µletme gerilimi 230 V AC,
50 Hz’dir. Bu aletle sadece müsaade edilen uzatma
kablolar∂n∂ kullan∂n. Aletiniz hakk∂ndaki daha geniµ
bilgiyi yetkili müµteri servisinden alabilirsiniz.
Sadece H05VV-F veya H05RN-F tipi baπlant∂
kablosu kullan∂lmal∂d∂r.
Güvenliπi art∂rmak için maksimum 30 mA’lik hatal∂
ak∂m FI µalterinin (RCD) kullan∂lmas∂n∂ öneririz. Bu
FI µalter her kullan∂mdan önce kontrol edilmelidir.
Uzatma kablosunun kuplaj∂ püskürme suyuna karµ∂
korunmal∂ olmal∂, lastikten veya lastik kaplamadan
yap∂lm∂µ olmal∂d∂r.
Uzatma kablosu bir gerginlik giderme tertibat∂ ile
birlikte kullan∂lmal∂d∂r.
Baπlant∂ kablosu hasar aç∂s∂ndan düzenli olarak
kontrol edilmeli ve sadece iyi durumda iken
kullan∂lmal∂d∂r.
Baπlant∂ kablosu hasar gördüπünde sadece yetkili
bir Bosch servisinde onar∂lmal∂d∂r.
Türkçe - 2
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 3 Mittwoch, 18. Juni 2003 3:03 15
Montaj
Öπütme
A Aleti ambalaj∂ndan ç∂kar∂n.
Öπütülen malzemeyi tutmak için, toplama
torbas∂n∂n 7 (aksesuar) tutma halkas∂n∂ her iki
kancaya 9 tak∂n.
B Tekerlekleri ve µasiyi monte edin.
C
Öπütülecek malzemeyi doldurma hunisi üzerinden
alete doldurun.
Çal∂µt∂rma
Alet kapat∂ld∂ktan sonra da b∂çaklar birkaç
saniye kadar serbest dönüµte döner. Aleti
yeniden açmadan önce motorun ve
b∂çaπ∂n tam olarak durmas∂n∂ bekleyin.
Aleti arka arkaya ve çok k∂sa sürelerde
aç∂p kapamay∂n.
Açma:
Açma/kapama µalterini 2 “II” pozisyonuna çevirin,
aleti çal∂µt∂r∂n ve sonra µalteri b∂rak∂n. Ωalter
“I” pozisyonuna geri gider.
Aç∂klama: Eπer emniyet düπmesi 3 tam olarak çekili
deπilse alet çal∂µmaz.
Kapama:
Açma/kapama µalterini 2 “0” pozisyonuna çevirin.
Aç∂klama: Kapak 11 ç∂kar∂lacak olursa b∂çaklar
otomatik olarak durur.
Acil kapama:
Açma/kapama µalterine 2 bas∂n.
Aletten d∂µar∂ sarkan dallar içeri çekilme
s∂ras∂nda bir kamç∂ gibi hareket edebilir;
bu nedenle çal∂µ∂rken yeterli uzakl∂kta
durmaya özen gösterin.
Doldurma hunisine 1 daima huninin t∂kanmayacaπ∂
kadar malzeme doldurun.
Mutfak art∂klar∂ gibi yumuµak malzemeyi ögütmeyin,
doπrudan komposta kar∂µt∂r∂n.
Öπütülmüµ malzemenin atma haznesinden 8
rahatça ç∂kmas∂na dikkat edin, aksi takdirde geriye
doπru birikme ve t∂kanma tehlikesi ortaya ç∂kar.
Havaland∂rma aral∂klar∂ 5 toplama torbas∂ veya
öπütülmüµ malzeme ile hiçbir zaman
kapanmamal∂d∂r.
Atma yuvas∂n∂n 8 bloke olmamas∂n∂ saπlay∂n, çünkü
bu gibi durumlarda doldurma hunisinde geri tepme
kuvveti oluµabilir.
Blokaj∂n giderilmesi
Tekrar çal∂µma emniyeti
Elektrik kesintisi veya aµ∂r∂ zorlanma nedeniyle alet
durduktan sonra elektrikler gelince veya aµ∂r∂
zorlanma emniyeti devreye girince alet
kendiliπinden çal∂µmaz.
Aleti yeniden çal∂µt∂r∂n:
Açma/kapama µalterini 2 “0” pozisyonuna getirin.
Açma/kapama µalterini 2 “II” pozisyonuna
çevirin, aleti çal∂µt∂r∂n ve sonra µalteri b∂rak∂n.
Ωalter “I” pozisyonuna geri gider.
Aµ∂r∂ zorlanma emniyeti
Aµ∂r∂ zorlanma, örneπin kesici b∂çaπ∂n bloke olmas∂
durumunda alet birkaç saniye içinde durur. K∂sa bir
süre sonra aleti tekrar çal∂µt∂rabilirsiniz. Eπer alet
tekrar bloke olursa kapat∂n.
Blokaj∂ giderin (Bak∂n∂z: Blokaj∂ giderme) ve aleti
yeniden çal∂µt∂r∂n.
Aleti kapat∂n ve fiµi prizden çekin.
Emniyet düπmesini 3 sonuna kadar d∂µar∂ çevirin,
kapaπ∂ 11 al∂n ve kesici b∂çaklar∂n çevresini
temizleyin. Eπer öπütülen malzeme b∂çaklar∂n
çevresinde çok s∂k∂µm∂µsa bir tahta veya plastik
parças∂ ile temizleyin. Atma yuvas∂n∂ 8 da bütün
kal∂nt∂lardan temizleyin.
Öπütme için aç∂klamalar
Öπütülecek dallar∂n sertliπi türlerine, yaµlar∂na ve
kuruluk derecelerine baπl∂d∂r.
Taze dallar∂ budad∂ktan hemen sonra öπütecek
olursan∂z en iyi sonucu al∂rs∂n∂z.
Sürgü 13 yumuµak malzemenin alete itilmesinde
yard∂mc∂ olur.
Yumuµak bahçe art∂klar∂, özellikle ∂slak olanlar
küçük porsiyonlar halinde daha iyi öπütülür.
Arada bir dallar öπütülecek olursa t∂kanmalar∂n
önüne geçilebilir.
80 • F 016 L69 923 • TMS • 13.06.03
Türkçe - 3
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 4 Mittwoch, 18. Juni 2003 3:03 15
Bak∂m
Aksesuar
Kesici b∂çak .......................................F 016 800 164
Toplama torbas∂ ................................ 2 605 411 073
Aleti kapat∂n ve fiµi prizden çekin.
Uyar∂: Aleti uzun süre ve güvenli biçimde
kullanabilmek için aµaπ∂daki iµlemleri düzenli olarak
yap∂n.
Düzenli aral∂klarla alette hasarl∂ b∂çak, gevµek vida
baπlant∂s∂ veya y∂pranm∂µ, aµ∂nm∂µ parça olup
olmad∂π∂n∂ kontrol edin.
Muhafazalar∂n ve koruyucu donan∂mlar∂n hasarl∂
olup olmad∂klar∂n∂ ve doπru olarak tak∂l∂p
tak∂lmad∂klar∂n∂ kontrol edin. Aleti kullanmadan önce
gerekli olan bak∂m ve onar∂m iµlemlerini yerine
getirin.
Titiz üretim ve test yöntemlerine raπmen çim biçme
makinesi ar∂za yapacak olursa, onar∂m∂ Bosch
elektrikli el aletleri için yetkili bir Bosch Servisine
yapt∂r∂n.
Bütün baµvuru ve yedek parça sipariµlerinizde lütfen
aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin!
E
B∂çak bak∂m∂
Koruyucu eldiven............................... 2 607 000 134
Koruyucu gözlük................................ 2 607 990 041
Yaπlama maddesi spreyi................... 1 609 200 399
Öπütmeden sonra/Saklama
Aleti kapat∂n ve fiµi prizden çekin.
Aleti kapat∂n ve fiµi prizden çekin.
Kesici b∂çaπ∂n iki kesici kenar∂ vard∂r.
Bir kesici kenar körelince b∂çak çevrilebilir. Her iki
taraf∂ da körelince kesici b∂çaπ∂ deπiµtirin.
Kesici b∂çaπ∂ ç∂karmak, çevirmek veya deπiµtirmek
için µu µekilde hareket edin:
➊ Emniyet düπmesini 3 d∂µar∂ çevirin.
➋ Ωekilde E görüldüπü gibi kapaπ∂ 11 ç∂kar∂n.
Çal∂µ∂rken bahçe eldiveni kullan∂n (aletle birlikte
teslim edilmez). Kesici b∂çaπ∂ 13 çevirin ve kontra
tabladaki 17 iµaretlere göre düzeltin.
➌
➍
➎
Aletin d∂µ∂n∂ yumuµak bir f∂rça ve bezle esasl∂
biçimde temizleyin. Temizlik için su, çözücü madde
veya polisaj maddesi kullanmay∂n. Özellikle
havaland∂rma aral∂klar∂ndakiler 5 olmak üzere bütün
birikintileri temizleyin.
Aleti kuru bir yerde saklay∂n. Aletin üstüne baµka bir
µey koymay∂n.
Güvenliπi art∂rmak üzere açma/kapama µalteri 2
µekilde D gösterildiπi gibi asma kilitle (teslimat
kapsam∂nda deπildir) emniyete al∂nabilir.
Tahrik sistemini bloke etmek için deliπe 14 bir
tornavida yerleµtirin.
B∂çak vidas∂n∂ 16 ve b∂çak diskini 15 ç∂karmak
için iç alt∂gen anahtar 12 kullan∂n.
Ωekilde E gösterildiπi gibi kesici b∂çaπ∂ 13
kald∂r∂p arkaya itmek suretiyle ç∂kar∂n.
Kesici b∂çaπ∂ yerine yerleµtirin, b∂çak diski ve b∂çak
vidas∂ ile s∂k∂n.
Viday∂ iyice s∂k∂n (s∂kma torku 12 Nm).
∑ç alt∂gen anahtar∂n 12 ve tornavidan∂n
ç∂kar∂ld∂π∂ndan emin olun. Aleti çal∂µt∂rmadan önce
kapaπ∂n 11 ve emniyet düπmesinin 3 tak∂lm∂µ
olduπundan emin olun.
81 • F 016 L69 923 • TMS • 13.06.03
Türkçe - 4
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 5 Mittwoch, 18. Juni 2003 3:03 15
Hata arama
Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂
kendiniz gideremiyorsan∂z bir servise baµvurun.
Dikkat: Hata arama iµleminden önce aleti kapat∂n ve fiµi prizden çekin.
Hatalar
Olas∂ nedenler
Giderilmesi
Alet çal∂µm∂yor
Ωalter iµlev görmüyor
“Aletin yeniden çal∂µt∂r∂lmas∂”
bölümünde anlat∂ld∂π∂ gibi hareket
edin
Emniyet düπmesi 3 tam olarak
s∂k∂lmam∂µ
Emniyet düπmesini 3 s∂k∂n
Ωebeke gerilimi yok
Kontrol edin ve aleti aç∂n
Priz bozuk
Baµka prizi kullan∂n
Uzatma kablosu hasarl∂
Kabloyu kontrol edin, gerekiyorsa
deπiµtirin
Sigorta atm∂µ
Sigortay∂ deπiµtirin/Çal∂µt∂rma
Aµ∂r∂ zorlanma emniyeti devreye
giriyor
“Aµ∂r∂ zorlanma emniyeti” bölümünde
aç∂kland∂π∂ gibi hareket edin
Ak∂m ikmali düµük
“Aµ∂r∂ zorlanma emniyeti” bölümünde
aç∂kland∂π∂ gibi hareket edin
Uzatma kablosu hasarl∂
Kabloyu kontrol edin, gerekiyorsa
deπiµtirin
Aletin dahili kablaj∂nda hata var
Müµteri servisine baµvurun
Aµ∂r∂ zorlanma emniyeti devreye
giriyor
“Aµ∂r∂ zorlanma emniyeti” bölümünde
aç∂kland∂π∂ gibi hareket edin
Kesici b∂çak kör
Kesici b∂çaπ∂ deπiµtirin
(Bak∂n∂z: “B∂çak bak∂m∂”)
Kesici b∂çak kirli
Kesici b∂çaπ∂ sökün ve temizleyin
(Bak∂n∂z: “B∂çak bak∂m∂”)
Doldurma hunisi veya atma yuvas∂
bloke oluyor
Aleti temizleyin (Bak∂n∂z: “Blokaj∂n
giderilmesi”) ve toplama torbas∂n∂
boµalt∂n
Kesici b∂çak blokajl∂
Blokaj∂ çözün (Bak∂n∂z: “Blokaj∂n
giderilmesi”)
B∂çak somunu/vidas∂ gevµek
B∂çak somununu/vidas∂n∂ s∂k∂n
B∂çak somunu/vidas∂ gevµek
B∂çak somununu/vidas∂n∂ s∂k∂n
Kesici b∂çak hasarl∂
Kesici b∂çaπ∂ deπiµtirin
Aletin içinde hasar var
Müµteri servisine baµvurun
Alet kesintili çal∂µ∂yor
Kesme performans∂
düµük
Kesici b∂çak dönmüyor
Yüksek titreµim veya
gürültü
82 • F 016 L69 923 • TMS • 13.06.03
Türkçe - 5
EURO • BA F016 L69 923 • AXT RAPID 180/200 • TR • OSW 03.06
F 016 L69 923 - TR Seite 6 Mittwoch, 18. Juni 2003 3:03 15
Çevre koruma
Uygunluk beyan∂
Bu alet üretilirken ekolojik dengeyi koruyan
yöntemler kullan∂lm∂µt∂r.
Çöp tasfiyesi yerine hammadde
kazan∂m∂
Alet, aksesuar∂ ve ambalaj∂ çevre
koruyucu bir Recycling iµlemi için
tasnif edilmelidir.
Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir
(ölçeme 1,60 m yükseklik ve 1 m mesafeden) ve
EN 25 349.
Bu kullan∂m talimat∂ da, klor kullan∂lmadan
aπart∂lm∂µ, yeniden dönüµümlü kâπ∂da bas∂lm∂µt∂r.
Deπiµik malzemelerin tam olarak ayr∂l∂p, yeniden
deπerlendirme iµlemine sokulabilmesi için, plastik
parçalar iµaretlenmiµtir.
2000/14/AT: Garanti edilen gürültü emisyonu
seviyesi LWA 106 dB (A)’dan daha düµüktür.
Uygunluk deπerlendirme yöntemi Ek V uyar∂nca.
Müµteri servisi
Daπ∂n∂k görünüµ ve yedek parçalara iliµkin
bilgileri aµaπ∂daki sayfada bulabilirsiniz:
www.bosch-pt.com
Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
✆ .................................................. +90 (0)212 / 335 06 00
Faks ...................................... +90 (0)212 / 346 00 48 – 49
AXT Rapid 180:
Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂
seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü
seviyesi: Ses bas∂nc∂ seviyesi 89 dB (A). Çal∂µma
s∂ras∂ndaki gürültü seviyesi 103 dB (A).
AXT Rapid 200:
Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂
seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü
seviyesi: Ses bas∂nc∂ seviyesi 89 dB (A). Çal∂µma
s∂ras∂ndaki gürültü seviyesi 103 dB (A).
2000/14/AT: Garanti edilen gürültü emisyonu
seviyesi LWA 107 dB (A)’dan daha düµüktür.
Uygunluk deπerlendirme yöntemi Ek V uyar∂nca.
Tek sorumlu olarak, bu ürünün aµaπ∂daki
standartlara veya standart belgelerine uygun
olduπunu beyan ederiz: 89/336/AET, 98/37/AT,
2000/14/AT yönetmeliπi hükümleri uyar∂nca EN
(avrupa standartlar∂) 60 335, EN 836.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Deπiµiklikler mümkündür
83 • F 016 L69 923 • TMS • 13.06.03
Türkçe - 6
EURO • BA F016 L69 923 • AXT RAPID 180/200 • Titel (Rückseite) • OSW 03.06
F 016 L69 923 - Rückseite Seite 1 Dienstag, 17. Juni 2003 4:33 16
Chlor
Robert Bosch GmbH
Geschäftsbereich Elektrowerkzeuge
D-70745 Leinfelden-Echterdingen
www.bosch-pt.com
F016 L69 923 (03.06) O / 88
Printed in England

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
