DIMENSÕES DO PRODUTO
Com ajuda de outra pessoa, mantenha pressionado ambos os botões de regulagem
de altura para permitir o deslisamento da coluna. Posicione a coluna na altura
desejada, (Fig. 3).
PASSO 2.
www.elgsuportes.com.br
[email protected]
2.

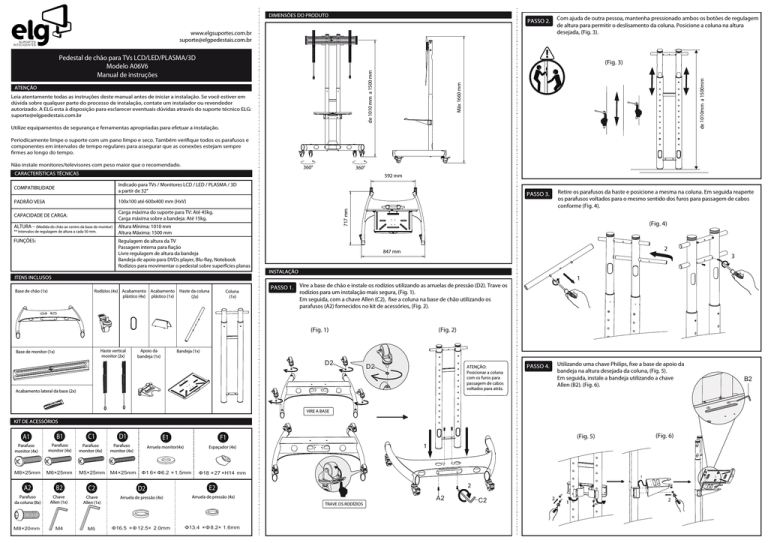

Pedestal de chão para TVs LCD/LED/PLASMA/3D
Modelo A06V6
Manual de instruções
Leia atentamente todas as instruções deste manual antes de iniciar a instalação. Se você estiver em
dúvida sobre qualquer parte do processo de instalação, contate um instalador ou revendedor
autorizado. A ELG esta à disposição para esclarecer eventuais dúvidas através do suporte técnico ELG:
[email protected]
de 1010mm a 1500mm
ATENÇÃO
Máx 1660 mm
de 1010 mm a 1500 mm
(Fig. 3)
Utilize equipamentos de segurança e ferramentas apropriadas para efetuar a instalação.
Periodicamente limpe o suporte com um pano limpo e seco. Também verifique todos os parafusos e
componentes em intervalos de tempo regulares para assegurar que as conexões estejam sempre
firmes ao longo do tempo.
Não instale monitores/televisores com peso maior que o recomendado.
360°
360°
CARACTERÍSTICAS TÉCNICAS
592 mm
Indicado para TVs / Monitores LCD / LED / PLASMA / 3D
a partir de 32"
PADRÃO VESA
100x100 até 600x400 mm (HxV)
CAPACIDADE DE CARGA:
Carga máxima do suporte para TV: Até 45kg.
Carga máxima sobre a bandeja: Até 15kg.
ALTURA – (Medida do chão ao centro da base de monitor)
** Intervalos de regulagem de altura a cada 50 mm.
Altura Mínima: 1010 mm
Altura Máxima: 1500 mm
FUNÇÕES:
Regulagem de altura da TV
Passagem interna para fiação
Livre regulagem de altura da bandeja
Bandeja de apoio para DVDs player, Blu-Ray, Notebook
Rodízios para movimentar o pedestal sobre superfícies planas
ITENS INCLUSOS
Base de chão (1x)
Rodízios (4x) Acabamento Acabamento
plástico (4x) plástico (1x)
Haste da coluna
(2x)
Coluna
(1x)
(Fig. 4)
2
847 mm
INSTALAÇÃO
PASSO 1.
Haste vertical
monitor (2x)
Apoio da
bandeja (1x)
3
1
Vire a base de chão e instale os rodízios utilizando as arruelas de pressão (D2). Trave os
rodízios para um instalação mais segura, (Fig. 1).
Em seguida, com a chave Allen (C2), fixe a coluna na base de chão utilizando os
parafusos (A2) fornecidos no kit de acessórios, (Fig. 2).
(Fig. 2)
(Fig. 1)
Base de monitor (1x)
Retire os parafusos da haste e posicione a mesma na coluna. Em seguida reaperte
os parafusos voltados para o mesmo sentido dos furos para passagem de cabos
conforme (Fig. 4).
PASSO 3.
717 mm
COMPATIBILIDADE
Bandeja (1x)
D2
D2
ATENÇÃO:
Posicionar a coluna
com os furos para
passagem de cabos
voltados para atrás.
Acabamento lateral da base (2x)
Utilizando uma chave Philips, fixe a base de apoio da
bandeja na altura desejada da coluna, (Fig. 5).
Em seguida, instale a bandeja utilizando a chave
Allen (B2). (Fig. 6).
PASSO 4.
VIRE A BASE
KIT DE ACESSÓRIOS
A1
B1
C1
D1
E1
F1
Parafuso
monitor (4x)
Parafuso
monitor (4x)
Parafuso
monitor (4x)
Parafuso
monitor (4x)
Arruela monitor(4x)
Espaçador (4x)
M8×25mm
M6×25mm
M5×25mm
M4×25mm
Ф1 6× Ф6.2 × 1.5mm
Ф18 × 27 ×H14 mm
A2
B2
C2
D2
E2
Parafuso
da coluna (8x)
Chave
Allen (1x)
Chave
Allen (1x)
Arruela de pressão (4x)
Arruela de pressão (4x)
M8×20mm
M4
M5
Ф16.5 × Ф 12.5× 2.0mm
1
1
2
TRAVE OS RODÍZIOS
Ф13.4 × Ф 8.2× 1.6mm
(Fig. 6)
(Fig. 5)
A2
C2
2
1
2
B2
PASSO 5.
Instale a base de monitor na coluna utilizando os parafusos (A2) e as arruelas de
pressão (E2), (Fig. 7). Em seguida insira os acabamentos laterais da base, (Fig. 8).
Com ajuda de outra pessoa, cuidadosamente levante a TV e encaixe os ganchos
superiores das hastes verticais na base de monitor. Em seguida empurre a TV para
travar, (Fig. 10).
PASSO 7.
ATENÇÃO: Tenha certeza que a TV está corretamente pendurada antes de soltá-la.
(Fig. 7)
OBSERVAÇÃO: Após fixada a TV no suporte, enrole a cordinha para que a mesma
não fique visível por baixo da TV.
Para retirar a TV do suporte, desenrole as cordas e puxe as duas simultaneamente
para baixo liberando o sistema de trava. Em seguida, com ajuda de outra pessoa,
puxe a parte inferior da TV para frente e levante-a, (Fig. 11).
(Fig. 8)
A2
E2
(Fig. 11)
(Fig. 10)
C2
2
2
PASSO 6.
Fixando as hastes verticais no televisor: Posicione as hastes verticais na traseira da TV, identifique
no Kit de acessórios os parafusos compatíveis com o tipo de rosca embutido na traseira da TV,
parafusos (A1), (B1), (C1) ou (D1).
Após encontrar os parafusos corretos, fixe as hastes utilizando os espaçadores (F1) e arruelas (E1)
fornecidas no kit de acessórios. (Fig. 9).
1
Cordas
Observação: Utilizar os espaçadores (F1) somente se necessário. Se os furos na traseira do
televisor estiverem abaixo da superfície do aparelho ou possuírem a cavidade da rosca profunda,
utilize os espaçadores (F1) e arruelas (E1) conforme demonstrado na figura abaixo, (Fig. 9).
* O uso dos espaçadores permite além de ajustar a distância em relação ao suporte, também
compensar o comprimento dos parafusos quando necessário).
IMPORTANTE: O kit de acessórios contém parafusos de diferente diâmetros e comprimentos
para fixação no televisor, os quais estão de acordo com os padrões mais comumente
encontrados na maioria das TVs LCD/LED/PLASMA/3D disponíveis no mercado. Entretanto,
podem haver exceções à compatibilidade dos mesmos.
Após identificação dos parafusos compatíveis, o restante não será utilizado.
Passe os cabos de áudio/video/energia
por dentro da coluna do pedestal conforme
figura ao lado, (Fig. 12).
(Fig. 9)
1
A1,B1,C1 ,D1
E1
F1
2. PRAZO DA GARANTIA.
2.1. Os produtos ELG Pedestais possuem garantia contra defeito de fabricação de
03 (três) anos, a contar da data de compra do produto na revenda.
3. LIMITAÇÕES DA GARANTIA.
3.1. Decurso do prazo de validade previsto no item 2.1;
3.2. A garantia limita-se apenas ao produto, desde que todos os passos referentes às
instruções de uso e instalação sejam seguidos;
3.3. As condições constantes neste termo de garantia são as únicas e exclusivas
oferecidas ao cliente. Sob hipótese alguma a ELG Pedestais será responsável por
quaisquer danos diretos ou indiretos, inclusive, transporte, lucros cessantes, especiais,
incidentais ou consequenciais, seja com base em contrato, ato lícito, prejuízo ou outra
norma legal.
4. EXCLUSÃO DE GARANTIA.
A garantia será automaticamente excluída caso:
4.1. Houver alterações no produto (furos, amassados, arranhões);
4.2. Não seja respeitado o limite de carga estabelecido para o produto;
4.3. Apresente danos causados por falha na instalação, acidentes ou mau uso;
4.4. Uso em desacordo com a finalidade para qual o produto foi projetado;
4.5. Danos decorrentes do transporte ou embalagem inadequada, utilizados pelo
cliente;
4.6. Danos causados por agentes naturais (maresia, chuva, enchente, entre outros);
4.7. Danos causados por produtos químicos (Benzina, Thinner, Removedores, entre
outros);
4.8. Utilização do produto em ambientes agressivos (umidade excessiva, acidez,
corrosivos ou exposição excessiva ao calor);
4.9. Apresentação de rasuras ou modificações neste certificado.
PASSO 8.
1
ATENÇÃO:
Verifique se a superfície onde será instalado o suporte apresenta resistência
suficiente para uma instalação segura. FIQUE ATENTO a carga máxima indicada
para o suporte. Aconselhamos que todas as instalações sejam efetuadas por
profissionais da área. A ELG Pedestais não se responsabiliza por problemas
causados pela incorreta instalação ou peças acopladas aos suportes. A garantia
limita-se apenas ao suporte,desde que as recomendações acima sejam
respeitadas, principalmente o peso de sua TV/Monitor. A ELG Pedestais isenta-se
de trocar ou consertar qualquer produto que apresente algum vício de qualidade
por mau uso. Produtos com alterações como: novos furos, amassados, arranhões
não serão aceitos. Em caso de devolução, somente serão aceitos os produtos
que estiverem na embalagem original, sem indícios de uso, com todos os
acessórios, manuais de instrução e acompanhados da respectiva nota fiscal.
CERTIFICADO DE GARANTIA
1. CONDIÇÕES GERAIS DA GARANTIA.
1.1. A ELG Pedestais garante o produto de sua fabricação constante da nota fiscal em
anexo, contra qualquer defeito de material ou processo de fabricação, desde que a
critério de seus técnicos autorizados, se constate defeito em condições normais de uso;
1.2. A reposição de peças defeituosas e execução dos serviços decorrentes desta
garantia, serão prestados através da ELG Pedestais;
1.3. A garantia só terá validade mediante preenchimento e envio deste juntamente do
produto com defeito, todos os acessórios que compõe o kit e respectiva nota fiscal de
compra.
3
1
TERMO DE GARANTIA
2
(Fig. 12)
Passagem interna para cabos
5. COMO PROCEDER EM CASO DE ACIONAR A GARANTIA.
5.1. Envie um e-mail para o endereço [email protected] relatando o
problema apresentado. Acrescente o máximo de informações possíveis, fotos,
ilustrações e/ou descrições. A equipe técnica ELG Pedestais irá analisar seu caso e
responderá seu e-mail em no máximo 24 horas (este prazo não leva em consideração
finais de semana e feriados);
5.2. Caso seja necessário, a ELG Pedestais poderá solicitar o envio do produto para
análise. Este envio ocorrerá por conta do cliente;
5.3. Em caso de ser constatado defeito de FABRICAÇÃO, retornaremos a peça para o
endereço do remetente em no máximo 08 (oito) dias úteis e em caso de defeitos não
cobertos pela garantia, entraremos em contato via e-mail, correio ou telefone,
apresentando orçamento para conserto (dentro do mesmo prazo estabelecido acima)
para aprovação, sendo que o cliente terá o prazo máximo de 30 (trinta) dias para a
retirada do mesmo após o comunicado de conclusão dos reparos necessários não
cobertos pela garantia. Não havendo a retirada neste prazo, a ELG Pedestais poderá
dar o destino que melhor convier ao produto, não cabendo ao Cliente qualquer tipo de
indenização, reembolso ou qualquer outra modalidade de ressarcimento;
5.4. Se a troca ou conserto estiver coberto pela garantia, a devolução do seu produto
será efetuada via CORREIO por conta da ELG Pedestais.
ATENÇÃO: Abaixo campos de preenchimento obrigatório.
TV
LOJA:
VESA: 100x100mm até 600x400mm
DATA DA COMPRA:
Cabos de energia
CÓDIGO DO PRODUTO:
NOTA FISCAL Nº:
