Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br

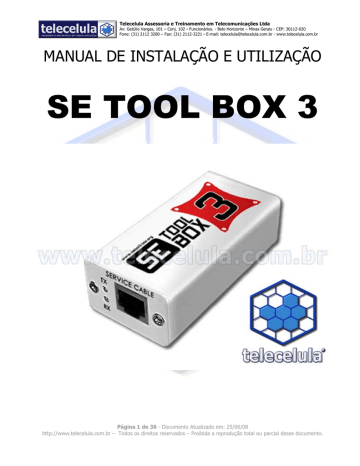

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO
SE TOOL BOX 3
Página 1 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
www.telecelula.com.br
M a n u a l d e U t i l i z a ç ã o S E TO O L 3
Manual de Utilização SETOOL 3 ............................................................................................2
1. INTRODUÇÃO – Instalação, Termo de Garantia e Suporte Técnico ....................................3
1.1
Instalação..............................................................................................................3
1.1.1 Instalação de Drivers da porta de comunicação interna SETOOL UC-10 USB ..............4
1.1.2 Instalação de DRIVERS de aparelhos SonyEricsson utilizando cabo DCU-60 ...............6
1.2. Termo de Garantia.....................................................................................................7
1.2.1 A Garantia não cobre ............................................................................................7
1.2.2 Condições que Anulam a Garantia ..........................................................................8
1.3 Termo de Obtenção de Suporte ...................................................................................8
1.3.1 Como Solicitar Suporte Técnico..............................................................................8
1.3.2 O Suporte Técnico desse produto não cobre ...........................................................9
1.3.3 Condições que Anulam o Suporte Técnico...............................................................9
2. NOÇÕES INICIAIS .......................................................................................................10
2.1 Conexões do Box ......................................................................................................10
2.2 Cabos de Comunicação Fornecidos.............................................................................10
2.4 SETOOL 3 - Interface ................................................................................................11
2.5 Características do produto e Aparelhos Suportados......................................................11
2.6 Como identificar a porta COM que será utilizada no Programa SETOOL .........................14
3. DESBLOQUEIO DE CARTÃO SIM (UNLOCK)......................................................................16
3.1. Desbloqueio de Cartão SIM DB2010 até CID 36..........................................................16
3.2. Desbloqueio de Cartão SIM DB2010 CID 49 ...............................................................17
3.3 Desbloqueio Método Alternativo Patch DB2012, DB2020, PNX5230 CID 5x ....................20
3.4. Desbloqueio PERMANENTE COM USO DE LOG´S DB2012, DB2020, PNX5230 & A2 .......26
3.5 Desbloqueio aparelhos Plataforma ODM......................................................................27
4. ATUALIZAÇÃO DE SOFTWARE ........................................................................................29
4.1. Atualização de SOFTWARE DB2010 CID 49 ................................................................29
4.2. Atualização de SOFTWARE DB201x CID 5X, DB2020 CID XX, PNX5230 CID XX .............31
5. SUPORTE DE ARQUIVOS VIA FTP....................................................................................34
6. CUSTOS DE DESBLOQUEIO ............................................................................................35
Página 2 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
IMPORTANTE: É Proibida a divulgação, vinculação, reprodução ou exibição de conteúdo total ou
parcial desse manual a terceiros. Esse material é Propriedade intelectual da TELECELULA LTDA,
protegido pela lei do Direito Autoral Nacional e copyright internacionais.
1. INTRODUÇÃO – Instalação, Termo de Garantia e Suporte Técnico
Parabéns por adquirir um produto 100% original, com garantia e suporte telecelula!
Leia com atenção os procedimentos desse manual antes de utilizar seu box!
Requerimento mínimo para a utilização do box:
Software:
Windows XP Professional SP2.
Anti-Vírus: Norton 2004 ou superior.
Acesso a Internet para atualização.
Hardware:
Pentium IV 1.4 GHz ou superior
512 MB Memória RAM
80 GB de disco rígido
Porta USB livre para uso da BOX.
1.1
Instalação
a) Sem conectar o “SETOOL 3” no computador, insira o “DVD SETOOL 3” no leitor de DVD
do seu computador (PC) e aguarde a leitura do mesmo.
b) Execute os DISCOS da instalação em ORDEM CRESCENTE. Ex.: DISCO 01, DISCO 02...
c) Após abrir a pasta do DISCO, clique DUAS VEZES sobre o ícone “SETUP.EXE” e siga as
instruções de instalação na tela.
d) Após instalar TODOS os DISCOS, reinicie o computador.
e) Após REINICIAR O COMPUTADOR, mantenha o “DVD SETOOL 3 ” na unidade DVD.
f)
Conecte a “SETOOL 3” em uma entrada USB do seu computador. O Windows irá
concluir automaticamente o assistente de instalação de novo hardware “E-Gate Smart
Card”.
g) Um novo assistente de instalação de HARDWARE será exibido, MANTENHA O DVD dentro
do seu computador e siga as instruções a seguir.
Página 3 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
1.1.1 Instalação de Drivers da porta de comunicação interna SETOOL UC-10 USB
a) Marque a opção “NÃO, NÃO AGORA”
b) Clique na opção “AVANÇAR”.
Figura 1 - Marque a opção: "Não, não agora" e clique em "Avançar"
c) Clique novamente em AVANÇAR
Figura 2 - Clique em "Avançar"
Página 4 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
d) O Windows fará um pesquisa e encontrará automaticamente os drivers no DVD de
instalação “SETOOL”, nesse momento uma mensagem de confirmação será exibida.
e) Clique em “CONTINUAR ASSIM MESMO”
Figura 3 - Clique em continuar assim mesmo
f) Agora clique em concluir.
Figura 4 - Clique em concluir
g) Novamente o WINDOWS voltará a executar o assistente de novo hardware, mantenha o
CD na unidade de CD do seu computador e proceda da mesma forma da instalação do
primeiro driver.
Página 5 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
1.1.2 Instalação de DRIVERS de aparelhos SonyEricsson utilizando cabo DCU-60
Em alguns momentos você irá utilizar o cabo DCU-60 para executar alguns procedimentos
específicos.
O cabo DCU-60 é conectado diretamente a uma porta USB do seu computador.
Sempre que você conectar um aparelho direto a entrada USB do seu computador, o Windows
abrirá automaticamente um instalador de novo hardware, solicitando os drivers do aparelho.
Você deverá indicar a pasta:
C:\Arquivos de programas\SETOOL\drivers\phones\MODELO DO APARELHO
Página 6 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
1.2. Termo de Garantia
A Telecelula faz questão de oferecer aos seus clientes satisfação total nas compras realizadas, por isso,
disponibiliza para todos os seus clientes garantia total contra defeitos de fabricação dos produtos
comercializados.
Os produtos são garantidos pelo período de até 1 ano. (3 meses legal + garantia adicional Telecelula de até
9 meses quando for o caso). Atenção o período Total de garantia é indicado na descrição de cada produto
em nosso site e na NOTA FISCAL do produto e nunca ultrapassando o período máximo de 1 ano.
A garantia dos acessórios (cabos de dados, conectores, CD´s, DVD´s, fontes e carregadores) é de 30 dias
contado a partir da emissão da Nota Fiscal, desde que o mesmo tenha sido instalado e utilizado conforme
as orientações e padrões técnicos compatíveis com as informações contidas no manual de instrução do
produto e na descrição do mesmo encontrada em nosso site.
O atendimento em Garantia deverá ser requisitado pelo cliente que levará o aparelho até um dos Posto
Autorizado da Telecelula em Belo Horizonte/MG. Os reparos em Garantia serão efetuados
exclusivamente em Belo Horizonte com abertura de Ordem de Serviço (O.S) em Garantia.
Durante o período estipulado, a Garantia cobre totalmente a mão-de-obra e peças para o reparo dos
defeitos constatados como sendo de fabricação. Não serão cobertos em garantia defeitos causados por mau
uso ou a utilização em desacordo com as recomendações do Manual de Instruções.
Para acionamento da Garantia, é indispensável á apresentação da Nota Fiscal, sem emendas, adulteração
ou rasuras e deste CERTIFICADO DE GARANTIA bem como analise técnica dos selos de Garantia
contra violação do produto.
Para obter informações da Rede Autorizada Telecelula ligue
Belo Horizonte e demais localidades – E-mail: [email protected]
para:
(31)
2112-3200
Horário de Atendimento das 09:00 ás 18:00 horas, exceto aos sábados, domingos e feriados.
1.2.1 A Garantia não cobre
Transporte e remoção de aparelho para conserto.
Transporte e remoção de aparelho que estejam fora do perímetro urbano onde está localizada Rede
Telecelula, deverá ser feito com frete pago pelo cliente, caso mercadoria venha com frete a pagar, a
mesma será devolvida. Ao transportar use a embalagem original para a maior segurança.
Despesas de locomoção do técnico até o local onde está o aparelho.
Desempenho insatisfatório do aparelho devido à utilização de baterias, ou rede elétrica inadequada, ou
sujeita a flutuações excessivas.
Página 7 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
Defeitos ou danos ao produto, originados de casos fortuitos ou força maior (queda, agentes químicos,
maus tratos, etc...), assim como problemas causados por agentes da natureza (raio, excesso de umidade e
calor).
Qualquer tipo de suporte prestado diretamente pelo fabricante. Ex: acesso FTP (para “download” de
arquivos), atualizações enviadas diretamente pelo fabricante, fórum, e-mail, MSN, etc que poderão ser
suspensos a qualquer tempo pelo fabricante, sem qualquer aviso prévio e sem direito a qualquer tipo de
ressarcimento.
1.2.2 Condições que Anulam a Garantia
Defeito causado por mau uso ou a utilização em desacordo com as recomendações do Manual de
Instruções.
Conectar aparelhos em curto ou com alto consumo (acima de 50mA) ao box.
Utilização de Software ou hardware fornecidos por terceiros tais como (módulos “crackeados”, cabos
adicionais fornecidos por terceiros).
Violação dos lacres do aparelho; sinais de que o aparelho tenha sido aberto, ajustado, consertado, sinais de
queda, batidas / pancadas, contato líquido, modificações do circuito por pessoa não autorizada, ou
adulteração do número de série e/ ou Nota Fiscal.
1.3 Termo de Obtenção de Suporte
A Telecelula oferece aos seus clientes o melhor SUPORTE TÉCNICO do mercado para todas as suas
ferramentas, cabos e box (interfaces) comercializados.
Os clientes TELECELULA contam com suporte técnico de instalação, utilização e atualização por um
período máximo de 1 ano. Nesse período é possível esclarecer dúvidas, obter atualizações do software do
produto e treinamento de utilização do produto em nossa sede em Belo Horizonte/MG.
A telecelula disponibiliza suporte técnico aos seus clientes através das mais modernas tecnologias de
comunicação digital da atualidade como MSN, ASSISTÊNCIA REMOTA VIA WEB (somente WinXP),
FÓRUM TÉCNICO, E-MAIL, WEB e um poderoso troco de atendimento telefônico digital com
capacidade para trinta linhas simultâneas.
1.3.1 Como Solicitar Suporte Técnico
A TELECELULA orgulha-se de prestar a seus clientes o melhor suporte técnico do mercado Latino
Americano, solucionando suas dúvidas e solicitações no menor tempo possível através do constante
investimento em QUALIFICAÇÃO e CAPACITAÇÃO da nossa equipe de SUPORTE.
Para entrar em contato com o suporte tenha em mãos o SERIAL TELECELULA do seu produto. Será um
prazer atendê-lo!
Horário de Atendimento Suporte Técnico Telecelula: Segunda à Sexta das 09:00 ás 18:00 horas, exceto
aos sábados, domingos e feriados.
Página 8 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
1.3.2 O Suporte Técnico desse produto não cobre
Suporte de Manutenção de aparelhos celulares. (Exclusivo para alunos)
Suporte sobre a utilização de outros produtos não adquiridos diretamente na telecelula tais como Box,
Clips, Cabos, Ferramentas ou software.
Suporte sobre a utilização e instalação de outros produtos adquiridos na telecelula que estejam com o
tempo de suporte expirado.
Qualquer tipo de suporte prestado diretamente pelo fabricante. Ex: acesso FTP (para download de
arquivos), atualizações enviadas diretamente pelo fabricante, fórum, e-mail, MSN, etc que poderão ser
suspensos a qualquer tempo pelo fabricante, sem qualquer aviso prévio e sem direito a qualquer tipo de
ressarcimento.
Qualquer tipo de configuração, manutenção ou instalação de outros softwares ou hardwares não
adquiridos diretamente na telecelula. Ex: Instalação de Windows, Remoção de Vírus, instalação de
“drivers”, etc.
Desempenho insatisfatório do produto devido a utilização de computadores fora da especificação mínima
requerida para utilização do produto que estão disponível nas especificações técnicas de cada produto no
site telecelula.
Defeitos ou danos causados ao computador do cliente através da utilização inadequada ou incorreta do
produto, originados de casos fortuitos ou força maior (perda de arquivos e dados, vírus, cavalos de tróia,
danos físicos, etc...).
1.3.3 Condições que Anulam o Suporte Técnico
Utilização de Software ou hardware fornecidos por terceiros tais como (módulos “crackeados”, cabos
adicionais fornecidos por terceiros).
Divulgação do Serial telecelula do produto para terceiros.
Utilização de Procedimento fornecidos por terceiros e encontrados pelo cliente em fóruns e afins como
lista de discussão, e-mail, etc.
Violação dos lacres do aparelho; sinais de que o aparelho tenha sido aberto, ajustado, consertado, sinais de
queda, batidas / pancadas, contato líquido, modificações do circuito por pessoa não autorizada, ou
adulteração do número de série e/ ou Nota Fiscal.
A telecelula reserva-se ao direito de suspender temporariamente ou definitivamente o benefício de suporte
técnico aos seus clientes por motivo justificado e sem aviso prévio.
O foro da comarca de Belo Horizonte fica eleito aqui para dirimir quaisquer outras questões por mais
privilegiado que outro seja.
Página 9 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
2. NOÇÕES INICIAIS
Nessa seção serão abordados tópicos de conexões de cabos, layout do programa, cabos e
atualização do box.
2.1 Conexões do Box
O Painel frontal da “SETOOL BOX 3” é composto de UMA entrada RJ-45 de nome “SERVICE
CABLE”. No painel traseiro temos a entrada USB PORT, para conexão com o computador.
Entrada "SERVICE CABLE" – Entrada para cabo do telefone.
Entrada "USB PORT" – Utilizada para comunicação USB entre “BOX” e “COMPUTADOR”.
LED indicador “TX” (Transmissão de dados) e “RX” (Recepção de dados) na frente do BOX.
2.2 Cabos de Comunicação Fornecidos
•
Cabos para conexão entre o aparelho e o BOX! Atenção conecte esses cabos somente na
entrada SERVICE CABLE do Box.
-
-
-
-
-
•
Cabo SE/CRU SE K750i
Aplicação: W800, W810, W530, K750, K790, K800....
Cabo SE/CRU SE T68
Aplicação: T66, T68, T230, T610, T630...
Cabo SE/CRU SIE C62
Aplicação: Siemens C62
Cabo SE/CRU LG U8110
Aplicação: U8110, U8120, U8130, U8180, 8330, U8360, U8380
Cabo SE/CRU SE SHARP 902
Aplicação: 801/802/902/903sh/703sh
Cabos para conexão entre o aparelho e o computador! Atenção não conecte esses cabos a
entrada SERVICE CABLE do Box. Esses cabos devem ser conectados diretamente em uma
entrada USB DO SEU COMPUTADOR.
-
Cabo DCU 60 (CABO OPCIONAL – CONSULTE NOSSO SETOR DE VENDAS)
•
Cabo USB (A-B), para conexão entre box e computador.
Figura 5 - Cabo USB (Conexão PC/BOX)
Página 10 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
2.4 SETOOL 3 - Interface
2.5 Características do produto e Aparelhos Suportados
Abaixo a listagem completa de aparelhos suportados pela UBL:
SEtool3 Suporte para plataforma Sony ericsson SEMC, DB2012, DB2020(necessário comprar
Logs).
Sony Ericsson Características:
- Desbloqueio de Sim Card nas versões de CID (16/29/36). Novos aparelhos SEMC.
- Reparo de Software nas versões de CID (16/29/36).
- Escreve os pacotes de idioma nas versões de CID (16/29/36).
- Flash total nos novos Sony Ericsson SEMC.
- Upgrade flash (free) WITHOUT changing lp on any current cid (16/29/36) NEW SEMC phones
- Leitura das GDFS (e.g. segurança, bateria, calibração, et.c)
- Escreve GDFS e efetua back up de todos os parâmetros (e.g. security, battery, calibration,
telecelula, etc)
Página 11 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
- Lê os dados das versões de CID 16/29/36.
- Escreve e altera os dados de "custom files" e "phone file system" (FAST com mp3, figuras,
ring-tones, troca tons de SMS, etc..)
- Descustomização e Customização nas versões de CID (16/29/36).
- Lê os códigos do Usuário CID (16/29/36).
- Remove câmera shutter sound para as novas versões SEMC.
- Reset total do tempo de vida "life timer".
- Repara áreas danificadas e repara GDFS nas versões de cid (16/29/36).
- Troca o número de CDA e revisa as versões de Cid (16/29/36).
- Altera band locks (blocos danificados) cid (16/29/36).
- Readfile, listdir, listfiles e.t.c.
- K500/K700/S700/Z500 empty board filling.
- Flash Ultra-Rápido cid (16/29/36).
LG Características:
SEtool3 Suporta os aparelhos LG3G baseados na plataforma Sony Ericsson.
- Converte certificado de red para brown.
- Converte certificado brown para red
- Desbloqueio as versões do U8110,U8120,U8120c(i), U8130, U8130c, U8138, U8138c,
U8180,8330(i), U8360, U8380.
- Repara áreas danificadas e troca gdfs e arquivos do sistema:
U8110,U8120,U8120c(i),U8130,U8130c,U8138,U8138c,U8180,8330(i),U8360,U8380
- Leitura e Escrita da gdfs.
- Fash em U8110,U8120,U8120c(i),U8130,U8130c,U8138,U8138c,U8180,8330(i),U8360,U8380.
- "Force" modo para flash para LG3G, permite reparar os flash nas series LG3G.
- Ultra-rápido o procedimento de flash nos aparelhos LG3G.
Sharp Características:
- Desbloqueio de Sim Card nas versões 801/802/902/903sh/703sh
- Reparo nas versões 801/802/902/903sh/703sh
- Flash total e troca de idioma 801/802/902/903sh/703sh
- Lê as zone de GDFS e seus parâmetros (e.g. security, battery, calibration, et.c)
- Escreve as zonas de GDFS e backup para todos os parâmetros (e.g. security, battery,
calibration, etc..).
- Lê os dados de todas as versões 801/802/902/903sh/703sh.
- Ultra-fast, Flash Ultra rápido nas versões 801/802/902/903sh/703sh.
Suporta os modelos:
- F-serie: F500c, F500i
- K-serie: K700c, K700i, K500i, K506c, k300, k750, k600, k608, k608i
Página 12 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
- S-serie: S700, S700a, S700c, S700i, S710a, S710c, S710i
- V-serie: V800, V802SE
- W-serie: W800, W800i
- Z-serie: Z1010a, Z1010c, Z1010i,Z1010, Z1020, Z500a, Z500i, Z500, z520(i), Z800i
- LG3G U-serie:U8110, U8120, U8120c(i), U8130, U8130c, U8138, U8138c, U8180, 8330(i),
U8360, U8380
- Sharp3G: 801, 802, 902, 703sh, 903sh
Flash e Desbloqueio via PATCH CID49/50/51/52/53 sem Test Point para os modelos
listados abaixo.
D750, F500, J210, J220, J230, J300, K200, K205, K220, K300, K310, K320, K500, K508, K510,
K530, K550, K600, K608, K610, K618, K700, K750, K770, K790, K800, K810, K818, S500, S700,
T250, T650, V600, V630, V800, W200, W300, W350, W380, W550, W580, W600, W610, W660,
W700, W710, W800, W810, W830, W850, W880, W888, W900, Z1010, Z250, Z300, Z310, Z320,
Z500, Z520, Z525, Z530, Z550, Z555, Z610, Z800.
LOGS (Créditos para operação de desbloqueio PERMANENTE
DB2020/DB2012/PNX5230 e desbloqueio A2)
Logs para desbloqueio e Flash em DB2012/DB2020 não fornecidos no produto, com a compra
de logs e o cabo DCU-60 (cabo de dados do usuário) é possível trabalhar com desbloqueio e
flash nas versões de CID 49, 50, 51 nos modelos: к800, v630, k610, z610, k320, k790,
w710, w850, z710, m600 ,m608, w950, w958, p990.
Página 13 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
2.6 Como identificar a porta COM que será utilizada no Programa SETOOL
Para utilizar o programa SETOOL, é necessário efetuar a configuração de porta COM que o box
está respondendo. Para isso, após instalar o SETOOL é necessário verificar as configurações de
porta COM & LPT no gerenciador de dispositivos do seu computador.
Para verificar as configurações de porta COM & LPT, siga os passos a seguir.
a) Clique com o botão direito do MOUSE, sobre o ícone “MEU COMPUTADOR” com o botão
direito do mouse.
b) Um sub-menu será aberto, selecione a opção GERENCIAR.
Figura 6 - Clique com o botão direito do MOUSE sobre meu computador e vá a opção GERENCIAR
c) Uma janela de GERENCIAMENTO do computador será aberta, clique na opção
GERENCIADOR DE DISPOSITIVOS.
Figura 7 - Clique em GERENCIADOR DE DISPOSITIVOS
d) Agora clique em [+] PORTAS (COM & LTP)
Página 14 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
Figura 8 - Verifique a porta correspondente
e) Procure por CruiserTeam Universal Cable UC-10 (COM X), onde X SERÁ O
NÚMERO DA PORTA COM que você deverá selecionar para trabalhar com o programa
SETOOL. No exemplo desse manual a porta COM que deverá selecionada é COM3, porém
no seu computador esse valor pode variar de 2 a 16. Caso o valor seja maior que 16
entrem em contato com o suporte técnico.
Página 15 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
3. DESBLOQUEIO DE CARTÃO SIM (UNLOCK)
Nessa seção serão abordados os principais procedimentos de operação do box como
desbloqueio de cartão SIM para todas as operadoras.
Para melhor entendimento recomendamos que assista nosso tutorial em vídeo!
Solicite a senha ao suporte telecelula!
3.1. Desbloqueio de Cartão SIM DB2010 até CID 36
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “COM” que sua box está respondendo. Para verificar qual a porta COM
que sua box está respondendo, verifique a seção “2.6 Como identificar a porta COM que
será utilizada no Programa SETOOL” desse manual.
Figura 9 - Selecione a porta COM que sua box está respondendo
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com
atenção o modelo do aparelho.
Figura 10 - Selecione o modelo do aparelho a ser trabalhado.
5. Conecte o cabo do aparelho a ser trabalhado na entrada “SERVICE CABLE” do box.
6. Conecte a bateria 100% carregada no aparelho, mantendo o aparelho desligado.
7. Clique no botão “UNLOCK/REPAIR”.
Página 16 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
Figura 11 - Clique no botão "UNLOCK/REPAIR"
8. O programa exibirá a mensagem “Open COM Port OK”, indicando que o aparelho deve
ser conectado ao cabo.
9. Conecte o cabo do aparelho ao conector de dados do aparelho.
10. Nesse momento o programa irá iniciar o processo de leitura e executar os comandos de
desbloqueio do aparelho.
11. Ao final do processo a mensagem “Unlock Done” será exibida na tela.
Figura 12 - Ao final do processo a mensagem "UNLOCK DONE" será exibida na tela.
12. Desconecte o aparelho do cabo, retire a bateria do aparelho.
13. Pronto o aparelho já está desbloqueado. Agora execute um teste completo no mesmo.
3.2. Desbloqueio de Cartão SIM DB2010 CID 49
Para melhor entendimento recomendamos que assista nosso tutorial em vídeo!
Solicite a senha ao suporte telecelula!
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “COM” que sua box está respondendo. Para verificar qual a porta COM
que sua box está respondendo, verifique a seção “2.6 Como identificar a porta COM que
será utilizada no Programa SETOOL” desse manual.
Figura 13 - Selecione a porta COM que sua box está respondendo
Página 17 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com atenção
o modelo do aparelho.
Figura 14 - Selecione o modelo do aparelho a ser trabalhado.
5. Conecte o cabo do aparelho a ser trabalhado na entrada “SERVICE CABLE” do box.
6. Conecte a bateria 100% carregada no aparelho, mantendo o aparelho desligado.
7. Clique no botão “UNLOCK/REPAIR”.
Figura 15 - Clique no botão "UNLOCK/REPAIR"
8. O programa exibirá a mensagem “Open COM Port OK”, indicando que o aparelho deve
ser conectado ao cabo.
9. Conecte o cabo do aparelho ao conector de dados do aparelho.
10. Nesse momento o programa irá iniciar o processo de leitura e executar os comandos de
conexão com o aparelho, ao final desses comandos a mensagem .
Figura 16 - Remova a bateria do telefone, insira novamente a bateria e clique em 'TESTPOINT OK'
11. Remova o aparelho do cabo, REMOVA A BATERIA DO APARELHO.
12. Aguarde 5 segundos e insira novamente a bateria no aparelho.
13. Conecte o aparelho novamente ao cabo.
14. Clique no botão “READY”
Figura 17 - Reconecte o aparelho e clique em READY
Página 18 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
15. O processo de leitura e desbloqueio do aparelho será iniciado novamente.
16. Ao final do processo a mensagem “Unlock Done” será exibida na tela.
Figura 18 - Ao final do processo a mensagem "UNLOCK DONE" será exibida na tela.
17. Desconecte o aparelho do cabo, retire a bateria do aparelho.
18. Agora execute um teste completo no aparelho e verifique que ele já está desbloqueado.
Página 19 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
3.3 Desbloqueio Método Alternativo Patch DB2012, DB2020, PNX5230 CID 5x
A plataformas suportadas no momento são:
db2012 k310 (via w200),k510 (via w200) ,w200,w300 - CID52 firmwares DISPONÍVEL.
db201x abnormal CID49/CID50/CID51/CID52 phones Z530,Z550,W810 - NÃO
HÁ FIRMWARE CID52 disponível.
db2020 - Suportados CID49/CID51/CID52/CID53 firmwares DISPONÍVEL.
pnx5230 - Suportados CID49/CID51/CID52/CID53 firmwares DISPONÍVEL.
Atualmente somente os MODELOS/VERSÕES DE FIRMWARE LISTADOS ABAIXO SÃO
COMPATÍVEIS COM ESTE PROCEDIMENTO:
W880
R1JC002_CXC1250640_GENERIC_AI
R1KC001_CXC1250640_GENERIC_AI
R1KG001_CXC1250640_GENERIC_AI
R6BC002_CXC1250640_GENERIC_AI
R8BA024_CXC1250640_GENERIC_AI
R8BC004_CXC1250640_GENERIC_AI
R8BE001_CXC1250640_GENERIC_AI
Z310
R1JC002_CXC1250594_GENERIC_AL
R1KF001_CXC1250594_GENERIC_AL
R6BC002_CXC1250594_GENERIC_AL
R8BA024_CXC1250594_GENERIC_AL
R8BA024_CXC1250790_VODAFONE_AL
W710
R1EE001_CXC1250433_GENERIC_CH
R1GB001_CXC1250433_GENERIC_CH
R1JC002_CXC1250433_GENERIC_CH
Z710
R1EF001_CXC1250434_GENERIC_CN
R1JC002_CXC1250434_GENERIC_CN
K510
R4EA031_CXC1250231_GENERIC_CO
R4GC010_CXC1250231_GENERIC_CO
W850
R1ED001_CXC1250200_GENERIC_CY
R1GB001_CXC1250200_GENERIC_CY
R1JC002_CXC1250200_GENERIC_CY
R1JG001_CXC1250200_GENERIC_CY
R1KC001_CXC1250200_GENERIC_CY
R1KG001_CXC1250200_GENERIC_CY
K310
R4DA044_CXC1250466_GENERIC_DO
R4EA031_CXC1250466_GENERIC_DO
R4GC010_CXC1250466_GENERIC_DO
r4da044_CXC1250472_ORANGE_DO
W830
R1JC002_CXC1250705_GENERIC_EA
R1JC002_CXC1250713_CMCC_EA
R1KG001_CXC1250705_GENERIC_EA
R1KG001_CXC1250710_CHINA_EA
K790
R1CC003_CXC1250477_DEV_EV
R1EG001_CXC1250477_GENERIC_EV
R1GB001_CXC1250477_GENERIC_EV
R1JC002_CXC1250477_GENERIC_EV
R1JG001_CXC1250477_GENERIC_EV
R1KC001_CXC1250477_GENERIC_EV
R1KG001_CXC1250477_GENERIC_EV
R8BC004_CXC1250477_GENERIC_EV
R8BF003_CXC1250477_GENERIC_EV
R1JD001_CXC1250669_GENERIC_LI
R1KC001_CXC1250669_GENERIC_LI
R1KG001_CXC1250669_GENERIC_LI
R6BC002_CXC1250669_GENERIC_LI
R8BA024_CXC1250669_GENERIC_LI
S500
R6AC003_CXC1123326_GENERIC_LY
R6BC002_CXC1123326_GENERIC_LY
R6BC002_CXC1123460_CHINA_LY
R8BA024_CXC1123326_GENERIC_LY
R8BE001_CXC1123326_GENERIC_LY
W660
W200
R6AD001_CXC1250446_GENERIC_FY
R6BC002_CXC1250446_GENERIC_FY
R8BB001_CXC1250446_GENERIC_FY
R8BE001_CXC1250446_GENERIC_FY
R4GB001_CXC1250719_GENERIC_ME
R4GC012_CXC1250719_GENERIC_ME
R4GH001_CXC1250719_GENERIC_ME
R4HA014_CXC1250719_GENERIC_ME
R4JA011_CXC1250719_GENERIC_ME
W810
R4CE012_CXC1250316_GENERIC_HN
R4CK003_CXC1250316_GENERIC_HN
R4EA031_CXC1250316_GENERIC_HN
R4GC010_CXC1250316_GENERIC_HN
r4db005_CXC1250316_GENERIC_HN
W300
R4EA031_CXC1123260_GENERIC_JE
R4GG001_CXC1123260_GENERIC_JE
R9A031_CXC1123260_GENERIC_JE
R9A035_CXC1123260_GENERIC_JE
R9A036_CXC1123260_GENERIC_JE
W350
Z555
R9BB001_1202-6764_GENERIC_MG
R10BA015_1202-6764_GENERIC_MG
R9BA023_1202-6764_GENERIC_MG
Z550
R6BA033_CXC1250583_GENERIC_ML
R6CA009_CXC1250583_GENERIC_ML
R6GA004_CXC1250583_GENERIC_ML
Z530
R6DA001_CXC1250454_GENERIC_MU
r6ac001_CXC1250454_GENERIC_MU
r6ba030_CXC1250454_GENERIC_MU
R10BA015_1204-3117_GENERIC_JH
W580
R6BC002_CXC1123362_GENERIC_LA
R8BA024_CXC1123362_GENERIC_LA
R8BE001_CXC1123362_GENERIC_LA
W380
R10BA015_1201-4421_GENERIC_LE
R9BA023_1201-4421_GENERIC_LE
R9BB001_1201-4421_GENERIC_LE
V630/K618
R1JC002_CXC1250556_VODAFONE_MW
R1JE001_CXC1250556_VODAFONE_MW
Z610
R1ED001_CXC1250546_GENERIC_MY
R1EJ001_CXC1250546_GENERIC_MY
R1GB001_CXC1250546_GENERIC_MY
R1JC002_CXC1250546_GENERIC_MY
R1JG001_CXC1250546_GENERIC_MY
R1KH001_CXC1250546_GENERIC_MY
K550
Página 20 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
W610
R1JD001_CXC1250747_GENERIC_NA
R1JE001_CXC1250747_GENERIC_NA
R1KC001_CXC1250747_GENERIC_NA
R1KG001_CXC1250747_GENERIC_NA
R6BC002_CXC1250747_GENERIC_NA
R8BA024_CXC1250747_GENERIC_NA
K530
R6BC002_CXC1250912_GENERIC_NC
R8BB001_CXC1250912_GENERIC_NC
R8BE001_CXC1250912_GENERIC_NC
K810
R1KC001_CXC1250811_GENERIC_SM
R1KG001_CXC1250811_GENERIC_SM
R6BC002_CXC1250811_GENERIC_SM
R8BA024_CXC1250811_GENERIC_SM
R8BE001_CXC1250811_GENERIC_SM
R8BF003_CXC1250811_GENERIC_SM
T650
R8BB001_1200-2562_GENERIC_SN
R8BC004_1200-2562_GENERIC_SN
R8BE001_1200-2562_GENERIC_SN
K610
R1ED001_CXC1250374_GENERIC_TH
R1GB001_CXC1250374_GENERIC_TH
R1JC002_CXC1250374_GENERIC_TH
R1JG001_CXC1250374_GENERIC_TH
R1KC001_CXC1250374_GENERIC_TH
R1KG001_CXC1250374_GENERIC_TH
R8BA024_CXC1250374_GENERIC_TH
K770
R8BA024_1201-7587_GENERIC_VI
R8BC004_1201-7587_GENERIC_VI
R8BE001_1201-7587_GENERIC_VI
K800
R1ED001_CXC1250210_GENERIC_WI
R1GB001_CXC1250214_CHINA_WI
R1JC002_CXC1250210_GENERIC_WI
R1JG001_CXC1250210_GENERIC_WI
R1KC001_CXC1250210_GENERIC_WI
R1KG001_CXC1250210_GENERIC_WI
R8BA024_CXC1250210_GENERIC_WI
R8BC004_CXC1250210_GENERIC_WI
R8BF003_CXC1250210_GENERIC_WI
Este procedimento só ser aplicado em APARELHOS QUE ESTEJAM FUNCIONANDO
CORRETAMENTE SEM NENHUM TIPO DE FALHA.
Para executar este procedimento é necessário ter em mãos um CARTÃO SIM da operadora de
ORIGEM do aparelho, exemplo, caso o aparelho seja vendido pela CLARO, é necessário um
cartão SIM da claro para efetuar o desbloqueio do aparelho. Recomenda-se também bateria
100% carregada.
Esse procedimento não debita créditos na sua conta de LOG´S e reque SETOOL BOX 2 VERSÃO
0.914036 OU SUPERIOR DEVIDAMENTE INSTALADA COM O ÚLTIMO PACOTE DE ARQUIVOS DE
RESTAURAÇÃO.
O Cabo utilizado no procedimento é o DCU-60. Antes de iniciar o processo de desbloqueio,
verifique se você já instalou os drivers de conexão DCU-60 do aparelho a ser trabalhado. Para
instalar estes drivers basta conectar o aparelho ligado ao cabo DCU-60 e indicar os arquivos de
drivers que você encontra na pasta
"C:\Arquivos de programas\SETOOL\drivers\phones\MODELO_ATC".
Além dos drivers de conexão com o cabo DCU-60 acima é necessário instalar o driver de
conexão DCU-60 para MANUTENÇÃO, para instalar este driver com o aparelho desligado
pressione a tecla C e conecte o cabo DCU-60 ao aparelho mantendo a tecla C pressionada.
Indique os drivers que se encontram na pasta C:\Arquivos de
programas\SeTool\drivers\usb_flash_driver
Página 21 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
PROCEDIMENTO DE DESBLOQUEIO PASSO-A-PASSO
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “USB”.
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com atenção o
modelo do aparelho.
5. Conecte o cabo na entrada “USB” do computador.
6. Clique na guia superior “Settings”.
7. Marques as opções:
[ x ] SIGNED MODE (USE SERVER FOR BYPASS/CSCA)
[ x ] ENABLE ALTERNATIVA SECURITY BYPASS
8. Selecione a guia superior SONYERICSSON
9. Clique no botão "IDENTIFY"
10. Pressione a tecla “C” do aparelho desligado e com bateria
11. Conecte o aparelho ao cabo DCU-60 para verificarmos a compatibilidade do modelo. As
linhas destacadas indicam:
Página 22 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
- Na primeira linha marcada, indica que em FLASH CID: 52 COLOR: RED indica que o CID é
compatível com o procedimento de desbloqueio.
- Na segunda linha marcada, a mensagem "RESTORATION FILE PRESENT FOR DETECTED
FIRMWARE" indica que este existe um arquivo de restauração para este aparelho que permite
que este aparelho seja desbloqueado sem a necessidade da aplicação de flash e sem perda de
dados. Caso a mensagem "RESTORATION FILE NOT PRESENT..." seja exibida, indica que será
necessário aplicar uma flash para desbloquear este telefone ou o arquivo poderá ser gerado.
- Em BYPASS PACKAGE PRESENT FOR DETECTED FIRMWARE indica que este aparelho
pode ser desbloqueado via método de boot alternativo. Caso a mensagem exibida na tela
seja "BYPASS PACKAGE NOT PRESENT" indica que para desbloquear este modelo é necessário
aplicar uma flash para uma versão de FIRMWARE COMPATÍVEL, antes de executar o
procedimento de desbloqueio no aparelho
12. Verifique se as mensagens "RESTORATION FILE PRESENT FOR DETECTED
FIRMWARE" e "BYPASS PACKAGE PRESENT FOR DETECTED FIRMWARE" são exibidas
na tela indicando que o aparelho é compatível com o desbloqueio direto. Caso contrário não
continue pois há necessidade de executar uma flash no aparelho para o desbloqueio ou para
uma versão de firmware compatível antes de executar o desbloqueio, conforme explicado
anteriormente.
13. Clique em
14. Após aparecer a mensagem "HOLD "C" and insert USB cable !", com o celular desligado e
com bateria 100% carregada segure a tecla C e encaixe o cabo DCU-60 USB no celular.
15. Quando a mensagem:
-----------------------------------"DISCONNECT PHONE NOW
INSERT SIM CARD, FULLY TURN PHONE ON AND ATTACH AGAIN
Página 23 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
BE SURE THAT YOU SET PHONE IN "PHONE MODE"
IF ASKED, INSTALL PHONE DRIVERS
SEARCHING FOR PHONE, "STOP" TO ABORT"
------------------------------------
for exibida na tela, Remova o cabo DCU-60, remova a bateria, INSIRA O CARTÃO SIM DA
OPERADORA DE ORIGEM DO APARELHO, insira a bateria novamente e ligue o telefone
manualmente COM o cartão SIM DA OPERADORA DE ORIGEM.
16. Após o aparelho estar completamente ligado, conecte o aparelho ao cabo DCU-60
Caso você não tenha instalado o driver deste aparelho, neste momento o Windows iniciará o
processo de instalação de novo hardware pois ele reconhece o aparelho conectado, você deve
instalar os drivers seguindo os passos abaixo:
a) Selecione a opção: "Não, não agora" e clique no botão "AVANÇAR"
b) Selecione a opção: "Instalar de uma lista ou local específico (avançado)" e clique no botão "AVANÇAR"
c) Selecione a opção: "Procurar o melhor driver nestes locais", marque a opção "Incluir este local na
pesquisa",
clique
no
botão
"Procurar"
selecione
a
pasta
"C:\Arquivos
de
programas\SETOOL\drivers\phones\MODELO DO TELEFONE" e clique no botão "OK".
IMPORTANTE:
Caso
não
tenha
os
drivers
do
modelo
baixe
aqui
http://www.telecelula.com.br/new/download_Categoria.asp?Cod_Categoria=15&Cod_Fabricante=3&Cod_B
OX=51
d) Agora clique no botão "AVANÇAR"
e) Clique no botão "CONCLUIR" para finalizar a instalação do novo HARDWARE.
f) Novamente novos dispositivos de hardware serão detectados, instale-os exatemente da mesma forma
descrita acima.
17. Com os drivers corretamente instalados o programa irá reconhecer o aparelho e iniciar o
processo de instalação do executor de boot alternativo via JAVA.
18. O programa exibira a mensagem:
-----------------------------------REMOVE CABLE FROM PHONE
REMOVE BATTERY FROM PHONE, THEN INSERT IT BACK
THEN PRESS "READY"
------------------------------------
Página 24 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
19. Remova o aparelho do cabo, retire a bateria, insira a bateria novamente, Clique em
,aguarde um momento, pressione a tecla C e conecte o aparelho novamente ao
cabo DCU-60, Conforme figura abaixo:
20. O programa irá finalizar o procedimento de desbloqueio e exibir a mensagem "Unlock
Done", indicando o sucesso da operação.
21. Retire o aparelho do cabo, insira o cartão SIM da operadora que deseja utilizar, testando
e verificando que o mesmo estará corretamente desbloqueado.
22. Entre no menu de JOGOS e APAGUE o arquivo EXECUTOR. Este aplicativo é
utilizado no processo de desbloqueio e tem que ser apagado. Se o mesmo for
iniciado o aparelho não ligará mais, sendo necessária a aplicação de um flash para
que ele volte a funcionar.
Página 25 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
3.4. Desbloqueio PERMANENTE COM USO DE LOG´S DB2012, DB2020,
PNX5230 & A2
Para executar o procedimento de desbloqueio de cartão sim de aparelhos DB-2020 (K550
K610, K618, K790, K800, K810, V630, W710, W610, W830, W850, W880, Z610, Z710) é
necessário adquirir LOG´S (Créditos para conexão com servidor).
O Cabo utilizado no procedimento é o DCU-60. Esse cabo é opcional, para adquirir esse cabo
entre em contato com nosso setor de vendas.
É importante lembrar que para executar o processo de desbloqueio no aparelho é necessário
estar conectado a internet em todo processo.
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “USB”.
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com atenção o
modelo do aparelho.
5. Conecte o DCU-60 no aparelho a ser trabalhado.
6. Conecte o cabo na entrada “USB” do computador.
7. Clique na guia superior “Settings”.
8. Marques as opções:
SIGNED MODE (USE SERVER FOR BYPASS/CSCA)
PERFOM FULL UNLOCK INSTEAD OF USERCODE RESET
9. Digite seu USERNAME
10. Digite seu PASSWORD
11. Selecione o SERVIDOR dos seus LOG´S.
12. Selecione a guia superior SONYERICSSON
13. Clique em Unlock/Repair
14. Após aparecer a mensagem "HOLD "C" and insert USB cable !", com o celular desligado e
com bateria segure a tecla C e encaixe o cabo DCU-60 USB no celular
15. Siga com atenção as mensagens que serão apresentadas e aguarde o final do
desbloqueio.
16. Ao final do processo, execute um teste completo no aparelho e verifique que ele já está
desbloqueado.
Página 26 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
3.5 Desbloqueio aparelhos Plataforma ODM
Abaixo o procedimento de desbloqueio de aparelhos da plataforma ODM. O procedimento a
seguir é aplicável ao modelos K205.
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “COM” que sua box está respondendo. Para verificar qual a porta COM
que sua box está respondendo, verifique a seção “2.6 Como identificar a porta COM que
será utilizada no Programa SETOOL” desse manual.
Figura 19 - Selecione o modelo do aparelho ODM
4. Em PHONE TYPE selecione o modelo a ser desbloqueado. Em nosso exemplo para o K205
selecione K220.
5. Antes de efetuar o desbloqueio você terá que fazer uma cópia da memória do aparelho,
pois o desbloqueio é de risco.
6. Clique em Read GDFS e conecte o cabo K750 da box no aparelho.
Figura 20 - Clique em READ GDFS
Página 27 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
A cópia da área de segurança do aparelho será iniciada. Aguarde o término da cópia. O
backup é efetuado quando aparece a mensagem Done e depois Phone Detached. O BAKCUP
fica salvo em C:\ARQUIVOS DE PROGRAMAS\SETOOL
7. Após ter efetuado o backup clique no botão UNLOCK/REPAIR. Se a leitura do aparelho
não for efetuada, retire o cabo, retire e conecte novamente a bateria e conecte o cabo.
Figura 21 - Desbloqueado com sucesso
8. Após o final do processo Teste o aparelho.
Página 28 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
4. ATUALIZAÇÃO DE SOFTWARE
Nessa seção serão abordados os procedimentos para atualização de SOFTWARE (firmware) de
um aparelho SONY-ERICSSON.
Os arquivos FLASH MESTRE dos aparelhos encontram-se na pasta padrão:
c:\ARQUIVOS DE PROGRAMAS\ SETOOL \ FLASH MESTRE
4.1. Atualização de SOFTWARE DB2010 CID 49
Para melhor entendimento recomendamos que assista nosso tutorial em vídeo!
Solicite a senha ao suporte telecelula!
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “COM” que sua box está respondendo. Para verificar qual a porta COM
que sua box está respondendo, verifique a seção “2.6 Como identificar a porta COM que
será utilizada no Programa SETOOL” desse manual.
Figura 22 - Selecione a porta COM que sua box está respondendo
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com atenção
o modelo do aparelho.
Figura 23 - Selecione o modelo do aparelho a ser trabalhado.
5. Conecte o cabo do aparelho a ser trabalhado na entrada “SERVICE CABLE” do box.
6. Conecte a bateria 100% carregada no aparelho, mantendo o aparelho desligado.
Página 29 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
7. Clique na guia superior (aba) de nome “SETTINGS”.
8. Marque as opções:
•
Complete Phone after flash
•
Unlock Phone After Flash
9. Clique na guia superior (aba) de nome “SONYERICSSON”.
10. Clique no botão “ADD”
11. Selecione o arquivo flash mestre “MAIN” do aparelho a ser trabalhado, na pasta C:\
ARQUIVOS DE PROGRAMAS\ SETOOL\ FLASH MESTRE\ MODELO_DO_APARELHO\
VERSÃO_SOFTWARE\ MAIN
12. Clique novamente no botão “ADD”
13. Selecione o arquivo flash mestre “FS” do aparelho a ser trabalhado, na pasta C:\
ARQUIVOS DE PROGRAMAS\ SETOOL\ FLASH MESTRE\ MODELO_DO_APARELHO\
VERSÃO_SOFTWARE\ FS
14. Com os arquivos flash mestre (MAIN e FS) devidamente selecionados, clique no botão
“FLASH”.
Figura 24 - Clique no botão "FLASH"
15. O programa exibirá a mensagem “Open COM Port OK”, indicando que o aparelho deve
ser conectado ao cabo.
16. Encaixe o cabo do aparelho ao conector de dados do aparelho DESLIGADO.
17. Nesse momento o programa irá iniciar o processo de leitura e executar os comandos de
conexão com o aparelho, ao final desses comandos uma mensagem de re-conexão será
exibida.
Figura 25 - Remova a bateria do telefone, insira novamente a bateria e clique em 'READY'
18. REMOVA A BATERIA DO APARELHO, aguarde 5 segundos e insira novamente a bateria no
aparelho.
Página 30 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
19. Agora, clique no botão “READY”
Figura 26 - Reconecte o aparelho e clique em READY
20. O processo de atualização de software do aparelho será iniciado novamente. Você poderá
acompanhar esse processo através da barra de progresso.
21. Ao final do processo a mensagem “Phone deatched”, será exibida na tela indicando o
termino das operações.
Figura 27 - Ao final do processo a mensagem "Phone Datached" será exibida na tela.
22. Retire o aparelho do cabo, re-conecte a bateria e faça um teste completo no aparelho,
verificando o sucesso da operação.
4.2. Atualização de SOFTWARE DB201x CID 5X, DB2020 CID XX, PNX5230
CID XX
1. Conecte a SETOOL BOX 3 em uma entrada USB do seu computador.
2. Execute o programa SE TOOL BOX
3. Selecione a porta “USB” pois será utilizado o cabo DCU-60.
4. Selecione o modelo a ser trabalhado na opção PHONE TYPE, observando com atenção
o modelo do aparelho.
Figura 28 - Selecione o modelo do aparelho a ser trabalhado.
Página 31 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
5. Conecte o cabo DCU-60 na entrada “USB” do seu computador.
6. Conecte a bateria 100% carregada no aparelho, mantendo o aparelho desligado.
7. Clique na guia superior (aba) de nome “SETTINGS”.
8. Marque as opções:
[ X ] SIGNED MODE (USE SERVER FOR BYPASS/CSCA)
[ X ] COMPLETE PHONE AFTER FLASH
9. Apague USUÁRIO da conta de LOG.
10. Apague seu PASSWORD
11. Selecione o servidor srv01.dontexist.com
12. Clique na guia superior (aba) de nome “SONYERICSSON”.
13. Clique no botão “ADD”
14. Selecione o arquivo flash mestre “MAIN” do aparelho a ser trabalhado, na pasta C:\
ARQUIVOS DE PROGRAMAS\ SETOOL\ FLASH MESTRE\ MODELO_DO_APARELHO\
VERSÃO_SOFTWARE\ MAIN
15. Clique novamente no botão “ADD”
16. Selecione o arquivo flash mestre “FS” do aparelho a ser trabalhado, na pasta C:\
ARQUIVOS DE PROGRAMAS\ SETOOL\ FLASH MESTRE\ MODELO_DO_APARELHO\
VERSÃO_SOFTWARE\ FS
17. Com os arquivos flash mestre (MAIN e FS) devidamente selecionados, clique no botão
“FLASH”.
Figura 29 - Clique no botão "FLASH"
18. O programa exibirá a mensagem “HOLD "C" and insert USB cable”, indicando que o
aparelho deve ser conectado ao cabo DCU-60.
19. Com o aparelho DESLIGADO, pressione e mantenha pressionada a tecla “C” e
conecte o cabo DCU-60 no conector de dados do aparelho DESLIGADO.
Página 32 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
20. Nesse momento o programa irá iniciar o processo de leitura e executar os comandos de
conexão com o aparelho, ao final desses comandos uma mensagem de re-conexão será
exibida.
Figura 30 - Remova a bateria do telefone, insira novamente a bateria e clique em 'READY'
21. REMOVA A BATERIA DO APARELHO, aguarde 5 segundos e insira novamente a bateria no
aparelho.
22. Agora, clique no botão “READY”
Figura 31 – Re-conecte o aparelho e clique em READY
23. O processo de atualização de software do aparelho será iniciado novamente. Você poderá
acompanhar esse processo através da barra de progresso.
24. Ao final do processo a mensagem “Phone deatched”, será exibida na tela indicando o
termino das operações.
Figura 32 - Ao final do processo a mensagem "Phone Datached" será exibida na tela.
25. Retire o aparelho do cabo, re-conecte a bateria e faça um teste completo no aparelho,
verificando o sucesso da operação.
Página 33 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
5. SUPORTE DE ARQUIVOS VIA FTP
O fabricante da SE TOOL disponibiliza por 30 dias de acesso gratuito ao FTP de arquivos flash.
Para baixar arquivos flash do FTP, siga os passos abaixo.
a) Conecte sua SE TOOL 3 em uma entrada USB do seu computador.
b) Clique em INCIAR >> PROGRAMAS >> SE TOOL BOX >> FTP >> SUPORTE FTP
c) A página de downloads de arquivos será exibida.
d) Selecione os arquivos por FABRICANTE/MODELO/VERSÃO DE SOFTWARE.
e) Salve os arquivos FLASH MESTRE dos aparelhos sempre na pasta padrão:
c:\ARQUIVOS DE PROGRAMAS\ SETOOL \ FLASH MESTRE \MODELO DO
APARELHO \ VERSÃO DE SOFTWARE
ATENÇÃO:
OS ARQUIVOS FS QUE CONTÉM O IDIOMA PT-BR SÃO OS ARQUIVOS AMERICA2 OU US2.
OS ARQUIVOS QUE CONTÉM O IDIOMA PT-PT SÃO OS ARQUIVOS EU1.
Página 34 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
6. CUSTOS DE DESBLOQUEIO
Custo de Logs para desbloqueio PERMANENTE. ATENÇÃO OS LOGS não fornecidos com o
produto E DEVEM SER ADQUIRIDOS SEPARADAMENTE.
Locosto / Calypso Lite/ Arima (ODM phones)
Desbloqueio via método Patch, sem custo.
Desbloqueio sem servidor.
DB2000 CID17 / CID41 / CID42 / CID54 (LG3G)
DB2000 CID24 (Old Sharp 3G)
Desbloqueio Permanente, sem custo
Desbloqueio via método Patch, sem custo.
Desbloqueio sem servidor.
DB2000 CID16
Desbloqueio Permanente, sem custo
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 4 créditos.
DB2000 / DB2010 CID29
Desbloqueio Permanente, sem custo
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 4 créditos.
DB2000 / DB2010 CID36
Desbloqueio Permanente, sem custo
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 4 créditos.
DB2000 / DB2010 CID49
Desbloqueio Permanente, sem custo
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 4 créditos.
DB2010 CID50
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 4 créditos.
DB2020 CID49
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
Página 35 de 36 - Documento Atualizado em: 25/06/08
http://www.telecelula.com.br – Todos os direitos reservados – Proibida a reprodução total ou parcial desse documento.
Telecelula Assessoria e Treinamento em Telecomunicações Ltda
Av: Getúlio Vargas, 101 – Conj. 102 - Funcionários. - Belo Horizonte – Minas Gerais - CEP: 30112-020
Fone: (31) 2112 3200 – Fax: (31) 2112-3221 - E-mail: [email protected] - www.telecelula.com.br
DB2010 / DB2020 / PNX5230 CID51
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB2010 / PNX5230 CID52
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB2010 CID53
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB2020 CID52
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB2020 / PNX5230 CID53
Desbloqueio via método Patch, sem custo.
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB3150 (A2 platform) CID52
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
DB2000 CID53
Desbloqueio Permanente via servidor, custo 3+4 = 7 créditos. (Somente quando o servidor
"Signature Server" estiver disponível)
Página 36 de 36 - Documento Atualizado em: 25/06/08
