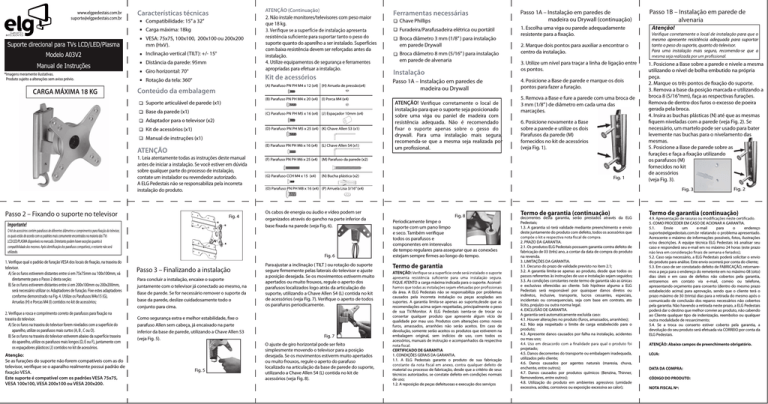

ATENÇÃO (Continuação)
2. Não instale monitores/televisores com peso maior
que 18 kg.
Características técnicas
Compatibilidade: 15” a 32”
Carga máxima: 18kg
Suporte direcional para TVs LCD/LED/Plasma
Modelo A03V2
Manual de Instruções
*Imagens meramente ilustativas.
Produto sujeito a alterações sem aviso prévio.
CARGA MÁXIMA 18 KG
VESA: 75x75, 100x100, 200x100 ou 200x200
mm (HxV).
Inclinação vertical (TILT): +/- 15°
Distância da parede: 95mm
Giro horizontal: 70°
suporte quanto do aparelho a ser instalado. Superfícies
com baixa resistência devem ser reforçadas antes da
instalação.
4. Utilize equipamentos de segurança e ferramentes
apropriadas para efetuar a instalação.
Kit de acessórios
Rotação da tela: 360°
(A) Parafuso PN PH M4 x 12 (x4) (H) Arruela de pressão(x4)
Conteúdo da embalagem
(B) Parafuso PN PH M4 x 20 (x4)
Suporte articulável de parede (x1)
Base da parede (x1)
(I) Porca M4 (x4)
(C) Parafuso PN PH M5 x 16 (x4) (J) Espaçador 10mm (x4)
Adaptador para o televisor (x2)
Kit de acessórios (x1)
ATENÇÃO
1. Leia atentamente todas as instruções deste manual
antes de iniciar a instalação. Se você estiver em dúvida
sobre qualquer parte do processo de instalação,
contate um instalador ou revendedor autorizado.
A ELG Pedestais não se responsabiliza pela incorreta
instalação do produto.
Passo 2 – Fixando o suporte no televisor
Fig. 4
Importante!
(E) Parafuso PN PH M6 x 16 (x4)
(L) Chave Allen S4 (x1)
(F) Parafuso PN PH M6 x 25 (x4)
(M) Parafuso da parede (x2)
(G) Parafuso CCH M4 x 15 (x4)
(N) Bucha plástica (x2)
utilizado.
Atenção:
Se as furações do suporte não forem compatíveis com as do
televisor, verifique se o aparalho realmente possui padrão de
fixação VESA.
Este suporte é compatível com os padrões VESA 75x75,
VESA 100x100, VESA 200x100 ou VESA 200x200.
Furadeira/Parafusadeira elétrica ou portátil
Broca diâmetro 3 mm (1/8” ) para instalação
em parede Drywall
Broca diâmetro 8 mm (5/16” ) para instalação
em parede de alvenaria
Instalação
Passo 1A – Instalação em paredes de
madeira ou Drywall
ATENÇÃO!
instalação para que o suporte seja posicionado
sobre uma viga ou paniel de madeira com
resistência adequada. Não é recomendado
Os cabos de energia ou áudio e vídeo podem ser
organizados através do gancho na parte inferior da
base fixada na parede (veja Fig. 6).
Fig. 6
Passo 3 – Finalizando a instalação
Para concluir a instalação, encaixe o suporte
juntamente com o televisor já conectado ao mesmo, na
Base de parede. Se for necessário remover o suporte da
base da parede, deslize cuidadosamente todo o
conjunto para cima.
Como segurança extra e melhor estabilidade, fixe o
parafuso Allen sem cabeça, já encaixado na parte
inferior da base de parede, utilizando a Chave Allen S3
(veja Fig. 5).
Fig. 5
drywall. Para uma instalação mais segura,
recomenda-se que a mesma seja realizada por
um profissional.
Passo 1A – Instalação em paredes de
madeira ou Drywall (continuação)
1. Escolha uma viga ou parede adequadamente
resistente para a fixação.
2. Marque dois pontos para auxiliar a encontrar o
centro da instalação.
3. Utilize um nível para traçar a linha de ligação entre
os pontos.
4. Posicione a Base de parede e marque os dois
pontos para fazer a furação.
5. Remova a Base e fure a parede com uma broca de
3 mm (1/8” ) de diâmetro em cada uma das
marcações.
6. Posicione novamente a Base
sobre a parede e utilize os dois
Parafusos da parede (M)
fornecidos no kit de acessórios
(veja Fig. 1).
Fig. 1
Passo 1B – Instalação em parede de
alvenaria
Atenção!
mesmo apresente resistência adequada para suportar
tanto o peso do suporte, quanto do televisor.
Para uma instalação mais segura, recomenda-se que a
1. Posicione a Base sobre a parede e nivele a mesma
utilizando o nível de bolha embutido na própria
peça.
2. Marque os três pontos de fixação do suporte.
3. Remova a base da posição marcada e utilizando a
broca 8 (5/16”mm), faça as respectivas furações.
Remova de dentro dos furos o excesso de poeira
gerada pela broca.
4. Insira as buchas plásticas (N) até que as mesmas
fiquem niveladas com a parede (veja Fig. 2). Se
necessário, um martelo pode ser usado para bater
levemente nas buchas para o nivelamento das
mesmas.
5. Posicione a Base de parede sobre as
furações e faça a fixação utilizando
os parafusos (M)
fornecidos no kit
de acessórios
(veja Fig. 3).
(O) Parafuso PN PH M8 x 16 (x4) (P) Arruela Lisa 3/16” (x4)
os quais estão de acordo com os padrões mais comumente encontrados na maioria das TVs
LCD/LED/PLASMA disponíveis no mercado. Entretanto podem haver exceções quanto à
2. Verifique a rosca e comprimento correto de parafusos para fixação na
traseira do televisor.
A) Se os furos na traseira do televisor forem nivelados com a superfície do
aparelho, utilize os parafusos mais curtos (A, B , C ou O).
B) Se os furos na traseira do televisor estiverem abaixo da superfície traseira
do aparelho, utilize os parafusos mais longos (D, E ou F), juntamente com
os espaçadores plásticos (J) contidos no kit de acessórios.
Chave Phillips
(D) Parafuso PN PH M5 x 25 (x4) (K) Chave Allen S3 (x1)
Manual de instruções (x1)
1. Verifique qual o padrão de furação VESA dos locais de fixação, na traseira do
televisor.
A) Se os furos estiverem distantes entre si em 75x75mm ou 100x100mm, vá
diretamente para o Passo 2 desta seção;
B) Se os furos estiverem distantes entre si em 200x100mm ou 200x200mm,
será necessário utilizar os Adaptadores de furação. Fixe estes adaptadores
conforme demonstrado na Fig. 4. Utilize os Parafusos M4x15 (G),
Arruelas (H) e Porcas M4 (I) contidos no kit de acessórios;
Ferramentas necessárias
Para ajustar a inclinação ( TILT ) ou rotação do suporte
segure firmemente pelas laterais do televisor e ajuste
a posição desejada. Se os movimentos estiverm muito
apertados ou muito frouxos, regule o aperto dos
parafusos localizados logo atrás da articulação do
suporte, utilizando a Chave Allen S4 (L) contida no kit
de acessórios (veja Fig. 7). Verifique o aperto de todos
os parafuros periodicamente.
Fig. 7
O ajuste de giro horizontal pode ser feito
simplesmente movendo o televisor para a posição
desejada. Se os movimentos estiverm muito apertados
ou muito frouxos, regule o aperto do parafuso
localizado na articulação da base de parede do suporte,
utilizando a Chave Allen S4 (L) contida no kit de
acessórios (veja Fig. 8).
Fig. 3
Fig. 8
Periodicamente limpe o
suporte com um pano limpo
e seco. Também verifique
todos os parafusos e
componentes em interevalos
de tempo regulares para assegurar que as conexões
estejam sempre firmes ao longo do tempo.
Termo de garantia
ATENÇÃO:
FIQUE ATENTO a carga máxima indicada para o suporte. Aconselda área. A ELG Pedestais não se responsabiliza por problemas
causados pela incorreta instalação ou peças acopladas aos
suportes. A garantia limita-se apenas ao suporte,desde que as
recomendações acima sejam respeitadas, principalmente o peso
de sua TV/Monitor. A ELG Pedestais isenta-se de trocar ou
consertar qualquer produto que apresente algum vício de
qualidade por mau uso. Produtos com alterações como: novos
furos, amassados, arranhões não serão aceitos. Em caso de
devolução, somente serão aceitos os produtos que estiverem na
embalagem original, sem indícios de uso, com todos os
acessórios, manuais de instrução e acompanhados da respectiva
CERTIFICADO DE GARANTIA
1. CONDIÇÕES GERAIS DA GARANTIA.
1.1. A ELG Pedestais garante o produto de sua fabricação
material ou processo de fabricação, desde que a critério de seus
técnicos autorizados, se constate defeito em condições normais
de uso;
1.2. A reposição de peças defeituosas e execução dos serviços
Termo de garantia (continuação)
decorrentes desta garantia, serão prestados através da ELG
Pedestais;
1.3. A garantia só terá validade mediante preenchimento e envio
deste juntamente do produto com defeito, todos os acessórios que
2. PRAZO DA GARANTIA.
2.1. Os produtos ELG Pedestais possuem garantia contra defeito de
fabricação de 03 (três) ano, a contar da data de compra do produto
na revenda.
3. LIMITAÇÕES DA GARANTIA.
3.1. Decurso do prazo de validade previsto no item 2.1;
3.2. A garantia limita-se apenas ao produto, desde que todos os
passos referentes às instruções de uso e instalação sejam seguidos;
3.3. As condições constantes neste termo de garantia são as únicas
e exclusivas oferecidas ao cliente. Sob hipótese alguma a ELG
Pedestais será responsável por quaisquer danos diretos ou
indiretos, inclusive, transporte, lucros cessantes, especiais,
incidentais ou consequenciais, seja com base em contrato, ato
lícito, prejuízo ou outra norma legal.
4. EXCLUSÃO DE GARANTIA.
A garantia será automaticamente excluída caso:
4.1. Houver alterações no produto (furos, amassados, arranhões);
4.2. Não seja respeitado o limite de carga estabelecido para o
produto;
4.3. Apresente danos causados por falha na instalação, acidentes
ou mau uso;
projetado;
4.5. Danos decorrentes do transporte ou embalagem inadequada,
utilizados pelo cliente;
4.6. Danos causados por agentes naturais (maresia, chuva,
enchente, entre outros);
4.7. Danos causados por produtos químicos (Benzina, Thinner,
Removedores, entre outros);
4.8. Utilização do produto em ambientes agressivos (umidade
excessiva, acidez, corrosivos ou exposição excessiva ao calor);
Fig. 2
Termo de garantia (continuação)
5. COMO PROCEDER EM CASO DE ACIONAR A GARANTIA.
5.1.
Envie
um
e-mail
para
o
endereço
[email protected] relatando o problema apresentado.
Acrescente o máximo de informações possíveis, fotos, ilustrações
e/ou descrições. A equipe técnica ELG Pedestais irá analisar seu
caso e responderá seu e-mail em no máximo 24 horas (este prazo
5.2. Caso seja necessário, a ELG Pedestais poderá solicitar o envio
do produto para análise. Este envio ocorrerá por conta do cliente;
5.3. Em caso de ser constatado defeito de FABRICAÇÃO, retornaremos a peça para o endereço do remetente em no máximo 08 (oito)
dias úteis e em caso de defeitos não cobertos pela garantia,
entraremos em contato via e-mail, correio ou telefone,
apresentando orçamento para conserto (dentro do mesmo prazo
estabelecido acima) para aprovação, sendo que o cliente terá o
prazo máximo de 30 (trinta) dias para a retirada do mesmo após o
comunicado de conclusão dos reparos necessários não cobertos
pela garantia. Não havendo a retirada neste prazo, a ELG Pedestais
poderá dar o destino que melhor convier ao produto, não cabendo
ao Cliente qualquer tipo de indenização, reembolso ou qualquer
outra modalidade de ressarcimento;
5.4. Se a troca ou conserto estiver coberto pela garantia, a
devolução do seu produto será efetuada via CORREIO por conta da
ELG Pedestais.
ATENÇÃO: Abaixo campos de preenchimento obrigatório.
LOJA:
DATA DA COMPRA:
CÓDIGO DO PRODUTO:
NOTA FISCAL Nº:
