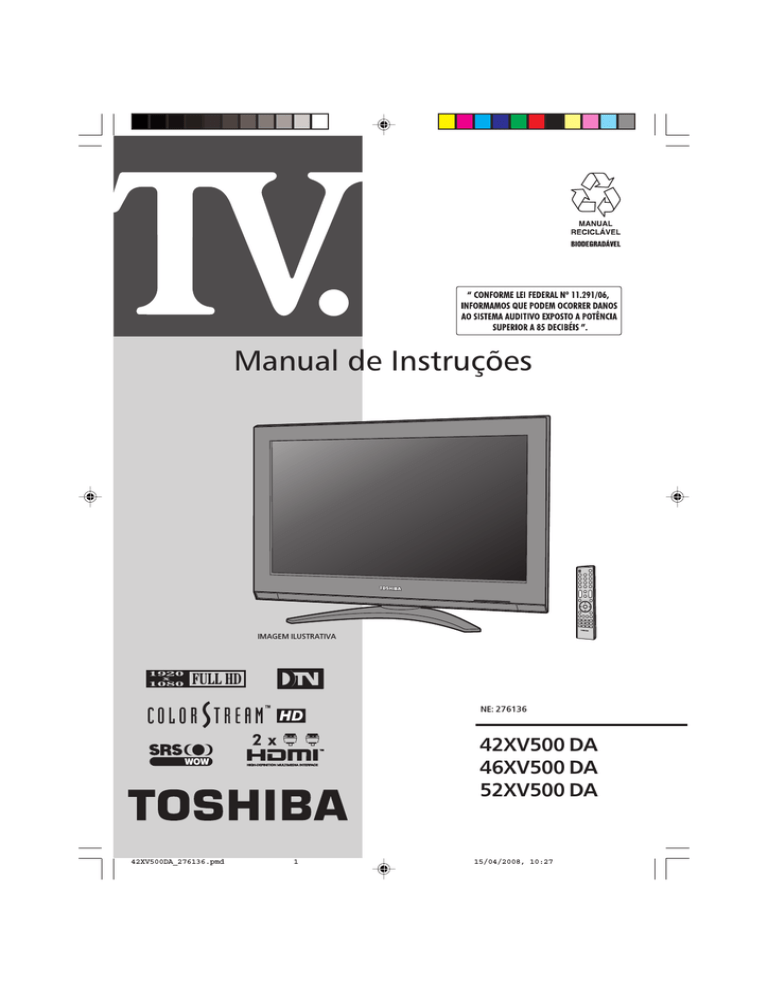

Manual de Instruções

Manual de Instruções

Manual de Instruções

IMAGEM ILUSTRATIVA

42XV500DA_276136.pmd

1

NE: 276136

42XV500 DA

46XV500 DA

52XV500 DA

15/04/2008, 10:27

A

2 gora você dispõe de um aparelho da mais alta tecnologia e qualidade que um produto poderia ter; um televisor SEMP TOSHIBA.

Mas lembre-se: para conseguir um bom desempenho do seu aparelho, é importante que você leia o

Manual de Instruções com atenção, para que seus recursos tecnológicos sejam entendidos e desfrutados.

A SEMP TOSHIBA mantém mais de 1000 postos credenciados de assistência técnica por todo o território nacional.

Agora é reclinar-se na poltrona, ligar o seu SEMP TOSHIBA com o manual nas mãos e proporcionar a você e sua família horas de lazer e entretenimento.

MEIO AMBIENTE: A SEMP TOSHIBA preocupada com o Meio Ambiente procurou desenvolver este produto para que pudesse ser reciclado e reutilizado se destinado a recicladores. Toda sua embalagem

(calços de isopor, papelão e sacos plásticos) e o Manual de Instruções são 100% recicláveis.

CUIDADOS COM SEU TELEVISOR

1. Este televisor dispensa ajustes de voltagem, pois opera em uma ampla faixa da rede de energia elétrica, de 110-220 V ~. Assim, você poderá instalar seu televisor em qualquer região do país, sem a necessidade de regulagem adicional ou de regulador de voltagem externo.

2. Ao instalar seu aparelho deixe espaço suficiente entre o mesmo e as paredes, para permitir uma ventilação adequada.

3. Não exponha seu aparelho a luz solar direta ou aquecedores por longos períodos de tempo, pois a elevação da temperatura poderá afetar o gabinete.

Nota: Não coloque sobre o aparelho fontes de calor, como por exemplo, velas.

4. Para evitar um super aquecimento do seu televisor, mantenha-o em local com boa ventilação e não cubra o mesmo com toalhas, panos, capa plástica, etc.

5. Para limpar o gabinete, utilize um pano seco e macio. Para remover manchas mais difíceis, utilize um pano úmido.

Nunca use benzina, thinner, álcool ou outros solventes químicos, pois poderão remover palavras impressas. Proteja o gabinete de inseticidas e outras substâncias que possam manchá-lo.

6. Desligue o plugue da tomada quando se ausentar por um longo período. O cabo de força quando desconectado desenergiza completamente o aparelho.

7. Nunca desconecte o cabo de força puxando pelo cabo. Faça-o sempre pelo plugue.

8. Nunca adultere qualquer componente do interior do aparelho ou faça qualquer ajuste nos controles não mencionados neste manual. Além de colocar em risco a sua saúde, você poderá causar danos ao aparelho e conseqüentemente perder a garantia.

9. Água e Umidade: Não utilize aparelhos ligados à eletricidade próximos a água, por exemplo, banheiras, pias, tanques de lavar roupa, porão úmido ou próximo à piscina, etc.

10.Instale o TV em uma base firme, de superfície plana e estável que possa suportar o peso do mesmo.

Para segurança do TV use um cabo firme, preso aos ganchos na parte traseira do pedestal do

TV à parede, pilar ou outra estrutura fixa.

Certifique-se que o cabo esteja esticado, seguro e paralelo à base.

15/04/2008, 10:27 42XV500DA_276136.pmd

2

CARACTERÍSTICAS ESPECIAIS

3

• TV LCD FULL HD - 1080p

• Tela WideScreen (16:9)

• Progressive Scan

• Resolução: 1920x1080

• VHF/UHF/CATV - 181 canais

• Closed Caption

• Recepção de canais para transmissão digital

• Entrada Vídeo Componente HD

• 2 Entradas HDMI - Entrada para Áudio e Vídeo

Digital

• Entrada para PC

• Entradas de áudio digitais coaxial e ótica

• SRS TM WOW Surround Sound

ACESSÓRIOS FORNECIDOS

ÍNDICE

CUIDADOS COM SEU TELEVISOR ............................................................................................................................................ 2

CARACTERÍSTICAS ESPECIAIS ................................................................................................................................................... 3

ACESSÓRIOS FORNECIDOS ...................................................................................................................................................... 3

COMANDOS E FUNÇÕES .......................................................................................................................................................... 5

Explorando o seu Novo Televisor ....................................................................................................................................... 5

Painel Frontal e Conexões do Painel Lateral ..................................................................................................................... 5

Painel Traseiro .................................................................................................................................................................... 6

CONEXÕES ................................................................................................................................................................................ 6

Conexão de Antena ............................................................................................................................................................ 6

Conexão de TV a Cabo ...................................................................................................................................................... 7

Conectando um Videocassete ........................................................................................................................................... 8

Conectando DVD Player com ColorStream® (Vídeo Componente) ................................................................................. 9

Conectando uma Câmera de Vídeo .................................................................................................................................. 9

Conexão da Saída de Áudio e Vídeo .............................................................................................................................. 10

Conexão de um Sistema de Áudio Estéreo .................................................................................................................... 10

Conectando a um Amplificador Equipado com Decodificador AAC (Somente Modo DTV) ........................................ 11

Conectando a um Amplificador Equipado com uma Entrada de Áudio Digital (Somente Modo DTV) ..................... 11

Conectando um Aparelho HDMI TM à Entrada HDMI ...................................................................................................... 12

Conectando um Aparelho DVI à Entrada HDMI ............................................................................................................ 13

Conectando um PC ........................................................................................................................................................... 14

CONTROLE REMOTO .............................................................................................................................................................. 16

Preparando o Controle Remoto para o Uso ................................................................................................................... 16

Instalando as Pilhas .......................................................................................................................................................... 16

Faixa de Operação do Controle Remoto ......................................................................................................................... 16

AJUSTANDO O SEU TELEVISOR ............................................................................................................................................. 18

Tela de Menu (Modo Analógico) ..................................................................................................................................... 18

Alterando o Idioma ........................................................................................................................................................... 19

Ajuste do Sistema de Cor ................................................................................................................................................ 19

Programando Canais Automaticamente ............................................................................................................................... 19

Adicionando e Apagando Canais Manualmente ............................................................................................................ 20

Trocando de Canal ............................................................................................................................................................ 20

Programando seus Canais Favoritos ................................................................................................................................ 20

Nomeando Canais ............................................................................................................................................................ 22

Ajustando o Modo de Áudio para HDMI TM ..................................................................................................................... 22

Selecionando o Modo Saída AV ...................................................................................................................................... 23

42XV500DA_276136.pmd

3 15/04/2008, 10:27

4

ÍNDICE

USANDO AS FUNÇÕES DO TELEVISOR ................................................................................................................................. 24

Usando o Menu Bloqueio ................................................................................................................................................. 24

Introduzindo a Senha ........................................................................................................................................................ 24

Alterando a Senha ............................................................................................................................................................ 24

Bloqueando Canais ........................................................................................................................................................... 24

Bloqueando as Entradas de Vídeo .................................................................................................................................. 25

Formato de Tela ................................................................................................................................................................ 26

Selecionando o Tamanho da Imagem ............................................................................................................................ 26

Para Ajustar a Posição da Imagem ................................................................................................................................. 29

Função Auto Formato ....................................................................................................................................................... 29

Utilizando a Imagem Parada ........................................................................................................................................... 30

Usando a Função Tela Azul .............................................................................................................................................. 30

Selecionando o Nível de Cinza dos Painéis Laterais da Imagem em 4:3 ..................................................................... 30

Selecionando a Entrada de Vídeo ................................................................................................................................... 31

Nomeando as Fontes de Entrada de Vídeo ................................................................................................................... 31

Exibindo Informações na Tela .......................................................................................................................................... 32

Assistindo Dois Canais Alternadamente ......................................................................................................................... 32

Desligamento Automático ............................................................................................................................................... 32

Memorização do Último Modo ........................................................................................................................................ 32

Usando a Função Closed Caption .................................................................................................................................... 32

Ajuste da Recepção de Closed Caption ........................................................................................................................... 33

AJUSTANDO A IMAGEM ......................................................................................................................................................... 34

Selecionando o Modo de Imagem .................................................................................................................................. 34

Ajustando a Qualidade da Imagem ................................................................................................................................ 34

Ajustando a Função de Luz de Fundo ............................................................................................................................. 35

Usando a Função Hiper Contraste ................................................................................................................................... 35

Selecionando o Modo de Cinema ................................................................................................................................... 36

Usando a Função de Redução Digital de Ruído DNR ..................................................................................................... 36

Usando a Função de Redutor de Ruído MPEG ............................................................................................................... 37

Selecionando a Temperatura da Cor ............................................................................................................................... 37

Ajustando o Gerenciamento de Cores ............................................................................................................................ 37

Luz de Fundo Ativo ........................................................................................................................................................... 38

Progressive Scan ............................................................................................................................................................... 38

AJUSTANDO O SOM .............................................................................................................................................................. 39

Desligando o Som Temporariamente .............................................................................................................................. 39

Selecionando Transmissões Estéreo/SAP ........................................................................................................................ 39

Usando a Função de Som Surround SRS WOW

TM

......................................................................................................... 39

Ajustando a Qualidade do Som ....................................................................................................................................... 40

Usando a Função Auto Volume ....................................................................................................................................... 40

Utilizando o Bass Boost .................................................................................................................................................... 41

TEMPORIZADOR ...................................................................................................................................................................... 41

Ajuste do Timer para Desligar o TV Automaticamente ................................................................................................ 41

CONFIGURAÇÕES DE PC ......................................................................................................................................................... 41

Usando a Função de Configuração de PC ....................................................................................................................... 41

Áudio do PC ....................................................................................................................................................................... 42

MENU E FUNÇÕES .................................................................................................................................................................. 43

Tela de Menu (Modo Digital) ........................................................................................................................................... 43

PROGRAMA ............................................................................................................................................................................. 44

Lista de Canais .................................................................................................................................................................. 44

Modo Favorito ................................................................................................................................................................... 45

Bloqueio de Classificação Indicativa ................................................................................................................................ 45

EPG .................................................................................................................................................................................... 45

Timer ................................................................................................................................................................................. 46

Configurando o Timer On ................................................................................................................................................ 47

SINTONIA ................................................................................................................................................................................. 48

Sintonia Automática ......................................................................................................................................................... 48

Sintonia Manual ................................................................................................................................................................ 48

FUNÇÃO ................................................................................................................................................................................... 49

Idioma ............................................................................................................................................................................... 49

Fuso Horário ...................................................................................................................................................................... 49

Usando a Função Closed Caption .................................................................................................................................... 49

Senha ................................................................................................................................................................................ 50

Restaurar o Modo de Fábrica ........................................................................................................................................... 51

Informação do Sistema .................................................................................................................................................... 51

AJUSTES .................................................................................................................................................................................. 52

Saída de AV ...................................................................................................................................................................... 52

Saída de Áudio Digital ...................................................................................................................................................... 52

Formato do Relógio .......................................................................................................................................................... 52

Transparência do OSD ...................................................................................................................................................... 53

Permanência do Menu Informação ................................................................................................................................. 53

AJUSTE DA TV ......................................................................................................................................................................... 54

MONTAGEM NA PAREDE ........................................................................................................................................................ 54

Instalando o Televisor de LCD em um Suporte de Montagem na Parede ................................................................... 54

TABELA DE VERIFICAÇÃO DE PROBLEMAS ........................................................................................................................... 56

ESPECIFICAÇÕES TÉCNICAS .................................................................................................................................................... 56

CERTIFICADO DE GARANTIA ................................................................................................................................................... 59

ASSISTÊNCIA TÉCNICA ............................................................................................................................................................ 60

42XV500DA_276136.pmd

4 15/04/2008, 10:27

COMANDOS E FUNÇÕES

5

EXPLORANDO O SEU NOVO TELEVISOR

Você pode operar o seu televisor usando as teclas no painel, localizado na lateral do aparelho ou no controle remoto. O painel traseiro fornece todos os terminais que você precisa para conectar outros equipamentos ao seu televisor. Veja "Conexões", a partir da pág. 6.

PAINEL FRONTAL E CONEXÕES DO PAINEL LATERAL

* Nota:

Quando o TV estiver no modo Stand by e o cabo de força for desconectado, ao conectar o cabo de força novamente o TV poderá levar alguns segundos para mostrar uma imagem por completo.

42XV500DA_276136.pmd

5 15/04/2008, 10:27

6

PAINEL TRASEIRO

COMANDOS E FUNÇÕES

Nota sobre VIDEO-1:

A entrada VIDEO-1 é compartilhada com as entradas de Vídeo ColorStream HD-1. Quando as entradas de Vídeo ColorStream HD-1 estão conectadas e o modo de entrada selecionado for ColorStream HD-1, o terminal de entrada VIDEO-1 não transmitirá nenhum sinal.

CONEXÕES

CONEXÃO DE ANTENA

Para conexão de antena onde há somente um cabo de antena externa com VHF/UHF misturado.

Para assistir a transmissão de TV Digital e Analógica:

Conecte o cabo de antena VHF/UHF ao terminal DIGITAL IN do TV, conecte outro cabo de antena

(fornecido) ao terminal de ANALOG OUT e a outra extremidade ao terminal ANALOG IN.

42XV500DA_276136.pmd

6 15/04/2008, 10:27

CONEXÕES

7

CONEXÃO DE TV A CABO

Geralmente o cabo de entrada de um sistema de TV a Cabo pode ser conectado diretamente ao terminal de antena do televisor. Apenas conecte-o ao terminal de antena ANALOG IN, dessa forma você poderá assistir aos canais não codificados que estiverem disponíveis no cabo.

Conecte o cabo de antena VHF/UHF ao terminal DIGITAL IN do TV para assistir a transmissão de TV

Digital.

Conexões de TV a Cabo com unidade decodificadora

Se o seu provedor de TV a Cabo tiver só sinais codificados (conexão "A") e fornecer uma unidade decodificadora de sinais, coloque o seu televisor no canal 3 ou 4, conforme o canal de saída da unidade decodificadora e selecione o canal através desta unidade.

Caso o seu provedor de TV a Cabo forneça sinais codificados e não codificados (conexão "B"), para a recepção dos sinais não codificados, comute a chave A/B para a posição "A" e sintonize os canais através do aparelho de TV. Para recepção dos sinais codificados, comute a chave A/B para a posição

"B" e sintonize os canais através da unidade decodificadora.

Conecte o cabo de antena VHF/UHF ao terminal de antena DIGITAL IN para assistir a transmissão de

TV Digital.

Nota:

Para maiores informações sobre conexão, veja o manual do decoder.

42XV500DA_276136.pmd

7 15/04/2008, 10:27

8

CONEXÕES

Atenção:

Não conecte o televisor à rede elétrica até ter terminado de conectar todos os equipamentos.

CONECTANDO UM VIDEOCASSETE

Esta conexão permite a você assistir a canais locais e programas de vídeo, reproduzir ou gravar no videocassete enquanto assiste à televisão, e gravar um canal enquanto assiste a outro.

• cabos coaxiais

• cabos de áudio e vídeo padrão

Notas:

• Se você tiver um videocassete mono, conecte a tomada L/MONO do televisor à tomada Audio OUT do videocassete usando apenas um cabo de áudio.

• Se você tiver um videocassete S-VHS, use um cabo de S-vídeo (na tomada S-vídeo) ao invés do cabo de vídeo normal.

• Não conecte um cabo de vídeo normal e um cabo de S-vídeo a Video-2 simultaneamente, senão a qualidade da imagem será inaceitável.

• Para gravar programas no modo de recepção digital, você deverá selecionar o tipo de saída de vídeo, veja a pág. 23.

• Somente programas de definição padrão (SD) são permitidos para gravação, os programas de alta definição (HD) podem ter bloqueio anti gravação.

• Caso tenha somente um cabo de antena com VHF/UHF misturado, proceda conforme a página 6

"CONEXÃO DE ANTENA".

Atenção:

Gravar, usar, assistir ou distribuir programas de televisão, vídeos, DVDs e outros materiais sem autorização

é proibido pela Lei de Direitos Autorais e pode sujeitá-lo à responsabilidade civil e criminal.

42XV500DA_276136.pmd

8 15/04/2008, 10:27

CONEXÕES

CONECTANDO DVD PLAYER COM COLORSTREAM

®

(VÍDEO COMPONENTE)

Você irá precisar de:

• cabos de áudio padrão

• cabos de vídeo componente

9

Notas:

• O terminal ColorStream HD pode ser usado com sistemas de Progressive Scan (480p, 720p) e Interlaced

(480i, 1080i). Um sinal 1080i oferecerá a melhor imagem possível.

• Se o seu DVD player não tiver saída de vídeo componente ou S-Vídeo, conecte os cabos A/V padrão ao

Video-1. Se seu DVD player tiver vídeo HDMI, veja as págs. 12 e 13.

CONECTANDO UMA CÂMERA DE VÍDEO

Esta conexão permite a você assistir a materiais de vídeo gravados com uma câmera.

Você irá precisar de:

• cabos de áudio e vídeo padrão (um cabo de S-Vídeo para uma câmera de vídeo S-VHS)

Notas:

• Se você estiver usando uma câmera de vídeo S-VHS, com uma saída S-Vídeo, conecte esta saída

à entrada S-Vídeo do TV e remova o cabo de vídeo.

• Não conecte um cabo de vídeo normal e um cabo de S-Vídeo simultaneamente.

42XV500DA_276136.pmd

9 15/04/2008, 10:27

10

CONEXÕES

CONEXÃO DA SAÍDA DE ÁUDIO E VÍDEO

Esta conexão permite a você gravar (dublagem/edição) de um programa de TV (ATV ou DTV) ou de outro equipamento conectado ao TV. Faça a seleção do tipo de saída AV, conforme página 23.

Atenção:

A gravação não autorizada de programas de televisão, fitas de vídeo e outros materiais pode infringir a Lei de Direitos Autorais.

CONEXÃO DE UM SISTEMA DE ÁUDIO ESTÉREO

Faça a conexão das tomadas áudio "OUT" (Audio/R-L Mono) do TV às tomadas de entrada de sinal de áudio de um equipamento estéreo, conforme a ilustração. Você apreciará, além da imagem de alta qualidade do TV, o som envolvente e de alta fidelidade da unidade estéreo.

1. Ligue o TV e o amplificador.

2. Coloque o som do TV no mínimo.

3. Faça agora o controle do som pelo amplificador.

42XV500DA_276136.pmd

10 15/04/2008, 10:27

CONEXÕES

11

CONECTANDO A UM AMPLIFICADOR EQUIPADO COM DECODIFICADOR AAC

(SOMENTE MODO DTV)

Você pode desfrutar sons dinâmicos de alta qualidade conectando o televisor a um equipamento de áudio opcional.

HEAAC

HEAAC é a tecnologia de som surround usada no sistema brasileiro de TV digital, disponível agora para a reprodução deste efeito realista em sua casa. Você pode desfrutar de filmes ou concertos ao vivo com estes sons dinâmicos e realistas conectando a saída de áudio digital de seu TV a um amplificador de 6 canais equipado com um decodificador ou processador HEAAC quando disponível no sinal transmitido.

• Faça os seguintes ajustes:

Ajuste Selecione:

Audio “PCM” ou “Bitstream”

Página

Notas:

• Conecte a tomada OPTICAL DIGITAL ÁUDIO OUT de seu TV à entrada “OPTICAL” de um Receiver ou

Processador.

• Conecte a tomada COAXIAL DIGITAL ÁUDIO OUT de seu TV à entrada “COAXIAL” de um Receiver ou

Processador.

• Consulte também o manual de instruções do equipamento conectado.

• Quando conectar o seu TV a outro equipamento, certifique-se de desligar e desconectar da tomada todos os equipamentos antes de fazer qualquer conexão.

• Quando for conectar (via OPTICAL ou COAXIAL DIGITAL ÁUDIO OUT) um decodificador que não tenha

HEAAC, Digital Theather Sistems (DTS) ou MPEG 2, certifique-se de ajustar “Saída de Áudio Digital” para “PCM”. Isso evitará que volume inicial alto danifique seu equipamento ou seus ouvidos.

CONECTANDO A UM AMPLIFICADOR EQUIPADO COM UMA ENTRADA DE ÁUDIO DIGITAL

(SOMENTE MODO DTV)

Som Estéreo Digital de 2 Canais

Você pode desfrutar o som dinâmico estéreo digital de 2 canais conectando um amplificador equipado com uma entrada de áudio digital e um sistema de alto-falantes (alto-falantes dianteiros esquerdo e direito).

42XV500DA_276136.pmd

11

• Faça os seguintes ajustes:

Ajuste

Audio

Selecione:

“PCM”

Página

15/04/2008, 10:27

12

CONEXÕES

CONECTANDO UM APARELHO HDMI

TM

À ENTRADA HDMI

A entrada HDMI (Interface de Multimídia de Alta Definição) é a primeira interface A/V eletrônica totalmente digital que suporta um padrão não comprimido. Um conector suporta ambas as informações de áudio e vídeo.

Esta entrada está configurada para receber programa HDCP (Proteção de Conteúdo Digital de

Banda Larga) na forma digital provindos de aparelhos que atendem às exigências referentes a consumo eletrônico EIA/CEA-861-861B-compliant [1] (como conversor de TV a cabo ou DVD player com saída HDMI ou DVI).

A entrada HDMI aceita e exibe sinais 480i, 480p, 720p, 1080i e 1080p.

• Os formatos a seguir podem ser exibidos:

Formato

VGA

480i (60Hz)

480p (60Hz)

720p (60Hz)

1080i (60Hz)

1080p (24/60Hz)

Resolução

640 x 480

720 x 480

720 x 480

1280 x 720

1920 x 1080

1920 x 1080

Freqüência V

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

Nota:

Para conectar um PC à entrada HDMI, veja pág. 15.

Para conectar um aparelho HDMI, você irá precisar de:

• Um cabo HDMI (conector tipo A) por aparelho HDMI.

Para funcionamento adequado, é recomendado o cabo HDMI mais curto possível. O comprimento do cabo HDMI não deve exceder 5 metros.

O cabo HDMI transfere tanto vídeo como áudio. Cabos de áudio analógicos adicionais não serão necessários (veja a ilustração).

Veja “Ajustando o Modo de Áudio para HDMI TM ” na pág. 22.

Nota:

Se o modo de saída de áudio do aparelho HDMI for diferente do modo PCM, o alto-falante do TV não emitirá som.

[1] O registro EIA/CEA-861-861B-compliant atende às exigências referentes à transmissão de vídeo digital descomprimido com proteção de conteúdo digital de banda larga, que está sendo padronizada para recepção de sinais de vídeo de alta definição. Por ser uma tecnologia evolutiva, pode ocorrer que alguns aparelhos não funcionem adequadamente com o TV.

HDMI, o logo do HDMI e da High-Definition Multimedia Interface (Interface de Multimídia de Alta

Definição) são marcas registradas da HDMI Licensing LLC.

42XV500DA_276136.pmd

12 15/04/2008, 10:27

CONEXÕES

13

CONECTANDO UM APARELHO DVI À ENTRADA HDMI

Para conectar um aparelho com saída DVI, você irá precisar de:

• um cabo adaptador HDMI-DVI (conector do tipo A, HDMI) por aparelho DVI

Para funcionamento adequado, o comprimento de um cabo adaptador não deve exceder 3 metros. O comprimento recomendável é 2 metros.

• um par de cabos de áudio analógico padrão por aparelho DVI

O cabo adaptador HDMI-DVI transmite somente vídeo.

Cabos de áudio analógico adicionais serão necessários (veja a ilustração).

Veja “Ajustando o Modo de Áudio para HDMI

TM

” na pág. 22.

Atenção:

Para assegurar que o aparelho HDMI restabeleça suas configurações apropriadamente, é recomendado que você siga estes procedimentos:

• Quando for ligar os seus aparelhos eletrônicos, ligue o TV primeiro, e depois o dispositivo HDMI ou DVI.

• Quando for desligar os seus aparelhos eletrônicos, desligue o dispositivo HDMI ou DVI primeiro, e depois o TV.

42XV500DA_276136.pmd

13 15/04/2008, 10:27

14

CONEXÕES

CONECTANDO UM PC

Tanto com uma conexão PC IN como HDMI, é possível assistir a imagem de seu computador no TV e ouvir o som nos alto-falantes do TV.

Para conectar um PC ao terminal PC IN do TV:

Ao conectar um PC ao terminal PC IN do TV, utilize um cabo de computador RGB analógico (15-pin) e um cabo de áudio de PC.

• Para utilizar um PC, configure a resolução de saída do monitor do PC antes de conectá-lo ao TV.

Os sinais a seguir podem ser exibidos:

Formato

VGA

SVGA

XGA

WXGA

WXGA

SXGA

Resolução

640 x 480

800 x

600

1024 x

768

1280 x

768

1360 x

768

1280 x

1024

Freqüência V

60Hz/75Hz

60Hz/75Hz

60Hz/70Hz/75Hz

60Hz/75Hz

60Hz

60Hz/75Hz

Outros formatos ou sinais fora do padrão não serão exibidos corretamente.

• Para exibir uma imagem otimizada, utilize o recurso de configuração de PC (veja “Usando a Função de

Configuração de PC” na pág. 41).

42XV500DA_276136.pmd

14 15/04/2008, 10:27

CONEXÕES

15

Notas:

• Os terminais de entrada de áudio do PC no TV são compartilhados com os terminais de entrada de áudio analógicos HDMI-1 (veja pág. 42).

• Alguns modelos de PC não podem ser conectados a este TV.

• Não há a necessidade de um adaptador para computadores com um terminal compatível mini D-sub de 15-pin.

• Dependendo do título do DVD e das especificações do PC em que o DVD-Vídeo está sendo reproduzido, algumas cenas podem ser puladas ou pode não ser possível pausar durante cenas com diversos ângulos.

• Estes formatos de sinais são convertidos para corresponder ao número de pixels do painel de LCD.

Portanto, o TV pode não exibir textos pequenos de maneira apropriada.

• Se conectar este TV ao seu PC, a imagem comprimida será exibida no modo SXGA, portanto, a qualidade da imagem poderá deteriorar e os caracteres não poderão ser lidos.

• Pode aparecer uma barra no lado superior, inferior, esquerdo ou direito da tela, ou partes da imagem podem ficar obscurecidas, dependendo de alguns sinais. Isto não é um defeito.

Para conectar um PC à entrada HDMI do TV:

Ao conectar um PC ao terminal HDMI do TV, utilize um cabo adaptador HDMI para DVI e cabos analógicos de áudio.

Se conectar um PC com terminal HDMI, utilize um cabo HDMI (tipo conector A). Cabos analógicos adicionais não são necessários (veja pág. 12).

• Os formatos a seguir podem ser exibidos:

Formato

VGA

480i (60Hz)

480p (60Hz)

720p (60Hz)

1080i (60Hz)

1080p (24/60Hz)

Resolução

640 x 480

720 x 480

720 x 480

1280 x 720

1920 x 1080

1920 x 1080

Freqüência V

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

59,94/60Hz

Notas:

• As extremidades das imagens podem ficar escondidas.

• Se receber um programa com sinal de

720p,1080i ou 1080p o modo Nativo seleciona o vídeo para exibir a imagem inteira dentro dos limites da tela, ou seja, sem overscanning.

42XV500DA_276136.pmd

15 15/04/2008, 10:27

16

CONTROLE REMOTO

PREPARANDO O CONTROLE REMOTO

PARA O USO

Com o controle remoto você pode operar o seu televisor, videocassetes e DVDs Semp Toshiba.

Nota:

Se o controle remoto do seu TV não operar uma função específica do aparelho conectado, use o controle remoto original do aparelho.

INSTALANDO AS PILHAS

Para instalar as pilhas:

1 . Na parte de trás do controle remoto, faça a tampa do compartimento de pilhas deslizar para fora.

2. Coloque duas pilhas alcalinas de tamanho

“AAA” fazendo coincidir os sinais + e - das pilhas com os sinais do compartimento de pilhas.

Notas sobre pilhas:

O uso inadequado de pilhas pode causar vazamento e corrosão das mesmas. Para operar corretamente o controle remoto, siga as instruções abaixo:

• Utilize somente pilhas "AAA".

• Não coloque as pilhas no controle remoto com as polaridades invertidas.

• Não carregue, aqueça, abra ou coloque as pilhas em curto.

• Não jogue as pilhas no fogo.

• Não deixe pilhas descarregadas no controle remoto.

• Não misture tipos diferentes de pilhas ou pilhas usadas com novas.

• Se você não usar o controle remoto por um longo período, remova as pilhas para evitar um possível dano causado pela corrosão das mesmas.

• Se o controle remoto não funcionar corretamente ou se a faixa de operação diminuir, substitua as pilhas por novas.

• No caso de vazamento das pilhas, limpe o líquido do compartimento de pilhas, depois, coloque pilhas novas.

• As pilhas que acompanham este produto atendem à resolução do Conama (Conselho

Nacional de Meio Ambiente) n° 257 e n° 263 de 30/06/99 e podem ser descartadas em lixo doméstico, portanto ao final do uso das pilhas, procure descartá-las em locais adequados que não agridam ao meio ambiente.

3. Coloque a tampa no compartimento de pilhas até que dê um estalo.

FAIXA DE OPERAÇÃO DO CONTROLE

R E M O T O

Distância: Aproximadamente 5 metros entre o sensor do aparelho de TV e o controle remoto.

Ângulo: 30° radialmente do sensor no TV.

42XV500DA_276136.pmd

16 15/04/2008, 10:27

CONTROLE REMOTO

17

42XV500DA_276136.pmd

17 15/04/2008, 10:27

18

AJUSTANDO O SEU TELEVISOR

TELA DE MENU (MODO ANALÓGICO)

Depois de colocar as pilhas e programar o seu controle remoto, você precisa ajustar o TV, de acordo com as suas preferências, usando o sistema de menus. Você pode acessar os menus com as teclas no seu televisor ou usando o controle remoto.

1. Pressione a tecla MENU para exibir o sistema de menus.

2. Pressione ou para selecionar um menu.

3. Pressione ou para selecionar um item.

4. Pressione ou para selecionar ou ajustar uma função.

Menu

Imagem

Áudio

Instalação

Temporizador

Função

Descrição

• Modo

• Ajuste da Imagem

• Ajuste da Cor 3D

• Ajuste da Cor Base

• Luz de Fundo Ativo

• Modo Cinema

• MTS

• Graves

• Agudos

• Balanço

• WOW

• Auto Volume

• Bass Boost

• Nível Bass Boost

• Idioma

• TV/CATV

• Sint. Auto

• Inclui/Exclui

• Nomear Canais

• Nomear Vídeo

• Conexão AV

• Posição da Imagem

• Sistema de Cor

• Configuração PC (somente quando houver um PC conectado)

• Desligar

• CC

• Ajuste da recepção do CC

• Canais Fav.

• Auto Formato

• Tela Azul

• Painel Lateral

• Bloqueio

Notas:

• Pressione a tecla ENTER para ativar os ajustes de função nos menus.

• Os menus principais desaparecerão automaticamente se você não fizer nenhuma seleção em 60 segundos.

• Se você quiser que um menu saia da tela instantaneamente, pressione EXIT.

42XV500DA_276136.pmd

18 15/04/2008, 10:27

AJUSTANDO O SEU TELEVISOR

19

ALTERANDO O IDIOMA

Você pode escolher entre três idiomas diferentes

(Português, Espanhol, Inglês) para as exibições de tela. Os menus de ajuste e as mensagens aparecerão no idioma que você escolher.

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

2. Pressione ou para selecionar "Idioma".

Nota:

Normalmente pode-se receber imagem e som normais no modo "Automático". Caso haja alguma anormalidade de cor proveniente de recepção de algum canal ou de alguma imagem e som vindos da fonte de entrada de Áudio/Vídeo, selecione o sistema de cor entre PAL-M, PAL-N ou NTSC.

PROGRAMANDO CANAIS AUTOMA-

TICAMENTE

Seu televisor pode detectar automaticamente todos os canais ativos na sua área e armazenálos na memória. Depois disso, você pode adicionar ou apagar manualmente canais específicos.

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ou para selecionar o idioma desejado.

2. Pressione ou até que "TV/CATV" seja selecionado.

3. Pressione ou para selecionar "TV" ou

"CATV", dependendo de qual você usa.

AJUSTE DO SISTEMA DE COR

Os sistemas de transmissão de sinais de televisão diferem entre países distintos.

Brasil: PAL-M; Argentina, Paraguai, Uruguai, etc:

PAL-N; Chile, Colômbia, Venezuela, etc: NTSC.

Para alterar o sistema de cor:

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

2. Pressione ou até que "Sistema de Cor" seja selecionado.

3. Pressione ou para selecionar entre "PAL-M,

PAL-N, NTSC ou Automático".

Se você usa uma antena, escolha TV.

Se você usa cabo, escolha CATV.

4. Pressione para selecionar "Sint. Auto".

42XV500DA_276136.pmd

19 15/04/2008, 10:27

20

AJUSTANDO O SEU TELEVISOR

5. Pressione ENTER para iniciar a programação de canais. O televisor passará automaticamente por todos os canais de TV ou de TV a Cabo

(dependendo do modo selecionado) e armazenará todos os canais ativos na memória de canais.

Enquanto o televisor está passando pelos canais, aparece a mensagem "Sintonizando

Canais Aguarde".

6. Quando a programação de canais estiver terminada, aparecerá a mensagem "Canais

Sintonizados".

7. Pressione CH ou para ver os canais programados.

4. Pressione ou para selecionar "Inclui" ou

"Exclui", a função que você quiser executar.

5. Repita os passos 1 a 4 para outros canais.

TROCANDO DE CANAL

Para passar para o próximo canal programado:

Pressione CH ou no televisor ou CH ou no controle remoto.

Para passar para um canal programado específico:

Sem nenhum menu na tela, pressione a tecla

ENTER. O TV entrará no modo de navegação dos canais.

Nota:

Para sintonizar um canal de TV não programado na memória do canal, use as Teclas Numéricas no controle remoto.

ADICIONANDO E APAGANDO CANAIS

MANUALMENTE

Após ter programado os canais automaticamente, você pode adicionar ou apagar canais específicos manualmente.

1. Selecione o canal que você quer adicionar ou apagar. Se você estiver adicionando um canal, você precisará selecioná-lo com as Teclas

Numéricas.

2. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ou para selecionar "Inclui/

Exclui".

Pressione repetidamente (ou então mantenha pressionada) a tecla ou enquanto o modo de navegação está na tela para navegar pela lista de canais. Quando selecionar o canal desejado, pressione ENTER.

Para passar para um canal específico

(programado ou não programado):

Pressione as Teclas Numéricas (0 - 9).

Por exemplo, para selecionar o canal 125, pressione a tecla 1, a tecla 2 e a tecla 5.

PROGRAMANDO SEUS CANAIS FAVORITOS

Você pode programar até 12 dos seus canais favoritos usando a função de Programação de

Canais Favoritos. Este recurso faz com que o TV passe apenas por seus canais favoritos, permitindo que você pule os canais que normalmente não assiste.

1. Pressione MENU, depois pressione ou até que o menu Função apareça.

42XV500DA_276136.pmd

20 15/04/2008, 10:27

AJUSTANDO O SEU TELEVISOR

21

2. Pressione ou para selecionar "Canais Fav.".

4. Pressione ou / ou para selecionar o canal que você deseja apagar, depois pressione ENTER. Por exemplo: 13.

3. Pressione ENTER para exibir na tela o menu

Canais Fav..

"Canais" será selecionado.

5. Repita o passo 4 para outros canais.

4. Pressione as Teclas Numéricas para introduzir um dos seus canais favoritos.

5. Pressione ENTER.

6. Repita os passos 4 e 5 para outros canais.

Para selecionar seus canais favoritos:

Pressione FAV ou FAV .

Notas:

• Os canais 2 a 13 já vêm memorizados de fábrica.

• Para memorizar canais de TV ou CATV, selecione o modo antes de iniciar a memorização.

• Se as 12 posições de memória dos canais favoritos estiverem ocupadas, não será possível adicionar um novo canal favorito, nesse caso será necessário apagar um canal ou todos os canais favoritos.

Para apagar todos os seus canais favoritos ao mesmo tempo:

Pressione ou para selecionar "Apagar Todos" no passo 4 acima, depois pressione ENTER.

Para apagar um canal favorito:

1. Pressione MENU, depois pressione ou até que o menu Função apareça.

2. Pressione ou para selecionar "Canais Fav.".

3. Pressione ENTER para exibir na tela o menu

Canais Fav..

42XV500DA_276136.pmd

21 15/04/2008, 10:27

22

AJUSTANDO O SEU TELEVISOR

NOMEANDO CANAIS

A identificação do canal aparece ao lado da exibição do número do canal cada vez que você liga o TV, muda de canal ou pressiona a tecla RECALL.

Você pode escolher sete caracteres quaisquer para identificar os canais.

8. Após finalizar a identificação, pressione

ENTER para gravar.

9. Repita os passos 4 a 7 para outros canais.

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

2. Pressione ou para selecionar "Nomear

Canais".

Para apagar os nomes de canal:

Para apagar o nome de um canal, selecione

"Espaço" no passo 6 para todos os caracteres.

AJUSTANDO O MODO DE ÁUDIO PARA

HDMI

TM

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ENTER para exibir na tela o menu

Nomear Canais.

2. Pressione ou para selecionar "Conexão AV" e pressione ENTER.

4. Pressione as Teclas Numéricas ou as teclas

para selecionar um canal que você deseja nomear.

5. Pressione para selecionar "Nomear".

3. Pressione ou para selecionar "Áudio

HDMI 1", depois pressione ou para selecionar o modo de Áudio HDMI 1

(Automático, Digital ou Análogo). Automático

é o modo recomendado. Veja “Conectando um Aparelho HDMI ou DVI à Entrada HDMI” nas págs. 12 e 13.

6. Pressione ou repetidamente para selecionar um caracter para o primeiro espaço, depois pressione para mudar para o segundo caracter.

7. Repita o passo 6 para introduzir os demais caracteres.

Nota:

A configuração do Áudio PC/HDMI 1 influencia na configuração de Áudio HDMI 1. Se o Áudio PC/HDMI estiver configurado para HDMI 1, a configuração de

Áudio HDMI 1 muda automaticamente para

Automático. Se o Áudio PC/HDMI 1 estiver configurado para PC, a configuração de Áudio

HDMI 1 será ajustada em Digital e a linha ficará acinzentada e desabilitada automaticamente.

42XV500DA_276136.pmd

22 15/04/2008, 10:27

AJUSTANDO O SEU TELEVISOR

23

SELECIONANDO O MODO SAÍDA AV

É possível selecionar o modo Saída AV de três maneiras: ATV, DTV ou MONITOR.

ATV: O sinal de saída dos terminais AV OUT será sempre da TV Analógica sintonizada, mesmo que não esteja assistindo.

1. Pressione MENU, depois pressione ou para exibir o menu Instalação.

2. Pressione ou para selecionar Conexão

AV e pressione ENTER.

DTV: O sinal de saída dos terminais AV OUT será sempre da TV Digital sintonizada, mesmo que não esteja assistindo.

Monitor: O sinal de saída dos terminais AV OUT será o que estiver assistindo, exceto

HDMI, PC e ColorStream.

3. Pressione ou para selecionar Saída AV.

Notas:

• Quando a seleção está em DTV e o programa digital está bloqueado, a saída ficará em branco e o áudio ficará mudo.

• Caso esteja conectado em gravador de DVD ao terminal AV OUT do TV e desejar gravar e m p r o g r a m a D T V, f a ç a a s e l e ç ã o d o sistema de cor conforme seu gravador de

DVD (página 19).

• Sempre que o TIMER estiver ativo (indicador do TIMER em amarelo), o sinal de saída AV

OUT será o do modo DTV.

4. Pressione ou para selecionar o modo de saída desejado.

42XV500DA_276136.pmd

23 15/04/2008, 10:27

24

USANDO AS FUNÇÕES DO TELEVISOR

USANDO O MENU BLOQUEIO

O menu Bloqueio inclui as funções Bloqueio de

Canais, Bloqueio de Entradas de Vídeo e Nova

Senha. Você pode usar essas funções após introduzir a senha correta.

INTRODUZINDO A SENHA

1. Pressione MENU, depois pressione ou até que o menu Função apareça.

Se você introduzir a senha errada, aparecerá a mensagem "Incorreto". Introduza o código novamente e pressione ENTER.

Se você não conseguir lembrar a senha, enquanto estiver no modo de introdução da senha, pressione a tecla RECALL quatro vezes em cinco segundos. A senha que você gravou será apagada

(retorno ao modo pré-ajustado de fábrica).

Continue a ajustar cada item seguindo os passos na próxima página.

2. Pressione ou para selecionar "Bloqueio" e pressione ENTER para entrar no menu

Bloqueio.

ALTERANDO A SENHA

1. Selecione "Nova Senha" no menu Bloqueio com as teclas ou .

2. Pressione as Teclas Numéricas (0 - 9) para introduzir a senha de 4 dígitos.

Os números que você digitar substituirão os traços no visor.

• Modo pré-ajustado de fábrica:

Digite um novo código de 4 dígitos pressionando as Teclas Numéricas (0 – 9), depois pressione ENTER.

3. Pressione ENTER.

A nova senha está ativada.

• Quando a senha está memorizada:

Pressione as Teclas Numéricas (0 – 9) para introduzir a senha de 4 dígitos, depois pressione ENTER.

BLOQUEANDO CANAIS

Com a função Bloq. Canais, você pode bloquear canais específicos. O televisor não poderá sintonizar esses canais com as teclas CH ou ou com as Teclas Numéricas, a menos que você cancele o bloqueio.

Você pode bloquear no máximo 12 canais.

1. Selecione "Bloq. Canais" no menu Bloqueio.

2. Pressione ENTER para exibir na tela o menu

Bloq. Canais.

3. Pressione as Teclas Numéricas para introduzir o número do canal que você deseja bloquear.

42XV500DA_276136.pmd

24 15/04/2008, 10:27

USANDO AS FUNÇÕES DO TELEVISOR

4. Pressione ENTER.

25

Para desbloquear todos os canais ao mesmo tempo:

Pressione ou para selecionar "Apagar Todos", depois pressione ENTER.

5. Repita os passos 3 e 4 para outros canais.

BLOQUEANDO AS ENTRADAS DE VÍDEO

Com a função Bloq. Vídeo, você pode bloquear as fontes de entrada (Vídeo 1, Vídeo 2,

ColorStream HD 1 e ColorStream HD 2, HDMI) e os canais 3 e 4.

Você não poderá selecionar as fontes de entrada com a tecla INPUT ou com as Teclas Numéricas a menos que você cancele o programa.

1. Selecione "Bloq. Vídeo" no menu Bloqueio.

Nota:

Você poderá fazer a programação para bloquear o canal que você está assistindo no momento, mas o mesmo só será bloqueado depois que, após a finalização de programação, você trocar de canal.

Para desbloquear canais:

1. Selecione "Bloq. Canais" no menu Bloqueio.

2. Pressione ENTER para exibir na tela o menu

Bloq. Canais.

3. Pressione / para selecionar o canal que você deseja desbloquear, depois pressione ENTER.

2. Pressione ou para selecionar o nível de bloqueio de vídeo desejado (Vídeo, Bloq.

Vídeo+ ou Desligado), conforme abaixo:

Vídeo: Bloqueia Vídeo 1/ColorStream HD,

Vídeo 2/S-Vídeo, HDMI 1, HDMI 2 e

PC.

Bloq.

Bloqueia Vídeo 1/ColorStream HD,

Vídeo+: Vídeo 2/S-Vídeo, HDMI 1, HDMI 2,

PC e os canais 3 e 4. Esta opção deve ser usada se você estiver usando o terminal de antena para reproduzir uma fita de vídeo.

Desligado: Desbloqueia todas as fontes de entrada de vídeo e os canais 3 e 4.

4. Repita o passo 3 para outros canais.

42XV500DA_276136.pmd

25 15/04/2008, 10:27

26

USANDO AS FUNÇÕES DO TELEVISOR

FORMATO DE TELA

Este TV possui tela WideScreen 16:9 (formato retangular, semelhante ao formato das telas de cinema) e foi desenvolvido para uso com os aparelhos de DVD na qual a maioria dos filmes são gravados em WideScreen 16:9, para uso em transmissões neste formato já disponíveis em algumas emissoras de TV a cabo ou satélite e também já está preparado para a futura transmissão da TV digital que será no formato WideScreen 16:9. Para uso em transmissões de TV convencional, na qual a relação de imagem é 4:3 (quadrada), este TV também tem a possibilidade de ajustes que adequam a imagem 4:3 (quadrada) ao formato retangular.

Você pode selecionar 6 formatos de tela: Natural, TheaterWide 1, TheaterWide 2, TheaterWide 3,

Tela Cheia, HD 4:3 e Nativo.

Formato de Tela

NATURAL Theater

Wide 1

Sinais

480i

480p

720p/1080i

1080i

720p/1080i/

1080p(HDMI) sim sim

Cheia

Cheia

Cheia sim sim sim sim sim

Theater

Wide 2

Theater

Wide 3 sim sim sim sim sim sim sim sim sim sim

Tela

Cheia sim sim não não não

HD 4:3 NATIVO não não sim sim sim não não não sim sim

SELECIONANDO O TAMANHO DA IMAGEM

Pressione repetidamente a tecla PIC SIZE para selecionar os modos de tamanho de imagem, conforme descrito abaixo.

Para sinais recebidos em 480i/480p

Para sinais recebidos em

7 2 0 p / 1 0 8 0 i / 1 0 8 0 p

(HDMI)

Notas:

• Se a relação entre o tamanho da tela selecionado for diferente da relação entre a tela de transmissão do

TV ou programa de vídeo, pode ocorrer uma diferença na visão. Mude para a relação entre telas correta.

• No modo de entrada do PC (pág. 31), a seleção de tamanho de tela é Full ou Natural. Se o sinal de entrada é WXGA: VESA 1360 x 768 a 60Hz, só Natural pode ser selecionado.

• No modo TV Digital as seleções de tamanho de tela são: Nativo, Natural, HD 4:3, TheaterWide 1,

TheaterWide 2 e TheaterWide 3.

Tamanho de imagem Natural

Imagem no tamanho Natural no formato 4:3 (quadrada), com barras pretas nas laterais.

42XV500DA_276136.pmd

Imagem convencional em uma tela de TV convencional

Exemplo de uma imagem de tamanho Natural

26 15/04/2008, 10:27

USANDO AS FUNÇÕES DO TELEVISOR

27

Tamanho de imagem TheaterWide 1

Estica a imagem uniformemente, o centro da imagem permanece nas suas proporções naturais, mas a direita e esquerda da imagem são esticadas até completar a tela.

Exemplo de tamanho de imagem

TheaterWide 1

Tamanho de imagem TheaterWide 2 (para programas de formato letter box)

Estica a imagem uniformemente e proporcionalmente em ambos os lados, neste caso partes da imagem acima e abaixo ficam escondidas.

Exemplo de tamanho de imagem

TheaterWide 2

Tamanho de imagem TheaterWide 3 (para programas de formato letter box, com legendas)

Estica a imagem horizontalmente até ocupar a largura da tela e um pequeno esticamento na altura, uma pequena parte da imagem no topo fica escondida.

42XV500DA_276136.pmd

27

Exemplo de tamanho de imagem

TheaterWide 3

15/04/2008, 10:27

28

USANDO AS FUNÇÕES DO TELEVISOR

Tamanho de imagem Tela Cheia (para programas de formato 4:3 [480i, 480p])

• Se receber um programa em formato 4:3, a imagem será esticada para preencher a largura da tela, mas não para cima.

• Nenhuma parte da imagem será escondida.

Exemplo de tamanho de imagem

Tela Cheia

Tamanho de imagem HD 4:3 (para programas de formato 720p, 1080i e 1080p)

• Barras laterais preenchem os espaços verticais vazios.

• A imagem não é distorcida a partir do tamanho original.

Exemplo de tamanho de imagem

HD 4:3

Notas:

• Se você selecionar um dos tamanhos de imagem TheaterWide

®

, as extremidades superior e inferior da imagem (incluindo legendas ou letreiros) podem ser ocultadas. Para visualizar as extremidades escondidas, tente visualizar o programa nos tamanhos de imagem Tela Cheia ou Natural.

• Os desenhos dos “tamanhos de imagem” são apenas exemplos. O formato da imagem (em qualquer dos tamanhos de imagem) irão variar dependendo do formato do sinal que você estiver assistindo.

Tamanho de imagem Nativo (para programas de formato com sinal HDMI 720p,

1080i e 1080p)

• Se receber um programa com sinal 720p, 1080i ou 1080p, o modo Nativo seleciona o vídeo para exibir a imagem inteira dentro dos limites da tela, ou seja, sem overscanning.

Nota:

Dependendo dos sinais de entrada, a extremidade da imagem pode ser escondida, exibida em preto ou ruidosa.

42XV500DA_276136.pmd

28

Exemplo de tamanho de imagem

Nativo

15/04/2008, 10:27

USANDO AS FUNÇÕES DO TELEVISOR

29

PARA AJUSTAR A POSIÇÃO DA IMAGEM

1. Pressione PIC SIZE para selecionar o modo

TheaterWide 2 ou 3.

2. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ou para selecionar "Posição da

Imagem".

FUNÇÃO AUTO FORMATO

Quando a função Auto Formato (proporção de aspecto automática) estiver ajustada em "Ligado", o tamanho da imagem será selecionado automaticamente quando uma das fontes de entrada for recebida:

• Um sinal 480i de uma entrada Vídeo 1/

ColorStream HD, Vídeo 2/S-Vídeo.

• Um sinal 480i, 480p, 720p, 1080i e 1080p de uma entrada HDMI 1 ou HDMI 2.

4. Pressione ENTER para exibir na tela o menu

Posição da Imagem.

Proporção do formato da fonte de sinal

4:3 Normal

4:3 Letter Box

16:9 Full

Não definida

(sem dados ID-1 ou informação de formato HDMI)

Tamanho de imagem selecionado automaticamente quando Auto

Formato estiver ligado)

Natural (com faixas laterais)

TheaterWide 2

Tela Cheia

Selecionando o tamanho da imagem

5. Pressione ou para selecionar a opção

Posição Horizontal ou Posição Vertical e com as teclas ou ajuste conforme sua necessidade (vide quadro de ajustes).

Nota:

A função de Auto Formato não está disponível para fontes de entrada para antena e TV a cabo.

Para ligar a função Auto Formato:

1. Pressione MENU, depois pressione ou até que o menu Função apareça.

2. Pressione ou para selecionar "Auto

Formato".

Seleção

Posição

Horizontal

Posição

Vertical

Pressione

Para mover para a esquerda

Para mover para baixo

Para mover para a direita

Para mover para cima

Notas:

• Para retornar à posição inicial, no passo 4 selecione a opção RESET e pressione a tecla ENTER.

• Posição Horizontal pode ser ajustada para os sinais recebidos de 480i e 480p.

• Posição Vertical pode ser ajustada somente para os modos TheaterWide 2 e 3.

3. Pressione ou para selecionar "Ligado".

Para desligar a função Auto Formato, selecione

"Desligado" no passo 3 acima.

42XV500DA_276136.pmd

29 15/04/2008, 10:27

30

USANDO AS FUNÇÕES DO TELEVISOR

UTILIZANDO A IMAGEM PARADA

Pressione STILL para congelar a imagem.

Mesmo que uma imagem esteja congelada na tela do TV, as imagens são executadas na fonte de entrada. O áudio também continua a ser produzido. Para retornar à imagem que se movimenta, pressione STILL novamente.

Nota:

Para desligar a tela azul, selecione "Desligado" no passo 3.

SELECIONANDO O NÍVEL DE CINZA DOS

PAINÉIS LATERAIS DA IMAGEM EM 4:3

Selecione o nível de cinza dos painéis laterais da imagem no modo 4:3.

1. Pressione MENU, depois ou até que o menu Função apareça.

2. Pressione ou para selecionar "Painel

Lateral".

Nota:

No modo de entrada do PC INPUT (pág. 31), esta função não está disponível.

USANDO A FUNÇÃO TELA AZUL

Quando a emissora sai do ar, o seu televisor, através de circuitos especiais, orienta o aparelho a produzir uma tela azul, diferente da tela com ruído de vídeo (chuvisco) produzida pelos televisores comuns. Ao mesmo tempo, o circuito de interrupção do som é ativado, poupando os telespectadores do ruído provocado pela ausência de sinal.

1. Pressione MENU, depois ou até que o menu Função apareça.

3. Pressione ou para selecionar o nível de cinza: 1, 2 ou 3.

1: Cinza escuro

2: Cinza médio

3: Cinza claro

2. Pressione ou para selecionar "Tela Azul".

3. Pressione ou para selecionar "Ligado".

42XV500DA_276136.pmd

30 15/04/2008, 10:27

USANDO AS FUNÇÕES DO TELEVISOR

31

SELECIONANDO A ENTRADA DE VÍDEO

Pressione a tecla INPUT no controle remoto ou painel do TV para ver um sinal proveniente de outros aparelhos conectados ao seu televisor, tais como videocassetes ou reprodutores de vídeo disco. Você pode selecionar Vídeo 1/ColorStream

HD, Vídeo 2/S-Vídeo, HDMI 1, HDMI 2, PC, dependendo de quais tomadas de entrada estão sendo utilizadas para conectar os aparelhos (veja

"Conexões", a partir da pág. 6).

NOMEANDO AS FONTES DE ENTRADA

DE VÍDEO

A função para nomear vídeo permite que você nomeie cada fonte de entrada do seu TV.

1. Pressione INPUT para selecionar a entrada de vídeo a ser nomeada.

Para selecionar a entrada de vídeo usando a Lista de Programas:

1. Pressione e segure a tecla INPUT até a Lista de Programas aparecer.

2. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ou para selecionar "Nomear

Vídeo".

2. Navegue pela Lista de Programas através da tecla INPUT ou das teclas ou .

3. Quando encontrar a entrada de vídeo desejada, pressione a tecla ENTER.

Nota:

Quando ColorStream HD ou HDMI é selecionado, a tomada de saída de vídeo (Video OUT) não libera sinal. Para ter sinal na saída de vídeo, use uma conexão de Vídeo (Video IN) ou S-vídeo

(S-Video IN).

4. Pressione ENTER para exibir na tela o menu

Nomear Vídeo.

5. Pressione ou para selecionar o caracter para o primeiro espaço, depois pressione para mudar para o segundo caracter e assim por diante.

6. Após finalizar todos os caracteres, pressione

ENTER para gravar.

7. Para sair do menu, pressione EXIT.

Nota:

Para nomear outras entradas de vídeo, repita toda a operação.

42XV500DA_276136.pmd

31 15/04/2008, 10:27

32

USANDO AS FUNÇÕES DO TELEVISOR

EXIBINDO INFORMAÇÕES NA TELA

Pressione RECALL para exibir as seguintes informações na tela:

• Modo de antena (no modo TV)

• Número do canal ou o modo de vídeo selecionado

• Tempo restante da função Temporizador

Timer (se pré-ajustada)

• Nome do canal (se pré-ajustado)

• Situação de áudio (estéreo ou SAP)

• Tamanho da imagem

MEMORIZAÇÃO DO ÚLTIMO MODO

Se a energia for cortada enquanto você estiver assistindo a televisão, a característica Last Mode

Memory (Memorização do Último Modo) ligará o televisor automaticamente quando a energia for restabelecida.

Se a energia não voltar ou se você sair de casa por um longo período, tire o plugue do cabo de força da tomada para evitar que o televisor se ligue na sua ausência.

Pressione EXIT para apagar a informação.

USANDO A FUNÇÃO CLOSED CAPTION

Você tem duas opções com a função Closed

Caption:

• Captions (legendas) - É uma versão impressa do diálogo, narração e efeitos sonoros dos programas de TV que tenham sido legendados (geralmente marcado com "CC" nas listas de programas de TV).

• Text (texto) - É uma informação não relacionada ao programa, tal como previsão do tempo ou cotação de bolsa de valores, e que aparece na metade da tela do televisor.

ASSISTINDO DOIS CANAIS ALTERNA-

DAMENTE

Você pode assistir a dois canais alternadamente sem digitar o número do canal a cada vez.

1. Selecione o primeiro canal ao qual você deseja assistir.

2. Selecione um segundo canal com as Teclas

Numéricas (0-9).

3. Pressione CH RTN. O canal anterior será exibido.

Cada vez que você pressiona CH RTN, o televisor se alterna entre os dois canais.

1. Sintonize o TV no programa desejado.

2. Pressione MENU, depois pressione ou até que o menu Função apareça.

3. Pressione ou para selecionar "CC".

DESLIGAMENTO AUTOMÁTICO

O televisor irá se desligar automaticamente após

15 minutos se ele estiver sintonizado em um canal sem sinal ou se a estação tiver terminado as transmissões do dia e ficar em Tela Azul. Esta característica não funciona no modo VIDEO.

4. Pressione ou para selecionar o modo de

Closed Caption desejado, conforme abaixo:

• Para ver legendas, selecione "C1", "C2", "C3" ou "C4".

42XV500DA_276136.pmd

32 15/04/2008, 10:27

USANDO AS FUNÇÕES DO TELEVISOR

33

Nota:

Se o programa que você selecionou não for legendado, as legendas não serão exibidas.

AJUSTE DA RECEPÇÃO DE CLOSED

CAPTION

Se a recepção estiver fraca, a imagem pode aparecer embaçada e as legendas ou o texto podem não aparecer nitidamente na tela. Neste caso, use esta função para torná-la mais nítida.

• Para ver texto, selecione "T1", "T2", "T3" ou

"T4".

Nota:

Se não houver texto disponível na sua área, pode aparecer um retângulo preto na tela. Se isso acontecer, desligue a função Closed Caption.

1. Pressione MENU, depois pressione ou até que o menu Função apareça.

2. Pressione ou para selecionar "Ajuste da recepção do CC"

3. Pressione ou para selecionar modo 1 ou 2.

Para desligar a função Closed Caption:

Selecione "Desligado" no passo 4.

Nota:

Um sinal Closed Caption pode não estar disponível nas seguintes situações:

- Quando a recepção de sinal for fraca.

- Quando a recepção de sinal não for padrão.

- Quando a função não está disponível por parte da emissora.

Notas:

• Esta função pode não estar disponível em alguns casos.

• Esta função está disponível somente quando o TV estiver no modo TV ou CATV.

42XV500DA_276136.pmd

33 15/04/2008, 10:27

34

AJUSTANDO A IMAGEM

SELECIONANDO O MODO DE IMAGEM

Você pode selecionar o tipo de imagem desejada entre quatro modos de imagem: Esporte, Normal,

Cinema e Preferencial.

AJUSTANDO A QUALIDADE DA IMAGEM

Você pode ajustar a qualidade da imagem de acordo com a sua preferência pessoal, ajustando

Contraste, Brilho, Cor, Matiz, Nitidez, Luz de

Fundo, Hiper Contraste e Temperatura de Cor.

Modo

Esporte

Normal

Cinema

Preferencial

Qualidade de Imagem

Imagem brilhante e dinâmica

(pré-ajustado de fábrica)

Imagem padrão (pré-ajustado de fábrica)

Imagem como a de cinema (préajustado de fábrica)

Sua preferência pessoal

Seleção

Luz de Fundo

Contraste

Brilho

Cor diminui

Pressione aumenta diminui diminui diminui aumenta aumenta aumenta

1. Pressione PIC MODE no controle remoto.

Uma das quatro seleções acima aparece na tela.

Matiz

Nitidez avermelhada esverdeada diminui aumenta

2. Pressione PIC MODE repetidamente para alternar entre os modos.

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

Para selecionar o modo de imagem através do menu:

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou até que o item "Ajuste da

Imagem" seja selecionado.

3. Pressione ENTER para entrar no menu Ajuste da Imagem.

2. Pressione ou para selecionar "Modo".

3. Pressione ou para selecionar o modo de sua preferência.

4. Pressione ou até que o item que você deseja ajustar seja selecionado.

5. Pressione ou para ajustar o nível.

Nota:

Se você selecionar um dos modos de imagem préajustados de fábrica (Esporte, Normal ou Cinema) e então mudar o ajuste de qualidade de imagem

(por exemplo, aumentar o contraste), o modo de imagem mudará automaticamente para

"Preferencial" no menu Imagem.

Você pode manter esses ajustes ou escolher as opções pré-ajustadas de fábrica conforme descrito anteriormente em "Selecionando o

Modo de Imagem".

42XV500DA_276136.pmd

34 15/04/2008, 10:27

AJUSTANDO A IMAGEM

35

AJUSTANDO A FUNÇÃO DE LUZ DE FUNDO

Se você estiver num ambiente claro, você poderá sentir dificuldade para assistir a tela do seu TV.

Neste caso, você poderá melhorar a claridade da tela, ajustando a função de luz de fundo.

Para ajustar a luz de fundo:

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

USANDO A FUNÇÃO HIPER CONTRASTE

Em alguns vídeos, áreas em preto na tela têm muita luz branca, tornando-a mais clara do que deveria estar. Selecione Hiper Contraste para

Ligado para realçar a imagem, aumentando o contraste total.

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou para selecionar "Ajuste da

Imagem", e então, pressione ENTER para exibir o menu Ajuste da Imagem.

2. Pressione ou para selecionar "Ajuste da

Imagem", então pressione ENTER. O menu

Ajuste da Imagem irá aparecer.

3. Pressione ou para selecionar "Hiper

Contraste".

3. Pressione ou para selecionar "Luz de

Fundo".

4. Pressione ou para ajustar o brilho da tela.

4. Pressione ou para selecionar "Ligado".

Notas:

• A lâmpada catódica fluorescente usada para a luz de fundo deste TV tem tempo de vida

útil. Quando algumas áreas na tela ficarem escuras, piscarem ou não acenderem mais, a lâmpada pode estar no final de sua vida útil.

• Assim que você comprar o TV e começar a assisti-lo, a tela poderá tremer. Neste caso, desligue o TV, depois ligue-o novamente para que volte ao normal.

Nota:

Para desligar o Hiper Contraste selecione

"Desligado" no passo 4.

42XV500DA_276136.pmd

35 15/04/2008, 10:27

36

AJUSTANDO A IMAGEM

SELECIONANDO O MODO DE CINEMA

Quando assistir um filme de DVD (sinal 480i; 3:2 pulldown processado) em um DVD player conectado às entradas do seu TV: Video-1, Video-

2, ColorStream HD ou HDMI, movimentos mais suaves poderão ser obtidos se você ajustar Modo

Cinema em Filme.

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou para selecionar "Ajuste da

Imagem" e pressione ENTER para aparecer o menu Ajuste da Imagem.

3. Pressione ou para selecionar "Red. Digital de Ruído".

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou para selecionar "Modo

Cinema".

3. Pressione ou para selecionar "Filme".

4. Pressione ou para selecionar: Baixo,

Médio, Alto, Automático ou Desligado.

Para colocar o Modo de Cinema em

Vídeo:

Pressione ou para selecionar "Vídeo" no passo 3 anterior.

USANDO A FUNÇÃO DE REDUÇÃO

DIGITAL DE RUÍDO DNR

Esta função permite reduzir a interferência visível na imagem do seu TV. Isso é útil quando se está recebendo uma transmissão com um sinal fraco (especialmente canais de TV ou TV a cabo) ou durante a reprodução de uma fita de vídeo desgastada por uso repetitivo.

Para desativar a função Red. Digital de

Ruído:

Selecione "Desligado" no passo 4 acima.

Notas:

• O recurso Red. Digital de Ruído trabalha apenas com sinais 480i.

• Quando o TV estiver no modo ColorStream ou

HDMI, "Red. Digital de Ruído" mudará para

"DNR" no menu.

• Não é possível selecionar o Red. Digital de

Ruído no modo PC.

42XV500DA_276136.pmd

36 15/04/2008, 10:27

AJUSTANDO A IMAGEM

37

USANDO A FUNÇÃO DE REDUTOR DE

RUÍDO MPEG

Esta função permite reduzir a interferência visível causada em arquivos MPEG bastante comprimidos.

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

Para selecionar a temperatura da cor:

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou para selecionar "Ajuste da

Imagem" e pressione ENTER para aparecer o menu Ajuste da Imagem.

2. Pressione ou para selecionar "Ajuste da

Imagem" e pressione ENTER para entrar no menu Ajuste da Imagem.

3. Pressione ou para selecionar "Red. Ruído

MPEG".

3. Pressione ou para selecionar "Temp. Cor".

4. Pressione ou para selecionar o modo desejado.

4. Pressione ou para selecionar: Baixo,

Médio, Alto ou Desligado.

Nota:

Caso tiver selecionado um dos ajustes de imagem predeterminado (Esporte, Normal ou Cinema), ao mudar a temperatura de cor, automaticamente o ajuste da imagem mudará para Preferencial.

Nota:

Este recurso serve apenas para sinal 480i.

AJUSTANDO O GERENCIAMENTO DE

CORES

SELECIONANDO A TEMPERATURA DA COR

Você pode mudar a qualidade da imagem selecionando entre três temperaturas de cor predefinidas: Fria, Média, Quente.

É possível ajustar a qualidade da cor da imagem selecionando ajustes a partir de 6 cores-base:

Vermelho, Verde, Azul, Amarelo, Magenta ou

Ciano.

Fria

Modo

Média

Quente

Qualidade da Imagem azulado neutro avermelhado

1. Pressione MENU, depois pressione ou até que o menu Imagem apareça.

2. Pressione ou para selecionar "Ajuste da

Cor 3D".

3. Pressione ou para selecionar "Ligado" e em seguida, pressione ENTER.

42XV500DA_276136.pmd

37 15/04/2008, 10:27

38

AJUSTANDO A IMAGEM

4. Pressione ou para selecionar "Ajuste da

Cor Base" e pressione ENTER.

5. Pressione ou para selecionar a cor que deseja ajustar.

LUZ DE FUNDO ATIVO

Para melhorar a visibilidade da tela, o controle ativo de Luz de Fundo configura o brilho da tela automaticamente durante as cenas escuras.

1. Pressione MENU, a seguir pressione ou para exibir o menu Imagem.

2. Pressione ou para selecionar Luz de

Fundo.

6. Pressione e, em seguida ou para selecionar Tonalidade, Saturação ou Brilho.

3. Pressione ou para selecionar Ligado ou

Desligado.

7. Pressione ou para ajustar a configuração conforme o desejado.

Notas:

• Se você selecionar o modo Desligado para o

Ajuste de Cor 3D, este menu não estará disponível.

• No modo de entrada do PC, este modo não está disponível.

Para restaurar o status da configuração de fábrica:

PROGRESSIVE SCAN

O sistema entrelaçado varre as linhas horizontais separadamente, fazendo com que você enxergue a intersecção de duas imagens, uma formada por linhas ímpares e outra por linhas pares. O seu TV é equipado com Progressive Scan, ou varredura progressiva automática, que faz com que as linhas sejam varridas de uma só vez, com isso, a imagem fica com menos cintilações, outros efeitos indesejáveis, como serrilhados nas bordas das imagens, são eliminados.

Repita os passos 1 a 4 acima, selecione "Reset" no passo 5 e, em seuida, pressione ENTER.

42XV500DA_276136.pmd

38 15/04/2008, 10:27

AJUSTANDO O SOM

39

DESLIGANDO O SOM TEMPORARIA-

MENTE

Pressione MUTE para deixar o som a meio volume ou desligar o som temporariamente. Ao ativar o

MUTE, a tela exibirá a palavra "1/2 Volume" ou

"Som desligado" no canto inferior esquerdo. Cada vez que você pressiona a tecla MUTE, o modo de desligamento temporário do som se alterna na seguinte ordem:

Você pode deixar o seu televisor ajustado em

"Estéreo" para receber automaticamente som estéreo ou monaural, dependendo do tipo de transmissão. A palavra "Estéreo" ou "SAP" é exibida quando o TV está recebendo o sinal.

Se o som estéreo estiver com ruído, selecione

"Mono" para reduzi-lo.

Para ouvir um segundo programa de áudio

(SAP):

1. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

Quando você seleciona "Som desligado", a função

Closed Caption é ativada automaticamente. Esta função funciona somente quando o modo Closed

Caption está em "Desligado". Para mais detalhes, veja "Usando a Função Closed Caption", na pág. 32.

Para apagar as legendas do Closed Caption sem som, diminua o volume até "0".

2. Pressione ou para selecionar "MTS".

3. Pressione ou para selecionar "SAP". Você ouvirá somente o segundo programa de

áudio (se disponível) nos alto-falantes enquanto assiste à imagem do programa original.

S E L E C I O N A N D O T R A N S M I S S Õ E S

ESTÉREO/SAP

A função MTS permite que você assista TV com som estéreo de alta fidelidade. O MTS proporciona também um canal adicional de

áudio, SAP (Second Audio Program), usado para transmitir um segundo idioma ou outras informações de áudio.

Quando o TV recebe uma transmissão estéreo ou SAP, a palavra "Estéreo" ou "SAP" é exibida na tela sempre que o TV é ligado, um canal é selecionado ou a tecla RECALL é pressionada.

A função MTS não está disponível no modo VIDEO.

Nota:

O segundo programa de áudio (SAP) só pode ser ouvido nas emissoras de TV que o transmitem.

Por exemplo, uma emissora pode transmitir uma música como um segundo programa de áudio. Se você tiver ativado o SAP, você verá o programa na tela, mas ouvirá música ao invés do áudio normal do programa.

Entretanto, se o SAP estiver ativado e a emissora que você estiver assistindo não estiver transmitindo o segundo programa de áudio, você verá a imagem, mas não ouvirá som nenhum. Se isto acontecer, coloque o TV no modo "Estéreo" para ouvir o áudio normal da emissora.

Para ouvir som estéreo:

1. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

2. Pressione ou para selecionar "MTS".

3. Pressione ou para selecionar "Estéreo".

USANDO A FUNÇÃO DE SOM SURROUND SRS

WOW

TM

WOW é a mais recente tecnologia de realce de som, combinada com as tecnologias individuais

SRS 3D, FOCUS e TruBass dos Laboratórios SRS.

A função usa sinais estéreo provenientes de uma transmissão de TV ou de uma entrada de vídeo.

Para ajustar a função WOW:

1. Selecione o modo "Estéreo" (veja "Selecionando

Transmissões Estéreo/SAP", à esquerda).

2. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

42XV500DA_276136.pmd

39 15/04/2008, 10:27

40

AJUSTANDO O SOM

3. Pressione ou para selecionar a função

WOW, depois pressione ENTER para aparecer o menu WOW.

2. Pressione ou para selecionar o item que você deseja ajustar.

4. Pressione ou para selecionar a função a ser ajustada.

3. Pressione ou para ajustar o nível.

• torna a qualidade do som mais fraca ou diminui o som do canal direito, dependendo do item selecionado.

• torna a qualidade do som mais forte ou diminui o som do canal esquerdo, dependendo do item selecionado.

5. Pressione ou para ajustar o item.

• SRS 3D - Para ligar ou desligar o efeito de som surround.

• FOCUS - Para ligar ou desligar o efeito de

ênfase vocal.

• TruBass - Para selecionar o nível de expansão desejado para sons graves (Alto/

Baixo/Desligado).

USANDO A FUNÇÃO AUTO VOLUME

Quando a fonte de sinal é alterada, a função de som estável limita o nível de volume para evitar mudanças bruscas no volume (por exemplo, para evitar o aumento brusco no volume que freqüentemente acontece quando entra comercial em um canal).

Notas:

• Se a transmissão for monaural, o efeito SRS

3D não funcionará.

• WOW, SRS e o símbolo são marcas registradas do SRS Labs, Inc. A Tecnologia WOW está incorporada sob a licença do SRS Labs, Inc.

1. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

2. Pressione ou para selecionar "Auto Volume".

3. Pressione ou para selecionar "Ligado".

AJUSTANDO A QUALIDADE DO SOM

Você pode alterar a qualidade do som do seu televisor ajustando o nível de graves, agudos e balanço.

1. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

Para desativar a função de Auto Volume:

Selecione "Desligado" no passo 3 acima.

42XV500DA_276136.pmd

40 15/04/2008, 10:27

AJUSTANDO O SOM

41

UTILIZANDO O BASS BOOST

1. Pressione MENU, depois pressione ou até que o menu Áudio apareça.

4. Pressione para selecionar Nível de Bass

Boost.

5. Pressione ou para ajustar o nível do Bass

Boost.

2. Pressione ou para selecionar "Bass Boost".

3. Pressione ou para selecionar Ligado.

6. Para desligar o Bass Boost, pressione ou , a seguir pressione ou para selecionar

Desligado.

Nota:

O efeito Bass Boost fica ativo somente quando o som sai do alto-falante.

TEMPORIZADOR

AJUSTE DO TIMER PARA DESLIGAR O TV

AUTOMATICAMENTE

1. Pressione MENU, depois pressione ou até que o menu Temporizador apareça.

4. Pressione EXIT para iniciar o timer e sair do menu.

2. Pressione ou para selecionar "Desligar".

3. Pressione as Teclas Numéricas (0 – 9) ou as teclas ou para informar o tempo no qual o TV irá se desligar automaticamente.

Você pode ajustar de 10 em 10 minutos, até

12h50m.

CONFIGURAÇÕES DE PC

USANDO A FUNÇÃO DE CONFIGURAÇÃO

DE PC

Você pode ver a imagem de um PC na tela do

TV. O PC deve estar conectado nos terminais do

TV, PC IN (pág. 14).

2. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

3. Pressione ou para selecionar

"Configuração PC" e pressione ENTER.

Nota:

Se um PC não estiver conectado, esta função ficará cinza no menu Instalação.

1. Pressione INPUT repetidamente para selecionar o modo de entrada PC, veja “Selecionando a

Entrada de Vídeo” (pág. 31).

42XV500DA_276136.pmd

41 15/04/2008, 10:27

42

CONFIGURAÇÕES DE PC

4. Pressione ou para selecionar: "Posição

Horizontal", "Largura Horizontal", "Posição

Vertical", "Altura Vertical", "Fase do Clock" ou

"Amostragem do Clock".

5. Pressione ou para efetuar os ajustes necessários.

• Posição Horizontal:

Move a imagem para a esquerda/direita.

A abrangência de ajuste é de ±5 do centro*.

ÁUDIO DO PC

Esta função permite ouvir o som do seu PC se conectado, ou então, desligar o som do PC e ouvir o som de sua conexão HDMI (pág. 13).

1. Pressione MENU, depois pressione ou até que o menu Instalação apareça.

2. Pressione ou para selecionar "Conexão

AV" e pressione ENTER para entrar no menu

Conexão AV.

3. Pressione ou para selecionar "Áudio PC/

HDMI 1" e depois pressione ou para selecionar PC ou HDMI 1.

• Largura Horizontal:

Ajusta a largura da imagem.

A abrangência de ajuste é de ±5 do centro*.

• Posição Vertical:

Move a imagem para cima/para baixo.

A abrangência de ajuste é de ±5 do centro*.

• Altura Vertical:

Ajusta a altura da imagem.

A abrangência de ajuste é de ±5 do centro*.

• Fase do Clock:

Ajuda a reduzir ruído e torna a imagem mais nítida.

A abrangência de ajuste é de ±15 do centro*.

• Amostragem do Clock:

Auxilia a minimizar faixas verticais freqüentes na tela.

A abrangência de ajuste é de ±15 do centro*.

• Reset:

Para ressetar a configuração do PC, selecione

"Reset" e pressisone ENTER.

* A abrangência do ajuste pode variar um pouco.

PC: Desliga o som do aparelho HDMI para ouvir o som do PC.

HDMI 1: Desliga o som de seu PC para ouvir o som do aparelho HDMI.

Notas:

• A configuração do Áudio PC/HDMI 1 influencia na configuração de Áudio HDMI 1. Se estiver selecionada para HDMI, a configuração de

Áudio HDMI 1 muda para Automático. Se estiver ajustada para PC, a configuração de

Áudio HDMI fica ajustada para Digital e a linha ficará cinza.

• Os teminais PC IN e HDMI 1 IN compartilham as entradas de áudio denominadas PC/HDMI

(AUDIO) no painel traseiro do TV.

• Se você tiver tanto um PC quanto um aparelho

HDMI conectados ao TV, use a configuração de Áudio do PC para especificar qual áudio

(PC ou HDMI) será ouvido nos alto-falantes do TV. Veja págs. 14 e 15.

42XV500DA_276136.pmd

42 15/04/2008, 10:28

MENU E FUNÇÕES

TELA DE MENU (MODO DIGITAL)

Menu

Programa

Sintonia

Função

Ajustes

Ajuste do TV

Descrição

• Lista de Canais

• Modo Favorito

• Bloqueio de classificação indicativa

• EPG

• Timer

• Timer ON

• Sintonia Automática

• Sintonia Manual

• Idioma

• Fuso Horário

• Closed Caption

• Senha

• Restaurar configuração de fábrica

• Informação

• Saída de AV

• Saída de áudio digital

• Formato do Relógio

• Transparência do OSD

• Permanência do Menu Informação

• Ajuste Básico do TV

43

Pressione a tecla DTV no controle remoto para selecionar o modo digital.

Ao ligar o televisor no modo digital pela primeira vez, você verá a mensagem "TOSHIBA".

Primeiro você precisa sintonizar os canais digitais. Por favor, certifique que o cabo de antena VHF/UHF esteja conectado antes de iniciar a sintonia.

Aperte ENTER para iniciar.

A sintonia inicia. Após finalizar a sintonia a tela exibe a mensagem "Sintonia Completa".

1. Pressione a tecla MENU para exibir o menu

OSD. Utilize as teclas / / / para mover pelo menu, a tecla ENTER para escolher sua opção, e as teclas EXIT ou MENU para retornar para o menu anterior.

2. Pressione as teclas ou para selecionar um ícone. O ícone selecionado será destacado em amarelo.

3. Após a seleção do ícone desejado, pressione a tecla para mover o cursor para baixo.

• Para canais protegidos por senha, cadeados são exibidos ao lado dos nomes dos canais.

Uma tela para a digitação da senha aparece após pressionar a tecla ENTER, e o usuário deve digitar a senha de 4 dígitos para abrir, veja pág. 50.

42XV500DA_276136.pmd

43 15/04/2008, 10:28

44

PROGRAMA

No menu PROGRAMA, é possível realizar as seguintes operações:

• Lista de Canais

• Modo Favorito

• Bloqueio de Classificação Indicativa

• EPG

• Timer

• Timer ON

Pressione a tecla MENU e com as teclas ou selecione o menu PROGRAMA. Em seguida pressione as teclas ou para selecionar a função desejada.

Pressione a tecla ENTER para visualizar o canal destacado.

Pressione a tecla MENU para voltar para o menu

PROGRAMA.

Pressione a tecla EXIT para sair da Lista de Canais e assistir o canal visualizado na tela cheia. Se o canal visualizado estiver marcado como excluído, o canal de visualização atual será o primeiro que não foi excluído da Lista de Canais.

LISTA DE CANAIS

Selecione Lista de Canais com as teclas ou e pressione a tecla ENTER.

A Lista de Canais exibe um total de 12 canais de uma vez. ou indicam a possibilidade de rolar a lista para cima ou para baixo.

• Tecla Vermelha: Marca o canal a ser excluído.

Os canais excluídos não irão aparecer na Lista

Favoritos.

• Tecla Verde: Edita o nome do canal.

• Tecla Amarela: Marca o canal como favorito. Se nenhum canal for marcado, a Lista Favoritos fica vazia e o Modo Favorito no menu PROGRAMA fica automaticamente desativado e acinzentado.

• Tecla Azul: Bloqueia o canal. Se a senha estiver desativada, o texto “Bloquear Canal” estará acinzentado.

Tecla LIST

Pressione a tecla LIST/FAV uma vez para exibir a lista de canais. Selecione os canais com as teclas

ou e pressione ENTER para visualizá-los.

Para Nomear Canal

Após pressionar a tecla Verde, o primeiro caractere será destacado. Utilize as teclas ou para mover a lista de caracteres na seqüência abaixo:

42XV500DA_276136.pmd

44

• Utilize as teclas ou para mover o cursor entre os caracteres do nome do canal. É permitido um máximo de 16 caracteres para cada nome.

• Pressione a tecla ENTER para salvar a alteração e sair do modo Nomear Canais.

15/04/2008, 10:28

PROGRAMA

45

• Pressione a tecla EXIT para cancelar a alteração e sair do modo Nomear Canais. Se o usuário tiver feito alterações, a mensagem

“Salvar alteração?” aparecerá, selecione "Sim" ou "Não" e confirme com a tecla ENTER.

Na tela Bloqueio de Classificação Indicativa, a configuração atual do nível de censura é destacada.

A configuração padrão é “Sem Bloqueio”.

MODO FAVORITO

Quando o Modo Favorito está “Ligado”, as teclas

CH ou irão navegar entre os canais da Lista

Favoritos. Quando o Modo Favorito está

“Desligado”, as teclas CH ou irão selecionar canais da Lista de Canais.

Para bloquear, selecione um nível de censura com as teclas ou e pressione ENTER. Todos os programas que satisfazem a condição do nível de censura escolhido serão bloqueados.

Se a Lista Favoritos estiver vazia, o Modo Favorito estará sempre desligado, e a opção estará acinzentada. Se a Lista Favoritos não estiver vazia,

é possível utilizar as teclas ou para configurar o Modo Favorito como “Ligado” ou “Desligado”.

Tecla FAV

Pressione a tecla LIST/FAV duas vezes para exibir a lista de canais Favoritos.

Selecione os canais com as teclas ou e pressione ENTER para visualizá-los.

EPG

O Guia de Programação Eletrônico (EPG) permite visualizar as informações sobre o programa.

Após a entrada na opção EPG, o canal que está sendo visualizado atualmente é destacado.

BLOQUEIO DE CLASSIFICAÇÃO INDICATIVA

Essa opção permite evitar que as crianças vejam canais que não devem.

Obs.: Para acessar o modo de Bloqueio de

Classificação Indicativa, a função Bloqueio deverá estar habilitada (consulte a pág. 50). Se estiver desabilitada, este modo estará desligado e a opção estará acinzentada.

No menu PROGRAMA, selecione Bloqueio de

Classificação Indicativa com as teclas ou e pressione a tecla ENTER. Digite a senha de 4 dígitos (consulte a pág. 50 "Senha").

Se o programa atual não estiver bloqueado, uma visualização do programa e de seus detalhes será exibida na caixa “Sinopse”. Se o programa atual estiver bloqueado, somente os detalhes do programa serão exibidos e a tela da senha irá aparecer. Pressione a tecla p a r a m o v e r o d e s t a q u e p a r a a d i r e i t a e s e l e c i o n a r o u t r o s p r o g r a m a s . Q u a n d o o destaque pára em um programa que não seja o atual, somente os detalhes do programa serão exibidos.

• Tecla amarela: acrescenta em 1 dia a data atual.

• Tecla azul: reduz em 1 dia a data atual.

Tecla GUIDE

Pressione para acesso direto ao menu EPG.

42XV500DA_276136.pmd

45 15/04/2008, 10:28

46

PROGRAMA

TIMER

Esta função irá configurar o TV para assistir a um canal específico em um determinado momento. Pode ser usado para assistir a um determinado programa ou pode ser usado para ver uma série de programas.

1. Pressione MENU, a seguir pressione ou para selecionar o menu PROGRAMA.

2. Pressione ou para selecionar Timer, a seguir pressione ENTER.

5. Pressione e utilize as Teclas Numéricas (0-9) para digitar a hora de início. A seguir pressione

e utilize as Teclas Numéricas (0-9) para digitar a hora de término.

6. Pressione ENTER para salvar. Se você bloqueou o canal, entre com a senha ao ser solicitada.

Nota:

Se uma nova entrada causa atritos com entradas existentes (sobrepondo o tempo de gravação), a nova entrada não será salva.

Para deletar uma entrada selecionada

3. Pressione ou para selecionar um espaço vazio para programar ou algum programa existente para ser editado, a seguir pressione ENTER.

4. Pressione para selecionar CH. No. e ou para escolher o canal que desejar. Pressione

ou para selecionar Modo e pressione ou para escolher entre Uma vez, Diário,

Segunda à Sexta, Toda Segunda, etc. A seguir pressione e utilize as Teclas

Numéricas (0-9) para digitar a data (nos modos Diário e Uma vez).

Pressione a tecla vermelha, a seguir pressione ou para selecionar Sim, a seguir pressione

ENTER. (Todos os campos ficarão iluminados.)

Notas:

• Quando um programa temporizado estiver a ponto de começar, uma tela informativa aparecerá indicando a troca do canal atual.

Os menus e outros canais não estarão disponíveis durante a programação temporizada, a menos que a programação temporizada seja cancelada.

Quando a programação temporizada expirar, o TV muda para o canal que estava sendo visualizado antes.

• Se a ação de temporizador ocorrer enquanto o TV estiver no modo stand by, o TV ligará, porém, sem imagem e sem som.

• Quando o temporizador estiver vazio, o indicador DTV TIMER estará desligado. Quando o temporizador contiver pelo menos uma entrada, o indicador DTV TIMER estará aceso em vermelho. Se a ação do temporizador estiver em curso, o indicador DTV TIMER será trocado do vermelho para amarelo.

• A operação correta do Timer depende da informação de horário recebida da emissora.

42XV500DA_276136.pmd

46 15/04/2008, 10:28

PROGRAMA

47

CONFIGURANDO O TIMER ON

Esta função liga o TV a um horário determinado.

1. Pressione MENU a seguir pressione ou para selecionar o menu PROGRAMA.

2. Pressione ou para selecionar Timer On, a seguir pressione ENTER.

3. Pressione ou para selecionar Modo, a seguir pressione ou para escolher

Desligado, Uma vez, Diário, Segunda à

Sexta, Toda Segunda, etc.

4 . Pressione ou para selecionar Hora e

o u p a r a s e l e c i o n a r a h o r a e m intervalos de 10 minutos.

5. Pressione ou para selecionar TV modo e

ou para selecionar a fonte em que o TV deverá ligar, TV, DTV, CATV, Vídeo 1/

ColorStream HD, Vídeo 2/S-Vídeo, HDMI 1,

HDMI 2 e PC.

6. Se o modo está configurado para CATV, TV ou DTV, pressione ou para selecionar

Canal e ou para selecionar o canal desejado.

7. Pressione ENTER para salvar as configurações acima. Se o canal que você selecionou no passo 6 estiver bloqueado, entre com a senha quando solicitada.

O indicador Timer ON à frente do TV acende em verde (pág. 5).

Notas:

• Pressione ENTER para salvar as configurações do Timer ON antes de sair do menu, do contrário, todas as configurações serão descartadas.

• Se o TV já está ligado quando o Timer ON está ativado, o TV simplesmente conectará o canal ou modo TV específico para o tempo inicial do Timer ON.

• Se o TV já está funcionando no Programa

Temporizador quando o Timer ON está configurado para ativar no modo DTV, o Timer

ON estará somente ligado ao TV (se o TV estiver em modo stand by) mas não conectará para o canal especificado na configuração de

Timer ON.

• Se o TV já está funcionando no Programa

Temporizador quando o Timer ON está configurado no modo ATV ou DTV, o Timer ON funcionará normalmente.

• Se não pressionar qualquer botão no painel lateral do TV ou controle remoto com 2 horas depois que o Timer ON estiver ativado, o TV entrará em modo stand by automaticamente.

• Quando programado para ligar em DTV a imagem demora alguns segundos para aparecer.

42XV500DA_276136.pmd

47 15/04/2008, 10:28

48

SINTONIA

No menu SINTONIA é possível realizar as seguintes operações:

• Sintonia Automática

• Sintonia Manual

Pressione a tecla MENU e com as teclas ou selecione o menu SINTONIA. Em seguida pressione as teclas ou para selecionar a função desejada.

SINTONIA MANUAL

Na tela Sintonia Manual, insira o Número do

Canal e a Freqüência. Os valores padrão são os seguintes:

• Canal Nº: O último canal sintonizado manualmente.

• Freqüência: A última freqüência salva de sintonia manual.

Para alterar o Nº do Canal, utilize as teclas ou .

A freqüência será configurada adequadamente.

Para alterar a freqüência manualmente, utilize as Teclas Numéricas.

Selecione “Iniciar Sintonia” com as teclas ou e pressione a tecla ENTER para sintonizar um canal específico.

SINTONIA AUTOMÁTICA

Para iniciar a Sintonia Automática, pressione a tecla ENTER quando Sintonia Automática estiver destacada, a mensagem "Todos os canais existentes serão apagados", selecione "Sim".

Pressione as teclas MENU ou EXIT para sair da

Sintonia Automática a qualquer momento. Os canais que foram sintonizados serão armazenados.

Pressione a tecla MENU para retornar ao menu

SINTONIA ou a tecla EXIT para sair.

“Sintonia Completa” aparece após o término da sintonia.

Se a Sintonia Manual for bem-sucedida, o canal visualizado atualmente será alterado para o canal que acabou de ser sintonizado.

Se a Sintonia Manual não for bem-sucedida (devido a alguma interrupção ou ao usuário ter pressionado as teclas EXIT ou MENU para cancelar), o canal de visualização atual permanece inalterado.

“Sintonia Completa” aparece após o término da sintonia.

42XV500DA_276136.pmd

48 15/04/2008, 10:28

FUNÇÃO

No menu FUNÇÃO é possível realizar as seguintes operações:

• Idioma

• Fuso Horário

• Closed Caption

• Senha

• Restaurar Modo Fábrica

• Informação

Pressione a tecla MENU e com as teclas ou selecione o menu FUNÇÃO. Em seguida pressione as teclas ou para selecionar a função desejada.

49

IDIOMA

O usuário pode escolher o idioma entre inglês, português ou espanhol para o menu.

Pressione as teclas ou para selecionar o idioma desejado.

Para Ajustar:

Selecione o menu Função e com as teclas ou selecione a opção Fuso Horário. Em seguida pressione as teclas ou para selecionar a região de sua localidade.

USANDO A FUNÇÃO CLOSED CAPTION

Você tem duas opções com a função Closed

Caption:

• Captions (legendas) - É uma versão impressa do diálogo, narração e efeitos sonoros dos programas de TV que tenham sido legendados (geralmente marcado com "CC" nas listas de programas de TV).

• Text (texto) - É uma informação não relacionada ao programa, tal como previsão do tempo ou cotação de bolsa de valores, e que aparece na metade da tela do televisor.

FUSO HORÁRIO

A função Fuso Horário permite ajustar o horário da programação transmitida pelas emissoras de acordo com cada região. Veja na tabela que segue, para verificar:

1. Sintonize o TV no programa desejado.

2. Pressione MENU, depois pressione ou até que o menu Função apareça.

42XV500DA_276136.pmd

49 15/04/2008, 10:28

50

FUNÇÃO

3. Pressione ou para selecionar "Closed

Caption" e pressione ENTER.

SENHA

Este menu deve sempre estar protegido por senha, independentemente do “Bloqueio”.

Selecione a função "Senha" com as teclas ou e pressione ENTER.

Digite o código de 4 dígitos pressionando as

Teclas Numéricas (0-9).

Obs.:

Sua senha inicial é 0000.

4. Pressione ou para selecionar o modo de

Closed Caption desejado, conforme abaixo:

• Para ver legendas, selecione "C1", "C2", "C3" ou "C4" ("C1" exibe a tradução do idioma predominante em sua área).

Nota:

Se o programa que você selecionou não for legendado, as legendas não serão exibidas.

• Para ver texto, selecione "T1", "T2", "T3" ou

"T4".

Nota:

Se não houver texto disponível na sua área, pode aparecer um retângulo preto na tela. Se isso acontecer, desligue a função Closed Caption.

Para desligar a função Closed Caption:

Selecione "Desabilitar" no passo 4.

Bloqueio

Utilize as teclas ou para habilitar ou desabilitar a senha. Ao habilitar a função bloqueio, o ícone cadeado irá aparecer no OSD e o sistema solicitará ao usuário a senha, sempre que for selecionar as funções que exibirem o cadeado. A configuração padrão é “Desabilitar”.

Se a senha estiver desabilitada, o sistema não solicitará a senha ao usuário e o ícone do cadeado não irá aparecer no OSD. A única exceção é

“Senha” no menu FUNÇÃO, que deve sempre estar protegido por uma senha (junto com a exibição do cadeado).

Caso hajam canais bloqueados ou taxas de censura ativadas, após a alteração do status da senha para “Desabilitado”, a mensagem de confirmação “Todos os bloqueios efetuados serão reiniciados” será exibida.

Nota:

Um sinal Closed Caption pode não estar disponível nas seguintes situações:

- Quando a recepção de sinal for fraca.

- Quando a recepção de sinal não for padrão.

- Quando a função não está disponível por parte da emissora.

42XV500DA_276136.pmd

50 15/04/2008, 10:28

FUNÇÃO

51

Alterar Senha

Selecione a função "Alterar Senha" com as teclas

ou e pressione ENTER.

Digite a nova senha de 4 dígitos pressionando as Teclas Numéricas (0-9). Insira novamente a senha no campo "Confirmar Senha".

RESTAURAR O MODO DE FÁBRICA

É possível restaurar o padrão de fábrica neste menu. Após selecionar "Sim", o sistema irá restaurar o modo de fábrica e todas as configurações e os dados atuais serão eliminados.

Obs.:

Para reiniciar a senha para 0000, pressione as

Teclas Numéricas (1-9) quando “Senha” estiver destacado. A mensagem de informação “Êxito ao restaurar a senha” aparece por 1 segundo e o sistema irá reiniciar a senha.

INFORMAÇÃO DO SISTEMA

O menu Informação do Sistema mostra as versões atuais de hardware e software relacionadas ao receptor de canais digitais.

42XV500DA_276136.pmd

51 15/04/2008, 10:28

52

AJUSTES

No menu AJUSTES, é possível realizar as seguintes operações:

• Saída de AV

• Saída de Áudio Digital

• Formato do Relógio

• Transparência do OSD

• Permanência do Menu Informação

Pressione a tecla MENU e com as teclas ou selecione o menu AJUSTES. Em seguida pressione as teclas ou para selecionar a função desejada.

- Bitstream: Selecione “Bitstream” se você conectar a tomada DIGITAL OUT do receptor a um amplificador ou outro equipamento com decodificador HEAAC.

- PCM: Selecione “PCM” quando conectado a um amplificador estéreo digital de dois canais.

SAÍDA DE AV

É possível escolher entre PAL-M e NTSC para outros equipamentos conectados na saída AV.

No menu Ajustes, selecione a opção saída AV.

Pressione as teclas ou para selecionar entre

PAL-M e NTSC.

Tecla AUDIO

Pressione a tecla AUDIO e com as teclas ou selecione os diferentes tipos de áudio disponibilizados pela emissora e pressione

ENTER para confirmar a seleção.

Obs.: Alguns programas podem oferecer uma

única opção de áudio.

FORMATO DO RELÓGIO

Pressione as teclas ou para alternar o

Formato do Relógio entre “24 hr” ou “AM/PM”.

O Padrão é “24 hr”.

SAÍDA DE ÁUDIO DIGITAL

• Saída de Áudio Digital: É possível escolher entre PCM e Bitstream para outros dispositivos (veja página 11).

Selecione o formato de saída de áudio entre as opções:

42XV500DA_276136.pmd

52 15/04/2008, 10:28

AJUSTES

53

TRANSPARÊNCIA DO OSD

Pressione as teclas ou para alterar os valores da Transparência do OSD. Os níveis de transparência começam em 0 (totalmente opaco),

5, 10,… até 90 (=10% opaco), ou seja, para um total de 18 níveis.

Tecla RECALL

Pressione a tecla RECALL para exibir o menu

Informação.

Pressione a tecla RECALL novamente para exibir as Informações Estendidas do Programa. "Agora"

é exibido. O ícone do cadeado aparece se o programa atual estiver travado pelo Bloqueio de Classificação Indicativa.

Pressione a tecla RECALL novamente para ver o

"Próximo" evento.

Pressione a tecla RECALL novamente para alternar a tela entre os eventos “Agora” e

“Próximo”.

Nota:

A transparência do OSD não irá afetar os menus

Sintonia Automática e Sintonia Manual.

PERMANÊNCIA DO MENU INFORMAÇÃO

Pressione as teclas ou para alterar a

Permanência do Menu Informação. Os tempos válidos são de 1 a 20 segundos (em intervalos de 1 segundo). A configuração padrão é “5 seg.”.

42XV500DA_276136.pmd

53 15/04/2008, 10:28

54

AJUSTE DA TV

No menu Ajuste da TV é possível fazer alguns dos ajustes disponíveis no modo ATV (analógico) tais como: Imagem, Áudio, Temporizador e

Função.

Pressione a tecla MENU e com as teclas ou selecione o menu Ajuste da TV. Em seguida pressione a tecla ENTER.

MONTAGEM NA PAREDE

INSTALANDO O TELEVISOR DE LCD EM UM SUPORTE DE MONTAGEM NA PAREDE

Para instalar o televisor de LCD em um suporte de montagem de parede (não fornecido), siga as indicações abaixo para retirar o pedestal de mesa que acompanha o produto.

1. Retire os cinco parafusos que prendem o suporte de mesa, seguindo as indicações na ilustração abaixo e retire o pedestal.

As imagens a seguir são apenas ilustrativas.

Obs.: Faça este procedimento sobre uma superfície plana e nivelada, cubra com um pano macio ou material similar e coloque o televisor de LCD com a face para baixo.

42XV500DA_276136.pmd

54 15/04/2008, 10:28

MONTAGEM NA PAREDE

55

2. Utilize os orifícios indicados nas ilustrações abaixo para utilização do suporte de montagem de parede. Nas ilustrações abaixo, verifique as medidas e o tipo de parafuso de acordo com o seu televisor LCD.

Notas:

• Instale o televisor de LCD seguindo as instruções de instalação do fabricante do suporte de montagem de parede.

• Se o suporte de montagem de parede não estiver instalado corretamente, o televisor de LCD poderá cair e causar acidentes.

• Instale o televisor de LCD em uma superfície estável e nivelada.

• A Semp Toshiba não se responsabiliza por danos causados por qualquer manuseio incorreto.

42XV500DA_276136.pmd

55 15/04/2008, 10:28

56

TABELA DE VERIFICAÇÃO DE PROBLEMAS

PROBLEMA

- O TV não liga.

SOLUÇÃO

- Certifique-se de que o cabo de força esteja conectado, depois pressione POWER.

- Ao desconectar e conectar novamente o cabo de força, o TV poderá levar alguns segundos para ligar.

- As pilhas do controle remoto podem estar gastas. Troque as pilhas.

- Sem imagem, sem som.

- Sem som, imagem OK.

- Verifique as conexões de antena/TV a Cabo.

- O som pode estar mudo. Pressione VOLUME.

- A estação pode estar com problemas de transmissão. Tente outro canal.

- Imagem ruim, som OK.

- Verifique as conexões de antena.

- A estação pode estar com problemas de transmissão. Tente outro canal.

- Ajuste o menu Imagem.

- Recepção ruim dos canais transmitidos.

- A estação pode estar com problemas de transmissão. Tente outro canal.

- Verifique as conexões de antena.

- Aparece um retângulo preto na tela.

- A função Closed Caption pode estar ajustada para o modo de texto

(T1, T2, T3 ou T4). Desligue a função Closed Caption.

- Não é possível selecionar um certo canal.

- O canal pode estar bloqueado com a função Bloq. Canais ou pode ter sido apagado com a função Inclui/Exclui.

- Cores ruins ou sem cores.

- A estação pode estar com problemas de transmissão. Tente outro canal.

- Ajuste Matiz e/ou Cor no menu Imagem.

- Verifique o sistema de cor.

- Sem som estéreo ou SAP de uma transmissão MTS conhecida.

- O controle remoto não funciona.

- Não é possível acessar as fontes de entrada de sinal e/ ou os canais 3 e 4.

- Certifique-se de que a função MTS esteja ajustada corretamente.

- Verifique se a Chave de Aparelho está na posição correta.

- Pode haver uma obstrução entre o controle remoto e o sensor remoto no TV.

- As pilhas do controle remoto podem estar gastas. Troque as pilhas.

- Verifique a função Bloq.Vídeo.

ESPECIFICAÇÕES TÉCNICAS

Entrada PC: RGB Analógico 15 Pin D-Sub

42XV500DA_276136.pmd

56 15/04/2008, 10:28

ESPECIFICAÇÕES TÉCNICAS

57

Sistema de Televisão ......................................... PAL-M/PAL-N/NTSC

Canais de Recepção .......................................... VHF: 2 a 13; UHF: 14 a 69;

TV a Cabo: Mid Band (A-8 a A-1, A a I); Super Band (J a W);

Hyper Band (AA a ZZ, AAA, BBB); Ultra Band (65 a 94,

100 a 125)

Tamanho de Tela ............................................... 42" (106 cm) Diagonal Visual: 106 cm

46" (117 cm) Diagonal Visual: 116,5 cm

52" (132 cm) Diagonal Visual: 132 cm

Resolução ......................................................... 1920 x 1080

Taxa de Contraste ............................................. 42XV500DA: 8.000:1

46XV500DA: 10.000:1

52XV500DA: 10.000:1

Brilho ............................................................... 500 cd/m

2

Alimentação ..................................................... 110-220 V ~ 60 Hz Automático

Consumo Médio ............................................... 42XV500DA: 200W

46XV500DA: 210W

52XV500DA: 245W

Consumo Stand by ........................................... 0,45W

Potência de Áudio ........................................... 10 W + 10 W RMS (8 ohm)

Tipo de Alto-falante ......................................... 2 de 60 x 120 mm

Terminais de Áudio/Vídeo ................................ ENTRADA DE S-VÍDEO

Y: 1 V(p-p), 75 ohm, sinc. negativo

C: 0,286 V(p-p) (sinal burst), 75 ohm

ENTRADA DE VÍDEO/ÁUDIO

VÍDEO: 1 V (p-p), 75 ohm, sinc. negativo

ÁUDIO: 150 m V (rms) (30% modulação, 22 kohm)

ENTRADA DE VÍDEO COMPONENTE (COLORSTREAM

TM

) HD

VÍDEO: Y: 1 V(p-p), 75 ohm

P

R

: 0,7 V(p-p), 75 ohm

P

B

: 0,7 V(p-p), 75 ohm

Taxas de varredura sugeridas: 1080p, 1080i, 480p,

480i, 720p

ÁUDIO: 150 m V (rms), 22 kohm

SAÍDA DE ÁUDIO FIXA

150 mV (rms) (30% mod. 22 kohm)

ENTRADA HDMI

Conector tipo A

De acordo com HDCP

De acordo com E-EDID

Áudio HDMI: PCM de 2 canais; freqüência de amostragem 32/44.1/48 kHz;

16/20/24 bits por amostra

Taxas de varredura sugeridas: 1080p, 1080i (60 Hz),

720p, (60 Hz), 480p (60 Hz), 480i (60 Hz)

Dimensões (L x A x P) ........................................ 42XV500DA: 1021 x 700 x 352 mm (c/ pedestal)

1021 x 646 x 136 mm (s/ pedestal)

46XV500DA: 1132 x 765 x 352 mm (c/ pedestal)

1132 x 710 x 147 mm (s/ pedestal)

52XV500DA: 1281 x 847 x 390 mm (c/ pedestal)

1281 x 792 x 147 mm (s/ pedestal)

Peso .................................................................. 42XV500DA: 29,5 kg

46XV500DA: 35,5 kg

52XV500DA: 46,6 kg

Controle Remoto ............................................. CT-90309

O avanço de nossas pesquisas tecnológicas pode alterar as especificações deste aparelho sem prévio aviso.

42XV500DA_276136.pmd

57 15/04/2008, 10:28

58

ESPECIFICAÇÕES TÉCNICAS

Notas importantes sobre seu TV LCD

Os sintomas abaixo são limitações técnicas da tecnologia Display LCD e não são indicações de mau funcionamento, portanto a Semp Toshiba não é responsável por problemas identificados, resultantes destes sintomas.

1. Uma pós-imagem (fantasma) pode aparecer na tela se uma imagem fixa, imóvel, for exibida por um longo período. A pós-imagem não é permanente e desaparecerá em pouco tempo.

2. O painel LCD localizado neste TV foi fabricado utilizando-se um nível extremamente alto de tecnologia de precisão, entretanto, pode aparecer um pixel (ponto de luz) ocasional que não funcione corretamente (não acende, permanece aceso, etc). Isto é uma propriedade estrutural da tecnologia LCD, não é um sinal de mau funcionamento e não está coberto pela garantia. Tais pixels não são visíveis quando a imagem for vista de uma distância normal.

Nota:

Video games interativos que tenham joysticks com tiros de armas e com alvos na tela, podem não funcionar neste TV.

Problemas de Sinal Relacionados ao Clima

Calamidades naturais podem afetar a recepção do sinal. Se a programação terrestre for severamente afetada por condições climáticas desfavoráveis, há alguns passos básicos que podem ser tomados para melhorar a recepção:

1. Certifique-se de que sua antena esteja apontada para receber o sinal mais forte possível.

2. Se isso não resolver o problema, pode ser melhor instalar uma antena maior. Isso pode ajudar a captar os sinais de trasmissão de forma melhor.

3. Se você mora em uma área sujeita a tempestades de neve ou chuvas muito frias, pode ser necessário instalar um sistema descongelante para eliminar o acúmulo de gelo, neve ou umidade indesejada da superfície da antena.

4. Se a recepção da programação for afetada severamente por ventos muito fortes, é possível estabilizar a antena através de cabos.

42XV500DA_276136.pmd

58 15/04/2008, 10:28

CERTIFICADO DE GARANTIA

59

A SEMP TOSHIBA assegura ao proprietário-consumidor deste TV LCD, garantia contra qualquer defeito de material ou de fabricação que nele se apresentar no prazo de 365 (TREZENTOS E SESSENTA E CINCO) dias, contado a partir da data de sua aquisição, incluindo nesse prazo os 90 (NOVENTA) dias de garantia legal. A SEMP TOSHIBA restringe sua responsabilidade à substituição de peças defeituosas, desde que, a critério de seu técnico credenciado, se constate que o defeito nas peças a serem substituídas surgiu em condições normais de uso. A SEMP TOSHIBA declara a garantia nula e sem efeito se este aparelho sofrer qualquer dano provocado por acidentes (queda, derramamento de líquidos em seu interior, inserção de objetos estranhos, etc.), agentes da natureza (queda de raios, inundações, maresia, umidade excessiva, etc.), uso com voltagem de energia elétrica imprópria ou sujeita a variações excessivas de tensão, uso em desacordo com o Manual de Instruções, uso caracterizado como não doméstico, ou, ainda, por haver sinais de violação do aparelho, de haver sido ajustado ou reparado por pessoa ou serviço técnico não autorizados pela SEMP TOSHIBA ou, se este Certificado de Garantia apresentar rasuras ou modificações no seu texto original.

A SEMP TOSHIBA obriga-se a prestar os serviços acima referidos, cobertos ou não pela garantia, somente nas localidades onde mantiver oficinas de serviços autorizadas para consertar TV LCD. O proprietário-consumidor será o

único responsável pelas despesas e riscos de transporte deste aparelho à oficina autorizada pela SEMP TOSHIBA mais próxima (ida e volta).

TRANSFERÊNCIA: Se o proprietário-consumidor transferir este TV LCD a terceiros no período de garantia, esta será automaticamente transferida para o novo proprietário, pelo prazo que restar, contado a partir da data de aquisição pelo primeiro comprador-consumidor, porém, só para eventual troca de peças, não cobrindo custo da mão-de-obra do técnico, instalação e ajustes.

Nota: Esta garantia somente será válida com a apresentação da nota fiscal de compra do aparelho.

42XV500DA_276136.pmd

59 15/04/2008, 10:28

ASSISTÊNCIA TÉCNICA

CONSULTE O SEU REVENDEDOR SEMP TOSHIBA OU POSTO-PILOTO MAIS PRÓXIMO PARA INFORMAÇÕES DE

ATENDIMENTO TÉCNICO EM SUA CIDADE.

AC - RIO BRANCO

Cadeia Velha

Av. Ceará, 2180

Fone: (68) 3224.7735

AL - MACEIÓ

Centro

R. Dias Cabral, 107/111

Fone: (82) 223.5590

AM - MANAUS

Pça 14 de Janeiro

R. Duque de Caxias, 1641

Fone: (92) 633.3348

AP - MACAPÁ

Central

R. Manoel Eudóxio Pereira, 1734

Fone: (96) 222.3935

BA - SALVADOR

Matatu

R. Dr Otaviano Pimenta, 08

Fone: (71) 3233.4257

Vila América

Av. Vasco da Gama, 241 B

Fone: (71) 3245.0226

MG - GOVERNADOR

VALADARES

Centro

R. São Paulo, 176 Lj 17/18

Fone: (33) 3221.7250

MG - JUIZ DE FORA

Centro

R. Barbosa de Lima, 189

Fone: (32) 3215.1900

MG - MONTE CARMELO

Centro

Av. Olegário Maciel, 113

Fone: (34) 3842.2082

MG - PATOS DE MINAS

Centro

R. General Osório, 146

Fone: (34) 3821.3700

MG - POÇOS DE CALDAS

Centro

R. Marechal Deodoro, 548

Fone: (35) 3722.2531

BA - TEIXEIRA DE FREITAS

Centro

Pça. Castro Alves, 30

Fone: (73) 3011.1500

CE - FORTALEZA

Funcionários

Av. Oliveira Paiva, 1113

Lj. 1E2

Fone: (85) 3279.2606

São Gerardo

Av. Bezerra de Menezes, 1115

Fone: (85) 3223.0115

DF - BRASÍLIA

Asa Sul

W 2 Sul Quadra 513 Bl. B Lj. 54

Fone: (61) 346.5000

ES - VILA VELHA

Centro

Av. Luciano das Neves, 911

Fone: (27) 3229.2141

GO - ANÁPOLIS

Centro

Av. Goiás, 600

Fone: (62) 321.1332

MG - SETE LAGOAS

Boa Vista

Av. Prof. Maurílio de J.

Peixoto, 600

Fone: (31) 3772.0028

MG - UBERABA

Centro

Av. Cel. Joaquim O. Prata, 471

Fone: (34) 3336.3500

MG - UBERLÂNDIA

Aparecida

R. Benjamin Constant, 12

Fone: (34) 3236.9010

Brasil

Av. Floriano Peixoto, 3240

Fone: (34) 3212.3636

MT - CUIABÁ

Jardim Cuiabá

Av. Miguel Sutil, 9299

Fone: (65) 623.4155

MT - LUCAS DO RIO VERDE

Av. Rio Grande do Sul, 941 S

Fone: (65) 549.1333

PA - BELÉM

Umarizal

Av. Senador Lemos, 630

Fone: (91) 3230.0958

GO - GOIÂNIA

Av. Mutirão, 2383

Fone: (62) 251.8368

Umarizal

R. Antônio Barreto, 672

Fone: (91) 3223.7808

Setor Aeroporto

Av. Independência, 5764

Fone: (62) 224.3297

PA - CASTANHAL

Milagre

Trav. Miguel Florenço, 470

Fone: (91) 3711.1287

GO - ITUMBIARA

Centro

Av. Goiatuba, 131

Fone: (64) 3431.1314

PA - MARABÁ

Cidade Nova

Av. Castelo Branco, 1955

Fone: (94) 3012.1675

MA - SÃO LUÍS

Angelim

Av. Jerônimo de Albuquerque,

1000

Fone: (98) 3082.9493

MA - IMPERATRIZ

Av. Bernardo Sayão, 1510

Fone: (99) 3524.1533

PA - SANTARÉM

Santa Clara

Av. Mendonça Furtado, 1730

Sala 5

Fone: (93) 3523.5322

MG - ARAXÁ

Centro

Av. João Paulo II, 370

Fone: (34) 3661.1132

PA - XINGUARA

Centro

R. Rio Tapajós, 583

Fone: (94) 3426.2178

MG - BELO HORIZONTE

Cidade Nova

Av. Cristiano Machado, 2940

Fone: (31) 3484.7105

PB - JOÃO PESSOA

Estados

Av. Santa Catarina, 879

Fone: (83) 3224.2164

Gutierrez

R. André Cavalcanti, 194

Fone: (31) 3291.7722

PE - CARUARU

Centro

R. João Condé, 119

Fone: (81) 3721.1345

Centro

R. João Condé, 173

Fone: (81) 3721.4458

PE - RECIFE

Cordeiro

Est. Fort. A.N.B. Jesus, 226

Fone: (81) 3228.8530

PR - CASCAVEL

Centro

R. São Paulo, 1447

Fone: (45) 3225.3121

PR - CURITIBA

Centro

R. Amintas de Barros, 795

Fone: (41) 3264.5422

Rebouças

R. 24 de Maio, 1160

Fone: (41) 3333.5116

PR - DOURADINA

Centro

Rodovia PR 082 S/N KM 05

Fone: (44) 3663.1451

PR - FOZ DO IGUAÇU

Centro

Av. Jucelino Kubitschek, 973

Fone: (45) 3523.4481

PR - LONDRINA

Jardim Agari

R. Porto Alegre, 605

Fone: (43) 3324.2225

PR - MARINGÁ

R. Joubert de Carvalho, 394

Fone: (44) 3226.4620

PR - UMUARAMA

Centro

R. Aricanduva, 3958

Fone: (44) 3623.1233

RJ - DUQUE DE CAXIAS

Centro

Av. Duque de Caxias, 10

Fone: (21) 2772.8144

Centro

R. Vidal Barbosa, 47 Ljs 106/7

Fone: (21) 2771.6067

RJ - NILÓPOLIS

Centro

Av. Getúlio Vargas, 1787

Fone: (21) 2691.1808

RJ - NITERÓI

Centro

R. Saldanha Marinho, 03 Lj. B

Fone: (21) 2620.2820

RJ - RIO DE JANEIRO

Cascadura

R. Cel. Magalhães, 79

Fone: (21) 2597.1741

Ilha do Governador

R. Vital Fontoura, 55

Fone: (21) 3396.7510

Jardim Botânico

R. Maria Angélica, 301 Lj. G

Fone: (21) 2266.7294

RJ - VOLTA REDONDA

São João

R. Antônio Ourique, 113

Fone: (24) 3348.0811

RN - MOSSORÓ

Centro

R. Meira e Sá, 74

Fone: (84) 3316.4114

RN - NATAL

Alecrim

Av. Almirante Alexandrino de

Alencar, 512

Fone: (84) 3223.6589

RO - JI PARANÁ

Primavera

R. Amazonas, 447

Fone: (69) 3421.1891

RO - PORTO VELHO

São Cristovão

R. D. Pedro II, 1900

Fone: (69) 3221.6671

RR - BOA VISTA

Buritis

Av. General Ataíde Teive, 3023

Fone: (95) 625.1636

RS - ERECHIM

Av. 7 de Setembro, 55

Fone: (54) 321.1933

RS - FARROUPILHA

Centro

R. Rui Barbosa, 144 A

Fone: (54) 261.2363

RS - PORTO ALEGRE

Centro

Av. Alberto Bins, 769 1° Andar

Fone: (51) 3225.5322

Vila Jardim

Av. Circular, 361

Fone: (51) 3381.3225

RS - SANTA MARIA

Centro

R. Tiradentes, 33

Fone: (55) 3222.6151

RS - SANTA ROSA

Centro

R. Almirante Cabral, 44

Fone: (55) 3512.1991

RS - URUGUAIANA

Boa Vista

R. General Vitorino, 1700

Fone: (55) 3412.1791

SC - BLUMENAU

Petrópolis

R.São José, 108

Fone: (47) 322.6511

SC - FLORIANÓPOLIS

Centro

R. São Jorge, 234

Fone: (48) 222.0568

SC - INDAIAL

Das Nações

Av. Maria Simão, 34

Fone: (47) 333.4581

SC - TUBARÃO

Centro

Av. Exp. José Pedro Coelho,

738

Fone: (48) 622.2925

SE - ARACAJÚ

Centro

R. Propriá, 286

Fone: (79) 3222.7919

SP - BAURU

Av. Duque de Caxias, Quadra 16,

21

Fone: (14) 3223.9090

SP - CAMPINAS

Jardim Alto da Barra

R. Salesópolis, 496

Fone: (19) 3254.6096

SP - ITATIBA

Centro

R. Eugênio Passos, 200

Fone: (11) 4538.1949

SP - MOGI GUAÇU

Vl. São Carlos

Av. São Carlos, 253

Fone: (19) 3841.8504

SP - OSASCO

Jd. Osasco

Av. dos Autonomistas, 2290

Fone: (11) 3681.9619

SP - PIRACICABA

Santa Terezinha

R. Virgílio Silva Fagundes, 287

Fone: (19) 3425.5115

SP - PRESIDENTE PRUDENTE

Jd. Paulista

R. Bertioga, 78

Fone: (18) 223.3171

SP - RIBEIRÃO PRETO

Campos Elíseos

Av. Fábio Barreto, 336

Fone: (16) 636.4916

SP - SANTO ANDRÉ

Jd. Nice

Av. Itamarati, 1740

Fone: (11) 4472.0922

SP - SANTOS

Vila Matias

R. Dr. Antônio Bento, 79

Fone: (13) 3222.5168

SP - SÃO CAETANO DO SUL

Santa Paula

R. Osvaldo Cruz, 575

Fone: (11) 4221.8000

SP - SÃO JOSÉ DO RIO PRETO

Parque Industrial

R. Stélio Machado Loureiro, 263

Fone: (17) 212.1803

SP - SÃO JOSÉ DOS CAMPOS

Bosque dos Eucaliptos

Av. Cidade Jardim, 4780

Fone: (12) 3917.2326

SP - SÃO PAULO

Bairro do Limão

Av. Gaspar Vaz da Cunha, 201

Fone: (11) 3936.1564

Barra Funda

R. Brigadeiro Galvão, 765

Fone: (11) 3826.7476

Itaim Bibi

R. Iguatemi, 309

Fone: (11) 3079.9143

Liberdade

R. Vergueiro, 220/232

Fone: (11) 3207.4938

Pinheiros

Av. Pedroso de Moraes, 653

Fone: (11) 3815-2599

Santo Amaro

Av. Santo Amaro, 5196

Fone: (11) 5181.7331

São João Climaco

R. Tamuatá, 340

Fone: (11) 6947.5180

São Miguel Paulista

Av. Cavoa, 262

Fone: (11) 6584.3615

Saúde

R. Caramuru, 204

Fone: (11) 577.6772

Tucuruvi

R. Enótria, 486

Fone: (11) 6203.7438

Vila Carrão

R. Antônio de Barros, 936

Fone: (11) 6941.2011

SP - SOROCABA

Vila Santana

R. Borba Gato, 55

Fone: (15) 3232.0773

SP - TIETÊ

Centro

R. do Comércio, 250

Fone: (15) 3285-3299

TO - ARAGUAÍNA

Setor Central

R. Florêncio Machado, 29

Fone: (63) 3414.1809

TO - PALMAS

Centro

104 Norte Av. LO 2 , Lote 34

Fone: (63) 3215.2144

TO - PARAÍSO DO TOCANTINS

Centro

Av. Castelo Branco, 1332

Fone: (63) 3602.2695

Administração Geral:

Avenida João Dias, 2.476 CEP 04724-003 - São Paulo (SP)

42XV500DA_276136.pmd

60 15/04/2008, 10:28

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
