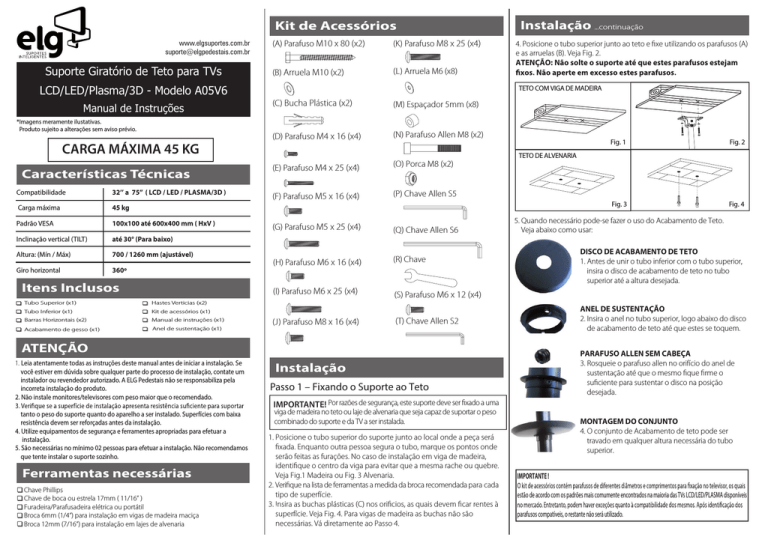

Kit de Acessórios
www.elgsuportes.com.br
[email protected]
Suporte Giratório de Teto para TVs
LCD/LED/Plasma/3D - Modelo A05V6
Manual de Instruções
*Imagens meramente ilustativas.
Produto sujeito a alterações sem aviso prévio.
CARGA MÁXIMA 45 KG
Características Técnicas
Compatibilidade
32’’ a 75” ( LCD / LED / PLASMA/3D )
Carga máxima
45 kg
Padrão VESA
100x100 até 600x400 mm ( HxV )
Inclinação vertical (TILT)
até 30° (Para baixo)
Altura: (Mín / Máx)
700 / 1260 mm (ajustável)
Giro horizontal
360º
Itens Inclusos
1
Tubo Superior (x1)
Hastes Verticias (x2)
Tubo Inferior (x1)
Kit de acessórios (x1)
Barras Horizontais (x2)
Manual de instruções (x1)
Acabamento de gesso (x1)
Anel de sustentação (x1)
(A) Parafuso M10 x 80 (x2)
(K) Parafuso M8 x 25 (x4)
(B) Arruela M10 (x2)
(L) Arruela M6 (x8)
Instalação ...continuação
4. Posicione o tubo superior junto ao teto e fixe utilizando os parafusos (A)
e as arruelas (B). Veja Fig. 2.
ATENÇÃO: Não solte o suporte até que estes parafusos estejam
TETO COM VIGA DE MADEIRA
(C) Bucha Plástica (x2)
(M) Espaçador 5mm (x8)
(D) Parafuso M4 x 16 (x4)
(N) Parafuso Allen M8 (x2)
(E) Parafuso M4 x 25 (x4)
(O) Porca M8 (x2)
(F) Parafuso M5 x 16 (x4)
(P) Chave Allen S5
(G) Parafuso M5 x 25 (x4)
(Q) Chave Allen S6
(H) Parafuso M6 x 16 (x4)
(R) Chave
(I) Parafuso M6 x 25 (x4)
(S) Parafuso M6 x 12 (x4)
(J) Parafuso M8 x 16 (x4)
(T) Chave Allen S2
Fig. 1
Fig. 2
Fig. 3
Fig. 4
TETO DE ALVENARIA
5. Quando necessário pode-se fazer o uso do Acabamento de Teto.
Veja abaixo como usar:
DISCO DE ACABAMENTO DE TETO
1. Antes de unir o tubo inferior com o tubo superior,
insira o disco de acabamento de teto no tubo
superior até a altura desejada.
ANEL DE SUSTENTAÇÃO
2. Insira o anel no tubo superior, logo abaixo do disco
de acabamento de teto até que estes se toquem.
2
ATENÇÃO
1. Leia atentamente todas as instruções deste manual antes de iniciar a instalação. Se
você estiver em dúvida sobre qualquer parte do processo de instalação, contate um
instalador ou revendedor autorizado. A ELG Pedestais não se responsabiliza pela
incorreta instalação do produto.
2. Não instale monitores/televisores com peso maior que o recomendado.
tanto o peso do suporte quanto do aparelho a ser instalado. Superfícies com baixa
5resistência devem ser reforçadas antes da instalação.
4. Utilize equipamentos de segurança e ferramentes apropriadas para efetuar a
6instalação.
5. São necessárias no mínimo 02 pessoas para efetuar a instalação. Não recomendamos
que tente instalar o suporte sozinho.
Ferramentas necessárias
Chave Phillips
Chave de boca ou estrela 17mm ( 11/16” )
Furadeira/Parafusadeira elétrica ou portátil
Broca 6mm (1/4“) para instalação em vigas de madeira maciça
Broca 12mm (7/16”) para instalação em lajes de alvenaria
PARAFUSO ALLEN SEM CABEÇA
3. Rosqueie o parafuso allen no orifício do anel de
sustentação até que o mesmo fique firme o
suficiente para sustentar o disco na posição
desejada.
Instalação
Passo 1 – Fixando o Suporte ao Teto
IMPORTANTE! Por razões de segurança, este suporte deve ser fixado a uma
viga de madeira no teto ou laje de alvenaria que seja capaz de suportar o peso
combinado do suporte e da TV a ser instalada.
1. Posicione o tubo superior do suporte junto ao local onde a peça será
fixada. Enquanto outra pessoa segura o tubo, marque os pontos onde
serão feitas as furações. No caso de instalação em viga de madeira,
identifique o centro da viga para evitar que a mesma rache ou quebre.
Veja Fig.1 Madeira ou Fig. 3 Alvenaria.
2. Verifique na lista de ferramentas a medida da broca recomendada para cada
tipo de superfície.
3. 2Insira as buchas plásticas (C) nos orificios, as quais devem ficar rentes à
superfície. Veja Fig. 4. Para vigas de madeira as buchas não são
necessárias. Vá diretamente ao Passo 4.
MONTAGEM DO CONJUNTO
4. O conjunto de Acabamento de teto pode ser
travado em qualquer altura necessária do tubo
superior.
IMPORTANTE !
2
estão
de acordo com os padrões mais comumente encontrados na maioria das TVs LCD/LED/PLASMA disponíveis
parafusos compatíveis, o restante não será utilizado.
Passo 2 – Fixando a TV / Hastes Verticais
Passo 3 – Montagem Final (Cont.)
1. Identifique no kit de acessórios o parafuso compatível com as
roscas embutidas na traseira do televisor.
A) Se a parte traseira de sua TV for plana e os pontos de fixação
estiverem nivelados com a tampa da TV utilize os parafusos
curtos (D, F, H ou J) do kit de acessórios.
B) Se a parte traseira de sua TV for curva, possuir alguma
saliência ou os pontos de fixação estiverem em um rebaixo,
utilize os parafusos longos (E, G, I ou K) pode ser necessário
utilizar também os espaçadores (M).
2
2
2. Determine o diâmetro correto do parafuso a utilizar testando
cuidadosamente um parafuso de cada tamanho
(M4, M5, M6 e M8) do kit de acessórios. Não force nenhum dos
parafusos. Se sentir resistência ao rosquear pare imediatamente
e tente um parafuso de diâmetro menor.
3
ATENÇÃO: Para TVs com padrão de furação VESA 100x100, 200x100 ou 200x200 mm (HxV) não é necessário
utilizar as hastes verticiais ou barras horizontais. A montagem da TV é efetada diretamente na base quadrada
4
utilizar as hastes verticais e barras prolongadoras.
3. Fixe as hastes verticais a traseira da TV utilizando os parafusos
identificados nos passos 1 e 2 (Veja Fig. 5):
A) Se você estiver utilizando parafusos M4, M5 ou M6 também
será necessário utilizar as arruelas M6 (L). Parafusos M8 não
requerem arruelas.
B) Se você estiver utilizando os parafusos longos pode ser
necessário utilizar também os espaçadores(M). Utilize os
espaçadores apenas se for necessário.
TVs com traseira plana.
5
TVs com parte traseira curva
ou com saliência.
Insira o tubo inferior dentro do tubo
superior como mostrado na (Fig. 7) e
ajuste a altura desejada. Fixe os tubos
usando os parafusos allen M8 (N) e as
porcas M8 (O). Os dois parafusos M8
(N) devem transpassar os tubos
superior e inferior.
Para TVs com padrão VESA maior
que 200x200mm é necessário instalar as barras horizontais. Fixe as
barras a base inferior do suporte
como indicado na Fig. 8. Utilize os
parafusos M6x12 (S) e as arruelas
M6 (L).
Com ajuda de outra pessoa, cuidadosamente levante a TV e encaixe
as hastes verticais nas barras horizontais do suporte como mostrado
na Fig. 9. Não solte a TV até que as
B hastes verticais estejam encaixadas
de forma segura ao suporte
Fig. 7
2
1
Fig. 8
Fig. 5
Passo 3 – Montagem Final
1
Se o teto onde o suporte estiver sendo
instalado for inclinado, ajuste a base do
tubo superior deixando-o perpendicular
ao chão. Primeiro soltando
os parafusos na parte superior do suporte
usando a chave allen S6 (Q) e a chave (R).
Veja Fig. 6. Mova o tubo até a posição perpendicular e então reaperte os parafusos.
Fig. 6
2
CERTIFICADO DE GARANTIA
1. CONDIÇÕES GERAIS DA GARANTIA.
4 A ELG Pedestais garante o produto de sua fabricação constante da nota fiscal em anexo, contra qualquer
1.1.
defeito de material ou processo de fabricação, desde que a critério de seus técnicos autorizados, se constate
defeito em condições normais de uso;
1.2. A reposição de peças defeituosas e execução dos serviços decorrentes desta garantia, serão prestados
através da ELG Pedestais;
1.3. A garantia só terá validade mediante preenchimento e envio deste juntamente do produto com defeito,
todos os acessórios que compõe o kit e respectiva nota fiscal de compra.
2. PRAZO DA GARANTIA.
2.1. Os produtos ELG Pedestais possuem garantia contra defeito de fabricação de 03 (três) anos, a contar da
data de compra do produto na revenda.
Fig. 9
Fig. 10
Fixe os parafusos de segurança que
estão na parte inferior de cada
Parafuso de
haste vertical para prevenir que a
segurança.
TV seja retirada do suporte. Fig .10
Estes parafusos devem estar sempre apertados p/ evitar
que a TV seja acidentalmente derrubada do suporte.
Operação e Ajustes
1
TERMO DE GARANTIA
ATENÇÃO: Verifique se a superfície onde será instalado o suporte apresenta resistência suficiente para uma
instalação segura. FIQUE ATENTO a carga máxima indicada para o suporte. Aconselhamos que todas as
instalações sejam efetuadas por profissionais da área. A ELG Pedestais não se responsabiliza por problemas
causados pela incorreta instalação ou peças acopladas aos suportes. A garantia limita-se apenas ao
suporte,desde que as recomendações acima sejam respeitadas, principalmente o peso de sua TV/Monitor.
A ELG Pedestais isenta-se de trocar ou consertar qualquer produto que apresente algum vício de qualidade
por mau uso. Produtos com alterações como: novos furos, amassados, arranhões não serão aceitos. Em
caso de devolução, somente serão aceitos os produtos que estiverem na embalagem original, sem indícios
de uso, com todos os acessórios, manuais de instrução e acompanhados da respectiva nota fiscal.
Para ajustar o ângulo de inclinação da tela, segure a tela firmemente no lugar e afrouxe o parafuso
Fig. 11
de ajuste de inclinação utilizando a
chave allen S5 (P) (Veja Fig. 11). Posicione a tela na inclinação desejada e
reaperte o parafuso de ajuste de
inclinação. Não solte a tela até que
o parafuso de ajuste esteja
apertado.
Limpe periodicamente o suporte com um pano seco. Verifique
todos os parafusos e conexões do suporte em intervalos
regulares de tempo para garantir que nenhuma conexão
tenha se soltado. Reaperte caso necessário.
5
3. LIMITAÇÕES DA GARANTIA.
3.1. Decurso do prazo de validade previsto no item 2.1;
3.2. A garantia limita-se apenas ao produto, desde que todos os passos referentes às instruções de uso e
instalação sejam seguidos;
3.3. As condições constantes neste termo de garantia são as únicas e exclusivas oferecidas ao cliente. Sob
hipótese alguma a ELG Pedestais será responsável por quaisquer danos diretos ou indiretos, inclusive,
transporte, lucros cessantes, especiais, incidentais ou consequenciais, seja com base em contrato, ato
lícito, prejuízo ou outra norma legal.
4. EXCLUSÃO DE GARANTIA.
A garantia será automaticamente excluída caso:
4.1. Houver alterações no produto (furos, amassados, arranhões);
4.2. Não seja respeitado o limite de carga estabelecido para o produto;
4.3. Apresente danos causados por falha na instalação, acidentes ou mau uso;
4.4. Uso em desacordo com a finalidade para qual o produto foi projetado;
4.5. Danos decorrentes do transporte ou embalagem inadequada, utilizados pelo cliente;
4.6. Danos causados por agentes naturais (maresia, chuva, enchente, entre outros);
1
4.7. Danos causados por produtos químicos (Benzina, Thinner, Removedores, entre outros);
4.8. Utilização do produto em ambientes agressivos (umidade excessiva, acidez, corrosivos ou exposição
excessiva ao calor);
4.9. Apresentação de rasuras ou modificações neste certificado.
5. COMO PROCEDER EM CASO DE ACIONAR A GARANTIA.
5.1. Envie um e-mail para o endereço [email protected] relatando o problema apresentado.
Acrescente o máximo de informações possíveis, fotos, ilustrações e/ou descrições. A equipe técnica ELG
Pedestais irá analisar seu caso e responderá seu e-mail em no máximo 24 horas (este prazo não leva em
consideração finais de semana e feriados);
5.2. Caso seja necessário, a ELG Pedestais poderá solicitar o envio do produto para análise. Este envio
ocorrerá por conta do cliente;
5.3. Em caso de ser constatado defeito de FABRICAÇÃO, retornaremos a peça para o endereço do remetente
em no máximo 08 (oito) dias úteis e em caso de defeitos não cobertos pela garantia, entraremos em contato
via e-mail, correio ou telefone, apresentando orçamento para conserto (dentro do mesmo prazo estabelecido
acima) para aprovação, sendo que o cliente terá o prazo máximo de 30 (trinta) dias para a retirada do mesmo
após o comunicado de conclusão dos reparos necessários não cobertos pela garantia. Não havendo a
retirada neste prazo, a ELG Pedestais poderá dar o destino que melhor convier ao produto, não cabendo ao
Cliente qualquer tipo de indenização, reembolso ou qualquer outra modalidade de ressarcimento;
3
5.4. Se a troca ou conserto estiver coberto pela garantia, a devolução do seu produto será efetuada via
CORREIO por conta da ELG Pedestais.
ATENÇÃO: Abaixo campos de preenchimento obrigatório.
LOJA:
CÓDIGO DO PRODUTO:
DATA DA COMPRA:
NOTA FISCAL Nº:
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
