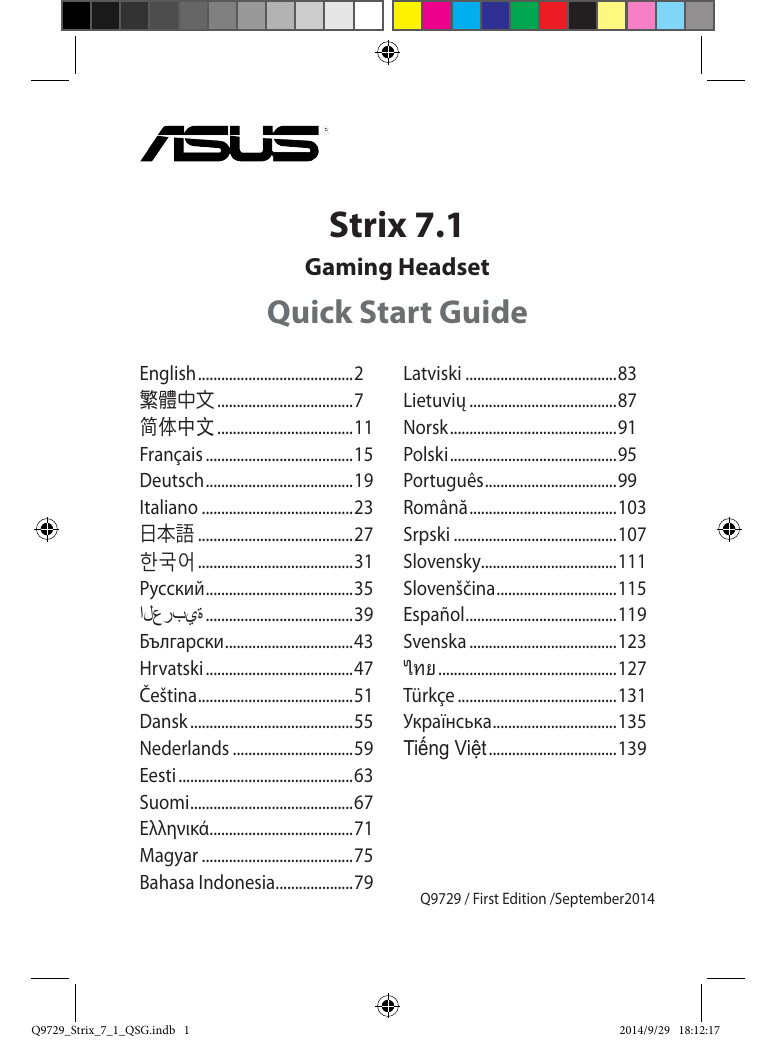

Asus STRIX 7.1 Headphones & Headset Vodnik za hiter začetek

Strix 7.1

Gaming Headset

Quick Start Guide

English ........................................2

繁體中文 ...................................7

簡體中文 ...................................11

Français ......................................15

Deutsch ......................................19

Italiano .......................................23

日本語 ........................................27

한국어 ........................................31

Русский ......................................35

العربية

......................................39

Български .................................43

Hrvatski ......................................47

Čeština ........................................51

Dansk ..........................................55

Nederlands ...............................59

Eesti .............................................63

Suomi ..........................................67

Ελληνικά .....................................71

Magyar .......................................75

Bahasa Indonesia ....................79

Latviski .......................................83

Lietuvių ......................................87

Norsk ...........................................91

Polski ...........................................95

Português ..................................99

Română ......................................103

Srpski ..........................................107

Slovensky...................................111

Slovenščina ...............................115

Español .......................................119

Svenska ......................................123

ไทย ..............................................127

Türkçe .........................................131

Українська ................................135

Tiếng Việt

.................................139

Q9729 / First Edition /September2014

Q9729_Strix_7_1_QSG.indb 1 2014/9/29 18:12:17

2

Package contents

• ASUS Strix 7.1 Gaming Headset

• Strix 7.1 control box

• Quick Start Guide

• USB Y-cable

• HDMI speaker cable

• Detachable microphone boom

Safety Guidelines

• If your device does not work properly and troubleshooting does not work, unplug the device and contact the ASUS Service Center for assistance. DO NOT attempt to service or fix the device yourself.

• DO NOT disassemble the device as doing so will void its warranty.

• Protect the cables from being stepped on or compressed, particularly at the point where it exits from the device.

• Keep the device away from liquid, humidity or moisture. Operate the device only within the specific temperature range of 0 o C (32 o F) to 40 o C (104 o F).

Maintenance

ASUS Strix 7.1 Gaming Headset requires minimum maintenance to keep it in optimum condition. We recommend that you unplug the device from the USB port and clean it once a month using a slightly-wet soft cloth or cotton swab. DO

NOT use soap or harsh cleaning agents.

Product Highlights

• True 7.1 surround with five pairs of neodymium magnet speakers for precise positioning and immersive game audio

• Adjustable individual audio channels

• ENC (Environmental Noise Cancellation) switch filters out 90% environmental noise for clear in-game communications

• Ultra comfortable ergonomic design for all head shapes / sizes

• Travel-friendly foldable design for on-the-go games

• Four Gaming Spectrum modes

Quick Start Guide

Q9729_Strix_7_1_QSG.indb 2 2014/9/29 18:12:17

Device Layout

Front (Green)

Rear (Black)

Center/Sub (Orange)

Side (Gray)

1. Headset

2. Detachable microphone boom

3. Five pairs of neodymium magnet speakers

4. HDMI headset port

5. USB port

6. HDMI speaker port

7. ENC (Environmental Noise

Cancellation) microphone

8. Mode on/off switch and Mode parameter control*

9. 7.1-channel / stereo switching button

10. Headphone amplifier on/off

11. Mode selector*

12. Quick microphone mute/unmute

13. Headset/speaker switching button

14. ENC (Environmental Noise

Cancellation) on/off switch

15. HDMI speaker cable

16. USB Y-cable

NOTE : Refer to the table in section Using the Strix 7.1 Control Box for the functions of the

Mode Selector and Mode On/Off Switch & Mode Parameter Control

ASUS Strix 7.1

Package contents

• ASUS Strix 7.1 Gaming Headset

• Strix 7.1 control box

• Quick Start Guide

• USB Y-cable

• HDMI speaker cable

• Detachable microphone boom

Safety Guidelines

• If your device does not work properly and troubleshooting does not work, unplug the device and contact the ASUS Service Center for assistance. DO NOT attempt to service or fix the device yourself.

• DO NOT disassemble the device as doing so will void its warranty.

• Protect the cables from being stepped on or compressed, particularly at the point where it exits from the device.

• Keep the device away from liquid, humidity or moisture. Operate the device only within the specific temperature range of 0 o C (32 o F) to 40 o C (104 o F).

Maintenance

ASUS Strix 7.1 Gaming Headset requires minimum maintenance to keep it in optimum condition. We recommend that you unplug the device from the USB port and clean it once a month using a slightly-wet soft cloth or cotton swab. DO

NOT use soap or harsh cleaning agents.

Product Highlights

• True 7.1 surround with five pairs of neodymium magnet speakers for precise positioning and immersive game audio

• Adjustable individual audio channels

• ENC (Environmental Noise Cancellation) switch filters out 90% environmental noise for clear in-game communications

• Ultra comfortable ergonomic design for all head shapes / sizes

• Travel-friendly foldable design for on-the-go games

• Four Gaming Spectrum modes

Quick Start Guide

Device Layout

Front (Green)

Rear (Black)

Center/Sub (Orange)

Side (Gray)

1. Headset

2. Detachable microphone boom

3. Five pairs of neodymium magnet speakers

4. HDMI headset port

5. USB port

6. HDMI speaker port

7. ENC (Environmental Noise

Cancellation) microphone

8. Mode on/off switch and Mode parameter control*

9. 7.1-channel / stereo switching button

10. Headphone amplifier on/off

11. Mode selector*

12. Quick microphone mute/unmute

13. Headset/speaker switching button

14. ENC (Environmental Noise

Cancellation) on/off switch

15. HDMI speaker cable

16. USB Y-cable

NOTE : Refer to the table in section Using the Strix 7.1 Control Box for the functions of the

Mode Selector and Mode On/Off Switch & Mode Parameter Control

ASUS Strix 7.1

3

Q9729_Strix_7_1_QSG.indb 3 2014/9/29 18:12:17

4

Connecting your devices

1. Connect the headset to the HDMI headset port of the Strix 7.1 control box.

2. Connect the single-USB end of the bundled USB Y-cable to the USB port on the Strix 7.1 control box and the other end to your computer.

3. Connect the microphone boom to the headset for two-way communication.

4. Connecting your speakers:

a. Connect the HDMI connector of the bundled HDMI speaker cable to the

Strix 7.1 control box.

b. Connect the four colored jacks of the bundled HDMI speaker cable to the appropriate audio ports on your speakers. Refer to the color indications of the four colored jacks below.

• Green: Front

• Orange: Center / Sub

• Black: Rear

• Gray: Side

5. Press the headset/speaker switching button to switch between headset and speakers.

Using the Strix 7.1 Control Box

Mode on/off switch and Mode parameter control

FPS Immersion

Constant Light

FPS Footstep

Breathing Light

Action/RPG

Racing

Mode selector

Q9729_Strix_7_1_QSG.indb 4

Below is the list of functions of the Mode Selector and Mode On/Off Switch &

Mode Parameter Control:

Mode Selector

(Turn)

Main

Center

Sub

Front

Rear

Side*

Mic

Spectrum

Lighting

Mode On/Off Switch (Press)

Mute/Unmute the headset

Mute/Unmute the center channel

Mute/Unmute the sub channel

Mode Parameter Control (Turn)

Adjust the main listening volume

Adjust the center channel volume

Adjust the sub channel volume

Mute/Unmute the front channels

Adjust the front channel volume

Mute/Unmute the rear channels Adjust the rear channel volume

Mute/Unmute the side channels Adjust the side channel volume

Mute/Unmute the headset microphone

Adjust the microphone volume

Turn on/off the spectrum presets

Select one of the spectrum presets:

• FPS immersion

• FPS Footstep

• Action/RPG

• Racing

Tune on/off the headset lighting Select between the lighting modes:

• Constant light

• Breathing light

NOTE: The 5.1-channel (6 channels) contents have no sound on the side channels.

Four quick-access buttons are also available for:

• Switching between 7.1-channel and stereo mode

• Turning on/off the headphone amplifier

• Muting/unmuting the microphone

• Switching between headset and speakers

Quick Start Guide

2014/9/29 18:12:17

ASUS Strix 7.1

Connecting your devices

1. Connect the headset to the HDMI headset port of the Strix 7.1 control box.

2. Connect the single-USB end of the bundled USB Y-cable to the USB port on the Strix 7.1 control box and the other end to your computer.

3. Connect the microphone boom to the headset for two-way communication.

4. Connecting your speakers:

a. Connect the HDMI connector of the bundled HDMI speaker cable to the

Strix 7.1 control box.

b. Connect the four colored jacks of the bundled HDMI speaker cable to the appropriate audio ports on your speakers. Refer to the color indications of the four colored jacks below.

5. Press the headset/speaker switching button to switch between headset and speakers.

Using the Strix 7.1 Control Box

Mode on/off switch and Mode parameter control

FPS Immersion

Constant Light

FPS Footstep

Breathing Light

Action/RPG

Racing

Mode selector

Below is the list of functions of the Mode Selector and Mode On/Off Switch &

Mode Parameter Control:

Mode Selector

(Turn)

Main

Center

Sub

Front

Rear

Side*

Mic

Spectrum

Lighting

Mode On/Off Switch (Press)

Mute/Unmute the headset

Mute/Unmute the center channel

Mute/Unmute the sub channel

Mode Parameter Control (Turn)

Adjust the main listening volume

Adjust the center channel volume

Adjust the sub channel volume

Mute/Unmute the front channels

Adjust the front channel volume

Mute/Unmute the rear channels Adjust the rear channel volume

Mute/Unmute the side channels Adjust the side channel volume

Mute/Unmute the headset microphone

Adjust the microphone volume

Turn on/off the spectrum presets

Select one of the spectrum presets:

• FPS immersion

• FPS Footstep

• Action/RPG

• Racing

Tune on/off the headset lighting Select between the lighting modes:

• Constant light

• Breathing light

NOTE: The 5.1-channel (6 channels) contents have no sound on the side channels.

Four quick-access buttons are also available for:

• Switching between 7.1-channel and stereo mode

• Turning on/off the headphone amplifier

• Muting/unmuting the microphone

• Switching between headset and speakers

Quick Start Guide ASUS Strix 7.1

Q9729_Strix_7_1_QSG.indb 5

5

2014/9/29 18:12:18

Environmental Noise Cancellation (ENC)

> 70 cm

ENC reduces the unwanted environmental noise that your headset's microphone picks up, ensuring clear and audible communication with other people. For the headset's optimal performance, ensure that you are more than 70 cm away from the console box.

IMPORTANT!

The Strix 7.1 Control Box is a plug-and-play audio device. Depending on how your computer is configured, the Strix 7.1 Box may or may not automatically be selected as the default audio device. Hence, ensure that you select the Strix 7.1 box as your default audio playback/recording device if there is no sound.

6

Q9729_Strix_7_1_QSG.indb 6

Quick Start Guide

2014/9/29 18:12:18
