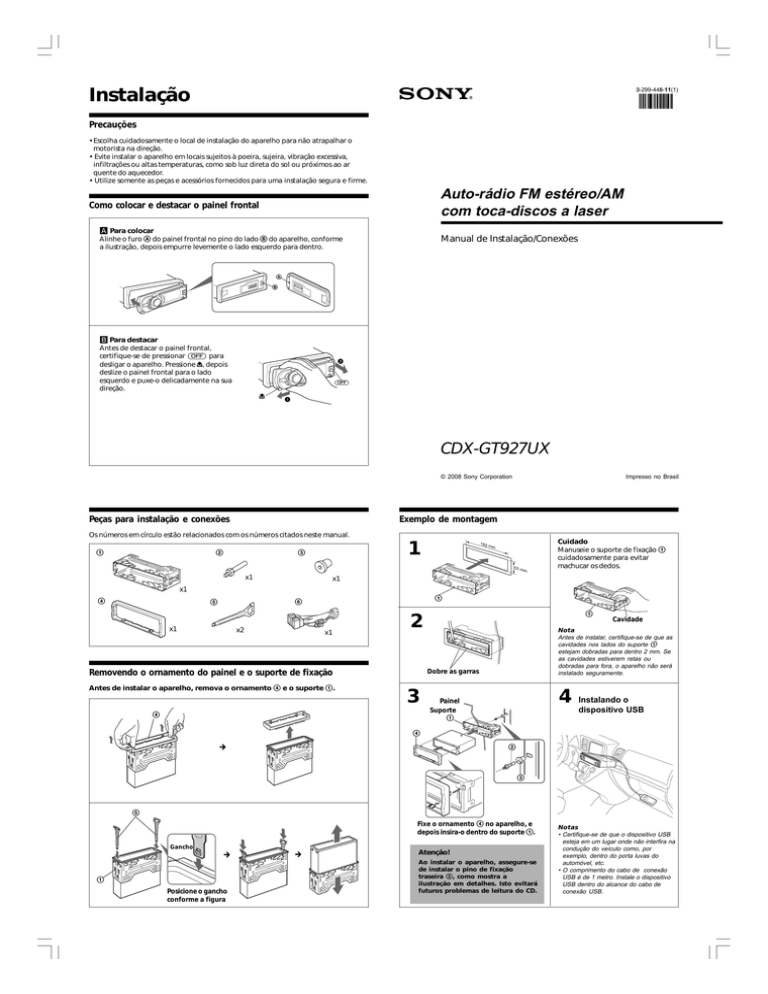

Instalação 1 2 3
Instalação
3-299-448-11(1)
Precauções
• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o
motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva,
infiltrações ou altas temperaturas, como sob luz direta do sol ou próximos ao ar
quente do aquecedor.
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.
Auto-rádio FM estéreo/AM
com toca-discos a laser
Como colocar e destacar o painel frontal
A Para colocar
Alinhe o furo A do painel frontal no pino do lado B do aparelho, conforme
a ilustração, depois empurre levemente o lado esquerdo para dentro.
Manual de Instalação/Conexões
A
B
B Para destacar
Antes de destacar o painel frontal,
certifique-se de pressionar (OFF) para
desligar o aparelho. Pressione , depois
deslize o painel frontal para o lado
esquerdo e puxe-o delicadamente na sua
direção.
2
(OFF)
1
CDX-GT927UX
© 2008 Sony Corporation
Peças para instalação e conexões
Impresso no Brasil
Exemplo de montagem
Os números em círculo estão relacionados com os números citados neste manual.
1
2
1
3
182
mm
53 m
m
x1
Cuidado
Manuseie o suporte de fixação 1
cuidadosamente para evitar
machucar os dedos.
x1
x1
4
1
6
5
x1
x2
x1
2
Removendo o ornamento do painel e o suporte de fixação
Antes de instalar o aparelho, remova o ornamento 4 e o suporte 1.
1
Dobre as garras
3
4
Cavidade
Nota
Antes de instalar, certifique-se de que as
cavidades nos lados do suporte 1
estejam dobradas para dentro 2 mm. Se
as cavidades estiverem retas ou
dobradas para fora, o aparelho não será
instalado seguramente.
4
Painel
Suporte
1
Instalando o
dispositivo USB
4
c
2
3
5
Fixe o ornamento 4 no aparelho, e
depois insira-o dentro do suporte 1.
Gancho
c
1
Posicione o gancho
conforme a figura
c
Atenção!
Ao instalar o aparelho, assegure-se
de instalar o pino de fixação
traseira 2, como mostra a
ilustração em detalhes. Isto evitará
futuros problemas de leitura do CD.
Notas
• Certifique-se de que o dispositivo USB
esteja em um lugar onde não interfira na
condução do veículo como, por
exemplo, dentro do porta luvas do
automóvel, etc.
• O comprimento do cabo de conexão
USB é de 1 metro. Instale o dispositivo
USB dentro do alcance do cabo de
conexão USB.
Advertência sobre a instalação em um automóvel sem a posição
ACC (acessório) na chave de ignição - Função Power Select
Conexões
Certifique-se de ajustar a função Auto Off (Desligamento automático). Para detalhes, veja o
manual de instruções fornecido. O aparelho será desligado completa e automaticamente no
tempo ajustado após ser desligado, o que previne o desgase da bateria. Se não ajustar a função
Auto Off (Desligamento automático do painel), após desligar o motor, certifique-se de
pressionar (OFF) no aparelho por aproximadamente 2 segundos para desliar a indicação do
relógio. Pressionando (OFF)momentaneamente, a indicação do relógio não será desligada,
podendo com isso, descarregar a bateria.
Precauções referentes às conexões
• Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.
• Antes de efetuar as conexões, desconecte o terminal terra da bateria do
automóvel para evitar curto-circuito.
• Não coloque os cabos embaixo de parafusos e nem os prenda às partes móveis do
automóvel (ex. ao trilho do assento).
• Conecte os cabos de alimentação somente após a conexão de todos os outros
cabos.
• Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de
12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
• Todos os fios terra devem ser ligados a um único ponto de aterramento.
• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal
superior a do fusível do aparelho. Se conectar este aparelho em série com outros
equipamentos estéreo, a corrente nominal do circuito do automóvel, ao qual os
equipamentos estão conectados, deve ser superior à soma da potência nominal do
fusível dos equipamentos. Se não houver circuitos de automóvel de potência
nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria,
porém, é imprescindível intercalar um fusível de amperagem idêntica à do
aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do
automóvel disponíveis para conectar o aparelho, conecte-o a um circuito de
automóvel de potência nominal superior à do fusível do aparelho, de forma que
não desativem outros circuitos quando o fusível queimar.
• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de
lesões nos olhos.
• Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.
Diagrama das conexões
Amplificador de potência
(não fornecido)
Exemplo 1
Alto-falantes dianteiros
(não fornecidos)
Dispositivo USB
(não fornecido)
AUDIO OUT
FRONT
SUB OUT (MONO)
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
AUDIO OUT
REAR
Subwoofer
(opcional)
Alto-falantes traseiros
(não fornecidos)
Amplificador de potência
(não fornecido)
Exemplo 2
Notas
• Certifique-se de conectar
o fio terra antes de
conectar o amplificador.
• Se você conectar um
amplificador de potência
opcional e não utilizar o
interno, o alarme ficará
desativado.
A
BUS AUDIO IN
Tecla RESET
CD/MD changer*
Quando a instalação e a conexão estiverem
terminadas, pressione a tecla RESET com uma
caneta ou um objeto pontiagudo. A tecla RESET
está localizada no centro do aparelho, quando o
painel frontal está destacado.
BUS CONTROL IN
B
Informação adicional
Para conectar dois ou mais
CD/MD changers, é
necessário o seletor de
fonte XA-C40 *
CD/MD
changer*
BUS AUDIO IN
Seletor de
fonte
XA-C40*
* Não fornecido e não
comercializado no Brasil
BUS CONTROL IN
CD/MD
changer*
Notas sobre o cabo de controle e
alimentação
• O fio do controle de antena elétrica (azul)
fornece +12 VCC quando o rádio é ligado.
• Se o automóvel possuir uma antena elétrica de
FM/AM, será necessário conectar o cabo de
controle de alimentação da antena (azul) ou o
cabo de controle de alimentação de acessório
(vemelho) ao terminal de alimentação da
antena.
• A antena elétrica sem a caixa relé não deverá
ser utilizada com este aparelho.
Conexão de proteção da memória
Quando o fio de alimentação amarelo estiver
conectado a um ponto de tensão permanente de
12 V, o circuito de memorização estará sempre
alimentado, mesmo quando a chave de ignição
estiver desligada.
Notas sobre a conexão dos alto-falantes
• Antes de conectar os alto-falantes, desligue o
aparelho.
• Utilize alto-falantes com impedância de 4 a
8 ohms e com a potência máxima adequada,
do contrário, os alto-falantes podem ser
danificados.
• Não conecte os terminais dos alto-falantes ao
chassis do automóvel e nem o terminal do
alto-falante direito ao esquerdo.
• Não conecte o fio terra do aparelho ao terminal
negativo (–) do alto-falante.
• Não tente conectar os alto-falantes em paralelo.
• Não conecte nenhum alto-falantes ativos (com
amplificador interno) aos terminais do
aparelho, porque podem ser danificados.
Portanto, certifique-se de conectar
alto-falantes passivos a estes terminais.
• Para evitar um mau funcionamento, não utilize
cabos de alto-falantes embutidos instalados
em seu automóvel, se o aparelho compartilha
um cabo negativo (–) comum com os
alto-falantes esquerdo e direito.
• Não interligue os cabos positivos e negativos
de saída para os alto-falantes.
Alto-falantes dianteiros
(não fornecidos)
Cabos com plugues RCA
(não fornecidos)
Fornecido com o
equipamento opcional
Seletor de
fonte
XA-C40*
Amplificador de potência
(não fornecido)
Dispositivo
USB (não
fornecido)
Fornecidos com
CD/MD changer*
USB IN
Alto-falantes traseiros
(não fornecidos)
AUDIO OUT
FRONT
BUS AUDIO IN
CD/MD changer*
Fornecido com o
seletor de fonte
REMOTE
IN
Controle remoto de
segurança RM-X4S com fio
(não fornecido)
L
Cabos com
Subwoofer
(não fornecido) plugues RCA
(não fornecidos)
R
BUS
AUDIO
IN
Insira com o
cabo para cima
AUDIO AUDIO
OUT
OUT
REAR FRONT
AUDIO OUT
REAR
Fusível
(10A)
BUS
CONTROL IN
CONECTOR A
SUB OUT (MONO)
6
AUDIO OUT
REAR
da antena do
automóvel
AMP REM
Azul celeste
ATT
Para o cabo de interface do
telefone do automóvel
Azul com listra branca
Pino
Cor
1
Violeta
2
Cinza
5
A
1
3
5
Branco
Verde
8
2
1
3
5
4
6
Alto-falante dianteiro esquerdo +
Alto-falante dianteiro esquerdo –
7
7
Alto-falante dianteiro direito +
Alto-falante dianteiro direito –
6
B
Conexão
Alto-falante traseiro direito +
Alto-falante traseiro direito –
3
4
Corrente máxima de alimentação 0,3A
Alto-falante traseiro esquerdo +
Alto-falante traseiro esquerdo –
As posições negativas 2, 4, 6 e 8 são listradas.
8
7
CONECTOR B
2
4
Notas sobre a conexão
Se os alto-falantes e o amplificador estiverem
conectados de forma incorreta, “FAILURE”
aparecerá no visor. Neste caso, certifique-se de
que os alto-falantes e o amplificador estejam
conectados corretamente.
Atenção: Dependendo do tipo do automóvel, no
ato da instalação do aparelho, os conectores A
e B (parte em destaque na figura) podem ser
cortados de forma adequada para que a conexão
seja efetuada. Porém, caso ocorra erro de
conexão no ato da instalação do aparelho, a
garantia será invalidada.
CD/MD changer *
* Não fornecido e não comercializado no Brasil.
6
8
Pino
Cor
4
Amarelo
5
Azul
6
Laranja
7
Vermelho
8
Preto
Conexão
Para o terminal de alimentação +12V que está energizado
permanentemente. Certifique-se de conectar o cabo preto
primeiro.
Para a caixa de controle da antena elétrica.
Para o terminal de alimentação de +12V da chave
controladora das luzes do painel do veículo.
Para o terminal de alimentação de +12V que se energiza
quando a chave de ignição é acionada. Certifique-se de
conectar o cabo preto primeiro. No caso de automóveis sem
a posição acessórios na chave de ignição, ligar este ao
terminal +12V energizado permanentemente.
Para um ponto metálico do automóvel (chassis). Primeiro
conecte o cabo preto, depois o amarelo e o vermelho.
As posições 1, 2 e 3 não têm pinos.
