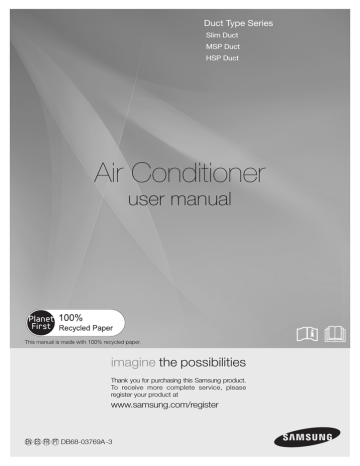

Air Conditioner

Air Conditioner

Duct Type Series

Slim Duct

MSP Duct

HSP Duct

Air Conditioner

user manual

EN ES FR PT

DB68-03769A-3

imagine the possibilities

Thank you for purchasing this Samsung product.

To receive more complete service, please register your product at

www.samsung.com/register

características do novo ar condicionado

Oferta de arrefecimento para o Verão

Neste dias de Verão sufocante e noites de descanso prolongado, não há melhor solução para escapar ao calor do que o conforto fresco de casa. Necessitará de um ar condicionado para resolver os problemas dos dias de calor muito cansativos e conseguir descansar.

Este Verão, resolva os problemas de calor com o seu ar condicionado.

Sistema eficiente

O seu novo ar condicionado, não só disponibiliza uma capacidade de arrefecimento máximo no Verão, como também pode ser um método de aquecimento eficiente no Inverno, com o sistema de “Bomba de Calor”. A tecnologia é 300% mais eficiente do que o aquecimento eléctrico, para que possa reduzir mais os custos de funcionamento.

Agora, já pode satisfazer as necessidades anuais com um ar condicionado.

Instalação flexível

O ar condicionado do tipo conduta foi concebido para ser elegante e estreito, disponibilizando soluções diferentes para qualquer formato de sala, permitindo requisitos de fluxo do ar específicos. Além disso, a entrada de ar pode ser configurada para a zona inferior ou para a traseira da unidade, para que haja maior flexibilidade na instalação.

Para uma referência fácil, anote o número de série e o modelo. O modelo encontra-se do lado direito do ar condicionado.

02_ características

Modelo #

Série #

informação de segurança

Para impedir choque elétrico, desconecte o poder antes de operar , de limpar, e de instalar a unidade.

INFORMAÇÃO DE SEGURANÇA

Antes de usar seu ar condicionado novo, leia por favor este manual completamente para assegurar-se de que você saiba com operar eficientemente e seguro e saiba características e funções extensas de seu dispositivo novo.

Porque as seguintes instruções operacional cobrem vários modelos, as características de seu ar condicionado podem diferir insignificantemente daquele descrição neste manual.

Se você tiver perguntas, chame seu centro do contato mais próximo ou encontre a ajuda e a informação online em www.samsung.com.

Símbolos e precauções importantes de segurança:

AVISO

ATENÇÃO

ATENÇÃO

Perigos ou práticas inseguras que podem resultar em

severo ferimento ou morte pessoal.

Perigos ou práticas inseguras que podem resultar em

menor ferimento pessoal ou em danos de

propriedade.

Para reduzir o risco do incêndio, explosão , choque elétrico, ou dano pessoal ao usar seu ar condicionado, seguem estas instruções de segurança básicas:

Não tente.

Não desmonte.

Não toque.

Siga instruções com cuidado.

Desconecte o plugue de poder da tomada de parede.

Assegura-se que a máquina está ligada à terra para impedir choque elétrico.

Chame o centro do contato para a ajuda.

Nota.

Estes sinais da atenção estão aqui para impedir a causar dano a você e a outro.

Siga-os por favor com cuidado.

Após ter lido esta seção, mantenha-a em um lugar seguro para a referência futura.

informações de segurança

_03

informação de segurança

SINAIS DA AVISO SEVEROS

AVISO

Não coloque o ar condicionado perto das substâncias perigoso ou do equipamento que livra chamas livres para evitar incêndio , explosões ou danos.

Risco potencial de incêndio perigo ou da explosão.

Não instale a unidade exterior em um lugar instável ou em uma superfície elevada onde haja um risco potencial de queda.

Se a unidade exterior cair, pode causar dano pessoal ou perda de propriedade.

A falha ou os danos podem ocorrer se qualquer mudança ou modificação que não é indicada no manual de instalação. Neste caso, o usuário será responsável pelas despesas do reparo.

Instale o ar condicionado longe do visor direta à luz solar, ao dispositivo de aquecimento, e aos lugares húmidos.

Pendure uma cortina para impulsionar a eficiência de refrescamento e para evitar o risco de choque elétrico.

Não corte o plugue de poder e não o conecte a um cabo de poder diferente.

Não arranque o cabo de poder e não toque no plugue de poder com mãos molhadas.

Risco potencial do incêndio ou de choque elétrico.

Nunca use um plugue de poder e cabo de poder danificado, ou tomada de poder afrouxada.

Risco potencial de incêndio ou de choque elétrico.

Instale um disjuntor exclusivo e disjuntor de curto-circuito para o ar condicionado.

Risco potenciado de incêndio ou de mau funcionamento da unidade.

Não insira qualquer coisa tal como os dedos ou os galhos nos respiradouros do ar condicionado quando o ar condicionado está funcionando.

Mantenha as crianças longe do ar condicionado para impedir que ponham o seu dedo sobre o ar condicionado. Risco potencial de ferimento pessoal.

Assegure nenhuma água entrada no ar condicionado.

Risco potencial do incêndio ou de choque elétrico.

Se a água entrar o ar condicionado, pare e desligue a fonte de alimentação imediatamente.

Desligue o ar condicionado por usar o controle remoto ou o acessório do controle fornecido (se fornecido). Não desconecte para desligar a unidade (a menos que há um perigo imediato).

Não funcione o ar condicionado por um período de tempo prolongado em um quarto com a porta fechada ou com bebês, pessoas velhas ou pessoas com desvantagem.

Abra a porta ou as janelas para ventilar seu quarto pelo menos uma vez por uma hora para impedir a falta do oxigênio.

O ar condicionado tem composição das peças móveis. Afastar crianças da unidade para evitar dano físico.

04_ informações de segurança

Verifica que as crianças tomam precauções contra acesso ao ar condicionado e elas não brincam coma unidade.

Não limpe o interior do ar condicionado não autorizado.

Você pode danificar as peças que podem causar choque elétrico ou incêndio.

Consulte centro de contato para limpar o interior do ar condicionado.

Não conecte o ar condicionado com dispositivo de aquecimento nem não tente desmontá-lo, remodelar ou reparar sozinho.

Risco potencial do mau funcionamento, de choque elétrico ou do incêndio . Se os reparos forem precisados, consulte o centro do contato.

Consulte o lugar de compra ou centro de contato para instalar, reinstalar ou desmontar o ar condicionado.

A instalação imprópria traz um risco do mau funcionamento da unidade, do escapamento da água, de choque elétrico ou do incêndio .

Se instalar em áreas particular, como um complexo da fábrica ou área litoral de salina, consulte o lugar da compra ou o centro de contacto para detalhes específicos da instalação.

As Unidades têm de ser instaladas de acordo com distâncias declaradas, a fim de permitir a acessibilidade de cada lado,assim garantindo a operação correta de manutenção ou recuperação de produtos. As peças de unidades têm de ser acessíveis e completamente removíveis sob condição de segurança(para pessoas ou coisas).

Consulte um negociante a respeito das medidas apropriadas para impedir a concentração permissível de estar excedida.

Se o refrigerante escapar, e causar a concentração apenas limitida a ser excedida, podem resultar os perigos devido à falta de oxigênio no quarto.

Se a undidade interna tornar-se molhada, desligue a fonte de alimentação imediatamente e ligue ao seu centro de contato mais próximo.

Risco potencial de incêndio ou de choque elétrico.

Certifique-se sempre de que a fonte de alimentação é compatível com padrões de segurança atuais. Instale sempre o ar condicionado na conformidade com padrões de segurança locais atuais.

Verifique que a voltagem e a freqüência da fonte de alimentação obedece com as especificações e que o poder instalado é suficiente para assegurar a operação de todo o outro dispositivo doméstico conectado às mesmas linhas elétricas.

Use um disjuntor nominal somente

Nunca use os fios de aço ou os fios de cobre como um disjuntor. Pode causar incêndio ou o mau funcionamento da unidade.

Não ponha pressão imprópria no cabo de poder nem não coloque objetos pesados nele.

Não curva o cabo de poder excessivamente.

Risco potencial do incêndio ou de choque elétrico.

Para proteger o produto contra água e choque possível, você deve manter o cabo de alimentação e o cabo de conexão das unidades internas e externas no tubo de proteção.

Ao abrir ou ao fechar o painel de frente, use um tamborete estável e preste atenção a seus passos com cuidado.

Desconecte o ar condicionado da fonte de alimentação antes que esteja reparada ou desmontada.

Limpe o condicionador depois que o ventilador interno para operação.

Risco potencial de dano ou de choque elétrico.

informações de segurança

_05

informação de segurança

SINAIS DA AVISO SEVEROS (CONTINUA)

AVISO

Use uma tomada que tenha um terminal à terra. A tomada deve ser usado exclusivamente para o ar condicionado.

Ligação elétrico impróprio à terra pode causar choque elétrico ou incêndio.

Assegure ligação à terra apropriada foi estabelecido ao instalar o ar condicionado. Não conecte o cabo à terra da unidade ao cano do gás, aocano de água ou à linha de telefone.

Se a unidade não for aterrada corretamente, pode resultar choque elétrico .

Se você cheirar plástico ardente, ouvir sons estranhos, ou vir o fumo vir da unidade, desconecte o ar condicionado imediatamente e chame um centro do contato.

Risco potencial do incêndio ou de choque elétrico.

SINAIS DO ATENÇÃO

ATENÇÃO

Não obstrua nem não coloque artigos na frente do ar condicionado. Não pisa, não pendure , nem não coloque artigos pesados no ar condicionado.

Risco potencial de dano pessoal.

Se a falha ou os danos ocorrerem no caso de uso impróprio não conforme do manual da instalação, haverão um custo extra para instalação e construção.

Risco potencial do mau funcionamento, choque elétrico ou incêndio se os reparos ou as instalações forem tentados por um técnico incompetente do serviço.

Não pulveriza gáses inflamáveis como insecticida perto do ar condicionado.

Risco potencial de choque elétrico, de incêndio ou da mau funcionamento de unidade.

Não abra a grade dianteira durante a operação.

Risco potencial choque elétrico ou de mau funcionamento da unidade.

O ar fresco não deve fluir diretamente para povos, animais de estimação, e plantas.

É pernicioso à sua saúde, animais de estimação, e plantas.

Não beba a água do ar condicionado.

Risco potencial do perigo de saúde.

Não permita que as crianças escalem no ar condicionado.

Não use o ar condicionado como um instrumento de refriescamento da precisão para alimento, animais de estimação, plantas, cosméticos ou maquinaria.

Não puxe nem dê choque excessivo ao ar condicionado.

O risco potencial de incêndio, ou o mau funcionamento de unidade e há risco de ferimento pessoal porque a unidade pode cair para baixo.

Não pulverize água diretamente no ar condicionado nem não use benzeno, diluente ou álcool para limpar a superfície da unidade.

Risco potenciado de incêndio ou de mau funcionamento da unidade.

Risco potencial dos danos ao ar condicionado.

Não coloque os contentors com líquido ou outros objetos na unidade.

06_ informações de segurança

Não toque os canos conectados ao ar condicionado.

Instale a unidade interna longe do instrumento de iluminação usando o lastro.

Se você usar o controle remoto sem fio, o erro de recepção pode ocorrer devido ao lastro do instrumento de iluminação.

Instale a unidade exterior no lugar onde o ruído e a vibração operacional não inquieta seu vizinho e pode ser ventilado bem sem obstáculo.

Risco potencial do mau funcionamento.

O ruído operacional pode inquietar seu vizinho.

Verifica que a tampa ou nenhum obstáculo não estão perto do ar condicionado.

Permita o espaço suficiente para a circulação de ar.

A ventilação insuficiente pode causar funcionamento mau.

Se o cabo de poder forem danificados, o fabricante, um técnico qualificado do serviço deve substitui-lo para evitar um risco potencial.

Se um outage do poder ocorrer quando o ar condicionado trabalhar, desligue a fonte de energia imediatamente.

A corrente máxima é medida de acordo com o padrão de IEC para a segurança e a corrente é medida de acordo com o padrão de ISO para a eficiência de energia.

Verifique se há danos na entrega. Se danificado, não instale o ar condicionado e chame o lugar da compra imediatamente.

Mantenha temperaturas interior estável e não extremamente frio, especialmente nu lugar onde há crianças,pessoas velhas ou pessoas com desvantagem.

O material de empacotamento e as baterias usadas do controle remoto

(opcional) devem ser dispostos de acordo com os padrões nacionais.

O refrigerante usado no ar condicionado deve ser tratado como excreção químico. Disponha o refrigerante de acordo com padrões nacionais.

Deixa um técnico qualificado do serviço instalar o ar condicionado e executar uma operação experimental.

Conecte firmemente a mangueira de escoamento ao ar condicionado para uma drenagem apropriada.

Verifique para ver se há danos na almofada da instalação da unidade exterior pelo menos uma vez um ano.

Risco potencial de ferimento pessoal ou da perda de propriedade.

Assegure que o controle remoto sem fio tem uma distância de aproximadamente 7m do sensor do controle remoto do ar condicionado.

Se o controle remoto não for usado por um longo período de tempo, remova as baterias para impedir o escapamento de eletrólito.

Ao limpar a unidade exterior, toque as barbatanas do radiador do cambista de calor com cuidado extremo.

Traze luvas grossas para proteger suas mãos.

Certifique-se de que o gotejamento condensado de água da mangueira de dreno funciona para fora corretamente e com segurança.

O dispositivo não é pretendido a ser utilizado por pessoas (incluindo crianças) com as habilidade físicas, sensórias ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que forem dados a supervisão ou a instrução a respeito do uso do dispositivo por uma pessoa responsável para sua segurança: As crianças novas devem ser supervisionadas para assegurar-se de que não joguem com o dispositivo.

informações de segurança

_07

informação de segurança

SINAIS DO ATENÇÃO (CONTINUA)

ATENÇÃO

Inspecione a condição, as conexões elétricas, os canos e a caixa externa do ar condicionado regularmente por um técnico qualificado do serviço.

Não abra portas e janelas no quarto que está sendo refrigerado durante operação a menos que necessário.

Não obstrua respiradouros do ar condicionado. Se os objetos obstruírem o fluxo de ar, pode causar o mau funcionamento da unidade ou cumprimento pobre.

Verifica que não há nenhum obstáculo sob a unidade interior.

Risco potencial do incêndio ou da perda de propriedade.

O condicionador de ar apenas deve ser utilizado no âmbito das finalidades para as quais foi concebido: a unidade interior não é adequada para ser instalada em recintos que servem de lavandaria.

Nossas unidades devem ser instaladas em conformidade com os espaços indicados no manual de instalação para assegurar a acessibilidade de ambos os lados ou a possibilidade de executar a manutenção rotineira e os reparos.

Os componentes das unidades devem ser acessíveis e aqueles podem ser desmontados nas condições de segurança completa para povos ou coisas.

Por isso, sempre que as indicações contidas no Manual de Instalação não forem cumpridas, o custo necessário para alcançar e reparar a unidade (em segurança, em conformidade com os regulamentos actualmente em vigor) com lingas, camiões, andaimes ou outros meios de elevação não será coberto pela garantia e estará a cargo do utilizador final.

Assegure que os interruptores da proteção de ligar-desligar são instalados corretamente.

Não use o ar condicionado se danificado. Se os problemas ocorrerem, pare imediatamente a operação e desconecte o plugue da fonte de alimentação.

Se o ar condicionado não for usado por um período de tempo prolongado

(por exemplo, superior aos alguns meses), desconecte o poder da parede.

Chame o lugar da compra ou um centro do contato em caso de necessidade dos reparos

Risco potencial do incêndio ou choque elétrico se a desmontagem ou reparos forem tentados por um técnico incompetente do serviço.

AVISO

Aviso da Proposta 65 do Estado da Califórnia (apenas EUA)

• Este produto contém produtos químicos que o Estado da Califórnia reconhece como causadores de câncer e toxicidade reprodutiva.

08_ informações de segurança

conteúdos

VISUALIZAR O AR CONDICIONADO

10

10 Condutas de baixo Perfil

10 Condutas MSP

10 Condutas HSP

UTILIZAR O AR CONDICIONADO

11

11 Sugestões sobre a forma de utilização do ar condicionado

LIMPEZA E MANUTENÇÃO

DO AR CONDICIONADO

12

12 Limpar o filtro

12 Condutas de Baixo Perfil

13 Condutas MSP/HSP

14 Manter o ar condicionado

14 Verificações periódicas

15 Protecções internas através do sistema de controlo da unidade

APÊNDICE

16

16 Resolução de problemas

18 Limites de funcionamento

conteúdos

_09

visualizar o ar condicionado

Parabéns pela compra do ar condicionado. Esperamos que desfrute das funções do ar condicionado e permaneça frio ou quente com uma óptima eficácia. Leia o manual do utilizador para começar e para tirar o máximo partido do ar condicionado.

CONDUTAS DE BAIXO PERFIL

Filtro do ar (o lado de retorno do ar)

Tecto

Entrada de ar

Saída de ar

CONDUTAS MSP

Filtro do ar (o lado de retorno do ar)

Tecto

Entrada de ar

Saída de ar

CONDUTAS HSP

Entrada de ar

Tecto

Saída de ar

O ar condicionado poderá parecer ligeiramente diferente do apresentado acima, dependendo do modelo.

10_ visualizar o ar condicionado

utilizar o ar condicionado

SUGESTÕES SOBRE A FORMA DE UTILIZAÇÃO DO AR CONDICIONADO

Abaixo, encontram-se algumas sugestões que deverá seguir quando utilizar o ar condicionado.

TÓPICO

Arrefecimento

RECOMENDAÇÃO

Se as temperaturas exteriores actuais forem muito mais elevadas do que a temperatura interior seleccionada, poderá levar algum tempo a trazer a temperatura interior de volta para a frescura pretendida.

Evite diminuir drasticamente a temperatura. A energia é desperdiçada e a sala não arrefece mais rápido.

Aquecimento Como o ar condicionado aquece a sala ao tirar energia de aquecimento do ar exterior, a capacidade de aquecimento pode diminuir quando as temperaturas exteriores são demasiado baixas. Se sentir que o ar condicionado aquece de forma insuficiente, recomenda-se a utilização de uma aplicação de aquecimento adicional em combinação com o ar condicionado.

Gelo e Descongelar

Quando o ar condicionado funcionar em modo

“Aquecimento”, devido à diferença de temperatura entre a unidade e o ar exterior, forma-se gelo.

Se tal acontecer:

- O ar condicionado para de aquecer.

- O ar condicionado funciona automaticamente no modo

“Descongelar” durante 10 minutos.

- O vapor produzido na unidade externa no modo

“Descongelar” é seguro.

Não é necessária qualquer intervenção. Após cerca de 10 minutos, o ar condicionado volta a funcionar normalmente.

A unidade não funciona quando começa a descongelar.

Ventilador O ventilador poderá não funcionar durante 3 a 5 minutos no início para evitar golpes de frio, enquanto o ar condicionado está a aquecer.

Temperaturas interiores/ exteriores elevadas

Falha de alimentação

Mecanismo de protecção

Se as temperaturas interiores e exteriores forem elevadas e o ar condicionado estiver a funcionar no modo

“Aquecimento”, o ventilador e o compressor da unidade podem parar por vezes. Tal é normal, aguarde até o ar condicionado voltar a ligar.

Se ocorrer uma falha de alimentação durante o funcionamento do ar condicionado, o funcionamento pára imediatamente e a unidade será desligada. Quando a alimentação voltar, o ar condicionado funciona automaticamente.

Se o ar condicionado acabou de ser ligado depois do funcionamento parar ou ter sido ligado, o ar frio/quente não sai durante cerca de 3 minutos para proteger o compressor da unidade exterior.

utilizar o ar condicionado

_11

limpeza e manutenção do ar condicionado

Para o ar condicionado funcionar melhor, limpe-o periodicamente. Quando o limpar, certifique-se de que desligou o aparelho, para segurança do utilizador.

LIMPAR O FILTRO

Quando limpar o filtro, certifique-se de que desligou a ficha da tomada do cabo de alimentação da unidade. O filtro do ar baseado em espuma lavável, retém partículas de grandes dimensões do ar. O filtro é limpo com um aspirador ou é lavado à mão.

Condutas de Baixo Perfil

1. Desloque o filtro do ar existente no painel posterior para o lado direito.

2. Limpe o filtro do ar com um aspirador ou com uma escova suave. Se o pó for demasiado, então enxague-o com água da torneira e seque-o numa área ventilada.

• Para obter melhores condições, repita a operação de duas em duas semanas.

• Se o filtro do ar secar numa área confinada (ou húmida), podem surgir odores. Se tal acontecer, volte a limpar e a secar o filtro do ar numa área bem ventilada.

3. Introduza o filtro do ar de novo na posição original.

• A imagem mostrada acima pode diferir da sua, dependendo do modelo.

• Depois de limpar o filtro, prima o botão para Filter Reset(reiniciar o filtro) localizado no controlo remoto durante 2 segundos para reiniciar o horário do filtro. O indicador de sinal de filtro estará aceso durante o período de limpeza.

12_ limpeza e manutenção

Condutas MSP/HSP

1. Desloque o filtro do ar existente no painel posterior para o lado direito.

2. Limpe o filtro do ar com um aspirador ou com uma escova suave. Se o pó for demasiado, então enxague-o com água da torneira e seque-o numa área ventilada.

• Para obter melhores condições, repita a operação de duas em duas semanas.

• Se o filtro do ar secar numa área confinada (ou húmida), podem surgir odores. Se tal acontecer, volte a limpar e a secar o filtro do ar numa área bem ventilada.

3. Introduza o filtro do ar de novo na posição original.

• A imagem mostrada acima pode diferir da sua, dependendo do modelo.

• Depois de limpar o filtro, prima o botão para Filter Reset(reiniciar o filtro) localizado no controlo remoto durante 2 segundos para reiniciar o horário do filtro. O indicador de sinal de filtro estará aceso durante o período de limpeza.

limpeza e manutenção

_13

limpeza e manutenção do ar condicionado

MANTER O AR CONDICIONADO

Se o ar condicionado não for utilizado durante muito tempo, seque o ar condicionado para manter o seu bom estado de funcionamento.

1. Seque o ar condicionado cuidadosamente fazendo-o funcionar no modo

“Ventilação” durante 3 a 4 horas e desligue a ficha de alimentação. Poderá haver danos internos se a os componentes forem deixados com humidade.

2. Antes de utilizar o ar condicionado novamente, seque novamente os componentes internos do ar condicionado, colocando o aparelho a funcionar no modo “Ventilação” durante 3 ou 4 horas. Esta operação ajuda a remover odores que possam ter sido gerados a partir da humidade.

Verificações periódicas

Consulte a tabela seguinte para realizar a manutenção correcta do ar condicionado.

Uma vez por ano

Tipo

Unidade interior

Unidade exterior

Descrição

Limpar o filtro do ar (1)

Limpar o tabuleiro de drenagem condensada (2)

Lipar cuidadosamente o permutador de calor (2)

Limpar o tubo de drenagem condensada (2)

Substituir as pilhas do controlo remoto (1)

Limpar o lado de fora do permutador de calor (2)

Limpar o lado de dentro do permutador de calor

(2)

Limpar os componentes eléctricos com jactos de ar (2)

Verificar se todos os componentes eléctricos estão ligados firmemente (2)

Limpar o ventilador (2)

Verificar que toda a montagem do ventilador está firmemente ligada (2)

Limpar o tabuleiro de drenagem condensada (2)

As operações de manutenção e de verificação descritas são essenciais para garantir a eficácia do ar condicionado. A frequência destas operações varia de acordo com as características da área, a quantidade de pó, etc.

(1) As operações descritas deverão ser realizadas com mais frequência, se a área de instalação tiver muito pó.

(2) Estas operações têm de ser sempre realizadas por pessoal qualificado. Para obter informações mais detalhadas, consulte o manual de instalação.

14_ limpeza e manutenção

Protecções internas através do sistema de controlo da unidade

Esta protecção interna funciona, se uma falha interna ocorrer no ar condicionado.

Tipo Descrição

Contra o ar frio

O ventilador interno está deligado contra o ar frio, quando a bomba de calor estiver a aquecer.

Ciclo de descongelamento

O ventilador interno está desligado contra o ar frio, quando a bomba de calor estiver a aquecer.

Anulação da protecção da bateria interna

O compressor estará desligado para proteger a bateria interna, quando o ar condicionado funciona no modo “Frio”.

Proteger o compressor

O ar condicionado não começa a funcionar logo que a unidade é ligada para proteger o compressor da unidade exterior.

Se a bomba de aquecimento estiver a funcionar no modo “Aquecimento”, o ciclo de descongelamento é activado para remover gelo da unidade exterior que se possa ter depositado a temperaturas baixas.

O ventilador interno é desligado automaticamento e reiniciado apenas após o cliclo de descogelação estar concluído.

limpeza e manutenção

_15

apêndice

RESOLUÇÃO DE PROBLEMAS

Consulte a tabela seguinte se o ar condicionado estiver a funcionar anormalmente. Tal poderá poupar tempo e despesas desnecessárias.

PROBLEMA

O ar condicionado não funciona imediatamente após ter sido reiniciado.

O ar condicionado não funciona.

SOLUÇÃO

Por causa do mecanismo de protecção, o aparelho não começa a funcionar imediatamente para evitar sobrecarga da unidade.

O ar condicionado começa a funcionar após 3 minutos.

A temperatura não muda.

O ar frio (quente) não sai do ar condicionado.

A velocidade do ventilador não muda.

Verifique se a ficha de alimentação está correctamente ligada. Introduza a ficha de alimentação correctamente na tomada.

Verifique se o disjuntor está desligado.

Verifique se há uma falha de corrente.

Verifique o fusível. Certifique-se de que o fusível não está queimado.

Verifique se escolheu o modo Fan(Ventilação). Prima o botão Mode no controlo remoto para seleccionar outro modo de funcionamento.

Verifique se a temperatura definida é mais elevada

(baixa) do que a temperatura actual.

Prima o botão Temperatura no controlo remoto para alterar a temperatura definida.

Prima o botão Temperatura para diminuir ou aumentar a temperatura.

Verifique se o filtro do ar está bloqueado com pó.

Limpe o filtro do ar de 2 em 2 semanas.

Verifique se o ar condicionado acabou de ser ligado. Se sim, aguarde 3 minutos. O ar frio não sai para proteger o compressor da unidade exterior.

Verifique se o ar condicionado está instalado num local com uma exposição directa à luz solar. Pendure cortinas nas janelas para aumentar a eficácia de arrefecimento.

Verifique se a tampa ou algum obstáculo não esta próximo da unidade exterior.

Verifique se o tubo de refrigerante é muito longo.

Verifique se o ar condicionado está apenas disponível no modo “Arrefecer”.

Verifique se o controlo remoto está apenas disponível para o modelo de arrefecimento.

Verifique se seleccionou o modo “Auto” ou “Seco”.

O ar condicionado ajusta automaticamente a velocidade do ventilador para “Auto” no modo “Auto/

Seco”.

16_ apêndice

PROBLEMA

A função do temporizador não

é definida.

Odores penetram na sala durante o funcionamento.

O ar condicionado faz um som borbulhento.

Água está a cair das lâminas de fluxo do ar.

O controlo remoto não está a funcionar.

SOLUÇÃO

Verifique se premiu o botão Alimentação localizado no controlo remoto depois de definir o tempo.

Verifique se o aparelho está a funcionar numa zona de fumo ou se há um cheiro a entrar do exterior. Utilize o ar condicionado no modo “Ventoinha” ou abra as janelas para arejar a sala.

Poderá ouvir-se um som borbulhento quando o refrigerante está a circular através do compressor.

Deixe que o ar condicionado funcione num modo seleccionado.

Quando prime o botão Alimentação no controlo remoto, pode-se ouvir um ruído vindo da bomba de drenagem existente dentro do ar condicionado.

Verifique se o ar condicionado esteve a arrefecer durante muito tempo, quando as lâminas de fluxo do ar estiverem a apontar para baixo. Pode-se gerar condensação devido à diferença de temperaturas.

Verifique se as pilhas estão gastas.

Certifique-se de que as pilhas estão correctamente instaladas.

Certifique-se de que não há nada a bloquear o sensor do controlo remoto.

Verifique se há um aparelho com luz forte junto do ar condicionado. A luz forte proveniente das lâmpadas fluorescentes ou sinais de néon pode interromper as ondas eléctricas.

Verifique se definiu o controlo remoto com fios para o controlo em grupo.

O ar condicionado não liga ou desliga com o controlo remoto com fios.

O controlo remoto com fios não funciona.

Os indicadores do ecrã digital piscam.

Verifique se o indicador TEST é apresentado no controlo remoto com fios. Se tal for o caso, desligue a unidade e desligue o disjuntor. Contacte o centro de apoio mais próximo.

Prima o botão Alimentação no controlo remoto para ligar a unidade e desligar o disjuntor.

A seguir, volte a ligá-lo.

apêndice

_17

apêndice

LIMITES DE FUNCIONAMENTO

A tabela abaixo indica as variações de temperatura e de humidade do ar condicionado a partir das quais pode funcionar. Consulte a tabela para uma utilização eficiente do ar condicionado.

MODO

ARREFECIMENTO

AQUECIMENTO

TEMPERATURA DE

FUNCIONAMENTO

INTERIOR

64˚F e 90˚F

(18˚C e 32˚C)

81˚F (27˚C) ou menos

EXTERIOR

23˚F e 118˚F

(-5˚C e 48˚C)

-4˚F e 75˚F

(-20˚C e 24˚C)

HUMIDADE

INTERIOR

SE ESTIVER FORA DAS

CONDIÇÕES

80% ou menos

Poderá haver condensação na unidade interior, com o risco de haver queda de água ou gotas de água no chão.

-

A protecção de segurança do sistema desliga-o continuamente.

SECAGEM

64˚F e 90˚F

(18˚C e 32˚C)

23˚F e 118˚F

(-5˚C e 48˚C)

-

Poderá haver condensação na unidade interior, com o risco de haver queda de água ou gotas de água no chão.

A temperatura normalizada para aquecimento é de 45˚F(7˚C). se a temperatura exterior cair para os

32˚F(0˚C) ou abaixo, a capacidade de aquecimento pode ser reduzida, dependendo das condições da temperatura.

Se a operação de arrefecimento for utilizada acima dos 90˚F(32˚C) (temperatura interna), não arrefece na sua capacidade total.

18_ apêndice

apêndice

_19

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
