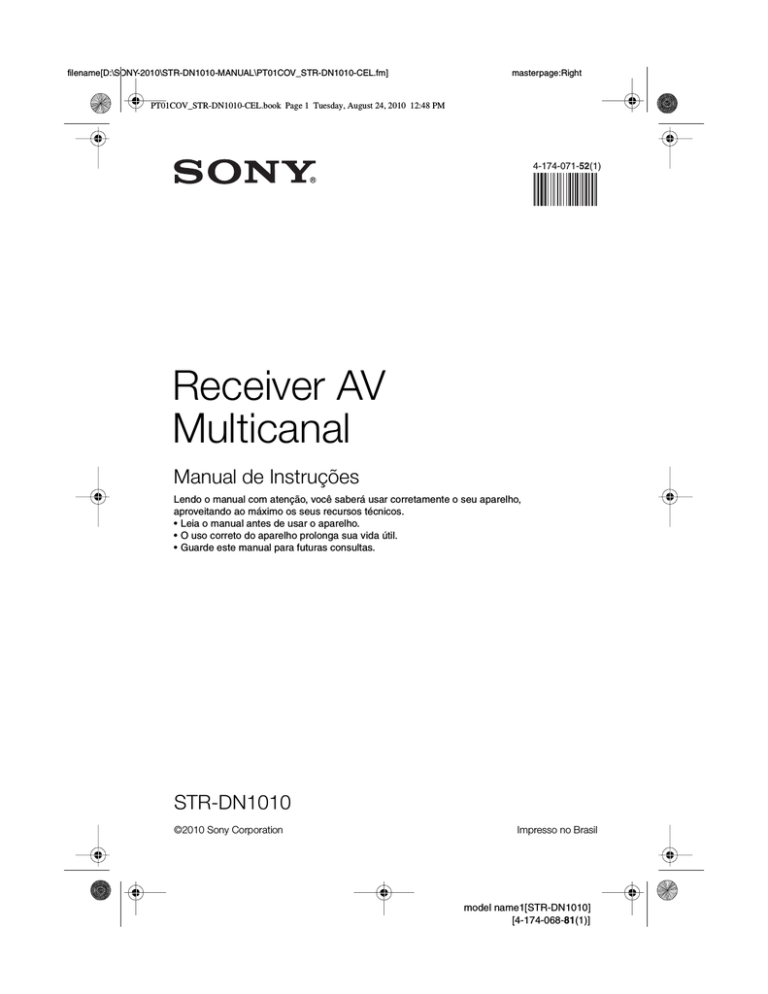

PT01COV_STR-DN1010-CEL.book Page 1 Tuesday, August 24, 2010 12:48 PM masterpage:Right

4-174-071-52(1)

Receiver AV

Multicanal

Manual de Instruções

Lendo o manual com atenção, você saberá usar corretamente o seu aparelho, aproveitando ao máximo os seus recursos técnicos.

• Leia o manual antes de usar o aparelho.

• O uso correto do aparelho prolonga sua vida útil.

• Guarde este manual para futuras consultas.

STR-DN1010

©2010 Sony Corporation Impresso no Brasil

model name1[STR-DN1010]

[4-174-068-81(1)]

D:\SONY-2010\STR-DN1010-MANUAL\PT02REG_STR-DN1010-CEL.fm4-174-068-81(1)

PT01COV_STR-DN1010-CEL.book Page 2 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

s

ADVERTÊNCIA

Para reduzir o risco de incêndio ou choque elétrico, não exponha o aparelho à chuva ou à umidade.

Para evitar risco de incêndio, não cubra os orifícios de ventilação do aparelho com jornais, toalhas de mesa, cortinas, etc. Nem coloque velas acesas sobre o aparelho.

Para evitar riscos de incêndio ou choque elétrico, não coloque objetos contendo líquido, como vasos, sobre o aparelho.

Para prevenir risco de choque elétrico:

NÃO ABRA O APARELHO

E/OU SUBWOOFER.

Em caso de avaria, consulte somente os técnicos qualificados pela Sony.

Este símbolo tem o propósito de alertar o usuário sobre a presença de

“tensões perigosas” não isoladas, dentro do gabinete do produto, as quais podem ter intensidade suficiente para constituir risco de choque elétrico para as pessoas.

Este símbolo tem o propósito de alertar o usuário quanto à presença de instruções importantes de operação e manutenção (serviços) no

Manual de Instruções que acompanha o aparelho.

Não instale o aparelho em espaços limitados, como estantes de livros ou armários embutidos.

Como o cabo de alimentação CA é utilizado para desconectar o aparelho da tomada da rede elétrica, conecte o aparelho a uma tomada de fácil acesso.

Quando observar alguma anormalidade, desconecte imediatamente o cabo de alimentação da tomada da rede elétrica.

Não exponha pilhas ou aparelhos com pilhas instaladas ao calor excessivo como a luz solar direta, fogo ou outras fontes de calor.

A pressão excessiva do som dos fones de ouvido pode causar perda de audição.

Este símbolo tem o propósito de alertar o usuário sobre a presença de uma superfície de aquecimento que pode ficar quente durante a utilização normal e provocar queimaduras.

NOTA SOBRE O PRODUTO

Este aparelho destina-se ao uso doméstico e não profissional

CUIDADO

Esclarecemos que qualquer modificação que não esteja expressamente aprovada neste manual pode deixar o aparelho inoperante, além de implicar na perda da garantia proporcionada pelo fabricante.

ADVERTÊNCIA

Evite o uso prolongado do aparelho com volume alto

(potência superior a 85 decibéis), pois isto poderá prejudicar a sua audição (Lei Federal N o

11.291/06)

Precauções

Sobre as fontes de alimentação

• O aparelho não estará desconectado da rede elétrica enquanto estiver conectado a uma tomada da rede elétrica, mesmo que o aparelho esteja desligado.

• Como o plugue do cabo de alimentação é usado para desconectar o aparelho, conecte-o em uma tomada de fácil acesso. Quando notar algo anormal no aparelho, desconecte o plugue da tomada da rede elétrica imediatamente.

Recomendações Importantes sobre o Nível de Volume

Maximize o prazer de ouvir a música com este aparelho lendo estas recomendações que ensinam você a tirar o máximo proveito do aparelho quando reproduzir um som a um nível seguro. Um nível que permita que o som seja alto e claro, sem causar desconforto e, o mais importante, de uma forma que proteja a sua sensibilidade auditiva.

Para estabelecer um nível seguro:

• Ajuste o controle de volume a um nível baixo.

• Aumente lentamente o som até poder ouvi-lo confortável e claramente, sem distorções.

Uma vez estabelecido um nível de som confortável:

Ajuste o controle de volume e deixe-o nesta posição. O minuto gasto para fazer este ajuste agora protegerá a sua audição no futuro.

Usando sabiamente, o seu novo equipamento de som proporcionará a você uma vida toda de entretenimento e prazer. A Sony recomenda que você evite a exposição prolongada a ruídos muito altos. A seguir, incluímos uma tabela com os níveis de intensidade sonora em

2

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT02REG_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 3 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

decibéis e os exemplos de situações correspondentes para a sua referência.

Nível de

Decibéis

30

Exemplos

Biblioteca silenciosa, sussurros leves.

40

50

60

70

Sala de estar, refrigerador, quarto longe do trânsito.

Trânsito leve, conversação normal, escritório silencioso.

Ar condicionado a uma distância de

6 m, máquina de costura.

Aspirador de pó, secador de cabelos, restaurante ruidoso.

80

Tráfego médio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm.

OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM

CASO DE EXPOSIÇÃO CONSTANTE

90

100

Metrô, motocicleta, tráfego de caminhão, cortador de grama.

Caminhão de lixo, serra elétrica, furadeira pneumática.

120

140

180

Show de banda de rock em frente às caixas acústicas, trovão.

Tiro de arma de fogo, avião a jato.

Lançamento de foguete.

Informação cedida pela Deafness Research

Foundation, por cortesia.

Sobre este Manual

• As instruções deste manual são executadas através das teclas do controle remoto fornecido. Você também pode utilizar as teclas do receiver se as teclas tiverem nomes iguais ou similares aos das teclas do controle remoto.

Direitos autorais

Este receiver inclui Dolby* Digital e Pro Logic

Surround e o DTS** Digital Surround System.

* Fabricado sob licença da Dolby Laboratories.

Dolby, Pro Logic e o símbolo de dois Ds são marcas comerciais da Dolby Laboratories.

** Fabricado sob licença das Patentes dos E.U.A.:

5.451.942; 5.956.674; 5.974.380; 5.978.762;

6.226.616; 6.487.535; 7.212.872; 7.333.929;

7.392.195; 7.272.567 e outras patentes dos

E.U.A. e a nível mundial registradas e pendentes.

DTS é uma marca comercial registrada e os logotipos DTS, o símbolo DTS, DTS-HD e

DTS-HD Master Audio são marcas comerciais da DTS, Inc. © 1996-2008 DTS, Inc. Todos os direitos reservados.

Este receiver incorpora a tecnologia HDMI

TM

(Interface Multimídia de Alta Definição - High-

Definition Multimedia Interface).

HDMI, o logotipo HDMI e High-Definition

Multimedia Interface são marcas comerciais ou marcas comerciais registradas da HDMI Licensing

LLC nos Estados Unidos da América e em outros países.

O tipo de letra (Shin Go R) instalado neste receiver

é fornecido pela MORISAWA & COMPANY LTD.

Estes nomes correspondem à marca comercial da

MORISAWA & COMPANY LTD e os direitos autorais do tipo de letra também pertencem a

MORISAWA & COMPANY LTD.

iPod é uma marca comercial da Apple Inc., registrada nos E.U.A. e em outros países.

Todas as outras marcas comerciais e marcas comerciais registradas são de propriedade dos respectivos donos. Neste manual, as marcas ™ e ® não são especificadas.

3

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT02REG_STR-DN1010-CEL.fm4-174-068-81(1)

PT01COV_STR-DN1010-CEL.book Page 4 Tuesday, August 24, 2010 12:48 PM

A marca e o logotipos da palavra Bluetooth são propriedade da Bluetooth SIG, Inc. e qualquer utilização dessas marcas pela Sony Corporation encontra-se licenciada.

As outras marcas comerciais e nomes de marcas comerciais são propriedade dos respectivos proprietários.

“M-crew Server” é uma marca comercial da Sony

Corporation.

“x.v.Color (x.v.Colour)” e o logotipo “x.v.Color

(x.v.Colour)” são marcas comerciais da Sony

Corporation.

“BRAVIA” é uma marca comercial da Sony

Corporation.

“PlayStation” é uma marca comercial registrada da

Sony Computer Entertainment Inc.

“S-AIR” e o respectivo logotipo são marcas comerciais da Sony Corporation.

DLNA e DLNA CERTIFIED são marcas comerciais e/ou marcas de serviços da Digital Living Network

Alliance.

DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas/baterias podem ser dispostas em lixo doméstico.

Conforme Resolução CONAMA 257/99

Em respeito ao meio ambiente, a Sony tem como boa prática a coleta de pilhas e baterias, dando a destinação adequada das mesmas.

PARA SUA SEGURANÇA,

NÃO AS INCINERE.

Para o encaminhamento de pilhas e baterias usadas Sony, acesse o site www.sony.com.br/electronicos/ insr_meioamb-sp_recolhimento.crp ou entre em contato com a

Central de Relacionamento Sony

4003 SONY (7669) para capitais e regiões metropolitanas

0800 880 SONY (7669) para demais localidades

LIXO

DOMÉSTICO masterpage: Left

4

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT01COV_STR-DN1010-CELTOC.fm

PT01COV_STR-DN1010-CEL.book Page 5 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Índice

Sobre este Manual ......................................... 3

Acessórios fornecidos ................................... 7

Localização e função dos controles .............. 8

Conexões

1: Instalando as caixas acústicas ................. 18

2: Conectando as caixas acústicas............... 20

3: Conectando a TV .................................... 22

4a: Conectando os componentes de áudio .. 23

4b: Conectando os componentes de vídeo .. 25

5: Conectando as antenas ............................ 36

6: Inserindo o transmissor/transceptor sem fio.................................................... 36

7: Conectando o cabo de alimentação CA .. 37

Preparando o Receiver

Inicializando o receiver ............................... 38

Selecionando o sistema de caixas acústicas frontais ................................................... 38

Calibrando os ajustes das caixas acústicas adequadas automaticamente

(Calibração automática) ......................... 39

Guia de funcionamento das indicações na tela ................................... 45

Desfrutando o Som Surround

Selecionando o campo sonoro.....................60

Ouvindo o efeito surround em volume baixo

(NIGHT MODE) ....................................65

Reajustando os campos sonoros aos ajustes iniciais ....................................................65

Características do “BRAVIA”

Sync

O que é “BRAVIA” Sync? .........................66

Preparando para a função

“BRAVIA” Sync.....................................66

Reproduzindo componentes com apenas um toque (Reprodução com apenas um toque)................................................68

Ouvindo o som da TV através das caixas acústicas conectadas ao receiver

(Controle do sistema de áudio)...............68

Desligando o receiver com a TV

(Desligando o sistema) ...........................69

Desfrutando os filmes com o campo sonoro perfeito (Theater Mode Sync) ...............70

Desfrutando o som da TV através de um cabo

HDMI

(Canal de Retorno de Áudio)..................70

Operações básicas

Reprodução ................................................. 48

Ouvindo o som e vendo as imagens dos componentes conectados ao DIGITAL

MEDIA PORT ....................................... 51

Utilizando o temporizador automático........ 54

Gravando com o receiver ............................ 55

Operações do sintonizador

Ouvindo o rádio FM/AM ............................ 56

Memorizando as emissoras de rádio FM/AM

(Preset Tuning)....................................... 58

Operações do produto S-AIR

Sobre os produtos S-AIR.............................71

Configurando um produto

S-AIR .....................................................73

Ouvindo o som do sistema em outra sala ....77

Mudando de canal para melhorar a transmissão de som.................................78

Estabilizando a recepção S-AIR..................79

Utilizando o receptor S-AIR enquanto a unidade principal S-AIR está no modo de espera .......................................80

continua

5

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT01COV_STR-DN1010-CELTOC.fm

PT01COV_STR-DN1010-CEL.book Page 6 Tuesday, August 24, 2010 12:48 PM

Operações avançadas

Mudando entre áudio digital e analógico

(INPUT MODE) .....................................81

Ouvindo o som e vendo as imagens de outras entradas...................................................82

Utilizando uma conexão bi-amplificador ...85

Utilizando o menu de ajustes.......................86

Menu Auto Calibration ................................87

Menu Speaker Settings ................................89

Menu Surround Settings ..............................93

Menu EQ Settings........................................94

Menu Audio Settings ...................................94

Menu Video Settings ...................................95

Menu HDMI Settings ..................................96

Menu System Settings .................................98

Operando sem conectar a uma TV ..............99

Utilizando o controle remoto

Programando o controle remoto ................109

Apagando todos os conteúdos da memória do controle remoto................................115

Informações adicionais

Glossário ....................................................115

Precauções .................................................119

Guia para solução de problemas ................121

Especificações técnicas..............................128

Índice remissivo .........................................130

Termo de garantia ........................ Última capa

masterpage: Left

6

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT01COV_STR-DN1010-CELTOC.fm

PT01COV_STR-DN1010-CEL.book Page 7 Tuesday, August 24, 2010 12:48 PM

Acessórios fornecidos

• Manual de instruções (este manual)

• Guia de instalação rápida

• Lista do menu GUI

• Antena monofilar de FM (1)

• Antena loop de AM (1)

masterpage: Right

Inserindo as pilhas no controle remoto

Insira 2 pilhas tipo AA no controle remoto.

Observe a polaridade correta ao instalar as pilhas.

• Controle remoto (1)

– RM-AAP051

• Pilhas tipo AA (2)

• Microfone otimizador (ECM-AC2) (1)

Notas

• Não deixe o controle remoto em locais muito

úmidos ou quentes.

• Não utilize pilhas novas com pilhas usadas.

• Não misture pilhas de manganês com outros tipos de pilhas.

• Não exponha o sensor remoto à luz solar direta e nem a equipamentos de iluminação. Se o fizer poderá provocar uma falha no funcionamento.

• Se não for utilizar o controle remoto por muito tempo, retire as pilhas para evitar os danos provocados pelo vazamento de pilhas e corrosão.

• Ao substituir as pilhas, é possível que os códigos programados do controle remoto sejam apagados.

Se isso acontecer, programe novamente os códigos do controle remoto (página 109).

• Se o controle remoto deixar de operar o receiver, substitua todas as pilhas por novas.

7

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 8 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Localização e função dos controles

Painel frontal

1 2 3 4 5 6 7 8 qh qg qf

Nome e função

A ?/1 (ligado/em espera)

Liga ou desliga o receiver (página 38, 58, 65).

B Sensor remoto

Recebe os sinais do controle remoto.

C Indicador luminoso branco

Acende-se quando o receiver está ligado.

Apaga-se quando o receiver está desligado.

D Indicador MULTI CHANNEL DECODING

Acende-se quando os sinais de áudio multicanal são decodificados página 123.

E Visor de informações

Indica o estado atual do componente selecionado ou uma lista de itens selecionáveis (página 10).

F INPUT SELECTOR +/–

Seleciona a fonte de entrada para a reprodução

(página 49, 56, 81).

qd qs qa 0 9

Nome e função

G MUTING

Desativa temporariamente o som.

Pressione novamente em MUTING para retornar o som (página 50, 121).

H MASTER VOLUME

Ajusta o nível de volume de todas as caixas acústicas simultaneamente (página 49, 121).

I Tomadas VIDEO 2 IN

Conecta o receiver a um componente de áudio/ vídeo portátil como, por exemplo, uma câmera de vídeo ou um aparelho de videogame (página 33).

J Tomada AUTO CAL MIC

Conecta o receiver a um microfone de calibração fornecido para a função Calibração Automática

(página 41).

K DISPLAY

Seleciona a informação que aparece no visor

(página 51, 126).

8

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 9 Tuesday, August 24, 2010 12:48 PM

Nome e função

L DIMMER

Ajusta o brilho do visor (página 109).

M INPUT MODE

Seleciona o modo entrada quando os mesmos componentes estão conectados ao mesmo tempo

à tomada digital e à analógica (página 81).

N 2CH/A.DIRECT, A.F.D., MOVIE, MUSIC

Seleciona um campo sonoro (página 60, 61).

O SPEAKERS

Seleciona o sistema de caixas acústicas frontais

(página 39).

P Tomada PHONES

Conecta o receiver ao fone de ouvido

(página 121).

masterpage: Right

9

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 10 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Indicadores do visor

1 2 3 4 5 6 7 8 9

LH SW RH

L C R

SL S SR

SB L SB SB R

PL ll x z

LF E

ANALOG HDMI COAX OPT

EQ

D.RANGE

ST

ARC D + EX TrueHD NEO 6

MEM DTS – HD MSTR HI RES LBR S –AIR

DTS –ES 96 24 LPCM SLEEP

BI –AMP

SP A B

qk qj qh qg

Indicador e explicação

A

SW

Acende-se quando o sinal de áudio é emitido através da tomada SUBWOOFER.

B Indicadores Dolby Pro Logic

Um dos respectivos indicadores se acende quando o receiver estiver realizando o processamento Dolby Pro Logic. Esta tecnologia de decodificação de matriz surround pode melhorar os sinais de entrada.

PL

PL II

PL IIx

PL IIz

Dolby Pro Logic

Dolby Pro Logic II

Dolby Pro Logic IIx

Dolby Pro Logic IIz

Nota

Estes indicadores podem não acender dependendo do ajuste padrão das caixas acústicas.

C Indicadores de entrada

Acendem-se para indicar a entrada atual.

ANALOG

Acende-se quando

– INPUT MODE está ajustado em “ANALOG”.

– Campo sonoro está ajustado em “Analog

Direct”.

– Não há recepção de sinais digitais.

HDMI

O receiver reconhece um componente conectado através da tomada HDMI IN.

COAX

Quando INPUT MODE está ajustado em

“AUTO” e o sinal da fonte é um sinal digital recebido pela tomada COAXIAL

(página 81).

OPT

Quando INPUT MODE está ajustado em

“AUTO” e o sinal da fonte é um sinal digital recebido pela tomada OPTICAL

(página 81).

qf qd qs qa q;

Indicador e explicação

D ARC

Acende-se quando a entrada TV é selecionada e são detectados sinais Audio Return Channel

(ARC) (página 98).

E Indicadores Dolby Digital Surround

Um dos respectivos indicadores se acende quando o receiver estiver decodificando os sinais de formato Dolby Digital correspondentes.

D

D EX

D+

TrueHD

Dolby Digital

Dolby Digital Surround EX

Dolby Digital Plus

Dolby TrueHD

Nota

Ao reproduzir um disco de formato Dolby

Digital, certifique-se de que realizou as conexões digitais e ajustou INPUT MODE em

“AUTO” (página 81).

F NEO:6

Acende-se quando o decodificador DTS Neo:6

Cinema/Music é ativado (página 61).

G Indicadores DTS-HD

Um dos respectivos indicadores se acende quando o receiver está decodificando os sinais de formato DTS-HD correspondentes.

DTS-HD MSTR

DTS-HD HI RES

DTS-HD LBR

DTS-HD Master Audio

DTS-HD High Resolution

Audio

DTS-HD Low Bit Rate

Audio

H S-AIR

Acende-se quando o transmissor S-AIR

(não fornecido) é inserido.

10

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 11 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Indicador e explicação

I SP A/SP B/SP A B

Acende-se de acordo com o sistema de caixas acústicas frontais utilizado (página 39).

No entanto, estes indicadores não se acendem se a saída das caixas acústicas estiver desativada ou se o fone de ouvido estiver conectado.

J BI-AMP

Acende-se quando a seleção da caixa acústica surround traseira está ajustada em “BI-AMP”

(página 85).

K SLEEP

Acende-se quanto ativa o temporizador automático.

L LPCM

Acende-se quando são decodificados sinais

PCM linear (Pulse Code Modulation - modulação por impulsos codificados).

M Indicadores DTS(-ES)

Acende-se os respectivos indicadores quando o receiver está decodificando os sinais de formato

DTS correspondentes.

DTS

DTS-ES

DTS 96/24

DTS

DTS-ES

DTS 96 kHz/24 bits

Nota

Ao reproduzir um disco de formato DTS, certifique-se de que realizou todas as conexões digitais e ajustou INPUT MODE em “AUTO”

(página 81).

N Indicadores de sintonização

Acende-se quando o receiver sintoniza emissoras de rádio ou emissoras de rádio satélite.

MEM

É ativada uma função de memória, como, por exemplo, memória de programação (página 59),

ST

Transmissão estéreo

O EQ

Acende-se quanto o equalizador é ativado.

Indicador e explicação

P D.RANGE

Acende-se quando a compressão do intervalo dinâmico é ativada (página 93).

Q

Acende-se quando o disco a ser reproduzido contém um canal LFE (Efeito de baixa frequência) e o sinal do canal LFE está sendo reproduzido.

R Indicadores do canal de reprodução

As letras (L, C, R, etc.) indicam os canais a serem reproduzidos. As caixas em redor das letras mostram como o receiver diminui ou aumenta a mistura do som original (com base nos ajustes padrão das caixas acústicas).

LH

RH

L

R

C

SL

SR

S

SBL

SBR

SB

Frontal esquerda superior

Frontal direita superior

Frontal esquerda

Frontal direita

Central (mono)

Surround esquerda

Surround direita

Surround (mono ou os componentes surround obtidos através do processamento Pro Logic)

Surround traseira esquerda

Surround traseira direita

Surround traseira (os componentes surround traseiros obtidos através da decodificação de 6.1 canais)

Exemplo:

Padrão de caixas acústicas:

3/0.1

Formato de gravação: 3/2.1

Campo sonoro: A.F.D.

AUTO

11

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 12 Tuesday, August 24, 2010 12:48 PM

Painel traseiro

1 2 3 4

masterpage: Left

VOLTAGE SELECTOR

220V OFF 127V

8 6 7

A Seção S-AIR

Compartimento

EZW-T100

Conecta-se a um transmissor sem fios

(não fornecido)

(página 36).

B Seção DMPORT

Tomada

DMPORT

Conecta-se a um adaptador Sony

DIGITAL MEDIA

PORT (página 23).

C Seção ANTENNA

6

Tomada FM

ANTENNA

Conecta-se à antena monofilar de FM fornecida

(página 36).

Terminais

AM

ANTENNA

Conecta-se à antena loop de AM fornecida

(página 36).

5 9

D Seção DIGITAL INPUT/OUTPUT

Tomadas

OPTICAL IN

Tomada

COAXIAL IN

Conecta-se a um reprodutor de discos

Blu-ray, etc. (página

22, 30, 31, 32).

Tomadas

HDMI IN/

OUT*

Conecta-se a um reprodutor DVD, receptor de satélite ou reprodutor de discos Blu-ray, etc. A imagem é enviada a uma TV ou um projetor enquanto o som pode ser emitido por uma TV e/ou pelas caixas acústicas conectadas a este receiver

(página 22, 26).

E Seção SPEAKERS

Conecta-se às caixas acústicas

(página 20).

12

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 13 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

F Seção AUDIO INPUT/OUTPUT

Branco

(L)

Vermelho

(R)

Tomadas

AUDIO IN/

OUT

Conecta-se a um reprodutor de Super

Áudio CD, etc.

(página 22, 23).

Preto

Tomada

AUDIO OUT

Conecta-se a um subwoofer

(página 20).

G Seção VIDEO/AUDIO INPUT/

OUTPUT

Branco

(L)

Vermelho

OUT

(R)

Tomadas

AUDIO IN/

Conecta-se a um videocassete, reprodutor de discos

Blu-ray, etc. (página

30, 32, 33).

Amarelo

Tomadas

VIDEO IN/

OUT*

H Seção COMPONENT VIDEO INPUT/

OUTPUT

Verde

(Y)

Azul

(P

B

/C

B

)

Vermelho

(P

R

/C

R

)

Tomadas Y,

P

B

/C

B

, P

R

/C

R

IN/OUT*

Conecta-se a um reprodutor de discos

Blu-ray, televisor, receptor de satélite, etc. (página 22, 30,

31, 32).

I Seção VOLTAGE SELECTOR

VOLTAGE SELECTOR

220V OFF 127V

Chave

VOLTAGE

SELECTOR

Ajusta à tensão da rede elétrica local

(página 37)

* Se conectar a tomada MONITOR OUT ou HDMI

TV OUT a uma TV , você poderá ver a imagem da entrada selecionada (página 22).

Controle remoto

Você pode utilizar o controle remoto fornecido para operar o receiver e controlar os componentes de áudio/vídeo Sony designados para serem controlados pelo controle remoto .

Você pode também programar o controle remoto para operar os componentes de áudio/ vídeo de outros fabricantes. Para mais informações, consulte “Programando o controle remoto” (página 109).

continua

13

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 14 Tuesday, August 24, 2010 12:48 PM

• RM-AAP051

wg wf wd ws

1

2

3 wa w; ql qk qj qh qg qf qd

4

8

9

0

5

6

7 qa qs

masterpage: Left

Nome e função

A

?/1 (ligado/em espera)

Liga o receiver ou coloca-o no modo em espera.

Para desligar todos os componentes, pressione

?/1 e AV ?/1 (B) ao mesmo tempo (SYSTEM

STANDBY).

Economia de energia no modo de espera

.

Se ajustar “Ctrl for HDMI” em “OFF” (página

66) e “S-AIR Stby” em “OFF” (página 80).

B

AV ?/1

a)

(ligado/em espera)

Liga/desliga os componentes de áudio/vídeo para os quais o controle remoto está programado.

Para ligar ou desligar a TV, pressione TV (W) e, em seguida, pressione AV ?/1.

Se pressionar ?/1 (A) ao mesmo tempo, o receiver e os outros componentes (SYSTEM

STANDBY) serão desligados.

Nota

A função da tecla AV ?/1 muda automaticamente, sempre que pressionar nas teclas de entrada (D).

C AMP

A tecla acende e ativa o funcionamento do receiver (página 99).

D Teclas de entrada (VIDEO 1

b)

)

Seleciona o componente que deseja utilizar e pressionar em uma das teclas, o receiver se ligará.

As funções das teclas vêm ajustadas de fábrica para operar componentes Sony. Você pode programar o controle remoto para operar componentes de outros fabricantes, seguindo os passos descritos em “Programando o controle remoto” na página 109.

Teclas numéricas a)

(número 5 b)

)

Pressione SHIFT (V) e depois nas teclas numéricas para:

– programar/sintonizar emissoras programadas.

– selecionar o número de faixa. Pressione 0/10 para selecionar a faixa número 10.

– selecionar os números dos canais.

Pressione TV (W) e depois nas teclas numéricas para selecionar os canais de TV.

-/-a)

Pressione SHIFT (V) e depois pressione -/-- para selecionar o modo de introdução dos canais, de um ou dois dígitos.

Para selecionar o modo de introdução dos canais da TV, pressione TV (W) e depois pressione -/--.

14

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 15 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Nome e função

>10 a)

Pressione SHIFT (V) e depois pressione >10 para selecionar os números das faixas acima de

10. Também pode-se selecionar os números do canal do terminal DIGITAL CATV.

ENTER a)

Pressione SHIFT (V) e depois pressione

ENTER para digitar o valor após selecionar um canal, disco ou faixa utilizando as teclas numéricas.

Para digitar o valor da TV Sony, pressione TV

(W) e depois pressione ENTER.

MEMORY

Pressione SHIFT (V) e depois pressione

MEMORY para programar uma emissora durante a operação de sintonização.

E SOUND FIELD +/–

Seleciona um campo sonoro (página 60).

F Teclas coloridas

a)

Quando as teclas coloridas estão disponíveis, um guia de operação é exibido na tela da TV.

Siga o guia de operação para realizar a operação selecionada.

G GUI MODE

Exibe o menu GUI na tela da TV.

H TOOLS/OPTIONS

a)

Exibe e seleciona os itens do menu de opções.

Para exibir as opções da TV Sony, pressione TV

(W) e depois pressione TOOLS/OPTIONS.

I MENU, HOME

a)

Exibe o menu para controlar os componentes de

áudio/vídeo.

Para exibir os menus da TV Sony, pressione TV

(W) e depois pressione HOME.

J ./>

a)

,

m/M

a)

, N

a)b)

, X

a)

, x

a)

Pular, retroceder/avançar, reproduzir, pausar, parar a operação.

<

/

<

a)

Voltar a reproduzir a cena anterior ou avançar rapidamente a cena atual.

CATEGORY +/–

Esta função não está disponível para este modelo.

Nome e função

CATEGORY MODE

Esta função não está disponível para este modelo.

TUNING +/– a)

Localiza uma emissora.

D.TUNING

Acessa o modo de sintonização direta

(página 58, 107).

K TV CH +

b)

/– a)

Pressione TV (W) e depois pressione TV CH +/

– ou PROG +/– para selecionar os canais de TV.

PRESET + b)

/– a)

Seleciona

– programar as emissoras.

– emissoras memorizadas.

L F1

a)

, F2 a)

Pressione BD ou DVD (D) e depois pressione

F1 ou F2 para selecionar um componente.

• DVD/HDD COMBO

F1: HDD

F2: Disco DVD, disco Blu-ray

• DVD/VCR COMBO

F1: Disco DVD, disco Blu-ray

F2: VHS

SLEEP

Ativa a função de temporizador automático e o tempo para que o receiver se desligue automaticamente (página 55).

M BD/DVD TOP MENU

a)

Exibe o menu ou guia na tela da TV. Em seguida, utilize V/v/B/b (R) e (R) para executar as operações do menu.

BD/DVD MENU a)

Exibe o menu na tela da TV. Em seguida, utilize

V/v/B/b (R) e (R) para executar as operações de menu.

TV INPUT a)

Pressione TV (W) e depois pressione TV

INPUT ou para selecionar o sinal de entrada (entrada de TV ou de vídeo).

continua

15

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 16 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Nome e função

WIDE a)

Pressione TV (W) e depois pressione WIDE repetidamente para selecionar o modo de imagem panorâmico.

N MUTING

a)

Ativa a função de silenciamento. Pressione novamente na tecla para restabelecer o som.

Para silenciar o som da TV, pressione (W) e, depois pressione MUTING.

O TV VOL +/–

a)

Pressione TV (W) e depois pressione TV VOL

+/– para ajustar o nível de volume da TV.

MASTER VOL +/– a)

Ajusta o nível de volume de todas as caixas acústicas ao mesmo tempo.

P DISC SKIP

a)

Pula o disco quando estiver utilizando um CD changer de vários discos.

Q RETURN/EXIT O

a)

Retorna ao menu anterior ou sai do menu enquanto o menu ou a guia na tela é mostrado na tela da TV.

Para voltar ao menu anterior da TV Sony, pressione TV (W) e depois pressione

RETURN/EXIT O.

R

a)

,

V/v/B/b

a)

Pressione V/v/B/b para selecionar os itens de menu e depois pressione para confirmar a seleção.

S GUIDE

a)

Pressione TV (W) e depois pressione GUIDE para visualizar o guia de programas na tela.

Nome e função

T DISPLAY

a)

Visualiza a informação no visor.

DISPLAY a)

Pressione TV (W) e depois pressione

DISPLAY para exibir a informação da TV.

U NIGHT MODE

Ativa a função do modo noturno (página 65).

V SHIFT

A tecla acende-se e ativa as teclas com letras cor-de-rosa.

W TV

A tecla acende-se e ativa as teclas com letras amarela.

X THEATER

Define automaticamente a configuração de imagem ideal para visualizar filmes quando conecta uma TV Sony que é compatível com a função da tecla THEATER ou THEATRE

(página 70).

Y RM SET UP

Configurar o controle remoto.

a)

Consulte a tabela da página 17 para obter informações sobre as teclas que podem ser utilizadas para operar cada componente.

b)

As tecla a seguir possuem pontos salientes. Utilize estes pontos como referência quando operar o receiver.

– número 5, VIDEO 1

– N

– PRESET +, TV CH +

Notas

• Dependendo do modelo, você pode não conseguir utilizar algumas funções descritas nesta seção.

• A explicação acima serve apenas de exemplo.

Portanto, dependendo do componente, a operação acima mencionada pode não ser possível ou ter um funcionamento diferente do descrito.

16

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT03DES_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 17 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Para controlar outros componentes Sony

Nome

Televisor

Videocassete

ReproduReprotor de

DVD, dutor

de

DVD/VCR combo discos

Blu-ray

Gravador

HDD

PSX Reprodu

-tor de

Video

CD, leitor LD

Terminal

CATV digital

DSS Receptor digital satélite

ReproDeck dutor/ gravador

DAT de fitas cassetes

Reprodutor de CD, deck

MD

A/B

Dispositivo

DIGITAL

MEDIA

PORT

z z z z z z z z z z z z

B AV ?/1

D Teclas

numéricas

N, X, x

K PRESET +/–,

TV CH +/–

L F1, F2

M BD/DVD TOP

MENU, BD/

DVD MENU

z

-/--, >10

ENTER

F Teclas

coloridas

H TOOLS/

OPTIONS

z z z z z z

I MENU, HOME z z

J ./> z z

<

/

< z m/TUNING –,

M/TUNING + z z z z z z z z z z z

*1 z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z z

*2 z z z z

*2 z z z z z z z z z z z z z z z z z z z z z z z z z z z z z

*3 z z z z z z z z z z z z z

*5 z

TV INPUT

(Seleção entrada),

(Manter texto),

WIDE (Modo panorâmico)

z

N MUTING z

O MASTER

VOL +/–,

TV VOL +/–

P DISC SKIP

Q RETURN/

EXIT O z z

R V/v/B/b, z

S GUIDE (Guia) z

T DISPLAY z z z z z z z

*1 z z z z z z z z z z z z z z z

*4 z z z z z z z z z z z z z z z z

*1

*2

*3

*4

*5

Somente reprodutor de DVD.

Somente reprodutor LD.

Somente Deck B.

Somente Video CD.

Somente m/M.

17

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 18 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Conexões

1: Instalando as caixas acústicas

Este receiver permite utilizar um sistema de

7.1 canais (7 caixas acústicas e um subwoofer).

Exemplo de configuração de um sistema de caixas acústicas

Para desfrutar totalmente do som surround multicanal similar ao de um cinema são necessárias cinco caixas acústicas (duas frontais, uma central, e duas surround) e um subwoofer (5.1 canais).

Pode-se desfrutar da reprodução de alta fidelidade de som gravado em software DVD no formato Surround EX se conectar adicionalmente uma caixa acústica surround traseira (6.1 canais) ou duas caixas acústicas surround traseiras (7.1 canais).

Pode-se desfrutar de efeitos de som vertical se conectar duas caixas acústicas frontais superiores adicionais (7.1 canais) no modo

PLIIz (página 61).

ACaixa acústica frontal (Esquerda)

BCaixa acústica frontal (Direita)

CCaixa acústica central

DCaixa acústica surround (Esquerda)

ECaixa acústica surround (Direita)

FCaixa acústica surround traseira

(Esquerda)*

GCaixa acústica surround traseira (Direita)*

HCaixa acústica frontal superior (Esquerda)*

ICaixa acústica frontal superior (Direita)*

JSubwoofer

* Não é possível utilizar simultaneamente as caixas acústicas surround traseiras e as caixas acústicas frontais superiores.

18

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 19 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Informações adicionais

• Se conectar um sistema de caixas acústicas de

7.1 canais com duas caixas acústicas surround traseiras, o ângulo A deve ser igual.

• Se conectar um sistema de caixas acústicas de

6.1 canais, coloque a caixa acústica surround traseira atrás da posição de escuta.

• Se conectar um sistema de caixas acústicas de

7.1 canais com duas caixas acústicas frontais superiores, coloque as caixas acústicas frontais superiores:

– a um ângulo entre 22° e 45°.

– a, no mínimo, 1 metro diretamente acima das caixas acústicas frontais.

• Como o subwoofer não transmite sinais altamente direcionais, você pode colocá-lo onde quiser.

19

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 20 Tuesday, August 24, 2010 12:48 PM

2: Conectando as caixas acústicas

Antes de conectar os cabos, desconecte o cabo de alimentação CA.

Caixa acústica central

Caixa acústica surround

Direita Esquerda

B B

masterpage: Left

A B B

Subwoofer b)

Direita Esquerda

Surround traseira/

Bi-amplificador/

Caixa acústica B frontal a)

Direita Esquerda

Caixa acústica A frontal

A Cabo de áudio mono (não fornecido)

B Cabo da caixa acústica (não fornecido)

13/32"

(10 mm)

20

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 21 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

a)

Tome cuidado com as conexões dos terminais

SPEAKERS SURROUND BACK/FRONT HIGH/

BI-AMP/FRONT B.

– Se conectar apenas uma caixa acústica surround traseira, conecte-a na posição L destes terminais.

– Se não utilizar nenhuma caixa acústica surround traseira nem as caixas acústicas frontais superiores, mas possuir um sistema de caixas acústicas frontais adicional, conecte o sistemas de caixas acústicas frontais adicional a estes terminais.

Ajuste “SB Assign” em “Speaker B” no menu

Speaker Settings (página 89).

Você pode selecionar as caixas acústicas frontais que deseja utilizar com a tecla SPEAKERS no receiver (página 38).

– Se não estiver utilizando caixas acústicas surround traseiras, você pode conectar as caixas acústicas frontais superiores a estes terminais utilizando uma conexão de amplificador dual

(página 21).

Ajuste “SB Assign” em “BI-AMP” no menu

Speaker Settings (página 89).

b)

Se conectar um subwoofer com uma função de espera automática, desative a função para assistir filmes. Se a função de espera automática estiver ativada, esta se ajustará automaticamente para o modo de espera de acordo com o nível de sinal de entrada que é recebido no subwoofer e pode ser que o som não seja emitido.

Notas

• Antes de conectar o cabo de alimentação CA, certifique-se de que os fios metálicos dos cabos das caixas acústicas não estão em contato uns nos outros entre os terminais SPEAKERS.

• Depois de ter instalado e conectado à sua caixa acústica, certifique-se de selecionar o padrão de caixas acústicas através do menu Speaker Settings

(página 89).

Conectando o amplificador dual

Se você não estiver utilizando as caixas acústicas surround traseiras e nem as caixas acústicas frontais superiores, pode-se conectar as caixas acústicas frontais aos terminais

SPEAKERS SURROUND BACK/FRONT

HIGH/BI-AMP/FRONT B utilizando uma conexão de amplificador dual.

Caixa acústica frontal (Direita)

Hi

Lo

Caixa acústica frontal (Esquerda)

Hi

Lo

Conecte as tomadas no lado Lo (ou Hi) das caixas acústicas frontais aos terminais

SPEAKERS FRONT A, e conecte as tomadas no lado Hi (ou Lo) das caixas acústicas frontais aos terminais SPEAKERS

SURROUND BACK/FRONT HIGH/BI-

AMP/FRONT B.

Certifique-se de que os acessórios de metal de

Hi/Lo conectados às caixas acústicas foram removidos. A sua não remoção pode causar um mau funcionamento do receiver.

Depois de realizar as conexões do amplificador dual, ajuste “SB Assign” em

“BI-AMP” no menu Speaker Settings

(página 89).

continua

21

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 22 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

3: Conectando a TV

Você pode ver a imagem da entrada selecionada se conectar a tomada HDMI TV

OUT ou MONITOR OUT a uma TV. Você pode operar este receiver através de uma GUI

(interface gráfica do usuário) se conectar a tomada HDMI TV OUT a uma TV.

Sinais de vídeo

TV

Sinais de áudio

Não é necessário conectar todos os cabos.

Conecte os cabos de áudio e vídeo de acordo com as tomadas dos componentes.

Antes de conectar os cabos, desconecte o cabo de alimentação CA.

Sinais de áudio/ vídeo

ARC

A B C a)

D E a) b)

A

Cabo de vídeo componente

(não fornecido)

B

Cabo de vídeo (não fornecido)

C

Cabo digital óptico (não fornecido)

D

Cabo de áudio (não fornecido)

E

Cabo HDMI (não fornecido)

Conexão recomendada

Conexão alternativa

A Sony recomenda que utilize um cabo HDMI autorizado ou um cabo HDMI Sony.

22

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 23 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

a)

Para desfrutar as transmissões de TV com som surround multicanal a partir das caixas acústicas conectadas ao receiver, conecte C ou E.

Certifique-se que desligar o volume do televisor ou ativar a função de silenciamento da TV.

b)

Se a sua TV for compatível com a função de Canal de Retorno de Áudio (ARC), o som da TV será emitido através das caixas acústicas conectadas ao receiver através da conexão HDMI TV OUT.

Neste caso, ajuste “ARC” em “ON” no menu

HDMI Settings (página 98).

Notas

• Certifique-se de ligar o receiver quando os sinais de vídeo e áudio do componente de reprodução estiverem sendo emitidos para uma TV através do receiver. Se a alimentação do receiver não estiver ligada, nem o áudio nem o vídeo serão transmitidos.

• Conecte componentes de visualização de imagens, tais como uma TV ou projetor, à tomada HDMI

TV OUT ou MONITOR OUT no receiver. Você pode não conseguir gravar, mesmo que conecte componentes de gravação.

• Dependendo da condição da conexão entre a TV e a antena, a imagem na tela da TV pode ficar distorcida. Neste caso, afaste a antena do receiver.

• Se conectar os cabos digitais ópticos, insira os plugues de forma reta até se encaixarem com um clique.

• Não dobre nem amarre cabos digitais ópticos.

Informações adicionais

• Todas as tomadas de áudio digital são compatíveis com a frequência de amostragem de 32 kHz,

44,1 kHz, 48 kHz e 96 kHz.

• O receiver possui uma função de conversão de vídeo. Para mais informações, consulte “Função de conversão de sinais de vídeo” (página 35).

• Quando conectar a tomada de saída de áudio da TV

às tomadas TV IN do receiver para que o som da

TV seja emitido pelas caixas acústicas conectadas ao receiver, ajuste a tomada de saída de som da TV para “Fixed” se for possível alternar entre “Fixed” e “Variable”.

4a: Conectando os componentes de áudio

A ilustração a seguir mostra como conectar um reprodutor de Super Áudio CD, um reprodutor de CD, um gravador de CD e um adaptador

DIGITAL MEDIA PORT. Antes de conectar os cabos, desconecte o cabo de alimentação

CA.

Notas sobre a conexão do adaptador DIGITAL MEDIA

PORT

• Não conecte nem desconecte o adaptador

DIGITAL MEDIA PORT enquanto o receiver estiver ligado.

• Assegure-se de realizar as conexões

DMPORT firmemente e insira o conector em linha reta.

• Como o conector do adaptador DIGITAL

MEDIA PORT é frágil, manuseie-o com cuidado quando instalar ou deslocar o receiver.

• Quando conectar o adaptador DIGITAL

MEDIA PORT, insira o conector com a marca da seta virada de frente para a marca da seta existente na tomada DMPORT existente na tomada.

Para desconectar o adaptador

DIGITAL MEDIA PORT da tomada DMPORT

1

2

Pressione ambos os lados do conector e puxe-o para fora.

continua

23

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 24 Tuesday, August 24, 2010 12:48 PM

Reprodutor de

Super Áudio

CD, reprodutor de CD, gravador de

CD

A

TV

*

B

masterpage: Left

Adaptador

DIGITAL MEDIA

PORT

A Cabo de áudio (não fornecido)

B

Cabo de vídeo (não fornecido)

* Você pode desfrutar as imagens dos componentes conectados ao adaptador DIGITAL MEDIA

PORT quando conectar a TV ao receiver.

24

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 25 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

4b: Conectando os componentes de vídeo

Componentes a serem conectados

Conecte os seus componentes de vídeo de acordo com a tabela abaixo.

Componente

Reprodutor de discos Blu-ray*

Reprodutor de DVD*

Gravador de DVD*

Página

26, 30

26, 31

26, 31

Receptor de satélite*, sintonizador de TV a cabo*

26, 32

“PlayStation 3”

Videocassete

Câmera de vídeo, aparelho de videogame, etc.

26

33

33

* Recomendamos que conecte os seus componentes de vídeo através da conexão HDMI se eles possuírem tomadas HDMI.

Como conectar vários componentes digitais, mas sem nenhuma entrada livre

Consulte “Ouvindo o som e vendo as imagens de outras entradas” (página 82).

Tomadas de entrada/saída de vídeo a serem conectados

A qualidade da imagem depende da tomada de conexão. Consulte a ilustração a seguir.

Selecione a conexão de acordo com as tomadas dos componentes.

HDMI

Digital

COMPONENT VIDEO

Y

P C

B

P

R

/

C

R

Analógica

VIDEO

Imagem de alta qualidade

Convertendo sinais de vídeo

Este receiver está equipado com uma função de conversão de sinais de vídeo. Para mais informações, consulte “Função de conversão de sinais de vídeo” (página 35).

Notas

• Antes de conectar os cabos, desconecte o cabo de alimentação CA.

• Não é necessário conectar todos os cabos. Conecte de acordo com a disponibilidade de tomadas nos componentes conectados.

• Certifique-se de conectar o receiver quando os sinais de vídeo e áudio do componente de reprodução estiverem sendo emitidos para uma TV através do receiver. Se a alimentação do receiver não estiver ligada, os sinais de vídeo ou de áudio não serão transmitidos.

• Quando conectar os cabos digitais ópticos, insira os plugues de forma reta até que se encaixem com um clique.

• Não dobre nem amarre os cabos digitais ópticos.

Informação adicional

Todas as tomadas de áudio digital são compatíveis com a frequência de amostragem de 32 kHz,

44,1 kHz, 48 kHz e 96 kHz.

continua

25

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 26 Tuesday, August 24, 2010 12:48 PM

Conectando os componentes com tomadas HDMI

HDMI é a abreviação de High-Definition

Multimedia Interface (Interface multimídia de alta definição). É uma interface que transmite sinais de vídeo e áudio no formato digital.

A Sony recomenda que você conecte os componentes ao receiver através de um cabo

HDMI.

Ao conectar componentes compatíveis com

Sony “BRAVIA” Sync utilizando cabos

HDMI, as operações podem ser simplificadas.

Consulte “Características do “BRAVIA”

Sync” (página 66).

Características HDMI

• Os sinais de áudio digitais que são transmitidos pelo HDMI podem ser emitidos através das caixas acústicas conectadas ao receiver. Este sinal é compatível com Dolby

Digital, DTS e PCM Linear.

• O receiver pode receber sinais de formato

Multi Linear PCM (até 8 canais) com uma frequência de amostragem de 192 kHz ou inferior, através de uma conexão HDMI.

• É possível realizar a conversão dos sinais de vídeo analógico emitidos para a tomada

VIDEO ou para as tomadas COMPONENT

VIDEO como sinais HDMI (página 35). Os sinais de áudio não são emitidos através uma tomada HDMI TV OUT quando a imagem é convertida.

• Este receiver é compatível com a transmissão High Bitrate Audio (DTS-HD

Master Audio, Dolby TrueHD), Deep Color

(Deep Colour), x.v.Color (x.v.Colour) e transmissão 3D.

• Este receiver é compatível com a função de controle para HDMI. Para mais informações, consulte ““BRAVIA” Sync

Features” (página 66).

26 masterpage: Left

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 27 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Receptor de satélite, sintonizador de TV a cabo

Sinais de áudio/vídeo

A

Reprodutor de DVD,

Gravador

Sinais de

áudio/vídeo

A

Reprodutor de discos

Blu-ray

Sinais de

áudio/vídeo

A

A A

Sinais de

áudio/vídeo

Sinais de

áudio/vídeo ARC

“PlayStation 3” TV, etc.*

A Cabo HDMI (não fornecido)

A Sony recomenda que utilize um cabo HDMI autorizado ou um cabo HDMI Sony.

* Para obter mais informações sobre a conexão de

áudio da TV ao receiver, consulte a página 22.

Notas

• A entrada HDMI 3 oferece um som de melhor qualidade. Se necessitar de uma qualidade de som superior, conecte o componente à tomada HDMI

IN 3 (para AUDIO) e selecione entrada HDMI 3.

• Certifique-se de mudar o ajuste de fábrica da tecla de entrada HDMI 1– 4 do controle remoto de modo que possa utilizar esta tecla para controlar os componentes. Para mais informações, consulte

“Programando o controle remoto” (página 109).

• Você também pode mudar o nome da entrada

HDMI de modo que possa vê-lo no visor do receiver. Para mais informações, consulte “Dando nome à entrada (Name Input)” (página 49).

27

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 28 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Notas sobre a conexão dos cabos

• Utilize um cabo HDMI de alta velocidade.

Se usar um cabo HDMI padrão, as imagens

1080p, Deep Color (Deep Colour) ou 3D podem não ser mostradas corretamente.

• Não recomendamos a utilização de um cabo de conversão HDMI-DVI. Se conectar um cabo de conversão HDMI-DVI a um componente DVI-D, é possível que o som e/ ou imagem podem não ser emitidos. Conecte outros cabos de áudio ou cabos de conexão digital e, em seguida, ajuste a opção “Input

Assign” no menu Input Option quando o som não é emitido corretamente.

Notas sobre as conexões HDMI

• Um sinal de áudio recebido pela tomada

HDMI IN é emitido através das tomadas

SPEAKERS, HDMI TV OUT e PHONES.

Não é emitido através de nenhuma outra tomada de áudio.

• Um sinal de vídeo recebido pela tomada

HDMI IN só pode ser emitido através da tomada HDMI TV OUT. Os sinais de entrada de vídeo não podem ser emitidos através das tomadas VIDEO OUT ou

MONITOR OUT.

• Os sinais de áudio e vídeo da entrada HDMI não são emitidos através da tomada HDMI

TV OUT quando é exibido o menu GUI.

• Se deseja ouvir o som das caixas acústicas da TV, ajuste “Audio Out” em “TV+AMP” no menu HDMI Settings (página 96). Se não for possível reproduzir uma fonte de áudio multicanal, ajuste em “AMP”. No entanto, o som não é emitido através da caixa acústica da TV.

• Não são recebidos nem emitidos os sinais

DSD do Super Audio CD.

• Certifique-se de ligar o receiver quando os sinais de vídeo e áudio do componente de reprodução estiverem sendo emitidos para a

TV através do receiver. Se ajustar “Pass

Through” em “OFF”, nem os sinais de vídeo nem os sinais de áudio serão transmitidos quando a energia está desligada.

• Os sinais de áudio (frequência de amostragem, comprimento de bits, etc.) transmitidos através de uma tomada HDMI podem ser eliminados pelo componente conectado. Verifique a configuração do componente conectado se a qualidade da imagem for baixa ou o som não for emitido do componente conectado com o cabo

HDMI.

• O som pode ser interrompido se for alterado a frequência de amostragem, o número de canais ou o formato de áudio dos sinais de saída de áudio do componente de reprodução.

• Se o componente conectado não for compatível com a tecnologia de proteção de direitos autorais (HDCP), pode ser que a imagem e/ou o som da tomada HDMI TV

OUT fiquem distorcidos ou não sejam transmitidos. Se isso acontecer, verifique as especificações do componente conectado .

• Somente é possível apreciar a tecnologia

High Bitrate Audio (DTS-HD Master

Audio, Dolby TrueHD), Linear PCM multicanal com uma conexão HDMI.

• Ajuste a resolução de imagem do componente de reprodução para mais de

720p/1080i para apreciar a tecnologia High

Bitrate Audio (DTS-HD Master Audio,

Dolby TrueHD).

• É possível que a resolução de imagem do componente de reprodução necessite de alguns ajustes antes de você poder apreciar o formato PCM Linear multicanal. Consulte o manual de instruções do componente de reprodução.

• Para desfrutar de imagens 3D, conecte a TV e os componentes de vídeo compatíveis com

3D (reprodutor de discos Blu-ray, gravador de discos Blu-ray, “PlayStation 3”, etc.) ao receiver utilizando cabos HDMI de alta velocidade, coloque os óculos 3D e, em seguida, reproduza o conteúdo compatível com 3D.

• Dependendo da TV ou do componente de vídeo, as imagens 3D podem não ser exibidas. Verifique os formatos de imagem

3D suportados pelo receiver (página 128).

28

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 29 Tuesday, August 24, 2010 12:48 PM

• Nem todos os componentes HDMI são compatíveis com todas as funções definidas pela especificação da versão HDMI. Por exemplo, os componentes compatíveis com

HDMI versão 1.4 podem não ser compatíveis com Canal de Retorno de Áudio

(ARC).

• Para mais informações, consulte o manual de instruções de cada componente.

masterpage: Right continua

29

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 30 Tuesday, August 24, 2010 12:48 PM

Conectando um reprodutor de discos Blu-ray

A ilustração a seguir mostra como conectar um reprodutor de discos Blu-ray.

Reprodutor de discos Blu-ray

Sinais de vídeo Sinais de áudio

masterpage: Left

A

B C D E

*

A Cabo de vídeo componente (não fornecido)

B

Cabo de vídeo (não fornecido)

C

Cabo de áudio (não fornecido)

D Cabo digital óptico (não fornecido)

E Cabo digital coaxial (não fornecido)

Notas

• O ajuste inicial da tomada COMPONENT VIDEO

IN 1 é o reprodutor de discos Blu-ray. Se deseja conectar outros reprodutores de discos Blu-ray às tomadas COMPONENT VIDEO IN 2 ou IN 3, ajuste “Input Assign” no menu Input Option

(página 82).

• Para receber o áudio digital multicanal do reprodutor de discos Blu-ray, ajuste a configuração de saída de áudio digital no reprodutor de discos

Conexão recomendada

Conexão alternativa

* Se conectar um componente equipado com uma tomada COAXIAL, ajuste “Input Assign” no menu Input Option (página 82).

Blu-ray. Consulte o manual de instruções fornecido com o reprodutor de discos Blu-ray.

30

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 31 Tuesday, August 24, 2010 12:48 PM

Conectando um reprodutor de DVD, gravador de DVD

A ilustração a seguir mostra como conectar um reprodutor/gravador de DVD.

Reprodutor de DVD, Gravador de DVD

Sinais de vídeo Sinais de áudio

A B

*

C

masterpage: Right

A

B

C

Cabo de vídeo componentes (não fornecido)

Cabo digital óptico (não fornecido)

Cabo digital coaxial (não fornecido)

Conexão recomendada

Conexão alternativa

* Quando conectar um componente equipado com uma tomada OPTICAL, ajuste “Input Assign” no menu Input Option.

Notas

• O ajuste inicial para a tecla de entrada DVD é a seguinte:

– Reprodutor de DVD

Para controlar outros componentes, certifique-se de alterar o ajuste de fábrica da tecla de entrada de

DVD no controle remoto. Para mais informações, consulte “Programando o controle remoto” (página

109).

• É possível também mudar o nome da entrada DVD de modo que possa visualizá-lo na tela do receiver.

Para mais informações, consulte “Dando nome à entrada (Name Input)” (página 49).

• O ajuste inicial da tomada COMPONENT VIDEO

IN 2 é reprodutor/gravador de DVD.

Se deseja conectar o seu reprodutor/gravador de

DVD às tomadas COMPONENT VIDEO IN 1 ou

IN 3, ajuste “Input Assign” no menu Input Option

(página 82).

• Para receber o áudio digital multicanal do reprodutor/gravador de DVD, ajuste a configuração de saída de áudio digital do reprodutor/gravador de DVD. Consulte o manual de instruções fornecido com o reprodutor/gravador de DVD.

31

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 32 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Conectando um receptor de satélite, sintonizador de TV a cabo

A ilustração a seguir mostra como conectar um receptor de satélite ou um sintonizador de TV a cabo.

Receptor de satélite, sintonizador de TV a cabo

Sinais de vídeo Sinais de áudio

A B C D

A

Cabo de vídeo componentes (não fornecido)

B

Cabo de vídeo (não fornecido)

C

Cabo de áudio (não fornecido)

D

Cabo digital óptico (não fornecido)

Nota

O ajuste inicial da tomada COMPONENT VIDEO

IN 3 é receptor de satélite ou sintonizador de TV a cabo. Se deseja conectar o seu receptor de satélite ou sintonizador de TV a cabo às tomadas

COMPONENT VIDEO IN 1 ou IN 2, ajuste “Input

Assign” no menu Input Option (página 82).

32

Conexão recomendada

Conexão alternativa

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 33 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Conectando componentes com tomada de áudio e vídeo analógica

A ilustração a seguir mostra como conectar um componente com tomadas analógicas, como, por exemplo, um gravador de DVD, videocassete, etc.

Gravador de DVD, videocassete

Sinais de áudio Sinais de vídeo

A B

Câmera de vídeo, aparelho de vídeogame

A

Cabo de áudio (não fornecido)

B Cabo de vídeo (não fornecido)

C

Cabo de áudio/vídeo (não fornecido)

C

(No painel frontal)

33

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 34 Tuesday, August 24, 2010 12:48 PM

Notas

• Certifique-se de mudar o ajuste de fábrica da tecla de entrada VIDEO 1 no controle remoto de modo que possa utilizar esta tecla para controlar o gravador de DVD. Para mais informações, consulte “Programando o controle remoto” (página

109).

• É possível também mudar o nome da entrada

VIDEO 1 de modo que possa visualizá-lo na tela da

TV e do receiver. Para mais informações, consulte

“Dando nome à entrada (Name Input)” (página

49).

masterpage: Left

34

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 35 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Função de conversão de sinais de vídeo

Este receiver está equipado com uma função que permite converter sinais de vídeo.

Os sinais de vídeo e sinais de vídeo componente podem ser emitidos como sinais de vídeo HDMI

(somente para a tomada HDMI TV OUT).

Tomada INPUT Tomada OUTPUT

HDMI IN

COMPONENT VIDEO IN

HDMI TV OUT

COMPONENT VIDEO MONITOR OUT

VIDEO IN MONITOR VIDEO OUT

: Emite o mesmo tipo de sinal do sinal de entrada.

: Os sinais de vídeo são convertidos e emitidos.

Como ajuste inicial, os sinais de vídeo recebidos pelo componente conectado são emitidos como indicado na tabela acima. Recomendamos que ajuste a função de conversão de vídeo de modo que coincida com a resolução do monitor que estiver utilizando. Para mais informações, consulte

“Menu Video Settings” (página 95).

Notas sobre a conversão de sinais de vídeo

• Se os sinais de vídeo de um videocassete são convertidos neste receiver e depois enviados para a TV, a imagem pode aparecer distorcida horizontalmente na tela da TV ou pode não ser emitida, dependendo da condição de saída do sinal de vídeo.

• Não é possível converter sinais de vídeo

HDMI em sinais de vídeo componente e nem em sinais de vídeo.

• Os sinais de vídeo convertidos não são emitidos pela tomada MONITOR VIDEO

OUT e COMPONENT VIDEO MONITOR

OUT.

• Se reproduzir um videocassete com circuito de melhoramento de imagem como, por exemplo, TBC, as imagens podem ficar distorcidas ou não ser transmitidas. Neste caso, desative o circuito de melhoramento de imagem.

• A resolução dos sinais emitidos para as tomadas HDMI TV OUT é convertida em até 1080p.

• As tomadas COMPONENT VIDEO

MONITOR OUT têm restrições de resolução quando se converte a resolução de sinais de vídeo protegidos pela tecnologia de direitos autorais. A resolução de até 480p pode ser emitida através das tomadas

COMPONENT VIDEO MONITOR OUT.

A tomada HDMI TV OUT não tem restrições de resolução.

• Os sinais de saída da imagem HDMI convertidos não suportam x.v.Color

(x.v.Colour), Deep Color (Deep Colour) e imagem 3D.

Para conectar um componente de gravação

Para gravar, conecte o componente de gravação às tomadas VIDEO OUT do receiver. Conecte os cabos para os sinais de entrada e de saída do mesmo tipo de tomada, pois as tomadas VIDEO OUT não possuem função de conversão.

Nota

Os sinais emitidos através das tomadas HDMI TV

OUT ou MONITOR OUT podem não ser gravadas corretamente.

35

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 36 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

5: Conectando as antenas

Conecte a antena loop de AM e a antena monofilar de FM fornecidas.

Antes de conectar as antenas, desconecte o cabo de alimentação CA.

Antena monofilar de FM (fornecida)

Antena loop de AM

(fornecida)

6: Inserindo o transmissor/transceptor sem fio

Para utilizar a função S-AIR, é necessário inserir um transmissor sem fio (não fornecido) na unidade principal S-AIR e o transceptor sem fio (não fornecido) na unidade secundária

S-AIR.

Notas

• Antes de inserir o transmissor/transceptor sem fio, desconecte o cabo de alimentação CA.

• Não toque nos terminais do transmissor/ transceptor sem fio.

Para inserir o transmissor sem fio na unidade principal S-AIR

1

Remova os parafusos.

Notas

• Para evitar interferências, afaste a antena loop de

AM do receiver e dos outros componentes.

• Estenda o fio da antena monofilar de FM.

• Depois de conectar a antena monofilar de FM, mantenha-a na posição horizontal o máximo possível.

36

Nota

Remova os parafusos indicados com a marca .

Não remova outros parafusos.

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 37 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

2

Insira o transmissor sem fio.

Compartimento

EZW-T100

Transmissor sem fio

Notas

• Insira o transmissor sem fio com o logotipo

S-AIR virado para cima.

• Insira o transmissor sem fio de forma que as marcas V fiquem alinhadas.

• Não insira outra coisa que não o transmissor sem fio na ranhura EZW-T100.

3

Utilize os parafusos que retirou no passo 1 para fixar o transmissor sem fio.

7: Conectando o cabo de alimentação CA

Ajustando o seletor de tensão

O receiver possui um seletor de tensão no painel traseiro, verifique se o seletor está ajustado de acordo com a tensão de alimentação local. Se não estiver na posição correta, ajuste-o na posição correta com uma chave de fenda antes de conectar o cabo de alimentação CA a uma tomada da rede elétrica.

VOLTAGE SELECTOR

220V OFF 127V

Conecte o cabo de alimentação CA a uma tomada da rede elétrica.

Notas

• Antes de conectar o cabo de alimentação CA, certifique-se de que os fios metálicos dos cabos das caixas acústicas não estão se encostando entre os terminais SPEAKERS.

• Conecte o cabo de alimentação CA firmemente.

Cabo de alimentação CA

Nota

Não utilize outros parafusos para fixar o transmissor sem fio.

Para introduzir o transceptor sem fio na unidade secundária

S-AIR

Consulte o manual de instruções fornecido com o amplificador surround e receptor

S-AIR.

Para uma tomada da rede elétrica

37

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 38 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Preparando o Receiver

Inicializando o receiver

Antes de utilizar o receiver pela primeira vez, inicialize-o realizando o procedimento a seguir. Utilize também este procedimento para restabelecer os ajustes realizados aos ajustes de fábrica.

Para esta operação utilize as teclas do receiver.

?/1

Selecionando o sistema de caixas acústicas frontais

Você pode selecionar as caixas acústicas frontais que deseja controlar.

Para esta operação utilize as teclas do receiver.

SPEAKERS

1

Pressione ?/1 para desligar o

receiver.

2

Mantenha pressionada ?/1

durante 5 segundos.

Alguns instantes depois de

“CLEARING” aparecer no visor, aparecerá “CLEARED!”.

Todos os ajustes modificados ou configurados retornam aos ajustes iniciais.

Pressione SPEAKERS várias vezes para selecionar o sistema de caixas acústicas frontais que deseja controlar.

Para selecionar as caixas acústicas frontais conectadas:

Acende

aos terminais SPEAKERS FRONT A SP A aos terminais SPEAKERS

SURROUND BACK/FRONT HIGH/

BI-AMP/FRONT B

SP B* a ambos os terminais SPEAKERS

FRONT A e SPEAKERS

SURROUND BACK/FRONT HIGH/

BI-AMP/FRONT B (conexão paralela)

SP A B*

* Para selecionar “SPK B” ou “SPK A B”, ajuste

“SB Assign” em “Speaker B” no menu de ajustes

Speaker (página 89).

Para desativar a saída da caixa acústica

Pressione SPEAKERS várias vezes até os indicadores “SP A” e “SP B” se apagarem do visor. “SPK OFF” aparece no visor.

Nota

Não é possível mudar o sistema de caixas acústicas frontais pressionando SPEAKERS se os fones de ouvido estiverem conectados.

38

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 39 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Calibrando os ajustes das caixas acústicas adequadas automaticamente

(Calibração automática)

Este receiver está equipado com a função

DCAC (Digital Cinema Auto Calibration - calibração automática de cinema digital) que permite executar a calibragem automática da seguinte forma:

• Verificar a conexão entre cada caixa acústica e o receiver.

a)

• Ajustar o nível da caixa acústica.

• Medir a distância de cada caixa acústica a partir da posição de escuta.

a)b)

• Medir o tamanho da caixa acústica a)

• Medir a polaridade da caixa acústica.

• Medir as características da frequência.

a)c) a)

O resultado destas medições não é utilizado se o modo “Analog Direct” estiver selecionado.

b)

O resultado destas medições não é utilizado quando são recebidos sinais com uma frequência de amostragem superior a 96 kHz.

c)

O resultado destas medições não é utilizado quando são recebidos sinais com uma frequência de amostragem superior a 48 kHz.

A função DCAC foi projetada para obter um equilíbrio de som apropriado dentro da sala.

No entanto, você pode ajustar manualmente os níveis e o balanço das caixas acústicas de acordo com a sua preferência. Para mais informações, consulte “Test Tone (tom de teste)” (página 91).

Antes de executar a calibração automática

Antes de executar a calibração automática, verifique os seguintes pontos.

• Ajuste e conecte as caixas acústicas (página

18–20).

• Conecte apenas o microfone otimizador fornecido à tomada AUTO CAL MIC. Não conecte outros microfones a esta tomada.

• Se utilizar uma conexão de amplificador dual, ajuste “SB Assign” em “BI-AMP” no menu Speaker Settings (página 89).

• Se utilizar uma conexão de caixas acústicas frontais B, ajuste “SB Assign” em “Speaker

B” no menu Speaker Settings (página 89).

• Se deseja utilizar um amplificador surround, emparelhe o amplificador surround com a unidade principal S-AIR.

• Verifique se a saída das caixas acústicas não está ajustado em “SPK OFF” (página 38).

• Desconecte os fones de ouvido.

• Remova quaisquer obstáculos no caminho ente o microfone otimizador e as caixas acústicas para evitar erros de medição.

• Realize a calibração automática em um ambiente silencioso para evitar o efeito de ruído e para obter uma medição mais precisa.

• Selecione a posição de escuta como posição

1, 2 ou 3 para guardar o resultado da calibração automática (página 87).

Notas

• Durante a medição, o som que sai das caixas acústicas é bastante alto. O volume do som não pode ser ajustado. Tome cuidado com a presença de crianças ou do efeito do som nos seus vizinhos.

• Se ativar a função de silenciamento antes da calibração automática, a função de silenciamento é desativada automaticamente.

39

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 40 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

1: Configurando a calibração automática

Quando utilizar caixas acústicas surround traseiras

Configuração do subwoofer ativo

• Se um subwoofer estiver conectado, ligue o subwoofer e aumente o volume antecipadamente. Gire o controle MASTER

VOLUME até um pouco antes do meio.

• Se conectar um subwoofer com função de ajuste de frequência de crossover, ajuste o valor ao máximo.

• Se conectar um subwoofer com função de espera automática, desative-a.

Microfone otimizador

Quando utilizar caixas acústicas frontais superiores

*

Nota

Dependendo das características do subwoofer que estiver utilizando, o valor da distância de configuração pode ser superior ao da posição real.

* Certifique-se de configurar o ajuste padrão das caixas acústicas para as caixas acústicas frontais superiores (página 89).

1

Conecte o microfone otimizador fornecido à tomada

AUTO CAL MIC.

2

Instale o microfone otimizador.

Coloque o microfone otimizador na sua posição de escuta. Utilize um suporte ou tripé para manter o microfone otimizador na altura de seus ouvidos.

40

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 41 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

2: Executando a calibração automática

?/1

Teclas de entrada

GUI

MODE

V/v/b,

MENU

3

Pressione

V/v várias vezes

para selecionar “Auto Cal.” e depois pressione ou

b.

4

Pressione

V/v várias vezes

para selecionar “Auto Cal.

Start” e depois pressione ou

b.

5

Pressione

“START”.

6

A medição iniciará dentro de cinco segundos.

Auto Calibration

Count Down

Please press enter key to stop.

5

CANCEL

RETURN

7

A medição se inicia.

O processo de medição leva aproximadamente 30 segundos para ser concluída com um tom de teste. Aguarde até que o processo de medição termine.

Auto Calibration

MUTING/

MASTER

VOL +/–/

2

+/–

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu GUI será exibido na tela da TV.

Pressione MENU caso o menu GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

TONE T.S.P.

WOOFER

Informações adicionais

• Todas as operações exceto o de ligar ou desligar o receiver estão desativadas durante a medição.

• As medições podem não ser executadas corretamente ou a calibração automática pode não ser executada se utilizar caixas acústicas especiais como, por exemplo, caixas acústicas dipolares.

41

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 42 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Para cancelar a calibração automática

A função de calibração automática é cancelada se realizar uma das operações a seguir.

– Pressionar ?/1.

– Pressionar as teclas de entrada do controle remoto ou pressionar INPUT SELECTOR

+/– várias vezes no receiver.

– Pressionar MUTING no controle remoto.

Também pode-se utilizar MUTING no receiver.

– Pressionar SPEAKERS no receiver.

– Alterar o nível de volume.

– Conectar os fones de ouvido.

– Pressionar

.

3: Confirmando/memorizando os resultados da medição

1

Confirme o resultado da medição.

Quando a medição terminar, um sinal sonoro será emitido.

Auto Calibration

Save

Nota

Se surgir um código de erro na tela, consulte

“Lista de mensagens depois da medição de calibração automática” (página 44).

2

Veja o resultado da medição.

Pressione V/v várias vezes para selecionar o item desejado e depois pressione .

Item e explicação

Retry

Executa novamente a calibração automática.

Save

Memoriza os resultados da medição e sai do processo de ajuste.

Warning

Exibe um aviso relacionado aos resultados de medição. Consulte “Lista de mensagens depois da medição de calibração automática”

(página 44).

Phase*

Exibe a fase de cada caixa acústica (na fase/ fora de fase).

Distance

Exibe o resultado da medição da distância das caixas acústicas.

Level

Exibe o resultado da medição do nível das caixas acústicas.

Exit

Sai do processo de ajuste sem memorizar os resultados da medição.

* Se a(s) caixa acústica(s) estiver(em) fora de fase, aparece “OUT” na tela da TV. Pode ser que os terminais “+” e “–” da caixa acústica estejam conectados ao contrário.

No entanto, dependendo das caixas acústicas

“OUT” aparece na tela da TV mesmo que as caixas acústicas estejam conectadas corretamente. Isto acontece devido às especificações das caixas acústicas. Neste caso, você pode continuar utilizando o receiver.

3

Memorize o resultado da medição.

Selecione “Save” no passo 2.

42

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 43 Tuesday, August 24, 2010 12:48 PM

4

Selecione o tipo de calibração automática.

Pressione V/v várias vezes para selecionar “Auto Cal. Type” e depois pressione .

Auto Calibration

Auto Cal. Type

Full Flat

Engineer

Front Reference

Off

RETURN

Tipo de calibração e explicação

Full Flat

Permite medir a frequência de cada caixa acústica plana.

Engineer

Permite definir a frequência para um valor que coincida com o padrão para salas de audição da Sony.

Front Reference

Permite ajustar as características de todas as caixas acústicas para que coincidam com as características da caixa acústica frontal.

Off

Permite desativar a calibração automática.

5

Desligue o microfone otimizador depois de ter concluído.

Nota

Se reposicionar a sua caixa acústica, recomendamos que realize novamente a calibração automática para desfrutar do som surround.

Informação adicional

O tamanho de uma caixa acústica (“Large”/“Small”)

é determinado pelas características de baixa frequência. Os resultados da medição podem variar, dependendo da posição do microfone otimizador, das caixas acústicas e do formato da sala.

Recomendamos que siga os resultados da medição.

No entanto, você pode alterar esses ajustes no menu de ajustes Speaker Settings. Primeiro memorize os resultados da medição e depois, se quiser, tente alterar os ajustes.

masterpage: Right

43

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 44 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Lista de mensagens depois da medição de calibração automática

Apresentação e explicação

Error Code 31

SPEAKERS está definido para off. Mude o ajuste e realize novamente a calibração automática.

Error Code 32

Nenhuma das caixas acústicas foi detectada. Certifique-se de que o microfone otimizador está conectado corretamente e realize novamente a medição.

Se o microfone otimizador estiver conectado corretamente e mesmo assim o código de erro aparecer, o cabo do microfone otimizador pode estar danificado ou conectado incorretamente.

Error Code 33

• Nenhuma ou apenas uma das caixas acústicas frontais está conectada.

• O microfone otimizador não está conectado.

• A caixa acústica surround esquerda ou direita não está conectada.

• As caixas acústicas surround traseiras estão conectadas, mas as caixas acústicas surround não estão conectadas. Conecte a(s) caixa acústica(s) surround aos terminais SPEAKERS SURROUND.

• A caixa acústica surround traseira está conectada apenas aos terminais SPEAKERS SURROUND BACK/

FRONT HIGH/BI-AMP/FRONT B R. Se conectar apenas uma caixa acústica surround traseira, conecte-a aos terminais SPEAKERS SURROUND BACK/FRONT HIGH/BI-AMP/FRONT B L.

• A caixa acústica frontal esquerda superior ou frontal direita superior não está conectada.

Warning 40

A medição está concluída. Porém, o nível de ruído é elevado. Pode ser que você consiga executar a medição corretamente se tentar novamente, embora a medição não possa ser executada em todos os ambientes. Tente executar a medição num ambiente silencioso.

Warning 41

A entrada de som do microfone otimizador está fora do alcance aceitável. É mais elevado que o som mais elevado que pode ser medido. Tente realizar a medição quando o ambiente estiver tranquilo o suficiente para permitir a medição correta.

Warning 42

O volume do receiver está fora do alcance aceitável. Tente realizar a medição quando o ambiente estiver tranquilo o suficiente para permitir a medição correta.

Warning 43

Não é possível detectar a posição e a distância do subwoofer. Deve ser por causa do ruído. Tente executar a medição em um ambiente silencioso.

NO WARNING

Não há nenhuma informação de advertência.

Quando aparece “Error Code”

Verifique o erro e realize novamente a calibração automática.

1

Se pressionar , aparecerá “RETRY?”.

2

Pressione B/b para selecionar “YES”.

3

Pressione .

A medição se iniciará dentro de cinco segundos.

Informação adicional

Dependendo da posição do subwoofer, os resultados da medição de polaridade podem variar. No entanto, não haverá problemas, mesmo que continue

44

Se “Warning” aparecer

Se existir uma advertência no resultado da medição, uma informação detalhada será exibida.

Pressione para voltar ao passo 1 de “3:

Confirmando/memorizando os resultados da medição” (página 42).

utilizando o receiver com esse valor.

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 45 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Guia de funcionamento das indicações na tela

Você pode visualizar o menu do receiver na tela da TV e selecionar a função que deseja utilizar nessa mesma tela pressionando

V/v/B/b e

no controle remoto.

Para ver o menu do receiver na tela da TV, realize os passos de “Para ligar e desligar

“GUI MODE”” (página 45) para assegurar-se de que o receiver está ajustado em “GUI

MODE”.

2

Pressione

V/v várias vezes

para selecionar o menu desejado e depois pressione

.

A lista de opções do menu aparece na tela da TV.

Exemplo: Quando selecionar “Settings”.

Settings

Auto Cal.

Speaker

Surround

EQ

Audio

RETURN/

EXIT O

GUI MODE

V/v/B/b,

TOOLS/

OPTIONS

MENU

Utilizando o menu

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu GUI será exibido na tela da TV.

Pressione MENU caso o menu GUI não apareça na tela da TV.

Input

Music

Video

BD

DVD

SAT/CATV

TV

VIDEO 1

3

Pressione

V/v várias vezes

para selecionar a opção do menu que deseja ajustar e depois, pressione para digitar a opção do menu.

4

Repita os passos 2 e 3 para especificar outros ajustes.

Para voltar à tela anterior

Pressione RETURN/EXIT O.

Para sair do menu

Pressione MENU.

Para ligar e desligar “GUI

MODE”

Pressione GUI MODE. Aparece “MENU ON” ou “MENU OFF” na tela, dependendo do modo selecionado.

45

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 46 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Descrição dos menus principais

Ícone do menu Descrição

Input

Music

Video

FM/AM

Settings

Seleciona o componente da fonte de entrada conectado ao receiver (página 47).

Seleciona a música do componente de áudio conectado ao adaptador

DIGITAL MEDIA PORT

(página 51).

Seleciona as imagens dos componentes de vídeo conectados ao adaptador

DIGITAL MEDIA PORT

(página 51).

Seleciona o rádio FM/AM interno ou sintonizador de satélite conectado (página 56).

Permite estabelecer os ajustes das caixas acústicas, o efeito surround, equalizador, áudio, vídeo e outras entradas conectadas às tomadas HDMI

(página 86).

menu da tela GUI será exibido na tela da

TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

Input

Music

Video

BD

DVD

SAT/CATV

TV

VIDEO 1

2

Pressione

V/v várias vezes

para selecionar o menu desejado e depois pressione

ou

b para entrar no menu.

A lista de itens do menu aparece na tela da

TV.

Exemplo: quando selecionar “Input”.

Utilizando os menus de opções

Se pressionar TOOLS/OPTIONS, aparece o menu de opções do menu principal selecionado.

Você pode selecionar uma função relacionada sem voltar a selecionar o menu.

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o

3

Input

BD

DVD

SAT/CATV

TV

VIDEO 1

Pressione TOOLS/OPTIONS enquanto é exibida a lista de itens do menu.

Aparece o menu de opções.

Input

BD

DVD

SAT/CATV

TV

VIDEO 1

Input Assign

Name lnput

46

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 47 Tuesday, August 24, 2010 12:48 PM

4

Pressione

V/v várias vezes

para selecionar o item do menu de opções desejado e depois pressione

b.

5

Pressione

V/v várias vezes

para selecionar o parâmetro desejado e depois pressione

.

Para sair do menu

Pressione MENU.

Operações básicas

Reprodução masterpage: Right

?/1

Teclas de entrada

RETURN/

EXIT O

GUI MODE

V/v/B/b,

TOOLS/

OPTIONS

MENU

MUTING/

MASTER

VOL +/–/

2

+/–

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

47

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 48 Tuesday, August 24, 2010 12:48 PM

2

Pressione

V/v várias vezes

para selecionar “Input” e depois pressione ou

b.

A lista de itens do menu aparece na tela da

TV.

3

Pressione

V/v várias vezes

para selecionar o componente desejado e depois pressione

.

A entrada selecionada aparece na tela da

TV.

4

Ligue o componente e inicie a reprodução.

5

Pressione MASTER VOL +/– para ajustar o volume.

Pode-se utilizar também o MASTER

VOLUME no receiver.

6

Pressione SOUND FIELD +/– para desfrutar do som surround.

Pode-se também pressionar a tecla

2CH/A.DIRECT, A.F.D., MOVIE ou

MUSIC no receiver.

Para mais informações, consulte página 60.

Informações adicionais

• Você pode pressionar INPUT SELECTOR +/– no receiver várias vezes ou pressionar as teclas de entrada do controle remoto para selecionar o componente desejado.

• Você pode ajustar o volume de forma diferente, dependendo da velocidade com que girar o controle MASTER VOLUME do receiver.

Para aumentar ou reduzir rapidamente o volume: gire rapidamente o controle.

Para realizar um ajuste preciso: gire lentamente o controle.

masterpage: Left

48

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 49 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

• Você pode ajustar o volume de forma diferente, dependendo do tempo que mantiver pressionada a tecla MASTER VOL +/– do controle remoto.

Para aumentar ou reduzir rapidamente o volume:

Mantenha pressionada a tecla.

Para ajustar com precisão: pressione a tecla e soltea imediatamente.

Para ativar a função de silenciamento

Pressione MUTING no controle remoto.

Você pode utilizar também MUTING no receiver.

A função de silenciamento será cancelada se realizar uma das operações a seguir:

• Pressionar MUTING novamente.

• Aumentar o volume.

• Desligar o receiver.

• Realizar a calibração automática.

Para não danificar as caixas acústicas

Antes de desligar o receiver, reduza o volume.

Dando nome à entrada

(Name Input)

Você pode dar um nome com até 8 caracteres para as entradas e visualizá-lo no visor.

Isto é muito útil para identificar as tomadas com os nomes dos componentes conectados.

1

Pressione GUI MODE.

2

Pressione

V/v várias vezes na

tela “Input” para selecionar a entrada desejada.

3

Pressione TOOLS/OPTIONS.

O menu de opções é exibido.

4

Pressione

V/v várias vezes

para selecionar “Name Input” e depois pressione .

Input

BD

DVD

SAT/CATV

TV

VIDEO 1

Input Assign

Name lnput

5

Pressione

V/v/B/b para

selecionar um caractere e depois pressione .

O nome introduzido é registrado.

Para cancelar a nomeação de uma entrada

Pressione RETURN/EXIT O.

49

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 50 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Visualizando a informação no visor

Você pode verificar o campo sonoro, alterando a informação no visor.

Informação adicional

Não é possível mudar a tela enquanto “GUI” estiver exibido na tela. Pressione GUI MODE várias vezes para selecionar “MENU OFF”.

AMP

DISPLAY

Pressione AMP e depois pressione várias vezes DISPLAY.

Pode-se utilizar também DISPLAY no receiver.

Cada vez que se pressiona DISPLAY, a tela muda conforme a seguir.

Nome da entrada selecionada a) t Nome da entrada original t Campo sonoro atual t

Nível de volume t Informação da transmissão

Faixa de FM e AM

Nome da emissora programada a) t

Frequência t Indicação da hora atual

(sistema de 24 horas) b) t Campo sonoro atual t Nível do volume a)

O nome de índice aparecerá somente se ele estiver atribuído à fonte de entrada ou à emissora programada (página 59). O nome de índice não aparece se existirem somente espaços em branco ou se o nome for igual ao da fonte de entrada.

Nota

No caso de alguns idiomas, os caracteres ou símbolos podem não aparecer.

50

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 51 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Ouvindo o som e vendo as imagens dos componentes conectados ao DIGITAL

MEDIA PORT

O DIGITAL MEDIA PORT (DMPORT) permite que você possa desfrutar o som e ver as imagens de um sistema de rede como, por exemplo, uma fonte de áudio/vídeo portátil ou um computador.

Para mais informações sobre a conexão do adaptador DIGITAL MEDIA PORT, consulte

“Conectando os componentes de áudio”

(página 23).

Você pode utilizar os seguintes adaptadores

Sony DIGITAL MEDIA PORT:

• TDM-BT1/BT10 Bluetooth™ Wireless

Audio Adapter

• TDM-NW10 DIGITAL MEDIA PORT

Adapter

• TDM-NC1 Wireless Network Audio Client

• TDM-iP10/iP50 DIGITAL MEDIA PORT

Adapter

• TDM-MP10 DIGITAL MEDIA PORT

Adapter

O adaptador DIGITAL MEDIA PORT é um produto opcional (não fornecido).

Notas

• Conecte somente o adaptador DIGITAL MEDIA

PORT à tomada DMPORT.

• Antes de desconectar o adaptador DIGITAL

MEDIA PORT, desligue o receiver.

• Não conecte e nem desconecte o adaptador

DIGITAL MEDIA PORT enquanto o receiver estiver ligado.

• Dependendo do tipo do adaptador DIGITAL

MEDIA PORT, pode ser que não haja saída de vídeo.

• Dependendo da região os adaptadores DIGITAL

MEDIA PORT podem não estar disponíveis.

Selecionando a tela de operações

Você pode selecionar uma tela de operações através do menu da GUI, dependendo do adaptador DIGITAL MEDIA PORT que deseja utilizar. Para alguns adaptadores como, por exemplo, o TDM-BT1, a tela de operações

é fixa e não é possível alterá-la na tela da GUI.

GUI MODE

V/v/b,

TOOLS/

OPTIONS

MENU

1

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI é exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Music” ou

“Video” e depois pressione ou

b.

3

Pressione TOOLS/OPTIONS.

É exibido o menu de opções.

4

Pressione

V/v várias vezes

para selecionar o modo desejado e depois pressione

.

Os detalhes de cada modo são conforme a seguir:

• System GUI

Este modo aplica-se ao TDM-iP50 e ao

TDM-NC1. A lista de faixas aparece na tela da GUI do receiver. Você pode selecionar uma faixa e reproduzi-la em cada tela da GUI.

continua

51

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 52 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

• iPod

Este modo aplica-se ao TDM-iP50.

Se o menu de opções não aparecer na tela, consulte o manual de instruções do componente conectado.

Se estiver conectado um outro adaptador que não seja um iPod, o menu hierárquico não aparecerá.

Operando o componente conectado ao adaptador DIGITAL

MEDIA PORT

V/v/B/b,

Para operar o TDM-iP50 ou

TDM-NC1 através do menu da

GUI do receiver

1

No passo 4 de “Selecionando a tecla de operações” (página 51) selecione “System GUI”.

2

Pressione

V/v/B/b várias vezes

para selecionar o conteúdo desejado da lista de conteúdos que aparece na tela da GUI e pressione para reproduzilo.

A seguir são apenas exemplos de listas de conteúdos. Estas podem variar dependendo dos componentes conectados ao receiver.

Lista de conteúdos de áudio

iPod Playlists > Playlist > Track

Artists > Artist > Album > Track

Albums > Album > Track

Songs > Track

Genres > Genre > Artist > Album > Track

Composers > Composer > Track

Audiobooks > Audiobook > Track

Network Client Music Surfin a)

> Album c)

> Track

Playlist a)

> Playlist > Track

Web Radio a)

> Station > Program

Music Library b)

> Album > Track

a)

Aparece apenas quando estiver conectado ao servidor M-crew Server.

b)

Aparece apenas quando estiver conectado ao servidor DLNA que não seja o M-crew Server.

c)

Aparece como “Genre”, “Artist” ou “Album”, dependendo do ajuste de “List Mode”.

Lista de conteúdos de vídeo

iPod Movies > Content

TV Shows > Episode > Content

Music Videos > Artist > Content

Video Playlists > Video Playlist > Content

Video Podcasts > Episode > Content

3

Pressione MASTER VOL +/– para ajustar o volume.

Para operar o TDM-iP50 através do menu do iPod

No passo 4 de “Selecionando a tela de operações” (página 51) selecione “iPod”.

Para mais informações sobre como operar o iPod, consulte o manual de instruções fornecido com o iPod.

52

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 53 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Reproduzindo a faixa selecionada

Durante a reprodução da faixa selecionada, a tela exibida muda, dependendo do adaptador

DIGITAL MEDIA PORT conectado.

Exemplo de uma tela do modo “System GUI”

Music Player

0:17

1/1

RETURN

Title Sample

Artist Sampl...

Album Sample

OPTIONS

Você pode operar os componentes conectados ao adaptador DIGITAL MEDIA PORT com as seguintes teclas do controle remoto do receiver.

B•/•b

N

./> m/M x

X

Para

Reproduzir

Realizar uma pausa Pressione X. Pressione novamente na tecla para retomar a reprodução.

Pressione x.

Parar

Localizar o início de uma faixa durante a reprodução ou localizar o início da faixa anterior

Pressione ..

Localizar o início da faixa seguinte

Pressione >.

Pular para o álbum anterior/seguinte

Retroceder/avançar

Realize o seguinte

Pressione N.

Pressione B•/•b.

Pressione m/M.*

* Mantenha pressionada a tecla m/M para retroceder ou avançar rapidamente.

Selecionando o modo de reprodução

1

Reproduza a faixa que deseja ouvir seguindo os passos de

“Operando o componente conectado ao adaptador

DIGITAL MEDIA PORT” (página

52).

2

Pressione TOOLS/OPTIONS.

É exibido o menu de opções.

3

Pressione

V/v várias vezes

para selecionar “Repeat”,

“Shuffle”, “List Mode” ou

“Audiobook” e depois

4

Pressione

V/v várias vezes

para selecionar o modo desejado e depois pressione

.

x Repeat (somente para TDM-iP50)

• OFF (desligado)

• One (um)

• All (todos) x Shuffle (somente para TDM-iP50)

• OFF (desligado)

• Songs (músicas)

• Albums (álbuns) x List Mode (somente para

TDM-NC1)

• All Tracks (todas as faixas)

• Disc List (lista de disco)

• Artist List (lista de artista)

• Genre List (lista de gênero) x Audiobook (somente para

TDM-iP50)

• Low (baixa)

• Normal (normal)

• High (alta)

continua

53

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 54 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Lista de mensagens do DIGITAL

MEDIA PORT

Mensagem e explicação

No Adapter

O adaptador não está conectado.

No Device

Nenhum dispositivo está conectado ao adaptador.

No Audio

Não foi encontrado nenhum arquivo de áudio.

Loading

Os dados estão sendo lidos.

No Server*

Nenhum servidor está conectado.

No Track*

Não foi encontrada nenhuma faixa.

No Item

Não foi encontrado nenhum item.

Connecting*

Conectando ao servidor.

Configuring*

A rede está sendo configurada.

Warning*

Consulte o visor do adaptador DIGITAL MEDIA

PORT.

Searching*

Buscando o servidor.

* Somente TDM-NC1.

Utilizando o temporizador automático

Você pode programar o receiver para que se desligue automaticamente a uma hora especificada.

AMP

SLEEP

Pressione AMP e depois pressione

SLEEP várias vezes com o receiver ligado.

A indicação “SLEEP” acende-se no visor.

Sempre que pressionar a tecla, o visor muda conforme a seguir:

0:30:00 t 1:00:00 t 1:30:00 t 2:00:00 t

OFF

54

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 55 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Informação adicional

Para verificar o tempo restante antes que o receiver se desligue, pressione SLEEP. O tempo restante aparece no visor. Se pressionar novamente SLEEP, o temporizador automático é cancelado.

Gravando com o receiver

Você pode fazer gravações através de um componente de áudio/vídeo utilizando o receiver. Consulte o manual de instruções fornecido com o componente de gravação.

Gravando de um CD-R

Você pode utilizar o receiver para gravar em um CD-R. Consulte o manual de instruções fornecido com o seu gravador de CD.

1

Pressione em uma das teclas de entrada para selecionar o componente de reprodução.

Você também pode utilizar a tecla INPUT

SELECTOR +/– do receiver.

2

Prepare o componente para a reprodução.

Por exemplo, sintonize a emissora de rádio que deseja gravar (página 56).

3

Prepare o componente de gravação.

Insira um CD-R para gravar no gravador de CD e ajuste o nível de gravação.

4

Inicie a gravar no componente de gravação e depois inicie a reprodução no componente de reprodução.

Nota

Os ajustes do som não afetam a saída do sinal das tomadas SA-CD/CD/CD-R AUDIO OUT.

Gravando em uma mídia de gravação

1

Pressione na tecla de entrada do componente de reprodução.

Você pode utilizar também a tecla

INPUT SELECTOR +/– do receiver.

2

Prepare o componente para a reprodução.

Por exemplo, insira uma fita de vídeo que deseja copiar no videocassete.

3

Prepare o componente de gravação.

Para realizar a gravação, insira uma fita de vídeo para gravar no componente de gravação (conectado à tomada VIDEO 1

OUT).

4

Inicie a gravação no componente de gravação e depois inicie a reprodução no componente de reprodução.

Notas

• Algumas fontes contêm proteções contra cópias para impedir a gravação. Nesse caso, é possível que não consiga gravar a partir dessas fontes.

• A tomada de saída analógica (para gravação) só emite sinais de entrada analógica.

• Não é possível gravar o som HDMI.

55

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 56 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Operações do sintonizador

Ouvindo o rádio FM/AM

Você pode ouvir as transmissões de FM e AM através do sintonizador incorporado. Antes da operação, certifique-se de conectar as antenas de FM e de AM ao receiver (página 36).

A faixa de sintonização AM pode ser alterada

(página 57).

SHIFT

Teclas numéricas

GUI MODE

V/v/b,

TOOLS/

OPTIONS

MENU

Sintonizando automaticamente uma emissora (Sintonização automática)

1

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes para

selecionar a faixa “FM” ou “AM” e depois pressione ou

b.

A lista do menu FM ou AM aparece na tela da TV.

3

Pressione

V/v várias vezes para

selecionar “Auto Tuning” e depois pressione ou

b.

4

Pressione

V/v.

Pressione

V para realizar a busca em ordem crescente e pressione v para realizar a busca em ordem decrescente.

O receiver para a busca sempre que uma emissora é sintonizada.

Quando a recepção de FM estéreo não for boa

1

Sintonize a emissora que deseja ouvir através da sintonização automática ou direta

(página 57), ou selecione a emissora memorizada desejada (página 58).

2

Pressione TOOLS/OPTIONS.

3

Pressione

V/v várias vezes para selecionar

“FM Mode” e depois pressione ou b.

4

Pressione V/v várias vezes para selecionar

“MONO” e depois pressione .

56

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 57 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Sintonizando diretamente uma emissora (Sintonização direta)

Você pode digitar diretamente a frequência de uma emissora utilizando as teclas numéricas.

1

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “FM” ou “AM” e depois pressione ou

b.

A lista do menu FM ou AM aparece na tela da TV.

3

Pressione

V/v várias vezes

para selecionar “Direct Tuning” e depois pressione ou

b.

4

Pressione SHIFT e depois nas teclas numéricas para digitar a frequência.

Exemplo 1: FM 102,50 MHz

Selecione 1 b 0 b 2 b 5 b 0

Exemplo 2: AM 1.350 kHz

Selecione 1 b 3 b 5 b 0

Informação adicional

Se sintonizar uma emissora AM, ajuste a direção da antena loop de AM até obter uma recepção melhor.

5

Pressione .

Se não for possível sintonizar uma emissora

Aparece “– – – .– – MHz” e a frequência atual

é exibida novamente na tela.

Verifique se digitou a frequência correta. Caso contrário, repita o passo 4. Se mesmo assim não conseguir sintonizar a emissora, isso significa que a frequência não é utilizada na sua área.

Alterando o intervalo de sintonização de AM

O intervalo de sintonização de AM pode ser ajustado em 10 kHz ou 9 kHz no receiver.

?/1

DISPLAY

1

Pressione ?/1 para desligar o

receiver.

2

Enquanto mantém pressionada

DISPLAY no aparelho,

pressione ?/1 no receiver.

3

Mude o intervalo de sintonização de AM para 9 kHz (ou 10 kHz).

Para restabelecer o intervalo de 10 kHz

(ou 9 kHz), repita o procedimento acima.

Nota

Ao mudar o intervalo de sintonização, todas as emissoras memorizadas serão apagadas.

continua

57

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 58 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Memorizando as emissoras de rádio FM/

AM (Preset Tuning)

Você pode memorizar até 30 emissoras de FM e

30 emissoras de AM para depois sintonizar facilmente as emissoras que você costuma ouvir.

GUI MODE

V/v/b,

TOOLS/

OPTIONS

MENU

1

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “FM” ou “AM” e depois pressione ou

b.

A lista do menu FM ou AM aparece na tela da TV.

3

Sintonize a emissora que deseja memorizar através da sintonização automática

(página 56) ou da sintonização direta (página 57).

Se a sintonização de FM estéreo estiver ruim, mude o modo de sintonização de

FM (página 56).

4

Pressione TOOLS/OPTIONS.

O menu de opções aparece.

5

Pressione

V/v várias vezes

para selecionar “Memory” e depois pressione ou

b.

6

Pressione

V/v várias vezes

para selecionar um número de memória e depois pressione

.

A emissora é memorizada no número de memória selecionado.

7

Repita os passos de 3 a 6 para memorizar outra emissora.

Você pode memorizar uma emissora conforme a seguir:

• faixa AM: AM 1 a AM 30

• faixa FM: FM 1 a FM 30

Sintonizando a emissora memorizada

1

Repita os passos 1 e 2 de

“Memorizando as emissoras de rádio FM/AM (Preset Tuning)”.

2

Pressione

V/v várias vezes

para selecionar a emissora programada desejada.

Os números de memória de 1 a 30 estão disponíveis.

58

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT04GET_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 59 Tuesday, August 24, 2010 12:48 PM

Dando nomes às emissoras memorizadas (Name Input)

1

Na tela “FM” ou “AM”, pressione

V/v várias vezes

para selecionar o número de memória em que memorizou a emissora à qual deseja dar um nome.

2

Pressione TOOLS/OPTIONS.

O menu de opções aparece.

3

Pressione

V/v várias vezes

para selecionar “Name Input” e depois pressione ou

b.

4

Pressione

V/v/B/b para

selecionar um caractere e depois pressione .

O nome dado será memorizado.

masterpage: Right

59

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 60 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Desfrutando o Som Surround

Selecionando o campo sonoro

Este receiver pode criar som surround multicanal. Você pode escolher um dos campos sonoros otimizados dos campos

.

sonoros pré programados do receiver.

SOUND

FIELD +/– x A. DIRECT (Analog Direct)

Você pode alterar o som de entrada selecionado para a entrada analógica de

2 canais. Esta função permite ouvir o som de fontes analógicas de alta qualidade sem qualquer ajuste.

Se utilizar esta função, podem ser ajustados apenas o volume e o nível das caixas acústicas frontais.

Nota

Não é possível selecionar “Analog Direct”, quando selecionar DVD, DMPORT e HDMI 1-4 como entrada.

Pressione SOUND FIELD +/– várias vezes para selecionar o campo sonoro desejado.

Você pode também pressionar 2CH/

A.DIRECT, A.F.D., MOVIE ou MUSIC no receiver.

Modo de som de 2 canais

Você pode mudar o som de saída para um som de 2 canais, independentemente do formato de gravação do software que estiver utilizando, do componente de reprodução conectado ou do ajuste do campo sonoro do receiver.

x 2CH ST. (2ch Stereo)

O receiver emite o som somente através das caixas acústicas frontais esquerda/direita. Não

é emitido som através do subwoofer.

As fontes estéreo de 2 canais padrão não sofrem qualquer processamento do campo sonoro e os formatos surround multicanal são misturados para 2 canais.

Modo Auto Format Direct

(A.F.D.)

O modo Auto Format Direct (A.F.D.) permite que você ouça um som de alta fidelidade e selecionar o modo de decodificação para ouvir um som estéreo de 2 canais como som multicanal.

x A.F.D. AUTO (A.F.D. Auto)

Reproduz o som da forma como foi gravado/ codificado sem adicionar efeitos surround.

x MULTI ST. (Multi Stereo)

Emite sinal de saída de 2 canais esquerdo/ direito através de todas as caixas acústicas. No entanto, dependendo do ajuste das caixas acústicas, o som pode não ser emitido por algumas caixas acústicas.

Modo filme

Você pode se beneficiar do som surround simplesmente selecionando um dos campos sonoros pré-programados do receiver. Estes campos trazem um som potente e excitante das salas de cinema para dentro de sua casa.

x C.ST.EX A (Cinema St EX A

DCS )

Reproduz as características de som do estúdio de produção de cinema “Cary Grant Theater” da Sony Pictures Entertainment. Este é o modo

60

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 61 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

padrão, excelente para se assistir à maioria dos tipos de filme.

x C.ST.EX B (Cinema St EX B

DCS )

Reproduz as características de som do estúdio de produção de cinema “Kim Novak Theater” da Sony Pictures Entertainment. Este modo é ideal para se assistir a filmes de ficção científica ou de ação com muitos efeitos sonoros.

x C.ST.EX C (Cinema St EX C

DCS )

Reproduz as características de som do estúdio da Sony Pictures Entertainment. Este modo é ideal para se assistir a musicais e filmes onde existe música de orquestra na trilha sonora do filme.

x V.MULTI DIM. (V.M. Dimension

DCS )

Cria várias caixas acústicas virtuais a partir de um único par de caixas acústicas surround reais.

x PLII MV (PLII Movie)

Realiza a decodificação do modo Dolby Pro

Logic II Movie. Este ajuste é ideal para filmes codificados em Dolby Surround. Além disso, este modo pode reproduzir som de um sistema de 5.1 canais para ver vídeos de filmes antigos ou duplicados.

x PLIIx MV (PLIIx Movie)

Realiza a decodificação do modo Dolby Pro

Logic IIx Movie. Este ajuste amplia uma fonte gravada em Dolby Pro Logic II Movie ou

Dolby Digital 5.1 para 7.1 canais.

x PLIIz (PLIIz Height)

Realiza a decodificação em modo Dolby Pro

Logic IIx. Este ajuste aumenta a flexibilidade para expandir um sistema de canais 5.1 para um 7.1. O seu componente vertical dá a dimensão de presença e profundidade.

x NEO6 CIN (Neo:6 Cinema)

Realiza a decodificação do modo DTS Neo:6

Cinema. Uma fonte gravada num formato de

2 canais é decodificada para o formato de

7 canais.

Modo musical

Você pode se beneficiar do som surround simplesmente selecionando um dos campos sonoros pré-programados do receiver. Estes campos trazem um som potente e excitante das salas de concerto para dentro de sua casa.

x HALL (Hall)

Reproduz a acústica de uma sala de concertos de música clássica.

x JAZZ (Jazz Club)

Reproduz a acústica de um clube de jazz.

x CONCERT (Live Concert)

Reproduz a acústica de uma casa de concerto ao vivo com 300 lugares.

x STADIUM (Stadium)

Reproduz o ambiente de um estádio grande ao ar livre x SPORTS (Sports)

Reproduz a sensação de uma transmissão desportiva.

x PORTABLE (Portable Audio)

Reproduz uma imagem de som nítida e de melhor qualidade do equipamento de áudio portátil. Este modo é ideal para MP3 e outros formatos de música comprimida.

x PLII MS (PLII Music)

Realiza a decodificação do modo Dolby Pro

Logic II Music. Este ajuste é ideal para fontes estéreo normais, tais como CDs.

x PLIIx MS (PLIIx Music)

Realiza a decodificação do modo Dolby Pro

Logic IIx Music. Este ajuste é ideal para fontes estéreo normais, tais como CDs.

continua

61

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 62 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

x PLIIz (PLIIz Height)

Realiza a decodificação no modo Dolby Pro

Logic IIx. Este ajuste aumenta a flexibilidade para expandir um sistema de 5.1 canais para um de 7.1 canais. O seu componente vertical dá a dimensão de presença e profundidade.

x NEO6 MUS (Neo:6 Music)

Realiza decodificação do modo DTS Neo:6

Music. Uma fonte gravada num formato de

2 canais é decodificada para 7 canais. Este ajuste é ideal para fontes estéreo normais, tais como CDs.

Quando estão conectados fones de ouvido

É possível selecionar este campo sonoro somente quando os fones de ouvido estivem conectados ao receiver.

x HP 2CH (HP (2 ch))

Este modo é selecionado automaticamente, se utilizar fones de ouvido (exceto Analog

Direct). As fontes estéreo de 2 canais padrão não sofrem qualquer processamento do campo sonoro e os formatos surround multicanal são misturados para 2 canais exceto sinais LFE.

Nota

Quando estão conectados fones de ouvido ao amplificador surround S-AIR, o campo sonoro é automaticamente ajustado para “HP (2 ch)”.

x HP DIRECT (HP (Direct))

Este modo é selecionado automaticamente se utilizar fones de ouvido quando “Analog

Direct” estiver selecionado.

Emite os sinais analógicos sem processamento pelo equalizador, campo sonoro, etc.

Se conectar um subwoofer

Este receiver gera um sinal de baixa frequência para saída no subwoofer quando não existe sinal LFE, que é uma saída de efeito de som passa-baixo de um subwoofer para um sinal de 2 canais. No entanto, o sinal de baixa frequência não é gerado para “Neo:6 Cinema” ou “Neo:6 Music” quando todas as caixas acústicas estão ajustadas para “Large”.

Para desfrutar do circuito de redirecionamento de graves Dolby Digital, recomendamos ajustar a frequência de corte do subwoofer o mais alto possível.

Notas sobre campos sonoros

• Dependendo do ajuste do padrão das caixas acústicas, alguns campos sonoros podem não estar disponíveis.

• Não é possível selecionar PLIIx e PLIIz ao mesmo tempo.

– PLIIx está disponível apenas quando o padrão de caixas acústicas está ajustado para um ajuste com caixa(s) acústica(s) surround traseira(s).

– PLIIz está disponível apenas quando o padrão de caixas acústicas está ajustado para um ajuste com caixas acústicas frontais superiores.

• Os campos sonoros para música e filmes não funcionam nos seguinte casos:

– Quando são recebidos sinais com uma frequência de amostragem superior a 48 kHz.

– Sinais com mais de 5.1 canais estão sendo recebidos (exceto PLIIz).

• Se um dos campos sonoros para música for selecionado, o som não será emitido através do subwoofer quando todas as caixas acústicas estiverem ajustadas em “Large” no menu Speaker

Settings. No entanto, o som será emitido através do subwoofer quando:

– o sinal de entrada digital possuir sinais LFE.

– as caixas acústicas frontais e surround estiverem ajustadas em “Small”.

– o campo sonoro para filme estiver selecionado.

– “Portable Audio” estiver selecionado.

• Os efeitos produzidos pelas caixas acústicas virtuais podem causar um aumento de ruído no sinal de reprodução.

• Quando estiver ouvindo com campos sonoros que utilizam caixas acústicas virtuais, não será possível ouvir o som emitido diretamente pelas caixas acústicas surround.

62

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 63 Tuesday, August 24, 2010 12:48 PM

Informações adicionais

• Você pode identificar o formato de codificação do software de DVD, etc., olhando o logotipo da embalagem.

• As decodificações Dolby Pro Logic IIx e Dolby

Pro Logic IIz são eficazes quando há entrada de sinais multicanal.

• Campos sonoros com a marca DCS utilizam a tecnologia DCS . Para mais informações sobre

Digital Cinema Sound (DCS), consulte

“Glossário” (página 115).

Para desligar o efeito de som surround para filme/música

Pressione SOUND FIELD +/– repetidamente para selecionar “2CH ST.” ou “A.F.D.

AUTO”.

Você pode também pressionar 2CH/

A.DIRECT repetidamente no receiver para selecionar “2CH ST.” ou pressionar A.F.D. repetidamente no receiver para selecionar

“A.F.D. AUTO”.

masterpage: Right continua

63

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 64 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Quando conectar reprodutores de discos Blu-ray e outros leitores HD da próxima geração

Os formatos de áudio digital que este receiver pode decodificar dependem das tomadas de entrada de áudio digital para os componentes conectados. Este receiver suporta os seguintes formatos de

áudio.

Formato de áudio

Dolby Digital

Dolby Digital EX

Dolby Digital Plus a)

Dolby TrueHD a)

DTS

DTS-ES

DTS 96/24

DTS-HD

High Resolution Audio a)

DTS-HD

Master Audio a)b)

PCM Multicanal Linear a)

Número máximo de canais

5.1 canais

6.1 canais

7.1 canais

7.1 canais

5.1 canais

6.1 canais

5.1canais

7.1 canais

Conexão do componente de reprodução no receiver

COAXIAL/OPTICAL

a

HDMI

a a a

×

× a a a

× a a a a a a

7.1 canais

7.1 canais

×

× a a a)

Os sinais de áudio são emitidos em outro formato se o componente de reprodução não corresponder com este formato. Para mais informações, consulte o manual de instruções do componente de reprodução.

b)

Os sinais com uma frequência de amostragem superior a 96 kHz são reproduzidos a 96 kHz ou 88,2 kHz.

64

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 65 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Ouvindo o efeito surround em volume baixo

(NIGHT MODE)

Esta função permite obter um ambiente semelhante a uma sala de cinema em volume baixo. Você pode utilizar esta função com outros campos sonoros.

Se estiver assistindo um filme à noite, você pode ouvir o diálogo com toda a nitidez mesmo em volume baixo.

NIGHT

MODE

Reajustando os campos sonoros aos ajustes iniciais

Utilize as teclas do receiver para realizar esta operação.

?/1

Pressione NIGHT MODE para selecionar “NIGHT ON”.

A função NIGHT MODE é ativada. A função

NIGHT MODE se ativa e desativa cada vez que pressionar NIGHT MODE.

Nota

Não é possível utilizar esta função nos seguintes casos.

– Quando o campo sonoro está ajustado em “Analog

Direct”.

– Quando receber sinais com uma frequência de amostragem superior a 48 kHz.

Informação adicional

Quando esta função está ativa, os níveis de graves, agudos e efeitos aumentam e o parâmetro “D.Range

Comp” é automaticamente ajustado em “MAX”.

MUSIC

1

Pressione ?/1 para desligar o

receiver.

2

Mantendo pressionado MUSIC,

pressione ?/1.

“S.F. CLEAR” aparece no visor e todos os campos sonoros são reajustados aos seus ajustes iniciais.

65

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 66 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Características do “BRAVIA”

Sync

O que é “BRAVIA” Sync?

“BRAVIA” Sync é uma tecnologia compatível com TV, reprodutores de discos Blu-ray/

DVD, amplificadores de AV, etc., da Sony equipados com a função Controle para HDMI.

Ao conectar componentes Sony compatíveis com “BRAVIA” Sync através de um cabo

HDMI (não fornecido), a operação torna-se mais simples, como descrito a seguir:

• Reprodução com Um Toque (página 68)

• Controle de áudio do sistema (página 68)

• Desligar sistema (página 69)

• Modo Sincronizador Theater/Theatre

(página 70)

• Canal de retorno de áudio (página 70)

O controle para HDMI é uma função de controle mútuo padrão usada pelo HDMI CEC

(Consumer Electronics Control) para HDMI

(High-Definition Multimedia Interface -

Interface multimídia de alta definição).

Recomendamos que conecte o receiver a produtos compatíveis com “BRAVIA” Sync.

Nota

Dependendo do componente conectado, a função

Controle para HDMI pode não funcionar. Consulte o manual de instruções do componente.

Preparando para a função

“BRAVIA” Sync

O receiver é compatível com a função

“Controle para HDMI-Configuração Fácil”.

• Se a sua TV for compatível com a função

“Controle para HDMI - Configuração

Fácil", é possível ajustar automaticamente a função Controle para HDMI dos componentes do receiver e de reprodução ao configurar a TV (página 66).

• Se a sua TV não for compatível com a função “Controle para HDMI-Programação

Fácil”, ajuste a função Controle de HDMI do receiver, componentes de reprodução e TV individualmente (página 67).

Se a sua TV for compatível com a função “Controle para HDMI-

Configuração Fácil”

A função Controle para HDMI do receiver pode ser ativada simultaneamente ao ativar a função Controle para HDMI da TV.

1

Conecte o receiver, a TV e os componentes de reprodução através da conexão HDMI (página 26).

(Os respectivos componentes devem ser compatíveis com a função Controle para HDMI).

2

Ligue o receiver, a TV e os componentes de reprodução.

3

Ative a função Controle para HDMI da

TV.

A função Controle para HDMI do receiver e de todos os componente conectados são ativadas simultaneamente. Quando a instalação estiver concluído,

“COMPLETE” aparecerá no visor.

Para mais informações sobre a configuração da TV, consulte o manual de instruções da TV.

66

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 67 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Se a TV não for compatível com a função “Controle para HDMI-

Configuração Fácil”

GUI MODE

V/v/b,

MENU

1

Execute os passos indicados em “Se a sua TV for compatível com a função

“Controle para HDMI - Configuração

Fácil”” (página 66).

2

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu GUI será exibido na tela da TV.

Pressione MENU caso o menu GUI não apareça na tela da TV.

3

Pressione V/v várias vezes para selecionar “Settings” e depois

A lista do menu Settings aparece na tela da

TV.

4

Pressione V/v várias vezes para selecionar “HDMI” e depois pressione

ou b.

5

Pressione V/v várias vezes para selecionar “Ctrl for HDMI” e depois

6

Pressione V/v várias vezes para selecionar “ON” e depois pressione

.

A função Controle para HDMI é ativada.

7

Ative a função Controle para HDMI do componente conectado.

Se a função de Controle para HDMI para o componente conectado já estiver ativada, não é necessário alterar os ajustes.

Para mais informações sobre como ajustar a TV e os componentes conectados, consulte o manual de instruções dos respectivos componentes.

Notas

• Antes de executar a função “Controle para HDMI-

Configuração Fácil” na TV, certifique-se de ligar a

TV, os componentes conectados e o receiver.

• Se os componentes de reprodução não funcionarem depois de ter ajustado a função

“Controle para HDMI-Configuração Fácil”, verifique o ajuste de Controle para HDMI da TV.

• Se os componentes conectados não suportam o

“Controle para HDMI-Configuração Fácil”, ative a função Controle para HDMI nos componentes conectados antes de realizar o ajuste de Controle para HDMI-Configuração fácil na TV.

67

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 68 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Reproduzindo componentes com apenas um toque

(Reprodução com apenas um toque)

Com uma simples operação (um toque), os componentes conectados ao receiver com conexão HDMI se iniciam automaticamente.

Você pode desfrutar do som/imagem utilizando os componentes conectados.

Quando ajustar “Pass Through” para “AUTO” ou “ON”, o som e a imagem podem sair somente pela TV enquanto o receiver se mantém no modo de espera.

Quando iniciar a reprodução de um componente conectado, a operação do receiver e da TV é simplificada da seguinte forma:

Receiver e TV

Liga (se estiver em modo de espera)

Ouvindo o som da TV através das caixas acústicas conectadas ao receiver

(Controle do sistema de áudio)

Você pode ouvir o som da TV pelas caixas acústicas conectadas ao receiver através de uma operação simples.

Você pode operar a função Controle de Áudio do Sistema utilizando o menu da TV. Para mais informações, consulte o manual de instruções da TV.

TV

Ajuste Controle de

Áudio do Sistema para ligado

Receiver

• Liga (se estiver em modo de espera)

• Muda para a entrada HDMI apropriada

Muda para a entrada HDMI apropriada

Notas

• Dependendo da TV, o início do conteúdo pode não ser emitido.

• Dependendo dos ajustes, o receiver pode não ligar quando “Pass Through” estiver ajustado em

“AUTO” ou “ON”.

Informação adicional

Você pode também selecionar um componente conectado, como por exemplo, um reprodutor de

DVD/discos Blu-ray, através do menu da TV. O receiver e a TV mudam automaticamente para a entrada HDMI apropriada.

Minimiza o volume da TV

O som é emitido pela TV

Você pode também utilizar a função controle do sistema de áudio da seguinte forma.

• Se ligar o receiver enquanto a TV está ligada, a função controle do sistema de áudio

é automaticamente ativada e o som da TV é emitido através das caixas acústicas conectadas ao receiver. No entanto, se desligar o receiver, o som sairá pelas caixas acústicas da TV.

• Você pode ajustar o volume do receiver quando ajustar o volume da TV.

68

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 69 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Notas

• Se controle do sistema de áudio não funcionar de acordo com o ajuste da TV, consulte o manual de instruções da TV.

• Se ajustar “Ctrl for HDMI” em “ON”, os ajustes de

“Audio Out” no menu de ajustes HDMI ajustam-se automaticamente, dependendo dos ajustes de controle do sistema de áudio.

• Se conectar a TV que não possua a função controle do sistema de áudio, essa função não é ativada.

• Se a TV estiver ligada antes de ligar o receiver, o som da TV não será ouvido por uns momentos.

Desligando o receiver com a TV

(Desligando o sistema)

Se desligar a TV utilizando a tecla POWER do controle remoto da TV, o receiver e os componentes conectados desligam-se automaticamente.

Você também pode utilizar o controle remoto do receiver para desligar a TV.

AV ?/1

TV

Pressione TV e depois pressione

AV ?/1.

A TV, o receiver e os componentes conectados através do HDMI desligam-se.

Notas

• Ajuste a sincronização de espera da TV em “ON” antes de utilizar a função desligando o sistema.

Para mais informações, consulte o manual de instruções da TV.

• Dependendo do estado, os componentes conectados podem não ser desligados. Para mais informações, consulte o manual de instruções dos componentes conectados.

69

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 70 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Desfrutando os filmes com o campo sonoro perfeito (Theater Mode

Sync)

THEATER

Desfrutando o som da TV através de um cabo HDMI

(Canal de Retorno de Áudio)

A função canal de retorno de áudio (ARC -

Audio Return Channel) permite que a TV emita sinais de áudio para o receiver através de um cabo HDMI conectado à tomada HDMI

TV OUT.

Você pode desfrutar do som da TV pelas caixas acústicas conectadas ao receiver sem conectar a tomada TV AUDIO IN ou

OPTICAL TV IN.

GUI

MODE

V/v/b,

Pressione THEATER no controle remoto do receiver, da TV ou reprodutor de discos Blu-ray, enquanto aponta o controle remoto na direção da TV.

O campo sonoro muda para “C.ST.EX B”.

Para retornar ao campo sonoro anterior, pressione novamente na tecla THEATER.

Nota

O campo sonoro pode não mudar dependendo da

TV.

Informação adicional

É possível retornar ao campo sonoro anterior quando a entrada da TV é mudada.

MENU

1

Pressione GUI MODE.

Quando “MENU ON” aparece no visor por alguns momentos, “GUI” e o menu

GUI aparecem na tela da TV.

Pressione MENU se o menu GUI não aparecer na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparecerá na tela da tela da TV.

3

Pressione

V/v várias vezes

para selecionar “HDMI” e depois pressione ou

b.

70

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 71 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

4

Pressione

v/V várias vezes

para selecionar “ARC” e depois pressione

b.

5

Pressione

V/v várias vezes

para selecionar “ON” e depois pressione .

Notas

• Esta função não funciona quando ajusta “Ctrl for

HDMI” em “OFF” no menu HDMI Settings.

• Esta função só está disponível quando

– a sua TV é compatível com a função Canal de

Retorno de Áudio (ARC).

– INPUT MODE está ajustado em “AUTO”.

Operações do produto S-AIR

Sobre os produtos S-AIR

Este receiver é compatível com a função

S-AIR (página 118) que permite a transmissão de som sem fios entre produtos S-AIR.

Existem dois tipos de produtos S-AIR.

• Unidade principal S-AIR (este receiver):

A unidade principal S-AIR transmite o som.

Você pode utilizar até 3 unidades principais

S-AIR. (O número de unidades principais

S-AIR que podem ser utilizadas depende do ambiente de utilização.)

• Unidade secundária S-AIR (não fornecida):

A unidade secundária S-AIR recebe o som.

– Amplificador surround: você pode ouvir o som das caixas acústicas surround bem como das caixas acústicas surround traseiras sem necessidade de fios. Para mais informações, consulte o manual de instruções fornecido com o amplificador surround.

– Receptor S-AIR: você pode ouvir o som do sistema em outra sala.

Estes produtos S-AIR podem ser adquiridos opcionalmente (a disponibilidade da linha de produtos S-AIR varia dependendo da região).

As notas ou instruções relativas à unidade secundária S-AIR neste manual só se aplicam quando a unidade secundária S-AIR estiver sendo utilizada.

Notas

• O menu e os parâmetros S-AIR ficam disponíveis somente quando um transmissor sem fios estiver inserido.

• Quando o padrão de caixas acústicas está ajustado para um ajuste com as caixas acústicas frontais superiores, o som das caixas acústicas surround traseiras não sairá pelo amplificador surround, mesmo que o amplificador surround esteja sendo utilizado.

continua

71

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 72 Tuesday, August 24, 2010 12:48 PM

Sala B

Sala A

Unidade secundária

S-AIR (receptor S-AIR):

Unidade principal S-AIR

(este receiver)

masterpage: Left

Os fatores a seguir podem provocar uma recepção ruim.

– Materiais ou estruturas como, por exemplo, paredes e pisos

– O local onde é colocado um produto S-AIR

Se utilizar produtos S-AIR, coloque-os o mais longe possível dos equipamentos eletrônicos citados acima ou onde a recepção S-AIR for estável.

Unidade secundária S-AIR

(amplificador surround)

Ambientes em que se utilizam os produtos S-AIR (unidades principal e secundária S-AIR)

Os produtos S-AIR utilizam uma frequência de rádio de 2,4 GHz. Alguns equipamento eletrônicos ou outros fatores podem interromper ou provocar instabilidade na recepção S-AIR.

• Influência dos equipamentos eletrônicos

Os seguintes equipamentos podem provocar interferências.

– Telefones celulares, telefones sem fios

– LAN sem fios, computadores pessoais

– Aparelhos de videogames que utilizam sinais rádio

– Fornos micro-ondas

• Outros fatores

72

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 73 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Configurando um produto

S-AIR

Antes de utilizar um produto S-AIR, realize os ajustes a seguir para estabelecer a transmissão do som.

• Inserir o transmissor/transceptor sem fios

(página 36).

• Estabelecer a transmissão de som entre a unidade principal S-AIR e a unidade secundária S-AIR (ajuste de ID) (página 73).

• Emparelhar a unidade principal S-AIR com uma unidade secundária S-AIR específica

(Operação de emparelhamento) (página 74).

RETURN/

EXIT O

GUI MODE

V/v/b,

MENU

Estabelecendo a transmissão de som entre a unidade principal

S-AIR e a unidade secundária

S-AIR (ajuste de ID)

Se os ID da unidade principal S-AIR e da unidade secundária S-AIR coincidirem, você pode estabelecer a transmissão de som. Você pode utilizar várias unidades principais S-AIR se ajustar um ID diferente para cada unidade.

Para ajustar o ID da unidade principal S-AIR

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu GUI será exibido na tela da TV.

Pressione MENU caso o menu GUI não apareça na tela da TV.

2

Pressione V/v várias vezes para selecionar “Settings” e depois

A lista do menu Settings aparece na tela da

TV.

3

Pressione V/v várias vezes para selecionar “S-AIR” e depois pressione

ou b.

Nota

Se o transmissor S-AIR (não fornecido) não estiver inserido na unidade principal S-AIR, não será possível selecionar “S-AIR”.

4

Pressione V/v várias vezes para selecionar “S-AIR ID” e depois

O menu S-AIR ID aparece.

5

Pressione

V/v várias vezes para selecionar o ID (A, B ou C) desejado e depois pressione .

O ID da unidade principal S-AIR é ajustado. Aparece a mensagem “Set S-AIR

ID of the sub unit to the same as that of the main unit” (“Ajuste S-AIR ID da unidade secundária para o mesmo ID da unidade principal).

continua

73

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 74 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

6

Pressione .

7

Pressione GUI MODE.

O menu da GUI desaparece da tela.

8

Ajuste o mesmo ID para a unidade secundária S-AIR.

A transmissão de som é estabelecida da seguinte forma (exemplo):

Unidade principal S-AIR (este receiver)

Para utilizar várias unidades principais S-AIR

Você pode utilizar várias unidades principais

S-AIR se ajustar um ID diferente para cada componente.

A transmissão de som está estabelecida da seguinte forma (exemplo):

Unidade principal S-AIR

(este receiver)

ID A

Outra unidade principal S-AIR

ID B

ID A

ID A

Unidade secundária

S-AIR

ID A

Unidade secundária

S-AIR

Informação adicional

Para confirmar o ID atual, execute os passos de 1 a 3 descritos acima. Ao emparelhar a unidade principal S-AIR com a unidade secundária

S-AIR (página 74) , “(Pairing)” aparece ao lado do ID no menu da GUI, na tela da TV.

Para sair do menu

Pressione MENU.

Para ajustar o ID da unidade secundária S-AIR

Certifique-se de coincidir o ID da unidade secundária S-AIR desejada com o ID da unidade principal S-AIR.

Para mais informações sobre o ajuste do ID do amplificador surround e do receptor S-AIR, consulte o manual de instruções fornecido com o amplificador surround e com o receptor

S-AIR.

ID A

Unidade secundária

S-AIR

ID A

Unidade secundária

S-AIR

ID B

Unidade secundária

S-AIR

Notas

• Pode ser que não seja possível reproduzir fontes com proteção de direitos autorais em uma unidade secundária S-AIR.

• Se conectou um amplificador surround, o som surround não sairá da unidade principal S-AIR.

Emparelhando a unidade principal S-AIR com uma unidade secundária S-AIR específica (Operação de emparelhamento)

Para estabelecer a transmissão de som, é necessário ajustar o mesmo ID para as unidades principal e secundária S-AIR

No entanto, se os seus vizinhos possuírem produtos S-AIR e os respectivos IDs forem iguais as suas, os seus vizinhos podem receber o som da sua unidade principal S-AIR ou viceversa.

Para evitar que isto ocorra, você pode emparelhar a unidade principal S-AIR com uma unidade secundária S-AIR específica executando a operação de emparelhamento.

74

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 75 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

x Antes do emparelhamento

A transmissão de som é estabelecida pelo ID

(exemplo).

A sua sala Sala do vizinho

Unidade principal S-AIR

(este receiver)

ID A

ID A

Unidade secundária

S-AIR

ID A

Unidade secundária

S-AIR x Após o emparelhamento

A transmissão de som é estabelecida somente entre a unidade principal S-AIR e a unidade secundária S-AIR emparelhadas.

A sua sala Sala do vizinho

Unidade principal S-AIR

(este receiver)

Sem transmissão

ID A

Unidade secundária S-AIR

Emparelhamento

ID A

Unidade secundária

S-AIR

Para realizar o emparelhamento

1

Coloque a unidade secundária

S-AIR que deseja emparelhar perto da unidade principal

S-AIR.

2

Faça coincidir os IDs da unidade principal S-AIR e da unidade secundária S-AIR.

• Para Para ajustar o ID da unidade principal S-AIR, consulte “Para ajustar o ID da unidade principal S-AIR”

(página 73).

• Para ajustar o ID da unidade secundária

S-AIR, consulte o manual de instruções fornecido com a unidade secundária

S-AIR.

3

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” menu da GUI será apresentado na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

4

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

5

Pressione

V/v várias vezes

para selecionar “S-AIR” e depois pressione ou

b.

Nota

Se o transmissor S-AIR (não fornecido) não estiver inserido na unidade principal S-AIR, não é possível selecionar “S-AIR”.

continua

75

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 76 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

6

Pressione

V/v várias vezes

para selecionar “Pairing” e depois pressione ou

b.

A mensagem “Put the S-AIR sub unit near the S-AIR main unit. Turn on power and start pairing.” (Coloque a unidade secundária S-AIR próxima à unidade principal S-AIR. Ligue e inicie o emparelhamento.) aparece na tela da TV.

A unidade principal S-AIR está pronta para iniciar o emparelham.

7

Pressione

B/b várias vezes

para selecionar “Yes” e depois pressione .

A unidade principal S-AIR inicia o emparelhamento. A mensagem “Pairing.

Do the pairing operation with the S-AIR sub unit.” (Emparelhando. Realize a operação de emparelhamento com o

S-AIR da unidade secundária) aparece no visor.

8

Inicie o emparelhamento da unidade secundária S-AIR.

Consulte o manual de instruções da unidade secundária S-AIR.

Notas

• Realize o emparelhamento dentro de

5 minutos no passo 7. Caso contrário, o emparelhamento não será considerado correto e a tela mudará de acordo. Neste caso, consulte “Se o emparelhamento falhar”

(página 76).

• Quando a transmissão do som for estabelecida, aparecerá a mensagem “Pairing complete. To do the pairing another one, select “Continue”.” (Emparelhamento completo. Para realizar o emparelhamento de outra unidade secundária S-AIR, selecione

“Continue”) no visor

9

Pressione

B/b várias vezes

para selecionar “Finish” ou

“Continue” e depois pressione

.

• “Finish”: termina o emparelhamento.

76

• “Continue”: Continua a executar o emparelhamento com outra unidade secundária S-AIR.

Informação adicional

Você pode confirmar a conclusão do emparelhamento ou o ID atual através da tela

“S-AIR Settings”. “Pairing” aparece ao lado do

S-AIR ID atual.

10

Pressione GUI MODE.

O menu GUI desaparece da tela.

Nota

Depois de realizar o emparelhamento, se selecionar o menu “S-AIR ID”, aparece o ajuste de ID (“A”, “B” ou “C”) que utilizou da

última vez.

Se o emparelhamento falhar

Aparece “Pairing failed. Retry?” (O emparelhamento falhou. Tentar novamente?).

Para realizar novamente o emparelhamento, selecione “Yes”.

Para finalizar o emparelhamento, selecione

“No”.

Para sair do processo de emparelhamento durante o ajuste

Pressione RETURN/EXIT O.

Para cancelar o emparelhamento

Ajuste o ID da unidade principal de acordo com o procedimento descrito em “Para ajustar o ID da unidade principal S-AIR” (página 73).

Se retornar o ID aos ajustes de fábrica (mesmo que seja o mesmo ID), o emparelhamento é cancelado.

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 77 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Ouvindo o som do sistema em outra sala

(Apenas para o receptor S-AIR (não fornecido))

Você pode ouvir o som do sistema em outra sala utilizando o receptor S-AIR. Você pode colocar o receptor S-AIR em outra sala para ouvir o som do sistema na sala desejada.

Para mais informações sobre o receptor

S-AIR, consulte o manual de instruções fornecido com o receptor S-AIR.

GUI MODE

V/v/b,

MENU

1

Ajuste o ID do receptor S-AIR de modo que coincida com o ID da unidade principal S-AIR.

• Para ajustar o ID da unidade principal

S-AIR, consulte “Para ajustar o ID da unidade principal S-AIR” (página 73).

• Para ajustar o ID do receptor S-AIR, consulte o manual de instruções fornecido com o receptor S-AIR.

Notas

• Se utilizar outra unidade secundária S-AIR como, por exemplo, um amplificador surround, não mude o ID da unidade principal

S-AIR. Ajuste o ID do receptor S-AIR de forma que coincida com o ID da unidade principal S-AIR.

• Se emparelhar a unidade principal S-AIR com outra unidade secundária S-AIR como, por exemplo, um amplificador surround, também será necessário emparelhar a unidade principal S-AIR com o receptor S-AIR. Para mais informações, consulte “Emparelhando a unidade principal S-AIR com uma unidade secundária S-AIR específica (Operação de emparelhamento)” (página 74).

2

Pressione GUI MODE.

Depois de surgir “MENU ON” no visor por alguns momentos, surge “GUI” e o menu GUI na tela da TV.

Pressione MENU se o menu GUI não aparecer na tela da TV.

3

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

4

Pressione

V/v várias vezes

para selecionar “S-AIR” e depois pressione ou

b.

Nota

Quando o transmissor S-AIR (não fornecido) não estiver inserido na unidade principal

S-AIR, não é possível selecionar “S-AIR”.

5

Pressione

V/v várias vezes

para selecionar “S-AIR Mode” e depois pressione ou

b.

6

Pressione

V/v várias vezes

para selecionar o ajuste desejado e depois pressione

.

• Party: O receptor S-AIR emite o som de acordo com a entrada selecionada na unidade principal S-AIR.

• Separate: você pode selecionar a entrada desejada no receptor S-AIR e a entrada da unidade principal S-AIR não

é alterada. Quando “Separate” estiver selecionado, você pode selecionar apenas “SA-CD/CD”, “DMPORT”,

“FM TUNER”, “AM TUNER” e a entrada selecionada atualmente na unidade principal S-AIR.

Nota

Quando a entrada selecionada no receptor

S-AIR for igual à da unidade principal

S-AIR, a entrada do receptor S-AIR irá mudar de acordo com a unidade principal

S-AIR.

continua

77

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 78 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

7

Pressione GUI MODE.

O menu GUI desaparece da tela.

8

Selecione a entrada desejada no receptor S-AIR.

x Se ajustar “Party”

A entrada do receptor S-AIR muda sequencialmente, à medida que muda a entrada na unidade principal S-AIR ou no receptor S-AIR.

x Se ajustar “Separate”

A entrada do receptor S-AIR muda ao pressionar S-AIR CH do receptor S-AIR.

Nota

Se TUNER (faixa de FM/AM) estiver selecionado na unidade principalS-AIR, somente poderá selecionar a mesma faixa para o sintonizador no receptor S-AIR. No entanto, você poderá selecionar outra entrada que não seja TUNER no receptor S-AIR.

9

Ajuste o volume no receptor

S-AIR.

Notas

• O som do receptor S-AIR pode ser desativado se utilizar a unidade principal S-AIR.

• Quando o som for outro que não seja estéreo de

2 canais, o som multi-canal é reduzido para

2 canais.

• Sinais com uma frequência de amostragem superior a 96 kHz não podem ser emitidos no receptor S-AIR.

Para controlar o sistema através do receptor S-AIR

Você pode controlar o sistema através do receptor S-AIR com as seguintes teclas.

Pressione

N

, X, x,

./>

S-AIR CH

Operação

Realizar as mesmas operações no controle remoto

Mudar a função do sistema

Para mais informações, consulte o manual de instruções do receptor S-AIR.

Mudando de canal para melhorar a transmissão de som

Se utilizar vários sistemas sem fiosque compartilham a faixa de 2,4 GHz, como LAN sem fios ou Bluetooth, a transmissão dos produtos S-AIR ou de outros sistemas sem fio pode ser instável. Neste caso, você pode melhorar a transmissão mudando o ajuste de

“RF Change”.

GUI MODE

V/v/b,

MENU

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu GUI será exibido na tela da TV.

Pressione MENU caso o menu GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

3

Pressione

V/v várias vezes

para selecionar “S-AIR” e depois pressione ou

b.

Nota

Se o transmissor S-AIR (não fornecido) não estiver inserido na unidade principal S-AIR, não será possível selecionar “S-AIR”..

78

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 79 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

4

Pressione

V/v várias vezes

para selecionar “RF Change” e depois pressione ou

b.

5

Pressione

V/v várias vezes

para selecionar o ajuste desejado e depois pressione

.

• AUTO: esta é a seleção normal. O sistema muda automaticamente

“RF Change” para “ON” ou “OFF”.

• ON: o sistema transmite o som procurando um canal mais adequado para a transmissão.

• OFF: o sistema transmite o som fixando o canal para a transmissão.

6

Pressione GUI MODE.

O menu GUI desaparece da tela.

7

Se ajustar “RF Change” em

“OFF”, selecione o ID para que a transmissão de som seja a mais estável.

Notas

• Na maioria dos casos, não será necessário mudar este ajuste.

• Se ajustar “RF Change” em “OFF”, a transmissão entre a unidade principal S-AIR e a unidade secundária S-AIR pode ser realizada através de um dos seguintes canais.

– S-AIR ID A: canal equivalente ao IEEE

802,11b/g canal 1

– S-AIR ID B: canal equivalente ao IEEE

802,11b/g canal 6

– S-AIR ID C: canal equivalente ao IEEE

802,11b/g canal 11

• Você pode melhorar a transmissão mudando o canal de transmissão (frequência) do(s) outro(s) sistema(s) sem fio. Para mais informações, consulte o manual de instruções do(s) outro(s) sistema(s) sem fio.

Estabilizando a recepção

S-AIR

Se a recepção S-AIR for ruim ou instável verifique o seguinte:

– Confirme se os adaptadores sem fio estão inseridos corretamente (página 36).

– Confirme se os IDs S-AIR da unidade principal S-AIR e da unidade secundária são iguais (página 73).

Se a recepção S-AIR for ruim

Verifique o seguinte.

• Mantenha os cabos que estão conectados ao produto S-AIR (cabo de alimentação CA, cabos das caixas acústicas ou outros cabos) afastados do adaptador sem fio e do compartimento.

• Deixe o máximo de espaço possível ao redor dos produtos S-AIR.

– Evite colocar os produtos S-AIR em cima ou diretamente embaixo de outros equipamentos eletrônicos.

– Evite colocar os produtos S-AIR numa estante fechada, de metal ou embaixo de uma mesa.

continua

79

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 80 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

• Ajuste a localização (altura, orientação e colocação na sala) dos produtos S-AIR até obter a recepção mais estável.

– Coloque-os de forma que os adaptadores sem fios das unidades principal e secundária S-AIR fiquem próximos.

Utilizando o receptor

S-AIR enquanto a unidade principal S-AIR está no modo de espera

(Somente para o receptor S-AIR (não fornecido))

Você pode utilizar o receptor S-AIR enquanto a unidade principal S-AIR está no modo de espera, ajustando “S-AIR Stby” em “ON”.

GUI MODE

V/v/b,

– Coloque os produtos S-AIR de forma que fiquem separados de outros dispositivos sem fio.

MENU

– Coloque os produtos S-AIR de forma que fiquem separados de portas ou mesas de metal.

Se mesmo assim não conseguir melhorar a recepção S-AIR, mude o ajuste

“RF Change” (página 78).

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

3

Pressione

V/v várias vezes

para selecionar “S-AIR” e depois pressione ou

b.

Nota

Se o transmissor S-AIR (não fornecido) não estiver inserido na unidade principal S-AIR, não é possível selecionar “S-AIR”.

80

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 81 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

4

Pressione

V/v várias vezes

para selecionar “S-AIR Stby” e depois Pressione ou

b.

5

Pressione

V/v várias vezes

para selecionar o ajuste desejado.

• ON: você pode utilizar o receiver S-AIR enquanto a unidade principal S-AIR está no modo de espera ou ligada.

• OFF: não é possível utilizar o receptor

S-AIR enquanto a unidade principal

S-AIR está no modo de espera.

Para sair do menu

Pressione MENU.

Notas

• Se ajustar “S-AIR Stby” em “ON”, o consumo de energia aumenta durante o modo de espera.

• Se o transmissor sem fio for removido da unidade principal S-AIR, o parâmetro “S-AIR Stby” é automaticamente ajustado em “OFF”.

• Se tiver selecionado TUNER (faixa de FM/AM) na unidade principal S-AIR antes de a desligá-la e

“S-AIR Stby” estiver ajustada em “ON”, somente a mesma faixa para o sintonizador no receptor

S-AIR poderá ser selecionada. No entanto, você pode selecionar outra entrada que não seja TUNER no receptor S-AIR.

• O som do receptor S-AIR pode ser desativado se utilizar a unidade principal S-AIR.

• Quando o receptor estiver no modo de espera,

“A.STANDBY” aparece o visor se “S-AIR Stby” estiver ajustado em “ON”.

Operações avançadas

Mudando entre áudio digital e analógico

(INPUT MODE)

Se conectar componentes nas tomadas de entrada de áudio digital e analógico do receptor, você poderá especificar o modo de entrada de áudio para qualquer um deles ou mudar de um para o outro, dependendo do tipo de material que deseja visualizar.

1

Pressione INPUT SELECTOR +/

– no receiver para selecionar a entrada.

Você pode também utilizar as teclas de entrada do controle remoto.

2

Pressione INPUT MODE várias vezes no receiver para selecionar o modo de entrada de áudio.

O modo de entrada de áudio selecionado aparece no visor.

Modos de entrada de áudio

x AUTO

Dá prioridade aos sinais de áudio digital quando estabelecer ligações digitais e analógicas.

Se não forem recebidos sinais de áudio digital, os sinais de áudio analógico são selecionados.

x ANALOG

Especifica a entrada dos sinais de áudio analógicos para as tomadas AUDIO IN (L/R).

continua

81

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 82 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Notas

• Dependendo da entrada, você pode não conseguir configurar alguns modos de entrada de áudio.

• Se selecionar a entrada HDMI 1-4 ou a entrada

DMPORT, “------” aparece no visor e não é possível selecionar outros modos. Selecione um modo de entrada que não seja a entrada HDMI 1-4 e a entrada DMPORT e depois selecione o modo de entrada de áudio.

• Se utilizar “Analog Direct”, a entrada de áudio é automaticamente ajustada em “ANALOG”. Não é possível selecionar outros modos.

Ouvindo o som e vendo as imagens de outras entradas

Os sinais de vídeo e/ou áudio podem ser reatribuidos a outra entrada quando não estiver sendo utilizada.

Por exemplo, quando deseja conectar o reprodutor de DVD, mas não encontra uma entrada disponível:

Reprodutor de DVD

Para a tomada

OPTICAL BD

IN (sinal de

áudio)

Para as tomadas

COMPONENT VIDEO IN 1

(sinal de vídeo)

Receptor

Determinar a tomada de entrada de DVD utilizando “Input Assign” no menu Input Option.

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Input” e depois pressione ou

b.

Input

BD

DVD

SAT/CATV

TV

VIDEO 1

82

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 83 Tuesday, August 24, 2010 12:48 PM

3

Pressione

V/v várias vezes

para selecionar o nome da entrada que pretende atribuir.

4

Pressione TOOLS/OPTIONS.

Input

BD

DVD

SAT/CATV

TV

VIDEO 1

Input Assign

Name lnput

5

Pressione

V/v várias vezes

para selecionar “Input Assign”, depois pressione ou

b.

A tela “Input Assign” aparece.

6

Selecione os sinais de áudio e/ ou vídeo que deseja atribuir à entrada escolhida no passo 3 com

V/v/B/b.

Input Assign

Select Video

COMP.2

COMP.3

CVBS

Select Audio

SAT OPT

DVD COAX

ANALOG

RETURN

7

Pressione para confirmar o ajuste.

masterpage: Right

83

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 84 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Nome da entrada BD DVD

Tomadas de entrada de vídeo que podem

COMP.1

COMP.2

COMP.3

ser atribuidas

CVBS

HDMI1

HDMI2

HDMI3

HDMI4

NONE

Tomadas de entrada de áudio que podem

BD OPT

SAT OPT

DVD COAX ser atribuidas

ANALOG a a a a* a a a a

– a*

– a a

* Ajuste inicial

Notas

• Não é possível atribuir sinais ópticos de uma fonte de entrada às tomadas de entrada óptica no receiver.

• Se atribuir a entrada de áudio digital, o ajuste

INPUT MODE pode mudar automaticamente.

• Não é possível reatribuir mais de uma entrada

HDMI à mesma entrada.

• Não é possível reatribuir mais do que uma entrada de áudio digital à mesma entrada.

• Não é possível reatribuir mais do que uma entrada de vídeo componentes à mesma entrada.

a a* a

– a a a a a a a a*

SAT/CATV VIDEO 1

a a a a

– a* a a a a a* a a a a a* a a a a

– a a a a* a

– a a a a*

VIDEO 2 SA-CD/CD/

CD-R

a a a a a* a a a a a

– a a a a a* a a a a*

84

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 85 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Utilizando uma conexão bi-amplificador

1

Pressione GUI MODE.

Alguns instantes depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b.

A lista do menu Settings aparece na tela da TV.

3

Pressione

V/v várias vezes

para selecionar “Speaker” e depois pressione ou

b.

4

Pressione

V/v várias vezes

para selecionar “SP Pattern” e depois pressione ou

b.

5

Pressione

V/v várias vezes

para selecionar o padrão de caixas acústicas adequado para que não haja caixas acústicas surround traseiras e nem caixas acústicas frontais superiores e depois pressione

.

6

Pressione

V/v várias vezes

para selecionar “SB Assign” e depois pressione ou

b.

7

Pressione

V/v várias vezes

para selecionar “BI-AMP” e depois pressione .

Os mesmos sinais que saem dos terminais

SPEAKERS FRONT A podem sair dos terminais SPEAKERS SURROUND

BACK/FRONT HIGH/BI-AMP/

FRONT B.

Para sair do menu

Pressione MENU.

Notas

• Ajuste “SB Assign” em “BI-AMP” antes de realizar a Calibração automática.

• Se ajustar “SB Assign” a “BI-AMP”, os ajustes de nível e distância das caixas acústicas surround traseiras e das caixas acústicas frontais superiores tornam-se inválidas e serão usadas os ajustes de nível e distância das caixas acústicas frontais.

• Se ajustar “SP Pattern” para um ajuste com caixas acústicas de surround traseiras ou caixas acústicas frontais superiores, não será possível ajustar

“SB Assign” para “BI-AMP”.

continua

85

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 86 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Utilizando o menu de ajustes

Utilizando o menu de ajustes, você pode estabelecer vários ajustes para as caixas acústicas, os efeitos surround, etc.

Para exibir o menu do receiver na tela da TV, certifique-se de que o receiver está no modo

“GUI MODE”, seguindo os passos descritos em “Para ligar e desligar “GUI MODE””

(página 45).

2

Pressione

V/v várias vezes

para selecionar “Settings” e depois pressione ou

b para

acessar ao modo menu.

A lista do menu Settings aparece na tela da TV.

AM

AM

SR

SR

Settings

Auto Cal.

Speaker

Surround

EQ

Audio

GUI MODE

V/v/b,

RETURN/

EXIT O

MENU

3

Pressione

V/v várias vezes

para selecionar o item de menu desejado e depois pressione

ou

b.

Exemplo: se selecionar “Auto Cal.”.

1

Pressione GUI MODE.

Algum tempo depois de “MENU ON” aparecer no visor, aparecerá “GUI” e o menu da GUI será exibido na tela da TV.

Pressione MENU caso o menu da GUI não apareça na tela da TV.

Settings

Auto Cal.

Speaker

Surround

EQ

Audio

Input

Music

Video

BD

DVD

SAT/CATV

TV

VIDEO 1

4

Pressione

V/v várias vezes

para selecionar o parâmetro desejado e depois pressione

ou

b.

Para voltar à tela anterior

Pressione RETURN/EXIT O.

Para sair do menu

Pressione MENU.

86

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 87 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Lista do menu Setting

Menu

Auto Cal.

Speaker

Surround

EQ

Audio

Video

HDMI

System

S-AIR

Descrição

Ajusta o nível ou a distância da caixa acústica e realiza a medição automaticamente

(página 87).

Ajusta a posição da caixa acústica manualmente

(página 89).

Ajusta o campo sonoro

(efeito surround) selecionado

(página 93).

Ajusta o equalizador (sons graves/agudos) (página 94).

Ajusta vários itens de som

(página 94).

Ajusta a resolução de sinais de vídeo analógicos

(página 95).

Realiza os ajustes para som/ imagens de componentes conectados às tomadas

HDMI (página 96).

Ajusta o receiver para mudar automaticamente para o modo de espera (página 98).

Realiza ajustes para as operações S-AIR

(página 71).

Menu Auto Calibration

Você pode personalizar os ajustes para a função de calibração automática de acordo com a sua preferência.

Auto Cal. Start (Iniciar a calibração automática)

Permite que você execute a calibração automática Para mais informações, consulte

“2: Executando a calibração automática”

(página 41).

Auto Cal. Type (Tipo de calibração automática)

Permite selecionar o tipo de calibração automática para cada posição de escuta. Para mais informações, consulte o passo 4 de

“3: Confirmando/memorizando os resultados da medição” (página 42).

Nota

Este parâmetro pode ser selecionado somente depois de executar a calibração automática e memorizar o resultado da medição.

Position

(posição)

Você pode memorizar 3 padrões como

Position 1, 2 e 3, dependendo da posição de escuta, do ambiente de escuta e das condições de medição.

continua

87

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 88 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Memorizar ajustes para o ambiente de ouvinte

Você pode selecionar a posição de escuta desejada e memorizar os resultados de medição da calibração automática para essa mesma posição de escuta.

1

Pressione V/v várias vezes para selecionar “Position” e depois

2

Pressione

V/v várias vezes para selecionar a posição (Position 1, 2, 3) para a qual pretende memorizar o resultado da medição e depois pressione .

3

Pressione V/v várias vezes para selecionar “Auto Cal. Start” e depois

O resultado da medição é memorizado na posição que selecionou no passo 2.

4

Pressione para selecionar

“START”.

5

Repita os passos de 1 a 3 para memorizar outra posição de encaixe.

Para selecionar a posição de escuta memorizada

1

Pressione V/v várias vezes para selecionar “Position” e depois

2

Pressione V/v várias vezes para selecionar a posição (Position 1, 2, 3) desejada e depois pressione .

A posição de escuta memorizada é selecionada.

Name Input (dar nomes às posições)

Você pode mudar o nome da posição.

1

Selecione a “Position” que deseja dar um nome.

2

Pressione V/v várias vezes para selecionar “Name Input” e depois

3

Pressione V/v/B/b para selecionar um caractere e depois pressione .

O nome digitado fica memorizado.

88

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 89 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Menu Speaker Settings

Você pode ajustar cada caixa acústica manualmente.

Também é possível ajustar os níveis da caixa acústica depois da calibração automática estar concluída.

Nota

Os ajustes das caixas acústicas só se aplicam à posição de escuta atual.

SP Pattern (padrão de caixa acústica)

Selecione “SP Pattern” de acordo com o sistema de caixas acústicas que estiver utilizando. Não é necessário selecionar o padrão de caixa acústica depois da calibração automática.

1

Pressione

V/v várias vezes para selecionar “SP Pattern” e depois

Aparece a tela “SP Pattern”.

2

Pressione V/v várias vezes para selecionar o padrão de caixa acústica desejado e depois pressione .

3

Pressione RETURN/EXIT O.

SB Assign (especificar a caixa acústica surround traseira)

Você pode realizar ajustes para a(s) caixa(s) acústica(s) surround traseira(s) ou para a(s) caixa(s) acústica(s) fontal(is) superior(es).

Antes de mudar “SB Assign” em “BI-AMP” ou “Speaker B”, certifique-se de que “SP

Pattern” não está ajustado para caixas acústicas surround traseiras ou para caixas acústicas frontais superiores.

• Speaker B

Se conectar um sistema de caixas acústicas frontais adicional aos terminais SPEAKERS

SURROUND BACK/FRONT HIGH/

BI-AMP/FRONT B, selecione “Speaker B”.

• BI-AMP

Se conectar um sistema de caixas acústicas frontais aos terminais SPEAKERS

SURROUND BACK/FRONT HIGH/BI-

AMP/FRONT B utilizando uma conexão biamplificador, selecione “BI-AMP”.

• OFF

Se não utilizar “Speaker B” ou “BI-AMP”, selecione “OFF”.

Nota

Ajuste “SB Assign” em “OFF” e depois conecte a caixa acústica surround traseira ao receiver, quando deseja mudar a conexão do bi-amplificador ou uma conexão de caixas acústicas frontal B para uma conexão de caixas acústicas surround traseiras.

Depois de conectar as caixas acústicas surround traseiras, volte a configurá-los. Consulte

“Calibrando os ajustes das caixas acústicas adequadas automaticamente (Calibração automática)” (página 39).

Manual Setup (configuração manual)

Você pode ajustar cada caixa acústica manualmente, na tela “Manual Setup”.

Também é possível ajustar os níveis da caixa acústica depois da calibração automática estar concluída.

Para ajustar o nível da caixa acústica

Você pode ajustar o nível de cada caixa acústica (frontal esquerda/direita, frontal esquerda/direita superior, central, surround esquerda/direita, surround traseira esquerda/ direita, subwoofer).

1

Pressione V/v/B/b várias vezes para selecionar na tela a caixa acústica em que deseja ajustar o nível e depois pressione .

2

Pressione B/b várias vezes para selecionar “Lvl:”.

continua

89

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 90 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

3

Pressione V/v várias vezes para ajustar o nível da caixa acústica desejada e depois pressione .

Para as caixas acústicas frontais esquerda/ direita, você pode ajustar o nível de –10,0 dB a +10,0 dB em passos de 0,5 dB. Para as outras caixas acústicas, você pode ajustar o nível de –20,0 dB a +10,0 dB em passos de

0,5 dB.

Nota

Se um dos campos sonoros para música estiver selecionado, o som não será emitido através do subwoofer se todas as caixas acústicas estiverem ajustadas em “Large”. Entretanto, o som será emitido através do subwoofer quando:

– o sinal de entrada digital possuir sinais LFE.

– as caixas acústicas frontais e surround estiverem ajustadas para “Small”.

– o campo sonoro para filmes estiver selecionado.

– “Portable Audio” estiver selecionado.

Para ajustar a distância entre a posição de escuta e cada caixa acústica

Você pode ajustar a distância entre a posição de escuta e cada caixa acústica (frontal esquerda/direita, frontal esquerda/direita superior, central, surround esquerda/direita, surround traseira esquerda/direita, subwoofer).

1

Pressione V/v/B/b várias vezes para selecionar na tela a caixa acústica para o qual deseja ajustar a distância entre a posição de escuta e depois pressione

.

2

Pressione B/b várias vezes para selecionar “Dist:”.

3

Pressione V/v várias vezes para ajustar a distância da caixa acústica selecionada e depois pressione .

A distância pode ser ajustada a partir de

1,00 a 10,00 metros em passos de 0,01 metros.

Notas

• Dependendo do ajuste padrão das caixas acústicas, alguns parâmetros podem não estar disponíveis.

• Esta função não funciona nos seguintes casos.

– Campo sonoro está ajustado em “Analog

Direct”.

– Quando são recebidos sinais com uma frequência de amostragem superior a 96 kHz.

Para ajustar o tamanho de cada caixa acústica

Pode ajustar o tamanho de cada coluna (frontal esquerda/direita, frontal esquerda/direita superior, central, surround esquerda/direita, surround esquerda/direita posterior, subwoofer).

1

Pressione V/v/B/b várias vezes para selecionar na tela a caixa acústica para a qual deseja ajustar o tamanho e depois pressione .

2

Pressione B/b várias vezes para selecionar “Size”.

3

Pressione V/v várias vezes para ajustar o tamanho da caixa acústica selecionada e depois pressione .

• Large

Quando conectar caixas acústicas grandes que reproduzem de forma eficaz as frequências graves, selecione “Large”.

Normalmente selecione “Large”.

• Small

Se o som está distorcido ou os efeitos surround estão sem efeito quando utiliza o som surround multicanal, selecione

“Small” para ativar o circuito de redirecionamento de graves e emitir as frequências graves de cada canal, através do subwoofer ou outras caixas acústicas

“Large”.

Nota

Esta função não funciona quando “Analog Direct” estiver sendo utilizado.

90

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 91 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Informações adicionais

• Os ajustes “Large” e “Small” para cada caixa acústica determinam se o processador de som interno cortará o sinal dos graves desse canal.

Se cortar os graves de um canal, o circuito de redirecionamento de graves envia as frequências graves para o subwoofer ou outra caixa acústica

“Large”.

No entanto, como os graves têm certo grau de direcionalidade, recomendamos que não os corte.

Desta forma, mesmo quando utilizar caixas acústicas pequenas, você pode defini-los para

“Large”, quando desejar emitir as frequências de graves dessa caixa acústica. Por outro lado, se utilizar uma caixa acústica grande, mas não desejar que as frequências de graves sejam emitidas dessa caixa acústica, ajuste-a para “Small”.

Se o nível de som geral for mais baixo do que o esperado, ajuste todas as caixas acústicas para

“Large”. Se os graves não forem suficientes, você pode utilizar o equalizador para intensificar o nível de graves.

• A caixa acústica surround traseira será ajustada da mesma forma das outras caixas acústicas surround.

• Se as caixas acústicas frontais estiverem ajustadas para “Small”, as caixas acústicas central, surround e frontais superiores serão também ajustadas para

“Small” automaticamente.

• Caso não utilize o subwoofer, as caixas acústicas frontais são automaticamente ajustadas para

“Large”.

Crossover Frequency

(frequência de corte

(Crossover))

Permite definir a frequência de corte

(crossover) de graves das caixas acústicas cujo tamanho tenha sido ajustado para “Small” no menu Speaker Settings. A medição da frequência de corte da caixa acústica é ajustada para cada caixa acústica depois da calibração automática.

1

Pressione

V/v várias vezes

para selecionar a caixa acústica na tela que deseja ajustar e depois pressione .

2

Pressione

V/v várias vezes

para ajustar o valor e depois pressione .

Test Tone (tom de teste)

Você pode selecionar um tipo de tom de teste na tela “Test Tone”.

Informações adicionais

• Para ajustar o nível de todas as caixas acústicas ao mesmo tempo, pressione MASTER VOL +/–.

Utilize também MASTER VOLUME no receiver.

• Durante o ajuste o volume ajustado aparecem na tela da TV.

Para emitir o tom de teste através de cada uma das caixas acústicas

Você pode emitir o tom de teste através de cada uma das caixas acústicas em sequência.

1

Pressione B/b várias vezes para selecionar “Test Tone” e depois pressione .

2

Pressione V/v várias vezes para ajustar o parâmetro e depois pressione

.

• OFF

• AUTO

O tom de teste é emitido através de cada caixas acústicas em sequência.

• FL, CNT, FR, SR, SB, SBR, SBL, SL,

LH, RH, SW

Você pode selecionar as caixas acústicas que irão emitir o tom de teste.

3

Pressione V/v várias vezes para ajustar o nível da caixa acústica e depois pressione .

continua

91

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 92 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Para emitir o som da fonte através das caixas acústicas adjacentes

Você pode emitir o tom de teste a partir das caixas acústicas adjacentes para que possa ajustar o balanço entre caixas acústicas.

1

Pressione B/b várias vezes para selecionar “Phase Noise” e depois pressione .

2

Pressione

V/v várias vezes para ajustar o parâmetro e depois pressione

.

• OFF

• LH/FR, LH/RH, FL/RH, FL/SR, SL/FL,

SB/SL, SBL/SL, SBR/SBL, SR/SB,

SR/SBR, SR/SL, FR/SR, FR/SL,

CNT/FR, FL/CNT

Permite que você reproduza o tom de teste sequencialmente a partir das caixas acústicas adjacentes.

Dependendo do ajuste do padrão da caixa acústica alguns itens podem não ser exibidos.

3

Pressione V/v várias vezes para ajustar o nível da caixa acústica e depois Pressione .

Para emitir a fonte de som a partir das caixas acústicas adjacentes

Você pode emitir a fonte de som através das caixas acústicas adjacentes, para que possa ajustar o balanço entre caixas acústicas.

1

Pressione B/b várias vezes para selecionar “Phase Audio” e depois pressione .

2

Pressione V/v várias vezes para ajustar o parâmetro e depois pressione

.

• OFF

• LH/FR, LH/RH, FL/RH, FL/SR, SL/FL,

SB/SL, SBL/SL, SBR/SBL, SR/SB,

SR/SBR, SR/SL, FR/SR, FR/SL,

CNT/FR, FL/CNT

Permite que você emita o som de uma fonte frontal de 2 canais (no lugar do tom de teste), sequencialmente, a partir das caixas acústicas adjacente.

Dependendo do ajuste do padrão da caixa acústica alguns itens podem não ser exibidos.

3

Pressione V/v várias vezes para ajustar o nível da caixa acústica depois pressione .

Se um tom de teste não for emitidos pelas caixas acústicas

• Os cabos das caixas acústicas podem não estar conectados firmemente. Verifique se os cabos estão conectados firmemente e que não possam ser desconectados facilmente com um pequeno puxão.

• Os cabos das caixas acústicas podem estar em curtocircuito.

Quando um tom de teste for emitido por caixas acústicas diferentes das exibidas na tela da TV

O padrão de caixa acústica para a caixa acústica conectada não está configurado corretamente. Certifique-se de que a conexão da caixa acústica corresponde ao padrão de caixa acústica.

92

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 93 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

D.Range Comp (compressão da faixa dinâmico)

Permite comprimir a faixa dinâmica da faixa de som. Esta função é útil quando desejar assistir filmes à noite com o volume de som baixo. A compressão da faixa dinâmica só é possível com fontes Dolby Digital.

x MAX

A faixa dinâmica é comprimida drasticamente.

x STD

A faixa dinâmica é comprimida como pretendido pelo engenheiro de gravação.

x AUTO

A faixa dinâmica é aplicada automaticamente com fontes Dolby TrueHD ou quando outras fontes estiverem ajustadas em “OFF”.

x OFF

A faixa dinâmica não é comprimida.

Informações adicionais

• O compressor da faixa dinâmica permite comprimir a faixa dinâmica da faixa de som baseada nas informações da faixa dinâmica incluídas no sinal Dolby Digital.

• “STD” é o ajuste padrão, mas executa somente uma pequena compressão. Desta forma, recomendamos que utilize o ajuste “MAX”. Este ajuste comprime consideravelmente a faixa dinâmica e permite ver filmes à noite com o volume de som baixo. Ao contrário dos limitadores analógicos, os níveis são predeterminados e oferecem uma compressão muito natural.

Distance Unit (unidade de distância)

Permite selecionar a unidade de medida para ajustar distâncias.

x FEET

A distância é apresentada em pés.

x METER

A distância é apresentada em metros.

Menu Surround Settings

Você pode ajustar o efeito de som na tela “S.F.

Select”.

Nota

Os itens de configuração que podem ser ajustados em cada menu variam de acordo com o campo sonoro.

S.F. Select (seleção do campo sonoro)

Você pode selecionar o campo sonoro surround e ajustar o nível do efeito na tela

“S.F. Select”. Para mais informações sobre o campo sonoro, consulte “Desfrutando o Som

Surround” (página 60).

Para selecionar o campo sonoro surround

1

Pressione V/v várias vezes para selecionar “S.F. Select” e depois

2

Pressione V/v várias vezes para selecionar o som surround desejado e depois pressione .

Para ajustar o nível do efeito

1

Pressione V/v várias vezes para selecionar “S.F. Select” e depois

2

Pressione V/v várias vezes para selecionar o som surround desejado e depois pressione ou b.

Nota

O ajuste do Effect Level só é válido quando

“Cinema St EX DCS ” estiver selecionado.

3

Pressione V/v várias vezes para selecionar o “Effect Level” desejado e depois pressione .

• MAX

• STD

• MIN

93

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 94 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Menu EQ Settings

Você pode utilizar os seguintes parâmetros para ajustar a qualidade do tom (nível de graves/agudos) das caixas acústicas frontais.

Graves Agudos

Nível

(dB)

Frequência

(Hz)

Notas

• Não é possível utilizar esta função nos seguintes casos.

– Quando o campo sonoro estiver ajustado para

“Analog Direct”.

– Quando estiver recebendo sinais com uma frequência de amostragem superior a 48 kHz.

• Se o equalizador for ajustado enquanto o receiver estiver recebendo sinais com uma frequência de amostragem superior a 96 kHz, os sinais serão sempre reproduzidos a 96 kHz.

Para ajustar o equalizador na tela EQ

1

Pressione B/b várias vezes para selecionar “Bass” ou “Treble”.

2

Pressione V/v várias vezes para ajustar o ganho e depois pressione .

Menu Audio Settings

Você pode personalizar os ajustes de áudio de acordo com as suas preferências.

A/V Sync (sincronização da saída de áudio e de vídeo)

Permite atrasar a saída de áudio para minimizar o espaço de tempo entre a saída de

áudio e a visualização do vídeo. Você pode ajustar o atraso entre 0 ms a 300 ms em passos de10 ms.

Notas

• Este parâmetro é útil se utilizar uma tela LCD de tamanho grande, uma TV de plasma ou um projetor.

• Esta função não funciona nos seguintes casos.

– quando o campo sonoro está ajustado em

“Analog Direct”.

– quando são recebidos sinais com uma frequência de amostragem superior a 96 kHz.

Dual Mono (seleção do idioma para transmissões digitais)

Permite selecionar o idioma que deseja ouvir durante a transmissão digital. Esta função funciona somente com as fontes Dolby

Digital.

x Main/Sub

O som do idioma principal é emitido pela caixa acústica frontal esquerda e o som do idioma secundário é emitido pela caixa acústica frontal direita simultaneamente.

x Main

O som do idioma principal é emitido.

x Sub

O som do idioma secundário é emitido.

94

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 95 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Dec. Priority (prioridade de decodificação da entrada de

áudio digital)

Permite especificar o modo de entrada do sinal digital para as tomadas DIGITAL IN ou

HDMI IN.

x AUTO

Muda automaticamente o modo de entrada entre DTS, Dolby Digital ou PCM.

x PCM

Se os sinais da tomada DIGITAL IN estiverem selecionados, é dada prioridade aos sinais

PCM (para evitar a interrupção quando a reprodução tem início). No entanto, se forem recebidos outros sinais, dependendo do formato o som pode não ser emitido.

Neste caso, ajuste este item para “AUTO”.

Se os sinais da tomada HDMI IN estiverem selecionados, apenas os sinais PCM serão transmitidos pelo reprodutor conectado. Se forem recebidos sinais diferentes que não seja

PCM, ajuste este item para “AUTO”.

Notas

• Mesmo quando ajustar “Dec. Priority” em “PCM”, o som pode ser interrompido no início da primeira faixa, dependendo do CD que estiver sendo reproduzido.

• Quando reproduzir um DTS CD, ajuste

“Dec. Priority” em “AUTO”.

Menu Video Settings

Você pode realizar ajustes de vídeo.

Resolution (conversão de ajustes de vídeo)

Permite converter a resolução dos sinais de entrada de vídeo analógicos (componente vídeo e vídeo) e saída a partir da tomada

HDMI TV OUT.

x AUTO

A resolução é ajustada automaticamente, dependendo da TV conectada.

x 480/576p

A resolução é ajustada em 480p/576p. Os sinais de vídeo são convertidos e emitidos através do receiver.

x 720p

A resolução é ajustada em 720p. Os sinais de vídeo são convertidos e emitidos através do receiver.

x 1080i

A resolução é ajustada em 1080i. Os sinais de vídeo são convertidos e emitidos através do receiver.

x 1080p

A resolução é ajustada em 1080p. Os sinais de vídeo são convertidos e emitidos através do receiver.

Nota

Se selecionar uma resolução que não é compatível com a TV conectada no menu “Resolution”, as imagens da TV não serão emitidas corretamente.

continua

95

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 96 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Comp.Dec. (decodificador de vídeo componentes)

Se a imagem ficar distorcida quando conectar um aparelho de videogame, ajuste

“Comp.Dec.” em “ON”. Este ajuste se aplic\ apenas para sinais de entrada de vídeo componentes.

x ON x OFF

Menu HDMI Settings

Você pode realizar os seguintes ajustes para os componentes conectados à tomada HDMI.

Ctrl for HDMI (controle para

HDMI)

Permite ativar ou desativar a função controle para HDMI. Para mais informações, consulte

“Preparando para a função “BRAVIA” Sync”

(página 66).

x ON x OFF

Nota

Se ajustar “Ctrl for HDMI” em “ON”, pode ser que

“Audio Out” seja mudado automaticamente.

Pass Through

Permite que os sinais HDMI sejam emitidos para a TV mesmo quando o receiver se encontra no modo de espera.

x ON

Quando o receiver está no modo de espera, o receiver emite continuamente sinais HDMI pela tomada HDMI TV OUT.

x AUTO

Quando a TV é ligada enquanto o receiver está no modo de espera, o receiver emite sinais

HDMI pela tomada HDMI TV OUT. A Sony recomenda este ajuste se estiver utilizando uma TV que é compatível com “BRAVIA”

Sync. Este ajuste economiza energia no modo de espera em comparação com o ajuste “ON”.

96

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 97 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

x OFF

O receiver não emite sinais HDMI enquanto está no modo de espera.

Ligue o receiver para desfrutar da fonte do dispositivo conectado à TV. Este ajuste economiza energia no modo de espera comparado com o ajuste “ON”.

Notas

• Este parâmetro não está disponível quando “Ctrl for HDMI” estiver ajustado em “OFF”.

• Se “AUTO” estiver selecionado, pode ser que leve algum tempo até que a imagem e som saiam na TV do que quando “ON” está selecionado.

• Quando o receiver estiver no modo de espera,

“A.STANDBY” aparece o visor se “Pass Through” estiver ajustado em “AUTO” ou “ON”. No entanto,

“A.STANDBY” desaparecerá quando “Pass

Through” estiver ajustado em “AUTO” e nenhum sinal for detectado.

estéreo, mesmo que reproduza uma fonte multicanal.

• Se conectar o receiver a um componente de exibição de imagem (projetor, etc.), o som pode não ser emitido pelo receiver. Neste caso, selecione

“AMP”.

• Se selecionou a entrada que atribuiu como entrada

HDMI, o som não será emitido através da TV.

SW Level (nível do subwoofer para HDMI)

Permite ajustar o nível do subwoofer para 0 dB ou +10 dB quando os sinais PCM são recebidos através de uma conexão HDMI.

Você pode ajustar o nível para cada entrada

HDMI separadamente.

x AUTO

O nível do subwoofer é automaticamente ajustado para 0 dB ou +10 dB, dependendo da frequência de amostragem.

x +10 dB x 0 dB

Audio Out (ajuste da entrada de

áudio HDMI)

Permite ajustar a saída de áudio para HDMI do componente de reprodução conectado ao receiver através de uma conexão HDMI.

x AMP

Os sinais de áudio HDMI do componente de reprodução são emitidos somente pelas caixas acústicas conectadas ao receiver. O som multicanal pode ser reproduzido sem mudanças.

Nota

Os sinais de áudio não são emitidos através das caixas acústicas da TV se ajustar “Audio Out” em

“AMP”.

x TV+AMP

O som sé emitido pela caixa acústica da TV e pelas caixas acústicas conectadas ao receiver.

Notas

• A qualidade de som do componente de reprodução depende da qualidade de som da TV, assim como do número de canais e da frequência de amostragem, etc. Se a TV possuir caixas acústicas estéreo, o som emitido pelo receiver também será

SW L.P.F. (filtro de passa-baixa do subwoofer para HDMI)

Permite ajustar o filtro de passa-baixa do subwoofer quando os sinais multicanal PCM

Linear entram através de uma conexão HDMI.

Ajuste “SW L.P.F.” se a frequência de corte

(Crossover) do subwoofer conectado não tiver um filtro de passagem baixa.

x ON

A frequência de corte do filtro de passa-baixa está ajustado em 120 Hz.

x OFF

O filtro de passagem baixa do subwoofer está desligado.

continua

97

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 98 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

ARC (canal de retorno de áudio)

Permite desfrutar o som da TV através das caixas acústicas conectadas ao receiver através de um cabo HDMI. Para mais informações, consulte “Desfrutar do som da TV através de um cabo HDMI” (página 70).

x ON

O sinal de áudio é emitido para tomada HDMI

TV OUT.

x OFF

O sinal de áudio é emitido para a tomada TV

OPTICAL IN ou TV AUDIO IN.

Nota

Este parâmetro não está disponível quando “Ctrl for

HDMI” estiver ajustado em “OFF”.

Menu System Settings

Você pode personalizar os ajustes do receiver.

Auto Standby

Permite que o receiver mude automaticamente para o modo de espera quando o receiver não for operado ou quando não há entrada de sinais no receiver.

x ON

Muda para o modo de espera após cerca de

30 minutos.

x OFF

Não muda para o modo de espera.

Notas

• Esta função não funciona nos seguintes casos.

– Se a entrada TUNER estiver selecionada.

– Se for utilizado um receiver S-AIR ou um amplificador surround.

• Se utilizar o modo de espera automático e o temporizador automático ao mesmo tempo, o temporizador automático tem prioridade.

98

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 99 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Operando sem conectar a uma TV

Você pode operar este receiver utilizando o visor, mesmo que não utilize um menu GUI quando uma TV não estiver conectada.

AMP

GUI MODE

V/v/B/b,

4

Pressione

V/v várias vezes

para selecionar o parâmetro que deseja ajustar e depois

5

Pressione

V/v várias vezes

para selecionar o ajuste desejado e depois pressione

.

Para voltar à tela anterior

Pressione

B ou RETURN/EXIT O.

Para sair do menu

Pressione MENU.

Nota

Alguns parâmetros e ajustes podem aparecer atenuados no visor. Isto significa que não estão disponíveis ou são fixos e não podem ser alterados.

RETURN/

EXIT O

MENU

Utilizando o menu no visor

Pressione GUI MODE várias vezes para selecionar “MENU OFF”.

Quando “GUI” é exibido no visor, o menu está ajustado para ser exibido na tela da TV, utilizando o menu GUI.

1

Pressione AMP.

2

Pressione MENU.

3

Pressione

V/v várias vezes

para selecionar o menu desejado e depois pressione

ou

b.

continua

99

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 100 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Descrição dos menus

As opções a seguir estão disponíveis para cada menu. Para mais informações sobre como navegar nos menus, consulte página 99.

Menu

[Visor]

Ajustes de calibração automática

[<AUTO CAL>]

Parâmetros

[Visor]

Iniciar a calibração automática

[A.CAL START]

Tipo de calibração

[CAL TYPE]

Posição

[POSITION]

Dar nomes às posições

[NAME IN]

Ajustes de nível

[<LEVEL>]

Ajustes

FULL FLAT, ENGINEER,

FRONT REF, OFF

POS 1, POS 2, POS 3

Ajuste inicial

FULL FLAT

POS 1

Para mais informações, consulte

“Name Input (dar nomes às posições)” (página 88).

OFF, FIX xxx b)

, AUTO xxx b)

Tom de teste a)

[TEST TONE]

Ruído da fase

[P. NOISE]

Áudio da fase

[P. AUDIO] a) a)

Nível da caixa acústica frontal esquerda a)

[FL LEVEL]

Nível da caixa acústica frontal direita a)

[FR LEVEL]

Nível da caixa acústica central a)

[CNT LEVEL]

Nível da caixa acústica de surround esquerda a)

[SL LEVEL]

Nível da caixa acústica de surround direita a)

[SR LEVEL]

Nível da caixa acústica de surround traseira a)

[SB LEVEL]

Nível da caixa acústica de surround traseira esquerda a)

[SBL LEVEL]

OFF

OFF, LH/FR, LH/RH, FL/RH,

FL/SR, SL/FL, SB/SL, SBL/SL,

SBR/SBL, SR/SB, SR/SBR, SR/SL,

FR/SR, FR/SL, CNT/FR, FL/CNT

OFF

OFF, LH/FR, LH/RH, FL/RH,

FL/SR, SL/FL, SB/SL, SBL/SL,

SBR/SBL, SR/SB, SR/SBR, SR/SL,

FR/SR, FR/SL, CNT/FR, FL/CNT

OFF

FL –10.0 dB a FL +10.0 dB

(passo de 0,5 dB)

FL 0 dB

FR –10.0 dB a FR +10.0 dB

(passo de 0,5 dB)

CNT –20.0 dB a CNT +10.0 dB

(passo de 0,5 dB)

SL –20.0 dB a SL +10.0 dB

(passo de 0,5 dB)

SR –20.0 dB a SR +10.0 dB

(passo de 0,5 dB)

SB –20.0 dB a SB +10.0 dB

(passo de 0,5 dB)

SBL –20.0 dB a SBL +10.0 dB

(passo de 0,5 dB)

FR 0 dB

CNT 0 dB

SL 0 dB

SR 0 dB

SB 0 dB

SBL 0 dB

100

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 101 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Menu

[Visor]

Parâmetros

[Visor]

Ajustes

Nível da caixa acústica surround traseira direita a)

[SBR LEVEL]

SBR –20.0 dB a SBR +10.0 dB

(passo de 0,5 dB)

Nível da caixa acústica frontal esquerda superior a)

[LH LEVEL]

LH –20.0 dB a LH +10.0 dB

(passo de 0,5 dB)

Nível da caixa acústica frontal direita superior a)

[RH LEVEL]

Nível do subwoofer a)

[SW LEVEL]

Compressão do intervalo dinâmico

[D. RANGE]

RH –20.0 dB a RH +10.0 dB

(passo de 0,5 dB)

SW –20.0 dB a SW +10.0 dB

(passo de 0,5 dB)

COMP. MAX, COMP. STD,

COMP. AUTO, COMP. OFF

Ajuste inicial

SBR 0 dB

LH 0 dB

RH 0 dB

SW 0 dB

COMP. AUTO

5/2.1, 5/2, 4/2.1, 4/2, 3/4.1, 3/4, 2/4.1,

2/4, 3/3.1, 3/3, 2/3.1, 2/3, 3/2.1, 3/2,

2/2.1, 2/2, 3/0.1, 3/0, 2/0.1, 2/0

3/4.1

LARGE, SMALL LARGE

Ajustes das caixas acústicas

[<SPEAKER>]

Padrão da caixa acústica

[SP PATTERN]

Tamanho das caixas acústicas frontais a)

[FRT SIZE]

Tamanho da caixa acústica central a)

[CNT SIZE]

Tamanho das caixas acústicas surround a)

[SUR SIZE]

Tamanho das caixas acústicas frontais superiores a)

[FH SIZE]

LARGE, SMALL

LARGE, SMALL

LARGE, SMALL

LARGE

LARGE

LARGE

SPK B, BI-AMP, OFF OFF Atribuição da caixas acústicas surround traseira c)

[SB ASSIGN]

Distância da caixa acústica frontal esquerda a)

[FL DIST.]

Distância da caixa acústica frontal direita a)

[FR DIST.]

Distância da caixa acústica central a)

[CNT DIST.]

Distância da caixa acústica surround esquerda a)

[SL DIST.]

Distância da caixa acústica surround direita a)

[SR DIST.]

FL 1.00 m a FL 10.00 m

(passo de 0,01 m)

FR 1.00 m a FR 10.00 m)

(passo de 0,01 m)

CNT 1.00 m a CNT 10.00 m

(passo de 0,01 m)

SL 1.00 m a SL 10.00 m

(passo de 0,01 m)

SR 1.00 m a SR 10.00 m

(Passo de 0,01 m)

FL 9’10”

(FL 3.00 m)

FR 9’10”

(FR 3.00 m)

CNT 9’10”

(CNT 3.00 m)

SL 9’10”

(SL 3.00 m)

SR 9’10”

(SR 3.00 m)

continua

101

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 102 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Menu

[Visor]

Parâmetros

[Visor]

Distância da caixa acústica surround traseira a)

[SB DIST.]

Distância da caixa acústica surround traseira esquerda a)

[SBL DIST.]

Distância da caixa acústica surround traseira direita a)

[SBR DIST.]

Distância da caixa acústica frontal esquerda superior a)

[LH DIST.]

Ajustes

SB 1.00 m a SB 10.00 m

(Passo de 0,01 m)

SBL 1.00 m a SBL 10.00 m

(Passo de 0,01 m)

SBR 1.00 m a SBR 10.00 m

(Passo de 0,01 m)

LH 1.00 m a LH 10.00 m

(Passo de 0,01 m)

Ajuste inicial

SB 9’10”

(SB 3.00 m)

SBL 9’10”

(SBL 3.00 m)

SBR 9’10”

(SBR 3.00 m)

LH 9’10”

(LH 3.00 m)

Distância da caixa acústica frontal direita superior a)

[RH DIST.]

Distância do subwoofer a)

[SW DIST.]

Unidade de distância

[DIST. UNIT]

RH 1.00 m a RH 10.00 m

(Passo de 0,01 m)

SW 1.00 m a SW 10.00 m

(Passo de 0,01 m)

METRO

Frequência de corte (Crossover) da caixa acústica frontal d)

[FRT CROSS]

CROSS 40 Hz a CROSS 200 Hz

(Passo de 10 Hz)

RH 9’10”

(RH 3.00 m)

SW 9’10”

(SW 3.00 m)

-

CROSS 120 Hz

Frequência de corte (Crossover) da caixa acústica central d)

[CNT CROSS]

CROSS 40 Hz a CROSS 200 Hz

(Passo de 10 Hz)

Frequência de corte (Crossover) da caixa acústica surround d)

[SUR CROSS]

CROSS 40 Hz a CROSS 200 Hz

(Passo de 10 Hz)

CROSS 120 Hz

CROSS 120 Hz

Ajustes Surround

[<SURROUND>]

Frequência de corte (Crossover) da caixa acústica frontal superior d)

[FH CROSS]

CROSS 40 Hz a CROSS 200 Hz

(Passo de 10 Hz)

Seleção do campo sonoro

[S.F. SELECT]

Para mais informações, consulte

“Desfrutando o Som Surround”

(página 60).

Ajustes EQ

[<EQ>]

Nível de efeito f)

[EFFECT]

EFCT. MAX, EFCT. STD,

EFCT. MIN

BASS –10 dB a BASS +10 dB

(1 dB por passo)

Nível de graves das caixas acústicas frontais

[BASS]

Nível dos agudos das caixas acústicas frontais

[TREBLE]

TREBLE –10 dB a TREBLE +10 dB

(1 dB por passo)

CROSS 120 Hz

-

EFCT. STD

BASS 0 dB

TREBLE 0 dB

Ajustes Tuner

[<TUNER>]

Modo de sintonização das emissoras de FM

[FM MODE]

STEREO, MONO STEREO

102

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 103 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Menu

[Visor]

Ajustes de Áudio

[<AUDIO>]

Parâmetros

[Visor]

Ajustes Ajuste inicial

Dando um nome às emissoras memorizadas

[NAME IN]

Sincroniza a saída de áudio e de vídeo

[A/V SYNC]

Para mais informações, consulte

“Dando nomes às emissoras memorizadas (Name Input)” (página

59).

0 ms a 300 ms

(10 ms por passo)

0 ms

Seleção do idioma para transmissões digitais

[DUAL MONO]

MAIN/SUB, MAIN, SUB MAIN

Ajustes de vídeo

[<VIDEO>]

Ajustes HDMI

[<HDMI>]

Prioridade de decodificação da entrada de áudio digital

[DEC. PRIO.]

Especificação de entrada de

áudio digital

[A. ASSIGN]

Resolução

[RESOLUTION]

Especificação da entrada de vídeo

[V. ASSIGN]

DEC. AUTO, DEC. PCM

Para mais informações, consulte

“Ouvindo o som e vendo as imagens de outras entradas” (página 82).

AUTO, 480/576p, 720p, 1080i,

1080p

DEC. AUTO

AUTO

Para mais informações, consulte

“Ouvindo o som e vendo as imagens de outras entradas” (página 82).

DEC. ON, DEC. OFF DEC. OFF Mudar o sinais de componentes

[COMP. DEC.]

Controle para HDMI

[CTRL:HDMI]

CTRL ON, CTRL OFF CTRL ON

Sinal HDMI Pass Through

[PASS THRU]

ON, AUTO, OFF OFF

Ajustar a entrada de áudio HDMI

[AUDIO OUT]

AMP, TV+AMP AMP

Nível do subwoofer para HDMI f)

[SW LEVEL]

SW AUTO, SW +10 dB, SW 0 dB SW AUTO

L.P.F. ON, L.P.F. OFF L.P.F. ON

Ajustes System

[<SYSTEM>]

Filtro de passagem baixa do subwoofer para HDMI f)

[SW L.P.F.]

Canal de Retorno de Áudio

[ARC]

Brilho do visor

[DIMMER]

Modo de espera automático

[AUTO STBY]

Dar um nome às entradas

[NAME IN]

ARC ON, ARC OFF

DIM MAX, DIM MID, DIM OFF

STBY ON, STBY OFF

Para mais informações, consulte “Dar um nome à entrada” (página 49).

ARC ON

DIM OFF

STBY ON

continua

103

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 104 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Menu

[Visor]

Ajustes S-AIR

[<S-AIR>]

Parâmetros

[Visor]

S-AIR ID i)

[S-AIR ID]

Emparelhamento i)

[PAIRING]

Modo S-AIR i)

[S-AIR MODE]

Mudança de RF i)

[RF CHANGE]

S-AIR no modo de espera i)

[S-AIR STBY]

Ajustes

ID: A, ID: B, ID: C

START, CONDITION

PARTY, SEPARATE

RF AUTO, RF ON, RF OFF

STBY ON, STBY OFF

Ajuste inicial

ID: A

START

PARTY

RF AUTO

STBY OFF a) b)

Dependendo do ajuste padrão das caixas acústicas, alguns parâmetros ou ajustes podem não estar disponíveis.

xxx representa um canal de caixa acústica (FL, FR, CNT, SL, SR, SB, SBL, SBR, LH, RH, SW).

c)

Você pode selecionar este parâmetro somente se o ajuste “SP PATTERN” não estiver ajustado para um ajuste d) com caixas acústicas traseiras ou frontais superiores (página 89).

Você pode selecionar este parâmetro somente se a caixa acústica estiver ajustado em “SMALL”.

e)

Você somente pode selecionar este parâmetro se selecionar Cinema Studio A/B/C como campo sonoro.

f) g)

Este parâmetro está disponível somente quando os sinais de entrada HDMI estiver selecionada.

Este parâmetro está disponível somente se o transmissor S-AIR (não fornecido) for inserido no compartimento EZW-T100 no receiver.

104

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 105 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Executando a calibração automática

Para mais informações sobre a calibração automática, consulte “Calibrando os ajustes das caixas acústicas adequadas automaticamente (Calibração automática)”

(página 39).

Consulte “Antes de executar a calibração automática” (página 39) antes de efetuar a calibração automática.

Operando no receiver

1

Pressione GUI MODE várias vezes para selecionar “MENU OFF”.

2

Pressione AMP.

A operação do receiver é ativado.

3

Pressione MENU.

4

Pressione V/v várias vezes para selecionar “<AUTO CAL>” e depois

5

Pressione V/v várias vezes para selecionar “A.CAL START” e depois pressione para iniciar a medição.

A medição se iniciará dentro de

5 segundos. Uma contagem regressiva é exibida.

Nota

Durante a contagem regressiva, afaste-se da área de medição para evitar erros.

6

A medição é iniciada.

O processo de medição demora aproximadamente 30 segundos. Aguarde até que o processo de medição termine.

Para cancelar a calibração automática

A função de calibração automática é cancelada se realizar alguma das operações a seguir.

– Pressionar ?/1.

– Pressionar as teclas de entrada do controle remoto ou pressionar repetidamente em

INPUT SELECTOR +/– no receiver.

– Pressionar MUTING no controle remoto.

Você pode também utilizar MUTING no receiver.

– Pressionar SPEAKERS no receiver.

– Mudar o nível do volume.

– Conectar os fones de ouvido.

Informações adicionais

• Todas as operações exceto o de ligar e desligar o receiver são desativadas durante a calibração automática.

• Se utilizar caixas acústicas especiais como, por exemplo, caixas acústicas dipolares, as medições podem não ser executadas corretamente ou a calibração automática pode não ser executada.

Para confirmar/memorizar os resultados da calibração automática quando a função

GUI está desativada

1

Confirme o resultado da medição.

Quando a medição terminar, será emitido um sinal sonoro e o resultado da medição é apresentado no visor.

Processo de medição

[Visor]

Explicação

Concluído convenientemente

[SAVE EXIT]

Vá para o passo 2.

Falha

[E - xxx a)

: xx b)

]

Consulte “Lista de mensagens depois da medição de calibração automática” (página

44).

continua

105

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 106 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

a) xxx

representa um canal da caixa acústica.

F Frontal

S Surround

SB

FH

Surround traseira

Frontal superior

Dependendo do código de erro, o canal da caixa acústica pode não aparecer.

b) xx representa um código de erro.

2

Veja o resultado da medição.

Pressione AMP e, depois, pressione V/v várias vezes para selecionar o item e depois, pressione .

Item e explicação

EXIT

Sai do processo de ajuste sem memorizar os resultados da medição.

LEVEL INFO.

Exibe o resultado da medição do nível da caixa acústica.

DIST. INFO.

Exibe o resultado de medição da distância da caixa acústica.

PHASE INFO.

Exibe a fase de cada caixa acústica (em fase/fora de fase). Consulte “Quando selecionar “PHASE

INFO.”” (página 107).

WARN CHECK

Exibe uma advertência relacionada aos resultados de medição. Consulte “Lista de mensagens depois da medição de calibração automática”

(página 44).

SAVE EXIT

Memoriza os resultados da medição e sai do processo de ajuste.

RETRY

Executa a calibragem automática novamente.

3

Memorize o resultado da medição.

Selecione “SAVE EXIT” no passo 2.

“COMPLETE” aparece no visor e os ajustes são registradas como o número de posição selecionado.

4

Selecione o tipo de calibração.

Pressione

V/v várias vezes para selecionar

CAL TYPE e depois pressione .

Tipo de calibração e explicação

FULL FLAT

Torna a medição da frequência de cada caixa acústica plana.

ENGINEER

Ajusta as características de frequência de forma a coincidir com o padrão das salas de audição

Sony.

FRONT REF

Ajusta as características de todas as caixas acústicas para que coincidam com as características da caixa acústica frontal.

OFF

Desativa a calibração automática.

5

Desligue o microfone otimizador depois de concluir a calibração.

Nota

Quando reposicionar a sua caixa acústica, recomendamos que realize novamente a calibração automática para desfrutar do som surround.

Informação adicional

O tamanho de uma caixa acústica (LARGE/

SMALL) é determinado pelas características de baixa frequência. Os resultados da medição podem variar, dependendo da posição do microfone otimizador, das caixas acústicas e do formato da sala. Recomenda-se que siga os resultados da medição. No entanto, você pode alterar esses ajustes no menu Speaker Settings. Primeiro memorize os resultados da medição e depois, tente alterar os ajustes se desejar.

106

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 107 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Quando selecionar “PHASE

INFO.”

Você pode verificar a fase de cada caixa acústica (em fase/fora de fase).

1

Pressione V/v várias vezes para selecionar uma caixa acústica que deseja verificar.

Exibição e explicação

xxx

*

: IN

A caixa acústica está em fase.

xxx

*

: OUT

A caixa acústica está fora de fase. Os terminais

“+” e “–” da caixa acústica podem estar conectados ao contrário. No entanto, dependendo das caixas acústicas,

“xxx:OUT” aparece no visor, mesmo que as caixas acústicas estejam conectadas corretamente. Isto acontece devido às especificações das caixas acústicas. Neste caso continue utilizando o receiver.

* xxx

representa um canal de caixa acústica.

FL

FR

CNT

SL

SR

SBL

SBR

LH

RH

SW

Frontal esquerda

Frontal direita

Central

Surround esquerdo

Surround direito

Surround traseiro esquerdo

Surround traseiro direito

Frontal esquerda superior

Frontal direita superior

Subwoofer

Dependendo do resultado da medição, o canal da caixa acústica pode não aparecer.

2

Pressione para retornar ao passo 2 em “Para confirmar/memorizar os resultados da calibração automática quando a função GUI está desativada”

(página 105).

Informação adicional

Dependendo da posição do subwoofer, os resultados da medição de polaridade podem variar. Contudo, mesmo que continue utilizando o receiver com esse valor não haverá problemas.

Selecionando um tipo de campo sonoro

Para mais informações sobre cada tipo de campo sonoro, consulte “Desfrutando o Som

Surround” (página 60).

Ouvindo o rádio FM/AM

Para mais informações sobre a função do sintonizador, consulte “Operações do sintonizador” (página 56).

Sintonizando as emissoras de rádio

1

Pressione TUNER várias vezes para selecionar a faixa de FM ou AM.

Você pode também utilizar INPUT

SELECTOR +/– no receiver.

2

Pressione TUNING + ou TUNING –.

Pressione TUNING + para procurar das frequências mais baixas para as mais altas;

Pressione TUNING – para procurar das frequências mais altas para as mais baixas.

O receiver para a procura sempre que sintonizar uma emissora.

Selecionando diretamente uma frequência (Direct Tuning)

1

Depois de selecionar a faixa de FM ou

AM, pressione D.TUNING.

2

Pressione SHIFT e depois nas teclas numéricas para digitar a frequência.

3

Pressione .

continua

107

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT05ENJ_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 108 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Memorizando as emissoras de rádio

1

Sintonize a emissora que deseja memorizar.

Para mais informações sobre sintonização, consulte “Sintonizando as emissoras de rádio” (página 107).

2

Pressione SHIFT e depois pressione MEMORY.

“MEM” acende-se durante alguns segundos. Execute os passos 3 e 4 antes de “MEM” desaparecer.

3

Pressione PRESET + ou

PRESET – para selecionar um número de memória.

Estão disponíveis 30 números de memória para FM e 30 para AM. Se

“MEM” desaparecer antes de ter selecionado um número de memória, comece de novo a partir do passo 2.

4

Pressione ENTER.

Se o indicador SHIFT se apagar antes de pressionar ENTER, pressione SHIFT.

A emissora é memorizada com o número de memória selecionado.

Se “MEM” desaparecer antes de ter pressionado ENTER, comece de novo a partir do passo 2.

5

Repita os passos de 1 a 4 para programar outra emissora.

Selecionando uma emissora memorizada

1

Pressione TUNER várias vezes para selecionar a faixa de FM ou AM.

2

Pressione PRESET + ou PRESET – várias vezes para selecionar a emissora memorizada desejada.

Você pode também pressionar SHIFT, depois nas teclas numéricas para selecionar a emissora programada desejada. Depois, pressione para confirmar a seleção.

108

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 109 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Mudando o brilho do visor do painel frontal (DIMMER)

Você pode mudar o brilho do visor do painel frontal.

1

Pressione AMP.

2

Pressione MENU.

3

Pressione

V/v várias vezes

para selecionar “SYSTEM” e depois pressione ou

b.

4

Pressione

V/v várias vezes

para selecionar “DIMMER” e depois pressione ou

b.

5

Pressione

V/v várias vezes

para selecionar ajuste desejado e depois pressione

.

O brilho do visor do painel frontal muda de acordo com o ajuste selecionado.

Informação adicional

Você pode também pressionar várias vezes

DIMMER no receiver para mudar o brilho do visor do painel frontal.

Utilizando o controle remoto

Programando o controle remoto

Você pode personalizar o controle remoto de acordo com os componentes conectados ao receiver. Você pode também programar o controle remoto para operar componentes de outros fabricantes, e componentes Sony que normalmente o controle remoto não consegue comandar.

Antes de iniciar, note que:

– Não é possível mudar os ajustes das teclas de introdução DMPORT.

– O controle remoto pode operar somente componentes que aceitam sinais de controle sem fio infravermelhos.

Ligue o receiver e aponte o controle remoto para o receiver ao realizar o procedimento seguinte.

RM

SET UP

SHIFT

AV ?/1

TV

Teclas de entrada

Teclas numéricas

ENTER

1

Mantenha pressionada RM SET

UP e depois pressione AV ?/1.

O indicador RM SET UP pisca lentamente.

continua

109

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 110 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

2

Pressione na tecla de entrada do componente que deseja operar.

Por exemplo, se desejar operar um videocassete conectado a tomada VIDEO

1 IN, pressione VIDEO 1.

Os indicadores RM SET UP e SHIFT se acendem.

3

Pressione as teclas numéricas para inserir o código numérico

(ou um dos códigos, se existir mais de um) correspondente ao componente e ao fabricante do componente que deseja operar

(incluindo a tecla TV).

Para obter informações sobre o(s) código(s) numérico(s), consulte as tabelas nas páginas entre página 111–114.

Nota

Para inserir um valor de um código de controle remoto de uma TV, são válidos somente os números de 500 a 599.

4

Pressione ENTER.

Depois de verificar o código numérico, o indicador RM SET UP pisca lentamente duas vezes e o controle remoto sai automaticamente do modo de programação.

5

Repita os passos de 1 a 4 para operar outros componentes.

Notas

• O indicador apaga-se quando pressionar em uma tecla válida.

• No passo 2, se pressionar TUNER, somente poderá programar a tecla para operar um sintonizador

(página 111) .

• Para os códigos numéricos, são válidos somente os três últimos números inseridos.

Para cancelar a programação

Pressione RM SET UP durante qualquer um dos passos. O indicador RM SET UP pisca 5 vezes rápida e sucessivamente. O controle remoto sai automaticamente do modo de programação.

Para ativar a entrada depois da programação

Pressione na tecla programada para ativar a entrada desejada.

Se a programação não for bem sucedida, verifique o seguinte:

• Se o indicador não se acender no passo 1, significa que as pilhas estão fracas. Substitua as duas pilhas.

• Se o indicador piscar 5 vezes rápida e sucessivamente durante a introdução do código numérico, isso significa que ocorreu um erro. Recomece a partir do passo 1.

Códigos numéricos correspondentes ao componente e ao fabricante

Utilize os códigos numéricos das tabelas a seguir para operar os componentes de outros fabricantes, bem como os componentes Sony que normalmente o controle remoto não consegue operar. Como o sinal remoto aceito por um componente varia de acordo com o modelo e o ano de fabricação, pode haver mais de um código numérico para um componente.

Se não conseguir programar o controle remoto com um dos códigos, tente utilizar os outros códigos.

Notas

• Os códigos numéricos baseiam-se nas informações mais recentes disponíveis para cada fabricante. No entanto, pode acontecer que o componente não responda a alguns ou a todos os códigos.

• Pode ser que nem todas as teclas de entrada deste controle remoto estejam disponíveis quando utilizá-lo com um componente específico.

110

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 111 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Para operar um sintonizador

Fabricante

SONY

Código(s)

005

Para operar um reprodutor de

CD

Fabricante

SONY

DENON

JVC

KENWOOD

MAGNAVOX

MARANTZ

ONKYO

PANASONIC

PHILIPS

PIONEER

TECHNICS

YAMAHA

Código(s)

101, 102, 103

104, 123

105, 106, 107

108, 109, 110

111, 116

116

112, 113, 114

115

116

117

115, 118, 119

120, 121, 122

Para operar um reprodutor/ gravador DAT

Fabricante

SONY

PIONEER

Código(s)

203

219

Para operar um reprodutor/ gravador de fita cassete

Fabricante

SONY

DENON

KENWOOD

NAKAMICHI

PANASONIC

PHILIPS

PIONEER

TECHNICS

YAMAHA

Código(s)

201, 202

204, 205

206, 207, 208, 209

210

216

211, 212

213, 214

215, 216

217, 218

Para operar um reprodutor/ gravador MD

Fabricante

SONY

DENON

JVC

KENWOOD

Código(s)

301

302

303

304

Para operar um gravador HDD

Fabricante

SONY

Código(s)

307, 308, 309

Para operar um reprodutor/ gravador de discos Blu-ray

Fabricante

SONY

PANASONIC

SAMSUNG

LG

Código(s)

310, 311, 312

335

336

337

Para operar um PSX

Fabricante

SONY

Código(s)

313, 314, 315

Para operar um reprodutor de

DVD

Fabricante

SONY

BROKSONIC

DENON

HITACHI

JVC

MITSUBISHI

ORITRON

PANASONIC

PHILIPS

PIONEER

RCA

SAMSUNG

TOSHIBA

ZENITH

Código(s)

401, 402, 403

424

405

416

415, 423

419

417

406, 408, 425

407

409, 410

414

416, 422

404, 421

418, 420

continua

111

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 112 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Para operar um gravador de DVD

Fabricante

SONY

Código(s)

401, 402, 403

Para operar um DVD/VCR

COMBO

Fabricante

SONY

Código(s)

411

Para operar um DVD/HDD

COMBO

Fabricante

SONY

Código(s)

401, 402, 403

Para operar uma TV

Fabricante

SONY

AIWA

AKAI

AOC

CENTURION

CORONADO

CURTIS-MATHES

DAYTRON

DAEWOO

FISHER

FUNAI

FUJITSU

GOLDSTAR/LG

GRUNDIG

HITACHI

ITT/NOKIA

J.C.PENNY

JVC

KMC

MAGNAVOX

MARANTZ

Código(s)

501, 502

501, 536, 539

503

503

566

517

503, 551, 566, 567

517, 566

504, 505, 506, 507,

515, 544

508, 545

548

528

503, 512, 515, 517,

534, 544, 556, 568

511, 533, 534

503, 513, 514, 515,

517, 519, 544, 557,

571

521, 522

503, 510, 566

516, 552

517

503, 515, 517, 518,

544, 566

527

SAMPO

SABA

SANYO

SCOTT

SEARS

SHARP

SYLVANIA

THOMSON

TOSHIBA

TELEFUNKEN

TEKNIKA

WARDS

YORK

ZENITH

GE

LOEWE

Fabricante

MITSUBISHI/MGA

NEC

NORDMENDE

NOKIA

PANASONIC

PHILIPS

PHILCO

PIONEER

PORTLAND

QUASAR

RADIO SHACK

RCA/PROSCAN

SAMSUNG

Código(s)

503, 519, 527, 544,

566, 568

503, 517, 520, 540,

544, 554, 566

530, 558

521, 522, 573, 575

509, 524, 553, 559,

572

515, 518, 557, 570,

571

503, 504, 514, 517,

518

509, 525, 526, 540,

551, 555

503

509, 535

503, 510, 527, 565,

567

503, 510, 523, 529,

544

503, 515, 517, 531,

532, 534, 544, 556,

557, 562, 563, 566,

569

566

530, 537, 547, 549,

558

508, 545, 546, 560,

567

503, 566

503, 508, 510, 517,

518, 551

517, 535, 550, 561,

565

503, 518, 566

530, 537, 547, 549

535, 539, 540, 541,

551

530, 537, 538, 547,

549, 558

517, 518, 567

503, 517, 566

566

542, 543, 567

503, 509, 510, 544

515, 534, 556

112

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 113 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Para operar um reprodutor de LD

Fabricante

SONY

PIONEER

Código(s)

601, 602, 603

606

Para operar um reprodutor de

Video CD

Fabricante

SONY

Código(s)

605

Para operar um videocassete

Fabricante

SONY

AIWA*

AKAI

BLAUPUNKT

EMERSON

Código(s)

701, 702, 703, 704,

705, 706

710, 750, 757, 758

707, 708, 709, 759

740

711, 712, 713, 714,

715, 716, 750

717, 718, 719, 720

721, 722, 730

FISHER

GENERAL ELECTRIC

(GE)

GOLDSTAR/LG

HITACHI

ITT/NOKIA

JVC

MAGNAVOX

MITSUBISHI/MGA

NEC

PANASONIC

PHILIPS

PIONEER

RCA/PROSCAN

SAMSUNG

SANYO

SHARP

TOSHIBA

ZENITH

723, 753

722, 725, 729, 741

717

726, 727, 728, 736

730, 731, 738

732, 733, 734, 735

736

729, 730, 737, 738,

739, 740

729, 730, 731

729

722, 729, 730, 731,

741, 747

742, 743, 744, 745

717, 720, 746

748, 749

747, 756

754

* Se um videocassete AIWA não funcionar quando inserir o código AIWA, insira o código SONY.

Para operar um receptor de satélite

Fabricante

SONY

AMSTRAD

BskyB

GENERAL ELECTRIC

(GE)

GRUNDIG

HUMAX

THOMSON

PACE

Código(s)

801, 802, 803, 804,

824, 825, 865

845, 846

862

866

PANASONIC

PHILIPS

NOKIA

RCA/PROSCAN

BITA/HITACHI

HUGHES

JVC/Echostar/Dish

Network

MITSUBISHI

SAMSUNG

TOSHIBA

859, 860

846, 847

857, 861, 864, 876

848, 849, 850, 852,

862, 863, 864

818, 855

856, 857, 858, 859,

860, 864, 874

851, 853, 854, 864

866, 871

868

867

873

872

875

869, 870

113

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT06REM_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 114 Tuesday, August 24, 2010 12:48 PM

Para operar um decodificador de TV a cabo

Fabricante

SONY

HAMLIN/REGAL

Código(s)

821, 822, 823

JERROLD/G.I./

MOTOROLA

836, 837, 838, 839,

840

806, 807, 808, 809,

810, 811, 812, 813,

814, 819

830, 831 JERROLD

OAK

PANASONIC

PHILIPS

PIONEER

841, 842, 843

816, 826, 832, 833,

834, 835

830, 831

828, 829

RCA 805

SCIENTIFIC ATLANTA 815, 816, 817, 844

TOCOM/PHILIPS

ZENITH

830, 831

826, 827

masterpage: Left

114

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 115 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Apagando todos os conteúdos da memória do controle remoto

1

Enquanto mantém pressionada

MASTER VOL –, mantenha

pressionada ?/1 e depois

pressione AV ?/1.

O indicador RM SET UP pisca 3 vezes.

2

Solte todas as teclas.

Todos os conteúdos da memória do controle remoto (i.e., todos os dados memorizados) são apagados.

Informações adicionais

Glossário

x Áudio de elevada taxa de bits

(High Bitrate Audio)

Diz respeito aos formatos de áudio do método de compressão (DTS-HD Master Audio,

Dolby TrueHD, etc.) o que corresponde a um formato com elevada taxa de bits, normalmente gravado em Blu-ray, etc.

x Cinema Studio EX

Um modo de som surround que pode ser considerado como uma compilação de tecnologia Digital Cinema Sound, proporcionando uma qualidade de som possível somente em um estúdio de dublagem, utilizando a três tecnologias: “Virtual Multi

Dimensions,” “Screen Depth Matching,” e

“Cinema Studio Reverberation.”

“Virtual Multi Dimensions,” tecnologia de caixas acústicas virtuais cria um ambiente multisurround virtual com caixas acústicas reais de até 7.1 canais, trazendo até você a experiência do som surround de uma sala de cinema de última geração.

“Screen Depth Matching” reproduz a atenuação de agudos, a amplitude e profundidade do som que normalmente é criado em uma sala de cinema, utilizando a emissão de som por trás da tela. E posteriormente este som é adicionado aos canais frontais e central.

“Cinema Studio Reverberation” reproduz as características de som dos estúdios de dublagem e de gravação, incluindo o da Sony

Pictures Entertainment. Estão disponíveis três modos, A/B/C, de acordo com o tipo de estúdio.

continua

115

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 116 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

x Deep Color (Deep Colour)

Sinais de vídeo para os quais foi aumentada a profundidade da cor dos sinais que passam através de uma tomada HDMI.

O número de cores que podia ser expressas por

1 pixel era 24 bits (16.777.216 de cores) com a tomada HDMI atual. No entanto, o número de cores que podem ser expressas por 1 pixel será de 36 bits, etc., quando o receiver está de acordo com Deep Color (Deep Colour).

Como a gradação da profundidade de uma cor pode ser expressa com maior precisão e com uma taxa de bits maior, as mudanças contínuas da cor podem ser expressas com maior suavidade.

x Digital Cinema Sound (DCS)

Tecnologia de reprodução de som exclusiva para home theater desenvolvida pela Sony, em cooperação com a Sony Pictures

Entertainment, para apreciar o som envolvente e potente de uma sala de cinema em sua casa.

Graças ao “Digital Cinema Sound” desenvolvido pela integração do DSP (Digital

Signal Processor) e dados medidos, o campo sonoro ideal pretendido pelos produtores de filmes pode ser experimentado em sua casa.

x Dolby Digital

Tecnologia de codificação/decodificação de

áudio digital desenvolvida pela Dolby

Laboratories, Inc. Utiliza os canais frontais

(esquerdo/direito), central, surround

(esquerdo/direito) e subwoofer. É um padrão de áudio desenvolvido para vídeo DVD, também conhecido como surround de

5.1 canais. Como a informação do surround é gravada e reproduzida em estéreo, obtém-se um som mais realista e de maior presença do que com o Dolby surround.

x Dolby Digital Plus

O Dolby Digital Plus oferece flexibilidade e eficácia para proporcionar a transmissão de mais canais com som surround emocionante para vídeo de alta definição. A grande eficácia de codificação permite obter áudio multicanal de alta qualidade de até 7.1 canais sem causar um impacto negativo a grandes quantidades de bits destinados ao desempenho de vídeo ou conjuntos de funções adicionais.

x Dolby Digital Surround EX

Tecnologia acústica desenvolvida pela Dolby

Laboratories, Inc. A informação do surround traseiro é matriciada para canais surround esquerdo e direito normais, para que o som seja reproduzido em 6.1 canais. As cenas com muita ação, em particular, são recriadas com um campo sonoro mais dinâmico e realista.

x Dolby Pro Logic II

Esta tecnologia converte o áudio gravado em

2 canais estéreo para a reprodução em

5.1 canais. Existe um modo MOVIE para filmes e um modo MUSIC para fontes estéreo, como música. Os filmes antigos codificados no formato estéreo tradicional podem ser enriquecidos com som surround de 5.1 canais.

x Dolby Pro Logic IIx

Tecnologia para reprodução em 7.1 canais (ou

6.1 canais). Junto com o áudio codificado em

Dolby Digital Surround EX, o áudio codificado como Dolby Digital 5.1 canais pode ser reproduzido em 7.1 canais (ou

6.1 canais). Além disso, o conteúdo existente gravado em estéreo pode também ser reproduzido em 7.1 canais (ou 6.1 canais).

116

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 117 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

x Dolby Pro Logic IIz

Dolby Pro Logic IIz oferece o aspecto vertical do campo sonoro através da adição de caixas acústicas frontais superiores esquerda e direita. Decodifica elementos não direcionais da mistura de áudio que são reproduzidos a partir das caixas acústicas superiores, dando um maior efeito de profundidade e leveza ao campo sonoro.

x Dolby Surround (Dolby Pro

Logic)

Tecnologia de processamento de áudio desenvolvida pela Dolby Laboratories, Inc. As informações do canal surround central e mono são divididas em 2 canais estéreo. Durante a reprodução, o áudio é decodificado e emitido em som surround de 4 canais. É o método de processamento de áudio mais utilizado para vídeo DVD.

x Dolby TrueHD

Dolby TrueHD é a tecnologia de áudio sem perdas da Dolby, desenvolvida para discos

ópticos de alta definição. O áudio Dolby

TrueHD é idêntico, bit a bit, aos sons originais de estúdio e oferece uma qualidade de áudio superior com formato de até 8 canais a 96 kHz/

24 bits e de até 6 canais a 192 kHz/24 bits.

Juntamente com vídeo de alta definição, oferece uma experiência de cinema em casa sem precedentes.

x DTS 96/24

Formato de sinal digital que garante um som de alta qualidade. Este formato permite gravar

áudio com uma frequência de amostragem e uma taxa de bits de 96 kHz/24, ou seja, os valores mais altos que podem ser utilizados para vídeo DVD. O número de canais de reprodução varia de acordo com o software.

x DTS Digital Surround

Tecnologia de codificação/decodificação de

áudio digital para salas de cinema desenvolvida pela DTS, Inc. Esta tecnologia comprime menos o áudio do que o Dolby

Digital, oferecendo uma reprodução de som de melhor qualidade.

x DTS-ES

Formato de reprodução de 6.1 canais com informações de surround traseiro. Existem dois modos disponíveis, o “Discrete 6.1” que grava todos os canais de forma independente e

“Matrix 6.1” em que o canal surround traseiro

é repartido em canais surround esquerdo e surround direito. Ideal para a reprodução de trilhas sonoras de filmes de ação.

x DTS-HD

Formato de áudio que amplia o formato convencional DTS Digital Surround.

Este formato é constituído por um núcleo e uma extensão e a parte do núcleo é compatível com DTS Digital Surround. Existem dois tipos de DTS-HD, DTS-HD High Resolution Audio e DTS-HD Master Audio. O DTS-HD High

Resolution Audio possui uma taxa de transmissão máxima de 6 Mbps, com compressão com perdas (Lossy), e DTS-HD

High Resolution Audio corresponde a uma frequência de amostragem máxima de 96 kHz, e um máximo de 7.1 canais. O DTS-HD

Master Audio possui uma taxa de transmissão máxima de 24,5 Mbps e utiliza a compressão sem perda (Lossless) e o DTS-HD Master

Audio corresponde a uma frequência de amostragem máxima de 192 kHz e um máximo de 7.1 canais.

x DTS Neo:6

Esta tecnologia converte o áudio gravado 2 canais estéreo para a reprodução em 7 canais.

De acordo com a fonte de reprodução e com a sua preferência, pode selecionar um dos dois modos; CINEMA para filmes e MUSIC para fontes estéreo, como música.

x Entrelaçado

Um método de varrimento que completa uma imagem, apresentando a metade das linhas na superfície de uma TV ou monitor a cada

1/60 segundo. Primeiro, todas as linhas pares são traçadas, deixando espaços entre elas que, posteriormente, serão preenchidos com as linhas ímpares.

A letra “i” em “480i” significa “Interlace”.

continua

117

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 118 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

x Frequência de amostragem

Para converter o áudio analógico em áudio digital, os dados analógicos devem ser quantificados. A este processo dá-se o nome de amostragem e o número de vezes por segundo que os dados analógicos são quantificados é designado por frequência de amostragem. Um CD de música normal memoriza dados quantificados a 44.100 vezes por segundo, o que é expresso como uma frequência de amostragem de 44,1 kHz. Em geral, uma frequência maior de amostragem significa uma qualidade melhor de som.

x Frequência de transição

A frequência na qual as frequências de duas caixas acústicas se cruzam.

x HDMI (High-Definition

Multimedia Interface - Interface

Multimídia de Alta Definição)

HDMI (High-Definition Multimedia Interface

- Interface Multimídia de Alta Definição) é uma interface que é compatível tanto com vídeo como com áudio em uma única conexão digital, permitindo que você aprecie imagens e sons digitais de alta qualidade. A especificação HDMI é compatível com HDCP

(High-bandwidth Digital Contents

Protection), uma tecnologia de proteção contra cópia que inclui uma tecnologia de codificação para sinais de vídeo digital.

x LFE (Efeito de baixa frequência)

Efeitos de som de baixa frequência emitidos por um subwoofer em Dolby Digital ou DTS, etc. Ao acrescentar graves profundos com frequências entre 20 e 120 Hz, o som torna-se ainda mais potente.

x PCM (Modulação por

codificação de impulsos)

Um método que converte o áudio analógico em áudio digital para poder desfrutar facilmente o som digital.

x Progressive

Método de varrimento que traça todas as linhas de varrimento de forma sequencial, em

118

oposição ao varrimento entrelaçado que traça primeiro as linhas pares e depois as ímpares.

A letra “p” em “480p” significa “Progressive”.

x S-AIR (Sony Audio Interactive

Radio frequency - Frequência de

Rádio Interativo de áudio Sony)

Nos últimos tempos temos observado a rápida expansão das mídias DVD, das transmissões digitais e de outras mídias de alta qualidade.

Para garantir que as pequenas nuances destas mídias de alta qualidade sejam transmitidas sem nenhuma deterioração, a Sony desenvolveu uma tecnologia denominada

“S-AIR” para a transmissão por rádio dos sinais de áudio digital sem nenhuma compressão, e incorporou esta tecnologia aos modelos EZW-RT10/EZW-T100.

Esta tecnologia transfere os sinais de áudio digital sem nenhuma compressão utilizando a largura de faixa de 2,4 GHz da faixa ISM

(faixa Industrial, Cientifica e Médica), como

LAN sem fios e aplicativos Bluetooth.

x TSP (Time Stretched Pulse -

Pulsação estendida no tempo)

Um sinal TSP é um sinal de medição de alta precisão que utiliza a energia de impulso, desde a mais baixa até a mais alta, em pouco tempo.

A quantidade de energia utilizada para medir os sinais e importante para assegurar a precisão da medição em um ambiente interior normal. A utilização de sinais TSP permite a medição de sinais de forma eficaz.

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 119 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

x Vídeo Componentes

Um formato que permite transmitir a informação do sinal de vídeo em três sinais separados: luminância Y, crominância Pb e crominância Pr. Este formato garante a transmissão mais fiel das imagens de alta qualidade, como as imagens de DVD de vídeo ou HDTV. As três tomadas estão codificadas com as cores verde, azul e vermelho.

x Vídeo composto

Um formato padrão para transmissão da informação do sinal de vídeo. O sinal de luminância Y e sinal de crominância C são combinados e transmitidos em conjunto.

x x.v.Color (x.v.Colour) x.v.Color (x.v.Colour) permite uma reprodução mais fiel de várias cores, como as cores brilhantes das flores e o azul turquesa dos mares do sul.

Precauções

Segurança

Se algum objeto ou líquido cair dentro do receiver, desligue-o imediatamente e leve-o a um Serviço Autorizado Sony antes de utilizálo novamente.

Fontes de alimentação

• Antes de utilizar o receiver, certifique-se de que a tensão de funcionamento é a mesma da tensão da rede elétrica local.

A tensão de funcionamento vem indicada na placa de identificação localizada na parte traseira do receiver.

• Mesmo que tenha posicionado a chave de corrente na posição desligado a chave de corrente e o aparelho continuam conectados

à fonte de alimentação de CA (rede elétrica) até que o plugue seja retirado da tomada da rede elétrica.

• Se não for utilizar o receiver por um longo período, desconecte-o da tomada da rede elétrica. Para desconectar o cabo de alimentação CA, puxe-o pelo corpo do plugue e nunca pelo cabo.

• Um pino do plugue é mais largo que o outro para efeitos de segurança e só encaixa na tomada de parede em um sentido. Se não for possível inserir o plugue totalmente na tomada da rede elétrica, contacte o vendedor.

• Substitua o cabo de alimentação CA somente em um Serviço Autorizado Sony.

Superaquecimento

O aquecimento do receiver durante o seu uso é normal. Quando o receiver é utilizado com volume elevado e de forma contínua, ocorre aquecimento de suas partes laterais, superior e inferior. Para evitar acidentes, evite tocar nessas regiões.

continua

119

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 120 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Instalação

• Instale o receiver em um local com ventilação adequada para evitar o superaquecimento e prolongar a sua vida

útil.

• Não instale o receiver perto de fontes de calor ou em um local onde fique exposto à luz solar direta, poeira excessiva, choques ou vibrações mecânicas.

• Não coloque nada em cima do gabinete do aparelho que possa bloquear as saídas de ventilação e provocar avarias.

• Não coloque o receiver perto de uma TV, videocassete ou gravador/reprodutor de fitas cassetes. (Se utilizar o receiver em conjunto com uma TV, videocassete ou gravador/ reprodutor de fitas cassetes e estiver instalado muito próximo deles, pode haver interferências e prejudicar a qualidade da imagem. É mais provável que isto ocorra se utilizar uma antena interna. Por isso, recomendamos que utilize uma antena externa.)

• Tenha cuidado quando colocar o receiver sobre superfícies com um tratamento especial (com cera, óleo, produtos de polimento, etc.) porque podem aparecer manchas ou descoloração na superfície.

Funcionamento

Antes de conectar outros componentes, desligue o receiver e retire o plugue da tomada da rede elétrica.

Limpeza

Limpe o gabinete, o painel e os controles com um pano macio levemente umedecido em numa solução de detergente suave. Não utilize nenhum tipo de material abrasivo, pó de limpeza ou solventes como álcool ou benzina.

Sobre a função S-AIR

• Como o(s) produto(s) S-AIR transmitem som por ondas de rádio, o som pode falhar quando as ondas de rádio são obstruídas. Isto

é uma característica das ondas de rádio e não

é um mau funcionamento.

120

• Como o(s) produto(s) S-AIR transmitem som por ondas de rádio, equipamentos que geram energia eletromagnética, tais como fornos micro-ondas, podem impedir a transmissão do som.

• Como as funções S-AIR utilizam as ondas de rádio que compartilham a mesma frequência dos outros sistemas sem fios, tais como LANs sem fios ou dispositivos

Bluetooth, podem ocorrer interferências ou a transmissão ficar ruim. Neste caso, siga os seguintes passos:

– Evite colocar o(s) produto(s) S-AIR perto de outros sistemas sem fios.

– Evite a utilização do(s) produto(s) S-AIR e de outros sistemas sem fios espontaneamente.

– A transmissão pode ser melhorada mudando o canal de transmissão

(frequência) ou outro(s) sistema(s) sem fios. Para mais informações, consulte o manual de instruções do(s) outro(s) sistema(s) sem fios.

• As distâncias de transmissão diferem dependendo do ambiente de utilização.

Escolha uma localização onde a transmissão entre a unidade principal S-AIR e as unidades secundárias seja a mais eficaz, e instale neste local ambas as unidades.

• Coloque o(s) produto(s) S-AIR em uma superfície estável longe do chão.

• Pode ocorrer uma transmissão ruim e a distância de transmissão pode ser muito curta se existiram as seguintes condições:

– Existir uma parede/pavimento feito de cimento armado ou pedra entre os produtos S-AIR.

– Existir uma divisória de ferro, porta ou mobília, produto elétrico ou vidro à prova de fogo, metal, etc., ente os produtos

S-AIR.

Se você tiver alguma dúvida ou problemas em relação ao receiver, procure o Serviço

Autorizado Sony mais próximo.

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 121 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Guia para solução de problemas

Se você tiver qualquer dúvida ou problema em relação à operação do receiver, utilize este

Guia para tentar solucioná-lo. Se o problema persistir, procure um Serviço Autorizado

Sony.

Áudio

Nenhum som é emitido, independentemente do componente selecionado, ou somente um som muito baixo é ouvido.

• Verifique se as caixas acústicas e os outros componentes estão conectados correta e firmemente.

• Verifique se os cabos das caixas acústicas estão conectados correta e firmemente.

• Verifique se o receiver e todos os outros componentes estão ligados.

• Verifique se o controle MASTER

VOLUME não está ajustado em

“VOL MIN”.

• Verifique se SPEAKERS não está ajustado em “SPK OFF” (página 38).

• Verifique se os fones de ouvidos não estão conectados ao receiver ou amplificador surround S-AIR.

• Pressione MUTING no controle remoto para cancelar a função de silenciamento.

Você pode também utilizar MUTING no receiver.

• Verifique se selecionou o componente certo com as teclas de entrada

(página 47).

• O dispositivo de proteção do receiver foi ativado. Desligue o receiver, elimine o problema de curto-circuito e volte a ligá-lo.

Nenhum som é emitido por um componente específico.

• Verifique se o componente está conectado corretamente às tomadas de entrada de

áudio correspondentes.

• Verifique se os cabo(s) utilizados para conexão estão conectados firmemente às tomadas do receiver e do componente.

Nenhum som é emitido por uma das caixas acústicas frontais.

• Conecte os fones de ouvidos à tomada

PHONES para verificar se o som é emitido pelos fones de ouvidos. Se o som só for emitido por um dos canais dos fones de ouvidos, o componente pode não estar conectado corretamente ao receiver.

Verifique se todos os cabos estão inseridos corretamente nas tomadas do receiver e do componente. Se ambos os canais saírem pelos fones de ouvidos, a caixa acústica frontal pode não estar conectada corretamente ao receiver. Verifique se a caixa acústica frontal que não está emitindo som está conectada corretamente ao receiver.

• Verifique se conectou em ambas as tomadas L e R de um componente analógico e não apenas a uma das tomadas

L ou R. Utilize um cabo de áudio (não fornecido). Mesmo assim, não será emitido qualquer som a partir da caixa acústica central, sempre que um campo sonoro (2canais estéreo, etc.). Quando a caixa acústica central não estiver conectada, o som é emitido somente pelas caixas acústicas frontais esquerda/direita.

Não é emitido som das fontes analógicas de 2 canais.

• Verifique se a tomada de entrada de áudio digital selecionada não está designada para outras entradas em “Input Assign” no menu Input Option (página 82).

• Verifique se não ajustou INPUT MODE em “AUTO” (página 81) e a função “Input

Assign” não é utilizada para designar de novo a entrada de áudio de uma outra fonte para a entrada selecionada (página 82).

• Verifique se não ajustou INPUT MODE em “AUTO” (página 81) e se não foi feita a conexão DIGITAL na entrada selecionada.

continua

121

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 122 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Não é emitido som das fontes digitais

(através da tomada de entrada

COAXIAL ou OPTICAL).

• Verifique se não está ajustado INPUT

MODE em “AUTO” (página 81).

• Verifique se a função “Analog Direct” não está sendo utilizada.

• Verifique se a tomada de entrada de áudio digital selecionada não está atribuída a outras entradas em “Input Assign” no menu Input Option (página 82).

• Ajuste “ARC” em “ARC OFF” quando não sair som da tomada TV OPTICAL IN durante a entrada de TV (página 98).

Os sons das caixas acústicas esquerda e direita estão invertidos ou não estão balanceados.

• Verifique se as caixas acústicas e os componentes estão conectados correta e firmemente.

• Ajuste os parâmetros de balanço utilizando o menu de ajustes Speaker

Settings no menu da GUI.

Ouvem-se zumbidos e ruídos fortes.

• Verifique se as caixas acústicas e os outros componentes estão conectados correta e firmemente.

• Mantenha os cabos de conexão afastados de um transformador ou motor e a pelo menos 3 metros de uma TV ou luz fluorescente.

• Afaste os componentes de áudio da TV.

• Os plugues e as tomadas estão sujos.

Limpe-os com um pano ligeiramente umedecido em álcool.

Não é emitido som ou o volume está muito baixo nas caixas acústicas central/surround traseira/frontal superior.

• Selecione um modo Cinema Studio EX

(páginas 60, 61).

• Ajuste o nível das caixas acústicas

(página 89).

• Verifique se as caixas acústicas central/ surround estão ajustadas em “Small” ou

“Large”.

• Verifique se os ajustes das caixas acústicas são as adequadas utilizando o menu Auto

Calibration ou “SP Pattern” no menu

Speaker Settings. Em seguida, verifique se o som sai de cada caixa acústica corretamente, usando “Test Tone” no menu Speaker Settings.

Não é emitido som através das caixas acústicas surround traseiras.

• Alguns discos não possuem sinal Dolby

Digital Surround EX mesmo que as embalagens contenham os logotipos

Dolby Digital Surround EX.

• Verifique o ajuste “SP Pattern”

(página 89).

Não é emitido som do subwoofer.

• Verifique se o subwoofer está conectado correta e firmemente.

• Verifique se ligou o subwoofer.

• Dependendo do campo sonoro selecionado, nenhum som será emitido do subwoofer.

• Quando todas as caixas acústicas estão ajustadas em “Large” e “Neo:6 Cinema” ou “Neo:6 Music” estão selecionados, nenhum som será emitido do subwoofer.

• Verifique o ajuste “SP Pattern”

(página 89).

Não é possível obter o efeito surround.

• Verifique se selecionou o campo sonoro do modo filme ou música

(página 60 ou 61).

• Os campos sonoros não funcionam com sinais com frequência de amostragem superior a 48 kHz.

O som multicanal Dolby Digital ou DTS não é reproduzido.

• Verifique se o DVD que está ouvindo, está gravado no formato Dolby Digital ou

DTS.

122

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 123 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

• Quando conectar o reprodutor de DVD às tomadas de entrada digital deste receiver, certifique-se de que o ajuste da saída de

áudio digital do componente conectado está disponível. Por exemplo, ao conectar um “PlayStation 3”, ajuste o formato de saída de áudio BD/DVD em “Bitstream” no “PlayStation 3”.

• Ajuste “Audio Out” em “AMP” no menu

HDMI Settings.

Não é possível realizar a gravação.

• Verifique se os componentes estão conectados corretamente.

• Selecione o componente de origem, utilizando as teclas de entrada (página 47).

O indicador MULTI CHANNEL

DECODING não acende em azul.

• Verifique se o componente de reprodução está conectado a uma tomada digital e que a entrada está selecionada corretamente no receiver.

• Verifique se a fonte de entrada do software que está sendo reproduzido corresponde com o formato multicanal.

• Verifique se a configuração do componente de reprodução está ajustada para o som multicanal.

• Verifique se a tomada de entrada de áudio digital selecionada não está atribuída a outras entradas em “Input Assign” no menu Input Option (página 82).

Não é emitido som do componente conectado ao adaptador DIGITAL

MEDIA PORT.

• Ajuste o volume do receiver.

• O adaptador DIGITAL MEDIA PORT e/ou o componente não está conectado corretamente. Desligue o receiver e, em seguida, volte a conectar o adaptador

DIGITAL MEDIA PORT e/ou o componente.

• Verifique o adaptador DIGITAL MEDIA

PORT e/ou o componente para assegurarse de que é compatível com o receiver.

Video

Nenhuma imagem ou uma imagem pouco nítida aparece na tela da TV.

• Selecione a entrada correta com as teclas de entrada.

• Ajuste a TV para o modo de entrada adequado.

• Afaste os componentes de áudio da TV.

• Atribua a entrada de vídeo componentes corretamente.

• O sinal de entrada deve ser o mesmo que a função de entrada quando converte um sinal de entrada com este receiver

(página 35).

• Dependendo do adaptador DIGITAL

MEDIA PORT, pode não haver saída de vídeo.

Não é possível realizar a gravação.

• Verifique se os componentes estão conectados corretamente.

• Selecione o componente de origem, utilizando as teclas de entrada (página 47).

O menu da GUI não aparece na tela da

TV.

• Pressione GUI MODE várias vezes para selecionar “MENU ON”. Pressione

MENU, caso o menu da GUI continue a não aparecer na tela da TV.

• Verifique se a TV está conectada corretamente.

HDMI

O som da fonte que é recebido através da tomada HDMI do receiver não é emitido pelas caixas acústicas conectadas ao receiver ou pelas caixas acústicas da TV.

• Verifique o ajuste “Audio Out” no menu

HDMI Settings (página 96).

continua

123

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 124 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

• Verifique se o componente está conectado corretamente à tomada HDMI correspondente.

• Não é possível ouvir Super Áudio CD com uma conexão HDMI.

• Dependendo do componente de reprodução, pode ser que tenha que configurar o componente. Consulte o manual de instruções fornecido com cada componente.

• Certifique-se de utilizar um cabo HDMI de alta velocidade para ver imagens ou ouvir som durante uma transmissão Deep

Color (Deep Colour) ou 3D.

A imagem fonte que se recebe através da tomada HDMI do receiver não é transmitida pela TV.

• Certifique-se de que os cabos estão conectados corretamente e firmemente aos componentes.

• Dependendo do componente de reprodução, pode ser que tenha de configurar o componente. Consulte o manual de instruções fornecido com cada componente.

• Certifique-se de utilizar um cabo HDMI de alta velocidade para ver imagens ou ouvir som durante uma transmissão Deep

Color (Deep Colour) ou 3D.

A função Controle para HDMI não está disponível.

• Verifique a conexão HDMI (página 26).

• Verifique se ajustou “Ctrl for HDMI” em

“ON” no menu HDMI Settings.

• Verifique se o componente conectado é compatível com a função controle para

HDMI.

• Verifique os ajustes de controle para

HDMI do componente conectado.

Consulte o manual de instruções do componente conectado.

• Repita os procedimentos de “Preparando para a função “BRAVIA” Sync” se mudar a conexão HDMI, conectar/desconectar o cabo de alimentação CA ou quando houver uma falha de corrente (página 66).

Não é emitido nenhum som através das caixas acústicas da TV nem do receiver, enquanto utiliza a função de controle do sistema de áudio.

• Verifique se a TV é compatível com a função controle de áudio do sistema.

• Se a TV não possuir a função controle de

áudio do sistema, ajuste “Audio Out” no menu HDMI Settings em

– “TV+AMP” se deseja ouvir o som através da caixa acústica da TV e do receiver.

– “AMP” se deseja ouvir o som da caixa acústica do receiver.

• Quando conectar o receiver a um componente de vídeo (projetor, etc.), o som pode não sair do receiver. Neste caso, selecione “AMP”.

• Se não for possível ouvir o som de um componente conectado ao receiver, enquanto a entrada TV estiver selecionada no receiver

– Mude a entrada do receiver para HDMI sempre que desejar ver um programa em um componente conectado ao receiver através de uma conexão HDMI.

– Mude o canal de TV se desejar ver uma transmissão de TV.

– Selecione o componente ou a entrada que deseja ver quando assiste um programa no componente conectado à

TV. Consulte o manual de instruções da

TV sobre esta operação.

O controle remoto da TV não pode ser utilizada para controlar o componente conectado quando utilizar a função

Controle para HDMI.

• Dependendo do componente conectado e da TV, pode ser que seja necessário configurar o componente e a TV. Consulte o manual de instruções fornecido com cada componente e com a TV.

• Mude a entrada do receiver para a entrada

HDMI conectada

124

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 125 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Quando o receiver está no modo de espera, não há imagem nem som na TV.

• Quando o receiver está no modo de espera, a imagem e o som saem do componente

HDMI selecionado pela última vez quando desligou o receiver. Se estiver ouvindo outro componente, reproduza o componente e realize a operação reprodução de um toque ou ligue o receiver para selecionar o componente

HDMI que deseja ouvir.

• Certifique-se de que “Pass Through” está ajustado em “ON” no menu HDMI

Settings se conectar componentes não compatíveis com “BRAVIA” Sync ao receiver (página 96).

Função S-AIR

A conexão S-AIR não está estabelecida

(a transmissão de som não está estabelecida), por exemplo, o indicador da unidade secundária S-AIR desliga-se, pisca ou fica vermelho.

• Se utilizar uma outra unidade principal

S-AIR, afaste-a a uma distância superior a

8 m desta unidade principal S-AIR.

• Confirme se os IDs S-AIR do unidade principal S-AIR e unidade secundária

S-AIR são os mesmos (página 73).

• Outra unidade secundária S-AIR está emparelhada à unidade principal S-AIR.

Emparelhe a unidade secundária S-AIR desejada com a unidade principal S-AIR

(página 74).

• Afaste a unidade principal S-AIR e a unidade secundária S-AIR de outros dispositivos sem fio.

• Evite utilizar outros dispositivo sem fio.

• A unidade secundária S-AIR está desligada. Certifique-se de que o cabo de alimentação CA está conectado e ligue a unidade secundária S-AIR.

Não é emitido som a partir do receptor

S-AIR.

• Verifique se os componentes estão conectados ao receiver.

Não é emitido som a partir do produto

S-AIR.

• Se utilizar uma outra unidade principal

S-AIR, afaste-a a uma distância superior a

8 m desta unidade principal S-AIR.

• Confirme se os IDs unidade principal

S-AIR e unidade secundária S-AIR são os mesmos (página 73).

• Confirme o ajuste de emparelhamento

(página 74).

• Aproxime a unidade principal S-AIR e a unidade secundária S-AIR.

• Evite utilizar o equipamento que produza energia eletromagnética como, por exemplo, micro-ondas.

• Afaste a unidade principal S-AIR e a unidade secundária S-AIR de outros dispositivos sem fio.

• Evite utilizar outros dispositivos sem fio.

• Mude o ajuste “RF Change” (página 78).

• Mude os ajustes do ID da unidade principal S-AIR e da unidade secundária

S-AIR.

• Desligue o sistema e a unidade secundária

S-AIR e volte a ligá-los.

• Verifique se os fones de ouvidos não estão conectados à unidade secundária S-AIR.

Há interferências ou o som pula.

• Se utilizar uma outra unidade principal

S-AIR, afaste-a a uma distância superior a

8 m desta unidade principal S-AIR.

• Pode não ser possível reproduzir fontes com proteção de direitos autorais em uma unidade secundária S-AIR.

• Aproxime a unidade principal S-AIR e a unidade secundária S-AIR.

• Evite utilizar qualquer equipamento que produza energia eletromagnética como, por exemplo, micro-ondas.

• Afaste a unidade principal S-AIR e a unidade secundária S-AIR de outros dispositivos sem fio.

continua

125

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 126 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

• Evite utilizar outros dispositivos sem fio.

• Mude o ajuste “RF Change” (página 78).

• Mude os ajustes de ID da unidade principal S-AIR e da unidade secundária

S-AIR.

Aparece “HP NO LINK” e “VOL MIN” alternadamente na tela e o volume do receiver fica no mínimo.

• O volume fica no mínimo quando desligar o amplificador surround com os fones de ouvido conectados ou se a sintonização do rádio for fraca. Nestes casos, verifique a sintonização do rádio e ajuste o nível de volume para restaurar o som dos fones de ouvido.

Não se consegue sintonizar estações de rádio.

• Verifique se as antenas estão conectadas corretamente. Ajuste as antenas e conecte uma antena externa se for necessário.

• A intensidade do sinal das emissoras é muito fraca (quando utiliza a sintonização automática). Utilize a sintonização direta.

• Ajuste o intervalo de sintonização corretamente (quando sintonizar emissoras de AM através da sintonização direta).

• Não foi memorizado nenhuma emissora ou as emissoras memorizadas foram apagadas (ao sintonizar através da busca das emissoras memorizados). Memorize as emissoras (página 58).

• Pressione AMP e, em seguida, pressione várias vezes em DISPLAY no controle remoto para que a frequência apareça no visor.

Sintonizador

A recepção FM não é boa.

• Utilize um cabo coaxial de 75 ohms (não fornecido) para conectar o receiver a uma antena FM externa, como mostra na figura abaixo. Se conectar o receiver a uma antena externa, conecte-o à terra para protegê-lo dos relâmpagos. Para evitar explosões de gás, não conecte o fio de terra a uma tubulação de gás.

Antena FM externa

Receiver

Fio terra (não fornecido)

Para conexão à terra

Controle remoto

O controle remoto não funciona.

• Aponte o controle remoto para o sensor remoto do receiver.

• Retire qualquer obstáculo que se encontre entre o controle remoto e o receiver.

• Substitua todas as pilhas do controle remoto, se estiverem gastas.

• Selecione a fonte de entrada correta no controle remoto.

• Quando utiliza um componente programado que não seja da Sony, o controle remoto pode não funcionar corretamente, dependendo do modelo e do fabricante do componente.

126

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 127 Tuesday, August 24, 2010 12:48 PM

masterpage: Right

Outros

O receiver é desligado automaticamente.

• A função “Auto Standby” está operando

(página 98).

Mensagens de erro

Se houver uma falha de funcionamento, aparecerá uma mensagem no visor. Você pode verificar o estado do sistema através da mensagem. Consulte a tabela a seguir para resolver o problema. Se o problema persistir, consulte o Serviço Autorizado Sony mais próximo.

PROTECTOR

A saída de corrente para as caixas acústicas

é irregular ou o painel superior do receiver está tampado com alguma coisa. O receiver desliga-se automaticamente passados alguns segundos. Verifique a conexão das caixas acústicas e volte a conectar o receiver.

Se o problema persistir

Consulte um Serviço Autorizado Sony mais próximo. Se o pessoal técnico tiver de substituir algumas peças durante o conserto, essas peças podem ficar retidas.

Caso haja um problema com a função S-AIR, peça a um técnico de um Serviço Autorizado

Sony para verificar todo o sistema (a unidade principal S-AIR e a unidade secundária S-

AIR).

Seções de referência para apagar a memória do receiver

Para apagar

Todas os ajustes memorizados

Consulte

página 38

Campos sonoros personalizados página 65

Para outras mensagens, consulte “Lista de mensagens depois da medição de calibração automática” (página 44), “Lista de mensagens do DIGITAL MEDIA PORT” (página 54) e

“Lista de mensagens do DIGITAL MEDIA

PORT” (página 54).

Se não conseguir solucionar o problema utilizando o guia de solução de problemas

Se não for possível resolver o problema utilizando o guia para solução de problemas, uma solução pode ser apagar a memória do receiver (página 38). No entanto, lembre-se que os ajustes memorizadas serão substituídos pelo ajustes iniciais, e terá que realizar todos os ajustes do receiver novamente.

127

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 128 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Especificações técnicas

Amplificador

1

Potência de saída RMS total

980W (140 W por canal 7 x, a 8 ohms, 1 kHz,

10%THD)

1)

Medida a 127 V CA, 60Hz

Dependendo dos ajustes do campo sonoro e da fonte, pode não haver nenhuma emissão de som.

Resposta em frequência

Analógica 10 Hz – 70 kHz,

+0,5/–2 dB (com campo sonoro e desvio do equalizador)

Entrada

Analógica Sensibilidade:

500 mV/50 kohms

Relação sinal/ruído

2)

:

96 dB

(A, 500 mV

3)

)

Digital (Coaxial) Impedância: 75 ohms

Relação sinal/ruído:

100 dB

(A, 20 kHz LPF)

Digital (Óptica) Relação sinal/ruído:

100 dB

(A, 20 kHz LPF)

Saída (Analógica)

AUDIO OUT Tensão: 500 mV/10 kohms

SUBWOOFER Tensão: 2 V/1 kohm

Equalizador

Níveis de ganho ±10 dB, passos de 1 dB

2)

ENTRADA EM CURTO (com campo sonoro e desvio do equalizador).

3)

Rede balanceada, nível de entrada.

Sintonizador de FM

Faixa de Sintonia 87,5 MHz – 108,0 MHz

Antena Antena monofilar de FM

Terminais de antena 75 ohms, não balanceados

Frequência intermédia

10,7 MHz

Sintonizador de AM

Faixa de Sintonia 530 - 1.710 kHz em passos de 10 kHz, e 531 -

1.710 kHz em passos de

Antena

9 kHz

Antena loop de AM

Frequência intermédia

450 kHz

Vídeo

Entradas/Saídas

Vídeo: 1 Vp-p, 75 ohms

COMPONENT VIDEO:

Y: 1 Vp-p, 75 ohms

P

B

/C

B

: 0,7 Vp-p, 75 ohms

P

R

/C

R

: 0,7 Vp-p, 75 ohms

Transição 80 MHz HD

Vídeo HDMI

Entrada/saída (bloco repetidor HDMI)

640 × [email protected] Hz

720 × [email protected],94/60 Hz

1280 × [email protected],94/60 Hz

1920 × [email protected],94/60 Hz

1920 × [email protected],94/60 Hz

720 × [email protected] Hz

1280 × [email protected] Hz

1920 × [email protected] Hz

1920 × [email protected] Hz

1920 × [email protected] Hz

Vídeo HDMI (3D)

Entrada/saída (bloco repetidor HDMI)

1280 × [email protected],94/60 Hz Frame packing

1920 × [email protected],94/60 Hz Frame packing

1920 × [email protected],94/60 Hz Side-by-Side (Half)

1920 × [email protected],94/60 Hz Side-by-Side (Half)

1280 × [email protected] Hz Frame packing

1920 × [email protected] Hz Frame packing

1920 × [email protected] Hz Side-by-Side (Half)

1920 × [email protected] Hz Side-by-Side (Half)

1920 × [email protected] Hz Frame packing

128

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT07ADD_STR-DN1010-CEL.fm

PT01COV_STR-DN1010-CEL.book Page 129 Tuesday, August 24, 2010 12:48 PM

Geral

Alimentação 127/220 V CA,

60 Hz

Potência de saída (DIGITAL MEDIA PORT)

DC OUT: 5V, 0,7A MAX

Consumo

250 W

Consumo de energia (durante o modo de espera)

0,9 W (Quando ajustar

“Ctrl for HDMI” e “S-AIR

Stby” em “OFF”)

Dimensões (L x A x P) (Aprox.)

430 mm × 157,5 mm ×

324,5 mm incluindo as partes salientes e controles

Peso (Aprox.) 8,6 kg

Acessórios fornecidos

Manual de instruções (este manual)

Guia rápido (1)

Lista dos menus da GUI (1)

Antena monofilar de FM (1)

Antena loop de AM (1)

Controle remoto RM-AAP051 (1)

Pilhas tipo AA (2)

Microfone otimizador (ECM-AC2) (1)

Projetos e especificações técnicas sujeitos a alterações sem prévio aviso.

Não são utilizados retardadores de chama halogenados em determinadas placas de circuito impresso.

masterpage: Right

129

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT01COV_STR-DN1010-CELIX.fm

PT01COV_STR-DN1010-CEL.book Page 130 Tuesday, August 24, 2010 12:48 PM

masterpage: Left

Índice remissivo

Valores numéricos

2 canais 60

5.1 canais 18

7.1 canais 18

A

A/V Sync 94, 103

Ajustes da calibração automática 87

Ajustes das caixas acústicas

101

Ajustes de Audio 103

Ajustes de calibração automática 100

Ajustes de nível 100

Ajustes de Video 103

Ajustes EQ 94, 102

Ajustes HDMI 96, 103

Ajustes S-AIR 104

Ajustes Surround 93

Ajustes System 103

Ajustes Tuner 102

AM 56, 107

Analog Direct 60

Apagando controle remoto 115

Audio Settings 94

B

BI-AMP 89

BRAVIA Sync preparação 66

C

Câmera de vídeo 33

Campo sonoro 60, 93

Canal de Retorno de Áudio

70

Compressão da faixa dinâmica 93

Compressão do intervalo dinâmica 101

Conexão antenas 36 caixas acústicas 20 componentes de

áudio 23 componentes de vídeo 25

TV 22

Conexão do bi-amplificador 85

Controle do sistema de áudio 68

Controle para HDMI 96

Controle remoto 13, 109

Conversão 35

D

DCAC (Digital Cinema Auto

Calibration - Calibração automática de cinema digital) 39

Ajustes Surround 102

Desfrutar os filmes com o campo sonoro perfeito

Theater/Theatre 70

Desligando o sistema 69

DIGITAL MEDIA PORT 51

DIMMER 109

Dolby Digital EX 64

Dual Mono 94, 103

E

Emissoras memorizadas 58,

108

F

FM 56, 107

Frequência de corte

(Crossover) 91, 101

Frequência de transição

G

Gravador de DVD 33

Gravar 55

130

GUI (Interface gráfica do usuário) 45

I

Inicializando o receiver 38

Input Assign 83

INPUT MODE 81 iPod 52

L

LFE (Efeito de baixa frequência) 11

M

Memorizando as emissoras

108

Mensagem

Calibração automática

44

DIGITAL MEDIA

PORT 54

Erro 127

Mensagens de erro 127

Menu 86, 100

Menu de ajustes 86

Menu de opções 46

Modo A.F.D. 60

Modo filme 60

Modo FM 56, 102

Modo musical 61

Modo Party 77

Mudar o visor 50

N

Name Input 49, 59

NIGHT MODE 65

Nível do efeito 93

Nível do subwoofer 97, 101,

103

STR-DN1010

4-174-068-81(1)

D:\SONY-2010\STR-DN1010-MANUAL\PT01COV_STR-DN1010-CELIX.fm

PT01COV_STR-DN1010-CEL.book Page 131 Tuesday, August 24, 2010 12:48 PM

P

PAIRING 74

Phase Audio

(áudio da fase) 92, 100

Phase Noise

(ruído da fase) 92, 100

“PlayStation 3” 27

Position 87, 100

Prioridade de decodificação

95, 102

PROTECTOR 127

R

Reajustando campo sonoro 65

Receptor de satélite 27, 32

Reprodução com apenas um toque 68

Reprodutor de CD 23

Reprodutor de discos

Blu-ray 27, 30

Reprodutor de DVD 27, 31

Reprodutor de Super Áudio

CD 23

Resolution 95, 103

S

S-AIR 71

Silenciar o som 49

Sinal HDMI

Pass Through 96, 103

Sintonia 58

Sintonização automática 56

Sintonização direta 57, 107

Sintonizador de

TV a cabo 32

Sintonizando 56

Speaker Settings 89

T

Temporizador automático 54

Tipo de Calibração 87, 100

Tom de teste 91, 100

TV 22, 27

U

Unidade de distância 93, 102

V

Video Settings 95

Videocassete 33

Visor 10
