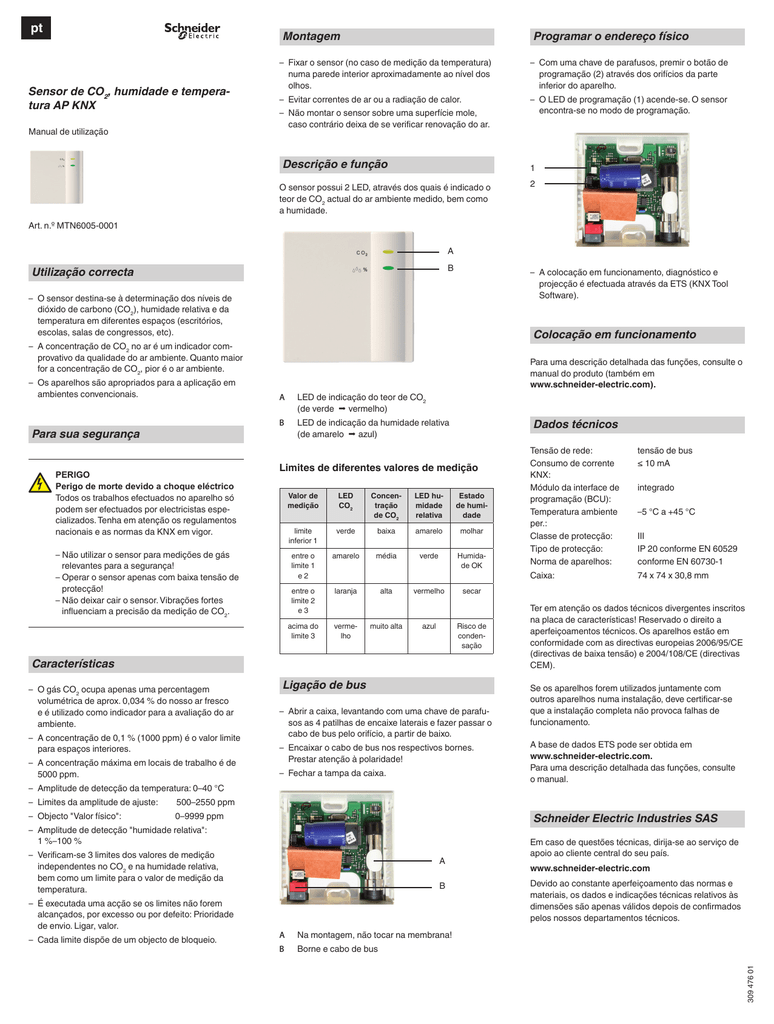

Montagem
Sensor de CO2, humidade e temperatura AP KNX
Manual de utilização
Programar o endereço físico
–– Fixar o sensor (no caso de medição da temperatura)
numa parede interior aproximadamente ao nível dos
olhos.
–– Evitar correntes de ar ou a radiação de calor.
–– Não montar o sensor sobre uma superfície mole,
caso contrário deixa de se verificar renovação do ar.
Descrição e função
–– O LED de programação (1) acende-se. O sensor
encontra-se no modo de programação.
1
O sensor possui 2 LED, através dos quais é indicado o
teor de CO2 actual do ar ambiente medido, bem como
a humidade.
Art. n.º MTN6005-0001
–– Com uma chave de parafusos, premir o botão de
programação (2) através dos orifícios da parte
inferior do aparelho.
2
A
B
Utilização correcta
–– A colocação em funcionamento, diagnóstico e
projecção é efectuada através da ETS (KNX Tool
Software).
–– O sensor destina-se à determinação dos níveis de
dióxido de carbono (CO2), humidade relativa e da
temperatura em diferentes espaços (escritórios,
escolas, salas de congressos, etc).
Colocação em funcionamento
–– A concentração de CO2 no ar é um indicador comprovativo da qualidade do ar ambiente. Quanto maior
for a concentração de CO2, pior é o ar ambiente.
A
B
Para sua segurança
¼
PERIGO
Perigo de morte devido a choque eléctrico
Todos os trabalhos efectuados no aparelho só
podem ser efectuados por electricistas especializados. Tenha em atenção os regulamentos
nacionais e as normas da KNX em vigor.
LED de indicação do teor de CO2
(de verde  vermelho)
Dados técnicos
LED de indicação da humidade relativa
(de amarelo  azul)
Limites de diferentes valores de medição
– Não utilizar o sensor para medições de gás
relevantes para a segurança!
– Operar o sensor apenas com baixa tensão de
protecção!
– Não deixar cair o sensor. Vibrações fortes
influenciam a precisão da medição de CO2.
Valor de
medição
LED
CO2
Concentração
de CO2
LED humidade
relativa
Estado
de humidade
limite
inferior 1
verde
baixa
amarelo
molhar
entre o
limite 1
e2
amarelo
média
verde
Humidade OK
entre o
limite 2
e3
laranja
alta
vermelho
secar
acima do
limite 3
vermelho
muito alta
azul
Risco de
condensação
Características
–– O gás CO2 ocupa apenas uma percentagem
volumétrica de aprox. 0,034 % do nosso ar fresco
e é utilizado como indicador para a avaliação do ar
ambiente.
–– A concentração de 0,1 % (1000 ppm) é o valor limite
para espaços interiores.
–– A concentração máxima em locais de trabalho é de
5000 ppm.
–– Amplitude de detecção da temperatura: 0–40 °C
–– Limites da amplitude de ajuste: –– Objecto "Valor físico": Ligação de bus
–– Abrir a caixa, levantando com uma chave de parafusos as 4 patilhas de encaixe laterais e fazer passar o
cabo de bus pelo orifício, a partir de baixo.
–– Encaixar o cabo de bus nos respectivos bornes.
Prestar atenção à polaridade!
–– Fechar a tampa da caixa.
500–2550 ppm
0–9999 ppm
–– Verificam-se 3 limites dos valores de medição
independentes no CO2 e na humidade relativa,
bem como um limite para o valor de medição da
temperatura.
–– Cada limite dispõe de um objecto de bloqueio.
Caixa:
tensão de bus
≤ 10 mA
integrado
–5 °C a +45 °C
III
IP 20 conforme EN 60529
conforme EN 60730-1
74 x 74 x 30,8 mm
Ter em atenção os dados técnicos divergentes inscritos
na placa de características! Reservado o direito a
aperfeiçoamentos técnicos. Os aparelhos estão em
conformidade com as directivas europeias 2006/95/CE
(directivas de baixa tensão) e 2004/108/CE (directivas
CEM).
Se os aparelhos forem utilizados juntamente com
outros aparelhos numa instalação, deve certificar-se
que a instalação completa não provoca falhas de
funcionamento.
A base de dados ETS pode ser obtida em
www.schneider-electric.com.
Para uma descrição detalhada das funções, consulte
o manual.
Schneider Electric Industries SAS
–– Amplitude de detecção "humidade relativa":
1 %–100 %
–– É executada uma acção se os limites não forem
alcançados, por excesso ou por defeito: Prioridade
de envio. Ligar, valor.
Tensão de rede:
Consumo de corrente
KNX:
Módulo da interface de
programação (BCU):
Temperatura ambiente
per.:
Classe de protecção:
Tipo de protecção:
Norma de aparelhos:
A
B
A
B
Na montagem, não tocar na membrana!
Borne e cabo de bus
Em caso de questões técnicas, dirija-se ao serviço de
apoio ao cliente central do seu país.
www.schneider-electric.com
Devido ao constante aperfeiçoamento das normas e
materiais, os dados e indicações técnicas relativos às
dimensões são apenas válidos depois de confirmados
pelos nossos departamentos técnicos.
309
476 01
V6839-711-01
11/09
–– Os aparelhos são apropriados para a aplicação em
ambientes convencionais.
Para uma descrição detalhada das funções, consulte o
manual do produto (também em
www.schneider-electric.com).
