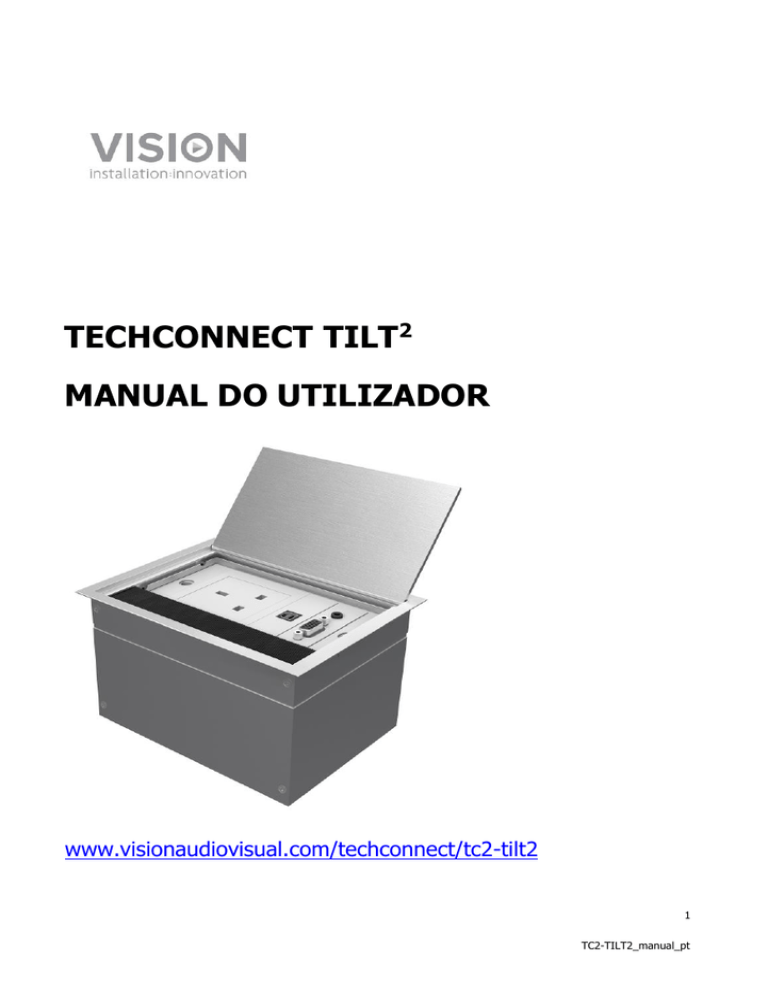

TECHCONNECT TILT MANUAL DO UTILIZADOR

TECHCONNECT TILT MANUAL DO UTILIZADOR
TECHCONNECT TILT2
MANUAL DO UTILIZADOR
www.visionaudiovisual.com/techconnect/tc2-tilt2
1
TC2-TILT2_manual_pt
DECLARAÇÃO DE CONFORMIDADE
Quando aplicável, os produtos Vision são certificados e cumprem todos os regulamentos locais
conhecidos para uma norma de "Certificação CB". A Vision compromete-se a garantir que todos
os produtos estão em total conformidade com todas as normas de certificação aplicáveis para
venda na UE e noutros países participantes.
O produto descrito neste manual do utilizador está em conformidade com as normas RoHS
(Diretiva da UE 2002/95/EC) e WEEE (Diretiva da UE 2002/96/EC). Este produto deve ser
devolvido ao local de compra no final da sua vida útil para ser reciclado.
AVISOS
CUIDADO: RISCO DE CHOQUE ELÉCTRICO NÃO ABRIR
CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA
(OU COBERTURA POSTERIOR). NÃO CONTÉM PEÇAS NO INTERIOR QUE NECESSITEM
DE MANUTENÇÃO POR PARTE DO UTILIZADOR. SOLICITE ASSISTÊNCIA A PESSOAL
QUALIFICADO.
O símbolo de um raio com uma flecha dentro de um triângulo equilátero pretende alertar o utilizador
quanto à presença de "voltagem perigosa" não isolada no interior do produto, que pode ter
magnitude suficiente para constituir um risco de choque elétrico em pessoas.
O ponto de exclamação dentro de um triângulo equilátero pretende alertar o utilizador quanto à
presença de instruções de funcionamento e manutenção (assistência) importantes na literatura que
acompanha o aparelho.
AVISO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA
ESTE APARELHO A CHUVA OU HUMIDADE.
Todos os produtos foram concebidos e importados para a UE pela "Vision", que é totalmente
detida pela "Azlan Logistics Ltd.", registada em Inglaterra com o n.º 04625566, com sede em
Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registo WEEE: GD0046SY
2
TC2-TILT2_manual_pt
DECLARAÇÃO DE ORIGEM
Todos os produtos Vision são fabricados na República Popular da China (RPC).
LOCAL DE INSTALAÇÃO
Evite instalar o produto em locais que sejam:
• Molhados ou húmidos
• Expostos à luz solar direta ou perto de equipamento de aquecimento
• Extremamente frios
• Sujeitos a vibração excessiva ou pó
• Mal ventilados
Não exponha este produto a gotas ou salpicos. NÃO COLOQUE OBJECTOS CHEIOS DE
LÍQUIDOS SOBRE O PRODUTO OU PERTO DESTE!
SINAIS DE AVISO
Se detectar um odor anormal ou fumo, desligue imediatamente o produto e retire o cabo de
alimentação da tomada. Contacte o seu revendedor ou a Vision.
EMBALAGEM
Guarde todo o material de embalamento, pois será essencial para o envio caso o aparelho
necessitar de reparação.
NOTA: se não for usada a embalagem original para enviar o aparelho ao centro de assistência,
os danos sofridos durante o transporte não serão abrangidos pela garantia.
3
TC2-TILT2_manual_pt
INSTALAÇÃO
1.
MARQUE O ORIFÍCIO NA MESA
2.
PERFURE OS ORIFÍCIOS No interior de dois cantos
3.
CORTE O ORIFÍCIO Utilize uma serra de vaivém. Como o bisel no TC2-TILT2 é muito fino,
o corte deve ser feito com muita precisão.
Verifique as medidas reais do produto antes de cortar. A Vision não é
responsável por qualquer modificação incorreta efetuada na superfície
4
TC2-TILT2_manual_pt
4.
de montagem.
OPCIONAL: AJUSTAR A ALTURA DO CAIXILHO O "Caixilho" do Techconnect – a peça à
qual o módulo fica acoplado – é pré-instalado na posição inferior para que a tampa possa
ser fechada com os cabos ainda ligados:
Se preferir montar o caixilho na posição superior, retire o lado comprido oposto à
dobradiça e volte a montar:
5
TC2-TILT2_manual_pt
5.
OPCIONAL: AJUSTAR A PROFUNDIDADE DA ESTRUTURA Pode ser necessário tornar a
estrutura menos funda. O produto tem gravada uma ranhura de corte que pode ser usada
como guia.
Ranhura de corte
6.
COLOCAR A ESTRUTURA NA MESA Prenda à mesa usando os quatro parafusos do modo
apresentado.
7.
COLOCAR OS MÓDULOS TECHCONNECT Conforme necessário.
6
TC2-TILT2_manual_pt
ESPECIFICAÇÕES
DIMENSÕES DO PRODUTO: 163 mm x 126 mm x 96 mm (comprimento x largura x
profundidade)
PESO DO PRODUTO: 0,45 kg
CORTE: 151 x 114mm
COR: Alumínio
MATERIAIS DE CONSTRUÇÃO: Alumínio e plástico
NORMAS: em conformidade com as Normas RoHS
ACESSÓRIOS:
1 Caixilho para ficha dupla modelo inglês TC2 SURR2G
Nota: sem módulos incluídos
7
TC2-TILT2_manual_pt
GARANTIA
Este produto inclui uma garantia de "regresso à base" de 2 anos, efetiva desde a data de
compra. Esta garantia aplica-se apenas ao comprador original e não é transferível. Para evitar
dúvidas, a definição do comprador será retirada da informação detida pelo distribuidor nacional
designado no ponto de venda. Se o produto estiver completamente inoperacional no momento
da chegada, dispõe de 21 dias desde a data de compra para notificar o distribuidor nacional
através do revendedor do seu aparelho de AV. A responsabilidade do fabricante e da empresa
de assistência designada está limitada ao custo de reparação e/ou substituição do aparelho
anómalo, de acordo com a garantia, exceto no caso de morte ou ferimentos (EU85/374/EEC).
Esta garantia protege-o contra o seguinte:
• Falha de qualquer componente, incluindo a fonte de alimentação.
• Danos detetados quando o produto é inicialmente retirado da embalagem, se comunicados no
prazo de 24 horas após a compra.
Se considerar que tem um problema com o produto, deve contactar o revendedor de AV ao qual
efetuou a compra do aparelho. O comprador original é responsável pelo envio do produto para
o centro de assistência designado pelo fabricante para reparação.
Tentaremos efetuar a devolução dos aparelhos reparados no prazo de 5 dias úteis, mas isso
poderá nem sempre ser possível, pelo que, nessas alturas, será entregue assim que possível.
Em sintonia com os nossos compromissos WEEE, o fabricante procurará substituir as peças
anómalas do produto em vez de substituir toda a unidade. Esta garantia não protege este
produto contra anomalias causadas por utilização excessiva, má utilização, instalação incorreta,
alimentação elétrica instável ou deficiente, que possam ser causadas pelo não cumprimento das
indicações fornecidas neste manual.
EXCLUSÃO DE RESPONSABILIDADES: Uma vez que estamos empenhados em melhorar os
nossos produtos, os detalhes acima poderão ser alterados sem aviso prévio. Este Manual do
Utilizador é publicado sem garantia e quaisquer melhoramentos ou alterações efetuados no
Manual do Utilizador, que sejam necessários devido a erros tipográficos, imprecisões da
informação atual ou melhoramentos nos programas e/ou equipamento, poderão ser feitos a
qualquer altura sem aviso prévio. Essas alterações serão introduzidas em novas edições do
Manual do Utilizador.
8
TC2-TILT2_manual_pt
