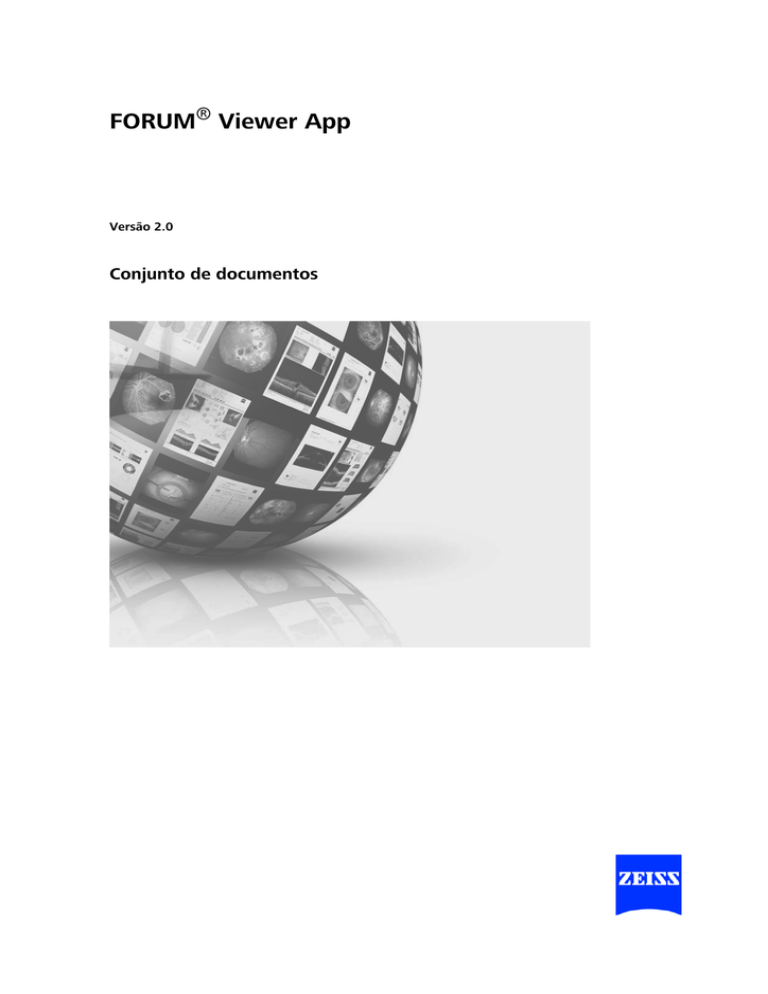

FORUM Viewer App

FORUM

®

Viewer App

Versão 2.0

Conjunto de documentos

=























`çåíÉ∫Çç=









Manual do utilizador FORUM Viewer App

Versão 2.0





[000000-2157-951-GA-PT-300915]





Notas de versão para a FORUM Viewer App

Versão do software 2.0



[000000-2157-951-RN-PT-290915]





































1



2





000000-2157-951-Conteúdo0-PT

=



















`çåíÉ∫Çç=









Manual do utilizador FORUM Viewer App

Versão 2.0







[000000-2157-951-GA-PT-300915]













































1







000000-2157-951-Conteúdo1-PT

FORUM

®

Viewer App

Versão 2.0

Manual do utilizador

Sobre este manual

O manual do utilizador é parte integrante do âmbito de fornecimento.

• Leia atentamente antes da utilização.

• O operador deve manter o manual do utilizador de modo a que esteja facilmente acessível a qualquer pessoa.

• Conserve-o durante toda a vida útil do software.

• Forneça-o a todos os proprietários ou posteriores utilizadores do software.

Os exemplos de dados de pacientes apresentados são totalmente fictícios.

Quaisquer semelhanças com pessoas reais são pura coincidência.

Abrangência

O presente manual do utilizador aplica-se à FORUM Viewer App na versão 2.0 com o seguinte número de encomenda:

000000-2157-951

Informações sobre o fabricante

Carl Zeiss Meditec AG

Göschwitzer Str. 51-52

07745 Jena

Germany

E-Mail: [email protected]

Internet: www.zeiss.com/med

Sujeito a alterações das versões e do conteúdo da entrega, bem como a desenvolvimento técnico. Impresso na Alemanha.

© Carl Zeiss Meditec AG 2015

Informações legais

Apple, o logótipo Apple, Mac, iTunes e iPad são marcas da Apple Inc. registadas nos EUA e em outros países.

App Store é uma marca de serviço da Apple Inc.

iOS é uma marca da Cisco Systems Inc. registada nos EUA e em outros países.

A Apple está autorizada a denominar o seu sistema operativo para iPhone, iPod e iPad como iOS e licenciou para esse efeito a marca correspondente da

Cisco.

FORUM Viewer App

Resumo dos capítulos

Introdução

Descrição do software

Interfaces

Controlo gestual

Conformidade CE

Símbolos

Medidas de segurança

Símbolos de perigo neste manual do utilizador

Medidas de proteção para sistemas de TI e redes

Proteção de dados e segurança da informação

Ligação a redes de dados

Aviso sobre a plataforma de hardware

Avisos sobre a utilização

Utilização prevista

Utilizações não previstas

Utilização adequada

Descrição funcional

Equipamento de hardware e software

Licenças necessárias

Configuração básica do iPad 16

Instalação 18

Configuração 19

Executar a FORUM Viewer App 21

15

15

16

Ver documentos

Criar ordens automáticas

22

31

Atualizar dados 32

Logout 32

11

11

12

13

13

14

9

9

9

10

5

6

5

5

7

7

000000-2157-951-GA-PT-300915 Página 3

Localização de erros

Geral

Anomalias

Mensagens de erro

Índice

FORUM Viewer App

33

33

34

35

37

Página 4 000000-2157-951-GA-PT-300915

FORUM Viewer App

Introdução

Introdução

Descrição do software

A "FORUM Viewer App" para o iPad permite o acesso aos dados de pacientes existentes numa base de dados FORUM. Através desta aplicação, os documentos guardados

1

no FORUM, relativos a um paciente em qualquer local acessível pela rede WLAN local ou por VPN

2

, podem ser consultados num iPad. Além disso, é possível gerar ordens de exame para os pacientes. A

FORUM Viewer App aumenta as possibilidades de utilização do FORUM, visto que através do iPad estão disponíveis dados no FORUM por WLAN também em espaços sem equipamento informático e por VPN até em locais remotos.

O controlo gestual comum no iPad permite um manuseamento simples e intuitivo da aplicação.

Interfaces

Com a FORUM Viewer App pode consultar e visualizar dados de pacientes e determinados documentos armazenados no FORUM, bem como gerar ordens de exame. É necessária uma rede WLAN local ou uma ligação VPN para a liga-

ção ao servidor FORUM.

000000-2157-951-GA-PT-300915

1) Podem ser apresentados todos os ficheiros de imagem ou PDF de página simples ou

Multipage compatível com o FORUM.

2) Virtual Private Network; permite a transmissão segura de dados através de uma rede pública.

Página 5

Introdução FORUM Viewer App

Controlo gestual

A FORUM Viewer App pode ser manuseada com os seguintes gestos

(movimentos de dedos) comuns no iPad:

Percorrer

(para cima/ para baixo)

Percorrer

(para a direita/para a esquerda)

Zoom

Zoom inteligente

Deslocar

Deslizar o dedo para cima ou para baixo:

– folhear a lista de pacientes ou de exames

– folhear um documento com várias páginas

Deslizar o dedo para a direita ou para a esquerda:

– folhear na visualização os ficheiros selecionados

– Na vista de comparação substituir os ficheiros apresentados pelo documento anterior ou seguinte da seleção atual

Afastar dois dedos: aumentar progressivamente a visualização até ao tamanho original do documento.

Juntar dois dedos: diminuir progressivamente a secção da imagem até ao tamanho do campo de exibição.

Tocar duas vezes com o dedo: aumento progressivo da visualização até ao tamanho original do documento.

Tocar com dois dedos numa secção da imagem aumentada: diminuição progressiva da secção da imagem até ao tamanho do campo de exibição.

Tocar duas vezes com dois dedos numa secção da imagem aumentada: ajustar o documento ao tamanho do campo de exibição.

Deslizar o dedo para qualquer direção (em caso de visualização ampliada de um documento):

Deslocar a secção da imagem visualizada.

Página 6 000000-2157-951-GA-PT-300915

FORUM Viewer App Introdução

Conformidade CE

O dispositivo cumpre os requisitos essenciais conforme o Anexo I da

Diretiva 93/42/CEE relativa aos dispositivos médicos. O produto tem a seguinte marca:

Símbolos

000000-2157-951-GA-PT-300915

São utilizados os seguintes símbolos de informação no manual do utilizador:

– Enumerações

 Pressuposto para uma ação

• Procedimento de uma ação

 Resultado de uma ação

Informações adicionais e dicas.

São utilizados os seguintes símbolos:

Respeite o manual do utilizador.

Data de fabrico

Fabricante

Além disso, são utilizados símbolos para o controlo gestual (ver «Controlo gestual» na página 6).

Página 7

Introdução FORUM Viewer App

Página 8 000000-2157-951-GA-PT-300915

FORUM Viewer App

Medidas de segurança

Medidas de segurança: Símbolos de perigo

Símbolos de perigo neste manual do utilizador

CUIDADO

AVISO

Os seguintes avisos de segurança estão incluídos no manual do utilizador.

Consulte estes avisos de segurança e atue nestes casos com cuidado especial.

Identificação de uma situação perigosa em que existe risco de lesões que requerem tratamento médico profissional.

Identificação de uma situação perigosa em que existe risco de

lesões ligeiras.

Medidas de proteção para sistemas de TI e redes

AVISO

RA006 RA007

Acesso interdito

A FORUM Viewer App apenas pode ser operada em redes protegidas.

O operador é responsável pela segurança da rede.

As consequências de ataques em redes não protegidas não são previsíveis.

Recomenda-se que o operador (utilizador) efetue uma análise, avaliação e, eventualmente, tome medidas relativas aos riscos. Em caso de alterações na rede ou na partilha de dados, esta análise de riscos deve ser atualizada.

000000-2157-951-GA-PT-300915 Página 9

Medidas de segurança: Proteção de dados e segurança da informação FORUM Viewer App

Proteção de dados e segurança da informação

O utilizador ou responsável de TI tem de assegurar o cumprimento da legisla-

ção e regulamentação nacionais relativas à proteção de dados.

Os operadores de sistemas TI e redes TI são responsáveis pela determinação dos padrões de segurança necessários, i.e., pela criação das condições de base técnicas e organizacionais necessárias.

É considerada utilização abusiva a recolha, processamento ou outro tipo de utilização de dados pessoais protegidos sem autorização.

Devem ser tomadas medidas adequadas para garantir que apenas utilizadores autorizados podem aceder ao iPad, no qual se encontra instalada a

FORUM Viewer App (por ex. bloqueando o iPad). A FORUM Viewer App apenas pode ser operada em redes protegidas. O operador é responsável pela segurança da rede.

Tenha em atenção as seguintes definições:

Dados pessoais: todas as informações sobre condições pessoais ou materiais de uma pessoa, ou pessoas, específicas. Todos os dados

(paciente, colaborador, cliente, fornecedor) que possam ser atribuídos diretamente a uma pessoa (por ex. nome, idade, sexo, ...) devem ser protegidos.

Processamento de dados: o armazenamento, transmissão (transmissão a terceiros fora da organização), alteração (incluindo anonimização e pseudónimos), eliminação e bloqueio (identificação para limitação do processamento e da utilização contínuos) de dados.

Utilização: a utilização de dados (por ex. a transferência interna).

Terceiros: pessoas ou corporações que não pertencem à corporação responsável (entidade jurídica). A transmissão de dados a terceiros é avaliada como transferência de dados.

Proteger o iPad

Proteja o seu iPad e, deste modo, os seus dados contra o acesso de terceiros ao ativar o bloqueio por código, bem como o bloqueio automático (nas

«Definições» em «Geral»).

Página 10 000000-2157-951-GA-PT-300915

FORUM Viewer App Medidas de segurança: Ligação a redes de dados

Ligação a redes de dados

RA005

No caso de dados, os quais o software envia para a rede de dados ou no caso de dados disponíveis na rede de dados, existe o perigo de estes serem falsificados ou transmitidos de forma incompleta. Por conseguinte, não é possível assumir nenhuma responsabilidade pela exatidão dos dados.

O operador da rede de dados é responsável pelos requisitos legais relativos à segurança dos dados e pela proteção da privacidade.

Devem ser tomadas medidas apropriadas para que apenas utilizadores autorizados tenham acesso aos iPads, nos quais está instalada a FORUM

Viewer App (por ex., bloqueio do iPad).

Ver também a secção «Proteção de dados e segurança da informação» na página 10.

Aviso sobre a plataforma de hardware

Com uma plataforma de hardware inadequada o funcionamento do software pode sofrer perturbações. O operador (utilizador) é responsável pela seleção

e funcionamento corretos do hardware (ver informações sobre «Equipamento de hardware e software» na página 15).

000000-2157-951-GA-PT-300915 Página 11

Medidas de segurança: avisos sobre a utilização FORUM Viewer App

Avisos sobre a utilização

• Antes da entrada em serviço do software, familiarize-se completamente com os conteúdos do manual do utilizador.

• Mantenha o manual do utilizador sempre disponível para o pessoal operacional.

• A FORUM Viewer App apenas pode ser utilizada por pessoal médico especializado.

• Familiarize-se com as configurações do utilizador do software.

• Utilize o software apenas para a finalidade descrita.

• A garantia e a responsabilidade regem-se pelas condições definidas contratualmente.

• O fabricante não se responsabiliza por danos provocados por intervenções não autorizadas no produto. Além disso, deste modo, são anulados todos os direitos de garantia.

• É proibido efetuar qualquer alteração neste produto. Se efetuar alterações no produto, que não sejam as descritas no presente manual do utilizador, torna-se fabricante de um dispositivo médico na aceção da lei nacional

(fabricante legal).

• Após qualquer alteração na hora do sistema ou na data do sistema no servidor, o iPad deve ser reiniciado, antes de se poder continuar a utilizar a

FORUM Viewer App.

• Consulte as notas de versão da versão de software instalada. Estas podem ser transferidas juntamente com o presente manual do utilizador.

• O manual do utilizador eletrónico está disponível para download como ficheiro PDF. Pode encomendar gratuitamente um exemplar impresso do manual do utilizador por e-mail (para [email protected]).

O prazo de entrega é de 7 dias.

• Consulte as disposições legais em vigor no respetivo país relativas à prevenção de acidentes e à segurança no trabalho.

Página 12 000000-2157-951-GA-PT-300915

FORUM Viewer App Medidas de segurança: Utilização prevista

Funcionamento seguro

A FORUM Viewer App é um sistema de apoio e não assume quaisquer fun-

ções de segurança para o exame. Os tratamentos podem ser efetuados a qualquer momento sem a ajuda da FORUM Viewer App.

Se ocorrer um erro que não consiga resolver através do capítulo «Localização de erros», identifique o produto como não funcional e contacte o

ZEISS Service.

Utilização prevista

A FORUM Viewer App é uma aplicação FORUM para a visualização e análise de dados de pacientes e de diagnósticos e imagens, que estão armazenados em FORUM. Estes destinam-se a serem utilizados por pessoal especializado médico em dispositivos móveis. A FORUM Viewer App não se destina a substituir o FORUM Viewer.

Utilizações não previstas

O FORUM – e, deste modo, a FORUM Viewer App – não se destina a dar apoio ao diagnóstico em imagens radiológicas (raios X).

000000-2157-951-GA-PT-300915 Página 13

Medidas de segurança: Utilização adequada FORUM Viewer App

Utilização adequada

A FORUM Viewer App é uma aplicação para o iPad

®

da Apple

®

. Permite um acesso de leitura a dados de pacientes e de exames (imagens e relatórios), que são armazenados no FORUM. Os dados de exames podem ser analisados de forma detalhada. Podem ser avaliados dois documentos ao mesmo tempo, de modo a existir uma comparabilidade fácil.

A FORUM Viewer App pode ser utilizada para dar formação a pacientes ou para a avaliação de dados de pacientes por pessoal médico especializado com formação.

Página 14 000000-2157-951-GA-PT-300915

FORUM Viewer App

Descrição funcional

Descrição funcional: Equipamento de hardware e software

Equipamento de hardware e software

RA001

RA003

AVISO

É necessário o seguinte para a utilização da FORUM Viewer App: para o iPad:

 iPad 2 ou superior

 iOS 8 ou superior

 o iPad deve estar configurado para uma ligação à rede através da WLAN

local ou por VPN (ver também «Configurar VPN» na página 17)

 Deve estar instalada no iPad uma aplicação adequada para a reprodução de ficheiros de vídeo. Requisitos funcionais:

– Reprodução de ficheiros MPEG-2

– Transferência URL

Recomendado: GoodPlayer na versão 9.9 ou superior do FORUM

 o servidor FORUM deve estar ligado à WLAN local ou ser acessível por uma VPN

 FORUM na versão 3.0 ou superior

Para uma utilização da função AutoConnect™ e da função

«Criar pedido automático»: FORUM na versão 4.1 ou superior

 no servidor FORUM deve estar instalada uma FORUM Tablet Interface

License

 no servidor FORUM deve existir uma licença de utilizador livre

Ambiente de tempo de execução incorreto

– Se o iPad, no qual está instalada a FORUM Viewer App, não cumprir os requisitos de hardware mínimos, pode ocorrer um comportamento inesperado do software.

– A funcionalidade do software pode ser afetada se for utilizado um sistema operativo incompatível.

000000-2157-951-GA-PT-300915 Página 15

Descrição funcional: Licenças necessárias FORUM Viewer App

Licenças necessárias

Para a FORUM Viewer App é necessária uma FORUM Tablet Interface License, que deve estar instalada no servidor FORUM, bem como uma licença de utilizador livre para o FORUM. A FORUM Tablet Interface License é necessária para ativar a interface. A licença de utilizador é utilizada durante a transmissão de dados do servidor FORUM para o iPad. É efetuada uma transmissão de dados no login de utilizador, em todas as entradas no campo de pesquisa da lista de pacientes, em cada atualização de dados manual e na apresentação de documentos. 60 segundos após a conclusão da transmissão de dados, a licença de utilizador é reativada.

Configuração básica do iPad

Definir o brilho

RA022

CUIDADO Qualidade de visualização insuficiente

Certifique-se de que as condições ambiente, tais como por ex. o brilho ou reflexos, bem como o brilho do ecrã utilizado, permitem uma apreciação ou avaliação dos dados de diagnóstico. O operador (utilizador) é obrigado a cumprir as disposições de visualização locais.

Para visualizar de forma ideal ficheiros do FORUM no iPad, defina o brilho do ecrã para o máximo e desative o regulador de Auto-brilho:

• Abra no iPad as «Definições» e selecione «Ecrã e Brilho».

• Desative a função «Auto-brilho» e defina o brilho máximo através do regulador deslizante.

Página 16 000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Configuração básica do iPad

Configurar VPN

Se a comunicação da FORUM Viewer App com o servidor FORUM tiver de ser efetuada através de uma ligação VPN, pode configurá-la da seguinte forma:

Pré-requisito

 As definições necessárias para o acesso VPN são conhecidas.

 O iPad está ligado a uma rede 3G, 4G, LTE ou WLAN.

Procedimento

• Abra no iPad as «Definições» e selecione o registo «Geral» e depois «VPN».

• Selecione «Adicionar configuração VPN».

• Introduza todos os dados relevantes.

• Clique em «Guardar».

Resultado

 A ligação VPN foi configurada com sucesso.

 Em «Definições» aparece como novo registo «VPN». Este registo permite uma ativação ou desativação rápida da ligação VPN.

 Ao ativar a função «VPN» é estabelecida uma ligação.

000000-2157-951-GA-PT-300915 Página 17

Descrição funcional: instalação

Instalação

FORUM Viewer App

Para uma instalação da FORUM Viewer App certifique-se de que o iPad cum-

pre os requisitos do equipamento de hardware e de software («Equipamento de hardware e software» na página 15). Necessita, além disso, de uma conta

Apple (ID da Apple com senha) com crédito suficiente ou informações de pagamento registadas (para a transferência da aplicação é cobrada uma taxa nominal). A instalação da FORUM Viewer App é feita de forma semelhante a todas as outras aplicações da App Store através do iTunes ou diretamente do iPad. Irá encontrar a aplicação na App Store com o nome «FORUM».

Após instalação bem-sucedida, o seguinte símbolo de aplicação encontra-se no ecrã do iPad:

Página 18 000000-2157-951-GA-PT-300915

FORUM Viewer App

Configuração

Descrição funcional: Configuração

Antes da primeira utilização da FORUM Viewer App, deve ser configurado o acesso ao servidor FORUM:

• No iPad, selecione nas «Definições» o registo «FORUM».

000000-2157-951-GA-PT-300915

• Introduza os parâmetros necessários e desejados:

URL do servidor FORUM

Endereço do servidor FORUM: http://Endereço IP ou nome de anfitrião:8080

A FORUM Viewer App utiliza a função

AutoConnect™: se o iPad se encontrar na mesma rede que o servidor FORUM, a ligação será estabelecida automaticamente. Quando a aplica-

ção é aberta pela primeira vez, o endereço IP do servidor surge na janela de login e é assumido automaticamente nas «Definições» após o login.

Se a ligação não puder ser estabelecida automaticamente, o endereço do servidor FORUM pode ser introduzido manualmente.

Certifique-se de que a porta do servidor FORUM (8080) está ativada na firewall ou no router.

Página 19

Descrição funcional: Configuração FORUM Viewer App

Mostrar imagens ocultas

Mostrar primeiro os documentos mais recentes

Logout na inicialização seguinte

Fuso horário do servidor

FORUM

Ocultar modo de demo

Definir leitor de vídeos externo

Versão

Os documentos que não podem ser apresentados com a FORUM Viewer App por defeito também não são apresentados como miniaturas. Se estes documentos tiverem de ser apresentados com um símbolo variável como miniatura, ative esta função.

Com a função ativada, as miniaturas e os documentos de um exame são exibidos cronologicamente de forma decrescente (o documento mais recente é exibido primeiro), com a função desativada são exibidos de forma crescente

(o documento mais antigo é exibido primeiro).

Função para abrir a janela de login (a FORUM

Viewer App não dispõe de nenhum botão para o logout).

Ver secção «Logout» na página 32.

Por defeito, os dados das datas e das horas dos documentos são sempre exibidos no iPad de acordo com o fuso horário do servidor FORUM.

Caso o iPad se encontre num fuso horário diferente do fuso horário do servidor FORUM, o fuso horário do servidor pode ser especificado. Os dados das datas e das horas são convertidos de acordo com a diferença temporal para o fuso horário do iPad.

Por defeito, na janela de login é oferecida a possibilidade de aceder ao modo de demo (exemplo de base de dados). Se esta função estiver ativada, o modo de demo deixa de estar disponível.

Informação sobre a aplicação para a reprodução de ficheiros de vídeo:

Nome do player://

Informações da versão para a FORUM

Viewer App.

Página 20 000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Executar a FORUM Viewer App

Executar a FORUM Viewer App

Procedimento

• Execute no ecrã do iPad a FORUM Viewer App.

• Introduza os seus dados de login

1 e minúsculas.

com observação das letras maiúsculas

Através do botão <Modo de demo> da janela de login, entra no exemplo de base de dados de

2

.

Ao clicar no ícone , abre uma janela de informação sobre a

FORUM Viewer App com as informações de conformidade e o endereço de contacto.

Resultado

 A FORUM Viewer App lê os dados atuais do servidor FORUM e apresenta todos os pacientes que contenham documentos passíveis de serem apresentados à data atual (lista «Pacientes de hoje»)

3

:

000000-2157-951-GA-PT-300915

A base de dados lida não é atualizada automaticamente. É efetuada uma atualização em cada login, em cada entrada de caracter no campo de pes-

quisa ou numa atualização manual (ver «Atualizar dados» na página 32).

Login através de Touch ID

Para além do login clássico feito através do nome de utilizador e da palavra

-passe, a FORUM Viewer App suporta um login com a ajuda de uma impressão digital (Touch ID).

1) Todas as contas de utilizador FORUM configuradas podem ser utilizadas.

2) O modo de demo não está disponível se tiver sido ocultado nas «Definições» (ver

página 20).

3) Caso o iPad se encontre num fuso horário diferente do fuso horário do servidor FORUM ligado, deve ter-se em atenção que os dados das datas e das horas devem corresponder, por defeito, ao fuso horário do servidor FORUM. Se os dados das datas e das horas tiverem de ser convertidos para o fuso horário do iPad, a configuração pode ser feita em

conformidade (ver página 20).

Página 21

Descrição funcional: Ver documentos FORUM Viewer App

Pré-requisito:

 O iPad utilizado dispõe de um sensor de impressões digitais.

 O Touch ID está configurado e ativado.

Depois de ter feito novamente login com o seu nome de utilizador e palavra

-passe aquando do primeiro acesso à FORUM Viewer App, surge automaticamente o pedido para que faça o login com o Touch ID, ou seja, com a ajuda da impressão digital registada, cada vez que voltar a aceder à aplicação.

É possível efetuar a qualquer momento um login através do nome de utilizador e palavra-passe, desde que o pedido de identificação através de Touch ID seja cancelado.

Ver documentos

RA025

AVISO

Utilização incorreta

Se a FORUM Viewer App for utilizada para uma avaliação médica ou para uma apreciação de dados de diagnóstico, o operador (utilizador) é obrigado a cumprir as disposições de visualização locais.

Selecionar pacientes

Na parte esquerda do ecrã («Pacientes»

1

) são listados todos os pacientes que correspondem aos critérios de pesquisa atuais.

Página 22

1) Esta área só é visível de forma permanente no formato horizontal. No formato vertical, estas áreas são visíveis através do botão <Pacientes> em cima à esquerda.

000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Ver documentos

A lista de pacientes pode ser filtrada da seguinte forma:

– <Pacientes de hoje>

São listados todos os pacientes que dispõem de documentos da data atual. Este filtro está automaticamente ativo na iniciação da aplicação.

– <Todos os pacientes>

São listados todos os pacientes que dispõem de documentos visualizáveis.

– "Pesquisar pacientes"

São listados todos os pacientes, cujo apelido

1

contenha a sequência de caracteres introduzida neste campo ou cujo número de paciente contenha a sequência de números introduzida.

Com cada caracter introduzido ou eliminado no campo de pesquisa é efetuada uma atualização de dados, ou seja, a lista de resultados na

FORUM Viewer App é atualizada conforme a base de dados no servidor FORUM.

Ao deslizar o dedo para cima ou para baixo, pode ser folheada a lista de pacientes.

Procedimento

• Clique no paciente, cujos documentos deseja ver.

Resultado

 Na parte direita do ecrã («Visitas») são visualizados todos os exames do paciente por ordem descendente da data de exame. Os exames efetuados em instrumentos ZEISS são apresentados por regra com um ícone do dispositivo de examinação e todos os outros com uma miniatura.

000000-2157-951-GA-PT-300915

1) A FORUM Viewer App suporta durante a pesquisa a função do FORUM dos nomes de componentes múltiplos (apresentação alfabética, ideográfica ou fonética dos nomes). No caso de uma pesquisa de pacientes, os dados são considerados nos três componentes do nome

(mas não serão exibidos).

Página 23

Descrição funcional: Ver documentos FORUM Viewer App

Permitir visualizar as informações de pacientes

As informações mais importantes sobre um paciente podem ser solicitadas através da FORUM Viewer App:

Procedimento

• Clique no ícone do paciente desejado.

Resultado

 As informações de pacientes visualizáveis em FORUM Viewer App, e existentes no FORUM sobre o paciente, são apresentadas:

 É possível gerar ordens de exames para estes pacientes a partir desta

janela (ver «Criar ordens automáticas» na página 31).

Para ocultar as informações de pacientes, clique num ponto qualquer no ecrã fora da janela de informação.

Página 24 000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Ver documentos

Selecionar documentos

Procedimento

• Selecione o paciente desejado (ver «Selecionar pacientes» na página 22).

• Clique na área «Visitas» todos os exames em relação aos quais deseja ver documentos.

 Os exames selecionados podem ser identificados através de um contorno azul.

• Selecione <Vista prévia>.

 Todos os documentos existentes em relação aos exames selecionados são apresentados com uma miniatura. Cada linha corresponde a um exame.

Ordenação da pré-visualização

Para cada exame selecionado é exibida uma linha com as miniaturas relativas aos documentos incluídos. Os exames são listados cronologicamente de forma descendente.

Dentro dos exames, as miniaturas são exibidas primeiro de acordo com a lateralidade (primeiro OD, depois OS), sendo exibidas, em seguida, estando ordenadas de acordo com a hora de criação. Em função da configuração

(ver página 20) será exibido primeiro o documento mais recente ou o mais

antigo

1

.

• Clique em <Visitas> para alterar a seleção dos exames.

• Clique em todas as miniaturas que devem ser selecionados para visualização.

Resultado

 Os documentos selecionados podem ser identificados através de um contorno azul.

1) Os documentos de uma série de angiografia serão sempre exibidos cronologicamente de forma crescente.

000000-2157-951-GA-PT-300915 Página 25

Descrição funcional: Ver documentos FORUM Viewer App

Visualizar documentos

Procedimento

• Selecione os documentos desejados (ver «Selecionar documentos» na página 25).

• Clique em <Ecrã> para abrir os documentos selecionados para a visualização.

ou

• Clique no ícone na margem direita de um determinado exame para abrir para visualização todos os documentos existentes em relação a este exame.

Resultado

 Os documentos selecionados são abertos para uma visualização ajustada ao tamanho do ecrã. Enquanto os dados são carregados, aparece o seguinte ícone:

Página 26

 Em baixo à direita surge o número do documento apresentado, bem como o número total de documentos abertos. Ao deslizar o dedo para a esquerda ou para a direita, podem ser folheados os documentos abertos.

000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Ver documentos

RA013, RA014

Ordenação dos documentos abertos

Os documentos abertos são exibidos primeiro de acordo com a lateralidade

(primeiro OD, depois OS, seguido de OU), sendo exibidos, em seguida, estando ordenados de acordo com a hora de criação. Em função da configu-

ração (ver página 20) será exibido primeiro o mais recente ou o mais antigo

1

.

Os dados não são alterados durante a transmissão por compressão ou outros processos, mas sim apresentados na forma armazenada no FORUM.

Vista de comparação

Para poder comparar diretamente entre si dois documentos, estes podem ser apresentados lado a lado.

Pré-requisito

 São abertos, pelo menos, dois documentos para a visualização.

Procedimento

• Clique no ícone em cima à direita.

Resultado

 São exibidos dois documentos ao lado um do outro: à esquerda o último documento apresentado, à direita o seguinte.

000000-2157-951-GA-PT-300915

1) Os documentos de uma série de angiografia serão sempre exibidos cronologicamente de forma crescente.

Página 27

Descrição funcional: Ver documentos FORUM Viewer App

 À direita, por baixo de cada visualização, surge o número do documento apresentado respetivamente, bem como o número total de documentos abertos.

Ao deslizar o dedo para a esquerda ou para a direita, o documento apresentado pode ser substituído em cada campo de visualização por um outro de entre os documentos abertos.

Se foi aberta a vista de comparação, enquanto foi apresentado o último documento (mais antigo) dos documentos selecionados, este documento será apresentado duplamente lado a lado.

Sair da vista de comparação

• Clique no ícone para voltar à vista normal.

 O documento é exibido a partir do campo de exibição esquerdo.

Escalonar / deslocar visualizações

Geralmente, todos os documentos são escalonados para a visualização, tanto para a visualização individual, como na vista de comparação, de modo a serem apresentados com toda a largura ajustada ao tamanho do ecrã.

Ao afastar ou ao juntar dois dedos sobre o ecrã, a visualização de um documento pode ser ampliada para a resolução máxima ou reduzida novamente para o tamanho original.

Ao clicar duas vezes no ecrã, o documento apresentado é apresentado com a sua resolução máxima.

Uma parte do ecrã apresentada de forma ampliada pode ser deslocada com um dedo.

Página 28 000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Ver documentos

Documentos PDF com várias páginas

Ao deslizar o dedo para cima ou para baixo, podem ser folheados documentos PDF com várias páginas. A página apresentada atualmente, bem como o número total das páginas, são apresentados durante o folhear.

000000-2157-951-GA-PT-300915 Página 29

Descrição funcional: Ver documentos FORUM Viewer App

Séries de imagens

No caso de séries de imagens, é apresentado em cima à esquerda um campo para folhear e com informações sobre o número total das imagens, bem como sobre o número da imagem apresentada:

Página 30

• Clique em «+» ou «–» para folhear as diferentes imagens da série de imagens.

Vídeos

Para poder reproduzir vídeos, o iPad deve ter instalada uma aplicação adequada e esta deve estar configurada nas definições da FORUM Viewer App

(ver «Equipamento de hardware e software» na página 15 e «Configuração» na página 19).

Se um ficheiro de vídeo for aberto e iniciado, a aplicação correspondente é automaticamente aberta e o vídeo é reproduzido nela mesma.

Deve passar-se manualmente do leitor de vídeos para a FORUM Viewer App.

000000-2157-951-GA-PT-300915

FORUM Viewer App Descrição funcional: Criar ordens automáticas

Criar ordens automáticas

Através da função integrada «Criar pedido automático», é possível solicitar exames padrão para um paciente sem outras etapas intermédias diretamente da FORUM Viewer App. O pedido é transmitido ao FORUM e conduzido a partir dali para os instrumentos de exame adequados.

Pré-requisito

 FORUM na versão 4.1 ou superior

 Pelo menos um instrumento de exame está ligado ao FORUM e configurado no FORUM como «Modality Worklist User» com a opção

«Ordens Automáticas».

Procedimento

• Selecione o paciente desejado (ver «Selecionar pacientes» na página 22).

• Aceda às informações do paciente (ver «Permitir visualizar as informações de pacientes» na página 24).

• Clique em <Criar pedido automático>.

Resultado

 No FORUM serão criadas ordens com pedidos de exame para todos os instrumentos configurados em conformidade. Os exames solicitados ficarão imediatamente disponíveis para consulta para os instrumentos correspondentes.

000000-2157-951-GA-PT-300915 Página 31

Descrição funcional: Atualizar dados FORUM Viewer App

Atualizar dados

Os dados apresentados na FORUM Viewer App são atualizados automaticamente em cada login de utilizador ou pela introdução de um caracter no campo de pesquisa. No entanto, a base de dados pode ser atualizada manualmente a qualquer momento:

Procedimento

• Clique por cima da lista de pacientes no ícone .

Resultado

 A FORUM Viewer App liga-se ao servidor FORUM. A base de dados é atualizada.

 Todos os filtros utilizados antes da atualização mantêm-se ativos.

Logout

A FORUM Viewer App mantém-se aberta, mesmo se entretanto for utilizada uma outra aplicação.

Um logout automático do utilizador ocorre após 10 minutos, se

– uma outra aplicação estiver ativa no ecrã,

– o iPad for desligado,

– o ecrã de bloqueio estiver ativo.

Não se efetua nenhum logout automático, enquanto a FORUM Viewer App estiver ativa no ecrã, mesmo se não for efetuada nenhuma operação.

O logout pode ser forçado a qualquer momento ao selecionar nas definições para a FORUM Viewer App a função «Logout na inicialização seguinte» (ver

página 20). Se depois a aplicação for iniciada de novo, efetua-se o logout do

utilizador anterior e na janela de login pode ser efetuado o login de um novo utilizador.

Esta função está ativa apenas uma vez para o próximo login.

Página 32 000000-2157-951-GA-PT-300915

FORUM Viewer App

Localização de erros

Geral

Localização de erros

As mensagens de erro geralmente contêm avisos importantes, indicando solu-

ções para o utilizador. Se ocorrer um erro, que não consiga resolver através destes avisos ou com a ajuda deste capítulo, identifique o dispositivo como não funcional e contacte o ZEISS Service.

000000-2157-951-GA-PT-300915 Página 33

Localização de erros FORUM Viewer App

Anomalias

Anomalia

Não é possível estabelecer uma ligação ao servidor FORUM.

A autenticação falhou.

Causa/Ações

Certifique-se de que existe uma ligação de rede do iPad ao servidor FORUM.

Certifique-se de que a combinação do nome de utilizador e a palavra-passe no servidor FORUM com a qual se liga é válida.

Apesar do login de utilizador com sucesso, a FORUM Viewer App indica um erro de autenticação ou de licença.

Certifique-se igualmente de que no servidor FORUM está instalada uma FORUM Tablet Interface License e existe uma licença de utilizador livre.

Certifique-se sempre de que durante a utilização da

FORUM Viewer App está disponível uma licença de utilizador

FORUM livre no servidor FORUM.

A lista de pacientes e o campo de pesquisa são apresentados em formato vertical.

Tenha igualmente em atenção que, durante a utilização da FORUM

Viewer App, as informações de autenticação não sejam alteradas

(por ex., a palavra-passe).

Não são apresentados pacientes.

Verifique os critérios de pesquisa introduzidos. Verifique, eventualmente, se no servidor FORUM existem pacientes que correspondam aos critérios de pesquisa introduzidos.

O botão <Vista prévia> não está ativo.

O botão <Ecrã> não está ativo.

Certifique-se de que selecionou um dispositivo para, pelo menos, uma consulta.

Certifique-se de que selecionou, pelo menos, um documento.

Pressione o botão <Pacientes> para visualizar a lista de pacientes e o campo de pesquisa.

Página 34 000000-2157-951-GA-PT-300915

FORUM Viewer App Localização de erros

Mensagens de erro

A seguinte tabela contém todas as mensagens de erro não autoexplicativas.

Mensagem de erro

Por favor, preencha um nome do anfitrião válido para o servidor

FORUM.

Introduza um endereço do servidor nas definições.

Erro de comunicação da rede! Por favor, verifique as suas definições.

Causa

Nas definições para a

FORUM Viewer App foi introduzido um nome de anfitrião inválido ou um endereço IP inválido para o servidor FORUM.

Nas definições para a

FORUM Viewer App não foi introduzido nenhum nome de anfitrião ou endereço IP para o servidor FORUM.

Nas definições para a

FORUM Viewer App não foi introduzido um nome de anfitrião incorreto ou um endereço IP incorreto para o servidor FORUM.

Autenticação falhou ou licença indisponível.

O nome de utilizador não existe ou a palavra-passe introduzida está incorreta.

Não está instalada nenhuma FORUM Tablet

Interface License ou foi esgotado o número dos utilizadores que podem aceder simultaneamente ao servidor FORUM.

Ações

Introduza nas definições para a

FORUM Viewer App o nome de anfitrião correto ou o endereço IP correto para o servidor FORUM.

Introduza nas definições para a

FORUM Viewer App o nome de anfitrião correto ou o endereço IP correto para o servidor FORUM.

Introduza nas definições para a

FORUM Viewer App o nome de anfitrião correto ou o endereço IP correto para o servidor FORUM.

Verifique as letras maiúsculas e minúsculas.

Verifique as licenças instaladas; aguarde eventualmente até um utilizador efetuar um logout.

000000-2157-951-GA-PT-300915 Página 35

Localização de erros FORUM Viewer App

Mensagem de erro

O documento pretendido não foi localizado.

O servidor não pôde analisar o pedido.

Erro interno do servidor!

Causa

O documento solicitado não está disponível ou deixou de estar disponível no servidor FORUM.

Esta mensagem de erro remete para um problema interno da aplicação.

A FORUM Viewer App tenta ligar-se a um FORUM desatualizado.

Esta mensagem de erro remete para um problema interno da aplicação.

Ações

Efetue uma atualiza-

ção dos dados para se certificar que são apresentados apenas documentos efetivamente existentes.

Contacte o

ZEISS Service.

Contacte o

ZEISS Service.

Contacte o

ZEISS Service.

Página 36 000000-2157-951-GA-PT-300915

FORUM Viewer App

Índice

Índice

000000-2157-951-GA-PT-300915

A

Anomalias ................................................................................................ 34

Atualizar dados ........................................................................................ 32

C

Configuração ........................................................................................... 19

Brilho ............................................................................................ 16

Ligação VPN ................................................................................. 17

Configuração básica do iPad .................................................................... 16

Configurar VPN ........................................................................................ 17

Conformidade (CE) ..................................................................................... 7

Controlo gestual ......................................................................................... 6

Criar ordens automáticas .......................................................................... 31

D

Definir o brilho ......................................................................................... 16

Deslocar (Visualização) ............................................................................. 28

Documentos PDF ...................................................................................... 29

E

Ecrã

Deslocar ........................................................................................ 28

Escalonar ...................................................................................... 28

Vista de comparação .................................................................... 27

Endereço do fabricante .............................................................................. 2

Equipamento

Hardware ...................................................................................... 15

Software ....................................................................................... 15

Equipamento de hardware ....................................................................... 15

Equipamento de software ........................................................................ 15

Escalonar (Visualização) ............................................................................ 28

Executar a FORUM Viewer App ................................................................ 21

H

Hardware ................................................................................................. 11

Página 37

Índice

Página 38

FORUM

I

Informações de pacientes ........................................................................ 24

instalação ................................................................................................ 18

Interfaces ................................................................................................... 5

iPad, configuração básica ......................................................................... 16

L

Licenças, necessárias ................................................................................ 16

Localização de erros ................................................................................. 33

Login através de Touch ID ........................................................................ 21

Logout ..................................................................................................... 32

M

Medidas de proteção para sistemas de TI e redes ....................................... 9

Mensagens de erro .................................................................................. 35

O

Ordens, criar automaticamente ................................................................ 31

P

Proteção de dados ................................................................................... 10

R

Redes ....................................................................................................... 11

Redes de dados ........................................................................................ 11

Responsabilidades relativas à proteção de dados ...................................... 10

S

Segurança da informação ........................................................................ 10

Selecionar

Documentos ................................................................................. 25

Pacientes ...................................................................................... 22

Selecionar documentos ............................................................................ 25

Selecionar pacientes ................................................................................. 22

Séries de imagens .................................................................................... 30

Símbolos .................................................................................................... 7

Símbolos de perigo ......................................................................... 9

Símbolos de perigo .................................................................................... 9

T

Touch ID .................................................................................................. 21

000000-2157-951-GA-PT-300915

FORUM Viewer App Índice

U

Utilização adequada ................................................................................. 14

Utilização prevista .................................................................................... 13

Utilizações não previstas ........................................................................... 13

V

Ver documentos ....................................................................................... 22

Visualização ............................................................................................. 26

000000-2157-951-GA-PT-300915 Página 39

Índice FORUM

Página 40 000000-2157-951-GA-PT-300915

FORUM

(Página em branco para as suas notas. . .)

000000-2157-951-GA-PT-300915 Página 41

Carl Zeiss Meditec AG

Göschwitzer Str. 51-52

07745 Jena

Alemanha

E-Mail: [email protected]

Internet: www.zeiss.com/med

=



















`çåíÉ∫Çç=









Notas de versão para a FORUM Viewer App

Versão do software 2.0







[000000-2157-951-RN-PT-290915]











































2







000000-2157-951-Conteúdo2-PT

Notas de versão para a FORUM Viewer App; Versão do software 2.0

Notas de versão para a FORUM Viewer App

Versão do software 2.0

000000-2157-951-RN-PT-290915

Queira ler as notas de versão antes de utilizar a FORUM Viewer App.

As seguintes notas de versão aplicam-se apenas à utilização da

FORUM Viewer App na versão 2.0:

Na FORUM Viewer App não foram encontradas situações remanescentes que influenciem a segurança e a eficácia da aplicação.

Foi efetuada uma análise de riscos para identificar os potenciais riscos da

FORUM Viewer App. Deste modo, os riscos foram avaliados e minimizados na medida do possível para garantir a segurança e a eficácia da FORUM Viewer

App. A seguinte lista dos riscos serve adicionalmente ao manual do utilizador de resumo para o utilizador:

• Sempre que possível, a utilização do hardware e versão iOS corretos é garantida através da aplicação das regras da Apple App Store.

• Os ataques de software malicioso podem causar um comportamento inesperado da FORUM Viewer App.

• A FORUM Viewer App garante que os dados relevantes sejam visíveis e apresentados ao utilizador corretamente e com a melhor qualidade possível. A FORUM Viewer App garante igualmente, mediante avisos visuais, que o utilizador possa identificar que dados estão disponíveis. Se parte de uma imagem estiver oculta por sobreposições de imagens, as funcionalidades de zoom e de deslocação garantem que o utilizador pode tornar todas as secções da imagem visíveis.

• Para minimizar o risco de confusão de pacientes, só pode ser selecionado um paciente. Além disso, o nome do paciente atualmente selecionado

é exibido nas vistas relevantes.

• A FORUM Viewer App não se destina à visualização de imagens radiológicas.

• Ao filtrar a lista de pacientes, a FORUM Viewer App exibe os critérios de filtragem para que o utilizador possa reconhecer que os dados não serão exibidos, caso necessário.

• Os dados de demonstração em modo de demonstração estão identificados claramente, para evitar que sejam confundidos com dados reais.

• A FORUM Viewer App complementa o FORUM. Para ligar a FORUM

Viewer App ao FORUM é necessária uma licença válida para o FORUM.

Página 1

Notas de versão para a FORUM Viewer App; Versão do software 2.0

• Para garantir que o utilizador possa utilizar corretamente a

FORUM Viewer App, o manual do utilizador contém todas as informações necessárias. O manual do utilizador está disponível para download e pode ser solicitado gratuitamente em papel.

• A FORUM Viewer App não se destina a casos de emergência médica.

Página 2

Carl Zeiss Meditec AG

Goeschwitzer Strasse 51-52

07745 Jena

Alemanha

Email: [email protected]

Internet: www.meditec.zeiss.com

000000-2157-951-RN-PT-290915



Carl Zeiss Meditec AG

Göschwitzer Str. 51-52

07745 Jena

Alemanha

Email: [email protected]

Internet: www.meditec.zeiss.com

000000-2157-951-DokS-PT-300915



FORUM Viewer App 2.0

Sujeito a alterações

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
