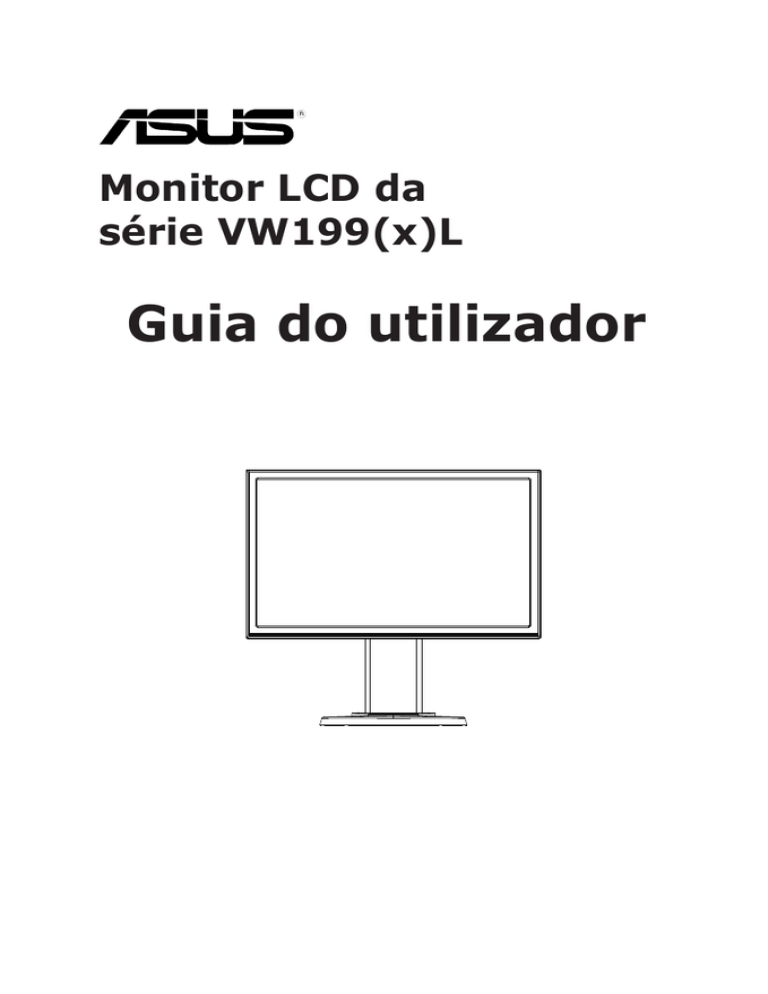

Monitor LCD da série VW199(x)L

Guia do utilizador

ii

Índice

Avisos iii

Informações de segurança ........................................................................ iv

Cuidados e limpeza ..................................................................................... v

1.1 Bem-vindo! ................................................................................... 1-1

1.2 Conteúdo da embalagem ............................................................ 1-1

1.3 Montagem da base do monitor ................................................... 1-2

1.4 Apresentação do monitor ............................................................ 1-3

1.4.1 Parte da frente do monitor LCD ...................................... 1-3

1.4.2 Parte de trás do monitor LCD ......................................... 1-5

2.1 Remoção do braço/suporte

(para montagem VESA) ............................................................... 2-1

2.2 Ajuste do monitor ........................................................................ 2-2

3.1 Sistema de menus apresentado no ecrã ...................................... 3-1

3.1.1 Como reconfigurar ......................................................... 3-1

3.1.2 As funções apresentadas no ecrã .................................. 3-1

3.2 Especificações ............................................................................. 3-5

3.3 Resolução de problemas

(perguntas frequentes) ................................................................ 3-6

3.4 Lista de resoluções suportadas ................................................. 3-7

Copyright © 2012 ASUSTeK COMPUTER INC. Reservados todos os direitos.

Nenhuma parte deste manual, incluindo os produtos e o software nele descritos, podem ser reproduzidos, transmitidos, transcritos, armazenados em qualquer sistema ou traduzidos para qualquer idioma sob qualquer forma ou por qualquer meio, excepto a documentação mantida pelo comprador como cópia de segurança, sem autorização escrita da ASUSTeK COMPUTER INC. (“ASUS”).

A garantia do produto ou o direito à assistência perderá a sua validade se: (1) o produto for reparado ou alterado, a não ser que tal reparação ou alteração seja autorizada por escrito pela ASUS; ou (2) caso o número de série do produto tenha sido apagado ou esteja em falta.

A ASUS FORNECE ESTE MANUAL "TAL COMO ESTÁ" SEM QUALQUER TIPO DE GARANTIA

QUER EXPRESSA QUER IMPLÍCITA, INCLUINDO MAS NÃO LIMITADA ÀS GARANTIAS IMPLÍCITAS

OU QUALIDADE OU ADEQUABILIDADE PARA UM DETERMINADO FIM. EM CIRCUNSTÂNCIA

ALGUMA PODE A ASUS, SEUS DIRECTORES, OFICIAIS, EMPREGADOS OU AGENTES SER

RESPONSABILIZADA POR QUAISQUER DANOS INDIRECTOS, ESPECIAIS, ACIDENTAIS OU

CONSEQUENTES (INCLUINDO DANOS PELA PERDA DE LUCROS, PERDA DE NEGÓCIO, PERDA DE

UTILIZAÇÃO OU DE DADOS, INTERRUPÇÃO DA ACTIVIDADE, ETC.) MESMO QUE A ASUS TENHA

SIDO ALERTADA PARA A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS, RESULTANTES DE

QUALQUER DEFEITO OU ERRO NESTE MANUAL OU NO PRODUTO.

AS ESPECIFICAÇÕES E INFORMAÇÕES CONTIDAS NESTE MANUAL SÃO FORNECIDAS APENAS

PARA FINS INFORMATIVOS E ESTÃO SUJEITAS A ALTERAÇÃO EM QUALQUER ALTURA SEM

AVISO PRÉVIO, NÃO CONSTITUINDO QUALQUER OBRIGAÇÃO POR PARTE DA ASUS. A ASUS NÃO

ASSUME QUALQUER RESPONSABILIDADE POR QUAISQUER ERROS OU IMPRECISÕES QUE

POSSAM APARECER NESTE MANUAL, INCLUINDO OS PRODUTOS E SOFTWARE NELE DESCRITOS.

Os nomes dos produtos e das empresas mencionados neste manual podem ou não ser marcas registadas ou estarem protegidos por direitos de autor que pertencem às respectivas empresas. Estes nomes são aqui utilizados apenas para fins de identificação ou explicação, para benefício dos proprietários e sem qualquer intenção de violação dos direitos de autor.

Avisos

Declaração da Federal Communications Commission

(Comissão Federal de Comunicações)

Este dispositivo está conforme ao Artigo 15 das Regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências prejudiciais e

• Este dispositivo deve aceitar qualquer tipo de interferência recebida, incluindo interferências que possam causar um funcionamento indesejado.

Este equipamento foi testado e é compatível com os limites estipulados para um dispositivo digital de Classe B, segundo o Artigo 15º das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável protecção contra interferências prejudiciais na instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções do fabricante, pode interferir prejudicialmente com as comunicações via rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Caso este equipamento cause interferências prejudiciais à recepção via rádio ou televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador deve tentar corrigir a interferência adoptando uma ou mais das seguintes medidas:

• Reorientar ou deslocar a antena receptora.

• Aumentar a separação entre o equipamento e o dispositivo receptor.

• Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o dispositivo receptor está ligado.

• Consultar o fornecedor ou um técnico de rádio/TV qualificado se precisar de ajuda.

Como uma associada da Energy Star

®

, a nossa empresa estabeleceu que este produto está em conformidade com as directrizes de eficiência energética da Energy Star

®

.

Declaração do Canadian Department of Communications

(Departamento Canadiano de Comunicações)

Este dispositivo digital não excede os limites estipulados para um dispositivo da Classe B, no que toca às emissões de ruídos radioeléctricos a partir de dispositivos digitais, tal como estipulado nos Regulamentos de Interferência

Radioeléctrica do Departamento Canadiano de Comunicações.

Este dispositivo digital da Classe B satisfaz os requisitos da norma canadiana ICES-003.

iii

iv

Informações de segurança

• Antes de instalar o monitor, leia atentamente toda a documentação que vem na embalagem.

• Para evitar o perigo de incêndio ou de choque eléctrico, nunca exponha o monitor à chuva ou a humidade.

• Nunca tente abrir a caixa do monitor. As altas voltagens existentes no interior do monitor são perigosas e podem causar ferimentos graves.

• Se a fonte de alimentação deixar de funcionar, não tente repará-la pelos seus próprios meios. Contacte um técnico qualificado ou o vendedor.

• Antes de utilizar o produto, certifique-se de que todos os cabos estão correctamente ligados e de que os cabos de alimentação não estão danificados. Se detectar quaisquer danos, contacte imediatamente o vendedor.

• As ranhuras e aberturas existentes na parte de trás e na parte de cima do monitor permitem a ventilação do mesmo. Não as bloqueie. Nunca coloque este produto próximo ou por cima de um radiador ou fonte de calor a não ser que garanta uma ventilação adequada.

• O monitor deve funcionar apenas com a tensão indicada na etiqueta.

Se não tem a certeza quanto ao tipo de tensão que tem em casa, consulte o vendedor ou a companhia de electricidade.

• Utilize uma ficha de alimentação adequada e compatível com a rede eléctrica local.

• Não sobrecarregue a tomada eléctrica ou as extensões. Tal, pode resultar em incêndio ou em choque eléctrico.

• Evite o contacto com o pó e com a humidade e as temperaturas extremas. Não coloque o monitor em locais onde este possa ficar molhado. Coloque o monitor sobre uma superfície estável.

• Desligue o monitor durante tempestades de relâmpagos ou sempre que este não for utilizado por um longo período de tempo. Isto protegerá o monitor contra possíveis danos devido a sobretensão.

• Nunca introduza objectos ou derrame líquidos para o interior do monitor e através das ranhuras do mesmo.

• Para garantir o funcionamento satisfatório, caso o monitor seja utilizado num PC, deverá ser utilizado apenas com computadores equipados com tomadas apropriadas com tensão entre 100-240V AC.

• Se o monitor apresentar quaisquer problemas técnicos, contacte um técnico qualificado ou o vendedor.

• A tomada eléctrica deverá estar localizada próximo do equipamento e deverá ser facilmente acessível.

Cuidados e limpeza

• Antes de levantar ou reposicionar o monitor, deve desligar os cabos de sinal e o cabo de alimentação. Siga as técnicas de levantamento correctas ao posicionar o monitor. Para levantar ou transportar o monitor, segure-o pelas extremidades. Não levante o monitor segurando-o pela base ou pelo cabo de alimentação.

• Limpeza. Desligue o monitor e o cabo de alimentação. Limpe a superfície do monitor com um pano sem pêlos e não abrasivo. As manchas difíceis podem ser removidas com um pano humedecido num detergente suave.

• Evite utilizar detergentes com álcool ou acetona. Utilize um detergente próprio para ecrãs LCD. Nunca pulverize o produto de limpeza directamente para o ecrã do monitor pois pode haver penetração de salpicos para o interior do mesmo o que pode causar um choque eléctrico.

Os sintomas seguintes são normais:

• Devido à natureza da luz fluorescente, o ecrã pode apresentar alguma cintilação quando utilizado pela primeira vez. Desligue o comutador de alimentação e volte a ligá-lo para que o efeito de cintilação desapareça.

• Dependendo do padrão que utilizar ao nível do ambiente de trabalho, pode obter um brilho ligeiramente desigual no ecrã.

• Quando a mesma imagem permanece no ecrã durante várias horas, ao mudar para uma nova imagem verá que a imagem anterior permanece visível no ecrã sob a forma de uma imagem residual. O ecrã fará a sua própria recuperação lentamente ou pode optar por desligar o monitor durante algumas horas.

• Quando o ecrã fica negro ou intermitente, ou não o conseguir voltar a ligar, contacte o vendedor ou centro de assistência para proceder à substituição das peças necessárias. Não tente reparar o monitor pelos seus próprios meios!

Convenções utilizadas neste guia

AVISO: Informação que visa evitar ferimentos pessoais ao tentar concluir uma tarefa.

ATENÇÃO: Informação que visa evitar danos ao nível dos componentes ao tentar concluir uma tarefa.

IMPORTANTE: Informação que DEVE seguir para concluir uma tarefa.

NOTA: Sugestões e informação adicional que o ajudam a concluir uma tarefa.

v

vi

Onde encontrar mais informações

Consulte as seguintes fontes para obter mais informações e actualizações tanto do produto como do software.

1. Web sites da ASUS

Os web sites da ASUS fornecem-lhe informação actualizada sobre o hardware e o software ASUS. Visite o site http://www.asus.com

2. Documentação opcional

A embalagem do seu produto pode incluir documentação opcional que pode ter sido incluída pelo vendedor. Estes documentos não fazem parte da embalagem padrão.

1.1 Bem-vindo!

Obrigado por ter comprado o monitor LCD da série VW199(x)L da ASUS

®

!

O mais recente monitor com ecrã LCD largo da ASUS proporciona uma visualização mais nítida, mais alargada e com cores mais vivas para além de oferecer uma série de outras funções que ajudam a melhorar a sua experiência.

Com estas capacidades, pode desfrutar ao máximo do que os monitores LCD da série VW199(x)L têm para lhe oferecer!

1.2 Conteúdo da embalagem

Verifique o conteúdo da embalagem para determinar se os itens referentes ao monitor LCD da série VW199(x)L estão incluídos:

Monitor LCD

Base e suporte de monitor

CD com o manual do utilizador

Guia de consulta rápida

Certificado de garantia

cabo de alimentação

cabo VGA

cabo de áudio(VW199TL/SL)

cabo DVI(VW199TL/NL)

Caso qualquer um dos itens acima esteja danificado ou em falta, contacte imediatamente o vendedor.

Monitor LCD da série VW199(x)L da ASUS 1-1

1-2

1.3 Montagem da base do monitor

Para montar a base do monitor:

1. Coloque o monitor em cima de uma mesa coberta com um pano e monte a base de acordo com o desenho e utilize uma moeda para apertar o parafuso.

2. Ajuste o monitor para um ângulo que lhe seja mais confortável.

Recomendamos-lhe que cubra a superfície da mesa com um pano macio para evitar danificar o ecrã do monitor.

1

2

90

90

Capítulo 1 : Introdução ao produto

1.4 Apresentação do monitor

1.4.1 Parte da frente do monitor LCD

1.4.1.1 VW199TL/SL

1.

1 2 3 4 5 6

Botão:

• Ajusta automaticamente a imagem optimizando a sua posição, a frequência dos píxeis e a fase premindo este botão durante 2-4 segundos (apenas no modo VGA).

• Use esta tecla de função para alternar entre os seis modos de vídeo predefinidos (Modo de Cenário, Modo Padrão, Modo de Cinema,

Modo de Jogo, Modo Nocturno e Modo sRGB) com a Tecnologia de

Inteligência de Vídeo SPLENDID™.

• Saia do menu apresentado no ecrã ou volte ao menu anterior enquanto o menu apresentado no ecrã estiver activo.

2. Botão:

• Prima este botão para diminuir o valor da função seleccionada ou para ir para a função seguinte.

• Este é também o botão de atalho para ajuste do volume.

3. Botão MENU:

• Prima este botão para aceder aos menus mostrados no ecrã.

• Prima este botão para confirmar/seleccionar o ícone (função) realçado durante a apresentação de informação no ecrã.

4. Botão:

• Prima este botão para aumentar o valor da função seleccionada ou para se mover para a direita/para cima para passar para a função seguinte.

• Este é também o botão de atalho para ajuste do brilho.

Monitor LCD da série VW199(x)L da ASUS 1-3

5. Botão de alimentação:

• Prima este botão para ligar/desligar o monitor.

6. LED indicador de alimentação:

• As cores do LED indicador de alimentação estão referenciadas na tabela seguinte.

Estado

Azul

Descrição

LIGADO

Âmbar Modo de suspensão

DESLIGADO DESLIGADO

1.4.1.2 VW199NL/DL

1-4

1. Botão:

1 2 3 4 5 6

• Ajusta automaticamente a imagem optimizando a sua posição, a frequência dos píxeis e a fase premindo este botão durante 2-4 segundos (apenas no modo VGA).

• Use esta tecla de função para alternar entre os seis modos de vídeo predefinidos (Modo de Cenário, Modo Padrão, Modo de Cinema,

Modo de Jogo, Modo Nocturno e Modo sRGB) com a Tecnologia de

Inteligência de Vídeo SPLENDID™.

• Saia do menu apresentado no ecrã ou volte ao menu anterior enquanto o menu apresentado no ecrã estiver activo.

2. Botão:

• Prima este botão para diminuir o valor da função seleccionada ou para ir para a função seguinte.

• Esta tecla também permite o ajustamento da Relação de Contraste.

3. Botão MENU:

• Prima este botão para aceder aos menus mostrados no ecrã.

Capítulo 1 : Introdução ao produto

4.

5.

• Prima este botão para confirmar/seleccionar o ícone (função) realçado durante a apresentação de informação no ecrã.

Botão:

• Prima este botão para aumentar o valor da função seleccionada ou para se mover para a direita/para cima para passar para a função seguinte.

• Este é também o botão de atalho para ajuste do brilho.

Botão de alimentação:

• Prima este botão para ligar/desligar o monitor.

6. LED indicador de alimentação:

• As cores do LED indicador de alimentação estão referenciadas na tabela seguinte.

Estado

Azul

Descrição

LIGADO

Âmbar Modo de suspensão

DESLIGADO DESLIGADO

1.4.2 Parte de trás do monitor LCD

5

1

2

3 4

1 Entrada a.c.

2 Entrada de linha de áudio(VW199TL/SL)

3 Entrada DVI(VW199TL/NL)

4 Entrada VGA

5

Orifícios dos parafusos para o suporte VESA de montagem na parede

Monitor LCD da série VW199(x)L da ASUS 1-5

2-1

2.1 Remoção do braço/suporte

(para montagem VESA)

O suporte amovível do monitor LCD da série VW199(x)L foi especialmente concebido para permitir a montagem na parede segundo a especificação VESA.

Para remover o braço/a base:

1. Baixe o monitor para a altura minima e depois insira o bloqueio de ajustamento de altura.

2. Pouse o ecrã com a parte frontal sobre uma mesa.

3. Use uma chave de fendas para remover os quatro parafusos da tampa

VESA, depois faça deslizar o braço/base para o separar do monitor.

• Recomendamos-lhe que cubra a superfície da mesa com um pano macio para evitar danificar o ecrã do monitor.

• Segure na base do monitor ao remover os parafusos.

1

O kit VESA para montagem na parede (100 mm x 100 mm) é comprado em separado. Utilizar apenas com um suporte de parede listado na UL, com um peso/carga mínimo(a) de 14.8 Kg (Tamanho dos parafusos: 4mm x 12 mm)

Capítulo 2 : Instalação

2.2 Ajuste do monitor

• Para uma óptima visualização, recomendamos-lhe que olhe para o monitor de frente e que ajuste o monitor adoptando um ângulo que lhe seja mais confortável.

• Segure na base para evitar a queda do monitor ao alterar o seu ângulo.

• Pode inclinar o monitor entre -5°a 15°, rodar da esquerda para a direita até

45°, e subir a altura do monitor até cerca de 100 mm.

-5º~15º

45 º

0 º

45 º

Monitor LCD da série VW199(x)L da ASUS 2-2

3-1

3.1 Sistema de menus apresentado no ecrã

3.1.1 Como reconfigurar

VW199

Splendid

Color


Input Select

System Setup

Scenery Mode

Standard Mode

Theater Mode

Game Mode

Night View Mode sRGB

Move Menu Exit

1. Prima o botão MENU para activar a apresentação do sistema de menus no ecrã.

2. Prima o botão  e  para se deslocar pelas várias funções. Seleccione e active a função pretendida premindo o botão MENU. Se a função seleccionada tiver um sub menu, prima novamente o botão  ou  para navegar pelas funções desse sub menu. Seleccione e active a função pretendida no sub menu premindo o botão MENU.

3. Prima o botão  e  para alterar as definições da função seleccionada.

4. Para sair do menu, prima o botão . Repita as etapas 2 e 3 para ajustar qualquer outra função.

3.1.2 As funções apresentadas no ecrã

1. Splendid

Esta função inclui seis sub funções que pode seleccionar de acordo com as suas preferências. Cada modo inclui uma opção Reset (Repor) que lhe permite manter a definição que escolheu ou voltar à opção predefinida.

VW199

Splendid

Color


Input Select

System Setup

Scenery Mode

Standard Mode

Theater Mode

Game Mode

Night View Mode sRGB

Move Menu Exit

•

Scenery Mode (Modo paisagem): Esta é a melhor opção para visualizar fotografias com a Tecnologia de Inteligência de Vídeo SplendidTM.

Capítulo 3 : Instruções gerais

•

Standard Mode (Modo padrão): Esta é a melhor opção para edição de documentos com a tecnologia de Inteligência de Vídeo SPLENDID™.

•

Theater Mode (Modo cinema): Esta é a melhor opção para visualizar filmes com a Tecnologia de Inteligência de Vídeo SplendidTM.

•

Game Mode (Modo de jogo): Esta é a melhor opção para jogar com a

Tecnologia de Inteligência de Vídeo SplendidTM.

•

Night View Mode (Modo nocturno): Esta é a melhor opção para jogos com ambientes escuros ou visionar filmes com ambiente escuro com a

Tecnologia de Inteligência de Vídeo SPLENDID™.

•

sRGB: Esta é a melhor opção para visualização de fotografias e gráficos de PCs.

• Na opção Standard Mode (Modo padrão), as funções Saturation

(Saturação), Skin Tone (Tom de pele), Sharpness (Nitidez) e ASCR não podem ser configuradas pelo utilizador.

• Na opção sRGB, as funções Brightness (Brilho), Contrast

(Contraste),Saturation (Saturação), Color Temp. (Temperatura da cor),

Skin Tone (Tom de pele), e ASCR não podem ser configuradas pelo utilizador.

2. Cor

Seleccione a cor pretendida ao nível da imagem com esta função.

VW199

Splendid

Color


Input Select

System Setup

Brightness

Contrast

Saturation

Color Temp

Skin Tone

Smart View

100

80

50

User Mode

Natural

OFF

Move Menu Exit

•

Brightness (Brilho): O intervalo para ajuste situa-se entre 0 a 100.

•

Contrast (Contraste): O intervalo para ajuste situa-se entre 0 e 100.

•

Saturation (Saturação): O intervalo para ajuste situa-se entre 0 e 100.

•

Color Temp. (Temperatura da cor): Esta opção inclui três modos de cor predefinidos: (Cool (Fria), Normal (Normal) e Warm (Quente)) e um User

Mode (Modo do utilizador).

•

Skin Tone (Tom de pele): Esta opção inclui três modos de cor: Reddish

(Avermelhado), Natural (Natural) e Yellowish (Amarelado).

•

Smart View: Activa ou desactiva a função Smart View.

Monitor LCD da série VW199(x)L da ASUS 3-2

No modo User (Utilizador), as cores R (Red, vermelho), G (Green, verde) e

B (Blue, azul) podem ser configuradas pelo utilizador sendo o intervalo para ajuste entre 0 e 100.

3. Imagem

Esta opção permite-lhe ajustar a sharpness (nitidez),o aspect control

(relação de aspecto), ASCR, a position (posição) (apenas VGA), e a focus

(focagem) (apenas VGA) a partir desta função principal.

VW199

Splendid

Color


Input Select

System Setup

Sharpness

Aspect Control

ASCR

Position

Focus

40

Full

OFF

3-3

Move Menu Exit

•

Sharpness (Nitidez) : Esta opção ajusta a nitidez da imagem. O intervalo para ajuste situa-se entre 0 e 100.

•

Aspect Control (Relação de aspecto): Ajusta a relação de aspecto para

“Completo” ou “4:3”.

•

ASCR: Seleccione ON (Ligado) ou OFF (Desligado) para activar ou desactivar a função de taxa de contraste dinâmico.

•

Position (Posição): Ajusta a posição horizontal (H-Position) e a posição vertical (V-Position) da imagem. O intervalo para ajuste varia entre 0 e

100 (apenas para a entrada VGA).

•

Focus (Focagem): Reduz o ruído em termos das linhas horizontais e verticais da imagem através do ajuste em separado da opção Phase

(Fase) e Clock (Frequência dos píxeis). O intervalo para ajuste varia entre 0 e 100 (apenas para a entrada VGA).

4. Selecção de entrada

Esta opção permite-lhe alternar entre as entradas de sinal VGA, DVI

(VW199TL/NL).

VW199

Splendid

Color


Input Select

System Setup

VGA

DVI

Move Menu Exit

Capítulo 3 : Instruções gerais

5. Configuração do sistema

Permite-lhe aceder às opções de configuração do sistema.

VW199

Splendid

Color


Input Select

System Setup

Splendid Demo Mode

Volume

ECO Mode

OSD Setup

Language

Information

OFF

83

OFF

English

1/2

Move Menu Exit

VW199

Splendid

Color


Input Select

System Setup

All Reset

2/2

Move Menu Exit

•

Splendid Demo Mode (Modo de demonstração da função Splendid):

Activa o modo de demonstração da função Splendid.

•

Volume: Ajusta o nível de volume dos altifalantes (VW199TL/SL)

•

ECO Mode: Activa ou desactiva a função ECO Mode

•

OSD Setup (Configuração): Esta opção ajusta as opções (H-Position),

(V-Position), OSD Timeout (Limite de tempo), DDC/CI e Transparency

(Transparência) relativas à informação apresentada no ecrã.

•

Language (Idioma): Esta opção permite seleccionar o idioma.

Seleccione entre as seguintes opções: English (Inglês), French

(Francês), German (Alemão), Spanish (Espanhol), Italian (Italiano), Dutch

(Holandês), Russian (Russo), Traditional Chinese (Chinês tradicional),

Simplified Chinese (Chinês simplificado) e Japanese (Japonês),

Korean(Coreano).

•

Information (Informação): Esta opção apresenta informação relativa ao monitor.

•

All Reset (Repor tudo): Escolha “Yes (Sim)” para repor as opções predefinidas

Monitor LCD da série VW199(x)L da ASUS 3-4

3-5

3.2 Especificações

Modelo

Tamanho do ecrã

Resolução máxima

Tecnologia de retroiluminação

Brilho (Typ.)

Relação de contraste intrínseca

(Typ.)

Ângulo de visualização (H/V),

(CR ≥10)

Cores do monitor

Tempo de resposta

Entrada Analog

Entrada DVI

Altifalantes (incorporados)

Inclinação

Especificação VESA para montagem na parede

Dimensões físicas (LxAxC)

Dimensões da caixa (LxAxC)

Peso líquido (Est.)

Peso bruto (Est.)

Voltagem

VW199TL/NL/SL/DL

19”W (48.3 cm)

1440x900

Tecnologia de retroiluminação LED

250cd/m

2

1000:1

170°/160°

16.7 M

5ms (Tr+Tf)

D-Sub

DVI(VW199TL/NL Apenas)

1W x 2 (VW199TL/SL Apenas)

-5° ~ +15°

Yes (100mm x 100mm)

444x458.5x214mm

602x210x368mm

5.1 kg

6.4 kg a.c. 100~240V (interna)

Capítulo 3 : Instruções gerais

3.3 Resolução de problemas

(perguntas frequentes)

Problema Solução possível

O LED de alimentação não está aceso

O LED de alimentação fica âmbar e não é apresentada qualquer imagem no ecrã

A imagem apresentada no ecrã apresenta-se muito clara ou muito escura

A imagem apresentada no ecrã não está devidamente centrada ou redimensionada

• Prima o botão para ver se o monitor está ligado.

• Verifique se o cabo de alimentação está devidamente ligado ao monitor e à tomada eléctrica.

• Verifique se o ecrã e o computador estão ligados.

• Certifique-se de que o cabo de sinal está devidamente ligado ao monitor e ao computador.

• Inspeccione o cabo de sinal e certifique-se de que nenhum pino está dobrado.

• Ligue o computador a outro monitor disponível para verificar se o computador está a funcionar correctamente.

• Ajuste as definições relativas ao Contrast

(Contraste) e ao Brightness (Brilho) no menu apresentado no ecrã.

A imagem apresentada no ecrã salta ou apresenta um padrão ondulado

A imagem apresenta alguns defeitos em termos da cor

(o branco não parece branco)

• Prima o botão durante dois segundos para ajustar automaticamente a imagem(Apenas para entrada VGA).

• Ajuste as definições relativas às H-Position e

V-Position através do menu apresentado no ecrã(Apenas para entrada VGA).

• Certifique-se de que o cabo de sinal está devidamente ligado ao monitor e ao computador.

• Remova os dispositivos eléctricos que possam estar a causar interferências eléctricas.

• Inspeccione o cabo de sinal e certifique-se de que nenhum pino está dobrado.

• Proceda à reposição do ecrã através no menu apresentado no ecrã.

• Ajuste as definições relativas às cores R/G/B ou seleccione a temperatura da cor através do menu apresentado no ecrã.

A imagem apresentada no ecrã está desfocada

Não se ouve som ou este está muito baixo(VW199TL/SL)

• Prima o botão durante dois segundos para ajustar automaticamente a imagem (apenas no modo VGA).

• Ajuste as definições relativas à Phase e à Clock no menu apresentado no ecrã.

• Certifique-se de que o cabo de áudio está devidamente ligado ao monitor e ao computador.

• Ajuste as definições de volume tanto do ecrã como do computador.

• Certifique-se de que o controlador da placa de som do computador está devidamente instalado e activado.

Monitor LCD da série VW199(x)L da ASUS 3-6

3-7

3.4

Lista de resoluções suportadas

Valores suportados no modo PC

Modo Resolução

640x480

VGA

SVGA

XGA

SXGA

WXGA+

640x480

640x480

800x600

800x600

800x600

800x600

1024x768

1024x768

1024x768

1152x864

1280x960

1280x1024

1280x1024

1440x900

1440x900

H(KHz)

31.469

37.861

37.5

35.156

37.879

48.077

46.875

48.363

56.476

60.023

67.5

60

63.981

79.976

55.935

70.635

Modos IBM, pedefinições de fábrica

Modo

DOS

Resolução

640x350

H(KHz)

31.469

DOS 720x400 31.469

Modos MAC, pedefinições de fábrica

Modo

VGA

SVGA

Resolução

640x480

832x624

H(KHz)

35

49.725

V(Hz)

60

72

75

60

70

75

75

60

60

75

60

75

72

75

56

60

V(Hz)

70

70

V(Hz)

67

75

Píxeis (MHz)

25.175

28.322

Píxeis (MHz)

30.24

57.2832

Píxeis (MHz)

25.175

31.5

31.5

36

40

50

49.5

65

75

78.75

108

108

108

135

106.5

136.75

Capítulo 3 : Instruções gerais
