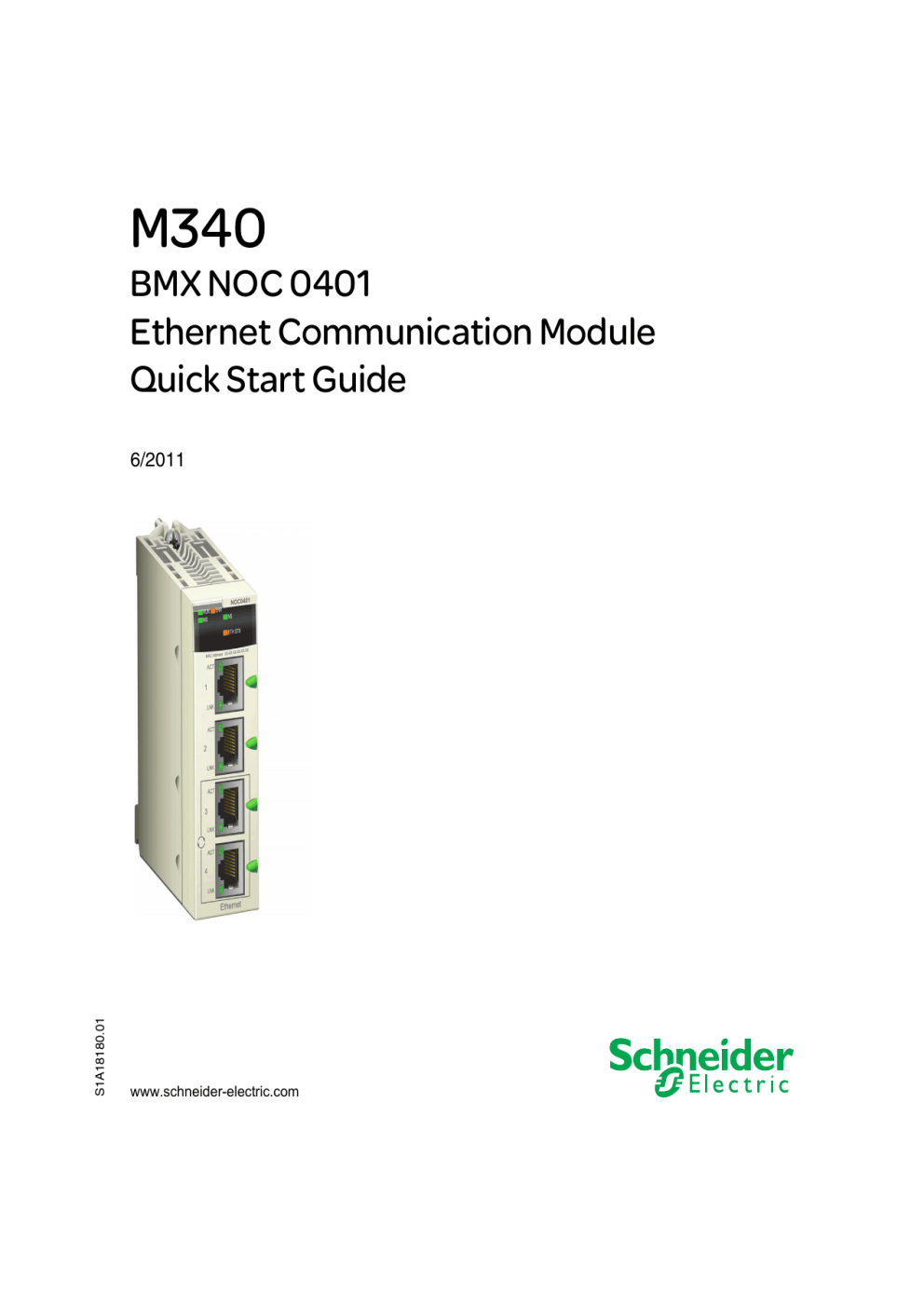

Schneider Electric M340 - BMXNOC0401 Ethernet Communication Module Quick Start Guide

M340

S1A18180 6/2011

M340

BMX NOC 0401

Ethernet Communication Module

Quick Start Guide

6/2011 www.schneider-electric.com

NOTICE

Read these instructions carefully, and look at the equipment to become familiar with the device before trying to install, operate, or maintain it. The following special messages may appear throughout this documentation or on the equipment to warn of potential hazards or to call attention to information that clarifies or simplifies a procedure.

PLEASE NOTE

Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel. No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this material.

A qualified person is one who has skills and knowledge related to the construction and operation of electrical equipment and its installation, and has received safety training to recognize and avoid the hazards involved.

S1A18180 6/2011

Read Me First

z z z z

When you place a BMX NOC 0401 module into the M340 backplane for the first time, it will automatically obtain its IP address from one of the following sources, as determined by the settings of the two rotary switches on the rear of the module

(see page 3):

a DHCP server a BootP server the IP address stored in the application running in the CPU a default IP address generated by the module itself

Rotary Switches

The back side of the BMX NOC 0401 presents two rotary switches, which you can use to specify how the module will obtain its IP address.

S1A18180 6/2011

The settings of these two rotary switches work together to specify the source of the module’s IP address, as follows:

Setting Description

Upper switch:

0...9

Tens value (0, 10, 20...90) for the device name setting. It is added to the ones value on the lower switch to identify the module to a DHCP server.

A...F

Tens value (100, 200, 300...150) for the device name setting. It is added to the ones value on the lower switch to identify the module to a DHCP server.

Lower switch:

0...9

Ones value (0, 1, 2...9) for the device name setting. It is added to the tens value on the upper switch to identify the module to a DHCP server.

The module obtains its IP address from a BootP server.

BootP

Stored

1 The module uses the IP address configured in the application.

Clear IP

1 The module applies its default IP address.

1. The lower switch alone determines module behavior. The upper switch is ignored.

Switch Labels

The right side of the module displays two labels explaining the choice of rotary switch settings, as depicted below.

Stored IP Address Settings

You can assign the Ethernet communication module an IP address. To do this, you must add the assigned IP address to your Unity Pro project configuration, and set the lower rotary switch on the rear of the module to Stored. If an assigned IP address is to be used, acquire it from your system administrator.

You can add IP address settings to your Unity Pro application in the TCP/IP page of the Unity Pro Ethernet configuration Tool. In that page, you can: z select a Configuration mode, which specifies how the communication module z obtains its IP addressing settings, and edit the IP addressing settings that will be used if the Configuration mode is set to Static

To access the TCP/IP page, select the Channel Properties

→ TCP/IP node in the navigation tree located on the left side of the Device Editor.

Default IP Address

The communication module uses a default IP address when the lower rotary switch is set to Clear IP, or when a duplicate IP address is detected. The default IP address is based on the MAC address of the module and makes it possible for several

Schneider devices to use their default network configuration on the same network.

S1A18180 6/2011

To determine the default IP address of your module:

Step

Description

Locate the MAC address label on the front of the module

Example

Note the two right-most octet values.

Convert the value of each octet from hexadecimal to decimal.

4 Add the first 2 octets—always 10.10.— to complete the default IP address.

BA : 05

10.10.138.5

Basic Services

Key Features

S1A18180 6/2011 z z z z z

The following services are provided by the module when it is using its default IP address:

FTP server (used for firmware download)

HTTP/Web server

Modbus/TCP server

EtherNet/IP explicit message server

SNMP agent

NOTE: Using the module as a messaging server, when the module is using its default IP address, is not recommended. The module will replace the default IP address with a served or user-configured IP address as soon as one is received.

The BMX NOC 0401 Ethernet communication module provides PLC access to both

EtherNet/IP and Modbus TCP networks. It can be installed into any available M340 backplane slot, and can be hot-swapped.

Key features of the BMX NOC 0401 module include:

Network type:

Structure:

Physical interface:

Data rate:

Services:

Industrial protocols:

Ethernet TCP/IP

4 ports, 100 base T (RJ45)

10/100Mbps

Scanner field size:

I/O packet size (max.):

EtherNet/IP

Modbus TCP

Max input: 2K words

Max output: 2K words

EtherNet/IP: 512 bytes

Modbus TCP: 256 bytes

Physical Description

Explicit message size (max.): EtherNet/IP: 1023 bytes

Modbus TCP: z z transmit: 256 bytes receive: 256 bytes

Web access:

Network management:

IP address server:

Message priority:

HTTP server

SNMP agent

DHCP/BootP server

QoS tagging (RFC-2475)

Multicast support:

Redundancy protocol:

Module IP addressing:

Default IP address:

IP addressing class:

Frame type:

Device replacement:

IGMP

RSTP

BootP client

Fixed (from application)

10.10.mac.mac (using the two right-most octets of the

MAC address

Classless IP addressing

Ethernet II

EtherNet/IP: automatic configuration recovery

Modbus TCP: FDR server

Access control:

Diagnostics:

IP address restriction

Bandwidth monitoring

Device logging

Embedded web pages

Port mirroring

S1A18180 6/2011

LED Indicators

The BMX NOC 0401 module displays the following LED indicators in the LED display area:

The module also displays the following LED indicators next to each Ethernet port connector:

LED Descriptions

Use the LED display to diagnose the state of the module, as follows:

LED Color

RUN

ERR

(Module Status)

Green

Red

Green/

Red

Description

z z

Off: Indicates that the module is not communicating with the CPU over the backplane.

Steady Green: Indicates that the module: z z has just been turned on and has not yet started the LED power-up test, or is communicating with the CPU over the backplane z z z z z z z z

Off: Themodule is operating normally.

Blinking Red: The module is not configured (or the configuration is in progress), or backplane communication has stopped.

Steady Red: The module has detected a fault.

Off: Power is not being supplied to the module.

Steady Green: The module is operating normally.

Blinking Green: The module has not been configured.

Steady Red: The module has detected a major fault.

Blinking Red: The module has detected a recoverable fault.

S1A18180 6/2011

LED Color

(Network Status)

Green/

Red

ETH STS

(Ethernet Status)

LNK (Link)

ACT (Activity)

Amber

Yellow

Green

Description

z z z z z

Off: Power is not being supplied to the module, or the module has not been assigned an IP address.

Steady Green: The module has established at least one CIP connection.

Blinking Green: The module has obtained an IP address but has not established any CIP connections.

Steady Red: The module has detected that its IP address is a duplicate IP address.

Blinking Red: One or more CIP connection (with the module as target) have timed out.

z z z z z z z z z z

Off: No power is supplied to the module.

Steady Amber: Indicates that the module is operating normally.

Four flashes: The module has detected a duplicate IP address.

Five flashes: The module is waiting for a served IP address.

Six flashes: The module is using its default IP address.

Seven flashes: The module has detected a configuration error.

NOTE: If more than one diagnostic condition exists simultaneously, the Ready LED displays the shortest flash sequence.

Off: An Ethernet link has not been established.

Steady Yellow: An Ethernet link has been established

Off: There is no receive or transmit activity.

Flashes Green: Indicates activity.

Specifications

BMX NOC 0401 specifications include:

Ports

Communication Ports Four auto-sensing 10/100Base-T shielded twisted pair (RJ-45 connector) ports.

Electrical

Bus Current Required

Power Dissipation

Fuse

Operating Conditions

Temperature

Humidity

Altitude

Storage Conditions

Temperature

Humidity

Altitude

@3.3V: 550 mA

1.9 W

None

–25...+70

° C

0...95% Rh non-condensing @ 60

°C

2000 m (6561.68 ft)

–40...+85

°C

0...95% Rh non-condensing @ 60

°C

3000 m (9842.52 ft) transport

S1A18180 6/2011

Software Compatibility

The Ethernet communication module is compatible with Unity Pro programming software version 5.0 and higher.

Standards

z z z z z z z z

The Ethernet communication module complies with the following standards:

UL 508

CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2 z

IEEE 802.3 2002

ODVA

Hardware Installation

Step Action

Position the locating pins (situated at the bottom part of the rear of the module) in the corresponding slots.

Swivel the module upwards toward the top of the rack, so that the back of the module sits flush with the rack.

NOTE: Before positioning the pins, be sure to remove the pins protective cover.

Illustration

3 Tighten the safety screw to hold the module in place on the rack.

NOTE: The tightening torque is 1.5 N.m

S1A18180 6/2011

Wiring

WARNING

HAZARD OF ELECTRICAL SHOCK OR BURN

Connect the ground wire to the protective earth (PE) terminal before you establish any further connections. When you remove connections, disconnect the ground wire last. The Ethernet cable shield must be connected to PE ground at the Ethernet switch.

Failure to follow these instructions can result in death, serious injury, or equipment damage.

z z

The Ethernet communication module communicates over an industrial Ethernet network through any one of four RJ45 connectors located on the front of the module.

Use the top two ports (ports 1 and 2) to connect to end devices.

Use the bottom two ports (ports 3 and 4)—which support the RSTP redundancy protocol—to connect to the local area networks, for example, a ring.

Software Installation

The Unity Pro Ethernet Configuration Tool software is included on the installation disk that ships with your new Ethernet communication module. To install this software, just place this disk into your PC’s CD or DVD drive. The setup process starts automatically.

NOTE: If you need to manually initiate the setup process, navigate to the root of the installation CD and run the file Setup.exe.

The setup process displays the following setup screens:

Step

Screen

Welcome

ReadMe and

Release Notes Display

ReadMe

Description

Click Next to continue.

Indicate whether to display the ReadMe file.

Click Next to continue.

License Agreement

(Optional) Displays the ReadMe file, if selected above.

Click Next to continue.

Displays the software license.

Select I accept..., then click Next to continue.

Customer Information Enter the following data: z z z your first and last names company name identify for whom the software is installed: z z anyone who uses this computer only for yourself

Click Next to continue.

S1A18180 6/2011

Step

Screen

Destination Folder

Ready to Install

Status

Install Complete

Description

Identify where the application will be installed. Either: z z

Accept the default path

Click Change... and specify a new path

Click Next to continue.

Progress bar indicates the status of the installation.

When complete, click Next to continue.

Click Finish.

Updating Hardware Catalog

When you run the software installation program, the following objects are installed z z on your PC: the Unity Pro Ethernet Configuration Tool, and a DTM library

NOTE: A DTM is a small software driver that defines and enables a device.

The next step is to update the Unity Pro Hardware Catalog. Updating the

Hardware Catalog adds your new Ethernet communication module to the list of available modules and devices that you can add to your Unity Pro application.

To update the Hardware Catalog:

Step Action

1 In the Unity Pro main menu, select Tools

→ Hardware Catalog. The Hardware Catalog window opens.

2 In the Hardware Catalog window, select the DTM Catalog tab to display the module and device DTM list. At the time of initial software installation, the catalog displays no devices:

S1A18180 6/2011

Step Action

3 Click the External Update Tool button. The FDT/DTM Catalog window opens:

In the FDT/DTM Catalog window, click Update. The window refreshes itself, as indicated by the progress bar in the lower right corner of the window.

After the update has finished, click Close. The FDT/DTM Catalog window closes and the

Hardware Catalog displays.

In the Hardware Catalog window, click Reload catalog to refresh the DTM list.

Additional Information

For additional information concerning the BMX NOC 0401 Ethernet communication module, please refer to the M340 BMX NOC 0401 Ethernet Communication Module

User Manual.

A copy of this user manual is included on the module’s installation disk. Copies can also be obtained from your distributor, the Schneider Electric sales office, and the

Schneider Electric web site (www.Schneider-Electric.com).

Refer to the following table for user manual part numbers:

Language

English

French

German

Spanish

Italian

Chinese

User Manual Part Number

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

S1A18180 6/2011

M340

S1A18180 6/2011

M340

Module de communication Ethernet

BMX NOC 0401

Guide de mise en route

6/2011 www.schneider-electric.com

AVIS

Lisez attentivement ces instructions et examinez le matériel pour vous familiariser avec l’appareil avant de tenter de l’installer, de le faire fonctionner ou d’assurer sa maintenance.

Les messages spéciaux suivants que vous trouverez dans cette documentation ou sur l’appareil ont pour but de vous mettre en garde contre des risques potentiels ou d’attirer votre attention sur des informations qui clarifient ou simplifient une procédure.

REMARQUE IMPORTANTE

L’installation, l’utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement. Schneider Electric décline toute responsabilité quant aux conséquences de l’utilisation de cet appareil.

Une personne qualifiée est une personne disposant de compétences et de connaissances dans le domaine de la construction et du fonctionnement des équipements électriques et installations et ayant bénéficié d’une formation de sécurité afin de reconnaître et d’éviter les risques encourus.

S1A18180 6/2011

Avant de commencer

Lorsque vous placez un module BMX NOC 0401 dans l’embase M340 pour la première fois, le module obtient automatiquement son adresse IP de l’une des sources ci-après, selon les paramètres des deux commutateurs rotatifs à l’arrière du z z z z

module (voir page 10) :

un serveur DHCP, un serveur BootP, l’adresse IP stockée dans l’application qui s’exécute sur l’UC, une adresse IP par défaut générée directement par le module.

Commutateurs rotatifs

L’arrière du BMX NOC 0401 comporte deux commutateurs rotatifs, que vous pouvez utiliser pour indiquer la façon dont le module doit obtenir son adresse IP.

Les paramètres de ces deux commutateurs rotatifs fonctionnent ensemble pour indiquer la source de l’adresse IP, comme suit :

Paramètre Description

Commutateur supérieur :

0...9

A...F

Valeur des dizaines pour la définition du nom de l’équipement (0, 10, 20...90).

Elle est ajoutée à la valeur des unités du commutateur inférieur afin d’identifier le module auprès d’un serveur DHCP.

Valeur des dizaines pour la définition du nom de l’équipement (100, 200,

300..0,150). Elle est ajoutée à la valeur des unités du commutateur inférieur afin d’identifier le module auprès d’un serveur DHCP.

Commutateur inférieur :

0...9

Valeur des unités pour la définition du nom de l’équipement (0, 1, 2..0,9). Elle est ajoutée à la valeur des dizaines du commutateur supérieur afin d’identifier le module auprès d’un serveur DHCP.

Le module obtient son adresse IP auprès d’un serveur BootP.

BootP

Stored

Clear IP

Le module utilise l’adresse IP configurée dans l’application.

Le module utilise son adresse IP par défaut.

1. Seul le commutateur inférieur détermine le comportement du module. Le commutateur supérieur n’est pas pris en compte.

Etiquettes des commutateurs

Le côté droit du module comporte deux étiquettes expliquant le choix des paramètres des commutateurs rotatifs, comme cela décrit ci-dessous.

Paramètres d’adresse IP stockée

Vous pouvez associer le module de communication Ethernet à une adresse IP. Pour cela, vous devez ajouter l’adresse IP affectée à la configuration de votre projet Unity pro, et régler le commutateur rotatif inférieur à l’arrière du module sur Stored. Cette adresse doit vous être fournie par l’administrateur système.

Vous pouvez ajouter des paramètres d’adresse IP à votre application Unity Pro sur la page TCP/IP de l’Outil de configuration Ethernet Unity Pro. Sur cette page, vous pouvez : z sélectionner un mode Configuration, qui indique comment le module de z communication obtient ses paramètres d’adresse IP, et modifier les paramètres d’adresse IP qui seront utilisés si le mode Configuration est réglé sur Statique.

Pour accéder à la page TCP/IP, sélectionnez le nœud Propriétés de la voie

→

TCP/IP dans l’arborescence de navigation à gauche de l’Editeur d’équipements.

Adresse IP par défaut

Le module de communication utilise une adresse IP par défaut lorsque le commutateur rotatif inférieur est réglé sur Clear IP, ou lorsqu’une adresse IP dupliquée est détectée. L’adresse IP par défaut est définie à partir de l’adresse MAC du module et permet à plusieurs équipements Schneider d’utiliser leur configuration réseau par défaut sur un même réseau.

Pour déterminer l’adresse IP par défaut de votre module :

Etape Description

1 Recherchez l’étiquette d’adresse MAC sur le panneau avant du module.

Exemple

Notez les deux valeurs en octets situées

à l’extrême droite.

Convertissez en notation décimale la valeur hexadécimale de chaque octet.

BA : 05

4 Ajoutez les deux premiers octets

(toujours 10.10) pour compléter l’adresse IP par défaut.

10.10.138.5

Services de base

z z z z z

Les services suivants sont fournis par le module lorsque celui-ci utilise son adresse

IP par défaut : serveur FTP (utilisé pour le téléchargement du micrologiciel), serveur HTTP/Web, serveur Modbus/TCP, serveur de messages explicites EtherNet/IP, agent SNMP.

NOTE : Lorsque le module utilise son adresse IP par défaut, il est déconseillé de l’utiliser comme serveur de messagerie. Le module remplacera l’adresse IP par défaut par une adresse IP servie ou par une adresse IP configurée par l’utilisateur dès qu’il en recevra une.

Caractéristiques principales

Le module de communication Ethernet BMX NOC 0401 fournit un accès automate aux réseaux EtherNet/IP et Modbus TCP. Il peut être installé dans tout emplacement d’embase M340 disponible, et être changé à chaud.

Les principales caractéristiques du module BMX NOC 0401 sont les suivantes :

Type de réseau :

Structure :

Interface physique :

Vitesse de données :

Services :

Protocoles industriels :

Ethernet TCP/IP

4 ports, 100 base T (RJ45)

10/100 Mbits/s

Taille champ scrutateur :

EtherNet/IP

Modbus TCP

Entrée max. : 2000 mots

Sortie max. : 2000 mots

Taille paquet E/S (max.) : EtherNet/IP : 512 octets

Modbus TCP : 256 octets

Taille messages explicite

(max.) :

Accès Web :

Gestion de réseau :

Serveur d’adresses IP :

EtherNet/IP : 1023 octets

Modbus TCP : z z

émission : 256 octets réception : 256 octets

Serveur HTTP

Agent SNMP

Serveur DHCP/BootP

Priorité des messages : Balisage QoS (RFC-2475)

Prise en charge multidiffusion : IGMP

Protocole de redondance :

Adressage IP module :

RSTP

Adresse IP par défaut :

Client BootP

Fixe (à partir de l’application)

10.10.mac.mac (en utilisant les deux octets à l’extrême droite de l’adresse MAC)

Classe d’adressage IP :

Contrôle d’accès :

Diagnostic :

Adressage IP sans classe

Type de trame : Ethernet II

Remplacement d’équipement : EtherNet/IP : récupération automatique de la configuration

Modbus TCP : serveur FDR

Restriction liée aux adresses IP

Surveillance de bande passante

Consignation des équipements

Pages Web intégrées

Réplication de port

Description physique

Voyants

Le module BMX NOC 0401 fournit les voyants ci-après dans la zone d’affichage des voyants :

Le module comporte aussi les voyants ci-après à côté de chacun des connecteurs des ports Ethernet.

Description des voyants

Utilisez les voyants pour déterminer l’état du module, comme indiqué ci-après :

Voyant Couleur Description

RUN Vert z Eteint : indique que le module ne communique pas avec l’UC par l’intermédiaire z de l’embase.

Vert en continu : indique que le module : z vient juste d’être mis sous tension et n’a pas encore lancé le test de mise en z route, ou communique avec l’UC par l’intermédiaire de l’embase.

ERR Rouge z z

Eteint : le module fonctionne normalement.

Rouge clignotant : Le module n’est pas configuré (ou la configuration est en cours), ou la communication de l’embase s’est arrêtée.

Rouge en continu : le module a détecté un défaut.

(Module Status,

état du module)

Vert /

Rouge z z z z z z

Eteint : le module n’est pas alimenté en courant.

Vert en continu : le module fonctionne normalement.

Vert clignotant : le module n’a pas été configuré.

Rouge en continu : le module a détecté un défaut majeur.

Rouge clignotant : le module a détecté un défaut récupérable.

Voyant Couleur Description

(Network Status,

état du réseau)

Vert /

Rouge z z z z z

Eteint : le module n’est pas alimenté en courant ou aucune adresse IP ne lui est affectée.

Vert en continu : le module a établi au moins une connexion CIP.

Vert clignotant : le module a obtenu une adresse IP mais n’a pas établi de connexion CIP.

Rouge en continu : le module a détecté que son adresse IP est déjà utilisée.

Rouge clignotant : au moins une connexion CIP (avec le module comme cible) a dépassé le délai de timeout qui lui était associé.

ETH STS

(Ethernet Status,

état de la liaison

Ethernet)

Orange z Eteint : le module n’est pas alimenté en courant.

z z z z z

Orange en continu : indique que le module fonctionne normalement.

Quatre clignotements : le module a détecté une adresse IP en double.

Cinq clignotements : le module attend une adresse IP servie.

Six clignotements : le module utilise son adresse IP par défaut.

Sept clignotements : le module a détecté une erreur de configuration.

LNK (Link,

Liaison)

ACT (Activity,

Mise en/hors service)

Jaune

Vert

NOTE : En cas de coexistence de plusieurs conditions de diagnostic, le voyant z z

Ready (Prêt) affiche la séquence de clignotement la plus courte. z z

Eteint : aucune liaison Ethernet n’a été établie.

Jaune en continu : une liaison Ethernet a été établie.

Eteint : il n’y a pas d’activité de réception ou d’émission.

Vert clignotant : indique une activité.

Spécifications

Les spécifications de BMX NOC 0401 sont les suivantes :

Ports

Ports de communication Quatre ports 10/100 Base-T à détection automatique pour câble blindé à paire torsadée (connecteur RJ-45).

Alimentation

Courant bus consommé

Puissance dissipée

Fusible

@3,3V : 550 mA

1.9 W

Aucun

Conditions de fonctionnement

Température -25 à +70

°C

Humidité 0 à 95 % HR sans condensation à 60

°C

Altitude

Conditions de stockage

2 000 m (6561,68 ft)

Température

Humidité

Altitude

–40 à +85

°C

0 à 95 % HR sans condensation à 60

°C

3 000 m (9842,52 ft) pour le transport

Compatibilité logicielle

Le module de communication Ethernet est compatible avec le logiciel de programmation Unity Pro versions 5.0 et ultérieures.

Normes

z z z z z z z z

Le module de communication Ethernet est conforme aux normes suivantes :

UL 508

CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2 z

IEEE 802.3 2002

ODVA

Installation du matériel

Etape Action

Placez les ergots (situés dans la partie inférieure à l’arrière du module) dans les emplacements correspondants.

Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack.

NOTE : Avant de positionner les ergots, assurez-vous que le cache de protection a

été retiré.

Illustration

3 Serrez la vis de sécurité pour assurer le maintien en position du module sur le rack.

NOTE : le couple de serrage est de 1,5 Nm.

Câblage

AVERTISSEMENT

RISQUE D’ELECTROCUTION OU DE BRULURE

Branchez le fil de terre à la borne de terre de protection (PE) avant toute autre connexion.

Lorsque vous débranchez une connexion, débranchez le fil de terre en dernier. L’écran du câble Ethernet doit être relié à la terre de protection (PE) sur le commutateur Ethernet.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le module de communication Ethernet communique sur un réseau EtherNet par l’intermédiaire de l’un des quatre connecteurs RJ45 situés à l’avant du module.

z Utilisez les deux ports supérieurs (ports 1 et 2) pour connecter les équipements terminaux.

z Utilisez les deux ports inférieurs (ports 3 et 4)—qui prennent en charge le protocole de redondance RSTP—pour établir une connexion aux réseaux locaux, en anneau par exemple.

Installation du logiciel

Le logiciel Outil de configuration Ethernet Unity Pro est inclus sur le disque d’installation avec votre nouveau module de communication Ethernet. Pour installer ce logiciel, insérez le disque dans le lecteur de CD ou de DVD de votre PC. Le processus démarre automatiquement.

NOTE : Si vous avez besoin de lancer manuellement le processus d’installation, accédez à la racine du CD d’installation et exécutez le fichier Setup.exe.

Le processus d’installation fait intervenir les écrans suivants :

Etape Ecran

Bienvenue

Affichage du fichier ReadMe et des notes de diffusion

ReadMe

Contrat de licence

Informations client

Description

Cliquez sur Suivant pour continuer.

Indiquez si vous souhaitez afficher le fichier ReadMe.

Cliquez sur Suivant pour continuer.

(Facultatif) Affiche le fichier ReadMe, si vous avez sélectionné cette option auparavant.

Cliquez sur Suivant pour continuer.

Affiche la licence du logiciel.

Sélectionnez J’accepte..., puis cliquez sur Suivant pour continuer.

Fournissez les données suivantes : z z z nom et prénom, nom de la société, identifiez les personnes pour lesquelles le logiciel est installé : z z toute personne utilisant cet ordinateur, vous uniquement.

Cliquez sur Suivant pour continuer.

Etape Ecran

6 Dossier de destination

Prêt à l’installation

Etat

Installation terminée

Description

Identifiez où l’application sera installée. Soit : z z

Accepter le chemin par défaut

Cliquez sur Modifier et indiquez un nouveau chemin.

Cliquez sur Suivant pour continuer.

La barre de progression fournit l’état d’avancement de l’installation.

Une fois l’opération terminée, cliquez sur Suivant pour continuer.

Cliquez sur Terminer.

Mise à jour du catalogue matériel

z z

Lorsque vous exécutez le programme d’installation du logiciel, les objets suivants sont installés sur l’ordinateur.

l’Outil de configuration Ethernet Unity Pro et une bibliothèque DTM.

NOTE : Un DTM est un petit pilote logiciel qui définit et active un équipement.

L’étape suivante consiste à mettre à jour le Catalogue matériel de Unity Pro. La mise à jour du Catalogue matériel ajoute le nouveau module de communication

Ethernet à la liste des modules et des équipements disponibles que vous pouvez intégrer dans votre application Unity Pro.

Pour mettre à jour le Catalogue matériel :

Etape Action

1 Dans le menu principal de Unity Pro, choisissez Outils

→ Catalogue matériel. La fenêtre Catalogue

matériel s’ouvre.

2 Dans la fenêtre Catalogue matériel, sélectionnez l’onglet Catalogue DTM pour afficher la liste des modules et des DTM. Lors de l’installation initiale du logiciel, le catalogue ne comprend aucun équipement.

Etape Action

3 Cliquez sur le bouton Outil externe de mise à jour. La fenêtre Catalogue FDT/DTM s’ouvre.

Dans la fenêtre Catalogue FDT/DTM, cliquez sur Mettre à jour. Le contenu de la fenêtre est réactualisé, comme l’indique la barre de progression à droite de la fenêtre.

Une fois la mise à jour terminée, cliquez sur Fermer. La fenêtre Catalogue FDT/DTM se ferme et le

Catalogue matériel apparaît.

Dans la fenêtre Catalogue matériel, cliquez sur Recharger le catalogue pour actualiser la liste des DTM.

Informations supplémentaires

Pour plus d’informations sur le module de communication Ethernet BMX NOC 0401, consultez le Manuel utilisateur du module de communication M340 BMX NOC 0401.

Une copie de ce manuel utilisateur est fournie sur le disque d’installation du module. Vous pouvez également vous procurer des copies du manuel auprès de votre distributeur, du bureau des ventes de Schneider Electric et sur le site Web de Schneider Electric

(www.Schneider-Electric.com).

Pour obtenir les numéros de série des manuels utilisateur, reportez-vous au tableau suivant :

Langue

Anglais

Français

Allemand

Espagnol

Italien

Chinois

Numéro de série du manuel utilisateur

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

M340

S1A18180 6/2011

M340

BMX NOC 0401 Ethernet-

Kommunikationsmodul

Kurzanleitung

6/2011 www.schneider-electric.com

HINWEISE

Lesen Sie diese Anweisungen sorgfältig durch und machen Sie sich vor Installation, Betrieb und Wartung mit dem Gerät vertraut. Die nachstehend aufgeführten Warnhinweise sind in der gesamten Dokumentation sowie auf dem Gerät selbst zu finden und weisen auf potenziell e Risiken und Gefahren oder bestimmte Informationen hin, die eine Vorgehensweise verdeutlichen oder vereinfachen.

BITTE BEACHTEN

Elektrische Geräte dürfen nur von Fachpersonal installiert, betrieben, bedient und gewartet werden. Schneider Electric haftet nicht für Schäden, die durch die Verwendung dieses

Materials entstehen.

Als qualifiziertes Personal gelten Mitarbeiter, die über Fähigkeiten und Kenntnisse hinsichtlich der Konstruktion und des Betriebs dieser elektrischen Geräte und der Installationen verfügen und eine Schulung zur Erkennung und Vermeidung möglicher Gefahren absolviert haben.

S1A18180 6/2011

Read Me First-Broschüre

Wenn Sie ein BMX NOC 0401-Modul zum ersten Mal in einen M340-Baugruppenträger einbauen, bezieht das Modul seine IP-Adresse aus einer der folgenden

Quellen, wie dies über die Einstellungen der beiden Drehschalter auf der Rückseite z z z z

des Moduls festgelegt ist (siehe Seite 10):

einen DHCP-Server einen BootP-Server die IP-Adresse, die in der Anwendung gespeichert ist, die unter der CPU läuft eine vom Modul selbst generierte Standard-IP-Adresse

Drehschalter

Auf der Rückseite des BMX NOC 0401 befinden sich zwei Drehschalter, mit denen

Sie die Quelle festlegen können, aus der das Modul seine IP-Adresse beziehen soll.

S1A18180 6/2011

Die Einstellungen dieser beiden Drehschalter bestimmen gemeinsam die Quelle für die IP-Adresse des Moduls wie folgt:

Einstellung Beschreibung

Unterer Schalter:

0...9

A...F

Tens-Wert für den Gerätenamen (0, 10, 20...90) Dieser Tens-Wert wird mit dem Ones-Wert auf dem unteren Schalter addiert, um das Modul für einen

DHCP-Server erkennbar zu machen.

Tens-Wert für den Gerätenamen (100, 200, 300..0,150) Dieser Tens-Wert wird mit dem Ones-Wert auf dem unteren Schalter addiert, um das Modul für einen

DHCP-Server erkennbar zu machen.

Unterer Schalter:

0...9

Ones-Wert für den Gerätenamen (0, 1, 2..9) Dieser Ones-Wert wird mit dem

Tens-Wert auf dem oberen Schalter addiert, um das Modul für einen DHCP-

Server erkennbar zu machen.

Der Modul bezieht seine IP-Adresse von einem BootP-Server.

BootP

Stored

Clear IP

Das Modul verwendet die in der Anwendung konfigurierte IP-Adresse.

Das Modul verwendet die Standard-IP-Adresse.

1. Der untere Schalter allein bestimmt das Modulverhalten. Der obere Schalter wird ignoriert.

Schalterbezeichnungen

Auf der rechten Seite des Moduls befinden sich zwei Beschriftungen zur Erklärung der Wahl der Drehschalter, wie unten gezeigt.

Gespeicherte IP-Adresseinstellungen

Sie können dem Ethernet-Kommunikationsmodul eine IP-Adresse zuweisen. Dazu müssen Sie die zugewiesene IP-Adresse in Ihrer Unity Pro-Projektkonfiguration hinzufügen und den unteren Drehschalter auf der Rückseite des Moduls auf Stored setzen. Wenn eine zugewiesene IP-Adresse verwendet werden muss, erfragen Sie diese bitte bei Ihrem Systemadministrator.

Sie können die IP-Adresseinstellungen in Ihrer Unity Pro-Anwendung auf der Seite

TCP/IP des Unity Pro Ethernet-Konfigurationstools hinzufügen. Auf dieser Seite können Sie: z einen Modus für die Konfiguration auswählen, mit dem Sie vorgeben, auf welche Weise das Kommunikationsmodul die entsprechenden IP-Adresseinstelz lungen bezieht; die zu verwendenden IP-Adresseinstellungen bearbeiten, wenn für die

Konfiguration der Wert Statisch vorgegeben wurde.

Um die Seite TCP/IP aufzurufen, wählen Sie den Knoten Kanaleigenschaften

→

TCP/IP in der Navigations-Baumstruktur links neben dem Geräteeditor.

Standard-IP-Adresse

Wenn der untere Drehschalter auf Clear IP gestellt oder eine doppelte IP-Adresse erkannt wird, verwendet das Kommunikationsmodul eine Standard-IP-Adresse. Die

Standard-IP-Adresse basiert auf der MAC-Adresse des Moduls, so dass mehrere

Schneider-Geräte ihre Standardnetzwerkkonfiguration im gleichen Netzwerk verwenden können.

S1A18180 6/2011

So ermitteln Sie die Standard-IP-Adresse Ihres Moduls:

Schritte Beschreibung

1 Suchen Sie den MAC-Adressaufkleber auf der Vorderseite des Moduls.

Beispiel

Beachten Sie die Oktettwerte auf der rechten Seite.

Konvertieren Sie den Wert eines jeden

Oketts von einer Hexadezimal- in eine

Dezimalzahl.

Fügen Sie die beiden ersten Okette, grundsätzlich 10.10., hinzu, um die

Standard-IP-Adresse zu ergänzen.

BA : 05

10.10.138.5

Allgemeine Dienste

z z z z z

Wenn das Modul die Standard-IP-Adresse nutzt, stehen folgende Dienste zur

Verfügung:

FTP-Server (wird für das Herunterladen von Firmware verwendet)

HTTP/Web-Server

Modbus/TCP-Server

EtherNet/IP expliziter Nachrichtenserver

SNMP-Agent

HINWEIS: Wenn das Modul seine Standard-IP-Adresse verwendet, ist von dem

Einsatz des Moduls als Nachrichtenserver abzuraten. Das Modul ersetzt die

Standard-IP-Adresse mit einer vorhandenen oder benutzerkonfigurierten IP-

Adresse, sobald eine solche Adresse vorliegt.

Hauptfunktionen

Das BMX NOC 0401 Ethernet-Kommunikationsmodul ermöglicht der SPS den

Zugriff auf EtherNet/IP- und Modbus TCP-Netzwerke. Es kann in einem verfügbaren

Steckplatz des M340-Baugruppenträgers eingebaut oder bei laufendem Betrieb ausgetauscht werden.

Hauptfunktionen des BMX NOC 0401-Moduls:

Netzwerktyp:

Aufbau:

Physikalische Schnittstelle:

Datenrate:

Dienste:

Industrieprotokolle:

Ethernet TCP/IP

4 Ports, 100 Base T (RJ45)

10/100 Mbps

Größe Abfragebereich:

EtherNet/IP

Modbus TCP

Max. Eingang: 2K Wörter

Max. Ausgang: 2K Wörter

S1A18180 6/2011

E/A-Paketgröße (max.):

Expliziter

Nachrichtenaustausch (max.):

Web-Zugriff:

Netzverwaltung:

IP-Adressserver:

Nachrichtenpriorität:

Multicast-Unterstützung:

Redundanzprotokoll:

Modul-IP-Adresse:

Standard-IP-Adresse:

IP-Adressklassen:

Frame-Typ:

Geräteaustausch:

Zugriffssteuerung:

Diagnose:

EtherNet/IP: 512 Byte

Modbus TCP: 256 Byte

EtherNet/IP: 1023 Byte

Modbus TCP: z z

Senden: 256 Byte

Empfangen: 256 Byte

HTTP-Server

SNMP-Agent

DHCP/BOOTP-Server

QoS-Tags (RFC-2475)

IGMP

RSTP

BootP-Client

Fest definiert (durch Anwendung)

10.10.mac.mac (Verwendung der beiden rechten Oktette der MAC-Adresse)

Klassenlose IP-Adressierung

Ethernet II

EtherNet/IP: Autom. Wiederherstellung der Konfiguration

Modbus TCP: FDR-Server

IP-Adressenbeschränkung

Bandbreitenüberwachung

Geräteprotokollierung

Eingebettete Webseiten

Port-Spiegelung

Physikalische Beschreibung

S1A18180 6/2011

LED-Anzeigen

Das Modul BMX NOC 0401 ist mit den folgenden LED-Anzeigen ausgestattet:

Außerdem verfügt das Modul über die folgenden LED-Anzeigen neben den

Ethernet-Port-Anschlüssen:

LED-Beschreibungen

Verwenden Sie die LEDs zum Diagnostizieren des Modulzustands wie folgt:

LEDs Farbe

RUN Grün

Beschreibung

Aus: Zeigt an, dass das Modul nicht über den Baugruppenträger mit der CPU z kommuniziert.

Grünes Dauerlicht: Zeigt Folgendes an: z

Das Modul wurde gerade eingeschaltet und die dabei durchgeführten Autotests z wurden noch nicht gestartet.

Das Modul kommuniziert mit der CPU über den Baugruppenträger.

ERR Rot z z

Aus: Das Modul läuft im Normalbetrieb.

Rotes Blinken: Das Modul ist nicht konfiguriert oder befindet sich in der

Konfigurationsphase oder die Kommunikation über den Baugruppenträger ist unterbrochen.

Rotes Dauerlicht: Das Modul hat einen Fehler festgestellt.

MS (Modulstatus) Grün/Rot z

Aus: Das Modul wird nicht mit Spannung versorgt.

Grünes Dauerlicht: Das Modul läuft im Normalbetrieb.

z z z

Grünes Blinken: Das Modul wurde nicht konfiguriert.

Rotes Dauerlicht: Das Modul hat einen schwerwiegenden Fehler erkannt.

Rotes Blinken: Das Modul hat einen behebbaren Fehler erkannt.

(Netzwerkstatus)

Grün/Rot z

Aus: Das Modul wird nicht mit Spannung versorgt oder dem Modul wurde keine IP-

Adresse zugewiesen.

z z

Grünes Dauerlicht: Das Modul hat mindestens eine CIP-Verbindung hergestellt.

Grünes Blinken: Das Modul hat eine IP-Adresse erhalten, aber keine CIP-

Verbindungen hergestellt.

Rotes Dauerlicht: Das Modul hat festgestellt, dass es sich bei der IP-Adresse um ein z

Duplikat handelt.

Rotes Blinken: Eine oder mehrere CIP-Verbindungen (mit dem Modul als Ziel) haben die Zeit überschritten.

S1A18180 6/2011

LEDs Farbe

ETH STS

(Ethernet-Status)

Beschreibung

Goldgelb z

Aus: Das Modul wird nicht mit Spannung versorgt.

z z

Goldgelbes Dauerlicht: Zeigt an, dass das Modul normal funktioniert.

Viermaliges Blinken: Das Modul hat eine doppelte IP-Adresse erkannt.

z z z

Fünfmaliges Blinken: Das Modul erwartet die Bereitstellung einer IP-Adresse.

Sechsmaliges Blinken: Das Modul verwendet die Standard-IP-Adresse.

Siebenmaliges Blinken: Das Modul hat einen Konfigurationsfehler erkannt.

LNK (Verbindung)

ACT (Aktivität)

Gelb

Grün

HINWEIS: Liegen mehrere Diagnosebedingungen gleichzeitig vor, zeigt die LED Ready die jeweils kürzeste Blinksequenz. z z z z

Aus: Eine Ethernet-Verbindung konnte nicht hergestellt werden.

Gelbes Dauerlicht: Eine Ethernet-Verbindung wurde hergestellt.

Aus: Es liegen keine Empfangs- oder Sendeaktivitäten vor.

Grünes Blinken: Verweist auf eine Aktivität.

Kenndaten

Im Folgenden finden Sie die Kenndaten zum Modul BMX NOC 0401:

Ports

Kommunikationsports Vier selbstabtastende Ports mit einem geschirmten, verdrillten

10/100Base-T-Leiterpaar (RJ-45-Anschluss).

Elektrische Kenndaten

Erforderlicher Busstrom

Verlustleistung

Sicherung

Betriebsbedingungen

Temperatur

Luftfeuchtigkeit

Höhe

Lagerbedingungen

Temperatur

Luftfeuchtigkeit

Höhe

@3,3V: 550 mA

1,9 W

Keine

-25 bis +70

° C

0 bis 95% rel. Luftfeuchtigkeit nicht kondensierend bei 60

°C

2.000 m

–40 bis +85

°C

0 bis 95% rel. Luftfeuchtigkeit nicht kondensierend bei 60

°C

3000 m Transport

Software-Kompatibilität

Das Ethernet-Kommunikationsmodul ist mit der Programmiersoftware Unity Pro 5.0 und aktueller kompatibel.

Normen

8 z z z z z z z z

Das Ethernet-Kommunikationsmodul erfüllt die nachstehenden Standards: z UL 508

CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2

IEEE 802.3 2002

ODVA

S1A18180 6/2011

Hardware Installation

Schritte Aktion

1 Positionieren Sie die

Unverwechselbarkeitsstifte auf der

Rückseite des Moduls (am unteren

Teil) in den entsprechenden

Steckplätzen am Rack.

2 Schieben Sie das Modul gegen die obere Seite des Racks, sodass das

Modul mit der Rückseite des Racks bündig ist.

HINWEIS: Vor dem Positionieren der

Stifte muss die Schutzabdeckung entfernt werden.

Abbildung

3 Ziehen Sie die Sicherheitsschraube an, damit das Modul fest im Rack sitzt.

HINWEIS: Das Drehmoment beträgt

1,5 N.m

Verdrahtung

WARNUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGES/VERBRENNUNGSGEFAHR

Schließen Sie den Erdleiter an die Schutzerde (PE)-Klemme an, bevor Sie weitere

Anschlüsse vornehmen. Wenn Sie Anschlüsse trennen, klemmen Sie den Erdleiter zuletzt ab. Der Ethernet-Kabelschirm muss am Ethernet-Switch mit der Schutzerde verbunden werden.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Körperverletzungen oder Sachschäden zur Folge haben.

S1A18180 6/2011

Das Ethernet-Kommunikationsmodul kommuniziert über ein industrielles Ethernet-

Netzwerk unter Verwendung von einem der vier RJ45-Steckverbinder an der

Unterseite des Moduls.

z Verwenden Sie die beiden oberen Ports (Port 1 und 2) zum Anschließen an

Endgeräte.

z Verwenden Sie die beiden unteren Ports (Port 3 und 4), die das RSTP-

Redundanzprotokoll unterstützen, zur Herstellung einer Verbindung mit einem

LAN, beispielsweise einem Ring.

Software-Installation

Die Software für das Unity Pro Ethernet-Konfigurationstool befindet sich auf der

Installations-CD im Lieferumfang Ihres neuen Ethernet-Kommunikationsmoduls.

Legen Sie die CD in das CD- oder DVD-Laufwerk Ihres PC, um die Software zu installieren. Das Setup startet automatisch.

HINWEIS: Wenn Sie das Setup manuell starten müssen, navigieren Sie auf der

Installations-CD zum Stammverzeichnis und führen die Datei Setup.exe aus.

Im Verlauf des Setup-Prozesses erscheinen nacheinander folgende Bildschirme:

Schritte Bildschirm

1 Willkommen

ReadMe und

Versionshinweise anzeigen

ReadMe-Datei

Lizenzvereinbarung

Kundendaten

Zielordner

Bereit zur Installation

Status

Installation abgeschlossen

Beschreibung

Klicken Sie auf Weiter, um fortzufahren.

Geben Sie an, ob die ReadMe-Datei angezeigt werden soll.

Klicken Sie auf Weiter, um fortzufahren.

(Optional) Zeigt die ReadMe-Datei an, wenn diese zuvor ausgewählt wurde.

Klicken Sie auf Weiter, um fortzufahren.

Zeigt die Softwarelizenz an.

Klicken Sie auf Ich akzeptiere... und dann auf Weiter, um fortzufahren.

Geben Sie die folgenden Daten ein: z z z

Vor- und Nachname

Firmenname

Person, für die die Software installiert wird: z z für jeden, der diesen Computer verwendet nur für Sie selbst

Klicken Sie auf Weiter, um fortzufahren.

Geben Sie den Ordner an, in dem die Anwendung installiert werden soll. Gehen

Sie wie folgt vor: z z

Akzeptieren Sie die Standardpfad.

Klicken Sie auf Ändern..., und geben Sie einen neuen Pfad an.

Klicken Sie auf Weiter, um fortzufahren.

Die Fortschrittsleiste zeigt den Status der Installation an.

Sobald die Installation abgeschlossen ist, klicken Sie auf Weiter, um fortzufahren.

Klicken Sie auf Fertig stellen.

S1A18180 6/2011

Aktualisieren des Hardware-Katalogs

Wenn Sie das Softwareinstallationsprogramm ausführen, werden folgende Objekte z z auf Ihrem PC installiert: das Unity Pro Ethernet-Konfigurationstool eine DTM-Bibliothek

HINWEIS: DTM ist ein kleiner Softwaretreiber, der ein Gerät definiert und aktiviert.

Der nächste Schritt besteht in der Aktualisierung des Unity Pro Hardwarekatalogs.

Durch das Aktualisieren des Hardwarekatalogs fügen Sie das neue Ethernet-

Kommunikationsmodul in der Liste der verfügbaren Module und Geräte hinzu, die

Sie in Ihre Unity Pro-Anwendung integrieren können.

So aktualisieren Sie den Hardwarekatalog:

Schritte Aktion

1 Wählen Sie im Unity Pro-Hauptmenü die Option Tools

→ Hardwarekatalog. Das Fenster

Hardwarekatalog wird geöffnet.

2 Wählen Sie im Fenster Hardwarekatalog die Registerkarte DTM-Katalog, um ein Modul und eine Liste mit

DTM-Geräten auszuwählen. Nach der Installation enthält der Katalog noch keine Geräte:

3 Klicken Sie auf die Schaltfläche Externes Aktualisierungstool. Das Fenster FDT/DTM-Katalog wird geöffnet.

4 Klicken Sie im Fenster FDT/DTM-Katalog auf Aktualisieren. Die Aktualisierung lässt sich in der

Fortschrittsleiste im unteren rechten Fensterrand verfolgen.

S1A18180 6/2011

Schritte Aktion

Sobald die Aktualisierung abgeschlossen ist, klicken Sie auf Schließen. Das Fenster FDT/DTM-Katalog wird geschlossen und derHardwarekatalog erscheint.

Klicken Sie im Fenster Hardwarekatalog auf Katalog neu laden, um die DTM-Liste zu aktualisieren.

Zusätzliche Informationen

Weitere Informationen zum BMX NOC 0401 Ethernet-Kommunikationmodul finden

Sie im Benutzerhandbuch für das M340 BMX NOC 0401 Ethernet-

Kommunikationsmodul.

Eine elektronische Version dieses Benutzerhandbuchs befindet sich auf der

Installations-CD des Moduls. Auf Wunsch erhalten Sie weitere Exemplare bei Ihrem

Händler, bei der Geschäftsstelle von Schneider Electric oder über die Website von

Schneider Electric unter www.Schneider-Electric.com.

Die nachstehende Tabelle enthält die Bestellnummern für das Benutzerhandbuch:

Sprache

Englisch

Französisch

Deutsch

Spanisch

Italienisch

Chinesisch

Bestellnummer des Benutzerhandbuchs

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

S1A18180 6/2011

M340

S1A18180 6/2011

M340

BMX NOC 0401 -

Modulo di comunicazione Ethernet

Guida di avvio rapido

6/2011 www.schneider-electric.com

AVVISO

Leggere attentamente queste istruzioni e osservare l’apparecchiatura per familiarizzare con i suoi componenti prima di procedere ad attività di installazione, uso o manutenzione.

I seguenti messaggi speciali possono comparire in diverse parti della documentazione oppure sull’apparecchiatura per segnalare rischi o per richiamare l’attenzione su informazioni che chiariscono o semplificano una procedura.

NOTA

Manutenzione, riparazione, installazione e uso delle apparecchiature elettriche si devono affidare solo a personale qualificato. Schneider Electric non si assume alcuna responsabilità per qualsiasi conseguenza derivante dall’uso di questi prodotti.

Il personale qualificato possiede capacità e conoscenze relative alla struttura, al funzionamento e all’installazione di apparecchiature elettriche e ha ricevuto una formazione in materia di sicurezza che gli consente di riconoscere ed evitare i rischi del caso.

S1A18180 6/2011

Leggimi

Quando si inserisce per la prima volta un modulo BMX NOC 0401 nel backplane

M340, il modulo otterrà automaticamente un indirizzo IP da una dalle seguenti fonti, come determinato dalle impostazioni dei due selettori a rotazione posti sul retro del z z z z

modulo (vedi pagina 10):

un server DHCP un server BootP l’indirizzo IP memorizzato nell’applicazione che è in esecuzione nella CPU un indirizzo IP predefinito generato dal modulo stesso

Selettori a rotazione

Il retro del BMX NOC 0401 presenta due selettori a rotazione, utilizzati per specificare come il modulo ottiene l’indirizzo IP.

S1A18180 6/2011

Le impostazioni di questi due selettori a rotazione lavorano insieme per specificare la fonte dell’indirizzo IP del modulo, nel modo seguente:

Impostazione Descrizione

Selettore superiore:

0...9

A...F

Valori delle decine (0, 10, 20 . . . 90) per le impostazioni del nome dispositivo

Viene aggiunto alle unità del selettore inferiore per identificare il modulo da segnalare al server DHCP.

Valori delle decine (100, 200, 300 . . 150) per le impostazioni del nome dispositivo Viene aggiunto alle unità del selettore inferiore per identificare il modulo da segnalare al server DHCP.

Selettore inferiore:

0...9

Valori delle unità (0, 1, 2 . . . 9) per le impostazioni del nome dispositivo.

Viene aggiunto alle decine del selettore superiore per identificare il modulo

BootP

1 da segnalare al server DHCP.

Il modulo ottiene l’indirizzo IP da un server BooTP.

Memorizzato

1 Il modulo utilizza un indirizzo IP configurato nell’applicazione.

Azzera IP

Il modulo applica l’indirizzo IP predefinito.

1. Il selettore inferiore da solo determina il comportamento del modulo. Il selettore superiore

è ignorato.

Etichette dei selettori

Il lato destro del modulo presenta due etichette esplicative delle impostazioni possibili sui selettori, come illustrato qui sotto.

Impostazioni indirizzo IP memorizzato

È possibile assegnare un indirizzo IP a un modulo di comunicazione Ethernet. Per fare questo, occorre aggiungere all’indirizzo IP assegnato alla configurazione del progetto Unity Pro, e impostare il selettore inferiore su Memorizzato. Se si deve utilizzare un indirizzo IP assegnato, richiederlo all’amministratore del sistema.

È possibile aggiungere le impostazioni di un indirizzo IP alla propria applicazione

Unity Pro nella pagina TCP/IP dello strumento di configurazione Ethernet di Unity

Pro. In quella pagina, è possibile: z selezionare una modalità di Configurazione, che specifica come il modulo di comunicazione ottiene le impostazioni di indirizzamento IP, e z modificare le impostazioni di indirizzamento IP che verranno usate se la modalità

Configurazione è impostata su Static

Per accedere alla pagina TCP/IP, selezionare il nodo Proprietà canale

→ TCP/IP nella struttura di navigazione a sinistra dell’Editor dispositivo.

Indirizzo IP predefinito

Il modulo di comunicazione usa un indirizzo IP predefinito quando il selettore a rotazione è impostato su Clear IP, (azzera IP) o quando viene rilevato un indirizzo

IP doppio. L’indirizzo IP predefinito è basato sull’indirizzo MAC del modulo, e questo permette a diversi dispositivi Schneider di utilizzare la propria configurazione di rete predefinita sulla stessa rete.

S1A18180 6/2011

Per determinare l’indirizzo IP predefinito del modulo:

Passo Descrizione

1 Trovare l’etichetta dell’indirizzo MAC sul pannello frontale del modulo

Esempio

Notare i valori dei due byte più a destra.

Convertire il valore di ogni byte esadecimale a decimale.

BA : 05

4 Aggiungere i primi due byte — sempre

10.10. — per completare l’indirizzo IP predefinito.

10.10.138.5

Servizi di base

z z z z

Il modulo fornisce i seguenti servizi quando utilizza il suo indirizzo IP predefinito:

Server FTP (usato per lo scaricamento del firmware)

Server HTTP/Web

Server Modbus/TCP z

Server di messaggio esplicito EtherNet/IP agente SNMP

NOTA: Non si consiglia di utilizzare il modulo come un server di messaggeria, quando si avvale dell’indirizzo IP predefinito. Il modulo sostituirà l’indirizzo IP predefinito con un indirizzo IP di configurazione utente appena ne riceverà uno.

Caratteristiche principali

Il modulo di comunicazione Ethernet BMX NOC 0401 fornisce l’accesso al PLC a entrambi le reti EtherNet/IP e Modbus TCP. Il modulo può essere installato in un qualunque slot del backplane di M340, e può essere sostituito a caldo.

Le caratteristiche chiave del modulo BMX NOC 0401 sono:

Tipo di rete:

Struttura:

Interfaccia fisica:

Ethernet TCP/IP

Velocità dati:

Servizi:

Protocolli industriali:

4 porte, 100 base T (RJ45)

10/100Mbps

EtherNet/IP

TCP Modbus

Dimensione campo scanner: Ingresso max: 2K parole

Uscita max: 2K parole

Dimensione pacchetto I/O

(max.):

EtherNet/IP: 512 byte

Modbus TCP: 256 byte

S1A18180 6/2011

Descrizione fisica

Dimensione messaggio esplicito (max.):

Accesso Web:

Gestione di rete:

Server indirizzo IP:

Priorità messaggio:

Supporto Multicast:

Protocollo di ridondanza:

Indirizzamento modulo IP:

Indirizzo IP predefinito:

Classe indirizzamento IP:

Tipo di frame:

Sostituzione dispositivo:

Controllo accesso:

Diagnostica:

EtherNet/IP: 1023 byte

Modbus TCP: z z trasmissione: 256 byte ricezione: 256 byte

Server HTTP agente SNMP

Server DHCP/BootP

Tagging QoS (RFC-2475)

IGMP

RSTP

Client BootP

Fisso (dall’applicazione)

10.10.mac.mac (uso dei due byte più destra dell’indirizzo

MAC

Indirizzamento IP senza classe

Ethernet II

EtherNet/IP: ripristino configurazione automatica

Modbus TCP: Server FDR

Limitazione indirizzi IP

Monitoraggio larghezza di banda

Registrazione dispositivo

Pagine Web integrate

Mirroring porta

S1A18180 6/2011

Indicatori a LED

Il modulo BMX NOC 0401 visualizza i seguenti indicatori a LED nell’area dei LED:

Il modulo visualizza anche i seguenti indicatori a LED a fianco di ogni connettore della porta Ethernet:

Descrizioni dei LED

Usare i LED per diagnosticare lo stato del modulo nel seguente modo:

LED Colore

RUN Verde

ERR Rosso

(Stato del modulo)

Verde/

Rosso z z z z z z z z

Descrizione

Spento: indica che il modulo non sta comunicando con la CPU attraverso il z backplane.

Verde costante: indica che il modulo z

è appena stato acceso e non ha ancora avviato il test di accensione con i LED z o sta comunicando con la CPU via backplane

Spento: il modulo funziona normalmente.

Lampeggiante rosso: il modulo non è configurato (o la configurazione è in corso), o la comunicazione con il backplane si è interrotta.

Rosso costante: il modulo ha rilevato un errore.

Spento: modulo non alimentato.

Verde costante: il modulo funziona regolarmente.

Lampeggiante (verde): il modulo non è stato configurato.

Rosso costante: il modulo ha rilevato un difetto grave.

Lampeggiante (rosso): il modulo ha rilevato un errore correggibile.

S1A18180 6/2011

LED Colore

NS (Stato rete) Verde/

Rosso

ETH STS

(Stato Ethernet)

LNK (Link)

ACT (Attività)

Giallo

Verde z z z z z z

Descrizione

z z z z z

Spento: modulo non alimentato o modulo senza indirizzo IP assegnato.

Verde costante: il modulo ha stabilito almeno una connessione CIP.

Lampeggiante (verde): il modulo ha ottenuto un indirizzo IP ma non ha stabilito nessuna connessione CIP.

Rosso costante: Il modulo ha rilevato che l’indirizzo IP utilizzato è un indirizzo IP doppio.

Lampeggiante (rosso): una o più connessioni CIP (con un modulo come destinazione) è scaduta.

Spento: modulo non alimentato.

Ambra costante: indica che il modulo funziona regolarmente.

Quattro lampeggi: il modulo ha rilevato un indirizzo IP doppio.

Cinque lampeggi: il modulo attende un indirizzo IP dal server.

Sei lampeggi: il modulo sta utilizzando l’indirizzo IP predefinito.

Sette lampeggi: il modulo ha rilevato un errore di configurazione.

NOTA: Se simultaneamente esiste più di una condizione di errore, il LED Ready di z z pronto visualizza una sequenza di lampeggi rapida. z z

Spento: non è stato stabilito un collegamento Ethernet.

Giallo costante: è stato stabilito un collegamento Ethernet.

Spento: nessuna attività di ricezione o trasmissione.

Lampeggio verde: indica un’attività di trasmissione.

Specifiche

BMX NOC 0401 le specifiche tecniche includono:

Porte

Porte di comunicazione Quattro porte per cavo schermato a coppia intrecciata a rilevazione automatica 10/100Base-T (connettore RJ-45).

Elettriche

Corrente del bus necessaria @3,3V: 550 mA

Assorbimento

Fusibile

Condizioni di esercizio

1,9 W

Nessuna

Temperatura

Umidità

Altitudine da –25 a +70

° C

Da 0 a 95% Rh senza condensa a 60

° C

2000 m (6561.68 ft)

Condizioni di immagazzinamento

Temperatura da –40 a +85

° C

Umidità Da 0 a 95% Rh senza condensa a 60

° C

Altitudine 3000 m (9842.52 ft) trasporto

Compatibilità software

Il modulo di comunicazione Ethernet è compatibile con il software di programmazione Unity Pro versione 5.0 e successiva.

S1A18180 6/2011

Standard

z z z z z z z z z

Il modulo di comunicazione Ethernet è conforme con i seguenti standard:

UL 508

CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2

IEEE 802.3 2002

ODVA

Installazione hardware

Passo Azione

1 Inserire gli inserti di posizionamento

(in basso sul retro del modulo) negli slot corrispondenti.

2 Inclinare il modulo faccia in su, verso la parte alta del rack in modo che il retro del modulo si appoggi perfettamente con il rack.

NOTA: Prima del posizionamento dei pin, assicurarsi di rimuovere il coperchio protettivo.

Illustrazione

3 Stringere la vite di fissaggio per mantenere il modulo in posizione nel rack.

NOTA: La coppia di serraggio è di

1.5 N.m

S1A18180 6/2011

Cablaggio

AVVERTENZA

PERICOLO DI SCOSSE ELETTRICHE O USTIONI

Collegare il filo di messa a terra al morsetto di messa a terra di protezione (PE) prima di stabilire ulteriori collegamenti. Quando si rimuovono i collegamenti, scollegare per ultimo il filo di messa a terra. La schermatura del cavo Ethernet deve essere collegata alla messa a terra PE presso il commutatore Ethernet.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Il modulo di comunicazione Ethernet comunica tramite una rete industriale Ethernet attraverso uno dei connettori RJ45 posizionati sulla parte frontale del modulo.

z Utilizzare le due porte superiori (porta 1 e 2) per collegare i dispositivi finali.

z Utilizzare le due porte inferiori (porte 3 e 4)—che supportano il protocollo di ridondanza RSTP—per collegarsi alle reti locali, ad esempio, ad un anello.

Software Installation

NOTA: If you need to manually initiate the setup process, navigate to the root of the installation CD and run the file Setup.exe.

The setup process displays the following setup screens:

Step Screen

1 Welcome

2 ReadMe and

Release Notes Display

ReadMe

License Agreement

Description

Click Next to continue.

Indicate whether to display the ReadMe file. Click Next to continue.

(Optional) Displays the ReadMe file, if selected above. Click Next to continue.

Displays the software license. Select I accept..., then click Next to continue.

Customer Information Enter the following data: z z z your first and last names company name identify for whom the software is installed: z z anyone who uses this computer only for yourself

Click Next to continue.

S1A18180 6/2011

Step Screen

6 Destination Folder

Ready to Install

Status

Install Complete

Description

Identify where the application will be installed. Either: z z

Accept the default path

Click Change... and specify a new path

Click Next to continue.

Progress bar indicates the status of the installation. When complete, click Next to continue.

Click Finish.

Updating Hardware Catalog

When you run the software installation program, the following objects are installed z z on your PC: the Unity Pro Ethernet Configuration Tool, and a DTM library

NOTA: A DTM is a small software driver that defines and enables a device.

The next step is to update the Unity Pro Hardware Catalog. Updating the

Hardware Catalog adds your new Ethernet communication module to the list of available modules and devices that you can add to your Unity Pro application.

To update the Hardware Catalog:

Step Action

1 In the Unity Pro main menu, select Tools

→ Hardware Catalog. The Hardware Catalog window opens.

2 In the Hardware Catalog window, select the DTM Catalog tab to display the module and device DTM list. At the time of initial software installation, the catalog displays no devices:

S1A18180 6/2011

Step

Action

Click the External Update Tool button. The FDT/DTM Catalog window opens:

In the FDT/DTM Catalog window, click Update. The window refreshes itself, as indicated by the progress bar in the lower right corner of the window.

After the update has finished, click Close. The FDT/DTM Catalog window closes and the Hardware Catalog displays.

In the Hardware Catalog window, click Reload catalog to refresh the DTM list.

Informazioni aggiuntive

Per ulteriori informazioni che riguardano il modulo di comunicazione Ethernet BMX NOC 0401, fare riferimento al documento M340 BMX NOC 0401 Modulo di comunicazione Ethernet -

Manuale utente.

Una copia di questo manuale utente è inclusa nel disco di installazione del modulo. Si possono ottenere copie anche dal proprio distributore, dagli uffici vendita Schneider Electric e dal sito

Web di Schneider Electric (www.Schneider-Electric.com).

Fare riferimento alla seguente tabella per i codici prodotto dei manuali utente:

Linguaggio

Inglese

Francese

Tedesco

Spagnolo

Italiano

Cinese

Codice prodotto del manuale utente

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

S1A18180 6/2011

M340

S1A18180 6/2011

M340

Módulo de comunicaciones Ethernet

BMX NOC 0401

Guía de inicio rápido

6/2011 www.schneider-electric.com

AVISO

Lea atentamente estas instrucciones y observe el equipo para familiarizarse con el dispositivo antes de instalarlo, utilizarlo o realizar su mantenimiento. Los mensajes especiales que se ofrecen a continuación pueden aparecer a lo largo de la documentación o en el equipo para advertir de peligros potenciales o para ofrecer información que aclara o simplifica los distintos procedimientos.

TENGA EN CUENTA

La instalación, manejo, puesta en servicio y mantenimiento de equipos eléctricos deberán ser realizados sólo por personal cualificado. Schneider Electric no se hace responsable de ninguna de las consecuencias del uso de este material.

Una persona cualificada es aquella que cuenta con capacidad y conocimientos relativos a la construcción, el funcionamiento y la instalación de equipos eléctricos y que ha sido formada en materia de seguridad para reconocer y evitar los riesgos que conllevan tales equipos.

S1A18180 6/2011

Lea este documento en primer lugar

Al colocar por primera vez un módulo BMX NOC 0401 en el bastidor M340, este obtendrá automáticamente una dirección IP de uno de los orígenes siguientes, tal como determinan los parámetros de los dos conmutadores rotativos de la parte z z z z

trasera del módulo (véase página 10):

Un servidor DHCP

Un servidor BootP

La dirección IP almacenada en la aplicación que se ejecuta en la CPU

Una dirección IP predeterminada que genera el mismo módulo

Conmutadores rotatorios

La parte trasera del BMX NOC 0401 presenta dos conmutadores rotativos, que puede utilizar para especificar cómo obtendrá el módulo una dirección IP propia.

S1A18180 6/2011

Los ajustes de los dos conmutadores rotativos en conjunto permiten especificar el origen de la dirección IP del módulo, tal y como se indica a continuación:

Ajuste Descripción

Conmutador superior:

0...9

Valor de decenas (0, 10, 20 a 90) para el parámetro del nombre del dispositivo.

Se añade al valor de unidades del conmutador inferior para identificar el módulo en un servidor DHCP.

A a F Valor de decenas (100, 200, 300 a 150) para el parámetro del nombre del dispositivo. Se añade al valor de unidades del conmutador inferior para identificar el módulo en un servidor DHCP.

Conmutador inferior:

0...9

BootP

Stored

Valor de unidades (0, 1, 2 a 9) para el parámetro del nombre del dispositivo. Se añade al valor de decenas del conmutador superior para identificar el módulo en un servidor DHCP.

El módulo obtiene su dirección IP de un servidor BootP.

El módulo utiliza la dirección IP configurada en la aplicación.

Clear IP

1 El módulo aplica su dirección IP predeterminada.

1. El conmutador inferior simple determina el comportamiento del módulo, mientras que se ignora el conmutador superior.

Etiquetas de conmutación

La parte derecha del módulo muestra dos etiquetas en las que se explica la opción de los parámetros del conmutador rotativo, tal como se representa a continuación.

Parámetros de la dirección IP almacenada

Es posible asignar una dirección IP al módulo de comunicaciones Ethernet. Para ello, añada la dirección IP asignada a la configuración del proyecto de Unity Pro y establezca el conmutador rotativo inferior de la parte trasera del módulo en Stored

(Almacenada). Si se debe utilizar una dirección IP asignada, la puede adquirir a través del administrador del sistema.

Puede añadir parámetros de la dirección IP en la aplicación Unity Pro de la página

TCP/IP de la herramienta de configuración Ethernet de Unity Pro. Desde dicha página, puede: z Seleccionar una modalidad de Configuración que especifique la forma en que el módulo de comunicaciones obtiene los parámetros de direccionamiento de IP z y

Editar los parámetros de direccionamiento IP que se utilizarán si la modalidad

Configuración se establece en Estático.

Para acceder a la página TCP/IP, seleccione el nodo Propiedades del canal

→

TCP/IP del árbol de navegación situado a la izquierda del Editor de dispositivos.

Dirección IP predeterminada

El módulo de comunicaciones utiliza una dirección IP predeterminada cuando el conmutador rotativo inferior está establecido en Clear IP, o bien, cuando se detecta una dirección IP duplicada. La dirección IP predeterminada se basa en la dirección

MAC del módulo y facilita que diferentes dispositivos Schneider utilicen la configuración de redes predeterminada en la misma red.

S1A18180 6/2011

Para determinar la dirección IP predeterminada del módulo:

Paso Descripción

1 Localice la etiqueta de dirección MAC en la parte frontal del módulo.

Ejemplo

Anote los dos valores de byte de más a la derecha.

Convierta el valor de cada byte de hexadecimal a decimal.

BA: 05

4 Añada los dos primeros bytes (que siempre son 10.10) para completar la dirección IP predeterminada.

10.10.138.5

Servicios básicos

z z z z z

El módulo proporciona los siguientes servicios al utilizar la dirección IP predeterminada:

Servidor FTP (utilizado para la descarga de firmware)

Servidor HTTP/web

Servidor Modbus/TCP

Servidor de mensajes explícitos de Ethernet/IP

Agente SNMP

NOTA: No es recomendable utilizar el módulo como servidor de mensajería cuando se está utilizando su dirección IP predeterminada. El módulo sustituirá la dirección

IP predeterminada por una dirección IP configurada por el usuario o el servidor en el momento en que la reciba.

Características principales

El módulo de comunicaciones Ethernet BMX NOC 0401 proporciona al PLC acceso a las redes Ethernet/IP y Modbus TCP. Se puede instalar en los slots de bastidor

M340 disponibles e intercambiarse bajo tensión.

Entre las características principales del módulo BMX NOC 0401 se incluyen:

Tipo de red:

Estructura:

Interfase física:

Velocidad de transmisión de datos:

Servicios:

Protocolos industriales:

Tamaño de campo del explorador:

Ethernet TCP/IP

4 puertos, 100 Base-T (RJ45)

10/100 Mbps

Ethernet/IP

Modbus TCP

Entrada máxima: 2.000 palabras

Salida máxima: 2.000 palabras

S1A18180 6/2011

Descripción física

Tamaño de paquete de E/S

(máx.):

Ethernet/IP: 512 bytes

Modbus TCP: 256 bytes

Tamaño del mensaje explícito

(máx.):

Acceso Web:

Gestión de redes:

Servidor de direcciones IP:

Prioridad de mensajes:

Soporte para multidifusión:

Protocolo de redundancia:

Ethernet/IP: 1023 bytes

Modbus TCP: z z transmisión: 256 bytes recepción: 256 bytes

Servidor HTTP

Agente SNMP

Servidor DHCP/BootP

Codificación QoS (RFC-2475)

IGMP

RSTP

Direccionamiento IP del módulo:

Cliente BootP

Fijo (desde la aplicación)

Dirección IP predeterminada: 10.10.mac.mac (se utilizan los dos bytes más a la derecha de la dirección MAC)

Clase de direccionamiento IP: Direccionamiento IP sin clases

Tipo de trama:

Sustitución de dispositivo:

Ethernet II

Ethernet/IP: recuperación de configuración automática

Modbus TCP: Servidor FDR

Control de acceso:

Diagnóstico:

Restricción de direcciones IP

Supervisión del ancho de banda

Registro de dispositivos

Páginas web incorporadas

Espejo de puertos

S1A18180 6/2011

Indicadores LED

El módulo BMX NOC 0401 muestra los siguientes indicadores LED en la zona de visualización de LED:

El módulo también muestra los siguientes indicadores LED, que se encuentran junto a cada conector del puerto Ethernet:

Descripción de los LED

Utilice la pantalla LED para diagnosticar el estado del módulo, tal y como se indica a continuación:

Indicador LED

RUN

ERR

(estado del módulo)

Color

Verde

Red

Verde/

Rojo z z z z z z z z

Descripción

z z

Apagado: indica que el módulo no se está comunicando con la CPU del bastidor.

Verde fijo: indica que el módulo: z z se acaba de encender y todavía no ha iniciado la prueba de conexión de LED, o bien,

Se está comunicando con la CPU del bastidor.

Apagado: el módulo funciona correctamente.

Parpadeos en rojo: el módulo no se ha configurado (o la configuración está en curso), o bien, se ha detenido la comunicación con el bastidor.

Rojo fijo: el módulo ha detectado un fallo.

Apagado: el módulo no está recibiendo alimentación eléctrica.

Verde fijo: el módulo funciona correctamente.

Parpadeos en verde: el módulo no se ha configurado.

Rojo fijo: el módulo ha detectado un fallo grave.

Parpadeos en rojo: el módulo ha detectado un fallo recuperable.

S1A18180 6/2011

Indicador LED

(estado de red)

ETH STS

(estado de

Ethernet)

LNK (enlace)

ACT (actividad)

Especificaciones

Color

Verde/

Rojo

Ámbar z z z z z z z z z z

Descripción

Apagado: el módulo no está recibiendo alimentación eléctrica o no se le ha asignado una dirección IP.

Verde fijo: el módulo ha establecido al menos una conexión CIP.

Parpadeos en verde: el módulo ha obtenido una dirección IP, pero no ha establecido ninguna conexión CIP.

Rojo fijo: el módulo ha detectado que la dirección IP está duplicada.

Parpadeos en rojo: se agotó el tiempo de espera de una o varias conexiones

CIP (en las que el módulo es el destino).

Apagado: el módulo no está recibiendo alimentación eléctrica.

Ámbar fijo: indica que el módulo funciona correctamente.

Cuatro parpadeos: el módulo ha detectado una dirección IP duplicada.

Cinco parpadeos: el módulo está en espera de una dirección IP del servidor.

Seis parpadeos: el módulo está utilizando la dirección IP predeterminada.

Siete parpadeos: el módulo ha detectado un error de configuración.

Verde

NOTA: Si existe simultáneamente más de una condición de diagnóstico, el indicador

LED Ready muestra la secuencia de parpadeos más corta.

Amarillo z

Apagado: no se ha establecido ningún enlace Ethernet.

Amarillo fijo: se ha establecido un enlace Ethernet.

z z

Apagado: no existe ninguna actividad de transmisión o recepción.

Parpadeos en verde: indican actividad.

Entre las especificaciones del BMX NOC 0401 se incluyen:

Puertos

Puertos de comunicación Cuatros puertos (conectores RJ-45) blindados de par trenzado

10/100Base-T con detección automática.

Eléctrica

Corriente de bus requerida A 3,3V: 550 mA

Potencia disipada

Fusible

1.9 W

Ninguno

Condiciones de funcionamiento

Temperatura De –25 a +70

°C

Humedad De 0 a 95% de humedad relativa sin condensación a 60

°C

Altitud 2.000 m (6561,68 pies)

Condiciones de almacenamiento

Temperatura De –40 a +85

°C

Humedad De 0 a 95% de humedad relativa sin condensación a 60

°C

Altitud 3.000 m (9842,52 pies) en transporte

Compatibilidad del software

El módulo de comunicaciones Ethernet es compatible con el software de programación Unity Pro, versión 5.0 o superior.

S1A18180 6/2011

Estándares

z z z z z z z z z

El módulo de comunicaciones Ethernet cumple las normas y estándares siguientes:

UL 508

CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2

IEEE 802.3 2002

ODVA

Instalación de hardware

Paso

Acción

Coloque los pins de posición (situados en la parte inferior del módulo, en la parte posterior) en los slots correspondientes.

Ilustración

Incline el módulo hacia arriba dirigido a la parte superior del bastidor, de modo que la parte posterior del módulo coincida con la del bastidor.

NOTA: Antes de colocar los pins, asegúrese de retirar la cubierta protectora.

3 Apriete el tornillo de seguridad para anclar el módulo correctamente en el bastidor.

NOTA: El par de apriete es de 1,5 N.m

S1A18180 6/2011

Cableado

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA O DE QUEMADURAS

Conecte el cable de puesta a tierra al terminal de tierra de protección (PE) antes de realizar ninguna otra conexión. Cuando quite las conexiones, desconecte el cable de puesta a tierra en último lugar. El blindaje del cable Ethernet debe estar conectado a la tierra PE en el conmutador Ethernet.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

El módulo de comunicaciones Ethernet se comunica con una red Ethernet industrial mediante uno de los cuatro conectores RJ45 situados en la parte frontal del módulo.

z Utilice los dos puertos superiores (puertos 1 y 2) para conectarse a los z dispositivos finales.

Utilice los dos puertos inferiores (puertos 3 y 4), que admiten el protocolo de redundancia de RSTP, para conectar a las redes de área local un anillo, por ejemplo.

Instalación del software

El software de la herramienta de configuración Ethernet de Unity Pro se incluye en el disco de instalación que se suministra con el nuevo módulo de comunicaciones

Ethernet. Para instalar este software, introduzca el disco en la unidad de CD o DVD del ordenador. El proceso de instalación se inicia automáticamente.

NOTA: Si necesita iniciar el proceso de instalación manualmente, vaya a la raíz del

CD de instalación y ejecute el archivo Setup.exe.

El proceso de instalación muestra las siguientes pantallas:

Paso Pantalla

1 Bienvenido

Visualización del archivo Léame y las Notas de la versión

Léame

Acuerdo de licencia

Información del cliente

Descripción

Haga clic en Siguiente para continuar.

Indique si desea visualizar el archivo Léame. Haga clic en Siguiente para continuar.

(Opcional) Muestra el archivo Léame, si se ha seleccionado anteriormente. Haga clic en Siguiente para continuar.

Muestra la licencia del software. Seleccione Acepto y, a continuación, haga clic en Siguiente para continuar.

Introduzca los datos siguientes: z z

Nombre y apellidos

Nombre de la empresa z Identifique la persona para la que se instala el software: z z

Cualquiera que utilice este equipo

Sólo usted

Haga clic en Siguiente para continuar.

S1A18180 6/2011

Paso Pantalla

6 Carpeta de destino

Listo para la instalación

Estado

Instalación completa

Descripción

Identifique el lugar en el que se instalará la aplicación. Puede: z z

Aceptar la ruta predeterminada

Haga clic en Cambiar... y especifique una ruta nueva.

Haga clic en Siguiente para continuar.

La barra de progreso indica el estado de la instalación. Cuando haya finalizado, haga clic en Siguiente para continuar.

Haga clic en Finalizar.

Actualización del catálogo de hardware

Al ejecutar el programa de instalación de software, se instalarán los siguientes z z objetos en el ordenador:

Herramienta de configuración Ethernet de Unity Pro y

Una biblioteca DTM

NOTA: DTM es un pequeño controlador de software que define y habilita un dispositivo.

El paso siguiente es actualizar el Catálogo de hardware de Unity Pro. La actualización del Catálogo de hardware permite añadir el nuevo módulo de comunicaciones Ethernet a la lista de módulos y dispositivos disponibles que puede añadir a la aplicación Unity Pro.

Para actualizar el Catálogo de hardware:

Paso Acción

1 En el menú principal de Unity Pro, seleccione Herramientas

→ Catálogo de hardware. Se abrirá la ventana del Catálogo de hardware.

2 En la ventana Catálogo de hardware, seleccione la etiqueta Catálogo DTM para visualizar una lista DTM de dispositivos y módulos. En el momento de la instalación inicial de software, el catálogo no muestra ningún dispositivo:

S1A18180 6/2011

Paso Acción

3 Haga clic en el botón Herramienta de actualización externa. Se abrirá la ventana Catálogo FDT/DTM:

En la ventana Catálogo FDT/DTM, haga clic en Actualizar. La ventana se actualiza por sí misma, tal como indica la barra de progreso de la esquina inferior derecha de la ventana.

Una vez finalizada la actualización, haga clic en Cerrar. Se cerrará la ventana Catálogo FDT/DTM y se mostrará el Catálogo de hardware.

En la ventana Catálogo de hardware, haga clic en Volver a cargar catálogo para actualizar la lista de DTM.

Información adicional

Para obtener más información sobre el módulo de comunicaciones Ethernet

BMX NOC 0401, consulte el Manual del usuario del módulo de comunicaciones

M340 BMX NOC 0401.

En el disco de instalación del módulo se incluye una copia de este manual del usuario. Además, se puede conseguir a través del distribuidor, de una oficina de ventas de Schneider Electric y del sitio web www.Schneider-Electric.com.

Consulte la tabla siguiente para conocer la referencia de los manuales del usuario:

Idioma

Inglés

Francés

Alemán

Español

Italiano

Chino

Referencia del manual del usuario

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

S1A18180 6/2011

M340

S1A18180 6/2011

M340

BMX NOC 0401

以太网通讯模块

快速入门指南

6/2011 www.schneider-electric.com

声明

在尝试安装、操作或维护设备之前，请仔细阅读下述说明并通过查看来熟悉设备。

下述特别信息可能会在本文其他地方或设备上出现，提示用户潜在的危险，或者提

醒注意有关阐明或简化某一过程的信息。

请注意

电气设备的安装、操作、维修和维护工作仅限于合格人员执行。对于使用本资料所

引发的任何后果， Schneider Electric 概不负责。

专业人员是指掌握与电气设备的制造和操作相关的技能和知识的人员，他们经过安

全培训能够发现和避免相关的危险。

S1A18180 6/2011

自述文件

旋转开关

当您第一次将 BMX NOC 0401 模块放入 M340 背板中时，它将自动从以下源之一获

取 IP 地址，具体由模块背部的两个旋转开关的设置 ( z DHCP

服务器

参见第 3 页

)

决定： z z z

BootP

服务器

存储在 CPU 中运行的应用程序中的 IP 地址

由模块本身生成的缺省 IP 地址

BMX NOC 0401

的背部有两个旋转开关，您可以使用它们指定模块如何获取其 IP

地址。

S1A18180 6/2011

这两个旋转开关的设置共同指定模块的 IP 地址的源，如下所示：

设置

上开关：

0...9

说明

A...F

设备名称设置的十位数值（0、 10、 20 . . .90）它被添加到下开关上的个位

数值，以向 DHCP 服务器识别模块。

设备名称设置的十位数值（100、 200、 300 . . .150）它被添加到下开关上的

个位数值，以向 DHCP 服务器识别模块。

下开关：

0...9

设备名称设置的个位数值（0、 1、 2 . . .9）它被添加到上开关上的十位数

值，以向 DHCP 服务器识别模块。

模块从 BootP 服务器获取其 IP 地址。

BootP

Stored

模块使用应用程序中配置的 IP 地址。

清除 IP

模块使用其缺省 IP 地址。

下开关单独决定模块的行为。忽略上开关。

开关标签

模块右侧显示两个标签，解释旋转开关设置的选择，如下所示。

存储的 IP 地址设置

您可以向该以太网通讯模块分配一个 IP 地址。要这么做，您必须将分配的 IP 地址

添加到您的 Unity Pro 项目配置，然后将模块背面的下旋转开关设置为 Stored。如

果要使用分配的 IP 地址，请从系统管理员处获取。

您可以将 IP 地址设置添加到 Unity Pro 以太网配置工具 TCP/IP 页上的 Unity Pro 应

用程序中。在该页面中，您可以： z

选择配置模式，该模式可指定通讯模块如何获取其 IP 寻址设置。然后 z

编辑 IP 寻址设置，即当配置模式被设置为静态时使用的设置

要访问 TCP/IP 页面，在设备编辑器左侧的导航树中选择通道属性 → TCP/IP 节点。

缺省 IP 地址

当下旋转开关设置为清除 IP 时，或检测到重复 IP 地址时，通讯模块使用缺省 IP 地

址。缺省 IP 地址基于模块的 MAC 地址，使得多台 Schneider 设备可以在同一个网

络上使用其缺省网络配置。

S1A18180 6/2011

基本服务

主要功能

S1A18180 6/2011

要确定您的模块的缺省 IP 地址：

步骤

说明

在模块的正面找到 MAC 地址标签

示例

记下最右侧两个八进制值。

将这两个八进制值从十六进制转换

为二进制。

加上前面 2 个八进制值（通常为

10.10.

），构成缺省 IP 地址。

： 05

10.10.138.5

当模块使用其缺省 IP 地址时，它提供以下服务： z

FTP

服务器（用于固件下载） z HTTP/Web

服务器 z z z

Modbus/TCP

服务器

EtherNet/IP

显式消息服务器

SNMP

代理

注意：当模块使用其缺省 IP 地址时，不建议使用此模块作为消息传递服务器。模块

将在收到提供的或用户配置的 IP 地址时，使用该地址替换缺省 IP 地址。

BMX NOC 0401

以太网通讯模块提供对 EtherNet/IP 网络和 Modbus TCP 网络的

PLC

访问。它可以安装到任何可用的 M340 背板插槽，且可以热插拔。

BMX NOC 0401

模块的主要功能包括：

网络类型 :

结构：

物理接口：

数据速率：

服务：

工业协议：

以太网 TCP/IP

个端口， 100 base T (RJ45)

10/100Mbps

扫描器字段大小：

I/O

数据包大小（最大）：

EtherNet/IP

Modbus TCP

最大输入：2K 字

最大输出：2K 字

EtherNet/IP

：512 个字节

Modbus TCP

：256 个字节

物理描述

显式消息大小（最大）：

Web

访问：

网络管理：

地址服务器：

消息优先级：

多播支持：

冗余协议：

模块 IP 寻址：

缺省 IP 地址：

寻址类别：

帧类型：

设备更换：

访问控制：

诊断：

EtherNet/IP

：1023 个字节

Modbus TCP

： z z

传输：256 个字节

接收：256 个字节

HTTP

服务器

SNMP

代理

DHCP/BootP

服务器

QoS

标记 (RFC-2475)

IGMP

RSTP

BootP

客户端

固定（自应用程序）

10.10.mac.mac

（使用 MAC 地址最右端的两个八进制值）

无类别 IP 寻址

以太网 II

EtherNet/IP

：自动配置恢复

Modbus TCP

：FDR 服务器

地址限制

带宽监控

设备记录

内嵌网页

端口镜像

S1A18180 6/2011

LED

指示灯

BMX NOC 0401

模块在 LED 显示区域显示以下 LED 指示灯：

此模块还在每个以太网端口连接器旁显示以下 LED 指示灯：

LED

描述

LED

RUN

ERR

使用 LED 显示屏可诊断模块的状态，如下所示：

颜色

绿色

红色

（模块状态）绿色 / 红

色

（网络状态）绿色 / 红

色

说明 z

灭：表示模块未通过背板与 CPU 通讯。 z

绿色常亮：表示模块： z z

刚刚打开且尚未启动 LED 加电测试，或

正在通过背板与 CPU 通讯 z z z z z z z z z z z z z

灭：模块运行正常。

红色闪烁：模块未配置（或配正在进行置），或背板通讯已停止。

红色常亮：模块检测到故障。

灭：未向模块供电。

绿色常亮：模块运行正常。

绿色闪烁：尚未配置模块。

红色常亮：模块检测到重大故障。

红色闪烁：模块检测到可恢复的故障。

灭：未向模块供电或未向模块分配 IP 地址。

绿色常亮：模块至少已建立一个 CIP 连接。

绿色闪烁：模块已获取 IP 地址，但尚未建立 CIP 连接。

红色常亮：模块已检测到其 IP 地址是重复 IP 地址。

红色闪烁：一个或多个以模块为目标的 CIP 连接已超时。

S1A18180 6/2011

LED

ETH STS

（以太

网状态）

颜色

琥珀色

LNK

ACT

（链路）

（活动）

黄色

绿色

说明 z z z z

灭：尚未向模块供电。

琥珀色常亮：表示模块运行正常。

闪烁四次：模块检测到重复的 IP 地址。

闪烁五次：模块在等待提供 IP 地址。 z z

闪烁六次：模块正使用其缺省 IP 地址。

闪烁七次：模块检测到配置错误。

注意：如果同时存在多个诊断情况，则 “ 就绪 ”LED 将显示最少的闪烁次数。 z z z z

灭：尚未建立以太网链路。

黄色常亮：已建立以太网链路。

灭：无接收或传输活动。

绿色闪烁：表示存在活动。

规格

BMX NOC 0401

的规格包括：

端口

通讯端口

电气

总线电流要求

功耗

熔断器

工作条件

温度

湿度

海拔高度

存放条件

温度

湿度

海拔高度

四个自感测 10/100Base-T 屏蔽双绞线（RJ-45 连接器）端口。

3.3V

时：550 mA

1.9 W

无

-25...+70° C

60°C

时， 0...95% 相对湿度，无冷凝

2000

米（6561.68 英尺）

-40 ... +85°C

60°C

时， 0...95% 相对湿度，无冷凝

3000

米（9842.52 英尺）运输

软件兼容性

本以太网通讯模块与 Unity Pro 编程软件 5.0 版及更高版本兼容。

S1A18180 6/2011

标准 z z z z z z z

本以太网通讯模块符合以下标准： z UL 508 z CSA 22.2-142

CSA 22.2-213

EMI EN55011

EN61131-2

IEC61131-2

IEEE 802.3 2002

ODVA

硬件安装

步骤

操作

将定位引脚（位于模块背面底部）插

入相应插槽中。

朝机架顶部向上转动模块，使模块背

部与机架齐平。

注意：在放置引脚之前，确保卸下护

盖。

示意图

拧紧安全螺钉以将模块固定在机架

上。

注意：拧紧扭矩为 1.5 牛米

S1A18180 6/2011

接线

软件安装

警告

电击或烧伤危险

在建立其他连接之前，将地线连接到保护性接地 (PE) 端子。断开连接时，最后才

断开地线。以太网电缆屏蔽层必须连接到以太网开关处的 PE 接地。

如果不遵守这些说明，将会导致死亡、严重伤害或设备损坏。

本以太网通讯模块通过模块正面的四个 RJ45 连接器之一在工业以太网网络上进行

通信。 z

使用顶部两个端口（端口 1 和 2）连接终端设备。 z

使用底部两个支持 RSTP 冗余协议的端口（端口 3 和 4）连接局域网，如环路。

Unity Pro

以太网配置工具软件包含在新以太网通讯模块随附的安装光盘中。要安装

此软件，只需将光盘插入 PC 的 CD 或 DVD 驱动器。安装过程将自动启动。

注意：如果要手动启动安装过程，导航到安装 CD 的根目录，然后运行 Setup.exe

文件。

安装过程将显示以下安装屏幕：

步骤

屏幕说明

欢迎单击下一步继续。

自述文件和发行说明显示表示是否显示自述文件。

单击下一步继续。

自述文件

许可协议

（可选）如果前面选择显示，则显示自述文件。

单击下一步继续。

显示软件许可证。

选择我接受 ...，然后单击下一步继续。

客户信息输入以下数据： z

您的名和姓 z z

公司名称

可使用该软件的人员： z z

任何使用该计算机的人

仅您本人

目标文件夹

准备安装

单击下一步继续。

确定应用程序的安装位置。可以使用以下两种方法之

一： z

接受缺省路径 z

单击更改 ... 并指定新路径

单击下一步继续。

S1A18180 6/2011

更新硬件目录

步骤

屏幕

状态

安装完成

说明

进度栏显示安装的状态。

完成后，单击下一步继续。

单击完成。

运行软件安装程序时，以下对象将安装到您的计算机： z Unity Pro

以太网配置工具和 z DTM

库

注意： DTM 是一种定义和启用设备的小软件驱动器。

下一步就是更新 Unity Pro 硬件目录。更新硬件目录可将新以太网通讯模块添加到可

用模块和设备列表中，这些列表之后又可以添加到 Unity Pro 应用程序中。

要更新硬件目录：

步骤

操作

在 Unity Pro 主菜单中，选择工具 → 硬件目录。随即打开硬件目录窗口。

在硬件目录窗口中，选择 DTM 目录选项卡以显示模块和设备 DTM 列表。首次安装

软件时，目录中没有设备：

单击外部更新工具按钮。随即打开 FDT/DTM 目录窗口。

S1A18180 6/2011

步骤操作

在 FDT/DTM 目录窗口中，单击更新。窗口自动刷新，如窗口右下角的进度栏中所

示。

更新完成后，单击关闭。 FDT/DTM 目录窗口关闭，硬件目录窗口打开。

在硬件目录窗口中，单击重新加载目录以刷新 DTM 列表。

附加信息

有关 BMX NOC 0401 以太网通讯模块的更多信息，请参阅《M340

BMX NOC 0401

以太网通讯模块用户手册》。

模块的安装光盘中包括本用户手册的副本。副本也可从经销商、 Schneider Electric

销售部门和 Schneider Electric 网站 (www.Schneider-Electric.com) 获取。

请参考下表了解用户手册编号：

语言

英语

法语

德语

西班牙语

意大利语

简体中文

用户手册编号

EIO0000000498

EIO0000000499

EIO0000000500

EIO0000000501

EIO0000000502

EIO0000000503

*S1A1818001*

Visit http://www.schneider-electric.com

for your nearest Schneider Electric affiliate.

Printed in

S1A18180 6/2011

Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Schneider Electric Premium - TSXETC101 Ethernet Communication Module Quick Start Guide

Schneider Electric KB.40ZFG. / KFB25CD253 - CABLE DUCT Manual do usuário

Schneider Electric Modbus 取扱説明書

Modicon M340 - BMX NOC 0401 Ethernet

Schneider Electric TCSEGDB23F24FA / FK M340 Modbus Plus Proxy Modul Benutzerhandbuch

Schneider Electric TCSEGDB23F24FA /FK Módulo M340 Modbus Plus Proxy Manual de usuario

Schneider Electric TCSEGDB23F24FA / FK Modulo proxy M340 Modbus Plus Manuale utente

Schneider Electric TSXETC100 EtherNet/IP Communication Module Getting Started Guide

BMXNOC0401 Ethernet

Schneider Electric 140NOC77100 EtherNet/IP Communication Module Getting Started Guide

Schneider Electric Modbus Manual de usuario

Dossiers applicatifs et experts - Services en ligne

Schneider Electric Modicon M340 Benutzerhandbuch

Schneider Electric Modicon M340 Manual de usuario

D-Link DES-6501, DES-6502, DES-6511 Quick Installation Manual

Schneider Electric Modicon M340 Manuale utente

Schneider Electric Modicon M340 Benutzerhandbuch

Schneider Electric Modicon M340 User Manual

Schneider Electric Modicon M340 Manual de usuario

Pro-face Mobile Box (ZBRM**/ZBRACS) Guide d'installation

Download PDF

Schneider Electric M340 - BMXNOC0401 Ethernet Communication Module Quick Start Guide

BMX NOC 0401

Ethernet Communication Module

Quick Start Guide

WARNING

Module de communication Ethernet

BMX NOC 0401

Guide de mise en route

AVERTISSEMENT

BMX NOC 0401 Ethernet-

Kommunikationsmodul

Kurzanleitung

WARNUNG

BMX NOC 0401 -

Modulo di comunicazione Ethernet

Guida di avvio rapido

AVVERTENZA

Módulo de comunicaciones Ethernet

BMX NOC 0401

Guía de inicio rápido

ADVERTENCIA

BMX NOC 0401

以太网通讯模块

快速入门指南

Related manuals

Table of contents

Languages
