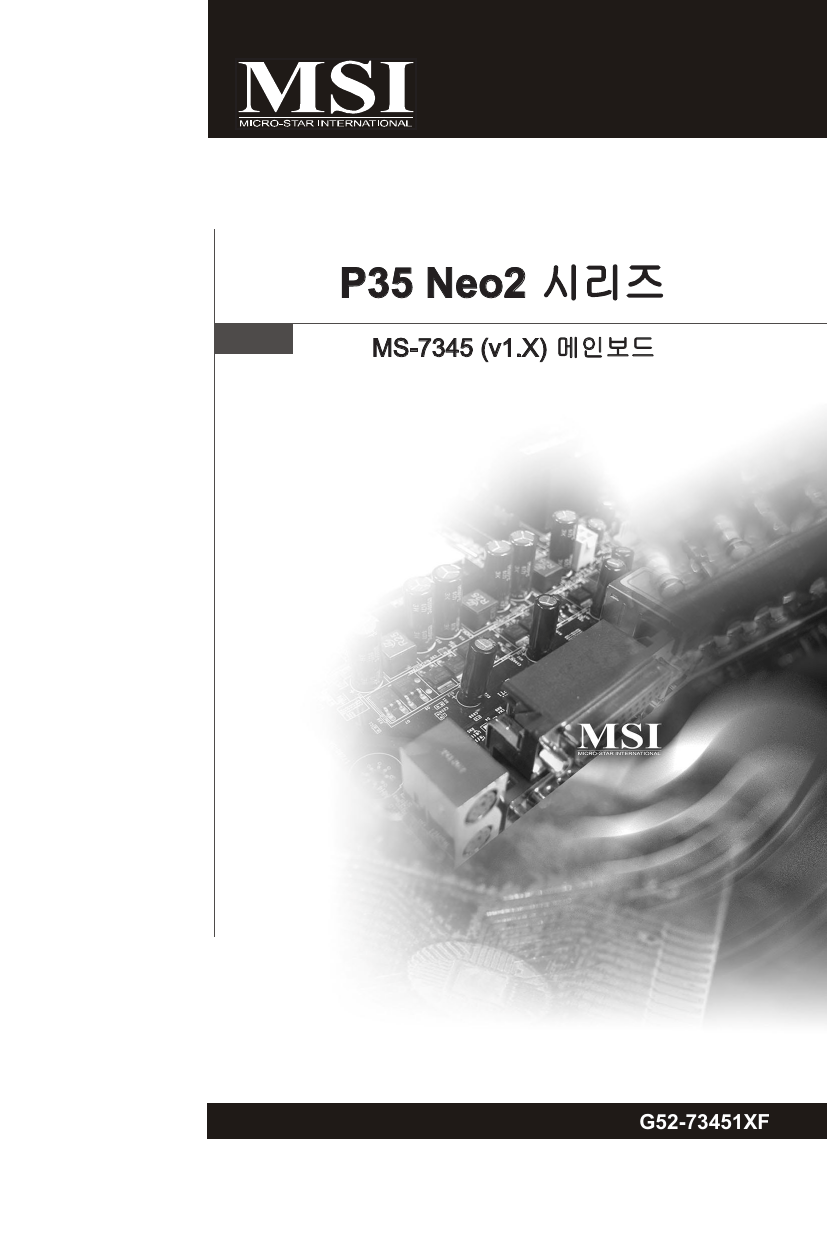

MSI MS-7345 P35 Neo2-FR / FIR 사용자 매뉴얼

P35 Neo2 시리즈
MS-7345 (v1.X) 메인보드
G52-73451XF
i
저작권 주의사항
본 문서에서 사용된 자료는 MICRO-STAR INTERNATIONAL 의 지적 재산권입니다.
당사는 본 문서의 작성에 모든 주의를 기울였으나, 내용의 정확성에 대해 보증하지
않습니다. 당사의 제품은 지속적으로 개선되며 당사는 통지 없이 제품을 변경할
권리를 보유합니다.
상표
모든 상표는 해당 소유권자의 재산입니다.
NVIDIA, NVIDIA 로고, DualNet 및 nForce는 미국 및/또는 기타 국가에 소재한 NVIDIA
Corporation의 등록 상표 또는 상표입니다.
AMD, Athlon™, Athlon™ XP, Thoroughbred™ 및 Duron™은 AMD Corporation의 등록
상표입니다.
Intel® 및 Pentium®은 Intel Corporation의 등록 상표입니다.
PS/2 및 OS®/2는 International Business Machines Corporation의 등록 상표입니다.
Windows® 95/98/2000/NT/XP/Vista는 Microsoft Corporation의 등록 상표입니다.
Netware®는 Novell, Inc.의 등록 상표입니다.
Award®는 Phoenix Technologies Ltd.의 등록 상표입니다.
AMI®는 American Megatrends Inc.의 등록 상표입니다.
개정 이력
개정
V1.0
V1.1
V1.2
V1.3
개정 이력
G33의 최초 릴리스
G35의 최초 릴리스
P35Neo2의 최초 릴리스
P35 LT의 최초 릴리스
날짜
2007 년
2007 년
2007 년
2007 년
3월
3월
4월
4월
기술 지원
시스템에 문제가 발생했으나 사용 설명서에서 해결책을 찾을 수 없는 경우, 구입처 또
는 가까운 대리점에 문의하십시오. 또는 다음 도움말 자원을 사용하여 자세한 안내를
받으십시오.
ii
안전 지침
1.
반드시 안전 지침을 주의해서 읽으십시오.
2.
나중에 참고할 수 있도록 사용 설명서를 잘 보관하십시오.
3.
본 장치를 습기가 있는 곳에서 사용하지 마십시오.
4.
본 장치는 평평한 면 위에 놓고 설치하십시오.
5.
인클로저의 구멍은 통풍과 장치의 과열 방지를 위해 만들어졌습니다. 구멍이 막
히지 않도록 주의하십시오.
6.
장비를 전원 콘센트에 연결하기 전에 전원의 전압을 확인하고 110/220V에 맞게
조정하십시오.
7.
전원 코드가 발에 밟히지 않도록 설치하십시오. 전원 코드 위에 물건을 올려놓지
마십시오.
8.
애드온 카드나 모듈을 설치하기 전에 전원 코드를 반드시 뽑으십시오.
9.
장치에 대한 모든 주의 및 경고에 유의하십시오.
10. 장치가 손상되거나 감전 위험이 있으므로 구멍을 통해 액체가 흘러 들어가지 않
도록 주의하십시오.
11. 다음 상황이 발생하면, 서비스 담당에게 장치의 점검을 받으십시오.
 전원 코드 또는 플러그가 손상되었습니다.
 액체가 장치 안에 스며들었습니다.
 장치가 습기에 노출되었습니다.
 장치가 제대로 작동하지 않거나 사용 설명서에 따라 사용해도 작동되지 않
습니다.
 장치가 떨어졌거나 손상되었습니다.
 장치에 확실히 파손될 우려가 있는 부분이 있습니다.
12. 장치가 손상될 수 있으므로 보관 온도가 600C (1400F) 이상이 되는 제어되지 않는
환경에 본 장치를 방치하지 마십시오.
주의: 배터리를 올바로 교체하지 않으면 폭발할 위험이 있습니다. 타입이 장
치 제조업체에서 권장하는 것과 동일하거나 동등한 배터리로만 교체하십시오.
警告使用者:
這是甲類的資訊產品,在居住的環境中使用時,可能會造成無線電干擾,在這種情
況下,使用者會被要求採取某些適當的對策．
廢電池回收
환경 보호를 위해, 사용한 배터리는 별도로 수거하여 재활
용하거나 특별하게 폐기 처리해야 합니다.
iii
FCC-B 무선 주파수 간섭 선언
본 장치는 FCC 규칙 제15조항에 따
라 테스트되었으며 클래스 B 디지털
장치에 대한 제한 규정을 준수한다
는 판정을 받았습니다. 이러한 제한
규정은 주거 지역에서 사용하는 경
우 유해한 간섭의 영향을 받지 않도록 하기 위해 마련된 것입니다. 본 장치에서는 고
주파 에너지가 생성, 사용, 방출될 수 있으며, 지침에 따라 설치하거나 사용하지 않으
면 무선 통신에 유해한 간섭이 발생할 수 있습니다. 그러나 특정 지역에서 사용하면
간섭이 발생하지 않는다고 보장할 수 없습니다. 본 장치가 라디오나 텔레비전 수신에
유해한 간섭(장치를 껐다가 켜 보면 확인할 수 있음)을 유발하는 경우, 다음과 같은 방
법으로 간섭을 해결해보십시오.
 수신 안테나의 방향을 바꾸거나 안테나를 다른 곳으로 옮깁니다.
 본 장치와 수신기의 사이 간격을 늘립니다.
 수신기가 연결되지 않은 다른 회로의 콘센트에 이 장치를 연결합니다.
 대리점이나 라디오/TV 전문가에게 문의하십시오.
주의 1
규칙 준수 관련 당사자로부터 명시적 승인을 받지 않고 장치를 변경하거나 수정한 경
우, 장치에 대한 사용자 권한이 무효화될 수 있습니다.
주의 2
차폐형 케이블과 AC 전원 코드가 제공된 경우, 방출 제한값을 준수하기 위해 반드시
제공품을 사용해야 합니다.
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.
Micro-Star International
MS-7345
본 장치는 FCC 규칙 제15조항을 준수합니다. 작동은 다음 두 가지 조건에 종속됩니
다.
(1) 본 장치는 유해한 간섭을 유발해서는 안됩니다.
(2) 본 장치는 원하지 않는 작동을 유발할 수 있는 간섭을 포함하여 수신되는 모든 간
섭을 수용해야 합니다.
iv
WEEE (폐전자전기제품 처리지침) 선언
v
vi
vii
목차
저작권 주의사항..............................................................................................................ii
상표.................................................................................................................................ii
개정 이력.........................................................................................................................ii
기술 지원.........................................................................................................................ii
안전 지침........................................................................................................................iii
FCC-B 무선 주파수 간섭 선언........................................................................................iv
WEEE (폐전자전기제품 처리지침) 선언........................................................................ v
1. 장 시작하기.............................................................................................................. 1-1
메인보드 사양...................................................................................................... 1-2
메인보드 레이아웃............................................................................................... 1-4
내용물 체크리스트............................................................................................... 1-5
2. 장 하드웨어 설치..................................................................................................... 2-1
빠른 부품 설명서................................................................................................. 2-2
CPU (중앙 처리 장치).......................................................................................... 2-3
메모리.................................................................................................................. 2-7
전원 공급장치...................................................................................................... 2-9
후면 패널........................................................................................................... 2-10
커넥터................................................................................................................ 2-12
점퍼.................................................................................................................... 2-19
버튼.................................................................................................................... 2-20
슬롯.................................................................................................................... 2-21
LED 상태 표시기................................................................................................ 2-23
3. 장 BIOS 설정........................................................................................................... 3-1
설정 시작............................................................................................................. 3-2
주 메뉴................................................................................................................. 3-4
표준 CMOS 기능.................................................................................................. 3-6
고급 BIOS 기능.................................................................................................... 3-9
통합된 주변 장치............................................................................................... 3-12
전원 관리 설정................................................................................................... 3-14
PNP/PCI 구성.................................................................................................... 3-17
H/W 모니터........................................................................................................ 3-19
Cell Menu(셀 메뉴)............................................................................................ 3-20
장애 시 안전 기본값/최적화된 기본값 로드...................................................... 3-26
BIOS 설정 암호.................................................................................................. 3-27
부록 A Realtek ALC888/888T 오디오 .........................................................................A-1
Windows 2000/XP 의 경우...................................................................................A-2
Realtek HD Audio Driver 설치..............................................................................A-2
소프트웨어 구성..................................................................................................A-4
하드웨어 설치....................................................................................................A-19
viii
부록 B Dual Core Center.............................................................................................B-1
Dual Core Center 활성화.....................................................................................B-2
주요 기능.............................................................................................................B-3
DOT (Dynamic OverClocking).............................................................................B-5
클럭......................................................................................................................B-6
전압......................................................................................................................B-7
팬 속도.................................................................................................................B-8
온도......................................................................................................................B-9
사용자 프로파일................................................................................................B-10
부록 C Intel ICH9R SATA RAID (옵션)....................................................................... C-1
ICH9R 소개......................................................................................................... C-2
BIOS 구성........................................................................................................... C-3
드라이버 설치..................................................................................................... C-9
소프트웨어 설치................................................................................................C-11
RAID 미그레이션 지시사항 . ............................................................................ C-15
디그레이드된 RAID 배열.................................................................................. C-22
ix
x
시작하기
1장
시작하기
P35 Neo2 시리즈 (MS-7345 v1.X) ATX 메인보드를 선택
해주셔서 감사합니다. P35 Neo2 시리즈 메인보드는 최
적의 시스템 효율을 위해 Intel®P35 & ICH9/ICH9R 칩셋
에 기반을 둔 제품입니다. 고급의 Intel® Core 2 Quad/
Core 2 Duo/Pentium/Celeron LGA775 프로세서에 적합
하게 디자인된 P35 Neo2 시리즈는 고성능과 전문적인
데스크톱 플랫폼 솔루션을 제공합니다.
1-1
MS-7345 메인보드
메인보드 사양
지원되는 프로세서
- LGA775 패키지의 Intel® Core 2 Quad/Core 2 Duo/Pentium/Celeron 프
로세서
- Intel® Yorkfield, Wolfdale 지원
(CPU에 대한 최신 정보는 http://global.msi. com.tw/index.
php?func=cpuform을 참조하십시오.)
지원되는 FSB
- 1333/ 1066/ 800 MHz
칩셋
- 노스 브릿지: Intel®P35 칩셋
- 사우스 브릿지: Intel®ICH9/ICH9R Base 칩셋
지원되는 메모리
- DDR2 800/667 SDRAM(최대 8GB)
- 4 DDR2 DIMMs(240핀/1.8V)
(호환 가능한 부품에 대한 자세한 내용은 http://global.msi.com.tw/index.
php?func=testreport를 참조하십시오.)
LAN
- Realtek 8111B에 의해 PCIE LAN 10/100/1000 고속 이더넷 지원
오디오
- Realtek® ALC888/ALC888T에 의해 통합된 칩
- 잭 감지 기능이 있는 플렉시블 8채널 오디오
- Azalia 1.0 규격 준수
- Microsoft Vista Premium 사양 충족
- VoIP 카드 지원(ALC888T에만 해당)
IDE
- Marvell 88SE6111에 의한 IDE 포트 1개
- Ultra DMA 66/100/133 모드 지원
- PIO, 버스 마스터 작동 모드 지원
SATA
- SATAII 포트에 대한 내용은 PCB 버전을 기초로 Intel 웹 사이트를 참조
하십시오.
- e-SATA 포트에 대한 내용은 PCB 버전을 기초로 Intel 웹 사이트를 참조
하십시오.
- 최대 3Gb/s의 저장 및 데이터 전송 지원
1394
- VIA VT6308에 의한 1394 지원(옵션)
FDD
- 플로피 포트 1개
- FDD with 360KB, 720KB, 1.2MB, 1.44MB 및 2.88MB의 FDD 1개 지원
1-2
시작하기
커넥터
후면 패널
- PS/2 마우스 포트 1개
- PS/2 키보드 포트 1개
- eSATA 포트 2개(옵션) (eSATA 기능은 Intel ICH9/ICH9R 지원 여부에 따
라 다름)
- USB 2.0 포트 6개
- LAN 잭 1개(10/100/1000)
- 플렉시블 오디오 잭 6개
- 1394 포트 1개(옵션)
온보드 핀헤더/커넥터
- USB 2.0 핀헤더 3개
- 1394 핀헤더 1개(옵션)
- 섀시 침입 커넥터 1개
- SPDIF 출력 핀헤더 1개
- CD 입력 커넥터 1개
- HW OC 핀헤더 2개(옵션)
- 전면 오디오 핀헤더 1개
- 직렬 핀헤더1
슬롯
- PCI Express x16 슬롯 1개
- PCI Express x1 슬롯 2개
- PCI Express x4 슬롯 1개
- PCI 슬롯 2개
- 3.3V/ 5V PCI 버스 인터페이스 지원
폼 팩터
- ATX (30.5cm X 24.5cm)
장착
- 장착 구멍 9개
1-3
MS-7345 메인보드
메인보드 레이아웃
P35 Neo2 시리즈
(MS-7345 v1.X) ATX 메인보드
1-
시작하기
내용물 체크리스트
Top : mouse
Bottom:
keyboard
CPUFAN
SYSFAN5
Top :
USB Ports
Bottom:
ATX1
Top : LAN jack
Bottom:
USB ports
eSATA ports
(optional)
Intel
P35
POWER1
T: Line-In
M: Line-Out
B: Mic
T:RS-Out
M:CS-Out
B:SS-Out
SYSFAN3
JPWR1
SYSFAN1
DIMM_B2
DIMM_A2
BATT
+
PCI 1
SATA5
JCI1
JCOM1
Codec
DIMM_B1
DIMM_A1
R
l
H9
H9 In te
/IC
IC
SATA6
PCI_E4
SATA4
(optional)
JB1
JB2
(optional)
PCI_E1
PCI_E2
I/O Chip
SATA3(optional)
PCI_E3
IDE1
SATA7
SYSFAN4
MSI 메인보드
MSI 드라이버/
유틸리티 CD
후면 IO 실드
전원 케이블
SATA 케이블
IDE 케이블
플로피 케이블
1394 브래킷(옵션)
사용 설명서
및 빠른 설명서
SW1
PCI 2
JDB1 JFP2
(optional)
JUSB3
JUSB2
SYSFAN2
JAUD1
JCD3 JSLIC1(optional) SPDO
FDD1
J1394_1(optional)
JFP1
JUSB1
* 그림은 참조용으로만 사용하십시오. 실제 구입한 제품의 포장 내용물은 이 그림들과
다를 수 있습니다.
1-5
x
하드웨어 설치
2장
하드웨어 설치
이 장에서는 하드웨어 설치 절차에 대한 내용을 설명합
니다. 설치하는 동안 부품을 주의해서 잡고 설치 절차를
따르십시오. 일부 부품의 경우, 틀린 방향으로 설치하면
부품이 제대로 작동하지 않습니다.
컴퓨터 부품을 취급하기 전에 접지된 손목 스트립을 착
용하십시오. 정전기가 부품을 손상시킬 수 있습니다.
2-1
MS-7345 메인보드
빠른 부품 설명서
JPWR1,
2-9 페이지
POWER1,
CPU,
2-9 페이지
2-3 페이지
CPUFAN,
2-14 페이지
SYSFAN5,
2-14 페이지
DDR2,
2-7 페이지
Back Panel,
2-10 페이지
ATX1,
2-9 페이지
SYSFAN3,
2-14 페이지
SYSFAN1,
2-14 페이지
JB1,JB2,
2-19 페이지
SYSFAN4,
2-14 페이지
JCI1,
2-14 페이지
PCI_E,
2-21 페이지
IDE1,
2-12 페이지
JCOM1,
2-18 페이지
SATAII,
2-13 페이지
PCI,
2-21 페이지
JFP1,2,
2-16 페이지
JAUD1,
2-17 페이지
SPDO,
2-15 페이지
JCD3,
2-17 페이지
JSLIC1,
2-13 페이지
2-2
J1394_1,
2-15 페이지
FDD1,
2-12 페이지
JUSB1~3,
2-18 페이지
SW1,
2-20 페이지
SYSFAN2,
2-14 페이지
하드웨어 설치
CPU (중앙 처리 장치)
CPU 설치 시 과열을 방지하는 쿨러를 반드시 설치하십시오. CPU 쿨러가 없는 경우,
컴퓨터를 켜기 전에 판매점에 문의하십시오.
중요
과열
과열은 CPU와 시스템을 심각하게 손상시킬 수 있습니다. CPU가 과열되지 않
도록 냉각 팬이 제대로 작동하는지 항상 확인하십시오. 열이 잘 발산되도록
CPU와 방열판 사이에 서멀 페이스트(또는 서멀 테이프)를 고르게 바르십시오.
CPU 교체
CPU 교체 시, 항상 ATX 전원을 끄거나 먼저 전원 공급장치의 전원 코드를 접
지된 콘센트에서 뽑아 CPU의 안전을 확보하십시오.
오버클로킹
이 메인보드는 오버클로킹 기능을 지원하도록 디자인되었습니다. 그러나 오버
클로킹이 진행되는 동안 부품이 이러한 비정상적인 설정을 견뎌낼 수 있는지
확인하십시오. 제품 사양을 초과하는 범위에서 작동시키지 마십시오. 당사는
올바르지 않은 작동이나 제품 사양을 초과한 범위에서 사용하여 발생한 손상
또는 위험은 보증하지 않습니다.
LGA 775 CPU 소개
LGA 775 CPU의 핀 패드 면
정렬 키
노란색 삼각형은 핀 1의 표시기입니다.
LGA 775 CPU의 표면.
열이 잘 발산되도록 서멀 페
이스트를 표면에 약간 바르십
시오.
정렬 키
노란색 삼각형은 핀 1의 표시기입니다.
2-3
MS-7345 메인보드
CPU 및 쿨러 설치
CPU 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편, 열이 잘 발산되도
록 방열판/쿨러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르십시오.
아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와
메인보드가 손상됩니다.
1. 시스템을 켜기 전에 CPU 쿨러가 단단
히 설치되었는지 확인합니다.
3. CPU 랜드쪽 커버의 가용성은 CPU 패
킹에 따라 다릅니다.
2. 손상을 방지하려면 CPU 소켓을 만지
지 마십시오. (as the arrow shows)
4. 로드 레버를 엽니다.
중요
1. 시스템을 켜기 전에 CPU 쿨러가 단단히 설치되었는지 확인합니다
2. 손상을 방지하려면 CPU 소켓을 만지지 마십시오.
3. CPU 랜드쪽 커버의 가용성은 CPU 패킹에 따라 다릅니다.
2-4
하드웨어 설치
5. 로드 레버를 위로 올리고 로드 플
레이트를 엽니다.
6. CPU 방향이 올바로 맞춰졌는지 확
인한 다음, CPU를 소켓 하우징 프
레임에 내려 놓습니다. CPU 베이
스의 가장자리를 잡으십시오. 정렬
키가 맞춰졌는지 유의하십시오.
정렬 키
7. CPU가 소켓에 제대로 앉혀졌는지 육
안으로 검사합니다. 그렇지 않은 경
우, CPU를 수직 방향으로 들어 올린
다음 다시 설치합니다.
8. 로드 플레이트로 패키지를 덮습
니다.
2-5
MS-7345 메인보드
9. 로드 레버를 로드 플레이트 위로 살
짝 누른 다음, 리텐션 탭 아래의 훅
을 사용하여 레버를 고정합니다.
10. 메인보드의 구멍을 방열판과 맞춥
니다. 4개의 클립이 메인보드의 구
멍에 완전히 박힐 때까지 쿨러를 누
릅니다.
11. 4개의 훅을 눌러 쿨러를 고정합니
다. 그리고 나서 잠금 스위치를 돌려
훅을 잠급니다(스위치에 표시된 올
바른 방향참조).
12. 메인보드를 뒤집어 클립 엔드가
올바로 끼워졌는지 확인합니다.
잠금 스위치
중요
1. BIOS에서 CPU 상태를 읽습니다(3장).
2. CPU가 설치되어 있지 않은 경우, 손상되지 않도록 (그림 1과 같이) 항상 플라
스틱 캡으로 CPU 소켓 핀을 보호하십시오.
3. 이 절에 표시된 메인보드 사진은 CPU/쿨러 설치를 보여줄 목적으로만 사용된
사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수 있습니다.
2-6
하드웨어 설치
메모리
DIMM 슬롯은 메모리 모듈을 설치하는 데 사용됩니다.
DDR2
240핀, 1.8V
64x2=128핀
56x2=112핀
싱글 채널: 모든 DIMM이 녹색
듀얼 채널: 채널 A 녹색, 채널 B 오렌지색
듀얼 채널 모드 배포 규칙
듀얼 채널 모드에서는 메모리 모듈이 2개의 데이터 버스 회선을 동시에 사용하여 데이
터를 전송 및 수신할 수 있습니다. 듀얼 채널 모드를 활성화하면 시스템 성능이 향상
됩니다. 다음 그림에서 듀얼 채널 모드의 배포 규칙을 참조하십시오.
Installed
설치됨
Empty
비어
있음
2-7
MS-7345 메인보드
메모리 모듈 설치
1. 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
2. 메모리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위의 골
든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다.
중요
메모리 모듈이 DIMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이지 않습니
다.
3. DIMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫힙니다.
볼트
노치
중요
- DDR2 메모리 모듈은 DDR과 서로 교환되지 않으며, DDR2 표준은 역호환이 되
지 않습니다. 항상 DDR2 DIMM 슬롯에 DDR2 메모리 모듈을 설치해야 합니다.
- 듀얼 채널 모드에서, 다른 채널 DIMM 슬롯에 유형과 밀도가 동일한 메모리 모
듈을 설치했는지 확인하십시오.
- 성공적인 시스템 부팅을 하려면, 먼저 메모리 모듈을 DIMM_A1에 끼우십시오.
2-8
하드웨어 설치
전원 공급장치
ATX 24핀 전원 커넥터: ATX1
핀13
이 커넥터를 사용하여 ATX 24핀 전원 공급장치를 연결할 수 있습
니다. ATX 24핀 전원 공급장치를 연결하려렴, 전원 공급장치의 플
러그가 올바른 방향으로 삽입되었는지, 핀이 정렬되었는지 확인하
십시오. 그리고 나서 전원 공급장치를 커넥터 안쪽으로 꽉 맞게 누
릅니다.
원하는 경우 20핀 ATX 전원 공급장치를 사용할 수 있습니다. 20핀
ATX 전원 공급장치를 사용하려면, 전원 공급장치의 플러그를
핀12
핀 1 및 핀 13과 함께 연결하십시오(오른쪽 이미지 참조).
핀 정의
1
13
ATX1
24
12
핀
신호
1
2
3
4
5
6
7
8
9
10
11
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
12
+3.3V
핀
13
14
15
16
17
18
19
20
21
22
23
24
신호
+3.3V
-12V
GND
PS-ON#
GND
GND
GND
Res
+5V
+5V
+5V
GND
ATX 12V 전원 커넥터: POWER1/JPWR1
POWER1 12V 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다. 그리고 JPWR1
12V 전원 커넥터는 PCIEX16 그래픽 카드에 전원을 공급하는 데 사용됩니다.
핀 정의
5
8
핀 정의
1
핀
신호
핀
신호
4
1
2
3
4
GND
GND
GND
GND
5
6
7
8
+12V
+12V
+12V
+12V
POWER1
1
JPWR1
핀
신호
1
2
3
4
5V
GND
GND
12V
중요
1. 모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이 안정
적인지 확인하십시오.
2. 시스템 안정성을 위해 350와트 이상의 전원 공급장치를 권장합니다.
3. ATX 12V 전원 연결은 18A보다 커야 합니다.
4. POWER1 커넥터가 히트 파이프와 플러그에 너무 가까이 있어서 불편한 경우.
번들로 제공된 ATX Extender를 사용하여 커넥터 높이를 높일 수 있습니다. 이
로써 전원 케이블이 히트 파이프에 닿지 않도록 할 수 있습니다.
2-9
MS-7345 메인보드
후면 패널
USB 포트
라인 입력 RS 출력
LAN
마우스
eSATA 포트
(옵션)
라인 출력 CS 출력
키보드
USB 포트
1394 포트
(옵션)
Mic
SS 출력
마우스/키보드
표준 PS/2® 마우스/키보드 DIN 커넥터는 PS/2R 마우스/키보드용입니다.
1394 포트(옵션)
후면 패널의 IEEE1394 포트는 IEEE1394 장치에 대한 연결을 제공합니다.
USB 포트
USB(Universal Serial Bus) 포트는 키보드, 마우스 또는 기타 USB 호환 가능 장치와 같
은 USB 장치를 연결하는 데 사용됩니다.
LAN
표준 RJ-45 LAN 잭은 Local Area Network(LAN) 연결용입니다. 네트워크 케이블을 이
잭에 연결할 수 있습니다.
노란색
LED
왼쪽
칼라
노란색
오른쪽 녹색
오렌지색
2-10
녹색/오렌지색
LED 상태
조건
끄기
LAN 링크가 구축되지 않았습니다.
켜기 (지속 상태)
LAN 링크가 구축되었습니다.
켜기 (밝게 및 펄싱)
컴퓨터가 LAN 상의 다른 컴퓨터와 통신 중입니다.
끄기
10 Mbit/sec 데이터 속도를 선택했습니다.
켜기
100 Mbit/sec 데이터 속도를 선택했습니다.
켜기
1000 Mbit/sec 데이터 속도를 선택했습니다.
하드웨어 설치
오디오 포트
이 오디오 커넥터는 오디오 장치에 사용됩니다. 오디오 잭의 색상으로 오디오 사운드
효과를 구별할 수 있습니다.
 라인 입력(파란색) - 라인 입력은 외부 CD 플레이어, 테이프 플레이어 또는
기타 오디오 장치에 사용됩니다.
 라인 출력(녹색) - 라인 출력은 스피커 또는 헤드폰에 사용되는 커넥터입
니다.
 마이크(핑크색) - 마이크는 마이크에 사용되는 커넥터입니다.
 RS 출력(검은색) - 4/5.1/7.1 채널 모드의 뒤쪽 서라운드 출력.
 CS 출력(오렌지색) - 5.1/7.1 채널 모드의 중앙/서브우퍼 출력.
 SS 출력(회색) - 7.1 채널 모드의 측면 서라운드 출력.
eSATA 포트(옵션)
eSATA 포트는 eSATA 외부 하드 드라이브를 연결하는 데 사용됩니다. (사양은 Intel 웹
사이트를 참조하십시오.)
2-11
MS-7345 메인보드
커넥터
플로피 디스크 장치 커넥터: FDD1
이 커넥터는 360KB, 720KB, 1.2MB, 1.44MB 또는 2.88MB 플로피 디스크 드라이브를
지원합니다.
FDD1
IDE 커넥터: IDE1
이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 IDE 장치를 지
원합니다.
IDE1
중요
동일한 케이블에 2개의 IDE 장치를 설치하는 경우, 점퍼 설정으로 마스터/슬레
이브에 드라이브를 별도로 구성해야 합니다. 점퍼 설정 방법은 공급업체가 제
공한 IDE 장치의 설명서를 참조하십시오.
2-12
하드웨어 설치
직렬 ATA 커넥터: SATA3 ~ SATA7
이 커넥터는 고속의 직렬 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 직
렬 ATA 장치에 연결할 수 있습니다.
SATA4 SATA3
(옵션) (옵션)
SATA6 SATA5
Intel ICH9에 의해 지원됨
SATA7
Marvell 88SE6111에 의해 지원됨
중요
직렬 ATA 케이블을 90도로 꺾지 마십시오. 그럴 경우, 전송 중 데이터가 손실
될 수 있습니다.
VoIP 카드 커넥터: JSLIC1(ALC888T 전용)
이 커넥터는 VoIP 카드에 연결됩니다. VoIP 카드의 설명서를 참조하십시오.
JSLIC1
2
1
22
21
2-13
MS-7345 메인보드
팬 전원 커넥터: CPUFAN, SYSFAN1~5
SYSFAN1
센서
+12V
GND
센서
+12V
GND
컨트롤
센서
+12V
GND
CPUFAN
GND
+12V
센서
GND
+12V
센서
팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때,
항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지선으로
서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온보드가 있
는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인된 팬을 사용
해야 합니다.
SYSFAN2
SYSFAN3/4
SYSFAN5
중요
1. 프로세서의 공식 웹 사이트에서 권장 CPU 팬을 참조하거나 판매점에 올바른
CPU 냉각 팬을 문의하십시오.
2. CPUFAN은 팬 제어를 지원합니다. 실제 CPU 온도에 따라 CPU 팬 속도를 자
동으로 제어하는 Dual Core Center 유틸리티를 설치할 수 있습니다.
3. 3 또는 4핀 전원 커넥터로 설치된 팬 쿨러는 모두 CPUFAN에서 사용할 수 있
습니다.
섀시 침입 커넥터: JCI1
이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 섀시가 열리는 경우, 섀시 침입
메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지를 표시
합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.
접지
GND
2
1
JCI1
2-14
하드웨어 설치
IEEE1394 커넥터: J1394_1(옵션)
이 커넥터를 사용하여 옵션인 IEEE1394 브래킷을 통해 IEEE1394 장치를 연결할 수
있습니다.
핀 정의
2
1
10
9
J1394_1
핀
신호
핀
신호
1
TPA+
2
TPA-
3
접지
4
접지
5
TPB+
6
TPB-
7
케이블 전원
8
케이블 전원
9
키(핀 없음)
10
접지
IEEE1394 브래킷(옵션)
S/PDIF 출력 커넥터: SPDO
이 커넥터는 디지털 오디오 전송을 위해 S/PDIF(Sony & Philips Digital Interconnect
Format) 인터페이스를 연결하는 데 사용됩니다.
SPDO
VCC
GND
SPDIF
S/PDIF 브래킷(옵션)
2-15
MS-7345 메인보드
전면 패널 커넥터: JFP1, JFP2
이 커넥터는 전면 패널 스위치 및 LED에 대한 전기 연결에 사용됩니다. JFP1은 Intel®
Front Panel I/O Connectivity Design Guide를 준수합니다.
JFP2
+
스피커
-
8
10
7
+
9
전원 스위치 +
전원
LED
전원
LED
2
JFP1
1
2
+ 리셋
- 스위치
- HDD
+ LED
1
JFP1 핀 정의
핀
신호
설명
1
HD_LED +
하드 디스크 LED 풀업
2
FP PWR/SLP
MSG LED 풀업
3
HD_LED -
하드 디스크 활성화 LED
4
FP PWR/SLP
MSG LED 풀업
5
RST_SW -
리셋 스위치 낮은 기준 GND로 풀다운
6
PWR_SW +
전원 스위치 높은 기준 풀업
7
RST_SW +
리셋 스위치 높은 기준 풀업
8
PWR_SW -
전원 스위치 낮은 기준 GND로 풀다운
9
RSVD_DNU
예약됨. 사용하지 않음.
JFP2 핀 정의
2-16
핀
신호
설명
1
GND
접지
2
SPK-
스피커-
3
SLED
일시 중단 LED
4
BUZ+
부저+
5
PLED
전원 LED
6
BUZ-
부저-
7
NC
연결 없음
8
SPK+
스피커+
하드웨어 설치
전면 패널 오디오 커넥터: JAUD1
이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front
Panel I/O Connectivity Design Guide를 준수합니다.
2
1
10
9
JAUD1
HD 오디오 핀 정의
핀
신호
설명
1
MIC_L
마이크 – 왼쪽 채널l
2
GND
접지
3
MIC_R
마이크 – 오른쪽 채널
4
PRESENCE#
성화된 낮은 신호 - BIOS에게 고음질 오디오 동글이 아날로
활
그 헤더에 연결되었다고 알립니다. PRESENCE# = 고음질 오
디오 동글이 연결된 경우 0
5
LINE out_R
아날로그 포트 – 오른쪽 채널
6
MIC_JD
전면 패널 마이크 JACK1에서 잭 감지 반환
7
Front_JD
음질 오디오 코덱 잭 감지 레지스터 네트워크로부터의 잭 감
고
지 센서 라인
8
NC
컨트롤 없음
9
LINE out_L
아날로그 포트 – 왼쪽 채널
10
LINEout_JD
전면 패널 JACK2에서 잭 감지 반환
CD 입력 커넥터: JCD3
이 커넥터는 외부 오디오 입력용으로 제공됩니다.
JCD3
R GND L
2-17
MS-7345 메인보드
전면 USB 커넥터: JUSB1 ~ 3
Intel® I/O Connectivity Design Guide를 준수한 이 커넥터는 USB HDD, 디지털 카메라,
MP3 플레이어, 프린터, 모뎀 등과 같은 고속의 USB 인터페이스 주변 장치를 연결하
는 데 적합합니다.
핀 정의
JUSB1~3
2
1
10
9
핀
신호
핀
신호
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
GND
8
GND
9
키(핀 없음)
10
USBOC
USB 2.0 브래킷(옵션)
중요
VCC 및 GND의 핀은 손상을 방지하기 위해 올바로 연결되어야 합니다.
직렬 포트 커넥터: JCOM 1
이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 직렬 장
치를 연결할 수 있습니다.
핀 정의
JCOM1
2
1
2-18
9
핀
신호
설명
1
DCD
데이터 이동 감지
2
3
4
5
6
7
8
9
SIN
SOUT
DTR
GND
DSR
RTS
CTS
RI
직렬 입력 또는 데이터 수신
직렬 출력 또는 데이터 전송
데이터 단말기 준비
접지
데이터 세트 준비
송신 요청
송신 지우기
발신음 표시
하드웨어 설치
점퍼
메인보드는 컴퓨터의 기능을 설정할 수 있도록 다음 점퍼를 제공합니다.
이 절에서는 점퍼의 사용으로 메인보드의 기능을 변경하는 방법을 설명합니다.
하드웨어 오버클록 FSB 점퍼: JB1, JB2(옵션)
점퍼 JB1과 JB2를 변경하여 프로세서 주파수를 증가시키기 위해 FSB를 오버클록할
수 있습니다. 아래 지시시항에 따라 FSB를 설정하십시오.
1
JB1 JB2
1
1
1
3
3
3
200 MHz
266 MHz
333 MHz
중요
점퍼를 변경하기 전에 시스템의 전원을 끄십시오.
2-19
MS-7345 메인보드
버튼
메인보드는 컴퓨터의 기능을 설정할 수 있도록 다음 버튼을 제공합니다. 이 절에서는
버튼의 사용으로 메인보드의 기능을 변경하는 방법을 설명합니다.
CMOS 지우기 버튼: SW1
보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받은
CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이 OS를 자
동으로 부팅합니다. 시스템 구성을 지우려면, 버튼을 사용하여 데이터를 지우십시오.
버튼을 눌러 데이터를 지우십시오.
SW1
중요
CMOS 데이터를 지우기 전에 시스템의 전원을 껐는지 확인하십시오.
2-20
하드웨어 설치
슬롯
PCI(Peripheral Component Interconnect) Express 슬롯
PCI Express 슬롯은 PCI Express 인터페이스 확장 카드를 지원합니다.
PCI Express x 16 슬롯은 최대 4.0 GB/s의 전송률을 지원합니다.
PCI Express x 4 슬롯은 최대 1.0 GB/s의 전송률을 지원합니다.
PCI Express x 1 슬롯은 최대 250 MB/s의 전송률을 지원합니다.
PCI Express x16 슬롯
PCIE_3
PCIE_1
4개의 PCIE 채널 공유
PCIE_2
PCIE_4(노란색)
중요
PCIE_1과 PCIE_2 슬롯은 PCIE_4 슬롯과 4개의 PCIE 채널을 공유합니다. BIOS
설정에서 PCIE_4 슬롯의 속도를 선택할 수 있습니다. 3장 BIOS 설정 – 셀 메뉴
- PCIEx4 속도 컨트롤러를 참조하십시오.
2-21
MS-7345 메인보드
PCI(Peripheral Component Interconnect) 슬롯
PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드온 카
드를 지원합니다.
32비트 PCI 슬롯
중요
확장 카드를 추가하거나 제거할 때 먼저 전원 공급장치의 플러그를 뽑으십시오.
점퍼, 스위치 또는 BIOS 구성과 같은 확장 카드에 대해 필요한 하드웨어 및 소
프트웨어 설정을 구성하려면 확장 카드의 설명서를 읽으십시오.
PCI 인터럽트 요청 라우팅
interrupt request line의 약어인 IRQ는 I-R-Q라고 발음하며, 장치가 인터럽트 신호를 마
이크로프로세서로 전송할 수 있는 하드웨어 회선입니다. PCI IRQ 핀은 일반적으로 다
음과 같이 PCI 버스 핀에 연결됩니다.
순서 1
순서 2
순서 3
순서 4
PCI 슬롯 1
INT A#
INT B#
INT C#
INT D#
PCI 슬롯 2
INT B#
INT C#
INT D#
INT A#
2-22
하드웨어 설치
LED 상태 표시기
LED11
LED15
LED16
LED12
LED1
LED13
LED3
LED14
이름
상태
LED1
시스템의 전원을 켜면 불이 켜집니다.
LED3
시스템이 대기 모드에 있으면 불이 켜집니다.
LED11
PCI_E3 슬롯이 작동 중이면 불이 켜집니다.
LED12
PCI_E4 슬롯이 작동 중이면 불이 켜집니다.
LED13
PCI1 슬롯이 작동 중이면 불이 켜집니다.
LED14
PCI2 슬롯이 작동 중이면 불이 켜집니다.
LED15
PCI_E1 슬롯이 작동 중이면 불이 켜집니다.
LED16
PCI_E2 슬롯이 작동 중이면 불이 켜집니다.
LED20
LED10
LED19
LED9
LED18
LED8
LED17
LED7
2-23
MS-7345 메인보드
LED 7, 8, 9 ,10, 17, 18, 19, 20
이 4개의 LED에서 16가지 다양한 LED 신호의 조합으로 시스템 문제를 식별할 수 있
습니다.
LED20
LED10
LED19
LED9
LED18
LED8
LED17
LED7
빨간색
LED 신호
Group3
Group2
Group1
녹색
설명
LED 신호
설명
Group4
Group3
Group2
Group1
시스템 전원 켜기
D-LED는 프로세서가 손상되거나
제대로 설치되지 않은 경우 여기
에 표시됩니다.
Group4
Group3
Group2
Group1
비디오 인터페이스 초기화
CPU 클록 감지, 비디오 온보드 유
형의 확인을 시작합니다. 그리고 나
서 비디오 어댑터를 감지하고 초기
화합니다.
Group4
Group3
Group2
Group1
조기 칩셋 초기화
Group4
Group3
Group2
Group1
BIOS 사인온
로고, 프로세서 브랜드 이름 등에
관한 정보를 표시합니다.
Group4
Group3
Group2
Group1
메모리 감지 테스트
온보드 메모리 크기 테스트. DLED는 메모리 모듈이 손상되거나
제대로 설치되지 않은 경우 여기
에 표시됩니다.
기본 및 확장 메모리 테스트
Group4
Group3 다양한 패턴을 사용하여 240K ~
Group2 640K의 기본 메모리와 1MB 이상
Group1 의 확장 메모리를 테스트합니다.
Group4
Group3
Group2
Group1
빠른 부팅을 위해 BIOS 이미지를
RAM에 압축 해제
Group4
Group3 모든 ISA에 리소스 할당.
Group2
Group1
Group4
Group3
Group2
Group1
키보드 컨트롤러 초기화
Group4
Group3
Group2
Group1
VGA BIOS 테스트
화면에 VGA 사인온 메시지를 기
록하기 시작합니다.
Group4 플로피 드라이브 컨트롤러 초기화
Group3 플로피 드라이브 및 컨트롤러를 초
Group2 기화합니다.
Group1
Group4
Group3
Group2
Group1
프로세서 초기화
프로세서에 관한 정보를 표시합니
다(브랜드 이름, 시스템 버스 등).
Group4 BootAttempt
Group3
Group2 낮은 스택을 설정하고 INT 19h를
Group1 통해 부팅합니다.
Group4
Group3 RTC(Real Time Clock) 테스트
Group2
Group1
2-24
Group4
Group4 하드 드라이브 컨트롤러 초기화
Group3
Group2 IDE 드라이브 및 컨트롤러를 초기
Group1 화합니다.
Group4
Group3 운영 체제 부팅
Group2
Group1
BIOS 설정
3장
BIOS 설정
BIOS 설정
이 장에서는 BIOS 설정 프로그램에 대한 정보를 제공하
여 사용자가 최적의 사용을 위해 시스템을 구성할 수 있
도록 도와줍니다.
다음의 경우 설정 프로그램을 실행해야 합니다.
시
스템을 부팅하는 동안 화면에 오류 메시지가 나타
나고 설정을 실행하도록 요청하는 경우.
자
정의된 기능을 사용하기 위해 기본 설정을 변경하
려는 경우.
3-1
MS-7345 메인 보드
설정 시작
컴퓨터를 켜면 시스템 POST(Power On Self Test) 프로세스를 시작합니다. 화면에 아
래의 메시지가 표시되면, <DEL> 키를 눌러 설정을 시작합니다.
DEL을 눌러 SETUP(설정)을 시작합니다.
사용자가 응답하거나 설정을 입력하기 전에 메시지가 표시되면, 시스템을 껐다가
다시 켜거나 RESET(리셋) 버튼을 눌러서 다시 시작합니다. 또한 <Ctrl>, <Alt> 및
<Delete> 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.
중요
1. 이 장에서 설명되는 각 BIOS 범주 아래의 항목은 시스템 성능을 향상하기
위해 계속적으로 업데이트됩니다. 따라서 설명이 최신 BIOS와 약간 다를 수
있으며 참조용으로 보관해야 합니다.
2. 부팅 시 메모리 카운트 다음에 나타나는 첫 번째 행의 정보가 BIOS 버전입
니다. 이는 대개의 경우 다음과 같은 형식으로 표시됩니다.
A7345IMS V1.0 030807, 여기에서:
첫 번째 문자는 BIOS 마커로서, A = AMI, W = AWARD, P =
PHOENIX입니다.
두 번째 ~ 다섯 번째 자리수는 모델 번호입니다.
여섯 번째 문자는 칩셋으로서, I = Intel, N = nVidia, V = VIA입니다.
일곱 번째 ~ 여덟 번째 문자는 고객으로서, MS = 모든 표준 고객입니
다.
V1.1은 BIOS 버전입니다.
030807은 이 BIOS가 발표된 날짜입니다.
3-2
BIOS 설정
컨트롤 키
<↑>
이전 항목으로 이동합니다.
<↓>
다음 항목으로 이동합니다.
<←>
왼쪽에 있는 항목으로 이동합니다.
<→>
오른쪽에 있는 항목으로 이동합니다.
<Enter>
항목을 선택합니다.
<Esc>
Exit(종료) 메뉴로 건너뛰거나 하위 메뉴에서 주 메뉴로 돌아갑
니다.
<+/PU>
숫자값을 늘리거나 변경합니다.
<-/PD>
숫자값을 줄이거나 변경합니다.
<F6>
최적 기본값 로드
<F10>
모든 CMOS 변경사항을 저장하고 종료합니다.
도움말 불러오기
설정 메뉴를 시작한 다음, 처음으로 표시되는 메뉴가 주 메뉴입니다.
주 메뉴
주 메뉴는 변경할 수 있는 설정 기능을 나열합니다. 화살표 키 ( ↑↓ ) 를 사용하여 항
목을 선택할 수 있습니다. 강조 표시된 설정 기능의 온라인 설명이 화면의 하단에 표
시됩니다.
하위 메뉴
오른쪽 그림과 같이 올바른 포인터 기호가 특정 필드의
왼쪽에 표시되면, 이 필드에서 하위 메뉴를 시작할 수
있다는 것을 의미합니다. 하위 메뉴에는 필드 매개변수
에 대한 추가 옵션이 들어 있습니다. 화살표 키 ( ↑↓ )
를 사용하여 필드를 강조 표시하고 <Enter>를 눌러 하
위 메뉴를 불러냅니다. 그리고 나서 컨트롤 키를 사용
하여 값을 입력하고 하위 메뉴 내에서 필드 간을 이동합니다. 주 메뉴로 돌아가려면,
<Esc >를 누르기만 하면 됩니다.
일반 도움말 <F1>
BIOS 설정 프로그램은 일반 도움말 화면을 제공합니다. 간단히 <F1>을 누르기만 하
면 어느 메뉴에서든지 이 화면을 불러낼 수 있습니다. 도움말 화면은 사용할 수 있는
적절한 키와 강조 표시된 항목에 대해 선택할 수 있는 항목을 나열합니다. <Esc>를 누
르면 도움말 화면이 종료됩니다.
3-3
MS-7345 메인 보드
주 메뉴
표준 CMOS 기능
이 메뉴를 사용하여 시간, 날짜 등과 같은 기본 시스템 구성을 처리합니다.
고급 BIOS 기능
이 메뉴를 사용하여 AMI® 특별 고급 기능의 항목을 설정합니다.
통합된 주변 장치
이 메뉴를 사용하여 통합된 주변 장치의 설정을 지정합니다.
전원 관리 설정
이 메뉴를 사용하여 전원 관리의 설정을 지정합니다.
PNP/PCI 구성
시스템이 PnP/PCI를 지원하면 이 항목이 표시됩니다.
H/W 모니터
이 항목은 PC의 상태를 표시합니다.
셀 메뉴
이 메뉴를 사용하여 주파수/전압 제어 및 오버클로킹의 설정을 지정합니다.
장애 시 안전 기본값 로드
이 메뉴를 사용하여 안정된 시스템 성능을 위해 BIOS 공급업체가 설정한 기본값을 로
드합니다.
최적 기본값 로드
이 메뉴를 사용하여 특별히 메인보드 최적의 성능을 위해 메인보드 제조업체가 설정
한 기본값을 로드합니다.
3-4
BIOS 설정
BIOS 설정 암호
이 메뉴를 사용하여 BIOS의 암호를 설정합니다.
저장 및 설정 종료
CMOS에 변경사항을 저장하고 설정을 종료합니다.
저장하지 않고 종료
모든 변경사항을 취소하고 설정을 종료합니다.
3-5
MS-7345 메인 보드
표준 CMOS 기능
표준 CMOS 기능 메뉴의 항목에는 몇 가지 기본 설정 항목이 포함됩니다. 화살표 키
를 사용하여 항목을 강조 표시한 다음, <PgUp> 또는 <PgDn> 키를 사용하여 각 항목
에서 원하는 값을 선택합니다.
MM:DD:YY (날짜)
시스템을 원하는 날짜(대개의 경우 현재 날짜)로 설정할 수 있습니다.
형식은 <요일><월> <일> <년>입니다.
요일
일요일에서 토요일까지 요일이 BIOS에 의해 정해집니다. 읽기 전용입니다.
월
1월부터 12월까지의 달입니다.
날짜
1일부터 31일까지의 날짜를 숫자 기능 키로 입력할 수 있습니다.
년
연도는 사용자가 조정할 수 있습니다.
HH:MM:SS (시간)
시스템을 원하는 시간(대개의 경우 현재 시간)으로 설정할 수 있습니다. 시간 형식은
<시간> <분> <초>입니다.
SATA1~6
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
3-6
BIOS 설정
장치/공급업체/크기
SATA 커넥터에 연결한 장치 정보를 표시합니다.
LBA/대형 모드
LBA 모드를 활성화 또는 비활성화할 수 있습니다. 장치가 지원하고 LBA 모드가
비활성화되어 아직 포맷되지 않은 경우, 자동으로 설정하면 LBA 모드가 활성화
됩니다.
DMA 모드
DMA 모드를 선택합니다.
하드 디스크 S.M.A.R.T.
하드 디스크에 대한 S.M.A.R.T.(Self-Monitoring Analysis & Reporting Technology)
기능을 활성화할 수 있습니다. S.M.A.R.T는 하드 디스크 장애를 예측하기 위해
디스크 상태를 모니터하는 유틸리티입니다. 하드 디스크가 오프라인으로 되기 전
에 장애가 발생하려는 하드 디스크에서 데이터를 안전한 위치로 이동시킬 수 있
습니다.
중요
HD 장치를 메인보드의 IDE/SATA 커넥터에 연결하면 직렬 ATA 1/2/3/4/5/6 채
널이 나타납니다.
플로피 A
이 항목을 사용하여 설치된 플로피 드라이브의 유형을 설정할 수 있습니다. 사용 가능
한 옵션: [없음], [360K, 5.25 in.], [1.2M, 5.25 in.], [720K, 3.5 in.], [1.44M, 3.5 in.],
[2.88M, 3.5 in.].
3-7
MS-7345 메인 보드
시스템 정보
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
이 하위 메뉴는 시스템의 CPU 정보, BIOS 버전 및 메모리 상태를 표시합니다(읽기 전
용).
3-8
BIOS 설정
고급 BIOS 기능
부트 섹터 보호
이 기능은 BIOS가 승인되지 않은 사용자 또는 컴퓨터 바이러스에 의해 우발적으로
손상되는 것을 방지합니다. 사용으로 설정하는 경우, 플래시 유틸리티를 사용하여
BIOS를 업데이트하려고 시도해도 BIOS의 데이터를 변경할 수 없습니다. BIOS를 성
공적으로 업데이트하려면, 이 플래시 BIOS 보호 기능을 사용 안함으로 설정해야 합니
다. 이 기능은 언제나 활성화해야 합니다. 이 기능을 비활성화해야 하는 유일한 경우
는 BIOS를 업데이트하고자 할 때입니다. BIOS를 업데이트한 다음에는 즉시 이 기능
을 활성화하여 바이러스로부터 보호해야 합니다.
전체 화면 LOGO 표시
이 항목을 사용하여 회사 로고를 부팅 화면에 표시할 수 있습니다. 설정:
[사용]
부팅 시 정지 이미지(로그)를 전체 화면으로 표시합니다.
[사용 안함] 부팅 시 POST 메시지를 표시합니다.
빠른 부팅
이 항목을 [사용]으로 설정하면 몇 가지 검사 항목을 건너뛰기 때문에 시스템을 10초
이내에 부팅할 수 있습니다.
부트 업 Num-Lock LED
이 설정은 시스템을 켤 때 Num Lock 상태를 설정합니다. [On]으로 설정하면 시스템
을 켤 때 Num Lock 키가 켜집니다. [Off]로 설정하면 숫자 키패드에서 화살표를 사용
할 수 있습니다.
IOAPIC 기능
이 필드는 APIC(Advanced Programmable Interrupt Controller)를 활성화 또는 비활성
화하는 데 사용됩니다. PC2001 디자인 가이드를 준수했기 때문에, 시스템이 APIC 모
드에서 실행될 수 있습니다. APIC 모드를 활성화하면 시스템에 대해 사용 가능한 IRQ
리소스가 확장됩니다.
3-9
MS-7345 메인 보드
MPS 테이블 버전
이 필드에서는 운영 체제에서 사용할 MPS(Multi-Processor Specification) 버전을 선택
할 수 있습니다. 운영 체제가 지원하는 MPS 버전을 선택해야 합니다. 사용할 버전을
확인하려면, 운영 체제의 공급업체에 문의하십시오.
CPU 기능
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
하이퍼 스레딩 기술
이 필드은 CPU가 하이퍼 스레딩을 지원하는 경우에만 표시됩니다. 프로세서가
트랜잭션 속도를 높이고 최종 사용자 응답 시간을 줄이기 위해 하이퍼 스레딩 기
술을 사용합니다. 이 기술은 프로세서 내의 2개의 코어를 동시에 명령어를 실행
할 수 있는 2개의 논리적 프로세서로 취급합니다. 이런 방식으로 인해, 시스템 성
능이 상당히 높아집니다. 이 기능을 비활성화하면, 프로세서는 명령어를 실행하
는 데 단 하나의 코어만 사용합니다.
비트 실행 지원
Intel의 비트 비활성화 실행 기능은 지원되는 운영 체제와 결합하는 경우 일부 악
의적인 “버퍼 오버플로우” 공격을 막을 수 있습니다. 이 기능을 사용하면 프로세
서가 메모리 영역을 응용 프로그램 코드가 실행되는 영역과 실행되지 않는 영역
으로 분류할 수 있습니다. 악의적인 웜 바이러스가 버퍼에 코드를 삽입하려고 시
도하는 경우, 프로세서는 코드 실행을 비활성화하여 손상 또는 웝 바이러스의 유
포를 방지합니다.
최대 한계값 CPUID를 3으로 설정
최대 한계값 CPUID는 프로세서의 명목 속도를 이전의 운영 체제로 제한하도록
디자인되었습니다.
칩셋 기능
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
3-10
BIOS 설정
HPET
HPET(High Precision Event Timers)는 칩셋의 일부인 부품입니다. 이 기능을 활
성화하면 다양한 ACPI 방법을 통해 이 기능에 접근할 수 있습니다.
부트 시퀀스
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
1차, 2차 및 3차 부팅 장치
이 항목을 사용하면 BIOS가 디스크 운영 체제를 로드할 1차/2차/3차 부팅 장치
를 설정할 수 있습니다.
다른 장치에서 부팅
옵션을 [예]로 설정한 경우 시스템이 1차/2차/3차 부팅 장치에서 부팅에 실패하
면 시스템이 다른 장치에서 부팅을 시도합니다.
3-11
MS-7345 메인 보드
통합된 주변 장치
USB 컨트롤러
온보드 USB 컨트롤러를 활성화 또는 비활성화할 수 있습니다.
USB 장치 리거시 지원
운영 체제에서 USB 인터페이스 장치를 사용해야 하는 경우, [사용]을 선택합니다.
온보드 LAN 컨트롤러
온보드 USB 컨트롤러를 활성화 또는 비활성화하는 데 사용됩니다.
LAN 옵션 ROM
LAN 컨트롤러의 부트 ROM 호출 여부를 결정하는 데 사용됩니다.
온보드 IEEE1394 컨트롤러
온보드 IEEE1394 컨트롤러를 활성화 또는 비활성화할 수 있습니다.
예비 IDE 컨트롤러
온보드 IDE 컨트롤러를 활성화 또는 비활성화할 수 있습니다.
HD 오디오 컨트롤러
온보드 오디오 컨트롤러를 활성화 또는 비활성화하는 데 사용됩니다.
온칩 ATA 장치
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
3-12
BIOS 설정
PCI IDE BusMaster
IDE 드라이브에 읽기/쓰기를 위해 사용된 PCI 버스 마스터링에 대해 BIOS를 활
성화/비활성화할 수 있습니다.
Oc-칩 SATA 컨트롤러
SATA 컨트롤러를 활성화 또는 비활성화할 수 있습니다.
RAID 모드
SATA 장치의 RAID 기능을 활성화 또는 비활성화하는 데 사용됩니다.
AHCI 장치 그룹
<Enter>를 눌러 AHCI 설정 하위 메뉴를 시작합니다. 하위 메뉴가 IDE 장치의 자
동 감지 상태를 표시합니다.
AHCI 포트 0~5
<Enter>를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴에서 시스템에 연결된 장
치의 유형을 선택할 수 있습니다.
I/O 장치 구성
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
COM 포트 1
1차 직렬 포트에 대한 주소 및 해당 인터럽트를 선택합니다.
3-13
MS-7345 메인 보드
전원 관리 설정
중요
이 절에서 설명된 S3 관련 기능은 BIOS가 S3 슬립 모드를 지원하는 경우에만
사용할 수 있습니다.
ACPI 기능
ACPI(Advanced Configuration and Power Management Interface) 기능을 활성화합니
다. 운영 체제가 Windows 2000/ XP와 같이 ACPI를 인식하는 경우, [사용]을 선택합
니다.
ACPI 대기 상태
ACPI 기능에 대한 절전 모드를 지정합니다. 운영 체제가 Windows 2000/ XP와 같이
ACPI를 지원하는 경우, 이 필드의 설정을 통해 S1(POS) 또는 S3(STR) 방식의 대기
모드를 선택하여 시작할 수 있습니다. 설정:
[S1]
S1 슬립 모드는 전력이 낮은 상태입니다. 이 상태에서, 시스템 컨텍
스트는 손실되지 않으며(CPU 또는 칩셋) 하드웨어가 모든 시스템 컨
텍스트를 유지합니다.
[S3]
S3 슬립 모드는 전력이 낮은 상태로서, 시스템 구성 및 열린 응용 프
로그램/파일의 정보가 전원 공급이 유지되는 주 메모리에 저장되는
한편, 대부분의 기타 하드웨어 부품은 꺼져 에너지를 절약합니다. 메
모리에 저장된 정보는 “웨이크 업” 이벤트가 발생하면 시스템을 복원
하는 데 사용됩니다.
3-14
BIOS 설정
S3에서 VGA BIOS 재호출
ACPI 대기 상태가 [S3]으로 설정된 경우, 이 필드에서 옵션을 선택할 수 있습니다.
[예]를 선택하면 시스템이 S3 슬립 상태에서 웨이크 업(다시 시작)할 때 BIOS가
VGABIOS를 호출하여 VGA 카드를 초기화할 수 있습니다. 이 기능을 비활성화하면
시스템이 재시작 시간이 단축되나, 시스템이 VGA 카드를 초기화하는 데 VGA 드라이
버가 필요합니다. 따라서 카드의 VGA 드라이버가 초기화 기능을 지원하지 않는 경우,
S3에서 재시작한 다음 디스플레이가 비정상적으로 작동하거나 작동하지 않을 수 있
습니다.
시간 종료 일시 중단(분)
이 필드에 지정된 시간 동안 시스템 활동이 감지되지 않으면, CPU를 제외한 모든 장
치가 종료됩니다.
전원 버튼 기능
이 기능은 전원 버튼의 기능을 설정합니다. 설정:
[켜기/끄기]
전원 버튼이 정상적인 전원 끄기 버튼으로 작동합니다.
[일시 중단]
전원 버튼을 누르면 컴퓨터는 일시 중단/슬립 모드를 시작하
나, 4초 이상 버튼을 누르고 있으면 컴퓨터가 꺼집니다.
On AC 전원 손실 복원
정전 또는 인터럽트가 발생한 다음 시스템의 재부팅 여부를 지정합니다. 설정:
[꺼짐]
컴퓨터를 항상 꺼진 상태로 유지합니다.
[켜짐]
컴퓨터를 항상 켜진 상태로 유지합니다.
[마지막 상태] 정전이나 인터럽트가 발생하기 전의 상태로 시스템을 복원합
니다.
웨이크업 이벤트 설정
<Enter>를 누르면 다음 하위 메뉴가 표시됩니다.
USB 장치에 의해 S3로부터 재시작
USB 장치의 활동으로 시스템을 S3(RAM에 대한 일시 중단) 슬립 상태에서 시스
템을 웨이크업할 수 있습니다.
PS/2 키보드에 의해 S3로부터 재시작
PS/2 키보드의 입력 신호가 감지될 때 어떤 절전 모드에서 시스템이 웨이트업될
지 결정합니다.
3-15
MS-7345 메인 보드
PS/2 마우스에 의해 S3로부터 재시작
PS/2 마우스의 입력 신호가 감지될 때 어떤 절전 모드에서 시스템이 웨이트업될
지 결정합니다.
PCI 장치(PME#)에 의한 재시작
[사용]으로 설정된 경우, 이 기능으로 PME(Power Management Event)의 이벤트
를 통해 시스템을 절전 모드에서 웨이크업할 수 있습니다.
PCI-E 장치에 의한 재시작
[사용]으로 설정된 경우, 이 기능으로 PCIE의 이벤트를 통해 시스템을 절전 모드
에서 웨이크업할 수 있습니다.
RTC 알람에 의한 재시작
이 필드는 예약된 시간/날짜에 시스템을 부팅하는 기능을 활성화 또는 비활성화
하는 데 사용됩니다.
3-16
BIOS 설정
PNP/PCI 구성
이 절에서는 PCI 버스 시스템과 PnP (Plug & Play) 기능의 구성을 설명합니다. PCI 즉
Peripheral Component Interconnect는 특별한 부품과 통신할 때 I/O 장치가 CPU가 사
용하는 것과 유사한 속도로 작동할 수 있도록 해주는 시스템입니다. 이 절에서는 일부
기술적인 항목을 다루고 있으며, 숙련된 사용자만 기본 설정을 변경할 것을 강력히 권
장합니다.
1차 그래픽 어댑터
이 설정은 어떤 그래픽 카드가 1차 그래픽 어댑터인지 지정합니다.
PCI 지연 타이머
이 항목은 다른 장치에게 인도하기 전에 각 PCI 장치가 버스를 보유할 수 있는 시간을
제어합니다. 높은 값으로 설정하면, 모든 PCI 장치가 장시간 트랜잭션을 실행할 수 있
으며, 따라서 효과적인 PCI 대역폭으로 향상시킬 수 있습니다. PCI 성능을 높이려면,
이 항목을 높은 값으로 설정해야 합니다.
PCI 슬롯 1/ 2 IRQ
이 항목은 각 PCI 슬롯에 대한 IRQ 라인을 지정합니다.
3-17
MS-7345 메인 보드
IRQ 리소스 설정
<Enter>를 눌러 하위 메뉴를 시작하면 다음 화면이 표시됩니다.
IRQ 3/4/5/7/9/10/11/14/15
이 항목은 지정된 IRQ 라인이 사용된 버스를 지정합니다.
이 설정에서 AMIBIOS가 시스템 BIOS가 구성할 수 있는 장치로 전달된 사용 가능
한 IRQ의 풀에서 IRQ를 제거할 것인지 결정합니다. 사용 가능한 IRQ 풀은 ESCD
NVRAM을 읽어 결정합니다. IRQ를 IRQ 풀에서 더 많이 제거해야 하는 경우, 최
종 사용자가 이 설정을 사용하여 [예약됨] 설정을 할당함으로써 IRQ를 예약할 수
있습니다. 온보드 I/O가 AMIBIOS에 의해 구성됩니다. 온보드 I/O가 사용하는 모
든 IRQ가 [사용 가능]으로 구성됩니다. 모든 IRQ가 [예약됨]으로 설정되고, IRQ
14/15가 온보드 PCI IDE에 할당된 경우, PCI 및 PnP 장치에서 IRQ 9를 아직 사
용할 수 있습니다.
중요
IRQ(Interrupt Request) 라인은 I/O 장치에 할당된 시스템 리소스입니다. I/O 장
치가 운영 체제의 주의를 끌어야 하는 경우, IRQ를 발생시켜 이를 알립니다.
신호를 수신한 후 운영 체제가 준비되면, 시스템이 직접 인터럽트하여 I/O 장치
가 필요로 하는 서비스를 실행합니다.
3-18
BIOS 설정
H/W 모니터
섀시 침입
이 필드는 섀시 침입 상태를 기록하는 기능 및 섀시가 열려 있을 경우 경고 메시지를
발행하는 기능을 활성화 또는 비활성화합니다. 경고 메시지를 지우려면 필드를 [리
셋]으로 설정합니다. 나중에 필드 설정이 자동으로 [사용]으로 되돌아옵니다.
CPU Smart FAN Target(CPU Smart FAN 목표)
메인 보드는 특정 범위 내에서 팬 속도를 유지하기 위하여 현재 온도에 따라 자동으로
팬 속도를 제어하는 Smart Fan 기능을 제공합니다. 여기에서 팬 목표치를 선택할 수
있습니다. 현재 CPU 팬 온도가 목표치에 도달하면 스마트 팬 기능이 활성화됩니다.
이 기능은 자동 냉각을 위해 속도를 올릴 수 있는 여러 개의 섹션을 제공합니다.
CPU Min. FAN speed (%)(CPU FAN 최소 속도(%))
이 항목을 사용하면 CPU 팬의 최소 속도 한계를 %로 선택할 수 있습니다.
SYS FAN1 Control(SYS FAN1 제어)
이 항목을 사용하면 SYS FAN1 속도를 %로 선택할 수 있습니다.
PC Health Status
CPU/ System Temperature, CPU FAN/ SYS FAN1/ SYS FAN2 Speed, CPU
Vcore, 3.3V, 5V, 12V, 5V SB(CPU/ 시스템 온도, CPU FAN/ SYS FAN1/ SYS
FAN2 속도, CPU Vcore, 3.3V, 5V, 12V, 5V SB)
이 항목은 CPU 전압, 온도 및 모든 팬 속도와 같이 감시되는 모든 하드웨어 장
치/구성요소의 현재 상태를 표시합니다.
3-19
MS-7345 메인 보드
Cell Menu (셀 메뉴)
중요
사용자가 칩셋에 익숙할 경우에만 이 설정을 변경하십시오.
Current CPU / DRAM Frequency(현재 CPU / DRAM 주파수)
이 항목은 CPU 및 메모리 속도의 현재 클럭을 표시합니다. 읽기 전용입니다.
D.O.T Control(D.O.T 제어)
이 항목을 사용하면 D.O.T. 로 제어할 CPU 및 PCIE 중 하나 또는 둘 다를 선택할 수
있습니다. D.O.T.(동적 오버클럭킹 기술)는 자동 오버클럭킹 기술로서, MSI™가 새롭
게 개발한 Dual CoreCell™ 기술의 일부입니다. 이 기술은 프로그램을 실행하는 동안
CPU와 PCIE의 로드 밸런스를 감지하고 최상의 주파수로 자동 조정하는 기능을 갖추
고 있습니다. 마더 보드가 시스템이 프로그램을 실행 중이라는 것을 감지하면 자동으
3-20
BIOS 설정
로 속도가 높아져서 프로그램을 보다 매끄럽고 빠르게 실행하도록 만듭니다. 시스템
이 잠시 지체되거나 낮은 로딩 밸런스에 머물 경우 기본 설정을 대신 복구합니다. 일
반적으로 동적 오버클럭킹 기술은 사용자의 PC가 전반적인 성능 향상이 필요한 3D
게임, 비디오 프로세스 및 CPU 및 PCIE 주파수와 같이 대용량의 데이터를 실행할 경
우에만 작동됩니다.
CPU D.O.T3 step1/2/3 setting(CPU D.O.T3 단계 1/2/3 설정)
D.O.T.를 사용하면 3단계 오버클럭킹으로 CPU 로딩을 감지하거나 주파수를 증대할
수 있습니다. 이 항목을 사용하면 각 단계의 가속 범위를 선택할 수 있습니다.
PCIE D.O.T3 step1/2/3 setting(PCIE D.O.T3 단계 1/2/3 설정)
D.O.T.를 사용하면 3단계 오버클럭킹으로 PCIE 로딩을 감지하거나 주파수를 증대할
수 있습니다. 이 항목을 사용하면 각 단계의 가속 범위를 선택할 수 있습니다.
중요
동적 오버클럭킹 기술이 수동 오버클럭킹에 비해 안정적이지만 기본적으로 여
전히 위험 요소가 남아 있습니다. 우선 CPU가 정기적으로 오버클럭킹할 수 있
도록 하는 것이 바람직합니다. PC가 불안정하게 보이거나 이로 인해 재부팅되
는 경우 동적 오버클럭킹을 사용하지 않거나 오버클럭킹 옵션 레벨을 낮추는
것이 더 좋습니다. 어쨌든 수동으로 오버클럭킹해야 할 경우 우선 동적 오버클
럭킹을 비활성화해야 합니다.
Intel EIST
향상된 Intel SpeedStep 기술로 인해 배터리 또는 AC 전원 중 어떤 방식으로 컴
퓨터를 실행되느냐에 따라 마이크로프로세서의 성능 레벨을 설정할 수 있습니다.
speedstep 기술을 지원하는 CPU를 설치하면 이 필드가 표시됩니다.
Adjust CPU FSB Frequency (CPU FSB 주파수 조정)
이 항목을 사용하여 CPU FSB 주파수(MHZ)를 설정할 수 있습니다.
Adjust CPU Ratio(CPU 비율 조정)
이 필드는 CPU가 이 기능을 지원할 경우에만 표시됩니다. Intel EIST를 사용 안함으
로 설정할 경우에만 조정이 가능합니다. 이 항목을 사용하여 CPU 비율을 설정할 수
있습니다.
Adjusted CPU Frequency(조정된 CPU 주파수)
이 항목은 조정된 CPU 주파수를 표시합니다(FSB x 비율). 읽기 전용입니다.
Advance DRAM Configuration(고급 DRAM 구성)
<ENTER> 키를 눌러서 하위 메뉴로 들어가면 다음 화면이 나타납니다.
3-21
MS-7345 메인 보드
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)
[사용(Enabled)]으로 설정하면 DRAM 모듈의 SPD(직렬 존재 감지) EFPROM
구성을 기준으로 하는 BIOS에 의해 DRAM CAS# 대기 시간(DRAM CAS#
Latency)을 자동 판별할 수 있습니다.
DRAM CAS# Latency(DRAM CAS# 대기 시간)
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사
용 안함]으로 설정하면, 필드를 조정할 수 있습니다. 이렇게 되면 SDRAM이 읽기
명령을 받아서 이 명령을 시작하기 전에 타이밍 지연(클럭 사이클의)을 결정하는
CAS 대기 시간을 제어합니다.
DRAM RAS# to CAS# Delay (DRAM이 RAS#에서 CAS#로의 시간 지연)
Configuration DRAM Timing by SPD (SPD를 사용한 DRAM 타이밍 구성)을 [사
용 안함]으로 설정하면, 필드를 조정할 수 있습니다. DRAM이 재충전되면 행과
열이 따로 분리됩니다. 이 설정 항목을 사용하면 RAS(열 주소)에서 CAS(행 주
소)로의 변환 타이밍을 결정할 수 있습니다. 클럭 사이클이 짧을수록 DRAM 성능
이 빨라집니다.
DRAM CAS# Precharge(DRAM CAS# 사전 충전)
Configuration DRAM Timing by SPD (SPD를 사용한 DRAM 타이밍 구성)을 [사
용 안함]으로 설정하면, 필드를 조정할 수 있습니다. 이 설정은 재충전할 수 있는
RAS 사이클 수를 제어합니다. DRAM 재충전 이전에 RAS가 충전 시간을 충분히
갖지 못할 경우, 충전이 불충분해서 DRAM이 데이터를 보존하지 못할 수 있습니
다. 이 항목은 시스템에 동기화 DRAM이 설치된 경우에만 적용됩니다.
DRAM TRFC
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사용
안함]으로 설정하면, 필드를 조정할 수 있습니다. 이 설정은 RFC가 메모리 셀로
부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간을 결정합니다.
DRAM TWR
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사용
안함]으로 설정하면, 필드를 조정할 수 있습니다. 쓰기 데이터 버스트의 끝과 재
충전 명령의 시작 간의 최소 시간 차를 결정합니다. 센스 증폭기로 하여금 데이터
를 셀에 복구하도록 합니다.
DRAM TWTR
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사용
안함]으로 설정하면, 필드를 조정할 수 있습니다. 쓰기 데이터 버스트의 끝과 행
3-22
BIOS 설정
읽기 명령의 시작 간의 최소 시간 간격을 결정합니다. 이 설정을 사용하면 읽기
명령을 시작하기 전에 I/O 게이트가 센스 증폭기를 최대한 활용할 수 있습니다.
DRAM TRRD
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사용
안함]으로 설정하면, 필드를 조정할 수 있습니다. 다른 뱅크의 active-to-active 지
연을 지정합니다. 읽기 명령과 재충전 명령 간의 시간 간격을 결정합니다.
DRAM TRTP
Configuration DRAM Timing by SPD(SPD를 사용한 DRAM 타이밍 구성)을 [사용
안함]으로 설정하면, 필드를 조정할 수 있습니다. 읽기 명령과 재충전 명령 간의
시간 간격을 결정합니다.
FSB/Memory Ratio(FSB/메모리 비율)
이 항목을 사용하면 FSB/메모리 비율을 조정할 수 있습니다.
Adjusted DDR Memory Frequency(조정된 DDR 메모리 주파수)
이 항목은 DDR 메모리 주파수를 표시합니다. 읽기 전용입니다.
PCIEx4 Speed Controller(PCIEx4 속도 컨트롤러)
이 항목을 사용하여 PCIEx4 속도를 선택할 수 있습니다.
Adjust PCIE Frequency(PCIE 주파수 조정)
이 항목을 사용하여 PCIE 주파수(MHZ)를 선택할 수 있습니다.
Auto Disable DIMM/PCI Frequency(DIMM/PCI 주파수 자동 해제)
[사용(Enabled)]으로 설정하면 시스템이 빈 DIMM 및 PCI 슬롯에서 클럭을 제거(전원
이 꺼짐)하여 전자파 장애(EMI)를 최소화할 수 있습니다.
CPU Voltage / Momory Voltage / VTT FSB Voltage / NB Voltage / SB I/O Power /
SB Core Power(CPU 전압/메모리 전압/ VTT FSB 전압/ NB 전압 / SB I/O 전원 / SB
코어 전원)
이 항목은 CPU, 메모리, FSB 및 칩셋의 전원 상태를 표시합니다. 읽기 전용입니다.
Spread Spectrum(대역 확산)
마더 보드의 클럭 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애를 일
으킵니다. 대역 확산 기능은 펄스 조절로 생성된 EMI를 줄여줌으로써 그 결과 펄스의
스파이크가 flatter curve로 감소됩니다. EMI 문제가 발생하지 않을 경우 최적의 시스
템 안정성 및 성능을 위해 사용 안함으호 설정합니다. 그러나 EMI로 인해 문제가 발생
할 경우, EMI 감소를 위해 사용으로 설정하십시오. 사소한 지터조차도 클럭 속도를 일
시적으로 상승시키면 오버클럭킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오
버클럭킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.
3-23
MS-7345 메인 보드
중요
1. E
MI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [사
용 안함]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감
소를 위해 대역 확산 값을 선택하십시오.
2. 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다.
가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하십시오.
3. 사소한 지터조차도 클럭 속도를 일시적으로 상승시키면 오버클럭킹한 프로
세스를 고정시키는 원인이 될 수 있으므로 오버클럭킹을 진행하는 동안 대
역 확산을 반드시 사용 안함으로 설정해야 합니다.
3-24
BIOS 설정
CPU 및 메모리 클럭 오버클럭킹
D.O.T 제어, CPU FSB 주파수 조정, CPU 비율 조정, FSB/메모리 비율은 CPU 및 메
모리를 오버클럭킹하기 위한 항목입니다. 자세한 내용은 해당 필드 설명을 참조하십
시오.
중요
1. CPU 속도 = CPU 주파수 * CPU 비율
2. 이 마더 보드는 오버클럭킹을 전적으로 지원합니다. 그러나 사용자의 주변
장치 및 구성요소가 일부 특수 설정을 견딜 수 있는지 확인하십시오. 생산
사양을 초과하는 작업은 어떤 경우에도 바람직하지 않습니다. 적절하지 못
한 작업으로 인한 위험이나 손상은 당사의 제품 보증을 받지 못합니다.
실패한 오버클럭킹으로부터 시스템을 저장하는 두가지 방법…
재부팅
1. 전원 버튼을 눌러서 시스템을 세 번 재부팅합니다. 전류가 다른 장치나 구성요
소에 영향을 미치지 않도록 주의하십시오. 그러기 위해서 각각의 재부팅 사이에
10초 이상의 간격을 두는 것이 좋습니다.
2. 네 번째 재부팅 시 BIOS가 이전 오버클럭킹이 실패했음을 판별하고 자동으로
기본 설정으로 돌아갑니다. 화면에 다음 메시지가 나타나면 아무 키나 눌러서 시
스템을 평소대로 부팅하십시오.
경고!!! 오버클럭킹의 이전 성능이 실패했으므로 시스템이 기본 설정
으로 돌아갑니다. “DEL”을 제외하고 아무 키나 눌러서 SETUP…(설
정…)으로 들어갑니다.
CMOS 지우기
- CMOS 데이터를 지우는 방법에 대한 자세한 내용은 “2장”을 참조하십시오.
3-25
MS-7345 메인 보드
장애 시 안전 기본값/최적화된 기본값 로드
주 메뉴에 있는 다음 두개의 옵션을 사용하면 모든 BIOS 설정을 장애 시 안전 값 또
는 최적화된 값으로 되돌릴 수 있습니다. 최적화된 기본값은 메인 보드 제조업체가 메
인 보드의 최적화된 성능을 위해 특별히 설정한 기본값입니다. 장애 시 안전 기본값은
BIOS 공급업체가 안정적인 시스템 성능을 위해 설정한 기본값입니다.
장애 시 안전 기본값 로드를 선택하면 아래와 같은 메시지가 표시됩니다.
Y를 누르면 가장 안정적인 초소형 시스템 성능을 위해 BIOS 기본값이 로드됩니다.
최적화된 기본값 로드를 선택하면 아래와 같은 메시지가 표시됩니다.
Y를 누르면 최적의 시스템 성능을 위한 기본 공장 설정이 로드됩니다.
3-26
BIOS 설정
BIOS 설정 암호
이 기능을 선택하면 화면에 메시지 상자가 아래와 같이 표시됩니다.
원하는 암호를 최대 6자리로 입력한 다음 <Enter>를 누릅니다. 여기에 입력한 암호가
CMOS 메모리로부터 사전 설정된 암호를 대체합니다. 암호 확인을 요청받습니다. 암
호를 재입력하고 <Enter>를 누릅니다. 선택을 취소하려면 <ESC> 를 누르거나 암호
를 입력하지 않으면 됩니다.
설정된 암호를 지우려면 암호를 입력하자마자 <Enter>를 누르면 됩니다. 암호 비활성
화를 확인하는 메시지가 표시됩니다. 일단 암호를 비활성화하면 시스템이 부팅된 다
음 암호를 입력하지 않고 설정을 입력할 수 있습니다.
암호를 설정하면 설정에 들어갈 때마다 암호를 입력하라는 요청을 받습니다. 이는 권
한이 부여되지 않은 제삼자가 사용자의 시스템 구성의 일부를 변경하지 못하도록 막
아줍니다.
3-27
x
RealtekALC888/888T 오디오
부록 A
RealtekALC888/888T 오디오
Realtek ALC888/888T는 앞면 좌측 출력 및 앞면 우측
출력 채널을 통해 7.1 사운드 재생 및 독립된 스테레
오 사운드 출력의 채널 2개를 동시에 지원하는 10-채널
DAC를 제공합니다.
A-1
MS-7345 메인 보드
Realtek HD Audio Driver 설치
2-, 4-, 6-, 8-채널 또는 7.1+2 채널 오디오 작동에 액세스하기 전에 올바른 작동을 위해
서 Realtek ALC888/888T 코덱용 드라이버를 설치해야 합니다.
아래에서 설명하는 절차를 따라 각자의 운영 체제에 맞는 드라이버를 설치하십시오.
Windows 2000/XP의 경우
Windows® 2000의 경우, Windows® 2000 Service Pack4 이상을 설치한 다음
드라이버를 설치해야 합니다. Windows® XP의 경우, Windows® XP Service Pack1 이
상을 설치한 다음 드라이버를 설치해야 합니다.
아래의 그림은 Windows® XP 환경을 기준으로 하며 다른 운영 체제에서 드라이버를
설치할 경우 약간 다르게 보일 수 있습니다.
1. 응용 프로그램 CD를 CD-ROM 드라이브에 삽입합니다. 설정 화면이 자동으로
나타납니다.
2. Realtek HD Audio Driver를 클릭합니다.
여기를 클릭
중요
HD Audio Configuration
소프트웨어 유틸리티는 오디오 응용 프로그램 향
상을 위해 지속적으로 업데이트됩니다. 따라서 여기 이 섹션에 있는 프로그램
화면은 최신 소프트웨어 유틸리티와 약간 다를 수 있으며 참조용로만 제공됩
니다.
a
A-2
RealtekALC888/888T 오디오
3. Next(다음) 버튼을 클릭하여 Realtek High Definition Audio Driver를 설치합니다.
여기를 클릭
4. Finish(종료) 버튼을 클릭하여 시스템을 다시 시작합니다.
이 옵션을
선택
여기를 클릭
A-3
MS-7345 메인 보드
소프트웨어 구성
오디오 드라이버를 설치하면 2-,4-,6- 또는8-채널 오디오 기능을 사용할 수 있습니
다. 화면 아래 오른쪽 모서리에 있는 시스템 트레이에서 아이콘
를 클릭하여 HD
Audio Configuration(HD 오디오 구성)을 활성화합니다. 제어판에서 Realtek HD Audio
Manager(Realtek HD 오디오 매니저)를 클릭해도 오디오 드라이버를 활성화할 수 있
습니다.
더블 클릭
a
A-4
RealtekALC888/888T 오디오
음향 효과
Environment(환경) 목록에서 원하는 음향 효과를 선택할 수 있습니다.
환경 시뮬레이션
화살표를 풀다운하면 다양한 사운드를 경험할 수 있으며, 표시된 총 23종의 음향 효과
중에서 선택할 수 있습니다. Realtek HD 오디오 사운드 매니저도 빠르게 즐길 수 있
도록 보급형 설정 “Stone Corridor”, “Bathroom”, “Sewer pipe”, “Arena” 및 “Audio
Corridor”를 제공하고 있습니다.
제공된 음향 효과를 선택하면 이퀄라이저가 자동으로 조정됩니다. 원할 경우 “Load
EQ Setting (EQ 설정 로드)” 및 “Save Preset (사전 설정 저장)” 버튼을 사용하여 이퀄
라이저 설정을 로드하거나 새 이퀄라이저를 설정하여 새 설정으로 저장해도 되며, 또
는 “Reset EQ Setting (EQ 설정 리셋)” 버튼을 클릭하여 기본값을 사용하거나 “Delete
EQ Setting (EQ 설정 삭제)” 버튼을 클릭하여 EQ 설정을 삭제해도 됩니다.
Equalizer (이퀄라이저) 파트 아래에 있는 “Others (기타)”를 클릭하여 다른 사전 설정
이퀄라이저 모델을 선택해도 됩니다.
A-5
MS-7345 메인 보드
이퀄라이저 선택
이퀄라이저의 기본 설정을 선택하지 않아도 되므로 사용자는 이 툴을 활용하여 자신
이 선호하는 대로 설정할 수 있습니다.
이퀄라이저의 대역폭은 10개로서 그 범위가 100Hz에서 16KHz에 이릅니다.
저장
설정은 나중에 사용할
수 있도록 영구적으로
저장됩니다.
사용/사용 안함
사용 안함으로 설정하면
설정을 잃지 않고 음향 효
과를 잠깐 동안 정지할 수
있습니다.
리셋
이퀄라이저의 대역폭
10개가 기본 설정으로 다
시 돌아갑니다.
로드
사전 로드 설정을 사용하고
싶을 때마다 이 버튼을 클릭
하면 선택할 수 있도록 전체
목록이 표시됩니다.
삭제
이전 단계에 만들어진 사전 저장된 설정을 삭제합니다.
a
A-6
RealtekALC888/888T 오디오
자주 사용하는 이퀄라이저 설정
Realtek은 사용자의 요구사항을 인식합니다. Realtek HD Audio Sound Manager는 오
디오 분야의 오랜 경험을 강화함으로써 사용자가 자주 사용하는 최적화된 이퀄라이저
설정을 제공함으로써 빠르게 즐길 수 있도록 해줍니다.
[사용 방법]
O페이지에 표시된 “Pop”“Live”“Club” 및 “Rock” 이외에 “Others”에서 화살표를 풀
다운하면 설정을 보다 최적화할 수 있습니다.
노래방 모드
노래방 모드를 사용하면 가정에서도 노래방의 즐거움을 누릴 수 있습니다. 노래방 모
드를 사용하면 노래의 보컬을 제거하고 사용자의 음역에 맞도록 조정할 수 있습니다.
1. 보컬 취소 “Voice Cancellation(보컬 취소)” 버튼만 누르면 배경 음악이 흐르는 동안
노래의 음성 녹음이 제거되어 가수처럼 직접 노래를 부를 수 있습니다!
2. 키 조정 “위/아래 화살표” 버튼을 사용하여 각자의 음역에 맞도록 키를 조정할 수
있습니다.
키 높이기
음성 제거
키 낮추기
A-7
MS-7345 메인 보드
음량 조정 장치
Mixer(음량 조정 장치) 파트에서 앞/뒤 패널의 볼륨을 개별적으로 조정할 수 있습니다.
individually.
1. 볼륨 조정
Realtek HD 오디오 앞면 출력(Realtek HD Audio rear output) 또는 Realtek HD Audio
front output(Realtek HD 오디오 뒷면 출력) 항목을 선택하면 앞 또는 뒤 패널에 연결된
스피커의 볼륨을 조정할 수 있습니다.
중요
설정하기 전에 재생 장치가 앞 또는 뒤 패널의 잭에 제대로 꽂혀 있어야 합니
다. 스피커를 앞 패널의 잭에 꽂으면 Realtek HD 오디오 전면 출력 항목이 표
시됩니다.
2. 멀티 스트림 기능
ALC888은 멀티 스트림이라고 불리는 뛰어난 기능을 지원합니다. 이 기능을 사용하면
다양한 오디오 소스를 동시에 재생하거나 표시된 앞 또는 뒤 패널로부터 오디오 소스
를 각각 출력시킬 수 있습니다. 이 기능은 2인이 동일한 컴퓨터를 각자 다른 목적으로
함께 사용할 때 매우 유용합니다.
버튼을 클릭하면 음량 조정 장치 ToolBox 메뉴가 나타납니다. 멀티 스트리밍 재생
이 활성화되었는지 확인한 다음 OK를 눌러 설정을 저장합니다.
중요
멀티 스트림 기능을 활성화하려면 오디오 장치를 앞 또는 뒤 패널의 잭에 연결
해야 합니다.
a
A-8
RealtekALC888/888T 오디오
첫 번째 오디오 소스를 재생하는 동안(예: Windows Media Player를 사용하여 DVD/
VCD 재생) 오디오 소스는 뒤 패널로부터 출력되며 이것이 기본 설정입니다.
그런 다음 반드시 먼저 스크롤 목록에서 Realtek HD 오디오 전면 출력을 선택한 다음
다른 프로그램을 사용해야 두 번째 오디오 소스를 재생할 수 있습니다(예: Winamp를
사용하여 MP3 파일 재생). 두 번째 오디오 소스(MP3 뮤직)는 앞 패널의 라인 출력 오
디오 잭으로부터 출력됩니다.
A-9
MS-7345 메인 보드
3. 재생 제어
툴
무음 기능
재생 장치
이 기능을 사용하면 사운드를 출력할 포트를 마
음대로 결정할 수 있습니다. 또한 멀티 스트리밍
재생을 활성화하는 데에도 필수적인 기능입니다.
- Realtek HD 오디오 뒷면 출력
- Realtek HD 오디오 앞면 출력
무음 기능
단일 또는 다중 볼륨 컨트롤 중 선택하여 소리가 나지 않도록 하거나 사운드 출력을
완전히 없앨 수 있습니다.
툴
- Show the following volume controls(다음 볼륨 컨트롤 표시)
이 기능을 사용하면 표시할 볼륨 컨트롤 항목을 마음대로 결정할 수 있습니다.
- Advanced controls (고급 컨트롤)
- Enable playback multi-streaming(멀티 스트리밍 재생 사용)
이 기능을 사용하면 음악이 재생되고 있는 동안(뒤 패널의 스트림 2) 헤드폰을 통해서
친구와 오디오 채팅을 할 수 있습니다(뒤 패널의 스트림 1). 주어진 기간 중 아무 때나
최대 2개의 스트림을 동시에 작동할 수 있습니다.
a
A-10
RealtekALC888/888T 오디오
4. 녹음 컨트롤
툴
무음 기능
녹음 장치
-뒷면 라인 입력/마이크,
앞면 라인 입력
-Realtek HD 오디오 입력
무음 기능
단일 또는 다중 볼륨 컨트롤 중 선택하여 소리가 나지 않도록 하거나 사운드 입력을
완전히 없앨 수 있습니다.
툴
- Show the following volume controls(다음 볼륨 컨트롤 표시)
이 기능을 사용하면 표시할 볼륨 컨트롤 항목을 마음대로 결정할 수 있습니다.
- Enable recording multi-streaming(멀티 스트리밍 녹음 사용)
중요
ALC888을 사용하면 믹싱을 따로 하지 않고도 CD, 라인, 마이크 및 스테레오
믹스 채널을 동시에 녹음할 수 있습니다. 주어진 기간 내에 아무 때나 다음 채
널 4개 중 1개를 선택하여 녹음할 수 있습니다.
A-11
MS-7345 메인 보드
오디오 I/O(Audio I/O)
이 탭을 사용하여 멀티 채널 오디오 기능 및 스피커를 손쉽게 구성할 수 있습니다.
여기에서 원하는 멀티 채널 작동을 선택할 수 있습니다.
a. 일반 헤드폰용 Headphone (헤드폰)
b. 스테레오 스피커 출력용 2CH Speaker (2채널 스피커)
c. 4-스피커 출력용 4CH Speaker(4채널 스피커)
d. 5.1-스피커 출력용 6CH Speaker(6채널 스피커)
e. 7.1-스피커 출력용 8CH Speaker(8 채널 스피커)
스피커 구성:
1. 스피커를 해당 잭에 연결합니다.
2. 대화상자 “connected device(연결된 장치)”가 화면에 뜹니다. 연결한 장치를 선택
하십시오.
- 장치가 올바른 잭에 연결되어 있을 경우 사용자의 장치와 동일한 장치로 변경된
잭 옆에 아이콘이 나타납니다.
- 연결이 올바르지 않을 경우 Realtek HD Audio Manager의 안내를 받아 장치를
올바른 잭에 연결합니다.
a
A-12
RealtekALC888/888T 오디오
Connector Settings(커넥터 설정)
를 클릭하여 커넥터 설정을 액세스합니다.
Disable front panel jack detection(뒷면 패널 잭 감지 사용 안함)(옵션)
앞면 패널 잭에서 기능을 발견하지 못했습니까? 시스템의 앞면 잭이 AC 97 잭인지 확
인하십시오. 만약 그렇다면, 이 항목을 확인하여 앞면 패널 잭 감지를 사용 안함으로
설정하십시오.
Mute rear panel output when front headphone plugged in (앞면 헤드폰이 연결된 경
우 뒷면 패널의 출력을 없앰)
Enable auto popup dialogue, when device has been plugged in (장치가 연결되어 있
다면 자동 팝업 대화상자를 사용함)
이 항목을 확인한 다음 장치를 연결하면 “Connected device (연결된 장치)” 대화상자
가 자동으로 화면에 뜹니다.
A-13
MS-7345 메인 보드
S/PDIF
Sony/Philips Digital Interface (S/PDIF는 소니/필립스 디지털 인터페이스)의 약어로
서 표준 오디오 파일 변형 포맷입니다. S/PDIF를 사용하면 디지털 오디오 신호를 아
날로그 포맷으로 변환하지 않고도 한 장치에서 다른 장치로 전송할 수 있습니다. 디지
털 신호를 그대로 유지하면 아날로그 신호로 변환할 때 신호의 질이 떨어지는 것을 방
지할 수 있습니다.
샘플링 출력 속도(Output Sampling Rate)
44.1KHz: CD 재생 시 권장되는 속도입니다.
48KHz: DVD 또는 돌비 재생 시 권장되는 속도입니다.
96KHz: DVD-오디오 재생 시 권장되는 속도입니다.
192KHz: 고품질 오디오 재생 시 권장되는 속도입니다.
소스 출력(Output Source)
Output digital audio source(디지털 오디오 소스 출력): 디지털 오디오 포맷(wav,
.mp3, .midi 등)은 S/PDIF 출력을 통해 나옵니다.
S/PDIF-in to S/PDIF -out pass though mode (S/PDIF 입력에서 S/PDIF 출력으로
통과 모드): S/PDIF 입력 데이터는 S/PDIF 출력으로부터 실시간으로 재생할 수 있
습니다.
a
A-14
RealtekALC888/888T 오디오
Test Speakers (스피커 테스트)
이 탭을 클릭해서 스피커를 선택하여 스피커의 기능을 테스트합니다. 선택한 스피커에
불이 들어오고 테스트 사운드가 들립니다. 소리가 나지 않는 스피커가 있을 경우 케이
블을 커넥터에 꽉 끼웠는지 확인하거나 또는 불량 스피커를 새 것으로 교체합니다. 또
는 auto test(자동 테스트)
버튼을 클릭하여 각 스피커의 사운드를 자동으로 테
스트할 수 있습니다.
중앙
앞면 왼쪽
뒷면 오른쪽
옆면 오른쪽
옆면 왼쪽
뒷면 왼쪽
서브 우퍼
뒷면 오른쪽
A-15
MS-7345 메인 보드
Microphone(마이크)
이 탭에서 마이크의 기능을 설정할 수 있습니다. Noise Suppression(소음 억제)를 선
택하여 녹음 중에 발생할 수 있는 소음을 제거하거나 Acoustic Echo Cancellation (음
향 반향 제거)를 선택하여 녹음 중의 음향 반향을 취소합니다.
Acoustic Echo Cancellation (음향 반향 제거)는 외부 소리가 마이크를 통해 함께 녹
음되지 않도록 막아주는 역할을 합니다. 예를 들어 인터넷을 통해 친구와 VOIP 기능
을 사용할 경우가 있습니다. 친구의 음성이 스피커(재생)로부터 나옵니다. 그러나 이
때 친구의 음성도 마이크에 녹음된 다음 인터넷을 통해 친구에게로 되돌아갑니다.
이 경우 친구는 자신의 음성을 다시 듣게 됩니다. 사용자 쪽에서 AEC(Acoustic Echo
Cancellation)를 사용하면 친구 쪽에서 소리가 반향 되지 않습니다.
a
A-16
RealtekALC888/888T 오디오
3D Audio Demo(3D 오디오 데모)
게임과 같은 3D 오디오 응용 프로그램을 재생하기 전에 이 탭에서3D Positional 오디
오를 조정할 수 있습니다. 다른 환경을 선택하여 가장 적합한 환경을 골라도 됩니다.
A-17
MS-7345 메인 보드
Information(정보)
이 탭은 Audio Driver Version (오디오 드라이버 버전), DirectX Version(DirectX 버전),
Audio Controller(오디오 컨트롤러) 및 Audio Codec (오디오 코덱)을 포함한 HD 오디
오 구성 유틸리티 관련 정보를 제공합니다. Language (언어) 목록에서 이 유틸리티의
언어를 선택할 수도 있습니다.
Show icon in system tray (시스템 트레이에 아이콘 표시) 선택 항목도 있습니다. 스위
이 표시됩니다. 아이콘을 마우스 오른쪽 버튼
치를 켜면 시스템 트레이에 아이콘
으로 클릭하면 다양한 멀티 미디어 기능을 제공하는 Audio Accessories(오디오 액세
서리) 대화상자가 표시됩니다.
a
A-18
RealtekALC888/888T 오디오
하드웨어 설정
스피커 연결
소프트웨어 유틸리티에 멀티 채널 기능 모드를 올바로 설치했다면 소프트웨어 유틸리
티의 설정에 맞춰서 올바른 폰 잭에 스피커를 연결합니다.
 2-Channel Mode for Stereo-Speaker Output (스테레오 스피커 출력용 2-채널
모드)
2-채널 모드를 선택한 경우 뒷면 패널에 있는 각각의 폰 잭의 기능은 다음 도해 및 캡
션을 참조하십시오.
1
4
2
5
3
6
1
2
3
4
5
6
라인 입력
라인 출력(앞면 채널)
마이크
기능 없음
기능 없음
기능 없음
A-19
MS-7345 메인 보드
 4-Channel Mode for 4-Speaker Output(4-스피커 출력용 4-채널 모드)
1
4
2
5
3
6
Channel Analog Audio Output (4-채널 아날로)그 오디오 출력
1
2
3
4
5
6
a
라인 입력
라인 출력(앞면 채널)
마이크
라인 출력(뒷면 채널)
기능 없음
기능 없음
A-20
RealtekALC888/888T 오디오
 6-Channel Mode for 6-Speaker Output(6-스피커 출력용 6-채널 모드)
1
4
5
2
3
6
6-Channel Analog Audio Output(6-채널 아날)로그 오디오 출력
1
2
3
4
5
6
라인 입력
라인 출력(앞면 채널)
마이크
라인 출력(뒷면 채널)
라인 출력(중앙 및 서브 우퍼 채널)
기능 없음
A-21
MS-7345 메인 보드
 8-Channel Mode for 8-Speaker Output(8-스피커 출력용 8-채널 모드)
1
4
2
5
3
6
8-Channel Analog Audio Output(8-채널 아날로그 오디오 출력)
1
2
3
4
5
6
라인 입력
라인 출력(앞면 채널)
마이크
라인 출력(뒷면 채널)
라인 출력(중앙 및 서브 우퍼 채널)
6. 라인 출력(옆면 채널)
중요
비스타 운영 체제에서 7.1 채널 오디오 출력 기능을 사용할 수 있으려면 Realtek
Audio Driver를 설치해야 합니다. 또는 메인 보드가 5.1 채널 오디오 출력만 지원
합니다.
a
A-22
Dual Core Center
부록 B
Dual Core Center
Dual CoreCenter는 MSI가 많은 노력과 연구를 통해 개
발한 가장 유용하고 강력한 유틸리티로서, MSI 메인 보
드 및 MSI 그래픽 카드의 CPU/GPU 클럭, 전압, 팬 속
도 및 온도와 같은 하드웨어 상태를 감시하거나 구성하
도록 돕습니다.
Dual CoreCenter를 설치하기 전에 시스템이 다음 요
구사항을 충족하는지 확인하십시오.
1. Intel Pentium4 / Celeron, AMD Athlon XP/ Sempron
또는 PCI Express slot이 있는 호환 가능한 CPU.
2. 256MB 시스템 메모리.
3. 소프트웨어 설치용 CD ROM 드라이브
4. 운영 체제: Windows XP.
5. DotNet Frame Work 2.0
B-1
MS-7345 메인 보드
Dual Core Center 활성화
Dual Core Center를 설치하면(다음과 같은 메인 보드 경로를 동반하는 설치 CD에 설
치 소스 파일이 있음: Utility --> MSI Utility --> Dual Core Center) 시스템 트레이에 아이
콘 , 데스크탑에 바로가기 아이콘, 그리고 “Start-up” 메뉴에 직선 경로가 생깁니다
각 아이콘을 더블 클릭하면 Dual Core Center를 사용할 수 있습니다.
시스템 트레이의 직선 경로
Start-up 메뉴의 직선 경로
(경로: Start--> Programs --> MSI-->
DualCoreCenter--> DualCoreCenter)
B-2
Dual Core Center
주요 기능
이 유틸리티를 사용하기 전에 다음 사항을 명심해야 합니다. MSI V044 (V044는 버전
8.26 이상의 드라이버를 사용하여 설치해야 함) / V060 그래픽 카드를 설치한 경우에
만 이 유틸리티의 기능을 모두 활성화할 수 있습니다. 타사 브랜드의 그래픽 카드를
설치할 경우 MSI 메인 보드의 하드웨어 상태만 사용할 수 있습니다.
소개:
위에 있는 각 버튼을 클릭하여 하위 메뉴에 들어가면 더 많은 구성을 하거나 기능을
실행할 수 있습니다.
MB
MB 버튼을 클릭하여 CPU의 현재 온도를 읽으면 메인 보드의 FSB 및 CPU 클
럭이 아래에 표시됩니다.
VGA
VGA 버튼을 클릭하여 GPU의 현재 온도를 읽으면 GPU clock (GPU 클럭) 및
그래픽 카드의 메모리 클럭이 아래에 표시됩니다.
DOT
DOT 버튼을 클릭하면 Dynamic Overclocking Technology(동적 오버클럭 기
술)을 활성화 또는 비활성화할 수 있습니다.
B-3
MS-7345 메인 보드
AV/ Game/ Office/ Silence/ Cool
MSI는 다양한 환경에 대해 다섯 가지의 일반 설정을 제공합니다. 설정은 최적
값으로 설정되었으므로 각 환경에서 향상된 성능을 발휘할 수 있습니다. 원하
는 버튼을 클릭합니다.
중요
AV/ Game/ Office/ Silence / Cool 버튼을 클릭하기 전에 Smooth mode(Smooth
모드) 또는 Sharp 모드(Sharp 모드) 중에서 선택하여 시스템을 매끄럽게 최적값
에 도달하도록 할지 신속하게 도달하도록 할지 결정합니다.
Sharp 모드
Smooth 모드
Clock
이 하위 메뉴에서 MB 클럭 및 그래픽 카드를 조정 및 모니터링할 수 있습니다.
Voltage
이 하위 메뉴에서 MB 전압 및 그래픽 카드를 조정 및 모니터링할 수 있습니다.
FAN Speed
이 하위 메뉴에서 MB의 팬 속도 및 그래픽 카드를 조정 및 모니터링할 수 있
습니다.
Temperature
이 하위 메뉴에서 MB의 온도 및 그래픽 카드를 모니터링할 수 있습니다.
User Profile
이 하위 메뉴에서 필요에 따라 클럭, 전압 및 팬 속도 값을 설정한 다음 해당
값을 프로파일에 저장할 수 있습니다. 나중에 사용할 수 있도록 프로파일 3개
를 저장할 수 있습니다.
중요
아이콘
다.
B-4
을 클릭하면, 클럭, 전압, 팬 및 온도 버튼이 아이콘 옆에 표시됩니
Dual Core Center
DOT (Dynamic OverClocking)
동적 오버클럭 기술은 자동 오버클럭 기능으로서 MSI™에서 새롭게 개발한 Dual
CoreCenter 기술이 포함되어 있습니다. 이 기술은 프로그램을 실행하는 동안 CPU
/ GPU의 로딩을 감지하고 자동으로 오버클럭킹하도록 고안되었습니다. 마더보드
가 CPU 로딩이 잠시 동안 기본 임계값을 초과한 사실을 감지하면 CPU 및 팬의 속도
를 자동으로 올려줌으로써 시스템 실행이 보다 매끄럽고 신속해집니다. 그래픽 카드
가 CPU 로딩이 잠시 동안 기본 임계값을 초과한 사실을 감지하면 GPU, 메모리, 팬 및
전압의 속도를 자동으로 올려줌으로써 시스템 실행이 보다 매끄럽고 신속해집니다.
CPU/ GPU가 잠시 지체되거나 낮은 로딩 밸런스에 머물 경우 기본 설정을 대신 복구
합니다. 일반적으로 동적 오버클럭킹 기술은 사용자의 PC가 전반적인 성능 향상이 필
요한 3D 게임, 비디오 프로세스 및
마더 보드/그래픽 카드와 같이 대용량의 데이터를 실행할 경우에만 작동됩니다. DOT
속도(DOT rate) 버튼(가속 버튼
및 감속 버튼
포함)을 클릭하여 다양한 선택
을 할 수 있으며, DOT 레벨을 선택한 다음 DOT
버튼 을 클릭하여 DOT 기능을 적
용합니다.
DOT FSB-상향
속도 버튼
(DOT FSB-UP Rate Button)
DOT FSB-하향
속도 버튼
(DOT FSB-DOWN Rate Button)
중요
동적 오버클럭 기술이 수동 오버클럭에 비해 안정적이지만 기본적으로 여전히
위험 요소가 남아 있습니다. 우선 CPU가 정기적으로 오버클럭킹할 수 있도록
하는 것이 바람직합니다. PC가 불안정하게 보이거나 이에 부수적으로 재부팅
되는 경우 오버클럭킹 옵션 레벨을 낮추는 것이 좋습니다. 수동으로 오버클럭
킹해야 할 경우 DOT 기능을 적용하지 마십시오.
B-5
MS-7345 메인 보드
클럭
하위 메뉴인 Clock (클럭)에서 시스템의 클럭 상태(메인 보드의 FSB/ CPU 클럭 및 그
래픽 카드의 GPU/메모리 클럭 포함)를 볼 수 있습니다. 또한 원하는 오버클럭킹 값을
선택할 수 있습니다. 버튼
을 클릭하면 오버클럭킹을 위해 선택할 수 있는
다양한 항목이 표시됩니다.
버튼을 클릭해서 클럭을 늘리거나
버튼을 눌러 클
럭을 줄일 수 있습니다. 마지막으로 Apply (적용) 버튼을 눌러서 조정된 값을 적용합
니다. 조정된 값을 적용하지 않으려면 Cancel (취소) 버튼을 눌러서 취소합니다. 또는
Default(기본) 버튼을 클릭하여 기본값으로 돌아갑니다.
아래쪽에 클럭 그래프가 있습니다. 버튼이 빨간색으로 켜진 항목의 그래프 곡선만 표
시됩니다.
중요
사용자 프로파일에서 Save(저장) 버튼을 클릭하면 변경사항을 저장할 수 있습
니다. 기본 프로파일에서는 저장 버튼을 사용할 수 없습니다.
B-6
Dual Core Center
전압
하위 메뉴인 Voltage(전압)에서 시스템의 전압 상태(Vcore, 메모리, GPU 전압 등)를 볼
수 있으며, 원하는 오버클럭킹 값을 선택할 수 있습니다. 버튼
을 클릭하면
오버클럭킹을 위해 선택할 수 있는 다양한 항목이 표시됩니다.
버튼을 클릭해서
전압을 늘리거나
버튼을 눌러 전압을 줄일 수 있습니다. 마지막으로 Apply(적용)
버튼 을 눌러서 조정된 값을 적용합니다. 조정된 값을 적용하지 않으려면 Cancel(취
소) 버튼을 눌러서 취소합니다. 또는 Default(기본) 버튼을 클릭하여 기본값으로 돌아
갑니다.
아래쪽에 전압 그래프가 있습니다. 버튼이 빨간색으로 켜진 항목의 그래프 곡선만 표
시됩니다.
중요
사용자 프로파일에서 Save(저장) 버튼을 클릭하면 변경사항을 저장할 수 있습
니다. 기본 프로파일에서는 저장 버튼을 사용할 수 없습니다.
B-7
MS-7345 메인 보드
팬 속도
하위 메뉴인 FAN Speed(팬 속도)에서 시스템의 팬 상태를 읽을 수 있습니다. 냉각
효과를 높이려면 고속을 선택합니다. 버튼
을 클릭하면 팬 속도를 변경
할 다양한 섹션이 표시됩니다.
버튼 을 클릭하여 섹션에 대한 팬 속도를 높이거
나
버튼을 클릭하여 낮출 수 있습니다. 또는 Default(기본) 버튼을 클릭하여 기본
값으로 돌아갑니다.
아래쪽에 팬 속도 그래프가 있습니다. 버튼이 빨간색으로 켜진 항목의 그래프 곡선만
표시됩니다.
중요
1. 팬 속도를 수동으로 설정할 경우 BIOS에 있는 “CPU Smart FAN Target” 항
목을 사용하지 않아야 합니다.
2. 사용자 프로파일에서 Save(저장) 버튼을 클릭하면 변경사항을 저장할 수 있
습니다. 기본 프로파일에서는 저장 버튼을 사용할 수 없습니다.
B-8
Dual Core Center
온도
하위 메뉴인 Temperature (온도)에서 시스템의 온도 상태를 볼 수 있습니다.
아래쪽에 온도 그래프가 있습니다. 버튼이 빨간색으로 켜진 항목의 그래프 곡선만 표
시됩니다.
B-9
MS-7345 메인 보드
사용자 프로파일
하위 메뉴인 User Profile(사용자 프로파일)에서 사용자 프로파일 바 옆에 위치한 설정
버튼을 클릭하면 다음 화면이 나타납니다.
여기에서 원하는 대로 클럭/팬 속도/.전압을 정의할 수
있습니다. 버튼을 클
릭하여 빠르게 선택하거나 또는
/
버튼을 클릭하여 값을 높이거나 낮추십시오.
B-10
Dual Core Center
드로우바를 사용하여 최대 시스템 온도를 설정합니다. 시스템 온도가 정의한 임계값
을 초과할 경우 경고 메시지가 화면에 뜨면서 시스템이 종료됩니다.
드로우바를 사용하여 최소 팬 속도를 설정합니다. 팬 속도가 정의한 임계값에 미치지
못하면 경고 메시지가 나타납니다.
원하는 값을 모두 설정하고 나면 대화상자에서 사용자 프로파일 이름을 변경한 다음
버튼을 클릭하여 모든 변경내용을 프로파일에 저장할 수 있습니다.
마지막으로 왼쪽 측면에 있는 버튼을 클릭하여 사용자 프로파일을 선택한 다음 적용
버튼을 클릭하면 사용자 프로파일을 로드할 수 있습니다.
B-11
x
Intel ICH9R SATA RAID
Appendix C
Intel ICH9R SATA RAID
(옵션)
이 부록은 플랫폼에서 RAID 기능을 구성하거나 사용하
는 데 도움이 됩니다
ICH9R RAID 솔루션은 RAID 레벨l 0(스트라이핑), RAID
레벨 1(미러링), RAID 레벨 5(패러티가 있는 스트라이
핑) 및 RAID 레벨 10(스트라이핑 및 미러링)을 지원합.
C-1
MS-7345 메인보드
ICH9R 소개
ICH9R은 최대 6개의 직렬 ATAII(직렬 ATAII RAID) 드라이브 지원을 위해 6개의 독립된
SATAII 포트를 결합하는 하이브리드 솔루션을 제공합니다.
직렬 ATAII (SATAII)는 차세데 ATA 인터페이스입니다. SATA 하드 드라이브는 최대
300MB/초의 엄청나게 빠른 전송 속도를 제공합니다. 직렬 ATA는 가늘고 긴 케이블을
사용하므로 드라이브에 연결이 용이하고 PC 내의 공기 흐름을 향상시켜 줍니다. 다음
은 가장 두드러진 특징입니다:
1. CRC 오류 점검을 하면서 300MB/초의 전송 속도를 지원합니다.
2. Hot-plug-n-play 기능을 지원합니다.
3. TCQ(Tagged Command Queuing), 엘리베이터 탐색 및 패킷 체인 명령을 포
함한 데이터 취급 최적화를 지원합니다.
Intel® ICH9R는 RAID 레벨 0(스트라이핑), RAID 레벨 1(미러링 및 듀플렉싱), RAID 레
벨 5(블록 인터리빙 분산 패리티), RAID 레벨 10(미러의 스트라이프) 및 Intel® 매트릭
스 저장 기술을 제공합니다.
RAID0은 각각의 하드 드라이브에 씌여진 블록으로 데이터를 나눕니다. 독립된 채널
전체로 하드 드라이브 I/O가 확대되면 I/O 성능이 크게 향상됩니다. RAID0은 하드 드
라이브 사이에서 데이터를 미러링함으로써 데이터 여유분을 제공하고 이로써 읽기 성
능이 향상됩니다. RAID5는 바이트 레벨 및 스트라이프 오류 수정 정보에 데이터 스트
라이핑을 제공합니다. 이 결과 성능 및 장애 허용성이 향상됩니다. 레벨 5는 가장 일반
적인 RAID 구현 중 하나입니다. RAID 10은 오리지널 RAID 레벨 중 하나가 아니며, 다
중 RAID 1 미러가 만들어지면 RAID 0 스트라이프가 이 미러 위에 만들어집니다. Intel
Matrix RAID Technology는 동시에 사용되는 하드 드라이브 두개의 결합된 공간을 두
개의 RAID 볼륨이 공유하도록 하는 고급 기능입니다.
중요
RAID 0, RAID 1 또는 Matrix 모드용 하드 드라이브의 최신 번호는 2, RAID 10
모드 및 RAID 5 모드의 경우 각각 4와 3입니다.
사용자의 시스템에 나열된 모든 정보/볼륨/사진은 이 부록에 제시된 것과 다를
수 있습니다.
C-2
Intel ICH9R SATA RAID
BIOS 구성
Intel Matrix Storage Manager Option ROM을 지원된 인텔 칩셋을 사용하여 모든 마더
보드의 시스템 BIOS와 통합해야 합니다. Intel Matrix Storage Manager Option ROM은
Intel RAID 구현이며 BIOS 및 DOS 디스크 서비스를 제공합니다. <Ctrl> + <I> 키를 눌
러서“Intel(R) RAID for Serial ATA” 상태 화면으로 들어갑니다. 이 화면은 시스템을 시
동하여 POST (Power-On Self Test)가 진행되는 동안 바로 나타납니다. 그러므로 RAID
볼륨을 삭제 및 재설정하려면 BIOS의 RAID 기능을 사용해야 합니다.
UIntel Matrix Storage Manager Option ROM 사용
1. RAID 볼륨 생성, 삭제 및 재설정s:
직렬 ATA RAID 볼륨은 Intel RAID Option ROM 내에 저장된 RAID Configuration Utility
를 사용하여 구성합니다. Power-On Self Test (POST)를 하는 동안 몇 초 동안 다음 메
시지가 나타납니다:
중요
다음 예의 “드라이버 모델”, :직렬 #” 및 “크기”는 사용자의 시스템과 다를 수 있
습니다.
위의 메시지가 표시되면 <Ctrl> 키와 <I> 키를 동시에 눌러서 RAID Configuration
Utility로 들어갑니다.
중요
다음 절차는 새로 구축한 시스템이 있거나 OS를 재설치하는 경우에만 적용됩
니다. 기존 시스템을 RAID로 옮기는 작업에 이 절차를 사용하면 안됩니다.
C-3
MS-7345 메인보드
<Ctrl> 키와 <I> 키를 동시에 누르면 다음 창이 나타납니다:
(1) Create RAID Volume (RAID 볼륨 만들기)
1. 옵
션 1 “Create RAID Volume”을 선택한 다음 < Enter > 키를 누릅니다. 다음 화
면이 표시됩니다. 이제 Name (이름) 필드에서 RAID 볼륨 이름을 지정한 다음
<TAB> 또는 <Enter> 키를 눌러서 다음 필드로 이동합니다.
2. 화살표 키를 사용하여 RAID 레벨에서 사용 모델에 가장 적합한 RAID 레벨을
선택합니다.
C-4
Intel ICH9R SATA RAID
3. Disk (디스크) 필드에서 <ENTER> 키를 누르면 다음 화면이 표시됩니다.
<Space> 키를 사용하여 RAID 볼륨을 위해 만드려는 디스크를 선택한 다음
<Enter> 키를 눌러서 선택을 완료합니다.
4. 이제 “위쪽 화살표”나 “아래쪽 화살표”를 사용하여 사용할 수 있는 RAID 배열
의 스트라이프 값을 위 아래로 이동하면서 선택한 다음 <ENTER> 키를 눌러
서 다음 필드를 선택하여 이동합니다. 사용 가능한 값의 범위는 4KB에서 2배
증분 시 최대 128KB입니다. 스트립 값은 계획적인 드라이브 사용을 전제로 선
택해야 합니다. 다음은 일반적인 값입니다:
RAID0 – 128KB
RAID10 – 64KB
RAID5 – 64KB
5. 이제 Capacity (용량) 필드에서 볼륨의 용량을 선택합니다. 기본값은 선택한
디스크의 최대 볼륨 용량입니다.
C-5
MS-7345 메인보드
중요
볼륨을 두개 만들려고 할 Intel Matrix RAID Technology ( 경우) 이 기본 크기(최
대)를 줄여야 합니다. 첫 번째 볼륨에 대한 새 크기를 입력합니다. 예: 첫 번째
볼륨이 디스크 두개의 앞쪽 반을 채우게 하려면 기본으로 표시된 크기의 절반
을 재입력합니다. 두 번째 볼륨이 만들어진 경우 이 볼륨이 하드 드라이브 두개
의 나머지 부분을 자동으로 채웁니다.
6. 이제 다음과 같은 화면이 나타나서 RAID 볼륨을 만들지 확인합니다. <Y>를 눌
러서 계속합니다.
7. 그러면 다음 화면에 볼륨 만들기가 완료되었다고 표시됩니다.
C-6
Intel ICH9R SATA RAID
(2) Delete RAID Volume (RAID 볼륨 삭제)
Here you can delete the RAID volume, but please be noted that all data on RAID
drives will be lost.
중요
시스템을 현재 RAID에 부팅한 채로 Intel RAID Option ROM에서 RAID 볼륨을
삭제할 경우 시스템을 부팅할 수 없게 됩니다.
주 메뉴 창에서 옵션 2 Delete RAID Volume을 선택한 다음 <ENTER> 키를 눌
러서 삭제할 RAID 볼륨을 선택합니다. 그런 다음 <Delete> 키를 눌러서 선택한
RAID 볼륨을 삭제합니다. 다음 화면이 표시됩니다.
<Y> 키를 눌러서 볼륨 삭제를 수락합니다.
C-7
MS-7345 메인보드
(3) Reset Disks to Non-RAID (디스크를 RAID 없음으로 재설정)
옵션 3 Reset Disks to Non-RAID를 선택하고 <ENTER> 키를 눌러서 RAID 볼륨
을 삭제한 다음 드라이브로부터 RAID 구조를 전부 없앱니다 다음 화면이 표시됩
니다.
<Y> 키를 눌러서 삭제를 수락합니다.
중요
1. 이 작업을 수행하면 RAID 드라이브에 있는 모든 데이터 및 내부의 RAID 구
조를 잃게 됩니다.
2. 호환할 수 없는 RAID 구성이나 실패한 볼륨 또는 고장난 디스크가 ‘Reset
Disks to Non-RAID’ 작업을 수행하는 이유가 될 수 있습니다.
C-8
Intel ICH9R SATA RAID
드라이버 설치
Windows Vista / XP / 2000에 드라이버 설치
 새 Windows Vista / XP / 2000 설치
다음은 Windows XP 2000 설치 작업 중 드라이버 설치에 관한 세부사항입니다.
1. Windows XP 및 기존 운영 체제 설치를 시작할 때 “설정이 사용자의 시스템
에 설치된 대용량 저장장치의 유형을 결정할 수 없었습니다”라는 메시지가
나타날 수도 있습니다. 이는 이미 올바른 설치 위치에 와 있으며 드라이버를
공급할 준비가 되었다는 것을 의미합니다. 이 메시지가 나타나지 않을 경우
Windows 설정을 시작하자마자 F6을 누르십시오.
2. “S” 키를 눌러서 “추가 장치 Specify Additional Device (지정)”을 선택합니다.
3. Intel® RAID 드라이버가 포함된 플로피 디스크를 A 드라이브에 곧바로 삽입해
야 합니다.
참고: Windows Vista의 경우 플로피, CD/DVD 또는 USB를 사용할 수 있습니
다.
중요
다음 지시사항에 따라 “Intel® RAID Driver”를 직접 만드십시오.
1. MSI CD를 CD-ROM 드라이브에 삽입합니다.
2. 설정 화면에서 “Browse CD (CD 검색)”를 클릭합니다.
3. \\IDE\Intel\ICH9R\Floppy의 모든 내용을 포맷된 플로피 디스켓에 복사합니
다.
4. Intel® ICH9R RAID Controller용 드라이버 디스켓이 완성되었습니다.
4. Windows Vista의 경우:
운영 체제 설치 시, Vista를 설치할 위치를 선택한 다음 “드라이버 로드(Load
Driver)” 버튼을 클릭하면 제삼자 SCSI 또는 RAID 드라이버를 설치할 수 있습
니다.
5. 곧바로 3단계에서 만든 플로피 디스크나 미디어(플로피, CD/DVD 또는
USB)를 삽입하고 ENTER를 누릅니다.
6. “Intel(R) ICH8R/ICH9R SATA RAID Controller”를 선택한 다음 ENTER를 누릅
니다
7. 다음 화면이 Intel® RAID Controller를 선택했는지 확인합니다. ENTER를 한번
더 눌러서 설치를 계속합니다 다음 화면이 Intel® RAID Controller를 선택했는
지 확인합니다. ENTER를 한번 더 눌러서 설치를 계속합니다.
8. Intel® Matrix Storage Manager 드라이버를 성공적으로 설치했다면 Windows
설정 작업을 진행합니다.
9. 시스템이 저절로 재부팅될 때까지 디스크를 플로피 드라이브에 그대로 둡니
다. RAID 볼륨을 포맷팅한 다음 Windows 설정이 파일을 플로피로부터 다시
복사해야 하며, ]=[-ㅔ0ㅐ9ㅑ8uyt mrbwvWindows 설정이 파일 복사를 시작합
니다.
 기존 Windows Vista / XP / 2000 드라이버 설치
1. MSI CD를 CD-ROM 드라이브에 삽입합니다.
2. CD가 자동 실행되면서 설정 화면이 나타납니다.
3. 드라이버(Driver) 탭에서 Intel IAA RAID Edition을 클릭합니다.
4. 드라이버가 자동으로 설치됩니다.
C-9
MS-7345 메인보드
 확인용 Windows Vista / XP / 2000 드라이버 설치
1. Windows Vista/XP/2000으로부터 시스템 아이콘 표시가 있는 My Computer
(내 컴퓨터)에서 Control Panel (제어판)을 엽니다.
2. Hardware (하드웨어) 탭을 선택한 다음 장치 Device Manager (매니저) 탭을
클릭합니다.
3. SCSI and RAID Controllers (SCSI 및 RAID 컨트롤러) 하드웨어 유형.앞에 있
는 “+”를 클릭합니다. 드라이버 Intel(R) ICH9R SATA RAID Controller가 나
타납니다.
C-10
Intel ICH9R SATA RAID
소프트웨어 설치
Intel Matrix Storage Console 설치
Intel Application Accelerator RAID Edition 드라이버는 시스템이 부팅 중인 하드 드라이
버나 중요한 데이터가 들어 있는 하드 드라이버 작동에 사용됩니다.
따라서 설치 후 이 드라이버를 언인스톨거나 제거하면 안됩니다. 그러나 기타 모든 비
드라이버 구성요소는 언인스톨할 수 있습니다.
MSI CD를 삽입한 다음 Intel IAA RAID Editor를 클릭하여 소프트웨어를 설치합니다.
이 항목을 클릭하십시오
C-11
MS-7345 메인보드
InstallShield Wizard는 아래에서 보듯이 설치를 위해 자동으로 시작됩니다.
Next 버튼을 클릭하여 환영 창에서 설치를 진행합니다.
C-12
Intel ICH9R SATA RAID
창에 설치할 구성요소가 표시됩니다. Next 버튼을 눌러서 설치를 계속합니다.
다음 창에서 라이센스 License Agreement (계약서)를 읽은 다음 Yes 버튼을 눌러 설치
를 계속합니다.
C-13
MS-7345 메인보드
다음 창에 Readme 파일 Readme File Information (정보)가 나타납니다. 이 창은 시스
템 요구사항 및 설치 정보를 표시합니다.
설치가 완료되면 다음 창이 나타납니다.
C-14
Intel ICH9R SATA RAID
RAID 미그레이션 지시사항
Intel Matrix Storage Consol은 추가 SATA 하드 드라이브를 시스템에 추가 시 단일 직
렬 ATA (SATA) 하드 드라이브에서 RAID 구성으로 업그레이드할 수 있는 유연성을 제
공합니다. 이 프로세스가 기존 디스크로부터 새 RAID 볼륨을 만듭니다. 그러나 시스템
을 처음 구성할 경우, 두 번째 SATA 하드 드라이브로 업그레이드할 때 RAID를 이용하
려면 다음과 같은 몇 가지 중요한 단계를 따라야 합니다.
1. 단일 SATA 하드 드라이브에 Windows를 설치하기 전에 BIOS를 구성해야 합
니다. BIOS를 올바로 설치하려면 온칩 ATA 장치를 참조하십시오.
2. Windows 셋업 시 Intel Application Accelerator RAID Driver를 설치합니다.
Windows 셋업 시 드라이버 설치 지시사항은 소프트웨어 설치를 참조하십시
오.
3. 운영 체제를 설치한 다음 Intel Matrix Storage Console을 설치합니다.
기존 디스크로부터 볼륨을 만들려면 다음 단계를 따르십시오:
중요
Create from Existing Disk (기존 디스크로부터 만들기)를 선택하여 추가된 디스
크로부터 기존 데이터를 모두 삭제합니다. 삭제된 데이터는 복구할 수 없습니
다. 이 작업을 진행하기 전에 추가된 데이터의 모든 중요한 데이터를 반드시 백
업해야 합니다. 그러나 미그레이션 프로세스가 진행되는 동안 원본 디스크의
데이터는 보존됩니다.
Start --> All Programs --> Intel Matrix Storage Manager --> Intel Matrix Storage
Console (Intel Matrix Storage Console을 성공적으로 설치하고 시스템을 재부팅한 다
음, Intel Application Accelerator 바로가기 링크)를 클릭하면 다음 창이 표시됩니다.
C-15
MS-7345 메인보드
기존 디스크로부터 RAID 볼륨 만들기
기존 디스크로부터 RAID 볼륨을 만들려면 Action --> Create RAID Volume from
Existing Hard Drive 순으로 선택하십시오.
참고: “Action” 버튼만 고급 모드에 표시됩니다. 고급 모드를 사용하려면 View -->
Basic mode로 이동한 다음 클릭합니다.
Create RAID Volume from Existing Hard Drive Wizard가 화면에 나타나서 다음 절
차로 안내합니다. Next 버튼을 눌러서 작업을 계속합니다.
C-16
Intel ICH9R SATA RAID
(1) 단계 1: Configure Volume (볼륨 구성)
이 탭에서 볼륨 이름을 입력하고 RAID 레벨 및 스트립 크기를 선택하면 새 RAID 볼륨
을 구성할 수 있습니다.
RAID Volume Name RAID (볼륨 이름):
현재 위쪽 ‘RAID_Volume1’ 텍스트가 표시된 곳에 원하는 RAID 볼륨 이름을 입력해야
합니다. RAID 볼륨 이름은 최대 16자입니다. 또한 RAID 볼륨 이름은 영어와 숫자가 혼
합된 아스키 문자이어야 합니다.
 RAID Level (RAID 레벨):
다음 중에서 원하는 RAID 레벨을 선택합니다:
RAID 0 (성능) 성능을 위해 최적화된 볼륨을 사용하여 보다 신속하게 데이
터를 액세스할 수 있습니다.
RAID 1 (여유분) 데이터 여유분을 위해 최적화된 볼륨으로서 실시간으로 데
이터 복사본을 제공합니다. 참고: 사용 가능한 볼륨 공간의
절반만 데이터 저장용으로 사용할 수 있습니다.
RAID 5 (유용성) RAID 5는 세 개 이상의 디스크에서 사용할 수 있으며 0개
이상의 예비 디스크를 가지고 있습니다. 최종 RAID-5 장치
크기는 (N-1)*S가 되며, 여기에서 N은 드라이브의 수, S는
배열에서 가장 작은 드라이브의 크기를 의미합니다. 디스
크 중 하나가 고장날 경우 데이터는 전부 손상되지 않고 남
습니다. RAID 5가 패리티 정보로부터 디스크를 재구축할 수
있습니다. 예비 디스크를 사용할 경우 장치가 고장나는 즉
시 재구축이 시작됩니다. 디스크 두개가 동시에 고장날 경
우 모든 데이터를 잃게 됩니다. RAID 5는 고장난 디스크 한
개를 살려낼 수 있지만 두개 이상은 불가능합니다. 일반적
으로 읽기 및 쓰기 성능이 향상되지만 향상의 정도를 예측
하기는 어렵습니다. 읽기는 RAID0 읽
C-17
MS-7345 메인보드
기와 성능이 비슷하며 쓰기는 RAID0 쓰기보다 성능이 떨
어지거나(올바른 패리티 정보를 얻기 위해서 쓰기보다 판
독이 우선할 경우) RAID 1과 비슷합니다. 쓰기 효율성
은 컴퓨터의 메모리 양이나 배열의 사용 패턴에 따라 크
게 차이가 납니다. 쓰기가 심하게 분산되어 있을 경우 성
능이 떨어질 수 밖에 없습니다.
RAID 10 (반사된 스트라이프) –두개의 RAID 0 배열의 RAID 1 배열
 Strip Sizes (스트립 크기):
원하는 스트립 크기 설정을 선택합니다. 화면에 표시된 대로 128KB가 최적의 설정입
니다. 그밖의 다른 옵션을 선택하면 성능의 질이 떨어질 수 있습니다. 대부분의 사용
자에게 128KB가 권장 설정이지만 각자의 특정한 RAID 사용 모델에 가장 적합한 스트
립 크기 값을 선택해야 합니다. 다음은 가장 일반적인 스트립 크기 설정입니다.:
4KB: 4KB 스트립을 필요로 하는 특수한 사용 모델의 경우
8KB: 8KB 스트립을 필요로 하는 특수한 사용 모델의 경우
16KB:연속 전송에 최적합함
32KB: 연속 전송에 알맞음
64KB: 일반 목적용 스트립 크기로 알맞음
128KB: 대부분의 데스크탑 및 워크스테이션을 위한 최상의 성능
(2) 원본 디스크 선택
사용하려는 원본 디스크를 선택한 다음 “--->”를 클릭하여 해당 디스크를 Selected 필
드로 옮깁니다. Next 버튼을 눌러서 작업을 계속합니다.
원본 디스크(미그레이트할 모든 정보가 들어 있는 디스크)와 대상 디스크를 구별하는
것이 중요합니다. RAID 준비 시스템에서 단일 디스크를 첨부할 포트의 POST 작업 시
메모하는 방식으로 판별하면 됩니다.
포트 및 모든 데이터가 들어 있는 드라이브의 직렬 번호를 검증하기 위해 두 번째 디
스크를 설치하기 전에 Intel Application Accelerator RAID Edition을 사용하는 방법도 있
습니다.
C-18
Intel ICH9R SATA RAID
(3) Select Member Hard Drive(s) (하드 드라이브 멤버 선택)
사용하려는 멤버 디스크(대상 디스크)를 선택한 다음 “--->”를 클릭하여 해당 디스크를
Selected 필드로 옮깁니다.
Next 버튼을 눌러서 작업을 계속합니다. 선택한 하드 드라이브에 있는 기존 데이터가
영구적으로 삭제됩니다. 작업을 계속하기 전에 모든 중요한 데이터를 반드시 백업해
야 합니다.
C-19
MS-7345 메인보드
(4) Specify Volume Size (볼륨 크기 지정)
새 RAID 볼륨이 사용할 배열 공간의 크기를 지정합니다. 공간에 크기를 입력하거나
슬라이더를 사용하여 지정합니다. 사용의 최적화를 위해 사용 가능한 공간을 100% 사
용할 것을 권장합니다. RAID 0 볼륨의 경우, 하드 드라이브 공간을 100% 지정하지 않
으면 나머지 하드 드라이브 공간이 RAID 1 볼륨으로 사용되며, 이 기술은 Intel Matrix
RAID라고 불리는 신기술입니다. Next 버튼을 눌러서 작업을 계속합니다.
(5) 기존 하드 드라이브 마법사로부터 RAID 볼륨 만들기 시작
기존 하드 드라이브로부터 RAID 볼륨을 만드는 작업을 진행하기 전에 아래의 대화상
자를 꼼꼼히 읽으십시오. 일단 Finish(종료) 버튼을 클릭하면 선택한 하드 드라이브에
들어 있는 기존 데이터가 영구적으로 삭제되며 이는 취소가 불가능합니다. 종료 버튼
을 클릭하여 미그레이션 프로세스를 시작하기 전에 반드시 중요한 모든 데이터를 백
업해야 합니다.
C-20
Intel ICH9R SATA RAID
(6) 미그레이션 시작
미그레이션 프로세스를 완료하는 데 걸리는 시간은 두 시간이며 사용할 디스크의 크
기나 선택한 스트립 크기에 따라 달라집니다. 미그레이션 프로세스를 완료하는 데 상
당한 시간이 소요된다는 문구가 대화상자에 나타나며, 작업 표시줄의 팝업 창에 미그
레이션 상태가 표시됩니다. 미그레이션 프로세스가 진행되는 동안 컴퓨터를 사용하
여 작업을 계속할 수 있지만, 미그레이션 프로세스를 일단 시작하면 중단할 수 없습니
다. 미그레이션 프로세스가 중단되거나 어떤 이유로 인해 시스템이 재부팅될 경우 시
스템이 미그레이션 프로세스가 중단된 지점을 인식합니다. 미그레이션 프로세스가 시
작되면 예측 완료 시간이 표시됩니다(잔여 시간은 시스템에 따라 다름).
다음 화면에 미그레이션 프로세스가 성공적으로 완료되었는지 여부를 표시됩니다. 이
제 시스템을 재부팅해야 새 볼륨의 전체 용량을 사용할 수 있습니다.
C-21
MS-7345 메인보드
디그레이드된 RAID 배열
하드 드라이브 중 한 개가 고장나거나 일시적으로 차단될 경우 RAID 1, RAID 5 또는
RAID 10 볼륨의 질이 떨어지고 데이터 미러링을 잃게 됩니다. 결과적으로 시스템에
서 주요 기능을 하는 하드 드라이브 멤버만 활용할 수 있게 됩니다. 데이터 미러링 재
건 및 데이터 여유분 복구는 다음 중에서 현재 상태에 해당되는 절차를 참조하십시오.
하드 드라이브 멤버 손실
1. 시스템이 꺼졌는지 확인합니다.
2. 하드 드라이브를 다시 연결합니다.
3. 시스템을 Windows로 재부팅하면 재구축이 자동으로 진행됩니다.
하드 드라이브 멤버 고장
1. 시스템이 꺼졌는지 확인합니다.
2. 고장난 하드 드라이브를 동일 용량 이상의 새 하드 드라이브로 교체합니다.
3. 고장난 하드 드라이브를 동일 용량 이상의 새 하드 드라이브로 교체합니다.
4. 재구축할 목적지 디스크를 선택한 다음 ENTER를 누릅니다.
C-22
Intel ICH9R SATA RAID
5. Intel RAID Option ROM을 종료한 다음 Windows 시스템을 재부팅합니다.
6. RAID 볼륨 재구축을 묻는 질문에 Yes를 클릭합니다.
7. Intel® Storage Utility가 시작됩니다. 마우스 오른쪽 버튼으로 새 하드 드라이브
를 클릭한 다음 ‘이 디스크에 Rebuild to this Disk (재구축)’을 선택합니다. ‘재
구축 Rebuild Wizard (마법사)’가 시작되고 새 드라이브로의 재구축 프로세스
를 안내합니다.
C-23

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
