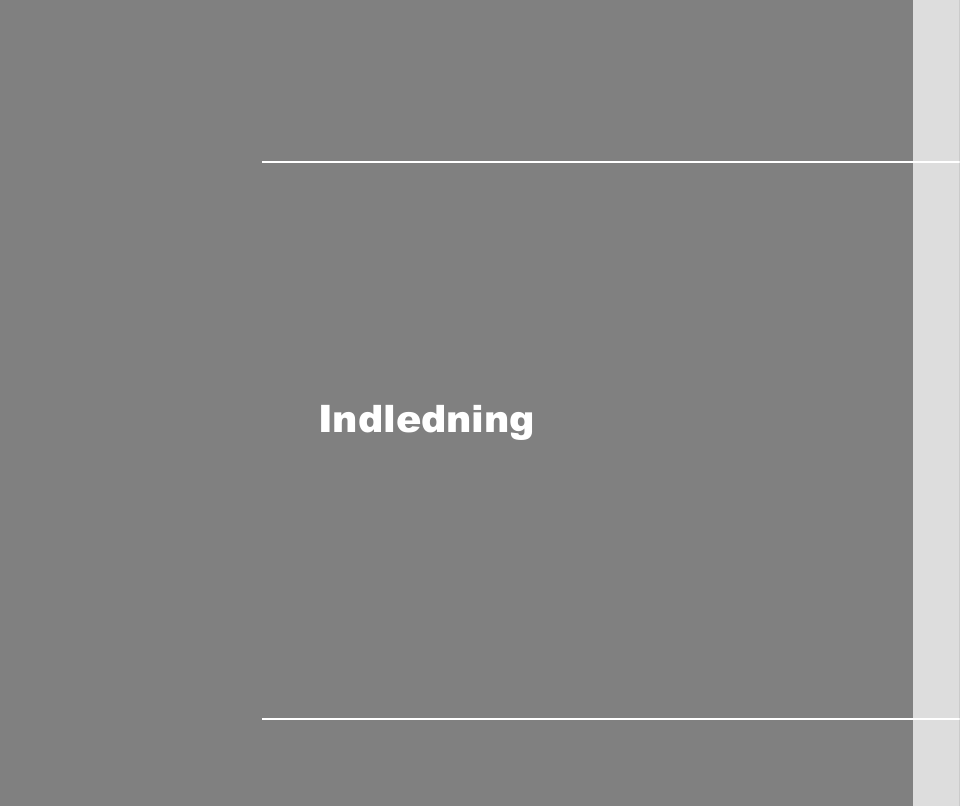

Indledning
2
Indledning
Tillykke med denne notebook – den perfekt konstruerede notebook-pc. Denne helt nye, raffinerede
notebook-pc vil give dig dejlige og professionelle oplevelser ved brugen af den. Vi er stolte over at
kunne fortælle vores brugere, at denne notebook-pc er helt igennem testet og lever op til vores
uovertrufne pålidelighed og kundetilfredshed.
Udpakning
Pak først forsendelsespakningen ud og tjek alle delene omhyggeligt. Hvis nogen af delene er
beskadigede eller mangler, skal du straks kontakte din forhandler. Gem alle emballeringsmaterialer,
hvis enheden på et tidspunkt skal sendes et sted hen. Pakken skal indeholde følgende ting:
Notebook-pc
Højkapacitets Lithium-ion
batteri
Kvikstartvejledning
AC adapter og el-ledning
Bærepose (valgfrit)
Ovnnævnte tilbehør kan
Alt-på-en-programdisk med en fuld udgave af brugervejledningen, drivere,
ændres uden varsel.
hjælpeprogrammer, genopretningsfunktion (valgfri) osv...
3
Indledning
Specifikationer
Fysiske Egenskaber
Mål
303 (B) x 231 (D) x 24-30 (H) mm
Vægt
1,8 kg
CPU
Processortype
AMD® stik S1/G2/638 pin
Støtteprocessor
AMD® TurionTM serie-processor
L2 Cache (mellemlager)
512KB~ 2048KB (baseret på CPU)
AMD® SempronTM serie-processor
Kernechip
Nordbro
AMD® RX781 (valgfri)
AMD® RS780MN (valgfri)
Sydbro
AMD® SB700
Hukommelse
Teknologi
Hukommelse
DDR2 400/ 533/ 667/ 800 MHz
DDR2 SO-DIMM X 2 indstik
1024/ 2048 MB DDR2 SDRAM
Maksimum
4 GB (2048 MB DDR2 SO-DIMM x 2)
4
Indledning
Strøm
AC Adapter
65W, 19V (valgfrit)
90W, 19V (valgfrit)
Batteritype
4 celler (valgfrit)
8 celler (valgfrit)
RTC Batteri
Ja
Opbevaring (De her nævnte punkter afhænger af den anskaffede model)
HDD form faktor
2,5”, 9,5mm Høj, 5400rpm
40/ 60/ 80/ 100/ 120/ 160/ 200/ 250 GB
Optisk Enhed
DVD Kombination / Super-Multi / Blue-ray (valgfri)
(De her nævnte enheder kan ændres uden varsel)
I/O port
Skærm (VGA)
15 pin D-sub x 1
USB
x 3 (USB version 2,0)
HDMI
x1
Mik ind
x1
RJ11
x1
RJ45
x1
Indbygget Mikrofon
x1
Hovedtelefon Ud
x 1 (S/PDIF understøttet)
Denne notebook-pc har et forinstalleret Microsoft Windows
Vista styresystem. TV-tuner funktionen er kun beregnet til at
fungere med Microsoft Windows Vista styresystem.
5
Indledning
TV-Tuner Antenne Ind
X 1 (valgfri)
Kortlæser
x 1 (SD/ MMC/ MS/ MS Pro Duo)
Fingeraftrykslæser
Ja
De understøttede hukommelseskort kan ændres uden varsel.
Kommunikationsport (De her nævnte enheder kan ændres uden varsel)
56K Fax/ MODEM
MDC v1,5
LAN
Giga LAN
PTT Godkendelse
Ja
”Wake on LAN”
Ja
Trådløs LAN
Understøtter
Bluetooth
Understøtter
Express-Card
Indstik
Express-Card Indstik x 1
Skærm
LCD Type
12,1" WXGA (valgfri)
Lysstyrke
Lysstyrke reguleres med K/B hurtigtaster
13,3” WXGA (valgfri)
Video
Grafik
AMD® RS780MN (ATI Radeon HD 3200 Graphics) (valgfrit)
AMD® M82SCE (ATI Mobility Radeon™ HD 3450) (valgfrit)
VRAM
Delesystemhukommelse. 256MB (valgfrit)
6
Indledning
DDR3 256MB (valgfri)
LCD Opløsning
1280 x 800 WXGA
Dobbelt Se-Funktion
LCD
og
CRT
findes
automatisk
når
tilsluttet
programmerbar tast aktiveret / deaktiveret.
CRT Udgang
Understøttet
HDMI Udgang
Den bedste opløsning afhænger af det tilsluttede TV.
Videokamera
CMOS (valgfri)
2,0 Megapixel
Lyd
Lydgrænseflade
Azalia
Lydcodecchip
Realtek® ALC888
Indbygget Højtaler
Ja
Lydstyrke
Indstil med lydstyrkeknap, K/B hurtigtast og SW
Programmel og BIOS
USB Flash-Opstart
Ja, kun USB diskette-opstart DOS
BIOS
Hurtigopstartstøtte --- Ja
Andet
Hul til Kensingtonlås
x1
Overholdelse
WHQL
efter
7
Indledning
Produktoversigt
Dette afsnit beskriver basale aspekter af notebook-pc’en. Det vil hjælpe dig med at lære
notebook-pc’ens udseende bedre at kende, inden du begynder at bruge den. Vær venligst
opmærksom på, at notebook-pc’en vist i dette afsnit kan afvige fra den, du købte.
Åben, Set Fra Oven
Illustrationen
og
den
nedenstående
beskrivelse
vil
føre
dig
gennem
notebook-pc’ens
hovedområder.
10
2
1
3
1.
Gummipuder
2.
Videokamera / Videokamera LED
3.
Strømknap / Strøm LED
4.
Kvikstartknapper
5.
Status LED
6.
Tastatur
11
7.
Berøringsplade
5
8.
Fingeraftrykslæser
9.
Status LED
10. Indbygget Mikrofon
De her viste figurer tjener
11. Stereohøjtalere
kun til reference.
4
11
6
7
8
9
8
Indledning
1. Gummipuder
Beskytter notebook-pc’en mod vilkårlig lukning.
2. Videokamera / Videokamera LED (valgfrit)
Š Dette indbyggede videokamera kan bruges til at tage billeder med, til optagelse af video, til
konferencer og til andre interaktive aktiviteter.
Š Videokamera LED indikatoren ved siden af videokameraet lyser orange, når videokameraet
er aktiveret. LED slukker, når kameraet deaktiveres.
3. Strømknap / Strøm LED
Strømknap: Tryk på strømknappen for at tænde og slukke for notebook-pc’en.
Strøm LED: Lyser blåt, når der tændt for notebook-pc’en.
9
Indledning
4. Kvikstartknapper
Tryk på kvikstartknapperne for at aktivere de specifikke programmer eller værktøjer. Med
disse knapper kan brugeren arbejde mere effektivt.
ECO
P1
Energispare
Energispare
Videokamera
Videokamera
P2
Tryk flere gange på denne knap for at aktivere eller
deaktivere den miljøvenlige energisparefunktion.
Tryk på denne knap for at slå videokameraet til og fra.
Tryk flere gange på denne knap for henholdsvis at
aktivere/deaktivere den trådløse LAN- eller
WLAN og BT
bluetooth-funktion.
5. Status LED
”Num Lock”: Lyser grønt, når Num-Lock funktionen er aktiveret.
”Caps Lock” Lyser grønt, når Caps-Lock funktionen er aktiveret.
”Scroll Lock”: Lyser blåt, når Scroll-Lock funktionen er aktiveret.
10
Indledning
6. Tastatur
Det indbyggede tastatur har alle et standard-tastaturs funktioner.
7. Berøringsplade
Dette er notebook-pc’ens pegeredskab.
8. Fingeraftrykslæser
Dette er notebook-pc’ens sikkerheds-beskyttelsesenhed.
9. Status LED
Strøm Til / Fra / Suspenderet
Š Blinker grønt, når systemet er i suspenderet tilstand.
Š Lyser grønt, når systemet er aktiveret.
Š LED slukker, når der slukkes for systemet.
Batteristatus
Š Lyser grønt, når batteriet oplades.
Š Lyser ravgult, når batteriet er ved at løbe ud.
Š Blinker ravgult, hvis batteriet fejler. Det anbefales at udskifte batteriet med et
nyt. Tal med forhandleren vedrørende anskaffelse af et tilsvarende batteri,
anbefalet af producenten.
Š Batteri LED slukker, når batteriet er helt opladet eller, hvis AC adapteren
frakobles.
11
Indledning
Trådløs LAN og Bluetooth
Š Lyser grønt, når den trådløse LAN funktion er aktiveret.
Š Lyser blåt, når bluetooth funktionen er aktiveret.
Š lyser grønt og blåt samtidigt, når den trådløse LAN funktion og bluetooth
funktionen begge er aktiverede.
Š LED slukker, når alle funktioner deaktiveres.
Š Bemærk:
Af hensyn til flyvesikkerheden skal du tjekke, at denne LED
slukker, når du befinder dig ombord på et fly.
Harddisk / Optisk Drev i Brug:
Blinker ravgult, når systemet får adgang til harddiskdrevet eller det optiske drev.
10. Indbygget Mikrofon
Den indbyggede højtaler og array-mikrofon øger stemmegenkendelsens nøjagtighed og
kombinerer på denne måde input til en enkelt højkvalitetskilde.
11. Stereohøjtalere
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
12
Indledning
Set Forfra
1
1.
Lydportstik
1. Lydportstik
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
Hovedtelefoner: Stik til højtalere eller
hovedtelefoner.
S/PDIF-Ud (valgfri): Denne notebook-pc tilbyder en
valgfri, digital transmissionsfunktion. Forbind denne
port til en medieenheds S/PDIF udgangsport med et
valgfrit S/PDIF kabel. Kontakt din forhandler for
yderligere oplysninger vedrørende et S/PDIF kabel.
Mikrofon: Bruges til ekstern mikrofon.
13
Indledning
Set fra Højre Side
1.
1
2
3
RJ-11 Stik
3.
HDMI Stik
4.
Kortlæser
5.
USB Port
6.
4
5
6
7
Indstik til Express-Card
2.
8
TV-Tuner Antennestik
(valgfrit)
7.
Ventilator
8.
Strømstik
1. Indstik til Express-Card
Notebook-pc’en har et indstik til et express-card. Den nye express-card grænseflade er mindre
og hurtigere end pc-kort grænsefladen. Express-card teknologien udnytter de skalerbare,
højbåndbredde- serielle PCI express- og USB 2 grænseflader.
2. RJ-11 Stik
Denne notebook kan leveres med et indbygget modem, med hvilket du via dette stik kan
forbinde en RJ-11 telefonlinje. Med 56K V,90 modemmet kan der oprettes en
opringningsforbindelse.
14
Indledning
3. HDMI Stik
HDIM (Højdefinitions Multimedie Grænsefladeport) er en ny grænsefladestandard for pc’er,
skærme og forbrugerelektroniske enheder, som med et enkelt kabel understøtter standard-,
forbedret og højdefinitions-video plus flerkanals digital lyd.
4. Kortlæser
Den indbyggede kortlæser understøtter forskellige typer hukommelseskort såsom MMC
(Multimediekort), XD (eXstrem Digital), SD (Sikker Digital) SDHC (SD Højkapacitet), MS
(Hukommelsespind) eller MS Pro (Hukommelsespind Pro) kort. Kontakt din forhandler for
yderligere oplysninger og bemærk venligst, at de understøttede hukommelseskort kan
ændres uden varsel.
5. USB Port
Med USB 2,0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
6. TV-Tuner Antennestik (Valgfrit)
Notebook-pc med analog TV-tuner – forbind først den medfølgende TV-tuner adapter til stikket
og skru derefter TV-kablet på adapterens anden ende.
Notebook-pc med digital TV-tuner – forbind blot den medfølgende TV-antenne til stikket.
7. Ventilator
Ventilatoren afkøler systemet. Bloker IKKE ventilatorens lufttilførsel.
15
Indledning
8. Strømstik
Til tilslutning af strømadapteren og netstrøm til notebook-pc’en.
16
Indledning
Set fra Venstre
1
3
2
4
5
1.
VGA Port
2.
RJ-45 Stik
3.
Kensingtonlås
4.
USB Port
5.
Optisk Enhedsdrev
1. VGA Port
15-pin-D-sub VGA porten muliggør tilslutning af en ekstern skærm eller en standard
VGA-kompatibel enhed (som f.eks. en projektor) til forstørrelse af computerskærmen f.eks. op
på et lærred.
2. RJ-45 Stik
10/100/1000 ethernet-stikket bruges til tilslutning af et LAN kabel til netværksforbindelse.
3. Kensingtonlås
Notebook-pc’en har et hul til en kensingtonlås, med hvilken brugeren med et
gummiovertrukket metalkabel kan sikre notebook-pc’en med en nøgle eller mekanisk
PIN-kode-enhed . Kablets ende har en lille løkke, med hvilken hele kablet kan vikles rundt
om et fast objekt, f.eks. et tungt bord eller lignende og således sikre notebook-pc'en.
17
Indledning
4. USB Port
Med USB 2,0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
5. Optisk Enhedsdrev
Š Afhængigt af den anskaffede type notebook-pc, findes der et tyndt dvd kombinations- eller
dvd dobbelt-eller dvd-multi- (dvd dobbelt og dvd-ram-)drev i notebook-pc’en.
Š Med den optiske enhed kan du bruge cd- / dvd- / blu-ray-disken til installation af programmel,
få adgang til data og afspille musik/film på computeren.
Š Blu-ray is en højkapacitets, optisk disk med 4,5 timers højopløsnings video (HD) på en
enkeltsidet, enkeltlags- 25GB disk.
18
Indledning
Set Bagfra
1
1.
Batterienhed
1. Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.
19
Indledning
Set Nedefra
1
2
3
1.
Batterifrigørelsesknap
2.
Knap til Batterilås
3.
Batterienhed
1. Batterifrigørelsesknap
Skub bagud og tag batterienheden ud. Skub med den ene hånd og træk forsigtigt
batterienheden ud med den anden.
2. Knap til Batterilås
Batteriet kan ikke tages ud, når knappen er i låseposition. Når knappen er i ulåst position, kan
batteriet fjernes.
3. Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
