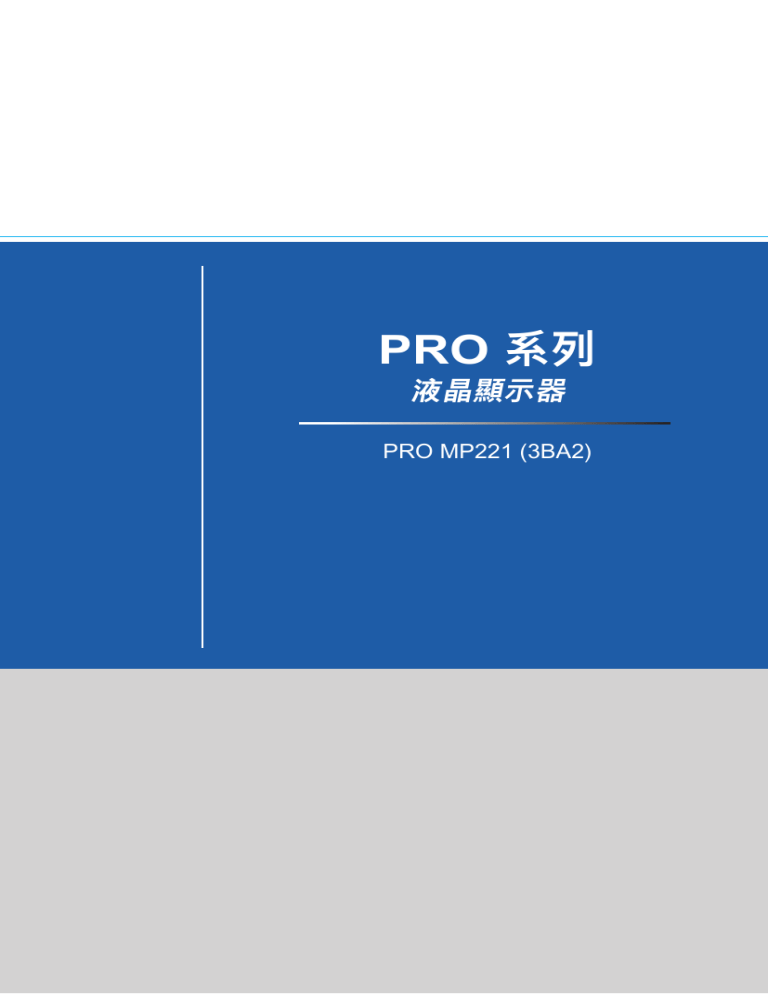

PRO 系列
液晶顯示器
PRO MP221 (3BA2)
目錄
版權與商標聲明�������������������������������������������������������������������������������������������������������iii
修訂�������������������������������������������������������������������������������������������������������������������������iii
技術支援������������������������������������������������������������������������������������������������������������������iii
安全說明������������������������������������������������������������������������������������������������������������������iv
CE 合格認證������������������������������������������������������������������������������������������������������������vi
FCC-B 無線射頻干擾聲明���������������������������������������������������������������������������������������vi
WEEE 聲明������������������������������������������������������������������������������������������������������������vii
化學物質資訊����������������������������������������������������������������������������������������������������������vii
快速入門������������������������������������������������������������������������������������������1-1
包裝內容物����������������������������������������������������������������������������������������������������������� 1-2
安裝顯示器立架���������������������������������������������������������������������������������������������������� 1-3
調整顯示器����������������������������������������������������������������������������������������������������������� 1-4
顯示器概述����������������������������������������������������������������������������������������������������������� 1-5
將顯示器連接至 PC���������������������������������������������������������������������������������������������� 1-6
OSD 設定�����������������������������������������������������������������������������������������2-1
OSD 鍵����������������������������������������������������������������������������������������������������������������� 2-2
ii
OSD 設定選單������������������������������������������������������������������������������������������������������ 2-3
附錄������������������������������������������������������������������������������������������������A-1
顯示器規格�����������������������������������������������������������������������������������������������������������A-2
預設顯示模式��������������������������������������������������������������������������������������������������������A-3
故障排除���������������������������������������������������������������������������������������������������������������A-4
前言
版權與商標聲明
著作權 © Micro-Star International Co., Ltd. 微星科技股份有限公司。版權所有。MSI 商
標為微星科技股份有限公司註冊所有。本手冊提及之其他商標均為其個別物主所有。我
們盡心製作本文件,但並不保證內容的正確性。因產品持續更新,我們保留隨時修改本
文件的權利,恕不另行通知。
修訂
修訂
V1.0
日期
2019/10
技術支援
若產品發生問題,且無法在使用手冊中取得解決方案,請聯絡原購買商家或當地經銷
商。此外,請瀏覽網址:https://www.msi.com/support/ 獲取更多支援。
iii
安全說明
◙◙
◙◙
◙◙
請徹底詳閱安全說明。
請注意設備上或使用手冊中的所有注意及警告事項。
僅限由合格的技術人員來提供維修服務。
請保留產品隨附的使用指南,以便日後參考。
使設備遠離潮濕及高溫場所,以避免火災及觸電。
安裝前,請將設備放置在穩固的平坦表面。
iv
◙◙
◙◙
設備連接電源插座前,請確保電壓位於安全範圍內,且已適當調整至 100240V 之間。不可拔除插頭上的防護接地片。設備應連接已接地的電源插
座。
若將長時間停用設備,請拔除電源線或關閉插座開關,使其達零耗電狀態。
設備外殼的通風口可提供散熱效果,以免設備過熱。請勿遮蓋通風口。
請勿將設備儲存在溫度高於 60°C 或低於 -20OC 的不良環境中,否則設備可能因
此受損。
注意:最高操作溫度為 40℃。
清潔設備時,請務必拔除電源插頭。請使用軟布來清潔設備,勿使用工業用化學
清潔劑。切勿將任何液體倒入設備開口,以免損壞設備或導致觸電。
前言
請妥善放置電源線,以免誤觸。不可在電源線上方放置任何物體。
設備應遠離強磁或電氣物品。
若發生以下任何情況,請聯絡服務人員檢查設備:
◙◙
◙◙
◙◙
◙◙
◙◙
◙◙
電源線或插頭受損。
液體滲入設備內。
設備暴露於潮濕環境。
設備運作異常,或無法依使用手冊正常操作。
設備掉落並受損。
設備出現明顯破裂跡象。
環保產品特色
◙◙
◙◙
◙◙
◙◙
◙◙
◙◙
使用中或閒置時都能節能。
限制使用對環境或健康有害的物質。
易於拆裝及回收。
鼓勵回收使用以減少自然資源的損耗。
藉由簡易的產品升級來延長產品的使用壽命。
透過回收策略以減少固體廢棄物。
環保政策
◙◙
◙◙
◙◙
◙◙
產品採用環保設計,能妥善再利用各種零件以及回收使用。使用壽命終了
時,不應丟棄本產品。
使用者應聯絡本地經核可的資源回收場,處理這類產品的回收及棄置工作。
有關詳細的回收資訊,請參閱 MSI 網站並聯絡當地的代理商。
使用者亦可透過 [email protected] 與我們聯絡,取得正確棄置、回收及
拆卸MSI 產品的相關資訊。
★ 警語! 使用過度恐傷害視力。
★ 建議:
1. 使用 30 分鐘請休息 10 分鐘。
2. 未滿 2 歲幼兒不看螢幕,2 歲以上每天看螢幕不要超過 1 小時。
v
CE 合格認證
本裝置經過測試,符合歐盟電磁相容性EMC指令(2014/30/EU)、歐盟低電
壓指令(2014/35/EU)、歐盟能源相關產品ErP指令(2009/125/EC)、以及歐
盟RoHS指令(2011/65/EU)。
本產品經過測試,符合 “歐盟官方指令” 中發布的信息技術設備協調標準。
FCC-B 無線射頻干擾聲明
本設備經過測試,且符合 FCC 規範中第 15 篇 B 類數位裝置的限制。
這些限制的用意在於提供合理的保護,預防居家安裝環境受到有害干
擾。本設備會產生、使用並散發無線射頻能量,此外,若未依照說明
手冊正確安裝及使用,可能會嚴重干擾無線通訊。然而,我們並無法
保證特定安裝情況下不會產生干擾。若可藉由本設備的開啟及關閉判
定是否對無線電或電視收訊產生嚴重干擾,建議使用者採取下列一或多種方法修正干擾
情況。
■■
■■
■■
■■
vi
重新調整接收天線的方向或位置。
增加設備及接收器之間的間隔距離。
讓設備與接收器分別使用不同的電路插座。
請諮詢經銷商或具經驗的無線電╱電視技術人員取得協助。
注意事項 1
未獲標準管制單位明確核可之變更或修改,將導致使用者喪失操作本裝置的權利。
注意事項 2
須使用屏蔽線及 AC 電源線,以符合電磁輻射限制。
本裝置符合 FCC 規定第 15 篇。操作情況符合下列兩項條件:
1. 裝置不會產生有害的電波干擾,且
2. 本裝置應允許任何所接收的干擾,包含可能會導致預期外操作情況之干擾。
前言
WEEE 聲明
歐盟已制訂有關廢電機電子設備法令,亦即自 2005 年 8 月 13 日生效的
2002/96/EC,明文規定「電機電子設備產品」不可再以都市廢棄物處理,且
所有相關電子設備製造商,均須在產品使用壽命結束後進行回收。
化學物質資訊
為符合化學物質法規,例如 EU REACH 法規 (歐洲議會與歐洲理事會法規 EC 第
1907/2006 號),MSI 於以下網站提供產品內含的化學物質資訊:
https://www.msi.com/html/popup/csr/evmtprtt_pcm.html
vii
1
快速入門
本章節將提供您有關硬體安裝程序的資訊。連接裝置時,請拿穩裝置並使用絕
緣護腕,以免產生靜電。
重要
插圖僅供參考。 您的顯示器可能會有所不同。
包裝內容物
1. 顯示器
2. 立架底座
3. 電源線
4. HDMI 訊號線
5. D-Sub 訊號線
6. 快速入門指南
7. 保固卡
* 若有任何項目缺漏或損壞,請聯絡原購買商家或當地經銷商。
* 包裝內容物可能因國家而異。
1-2
快速入門
安裝顯示器立架
重要
保護顯示器放置在柔軟可靠的平面上,以免刮傷顯示面板。
1. 對齊立架底座的閂鎖至顯示器,並推向顯示器。
2. 當立架底座固定在顯示器上時,會有咔噠聲。
3.
2
1
1-3
4.
5.
重要
安裝立架用的螺絲孔同時可以做為壁掛使用,請聯絡原購買商家或當地經銷商選購適用
的壁掛套件。
調整顯示器
本顯示器具備調節功能,讓您享有絕佳的觀賞舒適度。
重要
調整顯示器時請勿碰觸顯示面板。
-2
1-4
O
O
21
快速入門
顯示器概述
1
2
3
D-SUB
1-5
4
5
1
電源線插孔
2
HDMI 連接埠
3
D-Sub 連接埠
4
OSD 鍵
5
電源 LED 指示燈
6
Kensington 鎖孔
6
將顯示器連接至 PC
1. 關閉電腦。
2. 將顯示器上的 HDMI/DisplayPort 訊號線連接至電腦。
3. 將電源變壓器連接至顯示器電源插孔。(圖 A)
4. 將電源線插入電源插座。(圖 B)
5. 開啟顯示器電源。(圖 C)
6. 開啟電腦電源,然後顯示器將自動檢測信號源。
C
1-6
A
B
2
OSD 設定
本章提供有關閉 OSD 設定的基本資訊。
重要
所有資訊如有變更,恕不事先通知。
OSD 鍵
本螢幕配備一組OSD 鍵,有助控制畫面顯示 (OSD) 選單。
2-2
不需進入 OSD 選單,您可以使用這些 OSD 鍵作為快速鍵以進行快速設定。
OSD 鍵
功能
基本操作
輸入選擇
■■ 按下
■■ 再次按下
■■ 按下
ECO 模式選項
■■ 按下
■■ 按下
■■ 按下
按鈕進入此設定。
或
按鈕選擇。
按鈕確認並退出。
影像比選項
■■ 按下
■■ 按下
■■ 按下
按鈕進入此設定。
或
按鈕選擇。
按鈕確認並退出。
按鈕進入此設定。
按鈕選擇。
按鈕確認並退出。
OSD 設定
OSD 設定選單
按下
按鈕可啟動畫面顯示(OSD) 主選單。在 OSD 頁面,使用
按鈕可調整所需選單以配合您的個人喜好設定。
這些 OSD 鍵的操作如下。
OSD 鍵
基本操作
■■ 進入子選單
■■ 確認所作的選項或設定
■■ 選擇功能選單和項目
■■ 允許向上調整功能數值
■■ 選擇功能選單和項目
■■ 允許向下調整功能數值
■■ 退出當前選單
2-3
hh 亮度
第 1 層選單
第 2/3 層選單
說明
亮度
0-100
調整亮度。 此功能在標準模式下使用。
亮度情景模式
標準
對比
0-100
調整對比。此功能在標準模式下使用。
節能
網路
遊戲
電影
運動
DCR
開啟
DCR 可通過提高影像對比度以強化影像質量。
關閉
hh 圖像設定
2-4
第 1 層選單
第 2/3 層選單
說明
時鐘
0-100
調整時脈以減少直線雜訊。
相位
0-100
調整相位以減少橫線雜訊。
水平位置
0-100
調整影像的水平位置。
垂直位置
0-100
調整影像的垂直位置。
影像比
寬屏
選擇顯示規格。
4:3
hh 色溫
第 1 層選單
第 2/3 層選單
暖色溫 (6500K)
選擇和預覽模式效果。
正常色 (7300K)
冷色溫 (9300K)
使用者設定
R (0-100)(紅)
G (0-100)(藍)
B (0-100)(綠)
sRGB
說明
OSD 設定
hh OSD 設定
第 1 層選單
第 2/3 層選單
說明
水平位置
0-100
調整 OSD 的水平位置。
垂直位置
0-100
調整 OSD 的垂直位置。
顯示時間
5-100
調整 OSD 逾時。
語言
English
語言是一項獨立的設定。用戶自己設置的語言將替
代原始預設的語言。當使用者設定 Reset (重設) 為
Yes (是) 時,將不會變更語言。
Español
Français
Português
Русский
简体中文
繁體中文
한국어
(即將推出更多語言)
hh 其他
第 1 層選單
第 2/3 層選單
說明
輸入選擇
D-Sub
調整 OSD 的水平位置。
HDMI
DDC/CI
開啟
啟用或停用 DDC/CI 功能。
關閉
重設
是
使用者可以重設並保存設定至原始 OSD 預設中。
否
顯示訊息
解析度:
水平頻率:
垂直頻率:
顯示解析度和頻率。只讀。
2-5
2-6
A
附錄
重要
所有資訊如有變更,恕不事先通知。
顯示器規格
型號
PRO MP221(3BA2)
尺寸
21.5 英吋
面板類型
TN
解析度
1920 x 1080 @60Hz
寬高比
16:9
亮度 (nits)
250 cd/m2 (TYP)
對比度
1000:1
刷新率
60Hz
反應時間
5ms
輸入接口
■■ HDMI 連接埠 x1
■■ D-Sub 連接埠 x1
視角
170°(H) , 160°(V)
sRGB / DCI-P3 *
97.3% / 76.6%
表面處理
抗眩光,霧面 25%
顯示器色彩
A-2
16.7M
電源類型
內置電源變壓器
電源輸入
100-240VAC, 50/60Hz
功耗(一般)
開機 < 40W
待機 < 0.5W
關機 < 0.5W
調整(傾斜)
-2° ~ 21°
Kensington 鎖孔
VESA 壁掛安裝
有
■■
■■
■■
■■
■■
顯示器尺寸 (寬 x 高 x 深)
壁掛板尺寸: 100 x 100 公釐
螺絲類型: M4 x 10 公釐
螺紋直徑: 4 公釐
螺栓間距: 0.7 公釐
螺紋長度: 10 公釐
504.8 x 374.5 x 181.9 公釐
重量
環境
2.6 公斤
操作
溫度: 0°C 至 40°C
濕度: 10% 至 85%, 非冷凝
海拔高度: 0 ~ 5000m
儲存
溫度: -20°C 至 60°C
濕度: 10% 至 90%, 非冷凝
* 基於CIE1976測試標準。
附錄
預設顯示模式
標準
VGA
解析度
HDMI
PRO MP221(3BA2)
640x480 @60Hz
V
640x480 @67Hz
V
640x480 @72Hz
V
640x480 @75Hz
V
720x400@70Hz
V
800x600 @56Hz
V
800x600 @60Hz
V
800x600 @72Hz
V
800x600 @75Hz
V
1024x768 @60Hz
V
1024x768 @70Hz
V
1024x768 @75Hz
V
1152x864 @75Hz
V
1280x1024 @60Hz
V
1280x1024 @75Hz
V
WXGA+
1440x900 @60Hz
V
WSXGA+
1680x1050 @60Hz
V
全高清
1920x1080 @60Hz
Dos 模式
SVGA
XGA
SXGA
影像時序解
析度
V
480P
V
576P
V
720P
V
1080i
V
1080P
V
D-Sub
A-3
故障排除
電源 LED 指示未亮起。
■■ 再次按下顯示器電源按鈕。
■■ 檢查顯示器電源線是否已正確連接。
無影像。
■■
■■
■■
■■
檢查電腦和顯示卡是否安裝正確。
檢查電腦和顯示器是否連接到電源插座並正常供電。
檢查顯示器訊號線是否已正確連接。
電腦可能處於待機模式。按任意鍵啟動顯示器。
影像並未置中或尺寸異常。
請參閱預設顯示模式將電腦設定為適合顯示器顯示的設定。
無法即插即用。
A-4
■■ 檢查顯示器電源線是否已正確連接。
■■ 檢查顯示器訊號線是否已正確連接。
■■ 檢查電腦和顯示卡是否支援即插即用。
圖標,字體和屏幕模糊或有顏色問題。
■■
■■
■■
■■
■■
請勿使用任何加長型視訊傳輸線。
調整亮度和對比度。
調整 RGB 顏色或調節色溫。
檢查顯示器訊號線是否已正確連接。
檢查訊號線接頭是否有彎曲的針腳。
顯示器閃爍或有波紋現象。
■■ 調整電腦設定中的螢幕更新率以符合顯示器規格。
■■ 更新顯示卡驅動程式。
■■ 使顯示器遠離可能導致電磁干擾 (EMI) 的電子設備。
限用物質含有情況標示聲明書
限用物質及其化學符號
單元
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
電路板總成
—
○
○
○
○
○
液晶面板
—
○
○
○
○
○
輸出/入裝置
—
○
○
○
○
○
金屬機構件
—
○
○
○
○
○
塑膠機構件
○
○
○
○
○
○
配件(例: 電源線等)
—
○
○
○
○
○
(Cr+6)
多溴聯苯 多溴二苯醚
(PBB)
(PBDE)
備考1. "超出0.1 wt %" 及 "超出0.01 wt %" 係指限用物質之百分比含量超出百分比含量基準值。
備考2. "○"係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3. " — " 係指該項限用物質為排除項目。
