MSI MS-1436 VR440 Brugervejledning

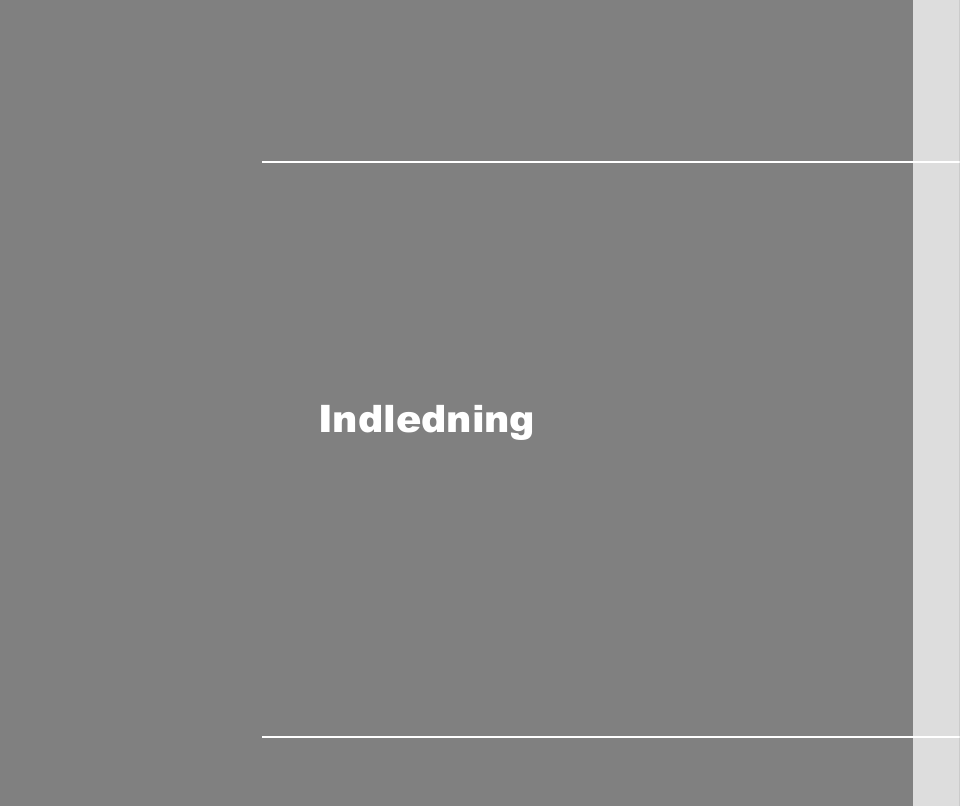

Indledning
2
Indledning
Tillykke med denne notebook – den perfekt konstruerede notebook-pc. Denne helt nye, raffinerede
notebook-pc vil give dig dejlige og professionelle oplevelser ved brugen af den. Vi er stolte over at
kunne fortælle vores brugere, at denne notebook-pc er helt igennem testet og lever op til vores
uovertrufne pålidelighed og kundetilfredshed.
Udpakning
Pak først forsendelsespakningen ud og tjek alle delene omhyggeligt. Hvis nogen af delene er
beskadigede eller mangler, skal du straks kontakte din forhandler. Gem alle emballeringsmaterialer,
hvis enheden på et tidspunkt skal sendes et sted hen. Pakken skal indeholde følgende ting:
Notebook-pc
Højkapacitets lithium-ion
batteri
Kvikstartvejledning
AC adapter og el-ledning
Bærepose (valgfrit)
Ovnnævnte tilbehør
Alt-på-en-programdisk med en fuld udgave af brugervejledningen, drivere,
kan ændres uden
hjælpeprogrammer, genopretningsfunktion (valgfrit) osv.
varsel.
3
Indledning
Specifikationer
Fysiske egenskaber
Mål
330~335 (B) x 240~245 (D) x 37 (H) mm
Vægt
2,2 kg
CPU
Processortype
Intel® PBGA (478pin)
Støtteprocessor
1.Intel® Montevina (understøtter Penryn) (valgfrit)
2.Intel® Montevina (understøtter Penryn), Sanat Rosa Merom,
Celeron (understøtter Penryn, Santa Rosa) (valgfrit6)
L2 Cache (mellemlager)
6MB (valgfrit)
6MB/3MB (valgfrit)
FSB Hastighed
1.066MHz (valgfrit)
800MHz (valgfrit)
Kernechip
Nordlig bro
SiS® 672DX (valgfrit)
Sydlig bro
SiS® 968
SiS® M672FX (valgfrit)
4
Indledning
Hukommelse
Teknologi
DDR2 533/667MHz
Hukommelse
DDR2 SO-DIMM X 2 indstik
Maksimum
4GB (2.048MB DDR2 SO-DIMM x 2)
256/ 512/1.024 MB DDR2 SDRAM
Strøm
AC Adapter
90W, 19V (valgfrit)
65W, 19V (valgfrit)
Batteritype
6 celler
RTC Batteri
Ja
Lager
HDD Form Faktor
Optisk Enhed
2.5”, 9.5mm høj
Dvd kombination / dvd dobbelt / supermulti / blu-ray dvd
(De her nævnte enheder kan ændres uden varsel)
I/O port
Skærm (VGA)
15 pin D-sub x 1
USB
x 4 (USB version 2.0)
Mik Ind
x1
RJ11
X 1 (valgfri)
RJ45
x1
5
Indledning
Indbygget Mikrofon
x1
Hovedtelefon Ud
x 1 (SPDIF understøttet - valgfrit)
Kortlæser
x 1 (SD/ MMC/ MS/ XD)
De understøttede hukommelseskort kan ændres uden varsel.
Kommunikationsport (de her nævnte enheder kan ændres uden varsel)
56K Fax/MODEM
MDC v1.5–(valgfrit)
LAN
Giga LAN
PTT Godkendelse
Ja
WfM
Wfm 2.0 understøttet
Wake on LAN
Ja
Trådløs LAN
Understøttet (valgfrit)
Bluetooth
Understøttet (valgfrit)
Express-card
Indstik
Express-card indstik x 1
Skærm
LCD Type
14.1" WXGA (glare/non-glare type)
Lysstyrke
Lysstyrke reguleres med K/B hurtigtaster
Video
Grafik
ATI® M82-SCE (valgfrit)
6
Indledning
SiS® M672 (valgfrit)
VRAM
256MB (valgfrit)
LCD Opløsning (valgfrit)
1280 x 800 WXGA
Dobbelt Se-Funktion
LCD og CRT findes automatisk når tilsluttet.
CRT Udgang
Understøttet
Videokamera
CMOS (valgfri)
1.3 megapixel
Lyd
Lydstyrkestyrenhed
Realtek ALC888
Indbygget Højtaler
To højtalere i kabinetter
Indbygget Mikrofon
Ja
Lydstyrke
Indstil med lydstyrkeknap, K/B hurtigtast og SW
Programmel og BIOS
USB Flash-Opstart
Ja, kun USB diskette-opstart DOS
BIOS
Hurtigopstartstøtte --- Ja
Andet
Hul til kensingtonlås
x1
Overholdelse
WHQL
7
Indledning
Produktoversigt
Dette afsnit beskriver basale aspekter af notebook-pc’en. Det vil hjælpe dig med at lære
notebook-pc’ens udseende bedre at kende, inden du begynder at bruge den. Vær venligst
opmærksom på, at notebook-pc’en vist i dette afsnit kan afvige fra den, du købte.
Åben, Set Fra Oven
Illustrationen
og
den
nedenstående
beskrivelse
vil
føre
dig
gennem
notebook-pc’ens
hovedområder.
1
2
8
7
1.
Gummipuder
2.
Videokamera (valgfrit)
3.
Tastatur
4.
Status LED
5.
Berøringsplade
6.
Kvikstartknapper
7.
Strømknap / strøm LED
8.
Stereohøjtalere
6
De her viste figurer tjener
kun til reference.
5
6
4
3
4
8
Indledning
1.
Gummipuder
Beskytter notebook-pc’en mod vilkårlig lukning.
2.
Videokamera (valgfrit)
Dette indbyggede videokamera kan bruges til at tage billeder med, til optagelse af video, til
konferencer og til andre interaktive aktiviteter.
3.
Tastatur
Det indbyggede tastatur har alle et standard-tastaturs funktioner.
4.
Status LED
Strøm til / Fra / Suspenderet:
Š Blinker blåt, når systemet er i suspenderet tilstand.
Š Lyser blåt, når systemet er aktiveret.
Š LED slukker, når der slukkes for systemet.
Trådløs LAN (valgfrit) og Bluetooth (valgfrit):
Š Lyser grønt, når den trådløse LAN funktion er aktiveret.
Š Lyser blåt, når bluetooth funktionen er aktiveret.
Š Lyser grønt og blåt samtidigt, når den trådløse LAN funktion og
bluetooth funktionen begge er aktiverede.
Š LED slukker, når alle funktioner deaktiveres.
Š Bemærk: Af hensyn til flyvesikkerheden skal du tjekke, at denne LED
slukker, når du befinder dig ombord på et fly.
9
Indledning
Batteri:
Š Lyser grønt, når batteriet oplades.
Š Lyser ravgult, når batteriet er ved at løbe ud.
Š Blinker ravgult, hvis batteriet fejler. Det anbefales at udskifte batteriet
med et nyt. Tal med forhandleren vedrørende anskaffelse af et
tilsvarende batteri, anbefalet af producenten.
Š Batteri LED slukker, når batteriet er helt opladet eller, hvis AC
adapteren frakobles.
Num Lock: Lyser blåt, når Num-Lock funktionen er aktiveret.
Caps Lock: Lyser blåt, når Caps-Lock funktionen er aktiveret.
Scroll Lock: Lyser blåt, når Scroll-Lock funktionen er aktiveret.
Hard Disk/ Optical Drive Device In-use:
Blinker blåt, når systemet får adgang til harddiskdrevet eller den optiske
drevenhed.
5.
Berøringsplade
Dette er notebook-pc’ens pegeredskab.
10
Indledning
6. Kvikstartknapper
Tryk på kvikstartknapperne for at aktivere de specifikke programmer eller værktøjer. Med disse
knapper kan brugeren arbejde mere effektivt.
Tryk flere gange på denne knap for at aktivere eller deaktivere den
ECO
miljøvenlige energisparefunktion.
Energispare
Lyser blåt, når Miljøvenlig/energispare funktionen er aktiveret.
Tryk på denne knap for at aktivere eller deaktivere
Internet
internet-browseren.
Tryk på denne knap for at slå videokameraet til og fra.
Videokamera
P1
Tryk på denne føler for at starte det brugerdefinerede program.
Tryk flere gange på denne føler for henholdsvis at
WLAN & BT
aktivere/deaktivere den trådløse LAN- eller bluetooth-funktion.
11
Indledning
7. Strømknap / Strøm LED
Strømknap：Tryk på strømknappen for at tænde og slukke for notebook-pc’en.
Strøm LED: Lyser blåt, når der tændt for notebook-pc’en.
8.
Stereohøjtalere
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
12
Indledning
Set Forfra
1
1.
Lydportstik
1. Lydportstik
Giver højkvalitets soundblaster med stereosystem og Hi-Fi funktion understøttet.
Mikrofon: Bruges til ekstern mikrofon.
Hovedtelefoner: Stik til højtalere eller
hovedtelefoner.
S/PDIF-Ud (valgfri): Denne notebook-pc tilbyder en
valgfri, digital transmissionsfunktion. Forbind denne
port til en medieenheds S/PDIF udgangsport med et
valgfrit S/PDIF kabel. Kontakt din forhandler for yderligere
oplysninger vedrørende et S/PDIF kabel.
13
Indledning
Set Fra Højre Side
2
1.
USB Port
2.
Optisk Enhedsdrev
1
1. USB Port
Med USB 2.0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
2. Optisk Enhedsdrev
Š Med den optiske enhed kan du bruge cd-/dvd-disken til installation af programmel, få adgang
til data og afspille musik/film på computeren.
Š Super-multi fungerer som et multifunktions dvd dobbelt drev og et dvd-ram drev.
Š Blu-ray is en højkapacitets, optisk disk med 4.5 timers højopløsnings video (HD) på en
enkeltsidet, enkeltlags- 25GB disk.
14
Indledning
Set Fra Venstre
1.
6
2
3
1
5
4
Kensingtonlås
2.
Ventilator
3.
VGA Port
4.
USB Port
5.
Kortlæser
6.
Indstik til Express-card
1. Kensingtonlås
Notebook-pc’en har et hul til en kensingtonlås, med hvilken brugeren med et gummiovertrukket
metalkabel
kan
sikre
notebook-pc’en
til
et
sted
med
en
nøgle
eller
med
en
mekanisk PIN-kode-enhed. Kablets ende har en lille løkke, med hvilken hele kablet kan vikles
rundt om et fast objekt, f.eks. et tungt bord eller lignende og således sikre notebook-pc'en.
2. Ventilator
Ventilatoren afkøler systemet. Bloker IKKE ventilatorens lufttilførsel.
3. VGA Port
15-pin-D-sub VGA porten muliggør tilslutning af en ekstern skærm eller en standard
VGA-kompatibel enhed (som f.eks. en projektor) til forstørrelse af computerskærmen f.eks. op på
et lærred.
15
Indledning
4. USB Port
Med USB 2.0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
5. Kortlæser
Den indbyggede kortlæser understøtter forskellige typer hukommelseskort såsom MMC
(multimediekort), XD (eXtrem digital), SD (sikker digital) eller MS (hukommelsespind) kort.
Kontakt din forhandler for yderligere oplysninger og bemærk venligst, at de understøttede
hukommelseskort kan ændres uden varsel.
6. Indstik til Express-card
Notebook-pc’en har et indstik til et express-card. Den nye express-card grænseflade er mindre
og hurtigere end pc-kort grænsefladen. Express-card teknologien udnytter de skalerbare,
højbåndbredde- serielle PCI express- og USB 2 grænseflader.
16
Indledning
Set Bagfra
1
3
1.
5
2
4
RJ-45 Stik
2.
RJ-11 Stik (valgfrit)
3.
USB Port
4.
Batterienhed
5.
Strømstik
1. RJ-45 Stik
Ethernet-stikket bruges til tilslutning af et LAN kabel til netværksforbindelse.
2. RJ-11 Stik (valgfrit)
Denne notebook kan leveres med et indbygget modem, med hvilket du via dette stik kan
forbinde
en
RJ-11
telefonlinje.
Med
56K
V.90
modemmet
kan
der
oprettes
en
opringningsforbindelse.
3. USB Port
Med USB 2.0 porten kan du tilslutte USB-grænseflade periferiske enheder såsom mus, tastatur,
modem, flytbart harddiskmodul, printer m.m..
17
Indledning
4. Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.
5. Strømstik
Til tilslutning af strømadapteren og netstrøm til notebook-pc’en.
18
Indledning
Set Nedefra
1
1.
3
2
1.
Knap til Batterilås
2.
Batterifrigørelsesknap
3.
Batterienhed
Knap til Batterilås
Batteriet kan ikke tages ud, når knappen er i låseposition. Når knappen er i ulåst position, kan
batteriet fjernes.
2.
Batterifrigørelsesknap
Skub bagud og tag batterienheden ud. Skub med den ene hånd og træk forsigtigt
batterienheden ud med den anden.
3.
Batterienhed
Når AC adapteren er frakoblet, drives denne notebook-pc med batterienheden.
