MSI MS-163K PR601 Korisnički priručnik

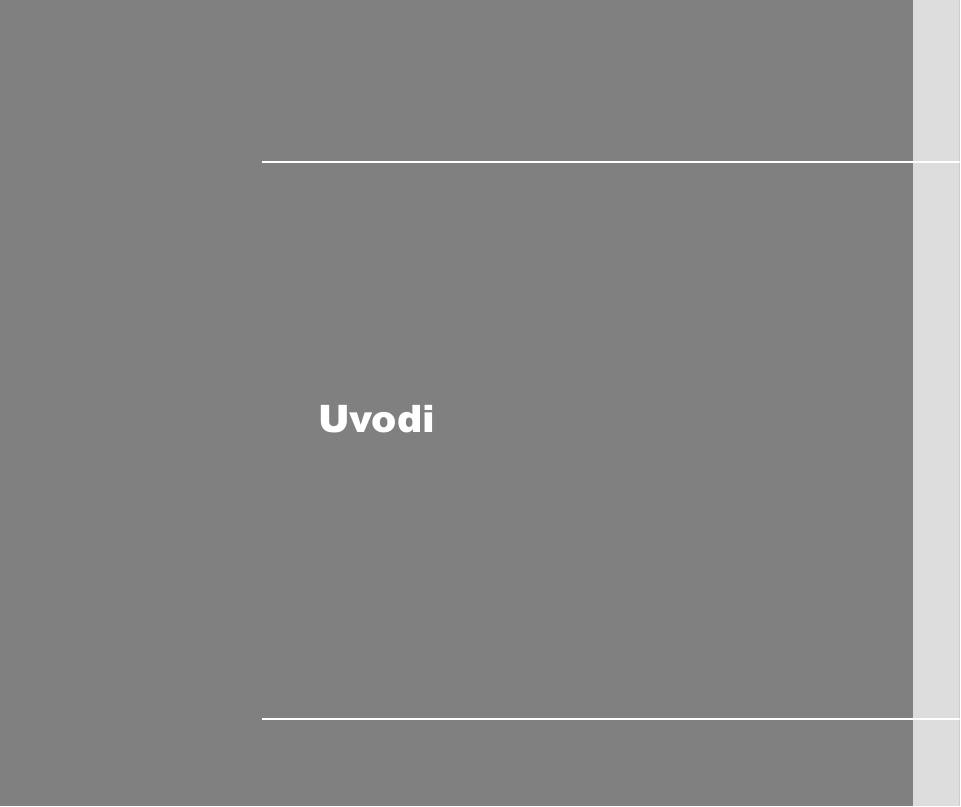

Uvodi
2
Uvodi
Čestitamo vam na tome što ste postali vlasnik ovog laptopa, dobro dizajniranog uređaja. Ovaj,
potpuno novi laptop, pružiće vam izuzetno i profesionalno iskustvo u korišćenju laptopa. Sa
ponosom možemo da potvrdimo našim korisnicima da je ovaj laptop u potpunosti testiran i
sertifikovan kao izuzetno pouzdan proizvod koji pruža izuzetno zadovoljstvo korisnicima.
Raspakivanje
Prvo, otpakujte paket i pažljivo proverite sadržaj. Ukoliko je bilo koji predmet ošteæen ili nedostaje,
molim vas, kontaktirajte odmah svog lokalnog prodavca. Takoðe, saèuvajte kutiju i materijal od
pakovanja za sluèaj da budete trebali da pošaljete laptop poštom u buduænosti. U paketu ovog
proizvoda treba da se nalazi sledeæe:
Laptop
Litijumska baterija visokog
kapaciteta
Uputstvo za Brzo Korišćenje
AC adapter i kabl za struju
Torba za prenošenje (opciono)
Dodaci navedeni iznad
Aplikacioni disk sve-u-jednom, koji sadrži celu verziju uputstva za korišćenje,
mogu se promeniti bez
drajvere, uslužne programe, opcionu funkciju za vraćanje sistema itd.
upozorenja.
3
Uvodi
Specifikacije
Fizičke Karakteristike
Dimenzije
358 (Š) x 259 (D) x 27~31 (V) mm
Težina
2,6 kg
Procesor
Tip Procesora
Micro-FCPGA (478pin)
Procesor za Podršku
Intel® Montevina platforma
L1 Cache
64KB
L2 Cache
6MB/ 3MB
FSB Brzina
667/ 800/ 1066 MHz
Čipovi Jezgra
Severni Most
Intel® GM45
Južni Most
Intel® ICH9M
Memorija
Tehnologija
DDR2 667/800 MHz
Memorija
2 GB
Maksimum
4 GB
4
Uvodi
Napajanje
AC Adapter
65W, 19V
Tip Baterije
6 ćelija (4800mAh)
RTC Baterija
Da
Čuvanje
Faktor forme HDD-a
2,5”, 9.5mm visok, 5400rpm
80 / 120 / 160 / 200 / 250 / 320 GB
Optički Uređaj
Super Multi/ DVD Combo
(Uređaji
navedeni
ovde
mogu
se
razlikovati
bez
prethodnog upozorenja)
I/O Port
Monitor (VGA)
RGB D-Sub x 1
USB
x 4 (USB verzija 2,0)
Ulaz za Mikrofon
x1
Line In
x1
RJ11
x1
RJ45
x1
Ugrađeni Mikrofon
x1
Izlaz za Slušalice
x1
Čitač Kartice
x 1 (SD/ MMC/ MS)
Podržane memorijske kartice mogu se promeniti, bez
upozorenja.
5
Uvodi
Komunikacioni Port (Stavke navedene ovde mogu se promeniti bez upozorenja)
56K Fax/MODEM
MDC v1,5
PCI LAN
Giga LAN
PTT Odobrenje
Da
Wake on LAN
Da
Wake on Ring
Da
(Daljinsko Buđenje Telefonom)
Bežični LAN
Podržano
Bluetooth
Podržano
Ekspresna Kartica
Slot
Slot za Ekspresnu Karticu x 1
Ekran
LCD Tip
15,4"
Osvetljenje
Osvetljenje se kontroliše brzim tasterima K/B
Video
Grafika
Integrisano od strane Intel® GM45
LCD Rezolucija
1280 x 800 WXGA (opciono)
CRT Izlaz
Podržano
1440 x 900 WXGA+ (opciono)
6
Uvodi
Web Kamera
CMOS (opciono)
1,3 Mega Piksela
Audio
Zvučni Kontroler
Realtek® ALC888
Čip za Zvučni Kodek
Azalia interfejs
Integrisani Zvučnici
2 zvučnika
Ugrađeni Mikrofon
Da
Ton
Podesite ton tasterom za jačinu tona, K/B brzi taster & SW
Softver i BIOS
USB Fleš Boot (Početno Punjenje) Da, USB flopi boot (početno punjenje) samo za DOS
BIOS
Podrška za Brzi Boot (Početno Punjenje) --- Da
Drugo
Rupa za Kensington Bravu
x2
Saglasnost
WHQL
7
Uvodi
Pregled Proizvoda
Ovaj odeljak obezbeðuje opis osnovnih aspekata laptopa. Pomoæi æe vam da saznate više o
izgledu ovog laptopa pre nego što poènete da ga koristite. Molimo vas imajte u vidu da laptop
prikazan u ovom odeljku može da se razlikuje od onog koji korisnici kupuju.
Pogled Odozgo
Pritisnite bravicu za poklopac da bi otvorili laptop. Slika pogleda odozgo i opis prikazan ispod
odvešće vas da pretražujete glavno operativno područje vašeg laptopa.
1
2
3
1.
Web Kamera (opciono)
3.
Bravica za Poklopac
4.
Stereo Zvuènici
5.
Tasteri za Brzo Pokretanje
6.
Taster za Napajanje /
4
Svetleća Dioda Tastera za
5
6
Slike prikazane ovde služe
isključivo kao referentni
materijal.
7
8
9
Gumeni Podmetaèi
2.
Napajanje
7.
Tastatura
8.
Touchpad
9.
Svetleća Dioda za Status
8
Uvodi
1.
Gumeni Podmetaèi
Ovo treba da zaštiti vaš laptop od sluèajnog zatvaranja.
2.
Web Kamera
Ugraðena web kamera može da se iskoristi za snimanje slika, video snimanje ili
konferencijske pozive, kao i za bilo koje druge interaktivne aplikacije.
3.
Bravica za Poklopac
Ovo je uređaj koji se vraća da pričvrsti panel ekrana za glavni deo laptopa u zatvorenom
položaju.
4.
Stereo Zvuènici
Daju jak i kvalitetan zvuk kada su stereo sistem i Hi-Fi funkcija podržani.
5.
Tasteri za brzo Pokretanje
Pritisnite funkcijske tastere da bi aktivirali određene aplikacije ili alate.
Uz pomoć ovih
funkcijskih tastera, korisnici će moći da efikasnije rade.
Da bi omoguæili ili onemoguæili ECO motor, dodirnite
ECO
ECO Engine
(Úspora Energie)
P1
ECO senzor na dodir za brzo pokretanje više puta da bi
(Úspora Energie)
prošli kroz ovih 5 razlièitih režima ili da bi ciklièno iskljuèili
ovaj ECO motor.
Pritisnite taster više puta da bi uključili/ isključili funkciju
WLAN i BT
za bežični LAN ili Bluetooth.
9
Uvodi
Pritisnite ovaj taster da aktivirate internet pretraživač.
Internet
Email
Pritisnite ovaj taster da pokrenete Email aplikaciju.
6. Taster za Napajanje / Svetleća Dioda Tastera za Napajanje:
Taster za Napajanje: Pritisnite taster za napajanje da uključite i isključite
laptop.
Svetleća Dioda za Napajanje: Svetli plavo kada je napajanje laptopa
uključeno.
7. Tastatura
Ugrađena tastatura obezbeđuje sve funkcije kao i standardna tastatura.
8. Touchpad
Ovo je uređaj laptopa za usmeravanje kurzora.
9. Svetleća Dioda za Status
Bežièni LAN i Bluetooth:
Š Svetleæe zeleno kada je funkcija za bežièni LAN omoguæena.
Š Svetleæe plavo kada je Bluetooth funkcija omoguæena.
Š Svetleće zeleno i plavo istovremeno kada su funckije za bežični LAN i
Bluetooth omogućene.
Š Svetleća dioda se gasi kada su sve funkcije isključene.
10
Uvodi
Š Pažnja: Radi bezbednosti prilikom leta, proverite da su ove dve
svetleće diode isključene prilikom leta.
Skrolovanje: Svetleće plavo kada je funkcija skrolovanja aktivirana.
Velika Slova: Svetleće plavo kada je funkcija za velika slova aktivirana.
Numerički deo Tastature: Svetleće plavo kada je funkcija za numerički
deo tastature aktivirana.
Baterija:
Š Svetleæe zeleno dok se baterija puni.
Š Svetleæe žuto kada je baterija u statusu gde je gotovo prazna.
Š Trepæuæe žuto ukoliko baterija ne radi i preporuèuje se da zamenite
bateriju. Konsultujte lokalnog prodavca da bi kupili ekvivalentan tip
baterije koji preporuèuje proizvoðaè.
Š Svetleća dioda za bateriju se isključuje kada je u potpunosti
napunjena ili kada je AC adapter isključen.
Hard Disk/ Uređaj za Optički Drajv u Upotrebi:
Goruće plavo kada sistem pristupa hard disk drajvu ili drajvu sa optičkim
uređajem.
Napajanje Uključeno/ Isključeno/ Suspendovano:
Š Trepćuće plavo kada je sistem u suspendovanom režimu.
Š Goruæe plavo kada je sistem aktiviran.
Š Svetleća dioda se isključuje kada je sistem isključen.
11
Uvodi
Pogled spreda
1
1.
2
3
Bravica za Poklopac
2.
Èitaè Kartice
3.
Konektori za Audio Port
1. Bravica za Poklopac
Ovo je uređaj koji se vraća da pričvrsti panel ekrana za glavni deo laptopa u zatvorenom
položaju.
2. Èitaè Kartice
Ugraðeni èitaè kartice može da podrži razlièite tipove memorijskih kartica, poput MMC
(Multi-medija kartice), XD (eXtreme Digital), SD (Bezbedni digitalni), SDHC (SD velikog
kapaciteta), MS (memorijski štapiæ) ili MS Pro (Memorijski štapiè pro) kartica. Kontaktirajte
lokalnog prodavca za dalje i precizne informacije i imajte u vidu da se podržane
memorijske kartice mogu razlikovati bez prethodnog obaveštenja.
3. Konektori za Audio Port
Daju jak i kvalitetan zvuk uz podržan stereo sistem i Hi-Fi funkciju.
12
Uvodi
Line Out: Konektor za zvučnike ili slušalice.
Mikrofon: Koristi se za eksterni mikrofon.
Line In: Koristi se za eksterni audio uređaj.
13
Uvodi
Pogled sa Desne Strane
1
2
3
4
1.
Slot za Ekspresnu Karticu
2.
USB Port
3.
VGA Port
4.
Konektor za Napajanje
1. Slot za Ekspresnu Karticu
Ovaj laptop sadrži slot za ekspresnu karticu Novi interfejs za ekspresnu karticu je manji i brži
nego za interfejs PC kartice. Tehnologija za ekspresnu karticu koristi skalarne, serijske PCI
ekspres i USB 2,0 interfejse za veliki protok.
2. USB Port
USB 2,0 port omogućava vam da povežete periferne uređaje sa USB interfejsom, poput miša,
tastature, modema, portabilnog hard disk modula, štampača i slično.
3. VGA Port
15-čioda-D-sub VGA port omogućava vam da povežete eksterni monitor ili drugi standardni
VGA-kompatibilni uređaj (poput projektora) za veći prikaz slike sa kompjutera.
14
Uvodi
4. Konektor za Napajanje
Da povežete AC adapter i obezbedite napajanje laptopu.
15
Uvodi
Pogled sa Leve Strane
1. Kensington Brava
1
2
2. RJ-45 Konektor
3. RJ-11 Konektor
4. USB Port
3 4
5
5. Optièki Uređaj
1. Kensington Brava
Ovaj laptop obezbeðuje rupu za Kensington bravu, koja omoguæava korisnicima da zakljuèaju
laptop bravicom ili nekim ureðajem sa mehanièkim PIN-om i prikaèe ga uz pomoæ gumom
obloženog metalnog kabla. Kraj kabla ima malu omèu koja dozvoljava da celi kabl bude
obmotan oko prièvršæenog objekta, poput teškog stola ili druge sliène opreme i na taj naèin
obezbeðuje da laptop bude prièvršæen za mesto.
2. RJ-45 Konektor
10/100/1000 Ethernet konektor se koristi da poveže LAN kabl za mrežnu konekciju.
3. RJ-11 Konektor
Ovaj laptop obezbeðuje ugraðeni modem koji vam omoguæava da povežete RJ-11 telefonsku
liniju preko ovog konektora. Preko 56K V,90 modema, možete da ostvarite dial up vezu.
16
Uvodi
4. USB Port
USB 2,0 port omogućava vam da povežete periferne uređaje sa USB interfejsom, poput miša,
tastature, modema, portabilnog hard disk modula, štampača i slično.
5. Optièki Ureðaj
Š Tanak DVD Super Multi (DVD Dual i DVD RAM) ili DVD Combo drajv dostupan je na ovom
laptopu, u zavisnosti od modela koji ste kupili.
Š Optièki ureðaj omoguæava vam da koristite CD/DVD disk za instaliranje softvera, pristupanje
podacima i reprodukciju muzike/filmova na kompjuteru.
17
Uvodi
Pogled sa Zadnje Strane
2
1
3
1.
Kensington Brava
2.
Ventilator
3.
Baterija
1. Kensington Brava
Ovaj laptop obezbeðuje rupu za Kensington bravu, koja omoguæava korisnicima da zakljuèaju
laptop bravicom ili nekim ureðajem sa mehanièkim PIN-om i prikaèe ga uz pomoæ gumom
obloženog metalnog kabla. Kraj kabla ima malu omèu koja dozvoljava da celi kabl bude
obmotan oko prièvršæenog objekta, poput teškog stola ili druge sliène opreme i na taj naèin
obezbeðuje da laptop bude prièvršæen za mesto.
2. Ventilator
Ventilator je dizajniran da hladi sistem. NEMOJTE da blokirate ventilator kako bi vazduh
mogao da cirkuliše.
3. Baterija
Ovaj laptop biæe napajan preko baterije kada je AC adapter iskljuèen.
18
Uvodi
Pogled Odozdo
1
2
3
1.
Taster za Zakljuèavanje /
Otključavanje Baterije
2.
Baterija
3.
Taster za Otpuštanje Baterije
1. Taster za Zakljuèavanje/ Otkljuèavanje Baterije
Baterija se ne može pomeriti kada je taster postavljen na status zakljuèano. Jednom kada
se taster pomeri na položaj za otkljuèano, bateriju možete da uklonite.
2. Baterija
Ovaj laptop biće napajan preko baterije kada je AC adapter isključen.
3. Taster za Otpuštanje Baterije
Povucite jednom rukom tako da klizne i izvucite bateriju pažljivo drugom.
19
Uvodi
ECO Engine -- funckija za štednju energije
ECO Engine, izuzetna i jedinstvena funkcija za štednju energije, poseduje 5 razlièitih režima za
štednju energije – Režim za igrice, režim za filmove, režim za prezentacije, režim za kancelariju
i režim za turbo bateriju da se produži trajanje baterije dok obavljate razlièite zadatke sa ovim
laptopom.
Dodirnite ECO senzor na dodir za brzo pokretanje da bi se kretali kroz ovih 5 režima ili ciklièno
iskljuèite ovaj ECO motor.
Da bi saznali koji režim za štednju energije je trenutno aktiviran, proèitajte ikonicu koja predstavlja
svaki od režima koji se pojavljuje na ekranu kada je režim izabran.
Režim za igrice
Izaberite ovaj režim dok igrate igrice.
Režim za film
Izaberite ovaj režim kada prikazujete multimedijalne aplikacije
20
Uvodi
Režim za prezentaciju
Izaberite ovaj režim kada prikazujete prezentacije.
Režim za kancelariju
Izaberite ovaj režim dok radite na poslovima kancelarijske
dokumentacije.
Režim za turbo bateriju
Izaberite ovaj režim da maksimalizujete vreme trajanja baterije.
ECO motor onemoguæen

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
