MSI MS-1336 EX300 Korisnički priručnik

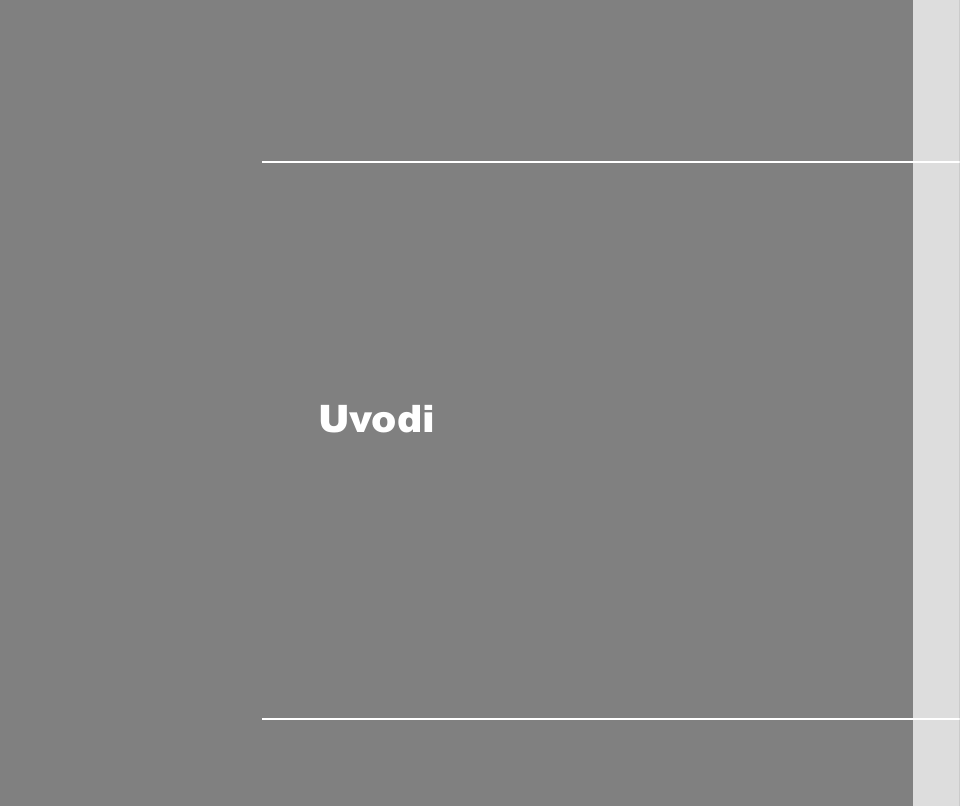

Uvodi
2
Uvodi
Čestitamo vam na tome što ste postali vlasnik ovog laptopa, dobro dizajniranog uređaja. Ovaj,
potpuno novi laptop, pružiće vam izuzetno i profesionalno iskustvo u korišćenju laptopa. Sa
ponosom možemo da potvrdimo našim korisnicima da je ovaj laptop u potpunosti testiran i
sertifikovan kao izuzetno pouzdan proizvod koji pruža izuzetno zadovoljstvo korisnicima.
Raspakivanje
Prvo, otpakujte paket i pažljivo proverite sadržaj. Ukoliko je bilo koji predmet oštećen ili nedostaje,
molim vas, kontaktirajte odmah svog lokalnog prodavca. Takođe, sačuvajte kutiju i materijal od
pakovanja za slučaj da budete trebali da pošaljete laptop poštom u budućnosti. U paketu ovog
proizvoda treba da se nalazi sledeće:
Laptop
Litijumska baterija visokog
kapaciteta
Uputstvo za brzo Korišćenje
AC adapter i kabl za struju
Torba za prenošenje (opciono)
Aplikacioni disk sve-u-jednom, koji sadrži celu verziju uputstva za korišćenje,
drajvere, uslužne programe, opcionu funkciju za vraćanje sistema itd.
3
Uvodi
Specifikacije
Fizičke Karakteristike
Dimenzije
303 (Š) x 259 (D) x 27~31 (V) mm
Težina
1,9 kg
Procesor
Tip Procesora
Socket 478
Procesor za Podršku
Intel® Penryn procesor (45 nm; dual core)
L2 Cache
3MB/ 6MB
FSB Brzina
Podržava 667/800/1066 MHz
Čipovi Jezgra
Severni Most
Intel® Cantiga (PM45)
južnom Mostu
Intel® ICH9M
Memorija
Tehnologija
DDR2 533/ 667/ 800
Memorija
DDR2 SO-DIMM X 2 slota
Maksimum
4GB (2GB DDR2 SO-DIMM x 2)
512/ 1024/ 2048 MB (opciono) DDR2 SDRAM
4
Uvodi
Napajanje
AC Adapter
90W, 19V
Tip Baterije
4 ćelija (opciono)
RTC Baterija
Da
8 ćelija (opciono)
I/O Port
Monitor (VGA)
15 čioda D-Sub x 1
USB
x 2 (USB verzija 2,0)
E-SATA
x1
HDMI
x1
Ulaz za Mikrofon
x1
Izlaz za Slušalice
x 1 (S/PDIF podržano)
RJ45
x1
Čitač Kartice
x 1 (SD*/ MMC/ MS) (SDHC podržano)
Podržane memorijske kartice mogu se promeniti, bez
upozorenja.
Čitač Otisaka Prstiju
Da (opciono)
Čuvanje
Faktor forme HDD-a
2,5”, 9,5mm Visok, 5400rpm
160/ 200/ 250/ 320 GB
5
Uvodi
Optički Uređaj
DVD Combo / Super Multi / Blu-ray
(Uređaji navedeni ovde mogu se razlikovati bez prethodnog
upozorenja)
Ekspresna Kartica
Slot
Slot za Ekspresnu Karticu x 1
Komunikacioni Port (Stavke navedene ovde mogu se promeniti bez upozorenja)
LAN
10/100/1000 Ethernet
Bluetooth
Podržano (opciono)
Bežični LAN
Podržano (opciono)
Ekran
LCD Tip
12,1" WXGA (Tip sa odsjajem) (opciono)
13,3" WXGA (Tip sa odsjajem) (opciono)
Osvetljenje
Osvetljenje se kontroliše brzim tasterima K/B
Video
LCD Rezolucija
1280 x 800 za WXGA
Funkcija za Dupli Pregled
LCD ili CRT biće automatski detektovani prilikom povezivanja.
CRT Izlaz
Podržano
HDMI Izlaz
Podržano
Najbolja rezolucija može da varira u zavisnosti od povezanog
televizora.
6
Uvodi
Audio
Integrisani Zvučnici
2 zvučnika sa kućištem
Ton
Podesite ton tasterom za jačinu tona, K/B brzi taster & SW
Web Kamera
CMOS (opciono)
2,0 Mega Piksela
Softver i BIOS
USB Fleš Boot (Početno Punjenje) Da, USB flopi boot (početno punjenje) samo za DOS
BIOS
Podrška za Brzi Boot (Početno Punjenje) --- Da
Drugo
Rupa za Kensington Bravu
x1
Saglasnost
WHQL
7
Uvodi
Pregled Proizvoda
Ovaj odeljak obezbeđuje opis osnovnih aspekata laptopa. Pomoći će vam da saznate više o izgledu
ovog laptopa pre nego što počnete da ga koristite. Molimo vas imajte u vidu da laptop prikazan u
ovom odeljku može da se razlikuje od onog koji korisnici kupuju.
Pogled Odozgo
Slika pogleda odozgo i opis prikazan ispod odvešće vas da pretražujete glavno operativno područje
vašeg laptopa.
1.
Taster za Napajanje / Svetleća
2.
Dugmad za brzo Pokretanje
3.
LED Stanja
4.
Touchpad
8
Dioda Tastera za Napajanje
9
1
10
3
5.
Čitač Otiska Prsta
6.
Tastatura
7.
Svetleća Dioda za Status
8.
4
9.
Prikazane slike su ovdje
samo radi primjera.
2
6
5
7
Web Kamera/ Svetleća Dioda
Web Kamere
Ugrađeni Mikrofon
10. Stereo Zvučnici
8
Uvodi
1. Taster za Napajanje / Svetleća Dioda Tastera za Napajanje
Taster za Napajanje: Pritisnite taster za napajanje da uključite i isključite
monitor.
Svetleća Dioda za Napajanje: Svetli plavo kada je napajanje laptopa
uključeno.
2. Tasteri za brzo Pokretanje
Pritisnite tastere za brzo pokretanje da bi aktivirali određene aplikacije ili alate. Uz pomoć
ovih tastera, korisnici će moći da efikasnije rade.
ECO
ECO Motor
(Štednja
Energije)
Da bi omogućili ili onemogućili ECO motor, pritisnite ECO taster za brzo
pokretanje više puta da bi prošli kroz ovih 5 razlièitih režima ili da bi
ciklièno iskljuèili ovaj ECO motor.
Pritisnite ovaj taster da uključite i isključite web kameru
Web Kamera
Pritisnite taster više puta da bi uključili/isključili funkciju za bežični LAN ili
WLAN & BT
Bluetooth.
9
Uvodi
3. Svetleća Dioda za Status
Num Lock (Numerički deo Tastature): Svetleće zeleno kada je funkcija za
Num Lock (Numerički deo Tastature) aktivirana.
Caps Lock (Velika Slova): Svetleće zeleno kada je funkcija za Caps Lock
(Velika Slova) aktivirana.
Scroll Lock (Skrolovanje): Svetleće zeleno kada je funkcija Scroll Lock
(Skrolovanje) aktivirana.
4. Touchpad
Ovo je ureрaj laptopa za usmeravanje kurzora.
5. Čitač Otisaka Prstiju (opciono)
Ovo je bezbednosni uređaj laptopa.
6. Tastatura
Ugrađena tastatura obezbeđuje sve funkcije kao i standardna tastatura.
7. Svetleća Dioda za Status
Napajanje Uključeno/ Isključeno/ Suspendovano:
Š Trepćuće zeleno kada je sistem u suspendovanom režimu.
Š Goruće zeleno kada je sistem aktiviran.
Š Svetleća dioda se isključuje kada je sistem isključen.
10
Uvodi
Status Baterije:
Š Svetleće zeleno dok se baterija puni.
Š Svetleće žuto kada je baterija u statusu gde je gotovo prazna.
Š Trepćuće žuto ukoliko baterija ne radi i preporučuje se da zamenite bateriju.
Konsultujte lokalnog prodavca da bi kupili ekvivalentan tip baterije koji
preporučuje proizvođač.
Š Svetleća dioda za bateriju se isključuje kada je u potpunosti napunjena ili kada
je AC adapter isključen.
Bežični LAN i Bluetooth:
Š Svetleće zeleno kada je funkcija za bežični LAN omoguæena.
Š Svetleće plavo kada je Bluetooth funkcija omoguæena.
Š Svetleće zeleno i plavo istovremeno kada su funckije za bežični LAN i
Bluetooth omogućene.
Š Svetleća dioda se gasi kada su sve funkcije isključene.
Š Pažnja: Radi bezbednosti prilikom leta, proverite da su ove dve svetleće diode
isključene prilikom leta.
Hard Disk/ Uređaj za Optički Drajv u Upotrebi:
Trepćuće žuto kada sistem pristupa hard disk drajvu ili drajvu sa optièkim
ureðajem.
11
Uvodi
8. Web Kamera/ Svetleća Dioda Web Kamere (opciono)
Š Ugraрena web kamera može da se iskoristi za snimanje slika, video snimanje ili
konferencijske pozive, kao i za bilo koje druge interaktivne aplikacije.
Š Svetleća dioda koja služi kao indikator web kamere svetli narandžasto kada je aktivirano
funkcionisanje web kamere, svetleća dioda se gasi kada je ova funkcija isključena.
9. Ugrađeni Mikrofon
Postoji ugrađeni mikrofon i njegova funkcija je ista kao i sa normalnim mikrofonom.
10. Stereo Zvučnici
Daju jak i kvalitetan zvuk kada su stereo sistem i Hi-Fi funkcija podržani.
12
Uvodi
Pogled Spreda
1
1.
Konektori za Audio Port
1. Konektori za Audio Port
Daju jak i kvalitetan zvuk uz podržan stereo sistem i Hi-Fi funkciju.
Slušalice: Konektor za zvučnike ili slušalice.
S/PDIF – Izlaz (opciono): Ovaj laptop obezbeđuje
opcionu funkciju za digitalnu audio transmisiju.
Povežite ovaj port i S/PDIF izlazni port medijskog
uređaja i opcioni S/PDIF kabl. Kontaktirajte svog
prodavca za više informacija o S/PDIF kablu.
Mikrofon: Koristi se za eksterni mikrofon.
13
Uvodi
Pogled sa Desne Strane
1.
2
1
2
3
4
5
6
Slot za Ekspresnu Karticu
2.
USB Port
3.
HDMI Konektor
4.
Čitač Kartice
5.
Ventilator
6.
Konektor za Napajanje
1. Slot za Ekspresnu Karticu
Ovaj laptop sadrži slot za ekspresnu karticu Novi interfejs za ekspresnu karticu je manji i brži
nego za interfejs PC kartice. Tehnologija za ekspresnu karticu koristi skalarne, serijske PCI
ekspres i USB 2,0 interfejse za veliki protok.
2. USB Port
USB 2,0 port omogućava vam da povežete periferne uređaje sa USB interfejsom, poput miša,
tastature, modema, portabilnog hard disk modula, štampača i slično.
14
Uvodi
3. HDMI Konektor
HDMI (High Definition Multimedia Interface Support) je novi interfejs standard za kompjutere,
ekrane i uređaje za potrošačku elektroniku koji podržavaju standardni i poboljšani video, kao i
video visoke definicije, pored digitalnog audija sa multi kanalima na jednom kablu.
4. Čitač Kartice
Ugraрeni čitač kartice može da podrži različite tipove memorijskih kartica, poput MMC
(Multi-Medija Kartice), XD (eXtreme Digital), SD (Bezbedni Digitalni), SDHC (SD Velikog
Kapaciteta), MS (Memorijski Štapić) ili MS Pro (Memorijski Štapič Pro) kartica. Kontaktirajte
lokalnog prodavca za dalje i precizne informacije i imajte u vidu da se podržane memorijske
kartice mogu razlikovati bez prethodnog obaveštenja.
5. Ventilator
Ventilator je dizajniran da hladi sistem. NEMOJTE da blokirate ventilator kako bi vazduh mogao
da cirkuliše.
6. Konektor za Napajanje
Da povežete AC adapter i obezbedite napajanje laptopu.
15
Uvodi
Pogled sa Leve Strane
1
2
3
4
5
1.
VGA Port
2.
RJ-45 Konektor
3.
Kensington Brava
4.
USB Port
5.
Optički Uređaj
1. VGA Port
15-čioda-D-sub VGA port omogućava vam da povežete eksterni monitor ili drugi standardni
VGA-kompatibilni uređaj (poput projektora) za veći prikaz slike sa kompjutera.
2. RJ-45 Konektor
10/100/1000 Ethernet konektor se koristi da poveže LAN kabl za mrežnu konekciju.
3. Kensington Brava
Ovaj laptop obezbeрuje rupu za Kensington bravu, koja omogućava korisnicima da zaključaju
laptop bravicom ili nekim ureрajem sa mehaničkim PIN-om i prikače ga uz pomoć gumom
obloženog metalnog kabla. Kraj kabla ima malu omču koja dozvoljava da celi kabl bude
obmotan oko pričvršćenog objekta, poput teškog stola ili druge slične opreme i na taj način
obezbeđuje da laptop bude pričvršćen za mesto.
16
Uvodi
4. USB Port
USB 2,0 port omogućava vam da povežete periferne uređaje sa USB interfejsom, poput miša,
tastature, modema, portabilnog hard disk modula, štampača i slično.
5. Optički Uređaj
Vaš laptop opremljen je optičkim uređajem. Koji uređaj je već instaliran na vašem laptopu zavisi
od modela koji ste kupili.
17
Uvodi
Pogled sa Zadnje Strane
1
1.
Baterija
1. Baterija
Ovaj laptop biće napajan preko baterije kada je AC adapter isključen.
18
Uvodi
Pogled Odozdo
1
2
3
1.
2.
Taster za Otpuštanje Baterije
Taster za Zaključavanje/
Otključavanje Baterije
3.
Baterija
1. Taster za Otpuštanje Baterije
To je uređaj sa klikom koji služi kao priprema za otpuštanje baterije. Povucite jednom rukom
tako da klizne i izvucite bateriju pažljivo drugom.
2. Taster za Zaključavanje/ Otključavanje Baterije
Baterija se ne može pomeriti kada je taster postavljen na status zaključano. Jednom kada se
taster pomeri na položaj za otključano, bateriju možete da uklonite.
3. Baterija
Ovaj laptop biće napajan preko baterije kada je AC adapter isključen.
19
Uvodi
ECO Engine (ECO Motor) -- Funckija za Štednju Energije
ECO Engine (ECO Motor), izuzetna i jedinstvena funkcija za štednju energije, poseduje 5 različitih
režima za štednju energije – Gaming mode (Režim za igrice), Movie mode (Režim za filmove),
Presentation mode (Režim za prezentacije), Office mode (Režim za kancelariju) i Turbo Battery
mode (Režim za turbo bateriju) da se produži trajanje baterije dok obavljate različite zadatke sa ovim
laptopom.
Pritisnite ECO taster za brzo pokretanje više puta da pređete između ovih 5 različitih režima ili da
isključite ovu ECO Engine (ECO Motor) funkciju.
Da bi saznali koji režim za štednju energije je trenutno aktiviran, pročitajte ikonicu koja predstavlja
svaki od režima koji se pojavljuje na ekranu kada je režim izabran.
Gaming Mode (Režim za Igrice)
zaberite ovaj režim dok igrate igrice.
Movie Mode (Režim za Filmove)
Izaberite ovaj režim kada prikazujete multimedijalne aplikacije
20
Uvodi
Presentation Mode (Režim za Prezentacije)
Izaberite ovaj režim kada prikazujete prezentacije.
Office Mode (Režim za Kancelariju)
Izaberite ovaj reim dok radite na poslovima kancelarijske dokumentacije.
Turbo Battery Mode (Režim za Turbo Bateriju)
Izaberite ovaj režim da maksimalizujete vreme trajanja baterije.
ECO off (ECO Isključena)
Izabrano da se onemogući ECO motor.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
