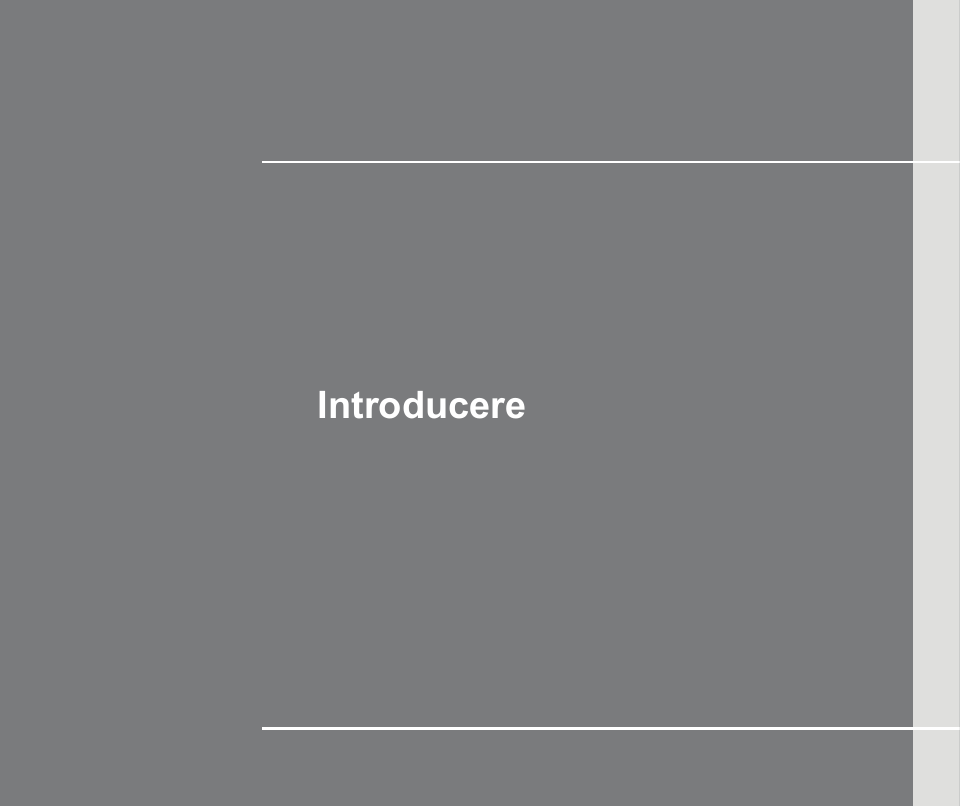

Introducere
2
Introducere
Vă felicităm pentru că aţi devenit un utilizator al acestui notebook, un notebook cu design fin. Acest
notebook splendid de ultimă generaţie vă va oferi o experienţă încântătoare şi profesională în
utilizarea lui. Suntem mândri să spunem utilizatorilor noştri că acest notebook este testat în mod
amănunţit şi garantat de reputaţia noastră în ce priveşte fiabilitatea şi satisfacţia clientului.
Desfacerea ambalajului
În primul rând desfaceţi cutia de carton şi verificaţi cu atenţie toate articolele. Dacă oricare articol
este deteriorat sau lipseşte, vă rugăm contactaţi imediat furnizorul dvs. De asemenea, păstrați cutia
și ambalajele în caz că veți fi nevoit să transportați unitatea în viitor. Pachetul trebuie să conțină
următoarele articole:
Aceste accesorii
enumerate mai sus pot fi
schimbate fără înștiințare.
Notebook
Manual de Utilizare
Acumulator Li-ion de mare
Adaptor c.a. şi cablu de
capacitate
alimentare
Geantă (opţional)
3
Introducere
Disc ce conţine versiunea completă a manualului de utilizare, drivere, utilităţi,
şi funcţia opţională de recuperare, etc..
4
Introducere
Specificații
Caracteristici fizice
Dimensiuni
295,5 (W) x 193 (D) x 32 (H) mm (cu 3 baterii)
295,5 (W) x 193 (D) x 41 (H) mm (cu 6 baterii)
Greutate
1,4 kg (cu 3 baterii)
Procesor
Tip procesor
Intel® Penryn SFF, Celeron ULV 723/
Intel® Penryn SFF, SU2700/
Intel® Penryn Core 2 Solo, SU3500
Memorie cache L2
Bazat pe tipul de procesor
Viteză FSB
800 MHz
Notificare specială
Procesorul efectiv preinstalat în notebook diferă în funcţie de
modelul achiziţionat.
Vă rugăm contactați furnizorul local
pentru informații detaliate.
Cipuri de nucleu
Punte nordică
Intel® Cantiga GS 40/ GS 45
Punte sudică
Intel® ICH9M SFF E
5
Introducere
Memorie
Tehnologie
DDR2 SO-DIMM 533MHz/ 667MHz/ 800MHz
Memorie
DDR2 SO-DIMM X 2 sloturi
Maxim
2GB x 2
Alimentare
Adaptor c.a.
40W, 20V/ 40W, 19V
Tip baterie
6 elemente
Baterie RTC
Da
Notificare specială
Tipul de acumulator inclus în pachet poate varia fără o
3/ 9 elemente (opţional)
înştiinţare prealabilă.
Stocare (Articolele enumerate aici pot varia fără înştiinţare)
Factor de formă HDD
2,5”, 9,5 mm înălţime, SATA
Notificare specială
Hard discul efectiv preinstalat pe acest notebook depind de
modelul cumpărat.
Port I/O
Monitor (VGA)
D-Sub 15 pini x 1
USB
USB 2.0 x 3
HDMI
x1
Intrare microfon
x 1 (compatibil funcţie ieşire căşti)
6
Introducere
Ieşire căşti
x1
Microfon intern
x1
RJ45
x1
Cititor de Card
x 1 (SD/ MS/ MMC/ XD)
Cardurile de memorie compatibile pot varia fără înştiinţare
prealabilă.
Conector Antenă TV-Tuner
x 1 (opţional)
Port de comunicare (Articolele enumerate aici pot varia fără înştiinţare)
LAN
10/100/1000 Ethernet
Wireless LAN
Compatibil
Bluetooth
Compatibil (opţional)
WiMAX
Compatibil (opţional)
3,5G
Compatibil (opţional)
Ecran
Tip LCD
12,1" 1366 x 768 (opţional)
11,6" 1366 x 768 (opţional)
Luminozitate
Luminozitate controlată de tastele rapide K/B
Video (opţional)
Grafică
UMA
Rezoluţie LCD
1366 x 768
7
Introducere
Ieşire CRT
Funcţie vizualizare duală
Compatibil
LCD-ul sau CRT-ul vor fi detectate apăsând tasta rapidă
(Fn+F2).
Cameră Web
CMOS
1,3 Mega Pixeli
Audio
Control sunet
Realtek® ALC 888S-VC2-GR
Difuzor intern
2 difuzoare cu carcasă
Volum Sunet
Reglare după buton de volum, tastă acces rapid K/B şi SW
Software & BIOS
Încărcare de pe flash USB
Da, încărcare de pe dischetă USB, numai în DOS
BIOS
Compatibil încărcare rapidă --- Da
Altele
Conformitate
WHQL
Orificiu încuietoare Kensington
x1
8
Introducere
Privire de ansamblu asupra produsului
Această secțiune oferă descrierea elementelor de bază ale acestui notebook. Vă va ajuta să
cunoașteți mai multe despre aspectul exterior al acestui notebook înainte de utilizare. Vă rugăm să
luaţi în considerare faptul că notebook-ul prezentat în această secţiune poate varia faţă de modelul
cumpărat de dvs.
Vedere cu monitorul deschis
Figura de prezentare cu monitorul deschis şi descrierea de mai jos vă vor ajuta să treceţi în revistă
zona principală de lucru a notebook-ului dvs.
1
5
1.
Cameră Web/ LED cameră web
2.
Butonul de pornire / LED-ul
Butonului de pornire
3.
Tastatură
4.
Touchpad
5.
Microfon intern
2
3
Figurile afişate aici sunt
doar pentru referinţă.
4
9
Introducere
1. Cameră web/ LED cameră web
Š Camera web încorporată poate fi utilizată pentru fotografiere, înregistrare video sau
conferinţe, şi pentru orice alte aplicaţii interactive.
Š Indicatorul LED al camerei web, situat lângă camera web devine portocaliu când este
activată funcţia de cameră web; LED-ul se stinge când funcţia este dezactivată.
2. Butonul de pornire / LED-ul Butonului de pornire
Butonul de Pornire:
Š Apăsaţi pe butonul de alimentare pentru pornirea şi oprirea notebook-ului.
Alimentare/ LED-ul ECO Engine:
Š Albastru aprins când notebook-ul este pornit.
Š Galben verde aprins atunci când funcţia ECO Engine, Economisire Energie
este activată.
Š LED-ul se stinge atunci când funcţia este dezactivată.
Š Notaţi faptul că ECO Engine este o funcţie opţională.
3. Tastatură
Tastatura integrată oferă toate funcțiile unei tastaturi de dimensiuni obișnuite.
Butoanele de Lansare Rapidă [Fn]
Utilizaţi butoanele [Fn] de pe tastatură pentru a activa aplicaţiile specifice.
Cu ajutorul acestor butoane de lansare rapidă, utilizatorii vor putea să lucreze mai eficient.
10
Introducere
Š Apăsaţi şi ţineţi apăsat butonul Fn şi apăsaţi apoi pe butonul F6
pentru activarea funcţiei cameră web. Apăsați din nou pentru a o
+
Cameră Web
dezactiva.
Š Citiţi pictograma din partea funcţiei cameră web ce apare pe ecran
pentru a afla starea funcţiei cameră web.
+
ECO Engine
(opţional)
Š Apăsaţi şi ţineţi apăsat butonul Fn, apoi apăsaţi butonul F5 pentru a
activa funcţia ECO Engine.
(Economisire
Energie)
Š Apăsaţi şi ţineţi apăsat butonul Fn , apoi apăsaţi butonul F8 pentru a
activa funcţia Wireless LAN (WiFi)/ WiMAX (opţional). Apăsați
+
Wireless LAN
(WiFi)/
WiMAX (opţional)
din nou pentru a o dezactiva.
Š Citiţi pictograma din partea funcţiei Wireless LAN (WiFi)/ WiMAX
(opţional) ce apare pe ecran pentru a afla starea funcţiei.
Š Apăsaţi şi ţineţi apăsat butonul Fn şi apăsaţi apoi butonul F9 pentru
a activa funcţia Bluetooth. Apăsați din nou pentru a o dezactiva.
+
Bluetooth
Š Citiţi pictograma din partea funcţiei Bluetooth care apare pe ecran
pentru a afla starea funcţiei.
11
Introducere
Š Apăsaţi şi ţineţi apăsat butonul Fn , apoi apăsaţi butonul F10 pentru
a activa funcţia 3G. Apăsați din nou pentru a o dezactiva.
Š Citiţi pictograma din partea funcţiei 3G care apare pe ecran pentru a
+
3G
(opțional)
afla starea funcţiei.
Š Dacă modelul achiziţionat nu are funcţia 3G, nu există nici o funcţie
atunci când apăsaţi şi ţineţi apăsat butonul Fn şi apoi apăsaţi pe
butonul F10 în mod repetat.
Š Apăsaţi şi ţineţi apăsat butonul Fn şi apăsaţi apoi butonul F4 pentru
lansarea aplicaţiei User Defined (definită de utilizator). Apăsați din
+
P1
nou pentru a o dezactiva.
Š Citiţi pictograma din partea funcţiei P1 ce apare pe ecran pentru a
afla starea funcţiei.
4.
Touchpad
Acesta este un dispozitiv indicator al notebook-ului.
5. Microfon intern
Există un microfon încorporat iar funcţia lui este similară cu a microfonului.
12
Introducere
Vederea părţii din faţă
1
1.
LED-ul de Stare
1. LED-ul de Stare
Bluetooth:
Bluetooth
Albastru aprins când este activată funcţia Bluetooth.
Alimentare On/ Off/ Suspend (Pornită/Oprită/Suspendată):
Š Albastru aprins când sistemul este activat.
Š Albastru intermitent când sistemul este în modul suspendat.
Š LED -ul se stinge atunci când sistemul este oprit.
Acumulatorul:
Š Galben verde aprins când acumulatorul se încarcă.
Š Roşu-maroniu aprins când bateria este aproape descărcată.
Š Roşu-maroniu intermitent dacă bateria s-a defectat fiind recomandat
înlocuirea acesteia cu una nouă. Cereţi sfatul furnizorului local în
13
Introducere
cumpărarea unui tip de acumulator echivalent recomandat de
producător.
Š LED-ul bateriei se stinge când este complet încărcată sau când
adaptorul de c.a. este deconectat.
Wireless LAN şi 3G:
Š Albastru aprins când funcţia wireless LAN este activată.
Wireless LAN şi
3G
Š Galben verde aprins când funcţia 3G este activată.
Š LED-ul se stinge când toate funcţiile sunt dezactivate.
Notă: Pentru motive de siguranţă a zborului, asiguraţi-vă că LED-ul se
stinge când vă aflaţi în zbor.
Scroll Lock: Albastru aprins când este activată funcţia Scroll Lock.
Caps Lock: Albastru aprins când este activată funcţia Caps Lock.
Num Lock: Albastru aprins când este activată funcţia Num Lock.
Hard Disk:
Albastru intermitent când sistemul accesează unitatea hard disc.
14
Introducere
Vederea părţii din dreapta
1.
1
6
2
2
3
4
5
Conectori Port Audio
2.
Port USB
3.
Cititor de Card
4.
Conector RJ-45
5.
Încuietoare Kensington
6.
Conectorul de antenã
tuner TV (Opţional)
1. Conectori Port Audio
Oferă un sunet de înaltă calitate fiind compatibil cu funcția Hi-Fi și sistem stereo.
Intrare-microfon: Utilizat pentru un microfon extern.
Ieşire-căşti: Un conector pentru difuzoare sau căşti.
15
Introducere
2. Port USB
Portul USB 2.0 vă permite să conectați dispozitive periferice compatibile USB, cum ar fi mouse,
tastatură, modem, hard disc portabil, imprimantă şi altele.
3. Cititor de card
Cititorul de card încorporat poate accepta diverse tipuri de carduri de memorie, cum ar fi MMC
(Multi-Media Card), XD (eXtreme Digital), SD (Secure Digital), MS (Memory Stick). Contactaţi
distribuitorul local pentru informaţii suplimentare corespunzătoare şi luaţi aminte faptul
că cardurile de memorie suportate pot varia fără înştiinţare prealabilă.
4. Conector RJ-45
Conectorul Ethernet este utilizat pentru conectarea unui cablu LAN pentru conexiuni de reţea.
5. Încuietoare Kensington
Acest notebook este prevăzut cu un orificiu pentru încuietoarea Kensington care, permite
utilizatorilor blocarea notebook-ului cu o cheie sau dispozitiv PIN mecanic şi ataşat printr-un
cablu de metal cauciucat. Capătul cablului are o buclă mică care permite întregului cablu
să fie încolăcit în jurul unui obiect fix, cum ar fi o masă grea sau alt echipament similar,
securizând astfel notebook-ul în acel loc.
16
Introducere
6. Conector pentru antena TV-Tuner-ului (Opţional)
Notebook cu TV tuner analog — fixați în conector adaptorul TV-Tuner-ului, și apoi înșurubați
cablul TV la celălalt capăt al adaptorului.
Notebook cu TV tuner digital — pur şi simplu fixați antena TV furnizată în conector.
17
Introducere
Vederea părţii din stânga
5
4
3
2
1
1.
Port USB
2.
Conectorul HDMI
3.
Ventilator
4.
Port VGA
5.
Conector de alimentare
1. Port USB
Portul USB 2.0 vă permite să conectați dispozitive periferice compatibile USB, cum ar fi mouse,
tastatură, modem, hard disc portabil, imprimantă şi altele.
2. Conectorul HDMI
HDMI (Suport pentru Interfaţă Multimedia de Înaltă Definiţie) este un nou standard de interfaţă
pentru PC-uri, afişaje şi dispozitive electronice de uz comercial care acceptă video standard,
îmbunătăţit şi de înaltă definiţie, plus sunet digital pe mai multe canale pe un singur cablu.
3. Ventilator
Ventilatorul are scopul de a răci sistemul.
ventilatorului.
NU blocați circulația aerului în apropierea
18
Introducere
4. Port VGA
Portul VGA 15-pin-D-sub vă permite să conectați un monitor extern sau alt dispozitiv compatibil
VGA (cum ar fi un proiector) pentru a amplifica confortul vizionării.
5. Conectorul de alimentare
Pentru a conecta adaptorul c.a. și a furniza curent notebook-ului.
19
Introducere
Vederea părţii din spate
1
1.
Set acumulatori
1. Set acumulatori
Acest notebook va fi alimentat de către acumulator când adaptorul c.a. este deconectat.
20
Introducere
Vedere asupra părţii inferioare
3
2
1
1.
Buton blocare/ deblocare
acumulator
4
2.
Set acumulatori
3.
Butonul pentru deblocarea
acumulatorului
5
4.
Ventilator
5.
Difuzoare Stereo
5
1. Buton blocare/ deblocare acumulator
Acumulatorul nu poate fi deplasat atunci când butonul este pe poziţia blocat. După ce butonul
este deplasat în poziţia deblocat, acumulatorul poate fi scos.
2. Set acumulatori
Acest notebook va fi alimentat de acumulator când adaptorul c.a. este deconectat.
21
Introducere
3. Butonul pentru deblocarea acumulatorului
Este un dispozitiv cu recul ce pregătește acumulatorul pentru a fi înlăturat. Împingeţi-l cu o
mână iar cu cealaltă trageți cu grijă acumulatorul.
4. Ventilator
Ventilatorul are scopul de a răci sistemul.
NU blocați circulația aerului în apropierea
ventilatorului.
5. Difuzoare Stereo
Oferă un sunet de înaltă calitate fiind compatibil cu funcția Hi-Fi şi sistem stereo.
22
Introducere
ECO Engine (Instrumentul ECO) -- Funcţia de
Economisire Energie (opţional)
ECO Engine (Instrumentul ECO), funcţia unică şi remarcabilă de economisire a energiei, oferă 5
moduri diferite de economisire a energiei – Gaming mode (modul joc), Movie mode (modul film),
Presentation mode (modul prezentare), Office mode (modul birou), şi Turbo Battery mode
(modul acumulator turbo), pentru a extinde timpul de funcţionare al acumulatorului în timp ce
efectuaţi diferite activităţi cu acest notebook.
Apăsaţi şi ţineţi apăsat butonul Fn şi apăsaţi apoi butonul F5 în mod repetat pentru a comuta între
aceste 5 moduri diferite sau pentru a dezactiva Instrumentul ECO în mod recurent.
Pentru a afla care dintre modurile de economisire este activat într-un anumit moment, citiţi
pictograma ce apare în dreptul fiecărui mod de pe ecran atunci când este selectat.
Gaming Mode (Mod Joc)
Selectaţi acest mod atunci rulaţi jocuri.
Movie Mode (Mod Film)
Selectaţi acest mod atunci când rulaţi aplicaţii multimedia.
23
Introducere
Presentation Mode (Mod Prezentare)
Selectaţi acest mod atunci rulaţi jocuri.
Office Mode (Mod Birou)
Selectaţi acest mod atunci când aveţi de-a face cu sarcini de birou.
Turbo Battery Mode (Mod Acumulator turbo)
Selectaţi acest mod pentru a maximiza durata de funcţionare a acumulatorului.
ECO Off (ECO Dezactivat)
Selectat pentru a opri Instrumentul ECO.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
