MSI MS-1675 GE603 Navodilo za lastnika

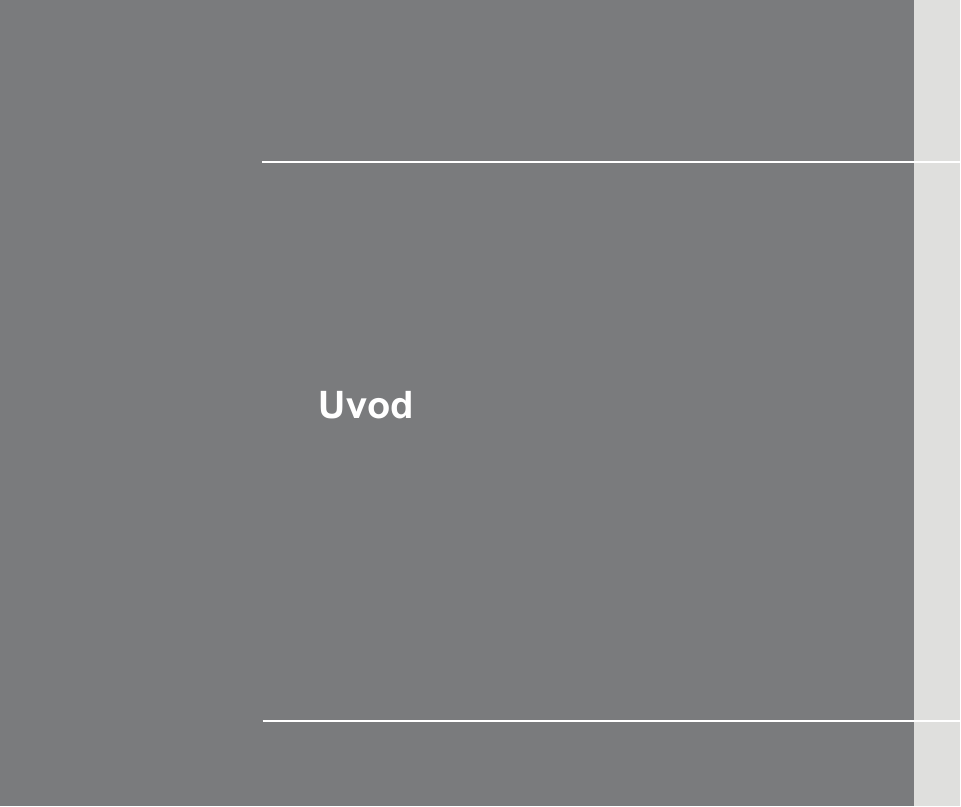

Uvod
2
Uvod
Čestitamo vam, ker ste postali uporabnik tega izjemno oblikovanega prenosnika. Ta povsem nov,
izjemen prenosnik vam ponuja radostno in profesionalno izkušnjo. Ponosni smo, da lahko našim
uporabnikom povemo, da je vaš novi prenosnik temeljito testiran in opremljen s certifikatom našega
slovesa izredne zanesljivosti in zadovoljstva kupcev.
Razpakiranje
Najprej odstranite kartonsko škatlo in skrbno preverite vse elemente. Če je kakšen element
poškodovan ali manjka, se takoj obrnite na lokalnega prodajalca. Zaradi morebitnega pošiljanja ali
druge uporabe shranite tudi škatlo in ostalo embalažo. Paket bi moral vsebovati naslednje
elemente:
Prenosnik
Visoko zmogljiva Li-ion baterija
Zgoraj navedeno vsebino
Priročnik za hitro začetno
uporabo
AC/DC prilagojevalnik in AC
električni kabel.
Torba za prenašanje (opcija)
lahko spremenimo brez
obvestila.
Aplikacijski disk vse-v-enem, ki vsebuje celotni priročnik za uporabo,
gonilnike, pripomočke in opcijo za obnovitev sistema, itd.
3
Uvod
Specifikacije
Fizične karakteristike
Dimenzije
374 (Š) x 246 (G) x 29,6-35,2 (V) mm
Teža
2,6 kg
CPU (PROCESOR)
Tip procesorja
Intel® FCPGA
Podpora procesorjem
Intel® Calpella
L2 predpomnilnik
3/ 6MB
Hitrost FSB
800/1066 MHz
Posebno obvestilo
Dejanski procesor, nameščen v vašem prenosniku, je odvisen
od kupljenega modela. Prosimo, za bolj podrobne informacije
se obrnite svojemu krajevnemu zastopniku.
Jedrni čipi
Severni/ južni most
Intel® Ibex Peak čip
Posebno obvestilo
Dejanski jedrni čip(i), nameščeni v vašem prenosniku, so
odvisni od kupljenega modela. Prosimo, za bolj podrobne
informacije se obrnite svojemu krajevnemu zastopniku.
4
Uvod
Pomnilnik
Tehnologija
DDR3 800/ 1066/ 1333 MHz
Pomnilnik
DDR3 SO-DIMM X 2 reži
Maksimum
8 GB
Napajanje
AC/DC adapter
90W, 19V
Vhod: 100~240V~1,5A 50~60Hz
Izhod: 19V
7,74A
Tip baterije
6 celična/ 9 celična (opcija)
RTC baterija
Da
Posebno obvestilo
Dejanski adapter AC/DC in baterijski modul v prenosniku se
lahko spremeni brez predhodnega obvestila.
Shranjevanje
HDD faktor oblike
2,5”
160/ 250/ 320/ 500 GB (opcija)
Naprava optičnega pogona
Super Multi / Blu-ray Combo
Posebno obvestilo
Dejanski HDD in ODD nameščen v vašem prenosniku, je
odvisen od kupljenega modela.
5
Uvod
V/I vrata
Monitor (VGA)
15 pin D-Sub x 1
USB
x 3 (USB različica 2.0)
E-SATA kombo
x 1, podpira E-SATA in USB
HDMI
x1
Vhod za mikrofon
x1
Vhodna linija
x1
Izhodna linija
x1
S/PDIF
x 1 (skupna raba z izhodno linijo)
Notranji mikrofon
x1
RJ11
x1
RJ45
x1
Čitalnik kartic
x 1 (SD/ MS/ MS Pro/ MMC)
Podprte spominske kartice se lahko spreminjajo brez obvestila.
Komunikacijska vrata (konfiguracija navedenih elementov se lahko spremeni brez predhodnega obvestila)
LAN
Giga LAN
Brezžični LAN
Podpira
Bluetooth
Podprto kot opcija
WiFi/ WiMax
Podprto kot opcija
6
Uvod
ExpressCard
Reža
Reža za Express kartico x 1
Avdio
Čip za kodiranje zvoka
Realtek® ALC888S
Notranji zvočnik
2 zvočnika + 1 globokotonec
Jakost zvoka
Nastavljiva z gumbom, K/B tipko za hitri zagon in SW
Video
Grafika
UMA/ Discrete
VRAM
DDR3 1GB
LCD
LED LCD
Funkcija dvojnega pogleda
Zunanje naprave z zaslonom bodo avtomatsko zaznane, ko
Izhod za zunanji zaslon
Podprto
bodo povezane.
Zaslon
Tip LCD
16”
ločljivost
1366 x 768
Svetlost
Podprto
7
Uvod
Spletna kamera
Spletna kamera
HD kamera
ločljivost
1280 x 720
Programska oprema in BIOS
USB Flash zagon
Da, USB disketni zagon samo DOS
BIOS
Podpora hitrega zagona --- Da
Ostalo
Skladnost
WHQL
8
Uvod
Pregled izdelka
Ta oddelek ponuja opis osnovnih lastnosti prenosnika. Pomagal vam bo, da spoznate videz
prenosnika, preden ga začnete uporabljati. Prosimo, upoštevajte, da je prenosnik na sliki lahko
drugačen od kupljenega.
Odprti pogled od zgoraj
Opis odprtega pogleda od zgoraj in opis prikazan spodaj vas popeljeta po glavnih delovnih področjih
prenosnika.
1
3
4
7
Spletna kamera/ LED lučka
2.
Digitalni mikrofon
3.
Stereo zvočniki
4.
Tipka za vklop / LED napajanja
5.
Senzorji na dotik za hitri zagon
6.
Indikatorji statusa funkcije GPU
7.
Tipkovnica
8.
Sledilna ploščica
Boost
5 6
Prikazani primeri so samo
za primerjavo.
1.
spletne kamere
2
8
9
Uvod
1. Spletna kamera/ LED lučka spletne kamere (opcija)
Š To vgrajeno spletno kamero lahko uporabljate za fotografiranje, snemanje video posnetkov,
za video konference ali druge interaktivne aplikacije.
Š LED lučka spletne kamere, nameščena poleg kamere, sveti rumeno, ko je kamera vključena;
ko je kamera izključena, ugasne tudi LED lučka.
2. Digitalni mikrofon
Vgrajen zvočnik in mikrofon polja povečajo natančnost funkcije prepoznavanja govora,
omogoča kombiniranje vhodov en edini kakovostnejši vir.
3. Stereo zvočniki
Predvajajo visoko kvalitetni zvok in podpirajo stereo sistem ter funkcijo Hi-Fi.
4. Tipka za vklop / LED napajanja
Š Pritisnite tipko za vklop za vklop in izklop prenosnika.
Š Sveti modro, ko je prenosnik vključen.
5. Senzorji na dotik za hitri zagon
s senzorji za hiter dostop lahko aktivirate specifične aplikacije ali orodja. Z uporabo teh
senzorjev lahko uporabniki svoje delo opravljajo bolj učinkovito.
10
Uvod
Ta prenosnik ima senzorje na dotik za večmedijsko
predvajanje, ki uporabniku dovoljuje predvajanje različnih
Funkcija večmedijsko
predvajanje (opcija)
medijev. Za nadzor nad večmedijskimi aplikacijami uporabite
te priročne gumbe.
Pritisnite senzorje (z leve na desno), da zmanjšate/ povečate/
utišate glasnost vgrajenega zvočnika.
Pritisnite ta senzor, da vklopite ali izklopite globokotonec in
Cinema Pro
povečate svetlost ter glasnost LCD-ja
(opcija)
6. Indikatorji statusa funkcije GPU Boost
Funkcija GPU Boost omogoča sistemu da samodejno zazna programe, ki se trenutno
izvajajo in na podlagi tega izbira diskretno ali notranjo grafično kartico. Oba senzorja
delujeta LE kot indikatorja statusa, ročni zagon funkcije GPU Boost pa ni mogoč.
High-Performance GPU mode (Način za visoko učinkovitost GPU)
Sveti, ko se izbere High-Performance GPU mode (Način za visoko
učinkovitost GPU) in se takoj vklopi diskretna grafična kartica, ki zagotovi
odlično grafično učinkovitost za zahtevne grafične aplikacije.
11
Uvod
Power-Saving GPU mode (Način za varčevanje z energijo)
Sveti, ko se izbere Power-Saving GPU mode (Način za varčevanje z
energijo) in se takoj vklopi notranja grafična kartica, ki zagotovi
podaljševanje časa delovanja baterije.
7.
Tipkovnica
Vgrajena tipkovnica je opremljena z vsemi funkcijami standardne tipkovnice.
Tipke za hitri zagon [Fn]
Tipke za hitri zagon [Fn] uporabljajte za aktiviranje posameznih aplikacij ali orodij.
S pomočjo teh tipk za hitri zagon bodo uporabniki lahko delali bolj učinkovito.
Š Pritisnite in držite Fn tipko in potem zaporedoma pritiskajte tipko F3
+
za vklop in izklop Smart Pad funkcije.
Smart Pad
+
Uporabniško
definiran
Š Pritisnite in držite Fn tipko in potem pritisnite F4 tipko, da zaženete
funkcijo, ki jo je določil uporabnik.
12
Uvod
+
Š Za preklop med različnimi funkcijami za varčevanje z energijo, ki jih
ECO Engine
ponuja ECO Engine, oziroma za izklop ECO Engine, pritisnite in
(Varčevanje z
energijo)
držite gumb Fn in zaporedoma pritisnite gumb F5.
Š Pritisnite in držite Fn tipko in potem pritisnite F6 tipko, da vključite
+
funkcijo spletne kamere. Pritisnite še enkrat, da jo ugasnete.
Spletna kamera
Š Pritisnite in držite Fn tipko in potem večkrat pritisnite F8 tipko, da
+
WLAN (WiFi) /
WiMax (opcija)
+
Bluetooth
(opcija)
vključite ali izklopite funkcijo Brezžičnega LAN-a (WiFi) ali
WiMAX.
Š Pritisnite in držite Fn tipko in potem pritisnite F9 tipko, da vključite
funkcijo Bluetooth. Pritisnite še enkrat, da jo ugasnete.
13
Uvod
Š Pritisnite in držite Fn tipko in potem zaporedoma pritiskajte tipko
F10 za vklop in izklop 3G funkcije.
+
3G
(ni podprto)
8.
Š Poglejte ikono funkcije spletne kamere, ki se pojavlja na zaslonu,
da izvedete stanje funkcije 3G.
Š Zavedajte si, da ta model funkcije ne podpira.
Sledilna ploščica
To je kazalna naprava prenosnika.
14
Uvod
Pogled od spredaj
1
1.
1.
LED stanja
LED stanja
Brezžični LAN (WiFi) / Bluetooth / WiMax (opcija):
Š LED lučka za brezžični LAN gori zeleno, ko sta vključeni funkcije
brezžični LAN (WiFi) ali WiMax.
Š LED lučka za brezžični LAN gori modro, ko je vključen Bluetooth.
Š Opomba: Zavedajte si, da so tukaj naštete funkcije lahko podržane kot
opcije glede na kupljen model.
Š Za nadaljnje informacije, stopite v stik z lokalnim trgovcem, če je to
potrebno.
15
Uvod
Stanje baterije:
Š Sveti modro, ko poteka napajanje baterije.
Š Sveti rumeno, ko zmanjkuje baterije.
Š Utripa rumeno, ko baterija ne deluje in jo je priporočljivo zamenjati z novo.
Za nakup ekvivalentne vrste baterije, ki jo priporoča proizvajalec, se
posvetujte z lokalnim trgovcem.
Š LED baterije se izklopi, ko je slednja polno napolnjena ali je AC/DC
prilagojevalnik odklopljen.
Stanje spanja:
Š Utripa modro, ko se sistem nahaja v stanju spanja.
Š LED lučka ugasne, ko izklopite sistem.
Trdi disk/ naprava optičnega pogona v uporabi:
Utripa modro, ko sistem dostopa do trdega diska ali naprave optičnega
pogona.
Scroll Lock (Zaklep premikanja): Sveti modro, ko je vključena funkcija Scroll
Lock.
Num Lock (Zaklep številčne tipkovnice): Sveti modro, ko je vključena
funkcija Num Lock.
Caps Lock (Velike črke): Sveti modro, ko je vključena funkcija Caps Lock.
16
Uvod
Pogled z desne
8
7
6
5
4
3
2
1
1.
Priključek za napajanje
2.
VGA vrata
3.
RJ-45 priključek
4.
HDMI priključek
5.
E-SATA priklop/ USB vrata
6.
USB vrata
7.
Čitalnik kartic
8.
Reža Express kartice
1. Priključek za napajanje
Služi povezavi AC/ DC adapterja in napajanja prenosnika.
2. VGA vrata
15-pin-D-sub VGA vrata vam omogoča priklop na zunanji monitor ali drugo standardno VGA
kompatibilno napravo (kot je projektor), za večji pogled zaslona računalnika.
3. RJ-45 priključek
Ethernet priključek se uporablja za priklop LAN kabla, ki omogoči priklop na mrežo.
17
Uvod
4. HDMI priključek
HDMI (Visoko-definicijski večpredstavnostni vmesnik) je nov vmesni standard za računalnike,
zaslone in uporabniške elektronske naprave, ki podpira standardni, izboljšani in
visoko-definicijski video, kot tudi večkanalni digitalni avdio izhod v enem kablu.
5. E-SATA priključek (Zunanji serijski ATA) / USB vrata
Priključek E-SATA vam dovoljuje povezavo zunanje serijske naprave ATA. Uporabniki lahko
napeljejo zaščiten kabel po zunanji strani prenosnika in pridobijo prednosti shranjevanja preko
vmesnika SATA.
Ta priklop deluje kot USB vrata.
6. USB vrata
USB 2.0 vrata omogočajo povezavo USB zunanjih naprav, kot so miška, tipkovnica, modem,
prenosni trdi disk, tiskalnik in še več.
7. Čitalnik kartic
Vgrajeni čitalnik kartic podpira različne tipe pomnilnih kartic, kot so MMC (Multi-Media Card),
XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick) ali
MS Pro (Memory Stick Pro) kartica. Obrnite se na lokalnega prodajalca za dodatne in pravilne
informacije ter se zavedajte, da se lahko podprte spominske kartice lahko spremenijo brez
obvestila.
18
Uvod
8. Reža Express kartice
Ta računalnik ima režo za Express kartice. Nov vmesnik Express kartice je manjši in hitrejši od
vmesnika PC kartice. Tehnologija Express kartice uporablja prednosti nadgradljivega, široko
pasovnega zaporednega PCI Express vmesnika ter USB 2.0 vmesnika.
19
Uvod
Pogled z leve
4
1.
3
2
1
USB vrata
2.
Avdio priključki
3.
Naprava optičnega pogona
4.
RJ-11 priključek
1. USB vrata
USB 2.0 vrata omogočajo povezavo USB zunanjih naprav, kot so miška, tipkovnica, modem,
prenosni trdi disk, tiskalnik in še več.
2. Avdio priključki
Predvajajo visoko kvalitetni zvok in podpirajo stereo sistem ter funkcijo Hi-Fi. Priključite vaše
zvočnike v pravilne priključke, kot je prikazano spodaj.
Izhod za slušalke/ Izhod SPDIF: Uporablja se za
zvočnike in slušalke. Priklop S/PDIF se uporablja
tudi za digitalni prenos zvoka preko optičnega kabla
na zunanje zvočnike.
Tukaj priklopite sprednje zvočnike.
20
Uvod
Vhod za mikrofon: Za uporabo zunanjega mikrofona.
Tukaj priklopite osrednji zvočnik in globokotonec.
Vhodna linija: Uporablja se za zunanjo avdio
napravo.
Tukaj priklopite zadnje zvočnike.
Izhodna linija: Priklop za zvočnike.
Tukaj priklopite krožne zvočnike.
3. Naprava optičnega pogona
Optična naprava vam omogoča uporabo CD/DVD medijev Blu-ray za nameščanje programske
opreme, dostop do podatkov in predvajanje glasbe/filmov na računalniku.
4. RJ-11 priključek
Ta računalnik ima vgrajen modem, ki omogoča priključek RJ-11 telefonske linije preko tega
priključka. S 56K V.90 modemom lahko ustvarite klicno povezavo.
21
Uvod
Pogled od zadaj
3
2
1.
Baterijski modul
2.
USB vrata
3.
Ventilator
1
1. Baterijski modul
Ta prenosnik se bo v primeru, da je električni kabel izključen napajal preko baterije.
2. USB vrata
USB 2.0 vrata omogočajo povezavo USB zunanjih naprav, kot so miška, tipkovnica, modem,
prenosni trdi disk, tiskalnik in še več.
3. Ventilator
Ventilator je namenjen hlajenju sistema. NE BLOKIRAJTE ventilatorja, ker zrak potem ne
more krožiti.
22
Uvod
Pogled od spodaj
3
2
1
1.
Tipka za sprostitev
baterije
2.
Baterijski modul
3.
Tipka za zaklepanje /
4.
Ventilator / Globokotonec
odklepanje baterijee
4
1. Tipka za sprostitev baterije
To je povratni mehanizem, ki sprosti baterijo. Podrsajte jo z eno roko in previdno izvlecite
baterijo z drugo roko.
2. Baterijski modul
Ta prenosnik se bo v primeru, da je električni kabel izključen napajal preko baterije.
23
Uvod
3. Tipka za zaklepanje/ odklepanje baterijee
Baterije ne morete premikati, ko je gumb v zaklopljenem položaju. Ko tipko za baterijo
odklenete, jo lahko odstranite.
4. Ventilator / Globokotonec (opcija)
Ventilator je namenjen hlajenju sistema. NE BLOKIRAJTE ventilatorja, ker zrak potem ne
more krožiti.
Globokotonec se lahko aktivira z vklopom funkcije Cinema Pro.
24
Uvod
Upravljanje napajanja
ECO funkcije varčevanja z energijo (Podprto kot opcija)
Omogočanje funkcije ECO Engine
ECO Engine, napredna in edinstvena funkcija za varčevanje omogoča različne načine za
varčevanje z energijo – Gaming mode (Igranje), Movie mode (Film), Presentation mode
(Predstavitev), Office mode (Pisarna) in Turbo Battery mode (Turbo baterija), s katerimi lahko
podaljšate čas delovanja baterije pri opravljanju različnih nalog na prenosniku.
Za zagon funkcije ECO Engine za varčevanje z energijo, preberite navodila spodaj.
1. Za preklop med različnimi funkcijami za varčevanje z energijo, ki jih ponuja ECO Engine,
oziroma za izklop ECO Engine, pritisnite in držite gumb Fn in zaporedoma pritisnite gumb F5.
2. Da izvedete kateri način varčevanja z energijo je trenutno aktiven, poglejte ikono, ki se pojavi na
zaslonu ko izberete posamezni način.
Gaming Mode (Igranje)
Izberite ta način pri predvajanju aplikacij z igrami.
25
Uvod
Movie Mode (Film)
Izberite ta način pri predvajanju večmedijskih aplikacij.
Presentation Mode (Predstavitev)
Izberite ta način pri predvajanju predstavitvenih aplikacij.
Office Mode (Pisarna)
Izberite ta način pri uporabi pisarniških opravil.
Turbo Battery Mode (Turbo baterija)
Izberite ta način za podaljševanje časa delovanja baterije.
ECO Off (Izklop ECO)
Izberite za onemogočenje ECO Engine.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
