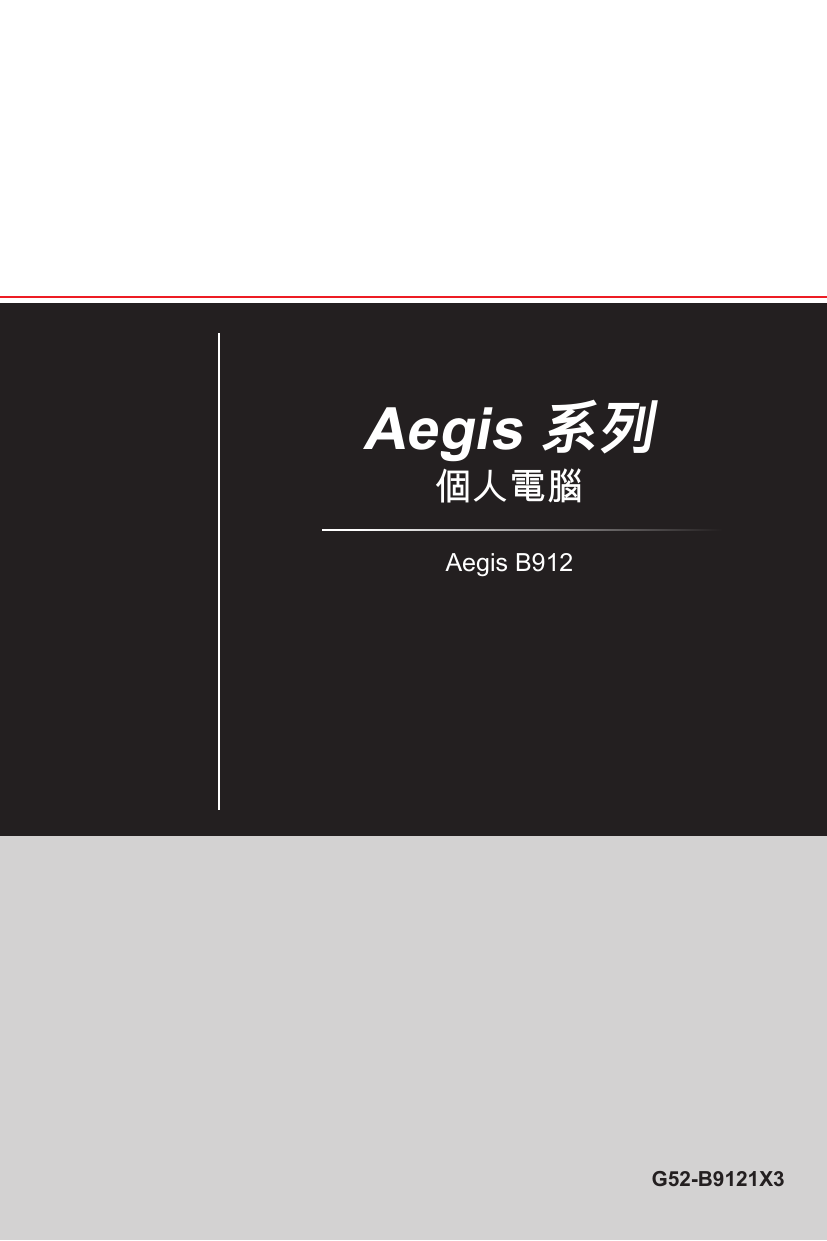

Aegis 系列
個人電腦
Aegis B912
G52-B9121X3
目錄
版權聲明������������������������������������������������������������������������������������������������������������������iii
商標�������������������������������������������������������������������������������������������������������������������������iii
修訂�������������������������������������������������������������������������������������������������������������������������iii
升級與保固��������������������������������������������������������������������������������������������������������������iv
取得可替換零件�������������������������������������������������������������������������������������������������������iv
技術支援������������������������������������������������������������������������������������������������������������������iv
環保產品特色�����������������������������������������������������������������������������������������������������������iv
環保政策������������������������������������������������������������������������������������������������������������������ v
化學物質資訊����������������������������������������������������������������������������������������������������������� v
電池資訊������������������������������������������������������������������������������������������������������������������ v
安全說明������������������������������������������������������������������������������������������������������������������vi
CE 合格認證���������������������������������������������������������������������������������������������������������� viii
FCC-B 無線射頻干擾聲明������������������������������������������������������������������������������������� viii
WEEE 聲明����������������������������������������������������������������������������������������������������������� viii
1. 概述���������������������������������������������������������������������������������������������1-1
包裝內容物����������������������������������������������������������������������������������������������������������� 1-2
ii
系統總覽��������������������������������������������������������������������������������������������������������������� 1-3
2. 快速入門��������������������������������������������������������������������������������������2-1
安全與舒適訣竅���������������������������������������������������������������������������������������������������� 2-2
硬體設定��������������������������������������������������������������������������������������������������������������� 2-3
3. 系統操作��������������������������������������������������������������������������������������3-1
電源管理��������������������������������������������������������������������������������������������������������������� 3-2
網路連線 (Windows 10)���������������������������������������������������������������������������������������� 3-4
系統還原 (Windows 10)���������������������������������������������������������������������������������������� 3-7
前言
版權聲明
本文件的內容係屬 MICRO-STAR INTERNATIONAL 的智慧財產。我們盡心製作本文
件,但並不保證內容的正確性。因產品的改善工程持續進行,我們保留變更產品的權
利,恕不另行通知。
商標
所有商標皆屬其各自所有人之財產。
修訂
修訂
V1.0
日期
2016/ 12
iii
升級與保固
請注意,本公司可依使用者要求升級或更換某些預先安裝於本產品中的元件。如需其他
產品資訊,請聯絡當地經銷商。若未取得經銷商或服務中心的授權,請勿嘗試升級或更
換產品的任何元件,否則將使保固失效。如需產品升級或替換服務,強烈建議您洽詢授
權經銷商或服務中心。
取得可替換零件
請注意,在特定國家或區域中,若產品已停產,製造商支援您取得產品替換零件(或相
容零件)的支援期限最多維持 5 年,視當時公告之政府規定而定。請透過以下網址聯絡
製造商,以瞭解更多有關取得備用零件的資訊:http://www.msi.com/support/
技術支援
若系統發生問題,且無法在使用手冊中取得解決方案,請聯絡原購買商家或當地經銷
商。此外,亦請嘗試透過下列協助資源取得更多說明。請瀏覽 MSI 網站,取得技術指
南、BIOS更新、驅動程式更新以及其他資訊,網址如下:http://www.msi.com/support/
環保產品特色
iv
◙◙
◙◙
◙◙
◙◙
◙◙
◙◙
減少使用與待機時的耗電量。
限制使用對環境及健康有害的物質。
拆卸及回收容易。
鼓勵使用回收材料,減少耗用天然資源。
升級簡易,延長產品使用壽命。
透過回收政策減少固體廢棄物的產生。
前言
環保政策
◙◙
◙◙
◙◙
◙◙
產品採用環保設計,能妥善再利用各種零件以及回收使用。使用壽
命終了時,不應丟棄本產品。
使用者應聯絡本地經核可的資源回收場,處理這類產品的回收及
棄置工作。
有關詳細的回收資訊,請參閱 MSI 網站並聯絡當地的代理商。
此外,使用者亦可透過 [email protected] 與我們聯絡,取得正確棄置、回
收及拆卸 MSI 產品的相關資訊。
化學物質資訊
為符合化學物質法規,例如 EU REACH 法規 (歐洲議會與歐洲理事會法規 EC 第
1907/2006 號),MSI 於以下網站提供產品內含的化學物質資訊:
http://www.msi.com/html/popup/csr/evmtprtt_pcm.html
電池資訊
歐盟:
電池、電池組及蓄電池不可當作未分類的家庭廢棄物棄置。請依
據當地法規使用公共回收系統退回、回收或處理電池。
台灣:
為保護環境,廢電池應分別集中,以便回收或廢棄處理。
美國加州:
鈕扣型電池可能包含高氯酸鹽物質,因此在加州內回收或棄置時,需經特殊處理。
如需更進一步的資訊,請造訪:
http://www.dtsc.ca.gov/hazardouswaste/perchlorate/
若未正確替換電池,可能會有爆炸風險。 僅可使用相同或製造商建議的同等類型電
池進行替換。
v
安全說明
◙◙
◙◙
請徹底詳閱安全說明。
請注意設備上或使用手冊中的所有注意及警告事項。
請保留產品隨附的使用指南,以便日後參考。
使設備遠離潮濕及高溫場所。
安裝前,請將設備放置在穩固的平坦表面。
vi
◙◙
◙◙
◙◙
◙◙
設備連接電源插座前,請確保電壓位於安全範圍內,且已適當調
整至 100-240V 之間。不可拔除插頭上的防護接地片。設備應連接
已接地的電源插座。
在設備內安裝任何擴充卡或模組前,務必先拔除 AC 電源線。
若將長時間停用設備,請拔除AC電源線或關閉插座開關,使其達
零耗電狀態。
產品額定電源:AC 100-240V~, 50-60Hz, 12-7.5A。
機殼上的通風口可提供通風效果,以免設備過熱。請勿蓋住通風口。
請勿將設備放置在儲存溫度高於 60°C (140°F) 或低於 0°C (32°F) 的不
良環境中,否則設備將會受損。
注意:最高操作溫度為 40℃。
前言
切勿將任何液體倒入開口處,否則設備將受損或導致電擊。
請妥善放置電源線,以免誤觸。不可在電源線上方放置任何物體。
◙◙
◙◙
同軸纜線接至電視調諧器時,應確保金屬護層穩固連接建築物的
防護接地系統。
配線系統的接地符合美國國家電工法規(ANSI/NFPA
70)第
820.93 節「同軸纜線外導電屏的接地」之要求。
設備應遠離強磁或電氣物品。
若發生以下任何情況,請聯絡服務人員檢查設備。
◙◙
◙◙
◙◙
◙◙
◙◙
◙◙
電源線或插頭受損。
液體滲入設備內。
設備暴露於潮濕環境。
設備運作異常,或無法依使用手冊使設備正常運作。
設備掉落並受損。
設備出現明顯破裂跡象。
1. 光學式儲存裝置歸類為1級雷射產品。禁止使用指定項目外的其他控制、
調整方法或程序。
2. 不可碰觸裝置內的鏡片。
vii
CE 合格認證
Micro-Star International CO., LTD 聲明本裝置符合 European Directive 所
規定之基本安全要求及其他相關條款。
FCC-B 無線射頻干擾聲明
本設備經過測試,且符合 FCC 規範中第 15 篇 B 類數位裝置的限制。
這些限制的用意在於提供合理的保護,預防居家安裝環境受到有害干
擾。本設備會產生、使用並散發無線射頻能量,此外,若未依照說明
手冊正確安裝及使用,可能會嚴重干擾無線通訊。然而,我們並無法
保證特定安裝情況下不會產生干擾。若可藉由本設備的開啟及關閉判
定是否對無線電或電視收訊產生嚴重干擾,建議使用者採取下列一或多種方法修正干擾
情況。
■■
■■
■■
■■
重新調整接收天線的方向或位置。
增加設備及接收器之間的間隔距離。
讓設備與接收器分別使用不同的電路插座。
請諮詢經銷商或具經驗的無線電╱電視技術人員取得協助。
注意事項 1
若變更或修改未經負責符合規範之一方明確核准,使用者操作設備之權利將為無效。
viii
注意事項 2
應使用包覆的介面纜線及 AC 電源線,以符合排放限制。
本裝置符合 FCC 規定第 15 篇。操作情況符合下列兩項條件:
1. 本裝置不會產生有害干擾,此外
2. 本裝置應允許任何所接收的干擾,包含可能會導致預期外操作情況之干擾。
WEEE 聲明
歐盟已制訂有關廢電機電子設備法令,亦即自2005年8月13日生效的2002/96/
EC,明文規定「電機電子設備產品」不可再以都市廢棄物處理,且所有相關
電子設備製造商,均須在產品使用壽命結束後進行回收。
1
概述
堅固、穩定、紮實,微星為 PC 遊戲玩家量身打造了頂級電競主機 Aegis。搭
載獲得高度評價的微星遊戲主機板,俱備了高效率,低功耗,高散熱和低噪音
的特點,微星 Aegis 電競主機,將帶給玩家既絢麗又流暢的遊戲體驗!
包裝內容物
系統
AC 電源線
驅動程式/ 工具程式光碟
使用手冊/ 快速指南
保固卡
保固手冊
鍵盤(選配)
滑鼠(選配)
M3 螺絲(選配)
6#32 螺絲(選配)
HDMI 線
(VR Link 連接埠)
1-2
* 若缺少任何項目或損壞,請立即與我們聯絡。
* 圖表僅供參考,您的包裝內容物可能有些許不同,視購買的機型而定。
概述
系統總覽
hh 正面視圖
3
4
2
1
5
6
8
9
12
7
11
10
1-3
1
USB 3.1 Gen 2 連接埠(Type-C)
2
USB 3.1 Gen 1 連接埠(Type-A)
3
USB 3.1 Gen 1 連接埠(Type-A)(搭載 MSI Super Charger 技術)
4
系統電源按鈕/LED 燈
USB Type-C 連接埠沒有方向性要求,正向反向都可連接。
USB(通用串列匯流排)連接埠是用來連接鍵盤、滑鼠,或其它與 USB 相容的裝置。
藉由 MSI Super Charger 技術,此連接埠不僅是一般 USB 連接埠,亦可讓使用者為
USB 裝置充電,即便在系統關機時也可充電。使用者不再需要只為將 USB 裝置充電而
開啟系統電源。
按下系統電源按鈕可將系統開機或關機。系統開機時,電源 LED 燈會亮起;而當系統
關機時,電源 LED 燈則會熄滅。
5
Mic(麥克風)孔
6
Line-Out(音效輸出)孔
7
VR 連接埠(HDMI 輸出)(選配)
可連接麥克風。
可連接喇叭或耳機。
高解析度多媒體介面 (HDMI) 是全數位音訊/視訊介面,能傳輸未壓縮的串流資訊。
將本機背板的 VR Link 連接埠以 HDMI 連接線接至顯示卡的 HDMI 輸出連接埠後,此
VR 連接埠即可用來連接 HDMI 裝置。
1-4
8
退出孔
9
退出按鈕
如果退出按鈕無法使用,以又細又直的物體(例如迴紋針)插入退出孔,即可手動開
啟光碟機。
按下退出按鈕可開啟光碟機。
10
光碟機
11
硬碟 LED 燈
12
Game Boost 按鈕
內建 DVD Super-Multi 光碟機,供您用於家庭娛樂(藍光光碟機為選配裝置)。
此指示燈顯示硬碟機活動狀態。當系統存取硬碟上的資料時會閃動,未偵測到磁碟活動
時即會熄滅。
玩 3D 遊戲時,按 Game boost 按鈕可以獲得更好的效能。按 Game boost 按鈕啟動超
頻模式。
概述
hh 背面視圖
2 5
14
15
14
1
4
3
6
7
8
9
10
10
11
10
16
17
12
13
1-5
1
音效輸入孔 (Line-In)
可用於外接音效輸出裝置。
SS 輸出孔 (SS-Out)
7.1 聲道模式的側邊環繞音效輸出。
2
音效輸出孔 (Line-Out)
3
麥克風孔 (Mic)
4
CS 輸出孔 (CS-Out)
5
RS 輸出孔 (RS-Out)
6
光纖 S/PDIF 輸出孔 (S/PDIF-Out)
紅色,可連接喇叭或耳機。
可連接麥克風。
5.1/ 7.1 聲道模式的中間/ 重低音輸出。
4/ 5.1/ 7.1 聲道模式的後方環繞音效輸出。
S/PDIF (Sony & Philips Digital Interconnect Format) 接頭,透過光纖排線將數位音效傳
輸到外部喇叭。
7
無線天線插孔
8
自動修復按鈕
9
LAN 插孔
此插孔可用來連接選配的無線天線。
系統當機和電源按鈕 LED 燈閃爍時,按下自動修復按鈕載入預設值。
內建標準的 RJ-45 LAN 插孔,用以連接區域網路 (LAN)。您可將網路線接至此插孔。
黃色
LED燈
顏色
LED狀態
情況
左側
黃色
熄滅
尚未建立LAN連線。
亮起(恆亮)
已建立LAN連線。
亮起(閃爍)
電腦正透過LAN與其他電腦通訊。
熄滅
選擇10 Mbit/秒資料傳輸率。
亮起
選擇100 Mbit/秒資料傳輸率。
亮起
選擇1000 Mbit/秒資料傳輸率。
右側
綠色
橘色
1-6
綠色/橘色
10
USB 3.1 Gen 1 連接埠(選配)
11
HDMI 輸出連接埠(選配)
USB 3.1 Gen1 連接埠可向下相容於 USB 2.0 裝置。此連接埠最高支援 5Gbit/s
(SuperSpeed) 資料傳輸速率。
高解析度多媒體介面 (HDMI) 是全數位音訊/視訊介面,能傳輸未壓縮的串流資
訊。HDMI 功能可在同一條纜線上支援所有電視格式,包括標準、加強式或高畫質視
訊,以及多聲道數位音訊。
12
PS/2® 連接埠
13
USB 2.0 連接埠
14
通風口
15
VR Link 連接埠
PS/2® 滑鼠/鍵盤的 DIN 接頭,可接 PS/2® 滑鼠/鍵盤。
內建 USB(萬用序列匯流排)連接埠可連接 USB 裝置,如滑鼠、鍵盤、印表機、掃描
器、相機、PDA 或其他 USB 相容裝置。此最高支援 480Mbit/s 高速資料傳輸速率。
機殼上的通風口可提供通風效果,以免設備過熱。請勿蓋住通風口。
VR(虛擬實境)Link 連接埠可連接 VR 相容顯示卡。
概述
16
電源線纜插孔
17
電源供應器硬體開關
透過此插孔可將電力輸送到電腦中。
將此開關切到 - 位置使電源供應器可進行供電,切到 0 位置則會切斷電流。
1-7
hh 側面視圖
1
1
1-8
耳機架
將支撐架拉出後,即可將耳機懸掛在此。
1
2
快速入門
本章節將提供您有關硬體安裝程序的資訊。連接週邊裝置時,請小心握住裝置
並使用絕緣護腕,以免產生靜電。
安全與舒適訣竅
若您需長時間用電腦,良好的使用環境非常重要。
1. 工作區應具備足夠的照明。
2. 您應選擇適當的桌椅並調整高度,以符合操作電腦時的坐姿。
3. 當您坐椅子上時,請坐正並擺好姿勢。如果有椅背,請調整椅背,讓您的背部感
到舒適。
4. 腳自然平放在地板上,讓膝蓋與肩膀在操作電腦時保持適當姿勢(約 90 度)。
5. 將手自然放在桌面上支撐手腕。
6. 避免在會使身體不適的地方使用電腦。
7. 此電腦屬電子裝置。 請小心使用以免受傷。
2-2
快速入門
硬體設定
重要事項
• 此圖僅供參考,您的系統外觀可能有些許差異。
• 開機前,請務必確認機台電源線已插上三孔插座確實接地。
hh 外接裝置
將鍵盤、滑鼠、網路、顯示器等線纜接上。
2-3
hh 連接電源線和打開電源
1. 將電源線接上系統,並插上電源插座。
2-4
1
2. 按下電源按鈕開機。
2
快速入門
hh 啟用 VR 連接埠(選擇性配置)
請參照下列說明來啟用前面板的 VR 連接埠:
1. 請先確認系統已安裝可支援 VR 的顯示卡。
2. 從附件中取出 HDMI 短線。(也可以使用一般的 HDMI 連接線)
3. 請先確認本機為關機狀態,然後將 HDMI 連接線的一端接至顯示卡的 HDMI 輸出連
接埠,另一端接至 VR Link 連接埠。
VR Link 連接埠
顯示卡
HDMI 線
2-5
hh 安裝天線(選配)
部分機種搭載無線天線插孔,接上天線有助於提升 Wi-Fi/ Bluetooth 訊號的接收品質;
請參照下列說明來安裝天線與調整天線角度。
1. 將天線安裝到天線插孔上。
2-6
2. 視需要調整天線角度。
3
系統操作
本章提供有關系統操作的基本資訊。
重要事項
所有資訊如有變更,恕不事先通知。
電源管理
個人電腦及顯示器的電源管理功能兼具節省電力及環保效益的優點。如要省電,請關閉
顯示器,或將電腦設為一段時間不使用後即進入睡眠模式。
hh Windows 10 作業系統的電源管理功能
■■ Windows 作業系統的 [Power Options](電源選項)可讓您控制顯示器、硬碟
及電池的電源管理功能。請至[Start](開始)
單擊滑鼠右鍵,點選選單中
的 [Control Panel](控制台),接著點選 [System and Security](系統與安全
性)。
點選 [Power Options](電源選項)連結,選擇符合您個人需求的電源計畫。您
也可以點選 [Change plan settings](變更計畫設定)來微調設定。
3-2
■■ [Shut Down Computer](關機)功能表會出現 [Sleep](睡眠)(S3/S4) 與 [Shut
Down](關機)(S5)等選項,讓您快速輕鬆地管理系統電源。
hh ENERGY STAR 認證合格顯示器的電源管理功能
電源管理功能允許電腦在閒置一段時間後啟動低耗電或 Sleep(睡
眠)模式。搭配通過 ENERGY STAR 認證的外接顯示器使用時,
此功能亦可提供顯示器相似的電源管理功能。為了有效地節省電
源,當系統使用 AC 電源時,電源管理功能的預設運作方式如下:
■■ 於 10 分鐘後關閉顯示器
■■ 於 30 分鐘後啟動睡眠(Sleep)模式
hh 喚醒系統
下列任一命令皆可將電腦從省電模式中喚醒:
■■
■■
■■
■■
電源按鈕、
網路(網路喚醒)、
滑鼠、
鍵盤。
系統操作
省電提示:
■■ 使用者若持續未操作一段時間,按下顯示器電源按鈕即可關閉螢幕。
■■ 在 Windows 作業系統的 Power Options(電源選項)中調整設定值,以讓電腦
發揮最佳電源管理效能。
■■ 安裝省電軟體管理電腦的電力消耗模式。
■■ 若將長時間停用電腦,請拔除 AC 電源線或關閉插座開關,使其達零耗電狀
態。
3-3
網路連線 (Windows 10)
hh 有線網路
1. 請至[Start](開始)
台)。
單擊滑鼠右鍵,並點選選單中的 [Control Panel](控制
2. 選擇 [Network and Internet](網路和網際網路)下的 [View network status and tasks]
(檢視網路狀態及工作)。
3-4
3. 選擇 [Set up a new connection or network](設定新的連線或網路)。
系統操作
4. 選擇 [Connect to the Internet](連線到網際網路),並點選 [Next](下一步)。
5. 選擇 [Broadband (PPPoE)](寬頻(PPPoE)),使用需要使用者名稱及密碼的 DSL 或
有線電視連線。
6. 輸入網際網路服務提供者 (ISP) 提供的資訊,然後點選 [Connect](連線)以建立網
路連線。
3-5
hh 無線網路
1. 點選 [Start](開始)
,選擇選單中的[Settings](設定),接著點選[Network and
Internet](網路和網際網路)。
2. 此時會出現可用的無線網路連線清單。從清單中選擇連線。
3. 若要建立新的連線,請選擇 [Network and Sharing Center](網路和共用中心)。
3-6
4. 選擇 [Set up a new connection or network](設定新的連線或網路)。
5. 接下來,選擇 [Manually connect to a wireless network](手動連線到無線網路),然
後點選 [Next](下一步)繼續。
6. 輸入您要新增的無線網路資訊,再點選 [Next](下一步)繼續進行。
7. 新的無線網路連線已建立。
系統操作
系統還原 (Windows 10)
使用 System Recovery Function(系統還原功能)目的包括:
■■
■■
■■
■■
將系統還原成原始製造商預設設定的初始狀態。
使用中的作業系統發生錯誤時。
作業系統感染病毒而無法正常運作時。
要安裝包含其他內建語言的作業系統時。
使用 System Recovery Function(系統還原功能)前,請將系統磁碟中的重要資料備份
至其他儲存裝置。
如果下列方案無法復原系統,請聯絡當地授權經銷商或服務中心,取得進一步的協助。
3-7
Reset this PC(重設此電腦)
1. 點選 [Start](開始)
,選擇選單中的[Settings](設定),接著點選 [Update and
security](更新與安全性)。
2. 點選 [Recovery](復原),然後點選 [Reset this PC](重設此電腦)下的 [Get
started](開始重設)。
3-8
3. 在 [Choose an option](選擇選項)視窗中選擇 [Keep my files](保留我的檔案)或
[Remove everything](移除所有項目)。
保留我的檔案
重設此電腦
移除所有項目
僅已安裝Winodws 的
磁碟機
所有磁碟機
只移除我的檔案
移除檔案並清理磁碟機
只移除我的檔案
移除檔案並清理磁碟機
系統操作
hh Keep my files(保留我的檔案)
1. 選擇 [Keep my files](保留我的檔案)。
2. [Your apps will be removed] (將會移除您的應用程式)視窗會顯示還原過程中將被
移除、且必須從網路或安裝光碟重新安裝的程式列表。確認後請點選[Next](下一
步)。
3-9
3. 程式將會顯示重設期間要進行的變更,點選 [Reset](重設)開始進行系統重設。
hh Remove everything(移除所有項目)
1. 選擇 [Remove everything](移除所有項目)。
2. 如果您的電腦有多部磁碟機,請選擇 [Only the drive where Windows is installed](僅
已安裝Winodws 的磁碟機)或 [All drives](所有磁碟機)。
3. 接著,選擇 [Just remove my files] (只移除我的檔案)或 [Remove files and clean
the drive](移除檔案並清理磁碟機)。
3-10
4. 程式將會顯示重設期間要進行的變更,點選 [Reset](重設)開始進行系統重設。
限用物質含有情況標示聲明書
限用物質及其化學符號
單元
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
電路板總成
-
O
O
O
O
O
儲存裝置
-
O
O
O
O
O
輸出/入裝置
-
O
O
O
O
O
電源供應器
-
O
O
O
O
O
金屬機構件
-
O
O
O
O
O
塑膠機構件
O
O
O
O
O
O
配件(例: 電源線等)
-
O
O
O
O
O
備考1. "超出0.1 wt %" 及 "超出0.01 wt %" 係指限用物質之百分比含量超出百分比含量基準值。
備考2. "○"係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3. " − " 係指該項限用物質為排除項目。
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF

advertisement
