MSI MS-3BA8 MAG ARTYMIS 242C panduan pemilik

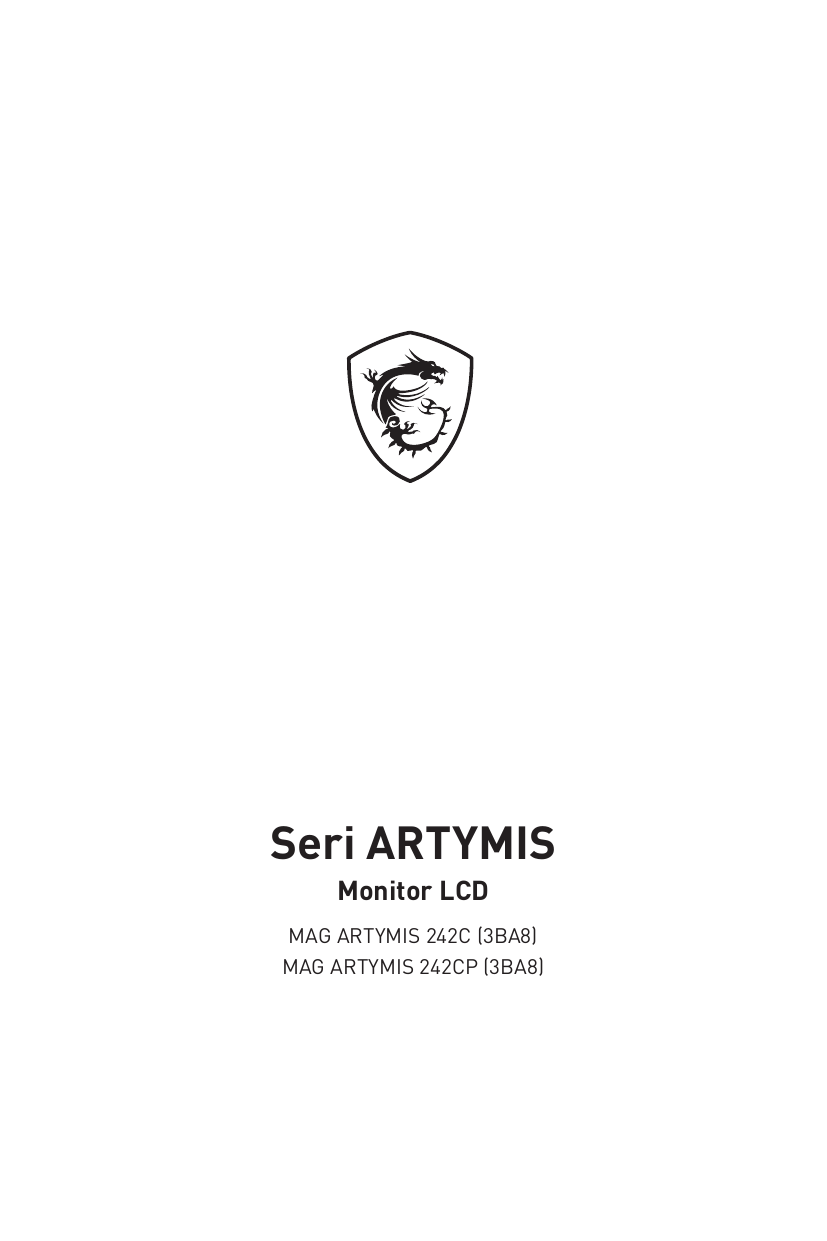

Seri ARTYMIS
Monitor LCD
MAG ARTYMIS 242C (3BA8)
MAG ARTYMIS 242CP (3BA8)
Daftar Isi
Persiapan....................................................................................................................... 3
Isi Kemasan............................................................................................................. 3
Memasang Penyangga Monitor............................................................................... 4
Menyesuaikan Monitor............................................................................................ 6
Ikhtisar Monitor....................................................................................................... 7
Menyambungkan Monitor ke PC........................................................................... 10
Konfigurasi OSD.......................................................................................................... 12
Navi Key (Kunci Navigasi)...................................................................................... 12
Tombol Pintas........................................................................................................ 13
Menu OSD.................................................................................................................... 14
Gaming (Permainan)............................................................................................. 14
Professional (Profesional)..................................................................................... 16
Image (Gambar)..................................................................................................... 17
Input Source (Sumber Input)................................................................................. 18
Navi Key (Kunci Navigasi)...................................................................................... 19
Setting (Pengaturan)............................................................................................. 19
Spesifikasi.................................................................................................................... 21
Mode Tampilan Awal................................................................................................... 23
Mengatasi Masalah..................................................................................................... 24
Petunjuk Keselamatan............................................................................................... 25
Sertifikasi TÜV Rheinland........................................................................................... 27
Maklumat Pengaturan................................................................................................ 28
Riwayat
V1.0, 2021/02
2
Daftar Isi
Persiapan
Bab ini berisi informasi tentang prosedur pengaturan perangkat keras. Sewaktu
menyambungkan perangkat, hati-hati saat memegang perangkat dan gunakan gelang
tangan yang telah diarde untuk menghindari listrik statis.
Isi Kemasan
Monitor
MAG ARTYMIS 242C
MAG ARTYMIS 242CP
Pedoman Pengaktifan Cepat
Dokumentasi
Kartu Pendaftaran
Kartu Jaminan
Kartu Program MSI Reward
Dudukan dengan Sekrup
Dudukan dan Sekrup
Aksesori
Penutup Dudukan
Sekrup untuk Bracket Dudukan Dinding
Kabel Daya
Adaptor Daya
Kabel
⚠⚠Penting
Kabel HDMI (Opsional)
Kabel DisplayPort (Opsional)
∙∙ Hubungi tempat pembelian Anda atau distributor lokal jika ada item yang rusak atau
hilang.
∙∙ Isi kemasan bervariasi berdasarkan negara.
∙∙ Kabel daya yang disertakan adalah khusus untuk monitor ini dan sebaiknya tidak
digunakan bersama produk lain.
Persiapan
3
Memasang Penyangga Monitor
1. Biarkan monitor berada di dalam kemasan busa pelindungnya. Sejajarkan dudukan
dengan ceruk monitor. Kencangkan dudukan dengan sekrup.
2. Sambungkan dudukan ke penyangga, lalu kencangkan sekrup dudukan untuk
mengencangkan dudukan.
3. Sejajarkan dan dorong penutup dudukan maju ke arah ceruk monitor sampai
mengunci pada tempatnya.
4. Pastikan rakitan dudukan dipasang secara benar sebelum mengatur monitor
dalam posisi tegak.
⚠⚠Penting
∙∙ Letakkan monitor di permukaan yang halus dan terlindungi untuk menghindari
goresan pada panel layar.
∙∙ Jangan gunakan benda tajam apa pun pada panel.
∙∙ Ceruk pemasangan bracket penyangga dapat juga digunakan untuk dudukan
dinding. Silakan hubungi dealer untuk kita dudukan dinding yang sesuai.
MAG ARTYMIS 242C
1
2
3
4
Persiapan
MAG ARTYMIS 242CP
1
2
3
Persiapan
5
Menyesuaikan Monitor
Monitor ini didesain untuk memaksimalkan kenyamanan penglihatan dengan
kemampuan penyesuaiannya.
⚠⚠Penting
∙∙ Jangan sentuh panel layar saat menyesuaikan monitor.
∙∙ Miringkan sedikit monitor ke belakang sebelum memutar.
MAG ARTYMIS 242C
O
MAG ARTYMIS 242CP
O
Persiapan
O
-5 20
130mm
6
O
-5 20
Ikhtisar Monitor
MAG ARTYMIS 242C
1
3
2
1
4
5
2
5
6
7
Persiapan
7
MAG ARTYMIS 242CP
1
3
2
1
8
4
Persiapan
5
2
5
6
7
1
2
3
4
5
6
7
Navi Key (Kunci Navigasi)
Power Button (Tombol Daya)
Kunci Kensington
Soket Daya
Port HDMI
DisplayPort
Soket Headphone
Persiapan
9
Menyambungkan Monitor ke PC
1. Matikan komputer.
2. Sambungkan kabel Video dari monitor ke komputer.
3. Pasang adaptor daya & kabel daya monitor. (Gambar A)
4. Sambungkan adaptor daya ke soket daya monitor. (Gambar B)
5. Pasang kabel daya ke stopkontak. (Gambar C)
6. Hidupkan monitor. (Gambar D)
7. Hidupkan komputer dan monitor akan secara otomatis mendeteksi sumber sinyal.
MAG ARTYMIS 242C
B
D
C
A
10
Persiapan
MAG ARTYMIS 242CP
B
D
C
A
Persiapan
11
Konfigurasi OSD
Bab ini berisi informasi penting tentang Konfigurasi OSD.
⚠⚠Penting
Semua informasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
Navi Key (Kunci Navigasi)
Monitor dilengkapi dengan Kunci Navigasi, kontrol multiarah yang membantu
menavigasi menu On-Screen Display (OSD).
MAG ARTYMIS 242C
12
Konfigurasi OSD
MAG ARTYMIS 242CP
Atas / Bawah / Kiri / Kanan:
∙∙ Memilih menu dan item fungsi
∙∙ menyesuaikan nilai fungsi
∙∙ Memasukkan info/keluar dari menu fungsi
Tekan (OK):
∙∙ mengaktifkan On-Screen Display (OSD)
∙∙ Mengakses submenu
∙∙ Mengkonfirmasi pilihan atau pengaturan
Tombol Pintas
∙∙ Pengguna bisa masuk ke menu-menu fungsi Game Mode (Mode Permainan), Screen
Assistance (Asisten Layar), Alarm Clock (Jam Alarm) dan Input Source (Sumber
Input) dengan menggerakkan Navi Key (Kunci Navigasi) ke atas, ke Bawah, ke kiri
dan ke akanan saat menu OSD tidak aktif.
∙∙ Pengguna dapat mengubah suaikan Tombol Pintas mereka sendiri untuk masuk ke
menu fungsi yang berbeda-beda.
Konfigurasi OSD
13
Menu OSD
Gaming (Permainan)
Menu Level
Pertama
Game Mode
(Mode
Permainan)
Menu Level Kedua/Ketiga
User (Pengguna)
FPS
Racing (Balapan)
RTS
RPG
Night Vision
(Tampilan
Malam)
OFF (MATI)
Normal
Strong (Kuat)
Strongest (Terkuat)
A.I.
Response Time Normal
(Waktu Respons)
Fast (Cepat)
Fastest (Tercepat)
14
Menu OSD
Keterangan
∙∙ Semua item dapat disesuaikan oleh
pengguna.
∙∙ Gunakan Tombol Atas dan Turun
untuk memilih dan melihat
pratinjau efek mode.
∙∙ Tekan Tombol OK untuk
mengkonfirmasi dan menerapkan
jenis mode.
∙∙ Fungsi ini mengoptimalkan
fungsi latar belakang dan
direkomendasikan untuk game
FPS.
∙∙ Pengguna dapat menyesuaikan
Waktu Respons dalam Mode apa
pun.
∙∙ Waktu Respons diabu-abukan
sementar MPRT diaktifkan.
∙∙ Waktu Respons harus diatur ke
Cepat sesudah MPRT dinoaktifkan.
Menu Level
Pertama
MPRT
Menu Level Kedua/Ketiga
OFF (MATI)
Keterangan
∙∙ Kecerahan tidak dapat disesuaikan
bila MPRT diatur ke AKTIF.
ON (AKTIF)
∙∙ Ketika MPRT diaktifkan, HDCR
dan Kecerahan tidak dapat
dinonaktifkan dan akan diabuabukan.
∙∙ Waktu Respons diabu-abukan
sementar MPRT diaktifkan.
∙∙ MPRT harus diatur ke NONAKTIF
semehtara Sink Adaptif diatur ke
AKTIF.
∙∙ GDG/PBP akan dinonaktifkan
ketika MPRT diatur ke AKTIF.
Refresh Rate
(Laju Refresh)
Location
(Lokasi)
OFF (MATI)
Atas Kiri
Atas Kanan
Bawah Kiri
Bawah
Kanan
ON (HIDUP)
Alarm Clock
(Jam Alarm)
Location
(Lokasi)
OFF (MATI)
15:00
30:00
Atas Kiri
Atas Kanan
Bawah Kiri
Bawah
Kanan
00:01~99:59
∙∙ Ukuran Layar akan diatur ke
Otomatis jika 1:1 yang dipilih.
∙∙ Pengguna dapat menyesuaikan
Laju Refresh dalam Mode apa pun.
∙∙ Lokasi Laju Refresh Default adalah
Atas Kiri. Lokasi dapat disesuaikan
dalam Menu OSD. Tekan Tombol
OK untuk mengkonfirmasi dan
menerapkan Lokasi Laju Refresh.
∙∙ Monitor ini mengikuti dan berfungsi
pada Laju Refresh Layar Sistem
Operasi yang telah diatur.
∙∙ Pengguna dapat menyesuaikan
Jam Alarm dalam Mode apa pun.
∙∙ Setelah mengatur waktu, tekan
Tombol OK untuk mengaktifkan
timer.
∙∙ Lokasi Default Jam Alarm adalah
Atas Kiri. Pengguna dapat memilih
lokasi sendiri.
45:00
60:00
Menu OSD
15
Menu Level
Pertama
Menu Level Kedua/Ketiga
Screen
Assistance
(Asisten Layar)
None (Tidak Ada)
FreeSync
Premium
OFF (MATI)
Keterangan
∙∙ Pengguna dapat menyesuaikan
Asisten Layar dalam Mode apa pun.
∙∙ Default Asisten Layar adalah Tidak
Ada.
∙∙ FreeSync Premium mencegah
pada-pecah pada layar
ON (AKTIF)
∙∙ DisplayPort atau default HDMI
HIDUP dan dapat disesuaikan
HIDUP/MATIpada mode apa pun,
resolusi apa pun, sumber input apa
pun dan laju refresh layar apa pun.
∙∙ MPRT akan dinonaktifkan jika Sink
Adaptif diaktifkan.
∙∙ GDG/PBP akan dinonaktifkan jika
Sink Adaptif diaktifkan.
Professional (Profesional)
Menu Level
Pertama
Menu Level Kedua Keterangan
Pro Mode (Mode User (Pengguna)
Profesional)
Anti-Blue
(Anti Biru)
Movie (Film)
Offices (Kantor)
Low Blue Light
(Sinar Biru
Rendah)
∙∙ Ukuran Layar akan diatur ke
Otomatis jika 1:1 yang dipilih.
RGB
OFF (MATI)
ON (HIDUP)
∙∙ Mode default adalah Pengguna.
∙∙ Semua item dapat disesuaikan oleh
pengguna.
∙∙ Gunakan Tombol Atas dan Turun untuk
memilih dan melihat pratinjau efek mode.
∙∙ Tekan Tombol OK untuk mengkonfirmasi
dan menerapkan jenis mode.
∙∙ Default adalah MATI.
∙∙ Sinar Biru Rendah melindungi mata Anda
dari sinar biru. Ketika diaktifkan, Sinar Biru
Rendah menyesuaikan suhu warna layar ke
kilau yang lebih kuning.
∙∙ Pengguna dapat menyesuaikan Sinar Biru
Rendah pada mode apa pun.
16
∙∙ Ketika Mode Profesional diatur Anti Biru,
maka harus mengaktifkan Sinar Biru
Rendah.
Menu OSD
Menu Level
Pertama
HDCR
Menu Level Kedua Keterangan
OFF (MATI)
ON (HIDUP)
∙∙ Pengguna dapat menyesuaikan HDCR dalam
Mode apa pun.
∙∙ HDCR menyempurnakan kualitas gambar
dengan meningkatkan kontras gambar.
∙∙ Bila HDCR diatur ke HIDUP, maka
Kecerahan akan berwarna abu-abu.
MPRT
OFF (MATI)
ON (AKTIF)
∙∙ HDCR dan MPRT tidak bisa diaktifkan secara
bersamaan.
∙∙ Kecerahan tidak dapat disesuaikan bila
MPRT diatur ke AKTIF.
∙∙ Ketika MPRT diaktifkan, HDCR dan
Kecerahan tidak dapat dinonaktifkan dan
akan diabu-abukan.
∙∙ Waktu Respons diabu-abukan sementar
MPRT diaktifkan.
∙∙ MPRT harus diatur ke NONAKTIF semehtara
Sink Adaptif diatur ke AKTIF.
∙∙ GDG/PBP akan dinonaktifkan ketika MPRT
diatur ke AKTIF.
Enhancement
(Peningkatan
Gambar)
OFF (MATI)
Weak (Lemah)
Medium (Sedang)
Strong (Kuat)
Strongest
(Terkuat)
Image (Gambar)
Menu Level
Pertama
Brightness
(Kecerahan)
Contrast
(Kontras)
∙∙ Ukuran Layar akan diatur ke Otomatis jika
1:1 yang dipilih.
∙∙ Peningkatan Gambar akan
menyempurnakan tepi gambar untuk
meningkatkan ketajamannya.
∙∙ Pengguna dapat menyesuaikan Peningkatan
Gambar dalam Mode apa pun.
Menu Level Kedua/Ketiga
Keterangan
0-100
∙∙ Pengguna dapat menyesuaikan
Kecerahan dalam mode
Pengguna, RTS, RPG, dan
Pembaca.
0-100
∙∙ Kecerahan akan diabu-abukan
ketika MPRT atau HDCR
diaktifkan.
∙∙ Pengguna dapat menyesuaikan
Kontras dalam Mode apa pun.
Menu OSD
17
Menu Level
Pertama
Menu Level Kedua/Ketiga
Keterangan
Sharpness
(Ketajaman)
0-5
∙∙ Pengguna dapat menyesuaikan
Ketajaman dalam Mode apa pun.
Color
Temperature
(Suhu Warna)
Cool (Sejuk)
∙∙ Ketajaman akan meningkatkan
kejernihan dan detail gambar.
∙∙ Default Suhu Warna adalah
Normal.
Normal
Warm (Hangat)
Customization
(Penyesuaian)
R (0-100)
G (0-100)
B (0-100)
Screen Size
(Ukuran Layar)
Auto (Otomatis)
4:3
Input Source (Sumber Input)
HDMI1
Menu Level
Kedua
HDMI2
DP
Auto Scan
(Pindai
Otomatis)
OFF (MATI)
ON (HIDUP)
∙∙ Tekan Tombol OK untuk
mengkonfirmasi dan menerapkan
jenis mode.
∙∙ Pengguna dapat menyesuaikan
Suhu Warna dalam Mode
Penyesuaian.
∙∙ Pengguna dapat menyesuaikan
Ukuran Layar dalam mode,
resolusi, dan laju refresh layar
apa pun.
16:9
Menu Level
Pertama
∙∙ Gunakan Tombol Atas dan Turun
untuk memilih dan melihat
pratinjau efek mode.
∙∙ Default adalah Otomatis.
Keterangan
∙∙ Pengguna dapat menyesuaikan Sumber
Input dalam Mode apa pun.
∙∙ Pengguna dapat menggunakan Kunci
Navigasi untuk memilih Sumber Input pada
status di bawah:
• Sementara “Pindai Otomatis” disetel
ke “MATI” dengan monitor berada pada
mode hemat daya;
• Sementara kotak pesan “No Signal (Tidak
Ada Sinyal)” ditampilkan di monitor.
18
Menu OSD
Navi Key (Kunci Navigasi)
Menu Level
Pertama
Up (Atas)/ Down
(Turun)/ Left
(Kiri)/ Right
(Kanan)
Menu Level Kedua
Keterangan
OFF (MATI)
∙∙ Default Tombol Atas adalah Mode
Permainan.
Brightness
(Kecerahan)
∙∙ Default Tombol Turun adalah Asisten
Layar.
Game Mode
(Mode Permainan)
∙∙ Default Tombol Kiri adalah Jam
Alarm.
Screen Assistance
(Asisten Layar)
∙∙ Default Tombol Kanan adalah
Sumber Input.
Alarm Clock
(Jam Alarm)
∙∙ Semua item Kunci Navigasi dapat
disesuaikan melalui Menu OSD.
Input Source
(Sumber Input)
Refresh Rate
(Laju Refresh)
Information On Screen
(Informasi Di Layar)
Night Vision
(Tampilan Malam)
Setting (Pengaturan)
Menu Level
Pertama
Language
(Bahasa)
Menu Level Kedua Keterangan
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
∙∙ Default pabrik bahasa adalah Bahasa
Inggris.
∙∙ Pengguna harus menekan Tombol OK
untuk mengkonfirmasi dan menerapkan
pengaturan Bahasa.
∙∙ Pengaturan Bahasa bersifat independen.
Pengaturan bahasa pengguna akan
menimpa default pabrik. Bila pengguna
mengatur Atur Ulang ke Ya, maka Bahasa
tidak akan diubah.
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
Transparency
(Transparansi)
(Bahasa lainnya
akan segera hadir)
0~5
∙∙ Pengguna dapat menyesuaikan
Transparansi dalam Mode apa pun.
Menu OSD
19
Menu Level
Pertama
Menu Level Kedua Keterangan
Power Button
(Tombol Daya)
OFF (MATI)
Information
On Screen
(Informasi Di
Layar)
OFF (MATI)
ON (HIDUP)
∙∙ Informasi status layar akan ditampilkan
pada sisi kanan layar.
HDMI CEC
OFF (MATI)
∙∙ Default adalah MATI.
OSD Time Out
(Waktu Habis
OSD)
5~30
Standby (Siaga)
ON (HIDUP)
∙∙ Pengguna dapat menyesuaikan Waktu
Habis OSD dalam Mode apa pun.
∙∙ Ketika diatur ke MATI, pengguna dapat
menekan tombol daya untuk mematikan
monitor.
∙∙ Ketika diatur ke Siaga, pengguna dapat
menekan tombol daya untuk mematikan
panel dan lampu latar.
∙∙ Pengguna dapat mengaktifkan atau
menonaktifkan Informasi Di Layar. Default
adalah MATI.
∙∙ HDMI CEC (Consumer Electronics Control)
mendukung Sony PlayStation®, Nintendo®
Switch™, dan berbagai macam perangkat
audio-visual yang bisa berdaya CEC.
∙∙ Jika HDMI CEC diatur ke HIDUP:
• Monitor secara otomatis akan menyala
ketika perangkat CEC dihidupkan.
• Perangkat CEC akan masuk ke mode
hemat daya saat monitor dimatikan.
ECO Mode
(Mode
Ekonomis)
OFF (MATI)
ON (HIDUP)
• Ketika Sony PlayStation® atau Nintendo®
Switch™ tersambung, Mode Permainan
dan Profesional akan secara otomatis
diatur ke mode Pengguna (Default) dan
bisa disesuaikan dengan mode pilihan
penggguna nanti.
∙∙ Default adalah HIDUP.
∙∙ Mode Ekonomis menyesuaikan lampu latar
monitor untuk meningkatkan efisiensi
energi.
∙∙ Ketika Mode Ekonomis diatur ke MATI:
• Sebuah pesan peringatan akan
ditampilkan di layar.
Reset
(Atur Ulang)
20
Menu OSD
YES (YA)
NO (TIDAK)
• Pengguna bisa mengatur Kecerahan ke
nilai yang lebih tinggi.
∙∙ Pengguna dapat Atur Ulang dan
memulihkan pengaturan ke default OSD
asal pada Mode apa pun.
Spesifikasi
Model
Ukuran
Lengkungan
Jenis Panel
Resolusi
Rasio Aspek
Kecerahan (nits)
Rasio Kontras
Laju Refresh
Waktu Respons
MPRT
Interface Input
I/O
Sudut Pandang
DCI-P3*/ sRGB
Perawatan Permukaan
Warna Layar
Spek Adaptor Daya
Input Daya
Output Daya
Penyesuaian (Kemiringan)
Kunci Kensington
MAG ARTYMIS 242C
MAG ARTYMIS 242CP
23,6 inci
1000R
VA
1920 x 1080
16:9
250
3000:1
165Hz
4ms
1ms
∙∙ Port HDMI x2
∙∙ DisplayPort x1
∙∙ Soket Headphone x 1
178°(H), 178°(V)
90,3% / 113,8%
Antisilau
16,7M
Model: ADPC2045
100~240Vac, 50/60Hz, 1,5A
20V
2,25A
-5° ~ 20°
Ya
Spesifikasi
21
MAG ARTYMIS 242C
Model
MAG ARTYMIS 242CP
∙∙ Tipe Pelat: 100 x 100 mm
Pemasangan VESA
∙∙ Tipe Sekrup: M4 x 10 mm
• Diameter Thread: 4 mm
• Pitch Thread: 0,7 mm
• Panjang Thread: 10 mm
Dimensi (L x T x D)
533,7 x 543,5 x 231,1 mm (MAG ARTYMIS 242CP)
3,7 Kg (bersih) / 6,4 kg (kotor) (MAG ARTYMIS 242C)
Berat
Lingkungan
533,7 x 422,8 x 228,3 mm (MAG ARTYMIS 242C)
4,7 Kg (bersih) / 6,9 kg (kotor) (MAG ARTYMIS 242CP)
Beroperasi
Penyimpanan
∙∙ Suhu: 0℃ hingga 40℃
∙∙ Kelembapan: 20% hingga 90%, tanpa kondensasi
∙∙ Ketinggian: 0 ~ 5000m
∙∙ Suhu: -20℃ hingga 60℃
∙∙ Kelembapan: 10% hingga 90%, tanpa kondensasi
* Berdasarkan standar uji CIE1976.
22
Spesifikasi
Mode Tampilan Awal
Resolusi
640x480 @60Hz
640x480 @67Hz
640x480 @72Hz
640x480 @75Hz
720x400 @70Hz
800x600 @56Hz
800x600 @60Hz
800x600 @72Hz
800x600 @75Hz
1024x768 @60Hz
1024x768 @70Hz
1024x768 @75Hz
1280x720 @60Hz
1280x960 @60Hz
1280x1024 @60Hz
1152x864 @75Hz
1440x900 @60Hz
1680x1050 @60Hz
1920x1080 @60Hz
1920x1080 @120Hz
1920x1080 @145Hz
1920x1080 @165Hz
Resolusi pengaturan
waktu video
480p
576p
720p
1080p
MAG ARTYMIS 242C
MAG ARTYMIS 242CP
HDMI
DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
MAG ARTYMIS 242C
MAG ARTYMIS 242CP
HDMI
DP
V
V
V
V
V
V
V
V
Mode Tampilan Awal
23
Mengatasi Masalah
Daya LED mati.
• Tekan lagi tombol daya monitor.
• Pastikan kabel daya monitor telah tersambung dengan benar.
Tidak ada gambar.
• Pastikan kartu grafis komputer telah terpasang dengan benar.
• Pastikan komputer dan monitor telah tersambung ke stopkontak dan dihidupkan.
• Pastikan kabel sinyal monitor telah tersambung dengan benar.
• Komputer mungkin dalam mode Siaga. Tekan tombol apa pun untuk mengaktifkan
monitor.
Gambar layar tidak tampil dengan ukuran semestinya dan tidak
berada di tengah.
• Lihat Mode Tampilan Awal agar dapat mengatur komputer ke pengaturan yang
sesuai untuk tampilan monitor.
Tidak ada Plug & Play.
• Pastikan kabel daya monitor telah tersambung dengan benar.
• Pastikan kabel sinyal monitor telah tersambung dengan benar.
• Pastikan komputer dan kartu grafis kompatibel dengan Plug & Play.
Ikon, font, atau layar kabur, buram, atau mengalami masalah
warna.
• Jangan gunakan kabel ekstensi video apa pun.
• Sesuaikan kecerahan dan kontras.
• Sesuaikan warna RGB atau atur suhu warna.
• Pastikan kabel sinyal monitor telah tersambung dengan benar.
• Pastikan tidak ada pin yang bengkok pada konektor kabel sinyal.
Monitor mulai berkedip atau menampilkan gelombang.
• Ubah laju refresh untuk menyesuaikan kemampuan monitor.
• Perbarui driver kartu grafis.
• Jauhkan monitor dari perangkat listrik yang dapat mengakibatkan EMI (gangguan
elektromagnetik).
24
Mengatasi Masalah
Petunjuk Keselamatan
∙∙ Baca petunjuk keselamatan dengan cermat dan menyeluruh.
∙∙ Semua tindakan pencegahan dan peringatan di perangkat atau Panduan Pengguna
harus dipahami.
∙∙ Perbaikan hanya boleh dilakukan oleh teknisi ahli.
Daya
∙∙ Pastikan tegangan listrik berada dalam kisaran aman dan telah disesuaikan dengan
benar ke nilai 100-240V sebelum menyambungkan perangkat ke stopkontak.
∙∙ Jika kabel dya disertai steker 3-pin, jangan nonaktidkan pin arde pelindung dari
seteker. Perangkat harus tersambung ke stopkontak yang telah diarde.
∙∙ Konfirmasikan sistem distribusi daya di lokasi pemasangan yang akan memberi
nilai sekering sebesar 120/240V, 20A (maksimum).
∙∙ Selalu lepas kabel daya atau matikan sakelar jika perangkat tidak akan digunakan
selama beberapa waktu agar pemakaian energi nol.
∙∙ Sambungkan kabel daya dengan rapi agar tidak terinjak. Jangan letakkan benda apa
pun di atas kabel daya.
∙∙ Jika perangkat disertai dengan adaptor, hanya gunakan adaptor AC yang disediakan
MSI yang disetujui untuk digunakan bersama perangkat ini.
Baterai
Beri perhatian khusus jika perangkat ini disertai dengan baterai.
∙∙ Bahaya ledakan jika baterai tidak dipasang dengan benar. Ganti baterai hanya
dengan jenis yang sama atau setara sesuai saran produsen.
∙∙ Hindari membuang baterai ke api atau oven panas, atau secara mekanis
meremukkan atau memotong baterai, yang bisa berakibat ledakan.
∙∙ Hindari membiarkan baterai mengalami tekanan udara sangat tinggi atau
lingkungan bertekanan udara rendah sehingga berakibat ledakan atau kebocoran
cairan atau gas yang mudah terbakar.
∙∙ Jangan telan baterai. Jika baterai sel koin/kancing tertelan, maka bisa
menyebabkan luka bakar dalam yang parah dan bisa menyebabkan kematian.
Jauhkan baterai baru dan bekas dari jangkauan anak-anak.
Uni Eropa:
Taiwan:
Baterai, unit baterai, dan aki tidak boleh dibuang sebagai limbah rumah
tangga yang belum disortir. Manfaatkan sistem pengumpulan limbah
umum untuk mengembalikan, mendaur ulang, atau menanganinya sesuai
dengan peraturan setempat.
廢電池請回收
Untuk menjaga kelestarian lingkungan, limbah baterai harus dikumpulkan
secara terpisah untuk didaur ulang atau dibuang secara khusus.
Petunjuk Keselamatan
25
California, AS:
Baterai sel tombol mungkin mengandung zat perklorat dan memerlukan
penanganan khusus saat didaur ulang atau dibuang di wilayah California.
Untuk informasi lebih lanjut, kunjungi: https://dtsc.ca.gov/perchlorate/
Lingkungan
∙∙ Untuk mengurangi kemungkinan cedera terkait panas atau perangkat yang
kepanasan, jangan letakkan perangkat di atas permukaan yang lembut dan tidak
stabil atau menghalangi ventilator udara perangkat.
∙∙ Hanya gunakan perangkat ini di atas permukaan yang keras, rata dan stabil.
∙∙ Untuk mencegah perangkat terguling, kencangkan perangkat ke meja, dinding atau
objek tetap dengan pengencang anti selip yang membantu menopang perangkat
benar dan tetap aman di tempatnya.
∙∙ Untuk mencegah kebakaran atau sengatan listrik, jauhkan perangkat ini dari
kelembapan dan suhu tinggi.
∙∙ Jangan biarkan komputer di lingkungan tanpa pengawasan dengan suhu
penyimpanan di atas 60℃ atau di bawah -20℃, yang bisa merusak komputer.
∙∙ Temperatur operasional maksimum sekitar 40℃.
∙∙ Saat membersihkan perangkat, pastikan konektor daya telah dilepas. Gunakan kain
lembut dan bukan bahan kimia industri untuk membersihkan perangkat. Pastikan
celah tidak terkena tumpahan cairan apa pun, karena dapat merusak perangkat
atau mengakibatkan sengatan listrik.
∙∙ Selalu jauhkan benda bermedan magnet atau listrik kuat dari perangkat.
∙∙ Bawa peralatan ke teknisi ahli untuk diperiksa jika:
• Kabel atau konektor daya rusak.
• Cairan telah masuk ke dalam perangkat.
• Perangkat telah terpapar uap air.
• Perangkat tidak berfungsi dengan baik atau Anda tidak dapat memfungsikannya
sesuai dengan Panduan Pengguna.
• Perangkat telah terjatuh dan rusak.
• Terjadi kerusakan nyata pada perangkat.
26
Petunjuk Keselamatan
Sertifikasi TÜV Rheinland
Sertifikasi Low Blue Light (Lampu Biru Redup) TÜV
Rheinland
Sinar Biru terbukti menyebabkan kelelahan dan
ketidaknyamanan mata. MSI sekarang menawarkan
monitor dengan sertifikasi Lampu Biru Redup
TÜV Rheinland untuk menjamin kenyamanan dan
kesehatan mata pengguna. Silakan ikuti petunjuk di
bawah untuk mengurangi gejala-gejala dari paparan
yang diperpanjang ke layar dan sinar biru.
∙∙ Tempatkan layar 20 – 28 inci (50 – 70 cm) jauhnya dari kedua mata Anda dan sedikit
di bawah tingginya mata.
∙∙ Secara terus menerus mengedipkan mata sebentar-sebentar akan membantu
mengurangi kelelahan mata sesudah waktu layar diperpanjang.
∙∙ Beristirahatlah selama 20 menit setiap 2 jam.
∙∙ Jauhkan pandangan dari layar dan pandang objek yang jauh sekurang-kurangnya 20
detik selama rehat.
∙∙ Lakukan peregangan untuk melepas kelelahan badan atau rasa sakit ketika rehat.
∙∙ Gunakan mode Pembaca/Anti Biru atau aktifkan fungsi Lampu Biru Redup opsional.
Sertifikasi Flicker Free (Bebas Kedip) TÜV Rheinland
∙∙ TÜV Rheinland telah menguji produk ini untuk
memastikan apakah monitor menghasilkan
kedipan yang jelas maupun tidak jelas bagi mata
manusia dan karenanya membuat lelah mata
pengguna.
∙∙ TÜV Rheinland telah menetapkan katalog uji, yang
menetapkan standar minimum pada berbagai
rentang frekuensi. Katalog uji didasarkan pada standar yang berlaku secara
internasional atau standar yang umum dalam industri dan melebihi ketentuan ini.
∙∙ Produk telah diuji di laboratorium sesuai dengan kriteria-kriteria ini.
∙∙ Kata kunci “Bebas Kedip” mengonfirmasi bahwa perangkat tidak mempunyai kedip
yang tampak maupun tidak tampak sebagaimana ditetapkan dalam standar ini
dengan kisaran 0 - 3000 Hz di bawah berbagai pengaturan kecerahan.
∙∙ Monitor tidak akan mendukung Bebas Kedip saat Kabur/MPRT Anti Gerak
diaktifkan. (Ketersediaan Kabur/MPRT Anti Gerak beragam berdasarkan produk.)
Sertifikasi TÜV Rheinland
27
Maklumat Pengaturan
Kepatuhan CE
Perangkat ini sesuai dengan persyaratan yang dinyatakan dalam
Petunjuk Dewan tentang Penaksiran Undang-Undang Negara Bagian
Anggota terkait Kompatibilitas Elektromagnetik (2014/30/EU), Petunjuk
Tegangan Rendah (2014/35/EU), Petunjuk ErP (2009/125/EC) dan
Petunjuk RoHS (2011/65/EU). Produk ini telah diuji dan dinyatakan sesuai dengan
standar yang diselaraskan untuk Peralatan Teknologi Informasi yang dipublikasikan
sesuai Petunjuk Jurnal Resmi Uni Eropa.
Pernyataan FCC-B tentang Interferensi Frekuensi Radio
Peralatan ini telah diuji dan terbukti memenuhi standar perangkat
digital Kelas B, sesuai dengan Peraturan FCC Bab 15. Standar ini
dirancang untuk memberikan perlindungan yang memadai terhadap
interferensi berbahaya pada pemasangan di rumah. Peralatan ini
menghasilkan, menggunakan, dan memancarkan radiasi energi
frekuensi radio, dan jika tidak dipasang dan digunakan sesuai dengan
panduan pengguna, dapat mengakibatkan interferensi yang mengganggu komunikasi
radio. Namun, tidak ada jaminan bahwa interferensi tersebut tidak akan terjadi pada
pemasangan tertentu. Jika peralatan ini mengakibatkan interferensi berbahaya
pada penerimaan gelombang radio dan televisi yang dapat diketahui dengan cara
mematikan dan menghidupkan peralatan, pengguna disarankan untuk mencoba
mengatasi interferensi tersebut melalui satu atau beberapa cara seperti yang
tercantum di bawah ini:
∙∙ Ubah arah atau posisi antena penerima.
∙∙ Tambahkan jarak antara peralatan dan unit penerima.
∙∙ Sambungkan peralatan ke stopkontak di sirkuit berbeda dari yang digunakanunit
penerima.
∙∙ Untuk mendapatkan bantuan, hubungi dealer atau teknisi radio/televisi yang
berpengalaman.
Pernyataan 1
Perubahan atau modifikasi yang tidak disetujui secara tersurat oleh pihak yang
bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk
mengoperasikan peralatan.
Pernyataan 2
Jika ada, kabel antarmuka dan kabel daya AC yang terlindung harus digunakan untuk
mematuhi batasan emisi.
Perangkat ini sesuai dengan Bab 15 Peraturan FCC. Pengoperasian harus sesuai
dengan dua ketentuan sebagai berikut:
1. perangkat ini dapat mengakibatkan interferensi berbahaya dan
2. perangkat harus menerima semua interferensi yang ditangkap, termasuk
interferensi yang dapat mengakibatkan pengoperasian yang tidak diinginkan.
28
Maklumat Pengaturan
Pernyataan WEEE
Berdasarkan Petunjuk Uni Eropa tentang WEEE (Limbah Peralatan Listrik
dan Elektronik), Petunjuk 2012/19/EU, produk “peralatan listrik dan
elektronik” tidak lagi dapat dibuang sebagai sampah umum dan produsen
peralatan elektronik diwajibkan untuk mengambil kembali produk tersebut
pada saat masa pakainya habis.
Informasi Bahan Kimia
Sesuai dengan peraturan tentang bahan kimia, misalnya Peraturan REACH UE
(Peraturan Komisi Eropa No. 1907/2006 dari Parlemen Eropa dan Dewan), MSI
memberikan informasi bahan kimia yang terkandung dalam produk di:
https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html
Fitur Produk Ramah Lingkungan
∙∙ Pengurangan pemakaian energi selama penggunaan dan mode siaga
∙∙ Penggunaan yang terbatas atas zat berbahaya pada lingkungan hidup dan
kesehatan manusia
∙∙ Mudah dibongkar dan didaur ulang
∙∙ Pengurangan penggunaan sumber daya alam dengan mendorong daur ulang
∙∙ Umur produk yang lebih lama melalui kemudahan upgrade
∙∙ Pengurangan produksi limbah padat melalui kebijakan pengembalian
Kebijakan Lingkungan
∙∙ Produk ini dirancang agar berbagai komponennya dapat digunakan
kembali dan mudah didaur ulang. Jika tidak digunakan lagi, produk
ini tidak boleh dibuang sebagai limbah biasa.
∙∙ Pengguna harus menghubungi lokasi pengumpulan resmi
setempat untuk daur ulang dan pembuangan produk pada akhir
masa pakainya.
∙∙ Untuk informasi lebih lanjut tentang daur ulang, kunjungi situs web MSI, lalu cari
distributor terdekat.
∙∙ Untuk informasi tentang pembuangan, pengembalian, daur ulang, dan
pembongkaran produk MSI, pengguna juga dapat menghubungi kami di gpcontdev@
msi.com.
Peringatan!
Terlalu lama menatap layar dapat mempengaruhi penglihatan.
Saran:
1. Istirahat selama 10 menit setiap 30 menit terpapar layar.
2. Anak berusia di bawah 2 tahun tidak boleh terpapar layar. Untuk anak berusia 2
tahun atau lebih, waktu terpapar layar harus dibatasi, yakni kurang dari satu jam
per hari.
Maklumat Pengaturan
29
Informasi Hak Cipta dan Merek Dagang
Hak Cipta © Micro-Star Int’l Co., Ltd. Semua hak dilindungi undang-undang. Logo MSI
yang digunakan adalah merek dagang terdaftar dari Micro-Star Int’l Co., Ltd. Semua
merek dan nama lainnya yang disebutkan mungkin merupakan merek dagang dari
masing-masing pemiliknya. Tidak ada jaminan atas keakuratan atau kelengkapan
secara tersurat maupun tersirat. MSI berhak membuat perubahan pada dokumen ini
tanpa pemberitahuan sebelumnya.
Dukungan Teknis
Jika timbul masalah dengan produk ini dan tidak ada solusi yang dapat diperoleh dari
panduan pengguna, hubungi toko tempat Anda melakukan pembelian atau distributor
lokal. Cara lainnya, kunjungi https://www.msi.com/support/ untuk panduan lebih
lanjut.
30
Maklumat Pengaturan

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
