Indesit W83SP Bedienungsanleitung

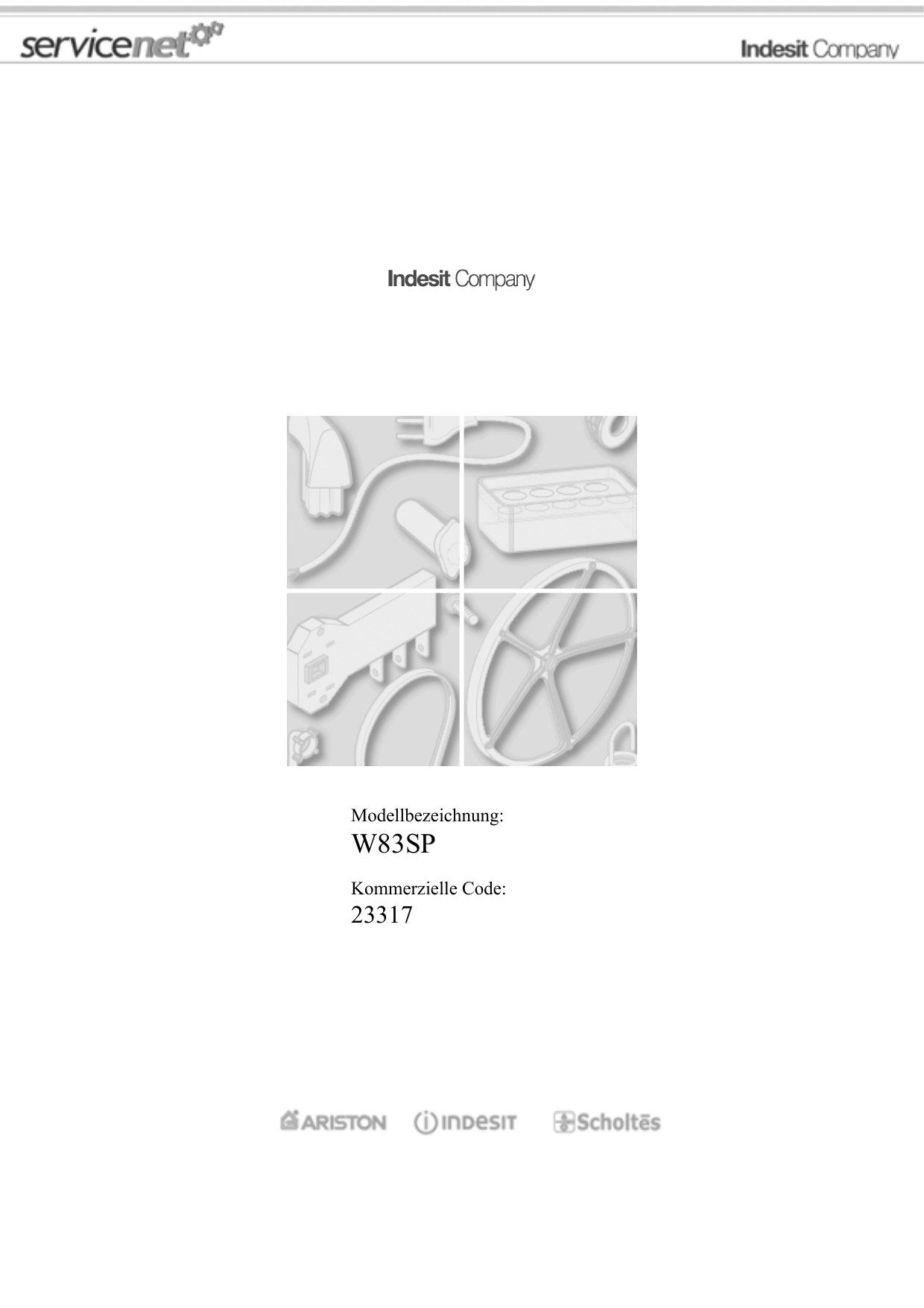

Modellbezeichnung: W83SP Kommerzielle Code: 23317 Allgemeine Hinweise Hauptpunkte Technischer Dokumentation ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Infolge werden allgemeine Informationen aufgezeigt, um die Einsicht der technischen Dokumentation zu erleichtern: 1.Die Modelle, einer gleichen Produktgruppe, haben die Explosionszeichnung gemeinsam, welche die höchste Menge an Ersatzteile aufweist. Im allgemeinen hat ein Modell nicht unbedingt einen Ersatzteilcode, mit allen Einzelheiten einer Explosionszeichnung vereint. 2.Einige Ersatzteile können nicht auf der Explosionszeichnung dargestellt werden (Bedienungsanleitungen, spezielle Kitt etc.).Sie finden diese Code in der Ersatzteilliste, mit den gleichen Referenzen, des Teils; auf das installiert wird. Oder mit Referenzen 099 oder 999. Die Bedienungsanleitung, wenn vorhanden, werden mit der Referenz 000 gekennzeichnet. 3.Die Explosionszeichnungen weisen auf der rechten Seite oben, eine Matrikelnummer (MATR.).Diese Nummer zeigt den Produktionsbeginn der Produktpalette; Einige Modelle können mehrere Explosionszeichnungen einer gleichen Kategorie haben, die durch eine andere Matrikelnummer gekennzeichnet und an einer anderen Ersatzteilliste angeschlossen sind. In diesen Fällen, benötigt man die Matrikelnummer, des zu reparierenden Produktes, um das richtige Ersatzteil zu identifizieren: Die Referenzexplosionszeichnung wird diejenige sein, welche eine jüngere Matrikelnummer aufweist; allerdings vorherige Matrikelnummer des betreffenden Produktes. 4.Für einige Explosionszeichnungen können, nach Veröffentlichung, Überarbeitungen nötig sein; eventuelle zusätzliche neue Ersatzteile, die zu einer Explosionszeichnung nachträglich eingetragen werden, werden die bestehenden Nummerierungen, der Referenzen, befolgen. Die Revisionsnummer, der Tabelle, wird in den letzten Vier Ziffern, der Matrikelnummer, aufgezeigt. 5. Die Liste, der Ersatzteile, die auf einer bestimmten Explosionszeichnung vereinigt sind, weisen die zugehörigen Codenummern der Ersatzteile auf, die zu diesen bestimmten Modellen gehören ;zusätzlich werden für jeden einzelne Codenummern aufgeführt RIF: Zeit der Referenznummer des Ersatzteils einer Explosionszeichnung; Alternativ: Liste der Ersatzteile, welche anstelle einer gezeigten Codenummer, verwendet werden können, mit der gleichen Funktionalität, des original Ersatzteils. INDUSTRIECODE: Liste der Modellvariationen(auf Produktplakette eingetragen) zu dem ein bestimmtes Ersatzteil gehört; Notizen: Code der Notizen, an die man sich hält, um die technische Intervention zu erledigen, als Hinweis der eingeführten Modifikationen oder um das richtige Ersatzteil herauszufinden. 6.Einige aufgeführte Notizen, sind von allgemeiner Bedeutung und daher nicht an ein bestimmtes Ersatzteil angeschlossen. Um ein Modell korrekt zu reparieren, ist es erforderlich, sämtliche Inhalte, der aufgeführten Notizen, zu berücksichtigen, und von Zeit zu Zeit prüfen, ob die Dokumentation verändert worden ist. mod.W83SP page 2 7.Auf dem Deckblatt der technischen Dokumentation SAT sind die Modellbezeichnungen und die dazugehörigen Kommerziellcode aufgeführt. mod.W83SP page 3 1180110 mod.W83SP Explosionszeichnung page 4 1180110 Ref. Ersatzteilco Ab S/N Ersatzteilliste Bis S/N Ersatz Beschreibung 000 C00076649 bedienungsanleitungen sp 000 C00119282 kit verpackungsmaterial 001 C00019685 halter ablaufschlauch 002 C00075420 arbeitsplatte weiss 003 C00075417 003 C00083796 elektroventilstopfen 003 C00090583 gehaeuse weiss 004 C00076647 blende + schubladengriff 005 C00075317 taste weiss 006 C00075318 knebel weiss 007 C00075319 drehknopf f. timer weiss 008 C00075320 fenster komplett 008 C00081890 fenster komplett 009 C00075323 sichtfenstergriff weiss kit 010 C00075418 sockelblende weiss 011 C00050320 fuss verstellbar m 8 h = 41 mm 012 C00059869 feder f. fuss d =11 mm h = 21 mm 013 C00075325 tuerscharnier 014 C00002497 mutter m4x3,2x7 014 C00019846 scharnierschraube t 1/2 t m4x12 014 C00057568 015 C00044085 abdeckkappe f. gehaeuse 016 C00064755 ablaufschlauch (spiralfoermig) 017 C00046924 rueckwand weiss 018 C00064899 abdeckung f. autotesteranschluss 018 C00084817 abdeckung 019 C00076402 zuendschutzklappe 099 C00040932 selbstsichernde mutter m6 099 C00044115 distanzstueck f.verpackung l = 34 099 C00056932 schraube 099 C00058925 distanzstueck f.verpackung 099 C00065878 federbuegel 099 C00065879 schraube 1 x C00090583 gehaeuse weiss Notizencode Industriecode n1040200 n1040276 mod.W83SP 1 x C00065185 n1040200 n1040213 scharnierschraube kfr n1040208 page 5 1180220 ( ... - 30904...) mod.W83SP Explosionszeichnung page 6 1180220 ( ... - 30904...) Ersatzteilliste Ref. Ersatzteilco Ab S/N Bis S/N Ersatz Beschreibung Notizencode Industriecode 001 C00034335 schraube f. riemenscheibe m10 001 C00038358 schraube m8x16 (loctite) 002 C00034337 scheibe 10,5 x 21 n1040259 002 C00058039 scheibe 10,5 x 25 x 3 n1040259 002 C00091295 riemenscheibe 9x24x2 004 C00056948 keilriemen h7 1221 mm 005 C00055043 006 C00056442 1 x C00056949 n1040259 trommelriemenscheibe m. buchse n1040259 bottichdeckel kpl. (kunststoff) n1040187 n1040193 006 C00081781 1 x C00038358 bottichdeckel kpl. (kunststoff) n1040259 006 C00089642 bottichdeckel kpl. 800-1000 n1040297 007 C00030679 1 x C00040130 schraube te 10 x 25 008 C00030681 1 x C00040130 scheibe tp 26 x 10.5 x 2 009 C00038453 kreuzgestell 600-800 u/min 009 C00089734 kreuzgestell 800-1000 u/min 010 C00030680 011 C00040897 bottichdeckeldichtung 012 C00036059 trommel 400-600-800-1000 u/min 013 C00047133 federring weiss 014 C00014342 schraube m8x75 te 1 x C00089642 1 x C00040130 n1040259 mutter m 10 (selbstsichernd) n1040184 n1040235 014 C00055019 schraube m8x60 te n1040279 014 C00081630 selbstschneidende schraube l n1040235 014 C00092016 schraube + scheibe m8 x 63 015 C00034336 scheibe d33xd9xsp2 n1040184 n1040235 n1040279 015 C00055018 scheibe m8 n1040184 n1040235 n1040279 016 C00058677 017 C00055017 bottichfeder 018 C00066615 ausgleichsgewicht oben n1040279 019 C00055038 scharnierplatte n1040235 mod.W83SP 1 x C00104428 scharnierschraube m8x8,8x90 page 7 1180220 ( ... - 30904...) Ersatzteilliste Ref. Ersatzteilco Ab S/N 020 C00066530 Bis S/N Ersatz Beschreibung 1 x C00058523 bottich plastik kit 1 x C00066421 Notizencode Industriecode n1040184 n1040235 n1040312 020 C00081216 buchse durchmesser 10 mm kit 021 C00066183 schlauch (einsp.-bottich) 022 C00041843 scheibe 8,5x17x1,5 022 C00057933 spannring f. tuermanschette innen 023 C00057932 tuermanschette 024 C00064546 vorderer spannring 025 C00054768 025 C00081633 vorderes gegengewicht 9,8 kg. 026 C00054777 schlauch (bottich-pumpe) 027 C00065152 mutter romob m6x20x1,6 028 C00055039 stossdaempfer (suspa 012 120n) 030 C00055037 expander 031 C00042410 spannband 032 C00040935 mutter m8 033 C00038450 033 C00089735 trommel kpl. 600-800-1000u/min 034 C00014917 dichtung 035 C00055397 gehaeusestrebe oben 036 C00058676 scheibe 8,4x14x1,6 037 C00056455 schlauch (mansch.-bottich) 038 C00066597 erdungsfeder n1040297 039 C00066691 satz kit n1040259 039 C00090555 satz kit 800-1000 u/min 099 C00001109 loctite 270 10 gr. (sicherungslack) 099 C00033026 schmierfettpackung ambljg.a100 099 C00057566 scharnierschraube hi-lo 4 x10 099 C00092348 schraube (selbstkratzend) 3,5x8 1 x C00081633 vorderes gegengewicht 9,8 kg. n1040179 n1040184 n1040235 mod.W83SP 1 x C00089735 1 x C00090555 trommel kpl. 600-800-1000u/min n1040235 n1040259 page 8 1180250 ( 30905...- ... ) mod.W83SP Explosionszeichnung page 9 1180250 ( 30905...- ... ) Ersatzteilliste Ref. Ersatzteilco Ab S/N Bis S/N Ersatz Beschreibung 1 x C00143260 schrauben m8x23 torx tefl 001 C00064786 002 C00064527 003 C00094710 004 C00094741 005 C00055397 gehaeusestrebe oben 006 C00047133 federring weiss 007 C00096195 bottichfeder 008 C00097236 bottich kompl. plastik 40l evoi-ii 009 C00092155 spannring f. tuermanschette innen 010 C00064546 vorderer spannring 011 C00093345 sichtfensterdichtung lb std d= 28- 012 C00094711 vorderes gegengewicht 9,4kg 013 C00008612 rohrklemme 34,6-36,4 014 C00092411 schlauchklemme 015 C00092174 schlauch (bottich-pumpe) oko 016 C00092412 schlauchklemme 017 C00055037 expander 017 C00118593 expander 018 C00065152 mutter romob m6x20x1,6 019 C00097259 020 C00094908 021 C00097565 trommelrippe mit 022 C00066183 schlauch (einsp.-bottich) 023 C00082318 keilriemen 1195h8 024 C00110233 plaettchen x gehaeuse 025 C00140744 stossdaempfer 100 n kit Notizencode Industriecode trommelriemenscheibe d=280 gegengewicht oben 15kg 1 x C00118612 schraube kontergewicht/bottich n1040312 n1040282 n1040372 46233170001 46233170030 1 x C00140744 stossdaempfer 100 n n1040372 schlauchklemme n1040372 46233170001 46233170030 099 C00001109 loctite 270 10 gr. (sicherungslack) 099 C00033026 schmierfettpackung ambljg.a100 mod.W83SP page 10 1180310 mod.W83SP Explosionszeichnung page 11 1180310 Ref. Ersatzteilco Ab S/N Ersatzteilliste Bis S/N Ersatz Beschreibung netzanschlusskabel uk 3x1 l=1950 Notizencode Industriecode 001 C00066282 n1040276 001 C00091633 netzanschlusskabel 3x1 1,5m + 002 C00019902 kruemmer f. spiral-ablaufschlauch 003 C00027466 spiral-ablaufschlauch 3/4" 005 C00058465 hauptschalter zweipolig on-off 005 C00063971 hauptschalter unipolar on-off n1040212 005 C00075445 schalter na n1040229 005 C00080662 schalter s.cm na on-off n1040251 006 C00064559 entstoerfilter 008 C00064555 selektor elbi 1665/1 008 C00083916 selektor elbi 1665 rast.2.5 pos. 009 C00074501 kontrollampe rot 12 v led ariston n1040229 009 C00075457 kontrollampe rot 12 v n1040229 009 C00084763 kontrollampe rot 12 v idc rast 2.5 009 C00089024 kontrollampe rot 230v ra2,5 012 C00050186 halter niveauschalter 'indesit' 013 C00057242 potentiometer 8 pos. 013 C00085195 potentiometer 8 pos. idc rast 2,5 016 C00075352 016 C00097732 017 C00066608 niveauschalter (1 level) n1040229 017 C00085193 niveauschalter (1 level) idc n1040305 017 C00096880 niveauschalter 1 niveau 100-75 + 018 C00075351 018 C00081560 n1040229 n1040251 1 x C00097732 waschmitteleinspuelkammer kpl. n1040229 n1040229 n1040305 waschmitteleinspuelkammer kpl. 1 x C00097732 einspuelbehaelter n1040305 ladetrichter n1040314 1 x C00097835 1 x C00097732 46233170000 46233170001 46233170030 1 x C00099206 018 C00099206 019 C00034325 019 C00094746 niveauschalterschlauch l=505 020 C00019755 gummipuffer 021 C00064530 halter niveauschlauch 022 C00092173 luftfalle x oko 022 C00103883 luftfalle (1 weg) 117 mm mod.W83SP ladetrichter evoii indesit 1 x C00103834 niveauschalterschlauch 560 mm 46233170030 n1040305 46233170030 n1040305 page 12 1180310 Ref. Ersatzteilco Ab S/N Ersatzteilliste Bis S/N Ersatz Beschreibung sonde f. temperatur dialogic weiss Notizencode Industriecode 023 C00053573 024 C00014917 dichtung 025 C00065185 schraube m4,5 x 11 025 C00066291 025 C00085194 027 C00045023 griff f. flusensieb 027 C00045025 flusensiebdichtung 027 C00045027 flusensieb kit 028 C00050334 028 C00085617 028 C00085618 1 x C00119307 ablaufpumpe (selbstreinigend) idc 029 C00052497 1 x C00082723 schraube motor m6x30 030 C00104675 haltebuchse f. motor 031 C00040931 bolzenhalter motor 032 C00040935 mutter m8 032 C00041843 scheibe 8,5x17x1,5 033 C00050187 befestigungsmutter 035 C00043430 035 C00047317 buerste f. kollektormotor ice 035 C00056962 kollektormotor ice 850/1000 n1040258 038 C00066609 heizwiderstand+trockengehschutz n1040187 038 C00081780 heizwiderstand+trockengehschutz n1040229 1 x C00059539 tuerschalter rold n1040187 n1040229 tuerschalter omp 626/661 1 x C00085617 1 x C00097257 1 x C00081780 ablaufpumpe (selbstreinigend) n1040223 ablaufpumpe (selbstreinigend) idc n1040305 tachogenerator f. motor 1 x C00087885 1 x C00086357 n1040305 038 C00086357 heizwiderstand+trockengehschutz 038 C00094715 heizung 1700/230 039 C00058523 kit heizungfuehrung 040 C00076648 1 x C00081802 eeprom w83sp 46233170000 n1040061 n1040066 n1040187 040 C00081802 eeprom w83sp evoi sw n1040061 n1040066 043 C00066054 1 x C00080981 elektronik sw-v.032/033 n1040061 n1040066 n1040078 mod.W83SP page 13 1180310 Ref. Ersatzteilco Ab S/N 043 C00080981 Ersatzteilliste Bis S/N Ersatz Beschreibung 1 x C00093350 elektronik sw-1.32 (ohne eeprom) Notizencode Industriecode n1040061 n1040078 n1040192 n1040229 n1040242 043 C00084838 1 x C00093157 modul (elektronik) sw 220 n1040242 044 C00066055 1 x C00077454 sicherheitsschluessel (autotest) n1040066 044 C00066292 flachzange (extrationspinzette) n1040066 044 C00084943 satz kabel lb2000 - pc n1040211 046 C00075812 046 C00096877 1 x C00099862 n1040317 deckel f. einspuelkammer 1 ev 2 x C00064534 n1040305 deckel f. einspuelkammer 1e 2u 1 x C00110333 1 x C00115294 047 C00064534 dichtung 047 C00074586 zweiwegiges elektroventil 7 lt. 047 C00093843 zweiwegiges elektroventil 7 048 C00005572 dichtung f. zulaufschlauch 3/4" 049 C00005781 filterdichtung (sieb) 050 C00003070 zulaufschlauch 1,5 m rohs 052 C00075421 verkabelung n1040229 052 C00089102 verkabelung idc n1040276 053 C00055036 schutz (heizung) n1040279 054 C00047069 055 C00075941 halter f. elektronik 055 C00086717 halter f. elektronik 055 C00086718 abdeckung 056 C00081653 fuehler komplett fuer heizung 056 C00083915 sonde f. temperatur ntc elth mod.W83SP 1 x C00097834 n1040305 saugheber f.additive n1040229 n1040229 page 14 Notizen n1040061: Fehler-/Storungssuche ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Verfahren für einen Eingriff an der LVB2000 1. Lesen des Fehlercodes Der Fehler an der Maschine wird wie folgt angezeigt: 1. ständige Rotation des Wählers 2. Einsatz, für die ersten 4', von Magnetventil und Abflußpumpe 3. die Tür wird entsperrt 4. Blinken des Led: Der Fehlercode wird durch die Blinkanzahl bestimmt; der Code ist wie folgt zu lesen: · jedes schnelle Blinken (2/3 direkt aufeinanderfolgendes Aufblinken des Led) stellt einen Codewert dar · für die Bewertung des Fehlercodes ist die in einem Abstand von 3/4" erfolgte Blinkanzahl zu zählen · das Zählen ist einzustellen, wenn der Waschvollautomat zwischen zwei Blinkvorgängen eine Zeit von ca. 8/9" vergehen lässt · der Vorgang wird von der Maschine zyklisch wiederholt Beispiel: F03 (BILD NT 00) 2. Autotest Sollte sich der Waschvollautomat nicht im Fehlerzustand befinden, kann er mittels des seriellen Schlüssels unter Anwendung eines bestimmten Selbsttestzyklus kontrolliert werden, der wie folgt eingestellt wird: 1. das Gerät mindestens 5" lang in Reset-Position belassen (farbige runde Markierung) und warten bis der Led in Reset-Modus blinkt 2. den Hardware-Schlüssel in den seriellen Anschluss stecken 3. den Schalter auf dem Schlüssel auf TEST-Position stellen 4. das Blockierung der Tür und den Beginn der Wählerrotation abwarten 5. den Schalter auf dem Schlüssel in PC Position bringen die Maschine führt den folgenden Zyklus aus: · Vorrücken des Wählers bis zur Position 0 (12h bei Maschine mit Delay, Programm 1 wenn Maschine ohne Delay) · Laden Magnetventil Waschen ca.10" lang · Laden Magnetventil Vorwaschen ca.10" lang · Laden Magnetventil Waschen und Vorwaschen gleichzeitig bis Druckwächter voll · Erwärmung bis zu 30°C und Motorenlauf in beide Richtungen · 9-maliges Vorrücken des Wählers · Ablauf und Schleuder · der Wähler stellt sich auf eine der Reset-Positonen mod.W83SP page 15 · STOP Der Testzyklus kann beliebig oft auf dieselbe Weise wiederholt werden. Der Testzyklus kann unterbrochen werden, indem der Wähler auf eine der Reset-Positionen gestellt wird. 3. Eingriff im Falle eines Fehlers Im Falle eines Fehlers ist wie folgt zu verfahren: F01: Triac Kurzschluss CNE überholen Karte austauschen F02: Motor-Stillstand, Tachometer Kurzschluss/Offen CNE überholen Motor-Verbinder überholen Durchgang CNE/Motor-Verbinder überprüfen Motor-Wicklung überprüfen Tachometer-Wicklung überprüfen Karte austauschen F03: NTC-Messer Offen/Kurzschluss CNA überholen NTC-Verkabelung überprüfen Durchgang CNA/NTC-Verkabelung überprüfen NTC austauschen Karte austauschen F04: Overflow-Messer und Druckwächter-Leere gleichzeitig (Druckwächter auf LEER blockiert) CN1 überholen Druckwächter-Kontakte überholen Durchgang CN1/Druckwächter überprüfen Druckwächter austauschen Karte austauschen F05: Festgestellte Störung Pumpe blockiert oder Druckwächter auf LEER festgefahren CNF (Pumpen-Verbinder) überholen Pumpen-Verbinder überholen Pumpen-Filter überprüfen Pumpen-Wicklung überprüfen Pumpe ersetzen Karte austauschen F06: Wähler-Fehler (ein Code wird nicht gefunden) CND (Wähler-Verbinder) überholen Wähler-Verbinder überholen Durchgang Wähler/CND überprüfen Wähler-Motor überprüfen Wähler austauschen Karte austauschen F07: Heizungs-Relais festgefahren CN1 überholen CN1 überholen Heizungs-Anschluss überholen mod.W83SP page 16 Karte austauschen Heiuzungs-Anschluss überholen Karte austauschen F08: Festgestellte Störung Heizung fehlt oder Druckwächter auf VOLL festgefahren CN1 überholen Heizungs-Anschluss überholen Druckwächter-Anschluss überholen Widerstand austauschen Druckwächter austauschen Karte austauschen F09: Festgestellte Störung Fehler Geräte-Setup Mikroprozessor-Version überprüfen Eeprom-Ersatzteil verlangen unter Angabe der Mikroprozessor-Version F10: Festgestellte Störung Druckwächter Leer und Voll oder weder Leer noch Voll CN1 überholen Druckwächter-Verkabelung überholen Durchgang CN1/Druckwächter überprüfen Druckwächter austauschen Karte austauschen F11: Festgestellte Störung Fehlen des Pumpen-Feedback CN1 überholen CNF überholen Pumpen-Verbinder überholen Druckwächter-Verbinder überholen Pumpen-Wicklung überprüfen Pumpe austauschen Karte austauschen F12 SPEZIELL FÜR WASCHMASCHINEN 2000 EVOLUTION INDESIT / DIALOGIC. F12: Kommunikationsfehler Displaykarte - Hauptkarte 1. Kontakte des CNC-Steckers auf der Karte überprüfen 2. Achtwegstecker bei Displaykarte nachbessern 3. Achtweg-CNC-CN-Stecker auf Durchgang prüfen 4. Hauptkarte austauschen 5. Displaykarte austauschen F16 (speziell für die Toplader Brembate): Trommelblock nicht betriebsfähig 1. Anschluss der CNC-Karte nachbessern 2. Anschluss Trommelblock nachbessern 3. Durchgängigkeit der Verkabelung CNC/Trommelblock und Stromzufuhr des Trommelblocks überprüfen 4. Trommelblock auswechseln 5. Karte auswechseln Besondere Aufmerksamkeit: Fehlercode F01 bis F11 sind diese, die über das "stand by" / ON - LED der Ariston / Indest Waschautomaten LVB 2000 angezeigt werden. Fehlercode F01 bis F12 sind dieses, die über ein Display, das in der Bedienblende der Waschautomaten Indesit - EVOLUTION integriert ist, angezeigt werden. Fehlercode F01 bis F15 sind diese, die je nach Version entweder durch mod.W83SP page 17 ein "stand by" / ON - LED oder durch ein integriertes Display, das in der Bedienblende integriert ist, bei Ariston / Indesit Waschtrocknern angezeigt werden. 4. Austausch der Karte Falls die Karte ausgetauscht werden muss: · die Eeprom aus der alten Karte nehmen und aufbewahren · die Eeprom ist in die neue Karte (ohne Eeprom) einzusetzen Im Falle dass, und nur in diesem Fall: · ein FO2 festgestellt worden ist · nach Durchführung der oben angegebenen Kontrollen keine Probleme an der Verkabelung oder am Motor festgestellt worden sind · die in die LB eingesetzte Karte eine 12 oder 20-Version ist (die Version ist auf einem Etikett am Modulgehäuse durch die Aufschrift SW20 oder SW12 gekennzeichnet) ist wie folgt vorzugehen: · eine neue Karte einsetzen (Version 32 o höher) · einen aktuelle Eeprom einsetzen, der beim Zentrallager anzufordern ist und Code (z.B. 80xxxxx0000 oder 46xxxxx0000) Seriennummer und Modell der LB angeben. n1040066: Hardware LB2000 (Sicherheitschlussel und Zange) ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab 05.04.2000 stehen im Ersatzteillager folgende Teile zur Verfügung: Code 066055 - Sicherheitsschlüssel für Autotest Es muss nicht auf dem Computer verbindet (durch 077454 ausgewechselt); Cod. 077454 - Sicherheitsschlüssel für Autotest LB2000-PC WEISS (durch 084566 ausgewechselt) Cod. 084566 - Sicherheitsschlüssel für Autotest LB2000/EVOI -PC BIANCA (durch 095669 ausgewechselt LB2000/EVOI, EVOII-PC). Code 066292 - Extrationspinzette/Flachzange (integrierte Schaltkreise) Hinsichtlich des Gebrauchs verweisen wir auf die entsprechende Notiz in der Anlage der technischen Unterlagen. n1040078: EEPROM ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ziehen Sie das EEPROM vom defekten Modul / Modul display ab und stecken Sie dieses auf das neue auf, da ansonsten das Gerät nicht funktioniert. mod.W83SP page 18 n1040179: Stahlhulsen- Satz fur Osenfeder ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Falls bei Geräten vor Seriennummer S/N 81001.0001 mit Kunststoff ein Verschleiß der Ösenfeder hervortritt, kann ein spezieller Stahlhülsen bzw. Buchsensatz (D. 10 mm X L. 10 mm) Code 081216 verwendet werden. Die zwei Hülsen sind als Übermaß in die abgenutzten Ösenfeder einzusetzen (siehe Punkt A der folgenden Abbildung). n1040184: Anderung der Gegengewicht-Befestigung der Plastik-Schale. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Seriennummer S/N 10320.0001 ist bei den im Teverola-Werk hergestellten Waschvollautomaten mit Plastikbottich das Befestigungssystem des vorderen Gegengewichts durch die Verwendung von drei selbsteinschneidenden Schrauben Code 081630 geändert worden. Diese Änderung betrifft folgende Teile: Bottich Kunststoff Kit Code 066420 und 066530. Die geänderten Bottiche behalten denselben Code. Die ersetzten Teilen werden mit den entsprechenden Befestigung-Schrauben weiter geführt, solange der Vorrat reicht. Zusatz zum Voränderung-Bottich: Schrauben Code 014342 (3 Stück) Scheibe Code 055018 (3 Stück) Scheibe Code 034336 (3 Stück) Zusatz zum geänderten Bottich Selbstschneidende Schraube Code 081630 (3 Stück) Vorderes Gegengewicht. Das geänderte vordere Gegengewicht Code 081633 darf das der Voränderung Code 054768 ersetzen, nicht umgekehrt. Jedes Mal, wenn es bei einer Kammer notwendig wird, die gewindeformenden Schrauben zu lösen, welche das vordere Auswuchtgewicht blockieren, müssen bei einer erneuten Befestigung, um eine mögliche, mit der Zeit erfolgende Lockerung und eine daraus folgende Beschädigung der Kammer zu vermeiden, unbedingt die metrischen Schrauben (Nr. 014342), die konischen Unterlegscheiben (Nr. 055018), die flachen Scheiben (Nr. 034336) und die Platten (Nr. 055038) verwendet werden. mod.W83SP page 19 n1040187: Entfernung Einlassoffnung des Thermostat-Fuhlers auf der Deckel-Schale. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Seriennummer 10326.0001 ist an den im Teverola-Werk hergestellten Waschvollautomaten, die Einlassöffnung des Fühlers von der Plastik-Deckel-Schale beseitigt und direkt auf dem Heizwiderstand gemacht worden. Betroffene Teile: Kod. 081653 - Wärmefühler Kod. 081780 - Heizwiderstand mit Wärmeschmelzdraht + Fühler-Einlassöffnung Kod. 081781 - Plastick-Deckel ohne Fühler-Einlassöffnung. Spezifische Teile je nach Modell: Kod. 081794 - EEPROM W83TEX 46233100201 KENN.010326001; Kod. 081799 - EEPROM LNA800FR 46256190001 KENN.003270001; Kod. 081800 - EEPROM W73FR 46233290001 KENN.103280001; Kod. 081801 - EEPROM AB95EU 46237810101 KENN.103280001; Kod. 081802 - EEPROM W83SP 46233170001 KENN.103280001; Kod. 081803 - EEPROM W104TXEX 46233320101 KENN.103280001; Kod. 081804 - EEPROM W104SP 46244150001 KENN.103280000; Kod. 081805 - EEPROM W103NL 46246000010 KENN.010328001; Kod. 081806 - EEPROM W104FR 46233400101 KENN.103280001. Die neue Teile , mit Ausnahme der EEPROM , der neue kann an anstelle des vor der Änderung eingesetzten verwendet werden kann, jedoch nicht umgekehrt., sind nicht mit denen der Voränderung austauschbar, die weiter geführt werden. n1040192: Modul LB2000 ohne Eeprom. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Seriennummer S/N 10502.0001 wird das Modul Code 080981 ohne Eeprom geliefert. Diese Elektronik muss folgende Artikelnummern ersetzen: mod.W83SP page 20 Code 066054 - Modul ohne Eeprom (bis 1200 Drehzahl); Code 078593 - Modul ohne Eeprom (1400 Drehzahl). Das neue Modul kann anstatt der obengenannten verwendet werden. n1040200: Magnetventil -Blindstopfen ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Seriennummer S/N 10601.0001 werden Gehäusen mit zwei Magnetventil-Verschlusslöchern verwendet. Falls bei einem bestimmten Modell ein einziges Ventil vorgesehen ist, wird das zweite Loch durch einen Blindverschluss Code 083796 geschlosen. Die Gehäuse für Ersatzteillieferungen sind mit zwei Magnetventil-Verschlusslöchern versehen, so dass bei Modellen mit einzigem Magnetventil dann der Blindverschluss verwendet wird. n1040208: Neuer Verschluss fur die Hardwareprufung LB2000 von Teverola ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Von der Registriernummer 10827.0001 auf allen im Betrieb von Teverola produzierten Waschmaschinen LB2000 mit Programmsauswähler benutzt man einen neuen Verschluss für Hardwareprüfung Kodex 084817. Der neue Verschluss ist nicht interwechselbar mit dem vormodifizierten Verschluss Kodex 064899, so muss man die beiden verwalten. Im Fall der Möbelersetzung, auf einem Gerät vor der Registriernummer 10827.0001 muss man den richtigen Verschluss notwendigerweise anwenden. Diese Ersetzung von der Registriernummer 10820.001 ist auch auf allen im Betrieb von Comunanza produzierten Wachmaschinen und Waschtrockner mit Programmsauswähler erweitert. n1040211: Serielles Kabel um den Hardware-Schlussel mit dem PC zu verbinden ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Um den Hardware-Schlüssel LB2000 mit dem PC zu verbinden, muss ein serielles Kabel pin to pin 9 Pole F/F verwendet werden. Um dessen Verfügbarkeit zu garantieren, wurde entschieden, es als Ersatzteil zu führen. Der SAT-Code des (2 m-langen) Kabels ist 084943. n1040212: Neuer Schalter ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- mod.W83SP page 21 Ab Seriennummer 10507.0001 der Waschmaschinenproduktion "Teverola" sowie ab Seriennummer 10402.0001 der Waschmaschinenproduktion "Comunnanza", wurde anstelle des alten Schalters NA Code 063971 ein neuer Schalter NA Code 075445 eingesetzt. Der neue Schalter unterscheidet sich von seinem Vorgänger, der weiterhin regulär für die Typologie der Faston-Anschlüsse geführt wird (siehe angefügtes Bild NT006300). n1040213: Verwendung Bullauge Nr. 081890. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Bei allen im Werk in Teverola hergestellten Waschmaschinen, die das Bullauge Nr. 075320 verwenden, muss bei einem Eingriff das Bullauge Nr. 081890 verwendet werden. n1040223: Ablaufpumpe "RAST5" fur Waschmaschinen aus Teverola ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab der Seriennummer 11022.0001 werden bei den von der vorliegenden Mitteilung betroffenen Waschmaschinen aus Teverola mod.W83SP page 22 neue Ablaufpumpen Nr. 085618 und 085617 verwendet als Ersatz für die jeweiligen Vorgänger: Nr. 044998 und Nr. 050334. Die neuen Pumpen können an Stelle der Vorgänger eingesetzt werden, dabei absichern, dass die Anschlüsse mit den Schutzabdeckungen ausgestattet sind. Die Vorgängerpumpen werden geführt, solange der Vorrat reicht. n1040229: Teile mit IDC-Stecker. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Seriennummer 11126.0001 werden bei der Waschmaschine AL68XIT Teile verwendet, die mit IDC-Stecker ausgestattet sind, wodurch eine Verbesserung der Anschlüsse garantiert werden kann. Die verwendeten Teile sind: Ab Novembre 2001 wurde zur Verbesserung der elektroseitigen Anschlüsse an allen der in den Werken Teverola und Comunanza produzierten Modelle die elektrischen Komponenten mit den Kompaktsteckern IDC ausgestattet. Nr. 083916 - WÄHLER ELBI 1665 RAST.2 8 POS.; Nr. 085195 - POTENZIOMETER 8 POS. IDC; Nr. 083915 - TEMPERATURFÜHLER NTC ELTH; Nr. 087823 - KARTE-KONTROLLE LAITUNGSFAHIGKEIT IDC; Nr. 085194 - MICROVERZÖGERER IDC; Nr. 080662 - SCHALTER S.CM NA ON-OFF; Nr. 088394 - SCHALTER S.CM NA IDC; Nr. 086660 - DRUCKWÄCHTER 1 NIVEAU 93 - 68 + ÜBERLAUFSCHUTZ; Nr. 088393 - DRUCKWÄCHTER 1 NIVEAU + ÜBERLAUFSCHUTZ; Nr. 087187 - DRUCKWÄCHTER 1 L.101-76 + ÜBERLAUFSCHUTZ; Nr. 085193 - DRUCKWÄCHTER 1 L.120-95 + ÜBERLAUFSCHUTZ; Nr. 084763 - KONTROLLAMPE ROT 12 V IDC INDESIT; Nr. 086663 - ROTE LEUCHTANZEIGENLAMPE 12 V RAST2 ARISTON; Nr. 087188 - WIDERSTAND FÜR FÜHLER 1700 W 230 V L= 169,5 mm; Nr. 086661 - HEIZUNG MIT FUEHLER 1700W 230V L=212.5; Nr. 089416 - ELECTRONIC MODULE NEIN EEPROM IDC W.D.>1200; Nr. 089074 - MOTORELEKTRONIK SW 2.22 GELB >1200 IDC; Nr. 089404 - MODUL (ELEKTRONIK) IDC EW-AR-IN <1200 IDC; Nr. 084838 - ELECTRONIC MODULE NEIN EEPROM UNIV. STRIP SW 220; Die Kabelbäume mit den IDC Kompaktsteckern werden direkt in den Ersatzteillisten der jeweiligen Modellen zugeordnet. Die Modifikation betrifft nicht das Eeprom, daher bleibt dieses unberührt. Um die jeweiligen Komponenten den Modellen zuzuordnen, ist es notwendig, wie folgt vorzugehen: 1) In der Ersatzteilliste des jeweiligen Modells, unter den Abbildungen erkennen, ob das Bauteil einer Modifizierung unterliegt. 2)In der Modelliste Überprüfen, ob das Gerät aufgeführt ist und ob anhand der Seriennummer des betroffenen Gerätes, dieses modifiziert wurde. Alphabetische Geräteaufstellung der Werke Comunanza und Teverola Modelle von Comunanza: A1124UK (23572) Matr. 11209.0001; A1234UK (22573) Matr. 11217.0001; mod.W83SP page 23 A1435SUK (23575) Matr.20502.0001; A1435UK (23574) Matr.20502.0001; A1535UK (28069) Matr.20502.0001; A1635UK (27051) Matr.20502.0001; AA1000BFR (25700) Matr.11209.0001; AAX106LFR (25698) Matr. 20121.0001; AAX116LFR (25591) Matr.20121.0001; AAX126LFR (25699) Matr. 20121.0001; AAX149LFR (26286) Matr.20502.0001; AB104XTK (22504) Matr. 11217.0001; AB108XEO (26389) Matr.11209.0001; AB108XIT (22443) Matr. 11203.0001; AB63XGR (24894) Matr. 11217.0001; AB65XEO (24492) Matr. 11209.0001; AB66XIT (26972) Matr. 20121.0001; AB84XTK (22504) Matr. 11217.0001; AB88DAG (26561) Matr.20527.0001; AB88DEX (24898) Matr.20527.0001; AB88XEO (26388) Matr. 11217.0001; AB88XEX (23861) Matr. 11217.0001; AB88XIT (22444) Matr. 11209.0001; AC106BFR (25817) Matr.20527.0001; AC120LIT (26836) Matr.20527.0001; AC128LFR (25818) Matr.20527.0001; AC80LIT (26835) Matr.20527.0001; AC96BFR (25816) Matr.20527.0001; AD1000EX (27764) Matr. 20610.001; AD1200IT (26694) Matr. 20610.001; AD1200TK (27199) Matr. 20610.001; AD1600FR (27157) Matr. 20610.001; AD1600IT (26834) Matr. 20610.001; AD1600ITPXU (27163) Matr. 20610.001; AL107XFR (23684) Matr. 20121.0001; AL108DAG (24900) Matr.20527.0001 ; AL108DEX (24901) Matr.20527.0001; AL108DK60 HZ (24905) Matr.20527.0001 AL108XBE (23648) Matr. 11203.0001; AL108XSTK (22698) Matr.20121.0001; AL108XTK (22506) Matr.20121.0001; AL109SLFR (22495) Matr.20121.0001; AL109XAUS (26024) Matr. 11217.0001; AL109XEU (22514) Matr. 11203.0001; AL109XEX (24734) Matr. 11203.0001; AL109XIT (22360) Matr. 20121.0001; AL109XSK (25855) Matr. 11203.0001; AL118DTK (24902) Matr.20527.0001; AL128DAUS (24904) Matr.20527.0001; AL128DEX (24903) Matr.20527.0001; AL128DSAUS (25742) Matr.20527.0001; AL128XBE (23656) Matr. 20121.0001; AL129SLBE (23990) Matr.20121.0001; AL129XAUS (23864) Matr. 11217.0001; AL129XEU (22515) Matr. 11202.0001; AL129XSK (25856) Matr. 11202.0001; AL129XTK (22507) Matr.20121.0001; AL12SUK (24363) Matr. 11209.0001; AL12UK (23576) Matr. 11209.0001; mod.W83SP page 24 AL149XEX (22516) Matr.20502.0001; AL149XSK (25857) Matr.20502.0001; AL14UK (23577) Matr.20502.0001; AL169XAUS (26458) Matr.20502.0001; AL169XEU (24897) Matr.20502.0001; AL67HCGR (23885) Matr.11210.0001; AL68XEX (23863) Matr. 11211.0001; AL68XIT (22363) Matr. 11126.0001; AL68XPT (22485) Matr. 11217.0001; AL68XSPT (22977) Matr. 11217.0001; AL88DEX (24899) Matr.20527.0001; AL88XEU (22512) Matr. 11204.0001; AL88XPT (22482) Matr. 20121.0001; AL88XSPT (22483) Matr.20121.0001; AL89XIT (22362) Matr. 20121.0001; AL89XSEX (24735) Matr. 11203.0001; AL89XSIT (22445) Matr. 20121.0001; AL98XSPT (27630) Matr.20121.0001; ALD10UK (26092) Matr.20527.0001; ALD12SUK (26094) Matr.20527.0001; ALD12UK(26093) Matr.20527.0001; ALS104XFR (22501) Matr. 20114.0001; ALS109XEO (26392) Matr. 11217.0001; ALS109XEU (22520) Matr. 11219.0001; ALS109XIT (22470) Matr. 20114.0001; ALS129XEU (22521) Matr. 20114.0001; ALS68XIT (22473) Matr. 11217.0001; ALS88XEO (26391) Matr. 20108.0001; ALS88XEU (22519) Matr. 20108.0001; ALS89XIT (22472) Matr. 20114.0001; ALS89XSIT (22471) Matr. 20114.0001; AWD10UK (26095) Matr.20527.0001; AWD12SUK (26097) Matr.20527.0001; AWD12UK (26096) Matr.20527.0001; CDE12X (27226) Matr. 20610.001; CDE12XUK (27227) Matr. 20610.001; LBE12X (26961) Matr. 20610.001; LBE12XUK (27155) Matr. 20610.001; LBE6X (26968) Matr. 20610.001; LBE8X (26969) Matr. 20722.0001; SGE12XUK (27241) Matr. 20610.001; W104TXSBE (25827) Matr. 20128.0001; W104TXSTK (24746) Matr. 20121.0001; W104TXTK (23411) Matr. 20121.000;1 W105TXEX (234403) Matr. 20128.0001; W105XDE (24835) Matr. 20114.0001; W106XDE (24836) Matr. 20114.0001; W108XIT (24820) Matr. 20128.0001; W108XSP (23405) Matr. 20128.0001; W1215XSDE (24839) Matr. 20114.0001; W123SUK (23413) Matr. 20121.0001; W123UK (23369) Matr. 20121.0001; W123XNL (23416) Matr. 20121.0001; W124XDE (24837) Matr. 20121.0001; W124XNL (23418) Matr. 20114.0001; W125TXEX (23378) Matr. 20128.0001; W125XDE (24838) Matr. 20114.0001; mod.W83SP page 25 W125XSDE (24839) Matr. 20114.0001; W125XFR (24435) Matr. 20128.0001; W126XDE (24840) Matr. 20114.0001; W128XSP (24428) Matr. 20128.0001; W133UK (24026) Matr. 20121.0001; W133SUK (24518) Matr. 20121.0001; W143SUK (27059) Matr.20502.0001; W143UK (27530) Matr.20502.0001; W143XNL (23170) Matr.20502.0001; W144XDE (24841) Matr.20520.0001; W144XNL (23419) Matr.20502.0001; W144XSNL (24743) Matr.20502.0001; W145TXEX (23379) Matr.20521.0001; W145XDE (24842) Matr.20520.0001; W146XDE (23843) Matr.20520.0001; W146XSDE (26461) Matr.20520.0001; W165TXEX (24796) Matr.20502.0001; W165XNL (24764) Matr.20502.0001; W166XDE (26464) Matr.20520.0001; W682XSIT (24813) Matr. 20114.0001; W683XGIT 24812) Matr. 20114.0001; W68XIT (24408) Matr. 20114.0001; W68XSIT (24409) Matr. 20114.0001; W842XSIT (24818) Matr. 20128.0001; W843XGIT (24820) Matr. 20128.0001; W84TXEX (23401) Matr. 20114.0001; W84TXTK (23410) Matr. 20121.0001; W84XSP (23409) Matr. 20114.0001; W84XSP (24469) Matr. 20114.0001; W857XSPT (26661) Matr. 20128.0001; W857XSPT (26661) Matr. 20128.0001; W88XIT (23395) Matr. 20128.0001; WA10XIT (26883) Matr. 20128.0001; WA6XIT (26881) Matr. 20114.0001; WA8XIT (26882) Matr. 20128.0001; WA8XSIT (26919) Matr. 20128.0001; WAS6XIT (27052) Matr. 20204.0001; WAS8XIT (27053) Matr. 20205.0001; WD104TEX (24908) Matr. 20603.001; WD105TEX (24909) Matr. 20603.001; WD105TEX220-60 (27603) Matr. 20603.001; WD106FR (25691) Matr. 20603.001; WD10UK (25056) Matr. 20603.001; WD118SP (26335) Matr. 20603.001; WD11UK (25058) Matr. 20604.001; WD125TEX (24910) Matr. 20604.001; WD125TSEX (27152) Matr. 20604.001; WD12SUK (25538) Matr. 20604.001; WD12UK (25057) Matr. 20604.001; WD12XUK (27233) Matr. 20610.001; WD84EX (24906) Matr. 20603.001; WD84TEX (24907) Matr. 20603.001; WDE12X (27232) Matr. 20610.001; WE105XR (26953) Matr. 20603.0001; WE10UK (24459) Matr. 20603.0001; WE11UK (24460) Matr. 20603.0001; WE125XEX (24789) Matr. 20603.0001; mod.W83SP page 26 WE12SDE (27149) Matr. 20610.001; WE12SUK (24462) Matr. 20603.0001; WE12SUK (27154) Matr. 20610.001; WE12UK (24461) Matr. 20603.0001; WE12XNL (24762) Matr. 20603.0001; WE13UK (24463) Matr. 20603.0001; WE145XEX (24792) Matr. 20610.001; WE14DE (27080) Matr. 20610.001; WE14SDE (27150) Matr. 20610.001; WE14SUK (27153) Matr. 20610.001; WE14UK (24464) Matr. 20610.001; WE14XNL (24763) Matr. 20610.001; WE14XSNL(27752) Matr. 20610.001; WE16DE (27151) Matr. 20610.001; WE16UK (25162) Matr. 20610.001; WE16XNL (27765) Matr. 20610.001; WE8XR (26952) Matr. 20603.0001; WES9XR (26892) Matr. 20603.001; WH96TXE (25376) Matr. 20128.0001; WS105TXEX (23356) Matr. 20205.0001; WS682XSIT (24826) Matr. 20204.0001; WS683XGIT (24822) Matr. 20204.0001; WS84TXEX (23355) Matr. 20204.0001; WS88XIT (23349) Matr. 20205.0001; Modelle von Teverola: AB103TK (27113) Matr. 20408.0001 AB104IT (27913) Matr. 20408.0001; AB107PT (27094) Matr. 20408.0001; AB63EX (23909) Matr. 20408.0001; AB83TK (22503) Matr. 20408.0001; AB84IT (27914) Matr. 20408.0001; AB84PT (22484) Matr. 20408.0001; AB95AUS (23879) Matr. 20408.0001; AB95EU (23781) Matr. 20408.0001; AL102PFR (27299) Matr. 20408.0001; AL109K (23910) Matr. 20408.0001; AL10UK (23590) Matr. 20408.0001; AL65PT (27093) Matr. 20408.0001; LNA855FR (27595) Matr. 20325.0001; W103NL (24600) Matr. 20314.0001; W103TTK (23337) Matr. 20408.0001; W103UK (23334) Matr. 20408.0001; W104DE (24834) Matr. 20408.0001; W104FR (23340) Matr. 20408.0001; W104NL (23386) Matr. 20408.0001; W104SP (24415) Matr. 20325.0001; W104TBE (25474) Matr. 20408.0001; W104TEX (23332) Matr. 20408.0001; W105FR (27700) Matr. 20408.0001; W113UK (23335) Matr. 20408.0001; W63TAUS (25885) Matr. 20408.0001; W63TEX (24768) Matr. 20408.0001; W73FR (23329) Matr. 20408.0001; W83DE (24833) Matr. 20408.0001; W83NL (24599) Matr. 20313.0001; W83SP (X3317) Matr. 20312.0001; mod.W83SP page 27 W83TAUS (25886) Matr. 20408.0001; W83TEX (23310) Matr. 20318.0001; W83TK (23320) Matr. 20408.0001; W83TTK) (23321) Matr. 20408.0001; W83UK (23302) Matr. 20408.0001; W85FR (27699) Matr. 20408.0001; W93TEX (23308) Matr. 20408.0001; W93UK (23330) Matr. 20408.0001; W9521E (25379) Matr. 20408.0001; WA10IT (26880) Matr. 20408.0001; WA10PT (27641) Matr. 20408.0001; WA6IT (26878) Matr. 20408.0001; WA6PT (27639) Matr. 20408.0001; WA8IT (26879) Matr. 20408.0001; WA8PT (27640) Matr. 20408.0001; WP100EX (27761) Matr. 20408.0001; WP67EX (27757) Matr. 20402.0001. n1040235: Befestigung des vorderen Auswuchtgewichts mit in die Kammer eingefugten Platten wiederhergestellt ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab der Seriennummer 11105.0001 wird bei den Waschmaschinen mit Kunststoffkammer, hergestellt im Werk in Teverola, die Befestigung des vorderen Auswuchtgewichts mit in die Kammer eingefügten Platten wiederhergestellt, an Stelle der Befestigung mit den gewindeformenden Schrauben, dem in der Mitteilung N1040184 beschriebenen System. Die Kammern behalten dieselbe Kundendienst-Nr. und sind mit den folgenden Teilen ausgestattet: 3 Schrauben Nr. 014342; 3 konische Unterlegscheiben Nr. 055018; 3 flache Scheiben Nr. 034336. Jedes Mal, wenn es bei einer Kammer notwendig wird, die gewindeformenden Schrauben zu lösen, welche das vordere Auswuchtgewicht blockieren, müssen bei einer erneuten Befestigung, um eine mögliche, mit der Zeit erfolgende Lockerung und eine daraus folgende Beschädigung der Kammer zu vermeiden, unbedingt die metrischen Schrauben (Nr. 014342), die konischen Unterlegscheiben (Nr. 055018), die flachen Scheiben (Nr. 034336) und die Platten (Nr. 055038) verwendet werden. n1040242: Leistungsplatine mit gelvtetem Eeprom ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 20304.0001 wird in den Werken von Comunanza, Teverola und Brembate die Leistungsplatine IDC mit gelötetem Eeprom verwendet, um eine perfekte Verbindung der Teile zu garantieren. Bei Ersatz des Moduls mit gelötetem Eeprom muss unbedingt auch das in der SAT-Dokumentation des betroffenen Modells angegebene Eeprom verwendet werden. Wenn das Modul an einem Gerät mit gelötetem Eeprom ausgewechselt wird ist als Ersatzteil sowohl das Modul SAT , als auch das Eeprom erforderlich, weil letzteres nicht aus dem defekten Modul genommen und wiederverwendet werden kann. mod.W83SP page 28 n1040251: Schalter NA- ON-OFF Induktionsmotoren. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 20304.0001 wird für alle im Werk Teverola produzierten Waschmaschinentypen mit Induktionsmotor anstelle des Doppelschalters ON-OFF NA + NA Teile-Nr. 058465, der Schalter ON-OFF NA Teile-Nr. 063971 eingesetzt. Beide Schaltertypen werden am Lager geführt, im Reparaturfall muss somit die Gerätenummer der gewarteten Maschine berücksichtigt werden. n1040254: Beseitigung Deckblatt. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Einführung einer neuen Leistungsmodul-Software mit Reset- und Topper-Blatt-Beseitigung. Ab Gerätenummer 20218.0001 wurde die Software des Leistungsmoduls für die diese Mitteilung betreffenden Modelle abgeändert. Mit Hilfe der neuen Software können neue Programme eingegeben und gleichzeitig die bisherigen Programme weitergefahren werden. Hierzu wird das Gerät zunächst ausgeschaltet, der Wahlschalter auf das neue Proramm gestellt und das Gerät dann wieder gestartet. Daraufhin lädt die Maschine das neue Programm. Mit den neuen Programmfunktionen konnte das Topper-Blatt eliminiert werden. AB 103 (TK) - 27113 AB 107 (PT) - 27094 AB 63 (EX) - 23909 AB 83 (TK) - 22503 AB 84 (PT) - 22484 AB 95 (AUS) - 23879 AB 95 (EU) - 23781 AL 102 (FR) - 27299 AL 109 (AUS) - 23878 AL 109 (K) - 23910 AL 65 (PT) - 27093 LNA 850 (FR) - 26848 W 103 (NL) - 24600 W 103 T (TK) - 23337 W 104 (DE) - 24834 W 104 (FR) - 23340 mod.W83SP page 29 W 104 (NL) - 23386 W 104 (SP) - 24415 W 104 T (BE) - 25474 W 104 T (EX) - 23332 W 105 (NL) - 24601 W 63 T (AUS) - 25885 W 63 T (EX) - 24768 W 73 (FR) - 23329 W 83 (DE) - 24833 W 83 (NL) - 24599 W 83 (SP) - 23317 W 83 (TK) - 23320 W 83 T (AUS) - 25886 W 83 T (EX) - 23310 W 83 T (TK) - 23321 W 84 (FR) - 23313 W 84 TX (EX) - 26491 W 857 (PT) - 23407 W 93 T (EX) - 23308 W 94 (FR) - 23343 W 9521 (E) - 25379 WA 10 (PT) - 27641 WA 6 (PT) - 27639 WA 8 (PT) - 27640 WE 10 (EX) - 27648 WE 109 (FR) - 27300 WE 8 (EX) - 27647 n1040259: Mechaniken 400-600 und 800-1000 Teverola ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 20620.0001 wird bei den im Werk Teverola gebauten Waschautomaten (400 - 600 - 800 - 1000 Umdr.) eine neue Antriebsscheibenbefestigung eingeführt, mit Schraube M8 X16 Dry Loc Artikelnr. SAT 038358 und nur für die Modelle 800 und 1000 mit Unterlegscheibe Artikelnr. 091295. Besagte Teile werden anstelle der Schraube mit Artikelnr. SAT 034335 sowie der Unterlegscheiben mit Artikelnr. SAT 034337 und 058039 verwendet. Im Rahmen dieser Änderung wurde auch ein neues Gelenkkreuz für die Trommel mit Gewinde M8 anstelle von 038453 mit Gewinde M10 sowie ein neuer Trommelbausatz eingeführt, wodurch die beiden Unterlegscheiben mit Artikelnr. 034337 und 058039 wegfielen. Außerdem wurden ab Gerätenummer 20730.0001 zwei Mechaniken für 400-600 Umdr. und 800-1000 Umdr. in die Produktion genommen. Die Artikelnummern der neuen Teile sind: Mechanik 400-600 Art.Nr. 089488 - Trommel+Kreuz 400-600 Umdr. (Bohrung Schraube Antriebsscheibe M8); Art.Nr. 089489 - Kreuz f. Trommel M8 400-600 Umdr.; Art.Nr. 090554 - Lagersatz Kunststoffbottich 400-600 Umdr.; Art.Nr. 089490 - Abdeckung Kunststoffbottich mont. 400-600 Umdr.; Art.Nr. 089616 - Getriebene Scheibe 400-600 Umdr.; - mod.W83SP page 30 Mechanik 800-1000 Art.Nr. 089735 - Korb+Strahlenkranz 800-1000- (Bohrung Schraube Antriebsscheibe M8); Art.Nr. 089734 - Kreuz f. Trommel M8 800-1000 Umdr.; Art.Nr. 090555 - Lagersatz Kunststoffbottich 800-1000 Umdr.; Art.Nr. 089642 - Abdeckung Kunststoffbottich mont. 800-1000; Einige der neuen Teile können anstelle der vor dieser Änderung eingebauten Teile verwendet werden, aber nicht umgekehrt. Nachstehend werden die betroffenen Art.Nr. SAT aufgeführt: Art.Nr. 081781 - Abdeckung Kunststoffbottich Mechanik 400- 600- 800-1000 Umdr., verbessert mit dem neuen Dichtring 800–1000 Umdr. kann an den Geräten der alten Ausführung eingebaut werden, wird solange Vorrat reicht geführt und durch Art.Nr. 089642 – Abdeckung Kunststoffbottich 800-1000 ersetzt. Art.Nr. 038453 - Kreuz f. Trommel Mechanik 400- 600- 800-1000 Umdr., ersetzt durch die Artikelnummern: Art.Nr. 089734 - Kreuz f. Trommel M8 800-1000 Umdr. Art.Nr. 038358 = Metrische Schraube M8x16 (mit Loctite) Art.Nr. 066691 - Alter Lagersatz 400 - 600 - 800 – 1000 Umdr., verbessert mit dem neuen Dichtring 800–1000 Umdr., kann an allen Modellen der vorherigen Ausführung eingebaut werden, wird solange Vorrat reicht geführt und durch Art.Nr. 090555 – Lagersatz f. Kunststoffbottich 800-1000 Umdr. ersetzt; Der Vorrat von Art.Nr. 038450 - Trommel + Strahlenkranz 400-600-800-1000 Umdr., geht dem Ende zu und wird durch Art.Nr. 089735 - Korb + Strahlenkranz 800-1000 Umdr. inklusive Schraube für die Antriebsscheibenbefestigung Art.Nr. 038358 ersetzt. BEI ERSATZ DER LAGER IST DIE VERWENDUNG VON FETT AMBLJGON, DAS BEREITS MIT ART.NR. SAT 033026 GEFÜHRT WIRD, ZWINGEND VORGESCHRIEBEN. n1040263: Rote Kontrolllampen IDC Teverola ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 20710.0001 wurden bei den im Werk Teverola hergestellten Waschautomaten Ariston und Indesit die Lampen mit IDC-Anschluss eingesetzt. Folgende Artikelnummern der alten Ausführung sind von der Änderung betroffen: Art.nr. 057635 - ROTE KONTROLLLAMPE MIT RÖHRENFÖRMIGEN KLEMMEN "ARISTON" Art.nr. 075456 - ROTE KONTROLLLAMPE MIT RÖHRENFÖRMIGEN KLEMMEN "INDESIT" Veränderte Artikelnummern: Art.nr. 089025 - ROTE KONTROLLLAMPE 230V RA2,5 ANTILUM-ARISTON; Art.nr. 089024 - ROTE KONTROLLLAMPE 230V RA2,5 ANTILUM-INDESIT. Für den Einsatz der neuen Lampen in den Maschinen der alten Ausführung ist gemäß der Beschreibung in der Mitteilung Nr. 1040255 vorzugehen und zu berücksichtigen, dass die Verwendung des spezifischen IDC-Verbinders Art.nr. 089026 vorgeschrieben ist. Die neuen Verkabelungen der neuen Lampe können auch bei den Maschinen der alten Ausführung verwendet werden und werden mit denselben SAT-Artikelnummern verwaltet. Die Mitteilung ist nur in der Dokumentation der von der Änderung betroffenen Modelle enthalten. mod.W83SP page 31 n1040297: Die Erdungsplatte wurde vom Deckel des Kunststofflaugenbehälters im Werk Teverol ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 30528.0001 wurde bei allen im Werk Teverola produzierten Waschmaschinen mit Kunststofflaugenbehälter die Erdungsplatte Art.-Nr. 066597 vom Deckel des Laugenbehälters eliminiert. Die Ersatzdeckel mit Art.-Nr. 089642 und 089490 werden ohne Erdungsplatte geliefert. Deshalb ist bei ihrem Einbau in die Vorläufergeräte die Erdung wiederherzustellen. Dazu die schon am ersetzten Teil vorhandene Platte mit den entsprechen Schrauben verwenden oder, falls unbrauchbar, die im Ersatzteillager geführten Platten, wie hier in der Folge angegeben. Art.-Nr. 057566 - Schraube HI-LO 4 X 10; Art.-Nr. 092348 - Selbstschneidende Dreipassschraube 3,5 X8; Art.-Nr. 066597 - Erdungsplatte. n1040305: Evizzazione Waschmaschine LB2000 Teverola. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- An sämtlichen im Werk Teverola produzierten Modellen der Plattform 2000 werden ab August 2003 allmählich folgende Änderungen des Schwingsystems vorgenommen: Allmählicher Einsatz des Kunststofflaugenbehälters EVOII 40 Liter (Code 097236), der sich vom Voräufermodell LB2000 durch folgende wesentlichen Eigenschaften unterscheidet: 1) Assembling mit Trommel und verschweißtem Laugenbehälterdeckel; 2) Abschaffung, wo vorhanden, des Lochs für den Waschmittelrückholschlauch; 3) Füllöffnung mit 30 cm anstatt 28 cm Durchmesser; Auf dem Typenschild mit der Gerätenummer der hiervon betroffenen Modelle weist der Industriecode als zwei letzte Ziffern die Zahl 30 aus (z. B. 46268790030) Infolge dieser Änderung enthält die Dokumentation der betroffenen Modelle eine neue Bildtafel des Schwingsystems (1140240), während für die Geräte insgesamt folgende Teile verwendet wurden: · OKO Schlauch Laugenpumpe (092174 Modelle im allgemeinen); ·Kegelstumpfförmige Bullaugendichtung 30cm > 28 cm (Nr. 093345); ·Befestigungsring Bullaugendichtung auf Laugenbehälterseite 30 cm (Nr. 092155); ·Oberes Gegengewicht (Nr. 094710); ·Frontseitiges Gegengewicht (Nr. 094711); ·Trommelanschlag 40 Liter (Nr. 097565); ·Stoßdämpfer 100 N (Nr. 097259) und 120N (Nr. 055039); ·Federn Laugenbehälter (Nr. 097753 und Nr. 096195) ·Luftfalle (Nr. 092173); ·Druckschalterschlauch L = 505 mm (Nr. 94746); ·Gerade Waschmittelkammer (Nr. 097732); ·Fülltrichterdeckel 1E 2U (Nr. 096877 für Indesit und Nr. 097340 für Ariston); ·Magnetventil 1E 2U (093843); ·Druckschalter: Nr. 096880 - Druckschalter 1 Stufe 100-75 + Überlaufschutz Rast 5; Nr. 097735 - Druckschalter 1 Stufe 185-80 Nr. 097746 - Druckschalter 2 Stufen 130-100 200-105 RST 5 ·Widerstand 1700/230 Rast. 2,5 (Nr. 094715); ·Induktionsmotoren 2/16 polig (Nr. 066087) und 2/12 polig (Nr. 075892) ; mod.W83SP page 32 ·Eeproms - Die neuen Softwares der 40-Liter-Waschmaschinen Evizzate lassen sich auch bei den Vorläufergeräten verwenden und werden mit denselben Sat-Nummern der vorhergehenden geführt, die unmittelbar vergütet werden, sobald die Modelle in die Produktion einlaufen. ·Riemenscheiben - Da der Kundendienst nur einen Bausatz des 40-l-Laugenbehälters verwendet, müssen außer den bei der Produktion eingesetzten Riemenscheiben (097268 und 097267) auch die geführt werden, die zur Zusammenstellung der verschiedenen Kombinationen erforderlich sind (siehe Abb. n1040305Abb.01): Nr. 064527 - Riemenscheibe D=280mm H=17 mm; Nr. 084026 - Riemenscheibe D=210mm H=17mm Achtung: Eingesetzt wird ab Gerätenummer 31103.0001 bei allen Geräten Evizzate der 40-l-Laugenbehälter mit Trommeltragkreuzwelle H=15 mm, der unter der gleichen Sat-Nummer (097236) des auslaufenden 40-l-Laugenbehälters mit Welle H=17 geführt wird. Zur Zusammenstellung der verschiedenen Kombinationen sind folgende Riemenscheiben erforderlich: Nr. 097268 - Riemenscheibe D=280mm H=15 mm; Nr. 097267 - Riemenscheibe D=210mm H=15mm. Davon ausgenommen sind die Modelle W93UK (23330) und W103UK (23334), bei denen der 46-l-Laugenbehälter verwendet wird. Beim Ersatz des Laugenbehälters ist deshalb der Behälter Nr. 096198 mit 20 mm Trommeltragkreuzwelle/Riemenscheibe zu verwenden. Zu beachten ist, dass in der Produktion die Riemenscheibe Nr. 064527 mit Durchmesser D= 280 mm und zentraler Öffnung H= 17mm eingesetzt wird und dass beim Ersatz des Laugenbehälters der Behälter Nr. 097269 mit Durchmesser D= 280 mm und zentraler Öffnung H= 20mm zu verwenden ist. ·Keilriemen - Diese sind je nach Gerätemotor verschieden Nr. 082318 - Keilriemen EL1000 - 1195H8 X Kollektormotoren; Nr. 081730 - Keilriemen EL600 - 1106J4 X Induktionsmotoren 2/16 Nr. 081785 - Keilriemen EL400 - 1094J4 X Induktionsmotoren 2/12 ·Ablaufpumpe Vorkammer, synchron (Nr. 085618). ·Druckschalter - Diese sind je nach Gerätemotor verschieden: Nr. 096880 - Druckschalter 1 Stufe Kollektormotor; Nr. 097735 - Druckschalter 1 Stufe Induktionsmotor 2/12 - 2/16; Nr. 097735 - Druckschalter 2 Stufen Induktionsmotor 2/12 - 2/16; Die Besonderheit des OKO-Systems besteht in der Einführung einer Kunststoffkugel in den Schlauch, der den Laugenbehälter mit der Ablaufpumpe verbindet. Zu Beginn jedes Waschgangs füllt die Maschine 10 Sekunden lang Wasser und aktiviert 2 Sekunden lang die Ablaufpumpe. Dadurch entsteht ein unterschiedlicher Wasserstand im Laugenbehälter und im Ablaufschlauch; dieser Unterschied erhöht den Druck der Kugel nach oben und schließt den Verbindungsschlauch zwischen Laugenbehälter und Pumpe wasserdicht ab. Dieses System bietet zwei Vorteile: 1) Trennung zwischen Waschwasser und dem im Ablaufschlauch stehenden Wasser, dadurch Energieersparnis während der Aufheizphase. 2) Optimale Nutzung der ganzen Waschmittelmenge. Durch die Einführung dieses neuen Teils erübrigt sich der Waschmittelrückholschlauch; die Ablaufpumpe weist nur nur noch eine Öffnung zum Einlassen des Wassers aus dem Laugenbehälter auf. n1040314: Linearer Trichter Indesit Modelle Evizzatati und EVOII. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- mod.W83SP page 33 Bei allen im Werk Teverola produzierten Waschmaschinen Evizzate und EVOII muss der Trichter Art.-Nr.SAT 099206 verwendet werden, der sich gegenüber 081560 durch die rechte, abgeschrägte Rückseite unterscheidet, um während des Betriebs versehentliche Berührungen mit dem neuen Bottich zu vermeiden. Der neue Trichter mit Fach (Art. - Nr. 097732) kann anstelle des alten Trichters verwendet werden, aber nicht umgekehrt. Der Trichter 081560 wird nur bis Ende des Lagerbestandes geführt, danach wird er ESI mit dem neuen Fach und dem neuen Trichter. Das Fach 097732 kann auch einzeln, sowohl mit dem alten, als auch mit dem neuen Trichter verwendet werden. n1040372: Änderung Schwingungsdämpfer und Spreizer. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Ab Gerätenummer 50725.0001 wurden neue Schwingungsdämpfer und Spreizer eingeführt. Eingeführte Codes: C00140670 - Schwingungsdämpfer C00118593 - Spreizer Codes der Vorgängerversionen C00097259 - Schwingungsdämpfer C00055037 - Spreizer Die neuen Teile sind - jedoch nicht einzeln - auch an allen mit Schwingungsdämpfer 100N - C00097259 bestückten Geräten einsetzbar; in diesem Fall sind beide Schwingungsdämpfer / Spreizer zu ersetzen: zu diesem Zweck steht der aus zwei neuen Schwingungsdämpfern und zwei neuen Spreizern bestehende Bausatz C00140744 zur Verfügung. Verzeichnis der von der Änderung betroffenen Maschinen 22484AB84PT 23295W63IT 23308W93TEX 23310W83TEX 23317W83SP 23320W83TK 23321W83TTK 23330W93UK 23332W104TEX mod.W83SP page 34 23334W103UK 23335W113UK 23337W103TTK 23386W104NL 23781AB95EU 23879AB95AUS 23909AB63EX5060HZ 23910AL109K60HZ 24415W104SP 24600W103NL 24833W83DE 24834W104DE 25379W9521E 25474W104TBE 25885W63TAUS 25886W83TAUS 26878WA6IT 26879WA8IT 26880WA10IT 27094AB107PT 27299AL102PFR 27639WA6PT 27640WA8PT 27641WA10PT 27647WE8EX 27648WE10EX 27699W85FR 27700W105FR 27757WP67EX 27761WP100EX 27914AB84IT 28016WA105UK 28119AB66IT 28193W104TCH 28305WE8IT.1 28306WE10IT.1 28382WAP61EX 28383W84TTK 28400W104TTK 28479AV82TK 28480AVL85TK 28481AV102TK 28482AVL105TK 28484AVD8TK 28485AVD10TK 28626W101UK 28674W83FR 28676W107FR 28876AL88EU 28877AL109EU 28940AVL68ITTE 29378LNA1000FR 29540W81EX 29541W101EX 29549WP80EX 29999LISA100FR 30000WI10FR mod.W83SP page 35 30001WIL12FR 30018WIL113UK 30028WIE127UK 30055AVL6EIT 30056AVL8EIT 30062AVL62EX60HZ 30063AVL61EX115/60 30092AVL66PIT 30093AVL86PIT 30139WI8FR 30144WIL106IT 30145WIL86IT 30146WIL66IT 30196WI101UK 30197WI121UK 30206AVL105SK 30222WIE107IT 30223WIE87IT 30228WIV80IT 30229WIV60IT 30233WIL105EU 30234WIL85EU 30235WILM64IT 30331W12GE 30352WI81EX 30353WI82EX 30354WIL85EX 30355WI101EX 30356WIL105EX 30357AVL100PR 30361AVL95AUS 30443WIL126NL 30444WIE128NL 30455WIL105DE 30459WIL125DE 30460WIE127DE 30484WI70TK 30486WI80TK 30488WI100TK 30490WIL81TK 30492WIL101TK 30503WI62AUS 30507WI82SING 30513WI82AUS 30515WI82EX60HZ 30517WI102PL 30520WI105EX 30522WI102EX 30523WI102AUS 30525WI122EX 30526WIL62EX 30535WIL95KW 30540WIL125EX 30545WIE87EX 30548WIE107EX 30551WIE127EX 30611AVL64EU mod.W83SP page 36 30612AVL65PT 31813WI8EU 31922WI102EU 31923WI122EU 31969WI600IT 31970AV102CSI 32251WIL123DE 32252WIL143DE 32538WI102CH 32539WIL125CH 32571WIL146NLTE 32572WIE148NLTE 32859LISA111FR 32860WI11FR 32861WIL13FR 33178WIL145DETE 33179WIE147DETE 33180AVL145DETE 33244AVL62EO 33612AVL145EUTE 33613WIL103IT 33622WIL145EU 33623WIE147EU 33624WIL133UKTE 33625WIE147UKTE 33685AVL62KW 33742WIA121UK 33754WIA122EX 33962WIL14NL 33968AV6EU 33979AVF10TK 34056WIL146SPIT 34214AVF8TK 34238WIL14FRTE 34412WIAV60IT 34413WIA600EU 34415WIAV80IT 34438WIA60TK 34439WIA82EX 34440WIA80TK 34442WIA82EX60HZ 34443WIA8EU 34444WIA100TK 34445WIA102PL 34446WIA102EX 34447WIA101EU 34448WIA102CH 34449WIA121EU 34450WIL8FR 34451WIL11FR 34452LISA10FR 34453WIE12FR 34471WIL1000OT 34472WIL1200OT 34479AVL14FR 34483WIA101UK 34486WIA101EX mod.W83SP page 37 34507WIL62AUS 34508WIL82AUS 34509WIL102AUS 34515WIU61CSI 34516WIU81CSI 34517WIU102CSI 34907WIL103UK 35010WIU82CSI 35248WIL10FR 35249WIE10FR 35397WIL85EXTE 35398AVL62EXTE 35399AVL82EUTE 35400AVL88ITTE 35913AVF88EUTE 35918AVL66PITTE 35919AVL84EUTE 35920WIL105EXTE 35921WIL85PLTE 35974AV8IT 35975AV10IT 36241WIL125NL 36243WIL124NL 36536AVL95EXTE 36537AVL125EUTE 36593WIA110EU 36594WIL105PLTE 36595WIL126ITTE 36596WIL113UKTE 36684AVL105EU 36685WIE107PLTE 36768AVL120FRTE 36887WIL106SPEU 37014WILB12EU 37335WIA64IT 37732WIA9FR 37916AVL82AG 38059LISA11FR mod.W83SP page 38 n1040276: Netzkabel + co-gepresster Filter. ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Ab Gerätenummer 21008.0001 im Werk von Comunanza, ab Gerätenummer 21111.0001 im Werk von Teverola und ab Gerätenummer 21119.0001 im Werk von Brembate werden für alle Geräte Netzkabel mit co-gepresstem Filter verwendet (siehe Abb.1 - 1A und 1B), sowie neue Gehäuse, die an der Rückwand eine Öffnung aufweisen, die für die Befestigung der neuen Kabel dienen (siehe Abb. 1 - 1C). Die mit den neuen Kabeln ausgestatteten neuen Gehäuse können anstelle der alten Ausführung verwendet werden. In diesem Fall wird die Verkabelung wie auf Abbildung 1 - 1D dargestellt am Kabel angeschlossen. Nachstehend sind die Artikelnummern der neuen und der ersetzten Gehäuse (ESI tabelle n1040276fig02) aufgeführt. Letztere werden nur solange Vorrat reicht geführt. Die neuen Netzkabel sind: Art.Nr. 091632 - Netzkabel 3x1 Schuko 1,5m+Kapazitivfilter; Art.Nr. 091633 - Netzkabel 3x1 Schuko 1,5m+Induktivfilter; Art.Nr. 091634 - Netzkabel UK 3x1 L= 1950mm + Induktivfilter; Art.Nr. 091635 - Netzkabel UK 3x1 L=1950mm+Kapazitivfilter; Art.Nr. 091636 - Netzkabel L=2.55m Austral+Induktivfilter; Art.Nr. 091641 - Netzkabel L=2550mm AG +Kapazitivfilter; Art.Nr. 091642 - Netzkabel 1,85m SHUKO ohne Induktivfilter; Art.Nr. 091643 - Netzkabel 3x1 (CH) 1,5m+Induktivfilter; Art.Nr. 091645 - Netzkabel 3450mm Südafrika+Kapazitivfilter; Art.Nr. 091690 - Netzkabel Schuko l2,55m Korea+Ind.Fil.; Art.Nr. 091689 - Netzkabel L=2550mm AG +Induktivfilter ACHTUNG: Die Befestigungs-/Durchgangsschraube ist eine selbstkratzende Spezialschraube (Artikelnummer 092348), die den Erdungsdurchgang zwischen Filter und Gehäuse sicherstellt. Dieselbe Durchgangsschraube muss unbedingt wieder montiert werden, um die Konformität der Maschine zu garantieren. Die vorhergehenden Verkabelungen werden auch für die geänderten Geräte geführt, in diesem Fall wird der Anschluss des neuen Kabels an der Klemmenleiste wie auf Abb. 1D dargestellt vorgenommen. mod.W83SP page 39 Die in der Dokumentation enthaltenen Schaltpläne bleiben unverändert. n1040279: F|hrungsschiene Widerstand und Befestigung Gegengewicht ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Ab Gerätenummer 21015.001 wird an allen Kunststoffbottichen der im Werk von Teverola gebauten Waschautomaten die Widerstand-Führungsschiene (siehe Abb. 3) anstelle des Widerstand-Schutzes Art.Nr. SAT 055036 (siehe Abb. 4) eingebaut. Das neue Teil - Abb. 1A - wurde mit einer selbstschneidenden Schraube von innen nach außen am Bottich befestigt. Es unterscheidet sich von dem bereits im Werk Comunanza verwendeten Teil - Abb. 1B - durch die Befestigungsbohrung, die kein Gewinde hat. Um die Zahl der verwendeten Teile einzuschränken, wird nur der Satz 058523 geführt, der bei Einbau an den Waschautomaten aus dem Werk Teverola anstatt mit einer metrischen mit einer selbstschneidenden Schraube befestigt wird, nachdem die Gewindebohrung mit einem zweckmäßigen Bohrer verbreitert wurde. Bei Einsetzen des Widerstands unbedingt darauf achten, dass er korrekt montiert wird (Abb.3). Die für die Führungsschiene vorgerüsteten Kunststoffbottiche haben weiterhin dieselbe Artikelnummer SAT wie jene, die mit Schutz verwendet werden. Ab Gerätenummer 21121.0001 wird das auf Abb. 2B dargestellte Gegengewicht eingebaut, das sich vom vorhergehenden - Abb. 2A - durch die Erhöhung des Ablasses im mittleren Bereich um 5 mm unterscheidet. Die Befestigung des neuen Gegengewichts (Abb. 5) erfolgt mit 3 Schrauben M8 X 63 mm plus Unterlegscheibe Art.Nr.092016 (siehe Abb. 8) und drei Plättchen, deren letztes Gewinde flachgedrückt ist (Abb. 6), damit sich die Schraube nicht lockern kann. Die im Zentrallager vorrätigen Plättchen Art.Nr. 055038 wurden alle ersetzt und können auch an den Geräten der vorhergehenden mod.W83SP page 40 Ausführung eingebaut werden. Das geänderte Gegengewicht behält dieselbe Artikelnummer SAT wie die vorhergehende Ausführung 066615 und wird solange Vorrat reicht geführt. Bei Einbau des neuen Gegengewichts müssen zwingend die neuen Schrauben und die neuen Plättchen verwendet werden (siehe Abb. 7). Beide Gegengewichte können eingebaut werden, indem zwingend die für den jeweiligen Typ des Gegengewichts geeigneten Befestigungselemente verwendet werden, und zwar: Teile für die Befestigung des Gegengewichts der vorherigen Ausführung (siehe Abb. 9): 3 Stk. Art.Nr. 055019 - Schraube M8 X60 mm; 3 Stk. Art.Nr. 055018 - Kegelscheibe; 3 Stk. Art.Nr. 034336 - Flachscheibe; Teile für die Befestigung des geänderten Gegengewichts: 3 Stk. Art.Nr. 092016 - Schraube M8 X 63 mm mit Unterlegscheibe; 3 Stk. Art.Nr. 055038 - Plättchen mit flachgedrücktem letztem Gewinde; mod.W83SP page 41 mod.W83SP page 42 mod.W83SP page 43 mod.W83SP page 44 Schema und elektrische Anschlüsse Cod. 16001405700 mod.W83SP page 45 Legende Legende: 16001405700 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 46 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 47 Schema und elektrische Anschlüsse Cod. 21500658303 mod.W83SP page 48 Legende Legende: 21500658303 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 49 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 50 Schema und elektrische Anschlüsse Cod. ce013700 mod.W83SP page 51 Legende Legende: ce013700 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 52 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 53 Schema und elektrische Anschlüsse Cod. ce044200 mod.W83SP page 54 Legende Legende: ce044200 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 55 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 56 Schema und elektrische Anschlüsse Cod. lg002300 mod.W83SP page 57 Legende Legende: lg002300 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 58 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 59 Schema und elektrische Anschlüsse Cod. se049700 mod.W83SP page 60 Legende Legende: se049700 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 61 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 62 Schema und elektrische Anschlüsse Cod. se108800 mod.W83SP page 63 Legende Legende: se108800 AQS Aqua-Stop-Elektroventile Mzbn/MTA Zeitregler-Motor zbn B Sicherheits-Tuerschalter N Nulleiter - Klemmenbrett BC Blocco Cesto NC Schleuderausschlu? BF Klemmenbrettkontakte, Motorgeblase u. P Druckwachter BP Sicherheits-Tuerschalter P1 Druckwachter 1. Stufe C Kondensator P2 Druckwachter 2. Stufe CA Kondensator PA Potentiometer fur hohe Geschwindigkeit DV Stromabzweiger PB Potentiometer fur niedrige EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer-Programmiereinheit ER Exclude Heating Element PS Ablaufpumpe ET Thermostat-Ausschlu? R Heizwiderstand EV Elektroventil RE Relais EVA Elektroventil fur Trocknung RR Heizung EVC Warmwasser-Elektroventil RV Geschwindigkeitsregler EVF Kaltwasser-Elektroventil Ras/RA Trockenwiderstand EVL Wash electrovalve S Kontrollampe EVP Pre Wash electrovalve SL Leitungskontrolleuchte FA Funkentstorung SO Sichtfenster-Kontrolleuchte FD Thermostat fur schontrocknen SR Heizkontrolleuchte FE Thermostat fur Normaltrocknen ST Temperaturwahlschalter FRT Thermofusible Heating Element SV Speed Selector for Spin I Polwender T Timer-Kontakte I1..2..3.. Schalter/Abzweiger TA Zeitreglerkontakte fur Trocknung IA Schalter On/Off TB Thermostat nied temp. IC Switch N.C. - 1/2 Load TC Kreuzgestellerdung ID Schalter display Programmvorlauf) TFL Flanscherdung IE Wasser-Ekonomiser TG Allgemeine Erdung IF Switch - Spin Reduction TH Thermostat IP Turschalter TH1 Thermostat 1. Temperatur IR Leitungsschalter TH2 Thermostat 2. Temperatur IS Wasser-Stop TH3 Thermostat 3. Temperatur mod.W83SP page 64 L Leitung - Leuchte THF Thermostat in Funktion LB Low Level THR Einstellbarer Thermostat LN Normal Level TM Motorerdung LS Kontrolleuchte TMB Erdung fur Grundgehause M Masse Erde-Symbol TMP Motor-Thermoschutz MC Schleudermotor TMS Thermostop MI Motor TP Thermoschutz ML Motor fur Waschgang TPS Erdung fur Ablaufpumpe MO Klemmenbrett TR Widerstanderdung MP Tur-Mikroschalter TS Schutzthermostat MR Mikrobremse TT Erdung Timer MT Timer-Motor TTH Earthing Thermostat MV Motorgeblase TV Botticherdung MV -Ras Trockenwiderstand ZBN Timer mod.W83SP page 65
