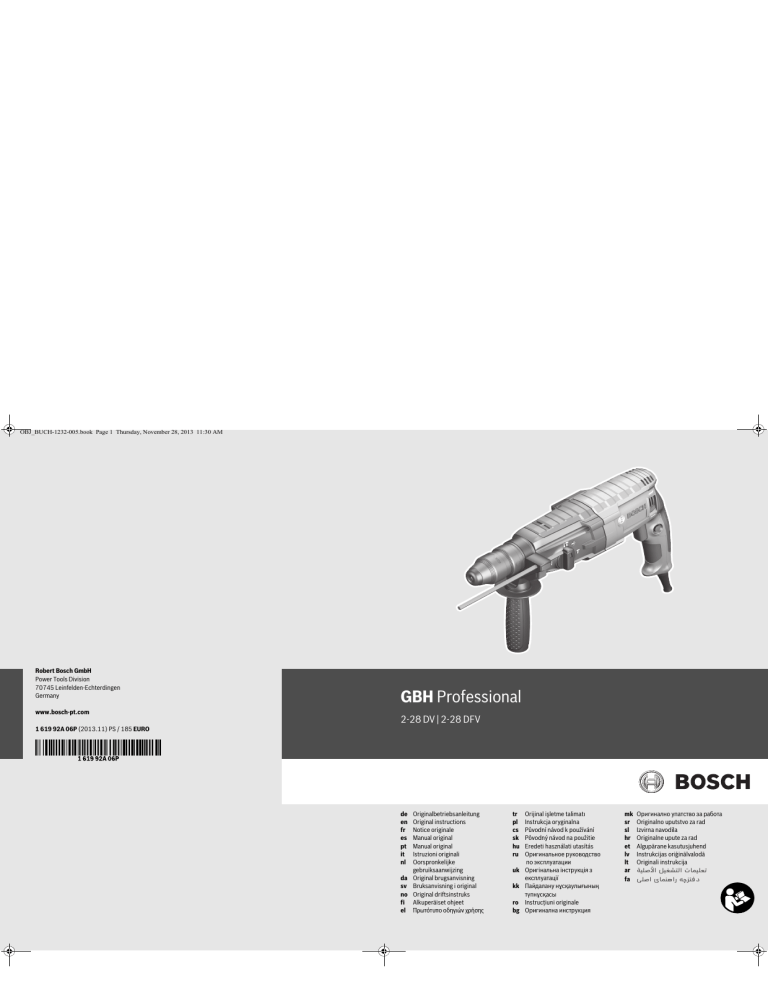

Bosch GBH Professional Originalbetriebsanleitung

OBJ_BUCH-1232-005.book Page 1 Thursday, November 28, 2013 11:30 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
GBH Professional
2-28 DV | 2-28 DFV
1 619 92A 06P (2013.11) PS / 185 EURO
de
en
fr
es
pt
it
nl
Originalbetriebsanleitung
Original instructions
Notice originale
Manual original
Manual original
Istruzioni originali
Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr
pl
cs
sk
hu
ru
uk
kk
ro
bg
Orijinal işletme talimatı
Instrukcja oryginalna
Původní návod k používání
Pôvodný návod na použitie
Eredeti használati utasítás
Оригинальное руководство
по эксплуатации
Оригінальна інструкція з
експлуатації
Пайдалану нұсқаулығының
түпнұсқасы
Instrucţiuni originale
Оригинална инструкция
mk
sr
sl
hr
et
lv
lt
ar
fa
Оригинално упатство за работа
Originalno uputstvo za rad
Izvirna navodila
Originalne upute za rad
Algupärane kasutusjuhend
Instrukcijas oriģinālvalodā
Originali instrukcija
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
2|
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite
3
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
8
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
14
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página
20
Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página
25
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina
31
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina
36
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
42
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida
47
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
52
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sivu
57
Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα
62
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa
68
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona
74
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana
79
Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana
85
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal
90
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница
96
Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 102
Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 108
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 114
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 119
Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 125
Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 131
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 136
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 141
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 146
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 151
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 157
1 619 92A 06P | (28.11.13)
..............................
168
..............................
174
Bosch Power Tools
Deutsch | 3
Deutsch
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
 Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
 Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
 Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
 Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
 Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
 Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
 Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
 Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
 Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Bosch Power Tools
Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
 Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
 Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
 Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
 Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des
Elektrowerkzeuges
 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
 Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert
werden.
 Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
1 619 92A 06P | (28.11.13)
4 | Deutsch
 Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
 Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Service
 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Hämmer
 Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
 Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen.
 Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Weitere Sicherheits- und
Arbeitshinweise
 Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
 Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
1 619 92A 06P | (28.11.13)
 Ziehen Sie den Zusatzhandgriff fest an, halten Sie das
Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicher geführt.
 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
 Um Energie zu sparen, schalten Sie das Elektrowerkzeug
nur ein, wenn Sie es benutzen.
 Zum Bohren ohne Schlag in Holz, Metall, Keramik und
Kunststoff sowie zum Schrauben werden Werkzeuge ohne
SDS-plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter.
 GBH 2-28 DFV: Verwenden Sie nur Wechselbohrfutter
mit 3 Kennrillen (Standardlieferumfang) oder 2 Kennrillen (Zubehör/Ersatzteil) – siehe Bild 1, Seite 176.
– Das Wechselbohrfutter verriegelt sich selbsttätig.
Überprüfen Sie die Verriegelung durch Ziehen am
Wechselbohrfutter.
 SDS-plus-Einsatzwerkzeug einsetzen: Überprüfen Sie
die Verriegelung durch Ziehen am Werkzeug.
 Lassen Sie eine beschädigte Staubschutzkappe sofort
ersetzen. Die Staubschutzkappe verhindert weitgehend
das Eindringen von Bohrstaub in die Werkzeugaufnahme
während des Betriebes. Achten Sie beim Einsetzen des
Werkzeuges darauf, dass die Staubschutzkappe nicht beschädigt wird.
 Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein und zu allergischen Reaktionen,
Atemwegserkrankungen und/oder Krebs führen. Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
 Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
 Sollte das Einsatzwerkzeug blockieren, schalten Sie das
Elektrowerkzeug aus. Lösen Sie das Einsatzwerkzeug.
 Überzeugen Sie sich vor dem Einschalten des Elektrowerkzeugs von der Freigängigkeit des Einsatzwerkzeugs. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.
 Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Bosch Power Tools
Deutsch | 5
Symbole
Symbol
Die nachfolgenden Symbole sind für das Lesen und Verstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.
Symbol
Bedeutung
Bohren ohne Schlag
Hammerbohren
Meißeln
Bedeutung
GBH 2-28 DV/
GBH 2-28 DFV: Bohrhammer
grau markierter Bereich: Handgriff
(isolierte Grifffläche)
Schrauben
Vario-Lock
Einschalten
Sachnummer
Ausschalten
Ein-/Ausschalter feststellen
Lesen Sie alle Sicherheitshinweise und
Anweisungen
Ein-/Ausschalter entriegeln
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der
Steckdose
Kleine Dreh-/Schlagzahl
Große Dreh-/Schlagzahl
Tragen Sie Schutzhandschuhe
Absaugung
Tragen Sie Gehörschutz.
Werkzeugaufnahme
Tragen Sie eine Schutzbrille
Schnellspannbohrfutter
P1
E
Bewegungsrichtung
n0
Ø
Reaktionsrichtung
Stahl
Holz
Verbotene Handlung
Mauerwerk
Hohlbohrkrone
Erlaubte Handlung
nächster Handlungsschritt
Rechts-/Linkslauf
Bosch Power Tools
Nennaufnahmeleistung
Einzelschlagstärke entsprechend
EPTA-Procedure 05/2009
Leerlaufdrehzahl
Bohrdurchmesser max.
Beton
LwA
LpA
ah
K
Gewicht entsprechend
EPTA-Procedure 01/2003
Schutzklasse
Schallleistungspegel
Schalldruckpegel
Schwingungsgesamtwert
Unsicherheit
1 619 92A 06P | (28.11.13)
6 | Deutsch
Lieferumfang
Bohrhammer, Zusatzhandgriff und Tiefenanschlag.
Einsatzwerkzeug und weiteres abgebildetes oder beschriebenes Zubehör gehören nicht zum Standard-Lieferumfang.
Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es
ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall,
Keramik und Kunststoff sowie zum Schrauben.
Technische Daten
Die Technischen Daten des Produkts sind in der Tabelle auf
Seite 175 angegeben.
Die Angaben gelten für eine Nennspannung [U] von 230 V.
Bei abweichenden Spannungen und in länderspezifischen
Ausführungen können diese Angaben variieren.
Geräusch-/Vibrationsinformation
Die Messwerte des Produkts sind in der Tabelle auf Seite 175
angegeben.
Geräusch- und Schwingungsgesamtwerte (Vektorsumme
dreier Richtungen) ermittelt entsprechend EN 60745.
Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterschiedlichen Zubehören, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.11.2013
Montage und Betrieb
Die folgende Tabelle zeigt die Handlungsziele für Montage und Betrieb des Elektrowerkzeugs. Die Anweisungen der Handlungsziele werden im angegebenen Bild gezeigt. Je nach Art der Anwendung sind unterschiedliche Kombinationen der Anweisungen
erforderlich. Beachten Sie die Sicherheitshinweise.
Handlungsziel
Bohrfutter auswählen
(GBH 2-28 DFV)
1
Wechselbohrfutter entnehmen
(GBH 2-28 DFV)
2
177
Wechselbohrfutter einsetzen
(GBH 2-28 DFV)
3
177
1 619 92A 06P | (28.11.13)
Beachten Sie
Seite
176
Bosch Power Tools
Deutsch | 7
Handlungsziel
SDS-plus-Einsatzwerkzeug
einsetzen
4
Beachten Sie
Seite
178
SDS-plus-Einsatzwerkzeug
entnehmen
5
178
Rundschaftwerkzeug einsetzen
(GBH 2-28 DFV)
6
179
Betriebsart und Drehrichtung
wählen
7
179
Meißelstellung verändern
(Vario-Lock)
8
180
Zusatzgriff schwenken
9
181
Bohrtiefe X einstellen
10
181
Absaugung montieren (Saugfix)
11
182
Ein-/Ausschalten und Drehzahl
einstellen
12
182
Ein-/Ausschalter arretieren
13
183
Ein-/Ausschalter entriegeln
14
183
Zubehör auswählen
–
184
X
Bosch Power Tools
1 619 92A 06P | (28.11.13)
8 | English
Wartung und Reinigung
 Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.
Kundendienst und Anwendungsberatung
Änderungen vorbehalten.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
English
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: [email protected]
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: [email protected]
Österreich
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: [email protected]
Schweiz
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: [email protected]
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: [email protected]
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
1 619 92A 06P | (28.11.13)
General Power Tool Safety Warnings
Read all safety warnings and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless)
power tool.
WARNING
Work area safety
 Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
 Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
 Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
 Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
 Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
 Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
 Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
 When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
 If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.
Bosch Power Tools
English | 9
Personal safety
 Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
 Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.
 Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
 Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
 Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
 Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
 If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
 Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
 Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
 Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
 Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
 Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use. Many
accidents are caused by poorly maintained power tools.
 Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
 Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account
Bosch Power Tools
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
Service
 Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
Hammer Safety Warnings
 Wear ear protectors. Exposure to noise can cause hearing loss.
 Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personal injury.
 Hold the tool by the insulated gripping surfaces when
performing operations where the application tool or
the screw could contact hidden wiring or its own power
cord. Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and shock the operator.
Products sold in GB only: Your product is fitted with a
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.
Additional Safety and Working
Instructions
 Observe correct mains voltage! The voltage of the power source must agree with the voltage specified on the
nameplate of the machine. Power tools marked with
230 V can also be operated with 220 V.
 Use appropriate detectors to determine if utility lines
are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage.
 Firmly tighten the auxiliary handle, hold the machine
firmly with both hands while working and keep proper
footing and balance at all times. The machine is securely
guided with both hands.
 Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.
 To save energy, only switch the power tool on when using it.
 For drilling without impact in wood, metal, ceramic and
plastic as well as for screwdriving, tools without SDS-plus
are used (e.g., drills with cylindrical shank). For these
tools, a keyless chuck or a key type drill chuck are required.
1 619 92A 06P | (28.11.13)
10 | English
 GBH 2-28 DFV: Only use quick change chucks with 3
identification grooves (standard delivery scope) or 2
identification grooves (accessory/spare part) – see
figure 1, page 176.
– The quick change chuck is automatically locked. Check
the locking effect by pulling the quick change chuck.
 Inserting SDS-plus Drilling Tools: Check the latching by
pulling the tool.
 Replace a damaged dust protection cap immediately.
The dust protection cap largely prevents the penetration of
drilling dust into the tool holder during operation. When inserting the tool, pay attention that the dust protection cap
is not damaged.
 Dusts from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful to
one’s health and cause allergic reactions, lead to respiratory infections and/or cancer. Materials containing
asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked.
 Prevent dust accumulation at the workplace. Dusts can
easily ignite.
 If the application tool should become blocked, switch
the machine off. Loosen the application tool.
 Before switching on the power tool, make sure that the
application tool moves freely. When switching on with a
blocked drilling tool, high torque reaction can occur.
 Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
Symbol
Meaning
Before any work on the machine itself,
pull the mains plug from the socket outlet
Wear protective gloves
Always wear ear protection.
Wear safety glasses/goggles
Keyless drill chuck
Movement direction
Reaction direction
Prohibited action
Permitted action
Next step of action
Right/left rotation
Drilling without impact
Symbols
The following symbols are important for reading and understanding the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the machine in a better and safer
manner.
Hammer Drilling
Symbol
Meaning
GBH 2-28 DV/
GBH 2-28 DFV: Rotary Hammer
Grey-marked area: Handle
(insulated gripping surface)
Screwdriving
Article number
Switching Off
Chiselling
Vario-Lock
Switching On
On/Off switch lock-on
Read all safety warnings and all
instructions
1 619 92A 06P | (28.11.13)
Releasing the On/Off switch
Bosch Power Tools
English | 11
Symbol
Meaning
Low speed/impact rate
High speed/impact rate
Extraction
Tool holder
P1
E
n0
Ø
Rated power input
Impact energy per stroke according to
EPTA-Procedure 05/2009
No-load speed
Drilling diameter, max.
Concrete
Technical Data
The technical data of the machine are listed in the table on
page 175.
The values given are valid for a nominal voltage [U] of 230 V.
For different voltages and models for specific countries,
these values can vary.
Declaration of Conformity
We declare under our sole responsibility that the product described under “Technical Data” is in conformity with the following standards or standardization documents: EN 60745
according to the provisions of the directives 2011/65/EU,
2004/108/EC, 2006/42/EC.
Technical file (2006/42/EC) at:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Steel
Wood
Brickwork
Core bit
LwA
LpA
ah
K
Weight according to
EPTA-Procedure 01/2003
Protection class
Sound power level
Sound pressure level
Vibration total value
Uncertainty
Delivery Scope
Rotary hammer, auxiliary handle and depth stop.
Application tools and other accessories shown or described
are not part of the standard delivery scope.
A complete overview of accessories can be found in our accessories program.
Intended Use
The machine is intended for hammer drilling in concrete,
bricks and masonry, as well as for light chiselling work. It is also suitable for drilling without impact in wood, metal, ceramics and plastic, as well as for screwdriving.
Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.11.2013
Noise/Vibration Information
The measured values of the machine are listed in the table on
page 175.
Noise and vibrational values (vector sum of three directions)
determined according to EN 60745.
The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main
applications of the tool. However if the tool is used for different applications, with different accessories or insertion
tools or is poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off
or when it is running but not actually doing the job. This may
significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and
the accessories, keep the hands warm, organisation of work
patterns.
1 619 92A 06P | (28.11.13)
12 | English
Mounting and Operation
The following table indicates the action objectives for mounting and operation of the power tool. The instructions for each action
objective are shown aside. Depending on the type of application, various instruction combinations are required. Observe the
safety instructions.
Action
Selecting a drill chuck
(GBH 2-28 DFV)
Figure
1
Please observe
Page
176
Removing the Quick Change Chuck
(GBH 2-28 DFV)
2
177
Inserting the Quick Change Chuck
(GBH 2-28 DFV)
3
177
Inserting SDS-plus Drilling Tools
4
178
Removing SDS-plus Drilling Tools
5
178
Inserting round shank applications
tools
(GBH 2-28 DFV)
6
179
Selecting the operating mode and
rotation direction
7
179
Changing the chisel position
(Vario-Lock)
8
180
Changing the position of the
auxiliary handle
9
181
Adjusting the drilling depth X
10
181
X
1 619 92A 06P | (28.11.13)
Bosch Power Tools
English | 13
Action
Mounting the extraction system
(Saugfix)
Figure
11
Switching on and off and setting
the speed
12
182
Locking-on the On/Off switch
13
183
Releasing the On/Off switch
14
183
Selecting Accessories
–
184
Maintenance and Cleaning
 For safe and proper working, always keep the machine
and ventilation slots clean.
If the replacement of the supply cord is necessary, this has to
be done by Bosch or an authorized Bosch service agent in order to avoid a safety hazard.
After-sales Service and
Application Service
In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of
the machine.
Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions
concerning our products and their accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: (0844) 7360109
Fax: (0844) 7360146
E-Mail: [email protected]
Bosch Power Tools
Please observe
Page
182
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: [email protected]
1 619 92A 06P | (28.11.13)
146 | Eesti
Održavanje i čišćenje
Ohutusnõuded tööpiirkonnas
 Električni alat i otvore za hlađenje održavajte čistim kako bi se moglo dobro i sigurno raditi.
Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate, kako bi se izbjeglo ugrožavanje sigurnosti.
 Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi.
 Ärge kasutage elektrilist tööriista plahvatusohtlikus
keskkonnas, kus leidub tuleohtlikke vedelikke, gaase
või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis
võivad tolmu või aurud süüdata.
 Elektrilise tööriista kasutamise ajal hoidke lapsed ja
teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.
Servisiranje i savjetovanje o primjeni
Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice električnog alata.
Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Povećane crteže i informacije o rezervnim dijelovima možete naći
na adresi:
www.bosch-pt.com
Bosch tim za savjetovanje o primjeni rado će vam pomoći odgovorom na pitanja o našim proizvodima i priboru.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: (01) 2958051
Fax: (01) 2958050
Zbrinjavanje
Električni alat, pribor i ambalažu treba dovesti na ekološki prihvatljivu ponovnu primjenu.
Električne alate ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2012/19/EU za električne i elektroničke
stare uređaje, neuporabivi električni alati
moraju se odvojeno sakupljati i dovoditi na
ekološki prihvatljivo recikliranje.
Elektriohutus
 Elektrilise tööriista pistik peab pistikupessa sobima.
Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.
 Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on
maandatud, on elektrilöögi oht suurem.
 Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse
tööriista on sattunud vett, on elektrilöögi oht suurem.
 Ärge kasutage toitejuhet otstarvetel, milleks see ei ole
ette nähtud, näiteks elektrilise tööriista kandmiseks,
ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või
keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
 Kui töötate elektrilise tööriistaga vabas õhus, kasutage
ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab
elektrilöögi ohtu.
 Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit.
Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi
ohtu.
Inimeste turvalisus
Zadržavamo pravo na promjene.
Eesti
Üldised ohutusjuhised
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma
toitejuhtmeta) elektriliste tööriistade kohta.
TÄHELEPANU
1 619 92A 06P | (28.11.13)
 Olge tähelepanelik, jälgige, mida Te teete, ning toimige
elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite,
alkoholi või ravimite mõju all. Hetkeline tähelepanematus
seadme kasutamisel võib põhjustada tõsiseid vigastusi.
 Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate
turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite
kandmine – sõltuvalt elektrilise tööriista tüübist ja
kasutusalast – vähendab vigastuste ohtu.
 Vältige seadme tahtmatut käivitamist. Enne pistiku
ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et
elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused.
Bosch Power Tools
Eesti | 147
 Enne elektrilise tööriista sisselülitamist eemaldage
selle küljest reguleerimis- ja mutrivõtmed. Seadme
pöörleva osa küljes olev reguleerimis- või mutrivõti võib
põhjustada vigastusi.
 Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist
tööriista ootamatutes olukordades paremini kontrollida.
 Kandke sobivat rõivastust. Ärge kandke laiu riideid ega
ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad
juuksed võivad sattuda seadme liikuvate osade vahele.
 Kui on võimalik paigaldada tolmueemaldus- ja
tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
Elektriliste tööriistade hoolikas käsitsemine ja
kasutamine
 Ärge koormake seadet üle. Kasutage töö tegemiseks
selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides
efektiivsemalt ja ohutumalt.
 Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.
Elektriline tööriist, mida ei ole enam võimalik lülitist sisse
ja välja lülitada, on ohtlik ning tuleb parandada.
 Tõmmake pistik pistikupesast välja ja/või eemaldage
seadmest aku enne seadme reguleerimist, tarvikute
vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
 Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele
kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid
lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
 Hoolitsege seadme eest korralikult. Kontrollige, kas
seadme liikuvad osad töötavad veatult ega kiildu kiini.
Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist
parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
 Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad
harvemini kinni ja neid on lihtsam juhtida.
 Kasutage elektrilist tööriista, lisavarustust, tarvikuid
jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga.
Elektriliste tööriistade nõuetevastane kasutamine võib
põhjustada ohtlikke olukordi.
Teenindus
 Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi.
Nii tagate püsivalt seadme ohutu töö.
Bosch Power Tools
Ohutusnõuded puurvasarate kasutamisel
 Kandke kuulmiskaitsevahendeid. Müra võib kahjustada
kuulmist.
 Kasutage lisakäepidemeid, kui need on elektrilise tööriistaga kaasas. Kontrolli kaotus seadme üle võib põhjustada vigastusi.
 Kui teostate töid, mille puhul võib tarvik või kruvi tabada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult käepideme isoleeritud pinnast. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.
Muud ohutusnõuded ja tööjuhised
 Pöörake tähelepanu võrgupingele! Võrgupinge peab
ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka
220 V võrgupinge korral.
 Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid
või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja
elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht.
Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
 Keerake lisakäepide tugevasti kinni, hoidke elektrilist
tööriista kahe käega ja võtke stabiilne asend. Elektriline
tööriist püsib kahe käega hoides kindlamini käes.
 Kinnitage töödeldav toorik. Kinnitusseadmete või
kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
 Energia säästmiseks lülitage elektriline tööriist sisse vaid
siis, kui seda kasutate.
 Puidu, metalli, keraamiliste plaatide ja plastmaterjalide
löögita puurimiseks, samuti kruvide keeramiseks kasutatakse ilma SDS-plus-kinnituseta tarvikuid (nt silindrilise sabaga puure). Nende tarvikute jaoks läheb vaja kiirkinnituspadrunit või hammasvööpadrunit.
 GBH 2-28 DFV: Kasutage üksnes vahetatavat padrunit,
millel on 3 identifitseerimissälku (standardvarustus) võo
2 identifitseerimissälku (lisatarvik/varuosa) –
vt joonis 1, lk 176.
– Vahetatav padrun lukustub automaatselt. Lukustuse
kontrollimiseks tõmmake vahetatavat padrunit.
 SDS-plus-tarviku paigaldamine: Lukustuse kontrollimiseks tõmmake tarvikut.
 Kahjustatud tolmukaitse laske kohe välja vahetada.
Tolmukaitse kaitseb seadet töötamise ajal puurimistolmu
sissetungimise eest. Tarviku paigaldamisel jälgige, et tolmukaitse ei saa viga.
 Selliste materjalide nagu pliisisaldusega värvide, teatavate puiduliikide, mineraalide ja metalli tolm võib
kahjustada tervist ja tekitada allergilisi reaktsioone,
hingamisteede haigusi ja/või vähki. Asbesti sisaldavat
materjali tohivad töödelda üksnes vastava ala asjatundjad.
1 619 92A 06P | (28.11.13)
148 | Eesti
– Kasutage konkreetse materjali eemaldamiseks sobivat
tolmuimejat.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
 Vältige tolmu kogunemist töökohta. Tolm võib kergesti
süttida.
 Kui tarvik peaks kinni kiiluma, lülitage elektriline tööriist välja. Vabastage tarvik.
 Enne elektrilise tööriista sisselülitamist veenduge, et
tarvik saab vabalt liikuda. Kinnikiilunud puuriga seadme
sisselülitamisel tekivad suured reaktsioonimomendid.
 Enne käestpanekut oodake, kuni elektriline tööriist on
seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle.
Sümbol
Reaktsioonisuund
Keelatud toiming
Lubatud toiming
Järgmine tööetapp
Parem/vasak käik
Sümbolid
Löögita puurimine
Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel
ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus
meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet tõhusamalt ja ohutumalt käsitseda.
Sümbol
Tähendus
Liikumissuund
Löökpuurimine
Meiseldamine
Tähendus
GBH 2-28 DV/
GBH 2-28 DFV: Puurvasar
halliga markeeritud ala: käepide
(isoleeritud haardepind)
Kruvid
Vario-Lock
Sisselülitamine
Tootenumber
Väljalülitamine
Lüliti (sisse/välja) lukustamine
Lugege läbi kõik ohutusnõuded ja
juhised
Lüliti (sisse/välja) vabastamine
Enne mis tahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja
Väike pöörete/löökide arv
Suur pöörete/löökide arv
Kandke kaitsekindaid
Tolmuimemine
Kandke kuulmiskaitsevahendeid.
Padrun
Kandke kaitseprille
Kiirkinnituspadrun
P1
E
n0
Ø
1 619 92A 06P | (28.11.13)
Nimivõimsus
Löögitugevus
EPTA-Procedure 05/2009 kohaselt
Tühikäigupöörded
Puuri max läbimõõt
Bosch Power Tools
Eesti | 149
Sümbol
Tähendus
Betoonis
Teras
Puit
Müüritises
Õõneskroonpuur
Kaal EPTA-Procedure 01/2003 järgi
LwA
LpA
ah
K
Kaitseaste
Helivõimsuse tase
Helirõhu tase
Vibratsiooni kogutase
Mõõtemääramatus
Tarnekomplekt
Puurvasar, lisakäepide ja sügavuspiirik.
Otsakud ja teised joonistel kujutatud või kirjeldatud lisatarvikud ei kuulu standardvarustusse.
Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud betooni, tellise ja kivi löökpuurimiseks ning kergemateks meiseldustöödeks. Samuti sobib see puidu, metalli, keraamiliste plaatide ja plastmaterjalide löögita puurimiseks ja nimetatud materjalidesse kruvide
keeramiseks.
Tehnilised andmed
Toote tehnilised omadused on toodud tabelis leheküljel 175.
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete
ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud
andmed varieeruda.
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.11.2013
Andmed müra/vibratsiooni kohta
Andmed on toodud tabelis leheküljel 175.
Vibratsiooni koguväärtus (kolme suuna vektorsumma), kindlaks tehtud vastavalt standardile EN 60745.
Käesolevas juhendis esitatud vibratsioonitase on mõõdetud
standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab
kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatakse muudeks töödeks, kui kasutatakse teisi tarvikuid või kui
tööriista hooldus pole piisav, võib vibratsioonitase olla siiski
teistsugune. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon
olla tööperioodil tervikuna tunduvalt väiksem.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Kokkupanek ja kasutamine
Järgmisest tabelist leiate juhised elektrilise tööriista kokkupanekuks ja kasutamiseks. Juhiseid illustreerivad joonised. Sõltuvalt
rakendusest on vajalikud juhiste eri kombinatsioonid. Pöörake tähelepanu ohutusnõuetele.
Toimingu eesmärk
Padruni valimine
(GBH 2-28 DFV)
Joonis
1
Vahetatava padruni eemaldamine
(GBH 2-28 DFV)
2
Bosch Power Tools
Pöörake tähelepanu
Lehekülg
176
177
1 619 92A 06P | (28.11.13)
150 | Eesti
Toimingu eesmärk
Vahetatava padruni paigaldamine
(GBH 2-28 DFV)
Joonis
3
Pöörake tähelepanu
Lehekülg
177
SDS-plus-tarviku paigaldamine
4
178
SDS-plus-tarviku eemaldamine
5
178
Ümmarguse sabaga tarviku
paigaldamine
(GBH 2-28 DFV)
6
179
Töörežiimi ja pöörlemissuuna
valimine
7
179
Meisli asendi muutmine (Vario-lock)
8
180
Lisakäepideme keeramine
9
181
Puurimissügavuse X seadistamine
10
181
Tolmueemaldusliitmiku
monteerimine (Saugfix)
11
182
Sisse-/väljalülitamine ja pöörete
arvu reguleerimine
12
182
Lüliti (sisse/välja) lukustamine
13
183
Lüliti (sisse/välja) vabastamine
14
183
Lisatarviku valik
–
184
X
1 619 92A 06P | (28.11.13)
Bosch Power Tools
Latviešu | 151
Hooldus ja puhastus
 Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral
vahetada Boschi elektriliste tööriistade volitatud parandustöökojas.
Klienditeenindus ja müügijärgne nõustamine
Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Klienditeeninduses vastatakse toote paranduse ja hoolduse
ning varuosade kohta esitatud küsimustele. Joonised ja teabe
varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad osutavad Teile toodete ja tarvikute küsimustes meeleldi abi.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 679 1122
Faks: 679 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.
Ärge visake kasutusressursi ammendanud elektrilisi tööriistu
olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile
2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi
ammendanud elektrilised tööriistad eraldi
kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Tootja jätab endale õiguse muudatuste tegemiseks.
Bosch Power Tools
Latviešu
Vispārējie drošības noteikumi darbam
ar elektroinstrumentiem
BRIDINAJUMS Uzmanīgi izlasiet visus drošības
noteikumus. Šeit sniegto drošības
noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam
savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez
elektrokabeļa).
Drošība darba vietā
 Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
 Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes
vai putekļu saturu gaisā. Darba laikā elektroinstruments
nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu
vai tvaiku aizdegšanos.
 Lietojot elektroinstrumentu, neļaujiet nepiederošām
personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā
jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošība
 Elektroinstrumenta kontaktdakšai jābūt piemērotai
elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli
tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas
konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,
ļauj samazināt elektriskā trieciena saņemšanas risku.
 Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug
risks saņemt elektrisko triecienu.
 Nelietojiet elektroinstrumentu lietus laikā, neturiet to
mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug
risks saņemt elektrisko triecienu.
 Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet
elektrokabeli no karstuma, eļļas, asām šķautnēm un
elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam
triecienam.
 Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.
1 619 92A 06P | (28.11.13)
