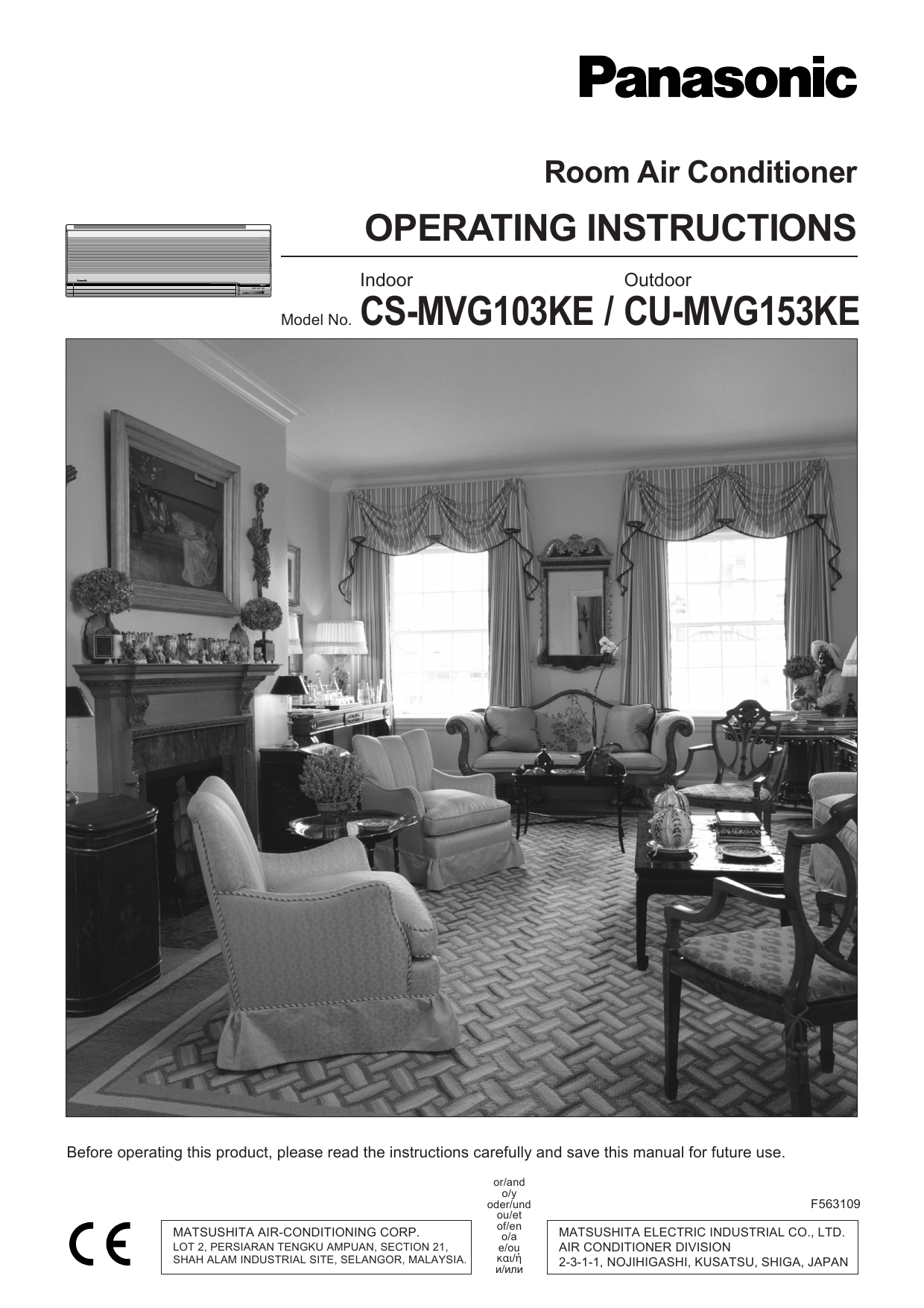

Room Air Conditioner
OPERATING INSTRUCTIONS
Model No.
Indoor Outdoor
CS-MVG103KE / CU-MVG153KE
Before operating this product, please read the instructions carefully and save this manual for future use.
MATSUSHITA AIR-CONDITIONING CORP.
LOT 2, PERSIARAN TENGKU AMPUAN, SECTION 21,
SHAH ALAM INDUSTRIAL SITE, SELANGOR, MALAYSIA.
or/and o/y oder/und ou/et of/en o/a e/ou
και/ή и/или
F563109
MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.
AIR CONDITIONER DIVISION
2-3-1-1, NOJIHIGASHI, KUSATSU, SHIGA, JAPAN
CS-MVG103KE-cov (E) 11/01 1 12/24/99, 10:41 AM
Betriebshinweise
Im folgenden finden Sie einige hilfreiche Tips, mit denen eine optimale
Leistung des Klimageräts gewährleistet und die Betriebskosten niedrig gehalten werden.
Schließen Sie bei Bedarf
Vorhänge bzw. Jalousien!
Um zu verhindern, daß die Sonne direkt in den Raum scheint und diesen aufheizt, sollten Sie Ihre Vorhänge oder Rollos zuziehen, da sonst die
Kühlleistung verringert wird.
○
○
○
Kühlen Sie den Raum nicht zu stark ab!
Ein Temperaturunterschied von maximal 6 °C zwischen Außen- und
Innentemperatur ist beim Kühlen ideal. Zu kühle Temperaturen sind ungesund.
;;;
;;;
Reinigen Sie regelmäßig die Luftfilter!
Durch verschmutzte Filter verringert sich die Heiz- bzw. Kühlleistung des
Klimageräts. Reinigen Sie die Filter etwa alle 2 Wochen.
30
CS-MVG103KE (G) 00/1/25 30
;;;
○
○
○
○○○○○○
Wird die Luftzirkulation des
Außengeräts behindert?
Durch Gegenstände in unmittelbarer
Nähe des Außengeräts kann die
Heiz- bzw. Kühlleistung beeinträchtigt werden.
0.2.3, 8:58 AM
Inhalt
Vor der
Inbetriebnahme
Bedienung
Weitere
Hinweise
Betriebshinweise ..................................................................... 30
Merkmale und Zubehör ........................................................... 32
Sicherheitshinweise ........................................................ 33 – 35
• Montagehinweise
• Wichtige Betriebshinweise
Bezeichnung der Geräteteile .......................................... 36 – 37
Betriebsvorbereitungen (Innengerät • Fernbedienung) ....... 38 – 39
• Handhabung der Fernbedienung
• Einlegen der Batterien
• Einstellen der aktuellen Uhrzeit
Automatik • Heizen • Kühlen • Mildes Trocknen • Umluft..... 40 – 41
Einstellen der Zuluftrichtung und der Ventilatordrehzahl ............ 42
• Einstellen der Ventilatordrehzahl
• Einstellen der Luftlenklamellen für die horizontale Zuluftrichtung
• Einstellen der Luftlenklamellen für die vertikale Zuluftrichtung
Turbobetrieb ............................................................................ 43
Einstellen der Timerfunktionen ..................................... 44 – 45
Nachtbetrieb ............................................................................ 46
Merkmale des Dual-Split-Klimasystems ............................... 47
Pflege und Wartung ........................................................ 48 – 51
• Reinigen des Klimageräts und der Fernbedienung
• Reinigen der Grobstaubfilter
• Reinigen des Frontgitters
• Auswechseln der elektrostatisch wirkenden Feinfilter
• Kontrollen vor Beginn der Heiz- bzw. Kühlsaison
• Längere Nichtbenutzung des Klimageräts
• Inspektionen
Wichtige Hinweise ................................................................... 52
• Ausfall der Fernbedienung
• Ein-/Ausschalten des Empfangs-Pieptons
• Maßnahme nach einem Stromausfall
• Maßnahmen bei Gewitter
• Spannungsschwankungen
Störungssuche ................................................................ 53 – 54
Nicht behebbare Störungen ................................................... 55
31
CS-MVG103KE (G) 00/1/25 31 0.2.3, 8:58 AM
Merkmale und Zubehör
Kühl und geräuscharm - Komfort durch Panasonic Inverter-Klimagerät.
Automatikbetrieb
Selbsttätige Einstellung der optimalen Betriebsart (Seite 40).
Frontgitter
Abnehmbar für eine schnelle und einfache Reinigung (Seite 49).
Vertikale
Zuluftlenkautomatik
Die vertikalen Luftlenklamellen sind mit einer Schwenkautomatik ausgestattet (Seite 42).
Schutz gegen
Spannungsschwankungen
Das Gerät wird geschützt, wenn die
Netzspannung nicht innerhalb des
Betriebsbereichs liegt (Seite 52).
Turbobetrieb
In dieser Betriebsart wird die gewünschte Raumtemperatur schnell erreicht (Seite 43).
;;;;;;;
Nachtbetrieb
Automatischer
Wiederanlauf
Sorgt dafür, daß der Raum nachts nicht zu stark erwärmt wird bzw. abkühlt (Seite 46).
;;;;;;;
Das Gerät läuft nach einem
Stromausfall von selbst wieder an (Seite 41).
Elektrostatisch wirkende
Feinfilter (einschl.
Desodorierfunktion)
;;;;;;;
Dem Raum werden Staub, Rauch
Zubenörteile
und Gerüche entzogen
(Seite 38 und 50).
Fernbedienung Aufkleber für
Fernbedienung
R03 Trockenbatterien
(2 Stück)
Elektrostatisch wirkende
Feinfilter
(2 Stück)
32
CS-MVG103KE (G) 00/1/25 32 0.2.3, 8:58 AM
Sicherheitshinweise
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!
Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und
Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
■ Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:
Vorsicht :
Dieser Hinweis weist darauf hin, daß seine Nichtbeachtung zu schweren
Verletzungen oder gar zum Tod führen kann.
Achtung :
Dieser Hinweis weist darauf hin, daß seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
■ Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, daß eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
OFF
Diese Symbole auf schwarzem Grund weisen darauf hin, daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.
Montagehinweise
Vorsicht
■
Das Gerät darf nicht von Ihnen selbst installiert oder deinstalliert werden.
Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß
Wasser aus dem Gerät tropft oder Kältemittel austritt. Bitte wenden Sie sich daher an einen Fachhändler bzw. Fachinstallateur.
■
Das Raumklimagerät muß geerdet werden.
Eine unsachgemäße Erdung kann elektrische Schläge zur Folge haben.
Achtung
■
Die Kondensatleitung muß korrekt angeschlossen sein.
Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
■ Das Gerät darf nicht an Orten installiert werden, an denen brennbare Gase entweichen können, oder gar in explosionsgefährdeten Bereichen.
Wenn sich in direkter Nähe des
Klimageräts brennbare Gase ansammeln, könnten diese durch das Gerät entzündet werden.
33
CS-MVG103KE (G) 00/1/25 33 0.2.3, 8:58 AM
Sicherheitshinweise
Wichtige Betriebshinweise
Vorsicht
■
Das Netzkabel darf nicht beschädigt, und es darf nur das vorgeschriebene Netzkabel verwendet werden.
Die Verwendung eines beschädigten oder falschen Netzkabels kann zu elektrischen
Schlägen führen oder eine
Brandgefahr darstellen.
ON
■
Das Klimagerät darf nicht mit nassen oder feuchten
Händen bedient werden.
Das Bedienen des Geräts mit feuchten Händen könnte zu elektrischen Schlägen führen.
ON
OFF
OFF
■
Weder die Finger noch irgendwelche Gegenstände in das Gerät stecken.
Sie könnten sich dabei verletzen oder das Gerät beschädigen.
■ Halten Sie sich nicht zu lange in der kalten
Zuluftströmung auf.
Sie könnten sich unter Umständen erkälten.
■ Falls ein verbrannter Geruch wahrgenommen wird, ist der
Betrieb des Klimageräts unverzüglich einzustellen und die Hauptstromversorgung auszuschalten.
Da die erzeugte Wärme elektrische Schläge oder Brand verursachen kann.
Bitte wenden Sie sich an Ihren
Fachhändler oder den
Kundendienst.
■ Versuchen Sie nicht, das
Klimagerät selbst zu reparieren.
Unsachgemäße Reparaturen können elektrische Schläge oder
Feuer zur Folge haben. Wenden
Sie sich für Reparaturen bitte an
Ihren Fachhändler oder an den
Kundendienst.
OFF
Hauptstromversorgung ausschalten.
34
CS-MVG103KE (G) 00/1/25 34 0.2.3, 8:58 AM
■ Vor dem Reinigen des
Klimageräts ist die
Hauptstromversorgung auszuschalten.
Bei eingeschaltetem Gerät könnte der schnell rotierende
Ventilator zu Verletzungen führen.
ON
OFF
Achtung
■ Lüften Sie den Raum regelmäßig.
Ein nicht regelmäßig durchlüfteter Raum kann zuwenig
Sauerstoff enthalten, was zu
Kopfschmerzen führen kann.
■ Das Klimagerät darf nicht zweckentfremdet werden.
Verwenden Sie das Gerät nicht zum Frischhalten von Lebensmitteln oder zum Kühlen von
Pflanzen oder Tieren.
■ Stellen Sie keine Verbrennungsgeräte im direkten
Zuluftstrom des
Klimageräts auf.
Durch unvollständige Verbrennung könnten giftige Gase
(Kohlenmonoxid) entstehen.
■ Legen Sie nichts auf das
Außengerät, und steigen
Sie auch nicht auf das
Gerät.
Das Gerät könnte umkippen und
Verletzungen verursachen, oder es könnte beschädigt werden.
■ Das Klimagerät darf nicht mit Wasser gereinigt werden.
Das Reinigen mit Wasser kann zu elektrischen Schlägen führen.
■
Kontrollieren Sie gelegentlich, ob irgendwelche
Geräteteile beschädigt sind.
Sorgen Sie dafür, daß die erforderlichen Reparaturen durchgeführt werden.
35
CS-MVG103KE (G) 00/1/25 35 0.2.3, 8:59 AM
Bezeichnung der Geräteteile
Innengerät
Frontgitter Lufteinlaß Anfasser zum Öffnen des Frontgitters
LOCK
UNLOCK
LOCK
UNLOCK
Taste für Testbetrieb
Funktionstaste für
Betrieb ohne
Fernbedienung
Luftauslaß
Luftlenklamelle für horizontale Zuluftrichtung
Luftlenklamelle für vertikale Zuluftrichtung
Leistungskontrollanzeige
○ ○ ○
○ ○ ○
Signal-Empfangsteil
Empfängt die Signale von der
Fernbedienung (Bei Signaleingang ertönt ein kurzer oder ein langer
Piepton.)
Betriebs-LEDs
●
Anzeige der Kompressorbetriebsbedingung von LOW
(niedrig) bis HIGH (hoch).
●
Die Anzeige erlischt, wenn der Kompressor den Betrieb einstellt.
POWER : Rot
(Betriebsanzeige)
SLEEP
(Nachtbetrieb)
: Orange
TIMER
(Timerbetrieb)
: Orange
POWERFUL : Orange
(Turbobetrieb)
Außengerät
Anschlußkabel
Luftansaugöffnungen (Rückseite)
(Seite)
Rohrleitungen
36
CS-MVG103KE (G) 00/1/25 36
Luftauslaß
Kondensatleitung
Anschlußkasten (unter der Abdeckung)
0.2.3, 8:59 AM
Fernbedienung
Sender
Anzeigefeld
Taste zum
Einstellen der
Raumtemperatur
Ein/Aus-Taste
C
Bedienelemente bei geöffneter Rückwand
Diagnosekontakte
Nur für den Kundendienst bestimmt.
Rückstellkontakte
TEST
RESET
Taste für Turbobetrieb
Schalter [B ↔ A]
Dieser Schalter ist bei der Auslieferung auf A eingestellt.
Wenn zwei Klimageräte im gleichen Raum installiert sind, sollte eine der beiden Fernbedienungen auf B eingestellt werden, um Signalinterferenzen zu vermeiden.
Der Schalter auf der Steuerplatine des betreffenden
Klimageräts muß ebenfalls auf B eingestellt werden.
Bitte wenden Sie sich dazu an Ihren Fachhändler.
Weitere Funktionen bei geöffnetem Fernbedienungsdeckel
Taste zum Einstellen der Uhrzeit
Anzeigefeld
(Zur Erleichterung der
Übersicht zeigt die
Abbildung alle Anzeigen, die auf dem Anzeigefeld erscheinen können.)
Programmiertaste für Einschaltfunktion
Zeit- bzw.
Timereinstelltasten
Betriebsarten-
Wahltaste
Taste für Nachtbetrieb
Taste zum Einstellen der Ventilatordrehzahl
Tasten zum Einstellen der Zuluftrichtung
Programmiertaste für
Ausschaltfunktion
Programmiertaste
Löschtaste
37
CS-MVG103KE (G) 00/1/25 37 0.2.3, 8:59 AM
Betriebsvorbereitungen
1
Innengerät
Öffnen Sie das Frontgitter.
LOCK
UNLOCK
2 Nehmen Sie die Grobstaubfilter heraus und setzen Sie die elektrostatisch wirkenden Feinfilter ein.
Grobstaubfilter
LOCK
UNLOCK
Fassen Sie das
Frontgitter an den
Anfassern an und klappen
Sie es nach oben.
3 Setzen Sie die Grobstaubfilter wieder ein und schließen Sie das Frontgitter.
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
Leicht anheben, dann nach unten ziehen
4 Schalten Sie die
Hauptstromversorgung ein.
ON
OFF
Betriebsbereiche: t tr
: Trockenkugeltemperatur t f
: Feuchtkugeltemperatur
Raumtemperatur
Außentemperatur
Raumtemperatur
Außentemperatur t f t tr t f t f t tr t tr t f t tr
Höchsttemperatur ˚C
32
23
43
26
30
—
24
18
Mindesttemperatur ˚C
Hinweise
• Wenn das Klimagerät längere Zeit nicht betrieben werden soll, schalten Sie die
Hauptstromversorgung aus. Solange die Hauptstromversorgung eingeschaltet bleibt, werden etwa 12 W Strom verbraucht, auch wenn das Klimagerät mit der
Fernbedienung ausgeschaltet wurde. Wenn der Standby-Betrieb aktiviert ist, der dafür sorgt, daß der Kompressor erwärmt wird, um ein rasches Aufwärmen des Raums zu ermöglichen, werden etwa 44 W verbraucht. Falls der Standby-Betrieb nicht benötigt wird, kann er abgeschaltet werden. Wenden Sie sich hierzu bitte an Ihren Fachhändler.
• Wenn das Gerät aus- und sofort wieder eingeschaltet wird, vergehen zum Schutz des
Kompressors 3 Minuten, bis es wieder anläuft.
16
11
16
11
2
—
–5
–6
3 Min.
38
CS-MVG103KE (G) 00/1/25 38 0.2.3, 8:59 AM
(Innengerät • Fernbedienung)
Fernbedienung
Handhabung der Fernbedienung
●
Der maximale Bedienungsabstand beträgt 10 m.
●
Richten Sie die Fernbedienung zum Senden von
Signalen auf das Signal-Empfangsteil des Klimageräts.
●
Zwischen der Fernbedienung und dem Klimagerät dürfen sich keine Hindernisse befinden.
Batterien
Die Betriebsdauer der Batterien beträgt etwa ein
Jahr. Wenn die Batterie erschöpft sind, wird die
Anzeige im Anzeigefeld der Fernbedienung schwach oder verschwindet vollständig. Wechseln Sie die
Batterien in einem solchen Fall unverzüglich aus.
Beim Ersetzen der Batterien ist folgendes zu beachten:
● Die Batterien sind jeweils durch zwei neue
Batterien des gleichen Typs zu ersetzen.
● Es sollten keine wiederaufladbaren Ni-Cd-Akkus verwendet werden, weil diese sich von den
üblichen Trockenbatterien in Form, Größe und
Leistung unterscheiden.
● Die Batterien sind zu entfernen, wenn das
Klimagerät längere Zeit nicht benutzt wird.
Einlegen der Batterien
(Zwei R03 Trockenbatterien.)
1
Drücken Sie leicht auf die mit OPEN gekennzeichnete Stelle und schieben
Sie den Batteriefachdeckel nach unten weg.
2 Achten Sie auf die richtige Polung
( bzw. ).
●
Nach dem Einsetzen der Batterien erscheint folgende blinkende Anzeige im Anzeigefeld: “12:00 PM”. Falls die Anzeige nicht erscheint, entfernen Sie die
Batterien und legen Sie sie erneut ein.
1
Einstellen der aktuellen Uhrzeit
Drücken Sie die Taste zum
Einstellen der Uhrzeit.
PM
“PM” (nachmittags) blinkt, und
“12:00” erscheint in der Anzeige.
3
2
Drücken Sie die Taste bzw. , um die aktuelle Uhrzeit einzustellen.
PM
Halten Sie die Taste gedrückt, um die Uhr schnell vorzustellen, bzw.
die Taste , um Sie schnell zurückzustellen.
Drücken Sie die Taste zum
Einstellen der Uhrzeit.
PM
Die Anzeige “PM” (nachmittags) bzw.
“AM” (vormittags) blinkt nun nicht mehr.
PM
●
Um die Batterien nicht unnötig zu belasten, sollte die aktuelle Uhrzeit umgehend eingestellt werden.
Hinweise
●
Lassen Sie die Fernbedienung nicht fallen und auch nicht naß werden.
●
Manche fluoreszierende Lampen können den
Signalempfang beeinträchtigen. Wenden Sie sich in diesem Fall bitte an Ihren Fachhändler.
39
CS-MVG103KE (G) 00/1/25 39 0.2.3, 8:59 AM
Automatik
•
Heizen
•
Kühlen
•
○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1 Drücken Sie die Taste
AUTO
MODE , um die gewünschte Betriebsart einzustellen
Anzeige
AUTO FAN
Die Anzeige ändert sich jedesmal, wenn diese Taste gedrückt wird, und zwar in folgender Reihenfolge.
40
CS-MVG103KE (G) 00/1/25 40
C
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
2
○ ○ ○ ○ ○ ○ ○
Drücken Sie die Taste
Die POWER-Lampe leuchtet auf. (Sie blinkt, wenn die Raumtemperatur beim Einschalten des
Heizbetriebs niedrig ist bzw. während der
Ermittlung der geeigneten Betriebsart im
Automatikbetrieb.)
Die Leistungskontrollanzeige zeigt die Kompressorbetriebsbedingung an.
○ ○ ○ ○ ○ ○ ○
○○ ○ ○ ○
○ ○ ○ ○
3
Einstellen der Temperatur
• Bei jeder Betätigung einer dieser Tasten wird die Temperatur um 1°C erhöht bzw. verringert.
• Die Solltemperatur kann zwischen 16°C und
30°C eingestellt werden (außer beim
Umluftbetrieb).
Empfohlene Temperaturbereiche
Heizen : 20 ~ 24°C
Kühlen : 26 ~ 28°C
Mildes Trocknen : etwa Raumtemperatur
Drücken Sie die Taste erneut, um das Gerät auszuschalten.
(Die POWER-Lampe erlischt).
0.2.3, 8:59 AM
Mildes Trocknen
•
Umluft
Automatikbetrieb
● Beim Einschalten des Automatikbetriebs stellt das Klimagerät in
Abhängigkeit von der Außentemperatur, der Raumtemperatur und der eingestellten Solltemperatur selbsttätig die Betriebsart Heizen, Kühlen oder Mildes Trocknen ein.
● Die Betriebsarten können sich bei Bedarf in Abständen von 3 Stunden
ändern.
36 ° C
33
°
C
29 ° C
27 ° C
Raumtemperatur
21 ° C
16 ° C
Solltemperatur 25°C (Beispiel)
13
°
C 19
°
C 21
°
C 23
°
C 25
°
C
Außentemperatur
Heizbetrieb
● Die Raumtemperatur wird auf die von Ihnen eingestellte Temperatur erhöht.
● Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei sinkenden Außentemperaturen kann die Heizleistung des Geräts daher zurückgehen. Es empfiehlt sich, bei niedrigen Außentemperaturen ein zusätzliches Heizgerät einzusetzen.
Kühlbetrieb
● Die Raumtemperatur wird auf die von Ihnen eingestellte Temperatur verringert.
Umluftbetrieb
● Im Umluftbetrieb wird die Luft im Raum umgewälzt.
Mildes Trocknen
●
In der Betriebsart Mildes Trocknen wird die Luft getrocknet, wobei die Solltemperatur beibehalten wird. Diese
Betriebsart ist zu empfehlen, wenn die Luft durch starke Niederschläge sehr feucht geworden ist.
●
Wenn die Raumtemperatur die Solltemperatur übersteigt, wird der Kühlbetrieb eingeschaltet.
●
In der Betriebsart Mildes Trocknen läuft der Ventilator mit einer niedrigen Drehzahl.
●
Wenn die Raumtemperatur geringer ist als die an der Fernbedienung eingestellte Solltemperatur, kann es vorkommen, daß die in der Luft enthaltene Feuchtigkeit nicht verringert wird.
Automatischer Wiederanlauf nach einem Stromausfall
● Nach einem Stromausfall geht das Gerät automatisch wieder in Betrieb. Die zuvor eingestellte Betriebsart sowie die Lamellenstellung werden übernommen, es sei denn, das Gerät wurde über die Fernbedienung ausgeschaltet.
● Wenn das Klimagerät nach Wiederherstellung der Stromzufuhr nicht automatisch wieder anlaufen soll, schalten Sie die Hauptstromversorgung aus.
● Wenn Sie den automatischen Wiederanlauf generell deaktiviert haben möchten, wenden Sie sich bitte an
Ihren Händler.
● Der automatische Wiederanlauf steht bei programmiertem Timer und im Nachtbetrieb nicht zur Verfügung.
Hinweise
● Einstellen der Zuluftrichtung und der Ventilatordrehzahl siehe Seite 42.
● Der Turbo- und der Nachtbetrieb können während des Automatikbetriebs eingeschaltet werden.
41
CS-MVG103KE (G) 00/1/25 41 0.2.3, 8:59 AM
Einstellen der Zuluftrichtung und der Ventilatordrehzahl
Einstellen der Ventilatordrehzahl Einstellen der Luftlenklamellen für die vertikale Zuluftrichtung
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Drücken Sie
○
○
○
○
○
○
○
○
○
FAN SPEED
.
○
○
○
○
○
● Über die Ventilatorautomatik hinaus können fünf verschiedene Ventilatordrehzahlen eingestellt werden.
Anzeige (Beispiel)
Drücken Sie AUTO .
wird angezeigt.
■ Vertikale Zuluftlenkautomatik
Heizen
Wenn die Temperatur der ausgeblasenen
Luft zu Beginn des Heizbetriebs noch nicht sehr warm ist, wird die Luft horizontal ausgeblasen. Mit steigender
Ausblastemperatur wird die Luft nach unten ausgeblasen.
Kühlen • Mildes Trocknen
Die Luftlenklamelle schwenkt automatisch auf und ab.
○
○ Drücken Sie
MANUAL
.
●
Über die Zuluftlenkautomatik hinaus kann die Lamelle fünf Stellungen einnehmen.
COOL COOL
AUTO FAN
●
Wenn die Raumtemperatur momentan höher ist als die an der Fernbedienung eingestellte Temperatur, läuft der Ventilator in der Betriebsart Mildes
Trocknen mit der an der Fernbedienung eingestellten Drehzahl. Sobald die Raumtemperatur ungefähr die Solltemperatur erreicht hat, schaltet der
Ventilator ungeachtet der momentan angezeigten
Drehzahl auf die niedrige Drehzahl um.
■
Ventilatorautomatik
Heizen
Die Ventilatordrehzahl erhöht sich mit der
Temperatur der ausgeblasenen Luft.
Kühlen • Mildes Trocknen
Die Ventilatordrehzahl wird so verändert, daß der
Eindruck eines angenehm kühlen Lüftchens entsteht. Die
Luft wird erst etwa 40 Sekunden nach Anlauf der
Betriebsarten Kühlen bzw. Mildes Trocknen ausgeblasen.
Einstellen der Luftlenklamellen für die horizontale Zuluftrichtung
Verwenden Sie stets die kleinen Knöpfe (jeweils an der linken und rechten Seite) zum Verstellen der Luftlenklamellen. Der
Ventilator im Innengerät rotiert mit hoher Drehzahl. Führen Sie auf keinen Fall die Finger in das Innere der Luftlenklamellen ein!
●
Die Anzeige der Zuluftrichtung ändert sich jedesmal, wenn die Taste MANUAL gedrückt wird.
●
An der Fernbedienung wird ein anderer Winkel angezeigt als am Klimagerät eingestellt ist.
■ Lamelleneinstellbereich
● Nach dem Ausschalten des Klimageräts schließt
Lamelleneinstellwinkel sich die Lamelle automatisch.
● Die Lamellenstellung
ändert sich in den
Mildes
Trocknen
Etwa 30°
Betriebsarten Kühlen und
Mildes Trocknen automatisch, um eine
Kondensatbildung zu vermeiden.
Kühlen, Umluft
Etwa 30°
Heizen
Etwa 60°
* In diesem Bereich kann die Lamalle in fünf Stufen verstellt werden.
Hinweise
● Die Luftlenklamelle für die vertikale Zuluftrichtung sollte in den Betriebsarten Kühlen und Mildes
Trocknen nicht nach unten gerichtet werden, weil sonst Wasser am Luftaustritt kondensieren und herabtropfen könnte.
● Zum Verstellen der Luftlenklamelle für die vertikale
Zuluftrichtung ist die Fernbedienung zu verwenden.
Sie darf nicht mit der Hand direkt am Gerät verstellt werden, da es sonst zu Funktionsstörungen der
Lamelle kommen kann. Sollte dies dennoch der Fall sein, schalten Sie das Gerät aus und wieder ein.
42
CS-MVG103KE (G) 00/1/25 42 0.2.3, 8:59 AM
ehzahl
Turbobetrieb
• Im Winter ermöglicht der Turbobetrieb ein rasches Aufheizen des Raumes
(Heizbetrieb + Turbobetrieb).
• Im Sommer ermöglicht der Turbobetrieb ein rasches Abkühlen des
Raumes (Kühlbetrieb + Turbobetrieb).
C
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Drücken Sie während des Betriebs die Taste
POWERFUL
(Die POWERFUL-LED am Innengerät leuchtet auf.)
■
Beenden des Turbobetriebs
Drücken Sie erneut die Taste POWERFUL .
(Die POWERFUL-LED am Innengerät erlischt.)
Hinweis
● Die Solltemperatur und die Ventilatordrehzahl
ändern sich automatisch, so daß der Raum rasch aufgeheizt, abgekühlt oder entfeuchtet wird.
Betrieb Temperatur Ventilatordrehzahl
Heizen 6°C höher
Automatik Kühlen 4°C niedriger Etwas höher
Mildes Trocknen 3°C niedriger
0.2.3, 8:59 AM
43
CS-MVG103KE (G) 00/1/25 43
Einstellen der Timerfunktionen
Über ON läßt sich der Zeitpunkt programmieren, zu dem sich das Gerät im
Heiz- bzw. Kühlbetrieb einschalten soll. Über OFF wird entsprechend der
Ausschaltzeitpunkt programmiert. Um einen optimalen Komfort und einen effektiven Gerätebetrieb zu ermöglichen, können beide Funktionen miteinander kombiniert werden.
○
○
○
○
○
1
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Drücken Sie auf
ON
.
Beispiel: Sie wollen als Einschaltzeitpunkt
7:00AM (vormittags) einstellen.
2 Drücken Sie auf
um den Zeitpunkt
bzw.
einzustellen
● Die Zeit läßt sich in Schritten von 10
Minuten vor- bzw. zurückstellen. Wenn
Sie die jeweilige Taste gedrückt halten, wird die Zeit schneller verstellt.
ON AM
ON AM
○ ○ ○ ○ ○ ○ ○ ○ 3 Drücken Sie auf
SET
.
ON AM
■ Einstellen des Ausschaltzeitpunkts
Drücken Sie die Taste OFF und führen Sie dann die obigen Schritte 2 und 3 durch.
(Die TIMER-Lampe am Innengerät leuchtet auf.)
■
Löschen der Timereinstellung
Beispiel: Einschaltzeit
○
○
○
○
○
○
○
○
○
○
○
○
1
Drücken Sie auf
ON .
○
○
○
○
○
○
○
○
○
○
○
○
2
Drücken Sie auf
CANCEL .
(Die TIMER-Lampe am
Innengerät erlischt.)
44
CS-MVG103KE (G) 00/1/25 44 0.2.3, 8:59 AM
●
Während der Nacht
●
Wenn Sie aufstehen
Stellen Sie die Uhrzeit, zu der Sie zu Bett gehen möchten, mit der Taste OFF ein.
Sie vergeuden dadurch nachts keine unnötige
Energie.
● Wenn Sie ausgehen
Stellen Sie die Uhrzeit, zu der Sie aufstehen, mit der
Taste ON ein.
Auf diese Weise hat der Raum morgens bereits die richtige Temperatur erreicht.
● Wenn Sie nach Hause kommen
Stellen Sie die Uhrzeit, zu der Sie das Haus verlassen wollen, mit der Taste OFF ein und die
Uhrzeit, zu der Sie zurückkommen, mit ON .
Auf diese Weise ist das Klimagerät während Ihrer
Abwesenheit ausgeschaltet, und Sie finden bei Ihrer
Rückkehr dennoch eine angenehme
Raumtemperatur vor.
Stellen Sie die Uhrzeit, zu der Sie zurückkommen werden, mit der Taste ON ein. Stellen Sie die
Uhrzeit, zu der Sie zu Bett gehen möchten, mit der
Taste OFF ein.
Auf diese Weise finden Sie bei Ihrer Rückkehr eine angenehme Raumtemperatur vor, und das
Klimagerät wird über Nacht abgeschaltet.
Timerbetrieb
● Wenn der Einschaltzeitpunkt programmiert wurde, läuft das Gerät bis zu 45 Minuten vor der eingestellten
Uhrzeit an. Auf diese Weise wird gewährleistet, daß die gewünschte Raumtemperatur zur eingestellten
Uhrzeit erreicht wird.
● Wenn ein Einschaltzeitpunkt programmiert ist, geht das Gerät jeden Tag zur eingestellten Uhrzeit in Betrieb.
● Die aktuelle Uhrzeit wird nicht angezeigt, wenn der Timer programmiert wurde.
● Wenn sowohl ein Ausschalt- als auch ein Einschaltzeitpunkt programmiert wurde, bleibt die TIMER-Lampe am Innengerät auch dann erleuchtet, wenn das Gerät durch den Ausschalttimer ausgeschaltet wird.
45
CS-MVG103KE (G) 00/1/25 45 0.2.3, 8:59 AM
Nachtbetrieb
Der Nachtbetrieb sorgt dafür, daß der Raum nicht zu stark geheizt bzw.
gekühlt wird, während Sie schlafen. Er endet automatisch nach 8 Stunden.
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Drücken Sie während des Betriebs
SLEEP
(Am Innengerät leuchtet die SLEEP-Lampe auf.)
Der Nachbetrieb wird nicht an der Fernbedienung angezeigt.
■ Beenden des Nachtbetriebs
Drücken Sie erneut SLEEP
Lampe am Klimagerät erlischt.)
. (Die SLEEP-
Hinweise
● Die Ventilatordrehzahl wird während des
Nachtbetriebs verringert.
● Bei Verwendung des Timers und des
Nachtbetriebs hat der Timer Vorrang.
KÜHLEN UND MILDES TROCKNEN
Temperaturerhöhung um ca.0,5°C
TEMPERATUR
Temperaturerhöhung um ca.0,5°C
0 bis 1 Stunde
1 Stunde
Automatisches
Abschalten ca. 8
Stunden nach Beginn der
Temperaturverschiebung
ZEIT
Nachtbetrieb wird eingeschaltet
HEIZBETRIEB
TEMPERATUR
0 bis 1 Stunde
Automatisches
Abschalten ca. 8
Stunden nach Beginn der
Temperaturverschiebung
Temperaturrückgang ca. 2°C
1 Stunde
Temperaturrückgang ca. 3°C
ZEIT
Nachtbetrieb wird eingeschaltet
46
CS-MVG103KE (G) 00/1/25 46 0.2.3, 8:59 AM
Merkmale des Dual-Split-Klimasystems
Vorzüge des Dual-Split-Klimasystems:
• Anschluß von zwei Innengeräten an ein einziges Außengerät.
• Gemeinsamer oder separater Betrieb der beiden Innengeräte.
Einschränkungen bei gleichzeitigem Betrieb der beiden Innengeräte:
• Wenn die Innengeräte nicht auf die gleiche Betriebsart (z.B. Heizen oder Kühlen) eingestellt sind, kann es unter
Umständen vorkommen, daß eines der Innengeräte nicht betrieben werden kann.
Zulässige Betriebsartenkombinationen
• Bei folgenden Betriebsartenkombinationen ist der Betrieb beider Innengeräte möglich:
Betriebsartenkombination
1
2
3
4
5
Innengerät, das als erstes den Betrieb aufnimmt Innengerät, das als zweites den Betrieb aufnimmt
Heizen
Kühlen oder Mildes Trocknen
Kühlen oder Mildes Trocknen
Umluft
Umluft
Heizen
Kühlen oder Mildes Trocknen
Umluft
Kühlen oder Mildes Trocknen
Umluft
Nicht zulässige Betriebsartenkombinationen
• Bei Kombination 6 bis 9 in der nachstehenden Tabelle arbeitet eines der beiden Innengeräte nicht.
Betriebsartenkombination
6
7
8
9
Innengerät, das als erstes den Innengerät, das als zweites
Betrieb aufnimmt den Betrieb aufnehmen sollte
Heizen
Heizen
Kühlen oder Mildes Trocknen
Umluft
Kühlen oder Mildes Trocknen
Umluft
Heizen
Heizen
Das bereits in Betrieb befindliche
Innengerät arbeitet weiter.
Der Ventilator bleibt stehen.
* Bei den Kombinationen
6
,
7
bzw.
8
leuchtet oder blinkt die Betriebs-LED an dem Innengerät, das als zweites den Betrieb aufnehmen sollte, sowie bei Kombination
9
an dem Innengerät, das auf Umluftbetrieb geschaltet ist. Es strömt keine Luft aus den Geräten.
Darüber hinaus blinkt die LED „LOW“ des Power Monitors.
• Wenn eine der Betriebsartenkombinationen 6 bis 8 eingestellt ist, gibt es zwei Möglichkeiten, dies zu rückgängig zu machen:
(1) Schalten Sie das bereits in Betrieb befindliche Innengerät aus oder
(2) schalten Sie das zweite Innengerät aus.
Ändern Sie dann die Betriebsarten-Einstellungen so, daß eine zulässige Betriebsartenkombination vorliegt, und starten Sie das ausgeschaltete Innengerät erneut ein.
• Wenn die Betriebsartenkombination 9 eingestellt ist, wird das zweite Innengerät erst dann mit dem
Umluftbetrieb beginnen, wenn das Innengerät, das auf Heizbetrieb geschaltet ist, abschaltet.
47
CS-MVG103KE (G) 00/1/25 47 0.2.3, 8:59 AM
Pflege und Wartung
Durch eine regelmäßige Pflege und Wartung wird die Lebensdauer des
Klimageräts erhöht.
Achtung
■ Schalten Sie die Hauptstromversorgung aus, bevor Sie mit dem Reinigen des
Klimageräts beginnen.
Der schnell rotierende Ventilator könnte ansonsten zu Verletzungen führen.
■ Waschen Sie das Gerät nicht mit Wasser.
Durch die Verwendung von Wasser kann es zu einem Kurzschluß oder zu elektrischen Schlägen kommen.
Reinigen des Innengeräts und der Fernbedienung
●
Wischen Sie das Klimagerät mit einem weichen, trockenen Tuch ab.
●
Reinigen Sie das Klimagerät nie mit Lösungsmitteln wie Verdünner und Benzin oder mit Poliermitteln. (Bei
Verwendung chemisch getränkter Tücher sind die entsprechenden Hinweise des Herstellers zu beachten.)
●
Das Frontgitter kann abgenommen und mit Wasser gereinigt werden. Das Wasser darf allerdings nicht wärmer als 40 °C sein.
Reinigen der Grobstaubfilter (alle 2 Wochen)
LOCK
UNLOCK
1 Öffnen Sie das
Frontgitter und entfernen Sie die beiden Grobstaubfilter.
Fassen Sie sie hierzu an der Lasche, heben Sie sie leicht an und ziehen sie nach unten weg.
Grobstaubfilter
LOCK
UNLOCK
2 Entfernen Sie den Staub mit einem Staubsauger.
Stark verschmutzte Filter können Sie mit Wasser waschen. Lassen Sie die Filter gut trocknen (nicht in der
Sonne!), bevor Sie sie wieder einsetzen.
3 Setzen Sie die trockenen Filter wieder ein.
Achten Sie darauf, daß der Hinweis “FRONT” nach vorne zeigt.
LOCK
UNLOCK
LOCK
UNLOCK
4 Schließen Sie das Frontgitter und schalten Sie dann die
Hauptstromversorgung ein.
ON
LOCK
UNLOCK
LOCK
UNLOCK
OFF
Empfehlung
Wenn das Gerät in einer staubigen Umgebung eingesetzt wird, sollten die Filter alle 2 Wochen gereinigt werden. Durch den Betrieb mit verschmutzten Filtern wird die Kühl- bzw. Heizleistung beeinträchtigt.
48
CS-MVG103KE (G) 00/1/25 48
Beschädigte Grobstaubfilter
Ersatzfilter erhalten Sie bei Ihrem
Klimageräte-Fachhändler unter der
Bestellnummer CWD00240
0.2.3, 9:00 AM
Reinigen des Frontgitters (vor der Reinigung zu entfernen)
■ Achten Sie beim Abnehmen des Frontgitters auf einen sicheren Stand.
Achtung
■ Nach Abnehmen des
Frontgitters nicht die
Metallteile des Innengeräts berühren.
■ Nach dem Reinigen des
Frontgitters ist dieses sorgfältig zu trocknen, bevor es wieder eingesetzt wird, da es sonst zu elektrischen
Schlägen kommen könnte.
1
■
Abnehmen des Frontgitters
Klappen Sie das Frontgitter vorsichtig bis zum
Anschlag auf.
2 Schieben Sie die beiden
Verriegelungen (rechts und links) nach unten.
3 Klappen Sie das Frontgitter bis in eine Stellung geringfügig oberhalb der Waagerechten auf und ziehen
Sie es dann zum Abnehmen heraus.
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
■
Reinigen des Frontgitters
1
● Waschen Sie das Frontgitter vorsichtig mit Wasser und einem Schwamm. (Verwenden Sie keine Scheuerbürste oder sonstige harte Reinigungsmittel.)
● Üben Sie beim Waschen keinen zu festen Druck auf das Frontgitter aus, da es sonst brechen könnte.
● Wenn Sie das Frontgitter mit Küchenreinigungsmitteln (nur neutrale Spülmittel!) reinigen, ist es anschließend sorgfältig abzuspülen.
● Lassen Sie das Frontgitter nicht in der Sonne trocknen, da es sich sonst verziehen oder verfärben könnte.
■
Anbringen des Frontgitters
Halten Sie das Frontgitter waagerecht, setzen Sie den
2
Zapfen auf den vorspringenden
Teil des Innengeräts und
Schieben Sie die beiden Verriegelungen nach oben, um das
Frontgitter zu sichern.
Hinweis: Solange die Verriegelungen sich nicht in dieser
Position befinden, kann das Frontgitter nicht drücken Sie ihn ein.
geschlossen werden.
Zapfen
Vorspringender Teil des Innengeräts
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
●
Wenn das Frontgitter nicht richtig schließt, sollten Sie die Stellung der
Verriegelungen kontrollieren, bevor sie erneut versuchen, das Gitter zu schließen.
49
0.2.3, 9:00 AM CS-MVG103KE (G) 00/1/25 49
Pflege und Wartung
Auswechseln der elektrostatisch wirkenden Feinfilter (alle 3 Monate)
● Die elektrostatisch wirkenden Feinfilter können nicht gereinigt und wiederverwendet werden. Neue Filter erhalten Sie bei
Ihrem Fachhändler unter der Bestellnummer CZ-SF5N.
● Die Wirkung der Feinfilter hält nur etwa 3 Monate an.
● Das Klimagerät sollte nicht mit verschmutzten Feinfiltern betrieben werden, da sonst die Luft nicht gefiltert wird, die
Heiz- bzw. Kühlleistung sinkt und schlechte Gerüche auftreten können.
■
Entnehmen der elektrostatisch wirkenden Feinfilter
1 Klappen sie das Frontgitter bis zum Anschlag nach oben.
2 Entfernen Sie die beiden
Grobstaubfilter.
3 Fassen Sie die elektrostatisch wirkenden
Feinfilter an den Laschen an und ziehen Sie sie heraus.
LOCK
UNLOCK
Grobstaubfilter
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
Leicht anheben, dann nach unten ziehen.
wirkenden
Feinfilter
■
Wiedereinsetzen der elektrostatisch wirkenden Feinfilter
1 Öffnen Sie den
Filterrahmen, um die neuen
Filtereinsätze einzulegen.
(Die schwarze Oberfläche sollte nach unten weisen.)
2 Setzen Sie die neuen
Feinfilter ein. (Achten Sie darauf, daß der Hinweis
“FRONT” nach vorne zeigt.)
3 Drücken Sie den Feinfilter ein, bis er einrastet.
Vorsicht
Verletzen sie sich nicht an den
Metallteilen!
LOCK
UNLOCK
LOCK
UNLOCK
Air purifying filter
Feinfilter
■
Setzen Sie nun die elektrostatisch wirkenden Feinfilter wieder ein und schließen Sie das Frontgitter.
50
CS-MVG103KE (G) 00/1/25 50 0.2.3, 9:00 AM
Achtung
■ Achten Sie auf ein eventuell beschädigtes Montagegestell.
Es könnte umfallen und zu Verletzungen führen. Wenden Sie sich an einen Fachhändler.
Kontrollen vor Beginn der Heiz- bzw. Kühlsaison
■ Ist die ausgeblasene Luft im Kühlbetrieb kalt (bzw.
warm im Heizbetrieb)?
Wenn 15 Minuten nach der
Inbetriebnahme der
Temperaturunterschied zwischen Luftansaug und
Luftaustritt mindestens 8 °C
(Kühlbetrieb) bzw. 14°C
(Heizbetrieb) beträgt, arbeitet das Klimagerät normal.
■
Sind Lufteintritt und
Luftaustritt blockiert?
■ Sind die Batterien der
Fernbedienung erschöpft?
Wenn die Anzeige der
Fernbedienung blinkt, ersetzen Sie die Batterien
(siehe Seite 39).
OUTLET
AUSTRITT
Längere Nichtbenutzung des Klimageräts
1 Lassen Sie das Klimagerät 2 bis 3 Stunden lang im Umluftbetrieb laufen, um die
Einbauteile zu trocknen.
2 Schalten Sie die Hauptstromversorgung aus.
Hinweis: Wenn das Klimagerät nicht mit Hilfe der
Fernbedienung ausgeschaltet wurde, geht es beim Einschalten der
Hauptstromversorgung aufgrund der
Wiedereinschaltautomatik sofort in
Betrieb.
3
Nehmen Sie die Batterien aus der Fernbedienung.
Inspektionen
● Das Gerät kann nach mehrjährigem Gebrauch verschmutzen, wodurch die Leistung vermindert wird.
● Bei bestimmten Betriebsbedingungen kann ein verschmutztes Gerät auch unangenehme Gerüche verursachen, und der Kondensatschlauch kann durch Staubablagerung verstopft werden.
Neben einer regelmäßigen Reinigung werden jährliche Inspektionen empfohlen. Fragen Sie hierzu
Ihren Fachhändler.
51
CS-MVG103KE (G) 00/1/25 51 0.2.3, 9:00 AM
Wichtige Hinweise
LOCK
UNLOCK
Ausfall der Fernbedienung
Wenn die Fernbedienung ausgefallen oder unauffindbar ist, kann das Klimagerät ohne Fernbedienung im
Automatikbetrieb betrieben werden, wobei jedoch die
Temperatur nicht eingestellt werden kann. Hierzu ist zunächst das Frontgitter zu öffnen.
LOCK
UNLOCK
2
1
Schalten Sie die
Hauptstromversorgung ein.
Drücken Sie die Taste für den Betrieb ohne Fernbedienung (AUTO OFF/ON).
Die POWER-Lampe blinkt, bis das Gerät die geeignete
Betriebsart eingestellt hat.
AUTO
OFF/ON
Fassen Sie das Frontgitter an den Anfassern an und klappen Sie es nach oben.
(Bringen Sie das Frontgitter nach dem Betriebsstart wieder an.)
■ Ausschalten des Betriebs ohne
Fernbedienung
Drücken Sie erneut die Taste für den Betrieb ohne Fernbedienung. (Die POWER-Lampe erlischt.)
Ein-/Ausschalten des Empfangs-Pieptons
■ Ausschalten des Empfangs-Pieptons
Halten Sie die AUTO-Taste mindestens
10 Sekunden lang gedrückt.
■ Einschalten des Empfangs-Pieptons
Halten Sie die AUTO-Taste erneut mindestens
10 Sekunden lang gedrückt.
Maßnahme nach einem Stromausfall
●
Stromausfall während des Betriebs
Automatischer Wiederanlauf
■
Nach einem Stromausfall läuft das Klimagerät bei Rückkehr des Netzstromes automatisch mit den vorherigen Einstellungen wieder an, es sei denn, das Gerät wurde zuvor mit der
Fernbedienung abgeschaltet.
■ Im Falle eines Wiederanlaufs geht das Gerät erst nach Ablauf von 3 Minuten in Betrieb.
●
Stromausfall bei programmiertem Timer
Die Timer-Programmierung wird gelöscht.
(Die TIMER-Lampe am Innengerät erlischt.) Zur
Übertragung der vor dem Stromausfall programmierten Einschaltzeit an das Klimagerät
○ ist beispielsweise folgendermaßen vorzugehen.
1
Drücken Sie ON .
○
○
○
○
○
○
○
○
○
○
2
Drücken Sie SET
.
(Die TIMER-Lampe am Innengerät leuchtet auf.)
Maßnahmen bei Gewitter
Bei Gewitter ist das Klimagerät sicherheitshalber auszuschalten und von der
Stromzufuhr zu trennen.
Spannungsschwankungen
Wenn das Außengerät aufgrund von Spannungsschwankungen häufig stehen bleibt, wenden Sie sich bitte an
Ihren Fachhändler.
52
CS-MVG103KE (G) 00/1/25 52 0.2.3, 9:00 AM
Störungssuche
Problem
Das Klimagerät läuft nicht
(Bevor Sie den Kundendienst rufen, sollten Sie die
Checklisten auf den folgenden Seiten durchgehen.)
Krontrollen
■ Hat der Sicherungsautomat ausgelöst?
■ Wurde die Hauptstromversorgung ausgeschaltet?
■ Wurde der Timer falsch eingestellt (Seite 44)?
ON
BITTE
CHECK !
OFF
Das Klimagerät kühlt bzw. heizt nicht richtig
■
Wurde die Temperatur richtig eingestellt (Seite 40)?
■
Sind die Filter verschmutzt (Seite 48)?
■
Sind die Luftein- oder -auslässe des Außengeräts zugestellt?
■
Stehen irgendwelche Fenster oder Türen offen?
* Messen Sie die Temperaturdifferenz zwischen Luftansaug und
Luftaustritt. Wenn der Temperaturunterschied 15 Minuten nach der Inbetriebnahme mindestens 8°C (Kühlbetrieb) bzw.
14°C (Heizbetrieb) beträgt, arbeitet das Klimagerät normal.
Das Klimagerät enthält keine
Signale von der
Fernbedienung, oder die Anzeige der
Fernbedienung ist zu schwach bzw. nicht sichtbar
■ Steht der Schalter für den Signalempfangskanal auf “B”
(Seite 37)?
■ Sind die Batterien zu schwach (Seite 39)?
■ Wurden die Batterien nicht polrichtig eingelegt?
A B
A B
53
CS-MVG103KE (G) 00/1/25 53 0.2.3, 9:00 AM
Problem
Die Luft wird nicht sofort ausgeblasen
Das Klimagerät bleibt plötzlich stehen
Aus dem
Klimagerät tritt
Nebel aus
Geräusche aus dem
Klimagerät
Aus dem
Außengerät tritt
Wasser und
Dampf aus
Das nicht in
Betrieb befindliche
Klimagerät wird beim Heizbetrieb heiß
54
CS-MVG103KE (G) 00/1/25 54
Ursache
●
Betriebsart Kühlen bzw. Mildes Trocknen
(Ventilatorautomatik)
Nach dem Einschalten des Geräts wird für etwa 40
Sekunden keine Luft ausgeblasen. Dadurch wird verhindert, daß unangenehme Gerüche in den Raum geblasen werden.
● Betriebsart Heizen (die POWER-Lampe blinkt)
Die Luft wird zunächst erwärmt, bevor sie in den
Raum geblasen wird. Bitte warten. Sie solange.
● Betriebsart Kühlen bzw. Mildes Trocknen
(Ventilatorautomatik)
Der Ventilator bleibt wiederholt 60 Sekunden lang stehen und läuft dann wieder 30 Sekunden lang, wobei die Raumtemperatur gemessen wird.
Sobald die Temperatur den Sollwert
überschreitet, geht das Gerät wieder in Betrieb.
● Betriebsart Heizen (die POWER-Lampe blinkt)
Bei niedrigen Außentemperaturen und hoher
Luftfeuchte bildet sich Eis am Außengerät. Wenn die POWER-Lampe blinkt, wird dieses Eis gerade abgetaut. (Der Abtauvorgang kann bis zu
10 Minuten dauern.)
● Dies kann vorkommen, wenn das Gerät kühle
Luft in einen warmen Raum bläst.
● Während der Abtauphase oder nach dem
Ausschalten des Geräts kann es zu
Zischgeräuschen kommen, die dadurch entstehen, daß das im Klimagerät enthaltene
Kältemittel in die entgegengesetzte Richtung geleitet wird.
● Aufgrund der Temperaturunterschiede kommt es zu Knackgeräuschen, die dadurch entstehen, daß sich das Klimagerät ausdehnt oder zusammenzieht.
● Das Geräusch von fließendem Wasser stammt vom Kältemittel, welches das
Klimagerät durchströmt.
● Wasser und Dampf entstehen beim Abtauen des Eises.
●
Dies ist darauf zurückzuführen, daß Kältemittel auch durch das nicht in Betrieb befindliche Klimagerät fließt.
0.2.3, 9:00 AM
Nicht behebbare Störungen
Bitte wenden Sie sich unverzüglich an Ihren
Fachhändler.
Wenden Sie sich in folgenden Fällen bitte direkt an Ihren Händler
Ungewöhnlich laute Betriebsgeräusche.
Schalter oder
Tasten funktionieren nicht ordnungsgmäß
Wasser tropft aus dem
Innengerät.
Wasser oder
ähnliches ist versehentlich in die Fernbedienung gelangt.
Ein verbrannter
Geruch kommt aus dem Gerät.
Der
Sicherungsautomat löst häufig aus.
Schalten Sie die Hauptstromversorgung aus.
■
Die TIMER-Lampe blinkt, und es wird eine aus 3 Zeichen bestehende
Fehlermeldung angezeigt.
Anzeige
● Die blinkende LED weist auf eine Störung hin. Lesen Sie die Fehlermeldung auf dem
Display ab und wenden Sie sich an Ihren
Fachhändler.
● Nach dem Ablesen der Fehlermeldung, schalten Sie die Hauptstromversorgung aus.
● Je nachdem, welche Fehlermeldung erscheint, besteht die Möglichkeit, das
Gerät vorübergehend weiter zu betreiben.
Fehlermeldung, die einen vorübergehenden Betrieb zuläßt
Mögliche
Betriebsarten
Hinweis
(Rot)
Timerbetrieb
H23 Kühlen
H24
H27
H28
H30
H32
Heizen
Kühlen
Notbetrieb mit begrenzten
Funktionen
(die TIMER-LED blinkt weiter)
●
Vorübergehender Betrieb
1. Drücken Sie die Taste MODE und wählen Sie Heizen oder Kühlen.
2. Drücken Sie die Ein/Aus-Taste (OFF/ON).
(Es ertönt ein vierfacher Piepton.)
* Bei Erscheinen der o.g. Fehlermeldungen kann das Gerät bis zur Reparatur durch den
Kundendienst eingeschränkt benutzt werden.
55
CS-MVG103KE (G) 00/1/25 55 0.2.3, 9:00 AM
WARHINWEISE
1) Bei Beschädigung des Netzkabels muß das Kabel gegen ein Spezialkabel ausgetauscht werden, das Sie über
Ihren Kundendienst beziehen können.
2) Wenn das Netzkabel dieses Gerätes schadhaft ist oder ausgetauscht werden soll, muß der Austausch durch den
Hersteller oder dessen Kundendienstvertreter bzw. durch einen entsprechend qualifizierten Fachmann erfolgen, um Gefahren zu vermeiden.
3) Reparaturen:
Im Falle einer Störung des Geräts wenden Sie sich bitte an Ihren Händler oder einen Kundendienstfachmann.
Führen Sie auf keinen Fall Reparaturen selbst aus!
4) Das Gerät darf nicht in Umgebungen betrieben werden, in denen explosive Gasgemische auftreten können.
5) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu unterbrechen: Ziehen Sie den Netzstecker aus der Steckdose oder betätigen Sie den Sicherungsautomaten bzw. einen anderen, eventuell vorhandenen Trennschalter.
*Schallpegel:
Der A-bewertete Schalldruckpegel dieses Geräts beträgt entsprechend den Prüfbedingungen nach JIS
C 9612 weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen:
Das Gerät arbeitet bei maximaler Kühlleistung, die Meßentfernung vom Gerät beträgt 1 m.
HINWEIS
Der maximale Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß “Maschinenlärm-Informationsverordnung 3.
GSGV, 18. Januar 1991”.
Bescheinigung
Es wird bestätigt, daß der im Gerät enthaltene Druckbehälter einer Druckprüfung nach §9 der
Druckbehälterverordnung und vom Sachkundigen einer Abnahmeprüfung unterzogen wurde. Dichtheit und ordnungsgemäßer Zustand der Kälteanlage gemäß VGB 20 wurden ebenfalls überprüft (siehe Typenschild).
Das Ergebnis der Prüfungen entsprach den gestellten Forderungen.
Produktionsleiter
(K. Hirao)
Sachkundiger
(H. Yamane)
56
CS-MVG103KE (G) 00/1/25 56 0.2.3, 9:01 AM
CS-MVG103KE (G) 00/1/25 57 0.2.3, 9:01 AM
57

Öffentlicher Link aktualisiert
Der öffentliche Link zu Ihrem Chat wurde aktualisiert.
Werbung
