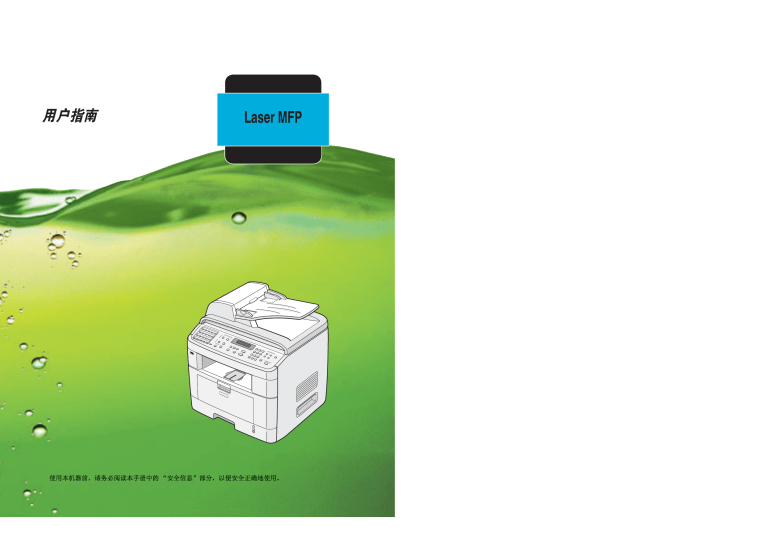

使用本机器前,请务必阅读本手册中的“安全信息”部分,以便安全正确

使用本机器前,请务必阅读本手册中的“安全信息”部分,以便安全正确
使用本机器前,请务必阅读本手册中的 “安全信息”部分,以便安全正确地使用。
关于用户指南
本“Laser MFP 用户指南”提供了设置机器和安装随机软件所需要的信息,有关将机器用作打印机、
扫描仪和复印机的全部详细说明,以及机器的维护和故障排除信息。“用户指南”介绍了如何在本机上
使用 USB 闪盘进行扫描和保存文档,以及如何打印存储在 USB 闪盘中的文档。
本指南还提供了多功能应用程序 SmarThru 的基本说明。SmarThru 可用于扫描和编辑图像,以及执
行复印作业的扫描工作。 SmarThru 还可用于访问已扫描的图像,这些图像之后可从您的计算机通过
电子邮件发送。
本手册中的信息如有变更,恕不另行通知。本公司对因处理或操作本机器而导致的直接、间接或继发的
损坏不负任何责任。
版权所有 © 2005。
• Centronics 是 Centronics Data Computer Corporation 的商标。
• IBM 和 IBM PC 是国际商用机器公司的注册商标。
• PCL 和 PCL 6 是 Hewlett-Packard company 的商标。
• Microsoft、 Windows、 Windows 98、 Windows Me、 Windows 2000、 Windows NT 4.0 和
Windows XP 是 Microsoft Corporation 的注册商标。
• TrueType 是 Apple Computer, Inc. 的商标。
• Adobe®、 Adobe PhotoDeluxe 和 Adobe Photoshop 是 Adobe Systems Incorporated 的注
册商标。
• 所有其他品牌和产品名称均为其各自所属公司和组织的商标。
i
安全信息
使用此机器时应严格遵守以下安全措施。
操作安全
本手册使用以下重要提示符号:
警告:
表示可能发生危险,如果不遵守相关说明,可能会导致死亡或严重的人身伤害。
小心:
表示可能发生危险,如果不遵守相关说明,可能会导致轻微或中度的人身伤害或财产
损失。
警告:
• 请直接将电源线接入墙上插座,不要使用延长线。
• 如果电源线或插头有磨损或者损坏,请拔下电源插头,注意不要直接拉扯电源线。
• 为避免电击或激光辐射,除本手册中指定的以外,请勿拆卸任何盖板或螺丝。
• 如果发生下列情况,请关掉电源并拨出电源插头,注意不要拉扯电源线:
• 机器溅湿或有异物流入。
• 认为机器需要维修或修复。
• 机器的外壳受到损坏。
• 切勿引燃散落的墨粉或用过的墨盒。如有明火,墨粉可能会燃烧。
• 我们的授权经销商可以代为处理。
• 处理用过的墨盒时,请遵守当地的相关规定。
• 应使机器远离可燃液体、气体和气溶胶。可能会出现电击或火灾。
ii
小心:
• 机器应防潮,尤其在遇到雨、雪等潮湿的天气情况时。
• 搬动机器前应先从墙上插座拔出电源线。在搬动机器的过程中,应留意机器下方的电源线防止其损坏。
• 在拨出墙上插座的电源插头时,不要拉扯电源线。
• 不要让碎纸屑、订书钉或其它小件金属落入机器。
• 不要让小孩接触到用过或未用的墨盒。
• 在伸入本产品内取出卡纸或原稿时,注意不要被尖锐的边角划伤。
• 为保持环境卫生,请不要在家中处理废旧机器或耗材。我们的授权经销商可以为您代劳。
• 机器内部的温度可能会很高。请勿接触指示 “
”的标签的部件。否则可能会烫伤。
电源
电源插座应安装在方便插拔且靠近本产品的位置。
臭氧安全
本产品在工作时会产生臭氧。
正常情况下,其臭氧量对操作人员是安全的。如果查觉到臭氧的气味,可为室内通风。
传真或电话
使用电话设备时,请务必遵循基本安全预防措施,以减少火灾、电击和人身伤害,包括下列各项;
不要在水源附近使用本产品,如浴盆、面盆、洗涤池或洗衣盆附近,也不宜在潮湿的地下室内或游泳池
附近使用。避免在雷雨天使用电话。闪电可能会产生雷击的危险。煤气泄漏时不要在其附近打电话诉说
险情。只能使用号码为。 26 AWG 或更大型号的无线电通讯电话线。
妥善保管这些说明
激光安全性:
本设备属于 1 级激光设备。本设备装有一个 5 毫瓦,波长为 770-795 纳米的 AlGaAs 激光二极管。设
备背面贴有如下的标记。
注意:
如果未按照本手册中的规定使用控制或性能调整程序,可能会造成危险辐射。
iii
北美地区
CDRH 管制信息
本设备符合 21 CFR J 节关于 1 级激光产品的规定。本设备装有一个 5 毫瓦、波长为 770-795 纳米
的 AlGaAs 激光二极管。本设备不会产生危险辐射,因为在操作和维护的所有客户模式中,激光束被
完全封闭。
注意:
如果未按照本手册中的规定使用控制或性能调整程序,可能会造成危险辐射。
iv
一致性声明
致 EEA 国家的用户
本产品完全符合欧洲议会及其委员会 1999 年 3 月 9 日的 1999/5/EC 项指令对于无线电设备和电信终
端设备及其相互认可其兼容性的基本要求和规定。
致接入模拟 PSTN 的 EEA 国家用户
本产品的设计能够接入所有 EEA 国家的模拟 PSTN 。当地 PSTN 的兼容性依赖于软件切换设置。如果
要将本产品迁入其它国家,请联系您的服务代表。如果发现故障,请首先联系您的服务代表。
Aficio FX200/DSm520pf/AC120/Aficio FX200L/DSm520pfl/AC120L :
CE 一致性声明可以在 Internet 上的以下 URL 找到:
http://www.ricoh.co.jp/fax/ce_doc
IS 2020S:CE 一致性声明可以在 Internet 上的以下 URL 找到:
http://www.dankainternational.com/fax
v
警告与
小心标志及标签的位置
本机器在如下位置贴有
警告和
小心标签。为安全起见,请遵守相关说明并按照要求操作本机器。
* 此标签贴于高温表面。小心不要触摸这些区域。
本机器依据 IEC 60417 的要求使用以下主电源开关符号:
说明电源打开。
说明电源关闭。
vi
通知
致美国用户
通知:
本设备已经过检验,证明符合 FCC 规章第 15 部分有关 B 类数字设备的限制。这些限制旨在提供合理
的保护,以防止在居住环境中安装时出现有害干扰。本产品产生、使用和辐射射频能量,如果未按本手
册的说明安装和使用,可能会对无线电通信产生有害干扰。但我们不保证在特定安装情况下不会产生有
害干扰。如果本设备对无线电或电视接收产生有害干扰,可通过关 / 开本设备来判断,建议用户采用下
面的一种或几种方法来克服干扰:
• 调整或重新安置接收天线。
• 增加设备和接收器之间的距离。
• 将设备连接到与接收器不同的电源插座上。
• 向经销商或有经验的无线电/电器技师寻求帮助。
警告
未经负责产品质量一方的明确批准而擅自改动或改装设备,用户将有可能失去使用本设备的权利。
关于 《电话用户保护法》的通知 (仅限于美国)。
美国 1991 年 《电话用户保护法》规定,任何人在使用计算机或其它电子设备 (包括传真机)发送信
息时,如果未在每一页或首页的上 / 下端留出空白部分以标注发送日期、时间以及企业或其它实体或者
个人的身份和电话号码,均属违法行为。(所提供的电话号码可以不是 900 号码或话费超过本地或长
途话费的任何其它号码。)
要将此信息编入传真机,请参阅本手册中的 “设置机器 ID”。遵循此处提供的步骤以输入企业标识和
终端或企业的电话号码。FAX HEADER 功能可将此信息随文档一同发出。此外,还需设定日期和时间。
vii
美国
FCC 要求
1.本设备符合 ACTA 采纳的 FCC68 款的规定和要求。在本设备的盖板上贴有一张注明产品标识 (格
式为 US:AAAEQ##TXXXXX)和其它信息的标签。如有要求,该号码须提供给电话公司。
2.本设备采用 RJ11C USOC 插口。
3.用来连接本设备与外设接线及电话网络的插头和插口必须符合 ACTA 采纳的 FCC68 款的规定和
要求。本产品附送标准的电话线和模块插头,用来连接标准且兼容的模块插口。详细信息,请参见
安装说明。
4.REN 用于确定可连接电话线的设备数量。电话线的 REN 过高可导致设备无法响应来电。在大多数
地区(不是所有地区),REN 总数不应超过 5.0。要确定可连接电话线的设备数量(由 REN 总数
决定),请联系当地的电话公司。本产品的 REN 包含在产品标识符中:US:AAAEQ##TXXXXX。
## 数字就代表 REN,中间不含小数点 (如, 03 表示 REN 的值为 0.3)。
5.如果本设备的使用影响了电话网络,电话公司会提前通知您需要暂时停止服务。即使无法做到提
前通知,电话公司也会尽快通知到客户。此外还会告知您,如果认为有必要,您有权向 FCC 投诉。
6.电话公司可能会更改其设施、设备、运营或规程,从而影响到本设备的使用。这种情况下,电话
公司会提前通知您进行必要的改动以维持不中断服务。
7.如果本设备发生故障,请致电 1-800-FASTFIX 联系 RICOH CORP 客户支持部咨询维修或保修
事宜。如果本设备影响了电话网络,电话公司会要求您断开设备连线,直到故障解决。
8.如果发生操作故障 (文档卡塞、复印卡塞和指示通信错误),请参阅本手册中的解决问题部分。
9.合用线服务的费用由各州规定。有关信息,请联系各州公共事业委员会、公共服务委员会或公司
委员会。
设定紧急号码或对紧急号码进行测试呼叫时的注意事项:
1.请简要地向接线员解释您拨号的用意,然后再挂断电话。
2.避开通话的高峰时段,比如在早晨或晚间进行测试。
加拿大
振铃等效值用于确定一个电话接口所能连接的设备数量。接口上的终端可以是任意设备的组合,只要所
有设备的 REN 总和不超过 5 即可。
本产品符合加拿大工业部的相关技术要求。
viii
注意:
该 B 级数字设备符合 Canadian ICES-003 的要求。
ix
x
目录
第 1 章: 介绍
特殊功能 ...................................................................... 1.2
了解组件位置 .................................................................
正视图 ....................................................................
后视图 ....................................................................
控制面板功能 ............................................................
1.4
1.4
1.5
1.6
第 2 章: 入门
开箱 ............................................................................ 2.2
选择安装位置 ............................................................ 2.4
安装硒鼓 ...................................................................... 2.5
装纸 ............................................................................ 2.7
建立连接 .................................................................... 2.11
开机 .......................................................................... 2.14
更改显示语言 ............................................................... 2.15
设置机器 ID ................................................................ 2.16
使用数字键盘输入字符 ............................................... 2.17
设置日期和时间 ............................................................ 2.19
更改时钟模式 .......................................................... 2.20
设置纸张尺寸和类型 .......................................................
设置声音 ....................................................................
扬声器、振铃、按钮音和警告音 ....................................
扬声器音量 ............................................................
使用节省模式 ...............................................................
节能模式 ...............................................................
扫描灯节能模式 .......................................................
关于软件 ....................................................................
打印机驱动程序的功能 ...............................................
2.20
2.21
2.21
2.21
2.22
2.22
2.22
2.23
2.24
在 Windows 中安装此软件 ..............................................
系统要求 ...............................................................
安装软件用于本地打印 ...............................................
安装软件用于网络打印 ...............................................
安装 SmarThru 4 ...................................................
修复软件 ....................................................................
2.25
2.25
2.26
2.31
2.38
2.40
删除软件 ....................................................................
卸载 MFP 驱动程序 ..................................................
卸载 SmarThru ......................................................
卸载网络扫描驱动程序 ...............................................
2.41
2.41
2.41
2.42
使用 Set IP ................................................................ 2.43
安装 Set IP ........................................................... 2.43
使用 Set IP ........................................................... 2.44
使用打印机设置工具 ....................................................... 2.45
xi
第 3 章: 纸张处理
选择打印介质 ................................................................. 3.2
纸张类型、进纸源及容量 .............................................. 3.2
纸张与特殊介质使用原则 .............................................. 3.3
装纸 ............................................................................ 3.4
在标准纸盘中 ............................................................ 3.4
多用纸盘中 .............................................................. 3.5
使用手动进纸模式 ...................................................... 3.7
选择出纸位置 ................................................................. 3.9
打印到前出纸盘 (面朝下) ........................................... 3.9
打印到后出纸槽 (面朝上) ......................................... 3.10
第 4 章: 打印任务
在 Windows 中打印文档 ................................................... 4.2
取消打印作业 ............................................................ 4.3
打印机设置 .................................................................... 4.4
布局选项卡 .............................................................. 4.5
纸张选项卡 .............................................................. 4.6
图形选项卡 .............................................................. 4.8
其它功能选项卡 ....................................................... 4.10
关于选项卡 ............................................................ 4.10
打印机选项卡 .......................................................... 4.11
使用偏好设置 .......................................................... 4.11
使用帮助 ............................................................... 4.11
在一张纸上打印多页 ....................................................... 4.12
打印海报 .................................................................... 4.13
将文档调整为选定的纸张尺寸 ............................................ 4.15
打印缩小或放大的文档 ....................................................
使用水印 ....................................................................
使用现有水印 ..........................................................
创建水印 ...............................................................
编辑水印 ...............................................................
删除水印 ...............................................................
使用覆盖页 ..................................................................
什么是覆盖页? .......................................................
创建新的覆盖页 .......................................................
使用覆盖页 ............................................................
删除覆盖页 ............................................................
4.16
4.17
4.17
4.18
4.19
4.19
4.20
4.20
4.20
4.21
4.23
第 5 章: 复印
为复印装纸 .................................................................... 5.2
选择纸盘 ...................................................................... 5.2
准备文档 ...................................................................... 5.3
在文档扫描玻璃板上复印 ................................................... 5.4
从自动进纸器复印 ...........................................................
设置复印选项 .................................................................
深浅度 ....................................................................
原稿类型 .................................................................
xii
5.5
5.7
5.7
5.7
缩小/放大复印 .......................................................... 5.8
份数 ....................................................................... 5.8
使用特殊复印功能 ........................................................... 5.9
复制复印 ................................................................. 5.9
逐份复印 ............................................................... 5.10
自动调整复印 .......................................................... 5.10
单页双面复印 .......................................................... 5.11
每张纸上 2 或 4 页复印 ............................................. 5.11
海报复印 ............................................................... 5.12
更改默认设置 ............................................................... 5.13
设置超时选项 ............................................................... 5.14
第 6 章: 扫描
扫描基础 ...................................................................... 6.2
从控制面板扫描到应用程序 ................................................ 6.3
使用 SmarThru 扫描 ....................................................... 6.4
使用屏幕帮助文件 ...................................................... 6.6
使用 WIA 驱动程序扫描 .................................................... 6.7
扫描到 USB 闪盘 ............................................................ 6.8
使用网络扫描进行扫描 ...................................................... 6.8
关于网络扫描 ............................................................ 6.8
设置网络扫描选项 ...................................................... 6.8
使用网络扫描进行扫描 ................................................. 6.9
设置网络扫描超时 .................................................... 6.10
使用网络扫描驱动程序 ....................................................
添加扫描仪 ............................................................
删除扫描仪 ............................................................
设置属性 ...............................................................
使用网络扫描驱动程序进行扫描 ....................................
扫描仪图标 ............................................................
6.11
6.11
6.12
6.13
6.15
6.16
第 7 章: 传真
更改传真设置选项 ........................................................... 7.2
可使用的传真设置选项 ...................................................... 7.3
装入文档 ...................................................................... 7.6
选择纸盘 ...................................................................... 7.9
调整文档分辨率 .............................................................. 7.9
自动发送传真 ............................................................... 7.11
手动发送传真 ............................................................... 7.12
重拨前一号码 ............................................................... 7.12
确认发送 .................................................................... 7.13
自动重拨 .................................................................... 7.13
关于接收模式 ............................................................... 7.14
为接收传真装入纸张 ....................................................... 7.15
在传真模式中自动接收 .................................................... 7.15
在电话模式中手动接收 .................................................... 7.15
在应答/传真模式中自动接收 ............................................. 7.16
xiii
使用电话分机手动接收 .................................................... 7.16
使用 DRPD 模式接收传真 ................................................ 7.17
把传真接收到内存中 .......................................................
单触拨号 ....................................................................
存储单触拨号号码 ....................................................
使用单触号码发送传真 ...............................................
速拨 ..........................................................................
存储速拨号码 ..........................................................
使用速拨号码发送传真 ...............................................
组拨 ..........................................................................
设置组拨号码 ..........................................................
编辑组拨号码 ..........................................................
使用组拨号码发送传真 (多地址发送) ...........................
搜索内存中的号码 .........................................................
连续搜索内存 ..........................................................
用特定首字母搜索 ....................................................
打印电话簿列表 ............................................................
发送顺次同报传真 .........................................................
7.18
7.19
7.19
7.20
7.21
7.21
7.22
7.23
7.23
7.24
7.25
7.26
7.26
7.26
7.27
7.28
发送延迟传真 ............................................................... 7.29
发送优先传真 ............................................................... 7.31
在预定传真中添加文档 .................................................... 7.32
取消预定传真 ............................................................... 7.33
使用安全接收模式 ......................................................... 7.34
打印报告 .................................................................... 7.35
使用高级传真设置 ......................................................... 7.37
更改设置选项 .......................................................... 7.37
第 8 章: 维护
清除内存 ...................................................................... 8.2
清洁机器 ...................................................................... 8.3
清洁机器外部 ............................................................ 8.3
清洁机器内部 ............................................................ 8.3
清洁扫描装置 ............................................................ 8.5
维护硒鼓 ...................................................................... 8.6
更换墨粉盒 .............................................................. 8.7
设置墨粉通知选项 ...................................................... 8.9
清洁硒鼓 ............................................................... 8.10
忽略墨粉已用完信息 ................................................. 8.11
设置电子邮件通知 ......................................................... 8.12
设置机器设置选项卡 ................................................. 8.12
设置联系信息选项卡 ................................................. 8.14
第 9 章: 故障排除
清除文档卡纸 .................................................................
进纸故障 .................................................................
出纸故障 .................................................................
滚筒馈送故障 ............................................................
xiv
9.2
9.2
9.3
9.4
清除卡纸 ...................................................................... 9.5
纸盘 1 中 ................................................................ 9.5
选装纸盘 2 中 ........................................................... 9.6
热熔区中或墨粉盒附近 ................................................. 9.7
出纸区中 ................................................................. 9.9
多用纸盘中 ............................................................ 9.10
避免卡纸的提示 ....................................................... 9.11
清除 LCD 错误消息 .......................................................
解决其它问题 ...............................................................
进纸故障 ...............................................................
打印故障 ...............................................................
打印质量问题 ..........................................................
复印故障 ...............................................................
扫描问题 ...............................................................
传真问题 ...............................................................
9.12
9.15
9.15
9.16
9.18
9.22
9.23
9.23
解决网络打印问题 .........................................................
一般问题 ...............................................................
Windows 问题 .......................................................
网络扫描问题 ..........................................................
9.25
9.25
9.25
9.26
第 10 章: 使用
USB 闪盘
关于 USB 闪盘 ............................................................. 10.2
安装 USB 闪盘 ............................................................. 10.2
扫描到 USB 闪盘 .......................................................... 10.3
使用默认设置扫描 .................................................... 10.3
使用自定义设置扫描 ................................................. 10.4
管理 USB 闪盘 ............................................................. 10.6
更改默认设置 .......................................................... 10.6
删除图像文件 .......................................................... 10.7
格式化 USB 闪盘 ..................................................... 10.8
查看 USB 内存状态 .................................................. 10.8
从 USB 闪盘打印 .......................................................... 10.9
备份数据 .................................................................. 10.10
附录 A: 在网络中使用本机
设置本地共享的机器 ......................................................... A.2
在Windows 98/Me中 ................................................. A.2
在 Windows NT 4.0/2000/XP 中 ................................. A.3
设置网络连接的机器 ......................................................... A.4
在控制面板上配置网络参数 ........................................... A.4
附录 B: 安装机器选装件
安装内存 DIMM ............................................................. B.2
卸下 DIMM 内存 ....................................................... B.4
安装选装纸盘 ................................................................. B.5
在打印机属性中设置纸盘 2 ........................................... B.7
xv
附录 C: 规格
一般规格 ...................................................................... C.2
扫描和复印规格 .............................................................. C.3
打印机规格 .................................................................... C.4
传真机规格 ....................................................................
纸张规格 ......................................................................
概述 .......................................................................
支持的纸张尺寸 .........................................................
纸张使用原则 ............................................................
纸张规格 .................................................................
出纸容量 .................................................................
纸张存放环境 ............................................................
xvi
C.5
C.6
C.6
C.7
C.8
C.9
C.9
C.9
1
介绍
感谢您购买这款多功能产品。此机器能够提供打印、复印、
扫描和传真功能!
本章内容包括:
• 特殊功能
• 了解组件位置
特殊功能
此款新机器具有提高打印质量的特殊功能。您可以:
以卓越的质量和速度进行打印
• 以最高为 1200 dpi [ 最佳 ] 的分辨率打印。请参见第 4.8 页。
• 本机可以用 20 ppm 的最高速度打印 A4 尺寸的纸张,以 22 ppm
的最高速度打印 letter 尺寸的纸张 (ppm 表示每分钟页数)。
灵活地处理纸张
• 多用纸盘支持信头纸、信封、标签、幻灯片、自定义大小介质、明
信片和重纸。 50 页的多用纸盘支持一般纸张。
• 标准 250 页进纸盘 (纸盘 1)和选装 250 页进纸盘 (纸盘 2)
支持 A4/letter 尺寸的纸张。
创建专业水准的文档
• 打印水印。您可以用文字(如“机密”)来自定义文档。请参见
第 4.17 页。
• 打印海报。每页文档的文本和图像可以放大,并可以在选定的多张
纸上打印,从而拼成一张海报。请参见第 4.13 页。
节省时间和金钱
• 您可以在一张纸打印多页,以节省纸张。
• 您可以在普通纸上使用预印表格和信头纸。请参见第 4.20 页的
“使用覆盖页” 。
• 在不打印时,本机会充分降低耗电量,自动节省能源。
• 国际 ENERGY STAR® 办公设备计划
国际 ENERGY STAR® 办公设备计划旨在通过提倡使用节能计算机
和其它办公设备来鼓励人们节约能源。
该计划支持开发和销售拥有节能功效的产品。
厂商可自愿参与该开放式计划。
该计划所覆盖的产品包括计算机、显示器、打印机、传真机、
复印机、扫描仪以及多功能设备。
Energy Star 的标准和徽标样式全球统一。
1.2 介绍
扩展机器性能
1
• 本机有 32 MB 内存,并可扩展到 160 MB。
• 可在本机安装选装的 250 页纸盘。这个纸盘可以减少给本机加纸的
频率。
• 通过网络接口可以进行网络打印。
在各种环境中打印
• 可以在 Windows 98/Me/NT 4.0/2000/XP 中进行打印。
• 随机附带 USB 和并行接口。根据您所在的国家或地区,可能会提
供并行接口。
• 您也可以使用网络接口。
使用 USB 闪盘
如果您有 USB 闪盘,可以以多种方式与本机结合使用。
• 扫描文档,然后将其保存到 USB 闪盘上。
• 直接打印存储在 USB 闪盘上的数据。
• 管理 USB 闪盘。
• 备份数据,然后将备份文件恢复到机器的内存。
介绍
1.3
了解组件位置
以下是本机的主要组件:
正视图
文档导板
文档盖板
自动进纸器
进纸盘
出纸盘
USB 闪盘
端口
文档扫描玻璃板
控制面板
前出纸盘 (正面朝下)
前门
墨粉盒
纸张输出延伸架
纸量指示器
纸盘
(纸盘 1)
选装纸盘
多用纸盘 (纸盘 2)
1.4 介绍
后视图
1
后门
控制板盖
网络端口
后出纸槽
(正面朝上)
并口
电源开关
USB 接口
交流电源线接口
Line (电话)插口
EXT (分机)插口
纸盒 2 电缆连
接器
介绍
1.5
控制面板功能
用于存储常用传真号码,进行单触式拨号。
1
用于将单触式按钮转换为数字 21 至 40。
2
扫
描
用于访问可将图像扫描到其中的 PC 软件程序的
列表。
必须使用本机随附的打印机设置工具创建扫描
列表。
还可用于将文档扫描并保存在 USB 闪盘中,然
后在将闪盘插入本机的 USB 端口后进行处理。
请参见第 10 章安装 USB 闪盘。
调整当前复印作业的文档光亮度。
选择当前复印作业的文档类型。
3
复
印
选择拷贝份数。
可以使用特殊复印功能,如 Clone (复制) 、
Collation(逐份复印)、Auto Fit(自动调整)、
2 Sides on 1page(双面单页)、 2/4 Up(每
张纸上复印 2/4 页,即在一张纸上复印多页)及
Poster (海报)复印。
缩放原件。
4
在操作过程中显示当前状态和提示信息。
墨粉盒用完时开启。
5
1.6 介绍
用于在选定菜单项的可选项间滚动。
1
确认显示屏上的选择。
进入功能菜单模式,在可选菜单间滚动。
返回上级菜单。
5
随时停止操作。
在 Standby (待机)模式中,清除/取消复印
选项,如暗度、文档类型设置、复印件的尺寸
及份数。
启动作业。
6
拨号或输入字母数字字符。
可以让您输入传真号码,显示内存状态和传真接
收模式。
调整当前传真作业的文档分辨率。
7
传
真
将一份传真发至多个目的地。
用于将常用传真号码存储为使用一个或两个数
字的速拨或组拨号码,以便自动拨号,以及编辑
已存储的号码。还可用于打印电话簿列表。
在 Standby (待机)模式中,重拨最后一个号
码,或者在 Edit (编辑)模式中,在传真号码
间插入暂停。
占用电话线路。
8
用于在将 USB 闪盘插入本机前面的 USB 端口
后,直接打印存储在其上的文件。
介绍
1.7
备注
1.8 介绍
2
入门
本章介绍设置机器的分步说明。
本章内容包括:
• 安装机器
开箱
安装硒鼓
装纸
建立连接
开机
• 设置机器系统
更改显示语言
设置机器 ID
设置日期和时间
设置纸张尺寸和类型
设置声音
使用节省模式
• 安装软件
关于软件
在 Windows 中安装此软件
修复软件
删除软件
使用 Set IP
使用打印机设置工具
安装机器
开箱
1 从包装箱中取出机器和所有附件。确认机器包装内包含如下物品:
初始墨粉盒
交流电源线*
电话线 *
(仅限北美地区和中国)
快速安装指南
光盘**
操作面板指南
安全信息
铭碑***
*电源线和电话线的外观因所处国家和/或地区的规范而异。
** 光盘中包括打印机驱动程序、扫描仪驱动程序、 Set IP、打印机设置工具、 SmarThru 软件、用户指南以及
Adobe Acrobat Reader 程序。
*** 在某些地区可能已经贴在机器上。
注意:
• 为各国和/或地区提供的组件可能不尽相同。
• 您需要使用随机附带的电话线,如果您要使用其他供应商提供的电话线,此电话线必须是
AWG #26 或更小的型号。
• 电源线必须插在接地良好的插座上。
2.2 入门
2 拆掉机器四周的包装带。
2
胶带
3 轻轻的将扫描锁定标签从本机上拉出。这会自动将扫描仪锁定开
关拉到 “前”(解锁)位置。
扫描锁定标签
注意:移动本机或较长时间内不打算使用本机
时,请如图所示将扫描仪锁定开关移到 “后”
锁定位置。要扫描或复印文档,此开关必须位
于解锁位置。
入门
2.3
选择安装位置
选择一个平稳、有充足空间供空气流通的位置。为打开门和纸盘留出
足够的空间。
安装区应通风良好,并远离直射阳光或者热源、冷源和湿气。请勿将
机器置于办公桌或工作台的边缘。
余隙空间
• 前:482.6 mm (为拆卸纸盘留出足够的空间)
• 后:100 mm (为空气流通留出足够的空间)
• 右:100 mm
• 左:100 mm (为空气流通留出足够的空间)
2.4 入门
安装硒鼓
1 打开前门。
2
2 将初始墨粉盒从包装中取出。轻轻摇动墨粉盒 5 到 6 次,使墨粉
均匀分布。
充分摇匀墨粉盒可以确保每个墨粉盒达到最大用量。
注意:
• 如果不慎将墨粉沾到衣物上,请用干布擦拭,并用冷水洗涤。热水会使
墨粉渗入到衣服纤维中。
• 为防止损坏,墨粉盒暴露于光亮处的时间不应超过几分钟。如果需要在
光线下放置数分钟,请用纸盖好。
• 请勿接触墨粉盒下面的绿色部分。请使用墨粉盒上的手柄,以免触及此
区域。
入门
2.5
3 握住手柄,拿起墨粉盒。将墨粉盒慢慢插入机器的开口处。墨粉盒
侧面的垫片和机器内部对应的凹槽会引导墨粉盒进入正确位置,
直到完全卡入到位。
凹槽
垫片
4 关闭前门。确保将门关紧。
注意:以 5% 覆盖率打印文本时,墨粉盒寿命约为 5000 页或 3500 页。
(随本机提供的墨粉盒寿命为 3500 页。)
2.6 入门
装纸
纸盘最多可容纳 250 张 20 lb 一般纸张。
2
装入一叠 Letter 尺寸的纸张:
1 拉开纸盘并从机器卸下。
2 前后展动纸叠边缘,使纸张分离。然后在平整表面上轻敲纸叠,使
之对齐。
3 将纸叠打印面朝下放入纸盘。
注意:如果需要使用其它尺寸的纸张,需要调整纸张导板。有关详细信
息,请参见第 2.9 页。
入门
2.7
4 注意纸盘内壁两侧的纸厚度限制标记。装纸过多会引起卡纸。
5 插入纸盘并推回机器内。
注意:装纸后,需要设置机器的纸张类型和尺寸。有关复印和传真方面
的信息,请参见第 2.20 页;有关 PC 打印方面的信息,请参见第 4.6
页。从打印机驱动程序进行的设置将覆盖控制面板上的设置。
2.8 入门
更改纸盘中的纸张尺寸
要装入更长的纸张 (例如 Legal 尺寸的纸张),需要调整纸张导板,
使纸盘加长。
1 按压并打开导板锁,将纸张长度导板向外完全滑出,使纸盘完全
展开。
2 在纸盘中装入纸张后,捏住长度导板并滑动,使其轻贴纸叠的后
边缘。
对于小于 Letter 尺寸的纸张,请调整前纸张长度导板,使其轻触
纸叠。
入门
2.9
2
3 如图所示捏住宽度导板,向纸叠方向滑动,使其轻触纸叠边缘。
注意:
• 请勿压紧导板,否则纸张会变形。
• 如果不调整纸张宽度导板,可能会导致卡纸。
2.10 入门
建立连接
1 将电话线的一端插入本机的 LINE(电话)插口,将另一端插入墙
上的插口。
连接到墙壁插座
如果希望本机同时用于接收传真和语音电话,则需要将电话和/或
应答机连接到本机上。
入门 2.11
2
注意:由于本机器采用最新技术设计,因此,如果在英国将三线型
(SHUNT 线,旧式设备)电话或应答机连接到机器的 EXT (分机)插
口,外接设备将无法接听来电。为了避免这种不兼容问题,请使用双线
(新式设备)电话或应答机。
2 将 USB 电缆接入机器的 USB 接口。
连接到计算机的 USB 端口
如果要使用并口打印机电缆,请只购买 IEEE 1284 适配并口电
缆,并将其接入机器的并口。
2.12 入门
将金属夹向下推入电缆插头的凹口内。
2
连接到计算机的并行端口
注意:
• 只需连接以上两种电缆中的一种即可。请勿同时使用并行电缆和 USB
电缆。
• 如果使用 USB 电缆,则必须运行 Windows 98/Me/2000/XP 操作
系统。
如果要使用网络电缆,请将以太网电缆 (带 RJ.45 接头的 UTP 电
缆)的一端插入本机的以太网端口,并将另一端插入网络的局域网接
口。
连接至网络的局域网插口
注意:您可以使用控制面板配置网络参数,请参见第 A.4 页。
入门 2.13
开机
1 将随机附带的三相电源线的一端插入机器的 AC 交流电插口,另
一端插入接地良好的交流电源插座。
2 按下电源开关,打开机器。机器显示屏上出现 “Warming Up
Please Wait”(预热中,请稍候)字样,表明机器已经启动。
连接到交流墙壁插座
要以其它语言显示信息,请参见第 2.15 页。
警告:本机运行时内部定影器区域温度会非常高。靠近此区域时务必小心
烫伤您的手指。
2.14 入门
设置机器系统
2
更改显示语言
要更改控制面板上显示的语言,请执行以下步骤:
1 按功能菜单,直到“Machine Setup”(机器设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Language”(语言)出现在显示
屏底行。
3 按确认/进入。当前设置出现在显示屏底行。
4 按滚动按钮 ( 或 ),直到所需的语言出现在显示屏上。
5 按确认/进入保存选择。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
入门 2.15
设置机器 ID
在某些国家或地区,根据法律,您必须在发送的传真上显示自己的传
真号码。机器的 ID,包括您的电话号码和名字 (或公司名称),将被
打印从本机发送的每一页传真的顶部。
1 按功能菜单,直到 “Machine Setup”(机器设置)出现在显示
屏顶行。第一个可用菜单项 “Machine ID”(机器 ID)出现在
底行。
2 按确认/进入。显示屏会要求您输入传真号码。
如果已经设置号码,则显示此号码。
3 使用数字键盘输入传真号码。
注意:如果输入号码时出错,按
按钮可删除最后一位数。
4 显示屏上的号码正确时,按确认/进入按钮。此时显示屏要求您输
入 ID。
5 用数字键盘输入您的名字或公司名称。
您可以使用数字键盘输入字母数字字符,按下按钮 0 可以输入特
殊符号。
有关如何使用数字键盘输入字母数字字符的详细信息,第 2.17 页
的“使用数字键盘输入字符” 。
如果要连续输入同一个字母或数字 (如 SS、 AA 或 777),输入
一个之后,按 按钮移动光标,然后即可输入下一个。
要在名字中间插入空格,也可以使用
位置。
按钮移动光标跳过这一
6 显示屏上的名字正确时,按确认/进入按钮。
7 要返回 Standby (待机)模式,请按清除/停止按钮。
2.16 入门
使用数字键盘输入字符
在执行某些任务时,您需要输入名字和号码。例如,在设置机器时,
您需要输入您的名字 (或公司名称)和电话号码。存储一位、两位或
三位数的速拨或组拨号码时,您也可以输入相应的名字。
2
要输入字母数字字符,请执行以下步骤:
1 在提示输入字母时,找到标有您要输入的字母
的按钮。按此按钮,直到显示屏上显示正确的
字母。
例如,要输入字母 O,请按标有“MNO”的 6。
每按一下 6,显示屏就会显示不同的字母,先
是 M、 N、 O,最后是 6。
您可以输入特殊字符,如空格、加号等。有关
详细信息,第 2.18 页的“键盘字母和数字” 。
2 要输入其它字母,请重复步骤 1。
如果要输入的下一个字母位于同一个按钮上,则按 按钮移动光
标,然后按标有待输入字母的按钮。光标将向右移动,显示屏上会
显示下一个字母。
按两次 1 可输入一个空格。
3 完成字母输入后,按确认/进入。
入门 2.17
键盘字母和数字
键
指定的数字、字母或字符
1
1
空格
2
A
B
C
2
3
D
E
F
3
4
G
H
I
4
5
J
K
L
5
6
M
N
O
6
7
P
Q
R
S
8
T
U
V
8
9
W
X
Y
Z
0
+
-
,
.
7
9
‘
/
*
#
&
0
更改号码或名字
如果输入号码或名字时出错,按
然后输入正确的数字或字符。
按钮可删除最后一位数字或字符。
插入暂停
在某些电话系统中,您必须先拨接入号 (例如 9),然后等待第二个
拨号音。此种情况下,必须在电话号码中插入暂停。设置某些单触式
或速拨号码时,可以插入暂停。
要插入暂停,请在输入电话号码时,在适当的位置按重拨/暂停按钮。
显示屏的相应位置会出现 “− ”。
2.18 入门
设置日期和时间
本机启动并就绪后,显示屏会显示当前的日期和时间。本机在所有传
真上都会打印日期和时间。
注意:如果机器的电源被切断,恢复供电后,需要重新设置正确的时间和
日期。
1 按功能菜单,直到“Machine Setup”(机器设置)出现在显示屏
顶行。
2 按滚动按钮( 或 ),直到“Date & Time”(日期和时间)出
现在底行,然后按确认/进入。
3 使用数字键盘输入正确的时间和日期。
月
日
年
小时
分钟
=
=
=
=
01 ~ 12
01 ~ 31
要求 4 位数字
01 ~ 12 (12 小时模式)
00 ~ 23 (24 小时模式)
= 00 ~ 59
注意:不同国家或地区的日期格式可能有所差异。
您也可以使用滚动按钮( 或
后输入新的数字。
)将光标移到要更正的数字下,然
4 要为 12 小时格式选择 “AM”或 “PM”,请按
或
按钮或
任何数字按钮。
光标不在 AM 或 PM 指示器下时,按
移至指示器下。
或
按钮,光标会立即
您可以将时钟模式更改为 24 小时格式(如 01:00 PM 为 13:00)。
有关详细信息,请参见第 2.20 页。
5 显示屏上的时间和日期显示正确时,按确认/进入。
输入数字有误时,机器会发出蜂鸣音,不会进行下一步。如果发生
这种情况,只需重新输入正确的数字即可。
入门 2.19
2
更改时钟模式
您可以将机器设置为用 12 小时或 24 小时格式显示当前时间。
1 按功能菜单,直到“Machine Setup”(机器设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Clock Mode”(时钟模式)出现
在底行,然后按确认/进入。
此时显示屏显示机器设置的当前时钟模式。
3 按滚动按钮( 或 )选择其它模式,然后按确认保存所做选择。
4 要返回 Standby (待机)模式,请按清除/停止按钮。
设置纸张尺寸和类型
将纸张放入纸盘 (标准 “纸盘 1”、“多用纸盘”或选装 “纸盘 2”)
后,要用控制面板按钮设置纸张尺寸和类型。这些设置将应用于复印
和传真模式。对于 PC 打印,您需要在 PC 上使用的应用程序中选择
纸张尺寸和类型。
1 按功能菜单。
显示屏会在顶行上显示 “Paper Setting”(纸张设置)。
2 按滚动按钮 ( 或 ),直到 “Paper Size”(纸张大小)出现
在底行,然后按确认/进入进入菜单项。
第一项 “Tray Paper”(纸盘纸张)出现在底行。
如果安装了选装的 “纸盘 2” ,底行会显示 “Tray1 Size”(纸
盘 1 大小)。
3 使用滚动按钮 ( 或 )选择要使用的纸盘,然后按确认/进入。
4 使用滚动按钮 ( 或 )选择要使用的纸张尺寸,按确认/进入保
存设置。
5 按返回上级。
6 按
按钮滚动到 “Paper Type”(纸张类型),然后按确认 / 进
入进入菜单项。
7 使用滚动按钮 ( 或 )选择要使用的纸张类型,按确认/进入保
存设置。
8 要返回 Standby (待机)模式,请按清除/停止按钮。
2.20 入门
设置声音
您可以控制以下声音:
• 扬声器:您可以打开或关闭通过扬声器发出的来自电话线的声音,
如拨号音或传真音。如果此选项设置为“Comm.”(通信),扬
声器将发出声音,直到远程机器应答。
• 振铃:您可以调整振铃的音量。
• 按键音:如果此选项设置为 “On”(打开),每次按键时都会发出
按钮音。
• 警告音:您可以打开或关闭警告音。如果此选项设置为 “On”(打
开),每当发生错误或传真通讯结束时就会发出警告音。
• 您可以用免提拨号按钮来调整音量。
扬声器、振铃、按钮音和警告音
1 按功能菜单,直到 “Sound/Volume”(声音 / 音量)出现在显
示屏顶行。
2 按滚动按钮( 或 )在选项间滚动。看到所需的声音选项时,按
确认/进入。
3 按滚动按钮 ( 或 ),直到显示选定选项的所需状态或音量。
您可以在显示屏底行看到所作的选择。
振铃音量可以选择“Off”(关闭)、“Low”(低)、“Med”(中)
和 “High”(高)。设置 “Off”(关闭)表示振铃不发声。即使
关闭振铃,机器也能正常工作。
4 按确认 / 进入保存选择。出现下一个声音选项。
5 如果需要,重复步骤 2 - 4。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
扬声器音量
1 按免提拨号。扬声器即发出拨号音。
2 按滚动按钮 ( 或 ),直到听到需要的音量。此时显示屏将显
示当前的音量。
3 按免提拨号保存更改并返回 Standby (待机)模式。
注意:只有在已连接电话线的情况下才可以调整扬声器的音量。
入门 2.21
2
使用节省模式
节能模式
在机器没有使用的情况下,进入 Power Save (节能模式)可以减少
能耗。您可打开此模式,并选择从打印作业完毕到转入节能状态的等
待时间。
1 按功能菜单,直到 “Machine Setup”(机器设置)出现在屏幕
顶行。
2 按滚动按钮 ( 或 ),直到 “Power Save”(节能)出现在底
行。按确认/进入。
3 按滚动按钮 ( 或 ),直到 “On”(打开)出现在底行,然后
按确认/进入。
选择 “Off”(关闭)表示停用节能模式。
4 按滚动按钮 ( 或 ),直到出现需要的时间设置。
可选择的选项有 5、 10、 15、 30 和 45 (分钟)。
5 按确认/进入保存选择。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
扫描灯节能模式
Scan Lamp Save (扫描灯节能)模式可节省扫描灯的能耗。扫描
玻璃下的扫描灯在不使用的时候会自动关闭,以减少能耗并延长扫描
灯的使用寿命。开始扫描后,经过一定的预热时间,扫描灯会被自动
唤醒。
您可以设置扫描灯从扫描作业完毕到转入节能模式的等待时间。
1 按功能菜单,直到 “Machine Setup”(机器设置)出现在屏幕
顶行。
2 按滚动按钮 ( 或 ),直到 “Scan PWR Save”(扫描节能)
出现在底行。按确认/进入。
3 按滚动按钮 ( 或 ),直到需要的时间设置出现在底行。
可选择的时间选项有 0.5、 1、 4、 8 和 12 (小时)。
4 按确认/进入保存选择。
5 要返回 Standby (待机)模式,请按清除/停止按钮。
2.22 入门
安装软件
2
关于软件
在设置好机器并将其与计算机连接之后,必须使用随机附带的光盘安
装打印机软件。光盘提供以下软件:
在 Windows 下使用的程序
要在 Windows 环境中将机器用作打印机和扫描仪,必须安装 MFP 驱
动程序。您可以安装部分或全部以下组件:
• 打印机驱动程序 - 使用此驱动程序可以充分利用本款打印机的各项
功能。
• 扫描仪驱动程序 - TWAIN 和 Windows Image Acquisition (WIA)
驱动程序可用于在本机上扫描文档。
• 打印机设置工具 - 安装 MFP 驱动程序时会自动安装此程序。“打
印机设置工具”窗口中有以下选项卡:扫描设置、电话簿、打印机
和固件更新。有关使用此程序的信息,请参见第 2.45 页。
• 网络扫描驱动程序 - 本机使用网络扫描程序扫描图像。有关使用此
程序的信息,请参见第 6.11 页。
• Set IP - Set IP 能检测同一网络中的打印机并可显示此网络的信
息。另外,此应用程序可配置本机的网络信息。要使用此应用程序,
必须在个人计算机中安装 TCP/IP 协议。
• 多用途直接打印类型 S IPP 端口 - 此多用途直接打印类型的S IPP
端口为系统组件,通过它可从 Windows 应用程序在 IPP(Internet
打印协议) 1.1 兼容的打印机上进行打印。
• SmarThru - 多功能机器随附的基于 Windows 的软件。它提供了
一个功能强大的图像编辑器,能够以多种方式对扫描的图像进行编
辑,并可利用电子邮件将图像发送出去。您也可以从 SmarThru 打
开 Windows 中安装的其它图像编辑器,如 Adobe PhotoShop。
有关详细信息,请参见 SmarThru 程序提供的屏幕帮助。
入门 2.23
打印机驱动程序的功能
打印机驱动程序支持以下标准功能:
• 纸张来源选择
• 纸张尺寸、方向和介质类型
• 复印份数
• 省墨
• 打印质量选项
• 在一张纸上打印多页 (N-up)
• 适合页面打印
• 缩放打印
• 首页不同纸张来源
• 水印
• 覆盖页
• TrueType 字体选项
2.24 入门
在 Windows 中安装此软件
2
系统要求
安装前,请确保系统满足最低要求。
项目
操作系统
要求
Windows 98/Me/NT 4.0/2000/XP
Windows 98/
Me/NT 4.0/2000
Pentium II 400
MHz 或更高
Pentium III
933 MHz
Windows XP
Pentium III
933 MHz 或更高
Pentium IV
1 GHz
Windows 98/
Me/NT 4.0/2000
64 MB 或更高
128 MB
Windows XP
128 MB 或更高
256 MB
Windows 98/
Me/NT 4.0/2000
300 MB 或更高
1 GB
Windows XP
1 GB 或更高
5 GB
CPU
RAM
硬盘可用
空间
Internet
Explorer
建议
5.0 或更高版本
5.5
注意:
• 在 Windows NT 4.0/2000/XP 中,应由管理员安装软件。
• 打印机驱动程序不支持 Windows 95。
入门 2.25
安装软件用于本地打印
本地打印机是通过打印机电缆 (如 USB 或并行电缆)直接与计算机
相连的打印机。如果打印机连接到网络,请跳过此步骤并第 2.31 页
的 “安装软件用于网络打印” 。
您可以使用典型或自定义方法安装打印机软件。
注意:
• 在计算机启动后,取消 “找到新硬件”窗口。
• 在安装软件之前,请确保机器已启动并与计算机的并口或 USB 口相连
接。 Windows NT 4.0 不支持 USB 连接。
• 打印机驱动程序不支持 Windows 95。
本地打印的典型安装
建议大多数用户选择这种类型。将安装打印机运行时所需的所有组件
(打印机驱动程序、扫描仪驱动程序以及打印机设置工具)。
1 确保打印机连接到计算机并打开电源。
2 将随附的光盘插入到光盘驱动器,光盘将自动运行,并且安装窗口
出现。
如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\setup.exe,用代表您的驱动器的字母替换 “X”,然后单
击确定。
3 单击下一步。
• 如果必要,请从下拉列表中选择语言。
• 安装 SmarThru:安装 SmarThru 程序。如果要在此屏幕上单
击以安装 SmarThru,请参见第 2.38 页。
• 查看用户指南:您可查看 “用户指南” 和 “管理员指南”。如
果计算机上未安装 Adobe Acrobat,则单击此选项将自动为您
安装 Adobe Acrobat Reader。
2.26 入门
4 选择用于本地打印机的典型安装。单击下一步。
2
注意:如果打印机尚未连接到计算机,则会显示以下窗口。
• 连接打印机之后,单击下一步。
• 如果此时不想连接打印机,则单击下一步,然后单击随后屏幕上的否。
此时安装开始,而结束时则不打印测试页。
5 安装完成之后,将显示一个询问您是否打印测试页的窗口。如果需
要打印测试页,请选中相应复选框,然后单击下一步。
否则,只需单击下一步,跳到步骤 7。
6 如果测试页打印正确,单击是。
如果打印不正确,单击否重新打印测试页。
入门 2.27
7 单击完成。
注意:安装完成后,如果打印机驱动程序无法正常工作,请重新安装打
印机驱动程序。第 2.40 页的“修复软件” 。
本地打印的自定义安装
您可以选择要安装的单个组件。
1 确保打印机连接到计算机并打开电源。
2 将随机提供的光盘插入光盘驱动器。
光盘应自动运行并出现安装窗口。
如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\setup.exe,用代表您的驱动器的字母替换 “X”,然后单
击确定。
3 单击下一步。
• 如有必要,请从下拉列表中选择语言。
• 安装 SmarThru:安装 SmarThru 程序。如果在此屏幕上
单击以安装 SmarThru,第 2.38 页。
2.28 入门
• 查看用户指南:您可查看 “用户指南” 和 “管理员指南”。如
果计算机上未安装 Adobe Acrobat,则单击此选项将自动为您
安装 Adobe Acrobat Reader。
4 选择自定义安装。单击下一步。
2
5 选择本地打印机并单击下一步。
入门 2.29
注意:如果打印机尚未连接到计算机,则会显示以下窗口。
• 连接打印机之后,单击下一步。
• 如果此时不想连接打印机,则单击下一步,然后单击随后屏幕上的否。
此时安装开始,而结束时则不打印测试页。
6 选择要安装的组件并单击下一步。
7 安装完成之后,将显示一个询问您是否打印测试页的窗口。如果需
要打印测试页,请选中相应复选框,然后单击下一步。
否则,只需单击下一步并跳到第 9 步。
8 如果测试页打印正确,请单击是。
否则,请单击否重新打印。
2.30 入门
9 单击完成。
2
安装软件用于网络打印
将打印机连接到网络时,必须首先配置打印机的 TCP/IP 设置。分配
并验证 TCP/IP 设置后,即可在网络的每台计算机上安装软件。
您可以使用典型或自定义方法安装打印机软件。
网络打印的典型安装
建议大多数用户选择这种类型。将安装打印机运行时所需的所有组件
(打印机驱动程序、扫描仪驱动程序、网络扫描、 Set IP 以及多用途
直接打印型 S IPP 端口)。
在 Windows 98/Me 和 Windows NT 4.0 中,也将 Multi Direct Print
Type S 安装为网络打印机端口。
1 确保打印机连接入网并且已打开。有关连接入网的详细信息,请参
见 “管理员指南”第 1-3
页中的 “基本 TCP/IP 设置。
2 将随机提供的光盘插入光盘驱动器。
光盘应自动运行并出现安装窗口。
入门 2.31
如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\setup.exe,用代表您的驱动器的字母替换 “X”,然后单
击确定。
3 单击下一步。
• 如果必要,请从下拉列表中选择语言。
• 安装 SmarThru:安装 SmarThru 程序。如果要在此屏幕
上单击以安装 SmarThru,请参见第 2.38 页。
• 查看用户指南:您可查看 “用户指南” 和 “管理员指南”。如
果计算机上未安装 Adobe Acrobat,则单击此选项将自动为您
安装 Adobe Acrobat Reader。
4 选择用于网络打印机的典型安装。单击下一步。
2.32 入门
5 显示可用的网络打印机列表。从列表中选择要安装的打印机,然后
单击下一步。
2
• 如果在列表中找不到所需的打印机,单击更新刷新列表,或选
择添加 TCP/IP 端口将打印机添加到网络。要将打印机添加到
网络,需为打印机输入端口名称和 IP 地址。
• 要查找共享的网络打印机 (UNC 路径),请选择共享打印机
[UNC] 并手动输入共享名,或单击浏览按钮查找共享打印机。
注意:如果要在特定的网络打印机上设置特定的 IP 地址,请单击设置
IP 地址按钮。出现 “设置 IP 地址”窗口。请执行以下操作:
a. 从列表中选择要设置特定 IP 地址的打印机。
b. 手动为打印机配置 IP 地址、子网掩码以及网关,并单击配置为网络打印
机设置特定的 IP 地址。
c. 如果计算机要求确认您所做的选择,请单击是。
6 完成安装后,将显示一个窗口,询问您是否打印测试页。如果需
要,请选择相应的复选框并单击完成。
入门 2.33
否则,只需单击完成。
注意:安装完成后,如果打印机驱动程序不能正常工作,请重新安装打
印机驱动程序。第 2.40 页的“修复软件” 。
网络打印的自定义安装
您可以选择要安装的单独组件并设置特定的 IP 地址。
1 确保打印机连接到网络并打开电源。有关连接入网的详细信息,请
参见 “管理员指南”。
2 将随机提供的光盘插入光盘驱动器。
光盘应自动运行并出现安装窗口。
如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\setup.exe,用代表您的驱动器的字母替换 “X”,然后单
击确定。
3 单击下一步。
• 如果必要,请从下拉列表中选择语言。
2.34 入门
• 安装 SmarThru:安装 SmarThru 程序。如果要在此屏幕
上单击以安装 SmarThru,请参见第 2.38 页。
• 查看用户指南:您可查看 “用户指南” 和 “管理员指南”。如
果计算机上未安装 Adobe Acrobat,则单击此选项将自动为您
安装 Adobe Acrobat Reader。
4 选择自定义安装。单击下一步。
5 显示可用的网络打印机列表。从列表中选择要安装的打印机,然后
单击下一步。
• 如果在列表中找不到所需的打印机,单击更新刷新列表,或选
择添加 TCP/IP 端口将打印机添加到网络。要将打印机添加到
网络,需为打印机输入端口名称和 IP 地址。
• 要查找共享的网络打印机 (UNC 路径),请选择共享打印机
[UNC] 并手动输入共享名,或单击浏览按钮查找共享打印机。
入门 2.35
2
注意:如果要在特定的网络打印机上设置特定的 IP 地址,请单击设置
IP 地址按钮。出现 “设置 IP 地址”窗口。请执行以下操作:
a. 从列表中选择要设置特定 IP 地址的打印机。
b. 手动为打印机配置 IP 地址、子网掩码以及网关,并单击配置为网络打印
机设置特定的 IP 地址。
c. 如果计算机要求确认您所做的选择,请单击是。
6 选择要安装的组件并单击下一步。
2.36 入门
7 选择组件后,显示以下窗口。您也可以更改打印机的名称,设置网
络共享打印机和默认打印机以及更改每个打印机的端口。单击下
一步。
2
要在服务器上安装该软件,请选中在服务器上设置此打印机复选框。
8 完成安装后,将显示一个窗口,询问您是否打印测试页。如果需
要,请选择相应的复选框并单击完成。
否则,只需单击完成。
注意:安装完成后,如果打印机驱动程序不能正常工作,请重新安装打
印机驱动程序。第 2.40 页的“修复软件” 。
入门 2.37
安装 SmarThru 4
1 将随机提供的光盘插入光盘驱动器。
光盘应自动运行并出现安装窗口。
如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\setup.exe,用代表您的驱动器的字母替换 “X”,然后单
击确定。
2 单击安装 SmarThru。
3 单击下一步。
4 按照屏幕上的说明操作,单击下一步。
5 单击下一步。
6 选择安装类型,然后单击下一步。
软件支持两种安装类型:
• 典型:安装程序及常用选项,建议大多数用户使用。
• 自定义:可以选择要安装的选项。
2.38 入门
如果选择 “自定义”安装,可以选择要安装的组件。单击下一步。
2
• 基本 SmarThru 部件:使用基本的 SmarThru 4 应用程序和
核心服务。
• 扫描部件:扫描原件并将其保存在应用程序或文件夹中、用电
子邮件发送、或在网站上发布。
• 图像部件:编辑已存为图形文件的图像。
• 复印部件:复印出具有专业质量的文档副本。
• 打印部件:打印已保存的图像。
7 按照屏幕上的说明完成安装。
8 安装完毕后,请单击完成。
入门 2.39
修复软件
安装失败或软件无法正常工作时,需要进行修复。此 “修复”程序并
不对 SmarThru 软件进行物理修复。
可修复打印机驱动程序、扫描仪驱动程序、打印机设置工具和 Set IP
程序。
1 启动 Windows。
2
从开始菜单选择程序或所有程序
3
选择修复并单击下一步。
→ Type 103 → 维护。
注意:如果打印机尚未连接到计算机,则会显示以下窗口。
• 连接打印机之后,单击下一步。
• 如果此时不想连接打印机,则单击下一步,然后单击随后屏幕上的否。
此时安装开始,而结束时则不打印测试页。
4 选择要重新安装的组件,然后单击下一步。
如果选择 Type 103 PCL 6 打印机驱动程序,则会显示一个请
您打印测试页的窗口。请执行以下操作:
a. 要打印测试页,请选中该复选框,然后单击下一步。
b. 如果测试页打印正确,则单击是。
否则,单击否重新打印。
5 重新安装完毕后,单击完成。
2.40 入门
删除软件
如果需要将软件升级或者安装失败,则必须卸载软件。可使用
Windows uninstallShield 卸载期望的项目。
卸载 MFP 驱动程序
1 启动 Windows。
2 从开始菜单选择程序或所有程序 → Type 103 → 维护。
3 选择删除然后单击下一步。
将会出现一个组件列表,可分别删除其中任意组件。
如果要卸载打印机驱动程序,请选中 Type 103 PCL 6 打印机
驱动程序。
如果要卸载扫描仪驱动程序,请选中扫描仪驱动程序 (TWAIN/
WIA)。
如果要卸载打印机设置工具,请选中打印机设置工具。
如果要卸载 Set IP,请选中 Set IP。
4 选择要删除的组件,然后单击下一步。
5 如果计算机要求确认您所做的选择,请单击是。
所选驱动程序及其全部组件从计算机中删除。
6 删除软件之后,单击完成。
卸载 SmarThru
注意:开始卸载前,请务必关闭计算机上的所有应用程序。软件卸载完毕
后,需要重新引导系统。
1 在开始菜单中,选择程序。
2 选择 SmarThru 4,然后选择卸载 SmarThru 4。
3 计算机要求确认时,请单击确定。
4 单击完成。
可能会提示您重新启动计算机。此时,您必须关闭计算机然后再重
新启动,才能保存所作更改。
入门 2.41
2
卸载网络扫描驱动程序
1 启动 Windows。
2 从开始菜单选择程序或所有程序 → ScanClair Type 103 →
卸载 ScanClair Type 103。
3 计算机请求确认时,请单击确定。
4 单击完成。
2.42 入门
使用 Set IP
Set IP 可检测同一网络中的打印机并显示此网络的信息。另外,此应
用程序可为自带网卡的打印机配置网络信息。
安装 Set IP
1 把光盘放入光驱之中。安装将自动开始。
如果光驱没有自动运行:
选择运行 (在开始菜单),在 “打开”框中键入
X:\setup.exe (“X”为光盘驱动器的盘符),然后单击确定。
2 单击下一步。
3 选择自定义安装 或 网络打印机的典型安装。单击下一步。
4 选择打印机并单击下一步。
注意:如果打印机尚未连接到计算机,则会显示以下窗口。
• 连接打印机之后,单击下一步。
• 如果此时不想连接打印机,则单击下一步,然后单击随后屏幕上的否。
此时安装开始,而结束时则不打印测试页。
5 选中 Set IP,然后单击下一步。
6 安装完成之后,单击完成。
入门 2.43
2
使用 Set IP
1 在开始菜单中,从 “程序”中选择 Type 103,然后单击 Set
IP。
2 单击
查找本地网络中的打印机,或单击
的 MAC 地址。
并键入打印机
注意:要配置 MAC 地址,请参见网络打印机卡测试页。要打印网络打印
机卡测试页,请参阅第 A.4 页的 “打印网络配置页” 。
3 键入 IP 地址、子网掩码以及默认网关,然后单击 [ 配置 ]。
4 如果成功完成配置,则打印机将打印网络打印机卡测试页。
2.44 入门
使用打印机设置工具
使用 “打印机设置工具”,可从计算机创建和编辑 “电话簿”条目,
并设置打印和扫描系统数据选项。使用控制面板上的扫描到按钮时,
也可配置目标启动程序,并可更新本机的固件。
安装软件时,“打印机设置工具”被自动安装。
有关安装软件的信息,请参见第 2.26 页。
要打开 “打印机设置工具”:
1 启动 Windows。
2 单击台式计算机上的开始按钮。
3 从程序,依次选择 Type 103 和打印机设置工具。
“打印机设置工具”窗口打开。
4 “打印机设置工具”窗口中有以下选项卡:扫描设置、电话薄、打
印机以及固件更新。
要退出,请单击各选项卡底部的退出按钮。
有关详细信息,请单击各选项卡底部的帮助按钮。
入门 2.45
2
扫描设置选项卡
单击扫描设置选项卡可配置扫描目标列表。此扫描目标列表在控制面
板上按下扫描到时会显示在控制面板显示屏上。用目标列表可选择将
图像扫描到的软件程序。
还可对扫描设置进行配置,如输出类型及分辨率。
从 “可用扫描目标”
中选择所需程序,然
后单击
将其添加到
“前面板目标列表”
中。要删除选定程序,
请单击
。
将在 “打印机设置工
具”中所作的设置下载
到机器中。
单击可恢复默认设置。
电话簿选项卡
单击电话簿选项卡以创建和编辑电话簿条目。
将 “电话簿”条目从机
器读取到 “打印机设置
工具”中。
将 “电话簿”条目从
“打印机设置工具”下
载到机器中。
电话簿条目
允许您在单独的
“编辑”窗口编辑
选定的 “电话簿”
条目。
用于设置组拨号码。请
参见第 2.47 页。
删除选定的电话簿
条目。
2.46 入门
删除所有电话簿条目。
单击组拨号时,将打开以下窗口。
输入组名。
显示可以添加到组中
的电话簿条目。选择
号码后,单击添加将
其移入 “包括的号
码”列表。
显示组中包含的号码。
要删除号码,先选中,
然后单击删除。
向组中添加或从组中删除号码后,单击此处可保存
组拨号码。
打印机选项卡
单击打印机选项卡可配置打印系统设置。
用于选择页面上打印
图像的默认方向。
用于设置打印介质的
边距。
用于设置 PCL 模拟
设置。
将在 “打印机设置工
具”中所作的设置下载
到机器中。
入门 2.47
2
固件更新选项卡
单击固件更新选项卡可更新机器的固件。此功能应由专业技师使用。
请咨询购买处。
2.48 入门
3
纸张处理
本章介绍有关选择打印介质并装入机器的基本知识。
本章内容包括:
• 选择打印介质
• 装纸
• 选择出纸位置
选择打印介质
打印机可打印多种介质,如普通纸、信封、标签、幻灯片等。请务必
使用符合本机器使用指南要求的打印介质。请参见第 C.6 页的“纸张
规格”。 要获得最佳的打印质量,请只使用高质量的复印纸。
在选择打印材料时,请注意以下事项:
• 所需打印效果:选择的纸张应符合打印任务的需要。
• 尺寸:可选择能轻松放入纸盘纸张调节导板之内的任何尺寸的纸张。
• 重量:本机器支持的纸张重量如下:
- 16 ~ 24 lb (60 ~ 90 g/m2) 合成纸,用于标准纸盘 (纸盘 1)
和选装纸盘 (纸盘 2)
- 16 ~ 43 lb (60 ~ 163 g/m2) 合成纸,用于多用纸盘
• 光亮度:某些纸张较其它纸张更白,能打印出更清晰、更鲜明的图像。
• 表面平滑度:纸张的平滑度影响打印结果的清晰程度。
注意:使用不符合第 C.9 页中所列规格的打印介质可能会引发需要维修
的机器故障。这种维修不在担保或维修协议范畴之内。
纸张类型、进纸源及容量
纸张类型
进纸源/容量*
纸盘 1
选装纸盘 2
多用纸盘
250
250
50
信封
-
-
5
标签**
-
-
5
幻灯片 **
-
-
5
卡片纸 **
-
-
5
一般纸张
* 最大容量因介质重量、厚度和环境条件而异。
** 严重卡纸的情况下,请通过多用纸盘一次装入一张纸。
3.2 纸张处理
纸张与特殊介质使用原则
选择或装入纸张、信封或其它特殊介质时,请牢记以下原则:
• 务必使用符合第 C.6 页的“纸张规格” 中所列规格的纸张和其它
介质。
• 试图在潮湿、卷曲、褶皱或撕裂的纸张上打印可能会导致卡纸和打
印质量不理想。
• 为获得最佳的打印质量,请仅使用高质量的复印纸。
• 避免使用有凹凸文字的、打孔的、纹理太光滑或太粗糙的纸张。否
则,可能会发生卡纸。
• 使用纸张前,请将其一直保存在原包装内。将包装盒置于货盘或架
子上,而不要放在地上。无论纸张是否有包装,都不要在其上放置
重物。应远离潮湿或其它可能导致纸张褶皱或卷曲的环境。
• 将不使用的介质存放在 15 oC 至 30 oC (59 oF 至 86 oF)温度范
围的环境中。相对湿度应介于 10% 至 70% 之间。
• 存放期间,应使用防潮包装 (如塑料箱或塑料袋)来避免灰尘和湿
气污染纸张。
• 通过多用纸盘一次装入一张特殊类型纸张,以避免卡纸。
• 只使用特别建议用于激光打印机的介质。
• 为避免特殊介质 (如幻灯片和标签纸)粘在一起,在打印后应立即
将其取走。
• 对于信封:
- 只使用结构合理、折叠平整且适宜的信封。
- 请勿使用装有按扣或拉锁的信封。
- 请勿使用带有开窗、涂层内衬、自粘胶条或其它合成材料的信封。
- 请勿使用破损或劣质的信封。
• 对于幻灯片:
- 从机器中取出幻灯片后,将其放置在平整的表面上。
- 请勿将幻灯片长时间搁置在纸盘中。否则,灰尘可能会在幻灯片上
堆积,导致打印件上出现污点。
- 为避免指纹污染,在拿放幻灯片时请务必小心。
- 为避免褪色,请勿将打印的幻灯片长时间暴露在阳光下。
• 对于标签:
- 确认其粘性材料能承受 200 oC (392 o F) 的熔融温度 0.1 秒钟。
- 确保在标签之间没有裸露的粘性材料。否则,在打印期间会使标签
剥离,导致卡纸。裸露的粘性材料还可能损坏机器组件。
- 请勿将一张标签在机器中多次使用。标签背面的粘性材料只能通
过打印机一次。
- 不要使用与衬纸分离的、皱褶的、起泡的或有其它损坏的标签。
• 请勿使用无碳复写纸和描图纸。使用这些类型的纸张会产生化学气
味,而且有可能损坏机器。
纸张处理
3.3
3
装纸
在标准纸盘中
大多数打印作业所使用的打印介质都可以装入标准纸盘中。
标准纸盘最多可容纳 250 张 20 lb 的一般纸张。
您可以购买选装纸盘 (纸盘 2),将其安装在标准纸盘下方,以再装
入 250 张纸。有关安装选装纸盘 2 的详细信息,请参见第 B.5 页。
纸盘前面的纸量指示器显示当前纸盘中的剩余纸量。纸盘中没有纸张
时,指示条处于最低位置。
纸张满
纸张空
装纸时,请拉开纸盘,然后将纸张打印面朝下装入。
装入信头纸时,将图案面朝下装入。带徽标的纸张顶边应放在纸盘
前部。
有关向纸盘中装入纸张的详细信息,请参见第 2.7 页的 “装纸”。
3.4 纸张处理
注意:
• 如遇到进纸问题,请在多用纸盘中一次装入一张纸。
• 最多可以装入 150 张打印过的纸张。已打印的一面朝上,没有卷曲的一
边先进入打印机。如遇到进纸问题,请将纸张翻转。请注意,此种情况
下不能保证打印质量。
多用纸盘中
多用纸盘可盛装多种尺寸和类型的打印介质,如幻灯片、明信片、便
笺卡片和信封。尤适用于信头纸或有色纸的单页打印。一次大约可装
入 50 张一般纸张、5 张信封、5 张幻灯片、5 张卡片纸或 5 张标签。
要在多用纸盘中装入打印介质:
1 如图所示,放下多用纸盘,展开纸架延伸板。
2 将纸张装入纸盘前,应伸展或扇动纸叠边缘,使纸张散开。
装入幻灯片时,请握住其边缘,避免接触打印面。手指上的油污会影
响打印质量。
纸张处理
3.5
3
3 将打印介质打印面朝下装入纸盘。
装入信封时,将有封盖的一面朝下,邮戳区位于左上方。
注意:
• 如果打印时信封卡住,请尝试减少多用纸盘中的信封数。
• 如果要通过多用纸盘打印以前曾打印过的纸张,应将已打印的一面朝
下,没有卷曲的一边朝向机器的方向。如遇到进纸问题,请将纸张翻转。
4 调整宽度导板,使其宽度等于打印介质的宽度,注意不要使打印介
质弯曲。
5 装入纸张后,需要为多用纸盘设置纸张类型和尺寸。有关复印和传
真的信息,请参见第 2.20 页,有关 PC 打印方面的信息,请参见
第 4.6 页。
注意:从打印机驱动程序进行的设置将覆盖控制面板上的设置。
6 如果要将打印好的纸张从后出纸槽输出,请打开后门,以使用后出
纸槽。
3.6 纸张处理
注意:打印幻灯片时,务必打开后出纸槽。否则,其退出机器时可能会被
撕破。
7 打印后,折叠起纸架延伸板,关上多用纸盘。
使用手动进纸模式
如果您在更改打印设置时,在纸张选项卡的来源选项中选择了手动进
纸,那么在打印文档时,您就可以在多用纸盘中一次手动装入一张打
印介质。有关更改打印设置的详细信息,请参见第 4.6 页。在您每打
印一页就想检查打印质量时,手动进纸会是有帮助的。
其装纸程序与在多用纸盘中装纸的程序几乎是一样的,唯一的不同点
是:您需要将纸一张一张地放入纸盘,将打印数据发送、打印在第一
页上,然后按控制面板上的确认/进入打印下一页。
1 放下多用纸盘,展开纸架延伸板。
2 将一张打印介质打印面朝下装入纸盘。
3 调整宽度导板,使其宽度等于打印介质的宽度,注意不要使打印介
质弯曲。
纸张处理
3.7
3
4 如果要将打印好的纸张从后出纸槽输出,请打开后门,以使用后出
纸槽。
注意:打印幻灯片时,务必打开后出纸槽。否则,其退出机器时可能会被
撕破。
5 打印后,折叠起纸架延伸板,关上多用纸盘。
使用多用纸盘的提示
• 在多用纸盘中,一次只能装入一种尺寸的打印介质。
• 为避免卡纸,在多用纸盘中还有纸张时请勿加纸。这同样适用于其
它类型的打印介质。
• 将打印介质装入多用纸盘中时,应使打印介质打印面朝上、顶边向
前放在纸盘中央。
• 请务必只装入在第 C.6 页的 “规格”中指定的打印介质,以避免卡
纸和打印质量问题。
• 在将明信片、信封和标签装入多用纸盘前,请先将其压平。
• 在多用纸盘中装入 76 mm x 127 mm (3 x 5 in.) 尺寸的介质进
行打印时,请打开后门以使用后出纸槽。
• 打印幻灯片时,请务必打开后门。否则,其退出机器时可能会被撕破。
3.8 纸张处理
选择出纸位置
机器有两个出纸位置:后出纸槽 (面朝上)和前出纸盘 (面朝下)。
3
前出纸盘
后出纸槽
要使用前出纸盘,请务必关闭后门。要使用后出纸槽,请打开后门。
注意:
• 如果前出纸盘发生出纸故障(如纸张过度卷曲),请试用后出纸槽打印。
• 为避免卡纸,请不要在机器打印时打开或关闭后门。
打印到前出纸盘 (面朝下)
前出纸盘将打印好的纸张按打印顺序面朝下收集在一起。大多数打印
作业都应使用前出纸盘。
纸张处理
3.9
打印到后出纸槽 (面朝上)
使用后出纸槽时,纸张从机器面朝上输出出来。
从手动进纸器进纸,再从后出纸槽输出,这种方式称为直接纸张通道。
使用后出纸槽可提高以下类型介质的输出质量:
• 信封
• 标签
• 自定义尺寸的小型纸张
• 明信片
• 幻灯片
使用后出纸槽:
1 上推后门将其打开。
警告:本机运行时内部定影器区域温度会非常高。靠近此区域时务必小心
烫伤您的手指。
3.10 纸张处理
2 如果不想从后出纸槽输出打印好的纸张,请关闭后门。纸张将堆积
在前出纸盘中。
3
纸张处理 3.11
备注
3.12 纸张处理
4
打印任务
本章介绍如何在 Windows 中打印文档以及如何使用打印设置。
本章内容包括:
• 在 Windows 中打印文档
• 打印机设置
• 在一张纸上打印多页
• 打印海报
• 将文档调整为选定的纸张尺寸
• 打印缩小或放大的文档
• 使用水印
• 使用覆盖页
在 Windows 中打印文档
下文介绍在各种 Windows 应用程序中进行打印所需的基本步骤。打
印文档的具体步骤可能因所用应用程序而异。有关具体打印过程的信
息,请参见软件应用程序的《用户指南》。
1 打开要打印的文件。
2 从文件菜单中选择打印。“打印”窗口打开。不同应用程序的 “打
印”窗口可能会略有不同。
在 “打印”窗口中可以选择基本的打印设置。这些设置包括打印
份数和打印范围。
确保选择了打印机。
Windows XP
3 要利用机器提供的打印机功能,请单击应用程序 “打印”窗口中
的属性或首选项。转到步骤 4。
如果在打印窗口中看到设置,打印机或选项按钮,则单击这些按
钮。 然后在下一屏幕中单击属性。
4 单击确定关闭打印机属性窗口。
5 要开始打印作业,请在打印窗口中单击确定或打印。
4.2 打印任务
取消打印作业
取消打印作业的方法有两种:
通过控制面板停止打印作业:
按清除/停止按钮。
机器会完成正在进行的页面打印作业,并删
除其余的打印作业。按一次按钮只会取消当
前的作业。如果机器内存中有多个打印作
业,必须针对每个作业按一次按钮。
从 “打印机”文件夹停止打印作业:
如果打印作业正在打印队列或打印假脱机程
序中等待 (例如 Windows 的 “打印机”工作组),应按以下方式删
除作业:
1 单击 Windows 开始菜单。
2 在 Windows 98/NT 4.0/2000/Me 中,选择设置 ,然后选择打
印机。
在 Windows XP 中,选择打印机和传真机。
3 双击 Print Driver Type 103 PCL 6 图标。
4 从文档菜单:
在 Windows 98/Me 中,选择取消打印。
在 Windows NT 4.0/2000/XP 中,选择取消。
注意:只需双击 Windows 桌面右下角的机器图标,即可打开此窗口。
打印任务
4.3
4
打印机设置
您可使用打印机属性窗口,通过此窗口可访问使用机器时需要的所有
打印机选项。当打印机属性显示时,您可以查看和更改打印作业需要
的任何设置。
打印机的 “属性”窗口可能会因所用操作系统而异。本 “用户指南”
展示的是 Windows XP 系统的 “打印首选项”窗口。
打印机的 “打印首选项”窗口包括 5 个选项卡:布局、纸张、图形、
其它功能和关于。
如果通过打印机文件夹访问打印机属性,您可以查看更多基于
Windows 的选项卡 (请参见 “Windows 用户指南”)和打印机选
项卡 (请参见第 4.11 页)。
注意:
• 大多数 Windows 应用程序会忽略您在打印机驱动程序中指定的设置。
请首先更改软件应用程序中的所有打印设置,然后用打印机驱动程序更
改其余的设置。
• 打印机驱动程序不支持 Windows 95。
• 您更改的设置只有在使用当前程序时才有效。要使更改内容永久有效,
请在打印机文件夹中更改。按照下面的步骤:
1. 单击 Windows 开始菜单。
2. 在 Windows 98/Me/NT 4.0/2000 中,选择设置 ,然后选择打
印机。
在 Windows XP 中,选择打印机和传真机。
3. 选择 Print Driver Type 103 PCL 6 机器图标。
4. 右键单击打印机图标:
• 在 Windows 98/Me 中,选择属性。
• 在 Windows 2000/XP 中,选择打印首选项。
• 在 Windows NT 4.0 中,选择文档默认值。
5. 更改每个选项卡的设置,然后单击确定。
4.4 打印任务
布局选项卡
布局选项卡提供的选项用于调整文档在打印出的页面上的显示方式。
布局选项包括单面打印多页和海报。有关访问打印机属性的详细信
息,请参见第 4.2 页。
1
2
4
预览图像以指定设置显
示样本页。
属性
说明
方向允许您选择信息在页面上打印的方向。
• 纵向表示沿页面宽度方向打印,即信纸
样式。
• 横向是沿页面的长度方向打印,即表单
样式。
1 方向
如果要将页面上下颠倒,请选择旋转
180 度。
纵向
2 布局选项
横向
布局选项用于选择高级打印选项。有关详
细信息,请参见第 4.12~4.13 页。
打印任务
4.5
纸张选项卡
以下选项用于进行纸张处理。有关访问打印机属性的详细信息,请参
见第 4.2 页。
单击纸张选项卡访问各种纸张属性。
1
2
3
4
5
6
属性
1 份数
说明
份数允许您选择要打印的份数。最大可输入 999。
尺寸允许您选择纸盘中所装纸张的尺寸。
如果所需纸张尺寸未在“尺寸”框中列出,请单
击自定义。出现 “自定义页面尺寸”窗口后,设
置纸张尺寸,然后单击确定。设置即出现列表
中,供您选择。
2 尺寸
输入您想使用的自定义
名称。
输入纸张大小。
4.6 打印任务
属性
说明
确保将来源设置为相应的纸盘。
打印特殊介质时,使用手动进纸作为纸张来源。
您需要每次在多用纸盘中装入一张纸。请参见第
3.7 页。
3 来源
如果安装了选装纸盘 2,并在打印机属性中设置
了 “纸盘 2”(请参见第 B.7 页),可以选择纸
盘 2。
如果将纸张来源设置为自动选择,机器将按以下
顺序自动拾取打印介质:多用纸盘、纸盘 1 和选
装纸盘 2。
4 类型
确保将类型设置为打印机默认值。如果装入其
它类型的打印介质,请选择相应的纸张类型。有
关打印介质的详细信息,请参见第 3 章 “纸张
处理”。
如果使用棉纸,为获得最佳的打印效果,请将纸
张类型设置为厚纸。
要使用重量在 75 g/m2 到 90 g/m2(20 lb 到
24 lb)之间的再生纸或彩色纸,请选择彩色纸。
5 第一页
6 缩放
通过此属性可以使用一种类型的纸张打印文档
首页,而使用另一种类型的纸张打印其它部分。
您可以为首页选择纸张来源。
例如,将用于打印首页的厚纸装入多用纸盘,将
普通纸装入纸盘 1。然后,在来源选项中选择纸
盘 1、在第一页选项中选择多用纸盘。
缩放允许您自动或手动缩放页面上的打印作业。
可在无、适合页面和缩小/放大中进行选择。有
关详细信息,请参见第 4.15~4.16 页。
打印任务
4.7
4
图形选项卡
以下选项用于根据具体打印需求调整打印质量。有关访问打印机属性
的详细信息,请参见第 4.2 页。
单击图形选项卡,显示如下属性。
1
2
3
4
属性
4.8 打印任务
说明
1 分辨率
用于选择 1200 dpi [ 最佳 ]、600 dpi [ 正
常 ]、或 300 dpi [ 草稿 ] 等打印分辨率。分
辨率设置越高,打印的字符和图形越清晰。较
高的设置可能会增加打印文档的时间。
2 图像模式
有时,打印件中的字符或图像的边沿参差不
齐。设置此图像模式选项可以提高文字和图像
的打印质量,使字符和图像更平整。
• 打印机设置:如果选择此选项,则此功能由
您在机器控制面板上进行的设置决定,相应
地影响打印质量。
• 正常:此设置用于以正常模式打印图像。
• 文字增强:此设置可将每个字符的角或弯曲
部分参差不齐的边沿平整,从而提高字符的
打印质量。
• 图像增强:此设置可以提高照片图像的打印
质量。
3 省墨模式
选择此选项可以延长墨粉盒的使用寿命,降低
每页的墨粉用量,而且不会明显降低打印质量。
• 打印机设置:如果选择此选项,“省墨”功
能由在机器的控制面板上所进行的设置决
定,相应地影响打印机质量。
• 开:选择此选项可以使机器减少每页的墨粉
用量。
• 关闭:如果不需要节省打印文档的墨粉用
量,请选择此选项。
属性
说明
通过单击高级选项按钮,可以使用一些高级
设置。
TrueType 选项
此选项决定着驱动程序如何通知机器描绘
文档中的文字。根据文档的状态选择合适的
设置。
4 高级选项
• 下载为轮廓:如果选择此选项,驱动程序
将下载文档中使用的、尚未存储 (驻留)
在打印机中的所有 TrueType 字体。如果
打 印 文 档 之 后,您 发 现 字 体打 印 得 不 正
确,请选择以位图下载,然后重新提交打
印作业。打印 Adobe 时,以位图下载设置
常常十分有用。
• 以位图下载:如果选择此选项,驱动程序会
将字体数据作为位图下载。对于包含复杂
字体 (如韩文或中文)或多种不同字体的
文档而言,使用此设置可以加快打印速度。
• 打印为图形:如果选择此选项,驱动程序会
将字体作为图形下载。当打印文档中包含较
多图形内容,而 TrueType 字体相对较少
时,使用此设置可提高打印性能 (速度)。
以黑色打印所有文字
如果选中以黑色打印所有文字选项,文档中
的所有文字将以纯黑色打印,而无论其在屏
幕上以何种颜色显示。如果未选中此选项,彩
色文字会以灰度打印。
打印任务
4.9
4
其它功能选项卡
有关访问打印机属性的详细信息,请参见第 4.2 页。单击其它功能选
项卡可访问以下功能:
1
2
3
选项
说明
1 水印
用于创建文本的背景图像,打印在文档的每页
上。请参见第 4.17 页的 “使用水印”。
2 覆盖页
覆盖页常用于替换预印的表格和信头纸。请参
见第 4.20 页的 “使用覆盖页”。
3 输出选项
打印顺序: 用于设置页面的打印顺序。从下拉
框中选择打印顺序。
• 正常:打印机按从第一页到最后一页的顺序
打印所有页面。
• 翻转所有页:打印机按从最后一页到第一页
的顺序打印所有页面。
• 打印奇数页:打印机仅打印文档的奇数页。
• 打印偶数页:打印机仅打印文档的偶数页。
使用打印机字体:选择此选项后,打印机使用
存储在内存中的字体 (驻留字体)打印文档,
而不下载文档中使用的字体。因为下载字体需
要花费时间,选择此选项可以缩短打印时间。
关于选项卡
关于选项卡用于显示版权声明和驱动程序版本号。如果您装有 Internet
浏览器,单击网站图标即可连接到 Internet。有关访问打印机属性的
详细信息,请参见第 4.2 页。
4.10 打印任务
打印机选项卡
如果通过打印机文件夹访问打印机属性,可查看到打印机选项卡。单
击打印机选项卡可访问以下属性:
• 选装纸盘:如果安装了选装纸盘 2,则可在打印机属性窗口中,通过
从选装纸盘下拉列表中选择纸盘 2 通知打印机识别和使用它进行
PC 打印。
• 高海拔修正:如果要在海拔 1500 m 以上的地方使用本机,选中此
选项可优化这种环境下的打印质量。
使用偏好设置
偏好设置选项在除关于选项卡之外的每个选项卡中均可用,它允许您
保存当前的属性设置以便将来使用。
保存偏好设置项目:
1 根据需要,更改每个选项卡的设置。
2 在偏好设置输入框中输入项目名称。
3 单击保存。
要使用保存的设置,请从偏好设置下拉列表选择。
要删除偏好设置项目,请从列表中选择并单击删除。
也可以从列表中选择打印机默认值,恢复打印机驱动程序的默认设置。
使用帮助
本机器有一个帮助屏幕,可以用打印机属性窗口的帮助按钮激活。此
帮助屏幕提供有关打印机驱动程序提供的打印机功能的详细信息。
也可单击右上角的
,然后单击任一项设置。
打印任务 4.11
4
在一张纸上打印多页
1
2
3
4
您可以选择要在一张纸上打印的页数。要在每张纸上打印多页,这些
页面将被缩小并按指定的顺序排列。一张纸上最多可打印 16 页。
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 在布局选项卡上,从类型下拉列表中选择单面打印多页。
注意: 如果在纸张选项卡中选择了适合页面或缩小/放大,此功能不可用。
3 从每面页数下拉列表中,选择每张纸要打印的页数 (1、 2、 4、
6、 9 或 16)。
4 如果需要,从页面顺序下拉列表中选择页面顺序。
先右后下
先下后右
先左后下
先下后左
选中打印页面边框可在纸张上的每页周围打印边框。
注意:只有当每面的页数为 2、4、6、9 或 16 时,页面顺序和打印页面
边框才可以使用。
5 单击纸张选项卡,选择纸张来源,尺寸和类型。
4.12 打印任务
6 单击确定,打印文档。
打印海报
可以将单页文档打印到 4、 9 或 16 页纸上,将它们粘贴在一起构成
海报尺寸的文档。
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 从布局选项卡的类型下拉列表中,选择海报。
4
注意:如果在纸张选项卡中选择了适合页面或缩小/放大,此功能不可用。
3 配置海报选项:
可以选择 2x2、 3x3、 4x4 或自定义的页面布局。如果选择
2x2,图像会自动展宽到 4 页纸大小。
2x2
3x3
如果选择自定义,可在比例因子输入框中手动设置缩放比例。
打印任务 4.13
指定重叠范围 (以毫米或英寸为单位)可以简化海报的拼接。
0.15 英寸
0.15 英寸
4 单击纸张选项卡,选择纸张来源,尺寸和类型。
5 单击确定,打印文档。将打印的页面粘贴在一起即构成一张海报。
4.14 打印任务
将文档调整为选定的纸张尺寸
A
无论原有文档的尺寸如何,都可以将打印作业缩放到任意纸张尺寸。
此功能在检查小文档的细节内容时会很有用。
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 在纸张选项卡中,从类型下拉列表中选择适合页面。
注意:如果在布局选项卡中选择了海报或单面打印多页,此功能不可用。
4
3 从目标页面下拉列表中,选择合适的尺寸。
4 单击纸张选项卡选择纸张来源和类型。
5 单击确定,打印文档。
打印任务 4.15
打印缩小或放大的文档
您可以更改页面内容的大小,使其以缩小或放大的形式打印在页面上。
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 在纸张选项卡上,从类型下拉列表中选择缩小/放大。
3 在百分比输入框中,输入缩放比例。
也可单击
或
按钮。
注意:如果在布局选项卡中选择了海报或单面打印多页,此功能不可用。
4 单击纸张选项卡,选择纸张来源,尺寸和类型。
5 单击确定,打印文档。
4.16 打印任务
使用水印
利用 “水印”选项,可在已有文档之上打印文字。例如,可以在文档
的首页或所有页上沿对角线方向打印较大的灰色字“DRAFT”(草稿)
或 “CONFIDENTIAL”(机密)。
机器附带几种预定义的水印,您可以修改这些水印或者向列表中添加
新水印。
使用现有水印
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 单击其它功能选项卡,在水印下拉列表中选择水印。它将出现在预
览图像窗口中。
预览图像
3 单击确定开始打印。
打印任务 4.17
4
创建水印
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 单击其它功能选项卡,在水印部分单击编辑。将出现“编辑水印”
窗口。
3 在水印信息框中输入要打印的文本消息。
消息会显示在预览图像窗口。
如果选中只打印在首页上框,水印将只打印在文档的首页上。
4 选择水印选项。
您可以在字体属性部分选择字体名称、样式、尺寸和灰阶,并在信
息角度部分设置水印的角度。
5 单击添加将新水印添加到列表中。
6 创建完毕后,单击确定并开始打印。
要停止打印水印,请从水印下拉列表选择 [无水印]。
4.18 打印任务
编辑水印
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 单击其它功能选项卡,在水印部分单击编辑。将出现“编辑水印”
窗口。
3 在当前水印列表中选择要编辑的水印。可更改水印信息和选项。请
参见第 4.18 页。
4 单击更新,保存更改内容。
5 单击确定。
4
删除水印
1 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
2 从其它功能选项卡的水印部分单击编辑。将出现“编辑水印”窗口。
3 在当前水印列表中,选择要删除的水印,并单击删除。
4 单击确定。
打印任务 4.19
使用覆盖页
什么是覆盖页?
Dear ABC
覆盖页是作为一种特殊文件格式存储在计算机硬盘 (HDD) 中的文字
和/或图像,它可以打印在任何文档中。覆盖页常用于替换预印的表格
和信头纸。您可以不使用预印的信头纸,而是创建一个包含与目前信
头完全相同的信息的覆盖页。要打印带公司信头的信函,只需指示机
器在文档上打印信头覆盖页。
Regards
WORLD BEST
创建新的覆盖页
要使用页面覆盖,必须创建包括徽标或图像的页面覆盖。
1 创建或打开包含要用于新页面覆盖的文本或图像的文档。将这些
项目置于打印覆盖页时所需的位置。
2 要将文档保存为覆盖页,请访问打印机属性。请参见第 4.2 页。
WORLD BEST
4.20 打印任务
3 单击其它功能选项卡,并在覆盖页部分单击编辑。
4 在 “编辑覆盖页”窗口中,单击创建覆盖页。
5 在“创建覆盖页”窗口的文件名框中,键入 8 个字符以内的名称。
如果需要,请选择目标路径。(默认值为 C:\Formover)。
6 单击保存。该名称会出现在 “覆盖列表”中。
7 单击确定或是完成创建。
文件并不打印出来。而是存储在计算机的 HDD 盘上。
注意:覆盖页文档尺寸必须与带覆盖页打印的文档尺寸相同。
使用覆盖页
创建覆盖页后,即可将其与文档一起打印。打印带覆盖页的文档:
1 创建或打开要打印的文件。
2 要从软件应用程序更改打印设置,请访问打印机属性。请参见第
4.2 页。
3 单击其它功能选项卡。
打印任务 4.21
4
4 从覆盖页下拉列表框中选择要打印的覆盖页。
5 如果需要的覆盖页文件未显示在 “覆盖页列表”中,请单击编辑
和加载覆盖页,然后选择覆盖页文件。
如果要使用的覆盖页文件存储在外部,也可以在访问此 “加载覆
盖页”窗口时加载此文件。
选择文件后,单击打开。文件会出现在 “覆盖列表”中,供打印
之用。请从覆盖列表框中选择该覆盖。
6 如果需要,请单击打印时确认页面覆盖。如果选中此框,每次提交
打印文档时,会出现一个消息窗口,要求您确认是否要在文档上打
印覆盖页。
在窗口中回答是,意味着所选覆盖页将打印在文档上。在窗口中回
答否,则表示取消打印覆盖页。
如果此框为空白而又选择了覆盖页,覆盖页会自动打印到文档。
7 单击确定或是,直至开始打印。
覆盖页与打印作业一起下载,并打印到文档上。
注意:覆盖页文档与将使用覆盖页打印的文档的分辨率必须相同。
4.22 打印任务
删除覆盖页
可以删除不再使用的页面覆盖。
1 在打印机属性窗口中,单击其它功能选项卡。
2 在覆盖区段单击编辑覆盖。
3 从覆盖列表框中选择要删除的覆盖。
4 单击删除覆盖页。
5 出现确认消息窗口时,单击是。
6 单击确定,直至退出 “打印”窗口。
4
打印任务 4.23
备注
4.24 打印任务
5
复印
本章介绍复印文档的分步说明。
本章内容包括:
• 为复印装纸
• 选择纸盘
• 准备文档
• 在文档扫描玻璃板上复印
• 从自动进纸器复印
• 设置复印选项
• 使用特殊复印功能
• 更改默认设置
• 设置超时选项
为复印装纸
无论打印、传真或者复印,有关装入打印介质的说明均相同。有关在
纸盘中装纸的详细信息,请参见第 2.7 页,有关在 “多用纸盘”中装
纸的详细信息,请参见第 3.5 页。
注意 :复印时,仅可使用 Letter、 A4、 Legal、 Folio、 Executive、
B5、 A5 或 A6 尺寸的打印介质。
选择纸盘
装入要复印输出的打印介质后,必须选择复印作业要使用的纸盘。
1 按控制面板上的功能菜单。
第一个可用菜单项 “Paper Setting”(纸张设置)出现在显示屏
顶行,“Copy Tray”(复印纸盘)出现在显示屏底行。
2 按确认/进入。
3 按滚动按钮 ( 或 ),直到所需纸盘出现在显示屏上。
可选择 Tray1 (纸盘 1)、 Tray2 (纸盘 2)、 MP Tray (MP 纸
盘)、 Tray1/2 (纸盘 1/2)或 Auto (自动)。如果未安装选件
Tray2 (纸盘 2) ,显示屏上将不会显示 Tray2 (纸盘 2) 和
Tray1/2 (纸盘 1/2) 菜单项。
4 按确认/进入保存选择。
5 要返回 Standby (待机)模式,请按清除/停止按钮。
5.2 复印
准备文档
您可使用文档扫描玻璃板或“自动进纸器”(ADF) 装入用于复印、扫
描和发送传真的原件文档。使用 ADF 时,一次作业最多可装入 50 页
文档 (47 ~ 105 g/m2, 12.5 ~ 28 lb) 。而在文档扫描玻璃板上,
每次只能放一页文档。
使用 ADF 时,请注意以下事项:
• 装入的文档尺寸不要小于 142 x 127 mm,也不要大于
216 x 356 mm。
• 不要试图装入以下类型的文档:
- 复写纸或背面复写纸
- 涂层纸
- 葱皮纸或薄纸
- 有褶皱的纸张
5
- 卷曲或包金箔的纸
- 破损的纸
• 装入文档前取掉订书钉和回形针。
• 装入文档前,确保纸张上的胶水、墨水或修改液已完全变干。
• 不要装入尺寸或重量不同的文档。
• 不要装入书册、小册子、幻灯片或带有其它不寻常特性的文档。
复印
5.3
在文档扫描玻璃板上复印
1 打开文档盖板。
2 将文档正面朝下放置在文档扫描玻璃板上,并与玻璃板左上角的
定位指示对齐。
注意 :确保在 ADF (自动进纸器)中没有任何文档。如果在 ADF 中检
测到文档,它的优先级高于文档扫描玻璃板上的文档。
3 关闭文档盖板。
注意 :
• 复印时如果让盖板打开,可能会影响复印质量,增大墨粉用量。
• 如果要复制书籍或杂志中的某页,请托起盖板直到盖板转轴被挡块锁定
为止,然后再关闭盖板。如果书籍或杂志厚度超过 30 mm,则应打开
盖板复印。
使用控制面板按钮自定义复印设置,包括份数、复印件尺寸、深浅
度和原稿类型等。 请参见第 5.7 页的 “设置复印选项”。
要清除设置,请使用清除/停止按钮。
5.4 复印
4 如果有必要,可以使用特殊复印功能,如海报、自动调整、复制和
双面单页复印。
5 按启动开始复印。
显示屏显示正在进行复印。
注意:
• 可以在操作过程中取消复印作业。按清除/停止按钮停止复印。
• 文档扫描玻璃板上的灰尘可能会使印出的纸张上出现黑点。请保持清洁。
• 要获得最佳扫描质量 (尤其对于彩色或灰阶图像),请使用文档扫描玻
璃板。
从自动进纸器复印
1 将文档正面朝上放入 ADF(自动进纸器)。一次最多可以装入 50
页。使纸叠末端对应于纸盘上标记的纸张尺寸。
复印
5.5
5
2 根据文档尺寸调整文档导板。
3 使用控制面板按钮自定义复印设置,包括份数、复印件尺寸、深浅
度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
要清除设置,请使用清除/停止按钮。
4 如果有必要,可以使用特殊复印功能,如逐份复印和每张纸上复印
2 页或 4 页。
5 按启动开始复印。
显示屏显示正在进行复印。
注意:ADF 扫描玻璃板上的灰尘可能会使印出的纸张上出现黑线。请保
持清洁。
5.6 复印
设置复印选项
利用控制面板上的按钮可以选择所有基本复印选项:深浅度、文档类
型、复印件尺寸和份数。按启动按钮进行复印前,请为当前复印作业
设置下列选项。
注意 :如果在设置复印选项时按清除/停止按钮,所有为当前复印作业设
置的选项都将取消并返回默认状态。否则,它们将完成正在进行的复印后
自动返回默认状态。
深浅度
如果原件包含模糊标记和深色图像,可以调整光亮度,使复印件易于
读取。
要调整对比度,请按深浅度。
每次按此按钮时,标有选定模式的 LED 指示灯就会亮起。
5
可以选择下列对比度模式:
• 变浅:适用于颜色较深的打印文档。
• 普通:适用于标准深度打印或复印的文档。
• 加深:适用于深色打印文档或模糊的铅笔标记。
原稿类型
“原稿类型”设置用于选择当前复印作业的文档类型,从而提高复印
质量。
要选择文档类型,请按原稿类型。
每次按此按钮时,标有选定模式的 LED 指示灯就会亮起。
可以选择下列图像模式:
• 文本:适用于内容主要是文本的文档。
• 混合:适用于文本和图片混合的文档。
• 图片:适用原件是图片的情况。
注意:复印有背景颜色的文档 (如报纸或产品目录)时,复印件会印上背
景色。如果要减少背景色,请将深浅度设置更改为变浅并/或将原稿类型
设置更改为文本。
复印
5.7
缩小/放大复印
使用缩小/放大按钮,用户可以缩小或放大复印图像的大小,从文档扫
描玻璃板复印原件时其范围为 25% 到 400%,而从 ADF 复印时范
围为 25% 到 100%。请注意,根据文档装载方法的不同,可用的放
大比例也不同。
选择预定义的复印件尺寸:
1 按缩小/放大。
默认设置出现在显示屏底行。
2 按缩小/放大或滚动按钮 ( 或 ),找到所需的尺寸设置。
3 按确认/进入按钮保存所做的选择。
调整复印件尺寸:
1 按缩小/放大。
2 按缩小/放大或滚动按钮( 或 )直到底行显示“Custom:25100%”(自定义:25-100%)或“Custom:25-400%”(自定
义:25-400%)。按确认/进入。
3 按滚动按钮 ( 或 ),直到显示屏出现您需要的复印尺寸。
按住此按钮不放可以快速滚动至您需要的号码。
您也可以使用数字键盘输入数值。
4 按确认/进入按钮保存所做的选择。
注意 :进行缩小复印时,复印件底部可能出现黑线。
份数
使用复印份数按钮可以选择复印 1 到 99 份。
1 按复印份数。
2 按滚动按钮 ( 或 ),直到显示屏出现所需的数字。
按住此按钮不放可以快速滚动至您需要的号码。
您也可以使用数字键盘输入数值。
3 按确认/进入按钮保存所做的选择。
5.8 复印
使用特殊复印功能
通过控制面板上的特殊复印按钮,可以使用以下复印功能:
• Off (关闭):以正常模式打印。
• Clone (复制):从单页原件复印多个图像。图像数根据原图像和
纸张尺寸自动确定。请参见第 5.9 页。
• Copy Collate (副本自动分页):将复印作业排序。例如,如果复
印 2 份 3 页的文档,一份完整的 3 页文档复印完毕后,才开始复印
第二份完整的文档。请参见第 5.10 页。
• Auto Fit (自动调整):自动缩放原图像以适应当前机器中装入的
纸张。请参见第 5.10 页。
• 2 sides in 1pg (单页双面):在一张纸上双面打印原件文档。请
参见第 5.11 页。
• 2/4 Up (每张纸上 2/4 页):打印 2/4 个缩小的原图像,使之能
打印在一张纸上。请参见第 5.11 页。
• Poster (海报):将图像打印到 9 张纸 (3x3) 上。可以将打印的
页面粘贴到一起,生成海报尺寸的文档。请参见第 5.12 页。
注意:根据装入文档位置 (文档扫描玻璃板上或自动进纸器中)的不同,
一些功能可能无法使用。
复制复印
只有将文档放在文档扫描玻璃板上时,才可以使用这种特殊复印功
能。如果在 ADF 中检测到文档,就不能进行 “复制”复印。
1 将要复印的文档放在文档扫描玻璃板上,合上盖板。
2 按特殊复印。
3 按特殊复印或滚动按钮 ( 或 ),直到 “Clone”(复制)出现
在底行。
4 按确认/进入进行选择。
5 如有必要,请使用控制面板按钮自定义复印设置,包括复印份数、
深浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
注意:进行复制复印时,不能使用缩小/放大按钮调整复印尺寸。
6 按启动开始复印。
复印
5.9
5
逐份复印
1
2
1
3
只有在 ADF 中放置文档时,才能使用此项特殊复印功能。
2
3
1 在 ADF 中放入要复印的文档。
2 按特殊复印。
3 按特殊复印或滚动按钮 ( 或 ),直到 “Copy Collate”(副
本自动分页)出现在底行。
4 按确认/进入进行选择。
5 如果有必要,请使用控制面板按钮自定义复印设置,包括份数、深
浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
6 按启动开始复印。
自动调整复印
A
只有将文档放在文档扫描玻璃板上时,才可以使用这种特殊复印功
能。如果在 ADF 中检测到文档,就不能进行 Auto Fit (自动调整)
复印。
1 将要复印的文档放在文档扫描玻璃板上,合上盖板。
2 按特殊复印。
3 按特殊复印或滚动按钮 ( 或 ) ,直到 “Auto Fit”(自动调
整)出现在底行。
4 按确认/进入进行选择。
5 如果有必要,请使用控制面板按钮自定义复印设置,包括份数、深
浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
注意:启用 Auto Fit (自动调整)复印后,不能使用缩小/放大按钮调整
复印件尺寸。
6 按启动开始复印。
5.10 复印
单页双面复印
您可将双面文档复印到一张 A4、Letter、Legal、Folio、Executive、
B5、 A5 或 A6 尺寸纸张的单面上。
使用此功能复印时,本机在纸张的上半部印上文档的一面,在下半部
印上另一面,而不会缩小原件尺寸。对于小尺寸文档的复印 (如名
片),此功能非常有用。
如果原件文档大于可打印区域,有些部分可能不能打印。
只有将文档放在文档扫描玻璃板上时,才可以使用这种特殊复印功
能。如果在 ADF 中检测到文档,就不能进行单页双面复印。
1 将要复印的文档放在文档扫描玻璃板上,合上盖板。
2 按特殊复印。
3 按特殊复印或滚动按钮 ( 或 ),直到 “2 sides in 1pg”(单
页双面)出现在底行。
5
4 按确认/进入进行选择。
5 如果有必要,请使用控制面板按钮自定义复印设置,包括份数、深
浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
6 按启动开始复印。
机器开始扫描第一面。
7 当“Set Backside”(设置背面)在底行显示时,打开文档盖板,
将文档翻面。关闭盖板。
注意 : 如果按清除/停止按钮,或 30 秒内没有按任何按钮,机器会取消
复印作业,返回 Standby (待机)模式。
8 再次按启动按钮。
2
每张纸上 2 或 4 页复印
1
只有在 ADF 中放置文档时,才能使用此项复印功能。
每张纸上复印 2 页
1 在 ADF 中放入要复印的文档。
1
2
2 按特殊复印。
3
4
3 按特殊复印或滚动按钮 ( 或 ),直到 “2 UP”或 “4 UP”
每张纸上复印 4 页
出现在底行。
4 按确认/进入进行选择。
复印 5.11
5 如果有必要,请使用控制面板按钮自定义复印设置,包括份数、深
浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
注意 :在每张纸上复印 2 或 4 页时,不能使用缩小 / 放大按钮调整复印
件尺寸。
6 按启动开始复印。
海报复印
只有将文档放在文档扫描玻璃板上时,才可以使用这种特殊复印功
能。如果在 ADF 中检测到文档,就不能进行 Poster (海报)复印。
1 将要复印的文档放在文档扫描玻璃板上,合上盖板。
2 按特殊复印。
3 按特殊复印或滚动按钮 ( 或 ),直到 “Poster”(海报)出现
在底行。
4 按确认/进入进行选择。
5 如果有必要,请使用控制面板按钮自定义复印设置,包括份数、深
浅度和原稿类型。 请参见第 5.7 页的 “设置复印选项”。
注意:进行海报复印时,不能使用缩小/放大按钮调整复印件尺寸。
6 按启动开始复印。
原件文档分为 9 部分。每一部分按以下顺序逐
份扫描并打印。
5.12 复印
更改默认设置
可将复印选项 (包括深浅度、原稿类型、复印件尺寸和份数)设置为
最常用的模式。复印文档时,如果不使用控制面板的相应按钮更改设
置,则机器将使用默认设置。
创建自己的默认设置:
1 按控制面板上的功能菜单,直到 “Copy Setup”(复印设置)出
现在显示屏顶行。
第一个菜单项 “Default-Change”(默认-改变)出现在底行。
2 按确认/进入按钮进入菜单项。第一个设置选项“Darkness”(深
浅度)出现在底行。
3 按滚动按钮 ( 或 )在设置选项间滚动。
5
4 出现所需选项时,按确认/进入进入此选项。
5 使用滚动按钮 ( 或 )更改设置。
您也可以使用数字键盘输入数值。
6 按确认/进入保存选择。
7 如果需要,重复步骤 3 - 6。
8 要返回 Standby (待机)模式,请按清除/停止按钮。
注意 :设置复印选项时,按清除/停止按钮会取消更改的设置,将其恢复
为默认状态。
复印 5.13
设置超时选项
如果在控制面板上更改设置后不开始复印,可以设置恢复到默认复印
设置前机器的等待时间。
1 按控制面板上的功能菜单,直到 “Copy Setup”(复印设置)出
现在显示屏顶行。
2 按滚动按钮 ( 或 ),直到 “Timeout”(超时)出现在底行。
3 按确认/进入按钮进入菜单项。
4 按滚动按钮 ( 或 ),直到显示屏出现所需的状态。
可以选择 15、 30、 60、 120 和 180 (秒)。如果选择 “Off”
(关闭),表示机器直到按启动开始复印或按清除/停止取消,才
会恢复默认设置。
5 按确认/进入进行选择。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
5.14 复印
6
扫描
使用本机可以将图片和文本扫描为计算机中的数字文件。然后,
可将文件传真或以电子邮件发送到网站上,或使用这些文件创建
可用 SmarThru 软件、TWAIN 驱动程序或 WIA 驱动程序打印
的项目, 或可使用 “网络扫描”程序进行扫描的项目。
本章内容包括:
• 扫描基础
• 从控制面板扫描到应用程序
• 使用 SmarThru 扫描
• 使用 WIA 驱动程序扫描
• 扫描到 USB 闪盘
• 使用网络扫描进行扫描
• 使用网络扫描驱动程序
扫描基础
本机提供 4 种扫描方法。具体如下:
• 从本机的控制面板扫描到应用程序:使用控制面板上的扫描到按钮
开始扫描。使用扫描到按钮从可用应用程序列表中选择 TWAIN 兼
容的软件 (如 Adobe Photo Deluxe 或 Adobe Photoshop)以
将其指定到本机。指定软件应用程序前,您必须用 “打印机设置工
具”配置扫描列表。有关详细信息,请参见第 2.45 页。
• 从 SmarThru 软件:启动 SmarThru,打开“扫描至”开始扫描。
请参见第 6.4 页。
• 从 Windows Images Acquisition (WIA) 驱动程序:本机还支持
用 WIA 驱动程序扫描图像。请参见第 6.7 页。
• 从 USB 闪盘:将 USB 闪盘插入本机前面的 USB 端口后,按扫描到
可在 USB 闪盘中扫描和保存文档。有关详细信息,请参见第 6.8 页。
• 从网络扫描程序:您的机器将使用网络扫描程序扫描图像。请参见
第 6.8 页。
注意:
• 要用本机进行扫描,必须安装 MFP 驱动程序。
• 本机使用当前分配给打印机端口的 LPT 或 USB 端口完成扫描。
6.2 扫描
从控制面板扫描到应用程序
1 确认机器和计算机都已打开并正确连接。
2 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
3 按扫描到。第一个可用菜单项 “Application”(应用程序)出现
在底行。
4 按确认/进入,然后按滚动按钮 ( 或 )选择要将扫描的图像发
送到的应用程序。
5 按确认 / 进入。选定的应用程序窗口将打开。调整扫描设置,然后
开始扫描。有关详细信息,请参阅应用程序的《用户指南》。
6
扫描
6.3
使用 SmarThru 扫描
SmarThru 是随机附带的软件。SmarThru 使您能够轻而易举地完成
扫描。
按以下步骤使用 SmarThru 开始扫描:
1 确认机器和计算机都已打开并正确连接。
2 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
3 安装 SmarThru 后,桌面将显示 SmarThru 4 图标。双击
SmarThru 4 图标。
双击此图标。
SmarThru 4 窗口打开。
• 扫描至
可以扫描图像并将其保存到应用程序或文件夹、用电子邮件发
送、或在网站上发布。
• 图像
可以编辑已保存为图形文件的图像并将其发送到选定的应用程
序或文件夹、用电子邮件发送、或在网站上发布。
• 复印
可以复印具有专业质量的副本。如果机器支持,可以进行黑白
图像复印,并可自定义复印设置。
• 打印
可以打印已保存的图像。如果机器支持,可以用黑白或彩色模
式打印图像。
6.4 扫描
4 单击扫描至。 扫描至菜单栏出现在 SmarThru 4 窗口中。
“扫描至”菜单栏
调整扫描设置。
单击开始扫描。
扫描至可提供以下服务:
• 应用程序
扫描图像并将其放入图像编辑器应用程序内,如 “画图”或
Adobe Photoshop。
• 电子邮件
扫描图像并用电子邮件发送。可以扫描图像、预览并用电子邮
件发送。
注意:要通过电子邮件发送图像,必须有诸如 Outlook Express 之类的
电子邮件客户程序,并设置电子邮件帐户。
• 文件夹
扫描图像并将其存入文件夹。可以扫描图像、预览并将图像存
入选择的文件夹。
• OCR
扫描图像并进行文本识别。可以扫描图像、预览并将图像发送
到 OCR 程序进行文本识别。
建议用于 OCR 的扫描选项
- 分辨率:200 或 300 dpi
- 图像类型:灰度或黑白
• Web
扫描图像、预览并用为要发布的图像指定的文件格式发布到
网站。
• 设置
自定义扫描至基本功能的各项设置。可以自定义应用程序、电
子邮件、 OCR、和 Web 功能的各项设置。
5 单击所需作业对应的服务图标。
扫描
6.5
6
6 SmarThru 4 针对选定服务打开。调整扫描设置。
7 要开始扫描,单击扫描。
注意:如果要取消扫描作业,请单击取消。
使用屏幕帮助文件
有关 SmarThru 的更多信息,请单击窗口右上角的
。 SmarThru
的“帮助”窗口打开,从中可查看 SmarThru 程序提供的屏幕帮助。
6.6 扫描
使用 WIA 驱动程序扫描
本机还支持用 Windows Image Acquisition (WIA) 驱动程序扫描
图像。WIA 是 Microsoft Windows XP 提供的标准组件之一,可
与数码相机和扫描仪协同工作。与 TWAIN 驱动程序不同,无需使用
其它软件, WIA 驱动程序就可用于扫描和轻松处理图像。
注意:WIA 驱动程序只能用于 Windows XP 系统和 USB 端口。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 在桌面窗口的开始菜单中选择设置、控制面板,然后选择扫描仪和
照相机。
3 双击本机的图标。单击下一步。将启动 “扫描仪和照相机向导”。
4 选择扫描首选项,然后单击预览查看首选项对图片的效果。
5 单击下一步。
6 输入图片名称,然后选择保存图片的文件格式和目标位置。
7 将图片复制到计算机后,请按屏幕上的说明编辑图片。
注意:如果要取消扫描作业,请按控制面板上的清除/停止按钮。
扫描
6.7
6
扫描到 USB 闪盘
如果使用 USB 闪盘,按控制面板上的扫描到可在闪盘中扫描和保存文
档。有关扫描的详细信息,请参阅第 10.3 页的“扫描到 USB 闪盘” 。
使用网络扫描进行扫描
关于网络扫描
注意:要使用此功能,需要配置网络设置。有关详细信息,第 A.4 页的
“在控制面板上配置网络参数” 。
网络扫描允许您将机器上的文档扫描为 JPEG、 TIFF 或 PDF 格式,
并将其保存到与网络连接的计算机上。
要使用此功能,您必须在计算机上安装网络扫描程序。有关安装此程序
的详细信息,请参见请参阅第 2.31 页的 “安装软件用于网络打印”。
设置网络扫描选项
从 “Network Scan”(网络扫描)菜单,可以通过与网络连接的计算
机启用或停用机器扫描。
1 按控制面板上的功能菜单,直到 “Maintenance”(维护)出现在
显示屏顶行。
2 按滚动按钮 ( 或 ),直到 “Network Scan”(网络扫描)出
现在底行,然后按确认/进入。
3 按滚动按钮( 或
),选择“Enable”(启用)或“Disable”
(禁用)。
选择“Enable”(启用)以使用网络扫描选项。此选项为默认设置。
如果您不想使用网络扫描选项,请选择 “Disable”(禁用)。
4 按确认/进入以完成您的选择。
6.8 扫描
使用网络扫描进行扫描
使用网络扫描,您可以通过网络将文档从机器扫描到计算机中。
如果您使用 SmarThru,则必须从计算机中启动扫描过程。扫描的数
据只输入到与机器直接相连的计算机中。
扫描的文档可保存为 JPEG、 TIFF 或 PDF 文件。您还可通过机器前
部的数字键盘输入用户名和验证码 (PIN),对扫描文件进行保护。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 按扫描到并选择网络扫描。“Select User ID:”(选择用户 ID:)
出现在显示屏上。
3 使用数字键盘输入 ID 和密码,然后按确认/进入。
提供用户 ID 的方式有多种:
• 通过键盘输入完整的用户 ID,或
• 在智能搜索中,在 LCD 显示屏的顶行输入字符,底行将显示以
输入的字符开头的用户 ID。如果没找到以输入字符开头的条目,
则会在底行显示 “No Matches”(无匹配)。您可按确认/进入
键,并使用滚动按钮 ( 或 )在底行中浏览以顶行输入字符
开头的底部条目。浏览时,您可按返回上级按钮并可通过键盘
输入用户 ID 。
4 输入您的 PIN 码,以防止其他用户将扫描文档发送到您的计算机
中。按确认/进入。您也可选择默认的密码选项以避免出现此菜单。
5 按滚动按钮 ( 或 ) ,直到 “Scan Data”(扫描数据)出现
在底行,然后按确认/进入。
6 选择文件的类型和分辨率,然后按确认/进入。
• Black & White (黑白):如果您选择此选项,则应选择文件
类型 PDF 或 TIFF。
• Color JPEG-200 (彩色 JPEG-200):如果您选择此选项,
将自动选择 200 dpi 分辨率和 JPEG 文件类型。
• Resolution(分辨率):选择 100 dpi、200 dpi 或 300 dpi
分辨率。
注意:编辑以 100 dpi 分辨率扫描的图像时,该图像可能会因为所使用
的程序而与原图像有所差异。
扫描
6.9
6
7 按滚动按钮 (
或 )直到显示 “Start Scanning”(开始扫
描),然后按确认/进入。
如果显示“Logout”(注销)时您按确认/进入,机器将返回待机
模式。
8 文档将被扫描到正运行网络扫描程序的计算机上。
如果您选择 TIFF 或 PDF 作为文件类型,则询问您是否扫描其
它文档。如果您需要扫描多个文档,请使用滚动按钮( 或 )选
择“Yes”(是),然后按或确认/进入。将扫描下一个文档并将其
保存。重复此操作直到所有文档扫描完毕,然后选择“No”(否)。
设置网络扫描超时
如果计算机中的网络扫描没有发送刷新请求,则在网络扫描中配置的
超时时间段内不会扫描作业,提示信息为您的机器将返回待机模式。
要设置网络扫描超时选项:
1 按功能菜单,直到 “Machine Setup”(机器设置)出现在显示屏
顶行。
2 按滚动按钮直到底行显示 “Scan Timeout”(扫描超时),然后
按确认/进入。
3 输入所需的超时值并按确认/进入。
默认值为 30 分钟。用户可输入从 1 到 1440 分钟之间的任意值。
4 所做更改将在整个网络上顺次同报,对连接到网络的所有客户端都
有效。
6.10 扫描
使用网络扫描驱动程序
添加扫描仪
要注册扫描仪为授权网络扫描仪,请使用 ScanClair Type 103 窗口。
1 选择开始 → 程序 → ScanClair Type 103 → ScanClair
Type 103。
2 在 ScanClair Type 103 窗口,单击 添加设备按钮或双击 添加设
备图标。
6
3 单击下一步。
4 选择查找扫描仪 (推荐) ,或连接该扫描仪。 输入扫描仪 IP 地
址,然后单击下一步。
扫描 6.11
5 显示网络扫描仪列表。从列表中选择您的机器,然后输入将使用的
ID 和 PIN (个人识别码)。单击下一步。
• 对于扫描仪名称,将输入您选择的扫描仪型号名称,并且用户
可进行更改。
• 输入最多 8 个字符的 ID 号。第一个字符必须为字母。
• PIN 码必须为 4 位数字。
6 您已将本机添加到网络。单击完成。
机器将出现在 ScanClair Type 103 窗口中,此时可通过网络进
行扫描。
删除扫描仪
要删除授权的扫描仪,请单击删除设备按钮,并按照屏幕上的说明进
行删除。
使用帮助可查看有关网络扫描程序的在线帮助。
6.12 扫描
设置属性
1 在 ScanClair Type 103 窗口中双击扫描仪图标,或单击 属性按
钮。
2 设置完属性后,单击确定。
6
一般页面
可更改扫描仪的名称。
扫描 6.13
服务器页面
可检查扫描仪的信息。
高级页面
可设置扫描文件储存的
目标位置。
可选择文件名格式。
扫描之后可立即打开扫
描文档。
6.14 扫描
首选项页面
可选择所需的扫描区域。单
击 “用户定义” 手动输入
扫描区域。“扫描区域”选
项对有些扫描仪不可用。
可选择扫描颜色、扫描分
辨率以及文件类型。
可调整亮度。
可保存和删除设置,并可应用已保存的
设置。
保存 “快速设置”
6
1 输入要保存的设置。
2 输入 “快速保存”名称。
3 单击保存,保存此设置。
使用 “快速设置”
1 从 “快速设置”下拉列表选择想要使用的设置。
2 单击确定或应用。
删除 “快速设置”
1 从 “快速设置”下拉列表选择要使用的设置。
2 单击删除。
使用网络扫描驱动程序进行扫描
1 选中扫描仪图标查看扫描仪的状态。请参见下一页。
2 配置网络扫描仪设置。请参见第 6.13 页的 “设置属性” 。
扫描 6.15
3 将要扫描的文档装入要使用的扫描仪。
4 根据随扫描仪提供的用户指南的建议开始扫描。
5 扫描开始并且将已扫描文档发送到指定的位置。
此位置可在网络扫描程序“属性”屏幕的“高级”页中进行更改。
请参见第 6.14 页。
扫描仪图标
6.16 扫描
7
传真
本章介绍有关将本机器作为传真机使用的信息。
本章内容包括:
• 设置传真系统
• 发送传真
• 接收传真
• 自动拨号
• 其它传真方式
• 其它功能
设置传真系统
更改传真设置选项
1 按功能菜单,直到“Fax Setup”(传真设置)出现在显示屏顶行。
第一个可用菜单项 “Receive Mode”(接受模式)出现在底行。
2 按滚动按钮( 或 ),直到所需的菜单项出现在显示屏底行,然
后按确认/进入。
3 使用滚动按钮 ( 或
)为选定的选项找到所需要的状态或使用
数字键盘输入所需要的值。
4 按确认/进入进行选择。下一个 Fax Setup(传真设置)选项出现。
5 如果需要,重复步骤 2 - 4。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
7.2 传真
可使用的传真设置选项
选项
说明
Receive Mode
(接受模式)
您可以选择默认传真接收模式。
• 在 Tel (电话)模式中,可通过拿起电话分机话
筒,然后按接收启动代码 (请参见第 7.4 页),
来接收传真。或者,按免提拨号(可听到来自远
程机的传真音),然后按本机控制面板上的启动
按钮。
• 在 Fax (传真)模式中,机器应答来电并立即
进入传真接收模式。
• 在 Ans/Fax (应答机/传真)模式中,应答机
应答来电,呼叫者可在应答机上留言。如果传真
机在话路上检测到传真音,来电自动转换到传
真模式。
• 在 DRPD 模式中,可以使用 “特色振铃模式
检测” (DRPD) 功能接收呼叫。只有在设置了
DRPD 模式之后才能使用此选项。有关详细信
息,请参见第 7.17 页。
Ring To
Answer (响
铃应答)
您可以指定应答来电之前机器响铃的次数 (1 到
7 次)。
Darkness
(深浅度)
您可以选择默认的对比度模式,以使传真的文档
的颜色更浅或更深些。
• 变浅适用于颜色较深的打印文档。
• 普通适用于标准深度打印或复印的文档。
• 加深适用于深色打印文档或模糊的铅笔标记。
Redial Term
(重拨期限)
如果远程传真机忙音,本机器可以自动重拨此远
程传真机的号码。可以输入 1 到 15 分钟的间隔
时间。
Redials
(重拨)
您可以指定机器尝试重拨的次数 (0 到 13 次)。
如果输入 0,机器将不重拨。
您可以让机器打印报告,来显示传送是否成功、发
MSG Confirm 送的页数等等。可选选项包括 On (打开)、 Off
(MSG 确认) (关闭)和 On-Err (出错时),后者表示仅在传
送失败时打印报告。
Auto Report
(自动报告)
如选择此选项,机器将产生一份报告,列出前 50
个通信操作的详细信息(包括时间和日期)。可选
选项有 On (打开) 或 Off (关闭)。
传真
7.3
7
选项
Auto
Reduction
(自动缩小)
Discard Size
(忽略大小)
RCV Start
Code (接收
启动密码)
说明
当接收文档的长度与纸盘中所装纸张的长度相同
或比之更长时,机器可以缩小文档的大小,使其适
合机器中所装纸张的尺寸。需要自动缩小接收页
面时,请选择 On (打开) 。
此功能设置为 Off (关闭)时,机器不会将文档
缩小到一个页面上。文档会被分割并以实际大小
打印在两个或更多的页面上。
当接收文档的长度与纸盘中所装纸张的长度相同
或比之更长时,您可以让机器截去页面底部多余的
部分。如果接收的页面超出了您设定的边距,机器
会按照实际的大小将其打印在两张或多张纸上。
如果文档超出边距范围且自动缩小功能被打开,
文件将被缩小以适合选定尺寸的纸张,而不会发
生忽略多余部分的情况。如果 Auto Reduction
(自动缩小)功能关闭或失败,边距范围外的数据
将被截去。设置范围为 0 到 30 mm。
使用 “接收启动代码”可以从插入机器背面 EXT
(分机)插口的电话分机接收传真。如果拿起电话
分机并听到传真音,请输入 “接收启动代码” 。
“接收启动代码”的工厂预设值为 *9*。设置范围
为 0 到 9。有关使用此代码的更多信息,请参见
第 7.16 页 。
您可以使用 “特色振铃模式检测” (DRPD) 功能
接收来电,它允许用户使用一根电话线来应答来
DRPD Mode
自多个不同电话号码的呼叫。在此菜单中,可对传
(DRPD 模式)
真机进行设置,以识别要应答的响铃模式。有关此
功能的详细信息,请参见第 7.17 页。
“拨号音检测”功能可确保电话交换准备接收拨号。
如果要设置本机在开始拨号之前检测拨号音,请
选择 On (打开) 。
DT Detection 此功能设置为 Off (关闭)时,本机器开始拨号
而不从电话交换机检测拨号音。
(DT 检测)
在有些地区,本机无法检测拨号音。如果 “拨号
音检测”功能设置为 On (打开),而拨号不能自
动启动时,请将此功能设置为 Off (关闭)。
7.4 传真
选项
Display Mode
(显示模式)
说明
可选择 Copy Mode(复印模式)或 Fax Mode
(传真模式)作为 “显示模式”。
出厂默认设置为Copy Mode(复印模式),允许
您使用数字键盘输入份数。在此模式中,总是显示
缩小/放大 百分比 (%) 和复印份数。在此模式中
要输入传真号码,必须首先按传真按钮,然后使用
数字键盘输入号码。
可将显示模式更改为 Fax Mode(传真模式),这
允许您使用数字键盘输入传真号码。在此模式中,
总是显示日期和时间、内存状态百分比 (%) 和传
真接收模式。在此模式中要设置份数,必须首先按
复印份数按钮,然后使用数字键盘输入份数。
在任一模式中,即可接收也可发送传真,并且可使
用单触按钮立即开始扫描原件。
7
传真
7.5
发送传真
装入文档
可使用“自动进纸器” (ADF) 或文档扫描玻璃板装入要传真的原件文
档。使用 ADF 时,一次最多可装入 50 张 75 g/m2 (20 lb) 重的纸。
而在文档扫描玻璃板上,每次只能放一页文档。有关准备文档的详细
信息,请参见第 5.3 页。
使用自动进纸器 (ADF) 传真文件:
1 将文档正面朝上装入 ADF。一次最多可以装入 50 页。使纸叠末
端对应于纸盘上标记的纸张尺寸。
7.6 传真
2 调整 ADF 上的文档导板,使之与文档的宽度吻合。
注意:ADF 扫描玻璃板上的灰尘可能会使印出的纸张上出现黑线。请保
持清洁。
从文档扫描玻璃板传真文档:
1 打开文档盖板。
7
传真
7.7
2 将文档正面朝下放置在文档扫描玻璃板上,并与玻璃板左上角的
定位指示对齐。
注意:确保在 ADF (自动进纸器)中没有其它文档。如果在 ADF 中检
测到文档,它的优先级高于文档扫描玻璃板上的文档。
3 关闭文档盖板。
注意:
• 如果要复制书籍或杂志中的某页,请托起盖板直到盖板转轴被挡块锁定
为止,然后再关闭盖板。如果书籍或杂志厚度超过 30 mm,则应打开
盖板复印。
• 要获得最佳扫描质量 (尤其对于彩色或灰阶图像),请使用文档扫描玻
璃板。
7.8 传真
选择纸盘
装入要传真输出的打印介质后,必须选择传真作业要使用的纸盘。
1 按控制面板上的功能菜单。
第一个可用菜单项 “Paper Setting”(纸张设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ) ,直到 “Fax Tray”(传真纸盘)出现在
显示屏底行。
3 按确认/进入。
4 按滚动按钮 ( 或 ),直到所需纸盘出现在显示屏上。
可选择 Tray1(纸盘 1)、Tray2(纸盘 2)、Tray1/2(纸盘 1/2)
或自动。如果没有安装可选的 Tray2(纸盘 2),Tray2(纸盘 2)
和 Tray1/2 (纸盘 1/2) 菜单项将不会出现在显示屏上。
5 按确认/进入保存选择。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
7
调整文档分辨率
使用基于文本的典型文档时,默认文档设置可以产生良好的传真效果。
然而,如果您发送质量差的或含有照片的文档,可以调整分辨率以获
得高质量的传真效果。
1 按控制面板上的分辨率。
2 可按分辨率或滚动按钮 ( 或 ),来选择 Standard (标准)、
Fine(精细)、Super Fine(超精细)、Photo Fax(照片传真)
或 Color Fax (彩色传真)。
3 出现所需要的模式时,按确认/进入进行选择。
传真
7.9
下表说明各文件类型建议使用的分辨率设置:
模式
建议的文档类型:
Standard
(标准)
字符为正常大小的文档。
Fine (精细)
含有小字符或细线的文档,或使用点阵式打印机
打印的文档。
Super Fine
(超精细)
含有非常精细细节的文档。仅当与其通信的机器
也支持 “超精细”分辨率时,才可启用 Super
Fine (超精细) 模式。请参见下面的注意事项。
Photo Fax
(照片传真)
含有灰色阴影或照片的文档。
Color Fax
(彩色传真)
带颜色的文档。启用发送彩色传真的两个必备条
件是:对方传真机支持彩色传真接收,并且本方
采用手动发送传真模式。在此模式中,不可以使
用内存发送。
注意:
• 对于内存发送, Super Fine (超精细)模式不可用。分辨率设置会被
自动更改为 Fine (精细)。
• 如果将机器分辨率设置为 Super Fine (超精细),而对方传真机不支
持此分辨率,则机器将使用对方传真机支持的最高分辨率模式发送。
7.10 传真
自动发送传真
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 按传真。
3 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
4 使用数字键盘输入远端对方的传真机号码。
您可以使用单触键盘、速拨号或组拨号。有关存储号码的详细信
息,请参见请参见第 7.19 页的 “自动拨号”。
5 按启动。
6 如果将文档放在文档扫描玻璃板上,当文档被扫描到内存之后,显
示屏顶行会显示“Another Page?”(下一页?)。如果有下一页
要扫描,请取出已扫描的文档,将下一页放在扫描玻璃板上,然后
选择 “1.Yes”(1. 是)。根据需要重复以上步骤。
扫描完所有页之后,显示屏显示“Another Page?”(下一页?)
时,请选择 “2.No”(2. 否)。
7 机器开始拨号,当接收传真机准备就绪时开始发送传真。
注意:如果要取消传真作业,可在发送过程中随时按清除/停止。
传真 7.11
7
手动发送传真
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按免提拨号。此时可以听到拨号音。
4 使用数字键盘输入接收传真机的号码。
可使用单触键盘。有关存储号码的详细信息,请参见第 7.19 页。
5 在听到远程传真机发出声调高的传真信号时,按启动。
注意:如果要取消传真作业,可在发送过程中随时按清除/停止。
重拨前一号码
要重拨最后呼叫的号码:
按重拨/暂停。
如果将文档装入 ADF (自动进纸器;请参见第 7.6 页)中,机器会
自动开始发送。
如果将文档放在文档扫描玻璃板上,显示屏会询问您是否装入另一页
文档。选择“1.Yes”(1. 是)添加文档。否则选择“2.No”(2. 否)。
7.12 传真
确认发送
成 功 发送 完 文 档的 最 后 一 页之 后,机 器会 发 出 蜂 鸣音,然 后 返回
Standby (待机)模式。
如果在发送传真的过程中出错,显示屏上会显示错误消息。有关错误
消息及其含义的列表,请参见第 9.12 页。
如果您收到错误信息,可按清除/停止清除该信息,然后尝试再发送一
次文档。
您可以将机器设置为在每次完成发送传真时自动打印确认报告。有关
详细信息,请参见第 7.3 页的 MSG Confirm (MSG 确认)部分。
自动重拨
如果发送传真时您拨的号码正忙或无应答,机器会按出厂默认设置每
隔 3 分钟自动重拨该号码,最多可重拨几次。
屏幕显示 “Retry Redial?”(重拨?)时,可按确认/进入在不等待
的情况下重拨该号码。要取消自动重拨,请按清除/停止。
要更改两次重拨之间的时间间隔和重拨次数,请参见第 7.3 页。
7
传真 7.13
接收传真
关于接收模式
• 在 Fax (传真)模式中,机器应答接入的传真呼叫,并立即进入传
真接收模式。
• 在 Tel (电话) 模式中,可按免提拨号 (可听到来自发送机器的传
真音)和本机控制面板上的启动来接收传真。您也可以拿起电话分
机的话筒,然后按接收启动代码 (请参见第 7.4 页)。
• 在 Ans/Fax (应答机/传真)模式中,应答机应答来电,呼叫者可
在应答机上留言。如果传真机在话路上检测到传真音,来电自动转换
到传真模式。
• 在 DRPD 模式中,可以使用 “特色振铃模式检测” (DRPD) 功能
接收呼叫。“特色振铃”是电话公司的一种服务,通过该服务用户能
够使用单根电话线接听几个不同的电话号码。有关详细信息,请参
见第 7.17 页。
机器内存无可用空间时,接收模式会自动切换为 Tel (电话)。
有关更改接收模式的详细内容,请参见第 7.3 页。
注意:
• 要使用 Ans/Fax (应答/传真)模式,应将应答机连接到在本机背面的
EXT (分机)插口。
• 如果不希望别人查看您接收的文档,可以使用安全接收模式。在此模式
中,所接收的全部传真被存储在内存之中。有关详细信息,请参见第
7.34 页。
7.14 传真
为接收传真装入纸张
对打印、传真或复印工作而言,向纸盘中装纸的相关说明基本相同,
唯一的不同点是:传真只能打印在 Letter、 A4 或 Legal 尺寸的纸张
上。有关向纸盒中装纸及设置纸张尺寸的详细信息,请参见第 2.7 页
和第 2.20 页。
在传真模式中自动接收
本机在出厂时预设为 Fax (传真)模式。
在接收传真时,机器以指定的响铃次数应答来电,并自动接收传真。
要更改响铃次数,请参见第 7.3 页。
如果要调整响铃的音量,请参见第 2.21 页的 “设置声音”。
在电话模式中手动接收
可通过以下方式接收传真电话:提起电话分机的听筒,然后按接收代
码 (请参见第 7.4 页),或者按免提拨号 (可听到来自发送机的传真
音),然后按机器控制面板上的启动。
机器开始接收传真,接收完毕后返回 Standby (待机)模式。
传真 7.15
7
在应答 / 传真模式中自动接收
要使用此模式,必须将应答机连接到本机背面的 EXT (分机)插口。
请参见第 2.11 页。
如果呼叫者留下消息,应答机通常会存储消息。如果机器在线路上检
测到传真音,则自动开始接收传真。
注意:
• 如果将本机设置为 Ans/Fax (应答/传真)模式,但应答机关闭或本机
EXT (分机)插口上未连接应答机,本机将在预定响铃次数后自动转入
Fax (传真)模式。
• 如果应答机有 “user-selectable ring counter”(用户可选的响铃计
数器),应将本机设置为在 1 次响铃内应答来电。
• 如果本机处于 Tel (电话)模式 (手动接收),而此时有应答机连接到
本机,则必须关闭应答机,否则从应答机发出的消息会打断电话通话。
使用电话分机手动接收
使用接到本机背面 EXT (分机)插口的电话分机时,此功能效果最
佳。您在电话分机上就可以接收通话对方的传真,而无需走到传真机
的位置。
在分机上接到呼叫并听到传真音时,在分机上按
接收文档。
9
。机器即开始
请依次缓慢按下按钮。如果仍然听到来自远程传真机的传真音,再次
按 9 。
9
为出厂预设的接收启动代码。第一个和最后一个星号固定不
变,但可以将中间的数字更改为任意需要的数字。有关更改代码的详
细信息,请参见第 7.4 页
7.16 传真
使用 DRPD 模式接收传真
“特色振铃”是电话公司的一种服务,通过该服务用户能够使用单根电
话线接听几个不同的电话号码。呼叫方用来呼叫您的特殊号码由不同
的响铃方式区别,包括长短铃声的多种组合。此功能常用在电话应答
服务中,在这类服务中,工作人员负责接听多个不同客户的电话,需
要知道呼叫者拨打的号码,以便恰当地接听电话。
使用 “特色振铃模式检测”功能,传真机可以 “熟悉”您指定它应答
的响铃方式。除非您进行了修改,否则它可以继续识别这种响铃方式
并按传真电话进行应答,而所有其它响铃方式则转到电话分机或插入
EXT (分机)插口的应答机上。您可以随时方便地挂起或更改 DRPD
功能。
使用 Distinctive Ring Pattern Detection (特色振铃模式检测)选
项前,必须由电话公司在电话线上安装 “特色振铃”服务。要设置
“特色振铃模式检测”,您需要使用另一根电话线,否则有人可以从外
面拨打传真号。
设置 DRPD 模式:
1 按功能菜单,直到“Fax Setup”(传真设置)出现在显示屏顶行。
第一个可用菜单项 “Receive Mode”(接受模式)出现在底行。
2 按滚动按钮 ( 或 ),直到 “DRPD Mode”(DRPD 模式)出
现在底行,然后按确认/进入。
7
3 当 “Set”(设置)显示在底行时,按确认/进入。
“Waiting Ring”(等待铃声)出现在显示屏上。
4 从另一部电话拨打您的传真号。不必使用传真机进行呼叫。
5 当传真机开始响铃时,不要应答呼叫。传真机需要多次响铃才能熟
悉该模式。
传真机熟悉响铃模式后, LCD 上显示 “End DRPD Setup”(结
束 DRPD 设置)。
如果 DRPD 设置失败,显示屏将显示“DRPD Ring Error”(DRPD
响铃错误)。显示“DRPD Mode”(DRPD 模式)时按确认/进入 ,
然后从步骤 3 开始重试。
6 要返回 Standby (待机)模式,请按清除 / 停止按钮。
DRPD 功能设置完成后, Receive Mode (接受模式)选项 (DRPD
菜单)可用。 要在 DRPD 模式中接收传真,您需要将菜单设置为
DRPD ;请参见第 7.4 页。
传真 7.17
注意:
• 如果重新分配传真号码或将本机连接到另一根电话线上,必须重新设置
DRPD。
• DRPD 设置完成后,再次拨打您的传真号码,验证本机是否以传真音应
答。然后拨打分配到这条线上的不同号码,确保电话转到分机或插入
EXT (分机)插口的应答机上。
把传真接收到内存中
本机是多任务设备,可以在复印或打印的同时接收传真。如果在复印
或打印时接收到传真,机器会将接入的传真存储在内存之中。在完成
复印或打印后,机器会立即自动打印传真。
7.18 传真
自动拨号
单触拨号
使用控制面板上的 20 个单触按钮,可以存储常用的传真号码,实现
单触自动拨号。
使用上档按钮可以在单触按钮中存储多达 40 个传真号码。
存储单触拨号号码
1 按住一个单触拨号按钮约 2 秒钟。
使用 21 到 40 之间的单触拨号按钮时,需先按上档,然后再按住
所需按钮 2 秒钟。
显示屏会要求您输入传真号码。“T”表示您正在分配单触拨号
按钮。
如果您选择的位置已经存储了号码,显示屏会显示该号码,以允许
您进行更改。要使用另一个单触按钮,请按清除/停止。
2 使用数字键盘输入想要存储的号码,然后按确认/进入 。
要在号码中插入暂停,请按重拨/暂停。显示屏将显示符号“−”。
如果输入数字时出错,按
按钮,然后重新输入正确的数字。
3 要为号码指定名字,请输入所需要的名字。有关输入字符的详细信
息,请参见第 2.17 页 。
如果无需指定名字,则跳过此步骤。
4 显示屏正确显示名字或不输入名字时,按确认/进入。
5 要存储更多号码,请按其它单触按钮,并重复步骤 2 - 4。
或
要返回 Standby (待机)模式,请按清除/停止按钮。
注意:打印设置工具允许您存储速拨号码和注册组拨号码,请参见
第 2.45 页。
传真 7.19
7
使用单触号码发送传真
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按存储号码的单触按钮。
文档即扫描到内存之中。
4 机器拨打存储在单触拨号位置的传真号码,当接收传真机应答时,
文档即发送出去。
7.20 传真
速拨
您最多可以在一位、两位或三位数的速拨位置 (0-199) 中存储 200
个常拨的号码。
存储速拨号码
1 按控制面板上的电话簿。
2 按电话簿或滚动按钮 ( 或 ),直到 “Store&Edit”(存储和
编辑)出现在显示屏底行。按确认/进入。
3 当 “Speed Dials”(速拨号码)出现在显示屏上时,按确认/
进入。
显示屏显示第一个可选号,提示您输入位置号。
4 使用数字键盘或滚动按钮( 或 )输入 0 - 199 之间的速拨号码,
然后按确认/进入。
如果您选择的位置已经存储了号码,显示屏会显示该号码,以允许
您进行更改。要使用另一个速拨号码,请按返回上级按钮。
5 使用数字键盘输入想要存储的号码,然后按确认/进入 。
要在号码中插入暂停,请按重拨/暂停。显示屏将显示符号“−”。
6 要为号码指定名字,请输入所需要的名字。有关输入字符的详细信
息,请参见第 2.17 页 。
或
如果无需指定名字,则跳过此步骤。
7 显示屏正确显示名字或不输入名字时,按确认/进入。
8 要存储更多传真号码,重复步骤 4 - 7。
或
要返回 Standby (待机)模式,请按清除/停止按钮。
传真 7.21
7
使用速拨号码发送传真
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 输入速拨号码。
• 如果是一位数的速拨号码,按住相应的数字按钮。
• 如果是两位数或三位数的速拨号码,按前面的数字按钮,并按
住最后一个数字按钮。
4 相应的条目名称会短暂地显示。
5 文档即扫描到内存之中。
如果将文档放在文档扫描玻璃板上, LCD 显示屏会询问您是否要
发送另一页文档。选择 “1.Yes”(1. 是)增加更多的文档,或选
择 “2.No”(2. 否)立即开始发送传真。
6 机器会自动拨打存储在速拨位置上的传真号码。当接收传真机有
应答时,文档即发送出去。
7.22 传真
组拨
如果您经常将同一文档发送到多个目的地,您可以将这些目的地创建
为一个组,并用组拨位置设置。这样,您就可以使用一个组拨号码设
置将同一文档发送到组中的所有目的地。
设置组拨号码
1 按控制面板上的电话簿。
2 按电话簿或滚动按钮 ( 或 ),直到 “Store&Edit”(存储和
编辑)出现在显示屏底行。按确认/进入。
3 按滚动按钮 ( 或 ),直到 “Group Dials”(组拨号)出现在
底行,然后按确认/进入。
4 底行显示 “New”(新建)时,按确认/进入 。
显示屏显示第一个可选号,提示您输入位置号。
5 使用数字键盘或滚动按钮 ( 或 )输入 0 - 199 之间的组拨号
码,然后按确认/进入。
6 按一个单触拨号按钮,或输入要包括在组中的速拨号码,然后按
确认/进入。
也可通过按滚动按钮 ( 或 )选择存储在本机中的单触拨号按
钮或速拨号码,然后按确认/进入。
7 当显示屏确认要添加到组中的号码时,按确认/进入。
8 重复步骤 6 和 7,将其它单触拨号或速拨号码添加到组中。
9 输入所需的全部号码后,按返回上级按钮。显示屏将提示您输入
组 ID。
10 要为组指定名字,请输入所需要的名字。有关输入字符的详细信
息,请参见第 2.17 页 。
或
如果无需指定名字,则跳过此步骤。
11 显示屏正确显示名字或不输入名字时,按确认/进入。
12 要指定另一个组时,请按确认/进入并重复步骤 5 之后的各步骤。
或
要返回 Standby (待机)模式,请按清除/停止按钮。
传真 7.23
7
注意:不能将一个组拨号码置于另一个组拨号码之中。
编辑组拨号码
您可以从选定的组中删除特定速拨号码,或向组中添加新的号码。
1 按控制面板上的电话簿。
2 按电话簿或滚动按钮 ( 或 ),直到 “Store&Edit”(存储和
编辑)出现在显示屏底行。按确认/进入。
3 按滚动按钮 ( 或 ),直到 “Group Dials”(组拨号)出现在
底行,然后按确认/进入。
4 按滚动按钮 ( 或 ),直到 “Edit”(编辑)出现在底行,然后
按确认/进入。
5 输入要编辑的组拨号码或按滚动按钮( 或 )选择组拨号码,然
后按确认/进入。
6 按单触拨号按钮或输入要添加或删除的速拨号码。
也可按滚动按钮 (
号码。
或
)来选择要删除的单触拨号号码或速拨
7 按确认/进入。
8 如果输入组中已存在的号码,显示屏将显示“Delete?”(删除?)。
如果输入新的号码,显示屏将显示 “Add?”(添加?)。
9 按确认/进入添加或删除号码。
10 要更改组名,请按返回上级。
11 输入新的组名,然后按确认/进入。
12 要编辑另一个组时,请按确认/进入并重复步骤 5 之后的各步骤。
或
要返回 Standby (待机)模式,请按清除/停止按钮。
7.24 传真
使用组拨号码发送传真 (多地址发送)
您可使用组拨实现 “顺次同报”或 “延迟”发送。
请按相应操作步骤进行操作(“顺次同报”传真:请参见第 7.28 页,
“延迟”传真: 请参见第 7.29 页,“优先”传真: 请参见第 7.31
页)。当显示屏要求您输入接收传真机的号码时:
• 如果是一位数的组拨号,按住相应的数字按钮。
• 如果是两位数或三位数的组拨号,按前面的数字按钮,并按住最后
一个数字按钮。
一次操作只能使用一个组拨号码。然后继续进行其它步骤,完成所需
要的操作。
机器会将装入自动进纸器或文件扫描玻璃板上的文档自动扫描到内存
之中。然后拨叫组中的每一个号码。
7
传真 7.25
搜索内存中的号码
搜索机器内存中的号码可采用两种方法。您可以从 A 到 Z 连续搜索,
也可以使用号码名称的首字母搜索。
连续搜索内存
1 按电话簿。
2 当显示屏出现“Search&Dial”(查找和拨号)时,按确认/进入 。
3 按滚动按钮 ( 或 ) 滚动机器内存,直到出现您想要拨打的号码
和名字。您可以按照字母顺序从 A 到 Z 向上或向下搜索整个内存。
在搜索整个机器内存的过程中,您可以看到每个条目前都有三个
字母之一:“T”代表单触拨号号码,“S”代表速拨号码,“G”
代表组拨号码。这些字母说明号码的存储方式。
4 当出现您需要的名字和/或号码时,按启动或确认/进入进行拨号。
用特定首字母搜索
1 按电话簿。
2 当显示屏出现“Search&Dial”(查找和拨号)时,按确认/进入 。
3 按标有您想要搜索的字母的按钮。以此字母开始的名字即会显示
出来。
例如,如果想要找到 “MOBILE”这个名字,请按 6 按钮,此按
钮上标有 “MNO”。
4 按滚动按钮 ( 或 )显示下一个名字。
5 当出现您需要的名字和/或号码时,按启动或确认/进入进行拨号。
7.26 传真
打印电话簿列表
您可以通过打印电话簿列表来查看自动拨号设置。
1 按电话簿。
2 按电话簿或滚动按钮 ( 或 ),直到 “Print”(打印)出现在
底行,然后按确认/进入。
显示单触拨号、速拨和组拨条目的清单即会打印出来。
7
传真 7.27
其它传真方式
发送顺次同报传真
通过控制面板上的顺次同报按钮,您可以使用顺次同报传真功能,将
同一文档发送到多个目的地。文档会自动存储在内存之中,然后发送
到远程机器上。发送之后,文档会自动从内存中删除。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按控制面板上的顺次同报。
4 使用数字键盘输入第一个接收传真机的号码。
您可以使用单触键盘、速拨号或组拨号。有关详细信息,请参见第
7.19 页的 “自动拨号”。
5 按确认/进入确认号码。显示屏要求您输入发送文档的另一个传真
号码。
注意:如果已经为另一个顺次同报传真或延迟传真作业添加号码,则不显
示 Another No. (其他号码)提示。您必须等待,直到该作业完成。
6 要输入更多传真号码,请按 1 选择 “Yes”(是),并重复步骤 4
和 5。最多可以添加 10 个目的地。
注意,您不能将组拨号码用作另一个传真号码。
7 输入传真号码后,在出现 Another No. (其他号码)提示时按 2
选择 “No”(否)。
在发送之前,文档被扫描到内存之中。显示屏显示内存容量和内存
中存储的页数。
7.28 传真
如果将文档放在文档扫描玻璃板上,显示屏会询问您是否装入另
一页文档。选择“1.Yes”(1. 是)添加文档。否则选择“2.No”
(2. 否)。
8 机器开始按输入顺序将文档发送到各号码对应目的地。
发送延迟传真
您可以将机器设置为在稍后您不在场的时间发送传真。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按功能菜单,直到 “Fax Feature”(传真功能)出现在显示屏顶
行。第一个可用菜单项“DelayFax”(延迟传真)会显示在底行。
4 按确认/进入。
7
5 使用数字键盘输入接收传真机的号码。
您可以使用单触键盘、速拨号或组拨号。有关详细信息,请参见第
7.19 页的 “自动拨号”。
6 按确认/进入按钮确认显示屏上的号码。显示屏要求输入文档的另
一个目的地的传真号码。
注意:如果已经为另一个顺次同报传真或延迟传真作业添加号码,则不显
示 Another No. (其他号码)提示。您必须等待,直到该作业完成。
7 要输入更多传真号码,请按 1 以选择 “Yes”(是),并重复步骤
5 和 6。最多可以添加 10 个目的地。
注意,您不能将组拨号码用作另一个传真号码。
8 输入传真号码后,在出现 Another No. (其他号码)提示时按 2
选择 “No”(否) 。
显示屏要求您输入名字。
传真 7.29
9 要指定传真的名字,请输入所需要的名字。有关输入字符的详细信
息,请参见第 2.17 页 。
如果无需指定名字,则跳过此步骤。
10 按确认/进入。显示屏显示当前时间,并要求您输入开始发送传真的
时间。
11 使用数字键盘输入时间。
要为 12 小时格式选择 “AM”或 “PM”,请按
任何数字按钮。
或
按钮或
如果设定的时间早于当前时间,机器会在第二天的该时间发送文档。
12 显示的开始时间正确时,按确认/进入。
13 在发送之前,文档被扫描到内存之中。显示屏显示内存容量和内存
中存储的页数。
如果将文档放在文档扫描玻璃板上,显示屏会询问您是否装入另
一页文档。选择“1.Yes”(1. 是)添加文档。否则选择“2.No”
(2. 否)。
14 机器返回 Standby(待机)模式。显示屏提醒您现在处于 Standby
(待机)模式,并且已设置延迟传真。
注意:如果您想要取消延迟发送,请参见第 7.33 页的“取消预定传真”。
7.30 传真
发送优先传真
使用优先传真功能,可以在保留的操作之前优先发送高优先级的文
档。文档被扫描到内存之中,当前操作一旦结束,即开始发送。此外,
优先高的发送将打断两台传真机之间 (在向传真机 A 的发送结束之
后,向传真机 B 的发送开始之前)或两次重拨之间的顺次同报操作。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按功能菜单,直到 “Fax Feature”(传真功能)出现在显示屏
顶行。
4 按滚动按钮 ( 或 ),直到 “Priority Fax”(优先传真)出现
在底行,然后按确认/进入。
5 使用数字键盘输入接收传真机的号码。
要输入号码,您可以使用单触键盘,或使用速拨或组拨号码。有关
详细信息,请参见第 7.19 页的 “自动拨号”。
6 按确认/进入确认号码。显示屏要求您输入名字。
7 要指定传真的名字,请输入所需要的名字。有关输入字符的详细信
息,请参见第 2.17 页 。
如果无需指定名字,则跳过此步骤。
8 按确认/进入。
在发送之前,文档被扫描到内存之中。显示屏显示内存容量和内存
中存储的页数。
如果将文档放在文档扫描玻璃板上,显示屏会询问您是否装入另
一页文档。选择“1.Yes”(1. 是)添加文档。否则选择“2.No”
(2. 否)。
9 机器显示正在拨打的号码,并开始发送文档。
传真 7.31
7
在预定传真中添加文档
您可以向先前保留于机器内存的延迟传真中添加文档。
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 根据具体传真需要调整文档的分辨率 (请参见第 7.9 页)。
要更改黑度,请参见第 7.3 页。
3 按功能菜单,直到 “Fax Feature”(传真功能)出现在显示屏
顶行。
4 按滚动按钮 ( 或 ),直到 “Add Page”(添加页)出现在底
行,然后按确认/进入。
显示屏显示内存中保留的最后作业。
5 按滚动按钮( 或 ),直至看到要添加文档的传真作业,然后按
确认/进入。
机器自动将文档存储在内存之中,显示屏显示内存容量和存储的
页数。
如果将文档放在文档扫描玻璃板上,显示屏会询问您是否装入另
一页文档。选择“1.Yes”(1. 是)添加文档。否则选择“2.No”
(2. 否)。
6 存储之后,机器显示总页数和添加的页数,然后返回 Standby(待
机)模式。
7.32 传真
取消预定传真
1 按功能菜单,直到 “Fax Feature”(传真功能)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Cancel Job”(取消作业)出现
在底行,然后按确认/进入。
显示屏显示内存中保留的最后作业。
3 按滚动按钮 ( 或 ),直至看到要取消的传真作业,然后按确认/
进入。
4 当显示屏要求确认选择时,按 1 选择 “Yes”(是)。所选作业即
被取消,机器返回 Standby (待机)模式。
要取消选择,请按 2 选择 “No”(否)。
7
传真 7.33
其它功能
使用安全接收模式
您可能需要防止未经授权的人员查看您接收的传真。您可以打开 “安
全接收”模式,禁止机器在无人照看时打印接收到的传真。在 “安全
接收”模式中,接收的所有传真均存储在内存中。当停用此模式时,
机器将打印出存储的所有传真。
打开 “安全接收”模式:
1 按功能菜单,直到 “Advanced Fax”(高级传真)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Secure Receive”(安全接收)
出现在底行,然后按确认/进入。
3 按滚动按钮 ( 或 ),直到 “On”(打开)出现在底行,然后
按确认/进入。
4 使用数字键盘输入您想使用的 4 位数密码,然后按确认/进入按钮。
注意:您可以不设置密码而激活安全接收模式,但这样无法保护您的传真。
5 再次输入密码,进行确认,然后按确认/进入。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
在 “安全接收”模式中接收传真时,机器将传真存储在内存之中,并
显示 “Secure Receive”(安全接收),告诉您内存中存储有传真。
打印接收的文档:
1 执行第 7.34 页的步骤 1 和 2,进入 Secure Receive (安全接
收)菜单。
2 按滚动按钮 ( 或 ),直到 “Print”(打印)出现在底行,然
后按确认/进入。
3 输入四位数的密码,然后按确认/进入。
机器即开始打印存储在内存中的所有传真。
7.34 传真
关闭 “安全接收”模式:
1 执行第 7.34 页的步骤 1 和 2,进入 Secure Receive (安全接
收)菜单。
2 按滚动按钮 ( 或 ),直到 “Off”(关闭)出现在底行,然后按
确认/进入。
3 输入四位数的密码,然后按确认/进入。
此模式即被停用,机器开始打印存储在内存中的所有传真。
4 要返回 Standby (待机)模式,请按清除/停止按钮。
打印报告
本机器可以打印包含有用信息的报告。可以打印的报告如下:
电话簿列表
此列表显示当前机器内存中存储的所有号码,如速拨号码和组拨号码。
您可以使用电话簿按钮打印此 “电话簿”列表:请参见第 7.27 页。
已发送传真报告 (发送日志)
7
此报告显示您最近接收的传真的有关信息。
已接收传真报告 (接收日志)
此报告显示您最近接收的传真的有关信息。
系统数据列表
此列表显示用户可选择选项的状态。更改任何设置后,可打印此列表
确认所作的更改。
预定信息列表
此列表显示当前储存在内存中要延迟传真的文档。此列表显示操作的
开始时间和类型。
消息确认报告
此列表显示特定传真作业的传真号码、文档页数、作业已耗用时间、
通讯模式及通讯结果。
您可以将机器设置为在每个传真作业之后自动打印消息确认报告。请
参见第 7.3 页。
传真 7.35
垃圾传真号码列表 (垃圾传真列表)
此列表显示最多 10 个被视为垃圾传真号码的传真号码。要将号码添
加到此列表中或从中删除号码,请访问 Junk Fax Setup (垃圾传真
设置)菜单:请参见第 7.38 页。当 “垃圾传真过滤”功能打开时,
从这些号码发来的传真将被拦截。
此功能将传真号码的后 6 位数认作远程传真机的 ID。
多通讯报告
从多个地点发送传真之后,机器会自动打印此报告。
停电报告
如果由于停电而丢失数据,那么在停电后又恢复供电时,机器会自动
打印此报告。
注意:在未装纸或者发生卡纸情况时,机器不会自动打印您要打印的列表。
扫描日志
此列表显示网络扫描记录的信息,包括 IP 地址、时间与日期、扫描的
页数和结果。当报告包含 50 个作业时,将自动打印此报告,并会删
除已打印的记录。
打印报告
1 按功能菜单,直到 “Report”(报告)出现在显示屏顶行。第一
个可用菜单项 “Phone Book”(电话簿)出现在底行。
2 按滚动按钮( 或 ),直到您要打印的报告或列表出现在显示屏
底行。
• Phone Book (电话簿):电话簿列表
• Sent Report (发送报告):已发送传真报告 (发送日志)
• RCV Report (RCV 报告):已接收传真报告 (接收日)
• System Data (系统数据):系统数据列表
• Scheduled Jobs (预定作业):预定信息列表
• MSG Confirm (MSG 确认):消息确认报告
• Junk Fax List (垃圾传真列表):垃圾传真号码列表
• Scan Journal (扫描日志):网络扫描会话列表
3 按确认/进入。
选定信息即开始打印。
7.36 传真
使用高级传真设置
本机器有多种用户可选择的设置选项,用于发送和接收传真。这些选
项已在工厂预设,但您可能需要更改。要查看这些选项的当前设置,
请打印系统数据列表。有关打印列表的详细信息,请见上文。
更改设置选项
1 按功能菜单,直到 “Advanced Fax”(高级传真)出现在显示屏
顶行。第一个可用菜单项 “Send Forward”(发送转发)出现在
底行。
2 按滚动按钮 ( 或 ),直到所需的菜单项出现在底行,然后按
确认/进入。
3 当显示屏出现所需的选项后,按滚动按钮( 或 )选择一种状态,
或使用数字键盘输入数值。
4 按确认/进入保存选择。
5 您可以随时按清除/停止退出设置模式。
高级传真设置选项
选项
Send Forward
(发送转发)
7
说明
用于设置机器将所有发出的传真的副本发送到除输
入的传真号码以外的指定目的地。
选择 Off (关闭)可关闭此功能。
选择 On (打开)可打开此功能。可设置要将发送
到的传真机的号码。
用于设置机器将接收的传真在指定的时间内转发到
另一个传真号码。传真到达您的机器时,被存储在
内存之中。然后,机器拨打您指定的传真号码并发
送传真。
RCV Forward
(接收转发)
选择 Off (关闭)可关闭此功能。
选择 On (打开)可打开此功能。您可以设置作为传
真转发目的地的传真号码。然后,您可以输入开始时间
和日期,和/或结束时间和日期。通过 Local Copy
(本地副本)选项,您可设置机器在成功转发传真后
打印机器中的传真。
传真 7.37
选项
说明
使用 “垃圾传真过滤”功能时,如果远程传真机的
号码作为垃圾传真号码存储在系统内存中,系统将
不会接受它发来的传真。此功能主要用于屏蔽不想
接收的传真。
Junk Fax Setup 选择 Off (关闭)可关闭此功能。机器将接收所有
(垃圾传真设置) 传真。
选择 On (打开)可打开此功能。您可以使用 Set
(设置)选项最多将 10 个传真号码设置为垃圾传真
号码。存储号码后,机器将不接受来自此类传真机的
传真。要删除所有垃圾传真号码,请使用 All Delete
(全部删除)选项。
Secure Receive
(安全接收)
用于防止未经授权的人员查看您接收到的传真。
Prefix Dial
(前置拨号)
用于设置最多 5 位数的前缀拨号号码。在启动任何
自动拨号号码之前,系统先拨打此号码。它主要用
于访问 PABX 交换系统。
有关设置此模式的详细信息,请参见第 7.34 页。
此选项允许机器在每页接收文档的底部自动打印页
码、接收日期和时间。
Stamp RCV
(标识接收名称) 选择 Off (关闭)可关闭此功能。
选择 On (打开)可打开此功能。
在电话线路质量差时,“错误更正模式”可帮助确保
您发送的任何传真平稳地发送到其它具有 ECM 功
能的传真机上。如果线路质量差,使用 ECM 发送
ECM Mode
传真将花费较多的时间。
(错误更正模式)
选择 Off (关闭)可关闭此功能。
选择 On (打开)可打开此功能。
7.38 传真
8
维护
本章介绍有关机器和墨粉盒维护的信息。
本章内容包括:
• 清除内存
• 清洁机器
• 维护硒鼓
• 设置电子邮件通知
清除内存
可以有选择地清除机器内存中存储的信息。
注意:清理内存前,请确保所有传真作业均已完成。
1 按控制面板上的功能菜单,直到 “Maintenance”(维护)出现
在显示屏顶行。
2 按滚动按钮 ( 或 ),直到 “Clear Settings”(清除设置)出
现在底行,然后按确认/进入。
第一个可用菜单项 “All Settings”(所有设置)出现在底行。
3 按滚动按钮 ( 或 ),直至看到您要清除的项目。
• All Settings (所有设置):清除内存中存储的全部数据,并将
所有设置恢复为工厂默认值。
• Paper Setting (纸张设置):将所有 Paper Setting (纸张
设置)选项还原为出厂默认设置。
• Copy Setup (复印设置):将所有 Copy Setup (复印设置)
选项还原为出厂默认设置。
• Fax Setup (传真设置):将所有传真设置选项恢复为工厂默
认值。
• Fax Feature(传真功能):取消机器内存中所有预定传真作业。
• Advanced Fax(高级传真):将所有高级传真设置选项恢复为
工厂默认值。
• Sent Report (发送报告):清除所有已发送传真记录。
• RCV Report (RCV 报告):清除所有已接收传真记录。
• Phone Book(电话簿):清除内存中存储的单触式拨号、速拨
和组拨号码。
• Scan Journal (扫描日志):清除内存中有关网络扫描会话的
信息。
4 按确认/进入。所选内存信息被清除,显示屏询问是否继续清除下
一项。
5 要清除其它项目,请重复步骤 3 和 4。
或
要返回 Standby (待机)模式,请按清除/停止按钮。
8.2 维护
清洁机器
要保持打印质量,在每次更换墨粉盒或出现打印质量问题时,请按以
下步骤清洁机器。
注意:
• 使用含有大量酒精、溶剂或其它烈性物质的清洁剂清洗机器外壳可能会
造成外壳褪色或破裂。
• 清洁机器内部时,注意不要接触传墨辊 (位于墨粉盒下方)。手指上的
油脂会影响打印质量。
清洁机器外部
用无绒的软布清洁机器外壳。软布可用水稍微蘸湿,但注意不要让水
滴到机器上或滴入机器内。
清洁机器内部
在打印过程中,纸屑、墨粉和灰尘颗粒会堆积在机器内部。这样会造
成打印质量问题,例如出现墨粉斑点或污点。清洁机器内部能够清除
或减少这类问题。
1 关闭机器,拔掉电源线。等待机器冷却。
2 打开前门,轻轻下按墨粉盒,将其拔出。将它放在一个干净的平
面上。
8
维护
8.3
注意:
• 为了避免损坏,请勿让碳粉盒暴露在光线下长达数分钟以上。如果需
要,可用纸遮盖。
• 请勿接触墨粉盒下面的绿色部分。请使用墨粉盒上的手柄,以免触及此
区域。
3 用无绒的干布,将墨粉盒位置和墨粉盒腔内的灰尘和洒出的墨粉
擦掉。
注意:请勿接触机器内部的黑色传墨辊。
4 找到墨粉盒舱内上部的长条玻璃 (LSU),轻轻擦拭玻璃,看灰尘是
否使白色的棉花变黑。
5 重新插入墨粉盒,将门关好。
6 插入电源线,打开机器。
8.4 维护
清洁扫描装置
保持扫描装置清洁有助于复印件获得最佳的效果。建议您在每天开始
工作时清洁扫描装置,如果需要,也可在其它时间清洁。
1 将无绒的软布或纸巾用水稍微蘸湿。
2 打开文档盖板。
3 擦拭文档扫描玻璃板表面和 ADF 玻璃,直至洁净干燥。
白片
文档盖板
ADF 玻璃板
文档扫描玻璃板
4 擦拭白色文档盖板和白片的下侧,直至洁净干燥。
5 关闭文档盖板。
8
维护
8.5
维护硒鼓
墨粉盒存放
要使墨粉盒达到最高利用率,请遵循以下几原则:
• 除非准备使用,否则请勿从包装中取出墨粉盒。
• 不要重新填充墨粉盒。由于使用重新灌粉的墨粉盒而引起的损坏不
在机器保修范围之内。
• 将墨粉盒存放在与机器相同的环境中。
• 为了避免损坏,请勿让碳粉盒暴露在光线下长达数分钟以上。
墨粉盒预期使用寿命
墨粉盒的使用寿命取决于打印作业需要的墨粉量。若以 ISO 19752 覆
盖率 5% 打印文本,一个新墨粉盒平均能打印 5000 页或 3500 页。
(随机提供的墨粉盒可以打印 3500 页) 。实际页数因打印页密度而
异。如果打印大量图形,可能需要更频繁地更换墨粉盒。
摇匀碳粉
墨粉盒将达到使用寿命时,打印件中会出现白色条纹或字迹变淡的现
象。LCD 会显示警告消息,“Toner Low”(墨粉不足)。摇匀墨粉盒
中剩余的墨粉可以暂时恢复打印质量。在某些情况下,即使摇匀墨粉
之后仍然会出现白色条纹或字迹变淡的现象。
1 打开前门。
8.6 维护
2 拔出墨粉盒,轻轻摇动 5 或 6 次,使墨粉盒中的墨粉均匀分布。
注意:
• 如果不慎将墨粉沾到衣物上,请用干布擦拭,并用冷水洗涤。热水会使
墨粉渗入到衣服纤维中。
• 请勿接触墨粉盒下面的绿色部分。请使用墨粉盒上的手柄,以免触及此
区域。
3 将墨粉盒装好,关上前门。
更换墨粉盒
控制面板上的显示屏显示警告消息“Toner Empty”(墨粉已用完)或
“[Toner Empty] Replace Toner”([ 墨粉已用完 ] 更换墨粉)时,机
器会停止打印。收到的传真保存在内存中。这时需要更换墨粉盒。
注意:可将机器设置为忽略 “Toner Empty”(墨粉已用完)消息并继续
打印,但传真打印除外。
1 打开前门。
8
维护
8.7
2 轻推墨粉盒,将其拔出。
3 拆开新墨粉盒的包装,将其沿水平方向轻轻晃动 5 到 6 次,使墨
粉在墨粉盒内均匀分布。
妥善保存运输时使用的包装盒和塑料袋。
注意:
• 如果不慎将墨粉沾到衣物上,请用干布擦拭,并用冷水洗涤。热水会使
墨粉渗入到衣服纤维中。
• 请勿接触墨粉盒下面的绿色部分。请使用墨粉盒上的手柄,以免触及此
区域。
8.8 维护
4 握住手柄,拿起墨粉盒。将墨粉盒慢慢插入机器的开口处。墨粉盒
侧面的垫片和机器内部对应的凹槽会引导墨粉盒进入正确位置,
直到完全卡入到位。
凹槽
垫片
5 关闭前门。
8
设置墨粉通知选项
如果将 “墨粉通知”菜单选项设置为 “On”(打开),则当需要更换
墨盒时,机器会自动向您的服务公司或经销商发送一份传真,告知对
方您的机器需要新墨粉盒。传真号码在您购买机器时由经销商预设。
1 按控制面板上的功能菜单,直到 “Maintenance”(维护)出现
在显示屏顶行。
第一个可用菜单项 “Clean Drum”(清洁硒鼓)出现在底行。
2 按滚动按钮 ( 或 ),直到 “Notify Toner” (墨粉通知)出现
在底行,然后按确认/进入。
3 按滚动按钮 ( 或 )更改设置。
选择 “On”(打开)可启用此功能。选择 “Off”(关闭)可禁用
此功能。
维护
8.9
4 按确认/进入保存选择。
清洁硒鼓
如果打印件中出现条纹或斑点,说明墨粉盒的 OPC 磁鼓可能需要清洁。
1 开始清洁过程前,请确认机器中已装入纸张。
2 按控制面板上的功能菜单,直到 “Maintenance”(维护)出现
在显示屏顶行。
第一个可用菜单项 “Clean Drum”(清洁硒鼓)出现在底行。
3 按确认/进入。
第一个可用菜单项 “Yes”(是)会显示在底行。
4 按确认/进入。
机器将打印一张清洁页。硒鼓表面的墨粉颗粒附着于纸张上。
5 如果问题依然存在,请重复步骤 1 到 4。
可设置本机每打印 500 页便自动清洗 OPC 硒鼓。如果使用的纸张质
量较差,则应使用此功能,因为此类纸张会降低打印质量。
1 按控制面板上的功能菜单,直到 “Maintenance”(维护)出现在
显示屏顶行。
2 按滚动按钮 ( 或 ),直到 “Auto Cleaning”(自动清洁)出
现在底行,然后按确认/进入。
3 按滚动按钮 ( 或 ),直到 “On”(打开)出现在显示屏上。
注意:对于亚洲国家的用户,本功能预设为 “On”(打开)。
4 按确认/进入。
每打印 500 页,本机即打印一张 OPC 清洁页。
8.10 维护
忽略墨粉已用完信息
如果墨粉用完,机器会显示 “Toner Empty”(墨粉已用完)或
“[Toner Empty] Replace Toner”([ 墨粉已用完 ] 更换墨粉)消
息并停止打印。在这种情况下,机器会将接收传真保存到内存中。
仅在复印和打印模式下您可以设置机器在显示 “Toner Empty”(墨
粉已用完)消息时将其忽略,在打印质量不是最佳的情况下继续打印。
注意:此功能不适用于“[Toner Empty] Replace Toner”([ 墨粉已用
完 ] 更换墨粉)消息。
1 按功能菜单,直到显示屏出现 “Machine Setup”(机器设置)。
2 按滚动按钮 ( 或 ),直到 “Ignore Toner”(忽略墨粉)出
现在底行,然后按确认/进入。
3 按滚动按钮 ( 或 ),选择 “On”(打开)或 “Off”(关闭)。
选择 “On”(打开)忽略 Toner Empty (墨粉已用完)消息。
选择 “Off”(关闭)在显示此消息时停止打印。此选项为默认
设置。
4 按确认/进入保存选择。
8
维护 8.11
设置电子邮件通知
此功能允许您通过电子邮件了解机器的状态。要设置 电子邮件通知,
需在 Web 图像监视器类型 103 中输入必要的信息。
在 Web 浏览器 地址栏中输入指定的本机 IP 地址。则 Web 图像监视
器类型 103 打开。其中包括信息、机器设置、网络设置、维护和支持
等选项卡。
设置机器设置选项卡
选择机器设置选项卡,然后配置电子邮件通知选项。
您可看到如下窗口。
服务器信息区段
在此区段,您可输入机器的网络信息。
• IP 地址或主机名称:选择 “IP 地址”或 “主机名称” 。如果选择
“主机名称”,需在“网络设置”选项卡的 TCP/IP 区段中输入 DNS
设置。
• SMTP 服务器和端口:输入 SMTP 服务器的主机名称或 SMTP 服
务器的 IP 地址以及连接 SMTP 服务器的端口号。端口号介于 1 和
65535 之间。默认值为 25。
注意:
• 不能选择不受 SMTP 支持的网络邮件服务器作为 SMTP 服务器。
• 不要更改端口号,除非您的防火墙没有任何问题。
• SMTP 要求验证:检查 SMTP 服务器是否需要验证。
8.12 维护
• SMTP 服务器登录名称:输入您的登录名称。
• SMTP 服务器密码:输入您的登录密码。
• SMTP 服务器连接超时:输入超时值。必须在超时值范围内访问
SMTP 服务器。可输入 30 秒到 120 秒之间的值。默认值为 30
秒,如果在 30 秒之内访问 SMTP 服务器没有任何问题,请不要更
改此默认值。
• 回复地址:输入接收回复邮件的电子邮件箱地址。
注意:如果要使用其它邮件帐户接收回复,请输入该帐户。如果此字段为
空,将不会使用此功能。
收件人列表和状态区段
在此区段,可输入收件人的电子邮件地址,收件人将收到 “电子邮件
通知”信息,同时可决定发送哪个信息。
• 系统管理员电子邮件地址:输入系统管理员的电子邮件地址。
• 主用户电子邮件地址:输入最重要的管理人员的电子邮件地址。
• 服务电子邮件地址:输入服务管理员的电子邮件地址。
• 耗材短缺警告:选择接收耗材短缺警告邮件的人员。
• 耗材状态报告:选择接收耗材状态报告邮件的人员。
• 系统错误提醒:选择接收系统错误提醒邮件的人员。
选择通知区段
在此区段,可选择多种设置。
• 耗材短缺警告:选择 Off (关闭)将不发送耗材短缺警告邮件,选
择剩余量约为 20% 后将在剩余项目几乎无法再使用时发送耗材短
缺警告邮件。
注意:剩余量根据所在系统的不同,其所占百分比的值可能有所不同。
• 耗材状态报告:选择 Off (关闭)将不发送耗材状态报告邮件,选
择每隔 1000 页将在打印完 1000 页时发送耗材状态报告邮件。此
邮件内容包括有关固件版本、墨粉计数以及当前已安装选项等方面
的信息。
• 系统错误提醒:选择希望系统在出错时向您提示的选项。
维护 8.13
8
设置联系信息选项卡
选择支持选项卡可了解并输入联系信息部分的一些信息。
• 名称:输入电子邮件发件人的名称,例如您的办公室名称。
• 电话号码:输入在电子邮件通知中记录的电话号码。
• 位置:输入在电子邮件通知中记录的位置信息。
• 电子邮件地址:输入发件人的电子邮件地址。
注意:网络中的防火墙可能会阻碍电子邮件的传输。
8.14 维护
9
故障排除
本章介绍有关如何解决出现的故障的帮助信息。
本章内容包括:
• 清除文档卡纸
• 清除卡纸
• 清除 LCD 错误消息
• 解决其它问题
清除文档卡纸
通过 ADF (自动进纸器)进纸时,如果出现卡纸,显示屏将显示
“Document Jam”(文档卡塞)。
进纸故障
1 将 ADF 中剩余的纸张取出。
2 打开 ADF 顶盖。
3 朝 ADF 方向旋转 ADF 滚筒右端上的套管 ( 1 ),将滚筒从插槽中
取出 ( 2 )。向左轻拉文档,将其从 ADF 中拉出。
9.2 故障排除
4 将 ADF 滚筒的左端与插槽对齐,然后将 ADF 滚筒的右端推入右
侧插槽 ( 1 )。朝文档进纸盘方向旋转滚筒右端的套管 ( 2 )。
5 关闭 ADF 顶盖。然后,将取出的纸张重新装入 ADF (如果有)。
注意:为了避免出现文档卡纸,请将厚、薄或混合纸型的文档放于文档扫
描玻璃板上。
出纸故障
1 将 ADF 中剩余的纸张取出。
2 打开文档盖板,旋转释放旋钮,将发生出纸故障的文档从文档出纸
盘内取出。
9
3 关闭文档盖板。然后,将取出的纸张重新装入 ADF (如果有)。
故障排除
9.3
滚筒馈送故障
1 将 ADF 中剩余的纸张取出。
2 打开文档盖板。
3 旋转释放旋钮,抓住发生馈送故障的纸张,用两手将纸张从滚筒或
进纸区域小心地向右拉出。
4 关闭文档盖板。然后,将取出的纸张重新装入 ADF (如果有)。
9.4 故障排除
清除卡纸
出现卡纸时,显示屏上会出现 “Paper Jam”(卡纸)字样。请参考
下表,找到并清除卡纸。
消息
卡纸位置
参考页码
Paper Jam 0
纸盘中
Open/Close Door
(纸盘 1 或纸盘 2)
(卡纸 0 打开/关闭门)
下文以及
第 9.6 页
Paper Jam 1
Open/Close Door
(卡纸 1 打开/关闭门)
出纸区中
第 9.9 页
Paper Jam 2
Check Inside
(卡纸 2 检查内部)
热熔区中或墨粉盒附近。
第 9.7 页
MP Tray Jam
(多用纸盘卡纸)
多用纸盘中
第 9.10 页
为避免撕破纸张,请小心的将卡纸抽出。请按以下部分的说明清除
卡纸。
纸盘 1 中
1 开关前门一次。卡纸会自动从机器退出。
如果没有,请继续步骤 2。
2 拉开纸盘 1。
9
故障排除
9.5
3 将卡纸轻轻向外拉出。
如果拉纸时遇有阻力且纸张不移动,或者在此区域看不到纸张,请
检查位于墨粉盒附近的热熔区。请参见第 9.7 页。
4 将纸盘插入机器,直至卡入到位。
5 开关前门一次,以恢复打印。
选装纸盘 2 中
1 拉开选装纸盘 2。
2 从机器中取出卡纸。
如果拉纸时遇有阻力且纸张不移动,或者在此区域内看不到纸张,
请转至步骤 3。
3 拉开标准纸盘 1。
9.6 故障排除
4 将纸张直接向上拉出。
5 将纸盘 1 插入机器,直至卡入到位。
6 开关前门一次,以恢复打印。
热熔区中或墨粉盒附近
警告:熔凝区温度很高。从机器中取纸时请务必小心不要烫伤手指。
1 打开前门,轻轻下按墨粉盒,将其拔出。
9
故障排除
9.7
2 将卡纸轻轻向外拉出。
3 将墨粉盒装回,关上前门。打印工作自动恢复。
9.8 故障排除
出纸区中
1 开关前门一次。卡纸会自动从机器退出。
如果没有,请继续步骤 2。
2 将纸张轻轻的从前出纸盘抽出。然后转至步骤 6。
3 如果拉纸时遇有阻力且纸张不移动,或在前出纸盘内看不到纸张,
请打开后门。
9
故障排除
9.9
4 将卡纸轻轻向外拉出。
5 关闭后门。
6 开关前门一次,以恢复打印。
多用纸盘中
尝试用多用纸盘进行打印时,如果机器检测不到纸张,显示屏会出现
“MP Tray Jam”(MP 纸盘卡纸)。这可能是由于缺纸或装纸错误而
引起的。
如果装纸不正确,请将纸张从机器中拉出。
要恢复打印,请开关前门一次。
9.10 故障排除
避免卡纸的提示
选择正确的纸张类型可以避免大部分的卡纸情况。出现卡纸时,请按
照第 9.5 页的 “清除卡纸” 中概括的步骤进行操作。
• 按照第 2.7 页的“装纸” 过程操作。确保调整导板位于正确的位置。
• 请勿在纸盘中装入过多纸张。确保纸叠高度不超过纸盘内壁的纸张
容量标记。
• 请勿在打印过程中从纸盘取出纸张。
• 装纸前将纸弯曲、扇动并弄直。
• 请勿使用有折痕的、潮湿的或严重卷曲的纸张。
• 请勿在纸盘内混装不同类型的纸张。
• 请只使用推荐的打印介质。请参见第 C.6 页的 “纸张规格”。
• 确保打印介质在纸盘中打印面朝下,而在多用纸盘中则打印面朝上。
• 如果在打印 A5 尺寸的纸张时经常卡纸:
- 如下所示将纸张装入纸盘。
- 在打印机属性窗口中将页面方向设置为横向。请参见第 4.5 页。
9
故障排除 9.11
清除 LCD 错误消息
显示内容
含义
建议的解决方法
Cancel ? (取消?)
1: Yes 2: No
(1:是 2:否)
尝试向内存存入文档时, 要取消传真作业,请按 1 按钮,选
机器内存已满。
择 “Yes”(是)。
如果要发送已成功存储的页面,请按
2 按钮,选择 “No”(否)。剩余页
面应稍后在有可用内存时发送。
[Comm. Error]
(通信错误)
机器发生通信故障。
请发送人再试一次。
Delayed
Function Full
(延迟功能已满)
延迟传真作业队列已满。
取消不必要的延迟传真作业。
Document Jam
(文档卡纸)
装入的文档卡在 ADF
(自动进纸器)中。
清除文档卡纸。请参见第 9.2 页。
[Door Open]
(门处于打开状态)
前门未关紧。
关闭前门,直至锁定到位。
Enter Again
(重新输入)
输入了无效项目。
请重新输入正确项目。
Low Heat Error
(低热错误)
定影器单元有故障。
拔掉电源线,然后重新插入。如果问
题依然存在,请拨打服务电话。
Function
Impossible
(功能无法实现)
您试图使用不能同时使用
的功能组合。
减少选定的功能数,或一次只使用
一种功能。
Group Not Available
(组无效)
在只能使用一个位置号码
时 (例如在广播操作中添
加位置号码时),试图选择
组位置号码。
请使用速拨号码或在数字键盘上手
动拨号。
[Incompatible]
(不兼容)
远程机器不具备所需功能, 重新确认远程机器的功能。
如延时传送。
此消息也在远程机器没有
足够的内存空间完成所需
操作时出现。
Open Heat Error
(开路热错误)
[Over Heat]
(过热)
9.12 故障排除
显示内容
含义
建议的解决方法
[Jam 1] (卡纸 1)
或 [No Cartridge]
(无墨粉盒)
热熔区卡纸。
或者未安装墨粉盒。
清除卡纸。请参见第 9.7 页。
或者安装墨粉盒。请参见第 2.5 页。
[Line Busy]
(线路忙)
接收方无应答或线路已被
占用。
稍候再试。
[Line Error]
(线路错误)
因电话线路故障机器无法 请重试。如果问题依然存在,请等
连接远程机器或失去连接。 待 1 个小时左右让线路开通,然后
再试。
或者打开 ECM 模式。
请参见第 7.38 页。
Load Document
(装入文档)
在 ADF 中未装入文档时试
图执行复印或传真操作。
将文档装入 ADF 后重试。
[LSU Error]
(LSU 错误)
LSU (激光扫描单元)有
故障。
拔掉电源线,然后重新插入。如果问
题依然存在,请拨打服务电话。
Memory Full
(内存已满)
内存已满。
删除不必要的文档,在有更多可用内
存时重新发送。也可以分多次传输。
MP Tray Jam
(多用纸盘卡纸)
多用纸盘中发生卡纸。
或者,机器检测到多用纸
盘进纸错误。
清除卡纸。请参见第 9.10 页。
或者,在多用纸盘中正确装纸。请参
见第 3.5 页。
[No Answer]
(无应答)
在多次重拨后接收传真机
仍然没有应答。
请重试。确认接收机器在工作。
No. Not Assigned
(未指定号码)
试图使用的单触或速拨位
置尚未分配号码。
使用数字键盘手动拨号或分配号
码。有关存储号码的信息,请参见第
7.19 页的 “自动拨号”。
Invalid Cartridge
(无效墨粉盒)或
No Cartridge
(无墨粉盒)
您使用了未经授权的墨
粉盒。
必须使用许可的墨盒。
No. Not Available
(号码无效)
尝试删除延迟传真作业的
号码。
检查要删除的号码,然后再试。
或者,发送延迟传真作业后再删除
号码。
[No Paper] (无纸)
Add Paper (加纸)
纸盘内纸张用完。
向纸盘中装纸。请参见第 2.7 页。
Operation
Not Assigned
(未指定操作)
执行 “添加/取消”操作时
并没有等待的作业。
检查显示屏,查看是否有预定的作
业。显示屏应在 Standby (待机)
模式下指示预定作业,如延迟传真。
Paper Jam 0
纸盘的送纸区发生卡纸。
Open/Close Door
(卡纸 0 打开/关闭门)
清除卡纸。请参见第 9.5 页和第
9.6 页。
故障排除 9.13
9
显示内容
含义
建议的解决方法
Paper Jam 1
热熔区卡纸。
Open/Close Door
(卡纸 1 打开/关闭门)
清除卡纸。请参见第 9.7 页。
Paper Jam 2
Check Inside
(卡纸 2 检查内部)
出纸区卡纸。
清除卡纸。请参见第 9.9 页。
[Power Failure]
(电源故障)
电源曾关闭又打开,机器
内存信息没被保存。
发生电源故障前要执行的作业必须
彻底重新执行。
Priority Fax
Function Full
(优先传真功能已满)
延迟传真作业队列已满。
取消不必要的优先传真作业。
[Retry Redial?]
(重拨?)
机器在等待指定的时间间
隔以重新拨打之前占线的
号码。
可按确认/进入立即重拨,或按清除/
停止取消重拨操作。
Scanner Locked
(扫描仪锁定)
扫描仪模块已锁定
解锁扫描仪 (请参见第 2.3 页),
然后按清除/停止。
[Stop Pressed]
(按了 “停止”)
在复印或传真操作过程中
按了清除/停止按钮。
请重试。
Toner Empty
(墨粉已用完)
或
[Toner Empty]
Replace Toner
([墨粉已用完] 更换
墨粉盒)
墨粉已用完。机器停止
打印。
更换新墨粉盒。请参见第 8.7 页。
[Toner Low]
(墨粉不足)
墨粉即将用完。
取出墨粉盒,轻轻摇晃。这样可以暂
时恢复打印。
9.14 故障排除
解决其它问题
下表列出可能出现的一些情况以及建议的解决方法。请按建议的解决方法操作,直至问题得
到解决。如果问题仍存在,请拨打服务电话。
进纸故障
现象
建议的解决方法
打印过程中卡纸。
清除卡纸。请参见第 9.5 页。
纸张粘连在一起。
• 确保纸盘中没有过多的纸张。纸盘中最多可容纳 250 张纸
(取决于所用纸张的厚度)。
• 确保使用正确的纸张类型。请参见第 C.6 页的“纸张规格”。
• 将纸张从纸盘中取出,前后扇动,使纸张散开。
• 潮湿的环境会使一些纸张粘连在一起。
不能进多张纸。
• 纸盘中可能堆放了不同类型的纸张。请只装入同一类型、尺寸
和重量的纸张。
• 如果因多张纸引发卡纸,请清除卡纸。请参见第 9.5 页。
不进纸。
•
•
•
•
一直卡纸。
• 纸盘中的纸张过多。从纸盘内取出多余的纸张。如果要在特殊
介质上打印,请使用 “多用纸盘”。
• 使用了错误类型的纸张。请务必使用符合机器所需规格的纸
张。请参见第 C.6 页的 “纸张规格”。
• 机器内可能有碎屑。打开前门,取出碎片。
幻灯片在出纸区粘连在
一起。
请务必使用激光打印机专用的幻灯片。每张幻灯片从机器输出来
后,立即将其取走。
信封歪斜或不能正确
进纸
确保纸张导板紧靠信封两侧。
取出机器内的障碍物。
未正确装纸。取出纸盘中的纸,然后正确装入。
纸盘中的纸张过多。从纸盘内取出多余的纸张。
纸张过厚。请务必使用符合机器所需规格的纸张。请参见第
C.6 页的 “纸张规格”。
9
故障排除 9.15
打印故障
现象
机器不打印。
可能的原因
建议的解决方法
机器未通电。
检查电源线连接。检查电源开关和电源插座。
未将机器设为默认打
印机。
在 Windows 中选择Printer Driver
Type 103 PCL 6 作为默认打印机。
检查机器是否存在以下
情况:
• 前门未关。
• 打印机卡纸。
• 未装纸。
• 未安装墨粉盒。
找到问题所在后,将问题解决。
• 将门关好。
• 清除卡纸。请参见第 9.5 页。
• 装入纸张。请参见第 2.7 页。
• 安装墨粉盒。请参见第 2.5 页。
如果打印机系统出错,请与您的服务代表
联系。
计算机和机器间的连接
线缆未正确连接。
拆下打印机电缆,然后重新连接。
计算机和机器间的连接
线缆有问题。
如果可能,将电缆连接到另一个工作正常的
计算机上打印作业。也可试用一根不同的打
印机电缆。
端口设置错误。
检查 Windows 打印机设置,确保打印作
业发送到正确的端口 (如 LPT1)。如果计
算机有多个端口,请确保机器连接到正确的
端口。
机器配置错误。
检查打印机属性,确保所有打印设置均正确
无误。
未正确安装打印机驱动
程序。
修复打印机软件。请参见第 2.40 页。
机器存在故障。
检查控制面板上的显示消息,检查机器是否
指示出系统错误。
机器从错误的纸
张来源选择打印
介质。
打印机属性中纸张来源
的选择可能不正确。
许多应用程序的纸张来源选项位于打印机属
性中的纸张选项卡上。选择正确的纸张来
源。请参见第 4.6 页。
打印作业过于
缓慢。
作业可能太复杂。
降低页面的复杂程度,或尝试调整打印质量
设置。
打印机对于 Letter 尺寸纸张的最大打印
速度为 22 PPM,对 A4 尺寸的纸张则为
20 PPM。
如果使用 Windows
98/Me,可能是 “假脱
机设置”设置有误。
从开始菜单,选择设置和打印机。右键单击
Printer Driver Type 103 PCL 6 打印
机图标,选择属性,单击详细信息选项卡,
然后选择假脱机设置按钮。选择所需的假脱
机设置。
9.16 故障排除
现象
打印页的一半为
空白。
机器可以打印,
但出现文本错
误、乱码或不
完整。
能打印页面,但
全部为空白。
Adobe
Illustrator
中的插图打印不
正确。
可能的原因
建议的解决方法
纸张方向设置错误。
在应用程序中更改纸张方向设置。请参见第
4.5 页。
实际纸张尺寸与纸张尺
寸设置不相符。
确保打印机驱动程序设置中的纸张尺寸与纸
盘中的纸张尺寸一致。
或确保打印机驱动程序设置中的纸张尺寸与
使用的软件应用程序设置中选择的纸张尺寸
一致。
打印机电缆松动或有
故障。
拆下打印机电缆,然后重新连接。打印一份
曾经可以正确打印的作业。如果可以,用该
电缆将机器连接到另一台计算机,尝试打印
一份已知能顺利打印的作业。最后,尝试更
换新的打印机电缆。
打印机驱动程序选择
错误。
检查应用程序的打印机选择菜单,确保选择
所使用的机器。
软件应用程序有故障。
尝试从另一个应用程序打印作业。
操作系统有故障。
退出 Windows,然后重新启动计算机。关
闭机器,然后重新打开。
墨粉盒损坏或墨粉用完。 如果需要,摇匀墨粉。请参见第 8.6 页。
如果需要,更换墨粉盒。
文件中可能有空百页。
检查文件,确认文件中是否有空白页。
一些部件 (如控制器或
面板)可能有故障。
请联系服务代表。
软件应用程序中的设置
错误。
在 “图形”属性的高级选项窗口中选择以位
图下载,然后再打印文档。
9
故障排除 9.17
打印质量问题
如果机器内部较脏或装纸错误,可能会使打印质量降低。请参见下表解决问题。
现象
打印件颜色浅或褪色
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
墨粉斑点
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
褪字
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
垂直条纹
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
9.18 故障排除
建议的解决方法
如果页面上出现白色竖条或褪色区:
• 墨粉量不足。可以暂时延长墨粉盒的使用寿命。请参见第 8.6
页的 “摇匀碳粉”。如果这样没有提高打印质量,请安装新的
墨粉盒。
• 纸张可能不符合纸张规格,例如,纸张太潮湿或太粗糙。请参
见第 C.6 页的 “纸张规格”。
• 如果整个页面的颜色都很浅,则说明打印分辨率的设置过低
或启用了 “省墨”模式。调整打印分辨率并关闭 “省墨”模
式。请分别参见第 4.8 页。
• 褪色和污迹同时出现说明墨盒需要清洁。请参见第 8.10 页的
“清洁硒鼓”。
• 机器内 LSU 部件的表面可能脏了。清洁 LSU (请参见
第 8.4 页)。
• 纸张可能不符合纸张规格,例如,纸张太潮湿或太粗糙。请参
见第 C.6 页的 “纸张规格”。
• 传墨辊可能脏了。清洁本机内部。请参见第 8.3 页的 “清洁
机器内部”。
• 送纸路径可能需要清洁。请参见第 8.10 页的 “清洁硒鼓”。
如果页面随机出现褪色区 (通常为圆形):
• 这张纸可能有问题。尝试重新打印作业。
• 纸张湿度不均匀或纸上有湿斑。尝试使用另一种品牌的纸张。
请参见第 C.6 页的 “纸张规格”。
• 纸张质量有问题。造纸工艺有时会使纸的某些地方不吸墨。尝
试使用其它类型或品牌的纸张。
• 墨粉盒可能有故障。请参见第 9.19 页的“垂直方向反复出现
污点”。
• 如果这些步骤仍不能解决问题,请与服务代表联系。
如果页面上出现黑色的垂直条纹:
• 墨粉盒内的磁鼓可能有划痕。拆除墨粉盒,安装一个新墨粉
盒。请参见第 8.7 页的 “更换墨粉盒”。
如果页面上出现白色垂直条纹:
• 机器内 LSU 部件的表面可能脏了。清洁 LSU (请参见
第 8.4 页)。
现象
灰色背景
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
建议的解决方法
如果背景着色情况不佳:
• 换用一种较轻的纸张。请参见第 C.6 页的 “纸张规格”。
• 检查打印机的工作环境:过于干燥(低湿度)或潮湿(RH 超
过 80%)的环境都会加重背景着色。
• 拆除原有墨粉盒,安装一个新墨粉盒。请参见第 8.7 页的“更
换墨粉盒”。
墨粉拖尾
• 清洁本机内部。请参见第 8.3 页的 “清洁机器内部”。
• 检查纸张类型和质量。请参见第 C.6 页的 “纸张规格”。
• 拆除墨粉盒,安装一个新墨粉盒。请参见第 8.7 页的 “更换
墨粉盒”。
垂直方向反复出现污点
如果打印面上反复出现均匀间距的污点:
• 墨粉盒可能损坏。如果页面上反复出现墨痕,可打印数张清洁
页来清洁墨盒,请参见第 8.10 页的 “清洁硒鼓”。打印完成
后,如果相同问题仍然出现,可取下该墨粉盒,然后安装一个
新墨粉盒。请参见第 8.7 页的 “更换墨粉盒”。
• 机器的某些部分可能沾有墨粉。如果污点出现在打印页背面,
再打印几张纸后问题可能会自行解决。
• 定影组件可能损坏。请联系服务代表。
• 如果使用的纸张质量较差;请参见第 8.10 页的“清洁硒鼓”。
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
背景墨粉扩散
A
字符扭曲
背景墨粉扩散是由随机分布在打印页上的少量墨粉所形成的。
• 纸张可能太潮湿。试换用另一批纸张进行打印。除非必要,否
则请勿打开纸张包装,否则纸张会从空气中吸收过多的湿气。
• 如果在信封上出现背景墨粉扩散,请更改打印布局,以避免打
印在背面有重叠接缝的位置。在接缝上打印可能会导致这样
的问题。
• 如果整个打印页都出现背景墨粉扩散,请通过应用程序或打
印机属性调整分辨率。
• 如果字符扭曲且出现中空图像,可能是因为纸面太光滑。试用
另一种纸张。请参见第 C.6 页的 “纸张规格”。
• 如果字符扭曲且出现波纹效果,可能是扫描器单元需要维修。
如果需要维修,请与服务代表联系。
故障排除 9.19
9
现象
页面歪斜
AaBbCc
AaBbC
AaBbCcc
AaBbCc
AaBbCc
建议的解决方法
• 确保正确装入纸张。
• 检查纸张类型和质量。请参见第 C.6 页的 “纸张规格”。
• 确保纸张和其他打印介质正确装入纸盘,导板没有将纸叠挤
压得过紧或过松。
卷曲或呈波浪状
• 确保正确装入纸张。
• 检查纸张类型和质量。高温和高湿度都会引起纸张卷曲。请参
见第 C.6 页的 “纸张规格”。
• 翻转纸盘内的纸叠。也可尝试将纸盘中的纸旋转 180°。
• 尝试从后出纸槽出纸。
起皱或打摺
•
•
•
•
打印件背面很脏
检查墨粉是否泄漏。清洁本机内部。请参见第 8.3 页的 “清洁
机器内部”
页面全黑
• 墨粉盒可能安装得不正确。取出墨粉盒,然后重新安装。
• 墨粉盒可能损坏,需要更换。拆除墨粉盒,安装一个新墨粉
盒。请参见第 8.7 页的 “更换墨粉盒”。
• 机器可能需要维修。请联系服务代表。
A
9.20 故障排除
确保正确装入纸张。
确保正确装入纸张。请参见第 C.6 页的 “纸张规格”。
翻转纸盘内的纸叠。也可尝试将纸盘中的纸旋转 180°。
尝试从后出纸槽出纸。
现象
建议的解决方法
墨粉晕开
• 清洁本机内部。请参见第 8.3 页的 “清洁机器内部”。
• 检查纸张类型和质量。请参见第 C.6 页的 “纸张规格”。
• 拆除墨粉盒,安装一个新墨粉盒。请参见第 8.7 页的 “更换
墨粉盒”。
• 如果问题仍然存在,可能需要维修机器。请联系服务代表。
字符脱墨
字符脱墨是指文字上应该为纯黑的部分出现空白区:
• 如果在打印幻灯片时遇到这一问题,请试用其它类型的幻灯
片。由于幻灯片的材质,出现一些字符脱墨是正常的。
• 可能打印在纸张的非打印页面上了。取出纸张,将其翻过来。
• 纸张可能不符合纸张规格。请参见第 C.6 页的“纸张规格”。
A
水平条纹
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
卷曲
如果出现水平排列的黑线条纹或污点:
• 可能是墨粉盒安装得不正确。取出墨粉盒,然后重新安装。
• 墨粉盒可能有故障。拆除墨粉盒,安装一个新墨粉盒。请参见
第 8.7 页的 “更换墨粉盒”。
• 如果问题仍然存在,可能需要维修机器。请联系服务代表。
如果打印出来的纸张卷曲或纸张无法进入打印机:
• 翻转进纸盘内的纸叠。也可尝试将进纸盘中的纸旋转 180°。
• 尝试从后出纸槽出纸。
9
故障排除 9.21
复印故障
现象
建议的解决方法
复印件过亮或过暗。
使用深浅度按钮调低或调高复印件背景的亮度。
复印件上出现污迹、线条、痕
迹或污点。
• 如果原件有缺陷,请按深浅度按钮调高复印件背景的
亮度。
• 如果原稿没有问题,则清洁扫描装置。请参见第 8.5 页。
复印的图像歪斜。
• 确保文档扫描玻璃板上的原件正面朝下,或者 ADF
(自动进纸器)中的原件正面朝上。
• 检查复印纸是否正确装入。
输出空白复印件。
确保文档扫描玻璃板上的原件正面朝下,或者 ADF 中的
原件正面朝上。
图像易从复印件擦除。
• 用新纸更换纸盘中的纸张。
• 在湿度高的地区,请勿将纸长时间搁置在机器中。
经常发生复印纸卡纸。
• 扇开纸堆,然后翻面放入纸盘。用新纸更换纸盘中的纸
张。如果需要,检查/调整纸张导板。
• 确保纸张的重量适宜。
建议使用 75 g/m2 (20 lb) 合成纸。
• 清除卡纸后,检查机器中是否剩有复印纸。
墨粉耗尽之前,墨粉盒的打印
量少于预期值。
• 原件可能包含图片、实线或粗线条。例如,原件可能是
表格、新闻稿、书籍或使用较多墨粉的其它文档。
• 机器可能频繁开关。
• 在复印时,文档盖板可能处于打开状态。
9.22 故障排除
扫描问题
现象
建议的解决方法
扫描仪不工作。
• 确保在文档扫描玻璃板上,扫描文档的正面朝下;
或者在自动进纸器中,文档的正面朝上。
• 可能没有足够的可用内存空间来保存要扫描的文
档。尝试使用 Prescan (预扫描)功能,检查其
是否正常工作。尝试降低扫描分辨率。
• 检查 USB 或并口电缆是否正确连接。
• 确保 USB 或并口电缆没有问题。请使用确认没有
问题的电缆。如果必要,更换电缆。
• 如果使用并口电缆,请确保其符合 IEEE 1284
标准。
• 检查扫描仪的配置是否正确。检查 SmarThru 配
置或要使用的应用程序中的扫描设置,确保扫描作
业发送到正确的端口,例如 LPT1。
扫描速度很慢。
• 检查机器是否在打印收到的数据。如果是,请打印
完接收的数据后再扫描文档。
• 图形的扫描速度要比文本慢得多。
• 使用扫描模式时通信速度会很慢,因为分析并再
现扫描的图像时需要大量的内存。通过 BIOS 设
置将计算机设置为 ECP 打印机模式。这将有助于
提高速度。有关如何设置 BIOS 的详细信息,请
参见计算机的 《用户指南》。
计算机屏幕上出现以下消息:
• “设备不能设置成您要求的 H/W
模式。”
• “端口被其它程序占用。”
• “端口不能用。”
• “扫描仪正忙于接收或打印数据。
请在当前作业完成后再试。”
• “非法句柄。”
• “扫描失败。”
• 可能正在复印或打印作业。请在该作业完成后,重
试要执行的作业。
• 所选端口当前被占用。重新启动计算机并重试。
• 打印机电缆可能连接不当或电源被关闭。必须使
用支持 IEEE 1284 双向通信的并口电缆。
• 未安装扫描仪驱动程序或工作环境设置不当。
• 确保机器连接正确并打开电源,然后重新启动计
算机。
• USB 电缆可能连接不当或电源被关闭。
• 请勿同时使用并口电缆和 USB 电缆。
传真问题
现象
建议的解决方法
机器不工作,没有任何显示
并且按钮不起作用。
• 拔下电源线插头,然后重新插入插座。
• 确保电源插座有电。
听不到拨号音。
• 检查电话线是否正确连接。
• 在墙上的电话插孔中插入其它电话,检查插孔是否损坏。
故障排除 9.23
9
现象
建议的解决方法
无法用内存中的电话号码正
确拨号。
确保内存中的电话号码准确无误。打印 “电话簿”列表,
第 7.27 页。
无法将文档送入机器。
• 确保文档表面平整,并且正确放入。检查文档的尺寸是否
合适,不要太厚或太薄。
• 确保 ADF (自动进纸器)的顶盖紧闭。
无法自动接收传真。
• 应选择传真模式。
• 确保进纸盘中有纸。
• 检查显示屏是否显示 “Memory Full”(内存已满)。
机器不发送传真。
• 确保文档已装入 ADF 中,或文档扫描玻璃板上。
• 显示屏应显示 “TX”。
• 检查目标传真机是否能接收传真。
收到的传真中有空白,或者
质量很差。
•
•
•
•
收到的传真上某些文字
变宽。
发送传真的传真机可能临时出现文档卡塞故障。
发送的文档上有线条。
检查扫描玻璃上是否有污渍,并进行清洁。请参见第 8.5 页。
机器拨号后,无法与对方传
真机建立连接。
对方传真机可能已关闭,缺纸或无法响应呼叫。与对方操作
员对话,请求对方解决该问题。
文档未存入内存。
可能没有足够的内存存储文档。如果显示屏显示“Memory
Full”(内存已满)消息,请删除内存中不再需要的文档,
然后重新存储文档。
每 页底部或 其它页 上出现
空白区,并且顶部出现一小
条文字。
可能在用户选项设置中选择了错误的纸张设置。有关纸张设
置的详细信息,请参见第 2.20 页。
信息确认报告显示:无拨号
音,且发送失败。
关闭本机的 “拨号音检测”功能。请参见第 7.4 页。
9.24 故障排除
发送传真的传真机可能有故障。
电话线噪音可能导致线路故障。
通过复印检查机器。
墨粉可能已用完。参阅第 8.7 页的说明,更换墨粉盒。
解决网络打印问题
一般问题
现象
建议的解决方法
配置时,系统对错误输入的
部分错误值不起作用。
网卡中的参数可能被损坏。重新启动系统并设置出厂默认值。
请参见第 A.7 页的 “恢复网络配置”。
不能从 SNMP 管理器访问。
在 SNMP 管理器运行的同一系统中尝试 Ping。如果不成
功,在管理器和本机之间一定存在网络连接的问题。如果
Ping 成功,请使用已用过的充分权限检查社区名称。
要给本机设置 IP 地址时, 应使用设置 IP 地址、子网掩码和默认网关。
不能见到 DHCP 服务器、
BOOTP 服务器或 RARP 服
务器中任何一个。
不能使用 TCP/IP 协议
打印。
添 加 端 口 时,打 印 机 的 名
称 显 示 为 空,且 打 印 机 不
起作用。
1. 检查在 PC 上是否安装 TCP/IP 协议。
2. 检查 PC 与本机是否在同一个网络上。
使用 Set IP 分配 IP 地址。
Windows 问题
现象
建议的解决方法
不打印测试页。
关闭打印机,然后将其重新启动。
Set IP 不能自动检测打
印机。
1. 检查连接到打印机的局域网电缆。
• 亲自检查连接到打印机的局域网电缆。
• 确保网络邻居中显示有已连接的打印机。否则,检查打印
机的通讯状态。
• 如果将 IP 地址分配给计算机,请尝试 Ping 命令。
2. 如果局域网通过路由器连接,则 Set IP 不能检测到打印
机。确保计算机和打印机在同一个网络段。
3. 检查 IP 地址、子网掩码和默认网关的输入值。
打印机不打印。
1. 检查 IP 地址
2. 检查驱动器的型号名称
3. 尝试添加端口
4. 请参阅 “Set IP”
故障排除 9.25
9
网络扫描问题
现象
建议的解决方法
我找不到已扫描的图像
文件。
可检查在网络扫描程序 “属性”屏幕的 “高级”页面中描
述的已扫描文件。
扫描后,我找不到已扫描
的图像文件。
检查已扫描文件的应用程序是否在计算机上。
扫描后,检查网络扫描程序 “属性”屏幕中的 “高级”页
面的 “使用默认应用程序立即打开”,以立即打开已扫描的
图像。
我忘记了我的 ID 和 PIN。
检查网络扫描程序 “属性”屏幕的 “服务器”页面中的
ID 和 PIN。
我不能查看帮助文件。
要查看帮助文件,需要有 Iternet Explorer 4 补丁 2 或以
上版本。
我无法使用ScanClair
Type 103。
检查操作系统。
支持的操作系统为 Windows 98/Me/NT 4.0/2000/XP。
9.26 故障排除
10
使用 USB 闪盘
本章介绍如何在本机上使用 USB 闪盘。
本章内容包括:
• 关于 USB 闪盘
• 安装 USB 闪盘
• 扫描到 USB 闪盘
• 管理 USB 闪盘
• 从 USB 闪盘打印
• 备份数据
关于 USB 闪盘
USB 闪盘的内存容量不尽相同,可为您提供足够的空间来存储文档、
演示文稿、下载的音乐和视频、高分辨率的照片或要随身携带的其它
任何文件。
只需将 USB 闪盘插入本机前面的 USB 端口,本机即可自动将其检测
为可移动磁盘。接下来您可以进行以下操作:
• 扫描文档,然后将其保存到 USB 闪盘上。
• 打印存储在 USB 闪盘上的数据。
• 备份数据,如 “电话簿”条目和本机的系统设置。
• 将备份文件恢复到机器内存。
• 删除已扫描的图像。
• 格式化 USB 闪盘。
• 检查可用内存空间。
• 支持 USB 1.1 或 2.0 记忆棒。
安装 USB 闪盘
本机前面有一个 USB 端口。此端口是为 USB V1.1 和 USB V2.0 闪
盘专门设计的。
注意:
• 切勿在机器操作过程中取下 USB 闪盘。这可能会对机器造成损坏。
• 如果 USB 闪盘包含某些功能 (如安全性设置和密码设置),本机可能
无法自动检测到闪盘。有关这些功能的详细信息,请参见 USB 闪盘的
《用户指南》。
• 必须使用接口形式为插头式的授权 USB 闪盘。未经授权的 USB 闪盘
可能无法在本机上工作。
只能使用金属/屏蔽 USB 闪盘。
10.2 使用 USB 闪盘
要安装 USB 闪盘,将其插入到本机前方的 USB 端口。
安装 USB 闪盘后,便可立即打印其中存储的文件。
扫描到 USB 闪盘
您可以扫描文档,并将扫描的图像保存到 USB 闪盘中。执行此操作有
两种方法:一种是使用默认设置扫描到 USB 闪盘;另一种是手动选择
自定义设置。
使用默认设置扫描
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
闪盘。请参见第 10.2 页。
3 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
4 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
5 按确认 / 进入开始扫描。已扫描的图像即存入 USB 闪盘。
使用 USB 闪盘 10.3
10
6 如果将文档放在文档扫描玻璃板上,当文档被扫描到内存之后,显
示屏顶行会显示“Another Page?”(另一页?)如果有其它页,
请取出已扫描的文档,将下一页放在扫描玻璃板上。选择 “Yes”
(是)根据需要重复上一步。
扫描完所有页后,显示屏询问 “No”(否)时选择 “Another
Page?”(另一页?)。
7 要返回 Standby (待机)模式,请按清除/停止按钮。
使用自定义设置扫描
1 将文档正面朝上装入 ADF。
或
将单页文档正面朝下放在文档扫描玻璃板上。
有关装入文档的详细信息,请参见第 7.6 页。
2 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
闪盘。请参见第 10.2 页。
3 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
4 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
5 按滚动按钮 ( 或 ),直到 “Manual Scan”(手动扫描)出现
在显示屏底行。按确认/进入。
6 按滚动按钮 ( 或 ),选择要扫描图像的尺寸。按确认/进入。
7 按滚动按钮 ( 或 ),选择要用于扫描的文件格式。
8 按确认/进入。
9 如果在步骤 7 中选择“BMP”,则会要求您按滚动按钮( 或 )
选择色彩格式 Color(彩色)、Gray(灰色)或 Mono(单色)。
如果在步骤 7 中选择了“PDF”,则会要求您按滚动按钮( 或 )
选择颜色格式为 Color (彩色)或 Mono (单色)。您可将多页文
档保存为一个文件,机器将显示 “Multi-Page Scan”(多页)并
让您选择 “On”(打开)或 “Off”(关闭)。如果您选择 “On”
(打开) ,则可将多个页面保存为一个文件,但是只有将文档放入
ADF 后,此功能才能被激活。 ADF 每次最多可处理 50 页文档。
10.4 使用 USB 闪盘
如果在步骤 7 中选择 “TIFF”,可将多页文档保存为一个文件。
选择 “TIFF”后,机器会显示“Multi-Page Scan”(多页),并
让您选择 “On”(打开)或 “Off”(关闭)。如果您选择 “On”
(打开) ,则可将多个页面保存为一个文件,但只有将文档放入
ADF 后,此功能才能被激活。 ADF 每次最多可处理 50 页文档。
10 按确认/进入开始扫描。已扫描的图像即存入 USB 闪盘。
11 如果将文档放在文档扫描玻璃板上,当文档被扫描到内存之后,显
示屏顶行会显示“Another Page?”(另一页?)如果有其它页,
请取出已扫描的文档,将下一页放在扫描玻璃板上。选择 “Yes”
(是)根据需要重复上一步。
扫描完所有页后,显示屏询问 “No”(否)时选择 “Another
Page?”(另一页?)。
12 要返回 Standby (待机)模式,请按清除/停止。
10
使用 USB 闪盘 10.5
管理 USB 闪盘
更改默认设置
将文档扫描到 USB 闪盘后,可将默认扫描选项(包括扫描尺寸和扫描
格式)设置为最常用的模式。这些设置仅在扫描到 USB 闪盘时可用。
1 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
USB 闪盘。请参见第 10.2 页。
2 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
3 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
4 按滚动按钮 ( 或 ),直到 “Default-Change”(默认-改变)
出现在显示屏底行。
5 按确认/进入。
第一个可用菜单项 “Scan Size”(扫描尺寸)出现在底行。
6 按确认/进入。
7 按滚动按钮 ( 或 ),选择要扫描图像的尺寸。
8 按确认/进入进行选择。
9 按
按钮滚动到 “Scan Format”(扫描格式),然后按确认/
进入进入菜单。
10 按滚动按钮 ( 或 ) ,选择要用于扫描的文件格式。可以选择
BMP、 TIFF、 PDF 或 JPEG。
11 按确认/进入。
12 如果在步骤 10 中选择 “BMP”,则会要求您按滚动按钮 ( 或
)选择色彩格式 Color (彩色)、 Gray (灰色)或 Mono (单
色)。
如果在步骤 10 中选择了“PDF”,则会要求您按滚动按钮( 或 )
选择颜色格式为 Color (彩色)或 Mono (单色)。您可将多页
文档保存为一个文件,机器将显示“Multi-Page Scan”(多页)
并让您选择“On”(打开)或“Off”(关闭)。如果您选择“On”
(打开),则可将多个页面保存为一个文件,但是只有将文档放入
ADF 后,此功能才能被激活。ADF 每次最多可处理 50 页文档。
10.6 使用 USB 闪盘
如果在步骤 10 中选择“TIFF”,可将多页文档保存为一个文件。
选择 “TIFF”后,机器会显示“Multi-Page Scan”(多页),并
让您选择 “On”(打开)或 “Off”(关闭)。如果您选择 “On”
(打开) ,则可将多个页面保存为一个文件,但只有将文档放入
ADF 后,此功能才能被激活。 ADF 每次最多可处理 50 页文档。
13 按确认/进入进行选择。
14 要返回 Standby (待机)模式,请按清除/停止按钮。
删除图像文件
要删除已扫描并保存到 USB 闪盘中的图像文件:
1 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
USB 闪盘。请参见第 10.2 页。
2 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
3 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
4 按滚动按钮 ( 或 ),直到 “File Manage”(文件管理)出现
在底行,然后按确认/进入。
第一个可用菜单项 “Delete”(删除)出现在显示屏的底行。
5 按确认/进入。
6 按滚动按钮 ( 或 ),直到找到需要的文件夹或文件,然后按
确认 / 进入。
如果文件夹名之前有“D”,则选定文件夹中有一个或多个文件夹。
7 如果已在步骤 6 中选择一个文件,则显示屏中将显示该文件的大
小 2 秒钟。请转到下一步。
如果选择了文件夹,则该文件夹中第一个文件会出现在显示屏底
行。按滚动按钮 ( 或 )可以查看文件夹中的其它文件。找到
要删除的文件后,按确认/进入。文件大小会在显示屏上显示约 2
秒钟。
8 显示屏提示您确认所做选择时,选择 “Yes”(是)删除文件夹或
文件。
要取消所做选择,按滚动按钮 ( 或
)选择 “No”(否)。
9 删除后,显示屏会询问您是否要删除其它文件夹或文件。选择
“Yes”(是)删除更多项目,并从步骤 6 开始重复各步操作。
否则,可以按滚动按钮 ( 或
)选择 “No”(否)。
使用 USB 闪盘 10.7
10
格式化 USB 闪盘
1 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
USB 闪盘。请参见第 10.2 页。
2 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
3 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
4 按滚动按钮 ( 或 ),直到 “File Manage”(文件管理)出现
在底行,然后按确认/进入。
5 按滚动按钮( 或 ),直到“Format”(格式化)出现在底行,
然后按确认/进入。
6 显示屏提示您确认所做选择时,选择“Yes”(是)确认格式化 USB
闪盘。
要取消所做选择,按滚动按钮 ( 或
)选择 “No”(否)。
查看 USB 内存状态
您可查看用于扫描和保存文档的可用内存空间量。
1 确保将 USB 闪盘插入本机前面的 USB 端口。如有必要,请插入
USB 闪盘。请参见第 10.2 页。
2 按控制面板上的扫描到。
第一个可用菜单项 “USB Memory”(USB 内存)出现在显示屏
的底行。
3 按确认/进入。可用内存空间会在显示屏上显示约 2 秒钟,第一个
可用菜单项 “Auto Scan”(自动扫描)出现在显示屏的底行。
4 按滚动按钮 ( 或 ),直到 “Check Space”(检查空间)出
现在底行,然后按确认/进入。
5 可用内存空间出现在显示屏上。
要返回 Standby (待机)模式,按清除/停止按钮。
10.8 使用 USB 闪盘
从 USB 闪盘打印
您可以直接打印存储在 USB 闪盘上的文件。可以打印的文件包括
TIFF、 BMP、 JPEG 和 PRN。
直接打印选项支持:
• PRN:PCL6 兼容
• BMP:非压缩 BMP
• TIFF:TIFF 6.0 基线
版权所有 © 1988-1997, Sam Leffler
版权所有 © 1991-1997, Silicon Graphics, Inc
• JPEG:JPEG 基线
版权所有 © 1991-1998, Thomas G. Lane
可通过以下方式创建 PRN 文件:文件打开时选择打印,在 “打印”
窗口的名称部分选择本机,然后选中打印到文件复选框。将新创建的
PRN 文件保存到 USB 闪盘。只有以此方式创建的 PRN 文件,才能
直接从 USB 闪盘打印到本机。
1 将 USB 闪盘插入本机前面的 USB 端口。有关详细信息,请参见
第 10.2 页。
也可以按直接打印,而无需安装 USB 闪盘。
本机将自动检测 USB 闪盘,并读取其中存储的数据。
2 按滚动按钮 ( 或 )选择要打印的文件夹或文件,然后按确认/
进入。
如果文件夹名之前有“D”,则选定文件夹中有一个或多个文件夹。
3 如果在步骤 2 中选择了文件,请转到下一步。
如果在步骤 2 中选择了文件夹,则该文件夹中的第一个文件名会
出现在显示屏底行。您也可以按滚动按钮 ( 或 )查看文件夹
中的其它文件。找到要打印的文件后,转到步骤 4。
4 要打印选定文件,请按确认/进入、启动或直接打印。
如果在步骤 2 中选择了 TIFF、 BMP 或 JPEG 文件,可以按滚动
按钮 ( 或 )或使用数字键输入数字来选择要打印的份数。然
后按确认/进入打印文件。
5 打印完文件后,显示屏会提示您是否要打印其它作业。选择
“Yes”(是)打印其它作业,并从步骤 2 开始重复各步操作。否
则,选择 “No”(否)。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
使用 USB 闪盘 10.9
10
备份数据
因停电或存储失败会意外删除本机内存中的数据。备份功能可将 “电
话簿”条目和系统设置作为备份文件存储在 USB 闪盘上,从而帮助您
保护这些数据。
要备份数据:
1 插入 USB 闪盘。有关详细信息,请参见第 10.2 页。
2 按功能菜单,直到“Machine Setup”(机器设置)出现在显示屏
顶行。
3 按滚动按钮( 或 ),直到“Export Setting”(导出设置)出
现在底行,然后按确认/进入。
4 如果要备份 “电话簿”条目,请在底行显示 “Phone Book”(电
话簿)时,按确认/进入。
如果要备份本机的系统设置,可以按滚动按钮( 或
Settings”(所有设置),然后按确认/进入。
)选择“All
5 数据被备份到 USB 闪盘。
如果 USB 闪盘中已存储有该文件名,则会提示您是否将其覆盖。
选择 “Yes”(是)覆盖这些数据。
否则,可以选择 “No”(否),方法是按滚动按钮 ( 或
)。
6 要返回 Standby (待机)模式,请按清除/停止按钮。
要恢复数据:
1 插入 USB 闪盘。有关详细信息,请参见第 10.2 页。
2 按功能菜单,直到“Machine Setup”(机器设置)出现在显示屏
顶行。
3 按滚动按钮 ( 或 ) ,直到 “Import Setting”(导入设置)
出现在底行,然后按确认/进入。
4 选择要恢复的数据类型“Phone Book”(电话簿)或“All Settings”
(所有设置),然后按确认/进入。
5 选择要恢复的文件,然后按确认/进入。
第一个可用菜单项 “Yes”(是)出现在底行。
6 按确认/进入将备份文件恢复到本机。
7 要返回 Standby (待机)模式,请按清除/停止按钮。
10.10 使用 USB 闪盘
A
在网络中使用本机
如果您在网络环境中工作,可以与网络中的其他用户共享本机。
本章内容包括:
• 设置本地共享的机器
• 设置网络连接的机器
设置本地共享的机器
在 Windows 98/Me 中
注意:打印机驱动程序不支持 Windows 95。
设置主机
1 启动 Windows。
2 从开始菜单的设置中选择控制面板,然后双击网络图标。
3 选中文件和打印共享框,并单击确定。关闭窗口。
4 从开始菜单,选择设置中的打印机,然后双击本机的名称。
5 在打印机菜单中选择属性。
6 单击共享选项卡并选中共享为框。填写共享名字段并单击确定。
设置客户机
1 用鼠标右键单击 Windows 的开始按钮,并选择资源管理器。
2 在左列中打开网络文件夹。
3 右键单击共享名并选择捕捉打印机端口。
4 选择所需端口,并选中登录时重新连接框,然后单击确定。
5 从开始菜单选择设置,然后单击打印机。
6 双击本机的图标。
7 从打印机菜单中选择属性。
8 单击详细资料选项卡,选择打印机端口,然后单击确定。
A.2 在网络中使用本机
在 Windows NT 4.0/2000/XP 中
A
设置主机
1 启动 Windows。
2 在 Windows NT 4.0/2000 中,从开始菜单选择设置,然后单击
打印机。
在 Windows XP 中,从开始菜单选择打印机和传真。
3 双击本机的图标。
4 从打印机菜单中选择共享。
5 对于 Windows NT 4.0,选中共享框。
在 Windows 2000 中,选中共享为框。
在 Windows XP 中,选中共享打印机框。
6 填写共享名字段并单击确定。
设置客户机
1 用鼠标右键单击 Windows 的开始按钮,并选择资源管理器。
2 在左列中打开网络文件夹。
3 单击共享名称。
4 在 Windows NT 4.0/2000 中,从开始菜单选择设置,然后单击
打印机。
在 Windows XP 中,从开始菜单选择打印机和传真。
5 双击本机的图标。
6 从打印机菜单中选择属性。
7 在端口选项卡中,单击添加端口。
8 选择本地端口,并单击新端口。
9 在输入端口名字段中输入共享名。
10 点击确定,然后点击关闭。
11 在 Windows NT 4.0 中,单击确定。
在 Windows 2000/XP 中,单击应用,然后单击确定。
在网络中使用本机
A.3
设置网络连接的机器
您必须在本机中设置网络协议,才能将其用作网络打印机。
通过本机的控制面板,您可以配置基本的网络参数。使用本机的控制
面板执行以下操作:
• 打印网络配置页
• 配置 TCP/IP
在控制面板上配置网络参数
支持的操作系统
注意:
• 网卡支持的操作系统可能与本机支持的操作系统不同。下表显示了本机
支持的网络环境。
• 打印机驱动程序不支持 Windows 95。
项目
要求
网络接口
10/100 Base-TX
网络操作系统
Windows 95/98/Me/NT 4.0/
2000/XP
网络协议
Windows 上的 TCP/IP
动态寻址服务器
DHCP、 BOOTP
• TCP/IP:传输控制协议/Internet 协议
• DHCP:动态主机配置协议
• BOOTP:引导程序协议
打印网络配置页
“网络配置”页显示本机上网络接口卡的配置状况。适用于多数应用程
序的默认设置都被启用。
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ) ,直到 “Print Net CFG”(打印网络配
置)出现在底行。
3 按确认/进入。
A.4 在网络中使用本机
第一个可用菜单项 “Yes”(是)会显示在底行。
A
4 按确认/进入。
打印网络配置页 (网络打印机卡测试页)。
设置网络协议
第一次安装本机时,在您打开本机电源的同时,所有支持的网络协议
都被启用。如果某网络协议被启用,即使没有使用该协议,本机也会
在网络上主动进行传输。这会稍微增加网络的通信量。为避免不必要
的通信量,您可以禁用未使用的协议。
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Config Network”(配置网络)
出现在底行。
3 按确认/进入进入菜单。
4 按滚动按钮 ( 或 ),直到所需协议出现在底行。
5 按确认/进入。
如果选择 “TCP/IP”,请指定 TCP/IP 地址。有关详细信息,请
参见第 A.5 页。
6 按确认/进入保存选择。
7 按清除/停止返回 Standby (待机)模式。
配置 TCP/IP
本机可用多种 TCP/IP 网络信息设置,如 IP 地址、子网掩码和网关。
根据您使用的网络,有多种方法可以为本机指定 TCP/IP 地址。
• 静态寻址:由系统管理员手动指派 TCP/IP 地址。
• 动态寻址 BOOTP/DHCP(默认):由服务器自动指派 TCP/IP 地址。
注意:配置 TCP/IP 之前,需要对 TCP/IP 设置网络协议。
静态寻址
要从本机的控制面板输入 TCP/IP 地址,请执行以下步骤:
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
在网络中使用本机
A.5
2 按滚动按钮 ( 或 ),直到 “Config Network”(配置网络)
出现在底行。
3 按确认/进入进入菜单。
第一个可用菜单项 “TCP/IP”出现在底行。
4 按确认/进入。
第一个可用菜单项 “Manual”(手动)出现在底行。
5 按确认/进入。
第一个可用菜单项 “IP Address”(IP 地址)出现在底行。
6 按确认/进入进入 IP Address (IP 地址)菜单。
IP 地址由 4 个字节组成。
为每个字节输入从 0 到 255
之间的数字。
7 按滚动按钮 ( 或 ),输入 0 到 255 之间的数字,按确认/进
入或返回上级在字节间移动。使用数字键盘输入数字,并使用滚动
按钮 ( 或 )在字节间移动。
8 重复步骤 7,从第 1 字节到第 4 字节,依次完成地址配置。
9 按确认/进入。
10 要选择其他参数,如 Subnet Mask (子网掩码)或 Gateway
(网关),按滚动按钮 ( 或
按确认/进入。
)直到在底行上显示所需项目。
11 重复步骤 7 到 9,配置其它 TCP/IP 参数。
12 按清除/停止返回 Standby (待机)模式。
动态寻址 (BOOTP/DHCP)
要由服务器自动指定 TCP/IP 地址,请执行以下步骤:
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Config Network”(配置网络)
出现在底行。
A.6 在网络中使用本机
3 按确认/进入。
A
第一个可用菜单项 “TCP/IP”出现在底行。
4 按滚动按钮 ( 或 ),直到 “DHCP”出现在底行,然后按确认/
进入。
5 要从 BOOTP 服务器指定地址,请在底行上显示 “BOOTP”时按
确认/进入。
恢复网络配置
您可以将网络配置恢复为默认设置。
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
2 按滚动按钮 ( 或 ),直到 “Set To Default”(设置到默认)
出现在底行。
3 按确认/进入。
第一个可用菜单项 “Yes”(是)出现在底行。
4 按确认/进入恢复网络配置。
5 关闭本机电源,然后再打开,或重新启动网络接口卡。
重新启动网络接口卡
只需重新启动网络接口卡,而不必关闭本机然后再打开。
1 按功能菜单,直到“Network Setup”(网络设置)出现在显示屏
顶行。
第一个可用项目 “Reset Network”(重置网络)出现在底行。
2 按确认/进入。
第一个可用菜单项 “Yes”(是)出现在底行。
3 按确认/进入重新启动网络接口卡。
在网络中使用本机
A.7
备注
A.8 在网络中使用本机
B
安装机器选装件
本机已被优化,可满足大多数的打印需要。虽然每位用户的需求
都不尽相同,但有多个选装项,可以提高本机的性能。
本章内容包括:
• 安装内存 DIMM
• 安装选装纸盘
安装内存 DIMM
本机配有双列直插式内存模块 (DIMM) 插槽。使用这个 DIMM 插槽
可以在本机中安装更多内存选件。
注意:
• 本机配有 32 MB 内存,并且可以扩充到 160 MB。只使用制造许可的
DIMM,部件号内存设备类型 SA 32MB 或内存设备类型 SA 128MB。
请联系制造经销商。
• 静电可能会损坏 DIMM。接触 DIMM 时,应戴上防静电腕带,或经常
触摸一下 DIMM 防静电包装的表面,然后再触摸本机的裸露金属表面。
1 关闭机器电源,并从机器上拔下所有电缆。
2 握住控制板盖,将其取下。
3 完全打开 DIMM 插槽两侧的卡舌。
B.2 安装机器选装件
4 将 DIMM 内存从防静电包装中取出。找到每个 DIMM 底边的定位
缺口。
缺口
B
连接点
5 拿住内存 DIMM 的边缘,将内存 DIMM 上的缺口对准内存 DIMM
插槽顶部的凹槽。
凹槽
缺口
6 将 DIMM 径直插入 DIMM 插槽,直至卡入到位。确保锁扣与 DIMM
两侧的缺口吻合。
缺口
锁扣
安装机器选装件
B.3
7 重新装上控制板盖。
8 重新连接电源线和打印机电缆,打开本机的电源。
卸下 DIMM 内存
1 按第 B.2 页的步骤 1 到步骤 2 操作进入控制板。
2 将 DIMM 插槽两端的卡舌从 DIMM 内存上推开。拔出 DIMM。
3 将 DIMM 放回其原始包装内,或用铝箔等簿金属纸包起来,然后
存放在盒子里。
4 从第 B.4 页上的步骤 7 开始继续操作。
B.4 安装机器选装件
安装选装纸盘
安装选装的 “纸盘 2”可以提高机器的装纸量。该纸盘可以容纳 250
张纸。
1 关闭机器电源,并从机器上拔下所有电缆。
2 拆掉纸盘的包装物,撕掉纸盘上用来固定接口电缆的胶带。
3 找到接口和选装纸盘定位器的位置。
安装机器选装件
B.5
B
4 将机器放到纸盘上,让机器的支脚对准纸盘上的定位器。
提起手柄位于本机
两侧的下沿。
5 将纸盘的接口电缆插入机器背面的接口。
6 将纸装入纸盘。在该纸盘中装纸的要求与标准纸盘的要求相同。请
参见第 2.7 页。
7 装入纸张后,要为 “纸盘 2”设置纸张类型和尺寸。请参见
第 2.20 页。
8 重新连接电源线和电缆,然后打开机器的电源。
B.6 安装机器选装件
在打印机属性中设置纸盘 2
如果在开机的状态下安装 “纸盘 2”,机器将无法识别。此时,需要
在打印机属性窗口中设置该纸盘才能进行 PC 打印。设置纸盘的过程
会因选定的打印机驱动程序的不同而有差异。
要在 PCL 6 打印机驱动程序的打印机属性中设置纸盘:
注意:打印机驱动程序不支持 Windows 95。
1 单击 Windows 开始菜单。
2 对于 Windows 98/ME/NT 4.0/2000,选择设置,选择设置,
然后选择打印机。
在 Windows XP 中,选择打印机和传真机。
3 选择 Printer Driver Type 103 PCL 6 机器图标。
4 在机器图标上单击鼠标右键,然后选择属性。
5 单击打印机选项卡,然后从选择纸盘下拉列表中选择纸盘 2。
6 单击确定。
安装机器选装件
B.7
B
备注
B.8 安装机器选装件
C
规格
本章内容包括:
• 一般规格
• 扫描和复印规格
• 打印机规格
• 传真机规格
• 纸张规格
一般规格
项目
说明
自动进纸器
最多可容纳 50 张纸 (20 lb, 75 g/m2)
ADF 文档尺寸
宽度:142 ~ 216 mm (5.6 ~ 8.5 in.)
长度:148 ~ 356 mm (5.8 ~ 14 in.)
进纸容量
纸盘 (标准纸盘 1 和选装纸盘 2):250 张纸
(重量:75 g/m2, 20 lb)
多用纸盘:50 张普通纸 (重量:75 g/m2, 20 lb)、
5 张卡片纸、标签、幻灯片和信封
出纸容量
前出纸盘:150 张 (正面朝下)
后出纸槽:1 张 (正面朝上)
纸张类型
纸盘:普通纸 (60 ~ 90 g/m2, 16 ~ 24 lb)
多用纸盘:普通纸、幻灯片、标签、卡片、明信片、信封
(60 ~ 120 g/m2, 16 ~ 32 lb)
耗材
单墨粉盒系统
电源要求
100 - 127 VAC, 50/60 Hz, 5.0 A
220 - 240 VAC, 50/60 Hz, 2.6 A
功率
休眠模式:30 W
平均:400 W
噪音*
Standby (待机)模式:少于 39 dBA
打印时:少于 54 dBA
复制部件:低于 55 dBA
预热时间
少于 42 秒
工作环境
温度:50 oF ~ 89 oF (10 oC ~ 32 oC)
湿度:20% ~ 80% RH
LCD
16 字符 x 2 行
墨粉盒寿命**
在 ISO/IEC 19752 5% 的覆盖率下, 5000 或 3500 页
(随机附带 3500 页初始墨粉盒)
SET 尺寸
(W x D x H)
450 x 435 x 457 mm
重量
净重:17 Kg (包括耗材)
毛重:21 Kg (包括耗材、附件和包装)
包装重量
纸张:2.8 Kg
塑料:0.7 Kg
工作负载 (每月)
最多 15000 页
* 声压级, ISO7779
** 页数会受工作环境、打印间隔、介质类型和介质尺寸影响。
C.2 规格
扫描和复印规格
项目
说明
兼容性
TWAIN 标准
扫描方式
ADF 和平台式彩色 CCD (电荷耦合元件)模块
分辨率
光学:600 x 1200 dpi (单色和彩色)
增强:4800 x 4800 dpi (USB)
有效扫描长度
压板:293 mm (11.5 in.)
ADF:356 mm (14 in.)
有效扫描宽度
最大 208 mm (8.2 in.)
彩色位深度
24 位
单色位深度
1 位 (文本模式)
8 位 (灰度模式)
扫描速度
27 秒 (文本模式)
75 秒 (灰度模式)
150 秒 (彩色模式)
复印速度*
Letter:每分钟最多 22 页
A4:每分钟最多 20 页
复印分辨率
扫描:600 x 300 (文本、混合) / 600 x 600 (图片)
打印:600 x 600 (文本、混合和图片)
缩放比例
压板:25 ~ 400%
ADF:25 ~ 100%
复印份数
1-99 页
灰度
128 级
C
* “复印速度”按 “单个文档多次复印”进行计算。
规格
C.3
打印机规格
项目
打印方式
打印速度*
说明
激光束打印
Letter:最多 22 PPM (每分钟页数)
A4:最多 20 PPM (每分钟页数)
首次打印时间
Standby (待机)模式:10 秒 (从就绪始)
节能模式:50 秒 (从就绪始)
纸张尺寸
纸盘:Letter、A4、Legal、Folio、Executive、B5、A5
多用纸盘:Letter、 Legal、 A4、 Folio、 Executive、
A5、 A6、 Envelope 10、 Envelope DL、 Envelope
C5、 Envelope C6、 JIS B5、 Monarch Envelope
* 最小:76 x 127 mm (3 x 5 in.)
最大:216 x 356 (8.5 x 14 in.)
打印机分辨率
600 x 600 dpi (1200 x 600 dpi)
仿真
PCL 6** 兼容
打印机驱动程序
PCL 驱动程序:Windows 98/2000/NT 4.0/Me/XP
32 MB (最大 160 MB)
内存
可使用 32, 128 MB 选装内存
只能使用制造许可的 DIMM。
32 MB:内存装置类型 SA 32MB ;
128 MB:内存装置类型 SA 128MB
接口
IEEE 1284 并口, USB 2.0,以太网 10/100 Base TX
(内部)
* 打印速度受所用操作系统、计算性能、应用程序软件、连接方式、介质类型、介质尺寸及作业复杂程度影响。
** 与 PCL6 版本 2.1 兼容
C.4 规格
传真机规格
项目
说明
兼容性
ITU-T Group 3
适用线路
公共交换电话网 (PSTN) 或支持 PABX 的线路
数据编码
MH/MR/MMR (ECM 模式)和 JPEG 用于彩色传真
调制解调器速度
33.6 Kbps
传输速度
约 3 秒/页
* 传输时间基于 ITU-T No.1 Chart,涉及经过 ECM 压缩
的文本数据的内存传输。
最大文档长度
压板:297 mm
ADF:400 mm
纸张大小
(打印已记录日期)
Letter、 A4 和 Legal
分辨率
Standard (标准):203 x 98 dpi
Fine (精细):203 x 196 dpi
Super Fine (超精细):300 x 300 dpi / 203 x 392 dpi
用户内存
4 MB (320 页)
半色调
256 级
自动拨号器
单触拨号 (共 40 个号码)
速拨号 (共 200 个号码)
C
规格
C.5
纸张规格
概述
本机器支持多种不同类型的打印介质,例如切边纸(包括 100% 的再生纤维纸)、信封、标
签、幻灯片及自定义大小的纸张。重量、成分、纹理和湿度等特性是影响机器性能和输出质
量的重要因素。不符合本用户指南所述原则的纸张可能会导致以下问题:
• 打印质量差
• 卡纸次数增加
• 机器过早磨损。
注意:
• 有些纸张可能符合本指南说明的所有原则,但仍不能产生令人满意的打印效果。这可能是由于
不正确的操作、不适宜的温度和湿度,或者其它制造无法控制的因素造成的。
• 在购买大量纸张前,请确认纸张符合用户指南中指定的要求。
• 使用不符合规格的纸张可能会导致需要维修的机器故障。这类维修不在制造担保或服务协议
之列。
C.6 规格
支持的纸张尺寸
纸张
尺寸*
Letter
8.5 x 11 in.
(216 x 279 mm)
A4
210 x 297 mm
(8.3 x 11.7 in.)
Executive
7.25 x 10.5 in.
(191 x 267 mm)
Legal
8.5 x 14 in.
(216 x 356 mm)
Folio
216 x 330 mm
(8.5 x 13 in.)
Oficio
216 x 343 mm
(8.5 x 13.5 in.)
B5 (JIS)
182 x 257 mm
(7.2 x 10 in.)
B5 (JIS)
176 x 250 mm
(6.7 x 9.9 in.)
A5
148 x 210 mm
(5.8 x 8.2 in.)
最小尺寸 (自定义)
76 x 127 mm
(3 x 5 in)
最大尺寸
216 x 356 mm
(8.5 x 14 in)
标签
卡片
• 纸盘:
60 到 90 g/m2 • 纸盘:
合成纸
250 张 75 g/m2
(16 到 24 lb)
合成纸 (20 lb)
• 多用纸盘:
• 多用纸盘:
60 到 163 g/m2
50 张纸
合成纸
(16 到 43 lb)
60 到 163 g/m2
合成页
(16 到 43 lb)
138 到 148 g/m2
透明胶片
与上面所列的最小和
最大纸张尺寸相同。
信封
容量**
重量
多用纸盘:5 张纸
120 到 150 g/m2
60 到 163 g/m2
60 到 90 g/m2
* 本机支持的介质尺寸的范围非常广泛。请参见第 3.2 页的 “纸张类型、进纸源及容量”。
** 容量因介质重量、厚度和环境状况而异。
注意:使用长度小于 127 mm (5 in.) 的打印介质时,可能会遇到卡纸问题。要获得最佳的性能,
请确保以正确的方式存放和处理纸张。请参见第 C.9 页的 “纸张存放环境” 。
规格
C.7
C
纸张使用原则
为获得最佳效果,请使用常规的 75 g/m2 (20 lb) 纸张。确保纸张质量良好,没有切口、刻
痕、破损、污点、松散的颗粒、灰尘、褶皱、斑点、卷边或折边。
如果不知道装入的是何种类型的纸张 (例如合成纸或再生纸),请检查包装上的标签。
以下问题可能会导致打印质量有偏差、卡纸,甚至会对机器造成损坏:
现象
纸张问题
解决方法
打印质量差,或墨粉不易附
着,存在进纸问题
太潮湿、太粗糙、太光滑或
有凹凸;这批纸张质地有
问题
尝试其它类型的纸张,
100 ~ 400 Sheffied 之
间, 4 ~ 5% 湿度。
脱字、卡纸、卷曲
纸张存放不当
将纸张平放在其防潮包
装内。
灰度背景加深/打印机磨损
纸张过重
使用轻一些的纸张,并使用
后出纸槽。
进纸时产生过多的卷曲
太潮湿,错误的纹理方向或
短纹理结构
• 使用后出纸槽。
• 使用长纹理纸张。
卡纸、损坏机器
纸张有裁剪或穿孔
不要使用有裁剪或穿孔的
纸张。
进纸问题
纸张边缘粗糙
使用质量好的纸张。
注意:
• 请勿使用以低温油墨 (例如某些热熔印刷中使用的油墨)印刷的信头纸。
• 请勿使用有凹凸的信头纸。
• 机器运用热量和压力将墨粉热熔在纸张上。请确保彩色纸和预印表格使用支持此热熔温度
(200 °C 或 392 °F/0.1 秒)的油墨打印。
C.8 规格
纸张规格
类别
规格
酸度
低于 5.5 pH
纸张厚度
0.094 ~ 0.18 mm (3.0 ~ 7.0 mils)
一令的卷曲度
平整度在 5 mm (0.02 in.) 内
切边状况
使用没有明显磨损的锋利刀片裁剪。
耐高温性
在加热至 200 °C (392 °F) 0.1 秒钟时,不能产生烧焦、
熔化、移位或释放有害物质。
纹理
长纹理
湿度
4% ~ 6% 重量
平滑度
100 ~ 400 Sheffield
出纸容量
出纸位置
容量
正面朝下出纸盘
150 张 75 g/m2 (20 lb) 合成纸
正面朝上出纸槽
1 张 75 g/m2 合成纸 (20 lb)
纸张存放环境
纸张的存放环境直接影响进纸操作。
理想情况下,机器和纸张的存放环境应处于或接近室温,不能太干或太湿。切记纸张是易吸
潮的;它可以快速地吸收和散发湿气。
湿热会损坏纸张。高热会导致纸张中的湿气蒸发,而低温会导致湿气在纸张上凝结。取暖系
统和空调会去除房间中的大部分湿气。在打开纸张的包装使用纸张时,其中的湿气会散发掉,
从而导致条纹和污迹现象。潮湿的天气和水冷却器会增加室内的湿气。在打开纸张的包装使
用纸张时,它会吸收过多的湿气,从而导致打印颜色过浅或脱字现象。而且,纸张反复散湿
和吸湿后会扭曲变形。这样会引起卡纸。
请注意不要购买过多的纸张,短时间内 (大约 3 个月)够用就可以了。长期存放的纸张可能
会遇到高温或高湿的情况,这样均会损坏纸张。规划对于防止大量纸源受损非常重要。
密封包装中未开封的纸张在使用之前可以稳定地存放数月。打开包装的纸会更容易损坏,特
别是当它们未使用防潮材料包装时。
纸张存放环境应该适当地维护,以确保纸张处于最佳的状态。一般要求环境温度为 20 ~ 24 °C
(68 ~ 75 °F),相对湿度为 45% ~ 55%。在评价纸张的存放环境时,应考虑以下原则:
• 纸张应存放在室温或接近室温的环境中。
• 空气不应太干或太潮。
规格
C.9
C
• 存放开封纸张的最佳方法是使用防潮包装材料将它们重新包装起来。如果机器处于极端环
境,为防止发生不希望的纸张湿度变化,请只从包装中取出当天操作所需的纸张量。
信封
信封结构是打印效果的关键所在。不同信封,折线的差异很大,不仅是不同制造商生产的信
封折线不同,就是同一家制造商生产的同一包装盒中的信封的折线也可能不同。信封的成功
打印取决于信封的质量。选择信封时,应注意以下几点:
• 重量:信封纸的重量不应超过 90 g/m2 (24 lb),否则会引起卡纸。
• 构造:打印前,信封应平放,卷曲不超过 6 mm (0.25 in.),信封内不应有空气。
• 状况:信封不应褶皱、有缺口或其它形式的损坏。
• 温度:应使用能经受机器热量和压力的信封。
• 尺寸:务必使用以下尺寸的信封。
最小
76 x 127 mm
(3 x 5 in.)
多用纸盘
最大
216 x 356 mm
(8.5 x 14 in.)
注意:
• 务必使用手动进纸器打印信封。
• 使用任何长度小于 140 mm (5.5 in.) 的介质都可能会造成卡纸。原因可能是环境影响了纸张
的质量。要获得最佳的打印效果,请妥善存放和处理纸张。请参见第 C.9 页的“纸张存放环境”。
带双面封口的信封
双面封口结构的信封是指在信封的两边各有一个垂直方向 (而不是对角线方向)的封口。这
种信封很容易起皱。务必如图所示将封口延伸到信封的四角。
正确
不正确
带粘性封条或封盖的信封
带剥离式粘性封条或多个折叠封盖的信封必须使用能经受机器热量和压力的粘性物质。过多
的封盖和封条会引起信封出现褶皱、折痕,甚至产生卡纸和损坏定影器。
C.10 规格
信封边距
下面是商用 #10 或 DL 信封的标准地址边距。
地址类型
最小
最大
寄信人地址
15 mm (0.6 in.)
51 mm (2 in.)
收信人地址
51 mm (2 in.)
90 mm (3.5 in.)
C
注意:
• 为获得最佳的打印效果,打印位置应距信封边缘至少 15 mm (0.6 in.)。
• 避免在信封封口交汇的区域打印。
信封的存放
正确存放信封有助于提高打印质量。信封应平整存放。如果信封内有空气,形成气泡,那么
在打印时信封可能会出现褶皱。
标签
注意:
• 为避免损坏机器,请务必使用建议用于激光打印机的标签。
• 为避免严重卡纸,请务必使用手动进纸器打印标签,并使用后出纸盘输出标签。
• 切勿在同一张标签上重复打印,也不要在标签的一部分区域重复打印。
选择标签时,请考虑以下部分的质量:
• 粘胶:粘胶必须能经受机器 180 °C (356 °F) 的热熔温度。
• 排列:只使用标签之间没有露出衬纸的标签。标签之间的空白面会使标签脱开,引起严重
的卡纸。
• 卷曲:打印前,标签必须平放,任何方向的卷曲都不应超过 13 mm (5 in.)。
• 状况:不要使用有褶皱的、起泡的或其他有衬纸脱开迹象的标签。
透明胶片
用于本机的幻灯片必须能够承受 180 °C (356 °F) 的热熔温度。
注意:为避免损坏机器,请务必使用建议用于激光打印机的幻灯片。
规格 C.11
备注
C.12 规格
索引
数字
2/4-up,特殊复印 5.11
A
ADF (自动进纸器),装入 5.5, 7.6
安全接收模式 7.34
安装
本地打印 2.26
典型安装 2.26
自定义安装 2.28
墨粉盒 2.5
内存 B.2
Set IP 2.43
SmarThru 2.38
Windows 软件 2.25
网络打印 2.31
典型安装 2.31
自定义安装 2.34
选装纸盘 2 B.5
B
帮助,使用 4.11
报告,打印 7.35
并口,连接 3.6
C
CCD 节能模式,使用 2.22
出纸位置,选择 3.9
错误消息 9.12
D
DIMM
安装 B.2
拆除 B.4
DRPD (特色振铃模式检测) 7.17
打印
报告 7.35
从 Windows 4.2
电话簿列表 7.27
调整为选定的纸张尺寸 4.15
海报 4.13
使用覆盖页 4.20
水印 4.17
缩小或放大的文档 4.16
在一张纸上打印多页 4.12
打印分辨率 4.8
打印机驱动程序,安装
Windows 2.25
打印机设置工具
安装 2.26
启动 2.45
卸载 2.41
选项卡 2.46
打印机属性
窗口 4.4
打印顺序,设置 4.10
打印质量问题,解决 9.18
单触拨号
拨号 7.20
存储 7.19
电话线,联机 2.11
对比度,复印 5.7
多用纸盒,使用 3.5
F
发送传真
手动 7.12
自动 7.11
方向,打印 4.5
分辨率
打印 4.8
传真 7.9
覆盖页,使用 4.20
复印
超时,设置 5.14
从 ADF 5.5
从文档扫描玻璃板 5.4
对比度 5.7
默认设置,更改 5.13
页数 5.8
原件类型 5.7
逐份复印 5.10
复制,复印 5.9
1
G
N
更换
墨粉盒 8.7
共享打印机,设置 A.2
规格
传真 C.5
n-up (在一张纸上打印多页)
打印 4.12
复印 5.11
内存 DIMM
安装 B.2
拆除 B.4
内存,清除 8.2
H
海报
打印 4.13
复印 5.12
后出纸槽,使用 3.10
P
偏好设置,使用 4.11
Q
J
机器 ID,设置 2.16
节能模式,使用 2.22
接收模式,设置 7.3
接收传真
安装接收模式 7.34
DRPD 模式 7.17
电话模式 7.15
内存 7.18
应答/传真模式 7.16
传真模式 7.15
K
控制面板 1.6
L
连接
并口 2.12
电话线 2.11
分机 2.11
交流电 2.14
USB 2.12
M
MFP 驱动程序,安装
Windows 2.25
墨粉盒
安装 2.5
更换 8.7
维护 8.6
摇匀 8.6
2
卡塞,清除
文档 9.2
卡纸,清除 9.5
纸张 9.5
前出纸盘,使用 3.9
清洁
LSU 8.4
内部 8.3
扫描装置 8.5
外部 8.3
硒鼓 8.10
取消
打印 4.3
复印 5.5
扫描 6.6, 6.7
预定传真 7.33
传真 7.12
R
日期和时间,设置 2.19
软件
卸载
Windows 2.41
S
Set IP
安装 2.43
使用 2.44
SmarThru
安装 2.25
卸载 2.41
扫描
控制面板 6.3
SmarThru 6.4
WIA 驱动程序 6.7
USB 闪盘 10.3
声音,设置 2.21
适合页面
打印 4.15
复印 5.10
手动进纸模式,使用 3.7
双面,特殊复印 5.11
水印,使用 4.17
顺次同报传真 7.28
搜索电话簿 7.26
速拨
拨号 7.22
存储 7.21
缩小/放大
打印 4.16
复印 5.8
T
添加文档 7.32
通知墨粉不足 8.9
图像模式 4.8
图形属性,设置 4.8
W
USB
连接 3.6
USB 闪盘
安装 10.2
打印 10.9
管理 10.6
扫描 10.3
网络打印
本地共享的打印机,设置 A.2
参数,配置 A.4
网络连接的打印机,设置 A.4
网络扫描 6.8
网络扫描驱动程序 6.11
网络扫描驱动程序卸载 2.42
文档
卡塞,清除 9.2
装入
ADF 5.5, 7.6
文档扫描玻璃板 5.4, 7.7
准备 5.3
文档扫描玻璃板
清洁 8.5
装入 7.7
问题,解决
错误信息 9.12
打印 9.16
打印质量 9.18
复印 9.22
进纸 9.15
扫描 9.23
网络打印 9.25
传真 9.23
X
硒鼓,清洁 8.10
系统要求
Windows 2.25
显示语言,更改 2.15
卸载
MFP 驱动程序
Windows 2.41, 2.42
SmarThru 2.41
卸载,软件
Windows 2.41
选项,安装
内存 DIMM B.2
纸盘 2 B.5
Y
延迟传真 7.29
要求
打印机 C.4
扫描器和复印机 C.3
一般 C.2
纸张 C.6
音量,调整
扬声器 2.21
振铃 2.21
优先传真 7.31
Z
纸量指示器 3.4
纸张尺寸,设置
打印 4.6
纸盘 2.20
纸张来源,设置 4.7
纸张类型,设置
打印 4.7
纸盘 2.20
纸张使用原则 3.3
重拨
手动 7.12
自动 7.13
逐份复印,特殊复印 5.10
传真系统,设置
高级设置 7.37
基本设置 7.3
3
装入,纸张
使用手动进纸 3.7
在多用纸盘中 3.5
装纸
在多用纸盘中 3.5
在手动进纸器中 3.7
在纸盘中 2.7
装纸容量 3.2
自动拨号
单触 7.19
速拨 7.21
组拨 7.23
自动调整,特殊复印 5.10
自动重拨 7.13
字符,输入 2.17
组拨
编辑 7.24
拨号 7.25
设置 7.23
组件 1.4
4
B273-8650B
使用本机器前,请务必阅读本手册中的 “安全信息”部分,以便安全正确地使用。
版权所有 ©2005。
声明的版权保护包括:受版权保护材料的所有形式和内容以及成文法或司法目前所允许的信息或以下承认的信息,包括但
不限于由显示在屏幕上的软件程序生成的内容,如图标、屏幕显示和外观等。
Microsoft、Windows、Windows 98、Windows Me、Windows 2000、Windows NT 4.0 和 Windows XP 是 Microsoft Corporation
的注册商标。
有关的更改、技术错误和印刷错误将在以后的版本中予以更正。
目录
1 基本网络安装 ............................................ 1-1
介绍 ................................................................................................................. 1-1
信息检查表 .......................................................................................................... 1-2
基本 TCP/IP 设置 ................................................................................................ 1-3
安装过程.......................................................................................................... 1-3
启用或禁用 TCP/IP.......................................................................................... 1-4
网络通信设置................................................................................................... 1-5
工作站设置 ...................................................................................................... 1-9
测试打印........................................................................................................ 1-10
2 网络打印机的打印驱动程序安装 ............................ 2-1
介绍 ................................................................................................................. 2-1
信息检查表 .......................................................................................................... 2-2
工作站设置 .......................................................................................................... 2-3
Windows XP (TCP/IP)..................................................................................... 2-4
Windows 2000 (TCP/IP).................................................................................. 2-6
Windows NT V4.0 (TCP/IP) ............................................................................ 2-8
Windows 98/Me............................................................................................. 2-10
Windows 2000/XP (Internet 打印协议)...................................................... 2-11
Windows 98/Me/NT V4.0 (Internet 打印协议)............................................ 2-12
端口配置............................................................................................................ 2-13
公用页 ........................................................................................................... 2-13
“作业模板属性”页....................................................................................... 2-13
“组”页......................................................................................................... 2-14
测试打印............................................................................................................ 2-16
3 使用 Internet 服务进行网络安装............................ 3-1
介绍 ................................................................................................................. 3-1
信息检查表 .......................................................................................................... 3-2
使用 Web 图像监视器 Type 103 ......................................................................... 3-3
介绍 ................................................................................................................. 3-3
网络通信设置....................................................................................................... 3-4
启用 Internet 服务............................................................................................... 3-5
管理员指南
第i页
目录
配置网络 ..............................................................................................................3-6
以太网 ..............................................................................................................3-7
TCP/IP .............................................................................................................3-8
SNMP ............................................................................................................3-10
LPR/LPD........................................................................................................3-11
Raw TCP/IP 打印...........................................................................................3-13
IPP .................................................................................................................3-15
4 管理工具 ................................................ 4-1
介绍 .................................................................................................................4-1
网络工具 ..............................................................................................................4-2
重置网络 ..........................................................................................................4-2
设为默认值.......................................................................................................4-3
使用 Internet 服务进行维护.................................................................................4-4
启用 Internet 服务 ............................................................................................4-4
检查打印机状态 ...............................................................................................4-5
打印报告 ..........................................................................................................4-6
定义打印机.......................................................................................................4-7
使用安全功能 ...................................................................................................4-8
升级固件 ..........................................................................................................4-9
第 ii 页
管理员指南
1 基本网络安装
介绍
本章介绍如何进行基本设置以在网络上安装打印机。物理连接为以太网,寻址协议由 TCP/IP 提供。
将提供以下信息:
管理员指南
¾
信息检查表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
¾
基本 TCP/IP 设置. . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
第 1-1 页
基本网络安装
信息检查表
在开始基本网络安装过程前,请确保以下项目可用或者已经被执行:
项目
执行者
需要一个利用 TCP/IP 的现有运行网络,这些过程并不用于安装网络。
客户
一条合适的网络电缆。
客户
如果您要手动配置 TCP/IP,则您将需要获得并记录以下信息:
客户
•
•
•
•
TCP/IP 地址:
网关地址:
子网掩码地址:
主 DNS 服务器地址:
有关网关地址、子网掩码地址和主 DNS 的附加信息,请在需要
时参阅 “术语表”。
测试 Type 103 以确保其被完全安装且运行正常。
客户
Type 103 打印和传真驱动程序。
供应商
小心:
第 1-2 页
如果未指示您将网络电缆连接到 Type 103,则请勿这样做。
管理员指南
在打印机可在网络上使用之前,需要输入 TCP/IP 地址。可使用“动态主机配置协议”(DHCP)
或“引导程序协议”(BOOTP) 自动输入 TCP/IP 地址,也可手动输入。要手动输入 TCP/IP 地
址,您需要获得以下项目:
¾ TCP/IP 地址
¾ 网关地址
¾ 子网掩码地址
¾ 主 DNS 服务器地址
安装过程
在 TCP/IP 网络环境中安装 Type 103 需要三个阶段:
¾ 网络通信设置
这需要将 Type 103 设置为可用于 TCP/IP。
¾ 工作站设置
这需要将网络环境中的 “工作站”配置为可与 Type 103 进行通信。
¾ 测试打印
应提交一个打印作业以确保 Type 103 已被正确安装和配置。
管理员指南
第 1-3 页
基本网络安装
基本 TCP/IP 设置
基本网络安装
启用或禁用 TCP/IP
在 Type 103,执行以下步骤:
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Network Setup (网络设置)。
8. Network Setup
[Reset Network]
2
3
¾ 按
或
直到显示
Config Network (配置网络),
然后按 [确认/进入]。
8. Network Setup
[Config Network]
¾ 按
或
直到显示 TCP/IP,
然后按 [确认/进入]。
Config Network
[TCP/IP]
4
¾ 按
或
直到显示 Setup
(设置),然后按 [确认/进入]。
¾ 要启用 TCP/IP,请按
或
直到显示 Enable(启用),然后按
[确认/进入]。否则,在显示 Disable
(禁用)时按 [确认/进入]。
第 1-4 页
TCP/IP
[Setup]
管理员指南
基本网络安装
网络通信设置
自动设置 TCP/IP 地址
在 Type 103,执行以下步骤:
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Network Setup (网络设置)。
8. Network Setup
[Reset Network]
2
3
¾ 按
或
直到显示
Config Network (配置网络),
然后按 [确认/进入]。
¾ 按
或
直到显示 TCP/IP,
然后按 [确认/进入]。
可使用 DHCP 或 BOOTP 在机
器上自动配置 TCP/IP。
4
8. Network Setup
[Config Network]
Config Network
[TCP/IP]
¾ 按
或
直到显示所需的设
置方法,然后按 [确认/进入]。
TCP/IP
[DHCP]
在较短的一段时间之后,网络将分配所需的地址。
5
管理员指南
打印一个 “系统数据”页以查看这些地址 (请参见打印系统数据 1-6)。
第 1-5 页
基本网络安装
打印系统数据
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Report (报告)。
7. Report
[Phone Book]
2
第 1-6 页
¾ 按
或
直到显示
System Data (系统数据),
然后按 [确认/进入]。
7. Report
[System Data]
管理员指南
在 Type 103,执行以下步骤:
提示:Web 图像监视器 Type 103 也可用于配置 Type 103,有关说明请参见
“Internet 服务”一章。
在手动进行 TCP/IP 设置时,您需要知道以下信息:
¾ IP 地址。
¾ 子网掩码 (如果需要)。
¾ 网关地址 (如果需要)。
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Network Setup (网络设置)。
8. Network Setup
[Reset Network]
2
3
¾ 按
或
直到显示
Config Network (配置网络),
然后按 [确认/进入]。
8. Network Setup
[Config Network]
¾ 按
或
直到显示 TCP/IP,
然后按 [确认/进入]。
Config Network
[TCP/IP]
管理员指南
第 1-7 页
基本网络安装
手动设置 TCP/IP 地址
基本网络安装
4
¾ 按
或
直到显示 Manual
(手动),然后按 [确认/进入]。
TCP/IP
[Manual]
5
6
¾ 对于每个地址,按
或
直
到显示所需的设置,然后按 [确认/
进入]。
¾ 使用键盘输入地址,然后按 [ 确认 /
进入]。
按
7
第 1-8 页
Manual
[IP Address]
可在 IP 字段之间移动。
IP Address
[xxx.xxx.xxx.xxx]
¾ 继续工作站设置 (第 1-9 页上)。
管理员指南
要启用工作站环境以与 Type 103 进行通信,请执行以下步骤:
管理员指南
1
¾ 在客户工作站,安装打印驱动程序并将其映射到打印机 (请参见工作站设置 2-3)。
2
¾ 继续测试打印 (第 1-10 页上)。
第 1-9 页
基本网络安装
工作站设置
基本网络安装
测试打印
为确保 Type 103 已正确安装在网络上,应从客户工作站提交测试打印。请执行以下步骤:
第 1-10 页
1
¾ 打开客户工作站上的文档。
2
¾ 选择 Type 103 作为将向其发送文档的打印机。
3
¾ 在此打印机上打印文档,并确保正确打印。
4
¾ 确保每个将向此打印机发送打印作业的工作站都安装有打印驱动程序。
5
¾ 对所有将向此打印机发送打印作业的工作站重复进行打印测试。
管理员指南
2 网络打印机的打印驱动程序
安装
介绍
本章介绍如何为网络打印机安装打印驱动程序。将提供以下信息:
管理员指南
¾
信息检查表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
¾
工作站设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
¾
端口配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
第 2-1 页
网络打印机的打印驱动程序安装
信息检查表
在开始驱动程序安装过程前,请确保以下项目可用或者已经被执行:
项目
执行者
打印机已被安装到网络
客户
Type 103 打印驱动程序在光盘上。
供应商
第 2-2 页
管理员指南
网络打印机的打印驱动程序安装
工作站设置
本节介绍各种 Windows 工作站环境下的设置过程。
1
找到并执行工作站环境下的工作站设置过程。从以下项目中进行选择:
¾ Windows XP (TCP/IP) (请参见第 2-4 页)。
¾ Windows 2000 (TCP/IP) (请参见第 2-6 页)。
¾ Windows NT V4.0 (TCP/IP) (请参见第 2-8 页)。
¾ Windows 98/Me (请参见第 2-10 页)。
¾ Windows 2000/XP (IPP) (请参见第 2-11 页)。
¾ Windows 98/Me/NT V4.0 (IPP) (请参见第 2-12 页)。
2
管理员指南
¾ 继续测试打印 (请参见第 2-16
页上的 “测试打印”)。
第 2-3 页
网络打印机的打印驱动程序安装
Windows XP (TCP/IP)
注意:当 Windows XP 工作站上安装有 TCP/IP 时, Windows XP 支持通过 TCP/IP
标准打印。
使用添加打印机向导可将打印机添加到网络。
1
¾ 选择 [ 开始 ],然后选择 [ 打印机和传真 ]。
2
¾ 选择 [连接到这台计算机的本地打印机],取消选中标有 [自动检测并安装我的即插即用打印机]
3
¾ 选择 [ 创建新端口 ] 以显示打印机端口对话框。
双击 [ 添加打印机 ] 图标以显示 “添加打印机向导”。
的框,然后选择 [ 下一步 ] 以显示列有可用端口的对话框。
选择 [Standard TCP/IP Port] (标准 TCP/IP 端口),然后选择 [ 下一步 ] 以显示 “添加标
准 TCP/IP 打印机端口向导”对话框。
在 [ 打印机名或 IP 地址 ] 字段中输入打印机的 IP 地址(您可以随意为正在创建的打印机端
口输入友好的名称或使用已创建的默认名称)。然后选择 [ 下一步 ] 继续。
如果没有自动检测到网络打印机设置,请单击 [ 设置 ] 按钮进行网络打印机端口设置。
推荐选择 [Raw] 作为打印协议。
如果您更喜欢用 LPR:
请选择 [LPR] 作为打印协议。
在 [LPR 打印队列 ] 字段中输入 [lp] (小写)。
取消选中标有 [ 启用了 LPR 字节计数 ] 的框
选中标有 [ 启用了 SNMP 状态 ] 的框。
通常, [ 社区名称 ] 应设置为 “public”(公共)(除非设备已配置为具有自定义 SNMP 社
区名称), [SNMP 设备索引 ] 应设置为 1。
选择 [ 确定 ]。
4
¾ 然后 “添加打印机向导”将要求您选择要用于此打印机的驱动程序。
将存有打印机驱动程序的光盘插入工作站,并选择 [ 从磁盘安装 ]。
在光盘上找到所需的 Windows XP 驱动程序,然后选择 [ 确定 ]。
注意:此驱动程序位于光盘中相应的 PCL 文件夹下的 Printer 文件夹中。此驱动程
序以文件扩展名 .inf 标识。
第 2-4 页
管理员指南
输入打印机名称,然后选择 [ 下一步 ]。
5
¾ 如果您希望通过网络共享打印机,请选择 [ 共享名 ]。也许您还希望为其它将访问此打印机的
操作系统安装打印机驱动程序。
将显示有关测试页打印消息的对话框。
选择 [ 完成 ] 以接受是选项。
6
管理员指南
¾ 继续测试打印 (第 2-16 页上)。
第 2-5 页
网络打印机的打印驱动程序安装
选择 [ 下一步 ],然后再次选择 [ 下一步 ],打印机驱动程序将被加载到工作站。
网络打印机的打印驱动程序安装
Windows 2000 (TCP/IP)
注意:当 Windows 2000 工作站上安装有 TCP/IP 时, Windows 2000 支持通过
TCP/IP 标准打印。
使用添加打印机向导将打印机添加到网络。
1
¾ 依次选择 [ 开始 ]、 [ 设置 ]、 [ 打印机 ]。
2
¾ 选择 [ 本地打印机 ],取消选中标有 [ 自动检测并安装我的即插即用打印机 ] 的框,然后选择
3
¾ 选择 [ 创建新端口 ] 以显示打印机端口对话框。
双击 [ 添加打印机 ] 图标以显示 “添加打印机向导”。
[ 下一步 ] 以显示列有可用端口的对话框。
选择 [Standard TCP/IP Port] (标准 TCP/IP 端口),然后选择 [ 下一步 ] 以显示 “添加标
准 TCP/IP 打印机端口向导”对话框。
在 [ 打印机名或 IP 地址 ] 字段中输入打印机的 IP 地址(您可以随意为正在创建的打印机端
口输入友好的名称或使用已创建的默认名称)。然后选择 [ 下一步 ] 继续。
如果没有自动检测到网络打印机设置,请单击 [ 设置 ] 按钮进行网络打印机端口设置。
推荐选择 [Raw] 作为打印协议。
如果您更喜欢用 LPR:
请选择 [LPR] 作为打印协议。
在 [LPR 打印队列 ] 中输入 [lp] (小写)。
取消选中标有 [ 启用了 LPR 字节计数 ] 的框
选中标有 [ 启用了 SNMP 状态 ] 的框。
通常, [ 社区名称 ] 应设置为 “public”(公共)(除非设备已配置为具有自定义 SNMP 社
区名称), [SNMP 设备索引 ] 应设置为 1。
选择 [ 确定 ]。
4
¾ 然后 “添加打印机向导”将要求您选择要用于此打印机的驱动程序。
将存有打印机驱动程序的光盘插入工作站,并选择 [ 从磁盘安装 ]。
在光盘上找到所需的 Windows 2000 驱动程序,然后选择 [ 确定 ]。
注意:此驱动程序位于光盘中相应的 PCL 文件夹下的 Printer 文件夹中。此驱动程
序以文件扩展名 .inf 标识。
第 2-6 页
管理员指南
输入打印机名称,然后选择 [ 下一步 ]。
5
¾ 如果您希望通过网络共享打印机,请选择 [ 共享 ]。也许您还希望为其它将访问此打印机的
操作系统安装打印机驱动程序。
将显示有关测试页打印消息的对话框。
选择 [ 完成 ] 以接受是选项。
6
管理员指南
¾ 继续测试打印 (第 2-16 页上)。
第 2-7 页
网络打印机的打印驱动程序安装
选择 [ 下一步 ],然后再次选择 [ 下一步 ],打印机驱动程序将被加载到工作站。
网络打印机的打印驱动程序安装
Windows NT V4.0 (TCP/IP)
注意:工作站上必须安装有 MicroSoft TCP/IP 打印并且必须在运行。
使用添加打印机向导将打印机添加到网络。
1
¾ 在 Windows NT 工作站,依次选择 [ 开始 ]、 [ 设置 ]、 [ 控制面板 ]。
双击 [ 网络 ] 图标,然后选择 [ 服务 ]。
确保 Microsoft TCP/IP 打印服务正在运行,然后依次选择 [ 开始 ]、 [ 设置 ]、 [ 打印机 ]。
双击 [ 添加打印机 ] 图标以显示 “添加打印机向导”。
2
¾ 选择 [ 我的电脑 ],然后选择 [ 下一步 ] 以显示列有可用端口的对话框。
选择 [ 添加端口 ] 以显示打印机端口对话框。
选择 [LPR 端口 ],然后选择 [ 新端口 ] 以显示 “添加与打印机兼容的 LPR”对话框。
3
¾ 在 [ 提供 lpd 的服务器的名称或地址 ] 字段中输入打印机的 IP 地址。
在 [ 打印机名称或该服务器上的打印队列 ] 字段中输入 [lp] (小写)。
注意:不管打印机的名称或打印队列如何,都必须输入 lp。 lp 是远程打印机/打印机
上服务器的名称。此名称不能更改。
选择 [ 确定 ]。
选择 [ 关闭 ]。
4
¾ 如果选择了新端口,请选择 [ 下一步 ]。
将存有打印机驱动程序的光盘插入工作站,并选择 [ 从磁盘安装 ]。
在光盘上找到所需的 Windows NT 驱动程序,然后选择 [ 确定 ]。
注意:此驱动程序位于光盘中相应的 PCL 文件夹下的 Printer 文件夹中。
此驱动程序以文件扩展名 .inf 标识。
选择 [ 下一步 ],然后再次选择 [ 下一步 ],打印机驱动程序将被加载到工作站。
第 2-8 页
管理员指南
¾ 输入打印机名称,然后选择 [ 下一步 ]。
选择 [ 共享 ],为需要访问此打印机的操作系统选择所有 Windows NT V4.0 选项,然后选择
[ 下一步 ]。
将显示有关测试页打印消息的对话框。
选择 [ 完成 ] 以接受是选项。
6
管理员指南
¾ 继续测试打印 (第 2-16 页上)。
第 2-9 页
网络打印机的打印驱动程序安装
5
网络打印机的打印驱动程序安装
Windows 98/Me
1
¾ 请参阅用户指南 中第 2.31 页上的 “安装软件用于网络打印”,以在工作站上安装和设置打
印机驱动程序。安装完驱动程序后,通过选择 [Multi Direct Print Type S] (多用途直接打印
型 S)作为网络端口将驱动程序连接到网络上的打印机。
1.
2.
3.
4.
5.
6.
2
第 2-10 页
依次选择 [ 开始 ]、 [ 设置 ]、 [ 打印机 ]。
右键单击已安装的打印机图标,然后选择 [ 属性 ]。
选择 [ 详细资料 ] 选项卡,然后单击 [ 添加端口 ]。
将显示 [ 添加端口 ] 屏幕。
选择 [ 其它 ] 单选按钮。
选择 [Multi Direct Print Type S] (多用途直接打印型 S),然后单击 [ 确定 ]。
使用以下单选按钮选项搜索打印机,然后单击 [ 下一步 ]。
- IP 地址
- IPX/SPX 地址
- DNS 名称
- 在网络上自动检测
如果在第 4 步中选择“在网络上自动检测”,将列出网络上的打印机。在此列表中选
择打印机,然后单击 [ 下一步 ]。第 4 步中的其它选项将跳过此步骤。
输入端口名称,然后单击 [ 完成 ]。
¾ 继续测试打印 (第 2-16 页上)。
管理员指南
注意:当 Windows 工作站上安装有 TCP/IP 时, Windows 支持通过 IPP 标准打印。
确保至少安装了一台 “网络打印机”且已完成此打印机的 “IPP 配置”。有关详细信
息,请参见第 3-15 页上的 “IPP”。
使用添加打印机向导可将打印机添加到网络。
1
¾ 对于 Windows 2000,选择 [ 开始 ] ➔ [ 设置 ] ➔ [ 打印机 ]。
对于 Windows XP,选择 [ 开始 ] ➔ [ 设置 ] ➔ [ 打印机和传真 ]。
双击 [ 添加打印机 ] 图标以显示 “添加打印机向导”。
2
¾ 确保已选择 [ 网络打印机 ],然后单击 [ 下一步 ]。
3
¾ 对于 Windows 2000,选择 [ 连接到 Internet 或您的 Intranet 上的打印机 ]。
将显示 [ 查找打印机 ] 屏幕。
对于 Windows XP,选择 [ 连接到 Internet、家庭或办公网络上的打印机 ]。
在 [URL] 字段中,以下列格式输入打印机的 IP 地址或主机名:“http://aaa.bbb.ccc.ddd”
或 “http://printer-host-name”,其中 “aaa.bbb.ccc.ddd”为打印机的 IP 地址,
“printer-host-name”为在 DNS 服务器注册的打印机的主机名。
然后 “添加打印机向导”将询问您是否希望为此打印机安装本地驱动程序。要安装驱动程
序,应单击 [ 确定 ]。
4
¾ 将存有打印机驱动程序的光盘插入工作站,并选择 [ 从磁盘安装 ]。
在光盘上找到所需的 Windows 驱动程序,然后选择 [ 确定 ]。
注意:此驱动程序位于光盘中相应的 PCL 文件夹下的 Printer 文件夹中。
此驱动程序以文件扩展名 .inf 标识。
选择 [ 下一步 ],然后再次选择 [ 下一步 ],打印机驱动程序将被加载到工作站。
将显示有关测试页打印消息的对话框。
选择 [ 完成 ] 以接受是选项。
5
管理员指南
¾ 继续测试打印 (第 2-16 页上)。
第 2-11 页
网络打印机的打印驱动程序安装
Windows 2000/XP (Internet 打印协议)
网络打印机的打印驱动程序安装
Windows 98/Me/NT V4.0 (Internet 打印协议)
确保至少安装了一台 “网络打印机”且已完成此打印机的 “IPP 配置”。有关详细信息,请参
见第 3-15 页上的 “IPP”。
1
¾ 依次选择 [ 开始 ]、 [ 设置 ]、 [ 打印机 ]。
2
¾ 对于 Windows 98/Me,选择 [ 详细资料 ] 选项卡,然后单击 [ 添加端口 ]。
右键单击已安装的 “网络打印机”图标,然后选择 [ 属性 ]。
将显示 [ 添加端口 ] 屏幕。
¾ 对于 Windows NT V4.0,选择 [ 端口 ] 选项卡,然后单击 [ 添加端口 ]。
将显示 [ 打印端口 ] 屏幕。
3
¾ 选择 [ 其它 ] 单选按钮。
¾ 对于 Windows 98/Me,选择 [Multi Direct Print Type S IPP Port] (多用途直接打印型
S IPP 端口),然后单击 [ 确定 ]。
对于 Windows NT V4.0,选择 [Multi Direct Print Type S IPP Port] (多用途直接打印型
S IPP 端口),然后单击 [ 新端口 ]。
在 [ 名称 ] 中输入端口名称。在 [URL] 字段中,以下列格式输入打印机的 IP 地址或主机名:
“http://aaa.bbb.ccc.ddd”或 “http://printer-host-name”,其中 “aaa.bbb.ccc.ddd”为打
印机的 IP 地址,“printer-host-name”为在 DNS 服务器注册的打印机的主机名。
对于 Windows 98/Me,要完成 Internet 打印配置应单击 [ 确定 ]。
对于 Windows NT V4.0,要完成 Internet 打印配置应单击 [ 确定 ],然后单击 [ 关闭 ]。
4
第 2-12 页
¾ 继续测试打印 (第 2-16 页上)。
管理员指南
可从 “打印机属性”调用 Configure Multi Direct Print Type S IPP port (配置多用途直接打印
型 S IPP 端口)对话框。
Multi Direct Print Type S IPP port (多用途直接打印型 S IPP 端口)配置对话框共有三页:
¾ 公用
¾ 作业模板属性
¾ 打印机组
公用页
在此页可指定:
¾ 端口名称 (应在创建端口时完成,以后无法更改)
¾ 要使用的打印机或打印机组。
所有端口的端口名称应唯一。
指定打印机 (或打印机组)位置有两种可选方法:
¾ 要使端口与一台打印机关联,应选择 [ 单个打印机 (&S)] 选项并在 [URL] 编辑框中输入打印
机的 URL。如果要求验证,应选中 [ 打印机需要身份验证 (&A)] 复选框,并在相应的编辑框
中输入用户名和密码。
¾ 如果要进行多项远程打印 (您的所有文档在多台打印机上同时打印时),应选择 [ 多打印机远
程打印 (&M)] 选项并指出打印机组。在 [ 组 ] 页管理打印机组。
“作业模板属性”页
在此页可指定作业属性,这些属性将适用于任何通过此端口打印的作业。
以下属性描述了作业处理行为。
属性
管理员指南
说明
优先
此属性指定预先安排作业的优先级。值越高,指定的优
先级就越高。
分辨率
此属性标识打印机打印文档的分辨率。
按住直到
此属性指定已命名的时间段,在此时间段内作业必须成
为候选打印项。
第 2-13 页
网络打印机的打印驱动程序安装
端口配置
网络打印机的打印驱动程序安装
属性
说明
质量
此属性指定打印机打印作业的质量。
双面
此属性指定将打印流页加到印刷品两面的方法。
修整
此属性标识打印机对已打印文档所进行的修整操作(例
如装订或打孔)。
页区域
此属性标识打印机用于将要打印的每个文档的每一份
的打印流页的区域。
份数
此属性指定要打印的份数。
纸张
此属性标识打印机打印所有文档印刷品所用的介质。
方向
此属性指示打印文档所需的方向。
每张纸打印的页数
此属性指定要加到所选介质一面的打印流页数。
打印作业页
此属性指示是否应打印作业信息页。
强制所有属性
如果选择此选项,当打印机不支持所选的任何一个属性
时,将告诉打印机不打印作业。如果未选择此选项,即
使打印机不支持某些属性,仍可进行打印。
有关详细信息,请参阅 4.2 节 RFCs 2911
“组”页
在此页可管理用于多项远程打印的打印机组。
要创建新组,应选择上一级组,然后按 [ 新建组 (&G)] 按钮,或单击鼠标右键,然后在弹出菜
单中选择 [ 新增 (&N)] ➔ [ 组 ]。然后输入组名称。
可使用拖放操作将打印机或组移动到另一组。如果拖动时按住 “Ctrl”键,对象将不移动但
会被复制。
要将打印机添加到组,应选择该组,然后按 [ 新打印机 (&R)...] 按钮。此操作也可通过弹出菜
单完成。将出现下列对话框:
在 New Printer Properties (新打印机属性)对话框中,应指定:
¾ 新打印机的名称 (将在 “组”树中使用);
¾ 打印机 URL ;
¾ 验证参数 (如果需要)。
可使用模式自动填充这些参数。模式来自 “多用途直接打印型 S IPP”端口配置。例如,如果
有为单台打印机配置的 “多用途直接打印型 S IPP”端口,则可在 [ 组 ] 树中使用相同的参数
(包括验证名称和密码)创建打印机。
第 2-14 页
管理员指南
网络打印机的打印驱动程序安装
要删除打印机或组,请按 [ 删除 (&D)] 按钮或在弹出菜单中选择 [ 删除 (&D)]。
要更改打印机属性,请按 [ 属性 (&R)...] 按钮或在弹出菜单中选择 [ 属性 ]。
管理员指南
第 2-15 页
网络打印机的打印驱动程序安装
测试打印
为确保打印机已正确安装在网络上,应从客户工作站提交测试打印。请执行以下步骤:
第 2-16 页
1
¾ 打开客户工作站上的文档。
2
¾ 选择 Type 103 作为将向其发送文档的打印机。
3
¾ 在此打印机上打印文档,并确保正确打印。
4
¾ 确保每个将向此打印机发送打印作业的工作站都安装有打印驱动程序。
5
¾ 对所有将向此打印机发送打印作业的工作站重复进行打印测试。
管理员指南
3 使用 Internet 服务进行网络
安装
介绍
本章介绍如何启动和使用 Internet 服务以在网络上安装 Type 103。将提供以下信息:
管理员指南
¾
信息检查表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
¾
使用 Web 图像监视器 Type 103 . . . . . . . . . . . . . . 3-3
¾
启用 Internet 服务 . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
¾
配置网络 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
第 3-1 页
使用 Internet 服务进行网络安装
信息检查表
在开始启用 Internet 服务功能的过程前,请确保以下项目可用或者已经被执行:
项目
执行者
需要一个能够进行 TCP/IP Internet 或 Intranet 访问的现有运行工作
站。这些过程并不用于安装 TCP/IP 栈本身。
客户
获取和记录以下信息:
客户
• 唯一 IP 地址:
• 网关地址:
• 子网掩码:
有关网关地址和子网掩码的附加信息,请在需要时参阅 “术语表”。
测试 Type 103 以确保其被完全安装且运行正常。
客户
Web 图像监视器 Type 103。
供应商
第 3-2 页
管理员指南
介绍
Web 图像监视器 Type 103 使用 Type 103 上的嵌入式 HTTP 服务器可以与 Type 103 进行通
信(如果您安装有能够访问 Internet 或 Intranet 的 Web 浏览器)。通过在浏览器中输入 Type 103
的 IP 地址作为 URL (统一资源定位符),可以直接访问 Type 103。
注意:应使用 Microsoft Internet Explorer 版本 4.x 或更高版本。其它浏览器也可以
工作,但可能会产生意外结果。
使用 Internet 服务可以进行在网络上安装 Type 103 所需的许多选择和设置,从而删除了需要
在 Type 103 控制面板中执行的步骤。
Internet 服务中的许多可用功能都要求有管理员用户名称和密码。在单一浏览器会话中,仅提
示用户一次,要求输入管理员名称和密码。
必须启用 Internet 服务功能,然后才能使用它在网络上安装 Type 103。启用 Internet 服务需
要两个阶段:
¾ 网络通信设置
这需要将 Type 103 设置为可用于 Internet 服务。
¾ 启用 Internet 服务
¾ 对相应的网络进行设置
注意:当进行多项配置更改时,请一次完成所有更改,然后重新启动计算机。
管理员指南
第 3-3 页
使用 Internet 服务进行网络安装
使用 Web 图像监视器 Type 103
使用 Internet 服务进行网络安装
网络通信设置
网络通信设置要求将 Type 103 连接到网络,并进行 TCP/IP 地址设置 (请参见第 1-3 页上的
“基本 TCP/IP 设置”)
请确保已完成这些过程。
第 3-4 页
管理员指南
1
¾ 在网络上的客户工作站启动 Internet 浏览器。
2
¾ 访问 Web 图像监视器 Type 103。
3
¾ 在 URL 字段中输入 http://,其后跟随 Type 103 的 IP 地址。然后选择 [Enter](确认)键。
例如:如果 IP 地址为 192.168.100.100,则在 URL 字段中输入以下内容:
http://192.168.100.100
管理员指南
第 3-5 页
使用 Internet 服务进行网络安装
启用 Internet 服务
使用 Internet 服务进行网络安装
配置网络
Web 图像监视器 Type 103 提供了配置设备设置的另一种方法,以便成功完成网络安装。
为在以下网络环境中配置设备提供了说明。
请参见所使用网络的相应说明:
¾ 以太网 - 第 3-7 页
¾ TCP/IP - 第 3-8 页
¾ SNMP - 第 3-10 页
¾ LPR/LPD - 第 3-11 页
¾ Raw TCP/IP 打印 - 第 3-13 页
¾ IPP - 第 3-15 页
第 3-6 页
管理员指南
按照以下说明可使用 Web 图像监视器 Type 103 设置以太网的速率:
要完成 Type 103 的安装,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 在网络设置中,选择 [General] (一般)。
4
¾ 选择相应的 [Speed Rate] (速率)。
5
¾ 单击 [Apply] (应用)按钮执行更改。
选项卡。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
管理员指南
第 3-7 页
使用 Internet 服务进行网络安装
以太网
使用 Internet 服务进行网络安装
TCP/IP
按照以下说明可使用 Web 图像监视器 Type 103 在 TCP/IP 网络上安装设备。
安装过程
使用 Web 图像监视器 Type 103 在 TCP/IP 网络上安装设备需要两个阶段:
¾ 配置 Type 103
此步骤说明如何使用 Web 图像监视器 Type 103 配置设备。
¾ 测试打印
应提交一个打印作业以确保设备已正确安装和配置。
配置 Type 103
注意:完成启用 Web 图像监视器 Type 103 部分后,设备的 TCP/IP 设置将完成。
要完成设备的安装,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 在 [TCP/IP] 字段中,默认设置将为以太网。
选项卡。
选中可启用 TCP/IP 的复选框。
选择所需的 [IP Address Assignment Method] (IP 地址分配方法)。
注意:DHCP 会自动分配 IP 地址,并且默认设置为 DHCP。如果 IP 地址需要编辑
但不可用,请在 [IP Address Assignment Method] (IP 地址分配方法) 中选择 Static
(静态),然后继续。
输入 [IP Address] (IP 地址)。
输入 [Subnet Mask] (子网掩码)。
输入 [Gateway Address] (网关地址)。
4
第 3-8 页
¾ 检查 DNS 设置的详细信息,如有必要,输入所需的正确信息。
管理员指南
¾ 单击 [Apply] (应用)按钮执行更改。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
测试打印
为确保设备已正确安装在网络上,应从客户工作站提交测试打印。请执行以下步骤:
管理员指南
1
¾ 打开客户工作站上的文档。
2
¾ 选择将向其发送所选文档的打印机设备。
3
¾ 在此打印机上打印文档,并确保正确打印。
4
¾ 确保每个将向此打印机发送打印作业的工作站都安装有打印驱动程序。
5
¾ 对所有将向此打印机发送打印作业的工作站重复进行打印测试。
6
¾ 至此便完成了安装过程。
第 3-9 页
使用 Internet 服务进行网络安装
5
使用 Internet 服务进行网络安装
SNMP
按照以下说明可使用 Web 图像监视器 Type 103 配置简单网络管理协议 (SNMP)。
配置 SNMP
要配置 SNMP,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 选择 [SNMP] 并检查协议配置的详细信息是否正确。如果存在不正确的详细信息,请输入正
4
¾ 单击 [Apply] (应用)按钮执行更改。
选项卡。
确信息。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
SNMP 陷阱
参数名称
说明
默认
启用验证陷阱:
启用或禁用验证陷阱。
开
启用地址对 1 至 5
启用/禁用 IP 地址和社区名称。
关
IP 地址 1 至 5
SNMP 陷阱应指向的主机的 IP
地址。
0.0.0.0
社区名称 1 至 5
主机所属的社区名称。
空
最大长度
14
SNMP 社区
参数名称
第 3-10 页
说明
默认
启用社区名称 1 至 5
启用/禁用社区名称。
开
社区名称 1 至 5
SNMP 社区名称。
Public
启用读访问 1 至 5
启用/禁用对社区名称的读访问。
开
启用写访问 1 至 5
启用/禁用对社区名称的写访问。
关
最大长度
14
管理员指南
使用 Internet 服务进行网络安装
LPR/LPD
按照以下说明可使用 Web 图像监视器 Type 103 启用或禁用 LPR/LPD。
安装过程
使用 Web 图像监视器 Type 103 在 LPR/LPD 网络上安装设备需要两个阶段:
¾ 配置 Type 103
此步骤说明如何使用 Web 图像监视器 Type 103 配置设备。
¾ 测试打印
应提交一个打印作业以确保设备已正确安装和配置。
配置 Type 103
要完成设备的安装,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 在网络设置中,选择 [Raw TCP/IP、 LPR、 IPP]。
4
¾ 选中可启用 LPR/LPD 的复选框。
选项卡。
输入 [Port Number] (端口号)。
注意:尽管您可以更改 Type 103 接收 LPR 打印作业的端口号,但建议您执行此操作
时要特别小心,因为大多数 LPR 假脱机程序都被设置为将打印作业发送到默认端口
号 515。
管理员指南
第 3-11 页
使用 Internet 服务进行网络安装
测试打印
为确保设备已正确安装在网络上,应从客户工作站提交测试打印。请执行以下步骤:
第 3-12 页
1
¾ 打开客户工作站上的文档。
2
¾ 选择将向其发送所选文档的打印机设备。
3
¾ 在此打印机上打印文档,并确保正确打印。
4
¾ 确保每个将向此打印机发送打印作业的工作站都安装有打印驱动程序。
5
¾ 对所有将向此打印机发送打印作业的工作站重复进行打印测试。
6
¾ 至此便完成了安装过程。
管理员指南
按照以下说明可使用 Web 图像监视器 Type 103 启用或禁用原始打印。
安装过程
使用 Web 图像监视器 Type 103 在 Raw TCP/IP 打印网络上安装设备需要两个阶段:
¾ 配置 Type 103
此步骤说明如何使用 Web 图像监视器 Type 103 配置设备。
¾ 测试打印
应提交一个打印作业以确保设备已正确安装和配置。
配置 Type 103
要完成 Type 103 的安装,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 在网络设置中,选择 [Raw TCP/IP、 LPR、 IPP]。
选项卡。
输入 [Port Number] (端口号),然后输入所需的端口号。
注意:尽管您可以更改 Type 103 接收原始打印作业的端口号,但建议您使用默认端
口 9100 (工业标准)。
4
¾ 单击 [Apply] (应用)按钮执行更改。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
管理员指南
第 3-13 页
使用 Internet 服务进行网络安装
Raw TCP/IP 打印
使用 Internet 服务进行网络安装
测试打印
为确保设备已正确安装在网络上,应从客户工作站提交测试打印。请执行以下步骤:
第 3-14 页
1
¾ 打开客户工作站上的文档。
2
¾ 选择将向其发送所选文档的打印机设备。
3
¾ 在此打印机上打印文档,并确保正确打印。
4
¾ 确保每个将向此打印机发送打印作业的工作站都安装有打印驱动程序。
5
¾ 对所有将向此打印机发送打印作业的工作站重复进行打印测试。
6
¾ 至此便完成了安装过程。
管理员指南
按照以下说明可使用 Web 图像监视器 Type 103 安装 IPP。
注意:完成启用 Web 图像监视器 Type 103 部分后,设备的 HTTP 设置将完成。
要完成设备的安装,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 3-5
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 在网络设置中,选择 [Raw TCP/IP、 LPR、 IPP]。
4
¾ 选中可启用 IPP 的复选框。
选项卡。
检查 IPP 配置的详细信息是否正确。如果存在不正确的详细信息,请在相应的框中输入所
需的配置详细信息。
在 IPP 选项卡中,配置参数。
打印机 URI:使用以下格式输入打印机的 URL:
ipp:// 打印机的 IP 地址或 http:// 打印机的 IP 地址:631
(例如:ipp://168.10.17.82 或 http://168.10.17.82:631) 631 是 IPP 端口号。
打印机名称:输入网络打印机的名称以使用 IPP 打印。
操作员消息:输入打印机用户的打印机信息。
打印机位置:输入打印机的物理位置名称。
打印机信息:输入有关打印机的其它信息。
多操作超时:输入打印机结束打印作业的时间。如果在指定秒数内无输入数据,打印
机将结束接收操作。
• 在历史记录中保留作业的时间:设置 IPP 打印机保留作业信息的时间长度。
•
•
•
•
•
5
¾ 单击 [Apply] (应用)按钮执行更改。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
6
管理员指南
¾ 关闭打印机并重新启动,以应用 IPP 设置。
第 3-15 页
使用 Internet 服务进行网络安装
IPP
使用 Internet 服务进行网络安装
IPP 安全
允许管理员选择验证方法及创建和修改用户帐户:它包含两项 (身份验证、用户 DB)。
• 验证:它可以设置用户名和密码加密方法 (请参见 RFC 中的 http 分类验证)。
• 用户 DB:它可以设置 IPP 打印的用户名和密码。用户 DB 插槽的数量固定为 10。
有些插槽可以不使用,但用户数不能超过 10。
要清除插槽 (使其不可用),管理员应将用户名字段留空,然后按 “确定”。在创建和修改用
户帐户过程中,应进行以下检查:
•
•
•
•
第 3-16 页
所有插槽的用户名应唯一。
用户名不应包括:符号 (这是 HTTP 基本验证方法所限制的)
密码不能为空。
用户名和密码的长度应小于 7。
管理员指南
4 管理工具
介绍
本章介绍如何配置或使用 Type 103 中的各种管理工具。将提供以下信息:
管理员指南
¾
网络工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
¾
使用 Internet 服务进行维护 . . . . . . . . . . . . . . . . . . 4-4
第 4-1 页
管理工具
网络工具
提供了三种网络工具:
¾ 重置网络 - 执行更改后重置网卡。
¾ 设为默认值 - 将所有设置恢复到其出厂状态。
¾ 打印网络配置 - 为您提供网络设置的硬拷贝。
重置网络
重置网卡:
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Network Setup (网络设置)。
8. Network Setup
[Reset Network]
2
¾ 显示 Reset Network (重置网络)
后按 [确认/进入]。
¾ 选择 “是”重置网卡,然后按 [确
认/进入]。
第 4-2 页
8. Network Setup
[Reset Network]
管理员指南
管理工具
设为默认值
重置出厂默认置:
1
¾ 按 [功能菜单] 直到显示屏顶行出现
Network Setup (网络设置)。
8. Network Setup
[Reset Network]
2
管理员指南
¾ 按
或
直到显示
Set To Default (设为默认值),
然后按 [确认/进入]。
8. Network Setup
[Set To Default]
第 4-3 页
管理工具
使用 Internet 服务进行维护
启用 Internet 服务
1
¾ 在网络的客户工作站启动 Internet 浏览器。
2
¾ 访问 Web 图像监视器 Type 103。
3
¾ 在 URL 字段中输入 http://,其后跟随 Type 103 的 IP 地址。然后选择 [Enter](确认)键。
例如:如果 IP 地址为 192.168.100.100,则在 URL 字段中输入以下内容:
http://192.168.100.100
第 4-4 页
管理员指南
管理工具
检查打印机状态
按照以下说明可检查 Type 103、纸盘和耗材的状态。
要检查状态,请执行以下步骤:
管理员指南
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 4-4
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Machine status](机器状态)
3
¾ 选择 [General] (一般)查看 Type 103 的状态。
4
¾ 查看 [Input Trays] (输入纸盘)以查看 Type 103 中纸盘的状态。
5
¾ 查看 [Supplies Status] (耗材状态)以查看 Type 103 中墨盒和硒鼓的状态。
选项卡。
第 4-5 页
管理工具
打印报告
按照以下说明可打印打印机的报告或将测试打印文件发送到 Type 103。
要打印报告,请执行以下步骤:
1
2
3
¾ 启用 Web 图像监视器 Type 103 (请参见第 4-4
页上的 “启用 Internet 服务”)。
¾ 在 Web 图像监视器 Type 103 主页上 (Type 103 的),选择 [Information] (信息) ➔
[Print Information] (打印信息)选项卡。
¾ 单击相应的 [Print] (打印)按钮进行打印:
系统数据列表
PCL 字体
传真电话簿
已发送传真报告
已接收传真报告
预定作业
消息确认
垃圾传真列表
网络连接页面
所有报告
4
第 4-6 页
¾ 要打印就绪的文件,请输入文件名或 [Browse] (浏览)到文件位置,然后选择文件。
在就绪的打印文件区域中单击 [Print] (打印)按钮。
管理员指南
管理工具
定义打印机
按照以下说明可更改打印机的名称和位置。
要定义打印机,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 4-4
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Network Settings](网络设置)
3
¾ 输入 [Printer Name] (打印机名称)(但只有在必要的情况下)。
4
¾ 如果需要,输入 [Location] (位置)。
5
¾ 单击 [Apply] (应用)按钮执行更改。
➔ [General] (一般)选项卡。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
管理员指南
第 4-7 页
管理工具
使用安全功能
按照以下说明可更改管理员用户的名称和密码。
要进行一般的维护设置,请执行以下步骤:
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 4-4
页上的 “启用 Internet 服务”)。
2
¾ 在 Web 图像监视器 Type 103 主页上(Type 103 的),选择 [Maintenance](维护)选项卡。
3
¾ 在 Maintenance (维护)帧中,选择 [Security] (安全)。
4
¾ 选中可启用安全功能的复选框以使用安全功能。
5
¾ 要更改管理员用户密码,请在 “更改管理员用户名称和密码”区域中进行以下操作:
输入 [New Admin Name] (新管理员名称)和 [Old Admin Name] (旧管理员名称)。
输入 [New Admin Password] (新管理员密码)和 [Old Admin Password] (旧管理员
密码)。
6
¾ 单击 [Apply] (应用)按钮执行更改。
注意:单击 [Undo] (撤消)按钮可取消所做的更改,并返回先前的值。
第 4-8 页
管理员指南
固件升级程序可以在 CD 中提供或从 Internet 上下载。按照以下说明可在 Type 103 中安装固
件升级程序。
要升级固件,请执行以下步骤:
管理员指南
1
¾ 启用 Web 图像监视器 Type 103 (请参见第 4-4
页上的 “启用 Internet 服务”)。
2
¾ 在 Maintenance (维护)帧中,选择 [Firmware Upgrade] (固件升级)。
3
¾ 插入 CD 或从 Internet 上下载升级程序。
4
¾ 选择固件升级打印机或网络的类型。
5
¾ 输入文件名和位置或 [Browse] (浏览)到文件位置,然后选择文件。
6
¾ 单击 [Upgrade] (升级)按钮。
第 4-9 页
管理工具
升级固件
管理工具
第 4-10 页
管理员指南
索引
D
打印报告 4-6
打印机定义 4-7
打印机状态 4-5
G
工作站设置
Windows 2000 (TCP/IP) 2-6
Windows 2000/XP (IPP) 2-11
Windows 98/me 2-10
Windows 98/Me/NT V4.0 (IPP) 2-12
Windows NT V4.0 (TCP/IP) 2-8
Windows XP (TCP/IP) 2-4
管理工具 4-1
Internet 服务 4-4
网络工具 4-2
J
基本 TCP/IP 设置
安装过程 1-3
基本网络安装 1-1
测试打印 1-10
工作站设置 1-9
基本 TCP/IP 设置 1-3
启用或禁用 TCP/IP 1-4
手动设置 TCP/IP 地址 1-7
网络通信设置 1-5
信息检查表 1-2
自动设置 TCP/IP 地址 1-5
Internet 服务 3-1
打印报告 4-6
打印机定义 4-7
打印机状态 4-5
管理员指南
IPP 3-15
IPP 配置 3-15
LPR/LPD 配置 3-11
配置网络 3-6
启用 3-5
Raw TCP/IP 打印配置 3-13
SNMP 配置 3-10
升级固件 4-9
使用安全功能 4-8
使用图像监视器类型 103 3-3
TCP/IP 配置 3-8
网络安装 3-1
网络通信设置 3-4
信息检查表 3-2
以太网配置 3-7
IPP 配置 3-15
L
LPR/LPD 配置 3-11
R
Raw TCP/IP 打印配置 3-13
S
SNMP 配置 3-10
设置出厂默认值 4-3
使用 Internet 服务升级固件 4-9
手动设置 TCP/IP 地址 1-7
T
TCP/IP 配置 3-8
图像监视器类型 103 3-1
索引 -i
索引
W
网络打印机 2-1
测试打印 2-16
端口配置 2-13
工作站设置 2-3
信息检查表 2-2
网络工具
设为默认值 4-3
重置网络 4-2
Y
以太网配置 3-7
Z
重置 NIC 4-2
自动设置 TCP/IP 地址 1-5
索引 -ii
管理员指南
B273-8651
