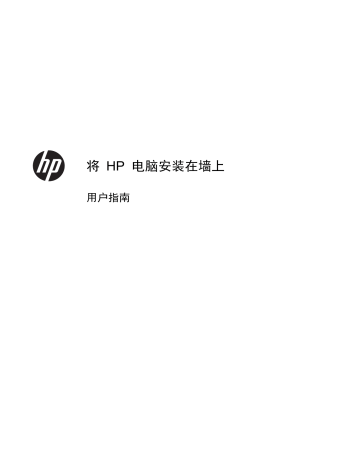

HP 电脑安装在墙上

用户指南

Hewlett-Packard 产品和服务的所有保修限

于这些产品与服务所附带的明确声明。 本

文的任何条款都不应视作构成保修声明的附

加条款。 HP 不对本文的技术性错误、编印

错误或疏漏承担任何责任。

对于在非 HP 提供的设备上 HP 软件的使

用和可靠性, HP 概不负责。

本文档包含的所有权信息受版权保护。 未

HP 事先书面许可,不得将本文档的任何

部分影印、复制或翻译成其他语言。

Hewlett-Packard Company

P.O. Box 4010

Cupertino, CA 95015–4010

USA

Copyright ©2011 Hewlett-Packard

Development Company, L.P.

本产品采用了版权保护技术,此技术受美国

专利和其他知识产权保护。 在使用此版权

保护之前必须得到 Macrovision 公司的授

权,且只能作为家用和其他受限的观赏用途,

除非得到

Macrovision 公司的授权才能另作

他用。 禁止反编译。

Microsoft、Windows 徽标和 Windows 是

Microsoft 集团公司在美国和/或其他国家/地

区的商标或注册商标。

HP 支持科技产品在法律允许范围内的使用,

我们不认可、也不鼓励我们的产品被用于著

作权法所不允许的目的。 本文档中的内容

可随时更改,恕不另行通知。

Part number: 658788–AA1

版本 1.0

目录

1 准备将 HP 电脑安装到墙上 ............................................................................................................................ 1

所需元素

............................................................................................................................................... 1

安全信息

............................................................................................................................................... 1

拆除电脑支架之前 ................................................................................................................................. 1

拆除电脑支架 ........................................................................................................................................ 2

2HP 电脑上重新安装支架 ............................................................................................................................ 9

所需元素

............................................................................................................................................... 9

安全信息

............................................................................................................................................... 9

装回支架之前

........................................................................................................................................ 9

装回电脑支架

...................................................................................................................................... 10

iii

iv

1

准备将

HP 电脑安装到墙上

本文档介绍了在墙上安装电脑的准备工作。

VESA 组件位于 HP 电脑背面,可与墙壁安装装置(需单

独购买)装配在一起。 在墙上安装电脑之前,需要先拆除电脑支架。

如果您决定将电脑从壁挂式装置中卸下并安装到台式安装装置中,本文档还提供了重新安装电脑支架的

说明。 请务必按照所有步骤重新安装电脑支架。

所需元素

一把十字螺丝刀(建议使用带磁头的十字螺丝刀)

稳固平坦的表面,其上铺有柔软、干净的布(如干净的大块毛巾),可在电脑屏幕朝下放置时起到

保护作用。

一个助手(抬起和搬动电脑需要两个人)

对电脑进行操作时,建议戴上防静电腕带,并站在导电的泡棉垫上

符合下列规范的墙壁安装装置(需单独购买):

VESA 标准 100 毫米 x 100 毫米螺丝孔

专用于尺寸范围为

508 毫米至 582 毫米、最大重量为 22.7 千克的平板显示器

安全信息

本产品尚未按照 IEC 60950 标准进行与 "IT" 电源系统(不直接接地的交流配电系统)连接的评估。

警告! 安装电脑并将其连接到电源系统之前,请先阅读

《有限保修和支持指南》中的“其他安全信

息”部分。

警告! 电脑很重, 在搬动或移动电脑时请务必小心。

警告! 在拆除电脑支架之前,请务必断开电脑与电源的连接。 如果没有执行此操作便开始执行其他

步骤,可能会导致人身伤害或设备损坏。

警告! 请勿碰触机箱内部的锋利边缘。

拆除电脑支架之前

为避免人身伤害和设备损坏,在拆开电脑之前,请务必按顺序完成以下步骤:

1.

卸下电脑上的所有介质和外接设备(例如,任何 CD、DVD、存储卡、USB 设备或外接硬盘)。

注意: 静电会损坏电脑或选购设备的电子组件。 确保通过快速接触金属接地设备,释放您身体

所带的静电。

2.

单击

Windows 开始按钮,然后单击关机。

警告! 为降低电击或高温表面造成人身伤害的风险,请先将电源线从墙壁插座中拔出,并等到内

部系统组件冷却之后再用手接触它们。

所需元素

1

3.

系统完全关机后,从电脑背面拔下电源适配器。

4.

断开电脑背面和侧面连接的所有其他电缆。

拆除电脑支架

在墙上安装电脑之前,需要先拆除电脑支架。

1.

将电脑正面朝下放置在覆盖了软布的稳固平面上。

2.

将手指插入插槽,撬起盖板,从电脑背面卸下

VESA 盖板。

2

第 1 章 准备将 HP 电脑安装到墙上

3.

拧松底部将后盖固定在电脑上的

2 颗螺丝。 不停转动螺丝刀,直到听见 5 次滴答声。 这表示螺

丝已经足够松动了。

注: 部分机型可能在后盖的中央位置有第

3 颗螺丝 (1)。 如有第 3 颗螺丝,请同样将其拧松。

4.

先从

I/O 区域提起后盖,然后提起整个后盖,从而卸下电脑后盖。

拆除电脑支架

3

5.

拧下将支架固定到电脑背面的

4 颗螺丝(1、2、3 和 4)。

6.

沿电脑顶部方向提拉支架,并将其完全拉出,从而拆除支架。

4

第 1 章 准备将 HP 电脑安装到墙上

7.

拧下将铰链式盖板固定到支架的

2 颗螺丝。 保管好这些螺丝。

8.

向下推动铰链式盖板,将其从支架上拆除。

拆除电脑支架

5

9.

将铰链式盖板推入电脑背面的相应位置中。

10.

拧上螺丝,将铰链式盖板固定在电脑背面。

6

第 1 章 准备将 HP 电脑安装到墙上

11.

装回电脑后盖。 按压后盖,使其卡合入位,并确保电脑与后盖之间没有缝隙。

12.

拧紧电脑底部用于将后盖固定到电脑的

2 颗螺丝。 如果后盖的中央位置有第 3 颗螺丝 (1),请

同样将其拧紧。

注: 保管好

VESA 盖板、电脑支架、四颗支架螺丝和一个铰链螺丝,以便日后将电脑装回到台

式安装装置中。 请按照

9 页的在 HP 电脑上重新安装支架

中的步骤进行操作。

拆除电脑支架

7

13.

按照制造商提供的说明,使用

100 毫米 x 100 毫米的螺丝孔,将墙壁安装硬件(需单独购买)

安装到电脑背面。

14.

将电脑安装到墙上。

注意: 电脑比较重,可能需要两个人才能将其安装到墙上。

8

第 1 章 准备将 HP 电脑安装到墙上

2

HP 电脑上重新安装支架

您可能会决定将电脑从壁挂式装置中装回到台式安装装置中。 这需要将电脑支架装回到您的电脑上。

所需元素

一把十字螺丝刀(建议使用带磁头的十字螺丝刀)

稳固平坦的表面,其上铺有柔软、干净的布(如大块毛巾),可在电脑屏幕朝下放置时起到保护作

用。

一个助手(抬起和搬动电脑需要两个人)

对电脑进行操作时,(建议)戴上防静电腕带,并站在导电的泡棉垫上

安全信息

本产品尚未按照

IEC 60950 标准进行与 "IT" 电源系统(不直接接地的交流配电系统)连接的评估。

警告! 安装电脑并将其连接到电源系统之前,请先阅读

《有限保修和支持指南》中的“其他安全信

息”部分。

警告! 电脑很重, 在搬动或移动电脑时请务必小心。

警告! 请务必先断开 HP TouchSmart PC 的电源,再拆除电脑支架。 如果没有执行此操作便开始

执行其他步骤,可能会导致人身伤害或设备损坏。

警告! 请勿碰触机箱内部的锋利边缘。

装回支架之前

为电脑做装回支架的准备。

1.

卸下电脑上的所有介质和外接设备(例如,任何 CD、DVD、存储卡、USB 设备或外接硬盘)。

注意: 静电会损坏电脑或选购设备的电子组件。 确保通过快速接触金属接地设备,释放您身体

所带的静电。

2.

单击

Windows 开始按钮,然后单击关机。

警告! 为降低电击或高温表面造成人身伤害的风险,请先将电源线从墙壁插座中拔出,并等到内

部系统组件冷却之后再用手接触它们。

3.

系统完全关机后,从电脑背面拔下电源适配器。

4.

断开电脑背面和侧面连接的所有其他电缆。

5.

小心地从墙上卸下电脑,将其正面朝下放置在覆盖了干净软布的稳固平面上。

注意: 电脑比较重,可能需要两个人才能将其从墙上卸下。

6.

按照制造商提供的说明,从电脑的

VESA 适配器面板上卸下墙壁安装硬件。

所需元素

9

装回电脑支架

执行以下步骤可将电脑支架装回到电脑上。

1.

拧松底部将后盖固定在电脑上的 2 颗螺丝。 不停转动螺丝刀,直到听见 5 次滴答声。 这表示螺

丝已经足够松动了。 如果后盖的中央位置有第

3 颗螺丝 (1),请同样将其拧松。

2.

先从

I/O 区域提起后盖,然后提起整个后盖,从而卸下电脑后盖。

10

第 2 章 在 HP 电脑上重新安装支架

3.

拧下将铰链式盖板固定在电脑背面的螺丝,然后卸下铰链式盖板。

4.

沿支架向上滑动铰链式盖板,直至其滑入到位,并使铰链式盖板上的螺丝孔与支架上的螺丝孔对

齐,从而将铰链式盖板装回到支架上。

装回电脑支架

11

5.

安装两颗螺丝,将铰链式盖板固定在支架上。

6.

将支架置于电脑背面,并将支架顶部的两个凸耳插入电脑上的两个插槽中。 将支架上的

4 颗螺丝

孔与电脑上的螺丝孔对齐。

12

第 2 章 在 HP 电脑上重新安装支架

7.

拧上用于将支架固定到电脑背面的

4 颗螺丝。

8.

装回电脑后盖。 按压后盖,使其卡合入位,并确保电脑与后盖之间没有缝隙。

装回电脑支架

13

9.

拧紧电脑底部的

2 颗螺丝,将后盖固定到电脑背面。 如果后盖的中央位置有第 3 颗螺丝 (1),

请同样将其拧紧。

10.

在电脑背面安装

VESA 盖板。

11.

直立放置电脑。

12.

连接电源线。

13.

连接之前拔掉的所有电缆。

14

第 2 章 在 HP 电脑上重新安装支架
