Ignis NFW 840 P IX Oven Manual de usuario

ES
Guía rápida
Antes de usar el aparato, lea atentamente las Instrucciones de
seguridad.
GRACIAS POR COMPRAR NUESTRO PRODUCTO.

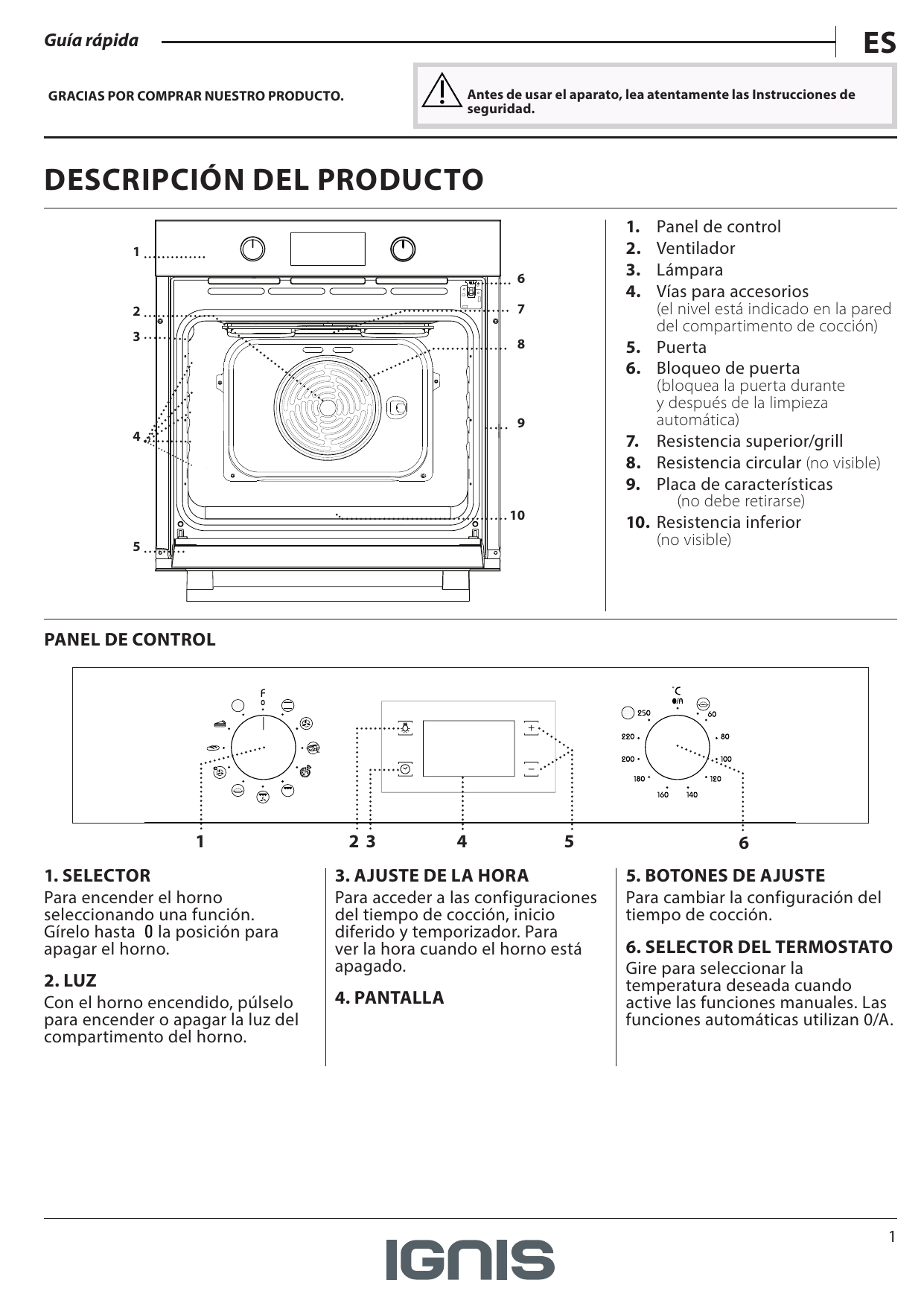

DESCRIPCIÓN DEL PRODUCTO
1.
2.
3.
4.
1
6
7
2
3
8
5.
6.
9
4
7.
8.
9.
10
10.
5
Panel de control
Ventilador
Lámpara
Vías para accesorios
(el nivel está indicado en la pared
del compartimento de cocción)
Puerta
Bloqueo de puerta
(bloquea la puerta durante
y después de la limpieza
automática)
Resistencia superior/grill
Resistencia circular (no visible)
Placa de características
(no debe retirarse)
Resistencia inferior
(no visible)
PANEL DE CONTROL
1
1. SELECTOR
Para encender el horno
seleccionando una función.
Gírelo hasta la posición para
apagar el horno.
2. LUZ
Con el horno encendido, púlselo
para encender o apagar la luz del
compartimento del horno.
23
4
5
3. AJUSTE DE LA HORA
Para acceder a las configuraciones
del tiempo de cocción, inicio
diferido y temporizador. Para
ver la hora cuando el horno está
apagado.
4. PANTALLA
6
5. BOTONES DE AJUSTE
Para cambiar la configuración del
tiempo de cocción.
6. SELECTOR DEL TERMOSTATO
Gire para seleccionar la
temperatura deseada cuando
active las funciones manuales. Las
funciones automáticas utilizan 0/A.
1
ACCESORIOS
REJILLA
WWW
GRASERA
(SI LA HAY)
Descargue la Guía de uso y cuidado en
www.whirlpool.eu para más información
BANDEJA PASTELERA
(SI LA HAY)
El número de accesorios puede variar de un modelo a otro.
Se pueden comprar otros accesorios por separado a través del Servicio Postventa.
INTRODUCCIÓN DE LA REJILLA Y OTROS ACCESORIOS
. Introduzca la rejilla en el nivel que desee,
. Otros accesorios, como la bandeja pastelera, se
manteniéndola ligeramente inclinada hacia arriba y
deben introducir horizontalmente, dejando que se
apoyando primero la parte trasera elevada (orientada
deslicen por las guías.
hacia arriba). Luego desplácela horizontalmente por
las guías hasta el tope.
FUNCIONES
CONVENCIONAL*
Para cocinar cualquier tipo de alimento en un
estante.
AIRE FORZADO
Para hacer diferentes alimentos que requieren
la misma temperatura de cocción en varios niveles
(máximo tres) al mismo tiempo. Esta función puede
utilizarse para cocinar diferentes alimentos sin que
se mezclen los olores.
MAXI COCCIÓN
Para cocinar piezas de carne de gran tamaño
(más de 2,5 kg). Le recomendamos darle la vuelta a
la carne durante la cocción para que los dos lados se
doren uniformemente. También le recomendamos
rociar las piezas de carne de vez en cuando para que
no se seque demasiado.
PIZZA
Para cocinar distintos tipos y formatos de pan
y pizza. Es recomendable cambiar la posición de las
bandejas pasteleras a mitad del proceso de cocción.
GRILL
Para asar filetes, pinchos morunos y salchichas,
cocinar verduras gratinadas o tostar pan. Cuando ase
carne, le recomendamos colocar la grasera debajo para
recoger los jugos de cocción: coloque el recipiente en
cualquiera de los niveles debajo de la rejilla y añada
200 ml de agua potable.
TURBO GRILL
Para asar grandes piezas de carne (pierna de
cordero, rosbif, pollo). Le recomendamos utilizar la
grasera para recoger los jugos de cocción: coloque el
recipiente en cualquiera de los niveles debajo de la
rejilla y añada 200 ml de agua potable.
2
WWW
Descargue la Guía de uso y cuidado en
www.whirlpool.eu para más información
FERMENTAR MASAS
Para hacer que las masas dulces o saladas
fermenten bien. Gire el selector del termostato hasta
el icono para activar esta función.
ECO AIRE FORZADO*
Para cocinar piezas de carne asadas y carnes
rellenas en un solo estante. Para evitar que los
alimentos se resequen, el aire circula de manera
suave e intermitente. Cuando se utiliza la función
ECO, la luz permanece apagada durante la cocción
pero se puede volver a encender momentáneamente
.
pulsando
PAN AUTOMÁTICO
Esta función selecciona automáticamente
la temperatura ideal y el tiempo de cocción para
el pan. Para obtener los mejores resultados, siga
atentamente la receta. Active la función con el horno
frío.
PASTELERÍA AUTO
Esta función selecciona automáticamente la
temperatura y el tiempo de cocción ideales para
pasteles. Active la función con el horno frío.
LIMPIEZA AUTOMÁTICA
Para eliminar salpicaduras de cocción con un
ciclo a muy alta temperatura.
* Función utilizada como referencia para la declaración de
eficiencia energética de conformidad con la normativa (EU)
Nº 65/2014
ES
PRIMER USO
1. CÓMO CONFIGURAR LA HORA
La primera vez que encienda el aparato, tendrá que ajustar
hasta que el
icono y los dos dígitos
la hora: Pulse
de la hora empezarán a parpadear en la pantalla.
Utilice o para cambiar las configuraciones, luego pulse
y mantenga pulsado durante al menos dos segundos
para confirmar..
Utilice o para ajustar la hora y pulse
para confirmar.
Los dos dígitos de los minutos empezarán a parpadear.
para
Utilice o para ajustar los minutos y pulse
confirmar.
Nota: Cuando el icono parpadee, por ejemplo, después
de un corte de suministro prolongado, tendrá que volver a
configurar la hora.
2. CONFIGURACIÓN DEL CONSUMO DE POTENCIA
El horno está programado para trabajar con una
potencia inferior a 2,9 kW (“Lo”): Para utilizar el horno
con una potencia que sea compatible con una fuente de
alimentación doméstica superior a 3 kW (“Hi”), deberá
cambiar las configuraciones.
Para ir al menú, gire el selector hasta y después vuelva a
girarlo hasta .
Pulse y mantenga pulsado y durante cinco segundos
inmediatamente después.
3. CALENTAR EL HORNO
Un horno nuevo puede liberar olores que se han quedado
impregnados durante la fabricación: Es completamente
normal.
Antes de empezar a cocinar, le recomendamos calentar el
horno en vacío para eliminar cualquier olor.
Quite todos los cartones de protección o el film
transparente del horno y saque todos los accesorios de su
interior.
Caliente el horno a 250 °C durante aproximadamente
una hora, preferiblemente utilizando la función de
«Maxicooking». Durante este tiempo, el horno debe
permanecer vacío.
Siga las instrucciones para configurar la función
correctamente.
Nota: Es aconsejable ventilar la habitación después de usar el
aparato por primera vez.
USO DIARIO
1. SELECCIONAR UNA FUNCIÓN
Para seleccionar una función, gire el selector hasta el
símbolo de la función deseada: la pantalla se iluminará y
sonará una señal acústica.
2. ACTIVAR UNA FUNCIÓN
MANUAL
Para iniciar la función seleccionada, gire el selector del
termostato hasta la temperatura deseada.
AUTOMÁTICO
Para iniciar la función automática seleccionada («Pan»
o «Pastelería»), mantenga el selector del termostato en la
posición de funciones automáticas (0/A).
Para finalizar la cocción, gire el selector hasta la posición 0.
Nota: Puede programar el tiempo de finalización de la cocción y
un temporizador.
FERMENTAR MASA
Para activar la función «Leudado», gire el selector del
termostato al símbolo correspondiente; si el horno está
programado con una temperatura diferente, la función no
se activará.
Nota: Puede programar el tiempo de cocción, el tiempo de
finalización de la cocción (solo si selecciona un tiempo de
cocción) y un temporizador.
3. PRECALENTAMIENTO Y CALOR RESIDUAL
Nota: Puede cambiar la función durante la cocción girando
el selector o ajustar la temperatura girando el selector del
termostato. La función no se iniciará si el selector del termostato
está a 0 °C. Puede programar el tiempo de cocción, el tiempo
de finalización de la cocción (solo si selecciona un tiempo de
cocción) y un temporizador.
Una vez iniciada la función, una señal acústica y un icono
parpadeando en la pantalla le indicarán que la fase de
precalentamiento está activa.
Cuando se alcance la temperatura ajustada, el icono se
vuelve fijo y sonará una nueva señal acústica para indicar
que es posible introducir los alimentos e iniciar la cocción.
Nota: Colocar los alimentos en el horno antes de que haya
finalizado la fase de precalentamiento puede tener efectos
adversos en el resultado final de la cocción.
3
Después de la cocción y con la función desactivada, el
icono puede permanecer visible en la pantalla incluso
después de que se apague el ventilador de refrigeración
para indicar que hay calor residual en el compartimento.
Nota: El tiempo necesario para que se apague el icono varía
porque depende de una serie de factores, como la temperatura
ambiente o la función utilizada. En cualquier caso, el producto
debe considerarse apagado cuando el puntero del selector se
encuentra en « ».
. PROGRAMACIÓN DE LA COCCIÓN
Antes de comenzar la cocción, deberá seleccionar una
función.
DURACIÓN
Mantenga pulsado hasta que el icono y «00:00»
empiecen a parpadear en la pantalla.
Utilice o para configurar el tiempo de cocción
deseado y después pulse para confirmar. Active la
función girando el selector del termostato a la temperatura
que desee: Sonará una señal acústica y la pantalla indicará
que la cocción ha terminado.
Nota: Para cancelar el tiempo de cocción programado,
mantenga pulsado hasta que el icono empiece a
parpadear en la pantalla y después use para reconfigurar el
tiempo de cocción a «00:00».
Este tiempo de cocción incluye una fase de precalentado.
SELECCIONAR LA HORA DE FINALIZACIÓN DE LA COCCIÓN
/ INICIO DIFERIDO
Una vez programado el tiempo de cocción, se puede
retrasar el inicio de la función programando su hora de
finalización: pulse hasta que el icono y la hora actual
empiecen a parpadear en la pantalla.
Utilice o para ajustar el tiempo deseado de
finalización de la cocción y pulse para confirmar.
Active la función girando el selector del termostato a la
temperatura que desee: Esta función permanecerá en
pausa hasta que inicie automáticamente cuando haya
transcurrido el periodo de tiempo calculado para que la
cocción termine a la hora programada.
Nota: Para cancelar la configuración, apague el horno girando el
selector hasta la posición « ».
FINAL DE COCCIÓN
Sonará una señal acústica y la pantalla indicará que la
función ha terminado.
4
Gire el selector para seleccionar una función diferente o
póngalo en la posición « » para apagar el horno.
Nota: Si el temporizador está activo, la pantalla mostrará
alternativamente «END» y el tiempo restante.
. CONFIGURAR EL TEMPORIZADOR
Esta opción no interrumpe ni programa la cocción, pero le
permite utilizar la pantalla como temporizador, tanto si la
función está activada como si el horno está apagado.
Mantenga pulsado hasta que el icono y «00:00»
empiecen a parpadear en la pantalla.
Utilice o para configurar la hora y pulse para
confirmar. Una vez que haya finalizado la cuenta atrás
sonará una señal acústica.
Notas: Para cancelar el temporizador, mantenga pulsado
hasta que el icono empiece a parpadear y después use
para reconfigurar el tiempo a «00:00».
. FUNCIÓN DE LIMPIEZA AUTOMÁTICA - LIMP.
PIROLÍTICA
No toque el horno durante el ciclo de limpieza
pirolítica.
Mantenga a los niños y a los animales alejados del
horno durante y después (hasta que la habitación
haya terminado de ventilarse) del ciclo de
limpieza pirolítica.
Retire todos los accesorios del horno antes de activar esta
función. Si va a instalar el horno debajo de una encimera,
asegúrese de que todos los quemadores o placas eléctricas
estén apagados durante el ciclo de autolimpieza.
Para obtener unos resultados de limpieza óptimos, elimine el
exceso de residuos del interior del aparato y limpie el cristal
interior de la puerta antes de usar la función Limp. Pirolítica.
Active la función Limp. Piro solamente si el horno está muy
sucio o desprende mal olor durante la cocción.
Para activar la función de limpieza automática, gire el selector
y el selector del termostato hasta el icono . Esta función se
activará automáticamente, la puerta se bloqueará y la luz del
interior del horno se apagará: La pantalla mostrará el tiempo
restante alternado con la palabra «Pyro».
Nota: Solamente es posible programar el tiempo de finalización
de esta función. La duración se establece automáticamente en
120 minutos.
Una vez terminado el ciclo, la puerta permanece bloqueada
hasta que la temperatura en el interior del horno haya
vuelto a un nivel seguro. Ventile la habitación durante y
después del ciclo de limpieza pirolítica.
ES
TABLA DE COCCIÓN
RECETA
Tartas esponjosas
Bizcocho relleno
(tarta de queso, strudel, tarta de frutas)
Biscuits / tartaletas
Lionesas
Merengues
Pizza/pan
Pan
Pizza congelada
Tartas saladas
(tarta de verdura, quiche)
Volovanes/hojaldres
Lasaña/pasta al horno/
canelones/tartas
FUNCIONES
Convencional
ACCESORIOS
Parrilla
TEMPERATURA
(°C)
DURACIÓN
(MIN)
Sí
160-180
30-90
2/3
Sí
160-180
30-90
4
Sí
160–200
35-90
2
Sí
160–200
40-90
4
Sí
160-180
20-45
3
Sí
150 – 170
20-45
4
2
Sí
150 - 170
20-45
5
3
Sí
180 - 210
30-40
3
Sí
180 - 200
35 - 45
4
2
Sí
180 - 200
35 - 45
5
3
Sí
90
150 - 200
3
Sí
90
140 - 200
4
2
Sí
90
140 - 200
5
3
Sí
190 - 250
15-50
1/2
Sí
190 - 250
20 - 50
4
-
-
60
2
Sí
250
10 - 20
3
Sí
230 - 250
10 - 25
4
Sí
180 - 200
40 - 55
3
Sí
180 - 200
45 - 60
4
2
Sí
180 - 200
45 - 60
5
3
-
190 - 200
20 - 30
3
-
180 - 190
20 - 40
4
2
-
180 - 190
20 - 40
5
3
Sí
190 - 200
45-65
2
FUNCIÓN PRECALENTAMIENTO
Resistencia del
grill
Turbo Grill
Pizza
Fuente para horno
Grasera / bandeja
o bandeja pastelera
pastelera sobre la rejilla
sobre la rejilla
Aire
Grasera
Maxi Cocción
NIVEL Y ACCESORIOS
Pan Auto
Grasera con 200 ml
de agua
1
2
1
1
1
2
2
1
1
Eco aire forzado
Bandeja pastelera
5
RECETA
FUNCIÓN PRECALENTAMIENTO
TEMPERATURA
(°C)
DURACIÓN
(MIN)
NIVEL Y ACCESORIOS
Cordero/ternera/buey/cerdo 1 kg
Sí
190 - 200
80 - 110
3
Cerdo asado con piel 2 kg
Sí
180 - 190
110 - 150
2
Pollo/conejo/pato 1 kg
Sí
200 - 230
50 - 100
2
Pavo/oca 3 kg
-
190 - 200
100 - 160
2
Pescado al horno (filetes/entero)
Hortalizas rellenas
(tomates, calabacines, berenjenas)
Pan tostado
Sí
170 - 190
30 - 50
2
Sí
180 - 200
50 - 70
2
-
250
2-6
5
Filetes de pescado/porciones
Salchichas, pinchos morunos,
costillas, hamburguesas
Pollo asado 1-1,3 kg
-
230 - 250
20 - 30*
4
3
-
250
15 - 30*
5
4
Sí
200 - 220
55 - 70**
2
1
Rosbif poco hecho 1 kg
Sí
200 - 210
35 - 50**
3
Pierna o jarrete de cordero
Sí
200 - 210
60 - 90**
3
Patatas asadas
Sí
200 - 210
35 - 55**
3
Verduras gratinadas
-
200 - 210
25-55
3
Carnes y patatas
Sí
190 - 200
45 - 100***
4
1
Pescados y verduras
Sí
180
30 - 50***
4
1
Lasañas y carnes
Menú completo: Tarta de fruta (nivel
5)/lasaña (nivel 3)/carne (nivel 1)
Carne asada / carne rellena asada
Sí
200
50 - 100***
4
1
Sí
180 - 190
40 - 120***
5
3
-
170 - 180
100 - 150
2
1
El tiempo indicado no incluye la fase de precalentado: le recomendamos poner la comida en el horno y
programar el tiempo de cocción después de que haya alcanzado la temperatura necesaria.
* Dé la vuelta al alimento a mitad de la cocción.
**Darle la vuelta al alimento en el segundo tercio de
la cocción (si fuera necesario).
*** Tiempo de cocción estimado: Los platos se
pueden extraer del horno antes o después según los
gustos personales.
FUNCIONES
Convencional
ACCESORIOS
Parrilla
6
Resistencia del
grill
Turbo Grill
Fuente para horno
o bandeja pastelera
sobre la rejilla
Descargue la Guía de uso y cuidado de
www.whirlpool.eu donde encontrará la tabla de las
recetas probadas, cumplimentada por los órganos de
certificación de conformidad con la norma IEC 60350-1.
Pizza
Grasera / bandeja
pastelera sobre la
rejilla
Aire
Grasera
Maxi Cocción
Pan Auto
Grasera con 200 ml
de agua
Eco aire forzado
Bandeja pastelera
ES
LIMPIEZA
Y MANTENIMIENTO
No utilice aparatos de limpieza al
vapor.
Utilice guantes de protección
durante todas las operaciones.
WWW
Lleve a cabo las operaciones
necesarias con el horno frío.
Desconecte el aparato de la red
eléctrica.
SUPERFICIES EXTERIORES
. Limpie las superficies con un paño húmedo de microfibra.
Si están muy sucias, añada unas gotas de detergente neutro
al agua. Seque con un paño seco.
. No utilice detergentes corrosivos ni abrasivos. Si uno de
esos productos entra accidentalmente en contacto con la
superficie del aparato, límpielo de inmediato con un paño
húmedo de microfibra.
SUPERFICIES INTERIORES
. Después de cada uso, deje que el horno se enfríe y, a
continuación, límpielo, preferiblemente cuando aún esté
tibio, para quitar los restos o manchas causados por los
residuos de los alimentos. Para secar la condensación que se
haya podido formar debido a la cocción de alimentos con
un alto contenido en agua, deje que el horno se enfríe por
completo y límpielo con un paño o esponja.
CÓMO EXTRAER Y VOLVER A COLOCAR LA PUERTA
1. Para quitar la puerta , ábrala por completo y baje los
pestillos hasta que estén en posición desbloqueada.
2. Cierre la puerta tanto como pueda.
Sujete bien la puerta con las dos manos – no la sujete por
el asa. Simplemente extraiga la puerta cerrándola mientras
tira de ella hacia arriba (a) hasta que salga de su alojamiento
(b).
~15°
b
~60°
a
Ponga la puerta en un lado, apoyada sobre una superficie
blanda.
3. Vuelva a instalar la puerta llevándola hacia el horno,
alineando los ganchos de las ranuras con sus alojamientos
y fijando la parte superior en su alojamiento.
4. Baje la puerta y ábrala por completo.
Baje los pestillos hasta su posición original: Asegúrese de
haberlos bajado por completo.
5. Intente cerrar la puerta y compruebe que está alineada
con el panel de control. Si no lo está, repita los pasos de
arriba.
Descargue la Guía de uso y cuidado en
www.whirlpool.eu para más información
No utilice estropajos de acero,
estropajos abrasivos ni productos
de limpieza abrasivos/corrosivos,
ya que podrían dañar las
superficies del aparato.
. Si hay suciedad difícil de eliminar en las superficies
interiores, recomendamos activar la función de limpieza
automática para unos resultados óptimos.
. Limpie el cristal de la puerta con un detergente líquido
adecuado.
. La puerta se puede montar y desmontar para facilitar la
limpieza del cristal WWW .
ACCESSORIES
Después del uso sumerja los accesorios en una solución
líquida con detergente, utilice guantes si aún están
calientes. Los residuos de alimentos pueden quitarse con un
cepillo o esponja.
CLICK & CLEAN- LIMPIEZA DEL CRISTAL
1. Después de desmontar la puerta y colocarla sobre
una superficie blanda con las asas hacia abajo, pulse
simultáneamente los dos enganches de retención y
extraiga la parte superior de la puerta tirando hacia usted.
2. Sujete los cristales firmemente con las dos manos,
extráigalos y colóquelos sobre una superficie blanda antes
de limpiarlos.
3. Recoloque el cristal intermedio (marcado con una «R»)
antes de volver a montar los cristales interiores: Para colocar
las hojas de cristal correctamente, asegúrese de que la
marca «R» se vea en la esquina de la izquierda. Primero
introduzca el lado largo del cristal marcado con una «R»
en los soportes (a) y después bájelos hasta su posición (b).
Repita este procedimiento en ambas hojas de cristal.
a
b
a
4. Vuelva a colocar la parte superior: un clic indicará la
posición correcta. Asegúrese de que el precinto esté
asegurado antes de volver a montar la puerta.
7
RESOLUCIÓN DE PROBLEMAS
Descargue la Guía de uso y cuidado en
www.whirlpool.eu para más información
WWW
Problema
Posible causa
Solución
El horno no funciona
Corte de suministro.
Desconexión de la red
eléctrica.
Compruebe que haya corriente eléctrica en la
red y que el horno esté enchufado a la toma
de electricidad.
Apague el horno y vuelva a encenderlo para
comprobar si se ha solucionado el problema.
En la pantalla aparecerá la letra
«F» seguida de un número
Problema de software.
Póngase en contacto con el Servicio
Postventa más cercano e indique la letra o
número que aparece después de la letra «F».
CONSEJOS ÚTILES
CÓMO UTILIZAR LA TABLA DE COCCIÓN
La tabla indica la mejor función, accesorios y nivel
para cocinar los diferentes tipos de alimentos.
Los tiempos de cocción inician en el momento en
que se coloca el alimento en el horno, excluyendo
el precalentamiento (cuando sea necesario).
Las temperaturas y los tiempos de cocción son
orientativos y dependen de la cantidad de alimentos
y del tipo de accesorio utilizado. En principio, aplique
los valores de ajuste recomendados más bajos y, si
la cocción no es suficiente, auméntelos. Utilice los
accesorios suministrados y, si es posible, moldes
y bandejas pasteleras metálicas de color oscuro.
También puede utilizar recipientes y accesorios
tipo pírex o de cerámica, aunque deberá tener en
cuenta que los tiempos de cocción serán ligeramente
mayores.
WWW
Descargue la Guía de uso y cuidado en
www.whirlpool.eu para más información
FUNCIÓN PAN AUTO
Para unos resultados mejores, siga las instrucciones
atentamente y utilice la receta para mezclar 1000 g de
masa: 600 g de harina, 360 g de agua, 11 g de sal, 25
g de levadura fresca (o dos paquetes de levadura en
polvo).
Para un leudado óptimo, deje unos 90 minutos a
temperatura ambiente o 60 minutos en el horno
usando la función de «Leudado».
Ponga la masa en el horno (frío), vierta 100 cc de agua
potable fría en la parte inferior del horno y active la
función «Pan Auto». Después de la cocción, deje que
la masa repose en la rejilla hasta que se enfríe del
todo.
COCCIÓN DE VARIOS ALIMENTOS A LA VEZ
El uso de la función «AIRE FORZADO» permite cocinar
al mismo tiempo distintos alimentos que requieran
la misma temperatura (por ejemplo: pescado y
verduras), utilizando estantes diferentes. Retire del
horno los alimentos que requieran menor tiempo
de cocción y deje los que necesiten una cocción más
prolongada.
Puede consultar los reglamentos, la documentación estándar y información adicional
sobre productos mediante alguna de las siguientes formas:
•
Visitando nuestra página web docs‌.‌whirlpool‌.‌eu
•
Usando el código QR
•
También puede ponerse en contacto con nuestro Servicio postventa (Consulte el número
de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio
Postventa , deberá indicar los códigos que figuran en la placa de características de su
producto.
XXXXXXXX
XXX
XXXXXXXXX
XX XXXXXXXXXX
Model: xxxXXXXxx
XXXXXXXXXX
XXXXXX
XXXXXX XXXXXX
XXXXX XXXXXXX
8
400011560097

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
