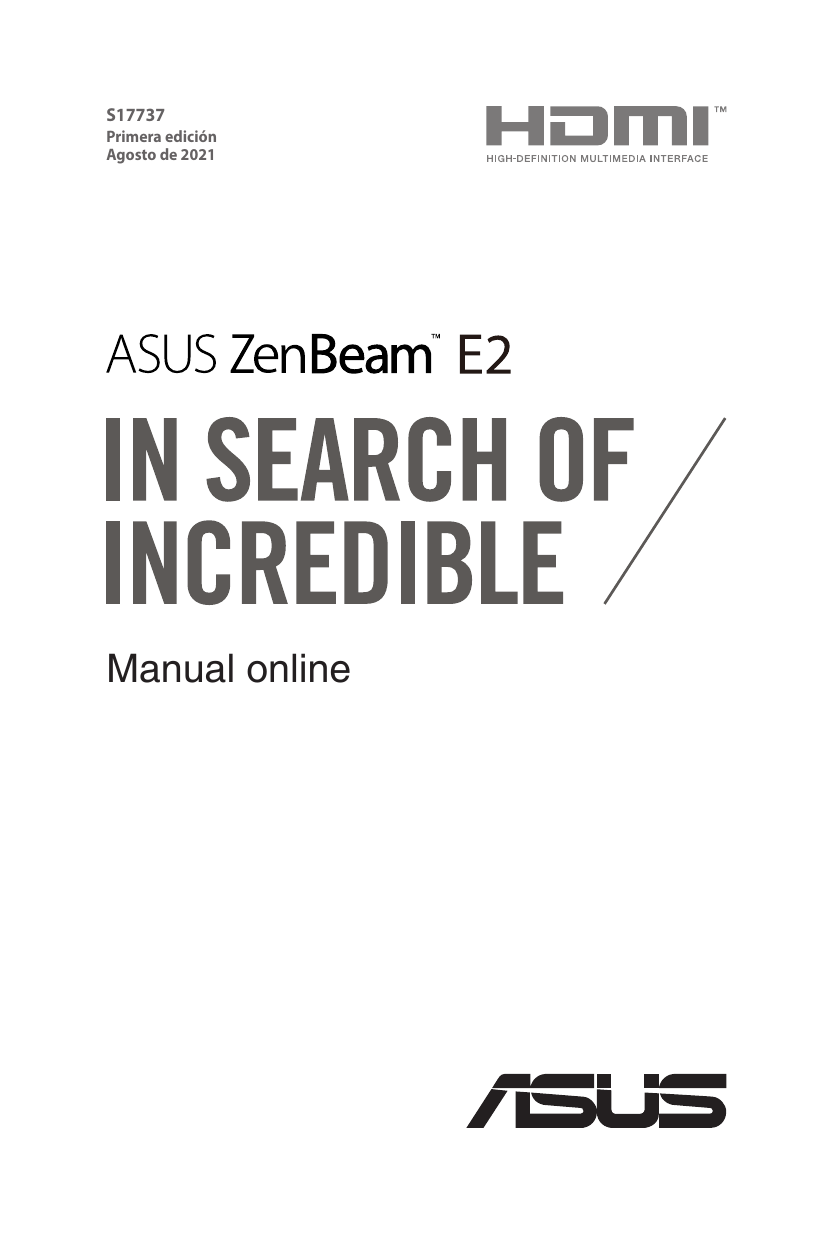

Asus ZenBeam E2 Projector Guía del usuario

S17737
Primera edición
Agosto de 2021
Manual online
INFORMACIÓN SOBRE DERECHOS DE AUTOR Y GARANTÍA
Ninguna parte de este manual, incluidos los productos y el software descritos en él, se puede
reproducir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir a
ningún idioma, de ninguna forma ni por ningún medio, excepto la documentación que
el comprador mantiene como copia de seguridad, sin el permiso por escrito de ASUSTeK
COMPUTER, INC. (“ASUS”).
La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o
altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por
ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado.
ASUS PROPORCIONA ESTA PUBLICACIÓN “TAL Y COMO ESTÁ” SIN NINGUNA GARANTÍA
DE NINGÚN TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN LIMITARSE A, LAS
GARANTÍAS IMPLÍCITAS O CONDICIONES DE COMERCIABILIDAD O IDONEIDAD PARA UN
FIN DETERMINADO. EN NINGÚN CASO ASUS, SUS DIRECTORES, DIRECTIVOS, EMPLEADOS O
AGENTES SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, ESPECIAL, INCIDENTAL O
CONSECUENTE (INCLUIDOS LOS DAÑOS CAUSADOS POR PÉRDIDA DE BENEFICIOS, PÉRDIDA
DE NEGOCIO, PÉRDIDA DE USO O DATOS, INTERRUPCIÓN DEL NEGOCIO Y CASOS SIMILARES),
AUNQUE ASUS HUBIERA RECIBIDO NOTIFICACIÓN DE LA POSIBILIDAD DE TALES DAÑOS QUE
SURJAN DE CUALQUIER DEFECTO O ERROR EN ESTE MANUAL O PRODUCTO.
Los productos y nombres de empresas que aparecen en este manual pueden o no ser marcas
registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para
identificación o explicación y en beneficio de los propietarios sin intención de infringir ningún
derecho.
LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN
SÓLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO
AVISO, Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS. ASUS NO ASUME
NINGUNA RESPONSABILIDAD POR NINGÚN ERROR O IMPRECISIÓN QUE PUDIERA APARECER
EN ESTE MANUAL, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE DESCRITOS EN ÉL.
Copyright © 2021 ASUSTeK COMPUTER INC. Todos los derechos reservados.
LIMITACIÓN DE RESPONSABILIDAD
Pueden darse casos en los que a causa de un fallo en una pieza de ASUS u otra responsabilidad,
tenga derecho a obtener una compensación por daños y perjuicios de ASUS. En cada uno de
esos casos, independientemente de la base que le dé derecho a reclamar daños y perjuicios de
ASUS, la responsabilidad de ASUS no será superior a los daños y perjuicios causados por daños
personales (incluida la muerte) y daños ocasionados a bienes inmuebles y bienes personales
tangibles; o a cualquier otro daño real y directo que resulte de la omisión o incumplimiento de
obligaciones legales contempladas en esta Declaración de garantía, hasta el precio contractual
indicado de cada producto.
ASUS solamente se responsabilizará de, o le indemnizará por, la pérdida, los daños o las
reclamaciones contractuales o extracontractuales, o incumplimientos contemplados en esta
Declaración de garantía.
Esta limitación también se aplica a los proveedores de ASUS y a su distribuidor. Es lo máximo
por lo que ASUS, sus proveedores y su distribuidor serán conjuntamente responsables.
BAJO NINGUNA CIRCUNSTANCIA ASUS SE RESPONSABILIZARÁ DE NADA DE LO SIGUIENTE:
(1) RECLAMACIONES DE TERCEROS CONTRA USTED POR DAÑOS; (2) PÉRDIDA DE, O DAÑO
A, SU INFORMACIÓN GUARDADA O SUS DATOS; O (3) DAÑOS ESPECIALES, INCIDENTALES O
INDIRECTOS O CUALQUIER DAÑO CONSECUENTE ECONÓMICO (INCLUIDA LA PÉRDIDA DE
BENEFICIOS O AHORROS), AUNQUE ASUS, SUS PROVEEDORES O SU DISTRIBUIDOR HUBIERA
SIDO INFORMADO DE TAL POSIBILIDAD.
Atención al cliente y soporte técnico
Visite nuestro sitio Web (en varios idiomas) en https://www.asus.com/support/
2
Manual online del proyector de LED
Índice
Acerca de este manual...................................................................................... 5
Convenciones utilizadas en este manual.................................................. 6
Tipografía............................................................................................................. 6
Versiones en varios idiomas.......................................................................... 6
Precauciones de seguridad............................................................................. 7
Utilizar el proyector de LED........................................................................... 7
Reparar y reemplazar componentes.......................................................... 7
Mantenimiento del proyector de LED........................................................ 8
Cómo deshechar el producto adecuadamente...................................... 9
Capítulo 1:Conocer el proyector de LED
Características....................................................................................................12
Vista superior....................................................................................................12
Funciones extendidas....................................................................................15
Linterna..................................................................................................................15
Modo de iluminación de emergencia.........................................................16
Vista frontal........................................................................................................17
Vista posterior...................................................................................................18
Vista derecha.....................................................................................................20
Vista inferior.......................................................................................................21
Capítulo 2:Configuración
Utilizar el proyector de LED...........................................................................24
Conecte el proyector de LED al adaptador de alimentación...........24
Requisitos del enchufe de alimentación de CA.......................................26
Conecte el proyector de LED al dispositivo...........................................27
Presione el botón de alimentación...........................................................28
Ajustar la rueda de enfoque........................................................................29
Modo Vertical....................................................................................................30
Tabla de tamaños de pantalla y distancias de proyección..................31
Manual online del proyector de LED
3
Capítulo 3:Utilizar el proyector de LED
Utilizar el proyector de LED por primera vez..........................................34
Usar el menú de visualización en pantalla...............................................35
Utilizar la llave Wi-Fi..........................................................................................36
Para dispositivos Android.............................................................................37
Para dispositivos iOS......................................................................................38
Opciones del menú de visualización en pantalla..................................40
Volumen.............................................................................................................40
Entrada .............................................................................................................40
Splendid .............................................................................................................40
Brillo .............................................................................................................40
Contraste............................................................................................................41
Corrección trapezoidal..................................................................................41
Posición del proyector...................................................................................41
Ajuste .............................................................................................................42
Información.......................................................................................................43
Apagar el proyector de LED..........................................................................44
Apéndices
Declaración de la Comisión Federal de Comunicaciones...................46
Declaración y cumplimiento de
la normativa global de medioambiente ..................................................47
Reciclado de ASUS/Servicios de recuperación.......................................47
Conectividad HDMI..........................................................................................48
Frecuencias de PC admitidas........................................................................49
Especificaciones del proyector de LED E2................................................51
4
Manual online del proyector de LED
Acerca de este manual
Este manual proporciona información acerca de las funciones
de hardware y software del proyector de LED en los siguientes
capítulos:
Capítulo 1: Conocer el proyector de LED
En este capítulo se detallan las partes del proyector de LED.
Capítulo 2: Configuración
En este capítulo se muestra cómo configurar el proyector de
LED y utilizar sus componentes para la conexión de dispositivos
de entrada.
Capítulo 3: Utilizar el proyector de LED
En este capítulo se describen las funciones de los botones del
panel de control del proyector de LED y cómo utilizarlas para
iniciar dichas funciones.
Apéndices
Esta sección incluye avisos de seguridad para el proyector de
LED.
Manual online del proyector de LED
5
Convenciones utilizadas en este manual
Para resaltar la información clave de este manual, los mensajes se
presentan tal y como se indica a continuación:
¡IMPORTANTE! Este mensaje contiene información vital que deberá
seguir para completar una tarea.
NOTA: Este mensaje contiene información adicional y consejos que le
ayudarán a completar las tareas.
¡ADVERTENCIA! Este mensaje contiene información importante que
debe seguirse para mantener la seguridad del usuario mientras realiza
tareas y evitar daños en los datos y componentes del proyector de
LED.
Tipografía
Negrita = Indica un menú o elemento a seleccionar.
Cursiva = Indica secciones a las que puede referirse en este manual.
Versiones en varios idiomas
Descargue otras versiones de idioma de este manual electrónico a
través de este sitio Web: https://www.asus.com/support/
6
Manual online del proyector de LED
Precauciones de seguridad
Utilizar el proyector de LED
•
Consulte el manual y anote las instrucciones de seguridad antes
de utilizar el proyector de LED.
•
Siga las notas y advertencias indicadas en el manual del usuario.
•
No coloque el proyector de LED en superficies irregulares o
inestables.
•
No utilice el proyector de LED en entornos con mucho humo.
El humo residual puede acumularse en componentes críticos y
dañar el proyector de LED o reducir su rendimiento.
•
No use cables de alimentación, accesorios ni otros periféricos
que estén dañados con el proyector de LED.
•
Mantenga los paquetes de plástico del proyector de LED fuera
del alcance de los niños.
•
No bloquee ni coloque nada cerca de los orificios de ventilación
del proyector de LED. Si no sigue esta recomendación, el interior
del proyector se puede calentar, lo que puede reducir la calidad
de imagen y dañar dicho proyector.
•
Asegúrese de que el voltaje de funcionamiento del proyector de
LED coincide con el de la fuente de alimentación.
Reparar y reemplazar componentes
•
No desmonte o intente reparar este proyector de LED usted
mismo. Póngase en contacto con su centro de servicio de ASUS
para obtener ayuda.
•
Hay riesgo de explosión si la batería se reemplaza por otra de
tipo incorrecto. Deshágase de las baterías usadas informe a las
instrucciones de seguridad y póngase en contacto con su centro
de servicio de ASUS local para obtener ayuda.
•
Si reemplaza componentes del proyector de LED, adquiera los
artículos especificados por ASUS y póngase en contacto con su
centro de servicio local para obtener ayuda.
Manual online del proyector de LED
7
Mantenimiento del proyector de LED
•
Apague y, a continuación, desenchufe el proyector de LED de la
toma de corriente eléctrica antes de limpiarlo.
•
Cuando limpie la carcasa del proyector de LED, utilice un
paño limpio humedecido con agua o una mezcla de agua y
detergente neutro. Séquelo pasándole un paño suave y seco.
•
Asegúrese de que la lente está fría antes de limpiarla. Limpie
suavemente la lente con papel especial para lentes. No toque la
lente con las manos.
•
No utilice productos de limpieza líquidos o en aerosol, benceno
o disolventes en el proyector de LED.
•
Nunca utilice el proyector de LED inmediatamente después
de trasladarlo procedente de un lugar con baja temperatura.
Cuando el proyector de LED se exponga a un cambio drástico
de temperatura de este tipo, podría condensarse humedad en la
lente y en otros de sus componentes internos. Para evitar esto,
utilice la unidad dos (2) horas después de producirse un cambio
extremo o súbito de temperatura.
•
NO utilice aerosoles que contengan gases inflamables para
limpiar la lente. Esto puede causar un incendio debido al calor
excesivo dentro del proyector.
•
NO limpie la lente mientras el proyector se esté calentando, ya
que esto podría hacer que la película de la superficie de la lente
se despegara.
•
NO use un objeto duro para limpiar o golpear la lente.
8
Manual online del proyector de LED
Cómo deshechar el producto adecuadamente
NO arroje el proyector de LED a la basura municipal. Este
producto se ha diseñado para permitir la reutilización
adecuada y el reciclaje de sus componentes. El símbolo
de la papelera tachada indica que el producto y sus
componentes (eléctricos, electrónicos y pila de botón) no
se debe arrojar a la basura municipal. Consulte la normativa
local aplicable para deshechos electrónicos.
Este símbolo de la papelera tachada indica que el producto
(equipo eléctrico y electrónico) no se debe arrojar a la
basura municipal. Consulte las normas locales sobre
desecho de productos electrónicos.
Manual online del proyector de LED
9
10
Manual online del proyector de LED
Capítulo 1:
Conocer el proyector de
LED
Capítulo 1:
Conocer el proyector de LED
Manual online del proyector de LED
11
Características
Vista superior
Botones del panel de control
Los botones del panel de control permiten recorrer el menú de
visualización en pantalla. Individualmente, estos botones también se
corresponden con un parámetro específico del proyector de LED tal y
como se indica a continuación.
Seleccionar
(subir o bajar)
Ajustar volumen
(mover hacia la
izquierda o hacia
la derecha)
Atrás/Splendid
Entrada
NOTA: para obtener más información acerca del uso de los botones
del panel de control para acceder a la configuración del proyector de
LED, consulte el Capítulo 3: Utilizar el proyector de LED de este manual.
12
Manual online del proyector de LED
Indicador de alimentación y de estado de la batería
Este indicador LED muestra los siguientes escenarios del proyector de
LED:
•
•
Se ilumina cuando el proyector de LED está encendido.
Se ilumina en verde o en rojo dependiendo del estado de
carga de la batería.
Para obtener detalles sobre cómo funciona este indicador LED
en el modo de indicador de estado de la batería, consulte la
tabla siguiente:
Color
Estado
Verde permanente El proyector de LED está enchufado a una toma
de corriente eléctrica o funciona con batería
y la carga de ésta es superior al 25% o está
funcionando en modo de batería externa.
Rojo permanente El proyector de LED solamente funciona en
el modo de batería y la carga de esta no es
superior al 25%.
Rojo intermitente La temperatura del proyector de LED
es demasiada alta y se reducirá su
brillo automáticamente. El proyector
de LED se apagará si la temperatura
permanece demasiado alta para evitar el
sobrecalentamiento.
Verde
intermitente
El proyector de LED se utiliza actualmente
como batería externa y para cargar su
dispositivo móvil.
Rojo y verde
intermitente
Ha ocurrido un error de sistema. El proyector
de LED se ha apagado automáticamente.
Manual online del proyector de LED
13
Indicador de carga de la batería
Este indicador LED se ilumina cuando el proyector de LED está
enchufado a una toma de corriente eléctrica mediante su adaptador
de alimentación.
¡IMPORTANTE! Utilice solamente el adaptador de alimentación
incluido para cargar la batería y proporcionar alimentación al
proyector de LED.
14
Manual online del proyector de LED
Funciones extendidas
El proyector de LED también tiene funciones independientes que
se inician presionando el botón Atrás/Splendid mientras dicho
proyector se encuentra en el modo de batería.
NOTA:
•
Esta función solo está disponible cuando desconecta todos los
periféricos y la llave Wi-Fi del proyector de LED.
•
Para desactivar la función de linterna y de luz de emergencia del
proyector de LED o cambiar entre ellas, simplemente presione el
botón Atrás/Splendid hasta que la función de iluminación que
prefiera se deshabilite o habilite.
¡IMPORTANTE! Asegúrese de que el proyector de LED está cargado
y puede funcionar en el modo de batería antes de habilitar esta
función. La autonomía de la batería depende del uso.
Linterna
El proyector de LED emite una luz blanca continua cuando se utiliza
esta función.
Botón Atrás/
Splendidbutton
Para utilizar el proyector de LED como una linterna:
1.
Desconecte todos los periféricos y la llave Wi-Fi del proyector de
LED y, a continuación, presione el botón de alimentación para
encenderlo.
Manual online del proyector de LED
15
2.
Presione el botón Entrada y cambie la fuente de entrada a
HDMI.
3.
Presione
repetidamente hasta que el proyector de LED emita
una luz blanca permanente.
Modo de iluminación de emergencia
El proyector de LED emite una luz blanca intermitente cuando se
utiliza esta función.
Botón Atrás/
Splendidbutton
Para utilizar el proyector de LED como una linterna:
1.
Desconecte todos los periféricos y la llave Wi-Fi del proyector de
LED y, a continuación, presione el botón de alimentación para
encenderlo.
2.
Presione el botón Entrada y cambie la fuente de entrada a
HDMI.
3.
Presione
repetidamente hasta que el proyector de LED emita
una luz blanca intermitente.
16
Manual online del proyector de LED
Vista frontal
Lente
La lente proyecta archivos de vídeo o imagen en la pantalla desde un
dispositivo de entrada.
¡ADVERTENCIA!
•
No toque la lente con las manos ni con ningún objeto
afilado.
•
NO MIRE la lente directamente.
Manual online del proyector de LED
17
Vista posterior
Botón de alimentación
Presione este botón de alimentación con una pulsación larga para
encender o apagar el proyector de LED. Presione este botón con una
pulsación corta para activar o desactivar el modo de batería externa.
Orificio para restablecimiento manual
Si el proyector de LED no responde, inserte un clip de papel
enderezado en este orificio para apagar dicho proyector y, a
continuación, presione el botón de alimentación para volver a
encenderlo.
Puerto de entrada de alimentación (CC)
Inserte el adaptador de alimentación incluido en este puerto para
cargar la batería y proporcionar alimentación al proyector de LED.
¡IMPORTANTE! Utilice solamente el adaptador de alimentación
incluido para cargar la batería y proporcionar alimentación al
proyector de LED.
¡ADVERTENCIA! El adaptador puede alcanzar una temperatura
elevada cuando se usa. No cubra el adaptador y manténgalo
alejado de su cuerpo mientras esté conectado a una toma de
corriente eléctrica.
18
Manual online del proyector de LED
Puerto HDMI
Este puerto está diseñado para conectores de interfaz multimedia
de alta definición ( HDMI, High-definition Multimedia Interface). Este
puerto es compatible con HDCP para DVD HD, Blu-ray y otros tipos de
reproducción de contenido protegido.
Puerto de conexión de salida de audio
El conector de salida de audio permite conectar el proyector de LED a
auriculares.
Puerto de salida de alimentación/llave Wi-Fi
Este puerto de salida de alimentación proporciona hasta 5 V y 1A de
voltaje y corriente de salida. Puede conectar un dispositivo móvil a
este puerto para cargarlo mientras lo utiliza con el proyector de LED.
También puede insertar la lleve Wi-Fi incluida que le permite duplicar
o transmitir contenido desde el dispositivo móvil.
NOTA: Para obtener más información, consulte la sección
Utilizar la llave Wi-Fi de este manual.
Manual online del proyector de LED
19
Vista derecha
Anillo de enfoque
El anillo de enfoque permite ajustar el enfoque de la imagen del
proyector de LED.
Aberturas de ventilación
Las aberturas de ventilación permiten la entrada del aire frío en el
proyector de LED y la salida del aire caliente de dicho proyector.
¡ADVERTENCIA! Asegúrese de que ningún papel, libro, ropa,
cable o cualquier otro objeto bloquea ninguna de las aberturas
de ventilación. De lo contrario, el equipo puede sobrecalentarse.
20
Manual online del proyector de LED
Vista inferior
Toma para trípode
Una el proyector de LED a un trípode utilizando esta toma.
Pie regulable
Gire este pie ajustable para ajustar la altura del proyector de LED.
Manual online del proyector de LED
21
22
Manual online del proyector de LED
Capítulo 2:
Configuración
Capítulo 2:
Configuración
Manual online del proyector de LED
23
Utilizar el proyector de LED
Este proyector de LED portátil permite conectar y utilizar dispositivos,
por lo que resulta muy sencillo abrir archivos multimedia y escuchar
audio directamente en sus altavoces SonicMaster integrados.
Por su propia seguridad y para mantener la calidad de esta unidad,
consulte los pasos siguientes cuando utilice el proyector de LED.
Conecte el proyector de LED al adaptador de
alimentación
A.
B.
Enchufe el adaptador de alimentación de CA a una toma de
corriente de 100~240 V.
Inserte el conector de alimentación de CC en el proyector de LED.
Cargue su proyector de LED durante 5 horas antes de utilizarlo en
modo de batería por primera vez.
NOTA: La apariencia del adaptador de alimentación puede ser
diferente en función de los modelos y la región.
24
Manual online del proyector de LED
¡IMPORTANTE!
• Utilice solamente el adaptador de alimentación incluido para cargar la
batería y proporcionar alimentación al proyector de LED.
•
Asegúrese de que el proyector de LED esté conectado a un adaptador
de alimentación con toma de tierra antes de encenderlo por primera
vez. Enchufe siempre el cable de alimentación a una toma de corriente
eléctrica sin utilizar ningún alargador. Por su seguridad, conecte
este dispositivo únicamente a una toma de corriente correctamente
conectada a tierra.
•
Se debe poder acceder a dicha toma de corriente fácilmente y debe
estar ubicada cerca del proyector de LED .
•
Para desconectar el proyector de LED del suministro de alimentación
eléctrica, desconéctelo de la toma de corriente eléctrica.
¡ADVERTENCIA!
Lea las siguientes precauciones relacionadas con la batería del proyector de
LED.
•
La capacidad de la batería variará según la temperatura y humedad
ambiental y el uso del proyector de LED.
•
La batería utilizada en este dispositivo puede presentar riesgo de
incendio o quemaduras producidas por sustancias químicas si extrae o
desarma.
•
Por su propia seguridad, siga las etiquetas de advertencia.
•
Hay riesgo de explosión si la batería se reemplaza por otra de tipo
incorrecto.
•
No arroje las baterías al fuego.
•
Nunca cortocircuite la batería del proyector de LED.
•
Nunca desarme o reensamble la batería.
•
Deje de utilizar la batería si detecta fugas.
•
La batería y sus componentes deben reciclarse o desecharse
correctamente.
•
Mantenga la batería y otros componentes pequeños alejados del alcance
de los niños.
•
Desechar una batería arrojándola al fuego o a un horno caliente, o
aplastar o cortar mecánicamente una batería, lo que puede provocar una
explosión;
•
Dejar una batería en un entorno donde la temperatura sea
extremadamente alta que pueda provocar una explosión o la fuga de
líquidos o gases inflamables.
•
Una batería sometida a una presión de aire extremadamente baja que
pueda provocar una explosión o la fuga de líquido o gas inflamable.
Manual online del proyector de LED
25
Requisitos del enchufe de alimentación de CA
Utilice el tipo de enchufe de CA correcto en función de su zona.
¡IMPORTANTE! Póngase en contacto con su proveedor de ventas si el
enchufe de alimentación de CA incluido con el proyector de LED no
es el adecuado para la toma de corriente local.
NOTA: se recomienda encarecidamente que utilice un dispositivo
de fuente de vídeo que también use un enchufe con toma de tierra
para evitar la interferencia de señal causada por las fluctuaciones del
voltaje.
Para Australia y China continental
Para Argentina
Para Corea
Para Reino Unido
Para EE. UU., Japón y Taiwán
26
Manual online del proyector de LED
Conecte el proyector de LED al dispositivo
Salida de audio
HDMI
Salida de alimentación (5 V/1 A)
Manual online del proyector de LED
27
Presione el botón de alimentación
NOTA: La batería que se encuentra dentro del proyector de LED deja
de cargarse cuando dicho proyector está en uso. Consulte el indicador
de batería del estado de carga actual del proyector de LED. También
puede consultar la sección Vista superior de este manual para obtener
más detalles.
28
Manual online del proyector de LED
Ajustar la rueda de enfoque
NOTA: Utilice una imagen estática cuando ajuste la visualización en
pantalla.
Ajuste el enfoque de la imagen de proyección en pantalla moviendo
el anillo de enfoque hacia arriba o hacia abajo.
Manual online del proyector de LED
29
Modo Vertical
El proyector de LED admite los modos horizontal (estándar) y
vertical. Para usar el modo vertical, gire el proyector a una posición
vertical y la imagen vertical se podrá ver en pantalla completa sin
barras negras a los lados.
NOTA: Su proyector de LED le permite reflejar o transmitir contenido
desde el dispositivo móvil. Consulte la sección Utilizar la llave Wi-Fi de
este manual para obtener más detalles.
30
Manual online del proyector de LED
Tabla de tamaños de pantalla y distancias de proyección
Ajuste la distancia del proyector de LED a la pantalla utilizando la
tabla siguiente.
Tamaño de pantalla - 16:9
Diagonal
Horizontal
Vertical
Distancia de
proyección
(pulga(mm)
das)
(mm)
(mm)
(mm)
30
762
664
373
864
35
889
775
436
1007
40
1016
886
498
1151
45
1143
996
560
1295
60
1270
1107
622
1439
55
1397
1218
684
1583
60
1524
1329
747
1727
65
1651
1439
809
1871
70
1778
1550
871
2015
75
1905
1661
933
2159
80
2032
1771
996
2303
85
2159
1882
1058
2447
90
2286
1993
1120
2591
95
2413
2104
1182
2735
100
2540
2214
1245
2879
Manual online del proyector de LED
31
32
Manual online del proyector de LED
Capítulo 3:
Utilizar el proyector de LED
Capítulo 3:
Utilizar el proyector de LED
Manual online del proyector de LED
33
Utilizar el proyector de LED por primera vez
Botones de
navegación
Botón Seleccionar
Consulte los casos siguientes cuando utilice el proyector de LED por
primera vez.
NOTA: Asegúrese de que el proyector de LED esté conectado a un
adaptador de alimentación antes de encenderlo por primera vez. Le
recomendamos encarecidamente que utilice una toma de corriente
eléctrica conectada a tierra mientras utiliza el proyector de LED en el
modo de adaptador de alimentación.
1.
Configure el proyector de LED y, a continuación, mantenga
presionado el botón de alimentación durante tres (3) segundos
para encenderlo.
2.
Presione
o
en el panel de control del proyector de LED
para recorrer las opciones de idioma disponibles.
34
Manual online del proyector de LED
3.
Una vez elegido el idioma preferido, presione el botón
Seleccionar para establecer este idioma para utilizarlo en el
proyector de LED.
4.
Ahora puede comenzar a utilizar el proyector de LED para
mostrar archivos desde el dispositivo de entrada. La pantalla
NO SIGNAL (NO HAY SEÑAL) aparecerá si no hay ningún
dispositivo de entrada conectado o no lo puede detectar el
proyector de LED.
5.
Presione el botón Seleccionar del panel de control del
proyector de LED para iniciar el menú de visualización en
pantalla.
Usar el menú de visualización en pantalla
El proyector de LED es un dispositivo con la función Conectar y listo
que también cuenta con un menú de visualización en pantalla, el
cual contiene un conjunto de programas y configuraciones que
permiten maximizar el uso de dicho proyector.
Inicie el menú de visualización en pantalla presionando el botón
Seleccionar del panel de control del proyector de LED.
NOTA: Para obtener más información, consulte la sección Opciones
del menú de visualización en pantalla de este manual.
Para desplazarse por las opciones del menú de visualización
en pantalla, presione los botones de navegación (arriba/abajo/
izquierda/derecha) del panel de control del proyector LED. Después
de ajustar la configuración, presione el botón Seleccionar para
guardar la nueva configuración y presione
o mueva el botón
Seleccionar hacia arriba para volver a la pantalla de inicio.
Manual online del proyector de LED
35
Utilizar la llave Wi-Fi
La llave Wi-Fi incluida le permite proyectar la pantalla del dispositivo
móvil o transmitir desde este al proyector de LED. El proceso de
configuración puede diferir ligeramente entre dispositivos móviles
Android e iOS.
Antes de configurar la duplicación o transmisión de pantalla,
asegúrese de (1) insertar correctamente la llave Wi-Fi incluida y (2)
activar la conexión Wi-Fi en el dispositivo móvil.
NOTA: Si desea cambiar la banda de Wi-Fi de 5 GHz a 2,4 GHz,
mantenga presionado el botón de Entrada durante tres (3) segundos
y espere otros tres (3) segundos para habilitar el cambio.
36
Manual online del proyector de LED
Para dispositivos Android
Para reflejar desde el dispositivo móvil:
1.
Asegúrese de que la conexión Wi-Fi del dispositivo móvil esté
habilitada.
2.
Pulse Reflejo inteligente o Transmitir y conéctese al SSID del
proyector de LED como se muestra en la pantalla de proyección.
3.
Empiece a proyectar la pantalla del dispositivo móvil en el
proyector de LED.
Para transmitir desde YouTube:
1.
En la pantalla del dispositivo móvil, vaya a Configuración >
Wi-Fi y pulse el SSID del proyector LED (como se muestra en la
pantalla de proyección) de la lista de redes.
2.
Escriba la contraseña (como se muestra en la pantalla de
proyección) para conectarse.
3.
Abra el explorador y escriba la dirección URL (como se muestra
en la pantalla de proyección) en la barra de direcciones. Se le
dirigirá a una página web para conectar el proyector de LED a la
red Wi-Fi.
NOTA:
•
Asegúrese de que el dispositivo móvil y proyector de LED estén
conectados a la misma red Wi-Fi antes de continuar con el
siguiente paso.
•
Para conectarse a una red Wi-Fi diferente, repita el paso 3 y
seleccione la red Wi-Fi que prefiera en la página web.
4.
Abra la aplicación de YouTube y, a continuación, pulse el botón
Transmitir
en la parte superior de la pantalla Inicio. En
la lista de dispositivos, seleccione el proyector de LED al que
transmitir.
5.
Una vez conectado, pulse Reproducir y el contenido comenzará
a reproducirse desde el proyector.
Manual online del proyector de LED
37
Para dispositivos iOS
Para reflejar desde el dispositivo móvil:
1.
Asegúrese de que la conexión Wi-Fi del dispositivo móvil esté
habilitada.
2.
Pulse Reflejo de pantalla y conéctese al SSID del proyector de
LED como se muestra en la pantalla de proyección.
3.
Empiece a proyectar la pantalla del dispositivo móvil en el
proyector de LED.
Para transmitir desde YouTube:
Configuración estándar
1.
2.
3.
En la pantalla del dispositivo móvil, vaya a Configuración >
Wi-Fi y pulse el SSID del proyector LED (como se muestra en la
pantalla de proyección) de la lista de redes.
Escriba la contraseña (como se muestra en la pantalla de
proyección) para conectarse.
Abra el explorador y escriba la dirección URL (como se muestra
en la pantalla de proyección) en la barra de direcciones. Se le
dirigirá a una página web para conectar el proyector de LED a la
red Wi-Fi.
NOTA:
4.
5.
38
•
Asegúrese de que el dispositivo móvil y proyector de LED estén
conectados a la misma red Wi-Fi antes de continuar con el
siguiente paso.
•
Para conectarse a una red Wi-Fi diferente, repita el paso 3 y
seleccione la red Wi-Fi que prefiera en la página web.
Abra la aplicación de YouTube y, a continuación, pulse el botón
Transmitir
en la parte superior de la pantalla Inicio. En
la lista de dispositivos, seleccione el proyector de LED al que
transmitir.
Una vez conectado, pulse Reproducir y el contenido comenzará
a reproducirse desde el proyector.
Manual online del proyector de LED
Configuración rápida
1.
Escanee el código QR 1 de la pantalla de proyección y, a
continuación, el dispositivo móvil se conectará al proyector LED.
2.
Escanee el código QR 2 de la pantalla de proyección y, a
continuación, el proyector de LED se conectará a la red Wi-Fi.
NOTA:
•
Asegúrese de que el dispositivo móvil y proyector de LED estén
conectados a la misma red Wi-Fi antes de continuar con el
siguiente paso.
•
Para conectarse a una red Wi-Fi diferente, repita el paso 3 y
seleccione la red Wi-Fi que prefiera en la página web.
3.
Abra la aplicación de YouTube y, a continuación, pulse el botón
Transmitir
en la parte superior de la pantalla Inicio. En
la lista de dispositivos, seleccione el proyector de LED al que
transmitir.
4.
Una vez conectado, pulse Reproducir y el contenido comenzará
a reproducirse desde el proyector.
Manual online del proyector de LED
39
Opciones del menú de visualización en pantalla
Puede consultar las páginas siguientes para obtener detalles sobre
cada una de las opciones del menú de visualización en pantalla.
Volumen
Seleccione esta opción de menú para ajustar el volumen del archivo
de audio reproducido en el proyector de LED.
Puede ajustar el volumen en una escala de 0 a 10, y también puede
mantener presionado
o
para silenciar o ajustar el volumen
rápidamente al valor más alto.
Entrada
Seleccione esta opción de menú para configurar la fuente de entrada
del proyector de LED.
Splendid
Seleccione esta opción de menú para activar los diferentes modos
de visualización. También puede iniciar directamente esta opción de
menú presionando
.
Opciones disponibles:
Enchufado a una fuente de alimentación: Estándar, Cine, Presentación
Modo de batería: Alto, Medio, Bajo
Brillo
Seleccione esta opción de menú para ajustar el brillo de la
proyección en pantalla. Puede ajustar el brillo de una escala de 0 a
10, desde el más oscuro hasta el más claro.
40
Manual online del proyector de LED
Contraste
Seleccione esta opción de menú para ajustar las áreas claras y
oscuras de la proyección en pantalla. Puede ajustar el contraste en
una escala de 0 a 10, desde el más bajo hasta el contraste de color
más alto posible.
Corrección trapezoidal
Seleccione esta opción para ajustar la distorsión trapezoidal de la
proyección en pantalla.
NOTA: Si desea habilitar la función Corrección trapezoidal automática
después del ajuste manual, vaya a Configuración y active Corrección
trapezoidal automática.
Posición del proyector
Esta opción permite cambiar la forma en la que se orientan las
proyecciones en pantalla basándose en la ubicación actual del
proyector de LED.
Puede cambiar la orientación de proyección para que se corresponda
con la ubicación en la que está actualmente colocado el proyector
de LED: Mesa delante, Mesa detrás, Techo delante y Techo detrás.
Manual online del proyector de LED
41
Ajuste
Seleccione esta opción de menú para definir las siguientes
configuraciones del proyector de LED:
•
Idioma - Esta opción permite establecer el menú de
visualización en pantalla del proyector de LED en otros idiomas.
•
Restablecer - esta opción restaura la configuración
predeterminada del proyector LED o la red Wi-Fi.
•
Corrección trapezoidal automática - esta opción le permite
habilitar o deshabilitar la corrección trapezoidal automática.
•
Detección de techo automática - esta opción le permite
habilitar o deshabilitar la detección de techo automática.
•
Encendido automático - esta opción le permite habilitar
o deshabilitar la función de encendido automático cuando
el proyector LED está conectado a un dispositivo HDMI y
enchufado a una fuente de alimentación mediante su adaptador
de alimentación.
•
Tiempo de espera del menú OSD - esta opción permite
establecer el número de segundos trascurrido el cual el menú
de visualización en pantalla desaparece de la pantalla de
proyección.
•
Tiempo de espera de alimentación- esta opción le permite
seleccionar Automático (15 minutos) o establecer la cantidad
de minutos sin señal HDMI antes de que el proyector de LED se
apague automáticamente.
42
Manual online del proyector de LED
Información
Seleccione esta opción de menú para ver información general acerca
del proyector de LED.
Nombre del modelo
Versión de firmware del
proyector de LED
Manual online del proyector de LED
Resolución de pantalla del
dispositivo de entrada
43
Apagar el proyector de LED
1.
Presione el botón de alimentación.
2.
Cuando aparezca la siguiente pantalla, vuelva a presionar el
botón de alimentación para apagar completamente el proyector
de LED. Si necesita volver a encender el proyector de LED
inmediatamente después de apagarlo, espere hasta que el
indicador de alimentación y el indicador de estado de la batería
se apaguen.
NOTA: Por motivos de seguridad, la carga de la batería del proyector
de LED no puede iniciarse inmediatamente después de apagar el
dispositivo. Cuando el proyector se enfríe, la carga de la batería se
iniciará automáticamente.
44
Manual online del proyector de LED
Apéndices
Appendices
Apéndices
Manual online del proyector de LED
45
Declaración de la Comisión Federal de
Comunicaciones
Parte responsable: Asus Computer International
Dirección: 48720 Kato Rd., Fremont, CA 94538, Estados
Unidos
N.º de teléfono/fax: (510)739-3777 / (510)608-4555
Nombre del producto: Proyector de LED
Modelo: E2
Este equipo ha sido puesto a prueba y encontrado en consonancia
con los límites establecidos para la clase B de dispositivos
digitales, según la Parte 15 de las reglas de la Comisión Federal
de Comunicaciones (FCC). Estos límites han sido diseñados
para proveer una protección razonable contra interferencia
dañina en una instalación residencial. Este equipo genera, usa, y
puede irradiar energía de radio frecuencia, y si no está instalado
según las instrucciones, puede causar interferencia en las radio
comunicaciones. Sin embargo, no hay garantía de que no ocurrirán
interferencias en una instalación en particular. Si este equipo en
efecto causa interferencias en la recepción de radio o televisión, lo
que puede ser determinado encendiendo y apagando el equipo, se
recomienda al usuario que intente corregir la interferencia con una o
varias de las siguientes medidas:
•
Reorientar o reposicionar la antena receptora.
•
Aumentar la separación entre el equipo y el receptor.
•
Conectar el equipo a un enchufe o circuito distinto del que usa
el receptor de la interferencia.
•
Consultar con su punto de venta o a un técnico experimentado
en radio/TV.
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La
operación está sujeta a las dos condiciones siguientes:
1.
Que este dispositivo no cause interferencias dañina, y
2.
Que este dispositivo acepte cualquier tipo de interferencia
recibida, incluyendo interferencias que puedan causar un
funcionamiento indeseado.
46
Manual online del proyector de LED
Declaración y cumplimiento de la normativa
global de medioambiente
ASUS diseña y fabrica sus productos de un modo respetuoso con
el medio ambiente y asegura que cada etapa del ciclo de vida del
producto ASUS cumple la normativa global de medioambiente.
Además, ASUS divulga la información pertinente de acuerdo con los
requisitos normativos.
Consulte la página Web http://csr.asus.com/english/Compliance.htm
(en inglés) para obtener revelación de información basándose en los
requisitos de normativas que ASUS cumple:
Declaraciones sobre materiales JIS-C-0950 de Japón
SVHC (Sustancias de alto riesgo) de REACH de la Unión
Europea
RoHS (Restricción de sustancias peligrosas) de Corea
Reciclado de ASUS/Servicios de recuperación
Los programas de reciclaje y recuperación de productos de ASUS
están totalmente comprometidos con las normativas más exigentes
relacionadas con la protección de nuestro medio ambiente. Creemos
en la oferta de soluciones para que usted sea capaz de reciclar
responsablemente nuestros productos, pilas y otros componentes
así como los materiales de embalaje. Visite la página Web http://
csr.asus.com/english/Takeback.htm para obtener información de
reciclaje detallada en las diferentes regiones.
Manual online del proyector de LED
47
Conectividad HDMI
Dispositivos con
puerto HDMI
Dispositivos con
puerto micro
HDMI
Dispositivos iOS
con un puerto
Lightning™
Dispositivos con
puerto USB 3.1
Gen 2 Type-C™
48
• Cable HDMI a HDMI
• Adaptador Micro HDMI a HDMI
• Cable HDMI a HDMI
• Adaptador AV digital Lightning™
• Cable HDMI a HDMI
• Adaptador de A/V digital USB 3.1 Gen 2 Type-C™
• Cable HDMI a HDMI
Manual online del proyector de LED
Frecuencias de PC admitidas
HDMI (PC)
Modo
Resolución
Tasa de
actualización
(Hz)
Frecuencia
horizontal
(KHz)
Reloj
(MHz)
VGA
SVGA
XGA
SXGA
SXGA+
UXGA
PowerBook G4
640x480
800x600
1024x768
1280x1024
1400x1050
1600x1200
640x480
60,0
60,0
60,0
60,0
60,0
60,0
60,0
31,5
37,9
48,4
64,0
65,3
75,0
31,4
25,175
40,000
65,000
108,000
101,000
162,000
25,175
PowerBook G4
800x600
60,0
37,9
40,000
PowerBook G4
1024x768
60,0
48,4
65,000
HDMI (sincronización amplia extendida)
Modo
WXGA
QuadVGA
WSXGA+
Resolución
1280x720
1280x800
1280x960
1680x1050
1920x1080
(1080P)
1366x768
Manual online del proyector de LED
Tasa de
actualización
(Hz)
Frecuencia
horizontal
(KHz)
Reloj
(MHz)
60,0
60,0
60,0
60,0
44,8
49,6
59,7
65,3
74,250
71,000
108,000
119,000
60,0
67,5
148,500
60,0
47,7
72,000
49
HDMI (vídeo)
Frecuencia Resolución
Frecuencia V
(Hz)
Frecuencia
horizontal
(KHz)
Frecuencia
de reloj
de píxeles
(MHz)
480i
720(1440)x480
59,94(29,97)
16:9
15,7
27,000
576i
720x576
50(25)
(1440x576)16:9
15,6
27,000
720x480 16:9
720x576 16:9
1280x720
1280x720
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
31,5
31,3
45,0
37,5
33,8
28,1
27,0
67,5
56,3
28,1
33,8
27,000
27,000
74,250
74,250
74,250
74,250
74,250
145,500
145,500
74,250
74,250
480p
576p
720p
720p
1080i
1080i
1080p
1080p
1080p
1080p
1080p
Límites del
intervalo
de monitor
de la
fuente de
gráficos
59,9
50,0
60,0
50,0
60(30)
50(25)
23,97/24
60,0
50,0
25,0
30,0
Frecuencia de escaneo
horizontal: 15 k-75 kHz
Frecuencia de exploración
vertical: 24-60 Hz
Tasa de píxeles máxima: 170 MHz
(digital)
50
Manual online del proyector de LED
Especificaciones del proyector de LED E2
Pantalla
Lente de
proyección
Tecnología de visual- 0.2” DLP®
ización
R/G/B LED
Fuente luminosa
Período de vida útil 30,000 horas
de la fuente luminosa
Resolución verdadera FWVGA 854 x 480
(nativa)
Iluminación de salida 300 lúmenes LED
Relación de contraste 400:1
(típica)
Saturación de color 100%
(NTSC)
Colores de visualiza- 16,7 millones de colores
ción
Relación de proyec- 1.3:1(35 pulgadas @ 1 m @
16:9)
ción
Distancia de proyec- 0,76 m a 2,54 m
ción
Proyección/Tamaño 30 pulgadas a 100 pulgadas
de la pantalla
Desplazamiento de la 100%
proyección
Porcentaje de zoom Fijo
Funciones de Modos de imagen
vídeo
Estándar, Cine, Presentación
Ajuste de deformación trapezoidal
Corrección trapezoidal automática
Colocación del
proyector
Característi- Altavoces integrados
cas de audio
Vertical ±40°
Sí
Mesa delante y mesa detrás
Altavoz de 5W (Tecnología de
audio ASUS SonicMaster)
(continúa en la página siguiente)
Manual online del proyector de LED
51
Señal
Frecuencia
Señal digital
Frecuencia
Alimentación Modo de encendido
24,7 KHz (H) a 74,6 KHz (H) /
50 Hz (V) a 60 Hz (V)
≤36,5 W
Modo de espera
<0,5 W
Batería
Batería interna
6000mAh (5V a 1A)
< 11,2 W (hasta 4 horas)
Ruido
Autonomía de la
batería
Ruido acústico
30 dB (Modo estándar)
28 dB (Modo cine)
Entrada/
Salida
Diseño
mecánico
Entrada de señal PC
HDMI1.3 (compatible con 1.4)
Salida de audio
Salida de auriculares
Puerto USB 2.0 para
salida de alimentación
Colores del chasis
Sí (5 V/1 A)
Toma para trípode
Sí
Dorado
Botones en la carcasa Sí
Tapa de la lente
Dimensiones Dimensiones físicas
Peso
No
107,5 mm x 110 mm x 37 mm
(LA x AN x AL)
Peso neto (estimado) 400 g.
(continúa en la página siguiente)
52
Manual online del proyector de LED
Temperatura de
funcionamiento
Humedad de
funcionamiento
Accesorios
0° C a 40° C
Certificaciones
FCC / CE / CB / CCC / RCM / VCCI / CU /
IEC62471 / CEC
20% a 80%
Bolsa de transporte, adaptador de
alimentación, enchufe CA, cable HDMI, llave,
guía de inicio rápido, tarjeta de garantía
NOTA:
•
Las especificaciones están sujetas a cambios sin previo
aviso.
•
La disponibilidad del producto puede variar en función de
la región.
•
Todos los nombres de marcas y productos mencionados
son marcas comerciales de sus respectivas compañías.
Manual online del proyector de LED
53
54
Manual online del proyector de LED

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
