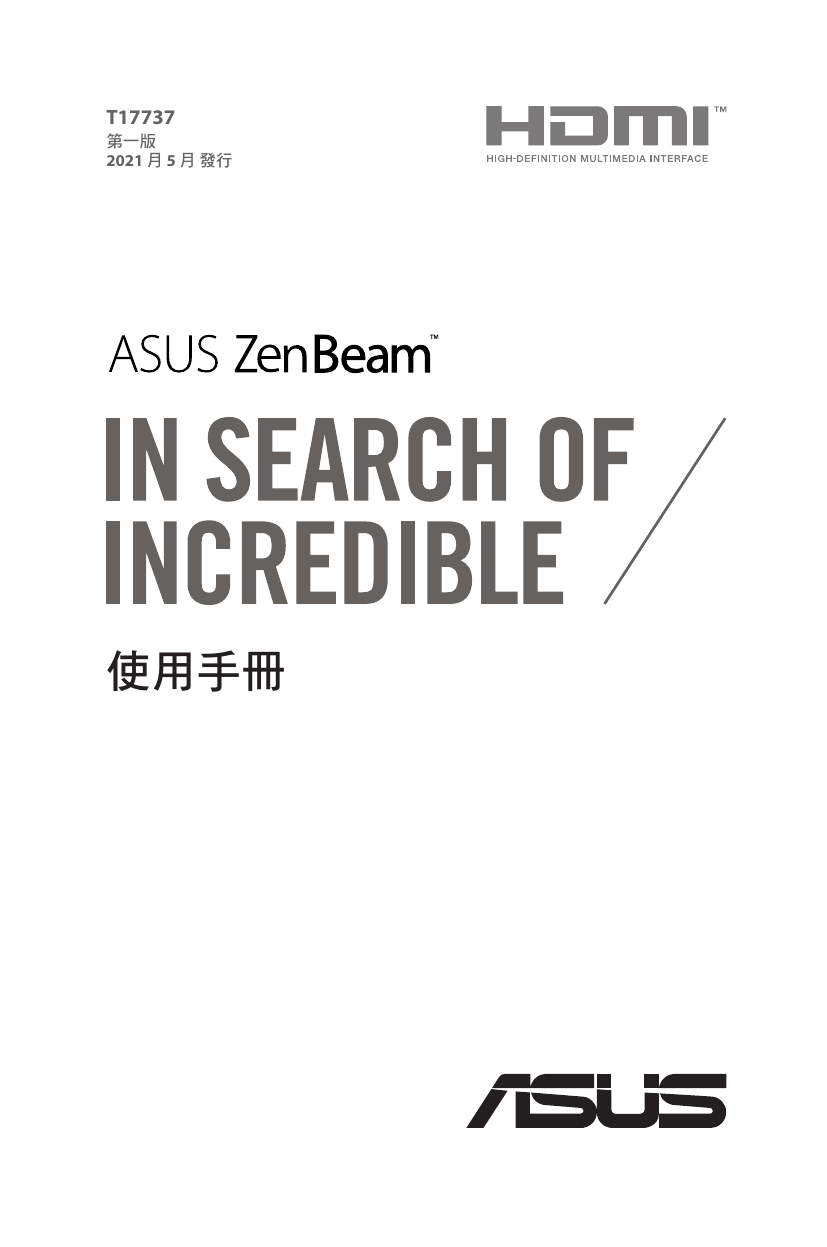

Asus ZenBeam E2 Projector User Guide

T17737
第一版
2021 月 5 月 發行
使用手冊
版權說明
©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利
本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電腦股
份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或為其他利
用。
免責聲明
本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許的範
圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷
性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無法使用本使用
手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手冊所獲得任何資訊
之準確性或可靠性不提供擔保。
台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩之授
權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、或因使用
本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部分而可能產生
的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務
中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限
制或排除條款可能對您不適用。
台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使用手
冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http://support.
asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。
於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產品或
內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。
當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：
（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權的
行為。
（2）本產品序號模糊不清或喪失。
2
LED 投影機使用手冊
COPYRIGHT AND WARRANTY INFORMATION
No part of this manual, including the products and software described in it, may be
reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any
language in any form or by any means, except documentation kept by the purchaser for
backup purposes, without the express written permission of ASUSTeK COMPUTER INC.
(“ASUS”).
Product warranty or service will not be extended if: (1) the product is repaired, modified or
altered, unless such repair, modification of alteration is authorized in writing by ASUS; or (2)
the serial number of the is defaced or missing.
ASUS PROVIDES THIS MANUAL “AS IS” WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESS
OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OR CONDITIONS
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. IN NO EVENT SHALL ASUS,
ITS DIRECTORS, OFFICERS, EMPLOYEES OR AGENTS BE LIABLE FOR ANY INDIRECT, SPECIAL,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES (INCLUDING DAMAGES FOR LOSS OF PROFITS,
LOSS OF BUSINESS, LOSS OF USE OR DATA, INTERRUPTION OF BUSINESS AND THE LIKE), EVEN
IF ASUS HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES ARISING FROM ANY
DEFECT OR ERROR IN THIS MANUAL OR PRODUCT.
Products and corporate names appearing in this manual may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identification or
explanation and to the owners’ benefit, without intent to infringe.
SPECIFICATIONS AND INFORMATION CONTAINED IN THIS MANUAL ARE FURNISHED FOR
INFORMATIONAL USE ONLY, AND ARE SUBJECT TO CHANGE AT ANY TIME WITHOUT NOTICE,
AND SHOULD NOT BE CONSTRUED AS A COMMITMENT BY ASUS. ASUS ASSUMES NO
RESPONSIBILITY OR LIABILITY FOR ANY ERRORS OR INACCURACIES THAT MAY APPEAR IN THIS
MANUAL, INCLUDING THE PRODUCTS AND SOFTWARE DESCRIBED IN IT.
Copyright © 2021 ASUSTeK COMPUTER INC. All Rights Reserved.
LIMITATION OF LIABILITY
Circumstances may arise where because of a default on ASUS’ part or other liability, you are
entitled to recover damages from ASUS. In each such instance, regardless of the basis on which
you are entitled to claim damages from ASUS, ASUS is liable for no more than damages for
bodily injury (including death) and damage to real property and tangible personal property;
or any other actual and direct damages resulted from omission or failure of performing legal
duties under this Warranty Statement, up to the listed contract price of each product.
ASUS will only be responsible for or indemnify you for loss, damages or claims based in
contract, tort or infringement under this Warranty Statement.
This limit also applies to ASUS’ suppliers and its reseller. It is the maximum for which ASUS,
its suppliers, and your reseller are collectively responsible.
UNDER NO CIRCUMSTANCES IS ASUS LIABLE FOR ANY OF THE FOLLOWING: (1) THIRDPARTY CLAIMS AGAINST YOU FOR DAMAGES; (2) LOSS OF, OR DAMAGE TO, YOUR RECORDS
OR DATA; OR (3) SPECIAL, INCIDENTAL, OR INDIRECT DAMAGES OR FOR ANY ECONOMIC
CONSEQUENTIAL DAMAGES (INCLUDING LOST PROFITS OR SAVINGS), EVEN IF ASUS, ITS
SUPPLIERS OR YOUR RESELLER IS INFORMED OF THEIR POSSIBILITY.
SERVICE AND SUPPORT
Visit our multi-language web site at https://www.asus.com/support/
LED 投影機使用手冊
3
目錄
關於本使用手冊........................................................................................6
訊息 .....................................................................................................................7
多國語言版本 ..................................................................................................7
安全性須知 .................................................................................................8
使用注意事項 ..................................................................................................8
維修與元件更換 .............................................................................................8
保養您的投影機 .............................................................................................9
正確的回收處裡 .............................................................................................9
產品之限用物質含有情況標示 ............................................................. 10
第一章：認識您的 LED 投影機
功能介紹 ................................................................................................... 12
上視圖 ............................................................................................................. 12
延伸功能......................................................................................................... 15
前視圖 ............................................................................................................. 17
後視圖 ............................................................................................................. 18
右視圖 ............................................................................................................. 20
底視圖 ............................................................................................................. 21
第二章：設定
操作 LED 投影機 .................................................................................... 24
連接 LED 投影機至電源變壓器 ............................................................. 24
連接 LED 投影機至裝置 ........................................................................... 27
按下電源按鈕 ............................................................................................... 28
調整焦距環 .................................................................................................... 29
人像模式......................................................................................................... 30
4
LED 投影機使用手冊
目錄
第三章：使用 LED 投影機
首次使用 LED 投影機........................................................................... 34
使用螢幕顯示選單................................................................................ 35
使用 Wi-Fi dongle .................................................................................. 36
適用 Android 裝置 ...................................................................................... 37
適用 iOS 裝置................................................................................................ 38
螢幕顯示選單選項................................................................................ 40
Volume（音量） ......................................................................................... 40
Input（輸入）.............................................................................................. 40
Splendid（影像智慧模式） ................................................................... 40
Brightness（亮度） ................................................................................... 40
Contrast（對比） ....................................................................................... 41
Keystone（梯形修正） ............................................................................ 41
Projection Position（投影機位置） .................................................... 41
Setup（設定）............................................................................................. 42
Information（訊息）................................................................................. 43
將 LED 投影機關機 ............................................................................... 44
附錄
FCC 聲明 .................................................................................................... 46
Regional notice for California ............................................................ 46
Canadian Department of Communications Statement ........... 47
Global Environmental Regulation Compliance and Declaration.
..................................................................................................................... 47
ASUS Recycling/Takeback Services ................................................. 47
產品回收與處理..................................................................................... 48
HDMI 連接 ................................................................................................ 49
支援電腦時脈 ......................................................................................... 50
E2 LED 投影機規格 ............................................................................... 52
LED 投影機使用手冊
5
關於本使用手冊
本使用手冊提供您關於 LED 投影機的硬體資訊與軟體功能，內容
則是由下面幾個章節所組成：
第一章：認識您的 LED 投影機
本章節介紹關於 LED 投影機與附帶遙控器的各部說明。
第二章：設定
本章節將告訴您如何設定 LED 投影機與如何連接輸入設備。
第三章：使用 LED 投影機
本章節介紹如何使用 LED 投影機的控制面板按鈕與如何操作
LED 投影機上的功能。
附錄
本章介紹有關 LED 投影機的安全注意事項。
6
LED 投影機使用手冊
訊息
為了強調手冊中的重要資訊，訊息說明會以下列方式呈現：
重要！本訊息包含必須遵守才能完成工作的重要資訊。
說明：本訊息包含助於完成工作的額外資訊與提示。
警告！本訊息包含在特定工作時必須遵守以維護使用者安全以及避免造
成 LED 投影機的資料與組件毀損的重要資訊。
多國語言版本
請至華碩服務網 http://support.asus.com 下載更多各國語言的使用
手冊。
LED 投影機使用手冊
7
安全性須知
使用注意事項
• 在您使用 LED 投影機前，請先閱讀並依照使用手冊上的說明
操作。
• 請注意本使用手冊內的注意事項與警告說明。
• 請勿將 LED 投影機放置在不平或不穩的表面上。
•
請不要在有煙霧的環境中使用 LED 投影機。煙霧殘留物可能
會聚積在重要元件並造成 LED 投影機的損壞，或降低其使用
效能。
• 請將 LED 投影機的塑膠包裝擺放在幼童接觸不到的地方。
• 請勿阻塞 LED 投影機的通風孔或在其附近擺放任何物品。這
麼做會導致內部散熱聚集而無法正常排出，可能會影響影像
輸出品質與造成投影機損壞。
• 請確認 LED 投影機的工作電壓與電源電壓相符合。
• 此產品不可同時充放電。
維修與元件更換
• 請勿自行拆卸或嘗試維修 LED 投影機。如有需要請聯繫您當
地的華碩服務中心以尋求協助。
• 當需要更換特定華碩 LED 投影機元件、購買套件時，請聯繫
您當地的華碩服務中心以尋求協助。
8
LED 投影機使用手冊
保養您的投影機
• 在清潔 LED 投影機之前，請先關機並從電源插座上拔除電源
線。
• 當清潔 LED 投影機的外殼時，請用乾淨且蘸有水或水與中性
清潔劑混合的清潔劑進行清潔，然後再用乾的軟布拭乾。
• 請確認鏡頭冷卻後再進行清潔。使用拭鏡紙輕輕擦拭鏡頭，
並勿讓手觸摸到鏡頭。
• 請勿在 LED 投影機上倒液體或噴霧型清潔劑、苯或稀釋劑。
• 請勿在剛使用過 LED 投影機並移出時，便將機器放置在寒冷
的地方。當 LED 投影機遇到急劇的溫度變化時，濕氣可能會
凝結在鏡頭或其他內部的零件上。為了避免這種情況，建議
間隔 2 小時才變換至極端或突然有溫度變化的環境中。
正確的回收處裡
請勿將本 LED 投影機當作一般垃圾丟棄。本產品零組件
設計為可回收利用。這個打叉的垃圾桶標誌表示本產品
（電器與電子設備）不應視為一般垃圾丟棄，請依照您
所在地區有關廢棄電子產品的處理方式處理。
請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃
圾桶標誌表示電池不應視為一般垃圾丟棄。
LED 投影機使用手冊
9
產品之限用物質含有情況標示
「產品之限用物質含有情況」之相關資訊，請參考下表。
限用物質及其化學符號
單元
鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚
(Pb) (Hg) (Cd) (Cr+6)
(PBB)
(PBDE)
印刷電路板及
電子組件
外殼
散熱設備
光機模組
其他及其配件
─
○
○
○
○
○
○
─
─
─
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
備考 1. " ○" 係指該項限用物質之百分比含量未超出百分比含量
基準值。
備考 2. "─" 係指該項限用物質為排除項目。
10
LED 投影機使用手冊
第一章：
認識您的 LED 投影機
LED 投影機使用手冊
11
功能介紹
上視圖
控制面板按鈕
控制面板上的按鈕可以讓您操控螢幕上顯示的選單，這些按
鈕所對應在 LED 投影機上的功能如下所示：
選擇
（向上或向下）
音量調整
（向左或向右）
退出 / Splendid
輸入
說明：如欲了解更多有關使用控制面板按鈕來控制 LED 投影機的設定，
請參考本使用手冊 第三章：使用 LED 投影機 章節的說明。
12
LED 投影機使用手冊
電源指示燈與電池狀態指示燈
此 LED 指示燈為 LED 投影機在下列狀態時的燈號指示：
• 當 LED 投影機開機時，會亮燈顯示。
• 當顯示綠燈或紅燈時，則為顯示電池充電時的狀態。
此 LED 指示燈在電池供電模式下，則顯示電池容量的狀態，
詳細說明請參考以下表格：
顏色
綠色恆亮
狀態
LED 投影機連接外接電源，或在電池模式
下運作，且電池電力大於 25%。或表示
在未開機狀態下，LED 投影機正以行動電
源模式下運作。
紅色恆亮
LED 投影機僅在電池模式下運作，且電池
電力不超過 25%。
當 LED 投影機系統溫度過高時，會自動
降低亮度。若 LED 投影機仍無法降溫，
則會自動關機。
紅色閃爍
綠色閃爍
LED 投影機目前作為行動電源，並為行動
裝置充電。
紅綠閃爍
系統發生錯誤，LED 投影機將自動關機。
LED 投影機使用手冊
13
電池充電指示燈
此 LED 指示燈亮燈時，表示 LED 投影機已連接電源線充電。
重要！請使用包裝盒內容物中的電源變壓器為 LED 投影機充電。
14
LED 投影機使用手冊
延伸功能
此款 LED 投影機亦具備單機功能，該功能為在 LED 投影機使用電
池模式並按下 退出 / Splendid 按鈕時使用。
說明：
•
•
以下功能僅在 LED 投影機未連接電源變壓器或未連接訊號時才能使
用。
欲關閉或在 LED 投影機上切換手電筒與緊急照明燈模式功能時，僅
需按下 退出 / Splendid 按鈕，直到首選的照明功能為關閉或啟用。
重要！使用以下功能前，請先確認 LED 投影機已充滿電，且能在電池模
式下運作。電池使用時效會因實際操作項目不同而異。
手電筒
使用此功能時，LED 投影機會顯示穩定的白光。
退出 / Splendid
按鈕
請依照以下方式，將 LED 投影機當成手電筒使用：
1.
移除連接在 LED 投影機上的所有周邊裝置與 Wi-Fi dongle，然
後按下電源鍵開啟。
LED 投影機使用手冊
15
2.
按下 輸入 按鈕，然後將輸入源變更為 HDMI。
3.
重複按下
按鈕，直到 LED 投影機顯示穩定的白光。
緊急照明燈模式
使用此功能時，LED 投影機會閃爍白光。
Splendid / 退出
按鈕
請依照以下方式，將 LED 投影機當成緊急照明燈使用：
16
1.
移除連接在 LED 投影機上的所有周邊裝置與 Wi-Fi dongle，然
後按下電源鍵開啟。
2.
按下 輸入 按鈕，然後將輸入源變更為 HDMI。
3.
重複按下
LED 投影機使用手冊
按鈕，直到 LED 投影機顯示穩定的白光。
前視圖
鏡頭
鏡頭會投射出您所連接裝置裡的影片或圖片檔案。
警告！
•
•
請勿將手或尖銳物品觸碰鏡頭。
使用時請勿直視鏡頭，以避免因強光傷害眼睛。
LED 投影機使用手冊
17
後視圖
電源鍵
長按此鍵可將 LED 投影機開機或關機。短按此鍵可開啟或關
閉行動電源模式。
手動重置孔
您可以使用一根拉直的迴紋針插入此孔來重置您的 LED 投影
機。然後再次按下電源鍵開啟 LED 投影機。
電源（DC）輸入埠
將產品所附的電源變壓器插入插孔，可以充電也可以供應投
影機使用時的電力。
重要！請使用包裝盒內容物中的電源變壓器為 LED 投影機充電。
警告！電源變壓器在使用時可能會發熱。請確認變壓器未被任何物體遮
蔽並讓其遠離您的身體。
18
LED 投影機使用手冊
HDMI 連接埠
HDMI（High-Definition Multimedia Interface，高畫質多媒體
介面）是未經壓縮全數位化的音效 / 影音訊號介面，提供與
MHL（Mobile HI-Definition Link，行動高畫質連結技術）相容
的裝置，此連接埠支援 HDCP 標準的 HD DVD、Blu-ray（藍
光）與其他受保護的內容播放。
音效輸出孔
此插孔可讓您將 LED 投影機連接至擴音喇叭或耳機。
電源輸出埠 / Wi-Fi dongle 埠
此電源輸出埠適用的輸出電壓為 5V/1A。您可以在使用 LED
投影機時透過此埠連接行動裝置來充電。
您也可以插入隨附的 Wi-Fi dongle，讓您鏡像或投射行動裝
置中的內容。
說明：如欲了解更多細節，請參考本使用手冊 使用 Wi-Fi dongle 章
節的說明。
LED 投影機使用手冊
19
右視圖
調焦環
此調焦環用來調整 LED 投影機的影像焦距。
通風孔
此通風孔讓冷空氣流入並將熱空氣排出 LED 投影機。
警告！請勿將紙張、書本、衣物、傳輸線或其他物品阻擋到任何通風
孔，否則可能會造成機器過熱。
20
LED 投影機使用手冊
底視圖
三腳架插孔
您可以使用此插孔安裝三腳架來支撐 LED 投影機。
可調式支撐腳
旋轉此可調式支撐腳以調整 LED 投影機的高度。
LED 投影機使用手冊
21
22
LED 投影機使用手冊
第二章：
設定
LED 投影機使用手冊
23
操作 LED 投影機
LED 投影機提供連接外接儲存裝置，讓您能夠輕易地開啟多媒體
檔案並透過內建的 SonicMaster 聲籟技術來聆聽音樂。
為了維護您的安全並保持本產品的品質，當操作 LED 投影機前，
請先參考以下的步驟。
連接 LED 投影機至電源變壓器
A.
將 AC（交流）電源變壓器連接至 100V~240V 電源插座。
B.
連接 DC（直流）電源線至 LED 投影機。
初次使用 LED 投影機的電池模式之前，請先充電 3 小時
以上。
說明：電源變壓器的圖示僅供參考，實際的產品樣式會依據銷售國家與
地區的不同而異。
24
LED 投影機使用手冊
重要！
• 請使用產品內附的電源線來充電與提供 LED 投影機連接供電使用。
• 請在 LED 投影機首次開機前，將電源變壓器連接妥當。強烈建議您
將 LED 投影機的電源變壓器連接至具有接地作用的電源插座。
• 請選擇靠近 LED 投影機並方便連接的電源插座。
• 若要中斷 LED 投影機的主電源，請從電源插座上拔下 LED 投影機的
電源變壓器。
警告！
請閱讀以下有關 LED 投影機電池的注意事項：
• 電池使用時效會因環境溫度、濕度以及 LED 投影機的實際使用情況
而定。
• 若自行將本裝置的電池移除或拆卸，可能會導致火災或化學燃燒的
危險。
• 請遵守人身安全警示標誌。
• 若更換不正確的電池型號，可能會導致爆炸的危險。
• 切勿丟棄在火中。
• 請勿試圖讓 LED 投影機電池短路。
• 請勿試圖拆解和重組電池。
• 若發現漏液情形，請停止使用。
• 電池與其組件必須正確回收或處置。
• 請將電池與其他小元件遠離兒童。
• 若將電池投入火中、熱烤箱中，或是將其破碎或切割，可能會導致
爆炸的危險。
• 若將電池放置於溫度極高的環境中，可能會導致爆炸或是易燃液體
或氣體洩漏的危險。
• 若將電池放置於氣壓極低的環境中，可能會導致爆炸或是易燃液體
或氣體洩漏的危險。
LED 投影機使用手冊
25
AC（交流）電源線需求
根據您所在的地區使用正確的 AC 電源插頭類型。
重要！若產品所附的 AC 電源線並不符合所在地區的規格，請與您的經
銷商連絡。
說明：強烈建議使用具備接地功能插頭的視訊來源裝置，以防止電壓突
波的訊號干擾。
適用澳洲與中國
適用阿根廷
適用韓國
適用英國
適用美國、日本與台灣
26
LED 投影機使用手冊
連接 LED 投影機至裝置
音效輸出埠
HDMI
電源輸出埠（5V/1A）
LED 投影機使用手冊
27
按下電源按鈕
說明：當 LED 投影機使用時，內建的電池組將停止充電。請參考 LED 投
影機上的電池充電指示燈狀態，您也可以參考 上視圖 章節以了
解更多相關內容。
28
LED 投影機使用手冊
調整焦距環
說明：請用靜態圖片來調整螢幕顯示。
將對焦環朝上或朝下移動以調整影像焦距。
LED 投影機使用手冊
29
人像模式
您的 LED 投影機支援橫向（標準）與縱向模式。欲使用人像模
式，請將投影機旋轉至垂直位置，且可以全螢幕瀏覽垂直影像，
而側方沒有黑條。
說明：您的 LED 投影機允可以讓您鏡像或投射行動裝置中的內容，欲
了解更多細節，請參考本使用手冊中 使用 Wi-Fi dongle 章節的說
明。
30
LED 投影機使用手冊
調整螢幕影像尺寸與距離對照表
請參考以下的表格來調整 LED 投影機投影的影像尺寸。
螢幕尺寸 - 16 : 9
投影距離
對角線
水平
垂直
（吋） （公釐）
（公釐）
（公釐）
（公釐）
30
762
664
373
864
35
889
775
436
1007
40
1016
886
498
1151
45
1143
996
560
1295
60
1270
1107
622
1439
55
1397
1218
684
1583
60
1524
1329
747
1727
65
1651
1439
809
1871
70
1778
1550
871
2015
75
1905
1661
933
2159
80
2032
1771
996
2303
85
2159
1882
1058
2447
90
2286
1993
1120
2591
95
2413
2104
1182
2735
100
2540
2214
1245
2879
LED 投影機使用手冊
31
32
LED 投影機使用手冊
第三章：
使用 LED 投影機
LED 投影機使用手冊
33
首次使用 LED 投影機
功能按鈕
選擇按鈕
當您首次使用 LED 投影機時，請參考以下的步驟操作。
說明：請在 LED 投影機首次開機前，將電源變壓器連接妥當。強烈建議
您將 LED 投影機的電源變壓器連接至具有接地作用的電源插座。
1.
設定 LED 投影機，然後按下電源鍵三秒以開機。
2.
按下位於 LED 投影機控制面板上的
可用的語言選項。
34
LED 投影機使用手冊
或
按鈕，以瀏覽
3.
選擇完偏好的語言後，按下 Select（選擇）按鈕將此語言設
定為 LED 投影機所顯示的語言。
4.
此時可以開始使用 LED 投影機，從插入的裝置顯示檔案。若
無插入或偵測不到裝置，則會顯示 NO SIGNAL（無訊號）畫
面。
5.
按下位於 LED 投影機控制面板上的 Select（選擇）按鈕以開
啟螢幕顯示選單。
使用螢幕顯示選單
您的 LED 投影機為隨插即用裝置，並且具備螢幕顯示選單，選單
中提供程式與設定項目，讓您將 LED 顯示做最佳的充分運用。
按下 LED 投影機控制面板上的 Select（選擇）按鈕，即可開啟
OSD 選單。
說明：如欲了解更多細節，請參考本使用手冊 螢幕顯示選單選項 章節
的說明。
欲變更螢幕顯示選單上的選項，請按下 LED 投影機控制面板上的
功能按鈕（上/下/左/右）。
調整設定後，按下 Select（選擇）按鈕儲存新設定，然後按下
或向上移動 Select（選擇）按鈕以返回主畫面。
LED 投影機使用手冊
35
使用 Wi-Fi dongle
隨附的 Wi-Fi dongle 可以讓您投影行動裝置的螢幕或是將其從行
動裝置傳輸至 LED 投影機。Android 與 iOS 行動裝置之間的設定過
程可能有所不同。
在設定螢幕鏡像或投射之前，請確認（1）已正確插入隨附的 WiFi dongle 與（2）已開啟行動裝置上的 Wi-Fi。
說明：欲將 Wi-Fi 頻段從 5GHz 變更為 2.4GHz，請長按 Input（輸入）按
鈕三秒鐘，然後再等待三秒鐘後以啟用變更。
36
LED 投影機使用手冊
適用 Android 裝置
欲從您的行動裝置中鏡像：
1.
確認您的行動裝置已開啟 Wi-Fi。
2.
點選 Smart Mirroring（智慧鏡像）或是 Cast（投射），然後
依照投影螢幕上所示連接至 LED 投影機的 SSID。
3.
開始將行動裝置上的螢幕投影至 LED 投影機上。
欲從 YouTube 投射：
1.
在行動裝置的螢幕上，選擇 Settings（設定）> Wi-Fi，然
後從網路列表中點選 LED 投影機的 SSID（如投影螢幕上所
示）。
2.
輸入密碼（如投影螢幕上所示）連接。
3.
開啟瀏覽器，然後在網址欄中輸入 URL（如投影螢幕上所
示），您將被導引至一個網頁以將您的 LED 投影機連接至 WiFi 網路。
說明：
•
在執行下一步前，請確認您的行動裝置與 LED 投影機已連接至同一
Wi-Fi 網路。
•
欲連接至其他 Wi-Fi 網路，請重複步驟 3 並在網頁上選擇所需的 Wi-Fi
網路。
4.
開啟 YouTube 應用程式，然後點選主畫面頂部的 Cast（投
射）
按鈕。從裝置列表中，選擇欲投射的 LED 投影機。
5.
連接成功後，點選 Play（播放），您的內容將從投影機上開
始播放。
LED 投影機使用手冊
37
適用 iOS 裝置
欲從您的行動裝置中鏡像：
1.
確認您的行動裝置已開啟 Wi-Fi。
2.
點選 Screen Mirroring（螢幕鏡像），然後依照投影螢幕上
所示連接至 LED 投影機的 SSID。
3.
開始將行動裝置上的螢幕投影至 LED 投影機上。
欲從 YouTube 投射：
標準設定
1.
在行動裝置的螢幕上，選擇 Settings（設定）> Wi-Fi，然
後從網路列表中點選 LED 投影機的 SSID（如投影螢幕上所
示）。
2.
輸入密碼（如投影螢幕上所示）連接。
3.
開啟瀏覽器，然後在網址欄中輸入 URL（如投影螢幕上所
示），您將被導引至一個網頁以將您的 LED 投影機連接至 WiFi 網路。
說明：
38
•
在執行下一步前，請確認您的行動裝置與 LED 投影機已連接至同一
Wi-Fi 網路。
•
欲連接至其他 Wi-Fi 網路，請重複步驟 3 並在網頁上選擇所需的 Wi-Fi
網路。
4.
開啟 YouTube 應用程式，然後點選主畫面頂部的 Cast（投
射）
按鈕。從裝置列表中，選擇欲投射的 LED 投影機。
5.
連接成功後，點選 Play（播放），您的內容將從投影機上開
始播放。
LED 投影機使用手冊
快速設定
1.
在投影螢幕上掃描 QR code 1，然後您的行動裝置將連接至您
的 LED 投影機。
2.
在投影螢幕上掃描 QR code 2，然後您的 LED 投影機將連接至
Wi-Fi 網路。
說明：
•
在執行下一步前，請確認您的行動裝置與 LED 投影機已連接至同一
Wi-Fi 網路。
•
欲連接至其他 Wi-Fi 網路，請重複步驟 3 並在網頁上選擇所需的 Wi-Fi
網路。
3.
開啟 YouTube 應用程式，然後點選主畫面頂部的 Cast（投
射）
按鈕。從裝置列表中，選擇欲投射的 LED 投影機。
4.
連接成功後，點選 Play（播放），您的內容將從投影機上開
始播放。
LED 投影機使用手冊
39
螢幕顯示選單選項
您可以參考以下頁面，以獲取每個螢幕顯示選單選項的詳細訊
息。
Volume（音量）
此選項用來調整 LED 投影機播放音樂檔案時的音量大小。
您可以將音量調整從 0 至 10，您也可以按下
或
以快速
此選項可啟用以下任一顯示模式，您也可以直接按下
按鈕以
靜音或將音量調至最大。
Input（輸入）
選擇此選單選項可設定 LED 投影機的輸入源。
Splendid（影像智慧模式）
啟用本選單。
可使用選項：
插入電源：Standard（標準模式）、Theater（劇場模式）、
Presentation（簡報模式）
電池模式：High、Middle、Low
Brightness（亮度）
此選項用來調整投影螢幕的亮度。
提供您可以調整亮度的範圍為 0 至 10，從最暗至最亮。
40
LED 投影機使用手冊
Contrast（對比）
此選項可以調整 LED 投影機投影畫面的亮部與暗部區域。
提供您可以調整的範圍為從 0 至 10，從最低至最高的顏色對比。
Keystone（梯形修正）
此選項提供修正投影影像的變形角度。
說明：欲在手動調整後開啟自動梯形修正功能，請至 Setup（設定）並
開啟 Auto Keystone（自動梯形修正）功能。
Projection Position（投影機位置）
此選項可用來依據 LED 投影機的方位來調整投影影像的位置。
您可以依照 LED 投影機所擺放的位置來配合改變投影的方向：
Front Table（正放前投）、Rear Table（正放後投）、Front
Ceiling（倒吊前投）、Rear Ceiling（倒吊後投）。
LED 投影機使用手冊
41
Setup（設定）
此選項可以設定以下項目：
42
•
Language（語言）- 此項目用來設定 LED 投影機螢幕顯示選
單所顯示的語言。
•
Reset（回復）- 此項目用來將 LED 投影機或 Wi-Fi 網路還原至
出廠預設值。
•
Auto Keystone（自動梯形修正）- 此項目用來開啟或關閉自
動梯形修正。
•
Auto Ceiling Detection（自動天花板偵測）- 此項目用來開啟
或關閉自動天花板偵測。
•
Auto Power（自動開機）- 當您的 LED 投影機連接至 HDMI 裝
置並使用其電源變壓器插入電源時，此項目可讓您開啟或關
閉自動開機功能。
•
OSD Timeout（螢幕顯示選單逾時）- 此項目用來設定螢幕顯
示選單從投影螢幕上消失前的秒數。
•
Power Timeout（電源逾時）- 此項目用來讓您選擇自動（15
分鐘）或是設定沒有 HDMI 訊號的分鐘數，然後自動關閉 LED
投影機。
LED 投影機使用手冊
Information（訊息）
此選項可用來瀏覽 LED 投影機的相關資訊。
型號名稱
LED 投影機的
韌體版本
輸入裝置的螢幕
解析度
LED 投影機使用手冊
43
將 LED 投影機關機
1.
按下電源鍵。
2.
當畫面顯示以下訊息時，請再按一下電源鍵以關閉LED 投影
機。若您需要在關閉後立即重新開啟 LED 投影機，請等待至
電源指示燈與電池狀態指示燈熄滅。
說明：為了您的安全起見，LED 投影機的電池充電功能不會在裝置關機
後立即啟動。當 LED 投影機冷卻後，電池的充電功能才會自動啟
動。
44
LED 投影機使用手冊
附錄
LED 投影機使用手冊
45
FCC 聲明
本設備經過測試，符合美國聯邦通訊委員會規定第 15 條之 B 級
數位裝置限制。此類限制乃用於為住宅安裝之有害干擾提供合理
保護。本設備會產生、使用並發射無聲電波，如果未遵照說明安
裝與使用，可能會對無線電通訊造成有害干擾。但是，這並不保
證在特定的安裝中不會產生任何干擾。如果本設備確實會對無線
電或電視接收造成有害干擾（可透過關閉與開啟本設備電源來判
斷），建議使用者嘗試下列一種或多種方法來排除干擾：
•
重新調整接收天線的方向或位置。
•
增加設備與接收器之間的距離。
•
將設備連接至與接收器電路不同的電源插座上。
•
或者向經銷商或經驗豐富的無線電 / 電視技術人員諮詢以獲
得協助。
本裝置符合美國聯邦通訊委員會規定第 15 條。操作時需符合以下
兩種狀況：
1.
本裝置不會引起有害的干擾，以及
2.
本裝置必須能承受任何可能影響操作的干擾。
Regional notice for California
This product contains chemicals, including lead, known to the State
of California to cause birth defects or other reproductive harm. Wash
hands after handling.
46
LED 投影機使用手冊
Canadian Department of Communications
Statement
This digital apparatus does not exceed the Class B limits for
radio noise emissions from digital apparatus set out in the
Radio Interference Regulations of the Canadian Department of
Communications.
This class B digital apparatus complies with Canadian ICES-003.
Global Environmental Regulation Compliance
and Declaration
ASUS follows the green design concept to design and manufacture
our products, and makes sure that each stage of the product
life cycle of ASUS product is in line with global environmental
regulations. In addition, ASUS disclose the relevant information
based on regulation requirements.
Please refer to http://csr.asus.com/english/Compliance.htm for
information disclosure based on regulation requirements ASUS is
complied with:
Japan JIS-C-0950 Material Declarations
EU REACH SVHC
Korea RoHS
ASUS Recycling/Takeback Services
ASUS recycling and takeback programs come from our commitment
to the highest standards for protecting our environment. We believe
in providing solutions for you to be able to responsibly recycle our
products, batteries, other components as well as the packaging
materials. Please go to http://csr.asus.com/english/Takeback.htm for
detailed recycling information in different regions.
LED 投影機使用手冊
47
產品回收與處理
舊電腦、筆記型電腦與其他電子設備，其包含有危險性的化學物
質，若當成一般垃圾掩埋時，則有害於環境。經由資源回收的方
式，在舊電腦內使用的金屬、塑膠與零組件，都可以打碎並且重
新再利用做成新的產品。而且，環境也能被保護，而不被任何不
受控制所釋放有害的化學物質所危害。
華碩與資源回收業者以最高標準相互配合，以保護我們的環境，
確保工作者的安全，以及遵從全球有關環境保護的法律規定。我
們保證以資源回收的方式回收以往生產的舊設備，透過多樣的方
式保護環境。
如欲了解更多關於華碩產品資源回收資訊與聯絡方式，請上網
至 GreenASUS Takeback and Recycling（產品回收與處理）網
頁：http://csr.asus.com/english/Takeback.htm。
48
LED 投影機使用手冊
HDMI 連接
裝置配置 H D M I
連接埠
裝置配置 m i c ro
HDMI 連接埠
iOS 裝置配置
Lightning™ 連接
埠
裝置配置 USB 3.1
Gen 2 Type-C™ 連
接埠
• HDMI 至 HDMI 訊號線
• Micro HDMI 至 HDMI 轉接器
• HDMI 至 HDMI 訊號線
• Lightning™ Digital AV 轉接器
• HDMI 至 HDMI 訊號線
• USB 3.1 Gen 2 Type-C™ Digital AV 轉
接器
• HDMI 至 HDMI 訊號線
LED 投影機使用手冊
49
支援電腦時脈
HDMI（電腦）
模式
VGA
SVGA
XGA
SXGA
SXGA+
UXGA
PowerBook G4
PowerBook G4
PowerBook G4
解析度
640x480
800x600
1024x768
1280x1024
1400x1050
1600x1200
640x480
800x600
1024x768
更新率
（Hz）
60.0
60.0
60.0
60.0
60.0
60.0
60.0
60.0
60.0
水平頻率（kHz）
時脈
（MHz）
31.5
37.9
48.4
64.0
65.3
75.0
31.4
37.9
48.4
25.175
40.000
65.000
108.000
101.000
162.000
25.175
40.000
65.000
水平頻率（kHz）
點時脈頻率
（MHz）
60.0
60.0
60.0
60.0
44.8
49.6
59.7
65.3
74.250
71.000
108.000
119.000
60.0
67.5
148.500
60.0
47.7
72.000
HDMI（Extended Wide timing）
模式
WXGA
QuadVGA
WSXGA+
50
解析度
1280x720
1280x800
1280x960
1680x1050
1920x1080
(1080P)
1366x768
LED 投影機使用手冊
更新率
（Hz）
HDMI（視訊）
模式
480i
576i
解析度
720(1440)x480
16:9
7 2 0 x 5 7 6
(1440x576)16:9
720x480 16:9
720x576 16:9
1280x720
1280x720
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
更新率（Hz）
水平頻率（kHz） 時脈（MHz）
59.94(29.97)
15.7
27.000
50(25)
15.6
27.000
31.5
31.3
45.0
37.5
33.8
28.1
27.0
67.5
56.3
28.1
33.8
27.000
27.000
74.250
74.250
74.250
74.250
74.250
145.500
145.500
74.250
74.250
59.9
480p
50.0
576p
60.0
720p
50.0
720p
60(30)
1080i
50(25)
1080i
23.97/24
1080p
60.0
1080p
50.0
1080p
25.0
1080p
30.0
1080p
Graphic H o r i z o n t a l s c a n r a t e :
s o u rc e 15k-75kHz
monitor
r a n g e Vertical scan rate: 24-60Hz
limits
M a x. p i x e l r a t e: 170M H z
(digital)
LED 投影機使用手冊
51
E2 LED 投影機規格
顯示
投影鏡頭
視訊功能
顯示技術
0.2" DLP®
光源
R/G/B LED
光源壽命
30,000 小時
解析度（原始）
FWVGA 854 x 480
亮度
300 LED 流明
對比度（代表）
400：1
色彩飽和度（NTSC）
顯示色彩
標準 100%
投射比
1.3：1（35 吋 @ 1 公尺
@ 16：9）
投影距離
0.76 ~ 2.54 公尺
投影 / 螢幕尺寸
30 ~ 100 英吋
投影位移
100%
變焦
定焦
相片模式
標準模式、劇場模
式、 簡報模式
梯形修正調整
自動梯形修正
垂直 ±40 度
投影機位置
正放前投、正放後投
內建喇叭
5 瓦單聲道喇叭（內建
華碩 Sonic Master 聲籟
技術）
音效功能
（下一頁繼續）
52
一千六百七十萬色
LED 投影機使用手冊
有
類比訊號頻率
24.7 KHz（H）至 74.6 KHz
（H）/ 50 Hz（V）至 60
Hz（V）
功耗
≤36.5W
待機模式
<0.5W
內建電池
6000mAh（5V@1A）
電池壽命
<11.2W（高達 4 小時）
訊號頻率
開機
電池
噪音
輸入 / 輸出
機構設計
尺寸
重量
30 dB（標準模式）
訊噪
28 dB（劇場模式）
電腦訊號輸入
HDMI 1.3（相容 1.4）
音效輸出
耳機輸出孔
USB 2.0 輸出連接埠
外觀顏色
有（5V@1A）
三腳架插孔
有
機器上的按鈕
有
鏡頭蓋
無
機身尺寸
107.5 mm x 110 mm x 37
mm（寬 x 深 x 高）
淨重（約）
400 公克
金色
（下一頁繼續）
LED 投影機使用手冊
53
操作溫度
0 ~ 40o C
操作濕度
20 ~ 80%
配件
攜行包、電源變壓器、電源線、
HDMI 訊號線、快速使用手冊、保固
卡
法規認證
FCC / CE / CB / CCC / RCM / VCCI / CU /
IEC62471 / CEC
重要！
• 產品規格如有變更，恕不另行通知。
• 產品的實際狀況可能會因地區不同而異。
• 所有品牌和產品名稱為其各自公司的註冊商標。
54
LED 投影機使用手冊

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
