Graco Children's Products M6Y2M03T BabyMonitor User Manual

Replacement Parts
• Warranty Information (USA)
Product Registration (USA)
To register your Graco product from within
the U.S.A. visit us online at
www.gracobaby.com/productregistration.
We currently do not accept product registrations
from those living outside the
United States of America.
To purchase parts or accessories or for warranty information in the United States, please contact us at the following:
www.gracobaby.com
OR
1-800-345-4109
/
2M02
2M03
72˚ F
POWER
POWER

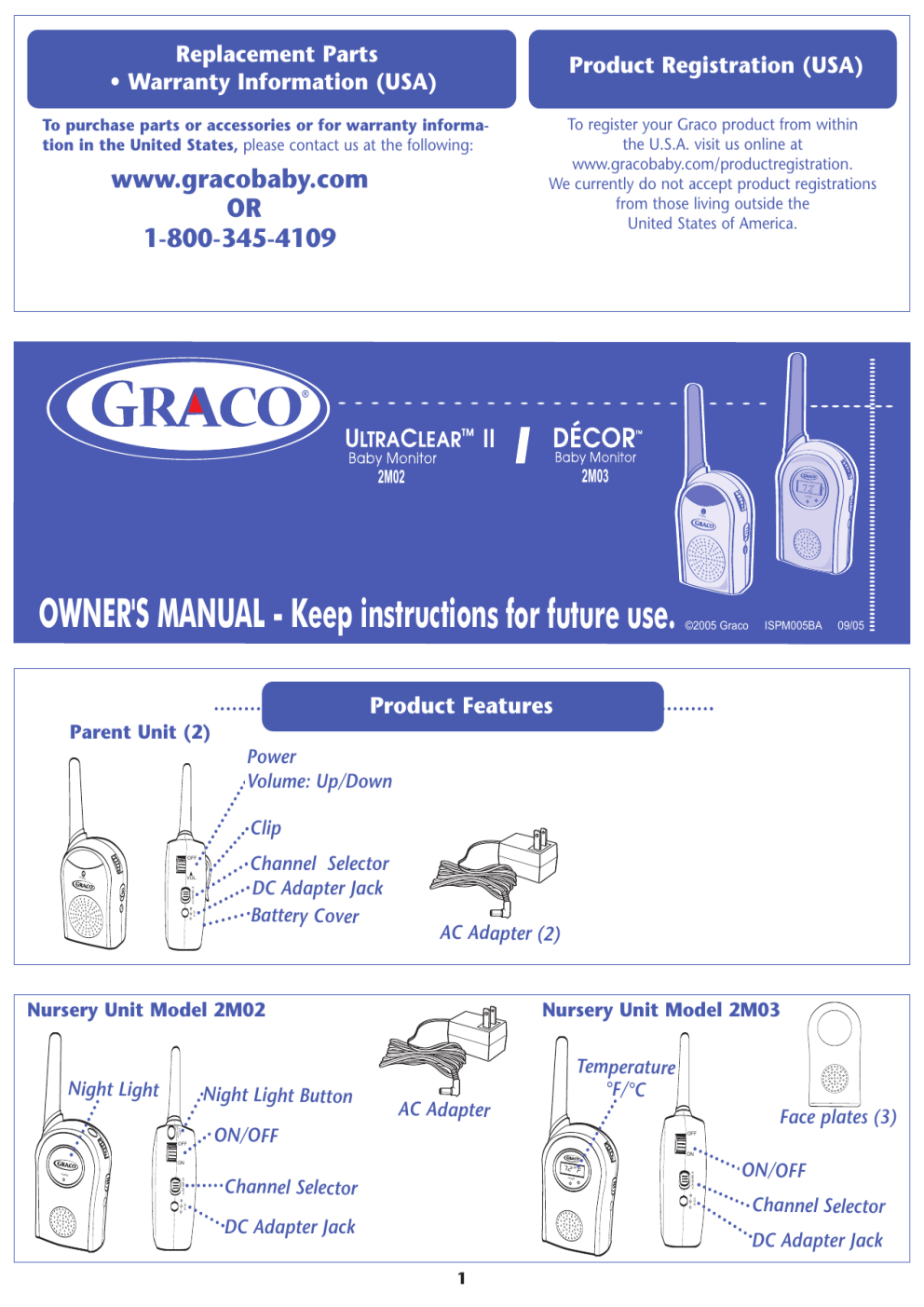

OWNER'S MANUAL - Keep instructions for future use.
©2005 Graco
ISPM005BA
09/05
Product Features
Parent Unit (2)
Power
Volume: Up/Down
Clip
OFF
VOL.
POWER
-
9V DC
+
A CHANNEL B
POWER
Channel Selector
DC Adapter Jack
Battery Cover
AC Adapter (2)
Nursery Unit Model 2M02
Night Light
NIGHTLIGHT
ON/OFF
Night Light Button
OFF
Nursery Unit Model 2M03
Temperature
°F/°C
AC Adapter
Face plates (3)
ON/OFF
OFF
72 °F
ON/OFF
+
POWER
9V DC
A CHANNEL B
Channel Selector
-
-
9V DC
+
POWER
A CHANNEL B
ON
ON
POWER
DC Adapter Jack
Channel Selector
DC Adapter Jack
1
Failure to follow these warnings and the assembly
instructions could result in serious injury or death.
This device is designed only to monitor the sounds of your child. It will not alert you to your child’s silent activities.
This product is not designed or intended for use as a medical monitor. Always be sure that both the transmitter and receiver
are working properly and are within range of each other.
• STRANGULATION HAZARD. Keep the adapter cords out of the reach of children. Do not use with extension cords.
• DO NOT place the Nursery Unit or its cord within your child’s reach. Do not put the Nursery Unit inside a crib or play yard.
• Use ONLY with 110-120 volt AC electrical outlets.
• Protect the AC adapter cords. Place them so they are not walked on or pinched by furniture or other items.
• Allow for proper ventilation when units are in use. Do not cover the Nursery Unit or Parent Units with any object
such as a blanket. Do not place it in a drawer or in any location which would muffle the sound or interfere with the normal
flow of air.
• DO NOT immerse any part of the Nursery Unit or Parent Unit in water. Clean only with a dry cloth.
• DO NOT place unit near water and moisture. Do not use the Nursery Unit outdoors. Do not use the monitor near possible
wet areas, such as a bathtub, shower, wash basin, sink, laundry tub, swimming pool, wet basement, etc.
• Keep Nursery Unit away from heat sources, such as fireplaces, radiators, stoves, and TVs or other appliances. Heat can
damage the case or electrical parts.
• DO NOT use the monitor if:
• The adapter cords or plugs have been damaged.
• The unit has been exposed to liquids.
• Unit has been dropped or is damaged.
• DO NOT OPEN THE TRANSMITTER, RECEIVER OR ADAPTER. No user-serviceable parts inside. Risk of electrical shock, fire
or death.
FCC Statement:
WARNING Changes or modifications to this unit not expressly approved by the party responsible for compliance could
void the user authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
2
Battery Installation
Parent Unit
• To replace the batteries, remove the battery door cover on the
Parent Unit with a key or flat blade screw driver.
• Remove the old batteries from the compartment.
• Place 4-AAA (1.5V-LR03) batteries into the battery compartment.
Note the proper orientation of the batteries.
• Place the battery door back on the unit.
• Remove a dead battery promptly. A dead battery left in unit may
leak, damaging your unit.
• Do not attempt to recharge a non-rechargeable battery.
• A rechargeable battery CANNOT be recharged by plugging the AC
adapter into the Nursery Unit.
• Remove the batteries from the unit if it is no longer being used or
will be stored for an extended period of time.
+
_
+
_
+
_
+
_
Using AC Adapters
• The Parent Unit(s) can use either 4-AAA (1.5V-LR03) batteries or standard 120 volt AC household current. The Nursery Unit
uses standard 120 volt AC household current.
• To use AC adapters, plug the connector on the cord into the AC adapter jack on the side of the Parent Unit and the Nursery
Unit. Then plug adapter into a standard wall outlet.
• Use ONLY the Graco adapters included with the unit. Do not use these adapters with other equipment under any
circumstances.
• If units do not work, check that AC adapters are plugged into working outlets.
• When electricity is off (from a power failure, etc.), the Parent Unit will operate on 4-AAA (1.5V-LR03) batteries, however, the
Nursery Unit will not operate until power is restored.
Low Battery
Parent Unit
• When the battery is low in the parent unit you may hear static or other noise. You may either plug in the A/C adapter or
replace the batteries.
Out of Range Indication
• If the Parent Unit begins to lose the signal from the Nursery Unit you may hear static or other noise. Immediately move the
Parent Unit closer to the Nursery Unit to regain connection.
***Note: It is not uncommon for the Parent Unit to occasionally lose and regain connection with the Nursery
Unit in environments that have a significant amount of obstructions.
3
Selecting Channels
• In case you are experiencing some interference, the channel on the Nursery Unit can be changed by switching the channel
button on the side of the unit. The Parent Unit and Nursery Unit must both be set to the same channel, either channel “A”
or “B” (“X” or “Y”).
Night Light or Temperature
• Some models have a night light on the Nursery Unit that will illuminate when the button on the top of the unit is pressed
and will automatically shut off in 15 minutes or push the button again to turn the light off.
• Some models will display the temperature of the Nursery Unit. Push the button on the front of the Nursery Unit to switch
from °F to °C.
Setting Up the Baby Monitor
1. For optimum operation, it is best to use new batteries in the Parent Unit.
2. Place the Nursery Unit within 10 feet (3 meters) of your baby. Plug an AC adapter into the jack on the side of the Nursery
Unit. Plug it into a working 120 volt AC outlet.
3. Aim the Nursery Unit toward your baby. Check that there are no walls or large objects that could block sound transmission.
4. Set both the Nursery Unit and Parent Unit to the same channel, “A” or “B” (“X” or “Y”).
5. Turn on the Nursery Unit using the On/Off switch on the side. The green power light should come on.
6. Place the Parent Unit within five (5) feet (1.5 meters) of the Nursery Unit and turn on the Parent Unit using the On/Off
switch on the side of the unit. The green power light should come on.
7. Repeat same set-up procedure for second Parent Unit.
8. Your monitor is now ready for use.
4
Testing the System
It is VERY IMPORTANT to test the system when first set up, and at regular times thereafter. Test the units if you
suspect they may have been damaged or have not been used for a long time.
1. If two adults are present, have one take the Parent Unit(s) to different locations, trying various volume settings, while the
other speaks into the Nursery Unit.
2. If only one adult is available, place a ticking clock, radio, or other sound-producing device near the Nursery Unit to test it.
3. When testing, keep the level of your child’s sounds in mind, and adjust the volume accordingly.
4. If there is sound interference, switch the Nursery Unit and the Parent Units to the other channel setting.
Operation
To Listen To Baby
• Turn on Nursery Unit using the ON/OFF switch.
• Turn on Parent Unit(s) using the ON/OFF switch.
• Adjust the volume on the Parent Unit by turning the Volume Up/Down knob.
• The Sound Lights on the Parent Unit will illuminate as your child (or other objects) make noise near the Nursery Unit.
Please note that the Sound Lights and volume control on the Parent Unit are independent of each other. With the volume
turned all the way down, the Sound Lights will still illuminate as your child (or other objects) make noise near the Nursery
Unit.
Face Plate (on certain models)
To change the face plate:
• Pull the bottom of the face plate out from the bottom of the Nursery Unit.
• Lift the face plate up and pull the top out of the Nursery Unit .
• Reverse the steps to replace with the desired face plate.
5
TroubleShooting
DO NOT ATTEMPT to modify the unit. Any modifications to the transmitter and/or receiver can void the
operator’s authority to operate the equipment.
Most problems have a simple solution. First, check that:
• Power is turned ON for both units
• Both units are plugged in (or batteries are fresh in Parent Unit)
• Electrical outlet works
• Volume is turned up on Parent Unit
• Parent Unit is in range of the Nursery Unit
No Sound
• Battery dead or weak — replace or use AC adapter.
• AC adapter not properly connected — check the connections.
• Nursery Unit covered or blocked — remove the obstruction.
Weak Sound
• Nursery Unit too far from baby — move closer.
• Large objects blocking the signal — try repositioning Nursery Unit.
• Volume setting too low — turn it up.
Static
• Interference from other electrical equipment — eliminate cause of static (TVs, mixers, computers, fans, fluorescent lights,
light dimmers, etc.)
• Parent Unit too far from Nursery Unit — move them closer.
• Significant amount of obstructions between Parent Unit and Nursery Unit such as walls, ceilings & buildings. Try moving
the Nursery Unit to another part of the room.
Shrill Sound (Feedback)
• Nursery Unit and Parent Unit too close together — move them farther apart.
• Volume set too high — lower the volume.
6
Piezas de repuesto
• Información sobre la garantía (EE.UU.)
Registro del producto (EE.UU.)
Para registrar su producto Graco desde dentro
de los EE.UU., visítenos en línea en
www.gracobebe.com/productregistration.
Actualmente no aceptamos registros de los
productos de quienes viven fuera de los
Estados Unidos de América.
Para comprar piezas o accesorios o para obtener
información sobre la garantía en los Estados Unidos,
por favor comuníquese con nosotros en:
www.gracobaby.com
O
1-800-345-4109
/
2M02
2M03
72° F
POWER
POWER
MANUAL DEL DUEÑO - Guarde las instrucciones para uso futuro.
©2005 Graco
ISPM005BA
09/05
Características del producto
Unidad para padres (2)
Encendido
Volumen: Subir/bajar
Presilla
VOL.
-
9V DC
+
A CHANNEL B
POWER
Selector de canales
Enchufe del adaptador de corriente continua
Puerta de las pilas
Unidad del dormitorio Modelo 2M02
Unidad del dormitorio Modelo 2M03
Botón de la
luz nocturna
NIGHTLIGHT
ON/OFF
Luz
nocturna
OFF
ENCENDIDO/
APAGADO
Adaptador de
corriente alternada
OFF
72 °F
POWER
POWER
+
Selector de canales
ENCENDIDO/
APAGADO
Selector de canales
-
-
9V DC
9V DC
A CHANNEL B
POWER
Placas
delanteras
(3)
Temperatura
°F/°C
ON
ON
+
Adaptador de
corriente alternada (2)
A CHANNEL B
OFF
POWER
Enchufe del adaptador
de corriente continua
Enchufe del adaptador
de corriente continua
1
No observar estas advertencias y las instrucciones de armado podría
resultar en lesiones serias o la muerte.
Este dispositivo ha sido diseñado solamente para monitorizar los sonidos de su niño. No le enviará alertas sobre las
actividades silenciosas de su niño. Este producto no ha sido diseñado ni debe usarse como un monitor médico. Tenga
siempre la seguridad de que el transmisor y el receptor funcionan correctamente y se encuentran a la distancia requerida.
• PELIGRO DE ESTRANGULACIÓN. Mantener los cordones del adaptador fuera del alcance de los niños. No lo use con
cordones de extensión.
• NO ponga la Unidad del dormitorio o su cordón cerca del alcance de su niño. No ponga la Unidad del dormitorio en el
interior de una cuna o corralito.
• Úselo SOLAMENTE con tomacorrientes eléctricos de corriente alternada de 110-120 voltios.
• Proteja los cordones del adaptador de corriente alternada. Colóquelos de manera que nadie camine encima de
ellos ni que resulten apretados por muebles u otros artículos.
• Permita una adecuada ventilación cuando usa las unidades. No tape la Unidad del dormitorio ni la Unidad para
padres con ningún objeto como por ejemplo, una frazada. No lo ponga en un cajón ni en un lugar que pudiera silenciar el
sonido o interferir con el flujo normal del aire.
• NO sumerja ninguna parte de la Unidad del dormitorio o Unidad para padres en agua. Límpielo solamente con un trapo seco.
• NO ponga la unidad cerca del agua o humedad. No use la Unidad del dormitorio a la intemperie. No use el monitor cerca
de posibles lugares húmedos, tales como bañera, ducha, lavadero, fregadero, lavarropa, piscina, sótano húmedo, etc.
• Mantenga la Unidad del dormitorio lejos de fuentes de calor, tales como estufas a leña, radiadores, cocinas y
televisores u otros aparatos. El calor puede dañar la caja o piezas eléctricas.
• NO use el monitor si:
• Los cordones del adaptador o enchufes han resultado dañados.
• La unidad ha entrado en contacto con líquidos.
• La unidad se ha caído o ha resultado dañada.
• NO ABRA LA UNIDAD DEL DORMITORIO, RECEPTOR O ADAPTADOR. No hay partes que el usuario pueda arreglar
en el interior. Riesgo de choque eléctrico, incendio o muerte.
Declaración de la Comisión Federal de Comunicaciones:
ADVERTENCIA Los cambios o modificaciones a esta unidad no expresamente aprobados por la parte responsable del
cumplimiento podría anular la autoridad del usuario para usar el equipo.
NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital Clase B, según
la parte 15 de las normas de la FCC. Estos límites han sido creados para proporcionar una protección razonable contra la
peligrosa interferencia en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia y
si no se lo instala y usa de acuerdo a las instrucciones, podría causar interferencias peligrosas con las comunicaciones de radio.
Sin embargo, no se garantiza que la interferencia no ocurrirá en una instalación particular. Si este equipo causa interferencia
peligrosa con la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se sugiere
al usuario que trate de corregir la interferencia a través de una de las siguientes medidas:
• Reorientar o cambiar de lugar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente en un circuito diferente del que está conectado el receptor.
• Consultar al minorista o a un técnico experimentado de radio y televisión para obtener ayuda.
2
Instalación de las pilas
Unidad para padres
• Para cambiar las pilas, saque la puerta de las pilas de la Unidad
para padres con una llave o destornillador plano.
• Saque las pilas gastadas del compartimiento.
• Ponga 4 pilas tamaño AAA (1,5V-LR03) en el compartimiento
de las pilas. Note la orientación correcta de las pilas.
• Ponga la puerta de las pilas de nuevo en la unidad.
• Saque la pila descargada inmediatamente. Una pila descargada
en la unidad podría perder y dañar a la unidad.
• No trate de recargar pilas que no son recargables.
• Una pila recargable NO PUEDE recargarse enchufando el adaptador
de corriente alternada en la Unidad del dormitorio.
• Saque las pilas de la unidad si ya no la usa más o si la guardará
durante un período largo de tiempo.
+
_
+
_
+
_
+
_
Uso de los adaptadores de
corriente alternada
• La Unidad para padres puede usar 4 pilas tamaño AAA (1,5 V-LR03) o la electricidad estándar de la vivienda de 120 voltios de corriente alternada. La Unidad del dormitorio usa la electricidad estándar de la vivienda de 120 voltios de corriente alternada.
• Para usar los adaptadores de corriente alternada, enchufe la conexión del cordón en el enchufe del adaptador de la
corriente alternada en el costado de la Unidad para padres y la Unidad del dormitorio. Luego enchufe el adaptador en un
tomacorriente estándar de la pared.
• Use SOLAMENTE los adaptadores Graco que se incluyen con la unidad. No use estos adaptadores con otros equipos en
ninguna circunstancia.
• Si las unidades no funcionan, verifique que los adaptadores de corriente alternada están enchufados en tomacorrientes activados.
• Cuando se ha cortado la electricidad (por un corte de energía, etc.) la Unidad para padres funcionará con 4 pilas tamaño AAA
(1,5V-LR03), sin embargo la Unidad del dormitorio no funcionará hasta que se vuelva a conectar la electricidad.
Indicador de pilas descargadas
Unidad para padre
• Cuando la pila está descargada en la Unidad para padres, podría escuchar estática u otros ruidos. Puede enchufar el
adaptador de corriente alternada o cambiar las pilas.
Indicación de que está fuera de rango
• Si la Unidad para padres comienza a perder la señal de la Unidad del dormitorio, podría escuchar estática u otros ruidos.
Mueva inmediatamente la Unidad para padres más cerca a la Unidad del dormitorio para recuperar la conexión.
***Nota: Es poco común que la Unidad para padres ocasionalmente pierda y recupere la conexión con la Unidad
del dormitorio en ambientes que tienen una gran cantidad de obstrucciones.
3
Selección de canales
• En caso de experimentar alguna interferencia, el canal de la Unidad del dormitorio puede cambiarse oprimiendo el botón
del canal en el costado de la unidad. La Unidad para padres y la Unidad del dormitorio deben usar el mismo canal, el
canal “A” o “B” (“X” o “Y”).
Luz nocturna o temperatura
• Algunos modelos tienen una luz nocturna en la Unidad del dormitorio que se ilumina cuando se oprime el botón de
arriba de la unidad y se apagará automáticamente en 15 minutos o si vuelve a oprimir el botón para apagar la luz.
• Algunos modelos indicarán la temperatura de la Unidad del dormitorio. Empuje el botón al frente de la Unidad del
dormitorio para cambiar de °F a °C.
Instalación del monitor del bebé
1. Para obtener un mejor funcionamiento, es mejor usar nuevas pilas en la Unidad para padres.
2. Ponga la Unidad del dormitorio dentro de una distancia de 10 pies (3 metros) de su bebé. Enchufe un adaptador de
corriente alternada en el enchufe del costado de la Unidad del dormitorio. Enchúfelo a un tomacorriente energizado de
120 voltios de corriente alternada.
3. Oriente la Unidad del dormitorio hacia su bebé. Verifique que no haya paredes ni objetos grandes que pudieran bloquear
la transmisión del sonido.
4. Programa la Unidad para padres y la Unidad del dormitorio en el mismo canal, el canal “A” o “B” (“X” o “Y”).
5. Encienda la Unidad del dormitorio usando el interruptor de encendido y apagado del costado. Se deberá encender la luz
verde de encendido.
6. Ponga la Unidad para padres dentro de una distancia de cinco (5) pies (1,5 metros) de la Unidad del dormitorio y
encienda la Unidad para padres usando el interruptor de encendido y apagado del costado de la unidad. Se deberá
encender la luz verde de encendido.
7. Repita el mismo procedimiento para la segunda Unidad para padres.
8. El monitor está ahora listo para el uso.
4
Prueba del sistema
Es MUY IMPORTANTE probar al sistema cuando lo instala por primera vez y periódicamente en adelante.
Pruebe las unidades si sospecha que podrían haber resultado dañadas o no han sido usadas durante un tiempo largo.
1. Si hay dos adultos presentes, haga que uno lleve las Unidades para padres a lugares diferentes, probando varios niveles
del volumen mientras el otro habla en la Unidad del dormitorio.
2. Si solamente hay un adulto disponible, ponga un reloj que suene, radio u otro dispositivo que produzca sonidos cerca
de la Unidad del dormitorio para probarla.
3. Mientras hace la prueba, mantenga el nivel del sonido de su niño en mente y ajuste el volumen lo necesario.
4. Si hay interferencia con el sonido, pase la Unidad del dormitorio y las Unidades para padres a otro canal.
Funcionamiento
Para escuchar al bebé
• Encienda la Unidad del dormitorio usando el interruptor de ENCENDIDO/APAGADO.
• Encienda una o ambas de la(s) Unidad(es) para padres usando el interruptor de ENCENDIDO/APAGADO.
• Ajuste el volumen en la Unidad para padres oprimiendo la parilla para subir y bajar el volumen.
• Las luces indicadoras de sonido de la Unidad para padres se iluminarán cuando su niño (u otros objetos) hacen ruido cerca
de la Unidad del dormitorio. Por favor, note que las luces indicadoras de sonido y el control del volumen de la Unidad
para padres son independientes. Con el volumen totalmente bajo, las luces indicadoras de sonido se iluminarán cuando
su niño (u otros objetos) hagan ruido cerca de la Unidad del dormitorio.
Placa delantera (en ciertos modelos)
Para cambiar la placa delantera:
• Tire de abajo de la placa desde el fondo de la Unidad del dormitorio.
• Levante la placa y tire la parte de arriba afuera de la Unidad del dormitorio.
• Invierta los pasos para cambiarla por la placa deseada.
5
Solución de desperfectos
NO INTENTE modificar la unidad. Cualquier modificación al transmisor y/o receptor puede cancelar
la autoridad del operador para usar el equipo.
La mayoría de los problemas tienen simple solución. Primero, verifique que:
• La electricidad esté ENCENDIDA en ambas unidades
• Ambas unidades estén enchufadas (o que las pilas están cargadas en la Unidad para padres)
• El tomacorriente está energizado
• El volumen está alto en la Unidad para padres
• La Unidad para padres está dentro de la distancia requerida de la Unidad del dormitorio
No hay sonido
• La pila está descargada o con poca carga – cámbiela o use el adaptador de corriente alternada.
• El adaptador de corriente alternada no está conectado correctamente – verifique las conexiones.
• La Unidad del dormitorio está cubierta o bloqueada – saque la obstrucción.
Bajo sonido
• La Unidad del dormitorio está demasiado lejos del bebé – muévala más cerca.
• Objetos grandes bloquean la señal – trate de poner la Unidad del dormitorio en otro lugar.
• Volumen demasiado bajo – súbalo.
Estática
• Interferencia de otros equipos eléctricos – elimine la causa de la estática (televisores, mezcladores, computadoras,
ventiladores, luces fluorescentes, potenciómetro de luces, etc.)
• La Unidad para padres está demasiado lejos de la Unidad del dormitorio – muévala más cerca.
• Una cantidad significante de obstrucciones entre la Unidad para padres y la Unidad del dormitorio, como paredes,
techos y edificios. Pruebe mover la Unidad del dormitorio a otra parte de la sala.
Sonido agudo (retroalimentación)
• La Unidad del dormitorio y la Unidad para padres están demasiado cerca – sepárelas más.
• Volumen fijado demasiado alto – baje el volumen.
6

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
