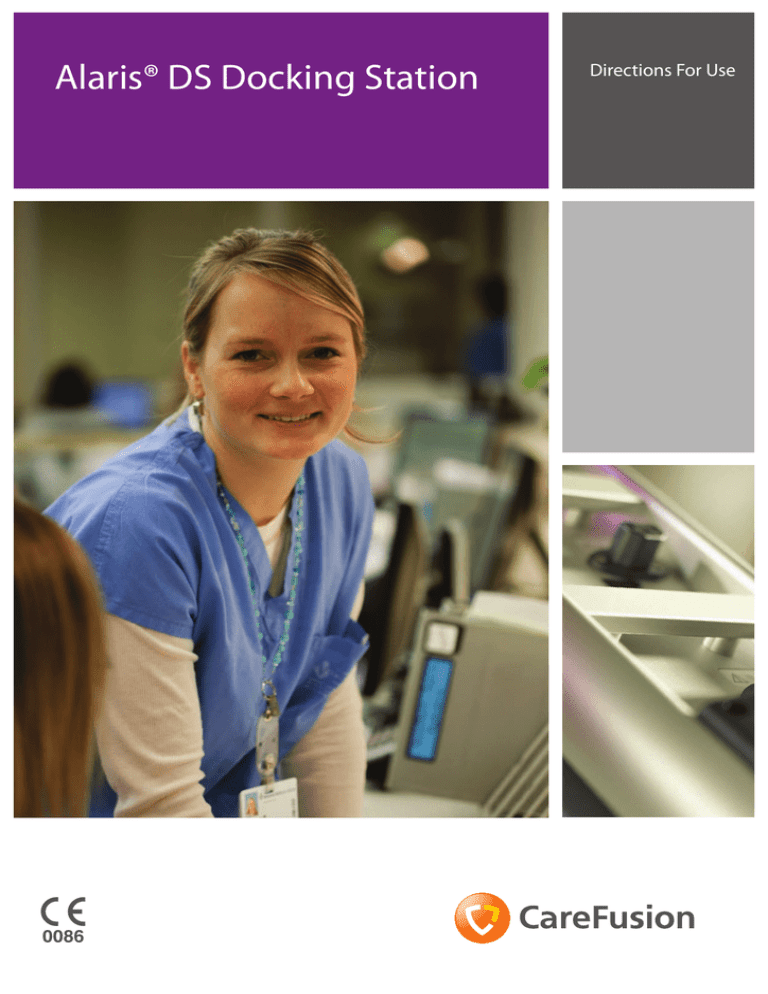

Alaris® DS Docking Station
s
Directions For Use
Page
Directions For Use - English ....................................................................................
2
Mode d'emploi - Français ........................................................................................
15
Gebrauchsanweisung - Deutsch.............................................................................
28
Gebruiksaanwijzing - Nederlands..........................................................................
42
Instrucciones de uso - Español ...............................................................................
55
Bruksanvisning - Svenska .......................................................................................
68
Käyttöohje - Suomi..................................................................................................
81
Instruções de utilização - Português .....................................................................
94
Használati utasítás - Magyar ..................................................................................
107
Brugsanvisning - Dansk ..........................................................................................
120
Bruksanvisning - Norsk ...........................................................................................
133
Istruzioni - Italiano ..................................................................................................
146
Kullanım Talimatları - Türkçe...................................................................................
159
Instrukcja obsługi - Polski ......................................................................................
172
Instrucţiuni de utilizare - Română .........................................................................
185
Упатство за употреба - македонски....................................................................
198
1000DF00444 Iss. 2
1/210
Contents
Page
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
About This Manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Features of the Alaris® DS Docking Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Symbol Definitions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Operating Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Products and Spare Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Service Contacts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Document History. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Introduction
The Alaris® DS Docking Station (herein after referred to as "Docking Station") has been designed as a modular system. The system contains
modules for the Alaris® Infusion Pump range.
Numerous Alaris® Infusion Pumps fitted to one central management system.
Reduced cable-clutter by use of a single mains inlet.
Medical Device Interface (MDI) - a unique mounting mechanism.
Simple to set up with adaptable modular design.
Efficient organisation of multi-tube configurations.
The Asena® brand name has been recently changed to the Alaris® brand name. This change in brand name has no effect on the intended
use or functionality of the product. Recommended pump and accessory products for use with this product may refer to either the Asena®
brand name or Alaris® brand name and both types are suitable for use with this Docking Station.
Intended Use:
The Docking Station is intended to be used to provide mounting and power support to the Alaris® Infusion Pumps range within the
operating environment specified in this Directions For Use (DFU). In such environments, the device may be exposed to the following range
of therapies:
Fluid therapy, blood transfusions, parenteral feeding, drug therapy, chemotherapy, dialysis and anaesthesia. The Alaris® Gateway
Workstation is designed not to directly impact or affect the infusion delivery process.
About This Manual
The user must be thoroughly familiar with the Docking Station described in this manual prior to use.
Please refer to the relevant Directions For Use for correct operation of the Pumps.
All illustrations used in this manual show typical settings and values which may be used in setting up the functions of the Docking Station.
These settings and values are for illustrative use only. The complete range of settings and values are shown in the Specifications section.
1000DF00444 Iss. 2
2/210
Features of the Alaris® DS Docking Station
Example of a typical Docking Station configuration.
Bag supports
(2.5kg max. total - 2kg when being
transported on a trolley)
Adjustable
height pole with
handle
Horizontal
extrusion
T-piece
Locking Hand
wheel
Vertical
extrusion
Slip catch
Tile spacer
Device mounting rail
Warning Light
Emitting Diode (LED)
Mains outlet
Pump tile
Infra-red
communications
port
Rating Plate (On reverse
- see Symbol Definitions
for an explanation of the
symbols used).
Potential
Equalisation (PE)
Connector
Power tile
ON/OFF switch
Mains inlet
A
See Operating Precautions and Specifications for the maximum number of Alaris® Infusion Pumps permissible
when used with a trolley.
1000DF00444 Iss. 2
3/210
Symbol Definitions
Labelling Symbols:
Symbol
Description
w
x
O
r
Attention (Consult accompanying documents)
Potential Equalisation (PE) Connector
Protected against vertically falling drops of water
Alternating Current
Device complies with the requirements of Council Directive 93/42/EEC as amended
by 2007/47/EC.
T
t
U
A
W
EC
REP
Date of Manufacture
Manufacturer
Not for Municipal Waste
Important information
Fuse Rating
Authorised representative in the European Community
1000DF00444 Iss. 2
4/210
Operating Precautions
Mounting the Pump
H
I
•
The pumps fitted to the Docking Station must be mounted within 1.0m above or below the patient’s heart.
The most accurate pressure monitoring in the extension set is achieved when the pump is positioned close
to the patients heart level.
•
Do not mount the Docking Station with the syringe pointing upwards as this could lead to an infusion of
air which may be in the syringe. To protect against the introduction of air the user should regularly monitor
the progress of the infusion, syringe, extension line and patient connections and follow the priming
procedure specified in the relevant Directions For Use.
•
Do not mount the Docking Station with the mains inlet pointing upwards as this could affect the electrical
safety in the event of a fluid spill over the Docking Station. Ensure that the Docking Station is mounted in
the vertical position.
•
The fixing bar that the Docking Station is fixed to must be rated at a minimum of four times the
weight of the fully loaded Docking Station (see the table in 'Specifications' section for weights of each
Docking Station configuration).
•
The Alaris® DS Docking Station trolley has been designed to carry a maximum total of 9 pumps (6 syringe
pumps and 3 volumetric pumps). Do not use a configuration larger than this on the trolley (see the table
in 'Specifications' section).
•
The Docking Station should not be fitted to a mobile pole unless the stability and strength of the assembly
has been evaluated to IEC/EN60601-1 for mobile equipment.
•
No equipment other than Alaris® Infusion Pumps should be connected to the mains outlets. The permitted
system earth leakage current may be exceeded if other equipment is connected.
Electromagnetic Compatibility & Interference
M
•
This Docking Station (with pumps fitted) is protected against the effects of external interference, including
high energy radio frequency emissions, magnetic fields and electrostatic discharge (for example, as
generated by electrosurgical and cauterising equipment, large motors, portable radios, cellular telephones
etc.) and is designed to remain safe when unreasonable levels of interference are encountered.
•
The Docking Station falls outside the scope of CISPR 11, as it utilises no alternating currents or switched
signals above 9KHz. Therefore, its RF emissions are very low and are not likely to cause any interference with
the nearby electronic equipment. However, this Docking Station (with pumps fitted) emits a certain level
of electromagnetic radiation which is within the levels specified by IEC/EN60601-1-2 and IEC/EN60601-224. If the Docking Station (with pumps fitted) interacts with other equipment, measures should be taken
to minimise the effects, for instance by repositioning or relocation.
Hazards
B
A
•
An explosion hazard exists if the Docking Station is used in the presence of flammable anaesthetics.
Exercise care to locate the Docking Station away from any such hazardous sources.
•
Dangerous Voltage: An electrical shock hazard exists if the Docking Station's casing is opened or removed.
Refer all servicing to qualified service personnel.
•
When connected to an external power source, a three-wire (Live, Neutral, Earth) supply must be used. If the
integrity of the external protective conductor in the installation or its arrangement is in doubt, the Docking
Station should not be used.
•
If this Docking Station is dropped, subjected to excessive moisture, fluid spillage, humidity or high
temperature, or otherwise suspected to have been damaged, remove it from service for inspection by
a qualified service engineer. When transporting or storing the Docking Station, use original packaging
where possible, and adhere to temperature, humidity and pressure ranges stated in the 'Specifications
'section and on the outer packaging.
1000DF00444 Iss. 2
5/210
Operating Precautions (continued)
Operating Environment
•
Users of the Docking Station should read all instructions in this manual before using this medical device.
•
The Docking Station is suitable for all establishments, including domestic establishments and those
directly connected to the public low-voltage power supply network that supplies buildings used for
domestic purposes.
•
When setting up a Docking Station, an assessment of any potential hazards associated with the routing
of electrical leads and infusion lines should be made. Where appropriate, mitigations identified and
implemented.
•
The Docking Station should only be used with compatible CareFusion products and accessories and
appropriate infusion bags and lines.
•
While being used for patient therapy, each Docking Station should be dedicated to the care of a single
patient.
•
This Docking Station is not intended to be used in the presence of a flammable anaesthetic mixture with
air or oxygen or nitrous oxide.
1000DF00444 Iss. 2
6/210
Getting Started
Initial Set-up
A
Before operating the Docking Station read this Directions For Use manual carefully.
1. Check that the Docking Station is complete, undamaged and that the voltage rating specified on the label is compatible with your AC
power supply.
2. Items supplied are:
Alaris® DS Docking Station
Directions For Use
Protective Packaging
Power Input
The Docking Station has its own power distribution circuit. The AC is supplied via a standard IEC connector into the power tile. An
illuminated isolator mains switch shows when the power is on.
The Docking Station has a double fuse holder protecting the AC inlet. Both the mains and neutral supply are protected by fuses.
A
If the LED on an infusion pump tile is active when no pump is attached to the tile, suspect a fault with the power
supply to the tile. Remove the Docking Station from service and contact a qualified service engineer.
Adjustable Height Bag Hangers
The adjustable height pole has been designed as a convenient means of securing the fluid bags onto the Docking Station. The pole
supports a maximum load equivalent to 2.5 kg per bag hanger (2 kg when being transported on a trolley). The pole is held securely by a
clamp and a slip catch. This gives additional flexibility when selecting the required height of the fluid bags. To operate the clamp:
1.
Grip the handle at the lower end of the pole and carefully loosen the hand wheel.
2.
Holding the pole, release the slip catch; this will allow the pole to move freely.
3.
Adjust the pole so that the fluid bag will be suspended at the desired height.
4.
Tighten the hand wheel to securely lock the pole into position.
1000DF00444 Iss. 2
7/210
Getting Started (continued)
Fitting an Alaris® Infusion Pump
Device
rail
mounting
Release lever (push to release)
Rotating cam
A
Rectangular bar
l sec
onta
Horiz
Release lever (push
to release)
It is recommended that infusion bags be located on
a hanger directly above the pump with which they
are being used. This minimises the potential for
confusion of infusion sets when multiple volumetric
pumps are used.
Rotating
cam
tion
The rotating cam can be fitted to the rectangular bar on the Docking Station.
1.
Align the rotating cam on the rear of the pump with the rectangular bar on the Docking Station.
2.
Hold the pump horizontally, push the pump firmly onto the rectangular bar.
Ensure that the pump 'clicks' securely into position onto the bar.
3.
Check that the k on the pump lights up.
A
The power supply to a tile, and consequently to the pump, is not available until the pump is correctly located on
the tile.
4.
To release, push the release lever and pull the pump forwards.
5.
Check that the red LED on the tile is not active once the pump has been removed.
A
If the LED stays on after removal of the pump, turn the Docking Station OFF, remove from service and contact a
qualified service engineer.
1000DF00444 Iss. 2
8/210
Getting Started (continued)
Fitting the Docking Station to the Trolley
1.
Fix the mounting kits to the vertical extrusion of the Docking Station.
2.
Fit the top and bottom mounting bracket of the Docking Station to the trolley,
adjust spacing to suit trolley, and tighten to ensure the Docking Station is
secure.
A
2 kg - max
weight of
fluid bags
when moving
trolley
Do not mount the Docking Station onto the trolley so that
the top of the Docking Station is higher than 160 cm above
ground.
160cm - max
height of DS to
ground
The trolley has been designed to hold a Docking Station
loaded with a maximum of 9 pumps (6 syringe pumps and 3
volumetric pumps - see 'Specifications' section).
w
When loading or fitting additional pumps/devices to the
trolley always ensure that the assembly is correctly stabilised
and balanced.
Transporting the Docking Station when fitted to a trolley
When moving a trolley between locations, mounted with a Docking Station, it is important that the instructions below are followed.
Remove all unnecessary fittings and handle the Docking Station with care during transportation.
A maximum of 2 kg of fluid bags can be fitted to the supports on the Docking Station during transport.
Ensure that the adjustable pole is in the lowest position possible.
A
Ensure that the assembly is correctly stabilised and balanced before transportation.
Transporting the Docking Station on trolley with optional poles fitted
When moving a trolley between locations, mounted with the
Docking Station and with the optional poles fitted, it is important
that the instructions below are followed.
8.5 kg max mass
per single pole
4.25 kg max
mass to
each pole
Do not mount more than 2 kg of fluid bags to hooks.
Ensure that the adjustable pole (s) is in the lowest position
possible.
Remove all unnecessary fittings and handle the Docking
Station with care during transportation.
Do not mount a mass greater than 8.5 kg on an individual
side pole or 4.25 kg to both poles.
Ensure that side
poles are dropped
to lowest position
w
Do not mount pumps higher than 160 cm above ground to
the poles facing in a forward position.
A
1000DF00444 Iss. 2
Ensure that the assembly is correctly stabilised
and balanced before transportation.
9/210
Specifications
Mechanical -
No. of
Vertical Tiles
No. of
Horizontal Tiles
Bag Supports
Height*
(mm)
Width
(mm)
Depth
(mm)
Maximum Weight
(kg approx.)
Trolley Compatible
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* With bag supports at minimum height. Excluding trolley.
** 80083UN00-00 + 1000SP01187
Materials - Anodised aluminium extrusion.
Electrical - Supply Voltage 230VAC, 50 or 60Hz, 500VA (nominal). Fuses 2 x T5 Amp Anti-surge (5 x 20mm) in power tile inlet.
Mains outlet ratings 20VA max 230V 50-60Hz
Environmental Operating Temperature
+5°C - +40°C
Operating Relative Humidity
20% - 90%
Operating Atmospheric Pressure
700hPa - 1060hPa
Transport Temperature
-20°C - +50°C
Transport Relative Humidity
15% - 95% (Non-Condensing)
Transport Atmospheric Pressure
500hPa - 1060hPa
Regulatory Compliance - Electrical / mechanical safety - Complies with IEC/EN60601-1.
Classification - Continuous operation
1000DF00444 Iss. 2
10/210
Maintenance
Routine Maintenance Procedures
To ensure that this Docking Station remains in good operating condition, it is important to keep it clean and carry out the routine
maintenance procedures described below. All servicing should only be performed by a qualified service engineer with reference to the
Technical Service Manual (TSM).
Circuit diagrams and components parts lists and all other servicing information which will assist the qualified service engineer in performing
repair of the parts designated as repairable are available upon request from CareFusion.
A
If the Docking Station is dropped, damaged, subjected to excessive moisture or high temperature, immediately take it
out of service for examination by a qualified service engineer.
All preventative and corrective maintenance and all such activities shall be performed at a compliant work place in
accordance with the information supplied. CareFusion will not be responsible should any of these actions be performed
outside the instructions or information supplied by CareFusion.
Interval
Routine Maintenance Procedure
When loading an Alaris®
Infusion Pump
Check that each pump is properly located on its electrical connectors and is mechanically locked into
position.
When removing an Alaris®
Infusion Pump
Check that the red LED turns OFF when the pump is removed. If the LED stays ON, the Docking Station
should be serviced by a qualified service engineer.
As per Hospital Policy
Thoroughly clean external surfaces of the Docking Station before and after prolonged period of
storage.
At least once per year
1. Inspect AC outlets, communication connectors, AC power supply plug and cable for damage.
(Refer to TSM for identification
of parts)
2. Perform electrical safety checks. The complete unit leakage current must be measured. If more
than 500μA the Docking Station should not be used, but should be serviced by a qualified service
engineer.
Replacing the AC Fuses
If the AC power indicator light does not illuminate when the Docking Station is connected to the AC power supply and switched ON, either
the power supply fuse in the AC plug, if fitted, or the internal fuses have blown.
First check the power supply fuse in the AC mains plug, if fitted. If the AC power indicator light does not illuminate remove the Docking
Station from service.
It is recommended that only a qualified service engineer replaces the AC fuses. For further information regarding the replacement of
internal AC fuses refer to the Technical Service Manual.
A
If the fuses continue to blow, suspect an electrical fault and have the pump and power supply checked out by a
qualified service engineer.
1000DF00444 Iss. 2
11/210
Maintenance (continued)
Cleaning and Storage
Before the transfer of the pump to a new patient and periodically during the use, clean the Docking Station by wiping over with a lint-free
cloth lightly dampened with warm water and a standard disinfectant / detergent solution. When cleaning the base of the trolley a soft brush
should be used with warm water and a standard disinfectant / detergent solution, due to abrasive finish used on the trolley base.
Recommended cleaners are:
Brand
Concentration
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Do not use the following disinfectant types:
• Disinfectants which are known to be corrosive to metals must not be used, which include:
• NaDcc (such as Presept),
• Hypochlorites (such as Chlorasol),
• Aldehydes (such as Cidex),
• Cationic Surfactants (such as Benzalkonium Chloride).
• Use of Iodine (such as Betadine) will cause surface discoloration.
• Concentrated Isopropyl alcohol based cleaners will degrade plastic parts.
A
Before cleaning always switch OFF and disconnect from the AC power supply. Never allow liquid to enter the
pumps, tiles or electrical contacts and avoid excess fluid build-up on the surface of pumps or tiles. Do not use aggressive
cleaning agents as these may damage the exterior surface of the Docking Station. Do not steam autoclave,
ethylene oxide sterilise or immerse this Docking Station in any fluid.
Disposal
Information on Disposal for Users of Waste Electrical & Electronic Equipment
This U symbol on the product and/or accompanying documents means that used electrical and electronic products should not be mixed
with municipal waste.
If you wish to discard electrical and electronic equipment, please contact your CareFusion affiliate office or distributor for further
information.
Disposing of this product correctly will help to save valuable resources and prevent any potential negative effects on human health and
the environment which could otherwise arise from inappropriate waste handling.
Information on Disposal in Countries outside the European Union
This symbol is only valid in the European Union. The product should be disposed of taking environmental factors into consideration. All
components can be safely disposed of as per local regulations.
1000DF00444 Iss. 2
12/210
Products and Spare Parts
Alaris® Infusion System
Range of products in the Alaris® Infusion System product family are:
Part Number
Description
80013UN01
Alaris® GS Syringe Pump
80023UN01
Alaris® GH Syringe Pump
80033UND1
Alaris® CC Syringe Pump
80043UN01
Alaris® TIVA Syringe Pump
80053UN01
Alaris® PK Syringe Pump
80033UND1-G
Alaris® CC Syringe Pump with Guardrails® Safety Software
80023UN01-G
Alaris® GH Syringe Pump with Guardrails® Safety Software
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS Docking Station
80203UNS0x-xx1
Alaris® Gateway Workstation
1 For Docking Stations and Workstation contact local customer services representative to obtain configurations availability and part numbers.
Spare Parts
A comprehensive list of spare parts for this pump is included within the Technical Service Manual.
The Technical Service Manual (1000SM00019) is now available in electronic format on the World Wide Web at :www.carefusion.com/alaris-intl/
A user name and password are required to access our manuals. Please contact local customer services representative to obtain login
details.
Part Number
Description
0000EL00889
AC Power Lead - UK
1001FAOPT92
AC Power Lead - European
1000SP00169
Mounting kit - Pole Clamp
1000SP00655
Mounting kit - Drager bar
1000SP00192
Mounting kit - Spacer
80083UN00-00
Docking Station Trolley
4017418
Optional side pole kit
1000DF00444 Iss. 2
13/210
Service Contacts
For service contact your local Affiliate Office or Distributor.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
Document History
Revision
CO Number
Date
1
9685
January 2010
2
10163
July 2010
1000DF00444 Iss. 2
14/210
Table des matières
Page
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
À propos de ce manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Caractéristiques de la Station d’Accueil Alaris® DS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Définition des Symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Précautions d’Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Démarrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Produits et Pièces détachées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Introduction
La station d’accueil Alaris® DS (ci-après “Station d’Accueil”) a été conçue pour être un système modulaire. Le système contient des modules
pour la gamme de dispositifs de perfusion Alaris®.
Plusieurs dispositifs de perfusion Alaris® montés sur un système de gestion central.
L’emploi d’une seule prise secteur réduit le nombre de câbles.
Fixation universelle (MDI: Medical Device Interface) - un mécanisme de fixation unique.
Simple à installer grâce à sa conception modulaire adaptable.
Organisation efficace de configurations multi-supports.
La marque Asena® a récemment été rebaptisée Alaris®. Ce changement de nom n’a aucune conséquence sur l’utilisation prévue ou les
fonctionnalités du produit. Les pompes et accessoires à utiliser avec ce produit peuvent se référer à Asena® ou à Alaris®, les deux marques
sont adaptées à cette Station d’Accueil.
Utilisation prévue :
La Station d’Accueil est prévue pour fournir une structure de support et d’alimentation électrique de la gamme de dispositifs de perfusion
Alaris® dans l’environnement de fonctionnemment spécifié dans ces Instructions d’Utilisation (IU). Dans ces environnements l’appareil peut
servir aux thérapies suivantes :
Perfusions de solutés, transfusions de sang, alimentation parentérale, traitement médicamenteux, chimiothérapie, dialyse et anesthésie. La
station de travail Alaris® Gateway est conçue afin de ne pas avoir d’effet ou d’impact direct sur le processus de perfusion.
À propos de ce manuel
L’utilisateur doit parfaitement connaître le fonctionnement de la Station d’Accueil décrite dans ce manuel avant son utilisation.
Veuillez vous référer aux Instructions d’Utilisation correspondantes pour l’utilisation correcte des dispositifs de perfusion.
Toutes les illustrations utilisées dans ce manuel font état de paramètres et de valeurs qui peuvent être utilisées dans la réalité pour
configurer la Station Modulaire. Ces paramètres et valeurs ne sont donnés qu’à titre d’illustration. La gamme complète de paramètres et de
valeurs est indiquée dans la section Caractéristiques
1000DF00444 Iss. 2
15/210
Caractéristiques de la Station d’Accueil Alaris® DS
Exemple d’une configuration type de la Station d’Accueil
Tiges à sérum pour flacons de soluté
(total max. 2,5 kg - 2 kg dans le cas d’un
transport sur un trolley)
Potence à
hauteur réglable
avec poignée
Montant vertical
Pièce en T
Noix de
fixation
Montant
vertical
Fixation à
glissière
Cale d’espacement
Rail de fixation
Diode LED de mise
en garde
Sortie alimentation
Module pour
pompes
Plaque d’identification
(au dos de l’appareil - voir
Définition des symboles
pour une explication des
symboles utilisés).
Port de
communication
infrarouge
Module du bloc
d’alimentation
Borne
d’équipotentialité
Interrupteur ON/OFF
Port d’alimentation électrique
A
Voir les Précautions d’Utilisation pour le nombre maximal autorisé de dispositifs de perfusion Alaris® si la station
est positionnée sur un trolley.
1000DF00444 Iss. 2
16/210
Définition des Symboles
Symboles :
Symbole
Description
w
x
O
r
Attention (Consulter la notice jointe)
Borne d’équipotentialité
Protégé contre la chute verticale de gouttes d’eau.
Courant alternatif
Ce dispositif est conforme aux exigences de la Directive du Conseil de l’Europe
93/42/EEC telle qu’amendée par la directive 2007/47/EC.
T
t
U
A
W
EC REP
Date de fabrication
Fabricant
Non destiné aux ordures ménagères
Important
Calibre du fusible
Représentant agréé dans la Communauté Européenne
1000DF00444 Iss. 2
17/210
Précautions d’Utilisation
Installation du dispositif de perfusion
H
I
•
Les dispositifs de perfusion montés sur la station d’accueil doivent être placés entre 1,0 mètre au-dessus et
1,0 mètre au-dessous du cœur du patient. Pour obtenir un contrôle de pression aussi précis que possible,
le prolongateur doit être positionné à peu près au niveau du cœur du patient.
•
Ne pas installer la station d’accueil de sorte que la seringue soit dirigée vers le haut, cela pourrait
provoquer une perfusion d’air éventuellement présent dans la seringue. Afin d’éviter le passage de bulles
d’air, l’utilisateur doit vérifier régulièrement le déroulement de la perfusion, ainsi que l’état de la seringue,
du prolongateur et des connexions avec le patient. Il faut en outre suivre la procédure de purge décrite
dans les Instructions d’Utilisation.
•
Ne pas monter la Station d’Accueil avec la prise d’alimentation électrique tournée vers le haut. Ceci
pourrait représenter un risque électrique au cas où un liquide serait renversé sur la Station d’Accueil. Veillez
à ce que la Station d’Accueil soit montée en position verticale.
•
La barre de fixation sur laquelle est montée la Station d’Accueil doit pouvoir supporter au moins quatre fois
le poids de la Station d’Accueil chargée au maximum (voir le tableau au chapitre ‘Caractéristiques’ pour les
poids autorisés avec chaque configuration de la Station d’Accueil).
•
Le trolley de la Station d’Accueil Alaris® DS a été conçu pour supporter un maximum de 9 dispositifs
(6 pousse-seringues et 3 pompes volumétriques). N’utilisez pas de configuration plus lourde sur ce trolley
(voir le tableau au chapitre ‘Caractéristiques’).
•
La Station d’Accueil ne doit pas être montée sur un support mobile sauf si la stabilité et la résistance du
montage a été évaluée conformément à la norme IEC/EN60601 pour l’équipement mobile.
•
Aucun équipement autre que des dispositifs de perfusion Alaris® ne doit être branché sur les sorties
électriques. La connexion d’autres équipements risque de provoquer un dépassement du courant de fuite
à la terre autorisé.
Compatibilité & Interférences électromagnétiques
M
•
Cette Station d’Accueil (avec dispositifs de perfusion) est protégée contre les effets des interférences
externes, telles que les ondes radio à haute énergie, les champs magnétiques et les décharges
électrostatiques (provoqués par exemple par les instruments électro-chirurgicaux, ou de cautérisation,
les moteurs puissants, les radios portatives, les téléphones cellulaires, etc.) et est conçue pour rester fiable
même en cas d’interférences de degré dépassant le raisonnable.
•
La Station d’Accueil n’est pas soumise aux dispositions de CISPR 11 car elle n’utilise pas de courants
alternatifs ou de signaux commutés au-dessus de 9 KHz. Ainsi, ses émissions RF sont extrêmement
faibles et ne sont pas susceptibles de provoquer des interférences avec les équipements électroniques
situés à proximité. Cette Station d’Accueil (avec les pompes en place) émet cependant des radiations
électromagnétiques dans les limites spécifiées par les normes IEC/EN60601-1-2 et IEC/EN60601-2-24. Si la
Station d’Accueil (avec pompes en place) interagit avec d’autres équipements, il sera nécessaire de prendre
des mesures visant à en réduire les effets, par exemple en la repositionnant ou en le déplaçant.
Dangers
B
A
•
L’utilisation de cette Station d’Accueil en présence d’anesthésiques inflammables présente un risque
d’explosion. Veillez à tenir la Station d’Accueil éloignée de ces sources de risque.
•
Tension dangereuse : ne pas ouvrir ni démonter le boîtier de la Station d’Accueil (risque de choc électrique).
L’entretien de l’appareil doit toujours être effectué par un technicien qualifié.
•
En cas de branchement à une source électrique externe, un cordon de connexion à la terre (phase, neutre
et terre) doit être utilisé. Si un doute subsiste sur l’intégrité de l’enveloppe externe du câble, ou sur son
installation, la Station d’Accueil ne doit pas être utilisée.
•
En cas de chute, d’exposition à une humidité importante, à des éclaboussures ou à une température
élevée, ou de tout autre incident ayant pu endommager la Station d’Accueil, mettez l’appareil hors service
et faites-le vérifier par un technicien qualifié. Lors des transports ou du stockage, utilisez si possible le
carton d’emballage d’origine, et vérifiez que la température, l’humidité et la pression soient conformes aux
niveaux préconisés au chapitre Caractéristiques et à l’extérieur de l’emballage.
1000DF00444 Iss. 2
18/210
Précautions d’Utilisation (suite)
Environnement de fonctionnement
•
Les utilisateurs de la Station d’Accueil doivent lire toutes les instructions contenues dans ce manuel avant
d’utiliser ce dispositif médical.
•
La Station d’Accueil convient à tous les établissements, y compris les établissements privés et ceux
connectés directement au réseau public d’alimentation électrique basse tension qui alimente les
bâtiments à usage d’habitation.
•
Au moment d’installer la Station d’Accueil il convient d’évaluer tous les risques potentiels liés à la
disposition des fils électriques et des tubulures de perfusion. Des mesures de diminution des risques
doivent être identifiées et implémentées si nécessaire.
•
La Station d’Accueil doit être utilisée uniquement avec des produits et accessoires CareFusion compatibles
et avec les poches et tubulures de perfusion appropriées.
•
Lors de son utilisation, chaque Station d’Accueil doit être consacrée aux soins d’un seul patient.
•
Cette Station d’Accueil n’est pas destinée à une utilisation en présence d’une solution de produits
anesthésiques inflammable contenant de l’air, de l’oxygène ou de l’azote.
1000DF00444 Iss. 2
19/210
Démarrage
Configuration initiale
A
Lire attentivement ces Instructions d’Utilisation avant d’utiliser la Station d’Accueil.
1. Vérifiez que la Station d’Accueil est complète et n’est pas endommagée, et que la tension indiquée sur l’appareil est compatible avec
l’alimentation secteur.
2. Les articles suivants sont inclus :
Station d’Accueil Alaris® DS
Instructions d’Utilisation
Emballage de protection
Alimentation électrique
La Station d’Accueil possède son propre circuit de distribution électrique. Le courant est fourni au moyen d’un connecteur IEC standard
arrivant dans le bloc d’alimentation. Un interrupteur lumineux indique quand l’appareil est sous tension.
La Station d’Accueil est dotée d’un double fusible protégeant l’arrivée électrique. L’arrivée secteur et l’arrivée neutre sont protégées par
des fusibles.
A
Si la diode de l’un des modules de perfusion est allumée alors qu’aucun dispositif de perfusion n’est branché sur
ce module, il est probable que l’alimentation électrique du module soit défectueuse. Retirez la Station d’Accueil
du service et contactez un technicien de maintenance qualifié.
Tiges à sérum
La potence à hauteur réglable a été conçue pour permettre une fixation aisée des flacons de soluté sur la Station d’Accueil. La potence
supporte une charge maximale équivalente à 2,5 kg par porte-flacon (2 kg en cas de transport sur un trolley). La potence est fixée
solidement par un clamp et une fixation à glissière. Ceci offre le choix de la hauteur des flacons de soluté. Pour utiliser le clamp :
1.
Tenez la poignée à l’extrémité inférieure de la potence et déserrez doucement la molette.
2.
Tout en tenant la potence, déserrez la fixation à glissière ; ceci permettra à la potence de bouger librement.
3.
Ajustez la potence pour permettre le positionnement du flacon de soluté à la hauteur voulue.
4.
Serrez la molette pour fixer solidement la potence.
1000DF00444 Iss. 2
20/210
Démarrage (suite)
Montage d’un dispositif de perfusion Alaris®
Rail de fixation
Levier de désencliquetage (appuyer pour relâcher)
Came rotative
A
Rail rectangulaire
Levier de
désencliquetage
(appuyer pour
relâcher)
Il est recommandé de pendre les flacons de soluté à
une tige à sérum directement au-dessus des pompes
à perfusion sur lesquelles elles sont branchées. Ceci
limite le risque de confusion entre les systèmes de
perfusion en cas d’utilisation de plusieurs pompes
volumétriques.
Came
rotative
ntal
orizo
nt h
a
t
n
Mo
La came rotative permet une fixation sur le rail rectangulaire de la Station d’Accueil.
1.
Alignez la came rotative située à l’arrière du pousse-seringue sur le rail rectangulaire de la Station d’Accueil.
2.
Maintenez le pousse-seringue en position horizontale, puis poussez-le fermement sur le rail rectangulaire .
On entend un déclic lorsque le pousse-seringue est correctement positionné sur le rail.
3.
Vérifiez que le témoin ksur le pousse-seringue s’allume.
A
L’alimentation électrique d’un module, et par conséquent d’un pousse-seringue, n’est pas disponible tant que le
pousse-seringue n’est pas monté correctement sur le module.
4.
Pour enlever l’appareil, poussez le levier adéquat et tirez l’appareil vers l’avant.
5.
Après avoir retiré le pousse-seringue, vérifiez que la diode rouge du module est éteinte.
A
Si la diode reste allumée après avoir retiré le pousse-seringue, mettez la Station d’Accueil en position OFF, retirezla du service et contactez un technicien de maintenance qualifié.
1000DF00444 Iss. 2
21/210
Démarrage (suite)
Montage de la Station d’Accueil sur un trolley
1.
Fixez les kits de montage au montant vertical de la Station d’Accueil.
2.
Fixez les crochets de montage inférieur et supérieur de la Station d’Accueil sur
le trolley, ajustez l’écartement aux dimensions du trolley et serrez les crochets
pour attacher solidement la Station d’Accueil.
A
2 kg - poids max.
des flacons de
soluté lors d’un
transport sur un
trolley
Ne montez pas la Station d’Accueil (SA) sur un trolley si ce
montage place la partie supérieure de la Station d’Accueil à
plus de 160 cm du sol.
160 cm hauteur max.
de la SA par
rapport au sol
Le trolley a été conçu pour supporter une Station d’ Accueil
avec un maximum de 9 dispositifs (6 pousse-seringues et 3
pompes volumétriques - voir le chapitre ‘Caractéristiques’).
w
Quand vous adaptez des pompes ou appareils sur le trolley,
vérifiez toujours que l’ensemble est correctement équilibré
et stabilisé.
Transport de la Station d’Accueil montée sur trolley
Pour déplacer le trolley chargé d’une Station d’Accueil, il est important de suivre les instructions suivantes :
Enlevez tous les accessoires inutiles et manipulez la Station d’Accueil délicatement pendant le transport.
Pendant le transport, les tiges à sérum de la Station d’Accueil ne doivent pas supporter plus de 2 kg de flacons de soluté.
Veillez à ce que la potence réglable soit dans la position la plus basse possible.
A
Avant le transport, vérifiez que l’ensemble est correctement équilibré et stabilisé.
Transport de la Station d’Accueil sur un trolley avec les potences optionnelles en place.
Pour déplacer le trolley chargé d’une Station d’Accueil et des
potences optionnelles, il est important de suivre les instructions
suivantes :
Max. 8,5 kg par
potence
Max. 4,25 kg
pour chaque
potence
Ne fixez pas plus de 2 kg de flacons aux tiges à sérum
Veillez à ce que la (les) potence(s) réglable(s) soi(en)t dans la
position la plus basse possible.
Enlevez tous les accessoires inutiles et manipulez la Station
d’Accueil délicatement pendant le transport.
Ne fixez pas plus de 8,5 kg sur une potence latérale ou 4,25 kg
sur les deux potences.
w
Veillez à ce que les
potences latérales
soient baissées au
maximum.
Ne montez pas des dispositifs de perfusion à plus de 160 cm
du sol sur des placées vers l’avant.
A
1000DF00444 Iss. 2
Avant le transport, vérifiez que l’ensemble est
correctement équilibré et stabilisé.
22/210
Caractéristiques
Mécaniques -
Nbre de
modules
verticaux
Nbre de
modules
horizontaux
Supports pour
flacons
Hauteur*
(mm)
Largeur
(mm)
Profondeur
(mm)
Poids max.
(kg approx.)
Compatible
trolley
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Avec supports pour flacons à la hauteur minimale Hors trolley.
** 80083UN00-00 + 1000SP01187
Matériaux - Profilés en aluminium anodisé.
Électrique - Alimentation électrique 230 VAC, 50 ou 60 Hz, 500 VA (nominal) Fusibles 2 x T5 Amp anti surge (5 x 20 mm) sur la prise du
module d’alimentation.
Sorties électriques 20 VA max 230 V 50-60 Hz
Environnement Température de fonctionnement
+5 °C - +40 °C
Humidité relative de fonctionnement
20 % - 90 %
Pression atmosphérique de fonctionnement
700 hPa – 1060 hPa
Température de transport
-20 °C - +50 °C
Humidité relative de transport
15 % - 95 % (sans condensation)
Pression atmosphérique de transport
500 hPa – 1060 hPa
Respect des normes - Sécurite électrique / mécanique - Conforme aux normes IEC/EN60601-1
Classification - Fonctionnement continu
1000DF00444 Iss. 2
23/210
Maintenance
Entretien Procédures d’entretien
Pour assurer le bon fonctionnement de cette Station d’Accueil, il est important de la garder propre et d’effectuer les opérations d’entretien
de routine décrites ci-dessous. Seul un technicien qualifié est habilité à effectuer les opérations d’entretien, conformément aux instructions
données dans le manuel technique.
Les schémas électriques et les listes de composants, ainsi que toutes les informations relatives à l’entretien et qui serviront à assister les
techniciens de maintenance lors de la réparation des pièces considérées comme réparables sont disponibles sur simple demande auprès
de CareFusion.
A
En cas de chute, de dommage, d’exposition à une humidité excessive, ou à une température trop élevée, cesser
immédiatement toute utilisation de la Station d’Accueil et la faire vérifier par un technicien qualifié.
L’ensemble des opérations d’entretien préventives et correctives et toutes les activités de ce type doivent être réalisées
dans un endroit conforme et dans le respect des informations fournies. CareFusion ne pourra être tenu responsable si
l’une de ces actions venait à être réalisée sans respecter les instructions ou informations fournies.
Fréquence
Opération de routine
Lors du montage d’un
dispositif-seringue Alaris®
Vérifiez que chaque dispositif de perfusion est placé correctement sur ses connecteurs électriques et
verrouillé mécaniquement en position.
Lors du retrait d’un dispositif
Alaris®
Vérifiez que la diode s’éteint lors du retrait du dispositif. Si la diode reste allumée, la Station d’Accueil
doit être vérifiée par un technicien de maintenance qualifié.
Conformément à la politique
de l’hôpital
Nettoyez soigneusement les surfaces externes de la Station d’Accueil avant et après un stockage
prolongé.
Au moins une fois par an
1. Vérifiez que les sorties électriques, les connecteurs de communication, la prise et le câble
d’alimentation sont en bon état.
(se reporter au manuel
technique pour identifier les
pièces)
2. Effectuez des tests de sécurité électrique. Le courant de fuite complet du système doit être mesuré.
S’il dépasse 500 μA la Station d’Accueil ne doit pas être utilisée mais doit être contrôlée par un
technicien de maintenance qualifié.
Remplacement desFusibles
Si le témoin d’alimentation ne s’allume pas alors que la Station d’Accueil est branchée sur le secteur et en position ON, cela signifie que le
fusible de la prise d’alimentation ou les fusibles internes ont fondu.
Contrôlez d’abord le fusible de la prise secteur, s’il y en a un. Si le voyant du secteur ne s’allume pas, retirez la Station d’Accueil du service.
Il est recommandé de confier le remplacement des fusibles à un technicien qualifié. Pour de plus amples informations concernant le
remplacement des fusibles internes, consultez le manuel technique.
A
Si les fusibles sautent régulièrement, il faut suspecter un défaut électrique ; un technicien qualifié doit alors
contrôler le dispositif de perfusion et l’alimentation électrique.
1000DF00444 Iss. 2
24/210
Maintenance (suite)
Nettoyage et stockage
Avant de transférer la Station d’Accueil sur un autre patient et régulièrement pendant son utilisation sur un même patient, nettoyer la
Station d’Accueil en l’essuyant avec un linge non pelucheux légèrement humidifié avec de l’eau tiède et une solution désinfectante/
détergente standard. En raison de son fini abrasif, la base du trolley ne doit être nettoyée qu’à l’aide d’une brosse souple et d’une solution à base
d’eau tiède et de désinfectant/détergent standard.
Détergents préconisés :
Marque
Concentration
Hibiscrub
20 % (v/v)
Virkon
1 % (w/v)
Ne pas utiliser les types de détergents suivants :
•Ne pas utiliser de désinfectant susceptible d’entraîner une corrosion des métaux, dont :
•NaDcc (comme le Presept),
•Hypochlorites (comme le Chlorasol),
•Aldéhydes (comme le Cidex),
•Surfactants cationiques (comme le chlorure de Benzalkonium).
•L’utilisation d’iode (comme la Betadine) peut entraîner la décoloration des surfaces.
•Des agents nettoyants à base d’alcool isopropylique concentré dégraderaient les pièces plastiques.
A
Toujours éteindre l’appareil et le débrancher avant de le nettoyer. Ne laissez jamais du liquide pénétrer dans
les dispositifs de perfusion, modules on contacts électriques et évitez l’accumulation excessive de liquide sur la
surface des appareils ou modules. Ne pas utiliser de produits nettoyants corrosifs car ils peuvent endommager la
surface externe de la Station d’Accueil. Ne pas stériliser à l’autoclave ou à l’oxyde d’éthylène et ne pas immerger
cette Station d’Accueil dans un liquide, quel qu’il soit.
Destruction
Informations sur l’élimination des équipements électriques et électroniques usagés
Ce symbole U présent sur le produit et/ou les documents qui l’accompagnent signifie que les produits électriques et électroniques usagés
ne doivent pas être mélangés aux déchets ménagers.
Pour jeter des équipements électroniques ou électroniques, s’adresser à un distributeur ou à une filiale CareFusion du pays concerné pour
de plus amples informations.
La mise au rebut de façon appropriée de ce produit permettra de sauvegarder des ressources précieuses et évitera tout effet potentiellement
négatif sur la santé ou l’environnement qui pourrait survenir en cas de traitement inadapté des déchets.
Information sur l’élimination des déchets dans les pays ne faisant pas partie de l’Union Européenne
Le symbole indiqué plus haut ne s’applique qu’à l’Union Européenne. L’élimination de la Station d’Accueil doit être effectuée en respectant
les mesures de protection de l’environnement. Tous les composants peuvent être éliminés en toute sécurité conformément aux
réglementations locales.
1000DF00444 Iss. 2
25/210
Produits et Pièces détachées
Système de perfusion Alaris®
La gamme des produits de perfusion Alaris® se compose des éléments suivants :
Référence
Description
80013UN01
Pousse-seringue Alaris® GS
80023UN01
Pousse-seringue Alaris® GH
80033UND1
Pousse-seringue Alaris® CC
80043UN01
Pousse-seringue Alaris® TIVA
80053UN01
Pousse-seringue Alaris® PK
80033UND1-G
Pousse-seringue Alaris® CC avec logiciel de sécurité Guardrails®
80023UN01-G
Pousse-seringue Alaris® GH avec logiciel de sécurité Guardrails®
274
Alaris® Transporter
80283UNS00-xx1
Asena® Station d’Accueil DS
80203UNS0x-xx1
Alaris® Station de Travail Gateway
1 Pour les Stations d’Accueil et les Stations de Travail Gateway, contacter le service clientèle du pays concerné pour obtenir la disponibilité en termes de configurations et de
références de pièces.
Pièces détachées
La liste complète des pièces détachées pour cet appareil est reprise dans le Manuel technique.
Le manuel technique (1000SM00001) est à présent disponible au format électronique sur Internet à l’adresse suivante :
www.carefusion.com/alaris-intl/
L’accès aux manuels requiert un nom d’utilisateur et un mot de passe. Adressez-vous au service clients du pays concerné pour obtenir les
paramètres de connexion.
Référence
Description
0000EL00889
Câble d’alimentation - UK
1001FAOPT92
Câble d’alimentation - Europe
1000SP00169
Kit de montage - Adaptateur pour potence
1000SP00655
Kit de montage - pour rail de type Dräger
1000SP00192
Kit de montage - espaceur
80083UN00-00
Trolley pour Station d’Accueil
4017418
Kit de potence latérale en option
1000DF00444 Iss. 2
26/210
Service après-vente
Contacter la filiale ou le distributeur concerné pour le service après-vente.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
27/210
Inhalt
Page
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Über dieses Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Eigenschaften der Alaris® DS Docking Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Symboldefinitionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Vorsichtsmaßnahmen für den Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Überprüfungsprotokoll für die sicherheitstechnische Kontrolle nach §6 MPBetreibV (alle 24 Monate) . . . . . . .39
Produkte und Ersatzteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Kundendienstkontakte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Einführung
Die Alaris® DS Docking Station (im Folgenden „Docking Station“) wurde als modulares System entwickelt. Das System enthält Module für
Alaris® Infusionspumpen.
Verschiedene Alaris® Infusionspumpen können in ein zentrales Verwaltungssystem integriert werden
Weniger Kabel-Wirrwarr durch den Einsatz eines einzelnen Netzanschlusses
Schnittstelle für medizinische Geräte (Medical Device Interface, MDI) - ein einzigartiges Befestigungssystem
Einfach einzurichten und zu bedienen
Effiziente Organisation für Konfigurationen mit vielen Schläuchen
Der Markenname Asena® wurde kürzlich in den Markennamen Alaris® geändert. Diese Änderung des Markennamens hat keine
Auswirkungen auf den Verwendungszweck oder die Funktionsweise des Produkts. Empfohlene Pumpen und Zubehörteile zur Verwendung
mit diesem Produkt tragen den Markennamen Asena® oder Alaris®. Die Geräte und Teile beider Marken sind für die Verwendung mit dieser
Docking Station geeignet.
Verwendungszweck:
Die Docking Station eignet sich für das Einsetzen und die Stromversorgung von Alaris® Infusionspumpen in einer Betriebsumgebung,
die den Spezifikationen in dieser Gebrauchsanweisung entspricht. In solchen Umgebungen kann das Gerät für folgende Therapieformen
eingesetzt werden:
Flüssigkeitstherapie, Bluttransfusionen, parenterale Ernährung, medikamentöse Therapie, Chemotherapie, Dialyse und Anästhesie. Die
Alaris® Gateway Workstation hat keine direkten Auswirkungen auf die Infusionsabgabe.
Über dieses Handbuch
Der Bediener muss sich vor dem Einsatz der in diesem Handbuch beschriebenen Docking Station gründlich mit dieser vertraut machen.
Informationen zur ordnungsgemäßen Bedienung der Pumpen finden Sie in den jeweiligen Gebrauchsanweisungen.
Alle Abbildungen in diesem Handbuch zeigen typische Einstellungen und Werte, die bei der Inbetriebnahme der Docking Station
verwendet werden können. Diese Einstellungen und Werte sind nur für Demonstrationszwecke bestimmt. Unter „Spezifikationen“ finden
Sie eine vollständige Übersicht über die Einstellungen und Werte.
1000DF00444 Iss. 2
28/210
Eigenschaften der Alaris® DS Docking Station
Beispiel einer typischen Docking Station-Konfiguration.
Beutelhalterungen (2,5 kg max.
Gesamtgewicht - 2 kg bei Transport auf
einer Fahreinheit)
Höhenverstellbares
Stativ mit Griff
Horizontales
Anschlusselement
T-Stück
Handrad
Vertikales
Anschlusselement
Abstandhalter
Arretierung
Schiene zur Gerätemontage
Warnleuchte (LED)
Stromausgang
Pumpenmodul
Typenschild (Erklärung
der Symbole in
den umseitigen
Symboldefinitionen)
IR-Kommunikationsanschluss
Stromversorgungsmodul
Anschluss für
Potentialausgleich
EIN/AUS-Schalter
Stromeingang
A
Unter „Vorsichtsmaßnahmen für den Betrieb“ und „Spezifikationen“ ist angegeben, wie viele Alaris® Infusionspumpen
bei Einsatz einer Fahreinheit verwendet werden können.
1000DF00444 Iss. 2
29/210
Symboldefinitionen
Etikettensymbole:
Symbol
Beschreibung
w
x
O
r
Achtung (Begleitdokumente beachten)
Anschluss für Potentialausgleich (PE)
Geschützt gegen vertikal fallende Wassertropfen
Wechselstrom
Das Gerät erfüllt die Anforderungen der Richtlinie 93/42/EWG des Rates in der
geänderten Fassung 2007/47/EC.
T
t
U
A
W
EC
REP
Herstellungsdatum
Hersteller
Nicht für Siedlungsabfälle
Wichtiger Hinweis
Sicherungstyp
Bevollmächtigter Vertreter in der Europäischen Gemeinschaft
1000DF00444 Iss. 2
30/210
Vorsichtsmaßnahmen für den Betrieb
Pumpenmontage
H
I
•
Die in die Docking Station eingesetzten Pumpen müssen innerhalb von 1 m oberhalb oder unterhalb des
Herzens eines Patienten angebracht sein. Die Drucküberwachung in der Infusionsleitung ist umso genauer
desto näher die Pumpe auf Höhe des Patientenherzens angebracht wird.
•
Setzen Sie Infusionspumpen nicht so in die Docking Station ein, dass die Spritzen nach oben zeigen, da dies
zur Infusion von Luft führen kann, die sich möglicherweise in der Spritze befindet. Um ein Eindringen von
Luft zu verhindern, sollte der Bediener das Fortschreiten der Infusion, die Spritze, die Infusionsleitung und
die Patientenanschlüsse regelmäßig überprüfen und den in dieser Gebrauchsanweisung beschriebenen
Füllvorgang einhalten.
•
Stellen Sie die Docking Station nicht so auf, dass der Stromanschluss nach oben zeigt, da ansonsten die
elektrische Sicherheit gefährdet ist, wenn Flüssigkeiten über die Docking Station laufen. Stellen Sie sicher,
dass die Docking Station vertikal aufgestellt wird.
•
Die Befestigungsschiene, an der die Docking Station angebracht ist, muss mindestens für das Vierfache
des Gewichts der voll belegten Docking Station zugelassen sein (Angaben zu den Gewichten der
unterschiedlichen Konfigurationen der Docking Station finden Sie in der Tabelle unter „Spezifikationen“).
•
Die Fahreinheit der Alaris® DS Docking Station ist für maximal neun Pumpen zugelassen (6 Spritzenpumpen
und 3 volumetrische Pumpen). Verwenden Sie bei Einsatz der Fahreinheit nicht mehr Pumpen (siehe
Tabelle unter „Spezifikationen“).
•
Die Docking Station darf nur dann auf einem fahrbaren Stativ angebracht werden, wenn die Stabilität und
die Tragfähigkeit des Aufbaus der Richtlinie EN60601-1 für mobile Geräte entsprechen.
•
An die Stromausgänge dürfen nur Alaris® Infusionspumpen angeschlossen werden. Der zulässige
Ableitstrom wird möglicherweise überschritten, falls andere Geräte angeschlossen werden.
Elektromagnetische Verträglichkeit und Störungen
M
•
Diese Docking Station (mit eingesetzten Pumpen) ist gegen die Auswirkungen externer Störungen
geschützt, z. B. gegen starke Funkfrequenzemissionen, Magnetfelder und elektrostatische Entladungen
(die von elektrochirurgischen Geräten und Elektrokautern, großen Motoren, tragbaren Funkgeräten,
Mobiltelefonen usw. ausgehen), und ist so konzipiert, dass auch im Fall ungewöhnlich starker Störungen
die Sicherheit erhalten bleibt.
•
Die Docking Station fällt nicht unter CISPR 11, da das Gerät keinen Wechselstrom oder Schaltsignale
oberhalb von 9 KHz verwendet. Daher sind die HF-Störaussendungen sehr gering und somit ist das Risiko
von Störungen elektronischer Geräte in der Nähe unbedeutend. Dennoch gibt die Docking Station (mit
eingesetzten Pumpen) eine bestimmte Menge elektromagnetischer Strahlung ab, die innerhalb der Werte
liegt, die in EN60601-1-2 und EN60601-2-24 festgelegt sind. Falls die Docking Station (mit eingesetzten
Pumpen) andere Geräte stört, sollten Maßnahmen zur Minimierung dieser Störungen ergriffen werden,
z. B. eine Positionsänderung oder ein Standortwechsel.
Gefahren
B
A
•
Es besteht Explosionsgefahr, wenn die Docking Station in Gegenwart entflammbarer Anästhetika
verwendet wird. Achten Sie darauf, die Docking Station nicht in der Nähe solcher Gefahrenquellen zu
betreiben.
•
Gefährliche Spannung: Es besteht die Gefahr eines Stromschlags, wenn das Gehäuse der Docking
Station geöffnet oder entfernt wird. Überlassen Sie sämtliche Wartungsmaßnahmen qualifiziertem
Servicepersonal.
•
Es muss eine dreiadrige Spannungsversorgung vorhanden sein (Phase, Nullleiter, Erdung), wenn das
Gerät über eine externe Stromquelle betrieben wird. Falls Zweifel an der Erdung der Installation oder der
Anordnung bestehen, darf die Docking Station nicht verwendet werden.
•
Bei einem Sturz, übermäßiger Feuchtigkeit, Auslaufen von Flüssigkeiten, hoher Luftfeuchtigkeit, hohen
Temperaturen oder anderweitigen Beschädigungen nehmen Sie die Docking Station außer Betrieb und
lassen Sie sie durch einen qualifizierten Servicetechniker prüfen. Für den Transport oder die Lagerung des
Geräts sollte nach Möglichkeit die Originalverpackung verwendet werden. Außerdem sind die Angaben zu
Temperatur, Feuchtigkeit und Druckbedingungen im Abschnitt „Spezifikationen“ und auf der Verpackung
zu beachten.
1000DF00444 Iss. 2
31/210
Vorsichtsmaßnahmen für den Betrieb (Fortsetzung)
Betriebsumgebung
•
Die Bediener der Docking Station sollten alle Anweisungen in diesem Handbuch sorgfältig durchlesen,
bevor sie dieses medizinische Gerät einsetzen.
•
Die Docking Station eignet sich für den Einsatz in allen Einrichtungen, auch in häuslichen Umgebungen
und Gebäuden, die direkt an das öffentliche Niederspannungsnetzwerk angeschlossen wird, über das
Wohngebäude versorgt werden.
•
Beim Aufstellen einer Docking Station müssen Sie alle potentiellen Gefahren abwägen, die im
Zusammenhang mit dem Verlegen elektrischer Kabel und Infusionsleitungen auftreten können. Schaffen
Sie gegebenenfalls Abhilfe.
•
Die Docking Station darf nur mit kompatiblen CareFusion-Produkten und -Zubehörteilen sowie passenden
Infusionsbeuteln und -leitungen verwendet werden.
•
Bei einem Einsatz in der Patientetherapie darf jede Docking Station nur für einen Patienten verwendet
werden.
•
Diese Docking Station darf nicht in Gegenwart entflammbarer Gemische aus Anästhetika und Luft,
Sauerstoff oder Stickoxid verwendet werden.
1000DF00444 Iss. 2
32/210
Inbetriebnahme
Inbetriebnahme
A
Lesen Sie die Gebrauchsanweisung vor Inbetriebnahme der Docking Station sorgfältig durch.
1. Überprüfen Sie, ob die Docking Station vollständig und unbeschädigt ist und ob die auf dem Etikett angegebene Spannungseinstellung
mit Ihrer Stromversorgung kompatibel ist.
2. Lieferumfang:
Alaris® DS Docking Station
Gebrauchsanweisung
Schutzverpackung
Stromversorgung
Die Docking Station verfügt über einen eigenen Stromkreislauf. Der Wechselstrom wird über einen Standard-IEC-Anschluss im
Stromversorgungsmodul aufgenommen. Ein beleuchteter und isolierter Netzschalter zeigt an, wenn der Strom eingeschaltet ist.
Die Docking Station verfügt über einen doppelten Sicherungshalter zum Schutz des Wechselstromeingangs. Sowohl die Phase als auch der
Nullleiter sind mit Sicherungen geschützt.
A
Falls die LED an einem Infusionspumpenmodul leuchtet, obwohl an dem Modul keine Pumpe angebracht ist, liegt
wahrscheinlich ein Fehler bei der Stromversorgung des Moduls vor. Nehmen Sie die Docking Station außer Betrieb
und wenden Sie sich an einen qualifizierten Servicetechniker.
Höhenverstellbare Beutelhalterungen
Am höhenverstellbaren Stativ können die Flüssigkeitsbeutel einfach an der Docking Station aufgehängt werden. Das Stativ unterstützt
eine maximale Last von 2,5 kg pro Beutelhalterung (2 kg bei Transport auf einer Fahreinheit). Das Stativ wird von einer Klemme und einer
Arretierung sicher gehalten. Auf diese Weise können Sie die gewünschte Höhe der Flüssigkeitsbeutel besonders flexibel einstellen. So
bedienen Sie die Klemme:
1.
Halten Sie den Griff am unteren Ende des Stativs fest und lösen Sie vorsichtig das Handrad.
2.
Halten Sie das Stativ weiter fest und lösen Sie die Arretierung. Sie können das Stativ jetzt frei bewegen.
3.
Passen Sie die Stativhöhe so an, dass der Flüssigkeitsbeutel auf der gewünschten Höhe hängt.
4.
Drehen Sie das Handrad zu, um das Stativ zu sichern.
1000DF00444 Iss. 2
33/210
Inbetriebnahme (Fortsetzung)
Alaris® Infusionspumpe einsetzen
Schiene zur
Gerätemontage
Lösehebel (zum Entriegeln drücken)
Drehbare Nocke
A
Lösehebel (zum
Entriegeln drücken)
Rechteckige Halterung
Es empfiehlt sich, die Infusionsbeutel jeweils an
einer Halterung anzubringen, die sich direkt über
der zugehörigen Pumpe befindet. Durch diese
Vorgehensweise minimieren Sie das Risiko einer
Verwechslung der Infusionssets bei Einsatz mehrerer
volumetrischer Pumpen.
Drehbare
Nocke
ent
Elem
tales
n
o
iz
Hor
Die drehbare Nocke lässt sich auf die rechteckige Schiene an der Docking Station setzen.
1.
Richten Sie die drehbare Nocke an der Rückseite der Pumpe an der rechteckigen Schiene der Docking Station aus.
2.
Halten Sie die Pumpe waagerecht und drücken Sie sie fest auf die rechteckige Schiene.
Achten Sie darauf, dass die Pumpe mit einem Klicken sicher in ihre Position auf der Geräteschiene oder Halterung einrastet.
3.
Überprüfen Sie, ob das Symbol k auf der Pumpe leuchtet.
A
Ein Pumpenmodul, und damit auch die Pumpe, wird erst dann mit Strom versorgt, wenn die Pumpe richtig am
Modul sitzt.
4.
Drücken Sie zum Abnehmen der Pumpe den Lösehebel und ziehen Sie die Pumpe zu sich heran.
5.
Stellen Sie sicher, dass die rote LED am Modul nach dem Abnehmen der Pumpe nicht mehr leuchtet.
A
Falls die LED nach dem Abnehmen der Pumpe weiter leuchtet, schalten Sie die Docking Station aus, nehmen Sie
sie außer Betrieb und wenden Sie sich an einen qualifizierten Servicetechniker.
1000DF00444 Iss. 2
34/210
Inbetriebnahme (Fortsetzung)
Befestigung der Docking Station auf einer Fahreinheit
1.
Befestigen Sie die Montage-Kits am vertikalen Anschlusselement der Docking
Station.
2.
Befestigen Sie die obere und die untere Montageklemme der Docking Station
an der Fahreinheit. Passen Sie den Abstand dabei an die Fahreinheit an und
ziehen Sie die Klemmen fest.
A
2 kg - max. Gewicht
der Flüssigkeitsbeutel
beim Transport des
Wagens
160 cm - max.
Höhe der DS
vom Boden
Achten Sie beim Befestigen der Docking Station auf der
Fahreinheit darauf, dass sich das obere Ende der Docking
Station nicht mehr als 160 cm über dem Boden befindet.
Die Fahreinheit ist dafür konzipiert, eine Docking
Station mit maximal neun Pumpen (6 Spritzenpumpen
und 3 volumetrischen Pumpen) zu tragen (siehe
„Spezifikationen“).
w
Stellen Sie beim Einsetzen oder Anbringen zusätzlicher
Pumpen/Geräte auf der Fahreinheit immer sicher, dass diese
richtig stabilisiert und ausbalanciert ist.
Transport der Docking Station auf einer Fahreinheit
Beim Transport einer Fahreinheit mit aufgesetzter Docking Station müssen die folgenden Anweisungen unbedingt befolgt werden.
Entfernen Sie alle unnötigen Teile und behandeln Sie die Docking Station beim Transport vorsichtig.
Während des Transports dürfen an den Halterungen der Docking Station maximal 2 kg Flüssigkeitsbeutel aufgehängt werden.
Stellen Sie sicher, dass sich das höhenverstellbare Stativ in der niedrigsten Position befindet.
A
Stellen Sie vor dem Transport sicher, dass der Aufbau ordnungsgemäß stabilisiert und ausbalanciert ist.
Transport der Docking Station mit optionalen Stativen auf einer Fahreinheit
Beim Transport einer Fahreinheit mit aufgesetzter Docking Station
und den optionalen Stativen müssen die folgenden Anweisungen
unbedingt befolgt werden.
8,5 kg max.
Masse bei
Einzelstativ
4,25 kg max.
Masse für
jedes Stativ
Befestigen Sie an den Halterungen nicht mehr als 2 kg
Flüssigkeitsbeutel.
Stellen Sie sicher, dass sich das höhenverstellbare Stativ in
der niedrigsten Position befindet.
Entfernen Sie alle unnötigen Teile und behandeln Sie die
Docking Station beim Transport vorsichtig.
w
Stellen Sie sicher,
dass sich die Stative
in der niedrigsten
Position befinden.
Befestigen Sie an einem einzeln verwendeten Seitenstativ
nicht mehr als 8,5 kg und bei beidseitig angebrachten
Stativen nicht mehr als 4,25 kg pro Stativ.
Befestigen Sie die Pumpen nach vorn gerichtet und nicht
mehr als 160 cm über dem Boden.
A
1000DF00444 Iss. 2
Stellen Sie vor dem Transport sicher, dass
der Aufbau ordnungsgemäß stabilisiert und
ausbalanciert ist.
35/210
Spezifikationen
Mechanisch:
Anzahl
vertikaler
Module
Anzahl
horizontaler
Module
Beutelhalterungen
Höhe*
(mm)
Breite
(mm)
Tiefe (mm)
Max. Gewicht
(kg ca.)
Kompatibel zur
Fahreinheit
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Mit den Beutelhalterungen auf niedrigster Höhe. Ohne Fahreinheit.
** 80083UN00-00 + 1000SP01187
Material - Eloxiertes Aluminiumanschlusselement.
Elektrik - Netzspannung 230 V Wechselstrom, 50 oder 60 Hz, 500 VA (nominell). 2 x T5 A - Überspannungssicherungen (5 x 20 mm) im
Stromversorgungsmodul.
Stromausgang 20 VA, max. 230 V, 50-60Hz
Umgebungsbedingungen Betriebstemperatur
+5 °C bis +40 °C
Relative Luftfeuchtigkeit bei Betrieb
20 % bis 90 %
Luftdruck bei Betrieb
700 hPa bis 1060 hPa
Transporttemperatur
-20 °C bis +50 °C
Relative Luftfeuchtigkeit bei Transport
15 % bis 95 % (nicht kondensierend)
Luftdruck bei Transport
500 hPa bis 1060 hPa
Erfüllte Normen - Elektrische/mechanische Sicherheit: erfüllt EN60601-1.
Klassifikation - Dauerbetrieb
1000DF00444 Iss. 2
36/210
Wartung
Routinewartung
Damit diese Docking Station in einwandfreiem Betriebszustand bleibt, ist es wichtig, sie sauber zu halten und die im Folgenden beschriebenen
Routinewartungsarbeiten durchzuführen. Alle Wartungsarbeiten dürfen nur von qualifizierten Technikern unter Bezugnahme auf das
Technische Wartungshandbuch (TSM) durchgeführt werden.
Schaltpläne, Ersatzteillisten und alle weiteren Serviceinformationen, die zur Anleitung des qualifizierten Servicetechnikers bei der Reparatur
dienen, sind bei CareFusion erhältlich.
A
Bei einem Sturz, einer Beschädigung, übermäßiger Feuchtigkeit oder hohen Temperaturen nehmen Sie die Pumpe
unverzüglich außer Betrieb und lassen Sie sie durch einen qualifizierten Servicetechniker prüfen.
Jegliche vorbeugende Wartung und Reparatur sowie alle damit verbundenen Tätigkeiten sind an einem entsprechenden
Arbeitsplatz gemäß den bereitgestellten Informationen durchzuführen. CareFusion, Alaris® Products haftet nicht,
wenn diese Tätigkeiten entgegen den Anweisungen in dem von CareFusion bereitgestellten Informationsmaterial
durchgeführt werden sollten.
Intervall
Routinewartung
Bei Befestigung einer Alaris®
Infusionspumpe
Überprüfen Sie, ob jede Pumpe an ihren elektrischen Anschlüssen aufliegt und eingerastet ist.
Beim Abnehmen einer Alaris®
Infusionspumpe
Überprüfen Sie, ob die rote LED erlischt, wenn die Pumpe entfernt ist. Bleibt die LED-Anzeige an, muss
die Docking Station von einem qualifizierten Servicetechniker gewartet werden.
Gemäß den
krankenhausinternen
Richtlinien
Führen Sie vor und nach längerer Aufbewahrung eine gründliche Reinigung der Außenflächen des
Geräts durch.
Mindestens einmal jährlich
1. Überprüfen Sie die Stromausgänge, die Kommunikationsanschlüsse, den Netzstecker und das
Netzkabel auf Schäden.
(Hinweise zur Identifizierung
von Bauteilen entnehmen
Sie bitte dem Technischen
Wartungshandbuch, TSM)
2. Führen Sie eine elektrische Sicherheitsprüfung durch. Der Erdableitstrom des Geräts muss
gemessen werden. Beträgt er über 500 μA, darf das Gerät nicht eingesetzt werden und muss von
einem qualifizierten Servicetechniker gewartet werden.
Austausch der Wechselstromsicherungen
Falls die Anzeige der Stromversorgung nicht leuchtet, wenn die Docking Station an die Stromversorgung angeschlossen und eingeschaltet
wird, ist entweder die Sicherung im Netzstecker (falls vorhanden) oder eine der internen Sicherungen durchgebrannt.
Überprüfen Sie zunächst die Sicherung im Netzstecker (falls eingebaut). Falls die Anzeige der Stromversorgung nicht leuchtet, nehmen Sie
die Docking Station außer Betrieb.
Es wird empfohlen, dass die Wechselstromsicherungen nur von einem qualifizierten Servicetechniker gewechselt werden. Weitere
Informationen zum Ersetzen der internen Wechselstromsicherungen finden Sie im technischen Wartungshandbuch.
A
Sollten die Sicherungen weiterhin schmelzen, liegt vermutlich ein elektrischer Defekt vor. Lassen Sie die Pumpe
und die Stromversorgung von einem qualifizierten Servicetechniker überprüfen.
1000DF00444 Iss. 2
37/210
Wartung (Fortsetzung)
Reinigung und Lagerung
Reinigen Sie die Docking Station, bevor Sie sie bei einem neuen Patienten verwenden und regelmäßig während des Gebrauchs, indem Sie
sie mit einem fusselfreien Tuch abwischen, das leicht mit warmem Wasser und einer gewöhnlichen Desinfektions- bzw. Reinigungslösung
angefeuchtet ist. Die Stellfläche der Fahreinheit ist mit einer weichen Bürste zu reinigen, die mit warmem Wasser sowie einem gewöhnlichen
Desinfektions- bzw. Reinigungslösung angefeuchtet ist, da die Fahreinheit eine rauhe Beschichtung hat.
Empfohlene Reinigungsmittel:
Marke
Konzentration
Hibiscrub
20 % (v/v)
Virkon
1 % (w/v)
Folgende Arten von Desinfektionsmitteln dürfen nicht verwendet werden:
• Desinfektionsmittel, die zu Metallkorrosion führen, zum Beispiel:
• NaDcc (z. B. Presept)
• Hypochlorite (z. B. Chlorasol)
• Aldehyde (z. B. Cidex)
• Kationische Mittel zur Behandlung von Oberflächen (z. B. Benzalkoniumchlorid)
• Die Verwendung jodhaltiger Substanzen (z. B. Betadin) kann eine Verfärbung des Gerätegehäuses hervorrufen.
• Bei Reinigung der Plastikteile mit Isopropylalkohol in konzentrierter Form können diese zerstört werden.
A
Schalten Sie die Docking Station vor dem Reinigen immer aus und trennen Sie sie vom Stromnetz. Achten Sie
darauf, dass niemals Flüssigkeiten in die Pumpen, Module oder elektrischen Kontakte geraten und dass sich keine
Flüssigkeit auf einer Pumpe oder einem Modul ansammelt. Verwenden Sie keine aggressiven Reinigungsmittel,
da diese die Oberfläche der Docking Station beschädigen können. Führen Sie keine Dampfsterilisation oder
Sterilisation mit Ethylenoxid durch und tauchen Sie die Docking Station nicht in Flüssigkeiten ein.
Entsorgung
Hinweise zur Entsorgung von elektrischen und elektronischen Altgeräten
Das Zeichen U auf dem Produkt und/oder in der Begleitdokumentation bedeutet, dass elektrische und elektronische Altgeräte nicht mit
dem Haushaltsmüll entsorgt werden dürfen.
Wenn Sie elektrische und elektronische Altgeräte entsorgen möchten, wenden Sie sich bitte an eine Niederlassung von CareFusion oder
einen unserer Vertriebspartner.
Die sachgerechte Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu erhalten und mögliche schädliche Auswirkungen auf
die menschliche Gesundheit und die Umwelt zu verhindern, die infolge unsachgemäßer Abfallentsorgung entstehen können.
Hinweise zur Abfallentsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol gilt nur in der Europäischen Union. Das Produkt muss umweltgerecht entsorgt werden. Alle Komponenten können auf
übliche Art und Weise entsorgt werden.
1000DF00444 Iss. 2
38/210
Überprüfungsprotokoll für die sicherheitstechnische Kontrolle nach §6 MPBetreibV
(alle 24 Monate)
Zusätzlich zu der von CareFusion, Alaris® Products empfohlenen Routinewartung ist eine STK in den Ländern Deutschland, Österreich und
Schweiz durchzuführen.
Ident.-Nr.:
Station:
Betreiber:
Gerätetyp:
1.
Alaris® DS Docking Station
Fabrikations-Nr.:
SICHTPRÜFUNG
in Ordnung
1.1 Überprüfung auf mech. Beschädigungen und Stabilität
X
1.2 Überprüfung der Dichtungen
X
1.3 Netzanschluss, Netzkabel, Sicherung
X
1.4 Gebrauchsanweisung
X
2.
PRÜFUNG DER FUNKTIONSFÄHIGKEIT
2.1 Prüfung der roten LED (LED geht aus beim Entfernen der Pumpe)
3.
Defekt
X
PRÜFUNG DER ELEKTRISCHEN SICHERHEIT
Elektrische Messungen nach IEC 601-1 1988 (EN60601-1: 1993)
3.1 Gehäuseableitstrom < 0.1 mA
________ mA
X
3.2 Erdableitstrom < 0 5 mA
________ mA
X
3.3 Schutzleiterwiderstand < 0.2 Ω
________ Ω
X
VERWENDETE PRÜFGERÄTE
VDE-PRÜFKOFFER
ABSCHLUSSBERICHT: Gerät ist voll funktionsfähig und ohne Mängel
Datum:
Unterschrift:
1000DF00444 Iss. 2
39/210
Produkte und Ersatzteile
Alaris® Infusionssystem
Zu der Produktfamilie der Alaris® Infusionssysteme gehören:
Artikelnummer
Beschreibung
80013UN01
Alaris® GS Spritzenpumpe
80023UN01
Alaris® GH Spritzenpumpe
80033UND1
Alaris® CC Spritzenpumpe
80043UN01
Alaris® TIVA Spritzenpumpe
80053UN01
Alaris® PK Spritzenpumpe
80033UND1-G
Alaris® CC Spritzenpumpe mit Guardrails® Sicherheitssoftware
80023UN01-G
Alaris® GH Spritzenpumpe mit Guardrails® Sicherheitssoftware
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS Docking Station
80203UNS0x-xx1
Alaris® Gateway Workstation
1 Angaben zu Konfigurationen und die Artikelnummern für die Docking Stations und die Workstation erhalten Sie von der Kundendienstvertretung vor Ort.
Ersatzteile
Eine umfassende Liste der Ersatzteile für dieses Gerät finden Sie im technischen Wartungshandbuch.
Das technische Wartungshandbuch (1000SM00019) kann jetzt in elektronischer Form von folgender URL aus dem Internet heruntergeladen
werden:
www.carefusion.com/alaris-intl/
Für den Abruf unserer Handbücher benötigen Sie einen Benutzernamen und ein Kennwort. Ausführliche Hinweise zur Anmeldung erhalten
Sie von unserer Kundendienstvertretung vor Ort.
Artikelnummer
Beschreibung
0000EL00889
Netzkabel - GB
1001FAOPT92
Netzkabel - Europa
1000SP00169
Montage-Kit - Stativklemme
1000SP00655
Montage-Kit - Drägerschiene
1000SP00192
Montage-Kit - Abstandhalter
80083UN00-00
Fahreinheit für die Docking Station
4017418
Optionales Seitenstativ-Kit
1000DF00444 Iss. 2
40/210
Kundendienstkontakte
Wenn Sie eine Kundendienstleistung benötigen, wenden Sie sich bitte an eine unserer Niederlassungen oder einen unserer
Vertriebspartner vor Ort.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
41/210
Inhoud
Page
Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Info over deze handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Kenmerken van het Alaris® DS Docking Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
Omschrijving van de symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Voorzorgsmaatregelen voor gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Beginnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Producten en reserveonderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
Contactpersonen voor service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
Inleiding
Het Alaris® DS Docking Station (hierna genoemd het “Docking Station”) is ontworpen als een modulair systeem. Het systeem bevat
modules voor de Alaris®-productreeks van infusiepompen.
Meerdere Alaris®-infusiepompen aangesloten op één centraal beheersystem.
Minder losliggende kabels door gebruik van één voedingsingang.
Medical Device Interface (interface voor medische apparatuur, MDI) – een uniek bevestigingsmechanisme.
Eenvoudige installatie door aanpasbaar modulair ontwerp.
Efficiënte opzet van configuraties met meerdere toevoerbuizen.
De merknaam Asena® is onlangs gewijzigd in de merknaam Alaris®. Deze wijziging van merknaam heeft geen invloed op het beoogde
gebruik of de functionaliteit van het product. De voor gebruik met dit product aanbevolen pomp en accessoires kunnen betrekking
hebben op zowel de merknaam Asena® als Alaris®; beide types zijn geschikt voor gebruik met dit Docking Station.
Beoogd gebruik:
Het beoogde gebruik van het Docking Station is aanvullende bevestigingsmogelijkheden voor en voeding van de Alaris®-productreeks van
infusiepompen in een operatieve omgeving zoals aangegeven in deze Aanwijzingen voor gebruik (Directions For Use - DFU). In dergelijke
omgevingen kan het apparaat worden blootgesteld aan de volgende soorten behandelingen en therapieën:
vloeistofbehandeling, bloedtransfusies, parenterale voeding, behandelingen met geneesmiddelen, chemotherapie, dialyse en anesthesie.
Het ontwerp van het Alaris® Gateway Workstation is dusdanig dat het geen rechtstreekse invloed heeft op het infusieproces.
Info over deze handleiding
Vóór gebruik dient de gebruiker zeer vertrouwd te zijn met het in deze handleiding beschreven Docking Station.
Raadpleeg de relevante Aanwijzingen voor gebruik (Directions For Use) voor de correcte bediening van de pompen.
Alle illustraties in deze handleiding tonen kenmerkende waarden en instellingen die kunnen worden gebruikt bij het instellen van de
functies van het Docking Station. Deze instellingen en waarden zijn alleen bedoeld ter illustratie. De volledige reeks instellingen en
waarden staan aangegeven in de sectie Specificaties.
1000DF00444 Iss. 2
42/210
Kenmerken van het Alaris® DS Docking Station
Voorbeeld van een typische configuratie van het Docking Station.
Infuuszakhaken (2,5 kg max. totaal - 2 kg
bij transport op een trolley)
In hoogte
verstelbare
stang met
handgreep
Horizontale
behuizing
T-stuk
Vergrendelingshandwiel
Verticale
behuizing
Vergrendelingshendel
Moduleonderbreker
Bevestigingsrail apparaat
Waarschuwings-LED
(lichtdiode)
Netuitgang
Pompmodule
Specificatieplaatje (op
achterzijde - zie de
sectie Omschrijving
van de symbolen voor
een verklaring van de
gebruikte symbolen).
Infrarode
communicatiepoort
Aansluiting
potentiaalvereffening
(PE)
Spanningsmodule
AAN/UIT-schakelaar
Netingang
A
Zie Voorzorgsmaatregelen voor gebruik en Specificaties voor het maximumaantal Alaris®-infusiepompen dat is
toegestaan bij het gebruik van een trolley.
1000DF00444 Iss. 2
43/210
Omschrijving van de symbolen
Labelsymbolen:
Symbool
Omschrijving
w
x
O
r
Attentie (raadpleeg de bijgeleverde documentatie)
Aansluiting potentiaalvereffening (PE)
Beschermd tegen verticaal vallende waterdruppels
Wisselstroom
Het apparaat voldoet aan de vereisten van de Richtlijn van de Raad 93/42/EEC
zoals gewijzigd door 2007/47/EC.
T
t
U
A
W
EC
REP
Fabricagedatum
Fabrikant
Niet voor gemeentelijke afvalverwerking
Belangrijke informatie
Vermogen zekering
Geautoriseerde vertegenwoordiger in de Europese Gemeenschap
1000DF00444 Iss. 2
44/210
Voorzorgsmaatregelen voor gebruik
De pomp bevestigen
H
I
•
De op het Docking Station aangesloten pompen moeten binnen 1,0 m boven of onder het hart van
de patiënt worden opgesteld. De meest nauwkeurige drukmeting in de extensieset wordt verkregen
wanneer u de pomp ter hoogte van het hart van de patiënt plaatst.
•
U mag het Docking Station niet bevestigen in een dusdanige positie dat de spuit naar boven gericht is,
aangezien dit kan leiden tot het infunderen van lucht die zich in de spuit bevindt. Om de introductie
van lucht te voorkomen dient de gebruiker de voortgang van de infusie, de spuit, de extensielijn en de
aansluitingen op de patiënt regelmatig te controleren en de pomp te prepareren volgens de in deze
handleiding aangegeven Aanwijzingen voor gebruik (Directions For Use).
•
U mag het Docking Station niet bevestigen op een wijze waarbij de netingang naar boven wijst, aangezien
dit de elektrische veiligheid kan beïnvloeden in het geval er vloeistof wordt gemorst over het Docking
Station. Zorg ervoor dat het Docking Station wordt bevestigd in een verticale positie.
•
De stang waaraan het Docking Station wordt bevestigd, moet ten minste vier maal zo zwaar zijn als het
gewicht van het volledig belaste Docking Station (zie de tabel in de sectie ‘Specificaties’ voor het gewicht
van elke configuratie van het Docking Station).
•
De trolley van het Alaris® DS Docking Station is ontworpen voor het vervoer van maximaal 9 pompen (6
spuitpompen en 3 volumetrische pompen). Gebruik op de trolley geen configuratie die groter is dan deze
(zie de tabel in de sectie ‘Specificaties’).
•
Het Docking Station mag alleen aan een verplaatsbare infuusstandaard worden bevestigd als de stabiliteit
en sterkte van de constructie is beoordeeld aan de hand van de norm IEC/EN60601-1 voor mobiele
apparatuur.
•
Op de netuitgangen mogen geen andere apparaten dan Alaris®-infusiepompen worden aangesloten.
Het toegestaande aardingsspanningsverlies van het systeem mag worden overschreden als er andere
apparatuur is aangesloten.
Elektromagnetische compatibiliteit en interferentie
M
•
Dit Docking Station (uitgerust met pompen) is beschermd tegen de invloed van externe interferentie,
inclusief hoogenergetische radiofrequentie-emissies, magnetische velden en elektrostatische ontlading
(bijvoorbeeld ten gevolge van elektrochirurgische en cauterisatieapparatuur, grote motoren, draagbare
radio’s, mobiele telefoons, enzovoort) en is zodanig ontworpen dat deze veilig in gebruik blijft bij
buitensporige interferentieniveaus .
•
Het Docking Station valt buiten het bereik van CISPR 11, aangezien het geen wisselstroom of geschakelde
signalen van meer 9 kHz gebruikt. Derhalve zijn de radiofrequentie-emissies zeer laag en is het
onwaarschijnlijk dat deze interferentie met de elektronische apparatuur in de nabijheid veroorzaken. Dit
Docking Station (uitgerust met pompen) geeft echter wel een bepaalde hoeveelheid elektromagnetische
straling af, maar deze blijft binnen de niveaus die zijn aangegeven in IEC/EN60601-1-2 en IEC/EN606012-24. Als het Docking Station (uitgerust met pompen) een invloed heeft op andere apparatuur, moeten
voorzorgsmaatregelen worden genomen om de gevolgen hiervan tot een minimum te beperken,
bijvoorbeeld door de positie of locatie ervan te wijzigen.
Gevaren
B
A
•
Er bestaat explosiegevaar als het Docking Station wordt gebruikt in de nabijheid van brandbare anesthetica.
Verwijder het Docking Station voorzichtig uit de omgeving van dergelijke gevaarlijke stoffen.
•
Gevaarlijke spanning: Er bestaat gevaar voor elektrische schokken als de behuizing van het Docking Station
wordt geopend of verwijderd. Laat onderhoudswerkzaamheden alleen uitvoeren door gekwalificeerd
onderhoudspersoneel.
•
Wanneer het systeem op een externe stroombron wordt aangesloten, moet er een drieaderige voeding
(stroom, neutraal, aarde) worden gebruikt. Als niet zeker is of de externe beschermingsgeleider van de
installatie nog intact is of als er twijfels bestaan over de correcte bevestiging, dient u het Docking Station
niet te gebruiken.
•
Als het Docking Station is gevallen of is blootgesteld aan overmatig vocht, gemorste vloeistof, vochtigheid
of hoge temperatuur, of als u een andere beschadiging vermoedt, stelt u het apparaat buiten gebruik
en laat het controleren door een gekwalificeerd onderhoudstechnicus. Als u het Docking Station wilt
verplaatsen of opslaan, dient u, voor zover mogelijk, de originele verpakking te gebruiken en de instructies
met betrekking tot temperatuur, vochtigheid en druk op te volgen zoals die zijn opgenomen in de sectie
‘Specificaties’ en op de buitenverpakking.
1000DF00444 Iss. 2
45/210
Voorzorgsmaatregelen voor gebruik (vervolg)
Gebruiksomgeving
•
Gebruikers van het Docking Station dienen alle instructies in deze handleiding te lezen vóór dat ze dit
medische apparaat gebruiken.
•
Het Docking Station is geschikt voor alle gebouwen, inclusief gebouwen voor bewoning en die gebouwen
die rechtstreeks zijn aangesloten op het openbare stroomvoedingsnetwerk met lage spanning dat stroom
levert aan voor bewoning gebruikte gebouwen.
•
Bij de installatie van een Docking Station dient te worden beoordeeld of er potentiële risico’s bestaan
betreffende de omleiding van elektrische kabels en infuussystemen. Daar waar nodig, dienen bijzondere
maatregelen te worden onderkend en geïmplementeerd.
•
Het Docking Station dient alleen te worden gebruikt in combinatie met compatibele CareFusionproducten en -accessoires en de juiste infuuszakken en systemen.
•
Bij de behandeling van patiënten moet elk Docking Station aan de zorg van slechts één patiënt worden
besteed.
•
Dit Docking Station is niet bedoeld voor gebruik in de nabijheid van brandbare anesthesiemengsels met
lucht of zuurstof of lachgas.
1000DF00444 Iss. 2
46/210
Beginnen
Eerste installatie
A
Lees deze Aanwijzingen voor gebruik zorgvuldig door alvorens het Docking Station te gaan gebruiken.
1. Controleer of het Docking Station compleet en onbeschadigd is, en ga na of het voltage dat op de label staat vermeld, overeenkomt
met de netvoeding.
2. De meegeleverde onderdelen zijn:
Alaris® DS Docking Station
Aanwijzingen voor gebruik (Directions For Use)
Beschermende verpakking
Voedingsingang
Het Docking Station heeft een eigen voedingsdistributiecircuit. De wisselstroom wordt aangeleverd via een standaard IEC-connector in
spanningsmodule. Een verlichte voedingsschakelaar geeft aan wanneer de voedings is ingeschakeld.
Het Docking Station beschikt over een dubbele zekeringhouder die de wisselstroomingang beschermt. Zowel de stroomdragende fase als
de nulfase worden door de zekeringen beschermd.
A
Als het LED-lampje op een module voor de infusiepomp brandt terwijl er geen pomp op de module is aangesloten,
dient u uit te gaan van een storing van de voeding naar de module. Stel het Docking Station buiten gebruik en
neem contact op met een erkende onderhoudstechnicus.
In hoogte verstelbare infuuszakhaken
De in hoogte verstelbare stang is ontworpen als een handige manier om de infuuszakken met vloeistof veilig aan het Docking Station op
te hangen. De stang ondersteunt een maximale belasting van 2,5 kg per infuuszakhaak (2 kg bij transport op een trolley). De stang wordt
veilig op zijn plaats gehouden middels een klem en een vergrendelingshendel. Dit biedt aanvullende flexibiliteit bij het kiezen van de
vereiste hoogte van de zakken met vloeistof. U gebruikt de klem als volgt:
1.
Neem de klem vast aan het onderste gedeelte van de stang en draai voorzichtig het handwiel los.
2.
Zet de vergrendelingshendel vrij terwijl u de stang vasthoudt; hierdoor kan de stang vrijelijk bewegen.
3.
Stel de stang dusdanig in dat de zak met vloeistof op de gewenste hoogte komt te hangen.
4.
Draai het handwiel vast om de stang veilig in die positie vast te zetten.
1000DF00444 Iss. 2
47/210
Beginnen (vervolg)
Een Alaris®-infusiepomp aanbrengen
Bevestigingsrail
apparaat
Ontgrendelingshendel (indrukken om te ontgrendelen)
Draainok
A
Rechthoekige stang
Draainok
lte
dee
al ge
onta
Horiz
Ontgrendelingshendel
(indrukken om te
ontgrendelen)
Het wordt aanbevolen om de zakken met
infuusvloeistof op een haak te hangen direct
boven de pomp waarmee ze worden gebruikt. Dit
minimaliseert de kans op verwarring van infuussets
bij gebruik van meerdere volumetrische pompen.
De draainok kan worden bevestigd op de rechthoekige stang op het Docking Station.
1.
Plaats de draainok aan de achterzijde van de pomp op één lijn met de rechthoekige stang op het Docking Station.
2.
Houd de pomp horizontaal en druk de pomp stevig op de rechthoekige stang.
Controleer of de pomp stevig in positie op de stang ‘klikt’.
3.
Controleer of k op de pomp gaat branden.
A
De voeding naar een module en dus ook naar de pomp komt pas beschikbaar wanneer de pomp zich op de
correcte plaats op de module bevindt.
4.
Om de pomp te verwijderen, drukt u de ontgrendelingshendel in en trekt u de pomp naar u toe.
5.
Controleer of het rode LED-lampje op de module niet brandt nadat de pomp is verwijderd.
A
Als het LED-lampje blijft branden nadat de pomp is afgekoppeld, schakelt u het Docking Station UIT, stelt u deze
buiten werking en neemt u contact op met een erkende onderhoudstechnicus.
1000DF00444 Iss. 2
48/210
Beginnen (vervolg)
Bevestigen van het Docking Station op de trolley
1.
Bevestig de montagesets aan de verticale behuizing van het Docking Station.
2.
Bevestig de bovenste en onderste montagebeugel van het Docking Station aan
de trolley, pas de tussenruimte van de beugels aan aan de trolley en draai deze
vast voor een veilige bevestiging van het Docking Station.
A
2 kg - max.
gewicht van
zakken met
vloeistof bij
verplaatsing van
de trolley
Bevestig het Docking Station niet dusdanig op de trolley dat
het bovenste gedeelte van het Docking Station zich meer dan
160 cm boven de vloer bevindt.
160 cm - max.
hoogte van het
DS tot de vloer
De trolley is dusdanig ontworpen dat deze geschikt is voor
een Docking Station met een belasting van maximaal 9
pompen (6 spuitpompen en 3 volumetrische pompen - zie de
sectie ‘Specificaties’).
w
Wanneer u extra pompen/apparatuur op of aan de trolley
laadt of bevestigt, dient u altijd te controleren dat de
constructie op de juiste wijze wordt gestabiliseerd en in
evenwicht wordt gebracht.
Verplaatsen van het Docking Station na bevestiging op een trolley
Wanneer u de trolley met daarop een Docking Station verplaatst, dient u de onderstaande instructies op te volgen.
Verwijder alle overbodige bevestigingen en ga tijdens het transport voorzichtig met het Docking Station om.
Tijdens het transport mag maximaal 2 kg aan zakken met vloeistof aan de haken van het Docking Station zijn bevestigd.
Controleer dat de verstelbare stang in een zo laag mogelijke stand staat.
A
Controleer vóór het transport of de constructie op de juiste wijze is gestabiliseerd en in evenwicht is.
Transport van het Docking Station op de trolley met bevestiging van optionele stangen
Wanneer u de trolley met daarop het Docking Station en
met bevestiging van optionele stangen verplaatst, dient u de
onderstaande instructies op te volgen.
Per enkele stang,
maximaal 8,5 kg
aan massa
Aan elke
stang,
maximaal
4,25 kg aan
massa
Bevestig niet meer dan 2 kg aan zakken met vloeistof aan
de haken.
Controleer dat de verstelbare stang(en) in een zo laag
mogelijke stand staat (staan).
Verwijder alle overbodige bevestigingen en ga tijdens het
transport voorzichtig met het Docking Station om.
Bevestig geen massa van meer dan 8,5 kg aan een
afzonderlijke zijstang of 4,25 kg aan beide stangen.
w
Zorg ervoor dat
zijstangen in een
zo laag mogelijke
positie zijn
Bevestig geen pompen op meer dan 160 cm boven de vloer
aan de stangen; de stangen mogen niet in een neerwaartse
positie staan.
A
1000DF00444 Iss. 2
Controleer vóór het transport of de constructie
op de juiste wijze is gestabiliseerd en in
evenwicht is.
49/210
Specificaties
Mechanisch -
Aantal
verticale
modules
Aantal
horizontale
modules
Infuuszakhaken
Hoogte*
(mm)
Breedte*
(mm)
Diepte*
(mm)
Maximum gewicht
(ong. in kg)
Geschikt voor trolley
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Met haken voor zakken op minimale hoogte. Exclusief trolley.
** 80083UN00-00 + 1000SP01187
Materiaal - Geanodiseerde aluminiumbehuizing.
Elektrisch - Voedingsspanning 230 V wisselspanning, 50 of 60 Hz, 500 VA (nominaal). Zekeringen 2 x T5 ampère met tegengaan van
piekbelastingen (5 x 20 mm) in ingang spanningsmodule.
Netuitgangswaarden 20 VA, max. 230 V, 50-60 Hz
Omgeving Bedrijfstemperatuur
+5 °C tot +40 °C
Relatieve vochtigheid voor gebruik 20% - 90%
Atmosferische bedrijfsdruk
700 hPa – 1060 hPa
Transporttemperatuur
-20 °C tot +50 °C
Relatieve vochtigheid transport
15% - 95% (niet-condenserend)
Atmosferische transportdruk
500 hPa – 1060 hPa
Naleving van richtlijnen - Elektrische / mechanische veiligheid - voldoet aan IEC/EN60601-1.
Classificatie - Continu in bedrijf
1000DF00444 Iss. 2
50/210
Onderhoud
Procedures voor routineonderhoud
Om te zorgen dat dit Docking Station goed blijft functioneren, is het belangrijk dat u het schoonhoudt en dat u de routineonderhoudsprocedures
uitvoert die hieronder worden beschreven. Reparaties mogen uitsluitend worden verricht door een gekwalificeerde onderhoudstechnicus
op basis van de handleiding Technisch onderhoud (TSM).
Schakelschema’s en lijsten met onderdelen, alsmede alle overige onderhoudsinformatie die de gekwalificeerde onderhoudstechnicus
kunnen helpen bij het uitvoeren van reparaties aan de als te repareren aangeduide onderdelen, zijn op verzoek verkrijgbaar bij
CareFusion.
A
Als het Docking Station valt, beschadigd wordt of blootgesteld wordt aan overmatige vochtigheid of hoge
temperaturen, dient dit onmiddellijk buiten gebruik te worden gesteld voor onderzoek door een gekwalificeerde
onderhoudstechnicus.
Alle preventieve en correctieve onderhoudswerkzaamheden en dergelijke zullen worden uitgevoerd op een daarvoor
geschikte locatie overeenkomstig de verstrekte informatie. CareFusion is op geen enkele wijze verantwoordelijk in het
geval één van deze handelingen wordt uitgevoerd in strijd met de door CareFusion verstrekte instructies of informatie.
Interval
Procedure voor routineonderhoud
Bij laden van een Alaris®infusiepomp
Controleer of elke pomp op de juiste wijze is aangesloten op de desbetreffende elektrische
aansluitingen en of deze mechanisch in positie is vergrendeld.
Bij verwijderen van een
Alaris®-infusiepomp
Controleer of het rode LED-lampje UIT gaat wanneer de pomp wordt afgekoppeld. Als het LEDlampje BLIJFT branden, moet het Docking Station worden gecontroleerd door een gekwalificeerde
onderhoudstechnicus.
Volgens het ziekenhuisbeleid
Reinig de externe oppervlakken van het Docking Station grondig vóór en na een lange periode van
opslag.
Minimaal één maal per jaar
1. Controleer de stopcontacten, communicatieaansluitingen , netspanningsaansluiting en kabel op
beschadigingen.
(Raadpleeg de handleiding
Technisch onderhoud voor de
identificatie van de onderdelen)
2. Voer veiligheidscontroles voor de elektriciteit uit. Het spanningsverlies van de gehele eenheid
moet worden gemeten. Als de waarde groter is dan 500 μA, mag het Docking Station niet worden
gebruikt, maar moet het worden gecontroleerd door een gekwalificeerde onderhoudstechnicus.
Vervangen van de wisselstroomzekeringen
Als het accusymbool van het Docking Station continu brandt en de spanningsschakelaar niet brandt als u het station hebt aangesloten
op de netspanning en hebt INgeschakeld, is ofwel de interne zekering, ofwel de eventueel aangebrachte voedingszekering in de stekker
doorgebrand.
Controleer eerst de voedingszekering in de netspanningsstekker, indien aanwezig. Als het voedingsindicatorlampje niet brandt, moet het
Docking Station buiten gebruik worden gesteld.
Wij raden u aan de interne wisselstroomzekeringen alleen door een gekwalificeerde onderhoudstechnicus te laten vervangen. Voor
uitgebreidere informatie over het vervangen van interne wisselzekeringen verwijzen wij naar de handleiding Technisch onderhoud.
A
Als de zekering blijft doorbranden, is er waarschijnlijk een elektrische storing en moeten de pomp en de
stroomvoorziening worden gecontroleerd door een gekwalificeerde onderhoudstechnicus.
1000DF00444 Iss. 2
51/210
Onderhoud (vervolg)
Reiniging en opslag
Alvorens de pomp te gebruiken bij een nieuwe patiënt en periodiek tijdens gebruik, dient het Docking Station gereinigd te worden door
het af te nemen met een pluisvrije doek, bevochtigd met warm water en een standaard desinfecterend middel / reinigingsmiddel. Voor
het reinigen van de onderplaat van de trolley dient u, in verband met de schurende afdeklaag op de onderplaat van de trolley, een zachte borstel
met warm water en een standaard desinfecterings- / reinigingsmiddel te gebruiken.
Aanbevolen reinigingsmiddelen zijn:
Merk
Concentratie
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Gebruik de volgende desinfecterende soorten niet:
• Desinfectantia die corrosief zijn voor metalen, mogen niet worden gebruikt, zoals onder andere:
• NaDcc (zoals Presept),
• Hypochlorieten (zoals Chlorasol)
• Aldehyden (zoals Cidex),
• Kationische surfactanten (zoals benzalkoniumchloride).
• Het gebruik van jodium (zoals Betadine) veroorzaakt oppervlakteverkleuringen.
• Geconcentreerde reinigingsmiddelen op basis van isopropylalcohol kunnen plastic onderdelen afbreken.
A
Voordat u de pomp schoonmaakt moet u deze altijd UIT-schakelen en de stekker uit het stopcontact halen. Laat
nooit vloeistof doordringen tot in de pompen, modules of elektrische contacten en vermijd excessieve opeenhoping
van vloeistof op het oppervlak van pompen of modules.Gebruik geen agressieve schoonmaakmiddelen, aangezien
deze het uitwendige oppervlak van het Docking Station kunnen beschadigen. Niet stoomautoclaveren, niet
steriliseren met ethyleenoxide en de pomp niet onderdompelen in vloeistof.
Afvoer
Informatie voor gebruikers over de afvoer van elektrische en elektronische apparatuur
Dit U-symbool op het product en/of bijbehorende documenten duidt erop dat gebruikte elektrische en elektronische producten niet op
dezelfde wijze mogen worden afgevoerd als gemeentelijk afval.
Als u elektrische en elektronische apparatuur wilt afvoeren, dient u contact op te nemen met het plaatselijke CareFusion-kantoor of de
distributeur voor aanvullende informatie.
Het op de juiste wijze afvoeren van dit product draagt bij aan de conservering van waardevolle middelen en voorkomt een potentieel
nadelig effect op de volksgezondheid en het milieu, wat het resultaat zou kunnen zijn van een onjuiste afvalverwerking.
Informatie over afvoer in landen buiten de Europese Unie.
Dit symbool is uitsluitend geldig binnen de Europese Unie. Dit product dient te worden afgevoerd met inachtneming van milieufactoren.
Alle onderdelen kunnen op veilige wijze worden afgevoerd volgens de plaatselijke regelgeving.
1000DF00444 Iss. 2
52/210
Producten en reserveonderdelen
Alaris®-infusiesysteem
Het scala van producten binnen de productfamilie van Alaris®-infusiesystemen omvat:
Onderdeelnummer
Omschrijving
80013UN01
Alaris® GS-spuitpomp
80023UN01
Alaris® GH-spuitpomp
80033UND1
Alaris® CC-spuitpomp
80043UN01
Alaris® TIVA-spuitpomp
80053UN01
Alaris® PK-spuitpomp
80033UND1-G
Alaris® CC-spuitpomp met Guardrails®-beveiligingssoftware
80023UN01-G
Alaris® GH-spuitpomp met Guardrails®-beveiligingssoftware
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS Docking Station
80203UNS0x-xx1
Alaris® Gateway Workstation
1 Neem voor Docking Stations en werkstation contact op met uw eigen Customer Services-vertegenwoordiger voor de beschikbaarheid van configuraties en onderdeelnummers.
Reserveonderdelen
Een uitgebreide lijst van reserveondedelen voor deze pomp treft u aan in het handleiding Technisch onderhoud.
handleiding Technisch onderhoud (1000SM00001) is nu in elektronisch vorm verkrijgbaar via het World Wide Web:www.carefusion.com/alaris-intl/
Voor toegang tot onze handleidingen zijn een gebruikersnaam en wachtwoord nodig. Voor de juiste gegevens om in te kunnen loggen
kunt u contact opnemen met uw plaatselijke klantenservice.
Onderdeelnummer
Omschrijving
0000EL00889
Elektriciteitskabel - Verenigd Koninkrijk
1001FAOPT92
Elektriciteitskabel - Europa
1000SP00169
Montageset - paalklem
1000SP00655
Montageset - Drager-stang
1000SP00192
Montageset - onderbreker
80083UN00-00
Trolley voor Docking Station
4017418
Set voor optionele zijstang
1000DF00444 Iss. 2
53/210
Contactpersonen voor service
Voor onderhoud kunt u contact opnemen met uw plaatselijke filiaal of de distributeur.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
54/210
Contenido
Page
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Acerca de este manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Características de la estación de acople Alaris® DS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
Definición de los símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
Precauciones de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
Puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
Productos y repuestos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
Servicios técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
Introducción
La estación de acople Alaris® DS (en adelante, “estación de acople”) se ha diseñado como sistema modular con módulos para la gama de
bombas de infusión de Alaris®.
Numerosas bombas de infusión de Alaris® acopladas a un sistema de control central.
Se reduce el desorden de cables al utilizar una única entrada de alimentación.
Interfaz con instrumentos médicos (IIM): un mecanismo de montaje exclusivo.
Fácil de configurar gracias a su diseño modular adaptable.
Eficaz organización de configuraciones con varios módulos.
La marca Asena® ha cambiado recientemente a la marca Alaris®. Este cambio en el nombre de marca no afecta en absoluto al uso previsto
ni a la funcionalidad del producto. Las bombas y accesorios recomendados para su utilización con este producto pueden hacer referencia
a la marca Asena® o a la marca Alaris®; tanto unos como otros serán adecuados para utilizar con esta estación de acople.
Uso previsto:
La estación de acople está diseñada para proporcionar soporte y suministro eléctrico a toda la gama de bombas de infusión Alaris® en el
entorno operativo especificado en este Manual del usuario. En dichos entornos, el dispositivo puede exponerse a los siguientes tipos de
terapias:
Terapias de líquidos, transfusiones de sangre, nutrición parenteral, farmacoterapia, quimioterapia, diálisis y anestesia. El diseño de la
estación de trabajo Alaris® Gateway impide que afecte directamente al proceso de administración de la infusión o que cause impacto
alguno en él.
Acerca de este manual
El usuario debe estar familiarizado a fondo con la estación de acople descrita en este manual antes de utilizarla.
Consulte los manuales de usuario pertinentes para conocer el funcionamiento correcto de las bombas.
Todas las ilustraciones que se presentan en este manual muestran lecturas y valores normales que pueden utilizarse al programar las
funciones de la estación de acople. Estas lecturas y valores se incluyen exclusivamente a efectos ilustrativos. Puede ver la lista completa de
lecturas y valores en la sección de especificaciones.
1000DF00444 Iss. 2
55/210
Características de la estación de acople Alaris® DS
Ejemplo de configuración normal de una estación de acople
Ganchos para sueros (2,5 kg máx. total 2 kg cuando se transporte en un carro)
Palo de altura
regulable con
manivela
Bloque horizontal
Mando
giratorio de
bloqueo
Pieza en forma de T
Bloque
vertical
Palanca de
ajuste
Separador de mosaicos
Riel de montaje del dispositivo
LED de aviso
Mosaico de conexión
Salida de corriente
para bombas
Placa de registro (en
el reverso, consulte
la explicación de los
símbolos utilizados en
Definición de los símbolos)
Puerto de
comunicaciones por
infrarrojos
Mosaico para la fuente
de alimentación
Conector de
ecualización de
potencial (PE)
Interruptor de encendido/apagado
Entrada de corriente
A
Consulte la información referente a precauciones de funcionamiento y especificaciones para saber el número
máximo de bombas de infusión Alaris® permitidas cuando se utilice un carro.
1000DF00444 Iss. 2
56/210
Definición de los símbolos
Símbolos de etiquetado:
Símbolo
Descripción
w
x
O
r
Atención (consulte documentos adjuntos)
Conector de ecualización de potencial (PE)
Protegido frente a la caída vertical de gotas de agua
Corriente alterna
Este dispositivo cumple los requerimientos de la Directiva 93/42/CEE del Consejo
de la UE, modificada por la Directiva 2007/47/CE del Parlamento Europeo y del
Consejo de la UE.
T
t
U
A
W
EC
REP
Fecha de fabricación
Fabricante
No desechar en contenedores municipales
Información importante
Valor nominal de fusibles
Representante autorizado en la Comunidad Europea
1000DF00444 Iss. 2
57/210
Precauciones de funcionamiento
Montaje de la bomba
H
I
•
Las bombas deben montarse en la estación de acople a 1,0 m por encima o por debajo de la altura del
corazón del paciente. La monitorización más precisa de la presión a través de la alargadera se alcanza
cuando la bomba está colocada al nivel de la aurícula del paciente.
•
No monte la estación de acople con la jeringa apuntando hacia arriba, ya que ello podría producir la infusión
del aire que pueda haber en la jeringa. Para evitar la introducción de aire, el usuario debe monitorizar
regularmente el desarrollo de la infusión, la jeringa, la alargadera y las conexiones al paciente, así como
seguir el procedimiento de purgado que se especifica en el manual de usuario correspondiente.
•
No monte la estación de acople con la entrada de corriente apuntando hacia arriba, ya que podría verse
afectada la seguridad eléctrica en caso de derrame de líquidos sobre la estación de acople. Asegúrese de
que la estación de acople está montada en posición vertical.
•
La barra de fijación a la que se une la estación de acople debe soportar como mínimo el cuádruple
de lo que pesa la estación de acople completamente cargada (consulte en la tabla de la sección de
especificaciones los pesos para cada configuración de estación de acople).
•
El carro para la estación de acople Alaris® DS se ha diseñado para albergar un máximo de 9 bombas (6
bombas de jeringa y 3 bombas volumétricas). No utilice una configuración mayor que la especificada
como máxima en el carro (consulte la tabla de la sección de especificaciones).
•
La estación de acople no debe fijarse a un palo de soporte móvil a menos que la estabilidad y la fuerza del
ensamblaje se hayan evaluado según la normativa IEC/EN60601-1 para equipos móviles.
•
Sólo deben conectarse a la salida de corriente bombas de infusión Alaris®. La conexión de cualquier otro
equipamiento podría sobrepasar la corriente de fuga a tierra permitida del sistema.
Interferencias y compatibilidad electromagnética
M
•
Esta estación de acople (con las bombas ensambladas) está protegida frente a los efectos de interferencias
externas, incluyendo emisiones de radiofrecuencia, campos magnéticos y descargas electrostáticas de alta
energía (por ejemplo, las generadas por equipos de electrocirugía y de cauterización, grandes motores,
radios portátiles, teléfonos móviles, etc.), y está diseñada para que continúe siendo segura cuando se
encuentren niveles excesivos de interferencias.
•
La estación de acople queda fuera del ámbito de la norma CISPR 11, ya que no utiliza corriente alterna ni
señales conmutadas por encima de 9 KHz. Por tanto, sus emisiones de RF son muy bajas y no es probable
que provoque interferencias a los equipos electrónicos cercanos. No obstante, la estación (con las bombas
acopladas) emite un cierto nivel de radiación electromagnética que no sobrepasa los especificados por las
directivas IEC/EN60601-1-2 e IEC/EN60601-2-24. Si la estación (con las bombas acopladas) interactúa con
otro equipamiento, será preciso tomar medidas para reducir al mínimo los posibles efectos adversos, por
ejemplo, mediante un cambio de posición o de ubicación.
Riesgos
B
A
•
Existe riesgo de explosión si la estación de acople se utiliza en presencia de anestésicos inflamables. Tenga
la precaución de situar la estación de acople lejos de este tipo de fuentes.
•
Voltaje peligroso: Existe el riesgo de descarga eléctrica al abrir o retirar la carcasa de la estación de acople.
Diríjase al personal técnico especializado para cualquier asistencia técnica.
•
Cuando se conecte a una fuente de alimentación externa, se debe utilizar una toma de tres cables
(corriente, neutro y tierra). Si se duda de la integridad del conductor exterior de la instalación o de su
disposición, no debe utilizarse la estación de acople.
•
Si esta estación de acople se cae al suelo, se expone a una humedad o temperatura excesivas, o si se
sospecha que ha sufrido algún daño, retírela del servicio y envíela para que la revise personal técnico
especializado. Cuando se transporte o se almacene la estación de acople, utilice si es posible el
embalaje original, y respete los rangos de temperatura, humedad y presión indicados en la sección de
especificaciones y en el exterior del embalaje.
1000DF00444 Iss. 2
58/210
Precauciones de funcionamiento (continuación)
Entorno de funcionamiento
•
Los usuarios de la estación de acople deben leer todas las instrucciones de este manual antes de utilizar el
dispositivo médico.
•
La estación de acople es adecuada para todos los establecimientos, incluidos establecimientos domésticos
y los conectados directamente a la red pública de suministro eléctrico de bajo voltaje que suministre a
edificios utilizados para fines domésticos.
•
Al configurar una estación de acople, conviene llevar a cabo una evaluación de todos los riesgos
potenciales asociados con la elección del lugar por dónde van a pasar los cables eléctricos y de las líneas
de infusión. Allí donde resulte apropiado, deben identificarse y ponerse en práctica atenuantes.
•
La estación de acople debe utilizarse únicamente con productos y accesorios CareFusion compatibles y
con sistemas y sueros de infusión adecuados.
•
Si se usa para terapia de pacientes, conviene que cada estación de acople se dedique al cuidado de un
único enfermo.
•
Esta estación de acople no está diseñada para utilizarse en presencia de mezclas de anestésicos inflamables
con aire, oxígeno u óxido nitroso.
1000DF00444 Iss. 2
59/210
Puesta en marcha
Configuración inicial
A
Antes de utilizar la estación de acople, lea detenidamente este Manual del usuario.
1. Verifique que la estación está completa, sin daños y que el voltaje que se especifica en la etiqueta es compatible con su suministro de CA.
2. Esta estación de acople se suministra con los siguientes elementos:
Estación de acople Alaris® DS
Manual del usuario
Embalaje protector
Entrada de corriente
La estación de acople dispone de su propio circuito de alimentación. La CA se suministra a través de un conector IEC estándar conectado
con el mosaico para la fuente de alimentación. Cuando está encendida, se ilumina un símbolo de corriente.
La estación cuenta con una caja doble de fusibles para proteger la entrada de corriente. Tanto el suministro procedente de la red principal
como el neutro están protegidos mediante fusibles.
A
Si el LED de un mosaico de conexión para bombas de infusión está encendido cuando no hay bombas acopladas al
mosaico, puede ser señal de fallo con el suministro de energía al mosaico. Retire la estación de acople del servicio
y póngase en contacto con el servicio técnico.
Ganchos para los sueros ajustables en altura
El palo de soporte ajustable en altura se ha diseñado como un práctico medio de asegurar los sueros en la estación de acople. El palo admite
una carga máxima equivalente a 2,5 kg por gancho (2 kg si se transporta la estación en un carro). El palo se mantiene firme mediante una
abrazadera y una palanca de ajuste. De esta forma se consigue mayor flexibilidad al seleccionar la altura necesaria de las bolsas de líquidos.
Para ajustar la abrazadera:
1.
Sujete la manivela situada en el extremo inferior del palo de soporte y afloje con cuidado el mando giratorio.
2.
Sujetando el palo, levante la palanca de ajuste; de esta forma, el palo se moverá libremente.
3.
Ajuste el palo de modo que el suero quede suspendido a la altura deseada.
4.
Apriete el mando giratorio a fin de que el palo de soporte quede bloqueado en la posición deseada.
1000DF00444 Iss. 2
60/210
Puesta en marcha (continuación)
Acople de una bomba de infusión Alaris®
Riel de montaje del
dispositivo
Palanca de liberación (presione para liberar)
Leva giratoria
A
Barra rectangular
Leva
giratoria
ntal
orizo
ue h
Bloq
Palanca de
liberación
(presione para
liberar)
Se recomienda situar los sueros en un gancho
directamente por encima de la bomba con la que se
estén utilizando. De esta forma se reduce al mínimo
el riesgo potencial de confusión de sistemas cuando
se utilicen varias bombas volumétricas.
La leva giratoria puede ajustarse a la barra rectangular de la estación de acople.
1.
Alinee la leva giratoria de la parte posterior de la bomba con la barra rectangular de la estación de acople.
2.
Sujete la bomba en horizontal y empújela con firmeza contra la barra rectangular.
Asegúrese de que la bomba hace “clic” y que queda colocada de forma segura sobre la barra.
3.
Compruebe que el indicador k de la bomba esté iluminado.
A
La alimentación eléctrica al mosaico, y en consecuencia a la bomba, no está disponible hasta que la bomba está
colocada en el mosaico correctamente.
4.
Para soltarla, presione la palanca de liberación y tire de la bomba hacia delante.
5.
Compruebe que el LED rojo del mosaico no está activo una vez que se ha extraído la bomba.
A
Si el LED sigue encendido una vez extraída la bomba, apague la estación de acople, retírela del servicio y póngase
en contacto con el servicio técnico cualificado.
1000DF00444 Iss. 2
61/210
Puesta en marcha (continuación)
Ajuste de la estación de acople a un carro
1.
Fije los kits de montaje al bloque vertical de la estación de acople.
2.
Ajuste los soportes de montaje superior e inferior de la estación de acople al
carro, ajustando el espacio de forma adecuada, y apriete hasta asegurarse de
que la estación de acople está firmemente sujeta.
A
2 kg - peso
máximo de
sueros al mover
el carro
No monte la estación de acople en el carro de modo que
la parte superior de la estación sobrepase los 160 cm por
encima del suelo.
160cm distancia
máxima de DS
hasta el suelo
El carro se ha diseñado para sostener una estación de acople
cargada con un máximo de 9 bombas (6 bombas de jeringa y
3 volumétricas; consulte la sección de especificaciones).
w
Si carga o ajusta más bombas o dispositivos al carro,
asegúrese siempre de que el ensamblaje está correctamente
estabilizado y equilibrado.
Transporte de la estación de acople en un carro
Al mover un carro de un lugar a otro, con una estación de acople fijada a él, es importante seguir las instrucciones que encontrará a
continuación.
Retire todos los accesorios innecesarios y manipule la estación de acople con cuidado durante el transporte.
Durante el transporte pueden fijarse sueros con un máximo de 2 kg a los ganchos de la estación de acople.
Asegúrese de que el polo de soporte ajustable se encuentre en la posición más baja posible.
A
Asegúrese de que el ensamblaje está correctamente estabilizado y equilibrado antes del transporte.
Transporte de la estación de acople en un carro con los soportes opcionales acoplados
Al mover un carro de un lugar a otro, con una estación de acople
y los soportes opcionales acoplados, es importante seguir las
instrucciones que encontrará a continuación.
8,5 kg de peso
máxima en un
solo soporte
4,25 kg
de peso
máximo en
cada soporte
No cuelgue más de 2 kg de sueros en los ganchos.
Asegúrese de que los soportes ajustables se encuentren en
la posición más baja posible.
Retire todos los accesorios innecesarios y manipule la
estación de acople con cuidado durante el transporte.
No monte un peso mayor de 8,5 kg en un solo soporte ni de
4,25 kg en cada soporte.
w
Asegúrese de
que los soportes
laterales están en
su posición más
baja
No acople bombas a una altura mayor de 160 cm con
respecto al suelo en los soportes situados en posición
anterior.
A
1000DF00444 Iss. 2
Asegúrese de que el ensamblaje está
correctamente estabilizado y equilibrado
antes del transporte.
62/210
Especificaciones
Mecánicas -
N.º de
mosaicos
verticales
N.º de
mosaicos
horizontales
Ganchos para
bolsas
Altura*
(mm)
Anchura*
(mm)
Profundidad*
(mm)
Peso máximo
(kg aprox.)
Compatible con carro
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Con soporte para sueros en la altura mínima. Carro no incluido.
** 80083UN00-00 + 1000SP01187
Materiales - Extrusión de aluminio anodizado.
Eléctricas - Voltaje de suministro 230 V CA, 50 o 60 Hz, 500 VA (nominal). Fusibles 2 x T5 Amp anti-sobrevoltaje (5 x 20 mm) en la entrada
de corriente del mosaico de fuente de alimentación.
Salida de corriente 20 VA máx 230 V 50-60 Hz
Medioambientales Temperatura de funcionamiento
+5 °C - +40 °C
Humedad relativa de funcionamiento
20% - 90%
Presión atmosférica de funcionamiento
700 hPa – 1060 hPa
Temperatura de transporte
-20 °C - +50 °C
Humedad relativa de transporte
15% - 95% (sin condensación)
Presión atmosférica de transporte
500 hPa – 1060 hPa
Conformidad con directivas - Seguridad eléctrica / mecánica - Cumple con la directiva IEC/EN60601-1.
Clasificación - Funcionamiento continuo
1000DF00444 Iss. 2
63/210
Mantenimiento
Procedimientos rutinarios de mantenimiento
Para garantizar que esta estación de acople se mantiene en buenas condiciones de funcionamiento, es importante mantenerla limpia y
realizar los procedimientos rutinarios que se describen a continuación. Todas las operaciones deben ser llevadas a cabo únicamente por
personal técnico especializado y según el Manual de mantenimiento técnico (TSM).
Los diagramas de circuitos y las listas de piezas, así como otra información de mantenimiento que servirán de ayuda al personal técnico
especializado para la reparación de piezas diseñadas como piezas que pueden repararse, se encuentran disponibles previa petición a
CareFusion.
A
Si la estación de acople se cae al suelo, sufre algún daño, se expone a una humedad o temperatura excesivas, retírela
del servicio inmediatamente y envíela para que la revise personal técnico especializado.
Todo el mantenimiento preventivo y correctivo, así como las actividades correspondientes, se realizarán en un espacio
de trabajo cómodo de acuerdo con la información suministrada. CareFusion no será responsable si no se siguen las
instrucciones o información suministradas por CareFusion para realizar alguna de estas acciones.
Intervalo
Procedimientos rutinarios de mantenimiento
Al cargar una bomba de
infusión Alaris®
Compruebe que cada bomba está colocada correctamente en sus conectores eléctricos y bloqueada
mecánicamente en su posición.
Al extraer una bomba de
infusión Alaris®
Compruebe que el LED rojo se apaga cuando se extrae la bomba. Si el LED sigue encendido, conviene
que un ingeniero cualificado del servicio técnico inspeccione la estación de acople.
Según la política del hospital
Limpie a fondo las superficies externas de la estación de acople antes y después de un periodo largo
de almacenamiento.
Al menos una vez al año
1. Inspeccione las salidas de CA, los conectores de comunicación, el cable y el enchufe por si hay
daños.
(Consulte el Manual de
mantenimiento técnico para
identificar las piezas)
2. Compruebe la seguridad de los componentes eléctricos. Se debe medir la fuga total de corriente
de la unidad. Si sobrepasa los 500 μA, conviene no usar la estación de acople y hacer que la
inspeccione un ingeniero cualificado del servicio técnico.
Sustitución de los fusibles
Si el indicador luminoso de la red eléctrica no se ilumina cuando la estación de acople se conecta a la red y se enciende, es probable que
se haya fundido el fusible de toma de corriente en el enchufe (si está instalado) o los fusibles internos.
En primer lugar compruebe el fusible del enchufe (si está instalado). Si el indicador luminoso de corriente sigue sin iluminarse retire la
estación de acople del servicio.
Se recomienda que la sustitución de los fusibles del enchufe la realice exclusivamente el servicio técnico especializado. Para más información
sobre la sustitución de fusibles internos consulte el Manual de mantenimiento técnico.
A
Si los fusibles continúan fundiéndose, puede existir un fallo eléctrico. Procure que personal técnico
especializado revise la bomba y el suministro eléctrico.
1000DF00444 Iss. 2
64/210
Mantenimiento (continuación)
Limpieza y almacenamiento
Antes de utilizar la bomba con un paciente nuevo, y periódicamente durante su uso, limpie la estación de acople con un paño que no suelte
pelusa, ligeramente humedecido con agua caliente y con una solución desinfectante / detergente normal. Para limpiar la base del carro, y
debido al acabado abrasivo usado en ella, hay que usar un cepillo suave humedecido con agua caliente y una solución desinfectante / detergente
normal.
Limpiadores recomendados:
Marca
Concentración
Hibiscrub
20% (v/v)
Virkon
1% (p/v)
No utilice los siguientes tipos de desinfectantes:
• No se deben utilizar aquellos desinfectantes que se sabe son corrosivos para el metal, entre los que se incluyen:
• NaDcc (como Presept),
• Hipocloritos (como Chlorasol),
• Aldehídos (como Cidex),
• Surfactantes catiónicos (como cloruro de benzalconio).
• El uso de yodo (como Betadine) provocará la decoloración de la superficie.
• Los productos de limpieza cuyo componente principal es el alcohol isopropílico concentrado degradan las partes plásticas.
A
Apague la bomba y desconéctela de la red antes de limpiarla. No permita nunca que penetre líquido en las
bombas, los mosaicos o los contactos eléctricos y evite que se acumule exceso de líquido en la superficie de las
bombas o los mosaicos. No utilice detergentes fuertes ya que pueden dañar la superficie de la estación de acople.
No esterilice en autoclave ni con óxido de etileno, ni sumerja la estación en ninguna clase de líquido.
Desecho
Información acerca de la eliminación por parte del usuario de equipos con residuos eléctricos y electrónicos
El símbolo U en el producto o los documentos adjuntos significa que los productos eléctricos y electrónicos utilizados no deben mezclarse
con los residuos municipales.
Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor u oficina de CareFusion para obtener más
información.
La correcta eliminación de este producto ayudará a conservar los valiosos recursos naturales y evitar así cualquier efecto negativo en la
salud humana y el medio ambiente que, de otro modo, podría surgir como consecuencia de la manipulación incorrecta de residuos.
Información sobre desechos en países fuera de la Unión Europea
Este símbolo sólo es válido en la Unión Europea. Para desechar el producto, tenga en cuenta los factores ambientales. Los demás
componentes se pueden desechar del modo habitual.
1000DF00444 Iss. 2
65/210
Productos y repuestos
Sistema de infusión Alaris®
La gama de productos correspondiente a la familia de productos del sistema de infusión Alaris® es la siguiente:
Código
Descripción
80013UN01
Bomba de jeringa Alaris® GS
80023UN01
Bomba de jeringa Alaris® GH
80033UND1
Bomba de jeringa Alaris® CC
80043UN01
Bomba de jeringa Alaris® TIVA
80053UN01
Bomba de jeringa Alaris® PK
80033UND1-G
Bomba de jeringa Alaris® CC con el software de seguridad Guardrails®
80023UN01-G
Bomba de jeringa Alaris® GH con el software de seguridad Guardrails®
274
Alaris® Transporter
80283UNS00-xx1
Estación de acople Alaris® DS
80203UNS0x-xx1
Estación de trabajo Alaris® Gateway
1 Para estaciones de acople y estaciones de trabajo, póngase en contacto con el representante local a fin de obtener disponibilidad de configuraciones y códigos de referencia.
Repuestos
En el Manual de mantenimiento técnico podrá encontrar una lista completa de los repuestos correspondientes a este dispositivo.
El Manual de mantenimiento técnico (1000SM00019) se encuentra ahora disponible en formato electrónico en la World Wide Web en:www.carefusion.com/alaris-intl/
Son necesarios un nombre de usuario y una contraseña para acceder a nuestros manuales. Póngase en contacto con el representante local
de atención al cliente para obtener los datos detallados para la conexión.
Código
Descripción
0000EL00889
Cable de conexión a red - Reino Unido
1001FAOPT92
Cable de conexión a red - Europa
1000SP00169
Kit de montaje - Abrazadera
1000SP00655
Kit de montaje - Barra
1000SP00192
Kit de montaje - Separador
80083UN00-00
Carro de la estación de acople
4017418
Kit de soporte lateral opcional
1000DF00444 Iss. 2
66/210
Servicios técnicos
Para el mantenimiento de la unidad, póngase en contacto con la oficina o distribuidor local asociado.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
67/210
Innehåll
Page
Inledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
Om denna handbok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
Funktioner hos Alaris® DS-dockningsstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
Symboldefinitioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
Försiktighetsåtgärder vid användning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
Börja så här . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
Underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
Produkter och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79
Servicekontakter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
Inledning
Alaris® DS-dockningsstation (härefter kallad “dockningsstationen”) är konstruerad som ett modulsystem. Systemet innefattar moduler för
infusionspumpar i serien Alaris®.
Flera Alaris®-pumpar monterade på ett centralt hanteringssystem.
Bättre ordning på kablarna då endast ett nätuttag behöver användas.
Gränssnitt för medicinsk utrustning (MDI) – unik monteringsmekanism.
Lätt att ställa in med anpassningsbar moduldesign.
Effektiv organisation av flerkanalskonfigurationer.
Det inregistrerade varumärket Asena® har nyligen ändrats till Alaris®. Denna ändring påverkar inte produktens användningsområde eller
funktion. De engångsprodukter som rekommenderas för användning med denna produkt kan hänvisa till antingen Asena® eller Alaris®.
Båda typerna är lämpliga att använda med denna dockningsstation.
Användningsområde:
Dockningsstationen är avsedd för montering och strömförsörjning av infusionspumparna i serien Alaris® i den driftsmiljö som anges i
denna bruksanvisning. I rätt miljöer kan enheten användas för följande behandlingar:
Vätskebehandling, blodtransfusioner, parenteral nutrition, läkemedelsbehandling, kemoterapi, dialys och anestesi. Alaris® Gateway
Workstation är designad att inte direkt inverka på eller beröra infusionsprocessen.
Om denna handbok
Användaren måste noggrant läsa igenom bruksanvisningen före användning av dockningsstationen.
Se respektive bruksanvisning för korrekt användning av pumparna.
Alla bilder i handboken visar fingerade inställningar och värden som kan användas när funktionerna ställs in för dockningsstationen. Dessa
ges endast som exempel. Den fullständiga listan på inställningar och värden visas i avsnittet Specifikationer.
1000DF00444 Iss. 2
68/210
Funktioner hos Alaris® DS-dockningsstation
Exempel på en typisk konfiguration av en dockningsstation.
Påsstativ (2,5 kg max. totalt - 2 kg vid
transport på vagn)
Justerbar
höjdstång med
handtag
Horisontell
infästning
T-del
Låsande
handratt
Vertikal
infästning
Låsspak
Mellanrumsplatta
Monteringsskena
Varningslysdiod
(LED)
Nätströmsutgång
Pumpplatta
Infraröd
kommunikationsport
Märkplåt (på baksidan - se
Symboldefinitioner)
Potentiell
utjämningskontakt
(PE)
Strömplatta
PÅ/AV-brytare
Nätströmsingång
A
Se Försiktighetsåtgärder för högsta tillåtna antal pumpar vid användnings tillsammans med en dockningsstationsvagn.
1000DF00444 Iss. 2
69/210
Symboldefinitioner
Märkningssymboler:
Symbol
Beskrivning
w
x
O
r
Obs (se medföljande dokument)
Potentiell utjämningskontakt (PE)
Skydd mot vertikalt fallande vattendroppar
Växelström
Utrustningen följer rådets direktiv 93/42/EEG med ändringar genom 2007/47/EG.
T
t
U
A
W
EC
REP
Tillverkningsdatum
Tillverkare
Får ej kastas bland hushållssopor
Viktig information
Säkringar
Auktoriserad representant i EU
1000DF00444 Iss. 2
70/210
Försiktighetsåtgärder vid användning
Montera pumpen
H
I
•
Pumpar som sitter på dockningsstationen måste sitta inom 1 meter ovanför eller under patientens hjärta.
Den noggrannaste tryckövervakningen i förlängningsaggregatet får man när pumpen är placerad nära
patientens hjärtnivå.
•
Montera dockningsstationen med injektionssprutorna uppåt, eftersom det kan leda till infusion av
luft som kan finnas i sprutan. För att förhindra att luft kommer in bör användaren regelbundet
övervaka infusionsförloppet, sprutan, förlängningsaggregatet och patientanslutningarna samt följa det
tillvägagångssätt som anges i bruksanvisningen.
•
Montera inte dockningsstationen med nätströmsåtgången uppåt eftersom det kan påverka elsäkerheten
i händelse av vätskespill över utrustningen. Kontrollera att dockningsstationen är monterad vertikalt.
•
Den fäststång som dockningsstationen är fäst vid skall vara godkänd för minst fyra gånger så stor vikt som
en fullt laddad dockningsstation (se tabellen under Specifikationer för vikt för respektive konfiguration av
dockningsstationen).
•
Alaris® DS dockningsvagn är konstruerad för att maximalt bära totalt 9 pumpar (6 sprutpumpar och 3
volympumpar). En större konfiguration får inte användas på dockningsstationsvagnen (se tabellen i
avsnittet Specifikationer).
•
Dockningsstationen bör ej monteras på ett mobilt stativ såvida inte stabiliteten och styrkan på
anordningen har utvärderats enligt IEC/EN60601-1 avseende mobil utrustning.
•
Ingen annan utrustning, utöver Alaris® infusionspumpar, får anslutas till nätspänningsuttagen. Den tillåtna
gränsen för jordläckströmmen kan överskridas om annan utrustning ansluts.
Elektromagnetisk kompatibilitet och störning
M
•
Denna dockningsstation (med pumpar monterade) är skyddad mot externa störningar, bl.a.
radiofrekvensemission av högenergityp, magnetfältsurladdningar och elektrostatiska urladdningar
(t.ex. från diatermiutrustning och kauterisationsutrustning, stora motorer, bärbar radioutrustning och
mobiltelefoner) och är utformad för att förbli säker även när orimligt höga störningsnivåer uppmäts.
•
Dockningsstationen faller utanför omfattningen för CISPR 11, då den inte använder alternerande ström
eller omkopplingssignaler på över 9KHz. Därför är dess RF-emissioner mycket låga och sannolikheten för
att de skulle orsaka störningar hos närliggande elektronisk utrustning är mycket låg. Dockningsstationen
(med pumpar monterade) utsänder dock en viss nivå av elektromagnetisk strålning, inom de nivåer
som specificerats av IEC/EN, 60601-1-2 och IEC/EN60601-2-24. Om dockningsstationen (med pumpar
monterade) samverkar med annan utrustning bör man vidta åtgärder som minimerar effekterna, t.ex.
genom att flytta pumpen eller vända den åt ett annat håll.
Varning
B
A
•
Risk för explosion föreligger om dockningsstationen används i närheten av lättantändliga anestesimedel.
Var noga med att placera dockningsstationen på avstånd från sådana riskkällor.
•
Farlig spänning: Risk för elektriska stötar föreligger om dockningsstationens hölje öppnas eller tas bort.
Överlåt all typ av service till behörig servicepersonal.
•
När pumpen är kopplad till en extern strömkälla måste treledad kabel användas (fas, neutral, jord).
Dockningsstation en får inte användas om den externa skyddsledarens integritet i installationen eller
anordningen är tveksam.
•
Om dockningsstationen faller i golvet, utsätts för onormal väta, fukt eller värme eller misstänks ha blivit
skadad på annat sätt, måste den tas ur drift och undersökas av behörig servicepersonal. Vid transport eller
förvaring av dockningsstationen ska om möjligt originalförpackning användas som skydd mot värme, fukt
och tryckgränser som finns nämnda i avsnittet “Specifikationen” och på utsidan av förpackningen.
1000DF00444 Iss. 2
71/210
Försiktighetsåtgärder vid användning (forts.)
Driftsmiljö
•
Användare av dockningsstationen ska läsa samtliga instruktioner i denna bruksanvisning innan de
använder utrustningen.
•
Dockningsstationen passar alla verksamheter, även verksamhet i hemmiljö och de som är direkt anslutna
till det allmänna lågspänningsnät som strömförsörjer bostadshus.
•
Vid anslutning av en dockningsstation ska en kontroll av alla potentiella risker anknutna till dragningen av
elledningar och infusionsslangar utföras. Vid behov ska förbättringar identifieras och utföras.
•
Dockningsstationen ska endast användas med kompatibla CareFusion-produkter och tillbehör och rätt
infusionspåsar och slangar.
•
Vid användning för patientbehandling, ska varje dockningsstation avsättas för en enda patient.
•
Denna dockningsstation får inte användas i närvaro av lättantändliga anestesimedel blandade med luft
eller syre, eller dikväveoxid.
1000DF00444 Iss. 2
72/210
Börja så här
En första konfiguration
A
Läs denna bruksanvisning noggrant innan du börjar använda dockningsstationen.
1. Kontrollera att dockningsstationen är komplett och oskadad, och att den på etiketten angivna spänningen stämmer överens med ditt
nätaggregat.
2. Följande delar ingår:
Alaris® DS-dockningsstation
Bruksanvisning
Skyddsförpackning
Nätingång
Dockningsstationen har en egen elförsörjningskrets. Nätströmsförsörjningen sker via en standard IEC-kontakt i strömplattan.
huvudströmbrytare med lampa visar när strömmen är på.
En
Dockningsstationen har en dubbel säkringshållare som skyddar nätströmsingången. Såväl matningen från nätet som den neutrala
försörjningen är skyddade med säkringar.
A
Om lysdioden på en infusions- pumpplatta lyser trots att ingen pump är ansluten till plattan, ska man misstänka ett fel
i strömförsörjningen till plattan. Ta dockningsstationen ur drift och låt en behörig servicetekniker undersöka den.
Justerbar höjd för påsstativ
Den höjdjusterbara stången är utformad för att man bekvämt ska kunna fästa vätskepåsar på dockningsstationen. Stången tål en
maxbelastning på motsvarande 2,5 kg per påsstativ (2 kg vid transport på vagn). Stången hålls säkert av en klämma och låsspak. Detta ger
extra möjlighet att välja önskad höjd på vätskepåsarna. Att hantera klämman:
1.
Fatta om handtaget i stångens nedre ände och lossa handratten försiktigt.
2.
Håll i stången och frigör spaken. Nu kan stången röras fritt.
3.
Justera stången så att vätskepåsarna hänger på önskad höjd.
4.
Drag åt handratten så att stången låses säkert i läge.
1000DF00444 Iss. 2
73/210
Börja så här (forts.)
Sätta fast en Alaris®-infusionspump
Monteringsskena
Frigöringsspak (lossa genom att trycka in)
Roterande kam
A
Frigöringsspak (lossa
genom att trycka in)
Rektangulär stång
Det rekommenderas att infusionspåsarna sitter på
stativet rakt ovanför den pump de är anslutna till.
Den minskar risken för att infusionsset blandas ihop
när flera volympumpar används.
Roterande kam
n
ektio
ll s
onte
Horis
Den roterande kammen kan monteras på den rektangulära skenan på dockningsstationen.
1.
Rikta in den roterande kammen på pumpens baksida mot den rektangulära skenan på dockningsstationen.
2.
Håll pumpen horisontellt och tryck fast den ordentligt på den rektangulära skenan.
Kontrollera att pumpen “klickar” på plats ordentligt på skenan.
3.
Kontrollera att kpå pumpen tänds.
A
Strömförsörjningen till en platta och därmed även till pumpen etableras inte förrän pumpen är rätt placerad på
plattan.
4.
Om du vill lossa pumpen trycker du in frigöringsspaken och drar pumpen framåt.
5.
Kontrollera att lysdioden på plattan är släckt när pumpen är borttagen.
A
Om lysdioden fortfarande är tänd när pumpen tagits bort, STÄNG AV dockningsstationen, ta den ur drift och låt
en behörig servicetekniker undersöka den.
1000DF00444 Iss. 2
74/210
Börja så här (forts.)
Fästa dockningsstationen på vagnen
1.
Montera monteringssatsen i den vertikala insprutningen på dockningsstationen.
2.
Placera dockningsstationens övre stångfästklämma på vagnen, justera så den
passar vagnen och dra åt så att dockningsstationen är säkert monterad.
A
2 kg - maxvikt på
vätskepåsarna
när vagnen
flyttas
Montera inte dockningsstationen på vagnen så att toppen av
dockningsstationen är mer är 160 cm ovanför golvet.
160 cm maxhöjd från
dockningsstation
till golv
Vagnen är konstruerad för att bära en dockningsstation med
maximalt 9 pumpar (6 sprutpumpar och 3 volympumpar - se
avsnittet “Specifikationer”).
När ytterligare enheter placeras på eller ansluts till vagnen,
kontrollera att vagnen står stabilt och är i balans.
w
Transportera dockningsstationen monterad på vagn
När en dockningsstation monterad på en vagn ska flyttas mellan olika platser är det viktigt att nedanstående anvisningar följs.
Ta bort alla onödiga delar och hantera dockningsstationen försiktigt under transporten.
Max. två vätskepåsar á 2 kg kan sitta på dockningsstationens hållare under transport.
Kontrollera att den justerbara stången är i sitt nedersta läge.
A
Kontrollera att hela enheten är stabil och i balans innan den flyttas.
Transportera dockningsstationen på vagnen med höjdjusterbara stänger monterade
När en dockningsstation som är monterad på vagn och har
stänger monterade, ska flyttas mellan olika platser är det viktigt att
nedanstående anvisningar följs.
8,5 kg maximal
belastning per
stativ
4,25 kg
maximal
belastning
per påle
Fäst inte mer är 2 kg vätskepåsar på krokarna.
Kontrollera att de justerbara stängerna är i sina nedersta
lägen.
Ta bort alla onödiga delar och hantera dockningsstationen
försiktigt under transporten.
Fäst inte mer än 8,5 kg på en sidostång eller 4,25 kg på båda
stängerna.
Kontrollera att
sidostängerna är i
sina nedersta lägen
w
Fäst inte pumpar som sitter högre än 160 cm över golvet på
stängerna som pekar framåt.
A
1000DF00444 Iss. 2
Kontrollera att hela enheten är stabil och i
balans innan den flyttas.
75/210
Specifikationer
Mekaniska specifikationer
Antal
vertikala
plattor
Antal
horisontella
plattor
Påsstativ
Höjd* (mm)
Bredd (mm)
Djup (mm)
Maximal vikt
(ca. kg)
Vagn kompatibel
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Med påsstativ i nedersta läge. Exklusive vagn.
** 80083UN00-00 + 1000SP01187
Materialspecifikationer - Exolerad aluminiuminsprutning.
Elektriska specifikationer - Förbrukningsspänning 230 VAC, 50 eller 60 Hz, 500 VA (nominellt). Säkringar 2 x T5 Amp anti-transient (5 x
20 mm) i plattans strömingång.
Nätspänningsuttagets märkdata 20 VA max 230 V 50-60 Hz
Miljöspecifikationer Driftstemperatur
+5 °C – +40 °C
Relativ luftfuktighet vid drift
20 % - 90 %
Atmosfäriskt tryck vid arbete
700 hPa – 1 060 hPa
Transporttemperatur
-20 °C – +50 °C
Relativ luftfuktighet vid transport
15% - 95% (icke-kondenserande)
Atmosfäriskt tryck vid transport
500 hPa – 1 060 hPa
Överensstämmelse med föreskrifter - Elektrisk mekanisk säkerhet - Överensstämmer med IEC/EN60601-1.
Klassificering - Kontinuerlig drift
1000DF00444 Iss. 2
76/210
Underhåll
Rutinmässigta underhållsprocedurer
För att denna dockningsstation ska hållas i god driftskondition är det viktigt att man håller den ren och utför det rutinmässiga underhåll
som beskrivs nedan. Service får endast utföras av en behörig servicetekniker, enligt produktens tekniska servicehandbok (TSM).
Kretsscheman, komponentlistor och annan serviceinformation som underlättar serviceteknikerns arbete med att reparera de delar som kan
repareras kan beställas från CareFusion.
A
Om dockningsstationen faller i golvet, utsätts för onormal väta, fukt eller värme eller misstänks ha blivit skadad på
annat sätt, måste den omedelbart tas ur drift och undersökas av en behörig servicetekniker.
Allt förebyggande och korrigerande underhåll samt alla liknande aktiviteter ska utföras på lämplig arbetsplats i
enlighet med tillhandahållen information. CareFusion ansvarar inte för följderna om sådana åtgärder inte utförs enligt
anvisningarna eller annan information som tillhandahållits av CareFusion.
Intervall
Rutinmässig underhållsprocedur
Vid laddning av en Alaris®infusionspump
Kontrollera att varje pump är korrekt placerad på sina elanslutningar och låst mekaniskt i läge.
Vid borttagning av en Alaris®infusionspump
Kontrollera att den röda lysdioden SLOCKNAR när pumpen tas bort. Om lysdioden fortfarande är tänd,
skall dockningsstationen undersökas av en utbildad servicetekniker.
Enligt sjukhusets rutiner
Rengör noga utsidan på dockningsstationen före och efter en längre tids förvaring.
Minst en gång per år
1. Undersök nätuttag, kommunikationsanslutningar, växelströmsgenomföring och kablar och se efter
om det finns skador.
(I den tekniska
servicehandboken finns
information om reservdelar.)
2. Utför elsäkerhetskontroller. Den totala läckströmmen från enheten ska mätas. Om den överstiger
500 μA ska utrustningen inte användas utan undersökas av en utbildad servicetekniker.
Byte av säkringar
Om indikatorn för nätström inte tänds när dockningsstationen ansluts till nätet och sätts PÅ, har antingen nätströmssäkringen i
stickkontakten, om en sådan är monterad, eller de inbyggda säkringarna utlösts.
Kontrollera först nätströmssäkringen i stickkontakten, om en sådan är monterad. Ta dockningsstationen ur drift om indikatorlampan för
nätström inte tänds.
Nätströmssäkringarna bör endast bytas av en behörig servicetekniker. Se den tekniska servicehandboken för ytterligare upplysningar om
byte av inbyggda säkringar.
A
Om säkringarna utlöses upprepade gånger, kan det bero på ett elektriskt fel. Du bör då låta en behörig
servicetekniker undersöka pumpen och nätaggregatet.
1000DF00444 Iss. 2
77/210
Underhåll (forts.)
Rengöring och förvaring
Innan pumpen flyttas till en ny patient (och även med jämna mellanrum under användning) ska dockningsstationen rengöras genom
avtorkning med en luddfri duk lätt fuktad i varmt vatten och vanligt desinfektions- eller rengöringsmedel. På grund av den raspiga ytan på
dockningsstationsvagnens stativ används vid rengöring en mjuk borste och varmt vatten med desinfektions-/rengöringsmedel.
Följande rengöringsmedel rekommenderas:
Märke
Koncentration
Hibiscrub
20 % (v/v)
Virkon
1 % (w/v)
Använd inte följande desinfektionsmedel:
• Desinfektionsmedel som är kända för att fräta på metaller får inte användas:
• NaDcc (t.ex. Presept),
• hypokloriter (t.ex. Chlorasol),
• aldehyder (t.ex. Cidex),
• katjoniska ytaktiva ämnen (t.ex. benzalkonklorid).
• Användning av jod (t.ex. Betadine) orsakar missfärgning av ytan.
• Rengöringsmedel baserade på koncentrerad isopropylalkohol skadar plastdelarna.
A
Stäng alltid AV pumpen och bryt nätströmmen före rengöring. Låt aldrig vätska komma in i pumparna, plattorna eller elkontakterna
och se till att inte vätska samlas på pumpar eller plattor. Använd inte starka rengöringsmedel som kan skada höljets yta.
Dockningsstationen får inte autoklaveras med ånga, steriliseras med etylenoxid eller doppas i vätska.
Deponering
Information om deponering för användare av elektrisk och elektronisk utrustning
Symbolen U på produkten och/eller tillhörande dokument betyder att begagnade elektriska och elektroniska produkter inte får slängas
bland hushållssopor.
Om du vill kasta elektrisk och elektronisk utrustning ber vid dig kontakta CareFusion eller en distributör av utrustningen för ytterligare
information.
Genom att deponera denna produkt på rätt sätt hjälper du till att bevara värdefulla tillgångar och förhindrar eventuella negativa effekter
på vår hälsa och miljö, som kan uppstå vid felaktig avfallshantering.
Information om deponering i länder utanför EU
Denna symbol gäller endast i EU. Produkten ska deponeras med hänsyn till miljön. Alla delar kan utan risk deponeras enligt lokala
bestämmelser.
1000DF00444 Iss. 2
78/210
Produkter och reservdelar
Alaris®-infusionssystem
Produktfamiljen Alaris®-infusionssystem:
Artikelnummer
Beskrivning
80013UN01
Alaris® GS-sprutpump
80023UN01
Alaris® GH-sprutpump
80033UND1
Alaris® CC-sprutpump
80043UN01
Alaris® TIVA-sprutpump
80053UN01
Alaris® PK-sprutpump
80033UND1-G
Alaris® CC-sprutpump med Guardrails® säkerhetsprogramvara
80023UN01-G
Alaris® GH sprutpump med Guardrails® säkerhetsprogramvara
274
Alaris® -transporter
80283UNS00-xx1
Alaris® DS-dockningsstation
80203UNS0x-xx1
Alaris® Gateway-arbetsstation
1 För dockningsstationer och arbetsstationer, kontakta lokal kundservice för information om konfigurationers tillgänglighet och artikelnummer.
Reservdelar
En omfattande lista över reservdelar till denna pump finns i den tekniska servicehandboken.
Den tekniska servicehandboken (1000SM00019) finns nu i elektroniskt format på webben:
www.carefusion.com/alaris-intl/
Du behöver ett användarnamn och lösenord för att komma åt våra handböcker. Kontakta lokal kundservice, så får du alla uppgifter du
behöver.
Artikelnummer
Beskrivning
0000EL00889
Strömkabel – Storbritannien
1001FAOPT92
Strömkabel – europeisk
1000SP00169
Monteringskit - stativklämma
1000SP00655
Monteringskit - Dräger-fäste
1000SP00192
Monteringskit - Distans
80083UN00-00
Dockningsstationsvagn
4017418
Valfritt kit med sidostänger
1000DF00444 Iss. 2
79/210
Servicekontakter
För service är du välkommen att kontakta vårt lokala kontor eller en distributör.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (27) 21 5107567
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
80/210
Sisällysluettelo
Page
Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
Tietoja käyttöoppaasta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
Alaris® DS -telakointiaseman ominaisuudet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
Merkkien selitykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
Käyttöön liittyviä varoituksia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84
Ennen käyttöä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89
Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
Tuotteet ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92
Toimittajan yhteystiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93
Johdanto
Alaris® DS -telakointiasema (jäljempänä “telakointiasema”) on suunniteltu modulaariseksi. Järjestelmässä on moduulit kaikkia Alaris®infuusiopumppuja varten.
Useita Alaris®-infuusiopumppuja voi liittää yhteen keskushallintajärjestelmään.
Yhden runkoliittimen ansiosta johtojen määrä vähenee.
MDI-kiinnitys (Medical Device Interface) - ainutlaatuinen mekanismi.
Infuusiopumput on helppo kiinnittää paikalleen modulaarisen mallin ansiosta.
Infuusioletkut on helppo pitää järjestyksessä.
Asena®-tavaramerkistä tuli jokin aika sitten Alaris®. Nimen vaihdos ei vaikuta tuotteen käyttötarkoitukseen tai toimintaan. Tämän tuotteen
kanssa käytettäväksi suositeltujen pumppujen ja lisävarusteiden tavaramerkki voi olla joko Asena® tai Alaris®, sillä molemmat sopivat
käytettäväksi tämän telakointiaseman kanssa.
Käyttötarkoitus:
Telakointiasema on tarkoitettu Alaris®-infuusiopumppujen kiinnitykseen ja virtalähteeksi tässä käyttöohjeessa (Directions For Use, DFU)
määritetyssä käyttöympäristössä. Näissä käyttöympäristöissä laitetta voidaan käyttää seuraavissa hoidoissa:
Nestehoito, verensiirrot, parenteraalinen ravitsemus, lääkehoito, kemoterapia, dialyysi ja anestesia. Alaris® Gateway -työasemalla ei ole
suoranaista vaikutusta infuusion antoon.
Tietoja käyttöoppaasta
Käyttäjän on perehdyttävä huolellisesti tässä ohjeessa kuvattuun telakointiasemaan ennen käyttöä.
Pumppujen oikea käyttö on kuvattu asiaan liittyvissä käyttöohjeissa.
Tämän käyttöohjeen kuvissa näkyy tyypillisiä asetuksia ja arvoja, joita voi käyttää telakointiaseman toimintojen määrityksessä. Kyseiset
asetukset ja arvot ovat vain esimerkkejä. Kaikki asetukset ja arvot on kuvattu kohdassa “Tekniset tiedot”.
1000DF00444 Iss. 2
81/210
Alaris® DS -telakointiaseman ominaisuudet
Esimerkki tyypillisestä telakointiaseman kokoonpanosta.
Pussikoukut (enimmäiskuorma
2,5 kg - 2 kg siirrettäessä vaunulla)
Säädettävä
pystytanko ja
kahva
Vaakarunko
T-kappale
Lukituskiristin
Pystyrunko
Välikappale yksikköjen välissä
Säätöpidike
Laitekisko
Varoitusvalo (LED)
Virtapistoke
Pumppuyksikkö
Infrapunaportti
Arvokilpi (takapuolella,
merkit selostettu
kohdassa “Merkkien
selitykset”).
Toiminnallinen maa
Virtayksikkö
Virtapainike
Runkoliitin
A
Alaris®-infuusiopumppujen enimmäismäärä vaunun kanssa on määritetty kohdissa “Käyttöön liittyviä varoituksia”
ja “Tekniset tiedot”.
1000DF00444 Iss. 2
82/210
Merkkien selitykset
Laitteeseen kiinnitetyt merkit:
Merkki
Kuvaus
w
x
O
r
Huomio! (Tutustu laitteen mukana toimitettuihin ohjeisiin)
Toiminnallinen maa
Suojattu ylhäältä tulevilta vesiroiskeilta.
Vaihtovirtaa käyttävä laite
Laite täyttää neuvoston direktiivin 93/42/ETY (sellaisena kuin se on muutettuna
direktiivillä 2007/47/EY) vaatimukset.
T
t
U
A
W
EC
REP
Valmistuspäivämäärä
Valmistaja
Laitetta ei saa hävittää talousjätteen mukana.
Tärkeää
Sulakkeen koko
Valtuutettu edustaja Euroopan yhteisön alueella
1000DF00444 Iss. 2
83/210
Käyttöön liittyviä varoituksia
Pumpun asentaminen
H
I
•
Telakointiasemaan asennettavat pumput saavat olla enintään 1 metrin potilaan sydämen ylä- tai
alapuolella. Tarkin jatkoletkun painelukema saadaan asettamalla pumppu lähelle potilaan sydämen
tasoa.
•
Älä asenna telakointiasemaa siten, että ruiskun kärki osoittaa ylöspäin. Muutoin ruiskussa oleva ilma voi
päästä potilaaseen. Estä ilman pääsy potilaaseen tarkistamalla säännöllisesti infuusion eteneminen, ruisku,
jatkoletku ja potilasliitännät ja seuraamalla asiaan liittyvän käyttöohjeen alustusohjeita.
•
Älä asenna telakointiasemaa siten, että runkoliitin osoittaa ylöspäin. Silloin sähköturvallisuus voi heiketä,
jos telakointiasemaan roiskuu nestettä. Varmista, että telakointiasema on asennettu pystysuoraan.
•
Kiinnityspylvään, johon telakointiasema kiinnitetään, on kestettävä vähintään neljän täyteen ladatun
telakointiaseman paino (telakointiaseman kokoonpanojen painot ovat “Tekniset tiedot” -kohdan
taulukossa).
•
Alaris® DS -telakointiaseman vaunuun voi asentaa enintään 9 pumppua (6 ruiskupumppua ja 3
volumetrista pumppua). Vaunussa ei saa olla tätä suurempaa kokoonpanoa (katso “Tekniset tiedot”
-kohdan taulukko).
•
Telakointiasemaa ei saa kiinnittää liikuteltavaan telineeseen, ellei kokoonpanon vakautta ja kestävyyttä ole
arvioitu IEC/EN60601-1-standardin siirrettäviä laitteita koskevien ohjeiden mukaisesti.
•
Telakointiaseman virtapistokkeisiin saa kytkeä vain Alaris®-infuusiopumppuja. Muutoin järjestelmän
maavuoto voi ylittää sallitun tason.
Sähkömagneettinen yhteensopivuus ja häiriöt
M
•
Tämä telakointilaite ja siihen asennetut pumput on suojattu ulkopuolisilta häiriöiltä, kuten
korkeaenergisiltä radioaalloilta, magneettikentiltä ja sähköstaattisilta purkauksilta, joita saattavat aiheuttaa
esim. sähkökirurgiset instrumentit ja diatermialaitteet, suuret moottorit, kannettavat radiolaitteet
ja matkapuhelimet. Pumppu on suunniteltu siten, että se on turvallinen huomattavan korkeillakin
häiriötasoilla.
•
Telakointiasema ei kuulu CISPR 11 -standardin piiriin, sillä siinä ei käytetä vaihtovirtaa tai yli 9 KHz:n
kytkentäsignaaleita. Tämän takia sen radiotaajuuspäästöt ovat erittäin alhaiset eivätkä todennnäköisesti
aiheuta häiriöitä läheisissä sähkölaitteissa. Silti telakointiasema ja siihen asennetut pumput lähettävät
tietyn määrän sähkömagneettista säteilyä, joka on standardien IEC/EN60601-1-2 ja IEC/EN60601-2-24
mukaista. Jos telakointiasema ja pumput vaikuttavat toisen laitteen toimintaan, vaikutuksia voi vähentää
esimerkiksi siirtämällä laitteita.
Vaarat
B
A
•
Telakointiaseman käyttäminen tulenarkojen anestesiakaasujen lähellä voi aiheuttaa räjähdysvaaran.
Telakointiasema on pidettävä kaukana tällaisista vaarallisista kaasuista.
•
Vaarallinen jännite: Telakointiaseman kotelon avaaminen tai poistaminen voi aiheuttaa sähköiskun vaaran.
Kaikki huoltotyöt on annettava pätevän huoltohenkilön tehtäväksi.
•
Kun laite kytketään ulkoiseen virtalähteeseen, on käytettävä kolmijohtimista verkkojohtoa (vaihe,
nolla, maa). Jos on syytä epäillä, että järjestelmän ulkoinen suojajohdin on viallinen tai väärin kytketty,
telakointiasemaa ei saa käyttää.
•
Jos telakointiasema putoaa tai altistuu liialliselle kosteudelle, nesteroiskeille, kosteudelle tai korkeille
lämpötiloille tai sen epäillään muuten vaurioituneen, poista laite käytöstä ja toimita se pätevän
huoltohenkilön tarkastettavaksi. Jos mahdollista, laite on kuljetettava ja varastoitava alkuperäispakkaukseen
pakattuna noudattaen lämpötila-, kosteus- ja painesuosituksia, jotka on mainittu kohdassa “Tekniset tiedot”
ja ulommaisessa pakkauksessa.
1000DF00444 Iss. 2
84/210
Käyttöön liittyviä varoituksia ( jatkuu)
Käyttöympäristö
•
Telakointiaseman käyttäjien on luettava kaikki tämän käyttöohjeen ohjeet ennen kyseisen lääkintälaitteen
käyttöä.
•
Telakointiasema soveltuu käytettäväksi kaikissa tiloissa, kuten kotitalouksissa ja tiloissa, jotka on kytketty
suoraan kotitalouksille tarkoitettuun yleiseen matalajännitteiseen jakeluverkkoon.
•
Kun telakointiasemaa asennetaan, kaikki mahdolliset sähköjohtojen ja infuusioletkujen reitityksen
aiheuttamat vaarat on arvioitava. Johtojen ja letkujen paikkaa on tarvittaessa muutettava.
•
Telakointiasemaa saa käyttää vain yhteensopivien CareFusionin tuotteiden ja lisävarusteiden
asianmukaisten infuusiopussien ja -letkujen kanssa.
•
Potilaskäytössä kunkin telakointiaseman pitää olla potilaskohtainen.
•
Tätä telakointiasemaa ei saa käyttää lähellä syttyviä anestesiaseoksia, joissa on ilmaa, happea tai
ilokaasua.
1000DF00444 Iss. 2
85/210
ja
Ennen käyttöä
Alkumääritykset
A
Lue nämä käyttöohjeet huolellisesti ennen telakointiaseman käyttöä.
1. Tarkista, että telakointiasema on toimitettu täydellisenä, että se on vahingoittumaton ja että laitteeseen merkitty sähköverkon jännite
vastaa käytettävää verkkojännitettä.
2. Toimitukseen kuuluu:
Alaris® DS -telakointiasema
Käyttöohjeet
Suojapakkaus
Virransyöttö
Telakointiasemassa on oma virranjakopiiri. Virransyöttö virtayksikköön tapahtuu tavallisen IEC-pistokkeen kautta. Valaistu verkkokytkin
osoittaa, milloin virta on kytketty.
Telakointiasemassa on kahden sulakkeen sulakepesä, joka suojaa virransyöttöpistoketta. Sekä laitteen verkkojohdin että nollajohdin on
suojattu sulakkeilla.
A
Jos merkkivalo infuusio- pumppuyksikössä palaa, vaikka yksikköön ei ole kytketty pumppua, yksikön virransyötössä
on todennäköisesti vikaa. Poista telakointiasema käytöstä ja ota yhteys koulutettuun huoltohenkilöön.
Säädettävä pystytanko ja pussikoukut
Nestepussit voi kiinnittää telakointiasemaan kätevästi säädettävän pystytangon avulla. Pystytankoon asennettava enimmäiskuormitus on
2,5 kg pussikoukkua kohden (2 kg siirrettäessä vaunulla). Pystytangon asento lukitaan kiinnittimellä ja säätöpidikkeellä. Näin nestepussit
voidaan asentaa joustavasti vaaditulle korkeudelle. Kiinnittimen käyttö:
1.
Ota kiinni tangon alaosan kahvasta ja avaa lukituskiristin varovasti.
2.
Pidä kiinni tangosta ja vapauta säätöpidike, jotta tankoa voi liikuttaa vapaasti.
3.
Säädä tanko siten, että nestepussi on halutulla korkeudella.
4.
Lukitse tangon asento kiristämällä lukituskiristin.
1000DF00444 Iss. 2
86/210
Ennen käyttöä (jatkuu)
Alaris®-infuusiopumpum asentaminen
Laitekisko
Vapautusvipu (vapautetaan työntämällä)
Kiertonokka
A
Kisko
Vapautusvipu
(vapautetaan
työntämällä)
Infuusiopussit on hyvä kiinnittää pussikoukkuun,
joka on suoraan infuusiopussin kanssa käytettävän
pumpun yläpuolella. Näin infuusiosarjat eivät
sekoitu keskenään, kun käytössä on useita
volumetrisia pumppuja.
Kiertonokka
osa
a
Vaak
Kiertonokka voidaan asentaa telakointiaseman kiskoon.
1.
Kohdista pumpun takaosassa oleva kiertonokka ja telakointiaseman kisko.
2.
Pidä pumppua vaakasuorassa asennossa ja työnnä se kiskoon.
Varmista, että pumppu napsahtaa tukevasti paikalleen kiskon päälle.
3.
Tarkista, että pumpun merkkivalo k syttyy.
A
Yksikköön ja pumppuun ei tule virtaa, ennen kuin pumppu on asennettu yksikköön oikein.
4.
Kun haluat irrottaa pumpun, työnnä vapautusvipua ja vedä pumppua eteenpäin.
5.
Tarkista, että yksikön punainen merkkivalo ei pala, kun pumppu on irrotettu.
A
Jos varoitusvalo palaa pumpun irrottamisen jälkeen, sammuta telakointiasema, poista se käytöstä ja ota yhteys
pätevään huoltohenkilöön.
1000DF00444 Iss. 2
87/210
Ennen käyttöä (jatkuu)
Telakointiaseman asentaminen vaunuun
1.
Kiinnitä asennussarjat telakointiaseman pystyrunkoon.
2.
Kiinnitä telakointiaseman ylä- ja alakiinnitysvarsi vaunuun. Säädä ne
vaunuun sopiville kohdille ja varmista telakointiaseman kiinnitys kiristämällä
kiinnitysvarret.
A
2 kg - nestepussien
enimmäispaino
vaunukuljetuksen
aikana
160 cm telakointiaseman
enimmäiskorkeus
lattiasta
Älä asenna telakointiasemaa vaunuun siten, että
telakointiaseman yläosa on yli 160 cm:n korkeudella
lattiasta.
Vaunuun voi asentaa telakointiaseman, jossa on enintään
9 pumppua (6 ruiskupumppua ja 3 volumetrista pumppua,
katso kohta “Tekniset tiedot”).
w
Kun vaunuun asennetaan lisää pumppuja tai laitteita,
varmista aina kokoonpanon vakaus ja tukevuus.
Vaunuun asennetun telakointiaseman siirtäminen
Seuraavia ohjeita on noudatettava siirrettäessä vaunua, johon on asennettu telakointiasema.
Poista kaikki tarpeettomat laitteet ja käsittele telakointiasemaa varovasti kuljetuksen aikana.
Telakointiaseman pussikoukkuihin voi asentaa enintään 2 kg:n painoiset nestepussit kuljetuksen ajaksi.
Varmista, että säädettävä tanko on ala-asennossa.
A
Varmista ennen kuljetusta, että kokoonpano on vakaa ja tukeva.
Telakointiaseman kuljettaminen vaunulla, kun siihen on asennettu lisätankoja
Seuraavia ohjeita on noudatettava kuljetettaessa vaunua, johon on
asennettu telakointiasema ja lisätankoja.
Enimmäispaino
on 8,5 kg, jos
vain yhdessä
tangossa on
kuormitusta
Enimmäispaino on
4,25 kg per tanko,
jos molemmissa
tangoissa on
kuormitusta
Pussikoukkuihin saa ripustaa enintään 2 kg:n painoiset
nestepussit.
Varmista, että säädettävä tanko (s) on ala-asennossa.
Poista kaikki tarpeettomat laitteet ja
telakointiasemaa varovasti kuljetuksen aikana.
käsittele
Enimmäispaino on 8,5 kg, jos vain yhdessä tangossa on
kuormitusta, tai 4,25 kg per tanko, jos molemmissa tangoissa
on kuormitusta.
Varmista, että
sivutangot ovat alaasennossa
w
Pumput saa asentaa eteenpäin osoittaviin tankoihin
enintään 160 cm:n korkeudelle lattiasta.
A
1000DF00444 Iss. 2
Varmista ennen kuljetusta, että kokoonpano
on vakaa ja tukeva.
88/210
Tekniset tiedot
Mekaaniset tiedot -
Pystyyksiköiden
määrä
Vaakayksiköiden
määrä
Pussikoukut
Korkeus*
(mm)
Leveys
(mm)
Syvyys
(mm)
Enimmäispaino
(noin kg)
Asennettavissa
vaunuun
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1 100
385
160
10,4
6
3
3
1 100
550
160
11,7
6
4
2/2
1 100
780
160
13,8
8
0
-
1 110
170
70
9,0
8
2
2
1 340
385
160
12,4
8
3
3
1 340
550
160
13,7
8
4
2/2
1 340
780
160
15,8
* Pussikoukut vähimmäiskorkeudella. Ei vaunua.
** 80083UN00-00 + 1000SP01187
Materiaalit: runko eloksoitua alumiinia.
Sähkötiedot: syöttöjännite 230 VAC, 50 tai 60 Hz, 500 VA (nimellinen). Sulakkeet 2 x T5 A:n ylijännitesuoja (5 x 20 mm) virtayksikön
runkoliittimessä.
Virtapistokkeen arvot: enintään 20 VA, 230 V, 50–60 Hz
Ympäristötiedot:
Käyttölämpötila
+5–+40 °C
Käyttöympäristön suhteellinen ilmankosteus 20–90 %
Käyttöympäristön ilmanpaine
700–1 060 hPa
Kuljetuslämpötila
-20–+50 °C
Suhteellinen kosteus kuljetuksissa
15–95 % (ei tiivistyvä)
Ilmanpaine kuljetuksissa
500–1 060 hPa
Laitteen täyttämät normit: sähköturvallisuus / mekaaninen turvallisuus - täyttää standardin IEC/EN60601-1 vaatimukset.
Luokitus: jatkuvatoiminen laite
1000DF00444 Iss. 2
89/210
Huolto
Säännöllinen huolto
Jotta telakointiasema pysyy toimintakunnossa, laite on pidettävä puhtaana ja huollettava seuraavien ohjeiden mukaisesti. Kaikki korjaukset
on annettava ammattitaitoisen huoltohenkilön tehtäväksi, ja ne on tehtävä huolto-ohjekirjassa (Technical Service Manual, TSM) kuvatulla
tavalla.
Piirikaaviot, osaluettelot ja muut ammattitaitoista huoltohenkilökuntaa korjattavissa olevien osien korjaustoimenpiteissä avustavat
huoltotiedot ovat saatavissa CareFusionilta.
A
Jos telakointiasema putoaa, vaurioituu tai altistuu kosteudelle tai korkeille lämpötiloille, poista telakointiasema heti
käytöstä ja toimita se pätevän huoltohenkilön tarkastettavaksi.
Kaikki ennalta ehkäisevät toimet, korjaukset ja vastaavat toimet on tehtävä soveltuvassa paikassa ja annettujen
ohjeiden mukaisesti. CareFusion ei ole vastuussa, jos tällaisia toimia tehdään CareFusionin antamien ohjeiden tai
tietojen vastaisesti.
Huoltoväli
Säännöllinen huolto
Alaris®-infuusiopumpun
asennus
Tarkista, että jokainen pumppu on sijoitettu oikein sähköliittimiin ja lukittunut paikalleen.
Alaris®-infuusiopumpun
poistaminen
Tarkista, että punainen varoitusvalo sammuu, kun pumppu irrotetaan. Jos varoitusvalo ei sammu,
pätevän huoltohenkilön on huollettava telakointiasema.
Sairaalan käytäntöjen
mukaisesti
Puhdista telakointiaseman ulkopinnat huolellisesti ennen pitkäaikaista varastointia.
Vähintään kerran vuodessa
1. Tarkista, onko virtapistokkeissa, tietokoneliittimissä ja runkoliittimessä tai -kaapelissa vaurioita.
(katso osien tiedot teknisestä
huolto-ohjekirjasta)
2. Tee sähköturvallisuustestit. Laitteen kokonaisvuotovirta on mitattava. Jos vuotovirta on yli 500 μA,
telakointiasemaa ei saa käyttää. Koulutetun huoltohenkilön on huollettava laite.
Vaihtovirtasulakkeiden vaihtaminen
Jos vaihtovirran merkkivalo ei syty, kun telakointiasema kytketään vaihtovirtalähteeseen ja kytketään päälle, joko mahdollinen
verkkopistokkeen sulake tai sisäiset sulakkeet ovat palaneet.
Tarkista ensin verkkopistokkeen sulake, jos sellainen on. Jos verkkovirran merkkivalo ei vieläkään syty, poista telakointiasema käytöstä.
Suosittelemme, että laitteen sisäisten verkkosulakkeiden vaihto annetaan aina koulutetun huoltohenkilön tehtäväksi. Lisätietoja
verkkosulakkeen vaihtamisesta on teknisessä huolto-ohjekirjassa.
A
Jos sulakkeet palavat edelleen, kyseessä voi olla sähkövika. Tarkistuta pumppu ja tehonsyöttö koulutetulla
huoltohenkilöllä.
1000DF00444 Iss. 2
90/210
Huolto (jatkuu)
Puhdistus ja säilytys
Telakointiasema on puhdistettava aina ennen käyttöä uudella potilaalla ja määrävälein käytön aikana. Pyyhi laite pehmeällä ja
nukkaamattomalla liinalla, joka on kostutettu lämpimällä vedellä ja desinfiointi- tai pesuaineliuoksella. Koska vaunun pohjan pinta on hiottu
karkeaksi, se on puhdistettava pehmeällä harjalla, joka on kostutettu lämpimällä vedellä ja desinfiointi- tai pesuaineliuoksella.
Suositeltavia puhdistusaineita ovat:
Merkki
Pitoisuus
Hibiscrub
20 % (v/v)
Virkon
1 % (w/v)
Seuraavia desinfiointiaineita ei saa käyttää:
•Metallia syövyttävät desinfiointiaineet:
• NaDcc (esimerkiksi Presept)
• Hypokloriitit (esimerkiksi Chlorasol)
• Aldehydit (esimerkiksi Cidex)
• Kationiset pintakäsittelyaineet (esimerkiksi bentsalkoniumkloridi).
• Jodin (esimerkiksi Betadine) käyttö värjää laitteen pinnan.
• Isopropyylialkoholipohjaiset puhdistusainetiivisteet vahingoittavat muoviosia.
A
Ennen puhdistusta katkaise aina ensin virta ja irrota verkkojohto pistorasiasta. Nestettä ei saa koskaan päästää
pumppuihin, yksiköihin tai sähköliittimiin. Vältä liiallista nesteen kertymistä pumppujen tai yksiköiden pinnoille.
Älä käytä voimakkaita pesuaineita, koska ne voivat vahingoittaa telakointiaseman ulkopintaa. Älä steriloi
telakointiasemaa höyryautoklaavilla tai eteenioksidilla äläkä upota sitä mihinkään nesteeseen.
Hävittäminen
Tietoa sähkölaitteiden ja elektronisten laitteiden hävittämisestä
Tämä tuotteessa ja/tai sen mukana toimitetuissa asiakirjoissa oleva U-merkki ilmaisee, että käytettyä elektronista tai sähkölaitetta ei saa
hävittää talousjätteen mukana.
Kun haluat hävittää elektronisen tai sähkölaitteen, pyydä lisätietoja CareFusion -edustajalta tai -jälleenmyyjältä.
Hävittämällä tuotteen oikein säästät arvokkaita luonnonvaroja ja ehkäiset ihmisten terveyteen ja ympäristöön kohdistuvia haittoja, joita
tuotteen väärä hävittäminen mahdollisesti aiheuttaa.
Tietoja laitteen hävittämisestä Euroopan unionin ulkopuolisissa maissa
Tätä merkkiä käytetään vain Euroopan unionissa. Laite tulee hävittää ympäristöä säästävällä tavalla. Kaikki osat voidaan hävittää turvallisesti
paikallisten säädösten mukaan.
1000DF00444 Iss. 2
91/210
Tuotteet ja varaosat
Alaris®-infuusiojärjestelmä
Alaris®-infuusiojärjestelmän tuoteperheeseen kuuluvat tuotteet:
Osan numero
Kuvaus
80013UN01
Alaris® GS -ruiskupumppu
80023UN01
Alaris® GH -ruiskupumppu
80033UND1
Alaris® CC -ruiskupumppu
80043UN01
Alaris® TIVA -ruiskupumppu
80053UN01
Alaris® PK -ruiskupumppu
80033UND1-G
Alaris® CC -ruiskupumppu ja Guardrails®-turvaohjelmisto
80023UN01-G
Alaris® GH -ruiskupumppu ja Guardrails®-turvaohjelmisto
274
Alaris®-kuljetin
80283UNS00-xx1
Alaris® DS -telakointiasema
80203UNS0x-xx1
Alaris® Gateway -työasema
1 Telakointi- ja työasemien saatavuustiedot ja osanumerot saa paikalliselta asiakaspalveluedustajalta.
Varaosat
Kattava luettelo tämän pumpun varaosista on teknisessä huolto-ohjekirjassa.
Tekninen huolto-ohjekirja (1000SM00019) on sähköisessä muodossa verkossa osoitteessa
www.carefusion.com/alaris-intl/
Käyttöohjeidemme käyttäminen vaatii käyttäjänimen ja salasanan. Pyydä sisäänkirjaustiedot paikalliselta asiakaspalveluedustajalta.
Osan numero
Kuvaus
0000EL00889
Verkkojohto - Iso-Britannia
1001FAOPT92
Verkkojohto - Eurooppa
1000SP00169
Asennussarja - tankokiinnitin
1000SP00655
Asennussarja - Drager-kisko
1000SP00192
Asennussarja - välikappale
80083UN00-00
Telakointiaseman vaunu
4017418
Valinnainen sivutankosarja
1000DF00444 Iss. 2
92/210
Toimittajan yhteystiedot
Laitteen huoltoa koskevissa asioissa neuvomme ottamaan yhteyttä paikalliseen edustajaan tai jälleenmyyjään.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
93/210
Índice
Page
Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94
Acerca deste manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94
Características da Alaris® DS Docking Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
Definições dos símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96
Precauções de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97
Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99
Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Produtos e peças sobresselentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Serviço de assistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Introdução
A Estação de montagem Alaris® DS Docking Station (aqui por diante referida como “Estação de montagem”) foi concebida como um sistema
modular. O sistema é composto por módulos para a gama de Bombas de perfusão Alaris®.
Possibilita a ligação de várias Bombas de perfusão Alaris® a um só sistema de gestão central.
Menos emaranhado de cabos utilizando apenas uma entrada de corrente.
Interface para dispositivo médico (Medical Device Interface - MDI) - um mecanismo de montagem único.
Simples de montar graças ao seu design modular adaptável.
Organização eficiente de configurações com vários tubos.
A marca comercial Asena® foi, recentemente, alterada para Alaris®. Esta alteração na marca comercial não tem qualquer efeito na finalidade
ou funcionalidade do produto. Os produtos das bombas e acessórios recomendados para utilização com este produto poderão fazer
referência à marca comercial Asena® ou à marca comercial Alaris®, sendo ambos os tipos adequados para serem utilizados com esta Estação
de montagem.
Finalidade:
A Estação de montagem destina-se a ser utilizada para fins de suporte de montagem e alimentação da gama de Bombas Alaris®, no âmbito
do ambiente de funcionamento especificado nestas Instruções Utilização (IU). Neste tipo de ambiente, o dispositivo poderá ser exposto à
seguinte gama de terapêuticas:
Terapêutica por fluidos, transfusões de sangue, alimentação parentérica, terapêutica farmacológica, quimioterapia, diálise e anestesia. A
estação de trabalho Alaris® Gateway Workstation foi concebida de modo a não afectar nem a causar nenhum impacto directo no processo
de administração da perfusão.
Acerca deste manual
O utilizador deve estar completamente familiarizado com a Estação de montagem descrita neste manual antes da respectiva utilização.
Consulte as Instruções de Utilização relevantes sobre o funcionamento correcto das bombas.
Todas as ilustrações utilizadas neste manual apresentam ajustes e valores típicos que podem ser utilizados na configuração das funções
da Estação de montagem. Estes ajustes e valores só têm valor ilustrativo. Na secção “Especificações” é apresentada a gama completa de
ajustes e valores.
1000DF00444 Iss. 2
94/210
Características da Alaris® DS Docking Station
Exemplo da configuração típica da Estação de montagem.
Suportes para sacos (2,5 kg total máximo
- 2 kg quando transportada num carro)
Suporte de
altura ajustável
com pega
Extrusão
horizontal
União em T
Roda manual
de bloqueio
Extrusão
vertical
Lingueta de
correr
Espaçador da secção
Calha para equipamento
Díodo emissor de
luz de aviso (LED)
Saída de alimentação
Secção para
bomba
Placa sinalética (No verso
- ver secção “Definição
dos símbolos” para obter
uma explicação dos
símbolos utilizados).
Porta de
comunicação por
infravermelhos
Secção para
alimentação
Conector de
equalização
potencial (PE)
Interruptor ON/OFF
(Ligar/desligar)
Entrada de
alimentação
A
Consulte as Precauções de funcionamento e Especificações quanto ao número máximo de Bombas de perfusão
Alaris® permitido quando é utilizado um carro com a Estação de montagem.
1000DF00444 Iss. 2
95/210
Definições dos símbolos
Símbolos da rotulagem:
Símbolo
Descrição
w
x
O
r
Atenção (Consulte os documentos anexos)
Conector de equalização potencial (PE)
Protegida contra a queda de gotas de água na vertical
Corrente alternada
O dispositivo está em conformidade com os requisitos da Directiva 93/42/CEE do
Conselho, com a redacção que lhe foi dada pela Directiva 2007/47/CEE.
T
t
U
A
W
EC REP
Data de fabrico
Fabricante
Não eliminar em conjunto com resíduos urbanos
Informações importantes
Classificação dos fusíveis
Representante autorizado na Comunidade Europeia
1000DF00444 Iss. 2
96/210
Precauções de funcionamento
Colocação da bomba
H
I
•
As bombas colocadas na Estação de montagem devem ser montadas 1,0 m acima ou abaixo do coração do
doente. Para se obter uma monitorização mais precisa da pressão do conjunto de extensão, é necessário
que a bomba seja posicionada próximo do nível do coração do doente.
•
Não monte a Estação de montagem com a seringa virada para cima dado que isso pode provocar também
a administração de ar que se possa encontrar na seringa. Para se assegurar de que não ocorre nenhuma
introdução de ar, o utilizador deve verificar regularmente o progresso da perfusão, a seringa, o tubo de
extensão e as ligações ao doente e seguir o procedimento de inicialização (priming) especificado nas
Instruções de Utilização relevantes.
•
Não monte a Estação de montagem com a entrada de alimentação voltada para cima. Tal poderia afectar a
segurança eléctrica no caso de ocorrer um derrame de fluido sobre a Estação de montagem. Certifique-se
de que a Estação de montagem está montada na posição vertical.
•
A barra de fixação onde está fixa a Estação de montagem, deve ter capacidade para suportar um mínimo
de quatro vezes o peso da Estação de montagem completamente cheia (consulte a tabela na secção
“Especificações” para os pesos de cada configuração da Estação de montagem).
•
O carro da Estação de montagem Alaris® DS Docking Station foi concebido para suportar um máximo de
9 bombas (6 bombas de seringa e 3 bombas volumétricas). Não utilize uma configuração superior a esta
no carro (consulte a tabela na secção “Especificações”).
•
A Estação de montagem não deve ser fixada a um suporte móvel a não ser que a estabilidade e resistência
do conjunto tenha sido avaliada de acordo com a IEC/EN60601-1 para equipamento móvel.
•
Nenhum outro equipamento, excepto as Bombas de perfusão Alaris® deve ser ligado às saídas de
alimentação. A corrente de fuga à terra permitida para o sistema pode ser excedida se outro equipamento
for ligado.
Interferência e compatibilidade electromagnética
M
•
Esta Estação de montagem (com as bombas colocadas) está protegida contra o efeito de interferências
externas, incluindo emissões de radiofrequência de alta energia, campos magnéticos e descargas
electrostáticas (como as geradas, por exemplo por equipamento electrocirúrgico e de cauterização,
grandes motores, rádios portáteis e telefones celulares, etc.) e foi concebida para desligar de forma segura
quando se registarem níveis de interferência excessivos.
•
A Estação de montagem não é abrangida pela CISPR 11, uma vez que utiliza correntes alternadas ou
sinais de comutação acima de 9 KHz. Por essa razão, as respectivas emissões de RF são muito reduzidas
e não existem probabilidades de provocarem interferências com o equipamento electrónico próximo.
No entanto, esta Estação de montagem (com as bombas colocadas) emite um certo grau de radiação
electromagnética que está dentro dos limites especificados pela IEC/EN60601-1-2 e IEC/EN60601-2-24.
Se a Estação de montagem (com as bombas colocadas) interferir com outro equipamento, devem ser
tomadas medidas para minimizar os seus efeitos, por exemplo, mudando a sua posição ou localização.
Perigos
B
A
•
Existe o perigo de explosão se a Estação de montagem for utilizada na presença de anestésicos inflamáveis.
Tenha o cuidado de instalar a Estação de montagem longe de tais fontes de perigos.
•
Tensão perigosa: Existe o perigo de choque eléctrico se a caixa da Estação de montagem for aberta ou
retirada. Qualquer reparação ou a manutenção deve ser feita por pessoal técnico qualificado.
•
Quando ligada a uma fonte de alimentação externa, deve ser utilizada uma alimentação com três fios
(activo, neutro, terra). Se houver dúvidas quanto à integridade do condutor de protecção externa na
instalação ou a sua colocação, a Estação de montagem não deve ser utilizada.
•
Se a Estação de montagem for deixada cair, se for submetida a humidade em excesso, forem derramados
líquidos sobre a mesma, se se verificarem condições de elevada humidade ou temperatura, ou se houver
suspeita de outros danos, a Estação de montagem deve ser posta fora de serviço a fim de poder ser
inspeccionada por um técnico de assistência qualificado. Utilize, sempre que possível, a embalagem
original quando transportar ou armazenar a Estação de montagem e respeite os níveis de temperatura,
humidade e pressão especificados na secção “Especificações” e na embalagem.
1000DF00444 Iss. 2
97/210
Precauções de funcionamento (continuação)
Ambiente de funcionamento
•
Os utilizadores da Estação de montagem devem ler todas as instruções neste manual antes de utilizar este
dispositivo médico.
•
A Estação de montagem é adequada para todo o tipo de instalações, incluindo instalações domésticas e
instalações directamente ligadas à rede pública de alimentação de baixa tensão que abastece os edifícios
utilizados para fins domésticos.
•
Aquando da instalação, deve ser realizada uma avaliação de quaisquer perigos potenciais associados ao
encaminhamento de fios eléctricos e tubos de perfusão. Sempre que apropriado, devem ser identificadas
e implementadas quaisquer mitigações.
•
A Estação de montagem só deve ser utilizada com produtos e acessórios compatíveis da CareFusion, bem
como com os sacos e tubos de perfusão adequados.
•
Quando utilizada para terapêutica do doente, cada Estação de montagem deve ser dedicada ao tratamento
de um único doente.
•
Esta Estação de montagem não se destina a ser utilizada na presença de uma mistura anestésica inflamável
com ar ou oxigénio ou protóxido de azoto.
1000DF00444 Iss. 2
98/210
Arranque
Instalação inicial
A
Antes de utilizar a Estação de montagem, leia cuidadosamente este manual de Instruções de Utilização.
1. Verifique se a Estação de montagem está completa, não danificada e se a tensão nominal indicada no rótulo é compatível com a sua
fonte de alimentação de CA.
2. Os itens fornecidos são:
Estação de montagem Alaris® DS Docking Station
Instruções de Utilização
Embalagem protectora
Entrada de alimentação
A Estação de montagem tem o seu próprio circuito de distribuição de alimentação. A CA é fornecida à secção de alimentação através de
um conector padrão IEC. Um interruptor isolador de rede iluminado indica quando a alimentação está ligada.
A Estação de montagem tem um porta-fusíveis duplo que protege a entrada de CA. Tanto a alimentação de rede como a neutra estão
protegidas por fusíveis.
A
Se o LED na secção de uma bomba de perfusão estiver activo quando não estiver instalada uma bomba nessa
secção, é provável que exista uma falha da fonte de alimentação da secção. Retire a Estação de montagem de
serviço e contacte um técnico de assistência qualificado.
Suportes de sacos de altura ajustável
O suporte de altura ajustável foi concebido para proporcionar um meio adequado de fixação dos sacos de fluido na Estação de montagem.
O suporte aguenta uma carga máxima equivalente a 2,5 kg por gancho de saco (2 kg quando transportada num carro). O suporte é fixo
através de um grampo e uma lingueta de correr. Isto permite uma flexibilidade adicional aquando da selecção da altura necessária dos
sacos de fluido. Para utilizar o grampo:
1.
Aperte a pega na parte de baixo do suporte e com cuidado desaperte a roda manual.
2.
Segurando o suporte, liberte a lingueta de correr. Desta forma o suporte pode ser movido livremente.
3.
Ajuste o suporte de forma a que o saco de fluido fique suspenso à altura pretendida.
4.
Aperte a roda manual para fixar o suporte de forma segura na posição pretendida.
1000DF00444 Iss. 2
99/210
Arranque (continuação)
Colocação de uma Bomba de perfusão Alaris®
Calha para
equipamento
Alavanca de libertação (empurrar para levantar)
Came rotativo
A
Barra rectangular
Came
rotativo
ntal
orizo
ão h
Secç
Alavanca de
libertação
(empurrar para
levantar)
Recomenda-se que os sacos de perfusão fiquem
localizados num suporte directamente sobre a
bomba com a qual estão a ser utilizados. Este
procedimento minimiza a possibilidade de confusão
dos conjuntos de perfusão quando são utilizadas
bombas volumétricas.
O came rotativo pode ser encaixado na barra rectangular na Estação de montagem.
1.
Alinhe o came rotativo na parte traseira da bomba com a barra rectangular na Estação de montagem.
2.
Mantendo a bomba na horizontal, empurre-a firmemente sobre a barra rectangular.
Certifique-se de que bomba encaixa de forma segura na barra.
3.
Verifique se se acende o indicador k na bomba.
A
A alimentação de uma secção e, consequentemente, da bomba , só fica disponível quando a bomba estiver
correctamente posicionada na secção.
4.
Para libertar a bomba, empurre a alavanca e puxe a bomba para a frente.
5.
Verifique se o LED vermelho na secção se apaga assim que a bomba for retirada.
A
Se o LED permanecer aceso depois da remoção da bomba, DESLIGUE a Estação de montagem, retire-a de serviço
e contacte um técnico de assistência qualificado.
1000DF00444 Iss. 2
100/210
Arranque (continuação)
Colocação da Estação de montagem num carro
1.
Fixe os kits de montagem na extrusão vertical da Estação de montagem.
2.
Coloque o suporte de montagem da parte superior e inferior da Estação de
montagem no carro, ajuste o espaçamento de acordo com o carro e aperte de
forma que a Estação de montagem fique bem segura.
A
2 kg - peso
máximo dos
sacos de fluido
durante a
deslocação do
carro
Ao montar a Estação de montagem no carro certifique-se de
que a parte superior da Estação de montagem não fica a mais
de 160 cm acima do chão.
160 cm - altura
máxima da DS
em relação ao
chão
O carro foi concebido para suportar uma Estação de
montagem carregada com um máximo de 9 bombas
(6 bombas de seringa e 3 bombas volumétricas - consulte a
secção “Especificações”).
w
Quando colocar ou instalar bombas/dispositivos adicionais
no carro, certifique-se sempre de que o conjunto está bem
estabilizado e equilibrado.
Transporte da Estação de montagem quando colocada num carro
Quando deslocar um carro de um local para o outro, com uma Estação de montagem instalada, é importante que sejam seguidas as
instruções abaixo.
Remova todos os acessórios desnecessários e manuseie a Estação de montagem com cuidado durante o transporte.
Durante o transporte, só podem estar montados nos suportes da Estação de montagem, no máximo, 2 kg de sacos de fluido.
Certifique-se de que o suporte ajustável está na posição mais baixa possível.
A
Certifique-se de que o conjunto está bem estabilizado e equilibrado antes do transporte.
Transporte da Estação de montagem no carro com suportes adicionais instalados
Quando deslocar um carro de um local para o outro, com uma
Estação de montagem instalada e com os suportes opcionais
colocados, é importante que sejam seguidas as instruções abaixo.
8,5 kg de
carga máxima
por suporte
individual
4,25 kg
de carga
máxima por
cada suporte
Não instale nos ganchos mais de 2 kg de sacos de fluido.
Certifique-se de que o(s) suporte(s) ajustável(eis) está(ão)
na posição mais baixa possível.
Remova todos os acessórios desnecessários e manuseie a
Estação de montagem com cuidado durante o transporte.
Não instale uma carga superior a 8,5 kg num suporte lateral
individual ou superior a 4,25 kg nos dois suportes.
w
Certifique-se de
que os suportes
laterais estão na
posição mais baixa
possível
Não monte as bombas a mais de 160 cm acima do chão nos
suportes virados para a frente.
A
1000DF00444 Iss. 2
Certifique-se de que o conjunto está bem
estabilizado e equilibrado antes do transporte.
101/210
Especificações
Especificações mecânicas -
N.º de
secções
verticais
N.º de secções
horizontais
Suportes para
sacos
Altura*
(mm)
Largura
(mm)
Profundidade
(mm)
Peso máximo
(kg aprox.)
Carro compatível
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Com suportes de sacos à altura mínima. Sem o carro.
** 80083UN00-00 + 1000SP01187
Materiais - Extrusão de alumínio anodizado.
Especificações eléctricas - Tensão de alimentação 230 VCA, 50 ou 60 Hz, 500 VA (nominal). Fusíveis 2 x T5 Amp anti-sobretensão
(5 x 20 mm) na entrada de secção de alimentação.
Valores nominais da saída de alimentação: 20 VA máx 230 V 50-60 Hz
Especificações ambientais - Temperatura de funcionamento
+5°C - +40°C
Humidade relativa de funcionamento
20% - 90%
Pressão atmosférica de funcionamento
700 hPa - 1060 hPa
Temperatura de transporte
-20°C - +50°C
Humidade relativa de transporte
15% - 95% (Sem condensação)
Pressão atmosférica de transporte
500 hPa - 1060 hPa
Conformidade regulamentar - Segurança eléctrica / mecânica - de acordo com IEC/EN60601-1.
Classificação - Funcionamento contínuo
1000DF00444 Iss. 2
102/210
Manutenção
Procedimentos de manutenção de rotina
Para garantir que esta Estação de montagem se mantém em boas condições de funcionamento, é importante mantê-la limpa e levar a cabo
os procedimentos de manutenção de rotina descritos a seguir. Toda a assistência deve ficar a cargo de um técnico de assistência qualificado,
consultando o Manual de Assistência Técnica (TSM).
Estão disponíveis, a pedido junto da CareFusion, esquemas dos circuitos e listas das partes componentes e outras informações relativas aos
procedimentos de assistência técnica que irão ajudar o técnico de assistência qualificado na reparação das partes consideradas passíveis
de serem reparadas.
A
Se a Estação de montagem cair, ficar danificada, for sujeita a humidade excessiva ou temperaturas elevadas, a bomba
deve ser imediatamente retirada de serviço a fim de poder ser inspeccionada por um técnico de assistência qualificado.
Todos os procedimentos de manutenção preventiva e correctiva e todas as actividades nesses âmbito deverão ser
realizados num local de trabalho conforme e de acordo com as informações fornecidas. A CareFusion não será
responsável caso qualquer uma destas acções seja realizada sem se cumprir as instruções ou informações fornecidas
pela CareFusion.
Intervalo
Procedimento de manutenção de rotina
Ao colocar uma Bomba de
perfusão Alaris®
Verifique se cada bomba está devidamente posicionada nos respectivos conectores eléctricos e que
está bem encaixada, sob o ponto de vista mecânico.
Ao retirar uma Bomba de
perfusão Alaris®
Verifique se o LED vermelho se apaga quando a bomba é retirada. Se o LED permanecer acesso, a
Estação de montagem deve ser reparada por um técnico de assistência qualificado.
De acordo com a política do
hospital
Limpe completamente as superfícies externas da Estação de montagem antes e depois de um
período prolongado de armazenamento.
Pelo menos anualmente
1. Inspeccione as saídas de CA, conectores de comunicação, o cabo e a ficha de alimentação de CA
quanto a danos.
(Consulte o Manual de
Assistência Técnica para a
identificação das partes)
2. Efectue verificações de segurança eléctrica. Deve ser medida a corrente de fuga de toda a unidade.
Se esta for superior a 500 μA, a Estação de montagem não deve ser utilizada e deve ser reparada
por um técnico de assistência qualificado.
Substituição dos fusíveis de CA
Se o indicador da alimentação CA não se acender quando a Estação de montagem está ligada à rede de alimentação de CA e accionada, é
provável que o fusível da tomada da fonte de alimentação de CA, se instalado, ou os fusíveis internos se tenham fundido.
Verifique primeiro o fusível da corrente de alimentação na ficha de ligação à rede CA, se existente. Se o indicador da alimentação a CA não
se acender, retire a Estação de montagem de serviço.
Recomenda-se que apenas um técnico de assistência qualificado substitua os fusíveis CA. Para mais informações relativamente à
substituição dos fusíveis internos de CA consulte o Manual de Manutenção Técnica.
A
Se os fusíveis continuarem a fundir, deve-se suspeitar de uma falha eléctrica e solicitar a verificação por parte de
um técnico de assistência qualificado da bomba e da fonte de alimentação.
1000DF00444 Iss. 2
103/210
Manutenção (continuação)
Limpeza e armazenamento
Antes de transferir a bomba para um novo doente e regularmente durante a utilização, limpe a Estação de montagem com um pano que
não largue pêlo, ligeiramente humedecido com água quente e um desinfectante/solução de detergente normal. Quando limpar a base do
carro, deve utilizar uma escova macia com água morna e uma solução desinfectante / detergente normal, devido ao acabamento abrasivo utilizado
na base do carro.
Produtos de limpeza recomendados:
Marca
Concentração
Hibiscrub
20% (v/v)
Virkon
1% (p/v)
Não utilize os seguintes tipos de desinfectantes:
• Não se deve utilizar desinfectantes conhecidos pelos seus efeitos corrosivos em metais, incluindo:
• NaDcc (como Presept),
• Hipocloretos (como Chlorasol),
• Aldeídos (como Cidex),
• Surfactantes catiónicos (como Cloreto de benzalcónio).
• A utilização de iodo (como Betadine) provocará descoloração das superfícies.
• Os agentes de limpeza à base de álcool isopropílico concentrado degradarão as partes de plástico.
A
Antes de limpar, desligue sempre a Estação de montagem e desligue da fonte de alimentação CA. Nunca deixe líquidos entrarem
nas bombas, nas secções ou nos contactos eléctricos e evite a acumulação excessiva de fluidos na superfície das bombas ou secções.
Não utilize agentes de limpeza agressivos uma vez que estes podem danificar a superfície exterior da Estação
de montagem. Não limpe a vapor com autoclave, esterilize com óxido de etileno e não submirja esta Estação de
montagem em nenhum fluído.
Eliminação
Informações sobre a eliminação destinada aos utilizadores de equipamento eléctrico e electrónico
A existência do símbolo U no produto e/ou na documentação que o acompanha significa que os produtos eléctricos e electrónicos
utilizados não devem ser misturados com o lixo municipal.
Se pretender eliminar equipamento eléctrico e electrónico, contacte o escritório da filial ou distribuidor local da CareFusion para obter
mais informações.
A eliminação correcta deste produto irá ajudar a proteger recursos valiosos e a quaisquer efeitos potencialmente negativos na saúde dos
humanos e no meio ambiente que poderiam, de outro modo, resultar da manipulação incorrecta dos resíduos.
Informações relativas à eliminação em países que não pertencem à União Europeia
Este símbolo só é válido na União Europeia. O produto deve ser eliminado respeitando o ambiente. Todos os componentes podem ser
eliminados de forma segura, em conformidade com a regulamentação local.
1000DF00444 Iss. 2
104/210
Produtos e peças sobresselentes
Sistema de Perfusão Alaris®
A gama de produtos na família de produtos do Sistema de Perfusão Alaris® é a seguinte:
Número de peça
Descrição
80013UN01
Bomba de seringa Alaris® GS
80023UN01
Bomba de seringa Alaris® GH
80033UND1
Bomba de seringa Alaris® CC
80043UN01
Bomba de seringa Alaris® TIVA
80053UN01
Bomba de seringa Alaris® PK
80033UND1-G
Bomba de seringa Alaris® CC com Software de Segurança Guardrails®
80023UN01-G
Bomba de seringa Alaris® GH com Software de Segurança Guardrails®
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS Docking Station
80203UNS0x-xx1
Alaris® Gateway Workstation
1 Para as Estações de montagem e Estações de trabalho contacte o representante de serviço ao cliente local para obter mais informações sobre a disponibilidade das configurações
e números de peça.
Peças sobressalentes
O Manual de Assistência Técnica inclui uma lista exaustiva de peças sobresselentes para esta bomba.
O Manual de Assistência Técnica (1000SM00019) está agora disponível em formato electrónico na World Wide Web em:www.carefusion.com/alaris-intl/
É necessário um nome de utilizador e palavra-passe para aceder aos nossos manuais. Contacte o representante de serviço ao cliente local
para obter os dados de início da sessão.
Número de peça
Descrição
0000EL00889
Cabo de ligação a CA - Reino Unido
1001FAOPT92
Cabo de ligação a CA - Europa
1000SP00169
Kit de montagem - Grampo do suporte
1000SP00655
Kit de montagem - Barra Drager
1000SP00192
Kit de montagem - Espaçador
80083UN00-00
Carro para a Estação de montagem
4017418
Kit de suportes laterais opcionais
1000DF00444 Iss. 2
105/210
Serviço de assistência
Se necessitar de assistência contacte o seu distribuidor local ou filial.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (27) 21 5107567
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
106/210
Tartalomjegyzék
Page
Tartalomjegyzék . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Bevezetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
A kézikönyvről . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Az Alaris® DS dokkolóállomás jellemzői . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Jelölések magyarázata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Üzemeltetési óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Első lépések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Karbantartás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Termékek és alkatrészek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Szervizek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Bevezetés
Az Alaris® DS dokkolóállomást (továbbiakban „dokkolóállomás”) moduláris rendszerként tervezték. A rendszer modulokat tartalmaz Alaris®
infúziós pumpák számára.
Több Alaris® infúziós pumpa illeszthető egyetlen központi vezérlőrendszerhez.
Egyetlen hálózati bemenet alkalmazásával csökken a kábelek száma.
Orvosiműszer-interfész (MDI) – egyedülálló rögzítési mechanizmus.
Moduláris felépítése miatt összeállítása egyszerű.
Több-csöves konfigurációk hatékony elrendezése.
Az Asena® márkanevet nemrég változtatták meg Alaris® márkanévre. A márkanév megváltoztatása nem befolyásolja a termék alkalmazását
vagy funkcióját. A termékhez ajánlott pumpákon és egyszer használatos tartozékokon mind az Asena®, mind az Alaris® márkanév fel lehet
tüntetve, és mindkét típus használható ehhez a dokkolóállomáshoz.
Alkalmazási terület:
A dokkolóállomást a pumpa használati útmutatójában ismertetett üzemeltetési területen belül ott javasolt alkalmazni, ahol rögzítést
és energiaellátást kell biztosítani az Alaris® infúziós pumpák számára. Ilyen környezetekben a készülék a terápiák alábbi köréhez
alkalmazható:
Folyadékterápia, vértranszfúzió, parenterális táplálás, gyógyszerterápia, kemoterápia, dialízis és anesztézia. Az Alaris® DS dokkolóállomást úgy
tervezték, hogy közvetlenül ne befolyásolja az infúzió adagolásának a folyamatát.
A kézikönyvről
A felhasználónak alaposan ismernie kell az ebben a kézikönyvben ismertetett dokkolóállomást, mielőtt azt használatba veszi.
Kérjük, hogy a pumpák helyes üzemeltetése érdekében olvassa el az alkalmazott pumpák használati útmutatóit.
E kézikönyv minden illusztrációján jellemző beállítások és értékek láthatók, amelyek a dokkolóállomás funkcióinak beállítása során
alkalmazhatók. Ezek a beállítások és értékek csupán szemléltető jellegűek. A beállítások és értékek teljeskörű ismertetése a Műszaki adatok
című fejezetben található.
1000DF00444 Iss. 2
107/210
Az Alaris® DS dokkolóállomás jellemzői
Példa egy tipikus dokkolóállomás konfigurációra:
Tasaktartók (összesen max. 2,5 kg
– gördíthető állványra szerelve, gördítéskor max. 2 kg)
Állítható
magasságú rúd
fogantyúval
Vízszintes tartóváz
T-elem
Kézi rögzítő
csavar
Függőleges
tartóváz
Csúszásgátló
Távtartó
Készüléket tartó sín
Figyelmeztető fényt
kibocsátó dióda (LED)
Hálózati csatlakozó
Pumpa modul
Adatlap (az alkalmazott
jelölések leírása a
Jelölések magyarázata
című fejezetben található)
Infravörös
kommunikációs port
Energiaellátó
modul
Feszültségkiegyenlítés (EPH)
csatlakozója
BE/KI kapcsoló
Közös hálózati
csatlakozó aljzat
A
Gördíthető állvánnyal történő alkalmazás esetén a megengedhető Alaris® infúziós pumpák maximális
számát lásd a Biztonsági előírások és Műszaki adatok című fejezetekben.
1000DF00444 Iss. 2
108/210
Jelölések magyarázata
Címke jelölések:
Jelölés
Leírás
w
x
O
r
Figyelem! (Tanulmányozza a kísérő dokumentációt.)
Feszültségkiegyenlítés (EPH) csatlakozója
Függőlegesen hulló vízcseppek ellen védett
Váltakozó áram
Az eszköz megfelel a 2007/47/EK irányelv által kiegészített 93/42/EGK tanácsi
irányelv követelményeinek.
T
t
U
A
W
EC REP
A gyártás dátuma
Gyártó
Nem dobható el általános hulladékként
Fontos tudnivalók
Biztosíték értéke
Jogosult képviselet az Európai Közösségben
1000DF00444 Iss. 2
109/210
Üzemeltetési óvintézkedések
A pumpa felszerelése
H
I
•
A dokkolóállomásra csatolt pumpáknak a beteg szívének szintjétől felfelé vagy lefelé számított 1,0 m-en
belül kell elhelyezkedni. Az infúziós szerelékben akkor a legpontosabb a nyomás monitorozása, ha a
pumpa a beteg szívével közel egy magasságban van.
•
Ne szerelje fel a dokkolóállomást felfelé néző fecskendővel, mert ekkor a fecskendőbe került levegő a
páciensbe juthat. A levegőbeadás elkerülése érdekében a kezelőnek rendszeresen ellenőriznie kell az
infúzió folyamatát, a fecskendőt, az infúziós szereléket és a beteg felőli csatlakoztatást, és el kell végeznie
a vonatkozó kezelési utasításban leírt leírt feltöltési eljárást.
•
Ne szerelje fel a dokkolóállomást olyan helyzetben, amikor a hálózati csatlakozó felfelé mutat, mivel
az folyadék szivárgása esetén befolyásolhatja az elektromos biztonságot. Biztosítsa, hogy a
dokkolóállomás függőleges helyzetben legyen működtetve.
•
A rögzítőrudat, amelyhez a dokkolóállomás erősítve van, a teljesen terhelt dokkolóállomás tömegének
legalább négyszeresére kell biztosítani (az egyes dokkolóállomás konfigurációkhoz tartozó, megengedhető
tömegeket lásd a Műszaki adatok című fejezetben található táblázatban).
•
Az Alaris® DS dokkolóállomás gördíthető állványát legfeljebb 9 pumpa hordozására tervezték (6 fecskendős
pumpa és 3 volumetrikus pumpa). Ne alkalmazzon ennél nagyobb konfigurációt a gördíthető állványon
(lásd a táblázatot a Műszaki adatok című fejezetben).
•
Csak akkor erősítsünk dokkolóállomást mobil állványzathoz, ha az összeállítás stabilitása és szilárdsága
megfelel a mobil készülékekre vonatkozó IEC/EN60601-1 követelményeknek.
•
Alaris® infúziós pumpákon kívül semmilyen más készüléket ne csatlakoztasson a pumpák számára
készített hálózati csatlakozókra. Más készülékek csatlakoztatása esetén a rendszer földelési áramszivárgása
meghaladhatja a megengedett értéket.
Elektromágneses összeférhetőség és interferencia
M
•
A dokkolóállomás (a csatlakoztatott pumpákkal) védett a külső zavaró hatások ellen, beleértve
a nagyenergiájú rádiófrekvencia-kibocsátásokat, mágneses mezőket és elektrosztatikus kisüléseket
(amelyek például az elektrosebészeti és kauterizáló eszközök, nagyobb motorok, hordozható rádiók,
mobiltelefonok stb. működéséből adódhatnak), és akkor is biztonságos marad, ha túlzott mértékű
interferenciával találkozik.
•
A dokkolóállomásra nem vonatkoznak a CISPR 11 előírásai, mivel nem alkalmaz 9 kHz fölötti váltakozó
áramot vagy kapcsolt jeleket. A termék rádiófrekvenciás sugárzása nagyon alacsony, és nem valószínű,
hogy interferenciát okozna a közelben üzemelő elektronikus készülékekben. A dokkolóállomás (a hozzá
csatlakoztatott pumpákkal) azonban kibocsát bizonyos szintű elektromágneses sugárzást, amely
alatta marad az IEC/EN60601-1-2 és IEC/EN 60601-2-24 szabványokban megadott szinteknek. Ha a
dokkolóállomás (a hozzá csatlakoztatott pumpákkal) interferál más berendezésekkel, intézkedni kell a
hatások minimalizálása érdekében, például helyzetének módosításával vagy a készülék áthelyezésével.
Veszélyforrások
B
A
•
Robbanásveszély léphet fel, ha a dokkolóállomást gyúlékony altatószerek jelenlétében használják.
Fordítson gondot arra, hogy helyezze a dokkolóállomást távol az ilyen veszélyforrásoktól.
•
Veszélyes feszültség: Fennáll az áramütés veszélye, ha felnyitják vagy eltávolítják a dokkolóállomás
burkolatát. Hívjon minden javítási munkához szakképzett szerelőt.
•
Külső áramforrásra történő csatlakoztatáskor használjon három eres (fázis, nulla, földelés) vezetéket. Ne
használja a dokkolóállomást, ha a külső védővezeték sértetlensége vagy működőképessége bizonytalan.
•
Ha a dokkolóállomást leejtették, túlzott nedvesség, pára vagy magas hőmérséklet érte, folyadék ömlött
rá vagy egyéb okból fennáll a károsodás gyanúja, ne működtesse tovább, hanem vizsgáltassa át képzett
szervizmérnökkel. Ha szállítja vagy tárolja a dokkolóállomást, lehetőleg az eredeti csomagolást használja,
és ügyeljen a Műszaki adatok című fejezetben és a külső csomagoláson feltüntetett hőmérséklet,
páratartalom és nyomás értékhatárok betartására.
1000DF00444 Iss. 2
110/210
Üzemeltetési óvintézkedések (folytatás)
Működtetési körülmények
•
A dokkolóállomás használatba vétele előtt a készülék kezelői olvassák el a használati kézikönyv minden
utasítását.
•
A dokkolóállomás minden áramforrásról működtethető, beleértve a fejlesztett házi áramellátást, valamint
a lakóépületeket ellátó, alacsony-feszültségű közellátó hálózatot.
•
Dokkolóállomás üzembe helyezésekor ellenőrizzen minden olyan lehetséges veszélyforrást, ami az
elektromos vezetékek és infúziós csövek elhelyezkedéséből adódhat. Lehetőség szerint ismerje fel és
hárítsa el a veszélyforrásokat.
•
A dokkolóállomást kizárólag a vele kompatibilis CareFusion termékekkel és tartozékokkal, valamint
megfelelő infúziós tasakokkal és vezetékekkel alkalmazza.
•
Amennyiben beteg kezelésére alkalmazza, egy dokkolóállomás egyetlen beteg ellátására szolgáljon.
•
A dokkolóállomás nem használható gyúlékony altatógázok levegővel, oxigénnel vagy nitrogénoxiddal
alkotott keverékének jelenlétében.
1000DF00444 Iss. 2
111/210
Első lépések
Kezdeti beállítás
A
A dokkolóállomás használatának megkezdése előtt gondosan tanulmányozza a jelen használati útmutatót.
1. Ellenőrizze, hogy a dokkolóállomás hiánytalan, sértetlen, és hogy a címkéjén feltüntetett feszültségtartomány megfelel-e a rendelkezésre
álló hálózati feszültségnek.
2. Szállított tartozékok:
Alaris® DS dokkolóállomás
Használati útmutató
Védőcsomagolás
Elektromos bemenet
A dokkolóállomás saját energiaelosztó áramkörrel rendelkezik. A hálózati feszültség szabványos IEC csatlakozón keresztül kapcsolódik az
energiaelosztó modulra. Bekapcsolt állapotban a hálózati kapcsolóba épített jelzőlámpa világít.
A dokkolóállomáson két biztosíték védi a váltóáramú bemenetet. A fázis és nulla vezeték egyaránt biztosítékkal védett.
A
Amennyiben egy pumpa modulon a LED olyankor jelez, amikor a modulra nincs pumpa csatlakoztatva,
gyanakodjon a modulra vezető áramellátás hibájára. Vonja ki a dokkolóállomást a szolgálatból, és hívjon
szakképzett szervizmérnököt.
Állítható magasságú tasakakasztók
Az állítható magasságú rúd rendeltetése a folyadéktasakok kényelmes rögzítése a dokkolóállomáshoz. A rúd kampónként 2,5 kg tömegnek
megfelelő terhet tart meg (gördülő állványon gördítéskor ez 2 kg). A rudat rögzítő csavar és csúszásgátló tartja biztonságosan helyzetében.
Ez további rugalmasságot biztosít a folyadéktasakok kívánt magasságának megválasztásához. A rögzítő kezelése:
1.
Fogja meg a rúd alsó végén található fogantyút és óvatosan lazítsa meg a rögzítő csavart.
2.
A rudat kézben tartva oldja ki a csúszásgátlót, ez lehetővé teszi a rúd szabad mozgását.
3.
Állítsa be a rudat úgy, hogy a folyadéktasak a kívánt magasságon függeszkedjen.
4.
Szorítsa meg a rögzítő csavart, hogy a rúd helyzetében biztonságosan rögzítve maradjon.
1000DF00444 Iss. 2
112/210
Első lépések (folytatás)
Alaris® infúziós pumpa csatlakoztatása
Készüléket tartó sín
Kioldókar (kioldáshoz nyomja meg)
Forgatható rögzítőtárcsa
A
Kioldókar
(kioldáshoz nyomja meg)
Négyszögletes rúd
Ajánljuk, hogy az infúziós tasakokat közvetlenül
azon pumpa fölötti akasztóra függessze, amellyel
használatban van. Ez több volumetrikus pumpa
egyidejű használata esetén csökkenti az infúziós
készletek összetévesztésének veszélyét.
Forgatható
rögzítőtárcsa
z
s rés
zinte
Vízs
A forgatható rögzítőtárcsa csatlakoztatható a dokkolóállomáson levő, négyszögletes profilú rúdhoz.
1.
Illessze a pumpa hátoldalán található forgatható rögzítőtárcsát a dokkolóállomáson levő négyszögletes profilú rúdhoz.
2.
A pumpát tartsa vízszintesen, és határozott mozdulattal tolja a négyszögletes profilú rúdra.
Ellenőrizze, hogy a pumpa biztosan a helyére pattant-e a rúdon.
3.
Ellenőrizze, hogy a k jelzés a pumpán kigyulladt-e.
A
A modul - és következésképp a pumpa - tápellátása csak attól kezdve biztosított, amint a pumpa megfelelően
csatlakozik a modulhoz.
4.
Az eltávolításhoz nyomja meg a kioldókart, majd húzza előre a pumpát.
5.
Ellenőrizze, hogy a modulon található LED inaktiválódik-e a pumpa eltávolítása után.
A
Amennyiben a pumpa eltávolítása után a LED tovább jelez, kapcsolja ki a dokkolóállomást, és vegye fel a
kapcsolatot a képzett szervizmérnökkel.
1000DF00444 Iss. 2
113/210
Első lépések (folytatás)
Dokkolóállomás rögzítése gördülő állványhoz
1.
Szerelje a rögzítő készlet elemeit a dokkolóállomás függőleges vázához.
2.
Illessze a dokkolóállomás felső és alsó tartókarjait a gördülő állványhoz, a távtartót
állítsa a kocsi méretéhez, és rögzítse, hogy a dokkolóállomás biztosan álljon.
A
2 kg –
a folyadéktasakok
maximális
tömege a kocsi
mozgatásakor
Ne szerelje a dokkolóállomást a kocsira úgy, hogy a
dokkolóállomás teteje magasabban legyen a földtől számított
160 cm-nél.
160 cm –
A DS készülék
maximális
magassága a föld
színétől
A gördülő állványt maximum 9 pumpával terhelt dokkolóállomás
megtartására tervezték (6 fecskendős pumpa és 3 volumetrikus
pumpa – lásd a Műszaki adatok című fejezetet).
Ha a gördülő állványt további pumpákkal/készülékekkel
terheli, mindig gondoskodjon arról, hogy a szerelvény legyen
megfelelően stabilizálva és kiegyensúlyozva.
w
Gördülő állványhoz rögzített dokkolóállomás szállítása.
Ha dokkolóálomással felszerelt kocsival helyet változtat, fontos, hogy az alábbi utasításokat betartsa.
Minden, nem feltétlenül szükséges tartozékot távolítson el, és a helyváltoztatás alatt óvatosan bánjon a dokkolóállomással.
Helyváltoztatás alatt legfeljebb 2 kg mennyiségű folyadéktasak helyezhető a dokkolóállomás kampóira.
Gondoskodjon arról, hogy az állítható rúd a lehető legalacsonyabb állásban legyen.
A
A helyváltoztatás előtt gondoskodjon arról, hogy az egység legyen megfelelően stabilizálva és kiegyensúlyozva.
Opcionális rudakkal felszerelt dokkolóállomások szállítása
Ha dokkolóálomással és opcionális rudakkal felszerelt kocsival
helyet változtat, fontos, hogy az alábbi utasításokat betartsa.
Rudanként max. 8,5 kg
Max. 4,25 kg
rudanként
Ne rakjon fel 2 kg-nál nagyobb össztömegű folyadéktasakot
a kampókra.
Gondoskodjon arról, hogy az állítható rúd (rudak) a lehető
legalacsonyabb állásban legyen(ek).
Minden, nem feltétlenül szükséges tartozékot
távolítson el, és a helyváltoztatás alatt óvatosan bánjon
a dokkolóállomással.
w
Gondoskodjon
arról, hogy az
oldalsó rudak a
legalacsonyabb
helyzetbe legyenek
állítva
Ne terheljen 8,5 kg-nál nagyobb tömeget egy egyedi
oldalsó rúdra, vagy 4,25 kg-nál nagyobbat a két rúdra
együttesen.
Ne szereljen pumpákat a rúdra előre néző helyzetben 160
cm-nél magasabbra.
A
1000DF00444 Iss. 2
A helyváltoztatás előtt gondoskodjon arról,
hogy az egység legyen megfelelően stabilizálva
és kiegyensúlyozva.
114/210
Műszaki adatok
Mechanikai –
Függőleges
modulok
száma
Vízszintes
modulok
száma
Tasaktartó
Magasság*
(mm)
Szélesség
(mm)
Mélység
(mm)
Maximális tömeg
(kb. kg)
Gördülő állvány
kompatibilis
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Minimális magasságra állított tasaktartókkal. Gördülő állvány nélkül.
** 80083UN00-00 + 1000SP01187
Anyagok – Eloxált extrudál alumínium.
Elektromos – Tápellátás 230 V váltakozó feszültség, 50 vagy 60 Hz, 500 VA (névleges). Biztosítékok 2 x T5 A, ívmentes (5 x 20 mm), a
tápmodul bemenetnél.
Elektromos kimenetek teljesítménye max. 20 VA, 230 V 50–60 Hz
Környezeti –
Üzemi hőmérséklet
+5°C – +40°C
Relatív üzemi páratartalom 20% – 90%
Üzemi atmoszférás nyomás 700 hPa – 1060 hPa
Szállítási hőmérséklet
–20°C – +50°C
Szállítási relatív páratartalom
15% – 95% (Nem kondenzálódó)
Szállítási atmoszférás nyomás
500 hPa – 1060 hPa
Megfelelés szabályoknak – Elektromos/mechanikai biztonság – Megfelel az IEC/EN60601-1 szabványnak.
Besorolás –
Folyamatosan üzemeltethető
1000DF00444 Iss. 2
115/210
Karbantartás
Rutin karbantartási eljárások
A dokkolóállomás jó működésének biztosításához fontos, hogy tartsa tisztán, és végezze el az alábbiakban leírt rutinszerű karbantartási
műveleteket. Minden szervizmunkát képzett szervizmérnökkel végeztessen el a Műszaki kézikönyvnek megfelelően.
Az áramköri rajzok, az alkatrészek listája és más szervizinformációk, amelyek segíthetnek a szakképzett szervizmérnöknek a javíthatónak
talált alkatrészek javításában, külön kérésre beszerezhetőek a CareFusion vállalattól.
A
Ha a dokkolóállomást leejtették, megsérült, valószínűleg túlzott nedvesség vagy magas hőmérséklet érte,
ne működtesse azt tovább, hanem vizsgáltassa át képzett szervizmérnökkel.
Az összes megelőző vagy javító célú karbantartási vagy hasonló műveletet megfelelő munkahelyen kell elvégezni,
a tájékoztatókban leírt információknak megfelelően. A CareFusion nem vállal felelősséget abban az esetben, ha az
ilyen műveleteket nem a CareFusion által nyújtott útmutatók és információk szerint végzik.
Gyakoriság
Rutin karbantartási eljárás
Alaris® infúziós pumpa
felhelyezésekor
Ellenőrizze, hogy minden egyes pumpa megfelelően illeszkedik-e elektromos csatlakozójához
és mechanikailag rögzítve van-e helyzetében.
Alaris® infúziós pumpa
eltávolításakor
Ellenőrizze, hogy a piros LED kikapcsol-e, amikor a pumpát eltávolítja. Ha a LED ON állásban marad,
a dokkolóállomást szakképzett szervizmérnöknek kell ellenőriznie.
A kórházi előírásoknak
megfelelően.
Hosszabb tárolás előtt és után alaposan tisztítsa meg a dokkolóállomás külső felületeit.
Legalább évente egyszer
1. Vizsgálja meg a hálózati kimenő csatlakozókat, kommunikációs csatlakozókat, a hálózati csatlakozó
aljzatot és a hálózati kábelt, nem található-e sérülés valamelyiken.
(Az egyes részek azonosítása
céljából lapozza fel a Műszaki
kézikönyvet.)
2. Végezzen elektromos biztonságtechnikai ellenőrzést. Mérni kell a komplett készülék föld-szivárgó
áramát. Ha az több, mint 500 μA, a dokkolóállomást nem szabad tovább használni, azt
szakképzett szervizmérnökkel ellenőriztetni kell.
Hálózati biztosítékok cseréje
Amennyiben a hálózat jelzőfény nem gyullad ki, amikor a dokkolóállomást a hálózatra csatlakoztatja és ON állásba kapcsolja, akkor vagy
a hálózati csatlakozóban elhelyezett biztosíték (ha van ilyen) vagy a belső biztosítékok olvadtak ki.
Először ellenőrizze a hálózati csatlakozóban levő biztosítékot, ha van ilyen. Ha a hálózati jelzőfény nem világít, helyezze a dokkolóállomást
üzemen kívül.
Ajánlott, hogy a hálózati biztosítékok cseréjét kizárólag szakképzett szervizmérnök végezze. A belső biztosítékok cseréjével kapcsolatos
további részletekért lapozza fel a Műszaki kézikönyvet.
A
Ha a biztosíték továbbra is kiolvad, elektromos hiba állhat fenn, ezért ellenőriztesse a pumpát és a tápellátást
képzett szervizmérnökkel.
1000DF00444 Iss. 2
116/210
Karbantartás (folytatás)
Tisztítás és tárolás
Mielőtt másik beteghez vinné a pumpát, illetve időnként a használat során is tisztítsa meg a dokkolóállomást úgy, hogy áttörli azt
szokványos fertőtlenítő- vagy tisztítószer melegvizes oldatával enyhén benedvesített, nem bolyhosodó ruhával. A gördülő állvány alapjának
tisztításakor használjon puha kefét, langyos vizet és standard fertőtlenítő/detergens oldatot, a kocsi alapjának szemcsés bevonata miatt.
Ajánlott tisztítószerek:
Márka
Koncentráció
Hibiscrub
20% (v/v)
Virkon
1% (v/v)
Ne használja az alábbi fertőtlenítőszereket:
• Fémeket korrodáló fertőtlenítőszereket nem szabad használni. Ide tartoznak például az alábbiak:
• NaDcc (például a Presept),
• Hipokloritok (például a Chlorasol),
• Aldehidek (például a Cidex),
• Kationos felületaktív anyagok (például a benzalkonium chloride).
• Jód használata (például Betadine) felszíni elszíneződést okozhat.
• Tömény izopropil-alkohol alapú tisztítószerek károsíthatják a műanyag részeket.
A
Tisztítás előtt mindig kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. Soha ne engedjük, hogy
folyadék kerüljön a pumpákba, modulokba vagy elektromos érintkezőkbe, és kerüljük el, hogy folyadék gyűljön
össze a pumpák és modulok felszínén. Ne használjon agresszív tisztítószereket, mivel ezek megtámadhatják a
dokkolóállomás külső felületét. Ne tegye gőzsterilizálóba vagy etilénoxidos sterilizálóba a dokkolóállomást, és
ne merítse azt semmilyen folyadékba.
Hulladékkezelés
Hulladékkezelési információk az elektromos és elektronikus készülékek felhasználói számára
A U szimbólum a terméken vagy a kísérő dokumentáción azt jelenti, hogy a használt elektromos és elektronikus termékek nem dobhatók
a normál háztartási szeméttárolóba.
Ha le kívánja selejtezni az elektromos vagy elektronikus készüléket, további részletekért lépjen kapcsolatba a CareFusion helyi képviseletével
vagy a forgalmazóval.
A termék megfelelő hulladékkezelése révén megőrizhetők az értékes anyagok, és megelőzhető az emberre és a környezetre káros hatások
kialakulása, amely egyébként felléphetne a nem megfelelő hulladékkezelés következményeként.
Hulladékkezelési információk az Európai Unió országain kívül
Ez a szimbólum csak az Európai Unión belül érvényes. A terméket a környezetvédelmi előírások figyelembe vételével kell leselejtezni.
Minden egyéb alkotórész biztonságosan leselejtezhető a helyi előírásoknak megfelelően.
1000DF00444 Iss. 2
117/210
Termékek és alkatrészek
Alaris® infúziós rendszer
Az Alaris® infúziós rendszer termékcsaládba tartozó termékek az alábbiak:
Cikkszám
Leírás
80013UN01
Alaris® GS fecskendős pumpa
80023UN01
Alaris® GH fecskendős pumpa
80033UND1
Alaris® CC fecskendős pumpa
80043UN01
Alaris® TIVA fecskendős pumpa
80053UN01
Alaris® PK fecskendős pumpa
80033UND1-G
Alaris® CC fecskendős pumpa Guardrails® biztonsági szoftverrel
80023UN01-G
Alaris® GH fecskendős pumpa Guardrails® biztonsági szoftverrel
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS dokkolóállomás
80203UNS0x-xx1
Alaris® Gateway munkaállomás
1 Dokkolóállomások és munkaállomás rendelésekor vegye fel a kapcsolatot a helyi ügyfélszolgálat képviselőjével a
rendelhető konfigurációkkal és cikkszámokkal kapcsolatban.
Tartalék alkatrészek
A pumpához tartozó alkatrészek listája megtalálható a Technikai szerviz kézikönyvben.
A Technikai szerviz kézikönyv (1000SM00019) most elektronikus formában hozzáférhető a világhálón az alábbi web-oldalon:
www.carefusion.com/alaris-intl/
A kézikönyvhöz való hozzáféréshez szükség van megfelelő felhasználónévre és jelszóra. Lépjen kapcsolatba a helyi ügyfélszolgálattal
a megfelelő felhasználónév és jelszó beszerzéséhez.
Cikkszám
Leírás
0000EL00889
Hálózati tápkábel (Egyesült Királyság)
1001FAOPT92
Hálózati tápkábel (Európa)
1000SP00169
Rögzítő készlet – rúd rögzítő
1000SP00655
Rögzítő készlet – négyszögletes sínhez
1000SP00192
Rögzítő készlet – távtartó
80083UN00-00
Dokkolóállomás gördülő állvány
4017418
Opcionális oldalsó rúd készlet
1000DF00444 Iss. 2
118/210
Szervizek
Szervizeléshez lépjen kapcsolatba a helyi képviselettel vagy a forgalmazóval.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
119/210
Indhold
Page
Indledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Om denne manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Karakteristika for Alaris® DS-dockingstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Symboldefinitioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Forholdsregler ved drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
At komme i gang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Produkter og Reservedele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Servicekontakter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Indledning
Alaris® DS-dockingstation (i det følgende kaldet “”dockingstation”) er designet som et modulsystem. Systemet indeholder moduler for
udvalget af Alaris®-infusionspumper.
Adskillige Alaris®-infusionspumper tilpasset et centralt styresystem.
Reduceret kabelrod ved brug af en enkelt nettilslutning.
MDI (Medical Device Interface) - en enestående monteringsmekanisme.
Enkel at opstille med modulært design, som kan tilpasses.
Effektiv organisation af multirørkonfigurationer.
Varemærket Asena® er for nylig blevet ændret til varemærket Alaris®. Denne ændring af varemærket har ingen indflydelse på produktets
tilsigtede anvendelse eller funktionalitet. Anbefalede pumpe- og tilbehørsprodukter, som kan anvendes sammen med dette produkt, kan
henvise til enten varemærket Asena® eller Alaris®, og begge typer er velegnede til brug sammen med denne dockingstation.
Beregnet anvendelse:
Dockingstationen er beregnet til anvendelse til monterings- og effektstøtte til udvalget af Alaris® infusionspumper inden for det driftsmiljø,
der er specificeret i denne brugsanvisning. I sådanne miljøer kan udstyret blive udsat for følgende behandlinger:
Væskebehandling, blodtransfusioner, parenteral tilførsel, medicinsk behandling, kemoterapi, dialyse og anæstesi. Alaris® Gateway-arbejdsstationen
er designet til ikke direkte at påvirke infusionsdoseringsprocessen.
Om denne manual
Brugeren skal have sat sig grundigt ind i funktionen af dockingstationen, der er beskrevet i denne håndbog, forud for anvendelse.
Se den relevante brugsanvisning for korrekt betjening af pumperne.
Alle illustrationer i denne håndbog viser typiske indstillinger og værdier, som kan anvendes til opsætning af dockingstationens funktioner.
Disse indstillinger og værdier er kun til illustrativt brug. Hele udvalget af indstillinger og værdier er vist i specifikationsafsnittet.
1000DF00444 Iss. 2
120/210
Karakteristika for Alaris® DS-dockingstation
Eksempel på en typisk dockingstationskonfiguration.
Posestøtter (2,5 kg maks. total - 2 kg ved
transport på et rullestativ)
Justerbar
højdestang med
håndtag
Vandret
ekstrudering
T-stykke
Håndhjul
Lodret
ekstrudering
Låsegreb
Plademellemstykke
Monteringsskinne til
anordningen
Advarsels-LED
Strømudtag
Pumpeplade
Mærkeplade (På bagsiden
- se symboldefinitionerne
for en forklaring på de
anvendte symboler)
Infrarød
kommunikationsport
Konnektor til
spændingsudligning
Netplade
TÆND/SLUK-kontakt
Nettilslutning
A
Se Forholdsregler ved drift og Specifikationer for at få oplysninger om det maksimalt tilladte antal Alaris®-infusionspumper
ved anvendelse sammen med et rullestativ.
1000DF00444 Iss. 2
121/210
Symboldefinitioner
Mærkatsymboler:
Symbol
Beskrivelse
w
x
O
r
OBS (Slå op i medfølgende dokumenter)
Konnektor til spændingsudligning
Grad af beskyttelse mod lodret faldende vanddråber
Vekselstrøm
Anordningen er i overensstemmelse med kravene i EU-direktiv 93/42/EØF ændret
ved direktiv 2007/47/EF.
T
t
U
A
W
EC REP
Fremstillingsdato
Producent
Ikke til kommunalt affald
Vigtige oplysninger
Sikringsstørrelse
Autoriseret repræsentant i EU
1000DF00444 Iss. 2
122/210
Forholdsregler ved drift
Montering af pumpen
H
I
•
Pumperne, der monteres på dockingstationen, skal monteres inden for 1,0 m over eller under patientens
hjerte. Den mest nøjagtige trykovervågning i forlængersættet opnås, når pumpen er placeret tæt ved
patientens hjerteniveau.
•
Dockingstationen må ikke monteres med sprøjten pegende opad, da dette kan føre til en infusion af luft,
som kan være i sprøjten. For at beskytte mod introduktion af luft bør brugeren regelmæssigt overvåge
infusionens forløb, sprøjte, forlængerslange og patientforbindelser og følge fyldningsprocedurerne, som
er specificeret i den relevante brugsanvisning.
•
Dockingstationen må ikke monteres med nettilslutningen pegende opad, da dette kan påvirke den
elektriske skkerhed i tilfælde af væskespild over dockingstationen. Sørg for, at dockingstationen er
monteret i en lodret stilling.
•
Fasgørelsesstangen, som dockingstationen er fastgjort til, skal kunne klare mindst fire gange vægten
af den fuldt påfyldte dockingstation (se tabellen i afsnittet “Specifikationer’ angående vægt på hver
dockingstationskonfiguration).
•
Alaris® DS-dockingstationens vogn er designet til at rumme et totalt maksimum på 9 pumper (6
sprøjtepumper og 3 volumetriske pumper). Der må ikke anvendes en konfiguration, der er større end
denne, på vognen (se tabellen i afsnittet ‘Specifikationer’).
•
Dockingstationen må ikke monteres på et mobilt stativ, medmindre stativets stabilitet og styrke i
samlingspunkterne er blevet godkendt i henhold til IEC/EN60601-1 for mobilt udstyr.
•
Der bør ikke tilsluttes andet udstyr end Alaris®-infusionspumper til strømudtaget. Det tilladte systems
jordlækstrøm kan blive overskredet, såfremt andet udstyr tilsluttes.
Elektromagnetisk kompatibilitet & interferens
M
•
Denne dockingstation (med monterede pumper) er beskyttet mod virkningerne af udefrakommende
interferens, omfattende udsendelser af højenergi radiofrekvenser, magnetfelter og elektrostatiske
udladninger (for eksempel fremkommet ved elektrokirurgisk og kauteringsudstyr, store motorer,
transportable radioer, mobiltelefoner etc.) og er designet til at forblive sikker, når urimelige
interferensniveauer forekommer.
•
Dockingstationen ligger uden for rammerne af CISPR 11, idet den ikke anvender vekselstrøm eller
koblingssignaler over 9 KHz. Derfor er dens RF-emissioner meget lave og vil sandsynligvis ikke forårsage
nogen interferens med elektronisk udstyr i nærheden. Denne dockingstation (med monterede pumper)
udsender dog et bestemt niveau elektromagnetisk strålinger, som er inden for de niveauer, der er
specificeret af IEC/EN60601-1-2 og IEC/EN60601-2-24. Hvis dockingstationen (med monterede pumper)
imidlertid anvendes sammen med andet udstyr, bør der tages skridt til at minimere virkningerne, for
eksempel ved repositionering eller flytning.
Farer
B
A
•
Hvis dockingstationen anvendes i nærheden af brandfarlige anæstesimidler, er der fare for eksplosion.
Udvis forsigtighed, og sørg for at anbringe dockingstationen væk fra enhver sådan farekilde.
•
Farlig spænding: Hvis dockingstationens kabinet åbnes eller fjernes, er der fare for elektrisk stød. Overlad
alt servicearbejde til uddannet servicepersonale.
•
Ved tilslutning til en ekstern strømkilde skal der anvendes en trepolet ledning (strømførende, nul, jord).
Hvis integriteten af den eksterne, beskyttende leder i installationen eller dens arrangement er tvivlsom,
bør dockingstationen ikke anvendes.
•
Hvis denne dockingstation tabes, udsættes for kraftig fugt, væskespild, fugtighed eller høje temperaturer
eller på anden måde mistænkes for at være blevet beskadiget, skal den tages ud af brug for at blive
undersøgt af en uddannet servicetekniker. Ved transport eller opbevaring af dockingstationen skal
originalemballagen anvendes, hvor det er muligt, og de temperatur-, fugtigheds- og trykområder, som er
angivet i ‘Specifikationer’ og på yderemballagen.
1000DF00444 Iss. 2
123/210
Forholdsregler ved drift (fortsat)
Driftsmiljø
•
Brugere af dockingstationen skal læse alle instruktioner i denne håndbog inden anvendelse af dette
medicinske udstyr.
•
Dockingstationen er velegnet til alle miljøer, herunder hjemmet og institutioner, der er direkte tilsluttet det
offentlige lavspændingsstrømforsyningsnetværk, der forsyner bygninger, som anvendes til boligformål.
•
Ved opsætning af en dockingstation skal der foretages en vurdering af potentielle farer i forbindelse
med føring af el-ledninger og infusionsslanger. Reduktion identificeres og implementeres, hvor det er
nødvendigt.
•
Dockingstationen må anvendes sammen med kompatible produkter og kompatibelt tilbehør samt
passende infusionsposer og -slanger fra CareFusion.
•
Når dockingstationen anvendes til patientbehandling, skal hver dockingstation skal dedikeres behandlingen
af en enkelt patient.
•
Denne dockingstation er ikke beregnet til anvendelse i nærheden af en brandbar anæstesiblanding med
luft, ilt eller lattergas.
1000DF00444 Iss. 2
124/210
At komme i gang
Indledende opsætning
A
Læs denne brugsanvisning omhyggeligt, før dockingstationen anvendes.
Kontrollér, at dockingstationen er komplet, ubeskadiget og at spændingsangivelsen, der er specificeret på mærkaten, er kompatibel med
stedets vekselstrømforsyning.
2. De leverede emner er:
Alaris® DS-dockingstation
Brugsanvisning
Beskyttelsesemballage
Strømindgang
Dockingstationen har sit eget strømfordelingskredsløb. Vekselstrømmen leveres via en standard IEC-konnektor ind i strømpladen. En oplyst
isolatorhovedkontakt viser, når der er strøm på.
Dockingstationen har en dobbelt sikringsholder, der beskytter vekselstrømstilslutningen. Både hoved- og neutralforsyningen er beskyttet
af sikringer.
A
Hvis LED’en på en infusionspumpeplade er aktiv, når der ikke er anbragt nogen pumpe på pladen, kan der
være tale om en fejl i strømforsyningen til pladen. Tag dockingstationen ud af brug, og kontakt en uddannet
servicetekniker.
Posestativer
Den justerbare højdestang er designet til at gøre det nemt at fastgøre væskeposerne på dockingstationen. Stangen støtter en maksimal
belastning svarende til 2,5 kg pr. posestativ (2 kg ved transport på et rullestativ). Stangen fastholdes med en klemme og en låsegreb. Dette
giver yderligere fleksibilitet ved valg af ønsket højde for væskeposerne. Sådan håndteres klemmen:
1.
Tag fat i håndtaget i den nedre del af stangen, og løsn forsigtigt håndhjulet.
2.
Imens der holdes fast stangen, løsnes låsegrebet, hvilket vil muliggøre, at stangen kan bevæges frit.
3.
Justér stangen, således at væskeposerne vil være ophængt i den ønskede højde.
4.
Stram håndhjulet for at fastlåse stangen i stilling.
1000DF00444 Iss. 2
125/210
At komme i gang (fortsat)
Isætning af en Alaris®-infusionspumpe
Monteringsskinne
til anordningen
Udløsergreb (tryk for at frigøre)
Drejelig knast
A
Rektangulær stang
Udløsergreb (tryk
for at frigøre)
Det anbefales, at infusionsposer placeres på et
stativ, direkte over den pumpe, som de bruges
sammen med. Dette minimerer risikoen for forvirring
med infusionssættene, når der anvendes flere
volumetriske pumper.
Drejelig
knast
fsnit
ret a
Vand
Den drejelige knast kan monteres på den rektangulære stang på dockingstationen.
1.
Flugt den drejelige knast bag på pumpen med den rektangulære stang på dockingstationen.
2.
Hold pumpen vandret, og tryk pumpen fast på den rektangulære stang.
Kontrollér, at pumpen klikker fast i positionen på stangen.
3.
Kontrollér, at k på pumpen tændes.
A
Strømforsyningen til en plade, og dermed til pumpen, vil ikke være til stede, før pumpen er korrekt placeret
pladen.
4.
Pumpen frigøres ved at trykke på udløsergrebet og trække pumpen fremefter.
5.
Kontrollér, at den røde LED på pladen ikke er aktiv, når pumpen er blevet fjernet.
A
Hvis LED’en fortsætter med at være tændt efter fjernelse af pumpen, slukkes dockingstationen (OFF), tages ud af
brug og en uddannet servicetekniker kontaktes.
1000DF00444 Iss. 2
126/210
At komme i gang (fortsat)
Montering af dockingstationen på vognen
1.
Fastgør monteringssættene til den lodrette ekstrudering af dockingstationen.
2.
Montér dockingstationens top- og bundmonteringsbeslag på vognen,
justér mellemrummet for at passe til vognen, og stram til for at sikre, at
dockingstationen sidder fast.
A
2 kg - maks.
vægt for
væskeposer ved
flytning af vogn
Montér ikke dockingstationen ovenpå vognen, således at
toppen af dockingstationen er mere end 160 cm over gulvet.
160 cm - maks.
højde af DS til
gulvet
Vognen er designet til at kunne bære en dockingstation
udstyret med maksimalt 9 pumper (6 sprøjtepumper og 3
volumetriske pumper - se afsnittet ‘Specifikationer’).
Ved anbringelse eller montering af flere pumper/anordninger
på vognen skal det sikres, at montagen er korrekt stabiliseret
og balanceret.
w
Transport af dockingstationen, når den er påsat en vogn
Ved flytning af en vognmonteret dockingstation mellem forskellige placeringer er det vigtigt, at instruktionerne nedenfor følges.
Fjern alle unødvendige fittings, og håndtér dockingstationen forsigtigt under transporten.
Maksimalt 2 kg væskeposer kan anbringes på støtterne på dockingstationen under transport.
Kontrollér, at den justérbare stang er i lavest mulige position.
A
Sørg for, at montagen er korrekt stabiliseret og balanceret forud for transport.
Transport af dockingstationen på en vogn med påmonterede valgfrie stænger
8,5 kg maks.
masse på en
enkelt stang
4,25 kg
maks. masse
på hver
stang
Ved flytning af en vognmonteret dockingstation mellem forskellige
placeringer og med de valgfrie stænger påmonteret er det vigtigt,
at instruktionerne nedenfor følges.
Der må højst hænges 2 kg væskeposer på krogene.
Kontrollér, at de(n) justérbare stang (stænger) er i lavest
mulige position.
Fjern alle unødvendige fittings, og håndtér dockingstationen
forsigtigt under transporten.
Der må ikke anbringes en masse på mere end 8,5 kg på en
enkelt sidestang eller 4,25 kg på begge stænger.
Sørg for, at
sidestængerne
er sænket lavest
mulige position
w
Der må ikke monteres pumper højere end 160 cm over
gulvet på de fremadrettede stænger.
A
1000DF00444 Iss. 2
Sørg for, at montagen er korrekt stabiliseret og
balanceret forud for transport.
127/210
Specifikationer
Mekanisk -
Antal
lodrette
plader
Antal
vandrette
plader
Posestøtter
Højde*
(mm)
Bredde
(mm)
Dybde
(mm)
Maksimumvægt
(kg ca.)
Kompatibel vogn
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Med poseophæng i laveste højde. Ekskl. vogn.
** 80083UN00-00 + 1000SP01187
Materialer - Anodiseret aluminiumekstrudering.
Elektrisk - Strømspænding 230 V vekselstrøm, 50 eller 60 Hz, 500 VA (nominelt). Sikringer 2 x T5 A anti-spændingsbølge (5 x 20 mm) i
strømpladeindgang.
Strømudgangsangivelse 20 VA maks. 230 V 50-60 Hz
Miljømæssigt Driftstemperatur
+5 °C - +40 °C
Relativ luftfugtighed, drift
20% - 90%
Atmosfærisk tryk, drift
700hPa - 1060hPa
Temperatur, transport
-20 °C - +50 °C
Relativ luftfugtighed, transport
15 % - 95 % (ikke-kondenserende)
Atmosfærisk tryk, transport
500hPa - 1060hPa
Lovgivningsmæssig overensstemmelse - Elektrisk/mekanisk sikkerhed - Er i overensstemmelse med IEC/EN60601-1.
Klassifikation - Kontinuerlig drift
1000DF00444 Iss. 2
128/210
Vedligeholdelse
Procedurer for rutinemæssig vedligeholdelse
For at sikre, at denne dockingstation forbliver i god driftsmæssig stand, er det vigtigt at holde den ren og udføre de rutinemæssige
vedligeholdelsesprocedurer beskrevet nedenfor. Al service bør kun udføres af en uddannet servicetekniker med henvisning til den tekniske
servicehåndbog (TSH).
Kredsløbsdiagrammer og lister over komponentdele og alle andre serviceinformationer, som kan hjælpe den uddannede servicetekniker
med at udføre reparation af de dele, som kan repareres, er til rådighed efter anmodning fra CareFusion.
A
Hvis dockingstationen tabes, beskadiges, udsættes for megen fugt eller høj temperatur, skal den øjeblikkeligt tages ud
af brug og undersøges af en uddannet servicetekniker.
Al forebyggende og afhjælpende vedligeholdelse og lignende aktiviteter skal udføres på et sikkert arbejdssted ifølge de
leverede oplysninger. CareFusion vil ikke være ansvarlig, hvis disse handlinger ikke udføres ifølge de instruktioner eller
informationer, der er leveret af CareFusion.
Interval
Vedligeholdelsesprocedure
Ved anbringelse af en
Alaris®-infusionspumpe
Kontrollér, at hver pumpe er placeret korrekt på dens elektriske konnektorer og mekanisk fastlåst i
stillingen.
Ved fjernelse af en
Alaris®-infusionspumpe
Kontrollér, at den røde LED slukkes (OFF), når pumpen fjernes. Hvis LED’en forbliver tændt (ON), skal
dockingstationen serviceres af en uddannet servicetekniker.
Ifølge hospitalets politik
Rengør omhyggeligt eksterne overflader på dockingstationen før og efter længerevarende
opbevaring.
Mindst én gang om året
1. Undersøg vekselstrømsudgange, kommunikationsforbindelser samt stikket og ledningen til
vekselstrømsforsyningen for beskadigelse.
(Der henvises til TSH for
identifikation af dele)
2. Udfør elektriske sikkerhedskontroller. Den samlede afledningsstrøm fra enheden skal måles.
Hvis målingen ligger over 500μA, bør dockingstationen ikke anvendes, men bør serviceres af en
uddannet servicetekniker.
Udskiftning af vekselstrømssikringer
Hvis indikatorlyset for vekselstrøm ikke er tændt, når dockingstationen er tilsluttet vekselstrømsforsyningen og tændt (ON), skyldes det
sandsynligvis, at enten strømforsyningssikringen i vekselstrømsstikket (hvis monteret) eller de interne sikringer er sprunget.
Kontrollér først strømforsyningssikringen i vekselstrømsstikket, hvis monteret.
dockingstationen tages ud af drift.
Hvis indikatorlyset for vekselstrøm ikke lyser, skal
Det anbefales, at kun en uddannet servicetekniker udskifter vekselstrømssikringerne. For yderligere information om udskiftning af interne
vekselstrømssikringer henvises der til den tekniske servicehåndbog.
A
Hvis sikringerne bliver ved med at springe, kan der være tale om en elektrisk fejl, og pumpen og
strømforsyningen skal kontrolleres af en uddannet servicetekniker.
1000DF00444 Iss. 2
129/210
Vedligeholdelse (fortsat)
Rengøring og Opbevaring
Inden pumpen overføres til en ny patient og periodevis under driften, skal dockingstationen rengøres ved at tørre den af med en fnugfri
klud let fugtet med varmt vand og en standard desinficerende/rensende opløsning. Ved rengøring af vognens bund skal der på grund af dens
slibende overflade anvendes en blød børste med varmt vand og en standard desinficerende/rensende opløsning.
Anbefalede rensemidler er:
Mærke
Koncentration
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Følgende typer desinfektionsmidler må ikke anvendes:
• Desinficerende midler, som er kendt for at være korroderende for metaller, må ikke anvendes. Disse omfatter:
• NaDcc (som f.eks. Presept),
• Hypokloritter (som f.eks. Chlorasol),
• Aldehyder (som f.eks. Cidex),
• Kationiske overfladeaktive stoffer (som f.eks. benzalkoniumklorid).
• Brug af jod (som f.eks. betadine) vil medføre misfarvning af overfladen.
• Rengøringsmidler baseret på koncentreret isopropylalkohol beskadiger plastdelene.
A
Inden rengøring skal man altid slukke for dockingstationen (OFF) og afbryde vekselstrømsforsyningen. Lad
aldrig væske komme ind i pumperne, pladerne eller de elektriske kontakter, og undgå kraftig ophobning af
overskydende væske på overfladen af pumper eller plader. Undlad at anvende aggressive rengøringsmidler, da
disse kan beskadige dockingstationens overflade. Denne dockingstation må ikke dampautoklaveres, steriliseres
med ethylenoxid eller dyppes ned i væske.
Bortskaffelse
Oplysninger til brugere af elektrisk og elektronisk udstyr, der skal bortskaffes.
Symbolet U på produktet og/eller ledsagende dokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med
kommunalt affald.
Hvis De ønsker at bortskaffe elektrisk og elektronisk udstyr, bedes De kontakte Deres CareFusion-kontor eller -forhandler for at få yderligere
oplysninger.
Hvis dette produkt bortskaffes korrekt, vil det hjælpe med til at spare værdifulde ressourcer og forhindre negative påvirkninger på
menneskers helbred og miljøet, som ellers kunne opstå fra ukorrekt affaldshåndtering.
Oplysninger om bortskaffelse i lande uden for EU
Dette symbol er kun gyldigt i EU. Produktet bør bortskaffes under hensyntagen til miljøet. Alle komponenter kan bortskaffes sikkert i
henhold til de lokale bestemmelser.
1000DF00444 Iss. 2
130/210
Produkter og Reservedele
Alaris®-infusionsystem
Produktudvalg i Alaris®-infusionssystemet er følgende:
Reservedelsnummer
Beskrivelse
80013UN01
Alaris® GS-sprøjtepumpe
80023UN01
Alaris® GH-sprøjtepumpe
80033UND1
Alaris® CC-sprøjtepumpe
80043UN01
Alaris® TIVA-sprøjtepumpe
80053UN01
Alaris® PK-sprøjtepumpe
80033UND1-G
Alaris® CC sprøjtepumpe med Guardrails®-sikkerhedssoftware
80023UN01-G
Alaris® GH-sprøjtepumpe med Guardrails®-sikkerhedssoftware
274
Alaris®-transporter
80283UNS00-xx1
Alaris® DS -dockingstation
80203UNS0x-xx1
Alaris® Gateway-arbejdstation
1 For dockingstationer og arbejdsstation, skal man kontakte den lokale kundeservicerepræsentant for at få oplysninger om konfigurationsmulighed og reservedele.
Reservedele
En omfattende liste over reservedele til denne pumpe findes i Teknisk servicehåndbog.
Den Teknisk servicehåndbog (1000SM00019) er nu til rådighed i elektroniske format på internettet på :www.carefusion.com/alaris-intl/
Der kræves brugernavn og kodeord for at få adgang til håndbøgerne. Kontakt den lokale kundeservicerepræsentant for at få oplysninger
om login.
Reservedelsnummer
Beskrivelse
0000EL00889
Vekselstrømsledning - Storbritannien
1001FAOPT92
Vekselstrømsledning - Europa
1000SP00169
Monteringssæt - stangklemme
1000SP00655
Monteringssæt - Drager-stang
1000SP00192
Monteringssæt - mellemstykke
80083UN00-00
Vogn til dockingstation
4017418
Valgfrit sidestangssæt
1000DF00444 Iss. 2
131/210
Servicekontakter
Kontakt den lokale afdeling eller forhandler for at få oplysninger om service.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
132/210
Innhold
Page
Introduksjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Om denne veiledningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Funksjoner og egenskaper for Alaris® DS dokkingstasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Symboldefinisjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Forholdsregler ved bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Oppstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Spesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Produkter og reservedeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Service-kontakter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Introduksjon
Alaris® DS dokkingstasjon (heretter referert til som “dokkingstasjon”) har blitt designet som et modulsystem. Systemet inneholder moduler
for alle typer av Alaris® infusjonspumper.
Sentralt administrasjonssystem for flere Alaris infusjonspumper.
Redusert kabelfloke gjennom bruk av bare en nettstrømkontakt.
Medisinsk apparat grensesnitt (MDI) - en unik monteringsmekanisme.
Enkel å sette opp med fleksibel moduldesign.
Effektiv organisering av mange infusjonssett.
Merkenavnet Asena® har nylig byttet navn til merkenavnet Alaris®. Denne endringen av merkenavn har ingen innvirkning på produktets
tiltenkte bruk eller funksjonalitet. Anbefalt pumpe og tilleggsprodukter som kan brukes sammen med dette produktet kan vise til enten
merkenavnet Asena® eller merkenavnet Alaris® og begge typene er egnet for bruk sammen med denne dokkingstasjonen.
Tiltenkt bruk:
Pumpestasjonen er tiltenkt å brukes for å gi monterings og strømstøtte til utvalget av Alaris® infusjonspumper innenfor brukerområdet som
er spesifisert i denne brukerveiledningen (DFU). I slike miljøer kan apparatet bli utsatt for følgende type behandlingsformer:
Væsketerapi, blodtransfusjoner, intravenøs næring, medikamentinfusjoner, cancerbehandling, dialyse og anestesi.
Workstation er designet slik at den ikke direkte har noen betydning for eller påvirkning på hvordan infusjonen gis.
Alaris®Gateway
Om denne veiledningen
Brukeren må være nøye kjent med dokkingstasjonen beskrevet i denne veiledningen før den tas i bruk.
Les brukerveiledningen til infusjonspumpen for å lære riktig bruk av infusjonspumpen.
Alle illustrasjoner som er brukt i denne veiledningen viser typiske innstillinger og verdier som kan bli brukt når en setter opp funksjonene
til dokkingstasjonen. Disse innstillingene og verdiene er kun for illustrering. Den fulle bredden av innstillinger og verdier blir vist i
spesifikasjonsseksjonen.
1000DF00444 Iss. 2
133/210
Funksjoner og egenskaper for Alaris® DS dokkingstasjon
Eksempel på en typisk dokkingstasjon konfigurering:
Justerbart oppheng for infusjonsposer
(maks 2 5 kg - 2kg når stativet
transporteres på en tralle)
Stativ med
justerbar høyde
Horisontal profil
T-stykke
Stangklemme
som kan låses
Vertikal
profil
Låsepinne
Skillestykke
Rektangulær skinne for
pumpemontering
Varsellampe
Nettstrømuttak
Pumpefeste
Merkeplate ( på baksiden
- se forklaring under
“Symboldefinisjoner”
Port for infrarød
kommunikasjon
Strøm forsyning
Tilkobling for
potensialutjevning
(PE)
PÅ/AV bryter
Nettstrømuttak
A
Se forholdsregler og spesifikasjoner for maks antall Alaris® infusjonspumper som er tillatt når de brukes sammen
med en DS tralle.
1000DF00444 Iss. 2
134/210
Symboldefinisjoner
Merkesymboler:
Symbol
Beskrivelse
w
x
O
r
VIKTIG! (se medfølgende dokumentasjon)
Tilkobling for potensialutjevning (PE)
Beskyttet mot vertikalt fallende
Vekselstrøm
Enheten samsvarer med kravene i EU-direktiv 93/42/EEC, som endret av 2007/47/EC.
T
t
U
A
W
EC REP
Produksjonsdato
Produsent
Må ikke behandles som husholdningsavfall.
Viktig informasjon
Sikringsverdi
Autorisert EU-representant
1000DF00444 Iss. 2
135/210
Forholdsregler ved bruk
Montering av pumpe
H
I
•
Pumpene må monteres maks 1,0 m over eller under pasientens hjerte. Den mest nøyaktige overvåkingen
av trykket i forlengelsessettet oppnås når pumpen plasseres i nivå med pasientens hjerte.
•
Ikke monter dokkingstasjonen slik at sprøytepumpen har sprøyten pekende oppover. Det kan føre til
at eventuell luft i sprøyten infunderes. For å beskytte mot innføring av luft må brukeren regelmessig
overvåke infusjonsprosessen, sprøyten, forlengelsesslangen og tilkoblinger til pasienten og at relevant
bruksanvisning følges nøye når man fyller infusjonssettet.
•
Ikke monter dokkingstasjonen med strøminntaket pekende oppover da dette kan påvirke den elektriske
sikkerheten hvis væske skulle søles over dokkingstasjonen. Forsikre at dokkingstasjonen er montert i
vertikal posisjon.
•
Skinnen som dokkingstasjonen er festet til må beregnes til å være minst fire ganger vekten av den
ferdigmonterte dokkingstasjonen (se tabellen i ‘Spesifikasjoner’ seksjonen for vekt av hver dokkingstasjon
konfigurering.
•
Trallen til Alaris® DS dokkingstasjon har blitt designet for å tåle vekt av maksimalt 9 pumper (6
sprøytepumper og 3 volumetriske pumper). Ikke bruk en konfigurering som gir mer vekt enn dette på
trallen (gå til tabellen i ‘spesifikasjoner’ seksjonen).
•
Dokkingstasjonen må ikke monteres til et mobilt stativ uten at stabiliteten og styrken til dette har blitt
evaluert i samsvar med IEC/EN60601-1 for mobilt utstyr.
•
Det må ikke kobles noe annet utstyr enn Alaris® infusjonspumper til strømuttakene. Den tillatte systems
jordinglekkasje kan bli overskredet dersom annet utstyr blir koblet til.
Elektromagnetisk kompabilitet og interferens
M
•
Dokkingstasjonen (med monterte pumper ) er beskyttet mot påvirkninger av ekstern interferens som
radiobølger med høy energi, magnetiske felt og elektrostatiske utladninger (som for eksempel diatermi
kauteriseringsutstyr, store motorer, bærbare radioer, mobiltelefoner osv.) og er utviklet for kunne være
sikre når unormale interferensnivåer måtte inntreffe.
•
Dokkingstasjonen faller utenfor rammen av CISPR 11, da den ikke bruker noe vekselstrøm eller skiftende
signaler over 9KHz. Derfor er RF-utstrålingene svært lave, og det er usannsynlig at de skaper interferens
med elektronisk utstyr i nærheten. Denne dokkingstasjonen (med pumper monterte) sender ut en viss
mengde elektromagnetisk stråling som er innenfor rammen spesifisert av IEC/EN60601-1-2 and IEC/
EN60601-2-24. Dersom dokkingstasjonen (med pumper monterte) brukes sammen med annet utstyr , må
tiltak gjøres for å minimisere virkningene, for eksempel ved å forandre posisjonen eller ved flytting.
Farer
B
A
•
Det er fare for eksplosjon hvis dokkingstasjonen benyttes der det i nærvær av brennbare anestesigasser.
Utvis forsiktighet ved å plassere dokkingstasjonen unna enhver kilde til fare.
•
Farlig spenning: Det er fare for elektrisk støt hvis kabinettet til dokkingstasjonen åpnes eller fjernes. All
service skal overlates til kvalifisert serevicepersonnell.
•
Når enheten er tilkoblet en ekstern strømkilde må det benyttes tredelt ledning ( en aktiv, en nøytral, en
jord). Hvis kvaliteten til den eksterne beskyttende jordforbindelsen i installasjonen eller monteringen av
dennne er under tvil, må dokkingstasjonen ikke brukes.
•
Dersom dokkingstasjonen utsettes for fall, høy fuktighet, væskesøl, luftfuktighet, høy temperatur,
eller dersom der er mistanke om at den er ødelagt, ta den ut av bruk så den kan undersøkes av en
kvalifisert service-person. Originalemballasjen bør såfremt mulig brukes ved transport eller lagring av
dokkingstasjonen. Pass på at temperatur, fuktighet og trykk er innenfor de grenser som er angitt under
“Spesifikasjoner” og på den ytre innpakningen.
1000DF00444 Iss. 2
136/210
Forholdsregler ved bruk (fortsettelse)
Driftsmiljø
•
Brukere av dokkingstasjonen må lese alle instruksjonene i denne veiledningen før bruk av dette medisinske
utstyret.
•
Dokkingstasjonen passer for alle typer institusjoner, inkludert hjemmebruk og de som er direkte tilknyttet
til offentlig nettverk med lavvolt strømtilførsel som leverer til bygninger for hjemmebruk.
•
Når det settes opp en dokkingstasjon, må det gjøres en vurdering av all mulig fare forbundet med
nettverket av elektriske ledninger og infuseringsslanger. Der det er passende, identifiser tiltak og
implementer dem.
•
Dokkingstasjonen må bare brukes med kompatible CareFusion produkter og tilbehør og riktige
infusjonsposer og -slanger.
•
Når de er i bruk i pasientbehandling må hver dokkingstasjon være dedikert til kun en enkelt pasient.
•
Denne dokkingstasjonen må ikke brukes der det finnes brennbare anestesigasser blandet med luft eller
oksygen eller dinitrogenoksid.
1000DF00444 Iss. 2
137/210
Oppstart
Førstegangsinstallasjon
A
Les denne brukerveiledningen nøye før dokkingstasjonen tas i bruk.
1. Sjekk at dokkingstasjonen er komplett, uten skader og at strømspenningen angitt på merket er forenlig med AC strømtilførselen din.
2. Følgende utstyr er med:
Alaris® DS dokkingstasjon
Brukerveiledning
Beskyttende emballasje
Strømforsyning
Dokkingstasjonen drives av nettstrøm gjennom en standard IEC nettstrømkontakt. Når enheten er koblet til nettstrøm, lyser
indikatoren for nettstrøm. Både strømførende og nøytral ledning er beskyttet med sikringer i dobbelt sikringsholder plassert ved
nettstrømkontakten.
A
Dersom LED varsel lampen lyser i et pumpefeste på dokkingstasjonen, og ingen pumpe er tilkoblet , kan det antas
at det er en feil med strømtilførselen til festeplaten. Ta dokkingstasjonen ut av bruk og kontakt en kvalifisert
service-person.
Justerbart Infusjonsstativ
Det høydejusterbare stativet er utviklet for enkelt å henge opp alle typer væskebeholdere. Stativet tåler en maksvekt tilsvarende
2.5 kg per infusjonspose (2 kg når den transporteres på en tralle). Stativet er godt festet med en stang klemme og en festeklemme. Dette
gir ekstra fleksibilitet ved valg av ønsket høyde på væskeposene. Slik bruker du klemmen:
1.
Hold i handklemmen på nederste del av stangen og løsne den store skruen forsiktig
2.
Hold stangen og løsne festeklemmen; dette vil la stangen bevege seg fritt.
3.
Juster stangen slik at væskeposen blir hevet til ønsket høyde.
4.
Stram til den store skruen for å låse stangen i posisjon.
1000DF00444 Iss. 2
138/210
Oppstart (forts.)
Monter Alaris®infusjonspumpe
Rektangulær skinne
for pumpemontering
Utløserhendel (trykk for å løsne)
Roterende kam
A
Rektangulær skinne
for pumpemontering
Roterende kam
sjon
lsek
onta
Horis
Utløserhendel
(trykk for å løsne)
Det anbefales at infusjonsposer plasseres rett over
pumpen de brukes sammen med. Dette reduserer
faren for blanding av infusjonssett når mange
volumetriske pumper brukes samtidig.
Den roterende kammen kan monteres på den rektangulære skinnen på dokkingstasjonen.
1.
Monter den roterende kammen på bakenden av pumpen sammen med den rektangulære skinnen på dokkingstasjonen
Pumpestasjon.
2.
Hold pumpen horisontalt, skyv pumpen med et fast grep inn på den rektangulære skinnen.
3.
Sjekk at k på pumpen begynner å lyse.
Kontroller at pumpen “klikker” godt på plass på skinnen.
A
Strømtilførselen til pumpefestet og følgelig til pumpen er ikke tilgjengelig før pumpen er riktig plassert på
platen.
4.
For å løsne, press på utløserhendelen og dra pumpen mot deg.
5.
Sjekk at den røde LEDen på platen ikke lyser etter at pumpen har blitt fjernet.
A
Hvis LEDen fortsetter å lyse etter at pumpen er fjernet, slå dokkingstasjonen AV, ta den ut av bruk og kontakt en
kvalifisert service-person.
1000DF00444 Iss. 2
139/210
Oppstart (forts.)
Feste av dokkingstasjonen til en tralle
1.
Monter skinnefestet til den vertikale skinnen på dokkingstasjonen
2.
Heng dokkingstasjonen på trallen og skru fast alle skruene på skinnefestet (
oppe og nede).
A
2 kg - maks vekt
med væskeposer
når trallen flyttes
Ikke monter dokkingstasjonen på trallen slik at toppen på
dokkingstasjonen er høyere enn 160 cm over bakken.
160cm - maks
høyde på DS til
gulvet
Trallen er utviklet for å tåle en dokkingstasjon med maks 9
pumper (6 sprøytepumper og 3 volumetriske pumper - se
‘Spesifikasjoner’ seksjonen).
Når det monteres flere pumper/utstyr på trallen, forsikre
alltid at trallen er riktig stabilisert og balansert.
w
Transport av dokkingstasjonen når den er festet til en tralle
Når en dokkingstasjon transporteres er det viktig at instruksjonene under følges.
Fjern alt unødvendig utstyr og behandle dokkingstasjonen med forsiktighet under transporten.
Maksimum 2 kg med infusjonsposer kan henges på infusjonskroken på dokkingstasjonen under transport.
Forsikre at den justerbare stangen har den laveste posisjonen mulig.
A
Forsikre at dokkingstasjonen med utstyr er riktig stabilisert og balansert før transport.
Transport av dokkingstasjonen på tralle med forskjellige stativ montert
Når du flytter en tralle med dokkingstasjon med flere stativ er det
viktig at instruksjonene under følges.
8.5 kg maks vekt
på en stang
4.25 kg maks
vekt på hver
stang
Ikke fest mer enn 2 kg med infusjonsposer til krokene.
Forsikre at den justerbare stangen (stengene) er i den lavest
mulige posisjonen.
Fjern alt unødvendig utstyr og behandle dokkingstasjonen
med forsiktighet under transporten.
Ikke monter en vekt større enn 8.5 kg på en enkelt stang
eller 4.25 kg på begge stenger.
Ikke monter pumper høyere enn 160 cm over bakken
w
Forsikre at
sidestengene er
senket til lavest
mulig posisjon.
A
1000DF00444 Iss. 2
Forsikre at trallen med dokkingstasjonen er
riktig stabilisert og balansert før transport.
140/210
Spesifikasjoner
Mekanisk-
Nr. med
vertikale
pumpefester
Nr. på
horisontale
pumpefester
Oppheng for
infusjonsposer
Høyde*
(mm)
Bredde
(mm)
Dybde
(mm)
Maksimum vekt
(kg omtrent.)
Passer til tralle
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Med oppheng for infusjonsposer i minimumshøyde. Uten tralle.
** 80083UN00-00 + 1000SP01187
Materialer - Anodisert aluminiumsskinne.
Elektrisk - Strømtilførsel 230VAC, 50 eller 60Hz, 500VA (nominell). Sikringer 2 x T5 Amp hurtigsikringer (5 x 20mm) i strømplateinntaket.
Strømuttaksverdi 20VA maks 230V 50-60Hz
MiljøDriftstemperatur
+5°C - +40°C
Relativ luftfuktighet ved bruk
20% - 90%
Atmosfærisk trykk ved bruk
700 hPa – 1060 hPa
Temperatur ved transport
-20°C - +50°C
Relativ luftfuktighet ved transport
15% - 95% (Ikke-kondenserende)
Atmosfærisk trykk ved transport
500 hPa – 1060 hPa
Reguleringsforskrifter - Elektrisk / mekanisk sikkerhet- samsvar med IEC/EN60601-1.
Klassifisering - Kontinuerlig drift
1000DF00444 Iss. 2
141/210
Vedlikehold
Rutinemessig Vedlikeholdsprosedyrer
For å forsikre at dokkingstasjonen er i god driftstilstand er det viktig å holde den ren og utføre rutinemessige vedlikeholdsprosedyrer som
beskrevet under. All service skal utføres av kvalifisert servicetekniker med referanse til Teknisk servicemanual (TSM)
Lister over kretsdiagrammer og deler og all annen serviceinformasjon som kan hjelpe kvalifisert serviceperson med å reparere delene som
kan repareres, leveres av CareFusion på anmodning.
A
Hvis pumpen utsettes for fall og skader, høy fuktighet eller høy temperatur, må den tas ut av drift umiddelbart og slik
at den kan undersøkes av kvalifisert service-person.
Forebyggende vedlikehold og utbedringer og alle slike ting bør utføres på et godkjent sted i samsvar med vedlagt
informasjon. CareFusion er ikke ansvarlig hvis noen av disse handlingene utføres på en måte som ikke er i samsvar med
veiledning og informasjon fra CareFusion
Intervall
Rutinemessig Vedlikeholdsprosedyre
Ved feste av Alaris®
infusjonspumpe
Kontroller at hver pumpe er riktig plassert på sine elektriske kontakter og mekanisk låst i riktig
posisjon.
Ved fjerning av en Alaris®
infusjonsumpe
Sjekk at den røde LED lampen slås AV når pumpen er fjernet. Hvis LEDen står PÅ, må dokkingstasjonen
bli kontrollert av en kvalifisert service-person.
Etter behov: Sykehusets
retningslinjer
Rengjør fullstendig ytre flater på dokkingstasjonen før og etter langtidslagring.
Minst en gang i året
1. Undesøk nettstrømuttak, kommunikasjonskontakter, nettstrøminntak og ledning for skader.
(Se teknisk servicehåndbok for
ulike deler)
2. Utfør elektrisk sikkerhetskontroll. All strømlekkasje fra apparatet må måles. Hvis det er mer enn
500μA må dokkingstasjonen ikke brukes, men må ettersees av en kvalifisert service-person.
Bytting av nettstømsikringer
Hvis nettstømindikatoren ikke lyser når dokkingstasjonen er tilkoblet til nettstrømforsyningen men er slått PÅ, har enten sikringen for
strømtilførsel i strømkontakten, dersom den er montert , eller den interne sikringen er gått.
Undersøk først nettstrømsikringen i strømkontakten, hvis den er montert. Hvis nettstømindikatoren ikke lyser, ta dokkingstasjonen ut av
bruk.
Skifte av batteri bør overlates til en kvalifisert service-person. For ytterligere informasjon angående batteriskifte, se i teknisk
servicehåndbok.
A
Hvis sikringene fortsetter å gå, kan det være en elektrisk feil og du bør få pumpen og strømtilførselen
kontrollert av en kvalifisert service-ingeniør.
1000DF00444 Iss. 2
142/210
Vedlikehold (forts.)
Rengjøring og oppbevaring
Før pumpen flyttes over til en en ny pasient og med jevne mellomrom under bruk, må dokkingstasjonen rengjøres ved at den tørkes av
med en lofri klut som er lett fuktet med varmt vann og standard desinfeksjonsmiddel/rengjøringsmiddel. Når foten av trallen rengjøres, må
en bløt børste brukes sammen med varmt vann og standard desinfeksjonsmiddel/rengjøringsmiddel., dette på grunn av overflaten på trallefoten.
Anbefalte rengjøringsmidler:
Merke
Konsentrasjon
Hibiscrub
20 % (v/v)
Virkon
1 % (w/v)
Ikke bruk desinfeksjonsmidler av typen:
• Desinfeksjonsmidler som er kjent for å få metall til å ruste eller oppløses må ikke brukes, inkludert:
• NaDcc (som Presept),
• Hypokloritter (som Klorasol),
• Aldehyder (som Cidex),
• Kationiske overflatemidler (som Bensalkoniumklorid).
• Bruk av “Jod” (f.eks. Betadine) vil føre til avmatting av overflatefarver.
• Konsentrerte isopropanylalkoholbaserte vaskemidler vil kunne ødelegge plastmateriale.
A
Før rengjøring skal alltid utstyret være slått AV og frakoblet nettstrømforsyningen. La aldri væske komme
inn i pumpene, platene eller elektriske kontakter og unngå overflødig væskeansamling på pumpeflatene eller
platene. Bruk ikke aggressive rengjøringsmidler som kan ødelegge dokkingstasjonens utvendige flater. Ikke
bruk autoklave eller steriliser med etylenoksyd. Senk aldri apparatet ned i væske.
Avhending
Brukerinformasjon om avhending av brukt elektrisk og elektronisk utstyr.
Dette U symbolet på produktet og/eller medfølgende informasjon betyr at brukte elektriske og elektroniske produkter ikke bør blandes
med husholdningsavfall.
Hvis du ønsker å kvitte deg med elektrisk eller elektronisk utstyr, kontakt nærmeste CareFusion-leverandør for mer informasjon.
Riktig avhending av dette produktet vil bidra til å spare verdifulle ressurser og forhindre potensielle negative påvirkninger på menneskers
helse og på miljøet, noe som kan oppstå ved feil avfallsavhending.
Informasjon om avhending i land utenfor EU
Dette symbolet gjelder kun innen EU. Ta hensyn til miljøfaktorer når produktet skal avhendes. Alle komponenter kan trygt avhendes i
henhold til lokale retningslinjer.
1000DF00444 Iss. 2
143/210
Produkter og reservedeler
Alaris® Infusjonssystem
Utvalg av produkter i Alaris® infusjonssystem produktserieer:
Delenummer
Beskrivelse
80013UN01
Alaris®GS Sprøytepumpe
80023UN01
Alaris® GH Sprøytepumpe
80033UND1
Alaris® CC Sprøytepumpe
80043UN01
Alaris® TIVA Sprøytepumpe
80053UN01
Alaris® PK Sprøytepumpe
80033UND1-G
Alaris® CC Sprøytepumpe med Guardrails® Safety Software
80023UN01-G
Alaris® GH Sprøytepumpe med Guardrails® Safety Software
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS dokkingstasjon
80203UNS0x-xx1
Alaris® Gateway Workstation
1 For dokkingstasjonen og Workstation, kontakt CareFusion lokalt for nærmere informasjon om delenummer.
Reservedeler
En full liste over reservedeler for denne pumpen er inkluder i Teknisk servicehåndbok.
Den Teknisk servicehåndbok (1000SM00001) er tilgjengelig på Internett på:www.carefusion.com/alaris-intl/
For å få tilgang til brukerveiledningene må du oppgi brukernavn og passord. Kontakt nærmeste kundeservicerepresentant for å få
innloggingsinformasjon.
Delnummer
Beskrivelse
0000EL00889
nettstrømkabel - UK
1001FAOPT92
nettstrømkabel - Europeisk
1000SP00169
Monteringssett - Stativfeste
1000SP00655
Monteringssett - Draeger skinne
1000SP00192
Monteringsett - Skillestykke
80083UN00-00
Dokkingstasjonstralle
4017418
Ekstra infusjonsstativ
1000DF00444 Iss. 2
144/210
Service-kontakter
Ved behov for service, kontakt nærmeste kontor eller leverandør.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (27) 21 5107567
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
145/210
Sommario
Page
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Informazioni sul manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Caratteristiche della stazione di aggancio Alaris® DS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Definizione dei simboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Precauzioni d’esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Preparazione all’impiego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Specifiche tecniche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Prodotti e parti di ricambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Indirizzi dei centri di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Introduzione
La stazione di aggancio Alaris® DS (di seguito denominata semplicemente “stazione di aggancio”) è stata progettata come sistema
modulare. Il sistema contiene i moduli della gamma di pompe di infusione Alaris®.
Costituisce un sistema di gestione centralizzato in grado di ospitare numerose pompe di infusione Alaris®.
Riduce l’affollamento dei cavi, in quanto viene utilizzata una sola presa di alimentazione.
Interfaccia MDI (Medical Device Interface, Interfaccia dispositivo medico): un meccanismo di fissaggio esclusivo.
Semplice da configurare, grazie alla progettazione modulare adattabile.
Organizzazione efficiente di configurazioni a più linee.
Il nome del marchio Asena® è stato recentemente cambiato in Alaris®. Questa variazione del nome del marchio non incide in alcun modo
sull’uso previsto o sulle funzionalità del prodotto. Le pompe e i prodotti accessori consigliati possono avere il marchio Asena® o Alaris®.
Entrambi i tipi di prodotti sono compatibili con questa stazione di aggancio.
Uso previsto:
La stazione di aggancio è stata progettata per fornire una struttura di montaggio e alimentazione per la gamma delle pompe di infusione
Alaris®, nell’ambiente di utilizzo specificato nelle istruzioni per l’uso (DFU, Directions For Use). In tali ambienti, il dispositivo può essere
utilizzato per le seguenti tipologie di terapie:
Fluidoterapia, trasfusioni sanguigne, alimentazione parenterale, farmacoterapia, chemioterapia, dialisi e anestesia. Il sistema Alaris®
Gateway Workstation è stato progettato in modo da non avere influssi o impatto sul processo di infusione.
Informazioni sul manuale
Prima di utilizzare la stazione di aggancio descritta in questo manuale, l’utente deve conoscerne ogni aspetto.
Per informazioni sul corretto funzionamento delle pompe, fare riferimento alle relative istruzioni per l’uso.
Tutte le illustrazioni contenute in questo manuale si riferiscono a impostazioni e valori tipici, utilizzabili per programmare le funzioni della
stazione di aggancio. Questi valori e queste impostazioni vengono forniti solo a titolo di esempio. L’insieme completo dei valori e delle
impostazioni è contenuto nella sezione Specifiche tecniche.
1000DF00444 Iss. 2
146/210
Caratteristiche della stazione di aggancio Alaris® DS
Esempio di configurazione tipica della stazione di aggancio.
Supporti sacca (2,5 kg max. totali - 2 kg
quando trasportati su carrello)
Palo regolabile
in altezza con
manopola
Componente
estruso orizzontale
Pezzo a T
Manopola di
bloccaggio
Componente
estruso verticale
Fermo
scorrevole
Distanziatore modulo
Binario di montaggio
dei dispositivi
Diodo luminoso (LED)
di avvertimento
Uscita di
alimentazione
Modulo per
pompa
Targa dei dati di
funzionamento (vedere
la sezione Definizione dei
simboli per informazioni
sul significato dei
simboli).
Porta
comunicazioni a
infrarossi
Modulo di
alimentazione
Connettore
PE (per
equalizzazione
potenziale)
Interruttore ON/
OFF
Ingresso
alimentazione
A
Vedere Precauzioni per l’uso e Specifiche tecniche per conoscere il numero massimo consentito di pompe di
infusione Alaris® per il montaggio su carrello.
1000DF00444 Iss. 2
147/210
Definizione dei simboli
Simboli delle etichette:
Simbolo
Descrizione
w
x
O
r
Attenzione (consultare i documenti accompagnatori)
Connettore PE (per equalizzazione potenziale)
Protetto da gocce d’acqua a caduta verticale
Corrente alternata
Dispositivo conforme ai requisiti della Direttiva CE 93/42/CEE, secondo la rettifica
2007/47/CE.
T
t
U
A
W
EC REP
Data di fabbricazione
Produttore
Non indicato per lo smaltimento come rifiuto urbano
Informazioni importanti
Caratteristiche elettriche dei fusibili
Rappresentante autorizzato per la Comunità Europea
1000DF00444 Iss. 2
148/210
Precauzioni d’esercizio
Montaggio della pompa
H
I
•
Le pompe devono essere montate sulla stazione di aggancio alla distanza massima di 1,0 m al di sopra o
al di sotto del cuore del paziente. Il monitoraggio della pressione nel set di prolunga è tanto più accurato
quanto più la pompa viene posta in corrispondenza del livello del cuore del paziente.
•
Non montare la stazione di aggancio con la siringa rivolta verso l’alto, per evitare di provocare l’infusione
dell’aria eventualmente contenuta nella siringa. Per evitare l’ingresso dell’aria, è indispensabile controllare
regolarmente l’avanzamento dell’infusione, le connessioni della siringa, il tubo di prolunga e le connessioni
del paziente, seguendo attentamente la procedura di adescamento descritta in questa sede.
•
Non montare la stazione di aggancio con l’ingresso dell’alimentazione rivolto verso l’alto, in quanto
la sicurezza elettrica potrebbe risultare compromessa in caso di versamenti di fluidi sulla stazione di
aggancio. Assicurarsi che la stazione di aggancio sia montata in posizione verticale.
•
La barra di fissaggio su cui è montata la stazione di aggancio deve poter reggere un peso pari almeno
a quattro volte il peso della stazione di aggancio completamente carica (vedere la relativa tabella della
sezione ‘Specifiche tecniche’ per il peso di ogni configurazione della stazione di aggancio).
•
Il carrello della stazione di aggancio Alaris® DS è stato progettato per trasportare un totale massimo di
9 pompe (6 pompe a siringa e 3 pompe volumetriche). Non utilizzare una configurazione maggiore sul
carrello (vedere la tabella della sezione ‘Specifiche tecniche’).
•
La stazione di aggancio non dovrebbe essere installata su un’asta mobile a meno che la stabilità e la
robustezza del complesso non siano state valutate secondo le norme IEC/EN60601-1 per le attrezzature
mobili.
•
Oltre alle pompe per infusione Alaris®, non si dovrebbero collegare altre apparecchiature alla stessa
presa di rete. Il collegamento di altre apparecchiature potrebbe causare il superamento della corrente di
dispersione a terra.
Compatibilità e interferenze elettromagnetiche
M
•
Questa stazione di aggancio (con pompe montate) è protetta contro gli effetti derivanti dalle interferenze
esterne, comprese le emissioni in radiofrequenza ad alta energia, i campi magnetici e le scariche
elettrostatiche (es. quelle generate da apparecchiature elettrochirurgiche e di cauterizzazione, motori
di grandi dimensioni, radio portatili, telefoni cellulari, ecc.) ed è progettata per garantire la sicurezza in
presenza di livelli eccessivi di interferenza.
•
La stazione di aggancio esula dall’ambito di applicazione della norma CISPR 11, in quanto non utilizza
correnti alternate o segnali commutati oltre i 9 KHz. Pertanto, le emissioni RF sono molto basse e non
interferiscono generalmente con le apparecchiature elettroniche installate nelle vicinanze. Tuttavia, questa
stazione di aggancio (con pompe montate) produce un certo livello di emissioni elettromagnetiche,
comunque inferiori ai livelli specificati da IEC/EN60601-1-2 e IEC/EN60601-2-24. Se la stazione di aggancio
(con pompe montate) dovesse interagire con altre apparecchiature, devono essere prese delle misure per
minimizzarne gli effetti, ad esempio cambiandone il posizionamento o l’ubicazione.
Pericoli
B
A
•
Se la stazione di aggancio viene utilizzata in presenza di anestetici infiammabili possono verificarsi rischi
di esplosioni. In questo caso, occorre adottare la massima cautela e posizionare la stazione di aggancio
lontano da tali fonti di rischio.
•
Tensioni pericolose: l’apertura o la rimozione dello chassis della stazione di aggancio può comportare
rischi di folgorazione. Far eseguire tutte le operazioni di riparazione da personale tecnico qualificato.
•
Se la pompa viene collegata a una fonte di alimentazione esterna, è necessario usare sempre una linea di
distribuzione a tre conduttori (fase, neutro, terra). Se si hanno dubbi sull’integrità della protezione esterna
del conduttore, o sulla sua installazione, non utilizzare la stazione di aggancio.
•
In caso di caduta accidentale della stazione di aggancio, presenza di condensa eccessiva, perdite di liquidi,
umidità o temperatura elevata o se si sospetta che possa aver subito danni, rimuoverla immediatamente
dal servizio e farla ispezionare da un tecnico qualificato. Utilizzare se possibile la confezione originale per
trasportare o immagazzinare la stazione di aggancio, rispettando gli intervalli di temperatura, umidità e
pressione atmosferica indicati nella sezione ‘Specifiche tecniche’ e sull’imballo esterno.
1000DF00444 Iss. 2
149/210
Precauzioni d’uso (continua)
Ambiente operativo
•
Gli utenti della stazione di aggancio dovrebbero leggere per intero le istruzioni di questo manuale prima
di utilizzare questo dispositivo medicale.
•
La stazione di aggancio può essere utilizzata in qualsiasi ambiente, compresi quelli domestici e quelli
connessi alla rete di alimentazione a bassa tensione per usi privati, destinata agli edifici di abitazione.
•
Quando si installa una stazione di aggancio, è necessario effettuare una valutazione degli eventuali rischi
potenziali connessi al passaggio dei cavi elettrici e delle linee di infusione. Dove appropriato, identificare
e implementare misure di attenuazione dei rischi.
•
La stazione di aggancio dovrebbe essere utilizzata solo con prodotti, accessori, sacche e linee di infusione
CareFusion compatibili.
•
Quando utilizzata per la terapia dei pazienti, ogni stazione di aggancio dovrebbe essere dedicata alla cura
di un unico paziente.
•
Questa stazione di aggancio non è stata progettata per l’utilizzo in ambienti in cui sono presenti sostanze
anestetiche infiammabili contenenti miscele di aria o ossigeno o protossido d’azoto.
1000DF00444 Iss. 2
150/210
Preparazione all’impiego
Installazione iniziale
A
Prima di usare la stazione di aggancio, leggere attentamente le istruzioni per l’uso riportate in questo manuale.
1. Verificare che la stazione di aggancio sia completa, non danneggiata e che la tensione specificata sull’etichetta sia compatibile con
quella della rete di alimentazione CA utilizzata.
2. I componenti forniti sono:
Stazione di aggancio Alaris® DS
Istruzioni per l’uso
Imballo di protezione
Ingresso alimentazione
La stazione di aggancio ha un proprio circuito di distribuzione dell’alimentazione. La corrente alternata viene fornita per mezzo di un
connettore standard IEC nel modulo di alimentazione. Un interruttore di alimentazione illuminato e isolato mostra quando il sistema è
alimentato.
La stazione di aggancio ha un doppio portafusibili che protegge la linea CA in ingresso. I fusibili proteggono la fase e il neutro.
A
Se il LED di un modulo per pompa di infusione è attivo quando non vi è alcuna pompa agganciata al modulo, vi
è un problema sospetto con l’alimentazione del modulo. Rimuovere la stazione di aggancio dalla postazione e
contattare un tecnico di supporto qualificato.
Supporti sacca regolabili in altezza
Il palo regolabile in altezza è stato progettato per agganciare in modo sicuro le sacche di fluidi alla stazione di aggancio. Il palo supporta
un carico massimo equivalente a 2,5 kg per supporto sacca (2 kg quando trasportato su carrello). Il palo è fissato in modo sicuro con un
morsetto e un fermo scorrevole. Questo consente una maggiore flessibilità nel selezionare l’altezza corretta delle sacche di fluidi. Per
azionare il fermo:
1.
Afferrare la manopola nella parte inferiore del palo e allentarla con attenzione.
2.
Tenendo fermo il palo, sganciare il fermo per consentire lo scorrimento del palo.
3.
Regolare il palo in modo che la sacca risulti sospesa all’altezza desiderata.
4.
Stringere la manopola per bloccare il palo nella posizione desiderata.
1000DF00444 Iss. 2
151/210
Preparazione all’impiego (continua)
Inserimento di una pompa di infusione Alaris®
Binario di montaggio
dei dispositivi
Leva di sgancio (premere per rilasciarla)
Camma girevole
A
Barra rettangolare
Camma
girevole
ntale
rizzo
ne o
Sezio
Leva di sgancio
(premere per
rilasciarla)
Si raccomanda di collocare le sacche di infusione
sul supporto, direttamente sopra la pompa con
cui vengono utilizzate. Questo rende minima
la possibilità di confusione tra i set di infusione
quando si utilizzano più pompe volumetriche.
La camma girevole può essere montata sulla barra rettangolare della stazione di aggancio.
1.
Allineare la camma girevole sul retro della pompa con la barra rettangolare della stazione di aggancio.
2.
Mantenere la pompa in posizione orizzontale, quindi premerla a fondo contro la barra rettangolare.
Verificare che avvenga lo ‘scatto’ di sicurezza quando la pompa viene posizionata sulla barra.
3.
Controllare che k sulla pompa si accenda.
A
L’alimentazione del modulo, e quindi della pompa, non è disponibile finché la pompa non è correttamente
inserita nel modulo.
4.
Per rimuovere la pompa, spingere la leva di sgancio e tirare in avanti la pompa.
5.
Controllare che il LED rosso del modulo non rimanga acceso quando la pompa è stata rimossa.
A
Se il LED rimane acceso dopo aver rimosso la pompa, spegnere la stazione di aggancio, toglierla dal servizio e
contattare un tecnico di supporto qualificato.
1000DF00444 Iss. 2
152/210
Preparazione all’impiego (continua)
Montaggio della stazione di aggancio al carrello
1.
Fissare i kit di montaggio al componente estruso verticale della stazione di
aggancio.
2.
Inserire le staffe di montaggio superiore e inferiore della stazione di aggancio
al carrello, regolarne la distanza per adattarle al carrello e stringerle per fissare
saldamente la stazione di aggancio.
A
2 kg - peso max
delle sacche di
fluidi sul carrello
in movimento
160 cm - altezza
max della DS
da terra
Non montare la stazione di aggancio al carrello in modo che
la parte superiore della stazione di aggancio si trovi a più di
160 cm da terra.
Il carrello è stato concepito per trasportare una stazione
di aggancio con un totale massimo di 9 pompe (6 pompe a
siringa e 3 pompe volumetriche - vedere la sezione ‘Specifiche
tecniche’).
w
Quando si aggiungono pompe o dispositivi al carrello,
assicurarsi sempre che il complesso dei dispositivi sia stabile
e bilanciato.
Trasporto della stazione di aggancio montata su carrello
Quando si sposta da un’ubicazione a un’altra un carrello su cui è montata una stazione di aggancio, è importante seguire le istruzioni
riportate di seguito.
Rimuovere tutti gli accessori non indispensabili e fare attenzione alla stazione di aggancio durante il trasporto.
I supporti per le sacche della stazione di aggancio possono sostenere al massimo 2 kg di sacche di fluidi durante il trasporto.
Assicurarsi che il palo regolabile si trovi nella posizione più bassa possibile.
A
Prima del trasporto, assicurarsi che il complesso sia stabile e correttamente bilanciato.
Trasporto della stazione di aggancio su un carrello con l’aggiunta di pali opzionali
Quando si sposta da un’ubicazione a un’altra un carrello su cui è
montata una stazione di aggancio con pali opzionali montati, è
importante seguire le istruzioni riportate di seguito.
8.5 kg di peso
max per ciascun
palo
4,25 kg di
peso max
per ciascun
palo
Non montare sui ganci più di 2 kg di sacche di fluidi.
Assicurarsi che il palo regolabile (o i pali) si trovi nella
posizione più bassa possibile.
Rimuovere tutti gli accessori non indispensabili e fare
attenzione alla stazione di aggancio durante il trasporto.
Non montare pesi superiori a 8,5 kg su un singolo palo o
4,25 kg su entrambi i pali.
w
Assicurarsi che
i pali laterali si
trovino nella
posizione più bassa
Non montare pompe a un’altezza superiore a 160 cm da
terra sui pali, posizionate verso la parte anteriore.
A
1000DF00444 Iss. 2
Prima del trasporto, assicurarsi che il complesso
sia stabile e correttamente bilanciato.
153/210
Specifiche tecniche
Meccaniche -
N. di moduli
verticali
N. di moduli
orizzontali
Supporti sacche
Altezza*
(mm)
Larghezza
(mm)
Profondità
(mm)
Peso massimo
(kg circa)
Adattabile a carrello
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Con supporti sacche ad altezza minima. Carrello escluso.
** 80083UN00-00 + 1000SP01187
Materiali - Estrusione di alluminio anodizzato.
Elettriche - Tensione di alimentazione 230V CA, 50 o 60Hz, 500VA (nominale). Fusibili 2 x T5 Amp Anti-picco (5 x 20mm) nel modulo di
alimentazione.
Uscita di alimentazione 20VA max 230V 50-60Hz
Ambientali Temperatura d’esercizio
+5°C - +40°C
Umidità relativa d’esercizio
20% - 90%
Pressione atmosferica di esercizio
700 - 1060 millibar
Temperatura di trasporto
-20°C - +50°C
Umidità relativa trasporto
15% - 95% (senza condensa)
Pressione atmosferica di trasporto
500 - 1060 millibar
Conformità alla normativa - Sicurezza elettrica / meccanica - A norma IEC/EN60601-1.
Classificazione - Funzionamento continuo
1000DF00444 Iss. 2
154/210
Manutenzione
Procedure di manutenzione ordinaria
Per un funzionamento ottimale della stazione di aggancio, è indispensabile tenerla pulita ed effettuare regolarmente le operazioni di
manutenzione ordinaria descritte di seguito. Tutte le operazioni di manutenzione devono essere effettuate esclusivamente da tecnici di
manutenzione qualificati e in conformità con le istruzioni riportate nel manuale tecnico di servizio (TSM).
Gli schemi dei circuiti, gli elenchi delle parti di ricambio e ogni altra informazione necessaria a consentire ai tecnici di riparare correttamente
le parti, possono essere richiesti a CareFusion.
A
In caso di caduta accidentale, danni, eccessiva presenza di condensa o temperature troppo elevate, rimuovere
immediatamente la stazione di aggancio dal servizio e farla ispezionare da un tecnico di manutenzione qualificato.
Tutte le operazioni di manutenzione preventiva e correttiva, oltre agli interventi di questo tipo, devono essere effettuati
in un luogo idoneo e in conformità con le istruzioni fornite. CareFusion non riconosce alcuna responsabilità per eventuali
danni derivanti dal mancato rispetto delle istruzioni o delle informazioni fornite.
Intervallo
Procedura di manutenzione ordinaria
Durante il montaggio di una
pompa di infusione Alaris®
Controllare che ogni pompa sia correttamente inserita nei connettori elettrici e che sia fissata
meccanicamente in posizione.
Durante la rimozione di una
pompa di infusione Alaris®
Controllare che il LED rosso si spenga quando la pompa è stata rimossa. Se il LED rimane acceso, la
stazione di aggancio dovrebbe essere riparata da un tecnico di supporto qualificato.
Conformemente alla prassi in
uso nell’ospedale
Pulire accuratamente le superfici esterne della stazione di aggancio prima e dopo un lungo periodo
di immagazzinaggio.
Almeno una volta all’anno
1. Verificare che la spina e il cavo di alimentazione CA non siano danneggiati.
(Per informazioni sulle parti
da ispezionare, consultare il
manuale tecnico di servizio).
2. Eseguire dei controlli per verificare la sicurezza elettrica. Misurare la corrente di dispersione
totale dall’apparecchiatura. Se è superiore a 500μA, la stazione di aggancio non dovrebbe essere
utilizzata, ma dovrebbe essere riparata da un tecnico di manutenzione qualificato.
Sostituzione dei fusibili CA
Se l’indicatore dell’alimentazione CA non si illumina quando la stazione di aggancio è collegata alla rete di alimentazione e accesa, è
probabile che il fusibile dell’alimentazione eventualmente alloggiato nella spina CA o i fusibili interni siano bruciati.
Controllare per primo il fusibile alloggiato nella spina CA, se presente. Se l’indicatore dell’alimentazione CA non si illumina, rimuovere la
stazione di aggancio dal servizio.
È consigliabile far sostituire i fusibili CA solo da personale qualificato. Per ulteriori informazioni sulla sostituzione dei fusibili CA interni,
consultare il manuale tecnico di servizio.
A
Se i fusibili continuano a bruciarsi, è possibile che ci sia un guasto elettrico e che sia necessario far ispezionare la
pompa e l’alimentazione da un tecnico di manutenzione qualificato.
1000DF00444 Iss. 2
155/210
Manutenzione (continua)
Pulizia e immagazzinaggio
Prima di utilizzare la stazione di aggancio per un nuovo paziente e periodicamente durante l’uso, pulirla con un panno privo di lanuggine,
leggermente imbevuto di acqua calda e di una comune soluzione disinfettante / detergente. Per la pulizia della base del carrello, utilizzare una
spazzola morbida con acqua calda e una comune soluzione disinfettante / detergente, per non danneggiarne la finitura abrasiva.
I detergenti consigliati sono:
Marca
Concentrazione
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Non usare i seguenti tipi di disinfettanti:
• Disinfettanti di cui si conosce l’azione corrosiva sui metalli, inclusi i seguenti:
• NaDcc (ad esempio, Presept),
• Ipocloriti (ad esempio, Chlorasol),
• Aldeidi (ad esempio, Cidex),
• Tensioattivi cationici (come il cloruro di benzalconio).
• L’uso di iodio (come il Betadine) provoca lo scolorimento delle superfici.
• L’uso di alcool isopropilico concentrato danneggia le superfici in plastica.
A
Spegnere e scollegare sempre la pompa dalla rete di alimentazione CA prima di pulirla. Impedire sempre l’ingresso
di liquidi nelle pompe, nei moduli o nei contatti elettrici ed evitare l’eccessivo accumulo di fluidi sulla superficie
delle pompe o dei moduli. Non pulire la stazione di aggancio con sostanze aggressive per evitare di danneggiare
le superfici esterne. Non sterilizzare la pompa in autoclave, con ossido di etilene o immergendola in liquidi.
Smaltimento
Informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche
Questo simbolo U, riportato sul prodotto o nei documenti di accompagnamento, indica che le apparecchiature elettriche ed elettroniche
non devono essere smaltite come rifiuti urbani comuni.
Per ulteriori informazioni su come smaltire le apparecchiature elettriche ed elettroniche, rivolgersi alla sede o al distributore CareFusion
della propria zona.
Un corretto smaltimento dei rifiuti permette di salvaguardare risorse preziose e di proteggere l’uomo e l’ambiente da eventuali danni
derivanti da uno smaltimento improprio.
Informazioni sullo smaltimento in paesi non UE
Questo simbolo è valido solo nell’Unione Europea. Il prodotto deve essere smaltito nel rispetto dell’ambiente. Smaltire tutti gli altri
componenti in modo sicuro e nel rispetto delle normative locali.
1000DF00444 Iss. 2
156/210
Prodotti e parti di ricambio
Sistema per infusione Alaris®
La gamma della famiglia dei sistemi per infusione Alaris® comprende i seguenti prodotti:
Codice articolo
Descrizione
80013UN01
Pompa a siringa Alaris® GS
80023UN01
Pompa a siringa Alaris® GH
80033UND1
Pompa a siringa Alaris® CC
80043UN01
Pompa a siringa Alaris® TIVA
80053UN01
Pompa a siringa Alaris® PK
80033UND1-G
Pompa a siringa Alaris® CC con Guardrails® Safety Software
80023UN01-G
Pompa a siringa Alaris® GH con Guardrails® Safety Software
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS stazione di aggancio
80203UNS0x-xx1
Alaris® Gateway Workstation
1 Per richiedere informazioni sulle configurazioni disponibili e sui codici di prodotto delle e delle workstation, contattare il rappresentante locale del servizio clienti.
Parti di ricambio
Il manuale tecnico di servizio contiene un elenco completo delle parti di ricambio.
Il manuale tecnico di servizio (1000SM00019) è ora disponibile in formato elettronico sul Web all’indirizzo:www.carefusion.com/alaris-intl/
L’accesso ai manuali è protetto da nome utente e password. Contattare il rappresentante locale del servizio clienti per ottenere i dettagli
di accesso.
Codice articolo
Descrizione
0000EL00889
Cavo di alimentazione CA (Regno Unito)
1001FAOPT92
Cavo di alimentazione CA (Europa)
1000SP00169
Kit di montaggio - Morsetto del palo
1000SP00655
Kit di montaggio - Barra di trascinamento
1000SP00192
Kit di montaggio - Distanziatore
80083UN00-00
Carrello stazione di aggancio
4017418
Kit palo laterale opzionale
1000DF00444 Iss. 2
157/210
Indirizzi dei centri di assistenza
Per i contatti di assistenza, chiedere alla filiale o al distributore locale.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
158/210
İçindekiler
Page
Giriş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Bu Kılavuz Hakkında . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Alaris® DS Bağlantı İstasyonu'nun Özellikleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Sembol Tanımları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Çalıştırma Tedbirleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Kullanıma Başlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Teknik Özellikler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Bakım . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Ürünler ve Yedek Parçalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Servis İrtibat Bilgileri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Giriş
Alaris® DS Bağlantı İstasyonu (bundan böyle "Bağlantı İstasyonu" olarak geçecektir), modüler bir sistem olarak tasarlanmıştır. Bu sistem,
Alaris® İnfüzyon Pompa ürünleri için modüller içermektedir.
Tek bir merkezi yönetim sistemine takılmış çeşitli Alaris® İnfüzyon Pompalar.
Tek bir şebeke girişi kullanılması sayesinde kablo yığınında azalma.
Tıbbi Cihaz Arabirimi (MDI) - benzersiz bir montaj mekanizması.
Uyarlanabilir modüler tasarımı sayesinde basit kurulum.
Çoklu tüp konfigürasyonlarının etkin organizasyonu.
Asena® markası kısa bir süre önce Alaris® markası olarak değişmiştir. Marka adındaki bu değişikliğin ürünün kullanım amacı veya işlevi
üzerinde bir etkisi yoktur. Bu ürünle kullanılması tavsiye edilen pompa ve aksesuar ürünleri, Asena® marka veya Alaris® marka olabilir ve
her iki tür de bu Bağlantı İstasyonu'yla kullanıma uygundur.
Kullanım Amacı:
Bu Bağlantı İstasyonu, Alaris® İnfüzyon Pompaları ürün yelpazesine bu Kullanım Talimatları'nda (DFU) belirtilen çalıştırma ortamı içerisinde
montaj ve güç desteği sağlamak amacıyla kullanılmaya yöneliktir. Bu tür ortamlarda, bu cihaz, aşağıdaki terapiler aralığına maruz kalabilir:
Sıvı terapisi, kan transfüzyonları, parenteral beslenme, ilaç terapisi, kemoterapi, diyaliz ve anestezi. Alaris® Gateway İş İstasyonu, infüzyon
uygulama işlemini doğrudan etkilemeyecek veya değiştirmeyecek şekilde tasarlanmıştır.
Bu Kılavuz Hakkında
Kullanıcı bu kullanım kılavuzunda anlatılan Bağlantı İstasyonu'nu kullanmadan önce ürün hakkında ayrıntılı bilgi sahibi olmalıdır..
Pompaların doğru çalıştırılması hakkında bilgi için lütfen ilgili Kullanım Talimatları'na bakın.
Bu kullanım kılavuzundaki tüm resimler Bağlantı İstasyonu'nun işlevlerini ayarlarken kullanılabilecek tipik ayarları ve değerleri gösterir. Bu
ayarlar ve değerler sadece örnek amaçlıdır. Tüm ayarlar ve değerler, Teknik Özellikler bölümünde gösterilmektedir.
1000DF00444 Iss. 2
159/210
Alaris® DS Bağlantı İstasyonu'nun Özellikleri
Tipik bir Bağlantı İstasyonu konfigürasyonu örneği.
Torba destekleri (2,5 kg maks. toplam 2 kg, bir tekerlekli arabayla taşındığında)
Yüksekliği
ayarlanabilir,
kulplu askı
Yatay çıkıntı
T-parçası
Kilitleme çarkı
Dikey
çıkıntı
Slip yakalayıcı
Bölme ayırıcı
Cihaz montaj rayı
Uyarı Amaçlı Işık
Yayan Diyot (LED)
Şebeke çıkışı
Pompa bölmesi
Kızılötesi iletişim
portu
Tip Plakası (Arkada - bkz.
kullanılan sembollerin
açıklamaları için Sembol
Tanımlarına bakın).
Potansiyel
Denkleştirme (PE)
konnektörü
Güç bölmesi
AÇMA/KAPAMA
anahtarı
Şebeke gerilimi girişi
A
Bir tekerlekli arabayla kullanıldığında izin verilen maksimum Alaris® İnfüzyon Pompası sayısı için Çalıştırma Tedbirleri ve
Teknik Özellikler bölümlerine bakın.
1000DF00444 Iss. 2
160/210
Sembol Tanımları
Etiket Sembolleri:
Sembol
Tanımı
w
x
O
r
Dikkat (Birlikte verilen belgelere başvurun)
Potansiyel Denkleştirme (PE) konnektörü
Dikey olarak düşen su damlalarına karşı korunmuştur
Alternatif Akım
Cihaz, 2007/47/EC sayılı kanunun 93/42/EEC Konsey Direktifi gereklilikleriyle
uyumludur.
T
t
U
A
W
EC REP
Üretim Tarihi
Üretici
Şehir Çöplüğüne atılmamalıdır.
Önemli bilgi
Sigorta Değeri
Avrupa Topluluğunda yetkili temsilcidir.
1000DF00444 Iss. 2
161/210
Çalıştırma Tedbirleri
Pompanın Takılması
H
I
•
Bağlantı İstasyonu'na takılan pompaların konumunun, hastanın kalp hizasına uzaklığı en fazla 1,0 m
olmalıdır (en fazla 1,0 m üzerinde veya altında). Uzatma setinde en kesin basınç takibini gerçekleştirmek
için, pompanın hastanın kalp hizasına yakın konumlandırılması gerekir.
•
Bağlantı istasyonunu, şırınga yukarıya dönükken monte etmeyin, çünkü bu, şırınganın içinde
bulunabilecek havanın infüzyonuna neden olabilir. Hava girişini önlemek için kullanıcı; infüzyonun,
şırınganın, uzatma hattının ve hasta bağlantılarının durumunu düzenli olarak izlemeli ve ilgili Kullanım
Talimatlarında belirtilen kullanmaya hazırlama prosedürünü izlemelidir.
•
Bağlantı İstasyonu'nun üzerine sıvı damlaması elektrik güvenliğini etkileyeceği için Bağlantı İstasyonu'nu
şebeke girişi yukarı bakacak biçimde kurmayın. Bağlantı İstasyonu'nun dikey konumunda monte
edildiğinden emin olun.
•
Bağlantı İstasyonu'nun takıldığı sabitleme çubuğunun, tam yüklenmiş Bağlantı İstasyonu'nun ağırlığının
minimum dört katını taşıyabilmesi gerekir (her Bağlantı İstasyonu konfigürasyonun ağırlıkları için, "Teknik
Özellikler" bölümündeki tabloya bakın).
•
Alaris® DS Bağlantı İstasyonu arabası, maksimum 9 pompa (6 şırınga pompası ve 3 hacimsel pompa)
taşıyacak şekilde tasarlanmıştır. Arabada bundan daha büyük bir konfigürasyon kullanmayın ("Teknik
Özellikler" bölümündeki tabloya bakın).
•
Bağlantı İstasyonu, aksamının stabilitesi ve kuvveti, mobil ekipmanlar için IEC/EN60601-1 standardına
uygun değilse, mobil bir askıya takılmamalıdır.
•
Şebeke çıkışlarına Alaris® İnfüzyon Pompalar haricinde hiçbir ekipman bağlanmamalıdır. Başka
ekipmanlar bağlanması halinde, izin verilen sistem toprak kaçak akım düzeyi aşılabilir.
Elektromanyetik Uyumluluk ve Enterferans
M
•
Bu Bağlantı İstasyonu (pompalar takılıyken) yüksek enerjili radyo frekansı emisyonları, manyetik alanlar ve
elektrostatik boşalma (örneğin, elektrocerrahi ve yakma ekipmanı, büyük motorlar, portatif radyolar, cep
telefonlarının vs. oluşturduğu) dahil, harici enterferanslara karşı korumalıdır ve makul olmayan düzeylerde
enterferansla karşılaşıldığında güvenli kalacak biçimde tasarlanmıştır.
•
Bağlantı İstasyonu, CISPR 11 kapsamının dışındadır, çünkü 9 KHz değerinin üzerinde bir alternatif akım
veya anahtarlı sinyal kullanmamaktadır. Bundan dolayı, RF emisyonları çok düşüktür ve yakınlarındaki
bir elektronik ekipmanda enterferansa neden olma olasılığı düşüktür. Ancak, bu Bağlantı İstasyonu
(pompalar takılıyken) IEC/EN60601-1-2 ve IEC/EN60601-2-24 tarafından belirtilen düzeyler dahilinde
belli bir düzeyde elektromanyetik radyasyon yayar. Bağlantı İstasyonu (pompalar takılıyken) başka bir
ekipmanla etkileşime girerse, etkileri en aza indirmek için yeniden konumlandırma veya yerini değiştirme
gibi önlemler alınmalıdır.
Tehlikeler
B
A
•
Bağlantı İstasyonu yanıcı anestetiklerin bulunduğu ortamlarda kullanılırsa, patlama tehlikesi vardır.
Bağlantı İstasyonu'nu bu tür tehlikeli kaynaklardan uzak bir yere koymaya dikkat edin.
•
Tehlikeli Voltaj: Bağlantı İstasyonu'nun muhafazası açılmış veya çıkarılmışsa, elektrik çarpma tehlikesi
vardır. Tüm servis gereksinimleri için yetkili servis personeline başvurun.
•
Harici bir güç kaynağına bağlanıldığında, üç telli (Canlı, Nötr, Toprak) besleme kullanılmalıdır. Tesisattaki
harici koruyucu iletkenin güvenirliğinden veya yerleşiminden kuşku duyuluyorsa, Bağlantı İstasyonu
kullanılmamalıdır.
•
Bağlantı İstasyonu yere düşerse, aşırı neme, sıvı dökülmesine, neme veya yüksek sıcaklığa maruz kalırsa ya
da başka bir nedenden dolayı hasar gördüğü düşünülüyorsa, pompayı yetkili servis mühendisi tarafından
kontrol edilmesi için kullanımdan kaldırın. Bağlantı İstasyonu'nu naklederken veya saklarken, mümkünse
orijinal ambalajını kullanın ve "Teknik Özellikler" bölümü ile ambalajın üzerinde belirtilen ısı, nem ve
basınç değerlerine bağlı kalın.
1000DF00444 Iss. 2
162/210
Çalıştırma Tedbirleri (Devamı)
Çalıştırma Ortamı
•
Bağlantı İstasyonu'nun kullanıcıları, bu tıbbi cihazı kullanmaya başlamadan önce bu kılavuzdaki tüm
talimatları okumalıdırlar.
•
Bağlantı İstasyonu, konutlar ve konut amaçlı kullanılan binalara sağlanan düşük voltajlı ana güç
şebekesine doğrudan bağlı olan tüm binalarda kullanılmaya uygundur.
•
Bağlantı İstasyonu'nu kurarken, elektrik kablolarının ve infüzyon hatlarının dolaştırılmasıyla ilgili
potansiyel tehlikeler değerlendirilmelidir. Uygun yerlerde, tehlikelerin azaltılmasına ilişkin önlemler
belirlenmeli ve uygulanmalıdır.
•
Bağlantı İstasyonu, sadece uyumlu CareFusion ürünleri ve aksesuarlarıyla ve uygun infüzyon torbaları ve
hatlarıyla birlikte kullanılmalıdır.
•
Hasta terapisi için kullanılırken her bir Bağlantı İstasyonu, tek bir hastanın bakımına ayrılmalıdır.
•
Bu Bağlantı İstasyonu içerisinde hava, oksijen ya da azot protoksit bulunan yanıcı anestetik karışımların
mevcut olduğu ortamlarda kullanılmamalıdır.
1000DF00444 Iss. 2
163/210
Kullanıma Başlama
İlk Kurulum
A
Bağlantı İstasyonu'nu çalıştırmadan önce bu Kullanım Talimatları kılavuzunu dikkatlice okuyun.
1.
Bağlantı İstasyonu'nun eksiksiz olduğunu, hasarlı olmadığını ve etikette yazan voltaj derecesinin AC güç kaynağınızla uyumlu olduğunu
kontrol edin.
2.
Ürünle birlikte temin edilen parçalar şunlardır:
• Alaris® DS Bağlantı İstasyonu
• Kullanım Talimatları
• Koruyucu Ambalaj
Güç Girişi
Bağlantı İstasyonu'nun kendi güç dağıtım devresi vardır. AC gücü, güç bölmesine bağlı standart bir IEC konnektörüyle sağlanmaktadır.
Işıklı bir izolatör şebeke anahtarı, gücün açık olduğunu gösterir.
Bağlantı İstasyonu'nu AC girişini koruyan çift sigorta tutucu vardır. Hem şebeke, hem de nötr besleme, sigortalarla korunmaktadır.
A
Bir infüzyon pompası bölmesindeki LED , bölmeye hiçbir pompa bağlı değilken etkinse, bölmeye giden güç kaynağında
bir arıza bulunduğundan kuşkulanılmalıdır. Bağlantı İstasyonu'nu kullanımdan kaldırın ve kalifiye bir servis mühendisini
arayın.
Yüksekliği Ayarlanabilir Torba Askıları
Ayarlanabilir yükseklik askısı, sıvı torbalarını Bağlantı İstasyonu'na takmanın kullanışlı bir aracı olarak tasarlanmıştır. Askı, torba askısı başına
maksimum 2,5 kg yükü destekler (bir tekerlekli arabayla taşındığında 2 kg). Askı, bir klemp ve slip tutucu ile yerinde sabit tutulur. Bu, sıvı
torbaları için gereken yükseklik seçilirken ilave esneklik sağlar. Klempi çalıştırmak için:
1.
Askının alt ucundaki kulpu tutun ve el çarkını dikkatle gevşetin.
2.
Askıyı tutarak, slip tutucuyu serbest bırakın; böylece askı serbestçe hareket edebilir.
3.
Askıyı, sıvı torbası istenen yüksekliğe gelecek şekilde ayarlayın.
4.
El çarkını sıkarak, askıyı yerine emniyetli bir şekilde kilitleyin.
1000DF00444 Iss. 2
164/210
Kullanıma Başlama (Devamı)
Alaris® İnfüzyon Pompasını Takma
Cihaz montaj rayı
Bırakma kolu (serbest bırakmak için itin)
Döner kam
A
Dikdörtgen çubuk
Bırakma kolu (serbest
bırakmak için itin)
İnfüzyon torbalarının, kullanıldıkları pompanın
hemen üstündeki bir askıya yerleştirilmesi tavsiye
edilir. Bu, birden çok hacimsel pompa kullanıldığında
infüzyon setlerinin karışma olasılığını azaltır.
Döner kam
sit
y ke
Yata
Döner kam Bağlantı İstasyonu üzerindeki dikdörtgen çubuğa takılabilir.
1.
Pompanın arkasındaki döner kamı Bağlantı İstasyonu üzerindeki dikdörtgen çubukla aynı hizaya getirin.
2.
Pompayı yatay olarak tutun ve dikdörtgen çubuğun üzerine doğru sıkıca itin.
Pompanın çubuk üzerine "çıt" sesi çıkararak sıkıca oturduğundan emin olun.
3.
Pompanın üzerindeki k simgesinin yandığını kontrol edin.
A
Bir bölmeye ve dolayısıyla pompaya giden güç kaynağı, pompa bölmenin üzerine doğru olarak yerleştirilmediği sürece
çalışmaz.
4.
Serbest bırakmak için, bırakma kolunu itin ve pompayı öne doğru çekin.
5.
Pompa çıkarıldığında bölmedeki kırmızı LED'in yanmadığını kontrol edin.
A
Pompa çıkarıldıktan sonra LED'ler yanık kalıyorsa, Bağlantı İstasyonu'nu OFF (Kapalı) konuma getirin, kullanımdan
kaldırın ve kalifiye bir servis mühendisini arayın.
1000DF00444 Iss. 2
165/210
Kullanıma Başlama (Devamı)
Bağlantı İstasyonu'nu Arabaya Takma
1.
2.
2 kg - arabayla
taşırken sıvı
torbalarının
maks. ağırlığı
Montaj kitlerini, Bağlantı İstasyonu'nun dikey çıkıntısına takın.
Bağlantı İstasyonu'nun üst ve alt montaj kelepçesini arabaya takın, aralığı
arabaya uyacak şekilde ayarlayın ve Bağlantı İstasyonu'nun emniyetli olacağı
şekilde sıkılaştırın.
A
Bağlantı İstasyonu'nu arabaya, Bağlantı İstasyonu'nun üst
kısmının yerden 160 cm'den daha yüksek olacağı şekilde monte
etmeyin.
Araba, maksimum 9 pompa takılı (6 şırınga pompası ve
3 hacimsel pompa - bkz. "Teknik Özellikler" bölümü) bir
Bağlantı İstasyonu'nu taşıyacak şekilde tasarlanmıştır.
Arabaya ilave pompa/cihaz yüklerken veya takarken, aksamın
doğru olarak sabitlendiğinden ve dengelendiğinden emin olun.
160 cm - DS'nin
yerden maks.
yüksekliği
w
Bağlantı İstasyonu'nu Arabaya Takılıyken Nakletme
Bir arabayı iki yer arasında taşırken, Bağlantı İstasyonu takılı olduğu zaman, aşağıdaki talimatların izlenmesi önemlidir.
Gereksiz tüm aksesuarları çıkarın ve Bağlantı İstasyonu'na taşıma sırasında dikkat edin.
Nakliye sırasında Bağlantı İstasyonu'ndaki desteklere maksimum 2 kg'lık sıvı torbaları takılabilir.
Ayarlanabilir askının, mümkün olan en alçak konumda bulunmasını sağlayın.
A
Nakliye öncesinde, aksamın doğru olarak sabitlendiğinden ve dengelendiğinden emin olun.
Bağlantı İstasyonu'nu arabada isteğe bağlı askılar takılıyken nakletme
Bir arabayı iki yer arasında taşırken, Bağlantı İstasyonu ve isteğe
bağlı direkler takılı olduğu zaman, aşağıdaki talimatların izlenmesi
önemlidir.
Tek askı başına
maks. 8,5 kg
ağırlık
Her bir askı başına
maks. 4,25 kg
ağırlık
Kancalara 2 kg'dan fazla sıvı torbası takmayın.
Ayarlanabilir askının/askıların, mümkün olan en alçak
konumda bulunmasını sağlayın.
Gereksiz tüm aksesuarları çıkarın ve Bağlantı İstasyonu'na
taşıma sırasında dikkat edin.
Tek bir yan askıya 8,5 kg'dan ağır veya her iki askıya
4,25 kg'dan ağır yük takmayın.
w
Yan askıların
en düşük
pozisyonlarına
indirildiğinden
emin olun.
Pompaları direklere öne bakacak şekilde ve yerden
160 cm'den fazla yükseğe takmayın.
A
1000DF00444 Iss. 2
Nakliye öncesinde, aksamın doğru olarak
sabitlendiğinden ve dengelendiğinden
emin olun.
166/210
Teknik Özellikler
Mekanik -
Dikey Bölme
Sayısı
Yatay Bölme
Sayısı
Torba
Destekleri
Yükseklik*
(mm)
Genişlik
(mm)
Derinlik
(mm)
Maksimum Ağırlık
(yaklaşık kg.)
Araba Uyumlu
2
0
-
390
170
70
3,5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Torba destekleri minimum yükseklikteyken. Araba hariç.
** 80083UN00-00 + 1000SP01187
Malzemeler - Anotlu alüminyum ekstrüzyon.
Elektriksel - Besleme Voltajı 230 VAC, 50 veya 60Hz, 500 VA (nominal). Sigortalar 2 x T5 Amp, Akım dalgalanmasını önleyici (5 x 20 mm)
güç bölmesi girişinde.
Şebeke çıkış dereceleri 20VA maks. 230V 50-60 Hz
Çevresel Çalışma Sıcaklığı
+5 °C - +40 °C
İşletim Sırasında Bağıl Nem
20% - 90%
İşletim Sırasında Atmosfer Basıncı
700 hPa - 1060 hPa
Nakletme Sıcaklığı
-20 °C - +50 °C
Nakletme Sırasında Bağıl Nem
%15 - %95 (Yoğuşmasız)
Nakletme Sırasında Atmosfer Basıncı 500 hPa - 1060 hPa
Mevzuat Uyumu - Elektriksel / mekanik güvenlik - IEC/EN60601-1 ile uyumludur.
Sınıflandırma - Kesintisiz çalışır
1000DF00444 Iss. 2
167/210
Bakım
Rutin Bakım Prosedürleri
Bu Bağlantı İstasyonu'nun iyi çalışır durumda olduğundan emin olmak için pompayı temiz tutmanız ve aşağıda açıklanan rutin bakım
prosedürlerini uygulamanız önemlidir. Tüm servis işlemleri bir uzman servis mühendisi tarafından Teknik Servis Kılavuzu'na (TSM) bakılarak
gerçekleştirilmedir.
Onarılabilir olduğu belirtilen parçaların onarımında uzman servis mühendisine yardımcı olacak devre şemalarını, bileşen parça listelerini ve
diğer tüm servis bilgilerini CareFusion'den talep edebilirsiniz.
A
Bağlantı İstasyonu yere düşerse, aşırı neme, sıvı dökülmesine, neme veya yüksek sıcaklığa maruz kalırsa, pompayı uzman servis
mühendisi tarafından kontrol edilmesi için kullanımdan kaldırın.
Tüm önleyici ve düzeltici bakım işlemleri ve benzeri faaliyetler, verilen bilgiler ışığında uygun bir çalışma yerinde
gerçekleştirilmelidir. CareFusion, kendisi tarafından verilen talimatlar ve bilgilerin dışında gerçekleştirilen işlemlerden sorumlu
olmayacaktır.
Aralık
Rutin Bakım Prosedürü
Alaris® İnfüzyon Pompası
yüklerken
Her pompanın kendi elektrik konnektörlerine gerektiği gibi yerleştirildiğini ve mekanik olarak yerine
kilitlendiğini kontrol edin.
Alaris® İnfüzyon Pompasını
çıkarırken
Pompa çıkarıldığında kırmızı LED'in söndüğünü kontrol edin. LED YANIK kalıyorsa, Bağlantı
İstasyonu'na kalifiye bir servis mühendisi tarafından servis yapılmalıdır.
Hastane Politikası uyarınca
Uzun süreli saklamadan önce ve sonra Bağlantı İstasyonu'nun dış yüzeylerini baştan aşağı temizleyin.
Yılda en az bir kere
1. AC çıkışlarının, iletişim konnektörlerinin, AC güç kaynağı prizinin ve kablosunun hasarlı olup
olmadığını inceleyin.
(Parçaların tanımı için Teknik
Servis Kılavuzuna bakın)
2. Elektrik güvenliği kontrollerini gerçekleştirin. Tüm ünite kaçak akımının ölçülmesi gerekir. Eğer bu
akım 500μA değerinin üzerindeyse, Bağlantı İstasyonu kullanılmamalı ve kalifiye bir servis mühendisi
tarafından servis yapılmalıdır.
AC Sigortalarını Değiştirme
AC güç göstergesi ışığı, Bağlantı İstasyonu AC güç kaynağına bağlı ve AÇIK olduğunda yanmıyorsa, ya AC prizindeki güç kaynağı sigortası
(eğer takılıysa) yanmıştır, ya da dahili sigortalar yanmıştır.
İlk önce, takılıysa, AC şebeke prizindeki güç kaynağı sigortasını kontrol edin. AC güç göstergesi ışığı yanmıyorsa, Bağlantı İstasyonu'nu
kullanımdan kaldırın.
AC sigortaların yalnızca uzman servis mühendisi tarafından değiştirilmesi tavsiye edilir. AC sigortaları değiştirme hakkında daha fazla bilgi
için Teknik Servis Kılavuzu'na bakın.
A
Sigortalar yanmaya devam ederse, bir elektrik arızası söz konusu olabilir; pompanın ve güç kaynağının kalifiye bir servis
mühendisi tarafından kontrol edilmesi gerekir.
1000DF00444 Iss. 2
168/210
Bakım (Devamı)
Temizleme ve Saklama
Bağlantı İstasyonu yeni bir hastaya transfer edilmeden önce ve kullanım sırasında düzenli olarak, pompayı ılık suyla nemlendirilmiş, tüy
bırakmayan bir bezle silerek ve standart dezenfektan / deterjan solüsyonu kullanarak temizleyin. Arabanın tabanı temizlenirken, ılık su ve
standart bir dezenfektan / deterjan solüsyonuna batırılmış yumuşak bir fırça kullanılmalıdır; aksi durumda, araba tabanının üzerindeki cila aşınabilir.
Tavsiye edilen temizleyiciler şunlardır:
Marka
Konsantrasyon
Hibiscrub
%20 (v/v)
Virkon
%1 (w/v)
Aşağıdaki dezenfektan türlerini kullanmayın:
• Metalleri aşındırdıkları bilinen ve aralarında aşağıdakilerin de bulunduğu dezenfektanlar:
• NaDcc (örneğin Presept),
• Hipokloritler (örneğin Chlorasol),
• Aldehidler (örneğin Cidex),
• Katyonik Surfaktanlar (örneğin Benzalkonyum Klorid).
• İyot (örneğin Betadin) kullanılması, yüzey renginin bozulmasına neden olur.
• Konsantre İzopropil alkol bazlı temizleyiciler plastik parçaları eritebilir.
A
Temizlemeden önce her zaman cihazı KAPATIN ve AC güç kaynağından çekin. Pompalara, bölmelere veya elektrik temas
yerlerine sıvı girmesine asla izin vermeyin; pompaların veya bölmelerin yüzeyinde artık sıvı birikmesini önleyin. Bağlantı
İstasyonu'nun dış yüzeyine zarar verecek sert temizlik maddeleri kullanmayın. Bu Bağlantı İstasyonu'nu buharla
otoklavlamayın, etilen oksitle sterilize etmeyin veya herhangi bir sıvıya daldırmayın.
Bertaraf Etme
Atık Elektrikli ve Elektronik Ekipman Kullanıcıları için Bertaraf Etme Bilgileri
Ürünün veya birlikte verilen belgelerin üzerindeki bu U simgesi, kullanılan elektrikli veya elektronik ürünlerin şehir çöplüğüne atılmaması
gerektiği anlamına gelir.
Elektrikli veya elektronik ekipmanı atmak isterseniz, daha fazla bilgi için lütfen CareFusion bayiiniz veya distribütörünüzle bağlantıya geçin.
Bu ürünü doğru bir şekilde bertaraf etmek değerli kaynaklarınızı korumaya yardım edecek; atıkların gerektiği gibi işlenmemesi nedeniyle
insan sağlığı ve çevre üzerinde oluşabilecek olası olumsuz etkileri önleyecektir.
Avrupa Birliği Dışındaki Ülkelerde Bertaraf Etme Bilgileri
Bu simge yalnızca Avrupa Birliği'nde geçerlidir. Ürün çevresel faktörler göz önünde bulundurularak bertaraf edilmelidir. Tüm bileşenler
yerel yönetmeliklerde belirtildiği şekilde güvenle bertaraf edilebilir.
1000DF00444 Iss. 2
169/210
Ürünler ve Yedek Parçalar
Alaris® İnfüzyon Sistemi
Alaris® İnfüzyon Sistemi ürün ailesindeki ürünler şunlardır:
Parça Numarası
Tanımı
80013UN01
Alaris® GS Şırınga Pompası
80023UN01
Alaris® GH Şırınga Pompası
80033UND1
Alaris® CC Şırınga Pompası
80043UN01
Alaris® TIVA Şırınga Pompası
80053UN01
Alaris® PK Şırınga Pompası
80033UND1-G
Alaris® CC Şırınga Pompası, Guardrails® Güvenlik Yazılımıyla birlikte
80023UN01-G
Alaris® GH Şırınga Pompası, Guardrails® Güvenlik Yazılımıyla birlikte
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS Bağlantı İstasyonu
80203UNS0x-xx1
Alaris® Gateway İş İstasyonu
1 Bağlantı İstasyonları ve İş İstasyonları için, yapılandırma seçenekleri ve parça numaralarını öğrenmek amacıyla yerel müşteri hizmetleri temsilcisine başvurun.
Yedek Parçalar
Bu pompanın yedek parçalarının kapsamlı bir listesi Teknik Servis Kılavuzu'nda yer almaktadır.
Teknik Servis Kılavuzu (1000SM00019) artık web üzerinde aşağıdaki adresten elektronik formatta temin edilebilir:www.carefusion.com/alaris-intl/
Kılavuzlarımıza erişmek için bir kullanıcı adı ve parola gerekir. Oturum açma ayrıntılarını öğrenmek için lütfen yerel müşteri hizmetleri
temsilcinize başvurun.
Parça Numarası
Tanımı
0000EL00889
AC Elektrik Fişi - Birleşik Krallık
1001FAOPT92
AC Elektrik Fişi - Avrupa
1000SP00169
Montaj Kiti - Askı Klempi
1000SP00655
Montaj Kiti - Drager çubuk
1000SP00192
Montaj Kiti - Aralayıcı
80083UN00-00
Bağlantı İstasyonu Arabası
4017418
İsteğe bağlı yan askı kiti
1000DF00444 Iss. 2
170/210
Servis İrtibat Bilgileri
Servis için yerel Bayiinize veya Distribütörünüze başvurun.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
171/210
Spis treści
Strona
Wprowadzenie ...................................................................................................................................
172
Funkcje stacji dokującej Alaris® DS ..................................................................................................
173
Definicje symboli ...............................................................................................................................
174
Środki ostrożności w czasie obsługi ................................................................................................
175
Rozpoczynanie pracy ........................................................................................................................
177
Parametry urządzenia .......................................................................................................................
180
Konserwacja .......................................................................................................................................
181
Produkty i części zamienne ..............................................................................................................
183
Adresy pomocy serwisowej ..............................................................................................................
184
Wprowadzenie
Stacja dokująca Alaris® DS (określana dalej jako „stacja dokująca”) została zaprojektowana jako system modułowy. System zawiera gniazda
dla rodziny pomp infuzyjnych Alaris®.
Wiele pomp infuzyjnych Alaris® montowanych jest w jednej stacji dokującej.
Wyeliminowanie wiązek kabli zasilających dzięki zastosowaniu pojedynczego przewodu zasilającego.
Interfejs urządzeń medycznych (MDI) — unikalny mechanizm montażu.
Łatwa konfiguracja dzięki dostosowywalnej konstrukcji modułowej.
Uporządkowanie wielu linii infuzyjnych i ich konfiguracji.
Nazwa Asena® została niedawno zmieniona i obecnie stosowana jest nazwa Alaris®. Ta zmiana nazwy handlowej nie ma żadnego wpływu
na przeznaczenie ani cechy funkcjonalne produktu. Zalecane pompy i akcesoria przeznaczone do stosowania z tym urządzeniem mogą
nosić nazwę handlową Asena® lub Alaris®, lecz można je stosować z tą stacją dokującą niezależnie od przyjętego nazewnictwa.
Przeznaczenie:
Stacja dokująca jest przeznaczona do zastosowania w celu mocowania i zasilania rodziny pomp infuzyjnych Alaris® w środowisku
określonym w instrukcji obsługi. W tego typu otoczeniu urządzenie może być używane w procesie leczenia w następującym zakresie:
Terapia płynowa, transfuzje krwi, żywienie pozajelitowe, terapia lekami, chemioterapia, dializa i znieczulenie. Stacja dokująca Alaris® jest
zaprojektowana tak, aby nie wywierała bezpośredniego wpływu na infuzję.
Informacje o instrukcji
Przed rozpoczęciem korzystania z urządzenia użytkownik powinien dokładnie zapoznać się ze stacją dokującą opisaną w tej instrukcji.
Aby uzyskać informacje dotyczące właściwej obsługi pomp, należy zapoznać się z odpowiednią instrukcją obsługi.
Na wszystkich rysunkach wykorzystanych w niniejszej Instrukcji obsługi przedstawiono typowe ustawienia i wartości, które można
stosować przy ustawianiu parametrów funkcji Stacji dokującej. Te ustawienia i wartości mają wyłącznie charakter przykładowy. Pełny zakres
ustawień i wartości przedstawiono w rozdziale dotyczącym danych technicznych.
1000DF00444 Iss. 2
172/210
Funkcje stacji dokującej Alaris® DS
Przykład typowej konfiguracji stacji dokującej
Uchwyty do worków/butli
(masa całkowita do 2,5 kg — 2 kg
w przypadku transportu na wózku)
Regulowany
stojak pionowy
z uchwytem
Wytłoczenie
poziome
Element w kształcie litery T
Pokrętło blokady
Wytłoczenie
pionowe
Zaczep ślizgowy
Podkładka dystansowa
między modułami
Szyna do mocowania
urządzenia
Dioda ostrzegawcza
LED
Gniazdo siecioowe
Moduł pompy
Tabliczka znamionowa
(z tyłu — wyjaśnienie
zastosowanych symboli
można znaleźć pod hasłem
Określenia symboli)
Port
komunikacyjny
podczerwieni
Złącze
wyrównywania
potencjałów (PE)
Moduł zasilania
Wyłącznik
Gniazdo sieci
zasilającej
A
Części dotyczące środków ostrożności związanych z obsługą i danych technicznych zawierają informacje na temat
maksymalnej dopuszczalnej liczby pomp infuzyjnych Alaris®, których można używać z wózkiem.
1000DF00444 Iss. 2
173/210
Definicje symboli
Symbole użyte na naklejkach:
Symbol
Opis
w
x
O
r
Uwaga (sprawdź w załączonej dokumentacji)
Złącze wyrównywania potencjałów (PE)
Zabezpieczenie przed kroplami wody spadającymi pionowo z góry
Prąd zmienny
Urządzenie jest zgodne z wymogami dyrektywy Rady 93/42/EWG zmienionej przez
Dyrektywę 2007/47/WE.
T
t
U
A
W
EC REP
Data produkcji
Producent
Nie wyrzucać z odpadami komunalnymi
Ważna informacja
Parametry bezpieczników
Autoryzowany przedstawiciel w Unii Europejskiej.
1000DF00444 Iss. 2
174/210
Środki ostrożności w czasie obsługi
Mocowanie pompy
H
I
•
Pompy połączone ze stacją dokującą należy zamontować na wysokości pomiędzy 1,0 metra powyżej lub
poniżej poziomu serca pacjenta. Najdokładniejszy pomiar ciśnienia w linii infuzyjnej uzyskuje się przy
zamocowaniu pompy na poziomie serca pacjenta.
•
Nie należy montować stacji dokującej tak, by strzykawki były skierowane pionowo ku górze, gdyż może to
doprowadzić do podania powietrza, które może znajdować się w strzykawce. Aby zabezpieczyć się przed
podaniem powietrza podczas infuzji, osoba obsługująca pompę powinna regularnie sprawdzać przebieg
wlewu, strzykawkę, linię infuzyjną oraz podłączenie pacjenta, a także wykonać czynności wstępne, opisane
w odpowiedniej instrukcji obsługi.
•
Nie należy montować stacji dokującej z gniazdem sieci zasilającej skierowanym do góry, ponieważ
mogłoby to spowodować zagrożenie elektryczne w przypadku rozlania cieczy na stację dokującą. Stację
dokującą należy zamontować w położeniu pionowym.
•
Pręt/szyna mocujący, do którego mocowana jest stacja dokująca musi charakteryzować się wytrzymałością
pozwalającą na obciążenia czterokrotną wagą stacji dokującej (informacje dotyczące wagi poszczególnych
stacji dokujących zawiera rozdział „Dane techniczne”).
•
Wózek stacji dokującej Alaris® DS został zaprojektowany w sposób umożliwiający przewożenie do
9 pomp (6 pomp strzykawkowych i 3 pompy objętościowe). Nie wolno używać w przypadku tego wózka
konfiguracji bardziej rozbudowanych (patrz tabela w rozdziale „Dane techniczne”).
•
Stacji dokującej nie należy mocować do stojaka ruchomego jeśli stabilność i wytrzymałość zespołu nie
została oceniona zgodnie z normą IEC/EN60601-1 dla sprzętu ruchomego.
•
Nie należy podłączać do gniazd zasilających żadnego innego sprzętu niż pompy infuzyjne Alaris®.
Podłączenie innego sprzętu może spowodować przekroczenie dopuszczalnego prądu upływu
uziemienia.
Kompatybilność elektromagnetyczna i zakłócenia
M
•
Stacja dokująca (z zamocowanymi pompami) jest zabezpieczona przed wpływem zewnętrznych
zakłóceń, m.in. fal radiowych o wysokiej częstotliwości, pola magnetycznego, wyładowań
elektrostatycznych (tworzonych przez elektryczny sprzęt chirurgiczny, sprzęt do przyżegania, duże silniki,
przenośne radioodbiorniki, telefony komórkowe itp.) i została zaprojektowana z myślą o zapewnieniu
bezpieczeństwa, nawet w przypadku wystąpienia niedozwolonych poziomów zakłóceń.
•
Stacji dokującej nie dotyczy norma CISPR 11, ponieważ nie są w niej stosowane prądy przemienne ani
sygnały komutowane o częstotliwości powyżej 9 kHz. W związku z tym poziom emisji fal radiowych pompy
jest bardzo niski i istnieje małe prawdopodobieństwo zakłócania pracy urządzeń elektronicznych w jej
pobliżu. Stacja dokująca (z zamocowanymi pompami) emituje jednak promieniowanie elektromagnetyczne
na określonym poziomie, mieszczącym się w granicach wyznaczonych przez normy IEC/EN60601-1-2 i IEC/
EN60601-2-24. Jeżeli stacja dokująca (z zamocowanymi pompami) zakłóca działanie innych urządzeń,
należy podjąć kroki mające na celu zmniejszenie tych oddziaływań, na przykład poprzez zmianę położenia
urządzeń.
Niebezpieczeństwa
B
A
•
Stosowanie stacji dokującej w obecności palnych środków anestetycznych grozi wybuchem. Należy
pamiętać o konieczności umieszczenia stacji dokującej z dala od takich szkodliwych źródeł.
•
Niebezpieczne napięcie: Otwarcie lub zdjęcie obudowy stacji dokującej grozi porażeniem prądem
elektrycznym. Wszelkie czynności serwisowe należy powierzać autoryzowanemu punktowi
serwisowemu.
•
Przy podłączeniu do zewnętrznego źródła zasilania należy używać przewodów trójżyłowych (faza, zero
i uziemienie). Jeżeli ciągłość zewnętrznego kabla uziemiającego wchodzącego w skład instalacji budzi
wątpliwości, stacja dokująca nie powinna być używana.
•
W razie upadku lub zalania stacji dokującej, poddania jej działaniu dużej wilgotności lub wysokiej
temperatury bądź narażeniu jej w inny sposób na uszkodzenie, należy wycofać urządzenie z eksploatacji
i przekazać do sprawdzenia do autoryzowanego serwisu technicznego. W miarę możliwości należy
transportować lub przechowywać stację dokującą w oryginalnym opakowaniu oraz przestrzegać zakresów
temperatur, wilgotności i ciśnienia określonych w rozdziale „Dane techniczne” oraz na opakowaniu
zewnętrznym.
1000DF00444 Iss. 2
175/210
Środki ostrożności w czasie obsługi (ciąg dalszy)
Środowisko pracy
•
Użytkownicy stacji dokującej powinni przed użyciem tego urządzenia medycznego przeczytać wszystkie
instrukcje zawarte w niniejszym podręczniku.
•
Stacja dokująca jest odpowiednia do stosowania we wszystkich środowiskach, włącznie z gospodarstwami
domowymi i takimi, które są bezpośrednio podłączone do publicznej sieci elektrycznej niskiego napięcia,
obsługującej budynki mieszkalne.
•
Ustawiając stację dokującą należy dokonać oceny potencjalnych zagrożeń związanych z prowadzeniem
przewodów elektrycznych i linii infuzyjnych. W razie konieczności należy określić i zastosować środki
redukujące niebezpieczeństwo.
•
Stacji dokującej należy używać wyłącznie ze zgodnymi z nią produktami i akcesoriami firmy CareFusion
oraz odpowiednimi pojemnikami i liniami infuzyjnymi.
•
Używając stacji dokującej podczas leczenia pacjentów należy używać jednej stacji dla jednego pacjenta.
•
Stacja dokująca nie jest przeznaczona do stosowania w obecności mieszanin palnych środków
anestetycznych z powietrzem, tlenem lub podtlenkiem azotu.
1000DF00444 Iss. 2
176/210
Rozpoczynanie pracy
Konfiguracja początkowa
A
Przed rozpoczęciem korzystania ze stacji dokującej należy dokładnie przeczytać Instrukcję obsługi.
1. Sprawdź, czy stacja dokująca jest kompletna, czy nie jest uszkodzona oraz czy wartość napięcia znamionowego podana na naklejce jest
zgodna z napięciem sieciowym.
2. W zestawie znajdują się następujące elementy:
Stacja dokująca Alaris® DS
Instrukcja obsługi
Opakowanie ochronne
Wejście zasilania
Stacja dokująca jest wyposażona we własny obwód dystrybucji mocy. Prąd przemienny jest dostarczany do modułu zasilania przez
standardowe złącze IEC. Podświetlony przełącznik wyłącznika sieci informuje o tym, czy zasilanie jest włączone.
Stacja dokująca jest wyposażona w podwójne gniazdo bezpieczników chroniących wejście prądu przemiennego. Obwody zasilania
sieciowego i przewodu zerowego są chronione przez bezpieczniki.
A
Jeśli dioda LED w gniazdach pomp infuzyjnych jest aktywna gdy żadna pompa nie jest podłączona do modułu,
należy podejrzewać usterkę zasilania modułu. Należy wycofać stację dokującą z eksploatacji i skontaktować się
z wykwalifikowanym pracownikiem serwisu.
Uchwyty na pojemniki o regulowanej wysokości
Regulowany pręt pionowy został zaprojektowany jako wygodny środek mocowania pojemników z płynem na stacji dokującej. Pręt
przenosi maksymalne obciążenie równoważne 2,5 kg na jeden wieszak pojemników (2 kg w przypadku transportu na wózku). Pręt jest
pewnie mocowany za pomocą obejmy i zaczepu ślizgowego. Zapewnia to zwiększenia elastyczności przy wyborze wymaganej wysokości
pojemników z płynem. W celu obsługi obejmy:
1.
Chwyć rączkę na dolnym końcu pręta i ostrożnie poluzuj pokrętło.
2.
Trzymając pręt zwolnij zaczep ślizgowy; umożliwi to swobodny ruch stojaka.
3.
Wyreguluj pręt tak, aby pojemnik z płynem był zawieszony na pożądanej wysokości.
4.
Dokręć pokrętło, aby zamocować pewnie pręt w odpowiednim położeniu.
1000DF00444 Iss. 2
177/210
Rozpoczynanie pracy (ciąg dalszy)
Montaż pompy infuzyjnej Alaris®
Szyna montażowa
urządzenia
Dźwignia zwalniająca (wciśnij, aby zwolnić)
Obrotowa krzywka do mocowania
na poziomych szynach prostokątnych
A
Szyna prostokątna
Częś
ziom
ć po
Dźwignia zwalniająca
(wciśnij, aby zwolnić)
Zaleca się umieszczanie worków infuzyjnych na
wieszaku bezpośrednio nad pompą, z którą są
używane. Zmniejsza to możliwość pomylenia
linii infuzyjnych, gdy używanych jest kilka pomp
objętościowych.
Obrotowa krzywka do
mocowania na poziomych
szynach prostokątnych
a
Do prostokątnej szyny stacji dokującej można przymocować obrotową krzywkę.
1.
Wyrównaj krzywkę obrotową na tylnej ścianie pompy z prostokątną szyną na stacji dokującej.
2.
Trzymając pompę poziomo i załóż na szynę prostokątną.
Upewnij się, czy pompa została bezpiecznie zamocowana (na zatrzask) na szynie.
3.
Sprawdź, czy element k na pompie jest podświetlony.
A
Zasilanie gniazda i pompy jest wyłączone, jeśli pompa nie zostanie prawidłowo umieszczona w gnieździe.
4.
W celu wyjęcia pompy, wciśnij dźwignię zwalniającą i wysuń pompę do przodu.
5.
Sprawdź, czy czerwona dioda LED na module nie jest aktywna po wymontowaniu pompy.
A
Jeśli dioda LED pozostaje włączona po wymontowaniu pompy, WYŁĄCZ stację dokującą, wycofaj ją z eksploatacji
i skontaktuj się z wykwalifikowanym pracownikiem serwisu.
1000DF00444 Iss. 2
178/210
Rozpoczynanie pracy (ciąg dalszy)
Mocowanie stacji dokującej na wózku
1.
Zamocuj zestawy montażowe w pionowych rowkach z tyłu stacji dokujacej.
2.
Przymocuj dolny wspornik montażowy stacji dokującej do wózka, dostosuj
odstępy między zestawami montażowymi tak, aby pasowały do wózka i dokręć,
aby uzyskać pewne zamocowanie stacji dokującej.
A
Maksymalna
waga
pojemników
z płynem
podczas
przewozu na
wózku — 2 kg
Nie wolno mocować stacji dokującej na wózku w taki sposób,
aby górna część stacji dokującej znajdowała się więcej niż
160 cm nad podłożem.
Maksymalna
wysokość stacji
dokującej nad
podłożem —
160 cm
Wózek został zaprojektowany w sposób umożliwiający
zamontowanie stacji dokującej z maksymalnie 9 pompami
(6 pomp strzykawkowych i 3 pompy objętościowe — patrz
rozdział „Dane techniczne”).
w
Instalując na wózku lub mocując na nim dodatkowe pompy/
urządzenia należy zawsze sprawdzić, czy zestaw jest
odpowiednio stabilny i wyważony.
Transport zamocowanej na wózku stacji dokującej
Podczas przemieszczania wózka z zamontowaną stacją dokującą ważne jest przestrzeganie następujących zasad.
Należy usunąć wszystkie zbędne elementy i ostrożnie obchodzić się podczas transportu ze stacją dokującą.
Podczas transportu do podpór na stacji dokującej można przymocować pojemniki z płynem o masie do 2 kg.
Regulowany pręt musi znaleźć się w najniższym możliwym położeniu.
A
Przed rozpoczęciem transportu należy sprawdzić, czy zestaw jest odpowiednio stabilny i wyważony.
Transport na wózku stacji dokującej z przymocowanymi dodatkowymi stojakami
Podczas przemieszczania wózka z zamontowaną stacją dokującą
i z zamocowanymi opcjonalnymi stojakami ważne jest przestrzeganie
następujących zasad.
Maksymalna masa
przypadająca na
pojedynczy stojak
to 8,5 kg
Maksymalna masa
przypadająca na
każdy stojak to
4,25 kg
Nie montuj na hakach pojemników z płynem o masie
przekraczającej 2 kg.
Regulowane stojaki muszą znaleźć się w najniższym
możliwym położeniu.
Należy usunąć wszystkie zbędne elementy i ostrożnie
obchodzić się podczas transportu ze stacją dokującą.
w
Sprawdź, czy
stojaki boczne
są opuszczone
do najniższego
położenia
Nie montuj na poszczególnych stojakach bocznych
elementów o masie większej niż 8,5 kg (lub 4,25 kg na obu
stojakach).
Nie montuj na stojakach skierowanych do przodu pomp na
wysokości przekraczającej 160 cm powyżej podłoża.
A
1000DF00444 Iss. 2
Przed rozpoczęciem transportu należy
sprawdzić, czy zestaw jest odpowiednio
stabilny i wyważony.
179/210
Parametry urządzenia
Mechaniczne
Liczba
modułów
pionowych
Liczba
modułów
poziomych
Podpory dla
pojemników
Wysokość*
(mm)
Szerokość
(mm)
Głębokość
(mm)
Waga maksymalna
(kg, ok.)
Zgodny wózek
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* z uchwytami do zawieszen ia pojemników/butli na minimalnej wysokości. Bez uwzględnienia wózka.
** 80083UN00-00 + 1000SP01187
Materiały — tłoczone, anodowane aluminium.
Elektryczne — napięcie zasilania 230 VAC, 50 lub 60 Hz, 500 VA (nominalne). Bezpieczniki w gnieździe modułu zasilania 2 x T5 A,
przeciwudarowy (5 x 20 mm).
Wartości znamionowe gniazda sieci 20 VA maks. 230 V 50–60 Hz
Środowiskowe —
Temperatura robocza
+5°C – +40°C
Wilgotność względna podczas pracy
20% – 90%
Ciśnienie atmosferyczne podczas pracy
700hPa – 1060hPa
Temperatura podczas transportu
-20°C – +50°C
Wilgotność względna podczas transportu
15% – 95% (bez kondensacji)
Ciśnienie atmosferyczne podczas transportu 500hPa - 1060hPa
Zgodność z przepisami — bezpieczeństwo elektryczne/mechaniczne — zgodne z normą IEC/EN60601-1.
Klasyfikacja — praca ciągła
1000DF00444 Iss. 2
180/210
Konserwacja
Rutynowe czynności konserwacyjne
Dla zapewnienia dobrego stanu eksploatacyjnego stacji dokującej należy utrzymywać ją w czystości i wykonywać rutynowe czynności
konserwacyjne opisane poniżej. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel
serwisu, zgodnie z podręcznikiem Technical Service Manual (TSM).
Schematy elektryczne i listy podzespołów oraz wszelkie informacje serwisowe, które mogą pomóc wykwalifikowanemu personelowi
serwisu w przeprowadzaniu napraw podzespołów, oznaczonych jako nadające się do naprawy, są dostępne na życzenie od CareFusion.
A
Jeżeli stacja dokująca upadła, uszkodzona bądź zostanie wystawiona na działanie nadmiernej wilgotności lub wysokiej
temperatury, należy ją natychmiast wycofać z eksploatacji i oddać do skontrolowania w dziale serwisu.
Wszelkie czynności obsługowe i naprawcze powinny być przeprowadzane w odpowiednich warunkach i zgodnie
z dołączonymi informacjami. Firma CareFusion wyłącza wszelką odpowiedzialność za sprzęt, w przypadku gdy czynności
te były wykonywane niezgodnie z instrukcjami lub informacjami dostarczonymi przez firmę CareFusion.
Odstęp
Rutynowa czynność konserwacyjna
Podczas wkładania pompy
infuzyjnej Alaris®
Sprawdź, czy wszystkie pompy są odpowiednio umieszczone w gniazdach elektrycznych i mechanicznie
zablokowane w odpowiednich położeniach.
Podczas zdejmowania pompy
infuzyjnej Alaris®
Sprawdź, czy po zdjęciu pompy czerwona dioda LED wyłącza się. Jeśli dioda LED pozostaje WŁĄCZONA,
stację dokującą należy wycofać z eksploatacji i skontaktować się z wykwalifikowanym pracownikiem
serwisu.
Zgodnie z zaleceniami szpitala
Przed i po dłuższym okresie składowania należy dokładnie oczyścić zewnętrzną powierzchnię
obudowy stacji dokującej.
Przynajmniej raz do roku
1. Sprawdź gniazda sieci prądu zmiennego, złącza komunikacyjne, wtyczkę zasilania prądem
przemiennym i kabel pod kątem uszkodzeń.
(Oznaczenia podzespołów
zawiera serwisowa instrukcja
obsługi)
2. Wykonaj kontrolę bezpieczeństwa elektrycznego. Należy zmierzyć prąd upływowy kompletnego
urządzenia. Jeśli wynosi 500 μA stacji dokującej nie należy używać — należy poddać ją serwisowi
przeprowadzonemu przez wykwalifikowanego w tym zakresie pracownika.
Wymiana bezpieczników prądu zmiennego
Jeśli kontrolka zasilania sieciowego prądem zmiennym nie świeci się w czasie, gdy stacja dokująca jest podłączona do gniazdka sieciowego
i jest WŁĄCZONA, wówczas należy podejrzewać przepalenie się bezpiecznika sieciowego we wtyczce przewodu zasilania, albo też
przepalenie bezpieczników wewnętrznych.
Najpierw należy sprawdzić bezpiecznik we wtyczce przewodu zasilania sieciowego (jeżeli jest). Jeśli kontrolka zasilania sieciowego prądem
przemiennym nie świeci się, stację dokującą należy wycofać z eksploatacji.
Zaleca się, by wymianę bezpiecznika sieciowego powierzać wyłącznie wykwalifikowanym pracownikom serwisu. Dalsze informacje
dotyczące wymiany wewnętrznych bezpieczników sieciowych zawiera serwisowa instrukcja obsługi.
A
Jeżeli bezpieczniki wielokrotnie się przepalają, należy podejrzewać awarię układów elektrycznych; w takim
wypadku pompę powinien skontrolować pracownik działu serwisu.
1000DF00444 Iss. 2
181/210
Konserwacja (ciąg dalszy)
Czyszczenie i przechowywanie
Przed przeniesieniem stacji dokującej do nowego pacjenta oraz okresowo podczas użytkowania, należy ją wyczyścić ściereczką nie
pozostawiającą kłaczków lekko zwilżoną ciepłą wodą ze standardowym środkiem odkażającym/detergentem. Czyszczenie podstawy
wózka należy wykonywać miękką szczotką oraz ciepłą wodą ze standardowym roztworem środka odkażającego/detergentu, ponieważ
wykończenie podstawy wózka jest szorstkie.
Zaleca się następujące rodzaje środków czyszczących:
Marka
stężenie
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Nie wolno stosować następujących typów środków odkażających:
• Nie mogą być stosowane środki odkażające, powodujące korozję metali, w tym:
• NaDcc (np. Presept),
• Podchloryny (np. Chlorasol),
• Aldehydy (np. Cidex),
• Surfaktanty kationowe (takie jak chlorek benzalkonium).
• Stosowanie jodu (np. Betadine) spowoduje przebarwienia obudowy.
• Skoncentrowane środki czyszczące, zawierające alkohol izopropylowy powodują degradację elementów plastykowych.
A
Przed czyszczeniem należy zawsze wyłączyć urządzenie i odłączyć przewód zasilający. Nie wolno dopuszczać do
dostania się cieczy do pomp, modułów lub styków elektrycznych; należy unikać nadmiernego gromadzenia się
cieczy na powierzchni pomp lub modułów. Do czyszczenia nie należy używać agresywnych środków czyszczących,
ponieważ mogą one uszkodzić zewnętrzną powierzchnię obudowy stacji dokującej. Urządzenia nie wolno
autoklawować parowo, sterylizować tlenkiem etylenu, ani zanurzać w jakichkolwiek płynach.
Utylizacja
Informacje dla użytkowników o usuwaniu zużytych urządzeń elektrycznych i elektronicznych
Symbol U umieszczony na produkcie i/lub dołączonej dokumentacji przypomina, że zużyte urządzenia elektryczne i elektroniczne nie
powinny być usuwane z odpadami komunalnymi.
Informacje na temat utylizacji urządzeń elektrycznych i elektronicznych można uzyskać w upoważnionym biurze CareFusion lub
u przedstawiciela firmy.
Prawidłowa utylizacja tego produktu pomaga chronić cenne zasoby naturalne i zapobiegać potencjalnie negatywnym efektom
oddziaływania na ludzkie zdrowie, które mogłyby mieć miejsce w przypadku nieprawidłowego postępowania z odpadami.
Informacja dotycząca utylizacji dla krajów spoza Unii Europejskiej
Niniejszy symbol ma znaczenie tylko na terenie Unii Europejskiej. Utylizacji zużytego produktu należy dokonać z uwzględnieniem zasad
ochrony środowiska naturalnego. Wszystkie części urządzenia można bezpiecznie utylizować zgodnie z lokalnymi przepisami.
1000DF00444 Iss. 2
182/210
Produkty i części zamienne
System infuzyjny Alaris®
W skład systemu infuzyjnego Alaris® wchodzą następujące produkty:
Numer części
Opis
80013UN01
Pompa strzykawkowa Alaris® GS
80023UN01
Pompa strzykawkowa Alaris® GH
80033UND1
Pompa strzykawkowa Alaris® CC
80043UN01
Pompa strzykawkowa Alaris® TIVA
80053UN01
Pompa strzykawkowa Alaris® PK
80033UND1-G
Pompa strzykawkowa Alaris® CC z oprogramowaniem Guardrails®
80023UN01-G
Pompa strzykawkowa Alaris® GH z oprogramowaniem Guardrails®
274
Alaris® Transporter
80283UNS00-xx1
Stacja dokującaAlaris® DS
80203UNS0x-xx1
Stacja roboczaAlaris® Gateway
1 Aby uzyskać informacje dotyczące dostępności konfiguracji oraz numerów części do stacji dokujących i roboczych, należy skontaktować się
z przedstawicielem lokalnego działu obsługi klienta.
Części zamienne
Pełną listę części zamiennych do pompy zawiera serwisowa instrukcja obsługi.
Serwisowa instrukcja obsługi (1000SM00019) jest obecnie dostępna w formacie elektronicznym w Internecie pod adresem:
www.carefusion.com/alaris-intl/
W celu uzyskania dostępu do tych instrukcji konieczne jest podanie nazwy użytkownika i hasła. W celu uzyskania informacji niezbędnych
do zalogowania prosimy o skontaktowanie się z lokalnym biurem obsługi klientów.
Numer części
Opis
0000EL00889
Przewód zasilający prądu przemiennego — Wielka Brytania
1001FAOPT92
Przewód zasilający prądu przemiennego — Europa
1000SP00169
Zestaw montażowy — uchwyt do pręta
1000SP00655
Zestaw montażowy — uchwyt do szyny Drager
1000SP00192
Zestaw montażowy — element dystansowy
80083UN00-00
Wózek stacji dokującej
4017418
Zestaw opcjonalnego stojaka bocznego
1000DF00444 Iss. 2
183/210
Adresy punktów serwisowych
Aby uzyskać dane adresowe serwisu, skontaktuj się z lokalnym biurem firmy lub przedstawicielem.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
184/210
Cuprins
Pagina
Introducere ........................................................................................................................................
185
Caracteristici ale staţiei de andocare Alaris® DS .............................................................................
186
Definirea simbolurilor .......................................................................................................................
187
Precauţii la utilizare ..........................................................................................................................
188
Primii pași...........................................................................................................................................
190
Specificaţii ..........................................................................................................................................
193
Întreţinere ..........................................................................................................................................
194
Produse și piese de schimb...............................................................................................................
196
Adrese de contact pentru service ....................................................................................................
197
Introducere
Staţia de andocare Alaris® DS (denumită în continuare „Staţie de andocare”) a fost concepută ca sistem modular. Sistemul conţine module
pentru gama de pompe de perfuzie Alaris®.
Numeroase pompe de perfuzie Alaris® instalate la un sistem central de management.
Reducerea dezordinii cauzate de cabluri prin utilizarea unei singure intrări de reţea.
Interfaţă dispozitiv medical (MDI) - un mecanism de montare unic.
Ușor de montat, cu design modular adaptabil.
Organizare eficientă a configuraţiilor cu tuburi multiple.
Denumirea de marcă Asena® a fost recent schimbată în Alaris®. Această modificare a denumirii de marcă nu are niciun efect asupra
domeniului de utilizare sau asupra funcţionalităţii produsului. Pompele și produsele accesorii recomandate pentru utilizarea împreună
cu acest produs se referă la denumirea de marcă Asena® sau Alaris®, ambele tipuri fiind adecvate pentru utilizarea cu această staţie de
andocare.
Domeniul de utilizare:
Staţia de andocare este destinată utilizării ca suport de montaj și alimentare cu curent pentru gama de pompe de perfuzie Alaris® în mediul
de operare specificat în aceste Instrucţiuni de utilizare (IU). În asemenea medii, dispozitivul poate fi utilizat în următoarea gamă de terapii:
Terapie fluidică, transfuzii de sânge, alimentare parenterală, terapie medicamentoasă, chimioterapie, dializă și anestezie. Staţia de lucru
Alaris® Gateway este concepută să nu influenţeze sau să afecteze în mod direct procesul de administrare a perfuziei.
Despre acest manual
Utilizatorul trebuie să se familiarizeze foarte bine cu staţia de andocare descrisă în acest manual înainte de a o utiliza.
Vă rugăm să consultaţi Instrucţiunile de utilizare relevante pentru operarea corectă a pompelor.
Toate ilustraţiile din acest manual prezintă setări și valori tipice care pot fi utilizate la configurarea funcţiilor staţiei de andocare. Aceste setări
și valori au doar rol de exemplificare. Gama completă de setări și valori este prezentată în secţiunea Specificaţii.
1000DF00444 Iss. 2
185/210
Caracteristici ale staţiei de andocare Alaris® DS
Exemplu de configuraţie tipică a staţiei de andocare.
Cârlige pentru pungi
(2,5 kg max. total - 2 kg când se
transportă cu un cărucior)
Bară cu înălţime
reglabilă cu
mâner
Extruzie orizontală
Piesă în T
Roată de mână
cu blocare
Extruzie
verticală
Opritor
deplasabil
Distanţier de
blocuri structurale
Șină de montare
a dispozitivelor
Diodă emiţătoare de
lumină de avertizare
(LED)
Priză de reţea
Bloc structural
al pompei
Plăcuţă indicatoare
(pe verso - a se vedea
Definirea simbolurilor
pentru o explicaţie a
simbolurilor utilizate).
Port de comunicaţii
în infraroșu
Bloc structural
de alimentare
Conector pentru
egalizare de
potenţial (PE)
Buton ON/OFF
(Pornire/oprire)
Intrare de reţea
A
Consultaţi Precauţiile la utilizare și Specificaţiile pentru numărul maxim permis de pompe de perfuzie Alaris® atunci
când se utilizează cu un cărucior.
1000DF00444 Iss. 2
186/210
Definirea simbolurilor
Simboluri pe etichete:
Simbol
Descriere
w
x
O
r
Atenţie (consultaţi documentaţia atașată)
Conector pentru egalizare de potenţial (PE)
Protejat contra picăturilor de apă care cad vertical
Curent alternativ
Dispozitivul este în conformitate cu cerinţele impuse de Directiva 93/42/CEE a
Consiliului, modificată prin Directiva 2007/47/CE.
T
t
U
A
W
EC
REP
Data fabricaţiei
Producător
Nu se consideră deșeu urban
Informaţii importante
Tipul siguranţei
Reprezentant autorizat în Comunitatea Europeană
1000DF00444 Iss. 2
187/210
Precauţii la utilizare
Montarea pompei
H
I
•
Pompele instalate pe staţia de andocare trebuie montate la mai puţin de 1,0 m deasupra sau sub inima
pacientului. Cea mai precisă monitorizare a presiunii din setul de extensie se obţine când pompa este
poziţionată aproape de nivelul inimii pacientului.
•
Nu montaţi staţia de andocare cu seringa îndreptată în sus, deoarece aceasta ar putea duce la perfuzarea
aerului care se poate afla în seringă. Pentru a preveni introducerea aerului, utilizatorul trebuie să
urmărească regulat evoluţia perfuziei, seringa, linia de extensie și conexiunile la pacient, urmând
procedeul de amorsare a pompei descris în Instrucţiunile de utilizare relevante.
•
Nu montaţi staţia de andocare cu intrarea de reţea îndreptată în sus deoarece aceasta ar putea afecta
securitatea electrică în cazul unei deversări de lichid pe staţia de andocare. Asiguraţi-vă că staţia de
andocare este montată în poziţie verticală.
•
Bara de fixare de care este atașată staţia de andocare trebuie dimensionată la minim patru ori greutatea
staţiei de andocare complet încărcate (a se vedea tabelul din secţiunea „Specificaţii” pentru greutatea
fiecărei configuraţii a staţiei de andocare).
•
Căruciorul staţiei de andocare Alaris® DS a fost conceput să transporte în total maxim 9 pompe (6 pompe
pentru seringă și 3 pompe volumetrice). Nu utilizaţi o configuraţie mai mare decât aceasta pe cărucior (a se
vedea tabelul din secţiunea „Specificaţii”).
•
Staţia de andocare nu trebuie fixată de o bară mobilă dacă stabilitatea și rezistenţa ansamblului nu au fost
evaluate conform IEC/EN60601-1 pentru echipamente mobile.
•
Niciun alt echipament în afară de pompele de perfuzie Alaris® nu trebuie conectate la prizele de
reţea. Curentul permis de scurgere la pământ al sistemului poate fi depășit dacă sunt conectate alte
echipamente.
Compatibilitatea și interferenţa electromagnetică
M
•
Această staţie de andocare (cu pompele instalate) este protejată împotriva efectelor interferenţelor externe,
inclusiv a transmisiilor radio de înaltă frecvenţă, a câmpurilor magnetice și descărcărilor electrostatice (de
exemplu, cele generate de instrumentele electrochirurgicale sau de instalaţiile de cauterizare, motoare
mari, aparate de radio portabile, telefoane mobile etc.) și este concepută să își menţină siguranţa atunci
când apar niveluri alarmante de interferenţă.
•
Staţia de andocare nu se încadrează în sfera de aplicare a CISPR 11, deoarece nu utilizează curenţi
alternativi sau semnale comutate de peste 9 KHz. Prin urmare, emisiile de radiofrecvenţă sunt foarte
scăzute și este puţin probabil să cauzeze interferenţe cu echipamentele electronice din apropiere. Totuși,
această staţie de andocare (cu pompele instalate) emite un anumit nivel de radiaţii electromagnetice care
se încadrează în nivelurile precizate de IEC/EN60601-1-2 și IEC/EN60601-2-24. Dacă staţia de andocare (cu
pompele instalate) interacţionează cu alte echipamente, trebuie luate măsuri pentru a reduce la minim
efectele, de exemplu, prin repoziţionare sau mutare.
Pericole
B
A
•
Dacă staţia de andocare este utilizată în prezenţa anestezicelor inflamabile există pericolul producerii unei
explozii. Aveţi grijă să amplasaţi staţia de andocare la distanţă de astfel de surse de pericol.
•
Tensiune periculoasă: Dacă se deschide sau se înlătură carcasa staţiei de andocare, există un pericol
de electrocutare. Toate operaţiunile de service trebuie executate numai de către personal de service
calificat.
•
La conectarea la o sursă de curent externă, trebuie utilizată o alimentare cu trei conductori (de fază, nul,
împământare). Dacă există dubii cu privire la integritatea conductorului extern de protecţie din instalaţie
sau cu privire la dispunerea sa, staţia de andocare nu trebuie utilizată.
•
Dacă această staţie de andocare este scăpată pe jos, dacă este supusă unei temperaturi ridicate sau umidităţi
excesive, dacă se varsă lichid peste aceasta sau se suspectează deteriorarea acesteia, deconectaţi-o pentru
a fi inspectată de către un inginer de service calificat. La transportarea sau depozitarea staţiei de andocare,
dacă este posibil, utilizaţi ambalajul original și respectaţi intervalele de temperatură, umiditate și presiune
menţionate în secţiunea „Specificaţii” și pe ambalajul exterior.
1000DF00444 Iss. 2
188/210
Precauţii la utilizare (continuare)
Mediu de funcţionare
•
Utilizatorii staţiei de andocare trebuie să citească toate instrucţiunile din acest manual înainte de a utiliza
acest dispozitiv medical.
•
Staţia de andocare este adecvată pentru utilizare în toate spaţiile, inclusiv spaţii casnice și cele direct
conectate la reţeaua electrică publică de joasă tensiune care alimentează clădirile folosite în scopuri
casnice.
•
La instalarea unei staţii de andocare, trebuie realizată o evaluare a oricăror pericole potenţiale asociate cu
traseul conductorilor electrici și al tuburilor de perfuzie. Acolo unde este cazul, se vor identifica și aplica
măsuri de prevenire.
•
Staţia de andocare trebuie utilizată numai cu produse și accesorii CareFusion compatibile și cu pungi și
tuburi de perfuzie adecvate.
•
Atunci când este utilizată pentru terapia pacientului, fiecare staţie de andocare trebuie dedicată îngrijirii
unui singur pacient.
•
Această staţie de andocare nu este destinată utilizării în prezenţa unui amestec anestezic inflamabil cu aer,
oxigen sau protoxid de azot.
1000DF00444 Iss. 2
189/210
Primii pași
Configurarea iniţială
A
Citiţi cu atenţie aceste Instrucţiuni de utilizare înainte de a folosi staţia de andocare.
1. Verificaţi dacă staţia de andocare conţine toate componentele, dacă nu a suferit daune și dacă tensiunea nominală specificată pe
etichetă este compatibilă tensiunea de alimentare cu curent alternativ.
2. Piesele furnizate sunt următoarele:
Staţie de andocare Alaris® DS
Instrucţiuni de utilizare
Ambalaj de protecţie
Puterea absorbită
Staţia de andocare dispune de propriul circuit de distribuţie electrică. Curentul alternativ este furnizat printr-un conector IEC standard
introdus în blocul structural de alimentare. Un întrerupător izolator de reţea iluminat indică pornirea alimentării.
Staţia de andocare este prevăzută cu un soclu de siguranţă dublu care protejează intrarea c.a. Atât reţeaua de alimentare, cât și sursa de
alimentare neutră sunt protejate prin siguranţe.
A
Dacă LED-ul de pe un bloc structural al pompei de perfuzie este activ când nicio pompă nu este atașată la blocul
structural, este posibilă să existe o eroare de alimentare cu energie a blocului structural. Deconectaţi staţia de
andocare și contactaţi un inginer de service calificat.
Cârlige pentru pungi cu înălţime reglabilă
Bara cu înălţime reglabilă a fost concepută ca o modalitate convenabilă de fixare în condiţii de siguranţă a pungilor cu lichid pe staţia de
andocare. Bara susţine o sarcină maximă echivalentă cu 2,5 kg pe fiecare cârlig pentru pungi (2 kg când se transportă cu un cărucior). Bara
este fixată în condiţii de siguranţă cu o clemă și cu un opritor deplasabil. Aceasta conferă flexibilitate suplimentară atunci când se selectează
înălţimea dorită pentru pungile cu lichid. Pentru a acţiona clema:
1.
Apucaţi mânerul de la capătul de jos al barei și slăbiţi cu grijă roata de mână.
2.
Ţinând de bară, eliberaţi opritorul deplasabil; aceasta va permite deplasarea liberă a barei.
3.
Reglaţi bara astfel încât punga cu lichid să fie suspendată la înălţimea dorită.
4.
Strângeţi roata de mână pentru a fixa bara în poziţie în condiţii de siguranţă.
1000DF00444 Iss. 2
190/210
Primii pași (continuare)
Montarea unei pompe de perfuzie Alaris®
Șină de montare
a dispozitivelor
Manetă de decuplare (apăsaţi pentru eliberare)
Camă rotativă
A
Bară dreptunghiulară
iune
Secţ
Manetă de decuplare
(apăsaţi pentru
eliberare)
Se recomandă agăţarea pungilor de perfuzie într-un
cârlig, direct deasupra pompei împreună cu care sunt
utilizate. Acest lucru reduce la minim o potenţială
confuzie a seturilor de perfuzie atunci când se
utilizează mai multe pompe volumetrice.
Camă
rotativă
ntală
orizo
Cama rotativă poate fi fixată pe bara dreptunghiulară de pe staţia de andocare.
1.
Aliniaţi cama rotativă de pe spatele pompei la bara dreptunghiulară de pe staţia de andocare.
2.
Ţinând-o orizontal, împingeţi ferm pompa pe bara dreptunghiulară.
Asiguraţi-vă că auziţi un clic care semnalează fixarea adecvată a pompei pe bară.
3.
Verificaţi dacă k de pe pompă luminează.
A
Alimentarea cu energie a unui bloc structural și, în consecinţă, a pompei nu este disponibilă până când pompa nu
este amplasată corect pe blocul structural.
4.
Pentru a elibera pompa, apăsaţi pe maneta de decuplare și trageţi pompa spre partea din faţă.
5.
Verificaţi dacă LED-ul roșu de pe blocul structural nu este activ după îndepărtarea pompei.
A
Dacă LED-ul rămâne aprins după îndepărtarea pompei, opriţi staţia de andocare, deconectaţi-o și contactaţi un
inginer de service calificat.
1000DF00444 Iss. 2
191/210
Primii pași (continuare)
Montarea staţiei de andocare pe cărucior
1.
Fixaţi seturile de montaj pe extruzia verticală a staţiei de andocare.
2.
Fixaţi de cărucior consolele de montare superioară și inferioară ale staţiei de
andocare, reglaţi distanţa în funcţie de cărucior și strângeţi pentru a asigura că
staţia de andocare este bine fixată.
A
2 kg - greutate
maximă a pungilor cu
lichid la deplasarea
căruciorului
Nu montaţi staţia de andocare pe cărucior astfel încât partea
de sus a staţiei de andocare să se afle la o înălţime mai mare
de 160 cm faţă de sol.
160 cm - înălţime
maximă a staţiei
de andocare DS
faţă de sol
Căruciorul a fost conceput să susţină o staţie de andocare
încărcată cu maxim 9 pompe (6 pompe pentru seringă și
3 pompe volumetrice - consultaţi secţiunea „Specificaţii”).
w
Când încărcaţi sau montaţi pompe/dispozitive suplimentare
pe cărucior, asiguraţi-vă întotdeauna că ansamblul este
stabilizat și echilibrat corect.
Transportarea staţiei de andocare atunci când este montată pe un cărucior
Când deplasaţi de la un punct la altul o staţie de andocare montată pe un cărucior, este important să respectaţi instrucţiunile de mai jos.
Îndepărtaţi orice accesorii inutile și manevraţi cu grijă staţia de andocare în timpul transportului.
În timpul transportului, pe cârligele de pe staţia de andocare se pot fixa pungi cu lichid de maxim 2 kg.
Asiguraţi-vă că bara reglabilă se află în poziţia cea mai de jos.
A
Asiguraţi-vă că ansamblul este stabilizat și echilibrat corect înainte de transport.
Transportarea staţiei de andocare pe cărucior cu bare opţionale instalate
Când deplasaţi de la un punct la altul o staţie de andocare montată
pe un cărucior cu barele opţionale instalate, este important să
respectaţi instrucţiunile de mai jos.
Masă maximă
8,5 kg per bară
individuală
Masă
maximă
4,25 kg
pe fiecare
bară
Nu atârnaţi de cârlige pungi cu lichid cu greutatea mai mare
de 2 kg.
Asiguraţi-vă că bara(ele) reglabilă(e) se află în poziţia cea
mai de jos.
Îndepărtaţi orice accesorii inutile și manevraţi cu grijă staţia
de andocare în timpul transportului.
Nu montaţi o masă mai mare de 8,5 kg pe o bară laterală
individuală sau 4,25 kg pe ambele bare.
w
Asiguraţi-vă că
barele individuale
sunt lăsate în
poziţia ce mai
de jos
Nu montaţi pompe cu înălţimea mai mare de 160 cm faţă de
sol pe barele orientate în poziţia înainte.
A
1000DF00444 Iss. 2
Asiguraţi-vă că ansamblul este stabilizat și
echilibrat corect înainte de transport.
192/210
Specificaţii
Condiţii mecanice -
Nr. de
blocuri
structurale
verticale
Nr. de blocuri
structurale
orizontale
Cârlige pentru
pungi
Înălţime*
(mm)
Lăţime
(mm)
Adâncime
(mm)
Greutate maximă
(kg cu aproximaţie)
Compatibile cu
căruciorul
2
0
-
390
170
70
3.5
**
4
0
-
630
170
70
5.0
4
2
2
860
385
160
8.4
4
3
3
860
550
160
9.7
4
4
2/2
860
780
160
11.8
6
0
-
870
170
70
7.0
6
2
2
1100
385
160
10.4
6
3
3
1100
550
160
11.7
6
4
2/2
1100
780
160
13.8
8
0
-
1110
170
70
9.0
8
2
2
1340
385
160
12.4
8
3
3
1340
550
160
13.7
8
4
2/2
1340
780
160
15.8
* Cu cârlige pentru pungi la înălţimea minimă. Fără cărucior.
** 80083UN00-00 + 1000SP01187
Materiale - Extruzie din aluminiu anodizat.
Condiţii electrice - Tensiune de alimentare 230 V c.a., 50 sau 60 Hz, 500 VA (nominal). Siguranţe 2 x T5 Amp împotriva supratensiunilor
tranzitorii (5 x 20 mm) la intrarea blocului structural de alimentare.
Puteri nominale la priza de reţea 20 VA max. 230 V 50-60 Hz
Condiţii de mediu - Temperatură de funcţionare
+5°C - +40°C
Umiditate relativă de funcţionare
20% - 90%
Presiune atmosferică de funcţionare 700 hPa - 1060 hPa
Temperatură de transport
-20°C - +50°C
Umiditate relativă de transport
15% - 95% (fără condens)
Presiune atmosferică de transport
500 hPa - 1060 hPa
Conformitate cu reglementările - Siguranţa electrică / mecanică - Conform cu IEC/EN60601-1.
Clasificare - Utilizare continuă
1000DF00444 Iss. 2
193/210
Întreţinere
Proceduri de întreţinere de rutină
Pentru a asigura menţinerea acestei staţii de andocare în condiţii bune de funcţionare, este important ca aceasta să fie păstrată curată și să
se execute periodic procedurile de întreţinere de rutină descrise mai jos. Toate operaţiunile de service trebuie executate numai de către un
inginer de service calificat, consultând Manualul tehnic de service (MTS).
Diagramele circuitelor, listele de piese componente și orice alte informaţii de service care vor ajuta inginerul de service calificat să efectueze
reparaţii ale pieselor care pot fi reparate sunt disponibile de la CareFusion la cerere.
A
Dacă staţia de andocare este scăpată pe jos, dacă este deteriorată sau supusă unei temperaturi ridicate sau umidităţi
excesive, deconectaţi-o imediat pentru a fi inspectată de către un inginer de service calificat.
Toate operaţiunile de întreţinere preventivă și corectivă și orice asemenea activităţi vor fi executate într-un atelier adecvat în
conformitate cu informaţiile furnizate. CareFusion nu va fi responsabilă în cazul în care oricare dintre aceste acţiuni este
efectuată fără a se încadra în instrucţiunile și informaţiile furnizate de CareFusion.
Interval
Procedură de întreţinere de rutină
La încărcarea unei pompe
de perfuzie Alaris®
Verificaţi ca fiecare pompă să fie corect conectată la racordurile sale electrice și să fie blocată
în poziţie în mod mecanic.
La demontarea unei pompe
de perfuzie Alaris®
Verificaţi dacă LED-ul roșu se stinge când pompa este demontată. Dacă LED-ul rămâne aprins,
la staţia de andocare trebuie efectuate lucrări de service de către un inginer de service calificat.
Conform politicii spitalului
Curăţaţi bine suprafeţele exterioare ale staţiei de andocare înainte de și după o perioadă de
depozitare prelungită.
Cel puţin o dată pe an
1. Inspectaţi prizele c.a., conectorii de comunicaţii, fișa și cablul sursei de alimentare c.a. pentru
a detecta eventuale deteriorări.
(Consultaţi MTS pentru
identificarea pieselor)
2. Efectuaţi verificări de securitate electrică. Trebuie măsurat curentul de scurgere al întregii unităţi.
Dacă este mai mare de 500μA, staţia de andocare nu trebuie utilizată, ci supus operaţiunilor de
service efectuate de un inginer de service calificat.
Înlocuirea siguranţelor de curent alternativ
Dacă indicatorul luminos de alimentare c.a. nu se aprinde când staţia de andocare este conectată la sursa de alimentare c.a. și este pornită,
înseamnă că siguranţa sursei de alimentare de la fișa c.a., dacă există, sau siguranţele interne s-au ars.
Verificaţi mai întâi siguranţa sursei de alimentare din fișa de reţea c.a., dacă există. Dacă indicatorul luminos de alimentare c.a. nu se aprinde,
deconectaţi staţia de andocare.
Se recomandă ca înlocuirea siguranţelor de curent alternativ să fie efectuată doar de către un inginer de service calificat. Pentru informaţii
suplimentare cu privire la schimbarea siguranţelor de curent alternativ interne, consultaţi Manualul tehnic de service.
A
Dacă siguranţele continuă să se ardă, este posibil să existe o defecţiune electrică, iar pompa și sursa de
alimentare trebuie verificate de către un inginer de service calificat.
1000DF00444 Iss. 2
194/210
Întreţinere (continuare)
Curăţare și depozitare
Înainte de transferarea pompei la un pacient nou și periodic în timpul utilizării, curăţaţi staţia de andocare ștergând-o cu o cârpă care nu lasă
scame, umezită ușor cu apă caldă și soluţie de dezinfectant / detergent standard. La curăţarea bazei căruciorului, trebuie utilizată o pensulă
moale împreună cu apă caldă și o soluţie de dezinfectant / detergent standard, din cauza finisajului abraziv utilizat la baza căruciorului.
Agenţii de curăţare recomandaţi sunt următorii:
Marcă
Concentraţie
Hibiscrub
20% (v/v)
Virkon
1% (m/v)
Nu utilizaţi următoarele tipuri de dezinfectanţi:
• Nu trebuie utilizaţi agenţi dezinfectanţi despre care se știe că sunt corozivi pentru metale, între care:
• NaDcc (cum ar fi Presept),
• Hipocloriţi (cum ar fi Chlorasol),
• Aldehide (cum ar fi Cidex),
• Surfactanţi cationici (cum ar fi clorură de benzalconiu).
• Utilizarea de agenţi pe bază de iod (cum ar fi Betadina) va cauza modificarea culorii suprafeţelor.
• Agenţii de curăţare pe bază de alcool izopropilic concentrat vor degrada componentele din material plastic.
A
Înainte de curăţare, întotdeauna opriţi și deconectaţi unitatea de la sursa de alimentare c.a. Nu permiteţi niciodată
pătrunderea lichidelor în pompe, blocuri structurale sau contacte electrice și evitaţi acumularea de lichid în exces
pe suprafaţa pompelor și blocurilor structurale. Nu utilizaţi agenţi de curăţare agresivi, deoarece aceștia pot
deteriora suprafaţa exterioară a staţiei de andocare. Nu sterilizaţi această staţie de andocare cu abur în autoclavă
sau cu oxid de etilenă și nu o scufundaţi în lichid.
Eliminare la deșeuri
Informaţii pentru utilizatori privind eliminarea deșeurilor de echipamente electrice și electronice
Acest simbol U aplicat pe produs și/sau pe documentele însoţitoare arată că produsele electrice și electronice uzate nu trebuie amestecate
cu deșeurile urbane.
Dacă doriţi să aruncaţi echipamente electrice și electronice, vă rugăm să contactaţi reprezentanţa afiliată sau distribuitorul CareFusion
pentru informaţii suplimentare.
Eliminarea corectă a acestui produs va ajuta la economisirea unor resurse valoroase și va preveni potenţialele efecte negative asupra
mediului și sănătăţii umane, care ar putea să apară în caz contrar prin manipularea inadecvată a deșeurilor.
Informaţii privind eliminarea la deșeuri în ţările din afara Uniunii Europene
Acest simbol este valabil numai în Uniunea Europeană. Produsul trebuie eliminat luând în considerare factorii de mediu. Toate componentele
pot fi eliminate în condiţii de siguranţă conform reglementărilor locale.
1000DF00444 Iss. 2
195/210
Produse și piese de schimb
Sistem de perfuzie Alaris®
Gama de produse din familia de sisteme de perfuzie Alaris® este următoarea:
Cod de produs
Descriere
80013UN01
Pompă pentru seringă Alaris® GS
80023UN01
Pompă pentru seringă Alaris® GH
80033UND1
Pompă pentru seringă Alaris® CC
80043UN01
Pompă pentru seringă Alaris® TIVA
80053UN01
Pompă pentru seringă Alaris® PK
80033UND1-G
Pompă pentru seringă Alaris® CC cu software de siguranţă Guardrails®
80023UN01-G
Pompă pentru seringă Alaris® GH cu software de siguranţă Guardrails®
274
Transportator Alaris®
80283UNS00-xx1
Staţie de andocare Alaris® DS
80203UNS0x-xx1
Staţie de lucru Alaris® Gateway
1 Pentru staţii de andocare și staţia de lucru, contactaţi reprezentantul local de servicii pentru clienţi pentru a obţine disponibilitatea configuraţiilor
și numerele de catalog.
Piese de schimb
O listă completă a pieselor de schimb pentru această pompă este inclusă în Manualul tehnic de service.
Manualul tehnic de service (1000SM00019) este acum disponibil în format electronic pe Internet, la adresa:www.carefusion.com/alaris-intl/
Pentru a accesa manualele noastre, este nevoie de un nume de utilizator și de o parolă. Vă rugăm să contactaţi reprezentantul local
de servicii pentru clienţi pentru a obţine detaliile de înregistrare.
Cod de produs
Descriere
0000EL00889
Cablu de alimentare cu curent alternativ - Marea Britanie
1001FAOPT92
Cablu de alimentare cu curent alternativ - Europa
1000SP00169
Set de montaj - clemă de bară
1000SP00655
Set de montaj - bară de tracţiune
1000SP00192
Set de montaj - distanţier
80083UN00-00
Cărucior pentru staţie de andocare
4017418
Set opţional cu bară laterală
1000DF00444 Iss. 2
196/210
Adrese de contact pentru service
Pentru service, contactaţi-vă reprezentanţa afiliată sau distribuitorul local.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
197/210
Содржина
Page
Вовед . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
За прирачникот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
Карактеристики на базната станица Alaris® DS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Дефиниции на симболите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Мерки на претпазливост при работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Почеток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Спецификации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Одржување . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Производи и резервни делови . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Контакти за сервисирање . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Вовед
Базната станица Alaris® DS (во понатамошниот текст „базна станица“) е дизајнирана како модуларен систем. Системот содржи
модули за асортиманот на Alaris® пумпи за инфузија.
Многубројни Alaris® пумпи за инфузија монтирани на еден управувачки систем.
Намален неред од кабли со помош на еден влезен приклучок за електрично напојување.
Интерфејс за медицински уреди (MDI) - единствен механизам за монтирање.
Едноставен за поставување со приспособлив модуларен дизајн.
Ефикасна организација на конфигурации со повеќе цевки.
Заштитното име Asena® неодамна е сменето во заштитното име Alaris®. Оваа промена на заштитното име нема влијание врз
намената или функционалноста на производот. Препорачаните производи, како што се пумпи и помошна опрема за употреба
со овој производ, можат да се однесуваат на заштитното име Asena® или на заштитното име Alaris®. И двата вида се соодветни за
употреба со оваа базна станица.
Намена:
Базната станица е наменета за поддршка за монтирање и напојување со електрична енергија на Alaris® пумпите за инфузија, во
рамките на работната средина наведена во ова Упатство за употреба. Во такви средини, уредот може да биде изложен на влијанија
од следниве терапии:
Терапии со течности, трансфузии на крв, парентерална исхрана, терапија со лекови, хемотерапија, дијализа и анестезија. Работната
станица Alaris® Gateway е дизајнирана така да не влијае и не делува директно врз процесот на давање инфузија.
За прирачникот
Пред употреба корисникот мора целосно да биде запознаен со базната станица опишана во овој прирачник.
За правилно функционирање на пумпите, погледнете го соодветното Упатство за употреба.
На сите илустрации кои се користат во овој прирачник се прикажани типични поставки и вредности што можат да се користат при
поставување на функциите на базната станица. Овие поставки и вредности служат само како илустрација. Целосниот распон на
поставките и вредностите е прикажан во делот „Спецификации“.
1000DF00444 Iss. 2
198/210
Карактеристики на базната станица Alaris® DS
Пример на типична конфигурација на базна станица.
Држачи за кеси
(2,5 kg вкупно максимум - 2 kg при
транспорт со количка)
Столб со
регулирање
на висина со
рачка
Хоризонтална
екструзија
Т-дел
Рачно тркало
за блокирање
Вертикална
екструзија
Лизгачка
брава
Фиксатор на
таблата
Шина за монтирање
уреди
LED-диода за
предупредување
Излезен приклучок за
електрично напојување
Инфрацрвена
комуникациска
порта
Табла за пумпа
Типска плоча (на задната
страна - за објаснување
на користените симболи,
погледнете дефиниции
за симболи).
Табла со
електрични
компоненти
Конектор за
израмнување на
потенцијалот (РЕ)
Прекинувач за
вклучување/исклучување
(ON/OFF)
Влезен приклучок за
електрично напојување
A
За максимално дозволен број Alaris® пумпи за инфузија при употреба со количка, погледнете Мерки на
претпазливост при работа и Спецификации.
1000DF00444 Iss. 2
199/210
Дефиниции на симболите
Симболи за означување:
Симбол
Опис
w
x
O
r
Внимание (погледнете ги придружните документи)
Конектор за израмнување на потенцијалот (РЕ)
Заштитено од капки вода што паѓаат вертикално
Наизменична струја
Уредот е во согласност со барањата од Директивата на Советот 93/42/EEC,
како што е изменета со 2007/47/EC.
T
t
U
A
W
EC
REP
Датум на производство
Производител
Не смее да се фрла во комунален отпад
Важни информации
Ознака на осигурувачот
Овластен претставник во Европската заедница
1000DF00444 Iss. 2
200/210
Мерки на претпазливост при работа
Монтирање на пумпата
H
I
•
Пумпите кои се монтираат на базната станица мора да бидат поставени во рамките на 1,0 m над или
под срцето на пациентот. Најточно следење на притисокот во сетот за продолжување се постигнува
кога пумпата е поставена блиску до нивото на срцето на пациентот.
•
Забрането е монтирање на базната станица со шприц насочен нагоре бидејќи тоа може да доведе
до вбризгување воздух кој можеби се наоѓа во шприцот. За да се заштити од влегување воздух,
корисникот редовно треба да ги следи текот на инфузијата, шприцот, продолжната линија и
уредите поврзани на пациентот, како и да ја следи процедурата за истиснување воздух наведена во
соодветното Упатство за употреба.
•
Забрането е монтирање на базната станица со влезниот приклучок за електрично напојување насочен
нагоре, бидејќи тоа може да влијае врз електричната безбедност во случај на истурање течност врз
базната станица. Задолжително е монтирање на базната станица во вертикална положба.
•
Шипката за фиксирање на која е фиксирана базната станица мора да биде проектирана за тежина
најмалку четири пати поголема од тежината на целосно оптоварена базна станица (за тежини на
секоја конфигурација на базна станица, погледнете во табелата во делот „Спецификации“).
•
Alaris® DS количка за базната станица е дизајнирана да носи максимално 9 пумпи (6 пумпи со шприц
и 3 волуметриски пумпи). Забрането е користење на конфигурација поголема од конфигурацијата на
количката (погледнете во табелата во делот „Спецификации“).
•
Базната станица не смее да се монтира на подвижен столб додека не се процени дека стабилноста и
цврстината на склопот е во согласност со IEC/EN60601-1 за подвижна опрема.
•
На излезните приклучоци за електрично напојување не смее да се поврзува друга опрема освен
Alaris® пумпи за инфузија. Доколку се поврзе друга опрема, дозволеното истекување на струја од
системот во земјата може да биде пречекорено.
Електромагнетна компатибилност и интерференција
M
•
Оваа базна станица (со монтираните пумпи) е заштитена од влијанијата на надворешни интерференции,
вклучувајќи пречки од емисија на високоенергетски радио-фреквенции, од магнетни полиња и
електростатички празнења (на пример, генерирани од електрохируршка опрема или од опрема за
каутеризација, големи мотори, преносливи радио-апарати, мобилни телефони итн.) и е дизајнирана
да остане безбедна во присуство на прекумерни нивоа на интерференција.
•
Базната станица не потпаѓа под опсегот на CISPR 11 бидејќи не користи наизменична струја или
преспојни сигнали над 9 KHz. Оттука, нејзините емисии на радио-фреквенции се многу ниски и не
предизвикуваат пречки за електронската опрема во нејзината близина. Сепак, оваа базна станица
(со монтираните пумпи) емитува одредено ниво на електромагнетно зрачење, кое е во рамките на
нивоата утврдени со IEC/EN60601-1-2 и IEC/EN60601-2-24. Доколку базната станица (со монтираните
пумпи) има меѓусебно влијание со друга опрема, треба да се преземат мерки за намалување на
влијанието, на пример, со менување на положбата или преместување на друго место.
Опасности
B
A
•
Доколку базната станица се користи во присуство на запаливи анестетици, постои опасност од
експлозија. Внимавајте базната станица да ја поставите подалеку од такви опасни извори.
•
Опасен напон: Доколку е отворено или отстрането куќиштето на базната станица, постои опасност
од електричен удар. Сите сервисни работи доверете ги на квалификуван сервисен персонал.
•
При поврзување со надворешен извор на електрично напојување, задолжително е користење на
трожилен кабел (жива жица, неутрална жица и жица за заземјување). Доколку постојат сомневања
дека надворешниот заштитен проводник во инсталацијата е оштетен или неправилно распореден,
базната станица не смее да се користи.
•
Доколку базната станица падне или е изложена на прекумерна влага, истурање течност, влажност
или висока температура, или доколку постои сомневање дека е оштетена на некој друг начин, не
користете ја додека не биде проверена од квалификуван сервисен инженер. При транспортирање
или складирање на базната станица, користете ја оригиналната амбалажа секогаш кога тоа е
можно и придржувајте се кон упатствата за температура, влажност и притисок наведени во делот
„Спецификации“ и на надворешната амбалажа.
1000DF00444 Iss. 2
201/210
Мерки на претпазливост при работа (продолжение)
Работна средина
•
Пред користење на овој медицински уред, корисниците на базната станица треба да ги прочитаат
сите упатства во овој прирачник.
•
Базната станица е соодветна за сите средини, вклучувајќи и домашни средини, како и средини
што директно се поврзани на јавни мрежи за снабдување згради со нисконапонско напојување за
домашна употреба.
•
При поставување на базната станица потребно е да се изврши процена на потенцијалните опасности
поврзани со насочување на електричните кабли и линиите за инфузија. По потреба, утврдете и
применете мерки за намалување на опасностите.
•
Базната станица треба да се користи само со компатибилни CareFusion производи и помошна
опрема, како и со соодветни кеси и линии за инфузија.
•
Додека се користи за терапија на пациенти, секоја базна станица треба да биде наменета за нега на
еден пациент.
•
Оваа базна станица не е наменета за употреба во присуство на запаливи смеси на анестетици и
воздух/кислород или диазотен оксид.
1000DF00444 Iss. 2
202/210
Почеток
Почетно поставување
A
Пред да почнете да работите со базната станица, внимателно прочитајте го ова Упатство за употреба.
1. Проверете дали базната станица е комплетна, неоштетена и дали наведените вредности на напонот на ознаката се компатибилни
со напојувањето со наизменична струја.
2. Испорачаните компоненти се:
Alaris® DS базна станица
Упатство за употреба
Заштитна амбалажа
Напојување со електрична енергија
Базната станица има свое коло за дистрибуција на електрична енергија. Снабдувањето со наизменична струја се одвива преку
стандарден IEC конектор до таблата со електрични компоненти. Осветлен прекинувач на електричното напојување покажува дека
напојувањето е вклучено.
Базната станица има држач со два осигурувачи за заштита на влезниот приклучок за наизменична струја. И доводот за напојување
и неутралниот довод се заштитени со осигурувачи.
A
Доколку LED-диодата на таблата за пумпа за инфузија е вклучена иако на таблата не е приклучена пумпа,
можеби постои дефект со електричното напојување до таблата. Исклучете ја базната станица од употреба
и повикајте квалификуван сервисен инженер.
Приспособлива висина Закачалки за кеси
Столбот со регулирање на висина е дизајниран како погодно средство за прицврстување на кесите со течност на базната станица.
Столбот поддржува максимално оптоварување еднакво на 2,5 kg по закачалка за кеса (2 kg кога се пренесува на количка). Столбот
се обезбедува со стегач и со лизгачка брава. На тој начин се овозможува дополнителна флексибилност при избор на потребната
висина за кесите со течност. За користење на стегачот:
1.
Фатете ја рачката на долниот крај на столбот и внимателно олабавете го рачното тркало.
2.
Држејќи го столбот, ослободете ја лизгачката брава; тоа ќе овозможи столбот да се движи слободно.
3.
Прилагодете го столбот така да кесата со течност виси на саканата висина.
4.
Затегнете го рачното тркало за да го блокирате столбот на саканото место.
1000DF00444 Iss. 2
203/210
Почеток (продолжение)
Монтирање на Alaris® пумпа за инфузија
Шина за монтирање
уреди
Рачка за ослободување (со притискање)
Ротационо тркало
A
Правоаголна шипка
н
тале
изон
Хор
Се препорачува кесите за инфузија да бидат
поставени на закачалка директно над пумпата со
која се користат. Со ова се намалува можноста за
мешање на сетовите за инфузија при користење
на повеќе волуметриски пумпи.
Рачка за ослободување Ротационо
тркало
(со притискање)
дел
На правоаголната шипка на базната станица може да се монтира ротационо тркало.
1.
Порамнете го ротационото тркало на задниот дел од пумпата со правоаголната шипка на базната станица.
2.
Држете ја пумпата хоризонтално, силно притиснете ја пумпата да се постави на правоаголната шипка.
Внимавајте пумпата сигурно да 'кликне' на своето место на шипката.
3.
Проверете дали на пумпата свети k.
A
Напојувањето со електрична енергија до таблата и последователно до пумпата, не е возможно доколку
пумпата не е исправно поставена на таблата.
4.
За да ја ослободите пумпата, притиснете ја рачката за ослободување и повлечете ја пумпата нанапред.
5.
Откако ќе ја извадите пумпата, проверете дали црвената LED-диода на таблата е исклучена.
A
Доколку LED-диодата останува вклучена и по отстранување на пумпата, исклучете ја базната станица,
исклучете ја од употреба и повикајте квалификуван сервисен инженер.
1000DF00444 Iss. 2
204/210
Почеток (продолжение)
Монтирање на базната станица на количка
1.
Поставете го приборот за монтирање на вертикалната екструзија на
базната станица.
2.
Поставете ги горниот и долниот монтажен држач на базната станица на
количката, прилагодете го растојанието за да одговара на количката и
затегнете ја базната станица додека не се уверите дека е безбедна.
2 kg - макс.
тежина на
кеси со течност
при движење
на количка
160 cm максимална
висина на
базната станица
од подот
Не поставувајте ја базната станица на количка така да
горниот дел на базната станица биде на поголема висина
од 160 cm над подот.
A
Количката е дизајнирана да држи базна станица на која
се поставени максимално 9 пумпи (6 пумпи со шприц и 3
волуметриски пумпи - погледнете го делот „Спецификации“).
w
При ставање или монтирање дополнителни пумпи/
уреди на количката, секогаш проверете дали склопот е
соодветно стабилизиран и нивелиран.
Транспорт на базна станица монтирана на количка
При поместување количка на која е монтирана базна станица од една локација на друга, важно е да се следат следниве упатства.
Извадете ја целата непотребна опрема и внимателно ракувајте со базната станица за време на транспорт.
За време на транспорт, на држачите на базната станица можат да бидат поставени кеси со течност со максимална тежина од 2 kg.
Внимавајте столбот со регулирање на висина да се наоѓа на најниска позиција.
Пред транспорт, проверете дали склопот е соодветно стабилизиран и нивелиран.
A
Транспорт на базната станица на количка со опција за дополнително монтирани столбови
При поместување количка на која е монтирана базна станица,
како и дополнителни столбови, од една локација на друга,
важно е да се следат следниве упатства.
Максимална
маса од 8,5 kg
по еден столб
Макс. маса
од 4,25 kg
за секој
столб
Не поставувајте кеси со течност потешки од 2 kg на
закачалките.
Внимавајте столбот (столбовите) со регулирање на
висина да е поставен на најниска позиција.
Извадете ја целата непотребна опрема и внимателно
ракувајте со базната станица за време на транспорт.
Не поставувајте маса потешка од 8,5 kg на поединечен
страничен столб или од 4,25 kg на двата столба.
w
Внимавајте
страничните
столбови да бидат
спуштени во
најниска позиција
Не поставувајте пумпи на поголема висина од 160 cm
над подот на столбови свртени кон предната позиција.
A
1000DF00444 Iss. 2
Пред транспорт, проверете дали склопот е
соодветно стабилизиран и нивелиран.
205/210
Спецификации
Механички -
Број на
вертикални
табли
Број на
хоризонтални
табли
Држачи за кеси
Висина*
(mm)
Ширина
(mm)
Длабочина
(mm)
Максимална тежина
(приближно kg)
Компатибилна
количка
2
0
-
390
170
70
3,5
**
4
0
-
630
170
70
5,0
4
2
2
860
385
160
8,4
4
3
3
860
550
160
9,7
4
4
2/2
860
780
160
11,8
6
0
-
870
170
70
7,0
6
2
2
1100
385
160
10,4
6
3
3
1100
550
160
11,7
6
4
2/2
1100
780
160
13,8
8
0
-
1110
170
70
9,0
8
2
2
1340
385
160
12,4
8
3
3
1340
550
160
13,7
8
4
2/2
1340
780
160
15,8
* Со држачи за кеси на минимална висина. Без количка.
** 80083UN00-00 + 1000SP01187
Материјали - Анодизирана алуминиумска екструзија.
Електрични - Напон на електричното напојување 230 VAC, 50 или 60 Hz, 500 VA (номинален). Осигурувачи 2 x T5 Amp против
пренапонски удари (5 x 20 mm) во влезот на таблата со електрични компоненти.
Вредности на излезниот приклучок за електрично напојување 20 VA, максимум 230 V, 50-60 Hz
Средина Температура при работа
+5°C до +40°C
Релативна влажност на воздухот при работа
20% - 90%
Атмосферски притисок при работа
700 hPa - 1060 hPa
Температура при транспорт
-20°C до +50°C
Релативна влажност на воздухот при транспорт
15% - 95% (без кондензација)
Атмосферски притисок при транспорт
500 hPa - 1060 hPa
Усогласеност со регулативи - Електрична/механичка безбедност - усогласена со IEC/EN60601-1.
Класификација - Континуирано работење
1000DF00444 Iss. 2
206/210
Одржување
Рутинско одржување
За да бидете сигурни дека оваа базна станица ќе остане во добра работна состојба, важно е да ја одржувате чиста и да вршите
рутинско одржување, како што е опишано подолу. Сите постапки на сервисирање треба да ги врши исклучиво квалификуван
сервисер, со следење на Прирачникот за техничко сервисирање (Technical Service Manual - TSM).
Електричните шеми и листата на составните делови, како и сите други информации за сервисирање што ќе му помогнат на
квалификуваниот сервисер да изврши поправка на деловите што се означени како делови кои може да се поправаат, се достапни
на барање кај компанијата CareFusion.
A
Доколку базната станица падне, биде оштетена, или доколку е изложена на прекумерна влага или висока температура,
потребно е веднаш да ја повлечете од употреба заради испитување од страна на квалификуван сервисер.
Сите превентивни и корективни мерки на одржување и сите такви активности ќе се вршат на усогласено работно место
во согласност со доставените информации. CareFusion не прифаќа одговорност доколку кое било од овие дејства
се изврши без почитување на упатствата или на информациите дадени од страна на CareFusion.
Интервал
Рутинско одржување
Кога поставувате Alaris®
пумпа за инфузија
Проверете дали секоја пумпа е исправно поставена на нејзините електрични конектори и дали
е механички блокирана на своето место.
Кога отстранувате Alaris®
пумпа за инфузија
Проверете дали црвената LED-диода се исклучува откако сте ја извадиле пумпата. Доколку
LED-диодата останува вклучена, потребно е сервисирање на базната станица од страна на
квалификуван сервисер.
Според болничките правила
Исчистете ги темелно надворешните површини на базната станица пред или по период на
долго складирање.
Најмалку еднаш годишно
1. Проверете дали има оштетувања на излезните приклучоци за наизменична струја,
конекторите за комуникација, прекинувачот за напојување со наизменична струја и каблите.
(За идентификација на делови,
погледнете во Прирачникот за
техничко сервисирање)
2. Извршете проверки на електричната безбедност. Мора да се измери истекувањето на струја
во целата единица. Доколку истекувањето е поголемо од 500 μA, базната станица не смее да се
користи, туку треба да биде дадена на сервисирање на квалификуван сервисер.
Замена на осигурувачи за наизменична струја
Доколку индикаторската светилка за наизменична струја не свети кога базната станица е поврзана со напојување со наизменична
струја и е вклучена, осигурувачот за напојување со електрична енергија во приклучокот за наизменична струја, доколку е монтиран,
е прегорен, или се прегорени внатрешните осигурувачи.
Прво проверете го осигурувачот за напојување со електрична енергија во приклучокот за наизменична струја, доколку е монтиран.
Доколку индикаторската светилка за наизменична струја не свети, повлечете ја базната станица од употреба.
Се препорачува осигурувачите за наизменична струја да ги менува само квалификуван сервисер. За дополнителни информации во
однос на замена на внатрешни осигурувачи за наизменична струја, погледнете во Прирачникот за техничко сервисирање.
A
Доколку осигурувачите продолжат да прегоруваат, постои сомневање за електричен дефект; повикајте
квалификуван сервисер да ги провери пумпата и електричното напојување.
1000DF00444 Iss. 2
207/210
Одржување (продолжение)
Чистење и складирање
Пред да ја пренесете пумпата на нов пациент, и периодично за време на користењето, исчистете ја базната станица така што ќе ја
избришете со крпа која не остава влакненца, благо потопена во топла вода и во стандарден раствор на средство за дезинфекција /
детергент. Поради абразивната обработка на основата на количката, за чистење на основата на количката треба да се користи мека
четка со топла вода и со стандарден раствор на средство за дезинфекција / детергент.
Препорачани средства за чистење се:
Марка
Концентрација
Hibiscrub
20% (v/v)
Virkon
1% (w/v)
Забрането е користење на следниве средства за дезинфекција:
• Не смеат да се користат средства за дезинфекција за кои се знае дека предизвикуваат корозија кај метали, како што се:
• NaDcc (како што е Presept),
• Хипохлорити (како што е Chlorasol),
• Алдехиди (како што е Cidex),
• Катјонски површинско-активни материи (како што е бензалкониум хлорид).
• Употреба на јод (како што е Betadine) предизвикува обојување на површината.
• Концентрирани средства за чистење врз база на изопропил алкохол ги разградуваат пластичните делови.
A
Пред чистење, задолжително исклучете ја базната станица и исклучете го напојувањето со наизменична
струја. Никогаш не дозволувајте навлегување течности во пумпите, таблите или во електричните контакти
и избегнувајте прекумерно таложење на течности на површината на пумпите или таблите. Не користете
агресивни средства за чистење, бидејќи тие можат да ја оштетат надворешната површина на базната
станица. Не изложувајте ја базната станица на пареа во автоклав, не стерилизирајте ја со етилен оксид и не
потопувајте ја во каква било течност.
Одлагање
Информации за корисниците за отстранување на користена електрична и електронска опрема
Симболот U на производот и/или на придружните документи значи дека искористената електрична и електронска опрема не смее
да се меша со комуналниот отпад.
Доколку сакате да фрлите електрична и електронска опрема, за дополнителни информации јавете се во надлежната подружница
на компанијата CareFusion или кај Вашиот продавач.
Правилно отстранување на овој производ ќе помогне да се заштедат корисни ресурси и да се спречи потенцијално негативно
влијание врз здравјето на луѓето и врз животната средина, кои може да бидат загрозени со неправилно ракување со отпадот.
Информации за отстранување во држави надвор од Европската унија
Симболот важи само за Европската унија. Производот треба да се отстрани земајќи ги предвид еколошките фактори. Сите
компоненти можат да бидат безбедно отстранети во согласност со локалните прописи.
1000DF00444 Iss. 2
208/210
Производи и резервни делови
Alaris® систем за инфузија
Асортиманот на производи од семејството Alaris® системи за инфузија вклучува:
Број на дел
Опис
80013UN01
Alaris® GS пумпа со шприц
80023UN01
Alaris® GH пумпа со шприц
80033UND1
Alaris® CC пумпа со шприц
80043UN01
Alaris® TIVA пумпа со шприц
80053UN01
Alaris® PK пумпа со шприц
80033UND1-G
Alaris® CC пумпа со шприц со Guardrails® сигурносен софтвер
80023UN01-G
Alaris® GH пумпа со шприц со Guardrails® сигурносен софтвер
274
Alaris® Transporter
80283UNS00-xx1
Alaris® DS базна станица
80203UNS0x-xx1
Alaris® Gateway работна станица
1 За базни станици и работни станици, јавете се кај локалниот претставник за сервисирање за да добиете податоци за достапните
конфигурации и броеви на резервни делови.
Резервни делови
Во Прирачникот за техничко сервисирање е вклучена сеопфатна листа на резервни делови за оваа пумпа.
Прирачникот за техничко сервисирање (1000SM00019) сега е достапен во електронски формат на интернет на следната адреса:
www.carefusion.com/alaris-intl/
За пристап до нашите прирачници потребни се корисничко име и лозинка. Јавете се кај Вашиот претставник за сервисирање за да
добиете детали за пријава.
Број на дел
Опис
0000EL00889
Приклучок за наизменична струја - Обединето Кралство
1001FAOPT92
Приклучок за наизменична струја - Европа
1000SP00169
Прибор за монтирање - стегач за столбот
1000SP00655
Прибор за монтирање - шипка за влечење
1000SP00192
Прибор за монтирање - фиксатор
80083UN00-00
Количка за базна станица
4017418
Прибор за дополнителен страничен столб
1000DF00444 Iss. 2
209/210
Контакти за сервисирање
За сервисирање, јавете се во надлежната локална подружница или кај Вашиот продавач.
AE
CN
GB
NZ
CareFusion,
PO Box 5527,
Dubai, United Arab
Emirates.
CareFusion,
Shanghai Representative Office,
Suite A, Floor 24,
Shanghai Times Square Office
Building,
No.500 Zhangyang Road,
Shanghai 200122, China.
CareFusion,
The Crescent, Jays Close,
Basingstoke,
Hampshire, RG22 4BS,
United Kingdom.
CareFusion,
14B George Bourke Drive,
Mt Wellington 1060,
PO Box 14-518,
Panmure 1741, Auckland,
New Zealand
Tel: (971) 4 28 22 842
Tel: (86) 21 58368028
Tel: (44) 0800 917 8776
Tel: 09 270 2420
Freephone: 0508 422734
Fax: (971) 4 28 22 914
Fax: (86) 21 58368017
Fax: (44) 1256 330860
Fax: 09 270 6285
AU
DE
HU
SE
CareFusion,
3/167 Prospect Highway,
PO Box 355,
Seven Hills, NSW 2147,
Australia.
CareFusion,
Pascalstr. 2,
52499 Baesweiler,
Deutschland.
CareFusion,
Döbrentei tér 1,
H-1013 Budapest,
Magyarország.
CareFusion,
Hammarbacken 4B,
191 46 Sollentuna,
Sverige.
Tel: (61) 2 9838 0255
Tel: (49) 2401 604 0
Tel: (36) 14 88 0232
Tel: (36) 14 88 0233
Tel: (46) 8 544 43 200
Fax: (61) 2 9674 4444
Fax: (49) 2401 604 121
Fax: (36) 12 01 5987
Fax: (46) 8 544 43 225
BE
DK
IT
US
CareFusion,
Leuvensesteenweg 248 D,
1800 Vilvoorde,
Belgium.
CareFusion,
Firskovvej 25 B,
2800 Lyngby,
Danmark.
CareFusion,
Via Ticino 4,
50019 Sesto Fiorentino,
Firenze, Italia.
CareFusion,
10020 Pacific Mesa Blvd.,
San Diego, CA 92121,
USA.
Tel: (32) 2 267 38 99
Tlf. (45)70 20 30 74
Tél: (39) 055 30 33 93 00
Tel: (1) 800 854 7128
Fax: (32) 2 267 99 21
Fax. (45)70 20 30 98
Fax: (39) 055 34 00 24
Fax: (1) 858 458 6179
CA
ES
NL
ZA
CareFusion,
235 Shields Court,
Markham,
Ontario L3R 8V2,
Canada.
CareFusion,
Edificio Veganova,
Avenida de La Vega, nº1,
Bloque 1 - Planta 1,
28108 Alcobendas, Madrid,
España.
CareFusion,
De Molen 8-10,
3994 DB Houten,
Nederland.
CareFusion,
Unit 2 Oude Molen Business
Park,
Oude Molen Road, Ndabeni,
Cape Town 7405, South Africa.
Tel: (1) 905-752-3333
Tel: (34) 902 555 660
Tel: (31) 30 228 97 11
Tel: (27) (0) 860 597 572
Tel: (27) 21 510 7562
Fax: (1) 905-752-3343
Fax: (34) 902 555 661
Fax: (31) 30 225 86 58
Fax: (27) 21 5107567
CH
FR
NO
CareFusion Switzerland 221
Sàrl
Critical Care
A-One Business Centre
Zone d’activitiés Vers-laPièce n° 10
1180 Rolle / Switzerland
CareFusion,
Parc d’affaire le Val Saint Quentin
2, rue René Caudron
78960 Voisins le Bretonneux
France
CareFusion,
Solbråveien 10 A,
1383 ASKER,
Norge.
Ph.: 0848 244 433
Tél: (33) 1 30 05 34 00
Tel: (47) 66 98 76 00
Fax: 0848 244 100
Fax: (33) 1 30 05 34 43
Fax: (47) 66 98 76 01
1000DF00444 Iss. 2
210/210
Alaris, Asena and Guardrails are registered
trademarks of CareFusion Corporation or one of its
subsidiaries. All rights reserved.
All other trademarks are property of their
respective owners.
© 2000-2010 CareFusion Corporation or one of its
subsidiaries. All rights reserved.
This document contains proprietary information of
CareFusion Corporation or one of its subsidiaries,
and its receipt or possession does not convey any
rights to reproduce its contents, or to manufacture
or sell any product described. Reproduction,
disclosure, or use other than for the intended
purpose without specific written authorization of
CareFusion Corporation or one of its subsidiaries is
strictly forbidden.
t
CareFusion Switzerland 317 Sàrl,
CH-1180, Rolle
EC REP CareFusion U.K. 305 Ltd., RG22 4BS, UK
1000DF00444 Issue 2
