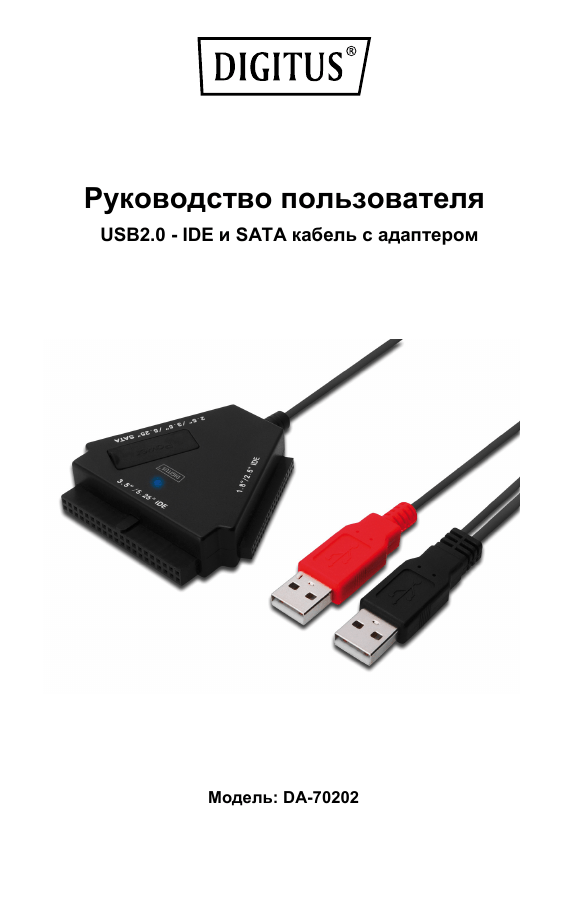

Руководство пользователя
USB2.0 - IDE и SATA кабель с адаптером
Модель: DA-70202
I. Предисловие
Поздравляем с приобретением нашего продукта! Мы
покажем вам новую концепцию хранения, безопасного и
удобного. Мы с удовольствием предлагаем вам лучшее
решение по расширению емкости вашего жесткого диска и
повышению надежности хранения данных как системах
ПК или Мac. Перед тем, как приступить к использованию
продукта, пожалуйста, внимательно прочитайте данное
руководство, чтобы познакомиться с этим продуктом.
II. Требования к системе
•
•
•
Стандартное окружение для установки данного
устройства:
Требования к оборудованию: ПК, ноутбук или система
Mac со свободным интерфейсом USB
Операционная система: Windows7/8/10/Vista/XP/2000,
Mac OS 9.x и выше
III. Функция
1.
2.
3.
4.
Поддержка устройств IDE/SATA 2.5/3.5/5.25
Поддержка интерфейса USB2.0 – последовательный
ATA, скорость передачи данных до 480Mб/сек
Поддержка интерфейса USB2.0 – последовательный
ATA, скорость передачи данных до 480Mб/сек
Питание шины для 2.5 жесткого диска
IV. Комплектация
•
•
•
Кабель с адаптером USB - IDE/SATA
Поддержка драйвера CD
Руководство по эксплуатации
USB2.0 разъем питания (красный)
4контактный разъем
питания
Индикатор
Питания /Работы
(синий и красный)
USB2.0 разъем
SATA разъем для
SATA устройства
44-контактный
IDE разъем для
жесткого диска
1.8/2.5 IDE
40-контактный IDE
разъем для устройства
3.5/5.25 IDE
Примечание: Для устройства 3.5/5.25 IDE, подключите
разъем питания непосредственно в соответствующий
порт на задней панели HDD или DVD, так чтобы
выключатель питания не мог управлять питанием HDD
или DVD. Если вы хотите отключить питание HDD или
DVD, вам нужно вытащить разъем питания из 3.5” IDE
HDD или 5.25 DVD устройства.
Оба разъема IDE и SATA имеют защиту от подключения с
неправильной полярностью и могут быть легко
подключены к устройству. В противном случае проверьте,
правильно ли вы вставили разъем.
Убедитесь в том, что ваше IDE устройство
сконфигурировано как MASTER.
V. Установка оборудования
a. Подключение к 2.5 SATA HDD
Разъем SATA
СВЕТОДИОДЫ
b. Подключение к 2.5 IDE HDD
СВЕТОДИОДЫ
44контактный
IDE разъем
Для 2.5 SATA HDD или IDE HDD, подключите
непосредственно разъем SATA или 44контактный
разъем в соответствующие порты на задней панели
HDD, и подключите USB разъем для сигнала /данных
(Черный) в USB порт ПК.
Примечание: Если для вашего HDD нужно более 500мA,
подключите, пожалуйста, дополнительный разъем
питания USB (Красный) в другой USB порт.
c. Подключение к 3.5 SATA HDD
3.5 SATA HDD
5В/12В питание
(См. раздел VIII как получить питание
с настольного компьютера)
d. Подключение к 3.5 IDE HDD
3.5 IDE HDD
5В/12В питание
СВЕТОДИОДЫ
Для 3.5 SATA HDD или 3.5 IDE HDD, подключите
напрямую разъем SATA или 40контактный разъем к
соответствующим портам на задней панели HDD, и
подключите USB разъем сигнала /данных (Черный) в
USB порт ПК, затем подключите 4-контактный разъем
питания к 4-контактному гнезду питания (для IDE HDD
напрямую подключите разъем питания HDD), а другой
конец подключите к источнику питания
e. Подключение к 5.25 IDE HDD
5В/12В питание
Для 5.25 CD/DVD устройства подключите напрямую
40контактный разъем к соответствующим портам на
задней панели CD/DVD устройства, и подключите USB
разъем сигнала /данных (Черный) в USB порт ПК, затем
подключите 4-контактный разъем питания к
4-контактному гнезду питания (для IDE CD/DVD
напрямую подключите разъем питания CD/DVD), а
другой конец подключите к источнику питания.
VI. Установка драйвера
a. Режим настройки для системы Windows
7/8/10Vista/XP/2000 В Windows7/8/10/Vista/XP/2000,
система находит и выполняет настройку [USB Mass
Storage Device] напрямую
b. Режим настройки для системы Mac
Если у вас система Mac OS9.0 или выше, система может
найти драйвер самостоятельно. Если у вас система
OS8.6, вам нужно скачать и установить [USB MASS
STORAGE SUPPORT 1.3.5] с сайта поддержи ПО
SOFTWARE SUPPORT Website:
http://www.apple.com/support
VII. В описанных ниже ситуациях вам
потребуется использовать питание 5В/12В
1)
2)
3)
4)
При подключении устройств 3.5 / 5.25 SATA
(HDD, CD ROM , DVD Rom)
При подключении данного продукта к устройствам
3.5 / 5.25 IDE
(HDD, CD ROM , DVD Rom)
При подключении к 2.5 SATA HD, если потребление
энергии больше 1A , вам нужно питание
При подключении к 1.8 / 2.5 IDE HDD, если питание
больше 1A
* Снятие многофункционального адаптера
Предупреждение: Перед тем, как извлечь
многофункциональное устройство, нужно выполнить
следующее:
1) Щелкните на иконке в окне [Desktop] вашего
компьютера
2) Появится окно сообщения [Safely Remove
Hardware], и нажмите на кнопку [Stop]
3) Появится сообщение [It is now safe to remove the
USB device(Теперь можно извлечь USB
устройство)], закройте окно [Safely Remove
Hardware (Безопасное извлечение устройства)]
4) Переведите переключатель питания в положение
[OFF(ВЫКЛ.)]
5) Снимите питание 5В/12В, если используется
Примечание: Перед использованием нужно
отформатировать новый жесткий диск
VIII. Как использовать устройство с питанием
от компьютера
1. Подключите DA-70202 к USB порту
2. Подключите 3.5HDD в соответствующий порт
(SATA/IDE)
3. Отключите питание для устройств, указанных в Части
VII. От компьютера
Также для устройств 5.25
Подключите 4 контактный разъем питания к DA-70202
(4контактный разъем постоянного тока)
Питание
