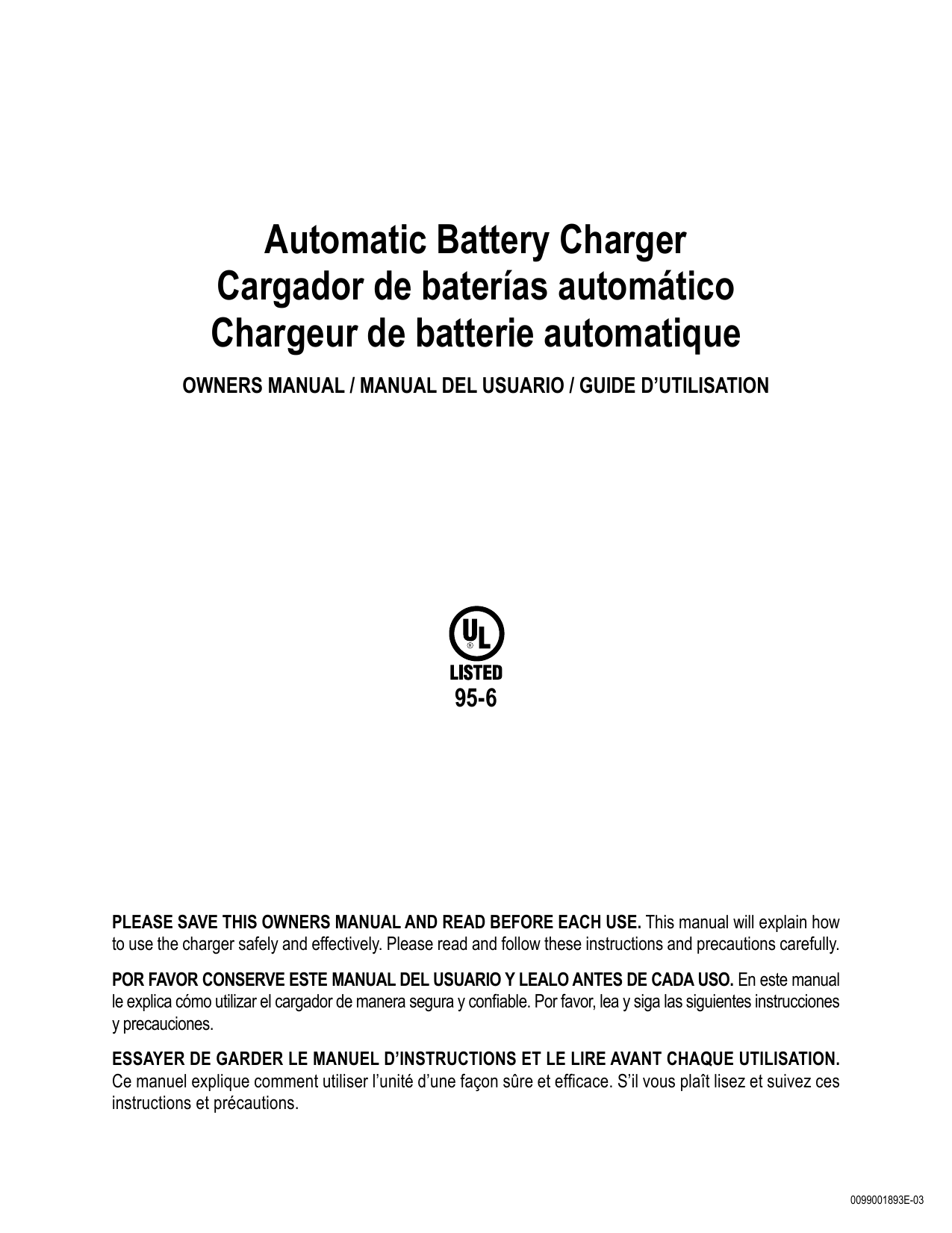

Automatic Battery Charger
Cargador de baterías automático
Chargeur de batterie automatique
OWNERS MANUAL / MANUAL DEL USUARIO / GUIDE D’UTILISATION
95-6
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the charger safely and effectively. Please read and follow these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA USO. En este manual le explica cómo utilizar el cargador de manera segura y confiable. Por favor, lea y siga las siguientes instrucciones y precauciones.
ESSAYER DE GARDER LE MANUEL D’INSTRUCTIONS ET LE LIRE AVANT CHAQUE UTILISATION.
Ce manuel explique comment utiliser l’unité d’une façon sûre et efficace. S’il vous plaît lisez et suivez ces instructions et précautions.
0099001893E-03
CONTENTS
CONTENIDOS
TABLE DES MATIÈRES
Automatic Battery Charger
OWNERS MANUAL
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the charger safely and effectively. Please read and follow these instructions and precautions carefully.
95-6
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1. IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS
SAVE THESE INSTRUCTIONS – This manual contains important safety and operating instructions.
Keep out of reach of children.
Do not expose the charger to rain or snow.
Use of an attachment not recommended or sold by the battery charger manufacturer may result in a risk of fire, electric shock or injury to persons.
To reduce the risk of damage to electric plug and cord, pull by the plug rather than the cord when disconnecting charger.
An extension cord should not be used unless absolutely necessary. Use of improper extension cord could result in a risk of fire and electric shock. If an extension cord must be used, make sure:
• The pins on plug of extension cord are the same number, size and shape as those of plug on charger.
• The extension cord is properly wired and in good electrical condition.
• The wire size is large enough for AC ampere rating of charger as specified in Section 8.
Do not operate charger with damaged cord or plug – replace the cord or plug immediately.
Do not operate charger if it has received a sharp blow, been dropped, or otherwise damaged in any way; take it to a qualified serviceperson.
Do not disassemble charger; take it to a qualified serviceman when service or repair is required. Incorrect reassembly may result in a risk of electric shock or fire.
To reduce risk of electric shock, unplug charger from outlet before attempting any maintenance or cleaning. Turning off controls will not reduce this risk.
WARNING: RISK OF EXPLOSIVE GASES.
a. b.
WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY OPERATION.
FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.
To reduce risk of battery explosion, follow these instructions and those published by battery manufacturer and manufacturer of any equipment you intend to use in vicinity of battery. Review cautionary markings on these products and on engine.
2. PERSONAL SAFETY PRECAUTIONS
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
Consider having someone close enough by to come to your aid when you work near a lead-acid battery.
Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing or eyes.
Wear complete eye protection and clothing protection. Avoid touching eyes while working near battery.
If battery acid contacts skin or clothing, wash immediately with soap and water. If acid enters eye, immediately flood eye with running cold water for at least 10 minutes and get medical attention immediately.
NEVER smoke or allow a spark or flame in vicinity of battery or engine.
Be extra cautious, to reduce risk of dropping a metal tool onto battery. It might spark or short-circuit battery or other electrical part that may cause explosion.
Remove personal metal items such as rings, bracelets, necklaces, and watches when working with a lead-acid battery. A lead-acid battery can produce a short-circuit current high enough to weld a ring or the like to metal, causing a severe burn.
Use charger for charging LEAD-ACID (STD or AGM) rechargeable batteries. It is not intended to supply power to a low voltage electrical system other than in a startermotor application. Do not use battery charger for charging dry-cell batteries that are commonly used with home appliances. These batteries may burst and cause injury to persons and damage to property.
NEVER charge a frozen battery.
3. PREPARING TO CHARGE
3.1
3.2
3.3
3.4
3.5
3.6
If necessary to remove battery from vehicle to charge, always remove grounded terminal from battery first. Make sure all accessories in the vehicle are off, so as not to cause an arc.
Be sure area around battery is well ventilated while battery is being charged.
Clean battery terminals. Be careful to keep corrosion from coming in contact with eyes.
Add distilled water in each cell until battery acid reaches level specified by battery manufacturer. Do not overfill. For a battery without removable cell caps, such as valve regulated lead acid batteries, carefully follow manufacturer’s recharging instructions.
Study all battery manufacturer’s specific precautions while charging and recommended rates of charge.
Determine voltage of battery by referring to car owner’s manual and make sure that output voltage selector switch is set at correct voltage. If charger has adjustable charge rate, charge battery initially at lowest rate.
4.1
4.2
4.3
4.4
4.5
4. CHARGER LOCATION
Locate charger as far away from battery as DC cables permit.
Never place charger directly above battery being charged; gases from battery will corrode and damage charger.
Never allow battery acid to drip on charger when reading electrolyte specific gravity or filling battery.
Do not operate charger in a closed-in area or restrict ventilation in any way.
Do not set a battery on top of charger.
5. DC CONNECTION PRECAUTIONS
5.1
5.2
Connect and disconnect DC output clips only after setting any charger switches to “off” position and removing AC cord from electric outlet. Never allow clips to touch each other.
Attach clips to battery and chassis, as indicated in Sections 6 and 7.
• 3 •
6.1
6.2
6.3
6.4
6. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE
6.5
6.6
6.7
6.8
WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:
Position AC and DC cords to reduce risk of damage by hood, door, or moving engine part.
Stay clear of fan blades, belts, pulleys, and other parts that can cause injury to persons.
Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has larger diameter than NEGATIVE (NEG, N, –) post.
Determine which post of battery is grounded (connected) to the chassis. If negative post is grounded to chassis (as in most vehicles), see (6.5). If positive post is grounded to the chassis, see (6.6).
For negative-grounded vehicle, connect POSITIVE (RED) clip from battery charger to POSITIVE (POS, P, +) ungrounded post of battery. Connect NEGATIVE (BLACK) clip to vehicle chassis or engine block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gauge metal part of the frame or engine block.
For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery charger to NEGATIVE (NEG, N, –) ungrounded post of battery. Connect POSITIVE (RED) clip to vehicle chassis or engine block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gauge metal part of the frame or engine block.
When disconnecting charger, turn switches to off, disconnect AC cord, remove clip from vehicle chassis, and then remove clip from battery terminal.
See Operating Instructions for length of charge information.
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE
WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:
Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has a larger diameter than NEGATIVE (NEG, N, –) post.
Attach at least a 24-inch-long 6-gauge (AWG) insulated battery cable to NEGATIVE (NEG, N, –) battery post.
Connect POSITIVE (RED) charger clip to POSITIVE (POS, P, +) post of battery.
Position yourself and free end of cable as far away from battery as possible – then connect NEGATIVE (BLACK) charger clip to free end of cable.
Do not face battery when making final connection.
When disconnecting charger, always do so in reverse sequence of connecting procedure and break first connection while as far away from battery as practical.
A marine (boat) battery must be removed and charged on shore. To charge it on board requires equipment specially designed for marine use.
8. GROUNDING AND AC POWER CORD CONNECTIONS
8.1
8.2
8.3
This battery charger is for use on a nominal 120 volt circuit. The plug must be plugged into an outlet that is properly installed and grounded in accordance with all local codes and ordinances. The plug pins must fit the receptacle (outlet). Do not use with an ungrounded system.
DANGER: Never alter the AC cord or plug provided – if it does not fit the outlet, have a proper grounded outlet installed by a qualified electrician. An improper connection can result in a risk of an electric shock or electrocution.
USING AN EXTENSION CORD
The use of an extension cord is not recommended. If you must use an extension cord, follow these guidelines:
• Pins on plug of extension cord must be the same number, size, and shape as those of plug on charger.
• Ensure that the extension cord is properly wired and in good electrical condition.
• Wire size must be large enough for the AC ampere rating of charger, as specified:
Length of cord (feet)
AWG* size of cord
*AWG-American Wire Gauge
25 50 100 150
18 18 18 16
9. ASSEMBLY INSTRUCTIONS
9.1 Remove all cord wraps and uncoil the cables prior to using the battery charger.
10. CONTROL PANEL
START/STOP BUTTON
Press to immediately begin charging your properly connected battery. If the button is not pressed, charging should begin in ten minutes.
LED INDICATORS
POWER (green) LED lit: The charger is connected to an AC outlet.
CLAMPS REVERSED/BAD BATTERY (red) LED flashing: The connections are reversed.
CLAMPS REVERSED/BAD BATTERY (red) LED lit: The charger has detected a problem with the battery. See Troubleshooting for more information.
CHARGING (yellow/orange) LED lit: The charger is charging the battery.
CHARGED/MAINTAINING (green) LED lit: The battery is fully charged and the charger is in maintain mode.
NOTE: See Operating Instructions for a complete description of the charger modes.
11. OPERATING INSTRUCTIONS
WARNING: A SPARK NEAR A LEAD-ACID BATTERY MAY CAUSE AN EXPLOSION.
IMPORTANT: Do not start the vehicle with the charger connected to the AC outlet, or it could result in damage to the charger.
CHARGING A BATTERY IN THE VEHICLE
1. Turn off all the vehicle’s accessories.
2. Keep the hood open.
3. Clean the battery terminals.
4. Place the charger on a dry, non-flammable surface.
5. Lay the AC/DC cables away from any fan blades, belts, pulleys and other moving parts.
6. Connect the battery, following the precautions listed in sections 6 and 7.
7. Connect the charger to an electrical outlet.
8. Charging will begin within ten minutes and finish automatically. (Press the START/STOP button to begin charging immediately.)
9. When charging is complete, disconnect the charger from the AC power, remove the clamp from the vehicle’s chassis, and then remove the clamp from the battery terminal.
• 4 •
CHARGING A BATTERY OUTSIDE OF THE VEHICLE
1. Place battery in a well-ventilated area.
2. Clean the battery terminals.
3. Connect the battery, following the precautions listed in sections 6 and 7.
4. Connect the charger to an electrical outlet.
5. Charging will begin within ten minutes and finish automatically. (Press the START/STOP button to begin charging immediately.)
6. When charging is complete, disconnect the charger from the AC power, disconnect the negative clamp, and finally the positive clamp.
7. A marine (boat) battery must be removed and charged on shore.
CHARGE RATE
The charge rate is measured in amps. The charger will automatically adjust the charging current, based on battery size, in order to charge the battery completely, efficiently and safely. Do not use for industrial applications.
POWER-UP IDLE TIME LIMIT
If the Start/Stop button is not pressed within 10 minutes after the battery charger is first powered up, charging will automatically begin, when properly connected to a battery.
BATTERY CHARGING TIMES
Times are based on a 50% discharged battery and may change, depending on age and condition of battery.
AUTOMATIC CHARGING MODE
When an Automatic Charge is performed, the charger switches to the maintain mode automatically after the battery is charged.
ABORTED CHARGE
If charging cannot be completed normally, charging will abort. When charging aborts, the charger’s output is shut off and the Bad Battery (red) LED will light. Do not continue attempting to charge this battery. Have it checked or replaced.
DESULFATION MODE
Desulfation could take 8 to 10 hours. If desulfation fails, charging will abort and the Bad Battery (red) LED will light.
COMPLETION OF CHARGE
Charge completion is indicated by the Charged/Maintaining (green) LED. When lit, the charger has switched to Maintain Mode.
MAINTAIN MODE (FLOAT MODE MONITORING)
When the Charged/Maintaining (green) LED is lit, the charger has started maintain mode. In this mode, the charger keeps the battery fully charged by delivering a small current when necessary. If the charger has to provide its maximum maintain current for a continuous 12 hour period, it will go into Abort Mode (see Aborted Charge section). This is usually caused by a drain on the battery or the battery could be bad. Make sure there are no loads on the battery. If there are, remove them. If there are none, have the battery checked or replaced.
MAINTAINING A BATTERY
This unit maintains both 6 and 12 volt batteries, keeping them at full charge. It can charge and maintain both small and large batteries.
NOTE: The maintain mode technology allows you to safely charge and maintain a healthy battery for extended periods of time. However, problems with the battery, electrical problems in the vehicle, improper connections or other unanticipated conditions could cause excessive current draws. As such, occasionally monitoring your battery and the charging process is recommended.
12. MAINTENANCE AND CARE
A minimal amount of care can keep your battery charger working properly for years.
• Clean the clamps each time you are finished charging. Wipe off any battery fluid that may have come in contact with the clamps to prevent corrosion.
• Occasionally cleaning the case of the charger with a soft cloth will keep the finish shiny and help prevent corrosion.
• Coil the input and output cords neatly when storing the charger. This will help prevent accidental damage to the cords and charger.
• Store the charger unplugged from the AC power outlet in an upright position.
• Store inside, in a cool, dry place. Do not store the clamps clipped together, on or around metal, or clipped to the cables.
13. TROUBLESHOOTING
PROBLEM
I cannot select a 6V or 12V setting.
The Power LED does not light when charger is properly connected.
POSSIBLE CAUSE
The charger is equipped with Auto Voltage Detection, which automatically detects the voltage and charges the battery.
AC outlet is dead.
SOLUTION
No problem; this is normal.
Check for open fuse or circuit breaker supplying AC outlet.
Poor electrical connection.
Check power cord and extension cord for a loose fitting plug.
• 5 •
PROBLEM
The battery is correctly connected, but the Charging
LED did not light immediately.
The battery is properly connected, but the Charging
LED never lit.
The Bad Battery LED is lit.
POSSIBLE CAUSE
If the Start/Stop button is not pressed, charging should begin in ten minutes.
The battery voltage is low.
SOLUTION
No problem; this is normal.
Press the Start/Stop button to start charging.
The battery voltage is still below 10V (for a 12V battery) or 5V (for a 6V battery) after 2 hours of charging.
(or)
In maintain mode, the output current is more than 1.5A for 12 hours.
The battery may be defective. Make sure there are no loads on the battery. If there are, remove them.
If there are none, have the battery checked or replaced.
Desulfation was unsuccessful.
Lack of progress is detected and battery voltage is below 14.2V (for a 12V battery) or 7.1V (for a 6V battery).
The battery’s initial voltage is below 12.2V (for a 12V battery) or 6.1V (for a 6V battery) and the total input is less than 1.5 Ah.
The battery may be defective. Have it checked or replaced.
The battery may be overheated. If so, allow the battery to cool. The battery may be too large or have a short circuit. Have battery checked or replaced.
The battery capacity is too low, or the battery is too old.
Have it checked or replaced.
The battery voltage drops to below 12.2V (for a 12V battery) or 6.1V (for a 6V battery) in Maintain Mode.
The battery won’t hold a charge. May be caused by a drain on the battery or the battery could be bad.
Make sure there are no loads on the battery. If there are, remove them. If there are none, have the battery checked or replaced.
14. BEFORE RETURNING FOR REPAIRS
For REPAIRS OR RETURNS, visit 365rma.com
Visit batterychargers.com for Replacement Parts.
15. LIMITED WARRANTY
For information on our one year limited warranty, please visit batterychargers.com or call 1-800-621-5485 to request a copy.
Go to batterychargers.com to register your product online.
• 6 •
Cargador de baterías automático
MANUAL DEL USUARIO
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA USO. En este manual le explica cómo utilizar el cargador de batería de manera segura y confiable. Por favor, lea y siga las siguientes instrucciones y precauciones.
95-6
1.1
1.2
1.3
1.4
1.5
1.6
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD – GUARDE ESTAS INSTRUCCIONES
1.7
1.8
1.9
1.10
1.11
GUARDE ESTAS INSTRUCCIONES – Este manual contiene instrucciones operativas y de seguridad de importancia.
Mantener fuera del alcance de los niños.
No exponga el cargador a la lluvia o a la nieve.
El uso de un accesorio no recomendado o suministrado por el fabricante del cargador de batería puede provocar riesgo de incendio, descarga eléctrica o lesiones a personas.
Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del enchufe en lugar de jalar del cable al desconectar el cargador.
No se debe utilizar un alargador a menos que resulte absolutamente necesario. El uso de un alargador inadecuado puede provocar riesgo de incendio o descarga eléctrica. En caso de que deba utilizarse un alargador, asegúrese de que:
• Los pasadores en el enchufe del alargador posean el mismo número, tamaño y forma que aquellos presentes en el enchufe del cargador.
• El alargador se encuentre correctamente conectado y en buenas condiciones eléctricas.
• El tamaño del cable sea lo suficientemente extenso para el amperaje en CA del cargador como se especifica en la sección 8.
No utilice el cargador si el mismo posee un enchufe o cable dañado; substituya el cable o el enchufe inmediatamente por una persona calificada en el ramo.
No utilice el cargador si el mismo recibió un golpe fuerte, si se cayó o si sufrió daños de cualquier otra forma; hágalo revisar por una persona capacitada que efectúe reparaciones.
No desarme el cargador; hágalo revisar por una persona capacitada que efectúe reparaciones cuando necesite servicio de mantenimiento o una reparación. Volver a ensamblar el cargador en forma incorrecta puede provocar riesgo de incendio o descarga eléctrica.
Para reducir el riesgo de descarga eléctrica, desenchufe el cargador del tomacorriente antes de intentar llevar a cabo cualquier actividad de mantenimiento o limpieza.
El simple apagado de los controles no reducirá este riesgo.
ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS.
a. RESULTA PELIGROSO TRABAJAR EN FORMA CERCANA A UNA BATERÍA DE PLOMO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL
FUNCIONAMIENTO. POR ESTE MOTIVO, RESULTA DE SUMA IMPORTANCIA QUE SIGA LAS INSTRUCCIONES CADA VEZ QUE UTILIZA EL CARGADOR.
b. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería. Revise las pautas de precaución en estos productos y en el motor.
2. PRECAUCIONES DE SEGURIDAD PERSONAL
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
Considere la idea de que alguna persona se encuentre cerca suyo para poder ayudarlo cuando trabaje en forma cercana a una batería de plomo-ácido.
Cuente con una gran cantidad de agua potable y jabón a mano en caso de que el ácido de la batería tenga contacto con su piel, ropa u ojos.
Utilice protección visual y corporal completa, incluyendo gafas de seguridad y prendas de protección. Evite tocar sus ojos mientras trabaje en forma cercana a la batería.
Si el ácido de la batería tiene contacto con su piel o su ropa, lave de inmediato el área afectada con agua y jabón. En caso de que ingrese ácido en un ojo, sumerja el mismo de inmediato bajo agua potable corriente por al menos 10 minutos y obtenga atención médica en forma inmediata.
NUNCA fume o permita la presencia de chispas o llamas en la proximidad de una batería o motor.
Tenga especial cuidado para reducir el riesgo de dejar caer una herramienta de metal sobre la batería. Esto podría provocar chispas o un cortocircuito en la batería o en cualquier otra pieza eléctrica que podría provocar una explosión.
No utilice elementos personales de metal tales como anillos, pulseras, collares y relojes al trabajar con una batería de plomo-ácido. Una batería de plomo-ácido puede producir una corriente de cortocircuito lo suficientemente elevada como para soldar un anillo o provocar efectos similares sobre el metal, causando una quemadura de gravedad.
Utilice este cargador solamente para cargar baterías recargables de tipo PLOMO-ÁCIDO (Estándar o AGM). Este cargador no está destinado a suministrar energía a sistemas eléctricos de baja tensión más que en una aplicación de un motor de arranque. No utilice este cargador de batería para cargar baterías de pila seca que por lo general se utilizan con artefactos domésticos. Estas baterías podrían explotar y provocar lesiones a personas o daño a la propiedad.
NUNCA cargue una batería congelada.
3. PREPARACIÓN PARA LA CARGA
3.1
3.2
3.3
3.4
3.5
3.6
Si resulta necesario extraer la batería del vehículo para cargarla, siempre retire el terminal con descarga a tierra en primer lugar. Asegúrese de que todos los accesorios en el vehículo se encuentren apagados para evitar la formación de arcos eléctricos.
Asegúrese de que el área que rodea a la batería se encuentre bien ventilada mientras se carga la batería.
Limpie los terminales de la batería antes de cargar la batería. Durante la limpieza, evite que la corrosión producida por aire tenga contacto con sus ojos.
Agregue agua destilada a cada pila hasta que el ácido de la batería alcance el nivel especificado por el fabricante de la batería. No provoque derrames. En lo que concierne a baterías que no cuentan con tapas extraíbles para pilas, tales como baterías de plomo-ácido reguladas por válvulas (VRLA, por sus siglas en inglés), siga cuidadosamente las instrucciones de recarga del fabricante.
Lea, comprenda y siga todas las instrucciones para el cargador, la batería, el vehículo y cualquier equipo que se utilice cerca de la batería y el cargador. Controle todas las precauciones específicas establecidas por el fabricante de la batería al realizar la carga, así también como los índices de carga recomendados.
Determine la tensión de la batería al consultar el manual del usuario del vehículo y asegúrese de que el interruptor de selección de la tensión de salida se encuentre establecido en la tensión correcta (en su caso). Si el cargador posee un índice de carga ajustable, cargue la batería en el menor índice en primer lugar.
4. UBICACIÓN DEL CARGADOR
4.1
4.2
4.3
4.4
4.5
Ubique el cargador a la mayor distancia posible de la batería como lo permitan los cables de CC.
Nunca ubique el cargador directamente por encima de la batería que se carga; los gases de la batería corroerán y dañarán el cargador.
Nunca permita que el ácido de la batería gotee sobre el cargador al leer el peso específico del electrolito o al cargar la batería.
No utilice el cargador en un área cerrada o restrinja la ventilación en cualquier forma.
No ubique la batería encima del cargador.
• 7 •
5. PRECAUCIONES DE CONEXIÓN EN CC
5.1
5.2
Conecte y desconecte las pinzas de salida CC. sólo después de haber establecido todos los interruptores del cargador a la posición de “apagado” (si es aplicable) y de haber desconectado el enchufe de C.A. del tomacorriente eléctrico. Nunca permita que las pinzas tengan contacto entre sí.
Sujete las pinzas a la batería y al chasis, como se indica en en las secciones 6 y 7.
6.1
6.2
6.3
6.4
6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO
6.5
6.6
6.7
6.8
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE
PROVOCAR CHISPAS CERCA DE LA BATERÍA:
Ubique los cables de C.A. y C.C. para reducir el riesgo de daños a la cubierta, a la puerta y a las piezas móviles o calientes del motor.
Manténgase alejado de las paletas del ventilador, correas, poleas y otras piezas que podrían provocar lesiones.
Verifique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
Determine qué borne de la batería hace descarga a tierra (se encuentra conectado) con el chasis. Si el borne negativo hace descarga a tierra con el chasis (como en la mayor parte de los vehículos), ver el paso (6.5). Si el borne positivo hace descarga a tierra con el chasis, ver el paso (6.6).
En un vehículo con descarga a tierra por borne negativo, conecte el gancho POSITIVO (ROJO) del cargador de batería al borne POSITIVO (POS, P, +) sin descarga a tierra de la batería. Conecte el gancho NEGATIVO (NEGRO) al chasis del vehículo o al bloque motor alejado de la batería. No conecte el gancho al carburador, líneas de combustible o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso del marco o del bloque motor.
En un vehículo con descarga a tierra por borne positivo, conecte el gancho NEGATIVO (NEGRO) del cargador de batería al borne NEGATIVO (NEG, N, -) sin descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO) al chasis del vehículo o al bloque motor alejado de la batería. No conecte al carburador, líneas de combustible o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso del marco o del bloque motor.
Al desconectar el cargador, apague todos los interruptores (en su caso), desconecte el cable de C.A., retire el gancho del chasis del vehículo y luego retire el gancho del terminal perteneciente a la batería.
Vea Instrucciones de Operación para duración de la carga.
7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO
7.1
7.2
7.3
7.4
7.5
7.6
7.7
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL RIESGO DE
PROVOCAR CHISPAS CERCA DE LA BATERÍA:
Verifique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
Sujete al menos un cable aislado de batería de 24 pulgadas (61 cm) de largo con calibre 6 según el Calibre americano de cables (AWG, por sus siglas en inglés) al borne
NEGATIVO (NEG, N, -) de la batería.
Conecte el gancho POSITIVO (ROJO) del cargador al borne POSITIVO (POS, P, +) de la batería.
Ubíquese junto con el extremo libre del cable que previamente sujetó al borne NEGATIVO (NEG, N, -) de la batería a la mayor distancia posible de la batería. Luego conecte el gancho NEGATIVO (NEGRO) del cargador al extremo libre del cable.
No se ubique en posición frontal a la batería al realizar la conexión final.
Al desconectar el cargador, siempre hágalo en forma inversa al procedimiento de conexión y realice la primera conexión tan lejos de la batería como sea posible.
Una batería marina (para barcos) se debe retirar y cargar en tierra. Para realizar una carga a bordo se necesitan equipamientos especialmente diseñados para uso marino.
8. CONEXIONES A TIERRA Y ENERGÍA DE CA
8.1
8.2
8.3
Este cargador de batería está destinado a un uso en un circuito con tensión nominal de 120 V. El enchufe se debe conectar a un tomacorriente adecuadamente instalado y que cuente con descarga a tierra de acuerdo con todas las ordenanzas y códigos. Los pasadores del enchufe deben adaptarse al receptáculo (tomacorriente). No utilizar con un sistema que no posea descarga a tierra.
PELIGRO: Nunca altere el cable o enchufe de C.A. suministrado, si no se ajusta al tomacorriente, haga instalar un tomacorriente adecuado con descarga a tierra por medio de un electricista capacitado. Una conexión inadecuada puede provocar un riesgo de descarga eléctrica o electrocución.
USO DE UN CABLE DE EXTENSIÓN
El uso de una extensión no se recomienda. Si debe usar una extensión, siga estas pautas:
• Las clavijas del enchufe del cable de extensión debe ser el mismo número, tamaño y forma que las del enchufe del cargador.
• Asegúrese de que el cable de extensión esté conectado correctamente y en buenas condiciones eléctricas.
• El tamaño del cable debe ser lo suficientemente extenso para el calibre de amperios del cargador de CA, como se especifica a continuación:
Longitud del cable (pies)
Calibre del cable AWG*
*AWG-American Wire Gauge
25 50 100 150
18 18 18 16
9. INSTRUCCIONES DE MONTAJE
9.1 Desenrede todos los cordones y extienda los cables antes de usar el cargador de baterías.
10. PANEL DE CONTROL
BOTÓN DE START/STOP (inicio / parada)
Pulse para comenzar inmediatamente la carga de su batería conectada correctamente. Si no se presiona el botón, la carga debe comenzar en diez minutos.
INDICADORES LED
ALIMENTACIÓN (verde): El cargador está conectado a una toma de CA.
LED PINZAS INVERTIDAS/BATERÍA DEFECTUOSA (rojo) parpadea: Las conexiones están inversas.
LED PINZAS INVERTIDAS/BATERÍA DEFECTUOSA (rojo) encendido: El cargador ha detectado un problema con la batería. Consulte Localización y Solución
de Problemas para obtener más información.
CARGA (amarillo/naranja) encendido: El cargador está cargando la batería.
CARGADO / MANTENIMIENTO (verde) encendido: La carga de la batería está completa y que el cargador cambió a modo mantener.
NOTA: Consulte la sección Instrucciones de Operación para obtener una descripción completa de los modos del cargador.
• 8 •
11. INSTRUCCIONES DE OPERACIÓN
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE UNA BATERÍA DE PLOMO-ÁCIDO PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA.
IMPORTANTE: No arranque el vehículo con el cargador conectado a la toma de CA, o puede resultar en daños al cargador.
CARGA DE LA BATERÍA EN EL VEHÍCULO
1. Apague todos los accesorios del vehículo.
2. Mantenga el cofre abierto.
3. Limpie las terminales de la batería.
4. Coloque el cargador sobre una superficie seca y no inflamable.
5. Coloque los cables de CA / CC lejos de las aspas del ventilador, bandas, poleas y otras partes móviles.
6. Conectar la batería según las instrucciones que indicadas en las secciones 6 y 7.
7. Conecte el cargador a la toma de corriente.
8. La carga comenzará dentro de diez minutos y terminar de forma automática. (Pulse el botón START / STOP para iniciar la carga de inmediato.)
9. Cuando la carga está completa, desconecte el cargador de la alimentación de CA, retire la pinza del chasis del vehículo y quite la pinza de la terminal de la batería.
CARGA DE LA BATERÍA FUERA DEL VEHÍCULO
1. Coloque la batería un área bien ventilada.
2. Limpie las terminales de la batería.
3. Conectar la batería según las instrucciones que indicadas en las secciones 6 y 7.
4. Conecte el cargador a la toma de corriente.
5. La carga comenzará dentro de diez minutos y terminar de forma automática. (Pulse el botón START / STOP para iniciar la carga de inmediato.)
6. Cuando la carga está completa, desconecte el cargador de la corriente AC, desconecte la pinza negativa, y por último la pinza positiva.
7. Una batería marina (de barco) se debe retirar y cargar en tierra.
VELOCIDAD DE CARGA
La velocidad de carga se mide en amperios. El cargador se ajusta automáticamente la corriente de carga, basado en el tamaño de la batería, con el fin de cargar la batería completamente, eficiente y segura. No lo utilice para aplicaciones industriales.
ENCENDER EL LÍMITE DE TIEMPO DE INACTIVIDAD
Si el botón START / STOP no se presiona dentro de los 10 minutos después de que el cargador de batería se encendió, se iniciará la carga automáticamente, cuando está conectado correctamente a una batería.
TIEMPOS DE CARGA
Los tiempos están basados en un 50% descargada batería y pueden cambiar, dependiendo de la edad y la condición de la batería.
MODO DE CARGA AUTOMÁTICA
Cuando se realiza una carga automática, el cargador cambia del maintain mode [modo de mantenimiento] automáticamente después que la batería se cargue.
CARGA ANULADA
Si no se puede completar la carga normalmente, la carga se anulará. Cuando la carga se interrumpe, la salida del cargador se apaga y el LED Batería Defectuosa (rojo) se iluminará. No continúe tratando de cargar esta batería. Compruebe la batería y reemplazar si es necesario.
MODO DE DESULFATACIÓN
La desulfatación puede durar 8 a 10 horas. Si la desulfatación falla, la carga se abortará y el LED Batería Defectuosa (rojo) se iluminará.
FINALIZACIÓN DE LA CARGA
La finalización de la carga se indica con el LED Cargado / Mantenimiento (verde). Cuando está encendido, el cargador ha pasado de modo de función a mantenimiento.
MODO DE MANTENIMIENTO (MONITOREO A MODO DE FLOTE)
Cuando la luz LED Cargado / Mantenimiento (verde) está encendido, quiere decir que pasó al modo de mantenimiento. En este modo el cargador mantiene la batería totalmente cargada mediante una pequeña corriente cuando corresponda. Si el cargador tiene que funcionar al máximo en corriente continua de mantenimiento a un periodo de 12 horas, se pasará al Modo Anulada (ver sección Carga Anulada). Esto es ocacionalmente causado por una pérdida de energía en la batería o la batería está dañada. Asegúrese que no escape de carga en la batería y si la hay evítela, en caso contrario, verifique o reémplace la batería.
MANTENIENDO UNA BATERÍA
La unidad mantiene las baterías de 6 y 12 voltios, manteniéndolas a carga complete. Puede mantener las baterías tanto pequeñas y grandes.
NOTA: La tecnología de modo de mantenimiento le permite cargar de forma segura y mantener una batería en buen estado durante largos períodos de tiempo. Ahora, los problemas con la batería, problemas eléctricos del vehículo, conexiones equivocadas u otras condiciones que surgan, podrías causar absorsión de corriente excesiva. De modo que, se recomienda, enérgicamente supervisar la batería y el proceso de carga.
12. MANTENIMIENTO Y CUIDADO
Con cuidados mínimos puede mantener el cargador de baterías funcionando correctamente durante años.
• Limpie las pinzas cada vez que termine de usar el cargador. Limpie el fluido de la batería que podría haber estado en contacto con las pinzas para evitar la corrosión.
• De vez en cuando, limpie la carcasa del cargador con un paño suave para conservar el acabado brillante y evitar la corrosión.
• Enrolle los cables de entrada y salida cuidadosamente cuando almacene el cargador. Esto ayudará a evitar daños accidentales a los cables y el cargador.
• Guarde el cargador desenchufado de la toma de alimentación de CA en posición vertical.
• Debe conservarse en un lugar fresco y seco. No lo enrede las pinzas en el mango, no las una, ni en metal, tampoco sujete a los cables.
• 9 •
13. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS
PROBLEMA
No puedo seleccionar los 6 o 12 Voltios.
El LED Alimentación no se ilumina incluso cuando al cargador está bien conectado.
CAUSA POSIBLE
El Cargador está equipado con Detección de Auto
Voltaje, que automáticamente detecta el voltaje y carga la batería.
Tomacorriente de C.A. fuera de funcionamiento.
SOLUCIÓN
No hay problema; es una condición normal.
Controle la posible presencia de fusibles abiertos o disyuntores que suministren energía al tomacorriente de CA.
La batería está conectada correctamente, pero el
LED Carga no encendió inmediatamente.
La batería está conectada correctamente, pero el
LED Carga nunca iluminado.
El LED Batería Defectuosa se ilumina.
Conexión eléctrica deficiente.
Si no se presiona el botón Start / Stop, la carga deberá comenzar en diez minutos.
El voltaje de la batería es bajo.
El voltaje de la batería todavía está debajo de 10V
(para una batería 12V) o de 5V (para una batería 6V) después de 2 horas de carga.
(o)
En el modo de mantenimiento, la corriente de salida es de más de 1,5 A durante 12 horas.
Controle la posible périda del enchufe perteneciente a los cables de alimentación o al alargador.
No hay problema; es una condición normal.
Pulse el botón de START /STOP para comenzar a cargar.
La batería puede estar defectuosa. Asegúrese de que no hay cargas en la batería. Si hay eliminarlos. Si no hay ninguno, verifíque o reempláce la batería.
La batería no puede desulfatada. La batería puede estar defectuosa. Compruebe la batería y reemplazar si es necesario.
Se detecta la falta de progreso y voltaje de la batería está por debajo de 14,2V (para una batería 12V) o de
7,1V (para una batería 6V).
La batería se puede sobrecalienta. Si es así, deje que la batería se enfríe. La batería puede ser demasiado grande o tener un circuito en corto.
Verifíquela o reemplácela.
Voltaje inicial de la batería está por debajo de 12,2V
(para una batería 12V) o de 6,1V (para una batería
6V) y la entrada total es de menos de 1,5 Ah.
La capacidad de la batería es demasiado bajo o la batería es demasiado antigua. Verifíquela o reemplácela.
El voltaje de la batería cae por debajo de 12.2V
(para una batería 12V) o de 6,1V (para una batería
6V) en el modo de mantenimiento.
La batería no mantiene la carga. Puede ser causada por una batería descargada o la batería podría ser malo. La batería puede estar defectuosa. Asegúrese de que no hay cargas en la batería. Si hay eliminarlos. Si no hay ninguno, verifíque o reempláce la batería.
14. ANTES DE DEVOLVER A REPARACIONES
Para REPARACIONES O DEVOLUCIONES, visite 365rma.com
Visite batterychargers.com para obtener piezas de repuesto.
15. GARANTÍA LIMITADA
Para obtener información sobre nuestra garantía limitada de un año, visite batterychargers.com o llame al 1-800-621-5485 para solicitar una copia.
Visite nuestra página en batterychargers.com para registrar su producto en línea.
• 10 •
Chargeur de batterie automatique
MANUEL D’UTILISATION
GARDER LE MANUEL D’INSTRUCTION ET LISEZ LE AVANT CHAQUE UTILISATION. Ce manuel explique comment utiliser le chargeur de batterie d’une façon securitaire et efficace. S’il vous plaît lisez et suivez ces instructions et precautions.
95-6
1.1
1.2
1.3
1.4
1. CONSIGNES DE SÉCURITÉ IMPORTANTES – CONSERVER CES INSTRUCTIONS
1.5
1.6
1.7
1.8
1.9
1.10
1.11
CONSERVER CES INSTRUCTIONS – Ce manuel contient des instructions importantes concernant la sécurité et le fonctionnement.
Ne pas laisser à la portée des enfants.
Ne pas exposer le chargeur à la pluie ou la neige.
N’utilisez que les accessoires recommandés. L’utilisation d’accessoires non recommandés ou vendus par le fabricant du chargeur de batterie peut engendrer un risque d’incendie, un choc électrique ou des blessures.
Pour réduire le risque d’endommager le cordon électrique, tirez sur la prise plutôt que sur le cordon quand vous débranchez le chargeur.
Une rallonge ne devrait pas être utilisée sauf en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate peut causer un risque de feu ou de choc électrique.
Si vous devez utiliser une rallonge assurez-vous que :
• Que les broches sur la prise de la rallonge sont du même nombre, de la même taille et forme que celles de la prise du chargeur.
• Que la rallonge est bien câblée et en bonne condition électrique.
• Que la taille du câble est assez grosse pour le taux d’intensité CC du chargeur comme spécifiée dans le section 8.
Ne pas faire fonctionner le chargeur avec un cordon ou une prise endommagé – remplacer immédiatement.
Ne pas faire fonctionner le chargeur s’il a reçu un choc violent, est tombé par terre ou a été endommagé d’une autre façon; apportez-le à un technicien qualifié.
Ne pas démonter le chargeur; apportez-le chez un technicien qualifié quand vous devez l’entretenir ou le réparer. Un mauvais remontage pourrait causer un risque d’incendie ou de choc électrique.
Pour réduire le risque de choc électrique, débranchez le chargeur de la prise murale avant de faire tout entretien ou nettoyage. Le fait de simplement éteindre l’appareil ne réduira pas les risques.
AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS.
a. b.
IL EST DANGEREUX DE TRAVAILLER A PROXIMITÉ D’UNE BATTERIE AU PLOMB. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS EN SERVICE
NORMAL. IL EST AUSSI IMPORTANT DE TOUJOURS RELIRE LES INSTRUCTIONS AVANT D’UTILISER LE CHARGEUR ET DE LES SUIVRE À LA LETTRE.
Pour réduire le risque d’explosion de la batterie, suivez ces directives et celles publiées par le fabricant de la batterie et du fabricant de tout autre appareil que vous pensez utiliser au voisinage de la batterie. Examinez les avertissements inscrits sur ces produits et sur le moteur.
2. MESURES DE SÉCURITÉ PERSONNELLE
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
Considérez d’être assez proche d’une personne quand vous travaillez près d’un accumulateur au plomb pour qu’elle puisse venir à votre aide en cas d’urgence.
Ayez assez d’eau fraîche et du savon à proximité au cas ou votre peau, vos yeux ou vos habits viendraient en contact avec l’acide de la batterie.
Portez une protection complète des yeux et du corps, comprenant des lunettes de sécurité et des vêtements protecteurs. Évitez de toucher vos yeux quand vous travaillez près de la batterie.
Si l’acide de la batterie rentre en contact avec votre peau ou vos vêtements, lavez l’endroit immédiatement avec de l’eau et du savon. Si l’acide entre dans vos yeux, rincez immédiatement l’œil avec de l’eau froide coulante pour au moins 10 minutes puis allez voir le médecin aussitôt.
Ne jamais fumer ou allumer des flammes à proximité de la batterie ou du moteur.
Soyez extra prudent pour réduire le risque de laisser tomber un outil en métal sur la batterie. Ça pourrait faire une étincelle ou produire un court-circuit à la batterie ou à d’autres parties électriques et pourrait produire une explosion.
Enlevez vos objets personnels en métal comme les bagues, les bracelets, les colliers et les montres quand vous travaillez avec une batterie d’accumulateurs au plomb. Une batterie d’accumulateurs au plomb peut produire un court-circuit thermique assez fort pour souder une bague ou autre chose du même genre au métal, causant de graves brûlures.
Utilisez le chargeur pour les batteries rechargeables 6V et 12V au PLOMB-ACIDE (STD ou AGM). Il n’est pas conçu pour alimenter un système électrique à basse tension autre que dans une application d’un démarreur. Ne pas utiliser ce chargeur de batterie pour recharger des piles sèches qui sont utilisées en électroménager. Ces piles peuvent exploser et causer des blessures et des dommages matériels.
NE JAMAIS charger une batterie gelée.
3. PRÉPARATION POUR LE CHARGEMENT
3.1
3.2
3.3
3.4
3.5
3.6
S’il est nécessaire de retirer la batterie du véhicule pour la charger, toujours débrancher la borne de mise à la masse en premier. S’assurer que le courant aux accessoires du véhicule est coupé afin d’éviter la formation d’un arc.
Assurez-vous que la zone autour de la batterie est bien ventilée quand la batterie est en chargement.
Nettoyer les bornes de la batterie avant de la charger. Lors du nettoyage, ne laissez pas les particules de corrosion entrer en contact avec vos yeux.
Ajoutez de l’eau distillée dans chaque élément de batterie jusqu’à que le niveau d’acide atteigne celui spécifié par le fabricant de la batterie. Ne pas faire déborder. Pour une batterie dont les éléments n’ont pas de bouchons, comme les « VRLA » (accumulateur au plomb – acide à régulation par soupape) suivez attentivement les directives de chargement du fabricant.
Étudiez toutes les précautions spécifiques du fabricant de la batterie pour le chargement et les taux de charge recommandés.
Si le chargeur comporte un sélecteur de tension de sortie, consulter le manuel de l’usager de la voiture pour déterminer la tension de la batterie et pour s’assurer que la tension de sortie est appropriée. Si le chargeur n’est pas muni d’un sélecteur, ne pas utiliser le chargeur à moins que la tension de la batterie ne soit identique à la tension de sortie nominale du chargeur.
4.1
4.2
4.3
4.4
4.5
4. EMPLACEMENT DU CHARGEUR
Placez le chargeur aussi loin que possible de la batterie que les câbles CC le permettent.
Ne jamais placer le chargeur directement sous la batterie à charger. les gaz ou les fluides qui s’échappent de la batterie peuvent entraîner la corrosion du chargeur ou l’endommager.
Ne jamais laisser l’électrolyte de la batterie s’écouler sur le chargeur lors de l’analyse hydrométrique ou en remplissant la batterie.
Ne pas faire fonctionner le chargeur dans un espace clos et/ou ne pas gêner la ventilation.
Ne pas poser la batterie sur le chargeur.
• 11 •
5. PRÉCAUTIONS SUR LA CONNEXION C.C.
5.1
5.2
Mettre les interrupteurs du chargeur hors circuit et retirer le cordon c.a. de la prise avant de mettre et d’enlever les pinces du cordon C.C. S’assurer que les pinces ne se touchent pas.
Attachez les pinces à la batterie et au chassis, comme indiqué dans les sections 6 et 7.
6.1
6.2
6.3
6.4
6. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHCULE
6.5
6.6
6.7
6.8
AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE :
Placer les cordons C.A. et C.C. de manière à éviter qu’ils soient endommagés par le capot, une portière ou les pièces en mouvement du moteur.
Faire attention aux pales, aux courroies et aux poulies du ventilateur ainsi qu’à toute autre pièce susceptible de causer des blessures.
Vérifier la polarité des bornes de la batterie. le diamètre de la borne POSITIVE (POS, P, +) est généralement supérieur à celui de la borne NÉGATIVE (NÉG, N, –).
Déterminer quelle borne est mise à la masse (raccordée au châssis). Si la borne négative est raccordée au châssis (comme dans la plupart des cas), voir l’étape 6.5.
Si la borne positive est raccordée au châssis, voir l’étape 6.6.
Si la borne négative est mise à la masse, raccorder la pince POSITIVE (ROUGE) du chargeur à la borne POSITIVE (POS, P, +) non mise à la masse de la batterie.
Raccorder la pince NÉGATIVE (NOIRE) au châssis du véhicule ou au moteur, loin de la batterie. Ne pas raccorder la pince au carburateur, aux canalisations d’essence ni aux pièces de la carrosserie en tôle. Raccorder à une pièce du cadre ou du moteur en tôle de forte épaisseur.
Si la borne positive est mise à la masse, raccorder la pince NÉGATIVE (NOIRE) du chargeur à la borne NÉGATIVE (NÉG, N, –) non mise à la masse de la batterie.
Raccorder la pince positive (rouge) au châssis du véhicule ou au moteur, loin de la batterie. Ne pas raccorder la pince au carburateur, aux canalisations d’essence ni aux pièces de la carrosserie en tôle. Raccorder à une pièce du cadre ou du moteur en tôle de forte.
Pour interrompre l’alimentation du chargeur, mettre les interrupteurs hors circuit, retirer le cordon c.a. de la prise, enlever la pince raccordée au châssis et en dernier lieu celle raccordée à la batterie.
Consultez les Consignes d’Utilisation pour les renseignements sur la durée du chargement.
7.1
7.2
7.3
7.4
7.5
7.6
7. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE HORS DU VÉHICULE
7.7
AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE :
Vérifier la polarité des bornes de la batterie. Le diamètre de la borne POSITIVE (POS, P, +) est généralement supérieur à celui de la borne NÉGATIVE (NÉG, N, –).
Raccorder un câble de batterie isolé no 6 AWG mesurant au moins 60 cm de longueur à la borne NÉGATIVE (NÉG, N, –)
Raccorder la pince POSITIVE (ROUGE) à la borne POSITIVE (POS, P, +) de la batterie.
Se placer et tenir l’extrémité libre du câble aussi loin que possible de la batterie, puis raccorder la pince NÉGATIVE (NOIRE) du chargeur à l’extrémité libre du câble.
Ne pas se placer face à la batterie pour effectuer le dernier raccordement.
Quand vous déconnectez le chargeur, toujours le faire dans l’ordre inverse de la procédure de connexion et coupez la première connexion en étant aussi loin que possible de la batterie.
Une batterie marine (bateau) doit être débarquée à terre pour être chargée. Pour la charger à bord il faut posséder un appareil spécialement conçu pour utilisation marine.
8. MISE À LA TERRE ET CORDON D’ÉNERGIE CA
8.1
8.2
8.3
Ce chargeur de batterie doit être utilisé sur un circuit de tension nominale de 120 volts et ayant une prise de terre. Le chargeur doit être mis à la terre pour réduire le risque de choc électrique. La prise de terre doit être branchée dans une prise qui est correctement installée et mise à la terre conformément aux codes de construction locaux.
Les fiches de la prise mâle doivent correspondre à la prise murale. Ne pas utiliser l’appareil avec un système non mis à la terre.
DANGER : Ne jamais modifier le cordon CA ou la prise du chargeur – si elle ne correspond pas à la prise murale, demander à un électricien professionnel de vous installer celle qui convient. Une mauvaise installation peut engendrer un risque de choc électrique ou d’électrocution.
UTILISEZ UNE RALLONGE
L’utilisation d’une rallonge n’est pas recommandée. Si vous devez utiliser une rallonge, suivez ces directives :
• Les broches de la fiche de la rallonge doit être le même nombre, la taille et forme que celles de la fiche du chargeur.
• S’assurer que la rallonge est bien câblée et en bon état électrique.
• L’épaisseur du fil doit être assez grande pour la notation du chargeur, comme indiqué ci-dessous :
Longueur du cordon (m) 7,62 15,24 30,48 45,72
Calibre AWG* du cordon 18 18 18 16
*AWG-American Wire Gauge
9. DIRECTIVES D’ASSEMBLAGE
9.1 Enlever tous les cordons dérouler sur les câbles avant d’utiliser le chargeur de batterie.
10. PANNEAU DE CONTRÔLE
BOUTON START/STOP
Appuyez pour enclencher aussitôt le chargement de la batterie auparavant bien branchée. Si le bouton n’est pas enfoncé, le chargement débutera dans 10 minutes.
INDICATEURS LED
ALIMENTATION (vert) allumée : Le chargeur est connecté à une prise de courant alternatif.
PINCES INVERSÉES / BATTERIE DÉFECTUEUSE (rouge) clignotant : Les connexions sont inversées.
PINCES INVERSÉES / BATTERIE DÉFECTUEUSE (rouge) allumée : Le chargeur a détecté un problème avec la batterie. Voir Dépannage pour plus d’informations.
CHARGE (jaune / orange) allumée : Le chargeur charge la batterie.
CHARGÉ / MAINTIEN (vert) allumée : La batterie est complètement chargée et le chargeur est en mode maintien.
REMARQUE : consultez la section des Consignes d’Utilisation pour une description complète des modes de chargeur.
• 12 •
11. CONSIGNES D’UTILISATION
AVERTISSEMENT : UNE ÉTINCELLE PRÈS DE LA BATTERIE PEUT PROVOQUER UNE EXPLOSION.
IMPORTANT : Ne pas démarrer le véhicule avec le chargeur branché à la prise, ou il peut endommager le chargeur.
CHARGE D’UNE BATTERIE DANS LE VÉHICULE
1. Éteignez tous les accessoires du véhicule.
2. Gardez le capot ouvert.
3. Nettoyez les bornes de la batterie.
4. Placez le chargeur sur une surface sèche et non-inflammable.
5. Posez les câbles CA / CC à l’ écart de toute pales de ventilateur, courroies, poulies et autres pièces mobiles qui peuvent causer des blessures.
6. Connectez la batterie en suivant les précautions décrites dans la section 6 et 7.
7. Branchez le chargeur sur une prise électrique.
8. La charge commence dans les dix minutes et se termine automatiquement. (Appuyez sur le bouton START/STOP pour commencer à charger immédiatement.)
9. Lorsque le chargement est terminé, débranchez le chargeur du courant alternatif, enlevez la pince du châssis du véhicule, et enlevez ensuite la pince de la borne de batterie.
CHARGE D’UNE BATTERIE A L’EXTÉRIEUR DU VÉHICULE
1. Mettez la batterie dans un endroit bien ventilé.
2. Nettoyez les bornes de la batterie.
3. Connectez la batterie en suivant les précautions décrites dans la section 6 et 7.
4. Branchez le chargeur sur la prise électrique.
5. La charge commence dans les dix minutes et se termine automatiquement. (Appuyez sur le bouton START/STOP pour commencer à charger immédiatement.)
6. Lorsque la batterie est chargée, débrancher le chargeur de l’électricité, débranchez la pince négative, et enfin la pince positive.
7. Une batterie marine (bateau) doit être retirée et chargée sur le rivage.
TAUX DE CHARGE
Le taux de charge est mesuré en ampères. Le chargeur ajuste automatiquement le courant de charge, en fonction de la taille de la batterie, afin de recharger la batterie complètement, efficacement et en toute sécurité. Ne pas utiliser pour les applications industrielles.
DÉLAI LORS DE MISE SOUS TENSION AVANT LA PÉRIODE D’INACTIVITÉ
Si le bouton START/STOP n’est pas enfoncé dans les 10 minutes suivant la mise sous tension du chargeur de batterie, le chargement commencera automatiquement, si branché correctement à une batterie.
TEMPS DE CHARGEMENT
APPLICATION
TAILLE DE
LA BATTERIE
TEMPS DE CHARGE (Heures)
6A 8A 10A 15A
POWERSPORTS 6Ah 2 1, 5 1, 5 1
AUTOMOTOR
MARINA
32Ah
300 CCA
1000 CCA
50Ah
10
5
5
4
4,5
3,5
4
3
2
1, 5
8
4
7
3,5
4
2
105Ah 11 10 8 5
Times are based on a 50% discharged battery and may change, depending on age and condition of battery.
MODE DE CHARGE AUTOMATIQUE
Quand une charge automatique est effectuée, le chargeur passe en mode de maintien automatiquement lorsque la batterie est chargée.
CHARGE AVORTE
Si la charge ne peut être achevé normalement, la charge avorté. Lorsque la charge est abandonnée, la sortie du chargeur est coupée et le voyant Batterie Défectueuse
(rouge) s’allume. Ne pas continuer d’essayer de charger cette batterie. Vérifiez la batterie et la remplacer, si nécessaire.
MODE DE DÉSULFATATION
Desulfation pourrait prendre 8 à 10 heures. Si désulfatation échoue, charge annulerait et le voyant Batterie Défectueuse (rouge) s’allume.
FIN DE CHARGE
Achèvement de charge est indiqué par l’opération de Chargé / Maintien (vert) LED. Quand il est allumé, le chargeur est passé en mode de maintien de l’opération.
MAINTENIR MODE (MODE DE MAINTIEN)
Lorsque la Chargé / Maintien (vert) LED est allumé, le chargeur a commencé en mode maintenance. Dans ce mode, le chargeur maintient la batterie complètement chargée en offrant un courant bas si nécessaire. Si le chargeur doit fournir son maximum actuel maintenir pour une période d’une heure en continu 12, il se met en mode abort (voir la section Charge Avorte). Cela est généralement causé par une fuite de la batterie ou de la batterie pourrait être mauvais. Assurez-vous qu’il n’y a pas de charges sur la batterie. S’il existe, supprimez-les. S’il n’en existe pas, faite vérifier la batterie ou remplacé.
MAINTENIR UNE BATTERIE
Cette unité maintient batteries de 6 et 12 volts, de les maintenir à pleine charge. Il charge et maintient à la fois les petites et les grosses batteries.
NOTE : La technologie de mode maintien vous permet de recharger en toute sécurité et de maintenir une batterie en bon état pendant des périodes de temps prolongées.
Toutefois, des problèmes avec les problèmes électriques, batteries dans le véhicule, une mauvaise connexion ou d’autres conditions supplémentaires pourraient provoquer un courant excessif. En tant que tel, suivi parfois votre batterie et la recharge est nécessaire.
12. MAINTENANCE ET ENTRETIEN
Un minimum d’entretien peut garder le chargeur de batterie fonctionne correctement pendant des années.
• Nettoyez les pinces à chaque fois que vous avez fini de charger. Essuyer tout liquide de la batterie qui peut avoir été en contact avec des pinces pour éviter la corrosion.
• De temps en temps nettoyer le boîtier du chargeur avec un chiffon pour garder la finition brillante et aider à prévenir la corrosion.
• Mettez les cordons proprement lors du stockage du chargeur. Cela aidera à prévenir les dommages accidentels aux cordons et du chargeur.
• Ranger le chargeur débranché de la prise de courant en position verticale.
• Stocker à l’intérieur, dans un endroit frais et sec. Ne pas les stocker les pinces sur la poignée ou autour du métal, ou accroché à des câbles.
• 13 •
13. TABLEAU DE DÉPANNAGE
PROBLÈME CAUSE POSSIBLE
Je ne peux pas sélectionner un réglage 6V ou 12V.
Le chargeur est équipé de détection de tension automatique, qui détecte automatiquement la tension
Le voyant d’alimentation ne s’allume pas quand il est correctement branché.
et charge la batterie.
La prise de courant CA est morte.
SOLUTION
Aucun problème; c’est une condition normale.
Vérifiez si un fusible est coupé ou le disjoncteur pour cette prise de courant.
Mauvaise connexion électrique.
La batterie est bien branchée, mais le voyant Charge ne s’est pas allumé immédiatement.
La batterie est bien branchée, mais le voyant Charge ne s’est jamais allumé.
Le voyant Batterie Défectueuse est allumé.
Si le bouton START/STOP n’est pas enclenché, la charge débutera dans 10 minutes.
La tension de la batterie est faible.
La tension de la batterie est toujours inférieure à 10 V
(pour une batterie de 12V) ou 5V (pour une batterie de
6V) après 2 heures de charge.
(ou)
En mode de maintien, le courant de sortie est supérieur à 2,0 A pendant 12 heures.
Vérifiez le cordon d’alimentation et la rallonge pour le raccordement des fiches.
Pas de problème, c’est normal.
Appuyez sur le bouton START / STOP pour commencer la charge.
La batterie pourrait être défectueuse. Assurez-vous qu’il n’y ait aucune source de drainage de courant qui affecte la batterie.S’il y a des sources de drainage de courant, faites-en sorte de les éliminer. Si aucune source de drainage de courant n’est présente, faites vérifier la batterie ou remplacez-la.
La désulfatation n’a donné aucun résultat.
La charge ne progresse pas et la tension de la batterie est inférieure à 14,2 V (pour une batterie de 12V) ou
7,1V (pour une batterie de 6V).
La batterie pourrait être défectueuse. Faites vérifier la batterie ou remplacez-la.
La batterie pourrait être en surchauffe. Si c’est le cas, laissez la batterie refroidir. La batterie est peut-être trop grande ou il y a peut-être la présence d’un court-circuit.
Faites vérifier la batterie ou remplacez-la.
La tension initiale de la batterie est inférieure à 12,2 V (pour une batterie de 12V) ou 6,1V (pour une batterie de 6V) et le courant d’entrée total est inférieur à 1,5 Ah.
La capacité de la batterie est trop faible, ou la batterie est trop vieille. Faites-la vérifier ou remplacez-la.
La tension de la batterie descend sous 12,2 V (pour une batterie de 12V) ou 6,1V (pour une batterie de
6V) pendant le mode maintien.
La batterie ne conservera pas sa charge. Cela peut être causé par un drainage de courant ou une défectuosité de la batterie. Assurez-vous qu’il n’y ait aucune source de drainage de courant qui affecte la batterie. S’il y a des sources de drainage de courant, faites-en sorte de les
éliminer. Si aucune source de drainage de courant n’est présente, faites vérifier la batterie ou remplacez-la.
14. AVANT DE RETOURNER POUR LES RÉPARATIONS
Pour RÉPARATION OU RETOUR, visitez 365rma.com
Aller sur batterychargers.com pour les pièces de rechange.
15. GARANTIE LIMITÉE
Pour plus d’informations sur notre garantie limitée d’un an, veuillez visiter batterychargers.com ou appeler le 1-800-621-5485 pour demander une copie.
Aller sur batterychargers.com pour enregistrer votre produit en ligne.
• 14 •
Advertisement
Key features
- Automatically adjusts the charging rate to suit the battery
- Protects against overcharging, reverse polarity, and short circuits
- Easy-to-use controls and clear LED display
- Compact and lightweight design
- Built-in carrying handle for easy portability
- Can be used to charge batteries in vehicles or outside of vehicles
- Comes with a 2-year warranty
