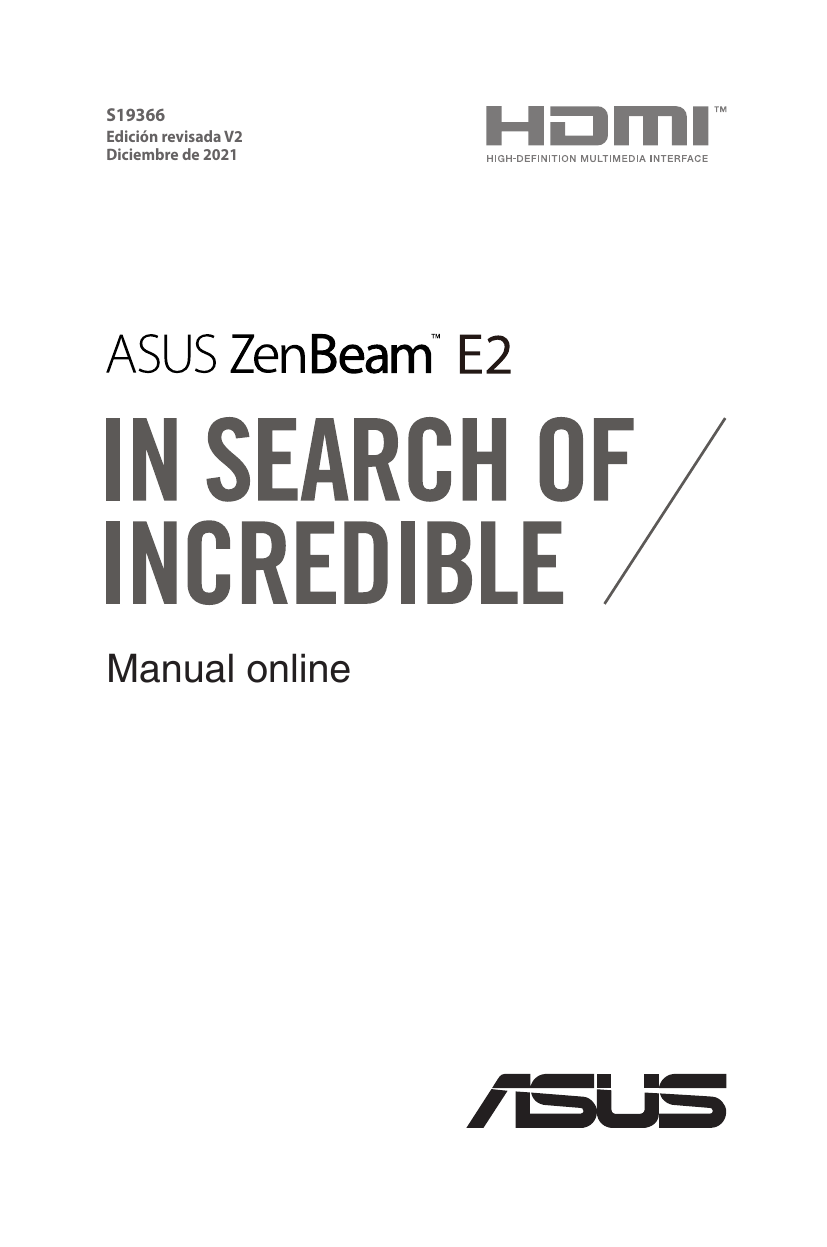

S19366
Edición revisada V2
Diciembre de 2021
Manual online
INFORMACIÓN SOBRE DERECHOS DE AUTOR Y GARANTÍA
Ninguna parte de este manual, incluidos los productos y el software descritos en él, se puede reproducir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir a ningún idioma, de ninguna forma ni por ningún medio, excepto la documentación que el comprador mantiene como copia de seguridad, sin el permiso por escrito de ASUSTeK
COMPUTER, INC. (“ASUS”).
La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por
ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado.
ASUS PROPORCIONA ESTA PUBLICACIÓN “TAL Y COMO ESTÁ” SIN NINGUNA GARANTÍA
DE NINGÚN TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN LIMITARSE A, LAS
GARANTÍAS IMPLÍCITAS O CONDICIONES DE COMERCIABILIDAD O IDONEIDAD PARA UN
FIN DETERMINADO. EN NINGÚN CASO ASUS, SUS DIRECTORES, DIRECTIVOS, EMPLEADOS O
AGENTES SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, ESPECIAL, INCIDENTAL O
CONSECUENTE (INCLUIDOS LOS DAÑOS CAUSADOS POR PÉRDIDA DE BENEFICIOS, PÉRDIDA
DE NEGOCIO, PÉRDIDA DE USO O DATOS, INTERRUPCIÓN DEL NEGOCIO Y CASOS SIMILARES),
AUNQUE ASUS HUBIERA RECIBIDO NOTIFICACIÓN DE LA POSIBILIDAD DE TALES DAÑOS QUE
SURJAN DE CUALQUIER DEFECTO O ERROR EN ESTE MANUAL O PRODUCTO.
Los productos y nombres de empresas que aparecen en este manual pueden o no ser marcas registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para identificación o explicación y en beneficio de los propietarios sin intención de infringir ningún derecho.
LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN
SÓLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO
AVISO, Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS. ASUS NO ASUME
NINGUNA RESPONSABILIDAD POR NINGÚN ERROR O IMPRECISIÓN QUE PUDIERA APARECER
EN ESTE MANUAL, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE DESCRITOS EN ÉL.
Copyright © 2021 ASUSTeK COMPUTER INC. Todos los derechos reservados.
LIMITACIÓN DE RESPONSABILIDAD
Pueden darse casos en los que a causa de un fallo en una pieza de ASUS u otra responsabilidad, tenga derecho a obtener una compensación por daños y perjuicios de ASUS. En cada uno de esos casos, independientemente de la base que le dé derecho a reclamar daños y perjuicios de
ASUS, la responsabilidad de ASUS no será superior a los daños y perjuicios causados por daños personales (incluida la muerte) y daños ocasionados a bienes inmuebles y bienes personales tangibles; o a cualquier otro daño real y directo que resulte de la omisión o incumplimiento de obligaciones legales contempladas en esta Declaración de garantía, hasta el precio contractual indicado de cada producto.
ASUS solamente se responsabilizará de, o le indemnizará por, la pérdida, los daños o las reclamaciones contractuales o extracontractuales, o incumplimientos contemplados en esta
Declaración de garantía.
Esta limitación también se aplica a los proveedores de ASUS y a su distribuidor. Es lo máximo por lo que ASUS, sus proveedores y su distribuidor serán conjuntamente responsables.
BAJO NINGUNA CIRCUNSTANCIA ASUS SE RESPONSABILIZARÁ DE NADA DE LO SIGUIENTE:
(1) RECLAMACIONES DE TERCEROS CONTRA USTED POR DAÑOS; (2) PÉRDIDA DE, O DAÑO
A, SU INFORMACIÓN GUARDADA O SUS DATOS; O (3) DAÑOS ESPECIALES, INCIDENTALES O
INDIRECTOS O CUALQUIER DAÑO CONSECUENTE ECONÓMICO (INCLUIDA LA PÉRDIDA DE
BENEFICIOS O AHORROS), AUNQUE ASUS, SUS PROVEEDORES O SU DISTRIBUIDOR HUBIERA
SIDO INFORMADO DE TAL POSIBILIDAD.
Atención al cliente y soporte técnico
Visite nuestro sitio Web (en varios idiomas) en https://www.asus.com/support/
2 Manual online del proyector de LED
Índice
Convenciones utilizadas en este manual ................................................. 6
Reparar y reemplazar componentes ......................................................... 7
Mantenimiento del proyector de LED ....................................................... 8
Cómo deshechar el producto adecuadamente ..................................... 9
Capítulo 1: Conocer el proyector de LED
Modo de iluminación de emergencia ........................................................16
Capítulo 2: Configuración
Conecte el proyector de LED al adaptador de alimentación ..........24
Requisitos del enchufe de alimentación de CA ......................................26
Conecte el proyector de LED al dispositivo ..........................................27
Presione el botón de alimentación ..........................................................28
Tabla de tamaños de pantalla y distancias de proyección .................31
Manual online del proyector de LED 3
4
Capítulo 3: Utilizar el proyector de LED
Utilizar el proyector de LED por primera vez .........................................34
Usar el menú de visualización en pantalla ..............................................35
Opciones del menú de visualización en pantalla .................................41
Apéndices
Declaración de la Comisión Federal de Comunicaciones ..................48
Reciclado de ASUS/Servicios de recuperación ......................................49
Especificaciones del proyector de LED E2 ...............................................53
Manual online del proyector de LED
Acerca de este manual
Este manual proporciona información acerca de las funciones de hardware y software del proyector de LED en los siguientes capítulos:
Capítulo 1: Conocer el proyector de LED
En este capítulo se detallan las partes del proyector de LED.
Capítulo 2: Configuración
En este capítulo se muestra cómo configurar el proyector de
LED y utilizar sus componentes para la conexión de dispositivos de entrada.
Capítulo 3: Utilizar el proyector de LED
En este capítulo se describen las funciones de los botones del panel de control del proyector de LED y cómo utilizarlas para iniciar dichas funciones.
Apéndices
Esta sección incluye avisos de seguridad para el proyector de
LED.
Manual online del proyector de LED 5
Convenciones utilizadas en este manual
Para resaltar la información clave de este manual, los mensajes se presentan tal y como se indica a continuación:
¡IMPORTANTE!
Este mensaje contiene información vital que deberá seguir para completar una tarea.
NOTA: Este mensaje contiene información adicional y consejos que le ayudarán a completar las tareas.
¡ADVERTENCIA!
Este mensaje contiene información importante que debe seguirse para mantener la seguridad del usuario mientras realiza tareas y evitar daños en los datos y componentes del proyector de
LED.
Tipografía
Negrita = Indica un menú o elemento a seleccionar.
Cursiva = Indica secciones a las que puede referirse en este manual.
Versiones en varios idiomas
Descargue otras versiones de idioma de este manual electrónico a través de este sitio Web: https://www.asus.com/support/
6 Manual online del proyector de LED
Precauciones de seguridad
Utilizar el proyector de LED
• Consulte el manual y anote las instrucciones de seguridad antes de utilizar el proyector de LED.
• Siga las notas y advertencias indicadas en el manual del usuario.
• No coloque el proyector de LED en superficies irregulares o inestables.
• No utilice el proyector de LED en entornos con mucho humo.
El humo residual puede acumularse en componentes críticos y dañar el proyector de LED o reducir su rendimiento.
• No use cables de alimentación, accesorios ni otros periféricos que estén dañados con el proyector de LED.
• Mantenga los paquetes de plástico del proyector de LED fuera del alcance de los niños.
• No bloquee ni coloque nada cerca de los orificios de ventilación del proyector de LED. Si no sigue esta recomendación, el interior del proyector se puede calentar, lo que puede reducir la calidad de imagen y dañar dicho proyector.
• Asegúrese de que el voltaje de funcionamiento del proyector de
LED coincide con el de la fuente de alimentación.
Reparar y reemplazar componentes
• No desmonte o intente reparar este proyector de LED usted mismo. Póngase en contacto con su centro de servicio de ASUS para obtener ayuda.
• Hay riesgo de explosión si la batería se reemplaza por otra de tipo incorrecto. Deshágase de las baterías usadas informe a las instrucciones de seguridad y póngase en contacto con su centro de servicio de ASUS local para obtener ayuda.
• Si reemplaza componentes del proyector de LED, adquiera los artículos especificados por ASUS y póngase en contacto con su centro de servicio local para obtener ayuda.
Manual online del proyector de LED 7
8
Mantenimiento del proyector de LED
• Apague y, a continuación, desenchufe el proyector de LED de la toma de corriente eléctrica antes de limpiarlo.
• Cuando limpie la carcasa del proyector de LED, utilice un paño limpio humedecido con agua o una mezcla de agua y detergente neutro. Séquelo pasándole un paño suave y seco.
• Asegúrese de que la lente está fría antes de limpiarla. Limpie suavemente la lente con papel especial para lentes. No toque la lente con las manos.
• No utilice productos de limpieza líquidos o en aerosol, benceno o disolventes en el proyector de LED.
• Nunca utilice el proyector de LED inmediatamente después de trasladarlo procedente de un lugar con baja temperatura.
Cuando el proyector de LED se exponga a un cambio drástico de temperatura de este tipo, podría condensarse humedad en la lente y en otros de sus componentes internos. Para evitar esto, utilice la unidad dos (2) horas después de producirse un cambio extremo o súbito de temperatura.
• NO utilice aerosoles que contengan gases inflamables para limpiar la lente. Esto puede causar un incendio debido al calor excesivo dentro del proyector.
• NO limpie la lente mientras el proyector se esté calentando, ya que esto podría hacer que la película de la superficie de la lente se despegara.
• NO use un objeto duro para limpiar o golpear la lente.
Manual online del proyector de LED
Cómo deshechar el producto adecuadamente
NO arroje el proyector de LED a la basura municipal. Este producto se ha diseñado para permitir la reutilización adecuada y el reciclaje de sus componentes. El símbolo de la papelera tachada indica que el producto y sus componentes (eléctricos, electrónicos y pila de botón) no se debe arrojar a la basura municipal. Consulte la normativa local aplicable para deshechos electrónicos.
Este símbolo de la papelera tachada indica que el producto
(equipo eléctrico y electrónico) no se debe arrojar a la basura municipal. Consulte las normas locales sobre desecho de productos electrónicos.
Manual online del proyector de LED 9
10 Manual online del proyector de LED
Capítulo 1:
Conocer el proyector de
LED
Capítulo 1:
Conocer el proyector de LED
Manual online del proyector de LED 11
Características
Vista superior
Botones del panel de control
Los botones del panel de control permiten recorrer el menú de visualización en pantalla. Individualmente, estos botones también se corresponden con un parámetro específico del proyector de LED tal y como se indica a continuación.
12
Seleccionar
(subir o bajar)
Ajustar volumen
(mover hacia la izquierda o hacia la derecha)
Atrás/Splendid Entrada
NOTA: para obtener más información acerca del uso de los botones del panel de control para acceder a la configuración del proyector de
LED, consulte el Capítulo 3: Utilizar el proyector de LED de este manual.
Manual online del proyector de LED
Indicador de alimentación y de estado de la batería
Este indicador LED muestra los siguientes escenarios del proyector de
LED:
• Se ilumina cuando el proyector de LED está encendido.
• Se ilumina en verde o en rojo dependiendo del estado de carga de la batería.
Para obtener detalles sobre cómo funciona este indicador LED en el modo de indicador de estado de la batería, consulte la tabla siguiente:
Color Estado
Verde permanente El proyector de LED está enchufado a una toma de corriente eléctrica o funciona con batería y la carga de ésta es superior al 25% o está funcionando en modo de batería externa.
Rojo permanente El proyector de LED solamente funciona en el modo de batería y la carga de esta no es superior al 25%.
Rojo intermitente La temperatura del proyector de LED es demasiada alta y se reducirá su brillo automáticamente. El proyector de LED se apagará si la temperatura permanece demasiado alta para evitar el sobrecalentamiento.
Verde intermitente
Rojo y verde intermitente
El proyector de LED se utiliza actualmente como batería externa y para cargar su dispositivo móvil.
Ha ocurrido un error de sistema. El proyector de LED se ha apagado automáticamente.
Manual online del proyector de LED 13
Indicador de carga de la batería
Este indicador LED se ilumina cuando el proyector de LED está enchufado a una toma de corriente eléctrica mediante su adaptador de alimentación.
¡IMPORTANTE! Utilice solamente el adaptador de alimentación incluido para cargar la batería y proporcionar alimentación al proyector de LED.
14 Manual online del proyector de LED
Funciones extendidas
El proyector de LED también tiene funciones independientes que se inician presionando el botón Atrás/Splendid mientras dicho proyector se encuentra en el modo de batería.
NOTA:
• Estas funciones no están disponibles cuando el proyector de LED está conectado a una fuente de entrada HDMI o en modo Wi-Fi.
• Para desactivar la función de linterna y de luz de emergencia del proyector de LED o cambiar entre ellas, simplemente presione el botón Atrás/ Splendid hasta que la función de iluminación que prefiera se deshabilite o habilite.
¡IMPORTANTE! Asegúrese de que el proyector de LED está cargado y puede funcionar en el modo de batería antes de habilitar esta función. La autonomía de la batería depende del uso.
Linterna
El proyector de LED emite una luz blanca continua cuando se utiliza esta función.
Botón Atrás/
Splendidbutton
Para utilizar el proyector de LED como una linterna:
1. Desconecte todos los periféricos y la llave Wi-Fi del proyector de
LED y, a continuación, presione el botón de alimentación para encenderlo.
Manual online del proyector de LED 15
2. Presione el botón Entrada y cambie la fuente de entrada a
HDMI.
3. Presione repetidamente hasta que el proyector de LED emita una luz blanca permanente.
Modo de iluminación de emergencia
El proyector de LED emite una luz blanca intermitente cuando se utiliza esta función.
Botón Atrás/
Splendidbutton
Para utilizar el proyector de LED como una linterna:
1. Desconecte todos los periféricos y la llave Wi-Fi del proyector de
LED y, a continuación, presione el botón de alimentación para encenderlo.
2. Presione el botón Entrada y cambie la fuente de entrada a
HDMI.
3. Presione repetidamente hasta que el proyector de LED emita una luz blanca intermitente.
16 Manual online del proyector de LED
Vista frontal
Lente
La lente proyecta archivos de vídeo o imagen en la pantalla desde un dispositivo de entrada.
¡ADVERTENCIA!
• No toque la lente con las manos ni con ningún objeto afilado.
• NO MIRE la lente directamente.
Manual online del proyector de LED 17
Vista posterior
18
Botón de alimentación
Presione este botón de alimentación con una pulsación larga para encender o apagar el proyector de LED. Presione este botón con una pulsación corta para activar o desactivar el modo de batería externa.
Orificio para restablecimiento manual
Si el proyector de LED no responde, inserte un clip de papel enderezado en este orificio para apagar dicho proyector y, a continuación, presione el botón de alimentación para volver a encenderlo.
Puerto de entrada de alimentación (CC)
Inserte el adaptador de alimentación incluido en este puerto para cargar la batería y proporcionar alimentación al proyector de LED.
¡IMPORTANTE! Utilice solamente el adaptador de alimentación incluido para cargar la batería y proporcionar alimentación al proyector de LED.
¡ADVERTENCIA!
El adaptador puede alcanzar una temperatura elevada cuando se usa. No cubra el adaptador y manténgalo alejado de su cuerpo mientras esté conectado a una toma de corriente eléctrica.
Manual online del proyector de LED
Puerto HDMI
Este puerto está diseñado para conectores de interfaz multimedia de alta definición ( HDMI, High-definition Multimedia Interface). Este puerto es compatible con HDCP para DVD HD, Blu-ray y otros tipos de reproducción de contenido protegido.
Puerto de conexión de salida de audio
El conector de salida de audio permite conectar el proyector de LED a auriculares.
Puerto de salida de alimentación/llave Wi-Fi
Este puerto de salida de alimentación proporciona hasta 5 V y 1A de voltaje y corriente de salida. Puede conectar un dispositivo móvil a este puerto para cargarlo mientras lo utiliza con el proyector de LED.
También puede insertar la llave Wi-Fi incluida que le permite duplicar o transmitir contenido desde el dispositivo móvil.
NOTA: Para obtener más información, consulte la sección
Utilizar la conexión Wi-Fi de este manual.
Manual online del proyector de LED 19
Vista derecha
Anillo de enfoque
El anillo de enfoque permite ajustar el enfoque de la imagen del proyector de LED.
Aberturas de ventilación
Las aberturas de ventilación permiten la entrada del aire frío en el proyector de LED y la salida del aire caliente de dicho proyector.
¡ADVERTENCIA! Asegúrese de que ningún papel, libro, ropa, cable o cualquier otro objeto bloquea ninguna de las aberturas de ventilación. De lo contrario, el equipo puede sobrecalentarse.
20 Manual online del proyector de LED
Vista inferior
Toma para trípode
Una el proyector de LED a un trípode utilizando esta toma.
Pie regulable
Gire este pie ajustable para ajustar la altura del proyector de LED.
Manual online del proyector de LED 21
22 Manual online del proyector de LED
Capítulo 2:
Configuración
Capítulo 2:
Configuración
Manual online del proyector de LED 23
Utilizar el proyector de LED
Este proyector de LED portátil permite conectar y utilizar dispositivos, por lo que resulta muy sencillo abrir archivos multimedia y escuchar audio directamente en sus altavoces SonicMaster integrados.
Por su propia seguridad y para mantener la calidad de esta unidad, consulte los pasos siguientes cuando utilice el proyector de LED.
Conecte el proyector de LED al adaptador de alimentación
A. Enchufe el adaptador de alimentación de CA a una toma de corriente de 100~240 V.
B. Inserte el conector de alimentación de CC en el proyector de LED.
Cargue su proyector de LED durante 5 horas antes de utilizarlo en modo de batería por primera vez.
24
NOTA: La apariencia del adaptador de alimentación puede ser diferente en función de los modelos y la región.
Manual online del proyector de LED
¡IMPORTANTE!
• Utilice solamente el adaptador de alimentación incluido para cargar la batería y proporcionar alimentación al proyector de LED.
• Asegúrese de que el proyector de LED esté conectado a un adaptador de alimentación con toma de tierra antes de encenderlo por primera vez. Enchufe siempre el cable de alimentación a una toma de corriente eléctrica sin utilizar ningún alargador. Por su seguridad, conecte este dispositivo únicamente a una toma de corriente correctamente conectada a tierra.
• Se debe poder acceder a dicha toma de corriente fácilmente y debe estar ubicada cerca del proyector de LED .
• Para desconectar el proyector de LED del suministro de alimentación eléctrica, desconéctelo de la toma de corriente eléctrica.
¡ADVERTENCIA!
Lea las siguientes precauciones relacionadas con la batería del proyector de
LED.
• La capacidad de la batería variará según la temperatura y humedad ambiental y el uso del proyector de LED.
• La batería utilizada en este dispositivo puede presentar riesgo de incendio o quemaduras producidas por sustancias químicas si extrae o desarma.
• Por su propia seguridad, siga las etiquetas de advertencia.
• Hay riesgo de explosión si la batería se reemplaza por otra de tipo incorrecto.
• No arroje las baterías al fuego.
• Nunca cortocircuite la batería del proyector de LED.
• Nunca desarme o reensamble la batería.
• Deje de utilizar la batería si detecta fugas.
• La batería y sus componentes deben reciclarse o desecharse correctamente.
• Mantenga la batería y otros componentes pequeños alejados del alcance de los niños.
• Desechar una batería arrojándola al fuego o a un horno caliente, o aplastar o cortar mecánicamente una batería, lo que puede provocar una explosión;
• Dejar una batería en un entorno donde la temperatura sea extremadamente alta que pueda provocar una explosión o la fuga de líquidos o gases inflamables.
• Una batería sometida a una presión de aire extremadamente baja que pueda provocar una explosión o la fuga de líquido o gas inflamable.
Manual online del proyector de LED 25
Requisitos del enchufe de alimentación de CA
Utilice el tipo de enchufe de CA correcto en función de su zona.
¡IMPORTANTE! Póngase en contacto con su proveedor de ventas si el enchufe de alimentación de CA incluido con el proyector de LED no es el adecuado para la toma de corriente local.
NOTA: se recomienda encarecidamente que utilice un dispositivo de fuente de vídeo que también use un enchufe con toma de tierra para evitar la interferencia de señal causada por las fluctuaciones del voltaje.
Para Australia y China continental Para Argentina
Para Corea Para Reino Unido
26
Para EE. UU., Japón y Taiwán
Manual online del proyector de LED
Conecte el proyector de LED al dispositivo
Salida de audio HDMI
Salida de alimentación (5 V/1 A)
Manual online del proyector de LED 27
Presione el botón de alimentación
28
NOTA: La batería que se encuentra dentro del proyector de LED deja de cargarse cuando dicho proyector está en uso. Consulte el indicador de batería del estado de carga actual del proyector de LED. También puede consultar la sección Vista superior de este manual para obtener más detalles.
Manual online del proyector de LED
Ajustar la rueda de enfoque
NOTA: Utilice una imagen estática cuando ajuste la visualización en pantalla.
Ajuste el enfoque de la imagen de proyección en pantalla moviendo el anillo de enfoque hacia arriba o hacia abajo.
Manual online del proyector de LED 29
Modo Vertical
El proyector de LED admite los modos horizontal (estándar) y vertical. Para usar el modo vertical, gire el proyector a una posición vertical y la imagen vertical se podrá ver en pantalla completa sin barras negras a los lados.
NOTA: El proyector de LED le permite reflejar o transmitir contenido desde el dispositivo móvil. Consulte la sección Utilizar la conexión Wi-
Fi de este manual para obtener más detalles.
30 Manual online del proyector de LED
Tabla de tamaños de pantalla y distancias de proyección
Ajuste la distancia del proyector de LED a la pantalla utilizando la tabla siguiente.
30
Tamaño de pantalla - 16:9
Diagonal
(pulgadas) (mm)
762
Horizontal Vertical
(mm)
664
(mm)
373
55
60
65
70
35
40
45
60
75
80
85
90
95 2413
100 2540
1905
2032
2159
2286
1397
1524
1651
1778
889
1016
1143
1270
1661
1771
1882
1993
2104
2214
1218
1329
1439
1550
775
886
996
1107
933
996
1058
1120
1182
1245
684
747
809
871
436
498
560
622
Distancia de proyección
(mm)
1439
1583
1727
1871
2015
864
1007
1151
1295
2159
2303
2447
2591
2735
2879
Manual online del proyector de LED 31
32 Manual online del proyector de LED
Capítulo 3:
Utilizar el proyector de LED
Capítulo 3:
Utilizar el proyector de LED
Manual online del proyector de LED 33
Utilizar el proyector de LED por primera vez
Botones de navegación
Botón Seleccionar
Consulte los casos siguientes cuando utilice el proyector de LED por primera vez.
NOTA: Asegúrese de que el proyector de LED esté conectado a un adaptador de alimentación antes de encenderlo por primera vez. Le recomendamos encarecidamente que utilice una toma de corriente eléctrica conectada a tierra mientras utiliza el proyector de LED en el modo de adaptador de alimentación.
1. Configure el proyector de LED y, a continuación, mantenga presionado el botón de alimentación durante tres (3) segundos para encenderlo.
2. Presione o en el panel de control del proyector de LED para recorrer las opciones de idioma disponibles.
34 Manual online del proyector de LED
3. Una vez elegido el idioma preferido, presione el botón
Seleccionar para establecer este idioma para utilizarlo en el proyector de LED.
4. Ahora puede comenzar a utilizar el proyector de LED para mostrar archivos desde el dispositivo de entrada. La pantalla
NO SIGNAL (NO HAY SEÑAL) aparecerá si no hay ningún dispositivo de entrada conectado o no lo puede detectar el proyector de LED.
5. Presione el botón Seleccionar del panel de control del proyector de LED para iniciar el menú de visualización en pantalla.
Usar el menú de visualización en pantalla
El proyector de LED es un dispositivo con la función Conectar y listo que también cuenta con un menú de visualización en pantalla, el cual contiene un conjunto de programas y configuraciones que permiten maximizar el uso de dicho proyector.
Inicie el menú de visualización en pantalla presionando el botón
Seleccionar del panel de control del proyector de LED.
NOTA: Para obtener más información, consulte la sección Opciones del menú de visualización en pantalla de este manual.
Para desplazarse por las opciones del menú de visualización en pantalla, presione los botones de navegación (arriba/abajo/ izquierda/derecha) del panel de control del proyector LED. Después de ajustar la configuración, presione el botón Seleccionar para guardar la nueva configuración y presione o mueva el botón
Seleccionar hacia arriba para volver a la pantalla de inicio.
Manual online del proyector de LED 35
Utilizar la llave Wi-Fi
La llave Wi-Fi incluida le permite proyectar la pantalla del dispositivo o transmitir desde este al proyector de LED. El proceso de configuración puede diferir ligeramente de un dispositivo a otro.
Asegúrese de hacer lo siguiente antes de iniciar la duplicación de pantalla o la transmisión multimedia desde el dispositivo:
1. Inserte correctamente la llave Wi-Fi incluida en el proyector de
LED.
2. Presione para activar el modo de proyección inalámbrica.
3. Active la funcionalidad Wi-Fi en el dispositivo.
NOTA: Si desea cambiar la banda de Wi-Fi de 5 GHz a 2,4 GHz, mantenga presionado el botón de Entrada durante tres (3) segundos y espere otros tres (3) segundos para habilitar el cambio.
36 Manual online del proyector de LED
Duplicación
NOTA:
• Los nombres de las opciones pueden variar en función del dispositivo. Para obtener más información, consulte el manual suministrado con el dispositivo.
• Asegúrese de que el sistema operativo móvil esté actualizado antes de iniciar el proceso de duplicación o transmisión.
Desde dispositivos Android
1. Pulse o Transmitir y conéctese al SSID del proyector de LED como se muestra en la pantalla de proyección.
2. Empiece a proyectar la pantalla del dispositivo móvil en el proyector de LED.
Desde dispositivos iOS
1. Active la funcionalidad Wi-Fi y seleccione el SSID del proyector
LED (como se muestra en la pantalla de proyección) de la lista de redes.
2. Escriba la contraseña del proyector (como se muestra en la pantalla de proyección) para conectarse.
3. Pulse y conéctese al SSID del proyector de
LED como se muestra en la pantalla de proyección.
4. Empiece a proyectar la pantalla del dispositivo móvil en el proyector de LED.
Manual online del proyector de LED 37
Desde un equipo portátil con Windows
1. Presione la tecla de acceso directo de Windows ( o ) + K.
2. Seleccione el SSID del proyector LED (como se muestra en la pantalla de proyección) de la lista de dispositivos.
3. Escriba la contraseña del proyector (como se muestra en la pantalla de proyección) para conectarse e iniciar la duplicación.
Desde MacBook
1. Seleccione el SSID del proyector LED (como se muestra en la pantalla de proyección) de la lista de conexiones Wi-Fi en su
MacBook.
2. Escriba la contraseña del proyector (como se muestra en la pantalla de proyección) para conectarse.
3. Abra el explorador y escriba la dirección URL (http://192.168.xxx.
xxx) (como se muestra en la pantalla de proyección) en la barra de direcciones. Se le dirigirá a una página web para conectar el proyector de LED a la red Wi-Fi.
NOTA:
• Asegúrese de que el dispositivo y proyector de LED estén conectados a la misma red Wi-Fi antes de continuar con el siguiente paso.
• Para conectarse a una red Wi-Fi diferente, repita el paso 3 y seleccione la red Wi-Fi que prefiera en la página web.
4. Abra el Centro de control de su Mac y seleccione Duplicación de pantalla . En la lista de dispositivos, seleccione el proyector de LED para iniciar la duplicación.
Escanee el código QR para ver el vídeo de instrucciones.
38 Manual online del proyector de LED
Transmisión
Transmisión de vídeos de YouTube o Facebook
Configuración estándar
1. Active la funcionalidad Wi-Fi y seleccione el SSID del proyector
LED (como se muestra en la pantalla de proyección) de la lista de redes.
2. Escriba la contraseña del proyector (como se muestra en la pantalla de proyección) para conectarse.
3. Abra el explorador y escriba la dirección URL (http://192.168.xxx.
xxx) (como se muestra en la pantalla de proyección) en la barra de direcciones. Se le dirigirá a una página web para conectar el proyector de LED a la red Wi-Fi.
NOTA:
• Asegúrese de que el dispositivo y proyector de LED estén conectados a la misma red Wi-Fi antes de continuar con el siguiente paso.
• Para conectarse a una red Wi-Fi diferente, repita el paso 3 y seleccione la red Wi-Fi que prefiera en la página web.
4. Abra la aplicación de YouTube o Facebook y, a continuación, toque el botón Transmitir ubicado en la pantalla de vídeo.
En la lista de dispositivos, seleccione el proyector de LED al que transmitir.
5. Una vez conectado, seleccione el vídeo que desea ver y toque
Reproducir . El contenido comenzará a reproducirse desde el proyector.
Escanee el código QR para ver el vídeo de instrucciones.
Manual online del proyector de LED 39
Configuración rápida (en ciertos modelos)
NOTA: Si tiene problemas para establecer la conexión escaneando el código QR, siga la configuración estándar.
1. Escanee el código QR 1 de la pantalla de proyección y, a continuación, el dispositivo móvil se conectará al proyector LED.
2. Escanee el código QR 2 de la pantalla de proyección y, a continuación, el proyector de LED se conectará a la red Wi-Fi.
NOTA:
• Asegúrese de que el dispositivo móvil y proyector de LED estén conectados a la misma red Wi-Fi antes de continuar con el siguiente paso.
• Para conectarse a una red Wi-Fi diferente, repita el paso 3 y seleccione la red Wi-Fi que prefiera en la página web.
3. Abra la aplicación de YouTube y, a continuación, pulse el botón
Transmitir en la parte superior de la pantalla Inicio. En la lista de dispositivos, seleccione el proyector de LED al que transmitir.
4. Una vez conectado, pulse Reproducir y el contenido comenzará a reproducirse desde el proyector.
40 Manual online del proyector de LED
Opciones del menú de visualización en pantalla
Puede consultar las páginas siguientes para obtener detalles sobre cada una de las opciones del menú de visualización en pantalla.
Volumen
Seleccione esta opción de menú para ajustar el volumen del archivo de audio reproducido en el proyector de LED.
Puede ajustar el volumen en una escala de 0 a 10 , y también puede mantener presionado o para silenciar o ajustar el volumen rápidamente al valor más alto.
Entrada
Seleccione esta opción de menú para configurar la fuente de entrada del proyector de LED.
Splendid
Seleccione esta opción de menú para activar los diferentes modos de visualización. También puede iniciar directamente esta opción de menú presionando .
Opciones disponibles:
Enchufado a una fuente de alimentación: Estándar , Cine , Presentación
Modo de batería: Alto , Medio , Bajo
Brillo
Seleccione esta opción de menú para ajustar el brillo de la proyección en pantalla. Puede ajustar el brillo de una escala de 0 a
10 , desde el más oscuro hasta el más claro.
Manual online del proyector de LED 41
Contraste
Seleccione esta opción de menú para ajustar las áreas claras y oscuras de la proyección en pantalla. Puede ajustar el contraste en una escala de 0 a 10 , desde el más bajo hasta el contraste de color más alto posible.
Corrección trapezoidal
Seleccione esta opción para ajustar la distorsión trapezoidal de la proyección en pantalla.
NOTA: Si desea habilitar la función Corrección trapezoidal automática después del ajuste manual, vaya a Configuración y active Corrección trapezoidal automática .
Posición del proyector
Esta opción permite cambiar la forma en la que se orientan las proyecciones en pantalla basándose en la ubicación actual del proyector de LED.
Puede cambiar la orientación de proyección para que se corresponda con la ubicación en la que está actualmente colocado el proyector de LED: Mesa delante, Mesa detrás, Techo delante y Techo detrás .
42 Manual online del proyector de LED
Ajuste
Seleccione esta opción de menú para definir las siguientes configuraciones del proyector de LED:
• Idioma - Esta opción permite establecer el menú de visualización en pantalla del proyector de LED en otros idiomas.
• Restablecer - esta opción restaura la configuración predeterminada del proyector LED o la red Wi-Fi.
• Corrección trapezoidal automática - esta opción le permite habilitar o deshabilitar la corrección trapezoidal automática.
• Detección de techo automática - esta opción le permite habilitar o deshabilitar la detección de techo automática.
• Encendido automático - esta opción le permite habilitar o deshabilitar la función de encendido automático cuando el proyector LED está conectado a un dispositivo HDMI y enchufado a una fuente de alimentación mediante su adaptador de alimentación.
• Tiempo de espera del menú OSD esta opción permite establecer el número de segundos trascurrido el cual el menú de visualización en pantalla desaparece de la pantalla de proyección.
• Tiempo de espera de alimentación - esta opción le permite seleccionar Automático (15 minutos) o establecer la cantidad de minutos sin señal HDMI antes de que el proyector de LED se apague automáticamente.
Manual online del proyector de LED 43
Información
Seleccione esta opción de menú para ver información general acerca del proyector de LED.
Nombre del modelo Versión de firmware del proyector de LED
Resolución de pantalla del dispositivo de entrada
44 Manual online del proyector de LED
Apagar el proyector de LED
1. Presione el botón de alimentación.
2. Cuando aparezca la siguiente pantalla, vuelva a presionar el botón de alimentación para apagar completamente el proyector de LED. Si necesita volver a encender el proyector de LED inmediatamente después de apagarlo, espere hasta que el indicador de alimentación y el indicador de estado de la batería se apaguen.
NOTA: Por motivos de seguridad, la carga de la batería del proyector de LED no puede iniciarse inmediatamente después de apagar el dispositivo. Cuando el proyector se enfríe, la carga de la batería se iniciará automáticamente.
Manual online del proyector de LED 45
46 Manual online del proyector de LED
Apéndices
Manual online del proyector de LED 47
Declaración de la Comisión Federal de
Comunicaciones
Parte responsable: Asus Computer International
Dirección: 48720 Kato Rd., Fremont, CA 94538, Estados
Unidos
N.º de teléfono/fax: (510)739-3777 / (510)608-4555
Nombre del producto: Proyector de LED
Modelo: E2
Este equipo ha sido puesto a prueba y encontrado en consonancia con los límites establecidos para la clase B de dispositivos digitales, según la Parte 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). Estos límites han sido diseñados para proveer una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa, y puede irradiar energía de radio frecuencia, y si no está instalado según las instrucciones, puede causar interferencia en las radio comunicaciones. Sin embargo, no hay garantía de que no ocurrirán interferencias en una instalación en particular. Si este equipo en efecto causa interferencias en la recepción de radio o televisión, lo que puede ser determinado encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia con una o varias de las siguientes medidas:
• Reorientar o reposicionar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un enchufe o circuito distinto del que usa el receptor de la interferencia.
• Consultar con su punto de venta o a un técnico experimentado en radio/TV.
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos condiciones siguientes:
1. Que este dispositivo no cause interferencias dañina, y
2. Que este dispositivo acepte cualquier tipo de interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento indeseado.
48 Manual online del proyector de LED
Declaración y cumplimiento de la normativa global de medioambiente
ASUS diseña y fabrica sus productos de un modo respetuoso con el medio ambiente y asegura que cada etapa del ciclo de vida del producto ASUS cumple la normativa global de medioambiente.
Además, ASUS divulga la información pertinente de acuerdo con los requisitos normativos.
Consulte la página Web http://csr.asus.com/english/Compliance.htm
(en inglés) para obtener revelación de información basándose en los requisitos de normativas que ASUS cumple:
Declaraciones sobre materiales JIS-C-0950 de Japón
SVHC (Sustancias de alto riesgo) de REACH de la Unión
Europea
RoHS (Restricción de sustancias peligrosas) de Corea
Reciclado de ASUS/Servicios de recuperación
Los programas de reciclaje y recuperación de productos de ASUS están totalmente comprometidos con las normativas más exigentes relacionadas con la protección de nuestro medio ambiente. Creemos en la oferta de soluciones para que usted sea capaz de reciclar responsablemente nuestros productos, pilas y otros componentes así como los materiales de embalaje. Visite la página Web http:// csr.asus.com/english/Takeback.htm para obtener información de reciclaje detallada en las diferentes regiones.
Manual online del proyector de LED 49
Conectividad HDMI
50
Dispositivos con puerto HDMI
Dispositivos con puerto micro
HDMI
Dispositivos iOS con un puerto
Lightning™
• Cable HDMI a HDMI
• Adaptador Micro HDMI a HDMI
• Cable HDMI a HDMI
• Adaptador AV digital Lightning™
• Cable HDMI a HDMI
Dispositivos con puerto USB 3.2
Gen 2 Type-C®
• Adaptador de A/V digital USB 3.2 Gen 2 Type-C®
• Cable HDMI a HDMI
Manual online del proyector de LED
Frecuencias de PC admitidas
HDMI (PC)
Modo Resolución
VGA
SVGA
640x480
800x600
XGA
SXGA
SXGA+
UXGA
1024x768
1280x1024
1400x1050
1600x1200
PowerBook G4 640x480
PowerBook G4 800x600
PowerBook G4 1024x768
Tasa de actualización
(Hz)
60,0
60,0
60,0
60,0
60,0
60,0
60,0
60,0
60,0
Frecuencia horizontal
(KHz)
31,5
37,9
48,4
64,0
65,3
75,0
31,4
37,9
48,4
Reloj
(MHz)
25,175
40,000
65,000
108,000
101,000
162,000
25,175
40,000
65,000
HDMI (sincronización amplia extendida)
Modo
WXGA
QuadVGA
WSXGA+
Resolución
1280x720
1280x800
1280x960
1680x1050
1920x1080
(1080P)
1366x768
Tasa de actualización
(Hz)
60,0
60,0
60,0
60,0
60,0
60,0
Frecuencia horizontal
(KHz)
44,8
49,6
59,7
65,3
67,5
47,7
Reloj
(MHz)
74,250
71,000
108,000
119,000
148,500
72,000
Manual online del proyector de LED 51
HDMI (vídeo)
Frecuencia Resolución
Frecuencia V
(Hz)
Frecuencia horizontal
(KHz)
480i
720(1440)x480
16:9
59,94(29,97) 15,7
576i
720x576
(1440x576)16:9 50(25)
15,6
480p
576p
720p
720p
1080i
1080i
1080p
1080p
1080p
1080p
1080p
Límites del intervalo de monitor de la fuente de gráficos
720x480 16:9
1920x1080
1920x1080
1920x1080
1920x1080
1920x1080
59,9
720x576 16:9 50,0
1280x720 60,0
1280x720
1920x1080
1920x1080
50,0
60(30)
50(25)
23,97/24
60,0
50,0
25,0
30,0
Frecuencia de escaneo horizontal: 15 k-75 kHz
Frecuencia de exploración vertical: 24-60 Hz
Tasa de píxeles máxima: 170 MHz
(digital)
31,5
31,3
45,0
37,5
33,8
28,1
27,0
67,5
56,3
28,1
33,8
Frecuencia de reloj de píxeles
(MHz)
27,000
27,000
27,000
27,000
74,250
74,250
74,250
74,250
74,250
145,500
145,500
74,250
74,250
52 Manual online del proyector de LED
Especificaciones del proyector de LED E2
Pantalla
Lente de proyección
Funciones de vídeo
Tecnología de visualización
Fuente luminosa
Período de vida útil
0.2” DLP®
R/G/B LED
30,000 horas de la fuente luminosa
Resolución verdadera FWVGA 854 x 480
(nativa)
Iluminación de salida 300 lúmenes LED
400:1 Relación de contraste
(típica)
Saturación de color
(NTSC)
Colores de visualización
Relación de proyección
Distancia de proyección
Proyección/Tamaño de la pantalla
100%
16,7 millones de colores
1.3:1(35 pulgadas @ 1 m @
16:9)
0,76 m a 2,54 m
30 pulgadas a 100 pulgadas
Desplazamiento de la proyección
100%
Porcentaje de zoom Fijo
Modos de imagen Estándar, Cine, Presentación
Características de audio
Ajuste de deformación trapezoidal
Corrección trapezoidal automática
Colocación del proyector
Vertical ±40°
Sí
Mesa delante y mesa detrás
Altavoces integrados Altavoz de 5W (Tecnología de audio ASUS SonicMaster)
(continúa en la página siguiente)
Manual online del proyector de LED 53
Señal
Frecuencia
Señal digital
Frecuencia
24,7 KHz (H) a 74,6 KHz (H) /
50 Hz (V) a 60 Hz (V)
Alimentación Modo de encendido ≤36,5 W
Modo de espera <0,5 W
Batería
Ruido
Batería interna
Autonomía de la batería
Ruido acústico
6000mAh (5V a 1A)
Hasta 4 horas
30 dB (Modo estándar)
28 dB (Modo cine)
Entrada/
Salida
Entrada de señal PC HDMI1.3 (compatible con 1.4)
Diseño mecánico
Salida de audio
Puerto USB 2.0 para salida de alimen- tación
Colores del chasis
Salida de auriculares
Sí (5 V/1 A)
Dorado
Toma para trípode Sí
Botones en la carcasa Sí
Tapa de la lente No
Dimensiones Dimensiones físicas 107,5 mm x 110 mm x 39,5 mm (LA x AN x AL)
Peso Peso neto (estimado) 410 g.
(continúa en la página siguiente)
54 Manual online del proyector de LED
Temperatura de funcionamiento
Humedad de funcionamiento
Accesorios
Certificaciones
0° C a 40° C
20% a 90%
Bolsa de transporte, adaptador de alimentación, enchufe CA, cable HDMI, llave, guía de inicio rápido, tarjeta de garantía
FCC / CE / CB / CCC / RCM / VCCI / CU /
IEC62471 / CEC
NOTA:
• Las especificaciones están sujetas a cambios sin previo aviso.
•
•
La disponibilidad del producto puede variar en función de la región.
Todos los nombres de marcas y productos mencionados son marcas comerciales de sus respectivas compañías.
Manual online del proyector de LED 55
56 Manual online del proyector de LED

Enlace público actualizado
El enlace público a tu chat ha sido actualizado.
Publicidad
Características clave
- Wireless mini projector with Auto Portrait mode for mobile content mirroring
- Up to 300 LED lumens light source for bright WVGA (854 x 480) projections
- Flexible connectivity with wired and wireless projection support
- Built-in battery enables up to 4 hours of video playback in Low mode
- Integrated 5 watt speaker for clear and powerful audio
- Adobe 1 month bundle
