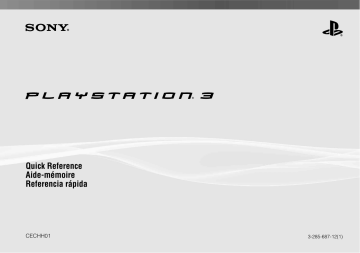

Playstation PS3 Quick Reference Guide

Quick Reference
Aide-mémoire
Referencia rápida
CECHH01
3-285-687-12(1)
Friends
About the PS3™ system documentation
The PS3™ system documentation includes the following:
• Safety and Support
Before using the product, carefully read this document first. It contains safety information
related to use of the PS3™ system, troubleshooting, specifications and other information.
Chatting and exchanging messages
PLAYSTATION®Network
Using PLAYSTATION®Network services
• Quick Reference (this document)
This document contains information on setting up the PS3™ system, preparing for use and
basic hardware operations.
• User's Guide (http://manuals.playstation.net/document/)
This online document is accessed through the Internet and contains detailed information
related to the use of the PS3™ system software (
page 29).
Network
Connecting to the Internet
Game
Playing games
Video
Playing video
Check that you have all of the following items. If any items are missing, contact
SCEA Consumer Services at 1-800-345-7669.
Music
Playing music
s AC power cord
Displaying images
s PLAYSTATION®3 system
s AV cable
Settings
Adjusting PS3™ system settings
s SIXAXIS™ wireless controller
s Printed materials
2
Users
s USB cable
Selecting users to log in to the PS3™
system
Home menu
Category
Using "XMB" (XrossMediaBar)
The PS3™ system includes a user interface called “XMB”
(XrossMediaBar). The main screen for “XMB” is called the
“home menu”.
Item
Directional buttons:
1
Select a category using the
button.
or
2
Select an item using the
button.
3
Press the
button to confirm the
selected item.
US
FR
or
ES
button: Displays the options menu/control panel
Used to select on-screen categories/items
PS button:
Displays the home menu
Turns the system on/off
Selecting an icon and pressing the
button will display the options menu.
Pressing the
button during content
playback will display the control panel.
button:
Confirms the selected item
button:
Icons
Options menu
Control panel
Cancels an operation
3
Getting started
01 Part names
System front
System rear
PS family logo
AV MULTI OUT connector
Can be rotated to match the
position of the system
DIGITAL OUT (OPTICAL) connector
Disc slot
Power button
MAIN POWER switch
Eject button
AC IN connector
WLAN access indicator
HDD access indicator
USB connectors
Caution
• Do not use the system in a closed cabinet or other locations where heat
may build up. Doing so may cause the system to overheat and may lead to
fire, injury or malfunction.
• If the system's internal temperature becomes elevated, the power indicator
will flash alternately in red and green. In this case, turn off the system
page 16) and leave it unused for a while. After the system cools down,
(
move it to a location with good ventilation, and then resume use.
4
Vent
LAN connector
HDMI OUT connector
Hint
The system can be set in a horizontal or vertical position.
Set as shown in the diagram at right when setting in the
vertical position.
Notice
Do not place the system in an area subject to excessive
dust or cigarette smoke. Dust build-up or cigarette
smoke residue on the internal components (such as the
lens) may cause the system to malfunction.
Getting started
Part names
SIXAXIS™ wireless controller
US
Port indicators
USB connector
FR
L2 button
L1 button
R2 button
R1 button
Directional
buttons
button
button
button
ES
button
Left stick/
L3 button*
SELECT button
Right stick/
R3 button*
START button
PS button
* The L3 and R3 buttons function when the sticks are pressed.
Hints
• For details on the wireless controller, see "Using the wireless controller"
page 17).
(
• The SIXAXIS™ wireless controller that is supplied with this system is not
equipped with a vibration function.
Notice
Some PlayStation® and PlayStation®2 peripherals such as the analog
controller (DUALSHOCK®) and analog controller (DUALSHOCK®2) are not
compatible with the PS3™ system. For details, visit
http://www.us.playstation.com.
5
Getting started
02 Setting up the PS3™ system
Procedure flow for setting up the
system
Step 1: Connect to a TV.
Page 6
m
Step 2: Connect digital audio
devices.
Page 9
m
Step 3: Connect an Ethernet
cable.
Page 10
m
Step 1: Connect to a TV
Video output on the PS3™ system
The PS3™ system can output two types of resolution: HD and SD. Refer to the instruction manual
for the TV in use to check which video mode is supported.
HD (High Definition)
Video mode *1
Aspect ratio
SD (Standard Definition)
1080p
1080i
720p
480p
480i *2
16:9
16:9
16:9
16:9
4:3
16:9
4:3
*1 This number indicates the number of scan lines. Note that "i" stands for "interlace" and "p" stands for
"progressive". Using progressive results in high-quality video with minimal flickering.
*2 The video output setting on the system will display as "Standard (NTSC)".
Screens showing the difference in resolution
Step 4: Connect the AC power
Page 11
cord.
m
Step 5: Perform initial setup of
the system software.
Page 11
6
HD screen
SD screen
Getting started
Setting up the PS3™ system
Video output cable types
The resolution displayed on the TV varies depending on the input connectors on the TV and the type of cable in use. Select a cable to match
the TV in use.
Cable type
FR
Supported video modes *1
Input connector on the TV
US
ES
HDMI cable
(sold separately)
HDMI IN connector
Component AV cable
(sold separately)
Component VIDEO IN
connector
S VIDEO cable
(sold separately)
S VIDEO IN connector
AV cable
(supplied)
VIDEO IN connector
(composite)
1080p / 1080i / 720p / 480p
COMPONENT VIDEO IN
Y
PB/CB PR/CR
S VIDEO
AUDIO IN
L
R
1080p / 1080i / 720p / 480p / 480i*2
L-AUDIO-R
480i*2
VIDEO
L-AUDIO-R
480i*2
*1 Depending on the type of TV or content to be played, some video modes may not be supported.
If a device that is not compatible with the HDCP (High-bandwidth Digital Content Protection) standard is connected to the system using an HDMI cable, video
and/or audio cannot be output from the system.
Copyright-protected Blu-ray video discs can only be output at 1080p using an HDMI cable connected to a device that is compatible with the HDCP (Highbandwidth Digital Content Protection) standard.
*2 The video output setting on the system will display as "Standard (NTSC)".
7
Getting started
Setting up the PS3™ system
Connecting with other types of cables
Connection methods
Connect cables other than the HDMI cable to the AV MULTI OUT
connector on the system.
Caution
• Do not plug the AC power cord for the system into an electrical outlet until
you have made all other connections. Make sure the TV or other
component is unplugged from the electrical outlet prior to connecting it to
the system.
• Any TV or component connected to the system must be functioning
properly and free of defects. If a TV or component connected to the system
is faulty or defective, it may cause damage to the TV or component, or to
the system itself.
• The socket-outlet shall be installed near the equipment and shall be easily
accessible.
AV MULTI OUT connector
AV cable (supplied)
TV
VIDEO
Connecting to a TV using an HDMI cable
Connect the system to the TV using an HDMI cable (sold separately).
An HDMI cable can output both video and audio and enables you to
enjoy digital-quality video and audio with minimal loss of picture
quality.
L
AUDIO
R
VIDEO IN connector
Example: When using the supplied AV cable
HDMI OUT connector
TV
HDMI cable (sold separately)
HDMI IN connector
8
Hint
If you change the type of cable used to connect the system, video may not be
displayed. If this happens, turn off the system and then turn it on again by
touching the power button on the system front for at least five seconds (until the
system beeps twice). The video output setting will then be reset to the standard
resolution.
Getting started
Setting up the PS3™ system
Step 2: Connect digital audio devices
Connecting with an optical cable
You can connect audio devices that support digital audio output,
such as an AV receiver for home entertainment use.
Audio will be output from the optical cable. Video will be output from
the video output cable.
US
FR
Hint
When connecting a digital audio device to the system, go to
(Settings)
(Sound Settings) "Audio Output Settings", and then adjust the settings as
necessary for the audio device.
Audio output on the PS3™ system
ES
Video output cable
for the TV in use
(
page 7)
The supported channels may vary depending on the output
connector to be used.
PS3™ system output connectors
Optical cable for audio
(sold separately)
Channels that can be used for output
2 Ch.
5.1 Ch.
7.1 Ch.
AV MULTI OUT connector



Digital out (optical) connector



HDMI OUT connector


 *1*2
TV
*1 A device compatible with Linear PCM 7.1 Ch. is required to output 7.1 Ch.
audio from the HDMI OUT connector.
*2 This system does not support output from the DTS-HD 7.1 Ch.
DTS-HD 7.1 Ch. audio is output from a 5.1 or lower channel.
Digital audio device
such as an AV receiver
Hint
Normally, audio cannot be output simultaneously from multiple output
connectors. For example, if your PS3™ system is connected to a TV via an
HDMI cable and to an audio device via a digital optical cable and "Digital Out
(Optical)" is set under "Audio Output Settings", audio will no longer be output
from the TV and will only be output from the audio device.
9
Getting started
Setting up the PS3™ system
Step 3: Connect an Ethernet cable
Connecting with an HDMI cable
Both audio and video will be output from the HDMI cable. You can
output the TV picture via an audio device.
Using a commercially available Ethernet cable, you can connect the
system to the Internet. For details on network settings, see "Adjusting
network settings" (
page 24).
Caution
The system supports 10BASE-T, 100BASE-TX and 1000BASE-T networks. Do
not connect a standard telephone line or other types of cords or cables that
are not compatible with the system directly to the LAN connector on the
system, as this may cause heat build-up, fire or malfunction.
HDMI cable (sold separately)
LAN connector
Digital audio device such
as an AV receiver
HDMI cable
(sold separately)
Commercially available
Ethernet cable
LAN access indicator
TV
Hints
• If your TV is not equipped with an HDMI input connector, use a video output
page 7) to connect it to the PS3™
cable of the correct type for your TV (
system directly.
• If a device is connected to the PS3™ system via an HDMI cable, do not turn
off the device while the system is turned on (power indicator is lit solid
green). Doing so may cause sound distortions or produce abnormal sounds.
10
Hint
You can connect to the Internet without using an Ethernet cable. For details,
page 25).
see "Using a wireless connection" (
Getting started
Setting up the PS3™ system
Step 4: Connect the AC power cord
Step 5: Perform initial setup of the system software
Connect the AC power cord.
Caution
• Do not plug the AC power cord for the system into an electrical outlet until
you have made all other connections.
After turning on the system, perform initial setup.
US
1
2
FR
• To avoid possible damage to the system or a connected TV or component,
the AC power cord must be plugged into a polarized, three-prong,
electrical outlet that is properly wired and grounded.
Turn on the TV.
Turn on the main power switch.
ES
Main power switch
• The socket-outlet shall be installed near the equipment and shall be easily
accessible.
AC IN connector
The power indicator turns solid red to indicate that the system has entered
standby mode.
AC power cord (supplied)
To the electrical outlet
3
Touch the power button.
Power button
Power indicator
The power indicator turns green and the picture is displayed on the TV
screen.
11
Getting started
Setting up the PS3™ system
4
Connect the wireless controller to the system using a USB
cable.
6
Perform initial setup.
USB connector
USB cable (supplied)
Follow the on-screen instructions to enter settings for system language,
time zone, date and time and user name. After initial setup is complete, the
screen for setting up the Internet connection will be displayed.
USB connector
5
Press the PS button of the controller.
The system will recognize the controller. After it has recognized the
controller, the initial setup screen will be displayed.
When connecting using an Ethernet cable, basic settings will be selected
automatically if you follow the on-screen instructions. When connecting
over a wireless LAN, follow the instructions starting with step 4 under
"Setting up the Internet connection" (
page 26) to set up the connection.
After the settings have been completed, the home menu (
be displayed on the TV screen.
page 3) will
Hints
• When using an HDMI cable to connect the system to the TV, a screen for
changing the video output resolution will be displayed during initial setup. If
you select "Yes" on the screen and then press the button, the optimal
output resolution will be selected automatically.
• For details on entering text, see "Using the on-screen keyboard"
page 32).
(
• Settings entered during initial setup can be changed under
(Settings) or
page 29).
(Users). For details, refer to the user's guide (
12
Getting started
Setting up the PS3™ system
If you select "AV MULTI / SCART", you must choose the type of output
signal on the next screen. In most cases, select "Y Pb/Cb Pr/Cr".
Adjusting video output settings
Depending on the type of cables and the connectors used, you may
need to adjust the PS3™ system's video output settings to display
video at HD resolutions (
page 6) on a TV.
3
Hint
If video is not displayed on the TV, perform the following operations:
4
• Switch the video input of the TV to match the input connector used to
connect to the system.
• Turn off the system, and then turn it on again by touching the power button
on the system front for at least five seconds (until the system beeps twice).
The video output setting will then be reset to the standard resolution.
1
2
Confirm the screen, and then press the
button.
If you changed the connector in step 2, a screen for confirming the change
will be displayed.
Confirm the settings, select "Yes", and then press the
button.
US
FR
ES
If you changed the connector in step 2, a screen for confirming the
settings will be displayed.
From the home menu, select
(Settings)
(Display
Settings)
"Video Output Settings", and then press the
button.
Select the input connector (
then press the button.
page 7) in use on the TV, and
If you select "HDMI", you will have the option to choose "Automatic" or
"Custom" on the next screen. In most cases, select "Automatic", and video
output settings will be completed automatically.
13
Getting started
Setting up the PS3™ system
5
Select the resolutions supported by the TV, and then press
the button.
6
The resolution displayed on the TV varies depending on the input
connector and the type of cable used (
page 7). The highest resolution
you selected will be used for video output. Depending on the connector
selected in step 2, this screen may not be displayed.
Confirm the settings, select "Yes", and then press the
button.
Depending on the connector selected in step 2 and the resolutions
selected in step 5, this screen may not be displayed.
7
Select the type of TV, and then press the
button.
If you selected "Standard (NTSC)" or "480p" in step 5, a screen for
selecting the TV screen size will be displayed. Adjust the setting to match
the TV in use.
If you selected "720p" or a higher resolution in step 5, the TV type will
automatically be set to 16:9 and the screen for selecting the TV screen size
will not be displayed.
14
Getting started
Setting up the PS3™ system
8
Confirm the settings, and then press the
button.
The video output settings will be saved on the system.
If you select "HDMI", you will have the option to choose "Automatic" or
"Manual" on the next screen. In most cases, select "Automatic". If using a
cable other than an HDMI cable to output audio from the TV, select "Audio
Input Connector / SCART / AV MULTI". If using a digital optical cable to
output audio, select "Digital Out (Optical)" and choose the output format on
the next screen.
10 Confirm the settings, and then press the
button.
US
FR
ES
The audio output settings will be saved on the system.
Hint
You can adjust audio output settings under
"Audio Output Settings".
Settings)
9
(Settings)
(Sound
Adjust audio output settings.
Continue on to adjust audio output settings. Adjust settings to match the
TV or audio device in use.
15
Basic operations
03 Turning the PS3™ system on and off
Using a wireless controller
Press the PS button.
Turning off the system
Press and hold down the PS button for
one second or longer. When the message
"Turn Off the System" is displayed on the
screen, select it, and then press the
button.
PS button
Hint
Before using a wireless controller, you must first
page 17).
pair it with the system (
Using the system button
1
Touch the power button.
Power button
Power indicator status
Solid green
System turned on
Flashing green
System turning off
Solid red
System off (in standby mode)
Off
Main power switch off
Power indicator
2
Press the PS button of the wireless controller.
A controller number is assigned.
16
Turning off the system
Touch the power button for two seconds
or longer.
Notice
Do not use the main power switch on the
system rear to turn off a system that is not in
standby mode (power indicator red), as
doing so may cause data loss or damage to
the system.
Basic operations
04 Using the wireless controller
Preparing for use
Step 2: Assign a controller number
To use a wireless controller, you must first register or "pair" the
controller with the PS3™ system and assign a number to the controller.
Each time you turn on the system, a number must be assigned to the
controller.
US
FR
Step 1: Pair the system and the controller.
Press the PS button.
All of the port indicators flash.
• When using for the first time
• When using with a different PS3™ system
1
1
Every time the system is turned on
USB cable (supplied)
Check that the system is turned on
(power indicator is lit solid green).
ES
4
When the controller has been assigned a
number, the port indicators for the
assigned number turn solid red.
Step 2: Assign a controller number.
When using the controller for the first time or when using with a
different PS3™ system, you must first pair the devices. If you turn on
the system and connect the controller using a USB cable, the pairing
will be completed automatically.
3
m
m
Step 1: Pair the system and the controller
2
2
3
4
You can connect up to 7 controllers at one time. The controller
number is shown by the number above the port indicators. For
numbers 5-7, add the numbers of the lit indicators.
Example: Controller number 5 has
been assigned.
1
2
3
4
1
Hints
• Pairing and assigning controller numbers can only be done when the system
is turned on (power indicator is lit solid green).
• When a paired controller is used with another PS3™ system, the pairing with
the original system is cleared. Pair the controller with the system again if the
controller has been used with another system.
• If the controller or the system is turned off, the port indicators on the
controller will turn off and the assigned number will be cleared.
17
Basic operations
Using the wireless controller
Using the controller wirelessly
If you disconnect the USB cable, you can use the controller
wirelessly. To use it wirelessly, the controller's battery must be
charged.
Battery charge level
If you press and hold down the PS button for more than one second,
you can check the battery charge level on the screen.
Hints
• The USB cable can be connected or disconnected while the controller and
the system are turned on.
• If the controller does not function, press the PS button, and then reassign the
controller number.
Charge Level
Charging the controller
With the system turned on (power indicator is lit solid green), connect
the controller to the system using a USB cable. The port indicators of
the controller flash slowly and charging begins.
When charging has completed, the port indicators stop flashing.
The battery has plenty of charge.
The battery has started losing its charge.
Hints
• The controller can be used while charging.
• Charge in an environment where the temperature range is between
10°C - 30°C (50°F - 86°F). Charging may not be as effective when performed
in other environments.
• The battery has a limited lifespan. Battery duration will gradually decrease
with repeated usage and age.
• Battery life also varies depending on the storage method, usage state,
environment and other factors.
18
The battery charge level is low.
The battery has no charge. The port indicators of the controller flash
rapidly. Charge the controller.
Hint
Depending on the environment or the conditions of use, the remaining charge
level may not display correctly and the battery duration may vary.
Basic operations
05 Playing content
Blu-ray Disc (BD)/DVD/CD
1
Insert the disc.
An icon is displayed in the home menu, and playback of the disc begins.
US
FR
ES
If the disc does not automatically start, select the icon for the disc from the
button.
home menu, and then press the
Insert the disc with the
label side facing up.
Ejecting a disc
Notices
• Discs that are not compatible with the system cannot be
played. For details, refer to the "Safety and Support"
document.
• To play commercially available BD video software, the
encryption key* may need to be renewed. To renew the
key, you must update the system software
page 30).
(
* AACS (Advanced Access Control System) key
Stop playback, and then touch
the eject button.
Hint
For instructions on how to quit games,
page 21).
see "Playing games" (
Eject indicator
Eject button
19
Basic operations
Playing content
USB devices
Notices
You can connect external devices, such as devices that are
compatible with USB Mass Storage Class, using a USB cable.
Devices can be connected while the system is turned on. Refer also
to the instructions supplied with the device.
1
• Do not remove USB devices or turn off the system while data is being
saved, loaded or deleted. Doing so may cause data loss or corruption.
• When using a USB flash drive with a write-protect switch, do not operate
the switch when the device is connected to the system. Doing so may
cause data loss or corruption.
Connect the USB device.
An icon is displayed in the home menu.
File formats that can be played or viewed
File formats that can be played or viewed on this system include
ATRAC, MP3, AAC, JPEG and MPEG-4. For the latest information,
refer to the user's guide (
page 29).
Hints
External device such as a digital camera
2
Select the icon, and then press the
A list of playable content is displayed.
button.
• Only files that are playable or viewable on the PS3™ system are displayed in
the column for the compatible category (Example: Image data is displayed in
the Photo category).
• Depending on the storage media, only a subset of the folders on the media
may be displayed. If you select "Display All" from the options menu
page 3), all folders saved on the media will be displayed.
(
Notice
For information on backing up files saved on the hard disk, refer to the
Safety and Support document.
20
Game
06 Playing games
Games that can be played on this system
Quitting a game
During gameplay, press the PS button of the wireless controller. Then
select "Quit Game" from the screen that is displayed.
PLAYSTATION®3 format software
Can be played on this system *
FR
PlayStation® format software
PlayStation®2 format software
US
Cannot be played on this system
ES
* Operation of all PlayStation® format software titles is not guaranteed. Visit
http://www.us.playstation.com for the latest information on software that can
be played on this system.
Playing games
This model of the PLAYSTATION®3 system is designed to play
PLAYSTATION®3 format software and has limited backward
compatibility. This system is not compatible with and will not play
PlayStation®2 format software. Some PlayStation® format software
may play on this system. For more information, visit
www.us.playstation.com.
Starting a game
When you insert the disc, the game starts automatically.
Hint
Use the following methods when playing software titles that specify the
controller mode and controller port to use.
− Press the PS button of the wireless controller, select "Controller Settings"
"Switch Analog Mode", and then select the appropriate mode. With some
software, the mode is switched automatically.
− Press the PS button of the wireless controller, select "Controller Settings"
"Reassign the Controller", and then assign the appropriate controller port.*
* You cannot assign controller port 2-D using this system.
Saved data for PS3™ format software
Saved data for PS3™ format software is saved on the system's hard
disk. The data is displayed under
(Game)
(Saved Data
Utility).
Insert the disc with the label side facing up.
21
Game
Playing games
Saved data for PlayStation® format software
To save data from PlayStation® format software, you must create
internal memory cards on the hard disk and assign the cards to slots.
Notice
This system does not support playback of PlayStation®2 format software.
Even if you create an internal memory card for PlayStation®2 format
software, you will not be able to use it to play games.
Step 1: Create an internal memory card.
Step 1: Create an internal memory card
Create an internal memory card within the hard disk as a replacement
for the actual memory card.
1
Select
(Memory Card Utility (PS/PS2)) under
the home menu, and then press the
button.
(Game) in
Internal memory card (PS)
Memory card
Step 2: Assign a slot.
Insert the internal memory card in the internal slot on the hard disk instead
of a memory card slot.
2
MEMORY CARD slots
Internal slots
3
Select
(New Internal Memory Card), and then press the
button.
Select "Internal Memory Card (PS)", and then press the
button.
Assign a name for the internal memory card, and then save the card.
Hint
Even if you create an "Internal Memory Card (PS2)" in step 3, you will not be
able to use it to play PlayStation®2 format software.
22
Game
Playing games
2
Step 2: Assign a slot
1
2
Select
(Memory Card Utility (PS/PS2)) under
the home menu, and then press the
button.
(Game) in
Select the internal memory card that you want to use, and
then press the
button.
Assign a slot.
3
(Memory Card (PS)) or
FR
Select the saved data that you want to copy, and then press
the
button.
Select "Copy", and then press the
US
(Memory Card (PS2)) is
ES
button.
Follow the on-screen instructions to complete the operation.
Hints
• You can assign slots during gameplay. Press the PS button of the wireless
controller, and then select "Assign Slots" from the screen that is displayed.
Hints
• This system can perform copy operations on saved data from PlayStation®2
format software, but PlayStation®2 format software itself cannot be played on
this model of the system.
• If the amount of saved data to copy is large, the system will automatically
create multiple internal memory cards (PS).
Using saved data on a memory card
You can copy saved data on a memory card (8MB) (for PlayStation®2)
or a memory card to the hard disk using a memory card adaptor
(sold separately).
Notice
Even if you copy saved data from PlayStation®2 format software to the hard
disk, you will not be able to play games on this model of the PS3™ system
using this saved data.
Select
(Memory Card Utility (PS/PS2)) under
the home menu, and then press the
button.
The icon for
displayed.
4
• Depending on the software, slots may be preassigned. For details, refer to
the instructions supplied with the software.
1
Connect the memory card adaptor to the system, and then
insert the memory card.
• You can copy data saved on the hard disk to a memory card (8MB) (for
PlayStation®2), a memory card or a USB mass storage device (USB flash
drive, etc.). Select the saved data, and then select "Copy" from the options
page 3).
menu (
• Some saved data may have restrictions that prevent copying of the data. In
this case, select "Move" in step 4. The saved data is moved to the hard disk
and deleted from the memory card.
(Game) in
23
Network
07 Adjusting network settings
Using a wired connection
Preparing the required items
The following instructions explain how to connect to the Internet using
a commercially available Ethernet cable.
Example of a wired network configuration
The network configuration and connection method may vary
depending on the equipment in use and the network environment.
Network gateway
device such as a DSL
or cable modem
ETHER
ETHER
Router
Not necessary if the DSL or cable
modem or other network device has
built-in router functionality
WAN
LAN1
LAN2
LAN3
The following items are required for a wired connection to the
Internet.
• A broadband Internet connection via a device such as a DSL or
cable modem (connection of multiple devices may require
additional hardware)
• Commercially available Ethernet cable
Hint
User is responsible for Internet service fees.
Setting up the Internet connection
LAN4
Internet connection settings vary according to the network
environment and the devices in use. The following procedure
describes a typical setup.
1
To the Internet line
2
Commercially available
Ethernet cable
PC
Hint
A router is a device that enables multiple devices to be connected to one
Internet line. A router is necessary if a PC and a PS3™ system will be
connected to the Internet at the same time using one Internet connection.
24
Connect a commercially available Ethernet cable to the
system.
Select
(Network Settings) "Internet Connection
Settings" under
(Settings) in the home menu, and then
press the
button.
When a message stating that the Internet connection will be terminated is
displayed, select “Yes”, and then press the
button.
Network
Adjusting network settings
3
Select "Easy", and then press the
button.
Using a wireless connection
The following instructions explain how to connect to the Internet using
a wireless connection.
US
FR
Example of a wireless network configuration
ES
The network configuration and connection method may vary
depending on the equipment in use and the network environment.
Network gateway device
such as a DSL or cable
modem
ETHER
A list of settings is displayed after the network configuration is checked.
4
Easy
Basic settings are set automatically.
Custom
You can manually enter detailed settings information. For
information on settings, refer to the instructions supplied
by the Internet service provider or with the network device.
Check the settings, and then press the
Access point or wireless router
ETHER
WAN
LAN1
LAN2
LAN3
LAN4
To the Internet line
button.
For detailed information on network settings, refer to the user's guide
(
page 29).
Hint
For some network environments, screens for setting options such as PPPoE,
proxy server, and IP address may be displayed during this procedure. If this
happens, refer to the instructions supplied by your Internet service provider to
set the required items.
PC
PC
Hints
• An access point is a device that allows you to connect to a network wirelessly.
• A wireless router is a device that adds access point functionality to a router.
A router is necessary if a PC and a PS3™ system will be connected to the
Internet at the same time using one Internet connection.
25
Network
Adjusting network settings
Preparing the required items
The following items are required to set up the system to connect
wirelessly to the Internet.
• A broadband Internet connection via a device such as a DSL or
cable modem (connection of multiple devices may require
additional hardware)
• An access point or wireless router
• Settings information for the access point (SSID, WEP key, WPA key)
1
2
Check that an Ethernet cable is not connected to the system.
Select
(Network Settings) "Internet Connection
Settings" under
(Settings) in the home menu, and then
press the
button.
When a message stating that the Internet connection will be terminated is
displayed, select “Yes”, and then press the
button.
3
Select "Easy", and then press the
button.
Hints
• SSID, WEP key, and WPA key are types of security information that are
required when connecting to an access point.
• When connecting to the Internet wirelessly, signal interference may occur
depending on the usage condition of the wireless network devices. If Internet
data transfer speed is decreased or the wireless controller does not function
properly, use a commercially available Ethernet cable to connect to the
Internet.
• Depending on the access point in use, you may need the MAC address for
your system when connecting to the Internet. You can find the MAC address
(Settings)
(System Settings) "System
for the system by going to
Information".
• User is responsible for Internet service fees.
Setting up the Internet connection
Internet connection settings vary according to the network
environment and the devices in use. The following procedure
describes a typical setup.
26
Easy
Basic settings are set automatically.
Custom
You can manually enter detailed settings information. For
information on settings, refer to the instructions supplied
by the Internet service provider or with the network device.
Network
Adjusting network settings
4
Select "Wireless", and then press the
button.
6
Select the access point that you want to use, and then press
the
button.
An SSID is a code or a name that is assigned to the access point. If you do
not know which SSID to use or if the SSID is not displayed, contact the
person who set up or maintains the access point.
US
FR
ES
5
Select "Scan", and then press the
button.
The system will search for access points within range and display them as
a list.
7
Hint
When using an access point that supports automatic setup, select "Automatic"
and follow the on-screen instructions. The required settings will be completed
automatically. For information on access points that support automatic setup,
contact the access point manufacturers.
Confirm the SSID for the access point, and then press the
button.
27
Network
Adjusting network settings
8
Select the security settings as necessary, and then press the
button.
Security settings vary depending on the access point in use. To determine
which settings to use, contact the person who set up or maintains the
access point.
9
Enter the encryption key, and then press the
button.
The encryption key field will display an asterisk (*) for each character you
enter. If you do not know the key, contact the person who set up or
maintains the access point.
After you have finished entering the encryption key and the network
configuration has been checked, a list of settings will be displayed.
28
10 Check the settings, and then press the
button.
For detailed information on network settings, refer to the user's guide
(
page 29).
Hint
For some network environments, screens for setting options such as PPPoE,
proxy server, and IP address may be displayed during this procedure. If this
happens, refer to the instructions supplied by your Internet service provider to
set the required items.
Network
08 Connecting to the Internet
If network settings are already completed, the PS3™ system will
automatically connect to the Internet when the system is turned on.
The connection will remain active as long as the system is on.
Using the Internet browser
1
Select
(Internet Browser) under
menu, and then press the
button.
(Network) in the home
The Internet browser opens. A busy icon is displayed while the page is
loading.
Busy icon
Viewing the user's guide
You can use the Internet browser to view the user's guide for the
PS3™ system. Select (Online Instruction Manuals) under
(Network) in the home menu, and then press the
button.
PLAYSTATION®3 system user's guide
http://manuals.playstation.net/document/
The guide can also be viewed using your PC's Web browser.
US
FR
ES
Creating a PLAYSTATION®Network account
By creating a PLAYSTATION®Network account, you can enjoy
chatting under
(Friends) or download games or videos from
(PLAYSTATION®Store). Go to
(PLAYSTATION®Network), select
(Sign Up for PLAYSTATION®Network), and then press the
button. The screen for creating an account will be displayed.
Basic operations of the Internet browser
Directional buttons
Move the pointer to a link.
Right stick
Scroll in the desired direction.
L1 button
Go back to the previous page.
START button
Enter an address.
button
Switch between displaying and not displaying
the menu.
Hints
• An Internet connection is required to create an account.
• PLAYSTATION®Network service content may vary depending on the region.
29
Updates
09 PS3™ system updates
By updating the PS3™ system software, you can add features and/or
security patches. Frequently update your system to use the latest
version of the system software. For the latest information on updates,
visit http://www.us.playstation.com/PS3.
Update methods
You can perform an update in any of the ways described below.
Network update
You can update by downloading the update data from the Internet.
The latest update is automatically downloaded.
Select
Use the update data to overwrite the
existing system software.
(Settings)
(System Update)
"Update via Internet".
The system software is updated.
Update using storage media
Notices
• During an update, do not turn off the system or remove media. If an
update is cancelled before completion, the system software may become
damaged, and the system may require servicing or exchange.
• During an update, the power button on the system front and PS button of
the controller are inactive.
• Depending on the content, you may not be able to play without first
updating the system software.
• After you have updated the system software, you cannot go back to an
earlier version.
Checking the system software version
You can check system version information by selecting
(Settings)
(System Settings) "System Information". The current version is
displayed in the "System Software" field.
30
You can update using the update data saved on a USB flash drive or
other media.
Select
Media".
(Settings)
(System Update)
"Update via Storage
Update using disc media
Update data may also be contained in some game discs and other
types of disc media. When you play a disc that contains update data,
a screen will be displayed to guide you through the update process.
Hint
If you cannot perform an update in any of the ways described above, contact
SCEA Consumer Services at 1-800-345-7669.
Security settings
10 Setting the parental control level
The PS3™ system includes a parental control feature. You can use
this feature to set a password and limit the playback of content
restricted by a parental control level (games, videos and other
content). By setting the parental control level on the system, you can
prevent the playback of restricted content by children.
Game rating marks
Most game packaging displays a symbol to indicate the age group
that is appropriate to play the game. The symbols correspond to the
parental control levels set on the games as shown below.
US
FR
Age group
Changing the security settings
You can set a parental control level for games or Blu-ray Discs or
other content under
(Settings)
(Security Settings).
A password is required to change parental control settings. You can
(Security Settings) “Change Password”.
set a password under
The password is set to “0000” in the default settings.
ES
Game parental control
level
2
3
4
5
9
10
Based on information at time of publication. For information about games and related
ESRB ratings, visit our Web site at http://www.us.playstation.com. For the latest
information about the ESRB rating system, visit http://www.esrb.org.
Other security settings
Parental control levels for games
You can set the parental control level for games under
(Security
Settings) “Parental Control”. Select from “Off” or one of 11 levels.
Off
Play any content regardless of parental control level.
11-1
Set the parental control level based on the number. Note that the lower
the number, the tighter the restriction.
The combination of the parental control levels of both the PS3™
system and the content determine whether the content can be
played.
You can set parental control limitations on content other than games
under
(Security Settings), as described below.
BD Parental
Control
When playing a BD with parental control settings, restrict
playback based on the age you have set. The lower the
setting, the tighter the restriction.
DVD Parental
Control
When playing a DVD with parental control settings, restrict
playback based on the level you have set.
Select from “Off” or one of eight levels.
The lower the number, the tighter the restriction.
Internet Browser
Start Control
Restrict the ability to start the Internet Browser with a
password.
Example: If the parental control level of the system is set to “7”,
content with a level from “1” to “7” can be played on the system.
31
Keyboard
11 Using the on-screen keyboard
Displays predictive
options
Cursor
List of keys
Keys that are displayed vary depending on the input mode and other
conditions.
Text entry field
Keys
Explanation
Inserts a line break
Moves the cursor
Deletes the character to the left of the cursor
Inserts a space
Switches the input mode
Confirms characters that have been typed and
exits the keyboard
Operation keys
Input mode display
Displays when predictive
mode is on
32
Switches to the mini-size keyboard
/
Inserts a symbol or emoticon
/
Switches the type of characters to be input
Keyboard
Using the on-screen keyboard
Entering characters
Using predictive mode, you can enter the first few letters of the word,
which will bring up a list of commonly used words that start with these
letters. You can then use the directional buttons to select the word
that you want. After you have finished entering text, select the "Enter"
key to exit the keyboard.
US
FR
ES
Hints
• The languages you can use for text entry are the supported system
(Settings)
languages. You can set the system language by going to
(System Settings) "System Language".
Example: If "System Language" is set to "Français", you can enter text in
French.
• Emoticons can be entered only when creating a message under
(Friends).
Using an external keyboard
You can enter characters using a commercially available USB
keyboard or Bluetooth®-compatible keyboard. While the text entry
screen is displayed, if any key on the connected keyboard is
pressed, the text entry screen will enable you to use the keyboard.
Hint
You cannot use predictive mode when using an external keyboard.
33
À propos de la documentation du système PS3™
La documentation du système PS3™ comprend les éléments suivants :
• Sécurité et support technique
Avant d'utiliser le produit, lisez d'abord attentivement ce document. Il contient des
informations de sécurité liées à l'utilisation du système PS3™, à son dépannage, à ses
caractéristiques, ainsi que d'autres données.
• Aide-mémoire (le présent document)
Le présent document contient des informations sur la configuration du système PS3™, sur
sa préparation à l'utilisation et sur les opérations de base du matériel.
• Mode d'emploi (http://manuals.playstation.net/document/)
Ce document en ligne est accessible par le biais d'Internet et contient des informations
détaillées relatives à l'utilisation du logiciel du système PS3™ (
page 61).
Amis
Salons de discussion et échange de
messages
PLAYSTATION®Network
Utilisation des services
PLAYSTATION®Network
Réseau
Connexion à Internet
Jeu
Utilisation de jeux
Vidéo
Vérifiez que vous disposez de tous les éléments suivants. S'il manque des
éléments, appelez le Service consommateurs SCEA au 1-800-345-7669.
Lecture de vidéos
Musique
Lecture de musique
s Système PLAYSTATION®3
s Cordon
d'alimentation
Affichage d'images
Paramètres
s Câble AV
s Manette sans fil SIXAXIS™
s Documentation
34
Réglage des paramètres du système
PS3™
Utilisateurs
s Câble USB
Sélection des utilisateurs qui peuvent
se connecter au système PS3™
Menu d'accueil
Catégorie
Utilisation de la barre "XMB"
(XrossMediaBar)
Le système PS3™ possède une interface utilisateur appelée "XMB"
(XrossMediaBar). L'écran principal de l'interface "XMB" est appelé
"menu d'accueil".
Option
Touches de navigation :
Permettent de sélectionner les catégories/
options affichées
Touche PS :
Affiche le menu d'accueil
Met le système sous/hors tension
Touche
Touche
1
Sélectionnez une catégorie à l'aide
de la touche ou .
2
Sélectionnez une option à l'aide
de la touche
ou .
3
pour
Appuyez sur la touche
confirmer l'option sélectionnée.
US
FR
ES
: Affiche le menu d'options/panneau de commandes
Si vous sélectionnez une icône et
appuyez sur la touche , le menu
d'options s'affiche.
Si vous appuyez sur la touche
pendant la lecture de contenu, le
panneau de commandes s'affiche.
:
Valide l'option sélectionnée
Touche
:
Icônes
Menu d'options
Panneau de commandes
Annule une opération
35
Préparation
01 Nom des pièces
Avant du système
Arrière du système
Logo de la gamme PS
Vous pouvez le faire pivoter pour
adapter la position du système
Connecteur AV MULTI OUT
Connecteur DIGITAL OUT (OPTICAL)
Fente pour disque
Interrupteur
d'alimentation principal
MAIN POWER
Touche d'alimentation
Touche d'éjection
Prise AC IN
Grille d'aération
Indicateur d'accès WLAN
Indicateur d'accès disque dur
Connecteurs USB
Connecteur LAN
Connecteur HDMI OUT
Conseil
Le système peut être installé en position horizontale ou
verticale. Placez-le tel qu'indiqué dans le schéma à droite
en position verticale.
Attention
• N'utilisez pas le système dans une armoire fermée ou à tout endroit où la
chaleur peut s'accumuler. Ceci pourrait provoquer la surchauffe du
système et mener à des incendies, des blessures ou des défaillances.
• Si la température interne du système est élevée', l'indicateur d'alimentation
clignote alternativement en rouge et en vert. Dans ce cas, éteignez le
page 48) et ne l'utilisez pas pendant un certain temps. Après
système (
que le système a refroidi, déplacez-le vers un endroit bien ventilé et
recommencez à l'utiliser.
36
Notice
Ne placez pas le système dans une zone soumise à
une poussière excessive ou à de la fumée de cigarette.
L'accumulation de poussière ou les résidus de fumée
de cigarette sur les composants internes (tels que les
lentilles) peut entraîner un dysfonctionnement du
système.
Préparation
Nom des pièces
Manette sans fil SIXAXIS™
US
Connecteur USB
Indicateurs
de port
Touche L2
Touche L1
Touche R2
Touche R1
Touches de
navigation
Touche
Touche
Touche
FR
ES
Touche
Joystick
gauche/
touche L3*
Touche
SELECT
(sélection)
Joystick droit/
touche R3*
Touche START
(mise en marche)
Touche PS
* Les touches L3 et R3 fonctionnent lorsque vous appuyez sur les joysticks.
Conseils
• Pour plus de détails sur la manette sans fil, consultez la section "Utilisation
page 49).
de la manette sans fil" (
• La manette sans fil SIXAXIS™ fournie avec ce système n'est pas dotée de la
fonction de vibration.
Notice
Certains périphériques PlayStation® et PlayStation®2 tels que les manettes
analogiques (DUALSHOCK®) et les manettes analogiques (DUALSHOCK®2)
ne sont pas compatibles avec le système PS3™. Pour plus de détails,
visitez le site Web http://www.us.playstation.com.
37
Préparation
02 Configuration du système PS3™
Procédure de configuration du
système
Étape 1 : Connexion à un téléviseur
Page 38
Étape 1 : Connexion à un téléviseur
Sortie vidéo sur le système PS3™
Le système PS3™ peut reproduire deux types de résolution : HD et SD. Pour déterminer le mode
vidéo pris en charge, reportez-vous au mode d'emploi du téléviseur que vous utilisez.
m
Étape 2 : Connexion de périphériques
audio numériques
Page 41
m
Étape 3 : Connexion d'un câble
Ethernet
Page 42
m
HD (High Definition)
Mode vidéo *1
Rapport d'aspect
1080p
1080i
720p
480p
480i *2
16:9
16:9
16:9
16:9
4:3
16:9
4:3
*1 Ce nombre indique le nombre de lignes de balayage. Remarquez que "i" est l'abréviation de "interlace" et "p"
de "progressive". L'utilisation du mode progressive reproduit des données vidéo de haute qualité, avec un
scintillement minimal.
*2 Le paramètre de sortie vidéo du système, "Standard (NTSC)", s'affiche.
Captures d'écrans illustrant la différence de résolution
Étape 4 : Connexion du cordon
d'alimentation
Page 43
m
Étape 5 : Configuration initiale du
logiciel du système
Page 43
38
SD (Standard Definition)
Écran HD
Écran SD
Préparation
Configuration du système PS3™
Types de câbles de sortie vidéo
La résolution affichée sur le téléviseur varie selon les connecteurs d'entrée disponibles sur le téléviseur et le type de câble utilisé. Sélectionnez
un câble adapté au téléviseur utilisé.
Type de câble
Connecteur d'entrée sur le téléviseur
US
FR
Modes vidéo pris en charge*1
ES
Câble HDMI
(vendu séparément)
Connecteur HDMI IN
Câble AV composant
(vendu séparément)
Connecteur VIDEO IN
composant
Câble S VIDEO
(vendu séparément)
Connecteur S VIDEO IN
Câble AV
(fourni)
Connecteur VIDEO IN
(composite)
1080p / 1080i / 720p / 480p
COMPONENT VIDEO IN
Y
PB/CB PR/CR
S VIDEO
AUDIO IN
L
R
1080p / 1080i / 720p / 480p / 480i*2
L-AUDIO-R
480i*2
VIDEO
L-AUDIO-R
480i*2
*1 Selon le type de téléviseur ou de contenu affiché, il est possible que certains modes vidéo ne soient pas pris en charge.
Si vous connectez un périphérique non compatible avec la norme HDCP (High-bandwidth Digital Content Protection) au système à l'aide d'un câble HDMI, les
données vidéo et/ou audio ne peuvent pas être reproduites à partir du système.
Les disques vidéos protégés par droits d'auteur Blu-ray peuvent être reproduits à 1080p en utilisant un câble HDMI connecté à un périphérique compatible avec
la norme de protection des contenus numériques en haute définition HDCP (High-bandwidth Digital Content Protection).
*2 Le paramètre de sortie vidéo du système, "Standard (NTSC)", s'affiche.
39
Préparation
Configuration du système PS3™
Méthodes de connexion
Connexion à l'aide d'autres types de câbles
Connectez les câbles autres que le câble HDMI au connecteur AV
MULTI OUT du système.
Attention
• Ne branchez pas le cordon d'alimentation du système sur une prise
électrique aussi longtemps que vous n'avez pas établi toutes les autres
connexions. Assurez-vous que le téléviseur ou autre appareil est
débranché de la prise électrique avant de le connecter au système.
• Tout téléviseur ou appareil connecté au système doit fonctionner
correctement et ne présenter aucun défaut. Si un téléviseur ou appareil
connecté au système est défectueux ou fonctionne mal, ce dernier peut
entraîner des dommages au téléviseur ou appareil, ou au système luimême.
• La prise de courant doit être installée près de l'équipement et doit être
facile d'accès.
Connecteur AV MULTI OUT
Câble AV (fourni)
Téléviseur
VIDEO
Connexion à un téléviseur à l'aide d'un câble HDMI
Connectez le système au téléviseur à l'aide d'un câble HDMI (vendu
séparément). Un câble HDMI peut reproduire à la fois les données
vidéo et audio. Il vous permet de profiter de sons et de vidéos de
qualité numérique avec une perte de qualité d'image minimale.
L
AUDIO
R
Connecteur VIDEO IN
Exemple : En cas d'utilisation du câble AV fourni
Connecteur HDMI OUT
Téléviseur
40
Câble HDMI (vendu séparément)
Connecteur HDMI IN
Conseil
Lorsque vous changez de type de câble utilisé pour connecter le sytème, il est
possible que la vidéo ne s'affiche plus. Dans ce cas, éteignez le système, puis
allumez-le à nouveau en appuyant sur la touche d'alimentation à l'avant du
système pendant au moins 5 secondes (jusqu'à ce qu'il bipe deux fois). Le
paramètre de sortie vidéo sera alors réinitialisé à la résolution standard.
Préparation
Configuration du système PS3™
Étape 2 : Connexion de périphériques audio numériques
Vous pouvez raccorder des périphériques audio prenant en charge
la sortie audio numérique, tels qu'un récepteur AV pour l'utilisation
d'un système home cinéma.
Connexion à l'aide d'un câble optique
La partie audio sera reproduite à partir du câble optique. La partie
vidéo sera reproduite à partir du câble de sortie vidéo.
US
FR
Conseil
Câble optique pour le son
(vendu séparément)
Lors de la connexion d'un périphérique audio numérique au système, allez à
(Paramètres)
(Paramètres son) "Paramètres de sortie audio", et si
besoin, réglez les paramètres pour le périphérique audio.
ES
Câble de sortie
vidéo adapté au
téléviseur utilisé
page 39)
(
Sortie audio sur le système PS3™
Les canaux pris en charge peuvent varier selon le connecteur de
sortie utilisé.
Connecteurs de sortie du système
PS3™
Canaux pouvant être utilisés pour la sortie
2 canaux
5.1 canaux
7.1 canaux
Connecteur AV MULTI OUT



Connecteur DIGITAL OUT
(OPTICAL)



Connecteur HDMI OUT


 *1 *2
*1 Vous devez disposer d'un périphérique compatible avec PCM linéaire 7.1
canaux pour reproduire du son 7.1 canaux à partir du connecteur HDMI
OUT.
*2 Ce système ne prend pas en charge la sortie DTS-HD 7.1 canaux. Le son
DTS-HD 7.1 canaux est reproduit par un système 5.1 canaux ou inférieur.
Téléviseur
Périphérique audio numérique,
tel qu'un récepteur AV
Conseil
En principe, la sortie audio ne peut pas s'effectuer simultanément sur plusieurs
connecteurs de sortie. Par exemple, si votre système PS3™ est connecté à un
téléviseur via un câble HDMI et à un périphérique de sortie audio via un câble
optique numérique, et que l'option "Sortie numérique (optique)" est réglée sur
"Paramètres de sortie audio", la sortie audio ne s'effectue plus vers le téléviseur
mais seulement vers le périphérique de sortie audio.
41
Préparation
Configuration du système PS3™
Étape 3 : Connexion d'un câble Ethernet
Connexion à l'aide d'un câble HDMI
Le son et la vidéo sont reproduits à partir du câble HDMI. Vous
pouvez reproduire l'image du téléviseur par l'intermédiaire d'un
périphérique audio.
A l'aide d'un câble Ethernet disponible dans le commerce, vous
pouvez connecter le système à Internet. Pour plus de détails sur les
paramètres réseau, consultez la section "Définition des paramètres
du réseau" (
page 56).
Attention
Le système prend en charge les réseaux 10BASE-T, 100BASE-TX et
1000BASE-T. Ne raccordez pas directement au connecteur LAN du système
une ligne téléphonique standard ou d'autres types de cordons ou câbles non
compatibles avec le système, car cela pourrait entraîner un excès de
chaleur, un incendie ou un dysfonctionnement.
Câble HDMI (vendu séparément)
Périphérique audio numérique,
tel qu'un récepteur AV
Connecteur LAN
Câble HDMI
(vendu séparément)
Indicateur d'accès LAN
Câble Ethernet disponible
dans le commerce
Téléviseur
Conseils
42
• Si votre téléviseur n'est pas équipé d'un connecteur d'entrée HDMI, utilisez
page 39) afin de
un câble de sortie vidéo de type adapté au téléviseur (
le raccorder directement au système PS3™.
• Si un périphérique est connecté à la console PS3™ par un câble HDMI,
n'éteignez pas le périphérique tandis que le système est en marche
(l'indicateur d'alimentation est fixe en vert). Cette action pourrait provoquer
des distorsions sonores ou des sons anormaux.
Conseil
Vous pouvez vous connecter à Internet sans utiliser de câble Ethernet. Pour
plus de détails, consultez la section "Utilisation d'une connexion sans fil"
page 57).
(
Préparation
Configuration du système PS3™
Étape 4 : Connexion du cordon d'alimentation
Connectez le cordon d'alimentation.
Attention
• Ne branchez pas le cordon d'alimentation du système sur une prise
électrique aussi longtemps que vous n'avez pas établi toutes les autres
connexions.
• Afin d'éviter des dommages potentiels au système ou au téléviseur ou à
l'appareil connecté, le cordon d'alimentation doit être raccordé à une prise
électrique à trois bornes respectant les polarités et comportant une mise à
la terre dûment raccordée.
• La prise de courant doit être installée près de l'équipement et doit être
facile d'accès.
Étape 5 : Configuration initiale du logiciel du système
Une fois le système sous tension, procédez à la configuration initiale.
US
1
2
Mettez le téléviseur sous tension.
FR
Activez l'interrupteur d'alimentation principal MAIN POWER.
ES
Interrupteur d'alimentation
principal MAIN POWER
L'indicateur d'alimentation vire au rouge pour indiquer que le système est
passé en mode veille.
Prise AC IN
Cordon d'alimentation (fourni)
Vers la prise électrique
3
Appuyez sur la touche d'alimentation.
Touche d'alimentation
Indicateur d'alimentation
L'indicateur d'alimentation vire au vert et l'image s'affiche sur l'écran du
téléviseur.
43
Préparation
Configuration du système PS3™
4
Connectez la manette sans fil au système à l'aide d'un câble
USB.
6
Exécution de la configuration initiale.
Connecteur USB
Câble USB (fourni)
Connecteur USB
5
Appuyez sur la touche PS de la manette.
Le système reconnaît la manette. Une fois la manette reconnue, l'écran de
configuration initiale s'affiche.
Conformez-vous aux instructions affichées pour définir les paramètres
langue système, fuseau horaire, date et heure, ainsi que nom d'utilisateur.
Une fois la configuration initiale terminée, l'écran de configuration de la
connexion Internet s'affiche.
En cas de connexion à l'aide d'un câble Ethernet, les paramètres de base
sont automatiquement sélectionnés si vous vous conformez aux instructions
affichées. En cas de connexion sur un réseau LAN sans fil, conformez-vous
aux instructions commençant à l'étape 4 sous "Configuration de la
page 58) pour configurer la connexion.
connexion à Internet" (
Une fois les paramètres définis, le menu d'accueil (
sur l'écran du téléviseur.
page 35) s'affiche
Conseils
• Lorsque vous utilisez un câble HDMI pour raccorder le système au téléviseur,
un écran s'affiche durant la configuration initiale pour la modification de la
résolution de sortie vidéo. Si vous sélectionnez "Oui" sur cet écran, puis
appuyez sur la touche , la résolution de sortie optimale sera
automatiquement sélectionnée.
• Pour plus de détails sur la saisie de texte, consultez la section "Utilisation du
page 64).
clavier virtuel" (
44
• Les paramètres saisis pendant la configuration initiale peuvent être modifiés
sous
(Paramètres) ou
(Utilisateurs). Pour plus de détails, reportezpage 61).
vous au Mode d'emploi (
Préparation
Configuration du système PS3™
Si vous sélectionnez "HDMI", vous aurez l'option de choisir "Automatique"
ou "Personnalisé" sur l'écran suivant. Dans la plupart des cas, sélectionnez
"Automatique", et les paramètres de sortie vidéo seront définis
automatiquement.
Si vous sélectionnez "AV MULTI / Péritel", vous devrez choisir le type de
signal de sortie sur l'écran suivant. Dans la plupart des cas, sélectionnez
"Y Pb/Cb Pr/Cr".
Réglage des paramètres de sortie vidéo
Selon le type de câbles et les connecteurs utilisés, il peut être
nécessaire de régler les paramètres de sortie vidéo du système
PS3™ pour afficher de la vidéo à des résolutions HD (
page 38)
sur un téléviseur.
Conseil
Si la vidéo ne s'affiche pas sur le téléviseur, effectuez les opérations suivantes :
• Changez d'entrée vidéo sur le téléviseur pour celle correspondant au
connecteur d'entrée utilisé pour le raccordement au système.
• Éteignez le système, puis allumez-le à nouveau en appuyant sur la touche
d'alimentation à l'avant du système pendant au moins 5 secondes (jusqu'à
ce qu'il bipe deux fois). Le paramètre de sortie vidéo sera alors réinitialisé à
la résolution standard.
1
2
3
Confirmez cet écran, puis appuyez sur la touche
.
US
FR
ES
Si vous avez changé de connecteur à l'étape 2, un écran de confirmation
de ce changement s'affichera.
4
Confirmez les paramètres, sélectionnez "Oui", puis appuyez
sur la touche .
Si vous avez changé de connecteur à l'étape 2, un écran de confirmation
des paramètres s'affichera.
À partir du menu d'accueil, sélectionnez
(Paramètres)
(Paramètres affichage) "Paramètres de sortie vidéo",
puis appuyez sur la touche .
Sélectionnez le connecteur d'entrée (
page 39) utilisé sur
le téléviseur, puis appuyez sur la touche .
45
Préparation
Configuration du système PS3™
5
Sélectionnez les résolutions prises en charge par le
téléviseur, puis appuyez sur la touche .
6
La résolution affichée sur le téléviseur varie en fonction du connecteur
page 39). La résolution la plus
d'entrée et du type de câble utilisés (
élevée que vous ayez sélectionnée sera utilisée pour la sortie vidéo. Selon
le connecteur sélectionné à l'étape 2, il est possible que cet écran ne
s'affiche pas.
Confirmez les paramètres, sélectionnez "Oui", puis appuyez
sur la touche .
Selon le connecteur sélectionné à l'étape 2 et les résolutions sélectionnées
à l'étape 5, il est possible que cet écran ne s'affiche pas.
7
Sélectionnez le type de téléviseur, puis appuyez sur la
touche .
Si vous sélectionnez "Standard (NTSC)" ou "480p" à l'étape 5, un écran de
sélection de la taille de l'écran du téléviseur s'affichera. Réglez sur le
paramètre correspondant au téléviseur utilisé.
Si vous sélectionnez "720p" ou une résolution supérieure à l'étape 5, le
type de téléviseur sera automatiquement défini sur 16:9 et l'écran de
sélection de la taille de l'écran du téléviseur ne s'affichera pas.
46
Préparation
Configuration du système PS3™
8
Confirmez les paramètres, puis appuyez sur la touche
.
Les paramètres de sortie vidéo seront enregistrés sur le système.
MULTI" Si vous utilisez un câble numérique optique pour la sortie audio,
sélectionnez "Sortie numérique (optique)" puis choisissez le format de
sortie sur l'écran suivant.
10 Confirmez les paramètres, puis appuyez sur la touche
Les paramètres de sortie audio seront enregistrés sur le système.
Conseil
Vous pouvez régler les paramètres de sortie audio sous
(Paramètres son) "Paramètres de sortie audio".
9
US
.
FR
ES
(Paramètres)
Réglez les paramètres de sortie audio.
Continuez avec le réglage des paramètres de sortie audio. Réglez les
paramètres pour qu'ils correspondent au téléviseur ou au périphérique
audio utilisé.
Si vous sélectionnez "HDMI", vous aurez l'option de choisir "Automatique"
ou "Manuel" sur l'écran suivant. Dans la plupart des cas, sélectionnez
"Automatique". Si vous utilisez un câble autre qu'HDMI pour la sortie audio
depuis le téléviseur, sélectionnez "Connecteur d'entrée audio / Péritel / AV
47
Opérations de base
03 Mise sous et hors tension du système PS3™
Utilisation d'une manette sans fil
Appuyez sur la touche PS.
Mise hors tension du système
Maintenez la touche PS enfoncée
pendant au moins une seconde. Lorsque
le message "Eteindre le système"
s'affiche, sélectionnez-le, puis appuyez
sur la touche .
Touche PS
Conseil
Avant d'utiliser une manette sans fil, vous devez
page 49).
l'associer au système (
Utilisation de la touche du système
1
Appuyez sur la touche
d'alimentation.
Etat de l'indicateur d'alimentation
Vert
Le système est sous tension
Vert clignotant
Le système se met hors tension
Rouge
Le système est hors tension (en
mode veille)
Éteint
L'interrupteur d'alimentation
principal MAIN POWER est
désactivé
Touche d'alimentation
Indicateur d'alimentation
2
Appuyez sur la touche PS de la manette sans fil.
Un numéro de manette est affecté.
48
Mise hors tension du système
Appuyez sur la touche d'alimentation
pendant au moins deux secondes.
Notice
N'utilisez pas l'interrupteur d'alimentation
principal MAIN POWER situé à l'arrière du
système pour mettre celui-ci hors tension s'il
n'est pas en mode veille (indicateur
d'alimentation rouge), car cela risque de
l'endommager ou de supprimer des
données.
Opérations de base
04 Utilisation de la manette sans fil
Préparation à l'utilisation
Étape 2 : Attribuez un numéro à la manette
Pour utiliser une manette sans fil, vous devez d'abord enregistrer ou
"associer" la manette au système PS3™, puis lui attribuer un numéro.
A chaque démarrage du système, un numéro doit être attribué à la
manette.
US
FR
Étape 1 : Associez le système à la manette.
Appuyez sur la touche PS.
Tous les indicateurs de port clignotent.
• Lors de la première utilisation
• Lors de l'utilisation avec un autre système PS3™
1
ES
4
Lorsque vous avez attribué un numéro à la
manette, les indicateurs de port correspondant
à ce numéro s'allument en rouge.
Étape 2 : Attribuez un numéro à la manette.
A chaque mise sous tension du système
Lorsque vous utilisez la manette pour la première fois ou avec un
autre système PS3™, vous devez d'abord associer ces
périphériques. Si vous mettez le système sous tension et connectez
la manette à l'aide d'un câble USB, le processus d'association
s'exécute automatiquement.
3
m
m
Étape 1 : Associez le système à la manette
2
1
2
3
4
Vous pouvez raccorder jusqu'à 7 manettes simultanément. Le
numéro de la manette est indiqué par le chiffre situé au-dessus des
indicateurs de port. Pour les numéros 5 à 7, additionnez les chiffres
des indicateurs de port allumés.
Exemple : Le numéro 5 est
attribué à la manette.
1
2
3
4
1
Câble USB (fourni)
Vérifiez que le système est sous
tension (l'indicateur d'alimentation
est allumé en vert).
Conseils
• L'association et l'attribution des numéros de manette ne peuvent s'effectuer
que lorsque le système est sous tension (l'indicateur d'alimentation est vert).
• Lorsqu'une manette associée est utilisée avec un autre système PS3™,
l'association avec le système d'origine est annulée. Associez à nouveau la
manette au système si vous l'avez utilisée avec un autre système.
• Si la manette ou le système est hors tension, les indicateurs de port situés
sur la manette s'éteignent et le numéro qui lui est attribué est annulé.
49
Opérations de base
Utilisation de la manette sans fil
Utilisation de la manette sans fil
Si vous déconnectez le câble USB, vous pouvez utiliser la manette
sans fil. Pour cela, la batterie de la manette doit être chargée.
Niveau de charge de la batterie
Si vous maintenez la touche PS enfoncée pendant plus d'une
seconde, le niveau de charge de la batterie s'affiche à l'écran.
Conseils
• Le câble USB peut être branché ou débranché alors que la manette et le
système sont sous tension.
• Si la manette ne fonctionne pas, appuyez sur la touche PS, puis réaffectez le
numéro de la manette.
Chargement de la manette
Lorsque le système est en marche (l'indicateur d'alimentation est fixe,
allumé en vert), la batterie se charge en connectant la manette au
système avec le câble USB. Les indicateurs de port de la manette
clignotent lentement et le chargement commence.
Lorsque le chargement est terminé, les indicateurs de port cessent
de clignoter.
Niveau de charge
La batterie est complètement chargée.
La batterie a commencé à perdre sa charge.
Le niveau de charge de la batterie est faible.
Conseils
• La manette peut être utilisée pendant la charge.
• Chargez la batterie dans un environnement où la température est comprise
entre 10 °C et 30 °C (50 °F et 86 °F). Sinon, il se peut que la charge ne soit
pas aussi efficace.
• La batterie possède une durée de vie limitée. L'autonomie de la batterie
diminue au fil du temps, suite à son vieillissement et à son utilisation répétée.
• La durée de vie de la batterie varie également en fonction de la méthode de
stockage, des conditions d'utilisation, de l'environnement et d'autres
facteurs.
50
La batterie est déchargée. Les indicateurs de port de la manette
clignotent rapidement. Charger la manette.
Conseil
Selon l'environnement ou les conditions d'utilisation, il est possible que le
niveau de charge restant ne s'affiche pas correctement, et l'autonomie de la
batterie peut varier.
Opérations de base
05 Lecture de contenu
Blu-ray Disc (BD)/DVD/CD
1
Insérez le disque.
Une icône apparaît dans le menu d'accueil et la lecture du disque
commence.
US
FR
ES
Si le disque ne démarre pas automatiquement, sélectionnez son icône
dans le menu d'accueil et appuyez sur la touche .
Insérez le disque en orientant la
face de l'étiquette vers le haut.
Notices
• Il n'est pas possible de lire des disques qui ne sont pas
compatibles avec le système. Pour plus d'informations,
reportez-vous au document "Sécurité et support
technique".
• Pour lire les logiciels vidéo BD disponibles dans le
commerce, il est parfois nécessaire de renouveler la clé
de chiffrement*. La clé de chiffrement peut être
renouvelée quand le logiciel système est mis à jour
page 62).
(
* clé de l'AACS (Advanced Access Control System).
Éjection d'un disque
Arrêtez la lecture, puis appuyez
sur la touche d'éjection.
Conseil
Pour obtenir des instructions relatives
à la fermeture des jeux, consultez la
section "Utilisation de jeux"
page 53).
(
Indicateur d'éjection
Touche d'éjection
51
Opérations de base
Lecture de contenu
Périphériques USB
Notices
Vous pouvez connecter des périphériques externes, tels que des
périphériques compatibles USB Mass Storage Class, à l'aide d'un
câble USB. Vous pouvez connecter des périphériques alors que le
système est sous tension. Reportez-vous également aux instructions
fournies avec le périphérique.
1
• Ne retirez pas les périphériques USB ou ne mettez pas le système hors
tension pendant l'enregistrement, le chargement ou le retrait des
données. Cela peut entraîner la perte ou l'altération des données.
• En utilisant une mémoire flash USB avec un interrupteur de protection
d'écriture, n'utilisez pas l'interrupteur lorsque le périphérique est branché
au système car cela pourrait entraîner la perte ou l'altération des
données.
Connectez le périphérique USB.
Une icône s'affiche dans le menu d'accueil.
Formats de fichiers lisibles ou affichables
Les formats de fichiers suivants peuvent être lus ou affichés sur ce
système : ATRAC, MP3, AAC, JPEG et MPEG-4. Pour obtenir les
dernières informations, reportez-vous au Mode d'emploi
(
page 61).
Périphérique externe, tel qu'un appareil photo numérique
Conseils
2
Sélectionnez l'icône, puis appuyez sur la touche
La liste du contenu lisible s'affiche.
.
• Seuls les fichiers lisibles ou affichables sur le système PS3™ apparaissent
dans la colonne de la catégorie compatible (exemple : les données image
s'affichent dans la colonne Photo).
• Selon le support de stockage, il se peut que seul un sous-ensemble des
dossiers enregistrés sur le support s'affiche. Si vous sélectionnez "Afficher
page 35), tous les dossiers enregistrés sur
tout" dans le menu d'options (
le support s'affichent.
Notice
Pour plus d'informations sur la sauvegarde des fichiers enregistrés sur le
disque dur, reportez-vous au document Sécurité et support technique.
52
Jeu
06 Utilisation de jeux
Jeux compatibles avec ce système
Fermeture d'un jeu
Pendant le jeu, appuyez sur la touche PS de la manette sans fil.
Sélectionnez ensuite "Quitter le jeu" depuis l'écran affiché.
Logiciel au format PLAYSTATION®3
US
Compatible avec ce système *
FR
Logiciel au format PlayStation®
Logiciel au format PlayStation®2
Non compatible avec ce système
ES
* Il n'est pas garanti que tous les logiciels au format PlayStation® soient
compatibles. Consultez le site http://www.us.playstation.com pour en savoir
plus sur les logiciels compatibles avec ce système.
Jouer
Ce modèle de système PLAYSTATION®3 est conçu pour l'exécution
des logiciels au format PLAYSTATION®3 et n'offre qu'une
compatibilité rétroactive limitée. Ce système n'est pas compatible
avec les logiciels au format PlayStation®2 et ne peut pas les lire.
Certains logiciels au format PlayStation® peuvent être lus sur ce
système. Pour plus d'informations, visiter www.us.playstation.com.
Démarrage d'un jeu
Lorsque vous insérez le disque, le jeu démarre automatiquement.
Conseil
Pendant la lecture de logiciels précisant le port et le mode d'utilisation de la
manette procéder comme suit.
− Appuyez sur la touche PS de la manette sans fil, sélectionnez "Paramètres
manette" "Changer mode analogique", puis sélectionnez le mode
approprié. Avec certains logiciels, le mode est automatiquement changé.
− Appuyez sur la touche PS de la manette sans fil, sélectionnez "Paramètres
manette" "Affecter la manette à nouveau", puis affectez le chiffre
correspondant à la manette appropriée. *
* Le port de manette 2D ne peut pas être affecté en utilisant ce système.
Données enregistrées pour le logiciel au format PS3™
Les données enregistrées pour le logiciel au format PS3™ sont
mémorisées sur le disque dur du système. Les données s'affichent
sous
(Jeu)
(Utilitaire des données sauvegardées).
Insérez le disque en orientant la
face de l'étiquette vers le haut.
53
Jeu
Utilisation de jeux
Données enregistrées pour le logiciel au format
PlayStation®
Pour sauvegarder les données du logiciel au format PlayStation®,
vous devez créer des Memory Cards internes sur le disque dur et les
affecter à des fentes.
Étape 1 : Création d'une Memory Card interne.
Créer une Memory Card interne sur le disque dur, en remplacement de la
véritable Memory Card (carte mémoire).
Memory Card
(carte mémoire)
Notice
Ce système ne prend pas en charge la lecture des logiciels au format
PlayStation®2. Même si vous créez une Memory Card interne pour les
logiciels au format PlayStation®2, vous ne pourrez pas l'utiliser.
Étape 1 : Création d'une Memory Card interne
1
Sélectionnez
(Utilitaire de Memory Card (PS/PS2)) sous
(Jeu) dans le menu d'accueil, puis appuyez sur la
touche .
Memory Card (PS)
interne
Étape 2 : Attribution d'une fente.
Insérer une Memory Card interne dans la fente interne du disque dur
plutôt que d'utiliser la fente pour carte mémoire.
2
Fentes pour MEMORY
CARD (carte mémoire)
Fentes internes
3
Sélectionnez l'icône,
(Nouvelle Memory Card interne),
puis appuyez sur la touche .
Sélectionner "Memory Card (PS) interne", puis appuyer sur la
touche .
Affecter un nom à la Memory Card interne, puis la sauvegarder.
Conseil
Même si, lors de l'étape 3, vous créez une "Memory Card (PS2) interne", vous
ne pourrez pas l'utiliser pour jouer avec des logiciels au format PlayStation®2.
54
Jeu
Utilisation de jeux
Étape 2 : Attribution d'une fente
1
2
Sélectionnez
(Utilitaire de Memory Card (PS/PS2)) sous
(Jeu) dans le menu d'accueil, puis appuyez sur la
touche .
Sélectionnez la Memory Card interne de votre choix, puis
appuyez sur la touche .
Attribuez-lui une fente.
Conseils
• Selon le logiciel, il se peut que les fentes soient préattribuées. Pour plus de
détails, reportez-vous aux instructions qui accompagnent le logiciel.
• Vous pouvez assigner des fentes pendant le jeu. Appuyez sur la touche PS
de la manette sans fil, puis sélectionnez "Affecter fentes" dans l'écran affiché.
Utilisation des données sauvegardées sur une Memory
Card (carte mémoire)
Vous pouvez copier des données sauvegardées sur une Memory
Card (carte mémoire) (8 MB) (pour PlayStation®2) ou une Memory
Card (carte mémoire) vers le disque dur en utilisant un adaptateur
pour Memory Card (carte mémoire) (vendu séparément).
Notice
Même si vous copiez des données sauvegardées au format PlayStation®2
sur le disque dur, vous ne pourrez jouer à aucun jeu sur ce modèle de
système PS3™ avec ces données sauvegardées.
1
2
3
4
Sélectionnez (Utilitaire de Memory Card (PS/PS2)) sous
(Jeu) dans le menu d'accueil, puis appuyez sur la
touche .
US
Raccordez l'adaptateur pour Memory Card (carte mémoire) au
système et insérez la Memory Card (carte mémoire).
FR
L'icône
ES
(Memory Card (PS) ou
(Memory Card (PS2)) s'affiche.
Sélectionnez les données sauvegardées que vous souhaitez
copier, puis appuyez sur la touche .
Sélectionnez "Copier", puis appuyez sur la touche
.
Conformez-vous aux instructions affichées pour achever l'opération.
Conseils
• Bien que ce système puisse effectuer des copies de données sauvegardées
au format PlayStation®2, les logiciels de ce format ne peuvent pas être lus
sur ce modèle du système.
• Si la quantité de données sauvegardées à copier est volumineuse, le
système crée automatiquement plusieurs Memory Cards (PS) internes.
• Vous pouvez copier des données sauvegardées sur le disque dur vers une
Memory Card (carte mémoire) (8 MB) (pour PlayStation®2), une Memory
Card (carte mémoire) ou un périphérique de stockage de masse USB (clé
USB à mémoire flash, etc.). Sélectionnez les données sauvegardées, puis
page 35).
sélectionnez "Copier" dans le menu d'options (
• Certaines données sauvegardées peuvent s'accompagner de restrictions qui
empêchent leur copie. Dans ce cas, sélectionnez "Déplacer" à l'étape 4. Les
données sauvegardées sont déplacées vers le disque dur et supprimées de
la Memory Card (carte mémoire).
55
Réseau
07 Définition des paramètres du réseau
Utilisation d'une connexion par câble
Préparation des éléments nécessaires
Les instructions suivantes expliquent comment se connecter à
Internet à l'aide d'un câble Ethernet disponible dans le commerce.
Exemple de configuration réseau câblée
La configuration réseau et la méthode de connexion peuvent varier
en fonction de l'appareil utilisé et de l'environnement réseau.
Périphérique de
passerelle réseau,
tel qu'un modem
DSL ou câble
ETHER
ETHER
Routeur
Pas nécessaire si le modem DSL ou câble
ou l'autre périphérique réseau possède
des fonctionnalités de routeur intégrées
WAN
LAN1
LAN2
LAN3
Les éléments suivants sont nécessaires pour une connexion câblée à
Internet.
• Une connexion Internet haut débit par l'intermédiaire d'un
périphérique de type modem DSL ou câble (la connexion de
plusieurs périphériques peut nécessiter du matériel
supplémentaire)
• un câble Ethernet disponible dans le commerce
Conseil
L'utilisateur est responsable des frais des services Internet.
LAN4
Configuration de la connexion à Internet
Les paramètres de connexion Internet varient selon l'environnement
réseau et les appareils utilisés. La procédure suivante décrit une
configuration standard.
Vers la ligne Internet
1
2
Câble Ethernet disponible
dans le commerce
PC
Conseil
Un routeur est un périphérique permettant de connecter plusieurs
périphériques à une ligne Internet. Un routeur est nécessaire si un PC et un
système PS3™ doivent se connecter à Internet simultanément à l'aide d'une
même connection Internet.
56
Connectez au système un câble Ethernet acheté dans le
commerce.
Sélectionnez
(Paramètres réseau) "Paramètres
connexion Internet" sous
(Paramètres) dans le menu
d'accueil, puis appuyez sur la touche .
Lorsqu'un message indiquant que la connexion Internet sera interrompue
s'affiche, choisissez "Oui", puis appuyez sur la touche .
Réseau
Définition des paramètres du réseau
3
Sélectionnez "Facile", puis appuyez sur la touche
Utilisation d'une connexion sans fil
.
Les instructions suivantes expliquent comment se connecter à
Internet à l'aide d'une connexion sans fil.
US
FR
Exemple de configuration réseau sans fil
ES
La configuration réseau et la méthode de connexion peuvent varier
en fonction de l'appareil utilisé et de l'environnement réseau.
Périphérique de passerelle réseau, Point d'accès ou routeur sans fil
tel qu'un modem DSL ou câble
ETHER
ETHER
WAN
LAN1
LAN2
LAN3
LAN4
La liste des paramètres s'affiche une fois la configuration réseau vérifiée.
4
Facile
Les paramètres de base sont définis automatiquement.
Personnalisé
Vous pouvez saisir manuellement des informations
détaillées sur les paramètres. Pour plus d'informations sur
les paramètres, reportez-vous aux instructions fournies par
le fournisseur de services Internet ou qui accompagnent le
périphérique réseau.
Vérifiez les paramètres, puis appuyez sur la touche
Vers la ligne Internet
.
Pour obtenir des informations détaillées sur les paramètres réseau,
reportez-vous au Mode d'emploi (
page 61).
PC
PC
Conseils
Conseil
Dans certains environnements réseau, les écrans de définition d'options
telles que PPPoE, le serveur proxy et l'adresse IP peuvent s'afficher au
cours de cette procédure. Si c'est le cas, reportez-vous aux instructions
fournies par votre fournisseur de services Internet pour définir les éléments
requis.
• Un point d'accès est un périphérique qui vous permet de vous connecter à
un réseau sans fil.
• Un routeur sans fil est un périphérique qui ajoute la fonctionnalité de point
d'accès à un routeur. Un routeur est nécessaire si un PC et un système
PS3™ doivent se connecter à Internet simultanément à l'aide d'une même
connexion Internet.
57
Réseau
Définition des paramètres du réseau
Préparation des éléments nécessaires
Les éléments suivants sont nécessaires pour configurer le système
en vue de la connexion sans fil à Internet.
• Une connexion Internet haut débit par l'intermédiaire d'un
périphérique de type modem DSL ou câble (la connexion de
plusieurs périphériques peut nécessiter du matériel
supplémentaire)
• un point d'accès ou un routeur sans fil
• les valeurs des paramètres du point d'accès (SSID, clé WEP, clé
WPA)
1
2
Vérifiez qu'aucun câble Ethernet n'est connecté au système.
Sélectionnez
(Paramètres réseau) "Paramètres
connexion Internet" sous
(Paramètres) dans le menu
d'accueil, puis appuyez sur la touche .
Lorsqu'un message indiquant que la connexion Internet sera interrompue
s'affiche, choisissez "Oui", puis appuyez sur la touche .
3
Sélectionnez "Facile", puis appuyez sur la touche
.
Conseils
• SSID, la clé WEP et la clé WPA sont des types d'informations de sécurité
requis pour se connecter à un point d'accès.
• Lors de la connexion à Internet sans fil, des interférences dans les signaux
peuvent survenir selon les conditions d'usage des appareils du réseau sans
fil. Si la vitesse de transfert des données Internet diminue ou si la manette
sans fil ne fonctionne pas correctement, connectez-vous à Internet par
l'intermédiaire d'un câble Ethernet disponible dans le commerce.
• Selon le point d'accès utilisé, il se peut que vous deviez disposer de
l'adresse MAC de votre système lors de la connexion à Internet. Pour
(Paramètres)
déterminer l'adresse MAC du système, accédez à
(Paramètres système) "Informations système".
• L'utilisateur est responsable des frais des services Internet.
Configuration de la connexion à Internet
Les paramètres de connexion Internet varient selon l'environnement
réseau et les appareils utilisés. La procédure suivante décrit une
configuration standard.
58
Facile
Les paramètres de base sont définis automatiquement.
Personnalisé
Vous pouvez saisir manuellement des informations
détaillées sur les paramètres. Pour plus d'informations sur
les paramètres, reportez-vous aux instructions fournies par
le fournisseur de services Internet ou qui accompagnent le
périphérique réseau.
Réseau
Définition des paramètres du réseau
4
Sélectionnez "Sans fil", puis appuyez sur la touche
.
6
Sélectionnez le point d'accès que vous souhaitez utiliser,
puis appuyez sur la touche .
Un SSID est un code ou un nom attribué au point d'accès. Si vous ne
savez pas quel SSID utiliser ou si le SSID ne s'affiche pas, contactez la
personne qui a configuré ou qui gère le point d'accès.
US
FR
ES
5
Sélectionnez "Scan", puis appuyez sur la touche
.
Le système recherche les points d'accès proches et les affiche sous forme
de liste.
7
Conseil
Si vous utilisez un point d'accès prenant en charge la configuration
automatique, sélectionnez "Automatique" et conformez-vous aux instructions
affichées. Les paramètres nécessaires sont définis automatiquement. Pour plus
d'informations sur les points d'accès prenant en charge la configuration
automatique, contactez les fabricants des points d'accès.
Vérifiez le SSID du point d'accès, puis appuyez sur la
touche .
59
Réseau
Définition des paramètres du réseau
8
Le cas échéant, sélectionnez les paramètres de sécurité, puis
appuyez sur la touche .
Les paramètres de sécurité varient selon le point d'accès utilisé. Pour
déterminer les paramètres à utiliser, contactez la personne qui a configuré
ou qui gère le point d'accès.
9
Utilisez la clé de chiffrement, puis appuyez sur la touche
.
Le champ de la clé de chiffrement affiche un astérisque (*) pour chaque
caractère saisi. Si vous ne connaissez pas la clé, contactez la personne
qui a configuré ou qui gère le point d'accès.
Lorsque vous avez terminé de saisir la clé de chiffrement et de vérifier la
configuration réseau, la liste des paramètres s'affichera.
60
10 Vérifiez les paramètres, puis appuyez sur la touche
.
Pour obtenir des informations détaillées sur les paramètres réseau,
reportez-vous au Mode d'emploi (
page 61).
Conseil
Dans certains environnements réseau, les écrans de définition d'options telles
que PPPoE, le serveur proxy et l'adresse IP peuvent s'afficher au cours de
cette procédure. Si c'est le cas, reportez-vous aux instructions fournies par
votre fournisseur de services Internet pour définir les éléments requis.
Réseau
08 Connexion à Internet
Si les paramètres réseau sont déjà définis, le système PS3™ se
connecte automatiquement à Internet, une fois le système mis sous
tension. La connexion reste active aussi longtemps que le système
est allumé.
Utilisation du navigateur Internet
1
Sélectionnez
(Navigateur Internet) sous
(Réseau) dans
le menu d'accueil, puis appuyez sur la touche .
Le navigateur Internet s'ouvre. Une icône Occupé s'affiche pendant le
chargement de la page.
Icône Occupé
Affichage du Mode d'emploi
Vous pouvez utiliser le navigateur Internet pour afficher le Mode
d'emploi du système PS3™. Sélectionnez (Mode d'emploi en ligne)
sous
(Réseau) dans le menu d'accueil, puis appuyez sur la
touche .
Mode d'emploi du système PLAYSTATION®3
http://manuals.playstation.net/document/
Vous pouvez également le consulter à l'aide du navigateur Web de votre
PC.
US
FR
ES
Compte PLAYSTATION®Network
En créant un compte PLAYSTATION®Network, vous pouvez utiliser le
chat sous
(Amis) ou télécharger des jeux ou des vidéos à partir
de (PLAYSTATION®Store). Accédez à
(PLAYSTATION®Network),
choisissez
(S'inscrire à PLAYSTATION®Network), puis appuyez sur
la touche . L'écran de création du compte sera affiché.
Opérations de base du navigateur Internet
Touches de navigation
Déplacer le pointeur vers un lien.
Joystick droit
Faire défiler dans le sens souhaité.
Touche L1
Revenir à la page précédente.
Touche START
Saisir une adresse.
Touche
Afficher/masquer le menu.
Conseils
• Il faut une connexion Internet pour créer le compte.
• Le contenu du service PLAYSTATION®Network peut varier selon la région.
61
Mises à jour
09 Mises à jour du système PS3™
En mettant à jour le logiciel du système PS3™, vous pouvez ajouter
des fonctionnalités et/ou des correctifs de sécurité. Mettez
fréquemment à jour votre système afin d'utiliser la dernière version du
logiciel du système. Pour obtenir les dernières informations sur les
mises à jour, visitez le site Web
http://www.us.playstation.com/PS3.
Méthodes de mise à jour
Vous pouvez procéder à une mise à jour d'une des manières décrites
ci-dessous.
Mise à jour réseau
Vous pouvez effectuer la mise à jour en téléchargeant les données
de mise à jour à partir d'Internet. La dernière mise à jour est
automatiquement téléchargée.
Utilisez les données de mise à jour pour
écraser le logiciel existant du système.
Le logiciel du système est mis à jour.
Notices
• Pendant une mise à jour, ne mettez pas le système hors tension et ne
retirez pas le support. Si une mise à jour est annulée avant d'être
terminée, le logiciel système risque d'être endommagé et peut exiger la
réparation ou l'échange du système.
• Pendant une mise à jour, la touche d'alimentation située à l'avant du
système et la touche PS de la manette sont inactives.
• Selon le contenu, il se peut que vous ne puissiez pas procéder à la
lecture sans effectuer auparavant la mise à jour du logiciel du système.
• Une fois le logiciel du système mis à jour, vous ne pouvez pas revenir à
une version antérieure.
Vérification de la version du logiciel du système
Vous pouvez vérifier les informations sur la version du système en
sélectionnant
(Paramètres)
(Paramètres système)
"Informations système". La version actuelle s'affiche dans le champ
"Logiciel système".
62
(Paramètres)
Sélectionnez
jour par Internet".
(Mise à jour système)
"Mise à
Mise à jour à l'aide d'un support de stockage
Vous pouvez effectuer la mise à jour à l'aide des données de mise à
jour enregistrées sur un lecteur flash USB ou autre support.
Sélectionnez
(Paramètres)
(Mise à jour système) "Mise à
jour par support de stockage".
Mise à jour à partir d'un disque
Des données de mise à jour peuvent aussi être contenues sur
certains disques de jeu ou sur d'autres types de disques. Lorsque
vous lisez un disque contenant des données de mise à jour, un écran
d'aide vous sert de guide.
Conseil
Si vous ne pouvez pas procéder à une mise à jour par l'une des méthodes
décrites ci-dessus, appelez le Service consommateurs SCEA au 1-800-3457669.
Paramètres de sécurité
10 Définition du niveau de contrôle parental
Le système PS3™ possède une fonction de contrôle parental. Celleci vous permet de définir un mot de passe et de limiter la lecture des
contenus concernés par un niveau de contrôle parental (jeux, vidéos
et autres contenus). En définissant le niveau de contrôle parental sur
le système, vous pouvez empêcher vos enfants de lire du contenu
qui ne leur est pas destiné.
Jeux
La plupart des emballages de jeux portent un symbole indiquant le
groupe d'âges auquel s'adresse le jeu. Les symboles correspondent
au niveau de contrôle parental du jeu, comme suit.
FR
Groupe d'âges
Modification des paramètres de sécurité
Vous pouvez définir un niveau de contrôle parental pour les jeux, les
disques Blu-ray Disc ou tout autre contenu sous
(Paramètres)
(Paramètres sécurité).
Un mot de passe est nécessaire pour modifier les paramètres de
contrôle parental. Vous pouvez définir un mot de passe sous
(Paramètres sécurité) "Changer le mot de passe".
Le mot de passe par défaut est "0000".
Niveaux de contrôle parental pour les jeux
Vous pouvez définir le niveau de contrôle parental pour les jeux sous
(Paramètres sécurité) "Contrôle parental". Sélectionnez "Non" ou
un des 11 niveaux.
Non
Lit n'importe quel contenu quel que soit le niveau de contrôle
parental.
11-1
Sélectionne le niveau de contrôle parental correspondant au numéro
choisi. Veuillez noter que plus le numéro est petit, plus la restriction
est stricte.
La combinaison des niveaux de contrôle parental du système PS3™
et du contenu détermine si le contenu peut être lu.
Exemple : Si le niveau de contrôle parental du système est réglé sur
"7", le contenu dont le niveau est compris entre "1" et "7" peut être
affiché sur le système.
US
Niveau de contrôle
parental du jeu
ES
2
3
4
5
9
10
Selon les informations disponibles au moment de la publication. Pour obtenir
des informations sur les jeux et les classifications ESRB, visitez notre site Web
http://www.us.playstation.com. Pour plus d'informations sur le système de
classification ESRB, visitez http://www.esrb.org.
Autres paramètres de sécurité
Vous pouvez définir des restrictions de contrôle parental sur un
contenu autre que les jeux sous
(Paramètres sécurité), comme
décrit ci-dessous.
Lors de la lecture d'un BD avec paramètres de contrôle
Contrôle parental parental, limitez la lecture en fonction de l'âge défini. Plus le
BD
numéro est petit, plus la restriction est stricte.
Lors de la lecture d'un DVD avec paramètres de contrôle
Contrôle parental parental, limitez la lecture en fonction du niveau défini.
DVD
Sélectionnez "Non" ou un des huit niveaux.
Plus le numéro est petit, plus la restriction est stricte.
Contrôle de
démarrage du
navigateur
Internet
Limitez la capacité à démarrer le navigateur Internet à
l'aide d'un mot de passe.
63
Clavier
11 Utilisation du clavier virtuel
Affichage des options de
saisie prédictive
Curseur
Liste des touches
Les touches qui s'affichent varient selon le mode de saisie et d'autres
conditions.
Champ de
saisie de texte
Touches
Explication
Insère un saut de ligne
Déplace le curseur
Supprime le caractère situé à gauche du
curseur
Insère un espace
Fait basculer le mode de saisie
Confirme les caractères saisis et ferme le
clavier
Touches
d'opérations
Affichage du
mode de saisie
S'affiche lorsque le mode de
saisie prédictive est activé
64
Bascule vers le clavier compact
/
Pour insérer un symbole ou une émoticône
/
Permute le type de caracères à saisir
Clavier
Utilisation du clavier virtuel
Saisie de caractères
Le mode de saisie prédictive vous permet de saisir les premières
lettres du mot et d'afficher ainsi la liste des mots les plus courants
commençant par ces lettres. Vous pouvez ensuite choisir le mot
voulu à l'aide des touches de navigation. Lorsque vous avez terminé
de saisir du texte, sélectionnez la touche "Entrer" pour quitter le
clavier.
US
FR
ES
Conseils
• Les langues que vous pouvez utiliser pour la saisie de texte sont les langues
système prises en charge. Vous pouvez définir la langue système en
(Paramètres)
(Paramètres système) "Langue
accédant à
système".
Exemple : Si "Langue système" a la valeur "Français", vous pouvez saisir du
texte en français.
• Les émoticônes peuvent être saisies uniquement lors de la création d'un
(Amis).
message sous
Utilisation d'un clavier externe
Vous pouvez saisir des caractères à l'aide d'un clavier USB ou d'un
clavier compatible Bluetooth® disponibles dans le commerce.
Pendant l'affichage de l'écran de saisie de texte, si yous appuyez sur
une touche quelconque du clavier connecté, l'écran de saisie de
texte vous permet d'utiliser le clavier.
Conseil
Le mode de saisie prédictive n'est pas disponible lors de l'utilisation d'un
clavier externe.
65
Acerca de la documentación del sistema PS3™
La documentación del sistema PS3™ incluye lo siguiente:
• Seguridad y soporte técnico
Antes de utilizar el producto, lea detenidamente este documento. Contiene información
sobre la seguridad relacionada con el uso del sistema PS3™, resolución de problemas,
especificaciones y otra información.
Amigos
Conversación e intercambio de
mensajes
PLAYSTATION®Network
Utilización de servicios
PLAYSTATION®Network
• Referencia rápida (este documento)
Este documento contiene información sobre la configuración del sistema PS3™, la
preparación para su uso y la realización de operaciones básicas con el hardware.
• Guía del usuario (http://manuals.playstation.net/document/)
Se puede acceder a este documento online a través de Internet. Este documento contiene
información detallada relacionada con el uso del software del sistema PS3™
(
página 93).
Red
Conexión a Internet
Juego
Jugar a juegos
Vídeo
Reproducción de vídeos
Compruebe que dispone de los siguientes elementos. Si falta algún elemento,
póngase en contacto con el servicio de atención al cliente SCEA a través del
número de teléfono 1 -800-345-7669 (EE. UU.).
Música
Reproducción de música
s Sistema PLAYSTATION®3
s Cable de
alimentación AC
Foto
Visualización de imágenes
Ajustes
s Cable AV
s Mando inalámbrico SIXAXIS™
s Materiales impresos
66
Configuración de los ajustes del
sistema PS3™
Usuarios
s Cable USB
Selección de los usuarios que podrán
iniciar sesión en el sistema PS3™
Menú principal
Uso de la barra "XMB" (XrossMediaBar)
El sistema PS3™ incluye una interfaz de usuario llamada "XMB"
(XrossMediaBar). La pantalla principal de "XMB" se denomina
"menú principal"
Categoría
US
1
Elemento
Botones direccionales:
se utilizan para seleccionar categorías/
elementos en pantalla.
Botón PS
muestra el menú principal
enciende/apaga el sistema
Botón
Botón
Seleccione una categoría mediante
el botón o .
2
Seleccione un elemento con el
botón
o .
3
Pulse el botón
para confirmar
el elemento seleccionado.
FR
ES
: muestra las opciones del menú/panel de control
Si selecciona un icono y pulsa el
botón , aparecerá el menú de
opciones.
durante la
Si pulsa el botón
reproducción del contenido, aparecerá
el panel de control.
:
confirma el elemento seleccionado
Botón
:
Iconos
Menú de opciones
Panel de control
cancela una operación
67
Procedimientos iniciales
01 Nombres de los componentes
Parte frontal del sistema
Parte posterior del sistema
Logotipo de la familia PS
Se puede girar para que coincida
con la posición del sistema
Conector AV MULTI OUT
Conector DIGITAL OUT (OPTICAL)
Ranura para disco
Botón de encendido
Botón extraer
Interruptor principal
Conector AC IN
Indicador de acceso WLAN
Indicador de acceso disco duro
Conectores USB
Rejilla de ventilación
Conector LAN
Conector HDMI OUT
Precaución
• No use el sistema en un armario cerrado ni en otras ubicaciones en las
que pueda acumularse calor. Si lo hace el sistema puede sobrecalentarse
y provocar incendios, lesiones o averías.
• Si la temperatura interna del sistema aumenta demasiado, el indicador de
encendido parpadeará alternativamente en rojo y verde. En ese caso,
página 80) y no lo utilice durante un tiempo.
apague el sistema (
Cuando el sistema se enfríe, trasládelo a una ubicación bien ventilada y
luego reanude su uso.
68
Nota
El sistema puede situarse en posición horizontal o vertical.
Siga el diagrama de la derecha para colocarlo en posición
vertical.
Aviso
No coloque el sistema en un área donde haya exceso
de polvo o humo de cigarrillos. La acumulación de
suciedad o residuos de humo de cigarrillos en los
componentes internos (como los lectores ópticos)
puede ocasionar fallos en el sistema.
Procedimientos iniciales
Nombres de los componentes
Mando inalámbrico SIXAXIS™
US
Indicadores de
puerto
Botón L2
Botón L1
Conector USB
FR
Botón R2
Botón R1
ES
Botones
direccionales
Botón
Botón
Botón
Botón
Joystick izquierdo/
botón L3*
Botón SELECT
(selección)
Joystick derecho/
botón R3*
Botón START (inicio)
Botón PS
* Los botones L3 y R3 funcionan cuando se pulsan los joysticks.
Notas
• Para obtener más información acerca del mando inalámbrico, consulte
página 81).
"Utilización del mando inalámbrico" (
• El mando inalámbrico SIXAXIS™ suministrado con este sistema no viene
equipado con la función de vibración.
Aviso
Algunos periféricos de PlayStation® y PlayStation®2, como el control
analógico (DUALSHOCK®) y el control analógico (DUALSHOCK®2) no son
compatibles con el sistema PS3™. Para obtener más detalles, visite la
página Web http://www.us.playstation.com.
69
Procedimientos iniciales
02 Configuración del sistema PS3™
Flujo de procedimiento para
configurar el sistema
Paso 1: conecte el sistema a un
televisor
Página 70
Paso 1: conecte el sistema a un televisor
Salida de vídeo del sistema PS3™
El sistema PS3™ puede mostrar dos tipos de resoluciones: HD y SD. Consulte el manual de
instrucciones del televisor que está utilizando para comprobar el modo de vídeo compatible.
m
Paso 2: conecte los dispositivos
de sonido digital
Página 73
m
Paso 3: conecte un cable
Ethernet
Página 74
HD (Alta definición)
Modo de vídeo *1
Formato
1080p
1080i
720p
480p
480i *2
16:9
16:9
16:9
16:9
4:3
16:9
4:3
*1 Este número indica el número de líneas de exploración. Tenga en cuenta que "i" significa "entrelazar" y "p" significa
"progresivo". El uso del modo progresivo da como resultado vídeo de alta calidad con parpadeo mínimo.
*2 Los ajustes de salida de vídeo del sistema se mostrarán como "Estándar (NTSC)".
Pantallas que muestran la diferencia en la resolución
m
Paso 4: conecte el cable de
alimentación AC
Página 75
m
Paso 5: configuración inicial del
software del sistema
Página 75
70
SD (Definición estándar)
Pantalla HD
Pantalla SD
Procedimientos iniciales
Configuración del sistema PS3™
Tipos de cable de salida de vídeo
US
La resolución que se muestra en el televisor varía en función de los conectores de entrada del televisor y el tipo de cable que se esté
utilizando. Seleccione un cable que corresponda con el televisor que utiliza.
Tipo de cable
Cable HDMI
(se vende por separado)
Conector HDMI IN
Cable AV por componentes
(se vende por separado)
Conector VIDEO IN de
entrada de vídeo
componente
Cable S VIDEO
(se vende por separado)
Conector S VIDEO IN
Cable AV
(suministrado)
Conector VIDEO IN
(compuesto)
FR
Modos de vídeo compatible *1
Conector de entrada del televisor
1080p / 1080i / 720p / 480p
COMPONENT VIDEO IN
Y
PB/CB PR/CR
S VIDEO
AUDIO IN
L
R
ES
1080p / 1080i / 720p / 480p / 480i*2
L-AUDIO-R
480i*2
VIDEO
L-AUDIO-R
480i*2
*1 Es posible que algunos modos de vídeo no se reconozcan según el tipo de televisor o el contenido reproducido.
Si se conecta un dispositivo no compatible con el estándar HDCP (High-bandwidth Digital Content Protection, Protección de contenido digital de alto ancho de
banda) al sistema mediante un cable HDMI, no se podrá emitir vídeo ni audio.
Discos de video Blu-ray protegidos por derechos de autor solo pueden enviar señal a 1080p utilizando un cable HDMI conectado a un dispositivo que sea
compatible con la norma de Protección de Contenido Digital de banda ancha).
*2 Los ajustes de salida de vídeo del sistema se mostrarán como "Estándar (NTSC)".
71
Procedimientos iniciales
Configuración del sistema PS3™
Conexión con otro tipo de cables
Métodos de conexión
Conecte cables que no sean HDMI al conector AV MULTI OUT del
sistema.
Precaución
• No enchufe el cable de alimentación AC del sistema en una toma de
corriente eléctrica hasta haber realizado todas las conexiones. Asegúrese
de que el TV u otros dispositivos estén desconectados de la toma de
corriente eléctrica antes de enchufar el sistema.
• Cualquier TV u otro dispositivo conectados al sistema deben funcionar
correctamente y estar libres de defectos. Si un TV u otro dispositivo
conectado al sistema tienen fallas o defectos, pueden causar daños al TV
u otro dispositivo, o al sistema en si.
• La toma de corriente debe estar instalada cerca de los aparatos y debe
ser fácilmente accesible.
Conector AV MULTI OUT
Cable AV
(suministrado)
Televisor
VIDEO
Conexión a un televisor con un cable HDMI
Conecte el sistema al televisor mediante un cable HDMI (se vende
por separado). Un cable HDMI permite emitir vídeo y audio, así como
disfrutar de vídeo y audio de calidad digital con un deterioro mínimo
de la calidad de imagen.
L
AUDIO
R
Conector VIDEO IN
Ejemplo: si utiliza el cable AV suministrado
Conector HDMI OUT
Televisor
Conector HDMI IN
72
Cable HDMI
(se vende por separado)
Nota
Si cambia el tipo de cable utilizado para conectar el sistema, es posible que no
se visualice el vídeo. Si esto ocurre, apague el sistema y vuelva a encenderlo
pulsando el botón de encendido en la parte frontal del sistema por al menos
cinco segundos (hasta que el sistema emita dos pitidos). Los ajustes de salida
de vídeo se restablecerán a la resolución estándar.
Procedimientos iniciales
Configuración del sistema PS3™
Paso 2: conecte los dispositivos de sonido digital
Conexión con un cable óptico
Es posible conectar dispositivos de audio que admitan la salida de
audio digital, como un receptor de AV para fines de entretenimiento
doméstico.
Nota
Al conectar un dispositivo de audio digital al sistema, vaya a
(Ajustes)
(Ajustes de sonido) "Ajustes de salida de audio" y, a continuación,
configure los ajustes según sea necesario para el dispositivo de audio.
Salida de audio del sistema PS3™
Los canales admitidos pueden variar en función del conector de
salida que se vaya a utilizar.
Conectores de salida del sistema
PS3™
El audio se emitirá a través del cable óptico. El vídeo se emitirá a
través del cable de salida de vídeo.
US
FR
Cable óptico para audio
(se vende por separado)
ES
Cable de salida
de vídeo para
el televisor
utilizado
página 71)
(
Canales que se pueden utilizar para la salida
2 canales
5.1 canales
7.1 canales
Conector AV MULTI OUT



Conector DIGITAL OUT
(OPTICAL)



Conector HDMI OUT


 *1 *2
*1 Es necesario un dispositivo compatible con el PCM lineal de 7.1 canales
para emitir audio de 7.1 canales desde el conector HDMI OUT.
*2 Este sistema no admite la emisión desde el formato DTS-HD de 7.1 canales.
El audio DTS-HD de 7.1 canales se emite desde 5.1 o un canal inferior.
Televisor
Dispositivo de audio digital
como, por ejemplo, un
receptor de AV
Nota
Normalmente no se puede reproducir sonido simultáneamente desde varios
conectores de salida. Por ejemplo, si su sistema PS3™ está conectado a un
televisor mediante de un cable HDMI y a un dispositivo de audio mediante un
cable óptico digital y si "Salida digital (Óptica)" está configurada en "Ajustes de
salida de audio", el sonido no se reproducirá por el televisor, sino sólo por el
dispositivo de audio.
73
Procedimientos iniciales
Configuración del sistema PS3™
Paso 3: conecte un cable Ethernet
Conexión con un cable HDMI
Tanto el audio como el vídeo se emitirán a través del cable HDMI. La
imagen del televisor puede emitirse a través de un dispositivo de
audio.
Si utiliza un cable Ethernet disponible en el mercado, podrá conectar
el sistema a Internet. Para obtener más información sobre la
configuración de la red, consulte "Configuración de los ajustes de
red" (
página 88).
Precaución
El sistema es compatible con las redes 10BASE-T, 100BASE-TX y
1000BASE-T. No conecte una línea de teléfono estándar ni cables de otro
tipo que no sean compatibles con el sistema directamente al conector LAN,
ya que podría ocasionar sobrecalentamiento, un incendio o un fallo en el
funcionamiento del sistema.
Cable HDMI (se vende
por separado)
Dispositivo de audio digital
como un receptor de AV
Conector LAN
Cable HDMI
(se vende por separado)
Cable Ethernet
disponible en el mercado
Indicador de acceso
LAN
Televisor
Notas
• Si el televisor no está equipado con un conector de entrada HDMI, utilice un
tipo de cable de salida de vídeo adecuado para el televisor (
página 71)
para conectarlo al sistema directamente.
74
• Si se conecta un dispositivo al sistema PS3™ mediante un cable HDMI, no
apague el dispositivo mientras el sistema esté encendido (indicador de
encendido iluminado en verde intenso). No encienda ni apague el
dispositivo que esté conectado al sistema con el cable HDMI, ya que esto
podría causar distorsiones de sonido o producir sonidos anormales.
Nota
Puede conectarse a Internet sin usar un cable Ethernet. Para obtener más
información, consulte "Utilización de una conexión inalámbrica"
página 89).
(
Procedimientos iniciales
Configuración del sistema PS3™
Paso 4: conecte el cable de alimentación AC
Conecte el cable de alimentación AC.
Precaución
• No enchufe el cable de alimentación AC del sistema en una toma de
corriente eléctrica hasta haber realizado todas las conexiones.
Paso 5: configuración inicial del software del sistema
Después de encender el sistema, efectúe la configuración inicial.
US
1
2
FR
• Para evitar posibles daños al sistema, al TV u otro dispositivo conectado,
el cable de alimentación AC debe de estar enchufado a una toma de
corriente eléctrica polarizada de tres puertos, con el cableado correcto y
con conexión a tierra.
Encienda el televisor.
Encienda el interruptor principal.
ES
Interruptor principal
• La toma de corriente debe estar instalada cerca de los aparatos y debe
ser fácilmente accesible.
El indicador de encendido se ilumina en rojo intenso para indicar que el
sistema ha pasado al modo de espera.
Conector AC IN
Cable de alimentación AC (suministrado)
A la toma de corriente eléctrica
3
Pulse el botón de encendido.
Botón de encendido
Indicador de encendido
El indicador de encendido se ilumina en verde y la imagen se muestra en
la pantalla del televisor.
75
Procedimientos iniciales
Configuración del sistema PS3™
4
Conecte el mando inalámbrico al sistema mediante un cable
USB.
6
Realice la Configuración inicial.
Conector USB
Cable USB
(suministrado)
Siga las instrucciones en pantalla para introducir la configuración del
idioma del sistema, zona horaria, fecha y hora y nombre de usuario. Tras
completar la configuración inicial, aparecerá la pantalla para configurar la
conexión a Internet.
Conector USB
5
Si sigue las instrucciones en pantalla, cuando realice la conexión
mediante un cable Ethernet, se seleccionarán automáticamente los ajustes
básicos. Cuando realice la conexión mediante una red LAN inalámbrica,
página 90) y siga
consulte "Configuración de la conexión a Internet" (
los pasos que se indican a partir del número 4.
Pulse el botón PS del mando.
El sistema reconocerá el mando. Una vez reconocido el mando, aparecerá
la pantalla de configuración inicial.
Una vez finalizada la configuración, aparecerá el menú principal
(
página 67) en la pantalla del televisor.
Notas
• Al utilizar un cable HDMI para conectar el sistema a un televisor, la pantalla para
cambiar la resolución de salida de vídeo se mostrará durante la configuración
inicial. Si selecciona "Sí" en la pantalla y, a continuación, pulsa el botón , la
resolución óptima de salida de vídeo se seleccionará automáticamente.
• Para obtener información acerca de cómo introducir texto, consulte
página 96).
"Utilización del teclado en pantalla" (
76
• Los ajustes introducidos durante la configuración inicial se pueden cambiar
(Ajustes) o
(Usuarios). Para obtener más información, consulte la
en
página 93).
guía del usuario (
Procedimientos iniciales
Configuración del sistema PS3™
Configuración de los ajustes de salida de vídeo
En función del tipo de cables y conectores utilizados, es posible que
sea necesario configurar los ajustes de salida de vídeo del sistema
PS3™ para emitir vídeo en alta resolución (
página 70) en un
televisor.
Nota
Si el vídeo no se muestra en el televisor, realice las siguientes operaciones:
Si selecciona "HDMI", tendrá la opción de escoger "Automático" o
"Personalizados" en la siguiente pantalla. En la mayoría de los casos,
seleccione "Automático", y los ajustes de salida de vídeo se
completaran automáticamente.
Si selecciona "AV MULTI / SCART", debe escoger el tipo de señal de
salida en la siguiente pantalla. En la mayoría de los casos,
seleccione "Y Pb/Cb Pr/Cr".
3
1
2
Desde el menú principal, seleccione
(Ajustes)
(Ajustes de pantalla) "Ajustes de salida de vídeo" y, a
continuación, pulse el botón .
FR
ES
.
Si ha cambiado el conector en el paso 2, aparecerá una pantalla para
confirmar el cambio.
• Cambie la entrada de vídeo del televisor para coincidir con la entrada del
conector utilizado para conectar el sistema.
• Apague el sistema y vuelva a encenderlo pulsando el botón de encendido
en la parte frontal del sistema por al menos cinco segundos (hasta que el
sistema emita dos pitidos). Los ajustes de salida de vídeo se restablecerán a
la resolución estándar.
Confirme la pantalla y, a continuación, pulse el botón
US
4
Confirme los ajustes, seleccione "Sí" y, a continuación, pulse
el botón .
Si ha cambiado el conector en el paso 2, aparecerá una pantalla para
confirmar el cambio.
Seleccione el conector de entrada (
página 71) en uso en
el televisor y, a continuación, pulse el botón .
77
Procedimientos iniciales
Configuración del sistema PS3™
5
Seleccione las resoluciones compatibles con el televisor y, a
continuación, pulse el botón .
6
La resolución mostrada en el televisor varía en función del conector de
entrada y del tipo de cable utilizado (
página 71). La resolución más
alta será seleccionada para la emisión de vídeo.
Confirme los ajustes, seleccione "Sí" y, a continuación, pulse
el botón .
En función del conector seleccionado en el paso 2 y las resoluciones
seleccionadas en el paso 5, es posible que no aparezca esta pantalla.
En función del conector seleccionado en el paso 2, es posible que no
aparezca esta pantalla.
7
Seleccione el tipo de televisor y, a continuación, pulse el
botón .
Si selecciona "Estándar (NTSC)" o "480p" en el paso 5, aparecerá una
pantalla para seleccionar el tamaño del televisor.
Si selecciona "720p" o una resolución mayor en el paso 5, el tipo de
televisor se ajustará automáticamente en 16:9 y no aparecerá la pantalla
para seleccionar el tamaño del televisor.
78
Procedimientos iniciales
Configuración del sistema PS3™
8
Confirme los ajustes y, a continuación, pulse el botón
.
Los ajustes de salida de vídeo se guardarán en el sistema.
Si selecciona "HDMI", tendrá la opción de escoger "Automático" o "Manual"
en la siguiente pantalla. En la mayoría de los casos, seleccione
"Automático". Si utiliza un cable distinto a un cable HDMI para emitir audio
del televisor, seleccione "Conector de entrada de audio / SCART / AV
MULTI". Si utiliza un cable óptico digital para emitir audio, seleccione
"Salida digital (Óptica)" y seleccione un formato de salida en la siguiente
pantalla.
10 Confirme los ajustes y, a continuación, pulse el botón
.
US
FR
ES
Los ajustes de salida de audio se guardarán en el sistema.
Nota
Puede configurar los ajustes de salida de audio en
de sonido) "Ajustes de salida de audio".
9
(Ajustes)
(Ajustes
Configurar los ajustes de salida de audio.
Continué para configurar los ajustes de salida de audio. Configure los
ajustes para ajustarse al televisor o dispositivo de audio en uso.
79
Operaciones básicas
03 Encendido y apagado del sistema PS3™
Utilización de un mando inalámbrico
Pulse el botón PS.
Apagado del sistema
Mantenga pulsado el botón PS durante un
segundo o más. Cuando se muestre el
mensaje "Apague el sistema" en la
pantalla, selecciónelo y, a continuación,
pulse el botón .
Botón PS
Nota
Antes de utilizar un mando inalámbrico, primero
debe emparejarlo con el sistema
página 81).
(
Utilización del botón del sistema
1
Pulse el botón de encendido.
Estado del indicador de encendido
Botón de encendido
Indicador de encendido
2
Pulse el botón PS del mando inalámbrico.
Se asigna un número de mando.
80
Verde intenso
Sistema encendido
Verde
intermitente
El sistema se está apagando
Rojo intenso
Sistema apagado (en modo de
espera)
Apagado
Interruptor principal apagado
Apagado del sistema
Pulse el botón de encedido durante dos
segundos o más.
Aviso
No utilice el interruptor principal MAIN POWER
situado en la parte posterior del sistema para
apagar un sistema que no se encuentre en
modo de espera (indicador de encendido rojo),
ya que, si lo hace, podrían perderse los datos
o producirse daños en el sistema.
Operaciones básicas
04 Utilización del mando inalámbrico
Preparación para su utilización
Para utilizar un mando inalámbrico, primero debe registrar o
"emparejar" el mando con el sistema PS3™ y asignarle un número.
Paso 2: asigne un número de mando
Cada vez que encienda el sistema, deberá asignar un número al
mando.
US
FR
Paso 1: Empareje el sistema y el mando.
Pulse el botón PS.
• Cuando se utiliza por primera vez
• Cuando se utiliza con un sistema PS3™ diferente
Todos los indicadores de puerto
parpadean.
1
4
ES
Cuando se haya asignado un número al
mando, los indicadores de puerto del
número asignado cambiarán a rojo intenso.
Paso 2: Asigne un número de mando.
Cada vez que el sistema se enciende
Cuando utilice el mando por primera vez o con un sistema PS3™
diferente, primero deberá emparejar los dispositivos. Si enciende el
sistema y conecta el mando mediante un cable USB, el
emparejamiento finalizará.
3
m
m
Paso 1: empareje el sistema y el mando
2
1
2
3
4
Es posible conectar hasta 7 mandos al mismo tiempo. El número del
mando es el que se encuentra en la parte superior de los
indicadores del puerto. Para los números del 5 al 7, añada los
números de los indicadores encendidos.
Ejemplo: se ha asignado el
mando número 5.
1
2
3
4
1
Cable USB
(suministrado)
Verifique que el sistema esté
encendido (que el indicador de
encendido esté iluminado en
verde intenso).
Notas
• El emparejamiento y la asignación de números del mando se pueden realizar
sólo cuando el sistema está encendido (indicador de encendido iluminado
en verde intenso).
• Cuando se utiliza un mando emparejado con otro sistema PS3™, se elimina
el emparejamiento con el sistema original. Empareje el mando con el sistema
nuevamente si el mando se ha utilizado con otro sistema.
• Si se apaga el mando o el sistema, los indicadores de puerto situados en el
mando se apagarán y se borrará el número asignado.
81
Operaciones básicas
Utilización del mando inalámbrico
Utilización del mando de manera inalámbrica
Si desconecta el cable USB, podrá utilizar el mando de forma
inalámbrica. Para ello, la batería del mando debe estar cargada.
Nivel de carga de la batería
Si mantiene pulsado el botón PS durante más de un segundo, podrá
comprobar el nivel de carga de la batería en la pantalla.
Notas
• El cable USB se puede conectar o desconectar con el mando y el sistema
encendidos.
• Si el mando no funciona, pulse el botón PS y, a continuación, vuelva a
asignar el número del mando.
Carga del mando
Con el sistema encendido (indicador de encendido iluminado en
verde intenso), conecte el mando al sistema mediante un cable USB.
Los indicadores del puerto del mando parpadean lentamente y
comienza la carga.
Cuando la carga se ha completado, los indicadores del puerto dejan
de parpadear.
Nivel de carga
La batería tiene mucha carga.
La batería ha empezado a perder su carga.
El nivel de carga de la batería es bajo.
Notas
La batería no tiene carga. Los indicadores del puerto del mando
parpadean rápidamente. Cargue el mando.
• El mando se puede utilizar durante la carga.
• Realice la carga en un lugar donde la temperatura ambiente oscile entre
10 °C y 30 °C (50 °F y 86 °F). Es posible que la carga no sea tan efectiva si
se realiza en otros entornos.
• La batería tiene una vida útil limitada. La duración de la batería disminuirá
gradualmente con el uso y el paso del tiempo.
• La vida útil de la batería también varía en función del método de
almacenamiento, el estado de uso, el entorno y otros factores.
82
Nota
En función del entorno o de las condiciones de uso, es posible que el nivel de
carga restante no se muestre correctamente y que la duración de la batería
varíe.
Operaciones básicas
05 Reproducción del contenido
Blu-ray Disc (BD)/DVD/Discos CD
1
Inserte el disco.
Aparece un icono en el menú principal y se inicia la reproducción del
disco.
US
FR
ES
Si el disco no se inicia automáticamente, seleccione el icono
correspondiente al disco en el menú principal y, a continuación, pulse el
botón .
Introduzca el disco con la etiqueta
orientada hacia arriba.
Expulsión de un disco
Avisos
• Los discos no compatibles con el sistema no podrán
reproducirse. Para obtener más información, consulte el
documento "Seguridad y soporte técnico".
• Para reproducir software comercial de vídeo en BD, en
ciertos casos es necesario renovar la clave de
encriptación*. La clave puede renovarse al actualizar el
página 94).
software del sistema (
* Clave AACS (Sistema de Control de Acceso
Avanzado)
Detenga la reproducción y, a
continuación, pulse el botón extraer.
Nota
Para obtener instrucciones sobre cómo salir
de los juegos, consulte "Jugar a juegos"
página 85).
(
Indicador
extraer
Botón extraer
83
Operaciones básicas
Reproducción del contenido
Dispositivos USB
Avisos
Puede conectar dispositivos externos, como, por ejemplo,
dispositivos compatibles con la clase de almacenamiento masivo
USB, mediante un cable USB. Es posible conectar dispositivos con
el sistema encendido. Consulte también las instrucciones
suministradas con el dispositivo.
1
• No extraiga dispositivos USB ni apague el sistema mientras se guardan,
cargan o eliminan datos. Si lo hace, puede que los datos se pierdan o
resulten dañados.
• Si utiliza un dispositivo de memoria USB con interruptor de protección
contra escritura, no accione el interruptor cuando el dispositivo esté
conectado al sistema. Si lo hace, puede que los datos se pierdan o
resulten dañados.
Conecte el dispositivo USB.
Aparece un icono en el menú principal.
Formatos de archivo que se pueden reproducir o visualizar
Entre los formatos de archivo que se pueden reproducir o visualizar
en este sistema, se incluyen ATRAC, MP3, AAC, JPEG y MPEG-4.
Para obtener información actualizada, consulte la guía del usuario
(
página 93).
Dispositivo externo como, por ejemplo, una cámara digital
Notas
2
Seleccione el icono y, a continuación, pulse el botón
Aparecerá una lista del contenido que se puede reproducir.
.
• Sólo los archivos que se pueden reproducir o visualizar en el sistema PS3™
aparecen en la columna de la categoría compatible (ejemplo: los datos de
imagen aparecen en la categoría Foto).
• En función del soporte de almacenamiento, sólo se puede mostrar un
subconjunto de las carpetas que contiene el soporte. Si selecciona "Mostrar
página 67), se mostrarán todas las
todo" en el menú de opciones (
carpetas guardadas en el soporte.
Aviso
Para obtener más información acerca de copias de seguridad de archivos
guardados en el disco duro, consulte el documento de Seguridad y soporte
técnico.
84
Juego
06 Jugar a juegos
Juegos compatibles con este sistema
Salir de un juego
Mientras juega, pulse el botón PS del mando inalámbrico. A
continuación, seleccione "Salir del juego" en la pantalla que aparece.
Software de formato PLAYSTATION®3
Compatible con este sistema *
FR
Software de formato PlayStation®
Software de formato PlayStation®2
US
Incompatible con este sistema
ES
* No se garantiza el funcionamiento de todos los títulos de software de formato
PlayStation®. Visite http://www.us.playstation.com para obtener la información
más actualizada sobre el software compatible con este sistema.
Jugar a juegos
Este modelo del sistema PLAYSTATION®3 está diseñado para
reproducir software de formato PLAYSTATION®3 y tiene
compatibilidad retroactiva limitada. Este sistema no es compatible y
no reproducirá software de formato PlayStation®2. Es posible
reproducir ciertos títulos de software de formato PlayStation® en este
sistema. Para más información, visite www.us.playstation.com.
Iniciar un juego
Al insertar el disco, el juego se inicia de forma automática.
Nota
Utilice los métodos siguientes al jugar a títulos de software que especifiquen el
modo del mando y el conector a utilizar.
− Pulse el botón PS del mando inalámbrico, seleccione "Ajustes de mando"
"Cambiar modo analógico" y, a continuación, seleccione el modo adecuado.
En algunos juegos, el modo se cambia automáticamente.
− Pulse el botón PS del mando inalámbrico, seleccione "Ajustes de mando"
"Vuelva a asignar el mando" y, a continuación, asigne el número de mando
correspondiente.*
* No puede asignar el puerto de mando 2-D utilizando este sistema.
Datos guardados del software de formato PS3™
Los datos guardados para el software de formato PS3™ se guardan
en el disco duro del sistema. Los datos se muestran en
(Juego)
(Herramienta de datos guardados).
Introduzca el disco con la etiqueta
orientada hacia arriba.
85
Juego
Jugar a juegos
Datos guardados del software de formato PlayStation®
Para guardar datos de software de formato PlayStation®, debe crear
Memory Card internas en el disco duro y asignarlas a las ranuras.
Aviso
Este sistema no reproduce software de formato PlayStation®2. Aunque cree
una memory card interna para software con formato de PlayStation®2, no
podrá utilizarla para jugar.
Paso 1: cree una Memory Card interna.
Cree una Memory Card (tarjeta de memoria) interna en el disco duro en
sustitución de la Memory Card (tarjeta de memoria) real.
Memory Card
(tarjeta de memoria)
Paso 1: cree una Memory Card interna
1
Seleccione
(Herramienta de Memory Card (PS/PS2)) en
(Juego) en el menú principal y, a continuación, pulse el
botón .
Memory Card (PS)
interna
Paso 2: asigne una ranura.
Inserte la Memory Card interna en la ranura interna del disco duro en lugar
de en la ranura para Memory Card.
Ranura para MEMORY
CARD (tarjeta de memoria)
Ranuras
internas
2
3
Seleccione
(Nueva Memory Card interna) y, a
continuación, pulse el botón .
Seleccione "Memory Card (PS) interna" y a continuación
pulse el botón .
Asigne un nombre a la memory card interna y guárdela.
Nota
Aunque cree una "Memory Card (PS2) interna" en el paso 3, no podrá utilizarla
para jugar a software de formato PlayStation®2.
86
Juego
Jugar a juegos
Paso 2: asigne una ranura
1
2
Seleccione
(Herramienta de Memory Card (PS/PS2)) en
(Juego) en el menú principal y, a continuación, pulse el
botón .
1
2
Seleccione la Memory Card interna que desea utilizar y, a
continuación, pulse el botón .
Asigne una ranura.
Notas
• En función del software, es posible que las ranuras estén asignadas
previamente. Para obtener más información, consulte las instrucciones
suministradas con el software.
• Puede asignar ranuras durante un juego. Pulse el botón PS del mando
inalámbrico y, a continuación, seleccione "Asignar ranuras" en la pantalla
que aparece.
Utilización de datos guardados en una Memory Card
(tarjeta de memoria)
Puede copiar los datos guardados en una Memory Card (tarjeta de
memoria) (8MB) (para PlayStation®2) o en una Memory Card (tarjeta
de memoria) al disco duro utilizando un adaptador para Memory
Card (tarjeta de memoria) (se vende por separado).
Aviso
Incluso si copia datos guardados de software de formato PlayStation®2 al
disco duro, no podrá jugar a juegos en este modelo del sistema PS3™
utilizando estos datos guardados.
Seleccione (Herramienta de Memory Card (PS/PS2)) en
(Juego) en el menú principal y, a continuación, pulse el
botón .
Conecte el adaptador para Memory Card (tarjeta de memoria)
al sistema y, a continuación, inserte la Memory Card (tarjeta
de memoria).
Se muestra el icono para
3
4
(Memory Card (PS)) o
US
FR
ES
(Memory Card (PS2))
Seleccione los datos guardados que desee copiar y, a
continuación, pulse el botón .
Seleccione "Copiar" y, pulse el botón
.
Siga las instrucciones en pantalla para completar la operación.
Notas
• Este sistema puede realizar operaciones de copia en datos guardados de
software de formato PlayStation®2, pero el software de formato PlayStation®2
en sí, no puede reproducirse en este modelo del sistema.
• Si la cantidad de datos guardados que se copiará es demasiado grande, el
sistema creará automáticamente varias Memory Card (PS) internas.
• Es posible copiar los datos guardados en el disco duro en una Memory Card
(tarjeta de memoria) (8MB) (para PlayStation®2), una Memory Card (tarjeta
de memoria) o un dispositivo de almacenamiento masivo USB (unidad USB
Flash, etc.). Seleccione los datos guardados y, a continuación, seleccione
página 67).
"Copiar" del menú de opciones (
• Es posible que algunos datos guardados tengan restricciones de protección
contra copia. En tal caso, seleccione "Mover" en el paso 4. Los datos
guardados se mueven al disco duro y se eliminan de la Memory Card (tarjeta
de memoria).
87
Red
07 Configuración de los ajustes de red
Utilización de una conexión por cable
Preparación de los elementos necesarios
Las siguientes instrucciones explican cómo conectarse a Internet
mediante un cable Ethernet disponible en el mercado.
Ejemplo de la configuración de una red por cable
La configuración de la red y el método de conexión pueden variar en
función del equipo que utilice y del entorno de la red.
Dispositivo de puerta de
acceso a redes como, por
ejemplo, un módem DSL o
de cable
ETHER
ETHER
Router
Se requieren los siguientes elementos para realizar la conexión por
cable a Internet.
• Conexión a Internet de banda ancha a través de un dispositivo
como un DSL o cable módem (la conexión de dispositivos
múltiples puede requerir hardware adicional)
• Cable Ethernet disponible en el mercado
Nota
Los usuarios son los responsables del pago de los servicios de Internet.
No es necesario si el módem DSL o de
cable u otro dispositivo de red dispone
de la función de router incorporada
WAN
LAN1
LAN2
LAN3
Configuración de la conexión a Internet
LAN4
Los ajustes de conexión a Internet varían en función del entorno de
red y de los dispositivos que se utilicen. A continuación se describe
el procedimiento habitual a seguir para realizar la configuración.
1
A la línea de Internet
2
Cable Ethernet disponible Ordenador
en el mercado
88
Nota
Un router es un dispositivo que permite la conexión de varios dispositivos a
una línea de Internet. Es necesario disponer de un router si desea conectar un
ordenador y un sistema PS3™ a Internet al mismo tiempo utilizando solo una
conexión a Internet.
Conecte al sistema un cable Ethernet disponible en el
mercado.
Seleccione
(Ajustes de red) "Ajustes de conexión a
Internet" en
(Ajustes) en el menú principal y, a
continuación, pulse el botón .
Cuando aparezca un mensaje que diga que la conexión a Internet se
terminará, seleccione "Sí", y luego presione el botón .
Red
Configuración de los ajustes de red
3
Seleccione "Fáciles" y, a continuación, pulse el botón
Utilización de una conexión inalámbrica
.
Las siguientes instrucciones explican cómo conectarse a Internet
mediante una conexión inalámbrica.
US
FR
Ejemplo de la configuración de una red inalámbrica
ES
La configuración de la red y el método de conexión pueden variar en
función del equipo que utilice y del entorno de la red.
Dispositivo de puerta de
acceso a redes como, por
ejemplo, un módem DSL o
de cable
Después de comprobar la configuración de red, se visualizará una lista de
ajustes.
Fáciles
ETHER
WAN
LAN1
LAN2
LAN3
LAN4
Los ajustes básicos se establecen automáticamente.
Puede introducir información detallada sobre los ajustes.
Para obtener más información sobre los ajustes, consulte
Personalizados las instrucciones suministradas por el proveedor de
servicios de Internet o con el dispositivo de red.
4
ETHER
Punto de acceso
o router inalámbrico
Compruebe los ajustes y, a continuación, pulse el botón
A la línea de Internet
.
Para obtener información detallada sobre los ajustes de red, consulte la
guía del usuario (
página 93).
Nota
En algunos entornos de red, es posible que durante este procedimiento
aparezcan pantallas para ajustar opciones como PPPoE, servidor proxy y
dirección IP. En tal caso, consulte las instrucciones suministradas por su
proveedor de servicios de Internet para ajustar los elementos solicitados.
Ordenador
Ordenador
Notas
• Un punto de acceso es un dispositivo que le permite conectarse a una red
de manera inalámbrica.
• Un router inalámbrico es un dispositivo que añade la funcionalidad de un
punto de acceso a un router. Es necesario disponer de un router si desea
conectar un ordenador y un sistema PS3™ a Internet al mismo tiempo
utilizando solo una conexión a Internet.
89
Red
Configuración de los ajustes de red
Preparación de los elementos necesarios
Los elementos siguientes son necesarios para configurar el sistema
para que se conecte de forma inalámbrica a Internet.
• Conexión a Internet de banda ancha a través de un dispositivo
como un DSL o cable módem (la conexión de dispositivos
múltiples puede requerir hardware adicional)
• Punto de acceso o router inalámbrico
• Información sobre los ajustes para el punto de acceso (SSID, clave
WEP, clave WPA)
1
2
Asegúrese de que el cable Ethernet no se encuentra
conectado al sistema.
Seleccione
(Ajustes de red) "Ajustes de conexión a
Internet" en
(Ajustes) en el menú principal y, a
continuación pulse el botón .
Cuando aparezca un mensaje que diga que la conexión a Internet se
terminará, seleccione "Sí", y luego presione el botón .
3
Seleccione "Fáciles" y, a continuación, pulse el botón
.
Notas
• SSID, clave WEP y clave WPA son tipos de información de seguridad
necesarios para la conexión a un punto de acceso.
• Al conectarse a Internet de forma inalámbrica, pueden producirse
interferencias de señal en función de la condición de uso de los dispositivos
de la red inalámbrica. Si se experimenta una velocidad de transferencia de
datos de Internet lenta, o si el mando inalámbrico no funciona
adecuadamente, utilice un cable Ethernet disponible en el mercado para
establecer una conexión a Internet.
• En función del punto de acceso que utilice, es posible que deba utilizar la
dirección MAC de su sistema cuando se conecte a Internet. Podrá encontrar
(Ajustes)
(Ajustes del
la dirección MAC para el sistema si va a
sistema) "Información del sistema".
• Los usuarios son los responsables del pago de los servicios de Internet.
Configuración de la conexión a Internet
Los ajustes de conexión a Internet varían en función del entorno de
red y de los dispositivos que se utilicen. A continuación se describe
el procedimiento habitual a seguir para realizar la configuración.
90
Fáciles
Los ajustes básicos se establecen automáticamente.
Puede introducir información detallada sobre los ajustes.
Para obtener más información sobre los ajustes, consulte
Personalizados las instrucciones suministradas por el proveedor de
servicios de Internet o con el dispositivo de red.
Red
Configuración de los ajustes de red
4
Seleccione "Inalámbrico" y, a continuación, pulse el botón
.
Nota
Cuando utilice un punto de acceso que admita una configuración automática,
seleccione "Automático" y siga las instrucciones en pantalla. Los ajustes
necesarios se completarán automáticamente. Para obtener más información
sobre los puntos de acceso que admiten una configuración automática,
póngase en contacto con los fabricantes del punto de acceso.
6
Seleccione el punto de acceso que desee utilizar y, a
continuación, pulse el botón .
US
FR
ES
SSID es un código o nombre que se asigna al punto de acceso. Si
desconoce el SSID que debe utilizar o éste no aparece, póngase en
contacto con la persona que configura o mantiene el punto de acceso.
5
Seleccione "Escanear" y, a continuación, pulse el botón
.
El sistema buscará los puntos de acceso dentro de un rango y los
mostrará en una lista.
7
Confirme el SSID para el punto de acceso y, a continuación,
pulse el botón .
91
Red
Configuración de los ajustes de red
8
Seleccione los ajustes de seguridad según sea necesario y, a
continuación, pulse el botón .
Los ajustes de seguridad varían en función del punto de acceso que se
utilice. Para determinar los ajustes, póngase en contacto con la persona
que configura o mantiene el punto de acceso.
9
Introduzca la clave de encriptación y, a continuación, pulse el
botón .
El campo de la clave de encriptación mostrará un asterisco (*) por cada
carácter que introduzca. Si no conoce la clave, póngase en contacto con
la persona que configura o mantiene el punto de acceso.
Cuando haya acabado de introducir la clave de encriptación y se haya
comprobado la configuración de red, se visualizará una lista de ajustes.
92
10 Compruebe los ajustes y, a continuación, pulse el botón
.
Para obtener información detallada sobre los ajustes de red, consulte la
guía del usuario (
página 93).
Nota
En algunos entornos de red, es posible que durante este procedimiento
aparezcan pantallas para ajustar opciones como PPPoE, servidor proxy y
dirección IP. En tal caso, consulte las instrucciones suministradas por su
proveedor de servicios de Internet para ajustar los elementos solicitados.
Red
08 Conexión a Internet
Si los ajustes de la red ya están completados, el sistema PS3™ se
conectará automáticamente a Internet cuando se encienda el
sistema. La conexión permanecerá activa siempre que el sistema
esté encendido.
Utilización del navegador de Internet
1
Seleccione
(Navegador de Internet) en
(Red) en el
menú principal y, a continuación, pulse el botón .
Se abre el navegador de Internet. Aparece un icono de ocupado mientras
se carga la página.
Icono Ocupado
Visualización de la guía del usuario
Puede utilizar el navegador de Internet para ver la guía del usuario
del sistema PS3™. Seleccione (Manuales de instrucciones online)
en
(Red) en el menú principal y, a continuación, pulse el botón .
Guía del usuario del sistema PLAYSTATION®3
http://manuals.playstation.net/document/
La guía también se puede ver mediante el navegador Web del ordenador.
US
FR
ES
Crear una cuenta PLAYSTATION®Network
Al crear una cuenta PLAYSTATION®Network, podrá chatear en
(Amigos) o descargar juegos o vídeos desde
(PLAYSTATION®Store). Vaya a
(PLAYSTATION®Network),
seleccione
(Registrarse en PLAYSTATION®Network) y, a
continuación, pulse el botón . Se mostrará la pantalla para crear
una cuenta.
Operaciones básicas del navegador de Internet
Botones direccionales
Mueven el cursor a un vínculo.
Joystick derecho
Permiten desplazarse en la dirección que
desee.
Botón L1
Permite volver a la página anterior.
Botón START
Introduce una dirección.
Botón
Permite alternar entre la opciones de mostrar u
ocultar el menú.
Notas
• Para crear una cuenta es necesaria una conexión a Internet.
• El contenido del servicio de PLAYSTATION®Network puede variar en función
de la región.
93
Actualizaciones
09 Actualizaciones del sistema PS3™
Mediante la actualización del software del sistema PS3™, puede
añadir funciones o revisiones de seguridad. Actualice su sistema
periódicamente para utilizar la versión más reciente del software del
sistema. Para obtener información actualizada sobre las
actualizaciones, visite la página Web
http://www.us.playstation.com/PS3.
Métodos de actualización
Puede llevar a cabo una actualización de cualquiera de las formas
descritas a continuación.
Actualización de la red
Puede realizar la actualización mediante la descarga de los datos de
actualización de Internet. Las actualizaciones más recientes se
descargan automáticamente.
Utilice los datos de actualización para
sobrescribir el software existente del
sistema.
El software del sistema está
actualizado.
Avisos
• Durante una actualización, no desactive el sistema ni extraiga el soporte.
Si se cancela una actualización antes de completarse, el software del
sistema puede resultar dañado y se puede precisar una reparación o
intercambio del sistema.
(Ajustes)
(Actualización del sistema)
Seleccione
"Actualizar mediante Internet".
Actualización mediante soporte de almacenamiento
Puede realizar una actualización mediante los datos de actualización
guardados en un dispositivo de almacenamiento masivo USB u otros
tipos de soportes. Seleccione
(Ajustes)
(Actualización del
sistema) "Actualizar mediante un soporte de almacenamiento".
• Durante una actualización, el botón de encendido de la parte frontal del
sistema y el botón PS situado en el mando están inactivos.
• En función del contenido, es posible que no pueda jugar sin primero
actualizar el software del sistema.
• Después de actualizar el software del sistema, no es posible volver a una
versión anterior.
Comprobación de la versión del software del sistema
94
Puede comprobar la información de la versión del sistema mediante
la selección de
(Ajustes)
(Ajustes del sistema)
"Información del sistema". La versión actual se muestra en el
campo "Software del sistema".
Actualización mediante soportes de disco
Los datos de actualización pueden estar incluidos en los discos de
algunos juegos y otro tipo de soportes en disco. Cuando reproduzca
un disco que contenga datos de actualización, aparecerá una
pantalla para guiarle durante el proceso.
Nota
Si no puede realizar una actualización de ninguna de las maneras arriba
descritas, póngase en contacto con el Servicio de atención al cliente SCEA
llamando al 1-800-345-7669.
Ajustes de seguridad
10 Configuración del nivel de control paterno
El sistema PS3™ incluye una función de control paterno. Es posible
utilizar esta función para establecer una contraseña y limitar la
reproducción de contenido restringido mediante un nivel de control
paterno (juegos, vídeos y otro contenido). Mediante el ajuste del nivel
de control paterno en el sistema, puede impedir la reproducción del
contenido restringido a los niños.
Juego
En la mayoría de embalajes de juegos aparece un símbolo que
indica el grupo de edades para el que es adecuado el juego. Los
símbolos corresponden al nivel de control paterno de los juegos
como se indica a continuación.
Edad
Cambio de los ajustes de seguridad
Es posible ajustar el nivel de control paterno para juegos, discos
Blu-ray Disc u otros contenidos en
(Ajustes)
(Ajustes de
seguridad).
Para cambiar el ajuste de control paterno es necesario introducir una
(Ajustes de
contraseña. Es posible establecer una contraseña en
seguridad) "Cambiar contraseña".
La contraseña viene ajustada en "0000" de manera predeterminada.
Nivel de control paterno para juegos
Puede ajustar el nivel de control paterno para juegos en
(Ajustes
de seguridad) "Control paterno". Seleccione "No" o uno de los 11
niveles.
No
Permite reproducir cualquier contenido sin tener en cuenta el nivel de
control paterno.
11-1
Ajuste el nivel de control paterno según el número. Tenga en cuenta
que cuanto menor sea el número, mayor será la restricción.
La combinación de los niveles de control paterno del sistema PS3™
y del contenido determina los contenidos que se pueden reproducir.
Ejemplo: si el nivel de control paterno del sistema está ajustado en
"7", es posible visualizar en el sistema el contenido con un nivel del
"1" al "7".
Nivel de control
paterno de juegos
US
FR
ES
2
3
4
5
9
10
A partir de la fecha de publicación. Para obtener información sobre los juegos
y las clasificaciones ESRB, visite nuestra página Web en
http://www.us.playstation.com. Para obtener la información más reciente sobre
el sistema de clasificaciones ESRB, visite http://www.esrb.org.
Otros ajustes de seguridad
Es posible ajustar las limitaciones del control paterno en contenido
distinto de juegos en
(Ajustes de seguridad), tal y como se
describe a continuación.
Control paterno
de BD
Al reproducir un BD con ajustes de control paterno, es
posible restringir la reproducción según la edad que se ha
ajustado. Cuanto menor sea el número, mayor será la
restricción.
Control paterno
de DVD
Al reproducir un DVD con ajustes de control paterno, es
posible restringir la reproducción según el nivel que se ha
ajustado. Seleccione "No" o uno de los ocho niveles.
Cuanto menor sea el número, mayor será la restricción.
Control de inicio Es posible restringir la capacidad de iniciar el navegador de
del navegador
Internet con una contraseña.
de Internet
95
Teclado
11 Utilización del teclado en pantalla
Lista de teclas
Muestra las opciones
predictivas
Cursor
Las teclas que se muestran varían en función del modo de entrada y
otras condiciones.
Teclas
Campo de
introducción de texto
Explicación
Inserta un salto de línea
Mueve el cursor
Elimina el carácter situado a la izquierda del
cursor
Inserta un espacio
Cambia el modo de entrada
Confirma los caracteres que se han escrito y
permite salir del teclado
Cambia al teclado de tamaño mini
Teclas de
operación
Visualización del
modo de entrada
Muestra cuando el modo
predictivo está activado
96
/
Inserta un símbolo o un emoticono
/
Cambia el tipo de caracteres que se van a
introducir
Teclado
Utilización del teclado en pantalla
Introducción de caracteres
El modo predictivo permite introducir las primera letras de una
palabra para que aparezca una lista de palabras frecuentes que
comiencen con esas letras. A continuación, mediante los botones
direccionales podrá seleccionar la palabra deseada. Una vez
introducido el texto, seleccione la tecla "Aceptar" para salir del
teclado.
US
FR
ES
Notas
• Los idiomas que puede utilizar para la introducción de texto son los idiomas
compatibles con el sistema. Puede configurar el idioma del sistema en
(Ajustes)
(Ajustes del sistema) "Idioma del sistema".
Ejemplo: si "Idioma del sistema" está configurado en "Français", podrá
introducir texto en francés.
• Los emoticonos solamente se pueden introducir al crear un mensaje en
(Amigos).
Utilización de un teclado externo
Es posible introducir caracteres mediante un teclado USB o un
teclado compatible con Bluetooth® disponible en el mercado. Si
pulsa alguna tecla del teclado conectado mientras se visualiza la
pantalla de introducción de texto, ésta le permitirá utilizar el teclado.
Nota
No es posible utilizar el modo intuitivo con un teclado externo.
97
", "PlayStation" and "PLAYSTATION" are registered trademarks of Sony Computer Entertainment Inc. Also, "PS3", "SIXAXIS" and "
" are trademarks of the same company.
"
"XMB" and "xross media bar" are trademarks of Sony Corporation and Sony Computer Entertainment Inc.
"SONY" and " " are registered trademarks of Sony Corporation. Also, "ATRAC" is a registered trademark or trademark of the same company.
"Blu-ray Disc" is a trademark.
HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing, LLC.
All other trademarks are the property of their respective owners.
"
", "PlayStation" et "PLAYSTATION" sont des marques déposées de Sony Computer Entertainment Inc. "PS3", "SIXAXIS" et "
" sont également des marques commerciales de la même société.
"XMB" et "xross media bar" sont des marques commerciales de Sony Corporation et Sony Computer Entertainment Inc.
"SONY" et " " sont des marques déposées de Sony Corporation. "ATRAC" est également une marque déposée ou une marque commerciale de la même société.
"Blu-ray" est une marque commerciale.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC.
Toutes les autres marques commerciales sont la propriété des détenteurs respectifs.
"
", "PlayStation" y "PLAYSTATION" son marcas comerciales registradas de Sony Computer Entertainment Inc. Asimismo, "PS3", "SIXAXIS" y "
" son marcas comerciales de dicha compañía.
"XMB" y "xross media bar" son marcas comerciales de Sony Corporation y de Sony Computer Entertainment Inc.
"SONY" y " " son marcas comerciales registradas de Sony Corporation. "ATRAC" es una marca comercial registrada o una marca comercial de dicha compañía.
"Blu-ray Disc" es una marca comercial.
HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing, LLC.
Todas las demás marcas comerciales pertenecen a sus respectivos propietarios.
Information about system functionality and images published in this document may vary from those for your PS3™ system, depending on the system software version in use.
Les informations relatives aux fonctionnalités du système et les images publiées dans le présent document peuvent être différentes de celles de votre système PS3™, selon la version du
logiciel du système utilisée.
La información sobre la funcionalidad del sistema y las imágenes publicadas en este documento pueden variar de lo que aparece en su sistema PS3™, en función de la versión de software
que utilice.
www.us.playstation.com
© 2007 Sony Computer Entertainment Inc. All rights reserved. / Tous droits réservés.
Printed in China / Imprimé en Chine

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
