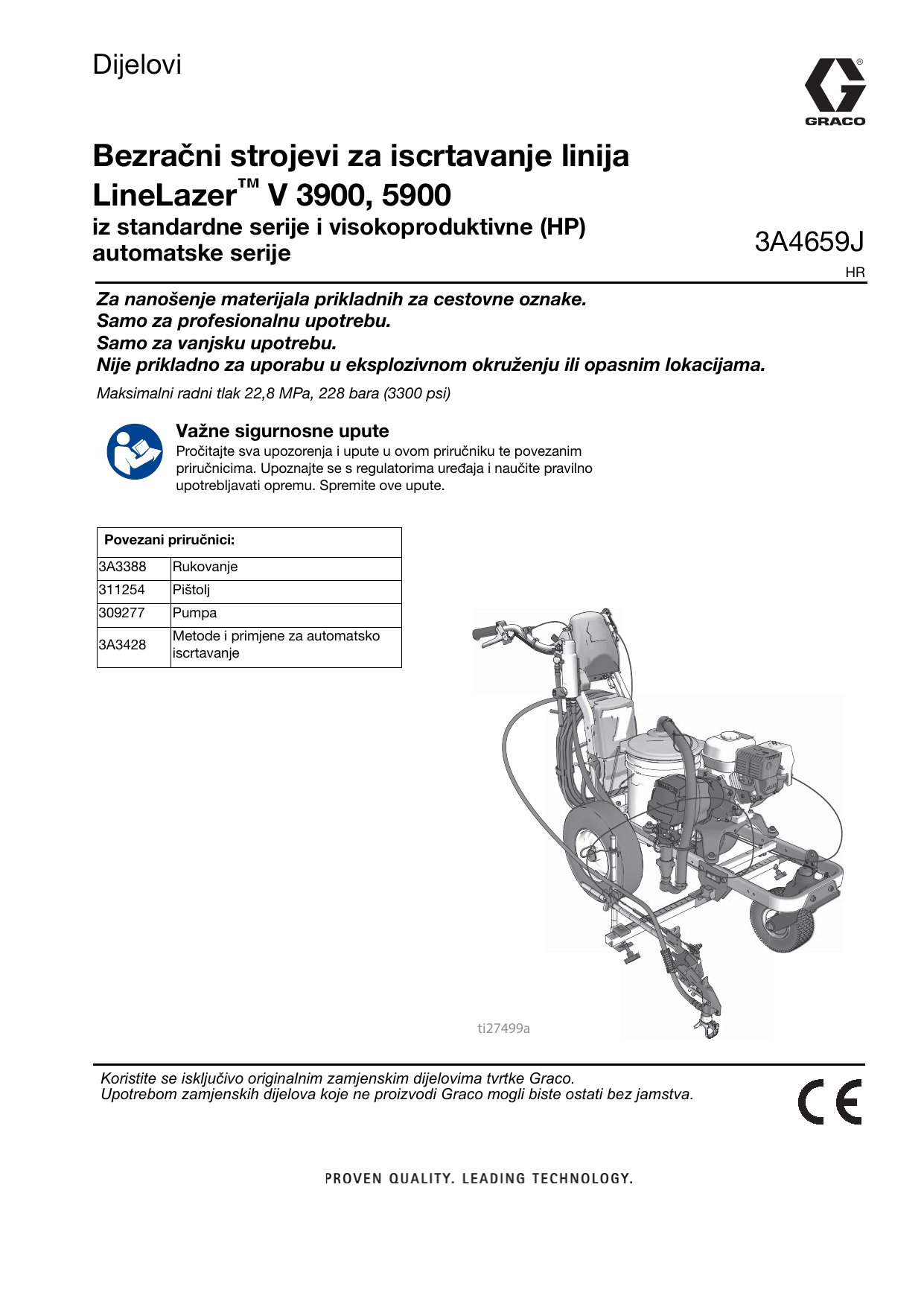

Graco 3A4659J, priručnik, bezračni strojevi za iscrtavanje linija LineLazer V 3900, 5900 iz standardne serije i visokoproduktivne (HP) automatske serije, dijelovi Upute za uporabu

Dijelovi
Bezračni strojevi za iscrtavanje linija
LineLazer™ V 3900, 5900
iz standardne serije i visokoproduktivne (HP)
automatske serije
3A4659J
Za nanošenje materijala prikladnih za cestovne oznake.
Samo za profesionalnu upotrebu.
Samo za vanjsku upotrebu.
Nije prikladno za uporabu u eksplozivnom okruženju ili opasnim lokacijama.
Maksimalni radni tlak 22,8 MPa, 228 bara (3300 psi)
Važne sigurnosne upute
Pročitajte sva upozorenja i upute u ovom priručniku te povezanim
priručnicima. Upoznajte se s regulatorima uređaja i naučite pravilno
upotrebljavati opremu. Spremite ove upute.
Povezani priručnici:
3A3388
311254
309277
3A3428
Rukovanje
Pištolj
Pumpa
Metode i primjene za automatsko
iscrtavanje
ti27499a
Koristite se isključivo originalnim zamjenskim dijelovima tvrtke Graco.
Upotrebom zamjenskih dijelova koje ne proizvodi Graco mogli biste ostati bez jamstva.
HR
Sadržaj
Modeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Izbor mlaznice . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Dijelovi za LineLazer V 3900, 5900 . . . . . . . . . . . . 5
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . 6
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . 8
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Nacrt dijelova – sklop kućišta pogona
i pogonskog zupčanika . . . . . . . . . . . . . . . . 10
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . 12
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sklop zakretnog kotača . . . . . . . . . . . . . . . . . 13
Filtar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . 14
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Držač i krak pištolja . . . . . . . . . . . . . . . . . . . . . 15
Otponac pištolja . . . . . . . . . . . . . . . . . . . . . . . 15
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . 16
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Zamjena senzora razmaka . . . . . . . . . . . . . . . . . 18
Shema ožičenja (standardna serija samo za Kinu) . . . . . . . . . . . . . . . . . . . . . . . . 19
Shema ožičenja (HP automatska serija samo za Kinu) . . . . . . . . . . . . . . . . . . . . . . . . 20
Shema ožičenja (standardna serija) . . . . . . . . . 21
Shema ožičenja (HP automatska serija) . . . . . . 22
Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Standardno jamstvo za proizvode
marke Graco . . . . . . . . . . . . . . . . . . . . . . . . . 29
Obavijesti tvrtke Graco . . . . . . . . . . . . . . . . . . . . 29
2
Manual
3A3389
3A3865
3A3866
Jezik
Hrvatski
Francuski
Španjolski
3A3873
Nizozemski
3A3879
Talijanski
3A3703
Ruski
3A3876
Njemački
3A4659
Hrvatski
3A3883
Poljski
3A3869
Japanski
3A3868
Korejski
3A3867
Kineski
3A4659
Modeli
Modeli
Model:
17H449
25P330
Standard
1 ručni pištolj
LineLazer V 3900
Standard
HP automatski
HP automatski
HP automatski
2 ručna pištolja 1 automatski pištolj 1 automatski pištolj 2 automatska pištolja
1 ručni pištolj
✔
✔
17H450
25P331
17K577
✔
✔
✔
25P332
✔
17H451
✔
s laserom
17K638
17H452
✔
✔
s laserom
17K579
✔
25P333
✔
25P334
✔
s laserom
✔
s laserom
17H453
Model:
17H454
25P326
17H455
25P329
17K580
17H456
17K636
Standard
1 ručni pištolj
LineLazer V 5900
HP automatski
Standard
HP automatski
HP automatski
2 ručna pištolja 1 automatski pištolj 1 automatski pištolj 2 automatska pištolja
1 ručni pištolj
✔
✔
✔
✔
✔
✔
s laserom
17H457
17K581
✔
✔
s laserom
✔
25P335
✔
25P328
✔
s laserom
✔
s laserom
17H458
* Svi automatski pištolji mogu se pokrenuti ručno.
3A4659
3
Izbor mlaznice
ti27605a
ti27510a
ti27509a
ti27508a
ti27606a
ti27505a
ti27506a
ti27507a
Izbor mlaznice
LL5213*
LL5215*
LL5217
LL5219
LL5315*
LL5317
LL5319
LL5321
LL5323
LL5325
LL5327
LL5329
LL5331
LL5333
LL5335
LL5355
LL5417
LL5419
LL5421
LL5423
LL5425
LL5427
LL5429
LL5431
LL5435
LL5621
LL5623
LL5625
LL5627
LL5629
LL5631
LL5635
LL5639
*
4
cm
in.
(cm)
(in.)
cm
in.
(in.)
(cm)
cm
in.
(in.)
(cm)
cm
in.
(cm)
(in.)
✔
5 (2)
5 (2)
✔
✔
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
10 (4)
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
15 (6)
15 (6)
15 (6)
15 (6)
15 (6)
15 (6)
15 (6)
15 (6)
15 (6)
✔
✔
✔
✔
✔
✔
30 (12)
30 (12)
30 (12)
30 (12)
30 (12)
30 (12)
30 (12)
30 (12)
✔
✔
✔
✔
✔
✔
✔
✔
Koristite mrežasti filtar 100 da smanjite začepljenja
mlaznice.
3A4659
Dijelovi za LineLazer V 3900, 5900
Dijelovi za LineLazer V 3900, 5900
Str. 14
Str. 12
Str. 16
Str. 8 i 10
Str. 6
Str. 12
Str. 14
ti28061a
3A4659
5
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Stegnite momentom od 61,0-74,5 N·m
(45-55 ft-lbs)
2 Stegnite momentom od 23,0-31,1 N·m
(17-23 ft-lbs)
108
3 Talk za stražnje gume 3,9-4,2 bara
214
(58-62 psi)
215
4 Stegnite momentom od 21,4-23,7 N·m
(190-210 in-lbs)
221
220
105
ref 125g
5 Zategnite momentom od 14,6-16,9 N·m
163
(130 -150 in-lbs)
146
6 Zategnite momentom od 31,1-36,6 N·m
(23-27 ft-lbs)
400
401
1
50
106
48
162
1 50
107
5
6 14
11
40
13
102
161
12
123
31
124
157
42
6
308
160
25
158
10
5
31 2
1
6
24
41
9
16
2
43
3 17
372 4
160
2 6
23
31
2
16
22
160
21
4
2
18
19
372
224
19
20
31 2
7
6
4
24
372
160
ti28046a
3A4659
Popis dijelova
Popis dijelova
Ref
1
6
7
9
10
11
12
13
14
16
17†
18
19
20
21
22
23
24
25
31
40
41
42
43
48
3A4659
Opis
dijela
Kol.
287623 OKVIR, stroj za iscrtavanje
1
(s bojom)
101566 MATICA, sigurnosna
8
193405 OSOVINA
1
198891 NOSAČ
1
198930 ŠIPKA, kočiona (uključuje 12)
1
198931 LEŽAJ
1
114808 POKLOPAC, vinilni
1
195134 ODSTOJNIK, kuglasti, vodič
1
113961 VIJAK, glavati, šesterokutna
1
glava
111040 MATICA, sigurnosna, uvrtna,
5
samoosiguravajuća, 5/16
255162 KOTAČ, pneumatski s prstenom
1
senzora (desni)
111020 KOTAČ, pneumatski bez prstena
1
senzora (lijevi)
112405 MATICA, sigurnosna
2
112825 PODLOŠKA
4
114648 POKLOPAC, za prašinu
2
15J088 OKLOP, senzor razmaka
1
15K452 ODSTOJNIK, okrugli, vp 500
1
15K357 SENZOR, za udaljenost
1
108868 OBUJMICA, žična
2
260212 VIJAK, šesterokutna glava
1
podloška, s navojem
114982 VIJAK, kapica, prirubnica hd
6
24Y665 OKVIR, drška uspravna, obojen
1
15F576 DRŽAČ, desni (obojen)
1
15F577 DRŽAČ, lijevi (obojen)
1
128977 VIJAK, kapica, cilindrična glava
2
17J125 NOSAČ, klizni
2
Ref
50
102
105
106
107
108
123
124
125g
146
157
158
160
161
162
163
214*
215*
220*
221*
224
308
372
400
401
Opis
dijela
17J136 VIJAK, šesterokutni, glava
s prirubnicom
196176 ADAPTER, cijevni spoj
114659 DRŽAČ
237686 ŽICA ZA UZEMLJENJE
107257 VIJAK, samourezni,
šesterostrana glava
194310 RAZINA, pokretač
245225 CRIJEVO, 3/8" x 50'
245798 CRIJEVO, sa spojnicom,
1/4" x 7'
278722 BRTVILO
120151 DRŽAČ, čep
114271 REMEN
108471 GUMB, ozubljen
404989 REMEN, za vezanje
17K394 OZNAKA, gmax upozorenje
za požar i kožu
115077 KANTICA, plastična
24U241 KOMPLET, poklopac kante
17J236 PREKIDAČ, pritisni
15K162 BLOK, prekidač
C19277 PODLOŠKA, sigurnosna,
dvodijelna, visoki obruč
C20004 VIJAK, kapica
17H721 OBUJMICA, žična
17K392 NALJEPNICA
112960 VIJAK
24Y641 ŠIPKA, ručka
24Y642 UPRAVLJAČKA PLOČA
Kol.
4
1
2
1
1
1
1
1
1
2
1
1
5
1
1
1
1
1
1
1
2
1
5
1
1
† Istodobno zamijenite oboje
* Samo HP automatska serija
7
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Zategnite momentom od 14,6-16,9 N·m
(130-150 in-lbs)
2 Stegnite momentom od 21,4-23,7 N·m
(190-210 in-lbs)
3 Stegnite momentom od 23,0-31,1 N·m
(17-23 ft-lbs)
1
4
4 Zategnite momentom od 19,2-21,4 N·m
(170-190 in-lbs)
5
5 Zategnite momentom od 12,9-15,2 N·m
(115-135 in-lbs)
5
6 Zategnite momentom od 3,3-3,9 N·m
(30-35 in-lbs)
7 Zategnite momentom od 0,9-1,3 N·m
(8-12 in-lbs)
1
7
5
1
6
3
3
2
3
6
2
8
3A4659
Popis dijelova
Popis dijelova
Ref
2
3
4
5
Opis
119695
15F583
108851
113743
6
44
101566
108879
114530
25P295
46
47
69
70
71
240997
110838
15E535
15E277
100214
108842
72
119426
15C753
73
74
75
193680
183401
105510
76
77†
78†
108803
79
287463
287465
80†
81
82
83
89
90
101682
15F250
114699
114672
287653
287460
114672
287467
287469
15F947
287714
287715
15C762
110996
91
113467
84
85
86
87
88
114666
3A4659
dijela
Kol.
AMORTIZER, nosač motora
4
PLOČA, nosač motora
1
PODLOŠKA, obična
4
VIJAK, glavati, šesterokutna
4
glava
MATICA, sigurnosna
4
MOTOR, benzinski, 4,0 KS, 3900
1
MOTOR, benzinski, 5,5 KS, 5900
1
MOTOR, benzinski, 5,5 KS,
1
(samo Kina)
VODIČ, uzemljenje
1
MATICA, sigurnosna
2
KUĆIŠTE, kvačilo, stroj, 3900
1
KUĆIŠTE, kvačilo, stroj, 5900
1
PODLOŠKA
4
VIJAK, glavati, šesterokutna
4
glava
VIJAK, strojni, šesterokutna
10
prirubna glava, 3900
VIJAK, strojni, šesterokutna
6
prirubna glava, 5900
PRSTEN, vratilo
1
KLIN, paralelni
1
PODLOŠKA, sigurnosna,
10
opružna (visoki obruč)
VIJAK, šesterokutni, imbus
6
GLAVINA, armatura
1
ARMATURA, kvačilo, 4 inča,
1
3900
ARMATURA, kvačilo, 5 inča,
1
5900
KOMPLET, zupčanik, kućište,
1
3900
KOMPLET, zupčanik, kućište,
1
5900
ROTOR, kvačilo, 4 inča, 3900
1
ROTOR, kvačilo, 5 inča, 5900
1
VIJAK, kapica, šesterobridna
4
PODLOŠKA, aksijalna, 3900
1
PODLOŠKA, aksijalna, 3900
2
PODLOŠKA, 5900
1
ZUPČANIK, kombinacija, 3900
1
ZUPČANIK, kombinacija, 5900
1
PODLOŠKA, aksijalna
1
KUĆIŠTE, pogon, 3900
1
KUĆIŠTE, pogon, 5900
1
OKLOP, magnetski
1
KUĆIŠTE, ležaj, 3900
1
KUĆIŠTE, ležaj, 5900
1
ŠTITNIK, šipka crpke
1
MATICA, šesterobridna, glava
2
s prirubnicom
VIJAK, s kapicom, imbus glava,
4
3900
VIJAK, s kapicom, imbus glava,
4
5900
Ref
92
93
94
95
96
97
98
99
100
101
102
103
117
124
125
125a
125b
125c
125d
125e
125f
125g
127
153
155
156
160
164
167
203
202
204
372
Opis
dijela
Kol.
287719 ŠIPKA, vezna; 3900
1
(sadrži 93, 94)
287720 ŠIPKA, vezna; 5900
1
(sadrži 93, 94)
15F855 ZATIK, crpka, 3900
1
15F856 ZATIK, crpka, 5900
1
119676 OPRUGA, osiguranje, 3900
1
119778 OPRUGA, osiguranje, 5900
1
116618 MAGNET
1
119562 SKLOPKA, magnetska s
1
konektorom
114528 VIJAK, strojni, križna glava, pnhd
2
16Y747 POKLOPAC, 3900 (sadrži 99)
1
16Y748 POKLOPAC, 5900 (sadrži 99)
1
118444 VIJAK, mach, prorez,
6
šesterokutna prirubna glava
277069 CRPKA, 3900
1
277070 PUMPA, 5900
1
192723 MATICA, osiguranje, 3900
1
193031 MATICA, osiguranje, 5900
1
196176 ADAPTER, nazuvica 3900
1
196178 ADAPTER, nazuvica 5900
1
112395 VIJAK, kapica, prirubnica hd
1
194126 NALJEPNICA, upozorenje
1
245798 CRIJEVO, sa spojkom, 1/4" x 7'
1
24V567 CRIJEVO, usis/odvod
1
15F149 CIJEV, usisna
1
185381 CRIJEVO, najlonsko
1
110194 PRIKLJUČAK, spojni, stožer,
1
180°
101818 OBUJMICA, crijevo
2
196180 ČAHURA
1
16X071 CIJEV, odvodni vod
1
278722 BRTVILO
1
15F369 KUTIJA
1
245797 CRIJEVO, spojno, 3/8 x 3
1
114629 UVODNICA, pretvarač
1
119569 ČAHURA, spojnica za
1
rasterećenje
404989 REMEN, za vezanje
2
181072 KOMPLET, mrežasti filtar
1
17H686 NATPIS, 3900
1
17H687 NATPIS, 5900
1
104008 PODLOŠKA, samo 5900
4
102962 VIJAK, samo 5900
4
100214 PODLOŠKA, 3900
4
106115 PODLOŠKA, 5900
4
112960 VIJAK
4
▲ Zamjenske naljepnice za upozorenje se mogu besplatno
naručiti
† Dolaze u Kompletu za popravak kvačila 241109 (3900)
i 241113 (5900)
9
Nacrt dijelova - sklop kućišta pogona i pogonskog zupčanika
Nacrt dijelova - sklop kućišta pogona i pogonskog
zupčanika
79b
79
79a
ref 81
ref 75
ref 80
79e
79d
79c
86
86g
86h
ref 72
ref 82
ref 84
1
ref 83
Sklop pogonskog zupčanika (79) sadrži namot
kvačila i konektor.
ref 85
ref 83
10
ti28145a
3A4659
Popis dijelova
Popis dijelova
Ref. br. 86 i 79
Ref. br. 79: Sklop kućišta pogonskog zupčanika
287463 za LineLazer V 3900; Sklop kućišta
pogonskog zupčanika 287465 za LineLazer V 5900
Ref. br. 86: Sklop kućišta pogona 287467 za
LineLazer V 3900; Sklop kućišta pogona 287469
za LineLazer V 5900
Ref
86
86g
86h
Opis
dijela
287467 KUĆIŠTE, pogon, 3900
287469 KUĆIŠTE, pogon, 5900
PODLOŠKA
107089 LineLazer IV 3900
194173 LineLazer IV 5900
PODLOŠKA
116191 LineLazer IV 3900
116192 LineLazer IV 5900
Kol.
1
1
1
1
1
1
Ref
79
Opis
dijela
287463 KUĆIŠTE, pogonski zupčanik,
(3900)
287465 KUĆIŠTE, pogonski zupčanik,
(5900)
79a
KOMPLET, popravak, namot
287474 LineLazer IV 3900
287476 LineLazer IV 5900
79b 105489 ZATIK
79c
O-PRSTEN
165295 LineLazer IV 3900
114683 LineLazer IV 5900
79d*
VRATILO POGONSKOG
ZUPČANIKA
241110 LineLazer IV 3900
241114 LineLazer IV 5900
79e*
PRSTEN ZA OSIGURANJE,
veliki
113094 LineLazer IV 3900
112770 LineLazer IV 5900
Kol.
1
1
1
1
2
1
1
1
1
1
1
* Naručuje se zasebno.
3A4659
11
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
Sklop zakretnog kotača i filtar
1 Zategnite momentom od 47,4-61,0 N·m
(35-45 ft-lbs)
2 Stegnite momentom od 21,4-23,7 N·m
(190-210 in-lbs)
3 Zategnite momentom od 41,2-43,4 N·m
(365-385 in-lbs)
16
4 Zategnite momentom od 2,8-3,3 N·m
15
28
(25-30 in-lbs)
24
5 Zategnite momentom od 31,1-36,6 N·m
(23-27 ft-lbs)
36
6 Zategnite momentom 23,0-31,1 N·m
38
15
(17-23 ft-lbs)
29
7 Zategnite momentom od 6,7-9,0 N·m
(60-80 in-lbs)
16
31
80
6
20
18
19
53
499
495
483 501
484
56
7
485
496
500
495
494
498
6
489
490
483
487 6
488
54
497
19
35
493
5
18
19
5
55
292
2
491
57
492
33
33
34
52
51
58
59
ti28048a
62
60
61
3
1
67 68
63
4
65
66
64
62
ti28060a
12
3A4659
Popis dijelova
Popis dijelova
Sklop zakretnog kotača
Ref
6
15
16
Opis
101566
112960
111040
18*‡ 112405
112825
114648
108868
15F910
240991
114982
193658
114549
113471
241445
114802
17H489
114548
110754
193662
15J603
120476
17H486
17G762
113962
114681
17H485
113484
113485
112776
181818
193661
15G952
108483
193528
19*‡
20*‡
24
28‡
29
31
33*‡
34*
35*
36‡
38‡
292*‡
483*‡
484*‡
485*‡
487*‡
488*‡
489*‡
490*‡
491*‡
492*‡
493*‡
494*‡
495*‡
496*‡
497*‡
498*‡
499*‡
500*‡
501*‡
dijela
MATICA, sigurnosna
VIJAK, kapica, prirubnica hd
MATICA, sigurnosna, umetak,
plastična, 5/16
MATICA, sigurnosna
PODLOŠKA
POKLOPAC, za prašinu
OBUJMICA, žična
NOSAČ, za uže
NOSAČ, kotačić, prednji
VIJAK, kapica, prirubnica hd
ODSTOJNIK, brtva
KOTAČ, pneumatski
VIJAK, kapica, šesterostrana glava
KABEL (sadrži 38)
GRANIČNIK, žični
OZNAKA, podešavanje diska
LEŽAJ, bronca
VIJAK, kapica, šesterobridna
GRANIČNIK, klin
ODSTOJNIK, okrugli
VIJAK, s izbočenjem
DISK, prilagodnik, sklop
VIJAK, prilagodnik diska
PODLOŠKA
VIJAK, glavati, šesterokutna glava
VILICA
BRTVA, mast
LEŽAJ, čašica/konus
PODLOŠKA, obična
GUMB, ozubljen
ČELJUST
KOTAČIĆ
VIJAK, s izbočenjem
KRAK, za fiksiranje
Kol.
2
3
3
2
4
1
1
1
1
2
2
1
1
1
1
1
2
2
1
1
1
1
2
1
1
1
1
2
1
1
1
1
1
1
Filtar
Ref
51
52
53
54
55
56
57
Opis
17K166
196179
287285
15C766
25A465
117285
111801
58
59
60
61
287172
111457
15G331
245103
62
63
64
65
66
67
68
80
196178
114708
196181
15G563
116424
193709
193710
25A877
dijela
Kol.
KOLEKTOR
1
PRIKLJUČAK, kutni, u nizu
1
POKLOPAC, filtar, (sadrži 54, 56)
1
CIJEV, širenje
1
FILTAR, za tekućinu
1
BRTVENI SKLOP, o-prsten
1
VIJAK, kapica, šesterostrana
2
glava
KOMPLET, popravak, pretvornik
1
O-PRSTEN
2
ČEP, za cijev
2
VENTIL, za ispust, sklop
1
(sadrži 63, 65, 66, 67, 68)
ADAPTER, cijevni spoj
1
OPRUGA, tlačna
1
FITING, nazuvica
1
DRŠKA, ventil
1
MATICA, čep
1
DOSJED, ventil
1
BRTVA, dosjed, ventil
1
KOMPLET, popravak, filtar,
1
kolektor
* Nalazi se u kompletu za popravke zakretnog kotača,
240719
‡ Nalazi se u kompletu za popravke zakretnog kotača,
241105
3A4659
13
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
119
119m
119a
119L
225
119b
211
119c
119g
119d
119h
119i
151
120
119f
119e
151
119k
119j
121
118
1
31
6
128
119
116
159
159
116a
39
158
115
116c
165
122
116b
1 Stegnite momentom od
124
ti28050a
23,0-31,1 N·m (17-23 ft-lbs)
2 Zategnite momentom od
130
2,0-,4 N·m (18-22 in-lbs)
120
126
136
134
133
131
130e
142
130a
140
133
134
2
138
139
135
137
132
144
14
ti28049a
3A4659
Popis dijelova
Popis dijelova
Držač i krak pištolja
Ref
6
31
39
115
116
Opis
101566
114982
17H528
17J407
17J424
116a
17J139
116b
113428
116c
118
17J153
24Y645
119
25A529
119a
119b*
119c
119d*
119e
119f
119g
119h
119i
119j
24Y919
15F216
17J575
119664
17J576
119647
17H673
15F214
17H674
102040
119k
15F209
119l
17J145
119m* 15F750
120
25A488
121
188135
122
248157
128▲ 16P136
145
245733
151
126111
158
159
165
108471
111145
17J408
211
25A487
225
17C043
17C046
dijela
Kol.
MATICA, sigurnosna
2
VIJAK, kapica, prirubnica hd
2
NOSAČ, krak pištolja
1
KRAK, produžni, šipka
1
ŠIPKA, podešavanje visine,
1
sklop
ŠIPKA, pištolj, visina,
1
podešavanje
VIJAK, strojni, šesterokutna
3
glava, hd
NOSAČ, držač pištolja
1
KOMPLET, obujmica, dvostrana
1
krilna matica
KRAK, držač pištolja, linelazer
1
(sadrži 151)
NOSAČ, za uže
1
DRŽAČ, pištolj
1
STEZAČ, posebni
1
LEŽAJ, čahura
1
ODSTOJNIK, posebni
1
VIJAK, s kapicom, imbus glava
2
SVORNJAK, uže, pištolj
1
POLUGA, pokretač
1
ADAPTER, uže, pištolj
1
MATICA, sigurnosna,
2
šesterobridna
SVORNJAK, povlačenje,
1
otponac
KRAK, držač, pištolj
1
GUMB, držač, pištolj
1
UŽE, pištolj, ručni
1
(sadrži 126, 151)
VODILICA, za uže
1
PIŠTOLJ, fleksibilni, osnovni
1
OZNAKA, sigurnosna,
1
upozorenje, iso
KOMPLET, popravak, ručica
1
okidača (uključuje 132, 137,
138, 139
OSIGURAČ, prstenasti, vanjski,
2
8 mm
GUMB, ozubljen
1
GUMB, ozubljen
2
KRAK, produžetak, za treći
1
pištolj
UŽE, pištolj, automatski
1
(sadrži 151, 212, 213)
OZNAKA, broj 1
1
OZNAKA, broj 2
1
Otponac pištolja
Ref
120
Opis
dijela
Kol.
25A488 UŽE, pištolj, ručni (sadrži 126,
1
151)
124 245798 CRIJEVO, sa spojnicom,
1
1/4" x 7'
126 15F624 MATICA, uže, pištolj
2
(narovašena)
130 25A636 NOSAČ, otponac sa sklopkom
1
130a 276907 NOSAČ, za magnet
1
130e 17J237 SKLOPKA, magnetska
131 198896 BLOKADA, za montažu
1
132 245676 RUČKA
1
133 198895 PLOČA, poluga, okretna
2
134 111017 LEŽAJ, prirubnica
2
135 116941 VIJAK, izbočeni, šesterobridna
1
glava
136 116969 MATICA, sigurnosna
1
137 112381 VIJAK, stroj, ravna glava
1
138 117268 NOSAČ, za prekidnik
1
139 117269 OPRUGA
1
140 128803 VIJAK, samourezni, šesterostran,
1
podloška
142 117317 VIJAK, plastični, ravna glava
2
144 17K587 OZNAKA, obavijest,
1
podešavanje
* Nalazi se u kompletu za popravke držača pištolja,
287569
▲ Zamjenske naljepnice za upozorenje se mogu
besplatno naručiti
3A4659
15
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Zategnite momentom od 2,0-2,4 N·m
OBAVIJEST
NOTICE
(18-22 in-lbs)
Pazite
se vodiči
Do notda
allow
the solenoid wires
elektromagneta ne savijaju pod
to make
a sharp bend as shown.
oštrim
kutom.
Doing
so may
leaddoći
to wire
U
protivnom
može
do
prekida
vodiča.
da vodiči
breakage.
PlacePazite
an approximate
elektromagneta
ne
budu
0.75" radius bend in thesavijeni
wires
pod
polumjerom manjim od
2 cm
exiting
the solenoid.
(0,75
inča).
2 Zategnite momentom od 14,6-16,9 N·m
0.75"
(130-150 in-lbs)
3 Zategnite momentom od 2,8-3,3 N·m
(25-30 in-lbs)
4 Zategnite momentom od 2,8-3,3 N·m
(28-32 in-lbs)
5 Zategnite momentom od 0,5-0,7 N·m
(5-7 in-lbs)
6 Zategnite momentom od 7,3-8,4 N·m
(65-75 in-lbs)
4
5
1
1
1
5
1
2
6
3
2
1
16
3A4659
Popis dijelova
Popis dijelova
Ref
40
109
113
Opis
24Y665
17J123
17J135
17V517
114
128978
147
24Y643
148
25A498
17W550
25N791
149
16W408
166
169
201*
205*
17V520
17J514
107257
24X370
206*
207*
208*
209*
17H644
126949
17H650
25A486
210*
211*
212*
213*
217*
218*
219*
290
24Y777
25A487
128711
15R598
110755
121114
128712
128856
291
293
294
114687
17H701
115483
3A4659
dijela
Kol.
OKVIR, drška uspravna, obojen
1
PLOČA, poklopac
1
POKLOPAC, upravljanje, obojeni
1
(serija A)
POKLOPAC, upravljanje, obojeni
1
(serija B)
VIJAK, mach, prorez,
12
šesterokutna prirubna glava
REGULATOR, gas (sadrži 401,
1
402, 403)
KUTIJA, kompletan upravljački
1
sklop (sadrži 149) (serija A)
KUTIJA, kompletan upravljački
1
sklop (sadrži 149) (serija B)
KUTIJA, kompletan upravljački
1
sklop (sadrži 149) (serija C)
GUMB, t-drška, 1/4-20 navoj,
2
svornjak
NALJEPNICA, usb
1
KABELSKO ožičenje
1
VIJAK, samourezni
10
BATERIJA, 22 Ah, hermetička,
1
(sadrži 373, 374)
POLICA, za akumulator
1
REMEN, za akumulator
1
POKROV, elektromagnetski ventil 1
KOMPLET, elektromagnet
1
(sadrži 212, 213, 217, 218, 219)
NOSAČ
1
KABEL (sadrži 212, 213, 151)
1
ZATIK
1
KOPČA
1
PODLOŠKA
2
MATICA
2
KAPA
2
OBUJMICA, za kabel, plastična,
2
1/2"
KOPČA, za osiguranje
2
UVODNICA, ovalna
1
MATICA, sigurnosna
2
Ref
295
296
297
299
310
311
373
374
392
Opis
17K378
17K379
17K377
17K310
17K397
17K396
128131
111307
17Z084
393
394
17V519
131718
400
401
402
403
404
405
406
407
408
24Y642
15F776
119736
111280
17J128
17J126
102040
128783
25A493
25A494
25N788
25N789
409 106520
410* 25A495
411
412
413
414
116167
15C973
198650
256219
dijela
Kol.
NALJEPNICA
1
NALJEPNICA
1
POKROV, baterija, obojen
1
ČEP, standardna serija
1
NALJEPNICA
1
NALJEPNICA
1
VIJAK
2
PODLOŠKA
2
KOMPLET, ploča, sklop
1
(uključuje 166, 393, 394)
VIJAK, pan hd
2
POKROV, za zaštitu od
2
prašine usb
UPRAVLJANJE, ploča
1
BRTVILO
1
STEZAČ
1
MATICA
3
NOSAČ
1
NOSAČ
1
MATICA
4
SKLOPKA
1
KOMPLET, glavna ploča, serija
1
standard (sadrži 409) (serija B)
KOMPLET, glavna ploča, hp
1
automatska serija (sadrži 409)
(serija B)
KOMPLET, glavna ploča, serija
1
standard (sadrži 409) (serija C)
KOMPLET, glavna ploča, hp
1
automatska serija (sadrži 409)
(serija C)
VIJAK
11
KOMPLET, ploča punjača (sadrži
1
409)
GUMB
1
BRTVILO
1
ODSTOJNIK
1
POTENCIOMETAR
1
* Samo HP automatska serija
17
Zamjena senzora razmaka
Zamjena senzora razmaka
1. Skinite kotač (17 ) s LineLazera.
2. Skinite vijak (25), obujmicu vodiča (24) i senzor
razmaka (23).
3. Postavite novi odstojnik (23) s obujmicom vodiča
(24) i vijkom (25).
4. Postavite kotač (17) na LineLazer.
25
24
17
23
22
19
19
18
20
18
3A4659
Shema ožičenja (standardna serija - samo za Kinu)
ti40671a
Shema ožičenja (standardna serija - samo za Kinu)
3A4659
19
Shema ožičenja (HP automatska serija - samo za Kinu)
ti40672a
Shema ožičenja (HP automatska serija - samo
za Kinu)
20
3A4659
3A4659
141
58
POTENTIOMETER
392 REF
RED
BLACK
PROGRAMMING PORT
CONTROL BOARD
148
BLACK
WHITE
23
169
196
GREY
46
45
RED
YELLOW
CLUTCH/ENGINE
STOP SWITCH
(128783)
WHITE/RED
YELLOW
WHITE/YELLOW
44
96
ti28147a
CLUTCH COIL
Shema ožičenja (standardna serija)
Shema ožičenja (standardna serija)
21
22
58
-
214
141
205
POTENTIOMETER
392 REF
+
GUN 1
GUN 2
RED
BLACK
BLACK
CHARGER BOARD
RED
PROGRAMMING PORT
CONTROL BOARD
148
23
FUSE HOLDER
RED
169
30A AUTOMOTIVE FUSE
REGULAR ATO
BLACK
BLACK
WHITE
196
GREY
46
45
RED
YELLOW
CLUTCH/ENGINE
STOP SWITCH
(128783)
WHITE/RED
YELLOW
WHITE/YELLOW
44
96
ti28062a
CLUTCH COIL
Shema ožičenja (HP automatska serija)
Shema ožičenja (HP automatska serija)
3A4659
Tehnički podaci
Tehnički podaci
LineLazer V 3900 standardna serija (modeli 25P330)
Dimenzije
Visina (rukohvatna šipka spuštena)
Širina
Duljina (sa spuštenom platformom)
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 106 kg
Zapakirano – 137 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 235 lbs
Zapakirano – 302 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
95,6
85,5
Lijeva šaka 3,73
Desna šaka 2,06
0,4
4,1 kW pri 3600 o/min
5,5 KS pri 3600 o/min
4,7 l/m
1,25 g/m
1190 mikrona
297 mikrona
.036
.025
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
3A4659
23
Tehnički podaci
LineLazer V 3900 standardna serija (modeli 17H449, 17H450)
Dimenzije
Visina
Širina
Dužina
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 104 kg
Zapakirano – 135 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 230 lbs
Zapakirano – 297 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator (opcija)
95,6
85,5
Lijeva šaka 3,73
Desna šaka 2,06
0,4
2,9 kW pri 3600 o/min
4,0 KS pri 3600 o/min
4,7 l/m
1,25 g/m
1190 mikrona
297 mikrona
.036
.025
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
24
3A4659
Tehnički podaci
LineLazer V 5900 standardna serija (modeli 17H454, 17H455)
Dimenzije
Visina (rukohvatna šipka spuštena)
Širina
Duljina (sa spuštenom platformom)
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 113 kg
Zapakirano – 144 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 250 lbs
Zapakirano – 317 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Baterija
97,6
87,1
Lijeva šaka 3,65
Desna šaka 3,72
0,4
4,1 kW pri 3600 o/min
5,5 KS pri 3600 o/min
6,0 l/m
1,6 gpm
1190 mikrona
297 mikrona
.043
.029
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
84 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
3A4659
25
Tehnički podaci
LineLazer V 3900 HP automatska serija (modeli 25P332, 25P333)
Dimenzije
Visina (rukohvatna šipka spuštena)
Širina
Duljina (sa spuštenom platformom)
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 111 kg
Zapakirano – 141 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 245 lbs
Zapakirano – 312 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
95,6
85,5
Lijeva šaka 3,73
Desna šaka 2,06
0,4
4,1 kW pri 3600 o/min
5,5 KS pri 3600 o/min
4,7 l/m
1,25 g/m
1190 mikrona
297 mikrona
.036
.025
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
26
3A4659
Tehnički podaci
LineLazer V 3900 HP automatska serija (modeli 17K577, 17H451, 17K638, 17H452, 17K579, 17H453)
Dimenzije
Visina (rukohvatna šipka spuštena)
Širina
Duljina (sa spuštenom platformom)
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 109 kg
Zapakirano – 139 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 240 lbs
Zapakirano – 307 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
95,6
85,5
Lijeva šaka 3,73
Desna šaka 2,06
0,4
2,9 kW pri 3600 o/min
4,0 KS pri 3600 o/min
4,7 l/m
1,25 g/m
1190 mikrona
297 mikrona
.036
.025
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
3A4659
27
Tehnički podaci
LineLazer V 5900 HP automatska serija (modeli 17K580, 17H456, 17K636, 17H457, 17K581, 17H458)
Dimenzije
Visina (rukohvatna šipka spuštena)
Širina
Duljina (sa spuštenom platformom)
Težina (suho – bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
Metričke
Američke
Raspakirano – 113,03 cm
Zapakirano – 133,35 cm
Raspakirano – 86,99 cm
Zapakirano – 93,98 cm
Raspakirano – 174,63 cm
Zapakirano – 186,69 cm
Raspakirano – 121 kg
Zapakirano – 151 kg
Raspakirano – 44,5 in.
Zapakirano – 52,5 in.
Raspakirano – 34,25 in.
Zapakirano – 37,0 in.
Raspakirano – 68,75 in.
Zapakirano – 73,50 in.
Raspakirano – 266 lbs
Zapakirano – 333 lbs
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama) prema
SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
97,6
87,1
Lijeva šaka 3,65
Desna šaka 3,72
0,4
4,1 kW pri 3600 o/min
5,5 KS pri 3600 o/min
6,0 l/m
1,6 gpm
1190 mikrona
297 mikrona
.043
.029
1 inč NSPM (m)
3/8 npt (f)
16 mesha
50 mesha
228 bar, 22,8 MPa
3300 psi
84 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov
karbid, nehrđajući čelik, kromiranje, niklani ugljični
čelik, keramika
28
3A4659
Standardno jamstvo za proizvode marke Graco
Standardno jamstvo za proizvode marke Graco
Tvrtka Graco jamči da sva oprema navedena u ovom dokumentu, koju proizvodi tvrtka Graco i koja nosi njezino ime, ispravna obzirom na
materijal i izradu na datum prodaje prvom kupcu. Uz iznimku bilo kakvog posebnog, proširenog ili ograničenog jamstva koje izdaje tvrtka
Graco, tvrtka Graco će u razdoblju od dvanaest mjeseci od dana prodaje popraviti ili zamijeniti bilo koji dio opreme za koji ocijeni da je
neispravan. Ovo jamstvo primjenjuje se jedino ako je oprema postavljena, korištena i održavana sukladno pismenim preporukama tvrtke
Graco.
Ovo jamstvo ne obuhvaća, i tvrtka Graco nije odgovorna za općenitu istrošenost uređaja ili bilo kakav kvar, oštećenje ili istrošenost nastale
uslijed pogrešnog postavljanja, pogrešne primjene, abrazije, korozije, neodgovarajućeg ili neispravnog održavanja, nemara, nezgode,
neovlaštenog rukovanja ili zamjene s neoriginalnim dijelovima drugih proizvođača. Tvrtka Graco nije odgovorna ni za kvar, oštećenje ili
istrošenost nastalu zbog nekompatibilnosti opreme Graco sa strukturama, dodatnim priborom, opremom ili materijalom koji ne isporučuje
tvrtka Graco ili zbog neodgovarajućeg dizajna, proizvodnje, postavljanja, rada ili održavanja struktura, dodatnog pribora, opreme ili
materijala koje ne isporučuje tvrtka Graco.
Ovo jamstvo uvjetovano je prethodno plaćenim povratom opreme koja se smatra neispravnom ovlaštenom distributeru tvrtke Graco u svrhu
potvrde neispravnosti. Ako se potvrdi neispravnost opreme, tvrtka Graco besplatno će popraviti ili zamijeniti sve neispravne dijelove.
Oprema će se vratiti izvornom kupcu uz prethodno plaćeni prijevoz. Ako se pregledom opreme ne otkrije neispravnost materijala ili
neispravnost vezana uz izradu, popravci će se izvršiti za razumnu naknadu, koja može uključivati troškove dijelova, rada i prijevoza.
OVO JE EKSKLUZIVNO JAMSTVO I ZAMJENJUJE SVA DRUGA IZRIČITA ILI IMPLICIRANA JAMSTVA, UKLJUČUJUĆI, ALI NIJE
OGRANIČENO NA JAMSTVO O MOGUĆNOSTI PRODAJE ILI JAMSTVO O PRIMJERENOSTI ZA NEKU ODREĐENU NAMJENU.
Isključiva obaveza tvrtke Graco i isključivi pravni lijek kupca za bilo kakvo kršenje jamstva odredit će se u skladu s prethodno navedenim.
Kupac je suglasan da neće biti dostupan nijedan drugi pravni lijek (uključujući, ali ne ograničavajući se na slučajne ili posljedične naknade
štete za izgubljenu dobit, gubitak prodaje, ozljede osoba ili imovinske štete te bilo kakav drugi slučajni ili posljedični gubitak). Bilo kakav
postupak zbog kršenja jamstva mora se pokrenuti unutar dvije (2) godine od datuma prodaje.
TVRTKA GRACO NE DAJE NIKAKVO JAMSTVO I ODBACUJE SVA IMPLICIRANA JAMSTVA DOPUSTIVOSTI ZA PRODAJU I
PRIKLADNOSTI ZA ODREĐENU SVRHU, U VEZI S DODATNIM PRIBOROM, OPREMOM, MATERIJALOM ILI KOMPONENTAMA
KOJE TVRTKA GRACO PRODAJE ALI NE PROIZVODI. Ovi dijelovi koje Graco prodaje, ali ne proizvodi (primjerice elektromotori,
prekidači, cijevi i sl.) podložni su jamstvu svojih proizvođača, ako ono postoji. Tvrtka Graco pružit će kupcu razumnu pomoć u bilo kakvom
postupku zbog kršenja ovakvih jamstava.
Ni u kom slučaju tvrtka Graco neće biti odgovorna za neizravnu, slučajnu, posebnu ili posljedičnu štetu prouzročenu ovom opremom koju
isporuči tvrtka Graco, ili opremanjem, radom, ili uporabom bilo kakvih proizvoda ili drugih dobara prije prodanih, bilo zbog kršenja ugovora,
kršenja jamstva, nemara tvrtke Graco ili iz drugih razloga.
OBUHVAĆENOST DODATNIM JAMSTVOM
Graco daje produženo jamstvo za proizvode koji su opisani u „Gracovom programu jamstva za opremu izvođača”.
Obavijesti tvrtke Graco
Najnovije informacije o proizvodima Graco potražite na www.graco.com.
Podatke o patentnima potražite na www.graco.com/patents.
ZA NARUČIVANJE obratite se svom distributeru Graco ili nazovite 1-800-690-2894 kako biste doznali koji
vam je najbliži distributer.
3A4659
29
Svi pisani i vizualni podaci sadržani u ovom dokumentu odražavaju najnovije podatke o proizvodu dostupne u trenutku objave.
Graco zadržava pravo izmjene u bilo koje vrijeme bez prethodne najave.
Prijevod izvornih uputa. This manual contains Croatian. MM 3A3389
Sjedište tvrtke Graco: Minneapolis
Međunarodne podružnice: Belgium, China, Japan, Korea
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
Autorska prava 2016, proizvodne lokacije tvrtke Graco Inc. registrirane su u skladu s ISO 9001
www.graco.com
Izmjena J, rujan 2021

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
