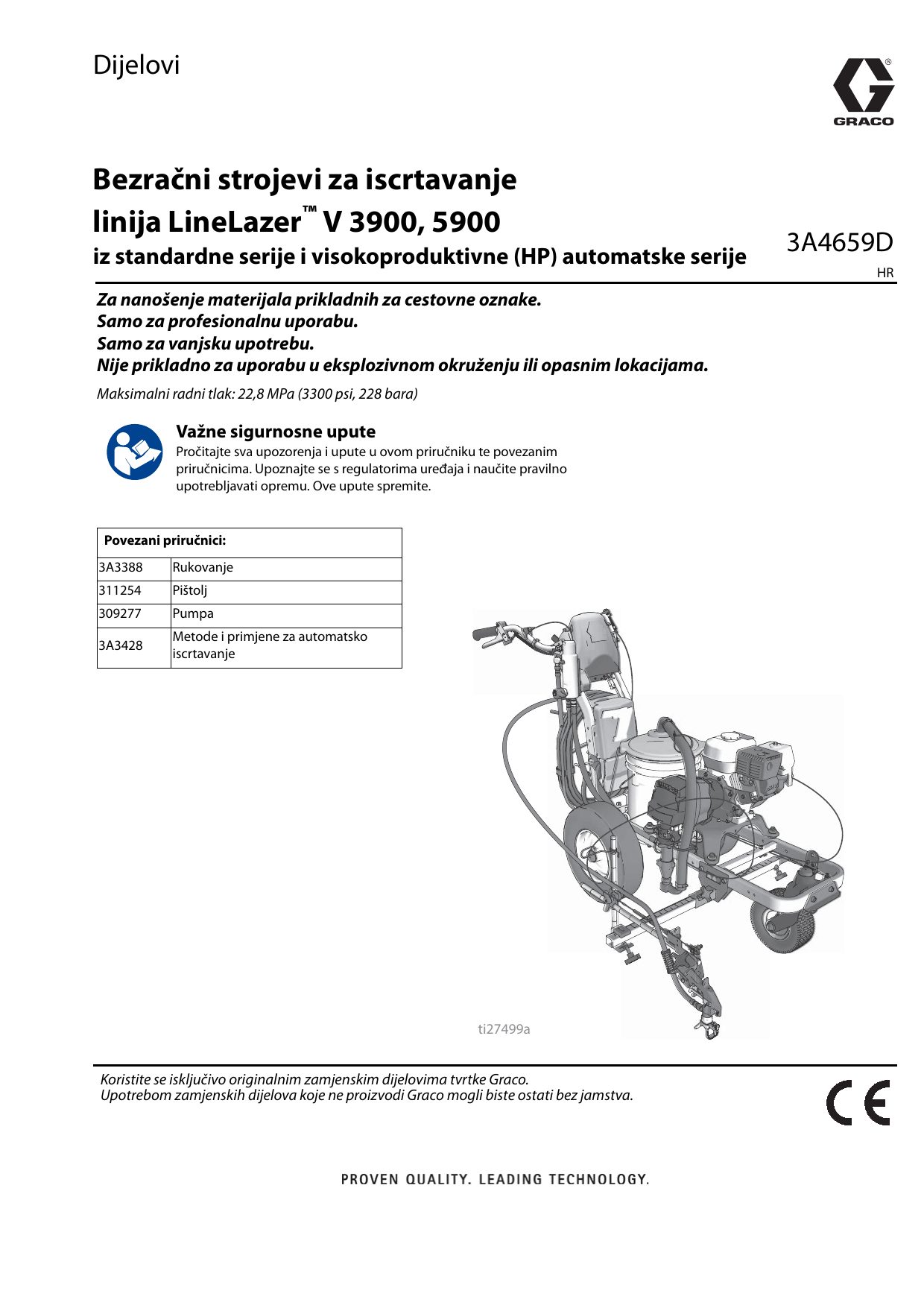

Graco 3A4659D, Bezračni strojevi za iscrtavanje linija LineLazer V 3900, 5900 iz standardne serije i visokoproduktivne (HP) automatske serije, Dijelovi Upute za uporabu

Dijelovi
Bezračni strojevi za iscrtavanje
linija LineLazer™ V 3900, 5900
iz standardne serije i visokoproduktivne (HP) automatske serije
Za nanošenje materijala prikladnih za cestovne oznake.
Samo za profesionalnu uporabu.
Samo za vanjsku upotrebu.
Nije prikladno za uporabu u eksplozivnom okruženju ili opasnim lokacijama.
Maksimalni radni tlak: 22,8 MPa (3300 psi, 228 bara)
Važne sigurnosne upute
Pročitajte sva upozorenja i upute u ovom priručniku te povezanim
priručnicima. Upoznajte se s regulatorima uređaja i naučite pravilno
upotrebljavati opremu. Ove upute spremite.
Povezani priručnici:
3A3388
Rukovanje
311254
Pištolj
309277
Pumpa
3A3428
Metode i primjene za automatsko
iscrtavanje
ti27499a
Koristite se isključivo originalnim zamjenskim dijelovima tvrtke Graco.
Upotrebom zamjenskih dijelova koje ne proizvodi Graco mogli biste ostati bez jamstva.
3A4659D
HR
Sadržaj
Modeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Izbor mlaznice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Dijelovi za LineLazer V 3900, 5900 . . . . . . . . . . . . . . . . . . 5
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . . 6
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . . 8
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Nacrt dijelova – sklop kućišta pogona i pogonskog
zupčanika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 12
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sklop zakretnog kotača . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Filtar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 14
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Držač i krak pištolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Otponac pištolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 16
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Zamjena senzora razmaka . . . . . . . . . . . . . . . . . . . . . . . . 18
Shema ožičenja (serija standard) . . . . . . . . . . . . . . . . . . 19
Shema ožičenja (HP automatska serija) . . . . . . . . . . . . 20
Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Napomene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Standardno jamstvo tvrtke Graco . . . . . . . . . . . . . . . . . 26
Obavijesti tvrtke Graco . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2
Priručnik
Jezik
3A3389
Hrvatski
3A3865
Francuski
3A3866
Španjolski
3A3873
Nizozemski
3A3876
Njemački
3A3879
Talijanski
3A3889
Turski
3A3877
Grčki
3A3870
Hrvatski
3A3884
Portugalski
3A3872
Danski
3A3875
Finski
3A3888
Švedski
3A3882
Norveški
3A3703
Ruski
3A3874
Estonski
3A3880
Latvijski
3A3881
Litavski
3A3883
Poljski
3A3878
Mađarski
3A3871
Češki
3A3886
Slovački
3A3887
Slovenski
3A3885
Rumunjski
3A3916
Bugarski
Dijelovi
Modeli
Modeli
LineLazer V 3900
Model:
Standard
1 ručni pištolj
17H449

HP automatski
Standard
HP automatski 1 automatski HP automatski
2 ručna pištolja 1 automatski
2 automatska
pištolj
pištolj
pištolja
1 ručni pištolj

17H450
17K577


s laserom
17H451
17K638

17H452

s laserom
17K579

17H453

s laserom
LineLazer V 5900
Model:
Standard
1 ručni pištolj
17H454
17H455
17K580
17H456
HP automatski
Standard
HP automatski 1 automatski HP automatski
2 ručna pištolja 1 automatski
pištolj
2 automatska
pištolj
1 ručni pištolj
pištolja




s laserom
17K636
17H457


s laserom
17K581

17H458

s laserom
* Svi automatski pištolji mogu se pokrenuti ručno.
Dijelovi
3
Izbor mlaznice
ti27605a
ti27510a
ti27509a
ti27508a
ti27606a
ti27505a
ti27506a
ti27507a
Izbor mlaznice
in.
inča
(cm)
(cm)
LL5213*
LL5215*
LL5217
LL5219
LL5315*
LL5317
LL5319
LL5321
LL5323
LL5325
LL5327
LL5329
LL5331
LL5333
LL5335
LL5355
LL5417
LL5419
LL5421
LL5423
LL5425
LL5427
LL5429
LL5431
LL5435
LL5621
LL5623
LL5625
LL5627
LL5629
LL5631
LL5635
LL5639
*
4
inča
in.
(cm)
(cm)
inča
in.
(cm)
(cm)
inča
in.
(cm)
(cm)

2 (5)
2 (5)


4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
















6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)






12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)








