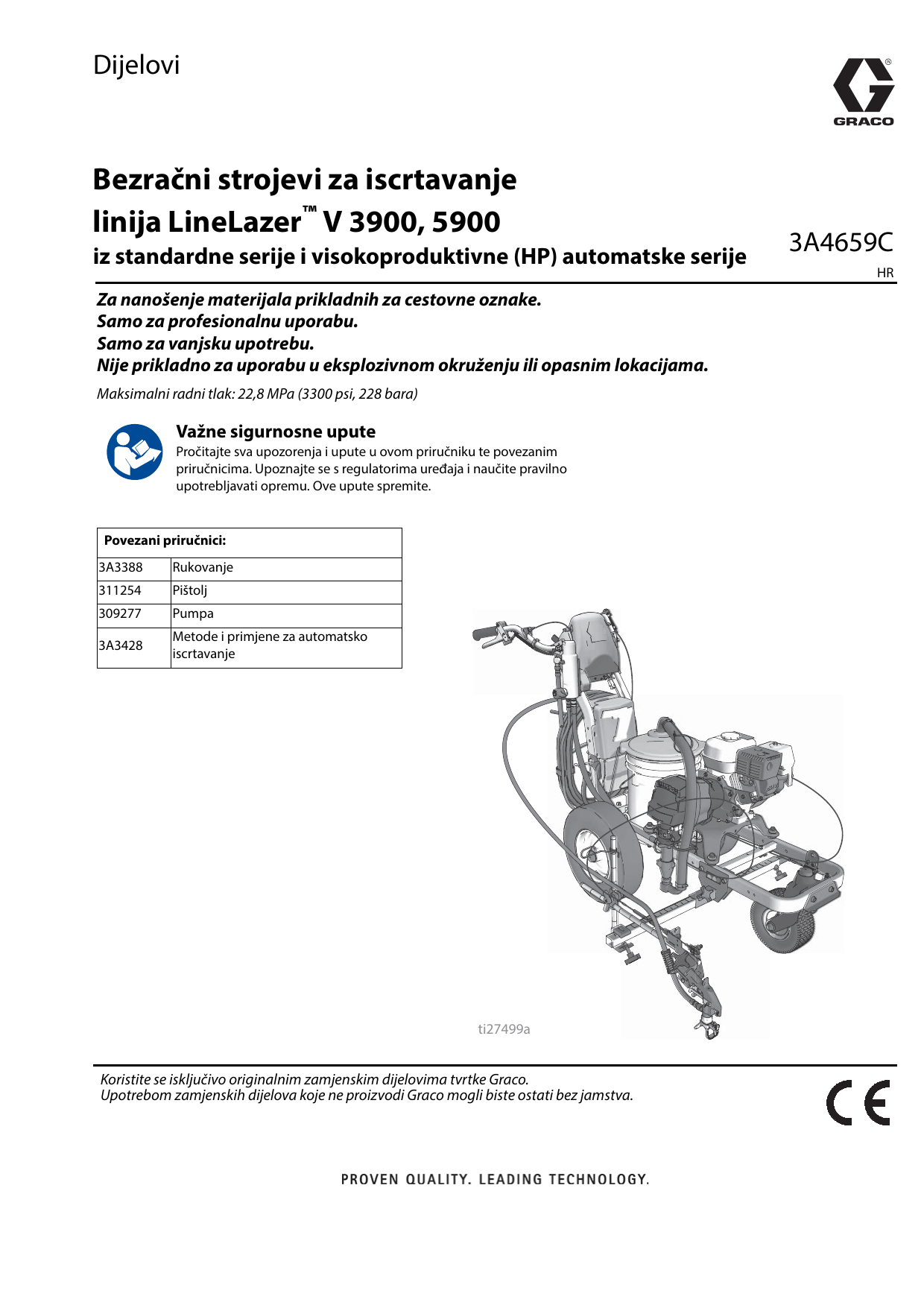

Graco 3A4659C, Bezračni strojevi za iscrtavanje linija LineLazer V 3900, 5900 iz standardne serije i visokoproduktivne (HP) automatske serije, Dijelovi Upute za uporabu

Dijelovi
Bezračni strojevi za iscrtavanje
linija LineLazer™ V 3900, 5900
iz standardne serije i visokoproduktivne (HP) automatske serije
Za nanošenje materijala prikladnih za cestovne oznake.
Samo za profesionalnu uporabu.
Samo za vanjsku upotrebu.
Nije prikladno za uporabu u eksplozivnom okruženju ili opasnim lokacijama.
Maksimalni radni tlak: 22,8 MPa (3300 psi, 228 bara)
Važne sigurnosne upute
Pročitajte sva upozorenja i upute u ovom priručniku te povezanim
priručnicima. Upoznajte se s regulatorima uređaja i naučite pravilno
upotrebljavati opremu. Ove upute spremite.
Povezani priručnici:
3A3388
Rukovanje
311254
Pištolj
309277
Pumpa
3A3428
Metode i primjene za automatsko
iscrtavanje
ti27499a
Koristite se isključivo originalnim zamjenskim dijelovima tvrtke Graco.
Upotrebom zamjenskih dijelova koje ne proizvodi Graco mogli biste ostati bez jamstva.
3A4659C
HR
Sadržaj
Modeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Izbor mlaznice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Dijelovi za LineLazer V 3900, 5900 . . . . . . . . . . . . . . . . . . 5
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . . 6
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . . 8
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Nacrt dijelova – sklop kućišta pogona i pogonskog
zupčanika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 12
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sklop zakretnog kotača . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Filtar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 14
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Držač i krak pištolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Otponac pištolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Nacrt dijelova - LineLazer V 3900, 5900 . . . . . . . . . . . . 16
Popis dijelova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Zamjena senzora razmaka . . . . . . . . . . . . . . . . . . . . . . . . 18
Shema ožičenja (serija standard) . . . . . . . . . . . . . . . . . . 19
Shema ožičenja (HP automatska serija) . . . . . . . . . . . . 20
Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Napomene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Standardno jamstvo tvrtke Graco . . . . . . . . . . . . . . . . . 26
Obavijesti tvrtke Graco . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2
Priručnik
Jezik
3A3389
Hrvatski
3A3865
Francuski
3A3866
Španjolski
3A3873
Nizozemski
3A3876
Njemački
3A3879
Talijanski
3A3889
Turski
3A3877
Grčki
3A3870
Hrvatski
3A3884
Portugalski
3A3872
Danski
3A3875
Finski
3A3888
Švedski
3A3882
Norveški
3A3703
Ruski
3A3874
Estonski
3A3880
Latvijski
3A3881
Litavski
3A3883
Poljski
3A3878
Mađarski
3A3871
Češki
3A3886
Slovački
3A3887
Slovenski
3A3885
Rumunjski
3A3916
Bugarski
Dijelovi
Modeli
Modeli
LineLazer V 3900
Model:
Standard
1 ručni pištolj
17H449

HP automatski
Standard
HP automatski 1 automatski HP automatski
2 ručna pištolja 1 automatski
2 automatska
pištolj
pištolj
pištolja
1 ručni pištolj

17H450
17K577


s laserom
17H451
17K638

17H452

s laserom
17K579

17H453

s laserom
LineLazer V 5900
Model:
Standard
1 ručni pištolj
17H454
17H455
17K580
17H456
HP automatski
Standard
HP automatski 1 automatski HP automatski
2 ručna pištolja 1 automatski
pištolj
2 automatska
pištolj
1 ručni pištolj
pištolja




s laserom
17K636
17H457


s laserom
17K581

17H458

s laserom
* Svi automatski pištolji mogu se pokrenuti ručno.
Dijelovi
3
Izbor mlaznice
ti27605a
ti27510a
ti27509a
ti27508a
ti27606a
ti27505a
ti27506a
ti27507a
Izbor mlaznice
in.
inča
(cm)
(cm)
LL5213*
LL5215*
LL5217
LL5219
LL5315*
LL5317
LL5319
LL5321
LL5323
LL5325
LL5327
LL5329
LL5331
LL5333
LL5335
LL5355
LL5417
LL5419
LL5421
LL5423
LL5425
LL5427
LL5429
LL5431
LL5435
LL5621
LL5623
LL5625
LL5627
LL5629
LL5631
LL5635
LL5639
*
4
inča
in.
(cm)
(cm)
inča
in.
(cm)
(cm)
inča
in.
(cm)
(cm)

2 (5)
2 (5)


4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
4 (10)
















6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)
6 (15)






12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)
12 (30)








Koristite mrežasti filtar 100 da smanjite začepljenja mlaznice.
Dijelovi
Dijelovi za LineLazer V 3900, 5900
Dijelovi za LineLazer V 3900, 5900
Stranica 14
Stranica 12
Stranica 16
Stranica 8 i 10
Stranica 6
Stranica 12
Stranica 14
ti28061a
Dijelovi
5
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Stegnite momentom od 45 - 55 ft-lbs
(61,0 - 74,5 Nm)
2 Stegnite momentom od 17-23 ft-lbs
(23,0-31,1 Nm)
3 Talk za stražnje gume 58-62 psi
(3,9-4,2 bara)
4 Stegnite momentom od 190-210 in-lbs
(21,4-23,7 Nm)
5 Stegnite momentom od 130-150 in-lbs
(14,6-16,9 Nm)
6 Stegnite momentom od 23-27 ft-lbs
(31,1-36,6 Nm)
1
1
5
6
4
2
2
5
3
2
2
4
4
2
2
6
Dijelovi
Popis dijelova
Popis dijelova
Referenca Dio
1
287623
6
7
9
10
11
12
13
14
16
101566
193405
198891
198930
198931
114808
195134
113961
111040
17
255162
111020
18
19
20
21
22
23
24
25
112405
112825
114648
15J088
15K452
15K357
108868
260212
31
114982
Opis
Količina
OKVIR, stroj za iscrtavanje
1
(s bojom)
MATICA, sigurnosna
8
OSOVINA
1
NOSAČ
1
ŠIPKA, kočiona (uključuje 12)
1
LEŽAJ
1
POKLOPAC, vinilni
1
ODSTOJNIK, kuglasti, vodič
1
VIJAK, kapica, šesterostrana glava
1
MATICA, sigurnosna, umetak,
5
plastična, 5/16
KOTAČ, pneumatski s prstenom
1
senzora
KOTAČ, pneumatski bez prstena
1
senzora
MATICA, sigurnosna
2
PODLOŠKA
4
POKLOPAC, za prašinu
2
OKLOP, senzor razmaka
1
ODSTOJNIK, okrugli, vp 500
1
SENZOR, za udaljenost
1
OBUJMICA, žična
2
VIJAK, šesterokutna glava
1
podloška, s navojem
VIJAK, kapica, prirubnica hd
6
Referenca
40
41
42
43
48
50
Dio
24Y665
15F576
15F577
128977
17J125
17J136
102
105
106
107
196176
114659
237686
107257
108
123
124
146
157
158
160
161
194310
245225
245798
120151
114271
108471
404989
17K394
162
163
214*
215*
224
308
372
400
401
115077
24U241
17J236
15K162
17H721
17K392
112960
24Y641
24Y642
Opis
Količina
OKVIR, drška uspravna, obojen
1
DRŽAČ, desni (obojen)
1
DRŽAČ, lijevi (obojen)
1
VIJAK, kapica, cilindrična glava
2
NOSAČ, klizni
2
VIJAK, šesterokutni, glava s
4
prirubnicom
ADAPTER, nazuvica
1
DRŽAČ
2
ŽICA ZA UZEMLJENJE
1
VIJAK, samourezni, šesterostrana
1
glava
RAZINA, pokretač
1
CRIJEVO, 3/8 inča x 50
1
CRIJEVO, spojno, 1/4inča x 7
1
DRŽAČ, čep
2
REMEN
1
GUMB, ozubljen
1
REMEN, omotni
5
OZNAKA, gmax upozorenje za
1
požar i kožu
KANTICA, plastična
1
KOMPLET, poklopac kante
1
SKLOPKA, Tipku
1
1
BLOKADA, sklopka
OBUJMICA, žična
2
NALJEPNICA
1
VIJAK
5
ŠIPKA, ručka
1
UPRAVLJAČKA PLOČA
1
* HP automatski samo
Dijelovi
7
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Stegnite momentom od 130-150 in-lbs
(14,6-16,9 Nm)
2 Stegnite momentom od 190-210 in-lbs
(21,4-23,7 Nm)
3 Stegnite momentom od 17-23 ft-lbs
(23,0-31,1 Nm)
1
4
4 Stegnite momentom od 170-190 in-lbs
5
(19,2-21,4 Nm)
5 Stegnite momentom od 115-135 in-lbs
(12,9-15,2 Nm)
6 Stegnite momentom od 30-35 in-lbs
5
(3,3-3,9 Nm)
7 Stegnite momentom od 8-12 in-lbs
(0,9-1,3 Nm)
1
5
7
1
6
3
3
2
3
6
2
8
Dijelovi
Popis dijelova
Popis dijelova
Referenca
2
3
4
5
6
44
45
46
47
69
70
71
72
73
74
75
76
77†
78†
79
80†
81
82
83
84
85
86
87
88
89
90
Dio
119695
15F583
108851
113743
101566
108879
114530
119579
240997
110838
15E535
15E277
100214
108842
119426
Opis
Količina
AMORTIZER, nosač motora
4
PLOČA, nosač motora
1
PODLOŠKA, obična
4
VIJAK, kapica, šesterostrana glava
4
MATICA, sigurnosna
4
MOTOR, benzinski, 4,0 KS, 3900
1
MOTOR, benzinski, 5,5 KS, 5900
1
VODIČ, uzemljenje, 3900
1
VODIČ, uzemljenje
1
MATICA, sigurnosna
2
KUĆIŠTE, kvačilo, stroj, 3900
1
KUĆIŠTE, kvačilo, stroj, 5900
1
PODLOŠKA
4
VIJAK, kapica, šesterostrana glava
4
VIJAK, strojni, šesterokutna prirubna
10
glava, 3900
15C753 VIJAK, strojni, šesterokutna prirubna
6
glava, 5900
193680 PRSTEN, vratilo
1
183401 KLIN, paralelni
1
105510 PODLOŠKA, sigurnosna, opružna
10
(visoki obruč)
108803 VIJAK, šesterokutni, imbus
6
GLAVINA, armatura
1
ARMATURA, kvačilo, 4 inča, 3900
1
ARMATURA, kvačilo, 5 inča, 5900
1
287463 KOMPLET, zupčanik, kućište, 3900
1
287465 KOMPLET, zupčanik, kućište, 5900
1
ROTOR, kvačilo, 4 inča, 3900
1
ROTOR, kvačilo, 5 inča, 5900
1
4
101682 VIJAK, kapica, šesterobridna
15F250 PODLOŠKA, aksijalna, 3900
1
114699 PODLOŠKA, aksijalna, 3900
2
114672 PODLOŠKA, 5900
1
287653 ZUPČANIK, kombinacija, 3900
1
287460 ZUPČANIK, kombinacija, 5900
1
114672 PODLOŠKA, tlačna
1
287467 KUĆIŠTE, pogon, 3900
1
287469 KUĆIŠTE, pogon, 5900
1
15F947 OKLOP, magnetski
1
287714 KUĆIŠTE, ležaj, 3900
1
287715 KUĆIŠTE, ležaj, 5900
1
15C762 ŠTITNIK, šipka crpke
1
110996 MATICA, šesterokutna,
2
s prirubnicom
Referenca Dio
91
113467
114666
92
287719
287720
93
15F855
15F856
94
119676
119778
95
116618
96
119562
97
114528
98
16Y747
16Y748
99
118444
100
101
102
103
117
124
125
125a
125b
125c
125d
125e
125f
125g
127
153
155
156
160
164
167
203
202
204
372
Opis
Količina
VIJAK, s kapicom, imbus glava, 3900
4
VIJAK, s kapicom, imbus glava, 5900
4
ŠIPKA, vezna; 3900 (sadrži 93, 94)
1
ŠIPKA, vezna; 5900 (sadrži 93, 94)
1
ZATIK, crpka, 3900
1
ZATIK, crpka, 5900
1
OPRUGA, osiguranje, 3900
1
OPRUGA, osiguranje, 5900
1
MAGNET
1
SKLOPKA, magnetska s konektorom
1
VIJAK, strojni, križna glava, pnhd
2
POKLOPAC, 3900 (sadrži 99)
1
POKLOPAC, 5900 (sadrži 99)
1
VIJAK, mach, prorez, šesterokutna
6
prirubna glava
277069 CRPKA, 3900
1
277070 CRPKA, 5900
1
192723 MATICA, osiguranje, 3900
1
193031 MATICA, osiguranje, 5900
1
196176 ADAPTER, nazuvica 3900
1
196178 ADAPTER, nazuvica 5900
1
112395 VIJAK, kapica, prirubnica hd
1
194126 OZNAKA, upozorenje
1
245798 CRIJEVO, sa spojkom, 1/4" x 7'
1
24V567 CRIJEVO, usis/odvod
1
15F149 CIJEV, usisna
1
185381 CRIJEVO, najlonsko
1
110194 PRIKLJUČAK, spojni, stožer, 180°
1
101818 OBUJMICA, crijevo
2
196180 ČAHURA
1
16X071 CIJEV, odvodni vod
1
278722 BRTVILO
1
15F369 KUTIJA
1
245797 CRIJEVO, spojno, 3/8 inča x 3
1
114629 UVODNICA, pretvarač
1
119569 ČAHURA, rasteretnik kabela
1
404989 REMEN, omotni
2
181072 KOMPLET, mrežasti filtar
1
17H686 NATPIS, 3900
1
17H687 NATPIS, 5900
1
104008 PODLOŠKA, samo 5900
4
102962 VIJAK, samo 5900
4
100214 PODLOŠKA, 3900
4
106115 PODLOŠKA, 5900
4
112960 VIJAK
4
 Zamjenske naljepnice za upozorenje se mogu besplatno naručiti
† Dolaze u Kompletu za popravak kvačila 241109 (3900) i 241113 (5900)
Dijelovi
9
Nacrt dijelova – sklop kućišta pogona i pogonskog zupčanika
Nacrt dijelova – sklop kućišta pogona i pogonskog
zupčanika
79b
79
79a
ref 81
ref 75
ref 80
79e
79d
79c
86
86g
86h
ref 72
ref 82
ref 84
1
Sklop pogonskog zupčanika (79) sadrži namot kvačila i konektor.
ref 83
ref 85
ref 83
10
ti28145a
Dijelovi
Popis dijelova
Popis dijelova
Ref. br. 86 i 79
Ref. br. 86 Sklop kućišta pogona 287467 za LineLazer V 3900;
Sklop kućišta pogona 287469 za LineLazer V 5900
Referenca Dio
86
287467
287469
86g
107089
194173
86h
116191
116192
Opis
KUĆIŠTE, pogon, 3900
KUĆIŠTE, pogon, 5900
PODLOŠKA
LineLazer IV 3900
LineLazer IV 5900
PODLOŠKA
LineLazer IV 3900
LineLazer IV 5900
Količina
1
1
1
1
1
1
Ref. br. 79 Sklop kućišta pogonskog zupčanika 287463
za LineLazer V 3900; Sklop kućišta pogonskog zupčanika
287465 za LineLazer V 5900
Referenca Dio
Opis
Količina
79
287463 KUĆIŠTE, pogonski zupčanik,
1
(3900)
287465 KUĆIŠTE, pogonski zupčanik,
1
(5900)
79a
KOMPLET, popravak, namot
287474 LineLazer IV 3900
1
287476 LineLazer IV 5900
1
79b
105489 ZATIK
2
79c
O-PRSTEN
165295 LineLazer IV 3900
1
114683 LineLazer IV 5900
1
79d*
VRATILO POGONSKOG
ZUPČANIKA
241110 LineLazer IV 3900
1
241114 LineLazer IV 5900
1
79e*
PRSTEN ZA OSIGURANJE,
veliki
113094 LineLazer IV 3900
1
112770 LineLazer IV 5900
1
*Naručuje se zasebno.
Dijelovi
11
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
Sklop zakretnog kotača i filtar
1 Stegnite momentom od 35-45 ft-lbs
(47,4-61,0 Nm)
2 Stegnite momentom od 190-210 in-lbs
(21,4-23,7 Nm)
3 Stegnite momentom od 365-385 in-lbs
(41,2-43,4 Nm)
16
4 Stegnite momentom od 25-30 in-lbs
15
28
(2,8-3,3 Nm)
24
5 Stegnite momentom od 23-27 ft-lbs
36
(31,1-36,6 Nm)
6 Stegnite momentom od 17-23 ft-lbs
38
15
(23,0-31,1 Nm)
29
7 Stegnite momentom od 60-80 in-lbs
16
(6,7-9,0 Nm)
31
80
6
20
18
19
53
499
495
483 501
484
56
7
485
496
500
495
494
498
6
489
490
483
487 6
488
54
497
19
35
493
5
18
19
5
55
292
2
491
57
492
33
33
34
52
51
58
59
ti28048a
62
60
61
3
1
67 68
63
4
65
66
64
62
ti28060a
12
Dijelovi
Popis dijelova
Popis dijelova
Sklop zakretnog kotača
Filtar
Referenca
6
15
16
Dio
101566
112960
111040
18*‡
19*‡
20*‡
24
28‡
29
31
33*‡
34*
35*
112405
112825
114648
108868
15F910
240991
114982
193658
114549
113471
Referenca
51
52
53
54
55
56
Dio
17K166
196179
287285
15C766
25A465
117285
57
111801
58
24N516
59
60
61
111457
15G331
245103
36‡
38‡
292*‡
483*‡
484*‡
485*‡
487*‡
488*‡
489*‡
490*‡
491*‡
492*‡
241445
114802
17H489
114548
110754
193662
15J603
120476
17H486
17G762
113962
114681
62
63
64
65
66
67
68
80
196178
114708
196181
15G563
116424
193709
193710
25A877
493*‡
494*‡
495*‡
496*‡
497*‡
498*‡
499*‡
500*‡
501*‡
17H485
113484
113485
112776
181818
193661
15G952
108483
193528
Opis
Količina
MATICA, sigurnosna
2
VIJAK, kapica, prirubnica hd
3
MATICA, sigurnosna, umetak,
3
plastična, 5/16
MATICA, sigurnosna
2
PODLOŠKA
4
POKLOPAC, za prašinu
1
OBUJMICA, žična
1
NOSAČ, za uže
1
NOSAČ, kotačić, prednji
1
VIJAK, kapica, prirubnica hd
2
ODSTOJNIK, brtva
2
KOTAČ, pneumatski
1
VIJAK, kapica, šesterostrana
1
glava
KABEL (sadrži 38)
1
GRANIČNIK, žični
1
OZNAKA, podešavanje diska
1
LEŽAJ, bronca
2
VIJAK, kapica, šesterobridna
2
GRANIČNIK, klin
1
ODSTOJNIK, okrugli
1
VIJAK, s izbočenjem
1
DISK, prilagodnik, sklop
1
VIJAK, prilagodnik diska
2
PODLOŠKA
1
VIJAK, kapica, šesterostrana
1
glava
VILICA
1
BRTVA, mast
1
LEŽAJ, čašica/konus
2
PODLOŠKA, obična
1
GUMB, ozubljen
1
ČELJUST
1
KOTAČIĆ
1
VIJAK, s izbočenjem
1
1
KRAK
Opis
Količina
KOLEKTOR
1
PRIKLJUČAK, kutni, u nizu
1
POKLOPAC, filtar (sadrži 54, 56)
1
CIJEV, širenje
1
FILTAR, za tekućinu
1
BRTVENI SKLOP, prstenasta
1
brtva
VIJAK, kapica, šesterostrana
2
glava
KOMPLET, popravak,
1
pretvornik
O-PRSTEN
2
ČEP, za cijev
2
VENTIL, za ispust, sklop
1
(sadrži 63, 65, 66, 67, 68)
ADAPTER, nazuvica
1
OPRUGA, tlačna
1
SPOJNICA, nazuvica
1
DRŠKA, ventil
1
MATICA, čep
1
DOSJED, ventil
1
BRTVA, dosjed, ventil
1
KOMPLET, popravak, filtar,
1
kolektor
* Nalazi se u kompletu za popravke zakretnog kotača, 240719
‡ Nalazi se u kompletu za popravke zakretnog kotača, 241105
Dijelovi
13
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
119
119m
119a
119L
225
119b
211
119c
119g
119d
119h
119i
151
120
119f
119e
151
119k
119j
121
118
1
31
6
128
119
116
159
159
116a
39
158
115
116c
165
122
116b
1 Stegnite momentom od
124
ti28050a
17-23 ft-lbs (23,0-31,1 Nm)
2 Stegnite momentom od
130
120
18-22 in-lbs (2,0-2,4 Nm)
126
136
134
133
131
130e
142
130a
140
133
134
2
138
139
135
137
132
144
14
ti28049a
Dijelovi
Popis dijelova
Popis dijelova
Držač i krak pištolja
Otponac pištolja
Referenca
6
31
39
115
116
Referenca Dio
Opis
Količina
120
25A488 UŽE, pištolj, ručni (sadrži 126,
1
151)
1
124
245798 CRIJEVO, spojno, 1/4inča x 7
126
15F624 MATICA, uže, pištolj
2
(narovašena)
130
25A636 NOSAČ, otponac sa sklopkom
1
130a
276907 NOSAČ, za magnet
1
130e
17J237 SKLOPKA, magnetska
131
198896 BLOKADA, za montažu
1
132
245676 RUČKA
1
133
198895 PLOČA, poluga, okretna
2
134
111017 LEŽAJ, prirubnica
2
135
116941 VIJAK, izbočeni,
1
šesterobridna glava
136
116969 MATICA, sigurnosna
1
137
112381 VIJAK, stroj, ravna glava
1
138
117268 NOSAČ, za prekidnik
1
139
117269 OPRUGA
1
140
128803 VIJAK, samourezni,
1
šesterostran, podloška
142
117317 VIJAK, plastični, ravna glava
2
144
17K587 OZNAKA, obavijest,
1
podešavanje
116a
116b
116c
118
119
119a
119b*
119c
119d*
119e
119f
119g
119h
119i
119j
119k
119l
119m*
120
121
122
128
151
158
159
165
211
225
Dio
101566
114982
17H528
17J407
17J424
Opis
Količina
MATICA, sigurnosna
2
VIJAK, kapica, prirubnica hd
2
NOSAČ, krak pištolja
1
KRAK, produžni, šipka
1
ŠIPKA, podešavanje visine,
1
sklop
17J139 ŠIPKA, pištolj, visina,
1
podešavanje
113428 VIJAK, strojni, šesterokutna
3
glava, hd
17J153 NOSAČ, držač pištolja
1
24Y645 KOMPLET, obujmica,
1
dvostrana krilna matica
25A529 KRAK, držač pištolja, linelazer
1
(sadrži 151)
24Y919 NOSAČ, za uže
1
15F216 DRŽAČ, pištolj
1
17J575 STEZAČ, posebni
1
119664 LEŽAJ, čahura
1
17J576 ODSTOJNIK, posebni
1
119647 VIJAK, s kapicom, imbus glava
2
17H673 SVORNJAK, uže, pištolj
1
15F214 POLUGA, pokretač
1
17H674 ADAPTER, uže, pištolj
1
102040 MATICA, sigurnosna,
2
šesterobridna
15F209 SVORNJAK, povlačenje,
1
otponac
17J145 KRAK, držač, pištolj
1
15F750 GUMB, držač, pištolj
1
25A488 UŽE, pištolj, ručni (sadrži 126,
1
151)
188135 VODILICA, za uže
1
248157 PIŠTOLJ, fleksibilni, osnovni
1
16P136 OZNAKA, sigurnosna,
1
upozorenje, iso
126111 OSIGURAČ, prstenasti, vanjski,
2
8 mm
108471 GUMB, ozubljen
1
111145 GUMB, ozubljen
2
17J408 KRAK, produžetak, za treći
1
pištolj
25A487 UŽE, pištolj, automatski
1
(sadrži 151, 212, 213)
17C043 OZNAKA, broj 1
1
17C046 OZNAKA, broj 2
1
* Nalazi se u kompletu za popravke držača pištolja, 287569
 Zamjenske naljepnice za upozorenje se mogu besplatno naručiti.
Dijelovi
15
Nacrt dijelova - LineLazer V 3900, 5900
Nacrt dijelova - LineLazer V 3900, 5900
1 Stegnite momentom od 18-22 in-lbs
(2,0-2,4 Nm)
2 Stegnite momentom od 130-150 in-lbs
(14,6-16,9 Nm)
3 Stegnite momentom od 25-30 in-lbs
(2,8-3,3 Nm)
4 Stegnite momentom od 28-32 in-lbs
(2,8-3,3 Nm)
5 Stegnite momentom od 5-7 in-lbs
(0,5-0,7 Nm)
6 Stegnite momentom od 65-75 in-lbs
(7,3-8,4 Nm)
411
412
413
401
405
414
147
407
404
406 4
408
109
5 409
293
1 114
148a
299
402
290
410
148b
291
1
403
148
149
1 294
409
5
296
113
400
1 114
149
2
6
201 206
114
218
217
373 3
374
297
207
2 201 208
205
310
295
219
40
213
311
209
212
210
114 1
211
169
ti28059a
16
Dijelovi
Popis dijelova
Popis dijelova
Referenca Dio
40
24Y665
109
17J123
113
17J135
114
128978
147
24Y643
148
25A498
148a
25A497
148b
25A496
149
16W408
169
201*
205*
17J514
107257
24X370
206*
207*
208*
17H644
126949
17H650
209*
25A486
210*
211*
212*
213*
217*
218*
219*
24Y777
25A487
128711
15R598
110755
121114
128712
Opis
Količina
OKVIR, drška uspravna, obojen
1
PLOČA, poklopac
1
POKROV, upravljanje, obojen
1
VIJAK, mach, prorez,
12
šesterokutna prirubna glava
REGULATOR, gas (sadrži 401,
1
402, 403)
KUTIJA, kompletan upravljački
1
sklop (sadrži 149)
KOMPLET, popravak,
1
membranska sklopka
KOMPLET, popravak, ploča
1
zaslona
GUMB, t-drška, 1/4-20 navoj,
2
svornjak
KABELSKO ožičenje
1
VIJAK, samourezni
10
BATERIJA, 22 Ah, hermetička,
1
(sadrži 373, 374)
POLICA, za akumulator
1
REMEN, za akumulator
1
POKROV, elektromagnetski
1
ventil
KOMPLET, elektromagnet
1
(sadrži 212, 213, 217, 218, 219)
NOSAČ
1
KABEL (sadrži 212, 213, 151)
1
ZATIK
1
KOPČA
1
PODLOŠKA
2
MATICA
2
KAPA
2
Referenca Dio
Opis
Količina
290
128856 OBUJMICA, za kabel, plastična,
2
1/2"
291
114687 KOPČA, za osiguranje
2
293
17H701 UVODNICA, ovalna
1
294
115483 MATICA, sigurnosna
2
295
17K378 NALJEPNICA
1
296
17K379 NALJEPNICA
1
297
17K377 POKROV, baterija, obojen
1
299
17K310 ČEP, standardna serija
1
310
17K397 NALJEPNICA
1
311
17K396 NALJEPNICA
1
373
128131 VIJAK
2
374
111307 PODLOŠKA
2
400
24Y642 UPRAVLJANJE, ploča
1
401
15F776 BRTVILO
1
402
119736 STEZAČ
1
403
111280 MATICA
3
404
17J128 NOSAČ
1
405
17J126 NOSAČ
1
406
102040 MATICA
4
407
128783 SKLOPKA
1
408
25A493 KOMPLET, glavna ploča, serija
1
standard (sadrži 409)
25A494 KOMPLET, glavna ploča, hp
1
automatska serija (sadrži 409)
409
106520 VIJAK
11
410*
25A495 KOMPLET, ploča punjača
1
(sadrži 409)
411
116167 GUMB
1
412
15C973 BRTVILO
1
413
198650 ODSTOJNIK
1
414
256219 POTENCIOMETAR
1
* Samo HP automatska serija
Dijelovi
17
Zamjena senzora razmaka
Zamjena senzora razmaka
1.
Skinite kotač (17) s LineLazera.
3.
Postavite novi odstojnik (23) s obujmicom vodiča (24)
i vijkom (25).
2.
Skinite vijak (25), obujmicu vodiča (24) i senzor razmaka
(23).
4.
Postavite kotač (17) na LineLazer.
25
24
17
23
22
19
19
18
20
18
Dijelovi
19
141
58
POTENTIOMETER
RED
BLACK
PROGRAMMING PORT
CONTROL BOARD
148
BLACK
WHITE
23
169
196
GREY
46
45
RED
YELLOW
CLUTCH/ENGINE
STOP SWITCH
WHITE/RED
YELLOW
WHITE/YELLOW
44
96
ti28147a
CLUTCH COIL
Shema ožičenja (serija standard)
Shema ožičenja (serija standard)
Dijelovi
20
58
-
214
141
205
POTENTIOMETER
+
GUN 1
GUN 2
RED
BLACK
BLACK
CHARGER BOARD
RED
PROGRAMMING PORT
CONTROL BOARD
148
23
FUSE HOLDER
RED
169
30A AUTOMOTIVE FUSE
REGULAR ATO
BLACK
BLACK
WHITE
196
GREY
46
45
RED
YELLOW
CLUTCH/ENGINE
STOP SWITCH
WHITE/RED
YELLOW
WHITE/YELLOW
44
96
ti28062a
CLUTCH COIL
Shema ožičenja (HP automatska serija)
Shema ožičenja (HP automatska serija)
Dijelovi
Tehnički podaci
Tehnički podaci
LineLazer V 3900 standardna serija (modeli 17H449, 17H450)
Američke
Metrički
Širina
Raspakirano - 44,5 inča
Zapakirano - 52,5 inča
Raspakirano - 34,25 inča
Raspakirano - 113,03 cm
Zapakirano - 133,35 cm
Raspakirano - 86,99 cm
Duljina
Zapakirano - 37,0 inča
Raspakirano - 68,75 inča
Zapakirano - 93,98 cm
Raspakirano - 174,63 cm
Zapakirano - 73,5 inča
Raspakirano - 230 lbs
Zapakirano - 186,69 cm
Raspakirano - 104 kg
Zapakirano - 297 lbs
Zapakirano - 135 kg
Dimenzije
Visina
Težina (suho - bez boje)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
95,6
85,5
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama)
prema SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator (opcija)
Lijeva šaka 3,73
Desna šaka 2,06
0,4
4,0 KS pri 3600 o/min
2,9 kW pri 3600 o/min
1,25 g/m
4,7 l/m
0,036
0,025
16 mesha
50 mesha
1190 mikrona
297 mikrona
1 inč NSPM (m)
3/8 npt (f )
3300 psi
228 bara; 22,8 MPa
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, Najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov karbid,
nehrđajući čelik, kromiranje, niklani ugljični čelik, keramika
Dijelovi
21
Tehnički podaci
LineLazer V 5900 standardna serija (modeli 17H454, 17H455)
Američke
Metrički
Širina
Raspakirano - 44,5 inča
Zapakirano - 52,5 inča
Raspakirano - 34,25 inča
Raspakirano - 113,03 cm
Zapakirano - 133,35 cm
Raspakirano - 86,99 cm
Duljina (sa spuštenom platformom)
Zapakirano - 37,0 inča
Raspakirano - 68,75 inča
Zapakirano - 93,98 cm
Raspakirano - 174,63 cm
Težina (suho - bez boje)
Zapakirano - 73,50 inča
Raspakirano - 250 lbs
Zapakirano - 186,69 cm
Raspakirano - 113 kg
Zapakirano - 317 lbs
Zapakirano - 144 kg
Dimenzije
Visina (rukohvatna šipka spuštena)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
97,6
87,1
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama)
prema SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator
Lijeva šaka 3,65
Desna šaka 3,72
0,4
5,5 KS pri 3600 o/min
4,1 kW pri 3600 o/min
1,6 gpm
6,0 l/m
0,043
0,029
16 mesha
50 mesha
1190 mikrona
297 mikrona
1 inč NSPM (m)
3/8 npt (f )
3300 psi
228 bara; 22,8 MPa
84 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, Najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov karbid,
nehrđajući čelik, kromiranje, niklani ugljični čelik, keramika
22
Dijelovi
Tehnički podaci
LineLazer V 3900 HP automatska serija (modeli 17K577, 17H451, 17K638, 17H452, 17K579, 17H453)
Američke
Metrički
Širina
Raspakirano - 44,5 inča
Zapakirano - 52,5 inča
Raspakirano - 34,25 inča
Raspakirano - 113,03 cm
Zapakirano - 133,35 cm
Raspakirano - 86,99 cm
Duljina (sa spuštenom platformom)
Zapakirano - 37,0 inča
Raspakirano - 68,75 inča
Zapakirano - 93,98 cm
Raspakirano - 174,63 cm
Težina (suho - bez boje)
Zapakirano - 73,50 inča
Raspakirano - 240 lbs
Zapakirano - 186,69 cm
Raspakirano - 109 kg
Zapakirano - 307 lbs
Zapakirano - 139 kg
Dimenzije
Visina (rukohvatna šipka spuštena)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
95,6
85,5
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama)
prema SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
Lijeva šaka 3,73
Desna šaka 2,06
0,4
4,0 KS pri 3600 o/min
2,9 kW pri 3600 o/min
1,25 g/m
4,7 l/m
0,036
0,025
16 mesha
50 mesha
1190 mikrona
297 mikrona
1 inč NSPM (m)
3/8 npt (f )
3300 psi
228 bara; 22,8 MPa
50 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, Najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov karbid,
nehrđajući čelik, kromiranje, niklani ugljični čelik, keramika
Dijelovi
23
Tehnički podaci
LineLazer V 5900 HP automatska serija (modeli 17K580, 17H456, 17K636, 17H457, 17K581, 17H458)
Američke
Metrički
Širina
Raspakirano - 44,5 inča
Zapakirano - 52,5 inča
Raspakirano - 34,25 inča
Raspakirano - 113,03 cm
Zapakirano - 133,35 cm
Raspakirano - 86,99 cm
Duljina (sa spuštenom platformom)
Zapakirano - 37,0 inča
Raspakirano - 68,75 inča
Zapakirano - 93,98 cm
Raspakirano - 174,63 cm
Težina (suho - bez boje)
Zapakirano - 73,50 inča
Raspakirano - 266 lbs
Zapakirano - 186,69 cm
Raspakirano - 121 kg
Zapakirano - 333 lbs
Zapakirano - 151 kg
Dimenzije
Visina (rukohvatna šipka spuštena)
Buka (dBa)
Razina zvuka prema ISO 9614:
Tlak zvuka prema ISO 9614:
97,6
87,1
Vibracije (m/s2) (svakodnevna izloženost u trajanju od 8 sati)
Ruka i šaka (prema ISO 5349)
Cijelo tijelo (prema ISO 2631)
Nazivna snaga (u konjskim snagama)
Nazivna snaga (u konjskim snagama)
prema SAE J1349
Maksimalna dobava
Maksimalna veličina mlaznice
1 pištolj
2 pištolj
Ulazno sito za boju
Izlazno sito za boju
Veličina ulaza u pumpu
Veličina izlaza iz crpke
Maksimalni radni tlak
Električna snaga
Akumulator za pokretanje
Lijeva šaka 3,65
Desna šaka 3,72
0,4
5,5 KS pri 3600 o/min
4,1 kW pri 3600 o/min
1,6 gpm
6,0 l/m
0,043
0,029
16 mesha
50 mesha
1190 mikrona
297 mikrona
1 inč NSPM (m)
3/8 npt (f )
3300 psi
228 bara; 22,8 MPa
84 W pri 3600 o/min
12 V, 22 Ah, hermetički olovni, duboki ciklus
Mokri dijelovi: PTFE, Najlon, poliuretan, V-Max UHMW
polietilen, fluoroelastomer, acetal, koža, volframov karbid,
nehrđajući čelik, kromiranje, niklani ugljični čelik, keramika
24
Dijelovi
Napomene
Napomene
Dijelovi
25
Standardno jamstvo tvrtke Graco
Graco jamči da je sva oprema navedena u ovom dokumentu, a koju proizvodi Graco i koja nosi njegovo ime, bez oštećenja u materijalu i izradi na dan
prodaje prvom kupcu za njegovu upotrebu. Uz iznimku bilo kakvog posebnog, proširenog ili ograničenog jamstva koje izdaje Graco, Graco će u razdoblju
od dvanaest mjeseci od dana prodaje popraviti ili zamijeniti bilo koji dio opreme za koji Graco ocijeni da je oštećen. Ovo jamstvo vrijedi samo ako se oprema
montira, upotrebljava i održava sukladno pisanim preporukama koje daje tvrtka Graco.
Ovo jamstvo ne obuhvaća i Graco nije odgovoran za općenitu istrošenost uređaja ili bilo kakav kvar, oštećenje ili istrošenost nastalu uslijed pogrešnog
postavljanja, pogrešne primjene, abrazije, korozije, neodgovarajućeg ili neispravnog održavanja, nepažnje, nezgode, neovlaštenog rukovanja ili zamjene s
neoriginalnim dijelovima drugih proizvođača. Graco nije odgovoran ni za kvar, oštećenje ili istrošenost nastalu zbog nekompatibilnosti Graco opreme sa
strukturama, dodatnim priborom opremom ili materijalom koji ne isporučuje Graco ili zbog neodgovarajućeg dizajna, proizvodnje, postavljanja, rada ili
održavanja struktura, dodatnog pribora, opreme ili materijala koje ne isporučuje Graco.
Opremu koja se unutar jamstvenog roka predaje kao pokvarenu, ovlašteni Graco distributer mora ocijeniti naznačeni kvar. Ako se kvar potvrdi, Graco će
besplatno popraviti ili zamijeniti sve pokvarene dijelove. Oprema će se vratiti izvornom kupcu s plaćenim prijevozom. Ako se pregledom opreme ne otkrije
kvar u materijalu ili izradi, popravak će se izvršiti prema odgovarajućem cjeniku, što može uključivati troškove dijelova, rada i prijevoza.
OVO JE EKSKLUZIVNO JAMSTVO I ZAMJENJUJE SVA DRUGA IZRIČITA ILI IMPLICIRANA JAMSTVA, UKLJUČUJUĆI, ALI BEZ OGRANIČENJA, JAMSTVO
O DOPUŠTENOSTI PRODAJE ILI JAMSTVO O ODGOVARANJU ZA POSEBNU NAMJENU.
Gracova jedina obveza i jedina nadoknada za kupca za bilo kakvo kršenje jamstva bit će kako je navedeno iznad. Kupac je suglasan da neće biti dostupan
nikakav drugi lijek (uključujući, ali bez ograničenja na slučajnu ili posljedičnu štetu zbog gubitka profita, prodaje, ozljede osoba ili vlasništva te bilo kakav
drugi slučajni ili posljedični gubitak). Bilo kakva reakcija zbog kršenja jamstva mora se poduzeti unutar dvije (2) godine od datuma prodaje.
GRACO NE DAJE NIKAKVO JAMSTVO I ODBACUJE SVA IMPLICIRANA JAMSTVA DOPUSTIVOSTI ZA PRODAJU I PRIKLADNOSTI ZA ODREĐENU
SVRHU, VEZANO UZ DODATNI PRIBOR, OPREMU, MATERIJAL ILI KOMPONENTE KOJE GRACO PRODAJE, ALI NE PROIZVODI. Ovi dijelovi koje Graco
prodaje, ali ne proizvodi (primjerice elektromotori, prekidači, cijevi i sl.) podložni su jamstvu svojih proizvođača, ako ono postoji. Graco će kupcu pružiti
razumnu pomoć u bilo kakvom postupku zbog kršenja ovakvih jamstava.
Ni u kom slučaju Graco neće biti odgovoran za neizravnu, slučajnu, posebnu ili posljedičnu štetu prouzročenu ovom opremom koju isporuči Graco,
ili opremanjem, radom, ili uporabom bilo kakvih proizvoda ili drugih dobara prije prodanih, bilo zbog kršenja ugovora, kršenja jamstva, nemara Graca
ili iz drugih razloga.
OBUHVAĆENOST DODATNIM JAMSTVOM
Graco daje produženo jamstvo za proizvode koji su opisani u "Gracovom programu jamstva za opremu izvođača".
Obavijesti tvrtke Graco
Za najnovije informacije o Gracovim proizvodima posjetite www.graco.com.
Za patentne informacije pogledajte www.graco.com/patents.
ZA NARUČIVANJE obratite se svom Graco distributeru ili nazovite 1-800-690-2894 kako biste doznali koji vam je najbliži
distributer.
Svi pisani i vizualni podaci sadržani u ovom dokumentu odražavaju zadnje podatke o proizvodu dostupne u trenutku objave.
Graco zadržava pravo izmjene bez prethodne najave.
Prijevod izvornih uputa. This manual contains Croatian. MM 3A3389
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
Autorska prava 2016, proizvodne lokacije tvrtke Graco Inc. registrirane su u skladu s ISO 9001
www.graco.com
Izmjena C, kolovoz 2017

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
